3-859-813-14 (1)
Rechargeable
Battery Pack
Operating Instructions
Mode d’emploi
Bedienungsanleitung
Manual de instrucciones
• You can not use the battery with the following
chargers;
– AC power adaptor AC-V55/V33,
– Battery charger BC-77,
– Chargers made by manufactures other than Sony.
• Do not try to charge the battery pack if it is already
charged. If you do so, the indicators on the charger
may flash or the charger will behave as if it is
taking an unusually long time to charge. In this
case, detach the battery from the charger and check
the remaining capacity indicator on the battery
pack. The battery is fully charged if five LEDs (B)
light up.
• It is not necessary to completely discharge the
battery before you charge it. If you charge the
battery with AC-S10 or DC-S10, skip the refresh
(discharge) step.
Remaining capacity indicator
NP-L90D
• The remaining capacity indicator on the camcorder
is designed for nickel-cadmium batteries, so it is not
a reliable indicator for this battery pack. Check the
remaining capacity by looking at the remaining
capacity indicator on the battery pack.
• Five LEDs show the remaining capacity of the
battery pack.
• The LEDs on the battery pack light for three seconds
when the remaining capacity confirm button (the
CHECK button A) is pressed.
• The LEDs do not light or flash while charging the
battery. They may flash when you charge the
battery pack using BC-55.
Sony Corporation 1997 Printed in Japan
English
Before using this rechargeable battery pack, please
read these instructions carefully.
1
2
3
4
5
6
7
Remaining capacity*
0%
under 10%
10 to 20%
20 to 40%
40 to 60%
60 to 80%
80 to 100%
Flashing
• The battery pack must be used with camcorders
that require nickel-cadmium batteries. It is not
possible to use the battery with camcorders that
use lithium-ion batteries.
• Do not use this battery pack with video lights
that require nickel-cadmium batteries;
otherwise, you may break the halogen lamp of
the video light.
• Do not charge the battery with chargers other
than specified ones.
• Do not short the terminals.
• To prevent accidents caused by a short circuit, do
not allow metal objects such as a necklace to
touch the battery terminals (C). When carrying
or storing, be sure to attach the terminal cover.
• Keep the battery pack dry.
• Keep the battery pack away from fire.
• Never expose the battery pack to temperature
above 60°C (140°F), such as in a car parked in the
sun or under direct sunlight.
• Detach the battery pack from the charger when
the 5 LEDs do not light even if the battery pack
is charged for the time described in “Basic use”.
• Do not expose the battery pack to any
mechanical shock.
• Do not open or modify the battery pack.
• Do not leave the battery pack attached to video
equipment. Detach the battery pack from the
video equipment when you are not using it. The
power is consumed as a little current always
flows to the video equipment. After several
days, the battery will not be adequately
charged. In such a case, detach the battery from
the charger and repeat charging a couple of
times.
Lit
Basic use
• The battery is partially charged at the factory so you
can check the condition of your video equipment.
Charge the battery with a charger designed for
nickel-cadmium batteries if the battery is not
charged enough to check your equipment or you
plan to use the battery for a long time.
• Refer to the charger’s instructions for proper use.
Chargers
AC power
adaptors
Battery
chargers
Car battery
charger
Charging time*
AC-V30, V50,
V35A, V60A,
V65A, S10,
V25B, S25, V26,
V15, V16, V17,
V35, V60, V65,
V25, V25S,
V25C, V25A
150 min.
BC-S10
150 min.
BC-55
20 hours
DC-S10
150 min.
* The remaining capacity
percentages are
approximate.
Unlit
Important
LED displays
• To check the remaining capacity after charging is
complete, detach the battery pack from the charger.
The LEDs may not light correctly if the battery pack
is attached to the charger.
• If you detach the battery pack from the charger
while charging, the condition of the battery pack is
unstable and the LEDs may indicate the wrong
remaining capacity. For an accurate indication,
check the remaining capacity 10 minutes after
detaching the battery pack from the charger.
• The leftmost LED starts flashing (see 2) when the
remaining capacity of the battery becomes low
during use.
* The charging times are approximate.
Deutsch
Avant d’utiliser cette batterie, lisez attentivement les
présentes instructions d’utilisation.
Important
• Cette batterie doit être utilisée avec des
camescopes qui requièrent l’emploi de batteries
au nickel-cadmium. Il n’est pas possible d’utiliser
cette batterie avec des camescopes employant
des batteries lithiumion.
• N’utilisez pas cette batterie avec des torches
vidéo qui nécessitent l’emploi de batteries au
nickel-cadmium; vous risquez sinon de griller la
lampe à halogène de la torche vidéo.
• Ne chargez pas la batterie avec des chargeurs
autres que les chargeurs spécifiés.
• Ne court-circuitez pas les bornes.
• Pour éviter tout accident dû à un court-circuit,
veillez à ce qu’aucun objet métallique, comme un
collier, n’entre en contact avec les bornes de la
batterie (C). Lors du transport ou du rangement
de la batterie, n’oubliez pas d’installer le
couvercle de bornes.
• Ne mouillez pas une batterie.
• Ne posez pas une batterie près du feu.
• N’exposez jamais une batterie à une
température supérieure à 60°C (140°F), comme
dans une voiture garée en plein soleil ou à
endroit exposé au soleil.
• Détachez la batterie du chargeur lorsque les 5
LED ne s’allument pas bien que la batterie ait été
rechargée pendant le temps indiqué dans
“Utilisation de base”.
• N’exposez pas la batterie à des chocs
mécaniques.
• N’ouvrez pas et ne transformez pas la batterie.
• Ne laissez pas la batterie installée sur l’appareil
vidéo. Retirez la batterie de l’appareil vidéo
lorsque vous ne l’utilisez pas. La batterie est
sollicitée parce qu’une faible quantité de courant
est continuellement fournie à l’appareil vidéo et
au bout de quelques jours, la batterie ne sera
plus suffisamment chargée. En pareil cas, retirez
la batterie du chargeur et répétez le cycle de
charge plusieurs fois de suite.
Utilisation de base
• It’s not necessary to use up or completely
discharge this battery pack before you recharge
it.
• Clean the terminals (C) with a soft cloth or paper if
they are not clean. You can also attach and detach
the battery pack repeatedly to clean the terminals.
• Although you can store the battery pack fully
charged, it will discharge gradually even if it is not
used. Either check the remaining capacity of the
battery before you use it or charge it fully again
within a couple of days before use.
• Do not leave the video equipment in pause or
standby mode for a long time.
Video equipment consumes battery power even
while the tape is not moving. Turn off the power of
the video equipment when it is not in use.
• When you do not use the battery pack, keep the
battery pack in a cool and dry place.
• A single battery charge will not operate your
equipment as long in cold places because the
performance of the battery pack is reduced at
temperatures below 10°C. Observe the following
for best results;
– Keep the battery pack warm (in your pocket
for example) until just before use.
– Do not allow chemical warmers to come into
direct contact with the battery pack when
heating it.
– Charge the battery at room temperature (10°C
to 30°C). We recommend that you prepare spare
battery packs.
• If the battery charge is low, the battery pack may
malfunction or it may be completely dead. You
should replace the battery pack with a new one.
• La batterie a été partiellement chargée en usine
pour que vous puissiez contrôler l’état de votre
appareil vidéo. Chargez la batterie au moyen d’un
chargeur conçu pour les batteries au nickelcadmium si la batterie nést pas chargée
suffisamment pour vérifier votre appareil ou si vous
prévoyez d’utiliser votre appareil pendant une
période prolongée.
• Consultez le mode d’emploi du chargeur pour
utiliser correctement le chargeur.
• Utilisez l’un des chargeurs mentionnés dans le
tableau ci-dessous pour charger la batterie.
Battery type:
Maximum output
voltage:
Mean output
voltage:
Capacity:
Operating
temperature range:
Dimensions:
Mass:
Supplied accessory:
Lithium-ion battery
DC 8.4 V
DC 7.2 V
19.4 Wh (2700 mAh)
0°C to 40°C
46 × 43 × 89.5 mm (w/h/d)
Approx. 220 g
Terminal cover (1)
Design and specifications are subject to change
without notice.
This mark indicates that this
product is a genuine accessory
for Sony video products. When
purchasing Sony video products,
Sony recommends that you
purchase accessories with this
“GENUINE VIDEO
ACCESSORIES” mark.
Chargeurs
Adaptateurs
secteur
Chargeurs de
batterie
Chargeur pour
batterie de
voiture
Indicateur de capacité
• Comme l’indicateur de capacité du camescope est
destiné aux batteries au nickel-cadmium, il ne
fournit pas une indication fiable pour cette batterie.
Contrôlez la capacité au moyen de l’indicateur de
capacité de la batterie.
• Cinq diodes indiquent la capacité le de la batterie.
• Les diodes de la batterie s’allument pendant trois
secondes lorsque vous appuyez sur la touche de
contrôle de la capacité (la touche CHECK A).
• Les diodes ne s’allument pas et ne clignotent pas
pendant la charge de la batterie. Il se peut qu’elles
clignotent pendant que vous chargez la batterie
avec le BC-55.
1
2
3
4
5
6
7
Capacité*
0%
moins de 10%
10 à 20%
20 à 40%
40 à 60%
60 à 80%
80 à 100%
Activation des diodes
Eteintes
* Les pourcentages de
capacité sont
approximatifs.
Clignotent
Allumées
• Pour vérifier la capacité de la batterie après que la
charge est terminée, retirez la batterie du chargeur.
Il se peut que les diodes ne s’allument pas
correctement si la batterie est installée sur le
chargeur.
• Si vous retirez la batterie du chargeur pendant un
cycle de charge, il en résulte un état instable de la
batterie et il se peut que les diodes indiquent une
capacité erronée. Pour une indication précise,
vérifiez la capacité 10 minutes après avoir retiré la
batterie du chargeur.
• La diodes située à l’extrême gauche se met à
clignoter (voir 2) lorsque la capacité de la batterie
faiblit en cours d’utilisation.
Remarques et conseils
Notes and tips
Specifications
• Use one of the chargers listed in the table below to
charge the battery.
• The battery pack may be warm after being charged
or used. This is not a malfunction of the battery
pack.
• You can also charge the battery pack with the
AC-V16A/V17A AC power adaptors. Although
the indicators on these AC power adaptors may
flash after the battery is charged, this is not a
malfunction of the AC power adaptors. In this
case, detach the battery from the AC power
adaptor and check the remaining capacity
indicator on the battery pack. The battery is in
good condition and fully charged if five LEDs
(B) light up.
Français
Temps de
charge*
AC-V30, V50,
V35A, V60A,
V65A, S10,
V25B, S25,
V26, V15,
150 min.
V16, V17,
V35, V60,
V65, V25,
V25S, V25C,
V25A
BC-S10
150 min.
BC-55
20 heures
DC-S10
150 min.
* Les temps de charge indiqués
sont approximatifs.
• Il se peut que la batterie s’échauffe au terme de la
charge ou en cours d’utilisation. Il ne s’agit pas d’un
dysfonctionnement de la batterie.
• Vous pouvez également charger la batterie au
moyen d’un adaptateur secteur AC-V16A/V17A.
Il se peut que les indicateurs de ces adaptateurs
secteur se mettent à clignoter au terme de la
charge de la batterie, mais il ne s’agit pas d’un
dysfonctionnement de l’adaptateur secteur.
Dans ce cas, retirez la batterie de l’adaptateur
secteur et contrôlez l’indicateur de capacité
restante sur la batterie. La batterie est en ordre
de marche et complètement chargée lorsque cinq
diodes (B) s’allument.
• Vous ne pouvez pas utiliser la batterie avec les
chargeurs suivants :
– Adaptateur secteur AC-V55/V33,
– Chargeur de batterie BC-77,
– Chargeurs d’autres marques que Sony.
• Ne tentez pas de charger la batterie si elle est déjà
chargée. Sinon, il se peut que les indicateurs du
chargeur se mettent à clignoter ou que le chargeur
se comporte comme s’il lui fallait un temps de
charge anormalement long. Dans ce cas, retirez la
batterie du chargeur et vérifiez l’indicateur de
capacité restante sur la batterie. La batterie est
complètement chargée lorsque cinq diodes (B)
s’allument.
• Il n’est pas nécessaire de décharger complètement la
batterie avant de la charger. Si vous chargez la
batterie avec un chargeur AC-S10 ou DC-S10,
sautez la phase de régénération (décharge).
• Il n’est pas nécessaire de décharger
complètement la batterie avant de la charger.
• Nettoyez les bornes (C) avec un chiffon doux ou
du papier si elles sont souillées. Vous pouvez
également installer et retirer la batterie plusieurs
fois de suite pour en nettoyer les bornes.
• Bien que vous puissiez ranger une batterie
complètement chargée, celle-ci se déchargera peu à
peu si vous ne l’utilisez pas. Vérifiez sa capacité ou
rechargez-la complètement une nouvelle fois
quelques jours avant de l’utiliser.
• Ne laissez pas l’appareil vidéo en mode de pause ou
de veille pendant longtemps.
L’appareil vidéo sollicite la batterie même lorsque la
cassette est à l’arrêt. Mettez l’appareil vidéo hors
tension lorsque vous ne l’utilisez pas.
• Lorsque vous n’utilisez pas la batterie, rangez-la à
un endroit frais et sec.
• Un simple cycle de charge de la batterie ne vous
permettra pas d’utiliser votre appareil aussi
longtemps dans un environnement froid car donné
que les performances de la batterie sont réduites
à moins de 10°C. Pour en tirer les meilleures
performances, observez les précautions suivantes :
– Gardez la batterie au chaud (dans votre poche, par
exemple) jusqu’au moment de l’utiliser.
– Veillez à ce qu’aucun réchauffeur chimique
n’entre directement en contact avec la batterie
lorsque vous la chauffez.
– Chargez la batterie à température ambiante (10 à
30 °C). Nous vous conseillons de préparer des
batteries de réserve.
• Si la charge est faible, la batterie risque de
présenter un dysfonctionnement ou d’être
complètement déchargée. Vous devriez dans ce cas
la remplacer.
Spécifications
Type de batterie :
Tension de sortie
maximale:
Tension de sortie
principale:
Capacité :
Plage de température
d’utilisation :
Dimensions :
Masse :
Accessoire fourni :
Batterie au lithium-ion
CC 8,4V
CC 7,2V
19,4 Wh (2700 mAh)
0 à 40 °C
46 × 43 × 89,5 mm (l/h/p)
Approx. 220 g
Couvercle de bornes (1)
La conception et les spécifications sont sujettes à
modifications sans préavis.
Ce label indique qu’il s’agit d’un
accessoire authentique pour
produits vidéo Sony. Lorsque
vous achetez des produits vidéo
Sony, nous vous recommandons
d’acheter des accessoires munis
de ce label “GENUINE VIDEO
ACCESSORIES”.
Español
Bevor Sie den Akku benutzen, lesen Sie diese
Bedienungsanleitung bitte genau durch.
Wichtig
• Bitte verwenden Sie diesen Akku ausschließlich
für Camcorder, die auf Nickel-Cadmium-Akkus
ausgelegt sind. Für Camcorder, die auf LithiumIonen-Akkus ausgelegt sind, ist dieser Akku nicht
geeignet.
• Verwenden Sie diesen Akku nicht für
Videoleuchten, die auf Nickel-Cadmium-Akkus
ausgelegt sind. Andernfalls könnte die
Halogenbirne der Videoleuchte beschädigt
werden.
• Laden Sie den Akku ausschließlich mit den
angegebenen Ladegeräten auf. Andere
Ladegeräte sind nicht geeignet.
• Achten Sie darauf, die Kontakte nicht
kurzzuschließen.
• Halten Sie Gegenstände aus Metall, wie z. B.
Halsketten, von den Akkukontakten (C) fern. Es
kann sonst zu Unfällen durch Kurzschluß
kommen. Wenn Sie den Akku transportieren
oder lagern, achten Sie darauf, die Abdeckung
auf den Kontakten anzubringen.
• Schützen Sie den Akku vor Feuchtigkeit.
• Halten Sie den Akku von Feuer fern.
• Setzen Sie den Akku nie Temperaturen über 60°C
aus, wie sie z.B. in einem in der Sonne geparkten
Auto oder bei direkter Sonneneinstrahlung
auftreten können.
• Nehmen Sie den Akku vom Ladegerät ab, wenn
die 5 LEDs nicht leuchten, auch nachdem der
Akku über die Zeit wie unter “Grundlegende
Informationen” beschrieben geladen wurde.
• Schützen Sie den Akku vor Stößen.
• Öffnen Sie den Akku nicht, und nehmen Sie
keine Veränderungen daran vor.
• Lassen Sie den Akku nicht an Ihr Videogerät
angeschlossen. Nehmen Sie ihn vom Videogerät
ab, wenn Sie dieses nicht benutzen. Solange der
Akku angeschlossen ist, fließt immer etwas
Strom vom Akku zum Videogerät, so daß sich
der Akku nach und nach entlädt. Schon nach
wenigen Tagen ist der Akku dann nicht mehr
ausreichend geladen. Laden Sie den Akku in
einem solchen Fall mehrmals wieder neu auf.
Restladungsanzeige
Antes de emplear este paquete de baterías, lea este
manual de instrucciones atentamente.
• Die Restladungsanzeige am Camcorder ist für
Nickel-Cadmium-Akkus gedacht. Daher arbeitet sie
bei diesem Akku nicht zuverlässig. Sie können die
Restladung an der Restladungsanzeige am Akku
selbst ablesen.
• Fünf LEDs zeigen die Restladung des Akkus an.
• Die LEDs am Akku leuchten drei Sekunden lang
auf, wenn die Restladungstaste (CHECK-Taste A)
gedrückt wird.
• Während der Akku geladen wird, leuchten oder
blinken die LEDs nicht. Sie können blinken, wenn
Sie den Akku mit dem BC-55 aufladen.
Restladung*
1
2
3
4
5
6
7
LED-Anzeigen
0%
unter 10%
10% bis 20%
20% bis 40%
40% bis 60%
60% bis 80%
80% bis 100%
Leuchten nicht
* Die Prozentangaben
zur Restladung sind
lediglich
Näherungswerte.
Blinken
Leuchten
• Wollen Sie nach dem Laden überprüfen, wie weit
der Akku geladen ist, nehmen Sie ihn bitte vom
Ladegerät ab. Solange der Akku an das Ladegerät
angeschlossen ist, leuchten die LEDs unter
Umständen nicht korrekt.
• Wenn Sie den Akku vom Ladegerät abnehmen,
bevor der Ladevorgang beendet ist, ist der
Ladezustand des Akkus instabil, und die LEDs
können eine falsche Restladung anzeigen. Die
genaueste Ladungsanzeige erzielen Sie, wenn Sie
die Restladung 10 Minuten, nachdem Sie den Akku
vom Ladegerät abgenommen haben, anzeigen
lassen.
• Die LED ganz links beginnt zu blinken (siehe 2),
wenn die Ladung des Akkus während des Betriebs
zu Ende geht.
Hinweise und Tips
Grundlegende Informationen
• Der Akku ist werkseitig teilweise geladen, so daß
Sie überprüfen können, ob Ihr Videogerät mit dem
Akku funktioniert.
Wenn die Ladung nicht ausreicht, um das
Videogerät auf Funktionsfähigkeit zu prüfen, oder
wenn Sie den Akku längere Zeit benutzen wollen,
laden Sie ihn mit einem Ladegerät für NickelCadmium-Akkus auf.
• Schlagen Sie dazu in der Bedienungsanleitung zum
Ladegerät nach.
• Verwenden Sie zum Laden dieses Akkus
ausschließlich eins der in der Tabelle unten
aufgelisteten Ladegeräte.
Ladegeräte
Netzteile
Ladedauer*
AC-V30, V50,
V35A, V60A,
V65A, S10,
V25B, S25,
V26, V15,
V16, V17,
V35, V60,
V65, V25,
V25S, V25C,
V25A
150 Minuten
BC-S10
150 Minuten
BC-55
20 Stunden
DC-S10
150 Minuten
Akkuladegeräte
Akkuladegerät
für das Auto
* Die angegebene Ladedauer ist
nur ein Näherungswert.
• Der Akku kann sich beim Laden oder beim
Gebrauch erwärmen. Dabei handelt es sich nicht
um eine Fehlfunktion des Akkus.
• Sie können den Akku auch mit den Netzteilen
AC-V16A/V17A laden. Auch wenn die Anzeigen
an diesen Netzteilen nach dem Laden des Akkus
möglicherweise blinken, handelt es sich dabei
nicht um eine Fehlfunktion der Netzteile.
Nehmen Sie in einem solchen Fall den Akku vom
Netzteil ab, und sehen Sie nach, was die
Restladungsanzeige am Akku anzeigt. Der Akku
ist betriebsbereit und vollständig geladen, wenn
5 LEDs (B) aufleuchten.
• Folgende Ladegeräte sind für diesen Akku nicht
geeignet:
– Netzteil AC-V55/V33,
– Akkuladegerät BC-77,
– Ladegeräte von anderen Herstellern als Sony.
• Versuchen Sie nicht, den Akku aufzuladen, wenn er
bereits geladen ist. Andernfalls können die
Anzeigen am Ladegerät zu blinken beginnen, oder
es sieht so aus, als würde das Laden ungewöhnlich
lange dauern. Nehmen Sie in einem solchen Fall
den Akku vom Ladegerät ab, und sehen Sie nach,
was die Restladungsanzeige am Akku anzeigt.
Wenn 5 LEDs (B) leuchten, ist der Akku
vollständig geladen.
• Es ist nicht nötig, den Akku vor dem Aufladen
vollständig zu entladen. Wenn Sie den Akku mit
dem AC-S10 oder DC-S10 laden, brauchen Sie den
Akku vor dem Laden nicht zu entladen.
• Sie brauchen diesen Akku vor dem erneuten
Laden nicht erst völlig zu entladen.
• Reinigen Sie die Kontakte (C) mit einem weichen
Tuch oder Papier, wenn sie verschmutzt sind. Sie
können den Akku auch mehrmals vom Gerät
trennen und wieder anbringen, um die Kontakte zu
reinigen.
• Obwohl der Akku in voll geladenem Zustand
gelagert werden kann, entlädt er sich langsam im
Laufe der Zeit auch bei Nichtverwendung.
Entweder prüfen Sie die Restkapazität des Akkus
vor der Verwendung oder laden Sie ihn spätestens
einige Tage vor der Verwendung erneut voll auf.
• Lassen Sie das Videogerät nicht zu lange in den
Pause- oder Bereitschaftsmodus geschaltet.
Das Videogerät entzieht dem Akku auch dann
Strom, wenn sich das Band nicht bewegt. Schalten
Sie das Videogerät daher aus, wenn es nicht benutzt
wird.
• Wenn Sie den Akku nicht benutzen, bewahren Sie
ihn an einem kühlen und trockenen Ort auf.
• Bei Kälte (d. h. bei Temperaturen unter 10 °C) sinkt
die Akkukapazität. Dadurch verkürzt sich die
Betriebsdauer des Geräts. Beachten Sie daher
folgende Hinweise:
– Halten Sie den Akku warm (zum Beispiel in der
Hosen- oder Jackentasche), und bringen Sie ihn
erst an, unmittelbar bevor Sie das Videogerät
benutzen wollen.
– Achten Sie darauf, daß Heizgeräte auf chemischer
Basis den Akku nicht berühren, wenn Sie ihn mit
einem solchen Gerät erwärmen.
– Laden Sie den Akku bei Zimmertemperatur (10
bis 30 °C). Es empfiehlt sich, Ersatzakkus
bereitzuhalten.
• Wenn sich der Akku nicht mehr richtig aufladen
läßt, ist er unter Umständen beschädigt oder zu alt.
Tauschen Sie den Akku in diesem Fall gegen einen
neuen aus.
Technische Daten
Akkutyp:
Maximale
Ausgangsspannung:
Mittlere
Ausgangsspannung:
Kapazität:
Betriebstemperatur:
Abmessungen:
Gewicht:
Mitgeliefertes
Zubehör:
Lithium-Ionen-Akku
8,4 V Gleichstrom
7,2 V Gleichstrom
19,4 Wh (2700 mAh)
0 °C bis 40 °C
46 × 43 × 89,5 mm (B/H/T)
ca. 220 g
Abdeckung für die Kontakte (1)
Änderungen, die dem technischen Fortschritt dienen,
bleiben vorbehalten.
Für Kunden in Deutschland
Entsorgungshinweis: Bitte werfen Sie nur entladene
Batterien in die Sammelboxen beim Handel oder den
Kommunen. Entladen sind Batterien in der Regel
dann, wenn das Gerät abschaltet und signalisiert
„Batterie leer“ oder nach längerer Gebrauchsdauer der
Batterien „nicht mehr einwandfrei funktioniert“. Um
sicherzugehen, kleben Sie die Batteriepole z.B. mit
einem Klebestreifen ab oder geben Sie die Batterien
einzeln in einen Plastikbeutel.
Diese Markierung gibt an, daß es
sich bei diesem Produkt um ein
spezielles Zubehör für Sony
Videogeräte handelt. Wenn Sie
ein Sony Videogerät besitzen,
sollten Sie darauf achten, daß das
Zubehör mit „GENUINE VIDEO
ACCESSORIES“ gekennzeichnet
ist.
Importante
• Este paquete de baterías debe utilizarse con
videocámaras que requieran baterías de níquelcadmio. No es posible emplear la batería con
videocámaras que utilicen baterías de ion de
litio.
• No emplee este paquete con lámparas de vídeo
que requieran baterías de níquel-cadmio; en caso
contrario, es posible que rompa la bombilla
halógena de la lámpara de vídeo.
• No cargue la batería con cargadores diferentes a
los especificados.
• No cortocircuite los terminales.
• Para evitar accidentes producidos por
cortocircuitos, no permita que objetos metálicos,
como collares, entren en contacto con los
terminales de la batería (C). Durante el
transporte o el almacenamiento, asegúrese de
fijar la cubierta del terminal.
• Mantenga el paquete de batería seca.
• Mantenga el paquete de batería alejada del
fuego.
• No exponga nunca el paquete de batería a
temperaturas superiores a 60°C, como en el
interior de un automóvil estacionado al solo o a
la luz solar directa.
•Cuando los 5 LED no se enciendan, incluso aunque
el paquete de baterías se haya cargado durante
el tiempo utilizado en “Empleo básico”.
• No exponga el paquete de baterías a golpes
mecánicos.
• No abra ni modifique el paquete de baterías.
• No deje el paquete de baterías fijado al equipo
de vídeo. Retire dicho paquete del equipo de
vídeo cuando no lo utilice. La energía se
consume puesto que siempre fluye una pequeña
cantidad de corriente al equipo de vídeo.
Después de varios días, la batería no se
encontrará adecuadamente cargada. En tal caso,
retírela del cargador y realice dos veces el
proceso de carga.
Empleo básico
• La batería se carga parcialmente en fábrica, por lo
que es posible comprobar el estado de su equipo de
vídeo. Cárguela con un cargador diseñado para
baterías de níquel-cadmio si la batería no dispone
de la carga suficiente para comprobar el equipo o si
tiene intención de emplearla durante mucho
tiempo.
• Para un uso correcto, consulte el manual de
instrucciones del cargador.
• Emplee uno de los cargadores que se relacionan en
la siguiente tabla para cargar la batería.
Tiempo de
carga*
Cargadores
Adaptadores
de
alimentación
de CA
Cargadores de
baterías
Cargador de
batería para
automóvil
AC-V30, V50,
V35A, V60A,
V65A, S10,
V25B, S25,
V26, V15, V16,
V17, V35, V60,
V65, V25,
V25S, V25C,
V25A
150 min.
BC-S10
150 min.
BC-55
20 horas
DC-S10
150 min.
* Los tiempos de carga son
aproximados.
• Es posible que el paquete de baterías esté caliente
después de cargarlo o utilizarlo. Esto no significa un
mal funcionamiento del paquete de baterías.
• También puede cargar el paquete de baterías
con los adaptadores de alimentación de CA ACV16A/V17A. Aunque es posible que los
indicadores de estos adaptadores de
alimentación de CA parpadeen después de
cargar la batería, esto no significa un mal
funcionamiento de los mismos. En este caso,
separe la batería del adaptador de alimentación
de CA y verifique el indicador de carga restante
en el paquete de baterías. La batería está en
buen estado y totalmente cargada si se
encienden cinco indicadores LED (B).
• No es posible utilizar la batería con los siguientes
cargadores:
– Adaptador de alimentación de CA AC-V55/V33,
– Cargador de baterías BC-77,
– Cargadores de fabricantes que no sean Sony.
• No intente cargar el paquete de baterías si ya está
cargado, ya que en caso contrario los indicadores
del cargador pueden parpadear o dicho cargador se
comportará como si estuviera tardando demasiado
tiempo para realizar la carga. En este caso, retire la
batería del cargador y compruebe el indicador de
capacidad restante del paquete de baterías. La
batería estará completamente cargada cuando los 5
indicadores (B) se iluminen.
• No es necesario descargar por completo la batería
antes de cargarla. Si carga la batería con los
adaptadores AC-S10 o DC-S10, omita el paso de
Refresco (descarga).
Indicador de capacidad restante
• El indicador de capacidad restante de la
videocámara está diseñado para baterías de níquelcadmio; por tanto, no es fiable para este paquete de
baterías. Compruebe la capacidad restante
mediante el indicador correspondiente del paquete
de baterías.
• Cinco indicadores muestran la capacidad restante
del paquete de baterías.
• Los indicadores del paquete de baterías se iluminan
durante tres segundos al pulsar el botón de
confirmación (botón CHECK A) de capacidad
restante.
• Los indicadores no se iluminan ni parpadean
durante la carga de la batería. Es posible que
parpadeen si carga el paquete de baterías con la
unidad BC-55.
Capacidad restante*
1
2
3
4
5
6
7
Indicaciones de los
indicadores
0%
por debajo del 10%
del 10 al 20%
del 20 al 40%
del 40 al 60%
del 60 al 80%
del 80 al 100%
Apagado
* Los porcentajes de
capacidad restante
son aproximados.
parpadeo
Iluminado
• Para comprobar la capacidad restante una vez
finalizada la carga, retire el paquete de baterías del
cargador. Es posible que los indicadores no se
iluminen correctamente si el paquete de baterías se
encuentra fijado al cargador.
• Si retira el paquete de baterías del cargador durante
la carga, la condición de dicho paquete será
inestable y la capacidad restante que muestran los
indicadores puede ser incorrecta. Para obtener una
indicación precisa, compruebe la capacidad restante
10 minutos después de haber retirado el paquete de
baterías del cargador.
• El indicador del extremo izquierdo comienza a
parpadear (consulte 2) cuando la capacidad
restante de la batería se reduce durante el uso.
Notas y consejos
• No es necesario agotar ni descargar por
completo este paquete de baterías antes de
volver a cargarlo.
• Limpie los terminales (C) con un paño o papel
suave si están sucios. También es posible fijar y
retirar el paquete de baterías varias veces para
limpiar los terminales.
• Aunque es posible guardar el paquete de baterías
completamente cargado, se descargará
gradualmente aunque no lo utilice. Compruebe la
capacidad restante de la batería antes de emplearla
o bien vuelva a cargarla completamente dos días
antes de utilizarla.
• No deje el equipo de vídeo en el modo de pausa ni
de espera durante mucho tiempo.
El equipo de vídeo consume energía de la batería
aunque la cinta no se desplace. Desactive la
alimentación de dicho equipo cuando no lo utilice.
• Cuando no vaya a utilizar el paquete de batería,
guárdela en un lugar fresco y seco.
• El equipo no funcionará con una sola carga de la
batería mientras se encuentre en lugares fríos, ya
que el rendimiento del paquete de baterías se
reduce con temperaturas inferiores a 10°C. Para
obtener los mejores resultados posibles, tenga en
cuenta lo siguiente:
– Mantenga caliente el paquete de baterías (por
ejemplo, en el bolsillo) hasta utilizarlo.
– No permita que calentadores químicos entren en
contacto directo con el paquete de baterías al
calentarlo.
– Cargue la batería a temperatura ambiente (10°C
a 30°C). Le recomendamos que prepare paquetes
de baterías de repuesto.
• Si la carga de la batería es baja, el paquete puede
presentar fallos de funcionamiento o no funcionar.
En este caso, será necesario sustituirlo por otro
nuevo.
Especificaciones
Tipo de batería:
Tensión máxima
de salida:
Tensión media
de salida:
Capacidad:
Margen de
temperatura de
funcionamiento:
Dimensiones:
Masa:
Accesorio
suministrado:
Ion de litio
8,4 V CC
7,2 V CC
19,4 Wh (2700 mAh)
0°C a 40°C
46 × 43 × 89,5 mm (an/al/prf)
Aprox. 220 g
Cubierta del terminal (1)
Diseño y especificaciones sujetos a cambios sin previo
aviso.
Esta marca indica que este
producto es un accesorio
genuino para productos de vídeo
Sony. Cuando adquiera
productos de vídeo Sony, Sony
recomienda que adquiera los que
lleven la marca “GENUINE
VIDEO ACCESSORIES”.
• U kunt het batterijpak ook laden met de ACV16A/V17A netspanningsadapter. De
indicatorlampjes op deze netspanningsadapter
kunnen na het laden van het batterijpak
knipperen. Dit wijst niet op een defect aan de
adapter. Neem het batterijpak dan van de lader
en controleer de restcapaciteitsindicator op het
batterijpak. Als het batterijpak volledig is
opgeladen, lichten 5 LED’s (B) op.
• U kunt de batterij niet gebruiken met de volgende
laders:
– Netspanningsadapter AC-V55/V33,
– Batterijlader BC-77,
– Laders van andere merken dan Sony.
• Laad geen batterijpak op dat al geladen is. Als u dat
toch doet, kunnen de indicatorlampjes op de lader
gaan knipperen of gedraagt de lader zich alsof het
laden ongewoon lang duurt. Neem het batterijpak
dan van de lader en controleer de
restcapaciteitsindicator op het batterijpak. Als het
batterijpak volledig is opgeladen, lichten 5 LED’s
(B) op.
• Het batterijpak hoeft niet volledig te zijn ontladen
om het op te laden. Als u het batterijpak laadt met
de AC-S10 of DC-S10 slaat u de refresh-stap
(onfladen) over.

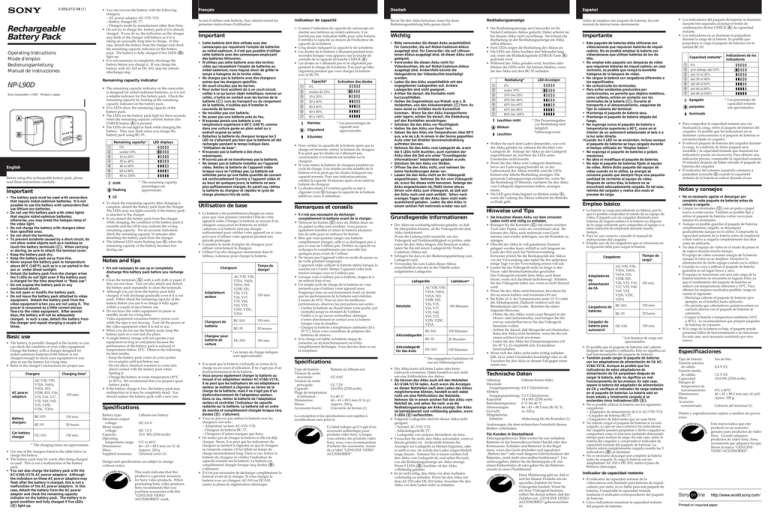

Rechargeable
Battery Pack
Gebruiksaanwijzing
Bruksanvisning
Istruzioni per I’uso
Manual de instruções
NP-L90D
Restcapaciteitsindicator
• De restcapaciteitsindicator op de camcorder is
ontworpen voor nikkel-cadmiumbatterijen, zodat
hij geen betrouwbare indicatie geeft voor dit
batterijpak. Controleer de restcapaciteit aan de hand
van de restcapaciteitsindicator op het batterijpak.
1
2
3
4
5
6
7
Nederlands
Lees deze gebruiksaanwijzing aandachtig alvorens het
oplaadbare batterijpak in gebruik te nemen.
Restcapaciteit*
0%
minder dan 10%
10 tot 20%
20 tot 40%
40 tot 60%
60 tot 80%
80 tot 100%
Uit
Knippert
LED’s
* De restcapaciteitspercentages
gelden bij benadering.
Svenska
Italiano
Läs noga igenom bruksanvisningen innan det
laddningsbara batteriet tas i bruk.
Viktigt!
• Använd endast batteriet tillsammans med
kameraspelare som kräver nickel kad
miumbatterier. Du kan inte använda batteriet
tillsammans med kameraspelare som kräver
litiumjonbatterier.
• Använd inte batteriet till videobelysning som
kräver nickelkadmiumbatterier, eftersom du kan
skada videobelysningens halogenlampa.
• Ladda inte batteriet med andra laddare än de
som rekommenderats.
• Kortslut inte batteripolerna.
• Låt inte metallföremål, t ex halsband, komma i
kontakt med batteripolerna (C), eftersom det
finns risk för kortslutning som kan orsaka
olycksfall. Var noga med att sätta fast uttags
skyddet när batteriet ska bäras eller förvaras.
• Förvara batteriet torrt.
• Håll batteriet borta från eld.
• Utsätt aldrig batteriet för temperaturer över
60°C, som kan uppstå exempelvis i en bil
parkerad i solen eller i direkt solljus.
• Ta ur batteriet ur batteriladdaren när de 5
lysdioderna inte tänds även om batteriet har
laddats den laddningstid som beskrivs i stycket
“Användning”.
• Utsätt inte batteriet för mekaniska stötar.
• Ta inte isär eller modifiera batteriet.
• Låt inte batteriet sitta kvar på kameraspelaren.
Ta bort batteriet från kameraspelaren när det
inte används. Batteriet laddas så småningom ur
om det får sitta kvar på kameraspelaren,
eftersom en liten mängd ström hela tiden
strömmar från batteriet till kameraspelaren.
Efter några dagar är batteriet inte längre
tillräckligt uppladdat. Om detta har inträffat ska
du ta bort batteriet från laddaren och ladda det
ett par gånger.
Aan
Belangrijk
• Dit batterijpak moet worden gebruikt met
camcorders die werken op nikkelcadmiumbatterijen. De batterij kan niet worden
gebruikt met camcorders die werken op lithiumionbatterijen.
• Gebruik dit batterijpak niet met videolampen die
werken op nikkel-cadmiumbatterijen. Indien u
dat wel doet, kan de halogeenlamp breken.
• Laad het batterijpak niet op met andere laders
dan de voorgeschreven types.
• Pas op voor kortsluiting van de aansluitcontacten.
• Om ongelukken door kortsluiting te voorkomen,
moet u erop letten dat metalen voorwerpen
zoals bijv. een halsketting niet in aanraking
komen met de contactpunten van het batterijpak
(C). Als u het batterijpak vervoert of opbergt,
vergeet dan niet om het deksel over de
contactpunten te plaatsen.
• Houd het batterijpak steeds droog.
• Houd het batterijpak uit de buurt van vuur of
hitte.
• Zorg dat het batterijpak niet wordt blootgesteld
aan temperaturen boven 60°C, zoals in de volle
zon of in een afgesloten auto die in de zon
geparkeerd staat.
• Maak het batterijpak los van het oplaadapparaat
als de 5 LED lampjes niet oplichten nadat u het
batterijpak hebt geladen voor de volledige
laadduur zoals vermeld onder “Basisgebruik”.
• Stel het batterijpak niet bloot aan mechanische
schokken.
• Probeer het batterijpak niet te openen noch te
modificeren.
• Laat het batterijpak niet aangesloten op videoapparatuur. Verwijder het batterijpak wanneer u
de video-apparatuur niet gebruikt. Er blijft altijd
een kleine stroom van het batterijpak naar de
video-apparatuur lopen. Na enkele dagen zal het
batterijpak te ver ontladen zijn. Haal het
batterijpak dan van de lader en herhaal de
laadprocedure enkele malen.
Voor de klanten in Nederland
Bij dit product zijn batterijen geleverd.
Wanneer deze leeg zijn, moet u ze niet
weggooien maar inleveren als KCA.
Basisgebruik
• Het batterijpak is bij levering gedeeltelijk geladen
zodat u de staat van uw video-apparatuur kunt
controleren.
Laad het batterijpak met een lader voor nikkelcadmiumbatterijen indien het batterijpak
onvoldoende is geladen om uw apparatuur te
controleren of u van plan bent de batterij gedurende
lange tijd te gebruiken.
• Raadpleeg de gebruiksaanwijzing van de
batterijlader voor een correct gebruik.
• Laad het batterijpak met één van de laders in de
onderstaande tabel.
Laders
Laadduur*
AC-V30,
V50, V35A,
V60A, V65A,
S10, V25B,
S25, V26,
150 min.
Netspanningsadapters
V15, V16,
V17, V35,
V60, V65,
V25, V25S,
V25C, V25A
Batterijladers
BC-S10
150 min.
Autobatterijlader
BC-55
DC-S10
20 uur
150 min.
* Bij benadering.
• Het batterijpak kan na opladen of gebruik warm
zijn. Dit wijst niet op een defect.
• Vijf LED’s geven de restcapaciteit van het
batterijpak aan.
• De LED’s op het batterijpak lichten op gedurende
drie seconden wanneer de
restcapaciteitsbevestigingsknop (CHECK-knop A)
wordt ingedrukt.
• Tijdens het laden van het batterijpak gaan de LED’s
niet branden noch knipperen. Ze kunnen knipperen
wanneer u het batterijpak laadt met de BC-55.
• Om de restcapaciteit te controleren na het laden,
verwijdert u het batterijpak van de batterijlader.
Wanneer het batterijpak op de batterijlader is
bevestigd, kunnen de LED’s niet correct oplichten.
• Als u het batterijpak tijdens het laden van de
batterijlader haalt, is de staat van het batterijpak
onstabiel en kunnen de LED’s een verkeerde
restcapaciteit aangeven. Voor een correcte indicatie
moet u de restcapaciteit controleren 10 minuten
nadat u het batterijpak van de batterijlader hebt
gehaald.
• De linker LED begint te knipperen (zie 2) wanneer
de restcapaciteit van het batterijpak te sterk daalt
tijdens het gebruik.
Användning
• Batteriet laddas delvis på fabriken, så att du kan
kontrollera videoutrustningens skick. Ladda
batteriet med en batteriladdare som är avsedd för
nickelkadmiumbatterier, om batteriet inte är
tillräckligt uppladdat för att du ska kunna
kontrollera utrustningen eller om du planerar att
använda batteriet en längre tid.
• Mer information om hur batteriladdaren används
finns i bruksanvisningen till laddaren.
• Ladda batteriet med någon av nedanstående
laddare.
Laddare
Nätadaptrar
Opmerkingen en tips
• Het batterijpak hoeft niet volledig leeg te zijn
om het op te laden.
• Reinig de contactpunten (C) met een zachte doek
of papier. U kunt ook het batterijpak herhaalde
malen bevestigen en losmaken om de
contactpunten te reinigen.
• Hoewel u een volledig opgeladen batterijpak kunt
bewaren, zal het toch stilaan ontladen, ook al
gebruikt u het niet. Controleer de restcapaciteit van
het batterijpak voordat u het gebruikt of laad het
enkele dagen voor gebruik weer volledig op.
• Laat de video-apparatuur niet gedurende lange tijd
in de pauze- of wachtstand staan.
Video-apparatuur verbruikt stroom, ook al staat de
band stil. Zet de apparatuur dan ook af wanneer u
ze niet gebruikt.
• Een batterijpak dat u niet gebruikt, bewaart u op een
koele droge plaats.
• Een batterijpak gaat minder lang mee bij
omgevingstemperaturen van minder dan 10°C.
Voor optimale resultaten dient u rekening te
houden met het volgende:
– Hou het batterijpak warm (bijvoorbeeld in uw
zak) tot net voor het gebruik.
– Laat geen chemische verwarming in contact
komen met het batterijpak.
– Laad het batterijpak op bij kamertemperatuur
(10°C tot 30°C). Wij raden u aan
reservebatterijpakken klaar te maken.
• Als het batterijpak verzwakt of erg gauw leeg is,
kan de werking worden verstoord. Vervang dan het
batterijpak door een nieuw.
Technische gegevens
Batterijtype:
Maximale uitgangss panning:
Gemiddelde uitgangss panning:
Capaciteit:
Werkingstemperatuurbereik:
Afmetingen:
Gewicht:
Meegeleverd accessoire:
Lithum-ionbatterij
8,4 V gelijkstroom
7,2 V gelijkstroom
19,4 Wh (2700 mAh)
0°C tot 40°C
46 × 43 × 89,5 mm
(b/h/d)
Ca. 220 g
Contactpuntdeksel(1)
Wijzigingen in ontwerp en technische gegevens
voorbehouden, zonder kennisgeving.
Dit beeldmerk geeft aan dat dit
produkt een originele accessoire
is, bestemd voor gebruik met
Sony video-apparatuur. Het is
aanbevolen voor Sony videoapparatuur uitsluitend de
originele accessoires aan te
schaffen, die zijn voorzien van
ditzelfde “GENUINE VIDEO
ACCESSORIES” beeldmerk.
Batteriladdare
Laddningstid*
AC-V30, V50,
V35A, V60A,
V65A, S10,
V25B, S25,
V26, V15,
150 minuter
V16, V17,
V35, V60,
V65, V25,
V25S, V25C,
V25A
BC-S10
150 minuter
BC-55
20 timmar
Bilbatteriladdare DC-S10
150 minuter
* Laddningstiderna är ungefärliga.
• Batteriet kan bli varmt när det laddas eller används.
Detta beror inte på att det är något fel på batteriet.
• Du kan även ladda batteriet med nätadaptern
AC-V16A/V17A. Om indikatorerna på
nätadaptern blinkar när batteriet laddas, beror
detta inte på något fel på nätadaptern. Ta bort
batteriet från nätadaptern och kontrollera
indikatorn för återstående batterikapacitet på
batteriet. Om fem lysdioder (B) tänds är
batteriet i gott skick.
• Batteriet kan inte användas tillsammans med
följande laddare;
– Nätadapter AC-V55/V33,
– Batteriladdare BC-77,
– Batteriladdare som tillverkats av andra än Sony.
• Ladda inte ett redan uppladdat batteri. Om du
försöker göra det kan det hända att
batteriindikatorn börjar blinka eller att batteriet tar
orimligt lång tid att ladda. Ta i så fall bort batteriet
från laddaren och kontrolla återstående kapacitet.
Batteriet är helt uppladdat när fem lysdioder (B)
tänds.
• Det är inte nödvändigt att ladda ur batteriet helt
innan det ska laddas. Hoppa över uppfriskningen
(urladdningen), när batteriet laddas med hjälp av
laddaren AC-S10 eller DC-S10.
Indikator för återstående batterikapacitet
• Indikatorn för återstående batterikapacitet på
kameraspelaren är utformad för nickel kad mium
batterier och är därför inte pålitlig för detta batteri.
Kontrollera återstående batterikapacitet genom att
titta på indikatorn för återstående batterikapacitet
på batteriet.
• Fem lysdioder visar batteriet återstående kapacitet.
• Lysdioderna pä batteriet lyser i tre sekunder efter
att knappen CHECK (A) för kontroll av
återstående batterikapacitet tryckts in.
• Lysdioderna varken lyser eller blinkar medan
batteriet laddas. Dat kan dock hända att de blinkar,
när batteriet laddas med hjälp av laddaren BC-55.
Återstående
batterikapacitet*
0%
under 10%
10 till 20%
20 till 40%
40 till 60%
60 till 80%
80 till 100%
1
2
3
4
5
6
7
Släckt
Blinkar
Lysdioder
* Procenttalen för återstående
batterikapacitet är
ungefärliga.
Tänd
• Ta bort batterietet från batteriladdaren när du vill
kontrollera återstående batterikapacitet. Det kan
hända att lysdioderna inte lyser korrekt medan
batteriet är monterat på ladaren.
• Om du tar loss batteriet från batteriladdaren under
laddning, blir batteriets skick instabilt och
lysdioderna kan visa fel återstående kapacitet. Om
du vill vara säker på att korrekt återstående
batterikapacitet visas, ska du kontrollera den
återstående kapaciteten 10 minuter efter att batteriet
tagits loss från batteriladdaren.
• Den vänstra lysdioden börjar blinka (se 2) när
batteriets återstående kapacitet nästan har tagit slut
under användning.
Tips!
• Du behöver inte använda upp eller ladda ur
batteriet helt innan du laddar det.
• Rengör batteripolerna (C) med en mjuk trasa eller
papper om de är smutsiga. Du kan även rengöra
batteripolerna genom att ta bort och fästa dem
upprepade gånger.
• Om du förvarar batteriet helt uppladdad, laddas
den gradvis ur även om det inte används.
Kontrollera återstående batterikapacitet innan
batteriet används eller ladda upp det helt och hållet
igen ett par dagar före användning.
• Låt inte kameraspelaren vara i pausläge eller
standby-läge under en längre tid.
Kameraspelaren förbrukar batteriet även om den
inte används. Stäng av strömmen till
kameraspelaren när den inte används.
• Förvara batteriet i ett svalt och torrt utrymme, när
det inte används.
• Om batteriet laddas en gång räcker det inte lika
länge i kalla miljöer, eftersom batteriets prestanda
försämras när temperaturen är under 10°C. Bäst
resultat får du om du observerar följande:
– håll batteriet varmt (t ex i fickan) tills det ska
användas,
– låt inte kemiska värmare komma i direkt
kontakt med batteriet när det värms,
– ladda batteriet i rumstemperatur (10°C till 30°C).
Vi rekommenderar att alltid ha ett fulladdat
reservbatteri i beredskap.
• Om baatterispänningen är låg kan det bero på att
batteriet inte fungerar som det ska eller att det
gaddats ur helt. Byt i så fall ut det laddningsbara
batteriet mot ett nytt.
Tekniska data
Batterityp:
Litiumjonbatteri
Maximal utspänning:
8,4 volt, likström
Medelvärde av utgående
spänning:
7,2 volt, likström
Kapacitet:
19,4 Wh (2700 mAh)
Arbetstemperatur:
0°C till 40°C
Dimensioner:
46 × 43 × 89,5 mm (b/h/d)
Vikt:
Ca 220 g
Medföljande tillbehör: Uttagsskydd (1)
Rätt till ändringar förbehålles.
Detta märke anger att produkten
ifråga är ett äkta tillbehör till
Sonys videoprodukter. Vi
rekommenderar vid inköp av
Sonys videoprodukter också
inköp av de tillbehör som märkts
med märket GENUINE VIDEO
ACCESSORIES.
Português
Prima di utilizzare il blocco batteria, leggere
attentamente queste istruzioni.
Capacità rimanente*
Importante
• Questo blocco batteria deve essere utilizzato con
videocamere che usano blocchi batteria al nichelcadmio. Non è possibile utilizzarlo con
videocamere che usano blocchi batteria agli ioni
di litio.
• Non usare questo blocco batteria con lampade
video che usano blocchi batteria al nichelcadmio, altrimenti la lampadina alogena della
lampada video potrebbe rompersi.
• Non caricare il blocco batteria con caricatori che
non siano quelli specificati.
• Non cortocircuitare i terminali.
• Per prevenire incidenti causati da corto circuito,
evitare che i terminali della batteria (C)
vengano in contatto con oggetti metallici come
ad esempio collane. Assicurarsi di applicare la
protezione dei terminali durante il trasporto o il
deposito.
• Tenere asciutto il blocco batteria.
• Tenere il blocco batteria lontano dal fuoco.
• Non esporre mai il blocco batteria a temperature
superiori a 60°C, come in un’auto parcheggiata al
sole o dove batte direttamente il sole.
• Rimuovere il blocco batteria dal caricatore
quando i cinque LED non si illuminano anche se il
blocco batteria viene caricato per il tempo
indicato in “Uso di base”.
• Evitare qualsiasi urto meccanico al blocco
batteria.
• Non aprire o modificare il blocco batteria.
• Non lasciare il blocco batteria applicato
all’apparecchio video. Staccare il blocco batteria
dall’apparecchio video quando non se ne fa uso.
Si ha un consumo di energia in quanto una
piccola quantità di corrente fluisce sempre
all’apparecchio video. Dopo alcuni giorni il
blocco batteria non sarà più sufficientemente
carico. In questo caso staccare il blocco batteria
dal caricatore e ripetere la carica un paio di volte.
Uso di base
• Il blocco batteria viene parzialmente caricato in
fabbrica, in modo che sia possibile controllare la
condizione dell’apparecchio video.
Caricare il blocco batteria con un caricatore
progettato per batteria al nichel-cadmio se la carica
del blocco batteria non è sufficiente per controllare
l’apparecchio o se si intende utilizzare il blocco
batteria per lungo tempo.
• Per un uso corretto attenersi alle istruzioni del
caricatore.
• Per caricare il blocco batteria usare uno dei
caricatori elencati nella tabella seguente.
Tempo di
carica*
Caricatori
Trasformatori
CA
Caricabatterie
Caricatore per
batteria auto
• Cinque LED mostrano la capacità residua del blocco
batteria.
AC-V30, V50,
V35A, V60A,
V65A, S10,
V25B, S25,
V26, V15,
V16, V17,
V35, V60,
V65, V25,
V25S, V25C,
V25A
150 min.
BC-S10
150 min.
BC-55
20 ore
150 min.
DC-S10
* I tempi di carica sono
approssimativo.
• Il blocco batteria potrebbe essere caldo dopo la
carica o l’uso. Non si tratta di un problema di
funzionamento del blocco batteria.
• È possibile inoltre caricare il blocco batteria con i
trasformatori CA AC-V16A/V17A. Se gli indicatori
su questi trasformatori CA possono lampeggiare
dopo che il bolcco batteria è stato caricato, non
si tratta di un problema di funzionamento errato
dei transformatori CA. In questo caso, scollegare
il blocco batteria del transformatore CA e
controllare l’indicatore di capacità rimanente sul
blocco batteria. Il blocco batteria è in buone
condizioni e caricato completamente se cinque
LED (B) sono accesi.
• Non è possibile usare ill blocco batteria con i
seguenti caricatori:
– Transformatore CA AC-V55/V33
– Caricabatteria BC-77
– Caricatori non prodotti da Sony.
• Non provare a caricare il blocco batteria se è già
carico. Altrimenti gli indicatori sul caricatore
potrebbero lampeggiare o il caricatore si comporterà
come se fosse necessario un tempo insolitamente
lungo per la carica. In questo caso staccare il blocco
batteria dal caricatore e controllare l’indicatore di
capacità rimanente sul blocco batteria. Il blocco
batteria è completamente carica se cinque LED (B)
sono accesi.
• Non è necessario scaricare completamente il blocco
batteria prima di caricarlo. Se si ricarica il blocco
batteria con l’AC-S10 o il DC-S10, saltare il punto di
rinfrescamento (scaricamento).
Indicatore di capacità rimanente
• L’indicatore di capacità rimanente sulla
videocamera è progettato per blocchi batteria al
nichel-cadmio e non è pertanto un indicatore
affidabile per questo blocco batteria. Controllare la
capacità rimanente osservando il relativo indicatore
sul blocco batteria.
1
2
3
4
5
6
7
Stato dei LED
0%
inferiore al 10%
da 10 a 20%
da 20 a 40%
da 40 a 60%
da 60 a 80%
da 80 a 100%
Spento
Lampeggiante
* Le percentuali della
capacità rimanente sono
approssimative.
Acceso
• I LED sul blocco batteria si illuminano per tre
secondi quando si preme il tasto di conferma della
capacità rimanente (tasto CHECK A).
• I LED non si illuminano né lampeggiano durante la
carica del blocco batteria. Potrebbero lampeggiare
se si carica il blocco batteria con il BC-55.
• Per controllare la capacità rimanente una volta
completata la carica rimuovere il blocco batteria dal
caricatore. I LED potrebbero non illuminarsi
correttamente se il blocco batteria rimane collegato
al caricatore.
• Se si rimuove il blocco batteria dal caricatore
durante la carica, la condizione del blocco batteria è
instabile e i LED possono indicare una capacità
rimanente erronea. Per una precisa indicazione
controllare la capacità rimanente 10 minuti dopo
aver rimosso il blocco batteria dal caricatore.
• Il LED alléstrema sinistra inizia a lampeggiare
(vedere 2) quando la capacità rimanente del blocco
batteria si abbassa durante l’uso.
Note e suggerimenti
• Non è necessario esaurire o scaricare
completamente questo blocco batteria prima di
ricaricarlo.
• Pulire i terminali (C) se sono sporchi con un panno
o carta soffici. È possibile pulire i terminali anche
collegando e scollegando più volte il blocco batteria.
• Si può conservare il blocco batteria completamente
carico ma anche se non viene usato si scaricherà
gradualmente. Prima di usarlo controllare la
capacità rimanente del blocco batteria oppure
caricarlo di nuovo entro un paio di giorni prima
dell’uso.
• Non lasciare l’apparecchio video in modo di pausa
o di attesa per lungo tempo.
L’apparecchio video consuma la carica del blocco
batteria anche quando il nastro non è in movimento.
Spegnere l’apparecchio video quando non viene
usato.
• Quando non si usa il blocco batteria, conservarlo in
un luogo fresco e asciutto.
• Una singola carica non farà funzionare
l’apparecchio per lungo tempo in ambienti freddi in
quanto la potenza del blocco batteria si riduce a
temperature sotto i 10°C. Osservare quanto segue
per ottenere i migliori risultati:
– Tenere il blocco batteria al caldo (ad esempio in
tasca) fino al momento dell’uso.
– Evitare il contatto diretto del blocco batteria con
riscardatori chimici quando lo si scalda.
– Caricare il blocco batteria a temperatura ambiente
(da 10°C a 30°C). Si consiglia di preparare blocchi
batteria di riserva.
• Se la carica del blocco a batteria è ridotta è possibile
che il blocco batteria funzioni male oppure che sia
irrimediabilmente guasto. Sostituire il blocco
batteria con uno nuovo.
Caratteristiche tecniche
Tipo di batteria:
Tensione in uscita
massima:
Tensione in uscita
media:
Capacità:
Temperatura di utilizzo:
Dimensioni:
Peso:
Accessorio in dotazione:
Batteria agli ioni di litio
Antes de utilizar esta bateria recarreqável, leia
atentamente estas instruções.
Importante
Utilização básica
• Como a bateria vem parcialmente carregada da
fábrica, é possível verificar o estado do
equipamento de vídeo.
Se a bateria não estiver suficientemente carregada
de modo a permitir a verificação do equipamento
ou se pretender utilizá-la por muito tempo,
carregue-a num carregador concebido para baterias
de níquel-cádmio.
• Para saber como deve utilizar o carregador
correctamente, consulte as respectivas instruções.
• Carregue a bateria num dos carregadores listados
na tabela abaixo.
Carregadores
Tempo de
carregamento*
AC-V30, V50,
V35A, V60A,
V65A, S10,
V25B, S25,
Adaptadores de V26, V15,
alimentação CA V16, V17,
V35, V60,
V65, V25,
V25S, V25C,
V25A
150 min
Carregadores de BC-S10
baterias
BC-55
Carregador de
baterias de
automóvel
•
•
Il design e le caratteristiche tecniche sono soggetti a
modifiche senza preavviso.
Questo marchio indica che
questo prodotto è un accessorio
autentico per prodotti video
Sony. Quando si acquistano
prodotti video Sony, la Sony
consiglia di acquistare accessori
con questo marchio “GENUINE
VIDEO ACCESSORIES”
Carga residual
• Esta bateria deve ser utilizada em câmaras de
vídeo que necessitem de baterias de níquelcádmio. Não pode utilizar esta bateria em
câmaras de vídeo que necessitem de baterias de
iões de lítio.
• Não utilize esta bateria em iluminadores de
vídeo que necessitem de baterias de níquelcádmio; caso contrário, pode partir a lâmpada de
halogéneo do iluminador de vídeo.
• Não carregue a bateria com outros carregadores,
além daqueles que foram especificados.
• Não curto-circuite os terminais.
• Para evitar acidentes provocados por curtocircuitos, não permita que objectos de metal,
como por exemplo um colar, entrem em contacto
com os terminais da bateria (C). Quando for
transportar ou guardar a bateria, certifique-se de
colocar a protecção do terminal.
• Mantenha a bateria recarregável seca.
• Mantenha a bateria recarregável distante do
fogo.
• Nunca exponha a bateria recarregável a
temperaturas acima de 60°C, tal como no interior
de um automóvel estacionado ao sol ou sob a
luz solar directa.
• Remova a bateria do carregador quando os 5
indicadores LED não se acenderem, mesmo que a
bateria seja carregada pelo tempo descrito em
«Utilização básica».
• Não exponha a bateria a nenhum choque
mecânico.
• Não abra nem modifique a bateria.
• Não deixe a bateria ligada ao equipamento de
vídeo. Quando acabar de utilizar o equipamento
de vídeo, retire a respectiva bateria. Se não a
retirar, a bateria continua a perder carga porque
há sempre um pequeno fluxo de corrente que
passa para o equipamento de vídeo. Após vários
dias, a bateria deixa de estar devidamente
carregada. Neste caso, retire a bateria do
carregador e carregue-a novamente algumas
vezes.
8,4 V CC
7,2 V CC
19,4 Wh (2700 mAh)
da 0°C a 40°C.
46 × 43 × 89,5 mm. (l/a/p)
220 g circa
Protezione dei terminali (1)
• Se carregar na tecla de confirmação da carga
residual (tecla CHECK A), os LEDs na bateria
acendem durante três segundos.
•
•
•
DC-S10
150 min
20 horas
1
2
3
4
5
6
7
Visores LED
0%
inferior a 10%
10 a 20%
20 a 40%
40 a 60%
60 a 80%
80 a 100%
Apagado
Intermitente
* As percentagens de
carga residual são
aproximadas.
Aceso
• Os LEDs não acendem nem piscam durante a carga
da bateria. É possível que pisquem se carregar a
bateria com o carregador BC-55.
• Os LEDs não acendem nem piscam durante a carga
da bateria. É possível que pisquem se carregar a
bateria com o carregador BC-55.
• Para verificar a carga residual depois de completar
a carga da bateria, retire a bateria do carregador. Se
a bateria estiver acoplada ao carregador, os LEDs
podem não acender correctamente.
• Se retirar a bateria do carregador durante a carga, o
estado da bateria é instável e os LEDs podem
indicar a carga residual errada. Para que a indicação
seja precisa, faça a verificação da carga residual 10
minutos depois de retirar a bateria do carregador.
• O LED mais à esquerda começa a piscar (consulte
2) quando a carga residual da bateria atinge
valores baixos durante a utilização.
Notas e sugestões
• Não precisa de gastar nem descarregar
completamente esta bateria antes de recarregála.
• Se os terminais (C) estiverem sujos, limpe-os com
um pano macio ou com papel. Também pode
acoplar e retirar várias vezes a bateria para limpar
os terminais.
• Embora se possa armazenar a bateria plenamente
carregada, a mesma irá descarregar-se
gradualmente, mesmo que não utilizada. Verifique
a carga restante na bateria antes de usá-la ou
recarregue-a completamente dentro de alguns dias
antes do uso.
• Não deixe o equipamento de vídeo em modo de
pausa ou espera durante muito tempo.
O equipamento de vídeo consome a carga da
bateria, mesmo que a fita não esteja em movimento.
Quando não estiver a utilizar o equipamento de
vídeo, desligue-o.
• Quando não for utilizar a bateria recarregável,
mantenha-a em um local fresco e seco.
• Em locais frios, uma bateria que só foi carregada
uma vez não permite que o equipamento funcione
tanto tempo como habitualmente porque o seu
desempenho é reduzido a temperaturas abaixo de
10°C. Para obter melhores resultados, tenha em
consideração o seguinte;
– Mantenha a bateria quente (por exemplo, no
bolso) até um pouco antes de utilizá-la.
– Não deixe que aquecedores químicos entrem em
contacto directo com a bateria enquanto estiver a
aquecê-la.
– Carregue a bateria à temperatura ambiente (entre
10°C e 30°C). Recomendamos que esteja munido
de baterias sobressalentes.
• Se o nível de carga da bateria estiver baixo, a bateria
pode estar avariada ou a sua carga pode estar
completamente esgotada. Substitua bateria por uma
nova.
150 min
* Os tempos de carregamento são
aproximados.
É normal que a bateria fique quente depois de ter
sido carregada ou utilizada. Isto não significa um
mau funcionamento da bateria.
Também pode carregar a bateria com os
adaptadores CA, modelos AC-V16A/V17A. É
normal que os indicadores desses adaptadores
CA comecem a piscar após o carregamento da
bateria (não se trata de uma avaria). Neste caso,
retire a bateria do adaptador CA e verifique o
indicador de carga residual da bateria. Se os 5
LEDs (B) acenderem, a bateria está em boas
condições e totalmente carregada.
Não pode utilizar esta bateria com os seguintes
carregadores:
– Adaptador de alimentação CA, modelo AC-V55/
V33,
– Carregador de baterias BC-77,
– Carregadores de baterias não fabricados pela
Sony.
Não tente carregar baterias já carregadas. Se o fizer,
os indicadores no carregador podem começar a
piscar ou o carregador pode comportar-se como se
estivesse a demorar mais tempo que o normal para
carregar. Neste caso, retire a bateria do carregador
e verifique o indicador de carga residual da bateria.
Se os 5 LEDs (B) acenderem, a bateria está
totalmente carregada.
Não precisa de descarregar completamente a bateria
antes de voltar a carregá-la. Se carregar a bateria
com AC-S10 ou DC-S10, ignore o passo de
renovação (descarga).
Indicador de carga residual
• Como o indicador de carga residual na câmara de
vídeo foi concebido para baterias de níquel-cádmio,
não é um indicador fiável para esta bateria.
Observe o indicador de carga residual da bateria e
verificar a carga residual.
• A carga residual da bateria é mostrada por cinco
LEDs.
Especificações
Tipo de bateria:
Tensão de saída máxima:
Tensão de saída média:
Capacidade:
Game da temperatura
de funcionamento:
Dimensões:
Peso:
Acessório fornecido:
bateria de iões de lítio
8,4 V CC
7,2 V CC
19,4 Wh (2700 mAh)
entre 0°C e 40°C
46 × 43 × 89,5 mm (l/a/p)
aprox. 220 g
Protecção do terminal (1)
O design e as especificações estão sujeitos a alterações
sem aviso prévio.
Esta marca indica que este
produto é um acessório genuíno
para equipamentos de vídeo
Sony. A Sony recomenda-lhe
que, quando adquirir
equipamentos de vídeo Sony,
adquira também acessórios com
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
