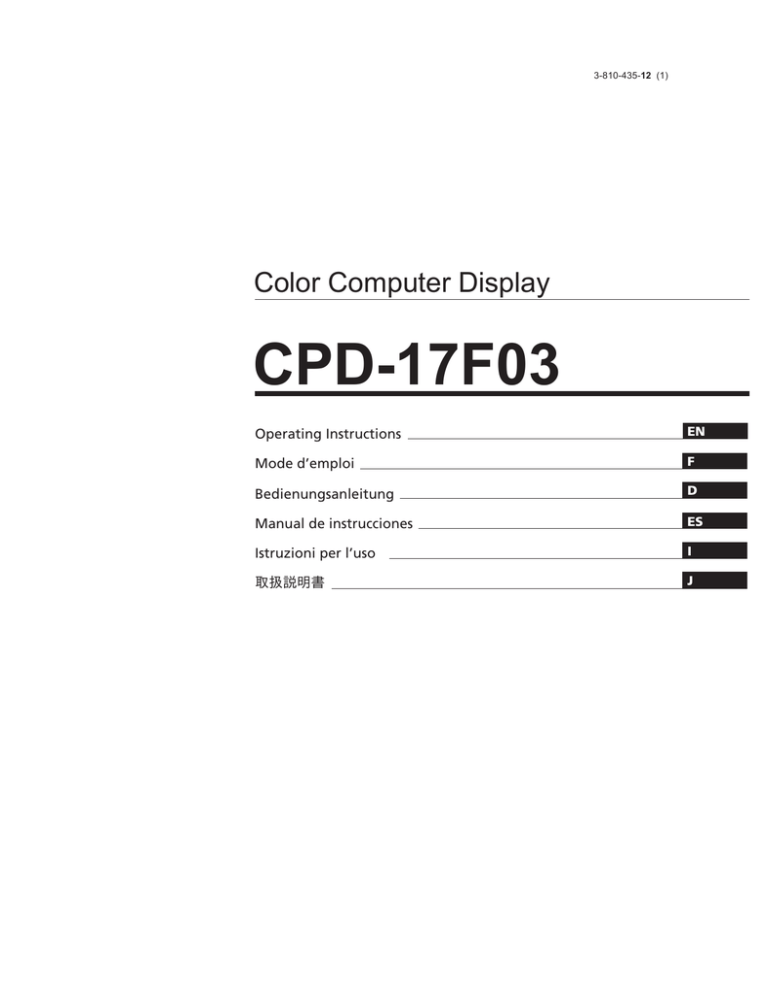

3-810-435-12 (1)

Color Computer Display

CPD-17F03

Operating Instructions

Mode d’emploi

Bedienungsanleitung

Manual de instrucciones

Istruzioni per l’uso

取扱説明書

I

J

EN

F

D

ES

Owner’s Record

The model and serial numbers are located at the rear of the unit.

Record the serial number in the space provided below. Refer to these numbers whenever you call upon your dealer regarding this product.

Model No. CPD-17F03 Serial No.

WARNING

To prevent fire or shock hazard, do not expose the unit to rain or moisture.

Dangerously high voltages are present inside the unit. Do not open the cabinet. Refer servicing to qualified personnel only.

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC

Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications.

However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

– Reorient or relocate the receiving antenna.

– Increase the separation between the equipment and receiver.

– Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

– Consult the dealer or an experienced radio/TV technician for help.

You are cautioned that any changes or modifications not expressly approved in this manual could void your authority to operate this equipment.

INFORMATION

This product complies with Swedish National Council for

Metrology (MPR) standards issued in December 1990 (MPR II) for very low frequency (VLF) and extremely low frequency (ELF).

INFORMATION

Ce produit est conforme aux normes du Swedish National Council for Metrology de décembre 1990 (MPR II) en ce qui concerne les fréquences très basses (VLF) et extrêmement basses (ELF).

Hinweis

Dieses Gerät erfüllt bezüglich tieffrequenter (very low frequency) und tiefstfrequenter (extremely low frequency) Strahlung die

Vorschriften des „Swedish National Council for Metrology (MPR)“ vom Dezember 1990 (MPR II).

INFORMACIÓN

Este producto cumple las normas del Consejo Nacional Sueco para

Metrología (MPR) emitidas en diciembre de 1990 (MPR II) para frecuencias muy bajas (VLF) y frecuencias extremadamente bajas (ELF).

Dieses Garät entspricht den folgenden europäischen EMV-

Vorschriften für Betrieb in Wohngebieten, gewerblicher Gebleten und Leichtindustriegebieten.

EN55022/1987 Klasse B

EN50082-1/1992

EN60555-2/1987

Hinweis

Gemäß der Amtsblätter des BMPT Nrn. 61/1991 und 6/1992 wird der Betreiber darauf aufmerksam gemacht, daß die von ihm mit diesem Gerät zusammengestellte Anlage auch den technischen Bestimmungen dieser Amtsblätter genügen muß.

Hinweise

•

Aus ergonomischen Gründen wird empfohlen, die

Grundfarbe Blau nicht auf dunklem Untergrund zu verwenden (schlechte Erkennbarkeit, Augenbelastung bei zu geringem Zeichenkontrast).

•

Aus ergonomischen Gründen sollten nur Darstellungen mit

Vertikalfrequenzen oberhalb von 70 Hz benutzt werden.

NOTICE

This notice is applicable for USA/Canada only.

If shipped to USA/Canada, install only a UL LISTED/CSA

LABELLED power supply cord meeting the following specifications:

SPECIFICATIONS

Plug Type

Cord Type

Length

Nema-Plug 5-15p

SVT or SJT, minimum 3

×

18 AWG

Maximum 15 feet

Rating Minimum 7 A, 125 V

NOTICE

Cette notice s’applique aux Etats-Unis et au Canada uniquement.

Si cet appareil est exporté aux Etats-Unis ou au Canada, utiliser le cordon d’alimentation portant la mention UL

LISTED/CSA LABELLED et remplissant les conditions suivantes:

SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Type de cordon SVT ou SJT, minimum 3

×

18 AWG

Longueur

Tension

Maximum 15 pieds

Minimum 7 A, 125 V

この装置は、第二種情報装置（住宅地域またはその隣接した

地域において使用されるべき情報装置）で、住宅地域での電

波障害防止を目的とした情報処理装置等電波障害自主規制協

議会（VCCI）基準に適合しております。

しかし、本装置をラジオ、テレビジョン受信機等に近接して

ご使用になると、受信障害の原因となることがあります。

取扱説明書に従って正しい取り扱いをしてください。

2

Table of Contents

Precautions ............................................................................... 3

Getting Started ......................................................................... 3

Adjustments .............................................................................. 4

Power Saving Function ........................................................... 5

Plug and Play ........................................................................... 6

Precautions

Damper Wire .......................................................................... 6

Use of the Tilt-Swivel ............................................................ 6

Specifications .......................................................................... 6

Troubleshooting ..................................................................... 7

Installation

•

Prevent internal heat buildup by allowing adequate air circulation. Do not place the unit on surfaces (rugs, blankets, etc.) or near materials (curtains, draperies) that may block the ventilation holes.

•

Do not install the unit near heat sources such as radiators or air ducts, or in a place subject to direct sunlight, excessive dust, mechanical vibration or shock.

•

Do not place the unit near equipment that generates magnetism, such as a converter or high-voltage power lines.

Maintenance

Clean the cabinet, glass panel, and controls with a soft cloth, lightly moistened with a mild detergent solution. Do not use any type of abrasive pad, scouring powder, or solvent, such as alcohol or benzine.

Getting Started

Before using this monitor, make sure that the following items are included in your package: the monitor, power cord and this operating instruction manual.

This monitor will sync to platforms running at horizontal frequencies between 31.5 and 64 kHz.

Connecting the Computer

Step 1: With the monitor switched off, attach the power cord to the monitor and then to the power outlet.

Warning on Power Connection

•

Use the supplied power cord.

for 100 to 120 V AC for 220 to 240 V AC

For the customers in U.S.A.

If you do not do this, this monitor will not conform to mandatory FCC standards.

•

Before disconnecting the power cord, wait for at least

30 seconds after turning off the power switch to allow for the discharging of static electricity on the CRT display surface.

•

After the power has been turned on, the CRT is demagnetized for approximately 5 seconds. This, generates a strong magnetic field around the bezel, which may affect the data stored on magnetic tape or disks near the bezel. Place such magnetic recording equipment and tapes/disks at a distance from this unit.

The socket-outlet shall be installed near the equipment and shall be easily accessible.

EN

Step 2: With the computer switched off, attach the video signal cable to the video output.

Computer to the video output

Step 3: Turn on the monitor and computer.

Step 4: If necessary, adjust the user controls according to your personal preference.

The installation is complete.

to the power

outlet

Power cord (supplied)

3

Adjustments

A number of digital controls are provided to allow you to optimize the display parameters to your preferences.

You can adjust the picture to your preferences by following the procedure described below.

You can adjust all items on the OSD (On Screen Display).

POWER

SAVING

Push this part to open the control panel cover.

p When the limit value is reached, the POWER SAVING indicator will begin to flash.

p Adjustments will be stored automatically.

p The OSD automatically disappears 2 seconds after you release the buttons.

Control Panel

RESET

Contrast

The adjustment data becomes the common setting for all input signals.

1

Press the >+/– button.

The > OSD (On Screen Display) appears.

50

3 1 . 5 k H z / 7 0 H z

2

Press the >+/– button to adjust picture contrast.

+ ...for more contrast

– ...for less contrast

Brightness

The adjustment data becomes the common setting for all input signals.

1

Press the ¨+/– button.

The ¨ OSD (On Screen Display) appears.

50

3 1 . 5 k H z / 7 0 H z

2

Press the ¨+/– button to adjust picture brightness.

+ ...for more brightness

– ...for less brightness

POWER

SAVING

Horizontal centering

The adjustment data becomes the unique setting for the input signal received.

1

Press the S∫/ı button.

The S OSD (On Screen Display) appears.

50

2

Press the S∫/ı button.

∫ ...to move right ı ...to move left

Vertical centering

The adjustment data becomes the unique setting for the input signal received.

1

Press the s◊/√ button.

The s OSD (On Screen Display) appears.

2

Press the s◊/√ button.

◊

...to move up

√ ...to move down

50

4

Horizontal size

The adjustment data becomes the unique setting for the input signal received.

1

Press the Å+/– button.

The Å OSD (On Screen Display) appears.

Rotation

The adjustment data becomes the common setting for all input signals.

1

Press the +/– button.

The OSD (On Screen Display) appears.

50

2

Press the Å+/– buttons.

+ ...to enlarge

– ...to diminish

Vertical size

The adjustment data becomes the unique setting for the input signal received.

1

Press the +/– button.

The OSD (On Screen Display) appears.

50

2

Press the +/– button.

+ ...to enlarge

– ...to diminish

Pincushion

The adjustment data becomes the unique setting for the input signal received.

1

Press the d+/– button.

The d OSD (On Screen Display) appears.

50

2

Press the d+/– button.

+ ...to expand the picture sides

– ...to diminish the picuture sides

50

2

Press the +/– button.

+ .... to rotate clockwise

– .... to rotate counterclockwise

Resetting

RESET

•

Press the RESET button to recall the factory settings for brightness, contrast, pincushions, horizontal and vertical size, and center for the mode currently in use.

•

Press and hold the RESET button for 2 seconds to recall factory settings for all adjustments in all modes.

Power Saving

Function

This monitor meets the power-saving guidelines set by the

EPA Energy Star program as well as the more stringent

NUTEK 803299 (TCO92) guidelines. It is capable of reduced power consumption when used with a computer equipped with Display Power Management Signaling (DPMS). By sensing the absence of the sync signal coming from the computer, it will reduce the power consumption as follows:

CAUTION: The Power Saving function will automatically put the monitor into Active-off state if the power switch is turned on without any video signal input. Once the horizontal and vertical syncs are sensed, the monitor will automatically return to its Normal operation state.

1

2

3

State

Power consumption

Required resumption time u Power indicator

Normal operation

Suspend

(1st step of power saving)

Active-off

(2nd step of power saving)

100% approx. 10% approx. 7%

— approx. 3 sec.

approx. 10 sec.

green on green on off

POWER

SAVING indicator off orange on orange on

EN

5

Plug and Play

This monitor complies with the DDC



1 and DDC2B, which are the Display Data Channel (DDC) standards of VESA.

When a DDC1 host system is connected, the monitor synchronizes with the V.CLK in accordance with the VESA standards and outputs the EDID (Extended Display

Indentification) to the data line.

Damper Wire

Using a white background, very thin horizontal stripes on the screen are visible as shown right. These stripes are damper wires. These wires are attached to the aperture grille inside the Trinitron tube and are there to damp vibrations of the aperture grille in order to prevent them from influencing to the picture quality.

When a DDC2B host system is connected, the monitor automatically switches to the DDC2B communication.

DDC



is a trademark of Video Electronics Standards

Association.

Damper wire

Approx. 6 cm

Approx. 6 cm

Use of the Tilt-Swivel

With the tilt-swivel base, this unit can be adjusted to be viewed at your desired angle within 90° horizontally and

20° vertically.

To turn the unit vertically and horizontally, hold it at its bottom with both hands.

45°

15°

45°

5°

Specifications

Picture tube 0.25 mm aperture grille pitch, 17 inches measured diagonally (16” visual), 90-degree deflection

Effective picture size Approx. 328

×

242 mm (w/h)

(13

×

9 5 /

8

inches)

Resolution Horizontal: Max. 1280 dots

Vertical: Max. 1024 lines

Display picture size Approx. 300

×

225 mm (w/h)

(11

7

/

8

×

8

7

/

8

inches)

Deflection frequency Horizontal: 31.5 to 64 kHz

Vertical: 50 to 120 Hz

AC input voltage/current

100 to 120 V, 50/60 Hz, 1.8 A

Dimensions

Mass

220 to 240 V, 50 – 60 Hz, 1 A

406

×

426.5

×

451 mm (w/h/d)

(16

×

16 7 /

8

×

17 7 /

8

inches)

Approx. 19.0 kg (41 lb 14 oz)

Design and specifications are subject to change without notice.

6

Troubleshooting

This section may help you isolate a problem and, as a result, eliminate the need to contact technical support, allowing continued productivity.

Symptom

No picture

If neither the u (power) indicator nor the POWER

SAVING indicator is lit

If the POWER SAVING indicator is lit

Check these items

•

Check that the power cord is properly connected.

•

Check that the power switch is in the ON position.

•

Check that your computer power switch is in the ON position.

•

The monitor will recover when you press any key on the keyboard or the computer.

•

Check that the video cable is properly connected.

•

Ensure that no pins are bent or pushed in the HD15 connector of the cable.

•

Check that the video card is seated completely in a proper bus slot.

•

Check that the video sync signal is within that specified for the monitor.

•

Turn the monitor off and on. If the indicator is not flashing, the monitor is in the normal condition.

•

There is a potential monitor failure. Contact your dealer.

•

Check that the video sync signal is specified for the monitor.

If the u (power) and the

POWER SAVING indicators are both flashing

If the message of “OUT OF

SCAN RANGE” appears on the screen

Picture is scrambled

Color is not uniform

Screen image is not centered or sized properly

Picture is fuzzy

Picture bounces or has wavy oscillations

A fine horizontal line (wire) is visible

•

Check your graphics board manual for the proper monitor setting on your monitor.

•

Check this manual and confirm that the graphics mode and the frequency at which you are trying to operate is supported. Even within the proper range, some video boards may have a sync pulse that is too narrow for the monitor to sync correctly.

•

Trip the power switch once to activate the Auto-degauss cycle*.

•

Adjust centering or size (pages 4, 5).

•

Some video modes do not fill the screen to the edge of the monitor. There is no single answer to solve the problem. There is tendency to have this problem on higher refresh timings.

•

Adjust the Contrast and Brightness controls (page 4). Several brands of SVGA boards have an excessive video output level which creates a fuzzy picture at max contrast.

•

Trip the power switch once to activate the Auto-degauss cycle*.

•

Move electrical (magnetic) devices that may be creating electrical interference away from the monitor.

•

If you have another monitor close to this monitor, increase the distance between them to reduce the interference.

•

Your office may have electric power wiring behind the wall. Move the monitor away from the wall.

•

This wire stabilizes the vertically striped Aperture Grille. This Aperture Grille allows more light to pass through to the screen giving the Trinitron



**

CRT more color and brightness.

•

Trip the power switch once to active the Auto-degauss cycle*. Then, adjust the Rotation (page 5).

•

Adjust the Pincushion (page 5).

Screen image is tilted

Edges of the image are curved.

Wavy or elliptical (moire) pattern is visible

•

Due to the relationship between resolution, monitor dot pitch, and the pitch of some image patterns, certain screen backgrounds, especially gray, sometimes show moire.

This can only be eliminated by changing your desktop pattern.

*

The Auto-degauss function demagnetizes the metal frame of the CRT in order to obtain a neutral field for uniform color reproduction. If a second degauss cycle is needed, allow a minimum interval of 20 minutes for the best result.

**

Trinitron



is a registered trademark of Sony Corporation.

•

If the problem persists, call your authorized dealer from a location near your monitor.

•

Note the model name and the serial number of your monitor. Also note the make and name of your computer and video board.

7

EN

8

Table des matières

Précautions ................................................................................ 9

Préparation ................................................................................ 9

Réglages ................................................................................... 10

Fonction d’économie d’énergie ............................................ 11

Un moniteur prêt à l’emploi ................................................. 12

Précautions

Installation

•

Veillez à assurer une circulation d’air adéquate pour

éviter une surchauffe interne de l’appareil. Ne placez pas l’appareil sur des surfaces textiles (tapis, couvertures, etc.) ou à proximité de rideaux ou de draperies susceptibles d’obstruer les orifices de ventilation.

•

N’installez pas l’appareil à proximité de sources de chaleur comme un radiateur ou une bouche d’air chaud, ni dans un endroit exposé au rayonnement solaire direct,

à des poussières excessives, à des vibrations ou à des chocs mécaniques.

•

N’installez pas l’appareil à proximité d’un équipement qui génère un champ magnétique comme un convertisseur ou des lignes à haute tension.

Entretien

Nettoyez le châssis, le panneau de verre et les commandes à l’aide d’un chiffon doux légèrement imprégné d’une solution détergente douce. N’utilisez jamais de tampons abrasifs, de poudre à récurer ou de solvants tels que l’alcool ou le benzène.

Préparation

Avant d’utiliser ce moniteur, assurez-vous que les éléments suivants figurent dans l’emballage: le moniteur, le cordon d’alimentation et ce mode d’emploi .

Ce moniteur se synchronise à d’autres plates-formes fonctionnant sur des fréquences horizontales comprises entre 31,5 et 64 kHz.

Raccordement à un ordinateur

1e étape: Le moniteur étant hors tension, raccordez le cordon d’alimentation au moniteur et, ensuite, à la prise murale.

Fil d’amortissement ............................................................... 12

Utilisation du support pivotant ........................................... 12

Spécifications .......................................................................... 12

Dépannage .............................................................................. 13

Avertissement sur le raccordement à la source d’alimentation

•

Utilisez le cordon d’alimentation fourni.

pour CA 100 à 120 V pour CA 220 à 240 V

•

Avant de débrancher le cordon d’alimentation, attendez au moins 30 secondes après avoir actionné l’interrupteur d’alimentation de manière à permettre la décharge de l’électricité statique sur la surface de l’écran CRT.

•

Après que le courant a été branché, le CRT est démagnétisé pendant environ 5 secondes. Cela génère un puissant champ magnétique autour de l’encadrement qui peut affecter les données mémorisées sur une bande magnétique ou des disquettes situées à proximité. Placez ces systèmes d’enregistrement magnétique et ces bandes/ disquettes à l’écart de cet appareil.

La prise murale doit être installée à proximité de l’équipement et être aisément accessible.

F

2e étape: L’ordinateur étant hors service, branchez le câble de signalisation vidéo sur la sortie vidéo.

ordinateur vers sortie vidéo

3e étape: Mettez le moniteur et l’ordinateur sous tension.

4e étape: Si nécessaire, réglez les commandes utilisateur selon vos préférences personnelles.

L’installation est terminée.

Vers la prise d’alimentation sécteur cordon d’alimentation (fourni)

9

Réglages

Plusieurs commandes numériques ont été prévues pour vous permettre d’optimiser les paramètres d’affichage selon vos préférences.

Vous pouvez régler l’image selon vos préférences en appliquant la procédure décrite ci-dessous.

Vous pouvez régler tous les paramètres du menu d’affichage OSD (On Screen Display).

POWER

SAVING

Appuyez sur cette partie pour ouvrir le couvercle du panneau de commande.

p Lorsque la valeur limite est atteinte, l’indicateur POWER

SAVING commence à clignoter.

p Les réglages sont mémorisés automatiquement.

p Le menu OSD disparaît automatiquement 2 secondes après que vous avez relâché les touches.

Panneau de commande

RESET

Contraste

La valeur de réglage devient le réglage commun à tous les signaux d’entrée.

1

Appuyez sur la touche >+/–.

Le menu > apparaît.

POWER

SAVING

Centrage horizontal

La valeur de réglage devient le réglage unique pour le signal d’entrée reçu.

1

Appuyez sur la touche S∫/ı.

Le menu S apparaît.

50

3 1 . 5 k H z / 7 0 H z

2

Appuyez sur la touche >+/– pour régler le contraste de l’image.

+ ...pour plus de contraste

– ...pour moins de contraste

Luminosité

La valeur de réglage devient le réglage commun à tous les signaux d’entrée.

1

Appuyez sur la touche ¨+/–.

Le menu ¨ apparaît.

50

2

Appuyez sur la touche S∫/ı.

∫ ...pour déplacer vers la droite ı ...pour déplacer vers la gauche

Centrage vertical

La valeur de réglage devient le réglage unique pour le signal d’entrée reçu.

1

Appuyez sur la touche s◊/√.

Le menu s apparaît.

50

3 1 . 5 k H z / 7 0 H z

2

Appuyez sur la touche ¨+/– pour régler la luminosité de l’image.

+ ...pour plus de luminosité

– ...pour moins de luminosité

10

50

2

Appuyez sur la touche s◊/√.

◊ ...pour déplacer vers le haut

√ ...pour déplacer vers le bas

Format horizontal

La valeur de réglage devient le réglage unique pour le signal d’entrée reçu.

1

Appuyez sur la touche Å+/–.

Le menu Å apparaît.

50

2

Appuyez sur la touche Å+/–.

+ ...pour agrandir

– ...pour réduire

Format verticale

La valeur de réglage devient le réglage unique pour le signal d’entrée reçu.

1

Appuyez sur la touche +/–.

Le menu apparaît.

50

2

Appuyez sur la touche +/–.

+ ...pour agrandir

– ...pour réduire

Distorsion en coussin

La valeur de réglage devient le réglage unique pour le signal d’entrée reçu.

1

Appuyez sur la touche d+/–.

Le menu d apparaît.

50

2

Appuyez sur la touche d+/–.

+ ...pour élargir les côtés de l’image

– ...pour rétrécir les côtés de l’image

Rotation

La valeur de réglage devient le réglage commun à tous les signaux d’entrée.

1

Appuyez sur la touche +/–.

Le menu apparaît.

50

2

Appuyez sur la touche +/–.

+ ...pour une rotation dans le sens des aiguilles d’une montre

– ...pour une rotation dans le sens contraire des aiguilles d’une montre

Réinitialisation

RESET

•

Appuyez sur le bouton RESET pour rétablir les réglages d’usine de la luminosité, du contraste, de la distorsion en coussin, de la taille horizontale et verticale et du centrage pour le mode utilisé en ce moment.

•

Pressez et maintenez la touche RESET enfoncée pendant 2 secondes pour restaurer les réglages par défaut de tous les paramètres dans tous les modes.

Fonction d’économie d’énergie

Ce moniteur répond aux directives de réduction de la consommation reprises dans l’EPA Energy Star program ainsi qu’aux normes plus strictes NUTEK 803299 (TCO92). Il est capable de réduire la consommation d’énergie s’il est utilisé avec un ordinateur équipé du Display Power

Management Signaling (DPMS). S’il détecte l’absence du signal de synchronisation provenant de l’ordinateur, il réduit la consommation électrique de la façon suivante:

ATTENTION: La fonction d’économie d’énergie met automatiquement le moniteur en mode

Active-off si l’interrupteur d’alimentation est actionné sans qu’il y ait d’entrée de signal vidéo. Dès que les synchronisations horizontale et verticale sont détectées, le moniteur revient automatiquement en mode de fonctionnement normal.

1

2

3

Etat

Consommation

électrique

Temps de reprise requis u Indicateur d’alimentation

Indicateur

POWER

SAVING

Fonctionnement normal

Interruption

(1re étape de l’économie d’énergie)

Active-off

(2e étape de l’économie d’énergie)

100% approx. 10% approx. 3 sec.

approx. 7%

— approx. 10 sec.

vert allumé vert allumé

éteint

éteint orange allumé orange allumé

11

F

Un moniteur prêt à l’emploi

Ce moniteur satisfait aux normes DDC



1 et DDC2B qui sont les normes Display Data Channel (DDC) de VESA.

Si un système hôte DDC1 est connecté, le moniteur se synchronise avec V.CLK suivant les normes VESA et transmet Extended Display Identification (EDID) à la ligne de données.

Si un système hôte DDC2B est connecté, le moniteur commute automatiquement la communication DDC2B.

DDC



est une marque déposée de Video Electronics

Standards Association.

Fil d’amortissement

Fil d’amortissement

Sur un fond blanc, il se peut que vous observiez sur l’écran de très fines lignes horizontales comme dans l’illustration.

Il s’agit des fils d’amortissement. Ces fils sont fixés à la grille d’ouverture à l’intérieur du tube Trinitron et sont destinés à amortir les vibrations de la grille d’ouverture pour éviter qu’elles n’altèrent la qualité de l’image.

Env. 6 cm

Env. 6 cm

Utilisation du support pivotant

Le support pivotant permet de régler cet appareil suivant l’angle de vision de votre choix dans une plage de 90° horizontalement et 20° verticalement.

Pour faire pivoter l’appareil verticalement et horizontalement, maintenez-le des deux mains par la base.

45°

15°

5°

45°

Spécifications

Tube image 0,25 mm de pas d’ouverture de grille,

17 pouces en diagonale (16” image réelle), 90˚ de déflexion

Taille de l’image réelle

Approx. 328

×

242 mm (l/h)

(13

×

9

5

/

8

pouces)

Résolution Horizontale: Max. 1280 points

Verticale: Max. 1024 lignes

Taille de l’image sur écran

Approx. 300

×

225 mm (l/h)

(11 7 /

8

×

8 7 /

8

pouces)

Fréquence de déflexion

Horizontale: de 31,5 à 64 kHz

Verticale: de 50 à 120 Hz

Tension/ courant d’entrée

De CA 100 à 120 V, 50/60 Hz, 1,8 A

Dimensions

Masse

De 220 à 240 V, 50 – 60 Hz, 1 A

406

×

426,5

×

451 mm (l/h/p)

(16

×

16 7 /

8

×

17 7 /

8

pouces)

Approx. 19,0 kg (41 lb 14 oz)

La conception et les spécifications sont sujettes à modification sans préavis.

12

Dépannage

Cette section peut vous aider à localiser un problème et, par conséquent, vous éviter de devoir consulter un service technique, ce qui vous permet de ne pas interrompre votre productivité.

Symptôme Vérifiez

Pas d’image

Les indicateurs u

(alimentation) et POWER

SAVING ne sont pas allumés

L’indicateur POWER

SAVING est allumé

•

•

Vérifiez si le cordon d’alimentation est correctement raccordé.

Vérifiez si l’interrupteur d’alimentation est en position ON.

Les indicateurs u

(alimentation) et POWER

SAVING clignotent

Le message “OUT OF

SCAN RANGE” apparaît à l’écran

L’image vacille

•

Vérifiez si l’interrupteur d’alimentation de votre ordinateur est en position ON.

•

L‘écran sera réactivé lorsque vous actionnerez une touche du clavier.

•

Vérifiez si le câble vidéo est correctement raccordé.

•

Assurez-vous qu’aucune broche n’est pliée ou enfoncée dans le connecteur HD15 du câble.

•

Vérifiez si la carte vidéo est complètement introduite dans la fente appropriée.

•

Vérifiez si le signal de synchronisation vidéo correspond à celui spécifié pour le moniteur.

•

Mettez le moniteur hors et puis à nouveau sous tension. Si l’indicateur ne clignote pas, le fonctionnement est normal.

•

Il se peut que votre moniteur soit en panne. Consultez votre distributeur.

•

Vérifiez si le signal de synchronisation vidéo est spécifié pour le moniteur.

Bords de l´image incurvés

Une trame ondulatoire ou elliptique (moirée) est visible sur l’écran

•

Consultez le manuel de vos cartes graphiques pour le réglage adéquat du moniteur sur votre moniteur.

•

Consultez ce manuel et vérifiez si le mode graphique et la fréquence que vous essayez d’utiliser sont supportées. Certaines cartes vidéo peuvent avoir une impulsion de synchronisation trop étroite pour une synchronisation correcte du moniteur, même dans la plage adéquate.

•

Actionnez l’interrupteur d’alimentation une fois pour activer le cycle Auto-degauss*.

La couleur n’est pas uniforme

L'image écran n’est pas centrée ou correctement dimensionnée

L’image est floue

L’image sautille ou oscille fortement

Une fine ligne horizontale

(fil) est visible

Image inclinée

•

Réglez le centrage, la dimension ou la rotation de trame (pages 10, 11).

•

Certains modes vidéo ne remplissent pas l’écran jusqu’aux bords du moniteur. Aucun remède à ce problème. Ce problème a tendance à se manifester au niveau des synchronisations de régénération supérieures et des synchronisations vidéo Macintosh.

•

Réglez le Contraste et la Brillance (page 10). Plusieurs marques de cartes SVGA présentent un niveau de sortie vidéo excessif qui crée une image floue lorsque le contraste est au maximum.

•

Actionnez l’interrupteur d’alimentation une fois pour activer le cycle Auto-degauss*.

•

Ecartez du moniteur les appareils électriques (magnétiques) susceptibles de créer des interférences électriques.

•

Si vous avez installé un autre moniteur à proximité de ce moniteur, écartez-les davantage l’un de l’autre de manière à réduire les interférences.

•

Il est possible que des câbles électriques passent derrière le mur de votre bureau. Ecartez le moniteur du mur.

•

Ce fil stabilise la Grille d’Ouverture rayée verticale. Cette Grille d’Ouverture permet le passage de plus de lumière, optimisant ainsi les couleurs et la brillance du Trinitron



CRT**.

•

Actionnez l’interrupteur d’alimentation une fois pour activer le cycle Auto-degauss*.

Ensuite, ajustez la Rotation (page 11).

•

Ajustez la Distorsion en coussin (page 11).

•

En fonction de la relation entre la résolution, l’espacement des points du moniteur et l’espacement des points de certaines trames d’image, il est possible que l’arrière-plan visible à l’écran, et plus particulièrement le gris, soit moiré. Cet inconvénient ne peut

être éliminé qu’en changeant votre trame de desktop.

*

La fonction Auto-degauss sert à démagnétiser le cadre métallique du CRT de façon à obtenir un champ neutre pour une reproduction uniforme des couleurs. Si un second cycle degauss est nécessaire, laissez s’écouler un intervalle d’au moins 20 minutes pour obtenir les meilleurs résultats.

**

Trinitron



est une marque déposée de Sony Corporation.

•

Si le problème persiste, appelez votre distributeur agréé depuis un téléphone situé à proximité de votre moniteur.

•

Inscrivez la désignation du modèle et le numéro de série de votre moniteur, de même que la marque et la désignation de votre ordinateur et de la carte vidéo.

13

F

14

Inhalt

Sicherheitsmaßnahmen ........................................................ 15

Anschließen des Monitors .................................................... 15

Anpassungen .......................................................................... 16

Energiesparfunktion ............................................................. 17

Plug & Play ............................................................................. 18

Technische Daten ................................................................... 18

Schwenk-und Neigevorrichtung ......................................... 18

Stabilisierungsdrähte ............................................................. 18

Fehlerbehebung ...................................................................... 19

Sicherheitsmaßnahmen

Installation

•

Sorgen Sie für eine ausreichende Belüftung des Gerätes, um einen internen Hitzestau zu vermeiden.

Stellen Sie das Gerät nicht auf Oberflächen, wie

Teppichen oder Decken, bzw. in die Nähe von Vorhängen oder Wandbehängen auf, die die Lüftungsschlitze blockieren könnten.

•

Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern oder Warmluftauslässen oder an Orten auf, an denen es direkter Sonneneinstrahlung, viel Staub oder mechanischen Vibrationen oder Erschütterungen ausgesetzt ist.

•

Stellen Sie das Gerät nicht in der Nähe von Geräten auf, die Magnetfelder erzeugen, wie. z. B. ein Stromrichter oder Hochspannungsleitungen.

Wartung

Reinigen Sie das Gehäuse, die Scheibe und die

Bedienelemente mit einem weichen Tuch, das Sie leicht mit einem milden Reinigungsmittel anfeuchten. Verwenden Sie kein grobes Scheuertuch und keine Scheuerpulver oder

Lösungsmittel, wie Alkohol oder Benzin.

Achtung bei der

Netzverbindung!

•

Verwenden Sie das mitgelieferte Netzkabel

für 100 bis 120 V

Wechselstrom für 220 bis 240 V

Wechselstrom

•

Warten Sie nach dem Ausschalten des Gerätes mindestens 30 Sekunden, bevor Sie das Netzkabel lösen.

In dieser Zeit kann sich die statische Elektrizität von der

Oberfläche der Kathodenstrahlröhre entladen.

•

Nach dem Einschalten des Geräts wird die

Kathodenstrahlröhre (CRT) für ca. 5 Sekunden entmagnetisiert. Dadurch wird ein starkes magnetisches

Feld um den Metallrand der Röhre erzeugt, das Daten auf

Magnetbändern oder Disketten, die in der Nähe liegen, beschädigen könnte. Bitte plazieren Sie daher keine magnetischen Aufzeichnungsgeräte bzw. Bänder/

Disketten in unmittelbarer Nähe.

Die Netzsteckdose sollte sich in der Nähe des Geräts befinden und problemlos zugänglich sein.

Anschließen des Monitors

D

Bevor Sie mit dem Monitor arbeiten, vergewissern Sie sich bitte zuerst, daß folgende Teile in Ihrem Lieferpaket enthalten sind: Monitor, Netzkabel und diese Bedienungsanleitung.

Der Monitor eignet sich für Systeme mit einer horizontalen

Frequenz von 31,5 – 64 kHz.

Anschließen an einen Computer

Schritt 1: Schließen Sie bei ausgeschaltetem Monitor das

Netzkabel an den Monitor und an die

Netzsteckdose an.

Schritt 2: Schließen Sie bei ausgeschaltetem Computer das

Videosignalkabel an den Bildschirmausgang

Ihrer Grafikkarte an.

Computer an Videoausgang zur Netzsteckdose

Netzkabel (mitgeliefert)

Schritt 3: Schalten Sie den Monitor und den Rechner ein.

Schritt 4: Stellen Sie gegebenenfalls die Bedienelemente nach Ihren Wünschen ein.

Die Installation ist abgeschlossen.

15

Anpassungen

Wählen Sie den gewünschten Einstellparameter und nehmen Sie die Einstellungen, wie im folgenden beschrieben vor. Als Hilfsmittel steht Ihnen eine

Bildschirmanzeige (On-Screen-Display) zur Verfügung.

Sie können sofort wieder in den normalen Betriebsmodus wechseln, wenn Sie die entsprechende Parametertaste ein zweites Mal drücken; die Bildschirmanzeige erlischt wieder.

Die Einstellungen werden automatisch gespeichert und immer abgerufen, wenn Sie mit diesem Modus arbeiten.

POWER

SAVING

Drücken Sie an der markierten Stelle, um die Abdeckung des

Bedienfeldes zu öffnen.

p Ist der Grenzwert einer Einstellung erreicht, beginnt die

Anzeige POWER SAVING zu blinken.

p Anpassungen werden automatisch gespeichert.

p Die Bildschirmanzeige wird ausgeblendet, zwei

Sekunden, nachdem Sie die Tasten losgelassen haben.

Bedienfeld

RESET

Kontrast

Der eingestellte Wert gilt für alle Auflösungen.

1

Benutzen Sie zum Einstellen die Taste >+/–.

Die Bildschirmanzeige > erscheint.

50

3 1 . 5 k H z / 7 0 H z

2

Stellen Sie mit der Taste >+/– den Bildkontrast ein.

+ ...Kontrast wird stärker

– ...Kontrast wird schwächer

Helligkeit

Der eingestellte Wert gilt für alle Auflösungen.

1

Benutzen Sie zum Einstellen die Taste ¨+/–.

Die Bildschirmanzeige ¨ erscheint.

50

3 1 . 5 k H z / 7 0 H z

2

Stellen Sie mit der Taste ¨+/– die Bildhelligkeit ein.

+ ...Bild wird heller

– ...Bild wird dunkler

POWER

SAVING

Horizontale Zentrierung

Der eingestellte Wert gilt für die dargestellte Auflösung.

1

Benutzen Sie zum Einstellen die Taste S∫/ı.

Die Bildschirmanzeige S erscheint.

50

2

Stellen Sie mit der Taste S∫/ı die horizontale

Zentrierung des Bildes ein.

∫ ...Bild verschiebt sich nach rechts ı

...Bild verschiebt sich nach links

Vertikale Zentrierung

Der eingestellte Wert gilt für die dargestellte Auflösung.

1

Benutzen Sie zum Einstellen die Taste s◊/√.

Die Bildschirmanzeige s erscheint.

50

2

Stellen Sie mit der Taste s◊/√ die vertikale Zentrierung des Bildes ein.

◊ ...Bild verschiebt sich nach oben

√

...Bild verschiebt sich nach unten

16

Bildbreite

Der eingestellte Wert gilt für die dargestellte Auflösung.

1

Benutzen Sie zum Einstellen die Taste Å+/–.

Die Bildschirmanzeige Å erscheint.

Rotation

Der eingestellte Wert gilt für alle Auflösungen.

1

Benutzen Sie zum Einstellen die Taste +/–.

Die Bildschirmanzeige erscheint.

50

2

Stellen Sie mit der Taste Å+/– die horizontale Größe des Bildes ein.

+ ...Bild wird breiter

– ...Bild wird schmäler

Bildhöhe

Der eingestellte Wert gilt für die dargestellte Auflösung.

1

Benutzen Sie zum Einstellen die Taste +/–.

Die Bildschirmanzeige erscheint.

50

2

Stellen Sie mit der Taste +/– die vertikale Größe des

Bildes ein.

+ ...Bild wird größer

– ...Bild wird kleiner

Kissenverzerrung

Der eingestellte Wert gilt für die dargestellte Auflösung.

1

Benutzen Sie zum Einstellen die Taste d+/–.

Die Bildschirmanzeige d erscheint.

50

2

Korrigieren Sie mit der Taste d+/– die Kissenverzerrung, wie unten dargestellt.

+ ...zum Korrigieren der Bildwölbung nach außen

– ...zum Korrigieren der Bildwölbung nach innen

50

2

Stellen Sie mit der Taste +/– die Bildrotation ein.

+ ...Bild dreht im Uhrzeigersinn

– ...Bild dreht entgegen dem Uhrzeigersinn

Zurücksetzen der Einstelldaten auf werkseitige

Voreinstellungen

Beim Zurücksetzen gibt es zwei Möglichkeiten:

•

Zurücksetzen des aktuellen Modus

Drücken Sie kurz die Taste RESET, um die werkseitigen Einstellungen für

RESET

Helligkeit, Kontrast, Kisssenverzerrung, horizontale und vertikale Bildgröße und

Zentrierung für den aktuellen Modus einzustellen.

•

Zurücksetzen aller Modi

Halten Sie die Taste RESET mehr als 2

Sekunden lang gedrückt. Alle

Einstellparameter, einschließlich

Helligkeit und Kontrast, werden auf die werkseitigen Voreinstellungen zurückgesetzt.

Energiesparfunktion

Dieser Monitor entspricht den Energiesparrichtlinien des

EPA Energy Star Programmes, sowie den strengeren

NUTEK 803299 Richtlinien. Reduzierte Leistungsaufnahme ist möglich, wenn der Monitor mit einem Computer eingesetzt wird, der mit DPMS (Display Power

Management Signaling) arbeitet.

Wenn der Monitor feststellt, daß kein Synchronisationsignal vom Computer (Grafikkarte) bereitgestellt wird, reduziert er die Leistungsaufnahme folgendermaßen:

Wichtiger Hinweis: Die Energiesparfunktion schaltet den

Monitor automatisch in den Status

Deaktiviert, wenn das Gerät eingeschaltet wird, aber keine

Videosignale eingehen. Wenn horizontale und vertikale

Synchronisationssignale festgestellt werden, kehrt der Monitor automatisch in den Status

Normalbetrieb zurück.

Status

Leistungsaufnahme

1

Normalbetrieb

2

3

100 %

Bereitschaft

(1. Stufe der

Energiesparfunktion)

Deaktiviert

(2. Stufe der

Energiesparfunktion) ca. 10 % ca. 7 %

Erforderliche

Wiederaufnahmezeit u

Netzanzeige

—

Anzeige

POWER

SAVING

Leuchtet grün

Leuchtet nicht ca. 3 Sek.

ca. 10 Sek.

Leuchtet grün

Leuchtet nicht

Leuchtet orange

Leuchtet orange

17

D

Plug & Play

Dieser Monitor entspricht den DDC



-Standards (DDC =

Display Data Channel) DDC1 und DDC2B.

Ist eine DDC1-fähige Grafikkarte angeschlossen, so synchronisiert sich der Monitor entsprechend den VESA

Standards mit V CLK und gibt die EDID (Extended Display

ID) an die Datenleitung aus. Ist eine DDC2B-fähige

Grafikkarte angeschlossen, so schaltet der Monitor automatisch in die DDC2B-Kommunikation.

DDC



ist ein Warenzeichen der Video Electronics

Standards Association (VESA).

Technische Daten

Bildröhre Streifenmasken-Pitch 0,25 mm

Bildschirmdiagonale 44 cm (17 Zoll), sichtbarer Bildbereich 40,8 cm,

Ablenkung 90 Grad

Effektive Bildgröße ca. 328

×

242 mm (B/H)

Auflösung

Anzeigegröße

Horizontal: max. 1280 Punkte

Vertikal: max. 1024 Zeilen ca. 300

×

225 mm (B/H)

Ablenkfrequenz Horizontal: 31,5 bis 64 kHz

Vertikal: 50 bis 120 Hz

Betriebsspannung 220 bis 240 V, 50 – 60 Hz, 1 A

Abmessungen 406

×

426,5

×

451 mm (B/H/T)

Gewicht ca. 19,0 kg

Änderungen an Design und technischen Daten bleiben vorbehalten.

Schwenk- und Neigevorrichtung

Mit der Schwenk- und Neigevorrichtung können Sie das

Gerät auf jeden gewünschten Winkel zwischen 90° horizontal und 20° vertikal einstellen.

Wenn Sie das Gerät vertikal und horizontal neigen bzw.

schwenken, halten Sie es mit beiden Händen unten fest.

45°

15°

45°

5°

Stabilisierungsdrähte

Bei einem weißen Hintergrund sind, wie abgebildet, sehr dünne, horizontale Streifen auf dem Bildschirm zu sehen.

Bei diesen Streifen handelt es sich um zwei

Stabilisierungsdrähte im Inneren der Trinitron-

Streifenmaske. Sie dämpfen Vibrationen der Streifenmaske und verhindern damit eine Beeinträchtigung der

Bildqualität.

Stabilisierungsdrähte ca. 6 cm ca. 6 cm

18

Fehlerbehebung

Der folgende Abschnitt soll es Ihnen ermöglichen, eine Fehlerursache selbst zu erkennen und den Fehler zu beheben. Damit können Sie gegebenenfalls auf den technischen Kundendienst verzichten.

Überprüfen Sie bitte folgendes: Symptom

Kein Bild

Netzanzeige und die Anzeige

POWER SAVING leuchten nicht.

Die Anzeige POWER

SAVING leuchtet.

•

Das Netzkabel muß richtig angeschlossen sein.

•

Der Netzschalter muß betätigt sein und muß auf „ON” stehen.

Die Netzanzeige und die

Anzeige POWER SAVING blinken beide.

Die Meldung „OUT OF SCAN

RANGE” erscheint auf dem Bildschirm.

Bild ist verzerrt

•

Der Netzschalter Ihres Computers muß auf „ON” stehen.

•

Wenn Sie eine beliebige Taste drücken, schaltet der Monitor wieder in den normalen

Betriebsmodus.

•

Das Videokabel muß korrekt angeschlossen sein.

•

Die Stifte im HD-15-Anschluß des Signalkabels dürfen nicht verbogen sein.

•

Die Grafikkarte muß ordnungsgemäß in den richtigen Erweiterungssteckplatz eingesteckt sein.

Es ist möglich, daß Ihre Grafikkarte in einem speziellen Steckplatz auf dem Computer-

Motherboard (Hauptplatine) betrieben werden muß.

•

Das Videosynchronisationssignal muß den Spezifikationen des Monitors entsprechen (d. h.

Horiz.: 31,5 – 64 kHz, Vert.: 50 – 120 Hz).

•

Schalten Sie den Monitor ein oder aus. Leuchtet die Anzeige nicht mehr, befindet sich das

Gerät im normalen Betriebsmodus.

•

Möglicherweise ist ein Fehler am Monitor aufgetreten. Wenden Sie sich bitte an Ihren

Händler.

•

Das Videosynchronisationssignal muß den Spezifikationen des Monitors entsprechen (d. h.

Horiz.: 31,5 – 64 kHz, Vert.: 50 –120 Hz).

Die Farbe ist nicht gleichmäßig

(Farbreinheitsprobleme)

Das Bild ist nicht ordnungsgemäß zentriert bzw.

die Bildgröße stimmt nicht.

Das Bild ist unscharf

Das Bild springt oder zittert

Zwei feine horizontale

Linien sind zu erkennen

Bildlage schräg

Die Bildränder sind gekrümmt

Ein Wellen- oder Moiré-

Muster ist zu sehen

•

Kontrollieren Sie bitte in der Dokumentation zu Ihrer Grafikkarte die korrekte Einstellung für

Ihren Monitor.

•

Überprüfen Sie in der Anleitung zu Ihrer Grafikkarte, ob der Grafikmodus und die Frequenz, die Sie verwenden unterstützt wird. Auch innerhalb des korrekten Wertebereiches arbeiten bestimmte Grafikkarten mit einem.

Synchronisationsimpuls, der für den Monitor zu kurz ist, so daß der Monitor nicht korrekt synchronisieren kann.

•

Der HD15-Anschluß am Videokabel muß fest in die Buchse der Grafikkarte gesteckt sein.

•

Die Stifte am HD-15-Anschluß dürfen nicht verbogen sein.

•

Betätigen Sie einmal den Netzschalter, um den Auto-Degauss-Zyklus zu aktivieren*.

•

Verändern Sie den Einstellparameter für die Zentrierung (Horiz. bzw. Vertikal, Seite 16) und die Bildgröße (Breite bzw. Höhe, Seite 17).

•

In einigen Videomodi wird der Bildschirm nicht bis zum Rand ausgefüllt. Für dieses Problem sind mehrere Faktoren verantwortlich. Das Problem tritt in der Regel bei hohen

Bildwiederholraten und bei Nicht-Standard-Timings auf.

•

Stellen Sie die Regler für Kontrast und Helligkeit ein (Seite 16). Die Graphikkarten einiger Hersteller weisen einen zu hohen Videoausgangspegel auf, der bei maximalem

Kontrast ein verschwommenes Bild erzeugt.

•

Betätigen Sie einmal den Netzchalter, um den Auto-Degauss-Zyklus zu aktivieren*.

•

Entfernen Sie elektrische bzw. magnetische Geräte, die möglicherweise Interferenzen mit dem

Monitor verursachen (z. B. elektrische Ventilatoren, Leuchtstoffröhren, Laserdrucker u. ä.)

•

Befindet sich in der Nähe ein anderer Monitor, so vergrößern Sie den Abstand zwischen den

Beiden, um die Interferenzen zu verringern. Interferenzen können auch durch Stromleitungen hervorgerufen werden, die innerhalb oder auf der Wand verlaufen. Stellen Sie bitte einen geeigneten Aufstellungsort fest.

•

Es handelt sich um zwei feine Drähte, die zur Stabilisierung der vertikalen Streifenmaske dienen.

Diese Maßnahme ermöglicht es, daß mehr Licht auf den Bildschirm trifft und somit eine bessere

Farbbrillianz und Helligkeit mit einer Trinitron-Röhre** erzielt werden kann.

•

Betätigen Sie einmal den Netzschalter, um den automatischen Entmagnetisierungszyklus zu starten. Verändern Sie dann die Bildrotation (Seite 17).

•

Verändern Sie die Einstellparameter für die Kissenverzerrung (Seite 17).

•

Aufgrund des Zusammenwirkens von Auflösung, der Bildpunktgröße des Monitors und der

Punktgröße bestimmter Bildmuster, können bei bestimmten Hintergründen (Grautöne) Wellenoder Moiré-Effekte auftreten. Eine Abhilfe kann nur durch einen Wechsel Ihres Desktop-

Hintergrundes erzielt werden.

*

Mit der automatischen Entmagnetisierungsfunktion (Auto-Degauss) wird der

Metallrahmen der Kathodenstrahlröhre entmagnetisiert, um eine gleichmäßige

Farbwiedergabe zu gewährleisten.

**

Trinitron



ist ein eingetragenes Warenzeichen der Sony Corporation.

•

Laßt sich das Problem nicht beheben, wenden Sie sich bitte telefonisch an Ihren autorisierten Händler. Sie sollten während des Gesprächs Zugang zu dem Monitor haben.

•

Notieren Sie bitte die Modellbezeichnung und Seriennummer Ihres Monitors, sowie Marke und Modell Ihres Computers und

Ihrer Grafikkarte.

19

D

20

Indice

Precauciones ........................................................................... 21

Primeros pasos ....................................................................... 21

Ajustes ..................................................................................... 22

Función de ahorro de energía .............................................. 23

Función Plug and Play .......................................................... 24

Precauciones

Hilos de amortiguación ......................................................... 24

Uso de la base inclinable/giratoria ..................................... 24

Especificaciones ...................................................................... 24

Solución de problemas .......................................................... 25

Instalación

•

Coloque la unidad en un lugar debidamente ventilado para evitar el recalentamiento interno. No sitúe la unidad sobre superficies (alfombras, mantas, etc.) o cerca de materiales (cortinas, tapices) que puedan bloquear los orificios de ventilación.

•

No instale la unidad cerca de fuentes de calor como radiadores o tubos de ventilación, ni la exponga a la luz directa del sol, a polvo excesivo, o a vibraciones o sacudidas mecánicas.

•

Mantenga la unidad alejada de cualquier equipo que emita radiaciones magnéticas, como transformadores o líneas eléctricas de alta tensión.

Mantenimiento

Limpie la caja, el cristal y los controles con un paño suave y ligeramente humedecido en una solución detergente poco concentrada. No utilice ningún tipo de estropajo, productos de limpieza en polvo ni disolventes, como alcohol o bencina.

Advertencia sobre la conexión de la alimentación

•

Utilice el cable de alimentación suministrado.

para tensiones de

100 a 120 V CA para tensiones de

220 a 240 V CA

•

Para desconectar el cable de alimentación, espere al menos 30 segundos tras apagar la alimentación para permitir la descarga de la electricidad estática acumulada en la superficie del tubo de imagen.

•

Tras activar la alimentación, el tubo de imagen se desmagnetiza durante 5 segundos aproximadamente. Este proceso genera un intenso campo magnético que puede alterar los datos contenidos en las cintas o discos magnéticos situados en las proximidades. Por ello, es aconsejable situar tales materiales magnéticos lejos del monitor.

La toma de corriente debe instalarse en las proximidades del monitor y ser fácilmente accesible.

ES

Primeros pasos

Antes de usar el monitor asegúrese de que en el paquete se incluyen los accesorios siguientes: el monitor, cable de alimentación y este manual de instrucciones.

Este monitor puede sincronizarse con plataformas que operen con frecuencias horizontales comprendidas entre

31,5 y 64 kHz.

Conexión del ordenador

Paso 1: Con el monitor apagado, enchufe el cable de alimentación al monitor y a continuación a la toma de corriente.

Paso 2: Con el ordenador apagado, conecte el cable de señal de vídeo a la salida de vídeo.

Ordenador a la salida de video

Paso 3: Encienda el monitor y el ordenador.

Paso 4: Si es necesario, ajuste los controles de usuario según sus preferencias.

La instalación está finalizada.

a la toma de corriente Cable de alimentación (suministrado)

21

Ajustes

El monitor cuenta con diversos controles digitales que le permiten optimizar los parámetros de visualización según sus preferencias.

Para ajustar la imagen según sus necesidades utilice el procedimiento que se indica a continuación.

Todos los elementos incluidos en la función OSD

(visualización en pantalla) se pueden ajustar.

POWER

SAVING

Presione aquí para abrir la tapa del panel de control.

p Cuando se alcanza el valor límite, comienza a parpadear el indicador POWER SAVING.

p Los ajustes se almacenan automáticamente.

p Al liberar los botones, OSD desaparece de forma automática 2 segundos después.

Panel de control

POWER

SAVING

RESET

Contraste

Los datos de ajuste pasan a ser el parámetro común en todas las señales de entrada.

1

Pulse el botón >+/–.

Aparece > OSD (visualización en pantalla).

Centrado horizontal

Los datos de ajuste se convierten en el parámetro específico de las señales de entrada que se reciben.

1

Pulse el botón S∫/ı.

Aparece S OSD (visualización en pantalla).

50

3 1 . 5 k H z / 7 0 H z

2

Pulse el botón >+/– para ajustar el contraste de la imagen.

+ ...para aumentar el contraste

– ...para reducir el contraste

Brillo

Los datos de ajuste pasan a ser el parámetro común en todas las señales de entrada.

1

Pulse el botón ¨+/–.

Aparece ¨ OSD (visualización en pantalla).

50

2

Pulse el botón S∫/ı.

∫ ...para desplazar la imagen hacia la derecha ı ...para desplazar la imagen hacia la izquierda

Centrado vertical

Los datos de ajuste se convierten en el parámetro específico de las señales de entrada que se reciben.

1

Pulse el botón S◊/√.

Aparece S OSD (visualización en pantalla).

50

3 1 . 5 k H z / 7 0 H z

2

Pulse el botón ¨+/– para ajustar el brillo de la imagen.

+ ...para aumentar el brillo

– ...para reducir el brillo

50

2

Pulse el botón S◊/√.

◊ ...para desplazar la imagen hacia arriba

√ ...para desplazar la imagen hacia abajo

22

Tamaño horizontal

Los datos de ajuste se convierten en el parámetro específico de las señales de entrada que se reciben.

1

Pulse el botón Å+/–.

Aparece Å OSD (visualización en pantalla).

Rotación

Los datos de ajuste pasan a ser el parámetro común en todas las señales de entrada.

1

Pulse el botón +/–.

Aparece OSD (visualización en pantalla).

50

2

Pulse el botón Å+/–.

+ ...para ampliarlo

– ...para reducirlo

Tamaño vertical

Los datos de ajuste se convierten en el parámetro específico de las señales de entrada que se reciben.

1

Pulse el botón +/–.

Aparece OSD (visualización en pantalla).

50

2

Pulse el botón +/–.

+ ...para ampliarlo

– ...para reducirlo

Distorsión de la imagen

Los datos de ajuste se convierten en el parámetro específico de las señales de entrada que se reciben.

1

Pulse el botón d+/–.

Aparece d OSD (visualización en pantalla).

50

2

Pulse el botón d+/–.

+ ...para ampliar los márgenes de la imagen

– ...para reducir los márgenes de la imagen

50

2

Pulse el botón +/–.

+ ...para que gire en el sentido de las agujas del reloj

– ...para que gire en sentido contrario a las agujas del reloj

Recuperación de los valores por defecto

RESET

•

Pulse el botón RESET para restaurar los ajustes de fábrica de brillo, contraste, distorsión de la imagen, tamaño vertical y horizontal y centrado del modo actualmente en uso.

•

Mantenga pulsado el botón RESET durante 2 segundos para recuperar los valores de fábrica de todos los ajustes para todos los modos.

Función de ahorro de energía

El monitor cumple las directrices de ahorro de energía establecidas por EPA Energy Star program, así como la normativa más exigente NUTEK 803299 (TCO92). Puede reducir el consumo de energía si se utiliza juntamente con un ordenador equipado con Display Power Management

Signaling (DPMS). Cuando detecta la ausencia de señal de sincronización procedente del ordenador, el monitor reduce el consumo de energía de la siguiente forma:

PRECAUCION:

Si se activa el interruptor de corriente sin que exista una señal de video de entrada, la función de ahorro de energía situará al monitor en estado de reposo. En el momento en que el monitor detecte señales de sincronismo horizontal y vertical, se situará automáticamente en estado de funcionamiento normal.

1

2

3

Estado

Funcionamiento normal

En espera

(1 º nivel de ahorro de energía)

En reposo

(2 º nivel de ahorro de energía)

Consumo de energía

Tiempo de recuperación

100%

— u Indicador de alimentación verde iluminado aprox. 10 % aprox. 7 % aprox. 3 seg.

aprox. 10 seg.

verde iluminado apagado

Indicador

POWER

SAVING apagado naranja iluminado naranja iluminado

23

ES

Función Plug and Play

Este monitor cumple las normas DDC



(Display Data

Channel) DDC1 y DDC2B de VESA.

Al conectar un sistema central DDC1, el monitor se sincroniza con V.CLK de acuerdo con las normas VESA y envía la EDID (Extended Display ldentification) a la línea de datos.

Al conectar un sistema central DDC2B, el monitor cambia automáticamente a la comunicación DDC2B.

DDC



es una marca comerial de Video Electronics

Standards Association.

Hilos de amortiguación

Si utiliza un fondo blanco, en la pantalla aparecen estrías horizontales muy finas como se muestra a la derecha. Estas estrías son hilos de amortiguación que están conectados a una rejilla de apertura dentro del tubo Trinitron y que sirven para absorber las vibraciones de la rejilla de apertura con el fin de evitar que afecten a la calidad de la imagen.

Hilos de amortiguación

Aprox. 6 cm

Aprox. 6 cm

Uso de la base inclinable/giratoria

La base inclinable/giratoria permite ajustar el monitor en el

ángulo de visión más conveniente, hasta un máximo de 90° en sentido horizontal y de 20° en sentido vertical.

Para girar o inclinar el monitor sujételo por su parte inferior con ambas manos.

45°

15°

5°

45°

Especificaciones

Tubo de imagen 17 pulgadas en diagonal (16" visual), con un paso de rejilla de apertura de

0,25- mm; deflexión de, 90 grados

Tamaño de imagen real

328

×

242 mm (an/al) aprox.

Resolución Horizontal: Máx. 1280 puntos

Vertical: Máx. 1024 líneas

Tamaño de imagen de visualización

300

×

225 mm (an/al) aprox.

Frecuencia de deflexión

Horizontal: 31,5 a 64 kHz

Vertical: 50 a 120 Hz

Tensión/intensidad de entrada CA

Dimensiones

Masa

100 a 120 V, 50/60 Hz, 1,8 A

220 a 240 V, 50 – 60 Hz, 1 A

406

×

426,5

×

451 mm (an/al/prf)

19,0 kg aprox.

Diseño y especificaciones sujetos a cambio sin previo aviso.

24

Solución de problemas

Esta sección le ayudará a identificar los posibles problemas, para que no tenga necesidad de ponerse en contacto con el servicio técnico e interrumpir así su productividad.

Síntoma Proceda de la forma siguiente

No aparece ninguna imagen

Si no se iluminan los indicadores u

(alimentación) ni POWER

SAVING

Si se ilumina el indicador

POWER SAVING

•

•

Compruebe si el cable de alimentación está debidamente conectado.

Compruebe si el interruptor de corriente se encuentra en la posición ON.

•

Compruebe si el interruptor de corriente del ordenador se encuentra en la posición ON.

•

El monitor se recupera al pulsar cualquier tecla del teclado.

•

Compruebe si el cable de video se encuentra debidamente conectado.

•

Compruebe que el conector HD15 del cable no tenga clavijas torcidas o arrancadas.

•

Compruebe si la tarjeta de video se encuentra correctamente conectada a la ranura de bus.

•

Compruebe si la señal de sincronía de video se encuentra en el margen especificado para el monitor.

•

Apague y vuelva a encender el monitor. Si el indicador no parpadea, el monitor se encuentra en estado normal.

•

Se ha producido un fallo potencial del monitor. Consulte a su proveedor.

Si parpadean los indicadores u

(alimentación) y POWER

SAVING

Si aparece en pantalla el mensaje “OUT OF SCAN

RANGE”

Aparecen rayas en la imagen

•

Compruebe si la señal de sincronización de vídeo es la especificada para el monitor.

El color no es uniforme

La imagen no está centrada en la pantalla o tiene un tamaño incorrecto

La imagen aparece borrosa

La imagen salta o sufre oscilaciones

Se observa una línea horizontal fina

•

Consulte en el manual de la tarjeta gráfica el ajuste adecuado para el monitor.

•

Consulte este manual y compruebe si son posibles el modo de gráficos y la frecuencia que está tratando de utilizar. Aun funcionando dentro del margen adecuado, algunas tarjetas de video utilizan un impulso de sincronía demasiado corto para que el monitor se sincronice debidamente.

•

Pulse una vez el interruptor de corriente para iniciar el ciclo de desmagnetización automática*.

•

Ajuste los controles de centrado o tamaño (páginas 22, 23).

•

Algunos modos de video no llenan completamente la pantalla hasta el borde. No hay una respuesta única para resolver este problema, que suele estar relacionado con frecuencias de refresco altas.

•

Ajuste los controles de contraste y brillo (página 22). Algunas marcas de tarjetas SVGA utilizan un nivel de salida de video excesivo, el cual da origen a imágenes borrosas y máximo contraste.

•

Pulse una vez el interruptor de corriente para iniciar el ciclo de desmagnetización automática*.

•

Aleje del monitor cualquier dispositivo eléctrico (o magnético) que pueda generar interferencias eléctricas.

•

Si tiene instalado otro monitor en las inmediaciones de este monitor, aumente la distancia entre ambos para reducir las interferencias.

•

Es posible que el cableado eléctrico de la habitación pase por la pared situada detrás del monitor. Aleje el monitor de la pared.

•

Esta línea sirve para estabilizar la rejilla de apertura. La rejilla de apertura permite que pase mayor cantidad de luz a través de la pantalla, aumentando así la intensidad del color y el brillo del tubo de pantalla Trinitron



**

.

•

Pulse una vez el interruptor de corriente para iniciar el ciclo de desmagnetización automática*.

A continaución, ajuste la Rotación (página 23).

•

Ajuste la Distorsión de la imagen (página 23).

La imagen aparece inclinada en pantalla

La imagen tiene bordes curvos

Se observa en la imagen una trama ondulada o elíptica (efecto muaré)

•

Debido a la relación entre la resolución, la densidad de punto del monitor y algunas tramas de imagen, determinados fondos de pantalla, especialmente los de color gris, muestran a veces un efecto muaré. La única forma de eliminarlo es cambiar la trama del escritorio.

*

La finalidad de esta función es desmagnetizar el bastidor metálico del tubo de imagen para obtener un campo neutro que uniformiza la reproducción de los colores. Si necesita iniciar un segundo ciclo de desmagnetización automática, deje que transcurran al menos

20 minutos.

**

Trinitron es una marca registrada de Sony Corporation.

•

Si el problema continúa, póngase en contacto con el distribuidor autorizado más próximo.

•

Tome nota del modelo y número de serie de su monitor, así como de la marca y modelo del ordenador y la tarjeta de video.

25

ES

26

Indice

Precauzioni ............................................................................. 27

Per iniziare .............................................................................. 27

Regolazioni ............................................................................. 28

Funzione di risparmio energetico ....................................... 29

Uso immediato del monitor ................................................. 30

Precauzioni

Cavi di smorzamento ............................................................ 30

Uso del sistema di orientamento ......................................... 30

Specifiche ................................................................................. 30

Soluzione dei problemi ......................................................... 31

Installazione

•

Consentire un’adeguata circolazione d’aria per prevenire il surriscaldamento interno dell’apparecchio. Non collocare l’apparecchio su superfici (come tappeti e coperte) o vicino a tessuti (tende, drappeggi, ecc.) che possano ostruire le prese di ventilazione.

•

Non installare l’apparecchio in prossimità di fonti di calore, come termosifoni o condotti d’aria calda, oppure in luoghi esposti alla luce diretta del sole, eccessivamente polverosi o soggetti a vibrazioni meccaniche o scosse.

•

Non collocare l’apparecchio in prossimità di dispositivi che generano campi magnetici, come ad esempio adattatori o linee di alta tensione.

Manutenzione

Pulire il rivestimento, il pannello di vetro ed i comandi con un panno morbido leggermente inumidito con una blanda soluzione detergente. Non usare alcun tipo di straccio graffiante, polvere abrasiva o solventi come alcool o benzina.

Per iniziare

Prima di usare questo monitor, verificare che la confezione contenga i seguenti elementi: monitor, cavo di alimentazione e manuale di istruzioni (il presente manuale).

Questo monitor può sincronizzarsi con sistemi di piattaforme diverse a frequenze orizzontali comprese tra 31,5 e 64 kHz.

Collegamento al computer

Punto 1: con il monitor spento, collegare il cavo di alimentazione al monitor e l’altro capo alla presa di rete.

Avvertenza sui collegamenti per l’alimentazione

•

Usare il cavo di alimentazione in dotazione.

per CA da 100-120 V per CA da 220-240 V

•

Prima di scollegare il cavo di alimentazione, attendere almeno 30 secondi dallo spegnimento dell’apparecchio per consentire la dispersione dell’elettricità statica sulla superficie del tubo catodico.

•

Appena l’apparecchio viene acceso, il tubo catodico viene smagnetizzato per cinque secondi circa. Questa operazione determina un forte campo magnetico attorno alla lunetta che può danneggiare i dati di dischi o nastri magnetici situati nelle immediate vicinanze. Allontanare l’apparecchio di registrazione magnetica e i nastri/dischi da questo monitor.

La presa di rete deve essere situata in prossimità dell’apparecchio e deve essere facilmente accessibile.

I

Punto 2: con il computer spento, collegare il cavo del segnale video all’uscita video.

Computer all’uscita video

Punto 3: accendere il monitor e il computer.

Punto 4: se occorre, regolare i controlli dell’utente secondo le proprie esigenze.

L’installazione è così completata.

alla presa di rete

Cavo di alimentazione (in dotazione)

27

Regolazioni

L’apparecchio è dotato di vari comandi digitali che permettono di ottimizzare i parametri di visualizzazione secondo le proprie preferenze.

É possibile regolare l’immagine secondo le proprie preferenze con il procedimento sotto indicato.

Tutte le voci possono essere regolate usando l’OSD

(visualizzazione sullo schermo).

POWER

SAVING

Premere qui per aprire il pannello di controllo anteriore.

p Quando il valore estremo viene raggiunto, l’indicatore

POWER SAVING inizia a lampeggiare.

p Tutte le regolazioni vengono memorizzate automaticamente.

p Il controllo OSD scompare 2 secondi dopo il rilascio del tasto.

Pannello di controllo

RESET

Contrasto

I dati della regolazione diventano l’impostazione comune di tutti i segnali d’ingresso.

1

Premere il tasto >+/–.

Il controllo > OSD appare.

POWER

SAVING

Centratura orizzontale

I dati della regolazione diventano l’unica impostazione per il segnale di ingresso ricevuto.

1

Premere il tasto S∫/ı.

Il controllo S OSD appare.

50

3 1 . 5 k H z / 7 0 H z

2

Premere il tasto >+/– per regolare il contrasto dell’immagine.

+ ...per aumentare il contrasto

– ...per ridurre il contrasto

Luminosità

I dati della regolazione diventano l’impostazione comune di tutti i segnali d’ingresso.

1

Premere il tasto ¨+/–.

Il controllo ¨ OSD appare.

50

2

Premere il tasto S∫/ı.

∫ ...per spostare l’immagine a destra ı

...per spostare l’immagine a sinistra

Centratura verticale

I dati della regolazione diventano l’unica impostazione per il segnale di ingresso ricevuto.

1

Premere il tasto s◊/√.

Il controllo s OSD appare.

50

3 1 . 5 k H z / 7 0 H z

2

Premere il tasto ¨+/– per regolare la luminosità dell’immagine.

+ ...per aumentare la luminosità

– ...per ridurre la luminosità

28

50

2

Premere il tasto s◊/√.

◊ ...per alzare l’immagine

√ ...per abbassare l’immagine

Dimensioni orizzontali

I dati della regolazione diventano l’unica impostazione per il segnale di ingresso ricevuto.

1

Premere il tasto Å+/–.

Il controllo Å OSD appare.

Rotazione

I dati della regolazione diventano l’impostazione comune per tutti i segnali di ingresso.

1

Premere il tasto +/–.

Il controllo OSD appare.

50

2

Premere il tasto Å+/–.

+ ...per ingrandire

– ...per diminuire

Dimensioni verticali

I dati della regolazione diventano l’unica impostazione per il segnale di ingresso ricevuto.

1

Premere il tasto +/–.

Il controllo OSD appare.

50

2

Premere il tasto +/–.

+ ...per ingrandire

– ...per diminuire

Distorsione a cuscino

I dati della regolazione diventano l’unica impostazione per il segnale di ingresso ricevuto.

1

Premere il tasto d+/–.

Il controllo d OSD appare.

50

2

Premere il tasto d+/–.

+ ...per espandere i bordi dell’immagine

– ...per restringere i bordi dell’immagine

50

2

Premere il tasto +/–.

+ ...per una rotazione in senso orario

– ...per una rotazione in senso antiorario

Ripristino

RESET

•

Premere il tasto RESET per ripristinare le impostazioni di fabbrica relative a luminosità, contrasto, dimensioni orizzontali e verticali, centratura e distorsione a cuscino del modo correntemente utilizzato.

•

Tenere premuto per 2 secondi il tasto

RESET per ripristinare le impostazioni di fabbrica per tutti i modi.

Funzione di risparmio energetico

Questo monitor è conforme alle direttive dell’EPA (Energy

Star program), nonché alle più rigorose direttive NUTEK

803299 (TCO92). È in grado di ridurre il consumo di energia elettrica se utilizzato con un computer dotato di DPMS

(Display Power Management Signalling). Rilevando l’assenza del segnale di sincronizzazione proveniente dal computer, il monitor riduce il consumo di energia elettrica nel seguente modo:

ATTENZIONE: la funzione di risparmio energetico determina automaticamente lo stato attivo-spento del monitor qualora l’interruttore di accensione sia attivato e non vi sia alcun ingresso di segnale video.

Appena vengono rilevate sincronizzazioni orizzontali e verticali, il monitor ritornerà automaticamente allo stato di funzionamento normale.

1

2

3

Stato

Consumo

Tempi di ripresa necessari

Funzionamento normale

Interruzione

(prima fase del risparmio)

Attivo-spento

(seconda fase del risparmio)

100% circa 10% circa 7%

— circa 3 secondi circa 10 secondi u

Indicatore

POWER verde acceso verde acceso spento

Indicatore

POWER

SAVING spento arancione acceso arancione acceso

29

I

Uso immediato del monitor

Il presente monitor è conforme agli standard DDC™1 e

DDC2B (Display Data Channel) del marchio VESA.

Quando un sistema ospite DDC1 viene collegato, il monitor si sincronizza con il V, CLK secondo gli standard VESA ed emette EDID (Extended Display Identification) sulla riga di dati.

Quando viene collegato un sistema ospite DDC2B, il monitor opera automaticamente in modo di comunicazione

DDC2B.

DDC™ è un marchio registrato di un’organizzazione non a scopo di lucro, la Video Electronics Standards Association.

Cavi di smorzamento

Se si utilizza uno sfondo bianco, sullo schermo sono visibili strisce orizzontali molto sottili, mostrate nell’illustrazione a destra. Tali strisce sono cavi di smorzamento; questi cavi sono collegati alla griglia di apertura all’interno del tubo

Trinitron ed hanno la funzione di smorzare le vibrazioni della griglia di apertura per impedire che queste influenzino la qualità dell’immagine.

Cavi di smorzamento

Circa 6 cm

Circa 6 cm

Uso del sistema di orientamento

Il monitor è dotato di un sistema che consente il suo orientamento entro un massimo di 90° orizzontalmente e

20° verticalmente.

Durante l’orientamento in senso verticale e orizzontale, afferrare l’apparecchio dalla parte inferiore con entrambe le mani.

45°

15°

5°

45°

Specifiche

Cinescopio 0,25 mm griglia di apertura, 17 pollici misurati diagonalmente (16 pollici visivi), deviazione da 90 gradi

Dimensioni effettive dell’immagine

Circa 328

×

242 mm (l/a)

Risoluzione Orizzontale: Max. 1280 punti

Verticale: Max. 1024 linee

Dimensioni dell’immagine visualizzata

Circa 300

×

225 mm (l/a)

Frequenza di deviazione

Orizzontale: da 31,5 a 64 kHz

Verticale: da 50 a 120 Hz

Tensione/corrente di ingresso CA

Dimensioni

Peso

100 – 120 V, 50/60 Hz, 1,8 A

220 – 240 V, 50 – 60 Hz, 1 A

406

×

426,5

×

451 mm (l/a/p)

Circa 19 kg

Il disegno e le specifiche sono soggetti a modifica senza preavviso.

30

Soluzione dei problemi

Questa sezione può rivelarsi utile per identificare un problema e di conseguenza eliminare la necessità di rivolgersi a un centro di assistenza tecnica, senza quindi dover interrompere la produttività.

Sintomo Controllare quantro segue:

Non si vede alcuna immagine

Se l’indicatore u

(accensione) e l’indicatore

POWER SAVING non si illuminano

•

•

Verificare che il cavo di alimentazione sia saldamente collegato.

Verificare che l’interruttore principale sia nella posizione “ON”.

Se l’indicatore POWER

SAVING è illuminato

•

Verificare che l’interruttore principale del computer sia nella posizione “ON”.

•

Il monitor riprenderà a funzionare premendo qualsiasi tasto sulla tastiera.

•

Verificare che il cavo del segnale video sia correttamente collegato.

•

Controllare che nel connettore HD15 del cavo non vi siano terminali piegati.

•

Controllare che la scheda video sia installata a fondo nell’apposito alloggiamento del bus.

•

Verificare che il segnale di sincronizzazione video sia compreso tra quelli specificati per il monitor.

•

Accendere e spegnere il monitor. Se l’indicatore è spento, il monitor è nella posizione normale.

•

Si tratta di un potenziale guasto del monitor. Rivolgersi al rivenditore.

Se gli indicatori u

(accensione) e POWER

SAVING lampeggiano contemporaneamente

Se il messaggio “OUT OF

SCAN RANGE” appare sullo schermo

•

Controllare che il segnale di sincronizzazione video sia quello specificato per il monitor.

L’immagine è confusa

Il colore non è uniforme

L’immagine sullo schermo non è centrata o non è proporzionata correttamente

L’immagine è sfocata

L’immagine salta o ondeggia

È visibile una piccola riga orizzontale

L’immagine è inclinata

•

Consultare il manuale della scheda grafica per vedere la corretta impostazione per il monitor.

•

Consultare questo manuale per sapere con certezza se il modo grafico e la frequenza impostati possano essere utilizzati. Talvolta, anche all’interno della corretta gamma alcune schede video potrebbero avere un impulso di sincronizzazione troppo stretto affinché il monitor possa sincronizzarsi correttamente.

•

Spegnere una volta l’interruttore per attivare il ciclo di autosmagnetizzazione*.

•

Regolare la centratura e le dimensioni. (pagine 28, 29)

•

Alcuni modi video non riempiono lo schermo per tutta la grandezza del monitor. Per risolvere questo problema, le soluzioni sono molteplici. Questo problema tende a verificarsi con i tempi di rinfresco immagine più alti.

•

Regolare il contrasto e la luminosità (pagina 28). Ci sono varie marche di schede SVGA che determinano un eccessivo livello di uscita che crea immagini sfocate con il massimo contrasto.

•

Spegnere una volta l’interruttore per attivare il ciclo di autosmagnetizzazione*.

•

Allontanare dal monitor eventuali dispositivi elettrici (magnetici) che possono creare interferenze elettriche.

•

Se vi è un altro monitor in prossimità di questo monitor, aumentare la distanza tra i due apparecchi per ridurre l’interferenza.

•

Se i cavi dell’elettricità sono posti dietro alla parete, allontanare il monitor dalla parete.

•

Questa riga stabilizza la griglia di apertura verticale. Questa apertura consente l’accesso di più luce attraverso lo schermo conferendo al tubo catodico Trinitron



** più colore e luminosità.

•

Spegnere una volta l’interruttore per attivare il ciclo di autosmagnetizzazione*.

Regolare quindi la rotazione (pagina 29).

•

Regolare la distorsione a cuscino (pagina 29).

L’immagine presenta una distorsione a cuscino

L’immagine è disturbata da strisce ondeggianti o ellittiche (effetto moire)

•

A causa del rapporto tra la risoluzione, la distanza tra i punti luminosi del monitor e quella di alcuni tipi di immagini, certi sfondi dello schermo (soprattutto il grigio) determinano talvolta l’effetto moiré. Questo problema può essere eliminato modificando il motivo del desktop.

*

La funzione di autosmagnetizzazione consente di smagnetizzare il telaio metallico del tubo catodico in modo da ottenere un campo neutrale per la riproduzione uniforme dei

** colori. Se occorre un secondo ciclo, attendere almeno 20 minuti prima di procedere.

Trinitron



è un marchio registrato Sony Corporation.

•

Se il problema persiste, rivolgersi ad un rivenditore autorizzato.

•

Prendere nota del nome del modello e del numero di serie del monitor, nonché del nome del computer e della scheda video.

31

I

32

目次

使用上のご注意 ......................................................................... 3 3

お使いになる前に ..................................................................... 3 3

調整のしかた ............................................................................. 3 4

パワーセービング機能 ............................................................. 3 5

プラグアンドプレイ ................................................................. 3 6

使用上のご注意

設置上のご注意

通風孔はふさがないでください。

じゅうたんなどの上に置いたり、カーテンなどの近くや風通し

の悪いところに置いたりしないでください。

次のような場所には置かないでください。

･ 直射日光のあたる場所や熱器具の近くなど、温度の高い所。

･ 温度変化の激しい所。

･ 湿度やほこりの多い所。

･ 振動の多い所。

･ 不安定な台の上。

･ 高圧送電線や変圧機など強い磁界を発生する機器のそば。

お手入れのしかた

･ キャビネットやパネル面の汚れは、中性洗剤溶液を少し含ま

せた柔らかい布で拭いてください。シンナー、ベンジン、ア

ルコールなどは表面を傷めますので使わないでください。

ダンパーワイヤー ................................................................... 3 6

ディスプレイスタンドの使いかた ........................................ 3 6

主な仕様 ................................................................................... 3 6

故障かな？と思ったら ........................................................... 3 7

電源接続についてのご注意

•

付属の電源コードをお使いください。

プラグ形状例

AC100∼120V用 AC220∼240V用

･ CRT管面に帯電した静電気を放電させるために、電源スイッ

チを切ったあと少なくとも30秒間放置し、その後電源コー

ドを抜いてください。

･ 本機は電源を入れると約5秒間、画面が消磁されます。その

とき、周辺に強い磁界が発生しますので、磁気テープや磁気

ディスクを本機の近くに置いておくと、データに異常が生じ

ることがあります。磁気記憶装置やテープ、ディスクはモニ

ターから離してお使いください。

お使いになる前に

本機をお使いになる前に、下記のものが同梱されているか、ご

確認ください。

モニター、電源コード、取扱説明書。

本機は、31.5∼64kHzの水平周波数のコンピューターに対応

しています。

コンピューターに接続する

準備1： 本機の電源を切り、電源コードを本機とACコンセン

トにつなぐ。

準備2： コンピューターの電源を切り、ビデオ信号ケーブルを

ビデオ出力に接続する。

コンピューター

ビデオ出力へ

準備3： 本機とコンピューターの電源を入れる。

準備4： 必要ならば、希望の状態に調整する。

これで本機の準備が完了です。

ACコンセントへ 電源コード（付属）

33

J

調整のしかた

各種の項目を前面パネルのボタンで調整することにより適切な

画像を得ることができます。

以下の手続きでお好みの画像に調整できます。OSD（オン ス

クリーン ディスプレイ）上で全ての項目が調整できます。

POWER

SAVING

この部分を押して、前面パネルのふたを開けます。

p 調整範囲の限界に達すると、POWER SAVINGインジケー

ターが点滅します。 p 調整後、調整値は自動的に記憶され、通常の動作に戻りま

す。 p OSDを消したい時は、ボタンをもう一度押します。

ボタンをはなすと、2秒後にOSDは自動的に消えます。

前面パネル

RESET

画面のコントラストを調整する

各信号に共通の調整値になります。

1

>＋／−ボタンを押します。

>OSD（オン スクリーン ディスプレイ）が現れます。

POWER

SAVING

画像位置を調整する（水平方向）

調整時の入力信号に固有の調整値になります。

1

S∫／ıボタンを押します。

SOSD（オン スクリーン ディスプレイ）が現れます。

50

3 1 . 5 k H z / 7 0 H z

2

画像のコントラストを調整するために>＋／−ボタンを押

します。

＋ …コントラストが強くなります。

− …コントラストが弱くなります。

画面の明るさを調節する

各信号に共通の調整値になります。

1

¨＋／−ボタンを押します。

¨OSD（オン スクリーン ディスプレイ）が現れます。

50

2

画像の位置を調整するためにS∫／ıボタンを押します。

∫

…右に移動します。 ı

…左に移動します。

画像位置を調整する（垂直方向）

調整時の入力信号に固有の調整値になります。

1

s◊／√ボタンを押します。 sOSD（オン スクリーン ディスプレイ）が現れます。

50

3 1 . 5 k H z / 7 0 H z

2

画像の明るさを調整するために¨＋／−ボタンを押します。

＋ …明るくなります。

− …暗くなります。

50

2

画像の位置を調整するためにs◊／√ボタンを押します。

◊

…上に移動します。

√

…下に移動します。

34

画像の水平サイズを調整する

調整時の入力信号に固有の調整値になります。

1

Å＋／−ボタンを押します。

ÅOSD（オン スクリーン ディスプレイ）が現れます。

画像の傾きを調整する

各信号に共通の調整値になります。

1

＋／−ボタンを押します。

OSD（オン スクリーン ディスプレイ）が現れます。

50

2

水平サイズはÅ＋／−ボタンで調整します。

＋ …大きくなります。

− …少さくなります。

画像の垂直サイズを調整する

調整時の入力信号に固有の調整値になります。

1

＋／−ボタンを押します。

OSD（オン スクリーン ディスプレイ）が現れます。

50

2

垂直サイズは ＋／−ボタンで調整します。

＋ …大きくなります。

− …少さくなります。

画像の糸巻き歪みの調整をする

調整時の入力信号に固有の調整値になります。

1

d＋／−ボタンを押します。 dOSD（オン スクリーン ディスプレイ）が現れます。

2

d＋／−ボタンを押します。

＋ …画像の両側が膨らむ。

− …画像の両側がへこむ。

50

50

2

＋／−ボタンを押します。

＋ …画像が時計回りに回転します。

− …画像が反時計回りに回転します。

工場出荷時の設定に戻す

RESET

･ 調整モードでRESETボタンを押すと、画

像の明るさ、コントラスト、糸巻き、水

平方向および垂直方向の画像の位置およ

び大きさが工場出荷時の設定に戻りま

す。

･ RESETボタンを2秒以上押したままにす

ると、すべてのモードのすべての設定が

工場出荷時の状態に戻ります。

パワーセービング機能

本機は3段階のパワーセービング（省電力）状態で動作します。

コンピューターから水平・垂直の一方または両方の同期信号が

入力されないと、下記のようにパワーセービング状態になりま

す。

ご注意

ビデオ信号が入力されていないとき本機の電源を入れると、自

動的にアクティブオフ状態になり、POWER SAVINGインジ

ケーターが点灯します。水平・垂直同期信号が入力されると、

自動的に通常の動作状態になります。

状態 電力消費

復帰する

までの時間

POWER u電源

SAVING

インジケーター

インジケーター

（緑）

（オレンジ）

100% ― 点灯 消灯 1 通常動作

2

サスペンド

（第1段階）

3

アクティブオフ

（第2段階）

約10%

約7%

約3秒

約10秒

点灯

消灯

点灯

点灯

J

35

プラグアンドプレイ

このモニターは、VESAのDisplay Data Channel (DDC



=

ディスプレイ・データ・チャンネル）規格である、DDC1／

DDC2Bに対応しています。

DDC1のホストシステムがこのモニターに接続された場合、

VESAスタンダードに基づき、V.CLKに同期してEDID

（Extended Display ldentification）をデータラインに出力し

ます。

ダンパーワイヤー

画像によっては、細い水平な線が現れることがあります。

ダンパーワイヤーと呼ばれるもので、位置は右の図に示さ

れているとおりです。ダンパーワイヤーはトリニトロン管

内部のアパーチャーグリルに取り付けられており、画質に

影響をあたえるアパーチャーグリルの振動を抑える働きを

しています。

DDC2Bのホストシステムが接続された場合、自動的に

DDC2B通信に切り換わります。

DDC



はVideo Electronics Standards Associationの登録

商標です。

ダンパーワイヤー

約6 cm

約6 cm

ディスプレイスタンドの使いかた

画面の向きを水平方向に90度、垂直方向に20度調節すること

ができます。

本機を上下左右に動かすときは、右図のように両手を添えて回

してください。

45°

15°

5°

45°

主な仕様

受像管

有効表示画面

解像度

表示画面

偏向周波数

0.25 mmアパーチャーグリルピッチ、 

90゜偏向、17インチ

約328×242mm（幅／高さ）

水平：最大1280ドット

垂直：最大1024ライン

約300×225mm（幅／高さ）

水平：31.5∼64kHz

垂直：50∼120Hz

入力電圧／電流 100∼120V、50/60Hz、最大1.8A

220∼240V、50−60Hz、最大1A

最大外形寸法

質量

406×426.5×451mm（幅／高さ／奥行き）

約19.0kg

本機の仕様および外観は、改良のため予告なく変更することが

ありますが、ご了承ください。

36

故障かな？と思ったら

修理にお出しになる前に、もう1度点検してください。それでも正常に動作しないときは、お買い上げ店にお問い合わせください。

こんなときは

画像が出ない u（電源）インジケーターも

POWER SAVINGインジケーター

も点灯しない場合

POWER SAVINGインジケーター

が点灯している場合

ご確認ください

･ 電源コードはきちんとつながれていますか。

･ 電源スイッチは入っていますか。 u（電源）インジケーターと

POWER SAVINGインジケーター

が両方とも点滅している場合

「OUT OF SCAN RANGE」という

メッセージが現れた

画像が乱れている

･ コンピューターの電源は入っていますか。

･ コンピューターのキーボードのキーをどれか押してみてください。

･ 信号ケーブルはきちんと接続されていますか。

･ HD15プラグのピンが曲がっていませんか。

･ ビデオカードは正しいバススロットに確実に装着されていますか。

･ ビデオ同期信号は本機の仕様に適合していますか。

（水平：31.5∼64kHz、垂直：50∼120Hz)

･ モニターの電源を入れ直してみてください。それでインジケーターが消えれば正常

な状態です。

･ 本機に異常が発生しています。お買い上げ店にお問い合わせください。

･ 入力信号の周波数帯域は合っていますか？

･ グラフィックボードの説明書をご覧になったうえで、本機を調整してください。

･ グラフィックモードと周波数が本機で使用できるものかどうかを、この説明書で確

認してください。信号は本機で使用できる範囲であっても、ビデオボードによって

は同期パルス幅が狭すぎて本機では正しく同期できない場合があります。

･ 電源を入れ直し、自動デガウス回路*を働かせて画面を消磁してください。

色むらがある

画像が画面の中央からずれている、画

像の大きさが画面に合っていない

画像がくっきりしていない

画像が上下にゆれる、波状に乱れる

画面に細い横線が出る

信号によっては、画面の隅から隅まできれいに入らない場合があります。この場合、

確実な対処のしかたはありません。ハイリフレッシュタイミングの信号ではこのよ

うになる傾向があります。

･ コントラストや明るさを調節します。（34ページ）

SVGAボードによっては、ビデオ出力レベルが高すぎてコントラストを最大にする

と画像がぼんやりすることがあります。

･ 電源スイッチを押し、自動デガウス回路*を働かせて画面を消磁してください。

･ 本機を電気機器や磁気を発生する機器から離してください。

･ 本機の近くに別のモニターがある場合は、離してください。

･ 壁の裏側に電線が通っている可能性があります。本機を壁から離してください。

･ 縦縞構造アパーチャーグリルを安定させるために出ています。

このアパーチャーグリルは画面へ、より多くの光線を届け、トリニトロン



**モニ

ターの色と明るさを極立たせます。

画像が傾いている

画面の両側が曲がっている

波模様やだ円状の模様（モワレ）が出る

･ 画面の糸巻き歪みの調整をします。（35ページ）

･ 解像度、モニターのドット・ピッチ、またはいくつかの画像パターンのピッチ間の

関係によって、特定の画面の背景（特に灰色）にモワレが出ることがあります。

これを取り除くには、お使いの機器のデスクトップパターンを変えるしか方法はあ

りません。

*

自動デガウス回路は受信管の金属枠を消磁することによって、磁界を中立にし、むらのない色再生

を実現します。再度デガウス回路が必要なときは、20分以上間隔を置くと、最高の効果が得られ

ます。

**

トリニトロン



は、ソニー株式会社の登録商標です。

J

37

38

Printed in Japan
