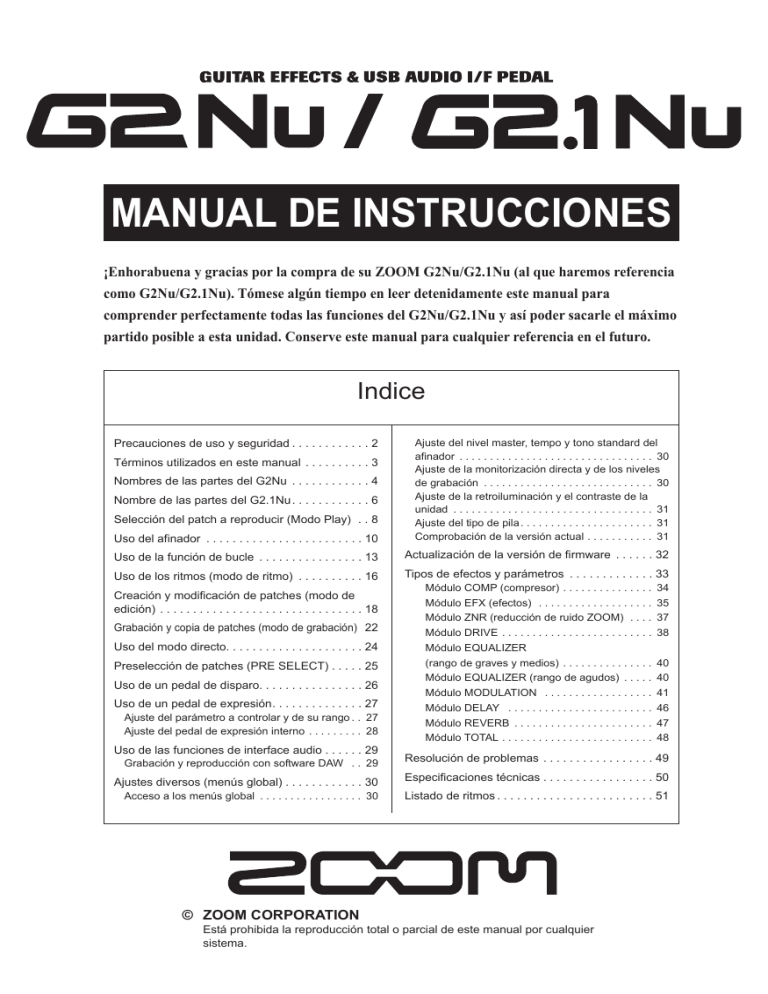

MANUAL DE INSTRUCCIONES
¡Enhorabuena y gracias por la compra de su ZOOM G2Nu/G2.1Nu (al que haremos referencia
como G2Nu/G2.1Nu). Tómese algún tiempo en leer detenidamente este manual para
comprender perfectamente todas las funciones del G2Nu/G2.1Nu y así poder sacarle el máximo
partido posible a esta unidad. Conserve este manual para cualquier referencia en el futuro.
Indice
Precauciones de uso y seguridad. . . . . . . . . . . . . 2
Términos utilizados en este manual . . . . . . . . . . . 3
Nombres de las partes del G2Nu . . . . . . . . . . . . . 4
Nombre de las partes del G2.1Nu. . . . . . . . . . . . . 6
Selección del patch a reproducir (Modo Play) . . . 8
Uso del afinador . . . . . . . . . . . . . . . . . . . . . . . . . 10
Ajuste del nivel master, tempo y tono standard del
afinador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Ajuste de la monitorización directa y de los niveles
de grabación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Ajuste de la retroiluminación y el contraste de la
unidad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Ajuste del tipo de pila. . . . . . . . . . . . . . . . . . . . . . . 31
Comprobación de la versión actual. . . . . . . . . . . . 31
Uso de la función de bucle . . . . . . . . . . . . . . . . . 13
Actualización de la versión de firmware . . . . . . . 32
Uso de los ritmos (modo de ritmo) . . . . . . . . . . . 16
Tipos de efectos y parámetros . . . . . . . . . . . . . . 33
Creación y modificación de patches (modo de
edición) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Grabación y copia de patches (modo de grabación) . 22
Uso del modo directo. . . . . . . . . . . . . . . . . . . . . 24
Preselección de patches (PRE SELECT). . . . . . 25
Uso de un pedal de disparo. . . . . . . . . . . . . . . . 26
Uso de un pedal de expresión. . . . . . . . . . . . . . . 27
Ajuste del parámetro a controlar y de su rango. . . 27
Ajuste del pedal de expresión interno . . . . . . . . . . 28
Uso de las funciones de interface audio. . . . . . . 29
Grabación y reproducción con software DAW . . . 29
Ajustes diversos (menús global). . . . . . . . . . . . . 30
Acceso a los menús global . . . . . . . . . . . . . . . . . . 30
© ZOOM CORPORATION
Módulo COMP (compresor) . . . . . . . . . . . . . . . .
Módulo EFX (efectos) . . . . . . . . . . . . . . . . . . . .
Módulo ZNR (reducción de ruido ZOOM) . . . . .
Módulo DRIVE . . . . . . . . . . . . . . . . . . . . . . . . . .
Módulo EQUALIZER
(rango de graves y medios) . . . . . . . . . . . . . . . .
Módulo EQUALIZER (rango de agudos) . . . . . .
Módulo MODULATION . . . . . . . . . . . . . . . . . . .
Módulo DELAY . . . . . . . . . . . . . . . . . . . . . . . . .
Módulo REVERB . . . . . . . . . . . . . . . . . . . . . . . .
Módulo TOTAL . . . . . . . . . . . . . . . . . . . . . . . . . .
34
35
37
38
40
40
41
46
47
48
Resolución de problemas . . . . . . . . . . . . . . . . . . 49
Especificaciones técnicas. . . . . . . . . . . . . . . . . . 50
Listado de ritmos. . . . . . . . . . . . . . . . . . . . . . . . . 51
Está prohibida la reproducción total o parcial de este manual por cualquier
sistema.
Precauciones de uso y seguridad
Precauciones de seguridad
En este manual se usan símbolos para resaltar las advertencias y
precauciones que ha de tener en cuenta para evitar accidentes. El
significado de estos símbolos es el siguiente.
Atención
Este símbolo advierte de la existencia de
explicaciones acerca de aspectos extremadamente
peligrosos. Si ignora lo indicado por este símbolo y
maneja el aparato de forma incorrecta, existe el
riesgo de daños graves e incluso de muerte.
Cuidado
Este símbolo indica que hay explicaciones acerca
de aspectos sobre los que debe tener cuidado. Si
usted ignora este símbolo y usa el aparato de forma
incorrecta, puede producirle daños al aparato e
incluso a sí mismo.
Lea y cumpla lo indicado en los siguientes puntos para
asegurarse un funcionamiento sin problemas de esta unidad
Alimentación
Dado que el consumo eléctrico de la unidad es bastante
Atención elevado, le recomendamos que utilice el adaptador CA
siempre que pueda. Si va a manejar la unidad a pilas, use
solo pilas alcalinas.
Funcionamiento con el adaptador CA
• Utilice siempre un adaptador de corriente de 9 V y 500
mA con polo central negativo (ZOOM AD-16). El uso de
cualquier otro tipo de adaptador podría dañar la unidad e
incluso suponer un riesgo para su propia seguridad.
• Conecte el adaptador CA solo a una salida con el tipo de
voltaje que requiera el adaptador.
• Para desconectar el adaptador CA del enchufe, tire del
adaptador y no del cable.
• Durante las tormentas o cuando no vaya a utilizar la unidad
durante algún tiempo, desenchufe el adaptador CA.
Funcionamiento a pilas
• Utilice cuatro pilas AA convencionales de 1.5 V (o de
Ni-MH).
• Antes de utilizar las pilas, lea las indicaciones de
seguridad que figuran en su etiqueta.
• Cuando no vaya a utilizar la unidad durante algún
tiempo, quite las pilas.
• En caso de una fuga del electrolito, limpie a fondo el
compartimento para pilas y los extremos de las pilas
para eliminar cualquier resto de fluido.
• Mientras esté utilizando la unidad, la tapa del compartimento
de pilas debe estar cerrada.
Entorno
Para evitar averías del aparato, evite utilizarlo en entornos
Atención en los que pueda quedar expuesto a:
● Temperaturas demasiado bajas o demasiado elevadas
● Fuentes de calor como radiadores o calefactores
● Altos niveles de humedad
● Niveles de polvo o arena muy elevados
● Fuertes vibraciones o golpes
Manejo
• No coloque nunca encima de la unidad recipientes que
contengan líquidos, como jarrones, ya que podrían dar
lugar a descargas eléctricas.
Atención
• No coloque tampoco encima del G2Nu/G2.1Nu velas,
ni ningún otro objeto con llama, ya que podrían
provocar incendios.
2
Cuidado
• El G2Nu/G2.1Nu es un instrumento de precisión. No
aplique una fuerza excesiva sobre las teclas y controles.
Tenga cuidado de que la unidad no se le caiga al suelo y
de no someterla tampoco a golpes.
• Tenga cuidado de que no se introduzcan objetos
extraños (monedas, etc) o líquidos dentro de la unidad.
Conexión de cables y conectores de entrada y salida
Antes de conectar y desconectar ningún cable, apague
siempre el G2Nu/G2.1Nu y el resto de equipos. Antes de
Cuidado trasladar este aparato de un lugar a otro, apáguelo y
desconecte todos los cables de conexión y el cable de
alimentación.
Alteraciones
No abra nunca la carcasa del G2Nu/G2.1Nu ni trate de
Atención modificarlo ya que podría dañar la unidad. Zoom
Corporation no se hará cargo de los daños producidos por
tales alteraciones.
Volumen
No utilice demasiado tiempo el G2Nu/G2.1Nu a un
Cuidado volumen excesivamente elevado ya que ello podría
producirle daños auditivos.
Precauciones de uso
Interferencias eléctricas con otros equipos
Por motivos de seguridad, el G2Nu/G2.1Nu ha sido diseñado
para ofrecer la máxima protección contra las radiaciones
electromagnéticas emitidas desde dentro de la unidad, y ante
interferencias exteriores. No obstante, no debe colocar cerca del
G2Nu/G2.1Nu aparatos que sean susceptibles a las interferencias
o que emitan ondas electromagnéticas potentes, ya que la
posibilidad de dichas interferencias nunca puede ser eliminada
por completo.
Con cualquier tipo de unidad de control digital, incluyendo el
G2Nu/G2.1Nu, las interferencias electromagnéticas pueden
producir errores y dañar o destruir los datos. Trate de reducir al
mínimo este riesgo de daños.
Limpieza
Use un trapo suave y seco para limpiar el G2Nu/G2.1Nu. Si es
necesario, humedezca ligeramente el trapo. No utilice nunca
limpiadores abrasivos, ceras o disolventes (como el aguarrás o el
alcohol de quemar) .
Averías
Si la unidad parece haberse estropeado, desconecte el adaptador
de corriente y apáguela inmediatamente. Desconecte después
todos los demás cables que tenga conectados.
Tenga a mano diversa información como el nombre del modelo,
el número de serie, los síntomas específicos de la avería, su
nombre, dirección y número de teléfono y póngase en contacto
con el comercio en el que adquirió este aparato o con el servicio
técnico de ZOOM.
Tenga siempre a mano este manual para cualquier referencia en
el futuro.
ZOOM G2Nu/G2.1Nu
Términos utilizados en este manual
Términos utilizados en este
manual
BANCO 9
Módulos
Tipos
COMP
EFX
ZNR
DRIVE
EQUALIZER
MODULATION
DELAY
REVERB
COMP
AutoWah
ZNR
EQ
Chorus
Delay
Hall
Rack Comp
Resonance Noise
Gate
FD Combo
M Comp
Booster
Tremolo
Dirty
Gate
VX Combo
VintageCE
Echo
Room
StereoCho
Spring
US Blues
Ensemble
Analog
DLY
● Módulo de efectos
Arena
PATCH 0
BANCO 0PATCH 1
BANCO
J
PATCH 0
PATCH
0 1
BANCO
C PATCH
BANCO
BPATCH
1
PATCH
0
BANCO
A
PATCH 9
PATCH 0
PATCH
PATCH
0 1 1
PATCH
PATCH 9
PATCH 1
PATCH 9
PATCH 9
PATCH9
PATCH 9
● Banco
Como aparece reflejado en la imagen de arriba,
puede utilizar hasta ocho bloques de efectos
simultáneamente, a cada una de los cuales nos
referiremos como "módulo".
● Tipo de efectos
Algunos módulos incluyen distintos efectos
denominados tipos de efectos. Por ejemplo, el
módulo MODULATION (efectos de modulación/
retardo) incluye, entre otros, los efectos chorus,
flanger y retardo.
● Parámetros de efectos
Las variables que determinan la aplicación de un
efecto se denominan "parámetros". Si nos
imaginamos cada módulo como un pedal de efectos
independiente, entonces los parámetros serían los
mandos de ese pedal.
Se llama banco a un grupo de diez programas. Esta
unidad, como puede ver en la imagen superior
derecha, incluye un total de 20 bancos: los bancos
de usuario A–J (que pueden ser editados y grabados)
y los bancos prefijados 0–9 (que son bancos solo de
lectura).
● Modo
El estado operativo del G2Nu/G2.1Nu es lo que se
conoce como "modo". Las funciones de las teclas y
de los mandos varían en función del modo. Los
modos en los que puede funcionar esta unidad son el
modo de reproducción, en el que puede seleccionar
programas y utilizarlos para tocar su instrumento, el
modo de ritmo, en el que puede reproducir patrones
rítmicos, el modo de edición, en el que puede crear y
modificar patches y el modo de grabación, que le
permite grabar programas.
● Patch o programa
El estado ON/OFF de cada módulo y los ajustes de
parámetros son grabados en unidades llamadas
"patches o programas". Utilice estos patches para
cargar y grabar efectos.
Uso de la unidad a pilas
1.
Dele la vuelta a la unidad y abra la
tapa del compartimento para pilas que
hay en la parte inferior.
2.
Introduzca 4 pilas AA en el compartimento para pilas.
3.
Cierre la tapa.
Cuando se estén acabando las pilas, en pantalla aparecerá la
indicación “Low Battery!”. Cuando esté utilizando la unidad a pilas,
podrá comprobar la carga de las pilas observando la indicación
que aparece en la esquina superior derecha de la pantalla cuando
esté en el modo de reproducción, de ritmo o directo.
Carga de las pilas
Pestaña
Pulse la pestaña y tire de
Cuando utilice la unidad con el
la tapa.
adaptador de CA o con alimentación
Tapa
vía bus USB, aparecerá el icono de
un adaptador o de USB.
ZOOM G2Nu/G2.1Nu
3
Nombre de las partes del G2Nu
Panel superior
Selector de módulo
Teclas EFFECT TYPE/
BANK [▼]/[▲]
Tecla STORE/SWAP
Pantalla
Guitarra
Panel trasero
Toma INPUT
Toma OUTPUT
Auriculares
Amplificador
de guitarra
FP01/FP02
FS01
4
ZOOM G2Nu/G2.1Nu
Nombre de las partes del G2Nu
Mandos de parámetros 1–3
Tecla DIRECT
Panel inferior
Tecla RHYTHM [►/■]
Tecla USB/GLOBAL
Tecla TAP
Pedales de disparo [▼]/[▲]
Interruptor eco
Conector USB
Ordenador
Interruptor POWER
Cuando este interruptor esté en ON:
• Si no utiliza la unidad en 25 minutos, se activará
el modo standby.
• Si se detecta una señal de entrada de guitarra, la
unidad no entrará en el modo standby.
Cuando la unidad esté en standby:
• La unidad funcionará al mínimo para reducir el
consumo de energía.
• Se ignorará la entrada de señales de guitarra.
• Cualquier operación hará que la unidad vuelva al
modo normal.
Adaptador de CA ZOOM (AD-16)
Toma adaptador de CA de 9V
Toma CONTROL IN
ZOOM G2Nu/G2.1Nu
5
Nombre de las partes del G2.1Nu
Panel superior
Selector de módulo
Teclas EFFECT TYPE/
BANK [▼]/[▲]
Tecla STORE/SWAP
Tecla DIRECT
Pantalla
Pedales de disparo [▼]/[▲]
Guitarra
Panel inferior
Toma INPUT
Toma OUTPUT
Auriculares
Amplificador guitarra
FS01
FP01/FP02
6
ZOOM G2Nu/G2.1Nu
Nombre de las partes del G2.1Nu
Teclas de parámetros 1–3
Tecla RHYTHM [►/■]
Tecla TAP
Tecla PEDAL ASSIGN
Tecla USB/GLOBAL
Pedal de expresión
Panel inferior
Conector USB
Ordenador
Interruptor POWER
Adaptador de CA ZOOM (AD-16)
Toma adaptador de CA de 9V
Interruptor eco
Cuando este interruptor esté en ON:
• Si no utiliza la unidad en 25 minutos, se activará
el modo standby.
• Si se detecta una señal de entrada de guitarra, la
unidad no entrará en el modo standby.
Cuando la unidad esté en standby:
• La unidad funcionará al mínimo para reducir el
consumo de energía.
• Se ignorará la entrada de señales de guitarra.
• Cualquier operación hará que la unidad vuelva al
modo normal.
Toma CONTROL IN
ZOOM G2Nu/G2.1Nu
7
Selección del patch a reproducir (Modo Play)
1.Encendido
Ajuste al mínimo el control de volumen del amplificador.
■ Cuando utilice la unidad a pilas
Coloque el interruptor POWER en
la posición ON.
■ Cuando use esta unidad con un adaptador de corriente
Conecte el adaptador y coloque el interruptor POWER en la posición ON.
Encienda después el amplificador y suba su volumen.
HINT
Para utilizar la alimentación vía bus, coloque el interruptor POWER
en la posición OFF y conecte la toma USB a un ordenador (→P29).
2. Ajuste de la unidad al modo Play
Ajuste el selector Module a "PLAY".
Gire uno de los mandos de parámetros (1–3) para que aparezca la siguiente pantalla:
Funciones de los mandos
de parámetros 1–3
Ajustes activos de los
mandos de parámetros 1–3
Nombre de banco/
nº patch
HINT
Nombre de patch
Justo después de encender la unidad, se activará el modo de
reproducción independientemente de la posición del selector de módulo.
Profundidad de
distorsión del
módulo DRIVE
Volumen del programa
Tono del módulo DRIVE
HINT
8
• Si no graba las modificaciones realizadas en los parámetros (→ P22), cuando elija
otro programa diferente perderá todos estos cambios.
• Cuando utilice auriculares o un mezclador, le recomendamos que use el modo
directo (→ P24), que simula el sonido de un recinto acústico de guitarra.
• Ajuste el volumen de todos los patches utilizando el nivel master (→P30).
ZOOM G2Nu/G2.1Nu
Selección del patch a reproducir (Modo Play)
3.Selección de un patch
Pulse el pedal [▲] para cargar el patch siguiente.
La pulsación repetida de uno de los pedales le permitirá ir recorriendo los distintos
bancos y patches siguiendo este orden: A0–A9...J0–J9→00–09...90–99→A0.
Pulse el pedal [▼] para cargar el patch anterior.
HINT
Utilizando el modo de preselección (→P25), puede saltar
directamente a un programa que esté lejos del patch activo.
4.Cambio de banco
Para cambiar al banco siguiente o al anterior, use las teclas de banco [▼]/[▲].
HINT
También puede conectar un pedal de disparo externo (FS01)
y utilizarlo para cambiar de banco (→P26).
ZOOM G2Nu/G2.1Nu
9
Uso del afinador
1.Ajuste la unidad al modo de reproducción
2.Activación de bypass/anulación
Pulse a la vez los pedales de disparo [▼]/[▲].
■ Para activar el modo bypass
Después de que aparezca "Bypass/Tuner" en pantalla, deje de pulsar los pedales.
■ Para activar el modo de anulación
Después de que desaparezca de la pantalla la indicación "Bypass/Tuner" y aparezca
"Mute/Tuner", deje de pulsar los pedales.
Cuando la unidad esté en el modo bypass/anulación, se activará el afinador.
Tono standard
NOTE
10
Tipo afinador
Ajuste de afinación bemolada
• Si continua pulsando ambos pedales de disparo [▼]/[▲] durante más de 2 segundos,
se activará la función de bucle (→P13).
• No puede cambiar al modo de bypass/anulación desde el modo de edición (→P18).
• Cuando pulse simultáneamente los pedales de disparo [▼]/[▲], en algunos casos el
pedal de disparo que pulse en primer lugar puede modificar el tono. Por este motivo,
evite producir sonidos mientras pulse los pedales.
ZOOM G2Nu/G2.1Nu
Uso del afinador
3. Seleccione el tipo de afinador
Para seleccionar el tipo de afinador, gire el mando de parámetro 2.
■ CHROMATIC
El afinador cromático le muestra el nombre del tono más cercano
(semitono) y lo alejado que se encuentra de él el sonido entrante.
■ Otros tipos de afinador
Dependiendo del tipo elegido, aparecerá el nombre de la cuerda más cercana y
lo lejos que está respecto al tono. Puede elegir entre las siguientes afinaciones:
Indicación
GUITAR
OPEN A
OPEN D
OPEN E
OPEN G
DADGAD
Nº cuerda/Nombre nota
Significado
Afinación standard, incluso para guitarras de 7 cuerdas
En esta afinación, las cuerdas al aire producen un acorde A (La)
En esta afinación, las cuerdas al aire producen un acorde D (Re)
En esta afinación, las cuerdas al aire producen un acorde E (Mi)
En esta afinación, las cuerdas al aire producen un acorde G (Sol)
Esta afinación alternativa se utiliza normalmente para la
marcación de tempo , etc.
7
B
6
E
5
A
E
A
D
A
4
D
3
G
2
B
1
E
E
A
C#
E
D
F#
A
D
E
B
E
G#
B
E
D
G
D
G
B
D
D
A
D
G
A
D
4. Afine la guitarra
Toque "al aire" la cuerda a afinar y ajuste el tono.
■ Cuando haya elegido el ajuste CHROMATIC
Aparecerá indicado el nombre de la nota más cercana y el grado de desafinación.
Tono bemolado
Tono correcto
Tono sostenido
■ Cuando haya elegido otros tipos de afinación
Aparecerá indicado el número de la cuerda más cercana y el grado de
desafinación. Por ejemplo, cuando esté afinando la tercera cuerda, si aparece un
4 o un valor superior, suba el tono, mientras que si aparece un 2 o un valor
inferior, bájelo. Cuando aparezca el valor correcto, la cuerda estará bien afinada.
Nº cuerda (cuando la tercera cuerda esté bien afinada)
HINT
También puede utilizar las teclas que hay encima de la pantalla para comprobar el tono.
Tono bemolado
ZOOM G2Nu/G2.1Nu
Tono correcto
Tono sostenido
11
Uso del afinador
5.Afinación bemolada
Para una afinación bemolada puede afinar una cuerda de 1 a 3 semitonos por
debajo de lo habitual.
Gire el mando de parámetro 3 para bajar la afinación uno ( ♭ ×1), dos ( ♭ ×2) o tres ( ♭ ×3)
semitonos.
Afinación bemolada
Como puede ver en la imagen de la derecha, si ha bajado la afinación un semitono
( ♭ ×1) cuando esté utilizando el tipo de afinador "GUITAR", cuando afine la sexta
cuerda aparecerá indicado como tono correcto E ♭ .
NOTE
No es posible utilizar la afinación bemolada con el afinador CHROMATIC.
6.Cambio de la frecuencia del tono standard del afinador.
Gire el mando de parámetro 1.
Tono standard
Puede ajustar el tono standard de La central en el rango 435–445 Hz.
(Valor por defecto: 440 Hz)
NOTE
Si modifica el tono standard en el modo de afinador, cuando apague la unidad y
vuelva a encenderla, el ajuste será reinicializado al valor por defecto.
Si quiere conservar estas modificaciones, introduzca este ajuste utilizando los
parámetros globales (→ P30).
7.Vuelta al modo de reproducción
Pulse uno de los pedales de disparo [▼]/[▲].
12
ZOOM G2Nu/G2.1Nu
Uso de la función de bucle
1.Activación de la función de bucle
En el modo de reproducción, pulse ambos pedales de disparo [▼]/[▲]
hasta que aparezca en pantalla la indicación "LOOPER".
Tiempo de grabación
NOTE
Tempo
Volumen de la
frase grabada
Cuando esté activada la función de bucle, el módulo DELAY estará desactivado.
2.Ajuste del tiempo de grabación
Gire el mando de parámetro 1 para seleccionar el tiempo de grabación.
■ Indicación de nota
El tiempo de grabación es ajustado utilizando el tempo activo, en base a negras. Por
ejemplo, con el ajuste " ♩ ×2.", la grabación se detendrá de forma automática cuando
hayan transcurrido dos tiempos musicales con el tempo activo.
■ Manual
Utilice el pedal de disparo para hacer que comience y termine la grabación.
Tiempo
grabación
3.Ajuste del tempo
Gire el mando de parámetro 2 para ajustar el tempo.
Tempo
Puede ajustar el tempo en el rango 40–250 BPM (tiempos musicales por minuto). Si ha
elegido una indicación de nota en el paso 2, el tiempo de grabación será calculado de
acuerdo a este valor de tempo.
HINT
También puede ajustar el tempo utilizando la tecla TAP (→P17).
ZOOM G2Nu/G2.1Nu
13
Uso de la función de bucle
4.Grabación/reproducción de una frase musical
Pulse el pedal de disparo [▲] y reproduzca la frase a grabar.
Aparecerá en pantalla la indicación "REC" y comenzará la grabación.
Dependiendo del método de grabación elegido en el paso 2, la grabación tendrá lugar de
una u otra de las siguientes maneras:
■ Si ha elegido una indicación de nota
Después de que haya transcurrido el tiempo especificado,
terminará la grabación y comenzará la reproducción en
bucle (y aparecerá en pantalla "PLAY").
■ Si ha elegido "Manual"
Cuando pulse de nuevo el pedal de disparo [▲], o cuando
se alcance la duración máxima de la grabación (unos 5
segundos), terminará la grabación y comenzará la
reproducción en bucle (y aparecerá en pantalla "PLAY").
Reproducción en bucle
Reproducción en bucle
Reproducción
Reproducción
Grabación
Grabación
Tiempo ajustado
Pedal disparo [▲]
HINT
Pedal
disparo
[▲]
Pedal disparo [▲]
Cuando esté usando la función de bucle, la unidad también puede reproducir un ritmo
(→P16). Sin embargo, los mandos de parámetros solo controlan la función de bucle.
5.Sobregrabación de una frase musical
Durante la reproducción en bucle, pulse el pedal de disparo [▲].
Aparecerá en pantalla la indicación "REC" y comenzará la grabación por sobredoblaje.
Cuando se alcance el final de la frase grabada, la unidad volverá al principio y continuará la grabación por sobredoblaje.
14
ZOOM G2Nu/G2.1Nu
Uso de la función de bucle
Para detener la grabación por sobredoblaje, pulse de nuevo el pedal de disparo [▲].
Aparecerá en pantalla la indicación "PLAY".
Reprod. Sobredoblaje
bucle
Reprod.
bucle
Reproducción
Grabación
Pedal
disparo
[▲]
HINT
Pedal
disparo
[▲]
Para detener la reproducción en bucle, pulse el pedal de disparo [▼] (en pantalla
aparecerá "STOP"). Para ponerla de nuevo en marcha, pulse el pedal de disparo [▲].
6.Ajuste del volumen de la frase musical
Gire el mando de parámetro 3.
El rango de ajuste es 0–100.
NOTE
Volumen PHRASE
Tenga en cuenta que si gira el mando de parámetro 1 ó 2 una vez
que ya ha grabado una frase, esa frase será borrada.
7.Borrado de la frase musical
Para borrar la frase grabada, pulse el pedal de disparo [▼] hasta
que aparezca en pantalla la indicación "CLEAR".
8.Vuelta al modo de reproducción
Pulse ambos pedales de disparo [▼]/[▲].
ZOOM G2Nu/G2.1Nu
15
Uso de los ritmos (modo de ritmo)
1. Activación del modo de ritmo
En el modo de reproducción, pulse la tecla RHYTHM [ ▶ / ■ ]
para empezar a reproducir un patrón rítmico.
Patrón rítmico
Tempo del ritmo
Volumen del ritmo
NOTE
Cuando esté activado el modo de ritmo, el módulo REVERB estará ajustado a OFF.
HINT
• Cuando esté utilizando el afinador o la función de bucle, también podrá
reproducir un ritmo.
Sin embargo, los mandos de parámetros controlarán el afinador o la función
de bucle.
• En el modo de ritmo, puede utilizar los pedales de disparo [▼]/[▲] y las
teclas de banco [▼]/[▲] para cambiar de patch.
2. Elección de un patrón rítmico
Gire el mando de parámetro 1 (listado de ritmos →P51).
Patrón de ritmo
3. Ajuste del tempo
El rango de ajuste para este parámetro es 40–250 BPM (tiempos musicales por minuto).
Tempo
■ Ajuste del valor numérico del tempo
Gire el mando de parámetro 2 para ajustar los
BPM.
16
ZOOM G2Nu/G2.1Nu
Uso de los ritmos (modo de ritmo)
■ Para ajustar el tempo por marcación (marcación de tempo)
Pulse como mínimo dos veces la tecla al intervalo de tempo deseado. La unidad
detectará automáticamente el intervalo hasta la segunda pulsación y siguientes y
ajustará el tempo a este valor.
HINT
También puede utilizar un pedal de disparo FS01 (opcional) para ajustar el tempo
(→P26).
4. Ajuste del volumen del ritmo
Gire el mando de parámetro 3.
El rango de ajuste para este parámetro es 0–100.
Volumen del ritmo
5. Detención del ritmo
Pulse la tecla de ritmo [ ▶ / ■ ] para detener la reproducción del patrón
rítmico y volver al modo de reproducción ordinario.
ZOOM G2Nu/G2.1Nu
17
Creación y modificación de patches (modo de edición)
1. Selección de un patch para editarlo (→P9)
2. Selección de un módulo para editarlo
Gire el selector de módulo hasta la posición del módulo que quiera editar.
Se activará el modo de edición.
En pantalla se desplegará el módulo elegido.
Parámetro
Aparecerá automáticamente la pantalla de edición.
HINT
Parámetro 1 del tipo de
efecto activo
HINT
18
Tipo de efecto
La pantalla de edición no aparecerá si el módulo seleccionado está ajustado a OFF.
Parámetro 2 del tipo de
efecto activo
Parámetro 3 del tipo de
efecto activo
• El módulo EQ es único, aunque para su edición aparezca separado en las pantallas "EQ Lo" y
"EQ Hi".
• El módulo TOTAL es un módulo especial que le permite, por ejemplo, ajustar el volumen
global del patch (nivel de patch) y editar su nombre.
ZOOM G2Nu/G2.1Nu
Creación y modificación de patches (modo de edición)
3. Para activar o desactivar un módulo de efectos
Pulse uno de los pedales de disparo [▼]/[▲].
Modulo ON (negro)
Modulo OFF (gris)
HINT
• Puede activar o desactivar el módulo EQ tanto desde la pantalla "EQ
Lo" como desde la pantalla "EQ Hi".
• No es posible desactivar el módulo TOTAL.
4. Cambio de tipo de efecto
Pulse una de las teclas EFFECT TYPE [▼]/[▲] para cambiar de tipo de efecto.
Los parámetros mostrados variarán en función del tipo de efecto.
HINT
Tipo de efecto
• El módulo EQ solo tiene un tipo de efecto.
• Para más información sobre los tipos de efectos y parámetros
incluidos en cada módulo, vea las páginas 33–48.
5. Ajuste de los parámetros
Gire los mandos de parámetros 1–3.
HINT
También puede ajustar los parámetros relacionados con el tiempo y la frecuencia mediante la marcación de tempo (→P17).
ZOOM G2Nu/G2.1Nu
19
Creación y modificación de patches (modo de edición)
6. Ajuste del volumen del patch (nivel de patch)
Gire el selector de módulo hasta la posición "TOTAL" y use las teclas EFFECT
TYPE [▼]/[▲] para seleccionar "PatchLvl". Gire el mando de parámetro 1.
HINT
Nivel de patch
• También puede ajustar el nivel del patch en el modo de reproducción.
• Ajuste el nivel master para modificar el volumen de todos los patches (→P30).
7. Cambio de nombre del patch
Gire el selector de módulo hasta la posición "TOTAL" y use las teclas EFFECT
TYPE [▼]/[▲] para seleccionar "PatchName".
Cursor
Use los mandos de parámetros 1–3 para modificar el nombre.
Modifica el carácter/símbolo
de la posición del cursor de
uno en uno.
Modifica el tipo de carácter/
símbolo de la posición del cursor
(mayúsculas, minúsculas, números
y símbolos).
Desplaza el cursor
Puede utilizar los siguientes caracteres y símbolos:
! # $ % & ' () +, -. ; = @ [] ^ _ ` { } ~
A–Z, a–z, 0–9, (espacio)
20
ZOOM G2Nu/G2.1Nu
Creación y modificación de patches (modo de edición)
Por ejemplo, para cambiar del nombre "Patch01" a "Patch02", utilice el mando de parámetro 3
para mover el cursor y el mando de parámetro 1 para modificar el carácter/símbolo.
El cursor está sobre el
carácter que puede
modificar.
Use el mando de
parámetro 3 para
mover el cursor.
Gire hacia la derecha
el mando de parámetro
1 para que el número
sea ahora un"2".
8. Salida del modo de edición
Coloque el selector de módulo en la posición "PLAY" para volver al
modo de reproducción.
NOTE
Si cambia a otro patch, perderá todas las modificaciones realizadas.
Para conservarlas, grabe el patch (→P22).
ZOOM G2Nu/G2.1Nu
21
Grabación y copia de patches (modo de grabación)
1. Activación del modo de grabación
Elija el patch que quiera copiar o grabar y pulse la tecla STORE/SWAP.
■ Para grabar el patch
Deje de pulsar la tecla STORE/SWAP.
En pantalla aparecerá la indicación "Store?".
■ Para intercambiar el patch
Continúe pulsando la tecla hasta que aparezca en pantalla "Swap?".
Patch a
grabar
Posición para
grabar el patch
Patch a
intercambiar
HINT
• Solo podrá intercambiar patches de los bancos de usuario (A–J).
• Cuando la unidad sale de fábrica, los bancos de usuario contienen
los mismos patches que los bancos prefijados.
Segundo patch para
el intercambio
2. Selección del destino de grabación o del otro patch a intercambiar
Use los pedales de disparo [▼]/[▲].
HINT
Para cambiar de banco, utilice las teclas de banco [▼]/[▲].
NOTE
Solo podrá intercambiar patches de los bancos de usuario (A–J).
22
ZOOM G2Nu/G2.1Nu
Grabación y copia de patches (modo de grabación)
3. Ejecución de la grabación/intercambio de patches
Pulse la tecla STORE/SWAP.
Cuando aparezca la indicación "COMPLETE!", el patch habrá sido grabado
en la posición de destino o habrá sido intercambiado con el segundo patch.
HINT
Para anular esta operación, gire el selector de módulo en vez de pulsar la tecla
STORE/SWAP.
Reinicialización de los patches a sus valores de fábrica (función ALL INITIALIZE)
Puede restaurar todos los patches de los bancos A–J a
Pulse de nuevo la tecla STORE/SWAP para restaurar todos
sus valores de fábrica.
los patches a sus ajustes de fábrica y volver al modo de
reproducción.
Para utilizar la función ALL INITIALIZE, ajuste el
interruptor POWER a la posición ON mientras
mantiene pulsada la tecla STORE/SWAP.
Para anular esta operación, pulse la tecla RHYTHM
[ ▶ / ■ ] en lugar de la tecla STORE/SWAP.
Aparecerá el siguiente mensaje en pantalla:
NOTE
ZOOM G2Nu/G2.1Nu
Cuando ejecute la función ALL
INITIALIZE se borrarán todos los patches
grabados en los bancos de usuario. Utilice
esta función con sumo cuidado
23
Uso del modo directo
Este modo simula el sonido de un recinto acústico de guitarra, lo que le permite conseguir un sonido optimizado para
su uso con auriculares o con una mesa de mezclas.
1.
En el modo de reproducción, pulse la tecla
DIRECT. Se encenderá la tecla y la unidad
cambiará al modo directo.
■ Tipos de recintos acústicos
Tipo
MATCHED
Esta configuración de recinto
acústico es optimizada en
función del tipo de efecto de
saturación.
COMBO
Simula un combo Fender 2 x
12.
TWEED
Simula un recinto acústico
Fender 4 x 10 con
recubrimiento de tweed.
STACK
Simula una torre Marshall
4x12.
NOTE
• Al igual que en el modo de reproducción,
puede utilizar las funciones de edición, ritmo y
grabación, así como las de afinador y bucle.
• Elija los patches igual que en el modo de
reproducción.
2.
Use los mandos de parámetros 1–3 para
ajustar los parámetros.
Profundidad de
distorsión del
módulo DRIVE
24
Tipo de recinto
acústico simulado
3.
Descripción
Pulse la tecla DIRECT para hacer que se
apague y volver al modo de reproducción.
Volumen global
del patch
ZOOM G2Nu/G2.1Nu
Preselección de patches (PRE SELECT)
Este modo le permite preseleccionar de antemano un banco y un patch, y solo cambiar a ese patch después de que
confirme la selección. Esta función le resultará útil en directo cuando quiera cambiar a un patch que esté grabado en
una posición distante.
1.
Coloque el interruptor POWER en la posición
ON mientras pulsa el pedal de disparo [▲].
HINT
En pantalla aparecerá la indicación "PRE SELECT"
y la unidad arrancará en el modo de preselección.
3.
Para cambiar de patch, pulse a la vez los
pedales de disparo [▼]/[▲].
HINT
2.
Si entra en el modo de edición o en el de
grabación cuando esté abierta la pantalla del paso
2, solo se verá afectado el patch activo.
Para volver al orden normal de los patches,
apague la unidad y vuelva a encenderla de
nuevo.
Use los pedales de disparo [▼]/[▲] y las teclas
BANK [▼]/[▲] para elegir el siguiente patch.
El procedimiento de selección de patches es el
mismo que en el modo de reproducción. Sin
embargo, no se efectuará el cambio de patch
hasta que no lo confirme en el paso 3.
Patch actual
ZOOM G2Nu/G2.1Nu
Siguiente patch a ser
seleccionado
25
Uso de un pedal de disparo
Puede conectar un pedal de disparo opcional a la toma CONTROL IN y utilizarlo para controlar ajustes adicionales de
la unidad, por ejemplo, para cambiar de bancos y gestionar los efectos.
1.
Conecte un pedal de disparo (FS01) a la
toma CONTROL IN.
2.
Pulse la tecla USB/GLOBAL para hacer que
se encienda y aparezca el menú GLOBAL.
3.
Use las teclas EFFECT TYPE [▼]/[▲] para
seleccionar "FootSwitch".
Puede elegir entre las siguientes funciones:
BP/MT
Ajusta la unidad a bypass/anulación.
BANK UP Aumenta el número de banco una
unidad con cada pulsación del
pedal de disparo.
RHYTHM Ajusta el modo de ritmo a ON/OFF.
BPM TAP Le permite ajustar el tempo
utilizado para el ritmo, función de
bucle y efectos pulsando
repetidamente el pedal de disparo
al intervalo de tempo deseado.
DL TAP
Ajusta el parámetro Time del
módulo DELAY pulsando
repetidamente el pedal de disparo.
DL HOLD Activa o desactiva la función de
mantenimiento de retardo, que
permite que el sonido del retardo
sea repetido sin decaimiento (vea
la imagen de abajo).
DL MUTE Ajusta a ON/OFF la anulación de
la entrada del módulo DELAY.
HINT
4.
Gire el mando de parámetro 1 para ajustar
la función del pedal de disparo.
5.
Después de realizar el ajuste, pulse de
nuevo la tecla USB/GLOBAL para que se
apague.
Función del pedal de disparo
HINT
Fuente
sonido
Sonido retardado
Para poder utilizar DL TAP, DL HOLD o DL
MUTE, primero debe activar el módulo DELAY.
El ajuste de la función de pedal de disparo afecta a
todos los patches. Además, este ajuste se conserva
en memoria incluso aunque apague la unidad.
Mantenimiento de retardo
Mantenimiento
Pulse el pedal
26
Pulse de nuevo
ZOOM G2Nu/G2.1Nu
Uso de un pedal de expresión
Utilice el pedal de expresión interno del G2.1Nu o uno externo (FP01/FP02) para controlar el volumen y los
parámetros de efectos en tiempo real.
Ajuste del parámetro a controlar y de
su rango
1.
Elija un patch que utilice el pedal de
expresión.
NOTE
2.
Cuando esté utilizando el G2Nu, conecte un
pedal de expresión opcional (FP01/FP02) a la
toma CONTROL IN.
Ajuste el selector de módulo a la posición
"TOTAL" y utilice las teclas EFFECT
TYPE [▼]/[▲] para seleccionar "RTM".
Destino
seleccionado
Indicador
OFF
(Ninguna)
(Ninguno)
VOLUME
VOLUME
Volumen
EFX
EFX
Módulo EFX
DRIVE
DRIVE
Módulo DRIVE
MOD
MODULATION
Módulo MODULATION
DELAY
DELAY
Módulo DELAY
REVERB
REVERB
Módulo REVERB
HINT
Rango ajustado
(mínimo)
Rango ajustado
(máximo)
3.
Gire el mando de parámetro 1 para ajustar el módulo
que será controlado por el pedal de expresión.
En el G2.1Nu, también puede utilizar la tecla
PEDAL ASSIGN para ajustar el módulo a
controlar. El indicador se iluminará para
mostrarle el destino seleccionado.
Indicación
Parámetro controlado
destino (DEST)
4.
• En la sección de parámetros del tipo de efecto,
aparecerá un icono de un pedal al lado de los tipos
de efectos/parámetros que pueden ser controlados
por un pedal de expresión (→ P33– 48).
• Cuando el ajuste sea "VOLUME", el volumen no
podrá estar fuera del rango fijado por los
parámetros de nivel de patch y nivel master.
• Para otros ajustes distintos de "VOLUME", el
pulsar el pedal de expresión interno hasta el tope
y después continuar pisándolo todavía más a
fondo, le permitirá ajustar a ON/OFF el módulo
controlado.
• Cuando el módulo controlado esté ajustado a
OFF, el indicador que hay al lado de él
parpadeará (en el G2.1Nu). En este estado,
puede pisar a fondo el pedal de expresión
interno para ajustar a ON el módulo, o puede
elegir un módulo diferente para controlarlo.
Use los mandos de parámetro 2 y 3 para modificar
el rango de ajuste del parámetro a controlar.
Use el mando de parámetro 2 para ajustar el valor
mínimo (MIN) y el mando de parámetro 3 para ajustar
el valor máximo (MAX). El rango que puede ajustar
dependerá del módulo elegido en el paso 3.
Valor parámetro
MAX
MIN
Cuando MAX > MIN
Valor parámetro
ZOOM G2Nu/G2.1Nu
MAX
27
Valor parámetro
Uso de un pedal de expresión
MAX
El valor mínimo puede ser superior que el
máximo. En este caso, el efecto será menor
MIN
cuando pulse el pedal a fondo que cuando esté en
la posición de puntera arriba.
2.
Suba a tope el pedal de expresión y pulse la
tecla STORE/SWAP.
Cuando MAX > MIN
Valor parámetro
MAX
Pisar hacia atrás
MIN
Aparecerá la siguiente pantalla:
Cuando MAX < MIN
5.
HINT
Cuando haya terminado de configurar el
pedal de expresión, ajuste el selector de
módulo a la posición "PLAY" para volver
al modo de reproducción.
En cuanto elija otro patch diferente perderá los
ajustes realizados del pedal de expresión. Para
conservarlos, grabe el patch (→P22).
3.
Pulse a tope el pedal de expresión y después
suéltelo y pulse luego la tecla STORE/SWAP.
Cuando haya terminado de realizar el ajuste, la
unidad volverá al modo de reproducción.
Ajuste del pedal de expresión interno
(solo G2.1Nu)
El pedal de expresión interno del G2.1Nu viene
ajustado de fábrica para un rendimiento óptimo, pero si
quiere puede modificar su sensibilidad. Si el cambio
del efecto parece insuficiente al pulsar el pedal o si el
Pisar fuerte para que el
contacto se produzca aquí
El pedal sube ligeramente
al levantar el pie
volumen o el tono cambian demasiado incluso al pulsar
muy poco el pedal, ajústelo de la siguiente forma:
1.
Ajuste el interruptor POWER a la posición
ON mientras pulsa la tecla PEDAL ASSIGN.
HINT
28
Si aparece en pantalla el mensaje "ERROR!",
vuelva al paso 2 y repita la calibración.
ZOOM G2Nu/G2.1Nu
Uso de las funciones de interface audio
Puede utilizar esta unidad con ordenadores que utilicen
alguno de los siguientes sistemas operativos:
Grabación y reproducción con
software DAW
■ Sistemas operativos compatibles
● Windows XP SP2 o posterior
Windows Vista o posterior
● Mac OS X (10.4.6/10.5/10.6 o posterior)
Para la grabación y la reproducción, esta unidad admite
los siguientes formatos:
■ Cuantización (velocidad de bits)
16 bits
■ Frecuencia de muestreo
32/44.1/48 kHz
La unidad será reconocida por el ordenador como un
dispositivo audio cuando la conecte por medio del
cable USB.
Con el sistema operativo Windows, instale un driver
ASIO específico para una grabación y reproducción
audio de baja latencia.
HINT
Puede conectar una guitarra a la toma de entrada de la
unidad, aplicar efectos a su sonido y grabarlo en una pista
audio utilizando un software DAW (Figura 1 abajo).
Puede dar salida a una mezcla del sonido de
reproducción de las pistas audio del programa DAW y
la guitarra conectada y con efectos a través de la clavija
de salida de esta unidad (Figura 2 abajo).
Si es necesario, puede desactivar el sonido de la
guitarra que es pasado directamente a la toma de salida
antes de ir al ordenador (desactivación de la
monitorización directa) (Figura 3 abajo). Para más
información, vea "Ajuste de la monitorización directa y
de los niveles de grabación" (→P30).
Para más información sobre la grabación, reproducción
y otras funciones, vea el manual del programa DAW.
HINT
Si coloca el interruptor POWER en la posición
OFF y conecta la unidad a un ordenador vía
USB, la unidad funcionará con el sistema de
alimentación por bus desde ese ordenador.
• Cuando esté utilizando la monitorización
directa, si el software DAW tiene una función
de eco (que envía la señal de entrada
directamente a la salida durante la grabación),
ajústela siempre a OFF. Si graba teniéndola
activada, la salida de señal sonará como si
hubiese sido procesada con un flanger.
• También puede ajustar el nivel de grabación
enviado al programa DAW (→P30).
Figura 1. Flujo de señal durante la grabación
ENTRADA
Software
DAW
G2Nu/G2.1Nu
Efectos
USB
USB
SALIDA
Figura 2. Flujo de señal durante la reproducción (monitorización directa en ON)
ENTRADA
G2Nu/G2.1Nu
Software
DAW
Efectos
USB
SALIDA
USB
Figura 3: Flujo de señal durante la reproducción (monitorización directa en OFF)
ENTRADA
G2Nu/G2.1Nu
Software
DAW
Efectos
USB
SALIDA
ZOOM G2Nu/G2.1Nu
USB
29
Ajustes diversos (menús global)
Los menús global le permiten realizar diversos ajustes relacionados con el nivel master, la pantalla, el USB y otros
aspectos. Los ajustes realizados sobre los parámetros globales afectarán a todos los patches.
Acceso a los menús global
2.
Pulse la tecla USB/GLOBAL para que aparezca el
menú GLOBAL.
HINT
Cuando haya terminado de realizar los
ajustes, pulse la tecla USB/GLOBAL para
que se apague.
El tono standard del afinador permanecerá
memorizado incluso aunque apague la unidad.
Ajuste de la monitorización directa y
de los niveles de grabación
HINT
• Para más información sobre el parámetro global
"FootSwitch" (pedal de disparo), vea "Uso de
un pedal de disparo" (→P26).
• Cuando esté en el modo de bypass, anulación o
de bucle no podrá acceder al menú GLOBAL.
1.
Ajuste del nivel master, tempo y tono
standard del afinador
Pulse las teclas EFFECT TYPE [▼]/[▲]
para seleccionar "USB". Utilice el mando
de parámetro 1 para activar/desactivar la
monitorización directa y el mando de
parámetro 2 para ajustar el nivel de
grabación.
ON/OFF monitorización directa
1.
Nivel de grabación
Use las teclas EFFECT TYPE [▼]/[▲] para
seleccionar "GLOBAL" y utilice los
mandos de parámetros 1–3 para ajustar el
nivel master (mando 1), tempo (mando 2) y
el tono standard del afinador (mando 3).
Nivel master
Tempo
Tono standard del afinador
2.
HINT
HINT
30
Cuando haya terminado de realizar los
ajustes, pulse la tecla USB/GLOBAL para
que se apague.
El ajuste del nivel de grabación permanecerá
memorizado incluso aunque apague la unidad.
También puede utilizar la tecla Tap para ajustar
el tempo (→P17).
ZOOM G2Nu/G2.1Nu
Ajustes diversos (menús global)
Ajuste de la retroiluminación y el
contraste de la unidad
1.
Pulse las teclas EFFECT TYPE [▼]/[▲]
para seleccionar "DISPLAY". Utilice el
mando de parámetro 1 para ajustar la
retroiluminación y el mando de parámetro
2 para ajustar el contraste.
Retroiluminación
Contraste
2.
Cuando haya terminado de realizar los
ajustes, pulse la tecla USB/GLOBAL para
que se apague.
HINT
El ajuste del tipo de pila permanecerá
memorizado incluso aunque apague la unidad.
Comprobación de la versión actual
1.
Pulse las teclas EFFECT TYPE [▼]/[▲]
para seleccionar "VERSION".
Aparecerá la siguiente pantalla.
Información de la versión actual
2.
Cuando haya terminado de realizar los
ajustes, pulse la tecla USB/GLOBAL para
que se apague.
Los ajuste de la retroiluminación y del contraste
permanecerán memorizados incluso aunque
apague la unidad.
HINT
Ajuste del tipo de pila
1.
2.
HINT
Cuando haya terminado de realizar los
ajustes, pulse la tecla USB/GLOBAL para
que se apague.
Para más información sobre cómo actualizar la
versión, consulte la página siguiente.
Pulse las teclas EFFECT TYPE [▼]/[▲] para
seleccionar "BATTERY" y gire el mando de
parámetro 1 para ajustar el tipo de pila a una
de las siguientes posibilidades:
● ALKALINE
Utilice este ajuste para pilas alcalinas u
oxyride (oxi-hidróxido de níquel).
● NiMH
Utilice este ajuste para pilas de Ni-MH que
pueden ser recargadas y reutilizadas.
Tipo de pila
NOTE
Realice este ajuste para que la unidad pueda
calcular la carga de la pilas con mayor precisión.
ZOOM G2Nu/G2.1Nu
31
Actualización de la versión de firmware
1.
HINT
2.
Descárguese la actualización a la versión
más reciente desde la página web de
ZOOM (http://www.zoom.co.jp/).
3.
Ponga en marcha el programa de
actualización de versión y ejecute la
actualización.
Debe conectar la unidad a un ordenador para
Para más información sobre los procedimientos
actualizar la versión.
de actualización, visite la página web de ZOOM.
Cuando se haya realizado la actualización,
Vea la página anterior para saber que versión
tiene instalada.
aparecerá en pantalla el mensaje "Please Restart".
Compruebe que el interruptor POWER
esté en la posición "OFF". Mientras pulsa
ambos pedales de disparo [▼]/[▲], conecte
la unidad a un ordenador por medio de un
cable USB.
NOTE
4.
No desconecte el cable USB durante el proceso
de actualización de la versión.
Cuando haya terminado la actualización,
desconecte el cable USB y apague la unidad.
Vuelva a encenderla de nuevo para que empiece a
funcionar con la versión actualizada.
Cable USB
Ordenador
Si la conexión con el ordenador se realiza
correctamente, aparecerá en pantalla el siguiente
mensaje:
32
ZOOM G2Nu/G2.1Nu
Tipos de efectos y parámetros
Nombre tipo efecto
Cuando esté activado el
módulo, use las teclas de
tipo de efecto [▼]/[▲]
para elegir el tipo.
Mando de módulo
Parámetros 1–3
Indica la posición en la
que cargará el módulo.
Le muestra los parámetros de efectos
que podrá ajustar con los mandos de
parámetros 1–3 y sus rangos de ajuste.
Nombre del módulo
Módulo DELAY
Este módulo le permite el uso de la función de mantenimiento.
Delay
Este retardo tiene una duración máxima de 5000 mS.
Echo
Esta simulación de retardo de cinta tiene una duración máxima de 5000 mS.
Los cuatro tipos de efectos anteriores tienen los mismos parámetros.
PARM1
Time
1 – 5000 mS
PARM2
F.B
(realimentación)
Ajusta tiempo de retardo.
PARM3
0 – 100
Ajusta la cantidad de realimentación.
Mix
0 – 100
Ajusta la cantidad de sonido con
efectos que será mezclada con el
sonido original.
Tap
Puede utilizar la tecla TAP para ajustar un parámetro en el que aparezca este icono. Cuando esté seleccionado el
módulo/tipo de efecto con esta opción en el modo de edición, el parámetro (frecuencia de modulación, tiempo de
retardo, etc) será ajustado de acuerdo al intervalo de tiempo con el que haya pulsado la tecla.
Marca tempo
Cuando al lado de un parámetro aparezca una nota, el tempo ajustado utilizando el menú GLOBAL (→P30)
podrá ser sincronizado a intervalos de notas. Por ejemplo, si el parámetro Time del módulo DELAY está
ajustado a una corchea, el tiempo de retardo será equivalente a una corchea del tempo activo.
Pedal expresión
Cuando aparezca un icono de un pedal al lado de un parámetro esto le indica que podrá controlarlo
por medio del pedal de expresión. Si ajusta el módulo a ser controlado por el pedal de expresión (→
P27), podrá controlar el parámetro en tiempo real cuando elija un patch que utilice este parámetro.
Con el G2Nu, necesitará conectar un pedal de expresión externo (FP01/FP02).
Delay tap, hold delay y delay mute
Los tipos de efectos con estos iconos le permiten utilizar un pedal de disparo para ajustar el tiempo de
retardo (DELAY TAP), para activar/desactivar la función de mantenimiento de retardo (HOLD) y para
activar/desactivar la anulación de la entrada del módulo DELAY (MUTE). Para utilizar estas funciones,
debe conectar un pedal de disparo, ajustar la función (→P26) y activar un tipo de efecto compatible.
Nota: Los nombres de los fabricantes o productos que aparecen en esta tabla son marcas comerciales o marcas registradas
de sus respectivos propietarios. Los nombres se utilizan solo con el fin de ilustrar características del sonido y no indican
ningún tipo de relación de las mismas con ZOOM CORPORATION.
ZOOM G2Nu/G2.1Nu
33
Tipos de efectos y parámetros
Módulo COMP (compresor)
Este módulo reduce las señales de alto nivel y aumenta las más débiles.
COMP (compresor)
Es un compresor de tipo MXR Dynacomp.
PARM1
Sense (sensibilidad)
PARM2
0 –10
Ajusta la sensibilidad del
compresor. Cuanto más elevado
sea el valor de este parámetro
mayor será la sensibilidad.
ATTCK (ataque)
PARM3
Slow, Fast
Ajusta la velocidad de ataque del
compresor a Fast (rápida) o Slow
(lenta).
Level (nivel)
2–100
Ajusta el nivel de la señal una vez
que ha pasado a través del
módulo.
RackComp (compresor rack)
Permite un ajuste más detallado que COMP.
PARM1
THRSH (umbral)
PARM2
0–50
Ajusta el nivel que activará el
compresor.
Ratio
PARM3
1–10
Ajusta el ratio de compresión.
Level (nivel)
2–100
Ajusta el nivel de la señal una vez
que ha pasado a través del
módulo.
M Comp (compresor M)
Es un compresor que le ofrece un sonido más natural.
PARM1
THRSH (umbral)
PARM2
0–50
Ajusta el nivel que activará el
compresor.
34
Ratio
PARM3
1–10
Ajusta el ratio de compresión.
Level (nivel)
2–100
Ajusta el nivel de la señal una vez
que ha pasado a través del
módulo.
ZOOM G2Nu/G2.1Nu
Tipos de efectos y parámetros
Módulo EFX (efectos)
Este módulo incluye los efectos de wah y filtro, así como efectos especiales como
un modulador de repique y un octavador.
AutoWah
Este efecto modifica el wah en función de la intensidad del punteo.
Resonance
Este efecto modifica la frecuencia del filtro de resonancia en función de la intensidad del punteo.
Los dos tipos de efectos anteriores tienen los mismos parámetros
PARM1
Sense
(sensibilidad)
PARM2
-10–−1,
1–10
Ajusta la sensibilidad del efecto.
Cuando esté ajustada a un valor
negativo, el movimiento del filtro
se invertirá.
Reso
(resonancia)
PARM3
0–10
Ajusta la intensidad del sonido de
resonancia.
Level (nivel)
2–100
Ajusta el nivel de la señal una vez
que ha pasado a través del
módulo.
Booster
Aumenta la ganancia de señal para hacer que el sonido sea más potente.
PARM1
PARM2
Range (rango)
1–5
Ajusta el rango de frecuencias
que será realzado
Tone (tono)
PARM3
0–10
Ajusta el tono.
Level (nivel)
2–100
Ajusta el nivel de la señal una vez
que ha pasado a través del
módulo.
Tremolo
Modifica el volumen a una velocidad constante.
PARM1
Depth
(profundidad)
PARM2
0–100
Ajusta la profundidad de la
modulación.
ZOOM G2Nu/G2.1Nu
Rate
(veloc)
Ajusta la velocidad de la
modulación.
PARM3
0–50
Wave (onda)
UP 0–9,
DWN 0–9,
TRI 0–9
Ajusta la forma de onda de
modulación a "UP" (dientes de
sierra hacia arriba), "DWN"
(dientes de sierra hacia abajo) o
"TRI" (triangular). Los valores
elevados producen una saturación
potente, enfatizando el efecto.
35
Tipos de efectos y parámetros
RingMod (modulador de repique)
Este efecto produce un sonido de repique metálico. El ajuste del parámetro "Freq" da lugar a un cambio drástico
del carácter del sonido.
PARM1
Freq (frecuencia)
PARM2
1–50
Ajusta la frecuencia de la
modulación.
PARM3
Tone (tono)
0–10
Ajusta el tono.
Bal (balance)
0–100
Ajusta el balance entre el sonido
original y el sonido con efectos.
SlowATTCK (ataque lento)
Este efecto ralentiza el ataque de cada nota, dando la impresión de que estuviera tocando un violín.
PARM1
Time (tiempo)
PARM2
1–50
Ajusta el tiempo de ataque.
PARM3
Curve (curva)
0–10
Ajusta la curva de cambio de
volumen durante el ataque.
Level (nivel)
2–100
Ajusta el nivel de la señal una vez
que ha pasado a través del
módulo.
Octave
Añade un sonido con efectos una octava por debajo del original.
PARM1
Tone (tono)
PARM2
0–10
Ajusta el tono del efecto.
OctLV (nivel octava)
PARM3
0 –100
Ajusta el volumen del efecto.
DryLV
(señal seca)
0–100
Ajusta el volumen del sonido sin
efectos.
PedalVox
Simula el clásico pedal wah Vox.
PedalCry
Simula un clásico pedal wah CRYBABY.
Los dos tipos de efectos anteriores tienen los mismos parámetros.
PARM1
Freq (frecuencia)
PARM2
1–50
Ajusta la frecuencia enfatizada.
Cuando no utilice un pedal de
expresión, el efecto será similar a
un pedal medio pisado.
36
DryMX (señal
seca)
PARM3
0–10
Ajusta la mezcla con el sonido sin
efectos.
Level (nivel)
2–100
Ajusta el nivel de la señal una vez
que ha pasado a través del
módulo.
ZOOM G2Nu/G2.1Nu
Tipos de efectos y parámetros
Módulo ZNR (reducción de ruido ZOOM)
Este módulo reduce el ruido durante las pausas cuando no esté tocando.
ZNR (reducción de ruido ZOOM)
Función de reducción de ruidos creada por ZOOM que disminuye el ruido durante las pausas cuando no esté
tocando sin afectar al tono.
NoiseGate
Es una puerta de ruidos que corta el sonido durante las pausas cuando no esté tocando.
DirtyGate
Esta puerta de ruidos de estilo tradicional le ofrece una forma de cierre característica.
Los tres tipos de efectos anteriores tienen el mismo parámetro.
PARM1
THRSH (umbral)
1–16
Ajusta la sensibilidad del efecto.
Utilice un valor tan alto como sea
posible sin que el sonido decaiga
de forma artificial.
ZOOM G2Nu/G2.1Nu
37
Tipos de efectos y parámetros
Módulo DRIVE
Este módulo incluye 29 tipos de distorsión y simuladores acústicos.
FD Combo
VX Combo
US Blues
Magnífico sonido limpio de un
Fender Twin Reverb (del 65) muy
apreciado por guitarristas de
diversos estilos.
Sonido limpio del combo Vox
AC-30, funcionando en el modo
de clase A.
Sonido crunch de un Fender
Tweed Bassman.
BG Crunch
HW Stack
MS Crunch
Sonido crunch del combo Mesa
Boogie MkIII.
Sonido del legendario Hiwatt
Custom 100 inglés totalmente a
válvulas.
Sonido crunch del legendario
Marshall del año 1959.
PV Drive
DZ Drive
Sonido de alta ganancia de una
torre Marshall JCM2000.
Sonido de alta ganancia del
clásico Peavey 5150 desarrollado
en colaboración con un famoso
guitarrista de rock duro.
Sonido de alta ganancia del
amplificador de guitarra alemán
Diezel Herbert fabricado a mano,
con tres canales controlables por
separado.
BG Drive
OverDrive
T Scream (tube scream)
Sonido de alta ganancia del canal
rojo del amplificador Mesa Boogie
Dual Rectifier (modo clásico).
Simulación del Boss OD-1,
pionero en el concepto de
“saturación”.
Simulación del Ibanez TS808,
utilizado por muchos guitarristas
como realzador.
Governor
Dist + (distortion plus)
Dist 1 (distortion 1)
Simulación del efecto de
distorsión Guv'nor de Marshall.
Simulación del MXR distortion+
que popularizó la distorsión.
Simulación de Boss DS-1, uno de
los más aclamados.
Squeak
FuzzSmile
GreatMuff
Simulación del ProCo Rat famoso
por su cortante sonido de
distorsión.
Simulación del Fuzz Face que se
convirtió en parte de la historia del
rock con su extraño aspecto e
increíble sonido.
Simulación del Electro-Harmonix
Big Muff, favorito de muchos
músicos por su sonido fuzz dulce
y grueso.
MS Drive
38
ZOOM G2Nu/G2.1Nu
Tipos de efectos y parámetros
MetalWRLD
(Metal World)
HotBox
Z Clean
Sonido del Boss Metal Zone con
un largo sustain y un rango
medio-grave dinámico.
Simulación del previo a válvulas
HotBox de Matchless.
El auténtico sonido plano y limpio
de Zoom.
Z Wild
Z MP1
Z Bottom
Sonido de alta ganancia con más
realce en la saturación.
Sonido original que combina las
características del ADA MP1 y del
Marshall JCM800.
Sonido de alta ganancia que
enfatiza los graves y medios.
Z Dream
Z Scream
Z Neos
Sonido de alta ganancia para
guitarras solistas basado en el
canal solista del Mesa Boogie
Road King Series II.
Original sonido de alta ganancia
con un extraordinario balance de
graves a agudos.
Sonido crunch basado en un Vox
AC30 modificado.
Lead
ExtremeDS
Sonido de distorsión suave y
brillante.
Sonido de alta ganancia con la
máxima ganancia posible en
cualquier efecto de distorsión.
Estos 29 tipos de efectos anteriores tienen los mismos parámetros.
PARM1
Gain (ganancia)
PARM2
0–100
Ajusta la ganancia (profundidad
de distorsión).
Tone (tono)
PARM3
0–30
Ajusta el tono.
Level (nivel)
1–100
Ajusta el nivel de la señal una vez
que ha pasado a través del
módulo.
Aco.Sim (simulador acústico)
Modifica el tono de una guitarra eléctrica para que suene como una guitarra acústica.
PARM1
Top
PARM2
0–10
Ajusta el exclusivo sonido de
cuerda de las guitarras acústicas.
ZOOM G2Nu/G2.1Nu
Body (caja)
PARM3
0–10
Ajusta la resonancia de la caja de
las guitarras acústicas.
Level (nivel)
1–100
Ajusta el nivel de la señal una vez
que ha pasado a través del
módulo.
39
Tipos de efectos y parámetros
Módulo EQUALIZER (rango de graves y medios)
Esta unidad dispone de un ecualizador de 6 bandas. Coloque el selector de
módulo en la posición "EQ Lo" para ajustar las tres bandas de graves y medios.
EQ LOW
Ajusta las bandas de medios y graves.
PARM1
PARM2
160Hz
±12
Realza o corta la banda de graves
(160 Hz).
400Hz
PARM3
±12
Realza o corta la banda de
medios-graves (400 Hz).
800Hz
±12
Realza o corta la banda de
medios (800 Hz).
Módulo EQUALIZER (rango agudos)
Esta unidad dispone de un ecualizador de 6 bandas. Coloque el selector de
módulo en la posición "EQ Hi" para ajustar las tres bandas de agudos.
EQ HIGH
Ajusta las bandas de agudos.
PARM1
3.2kHz
Realza o corta la banda de
agudos (3.2 kHz).
40
PARM2
±12
6.4kHz
PARM3
±12
Realza o corta la banda de super
agudos (6.4 kHz).
12kHz
±12
Realza o corta la banda de
frecuencias de armónicos
(12 kHz).
ZOOM G2Nu/G2.1Nu
Tipos de efectos y parámetros
Módulo MODULATION
Este módulo incluye los efectos de chorus, modulación tonal, retardo, eco y otros
efectos de modulación y retardo.
Chorus
Este efecto mezcla el sonido original con un componente de tono modificado variable para añadirle movimiento
y hacer que resulte más grueso.
PARM1
Depth
(profundidad)
PARM2
0–100
Ajusta la profundidad de la
modulación.
Rate (velocidad)
PARM3
1–50
Ajusta la velocidad de la modulación.
0–100
Mix (mezcla)
Ajusta la cantidad de sonido con
efectos que es mezclado con el
sonido original.
VintageCE
Es una simulación del BOSS CE-1.
PARM1
PARM2
Comp (compresor)
0–9
Ajusta la sensibilidad del
compresor.
Rate
PARM3
1–50
Ajusta la velocidad de la modulación.
0–100
Mix (mezcla)
Ajusta la cantidad de sonido con
efectos que es mezclado con el
sonido original.
StereoCho (chorus stereo)
Es un chorus stereo con un sonido limpio.
PARM1
Depth
(profundidad)
PARM2
0–100
Ajusta la profundidad de la
modulación.
Rate (velocidad)
PARM3
1–50
Ajusta la velocidad de la modulación.
0–100
Mix (mezcla)
Ajusta la cantidad de sonido con
efectos que es mezclado con el
sonido original.
Ensemble
Es un bloque de chorus con movimiento tridimensional.
PARM1
Depth
(profundidad)
PARM2
0–100
Ajusta la profundidad de la
modulación.
ZOOM G2Nu/G2.1Nu
Rate (velocidad)
PARM3
1–50
Ajusta la velocidad de la modulación.
Mix (mezcla)
0–100
Ajusta la cantidad de sonido con
efectos que es mezclado con el
sonido original.
41
Tipos de efectos y parámetros
Phaser
Este efectos añade una variación de fase al sonido.
PARM1
Rate (vel)
PARM2
0–50
Ajusta la velocidad de
modulación.
PARM3
4 STG, 8
STG, inv 4,
inv 8
Color
Ajusta el tono del tipo de efecto al
4 fases habitual (4 STG), 8 fases
(8 STG) o 4 (inv 4) u 8 fases
invertido.
Level (nivel)
2–100
Ajusta el nivel de la señal una vez
que ha pasado a través del
módulo.
Flanger
Este efecto añade una potente ondulación al sonido.
PARM1
Depth
(profundidad)
PARM2
0–100
Ajusta la profundidad de la
modulación.
Rate (vel)
PARM3
0–50
Ajusta la velocidad de la
modulación.
Reso (resonancia)
±10
Ajusta la intensidad de la
resonancia de la modulación.
DynaFLNGR (flanger dinámico)
El volumen del efecto cambia en función del nivel de la señal entrante con este flanger dinámico.
PARM1
Depth
(profundidad)
PARM2
0–100
Ajusta la profundidad de la
modulación.
Rate (vel)
PARM3
0–50
Ajusta la velocidad de la
modulación.
Sense
(sensibilidad)
±10
Ajusta la sensibilidad del efecto.
Cuando la señal de entrada se
haga más potente, los valores
positivos aumentarán el efecto,
mientras que los negativos lo
disminuirán.
Vibrato
Este efecto añade automáticamente vibrato.
PARM1
Depth
(profundidad)
PARM2
0–100
Ajusta la profundidad de la
modulación.
42
Rate (vel)
Ajusta la velocidad de la
modulación.
PARM3
0–50
Bal (balance)
0–100
Ajusta el balance entre el sonido
original y el sonido con efectos.
ZOOM G2Nu/G2.1Nu
Tipos de efectos y parámetros
Step
Es un efecto especial que modifica el sonido con un patrón en escalera.
PARM1
Depth
(profundidad)
PARM2
0–100
Ajusta la profundidad de la
modulación.
Rate (vel)
PARM3
0–50
Ajusta la velocidad de la
modulación.
Reso (resonancia)
0–10
Ajusta la intensidad del sonido de
resonancia de la modulación.
Cry
Este efecto modifica el sonido como un modulador de voz
PARM1
Range (rango)
PARM2
1–10
Ajusta el rango de frecuencias
procesado por el efecto.
Reso (resonancia)
PARM3
0–10
Ajusta la intensidad del sonido de
resonancia de la modulación.
Sense
(sensibilidad)
±10
Ajusta la sensibilidad del efecto.
Detune
Mezcla un sonido con efectos ligeramente desafinado con respecto al original para producir un chorus sin
mucha modulación.
PARM1
Cent (centésimas)
PARM2
±50
Ajusta la desafinación en
centésimas (1/100 de semitono).
PreD (pre-retardo)
PARM3
0–50
Ajusta el tiempo de pre-retardo del
sonido con efectos.
0–100
Mix Ajusta la cantidad de sonido con
efectos que es mezclada con el
sonido original.
PitchSHFT (modulador de tono)
Este efecto hace que aumente o disminuya el tono del sonido original.
PARM1
Shift (modulación)
PARM2
-12–-1, dt,
1–12, 24
Ajusta la cantidad de modulación de
tono en semitonos. "dt" produce un
efecto de desafinación.
ZOOM G2Nu/G2.1Nu
Tone (tono)
Ajusta el tono.
PARM3
0–10
Bal (balance)
0–100
Ajusta el balance entre el sonido
original y el sonido con efectos.
43
Tipos de efectos y parámetros
MonoPitch
Es un modulador de tono con baja fluctuación de sonido para reproducción monofónica (interpretaciones de
notas sueltas).
PARM1
Shift (modulación)
PARM2
-12–-1, dt,
1–12, 24
Ajusta la cantidad de modulación de
tono en semitonos. "dt" produce un
efecto de desafinación.
PARM3
Tone (tono)
0–10
Ajusta el tono.
Bal (balance)
0–100
Ajusta el balance entre el sonido
original y el sonido con efectos.
HPS (Modulador de tono armonizado)
Este modulador de tono inteligente genera un sonido con efectos con la fluctuación de tono correspondiente a
los ajustes de escala y de clave realizados.
PARM1
PARM2
±6
(vea abajo)
Scale (escala)
Ajusta el tono del sonido con la
modulación de tono añadido al
sonido original (vea Tabla 1).
PARM3
Key (clave)
C–B
Ajusta la tónica (raíz) de la escala
utilizada para la modulación de
tono.
Mix (mezcla)
0–100
Ajusta la cantidad de sonido con
efectos que es mezclada con el
sonido original.
Tabla 1
Ajuste
Intervalo
Ajuste
6ª abajo
5ª abajo
4ªabajo
3
4
5
−3
3ª abajo
6
−m
m
3ª abajo
3ª arriba
−6
−5
−4
Escala utilizada
Mayor
Menor
Escala utilizada
Intervalo
3ª arriba
4ª arriba
5ª arriba
Mayor
6ª arriba
PDL Pitch (pedal de inflexión tonal)
Utilice con este efecto un pedal de expresión para modificar el tono en tiempo real.
PARM1
PARM2
1–9
(Vea abajo)
Color
Ajusta el tipo de cambio de tono
realizado con el pedal de
expresión (vea Tabla 2).
Tone (tono)
PARM3
0–10
Ajusta el tono.
0–100
Bend
Ajusta la cantidad de modulación de
tono. Dependiendo del ajuste Color,
también cambia el balance entre el
sonido original y el sonido con efectos.
Tabla 2
Color
44
Pedal mín.
Pedal máx.
Color
Pedal mín.
Pedal máx.
1
0 cents
+1 octava
6
-1 octava + original
2
0 cents
+2 octavas
7
-700 cents + original
+500 cents + original
3
0 cents
-100 cents
8
Doblaje
Desafinado + original
4
0 cents
-2 octava
9
-∞ (0 Hz) + original
+1 octava + original
5
0 cents
-∞
+1 octava + original
ZOOM G2Nu/G2.1Nu
Tipos de efectos y parámetros
CombFLTR (filtro de peine)
Este efecto utiliza las características del filtro de peine que se produce al fijar la modulación del flanger como un
ecualizador.
PARM1
PARM2
Freq (frecuencia)
1–50
Ajusta la frecuencia a enfatizar
por el filtro.
Reso (resonancia)
PARM3
−10–10
Ajusta la intensidad del sonido de
resonancia del efecto.
Mix (mezcla)
0–100
Ajusta la cantidad de sonido con
efectos que es mezclada con el
sonido original.
Air
Este efecto reproduce el ambiente de una sala, para crear una sensación de profundidad.
PARM1
PARM2
Size (tamaño)
1–100
Ajusta el tamaño del espacio
simulado.
Tone (tono)
PARM3
0–10
Ajusta el tono.
0–100
Mix
Ajusta la cantidad de sonido con
efectos que es mezclado con el
sonido original.
Delay
El retardo máximo de este efecto es 2000 mS.
PARM1
PARM2
1–2000 mS
Time
Ajusta el tiempo de retardo.
F.B
(realimentación)
PARM3
0–100
Ajusta la cantidad de
realimentación. Cuanto mayor sea
el valor de este parámetro habrá
más repeticiones del sonido
retardado.
0–100
Mix
Ajusta la cantidad de sonido con
efectos que es mezclada con el
sonido original.
TapeEcho
Este efecto simula un eco de cinta. La modificación del parámetro "Time" le permite cambiar el tono de los ecos.
PARM1
Time
PARM2
1–1200 mS
Ajusta el tiempo de retardo.
ZOOM G2Nu/G2.1Nu
F.B
(realimentación)
PARM3
0–100
Ajusta la cantidad de
realimentación. Cuanto mayor sea
el valor de este parámetro habrá
más repeticiones del sonido
retardado.
Mix (mezcla)
0–100
Ajusta la cantidad de sonido con
efectos que es mezclada con el
sonido original.
45
Tipos de efectos y parámetros
ModDelay (retardo de modulación)
Este efecto de retardo le permite el uso de modulación.
PARM1
Time (tiempo)
PARM2
1–2000 mS
Ajusta el tiempo de retardo.
F.B (feedback)
PARM3
0–100
Ajusta la cantidad de realimentación.
Cuanto mayor sea el valor de este
parámetro habrá más repeticiones
del sonido retardado.
0–100
Mix (mezcla)
Ajusta la cantidad de sonido con
efectos que es mezclada con el
sonido original.
DynaDelay (retardo dinámico)
Ajusta el volumen del sonido con efectos en función del nivel de la señal de entrada.
PARM1
Time (tiempo)
PARM2
1–2000 mS
Ajusta el tiempo de retardo.
PARM3
Sense
(sensibilidad)
±10
Ajusta la sensibilidad del efecto. Cuando
la señal de entrada se haga más
potente, el sonido del efecto aumentará
con los valores positivos, mientras que
disminuirá con los negativos.
0–100
Mix (mezcla)
Ajusta la cantidad de sonido con
efectos que es mezclada con el
sonido original.
Módulo DELAY
Este módulo de retardo le permite el uso de una función de mantenimiento.
Delay
Es un retardo cuyo ajuste máximo es 5000 mS.
Echo
Este efecto simula un eco de cinta con un retardo de hasta 5000 mS.
AnalogDLY (retardo analógico)
Simula un retardo analógico con una duración de hasta 5000 mS.
PingPongD (retardo ping-pong)
Es un retardo de tipo ping-pong en el que el sonido retardado va alternando entre los lados izquierdo y derecho.
Los cuatro tipos de efectos anteriores tienen los mismos parámetros.
PARM1
Time (tiempo)
PARM2
1–5000 mS
Ajusta el tiempo de retardo.
46
F.B (realimentación)
PARM3
0–100
Ajusta la cantidad de realimentación.
Mix (mezcla)
0–100
Ajusta la cantidad de sonido con
efectos que es mezclada con el
sonido original.
ZOOM G2Nu/G2.1Nu
Tipos de efectos y parámetros
ReverseDL (retardo invertido)
Es un retardo cuyo ajuste máximo es 2500 mS.
PARM1
Time (tiempo)
PARM2
10–2500 mS
Ajusta el tiempo de retardo.
F.B (realimentación)
PARM3
0–100
Ajusta la cantidad de realimentación.
Bal (balance)
0–100
Ajusta el balance entre el sonido
original y el sonido con efectos.
Módulo REVERB
Este módulo tiene distintas reverbs, un efecto de reflexiones iniciales y un retardo
multifases.
Hall
Esta reverb simula la acústica de una sala de conciertos.
Room
Esta reverb simula la acústica de una habitación.
Spring
Este efecto simula una reverb de muelles.
Arena
Este efecto reverb simula la acústica de un gran recinto cerrado como un pabellón de deportes.
TiledRoom
Simula la acústica de una habitación alicatada.
Los cinco tipos de efectos anteriores tienen los mismos parámetros.
PARM1
Decay
(decaimiento)
Ajusta la duración de las
reverberaciones.
ZOOM G2Nu/G2.1Nu
PARM2
1–30
Tone (tono)
Ajusta el tono.
PARM3
0–10
Mix (mezcla)
0–100
Ajusta la cantidad de sonido con
efectos que es mezclada con el
sonido original.
47
Tipos de efectos y parámetros
EarlyRef (reflexiones iniciales)
Este efecto reproduce solo las reflexiones iniciales de la reverb.
PARM1
PARM2
Decay
(decaimiento)
1–30
Ajusta la duración de la reverb.
Shape (forma)
PARM3
−10–10
Ajusta la envolvente de efectos. Los
valores negativos la invierten. Con
un ajuste de 0, el efecto es una
reverb de puerta. Con ajustes
positivos es un tipo de decaimiento.
0–100
Mix (mezcla)
Ajusta la cantidad de sonido con
efectos que es mezclada con el
sonido original.
MultiTapD (retardo multifases)
Este efecto produce varios sonidos retardados con diferentes tiempos de retardos.
PARM1
Time (tiempo)
PARM2
1–3000 mS
Ajusta el tiempo del retardo base.
PTTRN (patrón)
PARM3
1–8
Ajusta el patrón de marcación,
que puede ir desde patrones
rítmicos a patrones aleatorios.
0–100
Mix (mezcla)
Ajusta la cantidad de sonido con
efectos que es mezclada con el
sonido original.
Módulo TOTAL
Ajusta parámetros para todo el patch.
PatchLvl (nivel de patch)
Ajusta el volumen global para el patch.
PARM1
P-LVL (nivel patch)
2–100
Ajusta el volumen global del
patch.
RTM (modulación en tiempo real)
Ajusta el módulo/parámetro controlado por el pedal de expresión (→P27).
PARM1
PARM2
PARM3
DEST (destino control)
MIN (valor mínimo)
MAX (valor máximo)
Ajusta el módulo controlado por el
pedal de expresión.
Ajusta el valor enviado al
parámetro cuando el pedal esté
en la posición de puntera arriba.
Ajusta el valor enviado al
parámetro cuando pise a fondo el
pedal.
PatchName (nombre de patch)
Cambia de nombre el patch (→P20).
48
ZOOM G2Nu/G2.1Nu
Resolución de problemas
● No se enciende la unidad
• Compruebe que el interruptor POWER esté en la
posición "ON".
● El efecto reverb no está funcionando
Si la unidad está en el modo de ritmo, el módulo
• Cuando esté utilizando la alimentación vía bus,
asegúrese de que el interruptor anterior esté en
"OFF" antes de conectar el cable USB.
y salga del modo de ritmo para poder utilizar el
• Cuando esté usando la unidad a pilas, compruebe
que las pilas estén cargadas.
● El efecto de retardo no está funcionando
Si est á act ivad a la f u nción de bucle, est a rá
REVERB estará desactivado. Detenga el ritmo
efecto reverb (→P17).
desactivado el módulo DELAY. Desactive la
● No hay sonido o su volumen es muy bajo
• Revise las conexiones (→P4–7).
• Ajuste el nivel del patch (→P20).
• Ajuste el nivel master (→P30).
• Cuando esté ajustando el volumen con un pedal
de expresión, asegúrese de haber introducido un
ajuste de volumen correcto con el pedal.
• Confirme que la unidad no esté en el modo de
anulación (→P10).
• Puede que la unidad haya activado el modo standby
para ahorrar energía (→P5, 7). En este modo, las
entradas y salidas de audio están desactivadas.
● Hay mucho ruido
• Revise los cables con blindaje que esté utilizando.
• Utilice solo un adaptador de CA ZOOM.
• Pruebe a ajustar de nuevo los valores del módulo ZNR.
función de bucle (→P15).
● El pedal de expresión no está funcionando bien
• Compruebe los ajustes del pedal de expresión
(→P27).
• Ajuste el pedal de expresión (→P28).
● El nivel grabado en un DAW es bajo
Compruebe el ajuste del nivel de grabación (→P30).
● Las pilas duran poco
• ¿Está utilizando pilas de manganeso? La unidad
puede funcionar de forma continua 6,5 horas con
pilas alcalinas.
• Compruebe el ajuste del tipo de pila (→P31).
Ajuste convenientemente este parámetro para una
estimación más precisa de la carga disponible.
● No puedo cambiar el programa
L a u n id a d p u e d e q u e e s t é e n el "m o d o d e
preselección" (→P25). Si es a sí, coloque el
interruptor POWER en la posición OFF y después
en ON para reiniciar la unidad en el modo normal.
● El sonido distorsiona/el tono es extremo
• Pruebe a ajustar los parámetros Gain y Level del
módulo DRIVE.
• Puede que la unidad esté en el modo directo
(→P24), que simula el sonido de un recinto
acústico.
ZOOM G2Nu/G2.1Nu
49
Especificaciones técnicas
Tipos de efectos: 83 tipos
Módulos de efectos: máximo 8 módulos simultáneamente
Nº bancos/patches de usuario: 10 patches x 10 bancos
Bancos/patches prefijados: 10 patches x 10 bancos
Frecuencia de muestreo: 96 kHz
Conversión A/D: 24 bits sobremuestreo 64x
Conversión D/A: 24 bits sobremuestreo 64x
Procesado de señal: 32 bits
Respuesta de frecuencia: 20–40 kHz +1 dB, -3 dB (con 10 kΩ de carga)
Pantalla: LCD
Entrada: Conector de tipo auriculares mono standard
Nivel de entrada medio: -20 dBm*
Impedancia de entrada: 1 MΩ
Salida: Conector de tipo auriculares stereo standard (realiza doble
función como conector de auriculares/línea)
Nivel máximo de salida: Línea: +5 dBm*
(impedancia de carga de salida 10 kΩ o superior)
Auriculares: 20 mW + 20 mW (con 32 Ω de carga)
Entrada control: Para FP02/FS01
Señal/ruido (ruido entrada equivalente): 120 dB
Ruido de fondo (ruido residual): -100 dBm*
Alimentación: Adaptador CA: DC 9 V (polo central negativo), 500 mA
(ZOOM AD-16)
Pilas: 4 AA, duración aprox. 6.5 h en funcionamiento
continuo con retroiluminación ajustada a LOW
USB: Alimentación vía bus
Dimensiones: G2Nu: 166 mm (P) × 160 mm (L) × 64 mm (A)
G2.1Nu: 169 mm (P) × 260 mm (L) × 67 mm (A)
Peso: G2Nu: 800 g (sin pilas)
G2.1Nu: 1.300 g (sin pilas)
Accesorios: Pedal de expresión FP02 y pedal de disparo FS01
*0 dBm = 0.775 Vrms
50
ZOOM G2Nu/G2.1Nu
Listado de ritmos
Nº
Nombre del
patrón
Tipo de
ritmo
Nº
Nombre del
patrón
Tipo de
ritmo
1
8Beat1
4/4
21
Pop3
4/4
2
8Beat2
4/4
22
Dance1
4/4
3
8Beat3
4/4
23
Dance2
4/4
4
8SHFFL
4/4
24
Dance3
4/4
5
16Beat1
4/4
25
Dance4
4/4
6
16Beat2
4/4
26
3Per4
3/4
7
16SHFFL
4/4
27
6Per8
3/4
8
Rock
4/4
28
5Per4_1
5/4
9
Hard
4/4
29
5Per4_2
5/4
10
Metal1
4/4
30
Latin
4/4
11
Metal2
4/4
31
Ballad1
4/4
12
Thrash
4/4
32
Ballad2
3/4
13
Punk
4/4
33
Blues1
4/4
14
DnB
4/4
34
Blues2
3/4
15
Funk1
4/4
35
Jazz1
4/4
16
Funk2
4/4
36
Jazz2
3/4
17
Hiphop
4/4
37
Metro3
3/4
18
R'nR
4/4
38
Metro4
4/4
19
Pop1
4/4
39
Metro5
5/4
20
Pop2
4/4
40
Metro
ZOOM G2Nu/G2.1Nu
51
Para los países de la UE
Declaración de conformidad:
Este producto cumple los requisitos de la
directiva EMC 2004/108/EG, la directiva de
bajo voltaje 2006/95/EC y de la directiva EuP
2005/32/EC
Eliminación de dispositivos eléctricos y
electrónicos
(Aplicable en los países de la Unión Europea con normas de reciclaje)
Este símbolo en el aparato o en su embalaje le indica que este producto
no debe ser tratado como basura ordinaria. A la hora de deshacerse del
mismo deberá entregarlo en el punto limpio más cercano de reciclaje de
aparatos eléctrico y/o electrónicos. Al hacerlo estará ayudando a prevenir
las consecuencias negativas potenciales para el entorno y la salud de
una eliminación inadecuada. El reciclaje de estos materiales ayudará a
preservar los recursos naturales. Para una mayor información acerca del
reciclaje de este aparato, póngase en contacto con el Ayuntamiento de
su ciudad, la empresa de limpiezas o el comercio en el que adquirió este
aparato.
ZOOM CORPORATION
4-4-3 Surugadai, Kanda, Chiyoda-ku, Tokyo 101-0062 Japan
http://www.zoom.co.jp
G2Nu/G2.1Nu - 5005 - 1
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
