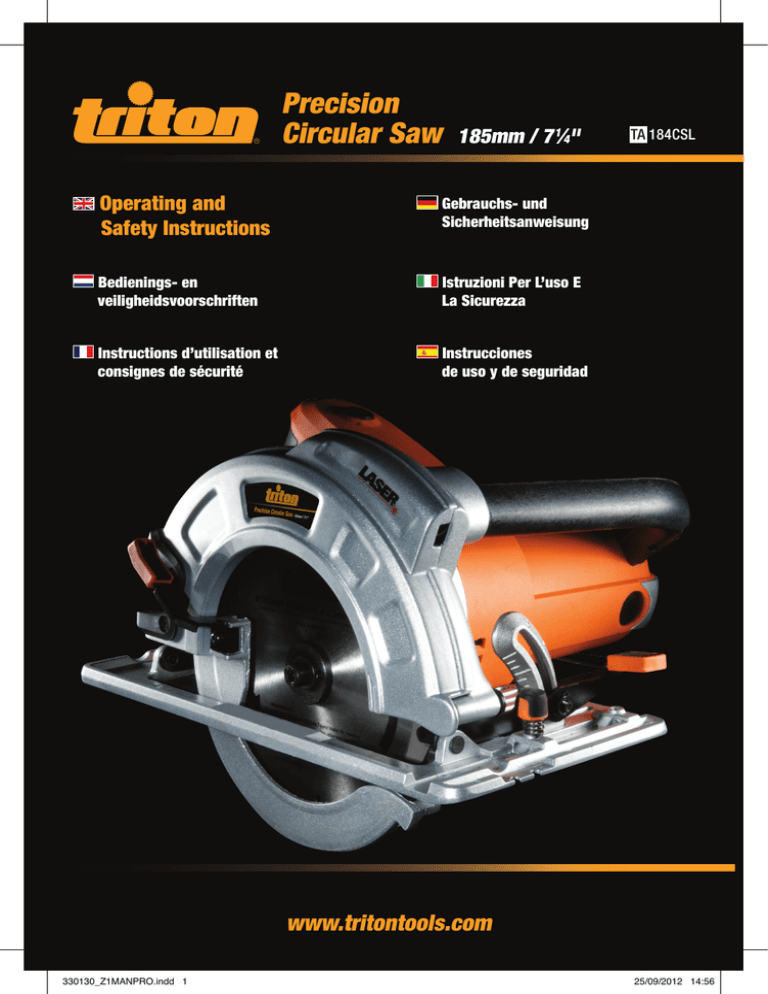

Precision
Circular Saw
185mm / 7 1⁄4"
Operating and
Safety Instructions
Gebrauchs- und
Sicherheitsanweisung
Bedienings- en
veiligheidsvoorschriften
Istruzioni Per L’uso E
La Sicurezza
Instructions d’utilisation et
consignes de sécurité
TA 184CSL
Instrucciones
de uso y de seguridad
www.tritontools.com
330130_Z1MANPRO.indd 1
25/09/2012 14:56
Thank you for purchasing this Triton tool. Please read these instructions: they contain information necessary for safe and
effective operation of this product. This product has a number of unique features and, even if you are familiar with similar
products, reading the instructions will help you get the full benefit of its unique design. Keep these instructions close to hand
and ensure all users of this tool have read and fully understand them.
CONTENTS
Specifications2
Symbols3
Features4
Safety Instructions5
Preparation7
Operating Instructions9
Saw Bench Guide10
Replacing the Saw Blade10
Maintenance
10
Troubleshooting11
Warranty
12
SPECIFICATIONS
GB
Model no:
TA184CSL
Voltage:
EU - 220V - 240V AC, 50/60Hz, 8.2A
SA - 220V - 240V AC, 50/60Hz, 8.2A
AU - 220V - 240V AC, 50/60Hz, 8.2A
USA - 120V AC, 60Hz, 15A
Input power:
1800W / 2.4hp
No load speed:
5,000min-1
Blade size:
185mm / 7¼"
Blade arbor:
20mm / 0.7"
Bevel adjustment:
-1˚ to 45˚
Cutting capacity at 90°:
63mm / 2.4"
Cutting capacity at 45°:
49mm / 1.9"
Insulation:
Double insulated
Net weight:
Laser:
5.1kg / 11.2lbs
Class 2
Wave length: 650nm
Output power: ≤1mW
Sound pressure level:
98.1dB(A)
Sound power level:
109.1 dB(A)
Typical weighted vibration:
2.969m/s2
Protect your hearing
Always use appropriate hearing protection when tool noise exceeds 85dB.
2
Contents / Specifications
330130_Z1MANPRO.indd 2
25/09/2012 14:56
SYMBOLS
ENVIRONMENTAL PROTECTION
Waste electrical products should not be disposed of with household waste. Please recycle where facilities exist. Check with your local authority or retailer for recycling advice
Do not use before viewing and understanding the full operating instructions
Instruction warning
Always wear ear, eye and respiratory protection
Laser
Double Insulated
LASER RADIATION
DO NOT STARE INTO BEAM
CLASS 2 LASER PRODUCT
Wave length: 650nm
Maximum Po: 1mW
EN 60825-1:2007
Conforms to relevant legislation
and safety standards
GB
Symbols 3
330130_Z1MANPRO.indd 3
25/09/2012 14:56
FEATURES
8
1
9
2
3
10
11
12
13
14
4
5
6
15
7
16
17
19
20
18
21
GB
1. Main Handle
2. Upper Blade Guard
3. Dust Extraction Chute
4. Blade Guard Lever
5. Blade
6. Base Plate
7. Lower Blade Guard
8. Laser Sight On/Off Button
9. Front Handle
10. Laser Sight Aperture
11. Motor Housing
12. Bevel Scale
13. Parallel Guide Locking Knob
14. Bevel Adjustment Lever
15. Parallel Cutting Guide
16. Blade Sighting Notch
17. Pin Wrench
18. Hex Key
19. Trigger Switch
20. Cut Depth Scale
21. Depth Locking Lever
4 Features
330130_Z1MANPRO.indd 4
25/09/2012 14:56
SAFETY INSTRUCTIONS
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/
or serious injury.
Save all warnings and instructions for future
reference.
The term "power tool" in the warnings refers to your
mains-operated (corded) power tool or batteryoperated (cordless) power tool.
1) Work area safety
a) Keep work area clean and well lit. Cluttered or dark
areas invite accidents.
b) Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power tools
create sparks which may ignite the dust or fumes.
c) Keep children and bystanders away while
operating a power tool. Distractions can cause you
to lose control.
2) Electrical safety
a) Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodified plugs and matching outlets will
reduce risk of electric shock.
b) Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and
refrigerators. There is an increased risk of electric
shock if your body is earthed or grounded.
c) Do not expose power tools to rain or wet
conditions. Water entering a power tool will increase
the risk of electric shock.
d) Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or
moving parts. Damaged or entangled cords increase
the risk of electric shock.
e) When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of
a cord suitable for outdoor use reduces the risk of
electric shock.
f) If operating a power tool in a damp location is
unavoidable, use a residual current device (RCD)
protected supply. Use of an RCD reduces the risk of
electric shock.
NOTE: The term “residual current device (RCD)”
may be replaced by the term “ground fault circuit
interrupter (GFCI)” or “earth leakage circuit breaker
(ELCB)”.
3) Personal safety
a) Stay alert, watch what you are doing and use
common sense when operating a power tool. Do
not use a power tool while you are tired or under
the influence of drugs, alcohol or medication. A
moment of inattention while operating power tools
may result in serious personal injury.
b) Use personal protective equipment. Always wear
eye protection. Protective equipment such as dust
mask, non-skid safety shoes, hard hat, or hearing
protection used for appropriate conditions will reduce
personal injuries.
c) Prevent unintentional starting. Ensure the switch
is in the off-position before connecting to power
source and/or battery pack, picking up or carrying
the tool. Carrying power tools with your finger on the
switch or energising power tools that have the switch
on invites accidents.
d) Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may result
in personal injury.
e) Do not overreach. Keep proper footing and balance
at all times. This enables better control of the power
tool in unexpected situations.
f) Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing and gloves
away from moving parts. Loose clothes, jewellery or
long hair can be caught in moving parts.
g) If devices are provided for the connection of dust
extraction and collection facilities, ensure these
are connected and properly used. Use of dust
collection can reduce dust-related hazards.
4) Power tool use and care
a) Do not force the power tool. Use the correct power
tool for your application. The correct power tool will
do the job better and safer at the rate for which it was
designed.
b) Do not use the power tool if the switch does not
turn it on and off. Any power tool that cannot be
controlled with the switch is dangerous and must be
repaired.
c) Disconnect the plug from the power source and/
or the battery pack from the power tool before
making any adjustments, changing accessories,
or storing power tools. Such preventive safety
measures reduce the risk of starting the power tool
accidentally.
d) Store idle power tools out of the reach of children
and do not allow persons unfamiliar with the
power tool or these instructions to operate the
power tool.Power tools are dangerous in the hands of
untrained users.
GB
Safety Instructions 5
330130_Z1MANPRO.indd 5
25/09/2012 14:56
e) Maintain power tools. Check for misalignment or
binding of moving parts, breakage of parts and
any other condition that may affect the power
tool’s operation. If damaged, have the power tool
repaired before use. Many accidents are caused by
poorly maintained power tools.
f) Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges are
less likely to bind and are easier to control.
g) Use the power tool, accessories and tool bits etc.
in accordance with these instructions, taking into
account the working conditions and the work to
be performed. Use of the power tool for operations
different from those intended could result in a
hazardous situation.
4) Service
a) Have your power tool serviced by a qualified repair
person using only identical replacement parts.
This will ensure that the safety of the power tool is
maintained.
ADDITIONAL SAFETY FOR CIRCULAR SAWS
•
•
•
•
•
•
•
•
•
•
GB
•
•
6
WARNINGS. Before connecting a tool to a power
source (mains switch power point receptacle,
outlet, etc.) be sure that the voltage supply is the same
as that specified on the nameplate of the tool. A power
source with a voltage greater than that specified for the
tool can result in serious injury to the user, and damage
to the tool. If in doubt, do not plug in the tool. Using a
power source with a voltage less than the nameplate
rating is harmful to the motor.
Do not allow anyone under the age of 18 years to
operate this saw
Ensure all supports and power cables are completely
clear of the cutting path
Be aware that the blade will project from the underside
of the workpiece
Do not reach beneath the workpiece where the guard
cannot protect you from the blade
Regularly check the operation of the blade guard. If the
guard does not automatically cover the blade, have the
saw repaired before use
Do not attempt to cut material thicker than detailed in
the Specifications section of this manual
Ensure that work is correctly supported. Large panels
may sag under their own weight and bind the saw
blade. Supports must be placed under the panel on
both sides, close to the line of cut and near the edge of
the panel
Do not apply any sideways or twisting force to the
blade whilst cutting
Do not move the saw backwards at any time whilst
cutting
If a cut does not extend to the edge of the workpiece,
or if the blade binds in the cut, allow the blade to come
to a complete stop and lift the saw out of the workpiece
When operating the saw, use safety equipment
including safety goggles or shield, ear protection, dust
mask and protective clothing including safety gloves
Note the direction of rotation of the motor and the blade
• Beware of projected waste. In some situations, waste
material may be projected at speed from the cutting
tool. It is the users responsibility to ensure that
other people in the work area are protected from the
possibility of projected waste
• Ensure hands are away from the cutting area and
blade. Keep one hand on auxiliary handle, or motor
housing. If both hands are holding the tool they cannot
be cut by the blade
• Inspect the workpiece and remove all nails and other
embedded objects prior to starting work
• Adjust the cutting depth to the thickness of the
workpiece i.e. less than a full tooth of the blade should
be visible below the workpiece
• Do not attempt to free a jammed blade before first
disconnecting the machine from power
• Always secure the workpiece to a stable platform,
ensuring that body exposure is minimised, avoiding
blade binding or loss of control
• Always stand to one side when operating the saw
• Never hold a workpiece in your hand or across your
legs whilst cutting
• If you are interrupted when operating the saw,
complete the process and switch off before looking up
• Power tools must always be held by the insulated
gripping surfaces when performing an operation,
ensuring protection if the cutting tool makes contact
with its own cord or hidden wiring. Contact with a ‘live’
wire will make exposed metal parts of the power tool
‘live’ and shock the operator if the insulated gripping
surfaces are not used
• For accuracy of cut, and to avoid blade binding, always
use a rip fence or straight edge guide
• Always use recommended blades with correct size and
shape of arbor holes e.g. diamond or round. Blades that
do not match the mounting hardware of the saw will
run eccentrically, causing loss of control
• The blade bolt and washers were specially designed
for this tool. For optimum performance and safety of
operation never use damaged or incorrect bolt/blade
washers
Safety Instructions
330130_Z1MANPRO.indd 6
25/09/2012 14:56
• Periodically check that all nuts, bolts and other fixings
have not loosened, tighten where necessary
Always disconnect this tool from the power supply
before maintaining, making any adjustments or
changing accessories
Wear goggles
Wear ear defenders
Wear a respiratory mask
Wear protective clothing
Wear gloves
The tool must be used only for its prescribed purpose.
Any use other than those mentioned in this Manual will
be considered a case of misuse. The user and not the
manufacturer shall be liable for any damage or injury
resulting from such cases of misuse.
The manufacturer shall not be liable for any modifications
made to the tool nor for any damage resulting from such
modifications.
Even when the tool is used as prescribed it is not possible
to eliminate all residual risk factors. The following hazards
may arise in connection with the tool’s construction and
design:
• Damage to eyes of effective protections is not worn
• Damage to the lungs if an effective dust mask is not
worn
• Damage to hearing if effective ear protection is not
worn
KICKBACK PREVENTION AND OPERATOR SAFETY:
Kickback is a sudden reaction to a pinched, bound or
misaligned saw blade, causing an uncontrolled saw to
lift up and out of the workpiece toward the operator.
Kickback is the result of saw misuse and/or incorrect
operating procedures or conditions and can be avoided
by taking precautions as follows:
a. Maintain a firm grip with both hands on the saw and
position your arms to resist kickback forces. Position
your body to either side of the blade but not in line
with the blade. Kickback could cause the saw to
jump backwards, however, if precautions are taken,
kickback forces can be controlled by the operator.
b. When the blade is binding, or when interrupting a cut
for any reason, release the trigger and hold the saw
motionless in the workpiece until the blade comes to a
complete stop. Never attempt to remove the saw from
the work or pull the saw backward while the blade is
in motion. Investigate and take corrective action to
eliminate the cause of blade binding.
c. When restarting a saw within an incomplete cut, centre
the saw blade in the kerf and check that the saw teeth
are not engaged into the material (a binding saw blade
may ‘propel upwards’ or kickback from the workpiece
as the tool is restarted).
d. A large workpiece should be supported close to the
line of the cut, and at the edge of the panel, to prevent
sagging. This will minimise the risk of blade pinching
and kickback.
e. Do not use dull or damaged blades. Unsharpened or
improperly set blades produce narrow kerf causing
excessive friction, blade binding and kickback.
f. Blade depth and bevel adjusting locking levers must
be tight and secure before making a cut. If blade
adjustment shifts while cutting, it may cause binding
and kickback.
g. Use extra caution when making a ‘plunge cut’ into
existing walls or other blind areas. The protruding blade
may cut objects causing kickback.
h. Check the lower guard before each use and do not use
if it does not close freely, ensuring that the blade does
not touch any part of the guard or tool in all angles and
depths of cut. Never clamp or tie the lower guard in the
open position.
i. Check the operation of the lower guard spring. If the
guard and the spring are not operating correctly, they
must be serviced before use. The lower guard may
operate sluggishly due to damaged parts, gummy
deposits, or a build-up of debris.
j. The lower guard should be retracted manually only
for special cuts such as ‘plunge cuts’ and ‘compound
cuts.’ Raise the lower guard by the retracting handle
and as soon as the blade enters the material, the lower
guard must be released. For all other sawing, the lower
guard should operate automatically.
k. Ensure that the lower guard is covering the blade
before placing the saw down. An unprotected, coasting
blade will cause the saw to ‘propel backwards’, cutting
whatever is in its path. Be aware of the time it takes for
the blade to stop after the switch is released. Do not
use abrasive wheels, doing so will void the warranty.
GB
Safety Instructions / Preparation
330130_Z1MANPRO.indd 7
7
25/09/2012 14:56
LASER LIGHT SAFETY
•
•
•
•
•
WARNING
The laser system used in this tool does not
normally present an optical hazard, however it is
important to follow the safety rules below:
Do not switch on the laser light until the tool is ready to
cut
Do not direct the laser light towards yourself or other
persons
Do not point the laser at reflective sheet material as the
surface could direct the beam back at the operator or
other persons in the vicinity
Changes to or replacement of the laser light assembly
should only be carried out by the manufacturer or an
authorised agent
Maintain the laser in accordance with the
manufacturer’s instructions
CAUTION: Failure to follow safety rules may result in
flash blindness and/or hazardous radiation exposure
1. Rest the front edge of the saw base plate on the
workpiece. Ensure the blade is not touching your work.
2. Switch on the Laser Sight On/Off Button (8).
Note: The laser beam will only work when power is
connected to the tool.
3. Line up the beam with your pencil line.
4. Commence the cut.
5. Switch off the laser.
PREPARATION
UNPACKING YOUR TOOL
Carefully unpack and inspect your tool. Familiarise
yourself with all its features and functions.
Ensure that all parts of the tool are present and in good
condition. If any parts are missing or damaged, have such
parts replaced before attempting to use this tool.
ADJUSTING THE CUTTING DEPTH
Ensure the tool is disconnected from power supply.
1. Loosen the Depth Locking Lever (21) and pivot the saw
body away from the Base Plate (6)
GB
2. Adjust the saw until the required depth is achieved,
according to the Cut Depth Scale (20). The depth scale
should only be used as a reference. If an accurate depth
is required, perform several test cuts until the required
depth is achieved.
3. Push down on the lever to lock, but do not over-tighten.
For best cutting results the blade should extend no
more than one tooth depth beyond the thickness of the
material being cut.
8
• The position of the depth locking lever can be adjusted if
the locking mechanism is too tight or too loose.
To adjust the depth locking lever:
1. Use a slotted screwdriver to prise off the circlip securing
the lever on the hex nut.
2. Remove the lever from the hex nut.
3. Refit the lever onto the hex nut, one position clockwise
(if it was too tight) and one position anti-clockwise Refit
the lever onto the hex nut, one position clockwise (to
loosen) or one position anticlockwise (to tighten)
4. Refit the circlip to fix the lever in position and check the
locking mechanism.
SETTING BEVEL ANGLES
Bevel angles can be set anywhere within the range -1˚ to
45˚.
Note: Do not attempt to bevel the saw if mounted in a saw
table.
Laser Light Safety / Preparation
330130_Z1MANPRO.indd 8
25/09/2012 14:56
SIGHTING THE CUT LINE
The Blade Sighting Notch (16) in front of the saw blade
provides guidance when cutting along a pencil line.
For 90˚ cuts use the right hand indicator (when viewed from
the operator’s perspective) and the left hand indicator for
45˚ cuts.
1.
Ensure the tool is
disconnected from the power
supply
2. Loosen the Bevel Adjustment
Lever (14) at the front of the
saw.
3. Angle the saw body to the
required degree setting, as marked on the Bevel Scale
(12).
Note: The bevel scale should only be used as a reference.
If an accurate angle is required, perform several test cuts
until the required bevel is achieved.
4. Re-tighten the bevel adjustment lever.
POWER SWITCH
Ensure that both hands are firmly on the hand grips of the
tool before switching on.
• Pull the Trigger Switch (19) ‘ON’. There will be some
initial resistance when pulling the trigger on - this is a
safety mechanism, to prevent accidental starting of the
saw.
• Releasing the trigger will switch the tool 'OFF’.
Do not engage the blade with the workpiece until it is
spinning at full speed - likewise avoid switching off the
tool until the cut is complete.
PARALLEL CUTTING GUIDE
• The Parallel Cutting Guide
(15) can be used on the left or
right of the blade.
• Using the guide provides accurate cuts without the need
to follow pencil lines.
1. With the thumb screw on the base plate loosened slide
the Parallel Cutting Guide (15) into the mounting slots on
the base plate, from either the left or right hand side.
2. Slide it along until the required cut width is reached.
3. Tighten the thumb screw to lock it into position.
LASER SIGHTING
Warning:
• Do not stare directly at the laser beam.
•
Ensure the laser beam is
aimed at a sturdy workpiece
without reflective surfaces. ie
wood or rough coated surfaces
are acceptable. Bright shiny
reflective sheet steel or similar
is not suitable for laser use
as the reflective surface could
direct the beam back at the operator.
• Only activate the laser beam when the tool is on the
workpiece
1. Rest the front edge of the Base Plate (6) on the
workpiece. Ensure the blade is not touching the
workpiece.
2. Switch on the Laser Sight On/Off Button (8).
Note: The laser will not operate if the tool is not plugged in
and switched on at the mains.
3. Line up the beam with your pencil line.
4. Commence the cut.
5. Switch off the laser.
GB
Preparation 9
330130_Z1MANPRO.indd 9
25/09/2012 14:56
OPERATING INSTRUCTIONS
CUTTING
1. Rest the front of the Base Plate (6) on the workpiece with
a pencil mark aligned with the sighting device. Ensure
the blade is not touching the workpiece.
2. Hold the saw firmly with both hands and engage the
Trigger Switch (19). When the saw motor reaches full
rotational speed, guide the saw smoothly along the cut
line.
3. Maintain a consistent feed rate - too fast may put
excessive strain on the motor, too slow may burnish the
workpiece. Avoid any sudden movements of the saw.
4. After completing the cut, release the trigger switch and
allow the blade to stop completely before removing the
saw from the workpiece.
CUTTING VENEERED BOARD
When cutting veneered board or wood less than 20mm
thick, set the blade to protrude 5-10mm through the
work and cut with the good face down. This will reduce
splintering on the good face of the workpiece. When cutting
thicker wood, set the blade to maximum depth to reduce
kickback.
3. Raise the Blade Guard Lever (4) to expose the saw blade,
then firmly rest the front of the base flat against the
workpiece with the rear handle raised so the blade does
not touch the workpiece.
4. With the blade just clearing the workpiece, start the
saw and wait for it to reach full speed (approximately 2
seconds).
5. Slowly plunge the blade into the workpiece, using the
front of the saw base plate as a pivot point.
Note: As soon as the blade starts cutting the material, release the blade guard lever.
6. Commence cutting in a
forward direction to the end of
the cut.
7. Once the cut is complete,
release the trigger switch
and allow the blade to stop
completely. Do not remove the
saw from the workpiece while the blade is moving. If the
corners of the pocket cut are not completely cut through,
use a jigsaw or hand saw to finish the corners.
MAKING A POCKET CUT
1. Adjust the depth of cut as required.
2. Adjust the bevel setting to 0˚.
SAW BENCH GUIDE
GB
This saw will fit comfortably into
most saw benches.
• Check that the saw bench is
equipped with appropriate
blade guarding and ensure
that it is properly adjusted and
functioning correctly before
operating.
• Ensure the saw is mounted securely to the bench. Refer
to the manufacturer’s instruction manual for mounting
instructions.
• Prior to starting work, manually run the saw along
the table to ensure it runs smoothly and is clear of
obstructions.
10
• Check that the saw bench is fitted with an anti-kickback
device.
• Make sure a suitable safety on/off switch is fitted to
the saw bench. The saw switch may then be lockedon using a spring clamp, cable tie or similar and then
plugged into the safety socket on the saw bench. This
clamp MUST be taken off when the saw is removed from
the saw bench.
• Using all safety equipment make a test cut in an off-cut
piece of material making sure all guarding is set up
correctly before continuing with bench sawing.
Operating Instructions / Saw Bench Guide
330130_Z1MANPRO.indd 10
25/09/2012 14:56
REPLACING THE SAW BLADE
WARNING Ensure that the tool is switched off
and disconnected from the power supply before
making any adjustments or installing or removing
blades.
• Only use 185mm (71⁄4") blades, with a kerf between 2.2
and 3.5mm, designed for circular saws with a no-load
speed rating of at least
5000rpm.
• Never fit high speed steel
blades or abrasive discs.
Fitting of other purpose or
different sized blades will void
the warranty.
• Do not fit inferior blades. Regularly check the blade is
flat, sharp and free of cracks or defects.
1. Ensure the saw is disconnected from the power supply.
2. Place the supplied Pin Wrench (17) inside the two holes
located on the outer blade flange. Insert Hex Key (18)
into the hole in the blade bolt.
3. Whilst tightly holding the pin wrench, turn the hex key in
the direction of the blade’s rotation (anticlockwise). When
the blade bolt is free from the arbor hole, remove the bolt
and blade flange.
4. Hold back the Lower Blade Guard (7) completely,
carefully lift the worn blade off the inner washer on the
shaft and slide the blade through the baseplate.
5. Keeping the lower blade guard fully retracted, carefully
slide the new blade through the base plate and position it
onto the inner washer on the shaft. The graphics should
face out and the arrow on the blade should point in the
same direction as the arrow on the guard.
6. Refit the outer blade flange then lightly screw the blade
bolt through the outer blade flange.
7. Check the blade sits flush between the inner and outer
flanges then tighten firmly with pin wrench and hex key.
MAINTENANCE
Ensure that the tool is switched off and the plug is removed
from the power point before
making any adjustments or
maintenance procedures.
• Regularly check that all the
fixing screws are tight. They
may vibrate loose over time.
• Regularly check that the saw
arbors and arbor washer are clean, and free of built-up gum deposits or caked
on sawdust. Check that the faces of the arbor washers
are smooth and free from burrs. Check that the blade
retaining bolt is correctly tightened.
• Check the operation of the spring-loaded lower guard. It
must close quickly and without scraping any part of the
tool. Remove the blade and clean accumulated sawdust
or wood slivers from the guard area.
• Occasionally check the tension of the micro-adjustment
knob, and if necessary tighten or loosen the Nyloc nut.
• The saw ventilation slots should be kept clean and clear
of any foreign matter. Use a lightly dampened cloth to
wipe the saw clean - do not use solvents.
BLADE MAINTENANCE
• Regularly check that the blade is free from a build up of
gum resins or sawdust. If necessary clean with a solvent
such as WD40, RP7 or mineral turpentine.
• Regularly check the saw blade for flatness. Use of the
saw with a buckled blade places excessive load on
the motor and gearbox assembly, and may affect your
warranty rights.
• The tungsten carbide teeth should be checked regularly
for sharpness and tooth breakages, and repaired or resharpened as required. Note that when re-sharpening,
the bevel angles on the front of the teeth should be
retained.
CLEANING
1. Keep the tool’s air vents unclogged and clean at all
times.
2. Remove dust and dirt regularly with a cloth or soft brush.
3. Never use caustic agents to clean plastic parts. A damp
cloth is recommended. Water must never come into
contact with the saw.
4. Re-lubricate all moving parts at regular intervals.
BRUSH REPLACEMENT
• The carbon brushes are a consumable item which should
be inspected periodically and replaced when worn.
GB
• With the saw disconnected from power, unscrew the
brush caps located near the end of the motor. Remove
the brushes by pulling carefully on the protruding
springs.
Replacing the Saw Blade / Maintenance 11
330130_Z1MANPRO.indd 11
25/09/2012 14:56
• If either brush is worn to less than 6mm long, both
brushes must be replaced using genuine Triton
replacement brushes - available from Authorised Triton
Saw Repair Centres.
• Triton Precision Power Tools will not be responsible
for any damage or injury caused by mishandling or
unauthorised repair of this tool.
POWER LEAD MAINTENANCE
If the power lead needs replacing, the task must be carried
out by the manufacturer, the manufacturer’s agent, or an
authorised service centre in order to avoid a safety hazard.
TROUBLESHOOTING
SYMPTOM
PROBLEM
SUGGESTED REMEDY
Saw will not operate
Power lead not plugged in
Ensure that the power lead is connected to
the power supply
Power fault, fuse or circuit breaker
tripped
Check the power supply
Brushes worn or sticking
Disconnect power, open brush caps and ensure
brushes move freely in the holders. Check
whether brushes require replacing as outlined in
the maintenance section.
Lead damaged
Use authorised service centre**
to repair or replace the lead
Faulty switch
Use authorised service centre**
to repair or replace the switch
Faulty motor
Use authorised service centre**
to repair or replace the motor
Extension lead too long
or undersized
Use extension lead heavy enough
to carry the current
Blunt or damaged blade
Re-sharpen or replace blade
Motor is overloaded
Reduce pushing force on saw. Ensure the cut
isn’t closing and pinching the blade.
Tool is overheating
Turn off the tool and let it cool down to
room temperature. Inspect and clean the
ventilation slots.
Accessory not secured
Ensure that the saw blade is fully tightened
in the arbor washers
Moving parts excessively worn
Use authorised service centre**
to repair or replace
Mechanical obstruction
Use authorised service centre**
to repair or replace
Armature has shorted sections
Use authorised service centre**
to repair or replace
Blade retaining nut is loose
Tighten blade retaining nut,
ensure the arbor washers are correctly fitted
Broken gear shaft or teeth
Use authorised service centre**
to repair or replace
Poor performance
Vibration or abnormal noise
GB
Motor runs but blade won’t
spin
12
Maintenance / Troubleshooting
330130_Z1MANPRO.indd 12
25/09/2012 14:56
Saw depth adjustment not
holding
Depth adjustment lever requires
tightening
Reposition the depth adjustment lever as
described in 'Adjusting the Cutting Depth'
Heavy sparking occurs inside
motor housing
Brushes not moving freely
Disconnect power, remove brushes, clean
or replace
Armature short circuited
or open circuited
Use authorised service centre**
to repair or replace
Commutator surface not clean
Use authorised service centre**
to repair or replace
Return spring detached
or broken
Re-attach or replace spring
(use only genuine Triton replacement parts)
Guard is bent
Straighten it or contact authorised service
centre** to repair or replace
Mechanism fouled
by sawdust
Clean and lightly lubricate fouled mechanism
Retractable guard will not
close, or is slow to close
If a problem cannot be resolved using the above advice do not tamper with the saw - visit www.tritontools.com to
find your nearest Triton office for assistance.
** Visit www.tritontools.com to find your nearest authorised service centre.
WARRANTY
To register your guarantee visit our web site at
www.tritontools.com* and enter your details.
Your details will be included on our mailing list (unless
indicated otherwise) for information on future releases.
Details provided will not be made available to any third party.
PURCHASE RECORD
Date of Purchase:
___ / ___ / ____
Model: TA184CSL
Serial Number: __________________
Triton Precision Power Tools guarantees to the
purchaser of this product that if any part proves to
be defective due to faulty materials or workmanship
within 12 MONTHS from the date of original
purchase, Triton will repair, or at its discretion
replace, the faulty part free of charge.
This guarantee does not apply to commercial use
nor does it extend to normal wear and tear or
damage as a result of accident, abuse or misuse.
GB
* Register online within 30 days.
Terms & conditions apply.
Retain your receipt as proof of purchase
This does not affect your statutory rights
Troubleshooting / Guarantee 13
330130_Z1MANPRO.indd 13
25/09/2012 14:56
Hartelijk dank voor de aanschaf van dit Triton-gereedschap. Deze instructies bevatten informatie die u nodig hebt voor een
veilige en doeltreffende bediening van dit product.
Dit product heeft een aantal unieke eigenschappen. Lees daarom deze handleiding altijd door, ook als u al bekend bent met
bandschuurmachine, zodat u alle voordelen van dit unieke ontwerp kunt benutten
Houd deze handleiding bij de hand en zorg ervoor dat alle gebruikers van dit gereedschap de handleiding hebben gelezen en
volledig hebben begrepen.
INHOUD
Specificaties Onderdelenlijst
Veiligheidsinstructies
Symbolen Montage Bediening Zaagtafel Vervangen van het zaagblad
Service en onderhoud
Probleem opsporing
Garantie
14
15
15
18
18
20
20
21
21
22
23
SPECIFICATIES
Modelnummer: TA184CSL
Spanning: 220 –240 V ~ 50 Hz
Vermogen: 1800 W
Onbelaste snelheid: 5000 min-1
Zaagblad grootte:
185 mm
Spangat zaagblad:
20 mm
Aanpassing afschuining: -1° tot 45°
Zaagcapaciteit bij 90°: 63 mm
Zaagcapaciteit bij 45°: 49 mm
Isolatie:
Dubbel geïsoleerd
Gewicht: 5,1 kg
Laser:
Klasse 2
Golflengte: 650 NM
Vermogen 1 mW
NL
Trillingsmeetwaarde: 98.1 dB(A)
Geluidsdruk: 109.1 dB(A)
Geluidsvermogen: 2.969 m/s2
Draag gehoorbescherming
Draag altijd degelijke gehoorbescherming bij geluidsniveaus van meer dan 85 dB.
14 Inhoud / Specificaties
330130_Z1MANPRO.indd 14
25/09/2012 14:56
ONDERDELENLIJST
1. Hoofdhendel
2. Bovenste zaagkap
3. Stofpoort
4. Zaagkap hendel
5. Zaagblad
6. Basisplaat
7. Onderste zaagkap
8. Laserschakelaar
9. Voorste handvat
10. Laserconstructie
11. Motor behuizing
12. Afschuiningschaal
13. Vergrendelknop langs geleider
14. Micro-instelling afschuining hendel
15. Langs geleider
16. Inkeping voor zaagblad op 90° en 45°
17. Pin sleutel
18. Inbussleutel
19. Trekkerschakelaar
20. Zaagdiepte schaal
21. Diepte-instelling vergrendelinghendel
VEILIGHEIDSINSTRUCTIES
WAARSCHUWING Lees alle bediening- en
veiligheidsvoorschriften. Het niet opvolgen van
alle voorschriften die hieronder vermeld staan,
kan resulteren in een elektrische schok, brand en/of
ernstig letsel.
Bewaar deze voorschriften voor toekomstig
gebruik. De term “elektrisch gereedschap” in alle
hieronder vermelde waarschuwingen heeft betrekking
op uw elektrische gereedschap dat op de stroom is
aangesloten (met een snoer) of met een accu wordt
gevoed (snoerloos).
1) Veiligheid in de werkruimte
a) Houd de werkruimte schoon en zorg voor een
goede verlichting. Rommelige en donkere ruimtes
leiden vaak tot ongelukken.
b) Werk niet met elektrisch gereedschap in
explosieve omgevingen, bijvoorbeeld in de
aanwezigheid van ontvlambare vloeistoffen,
gassen of stof. Elektrisch gereedschap brengt vonken
teweeg die stof of dampen kunnen doen ontbranden.
c) Houd kinderen en omstanders uit de buurt
wanneer u elektrisch gereedschap bedient. Door
afleiding kunt u de controle over het gereedschap
verliezen.
2) Elektrische veiligheid
a) De stekkers van het elektrische gereedschap
moeten passen bij het stopcontact. Pas de
stekker niet aan. Gebruik geen adapterstekkers
bij geaard elektrisch gereedschap. Het gebruik van
ongewijzigde stekkers en passende stopcontacten
vermindert het risico op een elektrische schok.
b) Vermijd lichamelijk contact met geaarde
oppervlakken zoals pijpen, radiatoren, fornuizen
en koelkasten. Het risico op een elektrische schok
neemt toe als uw lichaam geaard wordt.
c) Laat elektrisch gereedschap niet nat worden.
Wanneer elektrisch gereedschap nat wordt, neemt het
risico op een elektrische schok toe.
d) Beschadig het snoer niet. Gebruik het snoer
nooit om het elektrisch gereedschap te dragen,
te trekken of om de stekker uit het stopcontact
te trekken. Houd het snoer uit de buurt van hitte,
olie, scherpe randen of bewegende delen. Een
beschadigd of in de knoop geraakt snoeren verhoogt
het risico op een elektrische schok toe.
e) Wanneer u elektrisch gereedschap buiten
gebruikt, maak dan gebruik van een verlengsnoer
dat geschikt is voor gebruik buitenshuis. Gebruik
een verlengsnoer dat geschikt is voor gebruik
buitenshuis om het risico op een elektrische schok te
verminderen.
f) Indien het onvermijdelijk is elektrisch
gereedschap te gebruiken in een vochtige
omgeving, gebruik dan een energiebron met een
aardlek beveiliging (Residual Currency Device).
Het gebruik van een RCD vermindert het risico op een
elektrische schok.
3) Persoonlijke veiligheid
a) Blijf alert en gebruik uw gezonde verstand
wanneer u elektrisch gereedschap bedient.
Gebruik het elektrisch gereedschap niet wanneer
u vermoeid bent of onder invloed van drugs,
alcohol of medicijnen. Onoplettendheid tijdens het
bedienen van elektrisch gereedschap kan leiden tot
ernstig letsel.
b) Maak gebruik van persoonlijke bescherming.
Draag altijd een veiligheidsbril. Passende
bescherming voor de omstandigheden, zoals een
stofmasker, niet-slippende veiligheidsschoenen een
helm of gehoorbescherming, vermindert het risico op
persoonlijk letsel.
c) Zorg ervoor dat het apparaat niet per ongeluk
wordt gestart. Controleer of de schakelaar in
de ‘uit’ stand staat voordat u de stekker in het
stopcontact steekt. Het dragen van elektrisch
gereedschap met uw vinger op de schakelaar of het
aansluiten op de stroom van elektrisch gereedschap
met de schakelaar ingeschakeld kan tot ongelukken
leiden.
NL
Onderdelenlijst / Veiligheidsinstructies 15
330130_Z1MANPRO.indd 15
25/09/2012 14:56
d) Verwijder alle stel- of moersleutels voordat u het
elektrische gereedschap inschakelt. Een moer- of
stelsleutel die zich op een draaiend onderdeel van het
elektrische gereedschap bevindt, kan leiden tot letsel.
e) Reik niet te ver. Blijf altijd stevig en in balans
staan. Zo houdt u meer controle over het elektrische
gereedschap in onverwachte situaties.
f) Draag geschikte kleding. Draag geen loshangende
kleding of sieraden. Houd haren, kleding en
handschoenen uit de buurt van bewegende delen.
Loshangende kleding, sieraden en los hangende haren
kunnen vast komen te zitten in bewegende delen.
g) Als er onderdelen voor stofafvoer- en
stofverzameling worden meegeleverd, sluit
deze dan aan en gebruik deze op de juiste wijze.
Het gebruik van deze onderdelen kan het risico op
stofgerelateerde ongelukken verminderen.
4) Gebruik en verzorging van elektrisch gereedschap
a) Forceer elektrisch gereedschap niet. Gebruik
elektrisch gereedschap dat geschikt is voor het
werk dat u wilt uitvoeren. Geschikt elektrisch
gereedschap werkt beter en veiliger op een passende
snelheid.
b) Gebruik het elektrische gereedschap niet als de
schakelaar het apparaat niet in- en uitschakelt.
Elektrisch gereedschap dat niet bediend kan worden
met de schakelaar is gevaarlijk en moet gerepareerd
worden.
c) Haal de stekker uit het stopcontact voordat u
instellingen aanpast, toebehoren verwisselt of
het elektrische gereedschap opbergt. Dergelijke
voorzorgsmaatregelen verminderen het risico op het
per ongeluk starten van het elektrische gereedschap.
d) Berg elektrisch gereedschap dat niet in gebruik is
op buiten bereik van kinderen en laat mensen die
niet bekend zijn met het elektrische gereedschap
of met deze instructies het elektrische
gereedschap niet bedienen. Elektrisch gereedschap
is gevaarlijk in de handen van onervaren gebruikers.
e) Onderhoud uw elektrisch gereedschap.
Controleer op foutieve uitlijning of het vastslaan
van bewegende delen, gebroken onderdelen en
elke andere afwijking die de werking van het
elektrische gereedschap zou kunnen beïnvloeden.
Indien het elektrische gereedschap beschadigd
is, moet u het laten repareren voordat u het weer
gebruikt. Veel ongelukken worden veroorzaakt door
slecht onderhouden elektrisch gereedschap.
f) Houd snijwerktuigen scherp en schoon. Goed
onderhouden snijwerktuigen met scherpe messen
slaan minder snel vast en zijn gemakkelijker te
bedienen.
g) Gebruik het elektrische gereedschap, toebehoren
en onderdelen, etc. volgens deze instructies en
volgens bestemming voor het specifieke type
elektrisch gereedschap, en houd daarbij rekening
met de werkomstandigheden en het uit te voeren
werk. Gebruik van elektrisch gereedschap voor
werkzaamheden die verschillen van die waarvoor
het apparaat bestemd is, kan leiden tot gevaarlijke
situaties.
5) Onderhoud
a) Laat uw elektrische gereedschap onderhouden
door een gekwalificeerde vakman en gebruik
alleen identieke vervangstukken. Zo bent u er zeker
van dat de veiligheid van het elektrische gereedschap
gewaarborgd blijft.
AANVULLENDE VEILIGHEIDSREGELS VOOR CIRKELZAGEN
NL
WAARSCHUWING: Laat niemand, jonger dan 18
jaar oud, de zaag gebruiken.
Wanneer u de zaagt gebruikt, hoort u ten alle
tijden bescherming te dragen. Denk hierbij aan een
veiligheidsbril, gehoorbeschermers, mondkapje,
beschermende kleding en handschoenen.
a. Let op de draairichting van de motor en het zaagblad.
b. Zorg dat uw handen uit de buurt van het zaagblad
blijven. Houd één hand op het hulphandvat, en houd de
andere hand op de motorkast. Wanneer beide handen
op het gereedschap geplaatst zijn, kunnen ze niet
beschadigd raken door het zaagblad.
c. Controleer het product en verwijder alle voorwerpen in
de buurt van de zaag voordat u begint met zagen.
d. Reik niet onder het werkstuk waar uw handen niet
beschermd zijn tegen het zaagblad.
16
e. Pas de zaagdiepte aan, aan de breedte van het
werkstuk. i.e. Minder dan een volledige tandhoogte
dient onder het werkstuk uit te komen.
F. Wanneer het zaagblad vast geklemd zit in het werkstuk
hoort u de machine uit te schakelen voordat u het blad
los probeert te krijgen.
g. Reik nooit over het zaagblad om het zaagsel te
verwijderen.
h. Zorg dat het werkstuk ten alle tijden stevig gemonteerd
is, en niet te ver uitsteekt over de werkbank om buiging
van het zaagblad en controleverlies te voorkomen.
i. Wanneer u aan het zagen bent, staat u aan de zijkant
van het werkstuk.
j. Houd het werkstuk nooit vast met de hand of steunend
op uw benen wanneer u het aan het zagen bent.
k. Wanneer u onderbroken wordt tijdens het zagen,
maak de snede dan eerst af en schakel de machine uit
voordat u opkijkt.
Veiligheidsinstructies
330130_Z1MANPRO.indd 16
25/09/2012 14:56
l. ‘Power Tools’ horen ten alle tijden bij de geïsoleerde
handvaten vast gehouden te worden bij het zagen. Zo
bent u beschermd wanneer het blad in contact komt
met het snoer van de zaag of andere bedrading. Komt
het blad in contact met draad wat onder spanning
staat, dan komen metalen onderdelen van de zaag
onder spanning te staan, wat de gebruiker van de
zaag een schok kan geven wanneer de handvaten niet
gebruikt worden.
m. Voor een accurate snede en voorkomen van het buigen van het zaagblad is het aan te raden een zaaggeleider
te gebruiken bij het zagen van materialen.
n. Gebruik ten alle tijden aanbevolen zaagbladen van de
juiste grootte en vorm. Bladen die niet passen bij het
montage hardware van de zaag lopen excentrisch wat
leid tot controleverlies.
o. De bladbout en de sluitringen zijn speciaal ontworpen
voor uw zaag. Voor een optimale prestatie en een
optimale veiligheid, gebruikt u geen beschadigde of
onjuiste sluitringen.
p. Controleer regelmatig of alle bouten, moeren en andere
bevestigingen goed vastgedraaid zijn.
Terugslag
Terugslag is een plotselinge reactie op een bekneld,
vastgelopen of niet-uitgelijnd zaagblad waardoor
de oncontroleerbare cirkelzaag omhoog, uit het
werkstuk en in de richting van de gebruiker schiet.
Terugslag is het gevolg van misgebruik van de
cirkelzaag en/of onjuiste gebruiksprocedures of
-omstandigheden, en kan worden voorkomen
doorgoede voorzorgsmaatregelen te treffen, zoals
hieronder vermeld:
a. Houd de cirkelzaag stevig vast met beide handen en
houdt uw armen zodanig dat een terugslag wordt
opgevangen. Plaats uw lichaam zijwaarts versprongen
van het zaagblad en niet in een rechte lijn erachter.
Door terugslag kan de cirkelzaag achterwaarts
springen, maar de kracht van de terugslag kan met de
juiste voorzorgsmaatregelen door de gebruiker worden
opgevangen.
b. Wanneer het blad begint om te buigen of wanneer u
onderbroken wordt tijdens het zagen, laat de trekker
los en houd de zaag op zijn plaats vast totdat het blad
stil staat. Verwijder de zaag nooit uit het werk wanneer
het blad draait. Onderzoek waarom het blad buigt, en
probeer het op te lossen.
c. Wanneer u verder gaat met het zagen van het
werkstuk, plaats de zaag in de gleuf, en zorg dat
de tanden het werkstuk niet raken. Wanneer het
blad gebogen is kan het opwaarts bewegen en een
terugslag geven wanneer u de zaag start.
d. Plaats ondersteuning aan beide zijden wanneer u grote
panelen zaagt. Dit zal het buigen van de zaag en de
kans op terugslag minimaliseren.
e. Gebruik geen oude of beschadigde bladen. Onscherpe
tanden of ongeschikte bladen produceren een foute
snede en zorgen voor frictie, bladbuiging en terugslag.
f. Na het verstellen van de zaagdiepte en/of het verstellen
van de hoek zorgt u er voor dat de zaag erg goed vast
staat voordat u gaat zagen. Zo vermindert u de kans op
bladbuiging en terugslag.
g. Ben extra voorzichtig wanneer u gaat zagen in muren
of andere blinde plekken. Het uit stekend blad kan
voorwerpen raken die kunnen leiden tot terugslag.
h. Controleer voor elk gebruik of de lagere
zaagbeschermer goed sluit. Functioneert deze niet
goed, gebruik de zaag dan niet. Klik of monteer de
beschermer nooit in de open positie.
i. Controleer de werking van de onderste beschermkap
veer. Wanneer deze niet juist werken laat u ze nakijken.
De onderste beschermkap kan traag werken door
kapotte onderdelen of opgehoopt stof/vuil.
j. De onderste beschermkap mag alleen met de hand
worden geopend voor het maken van speciale
zaagsneden, zoals een “blinde” zaagsnede en
“samengestelde” zaagsnede. Til de onderste
beschermkap op aan de terugtrekhendel en laat
deze los zodra het zaagblad in het materiaal zaagt.
Bij alle andere typen zaagsneden, dient de onderste
beschermkap automatisch te werken.
k. Let er altijd op dat de onderste beschermkap het
zaagblad bedekt voordat u de cirkelzaag op een
werkbak of vloer neerlegt. Een onbeschermd zaagblad
dat nog nadraait, zal de cirkelzaag achteruit doen lopen
waarbij alles op zijn weg wordt gezaagd. Denk aan de
tijd die het duurt nadat de cirkelzaag is uitgeschakeld
voordat het zaagblad stilstaat. Gebruik geen schurende
bladen. Doet u dit wel, dan verliest uw de garantie.
NL
Veiligheidsinstructies 17
330130_Z1MANPRO.indd 17
25/09/2012 14:56
AANVULLENDE VEILIGHEIDSWAARSCHUWINGEN VOOR LASERS
WAARSCHUWING
Deze lasers vormen normaalgesproken geen optisch
gevaar, hoewel het kijken naar de straal plotseling
opkomende blindheid kan veroorzaken.
• Schakel de laser niet in voordat de machine klaar is om
te zagen
• Richt de straal nooit op een persoon of op een object
anders dan het werkstuk
• Richt de laser niet op reflecterende materialen waar
de straal naar de gebruiken of andere personen (terug)
gekaatst kan worden
• Laat de laser wanneer nodig vervangen door een
bevoegd persoon
• De laser moet gebruikt en onderhouden worden in
overeenstemming met de instructies van de fabrikant
LET OP: Het niet opvolgen van deze instructies kan
resulteren in blindheid en blootstelling aan schadelijke
radiatie
1. Rust de voorkant van de voet op het werkstuk zo dat
het zaagblad het werkstuk niet raakt
2. Druk op de laserschakelaar (8)
LET OP: De laser kan niet branden wanneer de stekeer
niet in het stopcontact zit
3. Lijn de laser uit met uw potloodlijn
4. Maak uw zaagsnede
5. Schakel de laser uit
SYMBOLEN
BESCHERMING VAN HET MILIEU
Elektrisch afval hoort niet bij het huishoudelijk afval. Recycle wanneer mogelijk en neem zo nodig contact op met uw verkoper of gemeente
Gebruik het product niet voordat u alle instructies gelezen hebt en begrijpt
Instructie waarschuwing
Draag te allen tijde oog-, oor- en mondbescherming
Laser
Dubbel geïsoleerd
LASER RADIATION
DO NOT STARE INTO BEAM
CLASS 2 LASER PRODUCT
Wave length: 650nm
Maximum Po: 1mW
Voldoet aan de EER regels
EN 60825-1:2007
Laser licht laser radiatie
Staar niet in de laser
Klasse 2 laser product
Golflengte: 650 Nm
Vermogen: 1 mW
EN 60825-1:2007
VOORBEREIDEN
NL
HET UITPAKKEN VAN UW GEREEDSCHAP
Pak uw toestel / gereedschap voorzichtig uit. Inspecteer
het en zorg dat u met alle kenmerken en functies
vertrouwd raakt
Controleer of alle onderdelen aanwezig zijn en in goede
staat verkeren. Als er onderdelen ontbreken of beschadigd
zijn, zorg dan dat deze vervangen worden voor u dit
toestel / gereedschap gebruikt
DE ZAAGDIEPTE VERSTELLEN
Zorg er altijd voor dat het gereedschap uitgeschakeld is en
van de stroom is gehaald voordat u enige aanpassingen
maakt of zaagbladen installeert/verwijdert.
1. Maak de diepte-instelling vergrendelinghendel (21) los
en til de achterkant van de zaag weg van de basisplaat.
18
2. Maak bij het verstellen van de zaagdiepte gebruik van
de diepte schaal (20). Let wel op: de schaal is een
leidraad en geen accurate weergave. Maak voor een
accurate snede een aantal oefensneden tot de juiste
diepte bereikt is.
Veiligheidsinstructies / Symbolen / Voorbereiden
330130_Z1MANPRO.indd 18
25/09/2012 14:56
3. Duw de hendel omlaag om de zaag in die stand te
vergrendelen. Voor de beste zaagresultaten komt het
zaagblad met een tandlengte onder het werkstuk uit
• De positie van de diepte-instelling vergrendelinghendel
(21) kan versteld worden wanneer het
blokkeermechanisme te los of te vast zit
Het verstellen van de hendel:
1. Gebruik een sleufschroevendraaier om de klemring op
de 6-hoekige moer te verwijderen
2. Verwijder de hendel van de 6-hoekige moer
3. Plaats de hendel terug op de moer. Rechtsom wanneer
deze te vast zat en linksom wanneer deze te strak zat
4. Plaats de klemring terug om de hendel in positie te
houden en controleer het blokkeermechanisme
DE AFSCHUININGSHOEK INSTELLEN
Afschuininghoeken kunnen worden ingesteld tussen
-1° en 45°.
• Het loslaten van de schakelaar zet de machine uit
Voed de zaag niet in het werkstuk voordat het blad op
volle snelheid is. Zet de machine niet uit voordat de
zaagsnede voltooid is
LANGSGELEIDER
• De langsgeleider kan zowel aan de linker als aan de
rechter zijde gebruikt worden
• Het gebruikt van de langsgeleider maakt het markeren
met potlood overbodig
1. Met de duimschroef op de
basisplaat los gedraaid,
schuift u de langsgeleider (15)
op de monteergleuven van de
basisplaat van ofwel de linker
als de rechter zijde
2. Schuif totdat de benodigde zaagbreedte bereikt is
3. Draai de duimschroef goed vast
BASISPLAAT INKEPINGEN
De inkepingen (16) op de basisplaat aan de voorzijde van
het zaagblad helpen bij het volgend van de gemarkeerde
zaaglijn
LET OP: Probeer de hoek niet te
verstellen wanneer de zaag
op de zaagtafel bevestigd is.
1. Zorg ervoor dat de zaag van
het stopcontact is verwijdert
2. Draai de verstel hendel (14)
aan de voorkant van de zaag
los
3. Draai de zaag naar de gewenste hoek en laat de pal
vergrendeling vervolgens los.
LET OP: De schaal hoort alleen als richtlijn gebruikt te
worden. Maak voor een accurate snede een aantal
oefensneden tot de juiste hoek bereikt is.
4. Draai de verstel hendel weer vast
STROOMSCHAKELAAR
Houdt de zaag met beide handen stevig vast voordat
deze aangezet wordt.
• Start de machine met behulp van de trekker schakelaar
(19). De weerstand is een veiligheidsfunctie zodat de
zaag niet plotseling wordt ingeschakeld
Voor 90° sneden gebruikt u de rechtse inkeping en voor
45° sneden gebruikt u de linker inkeping
LASER
Waarschuwing:
• Staar niet in de laser
NL
• Richt de laser niet op personen of objecten anders dan
het te zagen werkstuk
Voorbereiden 19
330130_Z1MANPRO.indd 19
25/09/2012 14:57
Waarschuwing:
• Richt de laser op een
werkstuk zonder reflecterende
delen. Hout en grof gecoate
materialen zijn geschikt.
Glimmende metalen zijn niet
geschikt waar de straal op de
gebruiker terug gekaatst kan
worden
• Zet de laser alleen aan wanneer de zaag op het
werkstuk steunt
1. Rust de voorzijde van de basisplaat op het werkstuk
zonder dat het zaagblad het werkstuk raakt
2. Zet de laser aan met behulp van de schakelaar (8)
LET OP: De laser werkt niet wanneer de zaag niet
aangesloten is op een stroombron
3. Lijn de laser uit met de potlood markering
4. Maak de zaagsnede
5. Zet de laser uit
BEDIENING
Zagen
1. Rust de voorzijde van de basisplaat op de rand van het
werkstuk en lijn de juiste inkeping uit met de potlood
markering. Zorg ervoor dat het zaagblad het werkstuk
niet raakt
2. Houdt de zaag stevig met beide handen vast. Laat het
zaagblad op volle snelheid komen voordat u de zaag
door het werkstuk voert
3. Houdt een constante snelheid. Te snel voeren kan
de motor overbelasten waar te langzaam voeren
het werkstuk kan branden. Voorkom plotselinge
bewegingen
4. Wanneer de snede voltooid is laat u het blad volledig tot
stilstand komen voordat u deze uit het werkstuk haalt
HET ZAGEN VAN FINEERPLAAT
Bij het zagen van fineerplaat met een dikte van maximaal
20 mm stelt u de zaagdiepte zo in dat het zaagblad
10-15 mm onder het werkstuk uitkomt, met de goede
kant omhoog. Dit zal het splinteren van het werkstuk
verminderen. Bij het zagen van dikker hout stelt u de
zaagdiepte op maximaal om terugslag te voorkomen
ZAGEN IN HET MIDDEN VAN EEN WERKSTUK
1. Stel de zaagdiepte als
gewoonlijk in
2. Stel de afschuininghoek in op
0°
3. Verhoog de zaagkap hendel
(4) zodat het zaagblad
geheel zichtbaar is, houdt de
voorzijde van de basisplaat op het werkstuk met het
handvat omhoog zodat het zaagblad niet in contact
staat met het werkstuk
4. Start de zaag en wacht tot het blad de maximale
snelheid bereikt
5 . Laat de zaag langzaam in het werkstuk zakken met de
voorzijde van de basisplaat werkend als scharnierpunt
LET OP: Zodra het zaagblad het werkstuk raakt, laat u de
zaagkap hendel los
6. Voltooi de zaagsnede voorwaarts
7. Wanneer de zaagsnede voltooid is laat u de schakelaar
los, laat u het zaagblad tot stilstand komen en
verwijdert u de zaag uit het werkstuk. Gebruik wanneer
nodig een figuurzaag om de randen af te werken
ZAAGTAFEL
NL
De zaag past comfortabel op de zaagtafel
• Zorg ervoor dat de zaagtafel voorzien is van de juiste
zaagbladbescherming en correct functioneert voor dat
u het gebruikt
• Monteer de zaag op de tafel. Raadpleeg de instructies
van de fabrikant.
• Voordat u zaagt controleert u of de zaag soepel over de
tafel schuift.
• Controleer of de tafel voorzien is van een antiterugslag
component
20
• Wanneer de zaagtafel
voorzien is van een aan-/
uitschakelaar, blokkeert u
de trekker van de cirkelzaag
met behulp van een veerklem,
een kabelbinder of iets
gelijksoortigs en stopt u de
stekker van de zaag in de
plug van de zaagtafel. De klem MOET van de trekker
gehaald worden wanneer de zaag ontkoppeld is van de
zaagtafel.
• Met alle veiligheidsmaterialen in plaats: maak een
oefen zaagsnede in afvalmaterialen om te controleren
of alle instellingen juist zijn
Voorbereiden / Bediening / Zaagtafel
330130_Z1MANPRO.indd 20
25/09/2012 14:57
HET VERVANGEN VAN HET ZAAGBLAD
WAARSCHUWING: Zorg
ervoor dat de cirkelzaag
uitgeschakeld is en de
stekker verwijdert is van het
stopcontact voordat u het
zaagblad vervangt
• Gebruik alleen 185 mm
zaagbladen met een snij
breedte tussen de 2,2 en 3,5 mm, ontworpen voor het
gebruik op cirkelzagen met een onbelaste snelheid van
minimaal 5000 min-1.
• Gebruik GEEN HSS bladen of schuurbladen. Het gebruik
van onjuiste zaagbladen ontgeld de garantie.
• Gebruik geen ondergeschikte bladen. Controleer
regelmatig of het zaagblad scherp, plat en vrij is van
beschadigingen.
1. Zorg ervoor dat de stekker is verwijdert van het
stopcontact.
2. Plaats de pinsleutel (17) in de 2 daarvoor bestemde
gaten en plaats de inbussleutel (18) in het gat van de
moer
3. Houdt de pinsleutel stevig vast en draai de bladbout los
met gebruik van de inbussleutel. Verwijder
de bout wanneer deze
volledig los gedraaid is
4. Houdt de onderste zaagkap
(7) volledig ingetrokken
en schuif het zaagblad
voorzichtig door de
basisplaat.
5. Houd de onderste zaagkap
volledig ingetrokken en schuif het nieuwe zaagblad
voorzichtig door de basisplaats van de cirkelzaag. De
pijl op het zaagblad hoort in dezelfde richting te wijzen
als de pijl op de zaagkap.
6. Plaats de sluitring terug en terwijl u de
spilvergrendeling ingedrukt houdt draait u de schacht
bout vast.
7. Zorg ervoor dat het zaagblad recht tussen de binnenste
en buitenste sluitring zit en draai het vast met de
inbussleutel.
ONDERHOUD
ONDERHOUD SNOER
Zorg er altijd voor dat het gereedschap is uitgeschakeld
en dat de stekker uit het stopcontact is gehaald voordat u
instelling- of onderhoudprocedures uitvoert.
• Controleer regelmatig of alle bevestigingsschroeven
nog goed vast zitten. Door vibratie kunnen ze na enige
tijd los gaan zitten.
• Controleer regelmatig of de zaagspillen en de spil
sluitringen schoon zijn en niet vervuild zijn door
opgebouwde kleverige aanslag of aangekoekt zaagstof.
Controleer of de oppervlakken van de spil sluitringen
glad zijn en zonder braampjes. Controleer of de
borgpen van het zaagblad nog goed vastzit.
• Controleer de werking van de onderste veer zaagkap.
Deze moet snel sluiten en zonder ergens langs te
schrapen. Verwijder het zaagblad en maak het gebied
van de zaagkap schoon door opgehoopt zaagstof of
houtsplinters te verwijderen.
• Controleer regelmatig de spanning van de micro
instelknop, en span indien nodig de Nyloc-moer of zet
deze losser.
• De zaag ventilatiesleuven moeten worden
schoongehouden. Gebruik een vochtige doek om de
zaag schoon te vegen - gebruik geen oplosmiddelen.
ONDERHOUD ZAAGBLAD
• Controleer regelmatig of er geen opgehoopte kleverige
hars of zaagstof op het zaagblad aanwezig is. Maak
indien nodig het blad schoon met een oplosmiddel, bijv.
WD40, RP7 of minerale terpentijn.
• Controleer regelmatig de platheid van het zaagblad.
Verdraaide bladen oefen een te grote druk uit op de
motor en versnellingsbak wat de garantie beïnvloed
• De tanden van het zaagblad horen regelmatig
gecontroleerd te worden op scherpte en wanneer nodig
geslepen of gerepareerd te worden. Neem contact op
met de fabrikant.
SCHOONMAAK
1. Houd de ventilatieopeningen van het gereedschap altijd
schoon en open.
2. Verwijder stof en vuil regelmatig met een droge doek of
zachte borstel.
3. Gebruik geen bijtende middelen om plastic onderdelen
te reinigen. Een vochtige doek wordt aanbevolen. De
zaag mag nooit in contact komen met water.
4. Smeer alle bewegende delen regelmatig.
Het vervangen van het zaagblad / Onderhoud
330130_Z1MANPRO.indd 21
NL
21
25/09/2012 14:57
VERVANGING BORSTEL
• De koolstofborstels zijn aan slijtage gevoelig en dienen
periodiek geïnspecteerd te worden. Indien ze versleten
zijn, moeten ze vervangen worden.
• Haal de zaag van de stroom en schroef de
borstelkappen, die zich bij het uiteinde van de motor
bevinden, los. Verwijder de borstels door voorzichtig
aan de uitstekende veren te trekken.
• Als één van de borstels afgesleten is tot minder dan 6
mm lengte, moeten beide borstels vervangen worden
door Triton vervangingsborstels - verkrijgbaar bij
bevoegde Triton handelaar.
• Triton is niet verantwoordelijk voor eventuele schade
of eventueel letsel veroorzaakt door onbevoegde
reparatie van de zaag of door verkeerd gebruik van het
gereedschap.
STROOMKABEL ONDERHOUD
Het vervangen van het stroomsnoer moet om
veiligheidsredenen uitgevoerd worden door de fabrikant of
een bevoegd persoon.
PROBLEMEN OPLOSSEN
VERSCHIJNSEL
PROBLEEM
VOORGESTELDE OPLOSSING
De zaag wil niet starten
Stekker zit niet in het stopcontact
Stop de stekker in het stopcontact
Stroomfout
Controleer de stroombron
Koolborstels zijn versleten of plakken
Verwijder de stekker van het stopcontact en
controleer of de borstels vrij kunnen bewegen.
Vervang wanneer nodig
Stroomsnoer is beschadigd
Neem contact op met een service center
Kapotte schakelaar
Neem contact op met een service center
Kapotte motor
Neem contact op met een service center
Verlengsnoer is te lang of te klein
Gebruik een verlengsnoer geschikt voor de
benodigde stroomsterkte
Bot of beschadigd zaagblad
Slijp of vervang het zaagblad
Overbelaste motor
Verminder druk op het zaagblad
De zaag is oververhit
Zet de motor uit, laat deze afkoelen,
inspecteer de machine en maak de
ventilatiegaten schoon
Accessoire zit los
Draai het zaagblad vast
Bewegende delen zijn versleten
Neem contact op met een service center
Mechanische obstructie
Neem contact op met een service center
Kortsluiting
Neem contact op met een service center
Zaagblad moer zit los
Draai de moer vast en controleer de
sluitringen
Kapotte rondsel as
Neem contact op met een service center
Diepte verstelhendel moet
aangedraaid worden
Verplaats de diepte verstelhendel
Slechte zaagprestatie
Vibratie en/of abnormaal
geluid
De motor draait maar het
zaagblad staat stil
NL
Zaagverstelling houdt niet
22
Onderhoud / Problemen oplossen
330130_Z1MANPRO.indd 22
25/09/2012 14:57
Vonken in de motor behuizing
De zaagbeschermer sluit
langzaam/niet
Koolborstels bewegen niet vrij
Verwijder de zaag van de stroomtoevoer en
maak koolborstels schoon of vervang deze
Kortsluiting of open omloop
Neem contact op met een service center
Stroomwisselaar oppervlak is vuil
Neem contact op met een service center
Veer zit los of is gebroken
Bevestig of vervang de veer (Gebruik alleen
Triton vervangingsonderdelen)
Beschermer is gebogen
Buig de beschermer recht of neem contact
op met een service center
Mechanisme faalt door zaagsel
Maak het mechanisme schoon en smeer
lichtelijk
Wanneer het probleem niet opgelost kan worden met behulp van het bovenstaande schema – ga naar www.
tritontools.com en vindt uw dichtstbijzijnde Triton handelaar
GARANTIE
Om uw garantie te registreren, gaat u naar onze website op
www.tritontools.com* en voert u uw gegevens in.
Uw gegevens worden opgeslagen in onze mailinglist (tenzij u
anders aangeeft) voor informatie over nieuwe producten. De
ingevulde gegevens worden aan geen enkele andere partij
beschikbaar gesteld.
AANKOOPGEGEVENS
Datum van aankoop: ___ / ___ / ____
Model: TA184CSL
Serienummer: __________________
Bewaar uw aankoopbon als aankoopbewijs
Triton Precision Power Tools garandeert de koper
van dit product dat indien een onderdeel defect is
vanwege fouten in materiaal of uitvoering binnen
12 MAANDEN na de datum van de oorspronkelijke
aankoop,
Triton het defecte onderdeel gratis repareert of, naar
eigen inzicht, vervangt.
Deze garantie heeft geen betrekking op
commercieel gebruik en strekt zich niet uit tot
normale slijtage of schade ten gevolge van een
ongeluk, verkeerd gebruik of misbruik.
* Registreer online binnen 30 dagen.
Algemene voorwaarden van toepassing.
Problemen oplossen / Garantie
330130_Z1MANPRO.indd 23
NL
23
25/09/2012 14:57
Nous vous remercions d’avoir choisi cet équipement Triton. Ces instructions contiennent les informations nécessaires au
fonctionnement efficace et sûr de ce produit. Veuillez lire attentivement ce manuel pour vous assurer de tirer pleinement
avantage des caractéristiques uniques de votre nouvel équipement.
Gardez ce manuel à portée de main et assurez-vous que tous les utilisateurs l’aient lu et bien compris avant toute utilisation.
TABLE DES MATIERES
Caractéristiques techniques Nomenclature Consignes de sécurité Symboles
Préparation
Mode d’emploi
Conseils pour le sciage sur table
Changer de lame
Entretien
Résolution des problèmes
Garantie
24
25
25
29
30
31
32
33
33
34
35
CARACTÉRISTIQUES TECHNIQUES
N° de modèle :
TA184CSL
Tension :
220–240 V ~ 50 Hz
Puissance d’entrée :
1800 W
Vitesse à vide :
5000 min-1
Taille de lame :
185 mm
Alésage :
20 mm
Réglage du biseau :
de -1° à 45°
Capacité de coupe à 90° :
63 mm
Capacité de coupe à 45° :
49 mm
Isolation :
Double isolation
Poids net :
5,1 kg
Laser :
Classe 2
Longueur d’onde : 650 nm
Puissance de sortie : ≤ 1 mW
Niveau de pression sonore :
98,1 dB(A)
Niveau de puissance sonore :
109,1 dB(A)
Vibrations typiques pondérées :
2,969 m/s2
Protégez votre ouïe
F
Portez une protection auditive adaptée lorsque le bruit produit par l’outil dépasse 80 dB.
24 Table des matieres / caractéristiques techniques
330130_Z1MANPRO.indd 24
25/09/2012 14:57
NOMENCLATURE
1. Poignée principale
2. Carter supérieur
3. Orifice d’extraction des poussières
4. Levier de carter de lame
5. Lame
6. Semelle
7. Carter inférieur
8. Interrupteur du laser
9. Poignée avant
10. Ensemble laser
11. Carter du moteur
12. Echelle de biseau
13. Bouton de verrouillage du guide parallèle
14. Levier de réglage de biseau
15. Guide de coupe parallèle
16. Encoche de visualisation de la lame
17. Clé à ergots
18. Clé mâle
19. Gâchette
20. Echelle de profondeur de coupe
21. Levier de verrouillage de profondeur
CONSIGNES DE SECURITE
AVERTISSEMENT Veuillez lire l’intégralité des
consignes de sécurité et des instructions. Le
non-respect de ces consignes et instructions peut
entraîner un risque de choc électrique, d’incendie et/
ou se traduire par des blessures graves.
Veuillez conserver ces instructions et consignes
de sécurité pour référence ultérieure. L’expression
« appareil électrique » employée dans les présentes
consignes recouvre aussi bien les appareils filaires
à brancher sur le secteur que les appareils sans fils
fonctionnant sous batterie.
1) Sécurité sur la zone de travail
a) Maintenir une zone de travail propre et bien
éclairée. Des zones encombrées et mal éclairées sont
sources d’accidents.
b) Ne pas utiliser d’outils électriques dans des
environnements explosifs, tels qu’à proximité de
liquides, de gaz ou de poussières inflammables.
Les appareils électriques produisent des étincelles
susceptibles d’enflammer la poussière ou les vapeurs
présentes.
c) Eloigner les enfants et les passants pendant
l’utilisation d’un appareil électrique. Ceux-ci
peuvent provoquer une perte d’attention et faire
perdre la maîtrise de l’appareil.
2) Sécurité électrique
a) La prise d’un appareil électrique doit être adaptée
à la prise du secteur. Ne jamais modifier la prise
en aucune façon. Ne jamais utiliser d’adaptateur
sur la prise électrique d’appareil mis à la terre.
Des prises non modifiées, adaptées aux boîtiers de
prise de courant, réduiront le risque de décharge
électrique.
b) Eviter le contact corporel avec les surfaces mises
à la terre telles que tuyaux, radiateurs, cuisinières
et réfrigérateurs. Le risque de décharge électrique
est plus important si le corps est mis à la terre.
c) Ne pas exposer l’appareil électrique à la pluie ou
à l’humidité. L’infiltration d’eau dans un appareil
électrique accroît le risque de décharge électrique.
d) Ne pas maltraiter le cordon électrique. Ne
jamais utiliser le cordon électrique pour porter,
tirer ou débrancher l’appareil. Protéger le
cordon électrique de la chaleur, du contact
avec l’essence, des bords tranchants et pièces
rotatives. Un cordon électrique endommagé ou
entortillé accroît le risque de décharge électrique.
e) Lors d’une utilisation de l’appareil électrique en
extérieur, se servir d’une rallonge appropriée à
une utilisation en extérieur. Cela réduit le risque de
décharge électrique.
f) Si une utilisation de l’appareil électrique dans un
environnement humide ne peut être évitée, utiliser
une alimentation protégée par un disjoncteur
différentiel. L’utilisation d’un disjoncteur différentiel
réduit le risque de décharge électrique.
3) Sécurité des personnes
a) Rester vigilent et faire preuve de bon sens lors
de la manipulation de l’appareil. Ne pas utiliser
un appareil électrique lorsque l’on se trouve
dans un état de fatigue, ou sous l’influence de
drogues, d’alcool ou de médicaments. Un moment
d’inattention pendant l’utilisation d’un outil électrique
peut se traduire par des blessures graves.
b) Porter un équipement de protection approprié.
Toujours porter une protection oculaire. Le port
de masque à poussières, chaussures de sécurité
antidérapantes, casque de sécurité et protections
antibruit adaptés aux différentes conditions de travail
réduit le risque de blessures corporelles.
c) Eviter tout démarrage accidentel. S’assurer que
l’interrupteur marche-arrêt soit en position d’arrêt
avant de brancher l’appareil sur l’alimentation
secteur ou d’installer la batterie, de prendre
l’appareil ou de le transporter. Porter un appareil
électrique tout en maintenant le doigt posé sur
l’interrupteur ou brancher un appareil électrique dont
l’interrupteur est sur la position de marche est source
d’accidents.
F
Nomenclature / Consignes de securite25
330130_Z1MANPRO.indd 25
25/09/2012 14:57
d) Enlever toute clé et tout instrument de réglage
avant de mettre l’appareil électrique en marche.
Une clé ou un instrument de réglage laissé fixé à
un élément en rotation de l’appareil électrique peut
entraîner des blessures physiques.
e) Ne pas essayer d’atteindre une zone hors de
portée. Se tenir toujours en position stable
permettant de conserver l’équilibre. Cela permet
de mieux contrôler l’appareil électrique dans des
situations inattendues.
f) Porter des vêtements appropriés. Ne pas porter
de vêtements amples ou des bijoux pendants.
Eloigner cheveux, vêtements et gants des pièces
en mouvement. Les vêtements amples, les bijoux
pendants et cheveux longs peuvent être happés par les
pièces en rotation
g) Si l’appareil est pourvu de dispositifs destinés
au raccord d’équipements d’extraction et de
récupération de la poussière/sciure, s’assurer
qu’ils soient bien fixés et utilisés correctement.
L’utilisation de ces dispositifs peut réduire les risques
dus à la poussière.
4) Utilisation et entretien des appareils électrique
a) Ne pas forcer sur l’appareil électrique. Utiliser
l’appareil électrique approprié au travail à
effectuer. Un appareil électrique adapté et employé au
rythme pour lequel il a été conçu permettra de réaliser
un travail de meilleure qualité et dans de meilleures
conditions de sécurité.
b) Ne pas utiliser un appareil électrique dont
l’interrupteur marche-arrêt est hors service. Tout
appareil électrique dont la commande ne s’effectue
plus par l’interrupteur marche-arrêt est dangereux et
doit être réparé.
c) Débrancher l’appareil électrique ou démonter
sa batterie avant d’effectuer tout réglage ou
changement d’accessoire et avant de le ranger.
De telles mesures préventives réduiront les risques de
démarrage accidentel.
d) Ranger les appareils électriques inutilisés hors de
portée des enfants et ne pas permettre l’utilisation
de cet appareil aux personnes non habituées à
son maniement ou n’ayant pas lu les présentes
instructions. Les appareils électriques sont dangereux
dans les mains d’utilisateurs inexpérimentés.
e) Veiller à l’entretien des appareils électriques.
Vérifier que les éléments rotatifs soient bien
alignés et non grippés. S’assurer de l’absence de
pièces cassées ou endommagées susceptibles
de nuire au bon fonctionnement de l'appareil.
Si l’appareil électrique est endommagé, le faire
réparer avant toute utilisation. De nombreux
accidents sont dus à l’utilisation d’appareils électriques
mal entretenus.
f) Veiller à ce que les outils de coupe soient tenus
affûtés et propres. Des outils de coupe bien
entretenus, aux tranchants bien affûtés, sont moins
susceptibles de se gripper et sont plus faciles à
contrôler.
g) Utiliser l’appareil électrique, les accessoires et
outils à monter conformément à ces instructions,
en tenant compte des conditions de travail et de
la tâche à réaliser. Toute utilisation d’un appareil
électrique autre que celle pour laquelle il a été conçu
peut entraîner des situations à risque.
5) Révision
a) Ne faire réparer votre appareil électrique que
par un réparateur qualifié utilisant uniquement
des pièces de rechange identiques. Cela permet
de maintenir la sécurité d’utilisation de l’appareil
électrique.
REGLES DE SECURITE COMPLEMENTAIRES RELATIVES AUX
SCIES CIRCULAIRES
F
ATTENTION. Avant de brancher l’appareil à l’alimentation
secteur, assurez-vous que la tension fournie soit
bien la même que celle indiquée sur la plaque
signalétique de l’appareil. Une alimentation électrique
dont la tension est supérieure à celle indiquée peut
entraîner des blessures graves chez l’utilisateur et un
endommagement de l’appareil. En cas de doute, ne
branchez pas l’appareil. L’utilisation d’une source de
courant dont la tension est inférieure à celle indiquée
sur l’appareil peut endommager le moteur.
a. Le maniement de cet outil ne doit être confié qu’à des
personnes majeures.
b. L’utilisation de cette scie demande l’utilisation
d’équipements de sécurité tels que lunettes de sécurité
ou pare-visage, protection auditive, masque anti26
poussière et habillage de protection (notamment des
gants de sécurité).
c. Utilisez toujours les lames recommandées, de la
taille indiquée et de l’alésage indiqué. Les lames non
adaptées aux éléments de montage prévus sur la scie
présenteront des défauts de concentricité et conduiront
à une mauvaise maîtrise de la machine.
d. En fonctionnement, les outils électriques doivent
toujours être tenus par les surfaces de préhension
isolantes, ce qui garantit votre protection en cas de
contact entre l’appareil et son cordon d’alimentation
ou des fils électriques cachés. Tout contact entre un fil
sous tension et les parties métalliques apparentes de
l’appareil peut entraîner un risque de choc électrique si
l’utilisateur vient à toucher ces parties métalliques.
Consignes de securite
330130_Z1MANPRO.indd 26
25/09/2012 14:57
e. Gardez toujours les mains à distance de la zone de
coupe et de la lame. En tenant l’outil à deux mains, la
lame ne risque pas de vous blesser. Tenez d’une main
la poignée principale, de l’autre la poignée secondaire
ou le carter du moteur.
f. Ne tentez pas de couper des matériaux plus épais que
ceux recommandés dans ce manuel.
g. Adaptez la profondeur de coupe en fonction de
l’épaisseur de la pièce à couper, c’est-à-dire que la
lame ne doit ressortir sous la pièce à couper que sur
une longueur inférieure à la taille d’une dent.
h. Assurez-vous que la pièce à couper se trouve sur
des supports adéquats. Les grosses pièces peuvent
ployer sous leur propre poids et ainsi coincer la lame.
Les panneaux et pièces de grande taille doivent être
soutenus de manière adéquate de chaque côté de la
ligne de coupe, bien à proximité de celle-ci, ainsi que
sur les bords.
i. Assurez vous que tous les supports et les câbles
électriques se trouvent en dehors du trait de coupe.
j. Immobilisez toujours la pièce à couper sur une surface
stable à l’aide d’instruments vous laissant libre de
vos mouvements, en les plaçant de manière qu’ils
n’entraînent pas le grippage de la lame ou la perte du
contrôle de la machine.
k. Pour des coupes de précision, et pour empêcher le
grippage de la lame, utilisez toujours un guide de
coupe.
l. Ne tenez jamais la pièce à couper dans la main ou en
vous servant de votre jambe comme point d’appui lors
de la coupe.
m. Ne vous placez jamais dans l’axe de la lame lors du maniement de l’appareil.
n. Tenez compte du fait que la lame ressortira par
dessous la pièce à couper. o. Ne placez pas vos doigts sous la pièce à couper car
le carter de protection de lame ne permettrait plus de
vous en protéger.
p. Tenez compte du sens de rotation du moteur et de la
lame.
q. Examinez préalablement la pièce à couper et retirez les
clous et autres objets étrangers.
r. N’appliquez jamais de force latérale ou de torsion sur la
lame lors de la coupe.
s. Si la coupe entreprise ne doit pas parvenir jusqu’au
bord de la pièce à couper, ou si la lame se grippe en
cours de coupe, laissez-la lame s’arrêter complètement
avant de lever la scie.
t. Ne commencez jamais à dégager une lame coincée
avant d’avoir bien débranché la machine.
u. Ne procédez pas en faisant reculer la scie lors de la
coupe.
v. Attention aux projections de débris. Dans certaines
circonstances, des éclats de matériau peuvent se
trouver projetés à grande vitesse. Il appartient à
l’utilisateur de s’assurer que toute personne également
présente dans la zone de travail soit protégée contre
ces projections.
w. Si l’on vous interrompt durant la coupe, finissez l’action
entreprise et éteignez bien la machine avant de lever
les yeux de l’ouvrage.
x. Le boulon ainsi que les rondelles de montage de la
lame ont été spécialement conçus pour cette scie. Pour
préserver les performances et le bon fonctionnement
de la machine, n’utilisez jamais de boulons et rondelles
abîmés ou inadaptés.
y. Inspectez régulièrement le carter de protection de la
lame. Si le carter ne revient pas automatiquement sur
la lame, faites réviser l’appareil avant toute utilisation.
z. Vérifiez régulièrement que toutes les fixations par
écrous, boulons et autres soient bien serrées.
Débranchez toujours l’appareil avant toute opération
d’entretien, tout réglage ou changement d’accessoire.
Portez des lunettes de sécurité
Portez des protections auditives
Portez un masque anti-poussières
Portez des vêtements de protection
Portez des gants
L’outil doit être uniquement utilisé dans son but prescrit.
Toute autre utilisation que celle indiquée dans le présent
manuel sera considérée impropre. Tout dommage et toute
lésion découlant d’une quelconque utilisation impropre de
l’outil relèveront de la responsabilité de l’utilisateur et non
pas de celle du fabricant.
Le fabricant ne saurait être responsable d’aucune
modification apportée à l’outil ni d’aucun dommage
résultant de telles modifications.
Même lorsque l’outil est utilisé comme indiqué, il est
impossible d’éliminer tous les facteurs de risque résiduels.
De par sa fabrication et sa conception, cet outil peut
entraîner les risques suivants :
• Lésions oculaires en cas de port insuffisant de
protection oculaire.
• Lésions respiratoires en cas de port insuffisant de
masque anti-poussières.
• Lésions auditives en cas de port insuffisant de
protection antibruit.
F
Consignes de securite27
330130_Z1MANPRO.indd 27
25/09/2012 14:57
REBOND : CAUSES ET PREVENTION :
Le rebond est une réaction soudaine de l’appareil
survenant lorsque la lame vient se coincer ou se
gripper dans la pièce à couper ou lorsqu’elle est
mal centrée, ce qui amène la scie à se soulever et
à être projetée vers l’utilisateur. Lorsque la lame se
trouve coincée ou grippée fermement dans un trait
de coupe allant en diminuant, la lame cale et l’entrain
du moteur amène la machine à reculer soudainement
en direction de l’utilisateur ; si la lame se tord ou se
décentre pendant la coupe, la dent à l’arrière de la
lame peut venir mordre dans la surface supérieure
du bois, amenant la lame à sortir du trait de coupe
et à sauter vers l’utilisateur. Le rebond provient
d’une mauvaise utilisation et/ou de procédures ou de
conditions inadaptées de manipulation de l’appareil, qui
peuvent être évitées en tenant compte des précautions
suivantes :
a. Exercez une prise en main sûre et ferme de la scie, des
deux mains, en tenant les bras de manière à résister
aux forces de rebond. Placez-vous d’un côté ou de
l’autre de la lame, mais jamais dans son prolongement.
Le rebond peut entraîner un sursaut de la machine
vers l’arrière, mais la mise en œuvre de précautions
adéquates permettra à l’utilisateur de maîtriser les
forces de rebond.
b. Lorsque la lame se grippe, ou lors de l’interruption
d’une coupe pour une raison quelconque, relâchez la
gâchette et maintenez la scie sur la pièce à couper,
sans la déplacer, jusqu’à arrêt complet de la lame. Ne
retirez jamais la scie de la pièce en la soulevant ou en
la faisant reculer dans le trait de coupe tant que la lame
tourne. Recherchez la cause du problème et prenez
toutes les mesures permettant d’y remédier.
c. Lors du redémarrage de l’appareil dans la pièce à
couper, centrez la lame de la scie dans le trait de coupe
et vérifiez que les dents de la scie ne mordent pas dans
le matériau, dans le cas contraire, la lame pourrait
être projetée vers le haut ou rebondir au moment du
redémarrage de la scie.
d. Placez des éléments de support sous les panneaux
de grande taille de chaque côté de la ligne de coupe,
à proximité de la ligne de coupe et à proximité des
bords du panneau, afin d’empêcher l’affaissement du
panneau. Ceci réduit également le risque de pincement
de la lame et de rebond.
e. N’utilisez pas de lames émoussées ou endommagées.
Les lames non affûtés ou mal montées produisent
des traits de coupe plus étroits, entraînant un excès
de frottement, un grippage de la lame et un risque de
rebond.
f. Les leviers de blocage de réglage de profondeur de
lame et de réglage du biseau doivent être bien serrés
avant de procéder à la coupe. Tout dérèglement de la
lame au cours de la coupe peut être cause de grippage
et de rebond.
g. Procéder avec une prudence particulière lors de
la réalisation de « coupes plongeantes » dans des
parois ou autres zones non débouchantes. La lame
est susceptible de venir couper des objets pouvant
occasionner un rebond.
h. Vérifiez avant chaque utilisation que la protection
inférieure ferme bien. Ne mettez pas la scie en marche
si la protection inférieure ne s’actionne pas librement
et ne se ferme pas instantanément. Ne fixez jamais la
protection inférieure en position ouverte par un moyen
quelconque. Toute chute de la scie peut entraîner une
déformation de la protection inférieure. Relevez la
protection inférieure à l’aide de la poignée de retrait
pour vous assurer qu’elle n’est pas entravée et qu’elle
ne vient pas toucher la lame ou tout autre partie de
la scie, à tous les angles et toutes les profondeurs de
coupe possibles.
i. Vérifiez le bon fonctionnement du ressort de la
protection inférieure. Si la protection et son ressort
ne fonctionnent pas correctement, faites-les
réparer avant toute utilisation. Une détérioration
du fonctionnement de la protection inférieure peut
provenir de l’endommagement des composants, de
dépôts résineux ou d’une accumulation de débris.
j. La protection inférieure ne doit se rétracter à la main
que dans le cas de coupes spécifiques, telles que
les coupes « plongeantes » et les coupes composées
(coupes d’onglets biseautées). Soulevez la protection
inférieure en rétractant la poignée et, dès que la
lame pénètre dans le matériau, relâchez la protection
inférieure. Dans tous les autres cas de sciage, laissez
la protection inférieure procéder automatiquement.
k. Assurez-vous toujours que la protection inférieure
recouvre bien la lame avant de déposer la scie. Une
lame non protégée et en rotation peut entraîner une
projection de la scie vers l’arrière, avec un risque de
coupure des éléments avec lesquels elle viendrait
en contact. N’oubliez pas que la lame met un certain
temps à s’arrêter totalement une fois que la gâchette
est relâchée. N’utilisez pas de meules ou disques de
meuleuses à la place des lames de scie circulaire. Ceci
annulerait votre garantie.
F
28
Consignes de securite
330130_Z1MANPRO.indd 28
25/09/2012 14:57
REGLES DE SECURITE POUR LES LUMIERES LASER
AVERTISSEMENT
Le dispositif laser mis en place dans cet appareil
ne présente normalement pas de danger optique,
toutefois, il est important de suivre les consignes de
sécurité ci-dessous :
• N’allumez pas la lumière laser avant d’être totalement
prêt à commencer la coupe.
• Ne dirigez pas le faisceau laser vers vous-même ou
une autre personne.
• Ne dirigez pas le faisceau laser vers une plaque
métallique réfléchissante car sa surface peut renvoyer
le faisceau vers vous ou toute autre personne présente.
• Tout changement ou réparation doit être effectué par le
fabricant ou un agent agréé.
• Le laser doit être entretenu conformément aux
instructions du fabricant.
ATTENTION : Le non-respect des règles de sécurité peut
engendrer une altération momentanée de la vue et une
exposition dangereuse aux rayonnements.
1. Faites reposer le bord frontal de la semelle sur la pièce
à couper. Assurez-vous que la lame ne soit pas encore
en contact avec le matériau.
2. A ppuyez sur l’interrupteur du laser (1).
NOTA : Le laser ne fonctionnera pas si l’appareil n’est pas
branché.
3. Alignez le faisceau laser avec votre ligne de coupe
préalablement tracée
4. Commencez à couper.
5. Une fois terminé, éteignez le laser.
SYMBOLES
PROTECTION DE L’ENVIRONNEMENT
Les produits électriques usagés ne doivent pas être jetés avec les ordures ménagères. Veuillez les recycler dans les centres prévus à cet effet. Consultez les autorités locales ou votre revendeur pour de plus amples informations.
Assurez-vous de toujours porter lunettes de protection, masque respiratoire et protections antibruit
Double isolation pour une protection supplémentaire
ATTENTION. Pour réduire le risque de lésions, ne pas utiliser avant d’avoir pris pleinement connaissance des instructions d’utilisation
Avertissement
Laser
LASER RADIATION
DO NOT STARE INTO BEAM
CLASS 2 LASER PRODUCT
Wave length: 650nm
Maximum Po: 1mW
EN 60825-1:2007
LUMIÈRE LASER,
RAYONNEMENT LASER
Ne pas diriger le faisceau
dans les yeux
Produit laser de classe 2
Longueur d’ondes : 650 nm
Puissance émise : ≤ 1mW
EN 60825-1:2007
Conforme à la législation et aux normes de sécurité en vigueur.
F
Consignes de securite / Symboles 29
330130_Z1MANPRO.indd 29
25/09/2012 14:57
PRÉPARATION
DÉBALLAGE
Déballez le produit avec soin. Familiarisez-vous avec
toutes les caractéristiques du produit.
Assurez-vous de disposer de tous les éléments de
l’appareil et que ceux-ci soient en bon état. Si des pièces
sont endommagées ou manquantes, faites-les remplacer
avant d’utiliser l’appareil.
RÉGLAGE DE LA PROFONDEUR DE COUPE
Vérifiez d’avoir bien éteint et débranché l’appareil.
1. Desserrez le levier de verrouillage de réglage de la
profondeur (21) et soulevez l’arrière de la scie par
rapport à la semelle.
2. Servez-vous de l’échelle de profondeur de coupe (20)
pour régler la scie à la profondeur adéquate. Cette
échelle ne doit servir que de guide approximatif. Pour
des coupes de grande précision, réalisez plusieurs
coupes d’essai jusqu’à parvenir à la profondeur
recherchée.
3. Repoussez le levier vers le bas pour fixer la profondeur,
sans toutefois trop serrer. Pour obtenir une coupe
satisfaisante, la lame ne doit ressortir sous la pièce à
couper que sur une longueur inférieure à la taille d’une
dent.
• Il est possible de modifier le positionnement du levier
de verrouillage de profondeur si le mécanisme de
verrouillage est trop serré ou trop lâche.
F
Pour régler le levier :
1. A l’aide d’un tournevis plat, retirez le circlip maintenant
le levier sur l’écrou.
2. Retirez le levier de l’écrou.
3. Réinstallez le levier sur l’écrou en le décalant d’un cran
dans le sens des aiguilles d’une montre s’il était trop
serré, ou d’un cran dans le sens inverse des aiguilles
d’une montre s’il était trop lâche.
4. Réinstallez le circlip pour maintenir le levier en place et
vérifiez que le mécanisme de verrouillage fonctionne
bien.
30 Préparation
330130_Z1MANPRO.indd 30
REGLAGE DE L’ANGLE DE BISEAUTAGE
Cette scie peut être configurée pour offrir tout angle de
biseau compris entre -1° et 45°.
Nota : n’utilisez pas la scie en
position de biseautage si
celle-ci est montée sur une
table de sciage.
1. Vérifiez que la scie soit
débranchée.
2. Desserrez le levier de réglage
du biseau (14) à l’avant de la scie.
3. Inclinez le corps de la scie au degré de biseautage
requis, en suivant les repères de l’échelle de biseau
(12).
Nota : cette échelle ne doit servir que de guide
approximatif. Pour des biseautages de grande
précision, réalisez plusieurs coupes d’essai jusqu’à
parvenir à l’angle recherché.
4. Resserrez le levier de réglage du biseau.
MISE EN MARCHE ET ARRÊT
Assurez-vous de toujours tenir fermement la scie
circulaire par ses deux poignées avant de la mettre en
marche.
• Appuyez sur la gâchette (19) pour allumer l’appareil. Il
y aura une légère résistance : il s’agit d’un mécanisme
de sécurité qui vise à empêcher toute mise en marche
accidentelle.
• Relâchez la gâchette pour arrêter l’appareil.
Attendez que l’appareil soit parvenu à vitesse de rotation
maximale avant de mettre la lame en contact avec la
surface à couper. De même, évitez d’éteindre l’appareil
tant que la coupe n’est pas terminée.
GUIDE DE COUPE PARALLELE
• Le guide parallèle (15) peut s’employer du côté droit ou
gauche de la lame.
• Le guide permet d’obtenir des coupes précises sans
devoir suivre de lignes de coupe à main levée.
25/09/2012 14:57
1. Dévissez quelque peu la
molette située sur la semelle
pour pouvoir faire coulisser
le guide parallèle (15) dans
les rainures de montage de la
semelle, du côté gauche ou
droit de la lame.
2. Faites-le coulisser jusqu’à obtenir la largeur de coupe
souhaitée.
3. Resserrez la molette pour le fixer en place.
ENCOCHES DE VISUALISATION
Un ensemble d’encoches de visualisation (16) sur l’avant
de la semelle sert à se repérer lors de coupes à main
levée en suivant un tracé au crayon.
Pour les coupes à 90°, servez-vous de l’encoche de
droite (vu selon la perspective de l’utilisateur), et pour les
coupes à 45°, servez-vous de l’encoche de gauche.
UTILISATION DU SYSTEME LASER
Avertissement :
• Ne regardez pas fixement le faisceau laser.
• Ne dirigez jamais le faisceau
vers des personnes ou vers
un objet autre que la pièce à
couper.
Avertissement :
• Veillez toujours à diriger le
faisceau laser vers une pièce
opaque ne comportant aucune
surface réfléchissante, telle qu’une surface en bois ou
revêtue. Les tôles d’acier brillantes et réfléchissantes
et surfaces similaires ne se prêtent pas à l’utilisation
des lasers car le faisceau pourrait être renvoyé vers
vous.
• N’allumez le faisceau laser que lorsque l’outil se trouve
sur la pièce.
1. Posez le bord avant de la semelle sur la pièce à couper
en vous assurant que la lame ne touche pas la pièce.
2. Allumez le faisceau laser en appuyant sur l’interrupteur
du laser (8).
Nota : le laser ne se mettra pas en marche si l’appareil
n’est pas branché.
3. Alignez le faisceau sur la ligne de coupe.
4. Procédez à la coupe.
5. Eteignez le laser.
MODE D’EMPLOI
COUPE
1. Posez l’avant de la semelle sur la pièce en alignant la
ligne de coupe et l’encoche de visualisation appropriée.
La lame ne doit pas être en contact avec la pièce.
2. Tenez fermement la scie des deux mains et appuyez
sur la gâchette. Lorsque le moteur de la scie atteint son
régime maximal, guidez la scie de manière uniforme le
long de la ligne de coupe.
3. Maintenez une vitesse d’avancée régulière ; une
avancée trop rapide entraîne une contrainte
excessive sur le moteur et une avancée trop lente
risque de former des marques sur la pièce. Evitez les
mouvements brusques.
4. Une fois la coupe terminée, relâchez la gâchette et
attendez l’arrêt complet de la lame avant de la dégager
du trait de coupe.
COUPE DE PLACAGES OU STRATIFIÉS
Pour couper des panneaux plaqués ou stratifiés ou du bois
de moins de 20 mm d’épaisseur, réglez la lame de façon
qu’elle dépasse de 5 à 10 mm sous la pièce. Cela réduira
le risque d’éclats. Pour couper du bois plus épais, réglez
la lame à la profondeur maximale pour réduire le recul de
l’outil.
RÉALISATION D’UNE COUPE INTÉRIEURE
1. Réglez la profondeur de
coupe suivant la coupe à
réaliser.
2. Réglez le biseau sur 0°.
F
Préparation / Mode d'emploi 31
330130_Z1MANPRO.indd 31
25/09/2012 14:57
3. Relevez le levier de carter de lame (4) pour révéler la
lame de scie, puis faites reposer fermement l’avant
de la semelle à plat contre la pièce à couper en
maintenant la poignée arrière relevée de sorte que la
lame ne touche pas encore la pièce.
4. L a lame tout juste située à quelque millimètres de la
pièce, mettez la scie en marche et attendez environ 2
secondes qu’elle atteigne son régime maximal.
5. Faites lentement pénétrer la lame dans la pièce, en
vous servant de l’avant de la semelle comme d’un point
de pivotement.
Nota : dès que la lame commence à couper le matériau,
relâchez le levier de carter de lame.
6. Commencez la coupe en allant de l’avant jusqu’à
parvenir à la fin de la coupe.
7. Une fois la coupe terminée, relâchez la gâchette et
laissez la lame parvenir à arrêt complet. Ne retirez pas
la lame de la pièce tant qu’elle tourne. Si les coins de
la coupe intérieure ne sont pas totalement découpés,
utilisez une scie sauteuse pour réaliser la finition.
CONSEILS POUR LE SCIAGE SUR TABLE
Cette scie est adaptée à la
plupart des tables de sciage.
• Assurez-vous que la table
de sciage soit pourvue des
éléments de protection
adéquats et qu’elle
soit installée et réglée
correctement avant de
commencer toute opération.
• Vérifiez que la scie soit montée en toute sécurité sous
le plateau de la table. Consultez le manuel du fabricant
quant aux instructions de montage.
• Si la scie est montée sur le dessus de l’établi, faites lui
parcourir toute la longueur de l’établi, sans la mettre en
marche, pour vérifiez qu’il n’y aura aucune obstruction
au moment de réaliser la coupe.
• Vérifiez que l’établi soit pourvu d’un dispositif antirebond.
• Vérifiez que l’établi dispose d’un interrupteur de
sécurité adapté. Vous pourrez alors bloquer la gâchette
de la scie en position « marche » à l’aide de ruban
autoagrippant, serre-câble ou autre, et la brancher sur
la prise de sécurité présente sur l’établi. La fonction
de la gâchette DOIT être rétablie une fois celle-ci
démontée de la table, en enlevant le ruban ou autre
moyen précédemment utilisé.
• Une fois paré de tous les équipements de sécurité
requis, pratiquez une coupe d’essai dans un morceau
de chute et assurez-vous que tous les dispositifs de
protection soient bien réglés avant de procéder à la «
vraie » coupe.
CHANGER DE LAME
F
AVERTISSEMENT Vérifiez d’avoir bien éteint
et débranché l’appareil avant d’effectuer tout
réglage ou de changer la lame.
• N’employez que des lames de 185 mm, d’une largeur
de coupe comprise entre 2,2 et 3,5 mm, spécialement
conçues pour des scies circulaires dont la vitesse à
vide est d’au moins 5000 tr/min.
• Cet appareil n’est pas conçu
pour lames en acier HSS
(acier rapide) ou meules
abrasives. L’utilisation
d’accessoires inadaptés
entraînera une annulation de
la garantie.
• N’utilisez que des lames de
bonne qualité. Vérifiez fréquemment que la lame n’est
pas voilée, qu’elle est bien affûtée et en parfait état.
1. Assurez-vous que la scie soit débranchée.
2. Introduisez les ergots de la clé à ergots (17) fournie
dans les deux trous situés sur la bride extérieure de la
lame. Insérez la clé mâle (18) dans le trou situé dans le
boulon de la lame.
32
3. Tout en retenant fermement la clé à ergots, tournez la
clé mâle dans le sens de la rotation de la lame. Une
fois que le boulon de la lame est desserré de l’alésage,
retirez le boulon et la bride.
4. En retenant le carter inférieur
(7) vers l’arrière, soulevez
prudemment la lame usée de
la rondelle intérieure de l’arbre
et faites passer la lame par la
semelle pour l’en retirer.
5. En maintenant le carter
inférieur totalement rétracté, faites prudemment
coulisser la lame neuve par la semelle et mettez-la
en place sur la rondelle intérieure de l’arbre. Les
inscriptions présentes sur la lame doivent se trouver
orientées vers vous et la flèche doit indiquer la même
direction que la flèche présente sur le carter de
protection.
6. Réinstallez la bride extérieure et revissez le boulon de
la lame.
7. Assurez-vous que la lame soit bien installée entre
les brides intérieure et extérieure, puis resserrez
fermement à l’aide de la clé mâle et de la clé à ergots.
Mode d'emploi / Conseils pour le sciage sur table / Changer de lame
330130_Z1MANPRO.indd 32
25/09/2012 14:57
ENTRETIEN
Vérifiez d’avoir bien éteint et débranché l’appareil avant
d’effectuer tout réglage ou toute opération d’entretien.
• Vérifiez régulièrement que toutes les vis de fixation
soient bien serrées. A la longue, elles pourront se
desserrer sous l’effet des vibrations.
• Vérifiez régulièrement que l’arbre de la scie et que
les rondelles de l’arbre soient propres et exempts de
dépôts de résine ou de sciure agglomérée. Vérifiez
que les faces des rondelles de l’arbre soient lisses et
exemptes de bavures. Vérifiez que le boulon de fixation
de la lame soit bien serré.
• Vérifiez le fonctionnement du carter inférieur à ressort
de rappel. Il doit se rabattre rapidement sans aucun
frottement. Retirez la lame et enlevez la sciure ou les
copeaux accumulés sur le carter.
• Vérifiez de temps en temps la tension du bouton de
microréglage et serrez ou desserrez l’écrou autofreiné
si nécessaire.
• Les fentes de ventilation doivent rester propres et
exemptes de corps étrangers. Nettoyez la scie avec un
chiffon légèrement humide (n’utilisez pas de solvants).
ENTRETIEN DE LA LAME
• Vérifiez régulièrement que la lame soit exempte de
dépôts résineux ou de sciure. Au besoin, nettoyez-la
à l’aide d’un solvant tel que du WD40, RP7 ou de
l’essence de térébenthine minérale.
• Vérifiez régulièrement la planéité de la lame de scie.
Toute utilisation de la scie avec une lame voilée
entraîne une surcharge du moteur de l’appareil et de
ses engrenages, et peut altérer votre garantie.
• Vérifiez le tranchant des dents au carbure de
tungstène. Elles doivent être intactes et bien
affûtées. Faites-les réparer ou réaffuter au besoin, en
conservant bien les angles d’inclinaison de l’avant de
chacune des dents.
NETTOYAGE
1. Les grilles de ventilation de la scie doivent être propres
et exemptes de toute accumulation de saleté.
2. Nettoyez régulièrement la scie à l’aide d’un chiffon ou
d’une brosse douce.
3. N’utilisez pas de produits caustiques. Un chiffon imbibé
d’eau suffit. Ne laissez pas l’eau entrer à l’intérieur de
la scie.
4. Lubrifiez les éléments rotatifs à intervalles réguliers.
REMPLACEMENT DES CHARBONS
• Les charbons sont des composants qui s’useront et
doivent être inspectés et remplacés périodiquement.
• La scie débranchée, dévissez chaque cache d’accès
aux charbons situé à proximité de l’extrémité du
moteur. Retirez les charbons en tirant doucement sur
les ressorts qui apparaissent.
• Si l’un des charbons ne mesure plus que 6 mm ou
moins, les deux charbons devront être changés
et remplacés par des charbons Triton d’origine
(disponibles auprès d’un centre homologué).
• Triton Precision Power Tools ne saurait être
responsable en cas de dommages matériels ou
physiques découlant d’une mauvaise manipulation ou
d’opérations de réparation effectuées par du personnel
non agréé.
ENTRETIEN DU CORDON ELECTRIQUE
Si le cordon électrique doit être remplacé, ce travail doit
être confié au fabricant, à l’agent du fabricant ou à un
centre d’entretien agréé afin d’éviter tout risque lié à la
sécurité.
F
Entretien 33
330130_Z1MANPRO.indd 33
25/09/2012 14:57
DEPANNAGE
SYMPTOME
PROBLEME
SOLUTION SUGGEREE
La scie ne démarre pas
Le cordon d’alimentation n’est pas
branché
Vérifiez que la scie soit bien branchée.
Panne d’alimentation, fusible grillé ou
disjoncteur déclenché
Vérifiez l’alimentation électrique.
Les balais sont usés ou coincés
Débranchez la scie, ouvrez les caches des
balais et vérifiez que les balais puissent bouger
librement dans leurs supports. Vérifiez si les
balais doivent être remplacés (voir la section
Entretien).
Le cordon est endommagé
Faites réparer ou remplacer le cordon par un
centre de réparation agréé**.
Interrupteur défectueux
Faites réparer ou remplacer l’interrupteur
par un centre de réparation agréé**.
Moteur défectueux
Faites réparer ou remplacer le moteur par un
centre de réparation agréé**.
La rallonge est trop longue ou de trop
petit calibre
Utilisez une rallonge suffisamment grosse
pour le courant requis.
La lame est émoussée ou
endommagée
Réaffûtez ou remplacez la lame.
Le moteur est surchargé
Réduisez la force de poussée sur la scie.
Vérifiez que le trait ne se referme pas et ne
coince pas la lame.
L’outil surchauffe
Arrêtez l’outil et laissez-le refroidir à
température ambiante. Examinez et nettoyez
les grilles de ventilation.
Accessoire non fixé
Vérifiez que la lame de la scie soit bien
serrée sur les rondelles de l’arbre.
Pièces mobiles excessivement usées
Faites-les réparer ou remplacer par un
centre de réparation agréé**.
Obstruction mécanique
Faites réparer ou remplacer l’appareil par un
centre de réparation agréé**.
Des sections de l’induit sont en
court-circuit
Faites-le réparer ou remplacer par un centre
de réparation agréé**.
L’écrou de fixation de la lame est
desserré
Serrez l’écrou de la lame et vérifiez que
les rondelles de l’arbre soient montées
correctement.
Engrenages endommagés
Faites-les réparer ou remplacer par un
centre de réparation agréé**.
Le levier de réglage de profondeur a
besoin d’être resserré
Repositionnez le levier de réglage de
profondeur comme il est décrit à la section
« Réglage de la tension du levier de
verrouillage de profondeur ».
Pratique et résultats peu
satisfaisants
Vibrations ou bruits
anormaux
Le moteur fonctionne mais la
lame ne tourne pas
F
Le réglage de profondeur de
la lame ne se maintient pas
34
Depannage
330130_Z1MANPRO.indd 34
25/09/2012 14:57
Importante formation
d’étincelles dans le carter du
moteur
Le carter rétractable ne se
ferme pas ou trop lentement
Les balais ne bougent pas librement
Débranchez la scie, enlevez les balais et
nettoyez ou remplacez-les.
Circuit ouvert ou court-circuit de
l’induit
Faites réparer ou remplacer l’induit par un
centre de réparation agréé**
La surface du collecteur est
encrassée
Faites-le réparer ou remplacer par un centre
de réparation agréé**
Le ressort de rappel est détaché ou
cassé
Rattachez ou remplacez le ressort (utilisez
uniquement un ressort de rechange Triton
d’origine).
Le carter est déformé
Redressez-le ou faites-le réparer ou
remplacer par un centre de réparation
agréé**.
Mécanisme encrassé par de la sciure
Nettoyez et lubrifiez légèrement le
mécanisme.
Si les conseils ci-dessus ne permettent pas de résoudre un problème, n’intervenez pas plus amplement et
adressez-vous à votre revendeur le plus proche.
** Rendez-vous sur www.tritontools.com pour trouver votre revendeur ou centre de réparation agréé le plus
proche.
GARANTIE
Pour valider votre garantie, rendez-vous sur notre site
internet www.tritontools.com* et saisissez vos coordonnées.
Vos coordonnées seront introduites dans notre liste de
diffusion (sauf indication contraire) afin de vous informer de
nos prochaines nouveautés. Les informations que vous nous
fournirez ne seront pas communiquées à des tiers.
PENSE-BETE
Date d’achat : ___ / ___ / ____
Modèle : TA184CSL
Numéro de série :__________________
Veuillez conserver votre ticket de caisse comme preuve
d’achat.
Si toute pièce de ce produit s’avérait défectueuse
du fait d’un vice de fabrication ou de matériau dans
les 12 MOIS suivant la date d’achat, Triton Precision
Power Tools s’engage auprès de l’acheteur de ce
produit à réparer ou, à sa discrétion, à remplacer
gratuitement la pièce défectueuse.
Cette garantie ne s’applique pas à l’utilisation
commerciale et ne s’étend pas non plus à
l’usure normale ou aux dommages causés par
des accidents, des mauvais traitements ou une
utilisation impropre.
F
* Enregistrez votre produit en ligne dans les 30
jours suivant la date d’achat.
Offre soumise à conditions.
Ceci n’affecte pas vos droits statutaires
Depannage / Garantie 35
330130_Z1MANPRO.indd 35
25/09/2012 14:57
Vielen Dank, dass Sie sich für dieses Triton-Werkzeug entschieden haben. Diese Anleitung enthält wichtige Informationen für
das sichere und effektive Arbeiten mit diesem Produkt.
Bitte lesen Sie diese Anleitung sorgfältig durch, um den größtmöglichen Nutzen aus dem einzigartigen Design dieses Produkts
ziehen zu können.
Bewahren Sie diese Anleitung griffbereit auf und sorgen Sie dafür, dass alle Benutzer dieses Geräts sie gelesen und verstanden
haben.
INHALT
Technische Daten
Geräteübersicht
Sicherheit
Symbole
Vor Inbetriebnahme
Bedienung
Hinweise zum Sägetisch
Sägeblattwechsel
Wartung
Störungsbehebung
Garantie
36
37
37
41
41
43
44
44
45
46
47
TECHNISCHE DATEN
Gerätenummer:
TA184CSL
Spannung:
220–240 V~/50 Hz
Aufnahmeleistung:
1800 W
Leerlaufdrehzahl:
5.000 min-1
Sägeblattdurchmesser:
185 mm
Sägeblattbohrung:
20 mm
Neigungswinkel:
-1°–45°
Schnitttiefe bei 90°:
63 mm
Schnitttiefe bei 45°:
49 mm
Isolierung:
Doppelt isoliert
Gerätegewicht:
5,1 kg
Laser:
Klasse 2
Wellenlänge: 650 nm
Leistung: ≤ 1 mW
Schalldruckpegel:
98,1 dB(A)
Schallleistungspegel:
109,1 dB(A)
Typische bewertete Vibration:
2,969 m/s2
Schützen Sie Ihr Gehör
Tragen Sie immer einen geeigneten Gehörschutz, wenn der Lautstärkepegel des Werkzeugs 80dB überschreitet.
D
36
Inhalt/Technische Daten
330130_Z1MANPRO.indd 36
25/09/2012 14:57
GERÄTEÜBERSICHT
1. Hauptgriff
2. Obere Sägeblattschutzhaube
3. Staubabsauganschluss
4. Schutzhaubenhebel
5. Sägeblatt
6. Grundplatte
7. Untere Sägeblattschutzhaube
8. Laserschalter
9. Zusatzgriff
10. Laserführung
11. Motorgehäuse
12. Gehrungswinkelskala 13. Arretierschraube für Parallelanschlag
14. Gehrungswinkeleinstellung
15. Parallelanschlag
16. Sichtkerben
17. Stirnlochschlüssel
18. Sechskantschlüssel
19. Auslöseschalter
20. Schnitttiefenskala
21. Tiefenarretierung
ALLGEMEINE SICHERHEITSHINWEISE
WARNUNG! Lesen Sie alle Sicherheitshinweise
und Anweisungen. Versäumnisse bei der
Einhaltung der Sicherheitshinweise und Anweisungen
können elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete Begriff
„Elektrowerkzeug“ bezieht sich auf netzbetriebene
Elektrowerkzeuge (mit Netzkabel) und auf
akkubetriebene Elektrowerkzeuge (ohne Netzkabel).
1) Arbeitsplatzsicherheit
a) Halten Sie Ihren Arbeitsbereich sauber und
gut beleuchtet. Unordnung oder unbeleuchtete
Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in
explosionsgefährdeter Umgebung, in der sich
brennbare Flüssigkeiten, Gase oder Stäube
befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während
der Benutzung des Elektrowerkzeugs fern. Bei
Ablenkung können Sie die Kontrolle über das Gerät
verlieren.
2) Elektrische Sicherheit
a) Der Anschlussstecker des Elektrowerkzeuges
muss in die Steckdose passen. Der Stecker darf
in keiner Weise verändert werden. Verwenden
Sie keine Adapterstecker gemeinsam mit
schutzgeerdeten Elektrowerkzeugen. Unveränderte
Stecker und passende Steckdosen verringern das
Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten
Oberflächen wie von Rohren, Heizungen, Herden
und Kühlschränken. Es besteht ein erhöhtes Risiko
durch elektrischen Schlag, wenn Ihr Körper geerdet
ist.
c) Halten Sie Elektrowerkzeuge von Regen oder
Nässe fern. Das Eindringen von Wasser in ein
Elektrowerkzeug erhöht das Risiko eines elektrischen
Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das
Elektrowerkzeug zu tragen, aufzuhängen oder um
den Stecker aus der Steckdose zu ziehen. Halten
Sie das Kabel fern von Hitze, Öl, scharfen Kanten
oder sich bewegenden Geräteteilen. Beschädigte
oder verwickelte Kabel erhöhen das Risiko eines
elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien
arbeiten, verwenden Sie nur Verlängerungskabel,
die auch für den Außenbereich geeignet sind. Die
Anwendung eines für den Außenbereich geeigneten
Verlängerungskabels verringert das Risiko eines
elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges
in feuchter Umgebung nicht vermeidbar ist,
verwenden Sie einen Fehlerstromschutzschalter.
Der Einsatz eines Fehlerstromschutzschalters
vermindert das Risiko eines elektrischen Schlages.
Hinweis: Der Begriff „Fehlerstromschutzschalter”
wird synonym mit den Begriffen „FI-Schutzschalter”
und „FI-Schalter” verwendet.
3) Sicherheit von Personen
a) Seien Sie aufmerksam, achten Sie darauf, was
Sie tun, und gehen Sie mit Vernunft an die
Arbeit mit einem Elektrowerkzeug. Benutzen
Sie kein Elektrowerkzeug, wenn Sie müde sind
oder unter dem Einfluss von Drogen, Alkohol
oder Medikamenten stehen. Ein Moment der
Unachtsamkeit beim Gebrauch des Elektrowerkzeuges
kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und
immer eine Schutzbrille. Das Tragen persönlicher
Schutzausrüstung, wie Staubmaske, rutschfeste
Sicherheitsschuhe, Schutzhelm oder Gehörschutz,
je nach Art und Einsatz des Elektrowerkzeuges,
verringert das Risiko von Verletzungen.
D
Geräteübersicht / Sicherheitshinweise 37
330130_Z1MANPRO.indd 37
25/09/2012 14:57
c) Vermeiden Sie eine unbeabsichtigte
Inbetriebnahme. Vergewissern Sie sich, dass das
Elektrowerkzeug ausgeschaltet ist, bevor Sie
es an die Stromversorgung und/oder den Akku
anschließen, es aufnehmen oder tragen. Wenn Sie
beim Tragen des Elektrowerkzeuges den Finger am
Schalter haben oder das Gerät eingeschaltet an die
Stromversorgung anschließen, kann dies zu Unfällen
führen.
d) Entfernen Sie Einstellwerkzeuge oder
Schraubenschlüssel, bevor Sie das
Elektrowerkzeug einschalten. Ein Werkzeug oder
Schlüssel, der sich in einem drehenden Geräteteil
befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine unnatürliche Körperhaltung.
Sorgen Sie für einen sicheren Stand und halten Sie
jederzeit das Gleichgewicht. Auf diese Weise lässt
sich das Elektrowerkzeug in unerwarteten Situationen
besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie
keine weite Kleidung oder Schmuck. Halten Sie
Haare, Kleidung und Handschuhe fern von sich
bewegenden Teilen. Lockere Kleidung, Schmuck
oder lange Haare können von sich bewegenden Teilen
erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen
montiert werden können, vergewissern Sie
sich, dass diese angeschlossen sind und
richtig verwendet werden. Verwendung einer
Staubabsaugung kann Gefährdungen durch Staub
verringern.
4) Verwendung und Behandlung des
Elektrowerkzeuges
a) Überlasten Sie das Gerät nicht. Verwenden Sie für
Ihre Arbeit das dafür bestimmte Elektrowerkzeug.
Mit dem passenden Elektrowerkzeug arbeiten Sie
besser und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen
Schalter defekt ist. Ein Elektrowerkzeug, das sich
nicht mehr ein- oder ausschalten lässt, ist gefährlich
und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose
und/oder entfernen Sie den Akku, bevor Sie
Geräteeinstellungen vornehmen, Zubehörteile
wechseln oder das Gerät weglegen. Diese
Vorsichtsmaßnahme verhindert den unbeabsichtigten
Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge
außerhalb der Reichweite von Kindern auf. Lassen
Sie Personen das Gerät nicht benutzen, die mit
diesem nicht vertraut sind oder diese Anweisungen
nicht gelesen haben. Elektrowerkzeuge sind
gefährlich, wenn sie von unerfahrenen Personen
benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt.
Kontrollieren Sie, ob bewegliche Teile einwandfrei
funktionieren und nicht klemmen, ob Teile
gebrochen oder so beschädigt sind, dass die
Funktion des Elektrowerkzeuges beeinträchtigt
ist. Lassen Sie beschädigte Teile vor dem Einsatz des
Gerätes reparieren. Viele Unfälle haben ihre Ursache in
schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber.
Sorgfältig gepflegte Schneidwerkzeuge mit scharfen
Schneidkanten verklemmen sich weniger und sind
leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör,
Einsatzwerkzeuge usw. entsprechend diesen
Anweisungen. Berücksichtigen Sie dabei die
Arbeitsbedingungen und die auszuführende
Tätigkeit. Der Gebrauch von Elektrowerkzeugen für
andere als die vorgesehenen Anwendungen kann zu
gefährlichen Situationen führen.
5) Service
a) Lassen Sie Ihr Elektrowerkzeug nur von
qualifiziertem Fachpersonal und nur mit OriginalErsatzteilen reparieren. Damit wird sichergestellt,
dass die Sicherheit des Elektrowerkzeuges erhalten
bleibt.
ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR KREISSÄGEN
D
WARNHINWEISE: Vergewissern Sie sich vor Anschluss
des Geräts an eine Stromquelle (Netzsteckdose,
Steckerbuchse usw.), dass die Versorgungsspannung
mit der auf dem Leistungsschild des Elektrowerkzeugs
angegebenen Spannung übereinstimmt. Eine
Stromquelle mit höherer Spannung als der auf dem
Gerät angegebenen Spannung kann zu schweren
Verletzungen des Bedieners führen und das Gerät
beschädigen. Falls Sie sich nicht sicher sind, schließen
Sie das Gerät nicht an die Stromquelle an. Die Nutzung
einer Stromquelle mit einer geringeren Spannung als
der auf dem Leistungsschild angegebenen ist schädlich
für den Motor.
38
• Erlauben Sie niemand unter 18 Jahren, dieses
Werkzeug zu bedienen.
• Verwenden Sie bei der Bedienung der Säge
Sicherheitsausrüstung einschließlich Schutzbrille oder
-schild, Gehörschutz, Staubmaske und Schutzkleidung
einschließlich Schutzhandschuhen.
• Benutzen Sie nur die empfohlenen Sägeblätter mit
Aufnahmebohrungen der richtigen Größe und Form,
z.B. rautenförmig oder rund. Sägeblätter, die nicht
auf die Haltevorrichtungen der Säge passen, laufen
außermittig, was zu einem Verlust der Kontrolle über
das Gerät führt.
Sicherheitshinweise
330130_Z1MANPRO.indd 38
25/09/2012 14:57
• Elektrowerkzeuge müssen während des Betriebs
immer an den isolierten Griffflächen gehalten werden,
damit die Sicherheit auch gewährleistet ist, falls das
Schneidewerkzeug mit dem eigenen Gerätekabel oder
einer verborgenen Stromleitung in Berührung kommt.
Durch Kontakt mit einer spannungführenden Leitung
werden freiliegende Metallteile des Elektrowerkzeugs
unter Strom gesetzt und der Bediener erleidet einen
elektrischen Schlag, wenn die isolierten Griffflächen
nicht benutzt werden.
• Halten Sie die Hände vom Sägebereich und dem
Sägeblatt fern. Halten Sie Ihre freie Hand am
Zusatzgriff oder dem Motorgehäuse. Wenn beide
Hände die Säge halten, dann können sie nicht durch
das Sägeblatt verletzt werden.
• Die Stärke des zu bearbeitenden Werkstücks darf
die Angaben in den technischen Daten dieser
Gebrauchsanweisung nicht übersteigen.
• Passen Sie die Schnitttiefe an die Stärke des
Werkstücks an, d.h. unter dem Werkstück darf kein
ganzer Sägeblattzahn sichtbar sein.
• Stellen Sie sicher, dass das Werkstück ordnungsgemäß
abgestützt ist. Große Platten können unter ihrem
Eigengewicht durchhängen und ein Verklemmen des
Sägeblattes verursachen. Stützvorrichtungen müssen
beidseitig unter der zu bearbeitenden Platte nahe der
Schnittlinie und den Plattenkanten aufgestellt werden.
• Sorgen Sie dafür, dass sich keine Netzkabel
und Abstütz- bzw. Einspannvorrichtungen in der
Schnittbahn befinden.
• Spannen Sie das Werkstück stets auf einer stabilen
Unterlage ein, damit die Berührungspunkte Ihres
Körpers mit dem Werkstück auf ein Minimum
beschränkt und ein Festfahren des Sägeblattes sowie
ein Kontrollverlust vermieden werden.
• Verwenden Sie stets einen Parallelanschlag oder
eine Führungsschiene, um die Schnittgenauigkeit
zu erhöhen und ein Festfahren des Sägeblattes zu
vermeiden.
• Niemals ein Werkstück während des Sägens in den
Händen halten oder über Ihr Bein legen.
• Stellen Sie sich bei der Bedienung der Säge immer
seitlich zur Säge.
• Bedenken Sie, dass das Sägeblatt über die Unterseite
des Werkstücks hinausreicht.
• Greifen Sie niemals unter das Werkstück, da die
Schutzhaube dort keinen Schutz vor dem Sägeblatt
bietet.
• Beachten Sie die Drehrichtung des Motors und des
Sägeblattes.
• Nehmen Sie das Werkstück in Augenschein und
entfernen Sie alle Nägel und anderen Fremdkörper,
bevor Sie zu sägen beginnen.
• Wirken Sie während des Sägens nicht seitlich oder drehend auf das Sägeblatt ein.
• Wenn ein Schnitt nicht bis zur Werkstückkante reicht
oder wenn das Sägeblatt verklemmt, lassen Sie das
Sägeblatt zum völligen Stillstand kommen und heben
Sie dann die Säge vom Werkstück ab.
• Schalten Sie immer das Gerät aus, bevor Sie ein
verklemmtes Sägeblatt zu lösen versuchen.
• Bewegen Sie die Säge während des Schneidevorgangs
niemals rückwärts.
• Seien Sie sich der Gefahr durch weggeschleudertes
Ausschussmaterial bewusst. Unter Umständen können
Verschnittstücke mit hoher Geschwindigkeit vom
Schneidwerkzeug fortkatapultiert werden. Es liegt in
der Verantwortung des Benutzers, andere Personen im
Arbeitsbereich vor der Gefahr durch umherfliegende
Schnittreste zu schützen.
• Falls Sie während des Sägens unterbrochen werden,
beenden Sie den Arbeitsschritt und schauen Sie erst
dann auf.
• Der Sägeblattbolzen und die Unterlegscheiben wurden
speziell für Ihre Säge konstruiert. Um optimale
Leistung und sicheren Betrieb zu gewährleisten,
benutzen Sie niemals beschädigte oder ungeeignete
Sägeblattunterlegscheiben und -bolzen.
• Prüfen Sie die Sägeblattschutzhaube regelmäßig auf
ordnungsgemäße Funktion. Falls die Schutzhaube das
Sägeblatt nicht automatisch abdeckt, muss die Säge
vor dem Gebrauch repariert werden.
• Überprüfen Sie in regelmäßigen Abständen,
dass alle Muttern, Schrauben und anderen
Befestigungselemente fest angezogen sind.
Trennen Sie das Gerät stets vom Stromnetz, bevor
Sie Wartungsarbeiten, Einstellungsänderung oder
Werkzeugwechsel vornehmen.
Schutzbrille benutzen
Gehörschutz benutzen
Atemschutzmaske benutzen
Schutzkleidung benutzen
Schutzhandschuhe benutzen
Das Gerät darf nur für seinen bestimmungsgemäßen
Zweck verwendet werden. Jede von der Beschreibung in
dieser Gebrauchsanweisung abweichende Verwendung
wird als missbräuchliche Verwendung angesehen. Der
Bediener, nicht der Hersteller, ist für jegliche Schäden
oder Verletzungen aufgrund missbräuchlicher Verwendung
haftbar.
Der Hersteller ist weder für am Gerät vorgenommene
Modifikationen noch für aus solchen Veränderungen
resultierende Schäden haftbar.
Selbst bei Verwendung des Geräts entsprechend den
Anweisungen ist es nicht möglich, alle verbleibenden
Risikofaktoren auszuschließen. Folgende Risiken können
in Zusammenhang mit der Konstruktion und Bauweise des
Geräts auftreten:
D
Sicherheitshinweise 39
330130_Z1MANPRO.indd 39
25/09/2012 14:57
• Augenschädigung, wenn kein wirksamer Augenschutz
getragen wird
• Lungenschädigung, wenn keine wirksame Staubmaske
getragen wird
• Gehörschädigung, wenn kein wirksamer Gehörschutz
getragen wird
VERMEIDUNG VON RÜCKSCHLAG: ENUTZERSICHERHEIT
Rückschlag bezeichnet eine plötzliche Reaktion auf
ein verklemmtes, verhaktes oder fehlausgerichtetes
Sägeblatt und führt dazu, dass die Säge unkontrolliert
aus dem Werkstück nach oben und in Richtung
Bediener gehoben wird. Rückschlag resultiert aus
missbräuchlichem und/oder unsachgemäßem Betrieb der
Säge oder ungeeigneten Bedingungen und kann durch die
nachfolgenden Vorsichtsmaßnahmen vermieden werden:
a. Halten Sie die Säge mit beiden Händen gut fest
und positionieren Sie die Arme so, dass Sie den
Rückschlagkräften widerstehen können. Bringen
Sie Ihren Körper niemals auf eine Linie mit dem
Sägeblatt, sondern immer seitlich zur Säge in
Position. Rückschlag kann dazu führen, dass die Säge
zurückschnellt; die Rückschlagkräfte lassen sich
jedoch mithilfe entsprechender Vorsichtsmaßnahmen
durch den Bediener kontrollieren.
b. Wenn sich das Sägeblatt verklemmt oder der
Sägevorgang aus irgendwelchen Gründen unterbrochen
wird, lassen Sie den Auslöser los und halten Sie die
Säge vollkommen ruhig, bis das Sägeblatt zum völligen
Stillstand gekommen ist. Versuchen Sie niemals, die
Säge aus dem Werkstück zu nehmen oder nach hinten
zu ziehen, während sich das Sägeblatt noch bewegt,
da es sonst zu Rückschlag kommen kann. Untersuchen
Sie den Vorfall und treffen Sie Abhilfemaßnahmen,
um die Ursache für das Festfahren des Sägeblatts zu
beseitigen.
c. Wenn Sie die Säge in einem Werkstück
wiedereinschalten, zentrieren Sie das Sägeblatt im
Spalt und prüfen Sie, dass die Zähne nicht in den
Werkstoff eingreifen. Wenn das Sägeblatt im Material
verklemmt ist, dann kann es sich hocharbeiten oder
vom Werkstück zurückschlagen, wenn die Säge
eingeschaltet wird.
d. Platzieren Sie beim Bearbeiten großer Platten Stützen
an den Endkanten nahe der Schnittlinie, um ein
Hinunterbiegen der Platte unter ihrem Eigengewicht
zu verhindern. Dadurch werden ein Festfahren des
Sägeblattes und Rückschlag vermieden.
e. Verwenden Sie keine stumpfen oder beschädigten
Sägeblätter. Ungeschärfte oder nicht richtig
eingesetzte Sägeblätter ergeben einen engen
Sägespalt, der übermäßige Reibung, Festfahren und
Rückschlag verursachen kann.
f. Vor dem Sägen müssen die Tiefeneinstellungs- und
Winkelfeststellhebel fest angezogen und abgesichert
sein. Wenn sich die Sägeblatteinstellung während
des Sägens verändert, dann kann sich das Sägeblatt
verklemmen und es kann zu Rückschlag kommen.
g. Lassen Sie bei Tauchschnitten in Wände oder
Blindbereiche besondere Vorsicht walten. Das
hervorstehende Sägeblatt kann auf Gegenstände
treffen, die Rückschlag verursachen.
h. Überprüfen Sie vor jeder Benutzung, ob die untere
Schutzhaube richtig schließt. Verwenden Sie die Säge
nicht, wenn die untere Schutzhaube nicht bei allen
Winkeleinstellungen und Schnitttiefen frei beweglich ist
und sich nicht sofort schließt. Klemmen oder binden Sie
die untere Schutzhaube niemals in geöffneter Position
fest.
i. Überprüfen Sie die Funktionsfähigkeit der
Schutzhaubenfeder. Lassen Sie das Gerät vor dem
Gebrauch warten, wenn Schutzhaube und Feder nicht
einwandfrei arbeiten. Die untere Schutzhaube wird
möglicherweise durch beschädigte Teile, klebrige
Ablagerungen oder angesammeltes Sägemehl
blockiert.
j. Die untere Schutzhaube darf nur für besondere
Anwendungen wie Tauchschnitte oder Schifterschnitte
manuell zurückgezogen werden. Heben Sie die untere
Schutzhaube mithilfe des Blattschutzhebels an; sobald
das Sägeblatt in den Werkstoff einschneidet, muss
die untere Schutzhaube losgelassen werden. Für alle
anderen Sägearbeiten sollte die untere Schutzhaube
automatisch funktionieren.
k. Achten Sie vor dem Ablegen der Säge immer darauf,
dass die untere Schutzhaube das Sägeblatt bedeckt.
Ein ungeschütztes, leer laufendes Sägeblatt führt
dazu, dass die Säge rückwärts arbeitet und alles,
was im Weg ist, durchsägt. Beachten Sie, dass es
einige Zeit dauert, bis das Sägeblatt nach Freigabe
der Taste zum Stillstand kommt. Verwenden Sie keine
Schleifscheiben, da dies zum Erlöschen der Garantie
führt.
ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR LASEREINRICHTUNGEN
D
Das in diesem Gerät verwendete Lasersystem stellt
gewöhnlich keine Gefahr für die Augen dar. Dennoch ist
es notwendig, die nachfolgenden Sicherheitsvorschriften
zu befolgen:
• Schalten Sie den Laser erst ein, wenn das Gerät
betriebsbereit ist.
40
• Richten Sie den Laserstrahl nicht auf sich selbst oder
andere Personen.
• Richten Sie den Laser nicht auf reflektierendes
Plattenmaterial. Die Oberfläche könnte den Strahl auf
den Bediener oder auf Umstehende zurückwerfen.
Sicherheitshinweise
330130_Z1MANPRO.indd 40
25/09/2012 14:57
• Die Lasereinheit darf nur durch den Hersteller oder
einen zugelassenen Vertreter modifiziert oder ersetzt
werden.
• Warten Sie den Laser entsprechend den Anweisungen
des Herstellers.
WARNUNG! Nichtbefolgen der Sicherheitsvorschriften
kann zu Verblitzung und/oder gefährlicher
Strahlenbelastung führen.
1. Legen Sie die Vorderkante der Sägegrundplatte auf das
Werkstück an. Achten Sie darauf, dass das Sägeblatt
das Werkstück nicht berührt.
2. Schalten Sie den Laser am Laserschalter (1) ein.
Hinweis: Um den Laser zu betreiben, muss das Gerät ans
Stromnetz angeschlossen sein.
3. Richten Sie die Laserlinie auf Ihre Anreißlinie aus.
4. Führen Sie den Schnitt durch.
5. Schalten Sie den Laser aus.
SYMBOLE
UMWELTSCHUTZ
Elektro-Altgeräte dürfen nicht über den Haushaltsmüll entsorgt werden. Bitte nach Möglichkeit über entsprechende Einrichtungen entsorgen. Lassen Sie sich diesbezüglich von der zuständigen Behörde oder dem Händler beraten.
Warnhinweis
Immer Gehör-, Augen- und Atemschutz tragen
Für zusätzlichen Schutz doppelt isoliert
Achtung: Zur Reduzierung des Verletzungsrisikos muss Gebrauchsanweisung sorgfältig vom Bediener gelesen werden.
Laser
LASER RADIATION
DO NOT STARE INTO BEAM
CLASS 2 LASER PRODUCT
Wave length: 650nm
Maximum Po: 1mW
EN 60825-1:2007
LASERLICHT
LASERSTRAHLUNG
Nicht in den Laserstrahl blicken!
LASERKLASSE II
Wellenlänge: 650 nm
Leistung: ≤1 mW
EN 60825-1:2007
Erfüllt die entsprechenden rechtlichen Vorschriften und Sicherheitsnormen
VOR INBETRIEBNAHME
AUSPACKEN DES GERÄTS
Packen Sie Ihr Werkzeug vorsichtig aus und überprüfen
Sie es. Machen Sie sich vollständig mit all seinen
Eigenschaften und Funktionen vertraut.
Vergewissern Sie sich, dass sämtliche Teile des
Werkzeugs vorhanden und in einwandfreiem Zustand
sind. Sollten Teile fehlen oder beschädigt sein, lassen Sie
diese ersetzen, bevor Sie das Werkzeug verwenden.
SCHNITTTIEFE
Stellen Sie sicher, dass das Gerät vom Stromnetz getrennt
ist.
1. Lösen Sie die Tiefenarretierung (21) und heben Sie die
Säge von der Grundplatte ab.
2.Verändern Sie die Position der Säge, bis die
gewünschte Tiefe der Schnitttiefenskala (20) zufolge
erreicht ist. Die Schnitttiefenskala dient dabei
jedoch nur als Anhaltspunkt. Wenn eine exakte
Tiefeneinstellung erforderlich ist, sollten mehrere
Probeschnitte durchgeführt werden, bis die benötigte
Tiefe eingestellt ist.
3.Drücken Sie den Hebel zum Fixieren der Säge nach
unten, aber wenden Sie dabei nicht zu viel Kraft an. Die
besten Schnittergebnisse lassen sich erreichen, wenn
das Sägeblatt höchstens einen Sägezahn über die
Werkstückstärke hinausreicht.
D
• Falls die Tiefenarretierung zu viel oder zu wenig
Spannung aufweist, kann die Position des Hebels
verändert werden.
Sicherheitshinweise / Symbole / Vor inbetriebnahme 41
330130_Z1MANPRO.indd 41
25/09/2012 14:57
Gehen Sie dazu wie folgt vor:
1. Entfernen Sie mit einem Schlitzschraubendreher
vorsichtig den Sicherungsring, mit dem der Hebel an
der Sechskantmutter fixiert ist.
2. Nehmen Sie den Hebel von der Sechskantmutter.
3.Setzen Sie den Hebel dann wieder auf die
Sechskantmutter, und zwar um eine Position im
Uhrzeigersinn versetzt, falls die Tiefenarretierung
zu fest war, bzw. um eine Position gegen den
Uhrzeigersinn versetzt, falls sie zu locker war.
4. Bringen Sie den Sicherungsring wieder an, um
den Hebel zu fixieren und überprüfen Sie, dass die
Tiefenarretierung einwandfrei funktioniert.
GEHRUNGSWINKEL
Gehrungswinkel lassen sich stufenlos im Bereich von 0°
bis 45° einstellen.
Hinweis: Bringen Sie die Säge
niemals eine Winkelstellung,
wenn sie an einem Sägetisch
montiert ist.
1. Stellen Sie sicher, dass die
Säge vom Stromnetz getrennt
ist.
2.Lösen Sie die
Gehrungswinkeleinstellung (14) vorne an der Säge.
3.Neigen Sie die Säge in den gewünschten Winkel;
richten Sie sich dabei nach der Gehrungswinkelskala
(12).
Hinweis: DieGehrungswinkelskala sollte nur als
Anhaltspunkt dienen. Falls ein exakter Winkel
erforderlich ist, sollten Sie mehrere Probeschnitte
durchführen, bis der benötigte Winkel erreicht ist.
4. Ziehen Sie die Gehrungswinkeleinstellung wieder an.
D
AUSLÖSESCHALTER
Halten Sie die Sägegriffe beim Einschalten des Gerätes
fest mit beiden Händen.
• Betätigen Sie zum Einschalten der Säge den
Auslöseschalter (19). Es ist beim Drücken des Schalters
zunächst ein Widerstand spürbar; dabei handelt
es sich um einen Sicherheitsmechanismus, um ein
versehentliches Einschalten zu verhindern.
• Geben Sie zum Abschalten der Säge den
Auslöseschalter wieder frei.
Setzen Sie das Sägeblatt erst an das Werkstück an, wenn
es seine volle Drehzahl erreicht hat. Ebenso darf die Säge
erst ausgeschaltet werden, wenn der Schnitt beendet ist.
42
PARALLELANSCHLAG
• Der Parallelanschlag (15) lässt
sich rechts oder links des
Sägeblattes einsetzen.
• Mithilfe des Anschlags lassen
sich auch ohne Anreißlinien
genaue Schnitte vornehmen.
1. Lockern Sie die Rändelschraube an der Grundplatte
und schieben Sie den Parallelanschlag (15) entweder
von rechts oder von links in die Anschlagsführung der
Grundplatte (6) ein.
2.Verschieben Sie den Anschlag, bis die gewünschte
Schnittbreite erreicht ist.
3.Ziehen Sie die Rändelschraube zum Fixieren des
Anschlags an.
SICHTKERBEN
Die Sichtkerben (16) vor dem Sägeblatt dienen zur
Ausrichtung beim Sägen entlang einer Anreißlinie.
Peilen Sie bei 90°-Schnitten entlang der von vorne (d.h.
aus Bedienersicht) betrachtet rechten Kerbe und bei
45°-Schnitten entlang der linken Kerbe.
LASERFÜHRUNG
Warnung:
• Blicken Sie nie direkt in den
Laserstrahl.
• Richten Sie den Laserstrahl
niemals auf Personen oder
Gegenstände, mit Ausnahme
des Werkstücks.
Vor inbetriebnahme
330130_Z1MANPRO.indd 42
25/09/2012 14:57
Warnung:
• Achten Sie darauf, dass der Laserstrahl auf ein festes
Werkstück ohne reflektierende Oberflächen gerichtet
wird, d.h. er sollte nur für Holz und Oberflächen
mit rauer Beschichtung eingesetzt werden. Die
Verwendung des Lasers eignet sich nicht für helle,
glänzende und reflektierende Werkstoffe, da der Strahl
durch die reflektierende Oberfläche auf den Bediener
zurückgeworfen werden könnte.
• Schalten Sie den Laser erst ein, wenn sich die Säge auf
dem Werkstück befindet.
1. Setzen Sie die Vorderkante der Grundplatte auf dem
Werkstück an. Das Sägeblatt darf das Werkstück nicht
berühren.
2. Schalten Sie die Laserführung durch Drücken des
Laserschalters (8) ein.
Hinweis: Für den Betrieb des Lasers muss die Säge ans
Stromnetz angeschlossen sein.
3. Richten Sie die Laserlinie auf Ihre Anreißlinie aus.
4. Führen Sie den Schnitt durch.
5. Schalten Sie den Laser wieder aus.
BEDIENUNG
SÄGEVORGANG
1. Setzen Sie die Vorderkante der Grundplatte auf das
Werkstück und vergewissern Sie sich, dass Ihre
Anreißlinie auf die richtige Sichtkerbe ausgerichtet ist.
Achten Sie darauf, dass das Sägeblatt das Werkstück
nicht berührt.
2.Halten Sie die Säge gut mit beiden Händen fest
und betätigen Sie den Auslöseschalter. Wenn der
Sägemotor seine volle Drehzahl erreicht hat, führen Sie
die Säge gleichmäßig an der Schnittlinie entlang.
3.Achten Sie auf eine stetige Vorschubgeschwindigkeit:
Eine zu hohe Geschwindigkeit kann den Motor
übermäßig belasten, wohingegen Ihr Werkstück
bei zu geringer Geschwindigkeit möglicherweise
blank gerieben würde. Vermeiden Sie abrupte
Sägebewegungen.
4. Geben Sie den Auslöseschalter nach Beendigung des
Schnittes wieder frei und lassen Sie das Sägeblatt zum
völligen Stillstand kommen, bevor Sie die Säge aus
dem Werkstück nehmen.
FURNIER SÄGEN
Stellen Sie das Sägeblatt zum Bearbeiten von
Furnierplatten oder Werkstücken von weniger als 20 mm
Stärke so ein, dass es 5–10 mm unter dem Werkstück
herausreicht. Legen Sie zudem die Werkstückoberseite
zum Sägen nach unten. Dadurch wird die Splitterbildung
auf der Werkstückoberseite verringert. Stellen Sie das
Sägeblatt zum Schneiden stärkerer Werkstücke auf
maximale Tiefe, um Rückschlag zu verhindern.
INNENSCHNITTE
1. Stellen Sie die gewünschte Schnitttiefe ein.
2. Stellen Sie den Winkel auf 0˚.
3. Heben Sie den
Schutzhaubenhebel (4) an,
um Zugang zum Sägeblatt
zu erhalten, und setzen Sie
dann die Vorderkante der
Grundplatte flach gegen das
Werkstück. Dabei muss der
hintere Griff angehoben sein, damit das Sägeblatt das
Werkstück nicht berührt.
4. Schalten Sie die Säge ein, während sich das Sägeblatt
knapp über dem Werkstück befindet, und warten Sie,
bis es (nach etwa 2 Sekunden) seine volle Drehzahl
erreicht hat.
5. Tauchen Sie das Sägeblatt langsam in das Werkstück
ein und verwenden Sie dabei die Vorderkante der
Grundplatte als Drehpunkt.
Hinweis: Geben Sie den unteren Schutzhaubenhebel frei,
sobald das Sägeblatt in das Werkstück eindringt.
6. Führen Sie den Schnitt bis zum Ende in einer
Vorwärtsrichtung durch.
7. Geben Sie den Auslöseschalter nach Beendigung
des Schnittes frei und lassen Sie das Sägeblatt zum
völligen Stillstand kommen. Nehmen Sie die Säge
nicht aus dem Werkstück, während sich das Sägeblatt
noch dreht. Falls die Ecken Ihres Innenschnittes nicht
vollständig durchtrennt sind, verwenden Sie eine Stichoder Handsäge, um die Eckenschnitte fertigzustellen.
D
Vor inbetriebnahme / Bedienung 43
330130_Z1MANPRO.indd 43
25/09/2012 14:57
HINWEISE ZUM SÄGETISCH
Diese Säge lässt sich in die
meisten Sägetische einsetzen.
• Vergewissern Sie sich vor
der Verwendung, dass der
Sägetisch über geeignete
Schutzvorrichtungen
verfügt und dass diese
ordnungsgemäß montiert und
funktionstüchtig sind.
• Sorgen Sie dafür, dass die Säge sicher am Sägetisch
befestigt ist. Folgen Sie der Montageanweisung
des Herstellers in der Gebrauchsanweisung des
Sägetisches.
• Führen Sie die Säge mit der Hand im Sägeschlitz
des Tisches entlang, um zu überprüfen, dass Sie
gleichmäßig und ungehindert läuft.
• Vergewissern Sie sich, dass Ihr Sägetisch mit einem
Rückschlagschutz ausgestattet ist.
• Stellen Sie sicher, dass sich ein geeigneter SicherheitsEin-/Ausschalter am Sägetisch befindet. Die Säge kann
dann mit einem Federbügel, einem Kabelbinder o.ä.
auf Dauerbetrieb gestellt und an die Sicherheitsbuchse
am Sägetisch angeschlossen werden. Der Bügel bzw.
Kabelbinder muss wieder entfernt werden, wenn die
Säge aus dem Sägetisch genommen wird.
• Nehmen Sie unter Verwendung der gesamten
Sicherheitsausrüstung einen Probeschnitt an einem
Ausschussstück vor und vergewissern Sie sich, dass
alle Schutzvorrichtungen richtig eingestellt sind, bevor
Sie den Sägevorgang fortsetzen.
SÄGEBLATTWECHSEL
WARNHINWEIS: Vergewissern Sie sich, dass das
Gerät ausgeschaltet und vom Stromnetz getrennt
ist, bevor Sie Einstellungsänderungen oder
Sägeblattwechsel vornehmen.
• Verwenden Sie ausschließlich 185-mm-Sägeblätter mit
einer Schnittfuge zwischen 2,2 und 3,5 mm, die auf die
Verwendung mit Kreissägen mit einer Leerlaufdrehzahl
von mindestens 5.000 min-1
ausgelegt sind.
• Bringen Sie niemals
Sägeblätter aus
Schnellarbeitsstahl oder
Schleifscheiben an. Die
Montage von Sägeblättern
mit abweichendem
Bestimmungszweck oder ungeeigneter Größe führen
zum Erlöschen der Garantie.
• Bringen Sie keine minderwertigen Sägeblätter an.
Überprüfen Sie in regelmäßigen Abständen, dass
das Sägeblatt flach, scharf und frei von Rissen und
Mängeln ist.
1. Trennen Sie die Säge vom Stromnetz.
2. Setzen Sie den mitgelieferten Stirnlochschlüssel (17)
in die beiden Löcher im äußeren Sägeblattflansch ein.
Stecken Sie den Sechskantschlüssel (18) in das Loch
im Sägeblattbolzen.
3. Halten Sie den Stirnlochschlüssel gut fest und drehen
Sie dabei den Sechskantschlüssel in der Drehrichtung
des Sägeblattes (d.h. gegen den Uhrzeigersinn). Wenn
der Bolzen gelockert ist, entfernen Sie den Bolzen und
den Sägeblattflansch.
4. Ziehen Sie die untere
Sägeblattschutzhaube (7)
ganz zurück und nehmen Sie
das verschlissene Sägeblatt
vorsichtig von der inneren
Sägeblattscheibe auf dem
Aufnahmeschaft ab. Ziehen
Sie das Sägeblatt durch die
Grundplatte heraus.
5. Schieben Sie das neue Sägeblatt nun vorsichtig
durch die Grundplatte und halten Sie dabei die untere
Sägeblattschutzhaube ganz zurückgezogen. Setzen
Sie das Sägeblatt an die innere Sägeblattscheibe auf
dem Aufnahmeschaft. Die Beschriftung muss dabei
nach außen weisen und der Pfeil auf dem Sägeblatt
muss in dieselbe Richtung zeigen wie der Pfeil auf der
Sägeblattschutzhaube.
6. Bringen Sie den äußeren Sägeblattflansch wieder an
und schrauben Sie den Sägeblattbolzen nicht zu fest
durch den äußeren Sägeblattflansch.
7. Vergewissern Sie sich, dass das Sägeblatt bündig
zwischen innerem und äußerem Sägeblattflansch sitzt
und ziehen Sie es dann mit dem Stirnlochschlüssel und
dem Sechskantschlüssel fest an.
D
44
Hinweise zum sägetisch / Sägeblattwechsel
330130_Z1MANPRO.indd 44
25/09/2012 14:57
WARTUNG
Vergewissern Sie sich, dass das Gerät ausgeschaltet
und vom Stromnetz getrennt ist, bevor Sie
Einstellungsänderungen oder Wartungsarbeiten
vornehmen.
• Prüfen Sie alle Halteschrauben regelmäßig auf festen
Sitz. Sie können sich mit der Zeit durch Vibration lösen.
• Überprüfen Sie in regelmäßigen Abständen, dass
die Sägespindeln und Spindelunterlegscheiben
sauber und frei von Harzablagerungen und
festgesetztem Sägemehl sind. Vergewissern Sie
sich, dass die Flächen der Spindelunterlegscheiben
glatt und gratfrei sind. Stellen Sie sicher, dass die
Sägeblatthalteschraube ordnungsgemäß festgezogen
ist.
• Prüfen Sie, dass die federbelastete Schutzhaube
einwandfrei funktioniert. Sie muss schnell schließen
und darf die Kreissäge nirgends streifen. Nehmen Sie
das Sägeblatt ab und entfernen Sie angesammeltes
Sägemehl und -späne aus dem Bereich der
Schutzhaube.
• Überprüfen Sie von Zeit zu Zeit die Spannung des
Feineinstellknopfes und ziehen Sie bei Bedarf die
Nylocmutter an beziehungsweise lockern Sie sie.
• Die Lüftungsschlitze der Säge müssen stets sauber und
frei von Fremdkörpern gehalten werden. Reinigen Sie
die Säge mit einem leicht feuchten Lappen. Verwenden
Sie keine Lösungsmittel.
SÄGEBLATTWARTUNG
• Überprüfen Sie das Sägeblatt regelmäßig auf
festgesetzte Harzablagerungen und Sägemehl.
Reinigen Sie es bei Bedarf mit einem Lösungsmittel wie
z.B. WD-40, Terpentinersatz oder einem vergleichbaren
Universalkriech- und Schmieröl.
• Prüfen Sie das Sägeblatt regelmäßig auf Flachheit.
Durch Verwendung der Säge mit einem verbogenen
Sägeblatt werden Motor und Getriebe übermäßig
belastet; dies kann zudem Auswirkungen auf Ihre
Garantieansprüche haben.
• Die Hartmetall-Sägeblattzähne sollten regelmäßig
auf Schärfe und Bruchschäden geprüft und bei
Bedarf repariert oder geschärft werden. Achten Sie
beim Schärfen darauf, dass der Anschliffwinkel der
Sägezähne beibehalten wird.
REINIGUNG
1. Halten Sie die Belüftungsöffnungen des Gerätes stets
frei und sauber.
2. Entfernen Sie Schmutz und Staub regelmäßig mit
einem Lappen oder einer weichen Bürste.
3. Verwenden Sie niemals ätzende Reinigungsmittel zum
Säubern der Kunststoffteile. Es wird empfohlen, einen
feuchten Lappen zu benutzen. Lassen Sie die Säge
niemals in Kontakt mit Wasser kommen!
4. Schmieren Sie alle beweglichen Teile in regelmäßigen
Abständen.
BÜRSTENWECHSEL
• Bei den Kohlebürsten handelt es sich um
Verschleißteile, die in regelmäßigen Abständen
überprüft werden sollten und bei Verschleiß ersetzt
werden müssen.
• Nehmen Sie dazu die Säge vom Stromnetz und
schrauben Sie dann die Bürstenkappen ab; diese
befinden sich nahe dem Motorende. Entfernen
Sie die Bürsten durch vorsichtiges Ziehen an den
hervorstehenden Federn.
• Wenn eine der Bürsten auf weniger als 6 mm Länge
abgenutzt ist, müssen beide Bürsten gegen OriginalTriton-Ersatzbürsten ausgetauscht werden. Erhältlich
sind die Triton-Ersatzbürsten bei autorisierten
Reparaturwerkstätten für Triton-Sägen.
• Triton Precision Power Tools übernimmt keine
Haftung für Schäden oder Verletzungen durch falsche
Handhabung dieses Gerätes oder eigenmächtige
Instandsetzungsversuche.
WARTUNG DES NETZKABELS
Falls das Netzkabel ersetzt werden muss, darf dies
nur durch den Hersteller, seinen Vertreter oder eine
autorisierte Fachwerkstatt erfolgen, um Sicherheitsrisiken
zu vermeiden.
D
Wartung 45
330130_Z1MANPRO.indd 45
25/09/2012 14:57
FEHLERSUCHE
SYMPTOM
PROBLEM
VORGESCHLAGENE MASSNAHME
Sage funktioniert nicht
Netzkabel nicht angeschlossen
Überprüfen, dass das Kabel ans Stromnetz
angeschlossen ist
Stromversorgungsfehler, Sicherung
oder Schutzschalter ausgelöst
Stromzufuhr prüfen
Bürsten abgenutzt oder haftend
Vom Stromnetz trennen, Bürstenkappen
öffnen und sicherstellen, dass sich die
Bürsten ungehindert in den Haltern bewegen.
Überprüfen, ob Bürsten gemäß bschnitt
„Wartung” ersetzt werden müssen.
Kabel beschädigt
Kabel durch autorisierte Fachwerkstatt**
reparieren oder ersetzen lassen
Schalter defekt
Schalter durch autorisierte Fachwerkstatt**
reparieren oder ersetzen lassen
Motor defekt
Motor durch autorisierte Fachwerkstatt**
reparieren oder ersetzen lassen
Verlängerungskabel zu lang oder
nicht leistungsfähig
Verlängerungskabel mit ausreichender
Stromleistung verwenden
Sägeblatt stumpf oder beschädigt
Sägeblatt schleifen oder ersetzen
Motorüberlast
Schubkraft auf die Säge reduzieren.
Sicherstellen, dass der Schnitt sich nicht
schließt und das Sägeblatt inklemmt.
Gerät läuft heiß
Gerät abschalten und auf Zimmertemperatur
abkühlen lassen. Belüftungsöffnungen
überprüfen und säubern.
Zubehör nicht fest montiert
Überprüfen, dass das Sageblatt richtig auf
den Sägeblattunterlegscheiben festgezogen
ist.
Bewegliche Teile stark abgenutzt
Durch autorisierte Fachwerkstatt**
reparieren oder ersetzen lassen
Mechanische Blockierung
Durch autorisierte Fachwerkstatt**
reparieren oder ersetzen lassen
Anker teilweise kurzgeschlossen
Durch autorisierte Fachwerkstatt**
reparieren oder ersetzen lassen
Sägeblattmutter ist lose
Sägeblattmutter festziehen
und sicherstellen, dass
Sägeblattunterlegscheiben ordnungsgemäß
montiert sind.
Beschädigte Getriebewelle oder
Zähne
Durch autorisierte Fachwerkstatt**
reparieren oder ersetzen lassen
Tiefenarretierung muss festgezogen
werden
Tiefenarretierung gemäß Abschnitt
„Spannung der Tiefenarretierung einstellen“
positionieren
Niedrige Leistung
Vibration oder
ungewöhnliches Geräusch
Motor läuft, aber Sägeblatt
dreht sich nicht
D
Sägetiefeneinstellung bleibt
nicht in Position
46
Fehlersuche
330130_Z1MANPRO.indd 46
25/09/2012 14:57
Starke Funkenbildung im
Motorgehäuse
Zurückziehbare Schutzhaube
schließt sich nicht oder nur
langsam
Bürsten bewegen sich nicht
ungehindert
Gerät vom Stromnetz trennen, Bürsten
herausnehmen und reinigen oder ersetzen
Anker kurzgeschlossen oder offener
Stromkreis
Durch autorisierte Fachwerkstatt**
reparieren oder ersetzen lassen
Kommutatoroberfläche nicht sauber
Durch autorisierte Fachwerkstatt**
reparieren oder ersetzen lassen
Rückholfeder locker oder defekt
Rückholfeder wieder anbringen oder
ersetzen (nur Original-Triton-Ersatzteile
verwenden)
Schutzhaube verbogen
Geradebiegen oder durch autorisierte
Fachwerkstatt** reparieren oder ersetzen
lassen
Mechanismus durch Sägemehl
blockiert
Blockierten Mechanismus reinigen und leicht
schmieren
Wenn sich das Problem durch die obigen Abhilfemaßnahmen nicht beheben lässt, nehmen Sie keine
eigenmächtigen Instandsetzungsversuche an der Säge vor, sondern besuchen Sie bitte www.tritontools.com
und nehmen Sie Kontakt zu Ihrem nächsten Triton-Fachhändler auf.
** Besuchen Sie www.tritontools.com, um eine autorisierte Fachwerkstatt in Ihrer Region zu finden.
GARANTIE
Zur Anmeldung Ihrer Garantie besuchen Sie bitte unsere
Website www.tritontools.com* und tragen dort Ihre
persönlichen Daten ein.
Ihre Angaben werden (wenn nicht anders angewiesen) in
unseren elektronischen Verteiler aufgenommen, damit Sie
Information über zukünftige Produkteinführungen erhalten.
Die von Ihnen bereitgestellten Angaben werden nicht an
Dritte weitergegeben.
KAUFINFORMATION
Kaufdatum: ___ / ___ / ____
Modell: TA184CSL
Seriennummer
(siehe Motorgehäuse): ___________________
Bewahren Sie bitte Ihren Beleg als Kaufnachweis auf.
Triton garantiert dem Käufer dieses Produkts, dass
Triton, wenn sich Teile dieses Produkts innerhalb
von 12 Monaten ab Originalkaufdatum infolge
fehlerhafter Materialien oder Arbeitsausführung
als defekt erweisen, das mangelhafte Teil nach
eigenem Ermessen entweder kostenlos reparieren
oder ersetzen wird.
Diese Garantie gilt nicht für kommerzielle
Verwendung und erstreckt sich nicht auf normalen
Verschleiß oder Schäden infolge von Unfall,
Missbrauch oder unsachgemäßer Verwendung.
*Bitte registrieren Sie sich innerhalb von 30 Tagen
nach dem Kauf online.
Es gelten die allgemeinen Geschäftsbedingungen.
D
Ihre gesetzlich festgelegten Rechte werden dadurch
nicht eingeschränkt.
Fehlersuche / Garantie 47
330130_Z1MANPRO.indd 47
25/09/2012 14:57
Grazie per aver acquistato questo utensile Triton. Queste istruzioni contengono informazioni utili
per il funzionamento sicuro ed affidabile del prodotto.
Per essere sicuri di utilizzare al meglio il potenziale dell'utensile si raccomanda pertanto di leggere a fondo questo manuale.
Conservare il manuale in modo che sia sempre a portata di mano e accertarsi che l'operatore dell'elettroutensile lo abbia letto
e capito a pieno.
CONTENUTO
Specificazioni Tecniche Caratteristiche Tecniche Istruzioni di sicurezza Simboli Preparazione Istruzioni di funzionamento Guida banco sega
Sostituzione lama Manutenzione
Assistenza Garanzia
48
48
49
53
53
55
56
56
57
58
59
SPECIFICAZIONI TECNICHE
Modello N.: TA184CSL
Tensione: 220-240V ~ 50Hz
Potenza: 1800W
Velocità a vuoto: 5,000min-1
Diametro lama: 185mm
Diametro albero sega: 20mm
Regolazione inclinazione: Da -1° a 45°
Capacità di taglio a 90°: 63mm
Capacità di taglio a 45°: 49mm
Isolamento: Con doppio isolamento
Peso netto: 5,1 kg
Laser: 2° Classe metraggio laser: 650nm potenza di uscita≤1mw
Pressione sonora: 98.1 dB(A)
Potenza sonora: 109.1 d(A)
Vibrazione ponderata: : 2.969m/s2
Indossare protezioni per l’udito
Si raccomanda di utilizzare sempre adeguate protezioni per l’udito, quando il livello delle emissioni sonore generate dal
tipo di lavoro da eseguire supera gli 80dB.
I
48
Indice / Specificazioni techniche
330130_Z1MANPRO.indd 48
25/09/2012 14:57
CARATTERISTICHE TECNICHE
1. Maniglia ad impugnatura principale
2. Guardia della lama superiore
3. Bocchetta estrazione polveri
4. Leva protezione lama
5.Lama
6. Piastrabase
7. Guardia della lama inferiore
8. Pulsante Laser On/Off
9.Maniglia d’impugnatura anteriore
10. Apertura laser
11. Carcassa del motore
12. Scala d’inclinazione
13. Manopola di blocco guida parallela
14. Leva di regolazione inclinazione
15. Guida taglio parallela
16. Tacca lama
17. Chiave a pioli
18. Chiave esagonale
19. Interruttore a grilletto
20. Scala di profondità taglio
21. Leva di blocco profondità
NORME GENERALI DI SICUREZZA
AVVERTENZA: Leggere ed assimilare tutte
le istruzioni. La non osservanza delle seguenti
istruzioni può causare scosse elettriche, incendi
e/o lesioni gravi.
Conservare tutte le avvertenze di pericolo e le
istruzioni operative per ogni esigenza futura.
Il termine “elettroutensile” si riferisce all’utensile a
rete fissa (con filo) o un utensile a batteria (senza filo).
1. Area di lavoro.
a. Mantenere l’area di lavoro pulita e adeguatamente
illuminata. Il disordine e le zone di lavoro non
illuminate possono essere fonte di incidenti.
b. Non usare gli elettroutensili in presenza di
atmosfere esplosive, come liquidi, gas e polveri
infiammabili. Gli elettroutensili producono scintille
che potrebbero accendere le polveri o i fumi.
c. Tenere altre persone e i bambini a distanza di
sicurezza durante l’impiego dell’utensile elettrico.
Eventuali distrazioni potrebbero far perdere il controllo
dell’utensile all’operatore.
2. Sicurezza elettrica
a. Le spine degli elettroutensili devono
essere compatibili con le prese di corrente.
Non modificare in alcun modo la spina
dell’elettroutensile. Non usare adattatori con gli
elettroutensili dotati di collegamento di messa
a terra. L’uso delle spine originali non modificate e
delle prese corrispondenti ridurrà il rischio di scosse
elettriche.
b. Evitare il contatto del corpo con le superfici
collegate a massa come i tubi, i radiatori, le
cucine e i frigoriferi. Se il corpo dell’operatore è
collegato alla terra o alla massa il rischio di scosse
elettriche è maggiore.
c. Non esporre gli elettroutensili alla pioggia e non
lasciarli in ambienti umidi o bagnati. L’ingresso
dell’acqua in una macchina utensile aumenta il rischio
di scosse elettriche.
d. Non usare il cavo in modo improprio. Non afferrare
mai il cavo per trasportare, tirare o staccare
l’elettroutensile dalla presa di corrente. Tenere il
cavo lontano da fonti di calore, olio, e sostanze
affini, bordi appuntiti o parti in movimento. I cavi
danneggiati o attorcigliati aumentano il rischio di
scosse elettriche.
e. Qualora si voglia usare l’utensile all’aperto, usare
cavi di prolunga compatibili con l’uso in ambienti
esterni. Un cavo idoneo all’uso in ambienti esterni
riduce il rischio di scosse elettriche.
f. Se l’utilizzo di un elettroutensile in ambiente
umido è inevitabile, utilizzare una fonte di
alimentazione protetta da un dispositivo
differenziale. L’uso di un
dispositivo differenziale riduce notevolmente il rischio
di scosse elettriche.
NOTA : Il termine "dispositivo di corrente residua
(RCD)" può essere sostituita dal termine "circuito
di guasto a terra (GFCI) "o" dispersione a terra
interruttore (ELCB) ".
3. Sicurezza personale
a. Quando si usa un elettroutensile lavorare sempre
con la massima attenzione e concentrazione,
lasciandosi guidare dal buon senso. Non usare
mai un elettroutensile quando si è stanchi o sotto
l’effetto di medicinali e/o sostanze alcoliche o
stupefacenti. Quando si usa un elettroutensile un
attimo di distrazione è sufficiente a causare gravi
lesioni alle persone.
b. Usare dispositivi per la protezione personale.
Indossare sempre protezioni per gli occhi. I
dispositivi per la sicurezza personale, come le
mascherine antipolvere, le calzature di sicurezza
antiscivolo, il casco e la cuffia, se usati in maniera
appropriata, riducono i rischi di lesioni alle persone.
I
Caratteristiche techniche / Norme generali di sicurezza 49
330130_Z1MANPRO.indd 49
25/09/2012 14:57
c. Evitare l’avviamento accidentale. Garantire che
l’interruttore è in posizione arresto (OFF) prima
di attaccare la presa. Trasportare gli elettroutensili
con il dito al di sopra dell’interruttore o attaccando
l’elettroutensile con l’interruttore acceso, aumenta il
rischio di accidenti.
d. Rimuovere tutte le chiavi di regolazione e le chiavi
inglesi prima di accendere l’elettroutensile. Una
chiave inglese o una chiave di regolazione collegata a
una parte in movimento dell’elettroutensile potrebbe
causare lesioni alle persone.
e. Non andare oltre l’altezza consentita. In qualsiasi
momento mantenere i piedi poggiati su superfici
solide e un punto di appoggio sicuro. Un buon
equilibrio consente di avere il massimo controllo
sull’elettroutensile nelle situazioni inaspettate.
f. Vestirsi con abbigliamento adeguato. Non indossare
abiti larghi o gioielli. Tenere i capelli, vestiti e guanti
lontano da parti in movimento.
g. Se il dispositivo utilizzato è dotato di bocchetta
per l’aspirazione della polvere accertarsi che sia
collegato e utilizzato correttamente. L’uso di tali
dispositivi riduce i rischi correlati alle polveri.
4. Maneggio ed impiego accurato di utensili elettrici
a. Non forzare l’elettroutensile. Usare sempre
l’elettroutensile corretto per il lavoro da eseguire.
L’elettroutensile corretto sarà in grado di svolgere il
lavoro in modo più efficiente e sicuro nell’ambito della
gamma di potenza indicata.
b. Non usare l’elettroutensile se l’interruttore
di accensione non si accende e si spegne. Gli
elettroutensili con un interruttore di accensione
difettoso sono pericolosi e devono essere riparati
immediatamente.
c. Staccare la spina dalla presa di corrente prima
di effettuare qualsiasi regolazione, sostituire gli
accessori o riporre gli attrezzi a motore. Queste
misure di sicurezza preventive riducono il rischio di
avvio involontario.
d. Conservare l’elettroutensile fuori dalla portata
dei bambini e non lasciare che venga utilizzato
da persone non adeguatamente addestrate e
competenti nell’uso degli elettroutensili o che
non abbiano letto questo manuale di istruzioni. Gli
elettroutensili diventano estremamente pericolosi nelle
mani di persone non addestrate.
e. Mantenere gli elettroutensili. Controllare per
disallineamento o la legatura delle parti in
movimento, la rottura di parti e altre condizioni che
possono influire il funzionamento dell’apparecchio.
In caso di danneggiamento, fare riparare prima
dell’uso. Molti incidenti sono causati da una scarsa
manutenzione dell’utensile.
f. Mantenere le lame pulite e affilate. Gli utensili da
taglio tenuti in buone condizioni operative e con i bordi
taglienti affilati sono meno soggetti a bloccarsi e più
facili da controllare.
g. Utilizzare l’elettroutensile e tutti i componenti e gli
accessori in conformità con le istruzioni di questo
manuale e nella maniera prevista per ciascun
tipo di utensile, tenendo conto delle condizioni
lavorative e del compito da eseguire. L’utilizzo
degli elettroutensili per fini diversi da quelli previsti
rappresenta un rischio per le persone.
5. Assistenza
a. Qualsiasi intervento sull’elettroutensile deve
essere eseguito da personale qualificato
utilizzando unicamente pezzi di ricambio
compatibili e approvati. Ciò garantisce la sicurezza
dell’utensile elettrico.
SICUREZZA SUPPLEMENTARE PER LE SEGHE CIRCOLARI
I
AVVERTENZE. Prima di collegare uno strumento per
una fonte di alimentazione (interruttore di rete presa di
alimentazione punto, presa di corrente, ecc) assicurarsi
che la tensione è la stessa di quella indicata sulla
targhetta dell'utensile. Una fonte di alimentazione
con una tensione superiore a quella indicata per lo
strumento può causare gravi lesioni per l'utente, e
danni allo strumento. In caso di dubbio, non collegare
lo strumento. Utilizzando una fonte di alimentazione
con una tensione inferiore alla nominale di targa è
dannoso per il motore.
• Non consentite nessuno al di sotto l’eta` di 18 di
operare questa sega
•A ssicurarsi che tutti i supporti e cavi di alimentazione
sono del tutto liberi dal percorso di taglio
• Essere consapevoli del fatto che la lama si proietta
dalla parte inferiore del pezzo
50
• Non raggiungere al di sotto il pezzo dove la guardia
non è in grado di proteggervi dalla lama • Controllare
regolarmente il funzionamento della protezione della
lama. Se la guardia non si estende automaticamente
al di sopra la lama, portate la sega a un centro di
riparazione prima dell'uso
• Non tentate di tagliare materiali di spessori superiori a
quelli descritti dettagliamente nella sezione dati tecnici
presenti in questo manuale
• Assicurarsi che il lavoro sia correttamente supportato.
I pannelli di grandi dimensioni possono piegarsi
sotto il loro stesso peso e si legano alla lama della
sega. Supporti devono essere posizionati al di sotto il
pannello su entrambi i lati, vicino alla linea di taglio e
vicino al bordo del pannello
• Non applicare alcuna forza laterale o torcimento alla
lama durante il taglio
Norme generali di sicurezza
330130_Z1MANPRO.indd 50
25/09/2012 14:57
• Non spostare la sega indietro in qualsiasi momento
durante il taglio
• Se un taglio non si estende fino al bordo del pezzo,
o se la lama lega nel taglio, permettere alla lama di
arrestarsi completamente e poi sollevare la sega dal
pezzo di lavoro
• Quando operando questa sega, utilizzare le adeguate
protezioni come gli occhiali di sicurezza o scudo a
schermo, protezione per l’udito, mascherina antipolvere e indumenti prottetivi compresi I guanti di
sicurezza.
• Notare la direzione di rotazione del motore e la lama
• Attenzione ai rifiuti previsti. In alcune situazioni,
materiale di scarto possono essere proiettati dalla
velocità dell'utensile da taglio. E' la responsabilità degli
utenti di assicurare che altre persone nella zona di
lavoro sono protetti dalla possibilità di scarti ribaltanti.
• Assicurarsi che le mani sono lontani dalla zona di taglio
e dalla lama. Tenere una mano sulla maniglia ausiliaria,
o carcassa del motore. Se entrambe le mani tengono
l'utensile non possono essere tagliate dalla lama
• Controllare il pezzo e rimuovere tutti i chiodi e altri
oggetti incorporati prima dell'inizio dei lavori
• Regolare la profondità di taglio allo spessore del pezzo
cioè meno di un dente integrale della lama deve essere
visibile al di sotto del pezzo in lavorazione
• Non tentare di liberare una lama inceppata non prima
di averla scollegata dalla rete elettrica •Fissare sempre
il pezzo su una piattaforma stabile, assicurando che
l'esposizione del corpo è ridotto al minimo, evitando
lame di attacco o la perdita di controllo
• Stare sempre da un lato quando si utilizza la sega
• Non mantenere mai un pezzo di lavoro in mano o
appogiate sulle gambe, mentre tagliando
• Se venite interrotti quando utilizzando la sega,
completare il processo e spegnerla prima di alzare gli
occhi
• Utensili elettrici devono sempre essere tenuti dalle
superfici di presa isolate quando si eseguono
operazioni, assicurando la protezione se l’utensile
di taglio viene in contatto con il proprio filo o fili
nascosti. Il contatto con un filo 'live' mette le parti
metalliche esposte dell'utensile 'live' causando una
scossa all'operatore se le superfici di presa isolate non
vengono utilizzate.
• Per una maggiore precisione di taglio, e per evitare un
attacco lama, utilizzare sempre una guida parallela o
guida a bordo diritto
• Usare sempre lame raccomandate della corretta
dimensione e forma dei fori del mandrino per esempio:
diamantata o rotunda. Le lame che non corrispondono
al supporto della sega eseguirà in modo eccentrico,
causando la perdita di controllo
• il bullone della lama e le rondelle sono state
appositamente progettati per la vostra sega. Per le
prestazioni non ottimali e la sicurezza di operazione
non utilizzare mai rondelle/bulloni lama danneggiati o
non corretti
• Controllare periodicamente che tutti i dadi, bulloni e
altri componenti di fissaggio non si siano allentati,
stringere se necessario
Scollegare sempre questo strumento dalla
rete elettrica prima di effettuare regolazioni o
cambiamenti degli accessori
Indossare occhiali protettivi
Indossare cuffie protezione udito
Indossare una maschera respiratoria
Indossare indumenti protettivi
Indossare guanti
Lo strumento deve essere utilizzato solo per lo scopo
prescritto. Ogni utilizzo diverso da quelli menzionati
in questo manuale sarà considerato un caso di abuso.
L'utente non il costruttore è responsabile per eventuali
danni o lesioni derivanti da casi di abuso.
Il produttore non sarà responsabile per eventuali
modifiche apportate allo strumento né per eventuali danni
derivanti da tali modifiche.
Anche quando lo strumento viene utilizzato come
prescritto non è possibile eliminare tutti i fattori di
rischio residuo. I seguenti pericoli possono insorgere in
connessione con la costruzione dello strumento e design:
• Danni a gli occhi se protezioni efficaci non vengono
indossate
• Danni ai polmoni se protezioni respiratorie non vengono
indossate
• Danni all’udito se protezioni effetivi d’udito non
vengono indossate
Prevenzione contraccolpo e la sicurezza
dell'operatore
Contraccolpo è una reazione improvvisa da una lama di
sega pizzicata, legata o disallineata, che causando una
sega incontrollata di sollevarsi al di fuori il pezzo di lavoro
verso l'operatore. Il contraccolpo è il risultato di un uso
improprio della sega e / o procedure o condizioni operative
errate e possono essere evitate adottando precauzioni
come segue:
a). Mantenere una salda presa con entrambe le mani sulla
sega e posizionare le braccia per resistere alle forze
del contraccolpo. Posizionare il corpo a entrambi i lati
della lama, ma non in linea con la lama. Contraccolpo
potrebbe causare la sega a saltare indietro, tuttavia, se
sono prese precauzioni, forze di contraccolpo possono
essere controllate dall'operatore.
I
Norme generali di sicurezza
330130_Z1MANPRO.indd 51
51
25/09/2012 14:57
b. Quando la lama si attacca, o quando si interrompe
un taglio per qualsiasi motivo, rilasciare il grilletto e
tenere la sega nel pezzo fino a quando la lama si ferma
completamente. Non tentare di rimuovere la sega dal
lavoro o tirare la sega all'indietro mentre la lama è in
movimento. Indagare e intraprendere azioni correttive
per eliminare la causa del blocco della lama.
c. Quando si riavvia una sega all'interno di un taglio
incompleto, centrare la lama nel taglio e controllare che
i denti della sega non siano ingaggiate nel materiale
(una lama di sega rilegata può 'spingere verso l'alto'
o causare un contraccolpo dal pezzo quando lo
strumento viene riavviato).
d. Un pezzo di lavoro grande deve essere sostenuto in
prossimità alla linea di taglio, e al bordo del pannello,
per evitare cedimenti. Questo ridurrà al minimo il
rischio di schiacciamento contraccolpo della lama.
e. Non utilizzare lame danneggiate o rovinate. Lame
affilate o non correttamente impostate producono
un taglio stretto, causando eccessivo attrito,
inceppamento della lama e il contraccolpo.
f. Profondità della lama e le leve di blocco regolazione
inclinazion devono essere ristrinte e sicure prima di
effettuare un taglio. Se la regolazione della lama si
sposta durante il taglio, potrebbe causare un attacco e
contraccolpi.
h. Controllare la guardia inferiore prima di ogni utilizzo
e non usare se non si chiude liberamente, in modo
che la lama non tocchi nessuna parte della guardia
o strumento in tutte le angolazioni e profondità di
taglio. Non bloccare la guardia inferiore nella posizione
aperta.
i. Controllare il funzionamento della guardia inferiore. Se
la guardia e la molla non funzionano correttamente,
devono essere riparate prima dell'uso. La guardia
inferiore può funzionare lentamente a causa di parti
danneggiate, depositi gommosi, o un accumulo di
detriti.
j. La guardia inferiore deve essere retratta manualmente
per tagli speciali come “tagli d’immersione” e “tagli
composti”. 'Alzare la guardia inferiore dalla maniglia
e non appena la lama entra nel materiale, la guardia
inferiore deve essere rilasciata. Per tutti gli altri
tipi di taglio, la guardia inferiore deve funzionare
automaticamente.
k. Assicurarsi che la guardia inferiore copra la lama
prima di mettere giu la sega. Una lama a costeggio non
protetta, causerà la sega a 'spingere indietro', tagliando
tutto ciò che è nel suo percorso. Siate consapevoli
del tempo necessario per la lama a fermarsi dopo che
l'interruttore viene rilasciato. Non utilizzare dischi
abrasivi, così facendo si annulla la garanzia.
g. Prestare particolare attenzione quando si effettua un
'taglio a immersione' in pareti esistenti o altre aree
cieche. La lama sporgente potrebbe tagliare oggetti
che causano contraccolpi.
LUCE DI SICUREZZA LASER
ATTENZIONE
Il sistema laser utilizzato in questo strumento
di solito non presenta un rischio di ottica, ma è
importante seguire le norme di sicurezza qui di seguito:
• Non accendere la luce laser fino a quando lo strumento
è pronto a tagliare
• Non dirigere il raggio laser verso se stessi o altre
persone
• Non puntare il laser verso fogli di materiale riflettenti
siccome la superficie potrebbe dirigere il fascio indietro
l'operatore o altre persone nelle vicinanze
• Modifiche o la sostituzione del montaggio luce laser
deve essere effettuata dal costruttore o da un agente
autorizzato
• Mantenere il laser in conformità alle istruzioni del
costruttore
ATTENZIONE: La mancata osservanza di norme di
sicurezza può portare a cecità flash e / o l'esposizione
a radiazioni pericolose
1. Appoggiare il bordo anteriore della piastra di base sega
sul pezzo di lavoro. Assicurarsi che la lama non sia in
contatto con il vostro lavoro.
2. Accendere l’interruttore Laser On / Off (8).
Nota: Il laser non funziona se lo strumento non è collegato
alla rete elettrica.
3. Allineare il fascio con la linea di matita.
4. Iniziare il taglio.
5. Spegnere il laser.
I
52
Norme generali di sicurezza
330130_Z1MANPRO.indd 52
25/09/2012 14:57
SIMBOLI
PROTEZIONE AMBIENTALE
Il simbolo del cestino barrato indica che il prodotto, una volta diventato inservibile, non deve essere gettato tra i rifiuti domestici ma conferito ad un centro di raccolta differenziata per apparecchi elettrici ed elettronici oppure riconsegnato al rivenditore al momento dell’acquisto di apparecchio sostitutivo.
Indossare sempre protezioni per gli occhi e per le vie respiratorie.
Nota nelle istruzioni.
Avvertenza
Laser
Il prodotto è conforme alle vigenti normative e norme di sicurezza applicabili
Doppio isolamento per una protezione supplementare.
RADIAZIONI LASER
NON FISSARE IL RAGGIO
PRODOTTO LASER 2a Classe
Lunghezza d'onda: 650 nm
Massimo Po: 1 mW
EN 60825-1:2007
PREPARAZIONE
Disimballando il vostro utensile
Disimballare con cautela e controllare il tuo strumento.
Familiarizzarsi con tutte le sue caratteristiche e funzioni.
Assicurarsi che tutte le parti dello strumento sono
presenti e in buone condizioni. Nel caso di parti mancanti
o danneggiate, sostituite tali parti prima di tentare di
utilizzare questo strumento.
3. Spingere giù la leva per bloccare ma non stringere
eccessivamente. Per i miglio risultati di taglio la lama
dovrebbe estendersi non più della profondità di un
dente oltre il spessore del materiale essendo tagliato.
• La posizione della leva di altezza può essere regolata
se il meccanismo di blocco è troppo stretto o troppo
lento.
REGOLAZIONE DELLA PROFONDITÀ DI TAGLIO
Assicurarsi che l'utensile sia spento e scollegato dalla rete
elettrica
1. Allentare la leva di blocco regolazione profondità (21)
e sollevare la parte posteriore della sega lontano dalla
piastra di base
2. Regolare la sega fino a quando la profondità necessaria
è raggiunta, in conformità con la scala di profondità
taglio. (20) la scala di profondità dovrebbe solo essere
usata come riferimento. Se una profondità precisa è
necessaria, eseguire alcuni tagli di prova fino a quando
la profondità necessaria non sia stata raggiunta.
Per regolare la leva:
1. Utilizzare un giravite per rimuovere l’anello di sicurezza
che fissa la leva al di sopra il dado esagonale.
2. Rimuovere la leva dal dado esagonale
3. Riposizionare la leva al di sopra il dado esagonale , in
una posizione in senso orario (se era troppo stretta)
e in una posizione in senso anti orario (se era troppo
sciolta).
4. Riposizionare l’anello di sicurezza per fissure la leva in
posizione e controllare il meccanismo di blocco.
REGOLAZIONE DI ANGOLI INCLINATI
1. Angoli conici possono essere impostati nella gamma da
-1 ° a 45 °.
NB: Non tentare di inclinare la sega se la sega è montata
ad un banco sega.
I
Simboli / Preparazione 53
330130_Z1MANPRO.indd 53
25/09/2012 14:57
1. Con la vite a pollice sulla piastra base allentata far
scorrere la guida parallela (15) nei fori di montaggio
sulla piastra, sia dal lato sinistro o destro.
2. Farla scorrere fino a quando lo spessore di taglio
richiesto viene raggiunto.
3. Stringere la vite a pollice per bloccarla in posizione.
1. Assicurare che l’utensile sia
scollegato dalla rete elettrica.
2. Allentare la leva di regolazione
inclinazione (14) alla parte
anteriore della sega.
3. Inclinare il corpo della sega
all’impostazione di angolo
necessario, come marcato
sulla scala di inclinazione (12).
NB: La scala di inclinazione deve solo essere usata
come riferimento. Se un angolo preciso è necessario,
eseguire alcuni tagli di prova fino a quando la
smussatura richiesta viene raggiunta..
4. Ristringere la leva di regolazione inclinazione.
INTERRUTTORE DI ALIMENTAZIONE
Assicurare che entrambe le mani siano ben saldate
al di sopra le impugnature dell’utensile prima di
accenderlo.
• Tirare l’interruttore a grilleto (19) ‘ON’. Ci sarà una
certa resistenza iniziale quando tirando il grilleto per
accendere-questo è un meccanismo di sicurezza, per
prevenire un avviamento accidentale della sega.
• Rilasciando il grilletto spegnerà l’utensile 'OFF’.
Non ingaggiate la lama con il pezzo di lavoro fino a
quando non sta girando a pieno ritmo- similmente
evitare di spegnere l’utensile fino a quando il taglio non
viene completato
GUIDA PER TAGLIO PARALLELO
• La guida parallela (15) può
essere usata a sinistra oa
destra della lama
• Usando la guida risulta in
tagli più precisi senza la
necessità di seguira una linea
a matita.
I
54
AVVISTAMENTO DELLA LINEA DA TAGLIO: La tacca di
avvistamento lama (16) alla parte anteriore della lama
fornisce una guida quando tagliando lungo una linea a
matita.
Per tagli di 90˚ usare l’indicatore di destra (quando
visualizzato dalla prospettiva dell’operatore) e
l’indicatore di sinistra per tagli di 45˚.
UTILIZZO DEL SISTEMA LASER
Attenzione:
• Non guardare direttamente il fascio laser.
• Non puntare il raggio a
qualsiasi persona o un
oggetto diverso dal pezzo in
lavorazione..
• Non puntare volontariamente il
raggio al personale e garantire
che non è diretto verso
l'occhio di una persona per più
di 0,25 s.
Attenzione:
• Assicurarsi che il raggio laser si rivolge ad un pezzo
robusto, senza cioè le superfici riflettenti, legno o
ruvide superfici rivestite sono accettabili. Luminoso
materiale lucido riflettente non è adatto per uso laser
siccome le superfici riflettenti potrebbero dirigere il
fascio indietro l'operatore
• Accendere il raggio laser solo quando lo strumento è
sul pezzo di lavoro
1. Riposa il bordo frontale della piastrabase della sega sul
pezzo in lavorazione. Assicurare che la lama non sia in
contatto con il pezzo di lavoro.
Preparazione
330130_Z1MANPRO.indd 54
25/09/2012 14:57
2. Accendere l’ionterruttore Laser On/Off (8).
NB: Il laser non funzionerà se l’utensile non è collegato
alla rete elettrica.
3. Allineare il raggio con la linea a matita
4.Cominciare il taglio
5. Spegnere il laser.
ISTRUZIONI D’USO
ATTENZIONE:
• Per sicurezza, usare la guida per tagli paralleli o un asta
bloccata con una morsa. Se tagliando a mano libere è
inevitabile marcare sempre una linea retta come guida
Non eseguire mai un taglio su un pezzo di lavoro
mantenuto a mano.
• Grandi pannelli e pezzi lunghi di lavoro devono essere
ben sostenuti su entrambi i lati del taglio per evitare
pizzicotti e contraccolpi. Assicurarsi che la sega è
posizionato con la parte più larga della piastra di base
appoggiata sul pezzo più grande, o sul pezzo con il
miglior supporto.
• Evitare contraccolpi facendo in modo che si sposta la
sega in linea retta. Assicurarsi che la lama è in buone
condizioni e che il taglio non si chiude sulla lama.
• . (Se necessario, utilizzare un piccolo cuneo o
distanziatore di 3 millimetri nel taglio per evitare la
chiusura sulla lama). Rilasciare il grilletto se la sega dà
alcun segno di blocco, ma non rimuovere la sega fino a
quando la lama si ferma.
TAGLIANDO
1. Posizionare la parte anteriore della piastra di base
sul pezzo con il marchio matita allineata con la tacca
avvistamento corretta. Assicurarsi che la lama non
tocchi il pezzo di lavoro.
2. Tenere saldamente la sega con entrambe le mani
ed ingaggiare il grilletto. Quando il motore della
sega raggiunge piena velocità, guidare la sega
uniformemente lungo la linea del taglio.
3. Mantenere un tasso di inserimento costante –unn
movimento troppo affrettato può mettere sotto sforzo il
motore, mentre un movimento piu` lento può lucidare il
pezzo. Evitare movimenti bruschi della sega.
4. Dopo aver completato il vostro taglio, rilasciare
l’interruttore a grilletto e consentire alla lama di
arrestarsi completamente prima di rimuovere la sega
dal pezzo di lavoro.
TAGLIANDO PANNELLI IMPIALLACCIATI
Quando tagliando pannelli impiallacciati o legno meno
di 20mm di spessore, impostare la lama di sporgere
5-10mm attraverso il lavoro e taglia sulla faccia buona
del vostro pezzo di lavoro. Ciò consentirà di ridurre
frammentazione.Durante il taglio del legno spesso,
impostare la lama ad una profondità massima per ridurre
il contraccolpo.
UN TAGLIO A TASCA
1. Regolare la profondità di taglio come richiesto.
2. Regolare l’impostazione inclinazione a 0˚.
3. Sollevare la leva di protezione
lama (4) ed esporre la
lama della sega, poi posa
saldamente la parte anteriore
della base piatta contro il
pezzo di lavoro con la maniglia
posteriore sollevata in modo
che la lama non tocchi il
pezzo di
4. Con la lama Con la lama appena liberando il pezzo in
lavorazione, avviare la sega e attendere che raggiunga
la sua piena velocità (circa 2 secondi).
5. Lentamente immergere la lama nel pezzo in
lavorazione, con la parte anteriore della piastra base
sega come un punto di rotazione.
NB: Non appena la lama inizia a tagliare il materiale,
Rilasciare la leva coprilama inferiore
6. Inizia il taglio in una direzione inavanti fino alla fine del
taglio.
7. Dopo aver completato il vostro taglio, rilasciare il
grilletto e lasciare che la lama arriva ad un arresto
completo. Non rimuovere la sega dal pezzo in
lavorazione mentre la lama è in movimento. Se gli
angoli del vostro taglio tasca non sono completamente
tagliati, usare un seghetto alternativo o sega a mano
per finire gli angoli.
I
Preparazione / Istruzioni d'uso 55
330130_Z1MANPRO.indd 55
25/09/2012 14:57
GUIDA SEGA DA BANCO
• Verificare che il banco sega è dotato con una copri
lama appropriata e assicurare che sia regolato
correttamente e funziona correttamente prima di
utilizzare.
• Assicurarsi che la sega
è montata saldamente al
banco. Fare riferimento al
manuale di istruzioni del
produttore per le istruzioni di
montaggio.
• Prima di iniziare i lavori,
eseguire manualmente la sega lungo il banco per
garantirne un funzionamento efficiente ed che sia
libera da ostacoli.
• Verificare che il banco di sega è dotato di un dispositivo
anti-contraccolpo.
• Assicurarsi che un interruttore on/off di sicurezza
adeguato sia montato sul banco sega. L'interruttore
sega può poi essere bloccata utilizzando un morsetto
a molla, fascetta o qualcosa simile e poi collegato alla
presa di sicurezza sul banco sega. Questo morsetto
deve essere tolto quando la sega viene rimossa dal
banco sega.
• Utilizzando tutte le attrezzature di sicurezza fare
un taglio a prova su un pezzo di materiale di scarto
assicurandosi che tutte le guardie di sicurezza siano
impostate correttamente prima di continuare con il
vostro taglio a banco
SOSTITUZIONE DELLA LAMA
ATTENZIONE Assicurarsi che lo strumento sia spento
e scollegato dalla rete elettrica prima di effettuare
regolazioni , installazione o la rimozione di lame.
• Utilizzare solo lame di 185
millimetri (7 ¼"), con un
taglio tra 2,2 e 3,5 mm,
progettati per seghe circolari
con unavelocità a vuoto di
almeno 5000rpm.
• Non montare mai lame in
acciaio ad alta velocità o dischi abrasivi. Montaggio
di altro scopo o diverse dimensioni lame potrebbero
invalidare la garanzia.
• Non montare lame inferiori. Controllare regolarmente
che la lama sia piatta, tagliente e privo di incrinature o
difetti.
1. Assicurarsi che la sega sia scollegata dalla rete
elettrica.
2. Posizionare la chiave a pioli fornita (17) all’interno dei
due fori situati sulla flangia esterna della lama. Inserire
la chiave esagonale (18) nel foro del bullone lama.
3. Mentre tenendo saldamente la chiave a poli, girare
la chiave esagonale in direzione della rotazione della
lama (in senso antiorario). Quando il bullone della lama
è libero dal foro pergolato, rimuovere il bullone e la
flangia.
4. Tenendo la protezione della lama inferiore (7)
completamente all'indietro, sollevare delicatamente
la lama usurata dalla rondella interna sull'albero e far
scorrere la lama attraverso la piastra di base.
5. Ora, mantenendo la protezione lama inferiore
completamente retratta, far scorrere la lama nuova
attraverso la piastra di base e posizionarla sulla
rondella interna sull'albero. La grafica deve essere
rivolta verso l'esterno e la freccia sulla lama deve
puntare nella stessa direzione della freccia sulla
guardia.
6. Rimontare la flangia esterna poi avvitare leggermente il
bullone della lama attraverso la flangia esterna .
7. Controllare le posizioni delle lame sono allineate
parallele tra le flange interne ed esterne poi stringere
saldamente con una chiave a pioli ed una chiave
esagonale.
I
56
Guida sega da banco / Sostituzione della lama
330130_Z1MANPRO.indd 56
25/09/2012 14:57
MANUTENZIONE
ATTENZIONE Assicurarsi che
lo strumento sia spento e la
spina sia staccata dalla presa
di corrente prima di effettuare
regolazioni o procedure di
manutenzione.
• Controllare regolarmente che
tutte le viti di fissaggio siano
serrate. Essi possono vibrare allentandosi nel tempo.
• Controllare regolarmente che i mandrini della sega e
le rondelle sono pulite, e privo di depositi di gomma
o segatura incostrata. Verificare che le facce delle
rondelle pergolate sono lisci e privi di sbavature.
Controllare che il bullone di fissaggio della lama è teso
correttamente
• Controllare il funzionamento della molla protezione
inferiore. Deve chiudersi rapidamente e senza
raschiatura. Rimuovere la lama e pulite la segatura
accumulata di legno o dalla zona di guardia.
• Di tanto in tanto controllare la tensione della mini
manopola di regolazione, e se necessario, stringere o
allentare il dado Nyloc.
• Le fessure di ventilazione sega devono essere tenuti
puliti e liberi di qualsiasi corpo estraneo. Usare un
panno umido per pulire la sega - non usare solventi.
MANUTENZIONE LAMA
• Controllare regolarmente che la lama è libera da un
accumulo di resine gomma o segatura. Se necessario,
pulire con un solvente come WD40, RP7 o acquaragia
minerale.
• Controllare regolarmente la lama per planarità. L'uso
della sega con una lama fibbiata pone un carico
eccessivo sul motore e l'assemblaggio del cambio, e
può influenzare i vostri diritti di garanzia.
I denti in carburo di tungsteno dovrebbero essere
controllati regolarmente per la nitidezza e la rottura del
dente, e riparati o ri-affilate come richiesto. Si noti che
quando ri-affilando, gli angoli di smusso sulla parte
anteriore dei denti devono essere mantenuti.
PULIZIA
1. Tenere le prese d'aria dello strumento libere e pulite in
ogni momento.
2. Rimuovere la polvere e lo sporco regolarmente con un
panno o una spazzola morbida.
3. Non usare mai sostanze caustiche per pulire le parti in
plastica. Un panno umido è raccomandato. L'acqua non
deve entrare in contatto con la sega.
4. Re-lubrificare tutte le parti in movimento a intervalli
regolari.
SPAZZOLA SOSTITUZIONE
• Le spazzole di carbone sono un oggetto di consumo
che dovrebbe essere ispezionato periodicamente e
sostituite quando usurate.
• Con la sega scollegata dalla rete, svitare i copritappi
situati verso la fine del motore. Togliere le spazzole
tirando con attenzione sulle molle sporgenti.
• Se una delle spazzole è consumata a meno di 6mm,
entrambe le spazzole devono essere sostituite con
spazzole di ricambio originali Triton - disponibili da un
centro di riparazione autorizzato Triton.
• Elettroutensili Triton di precisione non sarà
responsabile per eventuali danni o lesioni causati da
un uso errato o riparazione non autorizzata di questo
strumento.
MANUTENZIONE PRESA D’ALIMENTAZIONE
Se il cavo di alimentazione deve essere sostituito,
l'operazione deve essere effettuata dal costruttore,
l'agente del produttore, o un centro di assistenza
autorizzato, al fine di evitare un pericolo per la sicurezza
I
Manutenzione
330130_Z1MANPRO.indd 57
57
25/09/2012 14:57
ASSISTENZA
SINTOMO
PROBLEMA
RIMEDIO SUGGERITO
La sega non funziona
Il cavo di alimentazione non è
collegato
Collegare il cavo di alimentazione alla rete
elettrica
Guasto elettrico, fusibile bruciato o
interruttore di circuito disinserito o
scattato
Controllare l’alimentazione di rete
Spazzole usurate
Scollegare la corrente elettrica, aprire i
cappucci dei portaspazzola e accertarsi che le
spazzole si muovano liberamente. Controllare
se le spazzole richiedono la sostituzione come
indicato nella sezione “Manutenzione”.
Cavo danneggiato
Rivolgersi a un Centro** di assistenza
autorizzato per la riparazione o la
sostituzione del cavo
Interruttore difettoso
Rivolgersi a un Centro** di assistenza
autorizzato per la riparazione o la
sostituzione dell’interruttore
Motore difettoso
Rivolgersi a un Centro** di assistenza
autorizzato per la riparazione o la
sostituzione del motore
Cavo di prolunga troppo lungo o
sottodimensionato
Usare un cavo di prolunga con una portata
adeguata per il carico di corrente
Lama smussata o danneggiata
Affilare o sostituire la lama
Il motore è sovraccarico
Ridurre la spinta esercitata sulla sega.
Accertarsi che il solco del taglio non si
chiuda esercitando un’eccessiva pressione
sulla lama.
L’elettroutensile surriscalda
Spegnere l’elettroutensile e lasciarlo
raffreddare a temperatura ambiente.
Ispezionare e pulire le bocchette di
ventilazione.
Accessorio non saldamente fissato
Accertarsi che la lama della sega sia fissata
bene tra le rondelle e la flangia dell’alberino
Le parti in movimento sono
eccessivamente usurate
Rivolgersi a un Centro** di assistenza
autorizzato per la riparazione o la
sostituzione
Ostruzione meccanica
Rivolgersi a un Centro** di assistenza
autorizzato per la riparazione o la
sostituzione
Parti dell’armatura in cortocircuito
Rivolgersi a un Centro** di assistenza
autorizzato per la riparazione o la
sostituzione
Prestazioni inadeguate
Vibrazioni eccessive o rumore
anomalo
I
58
Assistenza
330130_Z1MANPRO.indd 58
25/09/2012 14:57
Il motore entra in funzione
ma la lama non gira
Il dado di fissaggio della lama è lento
Stringere il dado di fissaggio della lama e
accertarsi che le rondelle dell’alberino siano
montate correttamente
Albero o denti degli ingranaggi
difettosi
Rivolgersi a un Centro** di assistenza
autorizzato per la riparazione o la
sostituzione
La sega non mantiene la
regolazione della profondità
di taglio
Stringere la leva di regolazione della
profondità
Riposizionare la leva di regolazione della
profondità come descritto nella sezione
“Regolazione della tensione della leva di
blocco della profondità”
Formazione eccessiva di
scintille nel vano motore
Le spazzole non si muovono
liberamente
Scollegare la corrente di rete, rimuovere le
spazzole, pulire o sostituire
Armatura in cortocircuito o il circuito
resta aperto
Rivolgersi a un Centro** di assistenza
autorizzato per la riparazione o la
sostituzione
La superficie del commutatore non
è pulita
Rivolgersi a un Centro** di assistenza
autorizzato per la riparazione o la
sostituzione
Se i suggerimenti di cui sopra non risolvono il problema non manomettere la sega, - Per l’indirizzo e altre
informazioni sul più vicino Centro di assistenza Autorizzato visitare il sito web www.tritontools.com.
** Visiti www.tritontools.com per trovare il vostro centro di servizio autorizzato più vicino.
GARANZIA
Per la registrazione della garanzia visitare il sito web www.
tritontools.com* e inserire i propri dettagli.
A meno che il proprietario non abbia specificato
diversamente, i suoi dettagli saranno inclusi nella lista di
distribuzione che sarà utilizzata per inviare regolarmente
informazioni sulle novità Triton. I dati personali raccolti
saranno trattati con la massima riservatezza e non saranno
rilasciati a terze parti.
INFORMAZIONI SULL’ACQUISTO
Data di acquisto: ___ / ___ / ____
Modello N.: TA184CSL
Numero di serie: __________________
Triton Precision Power tools garantisce al
proprietario di questo prodotto che se dovessero
essere riscontrati difetti di materiali o lavorazione
entro 12 MESI dalla data dell’acquisto originale,
effettuerà gratuitamente la riparazione o, a propria
discrezione, la sostituzione dei componenti difettosi.
Questa garanzia non è applicabile per l’uso
commerciale dell’utensile ed esclude la normale
usura o i danni causati all’utensile da incidenti, uso
improprio, abusi o alterazioni.
* Registrati on-line entro 30 giorni.
Condizioni di applicazione.
Questa garanzia non pregiudica in alcun modo i
diritti del consumatore stabiliti dalla legge.
I
Conservare lo scontrino come prova dell’acquisto
Assistenza / Garanzia
330130_Z1MANPRO.indd 59
59
25/09/2012 14:57
Gracias por haber elegido esta herramienta Triton. Estas instrucciones contienen la información necesaria para un
funcionamiento seguro y eficaz de este producto.
Lea este manual atentamente para asegurarse de obtener todas las ventajas de las características únicas de su nuevo equipo.
Conserve este manual a mano y asegúrese de que todos los usuarios de la herramienta lo hayan leído y entendido.
ÍNDICE
Características técnicas
Descripción de las partes
Instrucciones de seguridad Símbolos
Preparación
Manual de instrucciones
Consejos para el aserrado
Sustitución de la hoja de sierra
Mantenimiento
Localización y solución de problemas
Garantía
60
61
62
65
65
67
67
68
68
69
70
CARACTERÍSTICAS TÉCNICAS
No de modelo:
TA184CSL
Voltaje:
220–240 V ~ 50 Hz
Potencia de entrada:
1800 W
Velocidad sin carga:
5000 min-1
Tamaño de la hoja:
185 mm (7¼")
Eje de la hoja:
20 mm
Ajuste del bisel:
de -1° a 45°
Capacidad de corte a 90°:
63 mm
Capacidad de corte a 45°:
49 mm
Aislamiento:
Doble aislamiento
Peso neto:
5,1 kg
Vibración ponderada:
98,1dB(A)
Presión acústica:
109,1 dB(A)
Potencia acústica:
2,969m/s2
Protéjase los oídos
Utilice siempre protección auditiva adecuada cuando el ruido de la herramienta exceda los 80dB.
E
60
Indice / Caracteristicas Tecnicas
330130_Z1MANPRO.indd 60
25/09/2012 14:57
DESCRIPCIÓN DE LAS PARTES
1. Empuñadura principal
2. Protección superior
3. Orificio colector de polvo
4. Palanca de protección de la hoja
5. Hoja
6. Placa de base
7. Protección inferior
8. Botón de encendido/apagado del visor láser
9. Empuñadura delantera
10. Apertura del visor láser
11. Caja del motor
12. Escala del bisel Cerrojo del fiador del bisel
13. Perilla de bloqueo de la guía paralela
14. Palanca ajustable del bisel
15. Guía paralela de corte
16. Muescas de la mira de la hoja
17. Llave de espigas
18. Llave hexagonal
19. Interruptor de gatillo
20. Escala de profundidad de corte
21. Palanca de bloqueo del ajuste de profundidad
SEGURIDAD
ADVERTENCIA Lea todas las advertencias
de seguridad e instrucciones. El no respetar
estas advertencias e instrucciones puede causar
descargas eléctricas, incendios y/o lesiones graves.
Conserve estas advertencias e instrucciones para
referencia futura.
La expresión “herramienta eléctrica” en todas la
advertencias se refiera a su herramienta eléctrica
alimentada por la red eléctrica (herramienta
alámbrica) o su herramienta eléctrica alimentada por
baterías (herramienta inalámbrica).
1) Seguridad en el área de trabajo
a) Mantenga el área de trabajo limpia y bien
iluminada. Las áreas desordenadas y oscuras invitan
a que se produzcan accidentes.
b) No maneje herramientas eléctricas en atmósferas
explosivas, como por ejemplo en presencia
de líquidos, gases o polvos inflamables. Las
herramientas eléctricas producen chispas que pueden
incendiar el polvo o los vapores.
c) Mantenga alejados a los niños y a las personas
que estén presentes mientras esté trabajando
con una herramienta eléctrica. Las distracciones
pueden hacerle perder el control de la herramienta.
2) Seguridad eléctrica
a) El enchufe de la herramienta eléctrica debe
coincidir con el tomacorriente. No modifique
nunca el enchufe de ninguna manera. No utilice
ningún enchufe adaptador con herramientas
eléctricas puestas a tierra. Los enchufes no
modificados y los tomacorrientes coincidentes
reducirán el riesgo de descargas eléctricas.
b) Evite el contacto del cuerpo con superficies
puestas a tierra tales como tuberías, radiadores,
estufas y refrigeradores. El riesgo de descarga
eléctrica se incrementa si su cuerpo está puesto a
tierra.
c) No exponga las herramientas eléctricas a la
lluvia o la humedad. La entrada de agua en una
herramienta eléctrica aumentará el riesgo de
descargas eléctricas.
d) No maltrate el cable de alimentación. No use
nunca el cable de alimentación para transportar
la herramienta eléctrica, tirar de ella o
desenchufarla. Mantenga el cable de alimentación
alejado de fuentes de calor, del aceite, de los
bordes afilados o de las piezas móviles. Los cables
de alimentación dañados o enredados aumentan el
riesgo de descargas eléctricas.
e) Cuando utilice una herramienta eléctrica en el
exterior, use un cable de extensión adecuado
para uso en exteriores. La utilización de un cable
adecuado para exteriores reduce el riesgo de
descargas eléctricas.
f) Si es inevitable trabajar con una herramienta
eléctrica en lugares húmedos, use un suministro
protegido por un dispositivo de corriente residual
(RCD). El uso de un RCD reduce el riesgo de
descargas eléctricas.
3) Seguridad personal
a) Manténgase alerta, fíjese en lo que está haciendo
y use el sentido común cuando esté utilizando una
herramienta eléctrica. No use una herramienta
eléctrica si se encuentra cansado o bajo la
influencia de drogas, alcohol o medicamentos.
Un momento de distracción mientras esté utilizando
una herramienta eléctrica puede provocar lesiones
corporales graves.
b) Use equipo de protección individual. Use siempre
protección ocular. El uso de equipamientos de
seguridad tales como máscara antipolvo, calzado de
seguridad antideslizante, casco duro y protecciones
auditivas adecuadas reducirá el riesgo de lesiones
corporales.
E
Descripción de las partes / Seguridad
330130_Z1MANPRO.indd 61
61
25/09/2012 14:57
c) Evite el arranque accidental. Asegúrese de que el
interruptor está en la posición de apagado antes
de enchufar la herramienta. Si se transportan
las herramientas con el dedo en el interruptor o
se enchufan con el interruptor en la posición de
encendido, se invita a que se produzcan accidentes.
d) Quite toda llave de ajuste o de tuercas antes de
encender la herramienta eléctrica. Una llave de
tuercas o de ajuste que se ha dejado colocada en una
parte móvil de la herramienta eléctrica puede causar
lesiones corporales.
e) No adopte posturas forzadas. Manténgase en
posición firme y en equilibrio en todo momento.
De este modo, podrá controlar mejor la herramienta
eléctrica en situaciones inesperadas.
f) Vístase adecuadamente. No lleve ropa holgada
ni joyas. Mantenga el pelo, la ropa y los guantes
alejados de las piezas móviles. La ropa holgada, las
joyas o el pelo largo pueden quedar atrapados en las
piezas móviles.
g) Si se proporcionan dispositivos para la conexión
de sistemas de extracción y recolección de polvo,
asegúrese de que estén conectados y se usen
correctamente. El uso de estos dispositivos puede
reducir los peligros relacionados con el polvo.
4) Uso y cuidado de las herramientas eléctricas
a) No fuerce la herramienta eléctrica. Use la
herramienta eléctrica correcta para el trabajo a
realizar. La herramienta correcta funcionará mejor
y con más seguridad a la velocidad para la que se ha
diseñado.
b) No use la herramienta eléctrica si el interruptor no
la enciende ni la apaga. Toda herramienta eléctrica
que no se pueda controlar con el interruptor es
peligrosa y debe ser reparada.
c) Desconecte el enchufe de la fuente de
alimentación y/o el paquete de batería de la
herramienta antes de realizar cualquier ajuste,
cambio de accesorios o almacenamiento de la
herramienta eléctrica. Estas medidas de seguridad
preventivas reducen el riesgo de arranque accidental
de la herramienta eléctrica.
d) Guarde las herramientas eléctricas que no esté
usando fuera del alcance de los niños y no deje que
personas que no estén familiarizadas con ellas o
estas instrucciones las utilicen. Las herramientas
eléctricas son peligrosas en manos de usuarios que no
hayan recibido capacitación.
e) Mantenga sus herramientas eléctricas. Revise que
no haya piezas en movimiento mal alineadas o
trabadas, piezas rotas o cualquier otra condición
que pueda afectar el funcionamiento de la
herramienta eléctrica. Si encuentra daños, haga
reparar la herramienta eléctrica antes de utilizarla.
Muchos accidentes son causados por herramientas
eléctricas que carecen de un mantenimiento adecuado.
f) Mantenga las herramientas de corte afiladas y
limpias. Las herramientas de corte con bordes de
corte afilados son menos propensas a trabarse y son
más fáciles de controlar.
g) Utilice la herramienta eléctrica, los accesorios y
las brocas etc. de acuerdo con estas instrucciones
y de la forma prevista para el tipo específico de
herramienta eléctrica, teniendo en cuenta las
condiciones de trabajo y el trabajo a realizar. El uso
de la herramienta eléctrica para operaciones distintas
de aquellas para las que fue diseñada podría causar
une situación peligrosa.
5) Servicio y reparaciones
a) Haga que su herramienta eléctrica reciba
servicio de un técnico de reparaciones calificado,
utilizando únicamente piezas de recambio
idénticas. Esto asegurará que se mantenga la
seguridad de la herramienta eléctrica.
NORMAS ADICIONALES DE SEGURIDAD PARA SIERRAS CIRCULARES
ADVERTENCIA: Antes de conectar esta herramienta a
la red eléctrica, asegúrese de que la tensión eléctrica
sea la misma que el especificada en la placa de
datos indicada en esta herramienta. No conecte esta
herramienta a una fuente con una tensión inadecuada,
podría dañar gravemente la herramienta y al usuario. Si
tiene alguna duda, no enchufe la herramienta. Utilizar
una fuente con un voltaje inferior al valor nominal
indicado en la placa de datos será perjudicial para el
motor.
• No permita que ninguna persona menor de 18 años
opere esta herramienta.
• Use equipo de seguridad como gafas de seguridad o
una visera protectora, protección auditiva, mascarilla
contra el polvo y ropa protectora, incluyendo guantes
de seguridad.
• Utilice siempre hojas de sierra con la misma medida y
forma que los agujeros de centro. Las hojas de sierra
que no sean adecuadas para esta herramienta girarán
excéntricamente, causando la pérdida de control.
• Las herramientas eléctricas deben siempre sujetarse
por las superficies de agarre que estén aisladas para
evitar cualquier riesgo de descarga eléctrica en el
usuario.
E
62
Seguridad
330130_Z1MANPRO.indd 62
25/09/2012 14:57
• Asegúrese de que las manos están lejos de la zona de
corte y de la hoja de sierra. Mantenga una mano sobre
la empuñadura auxiliar, o la cubierta del motor.
• No intente cortar material con un grosor superior al
especificado en este manual.
• Adapte la profundidad de corte al espesor de la pieza
de trabajo. El diente de la hoja de sierra no debería ser
visible en su totalidad por debajo de la pieza de trabajo.
• Asegúrese de que la pieza de trabajo esté
completamente sujeta. Los paneles largos pueden
hacer que la hoja de la sierra se pueda doblar. Deberá
colocar siempre algún tipo de soporte debajo de la
pieza a cortar, cerca de la línea de corte y del borde del
panel.
• Asegúrese de que todos los cables y soportes estén
fuera de la trayectoria de corte.
• Sujete siempre la pieza de trabajo sobre una
plataforma estable, asegúrese de estar lo más lejos
posible y evite que la hoja se doble o pierda el control.
• Para una mayor precisión de corte, y para evitar el
atasco de la hoja, utilice siempre una guía de corte.
• Nunca sujete una pieza de trabajo en la mano o con las
extremidades, mientras realice un corte.
• Manténgase hacia un lado de la sierra cuando esté
trabajando con esta herramienta.
• Tenga en cuenta que la sierra se proyectará desde la
parte inferior de la pieza de trabajo.
• No coloque la mano por debajo de la pieza de trabajo
ya que la protección no podrá protegerle de la hoja de
sierra.
• Tenga en cuenta el sentido de giro del motor y de la
hoja de sierra.
• Inspeccione la pieza de trabajo y retire clavos u otros
elementos antes de comenzar el trabajo.
• No intente empujar la sierra hacia los lados cuando
esté cortando.
• Si el corte no puede llegar hasta el borde de la
pieza de trabajo o la hoja se dobla, deje que se pare
completamente y retírela.
• No intente retirar una hoja de sierra atascada sin antes
haber desconectado la herramienta.
• No mueva la sierra hacia atrás mientras esté cortando
• Tenga cuidado con los residuos que puedan ser
proyectados. En algunas situaciones, el material puede
ser expulsado a gran velocidad. Es responsabilidad del
usuario asegurarse de que otras personas no estén
situadas cerca de la zona de trabajo.
• Si se le interrumpe mientras trabaja con la sierra,
complete el proceso y apague la herramienta antes de
realizar otra acción.
• El perno de la hoja y las arandelas han sido diseñados
especialmente para su sierra. Para lograr un
rendimiento óptimo y garantizar la seguridad durante
su operación, nunca utilice tornillos/arandelas de hoja
que estén dañados o no sean los correctos.
• Compruebe regularmente la protección de la hoja de
sierra. Si la protección no cubre la hoja, repárela antes
de utilizar la sierra.
• Compruebe periódicamente que todas las tuercas,
pernos y otras fijaciones estén bien apretados.
Desconecte esta herramienta antes de realizar
ningún tipo de mantenimiento, ajustes si reemplaza
algún accesorio.
Lleve protección ocular
Lleve protección auditiva
Lleve mascara respiratoria
Lleve ropa protectora
Lleve guantes de protección
La herramienta sólo debe utilizarse para su finalidad
prevista.
Cualquier uso distinto a los mencionados en este manual
se considerará un caso de mal uso. El usuario y no el
fabricante será el responsable de cualquier daño o lesión
resultante de tales casos de mal uso.
El fabricante no se hace responsable de ningún daño
causado por la modificación de este producto.
Tenga en cuenta que las indicaciones descritas
anteriormente no pueden eliminar todos los factores de
riesgo. Pueden surgir los siguientes problemas si no usa
medidas de protección adecuadamente:
• Daño en los ojos por no utilizar protección ocular
• Daño en los pulmones por no usar mascara respiratoria
• Daño en los oídos por no utilizar protección auditiva
Contragolpe: Causas y seguridad del usuario
El contragolpe es una reacción repentina causada por
una hoja apresada, atascada o mal alineada, que hace
que la sierra se levante de manera incontrolada hacia
arriba por encima de la pieza de trabajo hacia el operario.
El contragolpe es el resultado de un uso incorrecto de
la sierra y se puede evitar si toma las precauciones
apropiadas de la siguiente manera:
a. Agarre firmemente la sierra con ambas manos y
coloque sus brazos de forma que pueda contrarrestar
la fuerza del contragolpe. Coloque su cuerpo a
cada lado de la hoja, pero no en línea con la hoja. El
contragolpe de la sierra puede provocar que la sierra
salte hacia atrás, sin embargo, si se toman estas
precauciones, la fuerza del contragolpe puede ser
controlada por el usuario.
E
Seguridad
330130_Z1MANPRO.indd 63
63
25/09/2012 14:57
b. Cuando la hoja esté atascada, o cuando se interrumpa
un corte por cualquier razón, suelte el gatillo y
mantenga la sierra inmóvil en la pieza de trabajo hasta
que la hoja se detenga por completo. No intente retirar
la sierra de la pieza de trabajo o tirar de la sierra hacia
atrás mientras la hoja esté en movimiento. Intente
buscar y corregir el problema.
c. Al reiniciar una sierra en un corte incompleto, centre
la hoja de la sierra en el corte y asegúrese de que
los dientes de la sierra no están atascados con en el
material. Si la hoja de sierra está atascada, es posible
que salga impulsada hacia arriba o que se produzca un
retroceso con respecto a la pieza.
d. Coloque soportes bajo grandes paneles en ambos
lados, cerca de la línea del corte, y cerca del borde del
panel para evitar la deformación. Esto minimizará el
riesgo de contragolpe y de que la hoja quede apresada.
e. No utilice hojas poco afiladas o que estén dañadas. Las
hojas mal afiladas o mal ajustadas producen cortes
estrechos, causando una fricción excesiva, atasco de
la hoja y el contragolpe.
f. Las palancas de bloqueo de la profundidad de corte
y del ajuste de bisel deben estar firmes y seguras
antes de realizar un corte. Si el ajuste de la hoja se
desplaza durante el corte, puede causar atasco y por
consecuencia un contragolpe.
g. Tenga mucho cuidado al hacer un "corte profundo"
en las paredes existentes u otros puntos ciegos. La
hoja que puede cortar objetos que podrían producir un
contragolpe.
h. Compruebe que el protector inferior se cierra con
seguridad antes de cada uso. No haga funcionar la
sierra si el protector inferior no se mueve libremente y
cierra al instante. Nunca deje el protector en posición
abierta.
i. Compruebe el funcionamiento del muelle del protector
inferior. Si el protector y el muelle no funcionan
correctamente, deben ser reparados antes de su uso.
Es posible que el protector inferior pueda funcionar
con lentitud debido a las piezas dañadas, depósitos
pegajosos, o una acumulación de aserrín.
j. El protector inferior debe retraerse manualmente
solamente para cortes especiales, tales como los
"cortes profundos" y cortes compuestos (de ingletes
biselados). Levante el protector inferior al plegar la
manija y tan pronto como la hoja entre en contacto con
el material, el protector inferior deberá ser liberado.
Para todos los otros tipos de aserrado, el protector
inferior debe funcionar automáticamente.
k. Asegúrese siempre de que el protector inferior esté
cubriendo la hoja antes de bajar la sierra. Una hoja
sin protección, que se desliza, hará que la sierra se
impulse hacia atrás, cortando todo lo que encuentre a
su paso. Tenga en cuenta el tiempo que tarda la hoja
en detenerse después de haber apretado y soltado el
interruptor. No utilice discos abrasivos, al hacerlo, se
anulará automáticamente la garantía.
INSTRUCCIONES DE SEGURIDAD PARA LAS LUCES LÁSER
ADVERTENCIA:
El láser incorporado en esta herramienta no debería
causar ningún tipo de peligro óptico, sin embargo, es
importante que siga las instrucciones de seguridad
detalladas a continuación:
• No encienda el láser hasta que la herramienta esté
preparada para cortar.
• No apunte con el láser hacia usted u otras personas.
• No apunte el haz del láser hacia una superficie
reflectante o brillante, ya que podría dirigir el haz de
vuelta hacia el usuario o hacia las personas que estén
alrededor.
• Mantenga el láser conforme a las indicaciones del
fabricante.
ATENCIÓN: No seguir estas instrucciones de seguridad
puede causar la pérdida temporal de la visión y una
exposición excesiva de radiaciones peligrosas.
1. Apoye el borde frontal de la base de la sierra en la
pieza de trabajo. Asegúrese de que la hoja no esté en
contacto con la pieza de trabajo.
2. Encienda el conjunto del visor del láser, presionando el
interruptor del visor del láser On/Off (1).
Nota: El láser no funcionará si la herramienta no está
enchufado a la red eléctrica
3. Alinee el haz de luz con la línea marcada a lápiz.
4. Comience el corte.
5. A pague el láser.
E
64
Seguridad
330130_Z1MANPRO.indd 64
25/09/2012 14:57
SIMBOLOS
PROTECCIÓN MEDIOAMBIENTAL
Los productos eléctricos usados no se deben mezclar con la basura casera. Están sujetos al principio de recogida selectiva. Solicite información a su ayuntamiento o distribuidor sobre las opciones de reciclaje.
Siempre lleve protección auditiva, protección ocular y respiratoria
Doble aislamiento para protección adicional.
ADVERTENCIA: No utilizar el producto antes de haber leído y entendido el manual del usuario.
ADVERTENCIA
Laser
LASER RADIATION
DO NOT STARE INTO BEAM
CLASS 2 LASER PRODUCT
Wave length: 650nm
Maximum Po: 1mW
Luz láser/ Radiación láser
No mire directamente al
haz de luz
Láser producto clase 2
Longitud de onda: 650 nm
Potencia de salida: 1 mW
EN 60825-1:2007
EN 60825-1:2007
Conforme a las normas de seguridad y a la legislación correspondientes
PREPARACIÓN
Desembalaje
Desembale e inspeccione la herramienta con cuidado.
Familiarícese con todas sus características y funciones.
Asegúrese de que el embalaje contiene todas las partes y
que están en buenas condiciones. Si faltan piezas o están
dañadas, solicite su sustitución antes de utilizar esta
herramienta.
3.Sin apretar demasiado, empuje hacia abajo la palanca
para bloquear la sierra en la posición deseada. Para
obtener los mejores resultados la hoja no debería
sobresalir más de un diente del ancho de la superficie
a cortar.
• La posición de altura de la palanca puede ajustarse en
caso de que el mecanismo de bloqueo esta demasiado
suelto o apretado.
AJUSTE DE LA PROFUNDIDAD DE CORTE
Asegúrese siempre que la herramienta está apagada
y desenchufada de la fuente de alimentación antes de
realizar cualquier ajuste o de instalar o retirar la hoja.
1. Afloje la palanca de bloqueo del ajuste de profundidad
(21) y levante la parte trasera de la sierra de la placa
de base.
2.Ajuste la sierra hasta que se alcance la profundidad
deseada, acorde con la escala de profundidad de corte
(20). La escala de profundidad de corte solo debe
usarse como referencia. Si necesita hacer un corte
profundo de precisión, haga varias pruebas hasta
conseguir la profundidad deseada.
Ajuste de la palanca:
1. Use un destornillador de punta plana para sacar el
circlip y asegurar la palanca en la tuerca hexagonal.
2. Retire la palanca de la tuerca hexagonal.
3. Vuelva a colocar la palanca en la tuerca hexagonal,
muévala hacia la derecha (si está demasiada apretada)
y hacia la izquierda (si está demasiada floja).
4. Vuelva a colocar el circlip para fijar la palanca en
posición deseada y compruebe el mecanismo de
bloqueo.
E
Simbolos / Preparación
330130_Z1MANPRO.indd 65
65
25/09/2012 14:57
AJUSTE DEL ÁNGULO DEL BISEL
Los ángulos del bisel pueden ajustarse de cualquier forma
en el rango de -1° a 45°.
NOTA: No intente inclinar la
sierra si está montada en una
mesa de aserrado.
1. Asegúrese de que
la herramienta esté
desconectada de la red
eléctrica.
2.Afloje la palanca de ajuste de bisel (14) en la parte
delantera de la sierra.
3.Incline la sierra hasta alcanzar el ángulo deseado, tal
como esta marcado en la escala de bisel (12).
Nota: La escala de bisel solo debe usarse como
referencia. Si necesita hacer un ángulo con mayor
precisión, realice cortes de prueba hasta conseguir el
ángulo deseado.
4. Vuelva a apretar la palanca de ajuste de bisel.
INTERRUPTOR DE ENCENDIDO
Asegúrese de sujetar la herramienta con ambas manos
antes de pulsar el interruptor de encendido.
• Tire del interruptor de gatillo (19) “ON”. Notará una
ligera resistencia, esto es parte de un mecanismo de
protección para evitar que la sierra se encienda de
forma accidental.
• Cuando suelte el gatillo la sierra se apagará
automáticamente “OFF”.
No comience a cortar la pieza de trabajo hasta que
la hoja alcance su máxima velocidad. Apague la
herramienta cuando haya realizado el corte.
AJUSTE DE LA GUÍA
PARALELA
• La guía de corte (15) puede
utilizarse en el lado izquierdo
o derecho de la hoja.
• La utilización de la guía paralela proporciona cortes
precisos sin necesidad de seguir líneas marcadas a
lápiz.
1. Con el tornillo de la placa de base aflojado, deslice la
guía de corte paralelo (15) en las ranuras de montaje
de la placa de base, ya sea desde el lado izquierdo o
derecho.
2. Deslícela hasta conseguir el ancho de corte deseado.
3. A priete el tornillo para fijar la posición.
VISUALIZACIÓN DE LA LÍNEA DE CORTE
Las muescas de mira de la hoja (16) situadas en la
parte frontal sirven de guía para realizar cortes en
líneas marcadas previamente a lápiz.
Mirando de frente a la sierra utilice la muesca del lado
izquierdo para cortes a 90º y la mueca de visión del
lado derecho para cortes a 45º.
VISOR LÁSER
Atención:
• No fije la vista directamente en el haz del láser.
• No dirija nunca el haz hacia
una persona u objeto distintos
de la pieza de trabajo.
• No apunte con el haz hacia
el ojo de una persona más de
0,25 segundos.
Atención:
• Asegúrese siempre que el haz del láser sea dirigido
hacia una pieza de trabajo sólida sin superficies
reflectantes, es decir, son aceptables madera y
superficies de revestimiento rugoso. Las láminas de
acero de reflexión luminosa o los materiales similares
no son adecuados para su utilización con láser ya que
la superficie reflectante puede redirigir el haz hacia el
usuario.
• Encienda el láser solamente cuando la herramienta
esté sobre la pieza de trabajo.
E
66
Preparación
330130_Z1MANPRO.indd 66
25/09/2012 14:57
1. Apoye el borde delantero de la base en la pieza de
trabajo. Asegúrese de que la hoja no esté en contacto
con la pieza de trabajo.
2.Encienda el visor láser (8).
Nota: El láser no se encenderá si la herramienta no está
enchufada a la fuente de alimentación
3.Alinee la línea del láser con la línea a lápiz de la pieza
de trabajo.
4.Realice el corte.
5.Apague el láser.
INSTRUCCIONES DE FUNCIONAMIENTO
CORTE
1. Apoye la parte delantera de la placa de base sobre la
pieza de trabajo con la marca a lápiz alineada con la
muesca de visión correcta. Asegúrese de que la hoja
no está tocando la pieza de trabajo.
2. Sujete la sierra firmemente con ambas manos y pulse
el gatillo. Cuando el motor de la sierra alcance la
velocidad máxima, guíe suavemente la sierra a lo largo
de la línea de corte.
3. Mantenga una velocidad de alimentación uniforme - si
es demasiado rápida puede provocar la sobrecarga del
motor, mientras que si es demasiado lenta puede dañar
la pieza de trabajo.
4. Cuando haya acabado el corte, suelte el gatillo y deje
que la sierra se pare completamente antes de retirar la
sierra de la pieza de trabajo.
CORTE EN MADERA CHAPADA
Cuando corte madera chapada o madera de menos de
20 mm de grosor, ajuste la hoja para que sobresalga
5-10 mm a través de la pieza de trabajo. Esto evitará que
la pieza se astille. Cuando corte madera más gruesa,
ajuste la hoja a la profundidad máxima para reducir el
contragolpe.
CORTE MANUAL
1. Ajuste la profundidad de corte deseada.
2.Ajuste el ángulo de bisel a 0˚.
3.Levante la palanca de
protección de la hoja (4) para
ver la hoja, apoye el frontal
de la base sobre la pieza de
trabajo con la empuñadura
trasera levantada para evitar
que la hoja no toque la pieza
de trabajo.
4.Encienda la sierra y asegúrese de que no esté tocando
la pieza de trabajo, realice el corte cuando la sierra
alcance la velocidad máxima (aprox. 2segundos)
5.Baje lentamente la hoja hacia la pieza de trabajo y use
la base de la sierra como punto de apoyo.
Nota: Suelte la palanca de protección de la hoja tan
pronto como empiece a cortar el material.
6.Comience a cortar en línea recta hasta el final del
corte.
7. Después de completar el corte, libere el interruptor de
gatillo y deje que la sierra se pare completamente. No
retire la sierra de la pieza de trabajo cuando la hoja
esté en movimiento. Si los bordes de corte no quedan
perfectos, utilice una sierra de calar o sierra manual
para el acabado final.
CONSEJOS PARA EL ASERRADO
Esta sierra se ajusta
cómodamente a la mayoría de
las mesas de aserrado.
• Compruebe que el banco
de aserrado esté equipado
con la protección adecuada
y asegúrese de que esté
correctamente ajustada y
que funcione correctamente antes de operar.
• Asegúrese de que la sierra está montada de forma
segura en el banco. Para el montaje de la sierra,
consulte el manual de instrucciones del fabricante.
• Antes de comenzar a trabajar, mueva la sierra a
través de la mesa para asegurarse de que funciona
correctamente y de que está libre de obstáculos.
• Compruebe que el banco de la sierra está equipado
con un sistema para evitar el contragolpe.
• Asegúrese de que el protector del interruptor de
encendido/apagado esté colocado. Si utiliza una
abrazadera de cable o similar en el interruptor de
la sierra, está quedará encendida, deberá también
conectarla al la toma de seguridad del banco de
aserrado. La abrazadera de cables o similar, DEBERÁ
retirase cuando quite la sierra del banco de aserrado.
• Antes de continuar, utilice todos los equipos de
protección necesarios, realice un corte de prueba en
un trozo de material desechable y compruebe que la
protección de la hoja está colocada correctamente.
E
Preparación / Instrucciones de funcionamiento / Consejos para el aserrado
330130_Z1MANPRO.indd 67
67
25/09/2012 14:57
SUSTITUCIÓN DE LA HOJA DE SIERRA
ADVERTENCIA: Asegúrese de que la herramienta esté
apagada y desconectada de la red eléctrica antes de
ajustar, instalar o reemplazar la hoja.
• Utilice solamente hojas de 185 mm, con un ancho de
corte entre 2,2 y 3,5 mm, concebidas para sierras
circulares con una velocidad en vacío de al menos
5000 rpm.
• No coloque hojas de
acero de alta velocidad o
discos abrasivos en esta
herramienta. El uso de
accesorios incorrectos puede
invalidar la garantía.
• No instale hojas de una
calidad inferior. Compruebe
con regularidad que la hoja está plana, afilada y libre
de grietas o defectos.
1. Asegúrese de que la sierra esté desenchufada.
2.Coloque la llave de espigas (17) dentro de los agujeros
situados en la arandela exterior. Inserte la llave
hexagonal (18) en el agujero del tornillo.
3.Sujete la llave de espigas y gira la llave hexagonal en
sentido antihorario. Retire los tornillos y la arandela
cuando la hoja esté fuera del agujero del husillo,
4.Sujete la protección inferior (7)
completamente hacia atrás,
levante con cuidado la cuchilla
desgastada la arandela en
el interior y deslice la hoja a
través de la placa de la base.
5. Ahora, mantenga la
protección inferior de la hoja
completamente retraída, deslice con cuidado la hoja
nueva a través de la placa de la base y colóquela en
la arandela interior del husillo. Los gráficos deben
quedar hacia fuera y la flecha en la hoja debe apuntar
en la misma dirección que la flecha indicada en la
protección.
6. Vuelva a colocar la arandela externa, mientras presiona
el botón de bloqueo del husillo, apriete el perno
firmemente – gírelo en la dirección opuesta de rotación
de la hoja.
7. Asegúrese de que la hoja esté colocada entre la
arandela interior y exterior. Apriételas firmemente con
la llave hexagonal.
MANTENIMIENTO
E
ADVERTENCIA: Asegúrese de que la herramienta esté
apagada y desconectada de la red eléctrica antes
realizar cualquier tipo de mantenimiento.
• Compruebe regularmente que todos los tornillos de
fijación están apretados. Pueden vibrar y aflojarse a lo
largo del tiempo.
• Compruebe regularmente que el husillo de la sierra y la
arandela del eje están limpios y libres de depósitos de
resina acumulada o de serrín endurecido. Compruebe
que las caras de la arandela del husillo están suaves y
libres de rebabas. Compruebe que el perno de sujeción
de la cuchilla está correctamente apretado.
• Compruebe el funcionamiento de la protección inferior
accionada por resorte. Debe cerrarse rápidamente
y sin rozar en ningún sitio. Retire la hoja y limpie el
serrín acumulado o los restos de madera del área de la
protección.
• Compruebe ocasionalmente la tensión del mando de
micro-ajuste, y, si es necesario, apriete o afloje la
tuerca Nyloc.
• Las ranuras de ventilación de la sierra deben
mantenerse limpias y libres de residuos. Utilice un
trapo ligeramente humedecido para limpiar la sierra no utilice disolventes.
68
MANTENIMIENTO DE LA HOJA
• Compruebe regularmente que la hoja está libre de
acumulaciones de resinas o de serrín. Si es necesario,
limpie con un disolvente tal como WD40, RP7 o
trementina mineral.
• Compruebe regularmente el estado de la hoja de la
sierra. La utilización de la sierra con una hoja curvada
supone demasiada carga para el conjunto del motor
y de la caja de engranajes, esto puede invalidar la
garantía.
• Debe comprobar regularmente de que los dientes de
carburo de tungsteno estén afiliados y sin roturas.
Repárelos o afilarlos según sea necesario. Tenga en
cuenta que al afilar deben mantenerse los ángulos del
bisel en la parte delantera de los dientes. Contacte con
el fabricante.
LIMPIEZA
1. Mantenga las ranuras de ventilación de la herramienta
despejada y limpia en todo momento.
2. Retire el polvo y la suciedad regularmente. La limpieza
se realiza mejor con un cepillo suave o un trapo.
Sustitucón de la hoja de sierra / Mantenimiento
330130_Z1MANPRO.indd 68
25/09/2012 14:57
3. No utilice nunca agentes cáusticos para limpiar piezas
de plástico. No utilice productos limpiadores para
limpiar las piezas de plástico de la herramienta. Se
recomienda utilizar un trapo húmedo, el agua no debe
entrar nunca en contacto con la sierra.
4. Vuelva a lubricar todas las piezas móviles a intervalos
regulares.
SUSTITUCIÓN DE LOS CEPILLOS
• Los cepillos de carbono son un elemento consumible
que deben inspeccionarse periódicamente y sustituirse
cuando estén gastados.
• Con la sierra desconectada de la alimentación,
destornille las tapas del cepillo situado cerca
del extremo del motor. Retire los cepillos tirando
cuidadosamente de los muelles protuberantes.
• Si alguno de los cepillos está gastado hasta menos de
6 mm de largo, deberán sustituirse por unos cepillos
originales Triton - disponibles en un servicio autorizado
Triton.
• Triton se responsabiliza de ningún daño o lesión
causados por reparaciones no autorizadas de la sierra
o por una mala manipulación de esta herramienta.
MANTENIMIENTO DEL CABLE DE ALIMENTACIÓN
Por razones de seguridad, si necesita sustituir el cable de
alimentación, este deberá ser reemplazado por el mismo
fabricante o un centro de servicio autorizado.
LOCALIZACIÓN Y SOLUCIÓN DE PROBLEMAS
SÍNTOMA
PROBLEMA
SOLUCIÓN SUGERIDA
La sierra no funciona
Cable de alimentación no enchufado
Asegúrese de que el cable está conectado a
la fuente de alimentación
Fallo de alimentación, fusible o
disyuntor disparados
Compruebe la alimentación
Cepillos gastados o pegajosos
Desconecte la alimentación, abra las tapas del
cepillo y asegúrese de que se mueve libremente
en los soportes. Compruebe si los cepillos
necesitan sustitución como se destaca en la
sección de mantenimiento.
Cable de alimentación dañado
Utilice un centro** de servicio autorizado para
la reparación o sustitución el cable
Interruptor defectuoso
Utilice un centro** de servicio autorizado
para la reparación o sustitución el interruptor
Motor defectuoso
Utilice un centro** de servicio autorizado
para la reparación o sustitución el motor
Cable de extensión demasiado largo
o de tamaño insuficiente
Utilice un cable de extensión suficientemente
sólido para el transporte de corriente
Hoja curva o dañada
Vuelva a afilar o sustituya la hoja
El motor está sobrecargado
Reduzca la fuerza de empuje en la sierra.
Asegúrese de que el corte no está cerrado.
La herramienta se calienta
demasiado
Apague la herramienta y deje que se enfríe
a la temperatura de la sala. Inspeccione y
limpie las ranuras de ventilación.
Rendimiento deficiente
E
Mantenimiento / Localización y solución de problemas
330130_Z1MANPRO.indd 69
69
25/09/2012 14:57
Vibración o ruido anormal
Accesorio no fijado
Asegúrese de que la hoja de la sierra está
totalmente apretada en las arandelas del eje
Piezas móviles excesivamente
dañadas
Utilice un centro** de servicio autorizado
para la reparación o sustitución
Obstrucción mecánica
Utilice un centro** de servicio autorizado
para la reparación o sustitución
El rotor tiene secciones en corto
circuito
Utilice un centro** de servicio autorizado
para la reparación o sustitución
La tuerca de fijación de la hoja está
floja
Apriete la tuerca de fijación, asegúrese
de que las arandelas del eje están
correctamente montadas
Husillo o dientes del engranaje rotos
Utilice un centro** de servicio autorizado
para la reparación o sustitución
No se mantiene el ajuste de
profundidad de la sierra
La palanca de ajuste de profundidad
requiere apriete
Recoloque la palanca de ajuste de
profundidad como se describe en “Ajuste
de la tensión de la palanca de bloqueo de la
profundidad”
Se producen muchas chispas
dentro del alojamiento del
motor
Los cepillos no se mueven libremente
Desconecte la alimentación, retire los
cepillos, límpielos o sustitúyalos
Rotor en corto circuito o en circuito
abierto
Utilice un centro** de servicio autorizado
para la reparación o sustitución
Superficie del conmutador sucia
Utilice un centro** de servicio autorizado
para la reparación o sustitución
Muelle de retorno suelto o roto
Vuelva a sujetar o sustituya el muelle (utilice
sólo piezas de recambio genuinas de Triton)
La protección está curvada
Enderécela o póngase en contacto con
un centro** de servicio autorizado para la
reparación o sustitución
Mecanismo atascado por serrín
Limpie y lubrique ligeramente el mecanismo
atascado
El motor funciona pero la hoja
no gira
La protección retráctil no se
cierra o lo hace lentamente
Si un problema no puede resolverse utilizando los consejos anteriores, no manipule indebidamente la sierra Visite www.tritontools.com para encontrar la oficina más cercana y obtener asistencia.
** Visite www.tritontools.com para encontrar su centro de servicio autorizado más cercano.
GARANTIA
Para registrar su garantía, visite nuestro sitio web en www.
tritontools.com* e introduzca sus datos.
Estos datos serán incluidos en nuestra lista de direcciones
(salvo indicación contraria) de manera que pueda recibir
información sobre nuestras novedades. Sus datos no serán
cedidos a terceros.
RECORDATORIO DE SU COMPRA
E
Fecha de compra: ___ / ___ / ____
Modelo: TA184CSL
Número de serie__________________
Conserve su recibo como prueba de compra.
70
Triton Precision Power Tools garantiza al comprador
de este producto que si alguna pieza resulta ser
defectuosa a causa de materiales o de mano
de obra dentro de los 12 MESES siguientes a la
compra, Triton reparará o, a su discreción, sustituirá
la pieza defectuosa sin cargo.
Está garantía no se aplica al uso comercial ni se
amplia al desgaste normal o a los daños resultantes
de un accidente, de un abuso o de una mala
utilización.
* Regístrese en línea dentro de 30 días.
Se aplican los términos y condiciones.
Esto no afecta a sus derechos legales
Localización y solución de problemas / Garantia
330130_Z1MANPRO.indd 70
25/09/2012 14:57
CERTIFICATION MARKS
Conforms to relevant EU legislation
and safety standards.
Conforms to relevant USA legislation
and safety standards.
Conforms to relevant Australian legislation and safety standards.
DECLARATION OF CONFORMITY
The Undersigned: Mr Darrell Morris as authorized by: TRITON Declare that:
PRODUCT CODE: TA184CSL DESCRIPTION: Precision Circular Saw 185mm
CONFORMS TO THE FOLLOWING DIRECTIVES: • Low Voltage Directive 2006/95/EC • Machinery Directive 2006/42/EC • Emc Directive 2004/108/EC
• ROHS DIRECTIVE 2002/95/EC • EN60745-1:2009, EN60745-2-5/A11:2009 • IEC60745-1:2006 • EN55014-1:2006, EN55014-2/A1:2001
• EN61000-3-2:2006, EN61000-3-11:2000
THE TECHNICAL DOCUMENTATION IS KEPT BY TRITON
NOTIFIED BODY: Zhejiang Jinpan Mechanic Electric Industry Co Ltd PLACE OF DECLARATION: Jinhua, China
EG-VERKLARING VAN OVEREENSTEMMING
De Ondergetekende: Mr Darrell Morris Gemachtigd door: TRITON Declare that:
TYPE/ SERIENR: TA184CSL NAAM/MODEL: Precisiecirkelzaag 185 mm
VOLDOET AAN DE VEREISTEN VAN DE RICHTLIJN: • Low Voltage Directive 2006/95/EC • Machinery Directive 2006/42/EC • Emc Directive 2004/108/EC
• ROHS DIRECTIVE 2002/95/EC • EN60745-1:2009, EN60745-2-5/A11:2009 • IEC60745-1:2006 • EN55014-1:2006, EN55014-2/A1:2001
• EN61000-3-2:2006, EN61000-3-11:2000
DE TECHNISCHE DOCUMENTATIE WORDT BEWAARD DOOR TRITON
KEURINGSINSTANTIE: Zhejiang Jinpan Mechanic Electric Industry Co Ltd PLAATS VAN AFGIFTE: Jinhua, China
DÉCLARATION DE CONFORMITÉ CE
Le soussigné: Mr Darrell Morris autorisé par: TRITON Declare that:
TYPE/SÉRIE NO: TA184CSL NOM/MODÈLE: Scie circulaire de précision 185 mm
SE CONFORME AUX DIRECTIVES SUIVANTES:• Low Voltage Directive 2006/95/EC • Machinery Directive 2006/42/EC • Emc Directive 2004/108/EC
• ROHS DIRECTIVE 2002/95/EC • EN60745-1:2009, EN60745-2-5/A11:2009 • IEC60745-1:2006 • EN55014-1:2006, EN55014-2/A1:2001
• EN61000-3-2:2006, EN61000-3-11:2000
LA DOCUMENTATION TECHNIQUE EST ENREGISTRÉE PAR TRITON
ORGANISMES NOTIFIÉS: Zhejiang Jinpan Mechanic Electric Industry Co Ltd ENDROIT DE LA DÉCLARATION: Jinhua, China
KONFORMITÄTSERKLÄRUNG
Name des Unterzeichners: Mr Darrell Morris Bevollmächtiger: TRITON Declare that:
BAUART./ SERIENNUMMER: TA184CSL NAME/ DER GERÄTETYP: Präzisionskreissäge, 185 mm
PASST SICH AN DIE FOLGENDEN RICHTLINIEN AN: • Low Voltage Directive 2006/95/EC • Machinery Directive 2006/42/EC • Emc Directive 2004/108/EC
• ROHS DIRECTIVE 2002/95/EC • EN60745-1:2009, EN60745-2-5/A11:2009 • IEC60745-1:2006 • EN55014-1:2006, EN55014-2/A1:2001
• EN61000-3-2:2006, EN61000-3-11:2000
TECHN. UNTERLAGEN HINTERLEGT BEI TRITON
BENNANTE STELLE: Zhejiang Jinpan Mechanic Electric Industry Co Ltd ORT: Jinhua, China
EC DECHIARAZIONE DI CONFIRMITÁ
Il sottoscritto: Mr Darrell Morris Come autorizzato di: TRITON Declare that:
TIPO/ NUMERO DI SERIE: TA184CSL NOME/ MODELLO: Sega Circolare a precisione 185 mm
SI CONFORMA ALL’ INDIRIZZAMENTO: • Low Voltage Directive 2006/95/EC • Machinery Directive 2006/42/EC • Emc Directive 2004/108/EC • ROHS
DIRECTIVE 2002/95/EC • EN60745-1:2009, EN60745-2-5/A11:2009 • IEC60745-1:2006 • EN55014-1:2006, EN55014-2/A1:2001
• EN61000-3-2:2006, EN61000-3-11:2000
IL DOCUMENTAZIONE TECNICO É MANTENUTO DI TRITON
CORPO INFORMATO: Zhejiang Jinpan Mechanic Electric Industry Co Ltd POSTO DI DICHIARAZIONE: Jinhua, China
DECLARACIÓN “CE” DE CONFORMIDAD
El abajo firmante: Mr Darrell Morris Autorizad por: TRITON Declare that:
TIPO Y NO SERIE: TA184CSL MODELO/NOMBRE: Sierra circular 185 mm
SE HALLA EN CONFORMIDAD CON LA DIRECTIVA: • Low Voltage Directive 2006/95/EC • Machinery Directive 2006/42/EC
• Emc Directive 2004/108/EC • ROHS DIRECTIVE 2002/95/EC • EN60745-1:2009, EN60745-2-5/A11:2009 • IEC60745-1:2006
• EN55014-1:2006, EN55014-2/A1:2001 • EN61000-3-2:2006, EN61000-3-11:2000
LA DOCUMENTACIÓN TÉCNICA SE GUARDA POR TRITON
ORGANISMO NOTIFICADO: Zhejiang Jinpan Mechanic Electric Industry Co Ltd LUGAR DE DECLARACIÓN: Jinhua, China
Date: 25/04/12
Signed by:
Mr Darrell Morris
Managing Director
330130_Z1MANPRO.indd 71
25/09/2012 14:57
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
