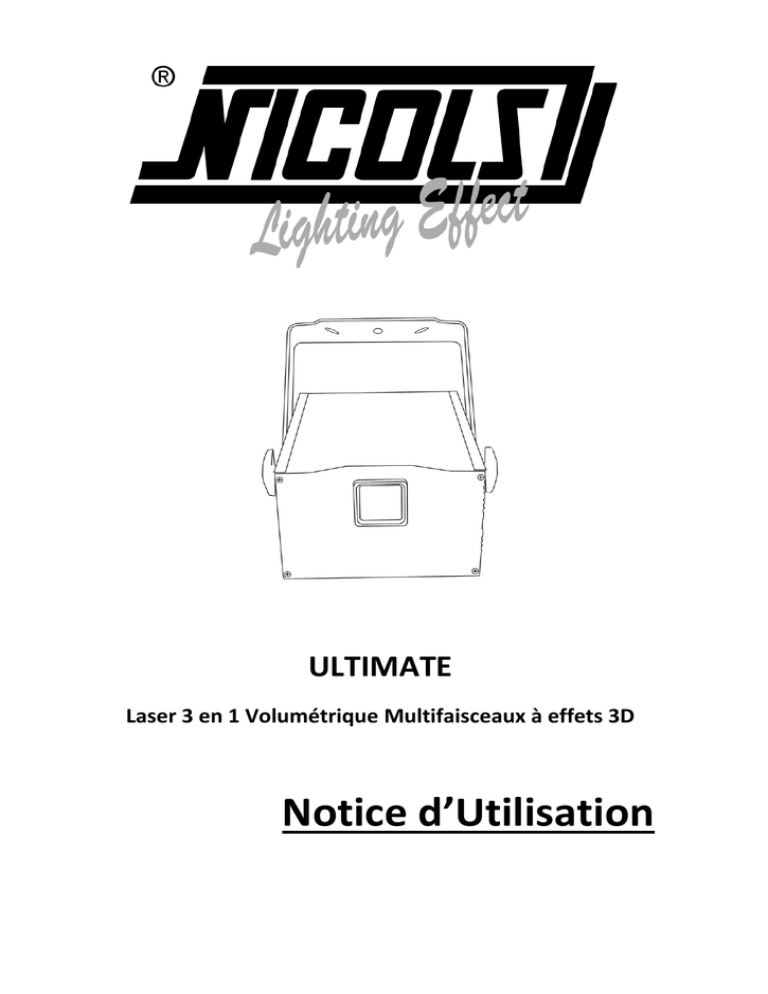

ULTIMATE

Laser 3 en 1 Volumétrique Multifaisceaux à effets 3D

Notice d’Utilisation

CONSIGNES DE SECURITE

Lisez attentivement les consignes ci-après. Elles contiennent des informations importantes sur la sécurité de l’installation ainsi que sur l’utilisation et la maintenance de l’équipement.

Conservez le présent manuel avec l’équipement pour références ultérieures. En cas de vente de l’équipement à un autre utilisateur, il est important que la notice d’utilisation soit jointe à l’appareil afin que le nouvel utilisateur dispose des informations nécessaires à son utilisation et puisse prendre connaissance des mises en garde relatives à la sécurité

Important : En cas de disfonctionnements liés à une mauvaise utilisation de l’appareil et à un non– respect des consignes décrites dans cette notice, l’annulation de la garantie est applicable et votre revendeur pourra décliner toute responsabilité.

Déballez le produit et vérifiez qu’il n’y ait pas eu de dommages pendant le transport

L’appareil est destiné à un usage en intérieur uniquement. Utilisez-le dans un endroit sec

L’appareil doit être installé et utilisé par du personnel qualifié

Ne pas laisser l’appareil à portée des enfants. Ne pas les laisser utiliser l’appareil

Ne pas utiliser le laser pendant plus de 4 heures consécutives, au risque de réduire la durée de vie de l’appareil

L’appareil doit être installé dans un endroit aéré et bien ventilé. Placez-le au moins à 50cm de tout objet ou surface

Assurez-vous que les ouïes de ventilation ne soient pas obstruées afin d’éviter une surchauffe de l’appareil

Avant d’utiliser l’appareil, assurez-vous que l’alimentation soit compatible avec la tension

 locale

Il est important de relier le fil jaune/vert à la terre afin d’éviter tout choc électrique

La température idéale pour l’utilisation de l’appareil est entre 18 et 30°C. Ne pas utiliser l’appareil en cas de fortes chaleurs

Assurez-vous qu’il n’y ait pas de produits inflammables à côté de l’appareil afin d’éviter tout risque de feu.

Surveillez régulièrement le cordon d’alimentation. S’il est endommagé, veuillez le remplacer immédiatement

Ne pas utiliser l’appareil dans un endroit sale et poussiéreux. Nettoyez l’appareil régulièrement

Ne pas toucher les fils pendant le fonctionnement de l’appareil afin d’éviter tout choc

électrique

Ne pas laisser le cordon d’alimentation s’enrouler avec d’autres câbles

La distance minimale entre l’appareil et la surface éclairée doit être de plus de 12m

Débranchez l’appareil avant de changer la lampe ou le fusible ou avant de faire toute réparation ou entretien de l’appareil

Remplacer le fusible ou la lampe par un même type

Dans le cas de problèmes importants dans le fonctionnement de l’appareil, arrêtez-le immédiatement

Ne jamais allumer ou éteindre l’appareil plusieurs fois d’affilée

Ne pas ouvrir l’appareil, il n’y a pas de pièces détachées

Ne jamais essayer de réparer l’appareil vous-même. Les réparations faites par des personnes non-qualifiées peuvent entraîner des dommages importants sur l’appareil. Contacter votre revendeur

Débranchez l’appareil du secteur si vous ne l’utilisez pas pendant une période prolongée

ATTENTION

Ne pas exposer l’appareil à la pluie ou à l’humidité pour éviter tout risque de choc électrique

RAYONNEMENT LASER ! Ne pas regarder directement les faisceaux lumineux.

CONSIGNES DE SECURITE SPECIFIQUES AUX LASERS

Selon la réglementation en vigueur EN/IEC 60825-1, ce laser fait partie de la classe 3B. Une exposition directe des yeux au faisceau peut être dangereux

DANGER : RAYONNEMENT LASER

APPAREIL DE CLASSE 3B

NE PAS REGARDER DIRECTEMENT LE FAISCEAU LUMINEUX : LES RAYONNEMENTS

LASER PEUVENT ENDOMMAGER LES YEUX ET LA PEAU.

EVITER L’EXPOSTION AU LASER

TOUTES LES MESURES DE PROTECTION DOIVENT ETRE APPLIQUEES POUR DES

RAISONS DE SECURITE

Ce produit est ce qu’on appelle un laser de spectacle émettant des rayonnements avec un spectre de longueurs d’onde. Le laser (amplification de lumière par émission stimulée de rayonnement) est un dispositif susceptible de produire ou d’amplifier les rayonnements électromagnétiques de longueur d’onde correspondant aux rayonnements optiques essentiellement par le procédé de l’émission stimulée contrôlée.

Outre les effets secondaires qui sont dus aux conditions de fonctionnement et aux risques d’incendie et de brûlures, le danger essentiel causé par ces dispositifs provient de l’illumination. Les effets sur l’œil sont fonction des caractéristiques du laser, de la distance de ce dernier à l’œil et de facteurs liés aux propriétés des différents milieux de l’œil. Ce danger est considérablement accru si le rayonnement est concentré sur une toute petite surface, c’est pourquoi les effets sur l’œil constituent les risques les plus importants liés aux utilisations des lasers.

La classe 3B est susceptible d’être dangereuse dans certaines conditions

La classe 4 requiert des précautions rigoureuses.

INSTALLATION DE L’APPAREIL

Les appareils de classe 3 et 4 utilisables exclusivement en plein air, sont mis en œuvre par un technicien compétent et formé aux risques spécifiques des lasers et accompagnés d’une notice.

La zone dite « zone réservée au public » est définir par l’espace situé jusqu’à 3 mètres au-dessus de la surface occupée par le public et sur une bande de 2.5 mètres autour de cette dernière. La zone réservée est matérialisée au sol. Dans cette zone, aucun « tir laser » (rayonnement fixe, rectiligne) n’est admis en direction du public, quelle que soit la classe du laser, sauf si un périmètre d’exclusion du public de 4 mètres de rayon, matérialisé, et mis en place.

Seul est admis un rayonnement par balayage (rayonnement en permanence en mouvement) dans cette zone.

UTILISATION

L’appareil à laser est hors de portée du public au minimum :

-

A 3 mètres au-dessus du sol accessible au public ou

- Protégé par un périmètre de sécurité de 5 mètres de rayon.

- L’exploitant s’assure que les appareils de classe 3B et 4 est mis en œuvre par un technicien compétent et formé aux risques spécifiques des lasers, qui est présent pendant tout la durée de l’animation et est en mesure de l’arrêter immédiatement. Lors de l’installation ou de réglages, le technicien portera des lunettes de protection.

Nous vous recommandons de bien vous rappelez des points suivants.

-

La lumière diffuée par les lasers est différente de tout autre type de source lumineuse qui vous est familier

- La lumière diffusée par un tel produit peut éventuellement causer des dommages aux yeux si elle n’est pas réglée et utilisée de manière adéquate.

-

La lumière d’un rayon laser est des milliers de fois plus concentrée que la lumière produite par n’importe quelle autre source de lumière. Cette concentration peut causer des dommages irréversibles et instantanés aux yeux, en brûlant la rétine. Même si vous ne ressentez aucune impression de chaleur venant d’un rayon laser, il est capable de blesser, voire de rendre aveugle son utilisateur et/ou public.

- Ne JAMAIS donc regarder l’orifice d’où provient le rayon laser ou le rayon lui-même.

- Ne dirigez jamais le faisceau laser directement sur des personnes.

-

Ne jamais laissez l’appareil fonctionner l’appareil sans surveillance.

EXPELEC ne peut en aucun cas être tenu comme responsable aux dommages causés par des installations incorrectes et/ou par du personnel non qualifié.

Dans cette boîte

Laser : 1pc

Câble d’alimentation : 1pc

Câble DMX : 1pc

Guide d’utilisation FR-ENG : 1pc

CARACTERISTQUES TECHNIQUES

Alimentation : AC100-250V, 50Hz/60Hz, Fuse : 3A/250V

Consommation : 50W

Puissance : 1100mW

Scanner : 25K scanner optique haute vitesse, +/- 30°

Lasers : o 100mW diode laser rouge, 635nm o 100mW diode laser vert, 532nm o 400mW diode laser bleu, 450nm o 500mW mix laser blanc

Modes de pilotage : Musical / Auto / DMX512 / Master Slave / Contôle PC / Couleur prédéfinie

Poids : 4.5kg

Dimensions : 200 x 235 x 130

10

10

FACE ARRIERE

PARTICULARITES

Laser RGBW avec scanner à haute vitesse pour créer un grand nombre d’effets graphiques,

3D et de jeux de lumières. Fréquence variable des changements d’effets, de rotations, de flash, de zoom, de couleurs,…

Laser compatible avec l’interface ILDA

FACE AVANT

1. Ouverture laser

2. Micro pour mode Musical

3. Mode Musical activé : bleu

4. Laser en fonctionnement : rouge

1. Power Jack

2. Clé de verrouillage

3. Accroche de sécurité

4. Bouton de sensibilité du son

5. DMX jack

6. Entrée pour bouton d’arrêt

7. Commutateur ON/OFF

8. Bouton de réglage de la taille des effets

9. Interface ILDA, jack DB25

10. Commutateurs de sélection des programmes

FONCTIONS ET REGLAGE

MUSICAL : le changement de la forme du laser est contrôlé par la musique. Ainsi, le rythme de la musique contrôle l’effet du changement du programme laser. En tournant le bouton de réglage de la sensibilité du son dans le sens des aiguilles d’une montre, vous augmentez la sensibilité, et inversement.

AUTO : programmes intégrés avec des cycles qui ne sont pas contrôlés par des sources externes. Le faisceau lumineux ne s’éteint pas.

CONTROLE

DMX

CANAL FONCTION DESCRIPTION

CH1

CH2

MODE

EFFECTS

VALEUR

0-63 Mode musical

64-127 Mode Auto

128-191 Mode manuel Auto

192-255 Mode manuel Musical

0-49 Multi-effets

50-99 Effets animés

100-149 Effets multi-motifs

150-199 Effet pointillé 3D

200-255 Effet plat 3D

CH3 DIMMER 0-255

Couleurs fixes, couleurs mobiles: blanc, rouge, jaune, vert, bleu, violet

CH4

CH5

PATTERN

SELECT

MOVING Y

CH6

CH7

CH8

CH9

CH10

CH11

CH12

CH13

MOVING X

ROLLING X

ROLLING Y

ROTATION

ZOOM

PATTERN SIZE

DISPLAY DOT

DRAWING

0-255 128 motifs différents

0-127 Mode manuel, déplacement haut/bas

128-191 Mode automatique, déplacement bas

192-255 Mode automatique, déplacement haut

0-127 Mode manuel, déplacement gauche/droite

128-191 Mode automatique, déplacement droite

192-255 Mode automatique, déplacement gauche

0-127 Roulement manuel

128-255 Roulement automatique

0-127 Roulement manuel

128-255 Roulement automatique

0-127 Rotation manuelle

128-191 Rotation auto, sens des aiguilles d'une montre

192-255 Rotation auto, sens inverse des aiguilles d'une montre

0-85 Zoom automatique (+)

86-170 Zoom automatique (-)

171-255 Zoom manuel (+/-)

0-255 0=moyen / 1=petit / 255=grand

0-255 0=pointillé / 255=très lumineux

0-127 Dessin automatique mode 1

128-255 Dessin automatique mode 2

En cas d’utilisation de l’interface ILDA (utilisation d’un PC pour contrôler le laser), il suffit de connecter le signal ILDA au jack DB25. Si vous utilisez le mode des programmes pré-enregistrés sur le laser, ILDA ne peut pas être connecté.

REGLAGE DES FONCTIONS

0 = OFF / 1 = ON / X= OFF or ON

DIPSWITCH CHART

#1 #2 #3 #4 #5 #6 #7 #8 #9 #10

FONCTION

0 0 0 X X X X X X 0 MUSICAL

1 0 0 X X X X X X 0 AUTO

0 0 1 X X X X X X 0 SLAVE

SET DMX ADDRESS

1 DMX

0: effets multicolore / 1: effet mono couleur

#5 #6 #7 #8 EFFETS

0 0 0 0 MULTI-EFFETS

1 0 0 0 ANIMATION NORMALE

X 1 0 0 MULTI-MOTIFS

X X 1 0 EFFET POINTILLE 3D

X X X 1 EFFET PLAT 3D

ASSIGNATION ADRESSE DMX

En mode DMX, les dipswitches allant de #1 à #9 doivent être réglés pour enregistrer une adresse

DMX allant de 1 à 511. Chaque dipswitch représente une valeur binaire.

DIPSWITCH

#1

#2

#3

VALEUR

1

2

4

DIPSWITCH

#6

#7

#8

VALEUR

32

64

128

#4 8 #9 256

#5 16 #10 DMX, set to « 1 »

Chaque appareil à 13 canaux DMX, donc chaque appareil peut avoir 13 canaux recevant au moins 13 canaux. Si vous assignez une adresse DMX sur 16 canaux, l’adresse DMX est : 16*N+1, N=0, 1, 2, 3….

Exemple : adresse 1 boucle = 1/adresse 2 boucles = 17/adresse 3 boucles = 33/adresse 4 boucles = 49

BOUCLE

1

2

3

4

ADRESSE

1

17

33

49

BINAIRE DIPSWITCH

100000000 #1 (#1 est ON, les autre sont OFF)

100010000 #1+#5 (seulement #1 et #5 sont ON)

100001000 #1+#6 (seulement #1 et #6 sont ON)

100011000 #1+#5+#6 (seulement #1,5,6 sont ON)

FONCTIONNEMENT

MUSICAL ET AUTO : ce mode permet à un seul appareil de réagir au son de la musique, dans le mode

Master.

1. Placez l’appareil dans un endroit approprié et stable

2. Positionner le commutateur sur le mode AUTO ou MUSICAL

3. Allumez l’appareil. Il s’initialise puis se met en marche

4. L’appareil réagit à des fréquences basses grâce au micro intégré. Ajustez la sensibilité du son avec le bouton approprié situé à l’arrière de l’appareil. La LED bleu indique si le mode

Musical est activé.

MASTER/SLAVE : ce mode permet de relier plusieurs appareils sans contrôleur

1. Placez l’appareil dans un endroit approprié et stable

2. Déterminer un appareil en tant que Master et régler le dipswitch sur mode AUTO ou musical.

Les autres appareils doivent être en mode Slave.

3. Utilisez un câble XLR pour relier les appareils entre eux. Prise à l’arrière de l’appareil

4. Allumez tous les appareils. Ils s’initialisent puis se mettent en marche. Les appareils en mode

Slave fonctionnent de la même façon que l’appareil en mode Master.

5. L’appareil réagit à des fréquences basses grâce au micro intégré. Ajustez la sensibilité de son avec le bouton approprié situé à l’arrière de l’appareil. La LED indique si le mode Musical est activé.

MODE DMX : Ce mode permet d’utiliser le mode DMX 512 pour le contrôle de vos appareils.

1. Placez l’appareil dans un endroit approprié et stable

2. Utilisez un câble XLR pour relier les appareils entre eux. Prise à l’arrière de l’appareil

3. Assignez une adresse DMX pour chaque appareil à l’aide des dipswitches. Veuillez-vous référer au tableau de la dernière page

4. Allumez tous les appareils. Les appareils s’initialisent puis se mettent en marche

5. Utilisez une console DMX pour contrôler les appareils

CONTROLE PC : ce mode permet d’utiliser un logiciel de type Pangolin, Phenix, Mamba pour faire fonctionner les lasers. S’il n’y as pas de signal ILDA, le laser et le scanner se ferme. La vitesse de balayage du logiciel doit être inférieure à 35K PPS, sinon les effets vont être déformés.

1. Utilisez ILDA pour personnaliser les modèles

2. Utilisez les programmes pré-enregistrés pour installer les effets a. Utiliser DMX pour choisir les effets (animation, multi modèles, effets 3D…) b. Ou utiliser les dipswitches #5 à #8

NOTES :

La console DMX ne peut pas être utilisée en mode MASTER/SLAVE.

Il ne doit y avoir qu’un seul appareil en mode MASTER dans une chaîne MASTER/SLAVE

DEPANNAGE

1. En mode AUTO ou Musical, si l’indicateur de l’alimentation est allumé et l’indicateur du mode Musical est éteint mais le l’appareil ne fonctionne pas, vérifiez que l’appareil n’est pas en mode Slave. Si c’est le cas, rectifier et mettre en mode Master.

2. En mode Master/Slave, l’appareil en Slave ne fonctionne pas : a. Vérifier qu’il n’y ait bien qu’un seul appareil en mode Master b. Vérifiez que vous n’utilisez pas une console DMX c. Vérifiez que les câbles sont de bonne qualité et que les branchements sont correctement faits

3. En mode DMX, le faisceau laser ne marche pas et le signal DMX est éteint : Vérifiez que le mode DMX soit bien activé

4. En mode DMX, l’appareil ne peut pas être contrôlé par la console DMX, mais l’indicateur

DMX clignote : vérifiez que la console DMX et l’appareil sont sur le même canal.

si l’indicateur de l’alimentation est allumé, que le mode Musical n’est pas allumé et que le faisceau lumineux ne marche pas : le son est trop faible. Augmentez le volume de la musique ou la sensibilité du son

5. Si l’appareil ne fonctionne pas correctement, éteignez-le puis rallumer au bout de 5 minutes.

Si l’appareil rencontre d’autres problèmes de fonctionnement, nous vous recommandons de contacter votre revendeur.

ULTIMATE

3-in-1 Volumetric Multibeams 3D Laser

User Guide

SAFETY INSTRUCTIONS

Please read carefully the instruction, which includes important information about the installation, usage and maintenance.

Keep this user guide for future consultation. If you sell the unit to another user, make sure that they also receive this user guide.

IMPORTANT: damages caused by disregard of this user guide are not subject to warranty. The dealer will not accept liability for any resulting defects or problems

Unpack and check carefully that there is no transportation damages before using the unit

The unit is for indoor use only. Use only in a dry location

Do install and operate by qualified operator

Do not allow children to operate the fixture

Do not use this unit continuously over 4 hours otherwise it shortens the lifetime of the unit

The unit must be installed in a location with adequate ventilation, at least 50cm from adjacent surfaces

Be sure that no ventilation slots are blocked, otherwise the unit will overheat

Before operating, ensure that the voltage and frequency of power supply match the power requirements of the unit

It’s important to ground the yellow/green conductor to earth in order to avoid electrical shock

The working temperature of the unit is 18-30°C. Do not operate it when the temperature is

 higher

Make sure there is no flammable materials close to the unit while operating to avoid fire hazard

Examine the power wires carefully; replace them immediately if there is any damage

Do not operate in dirty or dusty environment, do clean fixture regularly

Do not touch any wire during operation as there might be a hazard electrical shock

Avoid power wires twisting together with other wires

The minimum distance between light output and the illuminated surface must be more than

12m.

Disconnect main power before replacing fuse or lamp or servicing

Replace fuse/lamp only with the same type

In the event of serious operating problem, stop using the unit immediately.

Never turn on and off the unit time after time

Do not open the unit as there is no user serviceable parts inside

Never try to repair the unit by yourself. Repairs carried out by unskilled people can lead to damage the unit. Please contact the nearest authorized technical assistance center if needed.

Disconnect the main power if the fixture won’t be used for a long time

CAUTION

To prevent or reduce the risk of electrical shock or fire, do not expose the unit to rain or moisture

Do not look directly to the light while bulb is on

SAFETY INSTRUCTIONS FOR LASERS

According to EN/IEC 60825-1 regulations, this laser is classified under 3B class. Direct eye exposure can be dangerous

DANGER: LASER RADIATION!

UNIT UNDER 3 B CLASS

AVOID DIRECT EYE EXPOSURE. LASER RADAITION CAN CAUSE EYE DAMAGE AND/OR

SKIN DAMAGE

AVOID EXPOSTION TO LASER RADIATION

ALL PROTECTIVE MEASURES MUST BE APPLIED FOR MAKING THE USE OF LASERS SAFE

This product is a so-called show laser emitting radiation with a wavelength spectrum and producing lasers for shows.

A laser (Light Amplification by Stimulated Emission of Radiation) is a device that emits light through a process of optical amplification and produce electromagnetic radiation of different wavelengths due to the controlled stimulated emissions process.

In addition to the secondary effects due to the operating laser conditions, fire risks or burning hazards, the most important danger comes from the light source. The damages on eyes depend on the laser wavelengths specifications, the eye distance and the elements linked to the eye specifications. This danger is amplifies if the laser beams are focused to tiny spots; that is why the effects on eyes are even more important while using lasers.

3B class can be dangerous under specific conditions

4 class should be ruled under strict safety warnings.

INSTALLATION OF THE UNIT

The units from 3B class and 4 class, exclusively used in open air, should be installed by experienced and qualified professionals, trained to the specific risks of lasers and should handle a user manual.

The area reserved for the public should be limited up to 3 meters above the ground and to 2.5 meters from the public. This zone should be indicated and marked on the ground. In this area, it is not possible to make “pencil beams” (through the output being a narrow beam which is diffractionlimited) in the direction of people, whatever the laser class is, except if a determined area has been defined of 4 meters radius from the public and visibly marked on the ground.

Only laser beams of wavelengths divergence concentrated their power at a large distance are authorized.

OPERATION OF THE UNIT

The use of lasers is out of the reach of people when considering:

- That the unit is situated at 3 meters above the floor at least

- That a safety area is defined within 5 meters radius

-

The user takes the responsibility that the units under 3B class or 4 class are mounted by a qualified technician and experienced to the risks of lasers. This technician must stay around during all the time the lasers work and he must be able to stop the units in case some technical problems would occur. While the installation is on, the technician should wear protective glasses.

Please remind the following remarks:

-

Laser light is different from any other light source with which you may be familiar. The light from this product can potentially cause eye injury if not set up and used properly.

- Laser light is thousands of times more concentrated than light from any other kind of light source. This concentration can cause instant eye injuries, by burning the retina. Even if you can not feel heat from a laser beam, it can still injure or blind you or the audience.

-

Never look at the laser aperture or laser beams.

-

Do not direct the laser beam to people.

-

Do not leave the device running without the presence of qualified professionals.

EXPELEC can not liable for damages caused by incorrect installations and unskilled operation.

IN THIS BOX

Laser light: 1pcs

Power cable: 1pcs

DMX cable: 1pcs

User Guide FR-ENG: 1pcs

TECHNICAL SPECIFICATION

Voltage: AC100-250V, 50Hz/60Hz, Fuse: 3A/250V

Consumption: 50W

Power: 1100mW

Scanner: 25K high speed optical scanner, +/-30° big angle

Laser: o 100mW red laser diode, 635nm o 100mW green laser diode, 532nm o 400mW blue laser diode, 450nm o 500mW mixed white laser

Working modes: Sound Active / Auto / DMX512 / Master Slave / PC control / RGB color or only white color setting

Weight: 4.5kg

Dimensions: 200 x 235 x 130

FEATURES

- Full color animation laser with high-speed optical scanner to create animated graphics,

128 beam show and graphics show patterns, and whith the function of unique blanking, frequently flashing, rotating, moving, rotation, split, zoom, drawing,…

- Compatible ILDA laser show software with ILDA interface

FRONT PANEL

1. Laser Aperture

2. Sound-Active microphone

3. Sound-Active indicator : blue

4. Power indicator : red

10

REAR PANEL

1. Power JAcl

2. Power key lock

3. Flying ring bolt

4. Audio Sensitivity knob

5. DMX or linking jack

6. Laser remote interlock

7. Laser ON/OFF switch

8. Pattern size knob

9. ILDA interface with DB25 jack

10. Dipswitches for built-in programs

FUNCTION & SETTINGS

SOUND-ACTIVE : the change of the laser pattern is controlled by sound, that is, the rhythm of the sound control the effect of the changing laser pattern.

AUTO: Auto cycles the built-in programs without being controlled externally. It has no laser OFF.

DMX CONTROL: the system only accepts DMX512 signal of international standard to control the system.

CHANNEL

CH1

CH2

CH3

FUNCTION

MODE

EFFECTS

DIMMER

VALUE

0-63 Sound-Active Mode

64-127 Auto Mode

128-191 Manual mode to Auto run

DESCRIPTION

192-255 Manual mode to Sound-Active run

0-49

50-99

Multi-effects

Normal animation effect

100-149 Multi-pattern effect

150-199 3D dot effect

200-255 3D plane effect

0-255

White, red, yellow, green, blue, purple - fixed color, random single color, random seven colors, moving seven colors…

CH4

CH5

CH6

CH7

CH8

CH9

CH10

CH11

CH12

CH13

PATTERN

SELECT

MOVING Y

MOVING X

ROLLING X

ROLLING Y

ROTATION

ZOOM

PATTERN SIZE

DISPLAY DOT

DRAWING

0-255 128 patterns

0-127 Manual to up and down moving

128-191 Auto to down moving

192-255 Auto to up moving

0-127 Manual to right and left moving

128-191 Auto to right moving

192-255 Auto to left moving

0-127 Manual rolling

128-255 Auto rolling

0-127 Manual rolling

128-255 Auto rolling

0-127 Manual rotation

128-191 Auto clockwise rotation

192-255 Auto counter clockwise rotation

0-85 Auto zoom (+)

86-170 Auto zoom (-)

171-255 Manual zoom (+/-)

0-255 0=moderate / 1=small / 255=big

0-255

0-127

0=display dot / 255 = best brightness

Auto drawing mode 1

128-255 Auto drawing mode 2

If it is set to ILDA mode (use PC software to control laser light), just need to connect ILDA signal to

DB25 jack. If set to Built-in programs, then ILDA signal cannot be connected, setting dipswitches directly is ok. ILDA mode (PC control) and Built-in programs mode can be identified and transited automatically.

FUNCTION SETTING

0 = OFF / 1 = ON / X= OFF or ON

DIPSWITCH CHART

#1 #2 #3 #4 #5 #6 #7 #8 #9 #10

FUNCTION

0 0 0 X X X X X X 0 SOUND ACTIVE

1 0 0 X X X X X X 0 AUTO

0 0 1 X X X X X X 0 SLAVE

SET DMX ADDRESS

1 DMX

0: multicolors effects / 1: single color/white effect

#5 #6 #7 #8 EFFECTS

0 0 0 0 MULTI-EFFECTS

1 0 0 0 NORMAL ANIMATION EFFECT

X 1 0 0 MULTI-PATTERN EFFECT

X X 1 0 3D DOT EFFECT

X X X 1 3D PLANE EFFECT

DMX ADDRESS CALCULATION

For DMX mode, DMX address from #1 to #9 dipswitches must be set, the address is set from 1 to

511. Each dipswitch represents a binary value

DIPSWITCH

#1

#2

#3

VALUE

1

2

4

DIPSWITCH

#6

#7

#8

VALUE

32

64

128

#4

#5

8

16

#9

#10

256

DMX, set to « 1 »

One unit has 13 channels for DMX control, so each unit must be assigns 13 channels at least. We may assign 16 channels for one unit, then DMX address : 16*N+1, N=0, 1, 2, 3….

Example: 1- loop address = 1 / 2-loops addresses = 17 / 3-loop addresses=33 / 4-loop addresses=49

LOOP

1

2

3

4

ADDRESS

1

17

33

49

BINARY DIPSWITCH

100000000 #1 (#1 is ON, others are OFF)

100010000 #1+#5 (only #1 and #5 are ON)

100001000 #1+#6 (only #1+#6 are ON)

100011000 #1+#5+#6 (only #1,5,6 are ON)

OPERATION

Sound-Active / Auto mode

The mode allows a single unit to react to the beat of the music in the master mode.

1. Install the unit in a suitable position (laying or appending)

2. Set function setting switch to select Sound-Active or AUTO mode

3. Turn on the unit power, the unit begins reset, then the unit begins working

4. The unit will react to the low frequencies of music via the internal microphone. Adjust the audio sensitivity knob on the back of the unit to make the unit more or less sensitive in Sound-Active mode.

Master/Slave mode

This mode allows you to link many units together without controller

1. Install the unit in a suitable position (laying or appending)

2. Choose the unit to function as Master, set dipswitch to select Sound Active or Auto mode.

The other units must be set as Slave and set dipswitch as so.

3. Use standard XLR microphone cable to link the units together via the XLR connector on the rear of the units.

4. Turn on all the units. They begin to reset then they begin working. The slave units will react the same as the Master unit.

5. The units will react to the low frequencies of the music via the internal microphone. Adjust the audio sensitivity knob on the rear of the master unit to make the unit more or less sensitive in Sound-Active. The panel has LED indicating for Sound-Active

Universal DMX operation

This mode allows youto use universal DMX-512 console to operate

1. Install the unit in a suitable position (laying or appending)

2. Use standard XLR microphone cable to link your units together via the XLR connector on the rear of the units.

3. Assign DMX address to each unit using dipswitches (see ‘DMX Address Quick Reference

Chart)

4. Turn on all the units, they begin to reset then they begin working

5. Use DMX console to control your units

PC Control Operation

This mode allows you to use PC software (for example: Pangolin, Phenix, Mamba) to operate. If no

ILDA signal to DB25 jack in ILDA mode, the laser and scanner will be OFF for protection. The scan speed of software control must be less than 35K PPS, otherwise the patterns could possibly have distortion.

1. Use ILDA PC control to get customized laser patterns

2. Use built-in programs setting effect mode a. Use DMX to choose effect mode (animation effects, animation grating multi patterns effects, 3D dot effects, 3D plane effects…) b. Or Use the #5 to #8 dipswitch to set the effect mode

Notes

DMX console can not be used in Master/Slave operation

There should be only one Master unit in a master/slave chain.

TROUBLESHOOTING

1. In Stand-Alone operation (Sound-Active / AUTO), if the power supply indicator is lit up, and

Sound-Active indicator isn’t lit up, but the laser is OFF, please check if the unit has been set up in slave mode. If so, set it up in Master mode

2. In Master/Slave mode, slave unit doesn’t work: a. Make sure there is only one Master in the chain, and the others set up as slaves b. Make sure to control the unit without DMX console controlling c. Make sure to take a good quality power cable and connection

3. In DMX mode, the laser is OFF and the DMX signal is OFF: make sure to set up the DMX mode

4. In DMX mode, the unit can’t be controlled by the DMX console, but the DMX signal is flashing, please make sure the DMX console and the unit have the same channel

5. If the unit fails, please turn off the unit, and then turn on again after 5 minutes.

After trying the above solution you still have problems, please contact your dealer

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
