CARACTÉRISTIQUES TECHNIQUES SÉCURITÉ INTERRUPTEUR DIFFÉRENTIEL TÉTRAPOLAIRE

CARACTÉRISTIQUES TECHNIQUES SÉCURITÉ INTERRUPTEUR DIFFÉRENTIEL TÉTRAPOLAIRE

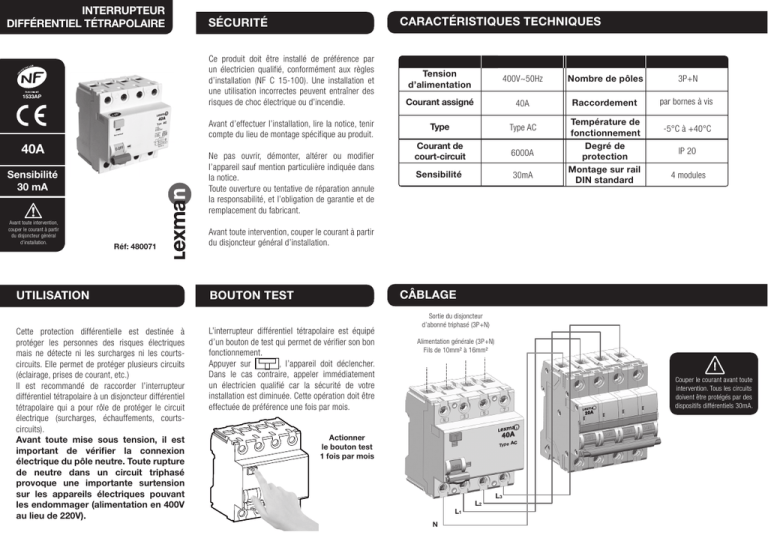

INTERRUPTEUR
DIFFÉRENTIEL TÉTRAPOLAIRE
CARACTÉRISTIQUES TECHNIQUES
SÉCURITÉ
Ce produit doit être installé de préférence par
un électricien qualifié, conformément aux règles
d’installation (NF C 15-100). Une installation et
une utilisation incorrectes peuvent entraîner des
risques de choc électrique ou d’incendie.
1533AP
Avant d’effectuer l’installation, lire la notice, tenir
compte du lieu de montage spécifique au produit.
40A
Ne pas ouvrir, démonter, altérer ou modifier
l’appareil sauf mention particulière indiquée dans
la notice.
Toute ouverture ou tentative de réparation annule
la responsabilité, et l’obligation de garantie et de
remplacement du fabricant.
Sensibilité
30 mA
Avant toute intervention,
couper le courant à partir
du disjoncteur général
d’installation.
Réf: 480071
Tension
d’alimentation
400V~50Hz
Nombre de pôles
3P+N
Courant assigné
40A
Raccordement
par bornes à vis
Type
Type AC
Courant de
court-circuit
6000A
Sensibilité
30mA
Température de
fonctionnement
Degré de
protection
Montage sur rail
DIN standard
-5°C à +40°C
IP 20
4 modules
Avant toute intervention, couper le courant à partir
du disjoncteur général d’installation.
CÂBLAGE
UTILISATION
BOUTON TEST
Cette protection différentielle est destinée à
protéger les personnes des risques électriques
mais ne détecte ni les surcharges ni les courtscircuits. Elle permet de protéger plusieurs circuits
(éclairage, prises de courant, etc.)
Il est recommandé de raccorder l’interrupteur
différentiel tétrapolaire à un disjoncteur différentiel
tétrapolaire qui a pour rôle de protéger le circuit
électrique (surcharges, échauffements, courtscircuits).
Avant toute mise sous tension, il est
important de vérifier la connexion
électrique du pôle neutre. Toute rupture
de neutre dans un circuit triphasé
provoque une importante surtension
sur les appareils électriques pouvant
les endommager (alimentation en 400V
au lieu de 220V).
L’interrupteur différentiel tétrapolaire est équipé
d’un bouton de test qui permet de vérifier son bon
fonctionnement.
Appuyer sur
, l’appareil doit déclencher.
Dans le cas contraire, appeler immédiatement
un électricien qualifié car la sécurité de votre
installation est diminuée. Cette opération doit être
effectuée de préférence une fois par mois.
Sortie du disjoncteur
d’abonné triphasé (3P+N)
Alimentation générale (3P+N)
Fils de 10mm² à 16mm²
!
Couper le courant avant toute
intervention. Tous les circuits
doivent être protégés par des
dispositifs différentiels 30mA.
40A
Actionner
le bouton test
1 fois par mois
Type AC
L1
N
L2
L3
DISJONCTEUR TÉTRAPOLAIRE
1533AP
In 20A
Réf: 480051
Tension
d’alimentation
400V~50Hz
Nombre de pôles
3P+N
Courant assigné
20A
Raccordement
par bornes à vis
Avant d’effectuer l’installation, lire la notice, tenir
compte du lieu de montage spécifique au produit.
Courbe de
déclenchement
Type C
Pouvoir de
coupure
Classe de
limitation
4500A
Classe 3
Température de
fonctionnement
Degré de
protection
Montage sur rail
DIN standard
-5°C à +40°C
IP 20
4 modules
Avant toute intervention, couper le courant à partir
du disjoncteur général d’installation.
CÂBLAGE
UTILISATION
Ce disjoncteur tétrapolaire est un dispositif de
protection utilisé pour protéger une alimentation
électrique composé de 3 phases + 1 neutre. Il est
ainsi constitué de 4 pôles d’entrée et de 4 pôles
de sortie. Son rôle est d’établir ou de sectionner
une alimentation électrique d’un circuit triphasé
lors d’un court-circuit, d’une surcharge ou d’un
échauffement sur le circuit.
CARACTÉRISTIQUES TECHNIQUES
Ce produit doit être installé de préférence par
un électricien qualifié, conformément aux règles
d’installation (NF C 15-100). Une installation et
une utilisation incorrectes peuvent entraîner des
risques de choc électrique ou d’incendie.
Ne pas ouvrir, démonter, altérer ou modifier
l’appareil sauf mention particulière indiquée dans
la notice.
Toute ouverture ou tentative de réparation annule
la responsabilité, et l’obligation de garantie et de
remplacement du fabricant.
4500A
Avant toute intervention,
couper le courant à partir
du disjoncteur général
d’installation.
SÉCURITÉ
Avant toute mise sous tension, il est
important de vérifier la connexion
électrique du pôle neutre. Toute rupture
de neutre dans un circuit triphasé
provoque une importante surtension
sur les appareils électriques pouvant
les endommager (alimentation en 400V
au lieu de 220V).
!
Couper le courant avant toute
intervention. Tous les circuits
doivent être protégés par des
dispositifs différentiels 30mA.
40A
Le choix de l’intensité du disjoncteur tétrapolaire
se fait en fonction de l’intensité nominale du circuit
électrique à protéger.
Type AC
L1
N
L2
L3
Sortie du disjoncteur tétrapolaire (3P+N)
Alimentation de l’appareil triphasé (3P+N)
