1. Association avec le récepteur 2. Utilisation MANUEL D'INSTALLATION ET D'UTILISATION

1. Association avec le récepteur 2. Utilisation MANUEL D'INSTALLATION ET D'UTILISATION
Installation

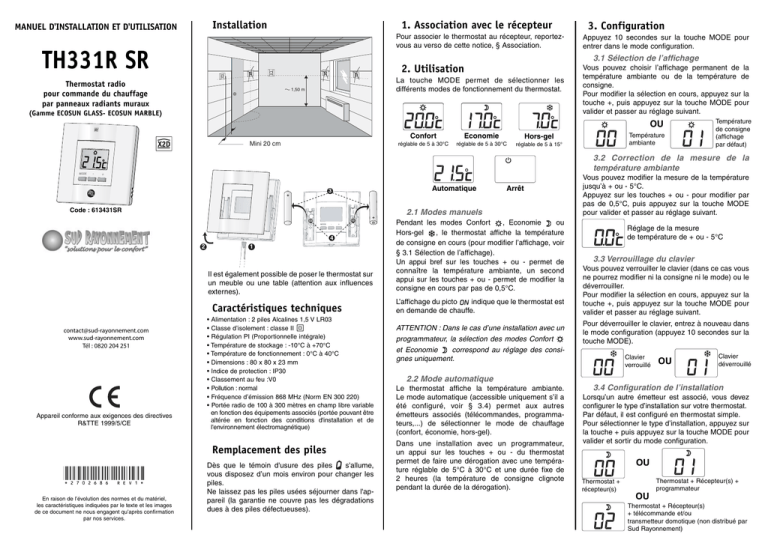

MANUEL D'INSTALLATION ET D'UTILISATION
1. Association avec le récepteur
Pour associer le thermostat au récepteur, reportezvous au verso de cette notice, § Association.
TH331R SR
3. Configuration
Appuyez 10 secondes sur la touche MODE pour
entrer dans le mode configuration.
3.1 Sélection de l’affichage
2. Utilisation
Thermostat radio
pour commande du chauffage
par panneaux radiants muraux
La touche MODE permet de sélectionner les
différents modes de fonctionnement du thermostat.
1,50 m
(Gamme ECOSUN GLASS- ECOSUN MARBLE)
Vous pouvez choisir l’affichage permanent de la
température ambiante ou de la température de
consigne.
Pour modifier la sélection en cours, appuyez sur la
touche +, puis appuyez sur la touche MODE pour
valider et passer au réglage suivant.
OU
Mini 20 cm
MODE
-
Confort
Economie
Hors-gel
réglable de 5 à 30°C
réglable de 5 à 30°C
réglable de 5 à 15°
Température
ambiante
Température
de consigne
(affichage
par défaut)
3.2 Correction de la mesure de la
température ambiante
+
Automatique
3
+
Code : 613431SR
+
MODE
-
+
4
2
1
Il est également possible de poser le thermostat sur
un meuble ou une table (attention aux influences
externes).
Caractéristiques techniques
[email protected]
www.sud-rayonnement.com
Tél : 0820 204 251
Appareil conforme aux exigences des directives
R&TTE 1999/5/CE
• Alimentation : 2 piles Alcalines 1,5 V LR03
• Classe d’isolement : classe II
• Régulation PI (Proportionnelle intégrale)
• Température de stockage : -10°C à +70°C
• Température de fonctionnement : 0°C à 40°C
• Dimensions : 80 x 80 x 23 mm
• Indice de protection : IP30
• Classement au feu :V0
• Pollution : normal
• Fréquence d’émission 868 MHz (Norm EN 300 220)
• Portée radio de 100 à 300 mètres en champ libre variable
en fonction des équipements associés (portée pouvant être
altérée en fonction des conditions d'installation et de
l'environnement électromagnétique)
Remplacement des piles
*2702686_rev1*
En raison de l’évolution des normes et du matériel,
les caractéristiques indiquées par le texte et les images
de ce document ne nous engagent qu’après confirmation
par nos services.
Dès que le témoin d'usure des piles
s'allume,
vous disposez d’un mois environ pour changer les
piles.
Ne laissez pas les piles usées séjourner dans l'appareil (la garantie ne couvre pas les dégradations
dues à des piles défectueuses).
Arrêt
2.1 Modes manuels
Pendant les modes Confort
, Economie
ou
Hors-gel
, le thermostat affiche la température
de consigne en cours (pour modifier l’affichage, voir
§ 3.1 Sélection de l’affichage).
Un appui bref sur les touches + ou - permet de
connaître la température ambiante, un second
appui sur les touches + ou - permet de modifier la
consigne en cours par pas de 0,5°C.
L’affichage du picto
indique que le thermostat est
en demande de chauffe.
ATTENTION : Dans le cas d’une installation avec un
programmateur, la sélection des modes Confort
et Economie
correspond au réglage des consignes uniquement.
Vous pouvez modifier la mesure de la température
jusqu’à + ou - 5°C.
Appuyez sur les touches + ou - pour modifier par
pas de 0,5°C, puis appuyez sur la touche MODE
pour valider et passer au réglage suivant.
Réglage de la mesure
de température de + ou - 5°C
3.3 Verrouillage du clavier
Vous pouvez verrouiller le clavier (dans ce cas vous
ne pourrez modifier ni la consigne ni le mode) ou le
déverrouiller.
Pour modifier la sélection en cours, appuyez sur la
touche +, puis appuyez sur la touche MODE pour
valider et passer au réglage suivant.
Pour déverrouiller le clavier, entrez à nouveau dans
le mode configuration (appuyez 10 secondes sur la
touche MODE).
Clavier
verrouillé
OU
Clavier
déverrouillé
2.2 Mode automatique
Le thermostat affiche la température ambiante.
Le mode automatique (accessible uniquement s’il a
été configuré, voir § 3.4) permet aux autres
émetteurs associés (télécommandes, programmateurs,...) de sélectionner le mode de chauffage
(confort, économie, hors-gel).
Dans une installation avec un programmateur,
un appui sur les touches + ou - du thermostat
permet de faire une dérogation avec une température réglable de 5°C à 30°C et une durée fixe de
2 heures (la température de consigne clignote
pendant la durée de la dérogation).
3.4 Configuration de l’installation
Lorsqu’un autre émetteur est associé, vous devez
configurer le type d’installation sur votre thermostat.
Par défaut, il est configuré en thermostat simple.
Pour sélectionner le type d’installation, appuyez sur
la touche + puis appuyez sur la touche MODE pour
valider et sortir du mode configuration.
OU
Thermostat +
récepteur(s)
Thermostat + Récepteur(s) +
programmateur
OU
Thermostat + Récepteur(s)
+ télécommande et/ou
transmetteur domotique (non distribué par
Sud Rayonnement)
RECEPTH331R SR
Code : 613432SR
Antenne
Bleu
Marron
Rouge
Enlever le capot
Pour enlever le capot,
poussez sur l’ergot et
soulevez le capot.
Récepteur radio
5.3. Supprimer la totalité des émetteurs
Maintenez appuyée la touche.
Exemple d’installation
3. Fixation
2
Voyant
Câble du
panneau mural
N
L
Câble du
Récepteur
Neutre (Bleu)
Phase (Noir, rouge ou marron)
Terre (Jaune / vert)
1
Après 3 secondes, le voyant clignote.
Maintenez l’appui.
Après 10 secondes, le relais s’inverse et le
voyant ne clignote plus (mode relais inverseur
actif).
Vers tableau électrique
Maintenez l’appui.
Boîte de raccordement
Fixation par vis
Fixation sur le mur
à l'aide des vis et
chevilles fournies.
Touche
Capot
amovible
1. Présentation
Ce récepteur est à associer avec les produits
utilisant le protocole de communication X2D
domotique à savoir :
• Thermostat radio pour assurer une régulation
optimisée de l'habitat (réduction de la
consommation électrique)
• Emetteur d’automatisme, comme par exemple
un détecteur d’ouverture radio pour l’arrêt du
chauffage en cas d'ouverture de la fenêtre
(économie d'énergie)
• Programmateur radio (PROG6136ZR SR)
pour pilotage du chauffage (simplicité d'utilisation).
2. Emplacement
Attention : la température de fonctionnement
du récepteur ne doit pas dépasser 50°C. Vous
ne devez pas installer le récepteur sur une
face ou au contact du panneau mural, mais
sur le mur derrière le panneau.
Fixation par adhésif
double-face
Fixation sur le mur à l'aide de
l'adhésif double-face fourni.
Avant de coller l’adhésif, veillez
à bien nettoyer la surface sur
laquelle il sera appliqué.
4. Raccordement
Par souci de clarté, les schémas réalisés sont à retenir
dans leur principe. N'y figurent pas les protections et
autres accessoires exigés par les normes.
- La norme UTE C15-100 et les règles de l'art doivent
être respectées.
- Les normes de sécurité électrique relatives aux radiateurs doivent être appliquées.
Avant toute manipulation, coupez le
courant de l’alimentation.
• L’installation de ce produit sur des panneaux muraux doit être réalisé par des
personnes qualifiées respectant les règles
de l’art.
• Pour des intégrations spécifiques de ce
récepteur, contactez le constructeur.
Antenne
radio
Panneau
mural
5.1. Ajouter un thermostat émetteur
Sur le récepteur, appuyez sur la touche
jusqu’à ce que le voyant clignote (~3 secondes).
Sur le thermostat, en mode arrêt appuyez 3
secondes sur la touche +, le thermostat affiche
CnF.
Vérifiez que le voyant du récepteur ne clignote
plus.
Le récepteur est associé à l’émetteur.
5.2. Ajouter un émetteur d’automatisme
Sur le récepteur, appuyez sur la touche
jusqu’à ce que le voyant clignote (~3 secondes).
2 choix sont possibles :
Clignotement lent : mode permanent.
Clignotement rapide : mode impulsionnel.
Pour passer d’un clignotement à l’autre, appuyez
brièvement sur la touche du récepteur.
Sur l’émetteur, envoyez l’information radio
d'association (voir sa notice).
Vérifiez que le voyant du récepteur ne clignote
plus.
Exemple d’application : avec un détecteur d’ouverture.
Associé au récepteur, le détecteur permet :
Récepteur
- en automatisme, de reporter l’état du
détecteur (ouvert/fermé),
N Ph
Pour assurer une bonne transmission radio,
vous devez impérativement laisser dépasser
l'antenne radio du dessus du panneau mural.
5. Association
Bleu
Marron
Rouge
NON
Après 30 secondes, le voyant clignote (flash),
toutes les associations sont effacées.
Relâchez la touche.
6. Caractéristiques techniques
■ Electriques
• Alimentation 230 V, 50 Hz +/-10%,
• Isolement classe II,
• Consommation : 0,5 VA,
• Puissance maximum : 16 A 230 ou 300 W max.
pour la commande d’éclairage,
• Action automatique : type 1.C (microcoupure),
■ Caractéristiques radio
• Fréquence radio 868 MHz (Norme EN 300
220),
• Portée radio de 100 à 300 mètres en champ
libre, variable selon les équipements associés (portée pouvant être altérée en fonction
des conditions d'installation et de l'environnement électromagnétique),
• Nombre d’émetteurs pouvant être associés
au récepteur : 8 max.,
■ Techniques
• Température de fonctionnement : -5°C à
+50°C,
• Température de stockage : -10 à +70°C,
■ Mécaniques
• Dimensions : 120 x 54 x 25 mm,
• Indice de protection : IP 44 - IK 04,
• Installation en milieu normalement pollué.
- en chauffage, par exemple en cas d’ouverture
d’une fenêtre, de passer le chauffage en horsgel.
Charge
16 A/230V
Pour les appareils de classe 1
Appareil conforme aux exigences des directives:
R&TTE 1999/5/CE
