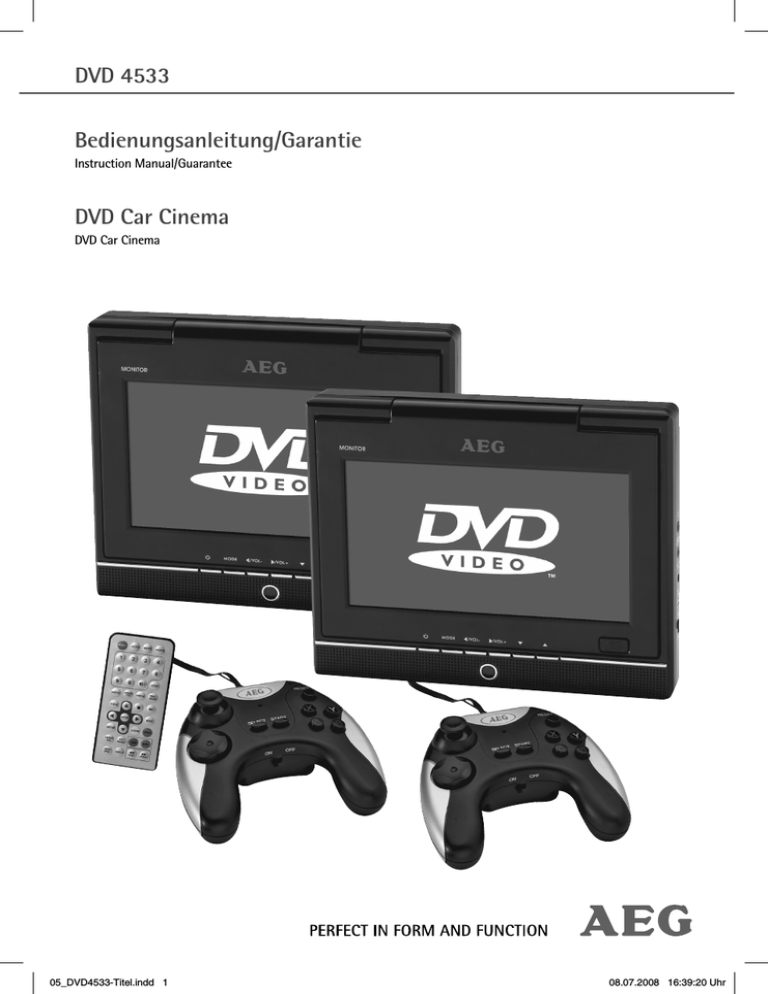

DVD 4533
Bedienungsanleitung/Garantie
Instruction Manual/Guarantee
DVD Car Cinema
DVD Car Cinema
05_DVD4533-Titel.indd 1
08.07.2008 16:39:20 Uhr
2
Deutsch
English
Inhalt
Contents
Übersicht der Bedienelemente.............................. Seite
3
Overview of the Components ................................Page
3
Bedienungsanleitung ............................................... Seite
5
Instruction Manual ....................................................Page
36
Technische Daten....................................................... Seite
7
Technical Data .............................................................Page
38
Garantiebedingungen .............................................. Seite
33
05_DVD4533-Titel.indd 2
08.07.2008 16:39:21 Uhr
3
Übersicht der Bedienelemente
Overview of the Components
Abb./Fig. 1 (DVD/Monitor)
Abb./Fig. 2 (Monitor)
05_DVD4533-Titel.indd 3
08.07.2008 16:39:21 Uhr
4
Deutsch
Abb./Fig. 3
05_DVD4533-D.indd 4
08.07.2008 16:38:07 Uhr
Deutsch
Geräteteile (DVD/Monitor) (Abb. 1)
1 TFT Display
11 Ein-/Aus-Schalter (ON/OFF)
2 Taste „Öffnen“ (EJECT)
12 DC IN 9V Buchse
3 Lautsprecher
13 DC OUT 9V Buchse
4 Taste „Vorwärts“ (I)
Richtungstaste
14 VIDEO AUDIO OUT Buchse
5 Taste „Rückwärts“ (I)
Richtungstaste
6 VOL+ Lautstärke anheben
Richtungstaste
7 REMOTE SENSOR für
die Fernbedienung
8 VOL+ Lautstärke absenken
Richtungstaste
5
15 VIDEO AUDIO IN Buchse
16 COAXIAL Buchse
17
18 „
Kopfhöreranschluss
“ Batterielade-Indikator
19 „ “ Betriebs-Indikator
20 USB-Anschluss
21 SD/MS/MMC
Kartenleser-Anschluss
9 Taste MODE
10 Taste „Wiedergabe/Pause“
(II)
Geräteteile (Monitor) (Abb. 2)
1 TFT Display
2 Ohne Funktion
3 Lautsprecher
9 Taste MODE
10 Taste „Betriebsbereitschaft“
( )
4 Richtungstaste
11
5 Richtungstaste
12 VIDEO AUDIO IN Buchse
6 VOL+ Lautstärke anheben
Richtungstaste
7 REMOTE SENSOR für
die Fernbedienung
Kopfhöreranschluss
13 DC IN 9V Buchse
14 „ “ Betriebs-Indikator
15 Ein-/Aus-Schalter (ON/OFF)
8 VOL+ Lautstärke absenken
Richtungstaste
05_DVD4533-D.indd 5
08.07.2008 16:38:07 Uhr
6
Deutsch
Fernbedienung (Abb. 3)
1 DVD/CARD/USB: Zur Auswahl
zwischen DVD, USB und CARD.
16 DISPLAY: Wiedergabestatus
auf Bildschirm anzeigen.
2 MUTE: Stummschalten
17 PROGRAM: Playlist aufrufen.
3 10+: Zur Auswahl der Kapitel/
Tracks über 9. Erneuter Druck
erhöht um jeweils 10.
18 REPEAT: Titel, Kapitel, etc.
wiederholen.
4 GOTO: Passage der CD/DVD
direkt ansteuern.
5 AUDIO: Audio-Einstellungen
verändern.
6 PBC: Playback-Control bei
VCD anzeigen.
7 „“: Wiedergabe stoppen
8 „II“: Die Wiedergabe starten.
Bild anhalten. Film weiter
abspielen mit der Taste „II“.
9 MODE: Zum Einstellen der
Bildparameter des LCD
Displays.
10 ZOOM: Ein- oder Auszoomen.
11 MENU: Hauptmenü der DVD/
VCD anzeigen.
12 I: Sprung zum vorherigen
Kapitel oder Lied.
13 I: Sprung zum nächsten
Kapitel oder Lied.
19 AB: Auswahl der zu
wiederholenden Passage.
20 SETUP: Setup-Menü starten.
21 Richtungstasten: Navigation
im Bildschirmmenü.
22 ENTER:
Die Eingabe bestätigen.
23 TITLE: Titelmenü der DVD
anzeigen.
24 SUBTITLE: Untertitel anzeigen/
ausblenden.
25 ANGLE: Bildwinkel
auswählen.
26 Zifferntasten: Direkte Anwahl
der Kapitel oder Lied-Nummer.
27 POWER: Standby-Modus
aktivieren.
28 SOURCE: Zur Auswahl
zwischen DVD und AV.
14 : Schnellvorlauf
15 : Schnellrücklauf
05_DVD4533-D.indd 6
08.07.2008 16:38:07 Uhr
Deutsch
Technische Daten
Geräteart
Modell
Spannung
Leistung
Abmessungen (B x H x T)
Gewicht
Laser
Signalformat
Signal-Rauschabstand
Video-Ausgang
Analoger Audio-Ausgang
Betriebsumgebung
Kompatible Medien
7
DVD Car Cinema
DVD 4533
DC 9V, 2A
<15 W
199 x 164 x 36 mm
1,93 kg
Halbleiter-Laser
PAL/NTSC
>= 80 dB
1,0 V (P-P) 75 Ω
1,0 V (rms)
0°C bis 40°C, ebener Untergrund
DVD-Video (DVD Disc, DVD ±R/RW)
MPEG-4 Video (von CD/DVD Disc,
DVD±R/RW, CD-R/RW)
Audio CD (von CD Disc, CD-R/RW)
Video CD (von CD Disc, CD-R/RW)
Regionalcode
Inhaltsverzeichnis
MP3 files (von CD/DVD Disc,
DVD±R/RW, CD-R/RW)
2 (= Europa, Grönland, Südafrika, Ägypten
und Naher Osten, Japan)
Geräteteile ..............................................................................................................5
Fernbedienung .....................................................................................................6
Technische Daten ................................................................................................7
Sicherheitshinweise ............................................................................................9
Aufstellen und Anschließen ...........................................................................11
Inbetriebnahme .................................................................................................11
Stromversorgung ............................................................................................... 12
Bildschirmeinstellungen verändern ............................................................. 15
Anschluss der Gamepads ................................................................................ 16
Über den DVD-Player ...................................................................................... 17
Medien wiedergeben ....................................................................................... 18
Im Dateimodus arbeiten ................................................................................. 22
Voreinstellungen ändern ................................................................................ 25
Fehlerbehebung ................................................................................................ 31
Entsorgung ......................................................................................................... 32
Garantiebedingungen ..................................................................................... 33
Konformitätserklärung ................................................................................... 34
OSD-Menü-Übersicht....................................................................................... 35
05_DVD4533-D.indd 7
08.07.2008 16:38:07 Uhr
8
Deutsch
Vielen Dank!
Es freut uns, dass Sie sich für den DVD Car Cinema DVD 4533 entschieden haben! Wir wünschen Ihnen viel Freude mit dem Gerät und danken
Ihnen für den Kauf!
Symbole in dieser
Bedienungsanleitung
Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet.
Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am
Gerät zu vermeiden:
WARNUNG:
Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.
ACHTUNG:
Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.
HINWEIS: Hebt Tipps und Informationen für Sie hervor.
Herstelleranschrift
ETV
Elektro-Technische Vertriebsgesellschaft mbH
Industriering Ost 40
47906 Kempen
Telefon: + 49 2152 2006 666
Mail: hotline@etv.de
Im Zuge ständiger Produktverbesserungen behalten wir uns technische
und gestalterische Änderungen vor.
05_DVD4533-D.indd 8
08.07.2008 16:38:07 Uhr
Deutsch
9
Sicherheitshinweise
Bedienungsanleitung
Lesen Sie diese Bedienungsanleitung vollständig durch, bevor Sie das
Gerät verwenden.
Bewahren Sie die Anleitung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.
Die Nichtbeachtung dieser Anleitung kann zu schweren Verletzungen
oder Schäden am Gerät führen.
Für Schäden, die aufgrund der Nichtbeachtung dieser Bedienungsanleitung entstehen, übernehmen wir keine Haftung.
Das Gerät darf nur im Haushalt für die private Nutzung eingesetzt
werden. Es ist für eine gewerbliche Nutzung nicht geeignet.
Kinder und gebrechliche Personen
Lassen Sie das Gerät nicht unbeaufsichtigt und verwenden Sie es
nicht, wenn Kinder oder Personen, die die Gefahren nicht einschätzen können, in der Nähe sind.
Kinder oder Personen, die die Gefahren nicht einschätzen können,
dürfen das Gerät nicht benutzen. Bewahren Sie es unzugänglich auf.
Verpackungsmaterialien dürfen nicht zum Spielen verwendet werden. Es besteht Erstickungsgefahr.
Stromversorgung
Das Gerät wird mit elektrischem Strom betrieben, daher besteht
grundsätzlich die Gefahr eines elektrischen Schlags. Achten Sie daher
besonders auf Folgendes:
Fassen Sie den Stecker niemals mit nassen Händen an.
Wenn Sie den Stecker aus der Steckdose herausziehen wollen, ziehen
Sie immer direkt am Stecker. Ziehen Sie niemals am Kabel, es könnte
reißen.
Achten Sie darauf, dass das Stromkabel nicht geknickt, eingeklemmt,
überfahren wird, oder mit Hitzequellen in Berührung kommt.
Achten Sie darauf, dass das Stromkabel beim Betrieb nicht um das
Gerät gewickelt ist.
Stellen Sie das Gerät beim Betrieb nicht auf das Stromkabel.
Verwenden Sie nur Verlängerungskabel, die für die Leistungsaufnahme des Gerätes ausgelegt sind.
Halten Sie das Gerät von Regen und aller Feuchtigkeit fern.
Betreiben Sie das Gerät nur, wenn die auf dem Typenschild des
Gerätes angegebene elektrische Spannung mit der Spannung Ihrer
Steckdose übereinstimmt. Eine falsche Spannung kann das Gerät
zerstören.
Stellen Sie keinesfalls Blumenvasen etc. auf das Gerät. Wasser könnte
in das Gerät gelangen.
Öffnen Sie das Gerät nicht.
Ziehen Sie den Netzstecker, wenn Sie das Gerät längere Zeit nicht
verwenden.
Achten Sie darauf, dass das Stromkabel keine Stolperfalle darstellt.
05_DVD4533-D.indd 9
08.07.2008 16:38:07 Uhr
10
Deutsch
Laser
Dieses Gerät ist als Laser-Gerät der Klasse 1 (CLASS 1 LASER) klassifiziert.
Das zugehörige Etikett befindet sich außen auf dem Gerät.
Laser-Strahlen können die Augen schädigen. Beachten Sie daher Folgendes:
Öffnen Sie auf keinen Fall das Gerät. Versuchen Sie nicht, das Gerät
zu zerlegen.
Um Gefährdungen zu vermeiden: Lassen Sie Wartungsarbeiten nur
durch den Hersteller oder seinen Kundendienst durchführen.
Standort
Der sichere Betrieb des Gerätes setzt einen dem Gerät angemessenen
Standort voraus. Beachten Sie daher Folgendes:
Schützen Sie das Gerät vor Witterungseinflüssen.
Schützen Sie das Gerät vor Feuchtigkeit.
Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße, z.B. Vasen, auf
das Gerät.
Stellen Sie das Gerät nie auf oder in der unmittelbaren Nähe von
Wärmequellen wie z.B. Herdplatten, Öfen, etc. auf.
Stellen Sie das Gerät nicht in direktes Sonnenlicht.
Stellen Sie das Gerät so auf, dass eine ausreichende Luftzufuhr
gewährleistet ist. So vermeiden Sie einen Wärmestau im Inneren
des Gerätes. Achten Sie dazu darauf, dass die Lüftungsschlitze nicht
blockiert werden.
Schützen Sie das Gerät vor mechanischen Erschütterungen.
Stellen Sie das Gerät immer auf eine feste, ebene Unterlage.
Schützen Sie die Fernbedienung vor Witterungseinflüssen, Feuchtigkeit und hohen Temperaturen (z.B. durch direktes Sonnenlicht).
Das Gerät nicht während der Fahrt in einem Kfz nutzen.
Betrieb
Das Gerät kann ein Standbild unbeschränkte Zeit auf dem Fern-sehschirm/Bildschirm anzeigen. Hierbei können Schäden am Bildschirm
entstehen. Aktivieren Sie daher ggf. den Bildschirmschoner ➯ Seite
27, „Allgemeines Setup-Menü“.
Erhöhen Sie die Lautstärke nicht, wenn gerade eine sehr leise Passage
wiedergegeben wird. Der Lautsprecher könnte beschädigt werden,
wenn plötzlich die Wiedergabe einer sehr lauten Passage beginnt.
Legen Sie ausschließlich DVDs bzw. CDs in das DVD-Fach, das Gerät
könnte sonst beschädigt werden.
Schalten Sie das Gerät am Netz-Ein-/Aus-Schalter aus, wenn Sie es
längere Zeit nicht verwenden.
Ziehen Sie bei Gewitter den Netzstecker aus.
Bestimmungsgemäße
Verwendung
Das Gerät ist ausschließlich für die folgenden Aufgaben bestimmt:
Abspielen von Video-DVDs/Video CDs.
Abspielen von Audio-CDs.
Jede weitere Verwendung gilt als nicht bestimmungsgemäß und ist
untersagt.
05_DVD4533-D.indd 10
08.07.2008 16:38:07 Uhr
Deutsch
Defekt
11
Sollte das Gerät einmal defekt sein:
Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss
sie durch den Hersteller oder seinen Kundendienst ersetzt werden,
um Gefährdungen zu vermeiden.
Sollte Flüssigkeit in das Gerät gelangt sein oder wurde das Gerät
fallengelassen oder anderweitig beschädigt, muss das Gerät von
einem autorisierten Fachhändler überprüft werden. Trennen Sie das
Gerät vom Stromnetz und setzen Sie sich mit einem autorisierten
Fachhändler in Verbindung.
Setzen Sie sich mit der Service-Hotline in Verbindung
➯ Seite 33, „Garantieabwicklung“.
Viele Probleme können über diesen Weg gelöst werden.
Aufstellen und Anschließen
Auspacken
Packen Sie das Gerät und alle Zubehörteile aus und überprüfen Sie den
Inhalt auf Vollständigkeit.
ACHTUNG:
Transportieren/versenden Sie das Gerät grundsätzlich immer in der
Originalverpackung, damit es keinen Schaden nimmt. Heben Sie dazu
die Verpackung auf. Entsorgen Sie nicht mehr benötigtes Verpackungsmateriaentsprechend der in Ihrem Land geltenden Vorschriften.
HINWEIS:
Sollten Sie einen Transportschaden bemerken, wenden Sie sich umgehend an Ihren Händler.
Aufstellen
1. Klappen Sie den Aufsteller, an der Rückseite des Gerätes, aus.
2. Stellen Sie das Gerät auf eine stabile, waagerechte und ebene Fläche.
Halten Sie einen Abstand von mindestens 10 cm zu Wänden oder
Gegenständen.
3. Schließen Sie das Gerät an eine vorschriftsmäßig installierte Steckdose an.
4. Entfernen Sie, falls vorhanden, die Schutzfolie vom Gerät/TFT-Bildschirm
Inbetriebnahme
Batterien in die
Fernbedienung einsetzen
05_DVD4533-D.indd 11
WARNUNG:
Austretende Batteriesäure kann zu gesundheitlichen Schäden führen. Entnehmen Sie die Batterien aus dem Batteriefach, sobald sie verbraucht sind
oder die Fernbedienung voraussichtlich längere Zeit nicht benutzt wird.
Austretende Batteriesäure sofort mit einem Tuch entfernen. Bei Hautkontakt betroffene Stelle sofort waschen. Bei Verschlucken sofort Arzt
aufsuchen. Bei Augenkontakt Augen auswaschen und Arzt aufsuchen.
08.07.2008 16:38:08 Uhr
12
Deutsch
ACHTUNG:
Ungleiche Batterietypen oder neue und gebrauchte Batterien dürfen nicht
zusammen verwendet werden. Unterschiedliche Batterietypen weisen unterschiedliche Eigenschaften auf. Verwenden Sie alte und neue Batterien
nicht zusammen. Ein gemeinsamer Einsatz alter und neuer Batterien kann
die Lebensdauer der neuen Batterien verkürzen und eventuell ein Auslaufen der alten Batterien zur Folge haben. Beachten Sie beim Entsorgen alter
Batterien die im jeweiligen Land geltenden gesetzlichen Vorschriften und
Umweltbestimmungen. Werfen Sie Batterien niemals ins Feuer!
HINWEIS:
Die Lebensdauer der beiliegenden Batterien kann lagerungsbedingt
verkürzt sein.
1. Öffnen und entfernen Sie den Batteriefachdeckel.
2. Legen Sie zwei Batterien Typ AAA/R03 (1,5 V) polaritätsrichtig
(+ und -) in das Batteriefach ein. Beginnen Sie jeweils mit dem
negativen Polende (-).
3. Setzen Sie den Batteriefachdeckel auf und schließen Sie ihn.
HINWEIS:
Die Signale der Fernbedienung werden mit Infrarotlicht an den DVDPlayer übertragen. Achten Sie daher darauf, dass der DVD-Player nicht
in direktem Sonnenlicht steht. Die Übertragung der Signale von der
Fernbedienung zum DVD-Player könnte unmöglich sein.
Wirkungskreis der Fernbedienung
Zur Benutzung der Fernbedienung richten Sie diese auf den Fernbedienungssensor an der Vorderseite des Gerätes. Der Abstand von der Fernbedienung zum Sensor sollte 5 Meter nicht überschreiten. Der Winkel
der Fernbedienung zum Fernbedienungssensor sollte nach rechts, links,
oben und unten 30° nicht überschreiten.
Stromversorgung
A.
Mit dem
Wechselstromadapter
Der Wechselstromadapter funktioniert bei Wechselstrom von
100 V und 240 V aber
In Europa darf das Netzkabel (mitgeliefert) nur an eine Stromquelle
zu 230-240 V Wechselstrom angeschlossen werden.
Beim Anschließen einer Wechselstromquelle außerhalb Europas muss
ein Steckeradapter je nach Steckdose verwendet werden.
ACHTUNG:
Das mitgelieferte Wechselstromadapter ist nur für dieses Gerät
bestimmt. Nicht für andere Geräte verwenden.
Wird das Gerät über längere Zeit nicht verwendet, muss der Wechselstromadapter von der Stromsteckdose abgezogen werden.
05_DVD4533-D.indd 12
08.07.2008 16:38:08 Uhr
Deutsch
B.
Mit dem Adapter für
den Zigarettenanzünder
13
Der 9 V Zigarettenanzünderadapter wird für Fahrzeuge verwendet, die
eine 12 V-Stromversorgung mit negativer Erdung haben.
Verbinden Sie den Stecker vom Zigarettenanzünder mit der DC IN 9V
Buchse (Abb. 1/12). Stecken Sie anschließend den Zigarettenanzünder in die entsprechende Buchse Ihres Fahrzeugs.
Vorsichtsmaßnahmen:
Dieses Gerät darf nur mit dem Original-Fahrzeugadapter verwendet
werden, ein anderer Adapter kann das Gerät beschädigen.
Der Original-Fahrzeugadapter darf nur für dieses Gerät verwendet
werden. Nicht für andere Geräte verwenden.
Das Gerät nicht während der Fahrt nutzen. Stellen Sie sicher, dass das
Gerät gut befestigt bzw. verstaut ist und bei einem Unfall nicht in
das Fahrzeug fallen kann.
HINWEIS:
Die mitgelieferten Montagetaschen sind nur für den stehenden
Betrieb vorgesehen.
WARNUNG:
Für den Gebrauch während der Fahrt sind die Montagetaschen
nicht geeignet. Verletzungsgefahr!
Beim Fahren im Straßenverkehr ist das Hantieren am Gerät und
Anschauen von Videos/DVDs verboten.
Wenn der Zigarettenanzünder verschmutzt ist, wird der Anschluss
durch schlechtes Leiten heiß. Sicherstellen, dass der Adapter nur an
einen sauberen Zigarettenanzünderanschluss angesteckt wird.
Nach dem Gebrauch den 9 V-Adapter wieder vom Gerät und von der
Zigarettenanzünderbuchse abstecken.
C.
Mit dem aufladbaren Akku
Vor dem Gebrauch den Akku in geschlossenen Räumen aufladen.
Der aufladbare Akku ist für den tragbaren Gebrauch zu verwenden,
und um auch im Freien DVDs sehen zu können.
Aufladen des Akkus
ACHTUNG:
Den Akku nicht direkt nach dem Betrieb aufladen. Lassen Sie den Akku
ca. 10 Min. abkühlen, da der Akku ansonsten Schaden nehmen kann.
1. Stecken Sie das Kabel vom Wechselstromadapter in die DC IN 9V
Buchse (Abb. 1/12) des Gerätes.
2. Verbinden Sie den Wechselstromadapter mit einer vorschriftsmäßig
installierten Schutzkontaktsteckdose. Die Ladeanzeige leuchtet rot
(Abb. 1/18).
ACHTUNG:
Der mitgelieferte Wechselstromadapter ist nur für dieses Gerät
bestimmt. Nicht für andere Geräte verwenden.
Wird das Gerät über längere Zeit nicht verwendet, muss der Wechselstromadapter von der Stromsteckdose abgezogen werden.
05_DVD4533-D.indd 13
08.07.2008 16:38:08 Uhr
14
Deutsch
Der Akku ist vollständig geladen, wenn die „
grün wechselt.
“ Kontrolleuchte auf
HINWEIS:
Wenn die Leistung des aufladbaren Akkus sinkt, stoppt die Wiedergabe.
Wird im Bildschirm die Anzeige „BATTERY LOW“ eingeblendet, ist
der Ladezustand des Akkus niedrig. Der Akku muss aufgeladen
werden.
Den Akku kurz vor dem nächsten Gebrauch laden.
Das Aufladen des Akkus üder den Zigarettenanschluss ist ebenfalls
möglich.
ACHTUNG:
Die Klemmen nicht kurzschließen.
Nur das Original-Aufladegerät verwenden, um den Akku aufzuladen.
Nie in ein Feuer, Wasser werfen, nicht erhitzen.
Den aufladbaren Akku nicht öffnen. Reparaturen müssen einem
qualifizierten Techniker anvertraut werden.
Gebrauch
von Ohr-/Kopfhörern
(Abb. 1/17; Abb. 2/11)
1. Benutzen Sie für den Kopfhörerbetrieb einen Kopfhörer mit einem
3,5 mm Stereo-Klinkenstecker, den Sie in den Kopfhöreranschluss
( ) stecken.
2. Mit den VOL+/ VOL-Tasten stellen Sie die gewünschte Lautstärke
ein.
WARNUNG:
Stellen Sie die Lautstärke Ihres Kopf- bzw. Ohrhörers nicht zu laut
ein, dieses könnte zu Gehörschäden führen und Sie könnten sich
und andere gefährden.
Um Ihre Umgebung nicht zu stören, stellen Sie die Lautstärke
gering ein.
Bei Tinnituserkrankungen schalten Sie die Lautstärke bitte leise ein
bzw. verzichten auf die Verwendung dieses Gerätes.
Ohrenärzte empfehlen, Ohrhörer nicht dauerhaft über einen längeren Zeitraum zu verwenden.
Digital
Verbinden Sie das Koaxial-Kabel zur Übertragung des digitalen Audiosignals mit Ihrem Wiedergabegerät oder Ihrem Verstärker.
1. Stecken Sie den Audio-Stecker in die COAXIAL-Buchse auf der linken
Seite des DVD/MONITOR-Gerätes (Abb. 1/16).
2. Stecken Sie den Audio-Stecker in die entsprechende Buchse Ihres
Wiedergabegerätes oder Ihres Verstärkers.
05_DVD4533-D.indd 14
08.07.2008 16:38:08 Uhr
Deutsch
Eingänge an der Geräteseite
15
USB Eingang (auf der linken Geräteseite) (Abb. 1/20)
Stecken Sie ein USB-Speichermedium in die entsprechende Buchse an
der linken Seite des Gerätes.
Speicherkarten Einschub (auf der oberen Geräteseite) (Abb. 1/21)
Schieben Sie eine MMC/SD bzw. MS Speicherkarte in den Karteneinschub auf der oberen Seite des Gerätes.
Geräte einschalten
(Abb. 1/11; Abb. 2/15)
Schalten Sie den Hauptschalter des Gerätes ein, indem Sie den NetzEin-/Aus-Schalter „ON/OFF“ auf der Seite des Gerätes auf die Position
„ON“ stellen.
Anschließen von anderen
Wiedergabegeräten
Um das Bild eines anderes Wiedergabegerätes (z.B. Digitalkamera) auf
dem LCD Bildschirm wiederzugeben, verbinden Sie das Audio/VideoKabel mit der Buchse AV IN (Abb. 1/15) und das andere Ende mit dem
Wiedergabegerät. Drücken Sie die SOURCE Taste (Abb. 3/28), um das
Gerät in den AV IN Betrieb umzuschalten.
HINWEIS:
Im Dual-Betrieb wird das AV Signal, an der AV IN Buchse, nicht an den
zweiten Monitor weitergeleitet.
Bildschirmeinstellungen verändern
Drücken Sie wiederholt die MODE Taste (Abb. 3/9), um die einzelnen
Menüs auszuwählen (PICTURE (Bild), AUDIO (Lautstärke), FUNCTION
(Funktion)).
Wählen Sie mit den (/
) Richtungstasten (Abb. 3/21) die Option aus.
Mit den Richtungstasten (/) nehmen Sie die Einstellung vor.
Im Menü „Bild“ können Sie Helligkeit, Kontrast und Farbsättigung einstellen. Ebenfalls können Sie mit „Reset“ die Einstellungen wieder auf die
werkseitigen Werte zurücksetzten.
AUDIO
Hier können Sie die Lautstärke einstellen.
HINWEIS:
Wurde die Lautstärke auf „0“ gestellt, wird an der AUDIO/VIDEO OUT
Buchse kein Ton ausgegeben.
FUNCTION
Hier können Sie Einstellungen zum Bildmodus einstellen. Bildanzeige
(„Normal“ und „Nach Unten“) sowie den Zoom (16:9 und 4:3).
05_DVD4533-D.indd 15
08.07.2008 16:38:08 Uhr
16
Deutsch
Anschluss der Gamepads
HINWEIS:
Achten Sie darauf, dass die Gamepads ausgeschaltet sind (OFF).
Die Gamepads sind nicht Multiplayer (gegeneinander spielen)
fähig.
Sie haben die Möglichkeit gleichzeitig am DVD/MONITOR-Gerät
einen Film zu gucken und am MONITOR-Gerät das Gamepad zu
verwenden. Umgekehrt ist dies nicht möglich.
1. Öffnen Sie den Batteriefachdeckel, indem Sie die Kreuzschlitzschraube mit Hilfe eines Schraubenziehers lösen.
2. Legen Sie 4 Batterien des Typs AAA/R03 in das Batteriefach (Abb. B)
an der Unterseite der Gamepads ein.
3. Schließen Sie das Batteriefach und drehen Sie die Schraube wieder
fest.
4. Verbinden Sie die Gamepads mit den VIDEO/AUDIO IN Buchsen an
den DVD/MONITOR-/MONITOR-Geräten (Abb. 1/15; Abb. 2/12).
5. Stellen Sie den ON/OFF Schalter an den Gamepads auf ON.
6. Wählen Sie mit der Taste SOURCE (Abb. 3/28) den AV Modus aus.
7. Für die weitere Bedienung beachten Sie bitte die Anzeigen im Bildschirm.
Spielauflistung
05_DVD4533-D.indd 16
1. FOOTBALL
2. VAN-1
3. WORLD WAR II
4. PIKA
5. TUNNY
6. UFO-RACE
7. DESTROY I
8. RESQUE KUCK
9. KU KU LAND
10. AETHER 2
11. APPLE CHESS
12. BANDITS
13. MARS
14. BILHA
15. BOUNCE
16. PANZER FLY
17. CONTE ENEGY
18. COBRA OF SKY
19. CONQUEROK
20. COMBATA
21. COIN TETRIS
22. DADA
23. EXFROME
24. HASSLE
25. MATCHING
26. FROG PRINCE
27. SPAR
28. DIAMAND
29. SURFACE
08.07.2008 16:38:08 Uhr
Deutsch
17
Über den DVD-Player
Sie können mit dem DVD-Player eine Vielzahl von DVD-Formaten abspielen ➯ Seite 7, „Technische Daten“.
Beachten sollten Sie jedoch, dass DVDs in vielen Fällen mit einem sogenannten „Regionalcode“ versehen sind. Dieser gibt an, für welche Weltregion die DVD bestimmt ist. So kennzeichnet der Regionalcode „1“ beispielsweise DVDs, die für die USA und Kanada bestimmt sind. Der Regionalcode „2“ hingegen kennzeichnet DVD, die für Europa bestimmt sind.
HINWEIS:
Sie können mit dem DVD-Player nur solche DVDs abspielen, die mit
dem Regionalcode 2 gekennzeichnet sind. Es gibt sowohl eine Vielzahl
von Brenn- und Komprimierungsverfahren als auch große Qualitätsunterschiede bei (gebrannten) CDs/DVDs. Darüber hinaus hält die Musikindustrie keine festen Standards beim Kopierschutz ein. Aus diesen
Gründen kann es in seltenen Fällen zu Problemen bei der Wiedergabe
von CDs, DVDs und MP3 CDs kommen. Dies ist keine Fehlfunktion des
Gerätes.
Darüber hinaus kann es in Einzelfällen problematisch sein, CDs oder
DVDs abzuspielen, die auf einem Computer erzeugt wurden (z.B.
Urlaubsbilder). Überprüfen Sie im Falle von Problemen die Einstellungen
des DVD-Brennprogrammes auf Ihrem Computer. Stellen Sie insbesondere sicher, dass die DVD finalisiert wurde. Weitere Informationen hierzu
finden Sie in der Bedienungsanleitung Ihres Aufnahmegerätes.
Eingabe nicht möglich
Ist eine von Ihnen gewählte Funktion oder Eingabe nicht möglich,
erscheint auf dem Bildschirm das nebenstehend abgebildete Zeichen.
Begriffe
Track:
Mit „Track“ werden die Abschnitte einer Audio-CD bezeichnet.
Hierbei kann es sich beispielsweise um ein Lied, den Satz einer Symphonie, etc. handeln.
Titel/Kapitel:
Video-DVDs werden in „Titel“ und „Kapitel“ unterteilt. Ein „Titel“ kann
dabei z.B. ein bestimmter Film sein, die „Kapitel“ hingegen Unterabschnitte dieses Films.
MPEG4:
Ihr DVD-Player ist weiterhin für die Wiedergabe von Dateien
geeignet, die MPEG-4 (kurz für Moving Picture Experts Group-4)
komprimiert sind. MPEG-4 ist eine Kompressionsmethode, durch
die große Datenmengen reduziert werden können, ohne merkliche
Qualitätsverluste für Bild und Ton.
HINWEIS:
Eine volle Kompatibilität zu weltweit verfügbare Kompressionsverfahren ist nicht zu gewährleisten, insbesondere wenn mehrere Tonspuren
oder Untertitel im Spiel sind. Auch MPEG 4 Files mit integrierter Sonderfunktion wie Menü, Untertitel etc. werden nicht immer unterstützt.
Dies ist keine Fehlfunktion des Gerätes.
05_DVD4533-D.indd 17
08.07.2008 16:38:08 Uhr
18
Deutsch
Medien wiedergeben
Fernbedienung verwenden
Sie übermitteln dem DVD-Player Befehle mit der Fernbedienung. Es ist
dabei wichtig, dass das Ende der Fernbedienung in Richtung des DVDPlayers zeigt.
CD/DVD laden
1. Drücken Sie am Gerät die Taste EJECT (Abb. 1/2). Das CD/DVD-Fach
öffnet sich.
2. Legen Sie die CD/DVD in das Fach.
3. Schließen Sie das CD Fach wieder. Nach kurzer Zeit wird der Typ des
geladenen Mediums angezeigt (z.B. „DVD“).
Bildschirmanzeige
CD-Menü verstehen
Werden CDs abgespielt, so werden folgende Statusinformationen auf
dem Bildschirm angezeigt:
Aktueller Track/Gesamtanzahl der Tracks (1).
Zeit (2):
Hier finden Sie Angaben zur Spieldauer, sowie zur verbleibender
Spielzeit. Standardmäßig wird die bisherige Wiedergabedauer des
aktuellen Tracks angezeigt. Die Anzeige erfolgt in Stunden, Minuten
und Sekunden. Drücken Sie einmal oder mehrfach auf die Taste DISPLAY (Abb. 3/16) der Fernbedienung, um sich weitere Zeitanzeigen
anzeigen zu lassen.
Folgende Möglichkeiten stehen zur Auswahl
• verbleibende Zeit bis zum Track-Ende,
• bisherige Wiedergabedauer der CD,
• verbleibende Zeit bis zum CD-Ende.
Bildschirmanzeige
DVD-Menü verstehen
Verwenden Sie DVDs, so können Sie sich das Bildschirmmenü mit einem
Druck auf die Taste DISPLAY (Abb. 3/16) anzeigen lassen.
DVD-Menü
Aktueller Titel/Gesamtanzahl der Titel (1).
Aktuelles Kapitel/Gesamtanzahl der Kapitel (2).
Zeit (3): Hier finden Sie Angaben zur Spieldauer, sowie zur verbleibender Spielzeit. Standardmäßig wird die bisherige Wiedergabedauer
des aktuellen Titels angezeigt. Die Anzeige erfolgt in Stunden, Minuten und Sekunden. Drücken Sie einmal oder mehrfach auf die Taste
DISPLAY (Abb. 3/16) der Fernbedienung, um sich weitere Zeitanzeigen anzeigen zu lassen.
Folgende Möglichkeiten stehen zur Auswahl
• verbleibende Zeit bis zum Titel-Ende,
• bisherige Wiedergabedauer des Kapitels,
• verbleibende Zeit bis zum Kapitel-Ende.
Wiedergabe starten
1. Legen Sie eine CD/DVD in das CD/DVD-Fach ➯ Seite 18, „CD/DVD
laden“.
2. Drücken Sie auf die Taste „II“ (Abb. 3/8) der Fernbedienung.
HINWEIS:
Startet die Wiedergabe nicht oder ist die Qualität der Wiedergabe
unbefriedigend, dann sollten Sie die Voreinstellungen des DVD-Players
überprüfen.
05_DVD4533-D.indd 18
08.07.2008 16:38:08 Uhr
Deutsch
Wiedergabe unterbrechen
19
1. Drücken Sie auf die Taste „II“ (Abb. 3/8) der Fernbedienung. Die
Wiedergabe wird unterbrochen, das aktuell sichtbare Bild wird „eingefroren“.
2. Drücken Sie auf die Taste „II“ (Abb. 3/8) der Fernbedienung, um die
„normale“ Wiedergabe wieder zu starten.
Audio-Sprache/
Audio-Modus ändern
Drücken Sie mehrfach auf die Taste AUDIO (Abb. 3/5), um die AudioSprache zu ändern. Die zur Auswahl stehenden Audio-Sprachen sind
abhängig von der DVD.
HINWEIS:
Sofern das Medium dies nicht unterstützt (z.B. bei einer CD), können
Sie mit dieser Taste den Audiomodus ändern und diese z.B. auf „Mono“
oder „Stereo“ einstellen.
Untertitel anzeigen
Drücken Sie mehrfach auf die Taste SUBTITLE (Abb. 3/24), wenn Sie die
Untertitelausgabe aktivieren, deaktivieren oder wenn Sie eine andere Untertitelsprache auswählen wollen. Die zur Auswahl stehenden
Untertitel-Sprachen sind abhängig von der DVD.
Wiedergabe stoppen
Drücken Sie während der Wiedergabe auf die Taste „“ (Abb. 3/7).
Die Wiedergabe wird angehalten.
Drücken Sie noch einmal auf die Taste „II“ (Abb. 3/8), um die Wiedergabe von der letzten Position fortzusetzen.
Drücken Sie zweimal auf die Taste „“ (Abb. 3/7), um die Wiedergabe
vollständig zu stoppen. Drücken Sie nun noch einmal auf die Taste
„II“ (Abb. 3/8), so wird die CD/DVD von vorn abgespielt.
Vorheriges Kapitel/
Track auswählen
Drücken Sie die Taste I (Abb. 3/12), um zum Beginn des vorherigen
Kapitels oder Tracks zu springen.
Nächstes Kapitel/
Track auswählen
Drücken Sie die Taste I (Abb. 3/13), um zum Beginn des nächsten
Kapitels oder Tracks zu springen.
Track direkt auswählen
Tippen Sie die Nummer des gewünschten Kapitels/Tracks mit Hilfe der
Zifferntasten der Fernbedienung ein (Abb. 3/26).
Nach kurzer Zeit wird die Wiedergabe dieses Kapitels/Tracks gestartet.
Passage über Menü ansteuern
Über das Bildschirmmenü können Sie komfortabel beliebige Passagen
eines Mediums ansteuern. Gehen Sie hierzu folgendermaßen vor:
1. Wählen Sie die gewünschte Rubrik durch wiederholtes Drücken der
Taste GOTO (Abb. 3/4) aus.
2. Geben Sie nun den Punkt an, von dem die Wiedergabe starten soll. In
Abhängigkeit vom Typ des Mediums kann es sich dabei beispielsweise
um eine Tracknummer, ein Kapitel oder auch die Zeit handeln. Die
Eingabe nehmen Sie über die Zifferntasten (Abb. 3/26) vor. Nach
kurzer Zeit beginnt die Wiedergabe.
05_DVD4533-D.indd 19
08.07.2008 16:38:08 Uhr
20
Deutsch
DVD-Titel/
Kapitel wiederholen
1. Wählen Sie das Kapitel oder den Titel aus, der wiederholt werden soll.
2. Drücken Sie auf die Taste REPEAT (Abb. 3/18). Auf dem Bildschirm
erscheint die Meldung „Kapitel“.
3. Drücken Sie erneut auf die Taste REPEAT, bis Sie die Anzeige „Titel“
oder „Alle“ auf dem Bildschirm sehen.
CD-Track wiederholen
1. Wählen Sie den Track aus, der wiederholt werden soll.
2. Drücken Sie auf die Taste REPEAT (Abb. 3/18). Auf dem Bildschirm
erscheint die Meldung „Stück“.
CD wiederholen
Drücken Sie so oft auf die Taste REPEAT (Abb. 3/18), bis auf dem Bildschirm die Meldung „Alle“ erscheint.
Wiederholen beenden
Drücken Sie so oft auf die Taste REPEAT (Abb. 3/18), bis auf dem Bildschirm keine Meldung mehr erscheint.
DVD-Menü verwenden
Normalerweise weist jede DVD ein eigenes Menü auf. Hier können Sie
Kapitel auswählen, Einstellungen vornehmen, etc. Dieses Menü ist DVDspezifisch und kann daher hier nicht näher beschrieben werden.
Drücken Sie auf die Taste MENU (Abb. 3/11), um das DVD-Menü zu
starten. Navigieren Sie im Menü mit den Richtungstasten (Abb. 3/21).
Bestätigen Sie die Eingabe mit der Taste ENTER (Abb. 3/22).
Befinden Sie sich in einem Menü-Bereich, in dem Sie direkt ein Kapitel
auswählen können, so können Sie dessen Nummer über die Zifferntasten (Abb. 3/26) der Fernbedienung eingeben.
Schnell-Vor- oder
Zurücklauf durchführen
Der DVD-Player verfügt über die Möglichkeit, einen Schnell-Vor-oder
Zurücklauf durchzuführen.
1. Drücken Sie auf die Taste (Abb. 3/14) bzw. (Abb. 3/15), um
einen Schnellvorlauf bzw. Schnellrücklauf zu starten. Auf dem Bildschirm wird nun die aktuelle Wiedergaberichtung und Geschwindigkeit angezeigt, z.B. „x 2“.
2. Drücken Sie mehrfach auf die Taste bzw. , um die Geschwindigkeit zu verändern. Die Geschwindigkeit kann um den
Faktor 2, 4, 8, 16 oder 32 beschleunigt erfolgen.
3. Drücken Sie auf die Taste „II“ (Abb. 3/8), um beim Erreichen der
gesuchten Passage die normale Wiedergabe zu starten.
Bildausschnitt vergrößern
Sie können beim Betrachten von DVDs, VCDs bzw. Bildern den Bildausschnitt verändern.
Drücken Sie auf die Taste ZOOM (Abb. 3/10), um den Bildausschnitt
zu verändern. Drücken Sie mehrfach auf die Taste, um den geeigneten
Zoom-Faktor auszuwählen bzw. um den ursprünglichen Zoom-Faktor
wieder einzustellen.
HINWEIS:
Mit den Richtungstasten (Abb. 3/21) können Sie sich im gezoomten
Bild bewegen.
05_DVD4533-D.indd 20
08.07.2008 16:38:08 Uhr
Deutsch
Bildwinkel ändern
21
Einige DVDs bieten Ihnen die Möglichkeit den Bildwinkel selber auszuwählen.
Drücken Sie auf die Taste ANGLE (Abb. 3/25), um den Bildwinkel zu
ändern.
HINWEIS:
Ist ein Wechsel des Bildwinkels nicht möglich, so erscheint auf dem
Bildschirm die Meldung „ “.
Drücken Sie wiederholt auf die Taste, um einen anderen Bildwinkel zu
wählen oder zu dem ursprünglichen Bildwinkel zurückzuspringen.
Lautstärke einstellen
Die gewünschte Lautstärke stellen Sie mit den Richtungstasten (/)
(Abb. 3/21) am Gerät ein.
Playlist erstellen (CD/DVD)
Unter Umständen möchten Sie die Titel z.B. einer CD nicht in der vom
Hersteller vorgegebenen Reihenfolge hören. Mit der Funktion „Playlist
erstellen“ können Sie sich eine eigene Wiedergabereihenfolge erstellen.
Gehen Sie hierzu folgendermaßen vor:
CD:
1. Drücken Sie auf die Taste PROGRAM (Abb. 3/17). Sie sehen nun eine
Tabelle. Hier geben Sie die gewünschte Reihenfolge der Tracks (bei
CDs) bzw. der Kapitel/Titel (bei DVDs) ein.
HINWEIS:
Ihre Playlist geht sowohl beim Ausschalten des DVD-Players als auch
beim Einlegen einer neuen CD/DVD verloren.
DVD:
2. In der Tabelle navigieren Sie mit den Richtungstasten (Abb. 3/21).
3. Geben Sie an der jeweiligen Tabellenposition den gewünschten Track
(bei CDs) bzw. den gewünschten Titel und das Kapitel (bei DVDs) ein.
Verwenden Sie hierzu die Zifferntasten (Abb. 3/26).
4. Speichern Sie Ihre Eingabe, indem Sie mit den Richtungstasten (Abb.
3/21) am unteren Rand der Tabelle den Befehl „Start“ auswählen.
5. Bestätigen Sie den Befehl, indem Sie auf die Taste ENTER (Abb. 3/22)
der Fernbedienung drücken.
Playlist löschen (CD/DVD)
1. Drücken Sie auf die Taste PROGRAM. Sie sehen nun eine Tabelle
(Abb. CD bzw. Abb. DVD).
2. Steuern Sie mit den Richtungstasten (Abb. 3/21) den Befehl „Stopp“
am unteren Ende der Tabelle an.
3. Bestätigen Sie den Befehl, indem Sie auf die Taste ENTER (Abb. 3/22)
der Fernbedienung drücken.
4. Drücken Sie zum Beenden die Taste PROGRAM.
05_DVD4533-D.indd 21
08.07.2008 16:38:08 Uhr
22
Deutsch
Im Dateimodus arbeiten
Neben der Möglichkeit, „normale“ Filme oder Musik von CDs/DVDs
wiederzugeben, haben Sie bei diesem DVD-Player zudem die Möglichkeit
Video- oder Audio-Dateien von CDs oder DVDs, wiederzugeben, die in
Dateisystemen gespeichert sind. Solche Medien liegen häufig dann vor,
wenn Sie CDs mit Digitalfotos oder MP3-Musik auf ihrem Computer
erstellen.
CD/DVD verwenden
1. Legen Sie die CD oder DVD in das Laufwerk ➯ Seite 18, „CD/DVD
laden“.
2. Wählen Sie die gewünschte(n) Datei(en) aus und starten Sie die Wiedergabe ➯ Seite 23, „Datei/Verzeichnis auswählen und Wiedergabe
starten“.
Speicherkarte verwenden
Folgende Speicherkarten können Sie verwenden:
SD-Card
Multi Media Card
Memory-Stick
1. Stecken Sie die Speicherkarte in den Kartenleser (Abb. 1/21).
2. Drücken Sie auf die Taste DVD/CARD/USB (Abb. 3/1) der Fernbedienung, um das Datei-Auswahlmenü aufzurufen.
3. Mit den Richtungstasten (Abb. 3/21) wählen Sie den Modus aus.
Bestätigen Sie Ihre Auswahl mit der ENTER Taste (Abb. 3/22).
4. Wählen Sie die gewünschte(n) Datei(en) aus und starten Sie die Wiedergabe ➯ Seite 23, „Datei/Verzeichnis auswählen und Wiedergabe
starten“.
5. Wollen Sie wieder in den DVD Modus wechseln, drücken Sie erneut
auf die DVD/CARD/USB Taste (Abb. 3/1) und wählen den DVD Modus
mit den Richtungstasten und ENTER aus.
HINWEIS:
Nicht im AV-Modus anwählbar.
Um herauszufinden, welche abspielbaren Dateien hier zu finden
sind, untersucht der DVD-Player nun den Inhalt des Speichermediums. Dieser Vorgang kann bei großen Speichermedien
lange dauern.
USB-Medium verwenden
Über den USB-Anschluss können Sie verschiedene USB-Speichermedien
mit dem DVD-Player verbinden. Beispiele für solche Geräte sind USBSpeichersticks oder Digitalkameras.
Dieses Gerät ist nach dem letzten Stand der technischen Entwicklungen
im USB Bereich entwickelt worden. Die große Anzahl von verschiedenen
USB Speichermedien jeglicher Art die heute angeboten werden, erlauben
es leider nicht, eine volle Kompatibilität mit allen USB Speichermedien zu gewährleisten. Aus diesem Grund kann es in seltenen Fällen zu
Problemen bei der Wiedergabe von USB Speichermedien kommen. Dies
ist keine Fehlfunktion des Gerätes.
05_DVD4533-D.indd 22
08.07.2008 16:38:08 Uhr
Deutsch
23
1. Stecken Sie ein USB-Speichermedium in den entsprechenden Anschluss des DVD-Players (Abb. 1/20).
2. Drücken Sie auf die Taste DVD/CARD/USB (Abb. 3/1) der Fernbedienung, um das Datei-Auswahlmenü aufzurufen.
3. Mit den Richtungstasten (Abb. 3/21) wählen Sie den Modus aus.
Bestätigen Sie Ihre Auswahl mit der ENTER Taste (Abb. 3/22).
HINWEIS:
Nicht im AV-Modus anwählbar.
Um herauszufinden, welche abspielbaren Dateien hier zu finden
sind, untersucht der DVD-Player nun den Inhalt des Speichermediums. Dieser Vorgang kann bei großen Speichermedien
lange dauern.
4. Wählen Sie die gewünschte(n) Datei(en) aus und starten Sie die Wiedergabe ➯ Seite 23, „Datei/Verzeichnis auswählen und Wiedergabe
starten“.
5. Wollen Sie wieder in den DVD Modus wechseln, drücken Sie erneut
auf die DVD/CARD/USB Taste (Abb. 3/1) und wählen den DVD Modus
mit den Richtungstasten und ENTER aus.
Datei/Verzeichnis auswählen
und Wiedergabe starten
Medien können zahlreichen Daten/Dateien und Verzeichnisse enthalten.
Sie müssen daher zunächst bestimmen, welche Dateien wiedergegeben
werden sollen.
1. Sofern dies noch nicht geschehen ist, legen Sie die CD oder DVD in
der Laufwerk oder schließen Sie ein USB Speichermedium an.
2. Es erscheint ein zweispaltiges Menüfenster in dem auf der linken Seite die Verzeichnisse (wenn Verzeichnisse vorhanden) oder die Dateien
aufgelistet sind.
3. Wählen Sie mit den Richtungstasten (Abb. 3/21) in der linken Liste
das gewünschte Verzeichnis oder die Datei aus.
4. Drücken Sie zur Auswahl die Taste ENTER (Abb. 3/22).
Datei:
Haben Sie eine Datei angewählt wird diese nun direkt angezeigt bzw.
abgespielt.
Verzeichnis:
Haben Sie ein Verzeichnis aufgerufen, öffnet sich nun eine Liste von
Dateien.
Auch hier können Sie die gewünschte Datei mit den Richtungstasten
und der Taste ENTER (Abb. 3/22) auswählen. Haben Sie eine Datei angewählt, wird diese nun angezeigt bzw. abgespielt.
Bitte beachten Sie:
Es gibt eine Vielzahl von Brenn- und Komprimierungsverfahren, sowie
Qualitätsunterschiede bei CDs/DVDs und gebrannten CDs/DVDs.
Aus diesen Gründen kann es in seltenen Fällen zu Problemen bei der
Wiedergabe von Dateien kommen (Dateien werden z.B. angezeigt,
können aber nicht abgespielt werden). Dies ist keine Fehlfunktion des
Gerätes.
05_DVD4533-D.indd 23
08.07.2008 16:38:09 Uhr
24
Deutsch
HINWEIS:
Mit der Taste „“ (Abb. 3/21) können Sie aus den Dateien zu den
Verzeichnissen zurückkehren.
Im Datei-Modus dienen die Tasten (VOL+/ VOL- (Abb. 1/6, 8;
Abb. 2/6, 8) sowie die Richtungstasten / (Abb. 3/21) nur zur
Navigation im Menü. Um die Lautstärke zu verändern drücken Sie
Taste MODE (Abb. 3/9) und wählen das AUDIO-Menü aus. Verändern Sie die Lautstärke mit den Richtungstasten / (Abb. 3/21).
Wiedergabe beenden
Drücken Sie auf die Taste „“ (Abb. 3/7) der Fernbedienung, um die
Wiedergabe zu beenden.
Bilder wiedergeben
Der DVD-Player ist geeignet Ihre Digitalfotos wiederzugeben. Diese Fotos
können auf einem beliebigen, vom DVD-Player unterstützen Medium
(DVD, CD, etc.), gespeichert sein.
HINWEIS:
Achten Sie dabei auf eine angemessene Größe der Fotos. Zu große
Fotos werden unter Umständen sehr langsam oder gar nicht angezeigt. Günstig ist, wenn die Größe der Fotos dem Bildformat des
Wiedergabegerätes entspricht. Dieses beträgt bei Fernsehern normalerweise 1024x576 Pixel (Seitenverhältnis 16:9) oder 768x576
(Seitenverhältnis 4:3).
Bitte beachten Sie, dass jegliche Konvertierung (Umwandlung) im
Allgemeinen immer einen Informationsverlust, im Bezug auf das
ursprüngliche Format zur Folge hat.
Starten Sie die Bildwiedergabe, indem Sie die Datei auswählen, mit der
die Wiedergabe beginnen soll ➯ Seite 23, „Datei/Verzeichnis auswählen
und Wiedergabe starten“.
HINWEIS:
Nach einigen Sekunden erscheint auf der rechten Seite im zweispaltigen Menüfenster ein Vorschaubild.
Blättern
Manuell:
Drücken Sie auf die Taste I (Abb. 3/12) oder I (Abb. 3/13) der
Fernbedienung, um vor oder zurück zu blättern.
Automatisch:
Drücken Sie die Taste ENTER (Abb. 3/22). Der Bildwechsel erfolgt
automatisch.
Bild drehen
Mit den Richtungstasten können Sie Bilder während der Wiedergabe
drehen:
Vertikal spiegeln: Richtungstaste „
“
Horizontal spiegeln: Richtungstaste „“
Um 90° im Uhrzeigersinn drehen: Richtungstaste „“
Um 90° gegen den Uhrzeigersinn drehen: Richtungstaste „“
05_DVD4533-D.indd 24
08.07.2008 16:38:09 Uhr
Deutsch
25
Voreinstellungen ändern
Zahlreiche Voreinstellungen können Sie komfortabel über das Bildschirm-Menü verändern.
Sie starten das Menü zum Ändern der Voreinstellungen, indem Sie auf
die Taste SETUP (Abb. 3/20) der Fernbedienung drücken.
HINWEIS:
Viele der Voreinstellungen können Sie sowohl über die Fernbedienung
als auch über das Menü ändern. Der Unterschied ist: Ändern Sie die
Vorsteinstellungen über die Fernbedienung, so haben die Änderungen
nur bis zum Ausschalten des DVD-Players oder bis zum Entfernen der
DVD Bestand.
Änderungen, die im Menü vorgenommen werden, sind hingegen
dauerhaft.
Menü-Aufbau verstehen
Im Setup-Menü finden Sie zwei Menü-Ebenen:
Hauptmenü:
Die Hauptebene wird durch graphische Symbole dargestellt.
Untermenü:
Unter jedem Hauptmenü-Eintrag finden Sie die zugehörigen Untermenüeinträge.
Menü verwenden
Navigation und Auswahl
Im Hauptmenü bewegen Sie sich mit den Richtungstasten (Abb.
3/21) der Fernbedienung ( / ).
Im Untermenü hingegen bewegen Sie sich mit den Richtungstasten
(
/).
Einen Menüpunkt wählen Sie mit der Taste ENTER (Abb. 3/22) aus.
Eine Option (z.B. „PAL“ in der Abbildung links) wählen Sie ebenfalls
mit der Taste ENTER aus. Die ausgewählte Option (im Beispiel PAL) ist
nun hervorgehoben.
Schieberegler
In zahlreichen Menüs finden Sie Schieberegler, mit denen Sie z.B. die
Lautstärke oder Bildschirmhelligkeit einstellen können. Sie verwenden
den Regler folgendermaßen:
1. Wählen Sie ihn mit der Taste ENTER aus.
2. Bewegen Sie den Regler mit den Richtungstasten (
/).
3. Bestätigen Sie Ihre Eingabe mit der Taste ENTER.
05_DVD4533-D.indd 25
08.07.2008 16:38:09 Uhr
26
Deutsch
Überblick über das Hauptmenü
Allgemeine Einstellungen (1)
Audioeinstellungen (2)
Dolby-Digitaleinstellungen (3)
Voreinstellungen (4)
Kennwort Funktionen (5)
HINWEIS:
Einige der Menüeinstellungen sind nur im Stopp-Modus anwählbar
(DVD abhängig).
Allgemeine Einstellungen
TV Bildschirm
Hier können Sie die Ausgabe des DVD-Players an das Seitenverhältnis
Ihres Wiedergabegerätes anpassen.
Zum Hintergrund: Sofern Sie keinen Wide-Screen-Fernseher haben,
weist Ihr Fernsehbild ein Seitenverhältnis von 4:3 auf. Die meisten Spielfilme weisen jedoch ein Seitenverhältnis von 16:9 auf, deren Bild ist also
zu breit für einen Fernseher.
Hier können Sie angeben, wie die Wiedergabe des Films an Ihr Wiedergabegerät angepasst wird:
4:3 Panscan:
Sie sehen nur den mittleren Bereich des Films. Die Ränder werden
abgeschnitten.
4:3 Letterbox:
Sie sehen den gesamten Bereich des Films. Hierzu wird dieser
verkleinert, wodurch über und unter dem Film schwarze Balken
erscheinen.
16:9 Wide:
Wählen Sie diese Option, wenn Sie ein Wide-Screen-Fernseher zur
Wiedergabe verwenden. Beachten Sie dabei, dass Filme, die mit
einem Seitenverhältnis von 4:3 aufgezeichnet wurden, nach wie vor
im Verhältnis 4:3 angezeigt werden. Es wird also nicht die gesamte
Fläche des Wide-Screen-Fernsehers zur Wiedergabe verwendet.
HINWEIS:
Die Einstellung „4:3 Panscan“ wird nicht von allen DVDs unterstützt.
Winkelzeichen (Kamerawinkel)
Falls die DVD Sequenzen enthält, die von unterschiedlichen Kamerawinkeln aus aufgenommen wurden, können Sie mittels der Taste ANGLE
(Abb. 3/25) die verschiedenen Kamerawinkel auswählen. Diese Funktion
steht nur zur Verfügung, wenn die DVD Szenen mit verschiedenen
Kamerawinkeln enthält.
Bevor Sie die Funktion nutzen können, müssen Sie diese zuerst aktivieren.
Ein: Das Winkelzeichen wird im Bildschirm angezeigt.
Aus: Es wird kein Winkelzeichen im Bildschirm angezeigt.
05_DVD4533-D.indd 26
08.07.2008 16:38:09 Uhr
Deutsch
27
OSD Sprache
Wählen Sie hier die Sprache der Bildschirm-Anzeigen aus.
Gehörlos Titel (Kommentare)
Auf manchen DVDs befinden sich filmbegleitende Kommentare, wie z.B.
Untertitel für Hörgeschädigte.
Ein:
Die Kommentare werden angezeigt.
Aus:
Es werden keine Kommentare angezeigt.
Bildschirmschoner
Das Gerät kann ein Standbild beliebig lange auf dem Bildschirm anzeigen. Hierbei können Schäden am Bildschirm entstehen. Es ist daher
sinnvoll, den Bildschirmschoner zu aktivieren.
Folgende Optionen stehen zur Auswahl:
Ein:
Der Bildschirmschoner ist aktiviert (Standardeinstellung).
Aus:
Der Bildschirmschoner ist deaktiviert.
Analogausgang Setup
Downmix
Verändern Sie die Charakteristik der Lautsprecherausgabe:
L/R:
Wählen Sie diese Einstellung, wenn Sie die DVD im Pro Logic Dolby
Stereoeffekt abspielen wollen. Hierdurch entsteht ein realitätsnaher
2-Kanal-Wiedergabeeffekt.
Stereo:
Wählen Sie diese Einstellung, wenn eine DVD, die im 5.1-AudioFormat aufgenommen wurde, als 2-Kanal-Stereoton ausgegeben
werden soll.
Digitalausgang
Hier werden die Einstellungen für den digitalen Audio-Ausgang festgelegt.
SPDIF Aus:
Es wird ein analoges und kein digitales Audio-Signal ausgegeben.
05_DVD4533-D.indd 27
08.07.2008 16:38:09 Uhr
28
Deutsch
SPDIF/RAW:
Es wird ein digitales Audiosignal ausgegeben. Verwenden Sie diese
Einstellung, sofern es sich beim Verstärker nicht um einen StereoZweikanal-Verstärker handelt.
SPDIF/PCM:
Es wird ein digitales Audiosignal ausgegeben, das in ein 2-Kanal-Signal umgewandelt wird. Verwenden Sie diese Einstellung, sofern es
sich beim Verstärker um einen Stereo-Zweikanal-Verstärker handelt.
HINWEIS:
Erfolgt keine Audioausgabe, obwohl Sie den DVD-Player an einen
Verstärker angeschlossen haben, so haben Sie vermutlich für den
Audio-Ausgang eine falsche Einstellung gewählt.
Dolby Digital Setup
Doppeltes Mono
Normalerweise erfolgt die Tonausgabe als Stereo-Ausgabe. Hier haben
Sie die Möglichkeit, anstelle der Stereo-Ausgabe eine Mono-Ausgabe zu
wählen.
Stereo:
Die Ausgabe erfolgt als Stereo-Ausgabe (Voreinstellung).
L-Mono:
Die Ausgabe erfolgt als Mono-Ausgabe. Hierbei wird auf allen Lautsprechern das Signal des „linken“ Stereo-Kanals ausgegeben.
R-Mono:
Die Ausgabe erfolgt als Mono-Ausgabe. Hierbei wird auf allen Lautsprechern das Signal des „rechten“ Stereo-Kanals ausgegeben.
Mix Mono:
Die Ausgabe erfolgt als Mono-Ausgabe. Hierbei wird auf allen Lautsprechern das Signal „beider“ Stereo-Kanäle ausgegeben.
Dynamik
Mit dem Begriff „Dynamik“ (Dynamikumfang) wird das Verhältnis vom
leisesten zum lautesten Ton beschrieben. Ist der Dynamikumfang sehr
groß, so gibt es sowohl sehr leise als auch sehr laute Töne.
Unter Umständen stellt dies ein Wiedergabeproblem dar. Angenommen,
Sie sehen eine DVD in relativ lauter Umgebung. Sie können die Lautstärke nun erhöhen, um auch die leisen Passagen hören zu können, was
allerdings den Nachteil hat, dass die lauten Passagen unangemessen laut
werden. Sinnvoll ist es hier, den Dynamikumfang zu komprimieren (also
zu reduzieren) und zugleich die Ausgabelautstärke zu erhöhen.
FULL -1/8:
Der Dynamikumfang wird etwas (1/8) bis maximal komprimiert
(FULL).
OFF:
Der Dynamikumfang wird nicht komprimiert (Voreinstellung).
05_DVD4533-D.indd 28
08.07.2008 16:38:09 Uhr
Deutsch
Voreinstellungen
29
TV-Typ
Passen Sie die Ausgabe des DVD-Players an das Farbübertragungssystem
Ihres Wiedergabegerät an.
Folgende Optionen stehen zur Auswahl:
PAL:
In Europa verbreitetes System.
MULTI:
Wählen Sie diese Einstellung, wenn es sich bei Ihrem Wiedergabegerät um ein Multisystemgerät handelt.
NTSC:
Primär in Nordamerika verbreitetes System.
Audiomenü; Untertitel; Disk Menü
Audiomenü:
Wählen Sie hier die bevorzugte Sprache der Audio-Ausgabe aus.
Untertitel:
Wählen Sie hier die bevorzugte Sprache der filmbegleitenden
Untertitel aus.
Disk Menü:
Wählen Sie hier die bevorzugte Sprache der DVD Menüs aus.
Jugendschutz
Manche DVDs weisen Informationen zur Zielgruppe auf. Das Vorgehen
gleicht hierbei der Freigabe für Kinofilme („Freigegeben ab 12 Jahren“
z.B.).
Haben Sie die Kinderschutz-Option aktiviert, so wird, sofern vorhanden,
die entsprechende Information von der DVD ausgelesen und mit dem
von Ihnen voreingestellten Wert verglichen. Ist eine DVD für eine ältere
Altersgruppe vorgesehen als es von Ihnen voreingestellt wurde, so kann
die DVD nicht abgespielt werden.
Folgendende Kinderschutz-Optionen können ausgewählt werden:
Kind.Sicher: Kindergeeignet.
O. Altersb.: Für alle Altersgruppen geeignet.
Freig ab 6:
Elterliche Begleitung wird empfohlen. Manche Passagen können für
kleine Kinder unangemessen sein.
Freig ab 12:
Eine elterliche Begleitung wird dringend empfohlen. Manche Passagen können für Kinder unter 12 Jahren unangemessen sein.
Freig ab 16:
Eine elterliche Begleitung ist notwendig.
N.Frei u. 16:
Jugendliche unter 16 Jahren dürfen den Film nur in Begleitung eines
Erwachsenen sehen.
N.Frei u. 18:
Kinder und Jugendliche unter 18 Jahren dürfen den Film nicht sehen.
Erwachsene:
Der Film darf nur von Erwachsenen gesehen werden.
05_DVD4533-D.indd 29
08.07.2008 16:38:10 Uhr
30
Deutsch
Grundeinstellung
Wählen Sie den Befehl „Grundeinst/Rückstellen“, wenn Sie das Gerät
wieder auf die werkseitigen Voreinstellungen zurücksetzen möchten.
Alle Einstellungen, die von Ihnen vorgenommen wurden, gehen dabei
verloren.
Kennwort Funktion
Möchten Sie den DVD-Player mit einer Kindersicherung versehen, so
müssen Sie zuvor ein Kennwort vergeben. Mit dem Kennwortschutz
werden die Einstellungen zur Kindersicherung geschützt, so dass diese
nur von Ihnen verändert werden können.
Kennwortmodus
EIN:
Bei jedem Änderungswunsch der Jugendschutzfunktion wird die
Eingabe des Kennwortes verlangt.
AUS:
Die Jugendschutzfunktion kann ohne die Eingabe eines Kennwortes
geändert werden.
Passwort
In diesem Menü haben Sie die Möglichkeit das Kennwort für die Jugendschutzfunktion zu ändern.
Um das Kennwort zu ändern, müssen Sie das aktuelle Kennwort eingeben. Das Master-Kennwort ist „1369“.
HINWEIS:
Haben Sie Ihr Kennwort vergessen, so können Sie mit diesem Masterpasswort den Jugendschutz deaktivieren.
Gehen Sie folgendermaßen vor, um das Kennwort zu ändern:
1. Geben Sie das aktuelle Kennwort, in der Zeile „Altes Passwort“, mit
den Zifferntasten (Abb. 3/26) der Fernbedienung ein.
Damit das Kennwort nicht von Unbefugten gelesen werden kann,
werden auf dem Bildschirm lediglich die Zeichen „XXXX“ angezeigt.
2. Geben Sie das neue Kennwort, in der Zeile „Neues Passwort“, mit den
Zifferntasten der Fernbedienung ein.
3. Geben Sie zur Bestätigung das neue Kennwort, in der Zeile „PW
Bestätigen“, erneut ein. Bestätigen Sie Ihre Eingabe mit der Taste
ENTER (Abb. 3/22).
05_DVD4533-D.indd 30
08.07.2008 16:38:10 Uhr
Deutsch
31
Fehlerbehebung
Bevor Sie das Gerät an den Kundendienst einschicken, überprüfen Sie anhand der folgenden Tabelle, ob Sie den Fehler
selbst beseitigen können.
Sollten Sie dennoch das Problem nicht beheben können, rufen Sie bitte zunächst die untenstehende Hotline an.
Hotline 0 21 52/20 06-666
hotline@etv.de
oder per E-Mail:
Fehler
Netzanzeige leuchtet
nicht
Es wird kein Bild
angezeigt
Keine Reaktion auf
Tastendruck
Kein Ton
Mögliche Ursache
keine Stromversorgung
keine Stromversorgung/
Netzschalter ausgeschaltet
Bei Betrieb
an einem Fernsehgerät:
Videokabel nicht richtig
verbunden
keine DVD/CD eingelegt
DVD/CD nicht kompatibel
DVD/CD liegt verkehrt
herum im CD/DVD-Fach
CD/DVD ist verschmutzt
CD/DVD ist beschädigt
Voreinstellungen falsch
Kindersicherung ist aktiviert
Probleme mit der Stromversorgung oder statische
Aufladung des Gerätes
Bei Betrieb
an einem Fernsehgerät:
Audiokabel wurde nicht
angeschlossen
Lautstärke leise geregelt
Kopfhörer nicht richtig
eingesteckt
Verstärker ausgeschaltet
Voreinstellungen falsch
Fernbedienung funkti- falsche Haltung
oniert nicht
zu weit entfernt
Batterien leer
Titel werden in falscher Playlist wird verwendet
Reihenfolge gespielt
DVD kann nicht
DVD nicht finalisiert
abgespielt werden
05_DVD4533-D.indd 31
Lösung
WARNUNG:
Bevor Sie sich auf Fehlersuche begeben, schalten Sie das Gerät
aus.
Bei Akkubetrieb: Prüfen Sie, ob der Akku richig eingerastet ist.
Bei Netzteilbetrieb: Setzen Sie den Netzstecker richtig ein,
prüfen Sie ggf. die Steckdose mit einem anderen Gerät auf
Funktionsfähigkeit.
Schalten Sie das Gerät mit dem Netzschalter ein (Abb. 1/11).
WARNUNG:
Bevor Sie sich auf Fehlersuche begeben, schalten Sie das Gerät
aus.
Überprüfen Sie den richtigen Sitz des Video-Kabels. Stellen Sie
sicher, dass die Stecker fest in den Buchsen sitzen.
Legen Sie eine CD/DVD ein.
Verwenden Sie nur kompatible Medien.
Drehen Sie die CD/DVD herum.
Reinigen Sie die CD/DVD.
Verwenden Sie eine andere CD/DVD.
Überprüfen Sie die Voreinstellungen des DVD-Players.
Deaktivieren Sie den Kinderschutz.
Schalten Sie den Hauptschalter aus und ziehen Sie den Netzstecker. Stecken Sie den Netzstecker wieder in die Steckdose
und schalten Sie das Gerät wieder ein.
WARNUNG:
Bevor Sie sich auf Fehlersuche begeben, schalten Sie das Gerät
aus.
Überprüfen Sie den richtigen Sitz des Audiokabels. Stellen Sie
sicher, dass die Stecker fest in den Buchsen sitzen.
Erhöhen Sie die Lautstärke, durch Drücken der VOL+ ()
Lautstärketasten (Abb. 1/6 / Abb. 3/21).
Überprüfen Sie den richtigen Sitz des Kopfhörersteckers.
Sofern Sie einen Verstärker zur Audio-Ausgabe verwenden:
überprüfen Sie, ob der Verstärker eingeschaltet ist.
Überprüfen Sie die Voreinstellungen des DVD-Players.
Die Fernbedienung zeigt nicht auf den DVD-Player.
Stellen Sie sicher, dass die Fernbedienung nicht weiter als
5 Meter vom Gerät entfernt ist.
Wechseln Sie die Batterien der Fernbedienung.
Löschen Sie die Playlist.
Verwenden Sie eine finalisierte DVD.
08.07.2008 16:38:10 Uhr
32
Deutsch
Entsorgung
Wenn das Gebrauchsende erreicht ist, insbesondere, wenn Funktionsstörungen auftreten, machen Sie das ausgediente Gerät unbrauchbar,
indem Sie den Netzstecker aus der Steckdose ziehen und das Stromkabel durchtrennen. Entsorgen Sie das Gerät entsprechend der in Ihrem
Land geltenden Umweltvorschriften. Elektrische Abfälle dürfen nicht
zusammen mit Haushaltsabfällen entsorgt werden. Wenden Sie sich für
Ratschläge bezüglich des Recyclings an Ihre Kommunalbehörde oder
Ihren Händler.
Batterieentsorgungshinweis
Das Gerät (DVD/MONITOR) enthält einen wiederaufladbaren Akku.
Verbrauchte Batterien und Akkumulatoren (Akkus) gehören nicht in den
Hausmüll.
Die Batterien/Akkus müssen entnommen werden, bevor das Produkt
in die Entsorgung geht.
Entfernen Sie mittels Schaubendreher, die Schraube der Akkuabdeckung, auf der Geräterückseite (rechts oben).
Ziehen Sie das Akkukabel vom Stecksockel ab.
Entnehmen Sie nun die Akkus / die Batterien.
Batterien/Akku
Sie können sie bei einer Sammelstelle für Altbatterien bzw. Sondermüll abgeben. Informieren Sie sich bei Ihrer Gemeinde.
Hinweise zum Umgang mit Batterien/Akku:
Halten Sie Batterien/Akku von Kindern fern. Sie sind kein Spielzeug!
Werfen Sie Batterien/Akku niemals ins Feuer, nicht in Wasser tauchen.
Achten Sie beim Einlegen der Batterie auf die Polarität.
Öffnen Sie Batterien/Akku nicht gewaltsam.
Vermeiden Sie den Kontakt zu metallischen Gegenständen. (Ringe,
Nägel, Schrauben usw.) Es besteht Kurzschlussgefahr!
Durch einen Kurzschluss können sich Batterien/Akku stark erhitzen
oder evtl. sogar entzünden. Verbrennungen können die Folge sein.
Falls eine Batterie/Akku ausläuft, die Flüssigkeit nicht in die Augen
oder Schleimhäute reiben. Bei Berührung die Hände waschen, die
Augen mit klarem Wasser spülen, und bei anhaltenden Beschwerden
einen Arzt aufsuchen.
Verbrauchte Batterien gehören nicht in den Hausmüll. Bringen Sie
alte Batterien zu einer vorgesehenen Sammelstelle.
Diese Zeichen finden Sie auf schadstoffhaltigen Batterien/Akkus:
Pb = enthält Blei
Cd = enthält Cadmium
Hg = enthält Quecksilber
Li = enthält Lithium
05_DVD4533-D.indd 32
08.07.2008 16:38:10 Uhr
Deutsch
33
Garantiebedingungen
1. Gegenüber Verbrauchern gewähren wir bei privater Nutzung des
Geräts eine Garantie von 24 Monaten ab Kaufdatum.
Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir
beim Kauf durch Unternehmer für das Gerät eine Garantie von 12
Monaten.
Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate,
sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch
teilweise – gewerblich nutzen.
2. Voraussetzung für unsere Garantieleistungen sind der Kauf des
Geräts in Deutschland bei einem unserer Vertragshändler sowie die
Übersendung einer Kopie des Kaufbelegs und dieses Garantiescheins
an uns.
Befindet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland,
muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfügung gestellt werden.
3. Mängel müssen innerhalb von 14 Tagen nach Erkennbarkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch
zu Recht, entscheiden wir, auf welche Art der Schaden/Mangel
behoben werden soll, ob durch Reparatur oder durch Austausch eines
gleichwertigen Geräts.
4. Garantieleistungen werden nicht für Mängel erbracht, die auf der
Nichtbeachtung der Gebrauchsanweisung, unsachgemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum
Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche
ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an
dem Gerät vornehmen.
5. Durch Garantieleistungen wird die Garantiezeit nicht verlängert.
Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese
Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller
des Geräts. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung,
Rücktritt, Schadensersatz und Minderung) werden durch diese
Garantie nicht berührt.
Stand 03 2008
Garantieabwicklung
Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen,
bitten wir Sie, uns Ihren Garantieanspruch mitzuteilen.
Die schnellste und komfortabelste Möglichkeit ist die Anmeldung über
unser SLI (Service Logistik International) Internet-Serviceportal.
www.sli24.de
Sie können sich dort direkt anmelden und erhalten alle Informationen
zur weiteren Vorgehensweise Ihrer Reklamation.
Über einen persönlichen Zugangscode, der Ihnen direkt nach Ihrer
Anmeldung per E-Mail übermittelt wird, können Sie den Bearbeitungsablauf Ihrer Reklamation auf unserem Serviceportal online verfolgen.
05_DVD4533-D.indd 33
08.07.2008 16:38:10 Uhr
34
Deutsch
Alternativ können Sie uns den Servicefall per E-Mail
hotline@etv.de
oder per Fax
0 21 52 – 20 06 15 97
mitteilen.
Bitte teilen Sie uns Ihren Namen, Vornamen, Straße, Hausnummer, PLZ
und Wohnort, Telefon-Nummer, soweit vorhanden, Fax-Nummer und
E-Mail-Adresse mit. Im weiteren benötigen wir die Typenbezeichnung
des reklamierten Gerätes, eine kurze Fehlerbeschreibung, das Kaufdatum
und den Händler, bei dem Sie das Neugerät erworben haben.
Nach Prüfung Ihres Garantieanspruches erhalten Sie von uns einen
fertig ausgefüllten Versandaufkleber. Sie brauchen diesen Aufkleber nur
noch auf die Verpackung Ihres gut verpackten Gerätes zu kleben und
das Paket bei der nächsten Annahmestelle der Deutschen Post / DHL
abzugeben. Der Versand erfolgt für Sie kostenlos an unser Servicecenter
bzw. Servicepartner.
Bitte fügen Sie dem Paket eine Kopie Ihres Kaufbeleges (Kassenbon,
Rechnung, Lieferschein) sowie eine kurze Fehlerbeschreibung bei.
Ohne den Garantienachweis (Kaufbeleg) kann Ihre Reklamation nicht
kostenfrei bearbeitet werden.
Bitte nehmen Sie in keinem Fall eine unfreie Einsendung Ihres Gerätes
vor. Bei unfreien Lieferungen entfällt Ihr Anspruch auf Garantieleistungen.
Haben Sie Fragen zur Bedienung, zur Inbetriebnahme oder zum Anschluss? Gern hilft Ihnen unser Serviceteam weiter. Sie erreichen uns
Mo.–Do. 8:30–17:00 Uhr und Fr. 8:30–14:00 unter folgender Rufnummer:
0 21 52 – 2006 666
ETV
Elektro-Technische Vertriebsgesellschaft mbH
Industriering Ost 40
47906 Kempen
Konformitätserklärung
Hiermit erklärt die Firma ETV Elektro-Technische Vertriebsgesellschaft
mbH, dass sich das Gerät DVD 4533 in Übereinstimmung mit den grundlegenden Anforderungen, der europäischen Richtlinie für elektromagnetische Verträglichkeit (2004/108/EG) und der Niederspannungsrichtlinie
(93/68/EWG und 2006/95/EG) befindet.
Eine Kopie der Konformitätserklärung können Sie über die angegebene
Anschrift anfordern.
05_DVD4533-D.indd 34
08.07.2008 16:38:10 Uhr
Deutsch
35
OSD-Menü Übersicht
* * ALLGEMEINES SETUP-MENÜ * *
TV BILDSCHIRM
4:3 PANSCAN
4:3 LETTERBOX
16:9
WINKELZEICHEN
EIN
AUS
OSD SPRACHE
GEHÖRLOS TITEL
EIN
AUS
BILDS.SCHONER
EIN
AUS
* * ANALOGAUSG. SETUP MENÜ * *
DOWNMIX
L/R
STEREO
DIGITALAUSGANG
SPDIF/AUS
SPDIF/RAW
SPDIF/PCM
DOLBY-DIGITAL-EINSTELLUNG
DOPPELTES MONO
STEREO
L-MONO
R-MONO
MIX-MONO
DYNAMIK
05_DVD4533-D.indd 35
* * VORZUGSEINSTELLUNGEN * *
TV TYP
PAL
MULTI
NTSC
AUDIO
UNTERTITEL
DISK-MENÜ
KI.SICHERUNG
1 KIND.-SICHER
2 O. ALTERSB.
3 FREI AB 6
4 FREI AB 12
5 FREI AB 16
6 N.FREI U.16
7 N.FREI U.18
8 ERWACHSEN.
GRUNDEINST.
RÜCKSTELLEN
* * PASSWORT SETUP MENÜ * *
KENNWORTMODUS EIN
AUS
PASSWORT
ÄNDERN
08.07.2008 16:38:10 Uhr
36
English
Device parts (DVD/Monitor) (Fig. 1)
1 TFT Display
11 On/Off switch (ON/OFF)
2 Open button (EJECT)
12 DC IN 9 V socket
3 Loudspeaker(s)
13 DC OUT 9 V socket
4 Botton „Forward“ (I)
Cursor button
14 VIDEO AUDIO OUT socket
5 Taste „Reverse“ (I)
Cursor button
6 VOL+ increase the volume
Cursor button
7 REMOTE SENSOR
for the remote control
8 VOL+ lower the volume
Cursor button
9 MODE button
15 VIDEO AUDIO IN socket
16 COAXIAL socket
17
Headphones connection
18 „
“ battery charging
indicator
19 „ “ POWER indicator
20 USB connection
21 SD/MS/ MMC
card reader connection
10 PLAY/PAUSE button (II)
Device parts (Monitor) (Fig. 2)
1 TFT Display
2 No function
3 Loudspeaker
9 MODE button
10 Button „Stand By“
( )
4 Cursor button
11
5 Cursor button
12 VIDEO AUDIO IN socket
6 VOL+ increase the volume
Cursor button
7 REMOTE SENSOR
for the remote control
Headphones connection
13 DC IN 9 V socket
14 „ “ POWER indicator
15 On/Off switch (ON/OFF)
8 VOL+ lower the volume
Cursor button
05_DVD4533-GB.indd 36
08.07.2008 16:38:54 Uhr
English
Remote (Fig. 3)
37
1 DVD/CARD/USB: For selecting
between DVD, USB and CARD.
16 DISPLAY: To display the play
status on screen.
2 MUTE:
To switch off the sound.
17 PROGRAM:
Calling up the play list.
3 10+: For selecting the chapters/
tracks above 9. Pressing again
increases by a further 10.
18 REPEAT:
To repeat title, chapters, etc.
4 GOTO: For direct accessing of
a section on the CD/DVD.
5 AUDIO:
To change the Audio settings.
6 PBC: To show the PlaybackControl for VCD.
7 „“: Stop play.
8 „II“: Start playback. To freeze
the picture. Press the „II“
button to continue the film.
9 MODE: For setting the picture
parameters of the LCD display.
10 ZOOM: To zoom in or out.
19 AB: To select the section to be
repeated.
20 SETUP:
To start the setup menu.
21 Cursor buttons:
Navigation in screen menu.
22 ENTER: Confirm the input.
23 TITLE: Display the title menu
of the DVD.
24 SUBTITLE:
To show/hide subtitles.
25 ANGLE:
To select the viewing angle.
11 MENU: To display the main
menu of the DVD/VCD.
26 Numerical buttons:
For direct selection of chapter
or song number.
12 I: To return to the previous
chapter or song.
27 POWER:
To activate standby mode.
13 I: To jump to the next
chapter or song.
28 SOURCE: For selecting
between DVD and AV.
14 : Fast forward.
15 : Fast reverse.
05_DVD4533-GB.indd 37
08.07.2008 16:38:55 Uhr
38
English
Technical Data
Type of equipment
Model
Voltage
Output
Dimensions (W x H x D)
Weight
Laser
Signal format
Signal noise distance
Video output
Analogue Audio output
Operating environment
Compatible media
DVD Car Cinema
DVD 4533
DC 9V, 2A
<15 W
199 x 164 x 36 mm
1,93 kg
Semiconductor laser
PAL/NTSC
>= 80 dB
1,0 V (P-P) 75 Ω
1,0 V (rms)
0°C bis 40°C, level base
DVD-Video (DVD Disc, DVD ±R/RW)
MPEG-4 Video (from CD/DVD Disc,
DVD±R/RW, CD-R/RW)
Audio CD (from CD Disc, CD-R/RW)
Video CD (from CD Disc, CD-R/RW)
Regional
Table of Contents
MP3 files (from CD/DVD Disc,
DVD±R/RW, CD-R/RW)
2 (= Europe, Greenland, South Africa,
Egypt and Middle East, Japan)
Device parts ........................................................................................................ 36
Remote control ................................................................................................. 37
Technical data ................................................................................................... 38
Safety instructions ............................................................................................ 40
Setting up and connecting ............................................................................ 42
Starting up ......................................................................................................... 42
Power supply....................................................................................................... 43
Change the screen settings ............................................................................ 46
Connection the Gamepad ............................................................................... 46
About the DVD-Player .................................................................................... 47
Playing media .................................................................................................... 48
Working in file mode ...................................................................................... 52
Changing the default settings ..................................................................... 55
Troubleshooting ................................................................................................ 61
Disposal ............................................................................................................... 63
Declaration of conformity ............................................................................. 64
OSD Menu overview ......................................................................................... 65
05_DVD4533-GB.indd 38
08.07.2008 16:38:55 Uhr
English
39
Many thanks!
We are pleased that you have decided to purchase the DVD Car Cinema
DVD 4533! We would like to wish you much joy with your machine and
thank you for your purchase!
Symbols in this
operating manual
Important instructions for your safety are especially marked. You must
follow these instructions to avoid accidents and damage to the machine:
WARNING:
Warns against dangers to your health and indicates potential risks of
injury.
CAUTION:
Indicates potential hazards for the player or other objects.
쫵 NOTE: This highlights tips and information.
Manufacturer address
ETV
Elektro-Technische Vertriebsgesellschaft mbH
Industriering Ost 40
47906 Kempen
We reserve the right to make technical and design-related changes in
the course of ongoing product improvements.
05_DVD4533-GB.indd 39
08.07.2008 16:38:55 Uhr
40
English
Safety instructions
Operating manual
Read the complete operating manual before using the player.
Keep the manual in a safe place. If you pass the player on to a third
party, pass on the operating manual as well.
Non-compliance with this manual can lead to severe injuries or damage
to the machine.
We assume no liability for damage caused as a result of non-compliance
with this operating manual.
The player may only be used in households for private use. It is not
suitable for commercial use.
Children and Frail Individuals
Do not leave the machine unattended, and do not use it if children
or persons who cannot assess the risk are nearby.
Children or persons who cannot assess the risks are not allowed to
use the player. Keep the player out of reach.
Packaging material must not be used to play with. There is a risk of
suffocation.
Power supply
The machine is operated with electrical current, which means there is in
principle a risk of electric shock. For this reason, pay particular attention
to the following:
Never touch the plug with wet hands.
If you want to pull the plug out of the plug socket, always pull
directly on the plug. Never pull on the cable as it could tear.
Make sure that the power cable is not bent, caught or run over and
that it does not come into contact with heat sources.
Make sure that the power cable is not wound around the device
while in operation.
Never place the machine on the power cable while it is being operated.
Only use extension cables that are designed for the power consumption level of the machine.
Keep the appliance away from rain and any moisture.
You should only operate this device if the electric voltage stated
on the type plate of the device is the same as that supplied by your
power socket. The wrong voltage can destroy the machine.
Do not stand vases etc. on the appliance. Water could seep into the
appliance.
Do not open the appliance.
Pull out the mains plug if the appliance is not to be used over a
longer period of time.
Take care that nobody can trip over the power supply cable.
05_DVD4533-GB.indd 40
08.07.2008 16:38:55 Uhr
English
Laser
41
This appliance is classified as laser appliance of class 1 (CLASS 1 LASER).
The associated label is attached to the outside of the appliance.
Laser beams can damage the eyes. Therefore observe the following:
Do not open the appliance. Do not attempt to dismantle the appliance.
In order to avoid any danger: Have service work only carried out by
the manufacturer or an authorized service workshop.
Where to position the appliance
Safe operation of the appliance presupposes that it is positioned in an
appropriate place. Therefore observe the following:
Protect the appliance against the influence of weather. Never use it
in the open-air.
Protect the appliance against moisture.
Do not place liquid filled vessels, e.g. vases, on the device.
Never place the appliance on or in direct vicinity of heat sources,
such as e.g. hobs, ovens, etc.
Do not expose the appliance to direct sunlight.
Place the appliance so that a sufficient air supply is assured. This is
to avoid a build up of heat inside the appliance. Make sure that the
ventilation slots are not blocked.
Protect the appliance against the mechanical vibrations.
Always place the device on a firm, even base.
Protect the remote control against weather influences, moisture and
high temperatures (e.g. by direct sunlight).
Do not use the device while travelling in a motor vehicle.
Operation
The player is able to show a still image on the TV-screen/monitor
over an unlimited period of time. This can cause damage to the
screen. It is therefore advisable to activate the screen saver
➯ Page 57, „System settings“.
Do not increase the volume when the player is just playing very quiet
sections. This could damage the speaker if very loud passages start all
of a sudden after the quiet section.
Do not move the player with a DVD inserted. This could damage the
DVD.
Do not put your hands into the DVD-slot. You could be injured.
Place only DVDs or CDs on the DVD-tray, as otherwise the player may
be damaged.
Switch the player off by the On/Off-switch if it is not going to be
used for a longer period of time.
Please disconnect the mains plug during thunderstorms.
Intended use
The device is intended exclusively for the following tasks:
Playing of Video DVD/Video CD.
Playing of Audio-CD,
Any other use is considered non-intended use and is prohibited.
05_DVD4533-GB.indd 41
08.07.2008 16:38:55 Uhr
42
English
Defect
If the machine should become defective at some point:
If the power supply cable for this appliance is damaged, it must be
replaced by the manufacturer or his customer services, in order to
avoid hazards.
Should fluid have seeped into the player or if the player has been
dropped down or damaged in any other way, the player must be
examined by an authorized dealer. Disconnect the player from the
power supply and consult an authorized dealer.
Setting up and connecting
Unpacking
Unpack the appliance and all accessories and check that the contents
are complete.
CAUTION:
Always transport/send the player in its original packaging to prevent
it from being damaged. Keep the packaging for this purpose. Dispose
of unnecessary packaging material in accordance with the regulations
applicable in your country.
쫵 NOTE:
Get in touch with your dealer immediately if you notice damage
caused by transport.
Setting up
1. Fold up the holder, at the back of the device.
2. Place the player on a stable, heat resistant, horizontal and level
surface. Keep a distance of at least 10 cm from walls and objects.
3. Connect the device to a properly installed power socket.
4. If present, remove the protective film from the device/TFT screen.
Remote control
battery installation
Starting up
WARNING:
Leaking out battery acid can damage your health. Remove the battery
from the battery compartment as soon as it is exhausted or if the
remote control is not going to be used for a longer period of time.
Wipe up leaked out battery acid with a cloth. In case of skin contact
immediately wash the affected area. Seek medical advice if battery
acid has been swallowed.In case of contact with your eyes wash out
the eyes and seek medical advice.
CAUTION:
Mismatching battery types or new and used batteries must never be
used together. Different battery types have different properties. Do
not use old and new batteries together. The mutual use of old and new
batteries can shorten the lifetime of the new batteries and possibly
result in leakage of the old batteries. When disposing of old batteries
you should strictly comply with the legal and environmental regulations applicable in your country. Do not throw batteries into fire!
05_DVD4533-GB.indd 42
08.07.2008 16:38:55 Uhr
English
43
쫵 NOTE:
The lifetime of the enclosed batteries may be shortened because of
storage.
1. Open and remove the battery compartment cover.
2. Insert two batteries of type AAA/R03 (1.5 V), ensure correct polarity
(+ and -). Start with the negative pole (-).
3. Attach and close the battery compartment cover.
쫵 NOTE:
The signals from the remote control are transmitted to the DVD-Player
by infrared light. You should therefore take care that the DVD-Player is
not exposed to the direct sunlight. This could make the transmission of
signals from the remote control to the DVD-Player impossible.
Effective range of the remote control
If you want to use the remote control it has to be pointed at the remote
control sensor on the front of the device. The distance between remote
control and sensor should not exceed 5m. The angle of the remote control to the remote control sensor to right, left, top and bottom should
not exceed 30°.
Power Supply
A.
With the alternating
current adapter
The alternating current adapter works with alternating current of between 100 V and 240 V, but
In Europe the mains lead (supplied) may only be connected to an
alternating current power source of 230-240 V.
When connecting to an alternating current source outside Europe a
plug adapter must be used that conforms to the socket.
ATTENTION:
The alternating current adapter supplied is intended for use only
with this device. Do not use it with other equipment.
If the device is not going to be used for a prolonged period the alternating current adapter must be removed from the power socket.
B. With the adapter for
the cigarette lighter
The cigarette lighter adapter is used in vehicles that have a 12 V power
supply with negative earth.
Connect the plug from the cigarette lighter to the DC IN 9V socket
(Fig. 1/12). Then insert the cigarette lighter into the corresponding
socket in your vehicle.
Precautionary Measures:
This device may only be used with the original vehicle adapter, as a
different adapter can damage the device.
The original vehicle adapter may only be used for this device. Do not
use it for other equipment.
Do not use the device during your journey. Please ensure that the
device is firmly attached or stored away and that it cannot fall into
the vehicle in the case of an accident.
05_DVD4533-GB.indd 43
08.07.2008 16:38:55 Uhr
44
English
쫵 NOTE:
The installation bags supplied are only intended for stationary
operation.
ATTENTION:
The installation bags are not suitable for use when the vehicle is in
motion. Danger of injury!
While you are driving the vehicle it is forbidden to adjust the device
or watch videos and CDs.
If the cigarette lighter is dirty, poor conductivity will make the
connection hot. Please ensure that the adapter is only inserted into a
clean cigarette lighter connection.
After use the 9 V adapter should be removed from the device and
from the cigarette lighter socket.
C. With the rechargeable battery
Charge the battery before use in closed rooms.
The rechargeable battery is intended for portable use and for the
viewing of DVDs out of doors.
Recharging the Battery
ATTENTION:
Do not charge the battery immediately after operation. Allow the
battery to cool down for approximately 10 minutes as otherwise it
may be damaged.
1. Insert the cable from the alternating current adapter into the DC IN
9V socket (Fig. 1/18) of the device.
2. Connect the alternating current adapter to a properly installed
shockproof socket. The charging display lights up in red (Fig. 1/18).
ATTENTION:
The alternating current adapter supplied is only intended for use
with this device. Do not use it for other equipment.
If the device is not going to be used for a prolonged period the
mains lead must be removed from the power socket.
Charging is finished when the „
“ charge indicator changes to green.
쫵 NOTE:
If the power of the rechargeable battery falls, playback stops.
If the words „BATTERY LOW“ appear on the screen, the charge of
the battery is low. The battery has to be charged up.
Charge up the battery shortly before the next time it is used.
Charging the battery via the cigarette lighter is also possible.
05_DVD4533-GB.indd 44
08.07.2008 16:38:55 Uhr
English
45
ATTENTION:
Do not short-circuit the terminals.
Only the original charging device should be used to charge the
battery.
Never throw into a fire or water; do not heat.
Do not open the charged battery. Repairs must be carried out by a
qualified technician.
Use of ear/headphones
(Fig. 1/17; Fig. 2/11)
1. If you use a set of headphones you should use one with a 3.5 mm
stereo jack, which should be inserted into headphone socket ( ).
2. With the VOL+/ VOL buttons you can set the desired value.
WARNING:
Make sure that the volume of your headphones or earphones is
not too high, as otherwise this may damage your ears and you may
endanger yourself or others.
In order not to disturb those around you the volume should be set
to a low level.
If you suffer from tinnitus you should turn the volume down low
or refrain from using this device.
Ear doctors recommend that earphones should not be used continuously over a prolonged period.
Digital
Connect the Coaxial cable for transmission of digital Audio signals to
your playback device or your amplifier.
1. Insert the audio plug into the COAXIAL socket on the left-hand side
of the DVD/MONITOR device (Fig. 1/16).
2. Plug the Audio jack into the corresponding socket on your playback
device or your amplifier.
Inputs on the side of the device
USB Input (on the left-hand side of the device) (Fig. 1/20)
Insert a USB storage medium into the corresponding socket on the lefthand side of the device.
Memory Card Slot (on the top of the device) (Fig. 1/21)
Insert an MMC/SD or MS Memory card into the card slot on the top of
the device.
Switching on the player
(Fig. 1/11; Fig. 2/15)
Turn on the main switch of the device by moving the mains on/off
switch “ON/OFF” on the side of the device to the “ON” position.
Connecting other Playback Devices
In order to play back the picture from another playback device (e.g.
digital camera) on the LCD screen, connect the audio/video cable to the
AV IN socket (Fig. 1/15) and the other end to the playback device. Press
the SOURCE button (Fig. 3/28) in order to switch the device over to AV
IN operation.
05_DVD4533-GB.indd 45
08.07.2008 16:38:55 Uhr
46
English
쫵 NOTE:
In dual operation the AV signal on the AV IN socket is not passed on to
the second monitor.
Changing the Screen Settings
Press the MODE button (Fig. 3/22) repeatedly in order to select the
individual menus (PICTURE, AUDIO (Volume), FUNCTION).
Use the (/
) cursor buttons (Fig. 3/21) to select the option. Make the
adjustments with the cursor buttons (/).
In the „Picture“ menu you can set the brightness, contrast and colour
saturation. You can also use the „Reset“ function to return the settings
to the default values.
AUDIO
Here you can set the volume.
쫵 NOTE:
If the volume has been set to “0”, no sound is heard from the AUDIO/
VIDEO OUT socket.
FUNCTION
Here you can adjust the settings for the picture mode. Display screen
(„Normal“ and „Down“) as well as the zoom (16:9 and 4:3).
Connecting the Gamepads
쫵 NOTE:
Ensure that the Gamepads are switched off (OFF).
The Gamepads are not multiplayer (i.e. playing against one another) capable.
It is possible at the same time to watch a film on the DVD/MONITOR device and use the Gamepad on the MONITOR device. This is
not possible the other way around.
1. Open the battery compartment lid by releasing the crosshead screw
with the help of a screwdriver.
2. Insert 4 batteries of type AAA/R03 into the battery compartment
(Fig. B) on the underside of the Gamepad.
3. Close the battery compartment and retighten the screw.
4. Connect the Gamepads with the VIDEO/AUDIO IN sockets to the
DVD/MONITOR-/MONITOR devices (Fig. 1/15; Fig. 2/12).
5. Turn the ON/OFF switch on the Gamepads to ON.
05_DVD4533-GB.indd 46
08.07.2008 16:38:55 Uhr
English
47
6. Use the SOURCE button (Fig. 3/28) to select the AV mode.
7. For further operation please note the displays on the screen.
List of Games
1. FOOTBALL
2. VAN-1
3. WORLD WAR II
4. PIKA
5. TUNNY
6. UFO-RACE
7. DESTROY I
8. RESQUE KUCK
9. KU KU LAND
10. AETHER 2
11. APPLE CHESS
12. BANDITS
13. MARS
14. BILHA
15. BOUNCE
16. PANZER FLY
17. CONTE ENEGY
18. COBRA OF SKY
19. CONQUEROK
20. COMBATA
21. COIN TETRIS
22. DADA
23. EXFROME
24. HASSLE
25. MATCHING
26. FROG PRINCE
27. SPAR
28. DIAMAND
29. SURFACE
About the DVD-Player
With this DVD-Player you can play a vast variety of DVD-formats
➯ Page 38, „Technical data“.
However, you must be aware that in many cases DVDs are encrypted
with a so-called “Regional Code”. This specifies for which region in the
world the DVD is intended. As an example, the DVDs marked with regional code “1” are intended for the USA and Canada. DVDs with regional
code “2” are for use in Europe.
쫵 NOTE:
With your DVD-Player you can only play DVDs with regional code “2”.
There are both lots of burning and compressing methods as well as
high quality differences in (burned) CDs/DVDs. Moreover, the music
industry has not yet agreed on a fixed standard for copy protection.
This may, in very isolated cases, result in problems when relaying CDs,
DVDs and MP3 CDs. This is no malfunction of the player.
Furthermore, there may be isolated problems when playing CDs or DVDs
which were created on a PC (e.g. holiday photographs). In case of problems check the settings of the DVD writing program on your computer.
You should in particular make sure that the DVD has been finalized. For
further information on this matter please refer to the operating manual
of your recorder.
05_DVD4533-GB.indd 47
08.07.2008 16:38:56 Uhr
48
English
Input Not Possible
If a function or input selected by you is not possible, the adjacent symbol is shown on the screen.
Terminology
Track:
”Track” is the designation for sections on an Audio-CD. This may be a
song, the set of a symphony, etc.
Title/Chapter:
Video-DVDs are divided into “Title” and „Chapters“. A „Title“ may be
e.g. a particular film, the „Chapters“ may be subsections of this film.
MPEG4:
Your DVD player is also suitable for playing back files that have been
compressed using the MPEG-4 system (short for Moving Picture Experts Group-4). MPEG-4 is a compression method by means of which
large quantities of data can be reduced without any noticeable loss
of picture and sound quality.
쫵 NOTE:
It is not possible to guarantee full compatibility with all of the compression methods used worldwide, particularly when more than one
soundtrack or subtitles are involved. Also MPEG 4 files with integrated
special functions such as a menu, subtitles etc. are not always supported. This is no malfunction of the player.
Playing media
Using the remote control
You transmit commands to the DVD-Player via remote control. It is thus
important to point the end of the remote control towards the DVDPlayer.
Loading a CD/DVD
1. Press the EJECT (Fig. 1/2) button on the device. The CD/DVD tray
opens.
2. Place the CD/DVD on the tray.
3. Close the CD compartment again. After a short while the type of the
loaded medium is displayed (e.g. „DVD“).
Understanding the
onscreen CD-menu
When playing CDs the following status information is displayed on
screen:
Current track/total number of tracks (1).
Time (2):
This provides information about the duration and the remaining
play time. By standard the play time expired of the current track
is displayed. The display is in hours, minutes and seconds. Press the
DISPLAY-button (Fig. 3/16) once or several times to have further
times displayed.
The following possibilities are available for selection
•
time remaining to the end of the track,
•
playback time of the CD so far,
•
time remaining to the end of the CD.
05_DVD4533-GB.indd 48
08.07.2008 16:38:56 Uhr
English
Understanding the
onscreen DVD-menu
49
When playing DVDs you can view the on-screen menu by pressing the
DISPLAY-button (Fig. 3/16).
DVD-menu
Current title/total number of titles (1).
Current chapter/total number of chapters (2).
Time (3):
This provides information about the duration and the remaining
play time. By standard the play time expired of the current title is
displayed. The display is in hours, minutes and seconds. Press the
DISPLAY-button (Fig. 3/16) once or several times to have further
times displayed. The following possibilities are available for selection
• time remaining to the end of the title,
• expired playing time of the chapter,
• time remaining to the end of the chapter.
Starting the replay
1. Place the CD/DVD on the CD/DVD-tray ➯ Page 48, „Loading a CD/
DVD“.
2. Press the „II“-button (Fig. 3/8) on the remote control.
쫵 NOTE:
If the replay does not start or the replay is of poor quality, you should
check the default settings of the DVD-Player.
Interrupting the replay
1. Press the „II“-button (Fig. 3/8) on the remote control. The replay is
interrupted, the currently visible image is „frozen“.
2. Press the „II“-button (Fig. 3/8) on the remote control to restart the
„normal“ replay.
Changing Audio-Language/
Audio-Mode
Press the AUDIO-button (Fig. 3/5) several times to change the Audio
language. The available audio languages depend on the DVD.
쫵 NOTE:
If the medium does not support this function (e.g. a CD), you can use
this button to change the Audio mode and set it e.g. to „Mono“ or
„Stereo“.
Showing subtitles
Press the SUBTITLE-button (Fig. 3/24) to display the current subtitle
status. Press the button several times if you would like to activate or
deactivate the subtitle function or if you want to choose a different
subtitle language. The available subtitle languages depend on the DVD.
Stopping the replay
Press the „“-button (Fig. 3/7) during replay. The replay stops.
Press the „II“-button (Fig. 3/8) again, to continue the replay from
the last position.
Press the „“-button (Fig. 3/7) twice to stop the replay completely.
Press the „II“-button (Fig. 3/8) again, to replay the CD/DVD from
the beginning.
05_DVD4533-GB.indd 49
08.07.2008 16:38:56 Uhr
50
English
Selecting previous chapter/track
Press the I button (Fig 3/12) to jump to the start of the previous
chapter or track.
Selecting next chapter/track
Press the I button (Fig. 3/13) to jump to the start of the next chapter or track.
Selecting track directly
Enter the number of the desired chapter/track with the Numerical
Buttons on the remote control (Fig. 3/26).
Replay of the chapter/track starts after a short while.
Accessing a section via menu
The on-screen menu enables comfortable access to any sections of a
medium. To do this, proceed as follows:
1. Select the desired category by repeatedly pressing the button GOTO
button (Fig. 3/4).
2. Now move to the point from which the replay should start. Depending on the type of medium this may be a track number, a chapter
or even a point in time. The input must be made with the Numerical
Buttons (Fig. 3/26). Playback begins after a short time.
Repeating DVD-title/chapter
1. Choose the chapter or title to be repeated.
2. Press the REPEAT-button (Fig. 3/18). The message “Chapter” appears
on the screen.
3. Press the REPEAT-button again, until the message “Title” or “All” is
displayed.
Repeating track on CD
1. Select the track to be repeated.
2. Press the REPEAT-button (Fig. 3/18). The message „Track“ appears on
the screen.
Repeating CD
Keep pressing the REPEAT-button (Fig. 3/18), until the message „All“ is
displayed on screen.
Stopping repeat
Press the REPEAT (Fig. 3/18) repeatedly until the message disappears
from the screen.
Using the DVD-menu
Normally each DVD has its own menu. Here you can choose chapters,
make settings, etc. This menu is specific for the DVD and can thus not be
explained in detail.
Press the MENU-button (Fig. 3/11) to access the DVD-menu. Use the
Cursor Buttons (Fig. 3/21) to navigate in the Menu. Press the ENTERbutton (Fig. 3/22) to confirm.
If you are in a menu area for direct chapter selection, you can enter the
number of this chapter with the Numerical Buttons (Fig. 3/26) on the
remote control.
05_DVD4533-GB.indd 50
08.07.2008 16:38:56 Uhr
English
Using fast forward or reverse
51
The DVD-Player has a fast forward and a fast reverse feature.
1. Press the (Fig. 3/14) or button (Fig. 3/15) to start fast forward or fast reverse. The current replay direction and the speed, e.g.
„ x 2“ is now displayed on screen.
2. Press the or , button several times in order to change the
speed. The speed can be accelerated by factor 2, 4, 8, 16 or 32.
3. Press the „II“ button (Fig. 3/8) to restart the “normal” replay when
the desired section is reached.
Enlarging a screen section
You can change the screen section when viewing DVDs, VCDs or images.
Press the ZOOM-button (Fig. 3/10) to change the screen section. Press
the button several times to select the suitable zoom factor or to return
to the original zoom factor.
쫵 NOTE:
With the cursor buttons (Fig. 3/21) you can move through the zoomed
image.
Changing the viewing angle
Some DVDs offer the possibility to select the viewing angle.
Press the ANGLE-button (Fig. 3/25) to change the viewing angle.
쫵 NOTE:
If changing the Viewing Angle is not possible, the message „ “will be
displayed.
Repeat pressing the the button to choose a different viewing angle, or
to return to the original viewing angle.
Adjusting the volume
The desired volume can be set with the cursor buttons (/) (Fig. 3/21).
Creating a playlist (CD/DVD)
You may want to replay the titles, e.g. on a CD, in a different order to
the order determined by the producer. The function „Create Playlist“ you
can create your own playing order.
CD:
To do this, proceed as follows:
1. Press the PROGRAM-button (Fig. 3/17). A table is displayed. Here
you can enter the desired order of the tracks (in the case of CDs) or
chapters/titles (for DVDs).
쫵 NOTE:
DVD:
However, your playlist will be lost when switching off the DVDPlayers or when inserting a new CD/DVD.
2. Use the Cursor Buttons (Fig. 3/21) to navigate in the table.
3. Enter the desired track (in the case of CDs) or the desired title and
chapter (for DVDs) at the appropriate position in the table. Use the
Numerical Buttons (Fig. 3/26) for this purpose.
4. Use the Cursor Buttons (Fig. 3/21) to select the command “Start” at
the bottom of the screen to save the input.
5. Press the ENTER-button (Fig. 3/22) on the remote control to confirm
this command.
05_DVD4533-GB.indd 51
08.07.2008 16:38:56 Uhr
52
English
Deleting a playlist (CD/DVD)
1. Press the PROGRAM-button. You will now see a table (Fig. CD or Fig.
DVD).
2. Use the Cursor Buttons (Fig. 3/21) to manoeuvre to the command
“Stop” at the bottom of the table.
3. Press the ENTER-button (Fig. 3/22) on the remote control to confirm
this command.
4. Press the PROGRAM button to terminate this procedure.
Working in file mode
Using CD/DVD
As well as being able to play back „normal“ films or music from CDs/
DVDs, this DVD player is also able to play back video or audio files from
CDs or DVDs which are stored in the file system. Such media are frequently available if you create CDs of digital photographs or MP3 music
on your computer.
1. Place the CD or DVD on the tray ➯ Page 48, „Loading a CD/DVD“.
2. Select the desired file(s) and start the replay ➯ Page 53, „Selecting
file/directory and starting replay“.
Using a memory card
The following memory cards can be used:
SD-Card
Multi Media Card
Memory-Stick
1. Insert the memory card into the card reader (Fig. 1/21).
2. Press the DVD/CARD/USB (Fig. 3/1) button on the remote control to
call up the file selection menu.
3. Select the mode with the Cursor Buttons (Fig. 3/21). Confirm your
selection with the ENTER button (Fig. 3/22).
4. Select the desired file(s) und start playback ➯ Page 53, „Selecting a
file/directory and starting playback“.
5. If you would like to return to DVD mode, press the DVD/CARD/USB
button (Fig. 3/1) again and select DVD mode with the Cursor Buttons
and ENTER.
쫵 NOTE:
Not selectable in AV mode.
In order to find out which files can be played back the DVD
player now reads the contents of the storage medium. In the
case of large storage media this procedure may take a long
time.
Using a USB medium
By means of the USB connection it is possible to connect various USB
storage media to the DVD player. Examples of such devices are USB
memory sticks or digital cameras.
This device has been developed in accordance with the latest technical
developments in the USB field. Unfortunately the large number of different types of USB storage media on offer today makes it impossible to
05_DVD4533-GB.indd 52
08.07.2008 16:38:56 Uhr
English
53
guarantee full compatibility with all USB storage media. For this reason
there may be problems in rare cases with playing back from USB storage
media. This is not a malfunction of the device.
1. Insert a USB storage medium into the corresponding connection of
the DVD player (Fig. 1/20).
2. Press the DVD/CARD/USB (Fig. 3/1) button on the remote control to
call up the file selection menu.
3. Select the mode with the Cursor Buttons (Fig. 3/21). Confirm your
selection with the ENTER button (Fig. 3/22).
쫵 NOTE:
Not selectable in AV mode.
In order to find out which files can be played back the DVD
player now reads the contents of the storage medium. In the
case of large storage media this procedure may take a long
time.
4. Select the desired file(s) and start playback ➯ Page 53, „Selecting a
file/directory and starting playback“.
5. If you would like to return to DVD mode, press the DVD/CARD/USB
button (Fig. 3/1) again and select DVD mode with the Cursor Buttons
and ENTER.
Select the file/directory and start
playback
Media may contain numerous data/files and directories. You must therefore first determine the data to be played.
1. If necessary, insert the CD or DVD into the drive or connect a USB
storage medium.
2. A two-column menu window appears in which the directories (if
there are any directories present) or the files are listed on the left.
3. Use the Cursor buttons (Fig. 3/21) to select the desired directory of
file in the left-hand list.
4. Select this by pressing the ENTER button (Fig. 3/22).
File:
Once you have selected a file, this is now displayed directly or played
back.
Directory:
If you have called up a directory, a list of files now opens.
Here too you can select the desired file with the Cursor buttons and
the ENTER button (Fig. 3/22). If you have selected a file, this is now
displayed or played back.
Please note:
There are both lots of burning and compressing methods as well as high
quality differences in CDs/DVDs and burned CDs/DVDs.
For this reason there may occasionally be problems when files are played
back (for example files are displayed but cannot be played back). This is
no malfunction of the player.
05_DVD4533-GB.indd 53
08.07.2008 16:38:56 Uhr
54
English
쫵 NOTE:
With the „“ button (Fig. 3/21) you can return from the files to
the directories.
In file mode the buttons (VOL+/ VOL- (Fig. 1/6, 8; Fig. 2/6, 8)
and the cursor buttons / (Fig. 3/21) are only used for navigating within the menu. In order to change the volume, press the
MODE button (Fig. 3/9) and select the AUDIO menu. Change the
volume with the cursor buttons / (Fig. 3/21).
Stopping the replay
Press the „“-button (Fig. 3/7) on the remote control to stop the replay.
Viewing pictures
The DVD player is excellently suitable for viewing digital photographs.
These photos may be stored only any medium (DVD, CD, etc.) supported
by the DVD player.
쫵 NOTE:
Please ensure a suitable size of the photos. Large size photos may
take some time to be displayed or may not be displayed at all. It is
of advantage if the size of the photo corresponds with the screen
size of the playback device. For TVs this is normally 1024x576 pixel
(TV-aspect 16:9) or 768x576 (TV-aspect 4:3).
Please note that any conversion generally involves a loss of data
with respect to the original format.
Start the replay of photos by selecting the file from which the replay
shall start ➯ Page 53, „Selecting file/directory and starting replay“.
쫵 NOTE:
After a few seconds a preview picture appears on the right-hand side
in the two-column menu window.
Scrolling
Manual:
Press the I (Fig. 3/12) or I -button (Fig. 3/13) on the remote
control to scroll forward or back.
Automatic:
Press the ENTER button (Fig. 3/22). The pictures change automatically.
Rotating a photo
You can use the Cursor buttons to rotate a photo during replay:
Mirror vertically: Cursor Button „
“
Mirror horizontally: Cursor Button „“
Rotate clockwise for 90°: Cursor Button „“
Rotate counter-clockwise for 90°: Cursor Button „“
05_DVD4533-GB.indd 54
08.07.2008 16:38:56 Uhr
English
55
Changing the default settings
A large number of default settings can be comfortably changed via the
screen menu.
Press the SETUP-button (Fig. 3/20) on the remote control to start the
menu for changing the default settings.
쫵 NOTE:
Many of these default settings can be changed via both the remote
control and the menu. The difference is: If you change the default
settings via the remote control, these changes will only be valid until
the DVD-Player is switched off or the DVD is changed.
However, any changes made in the menu are permanent.
Understanding
the menu structure
The Setup menu has two menu levels:
Main menu:
The main level is represented by graphical symbols.
Sub-menu:
The corresponding sub-menu options can be found under each of
the main menu options.
Using the menu
Navigation and selection
Use the Cursor Buttons (Fig. 3/21) ( / ) on the remote control to
browse through the main menu.
In contrast to this, you must use the Cursor Buttons (
/) to move
in the sub-menu.
Select a menu option with the ENTER-button (Fig. 3/22).
Use the ENTER-button also to select an option (e.g. “PAL” in the
illustration on the left). The selected option (in the example „PAL”) is
now highlighted.
Slide control
In many menus you will find slide controls to adjust e.g. the volume or
the brightness of the screen. The slide control is used as follows:
1. Select with the ENTER-button.
2. Move the control with the Cursor Buttons (
/).
3. Confirm the entry with the ENTER-button.
Overview of the main menu
General Setup (1)
Audio Setup Page (2)
Dolby Digital Settings (3)
Preference Page (4)
Password Setup Page (5)
05_DVD4533-GB.indd 55
08.07.2008 16:38:56 Uhr
56
English
쫵 NOTE:
Some of the menu settings are only available in stop mode (depending
on the DVD).
System settings
TV Display
Here you can adapt the output of the DVD-Player to the TV-aspect.
Concerning the background: If you do not have a wide screen TV the TVaspect will be 4:3. However, most feature films have an aspect of 16:9,
the image is therefore too wide for the TV-screen.
Here you can specify how the replay of the film is to be adapted to the
playback device:
4:3 Panscan:
You will only see the middle section of the film. The borders will be
cut off.
4:3 Letterbox:
You will see the complete width of the film. The film is thus reduced
in size, whereby black bars appear below and above the film
16:9 Wide:
Select this option if you use a wide screen TV for replay. Please note
that films, that have been recorded with TV-aspect 4:3 can still be
replayed using aspect 4:3. This means, that replaying this film will
not require the complete wide screen area of the television.
쫵 NOTE: The setting „4:3 Panscan“ is not supported by all DVDs.
Angle Mark (Camera Angle)
If the DVD contains sequences recorded from different camera angles
you can use the ANGLE button (Fig. 3/25) to select the various camera
angles. This function is only available if the DVD contains scenes with
various camera angles.
Before you can use this function it has to be activated.
On:
The angle symbol is shown on the screen.
Off:
No angle symbol is shown on the screen.
OSD Language
Here you can select the language of the on-screen displays.
05_DVD4533-GB.indd 56
08.07.2008 16:38:56 Uhr
English
57
Closed Captions
Some DVDs contain commentaries that accompany the film, e.g. subtitles for the hard of hearing.
On:
The commentary is displayed.
Off:
No commentaries are displayed.
Screen saver
The player is able to display a still image for any time on the screen. This
can cause damage to the screen. It is therefore recommended to activate
the screen saver.
The following options are available:
On:
The screen saver is activated (default setting).
Off:
The screen saver is deactivated.
Analogue Output Setup
Downmix
Change the characteristics of the speaker output:
LT/RT:
Choose this setting if you want to play the DVD with the Pro Logic
Dolby stereo effect. This produces a almost real 2-channel replay
effect.
Stereo:
Choose this setting if you want to play a DVD, that has been produced in the 5.1-Audio format, as 2-channel stereo sound.
Digital Output
Here you specify the settings for the digital Audio output.
SPDIF Off:
Output of an analogue Audio signal, but no digital signal.
SPDIF/RAW:
Output of a digital Audio signal. Use this setting if your amplifier is
no two-channel stereo amplifier.
SPDIF/PCM:
Output of a digital Audio signal that is converted to a 2-channel
signal. Use this setting if your amplifier is a two-channel stereo
amplifier.
쫵 NOTE:
If there is no Audio output, even though you connected the DVDPlayer to an amplifier, you will most likely have chosen an incorrect
setting for the Audio output.
05_DVD4533-GB.indd 57
08.07.2008 16:38:56 Uhr
58
English
Dolby Digital Setup
Dual Mono
The Audio output is normally in stereo. Here you have the possibility to
choose Mono-output instead of Stereo-output.
Stereo:
The Audio output is in Stereo (default).
L-Mono:
The Audio output is in Mono. In this case the signal of the „left“
stereo channel is transmitted to all speakers.
R-Mono:
The Audio output is in Mono. In this case the signal of the „right“
stereo channel is transmitted to all speakers.
Mix Mono:
The Audio output is in Mono. In this case the signal of the „both“
stereo channel is transmitted to all speakers.
Dynamic
The term „Dynamic“ (Dynamic Range) describes the ratio of quietest and
loudest sound. If the dynamic range is very large, you will experience
very quiet and very loud sounds.
This may cause replay problems. Let us assume that you are watching a
DVD in a relatively loud environment. You can now increase the volume
to be able to hear also the very quiet passages, however with the
disadvantage that loud passages will be unacceptably loud. In this case
it would make sense to compress the dynamic range (i.e. reduce) and
increase the output volume at the same time.
FULL -1/8:
The dynamic range is compressed slightly (1/8) to full (FULL).
OFF:
The dynamic range is not compressed at all (default).
Preference Page
TV Type
Match the output of the DVD-Player to the colour transfer system of
your playback device.
The following options are available:
PAL:
A system commonly used in Europe.
MULTI:
Select this setting if your playback device is a multi-system unit.
NTSC:
A system primarily used in North America.
Audio; Subtitle; Disc Menu
Audio:
Here you can select the preferred audio language.
Subtitle:
Here you can select the preferred language for the film subtitles.
Disc Menu:
Here you can select the preferred language for the DVD menus.
05_DVD4533-GB.indd 58
08.07.2008 16:38:57 Uhr
English
59
Parental
Some DVD contain information concerning the target group. This
method is comparable with the rating of cinema films („Suitable only for
persons of 12 years and over“ e.g.).
If you have the child lock option activated a probably existing corresponding information is read from the DVD and compared with the
value pre-set by you. If a DVD is intended for an older age group than
the one pre-set by you, the DVD cannot be played.
The following child lock options are available:
Kid Saf:
Suitable for children.
G:
Suitable for all age groups.
PG:
The presence of parents is recommended. Some scenes may be
unsuitable for children.
PG 13:
The presence of parents is strictly recommended. Some scenes may
be unsuitable for children under the age of 13.
PGR:
The presence of parents is strictly necessary.
R:
Young persons under the age of 17 may only view this film in the
presence of an adult.
NC17:
Children and juveniles under the age of 17 are not allowed to watch
this film.
Adult:
The film must only be watched by adults.
Default
Select the command „Default/Reset“ if you want to reset the player to
the factory implemented default settings.
Any settings you have made will be lost.
Password Setup
If you want to operate the DVD-Player with a child lock system, you
must first enter a password. This password safeguards the settings for
the child lock system, so that it can only be changed by yourself.
Password Mode
On:
A password has to be entered whenever an attempt is made to
modify the child lock function.
Off:
The child lock system can be changed without a password being
required.
05_DVD4533-GB.indd 59
08.07.2008 16:38:57 Uhr
60
English
Password
In this menu you can change the password for the child lock system.
In order to change the password, you must first enter the current password. The master password is „1369“.
쫵 NOTE:
If you forgot your password, you can deactivate the child lock system
with this password.
Proceed as follows to change the password:
1. Enter the present password in the „Old Password“ line with the
Numerical buttons (Fig. 3/26) of the remote control.
To prevent the password from being read by unauthorized persons
only the characters “„XXXX” will appear on the screen.
2. Enter the new password in the „New Password“ line with the Numerical buttons of the remote control.
3. Confirm the new password by entering it again in the „Confirm“ line.
Confirm your entry with the ENTER button (Fig. 3/22).
05_DVD4533-GB.indd 60
08.07.2008 16:38:57 Uhr
English
61
Troubleshooting
Before sending the machine to the Customer Services, use the following table to check whether you can rectify the
fault yourself.
Fault
Possible cause
The power supply light No power supply
does not light
Solution
WARNING:
Before searching for the fault, please turn the device off.
Put the mains plug in correctly, if necessary, check the socket
is working with another appliance.
no power supply/ mains
switch switched off
No image displayed on During operation
screen
with a television set:
Video cable not correctly
connected
Switch the player on by the mains switch (Fig. 1/11).
WARNING:
Before searching for the fault, please turn the device off.
Check the correct fit of the Video cable. Make sure that the
jacks are tightly in the sockets.
no DVD/CD inserted
Insert a CD/DVD.
DVD/CD not compatible
Use only compatible media.
DVD/CD incorrectly placed
in CD/DVD-tray
Turn the CD/DVD around.
CD/DVD is dirty
Clean the CD/DVD around.
CD/DVD is damaged
Use a different CD/DVD.
Incorrect settings
Check the settings of your DVD-Player.
The child protection system Deactivate the child protection.
is activated
No response when
pressing button
Power supply problem or
Switch off the main switch and pull out the mains plug.
static charging of appliance Insert the mains plug into the socket and switch the player
on again.
No sound
During operation
with a television set:
Audio cable not connected
Volume turned to low
The remote control
does not work
Titles are played in
wrong order
Check the correct fit of the Audio cable. Make sure that the
jacks are tightly in the sockets.
Increase the volume by pressing the VOL + () buttons
(Fig. 1/6 / Fig. 3/21).
Headphones not correctly
inserted
Check that the headphones are correctly positioned.
Amplifier switched off
If you use an amplifier for Audio output: check whether the
amplifier is switched on.
Incorrect settings
Check the settings of your DVD-Player.
Wrong direction
The remote control is not pointed towards the DVD-Player.
Too far away
Make sure that the remote control is not further than 5 m
away from the player.
Batterie empty
Replace the batteries in the remote control.
Playlist is used
Delete the playlist.
DVD cannot be played DVD has not been finalized
05_DVD4533-GB.indd 61
WARNING:
Before searching for the fault, please turn the device off.
Use a finalized DVD.
08.07.2008 16:38:57 Uhr
62
English
Disposal
At the end of the service life of the appliance, in particular if it is malfunctioning, make the appliance unusable by pulling the mains plug out
of the socket and separating the power cable. Dispose of the appliance
according to the environmental regulations applicable in your country.
Electrical waste may not be disposed of together with household waste.
For any advice regarding recycling, contact your local municipal authorities or your dealer.
Battery Disposal
The device (DVD/MONITOR) includes a rechargeable battery. Used
standard and rechargeable batteries should not be disposed of in the
domestic waste.
The batteries have to be removed before the product is disposed of.
Use a screwdriver to remove the screw from the battery cover on the
back of the device (top right).
Remove the battery cable from the in-line socket.
Now remove the batteries.
These can be returned to a collection point for old batteries or
special waste. Please enquire at your local authority.
Notes on Handling Batteries
Notes on Handling Batteries
Keep batteries away from children. They are not a toy!
Never throw batteries into a fire or immerse in water.
When inserting a battery, ensure the correct polarity.
Do not open the batteries by force.
Avoid contact with metallic objects (rings, nails, screws et cetera).
There is a danger of short-circuiting!
As a result of a short-circuit batteries may heat up considerably or
even catch fire. This may result in burns.
If a battery leaks do not rub the liquid into your eyes or mucous
membranes. If hands come into contact with the liquid they should
be washed thoroughly and eyes rinsed out with clear water; if symptoms persist please consult a doctor.
Used batteries should not be disposed of in the normal domestic
waste. Please return old batteries to an appropriate connection
point.
The following symbols are to be found on (rechargeable) batteries containing harmful substances:
Pb = contains lead
Cd = contains cadmium
Hg = contains mercury
Li
05_DVD4533-GB.indd 62
= contains lithium
08.07.2008 16:38:57 Uhr
English
63
Declaration of conformity
ETV Elektro-Technische Vertriebsgesellschaft mbH hereby declares that
the device DVD 4533 is in conformity with the basic requirements of the
European guideline for electromagnetic compatibility (2004/108/EG) and
the low voltage guideline (93/68/EWG and 2006/95/EG).
A copy of the declaration of conformity can be requested from the
stated address.
05_DVD4533-GB.indd 63
08.07.2008 16:38:57 Uhr
64
English
OSD Menu overview
- - GENERAL SETUP PAGE - TV DISPLAY
4:3 PANSCAN
4:3 LETTERBOX
16:9
ANGLE MARK
ON
OFF
OSD LANGUAGE
CLOSED CAPTIONS
ON
OFF
SCREEN SAVER
ON
OFF
- - ANALOG AUDIO SETUP PAGE - DOWNMIX
LT/RT
STEREO
DIGITAL OUTPUT
SPDIF/OFF
SPDIF/RAW
SPDIF/PCM
- - DOLBY DIGITAL SETUP - DUAL MONO
STEREO
L-MONO
R-MONO
MIX-MONO
DYNAMIC
05_DVD4533-GB.indd 64
TV TYPE
- - PREFERENCE PAGE - PAL
MULTI
NTSC
AUDIO
SUBTITLE
DISC MENU
PARENTAL
DEFAULT
1 KID SAFE
2G
3 PG
4 PG 13
5 PGR
6R
7 NC17
8 ADULT
RESET
- - PASSWORD SETUP PAGE - PASSWORD MODE
ON
OFF
PASSWORD
CHANGE
08.07.2008 16:38:57 Uhr
GARANTIE-KARTE
Garantiebewijs • Carte de garantie
Certificato di garanzia • Tarjeta de garantia
Cartão de garantia • Guarantee card
Garantikort • Karta gwarancyjna • Záruční list
Garancia lap • Гарантийная карточка
Stünings Medien, Krefeld • 07/08
DVD 4533
DVD 4533
24 Monate Garantie gemäß Garantie-Erklärung • 24 maanden
garantie overeenkomstig schriftelijke garantie • 24 mois de garantie
conformément à la déclaration de garantie • 24 meses de garantie
según la declaratión de garantía • 24 meses de garantia, conforme a
declaração de garantia • 24 mesi di garanzia a seconda della spiegazione
della garanzia • 24 months guarantee according to guarantee
declaration 24 måneders garanti i henhold til garantierklæring
24miesiącegwarancjinapodstawiekartygwarancyjnej•Záruka24mésíců
podle prohlášení o záruce • A garanciát lásd a használati utasításban
Гарантийные обязательства – смотри руководство пользователя
Kaufdatum, Händlerstempel, Unterschrift • Koopdatum, Stempel van de leverancier,
Handtekening • Date d‘achat, cachet du revendeur, signature • Fecha de compra, Sello del vendedor, Firma • Data de compra, Carimbo do vendedor, Assinatura • Data
dell‘aquisto, timbro del commerciante, firma • Purchase date, Dealer stamp, Signature •
Kjøpsdato, stempel fra forhandler, underskrift • Data kupna, Pieczątka sklepu, Podpis • Datum koupě, Razítko prodejce, Podpis • A vásárlási dátum, a vásárlási hely bélyegzője, aláirás
Дата покупки, печать торговца, подпись
Elektro-technische
Vertriebsgesellschaft mbH
Industriering Ost 40
47906 Kempen
Elektro-technische Vertriebsges. mbH
Industriering Ost 40 • 47906 Kempen
Telefon 0 21 52/20 06-666
Hotline@etv.de
05_DVD4533-Titel.indd 5
08.07.2008 16:39:21 Uhr
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertising
