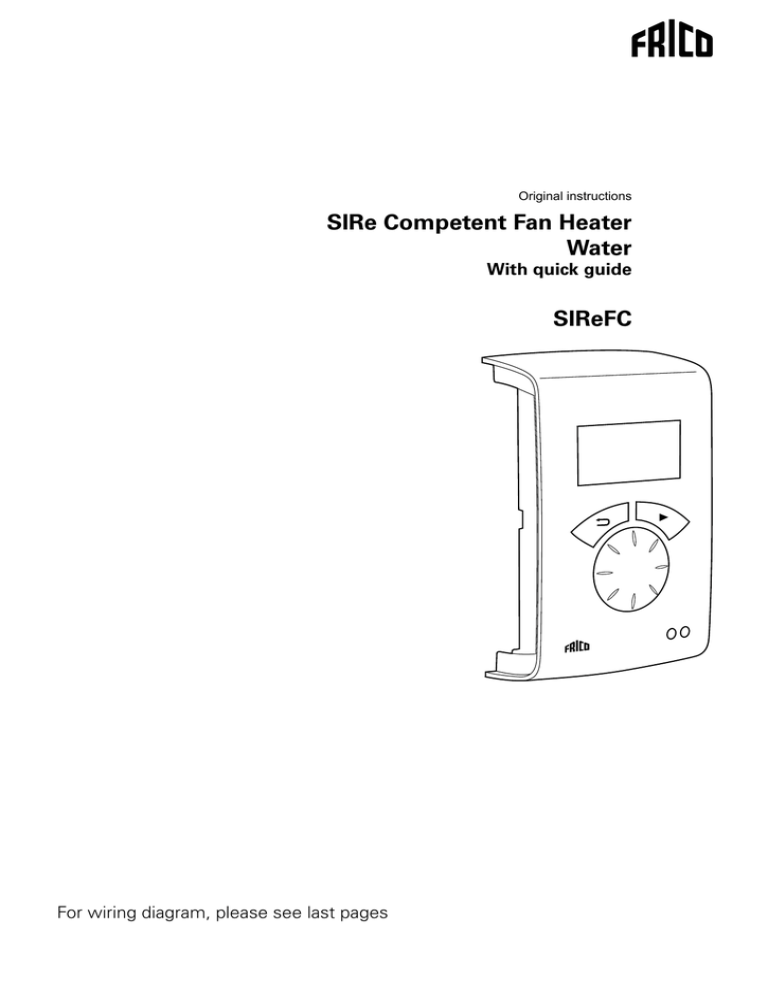

Original instructions

SIRe Competent Fan Heater

Water

With quick guide

SIReFC

SE

.

... 2

ES

.

... 6´7

PL

.

... 134

GB

.

... 17

IT

.

... 84

RU

.

... 150

For wiring diagram, please see last pages

DE

.

... 33

NL

.

... 101

FR

.

... 50

NO

.

... 118

SIRe Competent Fan Heater Water DE

Kurzanleitung / Inbetriebnahme

Prüfen Sie, ob alle Bestandteile vorhanden sind (siehe Abschnitt Bestandteile).

Hinweise zur Anordnung

Die Leiterplatte HUB SIReC1X ist dicht an dem Gerät installiert.

Die Kontrolleinheit SIReUA1 verfügt über einen integrierten Raumtemperatursensor und ist so installiert, dass sie für den Benutzer leicht erreichbar ist.

Für die Verbindung der Leiterplatte mit der

Kontrolleinheit werden modulare Kabel RJ12

(6p/6c)verwendet, die in verschiedenen Längen erhältlich sind. Längere Kabel sind optional erhältlich. Die maximalen Kabellängen sind in dem Abschnitt Optionen angegeben.

Um den Zugang unbefugter Personen zu der

Kontrolleinheit zu verhindern, kann diese in einem anderen Bereich positioniert werden und ein externer Raumfühler SIReRTX (optional) kann zur Messung der korrekten Temperatur in den Räumen installiert werden.

Anschließen des Systems

Im SIReB1X wird das Gerät außerdem mit einem modularen RJ12-Kabel (6p/6c) verbunden, wenn mehrere Geräte parallel geschaltet werden sollen.

Der Stellmotor für die Wasserregelung werden an die Klemmleiste an HUB SIReB1 (X) angeschlossen.

Die Reglerkarte Base SIReB1(X) in/an dem

Gerät und Kontrolleinheit SIReUA1 sind mit modularen RJ12-Kabeln (6p/6c) ,wenn alle Geräte spannungsgeladen sind, mit der

Leiterplatte HUB SIReC1X verbunden.

Wenn eine feste Installation erforderlich ist, entfernen Sie das mitgelieferte Kabel und den

Stecker. Führen Sie die Installation entsprechend den geltenden Vorschriften durch.

Schaltbild

Der Schaltplan befindet sich in einem separaten Abschnitt am Ende dieses

Handbuches.

Wenn die externe Basisleiterplatte SIRe-

B1X verwendet wird, muss die Basisleiterplatte mit der Einheit verkabelt werden. Angaben dazu finden Sie in dem separaten Handbuch für SIReB1X.

ID eingeben/Betrieb ohne Reglereinheit

Das Steuersystem kann ein oder mehrere, parallel geschaltete Geräte steuern (max.

9). Jedes Gerät muss über eine eigene ID-

Nummer (1-9) verfügen, die an dem

ID-Selector an der Leiterplatte eingestellt wird. Z.B. Gerät 1: ID=1, Gerät 2: ID=3

Wenn aus irgendeinem Grund die externe

Regelung nicht installiert wurde, kann das Gerät dennoch vorübergehend betrieben werden. Der ID-Selector wird dann, wie auf der

Abbildung gezeigt, auf den Modus 0 gestellt.

Die Funktion ist dann halbe Drehzahl und

Heizung an.

Wenn die ID-Nummer geändert werden soll, muss das Gerät von der Stromversorgung getrennt werden.

2

1

0

3

4 5

6

7

8

9

Jedes Gerät sollte auf seiner SIReB1X-Karte

über eine eindeutige

ID verfügen.

2

1

0

3

4 5

6

7

8

9

Um das Gerät vorübergehend ohne externe Regelung zu betreiben, wählen

Sie den Modus 0.

33

DE SIRe Competent Fan Heater Water

Inbetriebnahme

System an die Stromversorgung angeschlossen. Bei der ersten Inbetriebnahme werden die Grundeinstellungen geöffnet und die allgemeinen Einstellungen werden vorgenommen. Die Ventilator- und Heizstufen werden mit dem Testprogramm geprüft: Dann wird ein Statusfenster angezeigt.

Beim ersten Einschalten können Alarm oder

Fehlercodes auftreten, die normalerweise von selbst verschwinden. Bei wiederholtem

Aufkommen siehe Abschnitt Alarm und

Fehlermeldungen.

Grundeinstellungen

1

Grundeinstellungen

Sprache

Deutsch

2

Grundeinstellungen

Temperatureinheit

°C

°F

5

Grundeinstellungen

Funktionstest

Test starten

Test überspringen

Skärm Funktionstest

Grundeinstellungen

Ventilatorstufe 1-5

Heizstufe av-1

3

Grundeinstellungen

Datum

2011 -05-28

ÅÅÅÅ

-

MM

-

DD

4

Grundeinstellungen

Uhrzeit

14 :07

6

Grundeinstellungen

Funktionstest

Test beendet

Test wiederholen

7

Grundeinstellungen

Spar / Komfort

Komfortmodus

Sparmodus

Systemcheck...

8

Grundeinstellungen

Einstellungen definiert

Weiter

Zurück / ändern

34

SIRe Competent Fan Heater Water DE

Inhalt

Kurzanleitung / Inbetriebnahme

Hinweise zur Anordnung

Anschließen des Systems

ID eingeben/Betrieb ohne Reglereinheit

33

33

Schaltbild 33

33

Inbetriebnahme 34

Bestandteile

SIReFC 36

Betriebsarten

Betriebsarten 39

Schnellauswahl SIReUA1

Schnellauswahl 40

Statusfenster 40

Hauptmenü

Aktuelle Einstellungen 41

Temp.einstellungen 41

Ventilatordrehzahl 41

Sommer / Winter

System ein / aus

41

41

Installationsmenü 41

Installationsmenü

Status Übersicht

Week program

42

42

Ventilatoreinstellung 43

Heizungseinstellung 43

Filterüberwachung

Externe Regelung (BMS)

44

44

Allgem. Einstellungen 45

Servicemenü 45

Alarm und Fehlercodes

Anzeige von Alarm- und Fehlercodes

Alarm zurücksetzen

46

46

Überhitzungsschutz 46

Stromunterbrechung 46

Frostschutz-Funktion 46

Schaltbild, Siehe letzte Seiten

35

DE

Bestandteile

SIReFC

SIRe Competent Fan Heater Water

SIReUA1,

Kontrolleinheit

Competent und

Advanced

Wandgerät-

Abdeckung

Integriert im Heizlüfter

X5

C2

X4

C1

X3

ROOM

ACTUATOR

230V

PE N L

SUPPLY 230V

SIReB1, integrierte

Basisleiterplatte

SIReIT, Innen-

Temperatur fühler

SIReC1X,

Steuerkarte HUB Competent

SIReCC,

Modularkabel

Abmessungen d. Bestandteile

Typ

SIReUA1

SIReC1X

SIReB1

SIReIT

SIReCC603

SIReCC605

Beschreibung

Kontrolleinheit Kompetent und Erweitert

PC Board Hub Erweitert

Integrierte Basisleiterplatte

Innentemperaturfühler

Modulares Kabel RJ12 3 m

Modulares Kabel RJ12 5 m

HxBxT

[mm]

120x70x35

202x139x50

2

1

3

5

L

[m]

36

SIRe Competent Fan Heater Water

Optional

SIReRTX, Externer

Raumtemperatursensor

SIReUR, Kit zur versenkten

Montage

SIReCJ4,

Verbindungsstück

SIReCJ6,

Verbindungsstück

SIReCC,

Modularkabel

Typ RSK-Nr.

E-Nr.

SIReRTX

SIReUR*

SIReCJ4

673 09 22

673 09 21

87 510 12

87 510 11

SIReCJ6

SIReCC603

SIReCC605

SIReCC610

SIReCC615

SIReCC403

SIReCC405

SIReCC410

SIReCC415

673 09 23

673 09 24

673 09 25

673 09 26

673 09 27

673 09 28

673 09 29

673 09 30

*) Siehe separates Handbuch.

87 510 13

87 510 14

87 510 15

87 510 16

87 510 17

87 510 18

87 510 19

87 510 20

Beschreibung

Externer Raumtemperatursensor

Kit für versenkte Installation

Verbindungsstück für zwei Teile RJ11

(4/4)

Verbindungsstück für zwei Teile RJ12

(6/6)

Modulares Kabel RJ12

Modulares Kabel RJ12

Modulares Kabel RJ12

Modulares Kabel RJ12

Modulares Kabel RJ11

Modulares Kabel RJ11

Modulares Kabel RJ11

Modulares Kabel RJ11

HxBxT

[mm]

70x33x23

114x70x50

L

[m]

3

5

3

5

10

15

10

15

Max. Kabellängen

• Modulares RJ12-Kabel zwischen SIReUB1 und SIReB1(X): max 50 m.

• Modulares RJ12-Kabel (6p/6c) zwischen SIReC1X und SIReB1(X): max. 10 m

• Modulares RJ12-Kabel (6p/6c) zwischen zwei SIReB1(X): max 50 m.

• Modulares RJ-11-Kabel (4p/4c) von Raumf?ler zu SIReRTX: max 20 m.

Die zulässige Gesamtlänge Kabel in dem System beträgt maximal 300 m.

DE

37

DE SIRe Competent Fan Heater Water

Wasserregelung - Ventilpaket

VOS

SD230

TBVC

BPV10

AV

Wasserregelung -

Option

VOSP

SD230

TBVCMP

BPV10

AV

VAT, Einstellwerkzeug für Ventilpaket.

VOT

SD230

TRVS

Typ

VOS15LF

VOS15NF

VOS20

VOS25

VOSP15LF

VOSP15NF

VOSP20

VOSP25

VOT15

VOT20

VOT25

VAT

RSK-Nr.

Beschreibung

673 09 35

673 09 36

673 09 37

673 09 38

673 09 43

Ein/aus

Ein/aus

Ein/aus

Ein/aus

Druckunabhängig

673 09 44

673 09 45

673 09 46

Druckunabhängig

Druckunabhängig

Druckunabhängig

Three way valve and actuator on/off

Three way valve and actuator on/off

Three way valve and actuator on/off

482 98 30 Einstellwerkzeug für Ventilpaket

Anschluss

DN15

DN15

DN20

DN25

DN15

DN15

DN20

DN25

DN15

DN20

DN25

38

Betriebsarten

Betriebsarten

SIRe Competent Fan Heater Water

Die Steuerung basiert auf den vier

Betriebsarten:

DE

Die Heizung kann in 3 Stufen eingestellt werden (33%, 66% und 100%). Die Heizung wird durch die Außentemperatur blockiert, siehe: [Installationsmenü > Einstellungen

Heizung > Außentemp. begrenz.]

• Auto

• Thermostat / Manueller Ventilator

• Thermostat / Automatischer Ventilator

• Manuell

Auto

Wenn der Sollwert um 0,5 K unterschritten wird, setzt der Ventilator bei Drehzahl 1 ein und der Ventilmotor öffnet sich stufenlos.

Wenn die vollständige Öffnung des Ventils nicht ausreicht, um die Temperatur zu halten, steigt die Ventilatordrehzahl auf maximal Stufe 4. Die Differenz zwischen dem Sollwert und der Raumtemperatur, bei der der Ventilator eine Stufe hochschaltet, wird unter Diff. Heizstufen eingestellt, siehe

Installationsmenü > Einstellungen Heizung

> Diff. Heizstufen . Wenn Auto aktiviert ist, können die Ventilatordrehzahl und die Heizung nicht über das Statusfenster verändert werden.

Thermostat / Manueller Ventilator

Der Thermostat steuert nur die Heizung und der Ventilator läuft durchgehend. Die

Ventilatordrehzahl wird manuell eingestellt.

Das Ventilatorsymbol ist im Statusfenster markiert, wählen Sie die gewünschte

Drehzahl mit dem Drehschalter und bestätigen Sie.

Thermostat / Automatischer Ventilator

Der Thermostat steuert sowohl die

Heizung als auch den Ventilator. Die

Ventilatordrehzahl wird manuell im

Statusfenster eingestellt.

Manuell

Die Ventilatordrehzahl und die Heizung werden manuell im Statusfenster eingestellt.

39

DE SIRe Competent Fan Heater Water

Schnellauswahl SIReUA1

Schnellauswahl

Statusfenster

Statuswindow (Auto mode)

IN

19

.0

°C

Statuswindow (Manual mode)

.0

Zurück-Pfeil

Drehschalter Ventilatordrehzahl-

Stufe

Heizstufe

Drehschalter

Betriebssignal

Grüne LED

Alarm Rote LED

Erläuterungen

Statusfenster

Das Display zeigt die vorherrschende

Raumtemperatur, die Ventilator- und

Heizstufe, den Türstatus und den Tag-/

Nacht-Modus oder Aus an, wenn das

Wochenprogramm verwendet wird.

Es zeigt außerdem an, ob die Steuerung auf

Automodus oder manuellen Modus eingestellt ist.

Vorwärtspfeil

Auswahl bestätigen und weiter.

Zwischen Wahlmöglichkeiten scrollen.

Menü

Week program

Tag

Week program

Nacht

Week program

Außer Betrieb

Nach drei Minuten springt die Kontrolleinheit zurück zur Anzeige des Statusfensters.

Statusfenster

AV

Für die Thermostat-/manuelle Steuerung des Ventilators und der Heizung wird das entsprechende Symbol im Statusfenster mit dem Vorwärtspfeil markiert. Die

Stufen können eingestellt werden; mit dem

Vorwärtspfeil bestätigen. Eine Beschreibung finden Sie im Abschnitt Betriebsarten.

Druck Vorwärtspfeil um zum Hauptmenü zu gelangen.

Zurück-Pfeil

Zurück.

40

Vorwärtspfeil

SIRe Competent Fan Heater Water DE

Hauptmenü

Aktuelle Einstellungen

Zeigt eingestellte Raumtemp., obere

Drehzahlgrenze, Drehzahl Tür zu, Sommer/

Winter und Wochenprogramm-Status an.

Sommer / Winter

Um das Heizen zu ermöglichen oder zu sperren. Das Heizen wird im Wintermodus ermöglicht. Der Sommermodus wird mit einem durchgestrichenen Heizungssymbol im

Statusfenster angezeigt.

Hauptmenü

Ventilatordrehzal

Sommer / Winter

System ein / aus

Hauptmenü > Sommer / Winter

Sommer / Winter

Winter

Hauptmenü

Aktuelle Einstellungen

Temp.einstellungen

Ventilatordrehzal

Temp.einstellungen

Stellen Sie die gewünschten

Raumtemperaturen für den Tag- bzw. den

Nachtmodus ein (Raumtemperatur Nacht wird für Wochenprogramm/Nachtabsenkung verwendet).

Aktuelle Einstellungen

Raumtemperatur Tag

Raumtemp. Nacht

20°C

18°C

Max Drehzahl Stufe 5

Wochenprogramm Kein Programm

Hauptmenü

Aktuelle Einstellungen

Temp.einstellungen

Ventilatordrehzal

Hauptmenü>

Temp.einstellungen

Raumtemperatur Tag

Raumtemp. Nacht

Werkseinstellung

Raumtemp. Tag: 20 °C (5 – 35 °C)

Raumtemp. Nacht: 18 °C (0 – 20 °C)

Ventilatordrehzahl

Möglichkeit der Begrenzung des

Hochdrehzahlmodus. Im Automodus (siehe

Einstellungen Ventilator) wird die Obergrenze der Ventilatordrehzahl automatisch auf Stufe

4 eingestellt, um den Geräuschpegel gering zu halten. Wenn Sie die Ventilatordrehzahl weiter begrenzen wollen, ist dies hier möglich.

Hauptmenü

Temp.einstellungen

Ventilatordrehzal

Sommer / Winter

Hauptmenü> Ventilatordrehzal

Max Drehzahl

Hauptmenü > Ventilatordrehzal

Max Drehzahl

Stufe 5

Werkseinstellung

Max Drehzahl: 5 (1-5)

Werkseinstellung

Sommer/Winter: Winter (Sommer - Heizung aus)

System ein / aus

Schalten Sie das gesamte Gerät manuell ab.

Im abgeschalteten Zustand geht das Display aus; sobald eine Taste gedrückt wird, leuchtet das Display auf und zeigt System ein/aus an.

Um das Gerät wieder zu aktivieren, wählen

Sie Ein.

Die Sicherheitsfunktionen des Geräts sind auch dann aktiv, wenn das System abgeschaltet wird, das heißt, dass der Ventilator einen

Moment lang weiterläuft, wenn der Modus Aus gewählt wurde.

Hauptmenü

Ventilatordrehzal

System ein / aus

Installationsmenü

Hauptmenü

Sommer / Winter

System ein / aus

Installationsmenü

Hauptmenü > System ein / aus

System ein / aus

Ein

Installationsmenü

Das Installationsmenü befindet sich unten im

Hauptmenü; es ist passwortgeschützt. Siehe

Installationsmenü in diesem Handbuch.

Hauptmenü> Installationsmenü

Passwort eingeben

0 0 0 0

(siehe Anleitung)

41

DE SIRe Competent Fan Heater Water

Installationsmenü

Für den Zugriff auf das Installationsmenü wird der Code 1932 eingegeben. Wählen Sie die

Ziffern mit dem Drehschalter und bestätigen

Sie mit dem Vorwärtspfeil.

wechseln Sie mithilfe des Drehschalters zwischen den Programmen für einen bestimmten Tag.

Progr. kontrollieren

Mo Di Mi Do Fr Sa So

08:00 Tag (1)

18:00 Nacht (2)

Hauptmenü

Sommer / Winter

System ein / aus

Installationsmenü

Hauptmenü> Installationsmenü

Passwort eingeben

0 0 0 0

(siehe Anleitung)

Status Übersicht

Prüfen Sie die Einstellungen. Die

Installations-Statusanzeige besteht aus drei

Seiten mit Einstellungen; scrollen Sie mit dem

Drehschalter.

Um eine Programmstufe hinzuzufügen, wählen Sie Neue Programmstufe. Bestätigen

Sie Ihre Auswahl mit dem Vorwärtspfeil.

Wählen Sie Tag, Nacht oder Aus (wenn das

Gerät nicht arbeiten soll), stellen Sie die Zeit für das Einschalten ein und dann für welche

Tage das Programm gilt, gehen Sie dann zum

Fertigstellen auf Ende.

Installationsmenü

Status Übersicht

Wochenprogramm

Ventilatoreinstellung

Week program

>> Status Übersicht

Funktionsniveau

Spar- / Komfortmodus

Adv.

Komfort

FH3

23°C

2

Seriennr. 0949000002

0-10V Ventilatorregelung

0-10V Heizregelung

Aus

Aus

Einstellungen für das Wochenprogramm.

Installationsmenü

Status Übersicht

Wochenprogramm

Ventilatoreinstellung

Ein Basisprogramm ist im SIRe voreingestellt.

Mon-Frei Tag ab 08:00, Nacht ab 18:00

Sa Tag ab 10:00, Nacht ab 16:00

So Tag ab 11:00:00, Nacht ab 14:00

> Installationsmenü >

Wochenprogramm

Wochenprogr. ein/aus

Neue Programmstufe

Progr. kontrollieren

Neue Programmstufe 7/16

Uhrzeit

Tag

00 :00

Wochentag

Di 10:45

Mo Di Mi Do Fr Sa So

Wochentag

Di 10:45

Mo Di Mi Do Fr Sa So

Spichern Di 10:45

Eine neue Programmstufe ersetzt nicht die eingestellte Zeit, zum Beispiel für Tag, aber

Sie können stattdessen eine Programmstufe

ändern. Um eine Programmstufe zu ändern, wählen Sie Programm ändern.

Um zu prüfen, welches Programm für einen bestimmten Tag eingestellt ist, wählen Sie

Progr. kontrollieren und wechseln Sie dann mit dem Drehschalter zwischen den Tagen.

Um zu prüfen, an welchen Tagen ein bestimmtes Programm aktiv ist, wählen Sie

> Installationsmenü >

Wochenprogramm

Neue Programmstufe

Progr. kontrollieren

Programm ändern

Progr. kontrollieren

Mo Di Mi Do Fr Sa So

08:00 Tag (1)

18:00 Nacht (2)

durch Drücken des Vorwärtspfeils einen

Wochentag aus; das Programm wird markiert und die Tage, an denen das Programm eingesetzt wird, werden unterstrichen;

> Installationsmenü >

Wochenprogramm

Progr. kontrollieren

Programm ändern

Programm löschen

Programm ändern

Mo Di MI Do Fr Sa So

1. 08:00 Tag

2. 18:00 Nacht

3. 10:00 Tag

4. 16:00 Nacht

00 :00

Wochentag

Di 10:45

Wochentag

Di 10:45

Mo Di Mi Do Fr Sa So

Speichern

Di 10:45

Programmstufen, die nicht zutreffen sollen, werden mit Programm entfernen gelöscht.

In dem Menü können eine oder alle

Programmstufen entfernt werden. Um zu dem werkseitig eingestellten Basisprogramm zurückzukehren, wählen Sie Alle zurücksetzen.

> Installationsmenü >

Wochenprogramm

Progr. kontrollieren

Programm ändern

Programm löschen

Programm löschen

Einzel löschen

Alle löschen

Alle zurücksetzen

42

SIRe Competent Fan Heater Water DE

Wochenprogramm wird durch wählen von Ein unter Wochenprogramm ein/aus aktiviert. Im

Ein-Modus wird im Statusfenster eine Sonne, ein Mond oder Aus angezeigt, um die Funktion

Tag, Nacht oder Aus anzuzeigen.

> Installationsmenü >

Wochenprogramm

Wochenprogr. ein/aus

Neue Programmstufe

Progr. kontrollieren

Ventilatoreinstellung

Installationsmenü

> Wochenprogramm

Wochenprogr. ein/aus

• Aus

Einstellungen für die Ventilatorfunktion

(siehe auch Abschnitt Betriebsarten).

Installationsmenü

Wochenprogramm

Ventilatoreinstellung

Heizungseinstellung

> Installationsmenü >

Ventilatoreinstellung

Ventilatorfunktion

> Installationsmenü >

Ventilatoreinstellung

Ventilatorfunktion

Auto

> Installationsmenü >

Ventilatoreinstellung

Ventilatorfunktion

Thermostat

Man. Ventilator

> Installationsmenü >

Ventilatoreinstellung

Ventilatorfunktion

Thermostat

Autom. Ventilator

Diff. Heizstufen

Wenn die Temperatur unter den Sollwert fällt, steigt die Ventilatordrehzahl (die Obergrenze der Drehzahl ist Stufe 4). Bei welchem

Temperaturunterschied die Drehzahl um eine

Stufe erhöht werden soll, wird unter Diff.

Heizstufen eingestellt.

> Installationsmenü >

Heizungseinstellung

Diff. Heizstufen

Heizstufenbegrenzung

Sensoren kalibrieren

> Installationsmenü >

Heizungseinstellung

Diff. Heizstufen

1.0 K

Werkseinstellung

Diff. Heizstufen: 1,0 K (-10 K – 10 K)

Sensoren kalibrieren

Wenn der Sensor falsche Werte anzeigt, kann er kalibriert werden. Einzelne

Anzeigefehler können auftreten, dies hängt jedoch hauptsächlich von der Position ab

(kalte/heiße Oberflächen usw.). Wert + oder

- vergrößert oder verringert den gemessenen

Wert (zum Beispiel ergibt +2 K eine Erhöhung es angezeigten Wertes um 2 Grad).

Installationsmenü >

Heizungseinstellung > Sensoren k

Raumtemp.sensor

Außentemp.sensor

> Installationsmenü >

Heizungseinstellung

Diff. Heizstufen

Sensoren kalibrieren

Max Temperaturbegr.

> Installationsmenü >

Heizungseinstellung > Sensoren K.

Raumtemp.sensor

• 0.0 K

> Installationsmenü >

Ventilatoreinstellung

Ventilatorfunktion

Manuell

Werkseinstellung

Ventilatorfunktion: Auto (Thermostat

/ Manueller Ventilator, Thermostat /

Automatischer Ventilator, Manuell)

Werkseinstellung

Raumtemperatursensor: 0.0 K (-10 K – 10 K)

Max Temperaturbegr.

Die maximale Raumtemperatur, die der

Benutzer wählen kann, ist begrenzt auf 5 – 35

°C.

Heizungseinstellung

Einstellungen für die Heizung.

> Installationsmenü >

Heizungseinstellung

Diff. Heizstufen

Sensoren kalibrieren

Max Temperaturbegr.

>Installationsmenü >

Heizungseinstellung

Max Temperaturbegr.

35°C

Installationsmenü

Ventilatoreinstellung

Heizungseinstellung

Filterüberwachung

Werkseinstellung

Max Temperaturbegr: 35 °C (5 – 35 °C)

43

DE SIRe Competent Fan Heater Water

Filterüberwachung

Filteralarm wird ausgelöst, wenn die eingestellte Betriebszeit überschritten wurde.

Installationsmenü

Heizungseinstellung

Filterüberwachung

Externe Regelung

Filtertimereinstellung

Stellen Sie in den Einstellungen des

Filtertimers die gewünschte Betriebszeit auf

50 bis 9950 Stunden ein.

Installationsmenü >

Filterüberwachung

Filtertimer ein/aus

Filtertimereinstellung

Letzter Filterwechsel

> Installationsmenü >

Filterüberwachung

Filtertimereinstellung

1500 h

Werkseinstellung

Filtertimereinstellung: 1500 h (50 - 9950 h)

Filtertimer ein/aus

Filteralarm wird durch wählen von Ein unter

Filtertimer ein/aus aktiviert.

Installationsmenü >

Filterüberwachung

Filtertimer ein/aus

Filtertimereinstellung

Letzter Filterwechsel

Externe Regelung (BMS)

BMS-Funktionen können unter Externe

Regelung aktiviert werden.

Aktivieren Sie Extern ein/aus (5-30 V AC/

DC von BMS) oder 0-10 V Ventilatordrehzahl indem Sie unter der entsprechenden Funktion

Ein auswählen. Siehe Darstellung auf der nächsten Seite und Anschluss externer

Regelung.

> Installationsmenü

Filterüberwachung

Externe Regelung

Allgem. Einstellungen

> Installationsmenü > Externe

Regelung

Extern ein/aus

0-10V Ventilatorreg.

> Installationsmenü > Externe

Regelung

Extern ein/aus

0-10V Ventilatorreg.

Werkseinstellung

Filtertimer ein/aus: Aus (Ein)

Letzter Filterwechsel

Um die Anzahl der Betriebsstunden seit dem letzten Austausch des Filters anzuzeigen, wählen Sie Letzter Filterwechsel. Die Zeit wird zurückgesetzt, wenn der Filteralarm zurückgesetzt wird. Wenn die Zeit zurückgesetzt werden soll, bevor der Alarm vorüber ist, schalten Sie den Filtertimer ein und aus.

Installationsmenü >

Filterüberwachung

Filtertimer ein/aus

Filtertimereinstellung

Letzter Filterwechsel

> Installationsmenü >

Filterüberwachung

Letzter Filterwechsel

0 h

44

SIRe Competent Fan Heater Water

3

2

1

5

4

8,4

7,0

5,6

4,2

1 2

2,8

4,6

3

3,2

4 5

6,0

6

7,4

7 8

8,8

9 10 11

[V]

DE

3

2

1

7,2

5,0

1 2

2,8

3

3,2

4 5

5,4

6

7,6

7 8 9 10 11 [V]

Allgem. Einstellungen

Möglichkeit allgemeiner Einstellungen, die auch in Grundeinstellungen vorhanden sind, und der Durchführung eines Benutzer-Resets.

Funktionstest

Führen Sie den Funktionstest durch, um die

Ventilator- und Heizstufen zu prüfen.

Installationsmenü

Externe Regelung

Allgem. Einstellungen-

Servicemenü

Ändern des Datums, der Zeit, der Sprache und der Temperatureinheit.

> Installationsmenü > Allgem.

Einstellungen

Datum

Uhrzeit

Sprache

Rücksetzung Werte

Rücksetzung Werte (Raumtemp., Tag bzw.

Nacht, obere Drehzahlgrenze, Drehzahl

Tür zu, Tür, Sommer/Winter) auf die

Werkseinstellung.

> Installationsmenü> Allgem.

Einstellungen

Temperatureinheit

Funktionstest

Rücksetzung Werte

> Installationsmenü> Rücksetzung

Werte

Werte zurücksetzen?

Nein

Ja

1

2

Funktionstest

Test starten

Test überspringen

Skärm Funktionstest

Ventilatorstufe 1-5

Heizstufe aus -1

3

Funktionstest

Test beendet

Test wiederholen

Servicemenü

Das Servicemenü ist passwortgeschützt und wird für den Support im Kontakt mit Frico oder durch autorisiertes

Kundendienstpersonal genutzt.

45

DE SIRe Competent Fan Heater Water

Alarm und Fehlercodes

SIRe verfügt über verschiedene Alarme und Fehlercodes für einen sicheren und unproblematischen Betrieb.

Falls Alarme oder Fehlercodes angezeigt wurden, müssen diese zurückgesetzt werden um zum normalen Betrieb zurückzukehren, zum Beispiel um die Heizung wieder zu aktivieren. Die Ventilatorfunktion ist auch dann aktiv, wenn zum Beispiel der

Überhitzungsalarm ausgegeben wurde.

Gleichzeitig gibt es einen Überhitzungsalarm

A2. Bei Innentemperaturen von +100 °C läuft der Ventilator mit der maximalen Drehzahl.

Wenn sich die Einheit abkühlt, wird die

Heizung automatisch wieder eingeschaltet.

Der Alarm bleibt weiter auf dem Display der

Kontrolleinheit sichtbar. Wenn das Gerät zweimal innerhalb einer Stunde überhitzt, arbeitet der Ventilator weiter, bis der Alarm zurückgesetzt wird.

Stromunterbrechung

Beachten Sie, dass bei einer

Stromunterbrechung die Zeiteinstellungen

überprüft werden müssen; wenn die Zeit nicht korrekt eingestellt ist, wird das

Wochenprogramm beeinträchtigt.

Anzeige von Alarm- und Fehlercodes

Im Falle eines Alarmes oder Fehlers wird der

Alarm-/Fehlercode im Statusfenster angezeigt.

Im Falle eines Alarm-/Fehlercodes wird die

Einheit angezeigt, auf die dieser sich bezieht.

Siehe Übersicht - Alarme und Übersicht –

Fehlercodes.

Alarm zurücksetzen

Hinweis! Prüfen Sie vor dem Zurücksetzen, ob der Fehler behoben wurde und nichts das Gerät daran hindert, wieder in Betrieb genommen zu werden!

Nachdem der Fehler behoben wurde, setzen Sie den Alarm zurück, indem Sie den Vorwärtspfeil drücken und Alarm zurücksetzen wählen und dann bestätigen. Wenn mehrere

Einheiten gleichzeitig einen Alarm ausgeben, wird der Umstand angezeigt, dass es mehrere

Alarme gibt, es wird jedoch nur einer auf dem

Display angezeigt. Nach dem Zurücksetzen dieses Alarms kann der nächste gelesen werden.

Beim ersten Einschalten können Alarm oder Fehlercodes auftreten, die normalerweise von selbst verschwinden. Bei wiederholtem Aufkommen siehe Abschnitt Alarm und

Fehlermeldungen.

Überhitzungsschutz

Der Überhitzungsschutz dient dazu, die

Temperatur der Heizung auf maximal +90

° zu begrenzen. Falls die Temperatur über

95 °C steigt, zum Beispiel aufgrund eines defekten Ventils oder Stellmotors, beginnt der

Ventilator sich zu drehen, um die Temperatur zu senken.

46

Frostschutz-Funktion

Gilt nur für Geräte mit Innensensor.

Die Frostschutzfunktion soll das Einfrieren des Wärmetauschers verhindern.

Wenn die Innentemperatur unter +5 °C fällt, wird der Frostschutzalarm A3 ausgelöst, der

Ventilstellmotor öffnet und der Ventilator schaltet sich ab.

Hinweis! Führen Sie im Falle von wiederholten Alarmen, Überhitzungsalarmen und

Frostschutzalarmen eine gründliche Überprüfung durch und wenden Sie sich an einen autorisierten Kundendienst oder Frico, falls die Ursache nicht festgestellt werden kann.

SIRe Competent Fan Heater Water DE

Übersicht - Alarm

Alarm Ursache Maßnahme

A1 Motoralarm

Wärme-Schutzschalter wurde ausgelöst. Ein oder mehrere

Motoren sind überhitzt. (Nur

Geräte mit herausgezogenen

Wärme-Schutzschaltern)

A2 Überhitzungsalarm Die Temperatur in dem Gerät hat die Alarmgrenze der Überhitzung

überschritten.

A3 Frostschutzalarm

Die Temperatur in dem Gerät hat die Alarmgrenze für den

Frostschutz unterschritten. Die

Temperatur des Wasserrücklaufes ist unter die Alarmgrenze abgesunken (nur bei Verwendung des Rücklauftemperatursensors).

A4 Filteralarm

A5 Ext. Alarm

Festgelegte Laufzeit, bevor der

Filteralarm ausgelöst wird.

Externer Alarmeingang an

SIReC1X wurde aktiviert.

Stellen Sie sicher, das der Lufteinlass und

-auslass des Geräts nicht blockiert sind. Wenn der überhitzte Motor sich wieder abgekühlt hat, schließt sich der Schalter wieder und der

Alarm kann zurückgesetzt werden. Prüfen Sie bei wiederholten Alarmen die Motoren und tauschen Sie beschädigte Motoren aus.

Stellen Sie sicher, das der Lufteinlass und

-auslass nicht blockiert sind, prüfen Sie die Funktion des Stellantriebs und des

Ventils, die Durchflusstemperatur und den

Innentemperaturfühler.

Stellen Sie sicher, dass die

Umgebungstemperatur dort, wo der

Luftschleier installiert ist, +ber +5 °C liegt.

Prüfen Sie die Durchflusstemperatur, den

Durchfluss des heißen Wassers und die

Funktion des Stellmotors sowie des Ventils.

Im Falle eines Alarms besteht das Risiko, dass die Batterie beschädigt ist, untersuchen

Sie diese vorsichtig auf Leckstellen und tauschen Sie die Batterie aus, falls sie beschädigt ist.

Tauschen Sie den Filter aus oder reinigen

Sie ihn, stellen Sie die eventuelle Alarmzeit entsprechend der Verschmutzung des Filters ein und setzen Sie den Alarm zurück.

Den externen Alarm prüfen.

47

DE SIRe Competent Fan Heater Water

Übersicht – Fehlercodes

Fehlercode

E1 Kommunikation

E2 Fehler

Erkennungsnummer

E3 Fehler

Erkennungsnummer

E4 Fehler Raumsensor

E8 Interne Sensor-

Fehler

E10 Fehler

Erkennungsnummer

E12 Fehler Raumsensor

E20 Kommunikation

E21 Fehler Raumsensor

Ursache Maßnahme

SIReB1(X) hat keinen Kontakt mit

SIReC1X.

Zwei oder mehr SIReB1 (X) haben die gleiche ID-Nummern.

Ein oder mehrere SIReB1 (X) haben kein Programm.

Verbindung zwischen den Leiterplatten prüfen. Alle modularen Kabel austauschen.

Stromversorgung trennen und für alle

SIReB1 (X) im System unterschiedliche ID-

Nummern auswählen.

Wenden Sie sich an Frico.

Fehler in einem oder fehlender

Raumfühler SIReRTX in

Verbindung mit SIReB1(X).

Fehler in einem oder fehlender interner Sensor in dem Gerät.

Zwei oder mehr SIReB1 (X) im

System haben unterschiedliche

Programme.

Fehler in einem oder fehlender externer Raumfühler SIReRTX in

Verbindung mit SIReC1X.

Kontrolleinheit SIReUA1 hat keinen

Kontakt mit SIReC1X.

Fehler in einem oder fehlender

Innenraumfühler in der

Kontrolleinheit SIReUA1.

Für das Anschließen oder Trennen von

Sensoren immer die Stromversorgung trennen. Anschluss des Sensors prüfen.

Anschluss des Sensors prüfen. Wenn kein

Sensor vorhanden ist, wenden Sie sich an

Frico.

Wenden Sie sich an Frico.

Für das Anschließen oder Trennen von

Sensoren immer die Stromversorgung trennen. Anschluss des Sensors prüfen.

Die Verbindung prüfen. Alle modularen Kabel austauschen.

Verbindung zwischen SIReUA1 und SIReC1X prüfen. Alle modularen Kabel austauschen.

Wenn der Fehler nicht behoben werden kann, muss SIReUA1 ausgetauscht werden.

48

SIRe Competent Fan Heater Water

Anschließen der externen Regelung - einschließlich BMS-Funktionen

SIReC1X

Externe Nachtabsenkung Ein/Aus

(potentialfreier Schalter)

Schließt sich, um die

Nachtabsenkungsfunktion zu aktivieren. Immer aktiv.

Externer Alarm IN (potentialfreier

Kontakt)

Eingang für den externen Alarm.

Schließen löst Alarm aus.

Externe Drehzahlregelung 0-10 V

DC

Regelt die Ventilatordrehzahl in

Stufen (siehe Diagramm im Abschnitt

Externe Regelung (BMS).

Eingestellter Parameter: >>

Installationsmenü > Externe

Regelung > 0-10 V Ventilatordrehzahl

= Ein

Externe Nachtabsenkung

Externer Alarm IN

Ext. Drehzahlregl. 0-10 V DC IN

Extern EIN/AUS

Nicht verwendet

Alarm OUT (BMS)

Extern ein/aus 5-30 V AC/DC

Externes Signal aktiviert den

Aggregat. Eingestellter Parameter: >>

Installationsmenü > Externe Regelung

> Extern Ein/Aus = Ein

Nicht verwendet

Alarm Austritt (BMS) (potentialfreier

Schalter, max. 3 A, 230 V)

Austritts-Alarmanzeige

Immer aktiv.

Geschlossen = Summeralarm

Offen = kein Alarm

DE

49

SIRe Competent Fan Heater Water

Wiring diagram - Competent

ALARM OUT (BMS)

(potential free contact, max 3A, 230V)

EXTERNAL ON/OFF

5-30V AC/DC

EXTERNAL RPM 0-10V DC IN

EXTERNAL ALARM IN

(potential free contact)

EXTERNAL SETBACK TEMP.

ON/OFF (potential free contact)

SIRe Competent Fan Heater Water

Wiring diagram - Competent - parallel connection

ALARM OUT (BMS)

(potential free contact, max 3A, 230V)

EXTERNAL ON/OFF

5-30V AC/DC

EXTERNAL RPM 0-10V DC IN

EXTERNAL ALARM IN

(potential free contact)

EXTERNAL SETBACK TEMP.

ON/OFF (potential free contact)

X3 ROOM

X4 C1

X5 C2

ROOM X3

C1 X4

C2 X5

Pot. Unit ID

ROOM X3

C1 X4

C2 X5

Pot. Unit ID

ROOM X3

C1 X4

C2 X5

Pot. Unit ID

Main offi ce

Frico AB

Box 102

SE-433 22 Partille

Sweden

Tel: +46 31 336 86 00

Fax: +46 31 26 28 25 [email protected]

www.frico.se

For latest updated information and information about your local contact: www.frico.se

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
