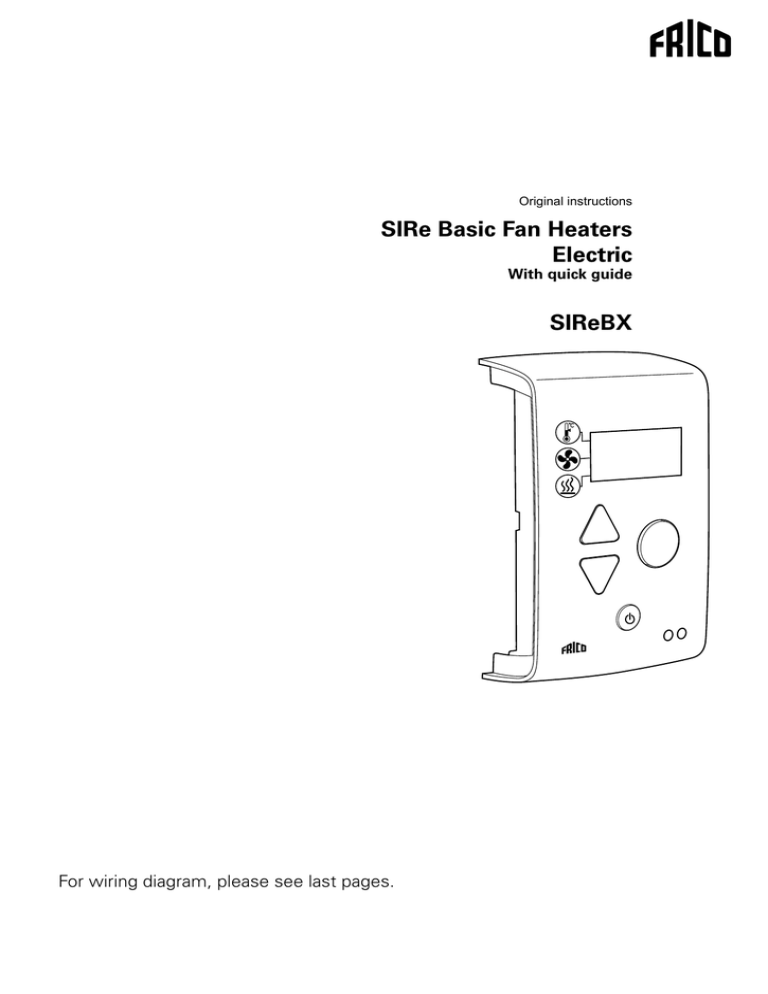

Original instructions

SIRe Basic Fan Heaters

Electric

With quick guide

SIReBX

C

For wiring diagram, please see last pages.

FR

SIRe Basic Aérothermes électriques

Guide pratique / Démarrage

Vérifiez la présence de l’ensemble des pièces constitutives du produit (voir la section Pièces constitutives).

Emplacement recommandé

L’unité de contrôle SIReUB1 est dotée d’une sonde de température ambiante intégrée et est installée de manière à permettre un accès aisé par l'utilisateur.

Le câblage entre la carte électronique de Base

SIReB1X et l’aérotherme doit permettre une alimentation de 230 V.

Des câbles modulaires RJ12 (6p/6c), disponibles en différentes longueurs, sont utilisés pour connecter la carte électronique et l'unité de contrôle. Des câbles plus longs sont disponibles en option. Pour connaître les longueurs maximales de câble, voir la section

Options.

Afin d’empêcher l’accès de personnes non autorisées à l’unité de contrôle, celle-ci peut

être installée à un autre endroit. Une sonde de température déportée, SIReRTX (en option), peut alors être placée dans le local afin de mesurer la température.

Remarque : La sonde intérieure SIReIT02 doit être montée dans l’évacuation de ventilation située dans l’aérotherme. Il convient de l’installer dans le support prévu à cet effet.

Raccordement du système

Avec le carte électronique de BaseSIReB1X, l’unité est également raccordée à l’aide d’un câble modulaire RJ12 (6p/6c) dans le cas où la connexion de plusieurs unités en parallèle est requise.

En cas d’utilisation d'une sonde de température ambiante déportée SIReRTX, celle-ci est raccordée à l'aide d'un câble modulaire RJ11 (4p/4c) sur la carte de Base

SIReB1X.

La carte électronique de Base SIReB1X, située dans ou à proximité de l’unité, et l’unité de contrôle SIReUB1 sont connectées

à l’aide d’un câble modulaire RJ12 (6p/6c).

L’alimentation du chauffage électrique doit

être raccordée séparément (consultez le manuel relatif à l'aérotherme).

30

Schémas de raccordement

Le schéma de câblage est présenté à la fin de ce manuel.

Saisie de l’identifiant/Fonctionnement sans unité de contrôle

Le système de contrôle peut contrôler une ou plusieurs unités en parallèle (9 au maximum).

Chaque unité doit posséder un identifiant unique (1-9), défini dans le sélecteur d’identifiant de la carte

électronique. Ex. : Unité 1 : ID=1, unité 2 :

ID=3

Si, pour une raison quelconque, le boîtier de commande n’a pas été installé, l’unité peut tout de même fonctionner de manière temporaire. Le sélecteur d’identifiant est alors défini sur le mode 0 (voir le schéma ci-après).

L'unité fonctionne à demi-vitesse et à pleine puissance de chauffage.

Lorsqu’il est nécessaire de modifier l’identifiant, l’unité doit être débranchée du secteur.

3

4 5

6

2

1

7

8

9

0

Chaque unité doit posséder un identifiant unique, spécifié sur sa carte SIReB1X.

3

4 5

6

2

1

7

0

8

9

Pour exécuter l’unité temporairement sans boîtier de commande, sélectionnez le mode 0.

SIRe Basic Aérothermes électriques

Démarrage

Le système est fourni avec une alimentation.

L'écran de contrôle indique brièvement les trois chiffres de la version logicielle,

1.4.0, suivis de trois lignes horizontales.

Après environ 30 secondes, la température ambiante dominante est indiquée dans l'écran de contrôle.

Après le premier démarrage, les réglages de base suivants sont effectués. Utilisez les flèches vers le haut et vers le bas pour définir la température ambiante, l’étage de ventilation et l’étage de chauffage. Pour modifier un réglage, appuyez sur la touche ronde (confirmation). Le réglage commence

à clignoter et peut être ajusté à l’aide de la flèche vers le haut ou vers le bas. Selon les réglages d’usine, le contrôle de la ventilation est manuel et le chauffage est contrôlé par thermostat. Pour connaître les autres réglages possibles, voir la section Modes de fonctionnement.

A la première mise en route, des alarmes et des codes d’erreurs peuvent se produire, mais ils peuvent être réinitialisés sans manipulation particulière.

SE06-15

SE20

SE30

4

2

Étages de ventilation

2

2

2

Étages de chauffage

3

C

Sélection de la température ambiante souhaitée 5 – +30 °C

Sélection de l’étage de ventilation 1-5

2 0

- 3

Activation du chauffage

0 = pas de chauffage

1 = étage de chauffage 1 possible

2 = étage de chauffage 2 possible

(3 = étage de chauffage 3 possible) suivant modèle

Étages de chauffage régulés par thermostat

_ 2

FR

31

FR

SIRe Basic Aérothermes électriques

Sommaire

Guide pratique / Démarrage

Emplacement recommandé

Raccordement du système

Schémas de raccordement

Saisie de l’identifiant/Fonctionnement sans unité de contrôle

Démarrage 31

30

30

30

30

Pièces constitutives

SIReBX 33

Option 34

Longueurs max. de câble 34

Modes de fonctionnement

Modes de fonctionnement

Temporisation de la ventilation

Régulation du chauffage

Définition des valeurs

Marche/Arrêt 35

35

35

35

35

Unité de contrôle SIReUB1

Sélection rapide 36

Explications 36

Menu installation

Menu des paramètres

Description des paramètres

Codes d’alarme et d’erreur

Protection anti-surchauffe

Affichage des codes d’alarme et d’erreur

Reset alarme

37

37

38

38

38

Schémas de raccordement Voir les dernières pages

32

Pièces constitutives

SIReBX

SIRe Basic Aérothermes électriques

C

SIReUA1, boîtier de commande Basic

Cache de finition

SIReB1X Carte

électronique

Basic externe

SIReIT02, température intérieure

FR

SIReCC, câbles modulaires

Dimensions des pièces constitutives

Type Désignation

SIReUB1

SIRB1X

SIReIT02,

SIReCC605

SIReB1

Unité de contrôle

Carte électronique Base

Température intérieure

Câble modulaire RJ12(6/6)

Carte électronique Base intégrée

HxLxP

[mm]

120x70x35

2

5

L

[m]

33

FR

Option

SIRe Basic Aérothermes électriques

SIReRTX, sonde de température ambiante déportée

SIReCJ4, pièce de jonction

SIReCJ6, pièce de jonction

SIReCC, câble modulaire

Type RSK-no.

E-no.

Désignation HxLxP

SIReRTX

673 09 22 87 510 12 Sonde de température ambiante extérieure 70x33x23

SIReCJ4

SIReCJ6

Pièce de jonction pour deux pcs. RJ11 (4/4)

Pièce de jonction pour deux pcs. RJ12 (6/6)

SIReCC603 673 09 23 87 510 13 Câble modulaire RJ12 (6/6)

SIReCC605 673 09 24 87 510 14 Câble modulaire RJ12 (6/6)

SIReCC610 673 09 25 87 510 15 Câble modulaire RJ12 (6/6)

SIReCC615 673 09 26 87 510 16 Câble modulaire RJ12 (6/6)

SIReCC403 673 09 27 87 510 17 Câble modulaire RJ11 (4/4)

SIReCC405 673 09 28 87 510 18 Câble modulaire RJ11 (4/4)

SIReCC410 673 09 29 87 510 19 Câble modulaire RJ11 (4/4)

SIReCC415 673 09 30 87 510 20 Câble modulaire RJ11 (4/4)

L

[m]

3

5

10

15

3

5

10

15

Longueurs max. de câble

• Câble modulaire RJ12 (6p/6c) entre SIReUB1 et SIReB1(X):

• Câble modulaire RJ12 (6p/6c) entre deux cartes SIReB1(X):

• Câble modulaire RJ11 (4p/4c) vers sonde d’ambiance SIReRTX:

La longueur maximale du câble autorisée dans le système est de 300 m. max 50 m. max 50 m. max 20 m.

34

SIReCC, câble modulaire

SIRe Basic Aérothermes électriques

Modes de fonctionnement

Modes de fonctionnement

Selon les réglages d’usine, le contrôle de la ventilation est manuel et le chauffage est régulé par thermostat selon l’étage choisi.

SE06-15

SE20

SE30

2

2

Étages de ventilation

4

2

3

Étages de chauffage

2

FR

Définition des valeurs

Utilisez les flèches vers le haut et vers le bas pour choisir la température ambiante, l'étage de ventilation et l'étage de chauffage.

Appuyez sur la touche de confirmation. Le(s) chiffre(s) commence(nt) à clignoter. Ajustez la valeur à l’aide des flèches vers le haut et vers le bas, puis confirmez.

Mode Auto

Modifiez la valeur du paramètre P04 de 0

à 1 (voir la liste des paramètres aux pages suivantes) pour activer le mode automatique.

Le thermostat régule à la fois la ventilation et le chauffage.

Mode manuel

En cas de diminution du réglage de la température au-dessous de 5°C, les symboles suivants sont affichés dans l'écran de contrôle

= mode manuel.

En mode manuel, les étages de ventilation et de chauffage sont contrôlés manuellement.

Température

Étage de la vitesse de ventilation

C

Étage de chauffage

2 0

- 3

_ 2

Temporisation de la ventilation

Une fois le chauffage desactivé, la ventilation continue à fonctionner afin de refroidir l'appareil. La durée de temporisation est de

180 secondes, ou moins si la température intérieure est descendue au-dessous de +30

°C (s'applique uniquement aux unités dotées d’une sonde de température interne).

Régulation du chauffage

Lorsque la température ambiante descend au-dessous du point de consigne, le premier

étage de chauffage s'active. Si la température continue à chuter, un autre étage de chauffage s'active (voir la description des paramètres P.00).

Marche/Arrêt

Appuyez sur le bouton marche/arrêt pendant

2 secondes pour mettre le système hors tension. Les fonctions de sécurité de l’unité sont toujours actives lors de la mise hors tension du système. Ainsi, la ventilation peut continuer à fonctionner un moment après la sélection du mode Arrêt.

35

FR

SIRe Basic Aérothermes électriques

Unité de contrôle SIReUB1

Sélection rapide

Flèche vers le haut Défiler vers le haut

Flèche vers le bas

Défiler vers le bas

C

Ecran de contrôle

Confirmer

DEL rouge d’alarme

Signal de fonctionnement

DEL verte

Bouton marche/arrêt

C

Température ambiante dominante

2 0 8

Température ambiante souhaitée

2 0

Étage de la vitesse de ventilation

- 3

Étage de chauffage

_ 2

Explications

L'écran de contrôle

L'écran de contrôle possède quatre principaux affichages : température ambiante dominante et souhaitée, étages de ventilation et de chauffage. Cet écran peut également indiquer les codes d’alarme et le réglage des paramètres.

Flèche vers le haut

Aller plus haut dans le menu / augmenter un réglage.

Flèche vers le bas

Aller plus bas dans le menu / diminuer un réglage.

Confirmer

Accéder au menu d'installation, choisir les paramètres et confirmer la modification d'un réglage.

Après environ 20 secondes, le boîtier de commande affiche de nouveau la température ambiante.

36

FR

SIRe Basic Aérothermes électriques

Menu installation

Menu des paramètres

P.05

P.06

P.07

P.08

P.09

P.10

P.11

P.12

P.13

Maintenez la touche de confirmation enfoncée jusqu’à ce que P00 soit affiché dans l'écran de contrôle. Utilisez les flèches vers le haut et vers le bas pour faire défiler les paramètres.

Appuyez une fois sur la touche de confirmation pour modifier un réglage dans le menu des paramètres. Modifier les valeurs clignotantes à l’aide des flèches vers le haut et vers le bas, puis confirmez.

Maintenez la touche de confirmation enfoncée pour revenir à l'écran de contrôle. (Revient automatiquement sur l'écran de contrôle après environ 50 secondes).

.

P 0 2

Description des paramètres

P.00 Différence de température des étages de chauffage

Permet de définir la différence entre les

étages de chauffage. Dans le cas d’un réglage d’usine de 1,0 et d’une température ambiante souhaitée de 20 °C, le système fonctionne comme suit: L'étage de chauffage inférieur s’active à +19,5°C (désactivé à +20,0 °C). Si la température devient inférieure à +18,5 °C, un autre étage de chauffage s’active (désactivé à

+19,0 °C), etc.

Liste des paramètres

Numéro du paramètre

Désignation

P.00

P.01

P.02

P.03

P.04

P.01 Alarme anti-surchauffe MARCHE/ARRET

Permet de bloquer l’alarme (s'applique uniquement aux unités dotées d’une sonde de température interne).

P.02 Durée de temporisation

Période lors de laquelle la ventilation continue à fonctionner une fois le chauffage desactivé (s'applique uniquement aux unités dotées d’une sonde de température interne).

P.03 Limite de température pour la temporisation

La temporisation est annulée si la température intérieure descend au-dessous de la valeur définie (s'applique uniquement aux unités dotées d’une sonde de température interne).

P.04 Contrôle de la ventilation

Choisissez le mode manuel (0) ou automatique (1). Pour de plus amples informations, voir la section Modes de fonctionnement.

P.05 Température interne

Température interne dominante. Seule la valeur de crête est affichée lorsque plusieurs unités sont connectées (s'applique uniquement aux unités dotées d’une sonde de température interne).

P.06 - P.13 Temporisation

Temporisation pour les étages de ventilation et de chauffage.

Plage de réglage

0,5-10 Différence de température entre les étages de chauffage

Alarme anti-surchauffe MARCHE/ARRET MARCHE = 1 ; ARRET = 0 1/0

Durée de temporisation une fois le chauffage activé 10-300

10-40 Limite de température pour une temporisation de la ventilation

Contrôle de la ventilation : Manuel ou automatique ; 0 = Manuel, 1

= Automatique

Affichage de la température intérieure et de sortie de l’unité

Temporisation de l’étage de ventilation 1

0/1

0-100

0-99999

Temporisation de l’étage de ventilation 2

Temporisation de l’étage de ventilation 3

Temporisation de l’étage de ventilation 4

Temporisation de l’étage de ventilation 5

Temporisation de l’étage de chauffage 1

Temporisation de l’étage de chauffage 2

Temporisation de l’étage de chauffage 1+2

0-99999

0-99999

0-99999

0-99999

0-99999

0-99999

0-99999

Usine

Réglage d’usine

1,0 °C

1

180 secondes

30 °C

0

37

FR

SIRe Basic Aérothermes électriques

Codes d’alarme et d’erreur

Protection anti-surchauffe

SE06-15:

La protection anti-surchauffe permet de restreindre la température d’échappement

à 70°C. À 70°C, un étage de puissance est déclenché. Si la température continue à augmenter, toute sortie est interrompue

à 75°C. Si malgré cela l’augmentation se poursuit, par exemple en raison d’un contacteur défectueux, la ventilation s’active

à 70°C afin de réduire la température. Au même moment, une alarme de surchauffe est

émise, Aot. Lorsque la température intérieure atteint +80°C, la ventilation fonctionne à sa vitesse maximale.

Si la température de l’unité descend de la sortie est de nouveau activée. L’alarme reste affichée à l’écran de l’unité de contrôle.

Lorsque l'unité subit une surchauffe à deux reprises au cours d'une certaine heure, l’alarme doit être réinitialisée avant de pouvoir réactiver le chauffage. La ventilation fonctionne jusqu'à la réinitialisation de l'alarme.

SE20-30:

La protection anti-surchauffe permet de restreindre la température d’échappement

à 85°C. À 85°C, un étage de puissance est déclenché. Si la température continue à augmenter, toute sortie est interrompue

à 90°C. Si malgré cela l’augmentation se poursuit, par exemple en raison d’un contacteur défectueux, la ventilation s’active

à 85°C afin de réduire la température. Au même moment, une alarme de surchauffe est

émise, Aot. Lorsque la température intérieure atteint 95°C, la ventilation fonctionne à sa vitesse maximale.

Si la température de l’unité descend de la sortie est de nouveau activée. L’alarme reste affichée à l’écran de l’unité de contrôle.

Lorsque l'unité subit une surchauffe à deux reprises au cours d'une certaine heure, l’alarme doit être réinitialisée avant de pouvoir réactiver le chauffage. La ventilation fonctionne jusqu'à la réinitialisation de l'alarme.

Remarque : En cas d'alarmes récurrentes, notamment les alarmes de surchauffe, procédez à une vérification complète et si la cause de l'erreur est introuvable, contactez

Frico ou un service d'assistance autorisé

Affichage des codes d’alarme et d’erreur

En cas d’alarme ou d’erreur, le code associé et l’unité auquel il s’applique sont indiqués dans l'écran de contrôle. Voir le tableau des codes d’alarme/d’erreur à la page suivante.

Dans l'écran de contrôle, l’affichage alterne entre le code d’alarme/d’erreur et le nom de l’unité défaillante à l’origine du problème.

Reset alarme

Remarque: Avant de réinitialiser, vérifiez que le problème est résolu et que rien ne peut empêcher la remise en service de l’unité!

Une fois l’erreur résolue, l’alarme est réinitialisée selon la description ci-après. Si vous appuyez sur une touche "incorrecte", l’alarme disparaît, puis s’affiche de nouveau dans l'écran de contrôle après environ 20 secondes. A la première mise en route, des alarmes et des codes d’erreurs peuvent se produire, mais ils peuvent

être réinitialisés sans manipulation particulière.

3 sek

38

SIRe Basic Aérothermes électriques

FR

Tableau - Alarme

Alarme

A.FA Alarme moteur

A.ot

Alarme surchauffe

Cause

Le thermorupteur s’est activé. Un ou plusieurs moteurs ont subi une surchauffe. (Uniquement les unités dont les thermorupteurs ont été retirés).

La température de l’unité a dépassé la limite de surchauffe. (S’applique uniquement aux unités dotées d'une sonde intérieure).

Action

Vérifiez que la bouche d’alimentation et d’évacuation d’air de l'unité n’est pas obstruée. Lorsque le moteur ayant subi une surchauffe a refroidi, le thermorupteur se désactive et l’alarme peut être réinitialisée.

En cas d’alarmes répétées, vérifiez les moteurs et remplacez ceux endommagés.

Vérifiez que la bouche d’alimentation et d’évacuation d’air de l’unité n’est pas obstruée. Contrôlez le fonctionnement de la sonde de température intérieure.

Tableau – Codes d’erreur

Code d’erreur Cause

E.co Communication Aucune liaison n’a lieu entre SIReB1X et SIReUB1.

La carte électronique SIReB1X ne possède pas d’identifiant = 0

Deux ou plusieurs cartes SIReB1X possèdent le même identifiant.

Action

Vérifiez la connexion entre les cartes

SIReB1 et SIReUB1. Remplacez les câbles modulaires défectueux.

Coupez le courant, puis sélectionnez des identifiants différents pour l’ensemble des cartes SIReB1X du système.

Coupez le courant, puis sélectionnez des identifiants différents pour l’ensemble des cartes SIReB1X du système.

Contactez Frico pour obtenir de l’aide.

E.cF Erreur d’identifiant

E.rt

Erreur de sonde d’ambiance

E.It

Erreur de sonde intérieure

E.ru Erreur de sonde d’ambiance

Une ou plusieurs cartes SIReB1X ne possèdent aucun programme.

Deux ou plusieurs cartes SIReB1X du système sont dotées de programmes différents.

Une erreur est survenue sur la sonde d’ambiance extérieure SIReRTX connectée à

SIReB1X, ou cette sonde est manquante.

Une erreur est survenue sur la sonde intérieure de l’unité, ou cette sonde est manquante (s’applique aux unités dotées d’une sonde intérieure).

Une erreur est survenue sur la sonde d’ambiance intérieure de l’unité de contrôle SIReUB1.

Contactez Frico pour obtenir de l’aide.

Débranchez toujours l'alimentation secteur lorsque vous connectez ou déconnectez des sondes. Vérifiez le raccordement de la sonde.

Vérifiez le raccordement de la sonde. Si aucune sonde n’est présente, contactez

Frico pour obtenir de l'aide.

Vérifiez les connexions entre

SIReUB1 et SIReB1X. Remplacez les câbles modulaires défectueux. Vérifiez si une sonde extérieure SIReRTX fonctionne. Si l’erreur n’est pas résolue, la carte SIReUB1 doit être remplacée.

39

SIRe Basic Fan Heaters Electric

Connections between SIReB1X and Panther SE06, SE09,

SE12 and SE15.

L L~ N

SIReB1X

40

SE06-15

SIRe Basic Fan Heaters Electric

Connections between SIReB1X and Panther SE20

L L~ N

SIReB1X

SE20

41

SIRe Basic Fan Heaters Electric

Connections between SIReB1X and Panther SE30

L L~ N

SIReB1X

42

SE30

Wiring diagrams

Basic

SIRe Basic Fan Heaters Electric

43

Wiring diagram

Basic parallel

SIRe Basic Fan Heaters Electric

SIReB1X

Pot.

Unit ID

Pot.

Unit ID

44

SIReB1

Pot.

Unit ID

C2

X5

C1

X4

ROOM

X3

ACTUATOR SUPPLY

N L~ L PE

N L

SIReB1

Pot.

Unit ID

C2

X5

C1

X4

ROOM

X3

ACTUATOR SUPPLY

N L~ L PE

N L

SIReRTX

SIReUB1

C

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
