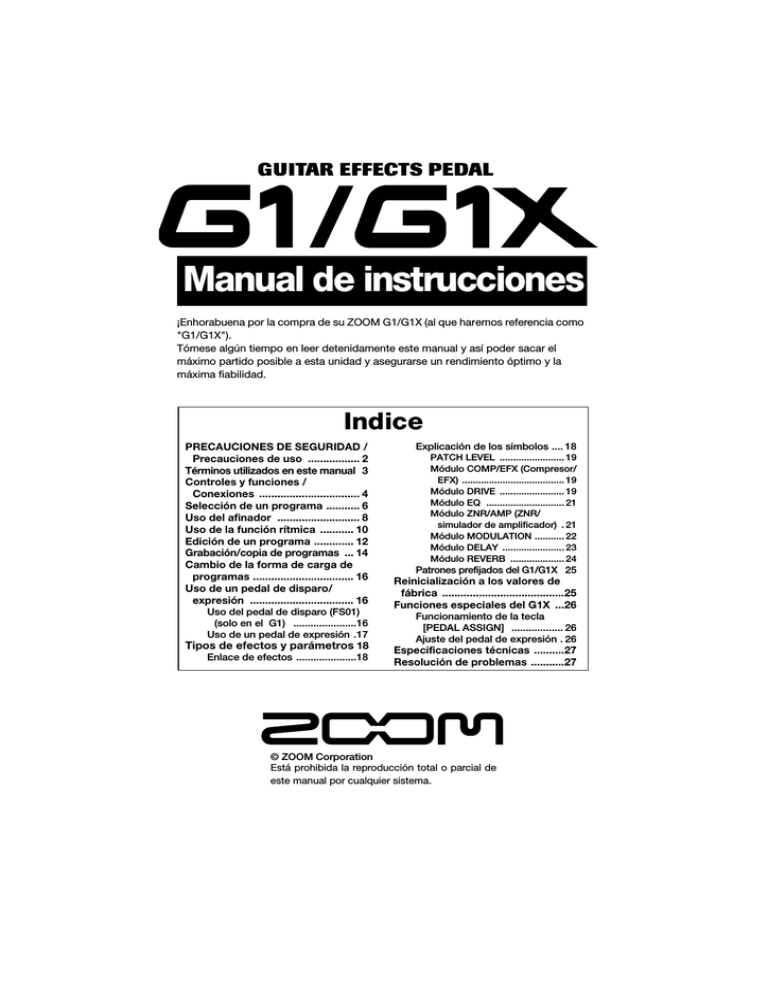

¡Enhorabuena por la compra de su ZOOM G1/G1X (al que haremos referencia como
"G1/G1X").
Tómese algún tiempo en leer detenidamente este manual y así poder sacar el
máximo partido posible a esta unidad y asegurarse un rendimiento óptimo y la
máxima fiabilidad.
Indice
PRECAUCIONES DE SEGURIDAD /
Precauciones de uso ................. 2
Términos utilizados en este manual 3
Controles y funciones /
Conexiones ................................. 4
Selección de un programa ........... 6
Uso del afinador ........................... 8
Uso de la función rítmica ........... 10
Edición de un programa ............. 12
Grabación/copia de programas ... 14
Cambio de la forma de carga de
programas ................................. 16
Uso de un pedal de disparo/
expresión .................................. 16
Uso del pedal de disparo (FS01)
(solo en el G1) ......................16
Uso de un pedal de expresión .17
Tipos de efectos y parámetros 18
Enlace de efectos .....................18
Explicación de los símbolos .... 18
PATCH LEVEL ........................ 19
Módulo COMP/EFX (Compresor/
EFX) ...................................... 19
Módulo DRIVE ........................ 19
Módulo EQ ............................. 21
Módulo ZNR/AMP (ZNR/
simulador de amplificador) . 21
Módulo MODULATION ........... 22
Módulo DELAY ....................... 23
Módulo REVERB .................... 24
Patrones prefijados del G1/G1X 25
Reinicialización a los valores de
fábrica ........................................25
Funciones especiales del G1X ...26
Funcionamiento de la tecla
[PEDAL ASSIGN] .................. 26
Ajuste del pedal de expresión . 26
Especificaciones técnicas ..........27
Resolución de problemas ...........27
© ZOOM Corporation
Está prohibida la reproducción total o parcial de
este manual por cualquier sistema.
PRECAUCIONES DE SEGURIDAD / Precauciones de uso
• Altos niveles de humedad
• Niveles de polvo o arena muy elevados
• Fuertes vibraciones o golpes
PRECAUCIONES DE SEGURIDAD
En este manual se usan símbolos para resaltar las advertencias y
precauciones que ha de tener en cuenta para evitar accidentes. El
significado de estos símbolos es el siguiente:
Atención
Cuidado
Este símbolo indica que hay explicaciones acerca
de aspectos extremadamente peligrosos. Si usted
ignora lo indicado por este símbolo y maneja el
aparato de forma incorrecta, esto puede producirle
daños serios e incluso la muerte.
Este símbolo indica que hay explicaciones acerca de
aspectos sobre los que debe tener cuidado. Si usted
ignora este símbolo y usa el aparato de forma
incorrecta, puede producir daños al aparato e
incluso a sí mismo.
Manejo
• No coloque nunca encima del G1/G1X recipientes que
contengan líquidos, como jarrones, ya que podrían dar
lugar a descargas eléctricas.
• No coloque tampoco encima del G1/G1X velas, ni ningún
otro objeto con llama, ya que podrían provocar incendios.
• El G1/G1X es un instrumento de precisión. No aplique
Cuidado
una fuerza excesiva sobre las teclas y controles. Tenga
cuidado de que la unidad no caiga al suelo y de no
someterla tampoco a golpes.
• Tenga cuido de que no se introduzcan objetos extraños
(monedas, etc) o líquidos dentro de la unidad.
Atención
Cuidado
Lea y cumpla lo indicado en los siguientes puntos para
asegurarse un funcionamiento sin problemas del G1/G1X.
Alimentación
Dado que el consumo eléctrico de la unidad es bastante
Atención elevado, le recomendamos que utilice el adaptador CA
siempre que pueda. Si va a manejar la unidad a pilas,
use solo pilas alcalinas.
[Funcionamiento con el adaptador CA]
• Utilice solo un adaptador CA que le proporcione a la
unidad 9 V DC, 300 mA y que disponga de un conector
con "polo central negativo" (Zoom AD-0006). El uso de
cualquier otro tipo de adaptador podría dañar la unidad e
incluso suponer un riesgo para su propia seguridad.
• Conecte el adaptador CA solo a una salida con el tipo de
voltaje que requiera el adaptador.
• Para desconectar el adaptador CA del enchufe, tire del
adaptador y no del cable.
• Durante las tormentas o cuando no vaya a utilizar la unidad
durante algún tiempo, desenchufe el adaptador CA.
[Funcionamiento a pilas]
• Utilice cuatro pilas IEC R6 (tamaño AA) convencionales
(alcalinas).
• El G1/G1X no puede recargar las pilas.
• Fíjese en la etiqueta de las pilas y compruebe que son del
tipo adecuado.
• Cuando no vaya a utilizar la unidad durante algún tiempo,
quite las pilas.
• En caso de una fuga del electrolito, limpie a fondo el
compartimento para pilas y los extremos de las pilas para
eliminar cualquier resto de electrolito.
• Mientras esté utilizando la unidad, la tapa del
compartimento de pilas debe estar cerrada.
Entorno
Para evitar incendios, descargas eléctricas o averías del
Atención aparato, evite utilizar el G1/G1X en entornos en los que
Conexión de cables y conectores de
entrada y salida
Antes de conectar y desconectar ningún cable, apague
siempre el G1/G1X y el resto de equipos. Antes de trasladar
este aparato de un lugar a otro, apáguelo y desconecte todos
los cables de conexión y el cable de alimentación.
Alteraciones
No abra nunca la carcasa del G1/G1X ni trate de
Atención modificarlo ya que eso puede producir daños en la unidad.
Volumen
Cuidado
No utilice demasiado tiempo el G1/G1X a un volumen
excesivamente elevado ya que ello podría producirle
daños auditivos.
Precauciones de uso
Interferencias eléctricas
Por motivos de seguridad, el G1/G1X ha sido diseñado para
ofrecer la máxima protección contra las radiaciones
electromagnéticas emitidas desde dentro de la unidad, y ante
interferencias exteriores. No obstante, no debe colocar cerca del
G1/G1X aparatos que sean susceptibles a las interferencias o que
emitan ondas electromagnéticas potentes, ya que la posibilidad
de dichas interferencias nunca puede ser eliminada por completo.
Con cualquier tipo de unidad de control digital, incluyendo el
G1/G1X, las interferencias electromagnéticas pueden producir
errores y dañar o destruir los datos. Trate de reducir al mínimo
este riesgo de daños.
Limpieza
Use un trapo suave y seco para limpiar el G1/G1X. Si es necesario,
humedezca ligeramente el trapo. No utilice nunca limpiadores
abrasivos, ceras o disolventes (como el aguarrás o el alcohol de
quemar) dado que pueden dañar el acabado de la superficie.
pueda quedar expuesto a:
• Temperaturas excesivas
• Fuentes de calor como radiadores o calefactores
2
Tenga siempre a mano este manual para cualquier
referencia en el futuro.
ZOOM G1/G1X
Términos utilizados en este manual
Esta sección le explica algunos conceptos importantes utilizados a lo largo de este manual.
IN
COMP/EFX
DRIVE
EQ
ZNR
AMP
■ Módulo de efectos
Como puede ver en la imagen de arriba, el G1/G1X
es una combinación de efectos individuales. Cada
uno de ellos es un módulo de efectos. Además de
módulos como DRIVE y MODULATION, el G1/
G1X también dispone de un módulo de reducción de
ruido y simulación de amplificador (ZNR/AMP).
Para cada módulo puede ajustar individualmente
parámetros como la intensidad de efectos y puede
activar o desactivar módulos cuando quiera.
■ Tipo de efectos
Algunos módulos incluyen distintos efectos
denominados tipos de efectos. Por ejemplo, el
módulo MODULATION incluye los efectos chorus,
flanger, modulador de tono y otros tipos de efectos.
Solo puede elegir uno de ellos simultáneamente.
■ Parámetros de efectos
Todos los módulos de efectos tienen distintas
opciones que puede ajustar y que reciben el nombre
de parámetros de efectos. Cuando quiera usar un
módulo de efectos como un efecto compacto, los
parámetros modificarán el tono y la intensidad del
efecto de forma similar a los mandos de una unidad
compacta.
■ Programa
En el G1/G1X, las combinaciones de módulos de
efectos son grabadas y cargadas en unidades llamadas
programas. Un programa incluye información sobre el
MODULATION
DELAY
REVERB
OUT
estado de activación/desactivación de cada módulo de
efectos, el tipo de efectos utilizado en cada módulo y
los ajustes de los parámetros de efectos. La memoria
interna del G1/G1X admite hasta 80 programas.
■ Banco y zona
Se llama banco a un grupo de diez programas. La
memoria del G1/G1X incluye un total de ocho bancos,
indicados como A a d y 0 a 3. Los bancos A – d forman
la zona de usuario, con programas de lectura/grabación,
mientras que los bancos 0 a 3 forman la zona prefijada
que contiene programas solo de lectura.
Los programas dentro de
BANCO 3
PATC 0
cada banco están numerados
BANCO PATC
d
1
BANCO
C
PATC
de 0 a 9. Para especificar un
BANCO
b0 0
PATC
PACH
1
BANCO
A
PATC
0 1
PATC
programa del G1/G1X, debe
PATC 9
PROGRAMA
01
PATC
PROGRAMA 1
utilizar el formato "A1"
PATC 9
PATC 9
PATC9
(programa número 1 del
PROGRAMA 9
banco A), "06" (programa
número 6 del banco 0), etc.
■ Modo
El estado interno del G1/G1X es lo que se conoce
como modo operativo. Los tres modos en los que
puede funcionar este aparato son el "modo de
reproducción”, en el que puede seleccionar programas
y utilizarlos para tocar su instrumento, el "modo de
edición", en el que puede modificar los efectos y el
"modo de ritmo", en el que puede realizar los ajustes
para la función de ritmo. El selector de módulo le
permite cambiar entre estos tres modos.
Uso del G1/G1X a pilas
1. Dele la vuelta al G1/G1X y abra la tapa del
compartimento para pilas que hay en la parte inferior.
Parte inferior del G1/G1X
Cuatro pilas
IEC R6
(tamaño AA)
Tapa
Pestaña
Pulse la pestaña y tire
de la tapa.
ZOOM G1/G1X
2. Introduzca cuatro pilas
nuevas IEC R6 (tamaño AA).
La polaridad de las
pilas va alternando.
3. Cierre la tapa del
compartimento para pilas.
Empuje hasta que se oiga
un clic y la tapa quede en
su sitio.
Utilice cuatro pilas IEC R6 (tamaño AA).
Cuando se estén acabando las pilas,
en pantalla aparecerá la indicación "bt".
Cuando utilice el G1/G1X a pilas, es conveniente
que desconecte el cable de guitarra de la toma [INPUT]
cuando no esté usando la unidad, para evitar que se
gasten las pilas.
3
Controles y funciones / Conexiones
Esta sección le describe los nombres y funciones de todas las partes del G1 y G1X. Las funciones
específicas del G1X aparecen recogidas en la página 26. Consulte también esta sección.
Selector de módulo
Panel superior (G1X)
Le permite cambiar entre los modos de
reproducción, edición y de ritmo. En el modo
de edición, el mando elige el módulo operativo.
Tecla RHYTHM [R/P]
En el modo de reproducción y en el de ritmo,
estas teclas sirve para poner en marcha y
detener el patrón rítmico.
En el modo de edición, se utilizan para
seleccionar el módulo a controlar con el pedal.
Pantalla
Le muestra números de patrón, valores de
ajustes y otro tipo de información acerca del
funcionamiento del G1/G1X.
Cuando esté utilizando el
G1/G1X a pilas, es
recomendable que
desconecte el cable de
guitarra de la toma [INPUT]
cuando no esté usando la
unidad para evitar que se
gasten las pilas.
Guitarra
Panel trasero (G1)
Toma [INPUT]
Sirve para conectar la guitarra. Cuando vaya a utilizar
el G1/G1X a pilas, al introducir en esta toma el
conector del cable de guitarra se encenderá la unidad.
Toma [OUTPUT/PHONES]
Esta toma de auriculares stereo sirve para conectar un
amplificador de guitarra. También puede utilizar un cable en Y
para enviar la salida a dos amplificadores o para conectar un
par de auriculares stereo.
Auriculares
Amplificadores
de guitarra
4
ZOOM G1/G1X
Controles y funciones / Conexiones
Mando [VALUE]
Le permite modificar el ajuste los parámetros de efectos o
el ajuste global del programa.
Pedal de expresión (solo G1X)
Puede utilizarlo como pedal de volumen o como un
controlador en tiempo real para parámetros de efectos.
(Para más información, vea página 26.)
Tecla [STORE]
Sirve para grabar en memoria programas editados.
Tecla [PEDAL ASSIGN] (solo G1X)
Le permite elegir el módulo a asignar al pedal de
expresión interno.
Tecla [BANK UP•TAP]
En el modo de reproducción, esta tecla sirve para cambiar
directamente al banco superior. En otros modos, esta tecla le
permite especificar manualmente el tempo del patrón de ritmo y
otros parámetros relacionados con la temporización y los ciclos.
Pedales de disparo [W]/[Q]
Se utilizan para seleccionar programas, controlar el
afinador y para otras funciones.
Adaptador CA
Diferencias entre el G1X y elG1
Características especiales del G1X que lo diferencian del G1:
• Equipado de forma standard con un pedal de expresión (→ p. 26)
• La tecla [PEDAL ASSIGN] del panel superior le permite elegir el
módulo que será controlado con el pedal de expresión (→ p. 26)
• No dispone de toma [CONTROL IN] en el panel trasero; no
permite el uso de un pedal de disparo opcional (FS01) o de un
pedal de expresión (FP01/FP02).
Toma [DC IN]
Puede conectar a esta toma un adaptador CA (ZOOM AD-0006) con
una salida media de 9 voltios DC, 300 mA (polo central negativo).
Toma [CONTROL IN] (solo G1)
FS01
FP01/FP02
ZOOM G1/G1X
Puede conectar a ella el pedal de disparo opcional
(FS01) o el pedal de expresión (FP01/FP02).
5
Selección de un programa
Para probar los distintos efectos del G1/G1X, le recomendamos que toque el instrumento mientras va
cambiando de un programa a otro.
Encendido
Cuando esté utilizando el G1/G1X a pilas, use un
cable monoaural con blindaje para conectar el
instrumento a la toma [INPUT] del panel trasero.
Cuando esté utilizando el G1/G1X con el
adaptador CA, conecte el adaptador a
una salida de corriente y su cable a la
toma [DC IN] del G1/G1X.
Encienda el amplificador de guitarra y
ajuste el volumen a su gusto.
Ajuste del G1/G1X al
modo de reproducción
Si el selector de módulo está en otra posición
distinta de "PLAY", colóquelo en esa posición.
A0
Aparecerá en pantalla
el banco y el número
de programa activos
Nombre banco Nº programa
entonces.
AVI SO En cuanto encienda el G1/G1X, la
unidad entrará en el modo de
reproducción, incluso aunque el selector
de módulo no esté ajustado a "PLAY".
Selección de un programa
Para cambiar de programa, pulse uno de los pedales de disparo [W]/[Q].
Al pulsar el pedal de disparo [W] se cargará el programa inferior (anterior), mientras que
si pulsa el pedal de disparo [Q] se cargará el superior (siguiente).
La pulsación repetida de uno de estos pedales de disparo le permitirá ir pasando a través de los distintos
programas en este orden A0 – A9 ... d0 – d9 → 00 – 09 ... 30 – 39 → A0, o en el orden inverso.
6
ZOOM G1/G1X
Selección de un programa
Ajuste del nivel master
Para ajustar el nivel master en el modo de
reproducción, utilice el mando [VALUE].
Al girar el mando [VALUE], aparecerá en
pantalla el ajuste del nivel master.
80
El rango de ajuste para el nivel master es 0 – 98, 1.0.
Cuando apague la unidad y vuelva a encenderla
de nuevo, este parámetro será reinicializado a 80.
NO TA
Cuando esté utilizando auriculares, este
mando ajustará el volumen de escucha.
Selección directa de un banco
Para elegir directamente los bancos A - d, 0 - 3, use la tecla [BANK
UP•TAP].
Con cada pulsación de la tecla cambiará al banco superior.
NO TA
ZOOM G1/G1X
En el G1, también puede cambiar de banco utilizando el pedal de
disparo (FS01) (→ p. 16).
7
Uso del afinador
El G1/G1X dispone de un afinador cromático automático. Para utilizar esta función, debe dejar los efectos en
bypass (temporalmente desactivados) o anulados (solo sonido original; sonido con efectos desactivado).
Activación de bypass o anulación
Ajuste del G1/G1X al estado de bypass
En el modo de reproducción o en el de ritmo
(→ p. 10), pulse a la vez durante un instante
los dos pedales de disparo [W]/[Q].
BP
Ajuste del G1/G1X al estado mute
En el modo de reproducción o en el de
ritmo (→ p. 10), mantenga pulsados
durante 1 segundo como mínimo los
pedales de disparo [W]/[Q].
NO TA
MT
No podrá activar el estado bypass o mute
desde el modo de edición.
Cambio de programa en bypass/anulación
Cuando pulse a la vez los pedales de disparo [Q]/[W]
mientras toca su instrumento, el sonido cambiará
momentáneamente justo antes de que se active la condición
bypass/mute. Esto es debido a que el G1/G1X cambia al
programa superior o inferior cuando pulse uno de los pedales
algo antes que el otro. (Cuando cancele la condición bypass /
anulación, se volverá a activar el programa original).
Este tipo de comportamiento no es ningún defecto. Es debido a
la enorme velocidad con la que el G1/G1X responde al cambio
de programa. Para evitar el cambio de sonido producido por lo
que acabamos de explicarle, no produzca ningún sonido con su
instrumento hasta que esté totalmente establecida la condición
de bypass/anulación.
Afinación del instrumento
Toque "al aire" la cuerda
que quiera afinar y ajuste el
tono.
A8
En la parte izquierda de la pantalla
aparecerá indicada la nota más
cercana al tono actual.
8
ZOOM G1/G1X
Uso del afinador
Ajuste del tono de referencia del afinador
Si quiere, puede realizar un ajuste preciso del tono de referencia del afinador del G1/G1X.
Gire el mando [VALUE].
Cuando gire el mando [VALUE] en el estado de
bypass/mute, aparecerá indicado en pantalla el
tono de referencia activo. El ajuste por defecto es
40 (La central = 440 Hz).
40
Mientras aparece indicado el tono de
referencia, vuelva a girar el mando
[VALUE] para ajustar el valor en el rango
35 - 45 (La central = 435 a 445 Hz).
42
Cuando suelte el mando [VALUE], la indicación
en pantalla volverá tras un instante a la situación
anterior.
NO TA
Cuando apague el G1/G1X y vuelva a
encenderlo, el ajuste del tono de referencia
será reiniciado a 40 (La central = 440 Hz).
Vuelta al modo de reproducción
Pulse uno de los pedales de disparo [W]/[Q].
En la parte derecha de la pantalla
aparecerá un símbolo que le indicará
el grado de desafinación del tono.
Tono sostenido
Tono correcto Tono bemolado
A8
Afine las demás cuerdas siguiendo
el mismo procedimiento.
ZOOM G1/G1X
La indicación girará más rápido cuanto más
desafinado esté el tono.
9
Uso de la función rítmica
El G1/G1X dispone de una función rítmica que reproduce sonidos de batería utilizando distintos patrones.
La función rítmica está disponible en el modo de reproducción y en el de ritmo. Esta sección le describe el
uso de la función en el modo de ritmo.
Selección del modo de ritmo
Coloque el selector de módulo en la posición
"RHYTHM".
Aparecerá indicado en pantalla el número
de patrón rítmico activo (01 – 40).
No podrá cambiar de programa ni ajustar
el nivel master.
AVI SO
01
• También podrá utilizar la función de ritmo en el
modo de reproducción.
• En el modo de reproducción, no será posible
cambiar de patrón rítmico ni ajustar el tempo o
el volumen del ritmo.
Activación de la función rítmica
Para poner en marcha la función rítmica,
pulse la tecla RHYTHM [R/P].
NO TA
Cuando el ritmo esté en marcha, el efecto
reverb estará desactivado.
Elección de un patrón rítmico
El G1/G1X dispone de 40 patrones rítmicos. Para más
información sobre el contenido de los patrones, vea la
página 25.
Para cambiar de patron rítmico, pulse uno
de los pedales de disparo [W]/[Q] en el
modo de ritmo.
AVI SO
10
Si pulsa a la vez los pedales de disparo [W]/[Q]
en el modo de ritmo, el G1/G1X activará el
estado bypass/mute (→ p. 8). En este estado
podrá seguir utilizando la función de ritmo.
ZOOM G1/G1X
Uso de la función rítmica
Ajuste del volumen del ritmo
25
Para ajustar el volumen del ritmo, gire el mando
[VALUE].
Cuando gire el mando [VALUE], aparecerá en pantalla el ajuste activo (0 – 30).
Ajuste del tempo
Puede ajustar el tempo del patrón rítmico en el
rango 40 – 250 BPM (tiempos por minuto).
Para modificar el tempo del ritmo de forma
continua, pulse una vez [BANK UP•TAP] y
después gire el mando [VALUE] mientras
aparece indicado en pantalla el valor de tempo.
Para especificar el tempo manualmente,
pulse como mínimo dos veces [BANK
UP•TAP] con el intervalo de tempo deseado.
El G1/G1X detectará automáticamente el intervalo
entre la segunda pulsación y la siguiente y ajustará el
tempo a este valor.
Mientras esté realizando los pasos anteriores,
aparecerá en pantalla el valor de tempo activo (40 –
250). Para valores en rango 100 a 199, después del
primer dígito verá que hay un punto. Para valores
iguales o superiores a 200, aparecerá un punto
después del primer dígito y otro después del segundo.
20 40
Verá un punto
Tempo = 120 BPM
AVI SO
Dos puntos
Tempo =240 BPM
Con el G1, también podrá utilizar el pedal
de disparo (FS01) para ajustar el tempo
manualmente (→ p. 16). El G1X no admite
el uso de un pedal de disparo.
Detención del ritmo
Para detener el ritmo, pulse la tecla RHYTHM [R/P].
El G1/G1X volverá a la situación anterior.
ZOOM G1/G1X
11
Edición de un programa
Puede editar libremente los programas del G1/G1X modificando los valores de los parámetros de efectos.
Pruebe a editar el programa que esté seleccionado entonces para crear su propio sonido.
Selección del módulo de
efectos/parámetro
Gire el selector de módulo para elegir el
módulo de efectos y el parámetro a editar.
Tiene disponibles los siguientes ajustes.
El módulo EQ tiene tres parámetros, mientras que los
módulos MODULATION, DELAY y REVERB solo
tienen dos. El selector de módulo le permite acceder
directamente a cada uno de ellos.
(5)
(4)
(3)
(2)
(1)
(6) (7)
(8)
(9)
(10)
(11)
(12)
(13)
(14) Type = Tipo de efecto
Prm = Parámetro
(1) Nivel de programa (Prm)
(2) Módulo COMP/EFX (Type&Prm)
(3) Módulo DRIVE (Type)
(4) Módulo DRIVE (Prm)
(5) – (7) Módulo EQ (Prm)
(8) Módulo ZNR/AMP (Type&Prm)
(9) Módulo MODULATION (Type&Prm1)
(10) Módulo MODULATION (Prm2)
(11) Módulo DELAY (Type&Prm1)
(12) Módulo DELAY (Prm2)
(13) Módulo REVERB (Type&Prm1)
(14) Módulo REVERB (Prm2)
Type&Prm o Type&Prm1
Type
Prm o Prm2
Elemento que le permite ajustar el
tipo de efecto (parte izquierda de la
pantalla) y el valor para el parámetro
(parte derecha).
Elemento que solo le
permite seleccionar
el tipo de efecto.
Elemento que solo le
permite ajustar el valor
para el parámetro.
Tipo de
efecto
12
C1
Valor ajustado
para el parámetro
FD
Tipo de efecto
25
Valor ajustado para el parámetro
ZOOM G1/G1X
Edición de un programa
Modificación del ajuste
Utilice el mando [VALUE] para cambiar de
tipo de efecto y parámetro.
Cuando realice un cambio de tipo de efecto y/o del
valor de un parámetro, en la parte inferior derecha de
la pantalla aparecerá un punto (.). Esto le indicará que
ha modificado un ajuste.
C2
NO TA
El punto le indica que
ha modificado el ajuste
Cuando elija un parámetro que pueda ser
ajustado a través la función de marcación
(→ p. 18), podrá utilizar la tecla [BANK
UP•TAP] para ajustar un intervalo o
velocidad al tiempo que transcurra entre
las pulsaciones de la tecla.
Para activar o desactivar un
módulo de efectos
Para activar o desactivar el módulo
seleccionado, pulse uno de los pedales de
disparo [W]/[Q].
En pantalla aparecerá la indicación "oF".
Cuando vuelva a pulsar uno de los pedales de
disparo, la indicación en pantalla volverá a la
situación en la que se encontraba anteriormente
OF
Salida del modo de edición
Para salir del modo de edición y volver al de reproducción,
ajuste el selector de módulo a la posición "PLAY".
NO TA
ZOOM G1/G1X
Cuando vuelva al modo de reproducción, si ha realizado
algún cambio en el programa, en la parte inferior derecha
de la pantalla aparecerá un punto (.). Si ahora cambia de
programa, las modificaciones que haya realizado en el
modo de edición se perderán salvo que primero grabe el
programa. Para conservar los cambios introducidos, grabe
el programa como le indicamos en la página 14.
13
Grabación/copia de programas
Puede grabar un programa editado en un banco de la zona de usuario (A – d). También es posible grabar
un programa existente en otra posición para crear una copia.
En el modo de reproducción o
en el de edición, pulse [STORE].
En pantalla parpadeará el banco y el número
de programa.
A0
NO TA
Los programas de los bancos de la zona
prefijada (0 – 3) son solo de lectura. No puede
grabar o copiar programas en esas posiciones.
Si pulsa la tecla [STORE] cuando esté
seleccionado un programa de la zona prefijada,
el programa "A0" (banco A, programa 0) será
seleccionado automáticamente como destino
de la operación de grabación/copia.
Selección del banco de destino
de grabación/copia
Para elegir el banco utilizado como destino de
la operación de grabación/copia, use la tecla
[BANK UP•TAP].
B0
NO TA
14
• Solo puede elegir un banco de la zona de
usuario (A – d) como banco de destino de
grabación/copia.
• Durante el proceso de grabación/copia, no
podrá utilizar el pedal de disparo (FS01)
para cambiar de banco.
ZOOM G1/G1X
Grabación/copia de programas
Para cancelar el proceso de grabación
Para anular el proceso, utilice el mando [VALUE] antes de pulsar de
nuevo la tecla [STORE] en el paso
.
Pulse de nuevo la tecla [STORE]
Cuando termine el proceso de grabación /
copia, el G1/G1X volverá al modo anterior,
quedando seleccionado el programa de
destino.
B4
Especificación del programa
destino de copia/grabación
Para especificar el número de
programa destino de copia/grabación,
utilice los pedales de disparo [W]/[Q].
B4
ZOOM G1/G1X
15
Cambio de la forma de carga de programas
Habitualmente, en el G1/G1X el cambio de un programa en el modo de reproducción hará que éste se
active de forma inmediata, produciendo un cambio instantáneo en el sonido en cuanto haga la selección.
En algunos casos, como cuando el nuevo programa está en una posición de memoria no adyacente a la del
programa activo, este método no resulta demasiado adecuado, ya que el sonido irá cambiando a medida
que vaya pasando por los distintos programas. En este caso, resulta más conveniente utilizar el método de
“pre-selección”, para el que primero tiene que seleccionar el programa que vaya a utilizar a continuación,
y después tiene que realizar un paso adicional para activarlo.
Para que el G1/G1X cambie al método de preselección:
1.
Encienda el G1/G1X mientras mantiene
pulsado el pedal de disparo [Q].
Durante el arranque en pantalla se irá
desplazando la indicación "PrE-SElEct".
2.
En el modo de reproducción, utilice
los pedales de disparo [W]/[Q] para
especificar el programa que quiera
usar a continuación.
Puede utilizar la tecla [BANK UP•TAP] o un
pedal de disparo (FS01) conectado a la toma
[CONTROL IN] para cambiar solo de banco (El
G1X no admite un pedal de disparo).
Parpadeará en pantalla el nuevo banco o el nuevo
número de programa especificado. El sonido
todavía no cambiará.
3.
Una vez que haya especificado el
programa a utilizar, pulse los
pedales de disparo [W]/[Q].
Se aceptará el cambio de programa, la indicación
en pantalla dejará de parpadear y pasará a quedar
encendida fija, y cambiará el sonido.
B0
B0
4.
Para que el G1/G1X vuelva al método
normal de selección de programas,
simplemente apague la unidad y
vuélvala a encender de nuevo.
El método de selección de programas es
automáticamente
reinicializado
al
funcionamiento habitual.
Uso de un pedal de disparo/expresión
El G1 viene con una toma [CONTROL IN] diseñada para la conexión de un pedal de disparo o de
expresión opcionales.
Esta sección le explica la forma de utilizar ambos elementos.
Uso del pedal de disparo
(FS01) (solo en el G1)
Dependiendo del modo activo en ese momento,
el pedal de disparo funcionará así:
● Modo de reproducción
Simplemente debe conectar el pedal de disparo
opcional (FS01) a la toma [CONTROL IN] del
G1 y encender la unidad. Esto le permitirá
cambiar de banco y especificar el tempo para los
patrones rítmicos con el pedal de disparo.
16
Al pulsar el pedal de disparo seleccionará el
siguiente banco.
● Modo de ritmo
Cuando pulse dos o más veces el pedal de
ZOOM G1/G1X
Uso de un pedal de disparo/expresión
disparo, el G1 detectará el intervalo entre las
pulsaciones y ajustará el tempo a ese intervalo
(función de marcación de tempo).
Indicación
● Modo de edición
El pedal de disparo no tiene efecto.
Uso de un pedal de
expresión
En el G1, la conexión de un pedal de expresión
(FP01/FP02) a la toma [CONTROL IN] le permite
utilizarlo como un pedal de volumen o para ajustar
un parámetro de efectos en tiempo real.
Esto mismo también es válido para el G1X. La
función elegida para el pedal de expresión es
grabada para cada programa individualmente.
1.
2.
Para utilizar el pedal de expresión
con el G1, conecte el FP01 o FP02 a
la toma [CONTROL IN] y encienda la
unidad.
Elija el programa para el que quiera
utilizar el pedal de expresión.
3.
Ajuste el selector de módulo a una
posición distinta de "PLAY" o
"RHYTHM".
El G1/G1X entrará en el modo de edición.
4.
Mientras mantiene pulsada la tecla
[RHYTHM], utilice el mando [VALUE]
para elegir el módulo a controlar con
el pedal de expresión. Puede elegir
entre los siguientes ajustes:
Indicación
Destino control
OF
Desactivado
VP
Volumen
WP
Módulo COMP/EFX
GP
Módulo DRIVE
ZOOM G1/G1X
Destino control
MP
Módulo
MODULATION
DP
Módulo DELAY
RP
Módulo REVERB
AVISO
• En la sección "Tipos de efectos y parámetros"
(página 19 – 24), un símbolo de pedal indica qué
tipo de efecto/parámetro es controlado por el
pedal.
• Cuando haya elegido un módulo como destino de
control, pero no aparezca un símbolo de pedal en
el tipo de efecto activo en dicho módulo, el pedal
de expresión no tendrá efecto.
5. Si quiere, grabe el programa.
El ajuste del pedal de expresión es grabado como
parte del programa.
6.
Elija el programa en el modo de
reproducción y use el pedal de
expresión.
Cuando utilice el pedal cambiará el
correspondiente parámetro (al pulsar el pedal
aumentará el valor del parámetro).
En la condición de bypass, el pedal de expresión
siempre funcionará como un pedal de volumen,
independientemente del ajuste realizado en el
paso 4.
AVISO
• El pedal de expresión también funcionará en el
modo de edición.
• Con el G1X, también puede utilizar la tecla [PEDAL
ASSIGN] del panel superior en lugar de la tecla
[RHYTHM] y el mando [VALUE] para elegir el
módulo que será controlado por el pedal. Para
más información, vea la página 26.
17
Tipos de efectos y parámetros
abajo. Puede utilizar todos los módulos de efectos a
la vez o puede usar selectivamente ciertos módulos
activándolos o desactivándolos.
Enlace de efectos
Los programas del G1/G1X constan de ocho
módulos de efectos, como puede ver en la imagen de
Modulos de efectos
COMP/EFX
DRIVE
Compressor
FD Clean
Auto Wah
EQ
ZNR
AMP
MODULATION
DELAY
ZNR
AMP Sim.
Chorus
Delay
Hall
VX Clean
Ensemble
Tape Echo
Room
Analog
Delay
Spring
Ping Pong
Delay
Tiled Room
Booster
HW Clean
Flanger
Tremolo
US Blues
Step
Phaser
BG Crunch
Pitch Shift
REVERB
Arena
Tipos de efectos
* Los nombres de los fabricantes o de los productos que aparecen en esta tabla son marcas
comerciales o marcas registradas de sus respectivos propietarios. Los nombres se utilizan
solo con el fin de ilustrar características del sonido y no indican ningún tipo de relación de
las mismas con ZOOM CORPORATION.
En algunos módulos de efectos, puede elegir un tipo de efecto entre una serie de opciones. Por ejemplo, el
módulo MODULATION le permite elegir entre Chorus, Flanger y otros tipos de efectos, mientras que las
opciones para el módulo REVERB son Hall, Room y otros tipos de efectos.
Explicación de los símbolos
● Selector de módulo
El símbolo de selector de módulo
le indica la posición en la que
debe estar mando para que se
cargue este módulo/parámetro.
● Pedal de expresión
Un icono de pedal en la lista, le
indica un parámetro que puede ser
controlado con el pedal de
expresión interno o con uno
externo.
● Tap
TAP
Un icono [TAP] en la lista le
indica un parámetro que puede ser
ajustado golpeando la tecla
[BANK UP•TAP].
En el modo de edición, cuando esté seleccionado
el correspondiente módulo/tipo de efecto, el
pulsar repetidamente la tecla [BANK UP•TAP]
ajustará el parámetro (ciclo de modulación,
tiempo de retardo, etc) de acuerdo al intervalo de
tiempo con el que haya pulsado la tecla.
Cuando elija este elemento, el parámetro del
módulo podrá ser controlado en tiempo real con
el pedal de expresión que tenga conectado.
18
ZOOM G1/G1X
Tipos de efectos y parámetros
■ PATCH LEVEL
PATCH LEVEL (Prm)
Define el volumen global del programa.
2
el nivel global en el rango 2 – 98, 1.0. Un valor de 80 corresponde a la ganancia unitaria (el
1 0 Ajusta
nivel de entrada es el mismo que el de salida).
■ Módulo COMP/EFX (Compresor/EFX)
Este módulocomprende los efectos que controlan el dinamismo del nivel como el compresor, y
efectos de modulación como el trémolo y el modulador de fase.
COMP/EFX (Type&Prm)
Ajusta la intensidad y el tipo de efectos del módulo COMP/EFX.
C1
Compressor
C 9 Es un compresor de tipo MXR Dynacomp. Atenúa los agudos y realza los graves para mantener el nivel
general de la señal dentro de un determinado rango. Cuanto más alto sea este valor, mayor será la sensibilidad.
A1
Auto Wah
A 9 Este efecto produce un sonido wah que depende de la intensidad de pulsación. Cuanto más alto sea
este valor, mayor será la sensibilidad.
B1
B 9 Booster
T1
T 9 Este efecto modifica periódicamente el volumen. Cuanto más alto sea este valor, mayor será la
Aumenta el nivel de la señal y crea un sonido dinámico. Cuanto más alto sea este valor, mayor será la ganancia.
Tremolo
velocidad de modulación.
P1
Phaser
P 9 Este efecto produce un sonido con un carácter de pulsación. Cuanto más alto sea este valor, mayor será
la velocidad de modulación.
R1
Ring Mod (Ring Modulator)
R 9 Este efecto produce un sonido metálico de repique. Cuanto más alto sea este valor, mayor será la
frecuencia utilizada para la modulación.
S1
Slow Attack
S 9 Este efecto reduce la velocidad de ataque de cada nota individual, produciendo un sonido de tipo
violín. Los valores altos producirán tiempos de ataque más lentos.
V1
Vox Wah
V 9 Este efecto simula un pedal wah de VOX medio abierto. Los valores altos producen un mayor énfasis
en la frecuencia.
1
Cry Wah
9 Este efecto simula un pedal wah Crybaby medio abierto. Los valores altos producen un mayor énfasis
en la frecuencia.
■ Módulo DRIVE
Este módulo incluye 20 tipos de distorsión y un simulador acústico. En este módulo, es posible
ajustar los elementos DRIVE y GAIN independientemente.
DRIVE (Tipo)
Elige el tipo de efectos para el módulo DRIVE.
FD Clean
FD
Magnífico sonido limpio de un Fender
Twin Reverb (del 65) muy apreciado por
guitarristas de diversos estilos.
ZOOM G1/G1X
VX Clean
V
Sonido limpio del combo Vox AC-30,
funcionando en el modo de clase A.
19
Tipos de efectos y parámetros
HW Clean
HW
Sonido limpio del legendario Hiwatt
Custom 100 de Britain totalmente a
válvulas.
BG Crunch
BG
Sonido crunch del combo Mesa Boogie
MkIII.
US Blues
BL
MS
MS Drive
MD
Sonido de alta ganancia de una torre
Marshall JCM2000.
DD
Overdrive
OD
Simulación del Boss OD-1, pionero en el
concepto de “saturación”.
dist+
DS
Simulación del MXR distortion+ que
popularizó la distorsión.
Simulación del Fuzz Face que se convirtió
en parte de la historia del rock con su
extraño aspecto e increíble sonido.
BD
GV
RT
Sonido de alta ganancia con la máxima
ganancia posible en cualquier efecto de
distorsión.
Flat Clean
FT
El auténtico sonido plano y limpio de
Zoom.
Sonido de alta ganancia del clásico Peavey
5150 desarrollado en colaboración con un
famoso guitarrista de rock duro.
Sonido de alta ganancia del canal rojo del
amplificador Mesa Boogie Dual Rectifier
(modo clásico).
Guv'nor
Simulación del efecto de distorsión
Guv'nor de Marshall.
RAT
Simulación del PROCO RAT famoso por
su cortante sonido de distorsión.
Metal Zone
MT
ExtremeDS
ED
Sonido crunch del lengendario Marshall
del año 1959.
BG Drive
Fuzz Face
FF
MS #1959
PV Drive
PV
DZ Drive
Sonido de alta ganancia del amplificador
de guitarra alemán Diezel Herbert
fabricado a mano, con tres canales
controlables por separado.
Sonido crunch de un Fender Tweed
Deluxe de 1953.
Simulación del sonido clásico del pedal
Boss Metal Zone famoso por su
prolongado sustain y por el dinamismo de
su rango de medio-bajo.
Hot Box
HB
LD
Simulación del previo a válvulas HotBox
de Matchless.
Lead
Sonido de distorsión suave y brillante.
Aco.Sim
A
Este efecto hace que una guitarra eléctrica
suene como una acústica.
GAIN (Prm)
Ajusta los parámetros del módulo DRIVE.
Cuando TYPE esté ajustado a un tipo de efecto de distorsión:
Gain
0
30
Ajusta la ganancia (intensidad de distorsión) para los tipos de efectos de distorsión.
Cuando TYPE esté ajustado a Aco.Sim
TOP
0
20
10
Ajusta el tono de cuerda característico de una guitarra acústica.
ZOOM G1/G1X
Tipos de efectos y parámetros
* Los nombres de los fabricantes y productos mencionados en esta lista son marcas comerciales o
marcas registradas de sus respectivos propietarios. Los nombres se utilizan solo con el fin de ilustrar
características del sonido y no indican ningún tipo de relación de las mismas con ZOOM
CORPORATION.
■ Módulo EQ
Es un ecualizador de 3 bandas. En este módulo, puede ajustar los tres elementos del mismo (EQ
LO, EQ MID y EQ HI ) de forma independiente.
EQ LO (Prm)
EQ MID (Prm)
Adjusta la banda
LO del módulo EQ.
Lo
8
1 8 Ajusta el realce/corte
del rango de graves
(160 Hz).
EQ HI (Prm)
Ajusta la banda
MID del módulo
EQ.
Mid
8
1 8 Ajusta el realce/corte
del rango de medios
(800 Hz).
Ajusta la banda HI
del módulo EQ.
Hi
8
1 8 Ajusta el realce/corte
del rango de agudos
(3.2 kHz).
■ Módulo ZNR/AMP (ZNR/simulador de amplificador)
Este módulo combina dos elementos. El ZNR es un circuito de reducción de ruidos desarrollado
por ZOOM que se encarga de reducir el ruido durante las pausas de ejecución sin afectar a la calidad
del sonido. El simulador de amplificador recrea el sonido de distintos recintos acústicos.
ZNR/AMP (Type&Prm)
Le permite seleccionar a la vez la sensibilidad del ZNR y el tipo de simulador de
amplificador.
ZNR (ZOOM Noise Reduction)
0
9 Es únicamente la función de reducción de ruido. Cuanto más elevado sea el valor de este parámetro
C0
C 9 Combinación del ZNR con un simulador de amplificador que recrea el sonido de un combo con un
más potente será el efecto. Ajuste el valor tan alto como sea posible sin que se produzca una supresión del
sonido que haga que quede totalmente artificial.
Combo & ZNR
recinto de caja cerrada. El valor del dígito de la derecha controla la sensibilidad del ZNR.
B0
Bright Combo & ZNR
B 9 Combinación del ZNR con un simulador de amplificador que recrea el sonido de un combo brillante
con recinto de caja abierta. El valor del dígito de la derecha controla la sensibilidad del ZNR.
S0
Stack & ZNR
S 9 Combinación del ZNR con un simulador de amplificador que recrea el sonido de una torre de
altavoces. El valor del dígito de la derecha controla la sensibilidad del ZNR.
ZOOM G1/G1X
21
Tipos de efectos y parámetros
■ Módulo MODULATION
Este módulo incluye efectos como el chorus, modulador de tono, retardo, etc. En este módulo,
puede ajustar los dos elementos (MODULATION y RATE) independientemente.
MODULATION (Type&Prm1)
RATE (Prm2)
Elige el tipo de efecto del módulo
MODULATION y controla a la vez el
parámetro 1.
Chorus
C1
Este efecto mezcla el sonido original con un
C 9 componente de tono modificado variable,
produciendo un sonido totalmente
resonante. Los valores altos en el dígito de la
derecha producen un ratio mayor de mezcla.
Controla el parámetro 2 del módulo
MODULATION.
Rate
1
50
Ajusta la velocidad de modulación.
Ensemble
E1
Es un bloque de chorus con movimiento
E 9 tridimensional. Los valores altos en el
dígito de la derecha producen un ratio
mayor de mezcla.
Flanger
F1
Este efecto produce un sonido resonante
F 9 totalmente ondulante. Los valores altos en
el dígito de la derecha enfatizan las
características del efecto.
Rate TAP
1
50
2
DT
1
24
1
Ajusta la velocidad de modulación.
Step
S1
Es un efecto especial que modifica el
S 9 sonido con un patrón en escalera. Los
valores altos en el dígito de la derecha
enfatizan las características del efecto.
Pitch Shift
P1
Este efecto hace que aumente o disminuya
P 9 el tono del sonido original. Los valores
altos en el dígito de la derecha producen
un mayor ratio de mezcla de efectos versus
señal original.
Mono Pitch
M1
12
Shift
Ajusta la cantidad de modulación de tono
en semitonos. "dt" produce un efecto de
desafinación.
Es un modulador de tono monofónico
(interpretaciones de notas sueltas), con
M 9 una baja fluctuación de sonido. Los
valores altos en el dígito de la derecha
producen un mayor ratio de mezcla de
efectos versus señal original.
HPS (Harmonized Pitch
Shifter)
H1
Es un modulador de tono inteligente que
H 9 genera automáticamente armonías de
escala mayor de acuerdo a una clave
prefijada. Los valores altos en el dígito de
la derecha producen un mayor ratio de
mezcla de efectos versus señal original.
C
D
E
F
G
A
B
,
,
,
,
,
C O Key
DO
F O Especifica la tónica para la escala utilizada
G O durante la modulación de tono. El símbolo
"o" hace referencia a # (sostenido).
AO
Vibrato
C1
V
22
C 9 Efecto de vibrato automático. Los valores
V
altos en el dígito de la derecha enfatizan la
intensidad del vibrato.
Rate TAP
1
50
Ajusta la velocidad del vibrato.
ZOOM G1/G1X
Tipos de efectos y parámetros
Pitch Bend
B1
Este efecto le permite utilizar el pedal de
expresión para modificar el tono en
B 9 tiempo real. Los valores del dígito de la
derecha eligen el tipo de cambio de efecto
producido por el pedal de expresión (vea
la Tabla 1).
Pedal Position
0
Ajusta el valor inicial para la cantidad de
modulación de tono (el valor que estará
1 0 activo cuando el pedal esté en reposo). El
balance de nivel entre el sonido original/
sonido con efectos también variará de
acuerdo al ajuste del parámetro 1.
[Tabla1]
Delay
D1
Es un retardo cuyo ajuste máximo es 2000
D 9 ms. Los valores altos en el dígito de la
derecha producen un mayor ratio de mezcla
de efectos versus señal original y aumentan
la cantidad de realimentación.
Time TAP
1
Ajusta el tiempo de retardo. En el rango 10
2 0 – 1000 ms, el ajuste se realiza a intervalos
de 10 ms (1 – 99, 1.0). Para valores de 1
segundo y superiores, el ajuste se realiza a
intervalos de 100 ms (1.1 – 2.0).
■ Módulo DELAY
Este módulo incluye distintos efectos de retardo. En este módulo puede ajustar los dos elementos
(DELAY y TIME) de forma independiente.
DELAY (Type&Prm1)
Elige el tipo de efecto del módulo DELAY y a la vez controla el parámetro 1.
D1
Delay
D 9 Es un retardo cuyo ajuste máximo es 5000 ms. Los valores del dígito de la derecha controlan el ratio
de mezcla de efectos versus señal original y la cantidad de realimentación.
T1
Tape Echo
T 9 Este efecto simula un eco de cinta con un retardo de hasta 5000 ms. Los valores del dígito de la
derecha controlan el ratio de mezcla de efectos versus señal original y la cantidad de realimentación.
A1
Analog Delay
A 9 Simula un retardo analógico con una duración de hasta 5000 ms. Los valores del dígito de la derecha
controlan el ratio de mezcla de efectos versus señal original y la cantidad de realimentación.
Ping Pong Delay
P1
P 9 Es un retardo de tipo ping-pong en el que el sonido retardado va alternando entre los lados izquierdo y
derecho. Los valores del dígito de la derecha controlan el ratio de mezcla de efectos versus señal
original y la cantidad de realimentación.
TIME (Prm2)
Controla el parámetro 2 del módulo DELAY. Este parámetro es común para todos los
tipos de efectos.
1
Time TAP
5 0 Ajusta el tiempo de retardo. En el rango 10 – 1000 milisegundos, el ajuste se realiza a intervalos de 10
ms (1 – 99, 1.0). Para valores de 1 segundo y superiores, a intervalos de 100 ms (1.1 – 5.0).
ZOOM G1/G1X
23
Tipos de efectos y parámetros
■ Módulo REVERB
Este módulo incluye efectos que simulan distintos sonidos de reverb. En este módulo, puede
ajustar los dos elementos (REVERB y DECAY) independientemente.
REVERB (Type&Prm1)
Elige el tipo de efecto del módulo REVERB y a la vez controla el parámetro 1.
H1
Hall
H 9 Esta reverb simula la acústica de una sala de conciertos. Los valores altos en el dígito de la derecha
producen un mayor ratio de mezcla de efectos versus señal original.
R1
Room
R 9 Esta reverb simula la acústica de una habitación. Los valores altos en el dígito de la derecha producen
un mayor ratio de mezcla de efectos versus señal original.
S1
Spring
S 9 Este efecto simula una reverb de muelles. Los valores altos en el dígito de la derecha producen un
mayor ratio de mezcla de efectos versus señal original.
Arena
A1
A 9 Este efecto reverb simula la acústica de una gran sala de directo como un pabellón de deportes, por
T1
T 9 Simula la acústica de una habitación alicatada. Los valores altos en el dígito de la derecha producen un
ejemplo. Los valores altos en el dígito de la derecha producen un mayor ratio de mezcla de efectos
versus señal original.
Tiled Room
mayor ratio de mezcla de efectos versus señal original.
DECAY (Prm2)
Controla el parámetro 2 del módulo REVERB. Este parámetro es común a todos los
tipos de efectos.
1
24
30
Decay
Ajusta la duración del decaimiento.
ZOOM G1/G1X
Reinicialización a los valores de fábrica
Patrones prefijados del G1/G1X
#
Nombre patrón Tipo ritmo
1
8beat 1
2
8beat 2
3
#
Nombre patrón Tipo ritmo
4/4
15
FUNK 1
4/4
16
FUNK 2
8beat 3
4/4
17
4
8shuffle
4/4
5
16beat 1
6
16beat 2
7
#
Nombre patrón Tipo ritmo
4/4
29
5per4 2
5/4
4/4
30
LATIN
4/4
HIPHOP
4/4
31
BALLAD 1
4/4
18
R'nR
4/4
32
BALLAD 2
3/4
4/4
19
POP 1
4/4
33
BLUES 1
4/4
4/4
20
POP 2
4/4
34
BLUES 2
3/4
16shuffle
4/4
21
POP 3
4/4
35
JAZZ 1
4/4
8
ROCK
4/4
22
DANCE 1
4/4
36
JAZZ 2
3/4
9
HARD
4/4
23
DANCE 2
4/4
37
METRO 3
3/4
10
METAL 1
4/4
24
DANCE 3
4/4
38
METRO 4
4/4
11
METAL 2
4/4
25
DANCE 4
4/4
39
METRO 5
5/4
12
THRASH
4/4
26
3per4
3/4
40
METRO
13
PUNK
4/4
27
6per8
3/4
14
DnB
4/4
28
5per4 1
5/4
Reinicialización a los valores de fábrica
Cuando la unidad sale de fábrica, los programas de la zona de usuario (A0 – d9) del G1/G1X contienen los
mismos ajustes que los del área de presets (00 – 39). Incluso después de que haya sobregrabado los programas
de la zona de usuario, puede restaurar su contenido original con una única operación (función "All Initialize").
1.
Encienda el G1/G1X mientras
mantiene pulsada la tecla [STORE].
En pantalla aparecerá la indicación "AL".
AL
2.
Para ejecutar la función All Initialize,
pulse de nuevo la tecla [STORE].
ZOOM G1/G1X
Los ajustes de todos los programas serán
reinicializados a los valores de fábrica y la
unidad cambiará al modo de reproducción. Para
anular la operación, pulse la tecla RHYTHM
[R/P] en lugar de la tecla [STORE].
NOTA
Cuando realice un reset All Initialize, todos los
programas que haya creado serán eliminados
(sobregrabados). Utilice esta función con sumo cuidado
para evitar perder programas que quiera conservar.
25
Funciones especiales del G1X
Esta sección está dedicada al manejo y las funciones específicas del G1X.
Funcionamiento de la tecla
[PEDAL ASSIGN]
El panel superior del G1X incluye una tecla
[PEDAL ASSIGN]. Además del método descrito
en la página 17, el módulo a ser controlado por el
pedal también puede ser seleccionado por medio
de esta tecla.
1. En el modo de reproducción o en el
de edición, pulse la tecla [PEDAL
ASSIGN] para elegir el módulo
destino de control.
El módulo seleccionado entonces como destino
de control será indicado en la fila de LEDs que
hay encima de la tecla [PEDAL ASSIGN].
Apagado
2.
Pedal inactivo
Volumen
Módulo COMP/EFX
Módulo DRIVE
Módulo MODULATION
Módulo DELAY
Módulo REVERB
Grabe el programa cuando sea
necesario.
3.
En el modo de reproducción, elija el
programa y utilice el pedal de expresión.
El correspondiente parámetro cambiará en
tiempo real.
4.
Para activar o desactivar el módulo
asignado al pedal, pulse a fondo el pedal.
Cuando el módulo esté desativado, parpadeará el
correspondiente LED situado encima de la tecla
[PEDAL ASSIGN]. También puede utilizar esta
función en el modo de edición.
26
Ajuste del pedal de expresión
Cuando sea necesario puede reajustar el pedal de
expresión del G1X. Si le parece insuficiente el
cambio del efecto al pulsar el pedal de expresión
a tope, o si el sonido o el tono se ven modificados
excesivamente incluso aunque solo pulse el
pedal suavemente, ajuste el pedal de la siguiente
manera:
1.
Mantenga pulsada la tecla [PEDAL
ASSIGN] mientras enciende el G1X.
En pantalla aparecerá la indicación "dn .
2.
Con el pedal de expresión en la
posición de puntera arriba, pulse la
tecla [STORE].
En pantalla aparecerá la indicación "UP".
3.
Pulse a tope el pedal de expresión y
después levante el pie del pedal.
Pulse hasta el fondo
de modo que el pedal
toque aquí
Cuando levante el pie
el pedal volverá a su
posición lentamente.
4. Pulse de nuevo la tecla [STORE].
El ajuste ya habrá terminado y la unidad volverá
al modo de reproducción. Si en pantalla aparece
la indicación "Er", repita el procedimiento desde
el paso 2.
ZOOM G1/G1X
Especificaciones técnicas
Tipos de efectos
Módulos de efectos
Memoria de programas
Frecuencia de muestreo
Conversor A/D
Conversor D/A
Procesado de señal
Respuesta de frecuencia
54
máximo 8 módulos simultáneamente
Area de usuario: 10 programas x 4 bancos = 40
Area prefijada: 10 programas x 4 bancos = 40
Total 80 programas
96 kHz
24 bits, 128 x
24 bits, 128 x
32 bits
20 Hz – 40 kHz +1.0 dB -4.0 dB (con 10 kilohmios de carga)
Pantalla
Entrada
Nivel medio de entrada
Impedancia de entrada
Salida
LEDs de 7 segmentos, 2 dígitos
Conector de tipo auriculares mono standard
-20 dBm
470 kilohmios
Conector de tipo auriculares stereo standard (realiza doble función
como conector de auriculares/línea)
Nivel máximo de salida Línea +3 dBm
(impedancia de carga de salida 10 kilohmios o superior)
Auriculares 20 mW + 20 mW (con 32 ohmios de carga)
Entrada de control
Para FP02/FP01 o FS01 (solo en el G1)
Alimentación
Adaptador CA
9 V DC, 300 mA (polo central negativo) (ZOOM AD-0006)
Pilas
G1/G1X 4 pilas IEC R6 (tamaño AA).
12 horas de funcionamiento continuo (pilas alcalinas)
Dimensiones
G1
155 mm (P) x 136 mm (L) x 52 mm (A)
G1X
155 mm (P) x 234 mm (L) x 52 mm (A)
Peso
G1
350 g (sin pilas)
G1X
600 g (sin pilas)
Opciones
Pedal de expresión FP01/FP02 o pedal de disparo FS01 (solo G1)
Resolución de problemas
● No se enciende la unidad
Vea el apartado "Encendido" en la página 6.
● No funciona el efecto Reverb
Mientras se esté reproduciendo un patrón
rítmico, no estará disponible el efecto reverb.
Detenga primero el patrón rítmico (→ p. 11).
● No puede cambiar de programa
¿Ha ajustado la forma de cambiar programas a
"pre-select" (→ p. 16)? Apague la unidad y
vuélvala a encender de nuevo para volver al
ZOOM G1/G1X
método normal de cambio de programa.
● Elevados niveles de ruido
¿Está usando el adaptador CA ZOOM?. Asegúrese
de que está utilizando un adaptador que proporcione
a la unidad 9 V DC, 300 mA y que dispone de un
“polo central negativo” (ZOOM AD-0006).
● Las pilas duran poco
¿Está utilizando pilas de manganeso? La
unidad puede funcionar de forma continua 12
hras con pilas alcalinas.
27
Eliminación de aparatos eléctricos y electrónicos antiguos (aplicable
en todo los países europeos con sistemas de clasificación de residuos)
Este símbolo en el producto o en su embalaje indica que este aparato no
debe ser tratado como residuos domésticos. En lugar de ello deberá
llevarlo al punto de clasificación de residuos para el reciclaje de sus elementos
eléctricos / electrónicos. Al hacer esto estará ayudando a prevenir las posibles
consecuencias negativas para el medio ambiente y la salud humana que
podrían ser provocadas por una gestión inadecuada de este aparato. El reciclaje
de materiales ayudará a conservar los recursos naturales. Para más información
acerca del reciclaje de este aparato, póngase en contacto con el Ayuntamiento
de su ciudad, el punto de clasificación de residuos local o con el comercio donde
adquirió este aparato.
ZOOM CORPORATION
ITOHPIA Iwamotocho 2chome Bldg. 2F, 2-11-2, Iwamoto-cho,
Chiyoda-ku, Tokyo 101-0032, Japan
Página web: http://www.zoom.co.jp
G1/G1X - 5005-1
G1EPL.fm 1 ページ 2006年5月12日 金曜日 午後4時34分
G1/G1X Patch List
Name
Bank Patch
Pitch Bend
1
Mercury
A combination of Hiwatt Custom 100 simulation and Ensemble gives a spacious, beautiful sound with a clear presence. Great HW Clean
for cutting and arpeggio.
VOLUME
2
Hot Blues
Bluesy drive sound that faithfully brings out picking nuances. Pushing the pedal down gives that hot drive feeling ideal for US Blues
guitar solos.
DRIVE GAIN
3
Multi Phaser
Clean sound with a dash of Phaser. Try it and lead your band with some groovy cutting.
Phaser Rate
Automat
Combination of Marshall 1959 and Auto Wah results in bold auto wah sound with a distinctive touch, great for a wide range of Auto Wah
extravagant effects.
VOLUME
Good Vibe
Clean sound with a shimmering blend of Tremolo and Vibrato. Deep reverb creates a fantastic universe of sound.
DELAY Mix
Wah Lead
Michael Schenker style half-closed wah pedal sound. By pushing the pedal down, you can get dynamic wah in the fashion of Guv'nor
Zakk Wylde.
Vox Wah
7
Duet in G
Flamboyant lead tone based on a combination of HPS (Harmonized Pitch Shifter) and Lead. Moving the pedal controls the HPS Lead
mixing ratio.
HPS Mix
8
Jetter
Typical Flanger jet sound. Play the low-end strings, and make a jet plane take off from your amp. Experience the king of hard Flanger
rock sounds.
VOLUME
9
Aco.Sim
Turn your guitar into an acoustic instrument at the touch of a key. Even if heavy rock is your thing, why not try that gorgeous Aco.Sim
acoustic tone once in a while.
VOLUME
0
Hot Box
This sound is modeled on the Matchless foot type preamp. The supple tone with rich harmonics will make you want to go on Hot Box
playing for ever.
VOLUME
1
AC30TBX
This sound is modeled on the VOX AC30TBX. Class A drive ensures excellent response and yields a clean tone. That realistic VX Clean
feeling of chords pouring out of the speakers is hard to get with any other amp.
VOLUME
2
5150
Many guitarists love the Peavey 5150 for its distinct and detailed distortion even at high gain. Power chords, speedy riffs, PV Drive
technical solos all will benefit from this high-gain sound.
VOLUME
3
TwinReverb
Typical surf rock sound of the Fender TwinReverb ('65 model), with Tremolo and Reverb creating that pulsating tone. Ride the FD Clean
surf on a cascade of phrases.
VOLUME
ExtremeDS
This original ZOOM creation features ultra-powerful distortion, for aggressive metal sound that will set your spirit on fire.
VOLUME
RAT
Simulation of the PROCO RAT famous for its edgy distortion sound. First made popular by Jeff Beck in the late seventies, this RAT
effect is behind a lot of rock sounds out there. Powerful distortion that stays well defined.
VOLUME
Fuzz Face
This patch is modeled on the Fuzz Face that made rock history with its wild yet smooth sound. A favorite of many great Fuzz Face
guitarists.
VOLUME
7
OD-1
Simulation of the Boss OD-1 that produces natural, rich overdrive. Enjoy its great sound without having to pay a premium price Overdrive
for a vintage unit on the second-hand market.
VOLUME
8
DIEZEL
Simulation of the Diezel Herbert amp that is creating a new standard for loud music. Make your sound hit as hard as never DZ Drive
before.
VOLUME
9
MARKIII
This patch is modeled on the Mesa Boogie Mark III, an amp noted for its powerful midrange suitable for many genres. BG Crunch
Particularly good for playing fusion phrases on a hollow-body guitar.
VOLUME
0
Page Crunch
The simple Marshall drive sound used by Jimmy Page of early Led Zeppelin. Use a Telecaster or Les Paul and recreate "Good MS #1959
Times Bad Times".
VOLUME
1
Beck Oct
Jeff Beck's favorite drive tone with a one-octave lower component. Try it out and hear yourself irresistibly drawn towards Mono Pitch
playing "Led Boots".
VOLUME
2
Cream Drive
This patch is modeled on "Crossroads" by the Cream which features one of the greatest rock solos ever. Ideal crunch tone for Hot Box
playing blues rock with a single-coil pickup or a humbucker.
VOLUME
3
Breathe
From Pink Floyd's 1973 smash album Dark Side of The Moon, we have selected the song "Breathe". The fat Clean + Ensemble Ensemble
sound faithfully reproduces what David Gilmour did at the time.
VOLUME
4
Van Ampen
Signature tone of Eddie Van Halen, the revolutionary of the guitar world. Use it to play phrases full of technical ideas.
5
Adrian
Unique lead sound as created by Adrian Belew in his song "Big Electric Cat". The addition of high octaves to the original sound Slow Attack
is the expression of a distinctive sonic outlook. This mysterious sound matches any guitar.
VOLUME
6
Kirk Lead
High gain sound as employed by Metallica's Kirk Hammett in the ending solo of their hit song "One". Shake your hair, get wild ExtremeDS
and emotional, and let fly with your own performance.
VOLUME
7
Santana
Passionate crunch sound played by Carlos Santana. Choking up with soul is what it's all about.
VOLUME
Kurt Clean
Nirvana's much missed genius, Kurt Cobain loved this clean sound with its interweaving modulation, as can be heard for Chorus
example on "Come As You Are".
VOLUME
ZZ Drive
The hot crunch sound of Billy F. Gibbons from the hard Boogie band ZZ Top. Sling your guitar low and try the patch for BG Crunch
intense backing or slide play.
VOLUME
Rage Riff
This patch simulates the heavy drive sound of Rage Against The Machine guitarist Tom Morello. Operate the pedal to get that BG Drive
tricky "octave-up sound".
Pitch Bend
1
Angus Lead
Straight rock sound as played by Angus Young of AC/DC. Combination of Marshall 1959 simulation and Delay produces a MS #1959
rugged tone that still blends well with an ensemble.
VOLUME
2
El Rayo Clean
David Lindley, guitarist of the band El Rayo-X uses this clean chorus sound. Great for reggae rhythms or arpeggios. Lindley FD Clean
prefers lipstick type pickups, but this patch will also work fine with single-coils or humbuckers.
VOLUME
3
Anthem
Vintage rock ballad sound a la Pearl Jam. Whether chord stroke with a stack amp or playing lead with front-mounted pickups, MS #1959
this tone will give a great match.
VOLUME
4
Who Bleed
Clean sound with superb rock feel in the vein of Pete Townshend of the Who. It's bound to get you excited, but better not smash HW Clean
up your guitar and amps.
VOLUME
5
Steve
Lukather
TOTO's super guitarist Steve Lukather is famous for this lead drive sound which is effective yet smooth.
VOLUME
6
Joe Walsh
The Eagles guitarist Joe Walsh introduced this crunch sound characterized by prominent phaser in "Hotel California". Go for it Phaser
and recreate a seminal moment in rock.
VOLUME
7
MilkyWay
Ping Pong Delay and Phaser produce a sparkling clean sound. Freely control the delay mix with the pedal. Try it with tension Phaser
chords and arpeggios.
DELAY Mix
Shimmer
This patch simulates the sound of a dulcimer which is regarded as one of the ancestors of the piano. The pedal lets you adjust Pitch Shift
the pitch shift mixing ratio.
Pitch Shift
TremoStep
Combination of Tremolo and Step creates a dramatic pulsating sound that makes even simple guitar phrases stand out from the Step
crowd. Freely tailor the Step Rate with the pedal, for enhanced effectiveness.
Step Rate
5
DEMO
4
4
5
MODEL
6
b
8
9
ARTIST
6
C
Main effect Pedal Assign
Scream Lead
0
A
Comment
Aggressive screaming sound modeled on the Peavey 5150. Pushing the pedal down shifts the pitch upwards by up to one PV Drive
octave, heightening the aggressive character even more.
0
8
9
SFX
d
• The preset area of banks 0 - 3 contains the same patches as A - d.
• The ZNR value may need to be adjusted depending on the guitar and amplifier.
Phaser
Vibrato
ExtremeDS
PV Drive
BG Crunch
Pitch Shift
VOLUME
Manufacturer names and product names mentioned in this patch list are trademarks or registered trademarks of their respective
owners. These names as well as artist's names are used only to illustrate sonic characteristics and do not indicate any affiliation
with ZOOM CORPORATION.
G1/G1X-PatchList-E-1
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertising
