En
Fr

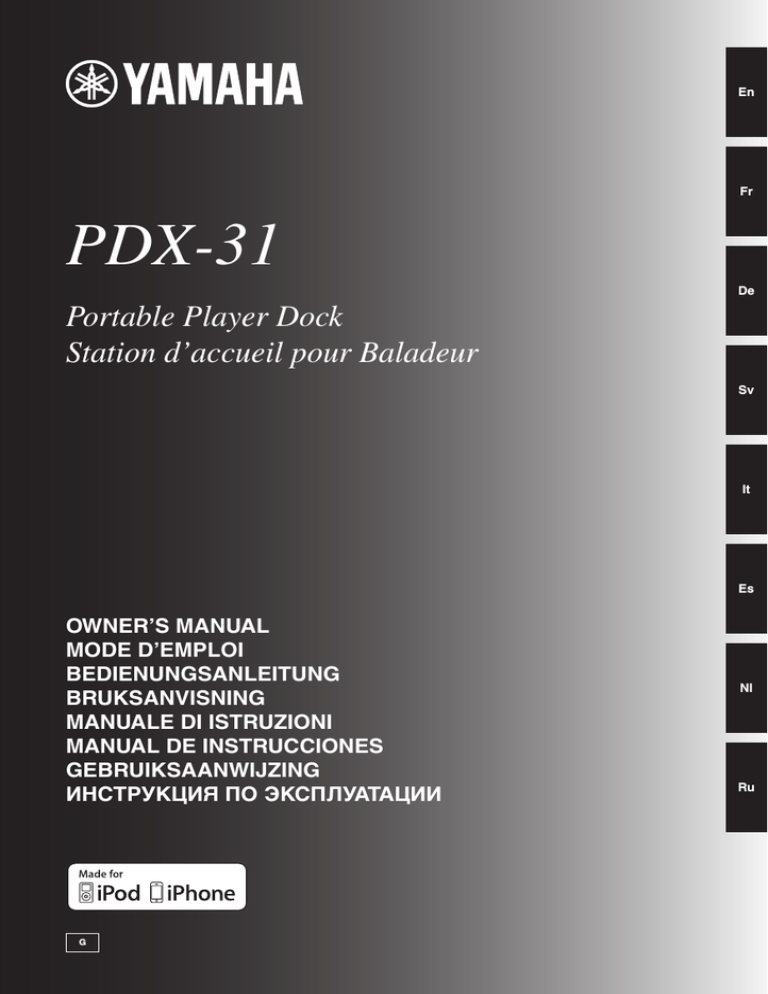

PDX-31
De
Portable Player Dock
Station d’accueil pour Baladeur
Sv
It
Es
OWNER’S MANUAL
MODE D’EMPLOI
BEDIENUNGSANLEITUNG
BRUKSANVISNING
MANUALE DI ISTRUZIONI
MANUAL DE INSTRUCCIONES
GEBRUIKSAANWIJZING
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
G
Nl
Ru
To assure the finest performance, please read this manual
carefully. Keep it in a safe place for future reference.
1 Install this unit in a well ventilated, cool, dry, clean place
- away from direct sunlight, heat sources, vibration, dust,
moisture, and/or cold. (Do not use/keep this unit in a car
etc.)
2 Locate this unit away from other electrical appliances,
motors, or transformers to avoid humming sounds.
3 Do not expose this unit to sudden temperature changes
from cold to hot, and do not locate this unit in an
environment with high humidity (i.e. a room with a
humidifier) to prevent condensation inside this unit, which
may cause an electrical shock, fire, damage to this unit,
and/or personal injury.
4 Avoid installing this unit where foreign objects may fall
onto this unit and/or this unit may be exposed to liquid
dripping or splashing. On the top of this unit, do NOT
place:
−− Other components, as they may cause damage and/or
discoloration on the surface of this unit.
−− Burning objects (i.e. candles), as they may cause fire,
damage to this unit, and/or personal injury.
−− Containers with liquid in them, as they may fall and
liquid may cause electrical shock to the user and/or
damage to this unit.
5 Do not cover this unit with a newspaper, tablecloth,
curtain, etc. in order not to obstruct heat radiation. If the
temperature inside this unit rises, it may cause fire, damage
to this unit, and/or personal injury.
6 Do not operate this unit upside-down. They may overheat,
possibly causing damage.
7 Do not use force on switches, knobs, and/or cords.
8 When disconnecting the power cable from the wall outlet,
grasp the AC plug; do not pull the cord.
9 Do not clean this unit with chemical solvents; this might
damage the finish. Use a clean, dry cloth.
13 Be sure to read the “TROUBLESHOOTING” section
regarding common operating errors before concluding that
the unit is faulty.
14 Before moving this unit, disconnect the power cable from
the wall outlet.
15 Be sure to use the AC adaptor supplied with this unit.
Using an AC adaptor other than the one provided may
cause fire or damage to this unit.
16 Install this unit near the wall outlet and where the power
cable can be reached easily.
17 For added protection for this product during a lightning
storm, or when it is left unattended and unused for long
periods of time, unplug it from the wall outlet. This will
prevent damage to the product due to lightning and powerline surges.
18 The batteries shall not be exposed to excessive heat such
as sunshine, fire or the like. When you dispose of batteries,
follow your regional regulations.
There is a chance that placing this unit too close to a
CRT-based (Braun tube) TV set might impair picture color.
Should this happen, move this unit away from the TV set.
WARNING
TO REDUCE THE RISK OF FIRE OR ELECTRIC
SHOCK, DO NOT EXPOSE THIS UNIT TO RAIN OR
MOISTURE.
Even if an iPhone or iPod is not connected to this unit, this
unit is not disconnected from the AC power source as long
as it is connected to the wall outlet. In this state, this unit is
designed to consume a very small quantity of power.
CAUTION
Danger of explosion if battery is incorrectly replaced.
Replace only with the same or equivalent type.
10 Only the voltage specified on this unit must be used. Using
this unit with a higher voltage than specified is dangerous
and may cause fire, damage to this unit, and/or personal
injury. Yamaha will not be held responsible for any
damage resulting from use of this unit with a voltage other
than that specified.
11 Do not attempt to modify or fix this unit. Contact qualified
Yamaha service personnel when any service is needed. The
cabinet should never be opened for any reason.
12 When not planning to use this unit for long periods of time
(i.e. when going on vacation), disconnect the power cable
from the AC wall outlet.
i En
English
CAUTION: READ THIS BEFORE OPERATING YOUR UNIT.
FEATURES
Made for iPhone/Made for iPod
Enjoy listening to music stored on your iPhone/iPod in high-quality sound, with punchy bass, low distortion, and low noise.
Easy Operation
There’s no power button and no input source switch. Simply connect your iPhone/iPod or an external device, such as your
favorite music player.
Multi-source Mix
When both an iPhone/iPod and an external device are connected, they both can be played at the same time. For example, you can
use the music from the iPhone/iPod as the background music while playing videos and other contents on your PC.
Intelligent Volume
•When you disconnect your iPhone/iPod, the PDX-31 remembers the volume level the next time you connect it.
•The PDX-31 prevents sudden increases in volume when you connect your iPhone/iPod by fading in the music gradually.
iPhone™, iPod™
iPhone, iPod, iPod classic, iPod nano and iPod touch are trademarks of Apple Inc., registered in the U.S. and other countries.
“Made for iPod” and “Made for iPhone” mean that an electronic accessory has been designed to connect specifically to iPod or
iPhone, respectively, and has been certified by the developer to meet Apple performance standards.
Apple is not responsible for the operation of this device or its compliance with safety and regulatory standards.
For U.K. customers
If the socket outlets in the home are not suitable for the
plug supplied with this appliance, it should be cut off and
an appropriate 3 pin plug fitted. For details, refer to the
instructions described below.
Note
The plug severed from the mains lead must be destroyed, as a
plug with bared flexible cord is hazardous if engaged in a live
socket outlet.
SPECIAL INSTRUCTIONS FOR U.K.
MODEL
IMPORTANT
THE WIRES IN MAINS LEAD ARE COLOURED IN
ACCORDANCE WITH THE FOLLOWING CODE:
Blue: NEUTRAL
Brown: LIVE
As the colours of the wires in the mains lead of this
apparatus may not correspond with the coloured markings
identifying the terminals in your plug, proceed as follows:
The wire which is coloured BLUE must be connected to
the terminal which is marked with the letter N or coloured
BLACK. The wire which is coloured BROWN must be
connected to the terminal which is marked with the letter L
or coloured RED.
Making sure that neither core is connected to the earth
terminal of the three pin plug.
ii En
Warranty policy for European Economic Area
(EEA) and Switzerland
In the unlikely event that your Yamaha product needs
guarantee service, please contact the dealer from whom
it was purchased. If you experience any difficulty, please
contact Yamaha representative office in your country. You
can find full details on our website
EEA and Switzerland: (http://www.yamaha-hifi.com/ or
http://www.yamaha-uk.com/ for U.K. resident).
Information for Users on Collection and Disposal
of Old Equipment and used Batteries
These symbols specified in the Directives 2002/96/
EC and 2006/66/EC indicate that used electrical
and electronic products and batteries should not be
mixed with general household waste.
For proper treatment to avoid harmful effect on
human health and environment, please contact your
local municipality, your waste disposal service or
the point of sale where you purchased the items.
Note for the battery symbol (bottom two
symbol examples):
This symbol might be used in combination with
a chemical symbol. In this case it complies with
the requirement set by the Directive for the
chemical involved.
■■ Symbols Used in this Document
•
: indicates a tip for your operation.
Replacing the Remote Control Battery
When It Is Exhausted
• Note : contain important information about safety and
operating instructions.
While pushing
the release tab in
direction A, slide out
the battery holder in
direction B.
■■ Supplied Accessories
Please confirm that the following accessories are included
before using the unit.
” shown here refer to the identifiers
The identifiers “
used in the Quick Manual. Refer to the Quick Manual.
Remote control [ ]................................................................ Î1
AC adaptor [ ]...................................................................... Î1
Power cable [ ]..................................................................... Î1
Note
Connect the AC adaptor and power cable to the unit before
connecting the power cable to a wall outlet.
Owner’s Manual (this manual)................................................ Î1
Quick Manual.......................................................................... Î1
Back
Battery
CR2025
SPECIFICATIONS
Supported iPhone................................................................................................................................iPhone, iPhone 3G, iPhone 3GS
Supported iPod...........................................................................................iPod (5th generation), iPod classic, iPod nano, iPod touch
AUX input connector.................................................................................................STEREO L/R: 3.5 mm (1/8 in) stereo mini jack
Maximum output power per channel (6 Ω 1 kHz, 10% THD)........................................................................................ 15 W + 15 W
Power supply
U.S.A. and Canada models.................................................................................................................................AC 120 V, 60 Hz
Other models...................................................................................................................................... AC 100 to 240 V, 50/60 Hz
Power consumption....................................................................................................................................................................... 10 W
Power consumption without connecting iPhone/iPod or external device..................................................................... less than 0.5 W
AC adaptor................................................................................................................................. NU40-8150266-I3 (DC 15 V, 2.66 A)
Dimensions (W Î D Î H)..................................................................................................................................350 Î 125 Î 109 mm
(13-12/16 Î 4-15/16 Î 4-5/16 in)
Weight (without accessories).........................................................................................................................................1.7 kg (3.7 lbs)
* To play an unsupported iPod, such as a 4th generation (or earlier) iPod, iPod shuffle, iPod photo, and iPod mini, connect the
iPod to AUX and use it as an external device.
* Specifications are subject to change without notice.
1 En
English
INTRODUCTION
CONTROLS AND OPERATIONS
The identifiers (
,
, etc.) shown here refer to the identifiers used in the Quick Manual. Refer to the Quick Manual.
iPod Dock
Connects an iPhone/iPod to the unit. When the iPhone/iPod is connected, the unit turns on and begins charging the iPhone/iPod’s
battery.
To listen to music through the unit’s speakers, begin playback on the iPhone/iPod.
The iPhone/iPod can be connected or disconnected anytime. When the iPhone/iPod is disconnected from the unit, the unit
remembers the volume level. When the iPhone/iPod is connected again, the volume is set at the same level.
Notes
•Be sure to use a Dock adapter that is compatible with your iPhone/iPod.
•If you do not use an adapter or if the adapter is not compatible, the connection could be loose or poor, which could cause
damage or malfunctions.
•The iPhone/iPod may not be set in the iPod dock securely if it is in its protective case.
AUX
Connects an external device to the unit. When the external device is connected, the unit turns on.
To listen to music through the unit’s speakers, begin playback on the external device.
To connect an external device to the unit, use a commercially available 3.5 mm (1/8 in) stereo mini plug cable.
Note
When disconnecting the external device, be sure to remove the cable from AUX. Otherwise, the unit will remain on while the
cable is connected.
/
(Volume keys)
Adjust the volume level.
•If the volume was set at a high level when the iPhone/iPod or external device was disconnected, the volume may be lowered
automatically when playback begins.
•When the AC adaptor is disconnected, the volume level will be reset to the default volume level.
15V
(AC Adaptor)
Connects the AC adaptor to the unit.
2 En
CONTROLS AND OPERATIONS
Status Indicators (LEDs)
LED
Green
English
Indicate the status of the unit and a connected iPhone/iPod. The status of a connected external device is not indicated.
•Green status indicator: The unit is turned on and operating normally.
• Red status indicator: An error has occurred or the volume has reached its maximum or minimum level.
Status
Red
An iPhone/iPod is connected.
The volume level has been adjusted using the iPhone/iPod or unit’s volume keys, or a
signal has been received from the remote control.
Once
Connection in progress, please wait.
Continuously
30 seconds have passed since the iPhone/iPod was paused.
The unit’s volume has reached the maximum or minimum level when an iPhone/iPod is
connected to the iPod Dock.
Once
The unit’s volume has reached the maximum or minimum level when an external device is
connected to AUX.
Once
Once
The connected iPod is not supported.
Refer to “TROUBLESHOOTING” for the proper remedy.
2 sec.
Connection failed.
Refer to “TROUBLESHOOTING” for the proper remedy.
Continuously
An error occurred and the unit’s protection circuitry has been activated.
Refer to “TROUBLESHOOTING” for the proper remedy.
Continuously
…Lit
…Flashing
…Off
AVAILABLE OPERATIONS
The operations that can be controlled for the connected iPhone/iPod and external device are indicated by
available).
Connected device
Operated device
iPhone/iPod
Volume Control
Other Operations
*1
*1
iPhone/iPod
*1
*1
Remote Control
*3
(not
External Device
Volume Control
The Unit
External Device
(available) or
Other Operations
*2
*1
*1
When an iPhone/iPod and external device are connected and playing at the same time, the volume levels of both the iPhone/
iPod and external device will be adjusted.
*2
To adjust the volume level of the external device independently when an iPhone/iPod and external device are connected and
playing at the same time, adjust the volume level at the external device.
*3
For information about using the remote control, refer to the Quick Manual.
*1
3 En
TROUBLESHOOTING
Refer to the table below if the unit does not operate properly. If the problem you are experiencing is not listed below, or if the
instruction below does not help, disconnect the power cable, and contact the nearest authorized Yamaha dealer or service center.
Problem
No sound.
Cause
Remedy
The iPhone/iPod is not connected
securely.
Connect the iPhone/iPod securely.
The external device is not connected
securely.
Connect the 3.5 mm (1/8 in) stereo
mini plug cable securely to the unit and
external device.
The unit is not turned on.
Connect the AC adaptor and power cable
securely.
The volume is turned down.
Turn up the volume.
The protection circuitry has been
activated by excessive volume.
Turn down the volume.
The connected iPod is not supported,
or the iPhone/iPod is not connected
securely.
Use a supported iPod, or connect iPhone/
iPod securely.
The external device cannot be
controlled using the remote
control.
When playing an external device, only
the volume can be changed using the
remote control.
Control all operations other than volume
control at the external device itself.
The remote control cannot be
used.
The remote control is out of operation
range.
Use the remote control within its
operation range.
Refer to the Quick Manual for more
information.
The battery is exhausted or was not
inserted correctly.
Replace the battery and insert it
correctly.
Refer to “Replacing the Remote Control
Battery When It Is Exhausted” for more
information.
The insulation sheet has not been
removed.
Remove the insulation sheet. Refer to the
Quick Manual for more information.
The green status indicator is lit,
and the red status indicator is
flashing.
Connection failed.
•Use a supported iPod.
•Connect the iPhone/iPod securely.
•Restart the iPhone/iPod.
•Update the iPhone/iPod firmware to the
latest version.
The green status indicator is off,
and the red status indicator is
flashing continuously.
An error occurred and the unit’s
protection circuitry has been activated.
Disconnect the AC adaptor, wait for a
while, and then connect the AC adaptor
again.
Cannot change the unit’s volume
by changing the iPhone/iPod’s
volume.
The iPhone/iPod display does not
change by pressing the remote
control’s volume keys.
The iPhone/iPod cannot be
controlled using the remote
control.
4 En
ATTENTION: PRIÈRE DE LIRE CECI AVANT D’UTILISER L’APPAREIL.
Pour tirer le meilleur parti de ce système acoustique, veuillez
lire attentivement ce manuel. Conservez-le en lieu sûr pour
toute référence future.
12 Si vous prévoyez de ne pas utiliser cet appareil pendant
un certain temps (par exemple lorsque vous partez en
vacances), débranchez le câble d’alimentation de la prise
secteur.
2 Pour éviter tout bourdonnement, installez cet appareil à
l’écart d’autres appareils électriques, de moteurs ou de
transformateurs.
13 Avant de conclure à une défectuosité de l’appareil,
reportez-vous à « GUIDE DE DÉPANNAGE » si un
problème quelconque se présente.
3 Ne pas exposer cet appareil à des changements brusques
d’une température froide à une température chaude, et ne
pas installer cet appareil dans une pièce exposée à une
forte humidité (par ex. une pièce avec humidificateur) pour
éviter la condensation d’eau à l’intérieur de l’appareil,
qui pourrait entraîner un choc électrique, un incendie, des
dommages et/ou des blessures.
14 Avant de déplacer cet appareil, débranchez le câble
d’alimentation de la prise secteur.
4 Évitez d’installer cet appareil à un endroit où des objets
étrangers ou de l’eau risqueraient de tomber ou de
s’infiltrer. NE PAS poser sur cet appareil:
−− D’autres appareils qui pourraient endommager et/ou
décolorer la surface.
−− Des objets brûlants (bougies, etc.) qui pourraient
causer un incendie, ou endommager l’appareil et/ou
causer des blessures.
−− Des récipients contenant du liquide, qui risqueraient
de tomber et de causer un choc électrique et/ou
d’endommager l’appareil.
5 Ne pas couvrir cet appareil avec un journal, une nappe,
etc. qui pourrait empêcher la diffusion de la chaleur. Un
développement de chaleur à l’intérieur de l’appareil peut
causer un incendie, des dommages à l’appareil et/ou des
blessures.
6 Ne pas utiliser cet appareil en sens inverse. Il risquerait de
chauffer et d’être endommagé.
7 Ne pas exercer de force sur les commutateurs, boutons, et/
ou cordons.
8 Pour débrancher le câble d’alimentation de la prise secteur,
saisissez la fiche secteur; ne tirez pas sur le cordon.
9 Ne nettoyez pas cet appareil avec des solvants chimiques;
la finition pourrait être endommagée. Utilisez un chiffon
propre et sec.
10 Utilisez seulement la tension spécifiée pour cet appareil.
L’emploi de cet appareil sur un courant secteur d’une
tension supérieure à la tension spécifiée peut entraîner
un incendie, des dommages à l’appareil et/ou causer des
blessures. Yamaha décline toute responsabilité quant aux
dommages pouvant résulter de l’emploi de cet appareil sur
une autre tension que la tension spécifiée.
15 Utilisez l’adaptateur secteur fourni avec cet appareil.
L’emploi de tout autre adaptateur secteur peut causer un
incendie ou endommager l’appareil.
16 Installez l’appareil près de la prise secteur et à un endroit
tel que le câble d’alimentation soit facilement accessible.
17 Pour protéger cet appareil lors d’un orage ou lorsque
vous ne l’utilisez pas pendant longtemps, débranchez le
cordon de la prise secteur. L’appareil ne risquera pas d’être
endommagé par une surtension électrique.
18 Les piles ne doivent pas être exposées à une chaleur
extrême, par exemple au soleil, à une flamme, etc. Lors
de la mise au rebut des piles, suivez vos réglementations
locales.
Il y a un risque possible de création d’interférences,
visibles sur les images en couleurs si cet appareil est placé
à côté d’un téléviseur à tube cathodique (tube de Braun).
Dans ce cas, éloigner l’unité du téléviseur.
AVERTISSEMENT
POUR RÉDUIRE LES RISQUES D’INCENDIE OU DE
SECOUSSE ÉLECTRIQUE, N’EXPOSEZ PAS CET
APPAREIL À LA PLUIE OU À L’HUMIDITÉ.
Même si aucun iPhone ou iPod n’est raccordé à cet
appareil, ce dernier n’est pas déconnecté du secteur tant
qu’il reste branché à la prise de courant. En pareil cas,
celui-ci consomme une faible quantité d’électricité.
Attention
Danger d’explosion si la pile n’est pas remplacée
correctement. La remplacer par une pile de type identique
ou équivalent.
i Fr
Français
1 Installez cet appareil dans un lieu bien ventilé, frais, sec, et
propre - à l’écart des rayons directs du soleil, des sources
de chaleur, des vibrations, de la poussière, de l’humidité
et/ou du froid. (Ne pas utiliser/laisser cet appareil dans une
voiture, etc.)
11 Ne pas essayer d’apporter des modifications ni de fixer cet
appareil. Pour tout contrôle, contactez un service aprèsvente agréé Yamaha. Le coffret ne doit pas être ouvert sous
aucun prétexte.
CARACTÉRISTIQUES
Made for iPhone/Made for iPod
Écoutez la musique enregistrée sur votre iPhone/iPod et appréciez la haute qualité audio, avec des basses dynamiques, une faible
distorsion et très peu de parasites.
Fonctionnement simple
Il n’y a pas de bouton d’alimentation ni d’interrupteur de source d’entrée. Il suffit de connecter votre iPhone/iPod ou un
périphérique externe, par exemple, votre lecteur de musique préféré.
Combinaison de plusieurs sources
Lorsqu’un iPhone/iPod et un périphérique externe sont connectés, vous pouvez lire les deux sources en même temps. Par
exemple, vous pouvez utiliser la musique de l’iPhone/iPod comme musique de fond lorsque vous visualisez des vidéos et
d’autres contenus sur votre PC.
Volume intelligent
•Lorsque vous déconnectez votre iPhone/iPod, le PDX-31 garde le volume en mémoire pour la prochaine connexion.
•Le PDX-31 évite une augmentation soudaine du volume lorsque vous connectez votre iPhone/iPod grâce à un fondu graduel de
la musique.
iPhone™, iPod™
iPhone, iPod, iPod classic, iPod nano et iPod touch sont des marques d’Apple Inc., deposées aux Etats-Unis et dans d’autres
pays.
« Made for iPod » et « Made for iPhone » signifient qu’un accessoire électronique a été spécialement conçu pour être raccordé
respectivement à un iPod ou un iPhone et qu’il a été certifié par le développeur comme répondant aux normes de performances
d’Apple.
Apple n’est pas responsable du bon fonctionnement de cet appareil ou de sa conformité aux normes de sécurité et à la
réglementation en vigueur.
Conditions de garantie pour la Communauté
économique européenne (CEE) et la Suisse
Si votre produit Yamaha a besoin d’une réparation
pendant sa période de garantie, veuillez contacter votre
revendeur. En cas de difficulté, veuillez contacter le
représentant Yamaha de votre pays. Vous trouverez toutes
les informations nécessaires sur notre site Web (CEE et
Suisse) à l’adresse suivante : (http://www.yamaha-hifi.
com/ ou http://www.yamaha-uk.com/ pour les résidents au
Royaume-Uni)
Information concernant la Collecte et le
Traitement des piles usagées et des déchets
d’équipements électriques et électroniques
Ces symboles, spécifiés dans les Directives
2002/96/EC et 2006/66/EC, signifient que les
produits électriques ou électroniques usagés
ainsi que les piles ne doivent pas être mis au
rebut avec les déchets ménagers. Pour traiter
ces équipements de manière appropriée, et
éviter ainsi les effets néfastes sur la santé
humaine et sur l’environnement, contactez votre
municipalité, votre service de traitement des
déchets ou le point de vente où vous avez acheté
les produits.
Note pour le symbole « pile » (deux exemples
de symbole ci-dessous):
Ce symbole peut être utilisé en combinaison
avec un symbole chimique. Dans ce cas il
respecte les exigences établies par la Directive
pour le produit chimique en question.
ii Fr
INTRODUCTION
■■ Symboles utilisés dans ce
document
•
: attire votre attention sur un conseil d’utilisation.
Remplacement de la pile de la
télécommande lorsqu’elle est
déchargée
■■ Accessoires fournis
Vérifiez la présence des accessoires suivants avant d’utiliser
l’appareil.
» indiqués ici font référence
Les identifiants «
aux identifiants utilisés dans le guide de référence rapide.
Reportez-vous au guide de référence rapide.
Télécommande [ ]................................................................ Î1
Adaptateur secteur [ ].......................................................... Î1
Cordon d’alimentation [ ].................................................... Î1
Face
arrière
Remarque
Connectez l’adaptateur secteur et le cordon d’alimentation à
l’appareil avant de brancher le cordon d’alimentation à une
prise murale.
Mode d’emploi (ce manuel).................................................... Î1
Guide de référence rapide....................................................... Î1
Pile
CR2025
CARACTÉRISTIQUES TECHNIQUES
iPhone pris en charge..........................................................................................................................iPhone, iPhone 3G, iPhone 3GS
iPod pris en charge......................................................................................iPod (5e génération), iPod classic, iPod nano, iPod touch
Connecteur d’entrée AUX.................................................................................................STEREO L/R : mini-jack stéréo de 3,5 mm
Puissance de sortie maximale par canal (6 Ω 1 kHz, 10 % DHT)................................................................................... 15 W + 15 W
Alimentation
Modèles pour les États-Unis et le Canada......................................................................................................... CA 120 V, 60 Hz
Autres modèles....................................................................................................................................CA 100 à 240 V, 50/60 Hz
Consommation d’énergie.............................................................................................................................................................. 10 W
Consommation d’énergie sans connecter l’iPhone/iPod ou le périphérique externe....................................................moins de 0,5 W
Adaptateur secteur.....................................................................................................................NU40-8150266-I3 (15 V CC, 2,66 A)
Dimensions (L Î P Î H)....................................................................................................................................350 Î 125 Î 109 mm
Poids (sans accessoires)...............................................................................................................................................................1,7 kg
* Pour utiliser un iPod non pris en charge, tel que l’iPod de 4e génération (ou antérieur), l’iPod shuffle, l’iPod photo et l’iPod
mini, connectez l’iPod à la prise AUX comme un périphérique externe.
* Les caractéristiques techniques peuvent être modifiées sans avis préalable.
1 Fr
Français
Tout en poussant la
patte d’ouverture dans
la direction A, ouvrez
le support de pile dans
la direction B.
• Remarque : contient des informations importantes sur les
instructions de fonctionnement et de sécurité.
COMMANDES ET OPÉRATIONS
Les identifiants ( , , etc.) indiqués ici font référence aux identifiants utilisés dans le guide de référence rapide. Reportez-vous
au guide de référence rapide.
Station d’accueil iPod
Permet de connecter un iPhone/iPod à l’appareil. Lorsque l’iPhone/iPod est connecté, l’appareil se met en marche et commence à
recharger la batterie de l’iPhone/iPod.
Pour écouter de la musique via les enceintes de l’appareil, commencez la lecture sur l’iPhone/iPod.
L’iPhone/iPod peut être connecté ou déconnecté à tout moment. Lorsque l’iPhone/iPod est déconnecté de l’appareil, l’appareil
garde le volume en mémoire. Lorsque l’iPhone/iPod est à nouveau connecté, le même volume est défini.
Remarques
•Veillez à utiliser un adaptateur pour station d’accueil compatible avec votre iPhone/iPod.
•Si vous n’utilisez pas d’adaptateur ou si l’adaptateur n’est pas compatible, la connexion risque d’être mauvaise, ce qui peut
entraîner des dommages et dysfonctionnements.
•Il est possible que l’iPhone/iPod soit mal inséré dans la station d’accueil iPod, s’il se trouve dans son etui protecteur.
AUX
Permet de connecter un périphérique externe à l’appareil. Lorsque le périphérique externe est connecté, l’appareil se met en
marche.
Pour écouter de la musique via les enceintes de l’appareil, commencez la lecture sur le périphérique externe.
Pour connecter un périphérique externe à l’appareil, utilisez un câble mini-jack stéréo de 3,5 mm disponible dans le
commerce.
Remarque
Lorsque vous déconnectez le périphérique externe, veillez à enlever le câble de la prise AUX. Si vous ne le faites pas,
l’appareil reste allumé tant que le câble est branché.
/
(touches de réglage du volume)
Pour régler le volume.
•Si le volume était réglé à un niveau élevé au moment de la déconnexion de l’iPhone/iPod ou du périphérique externe, le
volume peut être baissé automatiquement lorsque la lecture commence.
•Une fois l’adaptateur secteur débranché, le volume est redéfini sur le volume par défaut.
15 V
(adaptateur secteur)
Permet de brancher l’adaptateur secteur à l’appareil.
2 Fr
COMMANDES ET OPÉRATIONS
Indicateurs d’état (LED)
Indique l’état de l’appareil et de l’iPhone/iPod connecté. L’état d’un périphérique externe connecté n’est pas indiqué.
•Indicateur d’état vert : l’appareil est allumé et fonctionne normalement.
• Indicateur d’état rouge : une erreur s’est produite ou le volume a atteint son niveau maximum ou minimum.
LED
Vert
État
Rouge
Français
Un iPhone/iPod est connecté.
Le volume a été réglé depuis l’iPhone/iPod ou grâce aux touches de l’appareil, ou un
signal de la télécommande a été reçu.
Une fois
Connexion en cours, veuillez patienter.
En continu
30 secondes se sont écoulées depuis que l’iPhone/iPod est en pause.
Le volume de l’appareil a atteint son niveau maximum ou minimum lorsqu’un iPhone/iPod
est connecté à la station d’accueil.
Une fois
Le volume de l’appareil a atteint son niveau maximum ou minimum lorsqu’un
périphérique externe est connecté à la prise AUX.
Une fois
Une fois
L’iPod connecté n’est pas pris en charge.
Reportez-vous à la section « DÉPANNAGE » pour connaître la solution adaptée.
2 sec.
La connexion a échoué.
Reportez-vous à la section « DÉPANNAGE » pour connaître la solution adaptée.
En continu
Une erreur s’est produite et le circuit de protection de l’appareil a été activé.
Reportez-vous à la section « DÉPANNAGE » pour connaître la solution adaptée.
En continu
…Allumé
…Clignotant
…Éteint
OPÉRATIONS DISPONIBLES
Les opérations qui peuvent être contrôlées pour l’iPhone/iPod connecté et le périphérique externe sont indiquées par
(non disponible).
(disponible) ou
Périphérique
connecté
Périphérique
commandé
iPhone/iPod
Réglage du volume
Autres opérations
Périphérique externe
Réglage du volume
L’appareil
*1
*1
iPhone/iPod
*1
*1
Périphérique externe
Télécommande
*3
Autres opérations
*2
*1
*1
Si un iPhone/iPod et un périphérique externe sont connectés et fonctionnent en même temps, le volume des deux appareils est
ajusté.
*2
Pour régler le volume du périphérique externe indépendamment lorsqu’un iPhone/iPod et un périphérique externe sont
connectés et fonctionnent en même temps, réglez le volume directement sur le périphérique externe.
*3
Pour plus d’informations sur l’utilisation de la télécommande, reportez-vous au guide de référence rapide.
*1
3 Fr
DÉPANNAGE
Consultez le tableau ci-dessous si l’appareil ne fonctionne pas correctement. Si le problème que vous rencontrez n’est pas
mentionné ci-dessous, ou si les actions correctives suggérées sont sans effet, débranchez la fiche du câble d’alimentation et
prenez contact avec le revendeur ou le service après-vente de Yamaha.
Anomalies
Aucun son.
Causes possibles
Actions correctives
L’iPhone/iPod n’est pas connecté
correctement.
Connectez l’iPhone/iPod correctement.
Le périphérique externe n’est pas
connecté correctement.
Branchez le câble mini-jack stéréo de
3,5 mm correctement à l’appareil et au
périphérique externe.
L’appareil n’est pas allumé.
Branchez correctement l’adaptateur
secteur et le câble d’alimentation.
Le volume est au minimum.
Augmentez le volume.
Le circuit de protection a été activé à
cause d’un volume trop élevé.
Diminuez le volume.
L’iPod connecté n’est pas pris en charge
ou l’iPhone/iPod n’est pas connecté
correctement.
Utilisez un iPod pris en charge ou
vérifiez que l’iPhone/iPod est connecté
correctement.
Impossible de contrôler le
périphérique externe à l’aide de la
télécommande.
Lorsque vous utilisez un périphérique
externe, seul le volume peut être réglé à
l’aide de la télécommande.
Contrôlez toutes les opérations autres
que le réglage du volume sur le
périphérique externe lui-même.
Impossible d’utiliser la
télécommande.
La portée de la télécommande est
dépassée.
Utilisez la télécommande dans son rayon
de portée.
Reportez-vous au guide de référence
rapide pour plus d’informations.
La pile est déchargée ou n’a pas été
insérée correctement.
Remplacez la pile ou insérez-la
correctement.
Reportez-vous à la section
« Remplacement de la pile de
la télécommande lorsqu’elle est
déchargée » pour plus d’informations.
La feuille isolante n’a pas été enlevée.
Retirez la feuille isolante. Reportez-vous
au guide de référence rapide pour plus
d’informations.
L’indicateur d’état vert est allumé
et l’indicateur d’état rouge
clignote.
La connexion a échoué.
•Utilisez un iPod pris en charge.
•Connectez l’iPhone/iPod correctement.
•Redémarrez l’iPhone/iPod.
•Mettez à jour le micrologiciel de
l’iPhone/iPod vers la dernière version.
L’indicateur d’état vert est éteint
et l’indicateur d’état rouge
clignote en continu.
Une erreur s’est produite et le circuit de
protection de l’appareil a été activé.
Débranchez l’adaptateur secteur,
attendez quelques instants, puis
rebranchez-le.
Impossible de modifier le volume
de l’appareil en changeant le
volume de l’iPhone/iPod.
L’affichage de l’iPhone/iPod ne
change pas en appuyant sur les
touches de réglage du volume de
la télécommande.
Impossible de contrôler l’iPhone/
iPod à l’aide de la télécommande.
4 Fr
VORSICHT: Lesen sie diese informationen, bevor sie dieses gerät verwenden.
Um bestmögliche Leistung zu gewährleisten, lesen Sie bitte
diese Anleitung gründlich durch. Bewahren Sie sie an sicherer
Stelle zum Nachschlagen auf.
Es können Bildstörungen auftreten, wenn dieses Gerät
zu nahe an einem Fernseher mit Kathodenstrahlröhre
(Braunsche Röhre) aufgestellt wird. Sollte dies der Fall
sein, entfernen Sie das Gerät vom Fernseher.
WARNUNG
UM DIE GEFAHR EINES FEUERS ODER EINES
ELEKTROSCHOCKS ZU VERMEIDEN, DARF DAS
GERÄT WEDER REGEN NOCH FEUCHTIGKEIT
AUSGESETZT WERDEN.
Dieses Gerät ist nicht vom Netz abgetrennt, solange der
Netzstecker an eine Netzsteckdose angeschlossen ist, auch
wenn kein iPhone oder iPod an das Gerät angeschlossen
ist. In diesem Zustand nimmt das Gerät ständig eine
geringe Menge Strom auf.
Vorsicht
Explosionsgefahr bei falschem Einlegen der Batterie. Nur
mit Batterien des gleichen oder eines gleichwertigen Typs
ersetzen.
i De
Deutsch
1 Installieren Sie dieses Gerät an einem gut gelüfteten,
kühlen, trockenen, sauberen Ort - geschützt vor direktem
Sonnenlicht, Wärmequellen, Erschütterungen, Staub,
Feuchtigkeit und/oder Kälte. (Verwenden/lagern Sie dieses
Gerät nicht in einem Auto usw.)
2 Platzieren Sie dieses Gerät entfernt von anderen
elektrischen Geräten, Motoren oder Transformatoren auf,
um Brummgeräusche zu vermeiden.
3 Setzen Sie dieses Gerät nicht plötzlichen
Temperaturschwankungen von kalt zu heiß aus, und stellen
Sie es nicht an einem Ort mit hoher Luftfeuchtigkeit
auf (z.B. in einem Raum mit einem Luftbefeuchter), um
Kondensationsbildung im Gerät zu verhindern, welche zu
elektrischen Schlägen, Bränden, Schäden am Gerät und/
oder Unfällen mit Verletzungen führen kann.
4 Stellen Sie das Gerät nicht an Orten auf, wo Fremdkörper
hineinfallen oder Flüssigkeitsspritzer auf oder in das Gerät
geraten können. Stellen Sie folgendes NICHT auf das
Gerät:
−− Andere Komponenten, da sie Schäden und/
oder Verfärbungen auf der Oberfläche des Geräts
verursachen können.
−− Brennende Objekte (z.B. Kerzen), da sie Brände,
Schäden am Gerät und/oder Verletzungen verursachen
können.
−− Behälter mit Flüssigkeiten, da sie umkippen und
Flüssigkeiten in das Gerät schütten können, was zu
elektrischen Schlägen und/oder Schäden am Gerät
führen kann.
5 Decken Sie das Gerät nicht mit einer Zeitung, Tischdecke,
Vorhang usw. ab, um Hitzestau zu vermeiden. Wenn
die Temperatur im Gerät stark ansteigt, können Brände,
Geräteschäden und/oder Verletzungen verursacht werden.
6 Betreiben Sie dieses Gerät nicht in umgekippter Stellung.
Das kann zu Überhitzung und Schäden am Gerät führen.
7 Wenden Sie bei der Betätigung von Schaltern, Reglern
und/oder Kabeln keine Gewalt an.
8 Beim Abziehen des Netzkabels von der Netzsteckdose
ziehen Sie immer direkt am Netzkabelstecker und nicht
am Kabel.
9 Versuchen Sie nicht, dieses Gerät mit chemischen
Lösungsmittel zu reinigen; dadurch kann das Gehäuse
beschädigt werden. Verwenden Sie einen sauberen,
trockenen Lappen.
10 Das Gerät darf nur mit der vorgeschriebenen Spannung
betrieben werden. Betrieb des Geräts mit einer höheren
Spannung als vorgeschrieben ist gefährlich und kann zu
Bränden, Schäden am Gerät und/oder Verletzungen führen.
Yamaha übernimmt keine Verantwortung für jegliche
Schäden, die aus dem Betrieb des Geräts mit einer anderen
als der vorgeschriebenen Spannung resultieren.
11 Versuchen Sie nicht dieses Gerät zu modifizieren oder
selber zu reparieren. Wenden Sie sich an qualifiziertes
Yamaha-Kundendienstpersonal, wenn Service erforderlich
ist. Das Gehäuse darf unter keinen Umständen geöffnet
werden.
12 Wenn Sie das Gerät längere Zeit über nicht verwenden
wollen (z.B. wenn Sie in Urlaub fahren), ziehen Sie das
Netzkabel von der Netzsteckdose ab.
13 Lesen Sie immer zuerst das Kapitel
„STÖRUNGSBEHEBUNG“ in dieser Anleitung durch,
um zu erfahren, wie Sie zunächst im Hinblick auf häufige
Bedienfehler prüfen, bevor Sie entscheiden, dass das Gerät
defekt ist.
14 Vor dem Transport dieses Geräts ziehen Sie das Netzkabel
von der Netzsteckdose ab.
15 Verwenden Sie immer den diesem Gerät mitgelieferte
Netzteil. Bei Verwendung eines anderen Netzteils als
des mitgelieferten können Brände oder Geräteschäden
verursacht werden.
16 Stellen Sie dieses Gerät in der Nähe der Netzsteckdose und
so auf, dass das Netzkabel gut zugänglich ist.
17 Für zusätzlichen Schutz dieses Produkts während
eines Gewitters oder wenn es längere Zeit unbenutzt
stehengelassen wird, ziehen Sie den Netzstecker von der
Steckdose ab. Dadurch werden Schäden am Gerät durch
Blitzschlag und Stromspitzen vermieden.
18 Die Batterien dürfen nicht starker Hitze wie direktem
Sonnenschein, Feuer o.ä. ausgesetzt werden. Entsorgen Sie
Batterien gemäß den örtlichen Vorschriften.
MERKMALE
Made for iPhone/Made for iPod
Hören Sie die auf Ihrem iPhone/iPod gespeicherte Musik mit qualitativ hochwertigem Sound, mit druckvollem Bass, niedrigen
Verzerrungen und geringem Rauschpegel.
Einfache Bedienung
Es gibt keinen Ein-/Ausschalter und keinen Wahlschalter für die Signalquelle. Schließen Sie einfach Ihr iPhone/iPod oder Ihr
externes Gerät an, z. B. Ihren Lieblings-Player.
Mischung mehrerer Signalquellen
Wenn sowohl ein iPhone/iPod als auch ein externes Gerät angeschlossen sind, können sie beide gleichzeitig wiedergegeben
werden. Sie können z. B. die Musik vom iPhone/iPod als Hintergrundmusik auswählen, während Sie Videos und andere Inhalte
auf Ihrem Computer abspielen.
Intelligente Lautstärkeregelung
•Wenn Sie Ihr iPhone/iPod trennen, merkt sich das PDX-31 den Lautstärkepegel für das nächste Mal, bei dem Sie es anschließen.
•Das PDX-31 verhindert plötzliche Pegeländerungen der Lautstärke beim Anschließen Ihres iPhone/iPod, indem das Musiksignal
allmählich eingeblendet wird.
iPhone™, iPod™
iPhone, iPod, iPod classic, iPod nano und iPod touch sind Warenzeichen der Apple Inc., eingetragen in den USA und anderen
Ländern.
„Made for iPod“ und „Made for iPhone“ bedeutet, dass ein elektronisches Zubehör speziell auf den Anschluss an ein iPod bzw.
iPhone ausgerichtet ist und der Hersteller die Übereinstimmung des Zubehörs mit den Leistungsstandards von Apple bescheinigt.
Apple haftet nicht für den Betrieb dieses Geräts bzw. für die Einhaltung von Sicherheitsstandards und gesetzlichen Vorschriften.
Garantieanwendung für den Europäischen
Wirtschaftsraum (EWR) und Schweiz
Falls Sie im unwahrscheinlichen Fall für Ihr Yamaha-Produkt
eine Garantie-Dienstleistung in Anspruch nehmen müssen,
kontaktieren Sie bitte den Händler, bei dem Sie das Produkt
gekauft haben. Sollten dabei Schwierigkeiten auftreten, bitte
den Yamaha-Importeur Ihres Landes benachrichtigen. Sie
können die gesamten Informationen auf unserer Webseite
EWR und Schweiz finden: (http://www.yamaha-hifi.com/
oder http://www.yamaha-uk.com/ für britische Staatsbürger)
Verbraucherinformation zur Sammlung und
Entsorgung alter Elektrogeräte und benutzter
Batterien
Diese Symbole, die in den Richtlinien 2002/96/
EC und 2006/66/EC spezifiziert werden,
geben an, dass elektrische und elektronische
Produkte und Batterien nicht im allgemeinen
Hausmüll entsorgt werden dürfen. Für
Einzelheiten zur korrekten Entsorgung, um
schädliche Wirkungen auf die menschliche
Gesundheit und Umwelt zu vermeiden, bitte
Ihre lokale Gemeinde-/Stadtverwaltung, Ihr
Abfallbeseitigungsunternehmen oder die
Verkaufsstelle, wo Sie das Produkt erworben
haben, kontaktieren.
Anmerkung zum Batteriesymbol (untere zwei
Symbolbeispiele):
Dieses Symbol kann auch in Kombination mit
einem chemischen Symbol verwendet werden. In
diesem Fall entspricht dies den Anforderungen
der Direktive zur Verwendung chemischer Stoffe.
ii De
EINFÜHRUNG
■■ In diesem Dokument verwendete
Symbole
•
Ersetzen einer leeren Batterie in der
Fernbedienung
: zeigt einen Tipp für Ihre Bedienung an.
Schieben Sie,
während Sie die
Entriegelungslasche in
Richtung A drücken,
die Batteriehalterung in
Richtung B.
• Hinweis : enthält wichtige Informationen über Sicherheit
und Bedienungsanweisungen.
■■ Mitgeliefertes Zubehör
Deutsch
Bitte prüfen Sie, ob folgendes Zubehör vorhanden ist, bevor
Sie das Gerät verwenden.
“
Die hier abgebildeten Erkennungszeichen „
beziehen sich auf die in der Kurzanleitung verwendeten
Erkennungszeichen. Lesen Sie die Kurzanleitung.
Fernbedienung [ ]................................................................ Î1
Netzadapter [ ]..................................................................... Î1
Netzkabel [ ]........................................................................ Î1
Rückseite
Hinweis
Batterie
CR2025
Schließen Sie den Netzadapter und das Netzkabel am
Gerät an, bevor Sie das Netzkabel an einer Wandsteckdose
anschließen.
Bedienungsanleitung (diese Anleitung).................................. Î1
Kurzanleitung.......................................................................... Î1
TECHNISCHE DATEN
Unterstütztes iPhone...........................................................................................................................iPhone, iPhone 3G, iPhone 3GS
Unterstütztes iPod.......................................................................................iPod (5. Generation), iPod classic, iPod nano, iPod touch
AUX-Eingangsbuchse........................................................................................................ STEREO L/R: 3,5-mm-Stereo-Miniklinke
Maximale Ausgangsleistung pro Kanal (6 Ω 1 kHz, 10% THD).................................................................................... 15 W + 15 W
Stromversorgung
Modelle für USA und Kanada.........................................................................................................................120 V (U~), 60 Hz
Andere Modelle............................................................................................................................. 100 bis 240 V (U~), 50/60 Hz
Leistungsaufnahme....................................................................................................................................................................... 10 W
Leistungsaufnahme ohne angeschlossenes iPhone/iPod oder externes Gerät..........................................................weniger als 0,5 W
Netzadapter................................................................................................................. NU40-8150266-I3 (15 V Gleichstrom, 2,66 A)
Abmessungen (B Î T Î H)................................................................................................................................350 Î 125 Î 109 mm
Gewicht (ohne Zubehör)..............................................................................................................................................................1,7 kg
* Für die Wiedergabe eines nicht unterstützen iPods wie eines iPods der 4. Generation (oder älter), iPod shuffle, iPod photo und
iPod mini schließen Sie das iPod am AUX-Eingang an und verwenden Sie es als externes Gerät.
* Die technischen Daten können ohne Ankündigung geändert werden.
1 De
BEDIENELEMENTE UND BEDIENVORGÄNGE
Die hier abgebildeten Erkennungszeichen ( ,
usw.) beziehen sich auf die in der Kurzanleitung verwendeten
Erkennungszeichen. Lesen Sie die Kurzanleitung.
iPod-Dock
Hier wird ein iPhone/iPod am Gerät angeschlossen. Wenn das iPhone/iPod angeschlossen wird, schaltet sich das Gerät ein und
beginnt, den Akku des iPhone/iPod aufzuladen.
Um Musik über die Lautsprecher dieses Gerätes zu hören, starten Sie die Wiedergabe am iPhone/iPod.
Das iPhone/iPod kann jederzeit angeschlossen oder getrennt werden. Wenn das iPhone/iPod vom Gerät getrennt wird, merkt sich
das Gerät den Lautstärkepegel. Wenn das iPhone/iPod wieder angeschlossen wird, wird der Lautstärkepegel auf denselben Wert
eingestellt.
Hinweise
•Verwenden Sie in jedem Fall einen Dock-Adapter, der mit Ihrem iPhone/iPod kompatibel ist.
•Wenn Sie keinen Adapter verwenden, oder wenn dieser nicht kompatibel ist, könnte die Verbindung schlecht sein oder sich
lösen, was Schäden oder Fehlfunktionen zur Folge hätte.
•Ihr iPhone/iPod kann möglicherweise nicht ordnungsgemäß in das iPod-Dock eingesetzt werden, wenn es/er sich im
Schutzgehäuse befindet.
AUX
Hier wird ein externes Gerät am Gerät angeschlossen. Wenn ein externes Gerät angeschlossen wird, schaltet sich dieses Gerät
ein.
Um Musik über die Lautsprecher dieses Gerätes zu hören, starten Sie die Wiedergabe am externen Gerät.
Um ein externes Gerät an diesem Gerät anzuschließen, verwenden Sie ein handelsübliches 3,5-mm-Stereo-Miniklinkenkabel.
Hinweis
Wenn Sie das externe Gerät trennen möchten, ziehen Sie das Kabel in jedem Fall an der AUX-Buchse heraus. Anderenfalls
(wenn das Kabel noch angeschlossen ist) bleibt dieses Gerät eingeschaltet.
/
(Lautstärketasten)
Stellen den Lautstärkepegel ein.
•Wenn die Lautstärke auf einen hohen Pegel eingestellt war, als das iPhone/iPod oder das externe Gerät getrennt wurde, wird
die Lautstärke bei Beginn der Wiedergabe u. U. automatisch heruntergeregelt.
•Wenn der Netzadapter getrennt wird, wird die Lautstärke auf den hierfür voreingestellten Pegel zurückgestellt.
15 V
(Netzadapter)
Hier wird der Netzadapter am Gerät angeschlossen.
2 De
BEDIENELEMENTE UND BEDIENVORGÄNGE
Statusanzeigen (LEDs)
Zeigen den Status des Gerätes und eines angeschlossenen iPhone/iPod an. Der Status externer, angeschlossener Geräte wird nicht
angezeigt.
•Grüne Statusanzeige: Das Gerät ist eingeschaltet und funktioniert ordnungsgemäß.
• Rote Statusanzeige: Es ist ein Fehler aufgetreten, oder die Lautstärke hat maximalen oder minimalen Pegel erreicht.
LED
Grün
Status
Rot
Ein iPhone/iPod ist angeschlossen.
Der Lautstärkepegel wurde am iPhone/iPod oder mit den Lautstärketasten am Gerät
verändert, oder es wurde ein Signal von der Fernbedienung empfangen.
Einmalig
Deutsch
Anschlussvorgang läuft, bitte warten.
Stetig
Es sind 30 Sekunden vergangen, seitdem das iPhone/iPod auf Pause geschaltet wurde.
Die Lautstärke des Geräts hat den maximalen oder minimalen Pegel erreicht, nachdem ein
iPhone/iPod am iPod-Dock angeschlossen wurde.
Einmalig
Die Lautstärke des Geräts hat den maximalen oder minimalen Pegel erreicht, nachdem ein
externes Gerät am AUX-Eingang angeschlossen wurde.
Einmalig
Einmalig
Das angeschlossene iPod wird nicht unterstützt.
Lesen Sie „FEHLERBEHEBUNG“ für die geeignete Gegenmaßnahme.
2 Sek.
Die Verbindung wurde getrennt.
Lesen Sie „FEHLERBEHEBUNG“ für die geeignete Gegenmaßnahme.
Stetig
Es ist ein Fehler aufgetreten, und die Schutzschaltung des Geräts wurde aktiviert.
Lesen Sie „FEHLERBEHEBUNG“ für die geeignete Gegenmaßnahme.
Stetig
…Leuchtet
…Blinkt
…Aus
VERFÜGBARE BEDIENVORGÄNGE
Die für das angeschlossene iPhone/iPod und das externe Gerät ausführbaren Bedienvorgänge werden angezeigt durch
(nicht verfügbar).
(verfügbar) oder
Angeschlossenes Gerät
Bedientes Gerät
iPhone/iPod
Lautstärkeregelung
Andere Bedienvorgänge
Externes Gerät
Lautstärkeregelung
Dieses Gerät
*1
*1
iPhone/iPod
*1
*1
Externes Gerät
Andere Bedienvorgänge
*2
Fernbedienung
*3
*1
*1
Werden ein iPhone/iPod und ein externes Gerät angeschlossen und gleichzeitig abgespielt, werden die Lautstärkepegel für das
iPhone/iPod und für das externe Gerät getrennt eingestellt.
*2
Um den Lautstärkepegel des externen Geräts unabhängig zu regeln, falls sowohl iPhone/iPod als auch ein externes Gerät
angeschlossen sind und abgespielt werden, stellen Sie den Lautstärkepegel am externen Gerät ein.
*3
Informationen zur Verwendung der Fernbedienung erhalten Sie in der Kurzanleitung.
*1
3 De
FEHLERBEHEBUNG
Beachten Sie die folgende Tabelle, falls das Gerät nicht ordnungsgemäß funktioniert. Falls das aufgetretene Problem nachfolgend
nicht aufgeführt ist oder die gegebenen Anweisungen nicht helfen, ziehen Sie den Netzstecker heraus und wenden Sie sich an
den nächsten autorisierten Yamaha-Fachhändler oder -Kundendienst.
Problem
Es ist kein Ton zu hören.
Ursache
Abhilfe
Das iPhone/iPod ist nicht richtig
angeschlossen.
Schließen Sie das iPhone/iPod richtig an.
Das externe Gerät ist nicht richtig
angeschlossen.
Schließen Sie den 3,5-mm-StereoMiniklinkenstecker am Gerät und am
externen Gerät sicher an.
Das Gerät ist nicht eingeschaltet.
Schließen Sie den Netzadapter und das
Netzkabel sicher an.
Die Lautstärke ist heruntergeregelt.
Drehen Sie die Lautstärke auf.
Durch überhöhte Lautstärke wurde die
Schutzschaltung aktiviert.
Regeln Sie die Lautstärke herunter.
Das angeschlossene iPod wird nicht
unterstützt, oder das iPhone/iPod ist
nicht richtig angeschlossen.
Verwenden Sie ein unterstütztes iPod,
oder schließen Sie das iPhone/iPod
sicher an.
Das externe Gerät kann nicht
mittels Fernbedienung bedient
werden.
Bei der Wiedergabe eines externen
Geräts lässt sich per Fernbedienung
ausschließlich die Lautstärke ändern.
Steuern Sie alle anderen Bedienvorgänge
direkt am externen Gerät.
Die Fernbedienung kann nicht
verwendet werden.
Die Fernbedienung befindet sich
außerhalb des wirksamen Bereichs.
Betätigen Sie die Fernbedienung
innerhalb des wirksamen Bereichs.
Lesen Sie die Kurzanleitung für weitere
Informationen.
Die Batterie ist leer oder wurde nicht
richtig eingesetzt.
Ersetzen Sie die Batterie bzw. setzen Sie
sie richtig ein.
Lesen Sie „Ersetzen einer leeren Batterie
in der Fernbedienung“ für weitere
Informationen.
Das Isolierpapier wurde nicht entfernt.
Entfernen Sie das Isolierpapier. Lesen
Sie die Kurzanleitung für weitere
Informationen.
Die grüne Statusanzeige leuchtet,
und die rote Statusanzeige blinkt.
Die Verbindung wurde getrennt.
•Verwenden Sie ein unterstütztes iPod.
•Schließen Sie das iPhone/iPod richtig an.
•Starten Sie das iPhone/iPod neu.
•Aktualisieren Sie die Firmware des
iPhone/iPod auf die neueste Version.
Die grüne Statusanzeige leuchtet
nicht, und die rote Statusanzeige
blinkt fortwährend.
Es ist ein Fehler aufgetreten, und die
Schutzschaltung des Geräts wurde
aktiviert.
Trennen Sie den Netzadapter, warten Sie
eine Weile, und schließen Sie dann den
Netzadapter erneut an.
Die Lautstärke des Gerätes
kann nicht durch Einstellen
der Lautstärke am iPhone/iPod
eingestellt werden.
Das Display des iPhone/iPod
ändert sich nicht beim Betätigen
der Lautstärketasten der
Fernbedienung.
Das iPhone/iPod kann nicht
mittels Fernbedienung bedient
werden.
4 De
OBSERVERA: Läs detta innan enheten tas i bruk.
Läs noga denna bruksanvisning för att tillförsäkra bästa
möjliga prestanda. Förvara bruksanvisningen nära till hands för
framtida referens.
13 Läs igenom avsnittet ”FELSÖKNING” för att kontrollera
att inget vanligt manövreringsfel föreligger, innan slutsaten
att det är något fel på enheten dras.
1 Installera enheten på en välventilerad, sval, torr och
ren plats - skyddade från direkt solljus, värmekällor,
vibrationer, damm, fukt och/eller köld. (Använd/förvara
inte enheten i en bil etc.)
14 Dra ur nätsladden ur vägguttaget innan du flyttar enheten.
2 Placera enheten på avstånd från andra elektriska apparater,
motorer och transformatorer för att undvika brummande
störljud.
16 Installera denna enhet nära vägguttaget och där du lätt
kommer åt nätsladden.
3 Utsätt inte enheten för plötsliga temperaturväxlingar från
kallt till varmt och placera den inte heller i en miljö med
hög luftfuktighet (t.ex. i ett rum med en luftfuktare i) för
att undvika kondensation på insidan av enheten, vilket kan
orsaka elektriska stötar, brand, skada på enheten och/eller
kroppsskada.
−− Andra komponenter, eftersom de kan orsaka skada
och/eller missfärgning på enhetens ytterhölje.
−− Brinnande föremål (t.ex. levande ljus), eftersom de kan
orsaka brand, skada på enheten och/eller kroppsskada.
−− Vätskefyllda behållare, eftersom de kan välta och
innehållet orsaka livsfarliga elektriska stötar och/eller
skada på enheten.
5 Täck inte över enheten med tidningspapper, dukar,
gardiner e.dyl., så att värmeavledningen blockeras. Om
temperaturen inuti enheten blir för hög kan det orsaka
brand, skada på enheten och/eller kroppsskada.
6 Använd inte enheten uppochnervänd. Den kan då
överhettas, så att den troligtvis skadas.
7 Utsätt inte omkopplare, knappar och/eller kablar för
hårdhänt hantering.
8 När du tar ur nätsladden ur vägguttaget, ta tag i kontakten;
dra inte i sladden.
9 Rengör inte enheten med hjälp av kemiska lösningsmedel,
eftersom det kan skada ytbehandlingen. Använd en ren,
torr trasa.
10 Endast den spänning som står angiven på enheten får
användas. Anslutning till en strömkälla med högre
spänning än den som anges är farligt och kan orsaka brand,
skada på enheten och/eller kroppsskada. Yamaha påtar sig
inget ansvar för skada orsakad av att enheten används med
en annan spänning än den som anges.
11 Försök inte själv modifiera eller laga enheten. Kontakta
en kvalificerad Yamaha-reparatör vid behov av reparation.
Höljet bör aldrig öppnas av någon anledning.
12 När du inte planerar att använda enheten på en tid (till
exempel när du åker på semester), ta ur nätsladden ur
vägguttaget.
17 Koppla loss produkten från nätuttaget för att skydda den
vid åskväder och när den inte ska användas under en
längre tid. Produkten skyddas då från skador på grund av
blixtnerslag eller överspänning i elnätet.
18 Utsätt inte batterierna för kraftig värme från exempelvis
solljus, eld eller liknande. Följ regionala bestämmelser vid
kassering av förbrukade batterier.
Om den här enheten placeras för nära en teveapparat med
CRT-skärm (bildrör) finns det en risk för färgstörningar i
bilden. Om detta inträffar ska du flytta enheten längre bort
från TV:n.
VARNING
UTSÄTT INTE ENHETEN FÖR REGN ELLER FUKT
DÅ DETTA SKAPAR RISK FÖR BRAND ELLER
ELSTÖTAR.
Även om ingen iPhone eller iPod är ansluten till enheten
är denna inte bortkopplad från nätspänningen så länge den
är ansluten till vägguttaget. Enheten är konstruerad för att
förbruka en mycket liten mängd ström i detta tillstånd.
Observera
Felaktigt byte av batterier medför risk för explosion.
Byt endast ut batterierna mot batterier av samma eller
motsvarande typ.
VARNING
Explosionsfara vid felaktigt batteribyte. Använd samma
batterityp eller en ekvivalent typ som rekommenderas av
apparattillverkaren.
Kassera använt batteri enligt fabrikantens instruktion.
AdVARSEL !
Lithiumbatteri-Eksplosionsfare ved fejlagtig håndtering.
Udskiftning må kun ske med batteri af samme fabrikat og
type. Levér dat brugte batteri tilbage til leberandøren.
VAROITUS
Paristo voi räjähtää, jos se on virheellisesti asennettu.
Vaihda paristo ainoastaan laitevalmistajan suosittelemaan
tyyppiin.
Hävitä käytetty paristo valmistajan ohjeiden mukaisesti.
i Sv
Svenska
4 Undvik att installera enheten på en plats där det finns risk
för att främmande föremål faller ner på enheten och/eller
där den kan utsättas för droppande eller skvättande vätska.
Placera INTE något av följande ovanpå enheten:
15 Använd endast den nätadapter som levereras med enheten.
Användning av en annan nätadapter än den medföljande
kan orsaka brand eller skada på enheten.
FUNKTIONER
Made for iPhone/Made for iPod
Njut av musik som sparats på din iPhone/iPod med ljud i hög kvalitet, kraftfull bas, låg distorsion och lågt brus.
Lätt att använda
Det finns ingen av/på-knapp och ingen omkopplare för insignalkälla. Du behöver bara ansluta din iPhone/iPod eller en extern
enhet, till exempel en annan musikspelare.
Spela upp ljudfiler från flera källor
Om du anslutit en iPhone/iPod och ytterligare en extern enhet kan du spela upp musik från båda enheterna samtidigt. Du kan till
exempel använda musiken från din iPhone/iPod som bakgrundsmusik samtidigt som du spelar upp video eller annat innehåll på
din dator.
Intelligent volym
•När du kopplar från din iPhone/iPod kommer PDX-31 ihåg volymen nästa gång du ansluter den.
•PDX-31 förhindrar plötsliga ökningar av volymen när du ansluter din iPhone/iPod – i stället höjs volymen på musiken gradvis.
iPhone™, iPod™
iPhone, iPod, iPod classic, iPod nano och iPod touch är varumärken som tillhör Apple Inc., registrerade i USA och andra länder.
”Made for iPod” och ”Made for iPhone” betyder att ett elektroniskt tillbehör konstruerats specifikt för att anslutas till en iPod
respektive en iPhone, samt att det certifierats av tillverkaren att tillbehöret uppfyller Apples krav på prestanda.
Apple ansvarar inte för att denna enhet fungerar eller att den uppfyller säkerhetsoch myndighetskrav.
Garantibestämmelser för EES-området och
Schweiz
Om din Yamaha-produkt av någon oförutsedd anledning
kräver garantiservice. Var god kontakta Yamahas
representantkontor i ditt land, om något problem uppstår.
Fullständig information återfinns på vår webbplats för EES
och Schweiz: (http://www.yamaha-hifi.com/ eller http://
www.yamaha-uk.com/ för boende i Storbritannien).
Användarinformation, beträffande insamling och
dumpning av gammal utrustning och använda
batterier
Dessa symboler, som är specificerade i direktiven
2002/96/EC och 2006/66/EC, talar om att de
använda elektriska och elektroniska produkterna,
samt batterierna, inte ska blandas med allmänt
hushållsavfall. För rätt handhavande för att
undvika skadliga effekter på mänsklig hälsa
och miljö kontakta din lokala kommun, ditt
sophanteringsföretag eller inköpsstället för dina
varor.
Kommentar ang. batterisymbolen (de två
nedersta symbolexemplen):
Denna symbol kan komma att användas i
kombination med en kemisk symbol. I detta fall
överensstämmer den med de krav, som har ställts
genom direktiven för den aktuella kemikalien.
ii Sv
INTRODUKTION
■■ Symboler som används i det här
dokumentet
•
Byta batteri i fjärrkontrollen när
batteriet är slut
: anger tips för användningen.
Tryck frigöringsfliken
i riktning A, och dra
ut batterihållaren i
riktning B.
• Anmärkning : innehåller viktig information om säkerhet
samt anvisningar för användning.
■■ Medföljande tillbehör
Kontrollera att följande tillbehör finns med innan du använder
enheten.
” som visas här avser de
De identifierare ”
identifierare som används i snabbguiden. Se snabbguiden.
Fjärrkontroll [ ].................................................................... Î1
Nätadapter [ ]....................................................................... Î1
Nätkabel [ ].......................................................................... Î1
Baksida
Batteri
CR2025
Svenska
Anmärkning
Anslut nätadaptern och nätkabeln till enheten innan du
ansluter nätkabeln till ett vägguttag.
Bruksanvisning (den här bruksanvisningen)........................... Î1
Snabbguide.............................................................................. Î1
SPECIFIKATIONER
iPhone-modeller som stöds.................................................................................................................iPhone, iPhone 3G, iPhone 3GS
iPod-modeller som stöds....................................................................iPod (femte generationen), iPod classic, iPod nano, iPod touch
AUX-ingångar........................................................................................................................STEREO V/H: 3,5 mm stereo-miniuttag
Maximal uteffekt per kanal (6 Ω 1 kHz, 10% THD)....................................................................................................... 15 W + 15 W
Spänningsmatning
Modeller för USA och Kanada................................................................................................120 V AC (växelspänning), 60 Hz
Övriga modeller..................................................................................................... 100 till 240 V AC (växelspänning), 50/60 Hz
Effektförbrukning......................................................................................................................................................................... 10 W
Effektförbrukning när ingen iPhone/iPod eller extern komponent anslutits.................................................................. lägre än 0,5 W
Nätadapter.................................................................................................................................. NU40-8150266-I3 (DC 15 V, 2,66 A)
Mått (B Î D Î H)...............................................................................................................................................350 Î 125 Î 109 mm
Vikt (utan tillbehör)......................................................................................................................................................................1,7 kg
* Om du vill använda en iPod som saknar stöd, t.ex. fjärde generationens (eller tidigare) iPod, iPod shuffle, iPod photo eller iPod
mini ska du ansluta din iPod till AUX-uttaget och använda den som en extern komponent.
* Tekniska data är föremål för ändringar utan föregående avisering.
1 Sv
REGLAGE OCH FUNKTIONER
Identifierarna (
,
, osv.) som visar här avser de identifierare som används i snabbguiden. Se snabbguiden.
iPod-docka
Ansluter en iPhone/iPod till enheten. När en iPhone/iPod ansluts startar enheten och börjar ladda batteriet i iPhone/iPod.
Du kan lyssna på musik genom enhetens högtalare genom att starta uppspelningen på din iPhone/iPod.
Du kan ansluta eller koppla från en iPhone/iPod när som helst. När en iPhone/iPod kopplas från enheten kommer enheten att
komma ihåg volymen. När en iPhone/iPod ansluts igen kommer volymen att ställas in på samma nivå.
Anmärkningar
•Använd alltid en dockadapter som är kompatibel med din iPhone/iPod.
•Om du inte använder någon adapter eller om adaptern inte är kompatibel kan anslutningen förloras eller försämras, vilket kan
orsaka skador eller fel.
•Din iPhone/iPod kan inte sättas fast i iPod-dockan ordentligt om den ligger i sitt skyddsfodral.
AUX
Ansluter en extern komponent till enheten. När den externa komponenten anslutits startar enheten.
Du kan lyssna på musik genom enhetens högtalare genom att starta uppspelningen på den externa komponenten.
Externa komponenter ansluts till enheten genom en kabel med 3,5 mm stereo-minikontakt (finns i handeln).
Anmärkning
När den externa komponenten kopplas från ska du koppla från kabeln från AUX-uttaget. Enheten kommer annars att fortsätta
vara tillslagen så länge kabeln är ansluten.
/
(Volymknappar)
Justera volymen.
•Om volymen var inställd på hög nivå när en iPhone/iPod eller extern komponent frånkopplades kan volymen sänkas
automatiskt när uppspelningen börjar.
•När nätadaptern frånkopplas kommer volymen att återställas till standardnivån.
15 V
(Nätadapter)
Ansluter nätadaptern till enheten.
2 Sv
REGLAGE OCH FUNKTIONER
Statusindikatorer (lysdioder)
Visar enhetens status och en ansluten iPhone/iPod. Status för en ansluten extern enhet visas inte.
•Grön statusindikator: Enheten är på och fungerar normalt.
• Röd statusindikator: Ett fel har uppstått eller så har volymen nått maximi- eller miniminivå.
Lysdiod
Grön
Status
Röd
En iPhone/iPod är ansluten.
Volymen har justerats med en iPhone/iPod eller med volymknapparna på enheten, eller så
har en signal tagits emot från fjärrkontrollen.
En gång
Anslutning pågår, var god vänta.
Kontinuerligt
30 sekunder har gått efter att iPhone/iPod pausats.
Enhetens volym står på maximi- eller miniminivån när en iPhone/iPod anslutits till iPoddockan.
Enhetens volym står på maximi- eller miniminivån när en extern komponent anslutits till
AUX.
En gång
En gång
Den iPod som anslutits stöds inte.
Se ”FELSÖKNING” för uppgift om åtgärd.
2 sek.
Anslutningen misslyckades.
Se ”FELSÖKNING” för uppgift om åtgärd.
Kontinuerligt
Ett fel inträffade och enhetens skyddskretsar har aktiverats.
Se ”FELSÖKNING” för uppgift om åtgärd.
Kontinuerligt
…Lyser
…Blinkar
…Av
MÖJLIGA FUNKTIONER
De funktioner som kan styras på en ansluten iPhone/iPod och extern komponent indikeras av
tillgänglig).
Ansluten komponent
Komponent som styrs
iPhone/iPod
Volymreglage
Andra funktioner
*1
*1
iPhone/iPod
*1
*1
Fjärrkontroll
*3
(inte
Extern komponent
Volymreglage
Enheten
Extern komponent
(tillgänglig) eller
Andra funktioner
*2
*1
*1
När en iPhone/iPod och extern komponent anslutits och spelar upp ljudfiler samtidigt kommer volymerna på din iPhone/iPod
och på den externa komponenten att justeras.
*2
Du kan justera volymen på den externa komponenten oberoende när en iPhone/iPod och en extern komponent är anslutna och
spelar upp samtidigt – justera i så fall volymen på den externa komponenten.
*3
Mer information om hur du använder fjärrkontrollen hittar du i snabbguiden.
*1
3 Sv
Svenska
En gång
FELSÖKNING
Se tabellen nedan om enheten inte fungerar korrekt. Om problemet inte finns med i listan nedan eller om anvisningarna inte
hjälper ska du stänga av enheten, koppla ur nätkabeln och kontakta närmaste auktoriserade Yamaha-handlare eller servicecenter.
Problem
Inget ljud.
Orsak
Åtgärd
iPhone/iPod är inte ordentligt ansluten.
Anslut din iPhone/iPod ordentligt.
Den externa enheten är inte ordentligt
ansluten.
Anslut en kabel med 3,5 mm stereominikontakter ordentligt till enheten och
den externa komponenten.
Enheten har inte startats.
Anslut nätadaptern och nätkabeln
ordentligt.
Volymen är nedskruvad.
Skruva upp volymen.
Skyddskretsarna har löst ut eftersom
volymen varit för hög.
Skruva ned volymen.
Den iPod som anslutits stöds inte, eller
så har din iPhone/iPod inte anslutits
ordentligt.
Använd en iPod som stöds, eller anslut
din iPhone/iPod ordentligt.
Det går inte att ändra
inställningarna på den externa
komponenten med fjärrkontrollen.
När du spelar upp ljud från en extern
komponent går det bara att ändra
volymen med fjärrkontrollen.
Ställ in alla funktioner förutom volymen
på den externa komponenten.
Det går inte att använda
fjärrkontrollen.
Fjärrkontrollen är utanför systemets
räckvidd.
Använd fjärrkontrollen inom dess
räckvidd.
Se snabbguiden för mer information.
Batteriet är slut eller så har det inte satts
in korrekt.
Byt ut batteriet och sätt in det korrekt.
Se ”Byta batteri i fjärrkontrollen när
batteriet är slut” för mer information.
Isoleringsarket har inte tagits bort.
Ta bort isoleringsarket. Se snabbguiden
för mer information.
Den gröna statusindikatorn lyser
och den röda statusindikatorn
blinkar.
Anslutningen misslyckades.
•Använd en iPod som stöds.
•Anslut din iPhone/iPod ordentligt.
•Starta om din iPhone/iPod.
•Uppdatera programvaran i din iPhone/
iPod till senaste versionen.
Den gröna statusindikatorn
är släckt och den röda
statusindikatorn blinkar
kontinuerligt.
Ett fel inträffade och enhetens
skyddskretsar har aktiverats.
Koppla ur nätadaptern, vänta en stund,
och anslut sedan nätadaptern igen.
Det går inte att ändra volymen på
enheten genom att ändra volymen
på iPhone/iPod.
Displayen på din iPhone/iPod
ändras inte när du trycker på
fjärrkontrollens volymknappar.
Det går inte att ändra
inställningarna på din iPhone/iPod
med fjärrkontrollen.
4 Sv
ATTENZIONE: Prima di usare quest’unità, leggere la sezione seguente.
Per assicurarsi le migliori prestazioni di quest’unità, leggerne
con attenzione il manuale. Tenere quest’ultimo in un luogo
sicuro per poterlo consultare di nuovo.
13 Prima di concludere che quest’unità è guasta, leggere
sempre la sezione “DIAGNOSTICA”, che riguarda
comuni errori di uso della stessa.
1 Installare quest’unità in una posizione ben ventilata, fresca,
asciutta e pulita - lontano da luce solare diretta, sorgenti di
calore, vibrazioni, polvere, umidità e/o freddo. (Non usare/
tenere quest’unità in una vettura o altro luogo simile.)
14 Prima di spostare quest’unità, scollegare il cavo di
alimentazione dalla presa a muro.
2 Installare quest’unità lontano da elettrodomestici, motori e
trasformatori in modo che non si producano rumori.
3 Non esporre quest’unità a improvvise variazioni di
temperatura e non esporla ad elevati tassi di umidità (ad
esempio in una stanza con un umidificatore) per evitare
che in essa si formi condensa, la quale potrebbe causare
folgorazioni, incendi, danni e/o infortuni.
4 Evitare di istallare quest’unità dove degli oggetti possano
cadervi o dove in essa possano entrare dei liquidi. NON
mettere su quest’unità:
−− Altri componenti, dato che essi possono causare danni
e scoloriture sulla superficie di quest’unità.
−− Oggetti in fiamme (ad esempio candele), dato che
possono causare incendi, danni a quest’unità e
infortuni.
5 Non coprire quest’unità con un giornale, un panno, una
tenda, ecc. in modo da non impedire la dispersione del
calore. Se la temperatura in essa dovesse salire, può
causare incendi, danni a quest’unità ed infortuni.
6 Non usare quest’unità invertita. Essa potrebbe altrimenti
surriscaldarsi e danneggiarsi.
7 Non usare forza nell’usare interruttori, manopole e/o cavi.
8 Scollegare il cavo di alimentazione dalla presa a muro
estraendolo direttamente dalla spina di corrente alternata
e non dal cavo.
9 Non pulire quest’unità con solventi chimici; essi possono
danneggiarne le finiture. Usare solo un panno soffice e
pulito.
10 Usare per quest’unità solo corrente del voltaggio
specificato. L’uso con voltaggi superiori è pericoloso e si
possono causare incendi, danni a quest’unità e infortuni.
Yamaha non può venire considerata responsabile di danni
dovuti all’uso di corrente elettrica di voltaggio diverso da
quello prescritto.
16 Installare quest’unità vicino alla presa a muro e dove il
cavo di alimentazione possa venire facilmente staccato.
17 Per proteggere quest’unità da guasti durante un temporale
o quando non viene usata per qualche tempo, scollegarne
la spina di alimentazione dalla presa. Questo previene
danni al prodotto dovuti a fulmini e ad aumenti della
tensione di rete.
18 Le batterie vanno protette da calore eccessivo, ad
esempio luce solare diretta, fiamme, e così via. In caso di
smaltimento di batterie, rispettare le normative locali.
Posizionando quest’unità in prossimità di un televisore con
tubo catodico (tubo di Braun), è possibile che si verifichi
una riduzione dei colori dell’immagine. In tal caso,
allontanare l’unità dal televisore.
AVVERTENZA
PER RIDURRE IL RISCHIO DI INCENDI E
FOLGORAZIONI, NON ESPORRE QUEST’UNITÀ A
PIOGGIA O UMIDITÀ.
Anche se l’iPhone o l’iPod non sono collegati, quest’unità
non viene scollegata dalla fonte di alimentazione CA
fintanto che rimane collegata alla presa a muro. In questa
condizione, quest’unità consuma una quantità molto
piccola di energia.
ATTENZIONE
Pericolo di esplosione se la batteria viene installata
scorrettamente. Sostituire solo con un pezzo dello stesso
tipo o equivalente.
11 Non tentare di modificare o riparare quest’unità. Per
qualsiasi intervento, entrare in contatto con personale
autorizzato Yamaha. Il cabinet non deve venire aperto per
alcuna ragione.
12 Se si prevede di non dover usare quest’unità per qualche
tempo, (ad esempio prima di andare in vacanza), scollegare
il cavo di alimentazione dalla presa di corrente alternata.
i It
Italiano
−− Contenitori contenenti liquidi, dato che possono cadere
ed il liquido può causare folgorazioni all’utente o
danni a quest’unità.
15 Non mancare di usare solo l’adattatore di corrente
alternata in dotazione a quest’unità. Usando un adattatore
di corrente alternata diverso si possono causare incendi e
guasti.
CARATTERISTICHE
Made for iPhone/Made for iPod
Un diffusore ambientale di alta qualità per la riproduzione della musica memorizzata su iPhone/iPod, con bassi penetranti,
distorsione minima e basso rumore di fondo.
Massima facilità d’uso
Nessun interruttore di accensione, e nessun selettore di sorgente. È sufficiente collegare l’iPhone/iPod o un dispositivo esterno,
come ad esempio il lettore musicale preferito.
Mix multi-sorgente
È possibile riprodurre simultaneamente sia la musica di un iPhone/iPod, sia la musica di un secondo lettore collegato. Ad
esempio, è possibile utilizzare la musica dell’iPhone/iPod come sottofondo mentre si riproducono video e altri contenuti sul PC.
Volume intelligente
•Alla disconnessione dell’iPhone/iPod, l’unità PDX-31 salva in memoria il volume impostato e lo ripristina al successivo
collegamento.
•Al collegamento di un iPhone/iPod, l’unità PDX-31 previene i transienti di picco mediante un graduale aumento del volume.
iPhone™, iPod™
iPhone, iPod, iPod classic, iPod nano, e iPod touch sono marchi registrati di Apple Inc. depositati negli USA e in altri paesi.
“Made for iPod” e “Made for iPhone” significa che un accessorio elettronico è stato appositamente progettato per essere
collegato all’iPod o all’iPhone rispettivamente e che il produttore certifica che esso soddisfa gli standard prestazionali Apple.
Apple non è responsabile del funzionamento di questo apparecchio o della sua conformità a normative e standard di sicurezza.
Norme di garanzia per lo Spazio economico
europeo (SEE) e la Svizzera
Nell’improbabile eventualità che il prodotto Yamaha
richieda un intervento di assistenza in garanzia, rivolgersi
al rivenditore presso cui il prodotto è stato acquistato. Se si
dovessero incontrare difficoltà, rivolgersi al rappresentante
Yamaha nel proprio paese. Per informazioni dettagliate
consultare il sito Web per SEE e Svizzera: http://www.
yamaha-hifi.com/ oppure http://www.yamaha-uk.com/ (per
i residenti nel Regno Unito)
Informazioni per gli utenti sulla raccolta e lo
smaltimento di vecchia attrezzatura e batterie
usate
I presenti simboli, previsti dalle direttive 2002/96/
CE e 2006/66/CE, indicano che i prodotti elettrici
ed elettronici usati e le batterie usate non devono
essere smaltiti con i rifiuti domestici. Per il
corretto smaltimento al fine di prevenire effetti
nocivi sulla salute e sull’ambiente, rivolgersi alle
autorità locali, alla società di smaltimento dei
rifiuti o al punto vendita presso cui i prodotti sono
stati acquistati.
Noti per il simbolo della batteria (sul fondo due
esempi di simbolo):
È probabile che questo simbolo sia usato in
combinazione con un simbolo chimico. In questo
caso è conforme al requisito stabilito dalla direttiva
per gli elementi chimici contenuti.
ii It
INTRODUZIONE
■■ Simboli utilizzati nel presente
manuale
•
Sostituzione della batteria scarica del
telecomando
: indica un suggerimento riguardante un’operazione.
Premere la linguetta
di rilascio in direzione
A facendo scorrere il
portabatteria in direzione
B fino ad estrarlo.
• Nota : riguarda informazioni importanti sulla sicurezza e
le funzionalità dell’apparecchio.
■■ Accessori in dotazione
Prima di utilizzare l’unità, verificare che la confezione
contenga tutti i seguenti accessori.
” fanno riferimento alle
Le lettere seguenti “
illustrazioni contenute nel documento “Guida rapida”.
Consultare la Guida rapida.
Telecomando [ ]................................................................... Î1
Adattatore di c.a. [ ]............................................................. Î1
Cavo di alimentazione [ ]..................................................... Î1
Retro
Nota
Collegare l’adattatore di c.a. e il cavo di alimentazione
all’unità prima di inserire la spina in una presa di corrente.
Manuale di istruzioni (il presente documento)....................... Î1
Guida rapida............................................................................ Î1
Batteria
CR2025
Italiano
SPECIFICHE
iPhone supportati................................................................................................................................iPhone, iPhone 3G, iPhone 3GS
iPod supportati......................................................................................... iPod (5a generazione), iPod classic, iPod nano, iPod touch
Connettore ingresso AUX..................................................................................................STEREO L/R: mini jack stereo da 3,5 mm
Potenza massima di uscita per canale (6 Ω 1 kHz, 10% THD)....................................................................................... 15 W + 15 W
Alimentazione
Modelli per il mercato statunitense e canadese..............................................................................................C.a. a 120 V, 60 Hz
Altri modelli...................................................................................................................................C.a. da 100 a 240 V, 50/60 Hz
Consumo elettrico......................................................................................................................................................................... 10 W
Consumo elettrico senza alcun dispositivo collegato (iPhone/iPod o esterno)...........................................................inferiore a 0,5 W
Adattatore di c.a...................................................................................................................... NU40-8150266-I3 (c.c. a 15 V, 2,66 A)
Dimensioni (L Î P Î A).....................................................................................................................................350 Î 125 Î 109 mm
Peso (senza accessori)..................................................................................................................................................................1,7 kg
* Per poter riprodurre un iPod non supportato, come ad esempio un modello della 4a generazione (o precedente), un iPod shuffle,
un iPod photo e un iPod mini, collegare l’iPod alla presa AUX come se si trattasse di un dispositivo esterno.
* Le specifiche sono soggette a modifiche senza preavviso.
1 It
COMANDI E FUNZIONI
Le lettere seguenti (
rapida.
,
, e così via) fanno riferimento alle illustrazioni contenute nella Guida rapida. Consultare la Guida
Dock iPod
Consente il collegamento di un iPhone/iPod all’unità. Non appena connesso un iPhone/iPod, l’unità si accende e inizia a caricare
la batteria del dispositivo collegato.
Per ascoltare la musica attraverso gli altoparlanti dell’unità, avviare la riproduzione sull’iPhone/iPod.
È possibile collegare o disconnettere un dispositivo iPhone/iPod in qualsiasi momento. Alla disconnessione di un iPhone/iPod,
l’unità preserva in memoria il livello di volume. Al successivo collegamento dell’iPhone/iPod, l’unità ripristina lo stesso livello
di volume originale.
Note
•Assicurarsi di utilizzare un adattatore Dock compatibile con il dispositivo iPhone/iPod.
•Se non si utilizza un adattatore, o se questo non è compatibile, il collegamento potrebbe risultare difettoso e causare danni o
malfunzionamenti.
•Non è possibile inserire saldamente l’apparecchio iPhone/iPod nel dock per iPod, se è racchiuso nella sua custodia protettiva.
AUX
Consente il collegamento di un dispositivo esterno all’unità. L’unità si accende non appena viene stabilito un collegamento.
Per ascoltare la musica attraverso gli altoparlanti dell’unità, avviare la riproduzione sul dispositivo esterno.
Per collegare un dispositivo esterno all’unità, utilizzare un cavo con connettore mini stereo da 3,5 mm.
Nota
Per disconnettere il dispositivo esterno dall’unità, rimuovere lo spinotto dall’ingresso AUX. L’unità rimane accesa fin tanto che
uno spinotto è inserito nell’ingresso AUX.
/
(Pulsanti del volume)
Consentono di regolare il livello del volume.
•Se si è disconnesso l’iPhone/iPod o il dispositivo esterno con un volume alto, il livello di volume potrebbe venir
automaticamente abbassato all’inizio della riproduzione.
•Alla disconnessione dell’adattatore di c.a., il livello di volume viene reimpostato sul valore predefinito.
15V
(adattatore di c.a.)
Consente il collegamento dell’adattatore di c.a. all’unità.
2 It
COMANDI E FUNZIONI
Indicatori di stato (LED)
Indicano lo stato dell’unità e dell’iPhone/iPod connesso. Lo stato del dispositivo esterno non viene segnalato.
•Indicatore di stato verde: L’unità è accesa e in funzione.
• Indicatore di stato rosso: Si è verificato un errore, oppure il volume ha raggiunto il livello massimo/minimo.
LED
Verde
Stato
Rosso
L’iPhone/iPod risulta collegato.
Si è regolato il livello di volume mediante i pulsanti di volume dell’iPhone/iPod o
dell’unità, oppure l’unità ha ricevuto un segnale dal telecomando.
Una volta
L’operazione di collegamento è in corso: attendere.
Continuo
Sono trascorsi almeno 30 secondi da quando si è posto in pausa l’iPhone/iPod.
Con l’iPhone/iPod collegato al Dock iPod, il volume dell’unità ha raggiunto il livello
massimo o il minimo.
Una volta
Con il dispositivo esterno collegato all’ingresso AUX, il volume dell’unità ha raggiunto il
livello massimo o il minimo.
Una volta
Una volta
L’iPod collegato non è supportato.
Fare riferimento a “DIAGNOSTICA” per la soluzione del problema.
Italiano
2 sec.
Collegamento non riuscito.
Fare riferimento a “DIAGNOSTICA” per la soluzione del problema.
Continuo
Si è verificato un errore e l’unità ha attivato il circuito di protezione.
Fare riferimento a “DIAGNOSTICA” per la soluzione del problema.
Continuo
…Acceso
…Lampeggiante
…Spento
OPERAZIONI EFFETTUABILI
Le operazioni che possono essere gestite per conto dell’iPhone/iPod connesso sono indicate da
disponibile).
Dispositivo collegato
Dispositivo utilizzato
iPhone/iPod
Controllo del volume
Altre operazioni
*1
*1
iPhone/iPod
*1
*1
Telecomando
*3
(non
Dispositivo esterno
Controllo del volume
L’unità
Dispositivo esterno
(disponibile) o
Altre operazioni
*2
*1
*1
Se si è collegato e si stanno riproducendo simultaneamente i contenuti di un iPhone/iPod e di un dispositivo esterno, la
regolazione di volume influisce su entrambi i dispositivi.
*2
Se si è collegato e si stanno riproducendo simultaneamente i contenuti di un iPhone/iPod e di un dispositivo esterno, e si
desidera regolare il volume solo di quest’ultimo, agire sul controllo di volume del dispositivo esterno.
*3
Per informazioni sull’utilizzo del telecomando, consultare la Guida rapida.
*1
3 It
DIAGNOSTICA
Se l’unità non funziona correttamente, fare riferimento alla tabella seguente. Se il problema riscontrato non è presente nell’elenco
o se i rimedi proposti non sono di aiuto, disconnettere il cavo di alimentazione e mettersi in contatto col rivenditore autorizzato o
centro assistenza Yamaha più vicino.
Problema
Nessun suono.
Impossibile regolare il volume
dell’unità agendo sul volume
dell’iPhone/iPod.
Causa
Rimedio
L’iPhone/iPod non è stato collegato
correttamente.
Collegare correttamente l’iPhone/iPod.
Il dispositivo esterno non è stato
collegato correttamente.
Utilizzare un jack con connettore mini
stereo da 3,5 mm per collegare l’unità al
dispositivo esterno.
L’unità è spenta.
Collegare correttamente l’adattatore di
c.a. e il cavo di alimentazione.
Il volume è al minimo.
Alzare il volume.
Il volume eccessivo ha determinato
l’attivazione del circuito di protezione.
Abbassare il volume.
L’iPod collegato non è supportato,
oppure l’iPhone/iPod non è stato
collegato correttamente.
Utilizzare un iPod supportato, oppure
collegare correttamente l’iPhone/iPod.
Il display dell’iPhone o dell’iPod
non subisce modifiche premendo
i pulsanti del volume sul
telecomando.
Impossibile controllare l’iPhone/
iPod con il telecomando.
Impossibile controllare il
dispositivo esterno con il
telecomando.
Quando si collega un dispositivo esterno, Per tutte le altre operazioni è necessario
con il telecomando è possibile regolare
agire sul dispositivo esterno.
solo il volume.
Impossibile utilizzare il
telecomando.
Il telecomando è fuori dal proprio raggio Utilizzare il telecomando entro il raggio
d’azione.
della sua portata.
Consultare la Guida rapida per ulteriori
informazioni.
La batteria è esaurita o non è stata
inserita correttamente.
Sostituire la batteria inserendola
correttamente.
Consultare “Sostituzione della batteria
scarica del telecomando” per maggiori
informazioni.
Il foglio isolante non è stato rimosso.
Rimuovere il foglio isolante.
Consultare la Guida rapida per ulteriori
informazioni.
L’indicatore di stato verde è
acceso mentre il led rosso
lampeggia.
Collegamento non riuscito.
•Utilizzare un iPod supportato.
•Collegare correttamente l’iPhone/iPod.
•Riavviare l’iPhone/iPod.
•Aggiornare il firmware dell’iPhone/
iPod all’ultima versione.
L’indicatore di stato verde è
spento mentre il led rosso
lampeggia ininterrottamente.
Si è verificato un errore e l’unità ha
attivato il circuito di protezione.
Disconnettere l’adattatore di c.a.,
attendere qualche istante e quindi
ricollegare l’adattatore di c.a.
4 It
AVISO: Lea esto antes de utilizar su unidad.
Para garantizar el mejor rendimiento posible de su unidad, lea
cuidadosamente este manual. Y guárdelo en un lugar seguro
para poder consultarlo en el futuro.
1 Instale esta unidad en un lugar bien ventilado, fresco, seco
y limpio, que esté alejado de la luz solar directa, fuentes de
calor, vibraciones, polvo, humedad y/o frío. (No utilice ni
guarde esta unidad en un automóvil, etc.)
2 Coloque esta unidad alejada de otros aparatos eléctricos,
motores o transformadores para evitar que se produzcan
ruidos de zumbido.
3 No exponga esta unidad a cambios de temperatura
repentinos, del frío al calor, y no la coloque tampoco
en un lugar de mucha humedad (una habitación con un
humidificador, por ejemplo) para impedir que se forme
condensación en su interior, lo que podría causar una
descarga eléctrica, un incendio, averías en esta unidad y/o
lesiones a personas.
4 Evite instalar esta unidad donde puedan caerle encima
objetos extraños y/o donde pueda estar expuesta al goteo o
salpicadura de líquidos. Encima de esta unidad NO ponga:
−− Otros componentes, porque podrían causar daños y/o
descoloración en la superficie de esta unidad.
−− Objetos encendidos (velas, por ejemplo), ya que
podrían causar un incendio, averiar esta unidad y/o
causar lesiones a personas.
−− Recipientes con líquido en su interior, porque podrían
caerse y el líquido derramado podría causar una
descarga eléctrica y/o averías en la unidad.
6 No utilice esta unidad al revés. Podría recalentarse y
causar daños.
7 No utilice a la fuerza los conmutadores, controles y/o
cables.
8 Al desconectar el cable de alimentación de la toma de la
pared, sujételo por el enchufe de CA; nunca tire del cable
directamente.
9 No limpie esta unidad con disolventes químicos porque
éstos podrían dañar su acabado. Utilice un paño limpio y
seco para limpiarla.
10 Sólo se puede utilizar la tensión especificada en esta
unidad. El uso de esta unidad con una tensión más alta que
la especificada es peligroso y puede causar un incendio,
daños en la unidad y/o lesiones a personas. Yamaha no
se hará responsable de ningún daño debido al uso de esta
unidad con una tensión que no sea la especificada.
12 Si tiene previsto no utilizar la unidad durante un cierto
tiempo (por ejemplo, si se va de vacaciones), desconecte el
cable de la toma de CA de la pared.
13 Asegúrese de leer la sección “SOLUCIÓN DE
PROBLEMAS” en cuanto a los errores de utilización
más corrientes antes de llegar a la conclusión de que esta
unidad está averiada.
14 Antes de desplazar la unidad, desconecte el cable de
alimentación de la toma de la pared.
15 Asegúrese de utilizar el adaptador de CA suministrado
con esta unidad. La utilización de un adaptador de CA
diferente del suministrado puede causar un incendio o
daños en esta unidad.
16 Instale la unidad cerca de una toma de corriente, en
una zona que permita acceder fácilmente al cable de
alimentación.
17 Desenchufe este producto de la toma de corriente para
que disponga de mayor protección durante una tormenta
eléctrica o cuando se deja sin atender o utilizar durante
largos periodos de tiempo. Esto impedirá que el producto
se dañe debido a los rayos y a los aumentos de tensión en
la línea de suministro eléctrico.
18 Las baterías y las pilas no deberán exponerse a un calor
excesivo como, por ejemplo, el que producen los rayos del
sol, el fuego y similares. Cuando deseche las baterías, por
favor cumpla las regulaciones de su region.
Si se instala la unidad demasiado cerca de un televisor con
tubo de rayos catódicos, la calidad del color podría verse
perjudicada. En este caso, aleje el sistema del televisor.
ADVERTENCIA
PARA REDUCIR EL RIESGO DE INCENDIO O
DESCARGA ELÉCTRICA, NO EXPONGA ESTA
UNIDAD A LA LLUVIA NI A LA HUMEDAD.
Aunque no haya ningún iPhone o iPod conectado a la
unidad, la unidad no se desconecta de la corriente de CA
mientras permanezca conectada a la toma de la pared. En
este estado, esta unidad ha sido diseñada para que consuma
una cantidad de corriente muy pequeña.
PRECAUCIÓN
Peligro de explosión si la pila se sustituye incorrectamente.
Sustitúyala por otra del mismo tipo o de un tipo
equivalente.
i Es
Español
5 No cubra esta unidad con un periódico, mantel, cortina,
etc. para no obstruir así la disipación térmica. Si la
temperatura aumenta dentro de la unidad se puede producir
un incendio, averías en la unidad y lesiones a personas.
11 No intente modificar o arreglar esta unidad. Póngase en
contacto con el personal de servicio Yamaha cualificado
cuando tenga necesidad de hacer cualquier reparación. La
caja de la unidad nunca deberá abrirse por ninguna razón.
CARACTERÍSTICAS
Made for iPhone/Made for iPod
Disfrute de la música almacenada en su iPhone/iPod en alta calidad, con bajos potentes, baja distorsión y mínimo ruido.
Fácil uso
No hay botón de encendido ni conmutador de fuente de entrada. Sólo tiene que conectar el iPhone/iPod o un dispositivo externo,
p. ej., su reproductor de música favorito.
Mezcla de múltiples fuentes
Si un iPhone/iPod y un dispositivo externo están conectados, ambos pueden reproducirse al mismo tiempo. Por ejemplo, puede
utilizar la música del iPhone/iPod como música de fondo mientras reproduce vídeos y otros contenidos en su PC.
Volumen inteligente
•Al desconectar el iPhone/iPod, el PDX-31 recordará el volumen ajustado la próxima vez que lo conecte.
•El PDX-31 impide subidas repentinas del volumen al conectar el iPhone/iPod realizando un fundido de apertura gradual con la
música.
iPhone™, iPod™
iPhone, iPod, iPod classic, iPod nano y iPod touch son marcas comerciales de Apple Inc., registradas en EE.UU. y otros países.
“Made for iPod” y “Made for iPhone” significan que un accesorio electrónico se ha diseñado para conectarse específicamente
con un iPod o un iPhone, respectivamente, y que el desarrollador ha certificado que cumple con los estándares de rendimiento de
Apple.
Apple no se hace responsable del funcionamiento de este dispositivo ni de que cumpla con los estándares legales y de seguridad.
Condiciones de garantía para países del Espacio
Económico Europeo (EEE) y Suiza
En el caso poco probable de que su producto Yamaha
necesite una reparación cubierta por la garantía, póngase
en contacto con el distribuidor en el que lo haya adquirido.
Si tiene cualquier problema, póngase en contacto con la
delegación de Yamaha de su país. Podrá encontrar más
información en el sitio web para el EEE y Suiza (http://
www.yamaha-hifi.com/ o http://www.yamaha-uk.com/ si
reside en el Reino Unido).
Información para Usuarios sobre Recolección
y Disposición de Equipamiento Viejo y Baterías
usadas
Estos símbolos de las Directivas 2002/96/EC y
2006/66/EC indican que los productos eléctricos
y electrónicos utilizados y las baterías utilizadas
no deben mezclarse con residuos domésticos
generales. Para conocer el tratamiento correcto
para evitar perjudicar la salud humana y el
medio ambiente, póngase en contacto con su
ayuntamiento, el servicio de recogida de residuos
de su municipio o el establecimiento en el que
compró el producto.
Nota sobre el símbolo de la batería (ejemplos de
dos símbolos de la parte inferior)
Este símbolo podría ser utilizado en combinación
con un símbolo químico. En este caso el mismo
obedece a un requerimiento dispuesto por la
Directiva para el elemento químico involucrado.
ii Es
INTRODUCCIÓN
■■ Símbolos utilizados en este
documento
•
Sustitución de la pila del mando a
distancia cuando está agotada
: indica un consejo para su utilización.
Mientras empuja la
lengüeta de apertura en
dirección A, extraiga el
soporte de la pila tirando
en dirección B.
• Nota : contiene información importante sobre la seguridad
y las instrucciones de uso.
■■ Accesorios suministrados
Antes de utilizar la unidad, compruebe que los siguientes
accesorios están incluidos.
” mostrados hacen referencia a
Los identificadores “
los identificadores utilizados en el Manual práctico. Consulte
el Manual práctico.
Mando a distancia [ ]........................................................... Î1
Adaptador de CA [ ]............................................................ Î1
Cable de alimentación [ ]..................................................... Î1
Parte
trasera
Nota
Conecte el adaptador de CA y el cable de alimentación a
la unidad antes de conectar el cable de alimentación a una
toma de corriente.
Manual de instrucciones (este manual)................................... Î1
Manual práctico...................................................................... Î1
Pila
CR2025
Español
ESPECIFICACIONES
iPhone compatibles.............................................................................................................................iPhone, iPhone 3G, iPhone 3GS
iPod compatibles........................................................................................iPod (5.ª generación), iPod classic, iPod nano, iPod touch
Conector de entrada AUX................................................................................................. STEREO L/R: minijack estéreo de 3,5 mm
Potencia de salida máxima por canal (6 Ω 1 kHz, 10% THD)........................................................................................ 15 W + 15 W
Fuente de alimentación
Modelos para EE. UU. y Canadá....................................................................................................................... 120 V CA, 60 Hz
Otros modelos..................................................................................................................................... 100 a 240 V CA, 50/60 Hz
Consumo de potencia.................................................................................................................................................................... 10 W
Consumo de potencia sin conectar un iPhone/iPod o dispositivo externo................................................................... menos de 0,5 W
Adaptador de CA....................................................................................................................... NU40-8150266-I3 (CC 15 V, 2,66 A)
Dimensiones (W Î D Î H)................................................................................................................................350 Î 125 Î 109 mm
Peso (sin accesorios)....................................................................................................................................................................1,7 kg
* Para reproducir un iPod no compatible, como los iPod de 4.ª generación (o anteriores), iPod shuffle, iPod photo y iPod mini,
conecte el iPod al conector AUX y utilícelo como dispositivo externo.
* Las especificaciones están sujetas a cambios sin previo aviso.
1 Es
CONTROLES Y OPERACIONES
Los identificadores ( , , etc.) que se muestran hacen referencia a los identificadores utilizados en el Manual práctico.
Consulte el Manual práctico.
Base para iPod
Conecta un iPhone/iPod a la unidad. Cuando un iPhone/iPod está conectado, la unidad se enciende y comienza a cargar la pila
del iPhone/iPod.
Para escuchar música a través de los auriculares de la unidad, inicie la reproducción en el iPhone/iPod.
El iPhone/iPod puede conectarse y desconectarse en todo momento. Cuando el iPhone/iPod se desconecta de la unidad, la unidad
recuerda el volumen ajustado. Cuando se vuelve a conectar el iPhone/iPod, se mantiene el volumen ajustado.
Notas
•Asegúrese de utilizar un adaptador compatible con su iPhone/iPod.
•Si no utiliza un adaptador o si el adaptador no es compatible, la conexión podría ser pobre o intermitente, lo que podría
provocar daños o fallos de funcionamiento.
•Es posible que el iPhone/iPod no se ajuste a la base para iPod de forma segura si está dentro de la caja protectora.
AUX
Conecta un dispositivo externo a la unidad. Cuando el dispositivo externo se conecta, la unidad se enciende.
Para escuchar música a través de los auriculares de la unidad, inicie la reproducción en el dispositivo externo.
Para conectar un dispositivo externo a la unidad, utilice un cable con un conector mini estéreo de 3,5 mm comercial.
Nota
Al desconectar el dispositivo externo, asegúrese de extraer el cable del conector AUX. De lo contrario, la unidad permanecería
encendida mientras el cable estuviera conectado.
/
(Teclas de volumen)
Ajustan el volumen.
•Si el volumen estaba ajustado muy alto cuando el iPhone/iPod o el dispositivo externo se desconectó, es posible que se baje
automáticamente al reanudar la reproducción.
•Cuando se desconecte el adaptador de CA, el volumen se volverá a ajustar al nivel predeterminado.
15 V
(adaptador de CA)
Conecta el adaptador de CA a la unidad.
2 Es
CONTROLES Y OPERACIONES
Indicadores de estado (LED)
Indican el estado de la unidad y del iPhone/iPod conectado. No se indica el estado del dispositivo externo conectado.
•Indicador de estado verde: La unidad está encendida y funciona normalmente.
• Indicador de estado verde: Se ha producido un error o el volumen ha alcanzado su nivel máximo o mínimo.
LED
Verde
Estado
Rojo
Un iPhone/iPod está conectado.
El volumen se ha ajustado con las teclas de volumen del iPhone/iPod o de la unidad, o se
ha recibido una señal desde el mando a distancia.
Una vez
Conexión en curso, espere.
Continuo
Han pasado 30 segundos desde que se pausó el iPhone/iPod.
El volumen de la unidad ha alcanzado su nivel máximo o mínimo cuando un iPhone/iPod
está conectado a la base para iPod.
Una vez
El volumen de la unidad ha alcanzado su nivel máximo o mínimo cuando un dispositivo
externo está conectado al conector AUX.
Una vez
Una vez
El iPod conectado no es compatible.
Consulte la solución adecuada en “SOLUCIÓN DE PROBLEMAS”.
2s
Error de conexión.
Consulte la solución adecuada en “SOLUCIÓN DE PROBLEMAS”.
Continuo
Se ha producido un error y el circuito de protección de la unidad se ha desactivado.
Consulte la solución adecuada en “SOLUCIÓN DE PROBLEMAS”.
…Encendido
…Intermitente
Español
Continuo
…Apagado
OPERACIONES DISPONIBLES
Las operaciones que pueden controlarse con el iPhone/iPod o el dispositivo externo conectados se indican con
(no disponible).
Dispositivo conectado
iPhone/iPod
Control de volumen
Dispositivo manejado
Otras operaciones
Dispositivo externo
Control de volumen
La unidad
*1
*1
iPhone/iPod
*1
*1
Dispositivo externo
Mando a distancial
*3
(disponible) o
Otras operaciones
*2
*1
*1
Cuando se conecta un iPhone/iPod y un dispositivo externo y se reproducen al mismo tiempo, se ajustan los volúmenes del
iPhone/iPod y del dispositivo externo.
*2
Para ajustar el volumen del dispositivo externo de forma independiente cuando un iPhone/iPod y un dispositivo externo estén
conectados y se reproducen al mismo tiempo, ajuste el volumen del dispositivo externo.
*3
Para obtener información sobre el uso del mando a distancia, consulte el Manual práctico.
*1
3 Es
SOLUCIÓN DE PROBLEMAS
Consulte la tabla inferior si la unidad no funciona correctamente. Si el problema no aparece en la siguiente lista o las
instrucciones no le ayudan, desconecte el cable de alimentación y póngase en contacto con el centro de servicio o distribuidor de
Yamaha más cercano.
Problema
No se oye sonido.
Causa
Remedio
El iPhone/iPod no está conectado de
forma segura.
Conecte el iPhone/iPod de forma segura.
El dispositivo externo no está conectado
de forma segura.
Conecte de forma segura el cable con
el conector mini estéreo de 3,5 mm a la
unidad y al dispositivo externo.
La unidad no se enciende.
Conecte de forma segura el adaptador de
CA y el cable de alimentación.
El volumen se baja.
Suba el volumen.
El circuito de protección se ha activado
por un volumen excesivo.
Baje el volumen.
El iPod conectado no es compatible o el
iPhone/iPod no está conectado de forma
segura.
Utilice un iPod compatible o conecte el
iPhone/iPod de forma segura.
El dispositivo externo no se
puede controlar con el mando a
distancia.
Al reproducir un dispositivo externo,
solo se puede cambiar el volumen
utilizando el mando a distancia.
A excepción del volumen, las demás
operaciones se controlan en el propio
dispositivo externo.
No es posible utilizar el mando a
distancia.
El mando a distancia está fuera del
margen operativo.
Utilice el mando a distancia dentro del
margen operativo.
Para más información, consulte el
Manual práctico.
La pila está agotada o no se ha insertado
correctamente.
Sustituya la pila e insértela
correctamente.
Para más información, consulte
“Sustitución de la pila del mando a
distancia cuando está agotada”.
No se ha retirado la película aislante.
Retire la película aislante. Para más
información, consulte el Manual
práctico.
El indicador de estado verse
está encendido y el indicador de
estado rojo parpadea.
Error de conexión.
•Utilice un iPod compatible.
•Conecte el iPhone/iPod de forma
segura.
•Reinicie el iPhone/iPod.
•Actualice el firmware del iPhone/iPod a
la última versión.
El indicador de estado verse está
apagado y el indicador de estado
rojo parpadea continuamente.
Se ha producido un error y el circuito
de protección de la unidad se ha
desactivado.
Desconecte el adaptador de CA, espere
un poco y vuelva a conectarlo.
No es posible cambiar el volumen
de la unidad variando el volumen
del iPhone/iPod.
La pantalla del iPhone/iPod no
cambia al pulsar las teclas de
volumen del mando a distancia.
El iPhone/iPod no se puede
controlar con el mando a
distancia.
4 Es
LET OP: Lees dit voor u uw apparatuur in gebruik neemt.
Lees deze handleiding zorgvuldig door zodat u verzekerd kunt
zijn van de beste prestaties. Bewaar deze handleiding zodat u
er later nog iets in op zult kunnen zoeken.
1 Installeer dit toestel op een goed geventileerde, koele,
droge en schone plek - uit de buurt van direct zonlicht,
warmtebronnen, trillingen, stof, vocht en/of kou. (Gebruik
of bewaar dit toestel in geen geval in een auto enz.)
11 Probeer dit product niet te modificeren of te repareren.
Neem contact op met bevoegd Yamaha servicepersoneel
wanneer het toestel nagezien of gerepareerd moet worden.
De behuizing mag in geen geval geopend worden.
12 Wanneer u dit toestel langere tijd niet zult gebruiken (bijv.
wanneer u op vakantie gaat), dient u het netsnoer los te
koppelen van het stopcontact.
2 Plaats dit toestel niet in de buurt van andere elektrische
apparatuur, motoren of transformatoren om gebrom te
voorkomen.
13 Lees de paragraaf “PROBLEMEN OPLOSSEN” over vaak
voorkomende problemen en hoe u deze op kunt lossen
voor u concludeert dat het toestel kapot is.
3 Stel dit toestel niet bloot aan plotselinge
temperatuurwisselingen van koud naar warm en plaats
het toestel niet in een zeer vochtige omgeving (bijv. een
ruimte met een luchtbevochtiger) om te voorkomen dat er
zich condens vormt in het toestel, want dit kan leiden tot
elektrische schokken, brand, schade aan dit toestel en/of
persoonlijk letsel.
14 Voor u dit toestel gaat verplaatsen, moet u het netsnoer
loskoppelen van het stopcontact.
4 Installeer dit toestel niet op een plek waar er andere dingen
op kunnen vallen en/of waar dit toestel blootgesteld kan
worden aan druipende of spattende vloeistoffen. Plaats de
volgende dingen NIET bovenop dit toestel:
−− Andere componenten, want deze kunnen de afwerking
van dit toestel beschadigen en/of doen verkleuren.
−− Brandende voorwerpen (bijv. kaarsen), want deze
kunnen brand, schade aan dit toestel en/of persoonlijk
letsel veroorzaken.
−− Voorwerpen met vloeistoffen erin, want als deze vallen
kan de vloeistof leiden tot elektrische schokken voor
de gebruiker en/of schade aan dit toestel.
5 Dek dit toestel niet af met bijvoorbeeld een krant,
tafellaken, gordijn enz. want hierdoor kan de koeling
gehinderd worden. Als de temperatuur binnenin dit toestel
te hoog oploopt kan dit brand, schade aan dit toestel en/of
persoonlijk letsel veroorzaken.
7 Zet niet teveel kracht op de schakelaars, knoppen en/of
bedrading.
8 Wanneer u het netsnoer loskoppelt van het stopcontact,
moet u de stekker vastpakken; trek niet aan het snoer.
9 Maak dit toestel niet schoon met chemische
oplosmiddelen; hierdoor kan de afwerking aangetast raken.
Gebruik een zachte, droge doek.
10 Gebruik dit toestel uitsluitend op het voltage zoals
gespecificeerd op het toestel zelf. Het is zeer gevaarlijk
om dit toestel op een hoger dan het opgegeven voltage
te gebruiken; dit kan leiden tot brand, schade aan het
toestel zelf en/of persoonlijk letsel. Yamaha aanvaardt
geen aansprakelijkheid voor enige schade als resultaat van
gebruik van dit toestel op een ander dan het opgegeven
voltage.
16 Installeer dit toestel in de buurt van een stopcontact op een
plaats waar u gemakkelijk bij het netsnoer kunt.
17 Om dit product extra te beschermen tijdens onweer, of
wanneer u het langere tijd niet zult gebruiken, dient u
de stekker of netstroomadapter uit het stopcontact te
halen. Dit voorkomt beschadiging van het product bij
blikseminslag en stroompieken.
18 De batterijen mogen niet worden blootgesteld aan hitte,
zoals door direct zonlicht, vuur of iets dergelijks. Gooi
de batterijen weg volgens de in uw regio geldende
regelgeving.
De kans bestaat dat wanneer dit apparaat te dicht bij een
tv met beeldbuis (Braun-buis) geplaatst wordt, de kwaliteit
van de kleuren nadelig beïnvloed zal worden. In dat geval
zet u dit apparaat op wat grotere afstand van het tv-toestel.
WAARSCHUWING
OM DE RISICO’S VOOR BRAND OF ELEKTRISCHE
SCHOKKEN TE VERMINDEREN, MAG U DIT
TOESTEL IN GEEN GEVAL BLOOTSTELLEN AAN
VOCHT OF REGEN.
Zelfs als een iPhone of iPod op dit toestel is aangesloten,
is de stroomvoorziening ervan niet afgesloten zolang de
stekker in het stopcontact zit. In deze staat is dit toestel
ontworpen om slechts een zeer kleine hoeveelheid stroom
te gebruiken.
LET OP
Ontploffingsgevaar indien de batterij niet op de juiste
manier vervangen wordt. Vervang uitsluitend door een
batterij van hetzelfde of een vergelijkbaar type.
i Nl
Nederlands
6 Gebruik dit toestel niet ondersteboven. Dit kan leiden tot
oververhitting en mogelijk tot schade.
15 U moet de met dit toestel meegeleverde netstroomadapter
gebruiken. Gebruik van een andere netstroomadapter dan
de meegeleverde kan leiden tot brand of schade aan dit
toestel.
FUNCTIES
Made for iPhone/Made for iPod
Luister naar muziek op uw iPhone/iPod in geluid van hoge kwaliteit, met een stuwende bas en met weinig vervorming en ruis.
Gemakkelijke bediening
Geen aan/uitknop en geen ingangschakelaar. Sluit gewoon uw iPhone/iPod of een extern apparaat aan, bijvoorbeeld uw favoriete
muziekspeler.
Meerdere bronnen mixen
Wanneer u zowel een iPhone/iPod als een extern apparaat hebt aangesloten, dan kunnen ze tegelijkertijd gebruikt worden. U kunt
bijvoorbeeld de muziek van de iPhone/iPod gebruiken als achtergrondmuziek en tegelijkertijd video’s en andere content op uw
pc afspelen.
Intelligent volume
•Wanneer u uw iPhone/iPod verwijdert, onthoudt de PDX-31 het volume tot de volgende keer dat u hem gebruikt.
•De PDX-31 voorkomt plotselinge volumepieken wanneer u uw iPhone/iPod aansluit door hem geleidelijk in te faden.
iPhone™, iPod™
iPhone, iPod, iPod classic, iPod nano en iPod touch zijn handelsmerken van Apple Inc., geregistreerd in de V.S. en andere landen.
“Made for iPod” en “Made for iPhone” betekenen dat een elektronisch accessoire specifiek ontworpen is om respectievelijk op
een iPod of iPhone aan te sluiten en dat de ontwikkelaar officieel verklaart dat het aan de prestatienormen van Apple voldoet.
Apple is niet verantwoordelijk voor de werking van dit apparaat of het voldoen ervan aan veiligheidsnormen en regelgeving.
Garantiebeleid voor de Europese Economische
Ruimte (EER) en Zwitserland
Mocht het voorvallen dat uw Yamaha-product onder
garantie moet worden hersteld, neemt u contact op met
de verdeler waar u het product hebt gekocht. Als u hierbij
moeilijkheden ondervindt, neemt u contact op met de
Yamahaverantwoordelijke voor uw land. Meer informatie
vindt u op onze website voor EER en Zwitserland (http://
www.yamaha-hifi.com/ of http://www.yamaha-uk. com/
voor inwoners van het VK)
Informatie voor gebruikers van inzameling en
verwijdering van oude apparaten en gebruikte
batterijen
Deze symbolen die worden gespecificeerd in de
richtlijnen 2002/96/EC en 2006/66/EC wijzen
erop dat gebruikte elektrische en elektronische
voorwerpen en batterijen niet mogen worden
behandeld als huishoudelijk afval. Voor meer
informatie over het correct verwerken van afval
en het vermijden van schadelijke gevolgen
voor mens en milieu, neemt u contact op
met de lokale gemeentelijke instanties, het
afvalverwerkingsbedrijf in uw buurt of het
verkoopspunt waar u het product hebt gekocht.
Opmerking bij het batterij teken (onderkant
twee tekens voorbeelden):
Dit teken wordt mogelijk gebruikt in combinatie
met een chemisch teken. In dat geval voldoet het
aan de eis en de richtlijn, welke is opgesteld voor
het betreffende chemisch product.
ii Nl
INLEIDING
■■ Symbolen in dit document
•
: geeft een bedieningstip aan.
De batterij van de afstandsbediening
vervangen wanneer de batterij leeg is
• Opmerking : bevat belangrijke informatie over
veiligheid en gebruiksaanwijzingen.
Terwijl u het losmaaklipje
in richting A duwt,
schuift u de batterijhouder
naar buiten in richting B.
■■ Meegeleverde accessoires
Controleer of de volgende accessoires zijn meegeleverd
voordat u het apparaat gebruikt.
” die hier zijn weergegeven,
De aanduidingen “
verwijzen naar de aanduidingen in de Snelhandleiding.
Raadpleeg de Snelhandleiding.
Afstandsbediening [ ].......................................................... Î1
Netstroomadapter [ ]............................................................ Î1
Netsnoer [ ].......................................................................... Î1
Terug
Opmerking
Sluit de netstroomadapter en het netsnoer aan op het
apparaat voordat u de stekker in het stopcontact steekt.
Gebruiksaanwijzing (deze handleiding)................................. Î1
Snelhandleiding....................................................................... Î1
Batterij
CR2025
SPECIFICATIES
Ondersteunde iPhones.........................................................................................................................iPhone, iPhone 3G, iPhone 3GS
Ondersteunde iPods...................................................................................... iPod (5e generatie), iPod classic, iPod nano, iPod touch
Maximaal uitgangsvermogen per kanaal (6 Ω 1 kHz, 10% THD).................................................................................. 15 W + 15 W
Voeding
Modellen voor V.S. en Canada........................................................................................................... 120 V-wisselstroom, 60 Hz
Overige modellen..........................................................................................................100 V- tot 240 V-wisselstroom, 50/60 Hz
Stroomverbruik............................................................................................................................................................................. 10 W
Stroomverbruik zonder aangesloten iPhone/iPod of extern apparaat....................................................................... minder dan 0,5 W
Netstroomadapter........................................................................................................NU40-8150266-I3 (15 V gelijkstroom, 2,66 A)
Afmetingen (B Î D Î H)...................................................................................................................................350 Î 125 Î 109 mm
Gewicht (zonder accessoires).......................................................................................................................................................1,7 kg
* Wilt u afspelen vanaf een niet ondersteunde iPod, zoals een iPod van de 4e generatie (of vroeger), een iPod shuffle, iPod photo
of iPod mini, sluit dan de iPod aan op AUX en gebruik hem als extern apparaat.
* Technische gegevens kunnen zonder kennisgeving gewijzigd worden.
1 Nl
Nederlands
AUX-ingangaansluiting..................................................................................................... STEREO L/R: 3,5 mm-stereo-ministekker
REGELAARS EN BEDIENING
De aanduidingen (
,
, etc.) hier verwijzen naar de aanduidingen in de Snelhandleiding. Raadpleeg de Snelhandleiding.
iPod-dock
Hier sluit u een iPhone/iPod aan op het apparaat. Wanneer de iPhone/iPod wordt aangesloten, gaat het apparaat aan en laadt het
de iPhone/iPod-accu op.
Wilt u naar muziek luisteren over de luidsprekers van het apparaat, start dan het afspelen op de iPhone/iPod.
U kunt de iPhone/iPod elk moment aansluiten of verwijderen. Wanneer u de iPhone/iPod verwijdert, onthoudt het apparaat het
volumeniveau. Wanneer u de iPhone/iPod opnieuw aansluit, wordt het volume ingesteld op hetzelfde niveau.
Opmerkingen
•Gebruik een Dock-adapter die compatibel is met uw iPhone/iPod.
•Als u geen adapter gebruikt of als de adapter niet compatibel is, kan de aansluiting slecht zijn waardoor schade of fouten
kunnen optreden.
•Het is mogelijk dat de iPhone/iPod niet stevig in het iPod dock kan worden geplaatst indien de iPod in een beschermhoes zit.
AUX
Hier sluit u een extern apparaat aan. Wanneer u een extern apparaat aansluit, gaat het apparaat aan.
Wilt u naar muziek luisteren over de luidsprekers van het apparaat, start dan het afspelen op het externe apparaat.
U sluit een extern apparaat aan op het apparaat door middel van een in de winkel verkrijgbare kabel met 3,5 mm-stereominipluggen.
Opmerking
Wanneer u het externe apparaat verwijdert, verwijder dan de kabel uit AUX. Anders blijft het apparaat aanstaan zo lang de
kabel is aangesloten.
/
(volumeknoppen)
Hiermee past u het volume aan.
•Als het volume op een hoog niveau was ingesteld toen de iPhone/iPod of het externe apparaat werd verwijderd, dan wordt het
volume automatisch verlaagd wanneer het afspelen begint.
•Wanneer de netstroomadapter wordt losgekoppeld, wordt het volumeniveau teruggesteld naar het standaardniveau.
15V
(netstroomadapter)
Hier sluit u de netstroomadapter aan op het apparaat.
2 Nl
REGELAARS EN BEDIENING
Statuslampjes (LED’s)
Geven de status van het apparaat en een aangesloten iPhone/iPod aan. De status van een aangesloten extern apparaat wordt niet
aangegeven.
•Groen statuslampje: Het apparaat staat aan en functioneert normaal.
• Rood statuslampje: Er is een fout opgetreden of het volume is maximaal of minimaal.
LED
Groen
Status
Rood
Er is een iPhone/iPod aangesloten.
Het volume is aangepast met de volumeknoppen op de iPhone/iPod of het apparaat, of er
is een signaal ontvangen van de afstandsbediening.
Eenmaal
Er wordt verbinding gemaakt, even geduld.
Continu
Er zijn 30 seconden verlopen sinds de iPhone/iPod op pauze is gezet.
Het volume van het apparaat is maximaal of minimaal wanneer een iPhone/iPod is
aangesloten op de iPod-dock.
Eenmaal
Het volume van het apparaat is maximaal of minimaal wanneer een extern apparaat is
aangesloten op AUX.
Eenmaal
Eenmaal
De aangesloten iPod wordt niet ondersteund.
Raadpleeg “PROBLEMEN OPLOSSEN” voor de juiste oplossing.
2 sec.
De verbinding is mislukt.
Raadpleeg “PROBLEMEN OPLOSSEN” voor de juiste oplossing.
Continu
Er is een fout opgetreden en het beveiligingscircuit van het apparaat is ingeschakeld.
Raadpleeg “PROBLEMEN OPLOSSEN” voor de juiste oplossing.
Continu
…brandt
…knippert
…uit
De handelingen die uitgevoerd kunnen worden voor de aangesloten iPhone/iPod en het externe apparaat worden aangegeven door
(beschikbaar) of
(niet beschikbaar).
Aangesloten apparaat
iPhone/iPod
Volume-instelling
Bediend apparaat
Overige handelingen
Extern apparaat
Volume-instelling
Het apparaat
*1
*1
iPhone/iPod
*1
*1
Extern apparaat
Overige handelingen
*2
Afstandsbediening
*3
*1
*1
Wanneer u tegelijkertijd een iPhone/iPod en een extern apparaat aansluit en afspeelt, dan worden de volumeniveaus van de
iPhone/iPod en het externe apparaat aangepast.
*2
Om het volumeniveau van het externe apparaat onafhankelijk in te stellen wanneer u een iPhone/iPod en een extern apparaat
hebt aangesloten en laat afspelen, past u het volume aan op het externe apparaat.
*3
Voor informatie over het gebruik van de afstandsbediening raadpleegt u de Snelhandleiding.
*1
3 Nl
Nederlands
BESCHIKBARE HANDELINGEN
PROBLEMEN OPLOSSEN
Raadpleeg onderstaande tabel als het apparaat niet goed werkt. Als het probleem niet hieronder vermeld staat, of als de
aanwijzingen het probleem niet verhelpen, maak dan het netsnoer los en neem contact op met uw dichtstbijzijnde Yamaha-dealer
of -servicecentrum.
Probleem
Geen geluid.
Oorzaak
Oplossing
De iPhone/iPod is niet goed aangesloten. Sluit de iPhone/iPod stevig aan.
Het externe apparaat is niet goed
aangesloten.
Sluit de 3,5 mm-stereo-ministekkerkabel
stevig aan op het apparaat en het externe
apparaat.
Het apparaat staat niet aan.
Sluit de netstroomadapter en het netsnoer
stevig aan.
Het volume staat heel laag.
Draai het volume omhoog.
Het beveiligingscircuit is ingeschakeld
door te hoog volume.
Draai het volume omlaag.
De aangesloten iPod wordt niet
ondersteund, of de iPhone/iPod is niet
goed aangesloten.
Sluit een ondersteunde iPod aan of sluit
de iPhone/iPod stevig aan.
Het externe apparaat kan
niet worden bediend met de
afstandsbediening.
Wanneer u een extern apparaat gebruikt,
kunt u met de afstandsbediening alleen
het volume wijzigen.
Alle andere handelingen dient u op het
externe apparaat zelf uit te voeren.
U kunt de afstandsbediening niet
gebruiken.
De afstandsbediening is te ver weg.
Gebruik de afstandsbediening binnen het
bruikbare bereik.
Raadpleeg de Snelhandleiding voor meer
informatie.
De batterij is leeg of is niet correct
geplaatst.
Vervang de batterij en plaats de batterij
correct.
Raadpleeg “De batterij van de
afstandsbediening vervangen wanneer de
batterij leeg is” voor meer informatie.
Het isolatievel is niet verwijderd.
Verwijder het isolatievel. Raadpleeg de
Snelhandleiding voor meer informatie.
U kunt het volume van het
apparaat niet wijzigen op de
iPhone/iPod.
De weergave op het beeldscherm
van de iPhone/iPod verandert niet
wanneer u de volumetoetsen op
de afstandsbediening gebruikt.
De iPhone/iPod kan niet
worden bediend met de
afstandsbediening.
Het groene statuslampje brandt
De verbinding is mislukt.
en het rode statuslampje knippert.
•Gebruik een ondersteunde iPod.
•Sluit de iPhone/iPod stevig aan.
•Start iPhone/iPod opnieuw.
•Werk de firmware van de iPhone/iPod
bij naar de nieuwste versie.
Het groene statuslampje is uit,
het rode statuslampje knippert
continu.
Maak de netstroomadapter los, wacht
een poosje en sluit de netstroomadapter
weer aan.
4 Nl
Er is een fout opgetreden en het
beveiligingscircuit van het apparaat is
ingeschakeld.
ПРЕДУПРЕЖДЕНИЕ: Изучите это перед использованием аппарата.
11 Не пробуйте модифицировать или починить
данный аппарат. При необходимости, свяжитесь
с квалифицированным сервис центром Yamaha.
Корпус аппарата не должен открываться ни в коем
случае.
12 Если аппарат не будет использоваться в течение
продолжительного периода времени (например,
во время отпуска), отсоедините кабель питания от
розетки переменного тока.
13 Перед тем как прийти к заключению о поломке
данного аппарата, обязательно изучите раздел
“ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И
СПОСОБЫ ИХ УСТРАНЕНИЯ”, описывающий
часто встречающиеся ошибки во время
использования.
14 Перед перемещением данного аппарата
отсоедините кабель питания от розетки.
15 Используйте адаптер переменного тока,
поставляемый с данным аппаратом. Использование
другого адаптера переменного тока взамен
поставляемого может привести к пожару или
поломке даного аппарата.
16 Устанавливайте данный аппарат в
непосредственной близости от розетки, в месте, где
кабель питания будет легко доступен.
17 Для дополнительной защиты данного изделия во
время грозы, или если он остается без присмотра
или не используется в течение продолжительного
периода, отсоедините его от сети. Это
предотвратит поломку изделия во время грозы или
при перепадах напряжения в электропроводах.
18 Батарейки не должны подвергаться излишнему
нагреву от солнечных лучей, огня или тому
подобное. Батарейки следует утилизировать в
соответствии с местными нормами.
Слишком близкое расположение данного аппарата
к телевизору с электронно- лучевой трубкой может
привести к ухудшению цвета изображения. В таком
случае, отодвиньте данный аппарат от телевизора.
ПРЕДУПРЕЖДЕНИЕ
ВО ИЗБЕЖАНИЕ ПОЖАРА ИЛИ
УДАРА ЭЛЕКТРИЧЕСКИМ ТОКОМ, НЕ
ПОДВЕРГАЙТЕ ДАННЫЙ АППАРАТ
ВОЗДЕЙСТВИЯМ ДОЖДЯ ИЛИ ВЛАГИ.
Даже если iPhone или iPod не подключены к
данному аппарату, данный аппарат остается
подключенным к источнику переменного тока,
пока он включен в розетку. В этом режиме
электропотребление данного аппарата снижается
до минимума.
ПРЕДУПРЕЖДЕНИЕ
Опасность разрыва при неправильной замене
батарейки. Заменяйте только на батарейки
одинакового или аналогичного типа.
i Ru
Русский
Для обеспечения наилучшего результата, пожалуйста,
внимательно изучите данную инструкцию. Храните ее
в безопасном месте для будущих справок.
1 Данный аппарат следует устанавливать в хорошо
проветриваемых, прохладных, сухих, чистых местах,
не подвергающихся прямому попаданию солнечных
лучей, вдали от источников тепла, вибрации, пыли,
влажности и/или холода. (Не используйте/храните
данный аппарат в машине и т.д.)
2 Во избежание помех, данный аппарат следует
размещать вдали от других электрических
приборов, моторов, или трансформаторов.
3 Во избежание конденсации внутри данного
аппарата, что может вызвать электрошок, пожар,
привести к поломке данного аппарата, и/или к
травме, не следует подвергать данный аппарат
резким перепадам температуры с холодной на
жаркую, а также размещать данный аппарат в
среде с повышенной влажностью (например, в
комнате с увлажнителем воздуха).
4 Не устанавливайте данный аппарат в местах, где
есть риск падения других посторонних объектов на
данный аппарат, и/или где данный аппарат может
подвергнуться попаданию капель или брызгу
жидкостей. На поверхности данного аппарата, НЕ
следует располагать:
−− Другие компоненты, так как это может
привести к поломке и/или отцвечиванию
поверхности данного аппарата.
−− Горящие объекты (например, свечи), так как
это может привести к пожару, поломке данного
аппарата, и/или к травме.
−− Емкости с жидкостями, так как при их
падении, жидкости могут вызвать поражение
пользователя электрическим током и/или
привести к поломке данного аппарата.
5 Во избежание прерывания охлаждения данного
аппарата, не следует покрывать данный аппарат
газетой, скатерью, занавеской и т.д. Повышение
температуры внутри данного аппарата может
привести к пожару, поломке данного аппарата, и/
или к травме.
6 Не используйте данный аппарат, установив его
верхней стороной вниз. Это может привести к
перегреву и возможной поломке.
7 Не применяйте силу по отношению к
переключателям, ручкам и/или проводам.
8 При отсоединении кабеля питания от розетки
держите его за штекер, а не за шнур.
9 Не применяйте различные химические составы
для очистки данного аппарата; это может привести
к разрушению покрывающего слоя. Используйте
чистую сухую ткань.
10 Используйте данный аппарат только при
указанном напряжении. Использование данного
аппарата при более высоком напряжении,
превышающем указанное, является опасным,
и может стать причиной пожара, поломки
данного аппарата, и/или к травме. Yamaha не
несет ответственности за любые повреждения
вследствие использования данного аппарата при
напряжении, не соответствующем указанному
напряжению.
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ
Made for iPhone/Made for iPod
Наслаждайтесь прослушиванием музыки, сохраненной на iPhone или iPod, с отличным качеством звука,
напористым басом, низким уровнем искажения и шумов.
Простота в использовании
Кнопка питания и переключатель источника входного сигнала отсутствуют. Просто подключите iPhone, iPod
или другое внешнее устройство, например свой любимый музыкальный проигрыватель.
Смешивание сигнала разных источников
Когда подключены как iPhone или iPod, так и внешнее устройство, их звук можно воспроизводить
одновременно. Например, можно использовать музыку, содержащуюся на iPhone или iPod, в качестве фона во
время воспроизведения видео и другого содержимого на ПК.
Интеллектуальное регулирование громкости
• При отключении iPhone или iPod, PDX-31 запоминает уровень громкости до следующего подключения.
• PDX-31 также предотвращает неожиданные скачки уровня громкости при подключении iPhone или iPod
путем постепенного изменения уровня громкости музыки.
iPhone™, iPod™
iPhone, iPod, iPod classic, iPod nano и iPod touch являются товарными знаками корпорации Apple Inc.,
зарегистрированными в США и других странах.
Знаки “Made for iPod” и “Made for iPhone” указывают, что электронные принадлежности, на которых имеются
эти знаки, предназначены для подсоединения к устройству iPod или iPhone соответственно, а также что они
сертифицированы разработчиком в соответствии с эксплуатационными стандартами Apple.
Корпорация Apple не несет ответственности за работу данного устройства или его соответствие стандартам
безопасности и регулятивным нормам.
Информация для пользователей по сбору и утилизации старой аппаратуры и использованных
батареек
Эти символы, указанные в Директивах 2002/96/EC и 2006/66/EC, означают, что используемые
электрические и электронные изделия, а также батарейки необходимо утилизировать отдельно
от остальных бытовых отходов. Для получения дополнительной информации о правильном
обращении с изделиями с целью предотвращения вредного влияния на здоровье человека и
окружающую среду обратитесь в местные муниципальные органы, службу сбора отходов и по
месту приобретения данных изделий.
Обратите внимание на знак для батареек (два знака на задней стороне):
Этот знак может использоваться в комбинации со знаком указывающим о содержании химикалий.
В этом случае это удовлетворяет требованиям установленными Директивой по использованию
химикалий.
ii Ru
ВВЕДЕНИЕ
■■ Символы, использующиеся в
этом документе
•
Замена севшей батарейки в пульте
ДУ
: отмечает совет для облегчения эксплуатации.
Нажимая рычажок
в направлении
A, вытяните
держатель батареи
в направлении B.
• Примечание : обозначает важную информацию о
безопасности и инструкции по эксплуатации.
■■ Поставляемые аксессуары
Перед использованием аппарата убедитесь, что
указанные аксессуары включены в комплект.
”, указанные здесь,
Идентификаторы “
соответствуют идентификаторам, которые
используются в документе “Краткое руководство”.
Обратитесь к документу “Краткое руководство”.
Пульт ДУ [ ]...................................................................... Î1
Адаптер переменного тока [ ]...................................... Î1
Кабель питания [ ]........................................................... Î1
Задняя
сторона
Батарея
CR2025
Примечание
Подключите адаптер переменного тока и кабель
питания к аппарату перед тем, как подключить
кабель питания к розетке.
Инструкция по эксплуатации (это руководство)......... Î1
Краткое руководство......................................................... Î1
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Поддерживаемые iPhone.......................................................................................................... iPhone, iPhone 3G, iPhone 3GS
Поддерживаемые iPod................................................................. iPod (5-го поколения), iPod classic, iPod nano, iPod touch
Входной разъем AUX...........................................................................................STEREO L/R: 3,5-мм мини-стереоштекер
Максимальная выходная мощность одного канала (6 Ω 1 кГц, 10% КНИ).................................................15 Вт + 15 Вт
Источник питания
Модели для США и Канады............................................................................................ 120 В переменного тока, 60 Гц
Другие модели..................................................................................................... 100—240 В переменного тока, 50/60 Гц
Энергопотребление................................................................................................................................................................. 10 Вт
Габариты (Ш Î Г Î В)................................................................................................................................... 350 Î 125 Î 109 мм
Вес (без аксессуаров)..............................................................................................................................................................1,7 кг
* Чтобы использовать неподдерживаемый iPod, например iPod 4-го поколения (или более ранний), iPod shuffle,
iPod photo или iPod mini, подключите iPod к разъему AUX и используйте его как внешнее устройство.
* Технические характеристики могут быть изменены без уведомления.
1 Ru
Русский
Энергопотребление без подключения iPhone, iPod или внешнего устройства............................................ менее 0,5 Вт
Адаптер переменного тока.................................................................... NU40-8150266-I3 (15 В постоянного тока, 2,66 A)
ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ЭКСПЛУАТАЦИЯ
Идентификаторы ( ,
и т.п.), указанные здесь, соответствуют идентификаторам, которые используются в
документе “Краткое руководство”. Обратитесь к документу “Краткое руководство”.
Док-станция iPod
Служит для подключения iPhone или iPod к аппарату. Когда iPhone или iPod подключен, аппарат включается и
начинает заряжать батарею iPhone или iPod.
Чтобы начать прослушивание музыки через динамики аппарата, начните воспроизведение на iPhone или iPod.
iPhone или iPod можно подключить или отключить в любое время. Когда iPhone или iPod отключен от
аппарата, аппарат запоминает уровень громкости. Если снова подключить iPhone или iPod, громкость
устанавливается на том же уровне.
Примечания
• Используйте адаптер универсальной док-станции, совместимый с используемым iPhone или iPod.
• Если адаптер не используется или используется несовместимый адаптер, подключение может быть
неполным или ненадежным, что может привести к повреждениям или неправильной работе.
• iPhone/iPod, возможно, не удастся надежно установить на стыковочный адаптер iPod, если он находится в
защитном футляре.
Разъем AUX
Используется для подключения внешнего устройства к аппарату. Когда внешнее устройство подключено,
аппарат включается.
Чтобы начать прослушивание музыки через динамики аппарата, начните воспроизведение на внешнем
устройстве.
Для подключения внешнего устройства к аппарату используйте доступный в продаже кабель с 3,5-мм министереоштекером.
Примечание
Отключая внешнее устройство, обязательно извлеките кабель из разъема AUX. В противном случае аппарат
будет включен, пока кабель будет находиться в разъеме.
/
(клавиши регулирования громкости)
Используются для регулирования уровня громкости.
• Если при отключении iPhone, iPod или внешнего устройства громкость была установлена на высоком
уровне, уровень громкости может быть автоматически снижен в начале воспроизведения.
• При отключении адаптера переменного тока для уровня громкости будет установлено значение по
умолчанию.
15V
(адаптер переменного тока)
Используется для подключения адаптера переменного тока к аппарату.
2 Ru
ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ЭКСПЛУАТАЦИЯ
Индикаторы состояния (светодиоды)
Используются для отображения состояния аппарата и подключенного iPhone или iPod. Состояние
подключенного внешнего устройства не отображается.
•Зеленый индикатор состояния: аппарат включен и работает нормально.
•Красный индикатор состояния: возникла неполадка, или уровень громкости достиг минимального или
максимального значения.
Светодиод
Зеленый
Состояние
Красный
iPhone или iPod подключен.
Уровень громкости был настроен с помощью клавиш регулирования
громкости аппарата, iPhone или iPod, или был получен сигнал от пульта ДУ.
Однократно
Выполняется подключение, подождите.
Постоянно
Прошло 30 секунд с момента остановки iPhone или iPod.
Уровень громкости аппарата достиг минимального или максимального уровня,
когда iPhone или iPod подключен к док-станции iPod.
Однократно
Уровень громкости аппарата достиг минимального или максимального уровня,
когда внешнее устройство подключено к разъему AUX.
Однократно
Однократно
2 сек.
Подключенный iPod не поддерживается.
Обратитесь к разделу “ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ
ИХ УСТРАНЕНИЯ”, чтобы устранить эту проблему.
Постоянно
Подключение не удалось.
Обратитесь к разделу “ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ
ИХ УСТРАНЕНИЯ”, чтобы устранить эту проблему.
Постоянно
Возникла неполадка, и была активирована защитная цепь аппарата.
Обратитесь к разделу “ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ
ИХ УСТРАНЕНИЯ”, чтобы устранить эту проблему.
…Светится
…Мигает
…Не светится
ДОСТУПНЫЕ ДЕЙСТВИЯ
Этот аппарат
*1
*1
iPhone или iPod
*1
*1
Внешнее устройство
Пульт ДУ*3
*2
*1
*1
Когда iPhone или iPod и внешнее устройство подключены и воспроизводят звук одновременно, будут
регулироваться уровни громкости как iPhone или iPod, так и внешнего устройства.
*2
Чтобы настроить уровень громкости внешнего устройства отдельно, когда iPhone или iPod и внешнее устройство
подключены и воспроизводят звук одновременно, настройте уровень громкости непосредственно на внешнем устройстве.
*3
Для получения информации об использовании пульта ДУ обратитесь к документу “Краткое руководство”.
*1
3 Ru
Русский
Действия, которые могут быть выполнены для подключенного iPhone или iPod и внешнего устройства,
(доступные) или
(недоступные).
обозначаются как
Подключенное
iPhone или iPod
Внешнее устройство
устройство
Регулирование
Другие действия
Регулирование
Другие действия
Используемое
громкости
громкости
устройство
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ
Если аппарат работает неправильно, воспользуйтесь приведенной ниже таблицей. Если проблема отсутствует
в этом списке или приведенные инструкции не помогают, отсоедините кабель питания и обратитесь к
ближайшему авторизованному дилеру Yamaha или в сервисный центр.
Неисправность
Нет звука.
Причина
Способ устранения
iPhone или iPod не подключен
должным образом.
Подключите iPhone или iPod
должным образом.
Внешнее устройство не
подключено должным образом.
Подключите кабель с 3,5-мм
мини-стереоштекером к аппарату
и внешнему устройству должным
образом.
Этот аппарат не включен.
Подключите адаптер переменного
тока и кабель питания должным
образом.
Уровень громкости сильно снижен. Повысьте уровень громкости.
Сработала защитная цепь из-за
Понизьте уровень громкости.
слишком высокого уровня громкости.
Подключенный iPod не
поддерживается, или же iPhone
или iPod не подключен должным
образом.
Используйте поддерживаемый iPod,
или подключите iPhone или iPod
должным образом.
Управлять внешним
устройством с помощью пульта
ДУ нельзя.
Во время воспроизведения на
внешнем устройстве с помощью
пульта ДУ можно изменить только
уровень громкости.
Выполняйте все действия, кроме
регулирования громкости,
непосредственно на внешнем
устройстве.
Не удается использовать пульт
ДУ.
Пульт ДУ находится вне зоны
действия.
Используйте пульт ДУ в пределах
его зоны действия.
Обратитесь к документу “Краткое
руководство” для получения
дополнительной информации.
Батарейка села или вставлена
неправильно.
Замените батарейку или вставьте
ее правильно.
Обратитесь к разделу “Замена севшей
батарейки в пульте ДУ” для получения
дополнительной информации.
Не удается изменить уровень
громкости аппарата путем
регулирования громкости
iPhone или iPod.
Дисплей iPhone или iPod
не изменяется при нажатии
клавиш регулирования
громкости пульта ДУ.
Управлять iPhone или iPod с
помощью пульта ДУ нельзя.
Изоляционный лист не был удален. Удалите изоляционный лист.
Обратитесь к документу “Краткое
руководство” для получения
дополнительной информации.
Зеленый индикатор состояния
светится, а красный индикатор
состояния мигает.
Подключение не удалось.
•Используйте поддерживаемый iPod.
•Подключите iPhone или iPod
должным образом.
•Перезапустите iPhone или iPod.
•Обновите встроенное
программное обеспечение iPhone
или iPod до последней версии.
Зеленый индикатор состояния
не светится, а красный
индикатор состояния
постоянно мигает.
Возникла неполадка, и была
активирована защитная цепь
аппарата.
Отключите адаптер переменного
тока, подождите некоторое время,
а затем снова подключите адаптер
переменного тока.
4 Ru
© 2010 Yamaha Corporation
Printed in China
WV28850
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertising
