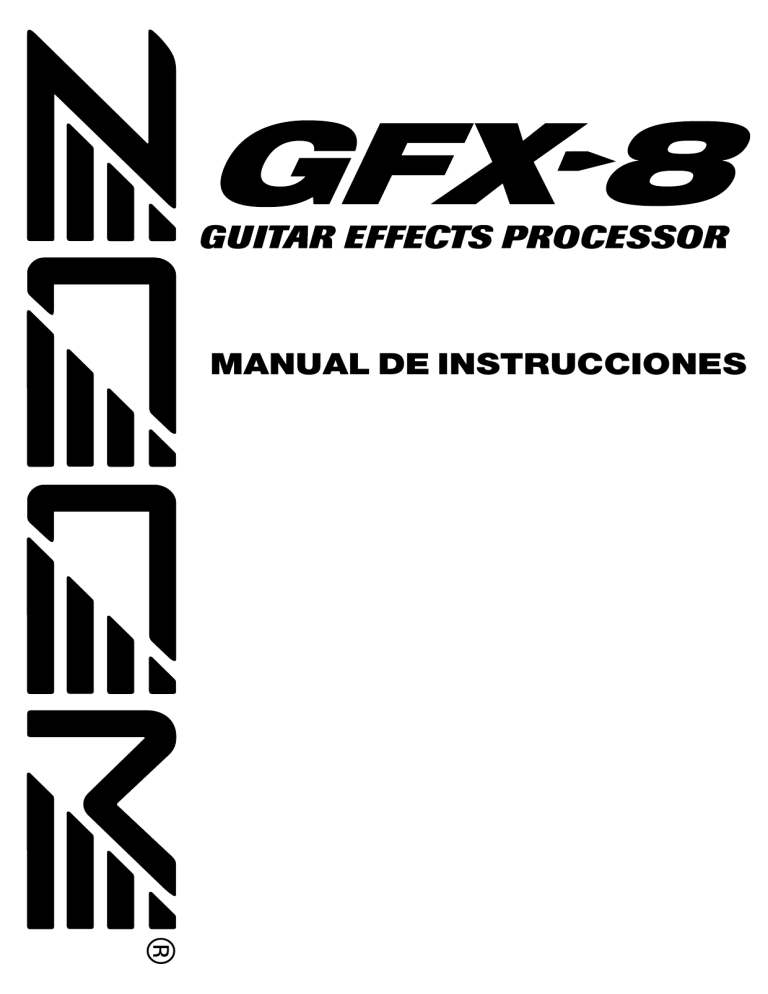

MANUAL DE INSTRUCCIONES
ÍNDICE
Introducción
87
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
Controles y funciones
88
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
Panel superior • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • 88
Panel posterior • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • 88
Términos utilizados en este manual • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • 89
Conexión
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
90
Ejemplo de conexión (1) Conexión de instrumentos/amplificador • • • • • • • • • • • • • • • • • • • • • • • • • • • • • 90
Ejemplo de conexión (2) Conexión a la toma de entrada para amplificador de potencia
de un amplificador de guitarra • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • 90
Ejemplo de conexión (3) Conexión de un reproductor de discos compactos
(CD)/minidiscos (MD) • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • 90
Preparativos
91
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
Conexión de la alimentación • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • 91
Configuración del simulador de amplificador • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • 91
Guía rápida (Prueba de la unidad)
92
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
Escucha de parches (Operación en el modo de reproducción) • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • 94
Indicación del panel en el modo de reproducciónn • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Selección de un parche • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Utilización de la función de edición fácil • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Utilización de la función de derivación (silenciamiento)/afinador • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Ajuste del diapasón de referencia del afinador • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Activación y desactivación de módulos durante la reproducción (Modo manual) • • • • • • • • • • • • • • •
Cambio del sonido de un parche (Modo de edición)
•••••••••••••••••••••••••••••••••••••••••••••••
94
94
95
96
97
97
98
Pasos del modo de edición básica • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • 98
Acceso directo del modo de edición (1) • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • 100
Acceso directo del modo de edición (2) • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • 100
Creación de distorsión personal • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • 101
Almacenamiento de ajustes de módulos personalizados • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • 102
Almacenamiento y copia de parches (Operación en el modo de almacenamiento)
Efectos y parámetros
•••••••
102
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
103
Módulo DRIVE • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Módulo de reducción de ruido de zoom/ecualizador (ZNR/EQ) • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Módulo MOD (Modulación) • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Módulo DLY/REV (Retardo/Reverberación) • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Efectos SFX • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Módulo TOTAL • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Español
Utilización de RTM
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
Utilización del interruptor de pedal CONTROL
••••••••••••••••••••••••••••••••••••••••••••••••••••
Utilización de la función de reproducción improvisada
Utilización del muestreador
115
116
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
118
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
Ajustes báicos de transmisión/recepción de MIDI • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Cambio de los parches del GFX-8 desde una unidad externa • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Control de dispositivos externos en conjunción con el cambio de parches del GFX-8 • • • • • • • •
Utilización del control remoto usando el GFX-8 • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Vaciado masivo • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Carga masiva • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Software suministrado • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
Inicialización total/Invocación de los ajustes de fábrica • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Prueba de los parches predeterminados en la fábrica (Función de autointroducción) • • • • • • • • •
Ajuste del pedal de expresión • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Inhabilitación de la función de derivación/silenciamiento • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Solución de problemas
114
••••••••••••••••••••••••••••••••••••••••••
Ejemplos de utilización de MIDI
Otras funciones
103
104
105
109
111
113
•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
Precauciones de seguridad/Precauciones de uso
••••••••••••••••••••••••••••••••••••••••••••••••
119
119
119
121
122
123
124
124
125
125
125
125
125
126
127
Especificaciones del GFX-8 • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • 170
La tabla de implementación de MIDI • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • 171
86
ZOOM GFX-8
Introducción
Muchas gracias por la selección del ZOOM GFX-8 (denominado a partir de ahora simplemente "GFX-8"). El
GFX-8 es un procesador de efectos digitales sofisticado con las características y funciones siguientes:
• Conjunto versátil de efectos
El sistema de modelación de arquitectura versátil
(VAMS) adapta la configuración interna de la unidad
para lograr exactamente el patrón deseado.
El GFX-8 dispone de 69 efectos desde el sonido de
amplificadores famosos de guitarras y otros dispositivos
de calidad hasta funciones de proceso ultramodernas.
Usted podrá combinar libremente hasta nueve efectos
para utilizarlos simultáneamente. Los efectos de
modulación y retardo/reverberación le permitirán
almacenar en la memoria hasta dos tipos de ajustes
personales. El ajuste deseado podrá invocarse rápida y
fácilmente.
• Tecnología de distorsión sofisticada
Utilizando la nueva tecnología desarrollada por Zoom, el
GFX-8 puede duplicar fielmente las características de
amplificadores y preamplificadores de guitarra famosos.
Las elecciones disponibles son desde sobreexcitación
convencional a sonido borroso (fuzz) de alta ganancia.
En combinación con el simulador de amplificador
incorporado y el simulador de caja acústica, podrá crear
distorsión realista adecuada a su música.
También se incluyen dos tipos de distorsión personal que
le permitirán componer su propio tipo de sonido desde
cero.
.
• Función de "Edición fácil"
• Capacidad de MIDI
La unidad dispone de conectores MIDI IN y OUT, que le
permitirán conectar un secuenciador MIDI o un teclado
para control remoto, o para controlar un amplificador de
guitarra u otro dispositivo compatible con MIDI desde el
GFX-8. A través del enlace MIDI también podrá
transmitir y recibir datos de la memoria.
El GFX-8 se suministra con un CD-ROM que contiene el
software que le permitirá manejar y editar bibliotecas de
parches con un ordenador
(Windows 95/98 o Macintosh). El software permite
también el acceso a un área de usuario para realizar
ajustes detallados que no son posibles desde la unidad
principal.
• Biblioteca amplia de parches
Un parche es una combinación de efectos y de ajustes de
parámetros almacenados en la memoria con un nombre
de hasta 8 caracteres. El GFX-8 tiene capacidad para
leer/escribir 80 parches (4 parches x 20 bancos) que
podrán cambiarse libremente, más 160 parches
preajustados (4 parches x 40 bancos) que son de lectura
solamente. En total, esto permite al acceso hasta 240
parches.
• Muestreador incorporado y función de
reproducción improvisada
El muestreador de frases integrado posee un tiempo de
grabación de hasta 25 segundos. Además, existe una
función de reproducción improvisada que le permitirá
grabar una frase de 12 segundos y reproducirla en el
modo normal, el de inversión, o el de improvisación. El
cambio de la velocidad de reproducción podrá realizarse
sin alterar el tono. Esta función será muy útil para copiar
frases. La entrada AUX le permitirá conectar una fuente
estéreo, como un reproductor de discos compactos (CD)
o de minidiscos (MD), para combinación con su sesión o
para grabar directamente con el muestreador.
Español
Durante una actuación en un escenario, podrá editar
rápidamente utilizando selectores y mandos muy útiles del
panel superior de la unidad. Usted podrá cambiar los efectos,
ajustar el ecualizador de 4 bandas, controlar la ganancia de
distorsión, o ajustar con precisión los parámetros principales de
los efectos de retardo/reverberación. La operación es fácil e
intuitiva, al igual que la utilización de un dispositivo compacto
de efectos.
• Software de edición suministrado
• Diseño para utilización en escenario
El resistente chasis metálico de la unidad permitirá
utilizar ésta en entornos duros. El pedal de expresión y
los interruptores de pedal están diseñados para facilitar
su trabajo en un escenario. El visualizador de 8
caracteres fácil de leer, más un panel de diodos
electroluminiscentes (LED), muy útiles para comprobar
los nombres de los parches, los números, y otros ajustes
de una ojeada. El nivel de salida podrá ajustarse hasta
+4 dB para satisfacer las especificaciones profesionales.
Lea cuidadosamente este manual a fin de sacar el máximo partido de su GFX-8 y asegurar el óptimo
rendimiento y fiabilidad. Guarde este manual, la tarjeta de garantía, y demás documentación, para futuras
referencias.
* Windows 95 y Windows 98 son marcas registradas de Microsoft Corporation.
* Macintosh es marca registrada de Apple Computer Inc.
ZOOM GFX-8
87
Controles y funciones
Tecla de reducción de
ruido de zoom/edición con
ecualización (ZNR/EQ EDIT)
Mandos de PARM
(parámetro) 1 - 4
Tecla de selección de total (TOTAL)
Tecla de ajuste de
grupo/personal
(GRUPO/CUSTOM SET)
Tecla de selección de MIDI (MIDI)
Tecla de edición/cancelación
(EDIT/CANCEL)
Tecla de almacenamiento (STORE)
Panel superior
Indicador de
grupo/banco
(GROUP/BANK)
Visualizador
Pedal de expresión
Interruptores de pedal 1 - 4
Interruptores de pedal de
aumento/reducción de
banco (BANK UP/DOWN)
[MANUAL]
Selector de modulación (MOD)
Selector de unidad (DRIVE)
Selector de retardo/
reverberación (DLY/REV)
Mando de
ganancia
(GAIN)
Mando de valor/ajuste
(VALUE/ADJUST) de
parámetros (PARM)
Español
Tecla selectora
de unidad de
disco (DRIVE)
Mando de selección/ajuste de
parámetros (PARM) (SELECT/ADJUST)
Panel posterior
Toma de entrada
(INPUT)
Tecla de retardo/reverberación
(DLY/REV)
Tecla de modulación (MOD)
Toma de transmisión (SEND) de distorsión externa
(EXTERNAL DIST)
Toma de retorno (RETURN) de
distorsión externa (EXTERNAL DIST)
Interruptor de alimentación (POWER)
Conector de alimentación (POWER)
Toma de salida para
Conector de entrada de
Conector de salida
auriculares
de MIDI (MIDI OUT) MIDI (MIDI IN)
(OUTPUT PHONES)
Mando de control del nivel de salida (OUTPUT LEVEL)
Toma de salida del canal
izquierdo/monoaural (OUTPUT L/MONO)
Toma de salida del
canal derecho (OUTPUT R)
Toma de entrada
auxiliar (AUX IN)
* El conector MIDI OUT también podrá conmutarse internamente
para que sirva como conector THRU (
p. 119)
88
ZOOM GFX-8
Términos utilizados en este manual
En esta sección se explican algunos términos importantes utilizados en toda la documentación del GFX-8.
Módulo de efectos
Un "módulo de efectos" del GFX-8 trabaja como un dispositivo
compacto de efectos autónomo, como para distorsión o retardo. En
el GFX-8, usted podrá utilizar simultáneamente los cuatro módulos
de efectos DRIVE, EQUALIZER, MOD, y DLY/REV, así como
ZNR (Reducción de ruido de zoom) + AMP SIM (simulador de
amplificador).
RETURN
* Cuando seleccione un efecto SFX del módulo DLY/REV, el
módulo MOD se inhabilitará automáticamente.
EXTERNAL DIST
SEND
VOLUME
SFX
IN
INPUT
DRIVE
ZNR
EQ
AMP SIM
MOD
L/MONO
R
DLY/REV
Flujo de la señal en el GFX-8
Efectos y parámetros
Parche/grupo/banco
Un efecto es una función de proceso específica de un módulo. Los
módulos de efectos
DRIVE, MOD, y DLY/REV poseen cada uno 22 efectos, que usted
podrá seleccionar. Los diversos ajustes de un efecto que el usuario
puede modificar libremente se denominan parámetros. El GFX-8
utiliza dos tipos de parámetros: parámetros de efectos que se
almacenan por separado para cada parche y parámetros globales
que se aplican a todos los parches.
Grupos preajustados
Grupos de usuario
BANK 9
BANK 9
BANK
BANK
8
BANK
BANK
PATCH
PATCH
BANK
6781
BANK
BANK
5
BANK
567 1
BANK
4
BANK
BANK
BANK
BANK
23 11 2
BANK
234 11 2
PATCH
PATCH
PATCH
PATCH
BANK
1
BANK
1
PATCH
PATCH
PATCH
1
PATCH
1
1
1
BANKPATCH
0PATCH
0PATCH
PATCH
PATCH
PATCH
PATCH
11 2 3 BANKPATCH
11 2 3
PATCH
PATCH
Grupo U
PATCH
PATCH
PATCH
PATCH
11 2222
PATCH
PATCH
PATCHPATCH
1PATCH
PATCH
22 333 4
PATCH
PATCH
2PATCH
PATCH
PATCH
3
PATCHPATCH
2PATCH
PATCH
33 4
PATCH
PATCH
PATCH
33 444
PATCH
PATCH
PATCHPATCH
3PATCH444
PATCH
PATCH 4
PATCH 4
Grupo u
BANK 9
BANK 9
BANK 9
BANK 9
BANK
BANK
BANK
BANK
8
BANK
BANK
BANK
BANK
PATCH
PATCH
PATCH
PATCH
BANK
6781
BANK
6781
BANK
6781
BANK
BANK
5
BANK
5
BANK
5
BANK
567 1
BANK
4
BANK
4
BANK
4
BANK
BANK
BANK
BANK
BANK
BANK
23 11 2
BANK
23 11 2
BANK
23 11 2
BANK
234 11 2
PATCH
PATCH
PATCH
PATCH
PATCH
PATCH
PATCH
PATCH
BANK
1
BANK
1
BANK
1
BANK
1
PATCH
PATCH
PATCH
PATCH
PATCH
1
PATCH
1
PATCH
1
PATCH
1
1
1
1
1
BANKPATCH
0PATCH
0PATCH
0PATCH
0PATCH
PATCH
PATCH
PATCH
PATCH
PATCH
PATCH
PATCH
PATCH
11 2 3 BANKPATCH
11 2 3 BANKPATCH
11 2 3 BANKPATCH
11 2 3
PATCH
PATCH
PATCH
PATCH
PATCH
PATCH
PATCH
PATCH
11 2222
PATCH
PATCH
PATCHPATCH
1PATCH
PATCH
22 333 4
PATCH
PATCH
2PATCH
PATCH
PATCH
3
PATCHPATCH
2PATCH
PATCH
33 4
PATCH
PATCH
PATCH
33 444
PATCH
PATCH
PATCHPATCH
3PATCH444
PATCH
PATCH 4
PATCH 4
Grupo A
Modos
El GFX-8 posee los cinco modos de operación indicados a continuación.
• Modo de reproducción
En este modo, podrá seleccionar y reproducir parches. Éste es el
modo predeterminado del GFX-8, que se activará al conectar la
alimentación.
• Modo manual
En este modo usted podrá tocar su instrumento activando y
desactivando manualmente los módulos.
• Modo de edición
En este modo podrá editar (cambiar) los parámetros de los
efectos del parche actualmente seleccionado.
• Modo de reproducción improvisada
En este modo usted podrá grabar una frase de guitarra y
reproducirla en el modo normal, el de inversión, o el de rescado.
PATCH
PATCH
PATCH
PATCH
11 2222
PATCH
PATCH
PATCHPATCH
1PATCH
PATCH
22 333 4
PATCH
PATCH
2PATCH
PATCH
PATCH
3
PATCHPATCH
2PATCH
PATCH
33 4
PATCH
PATCH
PATCH
33 444
PATCH
PATCH
PATCHPATCH
3PATCH444
PATCH
PATCH 4
PATCH 4
Grupo b
PATCH
PATCH
PATCH
PATCH
11 2222
PATCH
PATCH
PATCHPATCH
1PATCH
PATCH
22 333 4
PATCH
PATCH
2PATCH
PATCH
PATCH
3
PATCHPATCH
2PATCH
PATCH
33 4
PATCH
PATCH
PATCH
33 444
PATCH
PATCH
PATCHPATCH
3PATCH444
PATCH
PATCH 4
PATCH 4
Grupo C
PATCH
PATCH
PATCH
PATCH
11 2222
PATCH
PATCH
PATCHPATCH
1PATCH
PATCH
22 333 4
PATCH
PATCH
2PATCH
PATCH
PATCH
3
PATCHPATCH
2PATCH
PATCH
33 4
PATCH
PATCH
PATCH
33 444
PATCH
PATCH
PATCHPATCH
3PATCH444
PATCH
PATCH 4
PATCH 4
Español
PATCH
PATCH
PATCH
PATCH
11 2222
PATCH
PATCH
PATCHPATCH
1PATCH
PATCH
22 333 4
PATCH
PATCH
2PATCH
PATCH
PATCH
3
PATCHPATCH
2PATCH
PATCH
33 4
PATCH
PATCH
PATCH
33 444
PATCH
PATCH
PATCHPATCH
3PATCH444
PATCH
PATCH 4
PATCH 4
Las combinaciones de módulos de efectos y los ajustes de
parámetros de efectos se almacenan en la memoria como
"parches". El GFX-8 puede almacenar en total 240 parches.
+Estos se dividen en 80 parches de lectura/escritura en grupos de
usuario (U y u), y 160 parches de lectura solamente en los grupos
preajustados (A, b, C, d). Cada grupo posee 10 bancos numerados
0 - 9, y cada banco posee 4 parches que podrán seleccionarse con
los interruptores de pedal 0 - 9, y cada banca posee 4 parches que
podrán seleccionarse con los interruptores de pedal 1 - 4 desde el
panel superior de la unidad.
Grupo d
• Modo de muestreador
En este modo, usted podrá utilizar la función del muestreador
parra grabar y reproducir una frase de una guitarra o de una
fuente como un reproductor de discos compactos.
RTM (modulación en tiempo real)
Esto se refiere al cambio de parámetros de efectos en tiempo real.
Por ejemplo, usted podrá utilizar el pedal de expresión para
cambiar la proporción de mezcla del sonido de reverberación, o
ajustar el tiempo de retardo durante una canción utilizando un
secuenciador MIDI.
El tipo y el margen de cambio de los parámetros, así como el tipo
de controlador (pedal de expresión o información de cambio de
control de MIDI) podrán almacenarse por separado para cada
parche.
ZOOM GFX-8
89
Conexión
Ejemplo de conexión (1) Conexión de instrumentos/amplificador
Amplificador de guitarra
Utilice un cable monoaural para conectar la
toma OUTPUT L/MONO solamente (para una
configuración monoaural) o a la toma OUTPUT
L/MONO y la toma OUTPUT R al amplificador
de guitarra o al sistema de reproducción.
Utilice un cable monoaural
para conectar la guitarra a
la toma INPUT.
Guitarra
INPUT
R
EXTERNAL
DIST
RETURN
EXTERNAL DIST
SEND
Cuando utilice el GFX-9 junto
con un dispositivo de distorsión
u otro efecto, utilice el
dispositivo entre la toma
EXT.DIST SEND y la toma
EXT.DIST RETURN.
OUT
OUTPUT
L/MONO
Adaptador de CA
PHONES
MIDI OUT
IN
MIDI IN
Auriculares
Efecto de guitarra
* La condición de activación/desactivación y el nivel de salida de la
señal de un efecto compacto conectado a la toma EXT.DIST
SEND/EXT.DIST RETURN podrá almacenarse como parte de un
parche (
p. 104).
Para escuchar el sonido
con unos auriculares,
conecte el cable a la
toma OUTPUT PHONES.
MIDI IN
MIDI
OUT
Interfaz MIDI
Ordenador
Para utilizar el software suministrado para editar los
parches del GFX-8 en un ordenador, connecte la
interfaz MIDI del ordenador a las tomas MIDI IN/OUT
del GFX-8, utilizando cables MIDI.
Ejemplo de conexión (2) Conexión a la toma de entrada para amplificador de potencia de un amplificador de guitarra
preamplificador de guitarra.
Si su amplificador de guitarra dispone de toma de entrada para
amplificador de potencia, podrá conectar directamente la toma
OUTPUT L/MONO del GFX-8 a la toma de entrada del
amplificador de potencia utilizando el GFX-8 como
* Para utilizar el GFX-8 de esta forma, se recomienda activar el
simulador de amplificador incorporado (
p. 91).
POWER AMP.INPUT
amplificador de guitarra
Español
OUTPUT
L/MONO
Guitarra
INPUT
Ejemplo de conexión (3) Conexión de un reproductor de discos compactos (CD)/minidiscos (MD)
Usted podrá conectar un componente con salida de nivel de línea
estéreo, como un reproductor de discos compactos (C) o minidiscos
(MD) a la toma AUX IN utilizando un cable Y estéreo. La señal
suministrada a esta toma no se procesará mediante los efectos del
GFX-8 y se transmitirá directamente a las tomas OUTPUT. Esto le
permitirá, por ejemplo, escuchar un disco compacto mientras practique
una frase de guitarra.
* Utilizando la función del muestreador del GFX-8, también
podrá las señales aplicadas a la toma AUX IN (
p. 118).
* Cuando utilice un equipo de alta fidelidad (mezclador,
sistema de audio, etc.) en vez de un amplificador de
guitarra, se recomienda activar el simulador de
amplificador incorporado (
p. 91).
Reproductor de discos compactos (CD)
Sistema de reproducción
AUX
R
IN
Guitarra
90
ZOOM GFX-8
INPUT
OUTPUT
L/MONO
Preparativos
En esta sección se explican los pasos que usted tendrá que realizar antes de reproducir sonido a través del GFX-8.
Conexión de la alimentación
1.
Compruebe si el adaptador de CA, el instrumento, y el
sistema amplificador/de reproducción están
correctamente conectados al GFX-8.
Antes de realizar cualquier conexión, cerciórese de desconectar la
alimentación de todos los componentes. Además, usted deberá
ajustar el volumen del amplificador o del sistema de reproducción
al mínimo, y ajustar el mando OUTPUT LEVEL del panel trasero
del GFX-8 a la posición de las 12 en punto.
2.
Conecte la alimentación del sistema en el orden de
GFX-8
amplificador.
3.
Mientras toque su instrumento, ajuste el control de
volumen del amplificador, el control de nivel del
instrumento, y el mando OUTPUT LEVEL del GFX-8 a
una posición adecuada.
Configuración del simulador de amplificador
El GFX-8 incorpora un simulador de amplificador que puede duplicar las características eléctricas y el sonido de caja acústica de varios
amplificadores de guitarra. Antes de utilizar el GFX-8, le recomendamos que utilice el simulador de amplificador para adaptarlo al tipo de
conexión del sistema de reproducción o del amplificador de guitarra. Esto asegurará la obtención de los óptimos resultados del GFX-8.
1.
Inmediatamente después de haber conectado la
alimentación del GFX-8, presione la tecla TOTAL.
El GFX-8 cambiará al modo de edición, que le permitirá cambiar
varios ajustes internos. La tecla TOTAL parpadeará en rojo, y el
visualizador mostrará "PARCHELVL".
2.
Presione dos veces la tecla TOTAL de forma que
parpadee en color anaranjado.
La indicación del visualizador cambiará a "AMP SIM".
3.
Utilice los mandos PARM 1 - 4 para seleccionar el
ajuste de simulador de amplificador adecuado al
sistema de reproducción.
(4) Mando PARM 4
CABI DPT
Ajusta la profundidad del efecto de simulador de caja acústica,
en el margen de 0 - 10.
Los ajustes recomendados para los diversos métodos de conexión y
sistemas de reproducción son los siguientes:
Conexión a la toma de entrada de un amplificador de
guitarra
Conexión a la toma de entrada de un amplificador de
potencia de un amplificador de guitarra
(3) Mando PARM 3
(1) Mando PARM 1
(4) Mando PARM 4
(2) Mando PARM 2
(1) Mando PARM 1
AMP SIM
Activa/desactiva el simulador de amplificador.
Conexión a un sistema de reproducción de alta
fidelidad, como un mezclador o un sistema de audio
(2) Mando PARM 2
AMP TYPE
Selecciona las características del simulador de amplificador de la
forma siguiente (solamente si el parámetro 1 está ajustado a "ON").
4.
Conexión de línea
•LC Amplificador de tipo componentes general
•Lb Amplificador de tipo componentes brillante
•LS Amplificador de tipo apilamiento
Conexión del amplificador de potencia
•AC Amplificador de tipo componentes
•AS Amplificador de tipo apilamiento
Cuando finalice los ajustes, presione dos veces la
tecla STORE.
Los nuevos ajustes del simulador de amplificador se
almacenarán. Estos ajustes se conservarán incluso aunque
desconecte la alimentación de la unidad.
ZOOM GFX-8
91
Español
Mientras la tecla TOTAL esté parpadeando en color
anaranjado, los mandos PARM 1 - 4 servirán para ajustar la
operación del simulador de amplificador.
(3) Mando PARM 3 CABINET
Selecciona el tipo de simulador de caja acústica.
•oF Simulador de caja acústica desactivado
•C1 Caja acústica de amplificador de componentes con un
altavoz de 12"
•C2 Caja acústica de amplificador de componentes con dos
altavoces de 12"
•ST Amplificadores apilados con cuatro altavoces de 10"
•WL Torre de amplificadores apilados con cuatro altavoces de 10"
Español
92
ZOOM GFX-8
Guía rápida (Prueba de la unidad)
3
Para seleccionar otros efectos o ajustar la intensidad de
un efecto, utilice la función de edición fácil.
Los pasos indicados a continuación resultarán en el cambio de la calidad del sonido del parche y de la
intensidad del efecto.
Para ajustar la calidad del sonido del
parche, utilice los mandos PARM 1 - 4.
Para cambiar el efecto, utilice los selectores
y teclas DRIVE, MOD, DLY/REV.
Gire el selector para elegir el efecto deseado en el módulo
respectivo (DRIVE, MOD, DLY/REV)
Ajusta la gama de
frecuencias utraaltas.
Ajusta la gama de
frecuencias bajas.
Ajusta la gama de Ajusta la gama de
frecuencias altas. frecuencias medias.
Activa y desactiva el módulo respectivo (DRIVE, MOD,
DLY/REV) y cambia el grupo para los efectos
seleccionables.
Para cambiar la intensidad del efecto, accione el
mando GAIN, PARM SELECT, o PARM VALUE.
Ajusta un parámetro principal
Ajusta un parámetro principal
del
módulo DLY/REV.
del módulo DRIVE.
Ajusta un parámetro principal
del módulo MOD.
* Durante el ajuste, parpadeará la tecla para tal módulo.
* El parámetro que puede ajustarse diferirá para cada parche.
Español
• Para más información sobre la edición fácil, consulte
la p. 95.
• Para más información sobre la edición completa,
consulte la p. 98.
4
Para almacenar un
parche ajustado
Para almacenar un parche editado, presione dos
veces la tecla STORE.
Si es necesario, cambie el destino de almacenamiento con los
interruptores de pedal BANK UP/DOWN y los interruptores de
pedal 1 - 4 antes de presionar dos veces la tecla STORE.
Tenga en cuenta que como destinos de almacenamiento
solamente podrán seleccionarse parches de un grupo de
usuario.
Si presiona la tecla EDIT/CANCEL antes de haber presionado
dos veces la tecla STORE, el procedimiento de
almacenamiento se abandonará, y la unidad volverá al modo
de reproducción.
• Para más información sobre el almacenamiento
de parches, consulte la p. 102.
5
Otras funciones útiles
• Con respecto a la información sobre la utilización
del simulador de amplificador, consulte la p. 91.
• Con respecto a la información sobre la utilización
del afinador incorporado, consulte la p. 96.
• Con respecto a la información sobre la
grabación/reproducción de frases
(muestreador), consulte la p. 118.
• Con respecto a la información sobre la
reproducción especial de frases grabadas
(reproducción con improvisada), consulte la
p. 116.
ZOOM GFX-8
93
Escucha de parches (Operación en el modo de reproducción)
La selección y reproducción de los parches almacenados en la memoria del FX-8 se denomina "modo de reproducción".
El GFX-8 entrará siempre en este modo inmediatamente después de haber conectado su alimentación. En esta sección se
describe cómo utilizar las funciones disponibles en este modo.
Indicación del panel en el modo de reproducciónn
En el modo de reproducción, en el panel se mostrará la información siguiente:
(2) Grupo (U, u, A, b, C, d)
U y u son grupos de usuario,
A - d son grupos preajustados.
(3) Número de banco (0 - 9)
(1) Nombre del parche
(4) Cuando aparezca un punto (.) aquí, los parches del grupo de
usuario/grupo preajustado podrán seleccionarse continuamente.
(6) Se encenderá en rojo si el módulo de
ecualización del parche está activado.
(5) El diodo
electroluminiscente
del interruptor de
pedal del parche
actualmente
seleccionado se
encenderá.
(7) Cuando el diodo electroluminiscente esté
encendido en rojo, el efecto será del grupo
A, y cuando esté encendido en verde, será
del grupo B.
Cuando el diodo electroluminiscente esté
apagado, el efecto estará desactivado.
Selección de un parche
Español
1.
Para cambiar de parche en el modo de reproducción,
pise un interruptor de pedal 1 - 4 cuyo diodo
electroluminiscente no esté encendido.
En el modo de reproducción, los interruptores de pedal 1 - 4
sirven para seleccionar un parche del mismo grupo/banco. El
diodo electroluminiscente del interruptor de pedal actualmente
seleccionado se encenderá.
2
Para seleccionar un parche de un grupo/banco
diferente, pise el interruptor de pedal BANK UP o
DOWN para cambiar el grupo/parche, y después
utilice los interruptores de pedal 1 - 4 para
seleccionar el nuevo parche.
Por ejemplo, cuando pise repetidamente el interruptor de BANK
UP, el número de grupo/banco cambiará de la forma iguiente.
(el indicador GROUP/BANK de la sección cambiada
parpadeará). Solamente cambiará si después pisa uno de los
interruptores de pedal 1 - 4 (el indicador GROUP/BANK
dejará de parpadear).
Si lo desea, podrá limitar la acción de los interruptores de
pedal BANK UP/DOWN para seleccionar solamente
bancos de grupos de usuario, o solamente bancos de
grupos preajustados. Para realizar esto, presione la tecla
GROUP. Cada vez que presione esta tecla, los grupos
seleccionables cambiarán cíclicamente de la forma
siguiente:
Grupo de usuario
Ambos
grupos
Grupo preajustado
El parche no se cambiará si solamente cambia el banco/grupo
94
ZOOM GFX-8
Grupo
Grupo
de usuario preajustado
solamente solamente
Ambos
grupos
Utilización de la función de edición fácil
Para editar parches del GFX-8, el usuario activará normalmente el modo de edición, seleccionará el parámetro deseado, y
cambiará el ajuste. Sin embargo, también es posible cambiar los efectos de módulos y cambiar los parámetros de efectos
principales en el modo de reproducción,
Esto se denomina función de edición fácil.
1.
Para cambiar el efecto utilizado en el módulo DRIVE,
MOD, o DLY/REV, utilice el selector y la tecla para el
módulo respectivo.
Selecciona el efecto del módulo DRIVE.
Selecciona el efecto del módulo MOD.
Selecciona el efecto del
módulo DLY/REV.
2.
Para ajustar el parámetro principal de cada módulo,
utilice los mandos siguientes:
[EQ]
PRESENCE:
Ajusta el refuerzo/corte en la gama de frecuencias ultraaltas.
TREBLE:
Ajusta el refuerzo/corte de la gama de frecuencias
altas.
MIDDLE:
Ajusta el refuerzo/corte de la gama de
frecuencias medias.
BASS:
Ajusta el refuerzo/corte de la
gama de frecuencias bajas.
[Mandos PARM 1 - 4]
Ajustan los parámetros siguientes
del módulo de ecualización:
Activa y desactiva el módulo respectivo (DRIVE,
MOD, DLY/REV) y cambia el grupo para los
efectos seleccionables. Con cada presión de la
tecla, la unidad pasará cíclicamente por los tres
estados siguientes:
[Mando GAIN]
Ajusta un parámetro principal del módulo DRIVE.
En casi todos los parches, éste es el parámetro GAIN que
determina la intensidad de distorsión.
[Mando PARM SELECT/ADJUST]
Ajusta un parámetro principal del módulo MOD.
Tecla apagada o parpadeando lentamente
en rojo.
El módulo respectivo está desactivado.
Tecla encendida/parpadeando en rojo
Tecla encendida/parpadeando en verde
El módulo está activado y se ha seleccionado
un efecto del grupo B (etiquetas inferiores)
Cuando mueva uno de los mandos indicados arriba, el visualizador
mostrará el nombre del parámetro, y el indicador GROUP/BANK
mostrará el valor del parámetro durante unos 2 segundos.
Cuando cambie el efecto, el nombre del nuevo se mostrará en el
visualizador durante unos 2 segundos. La marca EDITED (.) del
indicador GROUP/BANK se encenderá. Esto indica que un
parámetro de efecto de este parche se ha editado. La marca
desaparecerá cuando devuelva el ajuste al original.
Nombre del parámetro
Valor de ajuste
El parámetro asignado al mando GAIN, el mando PARM
SELECT/ADJUST, y el mando PARM VALUE/ADJUST dependerá
del efecto seleccionado para tal módulo (
p. 103 - 113).
Marca EDITED (.)
• El tratar cambiar los efectos o parámetros que estén
NOTA
NOTA
Si solamente cambia el grupo de efecto, el efecto anterior
seguirá activo. El cambio no se producirá mientras no
accione el selector para el módulo respectivo. Por lo
tanto, la posición del selector y el efecto real pueden
diferir durante este intervalo.
ajustados a OFF en el módulo actual no tendrá efecto. En
este caso, el visualizador mostrará la indicación "OFF".
• Todos los cambios realizados con la función de edición
fácil serán temporales. Los ajustes volverán a la
condición original cuando cambie el parche. Cuando
desee mantener los cambios, tendrá que almacenar el
parche (
p. 102).
ZOOM GFX-8
95
Español
[PARM VALUE/ADJUST knob]
Ajusta un parámetro principal del
módulo DLY/REV.
El módulo está activado y se ha seleccionado
un efecto del grupo A (etiquetas superiores).
Utilización de la función de derivación (silenciamiento)/afinador
El GFX-8 incorpora un afinador autocromático para guitarras. Para utilizar la función del afinador, habrá que poner en
derivación (desactivar temporalmente) o silenciar (el sonido original y el sonido del efecto) los efectos incorporados.
1.
Para poner el GFX-8 en la condición de derivación
(silenciamiento), pise y suelte inmediatamente el
interruptor de pedal 1 - 4 que haya seleccionado el
parche actualmente activo (el interruptor de pedal
cuyo diodo electroluminiscente esté encendido).
3.
Cuando el indicador GROUP/BANK muestre la nota
deseada, afine con precisión observando el
visualizador.
El diapasón es bajo
En el modo de reproducción, cuando pise rápidamente el
interruptor de pedal, cuyo diodo electroluminiscente esté
encendido, el GFX-8 cambiará a la condición de derivación.
El diodo electroluminiscente del interruptor de pedal
parpadeará y el visualizador mostrará la indicación
"BYPASS".
Parpado
Encendido
El diapasón es correcto
Suelte inmediatamente.
El diapasón es alto
Si pisa un interruptor de pedal con el diodo
electroluminiscente encendido durante más de 1 segundo y
después lo suelta, el GFX-8 cambiará a la condición de
silenciamiento. . El diodo electroluminiscente del interruptor
de pedal parpadeará y el visualizador mostrará la indicación
"MUTE".
Español
Encendido
4.
Afine las demás cuerdas de la misma forma.
5.
Cuando haya terminado la afinación, vuelva a pisar el
interruptor de pedal cuyo diodo electroluminiscente
esté encendido.
Parpado
Suelte después de más de 1 segundo.
El GFX-8 volverá al modo de reproducción.
NOTA
2.
Toque la cuerda abierta que desee afinar, y observe el
indicador GROUP/BANK. El GFX-8 detectará
automáticamente el diapasón y el indicador
GROUP/BANK mostrará la nota más cercana al
diapasón actual.
NOTA
96
Para afinar, toque siempre una sola nota. Si toca un
acorde, el diapasón no se detectará correctamente.
ZOOM GFX-8
Si lo desea, podrá cambiar el ajuste de la unidad de forma
que al pisar el interruptor de pedal cuyo diodo
electroluminiscente esté encendido no se active la
condición de derivación/silenciamiento. Con respecto a
los detalles, consulte la página 125.
Ajuste del diapasón de referencia del afinador
Después de haber conectado la alimentación del GFX-8 el diapasón de referencia del afinador será siempre "centro A = 440 Hz".
Si lo desea, podrá cambiar el diapasón de referencia. Esto será muy útil, por ejemplo, para acoplar su instrumento a otro
instrumento o a la fuente de sonido cuyo diapasón no pueda cambiarse fácilmente, como un piano acústico o un disco compacto.
Para realizar esto, cambie en primer lugar el diapasón de referencia del GFX-8 y después afine su guitarra.
1.
2.
En el modo de reproducción, pise el interruptor de
pedal 1 - 4 cuyo diodo electroluminiscente esté
encendido para poner el GFX-8 en la condición de
derivación/silenciamiento.
El margen de ajuste disponible es "435" (centro A = 435 Hz) "445" (centro A = 445 Hz) en pasos de 1 Hz.
3.
Gire el mando DLY/REV (PARM VALUE) para ajustar el
diapasón de referencia. Cuando gire el mando, en el
visualizador se mostrará el diapasón de referencia. El
ajuste inicial es "440" (centro A = 440 Hz).
Valor del diapasón de referencia
Cuando haya finalizado la afinación, vuelva a pisar el
interruptor de pedal cuyo diodo electroluminiscente
esté parpadeando
El GFX-8 volverá al modo de reproducción.
NOTA
Si desconecta y vuelve a conectar la alimentación del
GFX-8, el diapasón de referencia se repondrá a "440".
Activación y desactivación de módulos durante la reproducción (Modo manual)
La condición en la que los interruptores de pedal 1 - 4 pueden utilizarse individualmente para cambiar los módulos de un parche
y en la que pueden ajustarse parámetros específicos se denomina "modo manual". En el modo manual, los módulos de un parche
podrán utilizarse como efectos compactos independientes.
1.
En el modo de reproducción, seleccione un parche.
2.
Mantenga pisado el interruptor de pedal BANK DOWN
durante 1 segundo por lo menos.
Interruptor de pedal 1
Activación/desactivación del módulo DRIVE
Interruptor de pedal 3
Activación/desactivación del módulo DLY/REV
El GFX-8 cambiará al modo manual. El visualizador mostrará
"MANUAL".
NOTA
3.
Utilice los interruptores de pedal 1 - 4.
En el modo manual, los interruptores de pedal 1 - 4 poseen las
funciones siguientes:
4.
Español
Interruptor de pedal 2
Activación/desactivación
del módulo MOD
Interruptor de pedal 4
Controla un parámetro
individualmente programado
para cada parche, como
derivación de módulo, entrada
de frecuencia de efecto de
tiempo de retardo, etc.
El parámetro a controlarse mediante el interruptor de
pedal 4 (interruptor CONTROL) se ajusta utilizando el
módulo TOTAL (
p. 113).
Para volver al modo de reproducción, vuelva a pisar el
interruptor de pedal BANK DOWN.
ZOOM GFX-8
97
Cambio del sonido de un parche (Modo de edición)
La condición en la que se pueden cambiar los parámetros que componen un parche para crear su propio sonido se
denomina "modo de edición". En esta sección se describe cómo utilizar el modo de edición.
Pasos del modo de edición básica
A continuación se explican los pasos básicos utilizados normalmente en el modo de edición. Además de estos pasos, el modo
de edición dispone de un acceso directo para editar rápidamente un parámetro específico (
p. 100).
1.
En el modo de reproducción, seleccione el parche
que desee editar.
Tecla ZNR/EQ EDIT
Selecciona el módulo EQ o ZNR. Cada vez que presione la tecla,
el color del diodo electroluminiscente parpadeante cambiará, y el
destino de edición cambiará de la forma siguiente:
El parche podrá ser de un grupo de usuario o de un grupo
preajustado. Sin embargo, como los parches de los grupos
preajustados son de lectura solamente, después de haber
editado un parche, solamente podrá seleccionar un parche de
grupo de usuario como destino de almacenamiento.
2.
Parpadeando en rojo
Página 1 del módulo de ecualización
Parpadeando en verde Página 2 del módulo de ecualización
Parpadeando en naranja ZNR
Presione la tecla EDIT.
El diodo electroluminiscente de la tecla EDIT se encenderá, y
el GFX-8 entrará en el modo de edición.
En el modo de edición, en el panel aparecerá la información
siguiente.
Parpadeando en rojo Nombre y nivel del parche ajustado.
Flashing green
Funciones de los controles RTM y
CONTROL ajustadas ( p. 114).
Flashing orange
Ajustes del simulador de amplificador
(parámetro global) realizados .
Las teclas y los diodos electroluminiscentes de los
interruptores de pedal de los módulos que estén activados en
el parche actual, estarán encendidos.
Español
3.
Selecciona respectivamente el
módulo DRIVE, MOD, or DLY/REV.
Sirve para seleccionar el nombre del parche y el nivel del mismo
(nivel de salida global del parche) y otros parámetros que se aplican
a todo el parte, así como los parámetros globales que se aplican a
todos los parches. Cada vez que presione la tecla, el color del diodo
electroluminiscente parpadeante cambiará, y el destino de edición
cambiará de la forma siguiente:
Nombre del parámetro actualmente seleccionado
Cuando active el modo de edición inmediatamente
después de haber cambiado de parche, la tecla TOTAL
parpadeará. Cuando active el modo de edición después
de la edición fácil, parpadeará la tecla del módulo editado.
Tecla DRIVE, MOD, DLY/REV
Tecla TOTAL
Valor del parámetro actualmente seleccionado
Los diodos electroluminiscentes de interruptores de pedal de
los módulos que estén activados en el parche actual, estarán
encendidos.
Tecla MIDI
Ajustes de MIDI
realizados ( p. 119).
NOTA
4.
Si selecciona un módulo que está desactivado en el
parche actual, no será posible la edición (el visualizador
mostrará "OFF"). Sin embargo, los ajustes de ZNR podrán
realizarse incluso aunque el módulo del ecualizador esté
desactivado.
Utilice el mando PARM SELECT para seleccionar el
parámetro que desee editar.
Utilice las teclas del panel para seleccionar el módulo
que desee editar.
En el modo de edición, las teclas siguientes servirán para
seleccionar el módulo que desee editarse.
La tecla seleccionada parpadeará.
Cuando gire el mando PARM SELECT, los efectos del
módulo seleccionado en el paso 3 y los parámetros del efecto
se mostrarán en el visualizador. (Los parámetros mostrados
dependerán del modo y del efecto actualmente seleccionados.)
El ajuste del parámetro actualmente seleccionado podrá
comprobarse utilizando el indicador GROUP/BANK.
98
ZOOM GFX-8
5.
Utilice el mando PARM VALUE/ADJUST para cambiar
el ajuste del parámetro (o el efecto).
Para cambiar el parámetro mostrado en el visualizador, utilice
el mando PARM VALUE/ADJUST. Cuando realice un
cambio en cualquier selección de efecto o parámetro,
aparecerá la marca EDITED (.) en el indicador
GROUP/BANK.
7.
Cuando desee continuar la edición de otros
parámetros o módulos, repita los pasos 3 - 6.
8.
Cuando haya finalizado la edición, presione la tecla
EDIT/CANCEL.
El GFX-8 volverá al modo de reproducción.
NOTA
Todos los cambios realizados con la función de edición
fácil serán temporales. Los ajustes volverán a la
condición original cuando cambie el parche. Cuando
desee mantener los cambios, tendrá que almacenar el
parche (
p. 102).
Mando PARM VALUE/ADJUST
Marca EDITED (.)
6.
Para cambiar el ajuste de activación/desactivación
(ON/OFF) del módulo de efectos, utilice los
interruptores de pedal o las teclas siguientes.
En el modo de edición, podrá utilizar las teclas o los
interruptores de pedal siguientes para cambiar el ajuste de
activación/desactivación de módulos. La tecla de un módulo
que se haya desactivado se apagará, y el módulo no podrá
editarse más. (Sin embargo, los ajustes de ZNR podrán
cambiarse incluso aunque el módulo del ecualizador esté
desactivado.)
• Módulo DRIVE
Tecla DRIVE (*1), Interruptor de pedal 1
• Módulo MMOD
Tecla MOD (*1), Interruptor de pedal 2
Español
• DLY/REV
Tecla DLY/REV (*1), Interruptor de pedal 3
• Módulo EQ
Tecla ZNR/EQ EDIT (*2)
(*1) Cada vez que presione la tecla, aparecerá el grupo
A, el grupo B, y OFF
(*2) Cada vez que presione la tecla: ZNR (anaranjado)
Página de ecualizador 1 (rojo)
Página de
ecualizador 2 (verde). Para seleccionar la página 1
o la 2, mantenga la tecla presionada o los
interruptores 1 o 2 presionados hasta que se
visualice EQ ON u OFF.
ZOOM GFX-8
99
Acceso directo del modo de edición (1)
En el modo de edición, podrá utilizar los mandos y las teclas siguientes para editar directamente la selección del efecto o del
parámetro.
[Selector DRIVE/MOD/DLY/REV]
Selecciona el efecto del módulo MOD.
Selecciona el efecto
del módulo DRIVE.
Selecciona el efecto
del módulo DLY/REV.
[Mando GAIN]
Ajusta un parámetro
principal del módulo
DRIVE. En casi todos los
parches, éste es el
parámetro GAIN que
determina la intensidad de
distorsión.
[Tecla DRIVE/MOD/DLY/REV]
Activa y desactiva el módulo respectivo (DRIVE, MOD, DLY/REV) y cambia
el grupo para los efectos seleccionables. Con cada presión de la tecla, la
unidad pasará cíclicamente por los tres estados siguientes:
Tecla apagada o parpadeando lentamente en rojo
El módulo respectivo está desactivado.
Tecla encendida/parpadeando en rojo
El módulo está activado y se ha seleccionado un efecto del grupo A
(etiquetas superiores).
Tecla encendida/parpadeando en verde
El módulo está activado y se ha seleccionado un efecto del grupo B
(etiquetas inferiores).
Español
* Cuando cambie el efecto, el nombre del nuevo efecto aparecerá en
el visualizador durante 2 segundos.
Acceso directo del modo de edición (2)
Utilizando los mandos PARM 1 - 4, podrá editar rápidamente los parámetros principales de cada módulo.
1.
Utilice la tecla DRIVE, MOD, DLY/REV, ZNR/EQ EDIT, o
TOTAL para seleccionar el módulo que desee editar.
Por ejemplo, cuando haya seleccionado el efecto
OVER DRV del módulo DRIVE, los mandos PARM
La tecla presionada comenzará a parpdear.
1 - 4 controlarán los parámetros siguientes.
Mandos PARM 1 - 4
2.
Utilice los mandos PARM 1 - 4 para editar el
parámetro seleccionado en el paso 1.
En el modo de edición, los parámetros principales (parámetros
1 - 4) del módulo actualmente seleccionado, DRIVE, MOD, o
DLY/REV están asignados a los mandos PARM 1 - 4.
100
ZOOM GFX-8
GAIN
PRE GAIN TONE
LEVEL
Creación de distorsión personal
Los números de efectos 11A y 11B del módulo DRIVE están reservados para efectos de distorsión personales creados por el
usuario. Para la distorsión personal, además de los parámetros de efectos normales (PARM1 - PARM8), hay otros cuatro
parámetros (PARM9 - PARM12) que le permitirán controlar el carácter de distorsión y otras características.
[Efectos normales de distorsión]
[Distorsión personal]
PARM 1 PARM 2 PARM 3 PARM 4
PARM 1 PARM 2 PARM 3 PARM 4
PARM 1 PARM 2 PARM 3 PARM 4
PARM 1 PARM 2 PARM 3 PARM 4
GAIN PRE GAIN TONE LEVEL
GAIN
TONE
LEVEL
PARM 5 GAIN
PARM 6 PRE
PARM
7 PARM
8
GAIN
TONE
LEVEL
PARM 5 GAIN
PARM 6 PRE
PARM
7 PARM
8
GAIN
PRE
GAIN
TONE
LEVEL
PARM 5 PARM 6 PARM
7 PARM
8
PARM 1 PARM 2 PARM 3 PARM 4
PARM 1 PARM 2 PARM 3 PARM 4
GAIN PRE GAIN TONE
LEVEL
PARM 5 PARM 6 PARM 7 PARM 8
GAIN PRE GAIN TONE
LEVEL
PARM 5 PARM 6 PARM 7 PARM 8
PARM 5 PARM 6 PARM 7 PARM 8
RTM SETTING
RTM SETTING
FDR CLN RTM SETTING
FOR CLEAN
RTM SETTING
RTM SETTING
FOR CLEAN
FOR CLEAN
CUSTOM 1
RTM SETTING
PARM 9 PARM 10 PARM 11 PARM 12
CUSTOM 2
PARM 9 PARM 10 PARM 11 PARM 12
> CHAR < > HIGH < > MID < > LOW <
> CHAR < > HIGH < > MID < > LOW <
PARM 9
PARM 10
PARM 11
PARM 12
> CHAR <
> HIGH <
> MID <
> LOW <
Carácter de distorsión
Carácter de la gama de frecuencias altas
Carácter de la gama de frecuencias medias
Carácter de la gama de frecuencias bajas
Después de haber ajustado estos parámetros y de haber almacenado el resultado como un parche, podrá utilizar este
parche como un nuevo efecto de distorsión en otros parches.
1.
Active el modo de edición.
2.
Seleccione CUSTOM1 (11A) o CUSTOM1 (11B) del
módulo DRIVE.
5.
Utilice el mando PARM VALUE par ajustar el valor.
Los parámetros 9 - 12 son parámetros especiales para
distorsión personal, que permiten ajustar por separado las
características para cada banda de frecuencias.
Verifique que el módulo esté activado.
3.
Invoque los parámetros 10 - 12 de la misma forma con
el mando PARM SELECT, y utilice el mando PARM
VALUE para ajustar el valor.
7.
Después de haber creado un efecto de distorsión
personal, almacene el parche.
Invoque los parámetros 1 - 8 y realice los ajustes
deseados.
NOTA
Para sacar el máximo partido de los parámetros de
distorsión personal, le recomendamos ajustar los
parámetros 1-4 de la forma siguiente.
1 - 30 (como desee)
PARM2 PRE GAIN 7
PARM3 TONE
5
PARM4 LEVEL
25
NOTA
Los parámetros 9 - 12 son parámetros globales que
afectan a todos los parches. Por ejemplo, cuando ajuste
los parámetros 9 - 12 de la distorsión personal 1 de un
parche, y haya almacenado tal parche, los cambios
afectarán a todos los parches que utilicen la distorsión
personal 1 (tipo de efecto 11A).
Presione una vez la tecla GROUP/CUSTOM SET.
Esto invocará el parámetro 9. El nombre del parámetro
(">CHAR<") aparecerá en el visualizador, y el indicador
GROUP/BANK mostrará el valor actual.
El parámetro 9 también podrá invocarse con el mando PARM
SELECT. Esto será muy útil para cambiar entre cualquier
parámetro entre 1 - 12.
ZOOM GFX-8
101
Español
PARM1 GAIN
4.
6.
Almacenamiento de ajustes de módulos personalizados
Los ajustes de los módulos MOD y DLY/REV podrán almacenarse como personalizados. Los ajustes personalizados almacenados
podrán invocarse en cualquier momento en el modo de edición para utilizarse con parches nuevos o con los existentes.
NOTA
Los pasos de operación son diferentes a los de creación de distorsión personal en el módulo DRIVE.
1.
Active el modo de edición.
2.
Presione la tecla MOD o la tecla DLY/REV para
seleccionar el módulo en el que desee almacenar los
ajustes personales.
Verifique que el módulo seleccionado esté activado.
3.
4.
El nombre del efecto parpadeará en el visualizador, y en el
indicdor GROUP/BANK parpadeará la indicación "C1".
NOTA
Cuando el módulo respectivo esté desactivado, no podrá
almacenar los ajustes de módulo personal
5.
Presione la tecla GRUPO/CUSTOM SET y seleccione
C1 (ajuste personal 1) o C2 (ajuste personal 2).
6.
Para almacenar los ajustes personales realizados,
presione la STORE.
Realice la selección del efecto deseado y los ajustes
de los parámetros para el módulo seleccionado en el
paso 2.
Los ajustes personales almacenados podrán seleccionarse en
cualquier momento eligiendo simplemente 11A (ajuste
personal 1) o 11B (ajuste personal 2) para el módulo MOD o el
módulo DLY/REV.
Presione la tecla GROUP/CUSTOM SET.
Para cancelar el proceso de almacenamiento, presione la tecla
CANCEL.
Almacenamiento y copia de parches (Operación en el modo de almacenamiento)
Si no almacena los parches editados en la memoria, los ajustes volverán a la condición original cuando cambie el parche. No
se olvide de almacenar los parches editados que desee conservar.
También podrá copiar un parche existente y almacenarlo en otro lugar. Por ejemplo, si copia todos los parches que desee utilizar
en una canción específica en un banco de grupo de usuario podrá invocar fácilmente tales parches con los interruptores de pedal
1 - 4 durante una actuación.
Español
1.
El GFX-8 entrará en el modo de espera, y en el visualizador se
mostrarán alternativamente la indicación "STORE?" y el nombre
del parche de destino de almacenamiento. El indicador
GROUP/BANK mostrará el número de GROUP/BANK de
destino de almacenamiento. El diodo electroluminiscente de uno
de los interruptores de pedal 1 - 4 correspondiente al destino de
almacenamiento se encenderá.
Si desea almacenar el parche editado en otro lugar que no sea el
destino de almacenamiento actualmente mostrado, cambie el
nombre del parche antes de presionar la tecla STORE.
Se mostrarán alternativamente
"STORE?" y el nombre del parche.
2.
Utilice los interruptores de pedal BANK UP/DOWN y
los interruptores de pedal 1 - 4 para seleccionar el
destino de almacenamientto (copia).
Si el parche editado era de un grupo de usuario, el
102
GROUP/BANK/interruptor de pedal original se seleccionará como
destino de almacenamiento si no realice otros pasos. Cuando
cambie GROUP/BANK, parpadeará la parte cambiada de
GROUP/BANK.
En el modo de reproducción o en el de edición,
presione la tecla STORE.
ZOOM GFX-8
3.
Para ejecutar el proceso de almacenamiento (copia)
del parche, vuelva a presionar la tecla STORE.
Se realizará el proceso de almacenamiento (copia), y la unidad
volverá automáticamente al modo de reproducción.
Para cancelar la operación, presione la tecla EDIT/CANCEL
antes de presionar por segunda vez la tecla STORE.
• Los parches de los grupos preajustados (A, b, C, d) son
de lectura solamente y no podrán utilizarse como
destinos de almacenamiento. Si presiona la tecla STORE
cuando haya seleccionado un grupo preajustado, el
destino de almacenamiento cambiara automáticamente a
"U0" y el interruptor de pedal 1. Si es necesario, cambie
el destino de almacenamiento con
GROUP/BANK/interruptor de pedal.
• Cuando ejecute el proceso de almacenamiento (copia), el
contenido del destino de almacenamiento (copia) anterior
se reescribirá y no podrá restablecerse. Sin embargo,
los ajustes predeterminados en la fábrica de cualquier
parche de grupo de usuario (o todos los parches) podrán
restablecerse (
p. 125).
Efectos y parámetros
En esta sección se indican todos los efectos y parámetros disponibles en los módulos del GFX-8. Los parámetros que son
comunes para varios o todos los efectos se explican una sola vez.
Módulo DRIVE
Este módulo se compone de gran variedad de efectos, incluyendo simulador acústico limpio, distorsión, sobreexcitación, y sonido
borroso (fuzz).
[GLOBAL] indica un
parámetro global que
se aplica a todos los
parches.
[CONTROL SW] indica un
elemento que puede manejarse
con el interruptor de pedal
CONTROL ( p. 115).
• El parámetro 1 del módulo DRIVE módulo podrá ajustarse con el
mando GAIN incluso aunque haya seleccionado otro módulo.
TYPE 1A - 7B poseen los mismos parámetros.
TYPE
1A
FDR CLN
Sonido limpio de amplificador de válvulas de tipo incorporado
TYPE
1B
2A
0 - 99, 1.0
RTM MIN
Parámetro 6
Utilizando el valor máximo del parámetro ajustado mediante la RTM
como referencia (100%), este parámetro ajusta el valor mínimo de RTM
en el margen de 0% (0) - 100% (1.0).
1-4
RTM DES
Parámetro 7
Selecciona el parámetro a ajustarse mediante la RTM. Los parámetros
1 - 4 pueden seleccionarse.
Parámetro 8
FDR DRV
Sonido de excitación de amplificador de válvulas de tipo incorporado
TYPE
0 - 99, 1.0
RTM MAX
Parámetro 5
Utilizando el valor máximo del parámetro ajustado mediante el RTM
como referencia (100%), este parámetro ajusta el valor máximo de RTM
en el margen de 0% (0) - 100% (1.0).
MS CRU
2B
Cuando el módulo DRIVE está activado, este interruptor de pedal
funciona como interruptor de refuerzo para aumentar más el nivel de
dicho módulo DRIVE. Cada vez que pise el interruptor de pedal
Interruptor de pedal CONTROL (interruptor de pedal 4), el ajuste
cambiará entre normal (diodo electroluminiscente apagado) y
refuerzo (diodo electroluminiscente encendido).
MS DRV
Sonido de excitación de un amplificador de apilamiento de válvulas de estilo británico
TYPE
3A
BG DRV
Sonido de excitación de un amplificador de apilamiento de válvulas con gama
media gruesa
TYPE
3B
TYPE
PVY DRV
Sonido de excitación de un amplificador de apilamiento de válvulas, ideal para
metal pesado
TYPE
4A
VX CRU
oF, Pd, 1 - 5, 8 - 31
Selecciona el controlador a utilizarse con la RTM. Los ajustes disponibles
son "oF" (desactivación), "Pd" (pedal de expresión), cambio de control
MIDI 1 - 5, 8 - 31.
Sonido crujiente de un amplificador de apilamiento de válvulas de estilo británico
TYPE
RTM CTL
8A
COMP
Ésta es una combinación de compresor y sonido limpio.
Mando GAIN
COMP SNS
oF, - 10
Parámetro 1
TONE
0 - 10
Sonido crujiente de estilo antiguo
TYPE
4B
PWR LEAD
Sonido de guitarra principal con buen equilibrio de potencia
TYPE
5A
V-OD
Parámetro 3
5B
6A
Parámetro 4
6B
V-DIST
Consulte TYPE 1A (FDR CLN).
DIST
* TYPE 8B - 9B poseen los mismos parámetros.
Sonido con distorsión fuerte
TYPE
7A
TYPE
FUZZ
7B
TYPE
WD METAL
GAIN
GAIN
Ajusta la ganancia final.
Parámetro 2
1 - 30
1 - 30
CMP+OD
TYPE
9B
CMP+DIST
Ésta es una combinación de compresor y distorsión.
GAIN
1 - 30
1 - 10
GAIN
Parámetro 1
Ajusta la intensidad del efecto.
TONE
0 - 10
LEVEL
1 - 30
oF, 1 - 10
COMP SNS
Parámetro 2
Ajusta la profundidad del efecto de compresor. Cuando lo haya ajustado a
"oF", el efecto no funcionará.
PRE GAIN
Ajusta el tono.
Parámetro 4
9A
Mando GAIN
Ajusta la cantidad de distorsión básica.
Parámetro 3
CMP+CRU
Ésta es una combinación de compresor y sobreexcitación.
Sonido agresivo de alta ganancia
Mando GAIN
Parámetro 1
8B
Ésta es una combinación de compresor y crujido.
Tono de sonido borroso retumbante
TYPE
Parámetro 8
Consulte TYPE 1A (FDR CLN).
Sonido con distorsión con carácter seco
TYPE
1 - 10
Ajusta el tiempo de formación del efecto.
OVER DRV
Sonido de sobreexcitación de estilo caja acústica resonante
TYPE
ATTACK
Español
Sonido de sobreexcitación seca
TYPE
oF, 1 - 10
COMP SNS
Parámetro 2
Ajusta la profundidad del efecto del compresor. Cuando lo haya ajustado a
"oF", el efecto no funcionará.
Ajusta el nivel de la señal después de haber pasado por el módulo DRIVE.
Parámetro 3
ATTACK
1 - 30
1 - 10
Ajusta el tiempo de formación del efecto.
ZOOM GFX-8
103
GAIN
1 - 30
GAIN
Parámetro 1
Ajusta la ganancia global.
1 - 30
Consulte TYPE 1A (FDR CLN).
PRE GAIN
Parámetro 2
Ajusta la distorsión básica
1 - 10
10A
Parámetro 4
Parameter 8
Mando GAIN
Consulte TYPE 1A (FDR CLN).
TYPE
EXT DIST
En vez del módulo DRIVE interno, se utiliza un generador de efecto de distorsión
conectado a las tomas EXT.DIST SEND/RETURN del panel posterior.
Mando GAIN
SEND LVL
1 - 10
Parámetro 1
SEND LVL
1 - 10
Parámetro 3
TONE
0 - 10
Ajusta el tono.
Parámetro 4
Parámetro 8
Consulte TYPE 1A (FDR CLN).
Ajusta el nivel de la señal suministrada a la toma EXT.DIST SEND.
Parámetro 2
COMP SNS
oF, 1 - 10
Ajusta la profundidad del efecto del compresor. Cuando lo haya ajustado
a "oF", el efecto no funcionará.
1 - 10
ATTACK
Parámetro 3
Ajusta el tiempo de formación del efecto.
Parámetro 4
Parámetro 8
Consulte TYPE 1A (FDR CLN).
Consulte TYPE 1A (FDR CLN).
TYPE
10B
ACOUSTIC
Cambia el sonido de una guitarra eléctrica en sonido de una guitarra acústica.
Mando GAIN
TOP
1 - 10
Parámetro 1
TOP
1 - 10
Ajusta el carácter de las cuerdas especial de la guitarra acústica.
Parámetro 2
1 - 10
BODY
Ajusta el carácter del cuerpo de la guitarra.
TONE
Parámetro 3
Ajusta la calidad global del sonido.
Parámetro 4
0 - 10
Parámetro 8
Consulte TYPE 1A (FDR CLN).
Español
Consulte TYPE 1A (FDR CLN).
TYPE
TYPE
11A
11B
CUSTOM1
CUSTOM2
Tenga en cuenta que los parámetros 9 - 12 siguientes son parámetros
globales que se aplican a todos los parches. (Con respecto a los detalles,
consulte la página 101.)
Los efectos de distorsión personalizada podrán ajustarse con más detalle
utilizando el software suministrado .
> CHAR <
Parámetro 9
Selecciona el carácter de distorsión.
c1, c2:
Distorsión de tipo limpio
o1, o2:
Distorsión de tipo sobreexcitación
d1, d2: Distorsión normal
A1, A2: Distorsión de amplificación
S1, S2: Sonido ajustado con el software de edición de su PC
Parámetro 10 > HIGH <
Selecciona el carácter de distorsión de la gama de frecuencias altas.
L1 - L4: Paso bajo
Ft:
Respuesta plana
P1 - P4: Agudizamiento
S1, S2: Sonido ajustado con el software de edición de su PC
Parámetro 11 > MID <
Selecciona el carácter de distorsión de la gama de frecuencias medias.
L1 - L3: Acentuación de la gama de frecuencias bajas
M1 - M3: Acentuación de la gama de frecuencias medias
H1 - H3: Acentuación de la gama de frecuencias altas
S1, S2: Sonido ajustado con el software de edición de su PC
Parámetro 12 > LOW <
Selecciona el carácter de distorsión de la gama de frecuencias mbajas.
H1 - H2:
Paso alto
Ft:
Respuesta plana
P1 - P4: Agudizamiento
b1, b2: Refuerzo
S1, S2: Sonido ajustado con el software de edición de su PC
Consulte TYPE 1A (FDR CLN).
Estos efectos le permitirán diseñar su propio circuito de distorsión para conseguir
el sonido deseado.
Módulo de reducción de ruido de zoom/ecualizador (ZNR/EQ)
Este módulo contiene la función de reducción de ruido de zoom (ZNR), que reduce el ruido durante las pausas, y un
ecualizador para ajustar el equilibrio espectral del sonido.
[CONTROL SW] indica un elemento que puede manejarse
con el interruptor de pedal CONTROL ( p. 115).
• En el modo de edición, el color del diodo electroluminiscente
ZNR/EQ EDIT LED parpadeante cambiará con cada presión de
la tecla, y el destino de edición cambiará de la forma siguiente:
104
•
•
Parpadeando en naranja
Parpadeando en rojo
•
Parpadeando en verde
ZOOM GFX-8
ZNR
Página 1 del módulo del
ecualizador
Página 2 del módulo del
ecualizador
ZNR
(reducción de ruido de zoom)
Este circuito realiza la reducción de ruido durante las pausas de reproducción sin
afectar el carácter del sonido.
oF, 1 - 15
ZNR
Parámetro 1
Ajusta la sensibilidad de ZNR.
Seleccione el ajuste que ofrezca la mejor reducción de ruido sin hacer que
el sonido se vuelva innatural. Si ajusta "oF", la acción de ZNR se anulará.
EQ
P1
(Pagina 1 del ecualizador)
Ésta es la página 1 del ecualizador de cuatro bandas que sirve para modelar el
sonido. Solamente existe un efecto de ecualizador, pero como posee muchos
parámetros, los ajustes están divididos en dos páginas (EQ P1/EQ P2) para la
operación con la tecla ZNR/EQ EDIT. (Si utiliza el mando PARM, podrá
invocar continuamente los parámetros 1 - 12.)
-12 - 12
PRESENCE
Parámetro 1
Ajusta el refuerzo/corte de la gama de frecuencias utraaltas (más de 8
kHz).
-12 - 12
TREBLE
Parámetro 2
Ajusta el refuerzo/corte de la gama de frecuencias altas.
-12 - 12
MIDDLE
Parámetro 3
Ajusta el refuerzo/corte de la gama de frecuencias medias.
Parámetro 4
BASS
-12 - 12
Ajusta el refuerzo/corte de la gama de frecuencias bajas.
EQ
P2
(Página 2 del ecualizador)
Ésta es la página 2 del ecualizador de cuatro bandas.
Parámetro 1
EQ LEVEL
1 - 30
Ajusta el nivel de la señal después de pasar a través del módulo EQ. Un
ajuste de 25 ofrece un nivel unitario (nivel de entrada = nivel de salida).
63 - 6.3 (consulte la tabla)
TRBL FRQ
Parámetro 2
Ajusta la frecuencia central de la gama de frecuencias altas (630 Hz - 6,3
kHz).
Table: Valores e ajuste y frecuencias del ecualizador
TREBLE FRQ Display
630Hz
63
800Hz
80
1.2kHz
1.2
1.6kHz
1.6
2.5kHz
2.5
3.2kHz
3.2
5.1kHz
5.1
6.3kHz
6.3
MID FRQ Display
160Hz
16
200Hz
20
315Hz
31
400Hz
40
630Hz
63
800Hz
80
1.2kHz
1.2
1.6kHz
1.6
BASS FRQ
60Hz
80Hz
125Hz
160Hz
200Hz
315Hz
400Hz
630Hz
Display
06
08
12
16
20
31
40
63
0 - 99, 1.0
RTM MAX
Parámetro 5
Utilizando el valor máximo del parámetro ajustado mediante el RTM
como referencia (100%), este parámetro ajusta el valor máximo de RTM
en el margen de 0% (0) - 100% (1.0).
0 - 99, 1.0
RTM MIN
Parámetro 6
Utilizando el valor máximo del parámetro ajustado mediante la RTM
como referencia (100%), este parámetro ajusta el valor mínimo de RTM
en el margen de 0% (0) - 100% (1.0).
Parámetro 7
RTM DES
1-4
Selecciona el parámetro a ajustarse mediante la RTM. Los parámetros 1 4 pueden seleccionarse.
MID FRQ
Parámetro 3
Ajusta la frecuencia central de la gama de frecuencias medias (160 Hz 1,6 kHz).
oF, Pd, 1 - 5, 8 - 31
RTM CTL
Parámetro 8
Selecciona el controlador a utilizarse con la RTM. Los ajustes disponibles
son "oF" (Desactivación), "Pd" (pedal de expresión), cambio de control
MIDI 1 - 5, 8 - 31.
06 - 63 (consulte la tabla)
BASS FRQ
Parámetro 4
Ajusta la frecuencia central de la baja de frecuencias bajas (60 Hz - 630
Hz).
Cuando el efecto está activado, la salida estará silenciada mientras el
interruptor de pedal CONTROL est_ pisado (durante el
silenciamiento, el diodo electroluminiscente estará encendido).
16 - 1.6 (consulte la tabla)
Módulo MOD (Modulación)
Este módulo contiene efectos espaciales tales como coro y rebordeador, efectos exclusivos tales como wah automático, y efectos
de modulación como modulador de anillo.
Indica un parámetro que
puede controlarse
mediante RTM (
p.114).
[CONTROL SW] Indica un
elemento que puede operarse
con el interruptor de pedal
Interruptor de pedal
CONTROL ( p. 115).
Parámetros comunes del módulo MOD
Ajusta la profundidad del efecto.
DEPTH
Ajusta la velocidad de modulación.
RATE
Ajusta el tiempo de prerretardo.
PRE DLY
Ajusta la relación de mezcla del efecto.
xx MIX
Ajusta el equilibrio entre el sonido del efecto y el
BALANCE
sonido original. Cuanto mayor sea el valor, más
intenso será el sonido con efecto.
Ajusta la cantidad de la retroalimentación.
FEEDBACK
Ajusta el sentido de operación del efecto. "dn"
SHIFT
significa cambio hacia abajo, y "UP" hacia arriba.
usta la sensibilidad de detección de adherencia
SENS
para la sensibilidad de wah y del disparador.
Selecciona el punto de conexión del módulo MOD.
POSITION
bF: Antes del módulo DRIVE AF: Después del
módulo EQ
TYPE
1A
CHORUS
Éste es un efecto de coro con sonido claro.
Parámetro 1
DEPTH
0 - 50
Parámetro 2
RATE
1 - 50
Parámetro 3
PRE DLY
0 - 50
Parámetro 4
Parámetro 5
CHO MIX
RTM MAX
0 - 50
0 - 99, 1.0
Utilizando el valor máximo del parámetro ajustado mediante el RTM
como referencia (100%), este parámetro ajusta el valor máximo de RTM
en el margen de 0% (0) - 100% (1.0).
Parámetro 6
RTM MIN
0 - 99, 1.0
Utilizando el valor máximo del parámetro ajustado mediante la RTM
como referencia (100%), este parámetro ajusta el valor mínimo de RTM
en el margen de 0% (0) - 100% (1.0).
Parámetro 7
RTM DES
1-4
Selecciona el parámetro a ajustarse mediante la RTM. Los parámetros 1 4 pueden seleccionarse.
oF, Pd, 1 - 5, 8 - 31
RTM CTL
Parámetro 8
Selecciona el controlador a utilizarse con la RTM. Los ajustes disponibles
son "oF" (desactivación), "Pd" (pedal de expresión), cambio de control
MIDI 1 - 5, 8 - 31.
Diodo electroluminiscente encendido: El parámetro CHO MIX está
al máximo.
Diodo electroluminiscente apagado: El parámetro CHO MIX está al
valor almacenado para tal parche.
TYPE
1B
CE CHO
Éste es un efecto de coro que se caracteriza por sonido cálido.
Parámetro 1
DEPTH
0 - 50
Parámetro 2
RATE
1 - 50
TONE
Parámetro 3
Ajusta la calidad del sonido.
Parámetro 4
CE MIX
0 - 50
0 - 50
ZOOM GFX-8
105
Español
Indica un parámetro para el
que es posible la entrada
de frecuencia de efecto
con el interruptor de pedal
CONTROL ( p. 115).
Indica un parámetro que puede
controlarse con el mando PARM
SELECT durante la edición fácil
( p. 95).
Parámetro 5
Parámetro 8
Parámetro 3
Consulte TYPE 1A (FDR CLN).
2A
0 - 10
Ajusta la forma de onda de la señal de modulación. Cuanto más alto sea
el valor más se recortará la parte superior de la forma de onda.
Diodo electroluminiscente encendido: El parámetro CE MIX está al
máximo.
Diodo electroluminiscente apagado: El parámetro CE MIX está al
valor almacenado para tal parche.
TYPE
CLIP
oF, 1 - 50
RISETIME
Parámetro 4
justa el retardo entre la señal de entrada y el inicio del efecto.
Cuando el ajuste sea "oF", el efecto funcionará siempre.
Parámetro 5
VIBRATO
Parámetro 8
Consulte TYPE 1A (FDR CLN).
Éste es un efecto de vibrato que varía periódicamente el diapasón.
Parámetro 1
DEPTH
0 - 50
Parámetro 2
VIB RATE
1 - 50
Parámetro 3
BALANCE
0 - 50
Parámetro 4
RISETIME
oF, 1 - 50
Ajusta el retardo entre la señal de entrada y el inicio del efecto. Cuando el
ajuste sea "oF", el efecto funcionará siempre.
Parámetro 5
Parámetro 8
Consulte TYPE 1A (FDR CLN).
Diodo electroluminiscente encendido: El parámetro VIB RATE está
al máximo.
Diodo electroluminiscente apagado: El parámetro VIB RATE está
al valor almacenado para tal parche.
Diodo electroluminiscente encendido: El parámetro TRM RATE
está al máximo.
Diodo electroluminiscente apagado: El parámetro TRM RATE está
al valor almacenado para tal parche.
TYPE
4A
PDL WAH
1 - 50
PWA FREQ
Parámetro 1
Ajusta la frecuencia central del efecto de wah.
DRY LVL
Parámetro 2
Ajusta el nivel del sonido original.
0 - 50
WET LVL
Parámetro 3
Ajusta el nivel del sonido del efecto.
0 - 50
Parámetro 4
TYPE
2B
FLANGER
DEPTH
0 - 50
Parámetro 2
FLG RATE
1 - 50
Parámetro 3
PRE DLY
0 - 50
Parámetro 4
FEEDBACK
-15 - 0 - 15
Parámetro 1
POSITION
Parámetro 5
Este efecto produce un sonido de ondulación peculiar.
Parámetro 8
Si el efecto está activado y acciona el interruptor de pedal
CONTROL, el efecto de wah se desactivará mientras mantenga
pisado el pedal.
TYPE
4B
AUTO WAH
La operación de este efecto variará de acuerdo con la intensidad de adherencia.
RESO
Parámetro 1
Ajusta la resonancia.
Parámetro 8
Consulte TYPE 1A (FDR CLN).
Español
Parámetro 2
Diodo electroluminiscente encendido: El parámetro FLG RATE
está al máximo.
Diodo electroluminiscente apagado: FLG RATE parámetro está al
valor almacenado para tal parche.
TYPE
3A
RESO
Parámetro 3
1 - 50
Parámetro 2
PHA RATE
1 - 50
Parámetro 3
CHAR
1-4
Selecciona las características del sonido de fase.
POSITION
Parámetro 5
bF, AF
Diodo electroluminiscente [CONTROL SW encendido: El
parámetro PHA RATE está al máximo.
Diodo electroluminiscente apagado: El parámetro PHA RATE está
al valor almacenado para tal parche.
3B
TREMOLO
Este efecto varía periódicamente el nivel del sonido.
106
1 - 50
POSITION
bF, AF
Parameter 8
Consulte TYPE 1A (FDR CLN).
Si el efecto está activado y acciona el interruptor de pedal
CONTROL, el efecto de wah se desactivará mientras mantenga
pisado el pedal.
TYPE
5A
STEP
Éste es un efecto especial con filtro parecido al escalonado.
Parámetro 1
DEPTH
0 - 50
Parámetro 2
STP RATE
1 - 50
Parámetro 3
FEEDBACK
0 - 50
Parámetro 8
Consulte TYPE 1A (FDR CLN).
TYPE
dn, UP
Ajusta la sensibilidad del efecto.
Ajusta la resonancia.
Parámetro 4
AWA SENS
Parámetro 5
Este efecto produce un sonido de buen tono.
Parámetro 1
SHIFT
1 - 50
Ajusta el sentido del efecto.
Parámetro 4
PHASE
bF, AF
Consulte TYPE 1A (FDR CLN).
Ajusta la intensidad del efecto.
Parámetro 5
(Pedal de Wah)
Este efecto permite utilizar el pedal de expresión para ajustar el efecto de wah.
Parámetro 1
DEPTH
0 - 50
Parámetro 2
TRM RATE
1 - 50
ZOOM GFX-8
Parámetro 5
Parámetro 8
Consulte TYPE 1A (FDR CLN).
Diodo electroluminiscente encendido: El parámetro STP RATE está
al máximo.
Diodo electroluminiscente apagado: El parámetro STP RATE está
al valor almacenado para tal parche.
TYPE
5B
TYPE
CRY
Este efecto varía el sonido como un modulador de conversación.
7A
RING MOD
(Modulador anular)
Este efecto produce un sonido metálico.
Parámetro 1
DEPTH
0 - 50
Parámetro 1
DEPTH
0 - 50
Parámetro 2
SHIFT
dn, UP
Parámetro 2
RNG FREQ
1 - 50
Parámetro 3
CRY SENS
1 - 50
Parámetro 4
POSITION
bF, AF
Parámetro 5
Ajusta la frecuencia del efecto de modulador anular.
Parámetro 3
BALANCE
0 - 50
Parámetro 4
POSITION
bF, AF
Parámetro 8
Parámetro 5
Consulte TYPE 1A (FDR CLN).
Parámetro 8
Consulte TYPE 1A (FDR CLN).
Si el efecto está activado y acciona el interruptor de pedal
CONTROL, el efecto de wah se desactivará mientras mantenga
pisado el pedal.
TYPE
6A
Si el efecto está activado y acciona el interruptor de pedal
CONTROL, el efecto de lloro se anulará mientras mantenga pisado
el pedal.
PITCH
Éste es un desplazador de diapasón dentro de un margen de 1 octava hacia abajo y
2 octavas hacia arriba.
-12 - 0 - 12, 24
PITCH
Parámetro 1
Ajusta el valor de desplazamiento del diapasón en semitonos.
Parámetro 2
FINE
-10 - 10
Realiza el ajuste preciso del valor de desplazamiento del diapasón.
Parámetro 3
TONE
0 - 50
BALANCE
0 - 50
Ajusta el equilibrio entre el sonido con efecto y el sonido original.
Parámetro 5
7B
SLOW ATK
Parámetro 1
(Ataque lento)
SLW TIME
1 - 50
Ajusta el tiempo de formación del efecto.
Parámetro 2
CURVE
1-4
Ajusta la curva de formación.
Parámetro 3
Ajusta el tono del efecto.
Parámetro 4
TYPE
Este efecto produce automáticamente un "sonido de tipo violín" en el que cada
nota se refuerza individualmente.
Parámetro 5
POSITION
bF, AF
Parámetro 8
Consulte TYPE 1A (FDR CLN).
Parámetro 8
Si el efecto está activado y acciona el interruptor de pedal
CONTROL, el efecto de lloro se anulará mientras mantenga pisado
el pedal.
Consulte TYPE 1A (FDR CLN).
Si el efecto está activado y acciona el interruptor de pedal
CONTROL, el efecto de lloro se anulará mientras mantenga pisado
el pedal.
TYPE
8A
DELAY
Éste es un efecto de retardo con un tiempo de retardo de 1 a 6 milisegundos.
TYPE
6B
PDL PIT
(Diapasón de pedal)
Este efecto le permitirá cambiar manualmente el diapasón utilizando el pedal de
expresión.
Parámetro 1
TYPE
1 - 16
Valor mínimo
del pedal
P-PIT
TIPO
Valor máximo
del pedal
1
-100 ciento
Solamente sonido original
2 Solamente sonido original
-100 ciento
3
DOUBLING
DETUNE + DRY
4
DETUNE + DRY
DOUBLING
5
0 ciento
+1 octava
6
+1 octava
0 ciento
7
0 ciento
-2 octavas
8
-2 octavas
0 ciento
9
-1 octava + DRY
+1 octava + DRY
10
+1 octava + DRY
-1 octava + DRY
11
-700 ciento + DRY
500 ciento + DRY
12
500 ciento + DRY
-700 ciento + DRY
13 -<infinito> (0 Hz) + DRY
+1 octava
14
+1 octava
-<infinito> (0 Hz) + DRY
15 -<infinito> (0 Hz) + DRY
+1 octava + DRY
16
+1 octava + DRY
-<infinito> (0 Hz) + DRY
Parámetro 5
Parámetro 8
Consulte TYPE 1A (FDR CLN).
Si el efecto está activado y acciona el interruptor de pedal
CONTROL, el efecto de lloro se anulará mientras mantenga pisado
el pedal.
TIMEx100
0 - 60
Ajusta el tiempo de retardo en unidades de 1 ms.
TIMEx1
Parámetro 2
Sets delay time in 1-ms units.
0 - 99
Parámetro 3
FEEDBACK
0 - 50
Parámetro 4
DLY MIX
0 - 50
Parámetro 5
Español
Selecciona el tipo de diapasón de pedal (consulte la tabla siguiente).
Dependiendo del tipo, la acción del diapasón será diferente cuando levante
y pise el pedal.
Parámetro 1
Parámetro 8
Consulte TYPE 1A (FDR CLN).
Ajusta el tiempo de retardo de acuerdo con el intervalo de acuerdo
con el interruptor de pedal que haya pisado CONTROL que haya
accionado.
TYPE
8B
TIMETRIP
Éste es un innovador efecto de retardo que varía el tiempo de retardo dependiendo
de la intensidad de adherencia.
Parámetro 1
SENS
1 - 50
Parámetro 2
SHIFT
dn, UP
Parámetro 3
FEEDBACK
-10 - 10
Parámetro 4
TRIP BAL
0 - 50
Parámetro 5
Parámetro 8
Consulte TYPE 1A (FDR CLN).
Si el efecto está activado y acciona el interruptor de pedal
CONTROL, el efecto de lloro se anulará mientras mantenga pisado
el pedal.
ZOOM GFX-8
107
TYPE
9A
actual. si mantiene presionado el interruptor de pedal CONTROL, el
sonido de guitarra se añadir al sonido de reproducción. El tiempo de
retardo ajustado con el parámetro 1 + 2 determinará la duración del
intervalo de repetición.
BPM DLY
Este efecto de retardo le permitirá ajustar el tiempo de retardo en unidades de BPM.
Parámetro 1
40 - 250
BPM
Ajusta el valor de BPM (número de batidos de negras por minuto, una
unidad para tempo). Cuando mueva el mando PARM 1, el valor cambiarà
en pasos de 5. Para ajustar con precisión, utilice el mando PARM VALUE.
Parámetro 2
Parámetro 4
t1 - t9
INTERVAL
* Los datos muestreados se conservarán hasta que desactive el
módulo o hasta que ponga la unidad en el modo de derivación.
Ajusta la nota que determina la temporización del sonido de retardo
utilizando el ajuste del tempo de BPM como referencia.
Parámetro 5
FEEDBACK
0 - 50
Parámetro 4
BPM MIX
0 - 50
Parámetro 5
TRM+CHO
Parámetro 1
TRM DPT
0 - 50
Ajusta la profundidad del efecto de trémolo.
Parámetro 8
HOLD DLY
Éste es un efecto con retardo de retención que puede muestrar y reproducir una
frase de hasta 6 segundos de longitud.
1 - 50
TRM RATE
Parámetro 2
Ajusta la velocidad de modulación del efecto de trémolo.
1 - 50
CHO RATE
Parámetro 3
Ajusta la velocidad de modulación del efecto de coro.
0 - 50
CHO MIX
Parámetro 4
Ajusta la proporción de mezcla del sonido de coro.
Parámetro 5
Parámetro 8
Consulte TYPE 1A (FDR CLN).
0 - 60
TIMEx100
Parámetro 1
Ajusta el tiempo de retardo en unidades de 100 ms.
Parámetro 2
10A
Ésta es una combinación de trémolo y coro.
Ajusta el tiempo de retardo de acuerdo con el intervalo de acuerdo
con el interruptor de pedal que haya pisado CONTROL que haya
accionado.
9B
Parámetro 8
Sirve para iniciar y parar el proceso de muestreo y para iniciar la
reproducción.
TYPE
Consulte TYPE 1A (FDR CLN).
TYPE
0 - 50
Consulte TYPE 1A (FDR CLN).
t1 = dos redondas t2 = negra con puntillo t3 = negra
t4 = corchea con puntillo t5 = tresillo de blancas t6 = corchea
t7 = semicorchea con puntillo t8 = tresillo de negras
t9 = semicorchea
Parámetro 3
HOLD MIX
Activa y desactiva el trémolo.
0 - 99
TIMEx1
Ajusta el tiempo de retardo en unidades de 1 ms.
Parámetro 3
TYPE
tr, Gt, So
MODE
Parámetro 3 Selecciona el modo de retención.
Español
• tr (TRIGGER)
El muestreo se iniciará cuando pise el interruptor de pedal CONTROL.
Si vuelve a presionar el interruptor de pedal CONTROL, el muestreo se
parará y se iniciará la reproducción. Si no pisa dos veces el interruptor
de pedal CONTROL, el muestreo se parará automáticamente después
de haber transcurrido el tiempo de retardo. Si pisa una vez más el
interruptor de pedal CONTROL, la reproducción se parará.
Muestreo
Interruptor
de pedal Pisado
Inicio del
muestreo
Pisado
Parada
Reproducción
VIB RATE
Parámetro 2
Ajusta la velocidad del vibrato.
1 - 50
1 - 50
RING SPD
Parámetro 3
Ajusta la frecuencia de modulación del efecto de modulador anular.
Parámetro 8
Consulte TYPE 1A (FDR CLN).
Cancelación
de retención
Activa y desactiva el vibrato.
TYPE
11A
CUSTOM1
TYPE
11B
CUSTOM2
Invocan los ajustes personales 1/2 previamente almacenados para el módulo
MOD. (Con respecto a la información sobre la creación y el almacenamiento de
ajustes personales, consulte la página 102.)
Los parámetros actualmente almacenados podrán editarse. Para conservar
cualquier cambio, almacene el parche.
Muestreo
Interruptor
de pedal Pisado
Inicio del
muestreo
Tiempo
Soltado
Reproducción
Pisado
Fin
• So (SOUND ON SOUND)
En este modo, el sonido muestreado se reproducirá sobre el sonido
ZOOM GFX-8
0 - 50
Pisado
Sonido original
108
VIB DPT
Parámetro 1
Ajusta la profundidad del vibrato.
Parámetro 5
Tiempo
• Gt (GATE)
El muestreo se realizará mientras mantenga pisado interruptor de pedal
CONTROL. Si no mantiene pisado el interruptor de pedal CONTROL,
el muestreo se parará automáticamente después del tiempo de retardo
ajustado con el 1 + 2, y se iniciará la reproducción. Si vuelve a pisar el
interruptor de pedal CONTROL, la reproducción se parará.
Sonido con efecto
RING+VIB
0 - 50
RING BAL
Parámetro 4
Ajusta el equilibrio del modulador anular.
Sonido original
Sonido con efecto
10B
Ésta es una combinación de modulador anular y vibrato.
Módulo DLY/REV (Retardo/Reverberación)
Este módulo contiene principalmente efectos de tipo de reverberación sencillos, tales como retardo y reverberación, pero también
dispone de combinaciones con efectos de modulación y efectos especiales, y contiene el efecto de improvisación utilizando la
tecnología de muestreo.
Indica un parámetro que
puede controlarse
mediante RTM (
p. 114).
Indica un parámetro para el
que es posible la entrada
de frecuencia de efecto
con el interruptor de pedal
CONTROL ( p. 115).
Indica un parámetro que
puede controlarse con el
mando que puede controlarse
con PARM VALUE durante la
edición fácil (
p. 95).
[CONTROL SW] Indica un
elemento que puede controlarse
con el interruptor de pedal
CONTROL (
p. 115).
Parámetros comunes del módulo MOD
Ajusta la velocidad de modulación.
RATE
Ajusta la relación de mezcla del efecto.
xx MIX
Ajusta el equilibrio entre el sonido del efecto y el
BALANCE
sonido original. Cuanto mayor sea el valor, más
intenso será el sonido con efecto.
Ajusta la cantidad de la retroalimentación.
FEEDBACK
Ajusta el sentido de operación del efecto. "dn"
SHIFT
significa cambio hacia abajo, y "UP" hacia arriba.
* TYPE 2A y 2B poseen los mismos parámetros.
TYPE
2A
DLY+HALL
Ésta es una combinación de retardo y reverberación de sala de conciertos.
TYPE
2B
DLY+ROOM
Ésta es una combinación de retardo y reverberación de sala.
1 - 99, 1.0
DLY TIME
Parámetro 1
Ajusta el tiempo de retardo en unidades de 10 ms (10 ms x valor de ajuste
= tiempo de retardo).
0 - 50
DLY FB
Parámetro 2
Ajusta la cantidad de retroalimentación de retardo.
0 - 50
DLY MIX
Parámetro 3
Ajusta la proporción de mezcla de retardo.
HALL MIX
Parámetro 4
(Cuando haya seleccionado 2A)
0 - 50
0 - 50
ROOM MIX
Parámetro 4
(Cuando haya seleccionado 2B)
Ajusta la proporción de mezcla del sonido de reverberación.
* TYPE 1A y 1B poseen los mismos parámetros.
TYPE
1A
Parámetro 5
REV HALL
Parámetro 8
Consulte TYPE 1A (REV HALL).
Éste es un efecto de reverberación que simula una sala de conciertos.
TYPE
1B
Ajusta el tiempo de retardo de acuerdo con el intervalo de acuerdo
con el interruptor de pedal que haya pisado CONTROL que haya
accionado.
REV ROOM
Éste es un efecto de reverberación que simula una sala.
1 - 30
TIME
Parámetro 1
Ajusta la duración de la reverberación (tiempo de reverberación).
0 - 50
PRE DLY
Parámetro 2
Ajusta el tiempo de retardo previo desde el inicio del sonido original hasta
el comienzo de la reverberación.
Parámetro 3
TONE
0 - 10
Ajusta el tono del sonido con efecto.
Parámetro 4
HALL MIX
0 - 50
(cuando haya seleccionado 1A)
ROOM MIX
0 - 50
(cuando haya seleccionado 2A)
0 - 99, 1.0
RTM MAX
Parámetro 5
Utilizando el valor máximo del parámetro ajustado mediante el RTM
como referencia (100%), este parámetro ajusta el valor máximo de RTM
en el margen de 0% (0) - 100% (1.0).
0 - 99, 1.0
RTM MIN
Parámetro 6
Utilizando el valor máximo del parámetro ajustado mediante la RTM
como referencia (100%), este parámetro ajusta el valor mínimo de RTM
en el margen de 0% (0) - 100% (1.0).
1-4
RTM DES
Parámetro 7
Selecciona el parámetro a ajustarse mediante la RTM. Los parámetros
1 - 4 pueden seleccionarse.
Parámetro 8
RTM CTL
oF, Pd, 1 - 5, 8 - 31
Selecciona el controlador a utilizarse con la RTM. Los ajustes disponibles
son "oF" (Desactivación), "Pd" (pedal de expresión), cambio de control
MIDI 1 - 5, 8 - 31.
Si el efecto está activado y acciona el interruptor de pedal
CONTROL, el efecto de lloro se anulará mientras mantenga pisado
el pedal.
3A
PP DLY
Parámetro 1
TIMEx100
0 - 60
Ajusta el tiempo de retardo en unidades de 100 ms.
0 - 99
TIMEx1
Parámetro 2
Ajusta el tiempo de retardo en unidades de 1 ms.
Parámetro 3
FEEDBACK
0 - 50
Parámetro 4
PPD MIX
0 - 50
Parámetro 5
Español
Parámetro 4
TYPE
Éste es un retardo de tipo ping-pong en el que el sonido se panoramiza
alternativamente hacia la derecha y a izquierda. Tiempo de retardo de 1 a 6
milisegundos.
Parámetro 8
Consulte TYPE 1A (REV HALL).
Ajusta el tiempo de retardo de acuerdo con el intervalo de acuerdo
con el interruptor de pedal que haya pisado CONTROL que haya
accionado.
TYPE
3B
SEAMLESS
Éste es un efecto en el que el sonido de retardo continúa escuchándose durante
hasta 3 segundos después de haber cambiado de parche.
* Para utilizar el efecto sin costura, el retardo sin costura deberá
seleccionarse en el parche nuevamente invocado.
1 - 99, 1.0 - 3.0
TIME
Parámetro 1
Explicación del parámetro 1 para 3B SEAMLESS, 4A CHO+DLY, 4B
ECHO, 6A PIT+DLY Ajusta el tiempo de retardo. En el margen de 1 99, la fórmula es 10 ms x valor ajustado = tiempo de retardo. En el
margen de 1,0 - 6,0 (para 3B SEAMLESS, el valor máximo es 3,0), la
fórmula es 1000 ms x valor ajustado = tiempo de retardo. Cuando mueva
el mando PARM 1, el valor cambiará en pasos de 5. Para el ajuste
preciso, utilice el mando PARM VALUE.
1 - 99, 1.0, Hd
SEAMTIME
Parámetro 2
Ajusta la duración con la que se oirá el sonido después de haber cambiado
el parche (100 ms x valor de ajuste = duración restante). El ajuste "Hd"
ZOOM GFX-8
109
significa que el sonido con retardo permanecerá durante el tiempo
ajustado para tal parche.
Parámetro 3
FEEDBACK
0 - 50
Parámetro 4
SEAM MIX
0 - 50
Diodo electroluminiscente [CONTROL SW] encendido: El
parámetro STCH MIX está al máximo.
Diodo electroluminiscente apagado: El parámetro STCH MIX está al
valor almacenado para tal parche.
TYPE
Parámetro 5
Parámetro 8
Consulte TYPE 1A (REV HALL).
Ajusta el tiempo de retardo de acuerdo con el intervalo de acuerdo
con el interruptor de pedal que haya pisado CONTROL que haya
accionado.
TYPE
4A
CHO+DLY
Ésta es una combinación de efecto de coro y de retardo.
1 - 99, 1.0 - 6.0
TIME
Parámetro 1
Explicación del parámetro 1 para 3B SEAMLESS, 4A CHO+DLY, 4B
ECHO, 6A PIT+DLY Ajusta el tiempo de retardo. En el margen de 1 99, la fórmula es 10 ms x valor ajustado = tiempo de retardo. En el
margen de 1,0 - 6,0 (para 3B SEAMLESS, el valor máximo es 3,0), la
fórmula es 1000 ms x valor ajustado = tiempo de retardo.
Cuando mueva el mando PARM 1, el valor cambiará en pasos de 5. Para
el ajuste preciso, utilice el mando PARM VALUE. (*1).
Parámetro 2
DLY MIX
Parámetro 2
0 - 50
Ajusta la proporción de mezcla del sonido de coro.
Parámetro 5
0 - 50
TRM DPT
Parámetro 4
Ajusta la profundidad de cambio de nivel asociada con el ajuste de la
panoramización panorámica.
Parámetro 5
LDiodo electroluminiscente [CONTROL SW encendido: El
parámetro PAN RATE está al máximo.
Diodo electroluminiscente apagado: El parámetro PAN RATE está
al valor almacenado para tal parche.
TYPE
6A
ECHO
Este efecto crea un eco suave en el estilo de un eco de cinta.
Parámetro 1
Español
TIME
1 - 99, 1.0 - 6.0
TONE
0 - 50
(*1).
Parámetro 2
PIT+DLY
Éste es un efecto de combinación en el que al sonido de retardo se le aplica un
desplazador de diapasón.
Parámetro 1
Ajusta el tiempo de retardo de acuerdo con el intervalo de acuerdo
con el interruptor de pedal que haya pisado CONTROL que haya
accionado.
Consulte
Parameter 8
Consulte TYPE 1A (REV HALL).
Consulte
4B
1 - 50
Parámetro 8
Consulte TYPE 1A (REV HALL).
TYPE
PAN RATE
0 - 50
0 - 10
PAN CLIP
Parámetro 3
Ajusta la forma de onda de la señal de modulación. Cuanto más alto sea
el valor, más intenso será el recorte de los picos de la forma de onda.
0 - 50
1 - 50
CHO RATE
Parámetro 3
Ajusta la velocidad de modulación del coro.
CHO MIX
AUTO PAN
PAN DPT
Parámetro 1
Ajusta la anchura del efecto.
Ajusta la proporción de mezcla de retardo.
Parámetro 4
5B
Este efecto para a periódicamente el ajuste de panoramización panorámica
(posición entre los canales derecho/izquierdo estéreo) del sonido.
TIME
1 - 99, 1.0 - 6.0
(*1).
-12 - -1, dt, 1 - 12, 24
PITCH
Parámetro 2
Cuando haya ajustado a "dt", el efecto estará ligeramente desafinado del
diapasón del sonido original. Los demás ajustes desplazarán el diapasón
el número de semitonos correspondiente al ajuste.
Parámetro 3
FEEDBACK
0 - 50
Parámetro 4
DLY MIX
0 - 50
Parámetro 5
Parámetro 8
Consulte TYPE 1A (REV HALL).
Ajusta el tono del efecto.
Parámetro 3
FEEDBACK
0 - 50
Parámetro 4
ECHO MIX
0 - 50
Parámetro 5
TYPE
Parámetro 8
Consulte TYPE 1A (REV HALL).
5A
ST CHO
Éste es un coro estéreo con sonido claro y una dispersión amplia maravillosa.
Parámetro 1
DEPTH
0 - 50
Parámetro 2
RATE
1 - 50
TONE
Parámetro 3
Ajusta la calidad del sonido.
Parámetro 4
STCH MIX
Parámetro 5
Parámetro 8
Consulte TYPE 1A (REV HALL).
110
ZOOM GFX-8
6B
BEND CHO
Este efecto proporciona una flexión del diapasón de acuerdo con el toque cada nota.
Ajusta el tiempo de retardo de acuerdo con el intervalo de acuerdo
con el interruptor de pedal que haya pisado CONTROL que haya
accionado.
TYPE
Ajusta el tiempo de retardo de acuerdo con el intervalo de acuerdo
con el interruptor de pedal que haya pisado CONTROL que haya
accionado.
0 - 50
0 - 50
Parámetro 1
DEPTH
0 - 50
Adjusts the rate of pitch bend.
Parámetro 2
SHIFT
dn, UP
Parámetro 3
TIME
1 - 50
Ajusta el tiempo de prerretardo.
Parámetro 4
Parámetro 5
BEND BAL
0 - 50
Parámetro 8
Consulte TYPE 1A (REV HALL).
Si el efecto está activado y acciona el interruptor de pedal
CONTROL, el efecto de lloro se anulará mientras mantenga pisado
el pedal.
TYPE
7A
JAM PLAY
Esta función le permitirá grabar una frase de guitarra durante una actuación y
reproducirla de diversas formas. Con respecto a los detalles, consulte la sección
"Utilización de la reproducción improvisada" de la página 116.
Parámetro 1
nM, rS, SC
STYLE
Selecciona el método de reproducción de la frase grabada.
• nM (Normal)
Realiza la reproducción en el sentido normal.
• rS (Inversión)
Realiza la reproducción en sentido inverso.
• SC (Rascado)
El sentido de reproducción cambiará de acuerdo con el movimiento del
pedal de expresión. Si pisa el pedal de expresión desde
aproximadamente la posición central, se producirá la reproducción
normal, y si lo mueve en dirección opuesta, se realizará la reproducción
regresiva.
Parameter 2
tS, tL, GS, GL, rS
TRG/GATE
Selecciona el modo de reproducción para el interruptor de pedal 2.
• tS (Trigger one-shot)
Si presiona el interruptor de pedal 2 se realizará una vez la reproducción
desde el comienzo, de acuerdo con el ajuste del parámetro 1. Si pisa el
interruptor de pedal 2 durante la reproducción, ésta se parará.
• tL (Trigger loop)
PSi presiona el interruptor de pedal 2, la reproducción se repetirá en
bucle desee el principio, de acuerdo con el ajuste del parámetro 1. Si
presiona el interruptor de pedal 2 durante la reproducción, ésta se parará.
• GS (Gate one-shot)
Mientras mantenga pisado el interruptor de pedal 2, la unidad realizará
una vez la reproducción desde el comienzo, de acuerdo con el ajuste del
parámetro 1. Cuando suelte el interruptor de pedal 2 durante la
reproducción, ésta se parará.
• GL (Gate loop)
Mientras mantenga pisado el interruptor de pedal 2, la unidad realizará
la reproducción en bucle desde el comienzo, de acuerdo con el ajuste
del parámetro 1. Cuando suelte el interruptor de pedal 1 durante la
reproducción, ésta se parará.
• rS (Retrigger one-shot)
Si presiona el interruptor de pedal 2 se realizará una vez la reproducción
desde el comienzo, de acuerdo con el ajuste del parámetro 1. Si pisa el
interruptor de pedal 2 durante la reproducción, ésta se reiniciará.
Parameter 3
MIX
0 - 50
NOTE:
El efecto JAM PLAY no posee parámetro RTM.
Activa y desactiva la función de reproducción improvisada
Efectos SFX
Si activa uno de los efectos SFX del módulo DLY/REV, el módulo MOD se iactivará.
Indica un parámetro que
puede controlarse
mediante RTM (
p. 114).
[CONTROL SW] Indica un
elemento que puede controlarse
con el interruptor de pedal
CONTROL (
p. 115).
7B
SAMPLER
Éste es un efecto de muestreador don un tiempo de grabación/reproducción de
hasta 25 segundos. Con respecto a los detalles sobre la operación, consulte la
sección "Utilización del muestreador" (
p. 118).
Parámetro 1
SOURCE
Parámetro 4
10 - 0 - 10
Ajusta el tono de reproducción. Los ajustes de -10 a -1 significan corte de
frecuencias de la gama baja, y los ajustes de 1 a 10 corte de la gama de
frecuencias altas.
NOTE:
Mientras está utilizando la función del muestreador, el pedal de
expresión funcionará siempre como pedal de volumen para la
señal de entrada/reproducción. Por lo tanto, el efecto SAMPLER
no posee parámetro RTM.
Activa y desactiva la función del muestreador.
PL, AU
Selecciona la fuente de grabación de la forma siguiente.
PL: Señal de guitarra de la toma INPUT
AU: Señal de línea estéreo de la toma AUX IN
TONE
TYPE
8A
AWA+TRM
Ésta es una combinación de efecto wah automático y trémolo.
SUGERENCIA:
Cuando haya seleccionado PL, la señal se grabará después de
haber pasado a través del módulo EQ. Cuando haya seleccionado
AU, la señal se grabará sin pasar a través de los módulos de
efectos.
Parámetro 2
PITCH
oF, on
Este parámetro determina si la compensación de diapasón se realiza
cuando se cambia la velocidad de reproducción. Los ajustes disponibles
son "on" (compensación activada) y "oF" (compensación desactivada).
Parámetro 3
SPEED
1.0, 94, 89, 84, 79, 75, 71, 67, 50, 25
Selecciona la velocidad de reproducción.
Parámetro 1
AWA SNS
-10 - -1, oF, 1 - 10
Ajusta la sensibilidad del wah automático. Cuando ajuste la sensibilidad a
un valor negativo, el efecto de wah funcionará en sentido hacia abajo.
oF, 1 - 50
RISETIME
Parámetro 2
Ajuste la diferencia de tiempo entre la señal de salida y el comienzo del efecto
de trémolo. Cuando el ajuste sea "oF", el efecto estará siempre activado.
Parámetro 3
TRM DPT
0 - 50
Ajusta la profundidad del efecto de trémolo.
Parámetro 4
TRM RATE
1 - 50
Ajusta la velocidad de modulación de trémolo.
Cuando no se haya seleccionado el diapasón con el parámetro PITCH, el
diapasón del sonido de reproducción cambiará de la forma siguiente de
acuerdo con el parámetro SPEED.
Parámetro 5
Parameter 8
Consulte TYPE 1A (REV HALL).
ZOOM GFX-8
111
Español
Parámetros comunes del Efectos SFX
Ajusta el tiempo de prerretardo.
PRE DLY
Ajusta la relación de mezcla del efecto.
xx MIX
usta la sensibilidad de detección de adherencia
SENS
para la sensibilidad de wah y del disparador.
TYPE
Diapasón de
Valor del parámetro
reproducción
SPEED
Diapasón
original
1.0
94
89
84
1 semitono hacia abajo 79
7 semitonos hacia abajo
75
71
67
1 octava hacia abajo
50
2 octavas hacia abajo
25
Indica un parámetro que
puede controlarse con el
mando que puede controlarse
con PARM VALUE durante la
edición fácil (
p. 95).
Diodo electroluminiscente encendido: El parámetro TRM RATE
está al máximo.
Diodo electroluminiscente apagado: El parámetro TRM RATE está
al valor almacenado para tal parche.
TYPE
8B
Consulte TYPE 1A (REV HALL).
Si el efecto está activado y acciona el interruptor de pedal
CONTROL, el efecto de lloro se anulará mientras mantenga pisado
el pedal.
GATE REV
Éste es un efecto de reverberación en el que puede ajustarse la envolvente (curva
de cambio de sonido).
DECAY
Parámetro 1
Ajusta el tiempo de reverberación.
1 - 30
Parámetro 2
PRE DLY
0 - 50
Parámetro 3
ENV
-10 - 0 - 10
TYPE
10A
SMPLHOLD
Éste es un efecto de muestra y retención con sincronización de elección
automática.
PATTERN
Parámetro 1
Selecciona el patrón del efecto.
Parámetro 2
1 - 20
Selecciona el ajuste adecuado para acoplarse a la guitarra.
Ajusta la envolvente del sonido de reverberación.
Parámetro 3
DRY LVL
0 - 50
Ajusta el nivel del sonido original.
Envolvente
0
-10
SENS
1 - 10
10
Parámetro 4
WET LVL
0 - 50
Ajusta el nivel del sonido con efecto.
0 - 50
GATE MIX
Parámetro 4
Ajusta la proporción de mezcla del sonido con efecto. Un valor de 50
resulta en salida de sondo con efecto solamente.
Parámetro 5
Parámetro 5
Si el efecto está activado y acciona el interruptor de pedal
CONTROL, el efecto de lloro se anulará mientras mantenga pisado
el pedal.
Parámetro 8
Consulte TYPE 1A (REV HALL).
Si el efecto está activado y acciona el interruptor de pedal
CONTROL, el efecto de lloro se anulará mientras mantenga pisado
el pedal.
TYPE
9A
TYPE
Éste es un desplazador de diapasón que le permitirá cambiar el diapasón de
acuerdo con la clave de la canción.
KEY
Parámetro 1
Selecciona la nota clave de la escala.
C, C#, --- A#, b
M3, m3, 4t, 5t, 6t
SCALE
Parámetro 2
Ajusta el intervalo armónico desde la nota clave.
M3 = tercera mayor
m3 = tercera menor
4t = cuarta completa
5t = quinta completa
6t = sexta mayor
Español
HPS MIX
DRY LVL
Parámetro 3
Ajusta el nivel del sonido original.
TWIN PIT
PITCH 1
-12 - -1, oF, 1 - 12, 24
Ajusta el desplazamiento del diapasón en pasos de 1 semitono.
Parámetro 2
PITCH 2
-12 - -1, oF, 1 - 12, 24
Ajusta el desplazamiento del diapasón en pasos de 2 semitonos.
Mn/St
MODE
Parámetro 3
Selecciona operación monaural (Mn) o estéreo (St).
BALANCE
Parámetro 4
Ajusta el nivel del sonido del efecto.
Parámetro 5
112
0 - 50
0 - 50
WET LVL
Parámetro 4
Ajusta el nivel del sonido del sintetizador.
Parámetro 5
Parámetro 8
Consulte TYPE 1A (REV HALL).
Si el efecto está activado y acciona el interruptor de pedal
CONTROL, el efecto de lloro se anulará mientras mantenga pisado
el pedal.
TYPE
11A
CUSTOM1
TYPE
11B
CUSTOM2
ZOOM GFX-8
Parámetro 8
Invoque los ajustes previamente almacenados 1/2 para el módulo MOD. (Con
respecto a la información sobre la creación y el almacenamiento de ajustes
personales, consulte la página 102.)
Los parámetros actualmente almacenados podrán editarse. Para conservar
cualquier cambio, almacene el parche.
Este efecto utiliza dos desplazadores de diapasón.
Parámetro 1
1 - 20
Parámetro 8
Si el efecto está activado y acciona el interruptor de pedal
CONTROL, el efecto de lloro se anulará mientras mantenga pisado
el pedal.
9B
SENS
0 - 50
Consulte TYPE 1A (REV HALL).
TYPE
SYNTH
Parámetro 2
dn, UP
SHIFT
Parámetro 3
Ajusta el sentido de desplazamiento del diapasón. "dn" significa
desplazamiento hacia abajo, y "UP" desplazamiento hacia arriba.
Parámetro 5
10B
Éste es un efecto que crea un sonido de tipo sintetizador.
1-5
COLOR
Parámetro 1
Selecciona el carácter del sonido del sintetizador.
HPS
Parámetro 4
Parámetro 8
Consulte TYPE 1A (REV HALL).
0 - 50
Módulo TOTAL
El modulo TOTAL no es un módulo de efectos separado sino la sección de la unidad en la que se almacenan la información sobre
el nivel y el nombre del parche y los parámetros comunes a todos los parches.
Como el módulo TOTAL posee un número alto de parámetros, los
ajustes se dividen en 3 paginas.
[GLOBAL] Indica un parámetro global que se aplica a
todos los parches.
• En el modo de edición, cada vez que presione la tecla TOTAL,
el color de parpadeo del diodo electroluminiscente de dicha
tecla y el destino de edición cambiaran de la forma siguiente:
• Parpadeando en rojo
Pagina 1 del módulo TOTAL (nivel
de parche, nombre de parche)
• Parpadeando en verde Pagina 2 del módulo TOTAL
(ajustes de RTM e interruptor de
pedal CONTROL)
• Parpadeando en naranja Página 3 del modulo TOTAL
(simulador de amplificador)
xx:OF, 1 - 5, 7 - 31, 64 - 95
CT1-->XX
Parámetro 3
Ajusta el número de cambio de control (CT1) que saldrá del conector
MIDI OUT cuando cambie el parche del GFX-8.
Seleccione el número de cambio de control con el mando PARM 3 y
utilice el mando PARM VALUE para seleccionar un valor de 0 - 127
(0 - 99, 0.0...2.7).
xx:OF, 1 - 5, 7 - 31, 64 - 95
CT2-->XX
Parámetro 4
Ajusta el número de cambio de control (CT2) que saldrá del conector
MIDI OUT cuando cambie el parche del GFX-8.
Seleccione el número de cambio de control con el mando PARM 4 y
utilice el mando PARM VALUE para seleccionar un valor de 0 - 127
(0 - 99, 0.0...2.7).
TOTAL
P3
Parámetro 1
P1
Parámetro 2
Especifica la posición de entrada
Parámetro 3
Especifica el carácter
Los mandos PARM 2 y 3 se utilizan para introducir o cambiar nombres de
parches. Utilice el mando PARM 2 o el mando PARM SELECT para
especificar la posición de entrada del carácter (punto parpadeante en el
visualizador), y utilice el mando PARM 3 o el mando PARM VALUE
para seleccionar el carácter o el número. Usted podrá utilizar los
caracteres alfanuméricos siguientes.
(Space)
'
(
)
*
+
-
/
0
1
2
3
4
5
6
7
8
9
<
=
>
?
@
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
S
T
U
V
W
X
Y
Z
\
Parámetro 1
LC, Lb, LS, AC, AS
Conexión de línea
Amplificador de tipo componentes general
• LC
• Lb
Amplificador de tipo componentes brillante
• LS
Amplificador de tipo apilamiento
Conexión del amplificador de potencia
• AC Amplificador de tipo componentes
• AS
Amplificador de tipo apilamiento
Parámetro 3
CABINET
oF, C1, C2, ST, WL
Selecciona el tipo de simulador de caja ac·stica.
• oF
• C1
• C2
• ST
• WL
Cabinet simulator OFF
Simulador de caja acústica desactivado
Caja acústica de amplificador de componentes con un
altavoz de 12"
Amplificador de apilamiento con cuatro altavoces de 10"
Torre de amplificadores con cuatro altavoces de 10"
0 - 10
CABI DPT
Parámetro 4
Ajusta la profundidad del efecto del simulador de caja acústica.
Español
(Space)
P2
AMP TYPE
1 - 50
PATCHLVL
Ajusta el nivel de salida global de los parches. Un ajuste de 40 ofrece el
nivel nominal (nivel de entrada = nivel de salida).
TOTAL
oF, on
Selecciona las características del simulador del amplificador para
adaptarse al tipo de conexión.
(Página 1)
Parámetro 1
AMP SIM
Activa (on) o desactiva (of) el simulador del amplificador.
Parámetro 2
TOTAL
(Página 3)
(Página 2)
VOL_RTM
oF, on
Determina si el pedal de expresión controlará o no el volumen. Cuando
está ajustado a "on", el pedal funcionará como pedal de volumen si RFT
está activado.
Parámetro 2
CT SW
oF, dS, Eq, Md, rv
Selecciona el módulo a controlarse mediante el interruptor de pedal
CONTROL.
oF = No asignado
dS = Módulo DRIVE
Eq = Módulo EQ
Md = Módulo MOD
rv = Módulo DLY/REV
ZOOM GFX-8
113
Utilización de RTM
La función de modulación en tiempo real (RTM) podrá utilizarse tanto con el pedal de expresión del panel superior, como la
entrada de mensajes de control de cambio MIDI a través de un enlace MIDI. Esto puede ser muy útil para, por ejemplo, cambiar
la proporción de la mezcla de sonido de reverberación, utilizando el pedal de expresión, o para controlar los parámetros de efectos
durante la reproducción, utilizando un secuenciador MIDI.
El parámetro a controlarse mediante RTM, así como el margen de
control, podrán ajustarse libremente en el modo de edición. Los
pasos de configuración y la utilización de RTM son los siguientes.
Para el parámetro del efecto seleccionado en el paso 6, RTM
MAX determinará el valor máximo establecido cuando se pise
a fondo el pedal de expresión (o cuando el valor del cambio de
control de MIDI sea 127).
1.
En el modo de reproducción, seleccione un parche
para el que haya ajustado RTM.
Si toma el valor máximo del parámetro controlado como 100
(%), el ajuste podrá realizarse de 0 A 100% (valor ajustado =
0 - 99, 1,0).
2.
Cambie al modo de edición, y utilice las teclas DRIVE,
ZNR/EQ EDIT, MOD, DLY/REV para seleccionar el
módulo que desee controlar mediante RTM.
3.
8.
Gire el mando PARM SELECT hasta que el
visualizador muestre "RTM CTL".
Para el parámetro del efecto seleccionado en el paso 6, RTM
MIN determinará el valor mínimo establecido cuando levante
completamente pedal de expresión (o cuando el valor del
cambio de control de MIDI recibido sea 0).
Si toma el valor máximo del parámetro controlado 100 (%), el
ajuste podrá realizarse del 0% - 100% (valor ajustado = 0 - 99,
1.0).
RTM CTL es el parámetro que selecciona el controlador para
la acción de RTM. Serán posibles los ajustes siguientes:
• oF
RTM no se utiliza en el módulo.
• Pd
RTM puede controlarse con el pedal de expresión de la
unidad.
• 1 - 5, 8 - 31
RTM se controla con el cambio de control de MIDI del
número de control respectivo.
Tambipen será posible ajustar RTM MIN a un valor
superior que el de RTM MAX. Por ejemplo, si el ajuste es
RTM MAX = 0, RTM MIN = 1.0, el parámetro para tal
módulo será inferior a medida que pise e pedal, y será
máximo cuando lo suelte.
Español
9.
4.
Gire el mando PARM VALUE para seleccionar "Pd".
El módulo respectivo podrá controlarse ahora con el pedal de
expresión.
5.
Gire el mando PARM SELECT hasta que el visualizador
se muestre "RTM MIN", y utilice el mando PARM VALUE
para ajustar el valor mínimo del parámetro.
Gire el mando PARM SELECT hasta que en el
visualizador aparezca "RTM DES".
Para realizar el ajuste de RTM para otros ajustes,
repita los pasos 2 - 8 de la misma forma.
Los parámetros de RTM descritos arriba están disponibles por
separado para los módulos DRIVE, EQ, MOD, DLY/REV.
Esto permite controlar simultáneamente varios parámetros de
módulos diferentes.
También será posible asignar el control de volumen al pedal
de expresión.
Este ajuste se realiza con el parámetro VOL RTM (
del módulo TOTAL.
RTM DES Selecciona qué parámetro de efecto de tal modo se
controla mediante RTM.
6.
Gire el mando PARM VALUE para seleccionar el
número del parámetro (1 - 4) que desee controlar
mediante RTM
7.
Gire el mando PARM SELECT hasta que el visualizador
muestre "RTM MAX", y utilice e± mando PARM VALUE
para ajustar el valor máximo del parámetro.
114
ZOOM GFX-8
p. 113)
10. Almacene el parche y vuelva al modo de reproducción.
Cuando accione el pedal de expresión en esta condición, el
parámetro asignado cambiará dentro del margen previamente
programado.
Cuando el parámetro haya sido ajustado a MAX=1.0 (100%),
MIN=0 (0%), el pedal de expresión cambiará el parámetro de
la forma siguiente.
Valor del parámetro
11. Para activar y desactivar el módulo que desee controlar
Valor máximo
mediante RTM, pise a fondo el pedal de expresión.
El pedal de expresión del GFX-8 incorpora un interruptor
pulsador que se activa cuando se pisa a fondo el pedal en el
modo de reproducción. El interruptor sirve para activar y
desactivar el módulo controlado mediante RTM.
Valor mínimo
Cuando el parámetro haya sido ajustado a MAX=0 (0%),
MIN=1.0 (100%), el pedal de expresión cambiará el parámetro
de la forma siguiente.
Por ejemplo, utilice el modo de edición para ajustar los
módulos DRIVE y MOD para controlarlos mediante RTM, a
fin de que uno de ellos está activado y el otro
desactivado, y almacene el parche. Cuando invoque este
parche en el modo de reproducción, podrá cambiar entre
el control mediante RTM de los dos módulos cada vez que
pise a fondo el pedal de expresión.
Valor del parámetro
Valor máximo
Valor mínimo
Utilización del interruptor de pedal CONTROL
Cuando el GFX-8 esté en el modo manual o en el de edición, CONTROL (interruptor de pedal 4) podrá utilizarse para control en tiempo
real. Si usted con antelación programa el módulo a controlarse, podrá utilizar, por ejemplo, el interruptor de pedal CONTROL
durante una actuación para reforzar el módulo DRIVE o para introducir el tiempo de retardo con entrada de frecuencia de efecto.
1.
Seleccione el parche para el que desee utilizar el
interruptor de pedal CONTROL.
2.
Presione dos veces la tecla TOTAL, de forma que el
diodo electroluminiscente parpadee en verde.
3.
Utilice el mando PARM 2 para asignar un módulo al
interruptor de pedal CONTROL.
La función asignada al interruptor de pedal CONTROL estará
activada en el modo manual (y en el modo de edición).
6.
La función asignada al interruptor de pedal CONTROL de tal parche
podrá realizarse. (Para cada efecto, podrá asignar una de las
funciones siguientes. Esta asignación es fija y no podrá cambiarse.)
• Activación/desactivación del refuerzo
El interruptor de pedal servirá para reforzar más el módulo
DRIVE. Esta función podrá utilizarse para todos los efectos
del módulo DRIVE.
Están disponibles los ajustes siguientes.
• Derivación/silenciamiento de módulo
Mientras el interruptor de pedal esté pisado, el efecto del
módulo se derivará. Podrá utilizarse para el módulo EQ y
algunos efectos de los módulos MOD y DLY/REV.
• oF
El interruptor de pedal CONTROL no está activo para este
parche.
• dS El interruptor de pedal CONTROL controla el módulo
DRIVE.
• Eq El interruptor de pedal CONTROL controla el módulo EQ.
• Md El interruptor de pedal CONTROL controla el módulo
MOD.
• rv El interruptor de pedal CONTROL controla el módulo
DLY/REV.
NOTA
• Entrada de frecuencia de efecto
El ajuste del tiempo de retardo podrá realizarse (editarse)
pisando el interruptor de pedal CONTROL con el intervalo
deseado. Podrá utilizarse para efectos de retardo en los
módulos MOD y DLY/REV.
• Aumento/reducción del valor de parámetros
La función realizada realmente al presionar el interruptor
de pedal CONTROL dependerá del módulo y del efecto
(
p. 103 - P 113).
4.
Almacene el parche vuelva al modo de reproducción.
5.
Mantenga presionada la tecla BANK DOWN durante 1
segundo por lo menos para activar el modo manual.
Mientras mantenga presionado el interruptor de pedal
CONTROL, el parámetro de velocidad del efecto de
rebordeador, etc. estará al máximo.
7.
Para volver al modo de reproducción, vuelva a
mantener presionada la tecla BANK DOWN durante
más de 1 segundo.
ZOOM GFX-8
115
Español
Mientras la tecla TOTAL esté parpadeando en verde, si gira el
mando PARM 2 el parámetro CT SW que selecciona el módulo
se ajustará a asignación con el interruptor de pedal CONTROL.
Pise el interruptor de pedal CONTROL.
Utilización de la función de reproducción improvisada
El GFX-8 incorpora una función de reproducción improvisada que le permitirá grabar y reproducir una frase de guitarra durante hasta
12 segundos. Además de la reproducción directa, también existen funciones innovadoras, tales como reproducción regresiva y
reproducción improvisada, que usted podrá utilizar con el pedal de expresión para controlar el sentido y la velocidad de
reproducción.
Para utilizar la función de reproducción improvisada, prepare un parche que utilice el efecto JAM PLAY del módulo DLY/REV, y realice
los ajustes deseados para el método de reproducción y la operación de los interruptores de pedal.
1.
Seleccione el parche en el que desee utilizar la
reproducción.
2.
Cambie al modo de edición y seleccione JAM PLAY
(efecto 7A) del módulo DLY/REV (
p. 111).
Cerciórese de que el módulo DLY/REV esté activado.
3.
Utilice el mando PARM 1 para seleccionar el
parámetro STYLE deseado (método de reproducción
para la frase grabada).
• nM (Normal) Reproducción en sentido normal
• rS (Inversión) Reproducción en sentido inverso
• SC (Improvisación)
El sentido de reproducción cambiará de acuerdo
con el sentido de movimiento y la velocidad del
pedal de expresión, lo que resulta en un efecto
rascado.
Cuando cambie a la reproducción con rascado desde otro método
de reproducción, o cuando cambie a otro método de reproducción
desde la reproducción con rascado, los modos de grabación
anteriores se borrarán. Cuando haya seleccionado la reproducción
con rascado, el tiempo máximo de grabación será de 2 segundos.
Reproducción con rascado
tL (Bucle de disparador)
Si pisa el interruptor de
pedal
se iniciará la
reproducción en bucle desde
el comienzo.
Si pisa el interruptor de
pedal
durante la
reproducción, ésta se parará.
GS (Un disparo de compuerta)
Mientras mantenga pisado el Si suelta el interruptor de pedal
interruptor de pedal
, se
durante la reproducción,
realizará la reproducción una ésta se parará.
vez desde el comienzo.
GL (Bucle de compuerta)
Español
Reproducción en dirección normal
Frase grabada
Reproducción en dirección invertida
4.
Cuando haya ajustado el parámetro STYLE a "nM"
(normal) o "rS" (inversión), utilice el mando PARM 2
para seleccionar el parámetro TRIG/GT (modo de
disparador/compuerta).
Mientras mantenga pisado el
interruptor de pedal
, se r
ealizará la reproducción en
bucle desde el comienzo.
Si suelta el interruptor de
pedal
durante la
reproducción, ésta se
parará.
rS (Redisparador de una vez)
tS (disparador de una vez)
Si pisa el interruptor de pedal
durante la reproducción,
ésta se parará.
Si pisa el interruptor de pedal
(interruptor de pedal 2) se
realizará la reproducción una sola
vez desde el comienzo.
116
ZOOM GFX-8
Si pisa el interruptor de pedal
durante la reproducción,
ésta se parará.
Si pisa el interruptor de
pedal
se iniciará la
reproducción de una vez
desde el comienzo.
Cuando el parámetro STYLE estpe ajustado a "SC", este
parámetro no tendrá efecto.
Cuando haya seleccionado el efecto JAM PLAY para el
módulo DLY/REV, el pedal de expresión y el interruptor de
pedal CONTROL se asignarán automáticamente a la
función de reproducción improvisada.
5.
Para activar la reproducción improvisada, pise el pedal
de expresión a fondo en el modo de reproducción, o pise
el interruptor de pedal CONTROL en el modo manual.
El GFX-8 entrará en el modo de reproducción improvisada y
pasará a la condición de grabación en espera. El visualizador
mostrará "STOP", y en el indicador GROUP/BANK
parpadeará "JP".
Para parar la grabación en el medio, pise el
interruptor de pedal
(interruptor de pedal 2).
La grabación se parará, y se iniciare la reproducción de
acuerdo con los ajustes seleccionados.
Si no acciona el interruptor de pedal
, la grabación se
parará automáticamente después de 12 segundos, y se iniciará
la reproducción de acuerdo con los ajustes seleccionados.
Almacene el parche y vuelva al modo de
reproducción.
En el modo de reproducción, si selecciona un parche con el
que pueda realizar la reproducción improvisada, parpadeará la
tecla DLY/REV.
6.
8.
9.
Utilice el interruptor de pedal
(interruptor de
pedal 2) y el pedal de expresión para controlar la
reproducción/parada de la frase grabada.
Cuando haya seleccionado "SC" como parámetro STYLE,
podrá utilizar el pedal de expresión para la reproducción con
rascado. Si seleccionó "SC" como parámetro STYLE, el pedal
de expresión podrá utilizarse para la reproducción con
rascado. Si seleccionó "nM" o "rS" como parámetro STYLE.
el pedal de expresión podrá utilizarse para controlar el
parámetro de volumen de reproducción improvisada.
Para grabar una nueva frase. repita los pasos 7 - 9-
10. Para terminar la reproducción improvisada, vuelva a
7.
Mientras toque un instrumento, pise el interruptor de
pedal REC (interruptor de pedal 3).
pisar el pedal de expresión a fondo, presione la tecla
EDIT, o pise el interruptor de pedal CONTROL
La indicación "RECORDING" se desplazará por el
visualizador y se iniciará la grabación.
Para la reproducción improvisada, la señal de la fuente de
grabación será siempre una señal procesada con efecto.
Cuando hayas seleccionado "nM" o "rS" como parámetro
STYLE, el pedal de expresión podrá utilizarse para ajustar el
nivel de la señal de entrada.
Español
ZOOM GFX-8
117
Utilización del muestreador
El GFX-8 incorpora un muestreador con una duración de grabación máxima de 25 segundos. Podrá utilizarse no solamente para
grabar la entrada de guitarra sino también la señal procedente de un componente externo como un reproductor de discos
compactos, etc. La muestra grabada se almacenará en la memoria y podrá reproducirse fácilmente utilizando los
interruptores de pedal.
1.
Refiérase al diagrama de la página 90 y conecte la
fuente de grabación a la toma INPUT o AUX IN del
GFX-8.
NOTA
Antes de realizar cualquier conexión, cerciórese de girar el
mando OUTPUT completamente hasta cero. Si insertase
o extrajese clavijas con el mando OUTPUT a cierto nivel,
podría producir ruido transitorio, que dañaría los altavoces
del sistema de reproducción.
2.
Seleccione el parche en el que desee utilizar el
muestreador.
3.
Cambie al modo de edición y seleccione SAMPLER
(efecto 7B) del módulo DLY/REV ( p. 111).
Cerciórese de que el módulo DLY/REV esté activado.
NOTA
4.
módulo DLY/REV, el diodo electroluminiscente DLY/REV
parpadeará en verde.
6.
En el visualizador aparecerá la información siguiente, y en el
indicador GROUP/BANK parpadeará la indicación "SM".
Velocidad: 100 - 25
P:
Compensación de diapasón activada
Espacio: Compensación de diapasón desactivada
AUX: AUX se ha seleccionado como fuente
PLY: La entrada de fuente se ha seleccionado como fuente
Cuando haya seleccionado SAMPLER para el módulo
DLY/REV, el módulo MOD se desactivará
automáticamente.
Utilice los mandos PARM 1 - 4 para seleccionar
parámetros del muestreador, como se indica a
continuación.
Mando PARM 1
parámetro SOURCE (selección de la fuente de
grabación)
Están disponibles los ajustes siguientes.
• PL = Señal de guitarra de la toma INPUT (despu_s de pasar
por el módulo EQ/simulador de amplificador)
• AU = Señal procedente de la toma AUX IN (la señal no
pasa a través de ningún módulo de efecto)
7.
8.
Almacene el parche y vuelva al modo de reproducción.
Español
Para parches en los que haya seleccionado SAMPLER para el
118
ZOOM GFX-8
Para parar la grabación en la mitad, pise el interruptor
de pedal
(interruptor de pedal 2).
Cuando pise el interruptor de pedal
, se iniciará inmediatamente
la reproducción desde el comienzo de la frase grabada.
Si no pisa el interruptor de pedal
, la grabación se parará
automáticamente después de 25 segundos, y se iniciará la
reproducción.
Durante la reproducción, el visualizador mostrará la
información siguiente.
Reproducción
Mando PARM 3
SPEED (velocidad de reproducción)
Ajusta la velocidad de reproducción del muestreador. Cuando
no se realice la compensación del diapasón con el parámetro
PITCH, el diapasón cambiará de la forma siguiente de acuerdo
con el parámetro SPEED
• 1.0 diapasón original
• 94, 89, 84, 79, 75, 71, 67
(1 semitono hacia abajo - 7 semitonos hacia abajo)
• 50 (1 octava hacia abajo)
• 25 (2 octavas hacia abajo)
Mando PARM 4
TONE
Ajusta el tono de reproducción. Los ajustes de -10 a -1
significan corte de bajas frecuencias, y los ajustes de 1 a 10,
corte de altas frecuencias.
Pise el interruptor de pedal REC (interruptor de pedal
3) y ponga en reproducción la frase que desee grabar
(o inicie la reproducción en el reproductor de discos
compactos o en el dispositivo externo).
En el visualizador se desplazará la indicación "RECORDING"
y se iniciará la grabación.
Mando PARM 2
parámetro PITCH (compensación de diapasón)
Activa (on) o desactiva (oF) la compensación de diapasón.
Cuando el parámetro PITCH est_ ajustado a ON, el diapasón
se mantendrá constante incluso aunque cambie la velocidad de
reproducción con el parámetro SPEED (mando PARM 3).
5.
Para activar el muestreador, pise a fondo el pedal de
expresi_n en el modo de reproducción, o pise el
interruptor de pedal CONTROL en el modo in manual.
Rebobinado
Cuando finalice la grabación, los interruptores de pedal 1 - 4
podrán utilizarse para realizar las operaciones siguientes
Interruptor de pedal (interruptor de pedal 1)
Rebobinado
Interruptor de pedal (interruptor de pedal 2)
Inicio/parada de la reproducción
Interruptor de pedal REC (interruptor de pedal 3)
Borra la frase grabada e inicia una nueva grabación
Interruptor de pedal CONTROL (interruptor de pedal 4)
Termina el modo de muestreador
9.
Para terminar la función del muestreador y volver al
modo de reproducción, vuelva a pisar el pedal de
expresión a fondo, presione la tecla EDIT, o pise el
interruptor de pedal CONTROL.
NOTA
Cuando termine la función del muestreador, el contenido
grabado se borrará.
Ejemplos de utilización de MIDI
En esta sección se describen varios ejemplos de aplicación del GFX-8 utilizando MIDI.
Ajustes básicos de transmisión/recepción de MIDI
Antes de utilizar las posibles funciones, tendrá que realizar los
ajustes básicos para transmisión y recepción de mensajes MIDI
(activación/desactivación del modo Omni, canal de
transmisión/recepción, etc.) , como se describe a continuación. Los
ajustes de MIDI son parámetros globales que se aplican a todos los
parches. Los ajustes permanecerán memorizados aunque
desconecte la alimentación.
1.
01
RXCH (canal de recepción MIDI)
Valor de ajuste: 01 - 16
Ajusta el canal de MIDI a través del que el GFX-8
recibe mensajes MIDI.
02
TXCH (canal de transmisión de MIDI)
Valor de ajuste: 01 - 16
Ajusta el canal de MIDI a través del que el GFX-8
transmite mensajes MIDI.
En el modo de reproducción o en el de rebobinado,
presione la tecla MIDI.
03
MIDI OUT/THR (función del conector MIDI OUT)
Valor de ajuste: OUT, THR
Ajusta la función del conector MIDI OUT to "OUT"
(conector MIDI OUT) o "THR" (conector MIDI THRU).
Cuando desee transmitir información sobre la operación
del GFX-8 a un dispositivo externo, seleccione "OUT".
La tecla MIDI se encenderá, y la unidad entrará en el modo
MIDI. El indicador GROUP/BANK mostrará el número del
elemento de ajuste, y el visualizador mostrará el valor de
ajuste.
Nombre de elemento Valor de ajuste Número de elemento
NOTA
2.
Utilice los mandos PARM SELECT 1 - 4 para
seleccionar el elemento, y el mando PARM VALUE
para cambiar el valor.
3.
A continuación se indican los números de elementos, el
contenido de los ajustes, y los valores de los ajustes.
Cuando haya seleccionado MIDI THRU, el GFX-8 no
transmitirß ning·n mensaje MIDI, y se inhabilitarán todas
las funciones relacionadas con la salida de mensajes MIDI.
Cuando haya finalizado los ajustes, presione la tecla
EDIT.
Los ajustes se almacenarán, y la unidad volverá al modo de
reproducción.
Cambio de los parches del GFX-8 desde una unidad externa
Especificación directa de parches
Usted podrá utilizarlos menajes de selección de banco + cambio de
programa para especificar cualquier grupo, número de banco, y
número de parche directamente del FX-8. Realice lo siguiente.
1.
En el modo de reproducción o en el de rebobinado,
presione la tecla MIDI.
La tecla MIDI se encenderá, y la unidad entrará en el modo
MIDI.
2.
Gire el mando SELECT de forma que el indicador
GROUP/BANK muestre "14".
El visualizador mostrará "PC FIX" o "PC MAP".
3.
Si es necesario, utilice el mando PARM VOLUME de
forma que el visualizador muestre "PC FIX", y
después presione la tecla EDIT.
El GFX-8 volverá al modo de reproducción.
4.
Para cambiar los parches del GFX-8 con control
externo, transmita mensajes en el orden siguiente.
• MSB de selección de banco (número de cambio de control:
0/valor: 0)
• LSB de selección de banco (número de cambio de control:
32/valor: 0 - 2)
• Número de programa (0 - 79)
La relación entre los parches del GFX-8 y el banco
seleccionado con MSB de selección banco/LSB de selección
de bancos/LSB de selección de bancos/número de programa
como se muestra a continuación
ZOOM GFX-8
119
Español
Usted podrá transmitir mensajes MIDI desde un dispositivo MIDI
externo al GFX-8 y cambiar los parches en el GFX-8 de esta forma.
Para ello, conecte el conector MIDI OUT del dispositivo MIDI externo
a la toma MIDI IN del GFX-8, utilizando un cable MIDI. Ajuste el
canal de transmisión de MIDI en el dispositivo externo y el canal de
recepción de MIDI (RXCH) en el GFX-8 a los mismos valores.
Para cambiar los parches, podrá utilizar la información de selección de
banco + cambio de ´programa para cambiar directamente el parche, o
podrá utilizar el mapa de cambio de programa incorporado en el GFX8 para invocar indirectamente parches.
MSB de selección de banco
LSB de selección de banco
Número de programa
0
0
1
GROUP/BANK
U0
U1
U2
U3
U4
U5
U6
U7
U8
U9
0
0
0
0
0
0
0
0
0
0
1
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
1
1
1
1
1
1
1
1
1
1
1
0
0
0
0
0
0
0
0
0
0
1
2
2
2
2
2
2
2
2
2
2
GROUP/BANK
A0
A1
A2
A3
A4
A5
A6
A7
A8
A9
GROUP/BANK
C0
C1
C2
C3
C4
C5
C6
C7
C8
C9
0
4
8
12
16
20
24
28
32
36
0
4
8
12
16
20
24
28
32
36
0
4
8
12
16
20
24
28
32
36
0
0
0
0
0
0
0
0
0
0
PATCH NO.
2
3
0 1 0 0
0 5 0 0
0 9 0 0
0 13 0 0
0 17 0 0
0 21 0 0
0 25 0 0
0 29 0 0
0 33 0 0
0 37 0 0
0
0
0
0
0
0
0
0
0
0
PATCH NO.
2
3
1 1 0 1
1 5 0 1
1 9 0 1
1 13 0 1
1 17 0 1
1 21 0 1
1 25 0 1
1 29 0 1
1 33 0 1
1 37 0 1
0
0
0
0
0
0
0
0
0
0
PATCH NO.
2
3
2 1 0 2
2 5 0 2
2 9 0 2
2 13 0 2
2 17 0 2
2 21 0 2
2 25 0 2
2 29 0 2
2 33 0 2
2 37 0 2
2
6
10
14
18
22
26
30
34
38
2
6
10
14
18
22
26
30
34
38
2
6
10
14
18
22
26
30
34
38
0
0
0
0
0
0
0
0
0
0
4
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
4
1
1
1
1
1
1
1
1
1
1
0
0
0
0
0
0
0
0
0
0
4
2
2
2
2
2
2
2
2
2
2
GROUP/BANK
u0
u1
u2
u3
u4
u5
u6
u7
u8
u9
3
7
11
15
19
23
27
31
35
39
3
7
11
15
19
23
27
31
35
39
b0
b1
b2
b3
b4
b5
b6
b7
b8
b9
3
7
11
15
19
23
27
31
35
39
d0
d1
d2
d3
d4
d5
d6
d7
d8
d9
3.
selección de banco, LSB de selección de banco,
número de programa.
Español
o si inserta mensaje, Cuando emita la información de
selección de banco y el GFX reciba solamente 8 podrá
4.
Especificación de los parches a través del
mapa de su PC
El GFX-8 incorpora un programa denominado denominado mapa
de programa que mapea los números de programas en los parches
del GFX-8. Utilizando el mapa de cambio de programas, usted
podrá los números de cambio de programas 0- 127 e invocar el
parche deseado.
120
ZOOM GFX-8
40
44
48
52
56
60
64
68
72
76
42
46
50
54
58
62
66
70
74
78
0
0
0
0
0
0
0
0
0
0
4
0
0
0
0
0
0
0
0
0
0
43
47
51
55
59
63
67
71
75
79
0
0
0
0
0
0
0
0
0
0
PATCH NO.
2
3
1 41 0 1
1 45 0 1
1 49 0 1
1 53 0 1
1 57 0 1
1 61 0 1
1 65 0 1
1 69 0 1
1 73 0 1
1 77 0 1
42
46
50
54
58
62
66
70
74
78
0
0
0
0
0
0
0
0
0
0
4
1
1
1
1
1
1
1
1
1
1
43
47
51
55
59
63
67
71
75
79
0
0
0
0
0
0
0
0
0
0
PATCH NO.
2
3
2 41 0 2
2 45 0 2
2 49 0 2
2 53 0 2
2 57 0 2
2 61 0 2
2 65 0 2
2 69 0 2
2 73 0 2
2 77 0 2
42
46
50
54
58
62
66
70
74
78
0
0
0
0
0
0
0
0
0
0
4
2
2
2
2
2
2
2
2
2
2
43
47
51
55
59
63
67
71
75
79
Gire el mando PARM VALUE hasta que en el
visualizador aparezca PC MAP".
A continuación gire el mando SELECT hadsta que le
indicador GROUP/BANK muestre "PC".
Número de GROUP/BANK /Número de parche
En el modo de reproducción o en el de rebobinado,
presione la tecla MIDI.
El visualizador mostrará "PC FIX" o "PC MAP".
40
44
48
52
56
60
64
68
72
76
0
0
0
0
0
0
0
0
0
0
El mapa de cambio de programa se seleccionará como
elemento de ajuste. El visualizador mostrará el elemento de
ajuste. El mapa de cambio de programa se seleccionará como
elemento de ajuste. El visualizador mostrará el número de
programa de MIDI (P000 - P127) y el gruo U, u, A, b, C, d),
número de banco (0 - 9), y el número de parche (1 - 4)
asignado a tal número.
preajustados: MSB = 0, LSB = 0).
La tecla MIDI se encenderá, y la unidad entrará en el modo
MIDI.
40
44
48
52
56
60
64
68
72
76
PATCH NO.
2
3
0 41 0 0
0 45 0 0
0 49 0 0
0 53 0 0
0 57 0 0
0 61 0 0
0 65 0 0
0 69 0 0
0 73 0 0
0 77 0 0
El mapa de de cambio de programa se activará,
descartar la selección del último banco recibido, (ajustes
Gire el mando SELECT de forma que el indicador
GROUP/BANK muestre "14".
0
0
0
0
0
0
0
0
0
0
1
2
2
2
2
2
2
2
2
2
2
GROUP/BANK
• Si cambia el orden o si inserta otro número de programa,
1.
0
0
0
0
0
0
0
0
0
0
1
1
1
1
1
1
1
1
1
1
1
GROUP/BANK
• Utilice siempre la secuencia siguiente: MSB de
NOTA
0
0
0
0
0
0
0
0
0
0
1
0
0
0
0
0
0
0
0
0
0
Número de programa de MIDI
5.
Gire el mando PARM SELECT para seleccionar el
número al que desee asignar el parche,
Cuando aparezca la visualización anterior, usted podrá girar el
mando PARM SELECT para cambiar el número de programa.
6.
Gire el mando PARM VALUE para seleccionar el
grupo, el número de banco, y el número de parche
para asignar el número de programa actualmente
asignado.
8.
Cuando haya finalizado todo el proceso de
asignación, vuelva a presionar la tecla EDIT.
El mapa de cambio de programas se almacenará, y la unidad
volverá al modo de reproducción.
9.
Usted podrá utilizar el interruptor de pedal BANK UP/DOWN
y los interruptores de pedal 1 - 4 para especificar el número de
grupo, banco, y parche respectivo.
Transmita un mensaje de cambio de programa
dispositivo MIDI externo.
El parche signado al número de programa se invocará.
• Cuando utilice el mapa de cambio de programas,
7.
Repita los pasos 5 y 6 hasta que se hayan mapeado
todos los números de programa deseado en sus
parches respectivos.
tendrá que transmitir la información de selección de
banco desde el dispositivo MIDI externo.
• El mapa de cambio de programas solamente se activará
para la recepción de menajes MIDI. La información
Si lo desea, también podrá asignar varia números de programa
al mismo parche.
sobre el número de transmitida por el GFX-8 cuando se
cambia de parche está fijada (
p. 120).
Control de dispositivos externos en conjunción con el cambio de parches del GFX-8
Cuando cambie un parche con los controles del panel superior del GFX-8, la unidad podrá transmitir información sobre
cambio de programas a un dispositivo MIDI externo. Para realizar esto, conecte el conector MIDI OUT del GFX-8 a la toma MIDI
IN del dispositivo MIDI externo utilizando un cable MIDI.
Ajuste el canal de transmisión MIDI del GFX-8 y el canal de recepción MIDI (RXCH) del dispositivo externo a los mismos valores.
Esta función del GFX-8 podrá ajustarse de dos formas de la forma siguiente:
El GFX-8 solamente transmitirá la información sobre selección del banco + la información sobre el cambio de programa cuando
cambie de parche.
El GFX-8 transmitirá información de selección sobre del banco + la informacion de cambio de programa seguida por dos tipos
de información de información de cambio de control (CT1 + CT2).
Para transmitir solamente la información de
selección de banco + cambio de programa
La tecla MIDI se encenderá, y la unidad entrará en el modo
MIDI.
1.
2.
3.
2.
Si es necesario, utilice el mando PARM VOLUME de
forma que el visualizador muestre "PCOUT ON", y
después presione la tecla EDIT.
De esta forma se habilitará la salida de cambio de programa, y
el GFX-8 volverá al modo de reproducción.
4.
La tecla MIDI se encenderá, y la unidad entrará en el modo
MIDI.
Gire el mando PARM SELECT de forma que el
indicador GROUP/BANK muestre "04".
El visualizador mostrará "PCOUT ON" o "PC OUTOF".
Gire el mando PARM SELECT de forma que el
indicador GROUP/BANK muestre "05".
El visualizador mostrará "CTOUT ON" o "CTOUT OF".
3.
Cambie un parche del GFX-8. Saldrán el MSB de
selección de banco, el LSB de selección de banco, y
el cambio de programa correspondiente a tal
programa.
Con respecto a la información sobre la relación entre los
parches del GFX-8 y el MSB de selección de campo/LSB de
selección de campo/número de programa, seleccione la tabla
de la página 120.
En el modo de reproducción o en el de rebobinado,
presione la tecla MIDI.
Si es necesario, utilice el mando PARM VOLUME de
forma que el visualizador muestre "CTOUT ON", y
después presione la tecla EDIT.
De esta forma se habilitará la salida de cambio de control, y el
GFX-8 volverá al modo de control.
Este ajuste afectará a todas las operaciones de salida de
cambio de control del GFX-8.
4.
Presione dos veces la tecla TOTAL para que el diodo
electroluminiscente parpadee en verde.
Ahora podrá editar la página 2 del módulo TOTAL .
ZOOM GFX-8
121
Español
En el modo de reproducción o en el de rebobinado,
presione la tecla MIDI.
Para disponer el GFX-8 de forma que pueda transmitir la
información sobre sección de banco + cambio de programa,
correspondiente a un parche, realice lo siguiente. Esto será muy
útil, por ejemplo, para cambiar programas en un amplificador o un
dispositivo de efectos cuando cambie un parche en el GFX-8.
1.
Para transmitir información sobre cambio de control
Además de la operación de los pedales y de los interruptores de
pedal, el GFX-8 podrá ajustarse para que transmita dos tipos de
información de cambio de control (denominados CT1 y CT2)
inmediatamente después de haber transmitido la información de
selección de banco + cambio de programa cuando se cambie de
parche. El número de control y el valor de CT1 y CT2 podrán
definirse libremente y almacenarse por separado para daca parche.
Por ejemplo, esto será muy útil para controlar el ajuste del volumen
de un amplificador o sintetizador compatible con MIDI.
5.
cambio de control después del cambio de programa).
Gire el mando PARM 3 y seleccione el número de
control para CT1 (cambio de control transmitido
inmediatamente después de un cambio de programa).
0
El visualizador mostrará "CT1
XX" (XX es el número de
control),y el indicador GROUP/BANK mostrará el valor. Utilice
el mando PARM 3 para ajustar el número de control para CT1.
Los ajustes disponibles son oF (OFF), 1 - 5, 8 - 31, 64 - 95.
0
8.
Gire el mando PARM VALUE para ajustar el valor de
para CT2 a 0 - 127 (0 - 99, 0.0...2.7).
9.
Almacena el parche y vuelva al modo de reproducción.
10. Invoque el parche respectivo.
6.
Gire el mando PARM VALUE para ajustar el valor para
CT1 a 0 - 127 (0 - 99, 0.0...2.7).
7.
Gire el mando PARM knob 4 para seleccionar el
número de control para CT2 (segunda transmisión de
A través del conector saldrá la secuencia de mensajes MIDI
OUT siguiente:: MSB de selección de banco,
LSB de
selección de banco
Cambio de programa
CT1
CT2.
Utilización del control remoto usando el GFX-8
Usted podrá transmitir información de cambio de control de MIDI cuando utilice un controlador remoto con el GFX-8, o para
controlar el GFX-8 a través de información de control suministrada externamente. Esto le permitirá, por ejemplo grabar una
secuencia de operaciones del GFX-8 en un secuenciador MIDI y reproducirla en cualquier momento. También será posible el
control remoto del GFX-8 desde otro equipo externo.
Para controlar un equipo externo desde el El GFX-8, conecte el conector MIDI OUT del GFX-8 al conector MIDI IN del
dispositivo externo. Para controlar el GFX-8 desde un equipo externo, conecte el conector MIDI OUT del dispositivo
externo al conector MIDI IN del GFX-8. (Con respecto a la información sobre la habilitación o inhabilitación de la salida de
información de cambio de control, consulte "Para transmitir información de cambio de control" de la página 121".)
1.
En el modo de reproducción o en el de rebobinado,
presione la tecla MIDI.
La tecla MIDI se encenderá, y la unidad entrará en el modo
MIDI.
2.
Utilice el mando PARM SELECT para seleccionar los
elementos 6 - 13, y el mando PARM VALUE para
cambiar el valor de ajuste.
Español
A continuación se muestran los números de elementos, el
contenido de los ajustes, y los valores de los ajustes.
06
EXPP (número de control de transmisión del pedal de
expresión)
Valor de ajuste : OF, 1 - 5, 7 - 31
Ajusta el número de control para la información de cambio
de control transmitida cuando se pisa el pedal de expresión.
NOTA
Éste es un parámetro de transmisión solamente. El ajuste
de los parámetros internos del El GFX-8 no se verán
afectados incluso aunque el GFX-8 reciba este número de
control.
07
Módulo DRIVE (Unidad de disco)
Valores de ajuste OF, 64 - 95
08
Módulo MOD (Número de control de
activación/desactivación del módulo MOD)
Valores de ajuste OF, 64 - 95
09
Módulo D/R (Número de control de
122
ZOOM GFX-8
activación/desactivación de recepción del módulo
DLY/REV)
Valores de ajuste: OF, 64 - 95
10
EQ (Número de control de activación/desactivación
de recepción del módulo EQ)
Valores de ajuste: OF, 64 - 95
Ajusta el número de control que se transmite cuando se
activa y desactiva un módulo y se conecta y desconecta la
alimentación del GFX-8. El módulo respectivo también se
cambiará cuando el GFX-8 reciba información de cambio
de control de un dispositivo externo.
11
BYPAS (número de control recepción de operación
de derivación)
Valores de ajuste: OF, 64 - 95
12
MUTE (número de control de operación de
silenciamiento)
Valores de ajuste: OF, 64 - 95
Ajusta el número control que se transmite cuando se activo
y desactiva la derivación/silenciamiento en el GFX-8. La
derivación/silenciamiento también cambiará cuando el
GFX-8 reciba tal información de cambio de control de un
dispositivo externo.
13
CTSW (número de control del recepción del
interruptor de pedal CONTROL)
Valores de ajuste: OF, 64 - 95
Ajusta el número de control que se transmite cuando se
acciona el interruptor de pedal CONTROL del GFX-8.
3.
Cuando haya finalizado los ajustes, presione la tecla
EDIT, para regresar al modo de reproducción.
Cuando accione la teclas o los controles del panel en esta
condición, el cambio de control saldrá a través del conector
MIDI OUT. Cuando se reciba un mensaje de cambio control
de un equipo externo, el elemento respectivo cambiará. A
continuación se indican los valores que podrán recibirse con
los diversos elementos. Elementos que podrán utilizarse
Ejemplo: El número de control 70 está asignado a la
activación/desactivación del módulo DRIVE.
Cuando active o desactive el módulo DRIVE del propio GFX-8, el
conector MIDI OUT suministrará la información de cambio de
contro siguiente: número de control = 70, valor = 127/0.
Cuando la información de cambio de control "número de control =
70, valor = 127/0" se suministre al conector MIDI IN del GFX-8, el
módulo DRIVE se desactivará.
Cuando la información de cambio de control "número de control =
70, valor = 64 - 127" se suministre, el modulo DRIVE se activará.
NOTA
Mientras la función de reproducción improvisada o la
del muestreador está activada, no será posible el
control de MIDI externo.
Valores permisibles
Valores permisibles
EXPP
0 - 127 continuamente
DRIVE/MOD DLY/REV/EQ
0=OFF/127=ON
0 - 63=OFF/64 - 127=ON
BYPAS/MUTE
0=OFF/127=ON
0 - 63=OFF/64 - 127=ON
CTSW
(Para la introducción de frecuencia de efecto)
Cuando se presione: 127 = Salida de valor activada
Inmediatamente después: 0 = Salida de valor desactivada
---
CTSW
(cuando se presione = función activada)
Cuando se presione: 127 = salida de valor activada)
Cuando se suelte: 0 = Salida de valor desactivada
---
CTSW
(cuando se presione = función de cambio
entre activación/desactivación)
Cuando se presione y se encienda el diodo
electroluminiscente: 127 = Salida de valor activada
Cuando se presione y se apague el diodo
electroluminiscente: 0 = Salida de valor desactivada
--
--
--
Vaciado masivo
La información sobre los parches y la del mapa de programas almacenada en el GFX-8 podrá sacarse de forma masiva a través
de un enlace MIDI. Esta función se denomina "vaciado masivo".
Usted podrá utilizar esta función, por ejemplo, para almacenar información del GFX-8 en un secuenciador MIDI o para
intercambiar ajustes entre dos unidades GFX-8.
1.
2.
Ponga el GFX-8 en el modo de reproducción y gire el
mando PARM SELECT hasta que el indicador
GROUP/BANK muestre "15".
3.
Utilice el mando PARM VALUE para seleccionar el
tipo de datos que desee utilizar para la operación de
vaciado de datos.
• ALL Todos los ajustes del GFX-8
• PAT Datos de todos los parches
• SYS Todos los ajustes excepto los datos de parches del
GFX-8
5.
Para ejecutar la operación de vaciado masivo, vuelva
a presionar la tecla STORE.
El visualizador mostrará "DUMPING" y el GFX-8 iniciará la
transmisión de los datos de vaciado masivo.
Para cancelar la operación de vaciado masivo, presione la
tecla la tecla EDIT/CANCEL antes de presionar la tecla
STORE por segunda vez. La unidad volverá al modo de
reproducción sin realizar ninguna operación.
6.
Cuando el GFX-8 haya vuelto al modo de
reproducción, pare la grabación del dispositivo MIDI
externo.
Realice los pasos necesarios para almacenar la información
grabada en el dispositivo MIDI externo.
• BUF Parche actualmente seleccionado
• DST Ajuste de usuario del módulo de usuario DRIVE
4.
Después de haber ajustado el dispositivo MIDI exteno
al modo de grabación, presione la tecla STORE.
Por ejemplo, cuando haya seleccionado "ALL" en el paso 3,
el visualizador mostrará "ALL OK?".
ZOOM GFX-8
123
Español
Conecte el conector MIDI OUT del GFX-8 al conector
MIDI IN del dispositivo MIDI externo (otro GFX-8,
secuenciador MIDI, etc.)
Carga masiva
La información sobre los parches del GFX-8 o el mapa de cambio de programa almacenada en un equipo externo podrá volver
a cargarse en el GFX- 8. Esto se denomina "carga masiva".
1.
Conecte el conector MIDI OUT del dispositivo MIDI
externo (otro GFX-8, secuenciador MIDI, etc.) al
conector MIDI IN del GFX-8.
NOTA
2.
Para realizar la carga masiva, el GFX-8 deberá estar
ajustado al mismo canal MIDI que el utilizado para el
vaciado masivo. Si el canal MIDI es diferente, la
reproducción en el dispositivo MIDI externo no tendrán
efecto, y el GFX-8 no lo tendrá en cuenta. Cuando el
GFX-8 esté en el modo de almacenamiento, los datos
masivos recibidos no se tendrán en cuenta.
Antes de proceder, verifique que la unidad no esté en el
modo de almacenamiento.
Ponga en reproducción el dispositivo MIDI externo.
Los ajustes del GFX-8 se reescribirán dependiendo del tipo de
datos recibidos.
NOTA
3.
• Cuando almacene datos en un dispositivo externo y los
recargue en el GFX-8, el GFX-8 tendrá que estar
ajustado al mismo canal MIDI. Si el canal MIDI es
diferente, la reproducción en tal dispositivo MIDI externo
no tendrá efecto, y el GFX-8 no lo tendrá en cuenta.
• La reproducción en un dispositivo MIDI externo deberá
realizarse con el mismo tempo que el de la grabación.
Si el tempo es más rápido , el GFX-8 puede no recibir
adecuadamente los datos.
Cuando finalice la carga masiva, pare la reproducción
en el dispositivo MIDI externo.
Cuando realice el vaciado o la carga masiva con dos
unidades with two GFX-8, la conexión de dos conectores
MIDI IN y MIDI OUT resultará en una transferencia más
rápida de datos.
Software suministrado
El GFX-8 se suministra con un disco CD-ROM que contiene software para editar parches en un PC. (El disco contiene
versiones para Windows 95/98 y Macintosh.) El software contiene las funciones siguientes.
(1) Biblioteca de parches
Español
Sirve para manejar información sobre parches del El GFX-8
en su PC. La información sobre todos los parches del GFX-8
se envía al PC a través de un enlace MIDI y puede
almacenarse en el disco duro como un archivo de proyecto.
Dentro de un proyecto, el orden de los parches podrá
cambiarse, y la información almacenada como archivos de
proyecto podrá cargarse de nuevo en el GFX-8. De hecho,
esto aumentará la capacidad de la memoria del GFX-8 hasta
una tamaño ilimitado.
(3) Editor de ajustes personales del módulo
DRIVE
Utilizando este software, usted podrá editar parámetros
adicionales para los ajustes personales del módulo DRIVE, a
fin de lograr ajustes más detallados de los que pueden
realizarse con los controles de la propia unidad. No existen
prácticamente límites de creatividad, por lo que usted podrá
ajustar numerosos elementos, tales como el equilibrio para
cada banda de frecuencias, las características del circuito de
distorsión, etc. Los resultados de la edición podrán escribirse
en el GFX-8.
(2) Editor visual
Utilizando los mandos, interruptores, y los elementos gráficos
que aparecen en la pantalla de su PC, podrá editar los parches
contenidos en los archivos de proyectos. Como el contenido
editado se envía inmediatamente al GFX-8 a través de un
enlace MIDI, el efecto de cualquier operación de edición
podrá comprobarse inmediatamente escuchando el sonido.
Los parches editados podrán almacenarse en un PC y también
enviarse al GFX-8 a través del enlace MIDI.
• Con respecto a la información sobre cómo instalar el
software, consulte la hoja separada. Con respecto a la
información sobre cómo utilizar el software, consulte la
documentación incluida con el disco CD-ROM.
• La última versión del software podrá descargarse del
sitio Web de Zoom.
URL: http://www.zoom.co.jp
124
ZOOM GFX-8
Otras funciones
Esta sección contiene información sobre funciones especiales, tales cómo devolver el GFX-8 a la condición de fábrica y cómo
reajustar el pedal de expresión.
Inicialización total/Invocación de los ajustes de fábrica
La función de inicialización total/invocación de los ajustes de fábrica es una función especial que le permitirá reponer su GFX8 a la condición original de envío.
Cuando realice la inicialización total, todos los ajustes de la unidad, incluyendo todos los parches del grupo de usuario
volverán a la condición predeterminada. La invocación de los ajustes de fábrica podrán utilizarse para reponer solamente parches
específicos del grupo de usuario a los ajustes predeterminados.
1.
Conecte la alimentación del GFX-8 manteniendo
presionada la tecla STORE.
2.
Vuelva a presionar la tecla STORE.
Se realizará la inicialización total o la invocación de los
ajustes de fábrica. Si se realiza la inicialización total, la
unidad volverá automáticamente al modo de reproducción.
El visualizador mostrará "ALL-INIT".
• Para realizar la inicialización total
Continúe con el paso siguiente.
Tenga en cuenta que cuando ejecute la inicialización total, el
contenido de todos los parches almacenados por el usuario se
reescribirán (borrarán). Cuando desee cancelar la
inicialización total/invocación de los ajustes de fábrica,
presione la tecla EDIT/CANCEL antes del paso 2.
• Para realizar la invocación de los ajustes de fábrica
Utilice el interruptor de pedal BANK UP/DOWN y los
interruptores de pedal 1 - 4 para seleccionar el parche (de un
grupo de usuario) que desee devolver a la condición
predeterminada en la fábrica
Prueba de los parches predeterminados en la fábrica (Función de autointroducción)
El GFX-8 incorpora también una función denominada autointroducción que cambia automáticamente los parches para
demostrar las posibilidades de la unidad.
1.
"SELF INTRODUCTION" y el nombre del parche
actualmente seleccionado. Usted podrá tocar su guitarra
comprobando los diversos parches.
Para activar la función, mantenga presionada la tecla
TOTAL mientras conecte la alimentación de la unidad.
El GFX-8 comenzará automáticamente a pasar cíclicamente
por los parches predeterminados en fábrica.
En el visualizador se desplazarán la indicación
2.
Para parar la función de autointroducción, presione la
tecla EDIT/CANCEL.
Ajuste del pedal de expresión
1.
Mantenga presionada la tecla GROUP mientras
conecte la alimentación de la unidad.
3.
En el visualizador aparecerá la indicación "MIN".
2.
Pise el pedal de expresión hasta que toque el retén, y
después suéltelo. En este punto, presione la tecla
STORE.
El ajuste habrá finalizado, y el modo volverá al modo de
reproducción.
Con el pedal de expresión completamente levantado,
presione la tecla la STORE.
La indicación del visualizador cambiará a "MAX".
Inhabilitación de la función de derivación/silenciamiento
Si lo desea, la configuración de la unidad podrá cambiarse de forma que la condición de derivación/silenciamiento no se active
incluso aunque se pise el interruptor de pedal con diodo electroluminiscente encendido. Esto podrá ayudarle a evitar que cambie
inadvertidamente a derivación/silenciamiento. Para realizar este ajuste, efectúe lo siguiente:
1.
Dependiendo del ajuste actual, en el visualizador "BYP ENTR"
aparecerá la indicación "En" (función de derivación/silenciamiento
habilitada) o "ds" (función de derivación/silenciamiento
inhabilitada) en el indicadar GROUP/BANK.
2.
ajuste deseado.
Mantenga presionada la tecla MIDI mientras conecte
la alimentación de la unidad.
Utilice el mando PARM VALUE para seleccionar el
3.
Presione la tecla STORE.
El ajuste se almacenará y el GFX-8 cambiará al modo de
reproducción.
Si presiona la tecla CANCEL en vez de la tecla STORE, no se
realizar ningún cambio y el GFX-8 pasará al modo de
reproducción.
ZOOM GFX-8
125
Español
El pedal de expresión del El GFX-8 utiliza un mecanismo sensor óptico altamente fiable. El pedal ha sido ajustado en la fábrica
para funcionar óptimamente, pero podrá reajustarse de la forma siguiente cuando se requiera.
Solución de problemas
Síntoma
Comprobación
Solución
¿Está correctamente conectado el adaptador de
CA, y está en ON el interruptor de alimentación?
Conecte la alimentación del sistema como se
describe en "Preparativos".
¿Ha realizado correctamente las conexiones entre
la toma INPUT y el instrumento, la toma OUTPUT
y el sistema de reproducción?
Siga las instrucciones de "Conexiones".
¿Está defectuoso el cable blindado?
Pruebe a reemplazarlo.
¿Está activado el sistema de reproducción?
¿Están todos los controles de volumen del
instrumento, del amplificador, etc. ajustados?
¿Están todos los controles de volumen de los
instrumentos, el amplificador, etc., ajustados a los
niveles apropiados?
¿Está levantado el pedal de expresión?
Para algunos parches, el pedal de expresión
controla el volumen. Ajústelo a la posición
adecuada.
¿Está el GFX-8 ajustado a la condición de
silenciamiento?
Cancélela.
La
grabación/reproducción
no es posible en el modo
de reproducción
improvisada.
¿Está tratando dee grabar desde un grabador de
discos compactos conectado a la toma AUX IN?
La reproducción improvisada solamente podrá
grabar a través de la roma INPUT.
¿Está el pedal de expresión levantado?
En el modo de reproducción improvisada, el pedal
de expresión se utiliza para ajustar el volumen de
grabación/reproducción.
Ajuste el pedal a la posición adecuada.
La
grabación/reproducción
no será posible en el
modo de reproducción
improvisada.
¿Ha seleccionado correctamente la fuente de
grabación?
Ajuste adecuadamente el parámetro SOURCE.
¿Está levantado el pedal de expresión?
En el modo de muestreador, el pedal de expresión
se utiliza para ajustar el volumen de reproducción.
Ponga el pedal en una posición adecuada.
No es posible enviar
información de MIDI
¿Está la función del conector MIDI OUT ajustada
a "MIDI THRU"?
Ajuste la función del conector a "MIDI OUT".
No es posible recibir
información de MIDI
¿Está utilizando la función de reproducción
improvisada/muestreador?
En el modo de reproducción
improvisada/muestreador, en este caso no se
aceptará información de MIDI.
Español
No hay sonido o el volumen
es muy bajo.
126
ZOOM GFX-8
Precauciones de seguridad/Precauciones de uso
Precauciones de seguridad
Precauciones de uso
En este manual, se usan símbolos para realzar las advertencias y
precauciones para que Ud. las lea y evitar accidentes. El
significado de dichos símbolos es el siguiente:
Por consideraciones de seguridad, el GFX-8 se ha diseñado para
proporcionar la protección máxima contra la emisión de
radiaciones electromagnéticas desde dentro del aparato, y contra
interferencias externas. No obstante, equipos que son muy
susceptibles a interferencias o que emitan ondas electromagnéticas
potentes no deberá colocarse cerca del GFX-8, pues la posibilidad
de interferencia no puede descartarse enteramente.
Advertencia
Precaución
Este símbolo indica explicaciones sobre
aspectos sumamente peligrosos. Si los
usuarios ignoran dicho símbolo y manipulan el
aparato de manera equivocada, esto puede
ser la causa de lesiones graves o muerte.
Este símbolo indica explicaciones sobre
aspectos peligrosos. Si los usuarios ignoran
este símbolo y manipulan el aparato de manera
equivocada, esto puede ser la causa de
lesiones corporales o al equipo.
Observe los consejos y precauciones de seguridad siguientes para
asegurar un uso libre de lesiones del GFX-8.
• Alimentación
El GFX-8 se alimenta con el adaptador de CA que se
suministra. La utilización de un adaptador diferente
puede provocar mal funcionamiento o daños.
Consulte a su distribuidor ZOOM local cuando desee
utilizar el GFX-8 en un área con diferente tensión de
línea para adquirir el adaptador de CA adecuado.
Advertencia
Cualquiera que sea el tipo del dispositivo de control digital, GFX-8
incluido, daño electromagnético puede causar malfuncionamiento y
puede corromper o destruir los datos. Como es un peligro latente,
deberá tenerse mucho cuidado de minimizar el riesgo de daño.
Interferencia eléctrica
El GFX-8 utiliza circuitos digitales que pueden causar
interferencias y ruido si se deja demasiado cerca de otros equipos
eléctricos como televisores y radios. Si esto ocurre, aleje el GFX-8
del equipo afectado. Asimismo, cuando lámparas o aparatos
fluorescentes con motores incorporados están muy próximos al
GFX-8, puede que éste no funcione adecuadamente.
Limpieza
Utilice un paño suave y seco para limpiar el GFX-8. Si es necesario
también puede utilizarse un paño ligeramente humedecido. No
utilice limpiadores abrasivos, ni parafinas ni disolventes (como
diluyente de pintura o alcohol), pues pueden deslustrar el acabado
o dañar la superficie.
• Medio ambiente
Precaución
Guarde este manual en un lugar conveniente para futura
referencia.
Español
Evite utilizar el GFX-8 en medios en los que esté
expuesto a:
• Temperaturas extremas
• Alta humedad
• Polvo o arena excesivos
• Vibraciones excesivas o golpes
• Manipulación
Precaución
Como el GFX-8 es un aparato electrónico de precisión,
no aplique fuerza excesiva a los conmutadores ni a los
botones. Asimismo, tenga cuidado de no dejar caer la
unidad ni someterla a presión ni golpes.
• Modificaciones
Precaución
No abra nunca el GFX-8 ni intente hacer modificación
alguna al producto, pues puede que lo dañe.
• Conexión de cables y tomas de entrada y
Precaución
salida
Apague siempre el GFX-8 y todos los demás equipos
antes de conectar o desconectar cables. Asegúrese
también de que desconecta todos los cables y el
adaptador de CA antes de cambiar de lugar el GFX-8.
ZOOM GFX-8
127
GFX-8 Specifications
Number of effect programs
69 (67 effects + amp simulator + ZNR)
Number of effect modules
Deutsch
4 + amp simulator + ZNR
Sampler function
Maximum recording time 25 seconds Variable playback speed
Patch memory capacity
USER: 20 banks x 4 = 80 (read/write)
PRESET: 40 banks x 4 = 160
Total 240 patches
Sampling frequency
40 kHz
A/D converter
20 bit, 64 times oversampling
D/A converter
20 bit, 128 times oversampling
Inputs
Guitar input
Standard monaural phone jack (Rated input level: -10 dBm, input impedance: 470 kilohms)
Français
External return
Standard monaural phone jack (Rated input level: -10 dBm, input impedance: 470 kilohms)
AUX IN
Mini phone jack (stereo) (Input impedance: 10 kilohms)
Reference input level: -10 dBm to +4 dBm
Outputs
Line output
Standard monaural phone jack x 2 = stereo (Rated output level: +4 dBm, output load impedance: 10
kilohms or more)
Headphone output
Standard stereo phone jack
External send
Español
(Rated output level: -10 dBm, output load impedance: 10 kilohms or more)
Control connectors
MIDI OUT , MIDI IN
Display
8-digit alphanumeric LED display
2-digit 7-segment LED display
Power requirements
12 V AC (from supplied AC adapter AD-0008)
Dimensions
455 (W) x 203 (H) x 80 (D) mm
Weight
3.6 kg
Italiano
* 0 dBm = 0.775 Vrms
* Design and specifications subject to change without notice.
170
ZOOM GFX-8
MIDI Implimentation Chart
Deutsch
[ GUITAR EFFECT PROCESSOR
]
Date : 28.SEP.1999
Model GFX-8
MIDI Implementation Chart
Version :1.00
+---------------------+--------------------+--------------------+---------------------+
|
|
Transmitted
|
Recognized
|
Remarks
|
|
Function ...
|
|
|
|
+---------------------+--------------------+--------------------+---------------------+
|Basic
Default
| 1-16
| 1-16
| Memorized
|
|Channel Changed
| 1-16
| 1-16
|
|
+---------------------+--------------------+--------------------+---------------------+
|
Default
| 3
| 3
|
|
|Mode
Messages
| x
| x
|
|
|
Altered
| ****************** |
|
|
+---------------------+--------------------+--------------------+---------------------+
|Note
| x
| x
|
|
|Number | True voice | ****************** |
|
|
+---------------------+--------------------+--------------------+---------------------+
|Velocity Note ON
| x
| x
|
|
|
Note OFF
| x
| x
|
|
+---------------------+--------------------+--------------------+---------------------+
|After
Key's
| x
| x
|
|
|Touch
Ch's
| x
| x
|
|
+---------------------+--------------------+--------------------+---------------------+
|Pitch Bend
| x
| x
|
|
+---------------------+--------------------+--------------------+---------------------+
|
| o
| o
|
|
|
| 0,32
| 0,32
| Bank select
|
|Control
|
|
7
| Volume
|
|
| 1-5,7-31 (*1)
| 1-5,8-31
| RTM control
|
|Change
| 64-95 (*1)
| 64-95
| Effect module on/off|
|
| 64-95
| 64-95
| Signal mute
|
|
| 64-95
| 64-95
| All bypass
|
|
| 1-5,7-31
|
| Pedal control
|
|
| 64-95
|
| CONTROL switch
|
+---------------------+--------------------+--------------------+---------------------+
|Prog
| o (0-79)
| o (0-127)
| Internally mappable |
|Change | True #
| ****************** | U0.1-u9.4,A0.1-d9.4| Total 240 programs |
+---------------------+--------------------+--------------------+---------------------+
|System Exclusive
| o
| o
|
|
+---------------------+--------------------+--------------------+---------------------+
|System | Song Pos
| x
| x
|
|
|
| Song Sel
| x
| x
|
|
|Common | Tune
| x
| x
|
|
+---------------------+--------------------+--------------------+---------------------+
|System
| Clock
| x
| x
|
|
|Real Time | Commands | x
| x
|
|
+---------------------+--------------------+--------------------+---------------------+
|Aux
| Local ON/OFF | x
| x
|
|
|
| All Notes OFF| x
| x
|
|
|Mes- | Active Sense | x
| x
|
|
|sages | Reset
| x
| x
|
|
+---------------------+--------------------+--------------------+---------------------+
|Notes
|
|
(*1) Transmits the patch default value when program changes.
|
|
|
|
|
+-------------------------------------------------------------------------------------+
Mode 1 : OMNI ON, POLY
Mode 2 : OMNI ON, MONO
o : Yes
Mode 3 : OMNI OFF, POLY
Mode 4 : OMNI OFF, MONO
x : No
Français
Español
Italiano
* Die MIDI-Implementationstabelle ist auf der mitgelieferten CD-ROM enthalten.
* Vous trouverez l'implémentation MIDI sur le CD-ROM fourni.
* La tabla de implementación de MIDI se incluye en el disco CD-ROM suministrado.
* L' applicazione MIDI è inclusa nel CD-ROM in dotazione.
ZOOM GFX-8
171
ZOOM CORPORATION
NOAH Bldg., 2-10-2, Miyanishi-cho, Fuchu-shi, Tokyo 183-0022, Japan
PHONE: +81-42-369-7116 FAX: +81-42-369-7115
Printed in Japan GFX-8-5050
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
