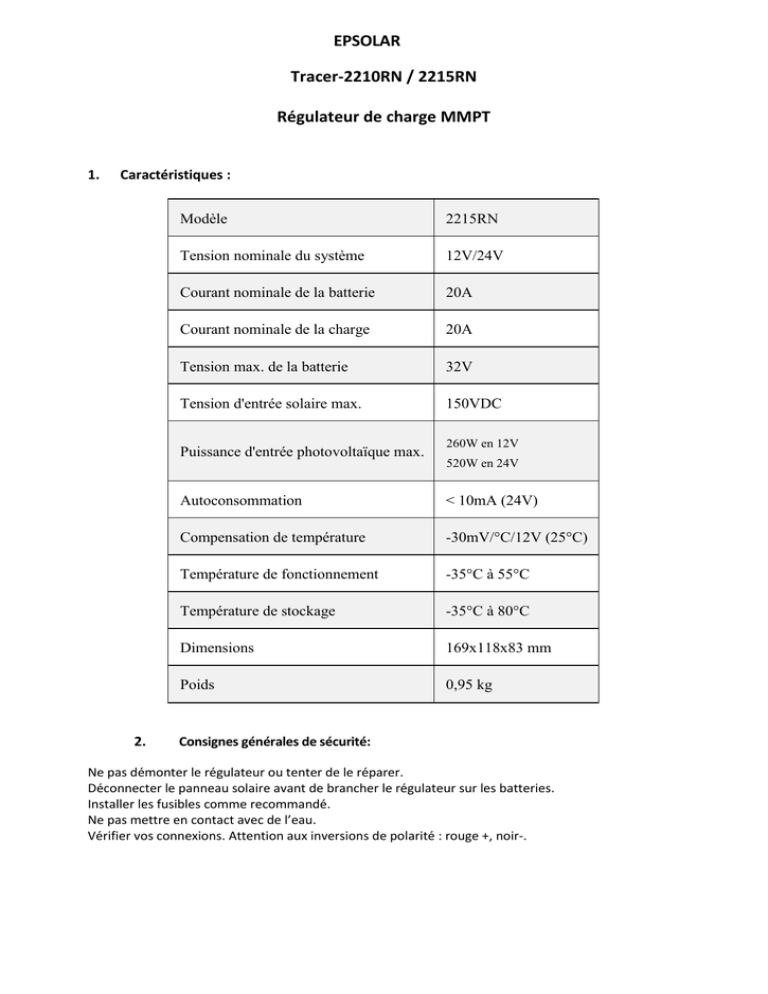

EPSOLAR
Tracer-2210RN / 2215RN
Régulateur de charge MMPT
1.
Caractéristiques :
Modèle
2215RN
Tension nominale du système
12V/24V
Courant nominale de la batterie
20A
Courant nominale de la charge
20A
Tension max. de la batterie
32V
Tension d'entrée solaire max.
150VDC
Puissance d'entrée photovoltaïque max.
2.
260W en 12V
520W en 24V
Autoconsommation
< 10mA (24V)
Compensation de température
-30mV/°C/12V (25°C)
Température de fonctionnement
-35°C à 55°C
Température de stockage
-35°C à 80°C
Dimensions
169x118x83 mm
Poids
0,95 kg
Consignes générales de sécurité:
Ne pas démonter le régulateur ou tenter de le réparer.
Déconnecter le panneau solaire avant de brancher le régulateur sur les batteries.
Installer les fusibles comme recommandé.
Ne pas mettre en contact avec de l’eau.
Vérifier vos connexions. Attention aux inversions de polarité : rouge +, noir-.
3.
Informations générales :
Reconnaissance automatique de la tension batterie : 12 ou 24V.
Reconnaissance automatique du jour et de la nuit.
Fonction « Timer ».
Protection contre les courants inverses.
Protection électronique contre surcharges, décharges profondes et court-circuit.
1. LED d’indication de charge par le panneau :
a. LED verte fixe, le solaire charge la batterie.
b. LED verte clignotante, surtension batterie.
2. LED d’indication de l‘état de charge de la batterie
a. LED verte fixe : tension batterie dans la plage normale.
b. LED vert clignotante : batterie complètement chargée.
c. LED orange fixe : sous-tension batterie.
d. LED rouge fixe : batterie en décharge profonde.
e. LED rouge clignotante : surintensité de charge des batteries (surcharge ou
court-circuit), la charge dépasse 1.25 fois la charge recommandée.
3. Capteur de température (mesure de la température extérieure avec compensation de la
charge en fonction de cette température)
4. Indicateur du paramétrage : Timer 1, Timer 2, type de batterie
5. LED d’indication du réglage sélectionné :
a. LED rouge + lettre « P » : surtension solaire, le régulateur se met en sécurité, il
ouvre ses relais et ne charge pas.
b. LED rouge + lettre « C » : surintensité solaire, le régulateur se met en sécurité, il
ouvre ses relais et ne charge pas.
6. Bouton de réglage : en mode manuel bouton ON /OFF (activation ou désactivation de la
sortie consommateur).
7. Entrée du panneau solaire.
8. Entrée de la batterie.
9. Sortie des consommateurs.
10. Interface de communication RJ45
Optionnel : affichage déporté MT-5 (fourni avec un câble de 2m)
4.
Instructions de montage
Faites attention à la manipulation des batteries, portez les protections adéquates.
Utilisez des outils isolés.
Installez le régulateur dans un endroit sec.
Le régulateur s’utilise avec des batteries Gel ou AGM.
Installez les batteries dans un endroit ventilé.
Installez le régulateur au minimum à 15cm de tout autre objet pour assurer sa ventilation.
Attention ! Risques d’explosion ou de départ de feu en cas de court-circuit entre les bornes
positives et négatives de la batterie (ou des câbles au potentiel + et -).
Contrôlez la tension de chacune des batteries avant la mise en service.
Air chaud
Air frais
Connexion des consommateurs
Les consommateurs DC peuvent être branchés directement sur la sortie consommateur. Un fusible
devra être placé en série sur la borne positive de la sortie consommateurs. La charge demandée
par les consommateurs ne doit pas dépasser 20A.
Connexion du panneau solaire
Attention ! Ne pas brancher le panneau lorsqu’il est sous tension (lorsqu’il est exposé à de la
Fusible
Consommateur
luminosité). Couvrez le panneau avant branchement (ou branchez le lorsqu’il n’y a plus de
luminosité). Le régulateur n’accepte pas plus de 150 VDC sur son entrée solaire.
Panneau solaire
Vérifiez toutes les connexions avant la mise en service. Lorsque la batterie est branchée,
l’indicateur d’état de la batterie (LED n° 2) s’allume (LED verte si la batterie est chargée).
Panneau solaire
Fusible
Fusible
Consommateur
Batterie
5. Paramétrage
Utilisation des fonctions « Timer »
Par défaut, la durée de la nuit programmée est de 10 heures.
Nuit
Nombre
d’heure
Coucher du soleil
Nombre
d’heure
Lever du soleil
Light ON + Light OFF (allumage + extinction de la sortie consommateur)
Lorsqu’au coucher du soleil, la tension solaire descendra sous un niveau défini, le régulateur allumera
la sortie consommateur après 10 minutes. Lorsqu’au lever du soleil, la tension solaire montera audessus d’un niveau défini, le régulateur éteindra la sortie consommateur après 10 minutes.
Light ON + TIMER (1-15h on) (allumage + Timer)
Lorsqu’au coucher du soleil, la tension solaire descendra sous un niveau défini, le régulateur allumera
la sortie consommateur. Le régulateur éteindra la sortie consommateur après un nombre d’heure
défini par l’utilisateur.
Mode test
Lorsqu’au coucher du soleil, la tension solaire descendra sous un niveau défini, le régulateur allumera
la sortie consommateur. Lorsqu’au lever du soleil, la tension solaire montera au-dessus d’un niveau
défini, le régulateur éteindra la sortie consommateur.
Mode manuel
Allumage et extinction de la sortie consommateur manuellement par le bouton « Setting »
Indicateur du Timer1
Affichage digital des paramètres
Indicateur du
Timer2
Indicateur du
type de batterie
Bouton
« Setting »
Le bouton « Setting » permet de naviguer dans le menu : « Mode et Timer 1 », « Timer 2», ou « Batt
type» et de choisir le mode désiré.
Pour paramétrer le régulateur, maintenez le bouton enfoncé pendant 10 secondes. La LED va
clignoter. Lorsque la LED clignote, vous pouvez changer les paramètres en appuyant sur « Settings ».
Pour valider votre choix garder le bouton « Settings » enfoncé pendant 10 secondes. Lorsque la LED
ne clignote plus, votre choix a été enregistré.
Dans le Menu « Timer 1 », vous pouvez paramétrer :
Affichage digital
n
0
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
Timer 1
Timer désactivé : mode manuel activé
allumage toute la nuit
allumage 1 heure après le coucher du soleil
allumage 2 heures après le coucher du soleil
allumage 3 heure après le coucher du soleil
allumage 4 heures après le coucher du soleil
allumage 5 heures après le coucher du soleil
allumage 6 heures après le coucher du soleil
allumage 7 heure après le coucher du soleil
allumage 8 heures après le coucher du soleil
allumage 9 heures après le coucher du soleil
allumage 10 heures après le coucher du soleil
allumage 11 heures après le coucher du soleil
allumage 12 heure après le coucher du soleil
allumage 13 heures après le coucher du soleil
allumage 14 heures après le coucher du soleil
allumage 15 heure après le coucher du soleil
Mode TEST
Mode Manuel : ON/OFF
Dans le Menu « Timer 2 », vous pouvez paramétrer :
Affichage digital
n
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Timer 2
Timer désactivé : mode manuel activé
allumage 1 heure avant le lever du soleil
allumage 2 heures avant le lever du soleil
allumage 3 heures avant le lever du soleil
allumage 4 heures avant le lever du soleil
allumage 5 heures avant le lever du soleil
allumage 6 heures avant le lever du soleil
allumage 7 heures avant le lever du soleil
allumage 8 heures avant le lever du soleil
allumage 9 heures avant le lever du soleil
allumage 10 heures avant le lever du soleil
allumage 11 heures avant le lever du soleil
allumage 12 heures avant le lever du soleil
allumage 13 heures avant le lever du soleil
allumage 14 heures avant le lever du soleil
allumage 15 heures avant le lever du soleil
Choix du type de batterie :
Type de batterie
Batterie plomb scellée
Batterie Gel
Batterie plomb liquide
Affichage digital
1
2
3
