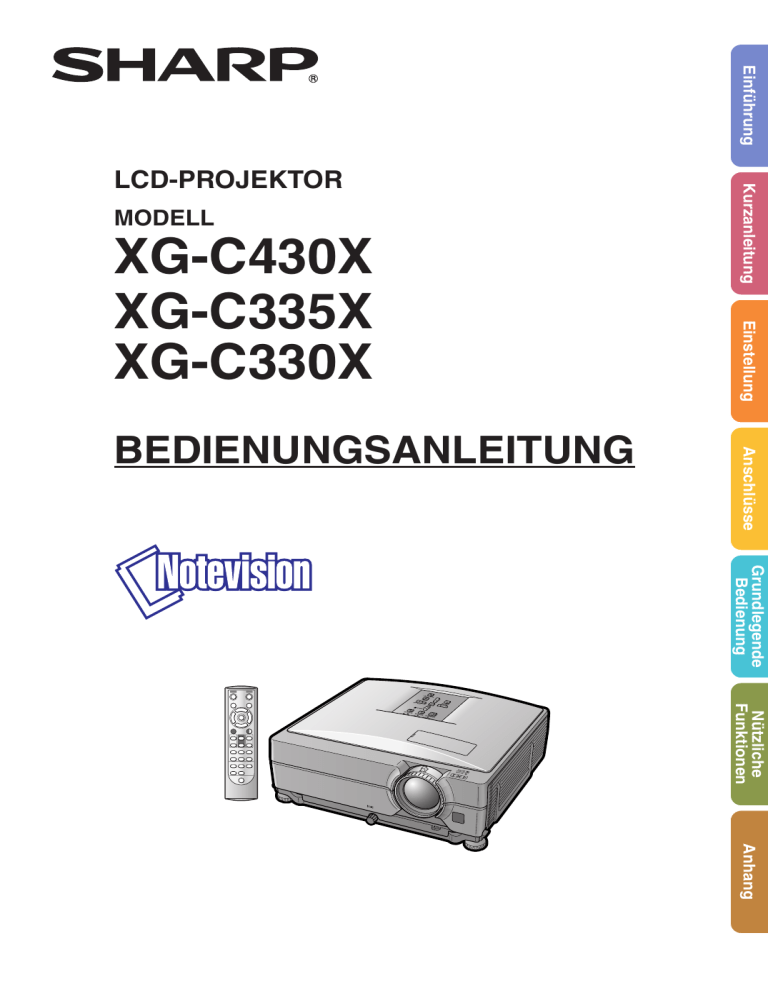

Einführung
MODELL
Anschlüsse
BEDIENUNGSANLEITUNG
Einstellung
XG-C430X
XG-C335X
XG-C330X
Kurzanleitung
LCD-PROJEKTOR
Grundlegende
Bedienung
Nützliche
Funktionen
Anhang
WICHTIG
∑ Zu Ihrer Hilfe bei der Meldung von Verlust oder Diebstahl
des Projektors notieren Sie bitte die Modell- und
Seriennummern, die auf der Unterseite des Projektors
angegeben sind, und bewahren Sie diese Information auf.
∑ Stellen Sie vor dem Wegwerfen der Verpackung sicher, dass der
Inhalt auf die Gegenstände überprüft wird, die in der Liste von
„Mitgeliefertes Zubehör“ auf Seite 10 aufgeführt sind.
Modell-Nr.:
Serien-Nr.:
SPECIAL NOTE FOR USERS IN THE U.K.
The mains lead of this product is fitted with a non-rewireable (moulded) plug incorporating a 10A fuse. Should
the fuse need to be replaced, a BSI or ASTA approved BS 1362 fuse marked
or
and of the same rating as
above, which is also indicated on the pin face of the plug, must be used.
Always refit the fuse cover after replacing the fuse. Never use the plug without the fuse cover fitted.
In the unlikely event of the socket outlet in your home not being compatible with the plug supplied, cut off the
mains plug and fit an appropriate type.
DANGER:
The fuse from the cut-off plug should be removed and the cut-off plug destroyed immediately and disposed of
in a safe manner.
Under no circumstances should the cut-off plug be inserted elsewhere into a 10A socket outlet, as a serious
electric shock may occur.
To fit an appropriate plug to the mains lead, follow the instructions below:
WARNING:
THIS APPARATUS MUST BE EARTHED.
IMPORTANT:
The wires in this mains lead are coloured in accordance with the following code:
Green-and-yellow : Earth / Blue : Neutral / Brown : Live
As the colours of the wires in the mains lead of this apparatus may not correspond with the coloured markings
identifying the terminals in your plug proceed as follows:
∑ The wire which is coloured green-and-yellow must be connected to the terminal in the plug which is marked by
the letter E or by the safety earth symbol
or coloured green or green-and-yellow.
∑ The wire which is coloured blue must be connected to the terminal which is marked with the letter N or coloured black.
∑ The wire which is coloured brown must be connected to the terminal which is marked with the letter L or coloured red.
IF YOU HAVE ANY DOUBT, CONSULT A QUALIFIED ELECTRICIAN.
The supplied CD-ROM contains operation instructions in English, German, French, Swedish, Spanish, Italian, Dutch,
Portuguese, Chinese and Korean. Carefully read through the operation instructions before operating the projector.
Die mitgelieferte CD-ROM enthält Bedienungsanleitungen in Englisch, Deutsch, Französisch, Schwedisch, Spanisch,
Italienisch, Niederländisch, Portugiesisch, Chinesisch und Koreanisch. Bitte lesen Sie die Bedienungsanleitung vor der
Verwendung des Projektors sorgfältig durch.
Le CD-ROM fourni contient les instructions de fonctionnement en anglais, allemand, français, suédois,
espagnol, italien, néerlandais, portugais, chinois et coréen. Veuillez lire attentivement ces instructions avant de
faire fonctionner le projecteur.
Den medföljande CD-ROM-skivan innehåller bruksanvisningar på engelska, tyska, franska, svenska, spanska,
italienska, holländska, portugisiska, kinesiska och koreanska. Läs noga igenom bruksanvisningen innan
projektorn tas i bruk.
El CD-ROM suministrado contiene instrucciones de operación en inglés, alemán, francés, sueco, español,
italiano, holandés, portugués, chino y coreano. Lea cuidadosamente las instrucciones de operación antes de
utilizar el proyector.
Il CD-ROM in dotazione contiene istruzioni per l’uso in inglese, tedesco, francese, svedese, spagnolo, italiano,
olandese, portoghese, cinese e coreano. Leggere attentamente le istruzioni per l’uso prima di usare il
proiettore.
De meegeleverde CD-ROM bevat handleidingen in het Engels, Duits, Frans, Zweeds, Spaans, Italiaans,
Nederlands, Portugees, Chinees en Koreaans. Lees de handleiding zorgvuldig door voor u de projector in
gebruik neemt.
O CD-ROM fornecido contém instruções de operação em Inglês, Alemão, Francês, Sueco, Espanhol, Italiano,
Holandês, Português, Chinês e Coreano. Leia cuidadosamente todas as instruções de operação antes de
operar o projetor.
Bitte lesen Sie diese Bedienungsanleitung vor der Verwendung des Projektors sorgfältig durch.
Einführung
Einführung
DEUTSCH
Es gibt zwei wichtige Gründe für die baldige Garantie-Registrierung dieses neuen Projektors von
SHARP mit Hilfe der dem Projektor beiliegenden REGISTRIERUNGS-KARTE:
1. GARANTIE
Hierdurch wird sichergestellt, dass Sie sofort den vollständigen Anspruch auf die Garantie auf Bauteile,
Service und Personalkosten dieses Gerätes haben.
2. CONSUMER PRODUCT SAFETY ACT
Um sicherzustellen, dass Sie sofort über Sicherheitshinweise zu Inspektionen, Modifizierungen oder
einen Rückruf benachrichtigt werden, die von SHARP aufgrund des Consumer Product Saftey Act von
1972 durchgeführt werden müssen, LESEN SIE BITTE DEN WICHTIGEN ABSCHNITT ÜBER DIE
NUR USA
„EINGESCHRÄNKTE GARANTIE“ DURCH.
WARNUNG:
Helle Lichtquelle. Nicht in den Lichtstrahl schauen oder ihn direkt anschauen. Besonders Kinder
sollten nicht direkt in den Lichtstrahl schauen.
WARNUNG: Um das Risiko von elektrischem Schlag zu verringern, sollte dieses Gerät nicht
Regen oder Feuchtigkeit ausgesetzt werden.
VORSICHT
RISIKO VON ELEKTRISCHEM
SCHLAG. NICHT DIE SCHRAUBEN
ENTFERNEN, AUSGENOMMEN
DIE BESONDERS AUSGEWIESENEN
SERVICESCHRAUBEN FÜR
DEN BENUTZER.
VORSICHT: ZUR VERRINGERUNG DES RISIKOS VON
ELEKTRISCHEM SCHLAG NICHT
DIE ABDECKUNG ENTFERNEN.
KEINE DURCH DEN BENUTZER ZU WARTENDEN BAUTEILE
AUSSER DER LAMPENEINHEIT.
DIE WARTUNG SOLLTE NUR DURCH QUALIFIZIERTES
WARTUNGSPERSONAL AUSGEFÜHRT WERDEN.
WARNUNG:
Der Blitz mit dem Pfeilsymbol innerhalb eines
gleichseitigen Dreiecks warnt den Benutzer vor
dem Vorhandensein unisolierter, potentiell
gefährlicher Stromspannung im Geräteinneren,
die ein Risiko darstellt bzw. elektrische Schläge
verursachen kann.
Das Ausrufezeichen innerhalb eines
gleichseitigen Dreiecks macht den Benutzer
auf wichtige Anweisungen zu Bedienung und
Wartung (Service) des Gerätes in der
mitgelieferten Dokumentation aufmerksam.
Die FCC-Vorschriften besagen, dass jede nicht durch den Hersteller genehmigte Änderung oder
Modifizierung des Gerätes zu einer Annullierung der Betriebsgenehmigung des Gerätes führen
kann.
NUR USA
INFORMATION
Dieses Gerät wurde getestet und entspricht den Einschränkungen bei den Anforderungen für ein digitales Klasse A-Gerät, wie sie in
Teil 15 der FCC-Regelung beschrieben werden. Diese Einschränkungen wurden erstellt, um einen sinnvollen Schutz gegen schädliche
Interferenzen zu gewährleisten, wenn das Gerät in einer kommerziellen Umgebung betrieben wird. Dieses Gerät entwickelt, verwendet
und strahlt Radiofrequenz-Energie ab und kann unter Umständen - wenn es nicht in Übereinstimmung mit dem Benutzerhandbuch
aufgestellt und betrieben wird - schädliche Interferenzen bei der Radiokommunikation verursachen. Der Betrieb dieses Gerätes in
einem Wohnbereich führt aller Wahrscheinlichkeit nach zu schädlichen Interferenzen; in einem solchen Fall liegt es beim Benutzer, auf
eigene Kosten geeignete Maßnahmen zur Beseitigung der Interferenzen zu ergreifen.
NUR USA
Das mitgelieferte Computer-Kabel muss mit diesem Gerät verwendet werden. Das Kabel wird mitgeliefert
um sicherzustellen, dass das Gerät den FCC-Vorschriften der Klasse A entspricht.
NUR USA
WARNUNG:
Dies ist ein Gerät der Klasse A. Dieses Gerät kann im Wohnbereich Funkstörungen verursachen; in diesem Fall
kann vom Betreiber verlangt werden, angemessene Gegenmaßnahmen durchzuführen und dafür aufzukommen.
Geräuschpegel LpA: <70 dB
Gemessen nach EN ISO 7779: 2001
-1
WARNUNG:
Der Kühlventilator in diesem Projektor läuft nach der Aktivierung des Standby-Modus etwa 90 Sekunden lang
weiter. Während des normalen Betriebs sollte der Projektor immer mit der STANDBY-Taste (Bereitschaft) des
Projektors oder der Fernbedienung in den Standby-Modus geschaltet werden. Stellen Sie sicher, dass der Lüfter
gestoppt ist, bevor Sie den Projektor im Ablagekasten ablegen.
WÄHREND DES NORMALEN BETRIEBES SOLLTE DER PROJEKTOR NIEMALS DURCH ABTRENNEN DES
NETZKABELS AUSGESCHALTET WERDEN. EIN AUSSCHALTEN DES GERÄTES AUF DIESE WEISE HAT EINE
VERKÜRZUNG DER LAMPENLEBENSDAUER ZUR FOLGE.
ENTSORGUNG DES GERÄTES
In diesem Projektor wurde Zinn-Blei-Lötmaterial verwendet und die unter Druck stehende Lampe enthält eine
kleine Menge Quecksilber. Die besondere Entsorgung dieser Materialien kann aufgrund von Gesetzen zum
Umweltschutz vorgeschrieben sein. Wenden Sie sich hinsichtlich Entsorgungs- und Recycling-Informationen an
die örtlichen Behörden oder, wenn Sie in den Vereinigten Staaten von Amerika wohnen, an die Electronic Industries
Alliance: www.eiae.org
Vorsichtsmaßnahmen beim Austauschen der Lampe
Siehe den Abschnitt „Austauschen der Lampe“ auf Seite 60.
Dieser SHARP-Projektor verfügt über ein LCD-Panel (Flüssigkristalldisplay). Dieses hochentwickelte Display umfasst
786.432 Pixel (x RGB) TFT (Dünnfilmtransistoren). Wie bei allen technologisch fortschrittlichen, elektronischen
Geräten, z. B. Großbild-Fernsehern, Videosystemen bzw. Videokameras, sind bestimmte Toleranzgrenzen für die
Funktionen gegeben.
Dieses Gerät hat einige inaktive, innerhalb akzeptierter Toleranzgrenzen liegende Bildpunkte, die als leuchtende
oder als nicht aktive Punkte auf der Bildwand wiedergegeben werden. Dies hat keinen Einfluss auf die Bildqualität
oder die Lebensdauer des Gerätes.
∑ Microsoft® und Windows® sind eingetragene Warenzeichen der Microsoft Corporation in den Vereinigten
Staaten und/oder anderen Ländern.
∑ PC/AT ist ein eingetragenes Warenzeichen der International Business Machines Corporation in den
Vereinigten Staaten.
∑ Adobe® Reader® ist ein Warenzeichen der Adobe Systems Incorporated.
∑ Macintosh® ist ein eingetragenes Warenzeichen von Apple Computer, Inc. in den Vereinigten Staaten
und/oder anderen Ländern.
∑ Alle anderen Firmen- oder Produktnamen sind Warenzeichen oder eingetragene Warenzeichen der
entsprechenden Firmen.
Autorisierter Repräsentant für den Markt der Europäischen Gemeinschaft
SHARP ELECTRONICS (Europe) GmbH
Sonninstraße 3, D-20097 Hamburg
-2
NUR E.U.
Einführung
Über diese Bedienungsanleitung
• In dieser Bedienungsanleitung werden die Abbildungen und Bildschirmanzeigen zur Erläuterung
vereinfacht dargestellt und können von der tatsächlichen Anzeige etwas abweichen.
Verwendung des Menü-Bildschirms
Einstelltasten
('/"/\/|)
ENTER-Taste
In diesem Schritt
verwendete Tasten
MOUSE/
Einstellungstasten
('/"/\/|)
MENU-Taste
MENU-Taste
ENTERTaste
RETURN-Taste
RETURN-Taste
In diesem Schritt
verwendete Tasten
Menüoptionen
Beispiel: Anpassen von „Helligk.“
• Dieser Vorgang kann auch mit Hilfe der am Projektor befindlichen Tasten ausgeführt werden.
In diesem Schritt
verwendeter Taste
1
2
MENU drücken.
• Der „Bild“-Menü-Bildschirm für die
ausgewählte Eingang-Betriebsart wird
angezeigt.
| oder \ drücken, um die
anderen Menü-Bildschirme
anzeigen zu lassen.
• Das Menüsymbol für den eingestellten
Menü-Bildschirm wird hervorgehoben.
Menüsymbol
Menü-Bildschirm
Beispiel: Bildschirmmenü „Bild“ im
COMPUTER/COMPONENT 1
(RGB)-Modus
Menüsymbole
Bildmodus
Kontrast
Helligk.
Rot
Blau
CLR Temp
Reset
Signaltyp
COMP.1
Standard
0
0
0
0
7500K
Auto
Bildschirmanzeige
Fein-Sync.
Optionen1
Optionen2
WÄ./EINS.
ZURÜCK
OK
AUS
Sprache
Hinweis
• Das „Fein-Sync.“-Menü ist für VIDEO
oder S-VIDEO nicht verfügbar.
-42
Info ................ Kennzeichnet Sicherheitshinweise zur Verwendung des Projektors.
Hinweis ........ Kennzeichnet Zusatzinformationen zur Einstellung und zum Betrieb des Projektors.
Für weiteren Bezug
Wartung
Seite 55
Fehlersuche
Seiten 64 und 65
Register
Seite 68
-3
Inhaltsverzeichnis
Vorbereitung
Einführung
Über diese Bedienungsanleitung ................. 3
Inhaltsverzeichnis .......................................... 4
Zugriff auf die
PDF-Bedienungsanleitungen .................. 6
WICHTIGE SICHERHEITSHINWEISE ............ 7
Zubehör ......................................................... 10
Tastenbezeichnungen und
Tastenfunktionen .................................... 12
Verwendung der Fernbedienung ................ 15
Reichweite ......................................................... 15
Einlegen der Batterien ....................................... 15
Kurzanleitung
Kurzanleitung ............................................... 16
Einstellung
Einrichten des Projektors ............................ 18
Einrichten des Projektors ................................... 18
Projektionsmodus (PRJ. -Mod.) ......................... 19
Aufbewahrung des Projektors .................... 20
Verwendung der Tragetasche ........................... 20
Anschlüsse
Muster für Verbindungskabel ...................... 21
Anschluss an einen Computer ................... 23
Anschluss mit Videogeräte ......................... 25
Projektorsteuerung unter Verwendung
eines Computers .................................... 27
Anschluss an einen Monitor mit RGBEingangsanschluss ................................ 28
Anschluss an einen Verstärker oder an
ein anderes Audiogerät .......................... 29
Verwendung
Grundlegende Bedienung
Ein- und Ausschalten des Projektors ........ 30
Anschluss des Netzkabels ................................ 30
Einschalten des Projektors ................................ 30
Ausschalten des Projektors (Aktivierung des
Standby-Modus) .......................................... 30
Bild-Projektion .............................................. 31
Verwendung Einstellfüße ................................... 31
Korrektur eines Trapezfehlers ............................ 32
Anpassung des Objektivs ................................. 33
Wechseln der EINGANG-Betriebsart ................ 34
Einstellung der Lautstärke ................................. 35
Anzeige des Schwarzbildschirms und
vorübergehendes Abschalten des Tons ..... 35
Anzeige einer Vergrößerung eines Bildteils ...... 35
Einfrieren eines Bildes ....................................... 35
Anzeige und Einstellung des Pausen-Timers .... 36
-4
Umschalten des Eco-/Leise-Modus .................. 36
Auswählen des Bildmodus ................................ 36
Größenänderungs-Modus ................................. 37
Verwendung der Fernbedienung als
drahtlose Computer-Maus .......................... 39
Nützliche Funktionen
Menüpunkte .................................................. 40
Verwendung des Menü-Bildschirms .......... 42
Menüoptionen .................................................... 42
Bildanpassung („Bild“-Menü) ..................... 44
Auswählen des Bildmodus ................................ 44
Einstellung des Bildes ....................................... 44
Einstellung der Farbtemperatur ......................... 45
Einstellung des Signaltyps ................................ 45
Auswählen des dynamischen Bereichs ............ 45
Auswählen des Progressiv-Modus .................... 45
Videosystem festlegen ...................................... 45
Einstellung des Computerbildes
(„Fein-Sync.“-Menü) ............................... 46
Einstellung des Computerbildes ....................... 46
Auflösung-Einstellung ........................................ 46
Auto-Sync.-Einstellung ...................................... 46
Prüfung des Eingangssignals ........................... 46
Verwendung des „Optionen1“-Menüs ....... 47
Prüfung des Lampen-Lebensdauerstatus ......... 47
Auswählen des Größenänderungs-Modus ........ 47
Anpassen der Bildposition ................................ 47
Trapezkorrektur .................................................. 48
Einstellung der Bildschirmanzeige .................... 48
Auswahl eines Start- und Hintergrundbildes ..... 48
Eco-/Leise-Modus-Einstellung ........................... 48
Automatische Stromausschalt-Funktion ............ 48
Einstellen des Systemsound ............................. 49
Auswahl der Position des Menü-Bildschirms .... 49
Systemverrieg. ................................................... 49
Tastensperre-Funktion ....................................... 50
Direkte Einschaltfunktion ................................... 50
Hilfreiche Funktionen, die während der
Installation eingestellt werden können
(„Optionen2“-Menü) ............................... 51
Einstellen eines Kennworts ................................ 51
Wenn Sie das Kennwort vergessen .................. 51
Lautsprecher-Einstellung ................................... 52
Audioausgangstyp festlegen ............................ 52
Wiedergabe mit der Kehrbild-/
Umkehrbild-Funktion ................................... 52
Lüfter-Modus-Einstellung ................................... 52
Monitor-Ausgang ............................................... 52
LAN/RS232C ..................................................... 52
Übertragungsgeschwindigkeit festlegen
(RS-232C) ................................................... 52
DHCP Client-Einstellung .................................... 53
TCP/IP-Einstellung ............................................. 53
Überprüfung der Netzwerk-Informationen
für den Projektor .......................................... 54
Rückkehr zu den Grundeinstellungen ............... 54
Auswählen der Sprache für die
Bildschirmanzeige ...................................... 54
Einführung
Referenz
Anhang
Wartung ......................................................... 55
Austauschen des Luftfilters ........................ 56
Austauschen des Luftfilters ................................ 56
Wartungsanzeigen ....................................... 58
Hinweise zur Lampe ..................................... 60
Lampe ............................................................... 60
Warnhinweise zur Lampe .................................. 60
Austauschen der Lampe ................................... 60
Ausbau und Installation der Lampeneinheit ...... 61
Rückstellung des Lampen-Timers ..................... 62
Computer-Kompatibilitätstabelle ................ 63
Fehlersuche .................................................. 64
SHARP-Kundendienst ................................. 66
Technische Daten ......................................... 67
Register ......................................................... 68
EINRICHTUNGS-ANLEITUNG
Beziehen Sie sich für
Einzelheiten auf die
„EINRICHTUNGSANLEITUNG“, die sich auf der
beiliegenden CD-ROM
befindet.
Einstellung der Bildwand .............................. 2
Bildwandgröße und Projektionsabstand ..... 3
Objektiv austauschen ................................... 9
Verbindungs-Pin-Zuweisungen .................. 11
RS-232C-Spezifikationen und
Befehlseinstellungen ............................. 13
Einstellung des ProjektornetzwerkUmfeldes ................................................. 18
Steuerung des Projektors via LAN ............. 24
Einstellung des Projektors für die
Verwendung von RS-232C oder
Telenet ..................................................... 29
Wiedereinstellung des Lampentimers des
Projektors über LAN .............................. 39
Fehlersuche .................................................. 41
Abmessungen .............................................. 44
-5
Zugriff auf die PDF-Bedienungsanleitungen
Die CD-ROM beinhaltet Bedienungsanleitungen im PDF-Format in mehreren Sprachen, damit
Sie auch dann mit dem Projektor arbeiten können, wenn Sie dieses Bedienungsanleitungen
nicht vorliegen haben. Zur Verwendung dieser Anleitungen muss der Adobe® Reader® auf
Ihrem PC (Windows® oder Macintosh®) installiert sein.
Bitte laden Sie Adobe® Reader ® aus dem Internet (http://www.adobe.com) herunter.
Zugriff auf die PDF-Bedienungsanleitungen
Für Windows®:
1 Die CD-ROM in das CD-ROM-Laufwerk
einlegen.
2 Das Symbol „Arbeitsplatz“ doppelt anklicken.
3 Das „CD-ROM“-Laufwerk doppelt anklicken.
4 Wenn Sie sich die Bedienungsanleitung
anzeigen lassen möchten
1) Den „MANUALS“-Ordner doppelt anklicken.
2) Die einzusehende Sprache (Ordnername)
doppelt anklicken.
3) Die PDF-Datei „C430_“ doppelt anklicken,
um auf die Bedienungsanleitung des
Projektors zuzugreifen.
Wenn Sie sich die Einrichtungs-Anleitung
anzeigen lassen möchten
1) Den „SETUP“-Ordner doppelt anklicken.
2) Die einzusehende Sprache (Ordnername)
doppelt anklicken.
3) Die PDF-Datei „C430_S“ doppelt anklicken,
um auf die Einrichtungs-Anleitung zuzugreifen.
Für Macintosh®:
1 Die CD-ROM in das CD-ROM-Laufwerk
einlegen.
2 Das Symbol „CD-ROM“ doppelt anklicken.
3 Wenn Sie sich die Bedienungsanleitung
anzeigen lassen möchten
1) Den „MANUALS“-Ordner doppelt anklicken.
2) Die einzusehende Sprache (Ordnername)
doppelt anklicken.
3) Die PDF-Datei „C430_“ doppelt anklicken,
um auf die Bedienungsanleitung des
Projektors zuzugreifen.
Wenn Sie sich die Einrichtungs-Anleitung
anzeigen lassen möchten
1) Den „SETUP“-Ordner doppelt anklicken.
2) Die einzusehende Sprache (Ordnername)
doppelt anklicken.
3) Die PDF-Datei „C430_S“ doppelt anklicken,
um auf die Einrichtungs-Anleitung zuzugreifen.
Info
• Wenn die gewünschte PDF-Datei nicht durch das doppelte Anklicken mit der Maus geöffnet werden
kann, sollte zuerst Adobe® Reader® gestartet und dann die gewünschte Datei mit den Menüs „Datei“,
„Öffnen“ bestimmt werden.
-6
Einführung
WICHTIGE SICHERHEITSHINWEISE
ACHTUNG: Vor der ersten Inbetriebnahme dieses Gerätes sollten Sie diese Bedienungsanleitung
durchlesen und für die Bezugnahme gut aufbewahren.
Elektrische Energie kann viele nützliche Funktionen ausführen. Dieses Gerät wurde so konstruiert, dass es die
Sicherheit von Personen gewährleistet. FALSCHE VERWENDUNG KANN ZU ELEKTRISCHEN SCHLÄGEN
ODER ZU EINEM BRAND FÜHREN. Damit die in diesem Gerät eingebauten Sicherheitsfunktionen nicht
umgangen werden, sollten die folgenden Hinweise für Installation, Verwendung und Wartung befolgt werden.
1. Lesen Sie die Anleitungen
Alle Sicherheitshinweise und Bedienungsanleitungen sollten vor der
Verwendung des Gerätes gelesen werden.
2. Bewahren Sie die Anleitungen auf
Die Sicherheitshinweise und Bedienungsanleitungen sollten für zukünftige
Bezugnahme aufbewahrt werden.
3. Beachten Sie die Warnungen
Alle Warnungen auf dem Gerät und in der Bedienungsanleitung sollten
beachtet werden.
4. Folgen Sie den Anleitungen
Alle Bedienungs- und Gebrauchsanleitungen sollten befolgt werden.
5. Reinigung
Den Stecker dieses Gerätes vor dem Reinigen von der Steckdose
abtrennen. Keine flüssigen Reinigungsmittel oder Sprühreiniger verwenden.
Zum Reinigen ein angefeuchtetes Tuch verwenden.
6. Zubehör
Vom Geräte-Hersteller nicht empfohlenes Zubehör sollte nicht verwendet
werden, da es eine Gefahrenquelle darstellen kann.
7. Wasser und Feuchtigkeit
Dieses Gerät nicht in der Nähe von Wasser verwenden - z.B. in der Nähe
einer Badewanne, eines Waschbeckens, einer Küchenspüle oder einer
Waschmaschine, in einem feuchten Keller oder in der Nähe eines
Schwimmbeckens usw.
8. Zubehör
Das Gerät nicht auf einem instabilen Wagen, einem Ständer, einem Stativ,
einer Halterung oder auf einem Tisch aufstellen. Das Gerät kann
herunterfallen und es können ernsthafte Körperverletzungen bei Kindern
oder Erwachsenen auftreten oder es kann zu Beschädigungen des Gerätes
kommen. Nur Wagen, Ständer, Stativ, Halterung oder einen Tisch
verwenden, der vom Hersteller empfohlen wird oder zusammen mit dem
Gerät verkauft wird. Bei Befestigung an einer Wand oder in einem Regal
den Anleitungen des Herstellers folgen und einen vom Hersteller
empfohlenen Befestigungssatz verwenden.
9. Transport
Das auf einem Regal aufgestellte Gerät sollte
zusammen mit dem Regal vorsichtig bewegt
werden. Ein schnelles Anhalten, übermäßige
Gewalt und unebene Oberflächen können zum
Umstürzen des Gerätes oder des Regals führen.
10. Belüftung
Schlitze und Öffnungen im Gehäuse sind für die Belüftung vorgesehen,
stellen den Betrieb des Gerätes sicher und schützen vor Überhitzen. Diese
Öffnungen sollten niemals blockiert werden, indem das Gerät auf einem
Bett, Sofa, Teppich oder einer ähnlichen Oberfläche aufgestellt wird. Das
Gerät sollte nur in einem andern Gehäuse, z.B. einem Bücherregal oder
Schrank eingebaut werden, wenn eine ausreichende Belüftung
sichergestellt ist oder den Anleitungen des Herstellers Folge geleistet wurde.
11. Stromversorgung
Dieses Gerät sollte nur mit der auf dem Aufkleber bezeichneten Stromquelle
betrieben werden. Falls Fragen über die Art der Stromversorgung auftreten,
wenden Sie sich an den Händler oder das örtliche
Energieversorgungsunternehmen. Bei Geräten, die mit Batterien oder
anderen Stromquellen betrieben werden, siehe die Bedienungsanleitung.
12. Erdung oder Polarisierung
Dieses Produkt ist mit einer der folgenden Arten von Steckern ausgestattet.
Sollte es nicht möglich sein, den Stecker in die Netzsteckdose einzustecken,
lassen Sie sich bitte von Ihrem Elektriker beraten.
Umgehen Sie jedoch auf keinen Fall den Sicherheitszweck des Steckers.
a. Zweidraht (Netz)-Stecker.
b. Dreidraht-Erde (Netz)-Stecker mit einem
Erdungsanschluss.
Dieser Stecker passt ausschließlich in eine ErdungsNetzsteckdose.
13. Schutz des Netzkabels
Netzkabel sollten nicht im Durchgangsbereich von Personen verlegt werden
oder an Orten, an denen Gegenstände auf sie gestellt oder gelegt werden.
Besondere Beachtung sollten die Stecker der Kabel, Verlängerungskabel
mit Steckdosen und die Stellen finden, an denen die Kabel aus dem Gerät
austreten.
14. Blitzschlag
Als zusätzlicher Schutz dieses Gerätes während eines Gewitters, oder wenn
es für längere Zeit unbeaufsichtigt steht und nicht verwendet wird, sollte
der Netzstecker von der Steckdose abgetrennt werden. Dadurch wird eine
Beschädigung des Gerätes durch Blitzschlag und Spannungsstöße in der
Stromleitung vermieden.
15. Überladung
Nicht die Netzsteckdosen, die Verlängerungskabel oder
Verlängerungskabel mit Steckdosen überladen, da dies Feuer oder
elektrischen Schlag verursachen kann.
16. Eindringen von Gegenständen und Flüssigkeiten
Niemals Gegenstände durch die Öffnungen in das Gerät einführen, da dies
zum Kontakt mit stromführenden Teilen und zu Kurzschlüssen führen und
Feuer oder einen elektrischen Schlag zur Folge haben kann. Keine
Flüssigkeiten auf dem Gerät verschütten.
17. Wartung
Nicht versuchen, das Gerät selbst zu warten, da beim Öffnen oder Entfernen
der Abdeckungen gefährliche Stromspannungen oder andere Gefahren
vorhanden sind. Alle Wartungsarbeiten dem Kundendienst überlassen.
18. Wartung durch den Kundendienst
Das Gerät sofort von der Steckdose abtrennen und den Kundendienst
benachrichtigen, falls folgende Situationen eintreten:
a. Wenn das Netzkabel oder der Netzstecker beschädigt ist.
b. Wenn Flüssigkeit in das Gerät eingedrungen ist oder Gegenstände
hineingefallen sind.
c. Wenn das Gerät mit Regen oder Wasser in Kontakt gekommen ist.
d. Wenn das Gerät nicht normal betrieben werden kann, selbst wenn
die Bedienungsanweisungen befolgt werden. Nur diejenigen Regler
einstellen, die in der Bedienungsanleitung beschrieben werden,
da die falsche Einstellung anderer Regler eine Beschädigung zur
Folge haben kann, und umfangreiche Reparaturarbeiten durch
einen qualifizierten Techniker zur Wiederherstellung des Gerätes
für einen normalen Betrieb notwendig werden.
e. Wenn das Gerät fallengelassen und beschädigt wurde.
f. Wenn eine Änderung des normalen Betriebs festgestellt wird, die
eine Wartung notwendig macht.
19. Austauschteile
Falls Austauschteile benötigt werden, ist sicherzustellen, dass der
Wartungstechniker die vom Hersteller vorgeschriebenen Bauteile
verwendet, welche die gleichen Eigenschaften wie die Original-Bauteile
aufweisen. Die Verwendung von anderen als Original-Bauteilen kann Feuer,
elektrischen Schlag oder andere Gefahren zur Folge haben.
20. Sicherheitsprüfung
Nach Beendigung einer Wartung oder Reparatur dieses Gerätes den
Wartungstechniker mit der Durchführung einer Sicherheitsprüfung
beauftragen und überprüfen lassen, dass das Gerät in einem sicheren
Betriebszustand ist.
21. Wand- oder Deckenmontage
Dieses Gerät sollte nur so an eine Wand oder Decke montiert werden, wie
es vom Hersteller empfohlen wird.
22. Wärmequellen
Dieses Gerät sollte nicht in der Nähe von Wärmequellen wie Heizkörpern,
Heizern, Öfen oder anderen Geräten (einschließlich Verstärkern) aufgestellt
werden, die Wärme produzieren.
-7
WICHTIGE SICHERHEITSHINWEISE
Lesen Sie bei der Einrichtung Ihres Projektors
unbedingt die folgenden Sicherheitshinweise.
Vorsichtsmaßnahmen bei der Handhabung
der Lampeneinheit
■ Wenn die Lampe zerspringt, kann
es zu Verletzungen durch
Glassplitter kommen. Falls die
Lampe zerspringt, sollten Sie die
Lampe von einem von SHARP
autorisierten
Händler
für
Projektoren oder vom Kundendienst
austauschen lassen.
Siehe den Abschnitt „Austauschen
der Lampe“ auf Seite 60.
■ Wenn Sie den Projektor in Höhenlagen mit dünner
Luft verwenden, Stellen Sie „Lüfter-Mod.“ auf
„Hoch“. Wenn dies nicht ausgeführt wird, kann u.a.
die Lebensdauer des optischen Systems
beeinträchtigt werden.
CAUTION
PRECAUCIÓN
PRÉCAUTION
Vorsichtsmaßnahmen bei der Aufstellung
des Projektors
■ Im Hinblick auf möglichst wenig Wartungsintervalle
und Aufrechterhaltung der Bildqualität empfiehlt
SHARP, den Projektor nicht in Räumen mit hoher
Luftfeuchtigkeit, Staub und Zigarettenrauch
aufzustellen. Wenn der Projektor in dieser Umgebung
verwendet wird, müssen die Belüftungsöffnungen und
das Objektiv öfter gereinigt werden. Wenn der
Projektor regelmäßig gereinigt wird, wird die
Betriebsdauer bei Verwendung des Gerätes in einer
solchen Umgebung nicht reduziert. Eine interne
Gerätereinigung darf nur von einem von SHARP
autorisierten Händler für Projektoren oder vom
Kundendienst durchgeführt werden.
Stellen Sie den Projektor nicht dort auf,
wo er direktem Sonnenlicht oder hellem
Licht ausgesetzt ist.
■ Positionieren Sie die Bildwand so, dass sie nicht
direktem Sonnenlicht oder Raumbeleuchtung
ausgesetzt ist. Licht, das direkt auf die Bildwand
einfällt, schwächt die Farben und macht das
Betrachten schwierig. Schließen Sie die Vorhänge
und dämpfen Sie das Licht, wenn die Bildwand in
einem sonnigen oder hellen Raum aufgestellt wird.
Der Projektor kann gefahrlos auf den
Maximalwinkel von 9 Grad geneigt
werden.
■ Eine Platzierung sollte innerhalb von ±9 Grad horizontal erfolgen.
-8
Bei Verwendung des Projektors in
Höhenlagen wie in Berggebieten (in
Höhen von ca. 1.500 m (4.900 Fuß) oder
mehr)
Warnung zur Anbringung des Projektors
an hoher Stelle.
■ Beim Anbringen des Projektors an einer hohen
Stelle muss er sicher befestigt werden, um
Verletzungen durch Herunterfallen zu vermeiden.
Setzen Sie den Projektor keinen harten
Stößen und/oder Vibrationen aus.
■ Handhaben Sie das Objektiv vorsichtig und
schlagen Sie nicht gegen das Objektiv bzw.
beschädigen Sie die Objektivoberfläche nicht.
Gönnen Sie Ihren Augen gelegentlich eine Pause.
■ Ununterbrochenes Betrachten der Bildwand über
Stunden überanstrengt Ihre Augen. Gönnen Sie
Ihren Augen unbedingt gelegentlich eine Pause.
Vermeiden Sie Aufstellungsorte, an denen
extreme Temperaturen herrschen.
■ Die Betriebstemperatur für den Projektor liegt bei
41°F bis 95°C (+5°C bis +35°C).
■ Die Lagertemperatur für den Projektor liegt bei
–4°F bis 140°F (–20°C bis +60°C).
Blockieren Sie nicht die Luftaustritt- und
Einsaugöffnungen.
■ Halten Sie mindestens 7 7/8 Zoll (20 cm) Abstand
zwischen der Luftaustrittöffnung und der nächsten
Wand oder einem Gegenstand ein.
■ Vergewissern Sie sich, dass die Einsaugöffnung
und die Luftaustrittöffnung nicht blockiert ist.
■ Wenn der Kühlventilator blockiert wird, schaltet die
Schutzschaltung den Projektor automatisch in den
Standby-Modus. Dies zeigt keine Fehlfunktion an
(siehe Seiten 58 und 59). Das Netzkabel des
Projektors von der Steckdose abtrennen und
mindestens 10 Minuten warten. Stellen Sie den
Projektor dort auf, wo die Einsaug- und
Austrittöffnungen nicht blockiert werden, schließen
Sie das Netzkabel wieder an und schalten Sie den
Projektor ein. Dadurch wird der Projektor wieder
auf den normalen Betrieb eingestellt.
■ Stellen Sie bei der Verwendung des Projektors
sicher, dass er keinen harten Erschütterungen und/
oder Vibrationen ausgesetzt wird, da er andernfalls
beschädigt werden könnte. Handhaben Sie das
Objektiv besonders vorsichtig. Wenn Sie
beabsichtigen, den Projektor längere Zeit nicht zu
verwenden, trennen Sie sowohl das Netzkabel von
der Netzsteckdose als auch alle anderen an den
Projektor angeschlossenen Kabel ab.
■ Fassen Sie den Projektor beim Tragen nicht an
der Linse.
■ Stellen Sie bei der Aufbewahrung des Projektors
sicher, dass der Objektivdeckel am Projektor
befestigt ist. (Siehe Seite 12.)
■ Setzen Sie die Tragetasche und den Projektor
keinem direkten Sonnenlicht aus und stellen Sie
beides nicht neben Wärmequellen ab. Die
Tragetasche oder der Projektor könnte die Farbe
ändern oder verformt werden.
Einführung
Vorsichtsmaßnahmen bei der Verwendung
des Projektors
Info
• Der Kühlventilator reguliert die interne
Temperatur; seine Leistung wird automatisch
geregelt. Das Ventilatorgeräusch kann sich
während des Projektorbetriebes entsprechend
der Ventilatordrehzahl ändern. Dies zeigt keine
Fehlfunktion an.
• Auch wenn Sie den Netzstecker nach dem
Betrieb des Projektors abziehen, läuft der
Lüfter noch eine Zeit lang weiter. Wenn
Sie den Projektor im Ablagekasten
ablegen, stellen Sie sicher, dass der Lüfter
gestoppt ist.
Andere angeschlossene Geräte
■ Wenn ein Computer oder ein anderes audiovisuelles
Gerät an den Projektor angeschlossen wird, die
Anschlüsse NACH Abziehen des Projektornetzkabels
von der Netzsteckdose und Ausschalten des
anzuschließenden Gerätes ausführen.
■ Bitte lesen Sie für die Anschlussausführung die
Bedienungsanleitung des Projektors und des
anzuschließenden Gerätes.
Verwendung des Projektors in anderen
Ländern
■ Die Stromspannung und die Steckerform kann je
nach Region oder Land, in dem Sie den Projektor
verwenden, unterschiedlich sein. Verwenden Sie,
wenn der Projektor in Übersee verwendet wird,
unbedingt das für das jeweilige Land zu
verwendende Netzkabel.
Temperatur-Überwachungsfunktion
■ Wenn der Projektor aufgrund von
Problemen bei der Aufstellung
oder wegen eines Blockierens
der Luftaustrittsöffnungen zu
warm wird, leuchtet „ “ und „
“ in der unteren
linken Ecke des Bildes. Wenn die Temperatur weiterhin
ansteigt, wird die Lampe ausgeschaltet und die
Temperaturwarn-Anzeige auf dem Projektor blinkt.
Nach einer Abkühlzeit von 90 Sekunden wird der
Projektor in den Standby-Modus geschaltet. Für
Einzelheiten siehe den Abschnitt „Wartungsanzeigen“
auf Seite 58.
-9
Zubehör
Mitgeliefertes Zubehör
Fernbedienung
RRMCGA502WJSA
Zwei R6-Batterien
(„AA“, UM/SUM-3, HP-7 oder entsprechend)
Netzkabel*
(1)
(2)
Für USA, Kanada usw.
(6' (1,8 m))
QACCDA007WJPZ
(3)
Für Europa, außer
Großbritannien
(6' (1,8 m))
QACCVA011WJPZ
(4)
Für Großbritannien,
Hongkong und Singapur
(6' (1,8 m))
QACCBA036WJPZ
Für Australien, Neuseeland und Ozeanien
(6' (1,8 m))
QACCLA018WJPZ
*Das Netzkabel verwenden, dessen Stecker mit der in Ihrem Land verwendeten Steckdose übereinstimmt.
RGB-Kabel
(10' (3,0 m))
QCNWGA045WJPZ
DIN-D-Sub RS-232CAdapter
(5 57/64" (15 cm))
QCNWGA015WJPZ
Objektivkappe
(befestigt)
PCAPHA026WJSA
ObjektivdeckelRiemen
UBNDTA017WJZZ
Tragetasche
GCASNA020WJSA
∑ Bedienungsanleitung (diese Anleitung (TINS-D048WJZZ) und CD-ROM (UDSKAA087WJZZ))
Optionales Zubehör
■ 3 RCA an 15-Pin-D-Sub-Kabel (10' (3,0 m))
■ Fernbedienungsempfänger
■ Lampeneinheit
AN-C3CP2
AN-MR2
AN-C430LP
Hinweis
∑ Möglicherweise sind nicht alle Optionale Zubehörteile in allen Regionen erhältlich. Bitte wenden Sie sich
an einen von SHARP autorisierten Händler für Projektoren oder an den Kundendienst.
-10
Einführung
Optional erhältliche Objektive
■ Objektiv
Weitwinkel-Zoomobjektiv (× 1,5 – 1,9)
Tele-Zoomobjektiv (× 2,2 – 2,8)
Tele-Zoomobjektiv (× 3,3 – 5,1)
Tele-Zoomobjektiv (× 5,2 – 7,2)
AN-C12MZ
AN-C18MZ
AN-C27MZ
AN-C41MZ
Projektionsabstand für 100" Bilddiagonale
9'11" – 12'5" (3,0 m – 3,8 m)
14'10" – 18'10" (4,5 m – 5,7 m)
22' – 33'11" (6,7 m – 10,3 m)
34'5" – 48'4" (10,5 m – 14,7 m)
Der Projektor wird mit dem Standard-Zoomobjektiv geliefert.
Für Spezialanwendungen bietet Sharp auch optional erhältliche Objektive an. Lassen Sie
sich einfach von einem autorisierten Sharp-Händler in Ihrer Nähe zu den verschiedenen
Objektiven beraten. (Sie sich für Einzelheiten auf die „EINRICHTUNGS-ANLEITUNG“, die auf
der mitgelieferten CD-ROM enthalten ist.) Lassen Sie optional erhältliche Objektive immer
von einem Kundendienstmitarbeiter installieren.
Projektionsabstand
Die Illustration unten wurde für eine hundertzöllige (254 cm) Bildwand bei einem 4:3
Normalmodus berechnet.
Bildwand
Weitwinkel-Zoomobjektiv (AN-C12MZ)
9'11"–12'5" (3,0 m–3,8 m)
Verhältnis Breite/Abstand 1:1,5–1,9
Standard-Zoomobjektiv
11'9"–14'1" (3,6 m–4,3 m)
Verhältnis Breite/Abstand 1:1,8–2,1
Tele-Zoomobjektiv (AN-C18MZ)
14'10"–18'10" (4,5 m–5,7 m)
Verhältnis Breite/Abstand 1:2,2–2,8
Tele-Zoomobjektiv (AN-C27MZ)
22'–33'11" (6,7 m–10,3 m)
Verhältnis Breite/Abstand 1:3,3–5,1
Tele-Zoomobjektiv (AN-C41MZ)
34'5"–48'4" (10,5 m–14,7 m)
Verhältnis Breite/Abstand 1:5,2–7,2
3,0
6,0
9,1
12,2
10
20
30
40
15,2 (m)
50 (Fuß)
-11
Tastenbezeichnungen und Tastenfunktionen
Die in
aufgeführten Zahlen beziehen sich auf die Hauptseiten dieser Bedienungsanleitung,
auf welchen der entsprechende Punkt erläutert wird.
Projektor
Draufsicht
Netz-Anzeige
STANDBY/ON-Taste
30·58
30
Zum Ein- und Ausschalten des
Projektors sowie zur Aktivierung
des Standby-Modus.
KEYSTONE-Taste
32
30·58
Lampen-Anzeige
58
TemperaturwarnAnzeige
46
AUTO SYNC-Taste
Für das automatische Einstellen
von Bildern, wenn ein Computer
angeschlossen ist.
Für das Aktivieren des
Trapezverzerrungs-Korrekturmodus.
Einstelltasten
('/"/\/|)
42
43
35
34
42
36
ECO/QUIET-Taste
Zum Verringern des Geräuschs
des Lüfters und Verlängern der
Lebensdauer der Lampe.
Vorderansicht
Zoom-Knopf
33
Zum Vergrößern/Verkleinern
des Bildes.
Neigungsregler
31
HöheneinstellungTaste
31
33
Anbringen des Objektivdeckels
Nachdem Sie den Objektivdeckel-Riemen
am Objektivdeckel angebracht haben,
führen Sie das andere Ende des Riemens
durch das Loch an der Vorderseite des
Projektors neben dem Objektiv, wie in der
Abbildung gezeigt.
Fokussierring
Zur Einstellung des Fokus.
52
Lautsprecher
15
Fernbedienungssensor
31
HöheneinstellungTaste
31
Einstellfuß
31
Drücken Sie beide Seiten des
Objektivdeckels zum Anbringen
oder Abnehmen.
-12
MENU-Taste
Für die Anzeige des Justierungsund Einstellungsbildschirms.
Zum Umschalten des
Eingabe-Modus.
Einstellfuß
Lautstärke-Tasten
Für das Einstellen des
Lautsprecher-Tonpegels.
Zum Rückstellen zur
vorherigen Anzeige.
INPUT-Tasten
ENTER-Taste
Für das Einstellen der ausgewählten
oder eingestellten Menüpunkte.
Zur Auswahl und Einstellung
von Elementen im Bildschirm.
RETURN-Taste
43
55·56
Luftfilter/Einsaugöffnung
(auf der Unterseite des Projektors)
Einführung
Projektor (Rückansicht)
Anschlüsse
COMPUTER/COMPONENT 2-Eingangsanschluss
23·25
Anschluss für Computer-RGB- und Komponentensignale.
AUDIO-Eingangsanschluss
Gemeinsamer Audioeingangsanschluss für
COMPUTER/COMPONENT 2 und DVI-D.
24·25 DVI-D-Eingangsanschluss
23·25
Audio-Eingangsanschluss für
COMPUTER/COMPONENT 1.
COMPUTER/COMPONENT 1Eingangsanschluss
25 AUDIO-Eingangsanschluss
Anschluss für DVI Digital RGB- und Digital ComponentSignale.
28 LAN-Anschluss
Anschluss für die Steuerung
des Projektors mit Hilfe eines
Computers über ein Netzwerk.
23·25
Anschluss für Computer-RGBund Komponentensignale.
14 WIRED REMOTE-Anschluss
S-VIDEOEingangsanschluss
26
VIDEOEingangsanschluss
26
AUDIO-Eingangsanschluss
für S-Video
26
AUDIO-Eingangsanschluss
für Video
26
Zum Anschluss der Fernbedienung an
den Projektor, wenn die Signale der
Fernbedienung nicht ausreichen, um den
Fernbedienungs-Sensor zu erreichen.
27 RS-232C-Anschluss
39 USB-Anschluss
Anschluss für die Bedienung
des Projektors unter
Verwendung eines Computers.
Anschluss zur Verbindung mit USB-Anschluss am
Computer zur Verwendung der mitgelieferten
Fernbedienung als Computermaus.
29 AUDIO-Ausgangsanschluss
MONITOR-Ausgangsanschluss
Ausgangsbuchse für Computer-RGBund Komponenten-Signale.
Gemeinsame Eingangsbuchse für
COMPUTER/COMPONENT 1 und 2.
28
15 Fernbedienungssensor
55 Luftaustrittöffnung
Tragegriff
Einsaugöffnung
55
* Kensington-Sicherheitsstandardanschluss
30 Netzanschluss
Schließen Sie das mitgelieferte Netzkabel an.
Verwendung des Tragegriffs
Tragen Sie beim Transport des Projektors diesen stets am Tragegriff an der Seite.
• Setzen Sie immer den Objektivdeckel auf, um Schäden am Objektiv beim Transport des Projektors zu vermeiden.
• Heben oder tragen Sie den Projektor nicht am Objektiv oder am Objektideckel,
da dadurch das Objektiv beschädigt werden kann.
* Verwendung der Kensington-Sperre
• Dieser Projektor ist mit einem Kensington-Sicherheitsstandardanschluss für die Verwendung des Kensington
MicroSaver-Sicherheitssystems ausgestattet. Lesen Sie hinsichtlich dessen Verwendung die Informationen, die
dem System beiliegen, um den Projektor zu sichern.
-13
Tastenbezeichnungen und Tastenfunktionen
Fernbedienung
STANDBY-Taste
30
WIRED R/C JACK
Schaltet den Projektor in den
Standby-Modus.
Zur Steuerung des Projektors durch Verbindung
der Fernbedienung an den Projektor.
30
KEYSTONE-Taste
32
Schaltet die Stromversorgung ein.
42
Für das Aktivieren des TrapezverzerrungsKorrekturmodus.
ENTER-Taste
MENU-Taste
Für die Anzeige des Justierungs- und
Einstellungsbildschirms.
43
39·42
Für die Einstellung der gewählten oder
eingestellten Menüpunkte.
L-CLICK-Taste
ON-Taste
MOUSE/Einstellungstasten
('/"/\/|)
• Zum Bewegen des
Computercursors bei USBVerbindung (mit einem USB-Kabel
oder dem optionalen
Fernbedienungsempfänger).
• Zur Auswahl und Einstellung von
Elementen im Bildschirm.
39
Zum Linksklicken bei USB-Verbindung
(mit einem USB-Kabel oder dem
optionalen Fernbedienungsempfänger).
ENLARGE-Tasten
(Vergrößern/Verkleinern)
39·43
35
R-CLICK/RETURN-Taste
• Zum Rechtsklicken, bei USBVerbindung (mit einem USBKabel oder dem optionalen
Fernbedienungsempfänger).
• Zum Rückstellen zur vorherigen
Anzeige.
Für das Vergrößern/Verkleinern eines
Bildteils.
PAGE-auf/-ab-Tasten
39
35
Gleich wie die Tasten [Bild-Auf] und [Bild-Ab]
an einer Computertastatur bei einer USBVerbindung (mit einem USB-Kabel oder dem
optionalen Fernbedienungsempfänger).
BREAK TIMER-Taste
Für das Einstellen des LautsprecherTonpegels.
35
35
46
FREEZE-Taste
Für das Einfrieren von Bildern.
Für das automatische Einstellen
von Bildern, wenn ein Computer
angeschlossen ist.
PICTURE MODE-Tasten
AV MUTE-Taste
Für die vorübergehende Anzeige des
Schwarzbildschirms und das
vorübergehende Ausschalten des Tons.
36
Zur Anzeige des Unterbrechungstimers.
AUTO SYNC-Taste
Lautstärke-Tasten
37
RESIZE-Taste
Für das Umschalten der Bildwandgröße
(NORMAL, UMRANDUNG usw).
36
Zum Umschalten des Bildmodus.
36
Tasten für INPUT
34
ECO/QUIET-Taste
Zum Verringern des Geräuschs des
Lüfters und Verlängern der
Lebensdauer der Lampe.
Für das Umschalten auf die
entsprechende Eingangs-Betriebsart.
Verwenden der Fernbedienung mit einem Signalkabel
Wenn die Signale von der Fernbedienung wegen der Aufstellung des Projektors nicht empfangen werden
können, verwenden Sie ein ø3,5-mm-Minibuchsenkabel zur Verbindung der Fernbedienung mit dem Projektor.
Jetzt können Sie den Projektor mit der Fernbedienung steuern.
Projektor
(Rückansicht)
Fernbedienung
Zur WIRED
REMOTE-Anschluss
Zur WIRED
R/C JACK
ø3,5mm Klinkenkabel (im Handel erhältlich oder über
Bestellnummer QCNWGA038WJPZ bei Sharp zu beziehen)
Hinweis
• Die drahtlose Fernbedienungsfunktion arbeitet nicht, wenn das ø3,5-mm-Minibuchsenkabel am Projektor
angeschlossen ist. Sollte drahtlose Fernbedienungsfunktion erforderlich sein, muss das ø3,5-mmMinibuchsenkabel vom Projektor abgetrennt werden.
-14
Vorderansicht
Einführung
Verwendung der Fernbedienung
Fernbedienungssensor
Reichweite
Der Projektor kann mittels der Fernbedienung
innerhalb der in der Abbildung dargestellten
Bereiche gesteuert werden.
30°
23' (7 m)
30°
30°
Hinweis
• Das Signal von der Fernbedienung kann für eine
einfache Bedienung von der Bildwand reflektiert
werden. Die tatsächliche Reichweite des Signals
kann je nach Bildwandmaterial unterschiedlich sein.
Signalsender für
Fernbedienung
Fernbedienung
Rückansicht
Fernbedienungssensor
30°
Bei Verwendung der Fernbedienung:
• Nicht fallen lassen, keiner Feuchtigkeit oder
hohen Temperatur aussetzen.
• Die Fernbedienung funktioniert unter Umständen
nicht unter einer Fluoreszenzlampe. Unter diesen
Umständen den Projektor von der Fluoreszenzlampe
entfernt aufstellen.
30°
23' (7 m)
30°
Signalsender für
Fernbedienung
Fernbedienung
Einlegen der Batterien
1
Ziehen Sie den Zapfen am Deckel
nach unten und nehmen Sie den
Deckel in Pfeilrichtung ab.
2
Legen Sie die mitgelieferten Batterien ein.
3
Setzen Sie den unteren Zapfen des Deckels
in die Öffnung ein und drücken den Deckel
bis zum hörbaren Einrasten auf.
• Achten Sie beim Einlegen der Batterien
darauf, dass die Polarität den Markierungen
und
im Batteriefach entspricht.
Falsche Verwendung der Batterien kann ein Auslaufen oder Explosion zur Folge haben. Bitte befolgen
Sie die unten stehenden Vorsichtsmaßnahmen.
Achtung
• Explosionsgefahr bei falschem Einsetzen der Batterie. Nur mit dem gleichen oder entsprechenden Typ ersetzen.
und
im Batteriefach übereinstimmen.
• Die Batterien einlegen und sicherstellen, dass die Pole mit den Markierungen
• Batterien unterschiedlichen Typs haben unterschiedliche Eigenschaften, verwenden Sie deshalb keine Batterien
unterschiedlichen Typs zusammen.
• Verwenden Sie keine neuen und alten Batterien zusammen.
Dadurch könnte die Lebensdauer der neuen Batterien reduziert oder ein Auslaufen der Batterien verursacht werden.
• Nehmen Sie leere Batterien aus der Fernbedienung heraus, da sie ansonsten auslaufen könnten.
Aus den Batterien ausgelaufene Batterieflüssigkeit ist für Ihre Haut schädlich, wischen Sie die Batterien deshalb
unbedingt zuerst ab und nehmen Sie sie dann mit einem Tuch heraus.
• Die diesem Projektor beiliegenden Batterien können unter Umständen, je nach Handhabung, nach kurzer Zeit
aufgebraucht sein. Stellen Sie sicher, dass sie so bald wie möglich durch neue Batterien ersetzt werden.
• Nehmen Sie die Batterien heraus, wenn die Fernbedienung lange nicht verwendet wird.
• Bei der Entsorgung verbrauchter Batterien müssen alle geltenden gesetzlichen und örtlichen Vorschriften beachtet werden.
-15
Kurzanleitung
Dieser Abschnitt beschreibt den grundlegenden Betrieb (Verbindung von Projektor und Computer).
Einzelheiten finden Sie auf den unter jedem Schritt angegebenen Seiten.
Einstellung und Projektion
In diesem Abschnitt wird der Anschluss des Projektors und des Computers als Beispiel erklärt.
3 7 STANDBY/ON-Taste
7 STANDBYTaste
6 INPUT-Tasten
3 ON-Taste
6 ENTER-Taste
5 Zoom-Knopf
5 Fokussierring
6 COMPUTER 1Taste
4 Neigungsregler
4 Höheneinstellung-Tasten
1. Stellen Sie den Projektor gegenüber einer Bildwand
Seite 18
2. Schließen Sie den Projektor an den Computer an und stecken
Sie das Netzkabel am Netzanschluss des Projektors ein
Für den Anschluss von anderen Geräten finden Sie
Informationen auf den Seiten 25, 28 und 29.
Seiten 23, 30
3. Nehmen Sie die Objektivkappe ab und schalten Sie den Projektor ein
Am Projektor
Auf der Fernbedienung
Seite 30
-16
4. Stellen Sie den Winkel ein
Stellen Sie den Projektorwinkel ein
• Passen Sie den Projektorwinkel mithilfe der
Höheneinstellung-Tasten an.
• Drehen Sie den Neigungsregler zum Anpassen
der horizontalen Neigung des Projektors.
Kurzanleitung
HöheneinstellungTasten
• Dieser Projektor ist mit einer „Auto-Trapezkorrektur-“
Funktion ausgestattet, die trapezförmige Verzerrungen
innerhalb des projizierten Bildes automatisch
korrigiert.
Neigungsregler
Seiten 31, 32
5. Stellen Sie den Fokus und den Zoom ein
Scharfstellen des projizierten Bildes
• Stellen Sie den Fokus durch Drehen des
Fokussierrings auf das Bild ein.
Die projizierte Bildgröße einstellen
• Passen Sie die Größe des projizierten Bildes mit
dem Zoom-Knopf an.
Fokussierring
Zoom-Knopf
omen
uszo
Hera
en
zoom
Heran
Seite 33
6. Wählen Sie die Eingang – Betriebsart
Wählen Sie den „COMPUTER 1“ mit der COMPUTER-Tasten des Projektors oder mit der COMPUTER 1-Taste der Fernbedienung aus.
Am
Projektor
Auf der
Fernbedienung
" INPUT-Liste
EING.
" Bildschirmanzeige (RGB)
1 COMPUTER 1
1
COMPUTER 1
2
COMPUTER 2
RGB
1024 × 768
• Wenn Sie die INPUT-Tasten am Projektor drücken, erscheint die INPUT-Liste.
" zum Wählen eines Elements aus der Liste und drücken Sie
Drücken Sie '/"
zum Umschalten auf den gewählten INPUT-Modus.
/
/
/
/
• Drücken Sie bei Verwendung der Ferbedienung zum Wechseln der Eingang-Betriebsart auf
Seite 34
7. Ausschalten der Stromversorgung
Drücken Sie, um den Projektor in den Standby-Modus zu schalten, die STANDBY-Taste, und drücken Sie sie
anschließend noch einmal, während die Bestätigungsmeldung angezeigt wird.
Am Projektor
Auf der Fernbedienung
" Bildschirmanzeige
In den STANDBY-Modus schalten?
Ja: Erneut drück. Nein: Warten.
• Auch wenn Sie den Netzstecker von der Steckdose abziehen, läuft der Lüfter noch eine Zeit lang weiter.
Seite 30
-17
Einrichten des Projektors
Einrichten des Projektors
Um optimale Bildqualität zu erzielen, platzieren Sie den Projektor im rechten Winkel zur Projektionsfläche
auf, mit nivellierten Einstellfüßen. Dadurch wird Trapezkorrektur unnötig, und die beste Bildqualität kann
erzielt werden. (Siehe Seite 32.)
Standardaufstellung (Vorwärtsprojektion)
■ Platzieren Sie den Projektor in dem Abstand von der Leinwand, der für
die gewünschte Bildgröße erforderlich ist. (Sie sich für Einzelheiten auf
die „EINRICHTUNGS-ANLEITUNG“, die auf der mitgelieferten CD-ROM
enthalten ist.)
Beispiel für eine normale Aufstellung
Side View
Ansicht
von der Seite
Basislinie:
Waagerechte Linie durch die
Objektivmitte
Bildwand
Objektivmitte
H
L: Projektionsabstand
Einrichtung bei Deckenmontage
■ Es wird empfohlen, die als Sonderzubehör erhältliche
Deckenhalterung von Sharp für diese Installation zu
verwenden.Wenden Sie sich vor dem Anbringen des
Projektors hinsichtlich des Kaufs der vom Hersteller
empfohlenen Deckenhalterung (separat erhältlich) an
einen von Sharp autorisierten Händler für Projektoren oder
an den Kundendienst.
• Für USA: AN-XGCM55 Decken-Montagehalterung,
deren AN-EP101B Aufsatzrohr und AN-JT200
Universalhalterung, Adapter für nicht horizontale
Deckeninstallation.
• Für andere Länder als die USA: AN-60KTDeckenmontagehalterung, die dazugehörigen
Verlängerungsrohre AN-TK201 und AN-TK202.
■ Kehren Sie das Bild durch Einstellen von „Decke+Vorne“
im „PRJ.-Mod.“-Feld um. Siehe hinsichtlich der
Funktionsanwendung Seite 52.
-18
Projektionsmodus (PRJ. -Mod.)
Der Projektor kann einen der 4 Projektionsmodi wie in der Zeichnung unten dargestellt verwenden. Wählen
Sie den Modus, der für die verwendete Projektionseinstellung am besten geeignet ist. (Sie können den PRJModus im Menü „Optionen2“ einstellen. Siehe Seite 52.)
■ Deckenmontiert, Frontprojektion
[Menüeintrag ➞ „Decke + Vorne“]
■ Tischmontiert, Rückprojektion
(mit Rückprojektionsleinwand)
[Menüeintrag ➞ „Hinten“]
■ Deckenmontiert, Rückprojektion
(mit Rückprojektionsleinwand)
[Menüeintrag ➞ „Decke + Hint.“]
Einstellung
■ Tischmontiert, Frontprojektion
[Menüeintrag ➞ „Vorne“]
Anzeige von Projektionsbildgröße und Projektionsabstand
Sie sich für Einzelheiten auf die „EINRICHTUNGS-ANLEITUNG“, die auf der mitgelieferten
CD-ROM enthalten ist.
Beispiel: NORMAL-Modus (4:3) für Standardobjektiv
Bild-Größe
500"
400"
×300
"
200"
160
"×12
80"×
67"× 60"
50"
48"×
36"
0"
7'
(2 0"–
,1 8
9' m – '5"
(3 10 2,6
,0 "– m
m 11 )
11 – 3 '10
(3 '9 ,6 m "
,6 "– )
m 14
23 – 4, '1"
(7 '5 3 m
,1 "– )
m 28
– '1
8, "
6
58 m)
'
(1 7
7, "–
9 7
m 0
– '4"
21
,4
m
)
100"
84"
60"
Pro
jekt
ions
abs
tand
-19
Aufbewahrung des Projektors
Verwendung der
Tragetasche
Wenn Sie den Projektor aufbewahren, befestigen
Sie den Objektivdeckel an der Linse und
verstauen ihn dann in der mitgelieferten
Tragetasche.
1
Öffnen Sie die Abdeckung der
Tragetasche.
2
Den Projektor in die Tragetasche
legen.
Objektivkappe
Info
• Sicherstellen, dass der Projektor
ausreichend abgekühlt ist, bevor er in
die Tasche gelegt wird.
• Unbedingt immer die Objektivkappe
befestigen, um das Objektiv zu
schützen.
• Verstauen Sie den Projektor in der
Tragetasche, wobei das Objektiv
zum Griff him weist.
• Unbedingt immer den Projektor mit
Hilfe des Fixierbands tragen.
3
Schließen Sie die Abdeckung
der Tragetasche.
4
Verstauen Sie die Zubehörteile in
dem vorderen Fach der Tragetasche.
-20
Fixierband
Mitgeliefertes Zubehör
(Fernbedienung, usw.)
Muster für Verbindungskabel
• Einzelheiten zu den Anschlüssen und Verbindungskabeln finden Sie in die Bedienungsanleitungen zu den jeweiligen Produkten.
• Sie benötigen vielleicht andere Kabel oder Anschlüsse, die unten nicht aufgeführt sind.
Ausrüstung
Anschluss am
angeschlossenen Gerät
Computer
Kabel
Anschluss am
Projektor
RGB-Kabel (mitgeliefert)
COMPUTER/
COMPONENT 1, 2
Digitales DVI-Videokabel (im Handel erhältlich)
DVI-D
ø3,5 mm Durchm. Stereo- oder Mono-Audiokabel (im
Handel oder als Sharp-Ersatzteil QCNWGA038WJPZ
erhältlich)
AUDIO
(für COMPUTER/
COMPONENT 1, 2 DVI-D)
Digitales DVI-Videokabel (im Handel erhältlich)
DVI-D
RGBAusgangsanschluss
Digitale DVI
VideoAusgangsbuchse
Audio/Video-Gerät
Digitale DVI
VideoAusgangsbuchse
KomponentenVideoAusgangsanschluss
Anschlüsse
AudioAusgangsanschluss
3 RCA an D-sub 15-polig Kabel (optionales, AN-C3CP2) COMPUTER/
COMPONENT 1, 2
Anschluss An den Kabeladapter, usw. anschließen.
für
3 RCA an D-sub 15Verwendung
polig Kabel (optionales,
AN-C3CP2)
des
dezidierten
Kabeladapter (im Handel erhältlich)
Dezidiertes Kabel
Kabels
S-Videokabel (im Handel erhältlich)
S-VIDEO
Videokabel (im Handel erhältlich)
VIDEO
S-VideoAusgangsanschluss
VideoAusgangsanschluss
-21
Muster für Verbindungskabel
Ausrüstung
Anschluss am
angeschlossenen Gerät
Audio/Video-Gerät
Anschluss am
Projektor
Kabel
ø3,5 mm Stereoministecker an RCA-Audiokabel (im
Handel erhältlich)
AudioAusgangsanschluss
AUDIO
(für COMPUTER/
COMPONENT 1, 2 DVI-D)
An den Kabeladapter, usw. anschließen.
Anschluss
für
Verwendung
des
Dezidiertes Kabel
dezidierten
Kabels
Kabeladapter
(im Handel erhältlich)
ø3,5 mm Ministecker an RCAAudiokabel (im Handel erhältlich)
RCA-Audiokabel (im Handel erhältlich)
AudioAusgangsanschluss
AUDIO
(für VIDEO, S-VIDEO)
An den Kabeladapter, usw. anschließen.
Anschluss
für
Verwendung
des
dezidierten
Kabels
Monitor
Kabeladapter
(im Handel erhältlich)
Dezidiertes Kabel
RCA-Audiokabel
(im Handel erhältlich)
RGB-Kabel (im Lieferumfang enthalten oder im Handel erhältlich) MONITOR OUTPUT
RGBEingangsanschluss
Verstärker
ø3,5 mm Stereoministecker an RCA-Audiokabel (im
Handel erhältlich)
AudioEingangsanschluss
-22
AUDIO
(MONITOR OUT)
Anschluss an einen Computer
Vor Ausführen der Anschlüsse zuerst das Netzkabel des Projektors aus der Netzsteckdose
ziehen und die anzuschließenden Geräte ausschalten. Nach dem Durchführen der Anschlüsse
zuerst den Projektor und dann die anderen Geräte einschalten. Nach dem Durchführen aller
Anschlüsse sollte bei Verwendung eines Computers dieser stets als Letztes eingeschaltet
werden.
Lesen Sie sich vor dem Durchführen der Anschlüsse unbedingt die Bedienungsanleitungen der
anzuschließenden Geräte durch.
Bei Verbindung über das RGB-Kabel
(Verbindung mit COMPUTER/COMPONENT 1 oder 2: Die Abbildung unten zeigt den ersteren.)
Mitgeliefertes
Zubehör
RGB-Kabel
Computer
An COMPUTER/
COMPONENT 1Eingangsanschluss
Anschlüsse
An den Audio-Ausgangsanschluss
An den RGB-Ausgangsanschluss
An AUDIO-Eingangsanschluss
RGB-Kabel
* 3,5 mm Durchm. Stereo- oder Mono-Audiokabel
(im Handel oder als Sharp-Ersatzteil QCNWGA038WJPZ erhältlich)
* Wenn das ø3,5 mm Mono-Audiokabel benutzt wird, wird das Volumen-Niveau um die Hälfte dessen des ø3.5
Stereo- oder Mono-Audiokabel verringert.
Hinweis
• Siehe die „Computer-Kompatibilitätstabelle“ auf Seite 63 hinsichtlich einer Liste von Computersignalen,
die mit dem Projektor kompatibel sind. Die Verwendung des Gerätes mit anderen Computersignalen als
den aufgeführten kann bei einigen Funktionen zu Fehlern führen.
• Für bestimmte Macintosh-Computer wird möglicherweise ein Macintosh-Adapter benötigt. Bitte wenden
Sie sich an einen Macintosh-Händler in Ihrer Nähe.
• Je nach dem verwendeten Computer wird möglicherweise kein Bild projiziert, wenn der externe
Ausgangs-Port des Computers nicht eingeschaltet ist. (Z.B. Drücken Sie die Tasten „Fn“ und „F5“
gleichzeitig bei Verwendung eines SHARP-Notebooks). Zur Aktivierung des externen Ausgangs-Ports
Ihres Computers siehe spezifische Anweisungen in der Bedienungsanleitung des Computers.
-23
Anschluss an einen Computer
Bei Verbindung über das DVI Digital-Kabel
Für den direkten Eingang digitaler Videosignale von einem Computer nutzt der Projektor die digitale
DVI-Eingangsbuchse.
Computer
An AUDIOEingangsanschluss
(für DVI-D)
Zur DVI-D
Eingangsbuchse
Zur digitalen
DVI-Ausgangsbuchse
An den Audio-Ausgangsanschluss
Digitales DVI-Videokabel
(im Handel erhältlich)
* ø3,5 mm Durchm. Stereo- oder Mono-Audiokabel
(im Handel oder als Sharp-Ersatzteil QCNWGA038WJPZ erhältlich)
* Wenn das ø3,5 mm Mono-Audiokabel benutzt wird, wird das Volumen-Niveau um die Hälfte dessen des
ø3.5 Stereo- oder Mono-Audiokabel verringert.
-24
Anschluss mit Videogeräte
Die Bildqualität ist in der Reihenfolge Komponenten-Signal, RGB-Signal, S-Video-Signal und Video-Signal in absteigender
Reihenfolge gestaffelt. Wenn Ihr Audio/Video-Gerät einen Komponenten-Ausgang oder RGB-Ausgangsanschluss hat,
verwenden Sie den COMPUTER/COMPONENT-Anschluss 1 oder 2 am Projektor für den Videoanschluss.
Beim Anschließen von Videogeräten mit DVI-Ausgangsanschluss
Videogerät
An AUDIO-Eingangsanschluss
(für COMPUTER/COMPONENT 2, DVI-D)
An den Audio-Ausgangsanschluss
ø3,5 mm Stereoministecker an
RCA-Audiokabel (im Handel
erhältlich)
Zur DVI-D
Eingangsbuchse
Digitales DVI-Videokabel
(im Handel erhältlich)
Zur digitalen DVI-Ausgangsbuchse
Anschlüsse
Hinweis
• Wählen Sie die Art des Eingangssignals des Videogeräts. Siehe Seite 45.
Wenn ein Videogerät mit einem Komponenten-Video-Ausgangsanschluss angeschlossen wird
(Verbindung mit COMPUTER/COMPONENT 1 oder 2: Die Abbildung unten zeigt den ersteren.)
An den Audio-Ausgangsanschluss
An den Komponenten-Video-Ausgangsanschluss
An COMPUTER/COMPONENT 1An AUDIOEingangsanschluss
Eingangsanschluss
Videogerät
3 RCA (Komponente) an
D-sub 15-polig Kabel
(optionales, AN-C3CP2)
ø3,5 mm Ministecker an
RCA-Audiokabel (im
Handel erhältlich)
Hinweis
• Wenn Sie das Videogerät mit einem 21-pol. RGB-Ausgang (Euro-Scart) am Projektor anschließen, verwenden
Sie ein im Handel erhältliches Kabel, das in den Projektoranschluss, den Sie verwenden möchten, passt.
-25
Anschluss mit Videogeräte
Wenn ein Videogerät mit einem S-Video-Ausgangsanschluss angeschlossen wird
An den Audio-Ausgangsanschluss
An S-VIDEO-Eingangsanschluss
An den S-Video-Ausgangsanschluss
An AUDIO-Eingangsanschluss
Videogerät
S-Videokabel (im Handel erhältlich)
RCA-Audio-Kabel
(im Handel erhältlich)
Wenn ein Videogerät mit einem Video-Ausgangsanschluss angeschlossen wird
An den Audio-Ausgangsanschluss
An den Video-Ausgangsanschluss
An VIDEO-Eingangsanschluss
An AUDIO-Eingangsanschluss
Videogerät
RCA-Audio-Kabel
(im Handel erhältlich)
Composite-Video-Kabel (im Handel erhältlich)
Hinweis
• Wenn Sie das Videogerät mit einem 21-pol. RGB-Ausgang (Euro-Scart) am Projektor anschließen,
verwenden Sie ein im Handel erhältliches Kabel, das in den Projektoranschluss, den Sie verwenden
möchten, passt.
-26
Projektorsteuerung unter Verwendung eines Computers
Wenn der RS-232C-Anschluss am Projektor mit einem Computer verbunden ist, kann der Computer zur
Steuerung des Projektors und Prüfung des Projektorzustands verwendet werden. Siehe „EINRICHTUNGSANLEITUNG“ auf der mitgelieferten CD-ROM für „RS-232C-Spezifikationen und Befehlseinstellungen“.
Anschluss an einen Computer unter Verwendung eines RS-232C seriellen Steuerkabels und
eines DIN-D-Sub RS-232C-Adapters
Mitgeliefertes
Zubehör
Computer
DIN-D-sub
RS-232C-Adapter
An den RS-232C-Anschluss
An den RS-232C-Anschluss
DIN-D-Sub
RS-232C-Adapter
Anschlüsse
Serielles RS-232C- Steuerkabel (kreuztyp, im Handel erhältlich)
Hinweis
∑ Wenn der Computeranschluss nicht korrekt konfiguriert ist, kann die RS-232C-Funktion unter Umständen nicht
durchgeführt werden. Nähere Einzelheiten entnehmen Sie bitte die Bedienungsanleitung des Computers.
Info
∑ Schließen Sie das RS-232C-Kabel nicht an einen anderen Port als den RS-232C-Anschluss am Computer an. Dies könnte Ihren Computer oder Ihren Projektor beschädigen.
∑ Ein serielles RS-232C-Steuerkabel sollte nicht bei eingeschaltetem Computer angeschlossen oder entfernt
werden. Eine solche Vorgehensweise könnte Ihren Computer beschädigen.
-27
Projektorsteuerung unter Verwendung eines Computers
Anschluss an den LAN-Anschluss unter Verwendung eines LAN-Kabels
TX/RX-LED (gelb)
Leuchtet, wenn Daten übertragen/empfangen werden.
LINK-LED (grün)
Leuchtet bei einer Verknüpfung.
HUB
oder
* Schließen Sie aus Sicherheitsgründen
den LAN-Anschiuss nicht mit kabeln
wie Telefonkabel an, dadurch kann
eine Überspannung erzeugt werden.
Computer
LAN-Kabel (Kategorie 5, im Handel erhältlich)
An den LAN-Anschluss
Hinweis
• Verwenden Sie für den Anschluss an einen Hub ein durchgehendes (1:1) Kabel der Kategorie 5 (CAT.5)
(im Handel erhältlich).
• Verwenden Sie für den Anschluss an einen Computer ein (Kreuz) Verbindungskabel der Kategorie 5
(CAT.5) (im Handel erhältlich).
Anschluss an einen Monitor mit RGB-Eingangsanschluss
Mit Hilfe von zwei RGB-Kabelpaaren können Sie die Computerbilder sowohl am Projektor als auch auf einem
separaten Monitor anzeigen lassen.
Monitor
Computer
Mitgeliefertes
Zubehör
An COMPUTER/
COMPONENT 1Eingangsanschluss
An den RGB-Eingangsanschluss
An den RGBAusgangsanschluss
RGB-Kabel
RGB-Kabel (im Handel erhältlich)
-28
RGB-Kabel
An den MONITOR
OUT-Anschluss
Anschluss an einen Verstärker oder an ein anderes Audiogerät
Audiosignale, die von Geräten ausgegeben werden, die an die einzelnen Ausgangsanschlüsse des Projektors
angeschlossen sind, können zu einem Audiogerät ausgegeben werden.
Verstärker
An AUDIO-Eingangsanschluss
(MONITOR OUT)
An den Audio-Eingangsanschluss
ø3,5 mm Ministecker an
RCA-Audiokabel
(im Handel erhältlich)
Hinweis
Anschlüsse
• Schalten Sie bei einem Anschluss den Projektor und das Audiogerät aus.
• Wenn die Stromversorgung für den Anschluss eines Verstärkers oder eines anderen Audiogerätes
ausgeschaltet wird, schalten Sie zuerst den Verstärker und danach den Projektor aus.
• Wenn externe Audiokomponenten verwendet werden, kann die Lautstärke für einen besseren Sound verstärkt werden.
• Siehe für Einzelheiten über den veränderlichen Audio-Ausgang (VAO) und den festen Audio-Ausgang (FAO) Seite 52.
-29
Ein- und Ausschalten des Projektors
Anschluss des Netzkabels
Mitgeliefertes
Zubehör
Netzkabel
Stecken Sie das mitgelieferte Netzkabel in der
Netzanschluss hinten am Projektor ein. Dann
stecken Sie den Stecker in eine Netzsteckdose.
Einschalten des Projektors
Bevor Sie die Schritte in diesem Abschnitt
ausführen, sollten Sie alle zu verwendenden
Geräte an den Projektor anschließen. (Siehe
Seiten 23 - 29.)
Die Objektivkappe entfernen und
STANDBY/ON am Projektor oder
ON auf der Fernbedienung drücken.
• Die Netz-Anzeige leuchtet grün.
• Nachdem die Lampen-Anzeige aufleuchtet, ist
der Projektor betriebsbereit.
• Wenn die Systemverrieg. aktiviert ist, wird der
Schlüsselcode-Eingabebildschirm eingeblendet.
Geben Sie den richtigen Schlüsselcode ein, um die
Projektion zu starten. Siehe für Einzelheiten Seite 49.
Netzanschluss
Zur Netzsteckdose
Info
• Falls „Direkt Einschalten“ auf „Einschalten“ gestellt ist,
schaltet der Projektor automatisch ein, wenn der
Netzstecker in eine Steckdose gesteckt wird. (Siehe
Seite 50.)
• Werkseitig wird die Sprache auf Englisch eingestellt.
Wenn Sie die Sprache für die Bildschirmanzeige
ändern möchten, gehen Sie gemäß der Anleitung auf
Seite 54 vor.
Netz-Anzeige
Hinweis
• Die Lampen-Anzeige leuchtet oder blinkt und
zeigt damit den Status der Lampe an.
Grün: Die Lampe leuchtet.
Grün blinkend: Die Lampe wird
aufgewärmt.
Rot: Die Lampe wird normal ausgeschaltet
oder muss ersetzt werden.
• Beim Einschalten des Projektors kann ein
leichtes Bildflimmern in der ersten Minute nach
dem Aufleuchten der Lampe auftreten. Dies ist
normal, da die Steuerschaltung der Lampe die
Lampen-Ausgangseigenschaften stabilisiert.
Es handelt sich nicht um eine Fehlfunktion.
• Wenn der Projektor im Standby-Modus sofort
wieder eingeschaltet wird, benötigt die Lampe zum
Start der Projektion möglicherweise ein wenig Zeit.
Ausschalten des Projektors
(Aktivierung des Standby-Modus)
1
-30
Drücken Sie die STANDBY/ON am Projektor
STANDBY auf der Fernbedienung.
oder die
Drücken Sie die Taste erneut, wenn die
Bestätigungsmeldung angezeigt wird, um den
Projektor in den Standby-Modus zu schalten.
LampenAnzeige
STANDBY/ON-Taste
ON-Taste
STANDBYTaste
▼Bildschirmanzeige
In den STANDBY-Modus schalten?
Ja: Erneut drück. Nein: Warten.
Info
• Sie können den Netzstecker abziehen, auch während
der Projektor arbeitet.
• Auch wenn Sie den Netzstecker vom Projektor
abziehen, läuft der Lüfter noch eine Zeit lang weiter.
Bild-Projektion
Verwendung Einstellfüße
Die Höhe des Projektors kann mit den
Einstellfüßen angepasst werden, wenn die Seitenansicht
Leinwand höher als der Projektor aufgestellt
ist, wenn die Leinwand geneigt ist oder wenn
der Projektionsort leicht geneigt ist.
Stellen Sie den Projektor so auf, dass er so
Objektiv
lotrecht zur Leinwand wie möglich ist.
Draufsicht
mitte
1
Betätigen Sie die HöheneinstellungTasten.
• Die Einstellfüße kommen heraus.
2
Heben Sie den Projektor zur
Anpassung der Höhe und
nehmen Sie die Hände von den
Höheneinstellung-Tasten.
Einstellfuß
• Der Projektor kann bis zu etwa 9 Grad
angepasst werden.
3
Höheneinstellung-Taste
Drehen Sie den Neigungsregler zum
Feinanpassen der horizontalen
Neigung des Projektors.
Grundlegende
Bedienung
• Die Neigung ist innerhalb von etwa 2
Grad anpassbar.
• Wenn die Höhe des Projektors eingestellt
wird, treten Trapezverzerrungen auf. Wenn
„Auto-Trapez“ im „Optionen1“-Menü auf
„Ein“ gestellt ist (siehe Seite 48), wird die
Trapezkorrektur automatisch ausgeführt,
um Trapezverzerrungen zu korrigieren.
Wenn Sie das automatisch korrigierte Bild
einstellen möchten, verwenden Sie die
manuelle Trapezkorrektur. (Siehe Seite 32.)
Info
• Halten Sie den Projektor gut fest, wenn beim
Betätigen der Höheneinstellung-Taste die
Einstellfüße ausfahren.
• Beim Anheben oder Absenken des
Projektors nicht das Objektiv anfassen.
• Achten Sie darauf, dass Sie sich beim
Absenken des Projektors nicht den Finger
zwischen Einstellfuß und Gerät
einklemmen.
Neigungsregler
-31
Bild-Projektion
Korrektur eines Trapezfehlers
Auto-Trapezkorrektur
Wenn das Bild entweder von oben oder von unten in einem
bestimmten Winkel auf die Bildwand projiziert wird, wird
das Bild verzerrt. Die Funktion zur Korrektur der
Trapezverzerrung wird als Trapezkorrektur bezeichnet.
Dieser Projektor ist mit einer „Auto-Trapezkorrektur-“
Funktion ausgestattet, die trapezförmige Verzerrungen
innerhalb des projizierten Bildes automatisch korrigiert.
Die Korrektur wird automatisch ausgeführt, sofern die
vertikale Steigung oder Neigung innerhalb eines Bereiches
von ±12 Grad liegt.
KEYSTONETaste
MOUSE/
Einstellungstasten
('/"/\/|)
RETURN-Taste
Hinweis
• Wenn die Auto-Trapezkorrektur-Funktion nicht
verwendet wird, stellen Sie „Auto-Trapez“ im
„Optionen1“-Menü auf „Aus“.
"Bildschirmanzeige (Trapezkorrektur-Modus)
Manuelle Trapezkorrektur
Wenn Sie nach Aktivierung der Auto-TrapezkorrekturFunktion Feineinstellungen oder wenn Sie Korrekturen
ohne Verwendung der Auto-Trapezkorrektur-Funktion
durchführen möchten, können Sie Korrekturen mit Hilfe
des folgenden Verfahrens manuell vornehmen.
1
Komprimiert
obere Seite.
KEYSTONE auf der Fernbedienung drücken,
um den Trapezkorrektur-Modus aufzurufen.
• Sie können auch
KEYSTONE am
Projektor verwenden.
2
' , | oder " , \ auf der
Fernbedienung drücken, um die
Trapezkorrektur einzustellen.
Komprimiert
untere Seite.
• Sie können die Trapezkorrektur auch mit
Hilfe der ', | oder ", \ Tasten auf
dem Projektor einstellen.
Hinweis
• Um zu den Standardeinstellungen
zurückzukehren, drücken Sie auf
RETURN.
• Während der Bildeinstellung könnten
gerade Linien oder gezackte
Bildkanten angezeigt werden.
3
-32
KEYSTONE drücken.
• Die Bildschirmanzeige des TrapezverzerrungsKorrekturmodus wird verschwinden.
• Sie können auch
KEYSTONE am
Projektor verwenden.
Hinweis
• Die manuelle Trapezkorrektur kann bis zu
einem Winkel von ungefähr ±40 Grad und der
Bildschirm ebenfalls bis zu einem Winkel von
ungefähr ±40 Grad eingestellt werden (wenn
der Bildanzeige-Modus auf „Normal“
eingestellt wurde (siehe Seite 47)).
Anpassung des Objektivs
Fokussierring
Zoom-Knopf
Die Scharfstellung und die Bildschirmgröße
können mithilfe des Fokusrings oder ZoomKnopfs am Projektor eingestellt werden.
1
Die Fokussierung wird durch
Drehen des Fokusrings eingestellt.
2
Der Zoom wird mit dem ZoomKnopf eingestellt.
men
szoo
Grundlegende
Bedienung
u
Hera
en
zoom
Heran
-33
Bild-Projektion
Wechseln der EINGANGBetriebsart
Wählen Sie für das angeschlossene Gerät die
geeignete Eingang-Betriebsart.
/
/
/
/
INPUT-Tasten
Auf der Fernbedienung
Drücken Sie
,
,
,
oder
auf der Fernbedienung, um den
Eingangsmodus auszuwählen.
Am Projektor
'/"
").
1 Drücken Sie eine INPUT-Taste ('
"Bildschirmanzeige der INPUT-Liste
EING.
• Die INPUT-Liste erscheint.
2 Drücken Sie '/"
", um ein Element
aus der Liste zu wählen.
3 Drücken Sie ENTER.
Hinweis
• Wenn kein Signal empfangen wird, erscheint
„KEIN SIGNAL“. Wenn ein Signal empfangen
wird, auf das der Projektor nicht eingestellt
ist, erscheint „KEIN EINS“.
1
COMPUTER 1
2
COMPUTER 2
D
DVI
S
S-VIDEO
V
VIDEO
WÄ.
OK
"Bildschirmanzeige des EINGANG-Betriebsart (Beispiel)
Bei Verwendung
von RGB
Über die EINGANG-Betriebsart
COMPUTER/ Wird von Geräten, die RGB-Signale oder
COMPONENT Komponentensignale in Verbindung mit dem
RGB-Eingangsanschluss ausstrahlen, zur
1, 2
Bildprojektion verwendet.
DVI-D
Wird zur Projektion von Bildern verwendet,
die von einer an den DVI-D-Eingang
angeschlossenen DVI Digital RGB- und Digital Component-Quelle stammen.
Wird von am S-Video-Eingangsanschluss
S-VIDEO
angeschlossenen Geräten zur Bildprojektion
verwendet.
Wird von am Video-Eingangsanschluss
VIDEO
angeschlossenen Geräten zur Bildprojektion
verwendet.
-34
COMPUTER/
COMPONENT 1, 2Betriebsart
1 COMPUTER 1
RGB
1024 × 768
Bei Verwendung
von Komponente
1 COMPUTER 1
Komponente
720P/750P
DVI-D-Betriebsart
D
DVI
Dig.-PC-RGB
1024 × 768
S-VIDEO-Betriebsart
S
S-VIDEO
VIDEO-Betriebsart
V
VIDEO
MOUSE/Einstellungstasten
('/"/\/|)
Anzeige einer Vergrößerung
eines Bildteils
ENLARGE-Tasten
(Vergrößern/
Vekleinern)
RETURNTaste
FREEZETaste
Lautstärke-Tasten
Grafiken, Tabellen und andere Abschnitte des
projizierten Bildes können vergrößert werden. Dies
ist nützlich, wenn detaillierte Erklärungen nötig sind.
1
ENLARGE auf der Fernbedienung
drücken.
AV MUTE-Taste
• Vergrößert das Bild.
RESIZE-Taste
• Durch Drücken von
oder
ENLARGE
wird das projizierte Bild vergrößert oder verkleinert.
Hinweis
Einstellung der Lautstärke
drücken.
×1 ×2
/
VOL am Projektor oder
/
VOL auf
der Fernbedienung drücken, um die Lautstärke
einzustellen.
×4
×9 ×16 ×36 ×64
drücken.
"Bildschirmanzeige
• Sie können die Position des vergrößerten
Bildes mit ', ", \ oder | ändern.
LAUT
2
RETURN auf der Fernbedienung
drücken, um den Betrieb zu stoppen.
• Der Abbildungsmaßstab kehrt auf ×1 zurück.
Hinweis
VOL wird die
Hinweis
In den folgenden Fällen kehrt das Bild
zum normalen Format (×1) zurück:
• Wenn die EINGANG-Betriebsart geändert wird.
• Wenn
RETURN gedrückt wurde.
• Wenn das Eingangssignal geändert wird.
• Wenn die Eingangssignal-Auflösung und die
Aktualisierungsrate (vertikale Frequenz)
geändert werden.
• Wenn
RESIZE gedrückt wurde.
VOL wird die
Anzeige des Schwarzbildschirms
und vorübergehendes
Abschalten des Tons
AV MUTE auf der Fernbedienung drücken, um
den Schwarzbildschirm vorübergehend anzuzeigen
und den Ton vorübergehend auszuschalten.
"Bildschirmanzeige
Einfrieren eines Bildes
1
AV-STMHALT
Hinweis
• Durch erneutes Drücken von
AV MUTE wird das
projizierte Bild aus- und der Ton wieder eingeschaltet.
Grundlegende
Bedienung
• Durch Drücken von
oder
Lautstärke verringert.
oder
Durch Drücken von
Lautstärke erhöht.
×3
2
FREEZE auf der Fernbedienung drücken.
• Das projizierte Bild wird als Standbild
angezeigt.
Drücken Sie nochmals
FREEZE, um
zum Bild des aktuell angeschlossenen
Geräts zurückzukehren.
-35
Bild-Projektion
MOUSE/Einstellungstasten
('/"/\/|)
Umschalten des Eco-/
Leise-Modus
BREAK TIMERTaste
RETURN-Taste
PICTURE MODETaste
Drücken Sie
ECO/QUIET an der Fernbedienung
oder ECO/QUIET am Projektor, um den Eco-/
Leise-Modus ein- und auszuschalten.
• Wenn der Eco-/Leise-Modus auf „On“ gestellt ist, wird das
Betriebsgeräusch des Lüfters geringer, die Leistungsaufnahme
nimmt ab und die Lampenlebensdauer wird länger.
(Projektionshelligkeit sinkt um 20%.)
ECO/QUIET-Taste
Helligkeit
Leistungsaufnahme
Lampen-Lebensdauer
(Bei 100 V Wechselstrom)
Ein
80%
300 W
Aus
100%
360 W
etwa
3.000 Stunden
etwa
2.000 Stunden
Anzeige und Einstellung
des Pausen-Timers
Diese Funktion ermöglicht das Anzeigen der Restzeit
für Unterbrechungen während eines Meetings.
1
BREAK TIMER drücken. Der
Timer beginnt, von 5 Minuten
herunterzuzählen.
"Bildwandanzeige
2
Wenn „ “ angezeigt wird, ', " ,
\ oder | zur Einstellung des
Pausen-Timers drücken.
• Der Pausen-Timer kann (in Stufen von 1 Min.)
auf 1 - 60 Minuten eingestellt werden.
3
-36
Durch Drücken der Taste
BREAK
TIMER wird der Pausen-Timer deaktiviert.
Auswählen des Bildmodus
Sie können den für das projizierte Bild
bestgeeigneten Bildmodus wählen, beispielsweise
Filme oder Videospiele.
PICTURE MODE auf der Fernbedienung
drücken.
• Wenn Sie die
PICTURE MODE, gedrückt
halten, ändert sich der Bildmodus in der folgenden
Reihenfolge:
STANDARD
PRÄSENTATION
KINO
SPIEL
sRGB
Hinweis
• „sRGB“ wird nur angezeigt, wenn das RGB-Signal anliegt.
• Drücken Sie RETURN, um zum „STANDARD“Modus zurückzukehren, während „Bildmodus“ auf
dem Bildschirm angezeigt wird.
MOUSE/
Einstellungtasten
('/"/\/|)
Größenänderungs-Modus
Mit dieser Funktion kann die Bildanzeige-Betriebsart
zur Verbesserung des eingegebenen Bildes
modifiziert oder individuell eingestellt werden. Je nach
dem Eingangssignal können Sie ein gewünschtes Bild
wählen.
RESIZE-Taste
COMPUTER
NORMAL
4:3 Bildseitenverhältnis
Andere
Bildseitenverhältnisse
SVGA (800 ¥ 600)
XGA (1024 ¥ 768)
SXGA (1280 ¥ 960)
SXGA+ (1400 ¥ 1050)
SXGA (1280 ¥ 1024)
1280 ¥ 720
1360 ¥ 768
1366 ¥ 768
1280 ¥ 768
1280 ¥ 800
PUNKT FÜR PUNKT
1024 ¥ 768
800 ¥ 600
1024 ¥ 768
1280 ¥ 960
1400 ¥ 1050
1280 ¥ 1024
1280 ¥ 720
1360 ¥ 768
1366 ¥ 768
1280 ¥ 768
1280 ¥ 800
1024 ¥ 768
968 ¥ 768
1024 ¥ 576
1024 ¥ 578
1024 ¥ 576
1024 ¥ 614
1024 ¥ 640
UMRANDUNG
STRECKEN
768 ¥ 576
1024 ¥ 576
—
—
—
960 ¥ 576
922 ¥ 576
—
—
—
Für 4:3 Bildschirm
Eingangssignal
Computer
VOLL
Bild-Typ
NORMAL
VOLL
1024 ¥ 576
Für 16:9 Bildschirm
PUNKT FÜR PUNKT
UMRANDUNG
STRECKEN
XGA
*
4:3-Bildseitenverhältnis
Grundlegende
Bedienung
Auflösung
geringer
als XGA
*
Auflösung
höher
als XGA
SXGA (1280 ¥ 1024)
5:4-Bildseitenverhältnis
*
1280 ¥ 720
Wählen Sie „Normal“.
1360 ¥ 768
1366 ¥ 768
16:9-Bildseitenverhältnis
1280 ¥ 768
1280 ¥ 800
*
*
*
16:10-Bildseitenverhältnis
: Abgeschnittener Bereich, in welchem die Bilder nicht projiziert werden können
: Bereich, bei dem die Signale außerhalb des Bildschirms liegen
*Die Bildverschiebung-Funktion kann für diese Bilder verwendet werden.
-37
Bild-Projektion
VIDEO
Eingangssignal
DVD/Video
Bild-Typ
Für 4:3 Bildschirm
NORMAL
BER.-ZOOM
Für 16:9 Bildschirm
V-STRECKEN
UMRANDUNG
STRECKEN
*
*
*
*
*
*
4:3-Bildseitenverhältnis
480I, 480P,
576I, 576P,
NTSC, PAL,
SECAM
Verschmälern
Letterbox
720P, 1035I,
1080I
16:9-Bildseitenverhältnis
*
Wählen Sie „Normal“.
16:9-Bildseitenverhältnis
540P
*
(4:3 Seitenverhältnis auf
16:9-Bildwand)
: Abgeschnittener Bereich, in welchem die Bilder nicht projiziert werden können
: Bereich, in dem das Bild im Originalsignal nicht enthalten war
*Die Bildverschiebung-Funktion kann für diese Bilder verwendet werden.
-38
Verwendung der Fernbedienung als drahtlose Computer-Maus
Wenn der Projektor über ein USB-Kabel mit einem Computer verbunden ist, können Sie die Fernbedienung
als Computer-Maus verwenden.
Wenn der Computer zu weit vom Projektor entfernt aufgestellt ist, um über ein USB-Kabel verbunden zu
werden, erlaubt es der getrennt erhältliche Empfänger (AN-MR2), den Projektor über Fernbedienung zu steuern.
Einzelheiten siehe Bedienungsanleitung des Empfängers.
Verbindung über ein USB-Kabel
Computer
USB-Anschluss
An den USB-Anschluss
oder
Richten Sie die Fernbedienung
auf den USB-Empfänger (ANMR2, optional)
Der Maus-Zeiger kann nach dem Anschluss
folgendermaßen benutzt werden.
USB-Kabel
(im Handel oder als Sharp-Ersatzteil
QCNWGA014WJPZ erhältlich)
MOUSE/
Einstellungstasten ('/"/\/|)
■ Wenn der Cursor bewegt wird
Betätigen Sie die MOUSE/Einstellungstasten
('/"/\/|).
Auf
R-CLICK-Taste
Grundlegende
Bedienung
■ Linke Maustaste anklicken
L-CLICK drücken.
■ Rechte Maustaste anklicken
Auf
R-CLICK drücken.
■ Wenn Ihr Computer eine Maus mit nur einer Taste
unterstützt (so wie bei Macintosh)
PAGE-auf/-ab-Tasten
L-CLICK-Taste
Auf L-CLICK oder R-CLICK.
L-CLICK und R-CLICK hhaben die gleiche Funktion.
■ Bei Verwendung von [Page Up] oder [Page Down]
Gleiche Funktion wie die Tasten [Page Up] und [Page Down] an einer Computertastatur.
Drücken Sie
oder
PAGE.
Hinweis
• Diese Funktion arbeitet nur unter dem Betriebssystem Microsoft ® Windows® und unter dem Betriebssystem Mac ®.
Nichtsdestotrotz arbeitet diese Funktion nicht unter den folgenden Betriebssystemen, die USB nicht unterstützen.
• Unter Versionen älter als Windows® 95.
• Unter Versionen älter als Windows® NT 4.0.
• Unter Versionen älter als Mac OS® 8.5.
• Sie können diese Funktion nicht verwenden, wenn der Menü-Bildschirm angezeigt wird.
• Überprüfen Sie, dass der Computer den USB-Anschluss erkennt.
• Falls „Größe Ändern“ angezeigt wird, wenn Signale mit einer höheren Auflösung als XGA eingehen und Sie
als Bildwandgröße „Punkt für Punkt“ eingestellt haben, können Sie die Maus-Funktion nicht verwenden.
-39
Menüpunkte
Im Folgenden werden die Teile gezeigt, die am Projektor angebracht werden können.
„Bild“-Menü
COMPUTER/COMPONENT 1, 2, DVI-D
(RGB-Signal)
Bildmodus
Kontrast
Helligk.
Rot
Blau
Farb Temp
Reset
Signaltyp
Hauptmenü
Seite 44
COMP.1
Standard
0
0
0
0
7500K
Auto
Untermenü
Standard
Präsentation
Kino
Spiel
sRGB*1
Bildmodus
Seite 44
Kontrast
-30
+30
Helligk.
-30
+30
Farbe
-30
+30
Tönung
-30
+30
Schärfe
-30
+30
Rot
-30
+30
Blau
-30
+30
*2
*2
*2
Seite 44
5500K
6500K
7500K
8500K
9300K
10500K
Farb Temp
Seite 45
WÄ./EINS.
ZURÜCK
OK
AUS
*3
Progressiv
Seite 45
COMPUTER/COMPONENT 1, 2, DVI-D
(Component-Signal), VIDEO, S-VIDEO
Reset
COMPUTER/
COMPONENT 1, 2
Seite 44
*4
Signaltyp
Bildmodus
Kontrast
Helligk.
Farbe
Tönung
Schärfe
Rot
Blau
Farb Temp
Progressiv
Reset
Signaltyp
COMP.1
Seite 45
Standard
Dynam. Bereich
0
0
0
0
0
0
0
Seite 45
OK
AUS
„Fein-Sync.“-Menü
Auto
RGB
Komponente
DVI-D
Dig.-PC-RGB
Dig.-PC-Kom.
Dig.-Vd.-RGB
Dig.-Vd.-Kom.
Standard
Verstärkt
Auto
PAL
SECAM
NTSC4.43
NTSC3.58
PAL-M
PAL-N
PAL-60
*1 Punkt, wenn RGB-Signale durch COMPUTER/COMPONENT 1, 2 oder DVI-D eingegeben
werden
*2 Punkte beim Anlegen von Component-Signal über COMPUTER/COMPONENT 1 oder 2, oder
beim Wählen von VIDEO oder S-VIDEO
*3 „Progressive“ kann nur eingestellt werden, wenn ein Signal des Typs 480I oder 576I anliegt.
*4 Punkt, wenn COMPUTER/COMPONENT 1, 2 oder DVI-D ausgewählt wird
*5 Punkt, wenn DVI-D ausgewählt wird
*6 Punkt, wenn VIDEO oder S-VIDEO ausgewählt wird
Hauptmenü
Fein-Sync.
Fein-Sync.
Clock
Phase
H-Pos
V-Pos
Reset
Auflösung
Auto-Sync.
Signal-Info
*6
Videosystem
Komponente
WÄ./EINS.
ZURÜCK
*5
Seite 45
7500K
3DProgressiv
2DProgressiv
3DProgressiv
COMP.1
0
0
0
0
Seite 46
Clock
-30
+30
Phase
-15
+15
H-Pos
-30
+30
V-Pos
-30
+30
Reset
*7
*7
*7
*7
*7
Seite 46
640 ¥ 480
Ein
Auflösung
Seite 46
Auto-Sync.
Seite 46
*8
Ein
Aus
Signal-Info
Seite 46
WÄ./EINS.
ZURÜCK
OK
AUS
*7 Punkt, wenn RGB-Signale durch COMPUTER/COMPONENT 1 oder 2 eingegeben
werden
*8 Punkt, wenn RGB-Signale durch COMPUTER/COMPONENT 1, 2 oder DVI-D
eingegeben werden
Hinweis
∑ Das „Fein-Sync.“-Menü wird nur dann angezeigt, wenn der Projektoreingang COMPUTER/COMPONENT 1,2 oder DVI-D ist.
-40
Hauptmenü
„Optionen1“-Menü
Optionen1
Seite 47
Optionen1
Lamp.-T. (Leben.)
Größe Ändern
0
Bildversch.
0
Tra.-Entz.
Auto-Trapez
OSD-Anzeige
Hintergrund
Eco-/Leise-Modus
Automatisch aus
Systemsound
Menü-Position
Systemverrieg.
Direktnetz ein
WÄ./EINS.
ZURÜCK
VIDEO
0 h ( 100%)
Normal
Untermenü
Lamp.-T. (Leben.)
Seite 47
COMPUTER
Größe Ändern
Normal
Voll
Punkt für Punkt *1
Umrandung
Strecken
Seite 47
Bildversch.
-96
+96
Seite 47
Ein
Ein
Logo
Ein
Ein
Ein
Mitte
Ausschalten
Ausschalten
OK
AUS
Tra.-Entz. -127
+127
Seite 48
Ein
Aus
Auto-Trapez
Seite 48
OSD-Anzeige
Ein
Aus
Seite 48
Hintergrund
Logo
Blau
Kein
Seite 48
Eco-/Leise-Modus
Ein
Aus
Seite 48
Automatisch aus
Ein
Aus
Seite 48
Systemsound
Ein
Aus
Seite 49
Menü-Position
Mitte
Oben rechts
Unt. rechts
Oben links
Unten links
Seite 49
Systemverrieg.
Seites 49 und 50
„Optionen2“-Menü
Direktnetz ein
COMP.1
Ausschalten
Ein
FAO
Vorne
Normal
Einschalten
Einschalten
9600 bps
Ein
Hauptmenü
Optionen2
Seite 51
Untermenü
Altes Kennw.
Neues Kennw.
Bestätigen
Kennwort
Seite 51
Lautsprecher
Ein
Aus
Seite 52
FAO
VAO
Audio Ausgang
Seite 52
Vorne
Decke+Vorne
Hinten
Decke+Hint.
PRJ.-Mod.
Seite 52
08:00:1F:B1:B7:74
MYPROJECTOR
Lüfter-Mod.
Normal
Hoch
Seite 52
OK
AUS
Monitor Aus
Einschalten
Ausschalten
Seite 52
Einschalten
Ausschalten
LAN/RS232C
Seite 52
9600 bps
38400 bps
115200 bps
RS-232C
Seite 52
DHCP-Client
Ein
Aus
Seite 53
*1
Seite 53
MAC-Adresse
IP-Adresse
Subnet Mask
Gateway
Seite 54
Projektor
Sprache
English
Deutsch
Español
Nederlands
Français
Italiano
Svenska
Português
WÄ./EINS.
ZURÜCK
*2
Nützliche
Funktionen
TCP/IP
„Sprache“-Menü
Alter Code
Neuer Code
Bestätigen
Einschalten
Ausschalten
Seite 50
Optionen2
Kennwort
Lautsprecher
Audio Ausgang
PRJ.-Mod.
Lüfter-Mod.
Monitor Aus
LAN/RS232C
RS-232C
DHCP-Client
TCP/IP
MAC-Adresse
Projektor
Alles Reset
WÄ./EINS.
ZURÜCK
VIDEO
Normal
Bereichszoom
V-Strecken
Umrandung
Strecken
Seite 54
COMP.1
Alles Reset
*2
*1 Nur einstellbar wenn der DHCPClient auf „Aus“ gestellt ist
*2 Nur Display
Seite 54
Hauptmenü
Sprache
Seite 54
English
Deutsch
Español
Nederlands
Français
Italiano
Svenska
Português
OK
AUS
-41
Verwendung des Menü-Bildschirms
Einstelltasten
('/"/\/|)
ENTER-Taste
MOUSE/
Einstellungstasten
('/"/\/|)
MENU-Taste
MENU-Taste
ENTERTaste
RETURN-Taste
RETURN-Taste
Menüoptionen
Beispiel: Anpassen von „Helligk.“
• Dieser Vorgang kann auch mit Hilfe der am Projektor befindlichen Tasten ausgeführt werden.
1
2
MENU drücken.
• Der „Bild“-Menü-Bildschirm für die
ausgewählte Eingang-Betriebsart wird
angezeigt.
| oder \ drücken, um die
anderen Menü-Bildschirme
anzeigen zu lassen.
• Das Menüsymbol für den eingestellten
Menü-Bildschirm wird hervorgehoben.
Menüsymbol
Menü-Bildschirm
Beispiel: Bildschirmmenü „Bild“ im
COMPUTER/COMPONENT 1
(RGB)-Modus
Menüsymbole
Bildmodus
Kontrast
Helligk.
Rot
Blau
CLR Temp
Reset
Signaltyp
COMP.1
Standard
0
0
0
0
7500K
Auto
Fein-Sync.
Optionen1
Optionen2
Sprache
Hinweis
• Das „Fein-Sync.“-Menü ist für VIDEO
oder S-VIDEO nicht verfügbar.
-42
WÄ./EINS.
ZURÜCK
OK
AUS
3
' oder " für die Auswahl des
einzustellenden Punktes drücken.
Bildmodus
Kontrast
Helligk.
Rot
Blau
Farb Temp
Reset
Signaltyp
• Der ausgewählte Punkt wird hervorgehoben.
Zum Einstellen des
projizierten Bildes
beim Betrachten
ENTER drücken.
• Der gewählte einzelne Einstellungspunkt
(z.B. „Helligk.“) erscheint anstelle des
Menüs.
• Wenn Sie ' oder " drücken, wird das
folgende Punkt („Rot“ nach „Helligk.“)
angezeigt.
COMP.1
Standard
0
0
0
0
7500K
Auto
Einzelne
Einstellungspunkt
WÄ./EINS.
ZURÜCK
OK
AUS
0
Helligk.
Hinweis
•
4
RETURN für die Rückkehr zum
vorherigen Menü drücken.
\ oder | für die Einstellung des
ausgewählten Punktes drücken.
• Die Änderung wird gespeichert.
• Bei manchen Menüelementen drücken
Sie | zur Anzeige des Untermenüs,
drücken ' oder " zum Wählen eines
Einstellgegenstands und drücken dann
ENTER.
Bildmodus
Kontrast
Helligk.
Rot
Blau
Farb Temp
Reset
Signaltyp
COMP.1
Standard
0
15
0
0
5
Auto
OK
AUS
Nützliche
Funktionen
WÄ./EINS.
ZURÜCK
7500K
MENU drücken.
• Der Menü-Bildschirm wird ausgeblendet.
-43
Bildanpassung („Bild“-Menü)
Menübetrieb
| Beispiel: Bildschirmmenü „Bild“ im
DVI-D-Modus
1
2
3
4
5
Bildmodus
Kontrast
Helligk.
Rot
Blau
Farb Temp
Reset
Signaltyp
Dynam. Bereich
| Beispiel: Bildschirmmenü „Bild“ im
VIDEO-Modus
DVI
Standard
0
0
0
0
2
7500K
Dig.-PC-RGB
Standard
6
7
WÄ./EINS.
ZURÜCK
Seite 42
Bildmodus
Kontrast
Helligk.
Farbe
Tönung
Schärfe
Rot
Blau
Farb Temp
Progressiv
Reset
Videosystem
VIDEO
Standard
0
0
0
0
0
0
0
7500K
3DProgressiv
Komponente
WÄ./EINS.
ZURÜCK
OK
AUS
OK
AUS
1 Auswählen des Bildmodus
2 Einstellung des Bildes
Diese Funktion erlaubt Ihnen die Auswahl des
Bildmodus entsprechend der Raumhelligkeit
oder dem zu projizierenden Bild.
In allen Bildmodi können die Punkte im „Bild“Menü eingestellt und gespeichert werden.
Wählen Sie vor der Einstellung des Bildes einen
Bildmodus aus.
Verfügbare
Punkte
Standard
Präsentation
Kino
Spiel
sRGB
Beschreibung
Für Standard-Bilder
Hellt Teile des Bildes für bessere
Darstellung auf.
Vermittelt dem projizierten Bild eine
natürliche Tönung.
Vermittelt dem projizierten Bild Schärfe.
Für hochwertige Reproduktion von
Bildern von einem Computer.
Hinweis
• Sie können den Bildmodus auch mit der
PICTURE MODE auf der Fernbedienung
auswählen. (Siehe Seite 36.)
• „sRGB“ wird nur angezeigt, wenn das RGB-Signal anliegt.
• sRGB ist ein internationaler Standard für
Farbreproduktion, reguliert von der IEC (International Electrotechnical Commission). Da der feste
Farbbereich von der IEC festgelegt ist, werden
Bilder in einer natürlichen Tönung basierend auf
dem Originalbild gezeigt, wenn „sRGB“ gewählt ist.
Weitere Informationen zur sRGB-Funktion finden
Sie im Internet unter „http://www.srgb.com/“.
Sie können die Menüeinträge „Rot“, „Blau“, „Farb
Temp“ nicht einstellen, wenn „sRGB“ gewählt ist.
Info
• Wenn „sRGB“ gewählt ist, kann das projizierte Bild
dunkel werden, aber das weist nicht auf eine
Fehlfunktion hin.
-44
Verfügbare
\ drücken
Punkte
Kontrast Für weniger Kontrast
Helligk.
Für weniger Helligkeit
Farbe*1
Für weniger intensive
Farben
Tönung*1 Um Hauttöne violetter
zu machen
Schärfe*1 Für geringere Schärfe
Rot*2
Für schwächeres Rot
Blau*2
Für schwächeres Blau
*1
*2
| drücken
Für mehr Kontrast
Für mehr Helligkeit
Für mehr intensive
Farben
Um Hauttöne grüner
zu machen
Für größere Schärfe
Für kräftigeres Rot
Für kräftigeres Blau
„Farbe“, „Tönung“ und „Schärfe“ werden nicht
angezeigt, wenn ein RGB-Signal über COMPUTER/COMPONENT 1, 2 oder DVI-D anliegt.
„Rot“ und „Blau“ können nicht eingestellt werden,
wenn „sRGB“ gewählt ist.
Hinweis
• „Schärfe“ kann eingestellt werden, wenn die
Signale 480I, 480P, 540P, 576I, 576P, 720P,
1035I oder 1080I erkannt werden.
• Zum Rückstellen aller eingestellten Punkte
ENTER drücken.
„Reset“ wählen und
Menübetrieb
3 Einstellung der Farbtemperatur
Verfügbare
Punkte
5500K
6500K
7500K
8500K
9300K
10500K
Beschreibung
Für niedrigere Farbtemperatur für wärmere,
rötlichere, weißglühende Bilder.
Für höhere Farbtemperatur für kühlere,
blaue, fluoreszenzartige Bilder.
Hinweis
• Bei den Werten unter „Farb Temp“ handelt es
sich lediglich um allgemeine Richtwerte.
• „Farb Temp“ kann nicht eingestellt werden, wenn
„sRGB“ gewählt ist.
4 Einstellung des Signaltyps
Diese Funktion ermöglicht Ihnen die Auswahl des
Eingangssignaltyps RGB oder Komponente für
COMPUTER/COMPONENT 1, 2 oder DVI-D.
COMPUTER/COMPONENT 1, 2
Verfügbare Punkte
Beschreibung
Auto
Eingangssignale werden automatisch als
RGB- oder Komponentensignale erkannt.
RGB
Einstellen, wenn RGB-Signale
empfangen werden.
Komponente Einstellen, wenn Komponentensignale
empfangen werden.
DVI-D
5 Auswählen des dynamischen Bereichs
Ein optimales Bild kann nicht angezeigt werden, wenn ein
DVI-D-geeigneter Ausgangssignaltyp des Geräts und ein
Eingangssignaltyp des Projektors nicht übereinstimmen.
Wenn dies passiert, schalten Sie auf „Dynam. Bereich“.
Verfügbare Punkte
Beschreibung
Standard
Wenn die Schwarzwerte des Bildes eine
Verstärkt
Randleiste anzeigen oder verblasst erscheinen,
wählen Sie das Element aus, das in der besten
Bildqualität resultiert. (In den meisten Fällen
sollte „Standard“ ausgewählt werden.)
Hinweis
• Der Dynamikumfang kann nur gewählt werden,
wenn der „DVI-D“-Eingangsmodus gewählt ist.
6 Auswählen des Progressiv-Modus
Verfügbare Punkte
Beschreibung
2DProgressiv Diese Funktion kann für die Wiedergabe von
sich schnell bewegenden Bildern wie beim
Sport oder bei Actionfilmen verwendet werden.
3DProgressiv Diese Funktion kann für die bessere
Wiedergabe von sich relativ langsam
bewegenden Bildern wie in einem Fernsehstück
oder einer Dokumentation verwendet werden.
Hinweis
• Wenn das Bild verschwommen ist oder rauscht,
muss in den Modus „optimale Auflösung“
umgeschaltet werden.
• Wenn Sie progressive Eingänge verwenden, werden
die Eingänge direkt angezeigt, sodass Sie zwischen
„2DProgressiv“ und „3DProgressiv“ wählen können.
7 Videosystem festlegen
Die Videoeingangssystem-Betriebsart ist auf
„Auto“ voreingestellt; allerdings kann ein klares
Bild vom angeschlossenen audiovisuellen Gerät
möglicherweise nicht empfangen werden, was
von der Videosignalabweichung abhängt. In
diesem Fall das Videosignal ändern.
Verfügbare Punkte
Auto
PAL
SECAM
*NTSC4.43
NTSC3.58
PAL-M
PAL-N
PAL -60
Nützliche
Funktionen
Verfügbare Punkte
Beschreibung
Dig.-PC-RGB
Einstellen, wenn digitale PC-RGB-Signale
von einem Computer empfangen werden.
Dig.-PC-Kom. Einstellen, wenn PC-Komponentensignale
von einem Computer empfangen werden.
Dig.-Vd.-RGB Einstellen, wenn digitale Video-RGB-Signale
von einem Videogerät empfangen werden.
Dig.-Vd.-Kom. Einstellen, wenn digitale Video-Komponentensignale
von einem Videogerät empfangen werden.
Seite 42
* Wenn ein NTSC-Signal mit dem PAL-Videogerät
reproduziert werden.
Hinweis
• Das Videosignal kann nur in der Betriebsart
VIDEO oder S-VIDEO eingestellt werden.
• Wenn „Videosystem“ auf „Auto“ eingestellt ist,
kann es vorkommen, dass aufgrund von
Signalunterschieden kein klares Bild empfangen
wird. In diesem Fall sollte auf das wiedergegebene
Videosystem umgeschaltet werden.
-45
Einstellung des Computerbildes („Fein-Sync.“-Menü)
Menübetrieb
1
2
3
4
Fein-Sync.
Clock
Phase
H-Pos
V-Pos
Reset
Auflösung
Auto-Sync.
Signal-Info
Seite 42
COMP.1
0
0
0
0
WÄ./EINS.
ZURÜCK
640 ¥ 480
Ein
OK
AUS
1 Einstellung des Computerbildes
Wenn das optimale Bild nicht mit der Auto-SyncAnpassung erhalten werden kann, verwenden Sie
die Fine-Sync-Anpassungsfunktion.
Verfügbare
Beschreibung
Punkte
Clock
Zum Einstellen von vertikalen Störungen
Phase
Zum Einstellen von horizontalen Störungen
(wie Spurabgleich bei Ihrem Videorecorder)
Zum Zentrieren der Bildschirmanzeige durch
H-Pos
Bewegen nach links oder rechts
Zum Zentrieren der Bildschirmanzeige durch
V-Pos
Bewegen nach oben oder unten
3 Auto-Sync.-Einstellung
Für die automatische Einstellung eines
Computerbildes.
Verfügbare Punkte
Beschreibung
Die Auto-Sync.-Einstellung wird beim
Einschalten des Projektors oder bei der
Umschaltung der Eingangssignale beim
Anschluss an einen Computer durchgeführt.
Die Auto-Sync.-Einstellung wird nicht
automatisch ausgeführt.
Ein
Aus
Hinweis
Hinweis
∑ Zum Rückstellen aller eingestellten Punkte „Reset“ wählen und
ENTER drücken.
∑ Der Einstellbereich von „V-Pos“ (V-Position)
kann je nach Bildschirmauflösung des Computers variieren.
2 Auflösung-Einstellung
Normalerweise wird die Art des Eingangssignals
erkannt und die dafür geeignete Auflösungs-Betriebsart
automatisch eingestellt. Bei einigen Signalen sollte die
optimale Auflösungs-Betriebsart in „Auflösung“ des
„Fein-Sync.“-Menüs gewählt werden, um der AnzeigeBetriebsart des Computers zu entsprechen.
Hinweis
∑ Bei der Anzeige von Computermustern mit wiederholenden Linien (horizontale Streifen), kann
ein Flimmern auftreten, welches die Anzeige
des Bildes beeinträchtigt.
∑ Siehe „Prüfen des Eingangssignals“ in der
rechten Spalte für Information über das aktuell
gewählte Eingangssignal.
-46
∑ Auto-Sync-Anpassung wird auch durch Drücken
von AUTO SYNC am Projektor oder
AUTO
SYNC an der Fernbedienung ausgeführt.
∑ Die Auto-Sync.-Einstellung könnte abhängig
vom Bild des an den Projektor angeschlossenen
Computers einige Zeit benötigen.
4 Prüfung des Eingangssignals
Diese Funktion kann zur Überprüfung des
gegenwärtigen Eingangssignals verwendet
werden.
Verwendung des „Optionen1“-Menüs
Menübetrieb
1
2
3
4
5
6
7
8
9
0
q
w
Optionen1
Lamp.-T. (Leben.)
Größe Ändern
0
Bildversch.
0
Tra.-Entz.
Auto-Trapez
OSD-Anzeige
Hintergrund
Eco-/Leise-Modus
Automatisch aus
Systemsound
Menü-Position
Systemverrieg.
Direktnetz ein
WÄ./EINS.
ZURÜCK
VIDEO
0 h ( 100%)
Normal
• Einzelheiten zum Größenänderungs-Modus
finden Sie auf den Seiten 37 und 38 .
• Sie können den Größenänderungs-Modus auch
RESIZE auf der Fernbedienung
mit der
auswählen. (Siehe Seite 37.)
3 Anpassen der Bildposition
Sie können das projizierte Bild senkrecht
verschieben.
Die kumulative Lampenbetriebsdauer und die restliche
Lampen-Lebensdauer (Prozent)kann überprüft werden.
„Leben.“
Nur bei auf „Ein“
geschaltetem „Eco-/
Leise-Modus“.
Nur bei auf „Aus“
geschaltetem „Eco-/
Leise-Modus“.
2 Auswählen des
Größenänderungs-Modus
Hinweis
Ein
Ein
Logo
Ein
Ein
Ein
Mitte
Ausschalten
Ausschalten
OK
AUS
1 Prüfung des LampenLebensdauerstatus
Lampenbetriebsbedingung
Seite 42
\ Taste
| Taste
Restliche Lampen-Lebensdauer
100%
5%
etwa
etwa
3.000 Stunden 150 Stunden
etwa
etwa
2.000 Stunden 100 Stunden
Hinweis
• Diese Funktion arbeitet nur bei manchen
GRÖSSE ÄNDERN-Modi. (Siehe Seiten 37 und
38.)
• Zum Rücksetzen dieser Funktion wählen Sie „0“.
• Beim Einstellen der Bildverschiebung wird „Tra.Entz.“ auf „0“ und „Auto-Trapez“ auf „Aus“ gestellt.
Nützliche
Funktionen
• Es wird empfohlen, die Lampe auszuwechseln,
wenn als restliche Lampen-Lebensdauer 5%
angezeigt wird.
• Die restliche Lampen-Lebensdauer ändert sich
innerhalb des Bereichs der in Abhängigkeit von
der Häufigkeit des auf „Ein“ und „Aus“
geschalteten „Eco-/Leise-Modus“ angegebenen
Werte (siehe Seite 48).
• Die Lebensdauer der Lampe kann je nach
Verwendungsbedingung variieren.
Hinweis
-47
Verwendung des „Optionen1“-Menüs
Menübetrieb
4 Trapezkorrektur
Wenn das Bild entweder von oben oder von unten
im Winkel auf die Leinwand projiziert wird, wird es
trapezartig verzerrt. Die Funktion zur Korrektur von
Trapezverzerrung wird Trapezkorrektur genannt.
Auto-Trapezkorrektur
Stellen Sie „Auto-Trapez“ im Bildschirmmenü auf
„Optionen1“ auf „Ein“.
6 Auswahl eines Start- und
Hintergrundbildes
Beschreibung
Verfügbare Punkte
Logo
SHARP-Originalbild
Blau
Blaue Bildwand
Kein
Schwarzbild
7 Eco-/Leise-Modus-Einstellung
Manuelle Trapezkorrektur
Stellen Sie „Auto-Trapez“ im Bildschirmmenü
„Optionen1“ auf „Aus“, wählen „Tra.-Entz.“ und
stellen Sie dann mit dem Schieberegler ein.
Manuelle Korrektur
\ Taste
Seite 42
Verfügbare
Helligkeit
Punkte
Lüftergeräusch
Leistungsaufnahme
(Bei 110 V
Wechselstrom)
Ein
80%
Niedrig
300 W
Aus
100%
Normal
360 W
| Taste
Lampenlebensdauer
Ca. 3.000
Stunden
Ca. 2.000
Stunden
Hinweis
Hinweis
• Die Trapezkorrektur kann bis zu einem Winkel von
etwa ±12 Grad justiert werden, wenn „Auto-Trapez“
verwendet wird, und in einem Winkel von etwa ±40
Grad mit manueller „Tra.-Entz.“ Regelung (wenn
„Größe Ändern“ auf „Normal“ gestellt ist).
• Schalten Sie „Auto-Trapez“ auf „Aus“, wenn das
Bild schräg verzerrt oder die Bildqualität
beeinträchtigt ist.
• Beim Einstellen der Trapezverzerrung oder
wenn wird „Auto-Trapez“ auf „Aus“ gestellt ist,
wird „Bildversch.“ automatisch auf „0“ gestellt.
5 Einstellung der
Bildschirmanzeige
Mit dieser Funktion können die Anzeigen auf der
Bildwand ein-und ausgeschaltet werden.
Verfügbare Punkte
Beschreibung
Ein
Alle Bildschirmanzeigen werden angezeigt.
Aus
• EINGANG/LAUT/AV-STMHALT/
EINFRIEREN/AUTO SYNC/VERGRÖSS./
„Es wurde eine ungültige Taste
gedrückt.“ wird nicht angezeigt.
• „Alle Tasten des Projektors sind gesperrt.“
wird ange zeigt, wenn die
STANDBY/
ON bei aktivier Tastensperre gedrückt wird.
-48
• Wenn „Eco-/Leise-Modus“ auf „Ein“ gestellt ist,
nimmt die Leistungsaufnahme ab und die LampenLebensdauer wird länger. (Projektionshelligkeit
sinkt um 20%.)
• Sie können auch die Taste ECO/QUIET an der
Fernbedienung oder am Projektor verwenden, um
den Eco-/Leise-Modus ein- und auszuschalten.
(Siehe Seite 36.)
8 Automatische
Stromausschalt-Funktion
Verfügbare Punkte
Beschreibung
Der Projektor wird automatisch in den StandbyEin
Modus geschaltet, wenn 15 oder mehr Minuten
kein Eingangssignal erkannt wird.
Die Automatische StromausschaltAus
Funktion wird deaktiviert.
Hinweis
• Wenn die automatische Stromausschalt-Funktion auf
„Ein“ gestellt ist, erscheint 5 Minuten vor der Aktivierung
des Standby-Modus jede Minute die Meldung „Schaltet
in X Min. in den STANDBY-Modus.“ auf der Bildwand,
um die verbleibenden Minuten anzuzeigen.
Menübetrieb
9 Einstellen des Systemsound
Verfügbare Punkte
Beschreibung
Das Tonsignal wird vom internen
Ein
Lautsprecher ausgegeben.
Das Tonsignal wird nicht vom internen
Aus
Lautsprecher ausgegeben.
0 Auswahl der Position des
Menü-Bildschirms
„Menü-Position“ im „Optionen1“-Menü und die
gewünschte Position für das Menü auswählen.
Verfügbare Punkte
Mitte
Oben rechts
Unt.rechts
Oben links
Unten links
Beschreibung
Anzeige in der Bildmitte
Anzeige oben rechts im Bild
Anzeige unten rechts im Bild
Anzeige oben links im Bild
Anzeige unten links im Bild
Systemverrieg.
Alter Code
Neuer Code
Bestätigen
ZURÜCK
Info
• Wenn Sie den Schlüsselcode vergessen haben, wenden
Sie sich an einen autorisierten Sharp-Projektor-Händler
oder Kundendienstbetrieb in Ihrer Nähe (siehe Seite 66).
Das Zurücksetzen des Schlüsselcodes ist auch während
des Gewährleistungszeitraums kostenpflichtig.
Einstellen/Ändern des Schlüsselcodes
Hinweis
3
Wählen Sie „Systemverrieg.“ im
„Optionen1“-Menü, drücken Sie
dann auf |.
• Es wird eine Meldung angezeigt.
• Lesen Sie diese Meldung und drücken Sie
ENTER.
• Der Bildschirm zur Eingabe des Schlüsselcodes erscheint.
2
Betätigen Sie diese 4 Tasten auf der
Fernbedienung oder am Projektor, um
unter „Alter Code“ den gespeicherten
Schlüsselcode einzugeben.
• Wenn Sie den Schlüsselcode erstmals verwenden oder dieser
zurückgesetzt wurde, drücken Sie " am Projektor viermal.
Betätigen Sie die 4 Tasten auf der
Fernbedienung oder am Projektor,
um unter „Neuer Code“ den neuen
Schlüsselcode einzugeben.
Hinweis
• Folgende Tasten können nicht für den Schlüsselcode
verwendet werden:
• STANDBY/ON-Taste
• ON-Taste
• STANDBY-Taste
• ENTER-Taste
• L-CLICK-Taste
• R-CLICK/RETURN-Taste
• MENU-Taste
• ECO/QUIET-Taste
• BREAK TIMER-Taste
• Die System-Sperrfunktion erkennt jede Taste
an der Fernbedienung oder am Projektor als
unterschiedliche Taste, auch wenn sie den
gleichen Tastennamen tragen. Wenn Sie die
Tasten am Projektor bei der Einstellung Ihres
Schlüsselcodes verwendet haben, kann der
Schlüsselcode nicht mit der Fernbedienung
aufgehoben werden.
4
Nützliche
Funktionen
1
ENDE
• Wenn Sie einen falschen Schlüsselcode eingeben, kehrt
der Cursor zum ersten Punkt von „Alter Code“ zurück.
• Der gespeicherte Schlüsselcode ist 4 " Tasten
am Projektor. Wenn dieser Schlüsselcode
eingestellt ist, erscheint der SchlüsselcodeEingabebildschirm beim Einschalten des
Gerätes nicht.
q Systemverrieg.
Diese Funktion beugt der unbefugten Benutzung des Projektors vor.
Wenn diese Funktion aktiviert ist, muss der Benutzer bei jedem
Einschalten des Projektors den richtigen Schlüsselcode eingeben.
Es wird empfohlen, den Schlüsselcode an einem Ort aufzubewahren,
zu dem nur befugte Benutzer Zugang haben.
Seite 42
"Bildschirmanzeige
Geben Sie den Schlüsselcode unter
„Bestätigen“ nochmals ein.
Hinweis
Zum Annullieren des bereits eingegebenen
Schlüsselcodes
• Drücken Sie " am Projektor viermal in den obigen
Schritten 2 und 3.
-49
Verwendung des „Optionen1“-Menüs
Menübetrieb
Wenn die Systemverrieg. aktiviert ist
Wenn die Systemverrieg. aktiviert ist, wird
das Eingabefeld für den Schlüsselcode bei
jedem Einschalten angezeigt.
Wenn das Feld angezeigt wird, geben Sie den
korrekten Schlüsselcode ein, um die Projektion
zu starten. Wenn der Schlüsselcode nicht
eingegeben wird, werden keine Bilder projiziert,
auch wenn Signale am Projektor anliegen.
▼Eingabebildschirm für Schlüsselcode
Systemverrieg.
Hinweis
• Wird kein Schlüsselcode eingegeben, wird das
Bild nicht angezeigt. Dies gilt auch für den Fall,
dass der Projektor ein Eingabesignal erhält.
w Direkte Einschaltfunktion
Verfügbare Punkte
Beschreibung
Einschalten
Der Projektor schaltet automatisch ein, wenn
der Netzstecker in eine Steckdose gesteckt
oder der Hauptunterbrecherschalter
eingeschaltet wird.
Ausschalten Der Projektor wird manuell eingeschaltet
(siehe Seite 30) und schaltet nicht automatisch
ein, wenn der Netzstecker in eine Steckdose
gesteckt oder der Hauptunterbrecherschalter
eingeschaltet wird.
-50
Seite 42
Sperren der Bedientasten am
Projektor (Tastensperre-Funktion)
Verwenden Sie diese Funktion zum
Sperren der Bedientasten am Projektor.
■ Sperren der Bedientasten
Halten Sie
ENTER am Projektor etwa 5 Sekunden
lang gedrückt, während der Projektor einschaltet.
▼Bildschirmanzeige
Tastensperren-Funktion EIN
• Die Tastensperre-Funktion beeinflusst nicht die
Steuerung über Fernbedienungstasten.
• Sie können die Tastensperre-Funktion nicht
verwenden, während der Projektor warmläuft.
■ Aufheben der Tastensperre
Halten Sie
ENTER am Projektor etwa 5 Sekunden
lang gedrückt.
▼Bildschirmanzeige
Tastensperren-Funktion AUS
• Wenn der Projektor im Standby-Modus ist, können
Sie die Tastensperre durch gleichzeitiges
Gedrückthalten von ENTER und
STANDBY/
ON am Projektor für etwa 5 Stunden aufheben.
Info
• Sie können die Tastensperren-Funktion nur
aktivieren, wenn keine Bildschirmanzeige
erscheint.
Hilfreiche Funktionen, die während der Installation
eingestellt werden können („Optionen2“-Menü)
Menübetrieb
Seite 42
Ändern des Kennworts
1
2
3
4
5
6
7
8
9
0
q
w
Optionen2
Kennwort
Lautsprecher
Audio Ausgang
PRJ.-Mod.
Lüfter-Mod.
Monitor Aus
LAN/RS232C
RS-232C
DHCP-Client
TCP/IP
MAC-Adresse
Projektor
Alles Reset
WÄ./EINS.
ZURÜCK
COMP.1
Ausschalten
Ein
FAO
Vorne
Normal
Einschalten
Einschalten
9600 bps
Ein
1
• Der Bildschirm zur Eingabe des Kennworts
erscheint.
2
Geben Sie das Kennwort in „Altes
Kennw.“ mit ', ", | und \ ein, und
drücken Sie dann ENTER.
3
Geben Sie das Kennwort in „Neues
Kennw.“ mit ', ", | und \ ein, und
drücken Sie dann ENTER.
4
Geben Sie das gleiche Kennwort
erneut in „Bestätigen“ mit ', ", |
und \ ein, und drücken Sie dann
ENTER.
08:00:1F:B1:B7:74
MYPROJECTOR
OK
AUS
1 Einstellen eines Kennworts
Wenn Sie nicht möchten, dass andere die
Einstellung für das „Optionen2“-Menü ändern,
geben Sie ein Kennwort ein.
1
Wählen Sie „Kennwort“ und drücken
Sie dann |.
Wählen Sie „Kennwort“ und drücken
Sie dann |.
• Der Bildschirm zur Eingabe des Kennworts erscheint.
Hinweis
Kennwort
Altes Kennw.
Neues Kennw.
Bestätigen
ZURÜCK
2
Drücken Sie ' oder " zum Einstellen
der ersten Stelle in „Neues Kennw.“,
und drücken Sie dann |.
Geben Sie die restlichen 3 Stellen
ein, und drücken Sie dann ENTER.
Wenn Sie das Kennwort vergessen
Wenn Sie das Kennwort vergessen, verfahren
Sie wie folgt, um es zu löschen, und stellen Sie
dann ein neues Kennwort ein.
Nützliche
Funktionen
3
ENDE
• Wenn Sie den Kennwort-Schutz für die
„Optionen2“-Menüeinstellungen nicht mehr
brauchen, drücken Sie ENTER ohne Eingabe
eines neuen Kennworts in Schritt 3 und 4.
• Zum Aufheben der Kennwort-Einstellungen
drücken Sie
RETURN.
Am Projektor drücken Sie
4
Geben Sie das gleiche Kennwort in
„Bestätigen“ ein, und drücken Sie
dann ENTER.
Hinweis
• Nachdem das Kennwort eingestellt ist, müssen
Sie das Kennwort eingeben, um die „Optionen2“Menü-Einstellungen zu ändern.
.
Hinweis
• Wenn
ENTER länger als 5 Sekunden
gedrückt gehalten wird, sind die Bedientasten
am Projektor gesperrt. (Siehe Seite 50.)
• Sie können nicht die Tasten an der Fernbedienung
verwenden, um das Kennwort zu löschen.
-51
Hilfreiche Funktionen, die während der Installation eingestellt werden können
(„Optionen2“-Menü)
Menübetrieb
Seite 42
2 Lautsprecher-Einstellung
5 Lüfter-Modus-Einstellung
Diese Funktion ermöglicht Ihnen die Einstellung des
Audioausgangs der internen Lautsprecher auf „Ein“
oder „Aus“, wenn der Projektor beispielsweise an
einem externen Verstärker angeschlossen ist.
Diese Funktion ändert die Gebläsedrehgeschwindigkeit.
Verfügbare Punkte
Beschreibung
Ein
Das Audiosignal wird vom internen
Lautsprecher ausgegeben.
Das Audiosignal wird nicht vom internen
Aus
Lautsprecher ausgegeben.
3 Audioausgangstyp festlegen
Diese Funktion legt fest, ob der vom AUDIO-Ausgangsanschluss
ausgegebene Audiopegel (MONITOR-Ausgang) fest oder durch
Verknüpfung mit VOLUME variabel ist.
Verfügbare Punkte
FAO
(Festgelegte
Audioausgabe)
VAO
(Variable
Audioausgabe)
Beschreibung
Audioausgabe variiert nicht in
Verbindung mit der Lautstärke des
Ausgabeprojektors.
Audioausgabe variiert in Verbindung mit
der Lautstärke des Ausgabeprojektors.
Info
• Wenn „Audio Ausgang“ auf „VAO“ eingestellt wird,
stellen Sie zunächst sicher, dass die Lautstärke des
Projektors verringert wird, bevor der Strom ein-oder
ausgeschaltet und der Eingang gewechselt wird.
4 Wiedergabe mit der Kehrbild-/
Umkehrbild-Funktion
Dieser Projektor ist mit einer Kehrbild-/Umkehr-Funktion
ausgestattet, mit der das Bild für unterschiedliche Anwendungen
als Kehrbild bzw. Umkehrbild projiziert werden kann.
Verfügbare Punkte
Beschreibung
Vorne
Normalbild (Projizieren von vor der
Projektionsfläche)
Decke + Vorne Invertiertes Bild (Projizieren von vor
der Projektionsfläche mit einem
invertierten Projektor)
Hinten
Reverse-Bild (Projizieren von hinter der
Projektionsfläche oder mit einem Spiegel)
Decke + Hint. Reverse- und invertiertes Bild
(Projizieren mit einem Spiegel)
Hinweis
• Diese Funktion wird für die Umkehrbild-und DeckenmontageEinstellungen verwendet. (Siehe Seite 19.)
-52
Verfügbare Punkte
Beschreibung
Normal
Geeignet für normale Umgebungen.
Hoch
Wählen Sie diesen Punkt bei Verwendung
des Projektors in Höhenlagen von ca.
1.500 m (4.900 Fuß) oder mehr.
Wenn „Lüfter-Mod.“ auf „Hoch“ gestellt ist, dreht der
Lüfter schneller, und das Lüftergeräusch nimmt zu.
6 Monitor-Ausgang
7 LAN/RS232C
Bei Einstellung auf „Einschalten“ ist die Funktion aktiviert, und
eine geringe Strom wird auch im Standby-Modus aufgenommen.
Es wird empfohlen, die Funktion auf „Ausschalten“ zu setzen,
wenn kein Anschluss vorliegt. Dadurch wird der Stromverbrauch
verringert, wenn der Projektor im Standby-Modus ist.
Verfügbare Punkte
Beschreibung
Einschalten
Die Funktion ist aktiviert, auch wenn
der Projektor im Standby-Modus ist.
Ausschalten
Die Funktion ist ausgeschaltet, auch wenn
der Projektor im Standby-Modus ist.
Hinweis
• Wenn Sie den Projektor mit der LAN/RS232CFunktion steuern wollen, wählen Sie „Einschalten“.
8 Übertragungsgeschwindigkeit
festlegen (RS-232C)
Stellen Sie sicher, dass sowohl der Projektor als auch
der Computer auf die gleiche Baudrate eingestellt sind.
Verfügbare Punkte
9600 bps
Beschreibung
Übertragungsgeschwindigkeit ist langsam.
38400 bps
115200 bps
Übertragungsgeschwindigkeit ist schnell.
Hinweis
• Beziehen Sie sich für RS-232C-Spezifikationen und
Befehlseinstellungen auf die „EINRICHTUNGSANLEITUNG“, die auf der mitgelieferten CD-ROM befindet.
• Beziehen Sie sich hinsichtlich der Anleitungen
für die Einstellung der Baudrate des Computers
auf die Bedienungsanleitung des Computers.
Menübetrieb
9 DHCP Client-Einstellung
Schließen Sie das LAN-Kabel vor dem Einschalten
des Projektors an. Wenn nicht, arbeitet die DHCPClient-Funktion nicht.
Verfügbare Punkte
Beschreibung
Ein
Erhält automatisch
Konfigurationsparameter für das TCP/
IP-Netzwerk.
Stellt TCP/IP manuell ein.
Aus
Wählen Sie „Ein“ für „DHCP-Client“ und drücken
ENTER. „Beschaffe IP-Adresse...“
Sie dann
erscheint, und dann der Menü-Bildschirm.
Bestätigen Sie die Parameter von IP-Adresse,
Subnet Mask und Gateway im TCP/IP-Bildschirm.
Wenn der DHCP-Server nicht verfügbar ist,
erscheint „IP-Adresse nicht verfügbar.“
In diesem Fall stellen Sie TCP/IP manuell ein.
(Siehe Gegenstand 0.)
0 TCP/IP-Einstellung
Stellen Sie TCP/IP manuell ein.
1
Wählen Sie „Aus“ für „DHCP-Client“
und drücken Sie dann ENTER.
2
Wählen Sie „TCP/IP“ und drücken
Sie dann ENTER.
3
Geben Sie „IP-Adresse“ mit ', ",
| und \ ein, und drücken Sie dann
ENTER.
Seite 42
Beschreibung
Verfügbare Punkte
IP-Adresse
Werksseitige Vorgabeeinstellung:
192.168.150.002
Geben Sie eine für das Netzwerk
geeignete IP-Adresse ein.
Subnet Mask Werksseitige Vorgabeeinstellung:
255.255.255.000
Stellen Sie die Teilnetzmaske auf den
gleichen Wert wie für den Computer
und die Ausrüstung des Netzwerks ein.
Werksseitige Vorgabeeinstellung:
Gateway
000.000.000.000
* Wenn nicht verwendet, benutzen Sie
die Einstellung:
000.000.000.000
Hinweis
• Bestätigen Sie das vorhandene Netzwerksegment
(IP-Adressengruppe), um die Einstellung einer IPAdresse zu vermeiden, die die IP-Adressen
anderer Netzwerkausrüstung und Computer
dupliziert. Falls „192.168.150.002“ nicht in dem
Netzwerk mit der IP-Adresse „192.168.150.XXX“
verwendet wird, dann müssen Sie die IP-Adresse
des Projektors nicht ändern.
• Für Einzelheiten über jede Einstellung wenden
Sie sich an Ihren Netzwerk-Administrator.
Nützliche
Funktionen
TCP/IP
IP-Adresse
Subnet Mask
Gateway
ZURÜCK
ENDE
4
Geben Sie „Subnet Mask“ mit ',
", | und \ ein, und drücken Sie
dann
ENTER.
5
Geben Sie „Gateway“ mit ', ", |
und\ ein, und drücken Sie dann
ENTER.
-53
Hilfreiche Funktionen,die während der Installation eingestellt werden können
(„Optionen2“-Menü)
Menübetrieb
q Überprüfung der NetzwerkInformationen für den Projektor
Sie können die MAC-Adresse und den
Projektornamen überprüfen.
Angezeigte Punkte
Beschreibung
MAC-Adresse Die für den Projektor eingegebene
MAC-Adresse wird angezeigt.
Projektor
Der Projektorname wird angezeigt.
Hinweis
• Siehe für Informationen hinsichtlich der Änderung
des Projektornamens die „EINRICHTUNGSANLEITUNG“ auf der mitgelieferten CD-ROM.
w Rückkehr zu den
Grundeinstellungen
Mit dieser Funktion können die von Ihnen
ausgeführten Projektoreinstellungen initialisiert
werden.
Hinweis
Die folgenden Punkte können nicht initialisiert
werden.
• „Fein-Sync.“-Menü
Auflösung
• „Optionen1“-Menü
Lamp.-T. (Leben.)
Systemverrieg.
• „Sprache“-Menü
-54
Sprache
English
Deutsch
Español
Nederlands
Français
Italiano
Svenska
Português
WÄ./EINS.
ZURÜCK
Seite 42
COMP.1
OK
AUS
Auswählen der Sprache
für die Bildschirmanzeige
Der Projektor kann die Bildschirm-anzeigesprache
unter 11 Sprachen umschalten.
Wartung
Reinigen des Projektors
Reinigen des Objektivs
■ Das Netzkabel vor Reinigen des Projektors
unbedingt abtrennen.
■ Das Gehäuse sowie das Bedienfeld sind aus
Kunststoff hergestellt. Die Verwendung von Benzin
und Verdünner vermeiden, da diese Mittel die
Gehäuseoberfläche beschädigen können.
■ Keine flüchtigen Mittel wie Insektizide am Projektor
verwenden.
Keine Gummi- oder Kunststoffteile für längere Zeit
am Projektor befestigen.
Die Wirkung einiger Mittel auf Kunstsoff kann zu
Qualitätsverschlechterungen und zu Oberflächenschäden
am Projektor führen.
■ Für das Reinigen des Objektivs ein im Handel
erhältlichen Objektiv-Blower oder ObjektivReinigungspapier (für Brillengläser und
Kameraobjektive) verwenden. Keine flüssigen
Reinigungsmittel verwenden, da diese den Schutzfilm
auf der Objektivoberfläche abnutzen könnten.
■ Da die Objektivoberfläche leicht beschädigt werden
kann, nicht am Objektiv kratzen oder gegen das
Objektiv schlagen.
r
ige
ein
rR
de
Mil
Reinigungspapier
Reinigen der Luftaustritts- und Einsaugöffnungen
Mit Wasser verdünnter
milder Reiniger
Wachs
■ Staub von den Luftaustritts- und Einsaugöffnungen
unter Verwendung eines Staubsaugers entfernen.
Verdünner
■ Schmutz mit einem weichen Flanelltuch vorsichtig
abwischen.
■ Bei hartnäckigem Schmutz das Tuch in mit Wasser
verdünnten milden Reiniger eintauchen, auswringen
und den Projektor dann reinigen.
Stark wirkende Reinigungsmittel könnten unter
Umständen einen Farbverlust, ein Verziehen oder
eine Beschädigung des Projektorgehäuses
bewirken. Vor der Reinigung auf jeden Fall einen
Test an einer kleinen, unauffälligen Stelle des
Projektors durchführen.
Info
Anhang
• Wenn die Belüftungsöffnungen während des
Projektorbetriebs gereinigt werden sollen,
STANDBY/ON am Projektor oder
unbedingt
STANDBY auf der Fernbedienung drücken
und den Projektor in den Standby-Modus schalten.
Nachdem der Kühlventilator zum Stillstand
gekommen ist, das Netzkabel vom Netzanschluss
abziehen und die Belüftungsöffnungen reinigen.
• Die Luftfilter sollten nach jeweils 100
Betriebsstunden gereinigt werden. Reinigen Sie
die Filter öfter, wenn der Projektor in staubiger
oder verrauchter Umgebung betrieben wird.
-55
Austauschen des Luftfilters
• Der Projektor ist mit Luftfiltern ausgestattet,
um optimale Betriebsbedingung des
Projektors sicherzustellen.
• Wenden Sie an einen autorisierten SharpProjektor-Händler oder Kundendienstbetrieb
in Ihrer Nähe, um den Filter (PFILDA022WJKZ)
ersetzen zu lassen, wenn er sich nicht mehr
reinigen lässt.
STANDBY-Taste
Austauschen des Luftfilters
1
STANDBY/ONTaste
Drücken Sie
STANDBY/ON am
Projektor oder
STANDBY auf der
Fernbedienung, um den Projektor
in den Standby-Modus zu schalten.
• Warten Sie, bis der Lüfter stoppt.
2
Trennen Sie das Netzkabel ab.
3
Nehmen Sie die Filter-Abdeckung ab.
• Ziehen Sie das Netzkabel von der
Netzanschluss ab.
Netzanschluss
• Drehen Sie den Projektor um. Ziehen Sie
den Tragegriff (1) herunter, greigen Sie den
Lasche (2) und schieben Sie die FilterAbdeckung (3) auf.
3
4
-56
Nehmen Sie den Luftfilter ab.
• Greifen Sie den Luftfilter mit den Fingern und
heben ihn aus der Filter-Abdeckung.
2
1
Lasche
5
Setzen Sie einen Ersatzluftfilter ein.
6
Ersetzen Sie die Filter-Abdeckung.
• Setzen Sie den neuen Luftfilter auf die Filter-Abdeckung.
• Schieben Sie die Filter-Abdeckung zum
Schließen in Pfeilrichtung.
Hinweis
• Stellen Sie sicher, dass die Filterabdeckung
sicher installiert ist. Die Stromversorgung
schaltet nicht ein, wenn die Installation nicht
richtig vorgenommen wurde.
Anhang
-57
Wartungsanzeigen
■ Die Warnleuchten am Projektor weisen auf Fehlfunktionen im Projektor hin.
■ Falls ein Problem auftritt, leuchtet entweder die Temperaturwarn-Anzeige oder die Lampen-Anzeige
rot auf und der Projektor wird in den Standby-Modus geschaltet. Nachdem der Projektor in den
Standby-Modus geschaltet worden ist, den unten aufgeführten Schritten folgen.
Wartungsanzeigen
Netz-Anzeige
Lampen-Anzeige
Temperaturwarn-Anzeige
Über die Temperaturwarn-Anzeige
Wenn der Monitor sich in Folge nicht ordnungsgemäßer Aufstellung oder blockierter Belüftungsöffnungen
“ auf. Wenn die Temperatur weiter ansteigt,
überhitzt, leuchtet am unteren linken Rand des Bildes „
schaltet sich die Lampe aus und die Temperaturwarn-Anzeige blinkt; der Kühlventilator dreht sich für
weitere 90 Sekunden und anschließend wird der Projektor in den Standby-Modus geschaltet. Nachdem
“ erscheint, führen Sie auf jeden Fall die Maßnahmen aus wie auf Seite 59 beschrieben.
„
Über die Lampen-Anzeige
■ Wenn die verbleibende Lebensdauer der Lampe 5 % oder weniger beträgt, wird auf dem Bildschirm
„ “ (gelb) und „Lamp. austauschen.“ angezeigt. Wenn die Lebensdauer 0 % beträgt, ändert sich die
Anzeige in „ “ (rot), die Lampe wird ausgeschaltet, und der Projektor wechselt automatisch in den
Standby-Modus. Die Lampen-Anzeige beginnt in diesem Fall rot zu leuchten.
■ Wenn Sie zum vierten Mal versucht haben, den Projektor einzuschalten, ohne dass die Lampe
ausgetauscht wurde, kann der Projektor nicht mehr eingeschaltet werden.
-58
Wartungsanzeige
Anormal
Normal
TemperaturwarnAnzeige
Aus
Problem
Die interne
Rot
leuchtend Temperatur ist
(Standby) ungewöhnlich
hoch.
Die Lampe
leuchtet nicht.
LampenAnzeige
NetzAnzeige
Rot
leuchtend
Grün
Wechseln Sie
leuchtend
die Lampe.
Grün blinkt,
wenn die
Lampe
aufwärmt.
Rot
Die Lampe
leuchtend
leuchtet nicht.
(Standby)
Grün
leuchtend/rot
leuchtend
Grün
blinkend
(Kühlen)
Rot
blinkend
Die NetzAnzeige blinkt
rot, wenn der
Projektor
eingeschaltet ist.
Ursache
Mögliche Lösung
• Blockierter
Belüftungseinlass
• Stellen Sie den Projektor so auf,
dass er ordnungsgemäß belüftet
wird (siehe Seite 8).
• Defekter Lüfter
• Fehler im internen
Kreislauf
• Verstopfter
Belüftungseinlass
• Bringen Sie den Projektor zu einem
autorisierten Sharp-ProjektorHändler oder Kundendienstbetrieb
in Ihrer Nähe (siehe Seite 66).
• Reinigen Sie die Luftaustritts- und
Einsaugöffnungen.(Siehe Seite 55.)
• Die Lampe wird
anormal
ausgeschaltet.
• Das Netzkabel vom Netzanschluss
abtrennen, und stecken ihn erneut
ein.
• Tauschen Sie die Lampe vorsichtig
• Die verbleibende
aus. (Siehe Seite 61.)
Lampen• Bringen Sie den Projektor zu einem
Lebensdauer beträgt
autorisierten Sharp-Projektor-Händler
5 % oder weniger.
oder Kundendienstbetrieb in Ihrer
Nähe (siehe Seite 66).
• Gehen Sie beim Austauschen der
• Durchgebrannte
Lampe sehr vorsichtig vor.
Lampe
• Bringen Sie die Lampeneinheit• Fehler im
Abdeckung wieder ordnungsgemäß
Lampenkreislauf
an.
• Die Filter-Abdeckung,
LampeneinheitAbdeckung oder
ObjektivgehäuseAbdeckung ist offen.
• Defekter Lüfter
• Wenn die Netz-Anzeige auch bei
ordnungsgemäß eingesetztem Abdeckungen
weiterhin blinkt, oder wenn der Lüfter nicht
normal läuft, wenden Sie sich an einen
autorisierten Sharp-Projektor-Händler oder
Kundendienstbetrieb in Ihrer Nähe (siehe
Seite 66).
Info
• Wenn die Temperaturwarn-Anzeige aufleuchtet und der Projektor in den Standby-Modus geschaltet wird,
sollten Sie überprüfen, ob irgendwelche der Belüftungsöffnungen blockiert sind (siehe Seite 8) und
anschließend den Projektor wieder einschalten. Warten Sie bis der Projektor vollständig abgekühlt ist,
bevor Sie das Netzkabel anschließen und das Gerät wieder einschalten. (Mindestens 10 Minuten.)
• Wenn die Stromversorgung in Folge eines Stromausfalls oder aus anderen Gründen während der
Verwendung des Projektors kurzzeitig unterbrochen wird, leuchtet die Lampen-Anzeige möglicherweise
rot auf, und die Lampe bleibt ausgeschaltet. Ziehen Sie in diesem Fall das Netzkabel vom Netzanschluss
abtrennen, setzen Sie ihn wieder ein, und schalten Sie den Projektor wieder ein.
• Der Lüfter regelt die interne Temperatur des Projektors und wird automatisch gesteuert. Das Lüftergeräusch
kann sich im Betrieb infolge der Geschwindigkeit verändern. Dabei handelt es sich nicht um eine
Fehlfunktion.
Anhang
-59
Hinweise zur Lampe
Lampe
■ Es wird empfohlen, die Lampeneinheit (optionales, AN-C430LP) auszutauschen, wenn die LampenLebensdauer 5% oder weniger beträgt, oder wenn Sie eine deutliche Verschlechterung der Bild- und
Farbqualität feststellen. Die Lampen-Lebensdauer (Prozentsatz) kann auf der Bildschirmanzeige
überprüft werden. Siehe Seite 47.
■ Erwerben Sie über einen Sharp-Projektor-Händler oder Kundendienstbetrieb in Ihrer Nähe eine
Lampeneinheit des Typs AN-C430LP.
Wichtiger Hinweis für US-Kunden:
Für die mit dem Projektor gelieferte Lampe gilt eine 90-tägige Herstellungs- und Verarbeitungsgarantie.
Alle Reparaturarbeiten am Projektor im Rahmen der Gewährleistung, einschließlich des
Lampenaustauschs, sind von einem autorisierten Sharp-Projektor-Händler oder Kundendienstbetrieb in
Ihrer Nähe vorzunehmen. Die Anschriften der autorisier ten Shar p-Projektor-Händler und
Kundendienstbetriebe in Ihrer Nähe können Sie unter der folgenden gebührenfreien Telefonnummer
abfragen: 1-888-GO-SHARP (1-888-467-4277).
Nur für die USA
Warnhinweise zur Lampe
■ Dieser Projektor verwendet eine Hochdruck-Quecksilberleuchte. Wenn Sie einen lauten Knall hören,
ist die Lampe defekt. Die Lampe kann in Folge verschiedener Ursachen ausfallen: starke Stöße,
mangelhafte Kühlung, Kratzer auf der Oberfläche oder Alterung der Lampe. Der Zeitpunkt des Ausfalls
hängt von der jeweiligen Lampe und/oder dem Zustand und der Verwendungshäufigkeit ab. Beim
Ausfall der Lampe kommt es häufig zum Brechen des Lampenglases.
■ Wenn die Lampenaustausch-Anzeige leuchtet und das entsprechende Symbol auf der
Bildschirmanzeige erscheint, sollten Sie die Lampe unverzüglich ersetzen, auch wenn sie normal
zu arbeiten scheint.
■ Beim Brechen des Lampenglases kann es dazu kommen, dass sich Glaspartikel im Lampenkäfig
verteilen oder Gas aus der Lampe über die Entlüftung in den Raum austritt. Da das Gas in der
Lampe quecksilberhaltig ist, müssen Sie den Raum im Falle eines Lampenbruchs gut lüften.
Vermeiden Sie jeglichen Kontakt mit dem Gas. Wenn Sie das Gas eingeatmet haben, suchen Sie
umgehend einen Arzt auf.
■ Wenn das Lampenglas bricht, können Glaspartikel in das Innere des Projektors gelangen. Wenden
Sie sich in diesem Fall an einen autorisierten Sharp-Projektor-Händler oder Kundendienstbetrieb
in Ihrer Nähe, um die beschädigte Lampe entfernen zu lassen und den sicheren Betrieb zu
gewährleisten.
Austauschen der Lampe
Achtung
• Nehmen Sie die Lampeneinheit nicht direkt nach der Verwendung des Projektors heraus. Sie könnten sich
andernfalls an der heißen Lampe verbrennen.
• Mindestens eine Stunde nach Abtrennen des Netzkabels warten, damit die Oberfläche der Lampeneinheit
vollständig abgekühlt ist, bevor die Lampeneinheit entfernt wird.
■ Tauschen Sie die Lampe vorsichtig gemäß der Anleitung in diesem Abschnitt aus. *Sie können sich
zwecks Austausch der Lampe auch an einen autorisierten Sharp-Projektor-Händler oder
Kundendienstbetrieb in Ihrer Nähe wenden.
* Wenn die neue Lampe nach dem Austausch ebenfalls nicht leuchtet, bringen Sie den Projektor zu einem
autorisierten Sharp-Projektor-Händler oder Kundendienstbetrieb in Ihrer Nähe.
-60
Ausbau und Installation
der Lampeneinheit
Optionales
Zubehör
Lampeneinheit
AN-C430LP
Warnung!
• Die Lampeneinheit nicht sofort nach dem
Betrieb aus dem Projektor entfernen. Die
Lampe ist sehr heiß und kann Verbrennungen
oder Verletzungen verursachen.
Info
STANDBY/ONTaste
• Berühren Sie nicht die Glasoberfläche der
Lampe sowie das Innere des Projektors.
• Um Verletzungen oder Beschädigungen der
Lampe zu verhindern, sollten die folgenden
Schritte befolgt werden.
• Lösen Sie keine anderen Schrauben, mit
Ausnahme der für die Abdeckung der
Lampeneinheit und die Lampeneinheit.
1
Drücken Sie
STANDBY/ON
am Projektor oder
STANDBY
auf der Fernbedienung, um den
Projektor in den Standby-Modus
zu schalten.
• Warten, bis die Kühlung abschaltet.
2
3
Das Netzkabel abtrennen.
• Das Netzkabel vom Netzanschluss
abtrennen.
• Die Lampe vollständig abkühlen lassen
(etwa 1 Stunde).
Nehmen Sie die Abdeckung der
Lampeneinheit ab.
• Lösen Sie an der Abdeckung der Lampeneinheit
die Benutzer-Wartungsschraube (1 ).
Schieben Sie (2) herunter und nehmen Sie
die Abdeckung der Lampeneinheit ab (3).
2
3
1
BenutzerWartungsschraube
(für Abdeckung der
Lampeneinheit)
Die Lampeneinheit entfernen.
• Die Halteschrauben von der Lampeneinheit
lösen. Fassen Sie die Lampeneinheit, und
ziehen Sie sie in Pfeilrichtung. Die
Lampeneinheit zu diesem Zeitpunkt horizontal halten und nicht kippen.
Anhang
4
Netzanschluss
Halteschrauben
-61
Hinweise zur Lampe
5
Die neue Lampeneinheit einsetzen.
6
Ersetzen Sie die Abdeckung der
Lampeneinheit.
• Die Lampeneinheit in das Fach für die
Lampeneinheit drücken. Die Halteschrauben
anziehen.
• Gleichen Sie die LampeneinheitAbdeckung ab und schließen Sie diese,
indem Sie sie zuschieben. Ziehen Sie dann
die Benutzer-Wartungsschraube fest, um
die Lampeneinheit-Abdeckung zu sichern.
Info
• Wurden Lampeneinheit und Abdeckung der
Lampeneinheit nicht ordnungsmäßig
eingebaut, können Sie das Gerät nicht
einschalten, auch wenn das Stromkabel mit
dem Projektor verbunden ist.
BenutzerWartungsschraube
(für Abdeckung
der Lampeneinheit)
Rückstellung des Lampen-Timers
Den Lampen-Timer nach dem Lampenaustausch
zurückzustellen.
Info
• Stellen Sie sicher, dass Sie den LampenTimer nur nach dem Austausch der Lampe
zurücksetzen. Wenn Sie den LampenTimer zurückstellen und dieselbe Lampe
weiterhin verwenden, könnte die Lampe
beschädigt werden oder explodieren.
• Sie können auch den Lampen-Zeitgeber
über LAN zurücksetzen.
(Sie sich für Einzelheiten auf die
„EINRICHTUNGS-ANLEITUNG“, die auf
der mitgelieferten CD-ROM enthalten ist.)
1
Das Netzkabel anschließen.
2
Den Lampen-Timer zurückstellen.
• Das Netzkabel am Netzanschluss des
Projektors anschließen.
• Während ", ENTER und MENU am
Projektor gleichzeitig gedrückt werden,
STANDBY/ON am Projektor drücken.
• „LAMP 0000H“ erscheint und zeigt damit an,
dass der Lampen-Timer zurückgestellt wurde.
-62
Netzanschluss
STANDBY/ON-Taste
ENTER-Taste
" Taste
MENU-Taste
Computer-Kompatibilitätstabelle
In der nachfolgenden Tabelle sind die mit diesem Projektor kompatiblen Signalcodes aufgelistet. Wenn die Bilder verzerrt sind oder nicht
projiziert werden können, stellen Sie das Ausgangssignal ihres Compputers usw. unter Bezugnahme auf die nachfolgende Tabelle ein.
∑ Kompatibel mit Sync-auf-Grün-Signal
∑ SXGA+- und SXGA-kompatibel bei intelligenter
Kompression
∑ Intelligente Kompression und ExpansionssystemTechnologie zur Veränderung der Größe
Computer
∑ Mehrsignal-Unterstützung
Horizontale Frequenz: 15-70 kHz
Vertikale Frequenz: 43-85 Hz
Pixel-Takt: 12-108 MHz
Synchronisationssignal: Kompatibel mit TTL-Stufe
Im Folgenden finden Sie eine Liste von Modi, die dem VESA-Standard entsprechen. Dieser Projektor
unterstützt allerdings auch Signale, die nicht dem VESA-Standard entsprechen.
Auflösung
PC/MAC
Horizontale Frequenz
(kHz)
640 ¥ 400
720 ¥ 400
VGA
640 ¥ 480
SVGA
800 ¥ 600
XGA
1.024 ¥ 768
SXGA
1.152 ¥ 864
PC
MAC
MAC
MAC
MAC
13"
16"
19"
21"
1.280 ¥ 1.024
SXGA+ 1.400 ¥ 1.050
1.280 ¥ 768
1.280 ¥ 800
WXGA
1.360 ¥ 768
1.366 ¥ 768
640 ¥ 480
VGA
832 ¥ 624
SVGA
1.024 ¥ 768
XGA
SXGA 1.152 ¥ 870
Vertikale Frequenz
DVIVESA-Standard Support
(Hz)
60
70
85
60
70
85
50
60
70
72
75
85
50
56
60
70
72
75
85
43
50
60
70
75
85
60
70
75
60
60
60
75
60
60
67
75
75
75
27,0
31,5
37,9
27,0
31,5
37,9
26,2
31,5
34,7
37,9
37,5
43,3
31,4
35,1
37,9
46,6
48,1
46,9
53,7
35,5
40,3
48,4
56,5
60,0
68,7
55,0
66,2
67,5
64,0
64,0
47,8
62,6
47,7
47,8
34,9
49,7
60,2
68,7
Anzeige
✔
✔
✔
✔
✔
✔
✔
Angepasst
✔
Echt
✔
✔
✔
✔
✔
✔
✔
✔
✔
✔
✔
Intelligente Kompression
Angepasst
Echt
Intelligente Komprimierung
Hinweis
∑ Unter Umständen ist dieser Projektor nicht in der Lage, Bilder von einem Notebook im kombinierten (CTR/LCD)-Modus zu projizieren. Schalten
Sie in einem solchen Fall die LCD-Anzeige des Notebooks aus und lassen Sie die anzuzeigenden Daten ausschließlich im „Nur CRT“-Modus
wiedergeben. Einzelheiten hinsichtlich des Umschaltens des Anzeige-Betriebsart können Sie der Bedienungsanleitung Ihres Notebooks entnehmen.
∑ Wenn dieser Projektor VGA-Signale im VESA-Format 640 ¥ 350 empfängt, wird „640 ¥ 400“ auf der Bildwand angezeigt.
∑ Wenn das RGB Flechtwerk-Signal projiziert wird und Sie der COMPUTER/COMPONENT 1, 2 oder DVI-D mit „Signaltyp“ zu „Auto“ oder
„RGB“ benutzen, wird das Bild vielleicht nicht projiziert wie gewünscht. In diesem Fall verwenden Sie entweder Video oder S-Video.
DTV
Horizontale Frequenz (kHz)
Vertikale Frequenz (Hz)
480I
480P
540P
576I
576P
720P
1035I
1035I
1080I
1080I
15,7
31,5
33,8
15,6
31,3
45,0
28,1
33,8
28,1
33,8
60
60
60
50
50
60
50
60
50
60
DVI-Support
Anhang
Signal
✔
✔
✔
✔
✔
✔
-63
Fehlersuche
Problem
Überprüfen
• Das Netzkabel ist an keine Steckdose angeschlossen.
• Das extern angeschlossene Gerät ist ausgeschaltet.
• Die ausgewählte Eingangs-Betriebsart ist falsch.
• Die AV-STMHALT-Funktion arbeitet.
• Die Kabel sind falsch an die Rückseite des Projektors angeschlossen.
Kein Bild und kein Ton oder • Die Batterien der Fernbedienung sind leer.
Projektor startet nicht.
• Der externe Ausgang wurde beim Anschluss eines Notebooks nicht eingestellt.
• Die Filter-Abdeckung, Lampeneinheit-Abdeckung oder
Lampengehäuse-Abdeckung ist nicht richtig installiert.
• Die Kabel auf der Rückseite des Projektors sind nicht korrekt
eingesteckt.
• Die „Helligk.“-Einstellung ist auf Minimum eingestellt.
Seite
30
—
34
35
23-29
15
23
59
23-29
44
Ton erscheint, aber kein
Bild.
• Die Bildanpassungen sind fehlerhaft.
(Nur Video-, S-Video-Eingang)
• Das Video-Eingangssystem ist falsch eingestellt.
(Nur COMPUTER/COMPONENT 1, 2, DVI-D)
• Der Eingangssignaltyp (RGB/Komponente) ist falsch eingestellt.
44
• Scharfeinstellung vornehmen.
• Die Projektionsentfernung überschreitet den Scharfeinstellungsbereich.
• Das Objektiv ist beschlagen. Wenn der Projektor aus einem kalten in
einen warmen Raum gebracht oder die Raumtemperatur durch
Beheizen in kurzer Zeit stark ansteigt, kann sich Feuchtigkeit auf
dem Objektiv abschlagen und das Bild verschwommen sein. Bitte
stellen Sie den Projektor mindestens eine Stunde vor der Benutzung
auf. Wenn sich Kondenswasser bildet, das Netzkabel aus der
Steckdose ziehen und warten, bis die Feuchtigkeit abgetrocknet ist.
(Nur Computer-Eingang)
• Die „Fein-Sync.“ -Einstellungen („Clock“-Einstellung) durchführen.
• Die „Fein-Sync.“ -Einstellungen („Phase“-Einstellung) durchführen.
• Je nach Computer kann Rauschen auftreten.
33
19
—
• Die Kabel sind falsch an die Rückseite des Projektors angeschlossen.
• Die Lautstärke ist auf ein Minimum eingestellt.
23-29
35
45
45
Die Farbe ist schwach
oder schlecht.
Das Bild ist
verschwommen;
Rauschen tritt auf.
46
46
—
Bild erscheint, aber
kein Ton.
Aus dem Gehäuse
• Wenn das Bild normal ist, entstehen Geräusche durch Verziehen
kommen manchmal
des Gehäuses aufgrund von Temperaturveränderungen. Dies
ungewöhnliche Geräusche.
hat keinen Einfluss auf den Betrieb.
-64
—
Problem
Die Wartungsanzeige
am Projektor leuchtet
oder blinkt rot.
Der Projektor kann nicht mit der
STANDBY/ON-Taste am
Projektor eingeschaltet bzw. in
den Standby-Modus geschaltet
werden.
Das Bild ist bei ComponentEingangssignalen grün
(COMPUTER/
COMPONENT 1, 2, DVI-D).
Das Bild ist bei RGBEingangssignalen rosa
(kein Grün) (COMPUTER/
COMPONENT 1, 2, DVI-D).
Das Bild ist zu hell und
weißstichig.
Die Schwarzpegel des Bildes
zeigen Streifenbildung oder
weisen Abschwächung auf,
wenn DVI-D gewählt ist.
Der Lüfter wird laut.
Prüfen
• Siehe „Wartungsanzeigen“.
Seite
58
• Die Tastensperre ist eingestellt.
Wenn die Tastensperre auf EIN gestellt ist, sind alle Tasten
gesperrt.
50
• Ändern Sie die Einstellung für den Signaltyp.
45
• Die Bildanpassungen sind fehlerhaft.
44
• Wählen Sie die Dynamikumfang-Einstellung („Standard“ oder
„Verstärkt“), die beste Bildqualität bewirkt.
45
• Wenn die Temperatur im Inneren des Projektors steigt, läuft der
Lüfter schneller.
Die Lampe leuchtet auch • Die Lampen-Anzeige leuchtet rot.
Tauschen Sie die Lampe aus.
nach dem Einschalten
des Projektors nicht auf.
Die Lampe erlischt plötzlich
während der Projektion.
Das Bild flackert
• Falsch an den Projektor angeschlossene Kabel oder
gelegentlich.
Fehlfunktion bei verbundenen Geräten.
• Wenn dies häufig auftritt, ersetzen Sie die Lampe.
Es dauert lange, bis sich • Die Lampe muss in absehbarer Zeit ausgetauscht werden.
Die Lampe hat das Ende ihrer Lebensdauer erreicht.
die Lampe einschaltet.
TauschenSie
die Lampe aus.
Das Bild ist zu dunkel.
• Die Fernbedienung bei der Bedienung auf den
Fernbedienung nicht
Fernbedienungssensor des Projektors richten.
verwendbar.
• Fernbedienung eventuell zu weit vom Projektor entfernt.
• Falls direkte Sonne oder das Licht einer starken
Leuchtstoffröhre in den Fernbedienungssensor des Projektors
fällt, diesen vor starkem Lichteinfall geschützt aufstellen.
• Eventuell sind die Batterien entladen oder falsch eingesetzt.
Batterien korrekt einsetzen bzw. durch frische Batterien ersetzen.
—
58
23-29
60
60
15
15
-65
Anhang
Dieser Projektor ist mit einem Mikroprozessor ausgestattet. Seine Leistung kann durch falsche
Bedienung oder Interferenz beeinträchtigt werden. In diesem Fall trennen Sie den Projektor vom
Netz und schließen inn nach mehr als 5 Minuten erneut an.
SHARP-Kundendienst
Wenn Sie beim Aufstellen oder beim Betrieb des Projektors auf Probleme stoßen, lesen Sie
bitte zuerst den Abschnitt „Fehlersuche“ auf den Seiten 64 und 65. Wenn dieses
Bedienungssanleitung Ihre Frage nicht beantwortet, wenden Sie sich an eine der unten
aufgelisteten SHARP-Kundendienststellen.
USA
Sharp Electronics Corporation
1-888-GO-SHARP (1-888-467-4277)
[email protected]
http://www.sharplcd.com
Kanada
Sharp Electronics of Canada Ltd.
(905) 568-7140
http://www.sharp.ca
Mexiko
Sharp Electronics Corporation Mexico
Branch
(525) 716-9000
http://www.sharp.com.mx
Lateinamerika
Sharp Electronics Corp. Latin American
Group
(305) 264-2277
[email protected]
http://www.siempresharp.com
Deutschland
Sharp Electronics (Europe) GMBH
01805-234675
http://www.sharp.de
Benelux
SHARP Electronics Benelux BV
0900-SHARPCE (0900-7427723)
Nederland
9900-0159 Belgium
http://www.sharp.nl
http://www.sharp.be
http://www.sharp.lu
Australien
Sharp Corporation of Australia
Pty. Ltd.
1300-135-022
http://www.sharp.net.au
Neuseeland
Sharp Corporation of New Zealand
(09) 634-2059, (09) 636-6972
http://www.sharp.net.nz
Singapur
Sharp-Roxy Sales (S) Pte. Ltd.
65-226-6556
[email protected]
http://www.sharp.com.sg
Hongkong
Sharp-Roxy (HK) Ltd.
(852) 2410-2623
[email protected]
http://www.sharp.com.hk
Taiwan
Sharp Corporation (Taiwan)
0800-025111
http://www.sharp-scot.com.tw
Malaysia
Sharp-Roxy Sales & Service Co.
(60) 3-5125678
V.A.E.
Sharp Middle East Fze
971-4-81-5311
[email protected]
Thailand
Sharp Thebnakorn Co. Ltd.
02-236-0170
[email protected]
http://www.sharp-th.com
Korea
Sharp Electronics Incorporated of
Korea
(82) 2-3660-2002
[email protected]
http://www.sharpkorea.co.kr
Indien
Sharp Business Systems (India)
Limited
(91) 11- 6431313
[email protected]
Großbritannien Sharp Electronics (U.K.) Ltd.
08705 274277
http://www.sharp.co.uk/customersupport
Italien
Sharp Electronics (Italy) S.P.A.
(39) 02-89595-1
http://www.sharp.it
Frankreich
Sharp Electronics France
01 49 90 35 40
[email protected]
http://www.sharp.fr
Spanien
Schweiz
Schweden
Österreich
-66
Sharp Electronica Espana, S.A.
93 5819700
[email protected]
http://www.sharp.es
Sharp Electronics (Schweiz) AG
0041 1 846 63 11
[email protected]
http://www.sharp.ch
Sharp Electronics ( Nordic ) AB
(46) 8 6343600
[email protected]
http://www.sharp.se
Sharp Electronics (Europe) GMBH
Branch Office Austria
0043 1 727 19 123
[email protected]
http://www.sharp.at
Technische Daten
Produkttyp LCD-Projektor
Modell XG-C430X/XG-C335X/XG-C330X
Videosystem NTSC3.58/NTSC4.43/PAL/PAL-M/PAL-N/PAL-60/SECAM/
DTV480I/DTV480P/DTV540P/DTV576I/DTV576P/DTV720P/DTV1035I/DTV1080I
Anzeigeverfahren LCD-Panel ¥ 3, optische RGB-Verschlussmethode
LCD-Panel Panel-Größe: 0,8"
Anzahl der Bildpunkte: 786.432 Bildpunkte (1.024 [H] ¥ 768 [V])
Objektiv 1,2 ¥ Zoom-Objektiv, F1,7–1,9, f = 28,0–33,6 mm
Projektions lampe Wechselstromlampe 275 W
Eingangs (COMPUTER/COMPONENT 15-pol.-Mini-D-Sub-Anschluss
1, 2)-/Ausgangs(MONITOR OUT)- Y: 1,0 Vp-p, negatives Sync., 75 W terminiert
signal-Komponente PB: 0,7 Vp-p, 75 W terminiert
PR: 0,7 Vp-p, 75 W terminiert
Horizontale Auflösung 700 Fernsehzeilen (DTV 720P)
Computer-RGB-Eingangs 15-pol. Mini-D-Sub-Anschluss
(COMPUTER/COMPONENT 1, 2)-/ RGB getrennt/Sync. auf Grün-Typ analoger Eingang: 0–0,7 Vp-p, positiv, 75 W terminiert
Ausgangs(MONITOR OUT)-signal HORIZONTALES SYNC.-SIGNAL: TTL-Pegel (positiv/negativ)
VERTIKALES SYNC.-SIGNAL: Wie oben
Digitales RGB-Eingangssignal (DVI-D) DVI-Anschluss (24-pol.), RGB (digital), 250–1.000 mV, 50 W (HDCP-kompatibel)
Video-Eingangssignal RCA-Anschluss: VIDEO, Verbund-Video, 1,0 Vp-p, negatives Sync., 75 W terminiert
S-Video-Eingangssignal 4-pol. Mini-DIN-Anschluss
Y (Luminanzsignal): 1,0 Vp-p, negatives Sync., 75 W terminiert
C (Chrominanzsignal): Stoß 0,286 Vp-p, 75 W terminiert
Audio-Eingangssignal ø3,5 mm-Ministecker: RCA-Anschluss
0,5 Vrms, mehr als 22 kW (Stereo)
Audio-Ausgangssignal ø3,5 mm Minibuchse
0,5 Vrms, weniger als 2,2 kW (Stereo)
USB-Anschluss 4-pol. USB-Mini B-Typ-Anschluss
RS-232C-Anschluss 9-pol. Mini-DIN-Anschluss
LAN-Anschluss 8-pol. RJ-45-Modularanschluss
Pixeltakt 12–108 MHz
Vertikale Frequenz 43–85 Hz
Horizontale Frequenz 15–70 kHz
Audio-Ausgang 2,0 W (Mono)
Lautsprechersystem 3,6 cm rund ¥ 1
Nennspannung 100–240 V Wechselstromspannung
Eingangsstrom 3,6 A
Nennfrequenz 50/60 Hz
Leistungsaufnahme 360 W (Eco-/Leise-Modus „Aus“)/300 W (Eco-/Leise-Modus „Ein“) bei AC 100 V
345 W (Eco-/Leise-Modus „Aus“)/285 W (Eco-/Leise-Modus „Ein“) bei AC 240 V
Leistungsaufnahme (Bereitschaft) 6 W (bei AC 100 V)–8 W (bei AC 240 V) (LAN/RS232C Ausschalten)
Wärmeableitung 1.350 BTU/Stunde (Eco-/Leise-Modus „Aus“)/1.125 BTU/stunde (Eco-/Leise-Modus „Ein“) bei AC 100 V
1.295 BTU/Stunde (Eco-/Leise-Modus „Aus“)/1.070 BTU/stunde (Eco-/Leise-Modus „Ein“) bei AC 240 V
Betriebstemperatur 41°F bis 95°F (+5°C bis +35°C)
Lagertemperatur –4°F bis 140°F (–20°C bis +60°C)
Gehäuse Kunststoff
I/R-Trägerfrequenz 38 kHz
Abmessungen (ca.) 12 27/32" ¥ 4" ¥ 11 1/64" (326 (B) ¥ 101,5 (H) ¥ 279,5 (T) mm) (nur Hauptgerät)
12 15/16" ¥ 4 63/64" ¥ 11 1/2" (328,5 (B) ¥ 126,5 (H) ¥ 292 (T) mm) (einschließlich Einstellfüße
und Projektionsteile)
Gewicht (ca.) 10,8 lbs. (4,9 kg)
Ersatzteile Fernbedienung, Netzkabel für USA, Kanada usw., Netzkabel für Europa, außer Großbritannien,
Netzkabel für Großbritannien, Hongkong und Singapur, Netzkabel für Australien, Neuseeland
und Ozeanien, RGB-Kabel, DIN-D-Sub RS-232C-Adapter, Tragetasche, Objektivkappe,
Objektivdeckel-Riemen, Projektorhandbuch- und Technische Referenz-CD-ROM,
Bedienungsanleitung
-67
Anhang
Bedingt durch fortlaufende technische Verbesserungen behält sich SHARP das Recht vor, das Design und die Spezifikationen ohne vorherige Ankündigung ändern zu können. Die angegebenen
Leistungswerte stellen die Nennwerte einer in Serienherstellung produzierten Einheit dar. Geringe
Abweichungen bei einzelnen Geräten sind möglich.
Register
2DProgressiv ........................................................ 45
3DProgressiv ........................................................ 45
Alles Reset ........................................................... 54
AUDIO-Eingangsanschluss .................................. 29
Audioausgang ...................................................... 52
AUDIO-Eingangsanschluss ............................. 23-26
Auflösung ............................................................. 46
Austausch der Lampe .......................................... 60
AUTO SYNC-Taste ............................................... 46
Automatisch aus ................................................... 48
Auto-Sync (Auto-Sync-Einstellung) ...................... 46
Auto-Trapez .......................................................... 48
AV MUTE-Taste .................................................... 35
BER.-ZOOM ......................................................... 38
Bild ................................................................. 40, 44
Bildmodus ............................................................ 44
Bildseitenverhältnis ........................................ 37, 38
Bildversch ............................................................. 47
Blau ...................................................................... 44
Clock .................................................................... 46
COMPUTER/COMPONENT 1-Eingangsanschluss .... 23, 25
COMPUTER/COMPONENT 2-Eingangsanschluss .... 23, 25
DHCP-Client ......................................................... 53
DIN-D-Sub RS-232C-Adapter .............................. 27
Direktnetz ein ....................................................... 50
DVI-D-Eingangsbuchse ........................................ 24, 25
Dynam. Bereich .................................................... 45
Eco-/Leise-Modus ................................................ 48
ECO/QUIET-Taste ................................................ 36
Einsaugöffnung .............................................. 13, 55
Einstelltasten ........................................................ 42
ENLARGE-Tasten ................................................ 35
ENTER-Taste ....................................................... 43
Farb Temp (Farbtemperatur) ................................ 45
Farbe .................................................................... 44
Fein-Sync ....................................................... 40, 46
Fernbedienung ..................................................... 14
Fernbedienungsempfänger .................................. 39
Fernbedienungssensor ........................................ 15
FREEZE-Taste ..................................................... 35
Gateway ............................................................... 53
Größe Ändern ...................................................... 47
Helligk. ................................................................. 44
Hintergrund .......................................................... 48
Höheneinstellung-Taste ........................................ 31
H-Pos ................................................................... 46
INPUT-Tasten ....................................................... 34
IP-Adresse ........................................................... 53
Kennwort .............................................................. 51
Kensington-Sicherheits-Standardanschluss ........ 13
KEYSTONE-Taste ................................................ 32
Kino ...................................................................... 44
Kontrast ................................................................ 44
Lampe .................................................................. 60
Lampen-Anzeige .................................................. 58
Lamp.-T. (Leben.) ................................................. 47
LAN-Anschluss ..................................................... 28
LAN/RS232C ........................................................ 52
Lautsprecher ........................................................ 52
Lautstärke-Tasten ................................................. 35
L-CLICK-Taste ...................................................... 39
Luftaustrittsöffnung ......................................... 13, 55
-68
Lüfter-Mod. ........................................................... 52
MAC-Adresse ....................................................... 54
Menü-Position ...................................................... 49
MENU-Taste ......................................................... 42
Mitgeliefertes Zubehör ......................................... 10
Monitor-Ausgang .................................................. 52
MOUSE/Einstellungstasten ............................ 39, 42
Neigungsregler ..................................................... 31
Netzanschluss ...................................................... 30
Netz-Anzeige ........................................................ 30
Netzkabel ............................................................. 30
NORMAL .............................................................. 37
Objektivdeckel-Riemen ........................................ 10
Objektivkappe ...................................................... 12
ON-Taste .............................................................. 30
Optionales Zubehör .............................................. 10
Optionen1 ....................................................... 41, 47
Optionen2 ....................................................... 41, 51
OSD-Anzeige ....................................................... 48
PDF ........................................................................ 6
Phase ................................................................... 46
PICTURE MODE-Taste ........................................ 36
Präsentation ......................................................... 44
PRJ-Mod .............................................................. 52
Progressiv ............................................................ 45
Projektor ............................................................... 54
PUNKT FÜR PUNKT ........................................... 37
R-CLICK/RETURN-Taste ............................... 39, 43
Reset .................................................................... 44
RESIZE-Taste ...................................................... 37
RGB-Kabel ........................................................... 23
Rot ........................................................................ 44
RS-232C .............................................................. 52
RS-232C-Anschluss ............................................. 27
Schärfe ................................................................. 44
Schlüsselcode ...................................................... 49
Signal-Info ............................................................ 46
Signaltyp .............................................................. 45
Spiel ..................................................................... 44
Sprache (Bildwand-Anzeigesprache) ............. 41, 54
sRGB .................................................................... 44
Standard ............................................................... 44
STANDBY-Taste ................................................... 30
STRECKEN .......................................................... 37
Subnet Mask ........................................................ 53
S-VIDEO-Eingangsanschluss .............................. 26
Systemsound ....................................................... 49
Systemverrieg. ..................................................... 49
Tastensperren ...................................................... 50
TCP/IP .................................................................. 53
Temperaturwarn-Anzeige ..................................... 58
Tönung ................................................................. 44
Tragetasche .......................................................... 20
Trapezkorrektur .............................................. 32, 48
UMRANDUNG ..................................................... 37
USB-Anschluss .................................................... 39
VIDEO-Eingangsanschluss .................................. 26
Videosystem ......................................................... 45
VOLL .................................................................... 37
V-Pos .................................................................... 46
V-STRECKEN ...................................................... 38
WIRED REMOTE-Anschluss ............................... 14
SHARP CORPORATION
