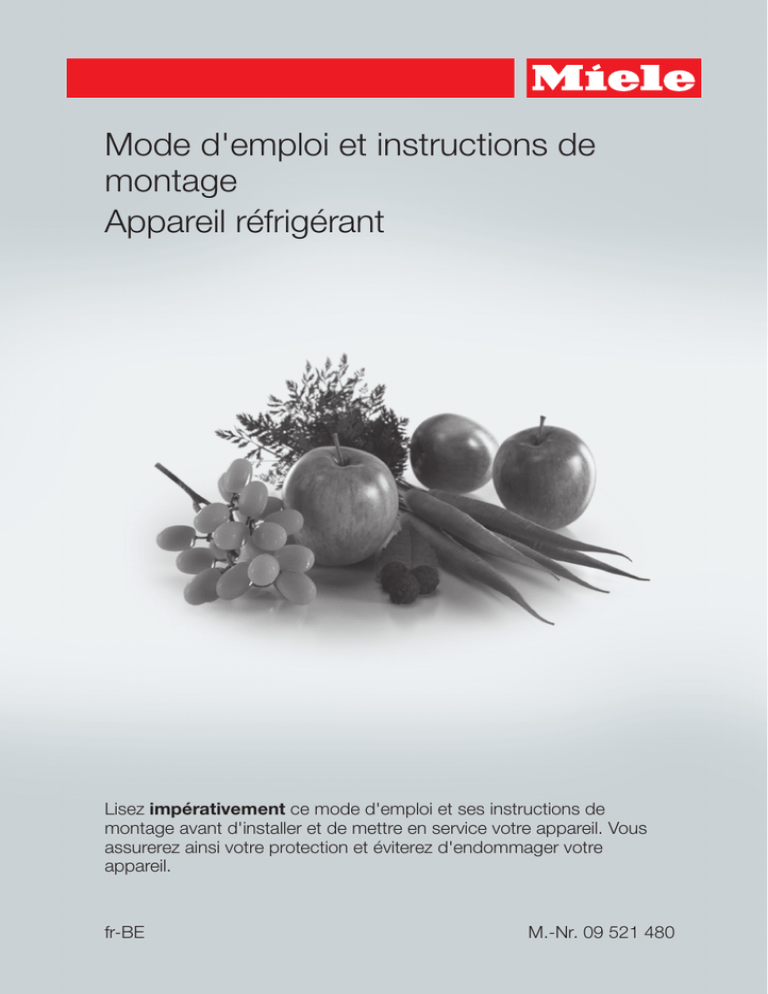

Mode d'emploi et instructions de montage

Appareil réfrigérant

Lisez impérativement ce mode d'emploi et ses instructions de montage avant d'installer et de mettre en service votre appareil. Vous assurerez ainsi votre protection et éviterez d'endommager votre appareil.

fr-BE M.-Nr. 09 521 480

Contenu

Consignes de sécurité et mises en garde...........................................................  4

Votre contribution à la protection de l'environnement ....................................  12

Comment économiser de l'énergie ? ................................................................  13

Description de l'appareil.....................................................................................  15

Accessoires en option ........................................................................................... 17

Mise en marche et arrêt de l'appareil frigorifique ............................................  18

En cas d'absence prolongée................................................................................. 19

Choix de la bonne température..........................................................................  20

... dans la zone de réfrigération ............................................................................. 20

Affichage de la température .................................................................................. 21

Régler la température ............................................................................................ 21

Utilisation de la fonction SuperFroid DynaCool ...............................................  22

Fonction SuperFroid .............................................................................................. 22

Fonction DynaCool................................................................................................ 23

Autres réglages ...................................................................................................  24

Mode réglage ........................................................................................................ 24

Activation et désactivation du verrouillage............................................................ 24

Conservation des aliments dans la zone de réfrigération...............................  26

Les différentes zones de froid ............................................................................... 26

Non approprié pour la zone de réfrigération ......................................................... 27

À savoir au moment de faire les courses .............................................................. 27

Pour une bonne conservation des produits alimentaires ...................................... 28

Aménagement intérieur ......................................................................................  29

Déplacer le balconnet/le balconnet à bouteilles ................................................... 29

Déplacer le porte-bouteilles .................................................................................. 29

Déplacer les tablettes............................................................................................ 29

Enlever le tiroir des fruits et légumes et le remettre en place ............................... 30

Dégivrage .............................................................................................................  31

Nettoyage et entretien ........................................................................................  32

Conseils concernant les détergents ...................................................................... 32

Préparer de l'appareil au nettoyage ...................................................................... 33

Nettoyer l'intérieur de l'appareil et les accessoires............................................... 34

Nettoyage du joint de porte................................................................................... 35

Nettoyer les ouvertures d'aération ........................................................................ 35

2

Contenu

En cas d'anomalie ...............................................................................................  36

Origines des bruits ..............................................................................................  40

Service après-vente et garantie.........................................................................  41

Raccordement électrique ...................................................................................  42

Instructions de montage.....................................................................................  43

Lieu d'installation .................................................................................................. 43

Classe climatique .............................................................................................  43

Aération et évacuation d'air................................................................................... 44

Avant l'encastrement de l'appareil ........................................................................ 45

L'ancien appareil avait-il un autre type de charnière ? ....................................  46

Façade inox ......................................................................................................  46

Dimensions d'encastrement ..............................................................................  47

Réglage de la charnière de porte.......................................................................  48

Inversion du sens d'ouverture de porte ............................................................  49

Inversion du sens d'ouverture de porte ................................................................ 49

Encastrement de l'appareil.................................................................................  52

Montage de la porte de l’appareil ......................................................................... 60

3

Consignes de sécurité et mises en garde

Cet appareil frigorifique répond aux réglementations de sécurité en vigueur. Une utilisation inappropriée est néanmoins susceptible d'occasionner des dommages corporels et matériels.

Lisez attentivement ce mode d'emploi et des instructions de montage avant de mettre votre appareil frigorifique en service. Ils contiennent des informations importantes sur le montage, la sécurité, l’utilisation et l’entretien de votre appareil. Respectez ces consignes pour votre protection et vous éviterez d'endommager votre appareil frigorifique.

Miele ne peut être tenu pour responsable des dommages liés au non-respect des présentes prescriptions de sécurité.

Veuillez conserver ce document à disposition et le remettre au futur propriétaire en cas de cession de votre appareil !

Utilisation conforme

Cet appareil frigorifique est destiné exclusivement à un usage domestique, à la maison ou dans un autre environnement de type domestique.

Cet appareil frigorifique ne convient pas à une utilisation en extérieur.

Cet appareil ne peut être utilisé qu'à des fins ménagères pour refroidir et conserver des aliments.

Tout autre type d'utilisation est interdit.

4

Consignes de sécurité et mises en garde

L'appareil frigorifique ne convient ni au stockage ni au refroidissement de médicaments, de plasma sanguin, de préparations de laboratoire ou de substances ou produits similaires soumis à la directive relative aux dispositifs médicaux. Une utilisation non conforme de cet appareil frigorifique risque d'altérer ou d'endommager les produits qui y sont stockés. Par ailleurs, n'utilisez pas cet appareil frigorifique dans des zones potentiellement explosives.

Miele décline toute responsabilité en cas d'utilisation non conforme ou inappropriée de l’appareil.

Les personnes qui ne sont pas en mesure d'utiliser cet appareil frigorifique en toute sécurité en raison de déficiences physiques, sensorielles ou mentales, de leur manque d'expérience ou de leur ignorance doivent impérativement être surveillées lorsqu'elles l'utilisent.

Ces personnes sont autorisées à utiliser l'appareil frigorifique sans surveillance uniquement si vous leur avez expliqué comment l'utiliser sans danger et les risques encourus en cas de mauvaise manipulation.

Précautions à prendre avec les enfants

Les enfants de moins de huit ans doivent être tenus à l'écart de l'appareil frigorifique à moins d'être constamment surveillés.

Les enfants de huit ans et plus ne sont autorisés à utiliser l'appareil frigorifique sans la présence d'un adulte que s'il leur a été expliqué comment l'utiliser sans danger. Vérifiez qu'ils ont compris les risques encourus en cas de mauvaise manipulation.

Les enfants ne doivent pas nettoyer ou intervenir sur l'appareil frigorifique sans être sous la surveillance d'un adulte.

Ne laissez pas les enfants sans surveillance à proximité de l'appareil frigorifique. Ne les laissez pas jouer avec l'appareil.

5

Consignes de sécurité et mises en garde

Risque d'asphyxie ! Les enfants se mettent en danger en s'enveloppant dans les matériaux d'emballage (film plastique, par exemple) ou en glissant leur tête à l'intérieur. Tenez les matériaux d'emballage hors de portée des enfants.

Sécurité technique

Le circuit du fluide frigorigène a fait l'objet d'un contrôle d'étanchéité. L'appareil frigorifique est conforme aux dispositions de sécurité en vigueur ainsi qu'aux directives européennes applicables.

Cet appareil frigorifique contient de l'isobutane (R600a), un gaz naturel sans danger pour l'environnement, mais inflammable. Il ne nuit pas à la couche d'ozone et n'augmente pas l'effet de serre.

L'utilisation de ce fluide frigorigène peu polluant a pour contrepartie d'augmenter le niveau sonore de l'appareil. Il se peut en effet qu'un bruit d'écoulement interne au circuit de refroidissement accompagne les sons caractéristiques du compresseur. Ces effets incontournables n'affectent en rien les performances de l'appareil frigorifique.

Veillez à n'endommager aucun élément du circuit de réfrigération lors du transport et de l'encastrement / l'installation de l'appareil frigorifique. Les projections de fluide frigorigène dans les yeux peuvent provoquer des lésions graves !

En cas de dommages matériels :

– évitez d'allumer une flamme ou tout ce qui pourrait causer une

étincelle,

– débranchez l'appareil frigorifique du réseau électrique,

– aérez la pièce où se trouve l'appareil frigorifique pendant quelques minutes puis

– contactez le service après-vente.

6

Consignes de sécurité et mises en garde

La taille de la pièce où est installé l'appareil frigorifique doit être proportionnelle à la quantité de fluide frigorigène contenue dans l'appareil. En cas de fuite, un mélange air-gaz inflammable risque de se former si la pièce est trop petite. La pièce doit avoir un volume d’au moins 1 m

3

pour 8 g de fluide frigorigène. La quantité de fluide frigorigène est indiquée sur la plaque signalétique à l'intérieur de l'appareil frigorifique.

Pour éviter d'endommager votre appareil frigorifique, les données de raccordement (tension et fréquence) figurant sur la plaque signalétique de l'appareil doivent impérativement correspondre à celles du réseau électrique.

Comparez ces données avant de brancher votre appareil frigorifique et interrogez un électricien en cas de doute.

La sécurité électrique de cet appareil frigorifique n'est garantie que s'il est raccordé à un système de mise à la terre homologué. Ce dispositif de sécurité fondamental doit être installé. En cas de doute, faites vérifier l'installation électrique par un électricien.

Le fonctionnement fiable et en toute sécurité de l'appareil frigorifique est uniquement garanti lorsque ce dernier est raccordé au réseau électrique public.

Si le cordon d'alimentation électrique de votre appareil est endommagé, faites appel à un technicien agréé par Miele exclusivement, afin d'éviter de faire courir le moindre danger à l'utilisateur.

Les rallonges ou prises multiples constituent un danger potentiel

(risque d'incendie). Ne les utilisez pas pour brancher votre appareil frigorifique.

Lorsque l'humidité atteint les éléments sous tension ou le câble d'alimentation, cela peut engendrer un court-circuit. N'installez par conséquent jamais cet appareil frigorifique dans des locaux présentant des risques d'humidité ou d'éclaboussures (garages, buanderies, etc.).

7

Consignes de sécurité et mises en garde

Cet appareil frigorifique ne doit pas être utilisé sur des engins en mouvement (sur un bateau, par exemple).

N'utilisez jamais votre appareil frigorifique si ce dernier est endommagé : il représente un danger potentiel. Vérifiez que votre appareil frigorifique ne présente aucun dommage apparent avant de l'utiliser.

N'utilisez l'appareil que lorsqu'il est encastré afin de garantir son bon fonctionnement.

Lors de travaux d'installation ou d'entretien ou en cas de réparations, l'appareil frigorifique doit être mis hors tension.

L'appareil frigorifique est débranché du réseau électrique uniquement lorsque

– les fusibles correspondants sont déclenchés ou

– les fusibles à filetage sont totalement dévissés de l'installation

électrique ou

– la prise de l'appareil est débranchée. Ne tirez jamais sur le cordon d'alimentation, tenez plutôt la prise fermement pour débrancher l'appareil.

Des travaux d'installation, d'entretien ou de réparation non conformes peuvent entraîner de graves dangers pour l'utilisateur.

Seuls des professionnels agréés par Miele sont habilités à réaliser des travaux d'installation, d'entretien ou de réparation sur votre appareil.

Les bénéfices liés à la garantie sont perdus en cas de réparation de l'appareil frigorifique par un SAV non agréé par Miele.

Les pièces de rechange d'origine sont les seules dont Miele garantit qu'elles remplissent les conditions de sécurité. Ne remplacez les pièces défectueuses que par des pièces détachées d'origine.

8

Consignes de sécurité et mises en garde

Utilisation conforme

Votre appareil frigorifique est conçu pour fonctionner pour une classe climatique donnée (plage de température ambiante). Veuillez respecter les limites indiquées sur la plaque signalétique placée à l'intérieur de l'appareil frigorifique. Une température ambiante inférieure provoque un arrêt prolongé du compresseur, avec pour conséquence de faire descendre les zones de froid sous les températures requises.

Ne recouvrez pas et n'obstruez pas les fentes d'aération, faute de quoi la circulation de l'air ne serait plus assurée, la consommation en

électricité augmenterait et les éléments de l'appareil risqueraient d'être endommagés.

Si vous conservez des aliments contenant de la graisse ou de l'huile dans l'appareil frigorifique ou sa la contreporte, veillez à ce que la graisse ou l'huile ne fuient pas sur les pièces en plastique de l'appareil frigorifique. Des fissures risquent d'apparaître dans le plastique, qui peut casser.

Ne stockez pas de produits explosifs ou d'aérosols dans l'appareil frigorifique. Certains gaz inflammables peuvent prendre feu en raison de certains composants électriques. Risque d'incendie et d'explosion !

N'utilisez aucun appareil électrique à l'intérieur de l'appareil frigorifique (par ex. : fabrication de glaces à l'italienne). Il peut y avoir apparition d'étincelles. Risque d'explosion !

Ne consommez pas d'aliments qui ont dépassé la date limite de congélation : vous risquez une intoxication !

La durée de conservation des aliments dépend de nombreux facteurs, dont leur degré de fraîcheur, leur qualité et leur température de conservation. Respectez la date limite de consommation et les indications présentes sur les emballages !

N'utilisez que des accessoires d'origine Miele. Le montage d'autres pièces exclut tout bénéfice de la garantie.

9

Consignes de sécurité et mises en garde

Nettoyage et entretien

Ne traitez pas le joint de porte avec des huiles ou des graisses, sinon il devient poreux.

La vapeur d'un nettoyeur vapeur pourrait parvenir sur les composants conducteurs et provoquer un court-circuit.

N'utilisez jamais de nettoyeur vapeur pour nettoyer votre appareil frigorifique.

Les objets pointus ou tranchants risquent d'endommager les producteurs de froid, ce qui compromettrait le bon fonctionnement de l'appareil. N'utilisez donc pas d'objets pointus ou tranchants pour

– retirer le givre ou la glace

– décoller les bacs à glaçons et les aliments pris dans la glace.

Ne placez jamais d'appareils de chauffage électriques ou de bougies dans l'appareil frigorifique pour accélérer le dégivrage. Vous pouvez endommager le plastique.

N'utilisez pas de bombes dégivrantes. Elles peuvent former des gaz explosifs, contenir des solvants ou des agents propulseurs qui endommagent le plastique et sont nocives à la santé.

Transport

L'appareil frigorifique doit impérativement être transporté à la verticale et dans son emballage afin de ne subir aucun dommage.

L'appareil frigorifique étant très lourd, transportez-le à deux personnes. Risque de dommages corporels et matériels !

10

Consignes de sécurité et mises en garde

Élimination de votre ancien appareil

Mettez la serrure de votre ancien appareil frigorifique avant de l'éliminer.

Vous éviterez ainsi que des enfants ne s'enferment dedans en jouant et mettent leur vie en danger.

Les projections de fluide frigorigène peuvent provoquer des lésions oculaires ! N'endommagez aucune partie du circuit frigorifique, par exemple en

– perçant les conduits de fluide frigorigène de l'évaporateur ;

– pliant les conduits ;

– grattant les revêtements de surface.

Symbole sur le compresseur (selon modèle)

Cette remarque est uniquement significative pour le recyclage. Il n'y a aucun danger en fonctionnement normal !

L'huile dans le compresseur peut être mortel en cas d'ingestion et de pénétration dans les voies respiratoires.

11

Votre contribution à la protection de l'environnement

Élimination de l'emballage de transport

Nos emballages protègent votre appareil frigorifique des dommages pouvant survenir pendant le transport.

Nous les sélectionnons en fonction de critères écologiques permettant d'en faciliter le recyclage.

En participant au recyclage de vos emballages, vous contribuez à

économiser les matières premières et à réduire le volume des déchets. Votre revendeur reprend vos emballages.

Élimination de l'ancien appareil

La plupart du temps, les anciens appareils électriques et électroniques contiennent encore des matériaux précieux. Cependant, ils contiennent aussi des substances toxiques nécessaires au bon fonctionnement et à la sécurité des appareils. En déposant ces appareils usagés avec vos ordures ménagères ou en les manipulant de manière inadéquate, vous risquez de nuire à votre santé et à l'environnement.

N'éliminez donc en aucun cas votre ancien appareil avec les ordures ménagères.

Faites appel au service d'enlèvement mis en place par votre commune ou rapportez votre appareil dans un point de collecte spécialement dédié à l'élimination de ce type d'appareil.

Veillez à ne pas endommager les conduits du circuit frigorifique de votre réfrigérateur jusqu'à son enlèvement vers une décharge assurant le recyclage des matériaux.

On évitera ainsi que le fluide frigorigène contenu dans le circuit et l'huile contenue dans le compresseur ne soient libérés dans l'atmosphère.

Jusqu'à son enlèvement, veillez à ce que votre ancien appareil ne présente aucun danger pour les enfants. Pour de plus amples informations, reportezvous au chapitre « Consignes de sécurité et mises en garde » du mode d'emploi.

12

installation/ entretien

Réglage de la température

Comment économiser de l'énergie ?

consommation d'énergie normale

Dans des locaux aérés.

consommation d'énergie

élevée

Dans des locaux fermés, non aérés.

Pas d'exposition directe à la lumière du soleil.

Éloigné d'une source de chaleur (chauffage, cuisinière).

Exposition directe à la lumière du soleil.

Près d'une source de chaleur (chauffage, cuisinière).

Température ambiante idéale d'env. 20 °C.

À une température ambiante

élevée.

Ne recouvrez pas les fentes d'aération et dépoussiérez régulièrement.

Fentes d'aération et de ventilation obstruées ou empoussiérées.

Réfrigérateur entre 4 et 5°C Plus la température est basse, plus la consommation d'énergie est

élevée !

13

Comment économiser de l'énergie ?

Utilisation consommation d'énergie normale

Agencement des tiroirs, tablettes et balconnets conforme à la sortie d'usine.

La porte de l'appareil doit

être ouverte en cas de nécessité uniquement et le moins longtemps possible.

Ranger convenablement les aliments.

Emmener un sac isotherme pour aller faire les courses et ranger les aliments rapidement dans l'appareil frigorifique.

Remettre le plus vite possible les produits sortis, avant qu'ils ne se réchauffent trop.

Laisser d'abord refroidir les boissons et les plats chauds

à l'extérieur de l'appareil.

Emballez ou couvrez les aliments avant de les ranger.

consommation d'énergie

élevée

Des ouvertures de porte trop fréquentes et trop longues entraînent des pertes de froid et une pénétration d'air chaud dans l'appareil.

L'appareil frigorifique refroidit. La durée de fonctionnement du compresseur augmente.

Les plats encore chauds et les aliments à température ambiante font pénétrer de la chaleur dans l'appareil frigorifique : ce dernier refroidit et la durée de fonctionnement du compresseur augmente.

L'évaporation ou la condensation de liquides dans le réfrigérateur contribuent à une perte de la production de froid.

Placer les aliments à décongeler dans la zone de réfrigération.

Pour une meilleure ventilation de l'appareil, ne surchargez pas les compartiments.

Une mauvaise circulation d'air contribue à une moindre performance de la production de froid.

14

Description de l'appareil a Touche Marche/Arrêt b Touche SuperFroid c Écran d Symbole du menu

(Mode réglage :

Activation et désactivation du verrouillage) e Symbole de la fonction SuperFroid f Symbole du verrouillage g Affichage de la température h Touche de réglage de la température i Touche froid dynamique DynaCool

(répartition automatique de la température)

15

Description de l'appareil a Panneau de commande b Ventilateur c Balconnet à œufs / balconnet d Clayette e Éclairage intérieur f Balconnet à bouteilles g Rigole et orifice d'évacuation de l'eau de décongélation h Tiroir à fruits et légumes

Cette illustration présente un modèle d'appareil à titre d'exemple.

16

Accessoires en option

Clayette range-bouteilles

Description de l'appareil

Pour commander des accessoires en option, veuillez vous rendre sur notre site en ligne ou vous adresser à votre revendeur ou au service après-vente

Miele.

Boutique en ligne Miele : shop.miele.be

Gain de place, la clayette rangebouteilles permet de conserver vos bouteilles à l'horizontale.

Vous pouvez choisir à quel niveau de l'appareil vous souhaitez l'installer.

Clayette subdivisée

Pour que vous puissiez ranger des produits de grande taille (par exemple, des bouteilles ou autres récipients) dans le réfrigérateur, l'appareil est pourvu d'une clayette subdivisée. Vous pouvez pousser avec précaution la partie avant de cette clayette sous la partie arrière.

Chiffon microfibre multi-usage

Le chiffon microfibre permet d'éliminer facilement traces de doigts et salissures légères sur les façades en inox, bandeaux de commande, fenêtres, meubles, vitres de voiture, etc.

17

Mise en marche et arrêt de l'appareil frigorifique

Avant la première utilisation

Emballages de transport

 Retirez tous les matériaux d'emballage à l'intérieur de l'appareil.

Film de protection

Pendant le transport, les baguettes en inox sur les tablettes et les balconnets sont protégées d'un film de protection.

 Retirez le film de protection des baguettes en acier inoxydable.

Nettoyage

Veuillez suivre les instructions correspondantes figurant au chapitre

« Nettoyage et entretien ».

 Nettoyez l'intérieur de l'appareil et les accessoires.

Accessoires

- Cale-bouteilles

Quand vous ouvrez / fermez la porte de l'appareil, les bouteilles tiennent mieux grâce au cale-bouteilles.

 Installez le cale-bouteilles au centre, sur la bordure arrière du balconnet à bouteilles.

18

Mise en marche et arrêt de l'appareil frigorifique

Allumer l'appareil

 Appuyez sur la touche Marche/Arrêt.

L'appareil commence à produire du froid et l'affichage de la température indique la valeur souhaitée. L'éclairage intérieur s'allume lorsque vous ouvrez la porte de l'appareil.

Laissez l'appareil frigorifique fonctionner quelques heures avant d'y déposer des aliments pour que la température soit suffisamment basse.

Eteindre l'appareil

En cas d'absence prolongée

En cas d'arrêt prolongé de l'appareil frigorifique, de la moisissure risque de se former si la porte de l'appareil reste fermée et si l'appareil n'a pas été nettoyé.

Nettoyez impérativement l'appareil.

Si l'appareil doit rester longtemps sans fonctionner :

 éteignez l'appareil,

 débranchez la fiche de la prise ou retirez le fusible de l'installation domestique,

 nettoyez l'appareil et

 laissez la porte de l'appareil ouverte afin d'aérer suffisamment et éviter ainsi la formation de mauvaises odeurs.

 Appuyez sur la touche Marche/Arrêt jusqu'à ce que l'affichage s'éteigne.

Dans le cas contraire, le verrouillage s'enclenche (voir "Autres réglages -

Activer / Désactiver le verrouillage").

L'éclairage intérieur s'éteint et la production de froid s'arrête.

19

Choix de la bonne température

Il est primordial de sélectionner une température correcte afin de bien conserver les aliments. Ceux-ci s'abîment vite sous l'action de microorganismes. Une bonne température de conservation peut retarder, voire empêcher leur dégradation. Plus la température baisse et plus ce processus ralentit.

La température à l'intérieur de l'appareil augmente en fonction de

– la fréquence et la durée d'ouverture de porte,

– de grandes quantités d'aliments sont stockées ou

– la chaleur des aliments mis à refroidir,

– la température ambiante de la pièce où est installé l'appareil frigorifique.

Cet appareil est prévu pour une classe climatique (température ambiante) précise dont il faut respecter les limites.

... dans la zone de réfrigération

Dans la zone de réfrigération, nous conseillons une température de 4 °C

20

Choix de la bonne température

Affichage de la température

L'affichage de la température dans le panneau de commande indique toujours la température souhaitée du réfrigérateur.

Régler la température

Si la porte de l'appareil est ouverte très fréquemment, que des quantités importantes d'aliments sont stockées ou que la température ambiante est

élevée, un réglage de 3 °C à 5 °C est recommandé.

Vous pouvez régler une température comprise entre 9°C et -1 °C.

 Appuyez plusieurs fois sur la touche de réglage de la température, jusqu'à ce que la température souhaitée apparaisse dans l'affichage de la température.

La première fois que vous appuyez sur la touche, la dernière température réglée clignote.

La valeur de température change continuellement. Si le réglage 9°C est atteint, le défilement reprend à 1°C.

La nouvelle valeur de température sélectionnée est reprise automatiquement au bout d'un certain temps et s'affiche sur l'écran.

La température dans l'appareil se règle maintenant progressivement pour atteindre la nouvelle valeur sélectionnée.

21

Utilisation de la fonction SuperFroid DynaCool

Fonction SuperFroid

Grâce à la fonction SuperFroid, la zone de réfrigération atteint très rapidement la valeur la plus froide (selon la température ambiante).

Il est particulièrement recommandé d'enclencher SuperFroid lorsque vous souhaitez refroidir de grandes quantités d'aliments ou de boissons qui viennent d'être entreposés.

Enclenchement de SuperFroid

Déclenchement de SuperFroid

La fonction SuperFroid se désactive automatiquement au bout de 12 heures environ. Le symbole SuperFroid  s'éteint et l'appareil repasse à puissance frigorifique normale.

Pour économiser de l'énergie, vous pouvez déclencher vous-même la fonction SuperFroid dès que les aliments ou les boissons sont suffisamment froids.

 Appuyez sur la touche Superfroid.

Le symbole SuperFroid  s'allume. La température baisse à l'intérieur de la zone de réfrigération, car celle-ci fonctionne à puissance frigorifique maximale.

 Appuyez sur la touche SuperFroid afin que le symbole  s'éteigne.

L'appareil se remet à fonctionner à puissance frigorifique normale.

22

Utilisation de la fonction SuperFroid DynaCool

Fonction DynaCool

Sans le système de refroidissement dynamique (DynaCool), différentes zones de froid apparaissent dans la zone de réfrigération en raison de la circulation naturelle de l'air (l'ai froid et lourd se déplace dans la zone inférieure). Ces zones de froid devraient

être utilisées en conséquence lors du stockage des aliments (voir chapitre

"Conserver les aliments dans la zone de réfrigération").

En revanche, si vous souhaitez entreposer une grande quantité d'aliments du même type (par ex. pour une fête), le système de refroidissement dynamique permet une répartition relativement homogène de la température sur tous les plans de rangement pour que tous les aliments de la zone de réfrigération soient maintenus à peu près à la même température.

Il est possible de régler la température.

Le système de refroidissement dynamique devrait également être enclenché

– lorsque la température ambiante est plus élevée (à partir de 30 °C env.) et

– lorsque l'air est très humide.

Activer le système de refroidissement dynamique

 Appuyez brièvement sur la touche

DynaCool.

Le symbole DynaCool  s'allume. Le ventilateur est prêt à fonctionner : si le compresseur s'enclenche, le ventilateur se déclenche automatiquement.

Désactiver le système de refroidissement dynamique

L'activation du système de refroidissement dynamique entraînant une légère augmentation de la consommation d'énergie, le système de refroidissement dynamique devrait être désactivé en cas d'usage normal de l'appareil.

 Appuyez sur la touche DynaCool afin que le symbole DynaCool  s'éteigne.

À des fins d'économie d'énergie, le ventilateur s'arrête automatiquement pendant un certain laps de temps, dès que la porte s'ouvre.

23

Autres réglages

Mode réglage

Le verrouillage peut être enclenché ou déclenché dans le mode de réglage.

Activation et désactivation du verrouillage

Le mode de réglage est indiqué à l'écran par le symbole Menu .

Nous vous indiquons ci-après comment activer et désactiver le verrouillage.

Activation et désactivation du verrouillage

Le verrouillage vous permet de prévenir tout arrêt involontaire de l'appareil.

– Activation du verrouillage

 Appuyez brièvement sur la touche

SuperFroid pour enclencher la fonction de verrouillage.

Le symbole de verrouillage  clignote.

 Pour quitter le mode de réglage, appuyez sur la touche Marche/Arrêt.

La température s'affiche à l'écran.

 Appuyez sur la touche SuperFroid pendant env. 5 secondes.

Le symbole Menu  s'allume et  clignote à l'écran.

Le mode de réglage est maintenant activé.

 Appuyez brièvement sur le touche

SuperFroid pour activer la fonction.

L'afficheur indique"".

24

– Désactivation du verrouillage

 Appuyez sur la touche SuperFroid pendant env. 5 secondes.

Le symbole Verrouillage  et le symbole Menu  s'allument et  clignote à l'écran.

Le mode de réglage est maintenant activé.

 Appuyez brièvement sur le touche

SuperFroid pour activer la fonction.

L'afficheur indique"".

 Appuyez brièvement sur la touche

SuperFroid pour déclencher la fonction de verrouillage.

Le symbole de verrouillage  s'éteint.

 Pour quitter le mode de réglage, appuyez sur la touche Marche/Arrêt.

La température de la zone de réfrigération s'affiche à l'écran.

Autres réglages

25

Conservation des aliments dans la zone de réfrigération

Risque d'explosion !

Ne conservez aucune substance explosive ni aucun produit contenant des gaz propulseurs inflammables

(bombes aérosols, par exemple) dans l'appareil.

Si vous conservez des aliments contenant de la graisse ou de l'huile dans l'appareil frigorifique ou sa la contreporte, des fissures risquent d'apparaître dans le plastique, qui peut casser.

Veillez à ce que la graisse ou l'huile qui pourrait éventuellement s'échapper n'entre pas en contact avec les pièces en plastique.

Les différentes zones de froid

La circulation naturelle de l'air crée des différences de température de la zone de réfrigération.

L'air froid est plus lourd et s'accumule dans la partie inférieure du réfrigérateur.

Servez-vous des différentes zones de froid quand vous rangez vos aliments dans l'appareil !

Veillez à ne pas stocker les aliments de façon trop compacte afin de garantir une bonne circulation de l'air.

N'obstruez pas le ventilateur sur la paroi arrière – c'est essentiel pour la puissance frigorifique.

Les aliments ne doivent pas toucher la paroi arrière de la zone de réfrigération. Ils risqueraient d'y rester gelés.

Cet appareil dispose d'un système de refroidissement dynamique qui permet d'atteindre une température uniforme une fois le ventilateur activé. Le ventilateur permet de combler les différences de températures entre les zones de froid.

Zone la moins froide

La zone la moins froide du réfrigérateur se trouve tout en haut, au niveau de la porte de l'appareil. Utilisez cette zone, par exemple pour conserver votre beurre et l'étaler plus facilement ou votre fromage afin d'en préserver les arômes.

Zone la plus froide

La zone la plus froide est celle située juste au-dessus du tiroir à fruits et légumes et celle de la paroi arrière.

Utilisez ces zones pour conserver tous les aliments sensibles à la chaleur et facilement périssables, comme :

– le poisson, la viande et la volaille ;

– la charcuterie et les plats préparés ;

– les plats ou les pâtisseries à base d'œufs ou de crème ;

– les pâtes fraîches et les pâtes à gâteau, pizza ou quiche ;

– les fromages au lait cru et autres produits à base de lait cru,

– les légumes sous cellophane et autres aliments frais dont la date de péremption est conditionnée par un stockage inférieur à 4°C.

26

Conservation des aliments dans la zone de réfrigération

Non approprié pour la zone de réfrigération

Certains aliments ne peuvent pas être stockés à des températures inférieures

à 5 °C, car ils sont sensibles au froid.

L'aspect, la consistance, le goût et/ou la teneur en vitamines de ces aliments peuvent être altérés à des températures trop basses.

Parmi ces aliments, on compte notamment :

– les ananas, avocats, bananes, grenades, mangues, melons, papayes, fruits de la passion, agrumes (citrons, oranges, mandarines, pamplemousses) ;

– les fruits pas assez murs ;

– les aubergines, concombres, pommes de terre, poivrons, tomates, courgettes ;

– fromages à pâte dure (parmesan, comté).

À savoir au moment de faire les courses

La condition préalable à une longue conservation réside dans la fraîcheur des aliments que vous achetez. La fraîcheur de départ est décisive pour la durée de conservation des aliments.

Vérifiez toujours la date limite de consommation ainsi que la température de conservation appropriée.

Autant que faire se peut, ne brisez pas la chaîne du froid. Par exemple, ne laissez pas vos courses trop longtemps dans une voiture.

Remarque : Emportez un sac isotherme pour faire vos courses et rangez immédiatement vos aliments dans l'appareil frigorifique.

27

Conservation des aliments dans la zone de réfrigération

Pour une bonne conservation des produits alimentaires

Afin d'éviter un transfert d'odeurs dans le réfrigérateur, la prolifération de germes et un dessèchement des produits, laissez vos aliments dans leur emballage ou couvrez-les soigneusement. Ces mesures valent particulièrement pour la conservation de produits d'origine animale.

En réglant correctement la température de votre appareil et en respectant une hygiène convenable, vous pouvez allonger considérablement la durée de conservation des aliments.

Fruits et légumes

Les fruits et légumes peuvent toutefois

être stockés sans emballage dans le bac à fruits et à légumes.

Aliments riches en protéines

Notez que les aliments riches en protéines se gardent moins longtemps,

à savoir les crustacés et les fruits de mer se dégradent plus rapidement que le poisson, par exemple, qui lui-même se garde moins longtemps que la viande.

28

Aménagement intérieur

Déplacer le balconnet/le balconnet à bouteilles

 Poussez le balconnet vers le haut et retirez-le par l'avant.

 Montez le balconnet à l'endroit de votre choix. Vérifiez qu'il est bien mis en place sur les taquets.

Déplacer le porte-bouteilles

Déplacer les tablettes

Les tablettes peuvent être décalées en fonction de la hauteur des aliments.

Vous pouvez déplacer la cloison vers la droite ou la gauche. Cela vous permet de dégager davantage de place pour les boissons en brique.

Le porte-bouteilles peut être entièrement retiré (pour le nettoyer par exemple) :

 Poussez le balconnet pour bouteilles vers le haut et retirez-le par l'avant.

 Retirez le porte-bouteilles du rebord arrière du balconnet à bouteilles par le haut.

 Soulevez la tablette légèrement à l'avant, tirez-la un peu vers l'avant, la soulever et la dégager des supports par les encoches et décalez-la vers le haut ou vers le bas.

Le rebord de la baguette de protection arrière doit être orienté vers le haut afin que les aliments ne touchent pas la paroi arrière et n'y restent pas collés.

Les tablettes sont pourvues de butées d'arrêt qui évitent qu'elles soient sorties par mégarde.

29

Aménagement intérieur

Enlever le tiroir des fruits et légumes et le remettre en place

Le tiroir à fruits et légumes est monté sur des rails télescopiques. Vous pouvez l'enlever pour le charger, le décharger ou le nettoyer :

 Tirez le tiroir vers l'avant jusqu'à la butée, puis soulevez-le par le haut pour le retirer.

Enfoncez les rails dans l'appareil.

Vous éviterez de les endommager !

Remettre le tiroir en place

 Posez le tiroir sur les rails entièrement rentrés.

 Glissez-le dans l'appareil jusqu'à ce que le tiroir s'emboîte.

30

Zone de réfrigération

La zone de réfrigération dégivre automatiquement.

Quand le compresseur est en marche, il peut y avoir apparition de givre et de gouttelettes sur la paroi arrière de la zone de réfrigération. Vous n'avez pas besoin de les essuyer, elles s'évaporeront toutes seules sous la chaleur du compresseur.

L'eau de dégivrage s'écoule par un orifice le long d'un petit conduit jusqu'au système d'évaporation qui se trouve au dos de l'appareil frigorifique.

L'eau de dégivrage doit toujours pouvoir s'écouler sans problème.

Pour ce faire, maintenez l'orifice et le conduit d'écoulement propres.

Dégivrage

31

Nettoyage et entretien

Veuillez vous assurer que l'eau ne pénètre pas dans l'électronique ni dans l'éclairage.

L'eau de nettoyage ne peut pas s’écouler par l'orifice d'évacuation de l'eau de décongélation.

N'utilisez pas de nettoyeur vapeur.

La vapeur peut humidifier les pièces sous tension de l'appareil et provoquer un court-circuit.

Ne retirez pas la plaque signalétique qui se trouve à l'intérieur de l'appareil frigorifique. Vous en aurez besoin en cas d'anomalie !

Conseils concernant les détergents

Pour éviter d'endommager les surfaces en les nettoyant, n'utilisez pas :

– de détergents à base de soude, d'ammoniac, d'acide ou de chlorure,

– de produit anti-calcaire,

– de détergent abrasif, comme la poudre, la crème à récurer ou les pierres de nettoyage,

– de détergents contenant des solvants,

– de produit nettoyant pour inox,

– de liquide vaisselle,

– de sprays nettoyants pour four ,

– de produit à vitres,

– d'éponge et de brosse abrasive (par ex. éponge à récurer)

– de gomme de nettoyage,

– de grattoir métallique acéré.

À l'intérieur de l'appareil, n'utilisez que des produits de nettoyage et d'entretien qui ne présentent aucun risque pour les aliments.

Pour le nettoyage, nous vous conseillons l'utilisation d'eau tiède additionnée d'un peu de produit vaisselle.

Pour plus d'informations sur le nettoyage, veuillez vous reporter aux pages suivantes.

32

Nettoyage et entretien

Préparer de l'appareil au nettoyage

 Éteignez l'appareil.

L'afficheur s'éteint, le refroidissement s'arrête.

Si ce n'est pas le cas, le verrouillage est activé (voir chapitre "Autres réglages -

Désactivation du verrouillage").

 Débranchez la fiche de la prise ou retirez le fusible de l'installation domestique.

 Sortez tous les aliments qui se trouvent dans l'appareil. Entreposezles dans un endroit frais.

 Démontez toutes les pièces amovibles se trouvant à l'intérieur de l'appareil pour les nettoyer

Tablette

Avant de nettoyer la tablette, retirez la baguette en acier inoxydable et la baguette de protection arrière.

Procédez comme suit :

 déposez la tablette sur une surface douce (par exemple, un torchon de vaisselle).

 Retirez la baguette en acier inoxydable en commençant d'un côté.

 Retirez la bague de protection arrière.

 Après le nettoyage, remettez la baguette en acier inoxydable et la baguette de protection en place.

33

Nettoyage et entretien

Nettoyer l'intérieur de l'appareil et les accessoires

Nettoyez l'appareil au moins une fois par mois.

Ne laissez pas les salissures sécher, nettoyez-les le plus rapidement possible.

 Nettoyez l'intérieur de l'appareil avec de l'eau tiède et un peu de liquide vaisselle, puis rincez à l'eau claire avant de sécher le tout avec un chiffon.

Les pièces en acier inoxydable sur les tablettes ne passent pas au lavevaisselle.

Eliminez les bandeaux ou liserés avant de mettre les tablettes dans le lave-vaisselle.

Les pièces suivantes ne vont pas au lave-vaisselle :

– les baguettes en inox

– les baguettes de protection arrière sur les tablettes

– tous les tiroirs et couvercles des tiroirs (selon modèle)

 Nettoyez ces accessoires à la main.

Les pièces suivantes vont au lavevaisselle :

La température du programme du lave-vaisselle choisi ne peut excéder

55 °C !

Les éléments plastifiés qui entrent en contact avec des colorants naturels, tels que les carottes, les tomates ou le ketchup sont susceptibles de se décolorer au lave-vaisselle.

Ce phénomène n'altère en rien la robustesse des éléments concernés.

– le cale-bouteilles, le compartiment à oeufs

(selon modèle)

– les casiers porte-bouteilles et les balconnets situés dans la porte ;

– les clayettes (sans les baguettes)

 Nettoyez régulièrement la rigole et l'orifice d'évacuation à l'aide d'un bâtonnet pour que l'eau de dégivrage puisse s'écouler sans problème.

 Laissez les portes de l'appareil ouvertes un instant afin d'aérer suffisamment et éviter ainsi la formation de mauvaises odeurs.

34

Nettoyage et entretien

Nettoyage du joint de porte

N'appliquez aucun corps gras sur le joint de porte : il risque de devenir poreux.

 Nettoyez régulièrement le joint à l'eau claire puis séchez-le soigneusement

à l'aide d'un chiffon.

Nettoyer les ouvertures d'aération

Les dépôts de poussière augmentent la consommation énergétique.

 Nettoyez régulièrement la grille d'aération à l'aide d'un pinceau ou de l'aspirateur (utilisez pour ce faire par ex. la brosse à meuble des aspirateurs Miele).

Après le nettoyage

 Replacez tous les éléments dans l'appareil.

 Rebranchez l'appareil frigorifique puis mettez-le en marche.

 Activez la fonction SuperFroid pendant un certain temps afin de refroidir rapidement la zone de féfrigération.

 Déposez les aliments dans la zone de réfrigération, puis refermez la porte.

35

En cas d'anomalie

Vous pouvez remédier vous-même à la plupart des anomalies ou erreurs qui peuvent se produire en utilisation quotidienne. Le tableau ci-dessous vous indique les problèmes les plus fréquents ainsi que la solution pour les résoudre.

Si vous ne trouvez pas la cause d'une anomalie ou que vous ne parvenez pas à l'éliminer, avertissez le service après-vente.

En attendant que le problème soit résolu, évitez autant que possible d'ouvrir les portes de l'appareil, afin de limiter au maximum la perte de froid.

Les travaux d'installation et d'entretien non conformes ou les réparations incorrectes peuvent entraîner de graves dangers pour l'utilisateur.

Les travaux d'installation d'entretien et de réparation sont à confier exclusivement à des spécialistes agréés par Miele.

Problème

L'appareil ne produit pas de froid, l'éclairage intérieur ne fonctionne pas lorsque la porte de l'appareil est ouverte et l'affichage est éteint.

Le symbole  s'allume à l'écran, l'appareil ne produit pas de froid bien que les commandes de l'appareil et l'éclairage intérieur continuent de fonctionner.

Le compresseur s'enclenche de moins en moins souvent, la température dans l'appareil augmente.

Cause et solution

L'appareil n'est pas branché et l'écran affiche le symbole du raccordement au réseau électrique .

 Allumez l'appareil.

La fiche d'alimentation n'est pas correctement branchée dans la prise.

 Branchez la fiche de l'appareil dans la prise.

Lorsque l'appareil est hors tension, le symbole de raccordement au réseau électrique  s'affiche.

Le fusible de l'installation domestique s'est déclenché. Vérifiez si l'appareil frigorifique, la tension domestique ou un autre appareil sont défectueux.

 Contactez un électricien ou le service après-vente.

Le mode expo est activé. Il permet aux revendeurs de présenter l'appareil sans que l'appareil ne produise de froid. Ce réglage n'a aucune utilité pour le particulier.

 Demandez au service après-vente comment désactiver le mode exposition.

Pas d'anomalie ! La température dans l'appareil est trop élevée.

 Corrigez les réglages de température.

 Vérifiez à nouveau la température dans 24 heures.

36

En cas d'anomalie

Problème

Le compresseur fonctionne en continu.

Le compresseur fonctionne de plus en plus souvent et de plus en plus longtemps et la température à l'intérieur de l'appareil est trop basse.

Cause et solution

Pas d'anomalie ! Pour économiser l'énergie, le compresseur se règle sur une vitesse plus basse lorsque le besoin en froid est moins important.

Par conséquent, sa durée de fonctionnement augmente.

Les fentes d'aération et de ventilation dans l'armoire sont obstruées ou empoussiérées.

 Ne recouvrez pas les fentes d'aération et d'évacuation de l'air.

 Éliminez régulièrement la poussière des fentes d'aération et de ventilation.

La porte a été ouverte trop souvent ou vous avez congelé de grosses quantités d'aliments frais.

 N'ouvrez la porte qu'au besoin et le moins longtemps possible.

La température se règle automatiquement de nouveau sur la valeur sélectionnée.

La porte de l'appareil n'est pas fermée correctement.

 Fermez la porte.

La température se règle automatiquement de nouveau sur la valeur sélectionnée.

La température ambiante est trop élevée. Plus la température ambiante est élevée, plus le temps de fonctionnement du compresseur augmente.

 Veuillez consulter les instructions figurant dans le chapitre "Instructions de montage - Lieu d'installation".

L'appareil n'a pas été correctement encastré dans la niche.

 Tenez compte des remarques aux chapitres

"Installation, Encastrement de l'appareil".

Le compresseur fonctionne de plus en plus souvent et de plus en plus longtemps et la température à l'intérieur de l'appareil est trop basse.

La température de l'appareil est réglée sur une valeur trop basse.

 Corrigez les réglages de température.

La fonction SuperFroid est encore enclenchée.

 Pour économiser de l'énergie, vous pouvez désactiver manuellement la fonction Superfroid :

37

En cas d'anomalie

Messages affichés

Message

L'écran affiche

"F0 à F9".

Cause et solution

Une anomalie s'est produite.

 Contactez le service après-vente.

L'éclairage intérieur ne fonctionne pas.

Problème

L'éclairage intérieur ne fonctionne pas.

Cause et solution

L'appareil n'est pas allumé.

 Allumez l'appareil.

Lorsque la porte de l'appareil reste ouverte, l'éclairage intérieur s'éteint automatiquement après environ 15 minutes en raison de la surchauffe. Si ce n’est pas le cas, cela signale une anomalie technique.

Risque de blessures provoqué par un choc

électrique !

Sous le cache de l'ampoule se trouvent des

éléments sous tension.

Seul le service après-vente est habilité à remplacer les ampoules de l'éclairage LED.

Risque de blessures provoqué par l'éclairage

LED ! L'intensité lumineuse correspond à la classe de laser 1/1M.

Les caches de l'ampoule ne doivent pas être retirés ou endommagés, ou avoir été retirés en raison de dommages ! Risque de blessures oculaires.

Ne jamais regarder l'éclairage LED (rayonnement laser de classe 1/1M) à travers des instruments grossissants (tels qu'une loupe) !

 Contactez le service après-vente.

38

En cas d'anomalie

Problèmes d'ordre général

Problème

Il est impossible d'éteindre l'appareil.

Le fond de la zone de réfrigération est mouillé.

Les parois externes de l'appareil sont chaudes.

Cause et solution

Le verrouillage est activé, le symbole  s’allume dans l’afficheur.

 Désactivez le verrouillage (voir chapitre "Autres réglages - Activation/désactivation du verrouillage").

L'orifice d'évacuation de l'eau de décongélation est obstrué.

 Nettoyez la rigole et l'orifice d'évacuation de l'eau de décongélation

Il ne s'agit pas d'une anomalie ! La chaleur générée par la production de froid est utilisée pour éviter la condensation.

39

Origines des bruits

Bruits normaux Quelle est leur origine ?

Brrrr....

Le vrombissement vient du moteur (compresseur). Il peut être plus fort pendant un moment donné, lorsque le moteur se met en route.

Blubb, blubb....

Les gargouillements ou les ronronnements viennent du fluide réfrigérant qui passe dans les conduits.

Clic...

Sssrrrrr....

Les cliquetis sont audibles lorsque le thermostat active ou désactive le moteur.

Dans les appareils frigorifiques à plusieurs zones, un léger bruit de fond provenant de la circulation d'air peut se faire entendre à l'intérieur.

Crac...

Des bruits de craquement peuvent se faire entendre en cas d'expansion de certains matériaux de l'appareil.

N'oubliez pas qu'on ne peut pas éviter les bruits de moteur et d'arrivée du fluide dans le circuit frigorifique.

Cause et solution Bruits que l'on peut facilement

éviter

Claquement, cliquètement

L'appareil frigorifique n'est pas nivelé.

Ajustez l'appareil frigorifique à l'aide d'un niveau. Pour cela, utilisez les pieds d'ajustage sous l'appareil.

L'appareil frigorifique est en contact avec d'autres meubles ou d'autres appareils.

Éloignez l'appareil frigorifique des meubles et des autres appareils.

Des tiroirs ou des tablettes bougent ou coincent.

Contrôlez les pièces amovibles et replacez-les correctement le cas échéant.

Des bouteilles ou des récipients se touchent.

Séparez-les.

Le câble de transport se trouve encore à l'arrière de l'appareil.

Retirez-le.

40

Service après-vente

En cas de pannes auxquelles vous ne pouvez remédier vous-même, contactez :

– votre revendeur Miele ou

– le service après-vente Miele.

Vous trouverez le numéro de téléphone du service après-vente au dos de ce mode d'emploi et ses instructions de montage.

Veuillez indiquer le modèle et la référence de votre appareil.

Vous trouverez ces informations sur la plaque signalétique située à l'intérieur de l'appareil.

Service après-vente et garantie

Conditions et durée de garantie

La durée de garantie est de 2 ans.

Vous pourrez obtenir plus d’informations sur les conditions de garantie au numéro de téléphone indiqué.

Vous trouverez le numéro de téléphone au dos de ce mode d'emploi et ses instructions de montage.

41

Raccordement électrique

À la livraison, l'appareil frigorifique est prêt à être branché sur une prise secteur monophasée 50 Hz 220 –

240 V.

Prévoyez un fusible d'au moins 10 A.

Branchez exclusivement l'appareil à une prise de courant réglementaire reliée à la terre. L'installation électrique doit être conforme à la norme VDE 0100.

Afin qu'en cas d'urgence, l'appareil frigorifique puisse être rapidement coupé du réseau électrique, la prise de courant ne doit pas se trouver derrière l'appareil pour être facilement accessible.

Si la prise de courant n’est plus accessible pour l’utilisateur, l’installation doit être équipée d’un dispositif de disjonction pour chaque pôle. Ce dispositif peut être constitué d’un interrupteur à ouverture de contact de min. 3 mm. Il peut s’agir d’un disjoncteur automatique, de fusibles ou de contacteurs (conformes à la norme

EN 60335).

La fiche ainsi que le câble d'alimentation de l'appareil frigorifique ne doivent pas toucher l'arrière de cet appareil étant donné que la fiche et le câble d'alimentation risqueraient d'être endommagés par les vibrations de l'appareil. Cela pourrait provoquer un court-circuit.

Évitez aussi de brancher d'autres appareils à des prises installées au dos de cet appareil frigorifique.

Il est interdit d'effectuer le branchement avec une rallonge, car celle-ci n'assure pas la sécurité nécessaire (risque de surchauffe).

Ne jamais brancher l'appareil frigorifique sur des îlots d'onduleurs utilisés pour une alimentation électrique autonome comme une alimentation en

énergie solaire. Sinon, le dispositif de coupure de sécurité risque de s'enclencher lors de la mise sous tension de l'appareil frigorifique en raison de crêtes de tension.

L'électronique pourrait être endommagée.

De même, l'appareil frigorifique ne peut pas être utilisé avec des fiches à

économie d'énergie, car l'alimentation réduite en énergie résulterait dans un

échauffement de l'appareil.

Seul un électricien qualifié est habilité à remplacer le câble de raccordement au réseau.

42

Instructions de montage

Un appareil qui n’est pas encastré risque de basculer.

Lieu d'installation

Évitez de placer l'appareil directement à côté d'une cuisinière, d'un radiateur ou d'une fenêtre sous la lumière directe du soleil. Plus la température ambiante est

élevée, plus le compresseur doit fonctionner longtemps et plus l'appareil consomme d'électricité. Choisissez une pièce sèche que vous pouvez aérer.

Lors de l'installation de l'appareil, contrôlez aussi les points suivants :

– La prise ne doit pas se trouver dans la zone arrière de l'appareil et doit

être facilement accessible en cas d'urgence.

– La fiche et le câble d'alimentation ne doivent pas entrer en contact avec le dos de l'appareil frigorifique. Ils pourraient être endommagés par les vibrations de l'appareil.

– Évitez aussi de brancher d'autres appareils à des prises installées au dos de cet appareil frigorifique.

ATTENTION !

Lorsque le taux d'humidité est

élevé, de la condensation peut s'accumuler sur les surfaces extérieures de l'appareil.

Et cette eau de condensation peut engendrer une corrosion au niveau des parois extérieures.

En prévention, nous recommandons d'installer l'appareil dans une pièce sèche et/ou climatisée et suffisamment aérée.

Une fois l'installation effectuée, assurez-vous que la porte de l'appareil ferme correctement, que les fentes d'aération et d'évacuation d'air ne sont pas recouvertes et que l'appareil a été correctement installé.

Classe climatique

L'appareil frigorifique est conçu pour fonctionner pour une classe climatique donnée (plage de température ambiante). Veuillez respecter les limites indiquées sur la plaque signalétique placée à l'intérieur de l'appareil frigorifique.

Classe climatique

SN

N

ST

T

Température ambiante

+10 à +32 °C

+16 à +32 °C

+16 à +38 °C

+16 à +43 °C

Une température ambiante plus basse augmente la durée d'arrêt du compresseur. Il est possible que la

43

Instructions de montage température à l'intérieur de l'appareil frigorifique augmente excessivement, ce qui peut provoquer des dommages.

Aération et évacuation d'air

Si les consignes concernant les fentes d'aération et de ventilation ne sont pas respectées, le compresseur se met en marche plus souvent et plus longtemps.

La consommation d'électricité augmente, de même que la température de fonctionnement du compresseur, ce qui risque d'endommager le compresseur.

Respectez impérativement les consignes concernant les fentes d'aération et de ventilation.

L'air présent sur la paroi arrière de l'appareil se réchauffe. La niche d'encastrement doit donc être conçue de manière à ce que l'aération et l'évacuation d'air puissent se faire de façon optimale à tout moment (voir

"Dimensions d'encastrement") :

– L'entrée d'air  s'effectue via le socle de l'armoire et l'évacuation de l'air  s'effectue par le haut, dans la zone arrière de l'armoire de cuisine.

– Pour l'aération et l'évacuation d'air, il faut prévoir un canal d'évacuation d'air d'au moins 40 mm de profondeur à l'arrière de l'appareil.

– Les fentes d'aération et d'évacuation d'air dans le socle du meuble, dans l'armoire d'encastrement et au niveau du plafond doivent disposer d'un passage libre d'au moins 200 cm² afin que l'air chaud puisse s'évacuer sans problème.

Si vous souhaitez installer une grille d'aération sur les prises d'air, ces dernières doivent faire plus de

200 cm². Le passage libre de

200 cm² résulte de la somme des sections d'ouverture dans la grille.

– Important ! Plus les fentes d'aération et d'évacuation de l'air sont grandes, moins l'appareil doit dépenser d'énergie.

Les fentes de ventilation et d'aération ne doivent jamais être recouvertes ni obstruées. De plus, elles doivent être régulièrement dépoussiérées.

44

Fente de ventilation supérieure

La fente de ventilation supérieure peut

être installée à différents endroits :

Instructions de montage

Avant l'encastrement de l'appareil

 Avant d'installer l'appareil, retirez le sachet contenant les éléments de montage et les autres accessoires de l'appareil et retirez le ruban adhésif a l'extérieur de la porte.

 Ne démontez en aucun cas les pièces suivantes de la face arrière de l'appareil : a directement au-dessus de l'appareil avec une grille d'aération (passage libre d'au moins 200 cm²) b entre l'armoire de cuisine et le plafond ; c dans un faux plafond.

– les écarteurs (selon modèle). Ils garantissent un espace suffisamment grand entre l'arrière de l'appareil et le mur.

– les sachets se trouvant dans la grille métallique (échangeur thermique) (en fonction du modèle).

Ils sont importants pour le fonctionnement de l'appareil. Ils ne contiennent pas de poison et ne représentent aucun danger.

 Enlevez le support du câble situé sur la face arrière de l'appareil.

 Vérifiez ensuite si tous les éléments au dos de l'appareil peuvent se mouvoir librement. Si certains

éléments sont entravés, courbez-les avec précaution.

45

Instructions de montage

 Ouvrez la porte de l'appareil et retirez la protection de transport rouge 

(en fonction du modèle).

L'ancien appareil avait-il un autre type de charnière ?

Si votre ancien appareil était doté d'un autre type de charnières, vous pouvez quand même utiliser la porte du meuble. Pour ce faire, démontez toutes les ferrures de l'armoire. Vous n'en avez plus besoin, car la porte du meuble va

être montée sur la porte de l'appareil.

Vous pouvez vous procurer toutes les pièces nécessaires auprès du service après-vente.

Façade inox

(selon modèle)

Si l’ancien appareil présentait un autre type de charnières et si vous ne pouvez/souhaitez plus utiliser l’ancienne porte ou si la porte de l’armoire n’est plus utilisable pour une raison quelconque, vous pouvez la remplacer par une façade inox.

Renseignez-vous auprès du service après-vente pour obtenir une telle façade en inox.

46

Dimensions d'encastrement

* La consommation énergétique déclarée a été déterminée à partir d'une profondeur de niche de 560 mm. Avec une hauteur de niche de 550 mm l'appareil fonctionne parfaitement mais consomme légèrement plus d'énergie.

Avant l'encastrement, veillez à ce que l'armoire encastrable corresponde précisément aux dimensions d'encastrement exigées. Il est impératif de respecter les consignes concernant les fentes d'aération et de ventilation afin de garantir le bon fonctionnement de l'appareil.

K 35222 iD

K 37222 iD

Hauteur de niche [mm]

A

1397 – 1413

1772 – 1788

47

Réglage de la charnière de porte

Les charnières sont placées de telle manière que la porte peut s'ouvrir en grand.

S'il vous faut limiter l'angle d'ouverture de la porte de l'appareil, vous pouvez le régler sur les charnières.

Si en ouvrant la porte de l'appareil vous risquez par exemple de la heurter contre une paroi avoisinante, limitez son angle d'ouverture à env. 90° :

 Introduisez par le dessus les chevilles fournies à cet effet dans les charnières.

L'angle d'ouverture de la porte de l'appareil est à présent limité à env. 90°.

48

Inversion du sens d'ouverture de porte

Inversion du sens d'ouverture de porte

Ne procédez à cette opération qu'avec l'aide d'une autre personne.

Votre appareil frigorifique est livré avec une ouverture à droite. Si vous souhaitez une ouverture à gauche, vous devez inverser la butée de porte.

Pour inverser la butée de porte, vous avez besoin des outils suivants :

 Ouvrez la porte de l'appareil.

 Retirez le balconnet de rangement / le balconnet à bouteilles de la porte de la zone de l'appareil.

 Desserrez un peu les vis  et  sur les charnières.

 Décalez la porte  vers l'extérieur et décrochez-la.

 Décrochez les caches ,  et .

49

Inversion du sens d'ouverture de porte

Montage de la porte

 Posez la porte démontée de l'appareil sur une surface stable, la face extérieure tournée vers le haut.

Risque de blessure !

Ne repliez pas les charnières.

 Desserrez totalement la vis .

 Placez l'élément de fixation  sur le côté opposé, et vissez légèrement les vis .

 Dévissez entièrement les vis , et vissez-les légèrement sur le côté opposé.

Si vous aviez installé des chevilles dans les charnières pour réduire l'angle d'ouverture de la porte :

 Dévissez et retirez les vis .

 Placez les charnières en diagonale

.

 enlevez les chevilles des charnières par le haut.

50

Inversion du sens d'ouverture de porte

 Glissez la porte de l'appareil  sur les vis pré-installées  et , et serrez les vis  et .

 Encliquetez les caches ,  et .

 Installez les chevilles réduisant l'angle d'ouverture de la porte dans les charnières par le dessus.

51

Encastrement de l'appareil

Faites appel à une deuxième personne pour installer l'appareil.

 Ne montez l'appareil que dans des meubles de cuisine robustes et stables installés sur un sol plat et horizontal.

 Veillez à protéger les armoires contre tout basculement.

Vous aurez besoin des outils suivants pour le montage :

 Ajustez le meuble de cuisine à l'aide d'un niveau à bulle. Les côtés de la niche doivent former un angle de 90°, sans quoi la porte du meuble ne couvrira pas ses quatre coins correctement.

 Vous devez impérativement respecter les instructions relatives aux fentes de ventilation et d'aération (voir chapitres "Instructions de montage"-

"Aération et ventilation" et

"Dimensions d'encastrement").

52

Vous avez besoin des pièces de montage suivantes :

Toutes les pièces à monter possèdent un chiffre. Vous retrouverez ces mêmes chiffres d'identification des pièces de montage dans les différentes étapes de montage.

– Pour l'encastrement de l'appareil dans la niche :

Encastrement de l'appareil

– Pour le montage de la porte de l'appareil :

8 4

** Le nombre dépend de la hauteur de la niche. Contient également des pièces de montage supplémentaires pour le montage de portes de meuble volumineuses ou à plusieurs volets.

Toutes les étapes de montage indiquent un appareil avec une butée droite. Si vous avez changé la butée de côté, tenez compte de cette modification en suivant les indications de montage.

* Les éléments ne sont joints qu'aux appareils d'une hauteur de 140 cm et plus.

** Le nombre dépend de la hauteur de la niche. Contient également des pièces de montage supplémentaires pour le montage de portes de meuble volumineuses ou à plusieurs volets.

53

Encastrement de l'appareil

Préparation de l'appareil

 Posez l'appareil immédiatement devant la niche du meuble de cuisine.

 Placez les languettes du panneau d'équilibrage  depuis l'avant dans les supports de l'ergot.

 Vissez l'équerre de fixation  avec la vis à tête hexagonale  sur les trous préalablement forés dans la porte de l'appareil.

 Vissez un deuxième couple d'équerres de fixation  dans la zone de saisie (poignée) de la porte.

Utilisez pour ce faire les trous préalablement forés de la porte de l'appareil.

 Glissez l'appareil à deux tiers dans la niche d'encastrement. Veillez à ce que le câble d'alimentation ne soit pas coincé !

Remarque : Pour avoir moins de difficultés à pousser l'appareil, attachez un bout de ficelle à la fiche afin de

"rallonger" le câble d'alimentation.

Tirez ensuite le câble d'alimentation à travers le meuble de cuisine en tirant sur l'autre extrémité de la ficelle de sorte que l'appareil puisse être facilement branché au réseau électrique une fois l'installation terminée.

54

Uniquement pour les parois d'armoire d'une épaisseur de

16 mm :

Encastrement de l'appareil

 Fixez les écarteurs  et  à droite sur les charnières.

 Ouvrez la porte de l'appareil.

 Enlevez le cache .

 Vissez sans serrer la pièce de fixation

, à l'aide de vis  sur la partie supérieure gauche de l'appareil. Ne serrez pas les vis, de sorte que la pièce puisse encore être déplacée.

 Placez la butée  sur l'équerre de fixation .

 Vissez l'équerre de fixation  à l'aide de vis  dans la partie inférieure de l'appareil. Ne serrez pas les vis, de sorte que la pièce puisse encore être déplacée.

55

Encastrement de l'appareil

Encastrement de l'appareil

 Retirez le film de protection du liséré

.

 Collez le ruban adhésif  à l'avant sur le côté de l'appareil sur lequel la porte s'ouvre.

1. Placez le ruban adhésif au niveau de la partie inférieure de l'élément de fixation du haut.

2. Collez-le sur toute sa longueur.

 Glissez l'appareil dans la niche jusqu'à ce que tous les angles de fixation touchent le rebord avant de la paroi latérale du meuble.

– Pour les parois d'armoire d'une

épaisseur de 16 mm : es écarteurs en haut et en bas touchent le bord avant de la paroi latérale de l'armoire.

– Pour les parois d'armoire d'une

épaisseur de 19 mm : les bords avant des charnières en haut et en bas sont à fleur avec le bord avant de la paroi latérale de l'armoire.

56

 Vérifiez à nouveau si les équerres de fixation en haut et en bas touchent le bord avant de la paroi latérale de l'armoire.

Cette mesure vous permet de conserver une distance de 42 mm par rapport aux faces avant des parois latérales de l'armoire.

Pour les meubles avec éléments de butée de porte (comme les cames, les joints d'étanchéité, etc.) il faut tenir compte des dimensions des

éléments de charnière de porte de manière à ce que là aussi, un écart circulaire de 42 mm soit maintenu.

 Tirez l'appareil vers l'avant en fonction de ces dimensions.

Les charnières et les caches ressortent désormais d'une distance égale à cette mesure.

Remarque : Enlevez tous les éléments de butée de porte ! Cette mesure permet de garantir l'alignement par rapport aux portes de meubles avoisinantes.

Encastrement de l'appareil

  Ajustez l'appareil des deux côtés pour qu'il soit droit, en vous servant des pieds réglables, à l'aide de la clé

à fourche jointe.

Si un écart circulaire de 42 mm (entre le corps de l'appareil et la partie avant des parois latérales de l'armoire) n'est pas respectée, la porte de l'appareil risque de ne pas bien se fermer.

Cela peut entraîner des risques de givrage, de formation de condensation et de mauvais fonctionnement, qui à leur tour augmentent la consommation d'énergie !

Fixer l'appareil dans la niche

 Poussez l'appareil contre la paroi du meuble, côté charnières.

57

Encastrement de l'appareil

 Afin de relier l'appareil au meuble, vissez les vis pour aggloméré  en haut et en bas à travers les éclisses des charnières.

 Poussez les équerres de fixation desserrées contre la paroi de l'armoire.

 À l'aide de la vis , fixez l'équerre de fixation  sur la paroi de l'armoire.

Préforez la paroi du meuble si nécessaire.

 À l'aide des vis , fixez l'équerre de fixation  sur la paroi du meuble.

Forez préalablement la paroi du meuble si nécessaire.

Attention ! Maintenez avec vos pouces le coude espacé contre la paroi du meuble pendant que vous vissez. L'appareil ne doit pas glisser vers l'arrière.

 Resserrez les vis  et .

58

Encastrement de l'appareil

Seulement pour un appareil avec une hauteur de niche à partir de 140 cm

Pour une sécurité supplémentaire, glissez les entretoises fournies entre l'appareil et le fond du meuble au niveau de la partie inférieure de l'appareil :

 Détachez les bords qui dépassent des équerres de fixation. Vous n'en aurez plus besoin et pouvez les mettre au rebut.

 Placez les caches respectifs  et  sur les équerres de fixation.

 Fixez d'abord la poignée  à l'une des baguettes .

 Introduisez cette dernière dans le canal de passage jusqu'au bout.Retirez maintenant la poignée et montez-la sur l'autre entretoise livrée et introduisez-la également dans le canal.

Important ! Gardez la poignée au cas où vous voudriez encastrer de nouveau l'appareil par la suite.

 Fermez la porte de l'appareil.

59

Encastrement de l'appareil

Montage de la porte de l’appareil

La porte du meuble doit avoir une

épaisseur minimale de 16 mm et maximale de 19 mm.

Veillez à respecter les interstices suivants :

– L'interstice entre la porte du meuble et la porte de l'armoire située audessus doit être d'au moins de

3 mm.

– En règle générale, l'interstice vertical entre les portes du meuble doit être de 3 mm. La valeur exacte dépend du rayon du bord de la porte du meuble.

Le bord supérieur de la porte du meuble doit se trouver à la même hauteur que les portes de meuble des armoires attenantes si l'appareil est encastré dans un ensemble de meubles.

La porte du meuble doit être montée de façon à être plane et ne doit pas être soumise à des tensions.

Le montage de portes de meuble dont le poids dépasse la limite admissible risque d'endommager les charnières et de provoquer un dysfonctionnement !

Vérifiez préalablement au montage que le poids de la porte ne dépasse pas la limite admissible :

Appareil

K 35222 iD

K 37222 iD

Poids max. de la porte du meuble en kg

21

26

Pour le montage de portes de meuble volumineuses ou à plusieurs volets, vous pouvez vous procurer un kit de montage ou un jeu d'équerres de fixation supplémentaire auprès du service après-vente Miele ou de votre revendeur.

60

Encastrement de l'appareil

Remarque : Astuce : À l'aide de la façade du meuble, poussez les supports de montage  à la hauteur des portes des armoires avoisinantes.

 En usine, un écart de 8 mm est prévu entre la porte de l'appareil et la traverse de fixation. Contrôlez la distance et rajustez-la si nécessaire.

 Glissez les supports de montage  à la hauteur de la porte du meuble : le bord inférieur X des supports de montage doit se situer à la même hauteur que le bord supérieur de la porte de meuble à monter (symbole

).

 Dévissez les écrous  et enlevez la traverse de fixation  avec les supports de montage .

61

Encastrement de l'appareil

 Posez la porte du meuble sur une surface stable, la face extérieure tournée vers le bas.

 Au crayon, tracez une fine ligne médiane sur la face intérieure de la porte du meuble .

 Suspendez la traverse de fixation  avec les supports de montage sur la face intérieure de la porte du meuble. Ajustez la traverse de fixation au milieu.

 Vissez la traverse de fixation à l'aide d'au moins 6 vis panneaux de particules courtes . (N'utilisez que 4 vis au bord avec les portes moulurées). Préforez si nécessaire les trous dans la porte du meuble.

 Retirez les supports de montage  en tirant vers le haut.

Retournez les supports de montage, puis introduisez-les complètement dans les fentes centrales de la traverse de fixation (pour les y ranger).

62

 Poussez le cache latéral  sur la traverse de fixation de l'autre côté de la charnière.

 Retournez la porte du meuble et fixez la poignée (le cas échéant).

 Ouvrez la porte de l'appareil.

Encastrement de l'appareil

Ajustement de la position de la porte

 Suspendez la porte du meuble sur les boulons d'ajustement .

 Vissez légèrement les écrous  sur les boulons d'ajustement.

 Fermez la porte et vérifiez la distance entre celle-ci et les portes des armoires avoisinantes. La distance doit être égale partout.

Réglage par rapport aux côtés (X)

 Déplacez la porte du meuble.

Réglage de la hauteur (Y)

 Tournez les chevilles d'ajustage  à l'aide d'un tournevis.

Une distance de 8 mm est prévue entre la porte de l'appareil et la traverse de fixation. Contrôlez la distance et réglez-la au besoin. Ne modifiez cette distance que dans la zone indiquée.

63

Encastrement de l'appareil

 Serrez les écrous  sur la porte de l'appareil à l'aide de la clé polygonale  tout en maintenant les chevilles d'ajustage  à l'aide d'un tournevis.

 Le panneau d'équilibrage  ne doit pas ressortir, il doit disparaître complètement dans la niche.

 Forez les trous de fixation  dans la porte du meuble, puis serrez les vis

. Veillez à ce que les deux bords en métal affleurent (symbole II).

 Fermez la porte de l'appareil et du meuble.

Réglage en profondeur (Z)

 Desserrez les vis  situées en haut de la porte de l'appareil et la vis  située en bas sur l'équerre de fixation. Déplacez la porte du meuble afin de créer un espace de 2 mm entre la porte du meuble et le corps de l'armoire.

64

Encastrement de l'appareil

 Serrez à nouveau fermement toutes les vis.

 Remettez le cache supérieur  en place et assurez-vous qu'il s'emboîte correctement.

Comment savoir si l'appareil a été correctement monté :

– Vérifier si la porte se ferme correctement.

– La porte ne doit pas toucher le corps du meuble.

– Le joint sur le coin supérieur côté poignée doit être bien en contact.

 Pour vérifier, posez une lampe de poche allumée dans l'appareil et fermez la porte de l'appareil.

Plongez la pièce dans le noir et vérifiez si de la lumière passe par les côtés de l'appareil. Si tel est le cas, contrôlez toutes les étapes de montage.

 Remettez les caches latéraux  en place et assurez-vous qu'ils s'emboîtent correctement.

65

S.A. Miele Belgique

Z.5 Mollem 480

1730 Mollem (Asse)

Réparations à domicile et autres renseignements : 02/451.16.16

E-mail: [email protected]

Internet: www.miele.be

Miele Luxembourg S. à R.L.

Z.l. Luxembourg-Gasperich, 20, rue Christophe Plantin

Boîte postale 1011 – 1010 Luxembourg

Réparations: 49711-20, -22

Pièces de rechange: 49711-36

Informations générales: 49711-28, -29

Allemagne

Miele & Cie. KG

Carl-Miele-Straße 29

33332 Gütersloh

K 35222 iD, K 37222 iD

 fr-BE M.-Nr. 09 521 480 / 02

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Related manuals

Download PDF

advertisement

Table of contents
