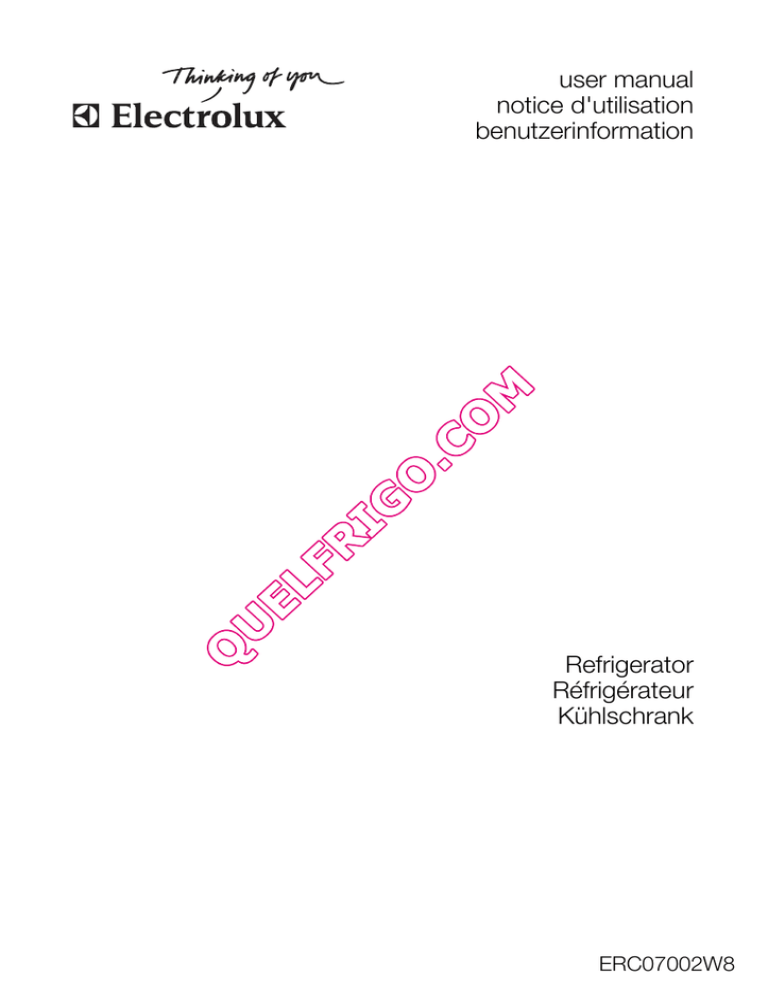

Electrolux ERC07002W8 User manual

Electrolux ERC07002W8 User manual
user manual
notice d'utilisation
2 electrolux
This Quick user manual contains all the basic facts of your new product and is easy to use. Electrolux
wants to lower our paper consumption related to user manuals by some 30%, which will help spare
12,000 trees every year. The Quick user manual is one of many steps taken by Electrolux for the
environment. It may be a small step, but just by doing a little you do a lot.
A complete user manual can be found at www.electrolux.com
In the interest of your safety and to ensure the correct use, before installing and first using the appliance, read this user manual carefully, including
its hints and warnings. To avoid unnecessary mistakes and accidents, it is important to ensure
that all people using the appliance are thoroughly
familiar with its operation and safety features.
Save these instructions and make sure that they
remain with the appliance if it is moved or sold,
so that everyone using it through its life will be
properly informed on appliance use and safety.
For the safety of life and property keep the precautions of these user's instructions as the manufacturer is not responsible for damages caused
by omission.
Children and vulnerable people safety
• This appliance is not intended for use by persons (including children) with reduced physical,
sensory or mental capabilities, or lack of experience and knowledge, unless they have been
given supervision or instruction concerning use
of the appliance by a person responsible for
their safety.
Children should be supervised to ensure that
they do not play with the appliance.
• Keep all packaging well away from children.
There is risk of suffocation.
• If you are discarding the appliance pull the plug
out of the socket, cut the connection cable (as
close to the appliance as you can) and remove
the door to prevent playing children to suffer
electric shock or to close themselves into it.
• If this appliance featuring magnetic door seals
is to replace an older appliance having a spring
lock (latch) on the door or lid, be sure to make
that spring lock unusable before you discard
the old appliance. This will prevent it from becoming a death trap for a child.
General safety
Caution! Keep ventilation openings clear
of obstruction.
• The appliance is intended for keeping foodstuff
and/or beverages in a normal household as explained in this instruction booklet.
• Do not use a mechanical device or any artificial
means to speed up the thawing process.
1) If the lamp cover is foreseen
• Do not use other electrical appliances (such as
ice cream makers) inside of refrigerating appliances, unless they are approved for this purpose by the manufacturer.
• Do not damage the refrigerant circuit.
• The refrigerant isobutane (R600a) is contained
within the refrigerant circuit of the appliance, a
natural gas with a high level of environmental
compatibility, which is nevertheless flammable.
During transportation and installation of the appliance, be certain that none of the components of the refrigerant circuit become damaged.
If the refrigerant circuit should become damaged:
– avoid open flames and sources of ignition
– thoroughly ventilate the room in which the appliance is situated
• It is dangerous to alter the specifications or modify this product in any way. Any damage to the
cord may cause a short-circuit, fire and/or electric shock.
Warning! Any electrical component (power
cord, plug, compressor) must be replaced
by a certified service agent or qualified service personnel.
1. Power cord must not be lengthened.
2. Make sure that the power plug is not squashed or damaged by the back of the appliance. A squashed or damaged power plug
may overheat and cause a fire.
3. Make sure that you can come to the mains
plug of the appliance.
4. Do not pull the mains cable.
5. If the power plug socket is loose, do not insert the power plug. There is a risk of electric shock or fire.
6. You must not operate the appliance without the lamp cover1) of interior lighting.
• This appliance is heavy. Care should be taken
when moving it.
• Do not remove nor touch items from the freezer compartment if your hands are damp/wet,
as this could cause skin abrasions or frost/freezer burns.
• Avoid prolonged exposure of the appliance to
direct sunlight.
electrolux 3
• Bulb lamps2) used in this appliance are special
purpose lamps selected for household appliances use only. They are not suitable for household room illumination.
Daily Use
• Do not put hot pot on the plastic parts in the
• Do not store flammable gas and liquid in the appliance, because they may explode.
• Appliance's manufacturers storage recommendations should be strictly adhered to.
• Do not place carbonated or fizzy drinks in the
ice-maker compartment as it creates pressure
on the container, which may cause it to explode, resulting in damage to the appliance.
• Ice lollies can cause frost burns if consumed
straight from the appliance.
Care and cleaning
• Before maintenance, switch off the appliance
and disconnect the mains plug from the mains
• Before using the appliance for the first time,
wash the interior and all internal accessories
with lukewarm water and some neutral soap
so as to remove the typical smell of a brandnew product, then dry thoroughly.
• Do not clean the appliance with metal objects.
• Do not use sharp objects to remove frost from
the appliance. Use a plastic scraper.
• Never use a hair drier or other heating appliances to speed up defrosting. Excessive heat
may damage the plastic interior, and humidity
could enter the electric system making it live.
Important! For electrical connection carefully
follow the instructions given in specific
• Unpack the appliance and check if there are
damages on it. Do not connect the appliance if
it is damaged. Report possible damages immediately to the place you bought it. In that case
retain packing.
It is advisable to wait at least four hours before
connecting the appliance to allow the oil to
flow back in the compressor.
Adequate air circulation should be around the
appliance, lacking this leads to overheating. To
achieve sufficient ventilation follow the instructions relevant to installation.
Wherever possible the back of the product
should be against a wall to avoid touching or
catching warm parts (compressor, condenser)
to prevent possible burn.
The appliance must not be located close to radiators or cookers.
Make sure that the mains plug is accessible after the installation of the appliance.
Connect to potable water supply only.3)
• Any electrical work required to do the servicing
of the appliance should be carried out by a qualified electrician or competent person.
• This product must be serviced by an authorized Service Centre, and only genuine spare
parts must be used.
Environment Protection
This appliance does not contain gasses
which could damage the ozone layer, in either its refrigerant circuit or insulation materials.
The appliance shall not be discarded together
with the urban refuse and rubbish. The insulation
foam contains flammable gases: the appliance
shall be disposed according to the applicable regulations to obtain from your local authorities.
Avoid damaging the cooling unit, especially at the
rear near the heat exchanger. The materials used
on this appliance marked by the symbol
Switching on
Insert the plug into the wall socket.
Turn the Temperature regulator clockwise to a medium setting.
The Temperature Regulator is situated on the
side of the cabinet.
Switching off
To turn off the appliance, turn the Temperature
regulator to the "O" position.
2) If the lamp is foreseen
3) If a water connection is foreseen
Temperature regulation
The temperature is automatically regulated.
To operate the appliance, proceed as follows:
• turn the Temperature regulator toward lower
settings to obtain the minimum coldness.
• turn the Temperature regulator toward higher
settings to obtain the maximum coldness.
4 electrolux
In the ice-making compartment -2 ºC or lower temperature can be reached if the Temperature regulator is set according to following table:
Ambient temperature
Temperature regulator setting
+10... +16 ºC
+16... +25 ºC
+25... +32 ºC
+32... +38 ºC
Important! this appliance is sold in France.
In accordance with regulations valid in this country it must be provided with a special device (see
figure) placed in the lower compartment of the
fridge to indicate the coldest zone of it.
Using of the ice-maker compartment
This appliance is equipped with an ice-maker compartment.
In the ice-maker compartment can be reached -2
°C or lower temperature depending on setting of
thermostat control.
This compartment is suitable for making and storing ice-cubes. (You can purchase the needed icecube tray from a specialist shop.)
Important! Do not use metallic instruments to
remove the ice-cube tray from the freezer.
Caution! Unplug the appliance before
carrying out any maintenance operation.
This appliance contains hydrocarbons in its
cooling unit; maintenance and recharging
must therefore only be carried out by authorized
Many proprietary kitchen surface cleaners contain chemicals that can attack/damage the plastics used in this appliance. For this reason it is recommended that the outer casing of this appliance is only cleaned with warm water with a little
washing-up liquid added.
After cleaning, reconnect the equipment to the
mains supply.
Defrosting of the ice-maker compartment
A certain amount of frost will always form
around the ice-maker compartment.
To remove the frost, do these steps:
1. Turn the Temperature regulator to the "0" setting and disconnect the mains plug from the
mains socket.
2. Empty the ice box.
3. Leave the door of the appliance and ice-maker compartment open.
4. Defrosting usually takes several hours. When
finished, pour defrost water gathered out of
the tray and wipe the surfaces dry.
5. Insert the plug into the wall socket and turn
the thermostat control to a medium setting.
Warning! Never use sharp metal tools to
scrape off frost from the evaporator as you
could damage it. Do not use a mechanical device
or any artificial means to speed up the thawing
process other than those recommended by the
Important! Defrost the ice-maker compartment
when the frost layer reaches a thickness of about
3-5 mm.
Normal Operating Sounds
• You may hear a faint gurgling and a bubbling
sound when the refrigerant is pumped through
the coils or tubing. This is correct.
• When the compressor is on, the refrigerant is
being pumped around and you will hear a whirring sound and a pulsating noise from the compressor. This is correct.
electrolux 5
• The thermic dilatation might cause a sudden
cracking noise. It is natural, not dangerous physical phenomenon. This is correct.
• When the compressor switches on or switches
off, you will hear a faint "click" of the temperature regulator. This is correct.
520 mm
525 mm
587 mm
The technical information are situated in the rating plate on the internal left side of the appliance
and in the energy label.
Caution! Read the "Safety Information"
carefully for your safety and correct
operation of the appliance before installing the
This appliance can be installed in a dry, well ventilated indoor (garage or cellar) also, but for optimum performance install this appliance at a location where the ambient temperature corresponds
to the climate class indicated on the rating plate
of the appliance:
Ambient temperature
+10°C to + 32°C
+16°C to + 32°C
+16°C to + 38°C
+16°C to + 43°C
Rear spacers
In the bag with the documentation, there are two
spacers which must be fitted as shown in the figure.
Using fine strokes of hammer put them in their
The appliance should be installed well away from
sources of heat such as radiators, boilers, direct
sunlight etc. Ensure that air can circulate freely
around the back of the cabinet. To ensure best
performance, if the appliance is positioned below
an overhanging wall unit, the minimum distance
between the top of the cabinet and the wall unit
must be at least 100 mm . Ideally, however, the
appliance should not be positioned below overhanging wall units. Accurate levelling is ensured
by one or more adjustable feet at the base of the
If the cabinet is placed in a corner and the side
with the hinges facing the wall, the distance between the wall and the cabinet must be at least
10 mm to allow the door to open enough so that
the shelves can be removed.
6 electrolux
~2,5 cm
~2,5 cm
~10 cm
Warning! It must be possible to
disconnect the appliance from the mains
power supply; the plug must therefore be easily
accessible after installation.
Door reversibility
Important! To carry out the following
operations, we suggest that this be made with
another person that will keep a firm hold on the
doors of the appliance during the operations.
To change the opening direction of the door, do
these steps:
1. Remove the plug from the power socket.
2. Remove the top hinge cover.
3. Unscrew the 2 retaining screws, and remove
the hinge from the appliance.
4. Take the door off.
5. Remove the screw fixing the lower door
hinge and the other screw fixing the lower
door hinge and the foot. Then remove the
door hinge and the foot as shown in the Figure.
6. Loosen the screw fixing the foot opposite the
lower door hinge in order to remove the foot.
7. Fix the door hinge and the corresponding
foot on the opposite side and then the other
loosened foot at the former place of the door
hinge as shown in the Figure.
8. Please make sure to place the lower
foot below the door hinge. The lower
foot is recognizable by its 4 ribs on the
outer surface.
9. Fix the door onto the lower hinge pin.
10. To fit top door hinge, remove the plastic blanking plugs carefully, and refit them in the holes
left by the hinge retaining screws.
11. Refit the top hinge using the 2 retaining
screws, taking care that the edge of the door
is parallel with side of the cabinet.
12. Replace the hinge cover.
13. Relocate the handle and the plastic plugs to
the opposite side.
14. Level the appliance, wait for at least four
hours and then connect it to the power socket.
Do a final check to make sure that:
• All screws are tightened.
• The door opens and closes correctly.
If the ambient temperature is cold (i.e. in Winter),
the gasket may not fit perfectly to the cabinet. In
that case, wait for the natural fitting of the gasket.
In case you do not want to carry out the above
mentioned operations, contact the nearest After
Sales Service Force. The After Sales Service spe-
electrolux 7
cialist will carry out the reversibility of the doors at
your cost.
Electrical connection
Before plugging in, ensure that the voltage and
frequency shown on the rating plate correspond
to your domestic power supply.
The appliance must be earthed. The power supply cable plug is provided with a contact for this
purpose. If the domestic power supply socket is
not earthed, connect the appliance to a separate
earth in compliance with current regulations, consulting a qualified electrician.
The manufacturer declines all responsibility if the
above safety precautions are not observed.
This appliance complies with the E.E.C. Directives.
The symbol
on the product or on its
packaging indicates that this product may not be
treated as household waste. Instead it should be
taken to the appropriate collection point for the
recycling of electrical and electronic equipment.
By ensuring this product is disposed of correctly,
you will help prevent potential negative
consequences for the environment and human
health, which could otherwise be caused by
inappropriate waste handling of this product. For
more detailed information about recycling of this
product, please contact your local council, your
household waste disposal service or the shop
where you purchased the product.
8 electrolux
Ce Guide d'utilisation, simple à utiliser, vous procure des informations, nécessaires à l'utilisation de
votre nouvel appareil. Electrolux souhaite réduire de 30 % sa consommation de papier concernant ses
notices d'utilisation, ce qui permettra de sauvegarder 12 000 arbres par an. Ce Guide d'utilisation
n'est autre qu'une des nombreuses mesures adoptées par Electrolux en faveur de l'environnement.
Une petite mesure qui permettra d'obtenir de grands résultats.
Pour vous procurer la notice d'utilisation originale, rendez-vous sur www.electrolux.com
Pour votre sécurité et garantir une utilisation correcte de l'appareil, lisez attentivement cette notice, y compris les conseils et avertissements,
avant d'installer et d'utiliser l'appareil pour la première fois. Pour éviter toute erreur ou accident,
veillez à ce que toute personne qui utilise l'appareil connaisse bien son fonctionnement et ses
fonctions de sécurité. Conservez cette notice
avec l'appareil. Si l'appareil doit être vendu ou cédé à une autre personne, veillez à remettre cette
notice au nouveau propriétaire, afin qu'il puisse
se familiariser avec son fonctionnement et sa sécurité.
Pour la sécurité des personnes et des biens, conservez et respectez les consignes de sécurité figurant dans cette notice. Le fabricant décline toute responsabilité en cas de dommages dus au
non-respect de ces instructions.
Lors de sa fabrication, cet appareil a été construit
selon des normes, directives et/ou décrets pour
une utilisation sur le territoire français.
Pour la sécurité des biens et des personnes
ainsi que pour le respect de l'environnement, vous devez d'abord lire attentivement
les préconisations suivantes avant toute utilisation de votre appareil.
Attention Pour éviter tout risque de
détérioration de l'appareil, transportez-le
dans sa position d'utilisation muni de ses cales
de transport (selon le modèle). Au déballage de
celui-ci, et pour empêcher des risques
d'asphyxie et corporel, tenez les matériaux
d'emballage hors de portée des enfants.
Attention Pour éviter tout risque (mobilier,
immobilier, corporel,...), l'installation, les
raccordements (eau, gaz, électricité, évacuation
selon modèle), la mise en service et la
maintenance de votre appareil doivent être
effectuées par un professionnel qualifié.
Attention Votre appareil a été conçu pour
être utilisé par des adultes. Il est destiné à
un usage domestique normal. Ne l'utilisez pas à
des fins commerciales ou industrielles ou pour
d'autres buts que ceux pour lesquels il a été
conçu. Vous éviterez ainsi des risques matériel et
Attention Débranchez l'appareil avant
toute opération de nettoyage manuel.
N'utilisez que des produits du commerce non
corrosifs ou non inflammables. Toute projection
d'eau ou de vapeur est proscrite pour écarter le
risque d'électrocution.
Attention Si votre appareil est équipé d'un
éclairage, débranchez l'appareil avant de
procéder au changement de l'ampoule (ou du
néon, etc.) pour éviter de s'électrocuter.
Attention Afin d'empêcher des risques
d'explosion ou d'incendie, ne placez pas de
produits inflammables ou d'éléments imbibés de
produits inflammables à l'intérieur, à proximité ou
sur l'appareil.
Attention Lors de la mise au rebut de
votre appareil, et pour écarter tout risque
corporel, mettez hors d'usage ce qui pourrait
présenter un danger : coupez le câble
d'alimentation au ras de l'appareil. Informez-vous
auprès des services de votre commune des
endroits autorisés pour la mise au rebut de
Attention Respectez la chaîne de froid dès
l'acquisition d'un aliment jusqu'à sa
consommation pour exclure le risque
d'intoxication alimentaire.
Veuillez maintenant lire attentivement cette
notice pour une utilisation optimale de votre
Sécurité des enfants et des personnes
• Cet appareil n'est pas destiné à être utilisé par
des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le
manque d'expérience et de connaissance les
empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence
d'instruction d'une personne responsable qui
puisse leur assurer une utilisation de l'appareil
sans danger.
Empêchez les enfants de jouer avec l'appareil.
• Ne laissez pas les différents emballages à portée des enfants. Ils pourraient s'asphyxier.
• Si l'appareil doit être mis au rebut, veillez à couper le câble d'alimentation électrique au ras de
l'appareil pour éviter les risques d'électrocution. Démontez la porte pour éviter que des enfants ne restent enfermés à l'intérieur.
electrolux 9
• Cet appareil est muni de fermetures magnétiques. S'il remplace un appareil équipé d'une
fermeture à ressort, nous vous conseillons de
rendre celle-ci inutilisable avant de vous en débarrasser. Ceci afin d'éviter aux enfants de s'enfermer dans l'appareil et de mettre ainsi leur
vie en danger.
Mesures générales de sécurité
Attention Veillez à ce que les orifices de
ventilation ne soient pas obstrués.
• Cet appareil est destiné uniquement à la conservation d’aliments et/ou de boissons dans le
cadre d’un usage domestique normal, tel que
celui décrit dans la présente notice.
• N'utilisez pas d'appareils électriques, d'agents
chimiques ou tout autre système artificiel pour
accélérer le processus de dégivrage.
• N’utilisez pas d'autres appareils électriques
(par exemple, sorbetières) à l'intérieur d’appareils réfrigérants sauf s’ils sont homologués
pour cet usage par leur fabricant.
• Faites très attention lorsque vous déplacez l'appareil afin de ne pas endommager des parties
du circuit de refroidissement et ainsi d'éviter
des risques de fuite.
• Le circuit de refroidissement de l’appareil contient de l’isobutane (R600a), un gaz naturel offrant un haut niveau de compatibilité avec l’environnement mais qui est néanmoins inflammable.
Pendant le transport et l'installation de l’appareil, assurez-vous qu'aucune pièce du circuit
de refroidissement n'est endommagée.
Si tel est le cas :
– Évitez les flammes vives (briquet) et tout autre allumage (étincelles).
– Aérez soigneusement la pièce où se trouve
• Ne modifiez pas les spécifications de l'appareil. Un cordon d'alimentation endommagé
peut être la cause de courts-circuits, d'incendies et/ou de décharges électriques.
Avertissement Les composants électriques (cordon d'alimentation, prise, compresseur) doivent être remplacés par un technicien
d’entretien agréé ou par un électricien spécialisé.
1. L'appareil ne doit pas être raccordé à l'aide
d'un prolongateur, d'une prise multiple ou
d'un raccordement multiple (risque d'incendie).
2. Assurez-vous que la prise n'est pas écrasée ou endommagée par l'arrière de l'appa-
reil. Une prise de courant endommagée
peut surchauffer et provoquer un incendie.
3. Vérifiez que la prise murale reste accessible
une fois que l'installation est terminée.
4. Ne débranchez pas l'appareil en tirant sur
le câble, particulièrement lorsque l'appareil
est tiré de son logement.
5. Si la fiche du cordon d'alimentation est desserrée, ne la branchez pas dans la prise murale. Risque d'électrocution ou d'incendie !
6. N'utilisez pas l'appareil si le diffuseur de
l'ampoule d'éclairage n'est pas présent. 4)
pour l'éclairage intérieur.
Cet appareil est lourd. Faites attention en le déplaçant.
Ne touchez pas avec les mains humides les surfaces givrées et les produits congelés (risque
de brûlure et d'arrachement de la peau).
Évitez une exposition prolongée de l'appareil
aux rayons solaires.
Ampoules 5) utilisées dans cet appareil sont
des ampoules spéciales dédiées uniquement à
un usage avec des appareils ménagers. Elles
ne conviennent pas à l'éclairage des pièces
d'une habitation.
Utilisation quotidienne
• Ne posez pas d'éléments chauds sur les parties en plastique de l'appareil.
• Ne stockez pas de gaz et de liquides inflammables dans l'appareil (risque d'explosion).
• Respectez scrupuleusement les conseils de
conservation donnés par le fabricant de l’appareil.
• Ne mettez pas de bouteilles ni de boîtes de
boissons gazeuses dans le distributeur de glaçons (risque d'éclatement dû à la pression et
d'endommagement de l'appareil)..
• Ne consommez pas certains produits tels que
les bâtonnets glacés dès leur sortie de l'appareil car ils peuvent provoquer des brûlures.
Stockage des denrées dans les
réfrigérateurs et règles d'hygiène
La consommation croissante de plats préparés
et d'autres aliments fragiles, sensibles en particulier au non-respect de la chaîne de froid 6)rend nécessaire une meilleure maîtrise de la température
de transport et de stockage de ces produits.
A la maison, le bon usage du réfrigérateur et le
respect de règles d'hygiène rigoureuses contribuent de façon significative et efficace à l'amélioration de la conservation des aliments.
Conservation des aliments / Maîtrise des
4) Si le diffuseur est prévu
5) Si l'ampoule est équipée d'un diffuseur d'éclairage.
6) Chaîne de froid: maintien sans rupture de la température requise d'un produit, depuis sa préparation et son conditionnement jusqu'à son utilisation par le consommateur
10 electrolux
Stockez les aliments selon leur nature dans la zone appropriée:
• Zone tempérée: Boissons, œufs, beurre, sauces industrielles et préparées, fromages à pâtes cuites, fruits et légumes frais.
• Zone fraîche: Produits laitiers, desserts lactés, matières grasses, fromages frais.
• Zone la plus froide: Viandes, volailles, poissons, charcuteries, plats préparés, salades
composées, préparations et pâtisseries à base
d'œufs ou de crème, pâtes fraîches, pâte à tarte, pizza / quiches, produits frais et fromages
au lait cru, légumes prêts à l'emploi vendus
sous sachet plastique et plus généralement,
tout produit frais dont la date limite de consommation (DLC) est associée à une température
de conservation inférieure ou égale à +4°C.
L'observation des conseils suivants est de nature
à éviter la contamination croisée et à prévenir
une mauvaise conservation des aliments:
• Emballer systématiquement les produits pour
éviter que les denrées ne se contaminent mutuellement.
• Se laver les mains avant de toucher les aliments et plusieurs fois pendant la préparation
du repas si celle-ci implique des manipulations
successives de produits différents, et après,
bien sûr, au moment de passer à table comme
les règles d'hygiène l'imposent.
• Ne pas réutiliser des ustensiles ayant déjà servi
(cuillère en bois, planche à découper sans les
avoir bien nettoyés au préalable).
• Attendre le refroidissement complet des préparations avant de les stocker (exemple : soupe).
• Limiter le nombre d'ouvertures de la porte et,
en tout état de cause , ne pas la laisser ouverte trop longtemps pour éviter une remontée en
température du réfrigérateur.
• Disposer les aliments de telle sorte que l'air puisse circuler librement tout autour.
Il convient de vérifier régulièrement que la température, notamment celle de la zone la plus froide,
est correcte et le cas échéant, d'ajuster le dispositif de réglage de température en conséquence
comme indiqué (page Utilisation)
Mesure de la température La mesure de la température dans une zone (sur une clayette, par
exemple) peut se faire au moyen d'un thermomètre placé, dès le départ, dans un récipient rempli
d'eau (verre). Pour avoir une représentation fidèle
de la réalité, lisez la température sans manipulation des commandes ni ouverture de porte.
Respect des règles d'hygiène
• Nettoyez fréquemment l'intérieur du réfrigérateur en utilisant un produit d'entretien doux
sans effet oxydant sur les parties métalliques,
puis rincer avec de l'eau additionnée de jus de
citron, de vinaigre blanc ou avec tout produit
désinfectant adapté au réfrigérateur.
7) Si un branchement sur le réseau d'eau est prévu
• Retirez les suremballages du commerce avant
de placer les aliments dans le réfrigérateur (par
exemple suremballages des packs de yaourts).
• Couvrez les aliments.
• Consultez la notice d'utilisation de l'appareil en
toutes circonstances et en particulier pour les
conseils d'entretien.
Entretien et nettoyage
• Avant toute opération de nettoyage, mettez l'appareil à l'arrêt et débranchez-le électriquement.
• Avant d'utiliser l'appareil pour la première fois,
nettoyez l'intérieur et tous les accessoires internes avec de l'eau tiède savonneuse pour supprimer l'odeur caractéristique du « neuf », puis
séchez soigneusement.
• N'utilisez pas d'objets métalliques pour nettoyer l'appareil.
• N'utilisez pas d'objet tranchant pour gratter la
couche de givre. Utilisez une spatule en plastique.
• N’utilisez pas d'appareils électriques ou
d'agents chimiques pour dégivrer l'appareil. La
chaleur excessive pourrait endommager le revêtement plastique interne et l’humidité pourrait s’introduire dans le système électrique.
Important Avant de procéder au branchement
électrique, respectez scrupuleusement les
instructions fournies dans cette notice.
• Déballez l'appareil et vérifiez qu'il n'est pas endommagé. Ne branchez pas l'appareil s'il est
endommagé. Signalez immédiatement au revendeur de l'appareil les dommages constatés. Dans ce cas, gardez l'emballage.
• Il est conseillé d'attendre au moins quatre heures avant de brancher l'appareil pour que le circuit frigorifique soit stabilisé.
• Veillez à ce que l'air circule librement autour de
l'appareil pour éviter qu'il ne surchauffe. Pour
assurer une ventilation suffisante, respectez les
instructions de la notice (chapitre Installation).
• Placez l'appareil dos au mur pour éviter tout
contact avec le compresseur et le condenseur
(risque de brûlure).
• Placez de préférence votre appareil loin d'une
source de chaleur (chauffage, cuisson ou rayons solaires trop intenses).
• Assurez-vous que la prise murale reste accessible après l'installation de l'appareil.
• Branchez à l'alimentation en eau potable uniquement. 7)
• Les branchements électriques nécessaires à
l'entretien de l'appareil doivent être réalisés par
un électricien ou par une personne qualifiée.
electrolux 11
• Cet appareil ne doit être entretenu et réparé
que par votre service après vente, exclusivement avec des pièces d'origine.
Protection de l'environnement
tribuant ainsi à préserver l'environnement. L'appareil ne doit pas être mis au rebut avec les ordures
ménagères et les déchets urbains. La mousse
d'isolation contient des gaz inflammables : l'appareil sera mis au rebut conformément aux règlements applicables disponibles auprès des autorités locales. Veillez à ne pas détériorer les circuits
frigorifiques, notamment au niveau du condenseur. Les matériaux utilisés dans cet appareil idensont recyclables.
tifiés par le symbole
Le système frigorifique et l'isolation de votre
appareil ne contiennent pas de C.F.C. con-
Mise en fonctionnement
Branchez l'appareil à une prise murale.
Tournez le thermostat dans le sens des aiguilles
d'une montre sur une position médiane.
Le thermostat se trouve sur le côté de l'armoire.
Mise à l'arrêt
Pour mettre à l'arrêt l'appareil, tournez le bouton
du thermostat sur la position "O".
Réglage de la température
La température est réglée automatiquement.
Pour faire fonctionner l'appareil, procédez comme suit :
• Tournez le thermostat sur la position minimum
pour obtenir moins de froid.
• Tournez le thermostat sur la position maximum
pour obtenir plus de froid.
Dans le compartiment glaçons, il est possible d'atteindre une température de -2 ºC
voire inférieure, si le thermostat est réglé en fonction du tableau suivant :
Température ambiante
Réglage du thermostat
+10... +16 ºC
+16... +25 ºC
+25... +32 ºC
+32... +38 ºC
Indicateur de température
Pour vous aider au bon réglage de votre appareil
nous avons équipé votre réfrigérateur d'un indicateur de température, celui-ci étant placé dans la
zone la plus froide.
La zone la plus froide du compartiment réfrigérateur se situe au niveau de la clayette inférieure en verre.
Le symbole ci-contre indique l'emplacement de
la zone la plus froide de votre régrigérateur.
L'espace situé directement au dessus de la clayette en verre du bac à légumes est la zone la
plus froide du compartiment réfrigérateur comme
indiqué par la clayette ou l'autocollant sur la paroi
de votre appareil.
Pour la bonne conservation des denrées dans votre réfrigérateur et notamment dans la zone la
plus froide, veillez à ce que dans l'indicateur de
température "OK" apparaisse.
Si "OK" n'apparait pas, la température moyenne
de la zone est trop élevée. Réglez le dispositif de
réglage de température sur une position inférieure. L'indication "OK" apparaissant en noir, celuici est difficilement visible si l'indicateur de tempé-
rature est mal éclairé. La bonne lecture de celuici est facilitée s'il est correctement éclairé.
A chaque modification du dispositif de réglage de
température, attendez la stabilisation de la température à l'intérieur de l'appareil avant de procéder
si nécessaire, à un nouveau réglage. Ne modifiez
la position du dispositif de réglage de température que progressivement et attendez au moins 12
heures avant de procéder à une nouvelle vérification et à une éventuelle modification.
Important Après chargement de l'appareil de
denrées fraîches ou après ouvertures répétées
(ou ouverture prolongée) de la porte, il est normal
que l'inscription "OK" n'apparaisse pas dans
l'indicateur de température ; attendez au moins
12 heures avant de réajuster le dispositif de
réglage de température.
Si l'évaporateur du compartiment réfrigérateur
(paroi du fond de l'appareil) se couvre anormalement de givre (appareil trop chargé, température
ambiante élevée, thermostat sur une position élevée, ouvertures fréquentes de la porte), ramenez
progressivement la manette du thermostat sur
une position inférieure, jusqu'à obtenir de nou-
12 electrolux
veau des périodes d'arrêt du compresseur. En effet, le dégivrage automatique de compartiment réfrigérateur ne s'effectue que si le compresseur
s'arrête par intermittence.
Thermostat à régler
Utilisation du distributeur de glaçons
Cet appareil est équipé d'un distributeur de glaçons.
La température du distributeur de glaçons peut
atteindre les -2 °C (voir moins) suivant le réglage
du thermostat.
Ce compartiment a été conçu pour fabriquer et
stocker des glaçons. (Les bacs à glaçons adéquats sont disponibles dans un magasin spécialisé.).
Important N'utilisez pas d'instruments
métalliques pour décoller les bacs à glaçons du
Température correcte
Attention débrancher l'appareil avant
toute opération d'entretien.
Cet appareil contient des hydrocarbures
dans son circuit réfrigérant : l'entretien et la
recharge ne doivent donc être effectués que par
du personnel autorisé.
De nombreux détergents pour la cuisine recommandés par les fabricants contiennent des produits chimiques qui peuvent attaquer/endommager les pièces en plastique utilisées dans cet appareil. Il est par conséquent recommandé d'utiliser seulement de l'eau chaude additionnée d'un
peu de savon liquide pour nettoyer la carrosserie
de l'appareil.
Après le nettoyage, rebranchez l'appareil.
Dégivrage du distributeur de glaçons
Une certaine quantité de givre se forme toujours autour du distributeur à glaçons.
Important Dégivrez le distributeur lorsque
l'épaisseur de la couche de givre est d'environ
3-5 mm.
Pour enlever le givre, suivez les instructions cidessous :
1. Mettez le thermostat sur « 0 » et débranchez
l'appareil électriquement.
2. Videz le réservoir à glaçons.
3. Laissez les portes de l'appareil et du distributeur de glaçons ouvertes.
4. Le processus de décongélation prend en général plusieurs heures. Celui-ci terminé, évacuez l'eau récoltée dans le bac et séchez soigneusement toutes les surfaces.
5. Rebranchez l'appareil et réglez le thermostat
sur une position médiane.
Avertissement N'utilisez en aucun cas un
couteau, un autre objet tranchant ou un
objet métallique pour gratter la couche de givre,
vous risquez de détériorer irrémédiablement
l'évaporateur. N'utilisez aucun dispositif
mécanique ou autre pour accélérer le processus
de dégivrage hormis ceux recommandés par le
electrolux 13
Bruits de fonctionnement normaux
• Le liquide de refroidissement qui passe dans le
circuit d'évaporation peut produire un bruit de
gargouillis ou de bouillonnement. Ce phénomène est normal.
• Le compresseur peut produire un ronronnement aigu ou un bruit de pulsation. Ce phénomène est normal.
• La dilatation thermique peut provoquer un soudain, léger bruit de craquement. C'est un phénomène normal et sans gravité. Ce phénomène est normal.
• Un léger claquement se produit lors de la mise
en fonctionnement/à l'arrêt du compresseur.
Ce phénomène est normal.
520 mm
525 mm
587 mm
Les caractéristiques techniques figurent sur la plaque signalétique située sur le côté gauche à l'intérieur de l'appareil et sur l'étiquette d'énergie.
Attention Pour votre sécurité et le bon
fonctionnement de l'appareil, veuillez lire
attentivement les "Consignes de sécurité" avant
d'installer l'appareil.
Pour le bon fonctionnement de l'appareil, il est impératif de respecter les températures ambiantes
du local où doit être placé l'appareil, suivant la
classe climatique (indiquée sur la plaque signalétique) pour lequel il est prévu. Au delà de ces températures, ses performances peuvent s'en trouver diminuées : les différentes classes climatiques existantes et les températures ambiantes
correspondantes en fonction du modèle de l'appareil sont les suivantes :
Température ambiante
+ 10 °C à + 32 °C
+ 16 °C à + 32 °C
+16 °C à + 38 °C
+16 °C à + 43 °C
Entretoises arrière
Le sachet de la documentation contient deux entretoises qui doivent être mises en place comme
sur l'illustration.
Installez-les en tapant légèrement dessus.
L'appareil doit être installé à bonne distance de
toute source de chaleur telle que radiateurs, chauffe-eau, lumière directe du soleil, etc. Assurezvous que l'air circule librement à l'arrière de l'appareil. Pour garantir un rendement optimum si l'appareil est installé sous un élément suspendu, la
distance entre le haut de l’appareil et l'élément
suspendu doit être de 100 mm minimum. Si possible, évitez de placer l'appareil sous des éléments suspendus. La mise à niveau se fait à l'ai-
14 electrolux
de d'un ou de plusieurs pieds réglables à la base
de l’appareil.
Si l'appareil est placé dans un angle et si le côté
avec les charnières est face au mur, la distance
entre le mur et l'appareil doit être de 10 mm minimum afin de permettre à la porte de s'ouvrir suffisamment pour pouvoir sortir les clayettes.
6. Desserrez la vis fixant le pied à l'opposé de
la charnière inférieure de la porte pour pouvoir l'enlever.
~2,5 cm
~2,5 cm
~10 cm
Avertissement L'appareil doit pouvoir être
débranché à tout moment ; il est donc
nécessaire que la prise murale reste accessible
après l'installation.
Réversibilité de la porte
Important Pour effectuer les opérations
suivantes, il est conseillé de se faire aider par une
autre personne pour maintenir fermement les
portes lors de toute manipulation de l'appareil.
Pour changer le sens d'ouverture de la porte, procédez comme suit :
1. Débranchez l'appareil électriquement.
2. Retirez le cache de la charnière supérieure.
3. Dévissez les 2 vis de retenue et enlevez la
charnière de l'appareil.
4. Enlevez la porte.
5. Enlevez la vis fixant la charnière inférieure à la
porte et l'autre vis fixant la charnière inférieure de la porte et le pied de l'appareil. Retirez
ensuite la charnière de la porte et le pied comme le montre l'illustration.
7. Montez la charnière de la porte et le pied correspondant sur le côté opposé, puis montez
l'autre pied desserré à l'endroit d'où on a enlevé la charnière de la porte, comme le montre l'illustration.
8. Veillez à bien placer le pied inférieur audessous de la charnière de la porte. Le
pied inférieur se reconnaît par ses 4 nervures sur sa surface externe.
9. Montez la porte sur la goupille de la charnière inférieure.
10. Pour installer la charnière supérieur de la porte, retirez avec précaution les bouchons de
plastique et remettez-les dans les trous laissés par les vis de retenue de la charnière.
11. Remontez la charnière supérieure à l'aide
des 2 vis de retenue en vous assurant que le
bord de la porte est parallèle au flanc de l'appareil.
12. Remettez en place le cache de la charnière.
13. Déplacez la poignée et les bouchons de plastique de l'autre côté.
14. Mettez l'appareil d'aplomb, attendez quatre
heures au moins, puis branchez-le à la prise
de courant.
electrolux 15
Procédez à un dernier contrôle pour vous assurer que :
• toutes les vis sont serrées.
• La porte s'ouvre et se ferme correctement.
Si la température ambiante est basse (en hiver,
par exemple), il se peut que le joint n'adhère pas
parfaitement. Dans ce cas, attendez que le joint
reprenne sa taille naturelle.
Si vous ne voulez pas effectuer personnellement
les opérations décrites ci-dessus, contactez votre service après-vente. Un technicien du service
après-vente procédera à la réversibilité de la porte à vos frais.
Branchement électrique
Votre appareil ne peut être branché qu'en 230 V
monophasé. Vérifiez que le compteur électrique
est peut supporter l'intensité absorbée par votre
appareil compte tenu des autres appareils déjà
branchés. Calibre des fusibles en ligne (un par
phase) : 10 A à 230 V.
Important L'installation doit être réalisée
conformément aux règles de l'art, aux
prescriptions de la norme NF.C.15100 et aux
prescriptions des fournisseurs d'énergie
Utilisez un socle de prise de courant comportant
une borne de mise à la terre, qui doit être obligatoirement raccordée conformément à la norme
NF.C. 15100 et aux prescriptions des fournisseurs d'énergie électrique ; cette prise de courant doit impérativement être accessible. Si le câble d'alimentation est endommagé, il doit être remplacé par un câble d'alimentation certifié. Cette
opération ne peut être effectuée que par une personne habilitée, par votre vendeur, ou par le fabricant. L'appareil ne doit pas être raccordée à l'aide d'un prolongateur, d'une prise multiple ou
d'un raccordement multiple (risque d'incendie).
Vérifiez que la prise de terre est conforme aux règlements en vigueur.
Notre responsabilité ne saurait être engagée en
cas d'accidents ou d'incidents provoqués par
une mise à la terre inexistante ou défectueuse.
Le symbole
sur le produit ou son emballage
indique que ce produit ne peut être traité comme
déchet ménager. Il doit être remis au point de
collecte dédié à cet effet (collecte et recyclage du
matériel électrique et électronique).
En procédant à la mise au rebut de l'appareil
dans les règles de l’art, nous préservons
l'environnement et notre sécurité, s’assurant ainsi
que les déchets seront traités dans des
conditions optimum.
Pour obtenir plus de détails sur le recyclage de
ce produit, veuillez prendre contact avec les
services de votre commune ou le magasin où
vous avez effectué l'achat.
16 electrolux
Diese Kurz-Benutzerinformation enthält alles Wissenswerte über das neue Produkt und ist einfach
anzuwenden. Electrolux hat es sich zum Ziel gesetzt, zum Schutz der Umwelt den Papierverbrauch für
Benutzerinformationen um 30 % zu senken; diese Maßnahme schont 12.000 Bäume pro Jahr. Die KurzBenutzerinformation ist einer von vielen Schritten, die Elextrolux zum Schutz der Umwelt unternimmt.
Es mag vielleicht ein kleiner Schritt sein, aber jeder Schritt zählt auf diesem Weg!
Eine komplette Benutzerinformation finden Sie unter www.electrolux.com
Lesen Sie zu Ihrer Sicherheit und für die optimale
Geräteanwendung vor der Installation und dem
Gebrauch des Gerätes die vorliegende Benutzerinformation aufmerksam durch, einschließlich der
Ratschläge und Warnungen. Es ist wichtig, dass
zur Vermeidung von Fehlern und Unfällen alle Personen, die das Gerät benutzen, mit der Bedienung und den Sicherheitsvorschriften vertraut
sind. Heben Sie die Benutzerinformation gut auf
und übergeben Sie sie bei einem Weiterverkauf
des Gerätes dem neuen Besitzer, so dass jeder
während der gesamten Lebensdauer des Gerätes über Gebrauch und Sicherheit informiert ist.
Halten Sie sich zu Ihrer Sicherheit und zum
Schutz Ihres Eigentums strikt an die Vorsichtsmaßnahmen der vorliegenden Benutzerinformation, da der Hersteller bei Missachtung derselben
von jeder Haftung freigestellt ist.
Sicherheit von Kindern und hilfsbedürftigen
• Das Gerät darf von Personen (einschließlich Kindern), deren physische, sensorische Fähigkeiten und deren Mangel an Erfahrung und Kenntnissen einen sicheren Gebrauch des Gerätes
ausschließen nur unter Aufsicht oder nach ausreichender Einweisung durch eine verantwortungsbewusste Person benutzt werden, die sicherstellt, dass sie sich der Gefahren des Gebrauchs bewusst sind.
Kinder müssen beaufsichtigt werden, damit sie
nicht am Gerät herumspielen können.
• Halten Sie das Verpackungsmaterial unbedingt
von Kindern fern. Erstickungsgefahr!
• Ziehen Sie vor der Entsorgung des Gerätes
den Netzstecker, schneiden Sie das Netzkabel
(so nah wie möglich am Gerät) ab und entfernen Sie die Tür, so dass spielende Kinder vor
elektrischem Schlag geschützt sind und sich
nicht in dem Gerät einschließen können.
• Wenn dieses Gerät mit magnetischer Türdichtung ein älteres Modell mit Schnappverschluss
(Türlasche) an der Tür oder auf dem Deckel ersetzt, machen Sie den Schnappverschluss vor
dem Entsorgen des Altgerätes unbrauchbar.
So verhindern Sie, dass das Gerät nicht zu einer Todesfalle für Kinder wird.
Allgemeine Sicherheitshinweise
Vorsicht! Die Belüftungsöffnungen müssen
immer frei zugänglich sein.
• Das Gerät ist für die Aufbewahrung von Lebensmitteln und/oder Getränken in einem normalen
Haushalt bestimmt, wie in der vorliegenden Gebrauchsanweisung beschrieben wird.
• Benutzen Sie keine mechanischen oder sonstigen Hilfsmittel, um den Abtauprozess zu beschleunigen.
• Verwenden Sie keine anderen Elektrogeräte
(wie Speiseeisbereiter) in Kühlgeräten, wenn solche Geräte nicht ausdrücklich vom Hersteller
für diesen Zweck zugelassen sind.
• Achten Sie darauf, den Kältekreislauf nicht zu
• Das Kältemittel Isobutan (R600a) im Kältekreislauf des Gerätes ist ein natürliches und sehr umweltfreundliches Gas, das jedoch leicht entflammbar ist.
Achten Sie beim Transport und bei der Aufstellung des Gerätes darauf, nicht die Komponenten des Kältekreislaufs zu beschädigen.
Bei einer eventuellen Beschädigung des Kältekreislaufs:
– Offene Flammen und Zündfunken vermeiden
– Den Raum, in dem das Gerät installiert ist,
gut lüften
• Änderungen der technischen Eigenschaften
oder am Gerät sind gefährlich. Ein defektes
Netzkabel kann Kurzschlüsse und einen Brand
verursachen und/oder zu Stromschlägen führen.
Warnung! Elektrische Bauteile (Netzkabel,
Stecker, Kompressor) dürfen nur vom Kundendienst oder einer Fachkraft ausgewechselt
1. Das Netzkabel darf nicht verlängert werden.
2. Vergewissern Sie sich, dass der Netzstecker nicht von der Geräterückseite gequetscht oder beschädigt wird. Ein gequetschter oder beschädigter Netzstecker
überhitzt und kann einen Brand verursachen.
3. Vergewissern Sie sich, dass der Netzstecker des Gerätes frei zugänglich ist.
4. Ziehen Sie nicht am Netzkabel.
5. Stecken Sie den Netzstecker nie in eine lockere Steckdose. Es besteht Brand- und
6. Betreiben Sie das Gerät nicht ohne Lampenabdeckung, 8) der Innenbeleuchtung.
electrolux 17
• Dieses Gerät ist schwer. Vorsicht beim Transport.
• Entnehmen oder berühren Sie nie mit nassen/
feuchten Händen Tiefkühlgut, da dies zu Hautverletzungen oder Kälteverbrennungen führen
• Das Gerät nicht direkter Sonneneinstrahlung
• Die Leuchtmittel 9) in diesem Gerät sind Speziallampen, die nur für Haushaltsgeräte geeignet
sind. Sie eignen sich nicht zur Raumbeleuchtung.
Täglicher Gebrauch
• Stellen Sie keine heißen Töpfe auf die Kunststoffteile im Gerät.
• Lagern Sie keine feuergefährlichen Gase oder
Flüssigkeiten in dem Gerät, weil diese Explosionsgefahren verursachen.
• Die Lagerempfehlungen des Geräteherstellers
sind strikt einzuhalten.
• Keine kohlensäurehaltigen oder sprudelnde Getränke in das Gefrierfach stellen, da der Druckanstieg in den Behältern zur Explosion führen
und das Gerät beschädigen kann.
• Eis am Stiel kann Kälteverbrennungen verursachen, wenn es direkt nach der Entnahme aus
dem Gefrierschrank gegessen wird.
Reinigung und Pflege
• Schalten Sie vor Wartungsarbeiten immer das
Gerät ab und ziehen Sie den Netzstecker aus
der Steckdose.
• Bevor Sie das Gerät in Betrieb nehmen, beseitigen Sie den typischen „Neugeruch“ am besten durch Auswaschen der Innenteile mit lauwarmem Wasser und einer neutralen Seife.
Sorgfältig nachtrocknen.
• Reinigen Sie das Gerät nicht mit Metallgegenständen.
• Verwenden Sie keine scharfen Gegenstände
zum Entfernen von Reif und Eis im Gerät sondern einen Kunststoffschaber.
• Verwenden Sie niemals einen Haartrockner
oder andere Heizgeräte, um das Abtauen zu beschleunigen. Starke Hitze kann die Plastikteile
im Innenraum beschädigen und Feuchtigkeit
kann in das elektrische System eindringen, so
dass die Teile unter Spannung stehen.
Wichtig! Halten Sie sich für den elektrischen
Anschluss strikt an die Anweisungen der
betreffenden Abschnitte.
8) Falls Lampenabdeckung vorhanden
9) Falls Lampe vorhanden
10) Falls ein Wasseranschluss erforderlich ist
• Kontrollieren Sie nach dem Auspacken das Gerät auf eventuelle Beschädigungen. Nehmen
Sie das Gerät nicht in Betrieb, wenn es beschädigt ist. Melden Sie die Schäden umgehend
dem Händler, bei dem Sie es erworben haben.
Bewahren Sie in diesem Fall die Verpackung auf.
• Lassen Sie das Gerät mindestens vier Stunden
stehen, bevor Sie es elektrisch anschließen, damit das Öl in den Kompressor zurückfließen
• Ausreichenden Freiraum zur Luftzirkulation um
das Gerät lassen; anderenfalls besteht Überhitzungsgefahr. Halten Sie sich für die Belüftung
an die Installationsanweisungen.
• Das Gerät sollte zur Vermeidung von Verbrennungen durch Berührung von heißen Bauteilen
(Kompressor, Kondensator) möglichst mit der
Rückseite gegen eine Wand aufgestellt werden.
• Das Gerät darf nicht in der Nähe von Heizkörpern oder Kochern installiert werden.
• Vergewissern Sie sich, dass der Netzstecker
des Gerätes nach der Installation frei zugänglich ist.
• Verbinden Sie das Gerät ausschließlich mit einer Trinkwasserzuleitung. 10)
• Sollte die Wartung des Gerätes elektrische Arbeiten verlangen, so dürfen diese nur von einem qualifizierten Elektriker oder einem ElektroFachmann durchgeführt werden.
• Wenden Sie sich für Reparaturen und Wartung
nur an Fachkräfte der autorisierten Kundendienststellen und verlangen Sie stets OriginalErsatzteile.
Das Gerät enthält im Kältekreis oder in dem
Isoliermaterial keine ozonschädigenden Gase. Das Gerät darf nicht wie normaler Hausmüll
entsorgt werden. Die Isolierung enthält entzündliche Gase: das Gerät muss gemäß den geltenden
Vorschriften entsorgt werden; sie erhalten diese
bei Ihrer Gemeindeverwaltung. Nicht das Kälteaggregat beschädigen, insbesondere nicht in der Nähe des Wärmetauschers. Die Materialien, die bei
der Herstellung dieses Geräts verwendet wurden
markiert sind, können reund mit dem Symbol
cycelt werden.
18 electrolux
Einschalten des Geräts
Stecken Sie den Stecker in die Netzsteckdose.
Drehen Sie den Temperaturregler im Uhrzeigersinn auf eine mittlere Einstellung.
Der Temperaturregler befindet sich an der Seite
des Geräts.
Ausschalten des Geräts
Drehen Sie den Temperaturregler zum Ausschalten des Geräts in die Position "O".
Die Temperatur wird automatisch geregelt.
Bedienen Sie das Gerät wie folgt:
• Drehen Sie den Temperaturregler auf eine niedrigere Einstellung, um die minimal mögliche
Kühlung zu erreichen.
• Drehen Sie den Temperaturregler auf eine höhere Einstellung, um die maximal mögliche Kühlung zu erreichen.
Im Eisbereitungsfach können Temperaturen
von -2 °C und niedriger erreicht werden,
wenn der Temperaturregler gemäß folgender Tabelle eingestellt wird:
+10... +16 ºC
+16... +25 ºC
+25... +32 ºC
+32... +38 ºC
Wichtig! Das Gerät wird in Frankreich verkauft.
Entsprechend den Vorschriften in diesem Land
muss das Gerät mit einer speziellen Vorrichtung
ausgestattet sein (siehe Abbildung), die im unteren Fach des Kühlraums angebracht ist und den
kältesten Bereich des Kühlraums anzeigt.
Gebrauch des Eisbereitungsfachs
Dieses Gerät ist mit einem Eisbereitungsfach ausgestattet.
Im Eisbereitungsfach können abhängig von der
Einstellung des Temperaturreglers Temperaturen
von -2 °C und niedriger erreicht werden.
Dieses Fach ist für die Bereitung und Lagerung
von Eiswürfeln geeignet. (Die dafür benötigte Eiswürfelschale können Sie in einem Fachgeschäft
Wichtig! Bitte verwenden Sie zum Entnehmen
der Eiswürfelschale aus dem Gefrierfach keine
Gegenstände aus Metall
Vorsicht! Ziehen Sie bitte vor jeder
Reinigungsarbeit immer den Netzstecker
aus der Steckdose.
Der Kältekreis des Gerätes enthält Kohlenwasserstoffe; Wartungsarbeiten und Nachfüllen von Kältemittel dürfen daher nur durch vom
Hersteller autorisiertes Fachpersonal ausgeführt
Viele Haushaltsreiniger für Küchen enthalten Chemikalien, die den im Gerät verwendeten Kunststoff angreifen können. Aus diesem Grund ist es
empfehlenswert, das Gerät außen nur mit warmem Wasser und etwas flüssigem Tellerspülmittel zu reinigen.
Schließen Sie das Gerät nach der Reinigung wieder an die Netzversorgung an.
Auftauen des Eisbereitungsfachs
Um das Eisbereitungsfach bildet sich stets
etwas Reif
Wichtig! Tauen Sie das Eisbereitungsfach ab,
wenn die Reifschicht eine Stärke von etwa 3 bis
5 mm erreicht hat.
Entfernen Sie den Reif wie nachstehend erläutert:
1. Drehen Sie den Temperaturregler auf die Einstellung „0“ und ziehen Sie den Netzstecker
aus der Steckdose.
2. Leeren Sie den Eisbehälter
3. Lassen Sie die Tür des Geräts und des Eisbereitungsfachs geöffnet.
4. Das Abtauen dauert im Allgemeinen einige
Stunden. Schütten Sie das in der Schale an-
electrolux 19
gesammelte Abtauwasser weg und wischen
Sie die Oberflächen trocken.
5. Stecken Sie den Netzstecker wieder in die
Netzsteckdose und drehen Sie den Temperaturregler auf mittlere Einstellung.
Gegenständen, da dieser dadurch beschädigt
werden könnte. Versuchen Sie nicht, den
Abtauvorgang durch andere als vom Hersteller
empfohlene mechanische oder sonstige
Hilfsmittel zu beschleunigen.
Warnung! Entfernen Sie Reif und Eis vom
Verdampfer bitte niemals mit scharfen
Normale Betriebsgeräusche
• Unter Umständen ist ein leichtes Gurgeln und
Blubbern zu hören, wenn das Kältemittel durch
die Leitungen gepumpt wird. Das ist normal.
• Bei eingeschaltetem Kompressor wird das Kältemittel umgewälzt und Sie hören ein Surren
und ein pulsierendes Geräusch vom Kompressor. Das ist normal.
• Die thermische Ausdehnung kann ein plötzliches Krachen verursachen. Das ist eine natürliche und nicht gefährliche physikalische Erscheinung. Das ist normal.
• Beim Ein- oder Ausschalten des Kompressors
ist ein leises "Klicken" des Temperaturreglers
zu hören. Das ist normal.
520 mm
525 mm
587 mm
Die technischen Informationen befinden sich auf
dem Typenschild innen links im Gerät sowie auf
der Energieplakette.
Vorsicht! Lesen Sie bitte die
"Sicherheitshinweise" sorgfältig vor der
Aufstellung des Geräts durch, um Gefahren für
Sie selbst zu vermeiden und einen korrekten
Betrieb des Geräts zu gewährleisten.
Dieses Gerät kann auch in einer trockenen, gut
belüfteten Garage oder in einem Keller installiert
werden, doch für eine optimale Leistung sollte dieses Gerät an einem Ort installiert werden, an
dem die Umgebungstemperatur mit der Klimaklasse übereinstimmt, die auf dem Typschild des
Geräts angegeben ist:
+10 °C bis 32 °C
+16 °C bis 32 °C
+16 °C bis 38 °C
+16 °C bis 43°C
Distanzstücke hinten
In der Dokumententasche befinden sich zwei Distanzstücke, die wie in der Abbildung gezeigt, angebracht werden müssen.
Befestigen Sie diese mit leichten Hammerschlägen.
20 electrolux
Wechseln des Türanschlags
Wichtig! Die nachfolgend beschriebenen
Tätigkeiten müssen mit Hilfe einer zweiten
Person durchgeführt werden, um ein
Herunterfallen der Türen zu vermeiden.
Beim Wechseln des Türanschlags muss wie folgt
vorgegangen werden:
1. Ziehen Sie den Stecker aus der Steckdose.
2. Nehmen Sie die obere Scharnierverkleidung
3. Lösen Sie die 2 Halteschrauben und nehmen
Sie das Scharnier vom Gerät ab.
Das Gerät sollte möglichst weit entfernt von Wärmequellen wie Heizungen, Boilern oder direktem
Sonnenlicht usw. aufgestellt werden. Die Luft
muss frei auf der Geräterückseite zirkulieren können. Damit das Gerät die optimale Leistung bringen kann, muss der Abstand zwischen der Geräteoberseite und dem Boden des Küchenmöbels
mindestens 100 mm betragen, wenn es unterhalb eines Hängeschranks installiert wird. Das Aufstellen des Geräts unterhalb eines Hängeschranks sollte jedoch nach Möglichkeit vermieden werden. Die korrekte waagerechte Ausrichtung des Gerätes kann mit Hilfe eines oder mehrerer Schraubfüße am Geräteboden erfolgen.
Wird das Gerät in einer Ecke aufgestellt, und
zeigt die Scharnierseite dabei zur Wand, so muss
der Abstand zwischen Wand und Gerät mindestens 10 mm betragen, damit die Tür zum Herausnehmen der Ablagen geöffnet werden kann.
4. Nehmen Sie die Tür ab.
5. Lösen Sie die Schraube an dem unteren Türscharnier und die andere Schraube, mit welcher das untere Türscharnier und der Fuß befestigt ist. Dann nehmen Sie das Türscharnier und den Fuß ab, wie in der Abbildung gezeigt.
6. Lösen Sie die Schraube, mit welcher der Fuß
gegenüber dem unteren Türscharnier befestigt ist, um den Fuß abzunehmen.
~2,5 cm
~2,5 cm
~10 cm
Warnung! Es muss möglich sein, das
Gerät vom Netz zu trennen; nach der
Installation muss die Steckdose daher zugänglich
7. Befestigen Sie das Türscharnier und den entsprechenden Fuß an der gegenüberliegenden Seite und dann den anderen abmontier-
electrolux 21
ten Fuß an der Stelle, an der vorher das Türscharnier befestigt war, wie in der Abbildung
Stellen Sie sicher, dass der untere Fuß
unter dem Türscharnier befestigt wird.
Den unteren Fuß erkennen Sie an den 4
Lamellen an der Außenfläche.
Befestigen Sie die Tür an dem unteren Scharnierbolzen.
Um das obere Türscharnier zu befestigen, entfernen Sie die Verschlussstopfen aus Plastik
vorsichtig und bringen Sie diese wieder in
den Löchern der Halteschrauben des Scharniers an.
Bringen Sie das obere Scharnier mit den 2
Halteschrauben an und achten Sie darauf,
dass die Türkante parallel zu der Geräteseite
Bringen Sie die Scharnierverkleidung wieder
Montieren Sie den Griff und die Plastikstopfen an der gegenüberliegenden Seite.
14. Stellen Sie das Gerät wieder auf, und richten
Sie es waagerecht aus. Warten Sie mindes-
tens vier Stunden lang, bevor Sie es wieder
an die Stromversorgung anschließen.
Führen Sie eine Endkontrolle durch, um sicherzustellen, dass:
• Alle Schrauben fest angezogen sind.
• Die Tür korrekt öffnet und schließt.
Bei niedrigen Umgebungstemperaturen (z. B. im
Winter) kann es vorkommen, dass die Türdichtung nicht richtig am Gerät anliegt. Warten Sie in
diesem Fall ab, bis sich die Dichtung allmählich
Wenden Sie sich bitte an den nächsten Kundendienst, falls Sie die oben beschriebenen Tätigkeiten nicht selber durchführen möchten. Ein Kundendiensttechniker wird die Türen dann auf Ihre
Kosten umbauen.
Elektrischer Anschluss
Kontrollieren Sie vor der ersten Benutzung des
Gerätes, ob die Netzspannung und -frequenz Ihres Hausanschlusses mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen.
Das Gerät muss geerdet sein. Zu diesem Zweck
ist die Netzkabelsteckdose mit einem Schutzkontakt ausgestattet. Falls die Steckdose Ihres Hausanschlusses nicht geerdet sein sollte, lassen Sie
das Gerät bitte gemäß den geltenden Vorschriften erden und fragen Sie dafür einen qualifizierten
Der Hersteller übernimmt keinerlei Haftung für
Schäden oder Verletzungen, die durch Missachtung der oben genannten Sicherheitshinweise entstehen.
Das Gerät entspricht den EU- Richtlinien.
Das Symbol
auf dem Produkt oder seiner
Verpackung weist darauf hin, dass dieses
Produkt nicht als normaler Haushaltsabfall zu
behandeln ist, sondern an einem Sammelpunkt
für das Recycling von elektrischen und
elektronischen Geräten abgegeben werden
muss. Durch Ihren Beitrag zum korrekten
Entsorgen dieses Produkts schützen Sie die
Umwelt und die Gesundheit Ihrer Mitmenschen.
Umwelt und Gesundheit werden durch falsches
Entsorgen gefährdet. Weitere Informationen über
das Recycling dieses Produkts erhalten Sie von
Ihrem Rathaus, Ihrer Müllabfuhr oder dem
Geschäft, in dem Sie das Produkt gekauft haben.
22 electrolux
electrolux 23
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF
