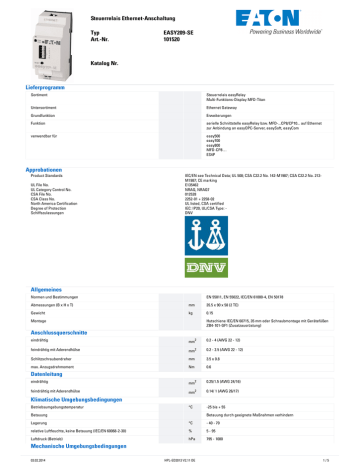

EASY209-SE 101520

EASY209-SE 101520
Steuerrelais�Ethernet-Anschaltung
Typ
Art.-Nr.
EASY209-SE
101520
Katalog�Nr.
Lieferprogramm
Sortiment
Steuerrelais easyRelay
Multi-Funktions-Display MFD-Titan
Untersortiment
Ethernet Gateway
Grundfunktion
Erweiterungen
Funktion
serielle Schnittstelle easyRelay bzw. MFD-...CP8/CP10... auf Ethernet
zur Anbindung an easyOPC-Server, easySoft, easyCom
verwendbar für
easy500
easy700
easy800
MFD-CP8…
ES4P
Approbationen
Product Standards
IEC/EN see Technical Data; UL 508; CSA C22.2 No. 142-M1987; CSA C22.2 No. 213M1987; CE marking
E135462
NRAQ, NRAQ7
012528
2252-01 + 2258-02
UL listed, CSA certified
IEC: IP20, UL/CSA Type: DNV
UL File No.
UL Category Control No.
CSA File No.
CSA Class No.
North America Certification
Degree of Protection
Schiffszulassungen
Allgemeines
Normen und Bestimmungen
EN 55011, EN 55022, IEC/EN 61000-4, EN 50178
Abmessungen (B x H x T)
mm
35.5 x 90 x 58 (2 TE)
Gewicht
kg
0.15
Montage
Hutschiene IEC/EN 60715, 35 mm oder Schraubmontage mit Gerätefüßen
ZB4-101-GF1 (Zusatzausrüstung)
eindrähtig
mm
feindrähtig mit Aderendhülse
Schlitzschraubendreher
Anschlussquerschnitte
2
0.2 - 4 (AWG 22 - 12)
mm
2
0.2 - 2.5 (AWG 22 - 12)
mm
3.5 x 0.8
max. Anzugsdrehmoment
Nm
0.6
eindrähtig
mm
feindrähtig mit Aderendhülse
Betriebsumgebungstemperatur
Datenleitung
2
0.25/1.5 (AWG 24/16)
mm
2
0.14/ 1 (AWG 26/17)
°C
-25 bis + 55
Betauung
Betauung durch geeignete Maßnahmen verhindern
Lagerung
°C
- 40 - 70
relative Luftfeuchte, keine Betauung (IEC/EN 60068-2-30)
%
5 - 95
Luftdruck (Betrieb)
hPa
795 - 1080
Klimatische�Umgebungsbedingungen
Mechanische�Umgebungsbedingungen
03.02.2014
HPL-ED2013 V2.11 DE
1/5
Schutzart (IEC/EN 60529, EN50178, VBG 4)
IP20
Schwingungen (IEC/EN 60068-2-6)
Hz
konstante Amplitude 0.15 mm
Hz
10 - 57
konstante Beschleunigung 2 g
Hz
57 - 150
Schockfestigkeit (IEC/EN 60068-2-27) Halbsinus 15 g/11 ms
Schocks 18
Kippfallen (IEC/EN 60068-2-31)
Fallhöhe
mm
50
freier Fall, verpackt (IEC/EN 60068-2-32)
m
1
Einbaulage
senkrecht oder waagerecht
Überspannungskategorie/Verschmutzungsgrad
II/2
elektrostatische Entladung (IEC EN 61000-4-2, Level 3, ESD)
Elektromagnetische�Verträglichkeit�(EMV)
kV
Luftentladung
kV
8
Kontaktentladung
kV
6
elektromagnetische Felder (IEC/EN 61000-4-3, RFI)
V/m
RS-232-Leitung ohne Schirm: 3, mit Schirm: 10
Funkentstörung
EN 55011 Klasse B, EN 55022 Klasse B
Burst Impulse (IEC/EN 61000-4-4, Level 3)
Versorgungsleitung
kV
2
Ethernet-Interfaceleitung
kV
2
COM-Interfaceleitung
kV
2
energiereiche Impulse (Surge) (IEC/EN 61000-4-5, Level 2)
kV
1 (Versorgungsleitungen symmetrisch)
Einströmung, nach IEC/EN 61000-4-6
V
RS-232-Leitung ohne Schirm: 3, mit Schirm: 10
Bemessung der Luft- und Kriechstrecken
EN 50178, UL 508, CSA C22.2, No. 142
Isolationsfestigkeit
EN 50178
Bemessungsbetriebsspannung
Ue
V
24 (-15/+20 %)
zulässiger Bereich
V
DC
20.4 - 28.8
Restwelligkeit
%
max. Stromaufnahme (bei 24 V DC)
mA
typ. 65
Verlustleistung bei 24 V DC
W
1.7
Verlustleistung bei 24 V DC
W
1.7
Spannungsversorgung
ja
Versorgung
Front-LED Power: ON
LED-Anzeige
Front-LED COM aktiv: blinkt
RJ-45-Buchse, oben
No Activity: OFF, Amber: Half Duplex, Green: Full Duplex
RJ-45-Buchse, unten
No Link: OFF, Amber: 10 MBit/s, Green: 100 MBit/s
Reset
Front: per Tasten > 2s
Zugentlastung
per Kabelbinder in Haltenippel
Busadressen
Werkseinstellungen Ethernet: IP-Adresse 0.0.0.0 SUBNET-Mask:
255.255.0.0 Gateway address 0.0.0.0 Remote address 0.0.0.0
Isolationsfestigkeit
Spannungsversorgung
Spannungsversorgung
Verpolungsschutz
LED-Anzeigen
Netzwerk
5
Technische�Daten�nach�ETIM�5.0
Industriesteuerungen SPS (EG000024) / Logikmodul (EC001417)
Elektro-, Automatisierungs- und Prozessleittechnik / Steuerung / Speicherprogrammierbare Steuerung (SPS) / Logikmodul ([email protected] [AKE539010])
Versorgungsspannung bei AC 50 Hz
V
0-0
Versorgungsspannung bei AC 60 Hz
V
0-0
Versorgungsspannung bei DC
V
20.4 - 28.8
Spannungsart der
Versorgungsspannung
DC
Schaltstrom
A
0
Anzahl der analogen Eingänge
0
Anzahl der analogen Ausgänge
0
Anzahl der digitalen Eingänge
0
03.02.2014
HPL-ED2013 V2.11 DE
2/5
Anzahl der digitalen Ausgänge
0
Mit Relaisausgang
nein
Anzahl der HW-Schnittstellen
Industrial Ethernet
1
Anzahl der HW-Schnittstellen
PROFINET
0
Anzahl der HW-Schnittstellen seriell
RS-232
1
Anzahl der HW-Schnittstellen seriell
RS-422
0
Anzahl der HW-Schnittstellen seriell
RS-485
0
Anzahl der HW-Schnittstellen seriell
TTY
0
Anzahl der HW-Schnittstellen USB
0
Anzahl der HW-Schnittstellen parallel
0
Anzahl der HW-Schnittstellen Wireless
0
Anzahl der HW-Schnittstellen sonstige
0
Mit optischer Schnittstelle
nein
Unterstützt Protokoll für TCP/IP
ja
Unterstützt Protokoll für PROFIBUS
nein
Unterstützt Protokoll für CAN
nein
Unterstützt Protokoll für INTERBUS
nein
Unterstützt Protokoll für ASI
nein
Unterstützt Protokoll für KNX
nein
Unterstützt Protokoll für MODBUS
nein
Unterstützt Protokoll für Data-Highway
nein
Unterstützt Protokoll für DeviceNet
nein
Unterstützt Protokoll für SUCONET
nein
Unterstützt Protokoll für LON
nein
Unterstützt Protokoll für PROFINET IO
nein
Unterstützt Protokoll für PROFINET
CBA
nein
Unterstützt Protokoll für SERCOS
nein
Unterstützt Protokoll für Foundation
Fieldbus
nein
Unterstützt Protokoll für EtherNet/IP
nein
Unterstützt Protokoll für AS-Interface
Safety at Work
nein
Unterstützt Protokoll für DeviceNet
Safety
nein
Unterstützt Protokoll für INTERBUSSafety
nein
Unterstützt Protokoll für PROFIsafe
nein
Unterstützt Protokoll für SafetyBUS p
nein
Unterstützt Protokoll für sonstige
Bussysteme
nein
Funkstandard Bluetooth
nein
Funkstandard WLAN 802.11
nein
Funkstandard GPRS
nein
Funkstandard GSM
nein
Funkstandard UMTS
nein
IO-Link Master
nein
Redundanzfähigkeit
nein
Mit Display
nein
Schutzart (IP)
IP20
Grundgerät
nein
Erweiterbar
ja
Erweiterungsgerät
ja
Mit Zeitschaltuhr
nein
03.02.2014
HPL-ED2013 V2.11 DE
3/5
Tragschienenmontage möglich
ja
Wand-/Direktmontage möglich
ja
Fronteinbau möglich
nein
Rack-Montage möglich
nein
Geeignet für Sicherheitsfunktionen
nein
Kategorie nach EN 954-1
-
SIL gemäß IEC 61508
0
Performance Level nach EN ISO
13849-1
-
Zugehöriges Betriebsmittel (Ex ia)
nein
Zugehöriges Betriebsmittel (Ex ib)
nein
Explosionsschutz-Kategorie für Gas
ohne
Explosionsschutz-Kategorie für Staub
ohne
Breite
mm
36
Höhe
mm
90
Tiefe
mm
60
Abmessungen
Weitere�Produktinformationen�(Verlinkungen)
IL05013019Z�(AWA2528-2294)�Gateway�Ethernet:�serielle�Schnittstelle�Steuerrelais�easy
IL05013019Z (AWA2528-2294) Gateway
Ethernet: serielle Schnittstelle
Steuerrelais easy
ftp://ftp.moeller.net/DOCUMENTATION/AWA_INSTRUCTIONS/IL05013019Z2011_09.pdf
MN04902001Z-DE�(AWB2528-1423)�Steuerrelais�easy800
03.02.2014
HPL-ED2013 V2.11 DE
4/5
MN04902001Z-DE (AWB2528-1423)
Steuerrelais easy800 - Deutsch
ftp://ftp.moeller.net/DOCUMENTATION/AWB_MANUALS/MN04902001Z_DE.pdf
MN04902001Z-EN (AWB2528-1423)
easy800 Control Relay - English
ftp://ftp.moeller.net/DOCUMENTATION/AWB_MANUALS/MN04902001Z_EN.pdf
AWB2528-1423 Modules logiques
easy800 - français
ftp://ftp.moeller.net/DOCUMENTATION/AWB_MANUALS/h1423f.pdf
AWB2528-1423 Módulo de control
easy800 - español
ftp://ftp.moeller.net/DOCUMENTATION/AWB_MANUALS/h1423e.pdf
AWB2528-1423 Relè di comando e
controllo - italiano
ftp://ftp.moeller.net/DOCUMENTATION/AWB_MANUALS/h1423i.pdf
MN05013003Z-DE�(AWB2528-1508)�Steuerrelais�easy500,�easy700
MN05013003Z-DE (AWB2528-1508)
Steuerrelais easy500, easy700 Deutsch
ftp://ftp.moeller.net/DOCUMENTATION/AWB_MANUALS/MN05013003Z_DE.pdf
MN05013003Z-EN (AWB2528-1508)
control relay easy500, easy700 English
ftp://ftp.moeller.net/DOCUMENTATION/AWB_MANUALS/MN05013003Z_EN.pdf
MN05003003Z�Handbuch�easyControl,�Programmierbare�Steuerung�EC4-200
MN05003003Z Handbuch easyControl,
Programmierbare Steuerung EC4-200 Deutsch
ftp://ftp.moeller.net/DOCUMENTATION/AWB_MANUALS/MN05003003Z_DE.pdf
MN05003003Z Manual easyControl,
programmable PLC EC4-200 - English
ftp://ftp.moeller.net/DOCUMENTATION/AWB_MANUALS/MN05003003Z_EN.pdf
