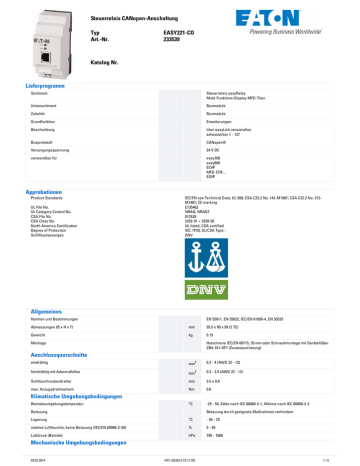

EASY221-CO 233539

EASY221-CO 233539
Steuerrelais�CANopen-Anschaltung
Typ
Art.-Nr.
EASY221-CO
233539
Katalog�Nr.
Lieferprogramm
Sortiment
Steuerrelais easyRelay
Multi-Funktions-Display MFD-Titan
Untersortiment
Busmodule
Zubehör
Busmodule
Grundfunktion
Erweiterungen
Beschreibung
über easyLink verwendbar
adressierbar 1 - 127
Busprotokoll
CANopen®
Versorgungsspannung
24 V DC
verwendbar für
easy700
easy800
EC4P
MFD-CP8…
ES4P
Approbationen
Product Standards
IEC/EN see Technical Data; UL 508; CSA C22.2 No. 142-M1987; CSA C22.2 No. 213M1987; CE marking
E135462
NRAQ, NRAQ7
012528
2252-01 + 2258-02
UL listed, CSA certified
IEC: IP20, UL/CSA Type: DNV
UL File No.
UL Category Control No.
CSA File No.
CSA Class No.
North America Certification
Degree of Protection
Schiffszulassungen
Allgemeines
Normen und Bestimmungen
EN 55011, EN 55022, IEC/EN 61000-4, EN 50325
Abmessungen (B x H x T)
mm
35.5 x 90 x 58 (2 TE)
Gewicht
kg
0.15
Montage
Hutschiene IEC/EN 60715, 35 mm oder Schraubmontage mit Gerätefüßen
ZB4-101-GF1 (Zusatzausrüstung)
eindrähtig
mm
feindrähtig mit Aderendhülse
Schlitzschraubendreher
Anschlussquerschnitte
2
0.2 - 4 (AWG 22 - 12)
mm
2
0.2 - 2.5 (AWG 22 - 12)
mm
3.5 x 0.8
max. Anzugsdrehmoment
Nm
0.6
Betriebsumgebungstemperatur
°C
-25 - 55, Kälte nach IEC 60068-2-1, Wärme nach IEC 60068-2-2
Betauung
Betauung durch geeignete Maßnahmen verhindern
Lagerung
°C
- 40 - 70
relative Luftfeuchte, keine Betauung (IEC/EN 60068-2-30)
%
5 - 95
Luftdruck (Betrieb)
hPa
795 - 1080
Klimatische�Umgebungsbedingungen
Mechanische�Umgebungsbedingungen
03.02.2014
HPL-ED2013 V2.11 DE
1/5
Schutzart (IEC/EN 60529, EN50178, VBG 4)
IP20
Schwingungen (IEC/EN 60068-2-6)
Hz
konstante Amplitude 0.15 mm
Hz
10 - 57
konstante Beschleunigung 2 g
Hz
57 - 150
Schockfestigkeit (IEC/EN 60068-2-27) Halbsinus 15 g/11 ms
Schocks 18
Kippfallen (IEC/EN 60068-2-31)
Fallhöhe
mm
50
freier Fall, verpackt (IEC/EN 60068-2-32)
m
1
Einbaulage
senkrecht oder waagerecht
Überspannungskategorie/Verschmutzungsgrad
II/2
elektrostatische Entladung (IEC EN 61000-4-2, Level 3, ESD)
Elektromagnetische�Verträglichkeit�(EMV)
kV
Luftentladung
kV
8
Kontaktentladung
kV
6
elektromagnetische Felder (IEC/EN 61000-4-3, RFI)
V/m
10
Funkentstörung
EN 55011 Klasse B, EN 55022 Klasse B
Burst Impulse (IEC/EN 61000-4-4, Level 3)
Versorgungsleitung
kV
2
Signalleitungen
kV
2
energiereiche Impulse (Surge) (IEC/EN 61000-4-5, Level 2)
kV
0.5 (Versorgungsleitungen symmetrisch)
Einströmung, nach IEC/EN 61000-4-6
V
10
Bemessung der Luft- und Kriechstrecken
EN 50178, UL 508, CSA C22.2, No. 142
Isolationsfestigkeit
EN 50178
Bemessungsbetriebsspannung
Ue
V
24 (-15/+20 %)
zulässiger Bereich
V
DC
20.4 - 28.8
Restwelligkeit
%
max. Stromaufnahme (bei 24 V DC)
mA
typ. 200
Spannungseinbrüche
ms
≤ 10
Verlustleistung bei 24 V DC
W
4.8
Restwelligkeit
%
<5
Spannungseinbrüche
ms
≤ 10
Verlustleistung bei 24 V DC
W
4.8
Spannungsversorgung
ja
Versorgung
LED-RUN (RUN): grün
LED-Anzeige
LED-ERROR (ERR): rot
Anschlusstechnik
RJ45
Potentialtrennung
Bus zu Spannungsversorgung (einfach), Bus und Stromversorgung zu
EASY-Basisgerät (sichere Trennung)
Funktion
CANopen®-Slave
Schnittstelle
CAN
Busprotokoll
CANopen®
Baudraten
automatische Suche bis 1 MBit⁄s
Busabschlusswiderstände
separater, externer Busabschluss erforderlich (120 Ω)
Busadressen
1 - 127 über EASY-Basisgerät mit Display oder EASY-SOFT adressierbar
Dienste
Isolationsfestigkeit
Spannungsversorgung
Spannungsversorgung
Verpolungsschutz
LED-Anzeigen
Netzwerk
5
zyklisch
alle Daten R1 - R16, S1 - S8
azyklisch
Read⁄Write, Uhrzeit, Tag, Sommer-⁄Winterzeit Alle Parameter der EASYFunktionsrelais
Technische�Daten�nach�ETIM�5.0
Industriesteuerungen SPS (EG000024) / Logikmodul (EC001417)
Elektro-, Automatisierungs- und Prozessleittechnik / Steuerung / Speicherprogrammierbare Steuerung (SPS) / Logikmodul ([email protected] [AKE539010])
03.02.2014
HPL-ED2013 V2.11 DE
2/5
Versorgungsspannung bei AC 50 Hz
V
0-0
Versorgungsspannung bei AC 60 Hz
V
0-0
Versorgungsspannung bei DC
V
20.4 - 28.8
Spannungsart der
Versorgungsspannung
DC
Schaltstrom
A
0
Anzahl der analogen Eingänge
0
Anzahl der analogen Ausgänge
0
Anzahl der digitalen Eingänge
0
Anzahl der digitalen Ausgänge
0
Mit Relaisausgang
nein
Anzahl der HW-Schnittstellen
Industrial Ethernet
0
Anzahl der HW-Schnittstellen
PROFINET
0
Anzahl der HW-Schnittstellen seriell
RS-232
0
Anzahl der HW-Schnittstellen seriell
RS-422
0
Anzahl der HW-Schnittstellen seriell
RS-485
0
Anzahl der HW-Schnittstellen seriell
TTY
0
Anzahl der HW-Schnittstellen USB
0
Anzahl der HW-Schnittstellen parallel
0
Anzahl der HW-Schnittstellen Wireless
0
Anzahl der HW-Schnittstellen sonstige
2
Mit optischer Schnittstelle
nein
Unterstützt Protokoll für TCP/IP
nein
Unterstützt Protokoll für PROFIBUS
nein
Unterstützt Protokoll für CAN
ja
Unterstützt Protokoll für INTERBUS
nein
Unterstützt Protokoll für ASI
nein
Unterstützt Protokoll für KNX
nein
Unterstützt Protokoll für MODBUS
nein
Unterstützt Protokoll für Data-Highway
nein
Unterstützt Protokoll für DeviceNet
nein
Unterstützt Protokoll für SUCONET
nein
Unterstützt Protokoll für LON
nein
Unterstützt Protokoll für PROFINET IO
nein
Unterstützt Protokoll für PROFINET
CBA
nein
Unterstützt Protokoll für SERCOS
nein
Unterstützt Protokoll für Foundation
Fieldbus
nein
Unterstützt Protokoll für EtherNet/IP
nein
Unterstützt Protokoll für AS-Interface
Safety at Work
nein
Unterstützt Protokoll für DeviceNet
Safety
nein
Unterstützt Protokoll für INTERBUSSafety
nein
Unterstützt Protokoll für PROFIsafe
nein
Unterstützt Protokoll für SafetyBUS p
nein
Unterstützt Protokoll für sonstige
Bussysteme
nein
Funkstandard Bluetooth
nein
Funkstandard WLAN 802.11
nein
Funkstandard GPRS
nein
Funkstandard GSM
nein
Funkstandard UMTS
nein
03.02.2014
HPL-ED2013 V2.11 DE
3/5
IO-Link Master
nein
Redundanzfähigkeit
nein
Mit Display
nein
Schutzart (IP)
IP20
Grundgerät
nein
Erweiterbar
ja
Erweiterungsgerät
ja
Mit Zeitschaltuhr
nein
Tragschienenmontage möglich
ja
Wand-/Direktmontage möglich
ja
Fronteinbau möglich
nein
Rack-Montage möglich
nein
Geeignet für Sicherheitsfunktionen
nein
Kategorie nach EN 954-1
-
SIL gemäß IEC 61508
0
Performance Level nach EN ISO
13849-1
-
Zugehöriges Betriebsmittel (Ex ia)
nein
Zugehöriges Betriebsmittel (Ex ib)
nein
Explosionsschutz-Kategorie für Gas
ohne
Explosionsschutz-Kategorie für Staub
ohne
Breite
mm
36
Höhe
mm
90
Tiefe
mm
60
Abmessungen
03.02.2014
HPL-ED2013 V2.11 DE
4/5
Weitere�Produktinformationen�(Verlinkungen)
IL05013013Z�(AWA2528-1980)�DeviceNet-Anschluss,�CANopen-Anschluss�für�easy
IL05013013Z (AWA2528-1980)
DeviceNet-Anschluss, CANopenAnschluss für easy
ftp://ftp.moeller.net/DOCUMENTATION/AWA_INSTRUCTIONS/IL05013013Z2010_11.pdf
MN05013008Z-DE�(AWB2528-1479)�CANopen®-Slave-Anschaltung
MN05013008Z-DE (AWB2528-1479)
CANopen®-Slave-Anschaltung Deutsch
ftp://ftp.moeller.net/DOCUMENTATION/AWB_MANUALS/MN05013008Z_DE.pdf
MN05013008Z-EN (AWB2528-1479)
CANopen® slave interface - English
ftp://ftp.moeller.net/DOCUMENTATION/AWB_MANUALS/MN05013008Z_EN.pdf
03.02.2014
Eaton Industries GmbH
http://www.eaton.eu
© 12/2013 by Eaton Industries GmbH
HPL-ED2013 V2.11
5/5
