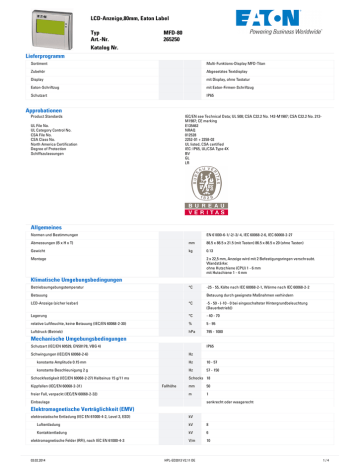

MFD-80 265250

MFD-80 265250
LCD-Anzeige,80mm,�Eaton�Label
Lieferprogramm
Typ
Art.-Nr.
Katalog�Nr.
MFD-80
265250
Sortiment
Multi-Funktions-Display MFD-Titan
Zubehör
Abgesetztes Textdisplay
Display
mit Display, ohne Tastatur
Eaton-Schriftzug
mit Eaton-Firmen-Schriftzug
Schutzart
IP65
Approbationen
Product Standards
IEC/EN see Technical Data; UL 508; CSA C22.2 No. 142-M1987; CSA C22.2 No. 213M1987; CE marking
E135462
NRAQ
012528
2252-01 + 2258-02
UL listed, CSA certified
IEC: IP65, UL/CSA Type 4X
BV
GL
LR
UL File No.
UL Category Control No.
CSA File No.
CSA Class No.
North America Certification
Degree of Protection
Schiffszulassungen
Allgemeines
Normen und Bestimmungen
EN 61000-6-1/-2/-3/-4, IEC 60068-2-6, IEC 60068-2-27
Abmessungen (B x H x T)
mm
86.5 x 86.5 x 21.5 (mit Tasten) 86.5 x 86.5 x 20 (ohne Tasten)
Gewicht
kg
0.13
Montage
2 x 22,5 mm, Anzeige wird mit 2 Befestigungsringen verschraubt.
Wandstärke:
ohne Hutschiene (CPU) 1 - 6 mm
mit Hutschiene 1 - 4 mm
Betriebsumgebungstemperatur
°C
-25 - 55, Kälte nach IEC 60068-2-1, Wärme nach IEC 60068-2-2
Betauung
Betauung durch geeignete Maßnahmen verhindern
LCD-Anzeige (sicher lesbar)
°C
-5 - 50 - (-10 - 0 bei eingeschalteter Hintergrundbeleuchtung
(Dauerbetrieb))
Lagerung
°C
- 40 - 70
relative Luftfeuchte, keine Betauung (IEC/EN 60068-2-30)
%
5 - 95
Luftdruck (Betrieb)
hPa
795 - 1080
Schutzart (IEC/EN 60529, EN50178, VBG 4)
IP65
Schwingungen (IEC/EN 60068-2-6)
Hz
konstante Amplitude 0.15 mm
Hz
10 - 57
konstante Beschleunigung 2 g
Hz
57 - 150
Schockfestigkeit (IEC/EN 60068-2-27) Halbsinus 15 g/11 ms
Schocks 18
Kippfallen (IEC/EN 60068-2-31)
Fallhöhe
mm
50
freier Fall, verpackt (IEC/EN 60068-2-32)
m
1
Einbaulage
senkrecht oder waagerecht
elektrostatische Entladung (IEC EN 61000-4-2, Level 3, ESD)
kV
Luftentladung
kV
8
Kontaktentladung
kV
6
V/m
10
Klimatische�Umgebungsbedingungen
Mechanische�Umgebungsbedingungen
Elektromagnetische�Verträglichkeit�(EMV)
elektromagnetische Felder (RFI), nach IEC EN 61000-4-3
03.02.2014
HPL-ED2013 V2.11 DE
1/4
Funkentstörung
EN 55011 Klasse B, EN 55022 Klasse B
Burst Impulse (IEC/EN 61000-4-4, Level 3)
Versorgungsleitung
kV
2
Signalleitungen
kV
2
Einströmung, nach IEC/EN 61000-4-6
V
10
Bemessung der Luft- und Kriechstrecken
EN 50178, UL 508, CSA C22.2, No. 142
Isolationsfestigkeit
EN 50178
Isolationsfestigkeit
Technische�Daten�nach�ETIM�5.0
Industriesteuerungen SPS (EG000024) / Grafik-Panel (EC001412)
Elektro-, Automatisierungs- und Prozessleittechnik / Steuerung / Bedienen und Beobachten (HMI) / Grafik-Panel (HMI) ([email protected] [BAA722009])
Versorgungsspannung bei AC 50 Hz
V
0-0
Versorgungsspannung bei AC 60 Hz
V
0-0
Versorgungsspannung bei DC
V
20.4 - 28.8
Spannungsart der
Versorgungsspannung
DC
Anzahl der HW-Schnittstellen
Industrial Ethernet
0
Anzahl der HW-Schnittstellen
PROFINET
0
Anzahl der HW-Schnittstellen seriell
RS-232
0
Anzahl der HW-Schnittstellen seriell
RS-422
0
Anzahl der HW-Schnittstellen seriell
RS-485
0
Anzahl der HW-Schnittstellen seriell
TTY
0
Anzahl der HW-Schnittstellen USB
0
Anzahl der HW-Schnittstellen parallel
0
Anzahl der HW-Schnittstellen Wireless
0
Anzahl der HW-Schnittstellen sonstige
1
Mit SW-Schnittstellen
nein
Unterstützt Protokoll für TCP/IP
nein
Unterstützt Protokoll für PROFIBUS
nein
Unterstützt Protokoll für CAN
nein
Unterstützt Protokoll für INTERBUS
nein
Unterstützt Protokoll für ASI
nein
Unterstützt Protokoll für KNX
nein
Unterstützt Protokoll für MODBUS
nein
Unterstützt Protokoll für Data-Highway
nein
Unterstützt Protokoll für DeviceNet
nein
Unterstützt Protokoll für SUCONET
nein
Unterstützt Protokoll für LON
nein
Unterstützt Protokoll für PROFINET IO
nein
Unterstützt Protokoll für PROFINET
CBA
nein
Unterstützt Protokoll für SERCOS
nein
Unterstützt Protokoll für Foundation
Fieldbus
nein
Unterstützt Protokoll für EtherNet/IP
nein
Unterstützt Protokoll für AS-Interface
Safety at Work
nein
Unterstützt Protokoll für DeviceNet
Safety
nein
Unterstützt Protokoll für INTERBUSSafety
nein
Unterstützt Protokoll für PROFIsafe
nein
Unterstützt Protokoll für SafetyBUS p
nein
Unterstützt Protokoll für sonstige
Bussysteme
ja
03.02.2014
HPL-ED2013 V2.11 DE
2/4
Funkstandard Bluetooth
nein
Funkstandard WLAN 802.11
nein
Funkstandard GPRS
nein
Funkstandard GSM
nein
Funkstandard UMTS
nein
IO-Link Master
nein
Ausführung des Displays
LCD
Mit Farbdisplay
nein
Anzahl der Farben des Displays
2
Anzahl der Graustufen/Blaustufen des
Displays
2
Bildschirmdiagonale
Zoll
2.75
Anzahl der Bildpunkte, horizontal
132
Anzahl der Bildpunkte, vertikal
64
Nutzbarer Projektspeicher/
Anwenderspeicher
kByte
0
Mit nummerischer Tastatur
nein
Mit Alpha Tastatur
nein
Anzahl der Funktionstasten,
programmierbar
9
Mit Systemtasten
nein
Tasten mit LED
ja
Mit Touchscreen
nein
Mit Meldungsanzeige
ja
Mit Meldesystem (inkl. Puffer und
Quittierung)
nein
Prozesswertdarstellung (Ausgabe)
möglich
ja
Prozesswertvorgabe (Eingabe) möglich
ja
Mit Rezepturen
nein
Anzahl der Ebenen, Passwortschutz
0
Druckausgabe vorhanden
nein
Anzahl der Online-Sprachen
256
Zusätzliche Softwarekomponenten,
ladbar
ja
Schutzart (IP), frontseitig
IP65
Betriebstemperatur
°C
-5 - 55
Tragschienenmontage möglich
ja
Wand-/Direktmontage möglich
nein
Geeignet für Sicherheitsfunktionen
nein
Breite der Front
mm
86.5
Höhe der Front
mm
86.5
Einbautiefe
mm
43
Abmessungen
03.02.2014
HPL-ED2013 V2.11 DE
3/4
Weitere�Produktinformationen�(Verlinkungen)
IL05013014Z�(AWA2528-2019)�Multi-Funktions-Display,�Steuerrelais�easy
IL05013014Z (AWA2528-2019) MultiFunktions-Display, Steuerrelais easy
ftp://ftp.moeller.net/DOCUMENTATION/AWA_INSTRUCTIONS/IL05013014Z2010_11.pdf
IL05013017Z�(AWA2528-2174)�Schutzmembran�für�Multi-Funktions-Display
IL05013017Z (AWA2528-2174)
Schutzmembran für Multi-FunktionsDisplay
ftp://ftp.moeller.net/DOCUMENTATION/AWA_INSTRUCTIONS/IL05013017Z2010_11.pdf
IL05013018Z�(AWA2528-2175)�Netzteil,�Kommunikationsmodul
IL05013018Z (AWA2528-2175) Netzteil,
Kommunikationsmodul
ftp://ftp.moeller.net/DOCUMENTATION/AWA_INSTRUCTIONS/IL05013018Z2010_11.pdf
MN05002001Z-DE�(AWB2528-1480)�Multi-Funktions-Display�MFD-Titan
MN05002001Z-DE (AWB2528-1480)
Multi-Funktions-Display MFD-Titan Deutsch
ftp://ftp.moeller.net/DOCUMENTATION/AWB_MANUALS/MN05002001Z_DE.pdf
MN05002001Z-EN (AWB2528-1480)
MFD-Titan multi-function display English
ftp://ftp.moeller.net/DOCUMENTATION/AWB_MANUALS/MN05002001Z_EN.pdf
MN05013011Z-DE�(AWB2528-1548)�MFD-CP4,�Netzteil-Kommunikationsmodul
MN05013011Z-DE (AWB2528-1548)
MFD-CP4, NetzteilKommunikationsmodul - Deutsch
ftp://ftp.moeller.net/DOCUMENTATION/AWB_MANUALS/MN05013011Z_DE.pdf
MN05013011Z-EN (AWB2528-1548)
MFD-CP4, power supply
communication module - English
ftp://ftp.moeller.net/DOCUMENTATION/AWB_MANUALS/MN05013011Z_EN.pdf
Labeleditor
http://downloadcenter.moeller.net/de/software.f6023a63-5acb-42c7-a51c-ccf99091cace
03.02.2014
Eaton Industries GmbH
http://www.eaton.eu
© 12/2013 by Eaton Industries GmbH
HPL-ED2013 V2.11
4/4
