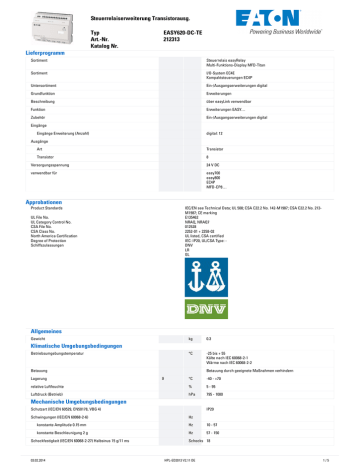

Steuerrelaiserweiterung�Transistorausg.
Lieferprogramm
Typ
Art.-Nr.
Katalog�Nr.
EASY620-DC-TE
212313
Sortiment
Steuerrelais easyRelay
Multi-Funktions-Display MFD-Titan
Sortiment
I/O-System EC4E
Kompaktsteuerungen EC4P
Untersortiment
Ein-/Ausgangserweiterungen digital
Grundfunktion
Erweiterungen
Beschreibung
über easyLink verwendbar
Funktion
Erweiterungen EASY…
Zubehör
Ein-/Ausgangserweiterungen digital
Eingänge
digital: 12
Ausgänge
Art
Transistor
Transistor
8
Versorgungsspannung
24 V DC
verwendbar für
easy700
easy800
EC4P
MFD-CP8…
Eingänge Erweiterung (Anzahl)
Approbationen
Product Standards
IEC/EN see Technical Data; UL 508; CSA C22.2 No. 142-M1987; CSA C22.2 No. 213M1987; CE marking
E135462
NRAQ, NRAQ7
012528
2252-01 + 2258-02
UL listed, CSA certified
IEC: IP20, UL/CSA Type: DNV
LR
GL
UL File No.
UL Category Control No.
CSA File No.
CSA Class No.
North America Certification
Degree of Protection
Schiffszulassungen
Allgemeines
Gewicht
kg
0.3
Betriebsumgebungstemperatur
°C
-25 bis + 55
Kälte nach IEC 60068-2-1
Wärme nach IEC 60068-2-2
Betauung
Betauung durch geeignete Maßnahmen verhindern
Lagerung
ϑ
°C
-40 - +70
relative Luftfeuchte
%
5 - 95
Luftdruck (Betrieb)
hPa
795 - 1080
Schutzart (IEC/EN 60529, EN50178, VBG 4)
IP20
Schwingungen (IEC/EN 60068-2-6)
Klimatische�Umgebungsbedingungen
Mechanische�Umgebungsbedingungen
Hz
konstante Amplitude 0.15 mm
Hz
10 - 57
konstante Beschleunigung 2 g
Hz
57 - 150
Schocks 18
Schockfestigkeit (IEC/EN 60068-2-27) Halbsinus 15 g/11 ms
03.02.2014
HPL-ED2013 V2.11 DE
1/5
Kippfallen (IEC/EN 60068-2-31)
Fallhöhe
mm
50
freier Fall, verpackt (IEC/EN 60068-2-32)
m
1
Einbaulage
senkrecht oder waagerecht
Überspannungskategorie/Verschmutzungsgrad
II/2
Elektrostatische Entladung (ESD)
Elektromagnetische�Verträglichkeit�(EMV)
angewandte Norm
IEC EN 61000-4-2, Level 3
Luftentladung
kV
8
Kontaktentladung
kV
6
Burst Impulse
kV
nach IEC/EN 61000-4-4
Versorgungsleitungen: 2
Signalleitungen: 2
energiereiche Impulse (Surge)
2 kV (Versorgungsleitungen symmetrisch, EASY...AC)
0.5 kV (Versorgungsleitungen symmetrisch, EASY...DC)
nach IEC/EN 61000-4-5
Einströmung, nach IEC/EN 61000-4-6
V
10
Isolationsfestigkeit
EN 50178
Bemessungsbetriebsspannung
Ue
V
24 DC (-15/+20%)
Zulässiger Bereich
Ue
20.4 - 28.8 V DC
Restwelligkeit
%
Eingangsstrom
140 mA bei Ue
Spannungseinbrüche
ms
≤ 10
Verlustleistung
3.4 W
Verlustleistung
3.4 W
Anzahl
12
Zustandsanzeige
LCD-Display
Potentialtrennung
zu den Ausgängen: ja
Bemessungsbetriebsspannung
Ue
V
DC
24
Eingangsspannung
V
DC
< 5 (I1 - I12, R1 - R12) bei Zustand „0“
Eingangsstrom bei Zustand „1”
mA
3.3 (R1 bis R6 (R12))
Verzögerungszeit
ms
20 (von „0“ nach „1“, Entprellung EIN)
typ. 0.25 (R1 - R12) (von „0“ nach „1“, Entprellung AUS)
20 (von „1“ nach „0“, Entprellung EIN)
Leitungslänge
m
100 (ungeschirmt)
Anzahl
8
Bemessungsbetriebsspannung
Ue
V
DC
24
Zulässiger Bereich
Ue
20.4 - 28.8 V DC
Restwelligkeit
%
Versorgungsstrom
mA
typ./max. 18/32 bei Zustand 0
24/44 bei Zustand 1
Verpolungsschutz
ja (Achtung: Wird bei verpolter Versorgungsspannung 0V bzw. GND an
die Ausgänge gelegt, entsteht Kurzschluss)
Potentialtrennung
zur Spannungsversorgung, Eingänge
zur Speicherkarte: ja
Bemessungsbetriebsstrom bei Zustand „1” DC pro Kanal
Ie
A
max. 0.5
Lampenlast ohne Rv pro Kanal
W
5
Reststrom bei Zustand „0” pro Kanal
mA
< 0.1
Max. Ausgangsspannung
V
2.5 (Zustand 0 bei externer Last < 10 MΩ)
U = Ue - 1 V (Zustand 1 bei Ie = 0.5 A)
Kurzschlussschutz
ja, thermisch (Auswertung erfolgt mit Diagnose-Eingang I16, I15; R15,
R16)
gesamter Kurzschlussstrom
A
16
Isolationsfestigkeit
Spannungsversorgung
Digital-Eingänge�24�V�DC
Eingangsstrom bei Zustand 1
Transistorausgänge
03.02.2014
HPL-ED2013 V2.11 DE
5
5
2/5
Spitzenkurzschlussstrom
A
32
thermische Abschaltung
ja
max. Schaltfrequenz bei konstanter ohmscher Belastung
Schaltspiele/
40000
h
Parallelschaltbarkeit der Ausgänge
bei ohmscher Belastung, induktiver Belastung mit externer
Schutzbeschaltung, Kombination innerhalb einer Gruppe
Gruppe 1: S1 bis S4
Gruppe 2: S5 bis S8
Anzahl der Ausgänge
max.
4
max. Gesamtstrom
A
2 (Achtung! Ausgänge müssen gleichzeitig und von gleicher Zeitlänge
angesteuert werden)
Zustandsanzeige der Ausgänge
LCD-Display (falls vorhanden)
Potentialtrennung
zur Spannungsversorgung: ja
zu den Eingängen: ja
in Gruppen
Sichere Trennung nach EN 50178: 300 V AC
Basisisolierung: 600 V AC
ja (Achtung: Wird bei verpolter Versorgungsspannung 0V bzw. GND an
die Ausgänge gelegt, entsteht Kurzschluss)
Relaisausgänge
Versorgungsspannung�UAux
Verpolungsschutz
Technische�Daten�nach�ETIM�5.0
Industriesteuerungen SPS (EG000024) / Logikmodul (EC001417)
Elektro-, Automatisierungs- und Prozessleittechnik / Steuerung / Speicherprogrammierbare Steuerung (SPS) / Logikmodul ([email protected] [AKE539010])
Versorgungsspannung bei AC 50 Hz
V
0-0
Versorgungsspannung bei AC 60 Hz
V
0-0
Versorgungsspannung bei DC
V
20.4 - 28.8
Spannungsart der
Versorgungsspannung
DC
Schaltstrom
A
0.5
Anzahl der analogen Eingänge
0
Anzahl der analogen Ausgänge
0
Anzahl der digitalen Eingänge
12
Anzahl der digitalen Ausgänge
8
Mit Relaisausgang
nein
Anzahl der HW-Schnittstellen
Industrial Ethernet
0
Anzahl der HW-Schnittstellen
PROFINET
0
Anzahl der HW-Schnittstellen seriell
RS-232
0
Anzahl der HW-Schnittstellen seriell
RS-422
0
Anzahl der HW-Schnittstellen seriell
RS-485
0
Anzahl der HW-Schnittstellen seriell
TTY
0
Anzahl der HW-Schnittstellen USB
0
Anzahl der HW-Schnittstellen parallel
0
Anzahl der HW-Schnittstellen Wireless
0
Anzahl der HW-Schnittstellen sonstige
1
Mit optischer Schnittstelle
nein
Unterstützt Protokoll für TCP/IP
nein
Unterstützt Protokoll für PROFIBUS
nein
Unterstützt Protokoll für CAN
nein
Unterstützt Protokoll für INTERBUS
nein
Unterstützt Protokoll für ASI
nein
Unterstützt Protokoll für KNX
nein
Unterstützt Protokoll für MODBUS
nein
Unterstützt Protokoll für Data-Highway
nein
Unterstützt Protokoll für DeviceNet
nein
Unterstützt Protokoll für SUCONET
nein
Unterstützt Protokoll für LON
nein
03.02.2014
HPL-ED2013 V2.11 DE
3/5
Unterstützt Protokoll für PROFINET IO
nein
Unterstützt Protokoll für PROFINET
CBA
nein
Unterstützt Protokoll für SERCOS
nein
Unterstützt Protokoll für Foundation
Fieldbus
nein
Unterstützt Protokoll für EtherNet/IP
nein
Unterstützt Protokoll für AS-Interface
Safety at Work
nein
Unterstützt Protokoll für DeviceNet
Safety
nein
Unterstützt Protokoll für INTERBUSSafety
nein
Unterstützt Protokoll für PROFIsafe
nein
Unterstützt Protokoll für SafetyBUS p
nein
Unterstützt Protokoll für sonstige
Bussysteme
nein
Funkstandard Bluetooth
nein
Funkstandard WLAN 802.11
nein
Funkstandard GPRS
nein
Funkstandard GSM
nein
Funkstandard UMTS
nein
IO-Link Master
nein
Redundanzfähigkeit
nein
Mit Display
nein
Schutzart (IP)
IP20
Grundgerät
nein
Erweiterbar
nein
Erweiterungsgerät
ja
Mit Zeitschaltuhr
nein
Tragschienenmontage möglich
ja
Wand-/Direktmontage möglich
ja
Fronteinbau möglich
nein
Rack-Montage möglich
nein
Geeignet für Sicherheitsfunktionen
nein
Kategorie nach EN 954-1
-
SIL gemäß IEC 61508
0
Performance Level nach EN ISO
13849-1
-
Zugehöriges Betriebsmittel (Ex ia)
nein
Zugehöriges Betriebsmittel (Ex ib)
nein
Explosionsschutz-Kategorie für Gas
ohne
Explosionsschutz-Kategorie für Staub
ohne
Breite
mm
108
Höhe
mm
90
Tiefe
mm
60
Abmessungen
03.02.2014
HPL-ED2013 V2.11 DE
4/5
Weitere�Produktinformationen�(Verlinkungen)
IL05003003Z�(AWA2724-2334)�easyControl:�Kompaktsteuerung
IL05003003Z (AWA2724-2334)
easyControl: Kompaktsteuerung
ftp://ftp.moeller.net/DOCUMENTATION/AWA_INSTRUCTIONS/IL05003003Z2010_11.pdf
IL05013006Z�(AWA2528-1837)�Steuerrelais�easy
IL05013006Z (AWA2528-1837)
Steuerrelais easy
ftp://ftp.moeller.net/DOCUMENTATION/AWA_INSTRUCTIONS/IL05013006Z2010_11.pdf
IL05013012Z�(AWA2528-1979)�Steuerrelais�easy
IL05013012Z (AWA2528-1979)
Steuerrelais easy
ftp://ftp.moeller.net/DOCUMENTATION/AWA_INSTRUCTIONS/IL05013012Z2010_11.pdf
IL05013014Z�(AWA2528-2019)�Multi-Funktions-Display,�Steuerrelais�easy
IL05013014Z (AWA2528-2019) MultiFunktions-Display, Steuerrelais easy
ftp://ftp.moeller.net/DOCUMENTATION/AWA_INSTRUCTIONS/IL05013014Z2010_11.pdf
MN04902001Z-DE�(AWB2528-1423)�Steuerrelais�easy800
MN04902001Z-DE (AWB2528-1423)
Steuerrelais easy800 - Deutsch
ftp://ftp.moeller.net/DOCUMENTATION/AWB_MANUALS/MN04902001Z_DE.pdf
MN04902001Z-EN (AWB2528-1423)
easy800 Control Relay - English
ftp://ftp.moeller.net/DOCUMENTATION/AWB_MANUALS/MN04902001Z_EN.pdf
AWB2528-1423 Modules logiques
easy800 - français
ftp://ftp.moeller.net/DOCUMENTATION/AWB_MANUALS/h1423f.pdf
AWB2528-1423 Módulo de control
easy800 - español
ftp://ftp.moeller.net/DOCUMENTATION/AWB_MANUALS/h1423e.pdf
AWB2528-1423 Relè di comando e
controllo - italiano
ftp://ftp.moeller.net/DOCUMENTATION/AWB_MANUALS/h1423i.pdf
03.02.2014
Eaton Industries GmbH
http://www.eaton.eu
© 12/2013 by Eaton Industries GmbH
HPL-ED2013 V2.11
5/5
