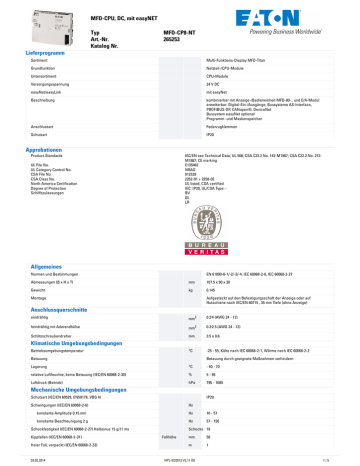

MFD-CP8-NT 265253

MFD-CP8-NT 265253
MFD-CPU,�DC,�mit�easyNET
Lieferprogramm
Typ
Art.-Nr.
Katalog�Nr.
MFD-CP8-NT
265253
Sortiment
Multi-Funktions-Display MFD-Titan
Grundfunktion
Netzteil-/CPU-Module
Untersortiment
CPU-Module
Versorgungsspannung
24 V DC
easyNet/easyLink
mit easyNet
Beschreibung
kombinierbar mit Anzeige-/Bedieneinheit MFD-80-.. und E/A-Modul
erweiterbar: Digital-Ein-/Ausgänge, Bussysteme AS-Interface,
PROFIBUS-DP, CANopen®, DeviceNet
Bussystem easyNet optional
Programm- und Maskenspeicher
Anschlussart
Federzugklemmen
Schutzart
IP20
Approbationen
Product Standards
IEC/EN see Technical Data; UL 508; CSA C22.2 No. 142-M1987; CSA C22.2 No. 213M1987; CE marking
E135462
NRAQ
012528
2252-01 + 2258-02
UL listed, CSA certified
IEC: IP20, UL/CSA Type: BV
GL
LR
UL File No.
UL Category Control No.
CSA File No.
CSA Class No.
North America Certification
Degree of Protection
Schiffszulassungen
Allgemeines
Normen und Bestimmungen
EN 61000-6-1/-2/-3/-4, IEC 60068-2-6, IEC 60068-2-27
Abmessungen (B x H x T)
mm
107.5 x 90 x 30
Gewicht
kg
0.145
Montage
Aufgesteckt auf den Befestigungsschaft der Anzeige oder auf
Hutschiene nach IEC/EN 60715 , 35 mm Tiefe (ohne Anzeige)
eindrähtig
mm
feindrähtig mit Aderendhülse
Schlitzschraubendreher
Anschlussquerschnitte
2
0.2⁄4 (AWG 24 - 12)
mm
2
0.2⁄2.5 (AWG 24 - 12)
mm
3.5 x 0.6
Betriebsumgebungstemperatur
°C
-25 - 55, Kälte nach IEC 60068-2-1, Wärme nach IEC 60068-2-2
Betauung
Betauung durch geeignete Maßnahmen verhindern
Lagerung
°C
- 40 - 70
relative Luftfeuchte, keine Betauung (IEC/EN 60068-2-30)
%
5 - 95
Luftdruck (Betrieb)
hPa
795 - 1080
Schutzart (IEC/EN 60529, EN50178, VBG 4)
IP20
Schwingungen (IEC/EN 60068-2-6)
Hz
konstante Amplitude 0.15 mm
Hz
10 - 57
konstante Beschleunigung 2 g
Hz
57 - 150
Schockfestigkeit (IEC/EN 60068-2-27) Halbsinus 15 g/11 ms
Schocks 18
Kippfallen (IEC/EN 60068-2-31)
Fallhöhe
mm
50
freier Fall, verpackt (IEC/EN 60068-2-32)
m
1
Klimatische�Umgebungsbedingungen
Mechanische�Umgebungsbedingungen
03.02.2014
HPL-ED2013 V2.11 DE
1/5
Einbaulage
senkrecht oder waagerecht
elektrostatische Entladung (IEC EN 61000-4-2, Level 3, ESD)
Elektromagnetische�Verträglichkeit�(EMV)
kV
Luftentladung
kV
8
Kontaktentladung
kV
6
elektromagnetische Felder (RFI), nach IEC EN 61000-4-3
V/m
10
Funkentstörung
EN 55011 Klasse B, EN 55022 Klasse B
Burst Impulse (IEC/EN 61000-4-4, Level 3)
Versorgungsleitung
kV
2
Signalleitungen
kV
2
Energiereiche Impulse (Surge) (IEC/EN 61000-4-5)
kV
2 (Versorgungsleitungen symmetrisch, MFD-AC-CP8..)
energiereiche Impulse (Surge) (IEC/EN 61000-4-5, Level 2)
kV
2 (Versorgungsleitungen symmetrisch, MFD-AC-CP8..)
Einströmung, nach IEC/EN 61000-4-6
V
10
Bemessung der Luft- und Kriechstrecken
EN 50178, UL 508, CSA C22.2, No. 142
Isolationsfestigkeit
EN 50178
Pufferung der Echtzeituhr
Genauigkeit der Echtzeituhr
s/
Tag
typ. ±5 s/Tag (±0.5 h⁄Jahr)
Genauigkeit der Zeitrelais (vom Wert)
%
± 0.02
Auflösung
Isolationsfestigkeit
Pufferung�der�Echtzeituhr
Pufferzeit (Stunden) bei voll aufgeladenem Superkondensator
Betriebsdauer (Jahre)
Wiederholgenauigkeit�der�Zeitrelais
Bereich „S”
ms
5
Bereich „M:S”
s
1
Bereich „H:M”
min
1
10 (Lese-⁄Schreibzyklen)
Bemessungsbetriebsspannung
Ue
V
24 DC (-15⁄+20 %)
zulässiger Bereich
V
DC
20.4 - 28.8
Restwelligkeit
%
Eingangsstrom
bei 24 V DC
mA
typ. 200
Spannungseinbrüche
ms
10
Verlustleistung
W
3.4
Teilnehmer
Anzahl
maximal 8
Datenübertragungsrate/Entfernung
1000 kBit/s, 6 m
500 kBit/s, 25 m
250 kBit/s, 40 m
125 kBit/s, 125 m
50 kBit/s, 300 m
20 kBit/s, 700 m
10 kBit/s, 1000 m
Entfernung
m
max. 5
Potentialtrennung
zur Spannungsversorgung
ja
zu den Eingängen
ja
zu den Ausgängen
ja
zur PC-Schnittstelle, Speicherkarte, easyNet, easyLink
ja
ja
Remanenzspeicher
Schreibzyklen Remanenzspeicher (mindestens)
Spannungsversorgung
Verlustleistung bei 24 V DC
Netzwerk�easyNet
Busabschluss (erster und letzter Teilnehmer)
03.02.2014
HPL-ED2013 V2.11 DE
10
5
2/5
Anschlusstechnik
RJ45, 8-polig
Technische�Daten�nach�ETIM�5.0
Industriesteuerungen SPS (EG000024) / Grafik-Panel (EC001412)
Elektro-, Automatisierungs- und Prozessleittechnik / Steuerung / Bedienen und Beobachten (HMI) / Grafik-Panel (HMI) ([email protected] [BAA722009])
Versorgungsspannung bei AC 50 Hz
V
0-0
Versorgungsspannung bei AC 60 Hz
V
0-0
Versorgungsspannung bei DC
V
20.4 - 28.8
Spannungsart der
Versorgungsspannung
DC
Anzahl der HW-Schnittstellen
Industrial Ethernet
0
Anzahl der HW-Schnittstellen
PROFINET
0
Anzahl der HW-Schnittstellen seriell
RS-232
0
Anzahl der HW-Schnittstellen seriell
RS-422
0
Anzahl der HW-Schnittstellen seriell
RS-485
0
Anzahl der HW-Schnittstellen seriell
TTY
0
Anzahl der HW-Schnittstellen USB
0
Anzahl der HW-Schnittstellen parallel
0
Anzahl der HW-Schnittstellen Wireless
0
Anzahl der HW-Schnittstellen sonstige
4
Mit SW-Schnittstellen
ja
Unterstützt Protokoll für TCP/IP
nein
Unterstützt Protokoll für PROFIBUS
nein
Unterstützt Protokoll für CAN
nein
Unterstützt Protokoll für INTERBUS
nein
Unterstützt Protokoll für ASI
nein
Unterstützt Protokoll für KNX
nein
Unterstützt Protokoll für MODBUS
nein
Unterstützt Protokoll für Data-Highway
nein
Unterstützt Protokoll für DeviceNet
nein
Unterstützt Protokoll für SUCONET
nein
Unterstützt Protokoll für LON
nein
Unterstützt Protokoll für PROFINET IO
nein
Unterstützt Protokoll für PROFINET
CBA
nein
Unterstützt Protokoll für SERCOS
nein
Unterstützt Protokoll für Foundation
Fieldbus
nein
Unterstützt Protokoll für EtherNet/IP
nein
Unterstützt Protokoll für AS-Interface
Safety at Work
nein
Unterstützt Protokoll für DeviceNet
Safety
nein
Unterstützt Protokoll für INTERBUSSafety
nein
Unterstützt Protokoll für PROFIsafe
nein
Unterstützt Protokoll für SafetyBUS p
nein
Unterstützt Protokoll für sonstige
Bussysteme
ja
Funkstandard Bluetooth
nein
Funkstandard WLAN 802.11
nein
Funkstandard GPRS
nein
Funkstandard GSM
nein
Funkstandard UMTS
nein
IO-Link Master
nein
Ausführung des Displays
-
03.02.2014
HPL-ED2013 V2.11 DE
3/5
Mit Farbdisplay
nein
Anzahl der Farben des Displays
0
Anzahl der Graustufen/Blaustufen des
Displays
0
Bildschirmdiagonale
Zoll
0
Anzahl der Bildpunkte, horizontal
0
Anzahl der Bildpunkte, vertikal
0
Nutzbarer Projektspeicher/
Anwenderspeicher
kByte
32
Mit nummerischer Tastatur
nein
Mit Alpha Tastatur
nein
Anzahl der Funktionstasten,
programmierbar
9
Mit Systemtasten
nein
Tasten mit LED
nein
Mit Touchscreen
nein
Mit Meldungsanzeige
ja
Mit Meldesystem (inkl. Puffer und
Quittierung)
nein
Prozesswertdarstellung (Ausgabe)
möglich
ja
Prozesswertvorgabe (Eingabe) möglich
ja
Mit Rezepturen
nein
Anzahl der Ebenen, Passwortschutz
1
Druckausgabe vorhanden
nein
Anzahl der Online-Sprachen
256
Zusätzliche Softwarekomponenten,
ladbar
ja
Schutzart (IP), frontseitig
IP20
Betriebstemperatur
°C
-25 - 55
Tragschienenmontage möglich
ja
Wand-/Direktmontage möglich
nein
Geeignet für Sicherheitsfunktionen
nein
Breite der Front
mm
0
Höhe der Front
mm
0
Einbautiefe
mm
30
Abmessungen
03.02.2014
HPL-ED2013 V2.11 DE
4/5
Weitere�Produktinformationen�(Verlinkungen)
IL05013014Z�(AWA2528-2019)�Multi-Funktions-Display,�Steuerrelais�easy
IL05013014Z (AWA2528-2019) MultiFunktions-Display, Steuerrelais easy
ftp://ftp.moeller.net/DOCUMENTATION/AWA_INSTRUCTIONS/IL05013014Z2010_11.pdf
IL05013018Z�(AWA2528-2175)�Netzteil,�Kommunikationsmodul
IL05013018Z (AWA2528-2175) Netzteil,
Kommunikationsmodul
ftp://ftp.moeller.net/DOCUMENTATION/AWA_INSTRUCTIONS/IL05013018Z2010_11.pdf
MN05002001Z-DE�(AWB2528-1480)�Multi-Funktions-Display�MFD-Titan
MN05002001Z-DE (AWB2528-1480)
Multi-Funktions-Display MFD-Titan Deutsch
ftp://ftp.moeller.net/DOCUMENTATION/AWB_MANUALS/MN05002001Z_DE.pdf
MN05002001Z-EN (AWB2528-1480)
MFD-Titan multi-function display English
ftp://ftp.moeller.net/DOCUMENTATION/AWB_MANUALS/MN05002001Z_EN.pdf
Labeleditor
http://downloadcenter.moeller.net/de/software.f6023a63-5acb-42c7-a51c-ccf99091cace
03.02.2014
Eaton Industries GmbH
http://www.eaton.eu
© 12/2013 by Eaton Industries GmbH
HPL-ED2013 V2.11
5/5
