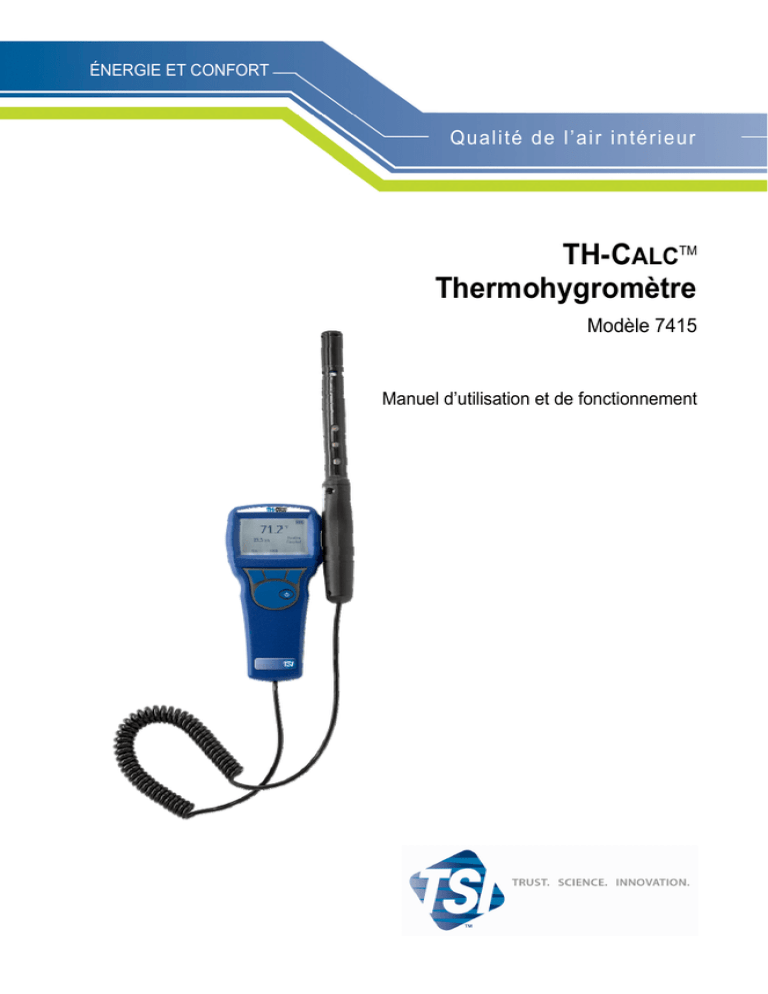

ÉNERGIE ET CONFORT
Qualité de l’air intérieur
TH-CALCTM
Thermohygromètre
Modèle 7415
Manuel d’utilisation et de fonctionnement
Copyright©
TSI Incorporated/mai 2007/Tous droits réservés.
Adresse
TSI Incorporated/500 Cardigan Road/Shoreview, MN 55126/États-Unis
N° de télécopieur
(651) 490-3824
GARANTIE ET RESPONSABILITÉS LIMITÉES (en vigueur à compter du mois de
juillet 2000)
Le vendeur garantit que les marchandises vendues dans le présent cadre, si elles sont utilisées et
entretenues comme indiqué dans le manuel d’utilisation, sont dépourvues de défauts de main
d’œuvre et de matériaux pendant une période de vingt-quatre (24) mois ou pendant la durée
indiquée dans le manuel d’utilisation, à compter de la date d’expédition au client. Cette période
de garantie inclut toute garantie légale. La présente garantie limitée est soumise aux limitations
suivantes :
a.
Les capteurs à fil chaud ou à film chaud utilisés avec des anémomètres de recherche et
certains autres composants indiqués dans les caractéristiques techniques sont garantis
pendant 90 jours à compter de la date d’expédition.
b.
Le vendeur garantit que les pièces remplacées ou réparées suite à des tâches de réparation
sont dépourvues de défauts de main d’œuvre et de matériaux, dans des conditions
d’utilisation normale, pendant 90 jours à compter de la date d’expédition.
c.
Le vendeur ne garantit en aucune manière les marchandises finies fabriquées par des tiers,
les fusibles, les batteries et autres consommables. Seule la garantie du fabricant initial
s’applique.
d.
Sauf autorisation spécifique fournie par le vendeur dans un document écrit distinct, le
vendeur ne garantit en aucune manière et ne peut être tenu responsable des marchandises
intégrées à d’autres produits ou équipements ou modifiées par une personne autre que le
vendeur.
Les éléments susmentionnées remplacent toute autre garantie et sont soumis aux
LIMITATIONS indiquées. LE VENDEUR NE GARANTIT EN AUCUN CAS, DE
MANIÈRE EXPLICITE OU IMPLICITE, L’ADÉQUATION À UN OBJECTIF
SPÉCIFIQUE OU LA COMMERCIABILITÉ.
DANS LA MESURE AUTORISÉE PAR LA LOI, LE RECOURS DE L’UTILISATEUR OU
DE L’ACHETEUR ET LA RESPONSABILITÉ DE L’ACHETEUR EN CAS DE PERTES, DE
BLESSURES OU DE DÉTÉRIORATIONS AU NIVEAU DES MARCHANDISES
(INCLUANT LES RÉCLAMATIONS BASÉES SUR UN CONTRAT, UN ACTE DE
NÉGLIGENCE, UN ACTE DOMMAGEABLE, LA RESPONSABILITÉ ABSOLUE OU
AUTRE) SE LIMITENT AU RETOUR DES MARCHANDISES ET AU REMBOURSEMENT
DU PRIX D’ACHAT OU (À LA DISCRÉTION DU VENDEUR) À LA RÉPARATION ET
AU REMPLACEMENT DES MARCHANDISES. EN AUCUN CAS, LE VENDEUR NE
POURRA ÊTRE TENU RESPONSABLE DES DOMMAGES SPÉCIAUX, CONSÉCUTIFS
OU ACCESSOIRES. LE VENDEUR NE POURRA ÊTRE TENU RESPONSABLE DES
FRAIS OU COÛTS D’INSTALLATION, DE DÉMONTAGE OU DE RÉINSTALLATION.
Aucune action, de quelque nature que ce soit, ne peut être prise à l’encontre du vendeur à l’issue
d’un délai de 12 mois après l’échéance d’une cause d’action. Le risque de pertes des
marchandises retournées à l’usine du vendeur dans le cadre de la garantie relève de la
responsabilité de l’acheteur. Si les marchandises sont retournées à l’acheteur, le risque de pertes
relève de la responsabilité du vendeur.
Nous considérons que le vendeur et l’ensemble des utilisateurs ont accepté les présentes
GARANTIE ET RESPONSABILITÉS LIMITÉES, qui incluent la garantie limitée complète et
exclusive du vendeur. Les présentes GARANTIE ET RESPONSABILITÉS LIMITÉES peuvent
uniquement être amendées, modifiées ou annulées via un document écrit signé par un
représentant du vendeur.
Politique d’assistance
Nous savons que des instruments qui ne fonctionnent pas ou qui sont défectueux constituent un
préjudice tout aussi important pour TSI que pour nos clients. Notre politique d’assistance a donc
pour objectif de traiter rapidement les problèmes. En cas d’anomalie de fonctionnement, veuillez
contacter le représentant ou le bureau de ventes le plus proche ou notre service clientèle au (800)
874-2811 (États-Unis) ou (1) 651-490-2811 (international).
TABLE DES MATIÈRES
CHAPITRE 1 DEBALLAGE ET IDENTIFICATION DES PIECES..... 1
CHAPITRE 2 INSTALLATION ........................................................... 3
Alimentation du thermohygromètre TH-CALC modèle 7415 ........... 3
Installation des piles ..................................................................3
Utilisation de la sonde ............................................................... 3
CHAPITRE 3 UTILISATION ............................................................... 5
Fonctions du clavier........................................................................ 5
CHAPITRE 4 ENTRETIEN ................................................................. 7
Recalibrage.....................................................................................7
Mallettes.......................................................................................... 7
Stockage .........................................................................................7
CHAPITRE 5 DEPANNAGE .............................................................. 9
ANNEXE A CARACTERISTIQUES TECHNIQUES ........................ 11
iii
Chapitre 1
Déballage et identification des pièces
Déballez soigneusement l’instrument et les accessoires présents dans
l’emballage d’expédition. Vérifiez les pièces à l’aide de la liste de
composants ci-dessous. Si un élément manque ou est endommagé, informez
immédiatement TSI.
1. Mallette de transport
2. Instrument
1
Chapitre 2
Installation
Alimentation du thermohygromètre TH-CALC modèle 7415
L’instrument modèle 7415 peut être alimenté de deux manières : à l’aide de
quatre piles AA ou d’un adaptateur secteur AC en option.
Installation des piles
Insérez quatre piles AA comme indiqué sur le schéma situé à l’intérieur
du compartiment des piles. Le modèle 7415 est conçu pour fonctionner
avec des piles rechargeables NiMH ou alcalines, bien qu’il ne puisse pas
recharger les piles NiMH. Si vous utilisez des piles NiMH, leur durée de
vie sera moins importante. Les piles Leclanché ne sont pas
recommandées en raison du risque de fuite de l’acide des piles.
Utilisation de la sonde
La sonde de détection dépend de la diffusion de l’air. Pour des résultats
optimaux, essayez de garder la sonde de détection entourée d’air en
mouvement. Ne soufflez pas sur la sonde, car elle pourrait prendre du
temps pour redevenir stable.
3
Chapitre 3
Utilisation
Fonctions du clavier
Touche ON/OFF
Appuyez sur cette touche pour mettre le modèle
7415 sous/hors tension. Lors de la séquence de
démarrage, l’écran affiche les informations
suivantes : numéro du modèle, numéro de série,
version du logiciel et date du dernier calibrage.
Touche %RH
Appuyez sur cette touche pour changer l’affichage
afin de lire l’humidité relative.
Touche WB
Appuyez sur cette touche pour changer l’affichage
afin de lire le bulbe humide.
Touche °C
Appuyez sur cette touche pour changer l’affichage
afin de lire la température.
Changement
d’unités
Pour changer d’unités pour la température et le
bulbe humide, appuyez sur la touche sans nom et
maintenez-la enfoncée pendant 5 secondes pour
faire apparaître un menu. Ensuite, utilisez les
touches ST et ENTER pour sélectionner °C ou
°F comme unités.
5
Chapitre 4
Entretien
Le modèle 7415 ne nécessite que très peu d’entretien pour fonctionner de
manière correcte.
Recalibrage
Afin de bénéficier de mesures d’un haut niveau de précision, nous vous
recommandons de retourner le modèle 7415 à TSI pour un recalibrage
annuel. Veuillez contacter un des bureaux TSI ou votre distributeur local
pour décider de la date d’entretien et pour recevoir un numéro d’autorisation
de retour du matériel. Pour remplir un formulaire de demande de retour du
matériel en ligne, consultez le site Web de TSI, à l’adresse
http://service.tsi.com.
États-Unis et international
TSI Incorporated
500 Cardigan Road
Shoreview, MN 55126
Tél. : (800) 874-2811
(651) 490-2811
Fax : (651) 490-3824
Mallettes
Si la mallette de l’instrument ou la housse de stockage a besoin d’être
nettoyée, essuyez-la à l’aide d’un chiffon doux et d’alcool isopropylique ou
d’un produit détergent doux. N’immergez jamais le modèle 7415. Si le
boîtier du modèle 7415 ou l’adaptateur secteur AC est cassé, il doit être
immédiatement remplacé afin d’empêcher tout accès à des tensions
dangereuses.
Stockage
Retirez les piles lors du stockage de l’appareil pendant une période de plus
d’un mois afin d’éviter toute détérioration liée à une fuite des piles.
7
Chapitre 5
Dépannage
Le tableau 5-1 répertorie les symptômes, les causes possibles et les solutions
recommandées pour les problèmes fréquemment rencontrés avec le modèle
7415. Si le symptôme auquel vous êtes exposé n’est pas répertorié ou si
aucune des solutions proposées ne vous permet de résoudre le problème,
veuillez contacter TSI.
Tableau 5-1 : dépannage du modèle 7415
Symptôme
Aucun affichage.
Relevé initial de la
température élevé
ou faible.
Relevé de
l’humidité proche
de zéro ou
invraisemblable
Message d’erreur
de l’instrument.
Causes possibles
L’appareil n’est pas sous
tension.
Piles épuisées ou
quasiment épuisées.
Bornes des piles sales.
Capteur de température
en cours d’ajustement à
la température.
Sonde exposée à une
lumière intense.
Anomalie au niveau de
l’instrument.
Mesure corrective
Mettez l’appareil sous
tension.
Remplacez les piles.
Nettoyez les bornes des
piles.
Laissez suffisamment de
temps pour que la
température se stabilise.
Abritez la sonde de la
lumière lorsque vous
réalisez des échantillons.
Entretien usine requis au
niveau de l’instrument.
AVERTISSEMENT !
Retirez immédiatement la sonde en cas de températures excessives :
une chaleur excessive peut endommager le capteur. Les seuils de
températures de fonctionnement sont détaillés dans l’annexe A,
Caractéristiques techniques A.
9
Annexe A
Caractéristiques techniques
Les caractéristiques techniques peuvent être modifiées sans préavis.
Température :
Plage :
Précision 1 :
Résolution :
Temps de réponse :
Type :
de 0 à 60°C
1± 0,6°C
0,1°C
30 secondes (90 % de la valeur finale, vitesse de
l’air à 2 m/s)
°F ou °C (pouvant être sélectionnés par
l’utilisateur)
Thermistor
Humidité relative :
Plage :
Précision 2 :
Résolution :
Temps de réponse :
Type de capteur :
de 5 à 95 %
± 3 % (comprend ± 1 % d’hystérésis.)
0,1 %
20 secondes (pour 63 % de la valeur finale)
Capacitif à couche mince
Unités d’affichage :
Plage de températures de l’instrument :
Fonctionnement (système électronique) : de 5 à 45°C
Fonctionnement (sonde) :
de -10 à 60°C
Stockage :
de -20 à 60°C
Conditions de fonctionnement de l’instrument :
Altitude de 4 000 mètres maximum
Humidité relative de 80 % maximum, sans condensation
Niveau de pollution 1, conformément à la norme IEC 664
Surtension transitoire de catégorie II
Dimensions externes de l’appareil de mesure :
8,4 cm x 17,8 cm x 4,4 cm
Poids de l’appareil de mesure :
Poids avec les piles :
0,27 kg
Exigences électriques :
Quatre piles AA (incluses)
1
2
Précision avec la housse de l’instrument à 25°C, ajoutez une marge de 0,05°C/°C pour
prendre en compte les modifications au niveau de la température de l’instrument.
Précision avec une sonde à 25°C. Ajoutez une marge de 0,1 % d’humidité relative/°C pour
prendre en compte les modifications au niveau de la température de la sonde. Inclut 1 %
d’hystérésis.
11
TSI Incorporated – 500 Cardigan Road, Shoreview, MN 55126 U.S.A
USA
Tel: +1 800 874 2811 E-mail: info@tsi.com
Website: www.tsi.com
RU
Tel: +44 149 4 459200 E-mail: tsiuk@tsi.com
Website: www.tsiinc.co.uk
France
Tel: +33 491 95 21 90 E-mail: tsifrance@tsi.com Website: www.tsiinc.fr
Allemagne Tel: +49 241 523030 E-mail: tsigmbh@tsi.com Website: www.tsiinc.de
Suède
Tel: +46 8 595 13230 E-mail: tsiab@tsi.com
Website: www.tsi.se
Inde
Tel: +91 80 41132470 E-mail: tsi-india@tsi.com
Chine
Tel: +86 10 8260 1595 E-mail: tsibeijing@tsi.com
Contactez votre Distributeur TSI local ou visitez notre site Internet www.tsi.com pour de plus
amples informations.
P/N 6001136 Rev A
Copyright © 2007 by TSI Incorporated
Printed in U.S.A.
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertising
