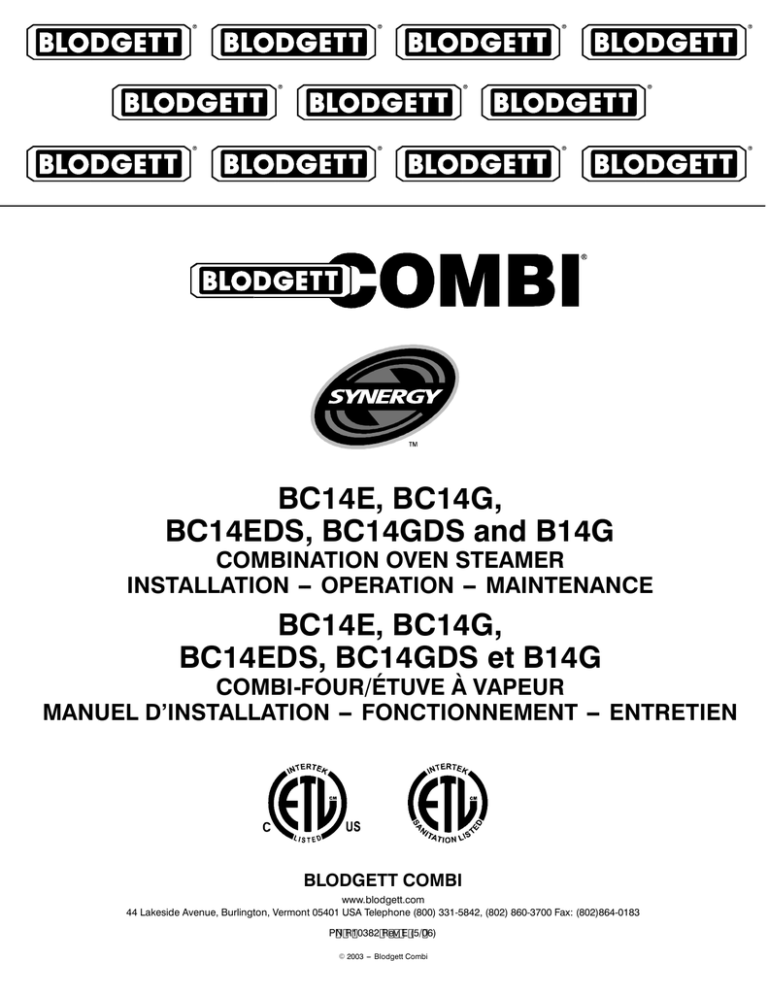

BC14E, BC14G,

BC14EDS, BC14GDS and B14G

COMBINATION OVEN STEAMER

INSTALLATION -- OPERATION -- MAINTENANCE

BC14E, BC14G,

BC14EDS, BC14GDS et B14G

COMBI-FOUR/ÉTUVE À VAPEUR

MANUEL D’INSTALLATION -- FONCTIONNEMENT -- ENTRETIEN

BLODGETT COMBI

www.blodgett.com

44 Lakeside Avenue, Burlington, Vermont 05401 USA Telephone (800) 331-5842, (802) 860-3700 Fax: (802)864-0183

P N R 10382 R e v

E (5/ 06)

E

2003 --- Blodgett Combi

A PERSONAL WORD FROM BLODGETT COMBI

QUELQUES MOTS DE BLODGETT COMBI

Congratulations on your purchase of a BLODGETT Combi appliance. We firmly believe that your choice has been a wise one, and trust you will receive many years of excellent service from your new Combi.

You will find that cooking with Combi appliances saves time, labor and extensive cleaning of both the kitchen and the unit.

With Combi appliances the quality, taste, consistency, and look of your food are improved, thus endorsing the policy to which we’ve always adhered: “For Better Cooking!”

Once you’ve had a chance to use your Combi, please tell us, your dealer and colleagues about any creative and interesting applications you have discovered; exchange ideas with other users. Be sure to advise us or your dealer immediately should any mechanical or technical problems be encountered (...we’re here to help!) and above all “Enjoy Cooking the

BLODGETT Combi Way!

For information on cooking, please refer to our separate cooking guide.

Toutes nos félicitations sur votre achat d’appareil de Blodgett Combi.

Nous croyons fermement que votre choix est un choix raisonnable et nous sommes certains que vous obtiendrez de nombreuses années d’excellent service de votre nouveau four multi-usages.

Vous allez découvrir que la cuisson dans les appareils Combi économise le temps, le travail et le degré de nettoyage de l’appareil aussi bien que de la cuisine.

Avec les appareil de Combi, la qualité, le goût, la consistence et l’apparence des aliments sont améliorés, s’accordant, de ce fait, avec notre politique ”Pour une meilleure cuisson !”

Une fois que vous aurez eu la chance d’utiliser notre Combi, informez nous, votre concessionnaire et vos collègues, de toutes les applications nouvelles et intéressantes que vous avez découvertes ; échangez vos idées avec d’autres utilisateurs. N’hésitez pas à nous prévenir, ou votre concessionnaire, de tout problème mécanique ou technique que vous pourriez rencontrer (... nous sommes ici pour vous aider) et par-dessus tout “Régalez-vous à cuisiner à la façon BLODGETT Combi!

Pour obtenir de plus amples informations sur l’art culinaire, veuillez consulter notre livre de cuisine séparé.

IMPORTANT

WARNING: IMPROPER INSTALLATION, ADJUSTMENT, ALTERATION, SERVICE OR

MAINTENANCE CAN CAUSE PROPERTY DAMAGE, INJURY OR DEATH. READ THE

INSTALLATION, OPERATING AND MAINTENANCE INSTRUCTIONS THOROUGHLY

BEFORE INSTALLING OR SERVICING THIS EQUIPMENT

AVERTISSEMENT: UNE INSTALLATION, UN AJUSTEMENT, UNE ALTÉRATION, UN

SERVICE OU UN ENTRETIEN NON CONFORME AUX NORMES PEUT CAUSER DES

DOMMAGES À LA PROPRIÉTE, DES BLESSURES OU LA MORT. LISEZ ATTENTIVE-

MENT LES DIRECTIVES D’INSTALLATION, D’OPÉRATION ET D’ENTRETIEN AVANT

DE FAIRE L’INSTALLATION OU L’ENTRETIEN DE CET ÉQUIPEMENT.

INSTRUCTIONS TO BE FOLLOWED IN THE EVENT THE USER SMELLS GAS

MUST BE POSTED IN A PROMINENT LOCATION. THIS INFORMATION MAY BE

OBTAINED BY CONTACTING YOUR LOCAL GAS SUPPLIER.

LES INSTRUCTIONS À RESPECTER AU CAS OÙ L’UTILISATEUR PERÇOIT UNE

ODEUR DE GAZ DOIVENT ÊTRE AFFICHÉES DANS UN ENDROIT BIEN VISIBLE.

VOUS POUVEZ VOUS LES PROCURER AUPRÈS DE VOTRE FOURNISSEUR DE

GAZ LOCAL.

FOR YOUR SAFETY

Do not store or use gasoline or other flammable vapors or liquids in the vicinity of this or any other appliance.

AVERTISSEMENT

Ne pas entreposer ni utiliser de l’essence ni d’autres vapeurs ou liquides inflammables dans le voisinage de cet appariel, ni de tout autre appareil.

The information contained in this manual is important for the proper installation, use, and maintenance of this oven. Adherence to these procedures and instructions will result in satisfactory baking results and long, trouble free service.

Please read this manual carefully and retain it for future reference.

Les informations données dans le présent manuel sont importantes pour installer, utiliser et entretenir correctement ce four. Le respect de ces instructions et procédures permettra d’obtenir de bons résultats de cuisson et une longue durée de service sans problèmes. Veuillez lire le présent manuel et le conserver pour pouvoir vous y reporter à l’avenir.

Errors: Descriptive, typographic or pictorial errors are subject to correction. Specifications are subject to change without notice.

Erreurs:Les erreurs de description, de typographie ou d’illustration font l’objet de corrections. Les caractéristiques sont sujettes à modifications sans préavis.

Your Service Agency’s Address:

Adresse de votre agence de service:

Model/Modèl:

Serial Number/Numéro de série:

Your appliance was installed by/

Installateur de votre four:

Your oven’s installation was checked by/

Contrôleur de l’installation de votre four:

Table of Contents/Table des Matières

Introduction

The Blodgett Combi-Oven/Steamer . . . . .

. . . . . . . . . . . . . . . . . . . . . . .

2

Description of the Combi-Oven/Steamer .

3

Oven Features 4

Installation

Agency Approvals . . . . . . . . . . . . . . . . . . . .

Owner’s Responsibilities . . . . . . . . . . . . . . .

Oven Location and Ventilation . . . . . . . . . .

Leg Attachment . . . . . . . . . . . . . . . . . . . . . .

Caster Attachment . . . . . . . . . . . . . . . . . . . .

Stacking . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Oven Leveling and Steam Connection . . .

Plumbing Connections . . . . . . . . . . . . . . . .

Electrical Connections

Gas Connections

. . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . .

Gas Hose Restraint

Adjustments

. . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . .

Final Check Lists . . . . . . . . . . . . . . . . . . . . .

11

12

13

14

5

6

9

10

15

16

18

19

20

Operation

Safety Information for Gas Units

Gas Controls

. . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . .

Standard Controls . . . . . . . . . . . . . . . . . . . .

Optional Cook & Hold

Optional Meat Probe

. . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . .

22

23

24

26

30

Maintenance

Spray Bottle Operating Procedure . . . . . .

Cleaning and Preventive Maintenance . . .

Deliming . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Communication . . . . . . . . . . . . . . . . . . . . . .

31

32

34

41

Introduction

Le four-étuveur Combi de Blodgett . . . . . .

Description du four-étuveur Combi . . . . . .

Fonctionnalités du four . . . . . . . . . . . . . . . .

44

45

46

Installation

Certifications . . . . . . . . . . . . . . . . . . . . . . . . .

Responsabilités du propriétaire . . . . . . . . .

47

48

Emplacement du four et mise de niveau et

Ventilation . . . . . . . . . . . . . . . . . . . . . . . . . . .

51

Montage des pieds

Superposition

. . . . . . . . . . . . . . . . . . .

Accessoire des roulettes . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . .

Mise de niveau du four et branchement del la vapeur . . . . . . . . . . . . . . . . . . . . . . . . .

Raccordement de la plomberie . . . . . . . . .

52

53

54

Raccordement à l’électricité

Raccordement au gaz

. . . . . . . . . . . .

. . . . . . . . . . . . . . . . .

Câble d’immobilisation du tuyau à gaz

Ajustements

. .

. . . . . . . . . . . . . . . . . . . . . . . . .

Liste de vérification finale . . . . . . . . . . . . . .

55

56

57

58

60

61

62

Fonctionnement

Renseignements sur la sécurité des appareils au gaz . . . . . . . . . . . . . . . . . . . . . .

Commandes du gaz . . . . . . . . . . . . . . . . . .

Commandes standard . . . . . . . . . . . . . . . .

Cuisson et Pause en Option . . . . . . . . . . .

Sonde thermique optionnelle . . . . . . . . . . .

64

65

66

68

73

Entretien

Procédure de fonctionnement du pulvérisateur . . . . . . . . . . . . . . . . . . . . . . . . .

Nettoyage et entretien préventif . . . . . . . .

Détartrage . . . . . . . . . . . . . . . . . . . . . . . . . . .

Communications . . . . . . . . . . . . . . . . . . . . .

74

75

77

84

Introduction

The Blodgett Combi-Oven/Steamer

The Blodgett Combi-Oven/Steamer offers a completely new method of cooking. With the Oven/

Steamer you have the choice of two cooking pro-

cesses: Steam and Hot Air, either...

D

D

D

Separately

Combined, or

In Sequence

And for easy operation you can choose from three modes:

Steam Hot Air

Combi

Steam &

Hot Air

In the Steam mode you can: steam stew blanch poach reheat thaw preserve

In the Hot Air mode you can: reconstitute simmer braise roast grill broil bake gratinate

In the Combination Steam and Hot Air mode you can: defrost reheat roast bake rethermalize forced steaming

You can also use two or three functions in sequence during one cooking process. We call this:

D

D

D combi-steaming combi-roasting combi-baking

The combination of circulating hot air and steam in the space saving, high performance Combi-

Oven/Steamer leads to improvements in the following areas:

D

D

D

D increased productivity in the kitchen a reduction in capital expenditures for multiple equipment replacement a wider range of menu choices a simplified cleaning process

The work process is simplified since products are prepared on or in steam table pans and trays.

Food can be cooked, stored, and transported with the same pans. Small amounts of product can be processed efficiently; pre-cooked and convenience foods can be reheated within minutes.

Many frozen foods can be processed without prethawing. This flexibility in preparation reduces the need for kettles and steam tables since there is no need for large amounts of food to be kept warm for long periods of time.

Today the improvement of food quality is more important than ever. Vegetables are cooked in the

Blodgett Combi-Oven/Steamer without water at the optimal temperature of just under 100_C

(212_F), maintaining valuable vitamins, minerals, nutrients and trace elements. Cooking meat in the

Combi results in less shrinkage and a firmer, juicier product. The Blodgett Combi-Oven/Steamer is being used more and more for baking. Steam and

Hot Air modes make it a general purpose baking appliance.

2

ABOUT THE OVEN/STEAMER

Blodgett Combi-Oven/Steamers are quality produced using high-grade stainless steel with first class workmanship.

The two speed fan, which is guarded against accidental finger contact, is driven by a quiet and powerful motor. The condenser draws out excess steam from the appliance. Condensation and waste water, which result during steaming and cleaning, are continuously drained.

The use of high quality insulation impedes excessive heat radiation and saves energy.

The Oven/Steamer has optional adjustable legs which adapt easily to slightly uneven surfaces and optional floor stands which are designed for use with all of the table models.

BC14E and BC14G only

The high performance fresh steam generator with its control system makes it possible to enjoy all of the advantages of a high quality steamer at the flick of a switch. Fresh steam enters the oven cavity without pressure and is circulated at high speed. This process enables quick and gentle cooking and ensures high quality food while providing convenient working methods. The steam generator is completely automatic and protected from running dry.

Introduction

Description of the Combi-Oven/Steamer

OVEN/STEAMER OPERATION

The practical oven door, with a viewing window, has a wide swing radius and handle which can be operated easily, even with wet or greasy hands.

Ease of operation is guaranteed through the simple arrangement of the controls. Graphic symbols make the appliance easy for even inexperienced kitchen staff to operate. Steam, Hot Air and Combi modes can be selected with one switch. The

Steam On Demand feature allows the operator to add steam at any time for up to 8 minutes while operating in either the hot air or Combi modes. This feature is excellent for baking as well as roasting operations. A fourth function on the mode selection switch, the Cool Down mode, allows the oven cavity to cool down rapidly with the door opened.

The steam on demand function allows the operator the ability to introduce steam into the cooking process at any time.

Cleaning is kept to a minimum. The interior is sprayed with a self-acting cleaning solution which interacts with steam to easily remove crusts and stains. The oven is designed for easy care and is welded water tight so that the internal cooking cavity may be rinsed with a hose after the steam cleaning process.

3

Introduction

Oven Features

BC14E shown

1

Optional

Semi-Automatic

Deliming

6

2

1 Control Panel

2 Power Connection

(BC14E and BC14EDS only)

3 Oven Door

4 Drip Collector

5 Door Handle

7

Figure 1

6 Deliming Port

(BC14E and BC14G only)

7 Fuses

(BC14E only)

Gas Shutoff

(BC14G only)

5

4

3

4

THE INSTALLATION INSTRUCTIONS CON-

TAINED HEREIN ARE FOR THE USE OF QUALI-

FIED INSTALLATION AND SERVICE PERSONNEL

ONLY. INSTALLATION OR SERVICE BY OTHER

THAN QUALIFIED PERSONNEL MAY RESULT IN

DAMAGE TO THE OVEN AND/OR INJURY TO

THE OPERATOR.

Qualified installation personnel are individuals, a firm, a corporation, or a company which either in person or through a representative are engaged in, and are responsible for:

D

D

The installation or replacement of gas piping.

The connection, installation, repair or servicing of equipment.

The installation of electrical wiring from the electric meter, main control box or service outlet to the electric appliance.

Qualified installation personnel must be experienced in such work, be familiar with all precautions required and have complied with all requirements of state or local authorities having jurisdiction.

Installation

Agency Approvals

U.S. and Canadian Installations

Installation must conform with local codes, or in the absence of local codes, with the National Fuel

Gas Code, NFPA54/ANSI Z223.1---Latest Edition, the Natural Gas Installation Code CAN/CGA-

B149.1 or the Propane Installation Code, CAN/

CGA-B149.2 as applicable.

Reference: National Electrical Code, ANSI/NFPA

70---Latest Edition and/or Canadian Electrical

Code CSA C22.1 as applicable.

This equipment is to be installed in compliance with the Basic Plumbing Code of the Building Offi-

cials and Code Administrators International Inc.

(BOCA) and the Food Service Sanitation Manual of

the Food and Drug Administration (FDA).

General Export Installations

Installation must conform with Local and National installation standards. Local installation codes and/ or requirements may vary. If you have any questions regarding the proper installation and/or operation of your appliance, please contact your local distributor.

If you do not have a local distributor, please call

Blodgett Combi at 0011-802-860-3700.

5

Installation

Owner’s Responsibilities

Installation responsibilities prior to service startup inspection

You are entitled to a free start-up inspection service by our factory ASAP. Before a factory representative arrives to perform a startup procedure, the owner must already have satisfied the following requirements.

1. Oven(s) are uncrated, stacked (if applies) and put in place.

NOTE: Please refer to Leg Attachment and

Stacking.

Maximum shelf loading -- 60 lbs (27.3 Kg)

Water

Water Pressure

PLUMBING SPECIFICATIONS -- BC14E/AA, BC14G/AA,

BC14EDS/AA, BC14GDS/AA and B14G/AB

30 PSI (207 kPa) minimum

50 PSI (345 kPa) maximum

Water Connection

Water Pressure Regulator Setting

3/4” Hose Hot and Cold Water

BC-14E/G --- Preset to 30 PSI (207 kPa)

Minimum Requirements

Drainage

Drain Connection

Avg Water Drain Temp.

B-14G --- Preset to 3 PSI (21 kPa)

TDS --- less than 100 parts per million

Total Hardness --- 80-120 parts per million

C h lor i d es --- le s s t h a n 3 0 p a r t s p e r m i llion pH Factor --- 7.0-8.0

Atmospheric Vented Drain

2.00” (50.8mm) Copper

Approximately 160_F (71_C)

STEAM SPECIFICATIONS -- BC14EDS/AA and BC14GDS/AA

Steam Pressure 40 PSI (276 kPa) minimum

50 PSI (345 kPa) maximum

Steam Volume 60 lbs/hour per cavity

6

Installation

Owner’s Responsibilities

Gas Type

RATINGS -- GAS APPLIANCES -- BC14G/AA

Gas Input

U.S. and Canadian Installations

Voltage Phase Amps

Natural Steam --- 55,000 BTU/Hr

Hot Air 65 000 BTU/Hr

Total --- 115,000 BTU/Hr

208-240

120

1

1

15 1/2HP 208-240VAC, 50/60 Hz

15

Motor

1/2HP 208-240VAC, 50/60 Hz

Propane Steam --- 48,000 BTU/Hr

Hot Air 65 000 BTU/Hr

Total --- 113,000 BTU/Hr

208-240

120

1

1

3/4” FNPT connector for all U.S. and Canadian installations

15 1/2HP 208-240VAC, 50/60 Hz

15 1/2HP 208-240VAC, 50/60 Hz

Gas Type

RATINGS -- GAS APPLIANCES -- BC14GDS/AA

Gas Input

U.S. and Canadian Installations

Voltage Phase Amps

Natural 65,000 BTU/Hr

208-240

120

1

1

Motor

15 1/2HP 208-240VAC, 50/60 Hz

15 1/2HP 208-240VAC, 50/60 Hz

Propane 65,000 BTU/Hr 208-240

120

1

1

3/4” FNPT connector for all U.S. and Canadian installations

15 1/2HP 208-240VAC, 50/60 Hz

15 1/2HP 208-240VAC, 50/60 Hz

Gas Type

RATINGS -- GAS APPLIANCES -- B14G/AB

Gas Input

U.S. and Canadian Installations

Voltage Phase Amps

Natural

Propane

65,000 BTU/Hr

65,000 BTU/Hr

120

120

1

1

15

15

Motor

1/2HP 208-240VAC, 50/60 Hz

1/2HP 208-240VAC, 50/60 Hz

3/4” FNPT connector for all U.S. and Canadian installations

7

Installation

Owner’s Responsibilities

208

208

240

240

480

380/220

415/240

400/230

Voltage

RATINGS -- ELECTRIC APPLIANCES -- BC14E/AA and BC14EDS/AA

Hz Phase

Max Load (amps)

Motor

L1 L2 L3

60 1 89 89 --1/2HP 208-240VAC, 50/60 Hz

60

60

60

60

3

1

3

3

52

82

47

23

52

82

47

23

52

---

47

23

1/2HP 208-240VAC, 50/60 Hz

1/2HP 208-240VAC, 50/60 Hz

1/2HP 208-240VAC, 50/60 Hz

1/2HP 208-240VAC, 50/60 Hz

50

50

50

3

3

3

25

27

26

25

27

26

25 1/2HP 208-240VAC, 50/60 Hz

27 1/2HP 208-240VAC, 50/60 Hz

26 1/2HP 208-240VAC, 50/60 Hz

8

OVEN LOCATION

The well planned and proper placement of your oven will result in long term operator convenience and satisfactory performance.

Certain minimum clearances must be maintained between the oven and any combustible or noncombustible construction. See the table below.

In addition, the following clearances are recommended for servicing.

D

D

Oven body sides --- 12” (30cm)

Oven body back --- 12” (30cm)

NOTE: On gas models, routine servicing can usually be accomplished within the limited movement provided by the gas hose restraint. If the oven needs to be moved further from the wall, the gas must first be turned off and disconnected from the oven before removing the restraint. Reconnect the restraint after the oven has been returned to its normal position.

Left Side Heat Shield

Heat sources should not be near the air vents located on the left hand side of the gas appliance.

Consult the factory for optional protective side heat shield.

BC14 and BC14DS P/N R9527

Oven

Model

BC14E

BC14EDS

BC14G

BC14GDS

B14G

MINIMUM REQUIRED

CLEARANCES

Back Right

Side

1”

(25.4mm)

Left

Side

4”

(101.6mm)

6”

(152.4mm)

1”

(25.4mm)

0”

(0mm)*

6”

(152.4mm)

0” (0mm)

6”

(152.4mm)

6”

(152.4mm)

* 0” (0mm) clearance from hose hooks

Installation

Oven Location and Ventilation

VENTILATION

The necessity for a properly designed and installed ventilation system cannot be over emphasized. The ventilation system will allow the unit to function properly while removing unwanted vapors and products of combustion from the operating area.

The appliance must be vented with a properly designed mechanically driven exhaust hood. The hood should be sized to completely cover the equipment plus an overhang of at least 6” (15 cm) on all sides not adjacent to a wall. The capacity of the hood should be sized appropriately and provisions made for adequate makeup air.

WARNING!!

Failure to properly vent the oven can be hazardous to the health of the operator; and will result in operational problems, unsatisfactory baking, and possible damage to the equipment. Damage sustained as a direct result of improper ventilation will not be covered by the Manufacturer’s warranty.

U.S. and Canadian Installations

Refer to your local ventilation codes. In the absence of local codes, refer to the National ventilation code titled, “Standard for the Installation of

Equipment for the Removal of Smoke and Grease

Laden Vapors from Commercial Cooking Equip-

ment”, NFPA-96- Latest Edition.

General Export Installations

Installation must conform with Local and National installation standards. Local installation codes and/or requirements may vary. If you have any questions regarding the proper installation and/or operation of your unit, please contact your local distributor. If you do not have a local distributor, please call Blodgett Combi at 0011-802-860-3700.

9

Installation

Leg Attachment

LEG OPTIONS

Legs are available in 4” (101mm), 6” (152mm) or

25” (635mm) lengths or low profile casters.

D

D

D

The 4” (101mm) legs may be used when mounting on a counter.

The 6” (152.4mm) legs are used on the lower section of a double stacked appliance.

The 25” (635mm) legs are used for a single appliance located on the floor.

NOTE: For safety reasons, casters must not be used with the 25” (635mm) legs.

ATTACHMENT

1. Align the threaded stud on one of the front legs to the bolt hole located in the bottom corner of the appliance. Turn the leg clockwise and tighten to the nearest full turn.

2. Align the leg plate holes with the bolt holes.

Secure with the two 1/2” bolts provided.

3. Repeat the above steps with the other front leg. If low profile casters are used, install them

with the locking casters in the front of the oven.

The rear casters do not lock. Ensure that the

locks are set on the front casters.

4. Tip the oven up on the newly installed front legs. If casters are used, check that the locks

are set on the front casters. Repeat the above steps for the rear legs.

5. Level the oven by screwing the adjustable feet in or out as necessary.

25” (635mm) Adjustable Leg

6” (152,4mm) Adjustable Leg

4” (101mm) Leg

Figure 2

Low Profile Casters

Figure 3

10

Installation

Caster Attachment

1. Place a level on the floor where the casters are to rest.

2. Place shims under the low side until it is level.

3. Mount the shims between the casters and the oven as follows: a.) Align the shims and caster holes with the bolt holes.

b.) Secure with the 1/2” bolts provided.

NOTE: Install them with the locking casters in the front of the oven. The rear casters do not lock.

Ensure that the locks are set on the front casters.

4. Tip the oven up on the newly installed casters.

Add shims as necessary

Floor

Exaggerated for clarity

Figure 4

11

Stacking

Installation

WARNING!!

Stacking should be performed by qualified installation personnel only. The appliances are heavy. Take care to use proper tools and techniques when lifting and stacking appliances.

1. Remove the drip pan from the top appliance.

2. Attach the legs or casters to the bottom appliance. See page 10.

3. Place the top appliance on the bottom appliance. Be sure all four sides are flush.

4. Bolt the two appliances together using the bolts provided.

5. GAS APPLIANCES ONLY: Attach the flue vents as shown.

NOTE: For electric appliances proceed to step 6.

6. Replace the drip pan. Push to the right until it stops. The right side should overhand the oven.

7. Connect the drain, gas (if applicable), electrical and water. Refer to pages 14---18.

NOTE: An optional gas manifold may be purchased from Blodgett Combi. Order part number

R9570.

Drain Assembly/

Steam Vent

Gas Oven

Hot Air Flue

Steam Generator Flue

(BC14 only)

Mounting

Bracket

Drip Pan

1.125” I.D. Hose from Drip Pan Drain

BC14G Shown

Figure 5

Optional

Gas Plumbing

Manifold

Rear View

12

OVEN LEVELING

This oven should be set up in place.

With any stand or oven, be certain that the surface is level, even and solid. A sloped or uneven base may cause the appliance to function improperly.

Minor unevenness can be corrected by adjusting the metal leg feet. The maximum adjustment of the leg feet is 1-3/8” (35mm).

Maximum

Adjustment

1-3/8” (35mm)

Installation

Oven Leveling and Steam Connection

STEAM CONNECTION

NOTE: BC14EDS and BC14GDS only.

Connect the appliance to a 40 to 50 psi maximum external steam source per local or state codes.

The steam must be clean, potable and fit for human consumption. Failure to connect this appliance to a suitable steam source will revoke the sanitation approval.

Steam supply line is 3/4” NPT. A particle screen and bucket trap are recommended. 60 lbs per hour is the maximum usage per oven. Steam supply pressure should not exceed 40 to 50 psi. The flow pressure is 1-1/2 to 3-1/2 psi and is set at the steam pressure regulator supplied inside the oven.

Leg

Foot

Figure 6

13

Installation

Plumbing Connections

WATER CONNECTION

NOTE: Hot water maximizes steam production but is not required. Cold water may be supplied to both inlets if hot water is not available.

Connect the appliance to quality water via a pressure hose with 3/4” (19mm) couplings. See

Figure 7 for connections. A shut off valve is to be provided adjacent to the oven.

WARNING!!

Operating the appliance without the water regulator installed will invalidate your warranty.

DRAIN CONNECTION

The steam vent assemblies are constructed of 2”

DWV copper piping reduced to 1-1/2 DWV pipe.

The steam vent should be run to an open floor drain avoiding flexible hose that could sag and allow trapped water to accumulate. The customer must supply the piping from the oven to the drain.

Connect the drip pan drain to the steam vent with

1.125 I.D. hose.

Use the drain vent assembly and a 2” (50.8mm) pipe for drain connection.

Coupling

Cold

Water

BC14E

BC14G

Filtered

Connection

Unfiltered

Connection

Cold Water

Water Connections

Rear of Appliance

Figure 7

B14G

Cold Water

Customer supplied

2” (50.8mm) drain waste vent piping

Figure 8

Specific water/drain connection for City of Los

Angeles

1. Each drain line from the appliance shall be routed without dips or sags to terminate above the flood level rim of an approved indirect waste receptor.

2. The appliance shall be installed in accordance with the manufacturer’s printed instructions and the LAPC and LAMC, 1999 editions.

3. A backflow protection device may be required by local codes. If so, install on the potable water system directly ahead of the appliance. The backflow protection device shall be any of the following: an approved pressure type vacuum breaker installed at least 12” above the highest point of use, a double check valve backflow preventer or a reduced pressure principal backflow preventer.

14

ELECTRICAL CONNECTION

All Models

NOTE: Electrical connections must be performed by a qualified installer only.

Before making any electrical connections to these appliances, check that the power supply is adequate for the voltage, amperage, and phase requirements stated on the rating name plate mounted on the appliance.

The circuit breaker that is used to provide power to this appliance must have a minimum of .076”

(3mm) contact spacing. The circuit breaker must meet all Local and National installation standards.

All appliances must be installed in accordance with Local or National Electrical codes.

A wiring schematic is located on the inside of the removeable side panel.

NOTE: Disconnect the power supply to the appliance before servicing.

WARNING!!

Improper installation may invalidate your warranty.

Installation

Electrical Connections

Electric Models

A strain relief for the power supply cord is required.

The installer must supply a cord bushing that meets all Local and National installation standards.

Gas Models

U.S. and Canadian Installations

A power cord (115V or 230V) is supplied with a plug attached. Plug the power cord into the desired receptacle.

WARNING!!

If the supply cord is damaged, it must be replaced by a special cord or assembly available from the manufacturer or its service agent.

15

Installation

Gas Connections

GAS PIPING

A properly sized gas supply system is essential for maximum oven performance. Piping should be sized to provide a supply of gas sufficient to meet the maximum demand of all appliances on the line without loss of pressure at the equipment.

Example:

NOTE: BTU values in the following example are for natural gas.

You purchase a BC14G to add to your existing cook line.

1. Add the BTU rating of your current appliances.

Pitco Fryer

6 Burner Range

Deck Oven

Total

120,000 BTU

60,000 BTU

50,000 BTU

230,000 BTU

2. Add the BTU rating of the new oven to the total.

Previous Total

BC14G

New Total

230,000 BTU

115,000 BTU

345,000 BTU

3. Measure the distance from the gas meter to the cook line. This is the pipe length. Let’s say the pipe length is 30’ (9 m) and the pipe size is 1” (2.54 cm).

4. Use the appropriate table to determine the total capacity of your current gas piping.

The total capacity for this example is 375,000

BTU. Since the total required gas pressure,

345,000 BTU is less than 375,000 BTU, the current gas piping will not have to be increased.

NOTE: The BTU capacities given in the tables are for straight pipe lengths only. Any elbows or other fittings will decrease pipe capacities. For example: a schedule 40 1-1/2” ell fitting has an equivalent capacity of 4.2”

(10.2 cm) of straight pipe. Contact your local gas supplier if you have any questions.

Maximum Capacity of Iron Pipe in Cubic Feet of Natural Gas Per Hour

(Pressure drop of 0.5 Inch W.C.)

Pipe

Length

(ft)

10

20

30

40

50

60

70

80

90

100

3/4”

Nominal Size, Inches

1” 1-1/4” 1-1/2” 2”

360 680 1400 2100 3950

250 465 950 1460 2750

200 375 770 1180 2200

170 320 660

151 285 580

138 260 530

125 240 490

118 220 460

110 205 430

103 195 400

990

900

810

1900

1680

1520

750 1400

690 1300

650 1220

620 1150

From the National Fuel Gas Code Part 10 Table 10-2

60

70

80

90

100

10

20

30

40

50

Maximum Capacity of Pipe in Thousands of

BTU/hr of Undiluted P.P. Gas at 11” W.C.

(Pressure drop of 0.5 Inch W.C.)

p

(ft) g

Inside Diameter, Inches

3/4” 1” 1-1/2”

608

418

1146

788

3525

2423

336

287

255

231

215

198

187

175

632

541

480

435

404

372

351

330

1946

1665

1476

1337

1241

1144

1079

1014

From the National Fuel Gas Code Part 10 Table 10-15

16

Installation

Gas Connections

PRESSURE REGULATION AND TESTING

The gas pressure to the appliance must be rated for each appliance while the burners are on. A sufficient gas pressure must be present at the inlet to satisfy these conditions. Refer to the table below for correct gas pressure.

Each appliance has been adjusted at the factory to operate with the type of gas specified on the rating plate attached to the right side of the appliance.

Each oven is supplied with a regulator to maintain the proper gas pressure. The regulator is essen-

tial to the proper operation of the oven and should not be removed.

DO NOT INSTALL AN ADDITIONAL REGULATOR

WHERE THE UNIT CONNECTS TO THE GAS

SUPPLY UNLESS THE INLET PRESSURE IS

GREATER THAN 14” W.C. (1/2 PSI) (37mbar).

The oven and its individual shutoff valve must be disconnected from the gas supply piping system during any pressure testing of that system at test pressures in excess of 1/2 psig (3.45kPa).

The oven must be isolated from the gas supply piping system by closing its individual manual

Gas

Type P

Inlet

GAS PRESSURE

Orifice Size at Sea Level

Hot Air Steam

U.S. and Canadian Installations

Natural 7---14” W.C.

Propane 12---14” W.C.

.0531” dia

.032” dia

.042” dia

.026” dia shutoff valve during any pressure testing of the gas piping system at test pressures equal or less than 1/2 psig (3.45kPa).

Prior to connecting the appliance, gas lines should be thoroughly purged of all metal filings, shavings, pipe dope, and other debris. After connection, the appliance must be checked for correct gas pressure.

U.S. and Canadian Installations

Installation must conform with local codes, or in the absence of local codes, with the National Fuel

Gas Code, NFPA54/ANSI Z223.1---Latest Edition, the Natural Gas Installation Code CAN/CGA-

B149.1 or the Propane Installation Code, CAN/

CGA-B149.2 as applicable.

General Export Installations

Installation must conform with Local and National installation standards. Local installation codes and/ or requirements may vary. If you have any questions regarding the proper installation and/or operation of your appliance, please contact your local distributor.

If you do not have a local distributor, please call

Blodgett Combi at 0011-802-860-3700.

Manifold Pressure

Hot Air

3.5” W.C.

10.0” W.C.

Steam

3.5” W.C.

10.0” W.C.

17

Installation

Gas Hose Restraint

If the appliance is mounted on casters, a commercial flexible connector with a minimum of 3/4” (1.9

cm) inside diameter must be used along with a quick connect device.

A restraint must be used to limit the movement of the appliance so that no strain is placed upon the flexible connector. The restraint should be fastened to the base frame of the oven as close to the flexible connector as possible. It should be short enough to prevent any strain on the connector.

With the restraint fully stretched the connector should be easy to install and quick connect.

The restraint (ie: heavy gauge cable) should be attached without damaging the building. DO NOT use the gas piping or electrical conduit for the attachment of the permanent end of the restraint!

Use anchor bolts in concrete or cement block. On wooden walls, drive hi test wood lag screws into the studs of the wall.

WARNING!!

If the restraint is disconnected for any reason it must be reconnected when the appliance is returned to its original position.

Attachment Plate

(secure with leg mount bolt) Gas Hose

Quick Connect

Gas Supply Line

U.S. and Canadian installations

The connector must comply with the Standard for

Connectors for Movable Gas Appliances, ANSI

Z21.69 or Connectors For Moveable Gas Ap-

pliances CAN/CGA-6.16 and a quick disconnect device that complies with the Standard for Quick-

Disconnect Devices for Use With Gas Fuel, ANSI

Z21.41 or Quick Disconnect For Use With Gas Fuel

CAN 1-6.9. Adequate means must be provided to limit the movement of the appliance without depending on the connection and the quick disconnect device or its associated piping.

A drip leg must be used at each appliance. Refer to NFPA54/ANSI Z223.1 - Latest Edition (National

Fuel Gas Code) for proper drip leg installation.

General export installations

Installation must conform with Local and National installation standards. Local installation codes and/ or requirements may vary. If you have any questions regarding the proper installation and/or operation of your appliance, please contact your local distributor.

If you do not have a local distributor, please call

Blodgett Combi at 0011-802-860-3700.

Restraint

Installation of Gas Hose and Restraint

(Single Section Shown)

Figure 9

IMPORTANT: Cable restraint should be fastened as close as possible to the flexible connector and short enough to prevent any strain on the flexible connector.

At maximum stretch of shortened restraint, the flexible connector should be easy to install and quick to connect.

18

Before applying power to the appliance for the first time, check for the following conditions: j

All electrical safety provisions have been adhered to and the electrical connections are correct.

j

Water is connected, turned on and all of the connections are water tight.

j

The pan holders are inserted into the oven cavity.

Installation

Adjustments

DOOR ADJUSTMENT

The door catch may be adjusted in four directions, in and out, and up and down, using the following procedure:

1. Adjust up and down by loosening the two bolts holding the catch to the face of the appliance. See Figure 10 (A).

2. Make adjustments so that the leading face of the latch is centered in the opening of the handle assembly.

3. Tighten the bolts so that there is no further movement.

4. Adjust in and out by loosening the bolt on top of the catch. See Figure 10 (B).

5. The adjustment face is stepped so that movement is limited with the bolt tightened properly.

6. The adjustment is correct when the door closes firmly and no steam leaks from the gasket.

The hinges can also be adjusted as follows:

1. Be certain the latch is adjusted properly.

2. Adjust hinges so that the door back and the appliance face are parallel. See Figure 10 (C).

3. The adjustment is correct when no steam leaks through the gasket.

B

A

Door

Oven

C

BC14E Shown

Figure 10

19

Installation

Final Check Lists

WARNING!!

Final check list must be performed by a qualified installer only.

ELECTRICAL CONTROL COMPARTMENT

j

Voltage to appliance matches rating plate

PLUMBING FINAL CHECK

j

Incoming water pressure within appliance specification.

j

Atmospheric vented drain in place.

j

Water solenoid properly bracketed and not leaking.

j

Water feed lines intact without leaks.

j

Optional Spray Hose connected properly.

Connect the optional spray hose to the fill solenoid as shown.

Cold Water Supply

Hose and Spray

Option

To

Oven Fill

Manifold

Figure 11

20

OVEN OPERATIONAL TESTS

NOTE: Checks to be made by customer or authorized service agent.

Cool Down Mode

j

Check that the fan runs with the door open.

Steam Mode

Turn on STEAM mode and set thermostat to steam. Verify the following: j

Heat demand lamp is on.

j

Heat demand lamp shuts off at approximately

212_F (100_C).

j

Check timer operation in all three positions a.) Set timer to “OFF” position, buzzer should sound.

b.) Set timer in position other than “OFF” or

“STAY ON”, timer should count down.

c.) Set timer in “STAY ON” position, oven should operate continuously without timer.

j

Run light (power light) turns on.

j

Unit produces steam, window fogs, door seal does not leak.

Combi Mode

Turn to COMBI mode, set thermostat to 350_F

(177_C) and verify: j

Heat demand lamp is on.

j

Oven is heating.

j

Heat demand lamp shuts off at 350_F (177_C) and oven maintains 350_F (177_C).

j

Fan shuts off with door open.

Installation

Final Check Lists

Hot Air Mode

Turn to HOT AIR mode and set thermostat to

400_F (204_C) and verify: j

Heat demand lamp is on.

j

Oven is heating.

j

Heat demand lamp shuts off at 400_F (204_C) and oven maintains 400_F (204_C).

j

Fan shuts off with door open.

Steam On Demand Mode

Turn the oven to Hot Air mode. Set Steam On Demand for 1 minute. Press the Steam On Demand button and verify: j

Steam demand lamp is on.

j

Steam demand lamp shuts off after approximately 1 minute.

21

Operation

Safety Information for Gas Units

THE INFORMATION CONTAINED IN THIS SEC-

TION IS PROVIDED FOR THE USE OF QUALIFIED

OPERATING PERSONNEL. QUALIFIED OPERAT-

ING PERSONNEL ARE THOSE WHO HAVE

CAREFULLY READ THE INFORMATION CON-

TAINED IN THIS MANUAL, ARE FAMILIAR WITH

THE FUNCTIONS OF THE OVEN AND/OR HAVE

HAD PREVIOUS EXPERIENCE WITH THE OP-

ERATION OF THE EQUIPMENT DESCRIBED. AD-

HERENCE TO THE PROCEDURES RECOM-

MENDED HEREIN WILL ASSURE THE

ACHIEVEMENT OF OPTIMUM PERFORMANCE

AND LONG, TROUBLE-FREE SERVICE.

Please take the time to read the following safety and operating instructions. They are the key to the successful operation of your Blodgett Combi appliance.

SAFETY TIPS

For your safety read before operating

What to do if you smell gas:

D

D

D

D

DO NOT try to light any appliance.

DO NOT touch any electrical switches.

Use an exterior phone to call your gas supplier immediately.

If you cannot reach your gas supplier, call the fire department.

What to do in the event of a power failure:

D

D

Turn all switches to off.

DO NOT attempt to operate the appliance until the power is restored.

NOTE: In the event of a shut-down of any kind, allow a five (5) minute shut off period before attempting to restart the oven.

General safety tips:

D

D

D

DO NOT use tools to turn off the gas control. If the gas cannot be turned off manually do not try to repair it. Call a qualified service technician.

If the oven needs to be moved for any reason, the gas must be turned off and disconnected from the appliance before removing the restraint cable. Reconnect the restraint after the oven has been returned to its original location.

DO NOT remove the control panel cover unless the oven is unplugged.

22

Operation

Gas Controls

CONTROLS IDENTIFICATION

1. GAS CONTROL SWITCH --- Used to turn gas on or off.

2. GAS ON POSITION --- Press the switch into the I position.

3. GAS OFF POSITION --- Press the switch into the O position.

1

2

3

See View A

BC14G Shown

Figure 12

23

3

5

8

Operation

Standard Controls

2

9

10

11

4

6

1

7

CONTROLS IDENTIFICATION

1. POWER ON LAMP --- when lit indicates power to the unit is turned on.

2. MODE SELECTOR SWITCH --- turns power to the oven on or off. Allows selection of

Steam, Hot Air, Combi or Cool Down Modes.

3. TEMPERATURE DIAL --- used to set desired cooking temperature.

4. HEAT ON LIGHT --- When lit indicates that the unit is heating. The light goes off when the unit has reached the set temperature.

5. STEAM ON DEMAND TIMER --- used to set steam time

6. STEAM ON DEMAND SWITCH --- used to initiate steam injection cycle

7. STEAM ON DEMAND LAMP --- illuminated when steam on demand is activated.

8. TIMER DIAL --- used to set desired cook time.

9. FAN SPEED SWITCH --- used to select low or high speed.

10. DELIME LAMP --- Flashes when steam generator deliming is needed. Remains steady when deliming process is active.

NOTE: BC14DS and B14G do not have a delime lamp.

11. BC14 FILL LAMP --- illuminated until the steam generator is filled with water

NOTE: BC14DS does not have a fill lamp.

B14 CLEAN OVEN LAMP --- informs user to clean oven, including behind the fan guard and fan

Figure 13

24

OPERATION

1. Turn the MODE SELECTOR Switch (2) to the desired function.

2. Set the TIMER (8) to ON.

3. For the HOT AIR and COMBI modes, set the

TEMPERATURE Dial (3) to the desired cook temperature.

NOTE: The optimum temperature for Combi

mode is 300-350_F (149-177_C).

For STEAM mode set the TEMPERATURE Dial

(3) no higher than 212_F (100_C).

NOTE: For steaming use 212_F (100_C). For

poaching turn the temperature dial to

the POACH position, 180_F (82_C).

4. Once the oven is preheated, place the food inside and close the door.

5. Set the TIMER (8) for the desired cook time.

6. The selected mode operates automatically.

The temperature, time and mode can be altered at any time during the cooking process.

The operation can be stopped by the use of the Mode Selector Switch or by opening the door.

7. At the end of the specified time period, the buzzer sounds and the appliance will shut off automatically. Turn the TIMER (8) to the ON position to stop the buzzer and restart the appliance in a continuous on mode. Or, simply turn the mode switch to the off position.

8. To cool down the oven cavity, switch the

MODE SELECTOR Switch (2) to COOL DOWN.

In the Cool Down mode neither the temperature dial or the timer will be operational.

NOTE: The unit can be cooled down rapidly for steaming, cleaning, etc. Open the dor wide and select the cool down mode. The oven will cool from

350---212_F (177---100_C) in approxi-

mately two minutes.

9. The mode selector switch is also the main power switch. In the OFF position the appliance is not operational.

Operation

Standard Controls

Steam on Demand

How to set the Steam On Demand mode:

While in the Hot Air or Combi mode, the unit can be set to steam for a timed period. At the end of the timed cycle the unit reverts back to the original setting. Steam On Demand can be used at any time during the cook cycle.

NOTE: Steam On Demand is not available in steam mode.

1. Set the desired “steam on” time with the

STEAM ON DEMAND TIMER (5).

2. Press the STEAM ON DEMAND SWITCH (6).

This feature is useful in many ways. A few are listed below. Most of the ideas came from our creative customers. Experiment with this feature on your own and let us know of any new uses.

D

D

D

D

D

D

Add a minute or two at the beginning when baking bread for a shiny crust.

Kick start large loads such as 20 or more chickens. By starting large loads with 5 to 8 minutes of steam you help the oven recover and cut the cooking time by more than 10%.

Bake bagels without boiling. By starting raw bagels with 1 to 2 minutes of steam you can achieve a beautiful crust.

Cream caramel is great at 230_F to 250_F in the

Combi mode using 2 minutes of on demand steam.

When cooking chicken wings, try setting the oven in the Combi mode at 375_F and use 3 minutes of Steam On Demand. This method will stop the tips from burning. Total cooking time is approximately 12 minutes.

Pork ribs tend to pull off the bone better when using 5---8 minutes of Steam On Demand. Try ribs in the Combi mode at 350_F.

25

2

3

5

6

8

9

11

13

16

Operation

Optional Cook & Hold

19

Figure 14

4

7

10

12

14

15

18

17

1

20

21

CONTROLS IDENTIFICATION

1. POWER ON LIGHT --- when lit indicates power to the unit is turned on.

2. MODE SELECTOR SWITCH --- controls power to the oven and selection of steam, hot air and combi modes. The convection fan runs with the switch in steam, hot air, combi or cool down.

3. TIME DISPLAY --- indicates cook time.

4. TIME ARROW KEYS --- press to enter cook time from 00:00 to 99:59.

5. TEMPERATURE DISPLAY --- gives cook temperature.

6. HEAT LIGHT --- when lit indicates hot air or steam is in operation.

7. TEMPERATURE ARROW KEYS --- press to enter cook temperature from 120---212_F

(48---100_C) for steam and 140---500_F

(60---260_C) for hot air/combi.

8. STAGE ONE LED --- when lit indicates operation or programming of stage one for the current product. Cook cycles may contain one or two different stages.

9. ACTUAL TEMP KEY --- press to display actual oven/steamer temperature

10. STAGE TWO KEY --- press to enter stage two cook time and temperature.

11. PRODUCT KEYS --- three programmable keys.

12. MANUAL PRODUCT KEY --- default product key used for manual and programmed cooking.

13. START KEY --- press to begin a timer count down.

14. STOP KEY --- press to silence audible alarms and pause or cancel cook cycles.

15. PROGRAM KEY --- press to enter programming mode and save programmed settings.

16. STEAM ON DEMAND TIMER --- used to set steam time

17. STEAM ON DEMAND SWITCH --- used to initiate steam injection cycle

18. STEAM ON DEMAND LAMP --- illuminated when steam on demand is activated.

19. FAN SPEED SWITCH --- used to select low or high speed.

26

20. DELIME LAMP --- Flashes when steam generator deliming is needed. Remains steady when deliming process is active.

NOTE: BC14DS and B14G do not have a delime lamp.

21. FILL LAMP --- illuminated until the steam generator is filled with water

NOTE: BC14DS and B14G do not have a fill lamp.

MANUAL OPERATION

1. Turn the SELECTOR SWITCH (2) to the desired mode. The LED above the manual key lights.

2. Press the TEMPERATURE ARROW KEYS (7) to set the stage one cook temperature.

3. Press the TIME ARROW KEYS (4) to set the stage one cook time.

4. Press the STAGE TWO KEY (10).

NOTE: Stage two can be used for either a hold mode or a second cook temperature. Example: Cook meats or poultry at a low temperature for maximum moisture retention, then set the second stage for browning. To use the second stage for holding, you must set an appropriate hold time for the unit to count down from.

NOTE: If stage two is not required enter a cook time of 00:00.

5. Press the TEMPERATURE ARROW KEYS (7) to set the stage two cook temperature.

6. Press the TIME ARROW KEYS (4) to set the stage two cook time.

7. Press the START KEY (13) to begin the cook cycle. The STAGE ONE LED (8) lights. The

TIME DISPLAY (3) counts down the stage one cook time.

If stage two is selected an alarm sounds at the end of stage one. The time display counts down the stage two cook time.

Operation

Optional Cook & Hold

8. When all cook stages are complete the TIME

DISPLAY (3) flashes 00:00, the TEMPERA-

TURE DISPLAY (5) flashes 0 and an audible alarm sounds. Press the STOP KEY (14) to silence the alarm. The control maintains the stage one cook temperature.

9. Turn the SELECTOR SWITCH (2) to OFF to shut down the oven/steamer.

NOTE: Time and temperature settings may be changed at any time during manual operation. Press the time arrow keys to change the cook time. Press the temperature arrow keys to change the cook temperature.

PROGRAMMED OPERATION

NOTE: See page 29 for programming instructions.

1. Turn the SELECTOR SWITCH (2) to the desired mode.

2. Press the desired PRODUCT KEY (11). The

LED above the selected key lights.

3. Press the START KEY (13) to begin the cook cycle. The STAGE ONE LED (8) lights. The

TIME DISPLAY (3) counts down the stage one cook time.

NOTE: Press the STOP KEY (14) once to pause an active stage one cycle. Press the

START KEY (13) to resume.

NOTE: Press the STOP KEY (14) twice to cancel an active stage one cycle.

4. An alarm sounds at the end of stage one The time display counts down the stage two cook time.

NOTE: Press the STOP KEY (14) once to cancel an active stage two cycle. Stage two cycles cannot be paused.

5. When all cook stages are complete, the TIME

DISPLAY (3) flashes 00:00, the TEMPERA-

TURE DISPLAY (5) flashes 0 and an audible alarm sounds. Press the STOP KEY (14) to silence the alarm. The control maintains the stage one cook temperature.

27

Operation

Optional Cook & Hold

STEAM ON DEMAND

How to set the Steam On Demand mode:

While in the Hot Air or Combi mode, the unit can be set to steam for a timed period. At the end of the timed cycle the unit reverts back to the original setting. Steam On Demand can be used at any time during the cook cycle.

NOTE: Steam On Demand is not available in steam mode.

1. Set the desired “steam on” time with the

STEAM ON DEMAND TIMER (16).

2. Press the STEAM ON DEMAND SWITCH (17).

This feature is useful in many ways. A few are listed below. Most of the ideas came from our creative customers. Experiment with this feature on your own and let us know of any new uses.

D

D

D

D

D

D

Add a minute or two at the beginning when baking bread for a shiny crust.

Kick start large loads such as 20 or more chickens. By starting large loads with 5 to 8 minutes of steam you help the oven recover and cut the cooking time by more than 10%.

Bake bagels without boiling. By starting raw bagels with 1 to 2 minutes of steam you can achieve a beautiful crust.

Cream caramel is great at 230_F to 250_F in the

Combi mode using 2 minutes of on demand steam.

When cooking chicken wings, try setting the oven in the Combi mode at 375_F and use 3 minutes of Steam On Demand. This method will stop the tips from burning. Total cooking time is approximately 12 minutes.

Pork ribs tend to pull off the bone better when using 5---8 minutes of Steam On Demand. Try ribs in the Combi mode at 350_F.

28

PROGRAMMING THE PRODUCT KEYS

NOTE: Each product key can hold two programs: one for steam and one for hot air/combi. Hot air programs can be used in combi.

1. Turn the SELECTOR SWITCH (2) to the desired mode.

2. Press the desired PRODUCT KEY (11).

3. Press and hold the PROGRAM KEY (15) for five seconds. The control beeps. The product key LED and STAGE ONE LED (8) light.

4. Press the TEMPERATURE ARROW KEYS (7) to set the stage one cook temperature.

5. Press the TIME ARROW KEYS (4) to set the stage one cook time.

6. Press the STAGE TWO KEY (10).

NOTE: Stage two can be used for either a hold mode or a second cook temperature. Example: Cook meats or poultry at a low temperature for maximum moisture retention, then set the second stage for browning. To use the second stage for holding, you must set an appropriate hold time for the unit to count down from.

NOTE: If stage two is not required enter a cook time of 00:00.

7. Press the TEMPERATURE ARROW KEYS (7) to set the stage two cook temperature.

8. Press the TIME ARROW KEYS (4) to set the stage two cook time.

9. Press and hold the PROGRAM KEY (15) to save the program settings.

Operation

Optional Cook & Hold

PROGRAMMING THE MANUAL KEY

NOTE: The manual key may be used for manual cooking and programmed for two products, one for steam and one for hot air/combi. Hot air programs can be used in combi.

1. Turn the SELECTOR SWITCH (2) to the desired mode.

2. Press the MANUAL KEY (12). The LED above the manual key lights.

3. Press the TEMPERATURE ARROW KEYS (7) to set the stage one cook temperature.

4. Press the TIME ARROW KEYS (4) to set the stage one cook time.

5. Press the STAGE TWO KEY (10).

NOTE: Stage two can be used for either a hold mode or a second cook temperature. Example: Cook meats or poultry at a low temperature for maximum moisture retention, then set the second stage for browning. To use the second stage for holding, you must set an appropriate hold time for the unit to count down from.

NOTE: If stage two is not required enter a cook time of 00:00.

6. Press the TEMPERATURE ARROW KEYS (7) to set the stage two cook temperature.

7. Press the TIME ARROW KEYS (4) to set the stage two cook time.

8. Press and hold the PROGRAM KEY (15) to save the program settings.

NOTE: Time and temperature settings may be changed at any time during operation of a programmed manual key. Press the time arrow keys to change the cook time. Press the temperature arrow keys to change the cook temperature.

29

Operation

Optional Meat Probe

CONTROLS IDENTIFICATION

1. MEAT PROBE SWITCH

Controls power to the meat probe.

2. MEAT PROBE CONTROL

Use to set the desired probe temperature. Indicates the actual temperature of the product

3. MEAT PROBE CONNECTOR

Receptacle for the plug in meat probe.

NOTE: For sanitation it is recommended that the meat probe remain plugged into the front panel receptacle at all times.

OPERATION

Measuring the product core temperatures during long roasting periods is very practical. It is especially important for products such as Roast Beef to reach a specific internal temperture.

Place the probe through to the middle of the product’s thickest section. Be sure the probe does not touch any bone and the tip is not in a fat pocket.

These conditions can cause inaccurate readings.

1. Set the MODE SELECTOR Switch to the desired function.

2. Turn the MEAT PROBE Switch (1) to ON.

3. To set the desired core temperature press the blue SET BUTTON (4) on the MEAT PROBE

CONTROL (2).

Use the up arrow key (6) to increase the setpoint temperature. Use the down arrow key

(5) to decrease the setpoint temperature.

Press the set button again to store the setpoint.

4. Set the TIMER to STAY ON. The cooking process runs automatically.

When the selected core temperature is reached, the buzzer will sound and the appliance shuts off automatically.

The temperature and mode can by changed at any time during the process.

5. Shut the appliance off by setting the mode switch to OFF.

NOTE: When setting the internal temperature, be sure to allow for carry-over cooking after the roast is removed from the oven.

1

2

3

WATLOW

Figure 15

SET

4 5 6

1

2

RDY

30

NOTE: Only use a commercial oven cleaner/degreaser with the spray bottle. DO NOT use chemicals that are not intended as oven cleaners. See chemical manufacturer’s information for intended use.

1. Unscrew the sprayer head and fill the container to the MAX mark. Screw the head assembly on firmly to ensure an airtight seal. The liquid must be clean and free from foreign matter. Do not overfill - space must be left for compressing air.

2. To build up pressure, pump approximately 20 full strokes when the container is filled with liquid. The higher the pressure, the finer the spray. If the container is only partially filled, then more pumping is required to compress the additional air space.

3. To spray, depress the trigger with your thumb.

4. Adjust spray nozzle for a wide spray pattern.

5. After a period of spraying, the pressure will drop. Restore the pressure by operating the air pump.

6. Release pressure after use by inverting the spray head and depressing the trigger or by slowly unscrewing the spray head assembly which will allow air to escape from around the filling aperture.

7. After use, rinse the spray bottle with clean water and check that the hole in the nozzle is perfectly clean and clear. Warm water (not hot) used with a household detergent is a useful cleaning agent for this purpose.

Maintenance

Spray Bottle Operating Procedure

NOTE: Further information can be found in the instruction leaflet supplied with your spray bottle.

WARNING!!

Protective clothing and eyewear should be worn while using cleaning agents.

Spray

Head

Pressure Pump

Pressure

Vessel

Pump

MAX

Spray Trigger

Clean the pump 2 or 3 times per week with warm water

Figure 16

Complete Spray Bottle --- P/N R0006

Spray Head Repair Kit --- P/N R6332

31

Maintenance

Cleaning and Preventive Maintenance

CLEANING THE INTERIOR

Daily Cleaning

Daily cleaning of the appliance is essential for sanitation, and to ensure against operational difficulties.

The stainless steel cavity may corrode with improper cleaning of the oven. Use an oven cleaning detergent in conjunction with the supplied spray bottle.

For difficult cleaning, allow the spray-on oven cleaner to work longer before rinsing.

1. Cool the appliance down to 140_F (60_C) or, if the oven has been idle, turn the steam mode on for 3 to 4 minutes in order to warm the cavity surfaces.

2. Fill the spray bottle and pump air into the container with the pressure pump.

3. Spray the interior of the oven with a cleaning solution. Be certain to spray cleaner through the fan guard to cover all surfaces.

NOTE: Never spray water into the appliance

when the temperature is above 212_F

(100_C).

4. Let the cleaner work the time recommended by the cleaning solution manufacturer. For difficult, baked on grease, etc. allow to work over night.

5. Set the timer for 15 to 20 minutes.

6. Set the mode selector switch to Steam. This will soften all burned on residue.

7. Rinse the applianceinterior withwater (ahose is supplied, but take care that only the interior cavity is sprayed with water). Wipe the interior dry after rinsing.

8. The door should be kept slightly open after cleaning. This will allow the oven to vent and increase the life of the door gasket.

On stainless interiors, deposits of baked on splatter, oil, grease or light discoloration may be removed with a good non toxic industrial stainless steel cleaner. Apply cleaners when the oven is cold and always rub with the grain of the metal.

The racks, rack supports and the blower wheel may be cleaned in the oven or by removing them from the oven and soaking them in a solution of ammonia and water.

NOTE: DO NOT use corrosive cleaners not intended for oven cleaning on your Combi oven.

Recommended cleaners: a.) ECOLAB b.) CELLO

Greasecutter Plus

EZ Clean c.) Diversey-Lever Advance Oven Cleaner

B14G Boilerless Oven Weekly Cleaning

In addition to the daily cleaning, it is necessasry to clean behind the fan guard of this oven on a weekly basis. This is necessary for proper functioning of the oven. Scale will build up on the fan and heat exchangers leading to a less efficient oven.

1. Turn off the oven. Make sure that the oven is cooled down to 140_F (60_C).

2. Remove the two screws on the left side of the fan guard.

Figure 17

3. Swing the fan guard out.

Figure 18

32

4. Thoroughly spray cleaner onto the fan, heat exchanger tubes and backside of the fan guard. Close the door to allow the cleaner to work.

Figure 19

5. After ten minutes, rinse the cleaner off. Return the fan guard to the closed position. Insert the two screws to secure the fan guard.

Remove and clean the blower wheel every 6 months.

B14G Boilerless “CLEAN OVEN” Light

The “CLEAN OVEN” light informs the user that the oven has been in use for a preprogrammed period of time and now needs to be cleaned. It is necessary to clean the interior thoroughly because of the water minerals that will accumulate. Proper cleaning will extend the life of your oven.

Once the oven interior has been cleaned the

“CLEAN OVEN” light must be reset. To reset the light:

1. Place the oven in STEAM mode.

2. Press and hold the STEAM ON DEMAND button until the light flashes quickly.

3. When the light stops flashing, let go of the button.

4. The oven has reset and will begin counting the time until the next cleaning.

Maintenance

Cleaning and Preventive Maintenance

CLEANING THE EXTERIOR

The exterior of the appliance may be cleaned and kept in good condition with a light oil. Saturate a cloth and wipe the appliance when it is cold; wipe dry with a clean cloth.

WARNING!!

DO NOT spray the outside of the appliance with water or clean with a water jet. Cleaning with a water jet can impregnate chlorides into the stainless steel, causing the onset of corrosion.

PREVENTIVE MAINTENANCE

The best preventive maintenance measures are the proper initial installation of the equipment and a program for cleaning the appliance routinely.

The Oven/Steamer requires no lubrication. Contact the factory, the factory representative or a local Blodgett Combi service company to perform maintenance and repairs should they be required.

33

Deliming

Maintenance

NOTE: The following procedures apply to models

BC14E and BC14G only.

WARNING!!

Deliming solutions are hazardous and can cause burns to the skin and eyes.

Wear protective clothing and eyewear when decalcifying your appliance.

Deliming of the steam generator is the single most important preventative maintenance task. Lime will build up inside the steam generator, reducing efficiency and causing damage to the level control system.

WARNING!!

Problems caused by insufficient deliming are not covered by the warranty.

This oven comes equipped with a Delime lamp to indicate when the steam generator needs to be delimed. The Delime lamp will flash when the steam generator has been run for the preset interval. The flashing Delime lamp does not impede the operation of the oven, as you can use the oven normally when the lap is flashing. You may choose the best time to start the deliming process.

NOTE: To further prevent buildup of scale, this oven will automatically drain the steam generator after 5 hours of being in the off mode.

WARNING!!

The oven must be placed in cool down mode for 1 minute with the door open prior to starting the deliming process.

Once the process has been started, the oven cannot be used until the process is complete. The total process time is approximately 45 minutes.

34

NOTE: The following procedures apply to models

BC14E and BC14G only.

DELIMING WITHOUT OPTIONAL ELECTRIC

DELIMING PUMP

NOTE: The Delime lamp must be flashing to start this process.

1. Be sure the delime solution reservoir is filled with non-diluted deliming agent such as

“Lime Away” by Eco-Labs or “Lime Out”, by

US Chemical.

2. Remove the cap from the appliance. Attach the pump hose end to the deliming port. See

Figure 20.

3. Pump in the deliming agent into the appliance by pulling up fully then pushing down on the pump handle. Each up then down action equals (1) One pump. Use the following table.

Maintenance

Deliming

Model

BC14E

BC14G

Ounces (pump)

16 ounces (1 pump)

16 ounces (1 pump)

4. Be sure the door is open.

5. Turn the oven into Cool Down mode. Press and release the On Demand Steam button.

The Delime lamp will flash faster, acknowledging the action.

6. Turn the oven to the OFF mode.

The remainder of the procedure is automatic. The

Delime lamp will stay illuminated while the process is active. When the process is completed, the Delime lamp will turn off indicating the appliance can now be used normally.

View A

Deliming

Port

See View A

Deliming

Pump

Deliming

Reservoir

Hose

See

View A

Figure 20

35

Deliming

Maintenance

WARNING!!

If the oven is hot, it must be placed in the cool down mode for 1 minute with the door open prior to starting the deliming process. Once the process has been started, the oven cannot be used until the process is complete. The total process time is approximately 45 minutes.

DELIMING PUMP INSTALLATION

1. Attach the pump mounting bracket to the back of the oven using four #10-24 screws and lockwashers. If there is a stack of two ovens, attach the bracket to the bottom oven.

2. Attach the pump(s) to the bracket. Align the two rectangular holes in the pump box with two tabs on the mounting bracket. Slide the pump down to engage the tabs and holes. It may be necessary to pry the tabs slightly open with a screwdriver in order for the boxes to engage them.

Fasten the bottom of each pump to the bracket with two #10---24 screws and lockwashers.

3. Place the deliming fluid reservoir in its location relative to the pump, as close as possible, and measure the length of tubing required to reach from the pump inlet to the bottom of the reservoir. Cut this much tubing from the length supplied and attach it to the pump inlet tubing with a barbed fitting and hose clamps. Repeat for the second pump if required.

Bracket

Figure 22

Pump

Figure 21

36

Maintenance

Deliming

5. Attach one end of the tubing supplied to the pump outlet with a barbed fitting and hose clamps. Route the tubing to the oven inlet in such a way as to prevent contact with hot surfaces, such as the oven flue. Cut the tubing to length and attach it to the inlet fitting with a hose clamp. Secure it to the oven using cable clamps supplied. Repeat steps 3 and 4 for the second oven if required.

Figure 23

4. Unscrew the inlet plug from the back of the oven. Install the threaded/barbed fitting in the oven inlet.

Inlet Plug

Figure 25

6. Remove the fuseholder from the power outlet on the back of the oven(s). Insert the fuses provided. Reinstall the fuseholder. Plug the power cord from each pump into the outlet on the back of each oven. Be sure to plug each pump into the same oven where it’s tubing is connected.

Fuse Holder

Figure 24

Figure 26

Power Cord

37

Deliming

Maintenance

7. Fill the solution reservoir with a non-diluted deliming agent such as Lime-Away by Eco-Labs or Lime-Out by US Chemical.

8. Prime the delivery line by turning the oven into

COOL DOWN mode and depressing and holding the On Demand Steam button. Release the button once the fluid has traveled through the line and has reached the rear of the oven.

DELIMING WITH OPTIONAL DELIMING PUMP

NOTE: The following procedures apply to models

BC14E and BC14G only.

NOTE: The Delime lamp must be flashing to start this process.

1. Be sure the container delivering the deliming agent to the appliance is full.

2. Be sure the door is open.

3. Turn the oven into Cool Down mode. Press and release the On Demand Steam button.

The Delime lamp will flash faster, acknowledging the action.

4. Turn the oven to the OFF mode.

5. The remainder of the procedure is automatic.

The Delime lamp will stay illuminated while the process is active. When the process is completed, the Delime lamp will turn off indicating the appliance can now be used normally.

Inlet Plug

Figure 27

Power Outlet

38

Maintenance

Deliming

DELIMING INTERVAL SETTING

Refer to Figure 28 to determine the correct deliming interval for your appliance. Find your location and the corresponding potentiometer setting.

These values are general and are guidelines only.

Your specific water quality may be harder or softer.

Adjust the deliming interval to your specific water quality.

NOTE: If you have the oven connected to a filter system, the water hardness may be reduced. Check with filter supplier for details.

Over 14 gpg

10 to 14 gpg

7 to 10 gpg

3 to 7 gpg

Less than 3 gpg

Extremely Hard

Very Hard

Hard

Setting A

Setting B

Setting B

Moderately Hard Setting C

Slightly Hard Setting C

Figure 28

Canadian Water Quality

Most of Canadian water contains 112 mg/L (8 gpg).

This would place Canada in the hard water catagory and setting B should be used. If your water exceeds

196 mg/L (14 gpg), setting A should be used.

39

Deliming

Maintenance

To set the deliming interval:

1.

Remove power from the appliance.

2.

Remove the two screws located on the side panel. Slide the control module forward. See

Figure 29.

3.

Turn the potentiometer to the required setting.

See Figure 30.

4.

Slide the control back in, replace the two screws.

5.

Apply power to the appliance.

A PC may be connected at power up of the appliance to verify the potentiometer setting. The “Deliming interval is x hour(s) of steam generator run time.” Status line will show 30, 60 or 90. Refer to

Figure 32 on page 41.

Figure 30

Setting C

Setting A

Setting B

Potentiometer Settings

Figure 31

Figure 29

40

Maintenance

Communication

The oven is equipped with a serial RS-232 communication port located inside the control panel.

A laptop computer can be used to view information regarding certain parameters of the appliance including deliming history. A typical screen shot is shown below.

Software (c) 2002 Blodgett

Blodgett Combi BC---2 Control

ROM Saved Data

===========================

Version ---> 3

Model ---> 0

Startup Date---> 25

Startup Month ---> 6

Startup Year ---> 2

Low Volt ---> 37

High Volt ---> 80

Steam Time(sec) ---> 16384

SD Time(sec) ---> 457

CNV Time(sec) ---> 239087

Combi Time(sec)---> 71870

Heat DMD events ---> 0378956

Current time ---> 11h : 22m : 10s

Current date ---> 26 day 6 month 2 year

Total deliming events ---> 3

Steam has been run ---> 21 hour(s) 52 min(s) 8 sec(s) since last deliming.

Next deliming in approximately 3 hour(s) of Steam Generator run time.

Deliming interval is 24 hour(s) of Steam Generator run time.

Deliming History

=====================================

Last address 5 and state 0

Event no. 1 on 25 day 5 month 2 year

Event no. 2 on 23 day 6 month 2 year

Event no. 3 on 21 day 7 month 2 year

Event no. 4 on 0 day 0 month 0 year

Event no. 5 on 0 day 0 month 0 year

Explanation of output

Version

Model

Startup Date, Month, Year – Date oven was started up.

Low Volt,High Volt

Steam Time ---

SD Time ---

CNV Time ---

Combi Time ---

Heat DMD events

Current time, Current date --Current date and time.

Total deliming events ---

Steam has been run ---> ---

Next deliming..

Deliming interval ..–

Deliming History ---

Software version.

1= Gas oven, 0 = Electric oven.

Power supply fluctuations.

Time in second’s oven has used Steam Mode.

Time in second’s oven has used in On Demand Steam mode.

Time in second’s oven has used Hot Air Mode.

Time in second’s oven has used in Combi Mode.

Total number of heat demand events.

Total number of times oven has been delimed.

How long steam generator has been run since last deliming.

Approximately next time steam generator will need a deliming.

Hours the steam generator will run between deliming events.

The last 52 events will be printed out. If an event has not occurred, a 0 will be used. Last address and state are used to record the last deliming state in case of power fail during the process. Normally, state should be 0.

Figure 32

41

Maintenance

Communication

To connect to the oven using a Laptop computer (Microsoft Windows OS)

1. Disconnect the appliance from the power source.

2. Remove (2) screws and slide the control panel forward. See Figure 33.

3. Boot up the computer.

4. Attach a standard serial cable to the laptop computer’s serial port, and to the 9 pin serial port located on the PCB in the control area.

See Figure 34.

5. Start a communcation program such as “Hyperterminal” by selecting Start--->Programs--->Accessories--->Hyperterminal--->HyperTerminal.

6. Enter a name for the connection, and select an icon, select OK.

7. Click on “Connect Using” and select the desired COM port used by the seriall cable. Select OK.

8. Set the following parameters, then click OK.

d.) Bits per second 9600 e.) Data bits 8 f.) Parity none g.) Stop bits 1 h.) Flow Control None

To view data:

To view the output data, the appliance must be disconnected from the power source for 10 seconds, then power must be re-applied. The data will then be outputted to the terminal window.Data is also outputted during the deliming process. Each state is written to the screen, with the amount of seconds left in the current state being counted down.

Figure 33

Figure 34

42

BC14E, BC14G et B14G

Combi-Four/Étuve à Vapeur

Manuel D’Installation --- Fonctionnement --- Entretien

43

Introduction

Le four-étuveur Combi de Blodgett

Le four-étuveur Combi de Blodgett propose une toute nouvelle manière de cuire les aliments. Avec le four-étuveur Combi, vous pouvez choisir entre

deux modes de cuisson : à la vapeur et à l’air

chaud, soit...

D

D

D

séparément combiné, ou en séquence

En outre, trois modes de fonctionnement faciles s’offrent à vous :

Vapeur Air Chaud Combinaison

Vapeau et

Air Chaud

En mode Steam (vapeur), vous pouvez :

étuver bouillir blanchir pocher réchauffer décongeler conserver reconstituer mijoter braiser

En mode Hot Air (air chaud), vous pouvez : rôtir griller cuire du pain et des gâteaux gratiner

En mode Combi (combinaison de vapeur et d’air chaud), vous pouvez : décongeler rôtir

étuver réchauffer cuire du pain et des gâteaux

De plus, vous pouvez utiliser deux ou trois fonctions de manière séquentielle au cours d’une même cuisson. Nous appelons cette méthode :

D

D

D

étuvage combiné rôtissage combiné cuisson de pain combinée

La circulation de l’air chaud combinée avec la vapeur du four-étuveur Combi à haute performance assurer des améliorations à plusieurs niveaux :

D

D

D

D productivité accrue dans la cuisine diminution des dépenses liées au remplacement des appareils de cuisine un choix de menus plus vaste un nettoyage simplifié

Le travail est simplifié puisque les aliments sont préparés sur des plateaux ou dans des récipients de la table à vapeur. Vous pouvez cuire, stocker et transporter les aliments dans ces mêmes récipients. Vous pouvez préparer avec efficacité de petites quantités d’aliments de même que réchauffer les plats cuisinés et les aliments prêts-àservir en quelques minutes seulement. Il devient possible aussi de préparer certains aliments surgelés sans même les décongeler. Cette souplesse au niveau de la préparation réduit l’utilisation de chaudrons et de tables à vapeur puisqu’il n’est plus nécessaire de conserver au chaud de grandes quantités d’aliments pendant de longues périodes.

De nos jours, il devient de plus en plus important d’améliorer la qualité des aliments. Avec le four-

étuveur Combi de Blodgett, la cuisson des légumes se fait sans eau et à une température optimale légèrement inférieure à 100_C (212_F), permettant ainsi de conserver les vitamines, les minéraux, les éléments nutritifs et les oligo-éléments. La viande cuite dans le Combi perd moins de sa masse et demeure plus ferme et plus juteuse. Vous utiliserez aussi le four-étuveur Combi davantage pour les produits de la boulangerie, car les modes Steam (vapeur) et Hot Air (air chaud) du four-étuveur Combi en font un appareil de cuisson tout usage.

44

À PROPOS DU FOUR-ÉTUVEUR

Les fours-étuveurs Combi de Blodgett sont des appareils haut de gamme fabriqués en acier inoxydable de première qualité en faisant appel à des procédés supérieurs.

Le ventilateur à deux vitesses est doté d’un dispositif de protection pour les doigts et alimenté par un puissant moteur silencieux. Le condenseur aspire l’excès de vapeur de l’appareil. La condensation et les eaux usées générées par la vapeur et le nettoyage sont continuellement évacuées.

L’isolant de haute qualité empêche un rayonnement thermique excessif et aide à conserver l’énergie.

En option, des pieds réglables et des supports permettent d’adapter le four-étuveur Combi aux surfaces inégales et à tous les modèles de table.

BC14E et BC14G seulement

Le générateur de vapeur fraîche haute performance comporte un système de commande qui vous permet de profiter de tous les avantages d’un étuveur de haute qualité au simple actionnement d’un bouton. La vapeur fraîche entre dans la cavité du four sans pression et y circule à haute vitesse.

Cette méthode simple et pratique favorise une cuisson rapide et en douceur qui vous procure des aliments de première qualité. Le générateur de vapeur est complètement automatique et il est doté d’un dispositif qui l’empêche de fonctionner

à sec.

Introduction

Description du four-étuveur Combi

FONCTIONNEMENT DU FOUR-ÉTUVEUR

COMBI

La porte pratique du four est dotée d’un hublot et possède un grand rayon d’ouverture. La poignée de la porte est facile à saisir, même avec des mains mouillées ou grasses.

La disposition simple des commandes facilite l’utilisation de l’appareil. Même un cuisinier inexpérimenté peut facilement utiliser l’appareil grâce à un système de pictogrammes explicites. Un sélecteur permet de passer facilement d’un mode de cuisson

à l’autre, soit Steam (vapeur), Hot Air (air chaud) ou

Combi (combinaison). La fonction de vapeur sur demande permet à l’opérateur d’injecter de la vapeur pendant 8 minutes lorsque l’appareil se trouve dans les modes d’air chaud ou de combinaison. Cette fonction est très utile pour la cuisson de pains et de gâteaux et le rôtissage. La quatrième fonction du sélecteur, le mode Cool Down (refroidissement), permet de refroidir rapidement la cavité du four lorsque la porte est ouverte.

L’appareil exige un nettoyage minime. L’intérieur est vaporisé d’une solution nettoyante à action instantanée qui réagit avec la vapeur pour éliminer les croûtes et les taches. La conception du four-

étuveur Combi assure un entretien facile. Les soudures sont étanches à l’eau, ce qui permet de rincer la cavité du four après le nettoyage à la vapeur.

45

Introduction

Fonctionnalités du four

Modèle BC14E illustré

1

Option de détartrage semi-automatique

6

2

5

7

1 Panneau de commande

2 Prise d’alimentation

(BC14E et BC14EDS seulement)

3 Porte du four

4 Bac d’égouttage

5 Poignée

Figure 1

6 Orifice de détartrage

(BC14E et BC14G seulement)

7 Fusibles

(BC14E seulement)

Fermeture du gaz

(BC14G seulement)

4

3

46

LES PRÉSENTES CONSIGNES D’INSTALLATION

SONT DESTINÉES AU PERSONNEL D’INSTAL-

LATION ET D’ENTRETIEN QUALIFIÉ SEULE-

MENT. TOUTE INSTALLATION OU TOUT ENTRE-

TIEN EFFECTUÉ PAR DES PERSONNES NON

COMPÉTENTES POURRAIENT ENDOMMAGER

LE FOUR OU CAUSER DES BLESSURES.

Le terme personnel d’installation qualifié désigne une personne, une entreprise, une société ou une organisation assumant, elle-même ou par l’entremise d’un représentant, les responsabilités suivantes :

D

D la pose ou le remplacement des tuyaux de gaz.

Le raccordement, la mise en service, la réparation ou l’entretien du matériel.

La pose du câblage électrique à partir du compteur, de la boîte de distribution principale ou de la prise jusqu’à l’appareil.

Le personnel qualifié doit détenir de l’expérience dans ces domaines, connaître toutes les mesures de sécurité pertinentes et respecter les normes de la province ou des autorités locales.

Installation

Certifications

Mises en service américaines et canadiennes

La mise en service doit respecter les normes locales ou, en l’absence de tels normes, les règlements suivants : National Fuel Gas Code,

NFPA54/ANSI Z223.1 --- dernière édition, le Code

d’installation du gaz naturel CAN/CGA-B149.1 ou le Code d’installation du propane, CAN/CGA-

B149.2, selon le cas.

Référence : National Electrical Code, ANSI/NFPA

70 --- dernière édition ou le Code canadien de

l’électricité CSA C22.1, selon le cas.

La mise en service de ce matériel doit respecter les normes suivantes : Basic Plumbing Code of the

Building Officials and Code Administrators International Inc. (BOCA) et Food Service Sanitation

Manual du Food and Drug Administration (FDA).

Mise en service dans les autres pays

L’installation doit respecter les normes nationales et locales, qui varient selon le pays. Si vous avez des questions sur les méthodes d’installation acceptables ou sur le fonctionnement de votre appareil, veuillez communiquer avec votre détaillant.

S’il n’y a aucun détaillant dans votre région, veuillez communiquer avec Blodgett Combi au

0011-802-860-3700.

47

Installation

Responsabilités du propriétaire

Responsabilités de l’installation avant l’inspection de mise en service

Vous avez droit à une inspection de mise en service gratuite effectuée dès que possible par notre représentant. Avant que cette personne se présente pour effectuer la mise en service, vous devez vous assurer de satisfaire déjà aux exigences suivantes :

1. Le four est déballé, empilé (s’il y a lieu) et mis en place.

REMARQUE: Veuillez consulter la section Mon-

(60lb)

tage des pieds et Superposition.

Charges maximales sure une tablette -- 27.3 kg

Eau

Pression d’eau

SPÉCIFICATIONS DE PLOMBERIE -- BC14E/AA, BC14G/AA,

BC14EDS/AA, BC14GDS/AA et BC14G/AB

Raccordement d’eau

Réglage du régulateur d’eau

C on d it ion s r e q u is e s m in im u m

Drainage

Raccordement du drain

Température moyenne de l’eau au drainage

30 lb/po2 (207 kPa) minimum

50 lb/po2 (345 kPa) maximum

Boyau d’eau chaude et froide 3/4 po

BC-14E/G --- Prérégler à 30 lb/po2 (207 kPa)

B-14G --- Prérégler à 3 lb/po2 (21 kPa)

Total des solides en suspension (TDS) --- doit

être moins que 100 parties par million

Dureté totale de l’eau --- 80-120 parties par million

Chlori des --- doit être moins que 30 parties par million

Le pH de l’eau --- 7.0-8.0

Drain de mise à l’air libre

Cuivre 50,8 mm (2,00 po)

Environ 71_C (160_F)

SPÉCIFICATIONS DE VAPEUR -- BC14EDS/AA et BC14GDS/AA

Pression de vapeur 40 lb/po2 (276 kPa) minimum

50 lb/po2 (345 kPa) maximum

Volume de vapeur 60 lb/heure par cavité

48

Installation

Responsabilités du propriétaire

Type de gaz

CARACTÉRISTIQUES TECHNIQUES -- APPAREILS AU GAZ -- BC14G/AA

Entrée Tension Phase Intensité Moteur

Installations canadiennes et américaines

Naturel Vapeur --- 55 000 BTU/h

Air chaud 65 000 BTU/h

Total --- 115 000 BTU/h

Propane Vapeur --- 48 000 BTU/h

Air chaud 65 000 BTU/h

Total --- 113 000 BTU/h

208-240

120

208-240

120

1

1

1

1

15

15

15

15

1/2 HP 208-240 V c.a., 50/60 Hz

1/2 HP 208-240 V c.a., 50/60 Hz

1/2 HP 208-240 V c.a., 50/60 Hz

1/2 HP 208-240 V c.a., 50/60 Hz

Connecteur de 3/4 po FNPT pour toutes les installations canadiennes et américaines

CARACTÉRISTIQUES TECHNIQUES -- APPAREILS AU GAZ -- BC14GDS/AA

Type de gaz Entrée Tension Phase Intensité Moteur

Installations canadiennes et américaines

Naturel

Propane

65 000 BTU/h 208-240

120

65 000 BTU/h 208-240

120

1

1

1

1

15

15

15

15

1/2 HP 208-240 V c.a., 50/60 Hz

1/2 HP 208-240 V c.a., 50/60 Hz

1/2 HP 208-240 V c.a., 50/60 Hz

1/2 HP 208-240 V c.a., 50/60 Hz

Connecteur de 3/4 po FNPT pour toutes les installations canadiennes et américaines

CARACTÉRISTIQUES TECHNIQUES -- APPAREILS AU GAZ -- BC14G/AB

Type de gaz Entrée Tension Phase Intensité Moteur

Installations canadiennes et américaines

Naturel

Propane

65 000 BTU/h

65 000 BTU/h

120

120

1

1

15

15

1/2 HP 208-240 V c.a., 50/60 Hz

1/2 HP 208-240 V c.a., 50/60 Hz

Connecteur de 3/4 po FNPT pour toutes les installations canadiennes et américaines

49

Installation

Responsabilités du propriétaire

CARACTÉRISTIQUES TECHNIQUES -- APPAREILS ÉLECTRIQUES -- BC14E/AA et BC14EDS/AA

Tension Fréquence Phase

Charge maximale

(ampères)

L1 L2 L3

Moteur

208

208

240

240

60

60

60

60

1

3

1

3

89

52

82

47

89

52

82

47

---

52

---

47

1/2 HP 208-240 V c.a., 50/60 Hz

1/2 HP 208-240 V c.a., 50/60 Hz

1/2 HP 208-240 V c.a., 50/60 Hz

1/2 HP 208-240 V c.a., 50/60 Hz

480

380/220

415/240

400/230

60

50

50

50

3

3

3

3

23

25

27

26

23

25

27

26

23 1/2 HP 208-240 V c.a., 50/60 Hz

25 1/2 HP 208-240 V c.a., 50/60 Hz

27 1/2 HP 208-240 V c.a., 50/60 Hz

26 1/2 HP 208-240 V c.a., 50/60 Hz

50

Installation

Emplacement du four et mise de niveau et Ventilation

EMPLACEMENT DU FOUR

Il est important de bien choisir l’emplacement de votre four afin d’en augmenter les performances et l’utilité.

Vous devez conserver un dégagement minimal entre le four et toute construction combustible ou non combustible. Consultez le tableau ci-dessous.

De plus, il est recommandé de respecter les dégagements suivants pour l’entretien.

D

D

Parois latérales du four --- 30 cm (12 po)

Paroi arrière du four --- 30 cm (12 po)

REMARQUE:Pour les modèles à gaz, il est habituellement possible d’effectuer l’entretien courant sans être gêné par le dispositif de retenue du tuyau à gaz.

S’il devient nécessaire d’éloigner davantage le four du mur, vous devez d’abord fermer l’alimentation de gaz et débrancher le tuyau du four avant de retirer le câble d’immobilisation.

Remettez le câble en place lorsque le four est remis à sa position normale.

Écran thermique -- côté gauche

Il ne doit y avoir aucune source de chaleur à proximité des orifices d’aération situés du côté gauche de l’appareil à gaz. Communiquez avec le fabricant pour obtenir un écran thermique additionnel

(offert en option) adapté au four BC14.

BC14 et BC14DS Numéro de pièce R9527

Modèle du four

BC14E

BC14EDS

BC14G

BC14GDS

B14G

DÉGAGEMENT ACCEPTABLE

Côté droit

25,4 mm

(1 po)

Côté gauche

Arrière

101,6 mm

(4 po)

152,4 mm

(6 po)

25,4 mm

(1 po)

20 mm

(0 po)*

152,4 mm

(6 po)

152,4 mm

(6 po)

0 mm

(0 po)

152,4 mm

(6 po)

* 0 po (0mm) dégagement des crocs des tuyaux

VENTILATION

On ne saurait trop insister sur la nécessité de prévoir un système d’aération bien conçu. Un tel système permettra au four de bien fonctionner, tout en évacuant les vapeurs et produits de combustion gênants de la zone d’utilisation.

L’extraction des fumées de combustion de l’appareil doit se faire au moyen d’un groupe d’aspiration à commande mécanique. Celui-ci doit être dimensionné de façon à ce qu’il recouvre entièrement l’appareil, tout en dépassant d’au moins 15 cm de tous les côtés qui ne sont pas contigüs à un mur. Le groupe doit avoir la capacité qui convient et un appoint d’air adéquat doit être prévu.

AVERTISSEMENT!!

Une mauvaise extraction des fumées de combustion du four peut mettre en danger la santé de l’opérateur. Elle aura

également pour résultats des problèmes de fonctionnement, une cuisson laissant

à désirer et de possibles dégâts subis par le matériel. Les dégâts résultant directement d’une aération inadéquate ne seront pas couverts par la garantie offerte par le fabricant.

Mises en service américaines et canadiennes

Se reporter aux codes locaux de la ventilation. En l’absence de codes locaux, se reporter au code national de la ventilation intitulé “Normes pour

l’installation d’équipements pour l’enlèvement des fumées et vapeurs grasses provenant d’équipements commerciaux pour la cuisine”, NFPA---96---

Édition la plus récente.

Mise en service dans les autres pays

L’installation doit respecter les normes nationales et locales, qui varient selon le pays. Si vous avez des questions sur les méthodes d’installation acceptables ou sur le fonctionnement de votre appareil, veuillez communiquer avec votre détaillant.

S’il n’y a aucun détaillant dans votre région, veuillez communiquer avec Blodgett Combi au

0011-802-860-3700.

51

Installation

Montage des pieds

OPTIONS

Les pieds sont offerts en différentes longueurs :

101 mm (4 po), 152 mm (6 po) ou 635 mm (25 po) ou avec des roulettes basses.

D

D

D

Les pieds de 101 mm (4 po) s’adaptent lorsque l’appareil est monté sur un comptoir.

Les pieds de 152,4 mm (6 po) sont adaptés à la section inférieure lorsque deux appareils sont empilés.

Les pieds de 635 mm (25 po) sont utilisés pour un seul appareil installé sur un plancher.

REMARQUE:Pour des raisons de sécurité, vous ne devez pas utiliser des roulettes avec les pieds de 635 mm (25 po).

MONTAGE

1. Alignez le goujon fileté situé sur l’un des pieds avant avec le trou de boulon situé au coin inférieur de l’appareil. Tournez le pied dans le sens horaire et serrez jusqu’au tour complet le plus proche.

2. Alignez les trous de la plaque de montage du pied avec les trous de boulon. Fixez solidement au moyen des deux boulons de 1/2 po fournis.

3. Répétez les étapes précédentes pour l’autre pied avant. Si vous utilisez des roulettes bas-

ses, installez les roulettes à frein à l’avant du four. Les roulettes arrière ne se bloquent pas.

Assurez-vous que les roulettes avant sont bloquées.

4. Penchez le four vers l’avant sur les pieds avant que vous venez d’installer. Si vous venez d’in-

staller des roulettes, assurez-vous que les rou-

lettes avant sont bien bloquées. Répétez les

étapes précédentes pour les pieds arrière.

5. Pour mettre le four de niveau (sauf pour les modèles dotés de roulettes), vissez ou dévissez les pieds réglables selon le cas.

Pied réglable de 635 mm (25 po)

Pied réglable de 152,4 mm (6 po)

Pied réglable de 101 mm (4 po)

Figure 2

Roulettes basses

52

Figure 3

Installation

Accessoire des roulettes

1. Placez un niveau sur le plancher où les roulettes seront installées.

2. Placez des cales sous le côté bas jusqu’à ce qu’il soit de niveau.

3. Montez les cales entre les roulettes et le four comme suit : a.) Alignez les cales et les trous des roulettes avec les trous des boulons.

b.) Attachez avec les boulons de 13 mm (1/2 pouce) fournis.

REMARQUE:Il faut les installer avec les roulettes bloquantes à l’avant du four.

Les roulettes arrière ne se verrouillent pas. Assurez-vous que

les verrous des roulettes avant sont enclenchés.

4. Basculez le four vers le haut sur les roulettes nouvellement installées.

Ajoutez des cales selon les besoins

Plancher

Echelle surdimensionnée pour raison de clarté

Figure 4

53

Installation

Superposition

ATTENTION !!

Seul un installateur qualifié peut effectuer la superposition des appareils. Les appareils sont lourds. Assurez-vous d’utiliser des outils et des méthodes appropriés pour soulever et superposer les appareils.

1. Retirez le bac d’égouttage de l’appareil du haut.

2. Posez les pieds ou les roulettes sur l’appareil du bas. Consultez la page 52.

3. Placez l’appareil du haut sur l’appareil du bas.

Assurez-vous que les quatre côtés sont bien alignés.

4. Boulonnez les deux appareils ensemble au moyen des boulons fournis.

5. APPAREILS À GAZ SEULEMENT : Fixez les

évents à gaz tel qu’illustré.

REMARQUE:Pour les appareils électriques, passez à l’étape 6.

6. Remettez le bac d’égouttage. Poussez vers la droite jusqu’à ce qu’il s’arrête. Le côté droit doit surplomber le four.

7. Raccordez le drain, le gaz (s’il y a lieu), l’alimentation électrique et l’eau. Consultez les pages 56---60.

REMARQUE:Un collecteur de gaz optionnel est offert par Blodgett Combi. Commandez la pièce numéro R9570.

Les fours du gaz

Évent à air chaud

Évent du générateur de vapeur

(BC14 seulement)

Assemblage de

Drain/Évent à vapeur

Plaque de fixation

BC14G illustré

Bac d’égouttage

Tuyau de 1,125 po de diamètre intérieur provenant du drain du bac d’égouttage

Figure 5

Collecteur de Gaz optionnel

Vue arrière

54

Réglage maximal de

35 mm

(1-3/8 po)

Installation

Mise de niveau du four et branchement del la vapeur

MISE DE NIVEAU DU FOUR

La préparation du four doit se faire à l’emplacement choisi.

Assurez-vous que la surface de l’emplacement choisi est de niveau, plane et solide. Une base inégale ou en pente pourrait empêcher le four de fonctionner correctement. Il est possible de compenser une surface qui n’est que légèrement inégale en ajustant les pieds en métal. L’ajustement maximal est de 35 mm (1-3/8 po).

BRANCHEMENT DE LA VAPEUR

REMARQUE:BC14EDS et BC14GDS seulement

Brancher l’appareil sur une source extérieure de vapeur de 276---345 kPa (40---50 PSI) maximum, en accord avec les codes locaux ou de province.

La vapeur doit être propre, potable, et bonne pour la consommation alimentaire. Négliger de brancher cet appareil sur une source de vapeur adéquate révoquera l’approbation de sanitation.

La canalisation d’alimentation de vapeur est de

3/4 po NPT. Un écran à particules et un piège à baquet sont recommandés. L’utilisation maximale est de 60 livres (27,3 kilos) par heure par four. La pression d’alimentation de vapeur ne doit pas dépasser 40 à 50 psi. La pression d’écoulement est

1,5 à 3,5 psi et elle est réglée au niveau du régulateur de pression de vapeur à l’intérieur du four.

Pied

Embase

Figure 6

55

Installation

Raccordement de la plomberie

RACCORDEMENT À L’EAU

REMARQUE:L’utilisation d’eau chaude maximise la production de vapeur, mais elle n’est pas obligatoire. Les deux entrées peuvent recevoir de l’eau froide si l’eau chaude n’est pas disponible.

Raccordez l’appareil à une source d’eau propre au moyen d’un boyau de pression muni de raccords de 19 mm 93/4 po). Consultez la Figure 7 pour le raccordement. Prévoyez l’installation d’un robinet d’arrêt à proximité du four.

ATTENTION !!

L’utilisation de l’appareil non équipé du régulateur d’eau annule votre garantie.

Eau froide

RACCORDEMENT DU DRAIN

Les évents à vapeur se composent de tuyaux de cuivre de 2 popour système d’égout se rétrécissant à

1-1/2 po.

Acheminez l’évent à vapeur jusqu‘à un fossé de drainage dans le plancher et évitez d’utiliser des boyaux qui pourraient s’affaisser et entraîner des accumulations d’eau. Le client est responsable de fournir la tuyauterie raccordant le four et le drain.

Raccordez le drain du bac d’égouttage à l’évent à vapeur au moyen d’un tuyau de 1,125 po de diamètre intérieur.

Pour raccorder le drain, utilisez l’ensemble d’évent de drain et un tuyau de 50,8 mm (2 po).

Raccord

BC14E

Connexion filtrée

Connexion non filtrée

BC14G

Eau froide

Raccordement à l’eau

Vue arrière de l’appareil

Figure 7

B14G

Eau froide

Tuyau de système d’égout de

50,8 mm (2 po) fourni par le client

Figure 8

Raccordement à l’eau et à l’égout particulier à la ville de Los Angeles

1. Chaque conduite de vidange raccordée à l’appareil doit être acheminée sans déclivité ou fléchissement pour se terminer au-dessus du niveau de trop-plein d’un récipient d’eaux usées indirectes homologué.

2. L’appareil doit être installé conformément aux instructions imprimées du fabricant et aux éditions de 1999 du LAPC et du LAMC.

3. Un dispositif de protection contre le retour d’eau peut être exigé par les codes locaux.

Dans ce cas, installez-le sur le système d’eau potable, directement en amont de l’appareil.

Ce dispositif doit être l’un des suivants : un reniflard de type anti-vide homologué installé à au moins 12 po au-dessus du point le plus élevé, un disconnecteur à deux clapets de non-retour ou un disconnecteur hydraulique principal à pression réduite.

56

Tous les modèles

REMARQUE:Seul un technicien qualifié peut effectuer le raccordement à l’électricité.

Avant de procéder au raccordement à l’électricité des appareils, assurez-vous que la source d’alimentation est conforme aux spécifications de tension, d’intensité et de phase indiquées sur la plaque signalétique de l’appareil.

Le disjoncteur raccordé à cet appareil doit être doté de contacts espacés d’au moins 0,076 po (2 mm). Le disjoncteur doit respecter toutes les normes d’installation nationales et locales.

L’installation de tous les appareils doit se conformer aux codes d’électricité nationaux et locaux.

Le schéma de câblage se trouve à l’intérieur du panneau latéral amovible.

REMARQUE:Débranchez la source d’alimentation

électrique de l’appareil avant de procéder à l’entretien.

ATTENTION !!

Une installation non conforme annule votre garantie.

Installation

Raccordement à l’électricité

Modèles électriques

Le cordon d’alimentation nécessite un protecteur de cordon. Le responsable de l’installation doit fournir un manchon pour le cordon qui respecte les normes d’installation nationales et locales.

Modèles à gaz

Installations canadiennes et américaines

Un 115V ou 230V cordon d’alimentation muni d’une fiche est fourni avec l’appareil. Branchez la fiche dans une prise de courant appropriée.

ATTENTION !!

Si le cordon d’alimentation est endommagé, remplacez-le par un cordon spécial ou un dispositif fourni par le fabricant ou par un réparateur reconnu.

57

Installation

Raccordement au gaz

CONDUITE DE GAZ

Il est essentiel d’avoir un circuit d’alimentation en gaz approprié afin que le four puisse donner un rendement maximal. Les dimensions de la tuyauterie doivent permettre d’assurer une alimentation en gaz suffisant pour satisfaire à la demande maximale de tous les appareils en service, et ce sans perte de pression.

Exemple :

REMARQUE: Les valeurs indiquées en BTU à titre d’exemple s’appliquent au gaz naturel.

Supposons que vous achetiez un appareil BC14G pour accroître votre capacité de cuisson.

1. Additionnez les puissances nominales en

BTU des appareils déjà en place.

Friteuse Pitco

Cuisinière à 6 éléments

Four à pont

Total

120 000 BTU

60 000 BTU

50 000 BTU

230 000 BTU

2. À ce total, ajoutez la puissance nominale en

BTU du nouveau four.

Total précédent

BC14G

Nouveau total

230 000 BTU

115 000 BTU

345 000 BTU

3. Mesurez la distance du compteur de gaz jusqu’aux appareils de cuisson pour obtenir la longueur du tuyau. Supposons que la longueur de tuyau soit de 30 pi (9 m) et que le tuyau possède un diamètre de 1 po (2,54 cm).

4. Utilisez la table de calcul appropriée pour déterminer la capacité totale de votre conduite de gaz actuelle.

Dans cet exemple, la capacité totale est de 375

000 BTU. Puisque la pression totale de gaz nécessaire est de 345 000 BTU, donc inférieure à

375 000 BTU, il n’est pas nécessaire pour l’instant d’augmenter la tuyauterie actuellement en place.

REMARQUE:Les capacités en BTU indiquées dans ces tableaux sont valables pour les tuyaux droits seulement. L’ajout de coudes et de raccords courbés diminue la capacité de la tuyauterie.

Par exemple, un raccord en L de nomenclature 40 de 1-1/2 po possède une capacité équivalente à un tuyau droit de 4,2 po (10,2 cm). Renseignez-vous auprès de votre fournisseur en gaz local si vous avez des questions à ce sujet.

Capacité maximale en gaz naturel d’une tuyauterie en fer en pieds cubes à l’heure

(Chute de pression de 0,5 po de colonne d’eau)

Longueur du tuyau

(pi)

10

20

30

40

50

60

70

80

90

100

3/4 po

Dimensions nominales (po)

1 po 1 1/4 po

1 1/2 po

2 po

360 680 1 400 2 100 3 950

250 465 950 1 460 2 750

200 375 770 1 180 2 200

170 320 660 990 1 900

151 285 580 900 1 680

138 260 530

125 240 490

118 220 460

110 205 430

103 195 400

810

750

690

650

620

1 520

1 400

1 300

1 220

1 150

Extrait du National Fuel Gas Code, partie 10, tableau 10-2

Capacité maximale de la conduite en milliers de

BTU/h de gaz PP non dilué à 11 po de colonne d’eau

(Chute de pression de 0,5 po de colonne d’eau)

Diamètre interne (po) Longueur du tuyau

(pi)

10

20

30

40

50

60

70

80

90

100

3/4 po

608

418

336

287

255

231

215

198

187

175

1 po

1 146

788

632

541

480

435

404

372

351

330

1 1/2 po

3 525

2 423

1 946

1 665

1 476

1 337

1 241

1 144

1 079

1 014

Extrait du National Fuel Gas Code, partie 10, tableau 10-15

58

Installation

Raccordement au gaz

RÉGULATION DE LA PRESSION ET ESSAIS

Évaluez la pression d’alimentation du gaz pour chaque appareil lorsque les brûleurs sont allumés. Il doit y avoir une pression suffisante à l’entrée pour répondre aux normes. Consultez le tableau ci-dessous pour connaître la pression de gaz qui convient.

Chaque appareil est réglé en usine de manière à fonctionner avec le type de gaz indiqué sur la plaque signalétique située du côté droit de l’appareil.

Chaque four est muni d’un détendeur qui maintient le gaz à la bonne pression. Ce détendeur est

essentiel au bon fonctionnement du four et ne doit jamais être débranché.

N’INSTALLEZ PAS UN DEUXIÈME DÉTENDEUR

AU POINT DE CONNEXION DU GAZ À MOINS

QUE LA PRESSION D’ALIMENTATION SOIT SU-

PÉRIEURE À 14 PO DE LA COLONNE D’EAU (1/2

LB/PO2) (37 mbars).

Pendant les essais de pression, débranchez le four ainsi que son robinet d’arrêt de la tuyauterie d’alimentation en gaz si la pression d’essai est supérieure à 1/2 lb/po

2

(3,45 kPa).

Isolez le four de la tuyauterie d’alimentation en gaz en fermant son robinet d’arrêt pendant les essais de

Type de gaz Pression d’alimentation

PRESSION DE GAZ

Dimensions de l’orifice au niveau de la mer

Air chaud Vapeur

Installations américaines et canadiennes

Naturel 7---14 po de colonne d’eau

0,0531 po de diamètre

Propane 12---14 po de colonne d’eau

0,032 po de diamètre

0,042 po de diamètre

0,026 po de diamètre pression de la tuyauterie de gaz si la pression d’essai est égale ou inférieure à 1/2 lb/po

2

(3,45 kPa).

Avant de raccorder les tuyaux d’alimentation en gaz de l’appareil, videz complètement les tuyaux de toutes particules métalliques et de tout déchet. Après le branchement, inspectez l’appareil afin de vous assurer que la pression de gaz est appropriée.

Installations américaines et canadiennes

L’installation doit respecter les normes locales ou, en l’absence de telles normes, les règlements suivants : National Fuel Gas Code, NFPA54/ANSI

Z223.1 --- dernière édition, le Code d’installation du

gaz naturel CAN/CGA-B149.1 ou le Code d’installa-

tion du propane, CAN/CGA-B149.2, selon le cas.

Installation dans les autres pays

L’installation doit respecter les normes nationales et locales. Les normes d’installation locales ou les règlements peuvent varier. Si vous avez des questions concernant les méthodes d’installation acceptables ou sur le fonctionnement de votre appareil, veuillez communiquer avec votre détaillant local. S’il n’y a aucun détaillant local dans votre région, veuillez communiquer avec Blodgett Combi au 0011-802-860-3700.

Pression d’admission

Air chaud

3,5 po de colonne d’eau

10,0 po de colonne d’eau

Vapeur

3,5 po de colonne d’eau

10,0 po de colonne d’eau

59

Installation

Câble d’immobilisation du tuyau à gaz

Si l’appareil est monté sur des roulettes, utilisez un connecteur flexible ordinaire dont le diamètre interne est d’au moins 1,9 cm (3/4 po) ainsi qu’un raccord rapide.

Un câble d’immobilisation doit être utilisé pour limiter le mouvement de l’appareil de manière à ce que le connecteur flexible ne subisse aucune tension. Attachez le câble au bâti du four le plus près possible du connecteur flexible. Le câble doit être assez court pour empêcher toute tension sur le connecteur. Lorsque le câble est pleinement étiré, il devrait être facile d’installer le connecteur et de le brancher à l’aide du raccord rapide.

Le câble (de fort calibre) doit être installé sans endommager l’immeuble. N’UTILISEZ PAS la conduite de gaz ou les câbles électriques pour ancrer l’extrémité permanente du câble d’immobilisation! Utilisez des boulons d’ancrage vissés dans le béton ou dans un bloc de béton. Pour les murs de bois, utilisez des vis d’ancrage robustes dans les montants des murs.

ATTENTION !!

Si le câble est enlevé pour quelque raison que ce soit, installez-le de nouveau une fois l’appareil remis en place.

Installations américaines et canadiennes

Le connecteur doit respecter la norme Standard

for Connectors for Movable Gas Appliances, ANSI

Z21.69 ou Connectors For Moveable Gas Applian-

ces CAN/CGA-6.16 et le raccord rapide doit respecter la Standard for Quick-Disconnect Devices

for Use With Gas Fuel, ANSI Z21.41 ou Quick Dis-

connect For Use With Gas Fuel CAN 1-6.9. Prévoyez des mesures adéquates pour limiter le mouvement de l’appareil sans compter exclusivement sur le connecteur et le raccord rapide ou sur la conduite connexe.

Chaque appareil doit être muni d’un collecteur de condensats. Consultez NFPA54/ANSI Z223.1 -

dernière édition (National Fuel Gas Code) pour connaître les méthodes d’installation d’un collecteur de condensats.

Installation dans un autre pays

L’installation doit respecter les normes nationales et locales. Les normes d’installation locales ou les règlements peuvent varier. Si vous avez des questions concernant les méthodes d’installation acceptables ou le fonctionnement de votre appareil, veuillez communiquer avec votre détaillant local.

S’il n’y a aucun détaillant dans votre région, veuillez communiquer avec Blodgett Combi au

0011-802-860-3700.

Plaque de fixation (fixez au boulon de montage dupied)

Tuyau à gaz

Raccord rapide

Conduite d’alimentation en gaz

Câble d’immobilisation

IMPORTANT : Attachez le câble d’immobilisation le plus près possible du connecteur flexible et assurez-vous qu’il est assez court pour

éliminer toute tension sur le connecteur.

Lorsque le câble est étiré au maximum, il devrait être facile d’installer et de raccorder rapidement le connecteur flexible.

Installation du tuyau à gaz et du câble d’immobilisation

(Single Section Shown)

Figure 9

60

Avant de mettre l’appareil sous tension pour la première fois, effectuez les vérifications suivantes: j

Toutes les normes de sécurité ont été respectées et les connexions électriques sont appropriées.

j

Le raccordement à l’eau est en place et en service et tous les raccords d’eau sont étanches.

j

Les supports de plat sont insérés dans la cavité du four.

Installation

Ajustements

AJUSTEMENT DE LA PORTE

Le loquet de la porte s’ajuste dans directions, soit vers l’avant et l’arrière et aussi vers le haut et vers le bas. Procédez comme suit :

1. Pour ajuster vers le haut et vers le bas, desserrez les deux boulons qui fixent le loquet au devant de l’appareil. Reportez-vous à la Figure 10

(A).

2. Effectuez les ajustements nécessaires pour centrer le devant du loquet sur l’ouverture de la poignée.

3. Serrez les boulons solidement.

4. Pour ajuster vers l’avant et l’arrière, desserrez le boulon sur le dessus du loquet. Reportezvous à la Figure 10 (B).

5. L’ajustement se fait par étapes afin de limiter le mouvement lorsque le boulon est bien serré.

6. L’ajustement est correct lorsque la porte se ferme bien et que le joint ne laisse échapper aucune vapeur.

Vous pouvez aussi ajuster les charnières comme suit:

1. Assurez-vous que le loquet est bien ajusté.

2. Ajustez les charnières de manière à ce que la partie arrière de la porte et le devant de l’appareil soient parallèles. Consultez la Figure 10 (C).

3. L’ajustement est correct lorsque le joint ne laisse échapper aucune vapeur.

B

A

Porte

Four

C

Modèle BC14E illustré

Figure 10

61

Installation

Liste de vérification finale

ATTENTION !!

Seul un installateur qualifié peut effectuer les étapes suivantes de la liste de vérification.

COMPARTIMENT DES COMMANDES

ÉLECTRIQUES

j

La tension de l’alimentation électrique de l’appareil est conforme aux spécifications énoncées sur la plaque.

VÉRIFICATION FINALE DE LA TUYAUTERIE

j

La pression d’entrée de l’eau est conforme aux spécifications de l’appareil.

j

Le drain de mise à l’air libre est en place.

j

L’électrovalve est bien fixée en place et ne fuit pas.

j

Les conduites d’alimentation en eau sont en place et ne fuient pas.

j

Le boyau pulvérisateur (offert en option) est raccordé correctement. Raccordez le boyau pulvérisateur (optionnel) à l’électrovalve de remplissage selon la méthode illustrée.

Vers le collecteur d’alimentation du four

Alimentation en eau froide

Boyau et pulvérisateur

(optionnels)

Figure 11

62

ESSAIS DE FONCTIONNEMENT DU FOUR

REMARQUE: Le client ou le réparateur agréé doivent effectuer les vérifications suivantes.

Mode de refroidissement

j

Assurez-vous que le ventilateur fonctionne lorsque la porte est ouverte.

Mode Steam (vapeur)

Réglez l’appareil sur le mode STEAM et vérifiez les points suivants: j

Le voyant Heat demand [demande de chaleur] est en marche.

j

Le voyant de demande de chaleur s’éteint à

100°C (212°F) environ.

j

Vérifiez le fonctionnement de la minuterie dans les trois positions.

a.) Réglez la minuterie sur la position “OFF”; la sonnerie devrait retentir.

b.) Réglez la minuterie sur une position autre que “OFF” ou “STAY ON” (toujours allumé), la minuterie devrait effectuer un compte à rebours.

c.) Réglez la minuterie sur la position “STAY

ON” (toujours allumé), le four devrait fonctionner en continu sans minuterie.

j

Le voyant Run (fonctionnement) s’allume.

j

L’appareil produit de la vapeur, le hublot est embué, le joint de la porte ne laisse échapper aucune fuite.

Mode Combi (combinaison)

Réglez l’appareil sur le mode COMBI (combinaison), réglez le thermostat sur 177_C (350_F) et vérifiez les points suivants: j

Le voyant de demande de chaleur est en marche.

j

Le four se réchauffe.

j

Le voyant de demande de chaleur s’éteint à

177°C (350°F) et le four reste à la température de 177°C (350°F).

j

Le ventilateur s’arrête lorsque la porte est ouverte.

Installation

Liste de vérification finale

Mode Hot Air (air chaud)

Réglez l’appareil sur le mode Hot Air (air chaud) et réglez le thermostat sur 204_C (400_F), et vérifiez les points suivants: j

Le voyant d’appel de chaleur est allumé.

j

Le four chauffe bien.

j

Le voyant de chaleur s’éteint à 204_C (400_F) et le four conserve une température de 204_C

(400_F).

j

Le ventilateur s’arrête à l’ouverture de la porte.

Mode Steam on Demand (vapeur sur demande)

Réglez l’appareil sur le mode Hot Air [air chaud].

Réglez la vapeur sur demande pour 1 minute. Appuyez sur le bouton de vapeur sur demande et vérifiez les poins suivants : j

Le voyant de vapeur sur demande est allumé.

j

Le voyant de vapeur sur demande s’éteint au bout de 1 minute environ.

63

Fonctionnement

Renseignements sur la sécurité des appareils au gaz

Les renseignements contenus dans la présente section sont destinés au personnel d’exploitation qualifié, c.-à-d. les personnes qui ont soigneusement lu ce manuel et qui se sont familiarisées avec les fonctions du four ou qui détiennent de l’expérience dans le fonctionnement de l’appareil décrit.

Le respect des procédures décrites dans le présent manuel assurera un rendement optimal et une utilisation sans problèmes sur une longue période.

Veuillez prendre le temps de lire les présentes consignes de sécurité et de fonctionnement. Elles sont essentielles à une bonne utilisation de votre appareil Combi de Blodgett.

CONSEILS DE SÉCURITÉ

Pour assurer votre sécurité, veuillez lire le présent manuel avant d’utiliser l’appareil.

Que faire si vous percevez une odeur de gaz :

D

D

D

D

N’ESSAYEZ PAS de mettre un appareil en marche.

NE TOUCHEZ à aucun interrupteur électrique.

Utilisez un téléphone qui se trouve hors de l’immeuble pour appeler immédiatement votre fournisseur de gaz.

Si vous ne pouvez pas communiquer avec votre fournisseur de gaz, appelez le service des incendies.

Que faire en cas de panne de courant :

D

D

Placez tous les commutateurs à la position OFF.

NE TENTEZ PAS de faire fonctionner votre appareil avant le rétablissement du courant.

REMARQUE:Dans l’éventualité d’un arrêt quelconque, attendez cinq (5) minutes avant de tenter de refaire fonctionner le four.

Conseils généraux de sécurité :

D

D

D

N’UTILISEZ PAS des outils pour fermer la commande du gaz. Si vous ne parvenez pas à couper manuellement le gaz, n’essayez pas de réparer la commande. Appelez un technicien qualifié.

Si vous devez déplacer le four pour quelque raison que ce soit, fermez la commande du gaz et déconnectez le tuyau d’admission avant d’enlever le câble d’immobilisation. Rebranchez ce câble une fois le four remis en place.

NE RETIREZ PAS le couvercle du panneau de commande sans avoir débranché le four.

64

Fonctionnement

Commandes du gaz

IDENTIFICATION DES COMMANDES

1. INTERRUPTEUR DE COMMANDE DE GAZ

--- Utilisé pour mettre en marche et arrêter le gaz.

2. POSITION DE GAZ EN MARCHE --- Appuyez sur l’interrupteur pour l’amener sur la position

I.

3. POSITION DE GAZ ARRÊTÉ --- Appuyez sur l’interrupteur pour l’amener sur la position O.

1

2

Voir la vue A

Modèle BC14G illustré

Figure 12

3

65

Fonctionnement

Commandes standard

2

3

5

8

9

4

6

1

7

10

11

IDENTIFICATION DES COMMANDES

1. VOYANT DE MISE SOUS TENSION --- Il s’allume quand l’unité est sous tension.

2. SÉLECTEUR DE MODE --- Établit et coupe l’alimentation du four. Permet la sélection des modes Steam (vapeur), Hot Air (air chaud),

Combi (combinaison) ou Cool Down (refroidissement).

3. MINUTERIE DE TEMPÉRATURE --- Permet de choisir la température de cuisson.

4. VOYANT DE CHALEUR EN MARCHE ---

Lorsqu’il est allumé, cela indique que l’appareil se chauffe. Le voyant s’éteint lorsque l’appareil a atteint la température de consigne.

5. VAPEUR SUR DEMANDE --- Permet de régler la durée de l’injection de la vapeur.

6. POUSSOIR VAPEUR SUR DEMANDE --- Permet de démarrer le cycle d’injection de la vapeur.

7. VOYANT DE VAPEUR SUR DEMANDE ---

S’allume lorsque la vapeur sur demande est activée.

8. MINUTERIE --- Permet de choisir la durée de la cuisson.

9. COMMUTATEUR DE VITESSE DU VENTILA-

TEUR --- utilisé pour choisir la vitesse réduite ou élevée.

10. VOYANT DE DÉTARTRAGE --- Clignote lorsque le détartrage du générateur de vapeur est nécessaire, est allumé en continu lorsque le processus de détartrage est en cours.

REMARQUE:BC14DS et BC14G ne possède pas de voyant de détartrage.

11. BC14 VOYANT DE REMPLISSAGE --- S’allume pendant que le générateur de vapeur se remplit d’eau.

REMARQUE:BC14DS ne possède pas de voyant de remplissage.

B14 VOYANT DE NETTOYAGE DU FOUR --

S’allume lorsque le nettoyage du four est nécessaire; en particulier, derrière la garde de ventilateur et le ventilateur.

Figure 13

66

FONCTIONNEMENT

1. Placez le SÉLECTEUR DE MODE (2) à la fonction désirée.

2. Réglez la MINUTERIE (8) à la position ON

(marche).

3. Dans le cas des modes HOT AIR (air chaud) et COMBI (combinaison), réglez le SÉLEC-

TEUR DE TEMPÉRATURE (3) à la température de cuisson désirée.

REMARQUE:La température optimale dans le mode combinaison est de 149 à

177 °C (300 à 350 °F).

En mode de VAPEUR, placez le sélecteur de

TEMPÉRATURE (2) sur une température maximale de 100 °C (212 °F).

REMARQUE: Pour étuver, placez le bouton sur

100 °C (212 °F). Pour pocher, pla-

cez le bouton sur 82 °C (180 °F).

4. Une fois que le four est préchauffé, placez la nourriture à l’intérieur et fermez la porte.

5. Réglez la MINUTERIE (8) sur la durée de cuisson désirée.

6. Le mode choisi fonctionne automatiquement.

Vous pouvez modifier la température, la durée et le mode durant la cuisson. Vous pouvez aussi arrêter le four au moyen du sélecteur de mode ou en ouvrant la porte du four.

7. À l’expiration de la durée choisie, la sonnerie retentit et l’appareil s’arrête automatiquement. Placez la MINUTERIE (8) à la position

ON (marche) pour arrêter la sonnerie et redémarrez l’appareil en mode de fonctionnement continu.

8. Pour faire refroidir la cavité du four, placez le

SÉLECTEUR DE MODE (2) à la position COOL

DOWN (refroidissement). Durant ce mode, le sélecteur de température et la minuterie ne sont pas fonctionnels.

REMARQUE:Il est possible de refroidir rapidement le four en vue d’utiliser la vapeur, de procéder au nettoyage, etc. Ouvrez la porte et sélectionnez le mode de refroidissement.

La température du four passera

de 177 à 100 °C (350 à 212 °F)

en environ deux minutes.

Fonctionnement

Commandes standard

9. Le sélecteur de mode constitue aussi l’interrupteur principal d’alimentation. À la position

OFF (arrêt), l’appareil n’est pas fonctionnel.

Vapeur sur demande

Dans le mode Air chaud ou Combi, l’appareil peut

être réglé pour chauffer à la vapeur pour une période temporisée. À la fin du cycle temporisé, l’appareil retourne à la configuration initiale. La vapeur sur demande peut être utilisée à tout moment pendant le cycle de cuisson.

REMARQUE:La vapeur sur demande n’est pas disponible dans le mode de vapeur.

1. Réglez le temps de production de vapeur désiré avec la MINUTERIE DE VAPEUR SUR DE-

MANDE (5).

2. Appuyez sur l’INTERRUPTEUR DE VAPEUR

SUR DEMANDE (6).

Cette fonction est utile de plusieurs façons, dont quelques-unes sont listées ci-dessous. La plupart de ces idées proviennent de l’esprit créatif de nos clients. Essayez vous-même cette fonction et dites-nous si vous trouvez de nouveaux emplois.

D

D

D

D

D

D

Ajoutez une ou deux minutes au début de la cuisson du pain pour obtenir une croûte brillante.

Démarrez les grosses fournées, par exemple de 20 poulets ou plus. En commençant les grosses fournées avec 5 à 8 minutes de vapeur, vous aidez le four à se rétablir et vous diminuez le temps de cuisson de plus de 10 %.

Cuisez les petits pains en couronne sans les bouillir. En commençant leur cuisson avec 1 ou

2 minutes de vapeur, vous pouvez obtenir une croûte splendide.

La crème caramel est extra à 230 --- 250°F dans le mode Combi avec 2 minutes de vapeur sur demande.

Lorsque vous cuisez des ailettes de poulet, essayez de réglez le four dans le mode Combi à

375°F et utilisez 3 minutes de Vapeur sur demande. Cette méthode empêche les extrémités de brûler. La durée totale de la cuisson est d’environ 12 minutes.

Les côtes de porc ont tendance à être plus moelleuses avec la Vapeur sur demande pendant 5 à 8 minutes. Essayez-les dans le mode

Combi à 350°F.

67

2

3

5

6

8

9

11

13

16

Fonctionnement

Cuisson et Pause en Option

19

4

7

10

12

14

15

18

17

1

20

21

IDENTIFICATION DES CONTRÔLES

1. VOYANT DE MISE SOUS TENSION --- Il s’allume quand l’unité est sous tension.

2. SÉLECTEUR DE MODE --- Il permet de mettre en marche ou d’arrêter le four, ainsi que de sélectionner les modes Vapeur [Steam], Air chaud [Hot Air], Combi ou Refroidissement

[Cool down]. Lorsque le sélecteur est réglé sur le mode Vapeur, Air chaud, Combi ou Refroidissement, le ventilateur se met en route.

3. CADRAN DE LA MINUTERIE --- Indique le temps de cuisson.

4. TOUCHE FLÉCHÉES DE LA MINUTERIE ---

Appuyer sur ces touches afin d’entrer le temps de cuisson, de 00:00 à 99:59.

5. CADRAN DE LA TEMPÉRATURE --- Indique la température de cuisson.

6. VOYANT INDICATEUR DE CHAUFFAGE ---

Ce voyant s’allume quand le chauffage par air chaud ou vapeur fonctionne.

7. TOUCHES FLÉCHÉES DE TEMPÉRATURE ---

Appuyer sur ces touches afin d’entrer la température de cuisson de 48_ à 100_C pour la cuisson à la vapeur et 60_ à 260_C pour la cuisson à Air chaud/Combi.

8. DIODE PREMIÈRE ÉTAPE --- Cette diode s’allume lors du fonctionnement ou de la programmation de la première étape de cuisson du produit. Les cycles de cuisson ont une ou deux étapes.

9. TOUCHE DE TEMPÉRATURE VÉRITABLE ---

Appuyer sur cette touche pour afficher la température véritable du four /vapeur.

10. TOUCHE DEUXIEME ÉTAPE --- Appuyer sur cette touche pour entrer le temps de cuisson et la température de la deuxième étape.

11. TOUCHES DE PRODUIT --- Trois touches programmables.

12. TOUCHE DE PRODUIT CUISSON MAN-

UELLE --- C’est la touche de produit par défaut, utilisée pour une cuisson manuelle et programmée.

13. TOUCHE DÉMARRAGE --- Appuyer pour commencer le compte à rebours de la minuterie.

Figure 14

68

14. TOUCHE ARRET --- Appuyer sur cette touche pour stopper les alarmes, arrêter momentanément le four ou annuler les cycles de cuisson.

15. TOUCHE DE PROGRAMMATION --- Appuyer sur cette touche pour entrer le mode de programmation et pour sauvegarder les paramètres de programmation.

16. VAPEUR SUR DEMANDE --- Permet de régler la durée de l’injection de la vapeur.

17. POUSSOIR VAPEUR SUR DEMANDE --- Permet de démarrer le cycle d’injection de la vapeur.

18. VOYANT DE VAPEUR SUR DEMANDE ---

S’allume lorsque la vapeur sur demande est activée.

19. COMMUTATEUR DE VITESSE DU VENTILA-

TEUR --- utilisé pour choisir la vitesse réduite ou élevée.

20. VOYANT DE DÉTARTRAGE --- Clignote lorsque le détartrage du générateur de vapeur est nécessaire, allumé en continu lorsque le processus de détartrage est actif.

REMARQUE:BC14DS et BC14G ne possède pas de voyant de détartrage.

21. VOYANT DE REMPLISSAGE --- S’allume jusqu’à ce que le générateur de vapeur soit rempli d’eau.

REMARQUE:BC14DS et BC14G ne possède pas de voyant de remplissage.

FONCTIONNEMENT MANUELLE

1. Régler le SÉLECTEUR (2) sur le mode désiré.

La DIODE située au-dessus de la touche Cuisson manuelle s’allume.

2. Appuyer sur les TOUCHES FLÉCHÉES DE

TEMPÉRATURE (7) afin de régler la température de cuisson de la première étape.

3. Appuyer sur les TOUCHES FLÉCHÉES DE LA

MINUTERIE (4) pour régler le temps de cuisson de la première étape.

4. Appuyez sur la TOUCHE DEUXIEME ÉTAPE

(10).

REMARQUE:On peut utiliser l’étape deux (2) soit comme mode d’attente, soit comme deuxième température de cuisson. Pare exemple : Cuire la viande ou la volaille à basse

Fonctionnement

Cuisson et Pause en Option

température pour une rétention maximale de l’humidité, puis régler sur la seconde étape pour le brunissement. Si vous souhaitez utiliser la seconde étape comme mode d’attente, vous devez régler un temps d’attente approprié

à partir duquel l’appareil effectuera le compte à rebours.

REMARQUE:Si une deuxième étape n’est pas nécessaire, entrez 00:00 pour le temps de cuisson.

5. Appuyer sur les TOUCHES FLÉCHÉES DE

TEMPÉRATURE (7) pour régler la température de cuisson de la deuxième étape.

6. Appuyer sur les TOUCHES FLÉCHÉES DE LA

MINUTERIE (4) pour régler le temps de cuisson de la deuxième étape.

7. Appuyer sur la TOUCHE DÉMARRAGE (13) pour démarrer le cycle de cuisson. La DIODE

PREMIERE ÉTAPE (8) s’allume. Le CADRAN

DE LA MINUTERIE (3) affiche le compte à rebours du temps de cuisson de la première

étape.

Si une deuxième étape a été sélectionnée, une alarme retentit à la fin de la première

étape. Le cadran de la minuterie affiche alors le compte à rebours du temps de cuisson de la deuxième étape.

8. Lorsque toutes les étapes de cuisson sont terminées, LE CADRAN DE LA MINUTERIE (3) affiche 00:00 en clignotant, le CADRAN D’AF-

FICHAGE DE LA TEMPÉRATURE (5) affiche 0 en clignotant et une alarme retentit. Appuyer sur la TOUCHE ARRET (14) pour arrêter l’alarme. Le contrôle maintient la température de cuisson de la première étape.

9. Régler le SÉLECTEUR (2) sur OFF pour arrêter le four/vapeur.

REMARQUE:Le temps de cuisson et la température

choisis peuvent être modifiés à tout

moment durant l’opération manuelle du four. Appuyer sur les touches fléchées de la minuterie pour changer le temps de cuisson. Appuyer sur les touches fléchées de température pour modifier la température de cuisson.

69

Fonctionnement

Cuisson et Pause en Option

FONCTIONNEMENT PROGRAMMÉ

REMARQUE:Référez-vous à la page 29 pour les instructions de programmation.

1. Régler le SÉLECTEUR (2) sur le mode désiré.

2. Appuyer sur la TOUCHE DE PRODUIT (11) appropriée. La DIODE située au dessus de la touche sélectionnée s’allume.

3. Appuyez sur la TOUCHE DÉMARRAGE (13) pour démarrer le cycle de cuisson. La DIODE

PREMIERE ÉTAPE (8) s’allume. Le CADRAN

DE LA MINUTERIE (3) affiche le compte à rebours du temps de cuisson de la première

étape.

REMARQUE:Appuyer une fois sur la TOUCHE

ARRET (14) pour arrêter momentanément la première étape d’un cycle déjà entamé. Appuyer sur la TOUCHE DÉMARRAGE (13) pour redémarrer le cycle.

REMARQUE:Appuyer deux fois sur la

TOUCHE ARRET (14) pour annuler la première étape d’un cycle déjà entamé.

4. Une alarme retentit pour annoncer la fin de la première étape. Le Cadran de la minuterie affiche le compte à rebours du temps de cuisson de la deuxième étape.

REMARQUE:Appuyer une fois sur le TOUCHE

ARRET (14) pour annuler la deuxième étape d’un cycle déjà entamé. Si la deuxième étape d’un cycle est déjà entamée, ce dernier ne peut être interrompu momentanément.

5. Lorsque toutes les étapes de la cuisson sont achevées, le CADRAN DE LA MINUTERIE (3) affiche 00:00 en clignotant, le CADRAN DE LA

TEMPÉRATURE (5) affiche 0 en clignotant et une alarme retentit. Appuyer sur la TOUCHE

ARRET (14) pour arrêter l’alarme. Le contrôle maintient la température de cuisson de la première étape.

VAPEUR SUR DEMANDE

Dans le mode Air chaud ou Combi, l’appareil peut

être réglé pour chauffer à la vapeur pour une période temporisée. À la fin du cycle temporisé, l’appareil retourne à la configuration initiale. La vapeur sur demande peut être utilisée à tout moment pendant le cycle de cuisson.

REMARQUE:La vapeur sur demande n’est pas disponible dans le mode de vapeur.

1. Réglez le temps de production de vapeur désiré avec la MINUTERIE DE VAPEUR SUR DE-

MANDE (16).

2. Appuyez sur l’INTERRUPTEUR DE VAPEUR

SUR DEMANDE (17).

Cette fonction est utile de plusieurs façons, dont quelques-unes sont listées ci-dessous. La plupart de ces idées proviennent de l’esprit créatif de nos clients. Essayez vous-même cette fonction et dites-nous si vous trouvez de nouveaux emplois.

D

D

D

D

D

D

Ajoutez une ou deux minutes au début de la cuisson du pain pour obtenir une croûte brillante.

Démarrez les grosses fournées, par exemple de 20 poulets ou plus. En commençant les grosses fournées avec 5 à 8 minutes de vapeur, vous aidez le four à se rétablir et vous diminuez le temps de cuisson de plus de 10 %.

Cuisez les petits pains en couronne sans les bouillir. En commençant leur cuisson avec 1 ou

2 minutes de vapeur, vous pouvez obtenir une croûte splendide.

La crème caramel est extra à 230 --- 250°F dans le mode Combi avec 2 minutes de vapeur sur demande.

Lorsque vous cuisez des ailettes de poulet, essayez de réglez le four dans le mode Combi à

375°F et utilisez 3 minutes de Vapeur sur demande. Cette méthode empêche les extrémités de brûler. La durée totale de la cuisson est d’environ 12 minutes.

Les côtes de porc ont tendance à être plus moelleuses avec la Vapeur sur demande pendant 5 à 8 minutes. Essayez-les dans le mode

Combi à 350°F.

70

PROGRAMMATION DES TOUCHES DE

PRODUITS

REMARQUE:Chaque touche de produit peut être programmée pour deux programmes:

Vapeur et Air chaud/Combi. Les programmes Air chaud peuvent être utilisés en mode Combi.

1. Régler le SÉLECTEUR (2) sur le mode désiré.

2. Appuyer sur la TOUCHE DE PRODUIT (11) appropriée.

3. Appuyer sur la TOUCHE DE PROGRAMMA-

TION (15) et maintenez-la enfoncée pendant cinq secondes. Le contrôle émet un signal sonore. La DIODE de la touche de produit et la

DIODE PREMIERE ÉTAPE (8) s’allument.

4. Appuyer sur les TOUCHES FLÉCHÉES DE

TEMPÉRATURE (7) pour régler la température de cuisson de la premiére étape.

5. Appuyer sur les TOUCHES FLÉCHÉES DE LA

MINUTERIE (4) pour régler le temps de cuisson de la première étape.

6. Appuyer sur la TOUCHE DEUXIEME ÉTAPE (10).

REMARQUE:On peut utiliser l’étape deux (2) soit comme mode d’attente, soit comme deuxième température de cuisson. Pare exemple : Cuire la viande ou la volaille à basse température pour une rétention maximale de l’humidité, puis régler sur la seconde étape pour le brunissement. Si vous souhaitez utiliser la seconde étape comme mode d’attente, vous devez régler un temps d’attente approprié

à partir duquel l’appareil effectuera le compte à rebours.

REMARQUE:Si la deuxième étape de cuisson n’est pas nécessaire, entrez

00:00 pour le temps de cuisson.

Fonctionnement

Cuisson et Pause en Option

7. Appuyer sur les TOUCHES FLÉCHÉES DE

TEMPÉRATURE (7) pour régler la température de cuisson de la deuxième étape.

8. Appuyer sur les TOUCHES FLÉCHÉES DE LA

MINUTERIE (4) pour régler le temps de cuisson de la deuxième étape.

9. Press and hold the TOUCHE DE PRO-

GRAMMATION (15) et maintenez-la enfoncée pour sauvegarder les paramètres de programmation.

71

Fonctionnement

Cuisson et Pause en Option

PROGRAMMATION DE LA TOUCHE CUISSON MANUELLE

REMARQUE:La touche Cuisson manuelle peut

être utilisée pour la cuisson en mode manuel et programmée pour deux produits, Vapeur et Air chaud/Combi.

Les programmes Air chaud peuvent

être utilisés en mode Combi.

6. Appuyer sur les TOUCHES FLÉCHÉES DE

TEMPÉRATURE (7) pour régler la température de cuisson de la deuxième étape.

7. Appuyer sur les TOUCHES FLÉCHÉES DE LA

MINUTERIE (4) pour régler le temps de cuisson de la deuxième étape.

8. Appuyer sur la TOUCHE DE PROGRAMMA-

TION (15) et maintenez-la enfoncée pour sauvegarder les paramètres de programmation.

1. Régler le SÉLECTEUR (2) sur le mode désiré.

2. Appuyer sur la TOUCHE CUISSON MAN-

UELLE (12). La DIODE située au dessus de la touche Cuisson manuelle s’allume.

3. PAppuyer sur les TOUCHES FLÉCHÉES DE

TEMPÉRATURE (7) pour régler la température de cuisson de la première étape.

4. Appuyer sur les TOUCHES FLÉCHÉES DE LA

MINUTERIE (4) pour régler le temps de cuisson de la première étape.

5. Appuyer sur la TOUCHE DEUXIEME ÉTAPE

(10).

REMARQUE:On peut utiliser l’étape deux (2) soit comme mode d’attente, soit comme deuxième température de cuisson. Pare exemple : Cuire la viande ou la volaille à basse température pour une rétention maximale de l’humidité, puis régler sur la seconde étape pour le brunissement. Si vous souhaitez utiliser la seconde étape comme mode d’attente, vous devez régler un temps d’attente approprié

à partir duquel l’appareil effectuera le compte à rebours.

REMARQUE:Le temps de cuisson et la température choisis peuvent être modifiés à tout moment durant l’opération manuelle du four. Appuyer sur les touches fléchées de la minuterie pour changer le temps de cuisson. Appuyer sur les touches fléchées de température pour modifier la température de cuisson.

REMARQUE:Si la deuxième étape de cuisson n’est pas nécessaire, entrez

00:00 pour le temps de cuisson.

72

IDENTIFICATION DES CONTRÔLES

1. INTERRUPTEUR DE LA SONDE À VIANDE

Contrôle la marche ou l’arrêt de la sonde à viande.

2. CONTRÔLE DE LA SONDE À VIANDE

Sert à régler la température désirée de la sonde. Indique la température réelle du produit.

3. CONNECTEUR DE LA SONDE À VIANDE

Pris pour le branchement de la sonde à viande.

REMARQUE:Pour des raisons d’hygiène il est recommandé que la sonde à viande reste toujours branchée sur la prise du panneau avant.

UTILISATION

Pouvoir mesurer la température au coeur du produit pendant les longues périodes de cuisson est très pratique. Il est particulièrement important pour des aliments tels que le Roast Beef d’atteindre une température interne spécifique.

Planter la sonde dans le milieu de la partie la plus

épaisse du produit. S’assurer que la sonde ne touche pas d’os et que sa pointe n’est pas plantée dans une poche de gras. Ces conditions pouvant causer des lectures non précises.

1. Régler le COMMUTATEUR SÉLECTEUR sur la fonction désirée.

2. Tourner l’INTERRUPTEUR DE LA SONDE À

VIANDE (1) sur MARCHE.

3. Pour régler la température à coeur désirée, appuyer se le BOUTON DE RÊGLAGE (4) bleu sur le CONTRÔLE DE LA SONDE À VIANDE

(2).

Utiliser la touche avec la fléche montante (6) pour augmenter le point de réglage de la température. Utiliser la touche avec la fléche descendante (5) pour diminuer le point de réglage de la température.

Appuyer à nouveau sur bouton de réglage pour entrer le point de réglage en mémoire.

Fonctionnement

Sonde thermique optionnelle

4. Régler la MINUTERIE sur RESTE EN

MARCHE. Le processus de cuisson marche automatiquement.

Quand la température à coeur choisie est atteinte, un ronfleur se fait entendre et l’appareil s’arrête automatiquement.

La température et le mode peuvent être changés à tout moment en cours de cuisson.

5. Arrêter l’appareil en mettant tous les interrupteurs sur ARRÊT.

REMARQUE:Lors du réglage de la température interne, être sûr de prévoir la continuation de cuisson après que le rôti est sortit du four.

1

2

WATLOW

SET

4 5

Figure 15

6

1

2

RDY

3

73

Entretien

Procédure de fonctionnement du pulvérisateur

REMARQUE:Utilisez seulement un produit nettoyant/dégraissant de four commercial avec le pulvérisateur. IL NE FAUT

PAS utiliser de produit chimique qui n’est pas conçu pour nettoyer les fours. Reportez-vous aux informations du fabricant du produit chimique pour son emploi anticipé.

1. Dévissez la tête de pulvérisation et remplissez le contenant jusqu’au repère MAX. Vissez fermement la tête de pulvérisation pour former un joint étanche. Le liquide doit être propre et exempt de toute impureté. Ne pas trop remplir, car il doit y avoir de l’espace pour l’air comprimé.

2. Pour accroître la pression, pompez environ 20 coups une fois le contenant rempli de liquide.

Plus la pression est forte, plus les gouttes seront fines. Si le contenant est rempli à moitié, il vous faudra pomper davantage pour comprimer l’air supplémentaire.

3. Pour pulvériser, appuyez du pouce sur le déclencheur.

4. Ajustez la tête de pulvérisation pour pulvériser sur une grande largeur.

5. Au bout d’un certain temps de pulvérisation, la pression diminue. Rétablissez la pression en actionnant la pompe à air.

6. À la fin, détendez la pression en inversant la tête de pulvérisation et en appuyant sur le déclencheur ou en dévissant lentement la tête de pulvérisation pour laisser l’air d’échapper par l’ouverture de remplissage.

7. Après une utilisation, rincez le pulvérisateur à l’eau propre et vérifiez que le trou du gicleur est totalement propre et net. Utilisez à cette fin une eau tiède (et non chaude) et un détergent domestique.

REMARQUE:Pour obtenir de plus amples renseignements, consultez le livret d’instructions fourni avec le pulvérisateur.

ATTENTION !!

Portez des lunettes et des vêtements protecteurs lorsque vous utilisez des produits de nettoyage.

Tête de pulvérisation

Pompe à pression

Déclencheur

Contenant

Pompe

MAX

Nettoyer la pompe 2 ou 3 fois par semaine à l’eau tiède.

Figure 16

Pulvérisateur complet --- numéro de pièce R0006

Trousse de réparation de la tête de pulvérisateur --numéro de pièce R6332

74

NETTOYAGE DE L’INTÉRIEUR

Nettoyage quotidien

Le nettoyage quotidien du four est essentiel pour respecter les conditions sanitaires minimales et

éviter les problèmes de fonctionnement. La cavité en acier inoxydable peut corrodera si le four n’est pas adéquatement nettoyé. Utilisez un détergent pour four conjointement au pulvérisateur fourni.

Pour le nettoyage de taches tenaces, laissez agir plus longtemps le détergent à vaporiser avant de procéder au rinçage.

1. Laissez refroidir le four à 60_C (140_F) ou, si le four n’était pas utilisé, activez le mode d’injection de vapeur pendant 3 ou 4 minutes afin de réchauffer les surfaces de la cavité.

2. Remplissez le pulvérisateur et pompez de l’air dans le contenant au moyen de la pompe à pression.

3. Pulvérisez l’intérieur du four avec la solution de nettoyage. Assurez-vous de vaporiser la solution de nettoyage à travers la garde de ventilateur pour couvrir toutes les surfaces.

REMARQUE:Ne pulvérisez jamais de l’eau dans le four lorsque la tempéra-

ture est supérieure à 100_C

(212_F).

4. Laissez le nettoyant agir pendant la période recommandée par son fabricant.

5. Réglez la minuterie entre 15 et 20 minutes.

6. Réglez le sélecteur de mode sur la position

Steam (vapeur). Ceci permet de ramollir tous les résidus calcinés.

7. Rincez l’intérieur du four à l’eau (vous pouvez utiliser un tuyau d’arrosage, mais veillez à n’arroser que l’intérieur du four). Essuyez l’intérieur après le rinçage.

8. La porte doit être gardée un peu ouverte après le nettoyage. Cela permettra au four de s’aérer et d’accroître la durée de vie utile du joint de la porte.

Dans le cas d’une cavité en acier inoxydable, enlevez les dépôts d’éclaboussures, d’huile, de grais-

Entretien

Nettoyage et entretien préventif

se et la décoloration légère avec un bon nettoyeur industriel non toxique adapté à l’acier inoxydable.

Appliquez le produit lorsque le four est froid et frottez toujours dans le sens du grain du métal. Vous pouvez nettoyer les grilles, les supports et la roue du ventilateur à l’intérieur du four même ou les en retirer et les faire tremper dans une solution d’ammoniaque et d’eau.

REMARQUE:N’EMPLOYEZ PAS des nettoyants corrosifs non prévus pour le nettoyage des fours sur votre four COMBI.

Nettoyants recommandés: a.) ECOLAB b.) CELLO

Greasecutter Plus

EZ Clean c.) Diversey-Lever Advance Oven Cleaner

Nettoyage hebdomadaire du four B14 Boilerless

En plus du nettoyage quotidien, il est nécessaire de nettoyer derrière la garde de ventilateur de ce four chaque semaine. Ce nettoyage est nécessaire pour le bon fonctionnement du four. Du tartre s’accumulera sur le ventilateur et les échangeurs thermiques, ce qui rendra le four moins efficace.

1. Arrêtez le four. Assurez-vous que le four est refroidi à 60_C (140_F).

2. Enlevez les deux vis du côté gauche de la garde de ventilateur.

Figure 17

75

Entretien

Nettoyage et entretien préventif

3. Tournez la garde de ventilateur dehors

4. Vaporisez à fond la solution de nettoyage sur le ventilateur et les tuyaux de l’échangeur thermique et l’arrière de la murette. Fermez la porte pour laisser la solution de nettoyage faire son travail.

Figure 18

Figure 19

5. Après dix minutes, rincez la solution de nettoyage. Remettez la garde de ventilateur en position fermée. Insérez les deux vis pour fixer la garde de ventilateur.

Enlevez et nettoyez la roulette de soufflante tous les 6 mois.

Indicateur “CLEAN OVEN” du B14 Boilerless

L’indicateur ”CLEAN OVEN” informe l’utilisateur que le four a été en service pendant une période préprogrammée et il est temps de le nettoyer. Il est nécessaire de complètement nettoyer l’intérieur en raison des minerais de l’eau qui s’accumuleront. Le propre nettoyage prolongera la vie de votre four.

Une fois que l’intérieur de four a été nettoyé l’indicateur ”CLEAN OVEN” doit être remis à zéro. Pour le remettre à zéro:

1. Placez le four en état de Vapeur (STEAM).

2. Pressez et maintenez le bouton ”STEAM ON

DEMAND” jusqu’à ce que l’indicateur clignote rapidement.

3. Quand l’indicateur cesse de clignoter laissez le bouton.

4. Le four a été remis à zéro et va compter le temps jusqu’au prochain nettoyage.

NETTOYAGE DE L’EXTÉRIEUR

Vous pouvez nettoyer l’extérieur de l’appareil et le maintenir en bon état au moyen d’une huile légère.

Imbibez un chiffon et frottez l’appareil lorsqu’il est froid, puis essuyez avec un chiffon propre et sec.

ATTENTION !!

NE PULVÉRISEZ PAS l’extérieur de l’appareil avec de l’eau et ne le nettoyez pas au moyen d’un jet d’eau. Nettoyer à l’aide d’un jet d’eau peut imprégner les chlorures dans l’acier inoxydable, entraînant la formation de corrosion.

ENTRETIEN PRÉVENTIF

Les meilleures mesures d’entretien préventif sont une mise en service initiale du four appropriée et un programme régulier de nettoyage. Le four-étuveur n’exige aucune lubrification. Communiquez avec le fabricant, son représentant ou l’entreprise locale d’entretien des produits Combi de Blodgett pour effectuer l’entretien et les réparations, le cas

échéant.

76

REMARQUE:Les procédures ci-dessous s’appliquent uniquement aux modèles

BC14E et BC14G.

AVERTISSEMENT !!

Les solutions de détartrage sont dangereuses et peuvent causer des brûlures de la peau et des yeux. Portez des vêtements et des lunettes de protection pour détartrer l’appareil.

Le détartrage du générateur de vapeur constitue la procédure de maintenance préventive la plus importante. Le tartre se dépose à l’intérieur du générateur de vapeur, ce qui réduit son efficacité et endommage le système de contrôle de niveau.

AVERTISSEMENT !!

Les problèmes causés par le détartrage insuffisant ne sont pas couverts par la garantie.

Entretien

Détartrage

Ce four est fourni avec un voyant de détartrage pour indiquer le moment où le générateur de vapeur doit être détartré. Le voyant de détartrage clignote lorsque le générateur de vapeur a été utilisé pendant la période préréglée. Le clignotement du voyant de détartrage n’empêche pas de faire marcher le four, car vous pouvez utiliser le four normalement lorsque ce voyant clignote. Cela vous permet de choisir le moment opportun pour commencer le processus de détartrage.

REMARQUE:Pour empêcher les dépôts supplémentaires de tartre, ce four vide automatiquement le générateur de vapeur au bout de 5 heures d’arrêt.

AVERTISSEMENT !!

Le four doit être mis dans le mode de refroidissement pendant 1 minute avec la porte ouverte avant de commencer le processus de détartrage. Une fois que le processus a commencé, le four ne peut pas

être utilisé tant qu’il n’est pas terminé. La durée totale du processus est d’environ

45 minutes.

77

Entretien

Détartrage

DÉTARTRAGE SANS L’OPTION DE POMPE DE

DÉTARTRAGE ÉLECTRIQUE

REMARQUE:Les procédures ci-dessous s’appliquent uniquement aux modèles

BC14E et BC14G.

REMARQUE:Le voyant de détartrage doit clignoter pour commencer ce processus.

1. Assurez-vous que le réservoir de solution de détartrage est rempli avec un agent de détartrage non dilué tel que “Lime Away” de Eco-

Labs ou “Lime Out” de US Chemical.

2. Retirez le bouchon de l’appareil. Connectez l’extrémité du tuyau de pompe à l’orifice de détartrage. Voir la Figure 20.

3. Pompez l’agent de détartrage dans l’appareil en tirant complètement, puis en poussant vers le bas, la manette de la pompe. Chaque mouvement vers le haut, puis vers le bas, correspond à un (1) pompage. Utilisez le tableau ci-dessous.

Modèles

BC14E

BC14G

Onces (pompage)

16 onces (1 pompage)

16 onces (1 pompage)

4. Assurez-vous que la porte est ouverte.

5. Mettez le four dans le mode de refroidisse-

ment. Enfoncez, puis relâchez, le bouton de

vapeur sur demande. Le voyant de détartrage clignote plus rapidement, pour indiquer cette action.

6. Arrêtez le four.

Le reste de la procédure est automatique. Le voyant de détartrage reste allumé pendant que le processus est en cours. Lorsque le processus est terminé, le voyant de détartrage s’éteint, ce qui indique que le four peut être utilisé normalement.

Vue A

Orifice de détartrage

Voir la vue A

Pompe de détartrage

Réservoir de la solution de détartrage

Tuyau

Voir la vue A

Figure 20

78

AVERTISSEMENT !!

Si la cavité du four est chaude, il faut mettre le four dans le mode de refroidissement pendant 1 minute avec la porte ouverte avant de commencer le processus de détartrage. Une fois que le processus a commencé, le four ne peut pas être utilisé tant qu’il n’est pas terminé. La durée totale du processus est de 45 minutes environ.

INSTALLATION DE LA POMPE DE DÉTARTRAGE

1. Attachez la console pour retenir la pompe au dos du four l’aide de quatre vis #10-24 et rondelles d’arrêt. S’il s’agit d’une pile de deux fours, attachez la console sur celui du bas.

2. Attachez la pompe ou les pompes à la console. Alignez les deux trous rectangulaires dans le boîtier de la pompe avec les deux pattes sur la console. Glissez la pompe vers le bas pour engager les pattes dans les trous. Il peut être nécessaire de forcer les pattes légèrement avec un tournevis pour pouvoir les engager dans le boîtier. Attachez le dessous de chaque pompe à la console à l’aide de deux vis

#10-24 et rondelles d’arrêt.

Entretien

Détartrage

3. Mettez le réservoir du fluide de carbonatation

à sa place relativement à la pompe, aussi près que possible, et mesurez la longueur de tuyau nécessaire pour aller depuis l’entrée de la pompe jusqu’au fond du réservoir. Coupez cette longueur du tuyau fourni et attachez-la

à la pompe à l’aide d’un raccord à pointes et un collier de serrage. Au besoin, répétez pour la deuxième pompe.

Console

Figure 22

Pompe

Figure 21

79

Entretien

Détartrage

5. Attachez un bout du tuyau fourni à la sortie de la pompe à l’aide d’un raccord à pointes et un collier de serrage. Posez le tuyau jusqu’à l’entrée du four de façon à éviter tout contact avec les surfaces chaudes, telles que le tuyau d’évacuation des fumées. Coupez le tuyau à la longueur qui convient et attachez-le au raccord d’entrée à l’aide d’un collier de serrage.

Au besoin, répétez les actions 3 et 4 pour la deuxième pompe.

Figure 23

4. Dévissez le bouchon d’entrée à l’arrière du four. Installez un raccord fileté à pointes dans l’entrée du four.

Bouchon d’entrée

Figure 25

6. Retirez le porte-fusible de la prise de courant

à l’arrière du four ou des fours. Insérez les fusibles fournis. Réinstallez le porte-fusible. Branchez le câble de chaque pompe sur la prise de courant à l’arrière de chaque four. Veillez à ce que vous connectiez chaque pompe au même four auquel son tuyau est connecté.

Porte-fusible

Figure 24

Figure 26

Câble électrique

80

7. Remplissez le réservoir à solution avec l’agent de carbonatation non-dilué, tel que Lime-

Away produit par Eco-Labs ou Lime-Out de

US Chemical.

8. Pour amorcer le tuyau d’alimentation, mettez le four en mode COOL DOWN (REFROIDIR), poussez et retenez le bouton ON DEMAND

STEAM (VAPEUR SUR DEMANDE). Relâchez le bouton une fois que le fluide a passé par le tuyau et est arrivé à l’arrière du four.

Entretien

Détartrage

DÉTARTRAGE AVEC L’OPTION DE POMPE DE

DÉTARTRAGE

REMARQUE:Les procédures ci-dessous s’appliquent uniquement aux modèles

BC14E et BC14G.

REMARQUE:Le voyant de détartrage doit clignoter pour pouvoir commencer ce processus.

1. Assurez-vous que le conteneur fournissant l’agent de détartrage à l’appareil est plein.

2. Assurez-vous que la porte est ouverte.

3. Mettez le four dans le mode de refroidisse-

ment. Enfoncez, puis relâchez, le bouton de

vapeur sur demande. Le voyant de détartrage reste clignote plus rapidement, pour indiquer cette action.

4. Arrêtez le four.

5. Le reste de la procédure est automatique. Le voyant de détartrage reste allumé pendant que le processus est en cours. Lorsque le processus est terminé, le voyant de détartrage s’éteint, ce qui indique que l’appareil peut être utilisé normalement.

81

Entretien

Détartrage

RÉGLAGE DE L’INTERVALLE DE DÉTARTRAGE

Reportez-vous à la Figure 27 pour déterminer l’intervalle de détartrage approprié à votre appareil.

Cherchez votre lieu et le réglage correspondant du potentiomètre. Ces valeurs sont génériques, et doivent être utilisées uniquement comme guide.

La qualité de l’eau que vous utilisez peut être plus ou moins calcaire. Ajustez l’intervalle de détartrage en fonction de la qualité de l’eau utilisée.

REMARQUE:Si le four est connecté à un système de filtration, la dureté de l’eau peut

être réduite. Consultez le fournisseur du filtre pour obtenir des détails.

Plus de 14 g/gallon

10 à 14 g/gallon

7 à 10 g/gallon

3 à 7 g/gallon

Moins de 3 g/gallon

Extrêmement dure Réglage A

Très dure

Dure

Réglage B

Réglage B

Modérément dure Réglage C

Légèrement dure Réglage C

Figure 27

Qualité de l’eau au Canada

La plupart de l’eau canadienne contient 112 mg/litre

(8 g/gallon). Cela situe le Canada dans la catégorie d’eau dure, et exige l’utilisation du réglage B. Si l’eau que vous utilisez dépasse 196 mg/litre (14 g/gallon), le réglage A doit être utilisé.

82

Entretien

Détartrage

Pour régler l’intervalle de détartrage :

1. Mettez l’appareil hors tension.

2. Retirez les deux vis situées sur le panneau latéral. Glissez le module de commande vers l’avant. Voir la Figure 28.

3. Amenez le potentiomètre sur le réglage nécessaire. Voir la Figure 29.

4. Remettez en place le module de commande et les deux vis.

5. Mettez l’appareil sous tension.

Un ordinateur PC peut être branché à la mise sous tension de l’appareil pour vérifier le réglage du potentiomètre. La ligne d’état “L’intervalle de détartrage est x heure(s) de marche du générateur de vapeur.” indique 30, 60 ou 90. Reportez-vous à laFigure 31 de la page 84.

Figure 29

Réglage C

Réglage A

Réglage B

Réglages du potentiomètre

Figure 30

Figure 28

83

Entretien

Communications

Le four est équipé d’un port de communication sériel RS-232 situé à l’intérieur du panneau de commande. Un ordinateur portable peut être utilisé pour visualiser des informations concernant cer-

Software (c) 2002 Blodgett

Blodgett Combi BC---2 Control tains paramètres de l’appareil, y compris son historique de détartrage. Une vue d’écran typique est montrée ci-dessous.

ROM Saved Data

===========================

Version ---> 3

Model ---> 0

Startup Date---> 25

Startup Month ---> 6

Startup Year ---> 2

Low Volt ---> 37

High Volt ---> 80

Steam Time(sec) ---> 16384

SD Time(sec) ---> 457

CNV Time(sec) ---> 239087

Combi Time(sec)---> 71870

Heat DMD events ---> 0378956

Current time ---> 11h : 22m : 10s

Current date ---> 26 day 6 month 2 year

Total deliming events ---> 3

Steam has been run ---> 21 hour(s) 52 min(s) 8 sec(s) since last deliming.

Next deliming in approximately 3 hour(s) of Steam Generator run time.

Deliming interval is 24 hour(s) of Steam Generator run time.

Deliming History

=====================================

Last address 5 and state 0

Event no. 1 on 25 day 5 month 2 year

Event no. 2 on 23 day 6 month 2 year

Event no. 3 on 21 day 7 month 2 year

Event no. 4 on 0 day 0 month 0 year

Event no. 5 on 0 day 0 month 0 year

Explanation of output

Version

Model

Startup Date, Month, Year – Date oven was started up.

Low Volt,High Volt

Steam Time ---

SD Time ---

CNV Time ---

Combi Time ---

Heat DMD events

Software version.

1= Gas oven, 0 = Electric oven.

Power supply fluctuations.

Time in second’s oven has used Steam Mode.

Time in second’s oven has used in On Demand Steam mode.

Time in second’s oven has used Hot Air Mode.

Current time, Current date --Current date and time.

Total deliming events ---

Steam has been run ---> ---

Time in second’s oven has used in Combi Mode.

Total number of heat demand events.

Total number of times oven has been delimed.

How long steam generator has been run since last deliming.

Next deliming..

Deliming interval ..–

Deliming History ---

Approximately next time steam generator will need a deliming.

Hours the steam generator will run between deliming events.

The last 52 events will be printed out. If an event has not occurred, a 0 will be used. Last address and state are used to record the last deliming state in case of power fail during the process. Normally, state should be 0.

Figure 31

84

Entretien

Communications

Pour connecter un ordinateur portable au four

(système d’exploitation Windows de Microsoft)

1. Débranchez l’appareil de la source d’alimentation électrique.

2. Retirez (2) vis et glissez le panneau de commande vers l’avant. Voir la Figure 32.

3. Initialisez l’ordinateur.

4. Raccordez un câble série standardisé au port série de l’ordinateur portable et au port série

à 9 broches situé sur le carte à circuit imprimé dans la zone de commande. Voir la Figure 33.

5. Lancez un programme de communication tel que “Hyperterminal” en sélectionnant Démarrage --- --- --->Programmes--- --- --->Accessoires--- --- --->Hyperterminal--- --- --->HyperTerminal.

6. Entrez un nom pour la connexion et sélectionnez une icône, sélectionnez OK.

7. Cliquez sur “Connecter avec” et sélectionnez le port COM utilisé par le câble série. Sélectionnez OK.

8. Configurez les paramètres ci-dessous, puis cliquez sur OK.

a.) Bits par seconde : 9600 b.) Bits de donnée : 8 c.) Parité : aucune d.) Bits d’arrêt : 1 e.) Contrôle de débit : Aucun

Pour visualiser les données :

Pour visualiser les données de sortie, l’appareil doit être débranché de la source d’alimentation pendant 10 secondes, puis il doit être remis sous tension. Les données sont alors affichées dans la fenêtre du terminal. Des données sont aussi affichées pendant le processus de détartrage. Chaque état est affiché à l’écran, accompagné du compte à rebours du nombre de secondes restant dans l’état en cours.

Figure 32

Figure 33

85

INSERT

WIRING DIAGRAM

HERE

PLACER

SCHÉMA DE CÂBLAGE

ICI

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
