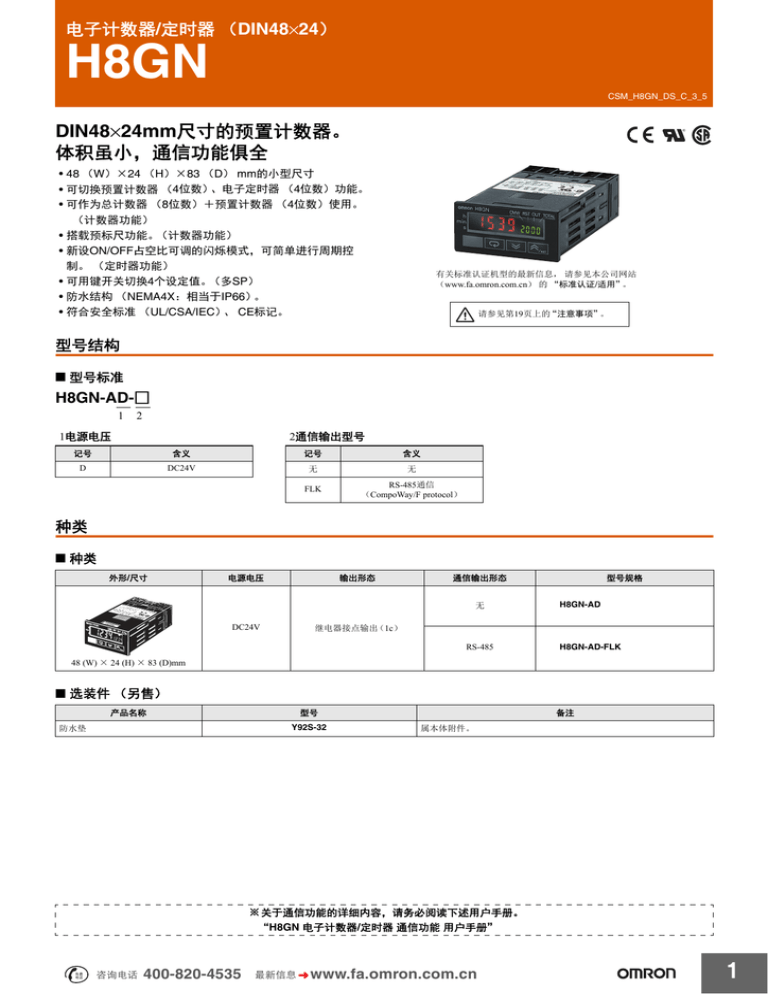

电子计数器/定时器 (DIN48×24)
H8GN
CSM_H8GN_DS_C_3_5
DIN48×24mm尺寸的预置计数器。
体积虽小,通信功能俱全
• 48 (W)×24 (H)×83 (D) mm的小型尺寸
• 可切换预置计数器 (4位数)、电子定时器 (4位数)功能。
• 可作为总计数器 (8位数)+预置计数器 (4位数)使用。
(计数器功能)
• 搭载预标尺功能。(计数器功能)
• 新设ON/OFF占空比可调的闪烁模式,可简单进行周期控
制。 (定时器功能)
• 可用键开关切换4个设定值。(多SP)
• 防水结构 (NEMA4X:相当于IP66)。
• 符合安全标准 (UL/CSA/IEC)、 CE标记。
有关标准认证机型的最新信息, 请参见本公司网站
(www.fa.omron.com.cn) 的 “标准认证/适用”。
请参见第19页上的“注意事项”。
型号结构
■ 型号标准
H8GN-AD-□
1
2
1电源电压
2通信输出型号
记号
含义
记号
D
DC24V
含义
无
无
FLK
RS-485通信
(CompoWay/F protocol)
种类
■ 种类
外形/尺寸
电源电压
输出形态
通信输出形态
无
DC24V
型号规格
H8GN-AD
继电器接点输出(1c)
RS-485
H8GN-AD-FLK
48 (W) × 24 (H) × 83 (D)mm
■ 选装件 (另售)
产品名称
型号
Y92S-32
防水垫
备注
属本体附件。
※ 关于通信功能的详细内容,请务必阅读下述用户手册。
“H8GN 电子计数器/定时器 通信功能 用户手册”
‫ܡ‬䌍
⬉䆱
੼䆶⬉䆱
400-820-4535
᳔ᮄֵᙃ
www.fa.omron.com.cn
1
H8GN
额定规格/性能
■ 额定规格
电源电压
DC24V
容许电压范围
电源电压的85~110%
功耗
1.5W以下(DC最大负载时:但,浪涌电流为15A以下)
安装方法
嵌入式安装
外部连接方法
带螺钉的端子(M3螺钉)
保护结构
前操作面板:NEMA4X室内用(相当于IP66)、后箱:IP20
端子部:IP20+手指保护(VDE0106/Part100)
显示方式
7段阴极LCD、时间显示(h、min、s)、CMW、OUT、RST、TOTAL
当前值(红色 字符高度7mm)、设定值(绿色 字符高度3.4mm)
位数
最大可预设4位数(计数值、预设值为上位消零方式)
计数器
定时器
输入
最高计数速度
30Hz/5kHz *
计数范围
999~9999
输入模式
增量输入、减量输入、独立输入、相位差输入
输出模式
N、F、C、K
时间规格
0.000s~9.999s、0.00s~99.99s、0.0s~999.9s、0s~9999s
0min00s~99min59s、0.0min~999.9min、0h00min~99h59min、0.0h~999.9h、0h~9999h
显示模式
增量 (UP) 显示、减量 (DOWN) 显示
输出模式
A、B、D、E、F、Z
输入信号
计数器功能时:CP1、CP2、复位
计时功能时:起动、门、复位
输入方式
无电压输入:以接点的短路开路输入
短路时的阻抗:1k以下(0时流出电流约2mA)
短路时残留电压:2V以下
开路时阻抗:100k以上
最大外加电压:DC30V max.
起动、复位、门
最小输入信号宽度:1ms/20ms(切换)
电源复位
最小电源开路时间:0.5s
控制输出
接点输出型:1c AC250V 3A 电阻负载(cos =1) DC30V 3A 最小适用负载DC5V 10mA(P水准、参考值)
最小适用负载
DC5V 10mA(P水准、参考值)
复位方式
外部复位、手动复位、电源复位(定时器A、B、D、E、Z模式时)
传感器等待时间
260ms以下(在传感器等待时间内控制输出OFF,不接受输入)
使用环境温度
10~+55℃(无结冰、结露)
保存环境温度
25~+65℃(无结冰、结露)
使用环境湿度
25~85%
外壳颜色
暗灰色(仅限前部N1.5(黑))
* 预标尺1倍 (1.000),设定增量或减量时。预标尺1倍以外时, 5kHz设定时的最高计数速度约为1/2。
同时,选择了增减量模式时,最高计数速度也约为1/2。
■ 性能
电气寿命曲线 (参考值)
电阻负载
ࡼ԰⃵᭄嗻
动作时间偏差
±0.03%±30ms以下(信号起动时)
定时器功
设定误差
±0.03%±50ms以下(电源起动时)
能时
(包含温度/电压的影响)
1,000
100M以上(DC500V兆欧表)
耐电压
AC 1,500V 50/60Hz 1min(输出端子和非充电金属部之间)
AC 510V 50/60Hz 1min(输出以外的导电端子和非充电金属部之间)
AC 1,500V 50/60Hz 1min(输出端子和输出以外的导电端子之间)
AC 500V 50/60Hz 1min(通信端子和输出以外的导电端子之间)
AC 1,000V 50/60Hz 1min(非连续接点之间)
× 500
103
300
DC30V˄cosφ˙1˅
噪声模拟器生成的方波噪声
±480V(操作电源端子之间) ±600V(输入端子之间)
抗干扰性
静电耐力
耐振动
700
⃵嗼
绝缘电阻
±8kV(误动作)、±15kV(毁坏)
耐久
振动数:10~55Hz 单振幅0.75mm 3个方向 各2h
误动作
振动数:10~55Hz 单振幅0.35mm 3个方向 各10min
耐久
300m/s2 6个方向 各3次
误动作
100m/s2 6个方向 各3次
AC250V˄cosφ˙1˅
100
70
耐冲击
寿命
50
0
1
2
3
4
䋳䕑⬉⌕ (A)
机械
1,000万次以上
电气
10万次以上(AC250V 3A 电阻负载) *
质量
约80g
内存保护
EEP-ROM(非易失性存储器)(写入次数:10万次)
DC125V cos=1时0.15A max.可开关(寿命10万次)
L/R=7ms时0.1A max.可开关(寿命10万次)
* 请确认电气寿命曲线。
‫ܡ‬䌍
⬉䆱
੼䆶⬉䆱
400-820-4535
᳔ᮄֵᙃ
www.fa.omron.com.cn
2
H8GN
■ 通信性能
■ 适用标准
传送线路连接
多站
通信方式
RS-485(2线式半双工)
同步方式
起停同步
通信速度 *
1200、2400、4800、9600位/s
传送代码
ASCII
数据位长 *
7、8位
停止位长度 *
1、2位
误检出
垂直奇偶校验*(无、偶
数、奇数)
安全标准
取得UL508 CSA C22.2 No.14认证
EN61010-1(IEC61010-1):污染度2/过电压类别Ⅱ适用
符合EMC标准(EN61326-1)
符合VDE0106 Part100(手指保护规定)
(EMI)
放射妨害电场强度
(EMS)
静电放电抑制能力
电场强度抑制能力
EMC
传导性噪音抑制能力
突发噪音抑制能力
BCC(块校验字符)
流动控制
无
接口
RS-485 重试功能
无
通信缓冲存储器
40字节
通信
项目
浪涌抑制能力
EN61326-1 *
EN55011 Group1 Class A
EN61326-1 *
EN61000-4-2:4kV 接触
8kV 大气中
EN61000-4-3:10V/m AM调频(80MHz~1GHz)
10V/m 脉冲调频(900MHz±5MHz)
EN61000-4-6:3V(0.15~80MHz)
EN61000-4-4:2kV 电源线
1kV I/O信号线
1kV 通信线
EN61000-4-5:1kV 线间(电源线、输出线)
2kV 大地间(电源线、输出线)
* 工业用电磁环境 (EN/IEC61326-1 第2表)
当前值、总计数值的读取、
复位,设定值的读取、多SP
从H8GN读 的切换、通信写入的许可/禁
止的切换、其他的初始设
取、写入
定、高级功能设定参数的读
写等
* 通信速度、数据位长、停止位长、垂直奇偶校验
的设定,可通过“通信设定等级”分别单独设定。
■ 输入输出功能
CP1/CP2
• 读取计数信号。
• 信号可接受增量、减量、增减量(独立/相位差)输入。
• 在增量、减量模式上CP1计数输入,CP2计数禁止输入。
复位
• 复位计数。(总计数值不复位。)
(在增量、增减量模式上为“0”,在减量模式上为设定值。)
• 复位输入时不能计数。
• 复位中,“RST”显示亮灯。
起动
作为计时起动功能动作。
复位
• 复位计时值。(UP模式下为“0”、DOWN模式下为“设定值”。)
• 复位输入中不计时,且控制输出为OFF。
• 复位中,“RST”显示亮灯。
门
停止计时动作。
OUT
达到各个设定值时,根据指定的输出模式开始输出。
计数器功能时
输入功能
定时器功能时
输出功能
连接
■ 端子配置
■ 配线
䗮ֵ *
* ҙ䰤䰘ᏺ䗮ֵⱘൟো
RS-485
Ϟԡ
8
9
10
B˄ˇ˅A˄ˉ˅
0V
1
2
5.8mmҹϟ
䕧ߎ
ぎ
7
请使用以下压接端子。
11
12
OUT
5.8mmҹϟ
CP1/
䍋ࡼ
CP2/
䮼
໡ԡ
3
4
5
0V
6
■ 内部连接
˄ˇ˅ ˄ˉ˅
⬉⑤˖DC24Vǂ
䕧ܹ˄᥹⚍˅
䗮ֵಲ䏃
˄෎ᴀ㒱㓬˅
˄ࡳ㛑㒱㓬˅
䕧ߎಲ䏃
˄෎ᴀ㒱㓬˅
ᰒ⼎ಲ䏃
䕧ܹ˄䲚⬉ᵕᓔ䏃˅
䕧ܹಲ䏃
‫ݙ‬䚼᥻ࠊಲ䏃
ᣝ䬂ᓔ݇ಲ䏃
注: ②和⑥为内部连接。
请勿空端子作为中继端子使用。
⬉⑤ಲ䏃
‫ܡ‬䌍
⬉䆱
੼䆶⬉䆱
400-820-4535
᳔ᮄֵᙃ
www.fa.omron.com.cn
3
H8GN
各部分名称和功能
㄀1ᰒ⼎
ࡼ԰ᰒ⼎2
ᰒ⼎ᔧࠡؐ៪䆒ᅮ᭄᥂ⱘ㉏߿DŽ
ᰒ⼎ᘏ䅵᭄ؐᯊᰒ⼎ᘏ䅵᭄ؐ
˄ԡ᭄˅ⱘࠡԡDŽ
动作显示
说明
CMW
通信的写入控制
通信写入“许可”为亮灯、“禁止”为熄灭
RST
复位输入或复位输入键ON时亮灯,OFF时熄灭。
OUT
输出ON时,亮灯。
TOTAL
显示总计数值时亮灯。
ࡼ԰ᰒ⼎1
೼ᰒ⼎ᅮᯊࡳ㛑䗝ᢽᯊᰒ⼎ᯊ䯈
ऩԡDŽ
ᰒ⼎⼎՟
5ᯊ30ߚ
㄀2ᰒ⼎
ᰒ⼎䆒ᅮؐ៪䆒ᅮ᭄᥂ⱘ䆒ᅮؐDŽ
ᰒ⼎ᘏ䅵᭄ؐᯊᰒ⼎ᘏ䅵᭄ؐ
˄8ԡ᭄˅ⱘࠡ4ԡDŽ
123.4⾦
0.0minǃ0h00minǃ0.0hǃ
0hⱘ㣗ೈˈ԰Ўᅮᯊ఼ᯊ䩳
Ёⱘᰒ⼎䮾⚕DŽ
˄
˅
˄ㄝ㑻䬂˅䬂
ߛᤶ䆒ᅮㄝ㑻ᯊˈ䇋ᣝ䖭Ͼ䬂DŽ
Ā䖤㸠ㄝ㑻āĕėĀ䇗ᭈㄝ㑻āǃ
Ā߱ྟ䆒ᅮㄝ㑻āĕėĀ䗮ֵ䆒ᅮㄝ
㑻āߛᤶDŽ
‫ܡ‬䌍
⬉䆱
੼䆶⬉䆱
˄῵ᓣ˅䬂
ߛᤶ䆒ᅮㄝ㑻‫ⱘݙ‬䆒ᅮ᭄᥂ᯊˈ
䇋ᣝ䖭Ͼ䬂DŽ
400-820-4535
᳔ᮄֵᙃ
˄‫ޣ‬䞣˅䬂
↣ᣝ
䬂ᯊˈ㄀2ᰒ⼎ⱘؐህ
ϟ䰡DŽ
ᣕ㓁ᣝ䬂ˈࡴᖿ‫ޣ‬ᇥDŽ
‫ݡ‬䖨ಲ䆒ᅮ乍ⳂDŽ
www.fa.omron.com.cn
˄๲䞣/໡ԡ˅䬂
↣ᣝ
䬂ᯊˈ㄀2ᰒ⼎ⱘؐህ
ϞछDŽ
ᣕ㓁ᣝ䬂ˈࡴᖿ๲ࡴDŽ
‫᥼ݡ‬䖯䆒ᅮ乍ⳂDŽ
໡ԡࡳ㛑
ᰒ⼎ᔧࠡؐᯊᣝ
䬂ˈᔧࠡؐ
໡ԡDŽ
ৠᯊˈ೼ᘏ䅵᭄ؐᰒ⼎ᯊᣝ
䬂ˈᘏ䅵᭄ؐ੠ᔧࠡؐ໡ԡDŽ
4
H8GN
CAD᭄᥂ 标记的商品备有2维CAD图、3维CAD模型的数据。
CAD数据可从网站www.fa.omron.com.cn下载。
外形尺寸
(单位:mm)
■ 本体
H8GN
䴶ᵓࡴᎹሎᇌ
ऩϾᅝ㺙ᯊ
㄀1ᰒ⼎ⱘ
ᄫヺሎᇌ
㋻ᆚᅝ㺙ᯊ
ˇ1.0
˄48×ৄ᭄ˉ2.5˅
0
45ˇ0.6
0
22.2ˇ0.3
0
22.2ˇ0.3
0
7mm
40ҹϞ
44.8
不能通过紧密安装防水。
3.3mm
㄀2ᰒ⼎ⱘ
ᄫヺሎᇌ
3.4mm
35
22
24
1.6mm
48
• 安装时,将本体面板放入方孔,将适配器从背面插入、
推进,减少适配器和面板的面之间的间隙。再用螺丝固
定。若需要防水,安装时请向本体插入防水垫,拧紧适
配器的螺钉。
• 安装使用多个本产品时,请避免使本机的环境温度超过
规格值。
• 安装面板的厚度为1~5mm。
80
3
注: 端子螺钉为M3。
CAD᭄᥂
■ 选装件 (另售)
 防水垫
Y92S-32
防水垫遗失、损坏时,请另行订购。
使用防水垫时,保护结构为IP66。
(使用防水等级可以达到NEMA4的防水垫,根据使用环境,防水
垫会产生老化、收缩、变硬等,建议定期更换。定期更换时期因使
用环境而异。请用户自行确认。大致以1年以下为更换标准。此外,
对没有进行定期更换的防水等级,本公司概不负责。)
不采用防水构造时,必须安装防水垫。
※属本体附件。
‫ܡ‬䌍
⬉䆱
੼䆶⬉䆱
400-820-4535
᳔ᮄֵᙃ
www.fa.omron.com.cn
5
H8GN
操作方法
■ 设置提示
使用
键和
键切换设定画面,通过键的按动时间切换转移对象。
在这里列举2个典型的使用例作说明。
԰Ў䕀䗳㸼Փ⫼ᯊ
1
‫݌‬ൟՓ⫼՟ⱘⳟ⊩
䆒ᅮℹ偸
᥹䗮⬉⑤
1 ᭄ؐⱘব᳈
᥹䗮⬉⑤
䖤㸠ㄝ㑻
৘⬏䴶ⱘ᭄᭄ؐ᥂ǃ䗝ᢽ乍ৃ䗮䖛
ব᳈DŽ
ᔧࠡؐ/䆒ᅮؐ
2 ݇Ѣᰒ⼎
ᣝϟ
㄀1ᰒ⼎
㄀2ᰒ⼎
߱ྟ䆒ᅮㄝ㑻
‫݌‬ൟՓ⫼՟
输入模式
独立输入
输出模式
F(计数溢出)
计数速度
30Hz
输入信号时间
20ms
小数点
无
预标尺
无
䬂3⾦ҹϞ
ࡼ԰‫ذ‬ℶ
ࡳ㛑䗝ᢽⱘ⹂䅸
⹂䅸ࡳ㛑䗝ᢽDŽ
ࡳ㛑䗝ᢽ˖
䕧ܹ῵ᓣ䆒ᅮ
Փ⫼
䬂ᇚ䕧ܹ
῵ᓣᅮЎऩ⣀䕧ܹDŽ
䕧ܹ῵ᓣ˖
䕧ߎ῵ᓣ䆒ᅮ
Փ⫼
῵ᓣᅮЎFDŽ
䕧ߎ῵ᓣ˖
䅵᭄䗳ᑺⱘ⹂䅸
⹂䅸䕧ֵܹোᯊ䯈
䬂ᇚ䕧ߎ
⹂䅸䅵᭄䗳ᑺDŽ
䅵᭄䗳ᑺ˖
⹂䅸䕧ֵܹোᯊ䯈DŽ
䕧ֵܹোᯊ䯈˖
ᣝϟ
䬂1⾦ҹϞ
ࡼ԰ᓔྟ
䖤㸠ㄝ㑻
䆒ᅮؐⱘ䆒ᅮ
ᔧࠡؐ໡ԡ
Փ⫼
ᅮЎ100DŽ
ᣝϟ
䬂ᇚ䆒ᅮؐ
ᔧࠡؐ/䆒ᅮؐ˖
䬂DŽ
ᓔྟ䖤㸠
ᔧࠡؐ:
䖤㸠
䆒ᅮؐⱘ⹂ᅮ
䆒ᅮؐ೼ᣝ䬂᮴᪡԰2⾦Пৢˈ
ᑊ೼ᣝϟ
䬂៪
䬂ৢ⹂ᅮDŽ
‫ܡ‬䌍
⬉䆱
੼䆶⬉䆱
400-820-4535
᳔ᮄֵᙃ
www.fa.omron.com.cn
6
H8GN
԰Ў䅵఼᭄Փ⫼ᯊ
2
‫݌‬ൟՓ⫼՟ⱘⳟ⊩
䆒ᅮℹ偸
᥹䗮⬉⑤
1 ᭄ؐⱘব᳈
᥹䗮⬉⑤
䖤㸠ㄝ㑻
৘⬏䴶ⱘ᭄᭄ؐ᥂ǃ䗝ᢽ乍ৃ䗮䖛
ব᳈DŽ
ᔧࠡؐ/䆒ᅮؐ
2 ݇Ѣᰒ⼎
ᣝϟ
㄀1ᰒ⼎
㄀2ᰒ⼎
߱ྟ䆒ᅮㄝ㑻
‫݌‬ൟՓ⫼՟
时间范围
0.0~999.9s
计时模式
减量(DOWN)
输出模式
A模式
输出时间
HOLD(保持输出)
输入信号时间
20ms
䬂3⾦ҹϞ
ࡼ԰‫ذ‬ℶ
ࡳ㛑䗝ᢽⱘ䆒ᅮ
Փ⫼
䬂ᇚࡳ㛑
䗝ᢽᅮЎᅮᯊ఼DŽ
ࡳ㛑䗝ᢽ˖
ᯊ䯈㣗ೈⱘ䆒ᅮ
Փ⫼
䬂ᇚᯊ䯈
㣗ೈ䆒ᅮЎ999.9sDŽ
ᯊ䯈㣗ೈ˖
䅵ᯊ῵ᓣⱘ⹂䅸
Փ⫼
䬂ᇚ䅵ᯊ
῵ᓣ䆒ᅮЎ‫ޣ‬䞣DŽ
䅵ᯊ῵ᓣ˖
䕧ߎ῵ᓣⱘ⹂䅸
⹂䅸䕧ߎ῵ᓣDŽ
䕧ߎ῵ᓣ˖
䕧ߎᯊ䯈ⱘ⹂䅸
⹂䅸䕧ߎᯊ䯈DŽ
䕧ߎᯊ䯈˖
˄HOLD䆒ᅮ˅
⹂䅸䕧ֵܹোᯊ䯈
⹂䅸䕧ֵܹোᯊ䯈DŽ
䕧ֵܹোᯊ䯈˖
ᣝϟ
䬂1⾦ҹϞ
ࡼ԰ᓔྟ
䖤㸠ㄝ㑻
䆒ᅮؐⱘ䆒ᅮ
ᔧࠡؐ໡ԡ
Փ⫼
䆒ᅮЎ10.0DŽ
ᣝϟ
䬂ᇚ䆒ᅮؐ
ᔧࠡؐ/䆒ᅮؐ˖
䬂DŽ
ᓔྟ䖤㸠
ᔧࠡؐ:
䖤㸠
䆒ᅮؐⱘ⹂ᅮ
䆒ᅮؐ೼ᣝ䬂᮴᪡԰2⾦Пৢˈ
ᑊ೼ᣝϟ
䬂៪
䬂ৢ⹂ᅮDŽ
‫ܡ‬䌍
⬉䆱
੼䆶⬉䆱
400-820-4535
᳔ᮄֵᙃ
www.fa.omron.com.cn
7
H8GN
通电后的规格设定
■ 运行的操作方法概要
● 按键操作的整体结构
在这里,按显示顺序表示所有的参数。
此外,某些参数因保护内容和使用条件而不显示。
᥹䗮⬉⑤
ˇ
䬂ӏᛣ
ᇣᯊҹϞ
䖤㸠ㄝ㑻
ǂ 䬂
1⾦ҹϞ
䬂
1⾦ҹ‫ݙ‬
ǂ 䬂
3⾦ҹϞ
߱ྟ䆒ᅮ
ㄝ㑻
䇗ᭈㄝ㑻
ֱᡸㄝ㑻
ˇ
䬂1⾦ҹϞ
ࡼ԰‫ذ‬ℶ
ǂ 䬂
1⾦ҹ‫ݙ‬
䗮ֵ䆒ᅮ
ㄝ㑻
ࡼ԰Ё
ࡼ԰‫ذ‬ℶ
ǂ 䬂
1⾦ҹϞ
䕧ܹᆚⷕ
䆒ᅮؐ˄ˉ169˅
ḍ᥂ᴎൟ+䆒ᅮϡᰒ⼎
ḍ᥂ᴎൟ+䆒ᅮϡᰒ⼎
催㑻ࡳ㛑䆒ᅮ
ㄝ㑻
ㄝ㑻⿏ࡼ
注: 在初始设定、通信设定、高级功能设定的各等级上,停止动作。
因此控制输出为OFF。
从这些等级切换为运转等级,就开始动作。
■ 各等级的说明
● 运行等级
● 保护等级
• 接通电源,就显示该等级。可从运转等级向保护等级、初始设定
等级、调整等级转移。
• 请在运行中定为这个模式。
• 可以在
运转中通过按键监控当前值、设定值、总计数值、多
SP的设定No.。
要 切 换 至 保护 等 级,
请 同 时 按键 和
键3秒以上 (默认
值) 。是防止按键的不慎误操作的设定数据。不显示被保护的等
级,因此设定值的变更被限制。
● 调整等级
• 要移至调整等级,
请按1次键 (不到1秒)。
• 是为动作的设定值 (SP0 ~ 3)而输入的等级。有通信写入的许
可/禁止、多SP设定值、周期时间 (定时器Z模式)的参数。
• 从调整等级向初始设定等级、保护等级、以及运转等级的开头参
数转移。
● 初始设定等级
• 再向初始设定等级转移时,请从运转或调整等级开始
持续
按键3秒以上。
• 是设定功能等级、输入模式、时间范围、计时模式、输出模式、
输出时间、计数速度、输入信号时间、小数点位置、预标尺值、
输入信号边缘的等级。
• 从初始设定等级向高级功能等级或通信设定等级转移。请在返回
运转等级时,
持续按键 1 秒以上。要移至通信功能的使用等
级,
请按键1次 (不到1秒)。
‫ܡ‬䌍
⬉䆱
੼䆶⬉䆱
400-820-4535
᳔ᮄֵᙃ
● 通信设定等级
要移至通信设定等级,
请按1次键 (不到1秒) 。使用通信等
级时,请用这个等级设定通信条件。可通过与上位机型的通信,读
取/写入设定值。
● 高级功能设定等级
• 向高级功能设定等级转移时,将 “保护等级”的 “初始 / 通信保
护”设定值定为“0”之后,请从初始设定等级输入密码(169)。
• 从高级功能设定等级向初始设定等级转移。
• 是对初始化设定值、使用多SP、使用总计数器、显示自动恢复时
间、保护等级的转移时间实施设定的等级。
www.fa.omron.com.cn
8
H8GN
■ 参数一览表
 运行等级
 调整等级
ᔧࠡؐ/䆒ᅮؐ
䗮ֵ‫ܹݭ‬䆌ৃ/⽕ℶ
ᔧࠡؐ
䆒ᅮؐ0
ᘏ䅵᭄ؐ
䆒ᅮؐ1
໮SP
䆒ᅮؐ2
(1)当前值/设定值
这些项目将在接通电源后显示。当前值显示在第1显示上,设定值
则显示在第2显示上。显示的内容,由初始设定等级中的 “更能选
择”、“时间范围”、“计时模式”的选择内容而定。
可通过使用
键、
键,变更设定值。
(2)当前值
当前值显示在第1显示上,第2显示则变为非表示(空白)。显示的
内容,由初始设定等级中的 “更能选择”、“时间范围”、“计时
模式”的选择内容而定。
可通过按键,复位当前值。
(3)总计数值
【该显示是在高级功能设定等级的 “总计数器使用”中选择
“ON”时显示。】
在8位数的总计数值中,前4位数显示在第1显示上,后4位数显示在
第2显示上。
通过按键可同时复位总计数值和当前值。
当前值
总计数值
䬂
(4)多SP (
请参见第17页上的 “■输入/输出模式
)
400-820-4535
【该显示是在附带通信型号时显示。】
许可或禁止从通信邮箱(电脑等)写入。可以通过通信方式读取,
这与该设定无关。
(2)设定值0~设定值3 (
)
【该显示是在高级功能设定等级的 “多SP使用”中选择 “ON”
时显示。】
对使用多SP功能时的设定值进行设定。可以在运转等级上通过前
面的按键操作切换多SP (SP0~3)。运转模式变更时,在调整等
级的 “设定值0~3”中的多SP上被选择的设定值也会连动变更。
(3)周期时间 (
)
݇
ऴぎ↨˄%˅
ᓔ
᥻ࠊ䕧ߎ
ߛᤶ
੼䆶⬉䆱
)
਼ᳳᯊ䯈
【该显示是在高级功能设定等级的 “多SP使用”中选择 “ON”
时显示。】
选择多SP (SP0~3)。在多SP中,预先在调整等级中设定4个设定
值 (SP0~3) ,在运转中从前部通过按键的操作切换,作为动作
中的设定值使用。
在附带通信型号
的情况下,可在通
信功能中切换多
䆒ᅮؐ
SP。
‫ܡ‬䌍
⬉䆱
(1)通信写入 (
(在通过脉冲控制开闭电磁阀控制流量时)
0 → 1 → 2→ 3 → 0 → 1 → 2 → 0 → 1 → 2
0→ 1 → 2 → 3 → 3 → 4 → 5 → 0 → 1 → 2
(有关总计数器的动作,
与动作的关系”。)
਼ᳳᯊ䯈
【该显示是在初始设定等级的 “输出模式 (定时器)”中选择
“Z”时显示。】
对闪烁率可调模式 “Z”下使用的周期时间进行设定。
闪烁率可调模式可以预先在调整等级下设定周期时间,以运转等
级的设定值通过变更负载比率,简单实施周期控制。
˙ᘏ䅵఼᭄ 12,345,678
ᰒ⼎ᔧࠡؐ ᘏ䅵᭄ؐ
Ϟⱘ
䬂 ᰒ⼎Ϟⱘ
䆒ᅮؐ3
᳔ᮄֵᙃ
ᰒ⼎䖛এ਼ᳳᯊ䯈
开/关值
全关←→全开
占空比
0%←→100%
ऴぎ↨ҹⱒߚ↨
䆒ᅮ
⫼Ϟϟ䬂ᇚऴぎ↨䇗ᭈ
῵ᢳ䞣
(有关闪烁率可调模式的动作,
出模式与动作的关系”。)
www.fa.omron.com.cn
请参见第17页上的 “■输入/输
9
H8GN
 初始设定等级
(4) 计时模式 (
)
【该显示是在初始设定等级的 “功能选择”中选择 “定时器”时
显示。】
H8GN作为计数器使用时,设定增量/减量的计时模式。
ࡳ㛑䗝ᢽ
䕧ܹ῵ᓣ
(5) 输出模式 (计数器)(
)
【该显示是在初始设定等级的 “功能选择”中选择 “计数器”时
显示。】
H8GN作为计数器使用时,设定输出模式。
(有关输出模式的动作, 请参见第17页上的 “■输入/输出模式
与动作的关系”。)
ᯊ䯈㣗ೈ
䅵ᯊ῵ᓣ
䕧ߎ῵ᓣ˄䅵఼᭄˅
(6) 输出模式 (定时器)(
䕧ߎ῵ᓣ˄ᅮᯊ఼˅
䕧ߎᯊ䯈
䅵᭄䗳ᑺ
(7) 输出时间 (
ᇣ᭄⚍ԡ㕂
乘ᅮᷛؐ
䕧ֵܹো䖍㓬
(8) 计数速度 (
⿏㟇催㑻ࡳ㛑䆒ᅮㄝ㑻
)
选择H8GN作为计数器使用,还是作为定时器使用。
(2) 输入模式 (
)
【该显示是在初始设定等级的 “功能选择”中选择 “计数器”时
显示。】
H8GN作为计数器使用时,设定增量/减量/增减量的输入模式。在
选择了增量、减量模式时也可以通过 “输入信号边缘”的设定,
切换CP1 (计数输入)的输入信号边缘。
(有关输入模式的动作, 请参见第16页上的 “■输入输出模式
和计数值的关系”。)
(3) 时间范围 (
)
【该显示是在初始设定等级的 “输出模式 (定时器)”中选择
“C”、“K”或在 “输出模式 (定时器)”中选择 “A”、“B”
时显示。】
在以H8GN使用一次性输出时,设定一次性输出的输出时间
(0.01s~99.99s)。
一次性输出的可使用范围仅限于:在选择计数器功能时选择了C、
K输出模式;选择定时器功能时选择了A、 B输出模式。
在选择计时功能时,输出时间定为“0”,输出就变为HOLD输出。
同时,在选择计数功能时,输出时间不能设定为 “0”。
䕧ֵܹোᯊ䯈
(1) 功能选择 (
)
【该显示是在初始设定等级的 “功能选择”中选择 “定时器”时
显示。】
H8GN作为定时器使用时,设定输出模式。
(有关输出模式的动作, 请参见第17页上的 “■输入/输出模式
与动作的关系”。)
)
)
【该显示是在初始设定等级的 “功能选择”中选择 “计数器”时
显示。】
H8GN 作 为 计 数 器 使 用 时,就 切 换 CP1、 CP2 的 最 高 计 数 速 度
(30Hz/5kHz)。
如果接点被用作输入信号,设置计数速度为 “30Hz”。
此设置用来消除震颤。
(9) 输入信号时间 (
)
切换起动、复位、门极输入的最小输入信号宽度(20ms/1ms)。此
设置将统一被用于所有外部输入。选择计数器功能时仅设定复位,
选择定时器功能时合并设定起动、门、复位输入。当输入信号使用
接点时,将输入信号时间设置为 “20ms” 。本设置会消除输入信
号的按键音。
【该显示是在初始设定等级的 “功能选择”中选择 “定时器”时
显示。】
H8GN作为定时器使用时,设定计时时间范围。
‫ܡ‬䌍
⬉䆱
੼䆶⬉䆱
400-820-4535
᳔ᮄֵᙃ
www.fa.omron.com.cn
10
H8GN
(10) 小数点位置 (
)
【该显示是在初始设定等级的 “功能选择”中选择 “计数器”时
显示。】
决定当前值/设定值/多SP设定值 (SP0~3)总计数值的小数点位
置。
用键向左、
用键向右移动小数点位置。
(11) 预标尺值 (
)
【该显示是在初始设定等级的 “功能选择”中选择 “计数器”时
显示。】
计数器的脉冲输入根据特定的预定标值转换。
(设定范围:0.001~9.999)
例:为以□□ . □□m的形式显示馈送长度为0.5m的25个脉冲输出
系统的馈送距离:
①需执行第2步设定小数点位置。
②将预标尺值设定为0.02 (0.525)。
0.5m
25㛝‫ކ‬
㓪ⷕ఼
注意: 如预定标值设定错误,则会导致计数误差。使用前请确
认设定是否正确。
(12) 输入信号边缘 (
)
【该显示是在初始设定等级的 “输入模式”中选择 “增量”或
“减量”时显示。】
H8GN作为增量、减量使用时,就切换CP1的输入边缘。而在计数
器的增量、减量模式中, CP2作为门输入发挥功能,在输入了CP2
期间, CP1的计数被禁止。
(有关输入模式的动作, 请参见第16页上的 “■输入输出模式
和计数值的关系”。)
(13) 移至高级功能设定等级 (
)
【该显示是在保护等级的 “初始/通信保护”中选择 “等级0”时
显示。】
高级功能设定的作用是最大限度地灵活使用计数器/定时器的功
能。要移至高级功能设定等级,就要从初始设定等级输入密码
(169)。
‫ܡ‬䌍
⬉䆱
੼䆶⬉䆱
400-820-4535
᳔ᮄֵᙃ
www.fa.omron.com.cn
11
H8GN
 高级功能设定等级
 保护等级
䆒ᅮؐ߱ྟ࣪
䖤㸠/䇗ᭈֱᡸ
ǂ䖤䕀ㄝ㑻/䇗ᭈㄝ㑻㦰ऩᰒ⼎ǃ
ǂ䰤ࠊ‫ܹݭ‬ㄝ
໮SPՓ⫼
߱ྟ/䗮ֱֵᡸ
ǂᇍ߱ྟ䆒ᅮㄝ㑻/䗮ֵ䆒ᅮㄝ㑻/催㑻ࡳ㛑ㄝ㑻
ǂⱘ㦰ऩᰒ⼎ǃ䕀⿏ⱘ䰤ࠊ
ᘏ䅵఼᭄Փ⫼
䆒ᅮব᳈ֱᡸ
ǂ䰤ࠊᣝ䬂᪡԰ⱘ䆒ᅮব᳈
ᰒ⼎㞾ࡼ໡ԡᯊ䯈
໡ԡ䬂ֱᡸ
ǂࠊՓ⫼໡ԡ䬂
(1) 运行/调整保护 (
⿏㟇ֱᡸㄝ㑻ᯊ䯈
)
设定值和保护范围的关系如下表所示。
(1) 设定值初始化 (
)
将设定状态全部恢复至初始状态时使用。
设定为ON,迁移至其他画面,所有设定内容即返回至出厂状态。
(2) 使用多SP (
)
将多SP使用的设定调为 “ON”,就可通过面板上的按键操作,切
换0~3的设定值。
在多SP中,预先在调整等级中设定4个设定值 (SP0~3),在运转
中从前部通过按键的操作切换,作为动作中的设定值使用。
(3) 累计计数器使用 (
)
使用显示自动复位功能,在 “运转等级”、“调整等级”时,在一
定时间内不操作按键,就可以自动切换当前值/设定值画面。(设
定范围:1~99秒)
在该设定上可以设定显示自动复位时间的长短。该设定OFF,显示
自动复位功能不动作。
(5) 移至保护等级时间 (
运行等级
调整等级
当前值/设定值
其他
0
◎
◎
◎
1
◎
◎
×
2
◎
×
×
3
○
×
×
• 初始值为 “0”。
• 设定值 “0”时,保护无效。
◎:可以显示/变更
○:可显示
×:不能转移显示及等级
)
将总计数器使用的设定调为 “ON”,总计数器的显示被追加,总
计数器就可使用。预置计数器的功能还保持着 (不能使预置计数
器功能OFF) 。 总计数器可将计数分配为第1显示前4位数、第2显
示后4位数,做8位数的计数。
(4) 显示自动复位时间 (
等级
(2) 初始/通信保护 (
)
对初始设定等级/通信设定等级/高级功能设定等级的转移进行
限制。
设定值
初始设定等级
通信设定等级
高级功能设定等级
0
○
○
○
1
○
○
×
2
×
×
×
• 初始值为 “1”。
○:可转移
×:不可转移
(3) 设定变更保护 (
)
在运转等级上持续按
键和
键3秒以上,移至保护等级,
但可以任意变更操作该按键所需时间。(设定范围:3~30秒)
)
限制按键操作的设定变更。
设定值
内容
OFF
可用按键操作变更设定
ON
不可用按键操作变更设定
(但,关于保护等级是可以的)
• 初始值为 “OFF”。
(4) 复位键保护 (
)
禁止使用复位键。
设定值
内容
OFF
可通过复位键复位当前值、总计数值
ON
不可通过复位键复位当前值、总计数值
• 初始值为 “OFF”。
‫ܡ‬䌍
⬉䆱
੼䆶⬉䆱
400-820-4535
᳔ᮄֵᙃ
www.fa.omron.com.cn
12
H8GN
● 通信设定等级
通过通信设定等级进行通信规格的设定。请通过面板操作,设定通
信设定项目。
通信设定项目的种类和设定内容如下所示。
项目
记号
设定内容
设定值
(1) 通信单元号 (
)
与上位的邮箱电脑通信时,设定使上位邮箱识别各单元的单元号。
可设定0~99中的每一个。购买时已设定为1。进行数个通信时,重
复设定同一个单元号,就不能正常动作,请注意。
通信单元号
0~99
(2) 通信速度 (
通信速度
1.2/2.4/4.8/9.6(kbps)
对与上位电脑邮箱通信时的通信速度进行设定。通信速度各自
如下。
通信数据长度
7/8(bit)
1.2(1200bps)、 2.4(2400bps)、 4.8(4800bps)、 9.6(9600bps)
通信停止位
1/2
(3) 通信数据长 (
通信奇偶校验
)
可变更通信的数据位长。数据位长有7位和8位。
无/偶数/奇数
(4) 通信停止位 (
注: 翻转文字为初始值。
请在通信之前,按以下顺序,通过操作键的操作,设定通信单元
No.和通信速度等。关于通信项目设定以外的操作方法,请参见
“H8GN通信功能用户手册”。
①
②
③
④
)
按键3秒以上,“运转等级”→移至 “初始设定等级”。
按键,“初始设定等级”→移至 “通信设定等级”。
按动键,设定项目作如下变动。
按动键,即可变更设定数据。
)
可变更通信的停止位。可设定停止位1或2的其中之一。
(5) 通信奇偶 (
)
可设定通信奇偶。请从无 (
(
)设定奇偶。
) 、偶数 (
) 、奇数
注: 所有的通信设定值,都通过设定后、重新接通电源变为有效,请注意。
䗮ֵऩ‫ܗ‬ো
䗮ֵ䗳ᑺ
䗮᭄ֵ᥂䭓ᑺ
䗮ֵ‫ذ‬ℶԡ
䗮ֵ༛‫ي‬᷵偠
䇋䜡ড়ᇍᮍ⬉㛥ㄝ䆒ᅮ৘䗮ֵখ᭄DŽ
‫ܡ‬䌍
⬉䆱
੼䆶⬉䆱
400-820-4535
᳔ᮄֵᙃ
www.fa.omron.com.cn
13
H8GN
■ 操作菜单/参数一览表 (翻转文字为初始设定。)
᥹䗮⬉⑤
᥹䗮⬉⑤
ˇ
䬂ӏᛣ
ᇣᯊҹϞ
䖤㸠ㄝ㑻
䬂
1⾦ҹϞ
䇗ᭈㄝ㑻
ֱᡸㄝ㑻
ˇ
䬂1⾦ҹϞ
䬂
1⾦ҹ‫ݙ‬
ᔧࠡؐ/
䆒ᅮؐ
䇋খ㾕*1DŽ
ᔧࠡؐ
ᣝϟ
ᘏ䅵఼᭄
䗝ᢽᯊ
ᘏ䅵᭄ؐ
ᣝϟ
䬂ˈᘏ䅵᭄ؐ੠ᔧࠡؐ
ৠᯊ໡ԡDŽ
໮SP
Փ⫼ᯊ
໮SP
䗮ֵ䆒ᅮ
ㄝ㑻
䕧ܹᆚⷕ
䆒ᅮؐ˄ˉ169˅
ࡼ԰Ё
䬂1⾦ҹ‫ݙ‬
䖤㸠ㄝ㑻
䬂3⾦ҹϞ
䬂
3⾦ҹϞ
߱ྟ䆒ᅮ
ㄝ㑻
䬂
1⾦ҹϞ
䬂
1⾦ҹ‫ݙ‬
䬂1⾦ҹϞ
䬂ˈᔧࠡؐ໡ԡDŽ
ࡼ԰‫ذ‬ℶ
催㑻ࡳ㛑䆒ᅮ
ㄝ㑻
ḍ᥂ᴎൟ+䆒ᅮϡᰒ⼎
˖໮SP0
˖໮SP1
˖໮SP2
˖໮SP3
ḍ᥂ᴎൟ+䆒ᅮϡᰒ⼎
ㄝ㑻⿏ࡼ
䬂1⾦ҹϞ
催㑻ࡳ㛑䆒ᅮㄝ㑻
䅵఼᭄
䗝ᢽᯊ
䆒ᅮؐ
߱ྟ࣪
˖߱ྟ࣪
˖᳾߱ྟ࣪
໮SP
Փ⫼
˖Փ⫼
˖᳾Փ⫼
ᘏ䅵఼᭄
Փ⫼
˖Փ⫼
˖᳾Փ⫼
ᰒ⼎㞾ࡼ
໡ԡᯊ䯈
ֱᡸㄝ㑻
䕀⿏ᯊ䯈
̚
̚
䕧ܹᆚⷕ
ৢ䕀⿏
Njˉ169nj
䅵఼᭄
䗝ᢽᯊ
˖๲䞣
˖‫ޣ‬䞣
˖Ͼ߿
˖ⳌԡᏂ
䕧ܹ῵ᓣ
ᯊ䯈㣗ೈ
䇋খ㾕*2DŽ
ᅮᯊ఼
䗝ᢽᯊ
䅵ᯊ῵ᓣ
˖ϡ㞾ࡼ໡ԡ
˖1̚99⾦
˖3̚30⾦
˖䅵఼᭄
˖ᅮᯊ఼
ࡳ㛑䗝ᢽ
䅵఼᭄
䗝ᢽᯊ
䕧ߎ῵ᓣ
˄䅵఼᭄˅
䕧ߎ
ᯊ䯈
䅵఼᭄
䗝ᢽᯊ
䅵᭄䗳ᑺ
˖30Hz
˖5kHz
䕧ֵܹোᯊ
䯈˄䍋ࡼǃ
໡ԡ䮼䕧ܹ˅
˖20ms
˖1ms
ᇣ᭄⚍
ԡ㕂
˖0
˖0.0
˖0.00
˖0.000
*3
᳔ᮄֵᙃ
˖A Ć
˖B Ć
˖D
˖E
˖F
˖Z
Փ⫼䅵᭄
఼ҹঞᅮ
ᯊ఼ⱘ䕧
ߎ῵ᓣᏺ
ⱘ῵ᓣ䗝
ᢽᯊ
䗮䖛䅵᭄
఼䕧ܹ῵
ᓣ䗝ᢽ
“๲䞣”៪
“‫ޣ‬䞣”ᯊ
400-820-4535
˖N
˖F
˖C Ć
˖K Ć
䕧ߎ῵ᓣ
˄ᅮᯊ఼˅
̚
̚
䅵఼᭄
˖0.01̚99.99s
̚
ᅮᯊ఼
˖0.00̚99.99s
˄䕧ߎᯊ䯈Ў0ᯊˈ䕧ߎЎHOLDǃ
䅵఼᭄ᯊˈ䕧ߎᯊ䯈ϡ㛑䆒ᅮЎ0DŽ˅
乘ᅮᷛؐ
੼䆶⬉䆱
˖๲䞣
˖‫ޣ‬䞣
ᅮᯊ఼
䗝ᢽᯊ
䅵఼᭄
䗝ᢽᯊ
‫ܡ‬䌍
⬉䆱
䬂1⾦ҹ‫ݙ‬
߱ྟ䆒ᅮㄝ㑻
www.fa.omron.com.cn
䕧ֵܹো
䖍㓬
˄䅵᭄䕧ܹ˅
̚
̚
˖0.001̚9.999
˖Ϟछ⊓ᯊ䅵᭄
˖ϟ䰡⊓ᯊ䅵᭄
催㑻ࡳ㛑䆒ᅮ
ㄝ㑻⿏ࡼ
14
H8GN
ˇ
䇗ᭈㄝ㑻
䰘ᏺ䗮ֵ
ൟোᴎൟ
䬂ӏᛣᯊ䯈ҹϞ
ˇ
1⾦ҹϞ
䬂
˖ 䆌ৃ
˖ ⽕ℶ
䗮ֵ‫ܹݭ‬
䆌ৃ/⽕ℶ
ֱᡸㄝ㑻
䖤㸠/䇗ᭈ
ֱᡸ
˖0㑻
˖1㑻
˖2㑻
˖3㑻
˖0㑻
˖1㑻
˖2㑻
䆒ᅮؐ0
䇋খ㾕*1DŽ
߱ྟ/䗮ֵ
ֱᡸ
䆒ᅮؐ1
䇋খ㾕*1DŽ
䆒ᅮব᳈
ֱᡸ
˖ᣝ䬂᪡԰ব᳈䆒ᅮϡৃ⫼
˖ᣝ䬂᪡԰ব᳈䆒ᅮৃ⫼
䆒ᅮؐ2
䇋খ㾕*1DŽ
໡ԡ䬂
ֱᡸ
˖໡ԡ䬂᮴ᬜ
˖໡ԡ䬂᳝ᬜ
䆒ᅮؐ3
䇋খ㾕*1DŽ
਼ᳳᯊ䯈
䇋খ㾕*1DŽ
໮SP
Փ⫼ᯊ
ᅮᯊ఼ⱘ
䕧ߎ
῵ᓣ“Z”
䗝ᢽᯊ
䗮ֵ䆒ᅮㄝ㑻
䗮ֵ
ऩ‫ܗ‬ো
䗮ֵ䗳ᑺ
䰘ᏺ䗮ֵ
ൟোᴎൟ
/
*1. 䅵఼᭄˄๲䞣ǃ‫ޣ‬䞣˅
̚
˖
0̚9999
䅵఼᭄˄Ͼ߿ǃⳌԡᏂ˅
̚ ̚
˖
ˉ999̚9999
ᅮᯊ఼˄䕧ߎ῵ᓣZҹ໪៪਼ᳳᯊ䯈˅
̚
˖0.000̚9.999s
̚
˖0.00̚99.99s
̚
˖0.0̚999.9sǃminǃh
̚
˖0̚9999sǃh
̚
˖0min00s̚99min59s
̚
˖0h00min̚99h59min
ᅮᯊ఼˄䕧ߎ῵ᓣZᯊ˅
̚
˖0̚100ˁ˄ऴぎ↨˅
˖ 0̚99
̚
˖1200bps
˖2400bps
˖4800bps
˖9600bps
䗮ֵ
᭄᥂䭓ᑺ
˖7bit
˖8bit
䗮ֵ
‫ذ‬ℶԡ
˖1bit
˖2bit
*2. ᯊ䯈㣗ೈ
˖ -.---s
˖ --.--s˄߱ྟؐ˅
䗮ֵ༛‫ي‬
˖᮴
˖‫ي‬᭄
˖༛᭄
˖ ---.-s
˖ ----s
˖ --min--s
⊼˖䗮ֵ䆒ᅮㄝ㑻Ϟⱘ䆒ᅮؐ㒣䆒ᅮৢ
䞡ᮄ᥹䗮⬉⑤ৢ᳝ᬜDŽ
˖ ---.-min
˖ --h--min
˖ ---.-h
˖ ----h
*3. ೼ֱᡸㄝ㑻ⱘ߱ྟ/䗮ֵㄝ㑻Ϟ
䗝ᢽ“ㄝ㑻0”ᯊᰒ⼎DŽ
‫ܡ‬䌍
⬉䆱
੼䆶⬉䆱
400-820-4535
᳔ᮄֵᙃ
www.fa.omron.com.cn
15
H8GN
■ 输入/输出模式与计数值的关系
UP(增量)模式 (
DOWN(减量)模式 (
)
CP1:计数输入、 CP2:禁止输入
)
CP1:计数输入、 CP2:禁止输入
H
H
CP1
CP1
L
L
A
A
A
⽕ℶ
H
A
⽕ℶ
H
CP2
CP2
L
L
n
UP时
5
nˉ1
4
䅵᭄ؐ
nˉ2
䅵᭄ؐ
3
nˉ3
2
nˉ4
1
0
输入
范围
nˉ5
0
0
CP1:计数输入、 CP2:禁止输入
CP1:计数输入、 CP2:禁止输入
H
H
CP1
CP1
L
L
A
A
A
⽕ℶ
H
A
⽕ℶ
H
CP2
CP2
L
L
n
DOWN
时
5
nˉ1
nˉ2
4
䅵᭄ؐ
3
䅵᭄ؐ
nˉ3
2
nˉ4
1
0
nˉ5
0
0
UP/DOWN(增减量)B 独立输入模式 (
UP/DOWN(增减量)C 相位差输入模式 (
)
)
H
H
CP1
CP1
L
L
B B B B
H
H
CP2
CP2
L
L
3
䅵᭄ؐ
2
1
䅵᭄ؐ
1
2
1
1
0
0
3
3
2
2
0
3
2
2
1
0
A 必须为最小信号宽度、○
B 必须为最小信号宽度的1/2以上。
注1. ○
如果在此之下可能会产生±1计数的误差。
2. H和L符号的含义如下表所示
‫ܡ‬䌍
⬉䆱
记号
输入
H
短路
L
开路
੼䆶⬉䆱
400-820-4535
᳔ᮄֵᙃ
www.fa.omron.com.cn
16
H8GN
■ 输入/输出模式与动作的关系
 计数器功能时
输入模式
UP
DOWN
UP/DOWN B、C
໡ԡ
9999
䆒ᅮؐ
N
0
ˉ999
䕧ߎ
໡ԡ
9999
䆒ᅮؐ
F
0
ˉ999
䕧ߎ
输出模
式设定
໡ԡ
9999
䆒ᅮؐ
C
0
ˉ999
t
t
t
t
tˉa
t
t
t
t
䕧ߎ
໡ԡ
9999
䆒ᅮؐ
K
0
ˉ999
tˉa
t
tˉa
tˉa
t
tˉa
t
䕧ߎ
注1. t:输出时间、 t-a<t:表示输出时间以内。
2. 如果输出为ON时电源断电,当电源恢复供电时输出ON。输出为一次性输出时,电源恢复后,将再次输出已设定好的部分。
3. 在一次性输出中,即使发生再次输出时机也被忽略。
 总计数器的动作
໡ԡ
• 总计数器通过复位输入(复位开关)不管当前
值复位,而累计当前值。
• 总计数器复位时,当前值也同时复位。
• 总计数器的计数范围是0~99999999。
如果总计数值超过“99999999”则返回“0”。
同时,总计数值低于“0”,就变为
“99999999”。
ᘏ䅵఼᭄໡ԡ
˄໡ԡᓔ݇˅
ᔧࠡؐ
ᘏ䅵᭄ؐ
‫ܡ‬䌍
⬉䆱
੼䆶⬉䆱
400-820-4535
᳔ᮄֵᙃ
www.fa.omron.com.cn
17
H8GN
 定时器功能时
A模式(信号ON延迟)*
B模式(闪烁) *
⬉⑤
⬉⑤
䍋ࡼ
䍋ࡼ
䮼
䮼
໡ԡ
໡ԡ
t
t
t
t
t
᥻ࠊ䕧ߎ
᥻ࠊ䕧ߎ
䅵ᯊᰒ⼎
䅵ᯊᰒ⼎
䆒ᅮؐ
UP
0
䆒ᅮؐ
DOWN
0
䆒ᅮؐ
UP
0
䆒ᅮؐ
DOWN
0
D模式(信号OFF延迟)
E模式(间隔)
⬉⑤
⬉⑤
䍋ࡼ
䍋ࡼ
䮼
䮼
໡ԡ
໡ԡ
᥻ࠊ䕧ߎ
᥻ࠊ䕧ߎ
䅵ᯊᰒ⼎
䅵ᯊᰒ⼎
䆒ᅮؐ
UP
0
䆒ᅮؐ
DOWN
0
䆒ᅮؐ
UP
0
䆒ᅮؐ
DOWN
0
F模式(累计)
Z模式(闪烁率可调)
⬉⑤
⬉⑤
䍋ࡼ
䍋ࡼ
䮼
䮼
໡ԡ
໡ԡ
᥻ࠊ䕧ߎ
਼ᳳᯊ䯈
UP
ऴぎ↨˄ˁ˅
䆒㕂ONᯊ䯈
᥻ࠊ䕧ߎ
䅵ᯊᰒ⼎
䅵ᯊᰒ⼎
䆒ᅮؐ
UP
0
0
਼ᳳᯊ䯈
䆒ᅮؐ
DOWN
0
ऴぎ↨˄ˁ˅
䆒㕂ONᯊ䯈
DOWN
0
t
* 输出的
● Z模式的追加说明
可选择一次性输出或保持输出。
调整等级设定的周期为1周期,通过可变 (占空比 (%))的值,
调整输出量。
਼ᳳᯊ䯈
ऴぎ↨˄ˁ˅
਼ᳳᯊ䯈
᥻ࠊ䕧ߎ
设定值,表示占空比 (%),可以设定 (%)~100 (%)。
周期时间为 “0”时,输出则变为常时 “OFF” 。周期时间为
“0”以外的情况下,占空比设定为0 (%)时,输出则变为常时
“OFF”。并且,设定为100 (%)时,输出变为常时 “ON”。
‫ܡ‬䌍
⬉䆱
੼䆶⬉䆱
400-820-4535
᳔ᮄֵᙃ
www.fa.omron.com.cn
18
H8GN
■ 关于异常时的显示 (故障排除)
发生异常时在第1显示中显示出错内容。
通过出错显示对出错内容进行确认,并根据该内容进行处理。
第1显示
第2显示
异常内容
e111
熄灭
内存异常 (RAM)
e111
sum
内存异常 (EEP)
e1
熄灭
CPU异常
---闪烁
设定值或熄灭
当前值下溢 *
处理
请重新接通电源。如还是不能复位,就需要更换或修理。
恢复正常时,可开始考虑干扰的影响。
请确认近处有无干扰源。
不是出错,计数器模式的当前值小于999时会显示。
复位输入或- - - - 在显示状态
按键复位当前值。
* 显示 “当前值/设定值”或仅显示 “当前值”时显示出错。
注意事项
●共通注意事项请参见“计数器共通注意事项”。
3. 考虑到定时器的周围设备 (传感器等的)上升时间从电源ON经过
210~260ms后开始定时器动作。因此接通电源时,若设定值为
258ms或以下时,就会变为在至输出为ON的时间为210ms~260ms
的范围内的恒定值,请予以注意。
并且,计时值从258ms开始显示。(在259ms以上的设定下,通常
会动作。需要设定为258ms或以下时,请使用信号起动。
注意
请按规定扭矩 (0.5N·m左右)紧固端子螺钉。螺钉
松动可能导致起火及误动作。
● 关于电源
因此,请勿在有易燃性、易爆性气体的场所使用。否
则可能导致爆炸。
• 电源 ON/OFF 时,在下述的各时间范围内,输入信号的接收分别
为可、不可或不定,请予以注意。
⬉⑤
输出继电器的寿命会因开关容量、开关条件而有很大
差异,因此请考虑实际使用条件,在额定负载、电气
寿命次数内使用。如果在超过寿命的状态下使用,可
能导致接点熔敷或烧损。
210ms 0̚50ms
䕧ܹ᥹ᬊ
ৃ
ϡ〇ᅮ ϡৃ
• 考虑到定时器外围设备 (传感器等)的起动时间, H8GN在电源
ON后经过210~260ms后开始定时器动作 (参见上图)。因此开
安全注意事项
本机为DC24V规格。如果外加超出AC100~240V等额定范围的电
压,可能会导致产品内部元件损坏。
使用注意事项
始接通电源时,若设定值为258ms或以下时,到输出为ON的时间
为210ms~260ms之间的某一固定值。另外,当前值显示从258ms
开始定时。(一般动作可以使用259ms或以上)。一些需要设定值
为258ms或以下时,请使用信号起动。
• 电源起动上使用累计动作 (F模式)时,由于内部回路特性会出
现时间误差 (电源ON/OFF1次约100ms)。需要精确计时时请使
用信号起动。
● 关于预定标功能的使用
1. 电源接通时在短时间内会有浪涌电流 (约15A)流过,因电源
容量的不同,有时可能无法起动,因此请使用有足够容量的电
源。
2. 电源或输入设备用电源,请使用1次和2次经绝缘处理的电源变压
器,并且要2次侧无接地的。
400-820-4535
ϡ〇ᅮ
0̚500ms
● 电源起动的定时器控制
请勿将金属及导线放入产品内。
否则可能导致触电、火灾或故障。
੼䆶⬉䆱
ϡৃ
5ms
• 频繁的电源 ON/OFF 和浪涌电流会引起电源回路的接点老化,因
此建议使用额定值15A以上的设备进行开关。
• 接通电流时会产生临时性的起动电流,请注意使用电源的过电流
检测等级。
请勿分解、修理或改造产品。
否则可能导致触电、火灾或故障。
‫ܡ‬䌍
⬉䆱
ON
OFF
᳔ᮄֵᙃ
如预定标值设定错误,则会导致计数误差。使用前请确认设定是否
正确。
www.fa.omron.com.cn
19
H8GN
● 关于设定值变更
● 关于安装
(计数器时)
在动作中改变设定值, 出现 “设定值=计数值”的情况时,输出
ON,请注意。
〈定时器时〉
采用了“平常读取方式”,动作中如对设定值做了以下的变更,会
做出如同达到设定值时的同样的动作,会因输出模式而出现输出
ON的情况,请予以注意。
“计时模式”:UP时 “计时值≥设定值”
“计时模式:DOWN”时 “经过时间≥设定值”
(计时值=0。)
• 拧紧适配器的固定螺钉 (2处)。拧紧时, 2处的螺钉要平衡交替
渐进拧紧。
ᅝ㺙䗖䜡఼
䰆∈ൿ
䴶ᵓ
注: DOWN模式中,变更设定值的量加至或减至计时值。
推荐操作面板工具
龟仓精机(株)产
便携式液压冲孔器HP-2、
専用刀具HP-22.2-45K
● 设定值=0时的动作
(计数器时)
“设 定 值 = 计 数 值 =0”时,输 出 为ON。复 位 操 作 中 的 输 出 为
OFF。
〈定时器时〉
①输出模式:A、 B (一次性输出时)、 D、 F时
在起动信号输入时,输出ON。
②输出模式:B (保持输出时)、 E、 Z时
即使输入起动信号,输出还是成OFF状态。
● 关于输出
● 关于复位时的响应延迟时间
记下从输入信号开始到输出OFF结束的输出延迟时间。
(参考值)
复位最小信号宽度
• 操作部位为防水结构 (依据NEMA4X、 IP66),另附有防水垫,
因此水也不会从定时器本体与操作面板的间隙渗入。为确保
NEMA4 的防水性能,请使用防水垫。如果该防水包装没有充分
压 好,面 板 内 部 可 能 会 进 水,因 此 请 务 必 在 紧 固 安装 适 配 器
(Y92F-30)的安装加强螺钉后使用。
1c接点,由1a、 1b接点构成,因此请避免使用会造成3点短路 (电
弧引起的电源短路)回路。
输出延迟时间
1ms
3.7~6.0ms
20ms
19~21ms
˄ⷁ䏃⬉⌕˅
⬉⑤
L
● 关于输出延迟时间
从计数值达到设定值到输出反转时需要以下的时间。
实测例:N或K模式
控制输出的种类
(参考值)
最高计数速度
输出延迟时间
30Hz
17.3~18.9ms
5kHz
3.5~5.2ms
OUT接点输出
注: 因模式及使用环境等的不同,存在细微差异。
‫ܡ‬䌍
⬉䆱
੼䆶⬉䆱
400-820-4535
᳔ᮄֵᙃ
www.fa.omron.com.cn
20
购买欧姆龙产品的客户须知 购买时的注意事项 承蒙对欧姆龙株式会社( 以下简称“本公司”) 产品的一贯厚爱和支持, 藉此机会再次深表谢意。 在购买“本公司产品”之际, 如果没有其他特别约定, 无论客户从哪个经销商购买, 都将适用本注意事项中记载的条件。 请在充分了解这些注意事项基础上订购。 1
.
定义 本注意事项中的术语定义如下。 ( 1) “本公司产品”: “本公司”的FA
系统机器、通用控制器、传感器、电子/结构部件 ( 2) “产品目录等”: 与“本公司产品”有关的欧姆龙综合产品目录、FA
系统设备综合产品目录、安全组件综合产品目录、电子/机构部件综合产品目录以及其他产品目录、规格书、
使用说明书、操作指南等, 包括以电子数据方式提供的资料。 ( 3) “使用条件等”: 在“产品目录等”资料中记载的“本公司产品”的使用条件、额定值、性能、动作环境、操作使用方法、使用时的注意事项、禁止事项以及其他事项 ( 4) “客户用途”: 是指“本公司产品”的客户使用本产品的方法, 包括将“本公司产品”组装或运用到客户生产的部件、电子电路板、机器、设备或系统等产品中。 ( 5) “适用性等”: 在“客户用途”中“本公司产品”的( a) 适用性、( b) 动作、( c) 不侵害第三方知识产权、( d) 法规法令的遵守以及( e) 满足各种规格标准 2
.
关于记载事项的注意事项 对“产品目录等”中的记载内容, 请理解如下要点。 ( 1) 额定值及性能值是在单项试验中分别在各条件下获得的值, 并非保证在各额定值及性能值的综合条件下获得的值。 ( 2) 所提供的参考数据仅作为参考, 并非保证可在该范围内一直正常动作。 ( 3) 应用示例仅作参考, “本公司”就“适用性等”不做保证。 ( 4) 如果因改进或本公司原因等, 本公司可能会停止“本公司产品”的生产或变更“本公司产品”的规格。 3
.
使用时的注意事项 选用及使用本公司产品时请理解如下要点。 ( 1) 除了额定值、性能指标外, 使用时还必须遵守“使用条件等”。 ( 2) 客户必须自己负责确认“适用性等”, 然后判断是否选用“本公司产品”。“本公司”对“适用性等”不做任何保证。 ( 3) 对于“本公司产品”在客户的整个系统中的设计用途, 必须由客户自己负责对是否已进行了适当配电、安装等进行事先确认。 ( 4) 使用“本公司产品”时, 客户必须采取如下措施: ( i) 相对额定值及性能指标, 必须在留有余量的前提下使用“本公司产品”, 并采用冗余设计等安全设计( ii
) 所采用的安全
设计必须确保即使“本公司产品”发生故障时也可将“客户用途”中的危险降到最小程度、( iii
) 构建随时提示使用者危险的完整安全体系、( iv
) 针对“本公司产品”及“客户
用途”定期实施各项维护保养。 ( 5) “本公司产品”是作为用于一般工业产品的通用产品而设计生产的。因此, 不是为如下用途而设计生产的。如果客户将“本公司产品”用于这些用途, “本公司”关于“本公司
产品”不做任何保证。 ( a) 必须具备很高安全性的用途( 例: 核能控制设备、燃烧设备、航空/宇宙设备、铁路设备、升降设备、娱乐设备、 医疗设备、安全装置、其他可能危及生命及人身安全的用途) ( b) 必须具备很高可靠性的用途( 例: 燃气、自来水、电力等供应系统、24小时连续运行系统、结算系统、以及其他处 理权利、财产的用途等) ( c) 具有苛刻条件或严酷环境的用途( 例: 安装在室外的设备、会受到化学污染的设备、会受到电磁波影响的设备、会 受到振动或冲击的设备等) ( d) “产品目录等”资料中未记载的条件或环境下的用途 ( 6) 除了不适用于上述3.
( 5) ( a) 至( d) 中记载的用途外, “本产品目录等资料中记载的产品”也不适用于汽车( 含二轮车, 以下同) 。请勿配置到汽车上使用。关于汽车配置用
产品, 请咨询本公司销售人员。 4
.
保修条件 “本公司产品”的保修条件如下。 ( 1) 保修期限 自购买起1年。( 但是, “产品目录等”资料中有明确说明时除外。) ( 2) 保修内容 对于发生故障的“本公司产品”, 由“本公司”判断实施其中任一种保修方式。 ( a) 在本公司的维修保养服务点对发生故障的“本公司产品”进行免费修理( 但是对于电子、结构部件不提供修理服务。) ( b) 对发生故障的“本公司产品”免费提供同等数量的替代品 ( 3) 非保修对象 当故障原因为如下任何一种情况时, 不提供保修。 ( a) 将“本公司产品”用于原本设计用途以外的用途 ( b) 超过“使用条件等”范围的使用 ( c) 违反本注意事项“3.使用时的注意事项”的使用 ( d) 因非“本公司”进行的改装、修理导致故障时 ( e) 因非“本公司”出品的软件导致故障时 ( f) 按照从“本公司”出货时的科学、技术水平无法预见的原因 ( g) 上述以外, “本公司”或“本公司产品”以外的原因( 包括天灾等不可抗力) 5
.
责任限度 本注意事项中记载的保修是关于“本公司产品”的全部保证。对于产生的与“本公司产品”有关的损害, “本公司”及“本公司产品”的经销商不负任何责任。
本书的信息已仔细核对并认为是准确的, 但是对于文字, 印刷和核对错误或疏忽不承担任何责任。 6
.
出口管理 将“本公司产品”或技术资料出口或向国外提供时, 遵守中国及有关各国关于安全保障进出口管理方面的法律、法规的同时, 理解防止扩散大规模杀伤性武器
和防止过度储备常规武器之宗旨的基础上, 为不被用于上述用途而请恰当地管理。若客户涉嫌违反上述法律、法规或将“本公司产品”用于上述用途时, 有可
能无法提供“本公司产品”或技术资料。 2015.8 注: 规格如有变更, 恕不另行通知。请以最新产品说明书为准。 欧姆龙自动化( 中国) 有限公司 http://www.fa.omron.com.cn/
咨询热线:400-820-4535
欧姆龙自动化( 中国) 有限公司 版权所有 2015
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement

Languages
