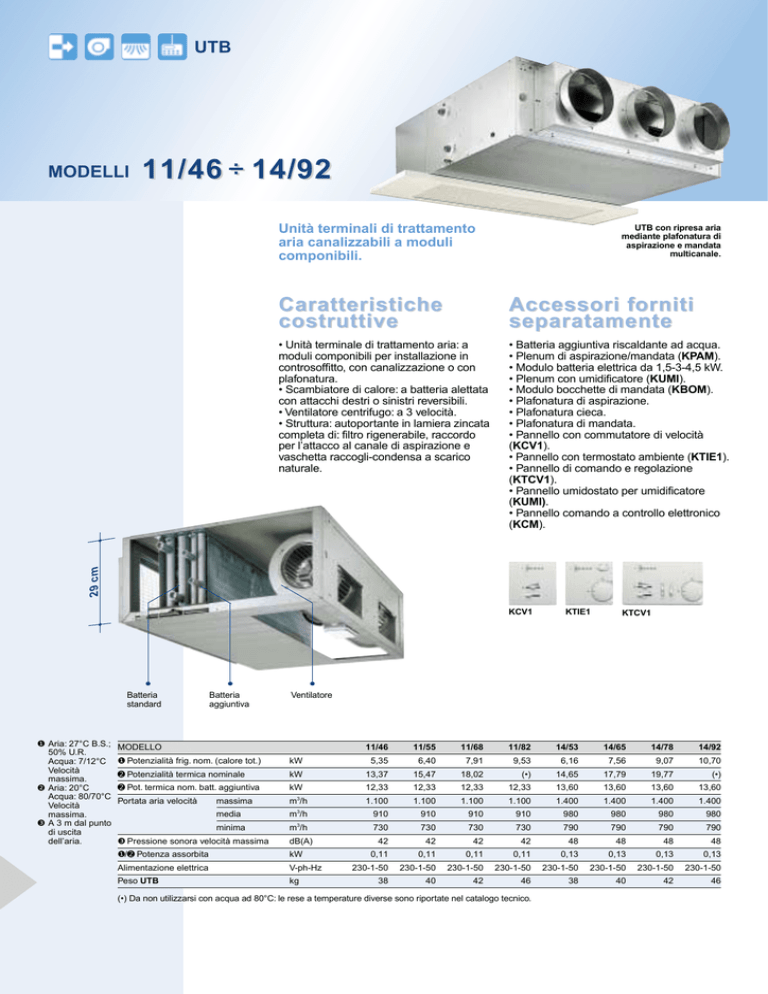

11/46 14/92 ÷ UTB

11/46 14/92 ÷ UTB
UTB
MODELLI
11/46 ÷ 14/92
Unità terminali di trattamento
aria canalizzabili a moduli
componibili.
UTB con ripresa aria
mediante plafonatura di
aspirazione e mandata
multicanale.
Accessori f orniti
separatamente
• Unità terminale di trattamento aria: a
moduli componibili per installazione in
controsoffitto, con canalizzazione o con
plafonatura.
• Scambiatore di calore: a batteria alettata
con attacchi destri o sinistri reversibili.
• Ventilatore centrifugo: a 3 velocità.
• Struttura: autoportante in lamiera zincata
completa di: filtro rigenerabile, raccordo
per l’attacco al canale di aspirazione e
vaschetta raccogli-condensa a scarico
naturale.
• Batteria aggiuntiva riscaldante ad acqua.
• Plenum di aspirazione/mandata (KPAM).
• Modulo batteria elettrica da 1,5-3-4,5 kW.
• Plenum con umidificatore (KUMI).
• Modulo bocchette di mandata (KBOM).
• Plafonatura di aspirazione.
• Plafonatura cieca.
• Plafonatura di mandata.
• Pannello con commutatore di velocità
(KCV1).
• Pannello con termostato ambiente (KTIE1).
• Pannello di comando e regolazione
(KTCV1).
• Pannello umidostato per umidificatore
(KUMI).
• Pannello comando a controllo elettronico
(KCM).
29 cm
Caratteristic he
costruttive
KCV1
Batteria
standard
❶ Aria: 27°C B.S.;
50% U.R.
Acqua: 7/12°C
Velocità
massima.
❷ Aria: 20°C
Acqua: 80/70°C
Velocità
massima.
❸ A 3 m dal punto
di uscita
dell’aria.
Batteria
aggiuntiva
KTIE1
KTCV1
Ventilatore
MODELLO
11/46
11/55
11/68
11/82
14/53
14/65
14/78
14/92
❶ Potenzialità frig. nom. (calore tot.)
kW
5,35
6,40
7,91
9,53
6,16
7,56
9,07
10,70
➋ Potenzialità termica nominale
kW
13,37
15,47
18,02
(•)
14,65
17,79
19,77
(•)
➋ Pot. termica nom. batt. aggiuntiva
kW
12,33
12,33
12,33
12,33
13,60
13,60
13,60
13,60
Portata aria velocità
massima
m3/h
1.100
1.100
1.100
1.100
1.400
1.400
1.400
1.400
media
m3/h
910
910
910
910
980
980
980
980
minima
m3/h
730
730
730
730
790
790
790
790
❸ Pressione sonora velocità massima
dB(A)
42
42
42
42
48
48
48
48
❶/➋ Potenza assorbita
kW
0,11
0,11
0,11
0,11
0,13
0,13
0,13
0,13
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
38
40
42
46
38
40
42
46
Alimentazione elettrica
V-ph-Hz
Peso UTB
kg
(•) Da non utilizzarsi con acqua ad 80°C: le rese a temperature diverse sono riportate nel catalogo tecnico.
100
290
99
0
130
660
290
290
Pannello
umidostato
KPAM
Plenum di
aspirazione/mandata
UTB
Unità base
KBAE
Modulo batteria
elettrica
KUMI
Plenum con
umidificatore
KBOM
Modulo bocchette di
mandata
Pannello
comando
elettronico a
parete (KCM).
