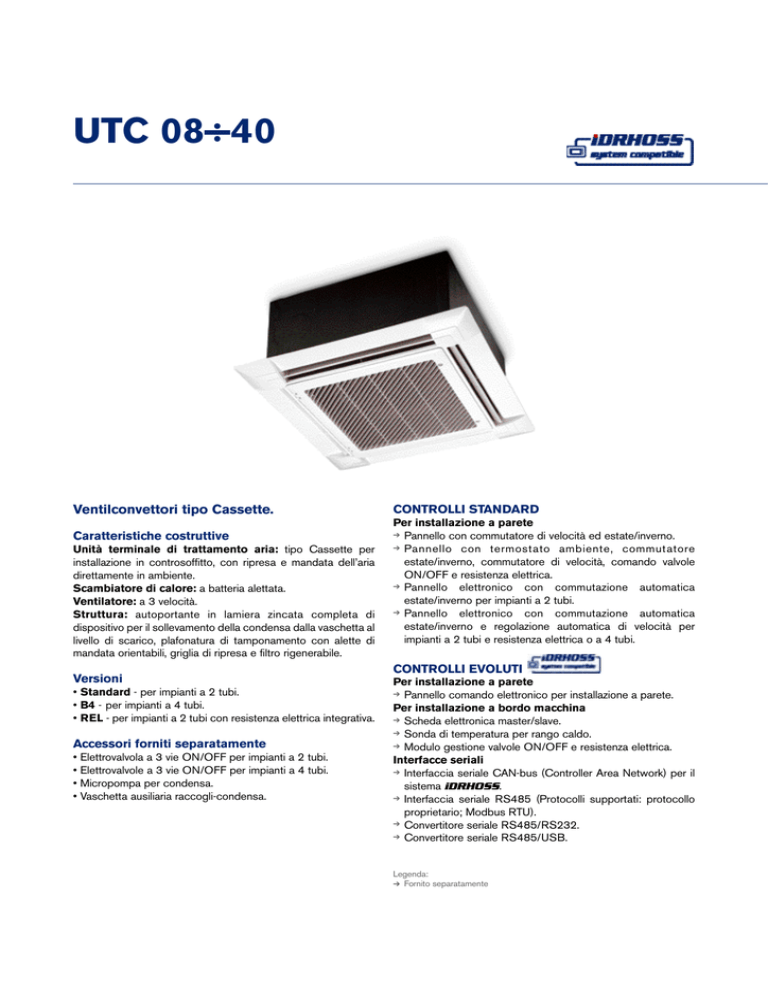

UTC 08÷40
Ventilconvettori tipo Cassette.
Caratteristiche costruttive
Unità terminale di trattamento aria: tipo Cassette per
installazione in controsoffitto, con ripresa e mandata dell’aria
direttamente in ambiente.
Scambiatore di calore: a batteria alettata.
Ventilatore: a 3 velocità.
Struttura: autoportante in lamiera zincata completa di
dispositivo per il sollevamento della condensa dalla vaschetta al
livello di scarico, plafonatura di tamponamento con alette di
mandata orientabili, griglia di ripresa e filtro rigenerabile.
Versioni
• Standard - per impianti a 2 tubi.
• B4 - per impianti a 4 tubi.
• REL - per impianti a 2 tubi con resistenza elettrica integrativa.
Accessori forniti separatamente
• Elettrovalvola a 3 vie ON/OFF per impianti a 2 tubi.
• Elettrovalvole a 3 vie ON/OFF per impianti a 4 tubi.
• Micropompa per condensa.
• Vaschetta ausiliaria raccogli-condensa.
CONTROLLI STANDARD
Per installazione a parete
➔ Pannello con commutatore di velocità ed estate/inverno.
➔ Pannello con termostato ambiente, commutatore
estate/inverno, commutatore di velocità, comando valvole
ON/OFF e resistenza elettrica.
➔ Pannello
elettronico con commutazione automatica
estate/inverno per impianti a 2 tubi.
➔ Pannello
elettronico con commutazione automatica
estate/inverno e regolazione automatica di velocità per
impianti a 2 tubi e resistenza elettrica o a 4 tubi.
CONTROLLI EVOLUTI
Per installazione a parete
➔ Pannello comando elettronico per installazione a parete.
Per installazione a bordo macchina
➔ Scheda elettronica master/slave.
➔ Sonda di temperatura per rango caldo.
➔ Modulo gestione valvole ON/OFF e resistenza elettrica.
Interfacce seriali
➔ Interfaccia seriale CAN-bus (Controller Area Network) per il
sistema iDRHOSS.
➔ Interfaccia seriale RS485 (Protocolli supportati: protocollo
proprietario; Modbus RTU).
➔ Convertitore seriale RS485/RS232.
➔ Convertitore seriale RS485/USB.
Legenda:
➔ Fornito separatamente
P.87
Unit-System
2,2÷11,2 kW
6÷25,3 kW
MODELLO UTC
❶ Potenzialità frigorifera
(calore totale)
MAX
MED
MIN
❷ Potenzialità termica (70°C) MAX
MED
MIN
❸ Potenzialità termica (50°C) MAX
❷ Potenzialità termica
MAX
batteria aggiuntiva B4
MED
MIN
230-1-50 V
Resistenza elettrica REL
Resistenza elettrica REL
400-3-50 V
Portata aria velocità
MAX
MED
MIN
Potenza sonora
MAX
MED
MIN
❹ Pressione sonora vel.
MAX
MED
MIN
Potenza massima assorbita
kW
kW
kW
kW
kW
kW
kW
kW
kW
kW
kW
kW
m3/h
m3/h
m3/h
dB(A)
dB(A)
dB(A)
dB(A)
dB(A)
dB(A)
W
Alimentazione elettrica
V-ph-Hz
DIMENSIONI E PESI
L - Larghezza
H - Altezza
P - Profondità
Peso UTC
Peso UTC/B4
Peso UTC/REL
mm
mm
mm
kg
kg
kg
UTC-UTC/REL
08
2,21
1,76
1,43
6,04
4,84
3,27
3,40
–
–
–
1,65
–
750
560
340
50
40
29
42
32
21
64
UTC/B4 UTC-UTC/REL UTC-UTC/REL
08
14
20
2,21
4,15
5,64
1,70
3,32
4,51
1,40
2,70
3,67
–
8,47
12,00
–
7,81
9,59
–
5,35
6,59
–
5,02
7,05
2,39
–
–
1,98
–
–
1,41
–
–
–
2x1,24
2x1,24
–
–
–
750
850
1.100
560
640
820
340
380
600
50
55
56
40
45
50
29
35
43
42
47
48
32
37
42
21
27
35
64
74
86
UTC/B4 UTC-UTC/REL UTC-UTC/REL
20
28
40
5,28
8,57
11,22
4,22
6,86
8,98
3,43
5,57
7,30
–
20,77
25,34
–
16,64
20,16
–
11,40
14,93
–
12,11
14,81
3,50
–
–
2,87
–
–
2,50
–
–
–
–
–
– 2x1,24+2x0,82 2x1,24+2x1,24
1.100
1.700
2.200
820
1.270
1.650
600
760
1.200
56
55
60
50
45
54
43
33
48
48
47
52
42
37
46
35
25
40
86
156
200
UTC/B4
40
9,65
8,20
6,27
–
–
–
–
7,35
6,03
5,24
–
–
2.200
1.650
1.200
60
54
48
52
46
40
200
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
230-1-50
08
575
295
575
34
35
34
08
575
295
575
34
35
34
14
575
295
575
34
–
34
20
575
295
575
34
35
34
20
575
295
575
34
35
34
28
1.175
295
575
62
–
62
40
1.175
295
575
62
64
62
40
1.175
295
575
62
64
62
Dati alle seguenti condizioni:
❶ Aria: 27°C B.S.; 19°C B.U. - Acqua: 7/12°C.
❷ Aria: 20°C - Acqua: 70/60°C.
❸ Aria: 20°C - Acqua: 50°C, portata come in raffreddamento.
❹ In ambiente di 100 m3 e tempo di riverberazione di 0,5 s.; unità a soffitto.
VENTILCONVETTORI
Pannello comando
elettronico
installato a parete
(accessorio)
