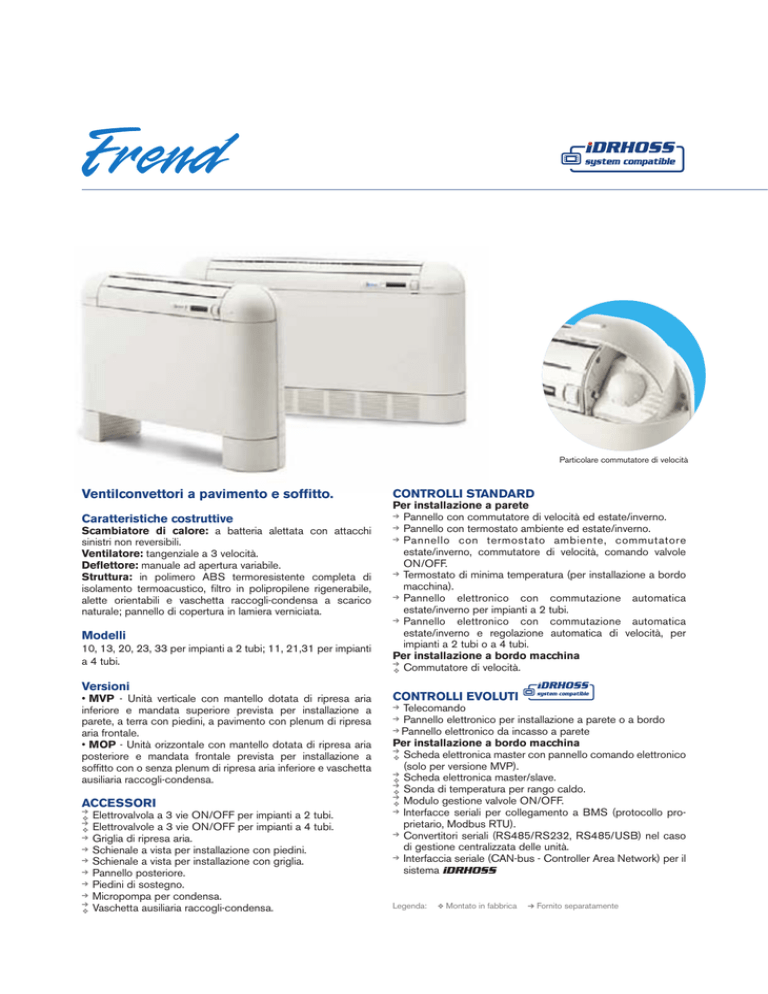

User manual | Ventilconvettori a pavimento e soffitto. CONTROLLI STANDARD Caratteristiche costruttive

Particolare commutatore di velocità
Ventilconvettori a pavimento e soffitto.
Caratteristiche costruttive
Scambiatore di calore: a batteria alettata con attacchi
sinistri non reversibili.
Ventilatore: tangenziale a 3 velocità.
Deflettore: manuale ad apertura variabile.
Struttura: in polimero ABS termoresistente completa di
isolamento termoacustico, filtro in polipropilene rigenerabile,
alette orientabili e vaschetta raccogli-condensa a scarico
naturale; pannello di copertura in lamiera verniciata.
Modelli
10, 13, 20, 23, 33 per impianti a 2 tubi; 11, 21,31 per impianti
a 4 tubi.
Versioni
• MVP - Unità verticale con mantello dotata di ripresa aria
inferiore e mandata superiore prevista per installazione a
parete, a terra con piedini, a pavimento con plenum di ripresa
aria frontale.
• MOP - Unità orizzontale con mantello dotata di ripresa aria
posteriore e mandata frontale prevista per installazione a
soffitto con o senza plenum di ripresa aria inferiore e vaschetta
ausiliaria raccogli-condensa.
ACCESSORI
➔
❖
➔
❖
➔
➔
➔
➔
➔
➔
➔
❖
Elettrovalvola a 3 vie ON/OFF per impianti a 2 tubi.
Elettrovalvole a 3 vie ON/OFF per impianti a 4 tubi.
Griglia di ripresa aria.
Schienale a vista per installazione con piedini.
Schienale a vista per installazione con griglia.
Pannello posteriore.
Piedini di sostegno.
Micropompa per condensa.
Vaschetta ausiliaria raccogli-condensa.
CONTROLLI STANDARD
Per installazione a parete
➔ Pannello con commutatore di velocità ed estate/inverno.
➔ Pannello con termostato ambiente ed estate/inverno.
➔ Pannello con termostato ambiente, commutatore
estate/inverno, commutatore di velocità, comando valvole
ON/OFF.
➔ Termostato di minima temperatura (per installazione a bordo
macchina).
➔ Pannello
elettronico con commutazione automatica
estate/inverno per impianti a 2 tubi.
➔ Pannello
elettronico con commutazione automatica
estate/inverno e regolazione automatica di velocità, per
impianti a 2 tubi o a 4 tubi.
Per installazione a bordo macchina
➔
❖ Commutatore di velocità.
CONTROLLI EVOLUTI
➔
Telecomando
Pannello elettronico per installazione a parete o a bordo
➔ Pannello elettronico da incasso a parete
Per installazione a bordo macchina
➔
❖ Scheda elettronica master con pannello comando elettronico
(solo per versione MVP).
➔
❖ Scheda elettronica master/slave.
➔
❖ Sonda di temperatura per rango caldo.
➔
❖ Modulo gestione valvole ON/OFF.
➔ Interfacce seriali per collegamento a BMS (protocollo proprietario, Modbus RTU).
➔ Convertitori seriali (RS485/RS232, RS485/USB) nel caso
di gestione centralizzata delle unità.
➔ Interfaccia seriale (CAN-bus - Controller Area Network) per il
sistema iDRHOSS
➔
Legenda:
❖ Montato in fabbrica
➔ Fornito separatamente
P. 105
Unit-System
1÷2,9 kW
2,2÷5,7 kW
Pannello
elettronico
da incasso
a parete
Pannello
elettronico
installato a parete
Frend in versione
MVP con piedini di sostegno
MODELLO FREND
❶ Potenzialità frigorifera
(calore totale)
kW
kW
kW
kW
kW
kW
kW
kW
kW
kW
m3/h
m3/h
m3/h
dB(A)
dB(A)
dB(A)
dB(A)
dB(A)
dB(A)
W
Alimentazione elettrica
V-ph-Hz 230-1-50
DIMENSIONI E PESI
L - Larghezza
H - Altezza
H2 - Altezza piedini e griglia
P - Profondità
Peso
MOP
P
10
1,01
0,88
0,67
1,28
1,11
0,85
2,21
–
–
–
230
180
120
55
51
41
47
43
33
22
MAX
MED
MIN
❷ Potenzialità termica (50°C) MAX
MED
MIN
❸ Potenzialità termica (70°C) MAX
❷ Potenzialità termica
MAX
rango caldo
MED
MIN
Portata aria velocità
MAX
MED
MIN
Potenza sonora
MAX
MED
MIN
❹ Pressione sonora vel.
MAX
MED
MIN
Potenza massima assorbita
mm
mm
mm
mm
kg
10
765
450
100
175
12
11
1,01
0,88
0,67
1,46
1,26
0,97
–
1,46
1,26
0,97
13
1,29
1,12
0,87
1,54
1,32
1,02
2,63
–
–
–
230
180
120
55
49
41
47
41
33
22
230-1-50
11
20
1,71
1,37
1,06
2,12
1,70
1,32
3,60
–
–
–
370
260
180
56
52
47
48
44
39
33
21
1,71
1,37
1,06
2,39
1,91
1,48
–
2,39
1,91
1,48
230-1-50
13
31
2,35
2,00
1,41
3,21
2,72
1,93
–
3,21
2,72
1,93
230-1-50
20
990
450
100
175
14
765
450
100
175
13
23
2,15
1,65
1,37
2,55
2,03
1,59
4,31
–
–
–
370
260
180
56
52
46
48
44
38
33
21
23
990
450
100
175
15
MOP con griglia
di ripresa
L
H
Dati alle seguenti condizioni:
❶ Aria: 27°C B.S.; 19°C B.U. - Acqua: 7/12°C
❷ Aria: 20°C - Acqua: 50°C, portata come in raffreddamento
❸ Aria: 20°C - Acqua: 70/60°C
❹ A 1 m dal punto di uscita dell’aria con fattore di direzionalità pari a 2
MVP con griglia
di ripresa
MVP
H
H2
L
P
33
2,9
2,47
1,73
3,4
2,89
2,04
5,72
–
–
–
490
380
230
57
53
44
49
45
36
36
230-1-50
31
33
1.215
450
100
175
18
