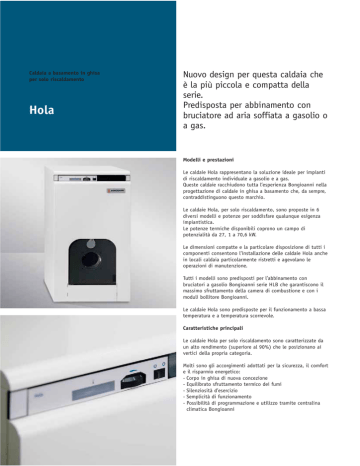

Caldaia a basamento in ghisa
per solo riscaldamento
Hola
Nuovo design per questa caldaia che
è la più piccola e compatta della
serie.
Predisposta per abbinamento con
bruciatore ad aria soffiata a gasolio o
a gas.
Modelli e prestazioni
Le caldaie Hola rappresentano la soluzione ideale per impianti
di riscaldamento individuale a gasolio e a gas.
Queste caldaie racchiudono tutta l’esperienza Bongioanni nella
progettazione di caldaie in ghisa a basamento che, da sempre,
contraddistinguono questo marchio.
Le caldaie Hola, per solo riscaldamento, sono proposte in 6
diversi modelli e potenze per soddisfare qualunque esigenza
impiantistica.
Le potenze termiche disponibili coprono un campo di
potenzialità da 27, 1 a 70,6 kW.
Le dimensioni compatte e la particolare disposizione di tutti i
componenti consentono l’installazione delle caldaie Hola anche
in locali caldaia particolarmente ristretti e agevolano le
operazioni di manutenzione.
Tutti i modelli sono predisposti per l’abbinamento con
bruciatori a gasolio Bongioanni serie HLB che garantiscono il
massimo sfruttamento della camera di combustione e con i
moduli bollitore Bongioanni.
Le caldaie Hola sono predisposte per il funzionamento a bassa
temperatura e a temperatura scorrevole.
Caratteristiche principali
Le caldaie Hola per solo riscaldamento sono caratterizzate da
un alto rendimento (superiore al 90%) che le posizionano ai
vertici della propria categoria.
Molti sono gli accorgimenti adottati per la sicurezza, il comfort
e il risparmio energetico:
- Corpo in ghisa di nuova concezione
- Equilibrato sfruttamento termico dei fumi
- Silenziosità d’esercizio
- Semplicità di funzionamento
- Possibilità di programmazione e utilizzo tramite centralina
climatica Bongioanni
Testo per capitolato
Modello Hola
•Caldaie a basamento in ghisa per
bruciatore gasolio/gas per solo
riscaldamento
•Corpo caldaia costituito da un
elemento anteriore, un numero
variabile di elementi intermedi,
un elemento posteriore,
assemblati tramite biconi in
acciaio St 37-2 DIN 1626
•Ghisa EN GJL-200 omologata TÜV
(Germania)
•Corpo caldaia composto da 2 a 6
elementi
•Rendimento diretto nominale
conforme a DPR 412/93
•Alto rendimento
•Mantellatura di colore bianco
•Potenza termica utile da 27,1 a
70,6 kW
•Certificazione CE
•Camera di combustione a
completa circolazione d’acqua
•Contenuto d’acqua da 19 a 35
litri
•Termometro, termostato di
regolazione e termostato di
sicurezza
•Temperatura massima d’esercizio
90° C
•Pressione massima d’esercizio
4 bar
•Possibilità di funzionamento a
bassa temperatura e a
temperatura scorrevole
•Peso da 121 Kg a 230 Kg
•Compatibile con bruciatori
Bongioanni HLB
•Predisposta per l’abbinamento
con moduli bollitore Bongioanni
Disegno tecnico
Legenda
M Mandata 1”1/2
R Ritorno 1”1/2
Dati dimensionali caldaie Hola
Descrizione
Numero
Dimensioni (mm)
Peso
Codice
Elementi
L
H
P
Kg
Hola 27/2
5510102
2
450
870
386
121
Hola 32/3
5510113
3
450
870
486
148
Hola 38/3
5510103
3
450
870
486
148
Hola 49/4
5510104
4
450
870
586
175
Hola 60/5
5510105
5
450
870
686
203
Dati abbinamento bruciatori
Descrizione
Codice
Abbinamento
bruciatore gasolio
Abbinamento
bruciatore gas
Hola 27/2
5510102
HLB 3
BTG 3
Hola 32/3
5510113
HLB 3
BTG 3
Hola 38/3
5510103
HLB 6
BTG 6
Hola 49/4
5510104
HLB 6
BTG 11
Hola 60/5
5510105
HLB 10
BTG 11 P
Hola 71/6
5510106
HLB 10
BTG 11 P
Scheda tecnica caldaie Hola
Caratteristiche
Unità
27/2
32/3
38/3
49/4
60/5
71/6
Tipo scarico fumi
B 23
B 23
B 23
B 23
B 23
B 23
Numero elementi
2
3
3
4
5
6
Dati generalità caldaia
Tipo combustibile
Gas/Gasolio Gas/Gasolio Gas/Gasolio Gas/Gasolio Gas/Gasolio Gas/Gasolio
Portata termica al focolare nominale
kW/kcal/h 30,5 (26.200)34,8 (29.900)42,7 (36.700)54,9 (47.200)67,1 (57.700)79,3 (68.200)
Portata termica utile - nominale
kW/kcal/h 27,1 (23.300)31,5 (27.100)38,0 (32.700)48,9 (42.000)59,7 (51.400)70,6 (60.700)
Certificazione CE
PIN
0063AS4655 0063AS4655 0063AS4655 0063AS4655 0063AS4655 0063AS4655
Rendimenti energetici (Dir. 92/42/CEE - Legge 10/91 - DPR 412/93)
Rendimento termico utile alla potenza nominale
%
90,5
90,9
90,2
90,8
89,0
Rendimento termico utile al 30% del carico nominale
%
90,7
91,0
90,4
90,1
89,9
89,6
Rendimento energetico minimo (DPR 412/93)
%
86,9
87,0
87,2
87,4
87,6
87,7
★★
★★
★★
★
★
★
1,3
1,7
1,3
1,3
1,7
2,0
Rendimento energetico (Dir. 92/42/CEE)
88,1
Perdita al mantello (ΔT=50° C) Pd
%
Perdita ai fumi a bruciatore acceso Pf
%
8,2
7,4
8,5
8,7
9,3
9,9
Perdita ai fumi a bruciatore spento Pfbs
%
0,09
0,09
0,09
0,09
0,09
0,09
Temperatura fumi (Gasolio) potenza nominale - Tamb=20°C
°C
217
203
220
222
224
226
Portata massica fumi (Gasolio) potenza nominale
g/s
15
17
21
27
33
39
Contenuto di CO2 (Gasolio) nei fumi secchi
%
13,1
13,1
13,1
13,1
13,1
13,1
Temperatura fumi (Metano) potenza nominale - Tamb=20°C
°C
201
183
208
212
226
240
Portata massica fumi (Metano) potenza nominale
g/s
13
15
18
23
28
33
Contenuto di CO2 (Metano) nei fumi secchi
%
10
10
10
10
10
10
Dimensionamento camino (legge 46/90 - UNI9615)
Ø Attacco tubo fumi (con apposito adattatore)
mm
150 (140-130)150 (140-130)150 (140-130)150 (140-130)150 (140-130)150 (140-
130)
Dati combustione
Consumo a potenza nominale - Gasolio
Kg/h
2,6
2,9
3,6
4,6
5,7
6,7
Consumo a potenza nominale - Metano
m3/h
3,2
3,7
4,5
5,8
7,1
8,4
Livello MAX di emissione CO O2% (Gasolio)
ppm
50
50
50
50
50
50
Livello MAX di emissione NOx O2% (Gasolio)
Livello MAX di emissione CO O2% (Metano)
ppm
120
120
120
120
120
120
ppm
50
50
50
50
50
50
Livello MAX di emissione NOx O2% (Metano)
Contropressione in camera di combustione (Gasolio)
ppm
65
65
65
65
65
65
mbar
0,30
0,30
0,40
0,75
1,05
1,40
Contropressione in camera di combustione (Metano)
mbar
0,33
0,32
0,35
0,61
0,86
1,13
Volume camera di combustione
m3
0,0156
0,0228
0,0228
0,0301
0,0373
0,0445
Superficie di scambio
m2
0,98
1,46
1,46
1,94
2,42
2,90
Temperatura minima in mandata
°C
40
40
40
40
40
40
Temperatura massima in mandata
°C
90
90
90
90
90
90
l
19
23
23
27
31
35
Dati idraulici - Lato impianto riscaldamento
Contenuto d’acqua generatore
Pressione massima d’esercizio
bar
4
4
4
4
4
4
Ø Andata - Ritorno impianto
pollici
1” 1/2
1” 1/2
1” 1/2
1” 1/2
1 1/2”
1” 1/2
°C
20
20
20
20
20
20
mbar
4
8
10
14
20
32
ΔT Massimo Mandata - Ritorno
Perdita di carico (ΔT=10°C)
Dati dimensionali
Misure ingombro (b x a x p)
mm
Peso
Kg
450x870x386 450x870x486 450x870x486 450x870x586 450x870x686 450x870x786
121
148
148
175
203
230
230/50
Dati elettrici
Alimentazione elettrica
V/Hz
230/50
230/50
230/50
230/50
230/50
Potenza elettrica assorbita totale (con bruciatore - gasolio)
W
380
380
380
380
380
380
Potenza elettrica assorbita dal bruciatore - gasolio
W
375
375
400
400
450
450
Potenza elettrica assorbita totale (con bruciatore - gas)
W
235
255
255
255
405
405
Potenza elettrica assorbita dal bruciatore - gas
W
230
250
250
250
400
400
Grado di protezione
IP
40
40
40
40
40
40
