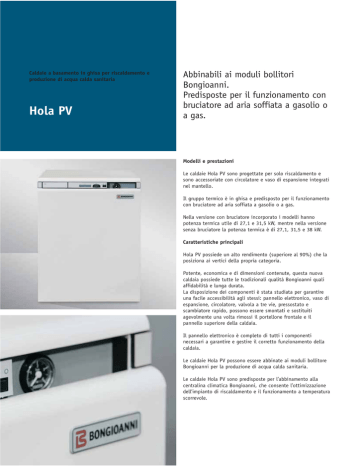

Caldaie a basamento in ghisa per riscaldamento e
produzione di acqua calda sanitaria
Hola PV
Abbinabili ai moduli bollitori
Bongioanni.
Predisposte per il funzionamento con
bruciatore ad aria soffiata a gasolio o
a gas.
Modelli e prestazioni
Le caldaie Hola PV sono progettate per solo riscaldamento e
sono accessoriate con circolatore e vaso di espansione integrati
nel mantello.
Il gruppo termico è in ghisa e predisposto per il funzionamento
con bruciatore ad aria soffiata a gasolio o a gas.
Nella versione con bruciatore incorporato i modelli hanno
potenza termica utile di 27,1 e 31,5 kW, mentre nella versione
senza bruciatore la potenza termica è di 27,1, 31,5 e 38 kW.
Caratteristiche principali
Hola PV possiede un alto rendimento (superiore al 90%) che la
posiziona ai vertici della propria categoria.
Potente, economica e di dimensioni contenute, questa nuova
caldaia possiede tutte le tradizionali qualità Bongioanni quali
affidabilità e lunga durata.
La disposizione dei componenti è stata studiata per garantire
una facile accessibilità agli stessi: pannello elettronico, vaso di
espansione, circolatore, valvola a tre vie, pressostato e
scambiatore rapido, possono essere smontati e sostituiti
agevolmente una volta rimossi il portellone frontale e il
pannello superiore della caldaia.
Il pannello elettronico è completo di tutti i componenti
necessari a garantire e gestire il corretto funzionamento della
caldaia.
Le caldaie Hola PV possono essere abbinate ai moduli bollitore
Bongioanni per la produzione di acqua calda sanitaria.
Le caldaie Hola PV sono predisposte per l’abbinamento alla
centralina climatica Bongioanni, che consente l’ottimizzazione
dell’impianto di riscaldamento e il funzionamento a temperatura
scorrevole.
Scheda tecnica caldaie Hola PV
Caratteristiche
Unità
27/2 PV
32/3 PV
38/3 PV
Tipo scarico fumi
B 23
B 23
B 23
Numero elementi
2
3
3
Tipo combustibile
Gas/Gasolio
Gas/Gasolio
Gas/Gasolio
Dati generalità caldaia
Portata termica al focolare nominale
kW/kcal/h
30,5 (26.200)
34,8 (29.900)
42,7 (36.700)
Portata termica utile - nominale
kW/kcal/h
27,1 (23.300)
31,5 (27.100)
38,0 (32.700)
PIN
0063AS4655
0063AS4655
0063AS4655
Rendimento termico utile alla potenza nominale
%
90,5
90,9
90,2
Rendimento termico utile al 30% del carico nominale
%
90,7
91,0
90,4
Rendimento energetico minimo (DPR 412/93)
%
86,9
87,0
87,2
Certificazione CE
Rendimenti energetici (Dir. 92/42/CEE - Legge 10/91 - DPR 412/93)
★★
★★
★★
Perdita al mantello (ΔT=50° C) Pd
%
1,3
1,7
1,3
Perdita ai fumi a bruciatore acceso Pf
%
8,2
7,4
8,5
Perdita ai fumi a bruciatore spento Pfbs
%
0,09
0,09
0,09
Temperatura fumi (Gasolio) potenza nominale - Tamb=20°C
°C
217
203
220
Portata massica fumi (Gasolio) potenza nominale
g/s
15
17
21
Contenuto di CO2 (Gasolio) nei fumi secchi
%
13,1
13,1
13,1
Temperatura fumi (Metano) potenza nominale - Tamb=20°C
°C
201
183
208
Portata massica fumi (Metano) potenza nominale
g/s
13
15
18
Contenuto di CO2 (Metano) nei fumi secchi
%
10
10
10
mm
150 (140-130)
150 (140-130)
150 (140-130)
Rendimento energetico (Dir. 92/42/CEE)
Dimensionamento camino (legge 46/90 - UNI9615)
Ø Attacco tubo fumi (con apposito adattatore)
Dati combustione - Abbinamento bruciatore
Consumo a potenza nominale - Gasolio
Kg/h
2,6
2,9
3,6
Consumo a potenza nominale - Metano
m3/h
3,2
3,7
4,5
Livello MAX di emissione CO O2% (Gasolio)
ppm
50
50
50
Livello MAX di emissione NOx O2% (Gasolio)
Livello MAX di emissione CO O2% (Metano)
ppm
120
120
120
ppm
50
50
50
Livello MAX di emissione NOx O2% (Metano)
Contropressione in camera di combustione (Gasolio)
ppm
65
65
65
mbar
0,30
0,30
0,40
Contropressione in camera di combustione (Metano)
mbar
0,33
0,32
0,35
Volume camera di combustione
m3
0,0156
0,0228
0,0228
Superficie di scambio
m2
0,98
1,46
1,46
Dati idraulici - Lato impianto riscaldamento
Temperatura minima in mandata
°C
40
40
40
Temperatura massima in mandata
°C
90
90
90
Contenuto d’acqua generatore
l
19
23
23
Capacità del vaso d’espansione di serie
l
8
8
8
bar
1
1
1
l
150
150
150
Pressione di precarica del vaso espansione di serie
Massimo contenuto d’acqua in impianto con vaso d’espansione di serie
Pressione massima d’esercizio
bar
4
4
4
Ø Andata - Ritorno impianto
pollici
3/4
3/4
3/4
pollici - bar
1/2 - 3
1/2 - 3
1/2 - 3
°C
20
20
20
mbar
475
470
460
Misure ingombro (b x a x p)
mm
600x840x680
600x840x830
600x840x830
Peso
Kg
160
185
185
230/50
Valvola sicurezza primario Ø - pressione di taratura
ΔT Massimo Mandata - Ritorno
Prevalenza disponibile ai raccordi (ΔT=10°C)
Dati dimensionali
Dati elettrici
Alimentazione elettrica
V/Hz
230/50
230/50
Potenza elettrica assorbita totale (con bruciatore - gasolio)
W
475
475
500
Potenza elettrica assorbita dal bruciatore - gasolio
W
375
375
400
Potenza elettrica assorbita totale (con bruciatore - gas)
W
335
355
355
Potenza elettrica assorbita dal bruciatore - gas
W
230
250
250
Potenza elettrica assorbita dal circolatore/i
W
95
95
95
Grado di protezione
IP
40
40
40
