Caldaie per la produzione istantanea di acqua calda sanitaria.

Caldaie per la produzione istantanea di acqua calda sanitaria.
Caldaie a basamento in ghisa per riscaldamento e
produzione di acqua calda sanitaria

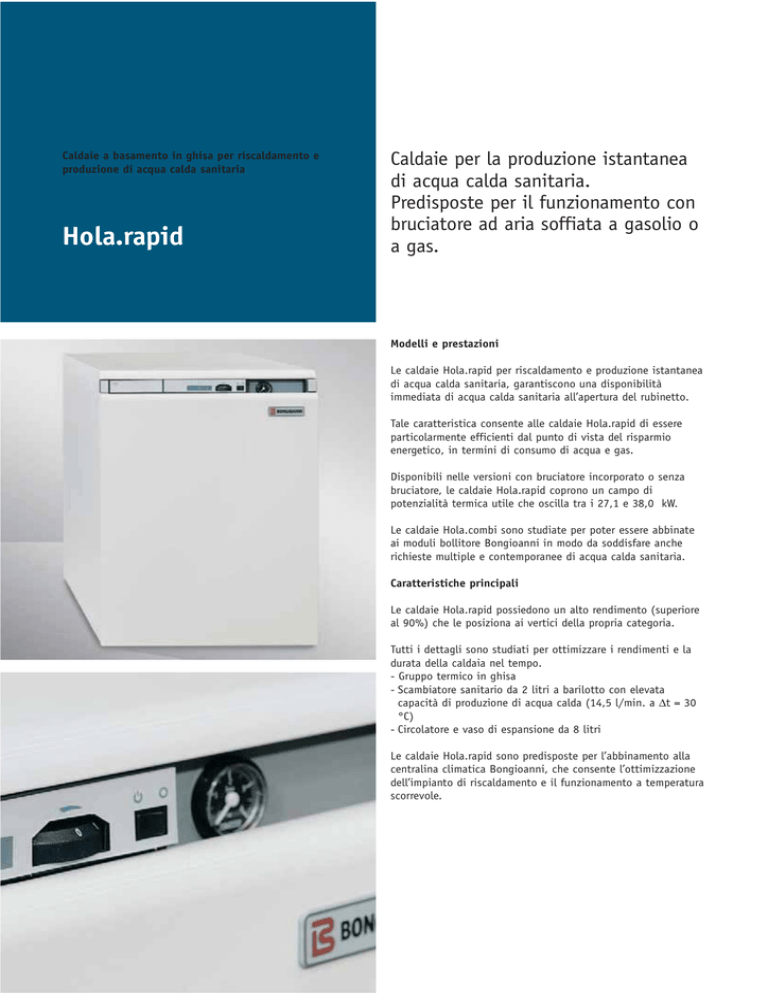

Hola.rapid
Caldaie per la produzione istantanea
di acqua calda sanitaria.
Predisposte per il funzionamento con
bruciatore ad aria soffiata a gasolio o
a gas.
Modelli e prestazioni
Le caldaie Hola.rapid per riscaldamento e produzione istantanea
di acqua calda sanitaria, garantiscono una disponibilità
immediata di acqua calda sanitaria all’apertura del rubinetto.
Tale caratteristica consente alle caldaie Hola.rapid di essere
particolarmente efficienti dal punto di vista del risparmio
energetico, in termini di consumo di acqua e gas.
Disponibili nelle versioni con bruciatore incorporato o senza
bruciatore, le caldaie Hola.rapid coprono un campo di
potenzialità termica utile che oscilla tra i 27,1 e 38,0 kW.
Le caldaie Hola.combi sono studiate per poter essere abbinate
ai moduli bollitore Bongioanni in modo da soddisfare anche
richieste multiple e contemporanee di acqua calda sanitaria.
Caratteristiche principali
Le caldaie Hola.rapid possiedono un alto rendimento (superiore
al 90%) che le posiziona ai vertici della propria categoria.
Tutti i dettagli sono studiati per ottimizzare i rendimenti e la
durata della caldaia nel tempo.
- Gruppo termico in ghisa
- Scambiatore sanitario da 2 litri a barilotto con elevata
capacità di produzione di acqua calda (14,5 l/min. a Δt = 30
°C)
- Circolatore e vaso di espansione da 8 litri
Le caldaie Hola.rapid sono predisposte per l’abbinamento alla
centralina climatica Bongioanni, che consente l’ottimizzazione
dell’impianto di riscaldamento e il funzionamento a temperatura
scorrevole.
Testo per capitolato
Hola.rapid
•Gruppo termico a basamento in
ghisa a gasolio/gas
•Mantellatura di colore bianco
•Potenza termica utile da 27,1
kW a 38 kW
•Rendimento diretto nominale
conforme a DPR 412/93
•Certificazione CE
•Ghisa EN GJL-200 omologata
TÜV e ASME
•Termometro, termostato di
regolazione e termostato di
sicurezza
•Predisposte al funzionamento con
bruciatori soffiati a gasolio (serie
HLB) e a gas
•Corpo caldaia composto da 2 o 3
elementi assemblati con nipples
biconici
•Camera di combustione a completa
circolazione d’acqua
•Contenuto d’acqua da 19 a 23 litri
•Vaso d’espansione impianto da 8 litri
•Temperatura massima d’esercizio 90°
C
•Pressione massima d’esercizio
4 bar
•A richiesta la caldaia può essere
fornita senza bruciatore
•Scambiatore per produzione acqua
calda sanitaria (2 litri)
•Valvola deviatrice a tre vie
elettromeccanica
•Circolatore impianto e rubinetto
di scarico
•Peso da 165 Kg a 190 Kg
Disegno tecnico
150
M
Legenda
840
US
M Mandata 3/4”
R Ritorno 3/4”
US Uscita sanitario 1”1/2
ES Entrata sanitario
1”1/2
490
460
405
685
ES
R
600
P
Dati dimensionali caldaie Hola.rapid
Descrizione
Numero
Dimensioni (mm)
Peso
Codice
Elementi
L
H
P
Kg
Hola.rapid 27/2 R
5520602
2
600
840
680
165
Hola.rapid 32/3 R
5520613
3
600
840
830
190
Hola.rapid 38/3 R
5520603
3
600
840
830
190
Hola.rapid Unit 27/2 R
5520652
2
600
840
680
170
Dati abbinamento bruciatori Hola.rapid
Descrizione
Codice
Abbinamento
bruciatore gasolio
Abbinamento
bruciatore gas
Hola.rapid 27/2 R
5520602
HLB 3
BTG 3
Hola.rapid 32/3 R
5520613
HLB 3
BTG 3
Hola.rapid 38/3 R
5520603
HLB 6
BTG 6
70
Scheda tecnica caldaie Hola.rapid
Caratteristiche
Dati generalita’ caldaia
Tipo scarico fumi
Numero elementi
Tipo combustibile
Portata termica al focolare nominale
Portata termica utile - nominale
Certificazione CE
Rendimenti energetici (Dir. 92/42/CEE - Legge 10/91 - DPR 412/93)
Rendimento termico utile alla potenza nominale
Rendimento termico utile al 30% del carico nominale
Rendimento energetico minimo (DPR 412/93)
Rendimento energetico (Dir. 92/42/CEE)
Perdita al mantello (ΔT=50° C) Pd
Perdita ai fumi a bruciatore acceso Pf
Perdita ai fumi a bruciatore spento Pfbs
Dimensionamento camino (legge 46/90 - UNI9615)
Temperatura fumi (Gasolio) potenza nominale - Tamb=20°C
Portata massica fumi (Gasolio) potenza nominale
Contenuto di CO2 (Gasolio) nei fumi secchi
Temperatura fumi (Metano) potenza nominale - Tamb=20°C
Portata massica fumi (Metano) potenza nominale
Contenuto di CO2 (Metano) nei fumi secchi
Ø Attacco tubo fumi (con apposito adattatore)
Dati combustione
Consumo a potenza nominale - Gasolio
Consumo a potenza nominale - Metano
Livello MAX di emissione CO O2% (Gasolio)
Livello MAX di emissione NOx O2% (Gasolio)
Livello MAX di emissione CO O2% (Metano)
Livello MAX di emissione NOx O2% (Metano)
Contropressione in camera di combustione (Gasolio)
Contropressione in camera di combustione (Metano)
Volume camera di combustione
Superficie di scambio
Dati idraulici - Lato impianto riscaldamento
Temperatura minima in mandata
Temperatura massima in mandata
Contenuto d’acqua generatore
Capacità del vaso d’espansione di serie
Pressione di precarica del vaso espansione di serie
Massimo contenuto d’acqua in impianto con vaso d’espansione di serie
Pressione massima d’esercizio
Ø Andata - Ritorno impianto
Valvola sicurezza primario Ø - pressione di taratura
ΔT Massimo Mandata - Ritorno
Prevalenza disponibile ai raccordi (ΔT=10°C)
Dati produzione A.C.S.
Contenuto netto acqua bollitore
Massima pressione acqua sanitaria
Minima pressione d’esercizio
Ø Andata - Ritorno sanitari
Portata specifica acqua calda sanitaria UNI EN 625
Produzione acqua calda sanitaria (ΔT=25°C)
Produzione acqua calda sanitaria (ΔT=30°C)
Dati dimensionali
Misure ingombro (b x a x p)
Peso
Dati elettrici
Alimentazione elettrica
Potenza elettrica assorbita totale (con bruciatore - gasolio)
Potenza elettrica assorbita dal bruciatore - gasolio
Potenza elettrica assorbita totale (con bruciatore - gas)
Potenza elettrica assorbita dal bruciatore - gas
Potenza elettrica assorbita dal circolatore/i
Grado di protezione
Unità
27/2 R
32/3 R
38/3 R
kW/kcal/h
kW/kcal/h
PIN
B 23
2
Gas/Gasolio
30,5 (26.200)
27,1 (23.300)
0063AS4655
B 23
3
Gas/Gasolio
34,8 (29.900)
31,5 (27.100)
0063AS4655
B 23
3
Gas/Gasolio
42,7 (36.700)
38,0 (32.700)
0063AS4655
%
%
%
90,5
90,7
86,9
★★
1,3
8,2
0,09
90,9
91,0
87,0
★★
1,7
7,4
0,09
90,2
90,4
87,2
★★
1,3
8,5
0,09
°C
g/s
%
°C
g/s
%
mm
217
15
13,1
201
13
10
150 (140-130)
203
17
13,1
183
15
10
150 (140-130)
220
21
13,1
208
18
10
150 (140-130)
Kg/h
m3/h
ppm
ppm
ppm
ppm
mbar
mbar
m3
m2
2,6
3,2
50
120
50
65
0,30
0,33
0,0156
0,98
2,9
3,7
50
120
50
65
0,30
0,32
0,0228
1,46
3,6
4,5
50
120
50
65
0,40
0,35
0,0228
1,46
°C
°C
l
l
bar
l
bar
pollici
pollici - bar
°C
mbar
40
90
19
8
1
150
4
3/4
1/2 - 3
20
480
40
90
23
8
1
150
4
3/4
1/2 - 3
20
475
40
90
23
8
1
150
4
3/4
1/2 - 3
20
470
l
bar
bar
pollici
l/m
l/m
l/m
2
8
0,8
1/2
12,5
15
12,5
2
8
0,8
1/2
14,5
17,4
14,5
2
8
0,8
1/2
14,5
17,4
14,5
mm
Kg
600x840x680
165
600x840x830
190
600x840x830
190
V/Hz
W
W
W
W
W
IP
230/50
475
375
335
230
95
40
230/50
475
375
355
250
95
40
230/50
500
400
355
250
95
40
%
%
%
