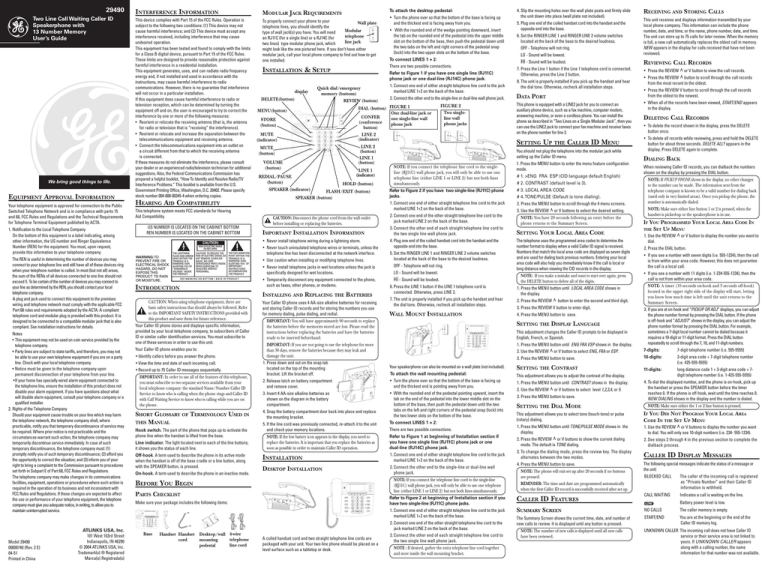

User manual | GBC 1246S-2 Paper Shredder User Manual

29490
Two Line Call Waiting Caller ID
Speakerphone with
13 Number Memory
User’s Guide
We bring good things to life.
EQUIPMENT APPROVAL INFORMATION
Your telephone equipment is approved for connection to the Public
Switched Telephone Network and is in compliance with parts 15
and 68, FCC Rules and Regulations and the Technical Requirements
for Telephone Terminal Equipment published by ACTA.
1. Notification to the Local Telephone Company
On the bottom of this equipment is a label indicating, among
other information, the US number and Ringer Equivalence
Number (REN) for the equipment. You must, upon request,
provide this information to your telephone company.
The REN is useful in determining the number of devices you may
connect to your telephone line and still have all of these devices ring
when your telephone number is called. In most (but not all) areas,
the sum of the RENs of all devices connected to one line should not
exceed 5. To be certain of the number of devices you may connect to
your line as determined by the REN, you should contact your local
telephone company.
A plug and jack used to connect this equipment to the premises
wiring and telephone network must comply with the applicable FCC
Part 68 rules and requirements adopted by the ACTA. A compliant
telephone cord and modular plug is provided with this product. It is
designed to be connected to a compatible modular jack that is also
compliant. See installation instructions for details.
Notes
• This equipment may not be used on coin service provided by the
telephone company.
• Party lines are subject to state tariffs, and therefore, you may not
be able to use your own telephone equipment if you are on a party
line. Check with your local telephone company.
• Notice must be given to the telephone company upon
permanent disconnection of your telephone from your line.
•If your home has specially wired alarm equipment connected to
the telephone line, ensure the installation of this product does not
disable your alarm equipment. If you have questions about what
will disable alarm equipment, consult your telephone company or a
qualified installer.
2. Rights of the Telephone Company
Should your equipment cause trouble on your line which may harm
the telephone network, the telephone company shall, where
practicable, notify you that temporary discontinuance of service may
be required. Where prior notice is not practicable and the
circumstances warrant such action, the telephone company may
temporarily discontinue service immediately. In case of such
temporary discontinuance, the telephone company must: (1)
promptly notify you of such temporary discontinuance; (2) afford you
the opportunity to correct the situation; and (3) inform you of your
right to bring a complaint to the Commission pursuant to procedures
set forth in Subpart E of Part 68, FCC Rules and Regulations.
The telephone company may make changes in its communications
facilities, equipment, operations or procedures where such action is
required in the operation of its business and not inconsistent with
FCC Rules and Regulations. If these changes are expected to affect
the use or performance of your telephone equipment, the telephone
company must give you adequate notice, in writing, to allow you to
maintain uninterrupted service.
INTERFERENCE INFORMATION
MODULAR JACK REQUIREMENTS
This device complies with Part 15 of the FCC Rules. Operation is
subject to the following two conditions: (1) This device may not
cause harmful interference; and (2) This device must accept any
interference received, including interference that may cause
undesired operation.
This equipment has been tested and found to comply with the limits
for a Class B digital device, pursuant to Part 15 of the FCC Rules.
These limits are designed to provide reasonable protection against
harmful interference in a residential installation.
This equipment generates, uses, and can radiate radio frequency
energy and, if not installed and used in accordance with the
instructions, may cause harmful interference to radio
communications. However, there is no guarantee that interference
will not occur in a particular installation.
If this equipment does cause harmful interference to radio or
television reception, which can be determined by turning the
equipment off and on, the user is encouraged to try to correct the
interference by one or more of the following measures:
• Reorient or relocate the receiving antenna (that is, the antenna
for radio or television that is “receiving” the interference).
• Reorient or relocate and increase the separation between the
telecommunications equipment and receiving antenna.
• Connect the telecommunications equipment into an outlet on
a circuit different from that to which the receiving antenna
is connected.
If these measures do not eliminate the interference, please consult
your dealer or an experienced radio/television technician for additional
suggestions. Also, the Federal Communications Commission has
prepared a helpful booklet, “How To Identify and Resolve Radio/TV
Interference Problems.” This booklet is available from the U.S.
Government Printing Office, Washington, D.C. 20402. Please specify
stock number 004-000-00345-4 when ordering copies.
To properly connect your phone to your
Wall plate
telephone lines, you should identify the
Modular
type of wall jack(s) you have. You will need
telephone
an RJ11C (for a single line) or a RJ14C (for
line jack
two lines) type modular phone jack, which
might look like the one pictured here. If you don’t have either
modular jack, call your local phone company to find out how to get
one installed.
HEARING AID COMPATIBILITY
This telephone system meets FCC standards for Hearing
Aid Compatibility.
US NUMBER IS LOCATED ON THE CABINET BOTTOM
REN NUMBER IS LOCATED ON THE CABINET BOTTOM
CAUTION:
RISK OF ELECTRIC SHOCK
DO NOT OPEN
WARNING: TO
PREVENT FIRE OR
ELECTRICAL SHOCK
HAZARD, DO NOT
EXPOSE THIS
PRODUCT TO RAIN
OR MOISTURE.
THE LIGHTNING
FLASH AND ARROW
HEAD WITHIN THE
TRIANGLE IS A
WARNING SIGN
ALERTING YOU OF
“DANGEROUS
VOLTAGE” INSIDE
THE PRODUCT.
CAUTION: TO REDUCE THE
RISK OF ELECTRIC SHOCK, DO
NOT REMOVE COVER (OR
BACK). NO USER
SERVICEABLE PARTS INSIDE.
REFER SERVICING TO
QUALIFIED SERVICE
PERSONNEL.
THE EXCLAMATION
POINT WITHIN THE
TRIANGLE IS A
WARNING SIGN
ALERTING YOU OF
IMPORTANT
INSTRUCTIONS
ACCOMPANYING
THE PRODUCT.
SEE MARKING ON BOTTOM / BACK OF PRODUCT
INTRODUCTION
INSTALLATION & SETUP
Quick dial/emergency
memory (buttons)
REVIEW (button)
display
DELETE(button)
DIAL (button) FIGURE 1
One dual-line jack or
CONFER
one single-line wall
(conference
phone jack
button)
LINE 2
(indicator)
MENU(button)
STORE
(button)
REVIEW
A
MUTE
(indicator)
MUTE
(button)
B
C
DELETE
DIAL
MENU
CONFER
STORE
LINE 2
MUTE
LINE 1
PAUSE
LINE 2
(button)
LINE 1
(button)
EXIT
HOLD
VOLUME
REDIAL
SPEAKER
FLASH
VOLUME
(button)
REDIAL/PAUSE
(button)
SPEAKER (indicator)
LINE 1
(indicator)
HOLD (button)
FLASH/EXIT (button)
SPEAKER (button)
CAUTION: Disconnect the phone cord from the wall outlet
before installing or replacing the batteries.
IMPORTANT INSTALLATION INFORMATION
• Never install telephone wiring during a lightning storm.
• Never touch uninsulated telephone wires or terminals, unless the
telephone line has been disconnected at the network interface.
• Use caution when installing or modifying telephone lines.
• Never install telephone jacks in wet locations unless the jack is
specifically designed for wet locations.
• Temporarily disconnect any equipment connected to the phone,
such as faxes, other phones, or modems.
INSTALLING AND REPLACING THE BATTERIES
CAUTION: When using telephone equipment, there are
basic safety instructions that should always be followed. Refer
to the IMPORTANT SAFETY INSTRUCTIONS provided with
this product and save them for future reference.
Your Caller ID phone stores and displays specific information,
provided by your local telephone company, to subscribers of Caller
ID or similar caller identification services. You must subscribe to
one of these services in order to use this unit.
Your Caller ID phone enables you to:
• Identify callers before you answer the phone.
• View the time and date of each incoming call.
• Record up to 75 Caller ID messages sequentially.
IMPORTANT: In order to use all of the features of this telephone,
you must subscribe to two separate services available from your
local telephone company: the standard Name/Number Caller ID
Service to know who is calling when the phone rings and Caller ID
with Call Waiting Service to know who is calling while you are on
the phone.
SHORT GLOSSARY OF TERMINOLOGY USED IN
THIS MANUAL
Hook switch. The part of the phone that pops up to activate the
phone line when the handset is lifted from the base.
Line indicator. The light located next to each of the line buttons;
it shows you the status of each line.
Off-hook. A term used to describe the phone in its active mode
when the handset is off of the base cradle or a line button, along
with the SPEAKER button, is pressed.
On-hook. A term used to describe the phone in an inactive mode.
Your Caller ID phone uses 4 AA-size alkaline batteries for receiving
and storing Caller ID records and for storing the numbers you use
for memory dialing, pulse dialing, and redial.
IMPORTANT: You will have approximately 90 seconds to replace
the batteries before the memories stored are lost. Please read the
instructions before replacing the batteries and have the batteries
ready to be inserted beforehand.
IMPORTANT: If you are not going to use the telephone for more
than 30 days, remove the batteries because they may leak and
damage the unit.
1. Press down and out on the snap tab
located on the top of the mounting
bracket. Lift the bracket off.
2. Release latch on battery compartment
and remove cover.
3. Insert 4 AA-size alkaline batteries as
shown on the diagram in the battery
compartment.
4. Snap the battery compartment door back into place and replace
the mounting bracket.
5. If the line cord was previously connected, re-attach it to the unit
and check your memory locations.
NOTE: If the low battery icon appears in the display, you need to
replace the batteries. It is important that you replace the batteries as
soon as possible in order to maintain Caller ID operation.
INSTALLATION
DESKTOP INSTALLATION
BEFORE YOU BEGIN
REVIEW
PARTS CHECKLIST
A
Make sure your package includes the following items:
B
C
DELETE
DIAL
MENU
CONFER
LINE 2
STORE
LINE 1
MUTE
PAUSE
EXIT
HOLD
VOLUME
REDIAL
SPEAKER
FLASH
REVIEW
A
B
C
DELETE
DIAL
MENU
CONFER
LINE 2
STORE
LINE 1
MUTE
PAUSE
EXIT
HOLD
VOLUME
REDIAL
Model 29490
00000740 (Rev. 2 E)
04-51
Printed in China
ATLINKS USA, Inc.
101 West 103rd Street
Indianapolis, IN 46290
© 2004 ATLINKS USA, Inc.
Trademark(s) ® Registered
Marca(s) Registrada(s)
SPEAKER
FLASH
Base
Handset Handset
cord
Desktop/wall 4-wire
telephone
mounting
line cord
pedestal
To attach the desktop pedestal:
• Turn the phone over so that the bottom of the base is facing up
and the thickest end is facing away from you.
• With the rounded end of the wedge pointing downward, insert
the tab on the rounded end of the pedestal into the upper middle
slot on the bottom of the base, then push the pedestal down until
the two tabs on the left and right corners of the pedestal snap
(lock) into the two upper slots on the bottom of the base.
To connect LINES 1 + 2:
There are two possible connections.
Refer to Figure 1 if you have one single line (RJ11C)
phone jack or one dual-line (RJ14C) phone jack.
1. Connect one end of either straight telephone line cord to the jack
marked LINE 1+2 on the back of the base.
2. Connect the other end to the single-line or dual-line wall phone jack.
A coiled handset cord and two straight telephone line cords are
packaged with your unit. Your two-line phone should be placed on a
level surface such as a tabletop or desk.
4. Slip the mounting holes over the wall plate posts and firmly slide
the unit down into place (wall plate not included).
5. Plug one end of the coiled handset cord into the handset and the
opposite end into the base.
6. Set the RINGER LINE 1 and RINGER LINE 2 volume switches
located at the back of the base to the desired loudness.
OFF - Telephone will not ring.
LO - Sound will be lowest.
HI - Sound will be loudest.
7. Press the Line 1 button if the Line 1 telephone cord is connected.
Otherwise, press the Line 2 button.
8. The unit is properly installed if you pick up the handset and hear
the dial tone. Otherwise, recheck all installation steps.
DATA PORT
This phone is equipped with a LINE2 jack for you to connect an
auxiliary phone device, such as a fax machine, computer modem,
answering machine, or even a cordless phone. You can install the
phone as described in “Two Lines on a Single Modular Jack”, then you
can use the LINE2 jack to connect your fax machine and receive faxes
on the phone number for line 2.
FIGURE 2
Two singleline wall
phone jacks
SETTING UP THE CALLER ID MENU
NOTE: If you connect the telephone line cord to the singleline (RJ11C) wall phone jack, you will only be able to use one
telephone line (either LINE 1 or LINE 2) but not both lines
simultaneously.
Refer to Figure 2 if you have two single-line (RJ11C) phone
jacks.
1. Connect one end of either straight telephone line cord to the jack
marked LINE 1+2 on the back of the base.
2. Connect one end of the other straight telephone line cord to the
jack marked LINE 2 on the back of the base.
3. Connect the other end of each straight telephone line cord to
the two single line wall phone jack.
4. Plug one end of the coiled handset cord into the handset and the
opposite end into the base.
5. Set the RINGER LINE 1 and RINGER LINE 2 volume switches
located at the back of the base to the desired loudness.
OFF - Telephone will not ring.
LO - Sound will be lowest.
HI - Sound will be loudest.
6. Press the LINE 1 button if the LINE 1 telephone cord is
connected. Otherwise, press LINE 2.
7. The unit is properly installed if you pick up the handset and hear
the dial tone. Otherwise, recheck all installation steps.
WALL MOUNT INSTALLATION
You should not plug the telephone into the modular jack while
setting up the Caller ID menu.
1. Press the MENU button to enter the menu feature configuration
mode.
# 1. >ENG FRA ESP (CID language default English)
# 2. CONTRAST (default level is 3).
# 3. LOCAL AREA CODE
# 4. TONE/PULSE (Default is tone dialing).
2. Press the MENU button to scroll through the 4 menu screens.
3. Use the REVIEW or V buttons to select the desired setting.
NOTE: You have 20 seconds following an entry before the
phone returns to the Summary Screen.
^
SETTING YOUR LOCAL AREA CODE
The telephone uses the programmed area codes to determine the
number format to display when a valid Caller ID signal is received.
Numbers that match the local area code are displayed as seven digits
and are used for dialing back previous numbers. Entering your local
area code will also help you immediately know if the call is local or
long distance when viewing the CID records in the display.
NOTE: If you make a mistake and want to start over again, press
the DELETE button to delete all of the digits.
1. Press the MENU button until LOCAL AREA CODE shows in
the display.
2. Press the REVIEW button to enter the second and third digit.
3. Press the REVIEW V button to enter digit.
4. Press the MENU button to save.
^
SETTING THE DISPLAY LANGUAGE
REVIEW
A
B
C
DELETE
DIAL
MENU
CONFER
LINE 2
STORE
LINE 1
MUTE
PAUSE
EXIT
HOLD
VOLUME
REDIAL
SPEAKER
FLASH
This adjustment changes the Caller ID prompts to be displayed in
English, French, or Spanish.
1. Press the MENU button until ENG FRA ESP shows in the display.
2. Use the REVIEW or V button to select ENG, FRA or ESP.
3. Press the MENU button to save.
^
Your speakerphone can also be mounted on a wall plate (not included).
To attach the wall mounting pedestal:
• Turn the phone over so that the bottom of the base is facing up
and the thickest end is pointing away from you.
• With the rounded end of the pedestal pointing upward, insert the
tab on the end of the pedestal into the lower middle slot on the
bottom of the base, then push the pedestal down until the two
tabs on the left and right corners of the pedestal snap (lock) into
the two lower slots on the bottom of the base.
To connect LINES 1 + 2:
There are two possible connections.
Refer to Figure 1 at beginning of Installation section if
you have one single line (RJ11C) phone jack or one
dual-line (RJ14C) phone jack.
1. Connect one end of either straight telephone line cord to the jack
marked LINE 1+2 on the back of the base.
2. Connect the other end to the single-line or dual-line wall
phone jack.
NOTE: If you connect the telephone line cord to the single-line
(RJ11C) wall phone jack, you will only be able to use one telephone
line (either LINE 1 or LINE 2) but not both lines simultaneously.
Refer to Figure 2 at beginning of Installation section if you
have two single-line (RJ11C) phone jacks.
1. Connect one end of either straight telephone line cord to the jack
marked LINE 1+2 on the back of the base.
2. Connect one end of the other straight telephone line cord to the
jack marked LINE 2 on the back of the base.
3. Connect the other end of each straight telephone line cord to
the two single line wall phone jack.
NOTE : If desired, gather the extra telephone line cord together
and store inside the wall mounting bracket.
SETTING THE CONTRAST
This adjustment allows you to adjust the contrast of the display.
1. Press the MENU button until CONTRAST shows in the display.
2. Use the REVIEW or V buttons to select level 1,2,3,4, or 5.
3. Press the MENU button to save.
^
SETTING THE DIAL MODE
This adjustment allows you to select tone (touch-tone) or pulse
(rotary) dialing.
1. Press the MENU button until TONE/PULSE MODE shows in the
display.
2. Press the REVIEW or V buttons to show the current dialing
mode. The default is TONE dialing.
3. To change the dialing mode, press the review key. The display
alternates between the two modes.
4. Press the MENU button to save.
NOTE: The phone will exit set up after 20 seconds if no buttons
are pressed.
REMINDER: The time and date are programmed automatically
when the first Caller ID record is successfully received after set up.
^
CALLER ID FEATURES
RECEIVING AND STORING CALLS
This unit receives and displays information transmitted by your
local phone company. This information can include the phone
number, date, and time; or the name, phone number, date, and time.
The unit can store up to 75 calls for later review. When the memory
is full, a new call automatically replaces the oldest call in memory.
NEW appears in the display for calls received that have not been
reviewed.
REVIEWING CALL RECORDS
^
^
• Press the REVIEW or V button to view the call records.
• Press the REVIEW button to scroll through the call records
from the most recent to the oldest.
• Press the REVIEW V button to scroll through the call records
from the oldest to the newest.
• When all of the records have been viewed, START/END appears
in the display.
DELETING CALL RECORDS
• To delete the record shown in the display, press the DELETE
button once.
• To delete all records while reviewing, press and hold the DELETE
button for about three seconds. DELETE ALL? appears in the
display. Press DELETE again to complete.
DIALING BACK
When reviewing Caller ID records, you can dialback the numbers
shown on the display by pressing the DIAL button.
NOTE: If PICKUP PHONE shows in the display, no other changes
to the number can be made. The information sent from the
telephone company is known to be a valid number for dialing back
(used only in very limited areas). Once you pickup the phone, the
number is automatically dialed.
NOTE: Make sure either line button 1 or 2 is pressed, when the
handset is picked-up or the speakerphone is in use.
IF YOU PROGRAMMED YOUR LOCAL AREA CODE IN
THE SET UP MENU
^
1. Use the REVIEW or V button to display the number you want to
dial.
2. Press the DIAL button.
• If you see a number with seven digits (i.e. 555-1234), then the call
is from within your area code. However, this does not guarantee
the call is a local call.
• If you see a number with 11 digits (i.e. 1-234-555-1234), then the
call is not from within your area code.
NOTE: A timer (10 seconds on-hook and 3 seconds off-hook)
located in the upper right side of the display will start, letting
you know how much time is left until the unit returns to the
Summary Screen.
3. If you are at on-hook and “PICKUP OR ADJ” displays, you can adjust
the phone number format by pressing the DIAL button. If the phone
is off-hook and “ADJUST” shows in the display, you can adjust the
phone number format by pressing the DIAL button. For example,
sometimes a 7-digit local number cannot be dialed because it
requires a 10-digit or 11-digit format. Press the DIAL button
repeatedly to scroll through the 7, 10, and 11-digit numbers.
7-digits:
7-digit telephone number (i.e. 555-5555)
10-digits:
3-digit area code + 7-digit telephone number
(i.e. 425-555-5555)
11-digits:
long distance code 1 + 3-digit area code + 7digit telephone number (i.e. 1-425-555-5555)
4. To dial the displayed number, and the phone is on-hook, pick up
the handset or press the SPEAKER button before the timer
reaches 0. If the phone is off-hook, wait until the time reaches 0.
NOW DIALING shows in the display and the number is dialed.
NOTE: Make sure either the 1 or 2 line button is pressed.
IF YOU DID NOT PROGRAM YOUR LOCAL AREA
CODE IN THE SET UP MENU
^
1. Use the REVIEW or V buttons to display the number you want
to dial. You will only see 10-digit numbers (i.e. 234- 555-1234).
2. See steps 2 through 4 in the previous section to complete the
dialback process.
CALLER ID DISPLAY MESSAGES
The following special messages indicate the status of a message or
the unit:
BLOCKED CALL
The caller of the incoming call is registered
as “Private Number” and their Caller ID
information is withheld.
CALL WAITING
Indicates a call is waiting on the line.
Battery power level is low.
SUMMARY SCREEN
NO CALLS
The caller memory is empty.
The Summary Screen shows the current time, date, and number of
new calls to review. It is displayed until any button is pressed.
NOTE: The number of new calls is displayed until all new calls
have been reviewed.
START/END
You are at the beginning or the end of the
Caller ID memory log.
UNKNOWN CALLER The incoming call does not have Caller ID
service or their service area is not linked to
yours. If UNKNOWN CALLER appears
along with a calling number, the name
information for that number was not available.
RECEIVING A CALL WHILE TALKING ON
ANOTHER LINE
SPEAKERPHONE BASICS
SPEAKERPHONE LOCATION
Your phone features a speakerphone for ease of use and
convenience during a phone conversation. At any time during a
conversation, you can lift the handset to stop using the
speakerphone. Likewise, when you are using the handset, press the
SPEAKER button and place the handset in the cradle to switch to
the speakerphone.
For best speakerphone performance, avoid the following:
• Areas with high background noise. (The microphone might pick
up these sounds and prevent the speakerphone from going into
the receiving mode when you finish talking.)
• Surfaces affected by vibration.
• Recessed areas such as in a corner, under a cupboard, or next to
a cabinet, which can generate an echo effect.
SPEAKERPHONE USE
Note the following guidelines when using the speakerphone:
• The speakerphone works similar to a two-way radio in that
you can only listen or talk at one time.
• Stay reasonably close to the phone so that you can be clearly
heard by the person to whom you are talking.
• You can adjust the speaker volume by pressing the volume
button continuously or pressing the REVIEW or V buttons after
pressing the volume button.
• The speakerphone indicator light comes on when the
speakerphone is in use.
NOTE: Batteries must be installed for the speakerphone to operate.
^
TELEPHONE BASICS
You can use the telephone by speaking into and listening through
the handset, or by using the Speakerphone feature. For all
operations, either line button 1 or 2 must be pressed. Do not press
both buttons down at the same time.
LINE STATUS INDICATORS
This two-line phone is designed for use at multiple stations. The
indicator light tells you what is happening on each line.
When the
And the Icon
It Means:
indicator light is: on the LCD is:
Off
Off
The line is not in use.
Flashing Red
Off
A call is being
received.
Green
On
The line is in use by
this phone.
Red
Flashing
A call is on hold.
Off
Off
A parallel phone is
using the line.
Off
Flashing
Line not connected.
ANSWERING AND PLACING CALLS
Because this phone has two lines, you must choose a line by pressing
the corresponding line button and use the handset or speakerphone to
place an outgoing call or to answer an incoming call.
USING THE HANDSET
The only difference between using the handset with this phone and
other corded phones is that you must depress a line button after
picking up the handset in order to take the line.
USING THE SPEAKERPHONE
To use the speakerphone feature, press a line button and then
press the SPEAKER button. For more information refer to
Speakerphone Basics.
RECEIVING A PHONE CALL
1. To answer an incoming call, press the line button next to the
flashing red indicator.
2. Lift the handset or press SPEAKER to answer the call.
3. Replace the handset in the cradle or press the SPEAKER button
to hang up.
MAKING A PHONE CALL
When you receive a call while you are talking on another line, you
will hear the phone ring.
1. Press the HOLD button to put the first call on hold.
2. Press the line button next to the flashing red indicator.
3. If the speakerphone indicator is off and you are using the
speakerphone, press the SPEAKER button.
NOTE: You must always put the first call on hold before answering a
second call or you will hang up on the first call. If you want to
disconnect from the first call, don't press the HOLD button (skip
step 1) and press the flashing line button.
ADJUSTING THE HANDSET AND
SPEAKERPHONE VOLUME
The volume controls for the handset and speakerphone are
separate, so you can adjust one without affecting the other. To
adjust the handset volume, pick up the handset, press the volume
button continuously or press the REVIEW or V buttons after
pressing the volume button. REC (handset receiver) or SPK volume
level shows in the display. While using the speakerphone, adjust
the speakerphone volume by pressing the volume button
continuously or pressing REVIEW or V buttons after pressing the
volume button. Both handset receiver and speakerphone volume
level setting will be saved in the unit's memory.
^
^
ADDITIONAL TELEPHONE FEATURES
REDIAL
You may redial the last number you called by pressing the
REDIAL/PAUSE button after you hear a dial tone.
NOTE: The redial feature holds the last number (up to 32 digits)
that you dialed in memory. If you pressed any other numbers after
dialing the phone number (for example, when accessing a voicemenu system) then those numbers are also dialed.
If you get a busy signal, press REDIAL/PAUSE again without
hanging up.
HOLD
HOLD allows you to suspend the active line(s) and replace the
handset in the cradle without hanging up, then resume the
conversation on the same phone or from a different phone
connected to the same line.
1. Press the HOLD button to place a call on hold (the line indicator
is red).
2. Press the line button and pickup the handset or press the
SPEAKER button to resume the conversation.
CONFERENCE CALLS
You can use the conference call feature when you have calls on
both lines and want to have a three-way conversation.
To connect and conference:
1. Press the line button for the line you want to use, then call the
first party.
2. Press the HOLD button to put the first party on hold.
3. Call the second party, or receive a call, on the other line, then
press the CONFER button.
4. Begin speaking to both parties.
To disconnect one of the parties:
Press the line button of the person you want to continue talking to,
and the other party will automatically be disconnected.
To disconnect both parties:
Hang up the handset, or press SPEAKER.
NOTE: If you have two lines on hold, and you want to conference
with both parties, simply press the CONFER button and pick up
the handset or press SPEAKER button.
NOTE: To put both parties on hold, press the HOLD button.
NOTE: To speak to one party individually, press the HOLD button,
then press the line of the party to whom you want to speak (the
second party remains on hold.) If the speakerphone indicator is off
and you are using the speakerphone, press the SPEAKER button to
continue the conversation on the speakerphone.
If you have pulse (rotary) service and want to access customer calling
services (such as telebanking and long distance services) that require
tone dialing, you can use this feature to temporarily change from pulse
to tone service.
After dialing the telephone number and connecting to the
customer calling service,
1. Press and release the TONE (*) button.
2. When you hang up, the telephone automatically returns to
pulse dialing mode.
TIP: Temporary Tone can also be used while storing numbers in
memory by pressing TONE (*) at the necessary point in the
storage sequence.
MEMORY
You may store information in any of the following memory locations:
1 to 9, A, B, and C keys. See “Storing a Pause in Memory” and
“Temporary Tone Dialing.”
STORING A NAME AND NUMBER IN MEMORY
1. Press the STORE button. LOCATION? shows in the display.
2. Press the desired memory location (1 through 9, A, B, or C).
NOTE: You may select memory locations by pressing REVIEW or
V buttons to scroll through the memory locations or press the 1 - 9,
A, B, or C buttons.
3. Press the STORE button again to confirm the memory location.
NOTE: If necessary, to erase existing memories, or if you
make a mistake, use the DELETE button.
4. Use the number keys to enter the telephone number (up to 32
digits) and press the STORE button to save. (The unit will not dial
a phone number in this mode.) The cursor automatically moves to
the text line for name entry.
5. Use the number keys to enter the name of the person associated
with the telephone number you just entered. More than one letter
is stored in each of the number keys.
For example, to enter the name BILL SMITH, press the 2 key twice
for the letter B. Press the 4 key 3 times for the letter I. Press the 5
key 3 times for the letter L.
NOTE: The flashing cursor automatically moves to the next
position or you may press the REVIEW or V buttons to move the
cursor to the next position.
Press the 5 key 3 times for the second letter L. Press the REVIEW V
button two times to insert a space, and press the 7 key 4 times for the
letter S. Press the 6 key once for the letter M. Press the 4 key 3
times for the letter I. Press the 8 key for the letter T. Press the 4 key
twice for the letter H.
6. Press the STORE button to save the name.
7. To enter another name and number in a different memory
location, return to step 1 and repeat the process.
^
^
DIALING A NUMBER STORED IN MEMORY
1. Press a line button, and lift the handset, or press the
SPEAKER button.
2. Press A, B, or C, or DIAL and 1 - 9.
IMPORTANT: If you make test calls to emergency numbers, remain
on the line and explain the reason for the call. Also, make test calls
in off-peak hours, such as early morning or late evening.
CHAIN DIALING
^
COPYING REDIAL NUMBERS TO MEMORY
Use the MUTE button to interrupt a phone conversation to talk
privately with someone else in the room. A conversation can be
muted while using the speakerphone or handset.
1. Press the MUTE button. The mute indicator comes on.
2. Press MUTE again to turn it off.
1. Press the REDIAL/PAUSE button while the phone is on-hook. The
display shows "PICKUP PHONE."
2. Press the STORE button.
3. Press 1-9, A, B, or C for the memory location. Press the STORE
button twice to confirm the location and the number. The cursor
flashes in the display and you may enter the caller's name.
4. Press the STORE button twice to confirm and save, and wait for
three seconds to exit.
NOTE: If you want to edit the number, press the STORE button
within three seconds to enter the edit mode.
^
PHONE WON'T DIAL OUT WITH PULSE SERVICE
• Make sure TONE/PULSE DIAL MODE in the setup menu is set to
PULSE DIAL.
PHONE DOES NOT RING
• Is the ringer switch in the OFF position?
• Are you using too many phones on one line? (The total REN of
all phones on the same line should not be greater than the
maximum REN for your calling area. See paragraph 1 of the
Equipment Approval Information section of this User's Guide
for more information).
• See No Dial Tone.
INCOMING VOICE VOLUME LOW
• Are other phones off hook at same time? If so, this is normal
condition as volume drops when additional phones are used
at once.
• Check the handset or speaker volume.
• Never use a strong cleaning agent or abrasive powder because
this will damage the finish.
Use the pre-dial feature to enter a telephone number and
automatically dial out without lifting the handset or pressing the
SPEAKER button.
1. Enter the telephone number.
2. Lift the handset or press the SPEAKER button.
NOTE: Press FLASH/EXIT button to delete the pre-dial number.
COPYING CALLER ID MEMORIES TO USER
MEMORY
What your warranty covers:
• Defects in materials or workmanship.
For how long after your purchase:
• One year, from date of purchase.
(The warranty period for rental units begins with the first rental
or 45 days from date of shipment to the rental firm, whichever
comes first.)
What we will do:
• Provide you with a new or, at our option, a refurbished unit. The
exchange unit is under warranty for the remainder of the original
product’s warranty period.
How you get service:
• Properly pack your unit. Include any cables, etc., which were
originally provided with the product. We recommend using the
original carton and packing materials.
• ”Proof of purchase in the form of a bill of sale or receipted
invoice which is evidence that the product is within the warranty
period, must be presented to obtain warranty service.” For
rental firms, proof of first rental is also required. Also print your
name and address and a description of the defect. Send via
standard UPS or its equivalent to:
ATLINKS USA, Inc.
c/o Thomson
11721 B Alameda Ave.
Socorro, Texas 79927
• Pay any charges billed to you by the Exchange Center for
service not covered by the warranty.
• Insure your shipment for loss or damage. ATLINKS accepts no
liability in case of damage or loss.
• A new or refurbished unit will be shipped to you freight prepaid.
What your warranty does not cover:
• Customer instruction. (Your Owner’s Manual provides
information regarding operating instructions and user controls.
Any additional information, should be obtained from your dealer.)
• Installation and setup service adjustments.
• Batteries.
• Damage from misuse or neglect.
• Products which have been modified or incorporated into other
products.
• Products purchased or serviced outside the USA.
• Acts of nature, such as but not limited to lightning damage.
Product Registration:
• Please complete and mail the Product Registration Card
packed with your unit. It will make it easier to contact you
should it ever be necessary. The return of the card is not
required for warranty coverage.
Limitation of Warranty:
• THE WARRANTY STATED ABOVE IS THE ONLY WARRANTY
APPLICABLE TO THIS PRODUCT. ALL OTHER WARRANTIES,
EXPRESS OR IMPLIED (INCLUDING ALL IMPLIED WARRANTIES
OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR
PURPOSE) ARE HEREBY DISCLAIMED. NO VERBAL OR WRITTEN
INFORMATION GIVEN BY ATLINKS USA, INC., ITS AGENTS, OR
EMPLOYEES SHALL CREATE A GUARANTY OR IN ANY WAY
INCREASE THE SCOPE OF THIS WARRANTY.
• REPAIR OR REPLACEMENT AS PROVIDED UNDER THIS
WARRANTY IS THE EXCLUSIVE REMEDY OF THE CONSUMER.
ATLINKS USA, INC. SHALL NOT BE LIABLE FOR INCIDENTAL OR
CONSEQUENTIAL DAMAGES RESULTING FROM THE USE OF
THIS PRODUCT OR ARISING OUT OF ANY BREACH OF ANY
EXPRESS OR IMPLIED WARRANTY ON THIS PRODUCT. THIS
DISCLAIMER OF WARRANTIES AND LIMITED WARRANTY ARE
GOVERNED BY THE LAWS OF THE STATE OF INDIANA. EXCEPT
TO THE EXTENT PROHIBITED BY APPLICABLE LAW, ANY
IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS FOR A
PARTICULAR PURPOSE ON THIS PRODUCT IS LIMITED TO THE
APPLICABLE WARRANTY PERIOD SET FORTH ABOVE.
How state law relates to this warranty:
• Some states do not allow the exclusion nor limitation of
incidental or consequential damages, or limitations on how long
an implied warranty lasts so the above limitations or exclusions
may not apply to you.
• This warranty gives you specific legal rights, and you also may
have other rights that vary from state to state.
If you purchased your product outside the USA:
• This warranty does not apply. Contact your dealer for
warranty information.
STORING A PAUSE IN MEMORY
1. Press the STORE button.
3. Press the DELETE button.
LIMITED WARRANTY
• Make sure TONE/PULSE DIAL MODE in the setup menu is set to
TONE DIAL.
TELEPHONE CONTINUES TO RING AFTER HANDSET IS
PICKED UP OR SPEAKER BUTTON IS PRESSED
PRE-DIAL
2. Press the memory location (A, B, C, 1 - 9) to be erased.
PHONE DIALS IN PULSE WITH TONE SERVICE
Chain dialing allows you to dial a sequence of stored numbers from
separate memory locations.
For example
Memory location
Local access number
A
Long distance company
B
Authorization code ID
Long distance phone number
Memory 1
1. Select the line you want to use by pressing the corresponding
line button.
2. Lift the handset, or press SPEAKER for speakerphone
3. Press memory button A.
4. Press memory button B.
5. Press the DIAL button and the 1 key.
ERASING A STORED NUMBER
CHANGING A STORED NUMBER
MUTE
PLACING A CALL WHILE TALKING ON
ANOTHER LINE
1. Press a line button.
2. To select a memory, press A, B, or C, or DIAL and 1 - 9. The
number in that memory location displays.
NOTE: You may select a different memory location by pressing
REVIEW or V buttons to scroll through the memories or press A, B,
or C, or DIAL and 1 - 9.
3. Press the SPEAKER button, or pick up the handset to dial the
displayed number.
Repeat the storage sequence under Storing A Name and Number in
Memory.
^
Press FLASH/EXIT to activate special features of your telephone
network, such as call transfer, or special services from your local
telephone company, such as call waiting.
FLASH
DIALING A NUMBER STORED IN MEMORY
WHILE ON-HOOK
The REDIAL/PAUSE button has dual functionality and becomes a
pause button when the STORE button is pressed first. It is valid only
when storing a number into memory locations. Use the REDIAL/
PAUSE button to insert a pause when a delay is needed in an
automatic dialing sequence. For example, when you must dial a 9 to
get an outside line or when you enter codes to access your long
distance company.
You may need to adjust the length of the pause duration. It can be
adjusted from 1 to 9 seconds in length. The default setting is 4
seconds.
1. Press the STORE button.
2. Press the REDIAL/PAUSE button. The current pause time
displays.
3. Press the REVIEW or V buttons to scroll the pause time, or
press the 1 to 9 key for one second to nine seconds respectively
(i.e.; 1 = one second, 2 = two seconds).
4. Press the STORE button to save.
1. Press the REVIEW or V buttons to view the caller number and
name you want to copy.
2. Press the STORE button.
3. Press 1-9, A, B, or C for the memory location. The memory
location flashes in the display if there is a record occupying
that memory location.
NOTE: You may select a different memory location by pressing
REVIEW or V buttons to scroll through the memories or press
A, B, or C or 1 - 9.
4. Press the STORE button to enter the edit mode, and then press
the STORE button again to edit the name.
5. Press the STORE button to confirm and save, and wait for three
seconds to exit.
NOTE: If the name you want to enter is longer than 12 characters,
only the first 12 characters will be copied into memory.
1. Press LINE 1 or LINE 2 button, and lift the handset or press the
SPEAKER button. Wait for a dial tone.
2. Dial the telephone number you want to call.
3. Replace the handset in the cradle, or press the SPEAKER
button to hang up.
To place a call without hanging up on the first call:
1. Press the HOLD button to put the first call on hold.
2. Press the available line button to get a dial tone. Press the
SPEAKER button if the speakerphone indicator is off and you are
using the speakerphone.
3. Dial the number you want to call.
TEMPORARY TONE DIALING
^
TROUBLESHOOTING TIPS
NO DIAL TONE
• You must press a line button to get a dial tone.
• Check all cabling to make sure that all connections are secure
and not damaged.
• Check hook switch: Does it fully extend when handset is lifted
from cradle?
NO DISPLAY
• Replace batteries.
• Check for proper battery installation.
NO INFORMATION IS SHOWN AFTER THE PHONE RINGS
• Did you order Caller ID service from your local telephone
company? This unit requires that you subscribe to Caller ID
service in order to work.
• Be sure to wait until the second ring before answering.
• You must press the line number to answer a call.
MEMORY DIALING
• Make sure you entered the numbers correctly into memory.
GENERAL PRODUCT CARE
To keep your phone working and looking good, follow these guidelines:
• Avoid putting it near heating appliances and devices that generate
electrical noise (for example, motors or fluorescent lamps).
• DO NOT expose to direct sunlight or moisture.
• Avoid dropping and other rough treatment to the unit.
• Clean with a soft cloth.
• Retain the original packaging in case you need to ship it at a
later date.
SERVICE
This product may be serviced only by the manufacturer or its
authorized service agents. Changes or modifications not expressly
approved by ATLINKS USA, Inc. could void the user’s authority to
operate this product. For instructions on how to obtain service,
refer to the warranty included in this guide or call customer service
at 1-800-448-0329.
Or refer inquiries to:
ATLINKS USA, Inc.
Manager, Consumer Relations
P O Box 1976
Indianapolis, IN 46206
Attach your sales receipt to the booklet for future reference or jot
down the date this product was purchased or received as a gift.
This information will be valuable if service should be required
during the warranty period.
Purchase date _________________________________________
Name of store _________________________________________
29490
Teléfono con Altavoz de Dos Líneas e
Identificador de Llamadas
con Memoria para 13 Números
Guía del Usuario
INFORMACIÓN DE INTERFERENCIAS
REQUISITOS DE CONEXIÓN
Para armar el pedestal de superficie plana:
Para conectar adecuadamente su teléfono a las
Placa de
líneas telefónicas, usted debe identificar el tipo
pared
de enchufe(s) de pared que usted tiene. Usted
necesitará un enchufe tipo modular RJ11C (para Enchufe
línea sencilla) o un RJ14C (para dos líneas), que telefónico
puede parecerse al enchufe ilustrado aquí. Si
modular
usted no tiene ninguno de estos enchufes, usted
puede llamar a su compañía telefónica local para enterarse de cómo
puede obtener que se le instale uno.
•
I
Para Conectar las líneas 1 + 2:
Este artefacto cumple con la Parte 15 de las Reglas de la FCC. Su
funcionamiento es sujeto a las dos condiciones siguientes: (l) Este
artefacto no puede causar interferencia dañosa, y (2) Este artefacto
debe aceptar cualquier interferencia recibida, incluyendo interferencia
que puede causar un funcionamiento no deseado.
Este equipo ha sido probado y cumple con los límites para un artefacto
digital de la Clase B, de conformidad con la Parte 15 de las Reglas de
la FCC. Estos límites han sido diseñados para proporcionar una
protección razonable contra una interferencia dañosa que pueda existir
en una instalación doméstica.
NSTALACIÓN Y ROGRAMACIÓN
Este equipo genera, usa y puede radiar la energía de frecuencia de una
radio y, si no fuera instalado y usado de acuerdo con las instrucciones,
ABC
display
puede causar interferencia dañosa a las transmisiones radiales. Sin
(botones de marcación rápida/
(pantella)
embargo, no hay garantía que la interferencia no ocurrirá en una
DELETE
memoria de emergencia)
instalación en particular.
(botón para
REVIEW
Si este equipo causa en efecto una interferencia dañosa a la recepción
borrar)
(botón para revisar)
de la radio o de la televisión, lo cual puede ser determinado apagando
MENU
DIAL
y prendiendo el equipo, le animamos a Ud. de tratar de corregir la
(botón de
(botón para marcar)
interferencia por medio de una (o más) de las sugerencias siguientes:
menu)
• Cambie la posición o la ubicación de la antena (quiere decir la
STORE
antena de la radio o de la televisión que está recibiendo la
CONFER
(botón para
interferencia).
(botón para conferencia )
almacenar )
• Cambie la posición o cambie la ubicación y aumente la distancia
LINE2
MUTE
entre el equipo de telecomunicaciones y la antena receptora de la
(botón
de indicador)
(Indicador
de
radio o de la televisión que está recibiendo la interferencia.
• Conecte el equipo de telecomunicaciones a una toma en un circuito emmudecedor)
LINE2
diferente del circuito al cual la antena receptora esté conectada.
MUTE
(botón de la línea 2)
(botón para
Si estas medidas no eliminan la interferencia, favor de consultar a su
emmudecedor)
distribuidor o a un técnico de radio/televisión experto por otras
LINE1
sugerencias. También, la Comisión Federal de Comunicaciones (FCC)
(botón de la línea 1)
VOLUME
ha preparado un folleto muy útil, “How To Identify and Resolve Radio/
(botón para volumen)
LINE1
TV Interference Problems” (“Como Identificar y Resolver Problemas de
(botón de indicador)
Interferencia de Radio/Televisión”). Este folleto se puede obtener del
REDIAL/PAUSE
U.S. Goverment Printing Office, Washington, D.C. 20402. Favor de
(botón para volver a
HOLD
especificar el número 004-000-00345-4 cuando haga su pedido.
marcar)
(botón para espera)
P
•
Cuidadosamente volteé el teléfono de cabeza de manera que la
parte de abajo quede mirando hacia arriba y el extremo más ancho
esté del lado contrario a usted.
Con la orilla redondeada de la abertura mirando hacia arriba,
introduzca las lengüetas en el extremo más ancho del pedestal
hacia las ranuras superiores en la parte de debajo de la base,
después empuje el pedestal hacia delante hasta que las lengüetas
en el extremo más delgado del pedestal entren (queden ajustadas)
en las ranuras superiores de la parte de abajo de la base.
Refiérase a la Figura 1 si usted si usted tiene un enchufe para línea
sencilla (RJ11C) ,o un enchufe para doble línea (RJ14C).
1. Conecte un extremo de cualquier cable de línea liso al enchufe
marcado “LINE 1+2” en la parte posterior de la base.
2. Conecte el otro extremo al enchufe de pared para línea sencilla o
para línea doble.
FIGURE 2
REVIEW
A
B
DELETE
DIAL
MENU
CONFER
STORE
LINE 2
PAUSE
FLASH
SPEAKER
(indicador de bocina)
SPEAKER
(botón de altavoz )
INFORMACIÓN IMPORTANTE PARA LA INSTALACIÓN
•
ATTENTION:
RIESGO DE SACUDIDA
ELÉCTRICA NO ABRA
ADVERTENCIA: PARA PREVENIR
EL RIESGO DE UNFUEGO O DE UNA
SACUDIDA ELECTRICA, NO EXPONGA
ESTE APARATO A LA LLUVIA O A LA
HUMEDAD.
EL RELÁMPAGO Y LA
PUNTA DE FLECHA
DENTRO DEL TRIÁNGULO
ES UNA SEÑAL DE
ADVERTENCIA,
ALERTÁNDOLE A UD. DE
QUE HAY "VOLTAJE
PELIGROSO" DENTRO DEL
PRODUCTO.
CUIDADO: PARA REDUCIR
EL RIESGO DE UNA SACUDIDA
ELÉCTRICA, NO QUITE LA
CUBIERTA (O PARTE
POSTERIOR) NO USE PARTES
DE REPUESTO DENTRO.
CONSULTE A ALGUNA
PERSONA CALIFICADA DEL
SERVICIO DE REPARACIONES.
EL SIGNO DE
EXCLAMACIÓN DENTRO
DEL TRIÁNGULO ES UNA
SEÑAL DE
ADVERTENCIA,
ALTERTÁNDOLE A UD. DE
QUE EL PRODUCTO, TRAE
INCLUCIDO,
INSTRUCTIONES MUY
IMPORTANTES.
VEA ADVERTENCIA EN LA PARTE POSTERIOR/BASE DEL PRODUCTO.
•
Nunca instale cableado telefónico durante una tormenta de
relámpagos.
Nunca toque cables o terminales no aislados, a menos que la línea
telefónica haya sido desconectada en la interfaz de la red.
•
Utilice precaución cuando instale o modifique líneas telefónicas.
•
Nunca instale enchufes telefónicos en localizaciones mojadas, a
menos que el enchufe esté específicamente diseñado para mojarse.
•
Desconecte temporalmente cualquier equipo que esté conectado al
teléfono, como fax, otros teléfonos, o módems.
CUIDADO: Cuando utilice equipo telefónico, hay
instrucciones básicas de seguridad que siempre deben
seguirse. Refiérase a la guía de INSTRUCCIONES DE
SEGURIDAD IMPORTANTES provista con este producto y
guárdela para referencia futura.
Su teléfono con Identificador de Llamadas almacena y muestra
información específica, provista por su compañía telefónica local, a
suscriptores de servicios de identificación como el Identificador de
Llamadas o servicios similares. Usted debe suscribirse a alguno de
estos servicios para poder utilizar este aparato.
Su Identificador de Llamadas (Caller ID) le permite:
•
Identificar a la persona que llama antes de que usted conteste el
teléfono.
•
Ver la hora y fecha de cada llamada entrante.
•
Grabar hasta 75 mensajes del Identificador de Llamadas (Caller ID)
en secuencia.
IMPORTANTE: Para poder utilizar todas las funciones de este
teléfono, usted debe suscribirse a dos servicios distintos a través de
su compañía telefónica: el Servicio Estándar de Identificador de
Nombre/ Número para saber quién llama cuando timbra el
teléfono, y el Servicio Identificador de Llamadas con
Identificación de Llamada en Espera para saber quién llama
mientras usted está en otra línea.
GLOSARIO DE TÉRMINOS UTILIZADOS EN ESTE
MANUAL
Gancho para Colgar (Hook switch): Parte del teléfono que rebota para
activar la línea telefónica cuando el auricular se levanta de la base.
Indicador de Línea (Line Indicator): La luz localizada junto a cada
botón de línea; muestra el estado actual de cada línea.
Descolgado (Off-hook): Un término que se utiliza para describir el
teléfono en la modalidad activa cuando el auricular está fuera de la base
o cuando un botón de la línea está oprimido junto con el botón
SPEAKER.
Su teléfono con Identificador de Llamadas utiliza cuatro baterías
alcalinas tamaño AA para recibir y almacenar archivos del Identificador
de Llamadas y para almacenar los números que usted utiliza para
marcar por memoria, marcar por modalidad rotatoria, y para volver a
marcar.
IMPORTANTE: Usted tendrá aproximadamente 90 segundos
para cambiar las baterías antes de que se pierdan las memorias
almacenadas. Por favor lea las instrucciones antes de cambiar las
baterías y tenga las baterías listas de antemano para cambiarlas.
A
B
DIAL
CONFER
LINE 2
LINE 1
PAUSE
4. Vuelva a colocar la puerta del compartimiento de las baterías hasta
que escuche un chasquido y vuelva a colocar la placa para montaje.
5. Si el cable de línea estaba previamente conectado, vuelva a
conectarlo al aparato y verifique sus localizaciones de memoria.
NOTA: Si el símbolo de baja batería aparece en la pantalla, usted
necesita reemplazar las baterías. Es importante que usted las cambie
tan pronto como sea posible para mantener la operación adecuada
del Identificador de Llamadas.
INSTALACIÓN
INSTALACIÓN SOBRE SUPERFICIE PLANA
Modelo 29490
00002436 (Rev. 2 S)
04-51
Impreso en China
SPEAKER
Base
FLASH
Auricular
Cable
Pedestal para
del auricular Montaje sobre
Superficie Plana/
Pared
Cable de
línea de
4 alambres
8. El aparato está instalado adecuadamente si usted levanta el
auricular y escucha el tono de marcar. De otra manera, vuelva a
verificar los pasos de la instalación.
•
Oprima el botón REVIEW V para recorrer los archivos de llamadas
desde el más antiguo hasta el más reciente.
•
Cuando todos los mensajes han sido revisados, la indicación
COMIENZO/FINAL aparece en la pantalla.
TERMINAL DE DATOS
Este teléfono está equipado con un enchufe marcado “LINE 2/DATA” para
que usted pueda conectar accesorios auxiliares para el teléfono, como
máquina para fax, módem de computadora, sistema de contestadora, o
incluso un teléfono inalámbrico. Usted puede instalar el teléfono como se
describe en la sección “Para Instalar dos Líneas en un Enchufe Modular
Sencillo” y después usted puede utilizar el enchufe de “LINE 2/DATA”
para conectar su máquina de fax y recibir faxes en el número telefónica
para la línea 2.
PARA BORRAR ARCHIVOS DE LLAMADAS
•
Para borrar el archivo mostrado en la pantalla, oprima el botón
DELETE una vez.
•
Para borrar todos los archivos mientras los revisa, oprima y
sostenga el botón DELETE durante aproximadamente 3 segundos.
El aparato le preguntará si quiere borrar y la indicación BORRAR
TODO?”aparecerá en la pantalla. Oprima el botón DELETE
nuevamente para llevarlo a cabo.
B
DIAL
MENU
CONFER
STORE
LINE 2
MUTE
LINE 1
PAUSE
REVIEW
A
B
C
DELETE
DIAL
MENU
CONFER
SPEAKER
HOLD
SPEAKER
FLASH
# 4. TONE/PULSE DIAL MODE (MODALIDAD DE MARCACION T/P) (la
marcación de fábrica es por tonos).
^ ó V para seleccionar la opción
NOTA: Usted tiene 20 segundos después de oprimir cualquiera de
estas teclas y antes de que el teléfono regrese automáticamente a la
Pantalla Sumario.
NOTA: Asegúrese de que cualquiera de los botones de línea 1 o 2 esté
oprimido cuando se levanta el auricular o cuando se utiliza el altavoz.
SI UD. PROGRAMÓ SU CÓDIGO DE ÁREA LOCAL EN EL
MENÚ DE PROGRAMACIÓN
1. Use los botones REVIEW
ó V mostrar el número que Ud. quiere
marcar.
^
2. Oprima el botón DIAL.
•
Si usted ve un número con siete dígitos (por ejemplo 555-1234),
entonces la llamada se origina en su misma clave de área. Sin
embargo, esto no garantiza que sea llamada local.
•
Si usted ve un número con once dígitos (por ejemplo 1-234-555-1234),
entonces esa llamada no se origina en su misma clave de área.
PARA PROGRAMAR SU CLAVE DE ÁREA LOCAL
El teléfono utiliza la clave de área local programada para determinar el
formato de números que se muestra cuando se recibe una señal válida
del Identificador de Llamadas. Los números que concuerdan con la
clave de área local se muestran como números de siete dígitos y se
utilizan para volver a marcar números marcados previamente. El
inscribir su clave de área local también le ayudará inmediatamente a
saber si la llamada es local o de larga distancia cuando usted vea los
archivos del Identificador de Llamadas en la pantalla.
NOTA: Si Ud. comete un error y quiere empezar de nuevo,
presione el botón DELETE para borrar todos los dígitos.
2. Presione el botón REVIEW
dígitos.
^ para ingresar el segundo y tercer
3. Presione el botón REVIEW V para ingresar un dígito.
NOTA: Un temporizador (10 segundos con el teléfono colgado y 3
segundos con el teléfono descolgado) localizado en la esquina
superior derecha de la pantalla empezará a contar, haciéndole
saber cuánto tiempo le queda hasta que el aparato regrese a la
Pantalla Sumario.
3. Si usted está en modalidad de colgado y la indicación LEVANTE/
AJUSTE aparece en la pantalla, usted puede ajustar el formato del
número, oprimiendo el botón DIAL. Si el teléfono está descolgado y
la indicación ADJUST aparece en la pantalla, usted puede ajustar el
formato de números oprimiendo el botón DIAL. Por ejemplo,
algunas veces un número local de 7 dígitos no puede ser marcado
porque requiere un formato de 10 o de 11 dígitos. Oprima el botón
DIAL repetidamente para recorrer los números de 7, 10 y 11 dígitos.
4. Presione el botón MENU para guardar.
FLASH
PARA PROGRAMAR EL IDIOMA EN LA PANTALLA
7-dígitos: número telefónico de 7 dígitos (por ejemplo, 555-5555).
Este ajuste cambia las instrucciones del Identificador de Llamadas a
ser mostrados en inglés, en francés o en español.
10-dígitos: dígitos clave de área de 3 dígitos + el número telefónico de
7 dígitos (por ejemplo 425-555-5555).
Su teléfono con altavoz puede también montarse sobra una placa de
pared (no incluida).
1. Presione el botón MENU hasta que ENG FRA ESP aparezcan en la
pantalla.
11-dígitos: dígitos clave de larga distancia 1 + clave de área de 3
dígitos + el número telefónico de 7 dígitos (por ejemplo 1-425-5555555).
Para armar el pedestal de superficie plana:
2. Use REVIEW
Cuidadosamente volteé el teléfono de cabeza de manera que la
parte de abajo quede mirando hacia arriba y el extremo más ancho
esté del lado contrario a usted.
Con la orilla redondeada de la abertura mirando hacia arriba,
introduzca las lengüetas en el extremo más ancho del pedestal
hacia las ranuras superiores en la parte de debajo de la base,
después empuje el pedestal hacia delante hasta que las lengüetas
en el extremo más delgado del pedestal entren (queden ajustadas)
en las ranuras superiores de la parte de abajo de la base.
Para Conectar las líneas 1 + 2:
^ ó V para seleccionar ENG, FRA or ESP.
3. Presione el botón MENU para guardar.
PARA PROGRAMAR EL CONTRASTE
Este ajuste le permite ajustar el contraste de la pantalla.
1. Presione el botón MENU hasta que CONTRAST se muestre en la
pantalla.
2. Use REVIEW
^ ó V para seleccionar el nivel 1, 2, 3, 4, ó 5.
PARA PROGRAMAR LA MODALIDAD PARA MARCAR
1. Utilice cualquiera de los botones REVIEW
ó V para que la
pantalla muestre el número que usted desea marcar. Usted
únicamente verá números de 10 dígitos (i.e. 234-555-1234).
Refiérase a la Figura 1 al principio de la sección Instalación si Ud. tiene
un receptáculo para teléfono de una línea (RJ11C) o un receptáculo de
línea dual (RJ14C).
1. Presione el botón MENU hasta que TONE/PULSE MODE se muestre
en la pantalla.
Refiérase a la Figura 2 al principio de la sección Instalación si Ud. tiene
dos receptáculos para teléfono de una línea (RJ11C).
1. Conecte un extremo de cualquier cable de línea liso al enchufe
marcado “LINE 1+2” en la parte posterior de la base.
2. Conecte un extremo del otro cable de línea telefónica liso al
enchufe marcado “LINE 2” en la parte posterior de la base.
3. Conecte el otro extremo de cada cable de línea liso en los enchufes
de pared sencillos.
NOTA: Si lo desea, guarde todo el cable de línea telefónica
excedente dentro de la base para montaje sobre pared.
NOTA: Asegúrese de que ya sea el botón de la línea 1 o 2 esté
oprimido.
SI USTED NO PROGRAMÓ SU CLAVE DE ÁREA LOCAL
Hay dos conexiones posibles.
NOTA: Si usted conecta el cable de línea a un enchufe de pared
para línea sencilla (RJ11C), usted podrá únicamente utilizar una
línea telefónica (ya sea “LINE 1” o “LINE 2”), pero no ambas
simultáneamente.
4. Para marcar el número que se muestra en la pantalla, si el teléfono
está colgado, levante el auricular u oprima el botón SPEAKER antes
de que el temporizador llegue a 0. Si el teléfono está colgado,
espere a que el temporizador llegue a 0. La indicación DISCANDO
AHORA aparece en la pantalla y el número se marca.
3. Presione el botón MENU para guardar.
Este ajuste le permite seleccionar la modalidad para marcar por tono
(touch-tone) o pulso (rotatorio).
LINE 2
LINE 1
EXIT
# 3. LOCAL AREA CODE (CODIGO DE AREA LOCAL).
HOLD
REDIAL
NOTA: Si la indicación “LEVANTE TELEFON” aparece en la
pantalla, no pueden hacerse más cambios al número. La
información que la compañía de teléfonos manda se sabe que es
un número válido para marcarlo (se usa únicamente en áreas
limitadas). Una vez que usted levanta el teléfono, el número se
marca automáticamente.
# 2. CONTRAST (CONTRASTE) (el nivel de fábrica es 3 ).
EXIT
VOLUME
Mientras revisa los datos del Identificador de Llamadas, usted puede
volver a marcar los números mostrados en la pantalla, simplemente
oprimiendo el botón DIAL.
# 1. >ENG FRA ESP (el idioma CID de fábrica es el Inglés)
C
DELETE
PARA VOLVER A MARCAR (CONTESTANDO UNA LLAMADA)
1. Presione el botón MENU, se ingresa a la modalidad de
configuración de la opción menú.
1. Presione el botón MENU hasta que LOCAL AREA CODE se muestre
en la pantalla.
2. Conecte el otro extremo al enchufe de pared para línea sencilla o
para línea doble.
Un cordón rizado y dos cables lisos de líneas telefónicas han sido
embalados junto a su aparato. Su teléfono de dos líneas debe ser
colocado en una superficie nivelada como una mesa o un escritorio.
HOLD
REDIAL
7. El aparato está instalado adecuadamente si usted levanta el
auricular y escucha el tono de marcar. De otra manera, vuelva a
verificar los pasos de la instalación.
1. Conecte un extremo de cualquier cable de línea liso al enchufe
marcado “LINE 1+2” en la parte posterior de la base.
REDIAL
EXIT
VOLUME
HI - El sonido estará al nivel más alto.
6. Oprima el botón “LINE 1” si el cable de la línea 1 está conectado.
De otra manera, oprima el botón marcado “LINE 2.”
•
VOLUME
C
MUTE
OFF - El teléfono no timbrará.
•
3. Introduzca las 4 baterías alcalinas tamaño
AA como se muestra en el diagrama
dentro del compartimento de las baterías.
REVIEW
MENU
5. Programe los selectores de volumen marcados “RINGER LINE 1” o
“RINGER LINE 2” localizados en la parte posterior de la base, al
nivel deseado.
REVIEW
2. Libere el seguro en la tapa del
compartimento de la batería y levante para
abrir.
PAUSE
STORE
4. Conecte un extremo del cable espiral dentro del auricular en el
extremo opuesto de la base.
INSTALACIÓN SOBRE PARED
1. Empuje hacia abajo y hacia afuera la
lengüeta localizada en la parte superior de
la placa de montaje. Levante la placa para
sacarla.
MUTE
DELETE
Oprima el botón REVIEW
para recorrer los archivos de
Oprima el botón REVIEW
llamadas desde el más reciente hasta el más antiguo.
3. Utilize los botones REVIEW
deseada.
3. Conecte el otro extremo de cada cable de línea liso en los enchufes
de pared sencillos.
^ ó V para ver los archivos de llamadas.
^
•
2. Conecte un extremo del otro cable de línea telefónica liso al
enchufe marcado “LINE 2” en la parte posterior de la base.
A
STORE
LISTA DE PARTES
PARA REVISAR LOS ARCHIVOS DE LLAMADAS
•
2. Presione el botón MENU, para desplazarse a través de las 4
pantallas de menú.
IMPORTANTE: Si usted no va a utilizar su teléfono durante
más de 30 días, saque las baterías porque de otra manera éstas
pueden escurrirse y dañar el aparato.
Colgado (On-hook): Un término que se utiliza para describir el teléfono
en modalidad inactiva.
ANTES DE COMENZAR
Este aparato recibe y muestra información transmitida por su compañía
telefónica local. Esta información puede incluir el número telefónico, la fecha,
y la hora; o el nombre, el número telefónico, la fecha, y la hora. El aparato
almacena hasta 75 llamadas para ser revisadas más tarde. Cuando la
memoria está llena, una nueva llamada automáticamente reemplaza a la
llamada más vieja en la memoria. La indicación NEW aparece en la pantalla
para llamadas recibidas que no han sido revisadas. El indicador rojo de
llamada nueva ("NEW CALL") parpadea, lo que significa que usted ha recibido
llamadas nuevas.
7. Oprima el botón de la Línea 1 si el cable telefónico de la línea 1 está
conectado. De otra manera, oprima el botón marcado como Línea 2.
1. Conecte un extremo de cualquier cable de línea liso al enchufe
marcado “LINE 1+2” en la parte posterior de la base.
LO - El sonido estará al nivel más bajo.
Asegúrese de que su paquete incluye los siguientes artículos:
ATLINKS USA, Inc.
101 West 103rd Street
Indianapolis, IN 46290
© 2004 ATLINKS USA, Inc.
Trademark(s) ® Registered
Marca(s) Registrada(s)
NOTA: Si usted conecta el cable de línea a un enchufe de pared
para línea sencilla (RJ11C), usted podrá únicamente utilizar una
línea telefónica (ya sea “LINE 1” o “LINE 2”), pero no ambas
simultáneamente.
PARA INSTALAR O CAMBIAR LAS BATERÍAS
INTRODUCCIÓN
LO - El sonido estará al nivel más bajo.
Usted no debería conectar el teléfono dentro del enchufe modular
mientras esté programando su menú del Identificador de Llamadas.
FLASH/ EXIT
(botón flash/exit)
CUIDADO: Desconecte el cable telefónico del enchufe de
pared antes de instalar o cambiar las baterías.
El número de la US está ubicado en el fondo de la base
El numero REN esta ubicado en el fondo de la base
El equipo de su teléfono esta aprobado para la conexión con la red
Telefónica Pública (Public Switched Telephone Network) y cumple con
los requisitos establecidos en las secciones 15 y 68 de las Reglas y
Regulaciones de la FCC y con los Requerimientos Técnicos para
Equipos de Terminales Telefónicas (Technical Requirements for
Telephone Terminal Equipment), publicado por ACTA.
1. Notificación a la Compañía Telefónica Local
En la parte de abajo de este equipo hay una etiqueta que indica,
entre otra información, el número de US y el Número de
Equivalencia de Timbres (REN) para este equipo. Usted debe,
cuando sea requerido, proveer esta información a su compañía
telefónica.
El REN es útil para determinar el número total de artefactos que
Ud. puede conectar a su línea telefónica, todavía asegurando que
todos estos artefactos sonarán cuando se llame su número
telefónico. En la mayoría de las áreas (pero no en todas), el total de
los números REN de todos los artefactos conectados a una línea no
debe exceder 5. Para estar seguro del número total de artefactos
que Ud. pueda conectar a su línea (determinado por el REN), Ud.
deberá ponerse en contacto con su compañía telefónica local.
Cualquier enchufe y conexión que se utilice para conectar este
equipo al cableado del edificio y a la red telefónica, debe estar en
conformidad con el reglamento de la FCC Parte 68 que ha sido
adoptado por la ACTA. Un cable telefónico y un enchufe modular
que han sido aprobados y están en conformidad con dicho
reglamento han sido provistos con este producto. Están diseñados
para ser conectados a un enchufe modular compatible, que
también esté en conformidad. Para más detalles, vea las
instrucciones para la instalación.
NOTAS:
• No se puede usar este equipo con un teléfono de previo pago
proveído por la compañía telefónica.
• Las líneas compartidas son sujetas a las tarifas del estado, y por
eso, es posible que Ud. no pueda usar su propio equipo
telefónico si Ud. estuviera compartiendo la misma línea
telefónica con otros abonados.
• Se debe notificar la compañía telefónica cuando se desconecte
permanentemente su teléfono de la línea.
• Si su casa tiene algún equipo de alarma especial conectado a la
línea telefónica, asegúrese que la instalación de este producto no
desactive su equipo de alarma. Si usted tiene alguna pregunta sobre
qué puede desactivar su equipo de alarma, consulte a su compañía
telefónica o a un instalador calificado.
2. Derechos de la Compañía Telefónica
Si su equipo causase algún problema en su línea que pudiera
dañar la red telefónica, la compañía telefónica siempre que sea
posible le avisará de la posible interrupción temporal de su
servicio. En caso que la compañía no pudiera avisarle de antemano
y hubiera necesidad de tomar tal acción, la compañía telefónica
podrá interrumpir su servicio inmediatemente. En caso de tal
interrupción telefónica temporal la compañía debe : (1) darle aviso
al momento de tal interrupción temporal de servico, (2) concederle
a Ud. la oportunidad de corregir la situación, (3) informarle a Ud.
de sus derechos de presentar una questa a la Comisión de acuerdo
con los procedimientos dictados en la Subparte E de la Parte 68 de
las Regulaciones y Reglas de la FCC.
La compañía telefónica puede hacer los cambios en sus
instalaciones de comunicación, en equipos, en sus
funcionamientos o procedimientos que digne necesarios para el
manejo de sus negocios y que no sean incompatibles con las
Reglas y Regulaciones de l a FCC. Si estos cambios pudieran
alterar el uso o el funcionamiento de su equipo telefónico, la
compañía telefónica deberá darle aviso adecuado en escrito para
que Ud. goce de un servico ininterrumpido.
SPEAKER
Refiérase a la Figura 2 si usted si usted tiene dos enchufes para línea
sencilla (RJ11C)
INFORMACIÓN SOBRE LA APROBACIÓN
DE EQUIPO
OFF - El teléfono no timbrará.
PARA PROGRAMAR EL MENÚ DEL
IDENTIFICADOR DE LLAMADAS (CALLER ID)
HOLD
REDIAL
Se juzga que este teléfono es compatible con audífonos, en base a las
normas de la FCC.
Two single-line
wall phone
jacks
EXIT
VOLUME
COMPATIBILIDAD CON AUDÍFONOS
6. Programe los selectores de volumen marcados “RINGER LINE 1” o
“RINGER LINE 2” localizados en la parte posterior de la base, al
nivel deseado.
PARA RECIBIR Y ALMACENAR LLAMADAS
LINE 1
MUTE
Creamos cosas buenas para la vida.
One dual-line jack or one
single-line wall phone jack
C
5. Conecte un extremo del cable espiral dentro del auricular en el
extremo opuesto de la base.
HI - El sonido estará al nivel más alto.
Hay dos conexiones posibles.
FIGURE 1
4. Deslice los agujeros para montaje sobre los postecitos en la placa
de pared y deslice el apar ato hacia abajo firmemente hasta que
entre en su sitio (placa de pared no incluida).
^
2. Presione los botones REVIEW
ó V para mostrar la modalidad de
marcación actual. La marcación de fábrica es por TONOS.
3. Para cambiar la modalidad de marcación, presione la tecla Review..
La pantalla alterna entre las dos modalidades.
4. Presione el botón MENU para guardar.
NOTA: El teléfono saldrá del menú de programación después de
20 segundos si no se oprime ningún botón.
RECUERDE: La hora y fecha se programan automáticamente
cuando el primer archivo del Identificador de Llamadas (Caller
ID) es recibido exitosamente después de la programación.
FUNCIONES DEL IDENTIFICADOR DE
LLAMADAS
PANTALLA SUMARIO
La Pantalla Sumario muestra la hora actual, la fecha actual y el número
de nuevas llamadas a ser revisadas. Esta indicación se muestra hasta
que cualquier botón sea oprimido.
NOTA: El número de llamadas nuevas se muestra hasta que
alguna de las llamadas nuevas haya sido revisada.
^
2. Vea los pasos 2 al 4 en la sección anterior para completar la
secuencia para volver a marcar.
MENSAJES EN LA PANTALLA DEL
IDENTIFICADOR DE LLAMADAS
Los siguientes mensajes especiales indican el estado actual de un
mensaje o del aparato:
NO CALLS
(NO HAY LLAMADAS)
La memoria del Identificador está vacía.
UNKNOWN CALLER
(LLAMADA
DESCONOCIDA)
La llamada entrante no tiene servicio de
Identificador de Llamadas o su área de
servicio no está conectada con la suya. Si
la indicación “UNKNOWN CALLER ”
(llamada desconocida) aparece junto con el
número que llama, la información del
nombre para ese número no estaba
disponible.
Indica que una llamada está esperando en
la línea.
La persona haciendo la llamada entrante
está registrada como “Número Privado” y
sus datos de Identificador de Llamadas no
serán revelados.
Usted está al principio o al final del registro
Identificador de Llamadas.
El poder de la batería está bajo.
CALL WAITING
(LLAMADA EN ESPERA)
BLOCKED CALL
(LLAMADA
BLOQUEADA)
START/END
(PRINCIPIO/FINAL)
FUNCIONES BÁSICAS DEL ALTAVOZ
LOCALIZACIÓN DEL ALTAVOZ
Su teléfono tiene un altavoz para facilitar su uso y la conveniencia
durante una llamada telefónica. En cualquier momento durante una
conversación, usted puede levantar el auricular y dejar de usar el
altavoz. De igual manera, cuando usted use el auricular, oprima el
botón SPEAKER y coloque el auricular sobre su lugar en la base para
cambiar a modalidad de altavoz.
Para el mejor funcionamiento del altavoz, evite lo siguiente:
•
Áreas con mucho ruido de fondo. (El micrófono puede recoger
estos sonidos y evitar que el altavoz pueda cambiarse a la
modalidad para recibir sonido cuando usted termina de hablar).
•
Superficies afectadas por vibración.
•
Áreas remetidas, como una esquina, abajo de una gaveta, o junto a
un gabinete, los cuales pueden generar un efecto de eco.
USO DEL ALTAVOZ
Siga las siguientes pautas cuando utilice el altavoz:
•
El altavoz funciona en una forma similar a un radio bidireccional,
en que usted puede únicamente escuchar o hablar a la vez.
•
Quédese razonablemente cerca del teléfono para que pueda ser
escuchado claramente por la persona con la que está hablando.
•
Usted puede ajustar el volumen del altavoz oprimiendo el botón
de volumen continuamente u oprimiendo el botón para revisar
ó V después de haber oprimido el botón de volumen.
^
•
El indicador luminoso del altavoz se encenderá cuando el altavoz
está siendo utilizado.
NOTA: Las baterías deben estar instaladas para que el altavoz
pueda operar.
FUNCIONES BÁSICAS DEL TELÉFONO
Usted puede utilizar el teléfono para hablar y escuchar con el auricular,
o utilizando la función del altavoz. Para todas las operaciones, ya sea
el botón 1 o 2 deben estar oprimidos. No es recomendable que ambos
botones estén oprimidos al mismo tiempo.
NOTA: Usted siempre tiene que poner la primera llamada en espera
antes de contestar una segunda llamada; de otra manera usted colgará
la primera llamada. Si usted quiere desconectarse de la primera
llamada, no oprima el botón de espera HOLD (sáltese el paso 1) y
oprima el botón parpadeante de línea.
PARA AJUSTAR EL VOLUMEN DEL AURICULAR Y DEL
ALTAVOZ
Los controles de volumen para el auricular y el altavoz están
separados, de manera que usted puede ajustar uno sin afectar el otro.
Para ajustar el volumen del auricular, levante el auricular, oprima el
botón de volumen continuamente u oprima el botón para revisar
^ ó V después de haber oprimido el botón de volumen. El REC
(Recibidor del Auricular) o el nivel de volumen SPK aparecen en la
pantalla. Mientras usa el altavoz, ajuste el volumen del altavoz
oprimiendo continuamente el botón de volumen o oprimiendo el
botón para revisar
ó V veces después de haber oprimido el botón
de volumen. La selección de nivel de volumen del altavoz y del
receptor auricular será guardada en la memoria de la unidad.
^
FUNCIONES ADICIONALES DEL TELÉFONO
PARA VOLVER A MARCAR (“REDIAL”)
Usted puede volver a marcar el último número al que llamó
oprimiendo el botón REDIAL/PAUSE después de que escucha el tono
de marcar.
NOTA: La función para volver a marcar mantiene en la memoria
el último número que usted marcó (hasta 32 dígitos). Si Ud.
presionó algunos otros números después de marcar el número de
teléfono (por ejemplo, al accesar un sistema de menú de voz)
entonces esos números son marcados también.
Si usted obtiene tono de ocupado, usted puede oprimir el botón
REDIAL/PAUSE nuevamente sin colgar.
EN ESPERA
INDICADORES DEL ESTADO DE LAS LÍNEAS
La función HOLD le permite suspender la(s) línea(s) activa(s) y volver a
colocar el auricular sobre la base sin colgar, y después continuar la
conversación en el mismo teléfono o desde otro teléfono conectado a
la misma línea.
Este teléfono de dos líneas está diseñado para ser usado en múltiples
estaciones. Los indicadores luminosos le indican lo que está pasando
con cada línea.
1. Oprima el botón HOLD para poner una llamada en espera (el
indicador de la línea está rojo).
Cuando el
indicador está
Y el Icono
en el LCD está
Significa que
Apagado (OFF)
Off
La línea no está en uso
Rojo parpadeando
Off
Una llamada está siendo
recibida.
Verde
On
La línea está siendo usada
por este teléfono.
Rojo
Rojo
Off
On
Parpadeando
Off
2. Oprima el botón de la línea para continuar su conversación.
LLAMADAS EN CONFERENCIA
Usted puede utilizar la función de Llamada en Conferencia cuando usted
tiene llamadas en las dos líneas y quiere tener una conversación de 3
personas.
Para conectar y hablar en conferencia:
1. Oprima el botón de la línea que usted quiera usar, después llame a
la primera persona.
2. Oprima una localización de memoria, y después oprima A, B, o C, o
DIAL y 1 – 9.
MEMORIA
Usted puede almacenar información en cualquiera de las siguientes
localizaciones de memoria: 1 al 9, o en las teclas de A, B, y C. Vea la
sección “Para Almacenar una Pausa en la Memoria” y “Modalidad para
Marcar por Tono Temporal.”
IMPORTANTE: Si usted hace llamadas de prueba a números de
emergencia, permanezca en la línea y explique al operador la
razón de su llamada. También asegúrese de hacer estas llamadas
en las horas menos congestionadas, como temprano por la
mañana o tarde al final del día.
PARA ALMACENAR UN NOMBRE/ NÚMERO EN LA
MEMORIA
PARA MARCAR EN CADENA
2. Oprima la localización de memoria deseada. (1 al 9, A, B, o C).
El marcar en cadena le permite marcar una secuencia de números
almacenados en diferentes localizaciones de memoria.
3. Oprima nuevamente el botón para STORE para confirmar la
localización de memoria.
NOTA: Si es necesario borrar memorias existentes, o si usted
comete un error, utilice el botón DELETE.
4. Utilice el teclado numérico para inscribir un número telefónico (hasta 20
dígitos) y oprima el botón STORE para salvarlo. (El aparato no marcará un
número telefónico en esta modalidad). El cursor se mueve
automáticamente a la siguiente línea del texto para la inscripción del
nombre.
5. Utilice el teclado numérico para inscribir el nombre de la persona
correspondiente con el número de teléfono que usted acaba de
almacenar. Más de una letra es almacenada en cada una de las teclas
numéricas.
Por ejemplo, para inscribir “Bill Smith,” oprima la tecla del 2 dos veces
para la letra B. Oprima la tecla del 4 tres veces para la letra I. Oprima la
tecla del 5 tres veces para la L.
NOTA: El cursor parpadeante se mueve automáticamente a la
siguiente posición o usted puede oprimir el botón del ^ o V para
mover el cursor a la siguiente posición.
Oprima la tecla del 5 tres veces para la segunda L. Oprima dos veces el
botón de la flecha ( V ) para introducir un espacio, y oprima la tecla del
7 cuatro veces para la letra S. Oprima la tecla del 6 una vez para la M.
Oprima el 4 tres veces para la I. Oprima el 8 una vez para la letra T.
Oprima el 4 dos veces para la letra H.
6. Oprima el botón STORE para almacenar el nombre.
7. Para inscribir otro nombre y número en una localización de
memoria diferente, regrese al paso 1 y repita el proceso.
PARA CAMBIAR UN NÚMERO ALMACENADO
Repita la secuencia para almacenar localizada en Para Almacenar un
Nombre y Número en la Memoria, y utilice el botón DELETE para
borrar el número viejo antes de inscribir el número nuevo.
PARA BORRAR UN NÚMERO ALMACENADO
Por ejemplo
Localización de Memoria
Número de acceso local
A
Código de Identificación de la compañía de Larga distancia
B
Número telefónico de larga distancia
Memoria 1
1. Seleccione la línea que usted quiera usar oprimiendo el botón
correspondiente.
El botón REDIAL/PAUSE tiene una doble función. Se convierte en un
botón de pausa si el botón STORE ha sido oprimido primero. Es válido
únicamente mientras se almacena un número en localizaciones de
memoria. Utilice el botón REDIAL/PAUSE para introducir una pausa
cuando un retraso es necesario en una secuencia automática para
marcar. Por ejemplo, cuando usted tiene que marcar el 9 para obtener
línea externa o cuando usted inscribe claves de acceso para su
compañía de larga distancia.
Usted puede necesitar hacer una ajuste en la duración de la pausa.
Puede ser ajustado desde 1 segundo hasta 9 en duración. La duración
programada de fábrica es 4 segundos.
1. Oprima el botón STORE.
2. Oprima el botón REDIAL/PAUSE. El tiempo actual de la pausa se
muestra en la pantalla.
3. Oprima los botones ^ o v para recorrer el tiempo de la pausa u
oprima las teclas numéricas del 1 al 9 para que dure de uno a
nueve segundos respectivamente (por ejemplo, 1 = un segundo, 2
= dos segundos).
4. Oprima el botón “STORE” para salvar.
PARA ANTES DE VOLVER A MARCAR (PRE-DIAL)
2. Levante el auricular u oprima el botón SPEAKER.
La única diferencia entre utilizar el auricular con este teléfono y otros
teléfonos no inalámbricos es que usted tiene que oprimir el botón de
la línea después de levantar el auricular para poder tomar esa línea.
PARA UTILIZAR EL ALTAVOZ
Para utilizar la función del altavoz, oprima un botón de línea y después
oprima el botón SPEAKER. Para mayor información refiérase a la
página de “Operaciones Básicas del Altavoz” en la página 22.
PARA RECIBIR UNA LLAMADA
1. Para contestar una llamada, oprima el botón de la línea localizado
junto al indicador luminoso rojo que parpadea.
2. Levante el auricular u oprima el botón SPEAKER para contestar una
llamada.
3. Vuelva a colocar el auricular en su sitio sobre la base u oprima el
botón SPEAKER para colgar.
PARA HACER UNA LLAMADA
1. Oprima el botón “LINE 1” o “LINE 2” y levante el auricular u
oprima el botón SPEAKER. Espere al tono de marcar.
2. Marque el número al que usted desea llamar.
3. Vuelva a colocar el auricular en su sitio sobre la base u oprima el
botón SPEAKER para colgar.
PARA HACER UNA LLAMADA MIENTRAS USTED ESTÁ
EN OTRA LÍNEA
Para hacer una llamada sin colgar la primera llamada:
1. Oprima el botón HOLD para poner en espera la primera llamada.
2. Oprima el botón correspondiente a la línea disponible para obtener
tono de marcar. Oprima el botón SPEAKER si el indicador del
altavoz está desactivado y usted está utilizándolo.
3. Marque el número al que usted desea llamar.
PARA RECIBIR UNA LLAMADA MIENTRAS USTED ESTÁ
EN OTRA LÍNEA
Cuando usted recibe una llamada mientras está hablando por la otra
línea, usted escuchará el teléfono sonar.
1. Oprima el botón HOLD para poner en espera la primera llamada.
2. Oprima el botón de la línea localizado junto al indicador que está
parpadeando en rojo. Si usted quiere desconectar la llamada
primero, no oprima el botón HOLD (sáltese el paso 1) y oprima el
botón de la línea que está parpadeando.
3. Si el indicador del altavoz está apagado y usted está utilizando el
altavoz, oprima el botón SPEAKER.
Cuelgue el auricular, u oprima el botón SPEAKER.
NOTA: Si usted tiene dos líneas en espera, y usted tiene tener una
conferencia con ambas personas, simplemente oprima el botón
CONFERENCE y levante el auricular u oprima el botón SPEAKER.
NOTA: Para poner a ambas personas en espera, oprima el botón
HOLD.
NOTA: Para hablar con una de las personas individualmente,
oprima el botón HOLD y después oprima el número de la línea de
la persona con la que usted quiere hablar (la otra persona
continúa en espera). Si el indicador del altavoz está apagado y
usted está utilizando el altavoz, oprima el botón SPEAKER para
continuar su conversación en el altavoz.
SERVICIOS ESPECIALES (“FLASH”)
Oprima el botón FLASH/EXIT para activar las funciones especiales de
la red telefónica, como transferencia de llamada, o servicios especiales
de su compañía telefónica local, como llamada en espera.
SILENCIAR
Use el botón MUTE para interrumpir una conversación telefónica para
hablar en privado con alguien más en la habitación. Se puede silenciar
una conversación mientras se usa el altavoz o el auricular.
1. Presione el botón MUTE. El indicador de silencio se activa.
2. Presione MUTE otra vez para desactivarlo.
NOTA: Cambiar de altavoz a auricular cancela la opción de silencio.
TONO TEMPORARIO PARA MARCAR
Si usted tiene servicio para marcar por pulso (rotatorio) y quiere tener
acceso a los servicios al cliente (como transacciones bancarias y
servicios de larga distancia) que requieren servicio de tono, usted
puede utilizar esta función para cambiar temporalmente el servicio de
pulso a tono.
Después de marcar el número telefónico y conectarse al servicio al
cliente,
1. Oprima y suelte el botón de tono (TONE *).
2. Cuando usted cuelga, el teléfono automáticamente regresa a la
modalidad de marcado por pulso.
SUGERENCIA: El tono temporario también puede ser usado
mientras almacena números en la memoria, oprimiendo el botón
TONE en el momento necesario de la secuencia de almacenaje.
NOTA: Oprima el botón FLASH/EXIT para borrar el número de
pre-dial.
^
1. Oprima el botón REVIEW
ó V para ver el número y el nombre de
la persona que usted quiera copiar.
2. Oprima el botón STORE.
SOLUCIÓN DE PROBLEMAS
3. Oprima 1-9, A, B, o C para la localización de memoria. La
localización de memoria parpadea en la pantalla si hay un archivo
ocupando esa localización.
NO HAY TONO DE MARCAR
NOTA: Usted puede seleccionar una localización de memoria
diferente, simplemente oprimiendo el botón del ^ o V para
recorrer las memorias, u oprimiendo A, B, o C, o 1 – 9.
•
Usted debe oprimir el botón de una línea.
•
Verifique todo el cableado para asegurarse de que todas las
conexiones están firmemente aseguradas y no dañadas.
•
Cheque el gancho de colgar (hook switch): ¿Regresa a su lugar
completamente cuando el auricular es descolgado?
4. Oprima el botón STORE para entrar en la modalidad para editar, y
después oprima nuevamente el botón STORE para editar el
nombre.
LA PANTALLA NO MUESTRA NADA
•
Cambie las baterías
5. Oprima el botón STORE para confirmar y salvar, y espere tres
segundos para salir.
•
Verifique que las baterías estén instaladas adecuadamente.
NOTA: Si el nombre que usted quiere inscribir es más largo que
12 caracteres, únicamente los primeros 12 caracteres serán
copiados en la memoria.
PARA COPIAR NÚMEROS A MARCAR NUEVAMENTE EN
LA MEMORIA
NO APARECE NINGUNA INFORMACIÓN EN LA
PANTALLA DESPUÉS DE QUE EL TELÉFONO TIMBRA
•
¿Ordenó usted el servicio de Identificador de Llamadas de su
compañía telefónica local? Este aparato requiere que usted se
suscriba al servicio de Identificador de Llamadas para que funcione.
•
Asegúrese que espera al segundo timbre antes de contestar.
1. Oprima el botón REDIAL/PAUSE mientras el teléfono está colgado.
La pantalla muestra la indicación PICKUP PHONE.
EL TELÉFONO MARCA EN MODALIDAD DE PULSO CON
SERVICIO DE TONO
2. Oprima el botón STORE.
•
3. Oprima 1-9, A, B, o C para la localización de memoria. Presione el
botón STORE dos veces para confirmar la ubicación y el número. El
cursor parpadea en la pantalla y usted puede inscribir el nombre de
la persona que llama.
EL TELÉFONO NO MARCA HACIA AFUERA EN
MODALIDAD DE PULSO
4. Oprima el botón STORE dos para confirmar y salvar, y espere tres
segundos para salir.
NOTA: Si usted quiere editar un número, oprima el botón STORE
dentro de tres segundos para entrar en la modalidad de editar.
PARA MARCAR UN NÚMERO ALMACENADO EN LA
MEMORIA MIENTRAS EL TELÉFONO ESTÁ COLGADO
•
NOTA: Usted puede seleccionar una localización de memoria
diferente, simplemente oprimiendo el botón del ^ o V para
recorrer las memorias, u oprimiendo A, B, o C, o DIAL y 1 – 9.
1. Oprima un botón de línea, y levante el auricular u oprima el botón
SPEAKER.
Adjunte su recibo al folleto, para futura referencia, o anote la fecha en
la que se compró o recibió este producto como regalo. Esta
información será valiosa si se llegase a requerir durante el período de
garantía.
Fecha de
compra______________________________________________________
Nombre de la
tienda___________________________________________________
GARANTÍA LIMITADA
Lo que cubre su garantía:
•
(El periodo de garantía para unidades arrendadas se inicia con la primera renta o 45 días de la fecha del
embarque a la firma de arrendamiento, lo que ocurra primero).
Lo que haremos:
•
Proporcionarle una unidad nueva o, a nuestra opción, una reacondicionada. La unidad de intercambio
quedará bajo garantía por el resto del periodo de garantía del producto original.
Cómo obtener servicio:
•
Empaque bien la unidad, incluyendo todos los cables, etc., que originalmente venían con el producto. Se
recomienda usar el cartón y materiales de empaque originales.
•
•
“Prueba de compra como factura o recibo de compra, que ofrezca evidencia de que el producto está
dentro del periodo de garantía, debe ser presentado para obtener servicio bajo garantía.” Para compañías
de arrendamiento, se requiere como evidencia el primer contrato de renta. También escriba claramente su
nombre, dirección y la descripción del defecto. Mande vía UPS o un servicio de paquetería equivalente a:
ATLINKS USA, Inc.
c/o Thomson
11721 B Alameda Ave.
Socorro, Texas 79927
Pague cualquier cargo que le facture el Centro de Intercambio por servicio que no esté cubierto por
garantía.
•
Asegure su empaque para prevenir pérdida o daño. ATLINKS no acepta responsabilidad en caso de
pérdida o daño.
•
Un aparato nuevo o uno remozado se le enviará con los cargos pagados.
Lo que no cubre la garantía:
•
Instrucciones al cliente. (Su manual de propietario le proporciona la información con respecto a las
instrucciones de operación y los controles del usuario. Cualquier información adicional debe obtenerse con
su agente de ventas.
•
Ajustes de instalación y de preparación del servicio.
•
Baterías.
•
Daño por mal uso o negligencia.
•
Productos que han sido modificados o incorporados a otros productos.
•
Productos comprados o que han recibido servicio fuera de los Estados Unidos.
•
Desastres naturales, por ejemplo y sin limitarse a ellos, daños por relámpagos.
Registro del Producto:
•
Por favor llene y envíe por correo la Tarjeta de Registro del Producto que se embarcó con su producto.
Hará más fácil que hagamos contacto con usted si fuera necesario. No se requiere la devolución de la
tarjeta para tener la cobertura de la garantía.
Limitaciones sobre la Garantía:
•
LA GARANTÍA ESPECIFICADA ANTERIORMENTE ES LA ÚNICA GARANTÍA APLICABLE A ESTE PRODUCTO.
CUALQUIER OTRA GARANTÍA, EXPRESA O IMPLÍCITA (INCLUYENDO TODAS LAS GARANTÍAS IMPLÍCITAS
DE MERCADO O DE SALUD PARA CUALQUIER PROPÓSITO) SON CONSIDERADAS NO VÁLIDAS.
NINGUNA INFORMACIÓN VERBAL O ESCRITA OTORGADA POR ATLINKS USA,INC., SUS AGENTES, O
EMPLEADOS SERÁ CONSIDERADA PARA CREAR UNA GARANTÍA NI PARA AUMENTAR BAJO NINGUNA
CIRCUNSTANCIA LA COBERTURA DE ESTA GARANTÍA.
•
Asegúrese que el selector de modalidad para marcar (TONE/PULSE
DIAL MODE) está en posición de tono (TONE DIAL).
Asegúrese que el selector de modalidad para marcar (TONE/PULSE
DIAL MODE) está en posición de pulso (PULSE DIAL).
Defectos de materiales o de trabajo.
Por cuánto tiempo después de la compra:
•
Un año, a partir de la fecha de compra.
LA REPARACIÓN O REEMPLAZO DE UN PRODUCTO COMO SE ESPECIFICA BAJO ESTA GARANTÍA ES EL
REMEDIO EXCLUSIVO DEL CONSUMIDOR. ATLINKS USA, INC. NO SE HACE RESPONSIBLE POR DAÑOS
INCIDENTALES, DAÑOS DERIVADOS COMO CONSECUENCIA DEL USO DE ESTE PRODUCTO, O COMO
RESULTADO DEL INCUMPLIMIENTO DE CUALQUIER GARANTÍA IMPLÍCITA O EXPRESA DE ESTE
PRODUCTO. LA INVALIDEZ DE LAS GARANTÍAS O LAS GARANTÍAS LIMITADAS ESTÁN REGLAMENTADAS
POR LAS LEYES DEL ESTADO DE INDIANA. EXCEPTO POR EL ALCANCE ESTABLECIDO POR LAS LEYES
APLICABLES, CUALQUIER GARANTÍA IMPLÍCITA DE MERCADO O DE SALUD PARA CUALQUIER
PROPÓSITO, EN ESTE PRODUCTO ES LIMITADA AL PERÍODO DE GARANTÍA ESPECIFICADO
ANTERIORMENTE.
Cómo se Relaciona la Ley Estatal a esta Garantía:
•
Algunos estados no permiten la exclusión ni limitación de daño incidental o derivado de alguna
consecuencia, o la limitación con respecto al período de tiempo que debe aplicarse para garantías
implícitas, por lo tanto las limitaciones y exclusiones mencionadas anteriormente pueden no ser aplicables
para usted.
•
•
¿Está el selector RINGER en la posición de apagado (OFF)?
Si compró su producto fuera de los Estados Unidos:
•
¿Está usted usando demasiadas extensiones en una línea? (El
número total de extensiones en una línea deberá no ser mayor que
el número “REN” –Número de Equivalencia de Timbrado para su
área. Para mayor información, vea el párrafo 1 de la sección de
Información sobre la Aprobación de Equipo en la página 2 de esta
Guía del Usuario.
•
Vea la sección “No Tono de Marcar.”
EL VOLUMEN DE VOZ EN LAS LLAMADAS ENTRANTES
COMO ES MUY BAJO
•
¿Están otras extensiones descolgadas al mismo tiempo? Si es así,
esta es una condición normal porque el volumen disminuye cuando
más extensiones se usan al mismo tiempo.
•
Verifique los niveles de volumen del auricular y del altavoz.
3. Oprima el botón SPEAKER, o levante el auricular para marcar el
número que aparece en la pantalla.
PARA MARCAR UN NÚMERO ALMACENADO EN LA
MEMORIA
O envíe sus preguntas a:
ATLINKS USA, Inc.
Gerente, Servicio al Consumidor
P.O. Box 1976
Indianápolis, IN 46206
EL TELÉFONO NO TIMBRA
1. Oprima un botón de línea.
2. Para seleccionar una memoria, oprima A, B, o C, o DIAL y 1 – 9. El
número en esa localización de memoria se muestra en la pantalla.
Limpie el teléfono con un trapo suave
Nunca use un agente de limpieza fuerte ni un polvo abrasivo, ya
que esto dañará el acabado.
Retenga el empaque original en caso de que necesite embarcar el
auricular en el futuro.
Este producto puede únicamente ser reparado por el fabricante o sus
agentes de reparación autorizados. Cualquier cambio o modificación
no aprobados expresamente por ATLINKS USA, Inc. podría ser motivo
de anulación de la autoridad del usuario para operar este producto.
Para recibir instrucciones sobre cómo obtener servicios de
mantenimiento, por favor consulte la garantía incluida en esta Guía, o
llame a Información para el Usuario, 1-800-448-0329.
1. Inscriba el número telefónico.
PARA UTILIZAR EL AURICULAR
•
•
PARA ALMACENAR UNA PAUSA EN LA MEMORIA
PARA COPIAR LAS MEMORIAS DEL IDENTIFICADOR DE
LLAMADAS A LA MEMORIA DEL USUARIO
Para desconectar a ambas personas:
Para mantener su teléfono funcionando bien y con buena apariencia,
observe las siguientes pautas:
• Evite poner el teléfono cerca de calentadores (calefactores) de
ambiente y dispositivos que generen interferencia eléctrica
ejemplo, motores o lámparas fluorescentes).
• No lo exponga a la luz solar directa o a la humedad.
• Evite dejar caer y dar cualquier otro tipo de maltrato al aparato.
MANTENIMIENTO
3. Oprima el botón DELETE.
Oprima el botón de la línea en donde está la persona con la que quiere
seguir hablando, y la otra persona será desconectada
automáticamente.
CUIDADO GENERAL DEL PRODUCTO
5. Oprima el botón DIAL y la tecla del 1.
3. Llame a la segunda persona, o reciba una llamada en la otra línea,
y después oprima el botón CONFERENCE.
Debido a que este teléfono tiene dos líneas, usted debe seleccionar
una oprimiendo el botón de línea correspondiente y puede utilizar el
auricular o el altavoz para hacer una llamada o para contestar una
llamada entrante.
Asegúrese de haber inscrito los números correctamente en la
memoria.
CÓMO OBTENER SERVICIOS DE
Línea no conectada
Para desconectar a una de las personas:
MARCADO POR MEMORIA
4. Oprima el botón de Memoria B (Oprima el botón de pausa si fuera
necesario).
2. Oprima la localización de memoria (A, B, C, 1 – 9) que quiera borrar.
PARA CONTESTAR Y HACER LLAMADAS
Usted debe oprimir un número de línea para poder contestar una
llamada.
•
2. Oprima el botón HOLD para poner a la primera persona en espera.
4. Empiece a hablar con las dos personas.
•
3. Oprima el botón de Memoria A (Oprima el botón de pausa si fuera
necesario).
Una llamada está en
espera.
Un teléfono en paralelo
está usando la línea.
ALTAVOZ SE HA OPRIMIDO.
2. Levante el auricular u oprima el botón SPEAKER para el altavoz.
Use la función “pre-dial” para inscribir un número telefónico e
inmediatamente después marcarlo sin levantar el auricular u
oprimiendo el botón SPEAKER.
1. Oprima el botón STORE.
EL AURICULAR SE HA LEVANTADO O EL BOTÓN DEL
•
1. Oprima el botón STORE. LOCALIZACION? aparezca en la pantalla.
NOTA: Usted puede seleccionar una localización de memoria
oprimiendo el botones REVIEW ^ ó V para recorrer las localizaciones
de memoria, o puede oprimir los botones 1 – 9, A, B, o C.
EL TELÉFONO CONTINÚA TIMBRANDO DESPUÉS DE QUE
•
Esta garantía le ofrece derechos legales específicos, y usted puede tener otros derechos legales que varían
de estado a estado.
Esta garantía no se aplica. Vea a su distribuidor para información sobre la garantía.

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project
