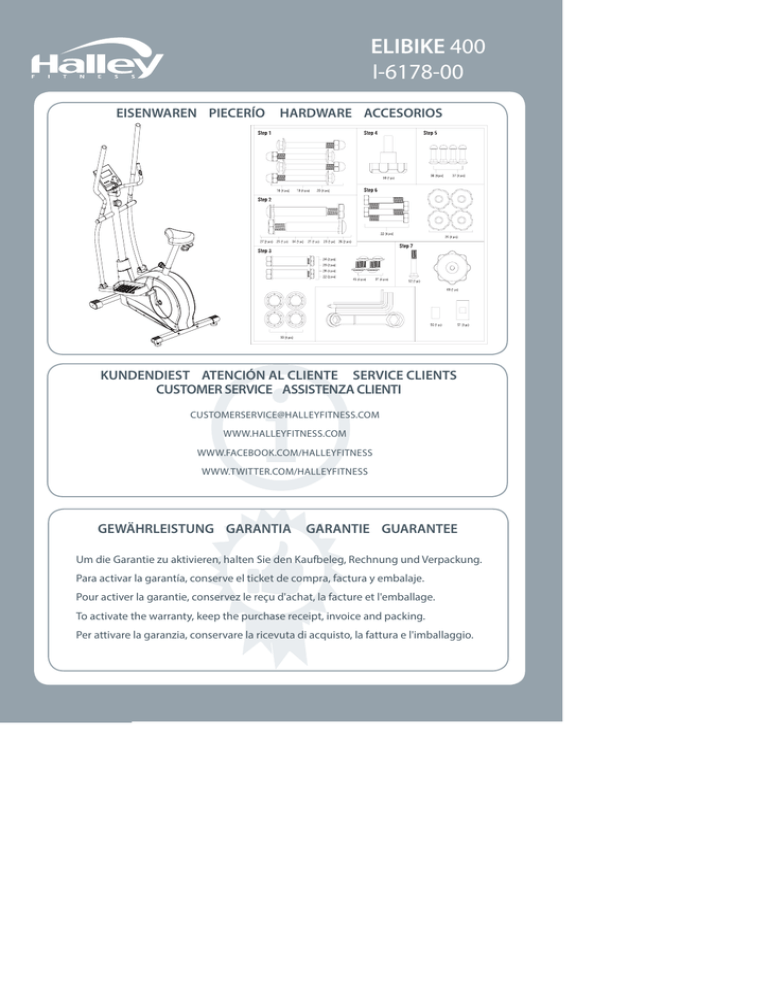

ELIBIKE I-6178-00

ELIBIKE I-6178-00

low

ELIBIKE 400

I-6178-00

EISENWAREN PIECERÍO HARDWARE ACCESORIOS

1

KUNDENDIEST ATENCIÓN AL CLIENTE SERVICE CLIENTS

CUSTOMER SERVICE ASSISTENZA CLIENTI

[email protected]

WWW.HALLEYFITNESS.COM

WWW.FACEBOOK.COM/HALLEYFITNESS

WWW.TWITTER.COM/HALLEYFITNESS

GEWÄHRLEISTUNG GARANTIA GARANTIE GUARANTEE

Um die Garantie zu aktivieren, halten Sie den Kaufbeleg, Rechnung und Verpackung.

Para activar la garantía, conserve el ticket de compra, factura y embalaje.

Pour activer la garantie, conservez le reçu d'achat, la facture et l'emballage.

To activate the warranty, keep the purchase receipt, invoice and packing.

Per attivare la garanzia, conservare la ricevuta di acquisto, la fattura e l'imballaggio.

2

1

VERSAMMLUNG MONTAJE MONTAGE

2

ASSEMBLY MONTAGGIO

3

ELIBIKE 400

4

3

4

5

VERSAMMLUNG MONTAJE MONTAGE

6

ASSEMBLY MONTAGGIO

7

ELIBIKE 400

5

6

GEWÄHRLEISTUNG

BITTE LESEN SIE DIESES DOKUMENT AUFMERKSAM DURCH

Halley Fitness dankt Ihnen für Ihr Vertrauen beim Erwerb ihrer Produkte. Der erworbene Artikel, wurde entwickelt und hergestellt für den exklusiven privaten Gebrauch und erlaubt Ihnen sich um Ihre körperliche Form regelmäßig, im Komfort Ihres Heims aus zu kümmern.

Dieses Produkt wurde mit größter Sorgfalt montiert und mehrfach während der Herstellung und bei einer abschließenden Endkontrolle überprüft. Im Falle eines Problems, nehmen Sie bitte Kontakt mit unserem Kunden

Service auf.

DAUER UND GÜLTIGKEIT DER GARANTIE

Dieser Artikel verfügt über eine Garantie von zwei Jahren ab dem Kaufdatum, für Material- und Herstellungsfehler.

Mit Ausnahme jener Teile, ausgesetzt sind, zu tragen, in diesem Fall die Garantie beträgt sechs Monate ab dem

Zeitpunkt des Erwerbs sein. Damit die Garantie seine Wirksamkeit hat, ist es notwendig die Vorlage der Rechnung oder des Kaufbelegs oder das Produkt muss auf der Webseite von Halley Fitness (www.halleyfi tness.com) eingetragen sein.

DIESE GARANTIE DECKT FOLGENDES AB:

Geräte die in Europa verkauft und montiert wurden.

Die kostenfreie Reparatur der Ursprungsdefekte.

Wenn die ausgeführte Reparatur nicht befriedigend ausfällt und das Produkt nicht die optimalen Bedingungen für die Benutzung erfüllt für die es konzipiert wurde, hat der Käufer das Recht auf Ersatz des erworbenen Produkts, durch ein anderes mit gleichen Spezifi kationen. Damit die vorliegende Garantie gültig wird, ist es unerlässlich das korrekt ausgefüllte und abgestempelte Zertifi kat zusammen mit der Rechnung oder dem Kassenbon vorzulegen.

DIESE GARANTIE DECKT NICHT AB:

Bei nicht häuslichen Gebrauch. Die Benutzung in Fitnessstudios, Sportanlagen, öff entlichen

Einrichtungen usw., wird die Garantie des Produkts außer Kraft gesetzt.

Eine falsche Montage oder ungeeignete Aufstellung, Änderungen am Gerät oder eine falsche

Benutzung.

Durch missbräuchliche Benutzung, verschlissene Komponente, Verschleiß, Schläge oder inadäquate Handhabung des Artikels oder andere Ursachen, die nicht im Defekt bei der Fertigung oder bei den Materialien liegen.

Ausgeschlossen sind auch Schäden durch Wasser, Feuer oder andere Natur-und Gewaltelemente.

Art.-Nr. ud Beschreibung:

A0XXXX

Serien-Nr.:

XXX-XXX-X-XX

KUNDENDIENST

Unser Ziel ist die Kundenzufriedenheit. Bei Fragen oder eventuelle Schwierigkeiten mit dem Produkt steht Ihnen unser Kunden-Service mit qualifi ziertem Personal gerne zur

Verfügung.

E-Mail:

Web:

[email protected] tness.com

www.halleyfi tness.com

Für Rückfragen haben Sie bitte folgende Daten des Produkts zur Hand: SERIEN-NR., ARTIKEL-NR., BESCHREIBUNG, KAUF-

DATUM UND KAUF ORT.

low high

ELIBIKE 400

EMPFEHLUNGEN FÜR DEN EINSATZ

WICHTIG

Halten Sie Kinder und Haustiere von dem

Gerät fern. Lassen Sie Kinder nie ohne Aufsicht eines Erwachsenen in der Nähe des

Geräts. Das Gerät ist in keiner Art und Weise als ein Spielzeug für Kinder gedacht.

EN-ISO

957-1 H

etc.).

Das Gerät darf nicht mit mehr als 120 kg. belastet werden.

INSTANDHALTUNG

Überprüfen Sie regelmäßig dieses Gerät, um eventuelle Schäden oder Abnutzungen sofort zu erkennen.

Achten Sie dabei besonders auf die Teile, die einem besonderen Verschleiß ausgesetzt sind.

Wechseln Sie sofort jedes beschädigte Teil aus und benutzen Sie das Gerät nicht, bis es sich wieder in einem einwandfreien Zustand befi ndet.

Wir empfehlen Ihnen, die beweglichen Teile gelegentlich zu schmieren, um ihren vorzeitigen Verschleiß vorzubeugen.

Denken Sie daran: Schweiß wirkt korrosiv.

Achten Sie darauf, dass dieser nicht mit dem

Gerät in Berührung kommt.

Für die Reinigung des Geräts benutzen Sie einen mit Wasser befeuchteten Schwamm.

Bei dem Pulssensor handelt es sich nicht um ein medizinisches Gerät. Wegen verschiedener Faktoren ist es möglich, dass der angezeigte Puls nicht mit dem realen Puls übereinstimmt. Die Pulsmessung und die Anzeige ihres Pulses sollen nur als Hilfe während des

Trainings dienen.*

Das Gerät ist nicht für therapeutische Zwecke bestimmt.

Im Fall von Schwindel, Übelkeit, Brustschmerzen oder anderen außergewöhnlichen

Anzeichen, hören sie bitte sofort mit den

Übungen auf und fragen Sie Ihren Arzt.

Sollten Sie an physischen Problemen leiden oder gelitten haben, konsultieren Sie vor

Beginn eines Trainingsprogramms Ihren

Arzt.

Versuchen Sie nicht, bei den ersten Übungen bereits maximale Ergebnisse zu erreichen.

Beginnen Sie jede Trainingssitzung mit einer

Aufwärmphase von 3-5 Minuten. Dies gilt insbesondere für Personen, die das 50. Lebensjahr überschritten haben. Fangen Sie das Training mit einer progressiven Aufwärmphase an und beenden Sie es, indem Sie den Rhythmus langsam reduzieren. Wenn Sie das Training zu schnell beginnen, besteht die Gefahr, dass Sie sehr schnell keine Kraft mehr haben und das

Verletzungsrisiko sich erhöht.

GESUNDHEIT UND SICHERHEIT

Der Benutzer haftet für jedes Verletzungsrisiko, dass sich in

Verbindung mit der Benutzung dieses Gerätes ergibt. Die

Risiken lassen sich aber minimieren, wenn Sie folgende

Regeln einhalten:

Aus Gründen der Sicherheit muss das Gerät an eine geerdete Steckdose angeschlossen werden.*

Um das Risiko elektrischer Schläge zu verringern, unterbrechen Sie den Netzanschluss des Geräts umgehend nach der Benutzung und vor der Reinigung.*

Führen sie 30 – 60 Minuten vor und nach dem Essen kein Training durch.

Behinderte oder Versehrte sollten das Gerät nicht ohne die Aufsicht eines Gesundheitsspezialisten oder eines qualifi zierten

Arztes benutzen.

Stellen Sie das Gerät auf eine saubere und gerade Oberfl äche und lassen Sie in seinem

Umkreis einen Meter Freiraum. Benutzen

Sie das Gerät nicht in der Nähe von Wasser oder im Freien.

* Beratung nur für Artikel mit dieser Funktion ausgestattet

Im Rahmen der Bemühungen um ständige Verbesserung behält sich der Hersteller das Recht vor, sowohl an dem Gerät als auch in der Anleitung Änderungen vorzunehmen.

7

8

GARANTÍA

POR FAVOR, LEA ATENTAMENTE ESTA GARANTÍA

Halley Fitness quiere agradecerle la confi anza depositada al adquirir sus productos. El artículo que Usted ha comprado ha sido diseñado y fabricado para su EXCLUSIVO USO DOMÉSTICO y le permitirá cuidar su forma física de manera regular en la comodidad de su hogar.

Este producto ha superado rigurosos controles de calidad. En el caso de encontrar algún problema, entre en contacto con nuestro Servicio de Atención al Cliente.

DURACIÓN Y VALIDEZ DE LA GARANTÍA

Este artículo tiene una garantía de dos años contra cualquier defecto de fabricación y de material a partir de la fecha de adquisición del producto.Excepto aquellas piezas que estén sometidas a desgaste, en cuyo caso la garantía será de seis meses desde la fecha de adquisición.

Para que la presente garantía tenga efecto, es imprescindible la presentación de la factura o ticket de compra o haber registrado el producto en la página web de Halley Fitness (www.halleyfi tness.com).

ESTA GARANTÍA CUBRE:

Los aparatos vendidos e instalados en el país de compra.

El envío gratuito de piezas de repuesto de componentes con defecto de fabricación.

La reparación gratuita de los defectos de fabricación.

En el supuesto en el que la reparación efectuada no fuera satisfactoria y el producto no revistiese las condiciones óptimas para cumplir el uso al que estuviese destinado, el titular de la garantía tendría derecho a la sustitución del objeto adquirido por otro de idénticas características.

ESTA GARANTÍA NO CUBRE:

Un uso no exclusivamente doméstico. Su utilización en gimnasios, centros de deporte, ofi cinas públicas etc., anula la garantía del producto.

Un montaje incorrecto, instalación inadecuada, producto modifi cado o mala utilización.

Componentes deteriorados por uso indebido, desgaste, golpes o manipulación inadecuada del artículo u otras causas no procedentes de los defectos de fabricación o de los materiales.

Daños producidos por agua, fuego o cualquier otro elemento natural.

SERVICIO DE ASISTENCIA A CLIENTES

En nuestro objetivo de satisfacción del cliente, disponemos de un Servicio de Atención al Cliente, donde personal cualifi cado atenderá sus inquietudes o eventuales difi cultades con el producto.

e-mail: web: [email protected] tness.com

www.halleyfi tness.com

Para cualquier consulta es necesario tener a mano los siguientes datos del artículo: NÚMERO DE SERIE, CÓDIGO DE ARTÍ-

CULO, TIPO DE ARTÍCULO, FECHA DE COMPRA Y LUGAR DE

COMPRA.

low high

Código y descripción del artículo:

A0XXXX

Nº de serie:

XXX-XXX-X-XX

ELIBIKE 400

RECOMENDACIONES DE USO

IMPORTANTE

EN-ISO

957-1 H

MANTENIMIENTO

Examine periódicamente el aparato con el fi n de detectar cualquier daño o desgaste que se pudiera producir.

Preste una atención especial a las piezas que sufren mayor desgaste.

Mantenga a los niños y a los animales

domésticos alejados del aparato. No deje nunca a los niños cerca del aparato sin la supervisión de un adulto. El equipo no se considera idóneo como juguete infantil bajo ninguna circunstancia.

El aparato no debe soportar cargas de más de 120 kg

El sensor del pulso no es un aparato mé-

dico. Debido a diversos factores es posible que el pulso mostrado no se corresponda exactamente con el pulso real. La medida del pulso, mediante la visualización de su pulso aproximado, pretende ser solamente una ayuda durante el ejercicio.*

Reemplace inmediatamente toda pieza

defectuosa y evite utilizar el aparato hasta que no esté de nuevo en perfecto estado.

Le recomendamos que de vez en cuando

lubrifi que ligeramente los piezas en movi-

miento para evitar un desgaste prematuro.

Tenga en cuenta que el sudor es corrosivo, no deje que éste entre en contacto con el aparato.

Para la limpieza del aparato utilice una esponja humedecida con agua.

Este aparato no está concebido para ser usado con fi nes terapéuticos.

En caso de mareos, náuseas, dolores torácicos o cualquier otro síntoma fuera de lo normal, deje de realizar ejercicio inmediatamente y consulte a su médico.

Nunca comience un programa de ejercicios

sin consultar a su médico, si sufre o ha sufrido algún problema físico

No espere conseguir el máximo nivel de entrenamiento en las primeras sesiones. Se debe comenzar cada sesión con un calen-

tamiento progresivo de 3 a 5 minutos, esto es especialmente recomendable cuando se es mayor de 50 años. Después descienda la

intensidad hasta el fi nal. Si comienza la sesión con un ritmo muy alto, corre el riesgo de cansarse rápidamente y sufrir lesiones.

Nunca retenga la respiración durante la realización del ejercicio.

SALUD Y SEGURIDAD

El usuario será responsable de cualquier riesgo de lesiones que se produzcan por la utilización de este aparato.

Los riesgos se pueden minimizar siguiendo estas reglas:

Para un uso seguro del aparato, éste debe ser conectado a un enchufe con toma de

tierra.*

Para reducir el riesgo de descargas eléctricas, desconecte el aparato de la red eléctrica inmediatamente después de su uso y

antes de proceder a su limpieza.*

No realice ejercicios 30-60 minutos antes o después de una comida.

Las personas minusválidas o discapacitadas no deben utilizar este aparato sin la supervisión de un especialista en salud o de un médico cualifi cado.

Instale el aparato sobre una superfi cie ni-

velada y limpia, dejando al menos 1 metro de espacio alrededor de éste. No utilice el

aparato cerca del agua ni en el exterior.

Debido o un intento de mejora constante, el fabricante se reserva el derecho de realizar cualquier alteración que crea oportuna tanto en el aparato como en el manual de instrucciones.

* Recomendación para los productos equipados con esta funcionalidad

9

10

CERTIFICAT DE GARANTIE

LISEZ ATTENTIVEMENT CETTE GARANTIE

Vous avez choisi un produit Halley Fitness. Nous vous remercions d’avoir fait confi ance à notre marque. Cet appareil, que vous venez d’acheter, à été dessiné et fabriqué pour USAGE MENAGER UNIQUEMENT. Il vous permettra d’entretenir votre conditionnement physique de façon régulière, dans le confort de votre maison.

Ce produit a été soumis à des rigoureux contrôles de qualité. Si toutefois le produit s’avère défectueux, contactez notre service après-vente.

LA VALIDITÉ DE LA GARANTIE

La garantie de ce produit couvre les défauts matériels et les vices de fabrication, pour une période de 2 ans à compter de la date d’achat.Sauf les pièces soumises à l'usure, dans ce cas, la garantie est de six mois à compter de la date d'acquisition.

Pour la mise en œuvre de cette garantie, vous aurez à présenter soit votre facture originale, soit le ticket de caisse.

Vous pouvez aussi enregistrer l’appareil dans le site de Halley Fitness (www.halleyfi tness.com).

CETTE GARANTIE COUVRE:

L’appareil vendu et installé dans le pays d’achat.

Le coût de livraison des pièces détachées pour remplacement d’un défaut de fabrication.

Dans le cas où le dépannage ne vous satisferiez pas, où l’appareil ne correspondait pas aux exigences optimales pour son utilisation, le titulaire (de la garantie) aura droit au remplacement du produit / de l’objet acheté par un article identique ou équivalent.

CETTE GARANTIE NE COUVRE PAS:

L’utilisation autre que l’usage standard à la maison. Cette garantie ne s’applique pas si l’appareil est utilisé dans un gymnase, un centre sportif ou une institution publique.

Les dommages causés par négligence, utilisations impropres, installations défectueuses, modifi cations du produit, ou une mauvaise installation.

Les composants endommagés par l’usage incorrect, l’usure, des chutes ou une manipulation inadéquate de l’appareil ou toute autre cause ne provenant pas de vice de fabrication.

Dommages causés par l’eau, le feu ou d’autres dégâts naturels.

Code et description d’appareil:

A0XXXX

Référence du produit:

XXX-XXX-X-XX

LE SERVICE APRÉS-VENTE

A fi n de satisfaire notre clientèle, nous avons mise en place un

Service Client où nos techniciens répondront aux questions ou aux problèmes avec le produit.

e-mail : [email protected] tness.com

site: www.halleyfi tness.com

Avant de nous contacter, veuillez vous munir du NUMÉRO DE

SÉRIE, DU CODE ET DU TYPE DE L’ARTICLE, PLUS LA DATE ET

LE LIEU DE L’ACHAT DE L’APPAREIL.

low high

ELIBIKE 400

CONSEILS D'UTILISATION

IMPORTANT

EN-ISO

957-1 H

Veillez à tenir, à tout moment, les enfants et les animaux domestiques éloignés de

l’appareil. Ne permettez leur présence à proximité de l’appareil que sous la surveillance d’une personne adulteCet appareil n’est pas un jouet et il ne peut, en aucun cas,

être utilisé comme tel.

Poids maximum utilisateur: 120 kg.

MAINTENANCE

Vérifi ez périodiquement l’état de votre vélo, afi n de détecter tout éventuel dommage ou usure prématurée.

Accordez une attention particulière aux piè-

ces soumises à une plus grande usure.

Remplacez aussitôt toute pièce défec-

tueuse et n’utilisez pas l’appareil s’il n’est pas en parfait état.

Veillez à lubrifi er légèrement, de temps en temps, les pièces en mouvement, afi n d’éviter leur usure prématurée.

La sueur étant corrosive, veillez à ne pas laisser celle-ci entrer en contact avec l’appareil.

Nettoyez l’appareil à l’aide d’une éponge imprégnée d’eau.

Le capteur de pulsations n’est pas un ou-

til médical. De nombreux facteurs sont susceptibles d’aff ecter la précision de lecture et pas cohérente avec votre rythme cardiaque réel. Il s’agit d’une estimation, qui ne doit en aucun cas être prise comme caution médicale.*

Cet appareil n’est pas destiné à une utilisation thérapeutique.

Si vous ressentez une douleur ou si vous

êtes pris de vertiges alors que vous faites de l’exercice, arrêtez immédiatement, reposezvous et consultez votre médecin.

Avant toute utilisation, veuillez consulter

votre médecin et tout spécialement si vous souff rez ou avez souff ert d’un problème physique.

Ne cherchez pas à atteindre la meilleure performance dès la première séance. Commencez chaque exercice par un échauff ement progressif de 3 à 5 minutes et terminez-le par un retour au calme. Cela est particulièrement important pour les personnes de plus de 50 ans. Si vous commencez trop rapidement votre entraînement, vous risquez de perdre votre énergie trop vite et d’augmenter le risque de lésion.

Ne retenez pas votre respiration durant l’exercice.

SANTÉ ET SÉCURITÉ

L’utilisateur est tenu responsable de tout risque de blessures survenant lors de l’utilisation de cet appareil. Les risques de lésions peuvent être réduits en suivant ces règles:

Pour un usage sûr de l’appareil, celui-ci doit

être raccordé à une prise de terre.*

Veillez à ne pas réaliser d’exercice 30-60 minutes avant ou après un repas.

Pour réduire le risque de décharge électrique, débranchez l’appareil immédiatement après l’avoir utilisé et avant chaque

nettoyage.*

Cet appareil n’est pas destiné à être utilisé par des personnes souff rant d’un handicap physique, sensoriel ou mental, sauf sous la surveillance d’un spécialiste en santé ou d’un médecin qualifi é.

Utilisez cet appareil sur une surface plane

et propre. Assurez-vous de disposer d’un accès et un passage autour de l’appareil en toute sécurité. N’utilisez cet appareil ni à

l’extérieur ni dans un endroit humide.

* Information pour les produits avec cette fonctionalité

Dans un souci d’amélioration continue, le fabriquant se réserve le droit de modifi er ou de corriger, sans préavis, les caractéristiques de ce produit ainsi que le contenu de la présente notice.

11

12

GUARANTEE CERTIFICATE

PLEASE, READ THIS GUARANTEE CAREFULLY

Halley Fitness would like to thank you the confi dence to buy their products. The item you have purchased has been designed and manufactured for HOME USE ONLY and allow you to take care of your physical form regularly in the comfort of your home.

This product has passed strict quality controls. In the event of any problem, please contact our Customer Service.

SCOPE AND DURATION OF GUARANTEE

This item is guaranteed against manufacturing faults and materials for two years from the purchase date. Excluding those parts that are subject to wear, in which case the guarantee shall be six months from the date of acquisition.

In order for this guarantee to be eff ective, is essential to present the invoice or sales receipt or have registered the product on the Halley Fitness website (www.halleyfi tness.com).

THIS GUARANTEE COVERS:

Devices sold and installed in the country of purchase.

Free delivery of spare parts of components with manufacturing defect.

Free-of-charge repair of manufacturing faults.

If the repair made is not satisfactory and the product is not in optimum condition for the use for which it was intended, the guarantee holder will have a right to receive a replacement for the item acquired with identical characteristics.

THIS GUARANTEE DOES NOT COVER:

etc. voids the product guarantee.

Incorrect assembly or installation, modifi ed products, incorrect use.

Damaged components due to undue use, wear, knocks or incorrect handling of the article or other causes not attributable to manufacturing or material defects.

Damage caused by water, fi re or any other natural elements is not covered.

Code and model:

A0XXXX

Serial number:

XXX-XXX-X-XX

CUSTOMER SERVICES

Our aim is to satisfy our customers. We have a Customer Services, where qualifi ed staff will answer your questions or any

e-mail: web: [email protected] tness.com

www.halleyfi tness.com

For any question it is neccessary to have on hand following details: SERIAL NUMBER, ARTICLE CODE, MODEL, PURCHASE DATE and SALES ESTABLISHMENT.

low high

IMPORTANT

ELIBIKE 400

USE RECOMMENDATIONS

Keep children and pets away from the

equipment. Never leave a child near the equipment without adult supervision. This equipment is not considered suitable as a child’s plaything under any circumstances.

EN-ISO

957-1 H

MAiNTENANCE

Inspect the equipment regularly to detect any damage or wear that may have occurred.

Pay special attention to the parts that are most likely to wear out.

Replace any defective part immediately and avoid using the equipment until it is in perfect condition once again.

We recommend that you occasionally lubri-

cate the moving parts to avoid premature wear.

Bear in mind that sweat is corrosive. Do not let it come into contact with the equipment.

To clean the equipment, use a sponge dampened with water.

The equipment must not bear loads of more than 120 kg.

The heart rate sensor is not a medical

device. Due to various factors it is possible that the heart rate shown may not correspond with the real heart rate. The heart rate measurement, through display of your approximate heart rate, is merely intended as an aid during exercise.*

This equipment is not designed to be used for treatment purposes.

In the event of dizziness, nausea, chest pain or any other unusual symptoms, stop exercising immediately and consult your doctor.

Never start an exercise programme

without consulting your doctor if you suff er or have suff ered any physical problem.

Do not expect to reach maximum training levels in the fi rst few sessions. You should

start each session with a gradual warm-

up lasting 3-5 minutes. This is particularly advisable if you are over 50 years of age.

Start with a gradual warm-up and then

lower the intensity towards the end.

If you start the session with a very high rhythm, you run the risk of tiring very quickly and suff ering injury.

Never hold your breath while exercising.

HEALTH AND SAFETY

The user is responsible for any risk of injury that may arise from the use of this equipment. Risks may be minimised by following these rules:

To use this equipment safety, it must be connected to a properly grounded plug.*

To reduce the risk of electrical shock, un-

plug the equipment from the mains immediately after use and before cleaning.*

Do not exercise 30-60 minutes before or after a meal.

Disabled or handicapped persons should not use this equipment without the supervision of a healthcare specialist or qualifi ed doctor.

Install the equipment on a clean, fl at sur-

face, leaving at least 1 metre of clearance around it. Do not use the equipment near water or outdoors.

In the continuous aim of improvement, the manufacturer reserves the right to make any alteration that it considers suitable both to the equipment and to the instruction manual.

*Advice only for items equipped with this function

13

14

CERTIFICATO DI GARANZIA

PER FAVORE LEGGA ATTENTAMENTE QUESTA GARANZIA

Halley Fitness vuole ringraziarla per la fi ducia e la scelta riposta nell’acquisto dei suoi prodotti.L’articolo acquistato è stato disegnato, progettato e fabbricato per un ESCLUSIVO USO DOMESTICO e le permetterà di curare la sua forma fi sica in maniera regolare e comodamente a casa sua.

Questo prodotto ha superato rigorosi controlli di qualità, nel caso in cui si verifi cassero dei problemi, si metta in contatto con il nostro Servizio di Assistenza Clienti.

DURATA E VALIDITA’ DELLA GARANZIA

Questo articolo ha una garanzia di 24 mesi contro qualsiasi difetto di fabbricazione e di materiale a partire dalla data di acquisto dello stesso. Tranne le parti che sono soggette ad usura, in tal caso la garanzia è di sei mesi dalla data di acquisizione.

La garanzia avrà validità solo con la presentazione della fattura, dello scontrino fi scale o a seguito registrazione dell’acquisto del prodotto nella nostra pagina web (www.halleyfi tness.com).

QUESTA GARANZIA COPRE:

Gli apparati venduti ed installati nel paese d’acquisto.

La riparazione gratuita dei difetti di fabbricazione

Nel caso in cui la riparazione eff ettuata non fosse soddisfacente e il prodotto non rispecchiasse le condizioni ottimali iniziali, il titolare della garanzia avrà diritto alla sostituzione dell’oggetto acquistato con altro di stesse caratteristiche.

LA GARANZIA NON COPRE:

Un uso non esclusivamente domestico. L’utilizzo in palestre, centri sportivi, collettività in genere etc. Annulla la garanzia del prodotto.

Un montaggio non corretto, l’installazione inadeguata, modifi che al prodotto o il cattivo utilizzo

Componenti deteriorati per uso indebito, guasti, colpi o manipolazioni inadeguate all’articolo o altre cause non riconducibili a difetti di fabbricazione o dei materiali.

Danni prodotti da acqua, fuoco o qualsiasi altro elemento naturale.

Codice e tipo de articolo:

A0XXXX

Numero seriale:

XXX-XXX-X-XX

SERVIZIO DI ASSISTENZA CLIENTI

Il nostro Servizio di Assistenza Clienti composto da personale qualifi cato è a disposizione per qualsiasi problema di funzionamento del prodotto.

e-mail: web: [email protected] tness.com

www.halleyfi tness.com

Per qualsiasi necessità è importante avere e comunicare i seguenti dati: NUMERO SERIALE, CODICE ARTICOLO, TIPO DI AR-

TICOLO, DATA E LUOGO DI ACQUISTO.

low high

ELIBIKE 400

RACCOMANDAZIONI D’USO

IMPORTANTE

EN-ISO

957-1 H

MANUTENZIONE

Esaminare periodicamente l’attrezzo per individuare qualsiasi danno o usura eventualmente verifi catisi.

Fare particolarmente attenzione ai pezzi più

soggetti ad usura.

Sostituire immediatamente qualsiasi pez-

zo difettoso ed evitare di usare l’attrezzo fi nché non è in perfetto stato.

Si consiglia di lubrifi care di tanto in tanto

i pezzi in movimento per evitarne l’usura prematura.

Tenere conto del fatto che il sudore è co-

rrosivo, quindi evitarne il contatto con l’attrezzo.

Per pulire l’attrezzo, usare una spugnetta inumidita con un po’ d’acqua.

SALUTE E SICUREZZA

L’utente è responsabile di qualsiasi rischio di lesioni causate dall’impiego di questo attrezzo. I rischi possono essere minimizzati seguendo queste regole:

Per l'uso dell'apparecchio in sicurezza, deve essere collegato a una presa munita di

messa a terra.*

Per ridurre il rischio di scosse elettriche, di-

sinserire la spina dell'apparecchio dalla presa di corrente immediatamente dopo

l'uso e prima di procedere alla pulizia.*

Tenere lontani i bambini e gli animali do-

mestici dall’attrezzo. Non lasciare mai i bambini vicino all’attrezzo senza la sorveglianza di una persona adulta.

Dovrebbero perciò essere controllati e informati riguardo al corretto uso dell’attrezzo che non deve mai essere considerato un giocattolo per bambini.

L’attrezzo non deve sopportare un carico superiore a 120 kg.

Il sensore della frequenza cardiaca non è

un apparecchio medicale. A causa di vari fattori, può darsi che la frequenza cardiaca non corrisponda con precisione a quella reale. La rilevazione della frequenza cardiaca, con la visualizzazione del valore approssimativo, intende essere solo un aiuto durante lo svolgimento dell’allenamento.*

Questo attrezzo non è stato progettato per un uso terapeutico.

In caso di problema fi sico, attuale o passato, non cominciare mai un programma di esercizi senza consultare il medico.

In caso di problema fi sico, attuale o passato, non cominciare mai un programma di

esercizi senza consultare il medico.

Non bisogna attendersi di raggiungere il massimo livello nelle prime sessioni. Occorre iniziare ogni sessione con un riscal-

damento progressivo da 3 a 5 minuti di durata, il che è particolarmente consigliabile per le persone che hanno superato i 50 anni.

Cominciare con un riscaldamento progressivo e quindi ridurre l’intensità fi no alla

fi ne. Se si cominciasse la sessione con un ritmo molto alto, si correrebbe il rischio di stancarsi molto velocemente e di provocare una lesione.

Non trattenere mai la respirazione durante l’esecuzione dell’allenamento.

Non fare esercizi 30-60 minuti prima o dopo i pasti.

Le persone disabili non devono usare questo attrezzo senza la supervisione di uno specialista o di un medico qualifi cato.

Installare l’attrezzo su una superfi cie live-

llata e pulita, lasciando almeno 1 metro di spazio libero intorno allo stesso. Non usare

l’attrezzo nei pressi dell’acqua, né

all’esterno.

* Consigli soltanto per gli articoli dotati di questa funzione

Il costruttore si riserva il diritto di apportare qualsiasi modifi ca ritenuta opportuna, sia dell’attrezzo sia del manuale di istruzione, per migliorarli.

15

GEBRAUCHSANWEISUNG FÜR DEN COMPUTER

TASTEN:

MODE:

UP:

DOWN:

Zum Bestätigen der Konfi gurierung.

Zum Auswählen des Trainingsmodus und

Einstellen der ansteigenden Werte.

Drücken Zum Auswählen des Trainingsmodus und Einstellen der abfallenden Werte

RESET: Löscht die vordefi nierten Werte. Wenn man

RESET länger als 2 Sekunden gedrückt hält, werden alle vorherigen Werte gelöscht.

TOTAL RESET: Zum Neustarten des Computers.

RECOVERY:

BODY FAT:

Ermöglicht das Prüfen der Kapazität zur

Erholung der Herzfrequenz.

Zum Starten oder Abschließen des Fetttests

16

FUNKTIONEN:

SCAN:

RPM:

Zeigt in Sequenz die Werte ZEIT - ENTFERNUNG - KALORIEN - PULS - RPM/GESCHWINDIGKEIT

Zeigt die Pedalumdrehungen je Minute. Ab Beginn der Übung wechselt sich die Information zu

RPM und Geschwindigkeit alle 6 Sekunden auf dem Bildschirm ab.

GESCHWINDIGKEIT: Zeigt die Geschwindigkeit während der Übung.

ZEIT: 1. Wenn man die Tasten UP/Down drückt, kann die Dauer der Übung in einem Intervall von 0:00 bis 99:00 mit der Countdown-Funktion defi niert werden.

2. Der Benutzer kann eine Gesamtentfernung für das Training auswählen oder automatisch den

Timer-Modus.

ENTFERNUNG: 1. Drückt man UP/Down wird eine Entfernung zwischen 0:00 und 99:50 km im Count-Down-

2. Der Benutzer kann eine Gesamtentfernung für das Training auswählen oder automatisch den

Tacho-Modus.

KALORIEN: 1. Wenn man die Tasten Up / Down drückt, kann man einen Wert zwischen 0 und 9990 cal. für die Countdown-Funktion wählen..

2. Der Benutzer kann eine Gesamtkalorienmenge für das Training auswählen oder automatisch

BODY FAT: Im Modus STOP die Taste Messung des Körperfetts durchführen.

Während der Messung müssen beide Hände auf den Pulssensoren des Lenkers liegen. Der

Computerbildschirm zeigt 8 Sekunden lang “-” “--““---” “----“, während der Computer die Messung

vornimmt.

Der Bildschirm zeigt abwechselnd alle 3 Sekunden den Body Mass Index (BMI) an und den Anteil an Fett ( FAT%)

ELIBIKE 400

BENUTZUNG:

1: 2 1,5V#3 Batterien installieren Der Computer zeigt die Information, die im Bild "A" zu sehen ist. In dem Moment, in dem man einen Piepton hört, gibt man die persönlichen Daten ein und bestätigt die Information mit der Taste MODE. Wenn diese Operation ausgeführt ist, wird der Bildschirm wie auf dem Bild "B" angezeigt.

2: Mit der Taste MODE Zugriff auf die Konfi gurierung von ZEIT/ENTFERNUNG/KALORIEN/PULS. Befi ndet man sich in dem den gewünschten Wert einstellen und durch Drücken der Taste MODE die Konfi gurierung bestätigen. Die Defi nition der restlichen Werte: ENTFERNUNG, KALORIEN und PULS werden genauso konfi guiert.

3: Zu Beginn der Übung erscheinen die Werte ZEIT, ENTFERNUNG, KALORIEN wie in dem Bild "C". Wenn es einen als ZIEL

defi nierten Wert für die Übung gibt (ZEIT / ENTFERNUNG oder KALORIEN) beginnt dieser Wert den Countdown ab dem

vordefi nierten Wert bis 0. In dem Moment, in dem man bei 0 ankommt, macht der Bildschirm 8 Sekunden lang "Piep", fährt man mit der Übung fort, beginnt der Computer aufsteigend ab 0 zu zählen.

Um anzuhalten und die Ziele neu zu defi nieren, drückt man die Taste “MODE” .

4: Im Modus SCAN werden alternativ wie im Bild C angegeben alle 6 Sekunden die Werte RPM/GESCHWINDIGKEIT/ZEIT/

ENTFERNUNG/KALORIEN/PULS angezeigt. Die Reihenfolge ist wie auf dem Bild.

5: Man kann die Taste "MODE” drücken, um auszuwählen, dass nur ein einziger Wert mit Ausnahme von RPM und Ges chwindigkeit auf dem Bildschirm angezeigt wird. Die Information bezüglich RPM und GESCHWINDIGKEIT wird

Bild A Bild B Bild C

6: RECOVERY

(1) Drückt man die Taste “RECOVERY” ,wird diese Funktion aktiviert. In diesem Moment werden nur die Werte bezüglich

PULS und ZEIT angezeigt, die restlichen Werte erscheinen nicht auf dem Bildschirm. Wenn der Pulssensor den Puls erfasst beginnt die ZEIT (TIME) von 60'' auf 0'' herunterzuzählen und übereinstimmend mit dem Herzrhythmus des

Benutzers zu blinken ( BPM). Wenn der Countdown abgelaufen ist, erscheint auf dem Bildschirm ein Wert zwischen

F1 und F6, wobei F1 die beste und F6 die schlechteste Kondition anzeigt

(2) Auf dem Bildschirm erscheint die Information wie folgt: (RECOVERY Anfangs- und Endpuls).

(3) Wenn die erforderliche Zeit von 60 Sekunden nicht vervollständigt wird oder der Puls nicht gelesen wird, wird der

Wert F6 angezeigt.

(4) Wenn die Taste RECOVERY vor Ablauf der 60 Sekunden gedrückt wird, ist der Test beendet und es geht zurück zum

Hauptmenü.

Anmerkung:

1

Hält man länger als 4 Minuten an, wird der Computer automatisch ausgestellt. Um erneut zu beginnen, drücken Sie eine beliebige Taste.

2

Wenn der Computer nicht korrekt funktioniert, entfernen Sie die Batterien und legen Sie sie erneut ein.

3

Batterietyp: 1.5V UM-3 oder AA (2PCS).

17

INSTRUCCIONES DE USO DEL COMPUTADOR

18

BOTONES:

MODE:

UP:

DOWN:

Se usa para confi rmer la confi guración.

Para seleccionar el modo de entrenamiento y ajustar los valores al alza.

Para seleccionar el modo de entrenamiento y ajustar los valores a la baja.

RESET: Permite borrar los valores predefi nidos. Presionando RESET y manteniendo esa presión mas de 2 segundos se borran todos los valo-

TOTAL RESET: Para reiniciar el computador.

RECOVERY: Permite testar la capacidad de recuperación del ritmo cardiaco.

BODY FAT: Para iniciar o terminar el test de grasa corporal (Body Fat).

FUNCIONES:

SCAN: Muestra en secuencia los valores TIEMPO – DISTANCIA- CALORIAS – PULSO – RPM/VELOCIDAD.

RPM: Muestra las vueltas por minute de los pedales. Desde que comienza el ejercicio la informacion sobre

RPM y velocidad se alternará cada 6 segundos en la pantalla.

VELOCIDAD: Muestra la velocidad durante el ejercicio.

TIEMPO: 1. Presionando los botones UP/Down se puede defi nir el tiempo de duracion del ejercicio en un inter-

valo desde 0:00 a 99:00 usando la función de cuenta atrás.

2. El usuario puede seleccionar una distancia total para el entrenamiento o automaticamente el modo

DISTANCIA: 1. Presionando UP/Down se establece una distancia entre 0:00 y 99:50 km en el modo cuenta atrás.

2. El usuario puede seleccionar una distancia total para el entrenamiento o automaticamente el modo

CALORIAS: 1. Presionando los botones Up / Down se puede seleccionar un valor entre 0 y 9990 cal. Para la función

2. El usuario puede seleccionar una cantidad total de calorias para el entrenamiento o automáticamen-

te el modo de acumulativo.

BODY FAT: En modo STOP , presionar el botón BODY FAT para realizer la medición de grasa corporal.

Durante la medición ambas manos deben estar colocadas sobre los sensores de pulso del manillar.

La pantalla del computador mostrará “-” “--““---” “----“ durante 8 segundos, tiempo que tarda el compu tador en hacer la medición.

La pantalla mostrará el Indice de masa corporal ( BMI) y el % de grasa ( FAT%) alternativamente cada 3

segundos.

ELIBIKE 400

UTILIZACIÓN:

1: Instalar 2 pilas de 1.5V #3, el computador mostrará la información que se puede ver en la imagen “A” . En el momento en que se escuche un “Bip” sonoro introduzca los datos personales y confi rme la información usando el botón MODE.

Una vez realizada esta operación la pantalla se mostrará como aparece en la imagen “B”.

2: Acceder al modo de confi guración del TIEMPO/DISTANCIA/CALORIAS/PULSO usando la tecla MODE. Una vez dentro de cada valor a defi nir, por ejemplo TIEMPO, dicho valor parpadea en la pantalla, presionando los botones “UP / DOWN” se puede ajustar el valor deseado y presionando el botón MODE se confi rma la confi guración. La defi nición de los restantes valores: DISTANCIA, CALORIAS y PULSO se hace de la misma manera .

3: Al comenzar a realizer ejercicio, los valores TIEMPO, DISTANCIA, CALORIES empiezan a aparecer como se ve en la imagen

“C”. Si existe algún valor defi nido como OBJETIVO del ejercicio (TIEMPO / DISTANCIA o CALORIAS), este valor empezará la cuenta atrás desde el valor predefi nido hasta 0. En el momento en que se llega a 0, el monitor comienza a hacer “Bip” durante 8 segundos, si se retoma el ejercicio el computador comenzará a contar de modo ascendente desde 0.

Para parar y realizar una nueva defi nición de objetivos se presiona el botón “MODE”.

4: En el modo SCAN, como se ve en la imagen “C” se muestra de forma alternative cada 6 segundos los valores RPM/

VELOCIDAD/TIEMPO/DISTANCIA/CALORIAS/PULSO. Siendo el orden el que aparece en la imagen.

5: Se puede presionar el botón “MODE” para seleccionar que se muestre un unico valor en la pantalla a excepción de RPM y VELOCIDAD. La informacion relative a RPM y VELOCIDAD se muestra alternativamente.

Imagen A Imagen B Imagen C

6: RECOVERY

(1) Al presionar el botón “RECOVERY” , se active dicha función. En ese momento solo se muestran los valores relativos a PULSO y TIEMPO , el resto de valores no se mostraran en pantalla. Una vez el sensor de pulso detecte el mismo el

TIEMPO (TIME) empezará a contar desde 60” a 0”, la señal de pulso estará parpadeando en consonancia con el ritmo cardiaco del usuario ( BPM). Cuando termine la cuenta atrás del tiempo en la pantalla aparecerá un valor entre F1 y F6, siendo F1 el indicador de mejor condición fi sica y F6 el peor.

(2) En la pantalla la información aparecerá como sigue: (RECOVERY pulsación inicial y fi nal).

(3) Si no se complete el tiempo necesario de test 60 segundos o no hay lectura de pulsose ,se muestra el valor F6.

(4) Si se presiona el botón RECOVERY ante de fi nalizar la cuenta atrás de 60 segundose termina el test y se vuelve al

Nota:

1

Si se para el ejercicio durante mas de 4 minutos el computador se apagara automaticamente. Para empezar de nuevo presione cualquier botón.

2

En caso de que el computador no funcione correctamente, retire las baterias y coloquelas de nuevo.

3

Tipo de baterias: 1.5V UM-3 or AA (2PCS).

19

INSTRUCTIONS D'UTILISATION DU DISPOSITIF

20

BOUTONS :

MODE:

UP:

DOWN:

Utilisé pour valider la confi guration.

Permet de choisir le mode d'entraînement et de régler les valeurs à la hausse.

Permet de choisir le mode d'entraînement et de régler les valeurs à la baisse appuyant sur RESET et en maintenant le bouton appuyé pendant plus de 2 secondes, les valeurs précédentes s'eff acent.

TOTAL RESET: Permet de réinitialiser le dispositif.

RECOVERY: Permet de tester la capacité de récupération du rythme cardiaque.

BODY FAT: Permet d'initier ou de terminer le test de graisse corporelle (Body Fat).

FONCTIONS :

TEMPS:

DISTANCE:

CALORIES:

BODY FAT:

1. Appuyer sur les boutons UP/Down permet de déterminer la durée de l'exercice dans un inter-

valle allant de 0:00 à 99:00 à l'aide de la fonction de compte à rebours.

2. L'utilisateur peut sélectionner une distance totale pour l'entraînement ou automatiquement

le mode de chronomètre.

1. Appuyer sur les boutons UP/Down permet d'établir une distance de 0:00 à 99:50 km dans le

mode de compte à rebours.

2. L'utilisateur peut sélectionner une distance totale pour l'entraînement ou automatiquement

le mode de compteur kilométrique.

1. Appuyer sur les boutons Up / Down permet de sélectionner une valeur entre 0 et 9990 cal.

Pour la fonction de compte à rebours.

2. L'utilisateur peut sélectionner une quantité totale de calories pour l'entraînement ou automa-

tiquement le mode cumulatif.

En mode STOP, appuyer sur le bouton BODY FAT permet de mesurer la graisse corporelle.

Lors de la mesure, les deux mains doivent être placées sur les capteurs de pouls du guidon. tuer la mesure.

pourcentage de graisse ( FAT%).

ELIBIKE 400

UTILISATION:

1: Après avoir posé 2 piles de 1.5V #3, le dispositif affi entendu un « bip » sonore, saisir les données personnelles et valider l'information en appuyant sur le bouton MODE.

Une fois l'opération eff ectuée, l'écran sera tel qu'on peut le voir sur la fi gure « B ».

2: Accéder au mode de confi guration du TEMPS/DISTANCE/CALORIES/POULS au moyen de la touche MODE. Une fois à l'intérieur de chaque valeur à défi nir, par exemple TEMPS, cette valeur clignote sur l'écran. En appuyant sur les boutons

« UP / DOWN », la valeur souhaitée peut être réglée. En appuyant sur le bouton MODE, la confi guration est confi rmée.

Les autres valeurs peuvent être défi nies de la façon suivante : DISTANCE, CALORIES et POULS sont défi nies de la même

façon.

3: Au début de l'exercice, les valeurs TEMPS, DISTANCE, CALORIES s'affi existe une valeur défi nie en tant qu'OBJECTIF de l'exercice (TEMPS / DISTANCE ou CALORIES), cette valeur commencera le compte à rebours à partir de la valeur prédéfi nie jusqu'à 0. Lorsque la valeur arrive à 0, le dispositif lance un « bip » sonore pendant 8 secondes. Si l'exercice reprend, le dispositif commence à compter de façon ascendante à partir de 0.

Pour arrêter et redéfi nir les objectifs, appuyer sur le bouton « MODE ».

4: En mode SCAN, comme on peut voir sur la fi gure « C », les valeurs TR/MIN / VITESSE / TEMPS / DISTANCE / CALORIES /

5: Le bouton « MODE » peut être appuyé pour choisir d'affi

Image A Image B Image C

6: RECOVERY

(1) En appuyant sur le bouton « RECOVERY », cette fonction se déclenche. À ce moment, seules les valeurs relatives à

POULS et TEMPS s'affi chent pas à l'écran. Lorsque le capteur de pouls détecte de lui-même le TEMPS (TIME), il commencera à compter de 60” à 0” et le signal de pouls clignotera au rythme du rythme cardiaque de l'utilisateur (BPM). Lorsque le compte à rebours du temps à l'écran soit terminé, une valeur entre

F1 et F6 s'affi

(3) Lorsque le temps nécessaire de test de 60 secondes ne se sera pas écoulé ou en l'absence de lecture du pouls, la valeur F6 s'affi

(4) Lorsqu'on appuie sur le bouton RECOVERY avant la fi n du compte à rebours de 60 secondes, le test prend fi n et l'on retourne au menu principal

Remarque:

1

Si l'exercice cesse pendant plus de 4 minutes, le dispositif s'éteint automatiquement. Pour recommencer, appuyez sur un quelconque bouton.

2

Si le dispositif ne fonctionne pas correctement, enlevez les piles pour remettez-les.

3

Type de piles : 1.5V UM-3 ou AA (2PCS)..

21

22

COMPUTER INSTRUCTION

BUTTONS:

UP:

DOWN:

To select training mode and adjust function

To select training mode and adjust function

RESET: To clear the set-up value.

Press RESET key and hold for 2 seconds to reset all function fi gures..

TOTAL RESET: To power on the computer again.

RECOVERY:

BODY FAT:

To test heart rate recovery status.

To start or stop body fat testing.

FUNCTIONS:

SCAN: Displays all function TIME - DISTANCE - CALORIES - PULSE - RPM/SPEED in sequence

RPM:

SPEED:

TIME:

DISTANCE:

Displays the pedaling Rotation Per Minute. The RPM and SPEED will switch to another display in every 6 seconds after exercise starts.

Displays the user’s exercise speed.

1. You can press Up / Down button to set target time between 0:00 to 99:00 for count down function.

2. It can be set up by the user or accumulated automatically for count up function.

1.Your can press UP/Down button to set target distance between 0:00 to 99:50 for count down function.

2. It can be set up by the user or accumulated automatically for count up function.

CALORIES:

BODY FAT:

1. You can press Up / Down button to set target calories between 0 to 9990 for count down function.

2. It can be set up by the user or accumulated automatically for count up function.

In STOP mode, press the BODY FAT button to start body fat measurement.

During measuring, user has to hold both hands on the handgrip.

And the LCD will display “-” “--““---” “----“ for 8 seconds until computer fi nish measuring.

LCD will display BMI, FAT% by turn every 3 seconds.

ELIBIKE 400

OPERATION PROCEDURE:

1: Installs 2 pieces of 1.5V #3 batteries, then the screen will display as following “Drawing A” and have “Bi” sound at the same time, then enter to the personal data setting and press “MODE” button for confi rmation. After that, it goes to the next step to the main menu as “Drawing B”.

2: Get access to the set-up mode of TIME/DISTANCE/CALORIES/PULSE. When you are in each set- up mode, for example in the time set-up mode, time value is blinking, you can press “UP and DOWN” button to adjust the value and press “MODE”

3: With any signal been transmitted into the monitor, the value of TIME, DISTANCE, CALORIES start to count up as Drawing C.

When there is any function has been preset the target (TIME or DISTANCE or CALORIES), the function will be counting down from the preset to zero while the training starts. Once the target is achieved to zero, the monitor start to beep for

8 seconds, and the function will be counting up from zero directly if the training is going. Press “MODE” button for confi rmation and skip to next set-up.

4: In SCAN mode shown as “Drawing C”. RPM/SPEED/TM/DIST/CAL/PULSE will skip to display in every 6 seconds. The order is as follows.

5: You can also press “MODE” button to select single function display except RPM & SPEED function. The RPM & SPEED function will switch display.

Drawing A Drawing B Drawing C

6: RECOVERY

(1) When the user presses “RECOVERY” button, the RECOVERY function is active. At this time only PULSE and TIME is working, other functions will not be displayed, and the Sensor Input is not available. TIME starts to count down from ”0:60”, Pulse signal will be blinking according user’s heart rate BPM. When Time counts down to “0”, it will show

F1~F6. (F1 is the best, F6 is the worst).

(2) LCD display as follows: (RECOVERY start condition & end condition).

(3) If the count down action to 0:00 is not completed and there is no pulse signal, the count down action has to be done and shown F6.

(4) If you press the RECOVERY button prior to count down to 0:00, it will be end and return to the main menu.

Note:

1

Stop training for 4 minutes, the computer will be off . You may press any button to have the computer restart working.

2

If the computer displays abnormally, please re-install batteries and try again.

3

Battery Spec: 1.5V UM-3 or AA (2PCS)..

23

ISTRUZIONI D'USO DEL COMPUTER

24

PULSANTI:

MODE:

UP:

DOWN:

Conferma la confi gurazione.

Seleziona la modalità di allenamento e imposta incrementi positivi dei valori.

Seleziona la modalità di allenamento e imposta incrementi negativi dei valori.

RESET: Consente di cancellare i valori predefi niti. Premendo RESET per più di 2 secondi vengono cancellati tutti i valori precedentemente im-

postati.

TOTAL RESET: Riavvia il computer.

RECOVERY: Consente di testare la capacità di recupero del ritmo cardiaco.

BODY FAT: Per avviare o concludere il test del grasso corporeo (Body Fat).

FUNZIONI:

SCAN:

RPM:

VELOCITÀ:

TEMPO:

DISTANZA:

CALORIE:

BODY FAT:

Mostra in sequenza i valori TEMPO - DISTANZA - CALORIE - BATTITO - RPM/VELOCITÀ.

Mostra i giri al minuto dei pedali. Da quando inizia l'attività fi sica, le informazioni relative a RPM e velocità si alterneranno sullo schermo ogni 6 secondi.

Mostra la velocità durante l'attività fi sica.

1. Premendo i pulsanti UP/DOWN è possibile defi nire il tempo di durata dell'attività fi sica in un

intervallo compreso tra 0:00 e 99:00, utilizzando la funzione di conto alla rovescia.

2. L'utente può selezionare una distanza totale per l'allenamento oppure utilizzare automatica-

mente la modalità cronometro.

1. Premendo UP/DOWN si imposta una distanza compresa tra 0:00 e 99:50 km nella modalità di

conto alla rovescia.

2. L'utente può selezionare una distanza totale per l'allenamento oppure utilizzare automatica-

mente la modalità contachilometri.

1. Premendo i pulsanti Up/Down è possibile selezionare un valore compreso tra 0 e 9990 calorie.

Per la funzione conto alla rovescia.

2. L'utente può selezionare una quantità totale di calorie per l'allenamento oppure utilizzare

automaticamente la modalità accumulativa.

In modalità STOP, premere il pulsante BODY FAT per eseguire la misurazione del grasso corporeo.

Nel corso della misurazione entrambe le mani devono essere collocate sui sensori di battito del manubrio. Lo schermo del computer visualizzerà “-” “--““---” “----“ per 8 secondi, cioè il tempo necessario per la realizzazione della misurazione.

Lo schermo visualizza l'Indice di Massa Corporea (IMC) e la percentuale di grasso (FAT%), che si alternano ogni 3 secondi.

ELIBIKE 400

UTILIZZO:

1: Installare 2 batterie da 1,5 V n.3. Il computer visualizza le informazioni mostrate nell'immagine "A" . Quando viene emesso un "Bip" audio, introdurre i dati personali e confermare le informazioni immesse utilizzando il pulsante MODE. Dopo aver eseguito questa operazione, lo schermo appare come nell'immagine "B".

2: Accedere alla modalità di confi gurazione di TEMPO/DISTANZA/CALORIE/BATTITO utilizzando il tasto MODE. Una volta all'interno di ogni valore da defi nire, per esempio TEMPO, tale valore lampeggia sullo schermo. Premendo i pulsanti

"UP / DOWN" è possibile impostare il valore desiderato e premendo il pulsante MODE la confi gurazione viene confermata. Per defi nire i restanti valori: DISTANZA, CALORIE e BATTITO vengono impostati utilizzando la stessa procedura.

3: Quando si inizia l'attività fi sica, i valori TEMPO, DISTANZA e CALORIE iniziano a comparire come mostrato nell'immagine

"C". Se è stato impostato qualche valore defi nito come OBIETTIVO dell'esercizio (TEMPO/DISTANZA o CALORIE), tale valore inizierà il conto alla rovescia dal valore predefi nito a 0. Quando si arriva a 0, il monitor inizia a fare "Bip" per 8 secondi: se si riprende l'attività fi sica, il computer inizia a conteggiare in modo ascendente partendo da 0.

Per arrestare il conteggio ed impostare nuovi obiettivi premere il pulsante "MODE".

4: In modalità SCAN, come si vede nell'immagine "C", vengono visualizzati ogni 6 secondi i seguenti valori: RPM/VELOCITÀ/

TEMPO/DISTANZA/CALORIE/BATTITO. L'ordine è quello che compare nell'immagine.

5: È possibile premere il pulsante "MODE" per fare sì che un unico valore venga visualizzato sullo schermo, a eccezione di

RMP e VELOCITÀ. Le informazioni relative a RPM e VELOCITÀ vengono mostrate alternate.

Immagine A Immagine B Immagine C

6: RECOVERY

(1) Premendo il pulsante "RECOVERY" si attiva tale funzione. In questo momento vengono visualizzati solo i valori relativi a BATTITO e TEMPO: tutti gli altri valori non compaiono sullo schermo. Una volta che il sensore del battito ha individuato il TEMPO (TIME), inizia il conteggio da 60" a 0", il segnale del battito lampeggia con lo stesso ritmo del battito dell'utente (BPM). Quando termina il conto alla rovescia, sullo schermo compare un valore compreso tra F1 ed F6, con F1 che rappresenta l'indicatore della miglior forma fi sica ed F6 la peggiore.

(2) Le informazioni sullo schermo compaiono come segue: (RECOVERY pulsazione iniziale e fi nale).

(3) Se non si attendono i 60 secondi di durata del test o non si esegue la lettura del battito, compare il valore F6.

(4) Se si preme il pulsante RECOVERY prima di concludere il conto alla rovescia di 60 secondi, termina il test e si torna al menu principale.

Nota:

1

Se si interrompe l'attività fi sica per più di 3 minuti, il computer si spegne automaticamente. Per iniziare di nuovo, premere un pulsante qualsiasi.

2

Se il computer non funziona correttamente, rimuovere le batterie e riposizionarle.

3

Tipo di batterie: 1,5V UM-3 o AA (2 pezzi).

25

26

ELIBIKE 400

27

28

DE - Teil ES - Piezas

N/Nº/Nº NAMNAME

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

HAUPTRAHMEN

STABILISATOR VORNE

STABILISATOR HINTEN

VORDERPFOSTEN

AKTIONSARM ARM (L)

AKTIONSARM ARM (R)

PEDALPFOSTEN (L)

PEDALPFOSTEN (R)

LENKER (L)

LENKER (R)

COMPUTER

PEDAL (L)

PEDAL (R)

VORDERES ÜBERTRAGUNGSRAD (L)

VORDERES ÜBERTRAGUNGSRAD (R)

HINTERE NIVELLIERABDECKUNG

HINTERE NIVELLIERMUTTER

SCHLOSSSCHRAUBE M10 x 92

BOGENSCHEIBE Φ10.5 x Φ25 x T1.5

HUTMUTTER M10

LINKE NYLONUTTER 1/2

SECHSKANTBOLZEN M10 x 65

RECHTE NYLONUTTER 1/2

NYLONMUTTER M10

PEDALACHSE (L)

UNTERLEGSCHEIBE

SCHUTZSCHEIBE

UNTERLEGSCHEIBE

ROHR

MUTTERABDECKUNG M10

BOGENSCHEIBE

OBERES COMPUTERKABEL

COMPUTERANSCHLUSS

PEDALACHSE (R)

PEDALEINSTELLUNGSKNOPF M10

SCHLOSSSCHRAUBE Ø 8 x M6 x 22

INBUSSCHRAUBE M6 x 15

INBUSSCHRAUBE M8 x 20

RUNDER KNOPF

C-RING

SPANNUNGSKNOPF & OBERES SPANNUNGSKABEL

UNTERES SPANNUNGSKABEL

UNTERES COMPUTERKABEL

VORDERPFOSTENABDECKUNG

INBUSSCHRAUBE M8 x 15

HANDPULSSENSOR

SCHNELLLÖSEKNOPF

SATTELSTÜTZE

SITZEINSTELLKNOPF

NOMBRE

ESTRUCTURA PRINCIPAL

ESTABILIZADOR DELANTERO

ESTABILIZADOR TRASERO

SOPORTE MANILLAR

BRAZO IZQUIERDO

BRAZO DERECHO

SOPORTE POSAPIES IZQUIERDO

SOPORTE POSAPIES DERECHO

MANILLAR IZQUIERDO

MANILLAR DERECHO

COMPUTADOR

PEDAL IZQUIERDO

PEDAL DERECHO

RUEDA TRANSPORTE IZQUIERDA

RUEDA TRANSPORTE DERECHA

TAPÓN NIVELADOR TRASERO

TUERCA NIVELADORA TRASERA

TORNILLO FIJACIÓN M10x92

ARANDELA DE MUELLE

TUERCA CABEZA REDONDEADA

TUERCA DE NYLON IZQUIERDA

TORNILLO DE CABEZA HEXAGONAL

TUERCA DE NYLON DERECHA

TUERCA DE NYLON

EJE DEL PEDAL IZQUIERDO

ARANDELA PLANA

ARANDELA

ARANDELA PLANA

CAMISA DE EJE

TUERCA M10

ARANDELA MUELLE

CABLE SUPERIOR DEL COMPUTADOR

CONEXIÓN COMPUTADOR

EJE DEL PEDAL DERECHO

TORNILLO DE AJUSTE DEL PEDAL

TORNILLO DE FIJACIÓN

TORNILLO CABEZA ALLEN

TORNILLO CABEZA ALLEN

POMO REDONDO

ANILLA

POMO REGULADOR DE RESISTENCIA Y CABLE SUPERIOR

CABLE INFERIOR DEL REGULADOR

CABLE INFERIOR DEL COMPUTADOR

TAPA DEL SOPORTE COMPUTADOR

TORNILLO CABEZA ALLEN

SENSOR DE PULSO

POMO RÁPIDO

TIJA DE SILLÍN

POMO AJUSTE SILLÍN

G/C/Q

1

1

4

4

1

2

4

2

4

1

2

1

2

4

4

1

6

1

2

2

4

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

4

1

1

4

4

1

1

1

1

1

1

FR - Pièces

NOM

CADRE PRINCIPAL

STABILISATEUR FRONTAL

STABILISATEUR ARRIÈRE

TIGE FRONTALE

BRAS GAUCHE (L)

BRAS DROIT (R)

TIGE PÉDALE GAUCHE

TIGE PÉDALE DROITE

GUIDON GAUCHE

GUIDON DROIT

DISPOSITIF

PÉDALE GAUCHE

PÉDALE DROITE

ROUE DE TRANSPORT FRONTAL GAUCHE

ROUE DE TRANSPORT FRONTAL DROITE

BOUCHON DE NIVELLEMENT ARRIÈRE

ÉCROU DE NIVELLEMENT ARRIÈRE

BOULON DE CARROSSIER M10x92

RONDELLE EN ARC Φ10.5xΦ25xT1.5

ÉCROU TÊTE ARRONDIE M10

ÉCROU EN NYLON GAUCHE 1/2

BOULON TÊTE HEXAGONALE M10x65

ÉCROU EN NYLON DROIT 1/2

ÉCROU EN NYLON M10

AXE PÉDALE GAUCHE

RONDELLE PLATE

RONDELLE ONDULÉE

RONDELLE PLATE

MANCHON DE TUBE

ÉCROU BORGNE M10

RONDELLE EN ARC

CÂBLES SUPÉRIEURS DU DISPOSITIF

CONNECTEUR DU DISPOSITIF

AXE DE LA PÉDALE DROITE

MANETTE DE RÉGLAGE DE PÉDALE M10

BOULON DE CARROSSIER Ø 8x M6x22

BOULON TÊTE ALLEN M6x15

BOULON TÊTE ALLEN M8x20

MANETTE ARRONDIE

ANNEAU

MANETTE RÉGLAGE DE RÉSIST. ET CÂBLE SUPÉRIEUR

CÂBLE DE RÉGLAGE INFÉRIEUR

CÂBLE INFÉRIEUR DU DISPOSITIF

BOUCHON DE TIGE FRONTAL

BOULON TÊTE ALLEN M8x15

CÂBLE DE CAPTEUR DE POULS

MANETTE DE DÉCROCHAGE RAPIDE

TIGE DE SELLE

MANETTE RÉGLAGE SELLE

DE - Teil

N/Nº/Nº NAMNAME

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83

84

85

86

87

88

89

90

91

92

93

94

95

96

97

98

BUCHSE

FLACHE QUADRATISCHE SCHEIBE

SCHLOSSSCHRAUBE M8 x 45

SITZ

SCHRAUBE M5x12

FESTER LENKER

ANSCHLUSS HANDPULSSENSOR

HANDPULSPLATTE

SPANNPLATTE

LAGER6003

KURBELKAPPE

SECHSKANTSCHRAUBE M8x25

KURBEL

KETTENABDECKUNG

MAGNETSENSORHALTER

SELBSTSCHNEIDENDE SCHRAUBE Φ5x10

KUGELLAGERANORDNUNG

MAGNET

GURTRAD

GURT

SECHSKANTSCHRAUBE M6x30

SECHSKANTMUTTER M6

U-FÖRMIGE MUTTER

SECHSKANTMUTTER M8x60

UNTERLEGSCHEIBE Φ8.5x13xT1.5

NYLONMUTTER M8

LAUFKNOTEN

UNTERLEGSCHEIBE Φ8.5x13xT1.5

NYLONMUTTER M10

PLASTIKBUCHSE SITZROHR

ÄUSSERE MIT MAGNET BEFESTIGTE PLATTE

SPANNFEDER

SCHWUNGSCHEIBE

MUTTERABDECKUNG

SECHSKANTSCHRAUBE M8x20

UNTERLEGSCHEIBER Φ8xΦ27xT1.5

RING Φ19.5xΦ28.6xT2.0

PLEUELPLASTIKBUCHSE

SELBSTSCHNEIDENDE SCHRAUBE Φ4x15

SELBSTSCHNEIDENDE SCHRAUBE Φ5x15

LENKERABDECKUNG

SPANNFEDER

LENKERSCHAUMSTOFF

SCHRAUBE M8x34.5

BUCHSE

VORDERABDECKUNG (L)&(R)

KETTENABDECKUNG (L)&(R)

PEDALROHRABDECKUNG

LENKERSCHAUMSTOFF

ES - Piezas

NOMBRE

RODAMIENTO

ARANDELA PLANA CUADRADA

TORNILLO DE FIJACIÓN

SILLÍN

TORNILLO

MANILLAR FIJO

CONECTOR DEL SENSOR DE PULSO

PLACA DEL SENSOR DE PULSO

SOPORTE DEL TENSOR

CASQUILLO

TAPA DE LA BIELA

TORNILLO HEXAGONAL

BIELA

TAPÓN

PLACA SENSOR MAGNÉTICO

TORNILLO

CONJUNTO DE RODAMIENTO

IMÁN

PLATO

CORREA

TORNILLO HEXAGONAL

TUERCA HEXAGONAL

TUERCA CON FORMA DE U

TUERCA HEXAGONAL

ARANDELA PLANA

TUERCA DE NYLON

CORREDERA

ARANDELA PLANA

TUERCA DE NYLON

FUNDA PLÁSTICA TIJA SILLÍN

PLACA DE IMANES

MUELLE TENSOR

VOLANTE DE INERCIA

TAPÓN DE ROSCA

TORNILLO HEXAGONAL

ARANDELA PLANA

ANILLA

PROTECTOR PLÁSTICO

TORNILLO AUTO BLOCANTE

TORNILLO AUTO BLOCANTE

TAPÓN DEL MANILLAR

MUELLE TENSOR

ESPUMA DEL MANILLAR MÓVIL

TORNILLO

CASQUILLO

TAPA FRONTAL

TAPAS

TAPÓN TUBO POSAPIES

ESPUMA MANILLAR FIJO

ELIBIKE 400

FR - Pièces

NOM

BAGUE

RONDELLE PLATE CARRÉE

BOULON DE CARROSSIER M8x45

SELLE

BOULON M5x12

GUIDON FIXE

CONNECTEUR DU CAPTEUR DE POULS

PLAQUE DE CAPTEUR DE POULS

PLAQUE DU TENDEUR

ROULEMENT6001

EMBOUT MANIVELLE

VIS HEXAGONALE M8x25

MANIVELLE

EMBOUT DE BOUCHON DE CHAÎNE

PLAQUE CAPTEUR MAGNÉTIQUE

VIS AUTOPERCEUSE Φ5x10

ENSEMBLE DE ROULEMENT À BILLE

AIMANT

ROUE DE LA COURROIE

COURROIE

VIS HEXAGONALE M6x30

ÉCROU HEXAGONAL M6

ÉCROU EN FORME DE U

ÉCROU HEXAGONAL M8x60

RONDELLE PLATE Φ8.5x13xT1.5

ÉCROU EN NYLON M8

COULISSANT

RONDELLE PLATE Φ8.5xΦ13xT1.5

ÉCROU EN NYLON M10

BAGUE PLASTIQUE DU TUBE DE LA SELLE

PLAQUE FIXE MAGNÉTIQUE EXTÉRIEURE

RESSORT DE TENSION

VOLANT

ÉCROU BORGNE

VIS HEXAGONALE M8x20

RONDELLE PLATE Φ8xΦ27xT1.5

ANNEAU Φ19.5xΦ28.6xT2.0

MANCHON PLASTIQUE

VIS AUTOPERCEUSE Φ4x15

VIS AUTOPERCEUSE Φ5x15

EMBOUT DE GUIDON

RESSORT TENDEUR

MOUSSE GUIDON MOBILE

BOULON M8x34.5

BAGUE

BOUCHON FRONTAL (GAUCHE ET DROIT)

BOUCHON DE CHAÎNE (L)&(R)

EMBOUT TUBE PÉDALE

MOUSSE GUIDON FIXE

G/C/Q

1

2

2

1

1

2

2

2

1

2

1

4

4

1

1

1

2

1

1

2

1

2

2

2

2

1

2

1

1

1

1

1

1

4

1

1

2

1

2

14

4

2

2

2

2

1

1

2

2

29

30

GB - Parts

NAME

MAIN FRAME

FRONT STABILIZER

REAR STABILIZER

FRONT POST

ACTION ARM (L)

ACTION ARM (R)

PEDAL POST (L)

PEDAL POST (R)

HANDLEBAR(L)

HANDLEBAR (R)

COMPUTER

PEDAL (L)

PEDAL (R)

FRONT TRANSPORTATION WHEEL (L)

FRONT TRANSPORTATION WHEEL (R)

REAR LEVELING END CAP

REAR LEVELING NUT

CARRIAGE BOLT M10x92

ARC WASHER Φ10.5xΦ25xT1.5

DOMED NUT M10

LEFT NYLON NUT 1/2

HEX HEAD BOLT M10x65

RIGHT NYLON NUT 1/2

NYLON NUT M10

PEDAL AXLE (L)

FLAT WASHER

WAVE WASHER

FLAT WASHER

SLEEVE TUBE

NUT CAP M10

ARC WASHER

UPPER COMPUTER WIRE

COMPUTER CONNECTOR

PEDAL AXLE (R)

PEDAL ADJUSTMENT KNOB M10

CARRIAGE BOLT Ø 8x M6x22

ALLEN HEAD BOLT M6x15

ALLEN HEAD BOLT M8x20

ROUND SHAPE KNOB

C-RING

TENSION KNOB & UPPER TENSION CABLE

LOWER TENSION CABLE

LOWER COMPUTER WIRE

FRONT POST COVER

ALLEN HEAD BOLT M8x15

HAND PULSE SENSOR WIRE

QUICK RELEASE KNOB

SEAT POST

SEAT ADJUSTMENT KNOB

31

32

33

34

35

27

28

29

30

23

24

25

26

19

20

21

22

15

16

17

18

11

12

13

14

7

8

9

10

3

4

1

2

5

6

42

43

44

45

36

37

38

39

40

41

46

47

48

49

IT - Componenti

NOME

TELAIO PRINCIPALE

STABILIZZATORE ANTERIORE

STABILIZZATORE POSTERIORE

PIOLO ANTERIORE

MORSETTO AZIONE (DX)

MORSETTO AZIONE (SX)

SUPPORTO PEDALE (SX)

ASSALE PEDALE (DX)

MANUBRIO (SX)

MANUBRIO (DX)

COMPUTER

PEDALE (SX)

PEDALE (DX)

RUOTA DI TRASMISSIONE ANTERIORE (SX)

RUOTA DI TRASMISSIONE ANTERIORE (DX)

TAPPO TERMINALE LIVELLAZIONE POSTERIORE

DADO LIVELLAZIONE POSTERIORE

BULLONE CARRELLO M10x92

RONDELLA CURVA Φ10.5xΦ25xT1.5

DADO A CUPOLA M10

DADO NYLON SINISTRO 1/2

BULLONE A TESTA ESAGONALE M10x65

DADO NYLON SINISTRO 1/2

DADO NYLON M10

ASSALE PEDALE (SX)

RONDELLA PIANA

RONDELLA ONDULATA

RONDELLA PIANA

TUBO DEL MANICOTTO

TAPPO A VITE M10

RONDELLA CURVA

CAVO COMPUTER SUPERIORE

CONNETTORE AL COMPUTER

ASSALE PEDALE (DX)

MANOPOLA DI REGOLAZIONE DEL PEDALE M10

BULLONE CARRELLO Ø8x M6x22

BULLONE A TESTA VUOTA M6x15

BULLONE A TESTA VUOTA M8x20

MANOPOLA A FORMA TONDA

ANELLO A C

MANOPOLA TENSIONE E CAVO PER LA TENSIONE SUPERIORE

CAVO DI TENSIONE INFERIORE

CAVO COMPUTER INFERIORE

COPERTURA PIOLO POSTERIORE

BULLONE A TESTA VUOTA M8x15

CAVO DEL SENSORE DEL BATTITO MANO

MANOPOLA DI RILASCIO RAPIDO

MONTANTE SELLINO

MANOPOLA DI REGOLAZIONE MOLLA

1

1

4

4

1

2

4

2

4

1

2

1

2

4

4

1

6

1

2

2

4

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

4

1

1

4

4

1

1

1

1

1

1

GB - Parts

NAME

BUSHING

SQUARE FLAT WASHER

CARRIAGE BOLT M8x45

SEAT

BOLT M5x12

FIXED HANDLEBAR

HAND PULSE SENSOR CONNECTOR

HAND PULSE PLATE

TENSIONER PLATE

BEARING6001

CRANK CAP

HEX SCREW M8x25

CRANK

CHAIN COVER CAP

MAGNET SENSOR AMOUNT

SELF TAPING SCREW Φ5x10

BALL BEARING SET

MAGNET

BELT WHEEL

BELT

HEX SCREW M6x30

HEX NUT M6

U SHAPE NUT

HEX NUT M8x60

FLAT WASHER Φ8.5x13xT1.5

NYLON NUT M8

SLIPKNOT

FLAT WASHER Φ8.5xΦ13xT1.5

NYLON NUT M10

SEAT TUBE PLASTIC BUSHING

OUTER MAGNET FIXED PLATE

TENSION SPRING

FLYWHEEL

NUT CAP

HEX SCREW M8x20

FLAT WASHER Φ8xΦ27xT1.5

RING Φ19.5x Φ28.6xT2.0

ROD PLACTIC BUSHING

SELF TAPING SCREW Φ4x15

SELF TAPING SCREW Φ5x15

HANDLEBAR CAP

TENSIONER SPRING

SWING HANDLEBAR FOAM

BOLT M8x34.5

BUSHING

FRONT COVER(L)&(R)

CHAIN COVER(L)&(R)

PEDAL TUBE CAP

HANDLEBAR FOAM

80

81

82

83

84

76

77

78

79

72

73

74

75

68

69

70

71

64

65

66

67

60

61

62

63

56

57

58

59

50

51

52

53

54

55

91

92

93

94

85

86

87

88

89

90

95

96

97

98

IT - Componenti

NOME

BOCCOLA

RONDELLA PIANA QUADRATA

BULLONE CARRELLO M8x45

SELLINO

BULLONE M5x12

MANIGLIA FISSA

CONNETTORE DEL SENSORE DEL BATTITO MANO

PIASTRA BATTITO MANO

PIASTRA TENSIONATORE

CUSCINETTO 6003

TAPPO MOVIMENTO CENTRALE

VITE ESAG M8x25

MOVIMENTO CENTRALE

COPERTURA DEL COPRICATENA

IMPORTO SENSORE MAGNETICO

VITE AUTOFILETTANTE Φ5x10

SET DI CUSCINETTI A SFERA

MAGNETE

RUOTA DELLA CINGHIA

CINGHIA

VITE ESAG M6x32

DADO ESAG M8

DADO A U

DADO ESAG M8x60

RONDELLA PIANA Φ8.5x13xT1.5

DADO NYLON M8

NODO SCORSOIO

RONDELLA PIANA Φ8.5xΦ13xT1.5

DADO NYLON M10

BOCCOLA IN PLASTICA DEL TUBO DEL SELLINO

PIASTRA FISSA MAGNETICA ESTERNA

MOLLA DI TENSIONAMENTO

VOLANO

TAPPO A VITE

VITE ESAG M8x20

RONDELLA PIANA Φ8xΦ27xT1.5

ANELLO Φ19.5xΦ28.6xT2.0

RONDELLA IN PLASTICA DELLO SCOVOLO

VITE AUTOFILETTANTE Φ4x15

VITE AUTOFILETTANTE Φ5x15

COPERCHIO DELLA MANIGLIA

MOLLA DI TENSIONAMENTO

SCHIUMA MANIGLIA SCORREVOLE

BULLONE M8x34,5

BOCCOLA

COPERTURA ANTERIORE (SX)E(DX)

COPRICATENA (SX)E(DX)

COPERTURA DEL TUBO DEL PEDALE

SCHIUMA MANUBRIO

ELIBIKE 400

1

2

2

1

1

2

2

2

1

2

1

4

4

1

1

1

2

1

1

2

1

2

2

2

2

1

2

1

1

1

1

1

1

4

1

1

2

1

2

14

4

2

2

2

2

1

1

2

2

31

32

ELIBIKE 400

I-6178-00

WEE

DE ENTSORGUNG

Dieses Produkt ist mit dem Symbol für die selektive Entsorgung von elektrischer Ausrüstung

(WEEE) versehen. Dies bedeutet, dass dieses Produkt mit der EU-Direktive 2002/96/CE entsprechend entsorgt werden muss, um die entstehenden Umweltschäden zu minimieren.

Weitere Informationen erhalten Sie bei Ihrer lokalen oder regionalen Behörden.

DIE elektronischen Produkte, die nicht in diesen Prozess wä’e4hlerischer Einteilung eingeschlossen werden, sie sind wegen der Gegenwart gefä’e4hrlicher Substanzen fü’fcr die Umgebung und die Gesundheit der Menschen potenziell gefä’e4hrlich

RECICLADO

Este producto lleva el símbolo de clasifi cación selectiva para desechos eléctricos y de equipos electrónicos (WEEE). Esto signifi ca que este producto deberá manipularse de acuerdo con la Norma Europea 2002/96/EC para ser reciclado o desmantelado para disminuir el impacto medioambiental.

Para obtener más información, póngase en contacto con las autoridades locales o regionales.

Los productos electrónicos que no están incluidos en este proceso de clasifi cación selectivo son potencialmente peligrosos para el medio ambiente y la salud de los seres humanos debido a la presencia de sustancias peligrosas.

RECYCLAGE

Cet appareil est marqué du symbole du tri sélectif relatif aux déchets d’équipements électriques et électroniques. Cela signifi e que ce produit doit être pris en charge par un système de collecte sélectif conformément à la directive européenne 2002/96/CE afi n de pouvoir soit être recyclé soit démantelé afi n de réduire tout impact sur l’environnement.

Pour plus de renseignements, vous pouvez contacter votre administration locale ou régionale. Les produits électroniques n’ayant pas fait l’objet d’un tri sélectif sont potentiellement dangereux pour l’environnement et la santé humaine en raison de la présence de substances dangereuses.

RECYCLING

This device is marked by “selective sort through” symbol related to sort through domestic, electric and electronic, waste. This means the product must be treated by a specialised “sorting / collecting” system in accordance with European directive 2002/96/CE, to reduce the impact upon environment. For more precise information, please contact your local administration.

Electronic products which are not going through special collecting, are potentially dangerous for environment and human heath, because of dangerous substances.

RICICLATO

Questo prodotto riporta il simbolo selettivo dei prodotti di scarto per dispositivi elettrici ed elettronici (WEEE). Ciò signifi ca che il prodotto deve essere gestito in conformità alla Direttiva Europea 2002/96/EC per essere riciclato o smantellato per minimizzare il suo impatto sull’ambiente.

Per ulteriori informazioni, si prega di contattare le vostre autorità regionali o locali.

I prodotti elettronici non inclusi nel processo di scelta selettiva sono potenzialmente pericolosi per l’ambiente e la salute umana a causa della presenza di sostanze pericolose.

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
