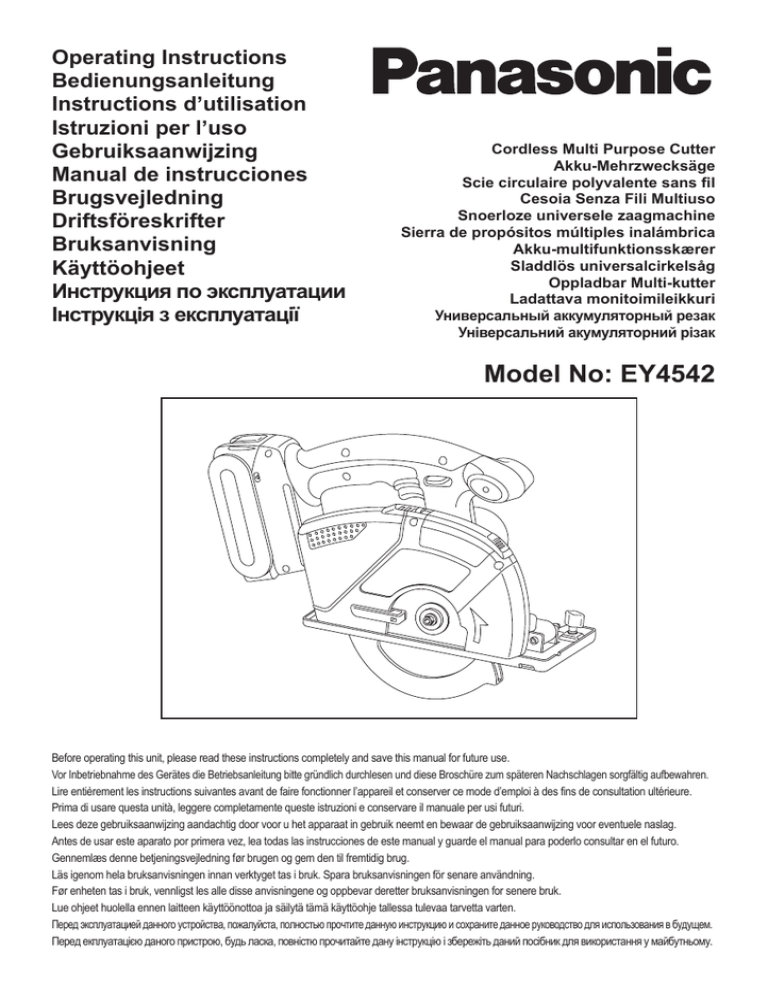

Operating Instructions
Bedienungsanleitung
Instructions d’utilisation
Istruzioni per l’uso
Gebruiksaanwijzing
Manual de instrucciones
Brugsvejledning
Driftsföreskrifter
Bruksanvisning
Käyttöohjeet
Инструкция по эксплуатации
Iнструкцiя з експлуатації
Cordless Multi Purpose Cutter
Akku-Mehrzwecksäge
Scie circulaire polyvalente sans fil
Cesoia Senza Fili Multiuso
Snoerloze universele zaagmachine
Sierra de propósitos múltiples inalámbrica
Akku-multifunktionsskærer
Sladdlös universalcirkelsåg
Oppladbar Multi-kutter
Ladattava monitoimileikkuri
Универсальный аккумуляторный резак
Універсальний акумуляторний різак
Model No: EY4542
Before operating this unit, please read these instructions completely and save this manual for future use.
Vor Inbetriebnahme des Gerätes die Betriebsanleitung bitte gründlich durchlesen und diese Broschüre zum späteren Nachschlagen sorgfältig aufbewahren.
Lire entièrement les instructions suivantes avant de faire fonctionner l’appareil et conserver ce mode d’emploi à des fins de consultation ultérieure.
Prima di usare questa unità, leggere completamente queste istruzioni e conservare il manuale per usi futuri.
Lees deze gebruiksaanwijzing aandachtig door voor u het apparaat in gebruik neemt en bewaar de gebruiksaanwijzing voor eventuele naslag.
Antes de usar este aparato por primera vez, lea todas las instrucciones de este manual y guarde el manual para poderlo consultar en el futuro.
Gennemlæs denne betjeningsvejledning før brugen og gem den til fremtidig brug.
Läs igenom hela bruksanvisningen innan verktyget tas i bruk. Spara bruksanvisningen för senare användning.
Før enheten tas i bruk, vennligst les alle disse anvisningene og oppbevar deretter bruksanvisningen for senere bruk.
Lue ohjeet huolella ennen laitteen käyttöönottoa ja säilytä tämä käyttöohje tallessa tulevaa tarvetta varten.
Перед эксплуатацией данного устройства, пожалуйста, полностью прочтите данную инструкцию и сохраните данное руководство для использования в будущем.
Перед екплуатацiєю даного пристрою, будь ласка, повнiстю прочитайте дану iнструкцiю i збережiть даний посiбник для використання у майбутньому.
Index/Index/Index/Indice/Index/Indice/Indeks/Index/Indeks/Hakemisto/Индекс/Індекс
English:
Page
6
Dansk:
Side
109
Deutsch:
Seite24
Svenska:
Sidan
126
Français:
Page
41
Norsk:
Side
143
Italiano:
Pagina
58
Suomi:
Sivu
160
Русский:
Страница 176
Nederlands:
Bladzijde 75
Українська:
Сторiнка
193
Español:
Página
92
FUNCTIONAL DESCRIPTION
FUNKTIONSBESCHREIBUNG
DESCRIPTION DES FONCTIONS
DESCRIZIONE DELLE FUNZIONI
FUNCTIEBESCHRIJVING
DESCRIPCIÓN FUNCIONAL
FUNKTIONSBESKRIVELSE
FUNKTIONSBESKRIVNING
FUNKSJONSBESKRIVELSE
TOIMINTOJEN KUVAUS
ФУНКЦИОНАЛЬНОЕ ОПИСАНИЕ
ФУНКЦIОНАЛЬНИЙ ОПИС
(N)
(A)
(B)
(O)
(M)
(C)
(L)
(D)
(K)
(S) (T) (U)
(E)
(J)
(V)
(F)
(I)
(G)
(W)
(X)
(H)
(R)
(O)
(Z)
(Q)
(Y)
(P)
--
(A)
Power switch
Betriebsschalter
Interrupteur d’alimentation
Interruttore di accensione
Hoofdschakelaar
Interruptor de alimentación
Afbryder
Startomkopplare
Strømbryter
Käyttökytkin
Переключатель питания
Перемикач живлення
(C)
Front grip
Vorderer Griff
Poignée avant
Impugnatura anteriore
Voorste greep
Empuñadura frontal
Forreste håndtag
Framgrepp
Fronthåndtak
Etukahva
Передний зажим
Передній затискувач
(E)
Transparent guard
Klarsichthaube
Protège-lame transparent
Protezione trasparente
Doorzichtige beschermkap
Protector transparente
Gennemsigtig skærm
Genomskinligt skydd
Gjennomsiktig bladskjerm
Läpinäkyvä suojus
Прозрачное предохранительное приспособление
Прозорий захисний пристрій
(G)
Blade (EY9PM13C)
Blatt (EY9PM13C)
Lame de scie (EY9PM13C)
Lama (EY9PM13C)
Zaagblad (EY9PM13C)
Cuchilla (EY9PM13C)
Blad (EY9PM13C)
Klinga (EY9PM13C)
Blad (EY9PM13C)
Terä (EY9PM13C)
Полотно пилы (EY9PM13C)
Полотно пили (EY9PM13C)
(I)
Retracting handle
Rückzughebel
Poignée rétractable
Leva di ritorno
Terugtrekhendel
Mango retractable
Tilbagetrækningshåndtag
Uppfällningsspak
Tilbakeførbart håndtak
Teränsuojan vipu
Откидная рукоятка
Відкидна рукоятка
(B)
Switch lock lever
Schalter-Verriegelungshebel
Levier de verrouillage d’interrupteur
Levetta di blocco interruttore
Schakelaarblokkeerhendel
Palanca de bloqueo del interruptor
Afbyderlås
Omkopplarlås
Sperre for strømbryter
Käyttökytkimen lukitusvipu
Рычаг блокировки переключателя
Важіль блокування перемикача
(D)
Front cover
Frontabdeckung
Couvercle avant
Coperchio anteriore
Voorste afdekking
Cubierta frontal
Frontdæksel
Främre skyddskåpa
Frontdeksel
Etukansi
Передняя крышка
Передня кришка
(F)
Shoe
Gleitschuh
Sabot
Pattino
Schoen
Zapata
Skæreplade
Sko
Fot
Pöytä
Основание
Основа
(H)
Lower guard
Untere Schutzvorrichtung
Protecteur mobile inférieur de lame
Protezione inferiore
Onderste beschermkap
Protector inferior de la cuchilla
Nederste skærm
Undre skydd
Nedre beskyttelsesskjerm
Teräsuoja
Нижнее предохранительное приспособление
Нижній захисний пристрій
(J)
Dust case
Staubgehäuse
Boîte à poussière
Raccoglipolvere
Stofhuis
Caja de polvo
Støvopsamler
Dammhuv
Støvdeksel
Pölykotelo
Пылесборник
Пилозбірник
--
(K)
Battery pack (EY9L40/EY9L41)
Akkupack (EY9L40/EY9L41)
Batterie autonome (EY9L40/EY9L41)
Pacco batteria (EY9L40/EY9L41)
Accu (EY9L40/EY9L41)
Batería (EY9L40/EY9L41)
Batteripakning (EY9L40/EY9L41)
Batteri (EY9L40/EY9L41)
Batteri (EY9L40/EY9L41)
Akku (EY9L40/EY9L41)
Батарейный блок (EY9L40/EY9L41)
Батарейний блок (EY9L40/EY9L41)
(M)
Battery pack alignment mark
Akku-Ausrichtmarke
Marque d’alignement de la batterie autonome
Marcatura allineamento pacco batteria
Uitlijnteken voor accu
Marca de alineamiento del paquete de las baterías
Mærke til indretning af batteripakning
Anpassningsmärke för batteri
Innrettingsmerke for batteriet
Akun sovitusmerkki
Метка совмещения батарейного блока
Мітка суміщення батарейного блоку
(O)
Control panel
Bedienfeld
Panneau de commande
Pannello di controllo
Bedieningspaneel
Panel de control
Kontrolpanel
Manöverpanel
Betjeningspanel
Merkkivalopaneeli
Панель управления
Панель управління
(Q)
LED light
LED-Leuchte
Lumière DEL
Luce LED
LED-lampje
Luz indicadora
LED-lys
LED-ljus
LED-lys
LED-valo
Светодиодная подсветка
Світлодіодне підсвічування
(S)
LED light on/off button
LED-Leuchten-EIN/AUS-Taste
Bouton Marche/Arrêt de la lumière DEL
Tasto di accensione e spegnimento della luce LED
Aan/uit-knop voor LED-lampje
Botón ON/OFF de luz LED
TÆND/SLUK-knap til LED-lys
Lysknapp för LED-ljus
LED-lys på/av-knapp
LED-valon kytkin/katkaisin
Кнопка включения/выключения светодиодной подсветки
Кнопка ввімкнення/вимкнення світлодіодного підсвічування
(L)
Storage slot for hex wrench
Schlüsseldepot
Fente de rangement de clé hexagonale
Fessura di custodia della chiave esagonale
Opberggleuf voor zeskantsleutel
Ranura para guardar la llave hexagonal
Holder til fastnøgle
Förvaringsspår för insexnyckel
Lagringsslisse for sekskantnøkkel
Kuusioavaimen säilytyslokero
Отсек для хранения шестигранного ключа
Відсік для зберігання шестигранного ключа
(N)
Battery pack release button
Akku-Entriegelungsknopf
Bouton de libération de batterie autonome
Tasto di rilascio blocco batteria
Ontgrendelknop voor accu
Botón de liberación de la batería
Udløserknap til batteripakning
Frigöringsknapp för batteri
Frigjøringsknapp for batteriet
Akun vapautuspainike
Кнопка освобождения батарейного блока
Кнопка вивільнення батарейного блоку
(P)
Depth adjustment nut
Tiefeneinstellmutter
Ecrou d’ajustement de la profondeur
Dado di regolazione della profondità
Diepte-instelmoer
Tuerca de ajuste de profundidad
Dybdeindstillingsmøtrik
Djupinställningsratt
Dybdejusteringsspake
Syvyyden säätömutteri
Гайка регулировки глубины
Гайка регулювання глибини
(R)
Spindle lock button
Spindelarretierknopf
Bouton de verrouillage de broche
Tasto di blocco albero
Asblokkeerknop
Botón de bloqueo del husillo
Aksellåseknap
Låsknapp för spindel
Knapp for aksellås
Karan lukituspainike
Кнопка замка шпинделя
Кнопка замка шпинделя
(T)
Overheat warning lamp (battery)
Überhitzungs-Warnlampe (Akku)
Témoin d’avertissement de surchauffe (batterie)
Spia avvertenza surriscaldamento (batteria)
Oververhitting-waarschuwingslampje (accu)
Luz de advertencia de sobrecalentamiento (batería)
Advarselslamp til overophedning (batteri)
Varningslampa för överhettning (batteri)
Varsellampe for overheting (batteri)
Ylikuumenemisen varoituslamppu (akku)
Предупреждающая лампочка перегрева (батареи)
Попереджувальна лампочка перегріву (батареї)
--
(U)
Battery low warning lamp
Akkuladungs-Warnlampe
Témoin d’avertissement de batterie basse
Spia avvertenza batteria scarica
Accuspanning-waarschuwingslampje
Luz de aviso de baja carga de batería
Advarselslampes batterieffekt lav
Varningslampa för svagt batteri
Varsellampe for lavt batteri
Alhaisen akkutehon varoituslamppu
Предупреждающая лампочка низкого заряда батареи
Попереджувальна лампочка низького заряду батареї
(W)
Li-ion battery pack dock
Li-Ion-Akkuladeschacht
Poste d’accueil de la batterie autonome Li-ion
Spazio raccordo pacco batteria Li-ion
Houder voor Li-ion accu
Enchufe de carga de batería Li-ión
Li-ion batteripakningsdok
Docka för litiumjonbatteri
Li-ion batteriholder
Li-ioniakun latauspesä
Углубление для установки литий-ионного батарейного блока
Заглиблення для встановлення літій-іонного батарейного блоку
(Y)
Battery pack cover
Akkuabdeckung
Couvercle de la batterie autonome
Coperchio pacco batteria
Accu-afdekking
Cubierta de batería
Pakningsdæksel
Batteriskydd
Batterideksel
Akun liitinsuoja
Крышка блока
Кришка блоку
(V)
Hex wrench
Inbusschlüssel
Clé hexagonale
Chiave esagonale
Zeskantsleutel
Llave hexagonal
Fastnøgle
Insexnyckel
Sekskantnøkkel
Kuusioavain
Шестигранный ключ
Шестигранний ключ
(X)
Battery charger (EY0L80)
Ladegerät (EY0L80)
Chargeur de batterie (EY0L80)
Caricabatterie (EY0L80)
Acculader (EY0L80)
Cargador de la batería (EY0L80)
Batterioplader (EY0L80)
Batteriladdare (EY0L80)
Batterilader (EY0L80)
Akkulaturi (EY0L80)
Зарядное устройство (EY0L80)
Зарядний пристрiй (EY0L80)
(Z)
Ni-MH/Ni-Cd battery pack dock
Ni-MH/Ni-Cd-Akkuladeschacht
Poste d’accueil de la batterie autonome Ni-MH/Ni-Cd
Spazio raccordo pacco batteria Ni-MH/Ni-Cd
Houder voor Ni-MH/Ni-Cd accu
Enchufe de carga de batería Ni-MH/Ni-Cd
Ni-MH/Ni-Cd batteripakningsdok
Docka för NiMH/NiCd-batteri
Batteriholder for Ni-MH/Ni-Cd batteri
Ni-MH/Ni-Cd-akun latauspesä
Углубление для установки никель-металлогидридного
батарейного блока/никель-кадмиевого батарейного блока
Заглиблення для встановлення нікель-метал-гідридного
батарейного блоку/нікель-кадмієвого батарейного блоку
--
I. INTRODUCTION
This tool is a Multi Purpose Cutter. By changing
the blade, it can be used to cut wood, metal, and
plastic. Dust can be collected by an integrated
dust case or via a connected vacuum (by
attaching the hose to the tool).
DANGER
Danger indicates an imminent hazard which will
result in serious injury or death if not avoided.
Read “the Safety Instructions” booklet and
the following before using.
II.ADDITIONAL SAFETY
RULES
DANGER
This product is a cutting tool, designed to cut
through metal and wood. It has a rotating blade
which is capable of cutting you deeply, causing
serious injury or death. As a result, please read
this manual and the cautionary markings on the
tool carefully, and obey all of the Safety Instructions to avoid such injury.
Safety instructions for all
saws
DANGER
WARNING
To avoid injury, never insert your finger or any
other object into any opening of the tool.
WARNING
Read all safety warnings and all instructions.
Failure to follow the warnings and instructions
may result in electric shock, fire and/or serious
injury.
How to Use This Manual
•Please read this manual completely before
starting to cut with your tool. If you let someone
else use the tool, make sure they either read this
manual or are fully instructed in the proper use
and all safety precautions concerning the tool.
•Please keep this manual for future reference. It
contains important safety information that you
must follow to use the tool safely.
•This manual and product use the following signal
words:
NOTE
Notes provide additional information that you
should know about the tool.
CAUTION
Caution indicates a potentially hazardous situation, which could result in minor or moderate
injury if not avoided. Cautions also alert you to
unsafe practices to be avoided.
WARNING
Warning indicates a potentially hazardous situation, which could result in serious injury or death
if not avoided.
1)Keep hands away from cutting area
and the blade. Keep your second hand
on auxiliary handle, or motor housing.
If both hands are holding the saw, they
cannot be cut by the blade.
2)Do not reach underneath the workpiece.
The guard cannot protect you from the
blade below the workpiece.
3)Adjust the cutting depth to the thickness
of the workpiece. Less than a full tooth of
the blade teeth should be visible below the
work-piece.
4)Never hold piece being cut in your hands
or across your leg. Secure the work­piece
to a stable platform. It is important to
support the work properly to minimize body
exposure, blade binding, or loss of control.
5)Hold power tool by insulated gripping
surfaces when performing an operation
where the cutting tool may contact
hidden wiring or its own cord. Contact
with a “live” wire will also make exposed
metal parts of the power tool “live” and
shock the operator.
6)When ripping always use a rip fence or
straight edge guide. This improves the
ac-curacy of cut and reduces the chance of
blade binding.
7)Always use blades with correct size
and shape (diamond versus round) of
arbour holes. Blades that do not match
the mounting hardware of the saw will run
eccentrically, causing loss of control.
8)Never use damaged or incorrect blade
washers or bolt. The blade washers and
bolt were specially designed for your saw,
for optimum performance and safety of
operation.
--
Further safety instructions
for all saws
Causes and operator prevention of kickback:
-kickback is a sudden reaction to a pinched,
bound or misaligned saw blade, causing
an uncontrolled saw to lift up and out of the
work-piece toward the operator;
-when the blade is pinched or bound tightly by the kerf closing down, the blade stalls
and the motor reaction drives the unit rapidly
back to-ward the operator;
-if the blade becomes twisted or misaligned
in the cut, the teeth at the back edge of the
blade can dig into the top surface of the
wood caus-ing the blade to climb out of the
kerf and jump back toward the operator.
Kickback is the result of saw misuse and/or
incorrect operating procedures or conditions and
can be avoided by taking proper precautions as
given below.
1) Maintain a firm grip with both hands on
the saw and position your arms to resist
kick-back forces. Position your body to
either side of the blade, but not in line
with the blade.
Kickback could cause the saw to jump backwards, but kickback forces can be controlled
by the operator, if proper precautions are
taken.
2) When blade is binding, or when interrupting a cut for any reason, release the trigger and hold the saw motionless in the
material until the blade comes to a complete stop. Never attempt to remove the
saw from the work or pull the saw backward while the blade is in motion or kickback may occur.
Investigate and take corrective actions to
eliminate the cause of blade binding.
3) When restarting a saw in the workpiece,
center the saw blade in the kerf and check
that saw teeth are not engaged into the
material.
If saw blade is binding, it may walk up or kickback from the workpiece as the saw is restarted.
4) Support large panels to minimize the risk
of blade pinching and kickback.
Large panels tend to sag under their own
weight. Supports must be placed under the
panel on both sides, near the line of cut and
near the edge of the panel.
5) Do not use dull or damaged blades.
Unsharpened or improperly set blades pro-
duce narrow kerf causing excessive friction,
blade binding and kickback.
6) Blade depth and bevel adjusting locking
levers must be tight and secure before
making cut.
If blade adjustment shifts while cutting, it may
cause binding and kickback.
7) Use extra caution when making a “plunge
cut” into existing walls or other blind
areas.
The protruding blade may cut objects that
can cause kickback.
Safety instructions for this
saw
1) Check lower guard for proper closing
before each use. Do not operate the saw
if lower guard does not move freely and
close instantly. Never clamp or tie the lower
guard into the open position.
If saw is accidentally dropped, lower guard
may be bent. Raise the lower guard with the
retracting handle and make sure it moves
freely and does not touch the blade or any
other part, in all angles and depths of cut.
2) Check the operation of the lower guard
spring. If the guard and the spring are not
operating properly, they must be serviced
before use.
Lower guard may operate sluggishly due to
damaged parts, gummy deposits, or a buildup of debris.
3) Lower guard should be retracted manually only for special cuts such as “plunge
cuts” and “compound cuts.” Raise lower
guard by retracting handle and as soon
as blade enters the material, the lower
guard must be released.
For all other sawing, the lower guard should
operate automatically.
4) Always observe that the lower guard is
covering the blade before placing saw
down on bench or floor.
An unprotected, coasting blade will cause
the saw to walk backwards, cutting whatever
is in its path. Be aware of the time it takes for
the blade to stop after switch is released.
5) Do not use any abrasive wheels.
6) Wear a dust mask, if the work causes
dust.
7) Use saw blades recommended by Manufacture.
8) Wear ear protectors when using the tool for
extended periods.
--
9) The risk of kickback increases as the battery pack discharges.
10)Be sure to inspect material. Avoid cutting
other different material.
11)Be careful not to drop the tool.
12)Never swing the tool.
13)Never cover the ventilation slots, and keep
them free from dust or other material.
14)Do not clamp the tool in a vise. Never cut
with the tool held upside down in a vise.
This is extremely dangerous and can lead
to serious accidents.
15)Never wear knitted gloves.
16)Be sure no one is below when using the
tool in high locations.
17)Do not touch the blade immediately after
operation. It may be hot and could burn
your skin.
18)Do not touch material after it has been cut.
Cut material may be very hot.
19)Do not use cutting oil. This use of cutting
oil may cause a fire.
20)Do not cut workpieces covered or stained
with gas, oil, solvents, thinners, etc.
Exposure to these materials may damage
the transparent guard.
21)Do not remove the transparent and lower
guards. If the transparent and lower guards
is damaged or missing, return tool to
authorized service center for replacement.
22)Do not start the blade when in contact
with workpiece. Wait for blade to reach full
speed before beginning cut.
Symbol
Symbol
Meaning
V
Volts
Direct current
n0
No load speed
··· min-1
Revolutions or
reciprocations
A
Amperes
WARNING
•Do not use other than the Panasonic battery
packs that are designed for use with this
rechargeable tool.
•Do not dispose of the battery pack in a fire,
or expose it to excessive heat.
•Do not drive the likes of nails into the battery pack, subject it to shocks, dismantle it, or
attempt to modify it.
•Do not allow metal objects to touch the battery pack terminals.
•Do not carry or store the battery pack in
the same container as nails or similar metal
objects.
•Do not charge the battery pack in a hightemperature location, such as next to a fire or
in direct sunlight. Otherwise, the battery may
overheat, catch fire, or explode.
•Never use other than the dedicated charger
to charge the battery pack. Otherwise, the
battery may leak, overheat, or explode.
•After removing the battery pack from the
tool or the charger, always reattach the pack
cover. Otherwise, the battery contacts could
be shorted, leading to a risk of fire.
III.ASSEMBLY
Attaching or Removing Battery
Pack
CAUTION:
Before inserting battery pack, check that the
power switch in the tool actuates properly and
returns to the “OFF” position when released.
1. To connect the battery pack (See Fig. 2)
Line up the alignment marks and attach the
battery pack.
•Slide the battery pack until it locks into position.
Alignment
marks
Fig. 2
--
2. To remove the battery pack (See Fig. 3)
Push on the button from the front to release
the battery pack.
6. Is the battery pack charged and inserted
firmly to the tool?
7. Is the depth adjustment nut for cutting securely tightened?
8. Is the workpiece securely clamped on a saw
horse or bench?
9. Is the dust case or front cover clogged with
dust?
Disengage the front cover lock button and
remove any dust that has become clogged inside the cover. If the cover is clogged, use a long
object such as a manual screwdriver to unclog it.
After doing so, close the front cover. (See Fig. 4)
Button
Fig. 3
Front cover
IV.OPERATION
Lock button
Before Using the Tool
This tool is intended to cut unhardened fer­rous
metal, nonferrous metal, wood, and plastic.
Refer to the “Accessories” section for a list of
blades to be used for the proper applications
of this tool. The following precautions must be
followed to reduce the risk of injury;
•Do not cut stacked materials. Cut one piece at
a time.
•Do not cut hardened steel.
•Cut materials with the wider edge of the shoe
over the clamped side of the material.
•Do not touch the saw blade, workpiece, or cutting chips with bare hands immediately after
cutting; they may be hot and could burn skin.
Each time you use the tool, you must make sure
it is in good operating condition.
Fig. 4
If there is dust inside the dust case, disengage
the dust case lock button, detach the dust case,
and remove the dust. After doing so, reattach the
dust case. (See Fig. 5)
Use the following checklist:
1. Is the blade installed in the correct direction?
The arrow on the blade must point in the same
direction as the arrow on the upper blade
cover.
2. Is the blade installed properly?
Make sure the hex bolt is tightened securely.
(See Fig. 6)
3. Does the blade look alright?
Replace the blade immediately if there are
any cracks in it or if any teeth are broken.
4. Does the lower guard close properly?
WARNING
To avoid injury, do not use the tool if the lower
guard does not close quickly over the blade.
5. Is the transparent guard securely installed?
--
Lock button
Dust case
Fig. 5
Installing Blade
Removing Blade
Follow these steps:
CAUTION:
The blade will be hot right after cutting. Be sure
to let the blade cool down before removing it.
1. Remove the battery pack from the tool.
2. Remove any cutting debris from blade area.
3. Use the retracting handle to retract (open)
the lower guard.
4. Install the blade as illustrated. (See Fig. 6)
Make sure that both the direction arrow on
the blade and the direction arrow on the
transparent guard point in the same direction.
5. Set the outer washer in place.
6. Insert the hex bolt.
7. Hold the spindle lock button down. This prevents the blade from rotating.
8. Tighten the hex bolt securely with the provided hex wrench. Store the hex wrench.
NOTE:
Keep the hex wrench in the storage slot on
the tool’s body when not using it.
WARNING
Failure to follow these instructions can result in
serious personal injury.
Follow these steps:
1. Remove the battery pack from the tool.
2. Hold the spindle lock button down. This prevents the blade from rotating.
3. Use the provided hex wrench to loosen the
hex bolt.
NOTE:
Keep the hex wrench in the storage slot on
the tool’s body when not using it.
4. Remove the hex bolt and outer washer.
5. Use the retracting handle to retract (open)
the lower guard.
6. Carefully remove the blade.
7. Clean the tool if necessary.
CAUTION:
Be careful to avoid cutting your hands on the
blade.
• When disposing of a blade, secure it inside heavy
or corrugated paper. This will help prevent anyone
from being cut by the discarded blade.
Inner washer
Place the inner washer with cut-out
facing you.
Retracting handle
Outer washer
Place the protrusion of the outer
washer into the position of the
washer.
Spindle lock button
Lower guard
Loosen
Hex bolt
Tighten
Fig. 6
- 10 -
Using the Tool
CAUTION:
To reduce the risk of injury read the Safety
In­structions at the front of this manual before
using the tool.
Handle
Switch lock lever
Front grip
WARNING
To reduce the risk of injury, wear safety goggles or glasses with side shields while using the
tool. Additionally, wear a dust mask when cutting
materials that generate excessive particulate
matter. Do not use tool in the rain. Doing so may
result in electric shock or cause the tool to emit
smoke.
Do not cut materials on which there is any
paint thinner, gasoline, oil, or similar build-up.
Doing so may cause the dust case to crack,
resulting in injury.
Follow these steps:
Hold the tool with both hands. (See Fig. 8) Do
not attempt to remove cut material when blade
is moving.
1. Line up the sight line on shoe with your cutting line. (See Fig. 7)
Alignment with cutting line
• Position the notch on the shoe over the cutting
line, aligning the top and bottom corners of the
diamond-shaped opening with the line.
As the cutting position may differ depending on
the blade, do a trial cut beforehand.
Cutting line
Notch
Power switch
Fig. 8
CAUTION:
•Check that the switch lock lever works.
If power switch can be activated without
depressing the switch lock lever, discontinue
use immediately. Take the tool to an authorized
service center.
•Always hold the handle with one hand and the
front grip with the other. (See Fig. 8) Maintain a
firm grip and depress the switch fully.
•The blade should not touch the cutting material
before you start the motor. Wait until the blade
reaches full speed before starting a cut.
•This tool has no provision to lock the power
switch in the “ON” position, and you must not
attempt to secure it in the “ON” position.
3. Start cutting when the blade reaches full
speed.
4. During cutting, keep your cutting line straight.
Move the tool forward at a steady speed,
while looking at the tip of the blade through
the transparent guard.
WARNING
Fig. 7
2. Press the switch lock lever down, then
squeeze the power switch to start the motor,
and then release the switch lock lever.
•To prevent dangerous kickback, keep the
shoe of the tool flat on the surface of the
material being cut.
•Never force the tool. Use light and continuous
pressure.
5. If the motor become too warm, stop cutting.
Let the tool cool down before continuing work.
6.It is always a safe practice to remove the battery pack after use and before storing the tool.
- 11 -
Cutting depth adjustment
•Remove battery pack.
•Loosen the depth adjustment nut and adjust
the cutting depth, using the graduations on the
lower guard to gauge the depth. Once finished
adjusting the depth, tighten the depth adjustment nut securely.
*When wood material is 10 mm (3/8") or less
thick, adjust the cutting depth so that the blade
protrudes approx. 5 mm (3/16") from the bottom
of the material.
Loosen
Depth
adjustment
nut
Tighten
Pull down
Fig. 9
Rip fence (EY3500B7727)
(Available as an accessory, not included)
­Rip fence is convenient for rip cuts and repeated
cuts of uniform width.
•Remove battery pack.
•Insert rip fence and adjust cutting width. (See
Fig. 10)
•Fasten screw securely to fix rip fence.
Collecting Dust
WARNING
*Before cutting metal materials, always empty
the dust case, open the front cover and
remove the dust.
•Use the tool with the flammable materials
in the dust case to cut metal materials may
result in fire
*When cutting metal materials, always use the
tool with the dust case attached.
•Flying sparks and metal chips may cause
injury.
*When cutting metal materials, do not attach
a vacuum cleaner.
Sparks and hot metal chips may cause
the vacuum to be caught in fire. Operate
the vacuum cleaner in accordance with its
instructions.
(1)Collect dust in the dust case.
*Empty the dust case when it is filled up with
dust.
*Empty the dust case before storing the tool.
*Dust case capacity
•When cutting electrical conduit with a
diameter of 25 mm (1"), approximately
130 cuts
•When cutting 45 mm (1-25/32") x 45 mm
(1-25/32") lumber, approximately 150 cuts
NOTE:
Some materials may cause dust to become
clogged inside the front cover when cutting
those materials.
Front cover
Insert and
adjust
Fasten screw
Rip fence
Fig. 10
Fig. 11
(2)Use with vacuum cleaner to collect dust.
*Connect the tool to the hose using the
EY9X012E vacuum cleaner hose adapter
(sold separately).
Compatible hose inner diameter: 25 mm
(1") to 38 mm (1-2/1")
*Operate the vacuum cleaner obeying its
instructions.
- 12 -
Caution : DO NOT STARE INTO BEAM.
Use of controls or adjustments or performance
of procedures other than those specified herein
may result in hazardous radiation exposure.
(2)Overheat warning lamp
Fig. 12
NOTE:
When the tool has difficulty in ejecting or collecting dust, the dust outlet may be clogged
with dust. Open the front cover and remove
any dust.
Control Panel
(1)
(2)
(3)
(1)LED light
Off
(normal
operation)
Flashing: Overheat
Indicates operation has
been halted due to battery
overheating.
The overheating protection feature halts tool
operation to protect the battery pack in the event
of overheating. The overheat warning lamp on
the control panel flashes when this feature is
active.
•If the overheating protection feature activates,
allow the tool to cool thoroughly (at least 30
minutes). The tool is ready for use when the
overheat warning lamp goes out.
•Avoid using the tool in a way that causes the
overheating protection feature to activate
repeatedly.
(3)Battery low warning lamp
LED light
Off
(normal
operation)
Fig. 13
Before the use of LED light, always pull the
power switch once.
Press
the LED light on button.
The light illuminates with very low current, and it
does not adversely affect the performance of the
tool during use or its battery capacity.
CAUTION:
• The built-in LED light is designed to illuminate the
small work area temporarily.
• Do not use it as a substitute for a regular flashlight,
since it does not have enough brightness.
• LED light turns off when the tool has not been
used for 5 minutes.
Flashing
(No charge)
Battery protection
feature active
Excessive (complete) discharging of lithium ion
batteries shortens their service life dra-matically.
The tool includes a battery protec-tion feature
designed to prevent excessive discharging of
the battery pack.
•The battery protection feature activates immediately before the battery loses its charge,
causing the battery low warning lamp to flash.
•If you notice the battery low warning lamp
flashing, charge the battery pack immediately.
- 13 -
For Proper Use (Further Detail)
WARNING
To prevent the risk of serious personal injury:
lIt is important to use an appropriate device
to hold the material being cut properly, and
to hold the tool firmly with both hands to
prevent loss of control which could cause
personal injury.
•Figure 14 shows proper cutting position.
•Note that hands are kept away from cutting
area.
•Make sure bystanders are away from work
area and from underneath of workpiece.
•When cutting, do not try to hold the material with your hand.
Cutting large sheets;
Support large sheets. Be sure to set the depth
of the cut so that you only cut through the
workpiece, not through the supports. (See
Fig. 15)
Large sheets sag or bend if they are not correctly supported. If you attempt to cut without
levelling and properly supporting the workpiece, the blade will tend to bind, causing
kickback. (See Fig. 16)
•Don’t support the material away from the cut.
Cutting thin or corrugated materials;
Cut thin and corrugated materials at least 25
mm (1") from the edge of the workpiece to
avoid injury or damage to the tool caused by
thin strips of metal being pulled into the upper
guard.
•Use sharp blades only. Clean and sharp blades
minimize stalling and kickback.
Fig. 14
Fig. 15
Fig. 16
- 14 -
WARNING
To prevent the risk of serious personal injury:
•When making an incomplete cut or cutting is interrupted, or blade is binding or tool is stalling;
release the power switch immediately and hold the tool motionless in the material until the blade
comes to a complete stop.
•To avoid kickback, never attempt to remove the tool from the work or pull the tool backward while
the blade is in motion. Make sure the blade has come to a complete stop, then remove tool from
cut.
•To resume cutting, start tool, allow the blade to reach full speed, reenter the cut slowly and resume
cutting.
1. Place the wider part of the shoe on the part of the work piece which is solidly supported (See Fig.
17), never on the section that will fall off when the cut is made. (See Fig. 18)
Hold the tool firmly to prevent loss of control. Working carelessly can cause severe personal injury.
Fig. 17
Fig. 18
2. Make sure the blade stops.
Even though your tool has a brake, before setting the tool down, make sure the blade has come to
a complete stop and the lower guard has closed.
3. Do not use if anything seem unusual. Remove battery pack immediately.
If the tool body becomes very hot, or does not work properly, remove the battery pack and do not
use. Have it checked by an authorized service center.
WARNING
To prevent the risk of serious personal injury or fire, do not try to repair the tool by yourself. Never
disassemble or modify the tool body. There are no user-repairable parts inside.
4. NEVER ALLOW THE TOOL TO COME IN CONTACT WITH YOUR BODY.
After completing a cut, do not allow the tool to brush against your leg or side.
Since the lower guard is retractable, it could catch on your clothing and expose the blade. Keep
clothing away from tool. Be aware of the exposed blade sections that exist in both the upper and
lower guard areas.
WARNING
Because cutting metal creates sparks;
•Always use safety goggles.
•Do not use tool near any flammable substance or in an area where flammable substances are
used. Fire and burn injury could result.
5. Never engage the spindle lock while blade is running, or engage in an effort to stop the tool. Never
turn the switch on when the spindle lock is engaged. Serious damage to your tool will result.
- 15 -
[Battery Pack]
For Appropriate Use of Bat­
tery Pack
Li-ion Battery Pack (EY9L40/
EY9L41)
[Battery Charger]
Charging
Cautions for the Li-ion Battery
Pack
•If the temperature of the battery pack falls
approximately below −10°C (14°F), charging
will automatically stop to prevent degradation
of the battery.
•For optimum battery life, store the Li-ion battery pack following use without charging it.
•When charging the battery pack, confirm
that the terminals on the battery charger
are free of foreign substances such as dust
and water etc. Clean the terminals before
charging the battery pack if any foreign substances are found on the terminals.
The life of the battery pack terminals may be
affected by foreign substances such as dust
and water etc. during operation.
Common Cautions for the Liion/Ni-MH/Ni-Cd Battery Pack
•The ambient temperature range is between
0°C (32°F) and 40°C (104°F).
If the battery pack is used when the battery
temperature is below 0°C (32°F), the tool
may fail to function properly.
•When charging a cool battery pack (below
0°C (32°F)) in a warm place, leave the battery pack at the place and wait for more than
one hour to warm up the battery to the level
of the ambient temperature.
•When battery pack is not in use, keep it away
from other metal objects like: paper clips,
coins, keys, nails, screws, or other small metal
objects that can make a connection from one
terminal to another.
Shorting the battery terminals together may
cause sparks, burns or a fire.
•When operating the battery pack, make sure
the work place is well ventilated.
•When the battery pack is removed from the
main body of the tool, replace the battery
pack cover immediately in order to prevent
dust or dirt from contaminating the battery terminals and causing a short circuit.
•Cool down the charger when charging more than
two battery packs consecutively.
•Do not insert your fingers into contact hole,
when holding charger or any other occasions.
CAUTION:
To prevent the risk of fire or damage to the battery charger.
•Do not use power source from an engine generator.
•Do not cover vent holes on the charger and the
battery pack.
•Unplug the charger when not in use.
Li-ion Battery Pack
Battery Pack Life
The rechargeable batteries have a limited life. If
the operation time becomes extremely short after
recharging, replace the battery pack with a new
one.
Battery Recycling
ATTENTION:
For environmental protection and recycling of
materials, be sure that it is disposed of at an
officially assigned location, if there is one in your
country.
NOTE:
Your battery pack is not fully charged at the
time of purchase. Be sure to charge the battery
before use.
Battery charger (EY0L80)
1. Plug the charger into the AC outlet.
NOTE:
Sparks may be produced when the plug is
inserted into the AC power supply, but this is
not a problem in terms of safety.
2. Insert the battery pack firmly into the charger.
1 Line up the alignment marks and place the
battery onto the dock on the charger.
- 16 -
2 Slide forward in the direction of the arrow.
2. Insert the battery pack firmly into the charger.
Alignment marks
3. During charging, the charging lamp will be lit.
When charging is completed, an internal
electronic switch will automatically be triggered to prevent overcharging.
•Charging will not start if the battery pack
is warm (for example, immediately after
heavy-duty operation).
The orange standby lamp will be flashing
until the battery cools down.
Charging will then begin automatically.
3. During charging, the charging lamp will be lit.
When charging is completed, an internal
electronic switch will automatically be triggered to prevent overcharging.
•Charging will not start if the battery pack
is warm (for example, immediately after
heavy-duty operation).
The orange standby lamp will be flashing
until the battery cools down. Charging will
then begin automatically.
4. The charge lamp (green) will flash slowly
once the battery is approximately 80%
charged.
4. When charging is completed, the charging
lamp will start flashing quickly in green color.
5. When charging is completed, the charging
lamp will start flashing quickly in green color.
6. If the temperature of the battery pack is 0°C or
less, charging takes longer to fully charge the
battery pack than the standard charging time.
Even when the battery is fully charged, it will
have approximately 50% of the power of a
fully charged battery at normal operating temperature.
5. If the charging lamp does not light immediately after the charger is plugged in, or if after the
standard charging time the charging lamp does
not flash quickly in green, consult an authorized
dealer.
6. If a fully charged battery pack is inserted into
the charger again, the charging lamp lights
up. After several minutes, the charging lamp
may flash quickly to indicate the charging is
completed.
7. If the power lamp does not light immediately after the charger is plugged in, or if after
the standard charging time the charging lamp
does not flash quickly in green, consult an
authorized dealer.
8. If a fully charged battery pack is inserted into
the charger again, the charging lamp lights
up. After several minutes, the charging lamp
may flash quickly to indicate the charging is
completed.
Ni-MH/Ni-Cd Battery Pack
NOTE:
When you charge the battery pack for the first
time, or after prolonged storage, charge it for
about 24 hours to bring the battery up to full
capacity.
Battery charger (EY0L80)
1. Plug the charger into the AC outlet.
NOTE:
Sparks may be produced when the plug is
inserted into the AC power supply, but this is
not a problem in terms of safety.
- 17 -
Lamp Indications
Green Lit
Charger is plugged into the AC outlet.
Ready to charge.
Green Flashing Quickly
Charging is completed. (Full charge.)
Green Flashing
Battery is approximately 80% charged (Usable charge. Li-ion
only).
Green Lit
Now charging
Orange Lit
Battery pack is cool.
The battery pack is being charged slowly to reduce the load on
the battery. (Li-ion only)
Orange Flashing
Battery pack is warm. Charging will begin when temperature of
battery pack drops.
If the temperature of the battery pack is -10°C or less, the
charging status lamp (orange) will also start flashing. Charging will begin when the temperature of the battery pack goes
up (Li-ion only).
Charging Status Lamp
Left: green Right: orange will be displayed.
Both Orange and Green Flashing Quickly
Charging is not possible. Clogged with dust or malfunction of
the battery pack.
Information for Users on Collection and Disposal of Old Equipment and used Batteries
These symbols on the products, packaging, and/or accompanying documents mean that
used electrical and electronic products and batteries should not be mixed with general
household waste.
For proper treatment, recovery and recycling of old products and used batteries, please
take them to applicable collection points, in accordance with your national legislation and
the Directives 2002/96/EC and 2006/66/EC.
By disposing of these products and batteries correctly, you will help to save valuable
resources and prevent any potential negative effects on human health and the
environment which could otherwise arise from inappropriate waste handling.
For more information about collection and recycling of old products and batteries, please
contact your local municipality, your waste disposal service or the point of sale where you
purchased the items.
Penalties may be applicable for incorrect disposal of this waste, in accordance with
national legislation.
For business users in the European Union
If you wish to discard electrical and electronic equipment, please contact your dealer or supplier for
further information.
[Information on Disposal in other Countries outside the Euro­
pean Union]
These symbols are only valid in the European Union. If you wish to discard these items, please contact your local authorities or dealer and ask for the correct method of disposal.
- 18 -
Note for the battery symbol
(bottom two symbol examples):
This symbol might be used in combination with a
chemical symbol. In this case it complies with the
requirement set by the Directive for the chemical
involved.
V.MAINTENANCE
WARNING
To avoid severe personal injury, always remove
the battery pack from the tool before starting any
maintenance procedure.
CAUTION:
To assure product SAFETY and RELIABILITY,
servicing should be performed by an authorized service center. Always insist on genuine
Panasonic replacement parts.
Cleaning Tool
Keep your tool clean for good cutting performance, and to help keep it safe to use.
Follow these steps:
1. Remove the battery pack from the tool.
2. Wipe the tool with a dry, soft cloth. Do not
use a wet cloth or cleaning liquids.
They could damage the tool’s finish.
3. Be sure to rub off any oil or grease which
could make the tool slippery or hard to handle.
4. Remove the blade and brush off any dust.
CAUTION:
To avoid injury or damage to the unit, never
immerse any part of the tool in a liquid.
Transparent Guard
WARNING
If the guard is cracked, or is broken, take the tool
to an authorized service center for replacement.
Do not attempt to operate tool. It could result in
serious personal injury.
Never use your tool with a damaged transparent
guard or without the transparent guard installed.
Flying chips could result in serious injury.
VI.ACCESSORIES
WARNING
•The use of any accessories not specified
in this manual may result in fire, electric
shock, or personal injury. Use recommended
accessories only.
•Use of a blade on material that is thicker
or thinner than that recommended for that
blade will result in a rough cut, and could
increase the risk of “kickback” or other injury.
Carbide-tipped Blade for Metal
•EY9PM13C
For cutting unhardened ferrous material
Thickness of material
0.5 mm – 6.0 mm (1/32" – 1/4")
Carbide-tipped Blade for Thin Metal (Optional
accessory)
•EY9PM13D
For cutting unhardened thin ferrous thin material
that clean cutting edge required
Thickness of material
0.5 mm – 6.0 mm (1/32" – 1/4")
Carbide-tipped Blade for Wood (Optional
accessory)
•EY9PW13A
For cutting wood in general
Carbide-tipped Blade for Thin Wood (Optional
accessory)
•EY9PW13B
For cutting thin wood that clean cutting edge
required
Recommended thickness of material up to 12
mm
Carbide-tipped Blade for Plastic (Optional
accessory)
•EY9PP13B
For cutting plastic
Recommended thickness of material acrylic
and vinyl chloride plates:
2.0 mm – 5.0 mm (5/64" – 3/16")
corrugated pates, pipes
0.8 mm – 5.0 mm (1/32" – 3/16")
Vacuum hose adaptor (Optional accessory)
•EY9X012E
Rip Fence (Optional accessory)
•EY3500B7727
For convenience of rip cuts and repeated cut of
uniform width
- 19 -
VII.SPECIFICATIONS
Motor voltage
14.4 V DC
Blade speed
3600 min-1 (rpm)
Blade size
Outside diameter
135 mm (5-3/8")
Arbor size
20 mm (25/32")
Maximum cutting depth
0 – 46 mm (0" – 1-13/16") (φ135 mm blade)
Overall length
329 mm (12-61/64")
Weight
(with battery pack: EY9L40/EY9L41)
2.65 kg (5.7 lbs)
Noise
Vibration
See the included sheet.
BATTERY PACK
Model
EY9L40
EY9L41
Storage battery
Li-ion Battery
Battery voltage
14.4 V DC (3.6 V × 4 cells)
Capacity
3 Ah
3.3 Ah
BATTERY CHARGER
Model
EY0L80
Rating
See the rating plate on the bottom of the charger.
Weight
0.95 kg (2.1 lbs)
[Li-ion battery pack]
Charging time
Charging time
3 Ah
3.3 Ah
14.4 V
EY9L40
Usable: 35 min.
21.6 V
EY9L60
Usable: 45 min.
28.8 V
EY9L80
Usable: 55 min.
Full: 50 min.
Full: 60 min.
Full: 70 min.
14.4 V
EY9L41
Usable: 45 min.
Full: 60 min.
- 20 -
[Ni-Cd/Ni-MH battery pack]
1.2 Ah
7.2 V
EY9065
EY9066
2 Ah
12 V
15.6 V
18 V
24 V
EY9001
EY9180
EY9101
EY9182
EY9103
25 min.
1.7 Ah
Charging time
9.6 V
EY9080
EY9086
20 min.
EY9168
EY9106
EY9107
EY9108
30 min.
EY9188
EY9116
EY9117
EY9136
3 Ah
EY9200
EY9230
45 min.
3.5 Ah
EY9201
EY9231
55 min.
60 min.
EY9210
90 min.
EY9251
65 min.
NOTE: This chart may include models that are not available in your area.
Please refer to the latest general catalogue.
NOTE: For the dealer name and address, please see the included warranty card.
- 21 -
ONLY FOR U. K.
VIII. ELECTRICAL PLUG
INFORMATION
FOR YOUR SAFETY PLEASE READ
THE FOLLOWING TEXT CAREFULLY
This appliance is supplied with a moulded
three pin mains plug for your safety and
convenience.
A 3 amp fuse is fitted in this plug.
Should the fuse need to be replaced please
ensure that the replacement fuse has a rating of 3 amp and that it is approved by ASTA
or BSI to BS1362.
Check for the ASTA mark
or the BSI mark
on the body of the fuse.
If the plug contains a removable fuse cover
you must ensure that it is refitted when the
fuse is replaced.
If you lose the fuse cover the plug must not
be used until a replacement cover is obtained.
A replacement fuse cover can be purchased
from your local Panasonic Dealer.
IF THE FITTED MOULDED PLUG IS
UNSUITABLE
FOR
THE
SOCKET
OUTLET IN YOUR HOME THEN THE
FUSE SHOULD BE REMOVED AND THE
PLUG CUT OFF AND DISPOSED OF
SAFELY.
THERE IS A DANGER OF SEVERE
ELECTRICAL SHOCK IF THE CUT OFF
PLUG IS INSERTED INTO ANY 13 AMP
SOCKET.
If a new plug is to be fitted please observe
the wiring code as shown below.
If in any doubt please consult a qualified
electrician.
IMPORTANT:
The wires in this mains lead are coloured
in accordance with the following code:
Blue: Neutral
Brown: Live
As the colours of the wire in the mains lead
of this appliance may not correspond with
the coloured markings identifying the terminals in your plug, proceed as follows.
The wire which is coloured BLUE must be
connected to the terminal in the plug which
is marked with the letter N or coloured
BLACK.
The wire which is coloured BROWN must be
connected to the terminal in the plug which is
marked with the letter L or coloured RED.
Under no circumstances should either of
these wires be connected to the earth terminal of the three pin plug, marked with the
letter E or the Earth Symbol .
How to replace the fuse: Open the fuse
compartment with a screwdriver and replace
the fuse and fuse cover if it is removable.
Fuse Cover
This apparatus was produced to BS800.
- 22 -
- 23 -
I. EINLEITUNG
Diese Maschine ist eine Mehrzwecksäge.
Durch Auswechseln des Sägeblatts kann es
zum Schneiden von Holz, Metall und Kunststoff
verwendet werden. Staub kann im integrierten
Staubgehäuse gesammelt oder über einen angeschlossenen Staubsauger (durch Anschließen
des Schlauchs an die Säge) abgesaugt werden.
GEFAHR
Dieses Produkt ist ein Schneidwerkzeug, das
zum Durchschneiden von Metall und Holz ausgelegt ist. Sein rotierendes Blatt kann äußerst
tiefe und lebensgefährliche Schnittverletzungen
verursachen. Lesen Sie daher unbedingt diese
Anleitung und die Vorsichtshinweise auf dem
Werkzeug sorgfältig durch, und beachten Sie
alle Sicherheitsvorschriften und die zusätzlichen
Vorschriften, um solche Verletzungen zu vermeiden.
WARNUNG
Um Verletzungen zu vermeiden, stecken Sie
niemals Ihre Finger oder irgendwelche anderen
Gegenstände in eine der Öffnungen der Maschine.
WARNUNG
Lesen Sie alle Sicherheitswarnungen und
Anweisungen durch.
Eine Missachtung der unten aufgeführten
Warnungen und Anweisungen kann zu einem
elektrischen Schlag, Brand und/oder schweren
Verletzungen führen.
Hinweise zu dieser Anleitung
•Bitte lesen Sie diese Anleitung vollständig durch,
bevor Sie mit Ihrer Maschine zu schneiden
beginnen. Wenn Sie andere Personen die
Maschine benutzen lassen, achten Sie darauf,
dass sie diese Anleitung lesen oder mit dem
korrekten Gebrauch und allen Sicherheits­
vorkehrungen bezüglich der Maschine vertraut
sind.
•Bitte bewahren Sie diese Anleitung für späteres
Nachschlagen auf. Sie enthält wichtige Sicherheits­
informationen, die für den sicheren Gebrauch der
Maschine befolgt werden müssen.
•In dieser Anleitung und auf dem Produkt finden
Sie folgende Signalwörter:
VORSICHT
Verweist auf potentielle Gefahrensituationen, die
bei Missachtung der gegebenen Warnhinweise
geringere Verletzungen zur Folge haben können.
Solche Textstellen warnen außerdem vor gefährlichen Vorgehensweisen.
WARNUNG
Verweist auf potentielle Gefahren, die bei
Missachtung der gegebenen Warnhinweise zu
schweren Verletzungen oder Tod führen können.
GEFAHR
Verweist auf eine Gefahr, die bei Missachtung
der gegebenen Warnhinweise zu ernsten
Verletzungen oder Tod führt.
Lesen Sie bitte vor der ersten Inbetriebnahme
dieses Geräts das separate Handbuch “Sicher­
heitsmaßregeln” sorgfältig durch.
II.WEITERE WICHTIGE
SICHERHEITSREGELN
Spezielle Sicherheitsregeln
GEFAHR
1)Halten Sie Ihre Hände vom Schnittbereich
und Blatt entfernt. Lassen Sie Ihre
zweite Hand am Zusatzhandgriff oder
am Motorgehäuse. Wenn Sie die Säge
mit beiden Händen führen, können Sie sich
nicht mit dem Blatt schneiden.
2)Fassen Sie niemals unter das Werkstück.
Die Abdeckhaube bietet unterhalb
des Werkstücks keinen Schutz vor dem
Sägeblatt.
3)Stellen Sie die Schnitttiefe auf die Dicke
des Werkstücks ein. Es darf kein ganzer
Zahn des Sägeblatts unter dem Werkstück
sichtbar sein.
4)Halten Sie niemals das zu schneidende
Werkstück in den Händen oder legen es
Sie es auf Ihre Beine. Befestigen Sie das
Werkstück auf einer stabilen Plattform.
Es ist außerordentlich wichtig, dass das
Werkstück einwandfrei abgestützt ist, um
Körperteile möglichst wenig in Gefahr
zu bringen, sowie ein Festklemmen des
Sägeblattes oder Verlust der Kontrolle zu
vermeiden.
HINWEIS
Hinweise bieten zusätzliche wissenswerte
Informationen über die Maschine.
- 24 -
5)Halten Sie das Elektrowerkzeug an den
isolierten Griffflächen, wenn Sie eine
Arbeit durchführen, bei der die Gefahr
von Kontakt mit verborgenen Kabeln
oder dem eigenen Kabel besteht. Bei
Kontakt mit einem stromführenden Kabel
werden die freiliegenden Metallteile des
Elektrowerkzeugs ebenfalls stromführend,
so dass der Benutzer einen elektrischen
Schlag erleiden kann.
6)Beim Nutenfräsen muss stets ein Parallel­
anschlag oder ein Stahllineal als Führung
verwendet werden. Hierdurch wird die
Schnittgenauigkeit erhöht und verhindert,
dass das Sägeblatt festgeht.
7)Verwenden Sie ausschließlich Blätter,
die über die richtige Größe und Form
(vielkantig bzw. rund) der Spindelboh­
rungen verfügen. Sägeblätter, die nicht
einwandfrei auf die Befestigungs­beschläge
der Säge passen, laufen exzentrisch und
führen zu einem Verlust der Kontrolle über das
Werkzeug.
8)Verwenden Sie niemals beschädigte oder
falsche Klemmscheiben oder Schrauben.
Die Klemmscheiben und die Schraube
wurden speziell für Ihre Säge konstruiert,
liefern höchste Leistung und gewährleisten
die Sicherheit beim Betrieb.
Weitere Sicherheitsvorsch­
riften für alle Sägen
Ursachen für einen Rückprall und Maßnahmen des Bedienungspersonals zu seiner
Verhinderung:
-Ein Rückprall erfolgt, wenn das Sägeblatt
plötzlich blockiert wird, festklemmt oder
nicht einwandfrei geradlinig ausgerichtet ist,
wodurch die Säge außer Kontrolle gerät,
nach oben aus dem Werkstück herausspringt
und dadurch die Säge zum Benutzer zurückdrückt;
-Wenn das Sägeblatt eingeklemmt wird oder
von einem sich schließenden Sägespalt festgehalten wird, bleibt das Sägeblatt stehen
und die Motorreaktion treibt das Werkzeug in
rascher Bewegung auf den Benutzer zu;
-Wenn das Sägeblatt im Schnitt verkantet
oder falsch ausgerichtet ist, kann sich ein
Sägezahn an der Hinterkante des Blattes in
die Oberfläche des Holzes eingraben, was
wiederum dazu führt, dass das Sägeblatt aus
dem Sägespalt aufsteigt und zum Benutzer
zurückspringt.
Ein Rückprall ist das Ergebnis einer falschen
Verwendung des Werkzeuges und/oder falscher
Arbeitsverfahren und Bedingungen und kann durch
die richtigen Vorsichtsmaßnahmen vermieden
werden, die nachfolgend erläutert sind.
1) Halten Sie die Säge mit beiden Händen
fest, und positionieren Sie Ihre Arme so,
dass Sie Rückprall-Kräfte auffangen können. Stehen Sie entweder links oder rechts vom Sägeblatt, aber nicht in einer Linie
mit dem Sägeblatt.
Rückprall kann Zurückspringen der Säge
verursachen, aber die Rückprall-Kräfte
können vom Benutzer kontrolliert werden,
wenn vorher hinreichende Sicherheitsvorkeh­
rungen getroffen werden.
2) Wenn das Sägeblatt festklemmen sollte oder
wenn Sie einen Schnitt aus irgendeinem
Grunde unterbrechen, lassen Sie den
Einschalter los und halteln die Säge solange
bewegungslos im Material, bis das Sägeblatt
vollständig zum Stillstand gekommen
ist. Versuchen Sie niemals, die Säge aus
dem Werkstück zu entfernen oder die
Säge nach hinten zu ziehen, während sich
das Sägeblatt noch dreht, da andernfalls
Rückprall auftreten kann.
Prüfen Sie die Ursache für das Festgehen des
Sägeblattes und treffen Sie entsprechende
Maßnahmen, um diese zu beseitigen.
3) Wenn Sie die Säge in einem Werkstück
erneut starten, zentrieren Sie das Sägeblatt
sorgfältig im Sägespalt und prüfen Sie, dass
die Sägezähne sich nicht in das Material
eingegraben haben.
Ein festgeklemmtes Sägeblatt führt dazu, dass
das Sägeblatt nach oben aus dem Material heraustritt bzw. Rückprall auftritt, wenn die Säge
neu gestartet wird.
4) Unterstützen Sie große Bretter sorgfältig,
um die Gefahr des Einklemmens des Sägeblatts und eines Rückpralls so gering wie
möglich zu halten.
Große Bretter haben die Eigenschaft, dass
sie sich unter ihrem eigenen Gewicht durchbiegen. Daher muss ein solches Werkstück
auf beiden Seiten in der Nähe der Schnittlinie und in der Nähe der Kanten des Bretts
sorgfältig unterstützt werden.
5) Verwenden Sie kein stumpfes oder beschä­
digtes Sägeblatt.
Nicht hinreichend geschärfte oder falsch
befestigte Sägeblätter erzeugen einen sehr
engen Schnittspalt, was wiederum zu übermäßiger Reibung, zum Festklemmen des
Sägeblattes und zum Rückprall führt.
- 25 -
6) Die Arretierhebel für die Blattiefe und Win­
keleinstellung müssen vor Durchführung
eines Schnitts sorgfältig festgezogen sein.
Falls sich die Blatteinstellung während des
Schnitts verändert, kann dies zum Festklemmen und zum Rückprall führen.
7) Lassen Sie besondere Vorsicht walten, wenn
Sie einen "Tauchschnitt" in vorhandene
Wände oder andere Blindflächen durchführen.
Das herausragende Sägeblatt kann in
Gegenstände schneiden, die zu einem
RÜCKPRALL führen.
Sicherheitsvorschriften für
diese Metallsäge
1) Prüfen Sie vor jedem Gebrauch, ob die
untere Schutzvorrichtung einwandfrei
geschlossen ist. Setzen Sie die Säge nicht
in Betrieb, wenn sich die untere Schutzvorrichung nicht störungsfrei bewegen lässt
und sich sofort schließt. Klemmen oder
binden Sie die untere Schutzvorrichtung
niemals in der geöffneten Position fest.
Wird die Säge versehentlich fallen gelassen,
kann die Schutzhaube verbogen werden.
Heben Sie die Schutzhaube mit dem Rückzughebel an, und vergewissern Sie sich,
dass sie sich ungehindert bewegt und bei
allen Winkel- und Schnitttiefen-Einstellungen
nicht mit dem Sägeblatt oder irgendeinem
anderen Teil in Berührung kommt.
2) Prüfen Sie die Funktion der Feder für die
untere Schutzvorrichtung. Falls Schutzvorrichtung und Feder nicht einwandfrei arbeiten, müssen sie vor Betrieb des
Gerätes gewartet werden.
Aufgrund von beschädigten Teilen, verklebten
Ablagerungen oder Ansammlung von Rückständen kann die untere Schutzvorrichtung
möglicherweise nicht einwandfrei arbeiten.
3) Die Schutzhaube sollte nur für spezielle
Schnitte, wie „Tauchschnitte“ und „Compoundschnitte“, manuell zurückgezogen
werden. Heben Sie die Schutzhaube mit
dem Rückzughebel an, und sobald das
Sägeblatt in das Werkstück eindringt, muss
die Schutzhaube losgelassen werden.
Bei allen anderen Sägearbeiten sollte sich die
untere Abdeckhaube automatisch bewegen.
4) Prüfen Sie stets nach, ob die untere Schutzvorrichtung das Sägeblatt vollständig
abdeckt, ehe Sie die Säge auf eine Werkbank oder dem Boden ablegen.
Ein ungeschütztes, sich im Leerlauf
drehendes Sägeblatt kann dazu führen, dass
sich die Säge selbsttätig rückwärts bewegt
und alles zerschneidet, was ihr in den Weg
kommt. Machen Sie sich mit dem Zeitraum
vertraut, der erforderlich ist, ehe das Sägeblatt nach Loslassen des Schalters zum vollständigen Stillstand kommt.
5) Verwenden Sie keine Trennscheiben.
6) Tragen Sie eine Staubmaske, falls bei der
Arbeit Staub anfällt.
7) Verwenden Sie vom Hersteller empfohlene
Sägeblätter.
8) Tragen Sie Gehörschützer bei längerer
Benutzung des Werkzeugs.
9) Die Gefahr eines Rückpralls erhöht sich, je
weiter sich das Akkupack entlädt.
10)Überprüfen Sie das Material. Vermeiden Sie
anderes Material zu zersägen.
11)Lassen Sie die Maschine nicht fallen.
12)Niemals die Maschine umherschwenken.
13)Bedecken Sie niemals die Ventilationsschlitze, und halten Sie sie frei von Staub oder
einem anderen Material.
14)Die Maschine nicht in einen Schraubstock
einspannen. Versuchen Sie niemals, die
Maschine zum Schneiden verkehrt herum
in einen Schraubstock einzuspannen. Dies
ist sehr gefährlich und kann zu schweren
Unfällen führen.
15)Tragen Sie niemals Strickhandschuhe.
16)Vergewissern Sie sich bei Einsatz der
Maschine an hochgelegenen Arbeitsplät­
zen, dass sich keine Personen darunter
aufhalten.
17)Fassen Sie das Blatt nicht sofort nach dem
Betrieb an. Es könnte sehr heiß sein und
Ihre Haut verbrennen.
18)Berühren Sie das Material nicht nach dem
Schneiden, da es noch sehr heiß sein kann.
19)Verwenden Sie kein Schneidöl. Der
Gebrauch von Schneidöl kann einen Brand
verursachen.
20)Schneiden Sie keine Werkstücke, die mit
Gas, Öl, Lösungsmittel, Verdünner usw.
bedeckt oder behaftet sind.
Die Einwirkung solcher Substanzen kann
zu einer Beschädigung der Klarsichthaube
führen.
21)Die Klarsichthaube darf nicht entfernt werden. Sollte die Klarsichthaube beschädigt
werden oder verloren gehen, lassen Sie sie
von einer autorisierten Kundendienststelle
ersetzen.
22)Schalten Sie das Werkzeug nicht ein, wenn
das Sägeblatt mit dem Werkstück in Kon-
- 26 -
takt ist. Warten Sie, bis das Sägeblatt die
volle Drehzahl erreicht, bevor Sie mit dem
Schnitt beginnen.
Symbol
Symbol
Bedeutung
V
Spannung (in Volt)
Drehzahl ohne Last
··· min-1
Dreh- oder Hubzahl pro
Minute
A
Ampere
Anbringen oder Abnehmen des
Akkus
VORSICHT:
Vergewissern Sie sich vor dem Einsetzen des
Akkus, dass der Ein-Aus-Schalter der Maschine
einwandfrei funktioniert und beim Loslassen zur
Position „OFF“ zurückkehrt.
Gleichstrom
n0
III.BAUGRUPPE
1. Zum Anschließen des Akkus (Siehe Abb. 2)
Die Ausrichtmarkierungen auf­einander ausrichten, und den Akku anbringen.
•Den Akku einschieben, bis er einrastet.
Ausrichtmarkierungen
WARNUNG
•Verwenden Sie nur die Panasonic-Akkus,
die für den Einsatz mit dieser Akku-Maschine
ausgelegt sind.
•Werfen Sie den Akku nicht ins Feuer, und
setzen Sie ihn auch keiner übermäßigen
Wärme aus.
•Unterlassen Sie das Einschlagen von Nägeln
in den Akku sowie Erschüttern, Zerlegen oder
Abändern des Akkus.
•Achten Sie darauf, dass keine Metallgegen­
stände mit den Kontakten des Akkus in
Berührung kommen.
•Unterlassen Sie das Tragen oder Aufbewah­
ren des Akkus zusammen mit Nägeln oder
ähnlichen Metallgegenständen im selben
Behälter.
•Laden Sie den Akku nicht an einem heißen
Ort, wie z. B. in der Nähe eines Feuers oder
in direktem Sonnenlicht. Anderenfalls kann
der Akku überhitzen, Feuer fangen oder
explodieren.
Abb. 2
2. Zum Entfernen des Akkus (Siehe Abb. 3)
Zum Abnehmen des Akkus den Knopf an der
Vorderseite drücken.
•Verwenden Sie nur das zugehörige Ladegerät
zum Laden des Akkus. Anderenfalls kann der
Akku auslaufen, überhitzen oder explodieren.
•Nachdem Sie den Akku von der Maschine
oder dem Ladegerät abgenommen haben,
bringen Sie stets die Akkuabdeckung wieder
an. Anderenfalls könnten die Akkukontakte
kurzgeschlossen werden, was zu einem
Brand führen kann.
- 27 -
Knopf
Abb. 3
IV.BETRIEB
Vor der Benutzung der Maschine
Diese Maschine ist zum Schneiden von
ungehärtetem Eisenmetall, Nichteisenmetall, Holz
und Kunststoff vorgesehen. Im Abschnitt „Zubehör“
finden Sie eine Liste von Sägeblättern, die für
die jeweiligen Anwendungen dieses Werkzeugs
zu benutzen sind. Um die Verletzungsgefahr
zu verringern, müssen die folgenden
Vorsichtsmaßnahmen befolgt werden.
•Schneiden Sie keine gestapelten Materialien.
Schneiden Sie nur jeweils ein Werkstück.
•Schneiden Sie keinen gehärteten Stahl.
•Setzen Sie beim Schneiden die breitere Fläche
des Gleitschuhs auf die eingespannte Seite
des Materials.
•Berühren Sie Sägeblatt, Werkstück oder Späne
unmittelbar nach dem Schneiden nicht mit bloßen
Händen, weil diese Teile dann noch heiß sind
und Hautverbrennungen verursachen können.
Vergewissern Sie sich vor jeder Benutzung der
Maschine, dass sie in gutem Betriebszustand ist.
Verwenden Sie die folgende Checkliste:
1. Ist das Sägeblatt korrekt ausgerichtet?
Der Pfeil des Sägeblatts muss in die gleiche
Richtung wie der Pfeil auf der oberen Sägeblattabdeckung zeigen.
2. Ist das Blatt richtig aufgespannt?
Darauf achten, dass die Imbusschraube korrekt
festgezogen ist. (Siehe Abb. 6.)
3. Ist das Blatt in gutem Zustand?
Bei Mängeln wie Rissen oder fehlenden Zähnen
das Blatt umgehend auswechseln.
4. Schließt sich die untere Schutzvorrichtung
einwandfrei?
Rasten Sie den Frontabdeckungs-Arretierknopf
aus, und entfernen Sie etwaigen Staub, der sich
in der Abdeckung angesammelt hat. Falls die
Abdeckung zugesetzt ist, benutzen Sie einen langen
Gegenstand, wie z. B. einen Schraubenzieher, um
den Staub zu entfernen. Schließen Sie danach die
Frontabdeckung wieder. (Siehe Abb. 4)
Frontabdeckung
Arretierknopf
Abb. 4
Falls sich Staub im Staubgehäuse befindet, rasten
Sie den Arretierknopf aus, nehmen Sie das Staubge­
häuse ab, und entfernen Sie den Staub. Bringen
Sie danach das Staubgehäuse wieder an. (Siehe
Abb. 5)
Arretierknopf
Staubgehäuse
Abb. 5
WARNUNG
Um Verletzungen zu vermeiden, benutzen Sie die
Maschine nicht, wenn sich die Schutzhaube nicht
rasch über dem Sägeblatt schließt.
5. Ist die Klarsichthaube sicher installiert?
6.Ist der Akku geladen und fest in die Maschine
eingesetzt?
7. Ist die Schnitttiefeneinstellmutter einwandfrei
angezogen?
8. Ist das Werkstück auf einem Sägebock oder
einer Werkbank sicher eingespannt?
9. Ist das Staubgehäuse oder die Frontabdeckung mit Staub zugesetzt?
- 28 -
Anbringen des Blatts
Abnehmen des Blatts
Folgende Schritte befolgen:
VORSICHT:
Das Blatt ist nach einem Schnitt sehr heiß.
Daher vor dem Abmontieren das Blatt abkühlen
lassen.
1. Nehmen Sie den Akku von der Maschine ab.
2. Säubern Sie den Sägeblattbereich von jeglichen
Schneidrückständen.
3. Benutzen Sie den Rückzughebel, um die
Schutzhaube zurückzuziehen (zu öffnen).
4. Das Blatt entsprechend der obigen Darstellung anbringen. (Siehe Abb. 6.)
Achten Sie darauf, dass die Pfeile auf Blatt
und Klarsichthaube in die gleiche Richtung
weisen.
5. Setzen Sie die äußere Klemmscheibe auf.
6. Drehen Sie die Schraube in die Welle.
7. Drücken Sie den Arretierknopf, um Blatt und
Welle zu arretieren.
8. Ziehen Sie die Schraube mit dem Inbusschlüssel fest.
HINWEIS:
Bewahren Sie den Imbusschlüssel nach dem
Gebrauch im Schlüsseldepot der Metallsäge
auf.
WARNUNG
Eine Missachtung dieser Anweisungen kann zu
ernsthaften Verletzungen führen.
Folgende Schritte befolgen:
1. Nehmen Sie den Akku von der Maschine ab.
2. Halten Sie den Spindelarretierknopf gedrückt.
Dadurch ist das Blatt arretiert.
3. Die Innensechskantschraube mit dem beiliegenden Inbusschlüssel lösen.
HINWEIS:
Bewahren Sie den Inbusschlüssel bei Nicht­
benutzung im Staufach am Sägenge­häuse
auf.
4. Entfernen Sie die Sechskantschraube und
die Außenscheibe.
5. Benutzen Sie den Rückzughebel, um die
Schutzhaube zurückzuziehen (zu öffnen).
6. Entfernen Sie das Sägeblatt vorsichtig.
7. Reinigen Sie die Maschine nötigenfalls.
VORSICHT:
Gehen Sie mit dem Blatt vorsichtig um, um
Schnittverletzungen zu vermeiden.
• Vor dem Wegwerfen das Blatt in Pappe o.ä. verpacken. Dadurch wird verhindert, daß sich Dritte
an dem Blatt verletzen können.
Innere Klemmscheibe
Die innere Klemmscheibe mit
obenliegender Nut aufsetzen.
Rückzughebel
Äußere Klemmscheibe
Die Noppe der äußeren
Klemmscheibe in die Nut
der inneren Klemmscheibe
einführen.
Spindelarretierknopf
Untere Schutzvorrichtung
Lösen
Innensechskantschraube
Festziehen
Abb. 6
- 29 -
Benutzung der Maschine
VORSICHT:
Um die Verletzungsgefahr zu verringern, lesen
Sie die Sicherheitsvorschriften am Anfang
dieser Anleitung durch, bevor Sie die Maschine
benutzen.
Schalter-Verriegelungshebel
Griff
Vorderer
Griff
WARNUNG
Um die Verletzungsgefahr zu verringern, tragen Sie eine Schutzbrille oder eine Brille mit
Seitenschützern während der Benutzung der
Säge. Tragen Sie zusätzlich eine Staubmaske,
wenn Sie Material schneiden, das eine große
Menge an Feinstaub erzeugt. Benutzen Sie die
Säge nicht bei Regen. Anderenfalls kann es zu
einem elektrischen Schlag oder Raucherzeugung
der Säge kommen.
Schneiden Sie kein Material, das mit Lackver­
dünner, Benzin, Öl oder einem ähnlichen Stoff
überzogen ist. Anderenfalls können sich Risse
im Staubgehäuse bilden, die zu Verletzungen
führen können.
Führen Sie diese Schritte aus:
Halten Sie die Maschine mit beiden Händen
fest. (Siehe Abb. 8) Versuchen Sie nicht, abges­
chnittenes Material bei rotierendem Sägeblatt zu
entfernen.
1. Richten Sie die Visierlinie am Gleitschuh auf
Ihre Schnittlinie aus. (Siehe Abb. 7.)
Ausrichtung auf die Schnittlinie
• Positionieren Sie die Kerbe im Führungsschuh
über der Schnittlinie, wobei Sie die obere und
untere Ecke der rautenförmigen Öffnung auf
die Linie ausrichten.
Da die Schnittposition je nach Sägeblatt unterschiedlich sein kann, führen Sie vorher einen
Probeschnitt durch.
Schnittlinie
Kerbe
Betriebsschalter
Abb. 8
VORSICHT:
•Die Funktion des Schalter-Verriegelungshebels
prüfen.
Sollte sich der Betriebsschalter ohne Drücken
des Schalter-Verriegelungshebels betätigen
lassen, das Gerät keinesfalls benutzen. Das
Werkzeug vom Vertragskundendienst reparieren lassen.
•Die Säge stets am vorderen und hinteren Griff
gleichzeitig fassen. (Siehe Abb. 8.) Halten Sie
die Säge gut fest und drücken Sie den Schalter.
•Das Blatt sollte nicht vor Einschalten des
Motors am Werkstück angesetzt werden.
Warten Sie mit dem Schneiden, bis das Blatt
die volle Drehzahl erreicht hat.
•Dieses Werkzeug besitzt aus Sicherheits­
gründen keine Vorrichtung, um den Netzschalter
in der „ON“ Position zu arretieren. Versuchen
Sie nicht, den Schalter in gedrückter Stellung
festzuklemmen.
3. Beginnen Sie den Schnitt, nachdem das Blatt
die volle Drehzahl erreicht hat.
4. Halten Sie die Schnittlinie beim Sägen gerade.
Schieben Sie die Maschine mit gleichmäßiger
Geschwindigkeit vor, während Sie durch die
transparente Schutzhaube auf die Spitze des
Sägeblatts blicken.
WARNUNG
Abb. 7
2. Drücken Sie den Schalterverriegelungshebel
nach unten und betätigen Sie dann den
Druckschalter, um den Motor zu starten, und
lassen Sie dann den Schalterverriegelungshebel los.
•Um gefährliche Rückschläge zu verhüten,
halten Sie den Führungsschuh der Maschine
flach auf der Oberfläche des zu schneidenden Materials.
•Niemals gewaltsam auf die Maschine drücken.
Üben Sie leichten und kontinuierlichen Druck
aus.
5. Falls sich der Motor zu heiß anfühlt, stellen
Sie den Schnittbetrieb ein. Lassen Sie die
Maschine abkühlen, bevor Sie die Arbeit fortsetzen.
- 30 -
6.Machen Sie es sich stets zur Gewohnheit,
den Akku nach dem Gebrauch und vor der
Lagerung der Maschine zur Sicherheit abzunehmen.
Einstellen der Schnittiefe
•Nehmen Sie das Akkupack ab.
•Lösen Sie die Tiefeneinstellmutter, und stellen Sie die Schnitttiefe mithilfe der Skala an
der Schutzhaube ein. Nachdem Sie die Tiefe
eingestellt haben, ziehen Sie die Tiefenein­
stellmutter wieder fest.
*Um Holz von maximal 10 mm (3/8") Dicke zu
schneiden, stellen Sie die Schnitttiefe so ein,
dass das Sägeblatt um ca. 5 mm (3/16") von der
Unterseite des Materials übersteht.
Staub sammeln
WARNUNG
*Bevor Sie Metallmaterial schneiden, entleeren
Sie stets das Staubgehäuse, und öffnen Sie
die Frontabdeckung, um den Staub zu entfernen.
•Wird die Säge mit brennbarem Material im
Staubgehäuse benutzt, um Metallmaterial
zu schneiden, kann es zu einem Brand
kommen.
*Wenn Sie Metallmaterial schneiden, benutzen Sie die Säge stets mit angebrachtem
Staubgehäuse.
•Funkenflug und Metallspäne können Verlet­
zungen verursachen.
*Wenn Sie Metallmaterial schneiden, schließen
Sie keinen Staubsauger an.
Funken und heiße Metallspäne können
dazu führen, dass der Staubsauger in Brand
gerät. Betreiben Sie den Staubsauger
gemäß seiner Gebrauchsanleitung.
Lösen
Festziehen
Tiefeneinstellmutter
Herunterziehen
Abb. 9
Parallelanschlag (EY3500B7727)
(Als Sonderzubehör erhältlich, nicht mitgeliefert.)
Ein Parallelanschlag ist praktisch, wenn Sie
Nuten fräsen oder wiederholt Schnitte der
gleichen Breite ausführen.
•Nehmen Sie den Akku ab.
•Schieben Sie den Parallelanschlag ein, und
stellen Sie die Schnittbreite ein. (Siehe Abb. 10.)
•Ziehen Sie die Schraube fest an, um den
Parallelanschlag zu sichern.
(1)Sammeln Sie Staub im Staubgehäuse.
*Entleeren Sie das Staubgehäuse, wenn es
mit Staub gefüllt ist.
*Entleeren Sie das Staubgehäuse vor der
Lagerung der Säge.
*Staubgehäusekapazität
•Beim Schneiden von Stromleitungsrohren
mit einem Durchmesser von 25 mm (1"),
ca. 130 Schnitte
•Beim Schneiden von 45 mm (1-25/32")
× 45 mm (1-25/32") Bauholz, ca. 150
Schnitte
HINWEIS:
Die typischen physischen Eigenschaften
mancher Materialien können beim Schneiden
dazu führen, dass sich Staub in der Front­
abdeckung ansammelt.
Frontabdeckung
Einführen und
einstellen
Schraube anziehen
Abb. 11
Parallelanschlag
Abb. 10
- 31 -
(2)Einsatz mit Staubsauger zum Absaugen von
Staub.
*Schließen Sie den Schlauch mit dem
Staubsauger-Schlauchadapter EY9X012E
(getrennt erhältlich) an die Säge an.
Kompatibler Schlauchinnendurchmesser:
25 mm (1") bis 38 mm (1-2/1")
*Betreiben Sie den Staubsauger gemäß
seiner Gebrauchsanleitung.
Die Leuchte benötigt nur sehr wenig Strom und
beeinträchtigt nicht die Leistung der Maschine
oder die Akkukapazität während der Benutzung.
VORSICHT:
• Die eingebaute LED dient zur vorübergehenden
Beleuchtung des kleinen Arbeitsbereichs.
• Benutzen Sie sie nicht als Ersatz für eine reguläre
Taschenlampe, weil sie nicht hell genug ist.
• Die LED-Leuchte schaltet sich aus, wenn die
Maschine 5 Minuten lang nicht benutzt wird.
Vorsicht: SEHEN SIE NICHT IN DEN STRAHL.
Die Benutzung von Bedienelementen oder
Einstellungen, oder die Durchführung von
Vorgängen, die hier nicht beschrieben sind, kann
zu gefährlicher Strahlungsfreisetzung führen.
(2)Überhitzungs-Warnlampe
Abb. 12
HINWEIS:
Wenn die Säge Schwierigkeiten hat, Staub auszuwerfen oder zu sammeln, die Auslassöffnung
der Säge ist möglicherweise mit Staub zugesetzt. Öffnen Sie die Frontabdeckung, und
entfernen Sie jeglichen Staub.
Bedienfeld
(1)
(2)
(3)
(1)LED-Leuchte
Aus
(normaler
Betrieb)
Blinken: Überhitzung
Zeigt an, dass der Betrieb
wegen Akku-Überhitzung
angehalten wurde.
Die Überhitzungsschutzfunktion hält den
Maschinenbetrieb an, um den Akku im
Falle einer Überhitzung zu schützen. Die
Überhitzungswarnlampe am Bedienfeld blinkt,
wenn diese Funktion aktiv ist.
•Falls die Überhitzungsschutzfunktion aktiviert wird, lassen Sie die Maschine gründlich abkühlen (mindestens 30 Minuten). Die
Maschine ist wieder einsatzbereit, wenn die
Überhitzungswarnlampe erlischt.
•Vermeiden Sie die Benutzung der Maschine
in einer Weise, die wiederholte Aktivierung der
Überhitzungsschutzfunktion verursacht.
(3)Akkuladungs-Warnlampe
LED-Leuchte
Aus
(normaler
Betrieb)
Abb. 13
Betätigen Sie vor der Benutzung der LEDLeuchte einmal den Ein-Aus-Schalter.
Drücken Sie die LED-Leuchten-Einschalttaste
.
Blinken
(Keine Ladung)
Akkuschutzfunktion
aktiv
Übermäßiges (vollständiges) Entladen von
Lithium-Ionen-Akkus verkürzt deren Lebensdauer
beträchtlich. Die Maschine besitzt eine
Akkuschutzfunktion, die übermäßiges Entladen
des Akkus verhindert.
- 32 -
•Die Akkuschutzfunktion wird unmittelbar vor der
Erschöpfung des Akkus aktiviert und bewirkt
Blinken der Akkuladungs-Warnlampe.
•Wenn Sie bemerken, dass die AkkuladungsWarnlampe blinkt, laden Sie den Akku
unverzüglich auf.
Hinweise zur Korrekten Verwen­
dung (Weitere Einzelheiten)
WARNUNG
Zur Verhütung ernsthafter Verletzungen:
lEs ist wichtig, das zu schneidende Material mit
einer geeigneten Vorrichtung sicher einzuspannen und die Säge mit beiden Händen
festzuhalten, um einen Verlust der Kontrolle
mit daraus resultierenden Verletzungen zu
vermeiden.
Abb. 14
•Abbildung 14 zeigt die korrekte Stellung
zum Schneiden.
•Hände vom Schnittbereich fernhalten.
•Vergewissern Sie sich, dass sich keine
Personen im Arbeitsbereich und unterhalb
des Werkstücks aufhalten.
•Beim Schneiden niemals das Werkstück
fassen oder halten.
Schneiden großer Bleche:
Stellen Sie die Schnitttiefe so ein, dass die
Unterlage nicht beschädigt wird. (Siehe Abb. 15.)
Große Bleche hängen durch oder verbiegen
sich, wenn sie nicht korrekt abgestützt werden.
Falls Sie versuchen, das Werkstück ohne
korrekte Planlage und Abstützung zu schneiden,
neigt das Sägeblatt zum Klemmen, wodurch
Rückprall verursacht wird. (Siehe Abb. 16.)
•Werkstücke nach Möglichkeit stets auf beiden
Seiten der Schnittlinie in deren Nähe abstützen.
Schneiden von dünnen oder gewellten
Materialien:
Führen Sie Schnitte in dünnen und gewellten
Materialien in einem Abstand von mindestens
25 mm (1") von der Werkstückkante aus, um
Verletzungen oder Beschädigung des Werkzeugs
durch in die obere Abdeckhaube gezogene
schmale Metallstreifen zu vermeiden.
•Nur scharfe Blätter verwenden. Bei scharfen Blättern besteht weniger die Gefahr von
Verklemmen oder Rückprall.
- 33 -
Abb. 15
Abb. 16
WARNUNG
Zur Verhütung ernsthafter Verletzungen:
•Sollte das Blatt beim Schneiden blockieren oder muß der Schnitt aus anderen Gründen unterbrochen werden, sofort den Schalter loslassen. Halten Sie die Säge fest, bis das Blatt zum Stillstand
gekommen ist.
•Ziehen Sie die Säge niemals bei rotierendem Blatt nach hinten oder vom Werkstück, um Rückprall zu
vermeiden. Achten Sie darauf, daß das Blatt gestoppt ist, bevor Sie die Säge vom Werkstück lösen.
•Um den Schneidbetrieb fortzusetzen, die Säge starten und warten, bis das Sägeblatt seine volle
Drehzahl erreicht hat, dann langsam in den Schnitt einführen und den Schneidbetrieb fortsetzen.
1. Setzen Sie die breitere Fläche des Gleitschuhs auf den fest abgestützten Teil des Werkstücks.
(Siehe Abb. 17.) Die Säge niemals auf den Bereich aufstützen, der abgesägt wird. (Siehe Abb. 18.)
Die Metallsäge mit beiden Händen fest fassen, um einen Verlust der Kontrolle zu verhindern.
Unvorsichtiges Arbeiten kann zu schweren Verletzungen führen.
Abb. 17
Abb. 18
2. Sicherstellen, daß das Blatt stillsteht.
Obwohl diese Maschine eine Bremse besitzt, sollten Sie sich vergewissern, dass das Sägeblatt völlig
zum Stillstand gekommen und die Schutzhaube geschlossen ist, bevor Sie die Maschine ablegen.
3. Verwenden Sie das Gerät nicht weiter, falls Störungen oder ungewöhnliche Symptome auftreten.
Falls das Maschinengehäuse sehr heiß wird oder die Maschine nicht richtig funktioniert, nehmen
Sie den Akku ab, und benutzen Sie die Maschine nicht weiter. Lassen Sie die Maschine von einer
autorisierten Kundendienststelle überprüfen.
WARNUNG
Um die Gefahr von schweren Verletzungen oder eines Brands zu verhüten, versuchen Sie nicht, die
Maschine selbst zu reparieren. Versuchen Sie keinesfalls, das Maschinengehäuse zu zerlegen oder
abzuändern. Es befinden sich keine vom Benutzer zu wartenden Teile im Inneren.
4. KÖRPERTEILE VON DER SÄGE FERNHALTEN.
Nach dem Schnitt die Metallsäge von Körper und Kleidungsstücken fernhalten.
Da die Schutzhaube einziehbar ist, könnte sie an ihrer Kleidung hängen bleiben, so dass das
Sägeblatt freigelegt wird. Halten Sie Ihre Kleidung von der Maschine fern. Hüten Sie sich vor
den freiliegenden Sägeblattabschnitten, die im Bereich der oberen und unteren Schutzhaube
vorhanden sind.
WARNUNG
Schneiden von Metall verursacht Funken;
•Deshalb stets eine Schutzbrille tragen.
•Benutzen Sie die Maschine nicht in der Nähe von brennbaren Substanzen oder an Orten, an denen brennbare Substanzen benutzt werden. Es könnte sonst zu einem Brand und Verbrennungen kommen.
5. Die Spindelarretierung darf auf keinen Fall bei rotierendem Sägeblatt eingerückt werden, oder als Versuch,
die Maschine zu stoppen. Der Ein-Aus-Schalter darf auf keinen Fall bei eingerückter Spindelarretierung
eingeschaltet werden. Anderenfalls kommt es zu schwerer Beschädigung Ihrer Maschine.
- 34 -
[Akku]
Für richtigen Gebrauch des
Akkus
Li-Ion-Akku (EY9L40/EY9L41)
[Ladegerät]
Laden
Vorsichtshinweise für den LiIon-Akku
•Falls die Temperatur des Akkus unter etwa –10°C
abfällt, wird der Ladevorgang automatisch abgebrochen, um eine Verschlechterung des Akkus
zu verhüten.
•Um eine möglichst lange Lebensdauer des
Li-Ion-Akkus zu erzielen, lagern Sie ihn nach
dem Gebrauch, ohne ihn aufzuladen.
•Achten Sie beim Laden des Akkus darauf,
dass die Kontakte am Ladegerät frei von
Fremdstoffen, wie z. B. Staub und Wasser
usw., sind. Reinigen Sie die Kontakte vor
dem Laden des Akkus, falls Fremdstoffe auf
den Kontakten vorhanden sind.
Die Lebensdauer der Akkukontakte kann durch
Anhaften von Fremdstoffen, wie z. B. Staub
und Wasser usw., während des Betriebs beeinträchtigt werden.
Allgemeine Vorsichtsmaßnahmen
für Li-Ion/Ni-MH/Ni-Cd-Akkus
•Der Umgebungstemperaturbereich liegt
zwischen 0°C und 40°C.
Wenn der Akku bei einer Akkutemperatur unter
0°C benutzt wird, funktioniert die Maschine
möglicherweise nicht einwandfrei.
•Wenn ein kalter Akku (von etwa 0°C oder
weniger) in einem warmen Raum aufgeladen
werden soll, lassen Sie den Akku für min­
destens eine Stunde in dem Raum und laden
Sie ihn auf, wenn er sich auf Raumtemperatur
erwärmt hat.
•Wenn Sie den Akku nicht benutzen, halten Sie
ihn von Metallgegenständen fern: Büroklammern, Münzen, Schlüssel, Nägel, Schrauben
oder andere kleine Metallgegenstände können
die Kontakte kurzschließen.
Das Kurzschließen der Akkukontakte kann
Funken, Verbrennungen oder einen Brand
verursachen.
•Den Akku abkühlen lassen, wenn er mehr als 2×
hintereinander aufgeladen wurde.
•Stecken Sie Ihre Finger nicht in die Kontakt­
öffnung, um das Ladegerät festzuhalten oder
bei anderen Gelegenheiten.
•Sorgen Sie bei Benutzung des Akkus für ausreichende Belüftung des Arbeitsplatzes.
•Wenn der Akku vom Werkzeug-Haupt­teil abgenommen wird, ist die Akkuabdeckung sofort
anzubringen, um zu verhüten, dass die Akkukontakte durch Staub oder Schmutz verunreinigt werden und ein Kurzschluss verursacht wird.
Li-Ion-Akku
Lebensdauer des Akkus
Der Akku hat nur eine begrenzte Lebensdauer.
Wenn auch nach einer ordnungsgemäßen
Ladung die Betriebszeit extrem kurz ist, muss der
Akku erneuert werden.
Batterie-Recycling
VORSICHT:
Um die Gefahr eines Brandes oder Schadens
am Ladegerät zu verhindern.
•Keinen Motorgenerator als Spannungsquelle
benutzen.
•Decken Sie die Entlüftungsöffnungen des
Ladegerätes und den Akku nicht ab.
•Trennen Sie das Ladegerät vom Stromnetz,
wenn es nicht benutzt wird.
ACHTUNG:
Um Umweltschutz und Material-Recycling zu
gewährleisten, müssen Sie die Batterie zur örtlichen Entsorgungsstelle bringen, falls eine solche
in Ihrem Land vorhanden ist.
HINWEIS:
Beim Kauf ist Ihr Akku nicht voll aufgeladen.
Laden Sie daher den Akku vor Gebrauch auf.
Ladegerät (EY0L80)
1. Ladegerät an Wandsteckdose anschließen.
HINWEIS:
Beim Einführen des Steckers in eine
Netzsteckdose können Funken erzeugt
werden, was jedoch in Bezug auf die
Sicherheit kein Problem darstellt.
2. Akku fest in das Ladegerät schieben.
- 35 -
1 Die Ausrichtmarkierungen aus­richten, und
den Akku in den Schacht des Ladegerätes
einsetzen.
2 In Pfeilrichtung nach vorn schieben.
Ausrichtmarkierungen
Ni-MH/Ni-Cd-Akku
HINWEIS:
Beim ersten Aufladen der Akkus oder beim
Aufladen nach längerer Ruhezeit die Akkus etwa
24 Stunden lang aufladen, um die volle Kapazität
zu erreichen.
Ladegerät (EY0L80)
1. Ladegerät an Wandsteckdose anschließen.
3. Während des Ladens leuchtet die Ladekontrolllampe.
Mit Erreichen der vollen Ladung spricht
automatisch eine interne, elektronische
Schaltung an, die ein Überladen verhindert.
•Das Laden beginnt nicht, solange der Akku
noch heiß ist (wie z.B. unmittelbar nach
intensivem Gebrauch).
Die Bereitschaftslampe blinkt in Orange,
bis der Akku abgekühlt ist.
Das Laden beginnt dann automatisch.
2. Akku fest in das Ladegerät schieben.
4. Die Ladekontrolllampe (grün) blinkt langsam,
wenn der Akku zu etwa 80% aufgeladen ist.
5. Wenn der Ladevorgang beendet ist, beginnt die
Lade­kontrolllampe schnell in Grün zu blinken.
6. Falls die Akkutemperatur 0°C oder weniger
beträgt, dauert der Ladevorgang bis zur vollen
Aufladung des Akkus länger als die normale
Ladezeit.
Selbst wenn der Akku voll aufgeladen ist, hat
er nur etwa 50% der Leistung eines voll aufgeladenen Akkus bei normaler Betriebstemperatur.
7. Falls die Betriebslampe nicht unmittelbar nach
dem Anschluss des Ladegeräts aufleuchtet
oder die Ladekontrolllampe nach Ablauf der
normalen Ladezeit nicht schnell in Grün blinkt,
konsultieren Sie einen Vertragshändler.
8. Wird ein voll aufgeladener Akku erneut in das
Ladegerät eingesetzt, leuchtet die Ladekontrolllampe auf. Nach einigen Minuten beginnt die Ladekontrolllampe rascher zu blinken
und zeigt an, dass der Ladevorgang abgeschlossen ist.
HINWEIS:
Beim Einführen des Steckers in eine Netzsteck­
dose können Funken erzeugt werden, was
jedoch in Bezug auf die Sicherheit kein
Problem darstellt.
3. Während des Ladens leuchtet die Ladekontrolllampe.
Mit Erreichen der vollen Ladung spricht auto­
matisch eine interne, elektronische Schaltung
an, die ein Überladen verhindert.
•Das Laden beginnt nicht, solange der Akku
noch heiß ist (wie z.B. unmittelbar nach
intensivem Gebrauch).
Die Bereitschaftslampe blinkt in Orange, bis
der Akku abgekühlt ist. Das Laden beginnt
dann automatisch.
4. Wenn der Ladevorgang beendet ist, beginnt die
Ladekontrolllampe schnell in Grün zu blinken.
5. Wenn die Ladekontrolllampe nicht unmittelbar nach dem Anschließen des Netzkabels
aufleuchtet oder nach Ablauf der normalen
Ladezeit nicht erlischt, wenden Sie sich bitte an
einen autorisierten Fachhändler.
6. Wird ein voll aufgeladener Akku erneut in das
Ladegerät eingesetzt, leuchtet die Ladekontrolllampe auf. Nach einigen Minuten beginnt die Ladekontrolllampe rascher zu blinken
und zeigt an, dass der Ladevorgang abgeschlossen ist.
- 36 -
Anzeigelampen
Leuchten in Grün
Das Ladegerät ist an eine Netzsteckdose angeschlossen.
Ladebereitschaft hergestellt.
Schnelles Blinken in Grün
Ladevorgang ist abgeschlossen. (Volle Ladung)
Blinken in Grün
Der Akku ist zu etwa 80% aufgeladen. (Nutzbare Ladung. Nur
Li-Ion)
Leuchten in Grün
Ladevorgang läuft.
Leuchten in Orange
Akku ist kalt.
Der Akku wird langsam geladen, um seine Belastung zu redu­
zieren. (Nur Li-Ion)
Blinken in Orange
Der Akku ist warm geworden. Der Ladevorgang beginnt wieder, wenn dieTemperatur des Akku gefallen ist.
Beträgt die Temperatur des Akkus –10°C oder weniger,
beginnt die Ladekontrolllampe (orange) ebenfalls zu blinken.
Der Ladevorgang beginnt, wenn die Temperatur des Akkus
steigt. (Nur Li-Ion)
Ladezustandslampe
Links: Grün Rechts: Orange wird angezeigt.
Schnelles Blinken in Orange und Grün
Keine Ladung möglich.Verstaubt oder Defekt des Akkus..
Benutzerinformation zur Sammlung und Entsorgung von veralteten
Geräten und benutzten Batterien
Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdoku­menten bedeuten,
dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen
Hausmüll gegeben werden sollen.
Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Auf­­arbeitung bzw.
zum Recycling gemäß Ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und
2006/66/EG zu Ihren zuständigen Sam­mel­punk­ten.
Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei,
wertvolle Ressourcen zu schützen und eventuelle negative Aus­wir­kungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können.
Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte
und Batterien wünschen, wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden, Ihren
Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände
gekauft haben.
Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsor­gung dieses Abfalls
Strafgelder verhängt werden.
Für geschäftliche Nutzer in der Europäischen Union
Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationen bitte an Ihren Händler oder Lieferanten.
[Informationen zur Entsorgung in Ländern außerhalb der Euro­
päischen Union]
Diese Symbole gelten nur innerhalb der Euro­päischen Union. Wenn Sie solche Gegenstände entsorgen
möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist.
- 37 -
Hinweis zum Batteriesymbol
(unten zwei Symbolbeispiele):
Dieses Symbol kann in Kombination mit einem
chemischen Symbol verwendet werden. In diesem
Fall erfüllt es die Anforderungen derjenigen
Richtlinie, die für die betreffende Chemikalie erlassen wurde.
V.WARTUNG
WARNUNG
Um ernsthafte Körperverletzung zu vermeiden,
nehmen Sie stets den Akku von der Maschine ab,
bevor Sie mit irgendwelchen Wartungsarbeiten
beginnen.
VORSICHT:
Um die SICHERHEIT und ZUVERLÄSSIGKEIT
dieses Produkts zu gewährleisten, müssen alle
Instandsetzungs- und Wartungsarbeiten von einer
autorisierten Fachwerkstatt durchgeführt werden.
Bestehen Sie auf Verwendung von Original
Panasonic–Bauteilen.
Reinigen der Maschine
Halten Sie Ihre Maschine für gute Schneidleis­
tung und die Aufrechterhaltung der Sicherheit
stets sauber.
Führen Sie diese Schritte aus:
1. Nehmen Sie den Akku von der Maschine ab.
2. Wischen Sie die Maschine mit einem trockenen, weichen Tuch ab. Verwenden Sie kein
nasses Tuch oder Reinigungsflüssigkeiten.
Diese könnten die Oberfläche der Säge
angreifen.
3. Wischen Sie Öl oder Fett ab, die dazu führen
könnten, dass die Maschine schlüpfrig oder
schwer zu handhaben wird.
4. Das Blatt abnehmen und Staub entfernen.
VORSICHT:
Tauchen Sie niemals Teile des Werkzeugs in
Flüssigkeit ein.
Klarsichthaube
WARNUNG
Falls die Schutzhaube Risse oder Beschädigung
aufweist, bringen Sie die Maschine für einen
Austausch zu einer autorisierten Kunden­
dienststelle. Versuchen Sie nicht, die Säge in
diesem Zustand zu benutzen. Es könnte sonst zu
ernsthaften Verletzungen kommen.
Benutzen Sie Ihre Maschine niemals mit einer
beschädigten transparenten Schutzhaube
oder ohne die transparente Schutzhaube.
Herausgeschleuderte Späne könnten ernsthafte
Verletzungen verursachen.
VI.ZUBEHÖR
WARNUNG
•Die Verwendung von anderen Zubehörteilen,
die nicht in dieser Anleitung aufgeführt
sind, kann zu Brand, elektrischen Schlägen
oder Verletzungen führen. Verwenden Sie
ausschließlich das empfohlene Zubehör.
•Wenn ein Sägeblatt für Material verwendet
wird, das dicker oder dünner ist als für das
batreffende Sägeblatt empfohlen, können
die Schnittkanten rauh werden. Außerdem
ist die Gefahr größer, dass das Sägeblatt
zurückschlägt oder es zu anderen Verlet­
zungen kommt.
Hartmetallbestücktes Sägeblatt für Metall
•EY9PM13C
Zum Schneiden ungehärteter Eisenmaterialien
Materialdicke
0,5 mm – 6,0 mm (1/32"-1/4")
Hartmetallbestücktes Sägeblatt für dünnes
Metall (Sonderzubehör)
•EY9PM13D
Zum Schneiden ungehärteter Eisenbleche, die
eine saubere Schneidkante erfordern
Materialdicke
0,5 mm – 6,0 mm (1/32"-1/4")
Hartmetallbestücktes Sägeblatt für Holz (Sonder­
zubehör)
•EY9PW13A
Zum Schneiden von Holz allgemein
- 38 -
Hartmetallbestücktes Sägeblatt für dünnes Holz
(Sonderzubehör)
•EY9PW13B
Zum Schneiden von dünnem Holz, das eine
saubere Schneidkante erfordert
Empfohlene Materialdicke bis zu 12 mm
Hartmetallbestücktes Sägeblatt für Kunststoff
(Sonderzubehör)
•EY9PP13B
Zum Schneiden von Kunststoff
Empfohlene Materialdicke bei Acryl- und
Vinylchloridplatten:
2,0 mm – 5,0 mm (5/64" – 3/16")
Wellplatten, Rohre
0,8 mm – 5,0 mm (1/32" – 3/16")
Staubsaugerschlauchadapter (Sonderzubehör)
•EY9X012E
Parallelanschlag (Sonderzubehör)
•EY3500B7727
Für bequeme Längsschnitte und wiederholtes
Schneiden auf gleiche Breite
VII.TECHNISCHE DATEN
Betriebsspannung
14,4 V DC
Blattdrehzahl
3600 min-1 (rpm)
Blattformat
Außendurchmesser
135 mm (5-3/8")
Aufspannlochdurchmessr
20 mm (25/32")
Maximale Schnittiefe
0 – 46 mm (0" – 1-13/16") (φ135 mm Blatt)
Gesamtlänge
329 mm (12-61/64")
Gewicht (mit Akku: EY9L40/EY9L41)
2,65 kg (5,7 lbs)
Geräusche
Vibration
Siehe beiliegendes Blatt.
AKKU
Modell
EY9L40
EY9L41
Akku
Li-Ion-Akku
Akkuspannung
Kapazität
14,4 V DC (3,6 V × 4 Zellen)
3 Ah
- 39 -
3,3 Ah
AKKU-LADEGERÄT
Modell
EY0L80
Nennleistung
Siehe Leistungsschild auf der Unterseite des Ladegerätes.
Gewicht
0,95 kg (2,1 lbs)
[Li-Ion-Akku]
Ladezeit
Ladezeit
3 Ah
3,3 Ah
14,4 V
EY9L40
Nutzbar: 35 Min.
21,6 V
EY9L60
Nutzbar: 45 Min.
28,8 V
EY9L80
Nutzbar: 55 Min.
Voll: 50 Min.
Voll: 60 Min.
Voll: 70 Min.
14,4 V
EY9L41
Nutzbar: 45 Min.
Voll: 60 Min.
[Ni-MH/Ni-Cd-Akku]
1,2 Ah
7,2 V
EY9065
EY9066
12 V
15,6 V
18 V
24 V
EY9001
EY9180
EY9101
EY9182
EY9103
25 Min.
1,7 Ah
Ladezeit
9,6 V
EY9080
EY9086
20 Min.
EY9106
EY9107
EY9108
30 Min.
EY9136
EY9116
EY9117
3 Ah
EY9200
EY9230
45 Min.
EY9210
90 Min.
3,5 Ah
EY9201
EY9231
55 Min.
2 Ah
EY9168
EY9188
60 Min.
EY9251
65 Min.
HINWEIS:Diese Tabelle kann Modelle enthalten, die möglicherweise in Ihrem Wohngebiet nicht
angeboten werden.
Bitte nehmen Sie auf den neusten Generalkatalog Bezug.
HINWEIS:Name und Adresse des Händlers entnehmen Sie bitte der beiliegenden Garantiekarte.­
- 40 -
I. INTRODUCTION
Cet outil est une scie circulaire polyvalente sans
fil. En changeant la lame, il peut être utilisé
pour scier du bois, du métal et du plastique. La
poussière peut être rassemblée au moyen d’une
boîte à poussière intégrée ou par un aspirateur
connecté (en fixant la durit à la scie circulaire).
DANGER
Ce produit est un appareil de sciage conçu pour
scier du métal et du bois. Sa lame circulaire
rotative a une puissance de coupe extrêmement
forte de sorte qu’une utilisation inappropriée
peut se traduire par de très graves blessures
voire entraîner la mort. C'est la raison pour
laquelle nous vous demandons de lire attentivement cette notice d'utilisation et les marques
d'avertissement sur l'outil, et de vous conformer
rigoureusement à toutes les instructions de
sécurité afin d'éviter de vous blesser.
AVERTISSEMENT
Afin d’éviter toute blessure, n’insérez jamais vos
doigts ou tout autre objet dans aucune des ouvertures de l’outil.
AVERTISSEMENT
Lisez tous les avertissements de sécurité et
toutes les instructions.
Si ces avertissements et ces instructions ne sont
pas observés, cela peut entraîner des décharges électriques, un incendie et/ou des blessures
graves.
Comment se servir de cette notice
•Veuillez lire complètement ce manuel avant de
commencer à scier avec votre outil. Si vous laissez quelqu’un d’autre utiliser l’outil, assurez-vous
qu’il ait lu ce manuel ou qu’il ait été complètement
instruit dans l’utilisation correcte de l’outil et dans
toutes les précautions de sécurité concernant
l’outil.
•Veuillez conserver ce manuel pour référence
ultérieure. Il contient d’importants renseignements
concernant la sécurité que vous devez observer
afin d’utiliser l’outil en toute sécurité.
•Dans cette notice et sur l'outil figurent les termes
de signalisation suivants:
MISE EN GARDE
Les mises en garde signalent des situations
présentant un danger réel pouvant se traduire
par des blessures superficielles ou moyennes
si elles ne sont pas abandonnées. Les mises
en garde rappellent aussi que les pratiques
envisagées ne sont pas sûres et doivent être
abandonnées.
AVERTISSEMENT
Les avertissements signalent des situations
présentant un danger réel pouvant se traduire par
des accidents graves voire entraîner la mort si
elles ne sont pas abandonnées.
DANGER
Les rappels de danger signalent un risque
imminent pouvant se traduire par des accidents
graves voire entraîner la mort s’il n’est pas évité.
Veuillez lire le livret "Instructions de sécurité" et
les instructions suivantes avant d’utiliser l’outil.
II.RÈGLES DE SÉCURITÉ
COMPLÉMENTAIRES
Instructions de sécurité pour
toutes les scies circulaires
DANGER
1)N'approchez pas les mains de la zone de
sciage et de la lame de scie. Laissez votre
deuxième main sur la poignée auxiliaire ou
sur le carter du moteur. Si vos deux mains
tiennent la scie circulaire, elles ne risqueront
pas d'être coupées par la lame de scie.
2)Ne touchez pas le dessous de la pièce
ouvragée. Le protège-lame ne peut pas vous
protéger de la lame en-dessous de la pièce
ouvragée.
3)Ajustez la profondeur de sciage de façon
qu'elle corresponde à l'épaisseur de la
pièce ouvragée. Il faut que moins d’une
dent entière des dents de la lame de scie soit
visible au-dessous de la pièce ouvragée.
4)Ne tenez jamais la pièce que vous coupez
avec les mains ou entre les jambes. Placez
la pièce ouvragée sur une base bien stable. Il est essentiel de bien soutenir la pièce
ouvragée pour réduire les risques d’exposition
du corps, de blocage de la lame ou de perte
du contrôle de la scie.
REMARQUE
Les remarques fournissent des renseignements
supplémentaires concernant l’outil dont vous
devez prendre connaissance.
- 41 -
5)Tenez l’outil mécanique par les surfaces
de prise isolées lorsque vous effectuez
des travaux lors desquels la scie circulaire risque d’entrer en contact avec des
fils cachés ou avec son propre cordon.
Le contact avec un fil “sous tension” mettra
aussi “sous tension” les parties métalliques
exposées de l’outil mécanique, et l’opérateur
risquera alors d’être électrocuté.
6)Lors d'un sciage en planches, utilisez toujours un guide de sciage ou un bord droit
comme guide. Ceci permettra d'obtenir une
meilleure précision de sciage et de réduire
les risques de blocage de la lame de scie.
7)Utilisez toujours des lames de scie de
dimensions correctes et avec les trous
d'arbre profilés correspondants (losange
contre rond). Les lames ne correspondant
pas au système de montage de la scie circulaire tourneront excentriquement et provoqueront une perte de contrôle.
8)N'utilisez jamais de rondelles ou de boulons de lame endommagés ou inadéquats.
Les rondelles et les boulons de lame ont
été conçus spécialement pour cette scie circulaire pour assurer les performances de
fonctionnement et la sécurité d’utilisation
optimales.
2)
3)
4)
Autres instructions de sécurité
pour toutes les scies circulaires
Causes et prévention par l'utilisateur
d'un retour:
-Le retour est une réaction brusque à une
lame de scie pincée, bloquée ou mal alignée,
occasionnant un saut incontrôlé de la scie
circulaire qui quitte soudainement la pièce
ouvragée en direction de l’utilisateur.
-Lorsque la lame de scie est pincée ou bloquée par l'encoche qui se referme, la lame
cale et la réaction du moteur projette rapidement l'outil en arrière vers l'opérateur.
-Si la lame se tord ou quitte l'alignement du
sciage, les dents du bord arrière de la lame
peuvent buter contre la surface supérieure
du bois, faisant sortir la lame de l’encoche et
projetant l’outil en arrière vers l’opérateur.
Le retour est la conséquence d'une mauvaise
utilisation de l'outil et/ou de procédures ou de
conditions d’utilisation inadéquates, et peut être
évité en prenant les précautions suivantes.
5)
6)
7)
1) Tenez la scie circulaire fermement et
positionnez vos bras de façon à pouvoir
résister aux forces de retour de l’outil.
Positionnez votre corps d’un côté ou de
- 42 -
l’autre de la lame de scie, mais non dans
le prolongement de la lame.
Le retour est susceptible de faire sauter l'outil
vers l'arrière, mais les forces de retour de
l'outil peuvent être contrôlées par l'opérateur
si les précautions adéquates sont prises.
Lorsque la lame de scie se bloque, ou en
cas d'interruption du sciage pour quelque
raison que ce soit, relâchez le déclencheur
et maintenez la scie circulaire dans la matière sans bouger jusqu'à ce que la lame soit
tout à fait arrêtée. N'essayez jamais de retirer la scie circulaire de la pièce ouvragée ou
de la tirer vers l'arrière alors que la lame est
encore en mouvement, sinon un retour en
arrière risquera de se produire.
Si la lame se bloque, recherchez la cause du
blocage et prenez les dispositions nécessaires
pour éliminer le blocage.
Lorsque vous redémarrez la scie circulaire dans la pièce ouvragée, centrez la
lame de scie dans l’encoche et vérifiez
si les dents ne sont pas entrées dans la
matière.
Si la lame de scie se bloque, elle peut bondir
hors de la pièce ouvragée ou effectuer un retour
lors du redémarrage de la scie circulaire.
Soutenez les panneaux de grande taille
pour réduire les risques de pincement ou
de retour de la lame de scie.
Les grands panneaux ont tendance à fléchir
sous leur propre poids. Des supports doivent
être placés de chaque côté sous le panneau,
près de la ligne de sciage et près du bord du
panneau.
N'utilisez pas de lames émoussées ou
endommagées.
Les lames non aiguisées ou mal fixées produisent une encoche étroite qui provoque un
frottement excessif, un blocage de la lame et
un retour en arrière.
Les leviers de verrouillage de l'ajustement
de la profondeur de la lame et du biseau
doivent être serrés bien fermement avant
de procéder au sciage.
Si l'ajustement de la lame se modifie pendant le sciage, cela risque d'occasionner un
blocage et un retour en arrière.
Faites particulièrement attention pendant
la réalisation d'"entailles de marquage"
dans un mur existant ou dans d'autres
zones masquées.
La lame saillante risquerait de couper des
objets, ce qui provoquerait un retour en arrière.
Instructions de sécurité pour
l’utilisation de cette scie circulaire
1) Avant chaque utilisation, vérifiez le protège-lame inférieur. N’utilisez pas la scie
circulaire si le protège-lame inférieur ne
se déplace pas bien souplement et ne se
ferme pas instantanément. N’attachez ou
ne fixez jamais le protège-lame inférieur en
position ouverte.
Si vous laissez tomber accidentellement la
scie circulaire, le protège-lame inférieur risque
d’être tordu. Relevez le protège-lame inférieur
à l’aide de la poignée rétractable et assurezvous qu’il se déplace librement et n’entre pas
en contact avec la lame ou tout autre composant dans tous les angles et à toutes les profondeurs de sciage.
2) Vérifiez le fonctionnement du ressort du
protège-lame inférieur. Si le protège-lame
et le ressort ne fonctionnent pas correctement, vous devez les réparer avant d'utiliser
l'outil.
Le protège-lame inférieur pourra fonctionner
avec une certaine lourdeur en raison de l’usure
des composants, de dépôts collants ou de
l’accumulation de débris.
3) Le protège-lame inférieur ne doit être
rétracté manuellement que pour des sciages spécialisés tels que des “sciages en
plongée” et des “sciages composés”.
Relevez le protège-lame inférieur et rétractant la poignée et dès que la lame pénètre
dans le matériau, le protège-lame inférieur
doit être relâché.
Pour tout autre sciage, le protège-lame inférieur
devrait fonctionner automatiquement.
4) Veillez toujours à ce que le protège-lame
inférieur recouvre la lame avant de déposer
la scie circulaire sur un établi ou sur le sol.
Une lame non protégée et libre peut faire
reculer la scie circulaire et couper tout ce qui
se trouve sur son passage. Tenez compte du
temps que la lame met pour s’arrêter après
avoir relâché l’interrupteur.
5) N'utilisez pas de roues abrasives.
6) Portez un masque antipoussière si les
travaux produisent de la poussière.
7) Utilisez des lames de scie recommandées
par le fabricant.
8) Mettez des protecteurs d'oreilles lorsque
vous utilisez l'outil pendant de longues
périodes.
9) Le risque de retour augmente à mesure que
la batterie autonome se décharge.
10)Veillez à bien inspecter le matériel. Évitez
de couper d’autres matériaux inadéquates.
11)Veillez à ne pas laisser tomber l’outil.
12)Ne balancez jamais l’outil.
13)Ne couvrez jamais les fentes de ventilation,
et veillez à ce que celles-ci soient exemptes
de saletés ou de corps étrangers.
14)Ne serrez jamais l’outil dans un étau.
N’effectuez jamais de sciage en tenant
l’outil sens dessus dessous dans un étau.
Ceci est extrêmement dangereux et peut
entraîner des accidents graves.
15)Ne portez jamais de gants en tricot.
16)Lors de l’utilisation de l’outil dans des
endroits élevés, veillez à ce qu’il n’y ait personne en dessous.
17)Ne touchez pas la lame juste après
l'utilisation. Elle peut alors être très chaude
et risque de vous brûler la peau.
18)Ne touchez pas la pièce ouvragée juste
après l’avoir coupée. La pièce coupée peut
être très chaude.
19)N'utilisez pas d'huile pour sciage.
L'utilisation d'huile pour sciage risque de
causer un incendie.
20)Ne coupez pas de pièces couvertes ou
souillées de gaz, d’huile, de solvants, de
diluants, etc.
Ces produits risqueraient d’endommager
le protège-lame transparent.
21)Ne déposez pas le protège-lame transparent et le protège-lame inférieur. Si le protège-lame transparent et le protège-lame
inférieur sont endommagés ou manquants,
rendez l’outil à un centre de service agréé
pour le remplacer.
22)Ne faites pas démarrer la rotation de la
lame de scie lorsqu'elle est en contact avec
la pièce ouvragée. Attendez que la lame de
scie tourne à la vitesse maximale avant de
commencer à couper.
Symbole
- 43 -
Symbole
Signification
V
Volts
Courant direct
n0
Vitesse sans charge
··· min-1
Rotations ou alternances
par minute
A
Ampères
AVERTISSEMENT
•N’utilisez que la batterie autonome Panasonic
conçue pour l’utilisation avec cet outil
rechargeable.
•Ne mettez pas la batterie autonome au rebut
dans un feu ou ne l’exposez pas à une chaleur excessive.
•N’enfoncez pas de clous ou autres dans la
bat­terie autonome, ne la soumettez pas à des
chocs, ne la démontez pas ou n’essayez pas
de la modifier.
•Ne laissez pas d’objets métalliques entrer en
contact avec les bornes de la batterie autonome.
•Ne transportez pas ou ne rangez pas la batterie autonome dans un récipient contenant
des clous ou tout autre objet métallique.
•Ne chargez pas la batterie autonome dans un
endroit où la température est élevée comme
à proximité d’un feu ou à la lumière directe
du soleil. Sinon la batterie peut surchauffer,
prendre feu ou exploser.
•N’utilisez que le chargeur dédié pour charger
la batterie autonome. Sinon, la batterie peut
fuir, surchauffer ou exploser.
•Après avoir retiré la batterie autonome de
l’outil ou du chargeur, remettez toujours le
couverclede la batterie autonome en place.
Sinon, les contacts de la batterie peuvent se
mettre en court-circuit, entraînant le risque
d’un incendie.
III.MONTAGE
Fixation ou retrait de la bat­terie
autonome
MISE EN GARDE:
Avant d’insérer la batterie autonome, assurezvous que l’interrupteur d’alimentation de l’outil
fonctionne correctement et remettez-le sur la
position d’arrêt après l’avoir relâché.
1. Pour raccorder la batterie autonome (Voir la
fig. 2)
Alignez les marques d’alignement et fixez la
batterie autonome.
•Faites glisser la batterie autonome jusqu’à
ce qu’elle se verrouille en position.
Marques
d’alignement
Fig. 2
2. Pour retirer la batterie autonome (Voir la fig. 3)
Appuyez sur le bouton depuis l’avant pour
libérer la batterie autonome.
Bouton
Fig. 3
- 44 -
IV.UTILISATION
9. La boîte à poussière ou le couvercle avant
sont-ils bloqués par de la poussière?
Avant d’utiliser l’outil
Cet outil a été conçu pour couper des métaux
ferreux non trempés, des métaux non ferreux, du
bois et du plastique. Dans la section "Accessoires"
figure la liste des lames de scie à utiliser pour les
applications adéquates de cet outil. Pour réduire
les risques de blessures, vous devez prendre les
précautions suivantes:
•Ne coupez pas des pièces empilées. Coupezles l'une après l’autre.
•Ne coupez pas de pièces en acier trempé.
•Coupez les pièces avec le bord le plus large
du sabot sur le côté pincé de la pièce.
•Ne touchez pas la lame de scie, la pièce
ouvragée ou les ébarbures de sciage avec les
mains nues tout de suite après avoir effectué le
sciage; elles peuvent être très chaudes et risquent de vous brûler la peau.
Chaque fois que vous utilisez l’outil, vous devez
vous assurer qu’il est en bon état de fonctionnement.
Se servir de la liste de contrôle indiquée ci-après
pour faire cette vérification:
1. La lame de scie est-elle montée dans le bon
sens?
La flèche imprimée sur la lame de scie doit être
dirigée dans le même sens que la flèche du
protecteur supérieur de lame de scie.
2. La lame de scie est-elle fixée correctement?
Vérifier que le boulon d’assemblage à six
pans est bien bloqué. (Voir la fig. 6)
3. Un examen visuel révèle-t-il que la lame de
scie est en bon état?
Remplacer immédiatement la lame de scie si
des fissures sont détectées sur la lame ou si
des dents sont cassées.
4.Le protecteur mobile inférieur de lame se
ferme-t-il correctement?
Désengagez le bouton de verrouillage du couvercle avant et retirez toute la poussière qui s’est
accumulée à l’intérieur du couvercle. Si le couvercle est bloqué, utilisez un objet long comme
un tournevis manuel pour le débloquer. Ensuite,
refermez le couvercle avant. (Voir la fig. 4)
Couvercle avant Bouton de verrouillage
Fig. 4
S’il y a de la poussière dans la boîte à poussière,
désengagez le bouton de verrouillage de la boîte
à poussière, détachez la boîte à poussière et
retirez la poussière. Ensuite, réinstallez la boîte à
poussière. (Voir la fig. 5)
AVERTISSEMENT
Afin d’éviter toute blessure, n’utilisez pas l’outil si
le protège-lame inférieur ne se referme pas rapidement par dessus la lame.
5.Le protège-lame transparent est-il bien installé?
6. La batterie autonome est-elle chargée et bien
insérée dans l’outil?
7. L’écrou d’ajustement de la profondeur de sciage
est-il bien serré?
8.La pièce ouvragée est-elle bien pincée sur le
tréteau de la scie ou sur l’établi?
- 45 -
Bouton de verrouillage
Boîte à poussière
Fig. 5
Comment remonter la lame de scie
Procéder suivant les étapes indiquées
ci-dessous:
1. Retirer la batterie autonome de l’outil.
2. Retirer tout les débris de sciage de la zone
de la lame.
3. Utiliser la poignée rétractable pour rétracter
(ouvrir) le protège-lame inférieur.
4. Remonter la lame de scie en procédant de la
façon illustrée sur la figure ci-dessus. (Voir la
fig. 6)
Veiller à ce que les deux flèches de sens de
rotation de la lame et la flèche de sens de
rotation du protecteur supérieur de lame de
scie sont orientées dans la même direction.
5. Remonter la rondelle extérieure.
6. Remonter le boulon hexagonal.
7.Maintenir le bouton de verrouillage de broche
vers le bas. Ceci empêche la lame de scie de
tourner.
8. Serrer le boulon hexagonal avec la clé hexagonale fournie avec la scie.
REMARQUE:
La clé hexagonale doit être rangée dans la
fente de rangement du boîtier de scie circulaire
à couper les métaux si elle n’est pas utilisée.
AVERTISSEMENT
Si vous ne respectez pas ces instructions, vous
risquez de vous blesser gravement.
Comment retirer la lame de scie
MISE EN GARDE:
Ne pas oublier que la lame de scie est bouillante
après une opération de coupe. Il faut donc laisser
refroidir suffisamment la lame de scie avant de la
séparer de la scie.
Procéder suivant les étapes indiquées cidessous:
1. Retirez la batterie autonome de l’outil.
2. Maintenez le bouton de verrouillage de broche
vers le bas. Ceci empêche la lame de scie de
tourner.
3. Se servir de la clé hexagonale fournie pour
desserrer le boulon hexagonal.
REMARQUE:
Gardez la clé hexagonale dans sa fente de
rangement sur le corps de la scie circulaire
lorsque vous ne l’utilisez pas.
4. Retirez le boulon hexagonal et la rondelle
extérieure.
5. Utilisez la poignée rétractable pour rétracter
(ouvrir) le protège-lame inférieur.
6. Retirez soigneusement la lame.
7. Nettoyez l’outil si nécessaire.
MISE EN GARDE:
Veiller à ne pas se blesser les mains sur la lame
au cours de cette opération.
• Lorsqu’une lame de scie est mise au rebut,
l’envelopper d’une épaisse feuille de carton. Ceci
permet d’éviter que d’autres personnes se blessent avec la lame jetée.
Rondelle intérieure
Placez la rondelle intérieure en orientant
la partie découpée face à vous.
Poignée rétractable
Rondelle extérieure
Placez la saillie de la rondelle
extérieure dans la position de la
rondelle.
Bouton de verrouillage
de broche
Protecteur mobile inférieur de lame
Desserrer
Boulon hexagonal
Resserrer
Fig. 6
- 46 -
Utilisation de l’outil
MISE EN GARDE:
Afin de réduire les risques de blessure, lisez les
Instructions de sécurité au début de ce manuel
avant d’utiliser l’outil.
Levier de
verrouillage
d’interrupteur
Poignée
Poignée
avant
AVERTISSEMENT
Afin de réduire les risques de blessure, portez
des lunettes de sécurité ou des lunettes avec des
écrans latéraux pendant l’utilisation de la scie circulaire. De plus, portez un masque antipoussière
lors du sciage de matériaux produisant un excès
de particules. N’utilisez pas la scie circulaire sous
la pluie. Cela peut entraîner des décharges électriques ou la scie circulaire peut émettre de la
fumée.
Ne sciez pas de matériaux recouverts de diluant
pour peinture, d’essence, d’huile ou de toute
autre accumulation. Cela peut fendre la boîte à
poussière, entraînant des blessures.
Suivez ces étapes:
Maintenez l’outil avec les deux mains. (Voir la
fig. 8) N’essayez pas de retirer le matériau scié
alors que la lame tourne.
1. Alignez la ligne de mire du sabot sur votre
ligne de sciage. (Voir la fig. 7)
Alignement sur la ligne de sciage
• Placez l’encoche du sabot au-dessus de la
ligne de sciage, alignez les coins supérieur et
inférieur de l’ouverture en forme de diamant sur
la ligne.
La position de sciage pouvant être différente
selon la lame de scie utilisée, faites un essai de
sciage préalablement.
Ligne de sciage
Encoche
Interrupteur d’alimentation
Fig. 8
MISE EN GARDE:
•Vérifiez que le levier du verrou du commutateur
marche.
Si le commutateur d’alimentation peut être activé
sans presser le levier du verrou du commutateur,
arrêtez d’utiliser l’appareil. Portez l’outil à un centre de réparation autorisé.
•Tenez toujours la poignée dans une main et
le poignée avant dans l’autre. (Voir la fig. 8).
Maintenez une pression ferme et pressez complètement le commutateur.
•La lame ne doit pas toucher la matériau à
couper avant de démarrer le moteur. Attendez
que la lame atteigne sa vitesse maximale avant
de commencer le découpage.
•Cet outil ne possède aucun dispositif pour verrouiller l'interrupteur d'alimentation sur la position "ON", et vous ne devez absolument pas
tenter de le fixer sur la position "ON".
3. Commencez à couper lorsque la lame tourne
à la vitesse maximum.
4. Pendant le sciage, gardez votre ligne de sciage
droite. Déplacez l’outil vers l’avant à une vitesse
constante tout en regardant la pointe de la lame
par le protège-lame transparent.
AVERTISSEMENT
Fig. 7
2. Abaissez le levier de verrouillage d'interrupteur,
puis pressez l'interrupteur d'alimentation pour
démarrer le moteur, et enfin relâchez le levier
de verrouillage d’interrupteur.
•Afin de prévenir un retour dangereux, gardez le sabot de l’outil à plat sur la surface du
matériaux en cours de sciage.
•Ne forcez jamais l’outil. Utilisez une pression
légère et continue.
5. Si le moteur commence à paraître trop chaud,
arrêtez le sciage. Laissez l’outil refroidir avant
de continuer à travailler.
6. Retirer la batterie autonome après l’utilisation
et avant de ranger l’outil est toujours une précaution sûre.
- 47 -
Ajustement de la profondeur de
sciage
•Retirez la batterie autonome.
•Desserrez l’écrou d’ajustement de la profondeur et ajustez la profondeur de sciage à l’aide
des graduations du protège-lame inférieur pour
calibrer la profondeur. Lorsque l’ajustement
de la profondeur est terminé, resserrez bien
l’écrou d’ajustement de la profondeur.
*Lorsque le matériau en bois est d’une épaisseur
de 10 mm (3/8") ou moins, ajustez la profondeur
de sciage de façon à ce que la lame dépasse
d’environ 5 mm (3/16") du fond du matériau.
Desserrer
Ecrou
d’ajustement
de la
profondeur
Resserrer
Tirer vers le bas
Fig. 9
Guide de sciage (EY3500B7727)
(Disponible comme accessoire, non inclus)
­La barrière de refente est pratique pour les coupes
de refentes et les coupes répétées d’une largeur
uniforme.
•Retirez la batterie autonome.
•Insérez le guide de sciage et ajustez la largeur
de sciage. (Voir la fig. 10)
•Serrez bien fermement la vis pour fixer le guide
de sciage.
Ramassage de la poussière
AVERTISSEMENT
*Avant de scier des matériaux en métal, videz
toujours la boîte à poussière, ouvrez le couvercle avant et retirez la poussière.
•L’utilisation de la scie circulaire pour couper
des matériaux en métal alors que la boîte à
poussière contient des matériaux inflammables peut entraîner un incendie.
*Lors du sciage de matériaux en métal, utilisez
toujours la scie circulaire avec la boîte à poussière fixée.
•Des étincelles et des copeaux métalliques
volants peuvent entraîner des blessures.
*Lors du sciage de matériaux en métal, ne fixez
pas l’aspirateur.
Les étincelles et les copeaux de métal chaud
peuvent entraîner l’incendie de l’aspirateur.
Faites fonctionner l’aspirateur conformément
à ses instructions.
(1)Ramassez la poussière dans la boîte à poussière.
*Videz la boîte à poussière lorsqu’elle est
remplie de poussière.
*Videz la boîte à poussière avant de ranger la
scie circulaire.
*Capacité de la boîte à poussière
•Lors du sciage d’une conduite électrique
d’un diamètre de 25 mm (1"), environ 130
sciages
•Lors du sciage de bois d’œuvre de 45 mm
(1-25/32") x 45 mm (1-25/32"), environ
150 sciages
REMARQUE:
Certains matériaux peuvent entraîner l’accumu­
lation de poussière à l’intérieur du couvercle
avant lors du sciage de ces matériaux.
Couvercle avant
Insérer et
ajuster
Serrer la vis
Guide de sciage
Fig. 10
Fig. 11
(2)Utilisez avec un aspirateur pour ramasser la
poussière.
*Connecter la scie circulaire à la durit à
l’aide de l’adaptateur de durit de l’aspirateur
EY9X012E (vendue séparément).
- 48 -
Diamètre intérieur de la durit compatible: 25
mm (1") à 38 mm (1-2/1")
*Faites fonctionner l’aspirateur en observant
ses instructions.
MISE EN GARDE:
• La lumière DEL incorporée est conçue pour éclairer temporairement la petite zone de travail.
• Ne l’utilisez pas comme remplacement d’une
torche normale, elle n’est pas assez lumineuse.
• L’éclairage DEL s’éteint après que l’outil n’ait pas
été utilisé pendant 5 minutes.
Mise en garde: NE REGARDEZ PAS DIRECTE­
MENT LE FAISCEAU.
L’utilisation de commandes ou de réglages ou
l’exécution de procédures autres que ceux specifies dans ce manuel peut entraîner l’exposition
à de dangereuses radiations.
(2)Témoin d’avertissement de surchauffe
Fig. 12
REMARQUE:
Lorsque la scie circulaire présente des difficultés à éjecter ou à ramasser la poussière,
la sortie de la poussière peut être bloquée
par la poussière. Ouvrez le couvercle avant
et retirez toute la poussière.
Panneau de commande
(1)
(2)
Arrêt
Clignotant: Surchauffe
(fonction­nement Indique que le fonction­nement
normal)
a été arrêté à la suite d’une
surchauffe de la batterie.
La caractéristique de protection contre la sur­
chauffe arrête le fonctionnement de l’outil afin
de protéger la batterie autonome dans le cas
d’une surchauffe. Le témoin d’avertissement de
surchauffe clignote sur le panneau de commande
lorsque cette fonction est active.
•Si la caractéristique de protection contre la
surchauffe s’active, laissez l’outil se refroidir
complètement (pendant au moins 30 minutes).
L’outil est prêt à être utilisé lorsque le témoin
d’avertissement de surchauffe s’éteint.
•Evitez d’utiliser l’outil d’une façon entraînant
la caractéristique de protection contre la surchauffe de s’activer souvent.
(3)
(1)Lumière DEL
Lumière DEL
(3)Témoin d’avertissement de batterie basse
Arrêt
(fonction­nement
normal)
Fig. 13
Avant d’utiliser la lumiére DEL, tirez toujours une
fois l’interrupteur d’alimentation.
Appuyez sur le bouton
d’allumage de la lumiére
DEL.
La lumière éclaire avec un courant de très
faible intensité qui n’affecte pas négativement la
performance du tournevis ou la capacité de la
batterie pendant son utilisation.
Clignotant
(Pas de charge)
Caractéristique de protection de la batterie active.
Une décharge excessive (complète) des batteries
aux ions de lithium raccourcit notablement
leur durée de service. L’outil comprend une
caractéristique de protection de la batterie conçue
pour empêcher la décharge excessive de la
batterie autonome.
•La caractéristique de protection de la batterie
- 49 -
s’active automatiquement avant que la batterie
ne perde sa charge, entraînant le clignotement
du témoin d’avertissement de batterie basse.
•Dès que vous remarquez le clignotement du
témoin d’avertissement de batterie basse,
rechargez immédiatement la batterie autonome.
Comment faire un usage approprié de la scie (renseignements
supplémentaires)
AVERTISSEMENT
Pour éviter de se blesser gravement:
lIl est important d'utiliser un dispositif adéquat
pour tenir bien en place la pièce ouvragée, et
de tenir fermement la scie circulaire à couper
les métaux avec les deux mains pour éviter
d'en perdre le contrôle et de se blesser.
Fig. 14
•La figure 14 montre la position de sciage
correcte.
•Noter que les mains sont éloignées du
secteur de coupe.
•Veillez à ce qu'il n'y ait personne à proximité
de la zone de travail et en-dessous de la
pièce ouvragée.
•Lorsque vous effectuez la coupe, ne tentez
pas de tenir la pièce ouvragée avec la main.
Sciage de feuilles de grande taille:
Soutenez les feuilles de grande taille. Veillez
à ajuster la profondeur du sciage afin de ne
couper qu’en travers de la pièce ouvragée et
non à travers les supports. (Voir la fig. 15)
Les feuilles de grande taille fléchissent ou plient
si elles ne sont pas correctement supportées.
Si vous tentez d’effectuer la coupe sans mettre
la pièce ouvragée bien à niveau et sans la
soutenir correctement, la lame de scie aura
tendance à se bloquer, ce qui causera un retour.
(Voir la fig. 16)
•Ne supportez pas la pièce ouvragée loin de
la ligne de sciage.
Coupe de pièces fines ou en tôle ondulée;
Coupez les pièces fines ou en tôle ondulée à au
moins 25 mm (1") du bord de la pièce ouvragée
pour éviter de vous blesser ou d’endommager
l’outil avec les petites ébarbures métalliques
tirées dans le protège-lame supérieur.
•Utiliser systématiquement des lames de scie
parfaitement affûtées. En effet, les lames de
scie propres et bien affûtées limitent au maximum les risquent de blocage et de chocs de
retour de lame.
- 50 -
Fig. 15
Fig. 16
AVERTISSEMENT
Pour éviter de vous blesser gravement:
•Lorsque vous effectuez un sciage incomplet ou que vous interrompez le sciage, que la lame de scie
est bloquée ou que la scie circulaire à couper les métaux cale, relâchez immédiatement l’interrupteur
d’alimentation et tenez la scie circulaire sans bouger dans la pièce ouvragée jusqu’à ce que la lame
de scie arrête complètement de tourner.
•Pour éviter les chocs de retour de lame, ne jamais essayer de retirer la lame de scie de la pièce à
couper ni ramener la lame en arrière pendant qu’elle tourne encore. S’assurer que la lame de scie est
complètement arrêtée et retirer ensuite la scie circulaire à couper les métaux de la fente de coupe.
•Pour reprendre le sciage, faites démarrer la scie circulaire, laissez la lame atteindre sa pleine
vitesse, entrez de nouveau lentement dans la ligne de sciage et reprenez le sciage.
1. Placez la partie la plus large du sabot sur la partie de la pièce ouvragée qui est solidement
soutenue (voir la fig. 17), et jamais sur la section qui s’affaissera à la fin du sciage (voir la fig. 18).
Pour éviter tout risque de contrôle de l’outil, saisir fermement la scie. Une façon désinvolte de
procéder peut se traduire par de graves accidents corporels.
Fig. 17
Fig. 18
2. S’assurer que la lame de scie s’arrête complètement.
Bien que votre outil soit équipé d’un frein, avant de poser la scie circulaire, assurez-vous que la
lame se soit complètement arrêtée et que le protège-lame inférieur s’est refermé.
3. Ne pas se servir de la scie circulaire à couper les métaux lorsque quelque chose semble anormal.
Séparer immédiatement la batterie autonome de la scie.
Si le corps de l’outil devient brûlant ou s’il ne fonctionne pas correctement, retirez la batterie autonome et cessez l’utilisation. Faites-la vérifier par un centre de service agréé.
AVERTISSEMENT
Afin de prévenir les risques de blessures graves ou d’incendie, n’essayez pas de réparer l’outil vousmême. Ne démontez ou ne modifiez jamais le corps de l’outil. Il ne contient aucune pièce pouvant être
réparée par l’utilisateur.
4. AUCUNE PARTIE DU CORPS NE DOIT VENIR DIRECTEMENT EN CONTACT AVEC LA SCIE À
COUPER LES MÉTAUX.
Lorsqu’une coupe est terminée, prendre toutes les précautions nécessaires pour que la scie ne
frotte pas contre la jambe ou le flanc.
Le protège-lame inférieur étant rétractable, il peut se prendre dans vos vêtements et exposer la
lame. Gardez les vêtements éloignés de l’outil. Faites attention aux sections de la lame exposées
qui existent dans les zone du protèges-lame supérieur et inférieur.
AVERTISSEMENT
Étant donné que la coupe d’une pièce métallique provoque des étincelles, il convient de:
•Toujours porter des lunettes de sûreté.
•N’utilisez pas l’outil à proximité de toute matière inflammable ou dans une zone où des matières
inflammables sont utilisées. Un incendie ou des brûlures peuvent s’ensuivre.
5. N’engagez jamais le verrou de la broche pendant que la lame tourne ou n’essayez pas d’arrêter
l’outil. Ne mettez jamais l’interrupteur d’alimentation sur la position de marche lorsque le verrou de
la broche est engagé. Cela provoquera des dégâts sérieux de votre outil.
- 51 -
[Batterie]
Pour une utilisation correcte
de la batterie autonome
Batterie autonome Li-ion (EY9L40/
EY9L41)
•Pour une longévité optimale de la batterie,
rangez la batterie autonome Li-ion sans la
charger après l’avoir utilisée.
•Lors de la charge de la batterie autonome,
assurez-vous que les bornes du chargeur
de batterie sont libres de tout corps étranger
comme de la poussière et de l’eau, etc. Nettoyez les bornes avant de charger la batterie
autonome si des corps étrangers se trouvent
sur les bornes.
La durée de vie des bornes de la batterie autonome peut être affectée par des corps étrangers
comme de la poussière et de l’eau, etc. pendant
le fonctionnement.
Recyclage de la batterie autonome
ATTENTION:
Pour la protection de l'environnement naturel et
le recyclage des matériaux, veillez à mettre la
batterie au rebut à un endroit prévu officiellement à cet effet, s’il y en a un dans votre pays.
[Chargeur de batterie]
Recharge
Précautions à prendre pour la bat­
terie autonome Li-ion
•Si la température de la batterie autonome
descend en dessous de -10ºC (14ºF) environ,
la charge s’arrête automatiquement afin de
prévenir la dégradation de la batterie.
Mises en garde communes pour la
batterie autonome Li-ion/Ni-MH/Ni-Cd
•Le niveau de température ambiante moyenne
se situe entre 0°C (32°F) et 40°C (104°F).
Si la batterie autonome est utilisée alors que sa
température est inférieure à 0°C (32°F), l’outil
pourrait ne pas fonctionner correctement.
•Lorsque vous n’utilisez pas la batterie autonome, éloignez-la d’autres objets métalliques
tels que : trombones, pièces de monnaie, clés,
clous, vis et autres petits objets métalliques susceptibles de connecter les bornes entre elles.
Si vous court-circuitez les bornes de la batterie, vous risquez de causer des étincelles,
de vous brûler ou de provoquer un incendie.
•Lorsqu’une batterie autonome froide (endessous de 0°C (32°F)) doit être rechargée
dans une pièce chaude, laissez la batterie
autonome dans la pièce pendant une heure
au moins et rechargez-la quand elle a atteint
la température ambiante.
•Lors de l’utilisation de la batterie autonome,
assurez-vous de la bonne ventilation du lieu
de travail.
•Lorsque la batterie autonome est retirée du
corps de l’outil, replacez immédiatement
le couvercle de la batterie autonome afin
d’empêcher la poussière ou la crasse de contaminer les bornes de la batterie et de provoquer un court-circuit.
Longévité des batteries autonomes
Les batteries rechargeables ont une longévité
limitée. Si le temps de fonctionnement devient
très court après la recharge, remplacez la batterie
autonome par une neuve.
•Laissez refroidir le chargeur quand vous
rechargez plus de deux batteries autonomes à
la suite.
•Ne mettez pas vos doigts dans les trous
des connecteurs lorsque vous prenez les
chargeurs ou à n’importe quelle occasion.
MISE EN GARDE:
Pour éviter les risques d’incendie ou d’endommage­
ment du chargeur de batterie.
•N’utilisez pas de source d’alimentation provenant d’un générateur de moteur.
•Ne bouchez pas les trous d’aération du chargeur
et de la batterie autonome.
•Débranchez le chargeur lorsque vous ne l’utilisez
pas.
Batterie autonome Li-ion
REMARQUE:
Votre batterie autonome n’est pas complètement
chargée au moment de l’achat. Veillez à bien
charger complètement la batterie avant son
utilisation.
- 52 -
Chargeur de batterie (EY0L80)
1. Branchez le cordon d’alimentation du chargeur
dans une prise secteur.
REMARQUE:
Des étincelles peuvent être produites lorsque la
fiche est introduite dans la prise d’alimentation
secteur; toutefois, ceci ne pose aucun problème de sécurité.
2. Introduisez soigneusement la batterie autonome
dans le chargeur.
1 Alignez les marques d’alignement et placez
la batterie dans le poste d’accueil sur le
chargeur.
2 Faites glisser vers l’avant dans le sens de la
flèche.
8. Si une batterie complètement chargée est à
nouveau insérée dans le chargeur, le témoin
de charge s’allume. Après quelques minutes,
le voyant de charge risque de clignoter rapidement pour indiquer que la charge est terminée.
Batterie autonome Ni-MH/Ni-Cd
REMARQUE:
Chargez une nouvelle batterie autonome, ou une
batterie autonome qui n’a pas été utilisée pendant
une période prolongée, pendant 24 heures pour
lui redonner sa pleine capacité.
Chargeur de batterie (EY0L80)
1. Branchez le cordon d’alimentation du chargeur
dans une prise secteur.
Marques d’alignement
REMARQUE:
Des étincelles peuvent être produites lorsque la
fiche est introduite dans la prise d’alimentation
secteur; toutefois, ceci ne pose aucun problème de sécurité.
3. Pendant la charge, le témoin s’allume.
Lorsque la charge est terminée, un interrupteur électronique s’actionne pour protéger la
batterie.
•La charge ne peut pas être réalisée si la batterie autonome est chaude (par exemple, à
la suite d’un long travail de perçage).
Le témoin d’attente orange clignote jusqu’à
ce que la batterie se soit refroidie.
La charge commence alors automatiquement.
4. Le témoin de charge (vert) clignote lentement
dès que la batterie est chargée à environ
80%.
5. Lorsque la charge est terminée, le témoin de
charge se met à clignoter rapidement en vert.
6. Lorsque la température de la batterie autonome est de 0ºC ou moins, la batterie autonome prend plus longtemps à charger que la
durée standard.
Même lorsque la batterie est complètement
chargée, elle n’aura qu’environ 50% de la puissance d’une batterie complètement chargée à
une température de fonctionnement normale.
7. Lorsque le témoin d’alimentation ne s’allume
pas immédiatement après avoir branché le
chargeur, ou si après la durée de charge standard, le témoin de charge ne clignote pas rapidement en vert, consultez un concessionnaire
autorisé.
2. Introduisez soigneusement la batterie autonome
dans le chargeur.
3. Pendant la charge, le témoin s’allume.
Lorsque la charge est terminée, un interrupteur électronique s’actionne pour protéger la
batterie.
•La charge ne peut pas être réalisée si la
batterie autonome est chaude (par exemple, à la suite d’un long travail de perçage).
Le témoin d’attente orange clignote jusqu’à
ce que la batterie se soit refroidie. La charge
commence alors automatiquement.
4. Lorsque la charge est terminée, le témoin de
charge se met à clignoter rapidement en vert.
5. Si le voyant de charge ne s’allume pas immédiatement après le branchement du chargeur ou,
si après la durée de charge standard, le voyant
ne s’éteint pas, consultez un revendeur agréé
pour de l’assistance technique.
6. Si une batterie complètement chargée est à
nouveau insérée dans le chargeur, le témoin
de charge s’allume. Après quelques minutes,
le voyant de charge risque de clignoter rapidement pour indiquer que la charge est terminée.
- 53 -
Indication du voyant
Allumé en vert
Le chargeur est branché dans la prise secteur.
Prêt pour la charge.
Clignotant rapidement en vert
Chargement terminé. (Pleine charge)
Clignotant en vert
La batterie est chargée à environ 80%. (Charge utile. Li-ion
seulement)
Allumé en vert
Chargement en cours.
Allumé en orange
La batterie autonome est froide
La batterie autonome est chargée lentement pour réduire
l’effort de la batterie. (Li-ion seulement)
Clignotant en orange
La batterie autonome est chaude. La charge commence lorsque la température de la batterie autonome descend.
Lorsque la température de la batterie autonome est de –10ºC
ou moins, le témoin de charge (orange) se met également à
clignoter. La charge commence lorsque la température de la
batterie autonome augmente (Li-ion seulement).
Témoin de l’état de charge
Gauche: vert Droite: orange s’affichent.
Clignotant rapidement en orange et en vert
Impossible de charger. Colmatage par la pous­sière ou mauvais fonctionnement de la batterie autonome.
Avis aux utilisateurs concernant la collecte et l’élimination des piles
et des appareils électriques et électroniques usagés
Apposé sur le produit lui-même, sur son emballage, ou figurant dans la docu­mentation qui
l’accompagne, ce pictogramme indique que les piles et appareils électriques et électroniques usagés doivent être séparés des ordures ménagères.
Afin de permettre le traitement, la valorisation et le recyclage adéquats des piles et des
appareils usagés, veuillez les porter à l’un des points de collecte prévus, conformément à la
législation nationale en vigueur ainsi qu’aux directives 2002/96/CE et 2006/66/CE.
En éliminant piles et appareils usagés conformément à la réglementation en vigueur, vous
contribuez à prévenir le gaspillage de ressources précieuses ainsi qu’à protéger la santé
humaine et l’environnement contre les effets potentiellement nocifs d’une manipulation
inappropriée des déchets.
Pour de plus amples renseignements sur la collecte et le recyclage des piles et appareils
usagés, veuillez vous renseigner auprès de votre mairie, du service municipal d’enlèvement
des déchets ou du point de vente où vous avez acheté les articles concernés.
Le non-respect de la réglementation relative à l’élimination des déchets est passible d’une
peine d’amende.
Pour les utilisateurs professionnels au sein de l’Union euro­péenne
Si vous souhaitez vous défaire de pièces d’équipement électrique ou électro­nique, veuillez vous renseigner
directement auprès de votre détaillant ou de votre fournisseur.
[Information relative à l’élimination des déchets dans les pays
extérieurs à l’Union européenne]
Ce pictogramme n’est valide qu’à l’intérieur de l’Union européenne. Pour connaître la procédure applicable
dans les pays hors Union européenne, veuillez vous renseigner auprès des autorités locales compétentes
ou de votre distributeur.
- 54 -
Note relative au pictogramme à
apposer sur les piles (voir les 2
exemples ci-contre)
Le pictogramme représentant une poubelle sur
roues barrée d’une croix est conforme à la réglementation. Si ce pictogramme est combiné avec
un symbole chimique, il remplit également les exigences posées par la Directive relative au produit
chimique concerné.
V.ENTRETIEN
AVERTISSEMENT
Afin d’éviter toute blessure grave, retirez toujours
la batterie autonome de l’outil avant de procéder
à toute procédure d’entretien.
MISE EN GARDE:
Pour avoir la certitude de réunir en permanence
les conditions de SÉCURITÉ et de FIABILITÉ
nécessaires, les opérations d’entretien doivent être
confiées à un centre de service après-vente autorisé. Il faut toujours exiger que le remplacement de
pièces soit fait par des pièces d’origine Panasonic.
Nettoyage de l’outil
Gardez votre outil propre afin d’assurer une
bonne performance de sciage et pour garder son
utilisation sûre.
Suivez ces étapes:
1. Retirez la batterie autonome de l’outil.
2. Essuyez l’outil avec un chiffon propre et sec.
N’utilisez pas un chiffon mouillé ou des liquides de nettoyage.
Ils pourraient endommager la finition de la
scie circulaire.
3. Veillez à essuyer toute huile ou graisse qui
pourraient rendre l’outil glissant ou difficile à
manipuler.
4. Retirer la lame de scie de la scie et retirer les
particules qui s’y sont déposées avec une
brosse.
MISE EN GARDE:
Pour éviter tout risque d’accident et pour ne
pas endommager la scie circulaire à couper les
métaux, ne jamais immerger tout ou partie de la
scie dans un liquide.
Protège-lame transparent
AVERTISSEMENT
Si la garde est fissurée ou cassée, apportez
l’outil à un centre de service agréé pour la faire
remplacer. N’essayez pas de faire fonctionner la
scie circulaire. Cela peut entraîner des blessures
graves.
N’utilisez jamais votre outil avec un protège-lame
transparent endommagé ou sans avoir installé le
protège-lame transparent. Des copeaux projetés
peuvent entraîner des blessures graves.
VI.ACCESSORIES
AVERTISSEMENT
•L’utilisation d’accessoires ne figurant pas
dans ce manuel peut causer un incendie, un
choc électrique ou des blessures corporelles.
N’utilisez que les accessoires recommandés.
•L’utilisation d’une lame sur des matériaux plus
épais ou plus fins que recommandé aura pour
conséquence une coupe grossière et pourrait
aggraver le risque de “retour en arrière” (“kickback”) ou d’autres dommages.
Lame au carbure pour métal
•EY9PM13C
Pour scier des matériaux ferreux non trempés
Epaisseur du matériau
0,5 mm – 6,0 mm (1/32" – 1/4")
Lame au carbure pour métal mince (accessoire
en option)
•EY9PM13D
Pour scier des matériaux ferreux non trempés
minces requérant un bord de coupe propre
Epaisseur du matériau
0,5 mm – 6,0 mm (1/32" – 1/4")
Lame au carbure pour bois (accessoire en option)
•EY9PW13A
Pour scier du bois en général
Lame au carbure pour bois mince (accessoire
en option)
•EY9PW13B
Pour scier du bois mince requérant un bord de
coupe propre
Epaisseur du matériau recommandée: jusqu'à
12 mm
- 55 -
Lame au carbure pour plastique (accessoire en
option)
•EY9PP13B
Pour scier du plastique
Epaisseur recommandée des matériaux acry­
liques et des plaques en chlorure de vinyle:
2,0 mm – 5,0 mm (5/64" – 3/16")
plaques ondulées, tuyaux
0,8 mm – 5,0 mm (1/32" – 3/16")
Adaptateur pour durit d’aspirateur (accessoire
en option)
•EY9X012E
Guide de sciage (accessoire en option)
•EY3500B7727
Pour effectuer commodément des sciages en
planches et des sciages répétés de largeur
uniforme
VII.FICHE TECHNIQUE
Tension de moteur
14,4 V CC
Vitesse de rotation de lame
3600 min-1 (rpm)
Taille de lame
Diamètre extérieur
135 mm (5-3/8")
Dimension d’arbre
20 mm (25/32")
Profondeur maximum de coupe
0 – 46 mm (0" – 1-13/16") (lame de 135 mm de diamètre)
Longueur totale
329 mm (12-61/64")
Poids (avec la batterie autonome:
EY9L40/EY9L41)
2,65 kg (5,7 lbs)
Bruit
Vibration
Reportez-vous à la fiche incluse.
BATTERIE AUTONOME
Modèle
EY9L40
EY9L41
Stockage de la batterie
Batterie Li-ion
Tension de la batterie
Capacité
14,4 V CC (3,6 V × 4 piles)
3 Ah
3,3 Ah
CHARGEUR DE BATTERIE
Modèle
Puissance nominale
EY0L80
Voir la plaque signalétique se trouvant sur le côté inférieur du chargeur.
Poids
0,95 kg (2,1 lbs)
- 56 -
[Batterie autonome Li-ion]
Durée de
chargement
Durée de
chargement
3 Ah
3,3 Ah
14,4 V
EY9L40
Utilisable: 35 min.
21,6 V
EY9L60
Utilisable: 45 min.
28,8 V
EY9L80
Utilisable: 55 min.
Plein: 50 min.
Plein: 60 min.
Plein: 70 min.
14,4 V
EY9L41
Utilisable: 45 min.
Plein: 60 min.
[Batterie autonome Ni-MH/Ni-Cd]
1,2 Ah
7,2 V
EY9065
EY9066
2 Ah
12 V
15,6 V
18 V
24 V
EY9001
EY9180
EY9101
EY9182
EY9103
25 min.
1,7 Ah
Durée de
chargement
9,6 V
EY9080
EY9086
20 min.
EY9168
EY9106
EY9107
EY9108
30 min.
EY9188
EY9116
EY9117
EY9136
3 Ah
EY9200
EY9230
45 min.
3,5 Ah
EY9201
EY9231
55 min.
60 min.
EY9210
90 min.
EY9251
65 min.
REMARQUE:Ce tableau peut inclure des modèles non disponibles dans votre région.
Veuillez vous reporter au catalogue général le plus récent.
REMARQUE:Pour obtenir le nom et l’adresse du revendeur, veuillez consulter la carte de garantie incluse.
- 57 -
I. INTRODUZIONE
Questo attrezzo è una Cesoia Multiuso. Basta
cambiare la lama e può essere usata per tagliare
legno, metallo e plastica. La polvere può essere
raccolta da un raccoglipolvere incorporato o
collegando un aspirapolvere (applicando il tubo
alla cesoia).
PERICOLO
Questo attrezzo è un utensile per tagliare metalli
e legno. E’ stato dotato di una lama rotante in
grado di fare tagli profondi che possono causare
lesioni gravi o addirittura mortali. Per questo
motivo, leggere attentamente il presente manuale e le avvertenze riportate sull’attrezzo ed
attenersi a tutte le Istruzioni di Sicurezza al fine
di evitare tali lesioni.
AVVERTIMENTO
Al fine di evitare lesioni, non inserite mai le dita o
altri oggetti nelle aperture dell’attrezzo.
AVVERTIMENTO
Leggere tutte le istruzioni e le avvertenze di
sicurezza.
Il mancato rispetto delle istruzioni e delle
avvertenze potrebbe causare scosse elettriche,
un incendio e/o gravi ferite.
Uso di questo manuale
•Leggere il presente manuale in tutte le sue parti
prima di iniziare ad utilizzare l’attrezzo. Se qualche altra persona deve usare l’attrezzo, assicurarsi che legga questo manuale oppure che
venga accuratamente istruita relativamente al
funzionamento e alle precauzioni di sicurezza da
adottare durante l’utilizzo dell’attrezzo.
•Conservare il presente manuale per riferimenti
futuri. Contiene importanti informazioni da seguire
per poter usare l’attrezzo in modo sicuro.
•I seguenti termini vengono usati nel presente
manuale e sull’utensile stesso:
NOTA
Le note forniscono ulteriori informazioni importanti sull’attrezzo.
PRECAUZIONE
Le precauzioni indicano situazioni potenzialmente
pericolose, che possono causare lesioni lievi o
leggeri se non vengono osservate. Le precauzioni
avvertono anche l’utilizzatore di azioni poco sicure
da evitare.
AVVERTIMENTO
Un avvertimento segnala una situazione potenzialmente pericolosa, che può causare lesioni gravi o
addirittura letali se non viene evitata.
PERICOLO
Indica un pericolo imminente che può causare
lesioni gravi o mortali se non lo si evita.
Leggere il libretto delle istruzioni di sicurezza
e quanto segue prima dell’uso.
II.NORME DI SICUREZZA
AGGIUNTIVE
Istruzioni di sicurezza per
tutti i tipi di sega
PERICOLO
1)Tenere le mani lontane dall’area di taglio
e dalla lama. Tenere l’altra mano sull’im­
pugna­tura ausiliaria o sull’alloggia­mento
del motore. Se si tiene la sega con ambedue
le mani, esse non possono essere tagliate
dalla lama.
2)Non toccare il pezzo dalla parte inferiore.
La protezione non è in grado di proteggere
l’utente dalla lama sotto il pezzo.
3)Regolare la profondità del taglio in base
allo spessore del pezzo da lavorare. Al
di sotto del pezzo da lavorare, deve essere
visibile meno di un intero dente della lama.
4)Non tenere mai con le mani o sulle gambe
il pezzo in fase di lavorazione. Fissare
il pezzo da lavorare ad una piattaforma
stabile. E’ importante dare un buon sostegno
al pezzo da lavorare per ridurre al minimo
l’esposizione del corpo, eventuali inceppa­
menti e la perdita del controllo della sega.
5)Tenere l’utensile elettrico per le superfici
isolate delle impugnature per effettuare
un’operazione in cui la cesoia può
venire a contatto con dei cavi nascosti
o il suo stesso cavo. Il contatto con un
cavo sotto tensione causa la messa sotto
tensione delle parti in metallo dell’utensile e,
di conseguenza, delle scosse elettriche che
potrebbero colpire l’utente.
6)Quando si sega secondo la fibra, usare
sempre una guida pezzo o una guida
laterale dritta. Questo accorgimento
migliora la precisione del taglio e riduce la
possibilità di inceppamento della lama.
- 58 -
7)Usare sempre delle lame con dei fori
sull’albero dal formato e dalla forma giusta
(diamante contro rotondo). Una lama non
compatibile con i pezzi utilizzati nel montaggio
della sega girerà in modo eccentrico,
causando così la perdita del controllo della
sega.
8)Non usare mai delle rondelle o dei bulloni
errati o danneggiati per la lama. Le rondelle
e i bulloni della lama sono stati progettati
specificatamente per la sega, al fine di ottenere
le migliori prestazioni ed un funzionamento
sicuro.
Istruzioni di sicurezza aggiun­
tive per tutti i tipi di sega
Causa e prevenzione del contraccolpo:
-il contraccolpo è la reazione improvvisa di una
lama inceppata, o male allineata, che causa
il sollevamento e l’allontanamento della lama
dal pezzo in direzione dell’operatore;
-quando la lama si inceppa, la stessa comincia a perdere velocità e la reazione del
motore porta l’apparecchio rapidamente verso
l’operatore;
-se la lama si torce o esce dalla linea di taglio, i
denti posti sul bordo posteriore della lama possono penetrare nella superficie superiore del
legno, causando così l’allontanamento della
lama dal taglio e lo sbalzo all’indietro della
stessa in direzione dell’operatore.
Il contraccolpo è il risultato dell’utilizzo errato
dell’utensile e/o di procedure operative o condizioni
errate; esso può essere evitato prendendo le
seguenti precauzioni:
1) Tenere la sega con ambedue le mani e tenere le braccia in una posizione che consenta di resistere alla spinta del contraccolpo.
Posizionarsi da un’unica parte della lama,
ma non in linea con la stessa.
Il contraccolpo può causare uno sbalzo
all’indietro della sega, ma può essere controllato se si prendono le dovute precauzioni.
2) Quando la lama si inceppa o quando si
deve interrompere il lavoro per qualche
motivo, rilasciare la leva di scatto e tenere
la sega ferma nel materiale fino a quando la
lama non si sarà arrestata completamente.
Non cercare mai di rimuovere la sega dal
pezzo o di estrarre la sega mentre è in movimento la lama, altrimenti si può verificare il
contraccolpo.
Individuare la causa dell’inceppamento ed
attuare le misure opportune per eliminarla.
3) Quando si deve riprendere il lavoro, inserire la lama della sega nel taglio e verificare
che i denti non si incastrino nel materiale.
Se la lama della sega si dovesse inceppare,
al momento dell’accensione, la lama potrebbe
sbalzare verso l’alto o si potrebbe verificare un
contraccolpo.
4) Sostenere i pannelli grandi per ridurre al
minimo il rischio di inceppamento e contraccolpo della lama.
I pannelli grandi tendono ad abbassarsi sotto il
proprio peso. In tal caso, occorre posizionare
dei sostegni sotto il pannello in due posizioni,
ossia vicino alla linea di taglio e vicino al bordo
del pannello.
5) Non usare lame poco affilate o danneggiate.
Una lama non affilata o installata in modo errato può creare un taglio stretto, causando così
un livello eccessivo di frizione, inceppamento e
contraccolpi della lama.
6) Le leve di bloccaggio della profondità della
lama e della regolazione del bisello devono
essere strette e fissate in modo ben saldo
prima di effettuare il taglio.
Se la regolazione della lama dovesse cambiare durante il taglio, si potrebbero verificare
l’inceppamento e il contraccolpo della sega.
7) Fare particolare attenzione quando si deve
effettuare un taglio "a tuffo" in pareti esistenti o altre aree cieche.
La lama sporgente può tagliare degli oggetti
che possono causare dei contraccolpi.
Istruzioni di sicurezza per
questo tipo di sega
1) Prima dell’uso, verificare che la protezione inferiore si chiuda correttamente. Non
usare la sega se la protezione inferiore non
si muove liberamente e si chiude istantaneamente. Non serrare o fissare la protezione inferiore nella posizione di apertura.
Se la sega dovesse cadere accidentalmente,
la protezione inferiore si può piegare. Sollevare la protezione inferiore con la leva di
ritorno ed assicurarsi che il movimento della
stessa sia libero e privo di interferenze con la
lama o con le altre parti, in ogni angolo e ad
ogni profondità del taglio.
2) Controllare il funzionamento della molla
della protezione inferiore. Se la protezione e
la molla non dovessero funzionare correttamente, occorre farle riparare prima dell’uso.
La protezione inferiore può funzionare in
modo lento per via di parti danneggiate,
depositi di prodotti gommosi o sporcizia.
- 59 -
3) La protezione inferiore deve essere ritirata manualmente solo per i tagli particolari,
quali "tagli a tuffo" e "tagli composti". Sollevare la protezione inferiore usando la leva
di ritorno della protezione inferiore. Appena
la lama entra nel materiale, occorre rilasciare la protezione inferiore.
Per tutti gli altri lavori, la protezione inferiore
deve funzionare in modo automatico.
4) Verificare sempre che la protezione inferiore
copra la lama prima di posare la sega sul
banco o al suolo.
Una lama non protetta può far sì che la sega
giri all’indietro, tagliando così qualunque
cosa trovi. Tenere in considerazione il tempo
richiesto per l’arresto della lama dopo il rilascio dell’interruttore.
5) Non utilizzare mole abrasive.
6) Indossare una maschera antipolvere, nel
caso in cui il lavoro da eseguire generi della
polvere.
7) Utilizzare lame per seghe indicate dal
Produttore.
8) Utilizzare delle protezioni uditive, in caso di
utilizzo prolungato dell’attrezzo.
9) Il rischio di contraccolpo aumenta man
mano che il pacco batteria si scarica.
10)Analizzare attentamente il materiale. Evitare
di tagliare altri materiali.
11)Evitare di far cadere l’attrezzo.
12)Non far roteare l’attrezzo.
13)Non coprire mai le fessure di ventilazione
ed evitare che vi si depositino polvere o
altri materiali.
14)Non stringere l’attrezzo in una morsa. Non
usare mai l’attrezzo tenendolo rovesciato
in una morsa. Questa posizione è estremamente pericolosa e può provocare gravi
incidenti.
15)Non indossare mai guanti lavorati a maglia.
16)Assicurarsi che nessuno si trovi al di sotto
di voi durante l’uso dell’attrezzo in luoghi
elevati.
17)Non toccare la lama subito dopo averla
usata. Potrebbe essere calda e scottare la
pelle.
18)Non toccare il materiale subito dopo il
taglio. Potrebbe essere molto caldo.
19)Non impiegare olio da taglio. L’uso di tale
sostanza potrebbe provocare degli incendi.
20)Non tagliare pezzi coperti o macchiati di
gas, olio, solventi, diluenti, ecc.
L’esposizione a questi tipi di materiale
potrebbe danneggiare la protezione
trasparente.
21)Non rimuovere la protezione trasparente
né la protezione inferiore. In caso di danneggiamento o smarrimento della protezione trasparente o della protezione inferiore, far riparare l’utensile presso un centro
assistenza autorizzato.
22)Non avviare il funzionamento della lama
mentre essa è a contatto con il pezzo da
lavorare. Prima di iniziare il taglio, attendere
che la lama raggiunga la velocità massima.
Simbolo
Simbolo
Significato
V
Volt
Corrente continua
n0
Nessuna velocità del
carico
··· min-1
Giri o reciprocazioni
A
Ampères
AVVERTIMENTO
•Usare esclusivamente i pacchi batteria
Panasonic progettati per l’uso con questo
attrezzo ricaricabile.
•Non smaltire il pacco batteria in falò, né
esporlo a calore eccessivo.
•Non avvitare chiodi o simili nel pacco batteria,
non sottoporlo ad urti, non disassemblarlo, né
tentare di modificarlo.
•Impedire che oggetti metallici vengano a
contatto con i terminali del pacco batteria.
•Non trasportare, né conservare il pacco batteria nello stesso contenitore di chiodi od
oggetti metallici simili.
•Non caricare il pacco batteria in luoghi con
alte temperature, come vicino al fuoco o alla
luce diretta del sole. In caso contrario, la
batteria potrebbe surriscaldarsi, incendiarsi,
o esplodere.
•Usare esclusivamente l’apposito caricabatteria per caricare il pacco batteria In caso contrario, la batteria potrebbe presentare fughe,
surriscaldarsi, o esplodere.
- 60 -
•Dopo aver rimosso il pacco batteria dall’attrezzo
o dal caricabatteria, rimontare sempre il coperchio del pacco batteria. In caso contrario, i
contatti della batteria potrebbero andare in cortocircuito, con conseguente rischio d’incendio.
III.MONTAGGIO
Applicazione o rimozione del
pacco batteria
PRECAUZIONE:
Prima di inserire il pacco batteria, controllare che
l’interruttore di accensione dell’attrezzo si azioni
correttamente e che ritorni nella posizione “OFF”
quando lo si rilascia.
1. Per collegare il pacco batteria (Vedere la fig. 2)
Installare il pacco batteria, allineandosi con le
marcature.
•Far scorrere il pacco batteria finché non si
blocca in posizione.
Marcature
allineamento
Fig. 2
2. Per rimuovere il pacco batteria (Vedere la fig. 3)
Premere il tasto sulla parte anteriore per
rilasciare il pacco batteria.
IV.FUNZIONAMENTO
Prima di usare l’attrezzo
Questo utensile è stato progettato per il taglio
di materiali ferrosi non temprati, materiali non
ferrosi, legno e plastica. Fare riferimento al
paragrafo “Accessori” per consultare la lista
delle lame da impiegare con questo utensile
in base alle diverse applicazioni. Al fine di
ridurre il rischio di lesioni, attenersi alle seguenti
precauzioni:
•Non tagliare materiale impilato. Tagliare un
pezzo alla volta.
•Non tagliare acciaio duro.
•Tagliare i materiali con il bordo più largo del
pattino posto sopra il lato fissato del materiale.
•Non toccare a mani nude la lama della sega,
il pezzo da lavorare o le schegge immediatamente dopo il taglio; potrebbero essere caldi e
scottare la pelle.
Ogniqualvolta viene usato l’attrezzo, assicurarsi
che sia in buone condizioni operative.
Usare la seguente lista di controllo:
1.La lama è stata installata nella direzione giusta?
La freccia della lama deve puntare nella stessa
direzione della freccia posta sul coperchio della
lama superiore.
2. La lama è stata installata correttamente?
Assicurarsi che il bullone esagonale sia ben
serrato. (Vedere la fig. 6)
3. La lama sembra sana?
Sostituire la lama immediatamente se fosse
spaccata oppure se ci sono dei denti rotti.
4. La protezione inferiore si chiude correttamente?
AVVERTIMENTO
Per evitare lesioni personali, non usare l’attrezzo
se la protezione inferiore non si dovesse chiudere
rapidamente sulla lama.
Tasto
Fig. 3
5. La protezione trasparente è stata installata
saldamente?
6. Il pacco batteria è carico e ben inserito
nell’attrezzo?
7. Il dado di regolazione della profondità usato
per il taglio è fissato saldamente?
8.Il pezzo da lavorare è fissato saldamente al
cavalletto o al banco della sega?
9. Il raccoglipolvere o il coperchio anteriore
sono ostruiti a causa della polvere?
Sbloccare il tasto di blocco sul coperchio anteriore e rimuovere l’eventuale polvere che si
- 61 -
è accumulata all’interno del coperchio. Se il
coperchio è ostruito, usare un oggetto lungo,
ad esempio un cacciavite manuale, per liberarlo. Dopodiché, chiudere il coperchio anteriore.
(Vedere la fig. 4)
Coperchio anteriore
Tasto di blocco
Fig. 4
Se è presente della polvere nel raccoglipolvere,
sbloccare il tasto di blocco del raccoglipolvere,
estrarre il raccoglipolvere e rimuovere la polvere.
Dopodiché, rimontare il raccoglipolvere. (Vedere
la fig. 5)
Tasto di blocco
Raccoglipolvere
Fig. 5
- 62 -
Installazione della lama
Rimozione della lama
Procedere come segue:
1. Rimuovere il pacco batteria dall’attrezzo.
2. Rimuovere i frammenti di metallo dalla lama.
3. Usare la leva di ritorno per aprire la protezione inferiore.
4. Installare la lama seguendo l’illustrazione qui
sopra. (Vedere la fig. 6)
Asegúrese que la dirección en la cuchilla y la
flecha de dirección en el protector transparente
apunten en la misma dirección.
5. Installare la rondella esterna nella posizione
giusta.
6. Inserire il bullone esagonale.
7. Tenere il tasto di blocco albero premuto. Questo serve ad evitare la rotazione della lama.
8.Serrare il bullone esagonale in modo ben
saldo, usando la chiave esagonale in dotazione.
NOTA:
Lasciare la chiave esagonale nella fessura di
custodia posta sul telaio della cesoia, quando
la stessa non viene usata.
AVVERTIMENTO
L’inosservanza di queste istruzioni può causare
gravi lesioni fisiche.
PRECAUZIONE:
La lama rimane calda immediatamente dopo il
taglio. Assicurarsi di far raffreddare la lama prima
di rimuovere la stessa.
Procedere come segue:
1. Rimuovere il pacco batteria dall’attrezzo.
2. Tenere il tasto di blocco albero premuto. Questo serve ad evitare la rotazione della lama.
3. Usare la chiave esagonale in dotazione per
allentare il bullone esagonale.
NOTA:
Tenere la chiave esagonale nella fessura di
custodia posta sul telaio della cesoia quando
non la si usa.
4. Rimuovere il bullone esagonale e la rondella
esterna.
5. Usare la leva di ritorno per aprire la protezione inferiore.
6. Rimuovere la lama delicatamente.
7. Pulire l’attrezzo se necessario.
PRECAUZIONE:
Fare attenzione a non tagliarsi le mani sulla lama.
• Quando si deve gettare via una lama, avvolgere la
stessa in carta molto spessa o cartone ondulato.
Questo serve per prevenire eventuali tagli se qualcuno dovesse toccare la lama.
Rondella interna
Collocare la rondella interna con
la parte tagliata rivolta verso di
voi.
Leva di ritorno
Rondella esterna
Collocare la parte sporgente
della rondella esterna nella
posizione della rondella.
Tasto di blocco albero
Protezione inferiore
Allentare
Bullone esagonale
Serrare
Fig. 6
- 63 -
Uso dell’Attrezzo
PRECAUZIONE:
Onde ridurre il rischio di lesione, leggere le Istru­
zioni di Sicurezza contenute nel presente manuale,
prima di utilizzare l’attrezzo.
Levetta di blocco
interruttore
Impugnatura
Impugnatura
anteriore
AVVERTIMENTO
Onde ridurre il rischio di lesione, indossare occhiali protettivi od occhiali con schermature laterali
durante l’uso della cesoia. Inoltre, indossare una
maschera antipolvere durante il taglio di materiali
che generano una quantità eccessiva di particolato. Non usare la cesoia sotto la pioggia. In caso
contrario, si potrebbe produrre un’elettrocuzione
o la cesoia potrebbe emettere del fumo.
Non tagliare materiali sui quali si trovano solventi per vernici, benzina, olio, o accumuli simili. In caso contrario il raccoglipolvere potrebbe
rompersi e provocare così lesioni.
Seguire i punti sotto riportati:
Tenere l’attrezzo con ambedue le mani. (Vedere
la fig. 8) Non tentare di togliere il materiale
tagliato mentre la lama è ancora in movimento.
1. Allineare la linea visiva sul pattino con la
linea di taglio. (Vedere la fig. 7)
Allineamento con la linea di taglio
• Posizionare la tacca sul pattino sopra la linea
di taglio, allineando gli angoli superiore ed inferiore dell’apertura a forma di diamante con la
linea.
Dal momento che la posizione di taglio può
differire a seconda della lama, fare un taglio di
prova prima di procedere.
Linea di taglio
Tacca
Interruttore di accensione
Fig. 8
PRECAUZIONE:
•Controllate che la levetta di blocco interruttore
funzioni.
Se l’interruttore di accensione può essere attivato senza dover premere la levetta di blocco
interruttore, interrompete immediatamente l’uso.
Portate l’attrezzo ad un centro di assistenza tecnica autorizzato.
•Afferrate sempre il manico con una mano e
l’impugnatura frontale con l’altra mano. (Vedere
la fig. 8) Afferrate in modo ben saldo e premete la
levetta in modo completo.
•La lama non deve toccare il materiale da tagliare
prima che abbiate avviato il motore. Attendete
che la lama abbia raggiunto piena velocità prima
di iniziare a tagliare.
•Non è possibile bloccare l’interruttore di accensione nella posizione “ON”, perciò non si deve
mai tentare di bloccarlo in posizione “ON”.
3.Iniziare il taglio quando la lama avrà raggiunto la velocità massima.
4. Durante il lavoro, tenere la linea di taglio
dritta. Spingere l’attrezzo in avanti con una
velocità regolare, osservando la punta della
lama attraverso la protezione trasparente.
AVVERTIMENTO
Fig. 7
2. Premere la levetta di blocco interruttore
verso il basso, poi premere l’interruttore di
accensione per avviare il motore e quindi
rilasciare la levetta di blocco interruttore.
•Al fine di evitare contraccolpi pericolosi, tenere il pattino dell’attrezzo aderente alla superficie del materiale in fase di lavorazione.
•Non premere mai l’attrezzo con forza. Usare
una pressione leggera e costante.
5. Se il motore sembra troppo riscaldato, interrompere il lavoro. Lasciare che l’attrezzo si
raffreddi prima di continuare il lavoro.
6. E’ consigliabile rimuovere il pacco batteria
dopo l’uso e prima di riporre l’attrezzo.
- 64 -
Regolazione della profondità del
taglio
•Rimuovere il pacco batteria.
•Allentare il dado di regolazione della profondità e regolare la profondità di taglio, usando le graduazioni sulla protezione inferiore
per misurare la profondità. Una volta finito di
regolare la profondità, serrare saldamente il
dado di regolazione della profondità.
*Se il materiale di legno ha uno spessore di 10
mm (3/8") o inferiore, regolare la profondità di
taglio in modo che la lama esca di circa 5 mm
(3/16") dal fondo del materiale.
Allentare
Dado di
regolazione
della profondità
Serrare
Spingere verso il basso
Fig. 9
Guida pezzo (EY3500B7727)
(Disponibile come accessorio, non in dotazione)
­La guida pezzo si dimostra utile nei tagli a pezzo
e nei tagli ripetuti di ampiezza uniforme.
•Rimuovere il pacco batteria.
•Inserire la guida pezzo e regolare la larghezza
di taglio. (Vedere la fig. 10)
•Fissare saldamente la vite per bloccare la
guida pezzo.
Raccolta della polvere
AVVERTIMENTO
*Prima di tagliare materiali metallici, vuotare
sempre il raccoglipolvere, aprire il coperchio
anteriore e rimuovere la polvere.
•Usare la cesoia con materiali infiammabili nel raccoglipolvere per tagliare materiali
metallici potrebbe provocare un incendio.
*Durante il taglio di materiali metallici, usare
sempre la cesoia con il raccoglipolvere montato.
•Scintille nell’aria e schegge di metallo
potrebbero provocare lesioni.
*Durante il taglio di materiali metallici, non
collegare l’aspirapolvere.
Scintille e schegge di metallo caldo potrebbero causare l’incendio dell’aspirapolvere.
Usare l’aspirapolvere seguendo le sue istruzioni.
(1)Raccogliere la polvere nel raccoglipolvere.
*Vuotare il raccoglipolvere quando è pieno di
polvere.
*Vuotare il raccoglipolvere prima di riporre la
cesoia.
*Capacità raccoglipolvere
•Durante il taglio di condotti elettrici con
diametro di 25 mm (1"), circa 130 tagli
•Durante il taglio di legname 45 mm
(1-25/32") x 45 mm (1-25/32"), circa 150
tagli
NOTA:
Alcuni materiali possono far sì che la polvere
si accumuli nel coperchio anteriore durante
il taglio.
Coperchio
anteriore
Inserire e
regolare
Fissare la vite
Guida pezzo
Fig. 10
Fig. 11
(2)Uso dell’aspirapolvere per raccogliere la polvere.
*Collegare la cesoia al tubo flessibile
usando l’adattatore per tubo flessibile
dell’aspirapolvere EY9X012E (venduto separatamente).
Diametro interno tubo flessibile compatibile:
da 25 mm (1") a 38 mm (1-2/1")
- 65 -
*Usare l’aspirapolvere seguendo le sue
istruzioni.
• Non utilizzarla in sostituzione di una luce normale:
la luminosità sarà insufficiente.
• Il LED si spegne quando l’attrezzo non viene
usato per 5 minuti di seguito.
Precauzione: NON FISSARE
DIRETTAMENTE IL RAGGIO
L’utilizzo di comandi, regolazioni e l’attuazione di
istruzioni diversi da quelli qui riportati potrebbero
provocare un’esposizione pericolosa alle radiazioni.
(2)Spia avvertenza surriscaldamento
Fig. 12
NOTA:
Difficoltà della cesoia nell’espulsione o nella
raccolta di polvere, la presa della polvere
potrebbe essere ostruita dalla polvere. Aprire
il coperchio anteriore e rimuovere l’eventuale
polvere.
Pannello di controllo
(1)
(2)
Spenta
(funziona­
mento
normale)
Lampeggiante: surriscaldamento
Indica che il funzionamento
è stato interrotto a causa
un surriscaldamento della
batteria.
La funzione di protezione da surriscaldamento
inter­rompe il funzionamento dell’attrezzo per proteggere il pacco batteria in caso di surriscaldamento.
Quando questa funzione è attiva, sul pannello di
controllo lampeggia la spia di avvertenza da surriscaldamento.
•Se si attiva la protezione da surriscaldamento,
lasciare raffreddare completamente l’attrezzo (per
almeno 30 minuti). Quando la spia di avvertenza
da surriscaldamento si spegne, l’attrezzo sarà
pronto per l’uso.
•Evitare un uso dell’attrezzo che porti
all’attivazione ripetuta della protezione da surriscaldamento.
(3)
(1)Luce LED
Luce LED
(3)Spia avvertenza batteria scarica
Spenta
(funziona­
mento
normale)
Fig. 13
Prima di usare la luce LED, tirare sempre
l’interruttore di alimentazione una volta.
Premere il tasto
luce LED accesa.
La luce illumina grazie ad un consumo minimo
e non influenza negativamente la prestazione
dell’avvitatore, né la capacità della batteria.
PRECAUZIONE:
• La luce LED incorporata è stata realizzata per
l’illuminazione temporanea di un’area di lavoro
ridotta.
Lampeggiante
(no carica)
Funzione protezione
batteria attiva
Lo scaricarsi eccessivo (totale) delle batterie
a ioni di litio diminuisce drasticamente la loro
autonomia. L’attrezzo è dotato di una funzione di
protezione della batteria realizzata per evitare lo
scaricarsi eccessivo del pacco batteria.
•La funzione di protezione della batteria si attiva
immediatamente prima che la batteria perda
la carica, così da far lampeggiare la spia di
avvertenza batteria scarica.
- 66 -
•Se si nota la spia di avvertenza batteria scarica, caricare immediatamente il pacco batteria.
Per un corretto utilizzo (ulteriori
informazioni)
AVVERTIMENTO
Onde evitare il rischio di lesioni fisiche gravi:
lE’ importante usare un utensile appropriato per tenere correttamente il materiale da
lavorare ed è ugualmente importante tenere
la cesoia ferma con ambedue le mani per
prevenire l’eventuale perdita del controllo
della stessa, che potrebbe causare lesioni
personali.
Fig. 14
•La figura 14 mostra la giusta posizione di
lavoro.
•Osservare che le mani siano lontane dell’area
del taglio.
•Assicurarsi che le persone circostanti vengano allontanate dall’area di lavoro e dalla
parte sottostante il pezzo da lavorare.
•Durante il taglio, non tentare di tenere il
materiale con le mani.
Taglio di pannelli di grandi dimensioni
Sostenere i pannelli di grandi dimensioni.
Assicurarsi di regolare la profondità del taglio
in modo tale da tagliare solo il pezzo da
lavorare e non i sostegni. (Vedere la fig. 15)
I pannelli di grandi dimensioni tendono ad
abbassarsi o a piegarsi se non vengono sostenuti in modo adeguato. Qualora si tenti di tagliare
senza livellare e sostenere opportunamente il
pezzo da lavorare, la lama tenderà ad incepparsi, causando contraccolpi. (Vedere la fig. 16)
•Non sostenere il materiale in una posizione
lontana dal taglio.
Taglio di materiali sottili od ondulati:
Tagliare i materiali sottili od ondulati almeno
a 2,5 cm (1") dal bordo del pezzo da lavorare
in modo da evitare lesioni o danni all’attrezzo
causati da pezzetti di metallo che s’infilano
nella protezione superiore.
•Usare solo lame affilate. Lame pulite e affilate
riducono al minimo il rischio di arresti e contraccolpi.
- 67 -
Fig. 15
Fig. 16
AVVERTIMENTO
Onde evitare il rischio di lesioni fisiche gravi:
•Quando il taglio è incompleto, l’operazione si interrompe, la lama si grippa o la cesoia si blocca,
rilasciare immediatamente l’interruttore di accensione e lasciare la cesoia immobile nel materiale
finché la lama non si ferma completamente.
•Per evitare il contraccolpo, non cercare mai di rimuovere la cesoia dal pezzo da lavorare o di tirare
la cesoia all’indietro mentre la lama è in movimento. Assicurarsi che la lama sia completamente
ferma, poi rimuovere la cesoia dal pezzo in lavorazione.
•Per riprendere il lavoro, accendere la cesoia, attendere finché la lama non avrà raggiunto la velocità massima, reinserire la lama nel taglio lentamente e continuare l’operazione.
1. Collocare la parte più ampia del pattino sulla parte del pezzo da lavorare tenuta in modo stabile
(vedere la fig. 17), mai sulla sezione che cadrà al termine del taglio (vedere la fig. 18).
Tenere la cesoia in modo ben fermo per prevenire la perdita del controllo della stessa. Un lavoro negligente può causare gravi lesioni personali.
Fig. 17
Fig. 18
2. Assicurarsi che la lama si arresti.
Anche se l’attrezzo è stato dotato di un freno, controllare sempre che la lama sia completamente
ferma e che la protezione della lama inferiore sia chiusa prima di mettere giù l’attrezzo.
3. Non usare la cesoia in caso di anormalità. Rimuovere il pacco batteria immediatamente.
Se il telaio dell’attrezzo per metallo diventa molto caldo o non funziona correttamente, rimuovere il pacco
batteria e non usare l’utensile. Farlo controllare presso un centro di assistenza tecnica autorizzato.
AVVERTIMENTO
Onde evitare il rischio di lesioni fisiche gravi od incendio, non cercare di effettuare lavori di riparazione
dell’attrezzo. Non smontare o modificare il telaio dell’attrezzo. L’utensile non contiene componenti che
possano essere riparati dall’utilizzatore.
4. EVITARE OGNI CONTATTO TRA LA CESOIA E IL VOSTRO CORPO.
Dopo aver effettuato un taglio, assicurarsi che la cesoia non possa sfiorare le gambe o i fianchi.
Poiché la protezione inferiore è retrattile, si potrebbe inceppare nei vestiti ed esporre la lama.
Tenere i vestiti lontani dall’attrezzo. Tenere sempre in mente le sezioni dove la lama è esposta nelle
aree delle protezioni superiore ed inferiore.
AVVERTIMENTO
Dato che il taglio dei metalli genera scintille;
•Indossare sempre gli occhiali di protezione.
•Non usare l’attrezzo nella vicinanza di sostanze infiammabili o in un’area dove vengono usate tali
sostanze. Altrimenti si possono verificare incendi e scottature.
5. Non attivare mai il blocco albero mentre gira la lama, né cercare di arrestare l’attrezzo forzatamente. Non accendere mai l’interruttore principale quando il blocco albero è stato attivato, altrimenti si possono verificare gravi danni all’attrezzo.
- 68 -
[Pacco batteria]
Per un uso corretto del pacco
batteria
Pacco batteria Li-ion (EY9L40/
EY9L41)
•Per una conservazione ottimale della batteria,
riporre il pacco batteria agli ioni di litio dopo
l’uso senza ricaricarlo.
•Quando il pacco batteria viene cari­cato,
assicurarsi che i terminali sul caricabatteria
siano privi di sostanze estranee, quali polvere,
acqua, ecc. Pulire i terminali prima di caricare
il pacco batteria, qualora vengano trovate
sostanze estranee sui terminali.
La durata dei terminali del pacco batteria
può essere influenzata da sostanze estranee, quali polvere, acqua, ecc. durante il
funzionamento.
ufficialmente preposto a tale fine (ammesso che
esista nell’area dell’utente).
[Caricabatterie]
Ricarica
Precauzioni per l’uso del pacco
batteria agli ioni di litio
•Qualora la temperatura del pacco batteria
scendesse all’incirca al di sotto dei −10°C
(14°F), la ricarica s’interrompe automaticamente per impedire la degradazione della batteria.
Avvertenze generiche per il pacco
batteria Li-ion/Ni-MH/Ni-Cd
•La temperatura ambientale si deve aggirare tra
0°C (32°F) e 40°C (104°F).
Se il pacco batteria è usato quando la temperatura è al di sotto di 0°C (32°F), lo strumento
smetterà di funzionare correttamente.
•Per caricare un pacco batteria fred­do (al di
sotto di 0°C (32°F)) in un luogo caldo, lasciare
il pacco batteria nel locale per oltre un’ora per
permettere allo stesso di raggiungere la tempe­
ratura ambiente.
•Lasciate raffreddare il caricatore quando
caricate più di due pacchi batterie consecu­
tiva­mente.
•Non infilate le dita nel foro di contatto per
tenere in mano il caricabatterie o altro scopo.
•Quando il pacco batteria non viene usato,
tenerlo lontano da altri oggetti metallici
come: clip, monetine, chiavi, chiodi, viti o
altri piccoli oggetti metallici che potrebbero creare un collegamento da un terminale
all’altro.
Cortocircuitare i terminali del pacco batteria
potrebbe causare scintille, ustioni oppure un
incendio.
•Quando si usa il pacco batteria, assicurarsi
che il luogo di lavoro sia ben ventilato.
•Quando si rimuove il pacco batteria
dall’alloggiamento principale dell’utensile,
riposizionare immediatamente il coperchio
del pacco batteria, onde evitare che polvere e
sporcizia contaminino i terminali della batteria
e causino un cortocircuito.
Pacco batteria Li-ion
Durata del pacco batteria
Le batterie ricaricabili posseggono una durata
limitata. Se il tempo di funziona­mento diventa
estremamente breve dopo la ricarica, sostituire il
pacco bat­teria con uno nuovo.
Riciclo batteria
PRECAUZIONE:
Onde evitare il rischio d’incendio o il danneggiamento del caricabatteria:
•Non usate l’energia fornita da un generatore a
motore.
•Non coprite le prese d’aria di caricabatteria e
pacco batteria.
•Scollegare il caricabatteria se non in uso.
ATTENZIONE:
Per ragioni relative alla protezione dell’ambiente
e al riciclaggio dei materiali, assicurarsi che lo
smalti­mento del prodotto avvenga in un luogo
NOTA:
Al momento dell’acquisto, il pacco batteria non
è carico. Assicurarsi di caricare la batteria prima
dell’uso.
Caricabatteria (EY0L80)
1. Collegare il caricatore alla presa di corrente.
- 69 -
NOTA:
L’inserimento della spina nella presa di corrente c.a. potrebbe provocare delle scintille,
ma questo non è un problema in termini di
sicurezza.
2. Inserire saldamente il pacco batteria nel caricabatteria.
1 Allineare le marcature e collocare la batteria
nel raccordo del caricatore.
2 Far scorrere nella direzione indicata dalla
freccia.
Marcature allineamento
Pacco batteria Ni-MH/Ni-Cd
NOTA:
Caricare un pacco batteria nuovo o un pacco
batteria che non è stato usato per un lungo
periodo, per circa 24 ore per riportare la batteria
alla sua piena capacità.
Caricabatteria(EY0L80)
1. Collegare il caricatore alla presa di corrente.
NOTA:
L’inserimento della spina nella presa di corrente c.a. potrebbe provocare delle scintille,
ma questo non è un problema in termini di
sicurezza.
3. Durante la ricarica, la spia di carica si accende.
Quando la ricarica è stata completata, un
interruttore elettronico interno scatta automaticamente per evitare la sovraccarica.
•La ricarica non avviene se il pacco batteria
è caldo (per esempio, subito dopo l’uso per
un lavoro pesante).
La spia di standby arancione lampeggia
mentre la batteria si sta raffreddando.
La ricarica comincia poi automaticamente.
4. La spia di carica (verde) lampeggia
lentamente quando la batteria è carica per
l’80% circa.
5. Quando la batteria è completamente carica, la
spia verde lampeggia rapidamente.
6. Qualora la temperatura del pacco batteria
raggiunga gli 0°C o meno, il tempo di ricarica
è maggiore rispetto al tempo di ricarica normale.
Anche a batteria completamente carica,
l’utensile dispone di circa il 50% dell’energia
di cui dispone una batteria carica alla temperatura di esercizio normale.
7. Qualora la spia di accensione non si dovesse
accendere immediatamente dopo il collegamento del caricatore o qualora, tra­scorso il
tempo di ricarica normale, la spia di ricarica
verde non dovesse lampeggiare rapi­damente,
si prega di rivolgersi ad un rivenditore autorizzato.
8. Se un pacco batteria completamente ricari­
cato viene inserito di nuovo nel caricabat­
teria, la spia di carica si illumina. Dopo alcuni
minuti la spia di caricamento inizierà a lampeggiare rapidamente per indicare che il caricamento è completato.
2. Inserire saldamente il pacco batteria nel caricabatteria.
3. Durante la ricarica, la spia di carica si accende.
Quando la ricarica è stata completata, un
interruttore elettronico interno scatta automaticamente per evitare la sovraccarica.
•La ricarica non avviene se il pacco batteria
è caldo (per esempio, subito dopo l’uso per
un lavoro pesante).
La spia di standby arancione lampeggia
mentre la batteria si sta raffreddando. La
ricarica comincia poi automaticamente.
4. Quando la batteria è completamente carica, la
spia verde lampeggia rapidamente.
5. Se la spia di caricamento non si accende immediatamente dopo aver collegato il caricabatteria
oppure se la spia non si spegne al termine del
caricamento standard, rivolgetevi ad un rivenditore autorizzato.
6. Se un pacco batteria completamente ricari­
cato viene inserito di nuovo nel caricabat­
teria, la spia di carica si illumina. Dopo alcuni
minuti la spia di caricamento inizierà a lampeggiare rapidamente per indicare che il caricamento è completato.
- 70 -
Segnali spie
Luce verde
Il caricatore è stato collegato alla presa murale.
E’ pronto per il caricamento.
Luce verde lampeggiante rapida
Il caricamento è completato. (Carica completa)
Luce verde lampeggiante
Batteria carica all’80% circa (Carica utilizzabile. Solo Li-ion)
Luce verde
In fase di caricamento.
Luce arancione
Pacco batteria freddo.
La ricarica del pacco batteria avviene lentamente per ridurre
il peso sulla batteria (solo Li-ion).
Luce arancione lampeggiante
Il pacco batteria è caldo. Il caricamento avrà inizio appena la
temperatura del pacco batteria sarà scesa.
Qualora la temperatura del pacco batteria raggiunga i -10°C
o meno, anche la spia di ricarica arancione inizia a lampeggia­
re. La ricarica inizia quando la temperatura del pacco batteria
aumenta (solo Li-ion).
Spia stato ricarica
Sinistra: verde Destra: arancione
Luce arancione e verde lampeggianti rapide
Non è possibile effettuare il caricamento. Il pacco batteria è
impolverato o guasto.
Informazioni per gli utenti sulla raccolta e l’eliminazione di vecchie
apparecchiature e batterie usate
Questi simboli sui prodotti, sull’imballaggio, e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono
essere buttati nei rifiuti domestici generici.
Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate, vi
preghiamo di portarli negli appositi punti di raccolta, secondo la legislazione vigente nel
vostro Paese e le Direttive 2002/96/EC e 2006/66/EC.
Smaltendo correttamente questi prodotti e le batterie, contribuirete a salvare importanti
risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull’ambiente che altrimenti potrebbero verificarsi in seguito ad un trattamento inappropriato dei rifiuti.
Per ulteriori informazioni sulla raccolta e sul riciclaggio di vecchi prodotti e batterie, vi
preghiamo di contattare il vostro comune, i vostri operatori per lo smaltimento dei rifiuti o
il punto vendita dove avete acquistato gli articoli.
Sono previste e potrebbero essere applicate sanzioni qualora questi rifiuti non siano stati
smaltiti in modo corretto ed in accordo con la legisla­zione nazionale.
Per utenti commerciali nell’Unione Europea
Se desiderate eliminare apparecchiature elettriche ed elettroniche, vi preghiamo di contattare il vostro
commerciante od il fornitore per maggiori informazioni.
[Informazioni sullo smaltimento rifiuti in altri Paesi fuori dall’Unione
Europea]
Questi simboli sono validi solo all’interno dell’Unione Europea. Se desiderate smaltire questi articoli, vi
preghiamo di contattare le autorità locali od il rivenditore ed informarvi sulle modalità per un corretto
smaltimento.
- 71 -
Nota per il simbolo delle
batterie (esempio con simbolo
chimico riportato sotto il
simbolo principale):
Questo simbolo può essere usato in combinazione con un simbolo chimico; in questo caso è
conforme ai requisiti indicati dalla Direttiva per il
prodotto chimico in questione.
V.MANUTENZIONE
AVVERTIMENTO
Per evitare gravi lesioni personali, rimuovere
sempre il pacco batteria dall’attrezzo prima di
iniziare le procedure di manutenzione.
PRECAUZIONE:
Per assicurare la SICUREZZA e l’AFFIDABILITA’
dell’utensile, affidare i lavori di assistenza tecnica ad un centro di assistenza tecnica autorizzato. Insistere affinché vengano impiegati solo
ricambi originali della Panasonic.
Pulizia dell’attrezzo
Tenere sempre l’attrezzo pulito per assicurare
delle prestazioni ottimali in ogni momento e per
garantire la sicurezza dello stesso.
Procedere come segue:
1. Rimuovere il pacco batteria dall’attrezzo.
2. Strofinare l’attrezzo con un panno soffice ed
asciutto. Non usare panni umidi o prodotti di
pulizia.
Poichè potrebbero danneggiare la rifinitura
della cesoia.
3. Assicurarsi di rimuovere ogni traccia di olio
o grasso dall’attrezzo, poiché tali sostanze
potrebbero renderlo scivoloso o difficile da
maneggiare.
4. Rimuovete la lama e spazzate ogni residuo
di polvere.
PRECAUZIONE:
Per evitare lesioni personali o danni materiali dell’utensile, non immergere mai una parte
dell’utensile in un liquido.
Protezione trasparente
AVVERTIMENTO
Se la protezione è spaccata o rotta, bisogna
consegnare l’attrezzo ad un centro di assistenza
tecnica autorizzato per la sostituzione della protezione. Non cercare mai di usare la cesoia in
tale condizione, altrimenti si potrebbero verificare
gravi lesioni personali.
Non usare mai l’attrezzo con una protezione
trasparente o senza aver installato la protezione.
Le schegge possono causare gravi lesioni personali.
VI.ACCESSORI
AVVERTIMENTO
•L’uso di accessori non specificati in questo
manuale può risultare in incendi, scossa
elettrica o lesioni personali. Si raccomanda
l’uso di solo gli accessori specificati.
•Se usate la lama su di un materiale più
spesso o più sottile di quello raccomandato
per quel tipo di lama, il taglio sarà rozzo e il
rischio di rinculo o altre lesioni sarà maggiore.
Lama con Punta in Carburo per Metallo
•EY9PM13C
Per il taglio di materiale ferroso non temprato
Spessore del materiale
0,5 mm – 6,0 mm (1/32" – 1/4")
Lama con Punta in Carburo per Metallo Sottile
(Accessorio opzionale)
•EY9PM13D
Per il taglio di materiale ferroso sottile non temprato richiesto da spigoli taglienti e puliti
Spessore del materiale
0,5 mm – 6,0 mm (1/32" – 1/4")
Lama con Punta in Carburo per Legno (Accessorio
opzionale)
•EY9PW13A
Per il taglio del legno in generale
Lama con Punta in Carburo per Legno Sottile
(Accessorio opzionale)
•EY9PW13B
Per il taglio del legno sottile richiesto da spigoli taglienti e puliti
Spessore del materiale consigliato: fino a 12
mm
- 72 -
Lama con Punta in Carburo per Plastica (Accessorio
opzionale)
•EY9PP13B
Per il taglio della plastica
Spessore del materiale consigliato lastre di
acrilico e di cloruro di vinile:
2,0 mm – 5,0 mm (5/64" – 3/16")
lastre, tubi ondulati
0,8 mm – 5,0 mm (1/32" – 3/16")
Adattatore tubo flessibile per aspirapolvere (Acces­
sorio opzionale)
•EY9X012E
Guida Pezzo (Accessorio opzionale)
•EY3500B7727
Utile nei tagli a strappo e nei tagli ripetuti di
ampiezza uniforme.
VII.SPECIFICHE TECNICHE
Voltaggio del motore
14,4 V c.c.
Velocità della lama
3600 min-1 (rpm)
Formato della lama
Diametro esterno
135 mm (5-3/8")
Formato dell’albero
20 mm (25/32")
Profondità massima del taglio
0 – 46 mm (0" – 1-13/16") (lama φ135 mm)
Lunghezza totale
329 mm (12-61/64")
Peso
(con pacco batteria: EY9L40/EY9L41)
2,65 kg (5,7 lbs)
Rumore
Vibrazioni
Vedere il foglio accluso.
PACCO BATTERIA
Modello
EY9L40
EY9L41
Accumulatore
Batteria Li-ion
Tensione batteria
Capacità
14,4 V c.c. (3,6 V × 4 celle)
3 Ah
3,3 Ah
CARICABATTERIA
Modello
EY0L80
Valori
Vedere la targhetta dei valori sul fondo del caricabatteria.
Peso
0,95 kg (2,1 lbs)
- 73 -
[Pacco batteria Li-ion]
Tempo di
caricamento
Tempo di
caricamento
3 Ah
3,3 Ah
14,4 V
EY9L40
Utilizzabile: 35 min.
21,6 V
EY9L60
Utilizzabile: 45 min.
28,8 V
EY9L80
Utilizzabile: 55 min.
Completa: 50 min.
Completa: 60 min.
Completa: 70 min.
12 V
18 V
14,4 V
EY9L41
Utilizzabile: 45 min.
Completa: 60 min.
[Pacco batteria Ni-MH/Ni-Cd]
1,2 Ah
7,2 V
EY9065
EY9066
2 Ah
15,6 V
24 V
EY9001
EY9180
EY9101
EY9182
EY9103
25 min.
1,7 Ah
Tempo di
caricamento
9,6 V
EY9080
EY9086
20 min.
EY9168
EY9106
EY9107
EY9108
30 min.
EY9188
EY9116
EY9117
EY9136
3 Ah
EY9200
EY9230
45 min.
3,5 Ah
EY9201
EY9231
55 min.
60 min.
EY9210
90 min.
EY9251
65 min.
NOTA: Questa tabella può includere dei modelli non disponibili nella propria area.
Fare riferimento al catalogo generale più recente.
NOTA: Per il nome e l’indirizzo del rivenditore, consultare la scheda di garanzia acclusa.
- 74 -
I. INLEIDING
Dit is een universele zaagmachine. Door het
zaagblad te verwisselen kan deze zaagmachine
worden gebruikt voor het zagen van hout, metaal
en plastic. De stof wordt in het geïntegreerde
stofhuis opgevangen of via een aangesloten
stofzuiger afgevoerd (de slang van de stofzuiger
wordt aan de zaagmachine bevestigd).
GEVAAR
Dit product is een zaagwerktuig, gemaakt om
door metaal en hout te zagen. Het heeft een
roterend zaagblad waarmee u zich diep kunt
snijden, met ernstig of fataal letsel tot gevolg.
Lees daarom aandachtig deze handleiding en
de waarschuwingen op het gereedschap en
houd u aan alle veiligheidsadviezen om letsel te
vermijden.
WAARSCHUWING
Steek nooit uw vinger of een ander voorwerp in
een van de openingen van het gereedschap.
WAARSCHUWING
Lees alle veiligheidswaarschuwingen en alle
instructies.
Als u de onderstaande waarschuwingen en
instructies niet opvolgt, kan dit resulteren in een
elektrische schok, brand en/of ernstig letsel.
Gebruik van deze handleiding
•Lees deze handleiding volledig door voordat u
met het gereedschap begint te werken. Als
u het gereedschap door andere personen laat
gebruiken, zorg dan dat zij eerst deze handleiding
lezen of op de hoogte worden gebracht van het
correcte gebruik en alle veiligheidsvoorschriften
met betrekking tot het gereedschap.
•Bewaar deze handleiding voor toekomstig gebruik.
De handleiding bevat belangrijke veiligheidsin­
formatie waaraan u zich dient te houden om het
gereedschap veilig te gebruiken.
•In deze handleiding en op het product vindt u de
volgende trefwoorden.
OPMERKING
Opmerkingen geven aanvullende informatie over
het gereedschap die u moet weten.
OPGELET
Opgelet duidt op een potentieel gevaarlijke situatie, die kan leiden tot een lichte kwetsuur
indien ze niet wordt vermeden. Opgelet maakt u
ook attent op onveilige handelingen die moeten
worden vermeden.
WAARSCHUWING
Waarschuwing duidt op een potentieel gevaarlijke
situatie, die kan leiden tot zware kwetsuren of de
dood indien ze niet wordt vermeden.
GEVAAR
Gevaar duidt op een dreigend gevaar dat zal
leiden tot zware kwetsuren of de dood indien het
niet wordt vermeden.
Lees voor gebruik het boekje met veiligheids­
adviezen en ook de onderstaande opmerkingen.
II.EXTRA VEILIGHEIDS­
VOORSCHRIFTEN
Veiligheidsadviezen voor
alle metaalsnijders
GEVAAR
1)Houd uw handen uit de buurt van de
snijzone en het mes. Houd met uw tweede
hand de hulphandgreep op de motor­
behuizing vast. Als u het gereedschap met
beide handen vasthoudt, kunt u niet met het
mes in uw handen snijden.
2)Reik niet onder het werkstuk. Onder het
werkstuk kan de beschermkap u niet besche­
rmen tegen het mes.
3)Stel de snijdiepte op de dikte van het
werkstuk af. Onder het werkstuk dient
minder dan een volle tand van de mestanden
zichtbaar te zijn.
4)Houd het te zagen werkstuk nooit met
uw handen vast en leg het niet over uw
been. Bevestig het werkstuk aan een
stevig platform. Het is van essentieel belang
het werkstuk goed te ondersteunen om
letsel te voorkomen en te vermijden dat het
mes vastloopt of dat u de controle over het
gereedschap verliest.
5)Houd het gereedschap vast bij de
geïsoleerde handvatten wanneer u een
bewerking uitvoert waarbij het gereeds­
chap in contact zou kunnen komen met
verborgen stroomdraden of de eigen
draad. Contact met een stroomdraad zal ook
de blootliggende metalen onderdelen van het
gereedschap onder spanning brengen en
resulteren in een elektrische schok voor de
gebruiker.
6)Gebruik bij het schulpen steeds een
schulpgeleider of een rechtehoekgeleider.
Zo kunt u nauwkeuriger snijden en bestaat
er minder kans dat het mes vastloopt.
- 75 -
7)Gebruik steeds een mes waarvan de
asgaten de juiste grootte en de juiste vorm
(diamant vs. rond) hebben. Messen die
niet passen op het montagemateriaal van
het gereedschap zullen excentrisch draaien,
waardoor u de controle over het gereedschap
verliest.
8)Gebruik nooit beschadigde of ongeschikte
pasringen of bouten voor de messen.
De pasringen en de bout van het mes zijn
speciaal ontworpen voor uw gereedschap,
met het oog op een optimale prestatie en een
veilig gebruik.
Verdere veiligheidsadviezen
voor alle metaalsnijders
3)
4)
Oorzaak en maatregelen ter voorkoming
van terugslag:
-een terugslag is een plotselinge reactie op
een geklemd, vastgelopen of slecht uitgelijnd
mes, waardoor het gereedschap niet langer
onder controle is en "opspringt" uit het werkstuk naar de gebruiker toe;
-wanneer het mes klem komt te zitten of vastloopt doordat de snijsnede dichtgaat, komt
het mes tot stilstand en springt het gereedschap door de reactie van de motor snel terug
in de richting van de gebruiker;
-als het mes verdraaid of slecht uitgelijnd raakt
in de snijsnede, kunnen de tanden op het
achtervlak van het mes zich in het bovenste
oppervlak van het hout boren, waardoor het
mes uit de snede springt, naar de gebruiker
toe.
Een terugslag is het resultaat van een verkeerd
gebruik en/of foutieve werkwijzen of –omstandig­
heden en kan worden voorkomen door het nemen
van de juiste voorzorgsmaatregelen.
1) Behoud met beide handen een stevige
greep op het gereedschap en plaats uw
armen zodanig dat u de kracht die wordt
ontwikkeld door een terugslag kunt opvangen. Houd uw lichaam altijd aan een van
beide kanten van het mes en nooit zo dat u
op een lijn met het mes bent.
Bij een terugslag kan het gereedschap
achteruit springen, maar u kunt de kracht van
een terugslag in bedwang houden door de
juiste voorzorgsmaatregelen te nemen.
2) Wanneer het mes is vastgelopen of wanneer u om een andere reden de snijsnede
niet afwerkt, laat dan de hendel los en laat
het gereedschap bewegingsloos zitten in
het materiaal tot het mes volledig tot stilstand is gekomen. Probeer nooit het ger-
5)
6)
7)
eedschap uit het werkstuk te verwijderen
of achteruit te trekken terwijl het mes nog
in beweging is, om het risico op een terugslag te vermijden.
Ga na wat de oorzaak van het vastlopen is
en los het probleem op.
Wanneer u het snijden in het werkstuk hervat, moet u het mes in de snede centreren
en kijken of de mestanden niet vastzitten
in het materiaal.
Als het mes vastloopt, kan het omhoogspringen of terugslaan uit het werkstuk wanneer
het gereedschap opnieuw wordt gestart.
Ondersteun grote panelen om het risico op
klem raken van het mes en een terugslag
te beperken.
Grote panelen hebben de neiging door te
zakken onder hun eigen gewicht. De steun
moet aan beide zijden onder het paneel
worden geplaatst, dicht bij de snijlijn en de
rand van het paneel.
Gebruik geen bot of beschadigd mes.
Ongeslepen of slecht gemonteerde messen
maken een smalle snede, wat leidt tot overmatige wrijving, vastlopen van het mes en
terugslag.
De blokkeerhendels van de mesdiepte- en
afschuinafstelling moeten goed vastzitten
voor u begint te snijden.
Als de snij-afstelling verandert tijdens het
snijden, zal dit leiden tot het vastlopen van
het mes en een terugslag.
Wees extra voorzichtig wanneer u "uitsparingen snijdt" in bestaande wanden of
andere blinde zones.
Het vooruitstekende mes kan in voorwerpen
snijden die een terugslag kunnen veroorzaken.
Veiligheidsadviezen voor
deze zaagmachine
1) Controleer voor elk gebruik of de onderste
beschermkap goed sluit. Gebruik de zaagmachine niet als de onderste beschermkap niet vrij beweegt en onmiddellijk sluit.
De onderste beschermkap mag nooit in de
geopende stand worden vastgeklemd of
vastgebonden.
Als het gereedschap per ongeluk valt, kan
de onderste beschermkap verbogen raken.
Haal de onderste beschermkap met de terugtrekhendel omhoog en controleer of deze
vrij beweegt en het zaagblad en andere metalen onderdelen niet raakt, in elke zaaghoek
en zaagdiepte.
2) Controleer de werking van de veer van de
onderste beschermkap. Als de bescherm-
- 76 -
kap en de veer niet juist werken, moeten
deze hersteld worden voordat u het gereedschap gebruikt.
Het is mogelijk dat de onderste beschermkap niet vlot sluit als gevolg van beschadigde
onderdelen, kleverige afzettingen of opeenhoping van vuil.
3) De onderste beschermkap mag alleen
met de hand worden teruggetrokken voor
speciale bewerkingen, zoals het zagen
van "uitsparingen" of het "samengesteld
zagen". Haal de onderste beschermkap
met de terugtrekhendel omhoog en laat
de beschermkap los zodra het mes in het
materiaal zaagt.
Voor alle andere zaagbewerkingen moet u
de onderste beschermkap automatisch laten
werken.
4) Let er steeds op dat de onderste beschermkap het zaagblad volledig afdekt voordat
u het gereedschap op een werkbank of de
vloer legt.
Een niet beschermd, nog draaiend zaagblad
zal er toe leiden dat het gereedschap achteruit beweegt en alles op haar weg doorzaagt.
Houd er rekening mee dat het even duurt
voordat het zaagblad tot stilstand komt nadat
de schakelaar is losgelaten.
5) Gebruik geen slijpwielen.
6) Draag altijd een stofmasker als er bij het
werk stof vrijkomt.
7) Gebruik zaagbladen die door de fabrikant
worden aanbevolen.
8) Draag oorbescherming wanneer u het
gereedschap langere tijd achter elkaar
gebruikt.
9) Het risico op een terugslag is groter naarmate de lading van de accu afneemt.
10)Zorg ervoor dat u het materiaal inspecteert.
Let erop dat u geen ander materiaal doorzaagt.
11)Laat het gereedschap niet vallen.
12)Laat het gereedschap niet slingeren.
13)Voorkom dat de ventilatieopeningen
afgedekt worden en zorg ervoor dat ze
stofvrij worden gehouden.
14)Klem het gereedschap niet in een bankschroef. Zaag nooit terwijl het gereedschap
ondersteboven in een bankschroef is geklemd. Dit is bijzonder gevaarlijk en kan ernstige ongevallen tot gevolg hebben.
15)Draag nooit gebreide handschoenen.
16)Let er bij gebruik van het gereedschap op
een hoge plaats op dat niemand zich onder
het gereedschap bevindt.
17)Raak het zaagblad niet meteen na het zagen
aan. Het zaagblad kan bijzonder heet zijn en
brandwonden veroorzaken.
18)Raak het materiaal niet aan nadat het
gezaagd is. Het gezaagde materiaal kan bijzonder heet zijn.
19)Gebruik geen snijolie. Het gebruik van
snijolie kan brand veroorzaken.
20)Zaag geen werkstukken die bedekt of vervuild zijn met benzine, olie, oplosmiddelen,
witte spiritus enz.
Blootstelling aan deze materialen kan
beschadiging van de doorzichtige beschermkap veroorzaken.
21)Verwijder de doorzichtige beschermkap
en de onderste beschermkap niet. Als de
door­zichtige beschermkap en de onderste
beschermkap worden verwijderd of beschadigd zijn, moet u het gereedschap naar een
erkende hersteldienst brengen om de onder­
delen te laten vervangen.
22)Start het zaagblad niet wanneer dit in contact is met het werkstuk. Wacht totdat het
zaagblad de volle snelheid heeft bereikt
voordat u begint met zagen.
Symbool
Symbool
Betekenis
V
Volt
Gelijkstroom
n0
Onbelaste snelheid
··· min-1
Omwentelingen of toeren
per minuut
A
Ampère
WAARSCHUWING
•Gebruik enkel Panasonic accu's die bestemd
zijn voor gebruik met dit oplaadbare gereedschap.
•Gooi de accu nooit in vuur of stel deze ook
niet aan overmatige hitte bloot.
•Sla geen nagels en dergelijke in de accu en
stel deze ook niet bloot aan schokken. Probeer
de accu ook niet te demonteren of er wijzigingen in aan te brengen.
- 77 -
•Zorg dat de accupolen niet in contact komen
met metalen voorwerpen.
•Berg de accu niet in dezelfde doos op waarin nagels of andere metalen voorwerpen
zijn.
•Laad de accu niet op een plaats met hoge
temperaturen op, zoals in de buurt van
een vuur of in direct zonlicht. De accu
kan oververhit worden, in brand vliegen of
exploderen.
•Gebruik uitsluitend de voorgeschreven acculader voor het opladen van de accu. De accu
zou anders kunnen gaan lekken, oververhit
worden of exploderen.
•Bevestig altijd het accudeksel nadat u de
accu van het gereedschap of de acculader
hebt losgemaakt. Het is anders mogelijk
dat de accupolen kortgesloten worden met
mogelijk brand tot gevolg.
III.MONTAGE
Bevestigen en verwijderen van
de accu
OPGELET:
Controleer voordat u de accu aanbrengt of de
hoofdschakelaar van het gereedschap goed werkt
en terugkeert naar de "OFF" stand wanneer u
deze loslaat.
1. Bevestigen van de accu (zie Afb. 2)
Breng de uitlijntekens tegenover elkaar en
bevestig de accu.
•Schuif de accu naar achteren totdat deze
op de plaats vastklikt.
Uitlijntekens
Afb. 2
2. Verwijderen van de accu (zie Afb. 3)
Duw op de knop aan de voorkant om de accu
los te maken.
Knop
Afb. 3
IV.BEDIENING
Voordat u het gereedschap geb­
ruikt
Dit gereedschap dient enkel om ongehard
ferrometaal, non-ferrometaal, hout en plastic
te zagen. Zie het hoofstuk "Accessoires" voor
een lijst met zaagbladen die geschikt zijn voor
de diverse toepassingen van het gereedschap.
Neem de volgende voorzorgsmaatregelen in
acht om letsel te voorkomen:
•Zaag niet gelijktijdig door meerdere materialen.
Zaag de materialen om de beurt.
•Zaag geen gehard staal.
•Zaag de materialen met de brede rand van de
schoen over de vastgeklemde kant van het
materiaal heen.
•Raak het zaagblad, het werkstuk en de metaalsplinters niet met blote handen aan meteen na
het zagen; deze kunnen heet zijn waardoor u
zicht verbrandt.
Telkens voordat u het gereedschap gebruikt,
moet u controleren of dit in goede staat verkeert.
Doe dit aan de hand van de volgende controlelijst:
1. Is het zaagblad in de juiste richting gemonteerd?
De pijl op het zaagblad moet in dezelfde richting wijzen als de pijl op de bovenste beschermkap.
2. Is het zaagblad gemonteerd zoals het hoort?
Controleer of de zeskantbout stevig is vastgedraaid. (Zie Afb. 6)
3. Ziet het zaagblad er goed uit?
Vervang het blad onmiddellijk als het
gebarsten is of als een van de tanden is afgebroken.
4. Sluit de onderste beschermkap zoals het
hoort?
- 78 -
WAARSCHUWING
Om letsel te voorkomen, mag u het gereedschap
niet gebruiken als de onderste beschermkap niet
snel over het zaagblad schuift.
5. Is de doorzichtige beschermkap stevig beves­
tigd?
6. Is de accu opgeladen en stevig aan het gereedschap bevestigd?
7. Is de diepte-instelmoer voor het zagen stevig
vastgedraaid?
8. Is het werkstuk stevig vastgeklemd op een
zaagbok of werkbank?
9. IIs het stofhuis of de voorste afdekking verstopt met stof?
Als dit het geval is, maakt u de vergrendelknop
voor de voorste afdekking los en verwijdert dan
het stof in de afdekking. Als de afdekking volledig verstopt is, kunt u een lang voorwerp zoals
een schroevendraaier gebruiken om het stof te
verwijderen. Nadat dit is gedaan, kan de voorste
afdekking weer gesloten worden. (Zie Afb. 4)
Voorste afdekking
Vergrendelknop
Afb. 4
Als er stof in het stofhuis is, maakt u de stofhuisvergrendelknop los, verwijdert dan het stofhuis
en daarna het stof. Nadat dit is gedaan, kan het
stofhuis weer bevestigd worden. (Zie Afb. 5.)
Vergrendelknop
Stofhuis
Afb. 5
- 79 -
Monteren van het zaagblad
Verwijderen van het zaagblad
Volg deze stappen:
OPGELET:
Het zaagblad is heet meteen na het zagen. Laat
het zaagblad afkoelen voordat u het verwijdert.
1. Maak de accu los van het gereedschap.
2. Verwijder eventueel schraapsel van het
zaagbladoppervlak.
3. Gebruik de terugtrekhendel om de onderste
beschermkap terug te trekken (te openen).
4. Monteer het zaagblad zoals afgebeeld. (Zie
Afb. 6.)
Zorg dat de pijl op het zaagblad en de pijl
op de doorzichtige beschermkap in dezelfde
richting wijzen.
5. Breng de buitenring aan.
6. Steek de zeskantbout naar binnen.
7. Houd de asblokkeerknop ingedrukt. Hierdoor
wordt voorkomen dat het zaagblad gaat
draaien.
8.Draai de zeskantbout stevig met de bijgeleverde zeskantsleutel vast. Berg de zeskantsleutel op.
OPMERKING:
Bewaar de zeskantsleutel in de opberggleuf
op de zaagmachine wanneer u deze niet
gebruikt.
WAARSCHUWING
Het niet opvolgen van deze instructies kan resulteren in ernstig letsel.
Volg deze stappen:
1. Maak de accu los van het gereedschap.
2. Houd de asblokkeerknop ingedrukt. Hierdoor
wordt voorkomen dat het zaagblad gaat
draaien.
3. Draai de zeskantbout met de bijgeleverde
zeskantsleutel los.
OPMERKING:
Bewaar de zeskantsleutel in de opberggleuf
op de zaagmachine wanneer u deze niet
gebruikt.
4. Verwijder de zeskantbout en de buitenring.
5. Gebruik de terugtrekhendel om de onderste
beschermkap terug te trekken (te openen).
6.Verwijder voorzichtig het zaagblad.
7. Maak het gereedschap indien nodig schoon.
OPGELET:
Wees voorzichtig dat u niet met het zaagblad in
uw handen snijdt.
• Wikkel een gebruikt zaagblad in dik papier of
golfkarton. Dit om te voorkomen dat iemand zich
aan het zaagblad zou snijden.
Binnenring
Plaats de binnenring met de
uitsparing naar u toe.
Terugtrekhendel
Buitenring
Plaats het uitstekende
gedeelte van de buitenring
in de positie van de ring.
Asblokkeerknop
Onderste beschermkap
Losdraaien
Vastdraaien
Zeskantbout
Afb. 6
- 80 -
Gebruik van het gereedschap
OPGELET:
Om de kans op letsel te verminderen, moet u
de veiligheidsadviezen aan het begin van deze
handleiding zorgvuldig doorlezen voordat u het
gereedschap gebruikt.
Schakelaarblokkeer­hendel
Handvat
Voorste
greep
WAARSCHUWING
Om de kans op letsel te verminderen, moet u
tijdens het gebruik van de zaagmachine een
veiligheidsmasker of bril dragen met zijafscherming. Draag ook een stofmasker bij het zagen van
materialen waarbij veel kleine deeltjes vrijkomen.
Gebruik de zaagmachine niet in de regen. Dit kan
resulteren in een elektrische schok of de zaagmachine kan rook uitstoten.
Zaag geen materialen waarop terpentijn, benzine, olie e.d. zit Dit kan ertoe leiden dat het
stofhuis barst met letsel tot gevolg.
Volg deze stappen:
Houd het gereedschap met beide handen vast.
(Zie Afb. 8) Probeer geen zaagsplinters te
verwijderen terwijl het zaagblad in beweging is.
1. Lijn de richtijn op de schoen uit met uw
zaaglijn. (Zie Afb. 7)
Uitlijnen met de zaaglijn
• Plaats de inkeping op de schoen boven de
zaaglijn en lijn de bovenste en onderste hoek
van de ruitvormige opening uit met de lijn.
Zaag eerst een testsnede, want de zaagpositie
kan verschillen afhankelijk van het gebruikte
zaagblad.
Zaaglijn
Inkeping
Hoofdschakelaar
Afb. 8
OPGELET:
•Controleer of schakelaarblokkeerhendel werkt.
Als de hoofdschakelaar kan worden gebruikt
zonder de schakelaarblokkeerhendel in te
drukken, moet u onmiddellijk stoppen. Breng het
gereedschap naar een erkende hersteldienst.
•Houd steeds met een hand het handvat vast
en met de andere hand de voorste greep. (Zie
Afb. 8) Houd het gereedschap stevig vast en
druk de schakelaar volledig in.
•Het zaagblad mag het materiaal dat gezaagd
wordt niet raken voordat u de motor start.
Wacht totdat het zaagblad op volle snelheid is
voordat u met zagen begint.
•Dit gereedschap beschikt niet over een voorziening om de hoofdschakelaar in de "ON"
stand te blokkeren en u moet dus ook niet proberen om de hoofdschakelaar in de "ON" stand
te blokkeren.
3. Begin met zagen wanneer het zaagblad op
volle snelheid is.
4. Zorg dat de zaaglijn recht blijft tijdens het
zagen. Beweeg het gereedschap met een
constante snelheid vooruit, terwijl u de rand
van het zaagblad in het oog houdt via de
doorzichtige beschermkap.
WAARSCHUWING
Afb. 7
2. Druk de schakelaarblokkeerhendel omlaag,
knijp de hoofdschakelaar in om de motor te
starten en laat dan de schakelaarblokkeerhendel weer los.
•Voorkom een gevaarlijke terugslag. Houd
de schoen van het gereedschap plat op het
werkvlak van het materiaal dat wordt gezaagd.
•Forceer het gereedschap niet. Gebruik een
lichte en constante druk.
5.Stop met zagen als de motor warm begint
aan te voelen. Laat het gereedschap afkoelen
voordat u het werk hervat.
6. Het is een veilige gewoonte om na gebruik
en alvorens het gereedschap op te bergen de
accu te verwijderen.
- 81 -
Instellen van de zaagdiepte
•Verwijder de accu.
•Draai de diepte-instelmoer los en stel de zaagdiepte in aan de hand van de schaalverdeling op
de onderste beschermkap. Wanneer u klaar
bent met het instellen van de zaagdiepte, draait
u de diepte-instelschroef weer stevig vast.
*Als houtmateriaal minder dan 10 mm (3/8") dik
is, moet u de zaagdiepte zo instellen dat het
zaagblad ongeveer 5 mm (3/16") uit de onderkant
van het materiaal steekt.
Losdraaien
Diepteinstelmoer
Vastdraaien
Omlaag trekken
Afb. 9
Langsgeleider (EY3500B7727)
(Verkrijgbaar als accessoire, niet bijgeleverd)
De langsgeleider is handig voor het zagen van
schulpen en voor herhaalde sneden met gelijke
breedte.
•Verwijder de accu.
•Steek de langsgeleider naar binnen en stel de
zaagbreedte af. (Zie Afb. 10)
•Draai de schroef stevig vast om de langsgeleider vast te zetten.
Stof verzamelen
WAARSCHUWING
*Voordat u metaal begint te zagen, moet u
altijd het stofhuis leegmaken, dan de voorste
afdekking openmaken en ook daar het stof
verwijderen.
•Gebruik van de zaagmachine voor het zagen
van metaal terwijl er ontbrandbare materialen
in het stofhuis zijn, kan resulteren in brand.
*Bij het zagen van metaal moet u de zaagmachine altijd gebruiken met het stofhuis eraan
bevestigd.
•Rondvliegende vonken en metaalsplinters
kunnen letsel veroorzaken.
*Bij het zagen van metaal mag geen stofzuiger aan het gereedschap worden bevestigd.
De vonken en hete metaalsplinters kunnen
ertoe leiden dat de stofzuiger in brand vliegt.
Bedien de stofzuiger zoals beschreven in de
handleiding van dat apparaat.
(1)Verzamel het stof in het stofhuis.
*Maak het stofhuis leeg wanneer dit vol is
met stof.
*Maak het stofhuis leeg voordat u de zaagmachine opbergt.
*Capaciteit van het stofhuis
•Bij het doorzagen van elektrische leidingen met een diameter van 25 mm (1")
ongeveer 130 stuks.
•Bij het doorzagen van 45 mm (1-25/32") x
45 mm (1-25/32") stukken hout ongeveer
150 stuks.
OPMERKING:
Bij het zagen van sommige materialen kan
het stof in de voorste afdekking verstopt raken
wanneer de materialen worden gezaagd.
Voorste
afdekking
Insteken en
afstellen
Schroef
vastdraaien
Langsgeleider
Afb. 10
Afb. 11
(2)U kunt ook een stofzuiger gebruiken voor het
opvangen van stof.
*Sluit de zaagmachine met behulp van de
EY9X012E stofzuigerslangadapter (los verkrijgbaar) op de stofzuigerslang aan.
- 82 -
Geschikte binnendiameter van stofzuigerslang: 25 mm (1") tot 38 mm (1-2/1")
*Bedien de stofzuiger zoals beschreven in
de daarbij geleverde handleiding.
OPGELET:
• Het ingebouwde LED-lampje is slechts bedoeld
om het werkgebied kortstondig te verlichten.
• Gebruik het lampje niet als vervanging voor een
normale zaklantaarn, want het licht is niet sterk
genoeg.
• Het LED-lampje gaat automatisch uit wanneer
het gereedschap langer dan 5 minuten niet wordt
gebruikt.
Opgelet : K
IJK NIET RECHTSTREEKS IN
DE LICHTSTRAAL.
Het gebruik van bedieningsorganen, het maken
van afstellingen of het uitvoeren van procedures
die niet in deze handleiding staan beschreven, kan
leiden tot blootstelling aan gevaarlijke straling.
Afb. 12
OPMERKING:
Wanneer de zaagmachine geen stof kan verwijderen of verzamelen, is het mogelijk dat
de stofuitlaat verstopt is met stof. Open de
voorste afdekking en verwijder het aanwezige
stof.
(2)Oververhitting-waarschuwingslampje
Uit
(normale
werking)
Bedieningspaneel
(1)
(2)
Knippert: Overhitting
De werking van het
gereedschap is gestopt
omdat de accu te heet is
geworden.
De oververhitting-beveiligingsfunctie zorgt ervoor
dat het gereedschap stopt wanneer de accu te heet
wordt. Het oververhitting-waarschuwingslampje
op het bedieningspaneel knippert wanneer deze
beveiligingsfunctie is geactiveerd.
•Wanneer de oververhitting-beveiligingsfunctie
is geactiveerd, moet u het gereedschap goed
laten afkoelen (minstens 30 minuten). Het gereedschap kan weer gebruikt worden wanneer
het oververhitting-waarschuwingslampje uitgaat.
•Zorg ervoor dat u het gereedschap niet zodanig
gebruikt dat de oververhitting-beveiligingsfunctie
veelvuldig in werking treedt.
(3)
(1)LED-lampje
LED-lampje
(3)Accuspanning-waarschuwingslampje
Uit
(normale
werking)
Afb. 13
Trek altijd een keer aan de hoofdschakelaar
voordat u het LED-lampje gebruikt.
Druk op
om het LED-lampje in en uit te schake­
len.
Het lampje verbruikt erg weinig stroom en zal de
prestatie van het gereedschap en de capaciteit
van de accu bijna niet beïnvloeden.
Knippert
(Accu is ontladen)
De accubeveiligingsfunctie is
geactiveerd.
Buitensporige (volledige) ontlading van een
lithium-ion accu heeft een zeer nadelige invloed
op de levensduur van de accu. Het gereedschap
is uitgerust met een accu-beveiligingsfucntie
- 83 -
om buitensporige ontlading van de accu te
voorkomen.
•De accu-beveiligingsfunctie wordt geactiveerd
meteen voordat de accu ontladen is en zorgt
ervoor dat het accuspanning-waarschuwingslampje begint te knipperen.
•Als u ziet dat het accuspanning-waarschuwingslampje knippert, moet u de accu meteen
opladen.
Voor een correct gebruik (verdere details)
WAARSCHUWING
Afb. 14
Om ernstig letsel te voorkomen:
lHet is belangrijk een geschikt voorwerp te
gebruiken om het materiaal dat gesneden
wordt te ondersteunen en ook moet u de metaalsnijder stevig met beide handen vasthouden,
om te voorkomen dat u de controle verliest en
het risico loopt op ernstig letsel.
•Afbeelding 14 toont de juiste houding.
•Houd de handen uit de buurt van de snijzone.
•Zorg dat omstanders voldoende uit de
buurt zijn en deze zich ook niet onder het
werkstuk bevinden.
•Probeer het materiaal tijdens het snijden
niet met uw hand vast te houden.
Grote stukken snijden:
Ondersteun grote stukken. Zorg dat u de diepte
van de snede zo instelt dat u alleen door het
werkstuk snijdt en niet door de ondersteuning.
(Zie afb. 15.)
Grote stukken hebben de neiging door te zakken
of te buigen wanneer ze niet goed worden
ondersteund. Als het werkstuk niet vlak ligt of
niet goed ondersteund is wanneer u het snijdt,
kan het mes vastlopen met een terugslag tot
gevolg. (Zie afb. 16.)
•Ondersteun het materiaal niet op een plaats
ver verwijderd van de snede.
Dunne of gegolfde materialen snijden:
Snij dunne of gegolfde materialen minstens
2,5 cm (1") vanaf de rand van het werkstuk
om persoonlijk letsel of beschadiging van het
werkstuk te voorkomen als gevolg van dunne
stroken metaal die in de bovenste beschermkap
worden getrokken.
•Gebruik enkel scherpe messen. Schone en
scherpe messen verkleinen het risico op
blokkeren of terugslag.
- 84 -
Afb. 15
Afb. 16
WAARSCHUWING
Om ernstig letsel te voorkomen:
•Wanneer u een onvolledige snede maakt of wanneer het zagen wordt onderbroken, wanneer het zaagblad klemt of wanneer de zaagmachine vastloopt: laat de hoofdschakelaar onmiddellijk los en laat de
zaagmachine bewegingsloos in het materiaal zitten totdat het zaagblad volledig tot stilstand is gekomen.
•Om een terugslag te vermijden, mag u nooit proberen om de zaagmachine uit het werkstuk te
trekken of achteruit te trekken terwijl het zaagblad nog in beweging is. Controleer of het zaagblad
volledig tot stilstand is gekomen en trek dan de zaagmachine uit de snede.
•Om het zagen te hervatten, moet u de zaagmachine starten, het zaagblad op volle snelheid laten
komen, de zaagmachine langzaam weer in de snede brengen en doorgaan met zagen.
1. Plaats het breedste stuk van de schoen op het gedeelte van het werkstuk dat stevig ondersteund is
(zie Afb. 17), nooit op het gedeelte dat wordt afgezaagd (zie Afb. 18).
Houd de zaagmachine stevig vast om te voorkomen dat u de controle verliest. Onvoorzichtig werken
kan leiden tot ernstig letsel.
Afb. 17
Afb. 18
2. Wacht totdat het zaagblad stilstaat.
Hoewel het gereedschap is uitgerust met een rem, moet u voordat u het gereedschap neerzet
controleren of het zaagblad volledig tot stilstand is gekomen en de onderste beschermkap over het
zaagblad is geschoven.
3. Gebruik het gereedschap niet als u iets abnormaals opmerkt. Verwijder de accu onmiddellijk.
Als het gereedschap zeer warm wordt of niet naar behoren werkt, moet de accu worden verwijderd en
mag het gereedschap niet langer worden gebruikt. Laat het gereedschap nakijken door een erkende
hersteldienst.
WAARSCHUWING
Om ernstig letsel te voorkomen, mag u nooit proberen om het gereedschap zelf te herstellen. U mag
het gereedschap nooit uit elkaar nemen of er veranderingen in aanbrengen. Er zijn geen onderdelen
in het gereedschap die door de gebruiker kunnen worden hersteld.
4. ZORG DAT DE ZAAGMACHINE NOOIT IN CONTACT KOMT MET UW LICHAAM.
Let op dat de zaagmachine na het maken van een snede niet langs uw been of zij schuurt.
De onderste beschermkap is terugtrekbaar. Het gevaar bestaat dus dat de beschermkap zich vasthaakt
aan uw kleding en het zaagblad niet langer is afgedekt. Houd het gereedschap ver van uw kleding. Pas
op voor delen van het zaagblad die niet door de bovenste en onderste beschermkap zijn bedekt.
WAARSCHUWING
Het zagen van metaal veroorzaakt vonken, dus:
•Draag steeds een veiligheidsbril.
•Gebruik het gereedschap niet dicht bij ontvlambare stoffen of in een ruimte waar ontvlambare stoffen
worden gebruikt. Dit kan leiden tot brand en brandwonden.
5. Schakel nooit de asblokkering in terwijl het zaagblad draait of in een poging om het gereedschap te
stoppen. Zet nooit de schakelaar aan wanneer de asblokkering is ingeschakeld. Dit kan leiden tot
ernstige schade aan uw gereedschap.
- 85 -
[Accu]
Voor een juist gebruik van
de accu
Li-ion accu EY9L40/EY9L41
Bij dit product zijn batterijen geleverd.
Wanneer deze leeg zijn, moet u ze niet weggooien maar inleveren als KCA.
Li-ion accu (EY9L40/EY9L41)
•Voor een optimale levensduur van de Li-ion
accu moet u de accu na gebruik opbergen
zonder dat u deze oplaadt.
•Kijk bij het laden van de accu of de aansluitingen op de acculader vrij zijn van vreemde
bestanddelen zoals stof en water, enz. Reinig
de aansluitingen als u vreemde bestanddelen
op de aansluitingen aantreft.
De levensduur van de accu-aansluitingen kan
tijdens gebruik nadelig beïnvloed worden door
vreemde bestanddelen zoals stof en water,
enz.
•Wanneer de accu niet wordt gebruikt, dient
u deze uit de buurt van metalen voorwerpen
te houden zoals paperclips, munten, sleutels,
nagels, schroe­ven of andere kleine metalen
voor­werpen die de aansluitpunten van de accu
met elkaar in contact kunnen brengen.
Wanneer de aansluitpunten van de accu
worden kortgesloten, kan dit resulteren in
vonken, brandwonden of zelfs brand.
[Acculader]
Opladen
Informatie voor de Li-ion accu
•Als de temperatuur van de accu lager wordt
dan ongeveer −10°C, zal het opladen automatisch stoppen om een verslechtering van de
toestand van de accu te voorkomen.
Belangrijke informatie voor Liion/Ni-MH/Ni-Cd accu’s
•De optimale omgevingstemperatuur is tussen
0°C (32°F) en 40°C (104°F).
Als de accu wordt gebruikt terwijl de temperatuur van de accu lager is dan 0°C (32°F),
kan het voorkomen dat het elektrisch gereedschap niet goed functioneert.
•Laat een koude accu (kouder dan 0°C (32°F)),
voordat deze wordt opgeladen in een warme
omgeving, eerst minimaal een uur in deze ruimte liggen om op temperatuur te komen.
•Zorg er bij gebruik van de accu voor dat de
werkplaats goed geventileerd is.
•Wanneer de accu van het gereedschap wordt
losgemaakt, moet u meteen het accudeksel
op de accu aanbrengen om te voorkomen dat
er stof en vuil op de accu-aansluitingen komt
waardoor er kortsluiting kan ontstaan.
Levensduur van de accu
De levensduur van de oplaadbare accu is niet
onbeperkt. U dient een nieuwe accu aan te
schaffen indien de gebruikstijd na de accu geladen te hebben aanzienlijk korter wordt.
Recyclen van de accu
ATTENTIE:
Om het milieu te beschermen en nog­maals bruikbare materialen te recyclen, dient u de accu naar
een hiervoor bestemd inzamelpunt te brengen.
•Laat de lader afkoelen wanneer u meer dan
twee accu’s na elkaar oplaadt.
•Steek uw vingers niet in de contact­opening
wanneer u de lader vastpakt.
OPGELET:
Om brandgevaar en beschadiging van de acculader te voorkomen.
•Gebruik geen stroom van een motor­generator.
•Voorkom dat de ventilatiegaten van de lader en
de accu worden bedekt.
•Maak de acculader los wanneer deze niet
wordt gebruikt.
Li-ion accu
OPMERKING:
De accu is niet volledig opgeladen wanneer u deze
koopt. Laad de accu daarom voor gebruik op.
Acculader (EY0L80)
1. Steek de lader in een stopcontact.
- 86 -
OPMERKING:
Wanneer de stekker in het stopcontact wordt
gestoken, kunnen er vonken zijn, maar dit is
niet gevaarlijk.
2. Plaats de accu goed in de lader.
1 Zet de uitlijntekens tegenover elkaar en
plaats de accu in de acculader.
2 Schuif de accu in de richting van de pijl naar
voren.
Ni-MH/Ni-Cd accu
OPMERKING:
Laad een nieuwe accu, of een accu die u voor
een lange tijd niet heeft gebruikt, ca. 24 uur op
voor het verkrijgen van een optimale gebruikstijd.
Acculader (EY0L80)
1. Steek de lader in een stopcontact.
OPMERKING:
Wanneer de stekker in het stopcontact wordt
gestoken, kunnen er vonken zijn, maar dit is
niet gevaarlijk.
Uitlijntekens
2. Plaats de accu goed in de lader.
3. De laadindicator licht op tijdens het laden.
Wanneer de accu is geladen, wordt auto­
matisch een interne elektronische schakeling
geactiveerd die voorkomt dat de accu wordt
overladen.
•Wanneer de accu warm is, zal deze niet
worden opgeladen (bijvoorbeeld direct na
intensief gebruik).
De oranje standby-indicator knippert tot de
accu is afgekoeld.
Vanaf dat moment wordt de accu auto­
matisch opnieuw geladen.
4. De laadindicator (groen) knippert langzaam
wanneer de accu ongeveer 80% is opgela­
den.
5. Wanneer het opladen is voltooid, zal de laad­
indicator snel groen gaan knipperen.
6. Als de temperatuur van de accu minder dan
0°C is, zal het volledig opladen van de accu
langer duren dan de standaard oplaadtijd.
Zelfs nadat de accu volledig is opgeladen, zal
deze in dit geval slechts ongeveer 50% van
het accuvermogen hebben in vergelijking met
een accu die bij normale bedrijfstemperatuur
volledig is opgeladen.
7. Als de spanningsindicator niet meteen op­licht
nadat de acculader op een stopcontact is
aangesloten of als de laadindicator niet snel
groen knippert nadat de standaard oplaadtijd is
verstreken, moet u contact opnemen met een
officiële dealer.
3. De laadindicator licht op tijdens het laden.
Wanneer de accu is geladen, wordt auto­
matisch een interne elektronische schakeling
geactiveerd die voorkomt dat de accu wordt
overladen.
•Wanneer de accu warm is, zal deze niet
worden opgeladen (bijvoorbeeld direct na
intensief gebruik).
De oranje standby-indicator knippert tot de
accu is afgekoeld. Vanaf dat moment wordt
de accu automatisch opnieuw geladen.
4. Wanneer het opladen is voltooid, zal de laadindicator snel groen gaan knipperen.
5. Als het oplaadindicatielampje niet onmid­dellijk
oplicht nadat de lader is ingestoken, of als na
de normale oplaadtijd het lampje niet dooft,
roep dan de hulp in van een erkende dealer.
6. Als een volledig opgeladen accu opnieuw in
de acculader wordt geplaatst, zal het oplaadlampje oplichten. Na enkele minuten kan het
oplaadindicatielampje snel gaan knipperen
om aan te geven dat het opladen is voltooid.
8. Als een volledig opgeladen accu opnieuw in
de acculader wordt geplaatst, zal het oplaadlampje oplichten. Na enkele minuten kan het
oplaadindicatielampje snel gaan knipperen
om aan te geven dat het opladen is voltooid.
- 87 -
Lampindicaties
Brandt groen
Lader is aangesloten op een stopcontact.
Klaar om op te laden.
Knippert snel groen
Opladen voltooid. (Volledig opgeladen.)
Knippert groen
De accu is ongeveer 80% opgeladen. (Voldoende opgela­den.
Alleen Li-ion)
Brandt groen
Aan het opladen.
Brandt oranje
De accu is koud.
De accu wordt langzaam opgeladen om de belasting van de
accu te verminderen. (Alleen Li-ion)
Knippert oranje
De accu is warm. Het opladen zal beginnen wanneer de
temperatuur van de accu is gedaald.
Als de temperatuur van de accu minder dan -10°C is, zal de
laadindicator (oranje) ook gaan knipperen. Het opla­den begint
wanneer de statustemperatuur van de accu hoger wordt.
(Alleen Li-ion).
Laadstatusindicator
De aanduiding is Links: groen en Rechts: oranje.
Knippert snel oranje en groen
Opladen is niet mogelijk. Stof op de accu of accu defect.
Informatie voor gebruikers betreffende het verzamelen en ver­
wijderen van oude uitrustingen en lege batterijen
Deze symbolen op de producten, verpakkingen, en/of begeleidende docu­menten betekenen
dat gebruikte elektrische en elektronische producten en batterijen niet met het algemene
huishoudelijke afval gemengd mogen worden.
Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen moeten zij naar de bevoegde verzamelpunten gebracht worden in overeenstemming
met uw nationale wetgeving en de Richtlijnen 2002/96/EC en 2006/66/EC.
Door deze producten en batterijen correct te verwijderen draagt u uw steentje bij tot het
beschermen van waardevolle middelen en tot de preventie van potentiële negatieve effecten
op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden kunnen ontstaan.
Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen,
gelieve contact op te nemen met uw plaatselijke gemeente, uw afvalverwijderingsdiensten
of de winkel waar u de goederen gekocht hebt.
Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving.
Voor zakengebruikers in de Europese Unie
Indien u elektrische en elektronische uitrusting wilt vewijderen, neem dan contact op met uw dealer
voor meer informatie.
[Informatie over de verwijdering in andere landen buiten de Euro­
pese Unie]
Deze symbolen zijn enkel geldig in de Europese Unie. Indien u wenst deze producten te verwijderen,
neem dan contact op met uw plaatselijke autoriteiten of dealer, en vraag informatie over de correcte
wijze om deze producten te verwijderen.
- 88 -
Opmerking over het batterijen­
symbool (beneden twee voor­
beel­den):
Dit symbool kan gebruikt worden in verbinding
met een chemisch symbool. In dat geval wordt
de eis, vastgelegd door de Richtlijn voor de
betrokken chemische producten vervuld.
V.ONDERHOUD
WAARSCHUWING
Om ernstig letsel te vermijden, moet u altijd de
accu van het gereedschap verwijderen voordat u
begint met onderhoudswerkzaamheden.
OPGELET:
Met het oog op de VEILIGHEID en de
BETROUWBAARHEID van het product, moet
het onderhoud worden verricht door een erkende onderhoudsdienst. Zorg ervoor dat altijd
originele Panasonic vervangingsonderdelen worden gebruikt.
Schoonmaken van het gereedschap
Houd uw gereedschap schoon met het oog op een
blijvend goede prestatie en een veilig gebruik.
Volg deze stappen:
1. Maak de accu los van het gereedschap.
2. Veeg het gereedschap met een droge,
zachte doek schoon. Gebruik geen natte
doek of reinigingsmiddelen.
Deze kunnen de afwerking van de zaagmachine aantasten.
3. Verwijder eventuele olie- of vetvlekken die het
gereedschap glibberig of moeilijk hanteerbaar
kunnen maken.
4. Demonteer het zaagblad en veeg eventueel
vuil weg met een borstel.
OPGELET:
Dompel nooit een onderdeel van het gereedschap in vloeistof om letsel of schade aan het
gereedschap te voorkomen.
Doorzichtige beschermkap
WAARSCHUWING
Als de beschermkap gebarsten of stuk is, dient u
het gereedschap naar een erkende hersteldienst
te brengen om de beschermkap te laten vervangen. Gebruik het gereedschap niet. Dit zou kunnen leiden tot ernstig letsel.
Gebruik het gereedschap nooit met een beschadigde doorzichtige beschermkap of zonder beschermkap. Rondvliegende metaalsplinters kunnen
ernstig letsel veroorzaken.
VI.ACCESSOIRES
WAARSCHUWING
•Het gebruik van andere dan in deze hand­
leiding beschreven accessoires kan leiden tot
brand, een elektrische schok of persoonlijk
letsel. Gebruik uitsluitend de aanbevolen
accessoires.
•Het gebruik van een zaagblad voor het zagen
van dikker of dunner materiaal dan aanbevolen
voor dat zaagblad, zal resulteren in een ruwe
snede en kan het risico op "terugslag" of ander
letsel verhogen.
Zaagblad met hardmetalen tanden voor het zagen
van metaal
•EY9PM13C
Voor het zagen van ongehard ferrometaal
Dikte van materiaal
0,5 mm – 6,0 mm (1/32" – 1/4")
Zaagblad met hardmetalen tanden voor het zagen
van dun metaal (los verkrijgbaar accessoire)
•EY9PM13D
Voor het zagen van dun ongehard ferrometaal
met een mooie effen rand
Dikte van materiaal
0,5 mm – 6,0 mm (1/32" – 1/4")
Zaagblad met hardmetalen tanden voor het zagen
van hout (los verkrijgbaar accessoire)
•EY9PW13A
Voor het zagen van hout in het algemeen
Zaagblad met hardmetalen tanden voor het zagen
van dun hout (los verkrijgbaar accessoire)
•EY9PW13B
Voor het zagen van dun hout met een mooie
effen rand
Aanbevolen voor materiaal met een dikte tot
12 mm
- 89 -
Zaagblad met hardmetalen tanden voor het zagen
van plastic (los verkrijgbaar accessoire)
•EY9PP13B
Voor het zagen van plastic
Aanbevolen dikte van acryl en vinylchloride
platen:
2,0 mm – 5,0 mm (5/64" – 3/16")
golfplaten, leidingen
0,8 mm – 5,0 mm (1/32" – 3/16")
Stofzuigerslangadapter (los verkrijgbaar accessoire)
•EY9X012E
Langsgeleider (los verkrijgbaar accessoire)
•EY3500B7727
Handig voor het zagen van schulpen en voor
herhaalde sneden met gelijke breedte
VII.TECHNISCHE GEGEVENS
Motorspanning
14,4 V gelijkstroom
Toerental van zaagblad
3600 min-1 (tpm)
Afmeting van zaagblad
Buitendiameter
135 mm (5-3/8")
Spilafmeting
20 mm (25/32")
Maximale zaagdiepte
0 – 46 mm (0" – 1-13/16") (φ135 mm zaagblad)
Totale lengte
329 mm (12-61/64")
Gewicht (met accu: EY9L40/EY9L41)
2,65 kg (5,7 lbs)
Geluid
Trillingen
Zie het ingesloten sheet.
ACCU
Model
EY9L40
Oplaadbare accu
Accuspanning
Capaciteit
EY9L41
Li-ion accu
14,4 V gelijkstroom (3,6 V × 4 cellen)
3 Ah
3,3 Ah
ACCULADER
Model
Toelaatbaar vermogen
EY0L80
Zie het specificatieplaatje op de onderkant van de acculader.
Gewicht
0,95 kg (2,1 lbs)
- 90 -
[Li-ion accu]
Oplaadtijd
Oplaadtijd
3 Ah
3,3 Ah
14,4 V
EY9L40
Bruikbaar: 35 min.
21,6 V
EY9L60
Bruikbaar: 45 min.
28,8 V
EY9L80
Bruikbaar: 55 min.
Vol: 50 min.
Vol: 60 min.
Vol: 70 min.
14,4 V
EY9L41
Bruikbaar: 45 min.
Vol: 60 min.
[Ni-Cd/Ni-MH accu]
1,2 Ah
7,2 V
EY9065
EY9066
2 Ah
12 V
15,6 V
18 V
24 V
EY9001
EY9180
EY9101
EY9182
EY9103
25 min.
1,7 Ah
Oplaadtijd
9,6 V
EY9080
EY9086
20 min.
EY9168
EY9106
EY9107
EY9108
30 min.
EY9188
EY9116
EY9117
EY9136
3 Ah
EY9200
EY9230
45 min.
3,5 Ah
EY9201
EY9231
55 min.
60 min.
EY9210
90 min.
EY9251
65 min.
OPMERKING: Het is mogelijk dat er modellen in deze tabel staan die niet in uw land verkrijgbaar zijn.
Raadpleeg de meest recente catalogus voor verdere informatie.
OPMERKING: Zie de ingesloten garantiekaart voor de naam en het adres van de dealer.
- 91 -
I. INTRODUCCIÓN
Esta herramienta es una sierra de propósitos
múltiples. Cambiando la hoja, ésta puede ser
usada para cortar madera, metales y plásticos. El
polvo se acumula en una caja de polvo inte­grada,
o a una aspiradora conectada (conectando la
manguera a la sierra).
PELIGRO
Este producto es una herramienta de
corte,diseñada para cortar a través de metal
y madera. Posee una cuchilla giratoria que es
capaz de cortarle profundamente, causándole
daños serios o la muerte. Por lo tanto, lea cuidadosamente este manual y las marcas de precaución en la herramienta y respete todas las
instrucciones de seguridad para evitar heridas
de este tipo.
ADVERTENCIA
La advertencia le indica una situación potencialmente peligrosa, que podría resultar en daños
serios o en la muerte, si no se evita.
PELIGRO
Peligro indica un riesgo inminente, que podría
resultar en daños serios o en la muerte si no se
evita.
Lea el libro de “Instrucciones de seguridad”
y lo siguiente antes de utilizar.
II.REGLAS DE SEGURI­
DAD ADICIONALES
Instrucciones de seguridad para todas las sierras
PELIGRO
ADVERTENCIA
Para evitar lesiones, nunca inserte sus dedos, ni
ningún otro objeto en alguna apertura de la herramienta.
ADVERTENCIA
Lea todas las advertencias de seguridad y
todas las instrucciones.
No cumplir con las advertencias e instrucciones
puede resultar en choques eléctricos, incendios
y/o lesiones serias.
Forma de utilizar este manual
•Lea completamente este manual antes de
comenzar a cortar usando su herramienta.
Si usted permite que otra persona use la
herramienta, asegúrese que esta persona lea
este manual o que sea completamente instruido
sobre el uso apropiado y todas las precauciones
de seguridad relacionadas con la herramienta.
•Guarde este manual para referencia futura.
Éste contiene información de seguridad impor­
tante que usted debe respetar para usar la her­
ramienta con seguridad.
•Este manual y el producto utilizan las siguientes
palabras clave:
NOTA
Las notas proveen información adicional que
usted debería conocer sobre la herramienta.
PRECAUCIÓN
La precaución indica una situación potencialmente peligrosa, que podría resultar en daños
menores o moderados si no se evita. Las precauciones también le indicarán prácticas no
seguras que tendrá que evitar.
1)Mantenga las manos lejos del ambiente de
corte y la cuchilla. Mantenga su segunda
mano en el mango auxiliar o caja del
motor. Si ambas manos sujetan la sierra no
pueden cortarse con la cuchilla.
2)No busque nada debajo de la pieza de
trabajo. El protector no puede protegerlo
contra la cuchilla si está debajo de la pieza
de trabajo.
3)Ajuste la profundidad del corte al espesor
de la pieza de trabajo. Debe verse menos
de todo el diente por debajo de la pieza
de trabajo. El protector no puede protegerlo
contra la cuchilla si está debajo de la pieza
de trabajo.
4)Nunca sujete la pieza que está cortando
con las manos o sobre sus piernas.
Asegure la pieza de trabajo en una plata­
forma estable. Es importante que soporte
correctamente el trabajo para reducir la
exposición del cuerpo, atasco de la cuchilla
o pérdida de control.
5)Sujete la herramienta eléctrica por sus
super­ficies de empuñadura aisladas
cuando la herramienta de corte pueda
entrar en contacto con cables ocultos o
con su propio cable. El contacto con un
cable "con corriente" puede hacer que las
piezas de metal expuestas de la herramienta
eléctrica "tengan corriente" y el operador
recibirá una descarga eléctrica.
6)Cuando se hace el aserrado al hilo, utilice
una guía de corte al hilo o una guía de
borde recto. Esto mejora la precisión del
corte y reduce la posibilidad de atasco de la
cuchilla.
- 92 -
7)Utilice siempre cuchillas con el tamaño
y forma correctos (diamante contra
redondo) con agujeros para el eje. Las
cuchillas que no coincidan con el herraje de
montaje de la sierra tendrán excentricidad
provocando una pérdida de control.
8)Nunca utilice arandelas o perno de cuchilla
dañados o incorrectos. Las arandelas y
perno se diseñaron especialmente para sus
sierras, para prestaciones óptimas y seguridad
del funcionamiento.
Instrucciones de seguridad
adcionales para todas las
sierras
3)
4)
Causas y prevención de retroceso del
operador:
-el retroceso es una reacción repentina de una
cuchilla de sierra atrapada, adherida o mal
alineada que hace que una sierra pierda el
control y se levante y salga de la pieza de trabajo y retroceda al operador.
-cuando la cuchilla quede atrapada o atascada
firmemente por el corte que se cierra, la cuchilla se detiene y la reacción del motor acciona la unidad rápidamente hacia atrás hacia el
operador.
-si la cuchilla se dobla o queda mal alineada
en el corte, los dientes en el borde trasero de la cuchilla pueden entrar en la superficie superior de la madera, haciendo que la
cuchilla se salga del corte y salte atrás hacia
el operador.
El retroceso es el resultado de un mal uso de la
sierra y/o condiciones o procedimientos de funcio­
namiento incorrectos y puede evitarse adoptando
precauciones adecuadas tal como se da a
continuación.
1) Apriete firmemente con ambas manos
sobre la sierra y ponga sus brazos de forma
de resistir la fuerza de retroceso. Ponga su
cuerpo hacia un lado de la cuchilla pero no
en línea con la cuchilla.
El retroceso puede hacer que la sierra
salte hacia atrás pero el operador puede
controlar las fuerzas de retroceso si adopta
precauciones adecuadas.
2) Cuando se atasca la cuchilla o cuando se
interrumpe el corte por cualquier razón,
suelte el gatillo y mantenga la sierra sin
mover en el material hasta que la cuchilla se detenga completamente. Nunca trate
de retirar la sierra del trabajo o tire de la
sierra hacia atrás cuando la cuchilla está
5)
6)
7)
en movimiento ya que puede producirse
un retroceso.
Investigue y tome acciones de corrección
para eliminar las causa de un atasco de la
cuchilla.
Cuando vuelva a poner en marcha la
sierra en la pieza de trabajo, coloque la
cuchilla de la sierra en el centro del corte
y cerciórese que los dientes de la sierra no
están enganchados en el material.
Si la cuchilla de la sierra está atascada puede
salirse o retroceder de la pieza de trabajo
cuando vuelva a poner en marcha la sierra.
Sujete los paneles grandes para reducir
el riesgo de atrapar la sierra y provocar
un retroceso.
Los paneles grandes tienden a doblarse por
su propio peso. Debe colocar soportes debajo el panel en ambos lados, cerca de la línea
de corte y cerca del borde del panel.
No utilice cuchillas desafiladas o dañadas.
Una cuchilla desafilada o mal instalada produce
un corte angosto, provocando una fricción excesiva, atasco de la cuchilla y retroceso.
Las palancas de profundidad de la cuchilla
y de bloqueo del ajuste de biselado deben
estar apretadas y aseguradas antes de
hacer el corte.
Si el ajuste de la cuchilla se desplaza durante
el corte, puede provocar un atasco y retroceso.
Tenga mucho cuidado cuando haga un
"corte por penetración" en paredes exis­
tentes u otras áreas ciegas.
La cuchilla sobresaliente puede cortar
objetos que puedan provocar un retroceso.
Instrucciones de seguridad para esta sierra
1) Verifique el cierre correcto del protector
inferior de la cuchilla antes de cada uso. No
haga funcionar la sierra si el protector inferior de la cuchilla no se mueve libremente y
se cierra instantáneamente. Nunca apriete
o ate el protector inferior de la cuchilla en la
posición abierta.
Si la sierra se deja caer accidentalmente, la
protección inferior podría resultar deformada. Eleve la protección inferior con el mango
retráctil y asegúrese que se mueve libremente, y que no toca la cuchilla ni ninguna
otra parte, en todos los ángulos y profundidades de corte.
2) Verifique el funcionamiento del resorte
del protector inferior de la cuchilla. Si
el protector y el resorte no funcionan
- 93 -
correctamente, debe hacerse el servicio
antes de su uso.
El protector inferior de la cuchilla puede funcionar lentamente debido a que tiene piezas
dañadas, depósitos pegajosos o acumulación
de residuos.
3) La protección inferior debe ser retraída
manualmente sólo para los cortes especiales, tales como “cortes de émbolo” y
“cortes compuestos." Eleve la protección
inferior mediante el mango retráctil; y tan
pronto como la cuchilla penetra el material, la protección inferior debe ser liberada.
Para los demás cortes de sierra, el protector
inferior de la cuchilla debe hacerse funcionar
automáticamente.
4) Vigile siempre que el protector inferior de
la cuchilla cubre la cuchilla antes de apoyar la sierra en un banco o piso.
Una cuchilla que gire al vacío sin protección
hará que la sierra camine hacia atrás, cortando lo que esté a su paso. Tenga en cuenta el
tiempo que demora hasta que la cuchilla se
cierre después de soltar el interruptor.
5) No utilice ruedas abrasivas.
6) Utilice una máscara de polvo si el trabajo
produce polvo.
7) Utilice cuchillas de sierra recomendadas
por el fabricante.
8) Utilice protectores para el oído cuando
utilice la herramienta durante largo tiempo.
9) El riesgo de retroceso aumenta a medida
que se descargue la batería.
10)Asegúrese de inspeccionar el material.
Evite cortar otro material diferente.
11)Tenga cuidado de no dejar caer la herramienta.
12)Nunca haga oscilar la herramienta.
13)Nunca cubra las ranuras de salida de aire y
manténgalas libres de polvo u otro material.
14)No sujete la herramienta en una prensa de
tornillo. Nunca corte con la herramienta
sostenida de manera invertida en una prensa de tornillo. Esto es extremadamente peligroso y puede llevar a serios accidentes.
15)Nunca utilice guantes de lana tejidos.
16)Asegúrese que no haya ninguna persona abajo cuando se use la herramienta en
lugares elevados.
17)No toque la cuchilla inmediatamente después
del funcionamiento. Puede estar caliente y
quemar su piel.
18)No toque el material después de cortarlo. El
material cortado puede estar muy caliente.
19)No utilice aceite para corte. Este uso de
un aceite para corte puede provocar un
fuego.
20)N o corte piezas de trabajo cubiertas o
manchadas con gas, aceite, disolventes,
diluyentes, etc.
La exposición a estos materiales puede
dañar el protector transparente.
21)No desmonte los protectores transparente
e inferior de la cuchilla. Si los protectores
transparente e inferior de la cuchilla están
dañados o faltan, envíe la herramienta al
centro de servicio autorizado para su cambio.
22)No arranque la cuchilla cuando está en
contacto con la pieza de trabajo. Espere
hasta que la cuchilla alcance su velocidad
máxima antes de empezar el corte.
Símbolo
Símbolo
Significado
V
Voltios
Corriente continua
n0
Velocidad sin carga
··· min-1
Revoluciones o
movimiento alternante
A
Amperios
ADVERTENCIA
•Solamente use paquetes de baterías
Panasonic que están diseñados para uso
con esta herramienta recargable.
•No elimine el paquete de baterías en el
fuego,ni lo exponga al calor excesivo.
•No entierre clavos ni similares en el paquete de
baterías, no lo someta a golpes, no lo desarme,
ni intente modificarlo.
•No permita que los objetos metálicos toquen
los terminales del paquete de baterías.
•No transporte ni almacene el paquete de
baterías en el mismo contenedor que clavos
u otros objetos metálicos similares.
•No cargue el paquete de baterías en un lugar
a alta temperatura, como por ejemplo cerca
de una fuente de fuego o bajo la luz solar
directa. De otra manera, la batería podría
sobrecalentarse, encenderse o explotar.
- 94 -
•Solamente use el cargador dedicado para cargar el paquete de baterías. De otra manera,
la batería podría filtrarse, sobrecalentarse o
explotar.
•Después de extraer el paquete de baterías de
la herramienta o el cargador, siempre reinstale
la cubierta del paquete. De otra manera, los
contactos de la batería podrían ser cortados,
causando el riesgo de fuego.
III.MONTAJE
Colocación y extracción de la
batería
PRECAUCIÓN:
Antes de insertar el paquete de baterías, verifique
que el interruptor en la herramienta funciona
apropiadamente y que retorna a la posición “OFF”
cuando se libera.
1. Para conectar la batería (Consulte la Fig. 2.)
Alinee las marcas de alineación y coloque las
baterías.
•Deslice la batería hasta que se blo­quee en
su posición.
Marcas de
alineación
Fig. 2
2. Para extraer la batería (Consulte la Fig. 3.)
Presione el botón desde el frente para soltar
la batería.
Botón
Fig. 3
IV.OPERACIÓN
Antes de usar la herramienta
Esta herramienta tiene por objeto el corte de metal
ferroso no endurecido, metal no ferroso, madera y
plástico. Consulte la sección de "Accesorios" para
la lista de cuchillas a utilizar para las aplicaciones
adecuadas de esta herramienta. Deben respetarse
las siguientes precauciones para reducir el riesgo
de heridas;
•No corte materiales acumulados. Corte una
pieza a la vez.
•No corte acero templado.
•Corte materiales con el borde más ancho de la
zapata sobre el lado apretado del material.
•No toque la cuchilla de sierra, pieza de trabajo o
vituras del corte con las manos desnudas inmediatamente después del corte; pueden estar
calientes y quemar su piel.
Cada vez que use la herramienta, usted debe
asegurarse que esté en buena condición de
operación.
Utilice la lista de comprobaciones siguiente:
1. ¿Está la cuchilla instalada en la dirección cor­
recta?
La flecha de la cuchilla deberá está apuntando
en la misma dirección que la flecha de la cubierta superior de la cuchilla.
2. ¿Está la cuchilla instalada adecuadamente?
Cerciórese de que el perno hexagonal esté
apretado con seguridad. (Consulte la Fig. 6.)
3. ¿Tiene la cuchilla buen aspecto?
Si la cuchilla tiene rajas, o algún diente roto,
reemplácela inmediatamente.
4. ¿Se cierra adecuadamente el protector inferior de la cuchilla?
ADVERTENCIA
Para evitar lesiones, no use la herramienta si
la protección inferior no se cierra rápidamente
sobre la cuchilla.
5. ¿Está firmemente instalado el protector trans­
parente?
6. ¿Está el paquete de baterías cargado e
insertado firmemente en la herramienta?
7. ¿Está la tuerca de ajuste de profundidad para
corte apretada seguramente?
8. ¿Está la pieza de trabajo apretada firmemente en un caballo o banco de sierra?
9. ¿Está la caja de polvo o la cubierta frontal
atascada con polvo?
- 95 -
Desenganche el botón de seguro de la cubierta
frontal y remueva cualquier polvo que haya quedado atascado dentro de la cubierta. Si la cubierta se
atasca, use un objeto largo tal como un desatornillador manual para desatascarlo. Después de hacerlo, cierre la cubierta frontal. (Consulte la Fig. 4.)
Cubierta frontal
Botón de seguro
Fig. 4
Si hay polvo dentro de la caja de polvo, desenganche el botón de seguro de la caja de polvo,
desprenda la caja de polvo y extraiga el polvo.
Después de hacerlo, vuelva a montar la caja de
polvo. (Consulte la Fig. 5.)
Botón de seguro
Caja de polvo
Fig. 5
- 96 -
Instalación de la cuchilla
Desmontaje de la cuchilla
Siga estos pasos:
1. Extraiga el paquete de baterías de la herramienta.
2. Extraiga cualquier desecho de corte del área
de la cuchilla.
3. Use el mango retráctil para retraer (abrir) la
protección inferior.
4. Instale la cuchilla como se indica. (Consulte
la Fig. 6.)
Asegúrese que la dirección en la cuchilla y la
flecha de dirección en el protector transparente
apunten en la misma dirección.
5.Coloque la arandela exterior en su lugar.
6.Inserte el perno hexagonal.
7. Mantenga presionado el botón de bloqueo del
husillo. Esto evita la rotación de la cuchilla.
8. Apriete con seguridad el perno hexagonal
con la llave hexagonal suministrada.
NOTA:
Guarde la llave hexagonal en la ranura de
almacenamiento del cuerpo de la sierra para
metales cuando no vaya a utilizarla.
ADVERTENCIA
Si no respeta estas instrucciones puede traducirse en heridas personales graves.
PRECAUCIÓN:
La cuchilla estará caliente inmediatamente
después de haber serrado. Cerciórese de dejar
que se enfríe antes de quitarla.
Siga estos pasos:
1. Extraiga el paquete de baterías de la herramienta.
2. Mantenga presionado el botón de bloqueo del
husillo. Esto evita la rotación de la cuchilla.
3. Utilice la llave hexagonal suministrada para
aflojar el perno hexagonal.
NOTA:
Mantenga la llave hexagonal en la ranura
de almacenamiento del cuerpo de la sierra
cuando no la use.
4. Extraiga el perno hexagonal y la arandela
externa.
5. Use el mango retráctil para retraer (abrir) la
protección inferior.
6. Remueva cuidadosamente la cuchilla.
7. Limpie la herramienta si es necesario.
PRECAUCIÓN:
Tenga cuidado de no cortarse las manos con la
cuchilla.
• Para tirar una cuchilla, envuélvala en papel fuerte
o en cartón ondulado. Esto evitará que nadie se
corte con la cuchilla.
Arandela interior
Coloque la arandela interior con la
parte de corte mirando hacia usted.
Mango retractable
Arandela exterior
Coloque la saliente de la
arandela exterior en la
posición de la arandela.
Botón de bloqueo del husillo
Protector inferior de la cuchilla
Afloje
Perno hexagonal
Apriete
Fig. 6
- 97 -
Uso de la herramienta
PRECAUCIÓN:
Para reducir el riesgo de lesiones, lea las instruc­
ciones de seguridad en la parte delantera de
este manual antes de usar la herramienta.
ADVERTENCIA
Palanca de bloqueo
del interruptor
Empuña­
dura
frontal
Para reducir el riesgo de lesiones, use gafas
de seguridad o lentes con pantallas laterales
durante el uso de la sierra. Adicionalmente, use
una máscara de polvo cuando corte materiales
que generen excesivas materias particuladas. No
use la sierra bajo la lluvia. Hacerlo podría resultar
en un choque eléctrico o causar que la sierra
emita humo.
No corte materiales que contengan diluyente de
pintura, gasolina, aceite o acumulación de otros
materiales similares. Hacerlo podría causar que
la caja de polvo se quiebren, resultando en
lesiones.
Siga los pasos siguientes:
Sostenga la herramienta con ambas manos.
(Consulte la Fig. 8.) No intente extraer el material
de corte cuando la cuchilla esté en movi­miento.
1.Alinee la línea de mira en la zapata con su
línea de corte (Consulte la Fig. 7.)
Alineación con la línea de corte
• Posicione la ranura en la zapata sobre la línea
de corte, alinée las esquinas superior e inferior
de las aperturas en forma de diamante con la
línea.
Como la posición de corte puede ser diferente
según la cuchilla, haga un corte de ensayo por
adelantado.
Línea de corte
Muesca
Mango
Interruptor de alimentación
Fig. 8
PRECAUCIÓN:
•Compruebe que funcione la palanca de bloqueo del interruptor.
Si ocurriera que el interruptor de alimentación
se activara sin necesidad de presionar su palanca de bloqueo, deje de utilizar esta herramienta inmediatamente. Llévela de inmediato a
un centro de servicio autorizado.
•Siempre sujete el asa con una mano y la asidera
delantera con la otra. (Vea la Fig. 8) Mantenga el
asa firme y presione el interruptor hasta el fondo.
•La cuchilla no debe tocar el material que desea
cortar antes de que arranque el motor de la
cortadora. Espere hasta que la cuchilla alcance
su velocidad máxima antes de comenzar a
cortar.
•Esta herramienta no tiene bloqueo del inter­
rruptor de alimentación en la posición “ON” y no
debe tratar de asegurarlo en la posición “ON”.
3. Comience a cortar cuando la cuchilla llega a
su velocidad máxima.
4. Durante el corte, mantenga su línea de corte
recta. Mueva la herramienta hacia adelante a una velocidad uniforme, mientras mira la
punta de la cuchilla a través de la protección
transparente.
ADVERTENCIA
Fig. 7
2. Presione hacia abajo la palanca de bloqueo
del interruptor y después apriete el interruptor de alimentación para poner el motor en
funcionamiento y suelte la palanca de bloqueo del interruptor.
•Para evitar el contragolpe peligroso, mantenga la zapata de la herramienta plana sobre la
superficie del material siendo cortado.
•Nunca aplique la herramienta a la fuerza. Use
una presión leve y continua.
5. Si el motor comienza a sentirse demasiado caliente, detenga el corte. Permita que la
herramienta se enfríe antes de continuar los
trabajos.
6. Siempre es una práctica segura extraer el
paquete de baterías después de su uso y
antes de almacenar la herramienta.
- 98 -
Ajuste de la profundidad del
corte
•Desmonte la batería.
•Suelte la tuerca de ajuste de profundidad y
ajuste la profundidad de corte, usando las
graduaciones en la protección inferior para
medir la profundidad. Una vez que se termina
el ajuste de profundidad, apriete la tuerca de
ajuste de profundidad seguramente.
*Cuando el material de madera es de 10 mm
(3/8") o menos de espesor, ajuste la profundidad
de corte de manera que la cuchilla quede
protuberancia aproximadamente 5 mm (3/16")
desde el fondo del material.
Afloje
Tuerca de
ajuste de
profundidad
Apriete
Despliegue abajo
Fig. 9
Guía de corte (EY3500B7727)
(Disponible como accesorio, no viene incluido)
La guía de corte es conveniente para realizar
cortes desgarrados y repetidos cortes del mismo
ancho.
•Desmonte la batería.
•Inserte la guía de corte al hilo y ajuste el ancho
de corte. (Consulte la Fig. 10.)
•Apriete firmemente el tornillo para fijar la guía
de corte.
Recolección del polvo
ADVERTENCIA
*Antes de cortar materiales metálicos, siempre
vacíes la caja de polvo, abra la cubierta frontal
y extraiga el polvo.
•El uso de la sierra con materiales inflamables
en la caja de polvo para cortar materiales
metálicos puede resultar en fuego.
*Cuando corte materiales metálicos, siempre
use la sierra con la caja de polvo instalada.
•Las chispas y virutas metálicas que vuelan
pueden causar lesiones.
*Cuando corte materiales metálicos, no instale
una aspiradora.
Las chispas y las virutas metálicas calientes
pueden causar que se produzca fuego en el
vacío. Opere la aspiradora de acuerdo con
sus instrucciones.
(1)Recolecte polvo en la caja de polvo.
*Vacíe la caja de polvo cuando esté llena
con polvo.
*Vacíe la caja de polvo antes de almacenar la
sierra.
*Capacidad de la caja de polvo
•Cuando corte el conducto eléctrico con un
diámetro de 25 mm (1") aproximadamente
130 cortes
•Cuando corte 45 mm (1-25/32") x 45 mm
(1-25/32") de madera, aproximadamente
150 cortes
NOTA:
Algunos materiales pueden causar que el
polvo se atasque dentro de la cubierta frontal
durante el corte de estos materiales.
Cubierta frontal
Inserte y
ajuste
Apriete el tornillo
Guía de corte
Fig. 11
(2)Sella con una aspiradora para recolectar el
polvo.
*Conecte la sierra a la manguera usando el
adaptador de la manguera de la aspiradora
EY9X012E (vendido separadamente).
Diámetro interno de la manguera compatible. 25 mm (1") a 38 mm (1-2/1")
Fig. 10
- 99 -
*Opere la aspiradora de acuerdo con sus
instrucciones.
• La luz LED se apaga cuando la herramienta no ha
sido usada por 5 minutos.
Precaución: NO MIRE FIJAMENTE EL HAZ
DE LUZ.
El uso de controles o ajustes o la realización de
otros procedimientos que no sean los especificados puede producir una exposición a radiación
peligrosa.
(2)Luz de advertencia de sobrecalenta­
miento
Fig. 12
NOTA:
Cuando la sierra tenga dificultad en expulsar o recolectar el polvo, la salida del polvo
puede estar atascada con polvo. Abra la
cubierta frontal y remueva el polvo.
Panel de controle
(1)
(2)
Apagado
Destella:
(funciona­
Sobrecalentamiento
miento normal) Indica que se detuvo el
fun­ciona­miento por un sobre­
calentamiento de la batería.
La característica de protección de sobre­calenta­
miento detiene la operación de la herramienta
para proteger el paquete de baterías en caso de
sobrecalentamiento. La lámpara de advertencia
de sobrecalentamiento en el panel de control
parpadea cuando esta característica está activa.
•Si la característica de protección de sobrecalentamiento se activa, permita que la herramienta se enfríe completamente (al menos
30 minutos). La herramienta está lista para ser
usada cuando la lámpara de advertencia de
sobrecalentamiento se apaga.
•Evite usar la herramienta en alguna manera
que cause que la característica de protección
de sobrecalentamiento se active repetidamente.
(3)
(1)Luz LED
Luz LED
(3)Luz de advertencia de batería baja
Apagado
(funciona­
miento normal)
Fig. 13
Antes de usar la luz de LED, siempre tire del inter­
ruptor una vez.
Presione , la luz LED del botón.
La luz se enciende con muy poca corriente y no
afecta adversamente el funcionamiento del des­
tornillador durante el uso o la capacidad de la
batería.
PRECAUCIÓN:
• La luz LED integrada se ha diseñado para iluminar la pequeña área de trabajo temporalmente.
• No lo utilice en lugar de una linterna normal ya
que no tiene suficiente brillo.
Destella (Sin carga)
Se activó la función
de protección de la
batería
La descarga excesiva (completa) de las baterías de
iones de litio acorta su vida de servicio dramá­tica­
mente. La herramienta incluye una característica
de protección de la batería diseñada para evitar la
descarga excesiva del paquete de baterías.
•La función de protección de batería se activa
inmediatamente antes de que la batería se
quede completamente sin carga haciendo que
destelle la luz de advertencia batería baja.
- 100 -
•Si se da cuenta que destella la luz de advertencia de batería baja, cargue inmediatamente
la batería.
Utilización adecuada (detalles
adicio­nales)
ADVERTENCIA
Para evitar el riesgo de heridas personales
graves:
lEs importante utilizar un equipo adecuado
para sujetar correctamente el material que se
está cortando y sujete correctamente la sierra
con ambas manos para evitar una pérdida de
control que pudiera causar heridas personales.
Fig. 14
•La figura 14 muestra la posición de corte
correcta.
•Mantenga las manos alejadas del área de
corte.
•Cerciórese de que las personas cercanas
se alejen del ambiente de trabajo y de
debajo de la pieza de trabajo.
•Cuando corte, no trate de sujetar el material con su mano.
Corte de hojas grandes;
Sujete las hojas grandes. Asegúrese de
ajustar la profundidad del corte para que sólo
corte por la pieza de trabajo y no los soportes
(Consulte la Fig. 15.)
Las hojas grandes se doblan o curvan si no
tienen soporte correcto. Si trata de cortar
sin nivelar y soportar correctamente la pieza
de trabajo, la cuchilla tendrá tendencia a
atascarse, provocando un retroceso (Consulte
la Fig. 16.)
•No sujete el material lejos del corte.
Corte materiales finos o corrrugados;
Corte materiales finos o corrugados a por
lo menos 25 mm (1") del borde de la pieza
de trabajo para evitar heridas o daños a la
herramienta debido a las tiras finas de metal
que entren en el protector superior de la
cuchilla.
•Utilice solamente cuchillas afiladas. Limpie y
afile las cuchillas para evitar que se atasquen
y el contragolpe.
- 101 -
Fig. 15
Fig. 16
ADVERTENCIA
Para evitar el riesgo de heridas personales graves:
•Cuando se haga un corte incompleto o se interrumpa el corte o la cuchilla está atascada o la sierra
se para: suelte inmediatamente el interruptor de alimentación y mantenga la sierra sin mover en el
material hasta que se pare completamente la cuchilla.
•Para evitar el retroceso, no intente nunca separar la sierra de la pieza de trabajo ni de moverla
hacia atrás mientras la cuchilla esté en funcionamiento. Cerciórese de que la cuchilla se haya
parado completamente, y después quite la sierra de la pieza serrada.
•Para continuar el corte, arranque la sierra, permita que la cuchilla alcance su velocidad plena, reingrese al corte lentamente y reanude el corte.
1. Coloque la parte más ancha de la zapata en la parte de la pieza de trabajo que está soportada sólidamente (consulte la Fig. 17), nunca en la sección que caiga cuando se haga el corte (consulte la
Fig. 18).
Sujete firmemente la sierra para evitar perder su control. El trabajar sin cuidado podría causar daños
personales serios.
Fig. 17
Fig. 18
2. Cerciórese de que la cuchilla esté parada.
Aunque su herramienta tiene un freno, antes de poner la herramienta abajo, asegúrese que la
cuchilla se haya detenido completamente y que la protección inferior se haya cerrado.
3. No utilice la sierra si encuentra algo anormal. Quite inmediatamente la batería.
Si el cuerpo de la herramienta se calienta demasiado, o no funciona apropiadamente, extraiga el
paquete de baterías y no la use. Haga que un centro de servicio autorizado lo verifique.
ADVERTENCIA
Para evitar el riesgo de lesiones personales serias o incendio, no intente reparar la herramienta por
sí mismo. Nunca desarme ni modifique el cuerpo de la herramienta. No hay partes que puedan ser
reparadas por el usuario en el interior.
4. NO DEJE NUNCA QUE LA SIERRA ENTRE EN CONTACTO CON SU CUERPO.
Después de haber finalizado el corte, no deje que la sierra toque su pierna ni su costado.
Como la protección inferior es retractable, ésta podría engancharse en sus ropas y exponer la
cuchilla. Mantenga la ropa alejada de la herramienta. Tenga cuidado con las secciones de cuchilla
expuestas que existan en las áreas de protección superior e inferior.
ADVERTENCIA
Como al serrar se producirán chispas:
•Utilice siempre gafas de seguridad.
•No use la herramienta cerca de sustancias inflamables ni en áreas donde se usen sustancias
inflamables. Se podrían producir lesiones por el fuego y quemaduras.
5. Nunca enganche el seguro de husillo mientras la cuchilla esté operando, ni la enganche en un
esfuerzo por detener la herramienta. Nunca encienda el interruptor cuando el seguro de husillo
esté enganchado. Se podrían producir serios daños a su herramienta.
- 102 -
[Bloque de pilas]
Para un uso adecuado de
la batería
Batería de Li-ión (EY9L40/EY9L41)
•Para una vida óptima de la batería, guarde la
batería de Li-ión siguiendo el uso sin carga.
•Cuando cargue la caja de batería, confirme
que los terminales en el cargador de batería
estén libres de materias extrañas tales como
polvo y agua, etc. Limpie los terminales antes
de cargar la caja de batería si hay materias
extrañas en los terminales.
La vida de los terminales de la caja de batería
puede verse afectada por materias extrañas
tales como polo y agua, etc. durante su funcionamiento.
•Cuando no se utiliza la batería, man­téngala
separada de otros objetos metá­licos, como:
clips de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños
que pueden actuar de conexión entre un terminal y el otro.
Un cortocircuito entre los terminales de la
batería pueden ocasionar chispas, quemaduras o incendios.
•Cuando haga funcionar con la batería, asegúrese que el lugar de trabajo está bien ventilado.
•Cuando se saca la batería del cuerpo principal de la herramienta, vuelva a cerrar inmediatamente la cubierta de batería, para evitar
que el polvo o la suciedad puedan ensuciar
los terminales de batería y provocar un cortocircuito.
[Cargador de la batería]
Carga
Precauciones para el paquete
de baterías de Li-ión
•Si la temperatura del paquete de baterías cae
aproximadamente bajo −10°C (14°F), la carga
se detendrá automáticamente para evitar la
degradación de la batería.
Precauciones comunes para las
baterías Li-ión/Ni-MH/Ni-Cd
•La variación de temperatura ambiente es de
entre 0°C (32°F) y 40°C (104°F).
Si la batería se utiliza cuando la temperatura de la batería es inferior a 0°C (32°F), la herramienta puede no funcionar correctamente.
•Cuando se vaya a cargar una batería fría (unos
0°C (32°F) o menos) en un cuarto cálido, deje
la batería en la habitación durante al menos
una hora y cárguela cuando se haya calentado
a la temperatura de la habitación.
•Deje que se enfríe el cargador al cargar más
de dos baterías de forma consecutiva.
•No introduzca sus dedos dentro del hueco del
contacto, cuando esté sujetando el cambiador
o en ninguna otra ocasión.
PRECAUCIÓN:
Para impedir el riesgo de incendio o daños del
cargador de batería.
•No utilice una fuente de alimenta­ción de un
generador motorizado.
•No tapone los orificios de ventila­ción del cargador y la bate­ría.
•Desenchufe el cargador cuando no lo utilice.
Batería de Li-ión
NOTA:
Su batería no está totalmente cargada al momento
de comprarla. Asegúrese de cargar la batería
antes de utilizarla.
Vida útil de la batería
Las baterías recargables tienen una vida útil
limitada. Si el tiempo de funciona­miento se acorta
mucho tras la recarga, sustituya la batería por
una nueva.
Cargador de batería(EY0L80)
1. Enchufe el cargador en la fuente de alimentación de CA.
NOTA:
Se pueden producir chispas cuando se inserta el enchufe en la alimenta­ción eléctrica de
CA pero este no es un problema en términos
de seguridad.
Reciclado de la batería
ATENCIÓN:
Para la protección del medio ambiente y reciclado de materiales, asegúrese de que la desecha
en un lugar especificado oficialmente, si hay uno
en su país.
2. Meta firmemente la batería en el carga­dor.
- 103 -
1 Alinee las marcas de alineación y coloque la
batería en el enchufe del cargador.
2 Deslice hacia adelante en el sen­tido de la
flecha.
Marcas de alineación
Batería Ni-MH/Ni-Cd
NOTA:
Cargue una nueva batería, o una bate­ría que
no haya sido utilizado durante mucho tiempo
durante 24 horas seguidas para que la batería
se cargue totalmente.
Cargador de batería (EY0L80)
3. La luz indicadora de carga permanecerá encendida durante la carga.
Cuando haya terminado la carga, se ac­cio­
nará automáticamente un conmutador electrónico interno para impedir cualquier sobrecarga.
• No podrá cargar la batería si ésta está
todavía caliente (por ejemplo, inmediata­
mente después de haber trabajado
mucho).
La luz de espera naranja seguirá deste­
llando hasta que se enfríe la batería.
La carga comenzará automáticamente.
4. La luz de carga (verde) destellará lentamente
cuando la batería se haya cargado a un
80%.
5. Cuando se completa la carga, la luz de carga
empezará a destellar rápidamente en color
verde.
6. Si la temperatura de la batería es de 0°C o
menos, la batería demora más en cargarse
completamente que el tiempo de carga normal.
Incluso cuando la batería esté completamente
cargada, tendrá aproximadamente 50% de la
carga de una batería totalmente cargada a la
temperatura de funcionamiento normal.
7. Si la luz de carga no se enciende inmediatamente después de enchufar el cargador o si
la luz de carga no empieza a destellar rápidamente en verde después del tiempo de carga
normal, consulte con un concesionario autorizado.
8. Si se vuelve a colocar una batería totalmente
cargada en el cargador, se encen­derá la luz
de carga. Luego de algunos minutos, la lámpara de carga destellará rápidamente para
indicar que la carga se ha completado.
1. Enchufe el cargador en la fuente de alimentación de CA.
NOTA:
Se pueden producir chispas cuando se inserta el enchufe en la alimenta­ción eléctrica de
CA pero este no es un problema en términos
de seguridad.
2. Meta firmemente la batería en el carga­dor.
3. La luz indicadora de carga permanecerá encendida durante la carga.
Cuando haya terminado la carga, se ac­cio­nará
automáticamente un conmutador electrónico
interno para impedir cualquier sobrecarga.
• No podrá cargar la batería si ésta está
todavía caliente (por ejemplo, inmediata­
mente después de haber trabajado
mucho).
La luz de espera naranja seguirá deste­
llando hasta que se enfríe la batería. La
carga comenzará automáticamente.
4. Cuando se completa la carga, la luz de carga
empezará a destellar rápidamente en color
verde.
5. Si la lámpara de carga no se enciende inmediatamente después de enchufar el cargador, o si
después del tiempo de carga estándar, la lámpara no se apaga, consulte con un distribuidor
autorizado.
6. Si se vuelve a colocar una batería totalmente
cargada en el cargador, se encen­derá la luz
de carga. Luego de algunos minutos, la lámpara de carga destellará rápidamente para
indicar que la carga se ha completado.
- 104 -
Indicación de la lámpara
Se enciende en verde
Se ha enchufado el cargador en la fuente de alimentación de
CA. Está preparado para cargar.
Destella rápidamente en verde
La carga ha sido completada. (Carga completa.)
Destella en verde
La batería se cargó en aproximadamente 80%. (Carga utili­za­
ble sólo Li-ión)
Se enciende en verde
Ahora cargando.
Se enciende en naranja
La batería está fría.
La batería se esta cargando lentamente para reducir la carga
de la batería. (sólo Li-ión)
Destella en naranja
La batería está caliente. La carga comenzará cuando baje la
temperatura de la batería.
Si la temperatura de la batería es de –10°C o menos, la luz de
carga (naranja) también empezará a destellar. La carga empezará cuando sube la temperatura de la batería (sólo Li-ión).
Luz de estado de carga
Aparecerá Izquierda: verde Derecha: naranja
Destellan rápidamente en naranja y verde
No es posible realizar la carga. Existe un bloqueo de polvo o
una falla de la batería.
Información para Usuarios sobre la Recolección y Eliminación
de aparatos viejos y baterías usadas
Estos símbolos en los productos, embalajes y/o documentos adjuntos, significan que los
aparatos eléctricos y electrónicos y las baterías no deberían ser mezclados con los desechos
domésticos.
Para el tratamiento apropiado, la recuperación y el reciclado de aparatos viejos y baterías
usadas, por favor, observe las normas de recolección aplicables, de acuerdo a su legislación
nacional y a las Directivas 2002/96/CE y 2006/66/CE.
Al desechar estos aparatos y baterías correctamente, usted estará ayudando a preservar
recursos valiosos y a prevenir cualquier potencial efecto negativo sobre la salud de la
humanidad y el medio ambiente que, de lo contrario, podría surgir de un manejo inapropiado
de los residuos.
Para mayor información sobre la recolección y el reciclado de aparatos y baterías viejos, por
favor, contacte a su comunidad local, su servicio de eliminación de residuos o al comercio
donde adquirió estos aparatos.
Podrán aplicarse penas por la eliminación incorrecta de estos residuos, de acuerdo a la legislación nacional.
Para usuarios empresariales en la Unión Europea
Si usted desea descartar aparatos eléctricos y electrónicos, por favor contacte a su distribuidor o
proveedor a fin de obtener mayor información.
[Informacion sobre la Eliminación en otros Países fuera de la Unión
Europea]
Estos símbolos sólo son válidos dentro de la Unión Europea. Si desea desechar estos objetos, por favor
contacte con sus autoridades locales o distribuidor y consulte por el método correcto de eliminación.
- 105 -
Nota sobre el símbolo de la
bateria (abajo, dos ejemplos de
símbolos):
Este símbolo puede ser usado en combinación
con un símbolo químico. En este caso, el mismo
cumple con los requerimientos establecidos por
la Directiva para los químicos involucrados.
V.MANTENIMIENTO
ADVERTENCIA
Para evitar lesiones personales severas, siempre
remueva el paquete de baterías de la herramienta antes de comenzar cualquier procedimiento
de mantenimiento.
PRECAUCIÓN:
Para asegurar la SEGURIDAD y FIABILIDAD
del producto, el mantenimiento deberá realizarlo
un centro de reparaciones autorizado. Insista
siempre en recurrir a piezas de recambio genuinas de Panasonic.
Limpieza de la herramienta
Mantenga su herramienta limpia para tener un
buen rendimiento de corte, y que mantenga su
seguridad de uso.
Siga los pasos siguientes:
1. Extraiga el paquete de baterías de la herramienta.
2. Limpie la herramienta con un paño seco y
suave. No use un paño húmedo ni líquidos
de limpieza.
Éstos podrían dañar la terminación de la
sierra.
3. Asegúrese de limpiar el aceite y la grasa que
podrían hacer que la herramienta quedara
resbalosa o difícil de manipular.
4. Quite la cuchilla y cepille el polvo.
PRECAUCIÓN:
Para evitar daños personales o de la unidad,
no sumerja ninguna parte de la herramienta en
ningún líquido.
Protector transparente
ADVERTENCIA
Si la protección está quebrada, o rota, lleve la
herramienta a un centro de servicio autorizado
para reemplazo. No intente operar la sierra.
Podría resultar en una lesión personal seria.
Nunca use su herramienta con una protección
transparente dañada o sin la protección transparente instalada. Las virutas volantes podrían
resultar en lesiones serias.
VI.ACCESORIOS
ADVERTENCIA
•El uso de cualquier otro accesorio no
especificado en este manual puede causar
incendios, golpes eléctricos o lesiones
personales. Utilice sólo los accesorios
recomendados.
•Utilizar una cuchilla para cortar un
material más grueso o más delgado de lo
recomendado para la cuchilla causará un
corte basto, y podría incrementar el riesgo
de una “reculada” u otro tipo de lesiones.
Cuchilla de punta de carburo para metal
•EY9PM13C
Para cortar material ferroso no endurecido
Espesor del material
0,5 mm – 6,0 mm (1/32" – 1/4")
Cuchilla de punta de carburo para metal delgado
(accesorio opcional)
•EY9PM13D
Para cortar material delgado ferroso no endurecido que requiera de un borde de corte limpio
Espesor del material
0,5 mm – 6,0 mm (1/32" – 1/4")
Cuchilla de punta de carburo para madera
(accesorio opcional)
•EY9PW13A
Para cortar madera en general
Cuchilla de punta de carburo para madera
delgada (accesorio opcional)
•EY9PW13B
Para cortar madera delgada que requiera de
un borde de corte limpio
Espesor recomendado del material hasta 12
mm
- 106 -
Cuchilla de punta de carburo para plástico
(accesorio opcional)
•EY9PP13B
Para cortar plástico
Espesor recomendado para placas de material
acrílico y cloruro de vinilo:
2,0 mm – 5,0 mm (5/64" – 3/16")
placas corrugadas, tuberías
0,8 mm – 5,0 mm (1/32" – 3/16")
Adaptador de manguera de aspiradora
(accesorio opcional)
•EY9X012E
Guía de corte (accesorio opcional)
•EY3500B7727
Para conveniencia de cortes al hilo y corte
repetido de ancho uniforme
VII.ESPECIFICACIONES
Tensión del motor
14,4 voltios CC
Velocidad de la cuchilla
3600 min-1 (rpm)
Tamaño de la cuchilla
Diámetro exterior
135 mm (5-3/8")
Tamaño del mandril
20 mm (25/32")
Profundidad máximo de serrado
0 – 46 mm (0" – 1-13/16") (hoja de φ135 mm)
Longitud total
329 mm (12-61/64")
Peso (con batería: EY9L40/EY9L41)
2,65 kg (5,7 lbs)
Ruido
Vibración
Consulte la hoja incluida.
BATERÍA
Modelo
EY9L40
EY9L41
Batería de almacenaje
Batería Li-ión
Tensión de batería
14,4 voltios CC (3,6 V × 4 celdas)
Capacidad
3 Ah
3,3 Ah
CARGADOR DE BATERÍA
Modelo
Régimen
Peso
EY0L80
Vea la placa de especificaciones en la parte inferior del cargador.
0,95 kg (2,1 lbs)
- 107 -
[Batería de Li-ión]
Tiempo de
carga
3 Ah
14,4 V
EY9L40
Utilizable: 35 min.
21,6 V
EY9L60
Utilizable: 45 min.
28,8 V
EY9L80
Utilizable: 55 min.
Completa: 50 min.
Completa: 60 min.
Completa: 70 min.
12 V
18 V
14,4 V
Tiempo de
carga
EY9L41
3,3 Ah
Utilizable: 45 min.
Completa: 60 min.
[Batería Ni-MH/Ni-Cd]
1,2 Ah
7,2 V
EY9065
EY9066
15,6 V
24 V
EY9001
EY9180
EY9101
EY9182
EY9103
25 min.
1,7 Ah
Tiempo de
carga
9,6 V
EY9080
EY9086
20 min.
EY9106
EY9107
EY9108
30 min.
EY9136
EY9116
EY9117
3 Ah
EY9200
EY9230
45 min.
EY9210
90 min.
3,5 Ah
EY9201
EY9231
55 min.
2 Ah
EY9168
EY9188
60 min.
EY9251
65 min.
NOTA: Este cuadro puede contener modelos no disponibles en su país.
Consulte el más reciente catálogo general.
NOTA: Puede consultar el nombre y la dirección del concesionario en la tarjeta de garantía que se
incluye.
- 108 -
I. INTRODUKTION
Dette produkt er en akku-multifunktionsskærer.
Hvis man skifter blad, kan den anvendes til at
skære træ, metal og plastic. Støv kan opsamles
af en integreret støvopsamler eller via en tilsluttet
støvsuger (ved at slangen sættes på skæreren).
FARE
Dette produkt er et skæreværktøj, som er beregnet til at skære gennem metal og træ. Det har en
roterende klinge, som kan forårsage store personskader, endog skader med døden til følge.
Derfor bør brugeren omhyggeligt gennemlæse
denne manual og advarselsmærkaterne på
maskinen og overholde alle sikkerhedsinstruktionerne for at undgå at komme til skade.
ADVARSEL
For at undgå skader, bør du aldrig stikke fingre
eller andet ind i nogen af værktøjets åbninger.
ADVARSEL
Læs alle sikkerhedsadvarsler og alle instruktioner.
Hvis alle advarsler og instruktioner ikke overholdes, kan resultatet blive elektrisk stød, brand
og/eller anden alvorlig tilskadekomst.
Brugen af denne manual
•Gennemlæs venligst denne manual, inden værktøjet tages ibrug. Hvis du lader andre benytte
værktøjet, skal du sikre dig, at de enten har gennemlæst denne manual eller er fuldt informeret
om sikker anvendelse af værktøjet og alle sikkerhedsforhold omkring værktøjet.
•Gem venligst denne manual, så den kan konsul­
teres ved senere lejligheder. Den indeholder
vigtig information om de sikkerhedsforhold, som
skal iagttages ved brugen af værktøjet.
•I denne manual og på produktet benyttes følgende
advarselsbetegnelser:
BEMÆRK
Bemærkninger, som giver yderligere information,
som du bør vide om værktøjet.
FORSIGTIG
Forsigtig henviser til situationer, hvor en mulig
farlig situation kan opstå og medføre skader,
hvis der ikke passes på. Forsigtig anviser også,
hvordan du undgår forkert anvendelse.
ADVARSEL
Advarsel henviser til en mulig farlig situation, som
kan medføre alvorlige skader og endog døden,
hvis de ikke undgås.
FARE
Fare henviser til overhængende fare, som kan
medføre alvorlige skader og endog døden, hvis
de ikke undgås.
Læs hæftet med sikkerhedsinstruktionerne
og nedenstående før brugen.
II.YDERLIGERE SIKKER­
HEDSINSTRUK­TIONER
Sikkerhedsinstruktioner for
alle save
FARE
1)Sørg for, at hænderne ikke kommer i
nærheden af saveområdet og savbladet.
Hold den anden hånd på hjælpehåndtaget
eller motorhuset. Hvis begge hænder
holder saven, kan saven ikke skade dem.
2)Ræk ikke hænderne ned under arbejds­
stedet. Skærmen kan ikke beskytte dig mod
bladet under arbejdsstykket.
3)Indstil skæredybden til tykkelsen af
arbejdsstykket. Mindre end en hel tand
af savbladstænderne bør kunne ses under
arbejdstykket.
4)Hold aldrig det stykke, der skal skæres, i
hænderne eller hen over benene. Fastgør
arbejdsstykket til en stabil platform. Det er
vigtigt, at understøtte arbejdsstykket ordentligt
for at mindske risikoen for personskade,
bladbinding eller at herredømmet over saven
mistes.
5)Hold altid værktøjet i de isolerede greb­
flader, når der udføres et arbejde, hvor
saven kan komme i berøring med skjulte
ledninger eller dens egen ledning. Kontakt
med strømførende ledninger vil også gøre
udsatte metaldele på værktøjet strømførende
og medføre, at brugeren får stød.
6)Ved savning på tværs af årerne, bør der
altid anvendes en savskærm eller en lige
styreliste. Dette forbedrer skærenøjagtig­
heden og mindsker risikoen for bladbinding.
7)Anvend atid blade af korrekt størrelse og
form (diamant kontra ring) på dornhuller.
Blade, der ikke passer til savens monte­
ringsudstyr, vil bevæge sig excentrisk og
bevirke, at herredømmet over saven mistes.
- 109 -
8)Anvend aldrig beskadigede eller forkerte
bladspændeskiver. Bladspændeskiverne
og boltene er specialfremstillede til saven
for at opnå optimal ydelse og sikkerhed
under arbejdet.
Yderligere sikkerhedsinstruktioner for alle save
Årsager til tilbageslag og hvordan bruge­
ren kan forhindre dem:
-Tilbageslag er en pludselig reaktion af et savblad, der er klemt, bundet eller ikke rettet op,
hvorved en ukontrolleret sav hæver sig fra
arbejdsstykket mod brugeren.
-Når savbladet er klemt eller bundet stramt af
savsnittet, standser bladet og motorreaktionen fører hurtigt saven tilbage mod brugeren.
-Hvis savbladet vrides eller drejes under skæringen, kan tænderne på savbladets bagkant tage
fat i træets øverste overflade og forårsage, at
savbladet hopper op af savsnittet og springer
tilbage mod brugeren.
Tilbageslag er resultatet af forkert anvendelse
af værktøjet og/eller ukorrekte betjeningsmåder
eller -forhold og kan undgås ved at man træffer
passende forholdsregler, som angivet herunder.
1) Tag et fast greb i saven med begge hænder
og hold armene sådan, at du kan modstå
et tilbageslag. Stå på en af siderne af savbladet, men ikke på linje med savbladet.
Tilbageslag kan bevirke, at saven springer
tilbage mod brugeren, men tilbageslag kan
kontrolleres af brugeren, hvis der tages
passende forholdsregler.
2) Hvis savbladet binder, eller hvis skæringen afbrydes af en eller anden årsag, skal
afbryderen slippes og saven holdes ubevægelig i materialet, indtil savbladet standser helt. Forsøg aldrig at fjerne saven fra
arbejdstykket eller trække saven tilbage,
mens savbladet er i bevægelse, da dette
kan resultere i tilbageslag.
Undersøg og træf korrigerende forholdsregler
for at fjerne årsagen til bladbinding.
3) Ved fornyet start af en sav i arbejdsstykket,
skal savbladet anbringes midt i savsnittet,
og det skal kontrolleres, at savtændene
ikke er trængt ind i materialet.
Hvis savbladet binder, kan det spinger op eller
slå tilbage, når saven startes igen.
4) Understøt store plader for at mindske
risikoen for, at savbladet kommer i klemme
og slår tilbage.
Store plader er tilbøjelige til at synke sam-
men under deres egen vægt. Det er derfor
nødvendigt at anbringe støtter under pladen på begge sider nær skæringslinjen og
pladekanten.
5) Anvend ikke sløve eller beskadigede savblade.
Uskærpede eller forkert anbragte savblade
giver et smalt savsnit, hvilket resulterer i en
for stor friktion, bladbinding og tilbageslag.
6) Låsearmene, med hvilke savbladsdybde
og -vinkel indstilles, skal være stramme
og sikrede før skæring.
Hvis savbladsindstillingen ændrer sig under
skæringen, kan der opstå bladbinding og
tilbageslag.
7) Udvis ekstra forsigtighed ved skæring af
et “lommesnit” i eksisterende vægge eller
andre skjulte områder.
Et savblad, der stikker frem, kan komme til at
skære i objekter, hvilket kan resultere i tilbageslag.
Sikkerhedsinstruktioner for
denne sav
1) Kontroller, at den nederste skærm er lukket
korrekt før hver anvendelse. Saven må ikke
betjenes, hvis den nederste skærm ikke
bevæger sig frit og lukker omgående. Den
nederste skærm må aldrig klemmes eller
bindes fast i åben position.
Hvis værktøjet ved et uheld tabes, kan den
nederste skærm blive bøjet. Løft den nederste skærm med tilbagetrækningshåndtaget og
bekræft, at den bevæger sig frit og ikke berører bladet eller andre dele og skæredybder.
2) Kontroller den nederste skærmfjeders funk­
tion. Hvis skærmen og fjederen ikke fun­
gerer korrekt, skal de serviceres før brugen.
Den nederste skæm kan fungere trægt på
grund af beskadigede dele, gummiagtige
aflejringer eller ansamlinger af snavs.
3) Den nederste skærm bør kun trækkes
tilbage manuelt ved særlige skæringer
som ”lommesnit” og ”kombinerede snit”.
Løft den nederste skærm med tilbagetrækningshåndtaget. Så snart bladet trænger
ind i materialet, skal den nederste skærm
udløses.
Ved alle andre savemåder skal den nederste
skærm fungere automatisk.
4) Kontroller altid, at den nederste skærm
dækker savbladet, før saven anbringes på
bænk eller gulv.
Et ubeskyttet, fritkørende blad vil bevirke, at
saven ryger tilbage og skærer i alt, hvad der
ligger i vejen. Vær opmærksom på den tid,
- 110 -
det tager for savbladet at standse, efter at
afbryderen er aktiveret.
5) Anvend aldrig slibeskiver.
6) Brug støvmaske, hvis arbejdet frembringer støv.
7) Anvend kun savblade, som anbefales af
fabrikanten.
8) Brug høreværn, hvis saven skal anvendes i
et længere tidsrum.
9) Risikoen for tilbageslag øges, efterhånden
som batteripakningen aflades.
10)Husk at undersøge materialet. Skær ikke i
andet slags materiale.
11)Vær påpasselig med ikke at tabe værktøjet.
12)Sving aldrig værktøjet.
13)Tildæk aldrig ventilationsåbningerne, og
hold dem fri for støv og andet materiale.
14)Spænd aldrig værktøjet fast i en skruestik.
Anvend aldrig værktøjet på hovedet i en
skruestik. Dette er ekstremt farligt og kan
føre til alvorlige ulykker.
15)Anvend aldrig strikkede handsker.
16)Kontroller, at der ikke befinder sig nogen
personer nedenunder, når du anvender
værktøjet på et højt sted.
17)Rør ikke ved savbladet umiddelbart efter
brugen. Det kan være meget varmt og kan
give brandskader.
18)Rør ikke ved materialet, efter at det er
afskåret. Afskåret materiale kan være meget
varmt.
19)Anvend ikke skæreolie. Anvendelse af
skæreolie kan være årsag til brand.
20)Sav ikke i arbejdsemner, som er dækket af
eller er plettet af gas, olie, opløsningsmidler, fortynder og lignende.
Udsættelse for disse materialer kan beskadige den gennemsigtige skærm.
21)Fjern ikke den gennemsigtige skærm eller
de nederste skærme. Hvis disse lider overlast eller mangler, skal du sende værktøjet
tilbage til et autoriseret service-center for at
få det repareret.
22)Start ikke savbladet, mens det er i kontakt
med arbejdsstykket. Vent indtil savbladet
er kommet op på fuld hastighed, inden du
begynder at skære.
Symbol
Symbol
Betydning
V
Volt
Jævnstrøm
n0
Ingen belastningshastighed
··· min-1
Omdrejninger eller frem- og
tilbagegående bevægelse
A
Ampere
ADVARSEL
•Benyt ikke andre batteripakninger end
Panasonic-batteripakninger, som er beregnet
til brug med dette genopladelige værktøj.
•Bortskaf ikke batteripakningen ved at smide
den på åben ild og udsæt den ikke for ekstrem
varme.
•Undlad at slå ting som søm i batteripakningen,
udsætte den for stød, adskille den eller forsøge
at ændre den.
•Lad ikke metalgenstande komme i berøring
med batteripakningens terminaler.
•Undlad at transportere og opbevare batteri­
pakningen i den samme beholder som indeholder søm eller andre lignende metalgenstande.
•Oplad ikke batteripakningen på et sted
med høje temperaturer, som for eksempel i
nærheden af åben ild eller i direkte sol. Dette
kan bevirke, at batteriet overophedes, bryder
i brand eller eksploderer.
•Benyt aldrig andre opladere end den beregnede
til opladning af batteripakningen. Dette kan
bevirke, at batteriet lækker, overophedes eller
eksploderer.
•Når batteripakningen er taget af værktøjet
eller opladeren, skal man altid huske at sætte
pakningsdækslet på. Hvis dette ikke gøres,
er der risiko for, at batterikontakterne kortsluttes, hvilket kan være årsag til brandfare.
- 111 -
III.MONTERING
Isætning og udtagning af batteri­
pakningen
FORSIGTIG:
Inden isætningen af batteripakningen, skal man
kontrollere, at afbryderkontakten på værktøjet
fungerer korrekt og returnerer til positionen ”OFF”,
når den slippes.
1. Tilslutning af batteripakningen (Se Fig. 2)
Sæt flugtemærkerne på linje og sæt batteripakningen på.
•Skyd batteripakningen i stilling, indtil den
klikker på plads.
Flugtemærker
Fig. 2
2. Udtagning af batteripakningen (Se Fig. 3)
Tryk på knappen forfra for at frigøre batteri­
pakningen.
IV.BETJENING
Inden brug af værktøjet
Dette værktøj er beregnet til skæring i uhærdet,
jernholdigt metal, træ og plastic. Se afsnittet
“Tilbehør” angående en liste over savblade til
anvendelse med dette værktøj. Nedenstående
forholdsregler bør træffes, så risikoen for
tilskadekomst reduceres;
•Skær ikke i stakke. Skær et arbejdsstykke ad
gangen.
•Skær ikke i hærdet stål.
•Skær materialer med den bredeste kant af
skærepladen over den fastspændte side af materialet.
•Rør ikke ved savbladet, arbejdsemnet eller spånerne med de bare hænder umiddelbart efter
skæringen. De kan være varme og give forbæn­
dinger.
Hver gang du benytter værktøjet, skal du kontrollere, at det fungerer korrekt.
Benyt følgende checkliste:
1.Er klingen monteret med den rigtige skæreretning?
Pilen på klingen skal pege i samme retning,
som pilen på den øverste klingebeskytter.
2. Er klingen monteret korrekt?
Kontroller at den sekskantede bolt er
ordentligt sikret. (Se Fig. 6.)
3. Ser klingen ud, som den skal?
Udskift klingen omgående, hvis der er revner
i den eller nogle af tænderne er knækket af.
4. Virker den nederste klingebeskytter korrekt?
ADVARSEL
Knap
For at undgå skader, må man ikke benytte værktøjet, hvis den nederste skærm ikke lukker hurtigt
om klingen.
Fig. 3
5. Er den gennemsigtige skærm korrekt monteret?
6. Er batteripakningen opladet og indsat ordentligt
i værktøjet?
7. Er dybdeindstillingsmøtrikken til skæring
ordentligt strammet?
8.Er arbejdsstykket ordentligt fastspændt på en
savbuk eller en bænk?
9. Er støvopsamleren eller frontdækslet tilstoppet
af støv?
Frigør frontdækslets låseknap og fjern alt støv,
som har samlet sig inde under dækslet. Hvis
dækslet er tilstoppet, anvendes en langt instrument, som for eksempel en manuel skruetrækker,
til at fjerne snavset. (Se Fig. 4).
- 112 -
Frontdæksel
Låseknap
Fig. 4
Hvis der er støv inden i støvopsamleren, skal
støvopsamlerens låseknap frigøres, støvopsamleren tages af og støvet fjernes. Når dette er gjort,
sættes støvopsamleren på plads igen. (Se Fig. 5).
Låseknap
Støvopsamler
Fig. 5
- 113 -
Montering af klingen
Afmontering af klingen
Følg disse trin:
FORSIGTIG:
Klingen kan være varm efter skæring. Lad klingen
køle af, inden den fjernes.
1. Tag batteripakningen af værktøjet.
2. Fjern alle skærespåner fra området omkring
bladet.
3. Benyt tilbagetrækningshåndtaget til at tilbage­
trække (åbne) den nederste skærm.
4. Montér klingen, som vist ovenfor. (Se Fig. 6.)
Kontrollér at både klingens retning og retningspilen på den gennemsigtige klingebeskytter
peger i den samme retning.
5. Sæt den udvendige skive på plads.
6. Skru bolten i igen.
7. Hold aksellåseknappen nede. Dette forhindrer
savbladet i at rotere.
8. Spænd den sekskantede bolt ordentligt med
den medfølgende fastnøgle.
BEMÆRK:
Opbevar fastnøglen i holderen på maskinen,
når den ikke er i brug.
ADVARSEL
Hvis disse instruktioner ikke overholdes, kan
resultatet blive alvolig tilskadekomst.
Følg disse trin:
1. Tag batteripakningen af værktøjet.
2. Hold aksellåseknappen nede. Dette forhindrer savbladet i at rotere.
3. Brug den medfølgende fastnøgle til at løsne
den sekskantede bolt.
BEMÆRK:
Opbevar fastnøglen i holderen på skæreren,
når den ikke er ibrug.
4. Afmontér den sekskantede bolt og den udvendige skive.
5. Benyt tilbagetrækningshåndtaget til at tilbage­
trække (åbne) den nederste skærm.
6. Tag forsigtigt bladet ud.
7. Rengør om nødvendigt værktøjet.
FORSIGTIG:
Vær forsigtig med ikke at skære dig på klingen.
• Ved bortkastning af klingen skal man sørge for at
den er ordentlig indpakket i kraftigt pap eller papir.
Dette forhindrer at andre kan skære sig på den
bortkastede klinge.
Inderste skive
Anbring den inderste skive med
udskæringen ind mod dig selv.
Tilbagetrækningshåndtag
Udvendig skive
Anbring tappen på den udvendige
skive i udskæringen på skiven.
Aksellåseknap
Nederste skærm
Løsn
Sekskantet bolt
Stram
Fig. 6
- 114 -
Brug af værktøjet
FORSIGTIG:
For at reducere risikoen for at komme til skade,
skal du læse sikkerhedsinformationerne på
forsiden af denne manual, inden du begynder at
anvende værktøjet.
Håndtag
Afbyderlås
Forreste
håndtag
ADVARSEL
For at reducere risikoen for at komme til skade,
skal du altid benytte sikkerhedsbriller eller
beskyttelsesbriller med sideskærme, når skæreren anvendes. Benyt desuden en støvmaske,
når du skærer materialer, der frembringer
mange støvpartikler. Anvend ikke skæreren i
regnvejr. Dette kan resultere i elektrisk stød
eller bevirke, at skæreren udvikler røg.
Skær ikke materialer, på hvilke der findes
malingsfortynder, benzin, olie eller lignende
stoffer. Dette kan bevirke, at støvopsamleren
revner med tilskadekomst til følge.
Følg disse trin:
Hold værktøjet med begge hænder. (Se Fig. 8).
Forsøg ikke at fjerne det afskårne materiale,
mens bladet er i bevægelse.
1. Ret midten af skærepladen ind med din
skærelinje. (Se Fig. 7)
Indretning efter skærelinjen
• Anbring hakket på skoen over skærelinjen med
de øverste og nederste hjørner på den diamantformede åbning ud for linjen.
Eftersom skærepositionen kan variere,
afhæn­gigt af savbladet, skal der udføres en
prøveskæ­ring.
Skæringslinie
Kærv
Afbryder
Fig. 8
FORSIGTIG:
•Kontroller at afbryderlåsen virker.
Hvis strømkontakten kan aktiveres uden at
trykke ned på afbryderlåsen, da stands straks
arbejdet. Bring maskinen til et autoriseret servicecenter.
•Hold altid i håndtaget med den ene hånd og i
det forreste greb med den anden. (Se Fig. 8.)
Fasthold et godt greb, og tryk kontakten helt i
bund.
•Klingen må ikke røre materialet før motoren
startes. Vent til klingen opnår fuld hastighed før
du begynder at skære.
•Dette værktøj er ikke indrettet sådan, at det
kan låse afbryderen i positionen “ON”, og man
må ikke forsøge at låse den i position “ON”.
3. Start skæringen, når savbladet er kommet op
på fulde omdrejninger.
4. Under skæringen skal skærelinjen holdes
lige. Før værktøjet fremefter med en stabil
hastighed, idet du holder øje med spidsen af
bladet gennem den gennemsigtige skærm.
ADVARSEL
•Undgå farlige tilbageslag, hold værktøjet
fladt på overfladen af det materiale, der skal
skæres.
•Brug aldrig vold ved skæringen. Benyt kun et
let og kontinuerligt tryk.
Fig. 7
2. Tryk afbyderlåsen ned og tryk derefter på
afbryderen for at starte motoren. Frigør
derefter afbryderlåsen.
5. Hvis motoren begynder at blive for varm, så
stop skæringen. Lad værktøjet køle ned, inden
arbejdet genoptages.
6. Det er altid en sikker foranstaltning at fjerne
batteripakningen efter brug og inden værktøjet
lægges til opbevaring.
- 115 -
Indstilling af skæredybden
•Fjern batteripakningen.
•Løsn dybdeindstillingsmøtrikken og indstil
skæredybden med brug af gradueringerne på
den nederste skærm.for at måle dybden. Når
dybden er indstillet, strammes dybdeindstillingsmøtrikken godt til.
*Hvis et materiale af træ er 10 mm (3/8") tykt
eller mindre, indstilles skæredybden, så bladet
stikker cirka 5 mm (3/16") ud fra undersiden af
materialet.
Løsn
Dybdeindstillingsmøtrik
Stram
Træk ned
Fig. 9
Savskærm (EY3500B7727)
(Tilgængelig som tilbehør, ikke inkluderet)
­En savskærm er praktisk til kløvebeskæring, og
til gentagne beskæringer af ensartede bredder.
•Fjern batteripakningen.
•Sæt savskærmen ind og indstil skærebredden.
(Se Fig. 10.)
•Stram skruen godt til for at fastgøre savskærmen.
Opsamling af støv
ADVARSEL
*Inden der skæres i materialer af metal, skal
støvopsamleren altid tømmes, frontdækslet
åbnes og støvet fjernes.
•Anvendelse af skæreren med brændbare
materialer i støvopsamleren til at skære
materialer af metal, kan resultere i brand.
*Når der skæres i materialer af metal, skal
skæreren altid anvendes med støvopsamleren påsat.
•Flyvende gnister og metalspåner kan være
årsag til personskade.
*Når der skæres i materialer af metal, må der
ikke tilsluttes en støvsuger.
Gnister og varme metalspåner kan bevirke,
at støvsugeren bryder i brand. Benyt støvsugeren som beskrevet i instruktionerne.
(1)Opsaml støv i støvopsamleren.
*Tøm støvopsamleren, når den er fyldt op med
støv.
*Tøm støvopsamleren, inden den lægges til
opbevaring.
*Støvopsamlerens kapacitet
•Ved skæring af elektriske ledninger med en
diameter på 25 mm (1"), cirka 130 skæringer
•Ved skæring af 45 mm (1-25/32") x 45 mm
(1-25/32") tømmer, cirka 150 skæringer
BEMÆRK:
Nogle materialer kan bevirke, at støv sætter sig
fast inde under frontdækslet, når der skæres i
disse materialer.
Frontdæksel
Sæt ind og
juster
Fastgør skrue
Savskærm
Fig. 10
Fig. 11
(2)Anvendelse af støvsugeren til fjernelse af
støv.
*Slut skæreren til slangen ved hjælp af støv­
sugerslangeadapteren EY9X012E (sælges
separat).
Indvendig diameter for kompatibel slange:
25 mm (1") til 38 mm (1-2/1")
- 116 -
*Benyt støvsugeren i overensstemmelse
med instruktionerne.
• Anvend det ikke som erstatning for en almindelig
lommelygte, da det ikke har tilstrækkelig lysstyrke.
• LED-lyset slukker, hvis værktøjet ikke har været
brugt i 5 minutter.
Forsigtig: UNDLAD AT STIRRE IND I
STRÅLEN
Anvendelse af kontroller eller justeringer eller
udførelser af andre procedurer end de heri specificerede, kan medføre farlig udsættelse for
stråling.
(2)Advarselslampe for overophedning
Fig. 12
BEMÆRK:
Hvis skæreren har vanskeligheder med at
komme af med eller opsamle støv.
Støvudstødningen kan være tilstoppet af
støv. Åbn frontdækslet og fjern alt støv.
Kontrolpanel
(1)
(2)
Fra
(normal
anvendelse)
Blinker: Overophedning
Betyder, at anvendelsen er
blevet stoppet på grund af
overophedning af batteriet.
Overophedningsbeskyttelsesfunktionen stopper
værktøjet for at beskytte batteripakningen i tilfælde
af overophedning. Advarselslampen for over­
ophedning på kontrolpanelet blinker, når denne
egenskab er aktiveret.
•Hvis overophedningsbeskyttelsesfunktionen
aktiveres, skal du give værktøjet tid til at køle
helt af (mindst 30 minutter). Værktøjet er klar
til brug igen, når advarselslampen for overophedning slukker.
•Undgå at anvende værktøjet på en sådan
måde, at overophedningsbeskyttelsefunktionen
aktiveres gentagne gange.
(3)
(1)LED-lys
LED-lys
(3)Advarselslampe for lav batterieffekt
Fra
(normal
anvendelse)
Fig. 13
Træk altid afbryderkontakten en gang, inden
LED-lyset anvendes.
Tryk på
LED lyset på knappen.
Lyset lyser med en meget lav strøm, ogdetpåvirker
ikke skruetrækkerens ydelse negativt under brug
eller dens batterikapacitet.
FORSIGTIG:
• Det indbyggede LED-lys er beregnet til at oplyse
et lille arbejdsområde midlertidigt.
Blinker
(ingen opladning)
Batteribeskyttelses­
funktionen er aktiveret
Ekstrem (fuld) afladning af lithium-ion batterierne
vil i høj grad afkorte deres levetid. Værktøjet er
udstyret med en funktion til beskyttelse af batteriet,
som tjener til at forhindre ekstrem afladning af
batteripakningen.
•Batteribeskyttelsesfunktionen aktiveres umiddelbart inden batteriet mister sin effekt, hvilket
bevirker, at advarselslampen for lav batterieffekt begynder at blinke.
- 117 -
•Hvis du bemærker, at advarselslampen for lav
batterieffekt blinker, skal du straks oplade batteripakningen.
Korrekt brug (Yderligere detaljer)
ADVARSEL
Forhindring af risiko for alvorlig tilskadekomst:
lDet er vigtigt at anvende den rigtige anordn­
ing til at fastholde det materiale, der skæres
i, og at holde metalskæreren fast med
begge hænder, således at man ikke mister
herredømmet over den, hvilket kan medføre
personskade.
Fig. 14
•Fig. 14 viser den rigtige skæreposition.
•Hold altid hænderne borte fra skæreområdet.
•Bekræft, at eventuelle tilskuere ikke befinder
sig i nærheden af arbejdsområdet og under
arbejdsstykket.
•Forsøg ikke at holde materialet med hånden
under skæringen.
Skæring af store plader:
Understøt altid store plader. Sørg for at indtille
dybden af snittet således, at du kun skærer
gennem arbejdsemnet og ikke gennem
understøttelsen. (Se Fig. 15.)
Store plader er tilbøjelige til at synke sammen
eller bøje under deres egen vægt, hvis de ikke
er korrekt understøttede. Hvis du forsøger at
skære uden at arbejdsstykket er vandret og
ordentligt understøttet, vil savbladet binde,
hvilket kan medføre tilbageslag. (Se Fig. 16.)
•Understøt ikke materiale i retningen bort fra
snittet.
Skæring i tynde eller korrugerede materialer:
Skær tynde og korrugerede materiale mindst
2,5 cm (1") fra kanten af arbejdsstykket for
at undgå at komme til skade eller beskadige
værktøjet på grund af tynde strimler metal,
som trækkes ind i den øverste afskærmning.
•Benyt kun skarpe klinger. Rene og skarpe
klinger minimerer risikoen for fastkiling og
tilbageslag.
- 118 -
Fig. 15
Fig. 16
ADVARSEL
Forhindring af risiko for alvorlig tilskadekomst:
•Hvis der foretages et ufærdigt snit, eller skæringen afbrydes, eller savbladet sætter sig fast eller
metalskæreren stopper, skal man omgående slippe afbryderkontakten og holde maskinen ubevægelig i materialet, indtil savbladet standser helt.
•For at undgå tilbageslag må man aldrig forsøge at fjerne maskinen fra arbejdsstykket eller trække
maskinen baglæns, medens klingen er i bevægelse. Kontrollér at klingen er standset helt inden
den fjernes fra skærestedet.
•Ved genoptagelse af skæringen, skal man starte værktøjet og lade bladet komme op på fulde
omdrejninger, gå langsomt ind i snittet igen og genoptage skæringen.
1. Anbring det brede stykke af skærepladen på den del af arbejdsstykket, der er solidt understøttet
(se Fig. 17), aldrig på det stykke, der falder af, når afskæringen er færdig (se Fig.18).
Hold fast i maskinen for ikke at miste kontrollen over den. Skødesløs betjening kan medføre alvorlige
personskader.
Fig. 17
Fig. 18
2. Kontroller at klingen standser.
Selv om værktøjet har en bremse, skal man sikre sig, at bladet er stoppet helt og at den nederste
skærm er lukket, inden man lægger værktøjet fra sig.
3. Benyt den ikke, hvis der er noget, der ikke ser ud som det skal. Tag batteriet helt ud.
Hvis værktøjet bliver meget varmt eller ikke fungerer ordentligt, skal du fjerne batteripakningen og
ikke anvende den. Få den efterset af et autoriseret service-center.
ADVARSEL
For at forhindre risiko for alvorlig tilskadekomst eller brand, må man aldrig selv forsøge at reparere
værktøjet. Forsøg aldrig at skille værktøjet ad eller at foretage nogen ændringer af det. Der er ingen
dele inden i værktøjet, som kan repareres af brugeren.
4. UNDGÅ AT NOGEN DELE AF KROPPEN KOMMER I BERØRING MED MASKINEN.
Ved afslutning af skæringen, må man ikke lade skæreren komme i nærheden af dine ben eller
siden af kroppen.
Da den nederste skærm trækker sig selv tilbage, kan den gribe fat i dit tøj og blotlægge bladet. Lad
ikke værktøjet komme i nærheden af dit tøj. Vær opmærksom på, at der kan være nogen synlige
områder af bladet både på den øverste og nederste skærm.
ADVARSEL
Da skæring i metal frembringer gnister:
•Skal der altid benyttes sikkerhedsbriller.
•Anvend ikke værktøjet i nærheden af brændbare emner eller på steder, hvor brændbare emner
anvendes. Dette kan resultere i brand og/eller forbrændinger.
5. Lad aldrig aksellåsen være i indgreb, mens bladet kører, og sæt det ikke i indgreb med det formål
at stoppe værktøjet. Sæt aldrig afbryderen i aktiveret stilling, når aksellåsen er i indgreb. Dette vil
resultere i alvorlig beskadigelse af værktøjet.
- 119 -
[Batteripakning]
Korrekt brug af batteripakningen
Li-ion batteripakning (EY9L40/
EY9L41)
•Opbevar Li-ion batteripakningen efter brugen
uden at oplade den, således at optimal batterilevetid opnås.
•Når du oplader batteripakningen, skal du
bekræfte at terminalerne på batteriopladeren
er fri for uvedkommende substanser, som for
eksempel støv og vand etc. Rengør terminalerne inden du oplader batteripakningen, hvis
uvedkommende substanser observeres på
terminalerne.
Levetiden for batteripakningens terminaler kan
påvirkes af uvedkommende substanser, som
for eksempel støv og vand etc., under brugen.
•Når batteriet ikke anvendes, skal det holdes
på god afstand af andre metal­genstande
som for eksempel papirclips, mønter, nøgler,
søm, skruer og andre mindre metalgenstande, som kan forårsage en tilslutning fra
en terminal til en anden.
Kortslutning af batteriterminalerne kan frembringe gnister, forbrændinger eller ildebrand.
•Når du anvender batteripakningen, skal du
sørge for, at arbejdsstedet er velventileret.
•Når batteripakningen er taget af værktøjet,
skal batteripakningens dæksel straks sættes
på for at forhindre, at støv og snavs forurener
batteriterminalerne og forårsager kortslutning.
Sikkerhedsforskrifter for Li-ion
batteripakningen
•Hvis batteripakningens temperatur falder til
under cirka −10°C, vil opladningen automatisk
stoppe for at forhindre af batteriet forringes.
Almindelige sikkerhedsforskrifter
for Li-ion/Ni-MH/Ni-Cd batteri­pakn­
ing
•Det omgivende temperaturområde er mellem
0˚C (32˚F) og 40˚C (104˚F).
Hvis batteripakken anvendes, når bat­teri­
temperaturen er under 0˚C (32˚F), kan der
opstå problemer i værktøjets funktion.
•Når man vil oplade en kold batteri­pakning
(under 0˚C (32˚F)) i et varmt rum, så anbring
batteri­pakningen i rummet mindst en time, så
dens temperatur kan komme på niveau med
rummets, inden den oplades.
•Lad opladeren køle ned ved genop­ladning af
flere end to batteripak­ninger efter hinanden.
•Sæt ikke fingrene ind i kontaktåbnin­gen,
når ladeaggreatet holdes i hæn­derne eller
flyttes.
FORSIGTIG:
Forebyggelse af risiko for brand eller skade på
batteriopladeren.
•Anvend ikke strøm fra en generator på en
motor.
•Tildæk ikke ventalitationshullerne på ladeaggregatet og på batteripakken.
•Tag opladeren ud af forbindelse, når den ikke
skal anvendes.
Li-ion batteripakning
Batteripakningens levetid
De udskiftbare batterier har en begræn­set levetid.
Hvis betjeningstiden bliver meget kort efter
opladningen, skal bat­teripakningen udskiftes med
en ny.
Genbrug af batterier
[Batterioplader]
Opladning
OBS:
For at beskytte miljøet og genbruge materialer,
skal du altid huske at bortskaffe udtjente batterier
på forskriftsmæssig vis, dvs. indlevere dem til et
sted, der er godkendt af myndighederne, hvis et
sådant forefindes i dit land.
BEMÆRK:
Batteripakningen er ikke fuldt opladet på
købstidspunktet. Sørg for at oplade batteriet før
brugen.
Batterioplader (EY0L80)
1. Stik opladerens stik ind i en stikkontakt fra
lysnettet.
BEMÆRK:
Der kan opstå gnister, når stikket sættes i
stikkontakten, men dette er ikke noget sikkerhedsproblem.
2. Sæt batteripakningen helt ind i oplade­ren.
- 120 -
1 Sæt flugtemærkerne på linje og anbring
batteriet på dokken på opladeren.
2 Tryk fremad i pilens retning.
2. Sæt batteripakningen helt ind i oplade­ren.
Flugtemærker
3. Under opladningen vil opladelampen lyse.
Når opladningen er afsluttet, vil en indre
elektronisk omskifter automatisk udløses til
forhindring af overopladning.
•Opladningen starter ikke, hvis batteri­paknin­
gen er varm (for eksempel, umiddelbart
efter ekstra svær betjening.)
Den orangefarvede lampe blinker, indtil
batteriet er kølet af.
Opladningen begynder straks derefter.
4. Opladelampen (grøn) blinker langsomt, når
batteriet er omkring 80% opladet.
5. Når opladningen er færdig, vil opladelampen
begynde at blinke hurtigt i grøn farve.
6. Hvis temperaturen af batteripakningen er 0°C
eller mindre, vil det tage længere at oplade
batteripakningen helt, sammenlignet med
standardopladetiden.
Selv hvis batteriet er fuldt opladet, vil det have
omkring 50% af effekten i et fuldt opladet batteri ved normal brugstemperatur.
3. Under opladningen vil opladelampen lyse.
Når opladningen er afsluttet, vil en indre elektronisk omskifter automatisk udløses til forhindring af overopladning.
•Opladningen starter ikke, hvis batteri­paknin­
gen er varm (for eksempel, umiddelbart efter
ekstra svær betjening.)
Den orangefarvede lampe blinker, indtil
batteriet er kølet af. Opladningen begyn­der
straks derefter.
4. Når opladningen er færdig, vil opladelampen
begynde at blinke hurtigt i grøn farve.
5. Hvis ladelampen ikke tænder straks efter at
opladeren er tilsluttet en stikkontakt, eller hvis
lampen ikke slukker efter en standard­opladning,
så ret henvendelse til en autoriseret forhandler.
6. Hvis en fuldt opladet batteripakning sættes
ind i opladeren igen, vil oplade­lampen begynde at lyse. Efter nogle minutter vil ladelampen blinke hurtigt for at indikere at opladningen er afslut­tet.
7. Hvis driftslampen ikke tændes straks, efter at
opladeren er sat i forbindelse, eller hvis opladelampen efter standardopladetiden ikke blinker hurtigt i grønt, skal du rådføre dig med en
autoriseret forhandler.
8. Hvis en fuldt opladet batteripakning sættes ind
i opladeren igen, vil oplade­lampen begynde at
lyse. Efter nogle minutter vil ladelampen blinke
hurtigt for at indikere at opladningen er afslut­tet.
Ni-MH/Ni-Cd batteripakning
BEMÆRK:
Oplad en nyt batteripakning, eller en batteripakning, der ikke har været anvendt i længere tid, i
ca. 24 timer, så batteriet oplades helt.
Batterioplader (EY0L80)
1. Stik opladerens stik ind i en stikkontakt fra
lysnettet.
BEMÆRK:
Der kan opstå gnister, når stikket sættes i
stikkontakten, men dette er ikke noget sikkerhedsproblem.
- 121 -
Lampeindikeringer
Lyser grønt
Opladeren er sat i lysnetadapteren.
Klar til opladning.
Blinker hurtigt i grønt
Opladning er afsluttet. (Fuld opladning)
Blinker grønt
Batteriet er omkring 80% opladet. (Brugbar opladning. Kun
Li-ion batteri)
Lyser grønt
Lader.
Lyser orange
Batteripakningen er kold.
Batterpakningen oplades langsomt for at reducere belastningen af batteriet (kun Li-ion batteri).
Blinker orange
Batteripakningen er varm. Opladningen vil begynde, så snart
batteripakningens temperatur er faldet.
Hvis batteripakningens temperatur er -10°C eller derunder, vil
opladelampen (orange) også begynde at blinke. Opladningen vil
begynde, når batteripakningens statustemperatur stiger (kun Liion batteri).
Ændring af statuslampen
Venstre: grøn Højre: orange vil blive vist
Blinker hurtigt i både orange og grønt
Opladning ikke mulig. Batteripakningen er tilsmudset eller
defekt.
Brugerinformation om indsamling og bortskaffelsse af elektro­
nikskrot og brugte batterier
Disse symboler på produkter, emballage og/eller ledsagedokumenter betyder, at brugte
elektriske og elektroniske produkter og batterier ikke må smides ud som almindeligt husholdningsaffald.
Sådanne gamle produkter og batterier skal indleveres til behandling, genvinding resp.
recycling i henhold til gældende nationale bestemmelser samt direktiverne 2002/96/EF og
2006/66/EF.
Ved at bortskaffe sådanne produkter og batterier på korrekt vis hjælper du med til at
beskytte værdifulde ressourcer og imødegå de negative påvirkninger af det menneskelige
helbred og miljøet, som vil kunne være følgen af usagkyndig affaldsbehandling.
Ønsker du mere udførlig information om indsamling og recycling af gamle produkter og
batterier, kan du henvende dig til din kommune, deponeringsselskabet eller stedet, hvor
du har købt produkterne.
Usagkyndig bortskaffelse af elektronikskrot og batterier kan eventuelt udløse bødeforlæg.
For kommercielle brugere i Den Europæiske Union
Når du ønsker at kassere elektriske eller elektroniske apparater, bedes du henvende dig til din forhandler
eller leverandør for nærmere information.
[Information om bortskaffelse i lande uden for Den Europæiske
Union]
Disse symboler gælder kun inden for Den Europæiske Union. Ønsker du at kassere sådanne produkter,
bedes du forhøre dig hos din forhandler eller kommune med henblik på en hensigtsmæssig bortskaffelse.
- 122 -
Information om batterisymbol
(to eksempler nedenfor):
Dette symbol kan optræde sammen med et
kemisk symbol. I så fald opfylder det kravene
for det direktiv, som er blevet fastlagt for det
pågældende kemikalie.
V.VEDLIGEHOLDELSE
ADVARSEL
For at undgå alvorlig tilskadekomst, skal man
altid fjerne batteripakningen fra værktøjet, inden
man begynder at udføre vedligeholdelse.
FORSIGTIG:
For at sikre produktets SIKKERHED og
STABILITET, bør servicering altid udføres af et
autoriseret servicecenter. Insistér altid på at der
benyttes originale Panasonic dele ved udskiftning.
Rengøring af værktøjet
Hold altid dit værktøjet rent for at få en bedre
ydelse og for at holde den i sikker stand og klar
til brug.
Følg nedenstående trin:
1. Tag batteripakningen ud af værktøjet.
2. Tør værktøjet af med en tør, blød klud. Benyt
ikke en våd klud eller rensevæsker.
Dette kan beskadige skærerens overfladefinish.
3. Sørg for at fjerne al olie eller fedt, som kan
bevirke, at værktøjet bliver glat eller svært at
håndtere.
4. Tag klingen af og børst alt støv bort.
FORSIGTIG:
For at undgå at beskadige udstyret, må man aldrig
dyppe værktøjet i væske.
Gennemsigtig skærm
ADVARSEL
Hvis den gennemsigtige skærm er revnet eller
ødelagt, skal du indlevere den til et autoriseret
service-center for at få den udskiftet. Undlad at
anvende skæreren. Dette kan resultere i alvorlig
tilskadekomst.
Benyt aldrig værktøjet med en beskadiget
gennemsigtig skærm eller uden skærmen.
Flyvende spåner kan i så fald resultere i alvorlig tilskadekomst.
VI.TILBEHØR
ADVARSEL
•Anvendelse af tilbehør der ikke er nævnt i
denne manual, kan resultere i brand, elektrisk
chok eller personskader. Brug kun anbefalet
tilbehør.
•Anvendelse af klinger på materiale som er
tykkere eller tyndere end anbefalet for diverse
klinger, vil resultere i en grov beskæring, og
kan forøge risikoen for tilbageslag eller andre
skader.
Blad med karbidspids til metal
•EY9PM13C
Til skæring af uhærdet materiale af jern
Tykkelse af materiale
0,5 mm – 6,0 mm (1/32" – 1/4")
Blad med karbidspids til tyndt metal (ekstraudstyr)
•EY9PM13D
Til skæring af uhærdet, tyndt materiale af jern,
hvor en ren skærekant er påkrævet
Tykkelse af materiale
0,5 mm – 6,0 mm (1/32" – 1/4")
Blad med karbidspids til træ (ekstraudstyr)
•EY9PW13A
Til almindelig skæring af træ
Blad med karbidspids til tyndt træ (ekstraudstyr)
•EY9PW13B
Til skæring af tyndt træ, hvor en ren skærekant
er påkrævet
Anbefalet tykkelse af materiale op til 12 mm
Blad med karbidspids til plastic (ekstraudstyr)
•EY9PP13B
Til skæring af plastic
Anbefalet tykkelse af materialerne akryl- og
vinylkloridplader:
2,0 mm – 5,0 mm (5/64" – 3/16")
korrugerede plader, rør
0,8 mm – 5,0 mm (1/32" – 3/16")l
Adapter til støvsugerslange (ekstraudstyr)
•EY9X012E
Savskærm (ekstraudstyr)
•EY3500B7727
Til spalteskæring og gentagne skæringer med
den samme bredde.
- 123 -
VII.SPECIFIKATIONER
Motorspænding
14,4 volts DC
Klingens hastighed
3600 min-1 (RPM)
Klingestørrelse
Udvendig diameter
135 mm (5-3/8")
Reces størrelse
20 mm (25/32")
Største skæredybde
0 – 46 mm (0" – 1-13/16") (φ135 mm blad)
Længde i alt
329 mm (12-61/64")
Vægt
(med batteripakning: EY9L40/EY9L41)
2,65 kg (5,7 lbs)
Støj
Vibration
Se vedlagte ark.
BATTERIPAKNING
Model
EY9L40
EY9L41
Opbevaringsbatteri
Li-ion batteri
Batterispænding
14,4 volts DC (3,6 V × 4 celler)
Kapacitet
3 Ah
3,3 Ah
BATTERIOPLADER
EY0L80
Model
Se mærkepladen på undersiden af opladeren.
Mærkedata
0,95 kg (2,1 lbs)
Vægt
[Li-ion batteripakning]
Opladnings­tid
Opladnings­tid
3 Ah
3,3 Ah
14,4 V
EY9L40
Brugbar: 35 min.
21,6 V
EY9L60
Brugbar: 45 min.
28,8 V
EY9L80
Brugbar: 55 min.
Fuld: 50 min.
Fuld: 60 min.
Fuld: 70 min.
14,4 V
EY9L41
Brugbar: 45 min.
Fuld: 60 min.
- 124 -
[Ni-MH/Ni-Cd batteripakning]
1,2 Ah
7,2 V
EY9065
EY9066
2 Ah
12 V
15,6 V
18 V
24 V
EY9001
EY9180
EY9101
EY9182
EY9103
25 min.
1,7 Ah
Opladnings­tid
9,6 V
EY9080
EY9086
20 min.
EY9168
EY9106
EY9107
EY9108
30 min.
EY9188
EY9116
EY9117
EY9136
3 Ah
EY9200
EY9230
45 min.
3,5 Ah
EY9201
EY9231
55 min.
60 min.
EY9210
90 min.
EY9251
65 min.
BEMÆRK:Denne oversigt kan inkludere modeller, der ikke fås i dit område.
Se venligst det nyeste, almindelige katalog.
BEMÆRK:Med hensyn til forhandlernavn og adresse henvises til det vedlagte garantikort.
- 125 -
I. INLEDNING
Detta verktyg är en universalcirkelsåg. Genom
att byta klinga kan den användas för sågning i
trä, metall eller plast. Damm kan samlas upp av
den integrerade dammhuven eller av en ansluten
dammsugare (genom montering av slangen på
sågen).
FARA
Denna produkt är ett sågverktyg avsett för sågning i metall och trä. Det har en roterande klinga
med kapacitet att skära djupa sår, som resulterar i allvarlig kroppsskada eller dödsfall. Läs
noggrant igenom denna bruksanvisning, beakta
varningarna på verktyget och följ alla säkerhetsföreskrifter för att undvika sådana skador.
VARNING
För aldrig in ett finger eller någonting annat i
någon öppning i verktyget.
VARNING
Läs samtliga säkerhetsföreskrifter och
anvisningar.
Underlåtenhet att följa föreskrifterna och anvisningarna kan resultera i elektriska stötar, brand
och/eller allvarlig kroppsskada.
Hur denna bruksanvisning
används
•Läs igenom hela bruksanvisningen, innan sågning
med verktyget påbörjas. Om någon annan
ska använda verktyget, så se till att personen
ifråga antingen läser denna bruksanvisning
eller ges fullständiga instruktioner om korrekt
användningssätt och alla säkerhetsföreskrifter
gällande verktyget.
•Spara bruksanvisningen för framtida referens­
behov. Den innehåller viktig information gällande
säkerhet som måste beaktas för säker användning
av verktyget.
•I bruksanvisningen och på produkten används
följande signalord:
ANMÄRKNING
Anmärkningar ger vidare information som bör
kännas till angående verktyget.
VIKTIGT
Visar på situationer som eventuellt kan innebära
fara, och orsaka lätta eller måttliga personskador om anvisningarna inte följs. Gör dig även
uppmärksam på felaktig användning.
VARNING
Varning innebär en situation som eventuellt kan
leda till fara, och orsaka svåra eller dödliga skador
om anvisningarna inte följs.
FARA
Visar på omedelbar fara som leder till svåra eller
dödliga skador om anvisningarna inte följs.
Läs igenom häftet "Säkerhetsföreskrifter" och
nedanstående anvisningar, innan verktyget
tas i bruk.
II.EXTRA SÄKERHETS­
REGLER
Säkerhetsföreskrifter för
alla sågar
FARA
1)Håll händerna borta från skärområdet
och bladet. Håll den andra handen på
extrahandtaget eller motorhuven. Så
länge båda händerna används till att hålla i
sågen med kan de inte skadas av bladet.
2)Håll aldrig någon kroppsdel på undersidan
av arbetsstycket. Skyddet ger inget skydd
mot bladet nedanför arbetsstycket.
3)Ställ in lämpligt skärdjup enligt tjockleken
på arbetsstycket. Mindre än en hel tand
på bladets tänder bör synas nedanför
arbetsstycket.
4)Håll aldrig ett arbetsstycke i händerna
eller i knäet vid sågning. Spänn fast ett
löst arbetsstycke i ett stabilt arbetsbord etc.
Det är viktigt att arbetsstycket är ordentligt
förankrat för att undvika kroppskontakt,
bladkärvning och förlorad kontroll.
5)Håll verktyget i de isolerade delarna
av handtagen, när det finns risk för att
verktyget kommer i kontakt med dolda
elkablar eller en friliggande nätkabel.
Kontakt med en spänningsförande ledning
kan göra att verktygets metalldelar också
blir strömförande och ge användaren en
elektrisk stöt.
6)Använd alltid ett mothåll eller en rak
sidoskena vid klyvsågning. Det ger bättre
snittprecision och minskar risken för att
bladet kärvar.
7)Använd alltid blad med korrekt storlek
och form på axelhål (diamantform eller
rund). Ett blad som inte är anpassat till
verktygets monteringsdelar roterar
excentriskt och kan orsaka förlorad kontroll
vid sågning.
- 126 -
8)Använd aldrig skadade eller felaktiga
brickor eller mutter till bladet. Brickorna
och muttern till bladet har utarbetats
speciellt för sågen för att erbjuda optimal
prestanda och driftsäkerhet.
Vidare säkerhetsföreskrifter
för alla sågar
Uppkomst och förebyggande av bakslag:
-Bakslag är en plötslig reaktion av att bladet
kläms fast, kärvar eller hamnar snett, som
gör att den okontrollerade sågen kastas upp
från arbetsstycket och mot användaren.
-När bladet kläms fast eller kärvar i sågspåret,
så stoppas bladets rörelse upp samtidigt som
motorns drift gör att sågen snabbt kastas
bakåt mot användaren.
-Om bladet vrider sig eller hamnar snett i spåret
kan det hända att tänderna i bladets bakkant
skär in i ytan på träet, så att bladet klättrar ut ur
sågspåret och hoppar bakåt mot användaren.
Bakslag, som orsakas av felaktig hantering av
sågen och/eller felaktigt tillvägagångssätt eller
felaktiga förhållanden, kan undvikas genom att
iaktta följande försiktighetsåtgärder.
1) Håll sågen i ett stadigt grepp med båda
händerna och håll armarna så att kraften
från ett eventuellt bakslag kan motverkas.
Håll kroppen på endera sidan om, inte i linje
med, bladet.
Ett bakslag kan medföra att sågen kastas
bakåt, men kraften i ett bakslag kan genom
korrekta försiktighetsåtgärder motverkas av
användaren.
2) Om bladet kärvar eller arbetet av någon
annan anledning plötsligt behöver avbrytas, så släpp strömbrytaren och håll
sågen orörlig i arbetsstycket tills bladet
har stannat helt. Försök aldrig ta bort
sågen från arbetsstycket eller dra sågen
bakåt medan bladet är i rörelse, eftersom
det kan medföra bakslag.
Undersök det aktuella problemet och åtgärda
det på lämpligt sätt för att undvika att bladet
kärvar på nytt.
3) Placera sågen i mitten av sågspåret och
kontrollera att inte sågtänderna ligger an
mot arbetsstycket, när en påbörjad sågning
ska fortsättas.
Om sågbladet kärvar kan det hända att det
klättrar uppåt eller slungas bakåt från arbetsstycket, när motorn startas.
4) Stötta upp större arbetsstycken ordentligt
för att minska risken för att bladet kläms
fast eller att bakslag uppstår.
Stora arbetsstycken kan ha en tendens att ge
efter för sin egen tyngd. Se därför till att stöd
placeras på var sida om skärområdet och vid
båda ändarna under ett stort arbetsstycke.
5) Använd inte slöa eller skadade blad.
Ett blad som är oslipat eller i undermåligt skick
ger ett smalt sågspår, vilket lätt resulterar i för
stor friktion, bladkärvning eller bakslag.
6) Låsspakar för bladdjup och vinkelinställning måste vara ordentligt åtdragna, innan
sågning påbörjas.
Om bladets inställning ändras under pågående
sågning kan det ge upphov till kärvning eller
bakslag.
7) Var extra försiktig vid insågning i en vägg
eller någon annan blind punkt.
Det kan hända att det utstickande bladet
stöter på något som kan orsaka bakslag.
Säkerhetsföreskrifter för
cirkel­sågen
1) Kontrollera före varje användning att det
undre skyddet stängs igen ordentligt.
Använd inte sågen, om det undre skyddet
inte rör sig fritt och stängs igen omedelbart. Kläm eller bind aldrig fast det undre
skyddet i öppet läge.
Om sågen råkar tappas kan det undre skyddet böja sig. Lyft upp det undre skyddet med
hjälp av uppfällningsspaken och kontrollera
att det kan röra sig fritt utan att komma i kontakt med klingan eller någon annan del, i alla
sågvinklar och sågdjup.
2) Kontrollera att det undre skyddets fjäder
fungerar. Om skyddet och fjädern inte
fungerar ordentligt, så måste de servas
före användning.
Skadade delar, gummiavlagringar eller
ansamlat skräp kan göra att det undre skyddet går trögt.
3) Det undre skyddet bör inte fällas upp
manuellt annat än vid sådana särskilda
arbeten som insågning eller kompoundsågning. Lyft upp det undre skyddet med
hjälp av uppfällningsspaken och släpp
sedan det undre skyddet så fort klingan
når in i arbetsstycket.
För alla andra sågningar ska det undre skyddet få arbeta automatiskt.
4) Kontrollera alltid att det undre skyddet
täcker klingan helt, innan cirkelsågen
läggs ner på en bänk eller ett golv.
Med en oskyddad roterande klinga förflyttar
- 127 -
sig sågen bakåt och sågar sönder allt som
kommer i vägen. Observera den tid det tar
innan klingan har stannat helt efter att startomkopplaren har släppts upp.
5) Använd inga slipskivor.
6) Bär vid behov munskydd, om arbetet är
dammigt.
7) Använd sågklingor som rekommenderas
av tillverkaren.
8) Bär hörselskydd vid långvarig användning
av verktyget.
9) Risken för bakslag ökar allteftersom batteriet laddas ur.
10)Var noga med att inspektera arbetsstycket.
Undvik att såga i olika material.
11)Var noga med att inte tappa verktyget.
12)Svinga aldrig verktyget.
13)Täck aldrig över ventilationsöppningarna
och håll de fria från damm och smuts.
14)Spänn inte fast verktyget i ett skruvstäd.
Såga aldrig med verktyget uppochnervänt i
ett skruvstäd. Det är mycket farligt och kan
resultera i allvarliga olyckor.
15)Bär aldrig stickade vantar.
16)Kontrollera att ingen person befinner sig
nedanför vid användning av verktyget på
hög höjd.
17)Vidrör inte klingan direkt efter användning.
Den kan då vara het och orsaka brännskador.
18)Vidrör inte ett arbetsstycke som just har
sågats i. Sågat material kan vara hett.
19)Använd inte skärolja. Användning av skärolja kan orsaka brand.
20)Såga inte i arbetsstycken som är täckta
eller nerstänkta med bensin, olja, lösningsmedel, thinner etc.
Kontakt med dessa material kan skada
det genomskinliga skyddet.
21)Ta inte bort det genomskinliga eller det
undre skyddet. Om det genomskinliga eller
det undre skyddet är skadat eller saknas,
så lämna in verktyget till en auktoriserad
serviceverkstad för utbyte.
22)Starta inte sågen medan klingan vidrör
arbetsstycket. Vänta tills klingan roterar
med full hastighet, innan sågning påbörjas.
Symboler
Symbol
Betydelse
V
Volt
Likström
n0
Tomgångshastighet
··· min-1
Varv eller rörelser fram och
tillbaka
A
Ampere
VARNING
•Använd inget annat batteri än det laddningsbara Panasonic-batteri som är avsett för
detta verktyg.
•Kasta inte det laddningsbara batteriet i eld
och utsätt det inte på annat sätt för hög
värme.
•För inte in en spik eller dylikt i det laddningsbara batteriet, utsätt det inte för stötar och försök
inte ta isär eller modifiera det.
•Låt inget metallföremål komma i kontakt med
anslutningskontakterna på det laddningsbara batteriet.
•Bär eller förvara inte det laddningsbara batteriet tillsammans med spikar eller liknande
metallföremål.
•Ladda inte batteriet på en alltför varm plats,
såsom nära en eldstad eller i solen. Det kan
leda till att batteriet överhettas, fattar eld eller
exploderar.
•Använd endast den särskilt avsedda laddaren
till att ladda batteriet med. Annars kan batteriet börjar läcka, överhettas eller explodera.
•Sätt alltid på batteriskyddet efter att det
laddningsbara batteriet har demonterats
från verktyget eller laddaren. Annars kan det
hända att batterikontakterna kortsluts, vilket
medför risk för eldsvåda.
- 128 -
III.HOPSÄTTNING
Montering och demontering av
batteriet
VIKTIGT:
Kontrollera före montering av batteriet att startomkopplaren på verktyget rör sig korrekt och
återgår till läget ”OFF” när den släpps.
1. Montering av batteriet (se bild 2)
För anpassningsmärkena mot varandra och
sätt fast batteriet.
•Skjut batteriet enligt pilen tills det låses på
plats.
Anpassningsmärken
Bild 2
2. Demontering av batteriet (se bild 3)
Tryck in knappen på batteriet framifrån för att
frigöra batteriet.
IV.ANVÄNDNING
Före användning av verktyget
Detta verktyg är avsett för sågning i ohärdad
järnmetall, icke-järnmetall, trä och plast. Vi hänvisar
till listan i avsnittet ”Tillbehör” angående vilka
klingor som kan användas för olika tillämpningar av
cirkelsågen. Följande försiktighetsåtgärder måste
iakttas för att minska risken för kroppsskador.
•Såga inte i staplade arbetsstycken. Såga ett
arbetsstycke i taget.
•Såga inte i härdat stål.
•Såga ett arbetsstycke med den bredare kanten
på skon över den fastspända sidan av arbetsstycket.
•Vidrör inte klingan, arbetsstycket eller sågspån
med bara händer direkt efter sågning, eftersom dessa delar då kan vara heta och orsaka
brännskador.
Kontrollera att verktyget är i gott skick varje gång
det ska börja användas.
Använd följande checklista:
1. Är klingan monterad i korrekt riktning?
Pilen på klingan måste peka åt samma håll
som pilen på det övre klingskyddet.
2. Är klingan ordentligt fastmonterad?
Kontrollera att insexbulten är ordentligt åtdragen (se bild 6).
3. Ser klingan ut att vara i gott skick?
Byt omedelbart ut klingan, om den har en
spricka eller skadade tänder.
4. Stängs det undre skyddet som det ska?
VARNING
Knapp
För att undvika skador får cirkelsågen inte användas, om det undre skyddet inte stängs tillräckligt
snabbt över klingan.
Bild 3
5. Är det genomskinliga skyddet ordentligt fastmonterat?
6. Är batteriet laddat och korrekt monterat på
verktyget?
7. Är djupinställningsratten för önskat skärdjup
ordentligt åtdragen?
8. Är arbetsstycket ordentligt fastspänt på en
sågbock, en arbetsbänk e.dyl.?
9. Är dammhuven eller den främre skyddskåpan
tilltäppt av damm?
Tryck in den främre skyddskåpans låsknapp för att
frigöra skyddskåpan och avlägsna ansamlat damm
på insidan. Om skyddskåpan är tilltäppt, så använd
en skruvmejsel e.dyl. till att åtgärda tilltäppningen.
Stäng därefter igen den främre skyddskåpan (se
bild 4).
- 129 -
Främre skyddskåpa
Låsknapp
Bild 4
Om damm förekommer innanför dammhuven, så
tryck in dammhuvens låsknapp, ta loss dammhuven och avlägsna dammet. Montera därefter på
dammhuven igen (se bild 5).
Låsknapp
Dammhuv
Bild 5
- 130 -
Montering av klinga
Demontering av klinga
Gör så här:
VIKTIGT:
Klingan är het direkt efter sågning. Se till att låta
klingan svalna, innan den demonteras.
1. Ta loss batteriet från verktyget.
2. Avlägsna eventuellt sågspån från området
runt klingan.
3. Fäll upp (öppna) det undre skyddet med
hjälp av uppfällningsspaken.
4. Montera klingan enligt bilden (se bild 6).
Kontrollera att rotationsriktningspilarna på
klingan och det genomskinliga skyddet pekar
åt samma håll.
5. Sätt på den yttre brickan.
6. Skruva i insexbulten.
7. Tryck in spindelns låsknapp och håll den
intryckt, så att klingan inte kan rotera.
8. Dra åt insexbulten ordentligt med den medföljande insexnyckeln. Fäst insexnyckeln i
dess förvaringsspår.
ANMÄRKNING:
Förvara insexnyckeln i förvaringsspåret på
cirkelsågens hölje, när den inte används.
VARNING
Underlåtenhet att följa dessa anvisningar kan
resultera i allvarlig personskada.
Gör så här:
1. Ta loss batteriet från verktyget.
2. Tryck in spindelns låsknapp och håll den
intryckt, så att klingan inte kan rotera.
3. Lossa insexbulten med hjälp av den medföljande insexnyckeln.
ANMÄRKNING:
Förvara insexnyckeln i förvaringsspåret på
cirkelsågens hölje, när den inte används.
4. Ta loss insexbulten och den yttre brickan.
5. Fäll upp (öppna) det undre skyddet med
hjälp av uppfällningsspaken.
6. Ta försiktigt loss klingan.
7. Rengör vid behov verktyget.
VIKTIGT:
Handskas försiktigt med klingan för att undvika
skärskador.
• Slå in en klinga som ska kasseras i kraftig kartong
eller korrugerat papper. Det förhindrar att någon
skär sig på den kasserade klingan.
Inre bricka
Placera den inre brickan med
utskärningen vänd utåt.
Uppfällningsspak
Yttre bricka
Placera den yttre brickan
med utbuktningen inne i
brickans plats.
Låsknapp för spindel
Undre skydd
Lossa
Insexbult
Dra åt
Bild 6
- 131 -
Användning av verktyget
VIKTIGT:
Minska risken för kroppsskador genom att läsa
och följa säkerhetsföreskrifterna i början av denna
bruksanvisning, innan verktyget tas i bruk.
Omkopplarlås
Handtag
Framgrepp
VARNING
Minska risken för kroppsskador genom att bära
skyddsglasögon eller glasögon med sidoskydd
vid användning av cirkelsågen. Bär också munskydd vid sågning i material som orsakar särskilt
mycket dammpartiklar. Använd inte cirkelsågen
i regn. Det kan resultera i elektriska stötar eller
leda till att cirkelsågen avger rök.
Såga inte i material där ansamling av målarthinner, bensin, olja e.dyl. förekommer. Det kan
leda till att dammhuven spricker och resultera i
kroppsskada.
Gör så här:
Håll verktyget med båda händerna (se bild 8).
Försök inte ta bort sågat material medan klingan
roterar.
1. Placera riktlinjen på skon i linje med skärlinjen
(se bild 7).
Anpassning till skärlinjen
• Placera skåran på skon över skärlinjen, med
den rombformade öppningens övre och nedre
hörn anpassade till linjen.
Utför en provsågning, eftersom skärpositionen
kan variera beroende på vilken klinga som
används.
Skärlinje
Skåra
Startomkopplare
Bild 8
VIKTIGT:
•Kontrollera att omkopplarlåset fungerar.
Om startomkopplaren kan tryckas in för att
starta sågen utan att säkerhetsspärren har
trycks in, så avbryt genast arbetet och ta verktyget till en auktoriserad serviceverkstad.
•Håll alltid i handtaget med ena handen och i
framgreppet med den andra (se bild 8). Håll
sågen i ett stadigt grepp och tryck in startomkopplaren helt.
•Klingan bör inte vidröra arbetsstycket förrän
motorn har startats. Vänta tills klingan uppnått
full hastighet innan en sågning påbörjas.
•Detta verktyg har ingen anordning för att låsa
startomkopplaren i tillslaget läge. Försök aldrig
på något sätt låsa startomkopplaren i läget
”ON”.
3.Börja såga efter att klingan har uppnått full
hastighet.
4. Se till att såga i en rak skärlinje. Kontrollera
klingans framkant genom det genomskinliga
skyddet och för verktyget framåt med jämn
hastighet.
VARNING
Bild 7
2. Tryck ner omkopplarlåset och tryck därefter
in startomkopplaren för att starta motorn.
Släpp sedan upp omkopplarlåset.
•Se till att hålla skon på cirkelsågen plant mot
arbetsstycket vid sågning för att undvika farliga bakslag.
•Försök aldrig tvinga cirkelsågen framåt.
Använd ett lätt och regelbundet tryck.
5.Avbryt sågningen, om motorn börjar kännas
för varm. Låt verktyget svalna, innan arbetet
fortsätts.
6.Det är en god regel att alltid ta loss batteriet
efter avslutat arbete och innan verktyget läggs
undan.
- 132 -
Inställning av skärdjup
•Ta loss batteriet.
•Lossa djupinställningsratten och ställ in skärdjupet. Välj lämpligt djup med hjälp av graderingarna på det undre skyddet. Dra åt djupinställningsratten ordentligt efter att önskat
skärdjup har ställts in.
*För trämaterial med en tjocklek på max. 10 mm
(3/8") bör skärdjupet ställas in så att klingan
sticker ut ca 5 mm (3/16") från undersidan på
arbetsstycket.
Lossa
Djupinställningsratt
Dra åt
Dra ner
Bild 9
Mothåll (EY3500B7727)
(finns som tillbehör, medföljer ej)
Mothållet gör det lättare att klyva långa arbetsstycken och att såga flera arbetsstycken efter
varandra med samma bredd.
•Ta loss batteriet.
•Skjut in mothållet och ställ in skärbredden (se
bild 10).
•Dra åt skruven ordentligt för att spänna fast
mothållet.
Uppsamling av damm
VARNING
*Töm alltid dammhuven, öppna den främre
skyddskåpan och avlägsna dammet före
sågning i metallmaterial.
•Användning av cirkelsågen med brandfarliga material i dammhuven vid sågning i
metallmaterial kan resultera i brand.
*Använd alltid cirkelsågen med dammhuven
påmonterad vid sågning i metallmaterial.
•Kringflygande gnistor och metallspån kan
orsaka kroppsskada.
*Anslut inte en dammsugare vid sågning i
metallmaterial.
Gnistor och heta metallspån kan få dammsugaren att fatta eld. Använd en dammsugare i
enlighet med dess anvisningar.
(1)Samla upp damm i dammhuven.
*Töm dammhuven, när den är fylld med
damm.
*Töm dammhuven före förvaring av cirkelsågen.
*Dammhuvens kapacitet
•Ungefär 130 sågningar vid kapning av
elledningsrör med en tjocklek på 25 mm
(1")
•Ungefär 150 sågningar vid kapning av trävirke med en tjocklek på 45 mm (1-25/32")
x 45 mm (1-25/32")
ANMÄRKNING:
Vid sågning i vissa material kan det hända
att damm ansamlas på insidan av den främre
skyddskåpan.
Främre
skyddskåpa
Skjut in och
justera
Dra åt skruven
Mothåll
Bild 10
Bild 11
(2)Samla upp damm med hjälp av en dammsugare.
*Anslut en dammsugarslang till cirkelsågen
med hjälp av slangadaptern EY9X012E
(tillval).
Kompatibel innerdiameter på slang: 25 mm
(1") – 38 mm (1-2/1")
- 133 -
*Använd dammsugaren i enlighet med dess
anvisningar.
• LED-ljuset släcks automatiskt efter att verktyget
varit oanvänt i 5 minuter.
Viktigt: TITTA INTE RAKT IN I STRÅLEN.
Användning av reglage, justeringar eller utförande av åtgärder utöver vad som beskrivs häri kan
resultera i exponering för farlig strålning.
(2)Varningslampa för överhettning
Bild 12
ANMÄRKNING:
Om cirkelsågen har svårt att blåsa ut eller samla
upp damm: Dammutloppet kan vara tilltäppt av
damm. Öppna den främre skyddskåpan och
avlägsna eventuellt damm.
Manöverpanel
(1)
(2)
(3)
(1)LED-ljus
Släckt
(normal drift)
Blinkar: Överhettning
Anger att driften stoppats
p.g.a. överhettning i
batteriet.
Verktyget har ett överhettningsskydd som
stoppar verktygets drift för att skydda batteriet i
händelse av överhettning. Varningslampan för
överhettning på manöverpanelen börjar blinka,
om överhettningsskyddet aktiveras.
•Om överhettningsskyddet aktiveras, så låt
verktyget svalna ordentligt (i minst 30 minuter).
Verktyget är klart att användas, när varningslampan för överhettning har slocknat.
•Undvik att använda verktyget på ett sätt som
medför att överhettningsskyddet aktiveras gång
på gång.
(3)Varningslampa för svagt batteri
LED-ljus
Släckt
(normal drift)
Bild 13
Tryck alltid in startomkopplaren en gång före
användning av LED-ljuset.
Tryck på lysknappen
för LED-ljuset.
Ljuset tänds med väldigt låg strömstyrka och har
ingen nämnvärd påverkan på verktygets prestanda
vid användning eller dess batterikapacitet.
VIKTIGT:
• Det inbyggda LED-ljuset är konstruerat för att
kunna belysa ett litet arbetsområde temporärt.
• LED-ljuset kan inte ersätta en vanlig ficklampa,
eftersom dess ljusstyrka inte är tillräckligt stark.
Blinkar
(ingen laddning)
Batteriskyddande
funktion aktiv
Omåttlig (fullständig) urladdning av ett litiumjonbatteri förkortar batteriets livslängd avsevärt.
Verktyget inkluderar en batteriskyddande funktion som är till för att förhindra omåttlig urladdning av det laddningsbara batteriet.
•Den batteriskyddande funktionen aktiveras strax
innan batteriet laddas ur och får då varningslampan för svagt batteri att börja blinka.
•Ladda omedelbart batteriet vid upptäckt att
varningslampan för svagt batteri blinkar.
- 134 -
Korrekt användning (detalje­
rade anvisningar)
VARNING
För att förebygga allvarliga personskador:
lDet är viktigt att en lämplig fastspänningsanordning används till att hålla fast arbetsstycket
som ska sågas ordentligt, liksom att hålla
sågen i ett stadigt grepp med båda händerna,
för att undvika att förlora kontrollen, vilket kan
leda till personskada.
•Bild 14 visar korrekt arbetsställning vid
sågning.
•Observera att händerna måste hållas borta
från arbetsområdet.
•Kontrollera att inga andra personer befinner
sig för nära arbetsområdet eller under
arbetsstycket.
•Försök inte hålla i ett arbetsstycke med
handen vid sågning.
Sågning i större plåtskivor:
Stötta upp en större plåtskiva korrekt. Se till att
ställa in skärdjupet så att endast arbetsstycket,
och inte stöden, sågas. (Se bild 15.)
Stora plåtskivor sjunker ihop eller viker sig,
om de inte stöttas ordentligt. Vid sågning i en
plåt som inte ligger plant och inte är ordentligt
förankrad tenderar klingan att kärva, så att
bakslag kan uppstå. (Se bild 16.)
•Stötta inte arbetsstycket för långt bort från
skärområdet.
Bild 14
Bild 15
Sågning i tunnt eller korrugerat material:
Såga minst 2,5 cm (1") från kanten på
arbetsstycket vid sågning i ett tunnt eller
korrugerat material för att undvika personskador
eller skador på verktyget till följd av att smala
metallremsor dras in i det övre skyddet.
•Använd endast skarpa blad. Rena och skarpa
blad minskar risken för nypning och kast.
Bild 16
- 135 -
VARNING
För att förebygga allvarliga personskador:
•Om en pågående sågning av någon anledning avbryts, eller om klingan kärvar eller cirkelsågens
motor stannar, så släpp genast upp startomkopplaren och håll cirkelsågen orörlig i arbetsstycket
tills klingan har stannat helt.
•Undvik bakslag genom att aldrig försöka lyfta cirkelsågen från arbetsstycket eller dra den bakåt
medan klingan är i rörelse. Kontrollera att klingan har stannat helt, innan cirkelsågen lyfts från
arbetsstycket.
•Återuppta sågning genom att starta cirkelsågen, vänta tills klingan har uppnått full hastighet,
långsamt föra in klingan i arbetsstycket igen och fortsätta såga.
1. Placera den bredare kanten på skon över den del av arbetsstycket som är fast förankrad (se bild
17). Placera aldrig denna kant över en del av arbetsstycket som kommer att ramla loss vid sågning
(se bild 18).
Håll i cirkelsågen ordentligt för att inte förlora kontrollen över den. Oförsiktig användning kan medföra
svår personskada.
Bild 17
Bild 18
2. Kontrollera att klingan stannar.
Även om verktyget är försett med en broms är det viktigt att kontrollera att klingan har stannat helt
och att det undre skyddet har stängts, innan verktyget ställs ner.
3. Använd inte verktyget, om något verkar onormalt. Ta i så fall omedelbart loss batteriet.
Ta loss batteriet och använd inte verktyget, om verktygshuset blir väldigt hett eller om verktyget inte
fungerar som det ska. Låt därefter en auktoriserad serviceverkstad kontrollera verktyget.
VARNING
Försök inte själv reparera verktyget, eftersom det kan medföra risk för allvarlig personskada eller
brand. Försök aldrig plocka isär eller modifiera verktygshuset. Det finns inga delar inuti verktyget
som kan repareras av användaren.
4. LÅT ALDRIG CIRKELSÅGEN KOMMA I KONTAKT MED NÅGON KROPPSDEL.
Låt inte cirkelsågen snudda vid benet eller sidan efter avslutat arbete.
Eftersom det undre skyddet är uppfällbart kan det fastna i kläder och få klingan att blottas. Håll
kläder borta från verktyget. Tänk på att klingan delvis är blottad både vid det övre och det undre
skyddet.
VARNING
Eftersom gnistor bildas vid sågning i metall:
•Använd alltid skyddsglasögon.
•Använd inte verktyget i närheten av brandfarliga ämnen eller i lokaler där brandfarliga ämnen
används. Det kan resultera i brand och brännskador.
5. Koppla aldrig in spindelspärren medan klingan roterar och försök aldrig stoppa verktyget för hand.
Tryck aldrig in startomkopplaren medan spindelspärren är inkopplad, eftersom det resulterar i allvarlig
skada på verktyget.
- 136 -
[Batteri]
Korrekt hantering av batteri
Litiumjonbatteri (EY9L40/EY9L41)
•Förvara litiumjonbatteriet utan att ladda upp
det efter användning för att erhålla optimal
batterilivslängd.
•Kontrollera vid laddning av batteriet att polerna
på batteriladdaren är fria från främmande
ämnen, såsom damm eller vatten. Rengör
polerna innan batteriet laddas, om något
främmande ämne återfinns på polerna.
Batteripolernas livslängd kan vid drift påverkas
av främmande ämnen, såsom damm eller
vatten.
[Batteriladdare]
Laddning
Observera angående litiumjonbatteriet
•Om batteriets temperatur sjunker till under
cirka −10°C, så avbryts laddning automatiskt för att förhindra försämring av batteriets
prestanda.
Gemensamma försiktighetsåt­
gärder för litiumjon- och NiMH/
NiCd-batterier
•Temperaturen i omgivningen skall vara mellan
0˚C och 40˚C.
Om batteriet används under fryspunkten
0˚C, kan verktyget fungera onormalt.
•När batteriet inte används ska det hållas borta
från mynt, nycklar, gem, spikar, skruvar och
andra små metall­föremål som kan orsaka kortslutning genom att vidröra kontakterna.
En kortslutning av batteriets kontakter kan
orsaka gnistor, brand eller brännskador.
•När du ska ladda ett kallt batteri (under 0°C)
på ett varmt ställe, ska du låta batteriet ligga
på detta ställe minst en timme i förväg så att
batteriet får rumstemperatur.
•Se till att arbetsområdet har god ventilation
vid användning av batteriet.
•Kyl ner laddaren om du tänker ladda mer än två
batterier i följd.
•Sätt genast på batteriskyddet igen efter att
batteriet har tagits loss från verktygshuset för
att förhindra ansamling av damm eller smuts
på batteripolerna och kortslutning.
•Stick inte in fingrarna i kontakthålet när du
håller laddaren i handen eller vid andra tidpunkter.
Batteriets livslängd
Batteriet har en begränsad livslängd. Om batteriets kapacitet är extremt kort efter att ha laddats
ordentligt, skall det bytas ut mot ett nytt.
Batteriåtervinning
OBSERVERA:
Se till att batteriet lämnas på anvisad plats för
återvinning, när sådan finns, för att bidra till att
skydda miljön.
VIKTIGT:
Iaktta följande för att förhindra brand och andra
skador.
•Använd inte en motordriven generator som
strömkälla.
•Täck inte över ventilationshålen på laddaren
och batteriet.
•Koppla loss batteriladdaren från vägguttaget,
när den inte ska användas.
Litiumjonbatteri
ANMÄRKNING:
Batteriet är inte helt uppladdat när det säljs. Se
till att ladda upp batteriet före användning.
Batteriladdare (EY0L80)
1. Anslut laddaren till ett vägguttag.
ANMÄRKNING:
Det kan uppstå gnistor när kontakten är
ansluten till ett vägguttag, men detta utgör
inte något säkerhetsproblem.
2. Sätt i batteriet ordentligt i laddaren.
1 Placera batteriet i dockan på laddaren
med anpassningsmärkena placerade mot
varandra.
- 137 -
2. Sätt i batteriet ordentligt i laddaren.
2 Skjut batteriet framåt i pilens riktning.
Anpassningsmärken
3. Under laddningen lyser laddningslampan.
För att förhindra överladdning kopplar en
inbyggd brytare automatiskt bort laddningsfunktionen när laddningen är färdig.
•Om batteriet är för vamt (t.ex. direkt efter
tungt arbete) startar inte laddningen.
Den orange standby-lampan blinkar tills
batteriet har svalnat.
Därefter påbörjas laddningen automatiskt.
3. Under laddningen lyser laddningslampan.
För att förhindra överladdning kopplar en
inbyggd brytare automatiskt bort laddningsfunktionen när laddningen är färdig.
•Om batteriet är för vamt (t.ex. direkt efter
tungt arbete) startar inte laddningen.
Den orange standby-lampan blinkar tills
batteriet har svalnat. Därefter påbörjas laddningen automatiskt.
4. Den gröna laddningslampan börjar blinka
långsamt när batteriet har nått cirka 80 %
laddning.
4. När laddningen är klar börjar den gröna laddningslampan blinka intensivt.
5.När laddningen är klar börjar den gröna laddningslampan blinka intensivt.
6. Om batteriets temperatur är 0°C eller lägre, så
tar det längre tid än normalt att ladda upp batteriet helt.
Även när batteriet har laddats upp helt har det
bara cirka 50% av den styrka som gäller för
ett batteri som laddats upp helt vid normala
temperaturförhållanden.
5. V
änd dig till en auktoriserad återförsäljare om
laddningslampan inte tänds omedelbart efter
att laddaren anslutits till nätet, eller om den inte
släcks efter den normala laddningstiden.
6. Vid isättning av ett fulladdat batteri i laddaren
på nytt kommer laddningslampan att tändas.
Efter några minuter börjar laddningslampan
blinka snabbt för att visa att laddningen är
klar.
7. Om strömindikatorn inte tänds omedelbart efter
att laddaren har anslutits till ett nätuttag eller
om den gröna laddningslampan inte börjar
blinka intensivt efter normal laddningstid, så
kontakta en auktoriserad återförsäljare.
8. Vid isättning av ett fulladdat batteri i laddaren
på nytt kommer laddningslampan att tändas.
Efter några minuter börjar laddningslampan
blinka snabbt för att visa att laddningen är
klar.
NiMH/NiCd-batteri
ANMÄRKNING:
När batteriet laddas för första gången, eller efter
lång lagring, skall det laddas under 24 timmar för
att nå full effekt.
Batteriladdare (EY0L80)
1. Anslut laddaren till ett vägguttag.
ANMÄRKNING:
Det kan uppstå gnistor när kontakten är
ansluten till ett vägguttag, men detta utgör
inte något säkerhetsproblem.
- 138 -
Lampindikationer
Lysande grön
Laddaren är ansluten till vägguttaget.
Redo för laddning.
Intensivt blinkande grön
Laddningen är klar (batteriet helt uppladdat).
Blinkande grön
Batteriet är uppladdat till cirka 80 % (användbar laddning,
gäller endast litiumjonbatteri).
Lysande grön
Laddning pågår.
Lysande orange
Batteriet är kallt.
Batteriet laddas upp långsamt för att minska belastningen på
batteriet (gäller endast litiumjonbatteri).
Blinkande orange
Batteriet är för varmt. Laddningen startar när batteriet har svalnat.
Om batteriets temperatur är –10°C eller lägre, så börjar den
orange laddningslampan också att blinka. Laddningen startar då efter att batteriet har värmts upp en aning (gäller endast
litiumjonbatteri).
Laddningslampor (för laddningstillstånd)
Vänster: grön lampa; Höger: orange lampa
Intensivt blinkande både orange och grön
Laddningen kan inte starta. För mycket damm eller felaktigt
batteri.
Information för användare om hopsamling och avfallshantering
av gammalt material och använda batterier
Dessa symboler på produkter, förpackningar och/eller medföljande dokument betyder
att man inte ska blanda elektriska och elektroniska produkter eller batterier med vanliga
hushållssopor.
För att gamla produkter och använda batterier ska hanteras och återvinnas på rätt sätt
ska man ta dem till passande uppsamlingsställe i enlighet med nationella bestämmelser
och direktiven 2002/96/EC och 2006/66/EC.
När du kasserar dessa produkter och batterier på rätt sätt hjälper du till att spara på värdefulla resurser och förebygga en potentiell negativ inverkan på människors hälsa och på
miljön som annars skulle kunna uppstå p.g.a. otillbörlig avfallshantering.
För mer information om uppsamling och återvinning av gamla produkter och batterier, var
god kontakta din kommun, din avfallshanterare eller det försäljningsställe där du köpte din
artikel.
Olämplig avfallshantering kan beläggas med straff i enlighet med nationella bestämmelser.
För affärsanvändare inom den Europeiska Unionen
Om du vill kassera elektrisk eller elektronisk utrustning, var god kontakta din återförsäljare eller leverantör för ytterligare information.
[Information om avfallshantering i länder utanför den Euro­peiska
Unionen]
Dessa symboler är endast giltiga inom den Europeiska Unionen. Om du vill kassera dessa föremål,
var god kontakta dina lokala myndigheter eller din lokala återförsäljare och fråga efter rätt metod för
avfallshantering.
- 139 -
Notering till batterisymbolen
(nedtill, två symbolexempel):
Denna symbol kan användas i kombination med
en kemisk symbol. I detta fall iakttar den de krav
som ställs upp i direktivet för den aktuella kemikalien.
V.UNDERHÅLL
VARNING
Undvik personskador genom att alltid ta loss
batteriet från verktyget, innan något underhållsarbete påbörjas.
VIKTIGT:
För att säkerställa SÄKER och TILLFÖRLITLIG
drift bör all service av produkten överlåtas åt
en auktoriserad serviceverkstad. Kräv alltid att
Panasonic originalreservdelar används.
Rengöring av verktyget
Sörj för god sågningsprestanda och bättre
säkerhet genom att hålla verktyget rent.
Gör så här:
1. Ta loss batteriet från verktyget.
2. Torka av verktyget med en torr, mjuk trasa.
Använd inte en våt trasa eller rengöringsvätska.
Det kan skada cirkelsågens ytbehandling.
3. Se till att torka bort olja eller fett, som kan
göra verktyget halt och svårhanterat.
4. Demontera klingan och borsta bort eventuellt
damm.
VIKTIGT:
Undvik kroppsskada eller skada på verktyget
genom att aldrig sänka ner någon del av verktyget i vätska.
Genomskinligt skydd
VARNING
Om det genomskinliga skyddet har spruckit eller
gått sönder, så ta verktyget till en auktoriserad
serviceverkstad för utbyte. Försök inte använda
cirkelsågen i sådant tillstånd, eftersom det kan
resultera i allvarlig personskada.
Använd aldrig verktyget medan det genom­
skinliga skyddet är skadat eller inte påmonterat.
Kringflygande spån kan resultera i allvarlig
kroppsskada.
VI.TILLBEHÖR
VARNING
•Användning av andra tillbehör än de som
anges i denna bruksanvisning kan resultera
i brand, elektriska stötar eller personskador.
Använd endast rekommenderade tillbehör.
•Användning av en klinga till ett material som
är tjockare eller tunnare än vad som rekom­
menderas för klingan ifråga resulterar i svår
sågning och ökad risk för bakslag eller annan
kroppsskada.
Karbidtandad klinga för metall
•EY9PM13C
För sågning i ohärdat järnmaterial
Materialtjocklek:
0,5 mm – 6,0 mm (1/32" – 1/4")
Karbidtandad klinga för tunn metall (valfritt tillbehör)
•EY9PM13D
För sågning i ohärdat tunnt järnmaterial med krav
på rena sågkanter
Materialtjocklek:
0,5 mm – 6,0 mm (1/32" – 1/4")
Karbidtandad klinga för trä (valfritt tillbehör)
•EY9PW13A
För sågning i trä i allmänhet
Karbidtandad klinga för tunnt trä (valfritt tillbehör)
•EY9PW13B
För sågning i tunnt trä med krav på rena sågkanter
Rekommenderad materialtjocklek: upp till 12
mm
Karbidtandad klinga för plast (valfritt tillbehör)
•EY9PP13B
För sågning i plast
Rekommenderad materialtjocklek för plattor av
akryl eller vinylklorid:
2,0 mm – 5,0 mm (5/64" – 3/16")
Rekommenderad materialtjocklek för korrugerade
plattor eller rör:
0,8 mm – 5,0 mm (1/32" – 3/16")
Slangadapter för dammsugare (valfritt tillbehör)
•EY9X012E
Mothåll (valfritt tillbehör)
•EY3500B7727
För lättare klyvning av långa arbetsstycken och
upprepad sågning med samma bredd
- 140 -
VII.SPECIFIKATIONER
Motorspänning
14,4 V likström
Klingans rotationshastighet
3600 min-1 (rpm)
Klingstorlek
Ytterdiameter
135 mm (5-3/8")
Axeldimension
20 mm (25/32")
Max. skärdjup
0 – 46 mm (0" – 1-13/16") (φ135 mm klinga)
Total längd
329 mm (12-61/64")
Vikt (inkl. batteri: EY9L40/EY9L41)
2,65 kg (5,7 lbs)
Buller
Vibration
Se det bifogade arket.
BATTERI
Modell
EY9L40
EY9L41
Underhållsbatteri
Litiumjonbatteri
Batterispänning
14,4 V likström (3,6 V × 4 celler)
Kapacitet
3 Ah
3,3 Ah
BATTERILADDARE
Modell
EY0L80
Elektriska specifikationer
Se märkplåten på undersidan av laddaren.
Vikt
0,95 kg (2,1 lbs)
[Litiumjonbatteri]
Laddningstid
Laddningstid
3 Ah
3,3 Ah
14,4 V
EY9L40
Användbart: 35 min.
21,6 V
EY9L60
Användbart: 45 min.
28,8 V
EY9L80
Användbart: 55 min.
Fulladdat: 50 min.
Fulladdat: 60 min.
Fulladdat: 70 min.
14,4 V
EY9L41
Användbart: 45 min.
Fulladdat: 60 min.
- 141 -
[NiCd/NiMH-batteri]
1,2 Ah
7,2 V
EY9065
EY9066
2 Ah
12 V
15,6 V
18 V
24 V
EY9001
EY9180
EY9101
EY9182
EY9103
25 min.
1,7 Ah
Laddningstid
9,6 V
EY9080
EY9086
20 min.
EY9168
EY9106
EY9107
EY9108
30 min.
EY9188
EY9116
EY9117
EY9136
3 Ah
EY9200
EY9230
45 min.
3,5 Ah
EY9201
EY9231
55 min.
60 min.
EY9210
90 min.
EY9251
65 min.
ANMÄRKNING: Denna tabell kan innehålla modeller som inte finns tillgängliga i ditt område.
Vi hänvisar till senaste produktkatalog.
ANMÄRKNING: Återförsäljarens namn och adress anges på det medföljande garantikortet.
- 142 -
I. INTRODUKSJON
Dette verktøyet er en flerfunksjonssag. Ved å
skifte blad, kan det brukes til å sage tre, metall
og plastikk. Støv kan samles opp i en integrert
støvbeholder eller med en tilkoblet støvsuger
(ved å koble slangen til sagen).
FARE
Dette produktet er en sag, laget for å sage
gjennom metall og tre. Den har et roterende
blad, som kan forårsake dype kutt, som kan
medføre alvorlige skader eller død. Av den
grunn, vennligst les denne brukerhåndboken
og de forsiktighetsreglene som er angitt på
verktøyet nøye, og følg alle sikkerhetsinstrukser for å unngå slike skader.
ADVARSEL
For å unngå skader, må du aldri stikke fingeren
eller noe annet objekt inn i en av åpningene i
verktøyet.
ADVARSEL
Les alle sikkerhetsadvarsler og alle instruksjoner.
Dersom advarsler og instruksjoner ikke følges,
kan det føre til elektrisk støt, brann og/eller
alvorlig skade.
Hvordan denne håndboken skal
brukes
•Vennligst les hele denne håndboken før du
begynner å sage med verktøyet. Hvis du lar
noen andre bruke dette verktøyet, kontroller
at de enten leser denne håndboken eller er
instruert om riktig bruk og alle sikkerhetsreglene
som gjelder for verktølyet.
•Vennligst ta vare på denne håndboken for
fremtidig referanse. Den inneholder viktig
sikkerhetsinformasjon som du må følge for trygg
bruk av verktøyet.
•Denne håndboken og produktet bruker disse
varselsordene:
MERK
Merknader gir tilleggsinformasjon som du bør
vite om verktøyet.
FORSIKTIG
Forsiktig indikerer en mulig farlig situasjon, som
kan føre til mindre eller moderate skader dersom
situasjonen ikke unngås. Forsiktighetsmerknader
varsler deg også om usikre metoder som må
unngås.
ADVARSEL
En advarsel indikerer en mulig farlig situasjon,
som kan føre til alvorlige skader eller død dersom
situasjonen ikke unngås.
FARE
Fare indikerer en overhengende fare som vil
føre til alvorlig skade eller død dersom situasjonen ikke unngås.
Les heftet "Sikkerhetsinstrukser" og teksten
nedenfor før bruk.
II.YTTERLIGERE
SIKKERHETSREGLER
Sikkerhetsregler for alle
sager
FARE
1)Hold hendene vekk fra området som
sages og bladet. Hold den andre hånden
på ekstrahåndtaket eller på motorhuset.
Holdes sagen med begge hender, kan de
ikke skjæres av bladet.
2)Ikke rekk med hendene under arbeids­
stykket. Bladskjermen kan ikke beskytte
deg på undersiden av arbeidsstykket.
3)Juster skjæredybden eller tykkelsen på
arbeidsstykket. Mindre enn en full lengde
av bladtennene bør være synlig nedenfor
arbeidsstykket.
4)Hold aldri et arbeidsstykke som skal
sages i hendene eller over beina. Fest
arbeidsstykket til et stabilt underlag. Det
er viktig at et arbeidsstykke støttes skikkelig
opp for å redusere faren for å komme borti
kroppen, for at bladet setter seg fast eller at
du mister kontrollen over verktøyet.
5)Hold verktøyet i de isolerte gripeover­
flatene når du arbeider på en slik måte
at verktøyet kan komme i kontakt
med ledninger eller sin egen ledning.
Kontakt med en strømførende ledning vil
føre til at også metalldeler på verktøyet blir
strømførende og vil gi brukeren elektrisk
støt.
6)Når du bruker sagen til kløving, må du
alltid bruke et kløvgjerde eller en rett
kantføring. Dette øker skjærets nøyaktighet
og reduserer faren for at bladet setter seg
fast.
- 143 -
7)Bruk alltid et blad med riktig format og
form på akselhullet (diamant eller rundt).
Blad som ikke passer til monteringshullet
vil rotere med kast, slik at du mister kontroll
over sagen.
8)Bruk aldri mellomskiver eller bolter
av feil type eller som er skadet.
Bladmellomskivene og bolten er spesielt
utformet for din sag, for optimal ytelse og
sikker bruk.
Ytterligere sikkerhetsregler
for alle typer sager
Årsaker til tilbakeslag og hvordan det
kan forhindres:
-Tilbakeslag er en plutselig reaksjon på et
fastklemt, festet, eller feiljustert sagblad, som
fører til at en ukontrollert sag løfter seg opp
og vekk fra arbeidsstykket og mot brukeren.
-når bladet er klemt eller sitter fast i et sagsnitt som lukkes, stanser bladet, og motoren
reagerer slik at enheten slår raskt tilbake mot
brukeren.
-blir bladet vridd eller kommer ut av stilling i
sagsporet, vil tennene i bakkanten av bladet
kunne grave seg ned i overflaten av treet,
slik at bladet klatrer ut av sporet og hopper
bakover mot brukeren.
Tilbakeslag skyldes feil bruk av verktøyet og/
eller feil bruksmåte eller forhold som kan unngås
ved å følge forholdsreglene nedenfor.
1) Hold sagen godt fast med begge hender
og plasser armene slik at du kan tåle kreftene fra et tilbakeslag. Plasser kroppen
din på den ene eller andre siden av bladet,
men ikke på linje med bladet.
Tilbakeslag kan forårsake at sagen hopper
bakover, men kreftene fra tilbakeslaget
kan kontrolleres av brukeren hvis de riktige
forholdsregler følges.
2) Når bladet setter seg fast, eller når sagingen av en eller annen grunn må avbrytes, må du slippe opp bryteren og holde
sagen i ro i arbeidsstykket til bladet
stanser helt. Forsøk aldri å fjerne sagen
fra arbeidsstykket eller trekke sagen bakover så lenge bladet roterer, da dette kan
føre til tilbakeslag.
Kontroller og foreta justeringer slik at bladet
ikke setter seg fast.
3) Når sagen startes igjen i arbeidsstykket,
må De sentrere sagbladet i sagsporet og
kontrollere at tennene ikke sitter fast mot
arbeidsstykket.
4)
5)
6)
7)
Sitter sagbladet fast, vil sagen tvinge seg opp
eller gi et tilbakeslag fra arbeidsstykket når den
startes på nytt.
Støtt opp store plater for å redusere faren
for at bladet klemmes fast og sagen slår
tilbake.
Store plater har en tendens til å henge ned
av sin egen vekt. Støtte må plasseres under
platen på begge sider, både i nærheten av
sagsporet og nær kantene på platen.
Ikke bruk sløve eller skadete blader.
Uskarpe eller feilinnstilte blad gir et smalt
sagspor som fører til ekstra friksjon, blad
som fester seg og tilbakeslag.
Låsespakene for bladdybde og skråjustering må være strammet til og sikret før
du starter sagingen.
Skulle bladinnstillingen endre seg i løpet av
sagingen, kan bladet sette seg fast og føre til
tilbakeslag.
Vær ekstra forsiktig når du gjør et “lommeskjær” inn i vegger eller andre blind­
områder.
Det utstikkende bladet kan treffe gjenstander
som kan gi tilbakeslag.
Sikkerhetsregler for denne
sagen
1) Kontroller at den nedre bladskjermen
lukkes skikkelig før hver gangs bruk. Ikke
bruk sagen dersom bladskjermen ikke flytter seg fritt og lukker seg med det samme.
Den nedre bladskjermen må aldri klemmes
eller bindes fast i åpen stilling.
Slippes sagen ved et uhell, kan den nedre
bladskjermen bli bøyd. Hev den nedre bladskjermen med løftespaken på den nedre
bladskjermen og kontroller at den beveger
seg fritt og at den ikke berører bladet eller
andre deler i alle vinkler og skjæredybder.
2) Kontroller at fjæren til den nedre bladskjermen fungerer og er i god stand. Fungerer
ikke fjæren eller bladskjermen skikkelig, må
de repareres før sagen tas i bruk.
Den nedre bladskjermen kan bevege seg
tregt på grunn av skadde deler, klebrige
avleiringer eller på grunn av sagspon.
3) Den nedre bladskjermen bør kun trekkes
tilbake manuelt ved spesiell bruk, som for
eksempel “lommekutt” og “not og fjær.”
Hev den nedre bladskjermen med løfte­
spaken for den nedre bladskjermen så
snart bladet treffer arbeidsstykket.
For all annen saging må du la den nedre
bladskjermen fungere automatisk.
- 144 -
4) Pass alltid på at den nedre bladskjermen
dekker bladet før du legger sagen ned på
arbeidsbenken eller gulvet.
Et ubeskyttet, roterende blad vil føre til at
sagen beveger seg bakover og skjærer i det
som måtte komme i veien for den. Vær klar
over den tiden det tar før bladet stanser å
rotere etter at du slipper opp bryteren.
5) Bruk ikke skurende hjul.
6) Bruk støvmaske hvis arbeidet forårsaker
støv.
7) Benytt sagblad som anbefales av
produsenten.
8) Bruk hørselvern når verktøyet brukes over
lengre tid.
9) Risikoen for tilbakeslag øker når batteriet
blir utladet.
10)Sørg for å kontrollere materialet. Unngå å
skjære andre typer materialer.
11)Pass på så du ikke mister verktøyet.
12)Verktøyet må aldri svinges.
13)Dekk aldri til ventilasjonsåpningene, og
hold dem frie for støv og andre materialer.
14)Ikke sett sagen fast i en skruestikke. Sag
aldri med verktøyet snudd opp ned i en
skruestikke. Det er svært farlig og kan føre
til alvorlige ulykker.
15)Bruk aldri strikkehansker.
16)Forsikre deg om at det ikke står noen under
arbeidsstedet når du bruker sagen på høye
steder.
17)Ikke ta på bladet rett etter at det har vært i
bruk. Det kan være varmt og gi brannskader på huden.
18)Ikke ta på materialet rett etter at det har blitt
kuttet. Kuttede materialer kan være svært
varme.
19)Bruk ikke skjæreolje. Bruk av skjæreolje
kan medføre brann.
20)Skjær ikke i arbeidsstykker som er dekket
med eller tilsølt med bensin, olje, løsemidler, tynnere etc.
Den gjennomsiktige bladskjermen kan
skades ved å utsettes for slike stoffer.
21)Ikke fjern den gjennomsiktige eller den
nedre bladskjermen. Hvis den gjennomsiktige eller nedre bladskjermen er skadd eller
borte, returner verktøyet til et autorisert
verksted for utskifting.
22)Ikke start bladet når det er i kontakt med
arbeidsstykket. Vent til bladet har oppnådd
full hastighet før du begynner å skjære.
Symbol
Symbol
Betydning
V
Volt
Likestrøm
n0
Hastighet uten belastning
··· min-1
Omdreininger eller støt
A
Ampere
ADVARSEL
•Ikke bruk andre enn Panasonic batteripakker
som er laget for bruk med dette oppladbare
verktøyet.
•Ikke kast batteripakken i åpne flammer eller
utsett den for ekstrem varme.
•Ikke slå spiker eller tilsvarende inn i batteriet,
utsett det for sjokk, ta det fra hverandre eller
forsøk å modifisere det.
•Ikke la metallobjekter berøre polene på batteriet.
•Ikke frakt eller oppbevar batteripakken i
samme beholder som spiker eller tilsvarende metallobjekter.
•Ikke lad opp batteriet i områder der det er høy
temperatur, som for eksempel ved siden av
åpne flammer eller i direkte sollys. Batteriet
kan overopphetes, ta fyr, eller eksplodere.
•Ikke bruk andre enn den dedikerte laderen
for å lade opp batteriet. Batteriet kan lekke,
ta fyr, eller eksplodere.
•Etter at batteriet er tatt ut av verktøyet eller
laderen, må du alltid sette pakkedekselet på
plass. Dersom ikke det gjøres kan kontaktene
kortsluttes, noe som medfører brannrisiko.
- 145 -
III.OPPSETT
Sette på eller fjerning av batteriet
FORSIKTIG:
Før du setter inn batteripakken, må du kontrollere
at strømbryteren på sagen beveger seg riktig og
returnerer til stilling “OFF” når du slipper den.
1. For å sette inn batteripakken (Se Fig. 2)
Rett inn mot innrettingsmerkene og sett på
batteripakken.
•Skyv batteriet inn til det låser seg i riktig
stilling.
Innrettingsmerker
Fig. 2
2. For å ta ut batteripakken (Se Fig. 3)
Trykk på knappen foran for å løse ut batteripakken.
IV.BRUK
Før du tar sagen i bruk
Dette verktøyet skal kun brukes til skjæring av
uherdet stål, metall, tre og plast. Se i avsnittet
"Ekstrautstyr" for å se en liste over blader som
kan anvendes for riktig bruk av dette verktøyet.
Følgende forholdsregler må følges for å redusere
risikoen for skader:
•Skjær ikke stablede materialer. Skjær ett stykke
om gangen.
•Skjær ikke i herdet stål.
•Skjær materialer med den brede siden av foten
over den fastspente delen av materialet.
•Berør ikke sagbladet, arbeidsstykket eller sagspon med bare hender umiddelbart etter saging. De kan være varme og brenne huden din.
Hver gang du skal bruke verktøyet, må du kontrollere at det er i god stand.
Bruk følgende sjekkliste:
1. Er bladet satt inn riktig vei?
Pilen på bladet skal peke samme vei som pilen
på den øvre bladskjermen.
2. Er bladet korrekt montert?
Kontroller at sekskantbolten er skikkelig tilstrammet. (Se Fig. 6)
3. Ser bladet ut til å være i orden?
Bytt ut bladet så snart du ser noen sprekker i
det eller dersom en av tennene er brukket.
4. Fungerer den nedre bladskjermen korrekt?
ADVARSEL
For å unngå skader må du ikke bruke sagen
dersom den nedre bladskjermen ikke lukker seg
raskt over bladet.
Knapp
Fig. 3
5. Er den gjennomsiktige bladskjermen forsvarlig montert?
6. Er batteripakken oppladet og satt skikkelig
på plass i verktøyet?
7. Er dybdejusteringsspaken for saging forsvarlig strammet til?
8. Er arbeidsstykket forsvarlig fastsatt på en
sagbukk eller arbeidsbenk?
9. Er støvbeholderen eller frontdekselet tettet
med støv?
Frigjør frontdekselknappen og fjern støv som
tetter på innsiden av dekselet. Hvis dekselet er
tettet, bruk en lang gjenstand som for eksempel
en manuell skrutrekker for å frigjøre det. Etter at
det er gjort, lukk frontdekselet. (Se Fig. 4)
- 146 -
Frontdeksel Låseknapp
Fig. 4
Hvis det er støv inni støvbeholderen, frigjør
støvbeholderknappen, ta ut støvbeholderen og
fjern støvet. Etter at det er gjort, sett støvbeholderen tilbake på plass. (Se Fig. 5)
Låseknapp
Støvboks
Fig. 5
- 147 -
Montere bladet
Fjerne bladet
Følg denne fremgangsmåten:
FORSIKTIG:
Bladet vil være varmt med det samme det har
vært i bruk. La bladet bli avkjølt før du fjerner det.
1. Fjern batteripakken fra verktøyet.
2. Fjern alle kuttrester fra området rundt bladet.
3. Bruk den nedre skjermens løftespake til å
trekke tilbake (åpne) den nedre bladskjermen.
4. Monter bladet som vist på illustrasjonen. (Se
Fig. 6)
Kontroller at retningspilen på bladet og på den
gjennomsiktige bladskjermen peker i samme
retning.
5. Sett den ytre mellomskiven på plass.
6. Sett inn sekskantbolten.
7. Hold nede knappen for aksellås. Dette forhindrer at bladet kan rotere.
8. Stram til sekskantbolten med den medfølgende
sekskantnøkkelen. Legg sekskantnøkkelen på
plass.
MERK:
Oppbevar sekskantnøkkelen i lagringsslissen
på sagen når nøkkelen ikke er i bruk.
ADVARSEL
Følges ikke denne fremgangsmåten, kan det
oppstå alvorlig personskade.
Følg denne fremgangsmåten:
1. Fjern batteripakken fra verktøyet.
2. Hold nede knappen for aksellås. Dette forhindrer at bladet kan rotere.
3. Bruk den medleverte sekskantnøkkelen for å
løsne sekskantbolten.
MERK:
Oppbevar sekskantnøkkelen i lagringsslissen
på sagen når nøkkelen ikke er i bruk.
4. Fjern sekskantbolten og den ytre mellomskiven.
5. Bruk den nedre skjermens løftespake til å
trekke tilbake (åpne) den nedre bladskjermen.
6.Fjern bladet forsiktig.
7. Rengjør verktøyet om nødvendig.
FORSIKTIG:
Pass på at du ikke skjærer hendene på bladet.
• Når du kaster bladet, må du pakke det godt inn
i kraftig eller bølget papir. Dette vil forebygge
at noen andre kan skjære seg på det kasserte
bladet.
Indre skive
Plasser skiven med
utstansningen mot deg.
Returhåndtak
Ytre skive
Plasser fremspringet på skiven
inn i bladets senterhull.
Spindel låseknapp
Nedre beskyttelse
Løsne
Sekskantb
Stramme
Fig. 6
- 148 -
Bruk av verktøyet
FORSIKTIG:
For å redusere risikoen for skader, les sikkerhet­
sinstruksjonene på begynnelsen av denne
bruksanvisningen før du tar verktøyet i bruk.
Sperre for strømbryter
Håndtak
Fronthåndtak
ADVARSEL
Bruk alltid vernebriller eller briller med sidebeskyttelse for å redusere risikoen for skader. Benytt
en støvmaske i tillegg når du skjærer materialer
som forårsaker store mengder partikler. Ikke bruk
sagen i regn. Dersom det gjøres, kan det medføre elektrisk støt eller forårsake at det ryker av
sagen.
Ikke sag opp materiale der det er malingstynner,
bensin, olje eller lignende. Dersom dette gjøres,
kan det medføre at støvbeholderen sprekker,
som igjen kan føre til skader.
Følg denne fremgangsmåten:
Hold verktøyet med begge hender. (Se Fig. 8)
Ikke forsøk å fjerne saget materiale mens bladet
roterer.
1. Rett inn siktelinjen på skoen med kuttelinjen.
(Se Fig. 7)
Innretting med skjærelinje
• Plasser hakket på skoen over kuttelinjen, ved
å rette inn de overste og nederste hjørnene av
den diamantformede åpningen med linjen.
Ettersom skjæreposisjonen er avhengig av
bladet, forsøk et prøvekutt først.
Kuttelinje
Snitt
Strømbryter
Fig. 8
FORSIKTIG:
•Kontroller at bryterens låsespak fungerer.
Hvis det er mulig å aktivere strømbryteren uten
å trykke på låsespaken, må du avbryte funksjonen med en gang. Ta verktøyet med til et
autorisert servicesenter.
•Hold alltid håndtaket med en hånd, og gripe­
punktet fremme med den andre. (Se Fig. 8)
Hold et fast grep og trykk bryteren helt inn.
•Bladet bør ikke komme i kontakt med materialet
før du starter motoren. Vent til bladet når maks.
Hastighet før du begynner å kutte.
•Dette verktøyet har ikke muligheter til å låse
bryteren i stilling "ON" (På), og du må heller
ikke prøve å gjøre dette.
3. Begynn å skjære når bladet har oppnådd full
hastighet.
4. Under kuttingen må du passe på å sage rett
fremover. Skyv kutteren fremover med jevn
hastighet samtidig som du følger spissen av
bladet gjennom den gjennomsiktige bladskjermen.
ADVARSEL
Fig. 7
2. Trykk ned låsespaken for bryteren, trykk deretter inn strømbryteren for å starte motoren,
og slipp så ut låsespaken.
•Hold foten av sagen flatt mot overflaten til
arbeidsstykket som kuttes for å unngå farlige
tilbakeslag.
•Bruk aldri makt på verktøyet. Bruk et lett og
kontinuerlig trykk.
5. Dersom motoren føles for varm, må du stanse
arbeidet. La verktøyet avkjøles før du fortsetter arbeidet.
6. Det er alltid en god regel å ta ut batteripakken
etter bruk og før verktøyet settes bort til oppbevaring.
- 149 -
Justering av kuttedybde
•Fjern batteripakken.
•Løsne mutteren for dybdejustering og juster
kuttedybden ved å bruke graderingen på den
nedre skjermen for å måle dybden. Når du er
ferdig med å justere dybden, stram dybdejusteringsmutteren helt.
*Når tremateriale er 10 mm (3/8") eller tynnere,
juster kuttedybden slik at bladet stikker frem ca.
5 mm (3/16") fra bunnen av materialet.
Løsne
Dybdejustering
Stramme
Trekk ned
Fig. 9
Kløyvgjerde (EY3500B7727)
(Tilgjengelig som ekstrautstyr. Følger ikke med)
­Kløyvgjerdet er nyttig for rispede kutt og gjentatte
kutt med samme bredde.
•Fjern batteripakken.
•Sett på kløyvgjerdet og juster kuttebredden.
(Se Fig. 10)
•Stram til skruen forsvarlig for å feste kløyvgjerdet.
Samling av støv
ADVARSEL
*Før du kutter metallmaterialer, tøm alltid
støvbeholderen, åpne frontdekselet og fjern
støvet.
•Å bruke sagen med brennbart materiale i
støvbeholderen for å skjære metallmaterialer
kan føre til brann.
*Når metallmaterialer skal sages, skal alltid
sagen brukes med støvbeholderen påmontert.
•Flyvende gnister og metallbiter kan medføre personskader.
*Ikke koble støvsuger til når du skjærer
metallmaterialer.
Gnister og varme metallbiter kan forårsake
at støvsugeren tar fyr. Bruk støvsugeren i
henhold til dens instruksjoner.
(1)Samle opp støv i støvbeholderen.
*Tøm støvbeholderen når den er fyllt opp
med støv.
*Tøm støvbeholderen før du setter sagen til
oppbevaring.
*Støvbeholderens kapasitet
•Ved saging av elektriske ledningsrør med
en diameter på 25 mm (1"), ca. 130 kutt
•Ved saging av 45 mm (1-25/32") x 45 mm
(1-25/32") tømmer, ca. 150 kutt
MERK:
Noen materialer kan forårsake at støv tetter
innsiden av frontdekselet når de kuttes.
Frontdeksel
Sett inn
og juster
Fest skrue
Kløyvegjerde
Fig. 10
Fig. 11
(2)Bruk med støvsuger for å samle støv.
*Koble sagen til slangen ved bruk av
EY9X012E slangekobling for støvsuger
(solgt separat).
Indre diameter på kompatibel slange: 25
mm (1") til 38 mm (1-2/1")
*Følg støvsugerens instruksjoner når den
brukes.
- 150 -
Forsiktig: IKKE SE INN I LYSSTRÅLEN.
Bruk av kontroller eller justeringer eller utføring
av prosedyrer annet enn de som er spesifisert
her, kan føre til skadelig eksponering til kortbølgeenergi.
(2)Varsellampe for overoppheting
Fig. 12
MERK:
Når sagen har vanskelig for å frastøte eller
samle støv, kan støvavløpet være tettet av
støv. Åpne frontdekselet og fjern støvet.
Betjeningspanel
(1)
(2)
(3)
(1)LED-lys
Av
(normal drift)
Blinker: Overoppheting.
Viser at maskinen
har stanset p.g.a
batterioveroppheting
Beskyttelsesfunksjonen mot overoppheting
stanser verktøyet for å beskytte batteripakken
ved tilfeller av overoppheting. Varsellampen for
overoppheting blinker når denne funksjonen er
på.
•Hvis beskyttelsesfunksjonen aktiveres, la verktøyet avkjøles skikkelig (minst 30 minutter).
Verktøyet er klart til bruk når varsellampen for
overoppheting slukkes.
•Unngå bruk av verktøyet som forårsaker
beskyttelsesfunksjonen for overoppheting å
gjentas ofte.
(3)Varsellampe for lavt batteri
LED-lys
Av
(normal drift)
Fig. 13
Før bruk av LED-lys, skru alltid av strømbryteren
en gang.
Trykk på
LED-lysets på og av-knapp.
Lyset bruker svært lite strøm, og påvirker ikke
ytelsen til verktøyet ved bruk eller batteri­
kapasiteten.
FORSIKTIG:
• Det innebyggede LED-lyset er laget for midlertidig
opplysing av små arbeidsområder.
• Ikke bruk det som en erstatning for vanlig lommelykt, da det ikke gir tilstrekkelig lys.
• LED-lampen skrur seg av når verktøyet ikke har
vært i bruk i 5 minutter.
Blinkende (utladet)
Batteribeskyttelsesf­
unksjon på
Overdreven (full) utladning av litiumbatterier
forkorter deres levetid dramatisk. Verktøyet har en
beskyttelsesfunksjon for batteriet som er laget for
å forhindre overdreven utlading av batteripakken.
•Beskyttelsesfunksjonen for batteriet slår seg
på straks før batteriet er tomt for strøm, og
forårsaker at batterilampen blinker.
•Hvis du oppdager at batterilampen blinker, lad
batteripakken opp med en gang.
- 151 -
For riktig bruk (flere detaljer)
ADVARSEL
For å forhindre muligheten for alvorlige person­
skader:
lDet er viktig å bruke en hensiktsmessig
innretning for å holde materialet som kuttes
forsvarlig fast. Det er også viktig å holde
kutteren godt fast med begge hender for å
forhindre at du mister kontroll over den, som
igjen kan føre til personskade.
•Figur 14 viser riktig kutteposisjon.
•Pass på at hendene holdes unna skjæreom­
rådet.
•Sørg for at andre tilstedeværende personer
holder seg borte fra arbeidsområdet og fra
undersiden av arbeidsstykket.
•Hold ikke tak i materialet du kutter med
hånden.
Kutting av store plater;
Støtt opp store plater. Sørg for å stille inn
kuttedybden slik at du bare sager gjennom
arbeidsstykket, og ikke gjennom støttene. (Se
Fig. 15)
Store plater siger ned eller bøyer seg hvis de
ikke blir støttet opp på riktig måte. Hvis du
forsøker å sage uten at arbeidsstykket er rett
eller riktig støttet opp vil bladet sette seg fast,
som fører til tilbakeslag. (Se Fig. 16)
•Støtt ikke opp materialet for langt unna kuttet.
Fig. 14
Fig. 15
Kutting av tynt eller bølget materiale;
Kutt tynt eller bølget materiale minst 25 mm
(1") fra kanten av arbeidsstykket for å unngå
personskade eller ødeleggelse på verktøyet,
forårsaket av tynne metallremser som blir dratt
opp i den øvre bladskjermen.
•Bruk kun skarpe blad. Rene og skarpe blad
reduserer stans og tilbakeslag.
Fig. 16
- 152 -
ADVARSEL
For å forhindre muligheten for alvorlig personskade:
•Når du gjør et ufullstendig kutt eller sagingen blir avbrutt eller bladet setter seg fast eller sagen stopper, må du frigjøre strømbryteren straks og holde sagen stille i arbeidsstykket til bladet stopper helt.
•For å unngå tilbakeslag må du aldri fjerne sagen fra arbeidsstykket eller trekke sagen bakover
mens bladet roterer. Kontroller at bladet har stanset helt før du fjerner sagen fra arbeidsstykket.
•For å fortsette sagingen, start sagen og la bladet komme opp i maks hastighet, og før sagen sakte
tilbake til kuttestedet og fortsett skjæringen.
1. Plasser den bredeste delen av skoen på den delen av arbeidsstykket som er godt støttet (Se Fig.
17), og aldri på den delen som vil falle av når kappingen er fullført. (Se Fig. 18)
Hold sagen stødig for å forhindre at du mister kontrollen. Uforsiktighet kan medføre alvorlig personskade.
Fig. 17
Fig. 18
2. Kontroller at bladet stanser.
Selvom ditt verktøy har en brems, kontroller at bladet har stanset helt og den nederste skjermen er
lukket før du setter verktøyet ned.
3. Ikke bruk sagen dersom noe virker uvanlig. Fjern batteripakken straks.
Dersom verktøyet blir svært varmt, eller ikke virker som det skal, fjern batteripakken og stans
bruken. La et autorisert servicesenter kontrollere det.
ADVARSEL
For å forhindre risikoen for alvorlig personskade eller brann må du ikke forsøke å reparere verktøyet
selv. Ikke ta verktøyet fra hverandre eller modifiser det. Det finnes ingen interne deler som brukeren
kan utføre service på.
4. LA ALDRI SAGEN KOMME I KONTAKT MED KROPPEN DIN.
Etter at et kutt er gjort, ikke la sagen berøre beinet ditt eller siden av kroppen.
Siden den nedre skjermen er bevegelig, kan den gripe klærene dine og blotte bladet. Hold klærene
unna verktøyet. Vær klar over de blottede delene av bladet i områdene ved den øvre og nedre
skjermen.
ADVARSEL
Fordi det oppstår gnister ved metallkutting:
•Bruk alltid vernebriller.
•Ikke bruk verktøyet nær brennbart materiale eller i områder der det brukes brennbart materiale.
Dette kan medføre brann og forbrenninger.
5. Ikke bruk aksellåsen mens bladet går, eller bruk den som en måte å stanse verktøyet. Aldri skru
maskinen må mens aksellåsen er på. Det vil medføre at verktøyet ødelegges.
- 153 -
[Batteripakke]
For riktig bruk av batteri­
pakke
Li-ion-Batteripakke (EY9L40/
EY9L41)
•Oppbevar batteriet etter bruk uten å lade
opp for å sikre lengre levetid.
[Batterilader]
Lading
Forsiktighetsregler for Li-ion
batteripakke
•Dersom temperaturen til batteripakken faller
til under −10°C (14°F), vil oppladingen stanse
automatisk for å forhindre forringelse av batteriet.
•Ved oppladning av batteripakken, kontroller
at polene på batteriladeren er fri for fremmedlegemer så som støv eller vann. Rens
polene før du lader opp batteripakken hvis
du finner fremmedlegemer på polene.
Batteripakkepolenes levetid kan bli påvirket av
fremmedlegemer så som støv eller vann mens
de er i bruk.
Felles forsiktighetsregler for Liion/Ni-MH/Ni-Cd-Batteripakken
•Når du ikke bruker batteripakken, skal den
oppbevares borte fra metallgjen­standene som
binders, mynter, nøkler, spiker, skruer osv.,
fordi de kan ha en elektrisk forbindelse med
batteripakken.
Kortslutningen kan forårsake gnister, forbrenning eller brann.
•Ved opplading av et kaldt batteri (under 0°C
(32°F)) på et varmt sted, la batteriet stå der
og vent i over en time for å varme opp batteriet til riktig temperatur.
•Forsikre deg om arbeidsrommet er godt ventilert under bruk av batteri­pakken.
•Når du fjerner batteripakken fra verktøyet,
skal batteripakkedekselet lukkes for å hindre
at batteripolene blir forurenset av støv eller
skitt, noe som kan føre til kortslutning.
•Kjøl ned laderen når det lades mer enn to batteripakker etter hverandre.
•Ikke stikk fingrene inn i kontakt­hullet når du
holder laderen eller under andre omstendigheter.
FORSIKTIG:
For å forhindre brann eller skade på laderen,
•Ikke bruk strøm fra en motorgenera­tor.
•Ikke dekk til ventilasjonshullene på lader­en og
batteripakken.
•Trekk laderen ut av kontakten når den ikke er i
bruk.
Li-ion-Batteripakke
Oppbevaring av batteriet
Oppladbare batterier har en begrenset levetid.
Hvis brukstiden er uvanlig kort selv etter en korrekt opplading, bør batteriet byttes ut med et nytt.
Resirkulering av batteri
•Temperaturen må være mellom 0˚C (32˚F) og
40˚C (104˚F).
Dersom du forsøker å bruke batteri­pakken når
batteri­temperaturen er under 0˚C (32˚F), kan
det være at verktøyet ikke fungerer skikkelig.
MERK:
Batteripakken er ikke ladet helt opp fra fabrikken.
Forsikre deg om å opplade batteriet før det tas i
bruk.
Batterilader (EY0L80)
LEGG MERKE TIL:
For å resirkulere materialer og beskytte miljøet,
sørg for å avhende batteriet på et offisielt godkjent sted hvis et slikt finnes i ditt land.
1. Laderen tilkobles nettstrøm.
MERK:
Det kan oppstå gnister når støpslet settes
i vekselstrømskontakten, men dette er ikke
noe sikkerhetsmessig problem.
2. Sett batteriet i laderen. Trykk helt ned.
1 Følg innrettingsmerkene og sett batteriet i
laderen.
2 Skyv batteriet forover i retning som pilen
viser. Skyv det til anslag.
- 154 -
Innrettingsmerke
3. Under lading lyser ladelampen hele tiden.
Når ladingen er fullført, sørger auto­matikk i
lade-elektronikken for å forhindre overlading.
•Lading vil ikke skje hvis batteriet er for
varmt (for eksempel rett etter ekstremt
tunge belastninger).
Den oransjegule ventelampen vil fort­sette
å blinke inntil at batteriet er avkjølt.
Lading vil da gjenopptas automatisk.
4. Ladelampen (grøn) vil blinke sakte når batteriet
er ladet opp ca. 80%.
5. Når batteriet er ladet helt opp, vil ladelampen
begynne å blinke raskt i grøn farge.
6. Dersom temperaturen på batteripakken er 0˚C
eller under, tar det lengre tid til å lade batteriet
helt opp enn vanlig.
Selv om batteriet er ladet helt opp, ville det gi
ca. 50% av ytelsen som er oppladet på normal
arbeidstemperatur.
7. Dersom strømlampen ikke lyser umiddelbart
etter at laderen er koblet inn eller ladelampen ikke blinker raskt i grøn farge etter en vanlig ladetid, må du ta kontakt med en autorisert
forhandler.
3. Under lading lyser ladelampen hele tiden.
Når ladingen er fullført, sørger auto­matikk i
lade-elektronikken for å forhindre overlading.
•Lading vil ikke skje hvis batteriet er for
varmt (for eksempel som rett etter ekstremt
tunge belastninger).
Den oransjegule ventelampen vil fort­sette
å blinke inntil batteriet er avkjølt. Lading vil
da gjenopptas automatisk.
4. Når batteriet er ladet helt opp, vil ladelampen
begynne å blinke raskt i grøn farge.
5. Dersom ikke ladelampen tennes med det
samme laderen tilkoples, eller dersom den ikke
slukkes etter vanlig ladetid må du ta kontakt
med en autorisert forhandler, som kan gi deg
råd.
6. Hvis en ferdigoppladet batteripakke er satt i
batteriladeren igjen, vil indikatorlampen lyse.
Etter noen minutter kan ladelampen begynne
å blinke raskt for å vise at ladingen er ferdig.
8. Når du setter en ferdigoppladet batteri­pakke i
batteriladeren igjen, vil indikatorlampen lyse.
Etter noen minutter kan ladelampen begynne
å blinke raskt for å vise at ladingen er ferdig.
Ni-MH/Ni-Cd-Batteripakke
MERK:
Når du lader batteripakken for første gang eller
etter lengre tids lagring, må det lades i 24 timer
for å oppnå full kapasitet.
Batterilader (EY0L80)
1. Laderen tilkobles nettstrøm.
MERK:
Det kan oppstå gnister når støpslet settes
i vekselstrømskontakten, men dette er ikke
noe sikkerhetsmessig problem.
2. Sett batteriet i laderen. Trykk helt ned.
- 155 -
Lampeindikatorer
Lyser grønt
Laderen er korrekt koblet til vekselstrømskontakten.
Klar til lading.
Blinker raskt i grøn
Ladingen er ferdig. (Ladet helt opp)
Blinker grønt
Batteriet er oppladet ca. 80%. (Arbeidsklar oppladning. Kun
Li-ion)
Lyser grønt
Lading pågår.
Lyser oransjegult
Batteripakke er avkjølt.
Oppladingen av batteripakke foregår langsomt for å redusere
belastning på batteriet (Kun Li-ion).
Blinker oransjegult
Batteripakken er varm. Ladingen vil starte når batteripakkens
temperatur synker.
Dersom temperaturen på batteripakken er –10°C eller under,
vil ladelampen (oransje) også begynne å blinke. Oppladingen
vil starte igjen når temperaturen på batteripakken stiger (Kun
Li-ion).
Ladestatuslampe
Det lyser grønt (til venstre) og oransjegult (til høyre).
Blinker raskt både grønt og oransjegult
Lading ikke mulig. Tett av støv eller feil med batteripakken.
Brukerinformasjon om innsamling og håndtering av gammelt
utstyr og brukte batterier
Slike symboler på produkter, emballasje, og/eller på medfølgende doku­menter betyr at
brukte elektriske/elektroniske produkter og batterier ikke må blandes med vanlig husholdningsavfall.
For riktig håndtering og gjenvinning av gamle produkter og brukte batterier, vennligst
lever dem til anvendelige innsamlingssteder, i samsvar med nasjonal lovgivning og direktivene 2002/96/EC og 2006/66/EC.
Ved riktig håndtering av disse produktene og batteriene, hjelper du til med å spare verdifulle ressurser og forhindre potensielle negative effekter på menneskers helse og miljøet,
som ellers kan oppstå ved uriktig avfallshåndtering.
For mer informasjon om innsamling og gjenvinning av gamle produkter og batterier,
vennligst ta kontakt med kommunen, ditt renovasjonsselskap eller stedet der du kjøpte
gjenstandene.
Ukorrekt håndtering av dette avfallet kan medføre straffansvar, i overensstemmelse med
nasjonal lovgivning.
For forretningsdrivende brukere i EU
Dersom du ønsker å kaste elektrisk og elektronisk utstyr, vennligst ta kontakt med din forhandler eller
leverandør for videre informasjon.
[Informasjon om håndtering i land utenfor EU]
Disse symbolene gjelder bare innenfor EU. Ønsker du å kaste slike gjenstander, vennligst kontakt dine
lokale myndigheter eller forhandler og spør etter riktig fremgangsmåte for håndtering.
- 156 -
Merknader for batterisymbol (to
nederste symbol-eksempler):
Dette symbolet kan bli brukt i kombinasjon med
et kjemisk symbol. I dette tilfellet etterkommer
det kravet satt av direktivet for det kjemikaliet
det gjelder.
V.VEDLIKEHOLD
ADVARSEL
For å unngå alvorlige personskader må du alltid
fjerne batteripakken fra sagen før du starter vedlikeholdsarbeidet.
FORSIKTIG:
For å sikre produktets SIKKERHET og
PÅLITELIGHET, må service utføres hos et
autorisert servicesenter. Insister på at det alltid
benyttes originale Panasonic reservedeler.
Rengjøring av verktøyet
For å opprettholde en god ytelse og sikker bruk,
må du holde verktøyet rent.
Følg denne fremgangsmåten:
1. Fjern batteripakken fra verktøyet.
2. Tørk av verktøyet med en tørr, ren klut. Bruk
ikke en våt klut eller rensevæsker.
Dette kan skade sagens overflate.
3. Pass på å tørke godt av eventuell olje eller fett
som kan gjøre verktøyet glatt eller vanskelig å
håndtere.
4. Ta ut bladet og børst av alt støv.
FORSIKTIG:
For å unngå skader eller skader på verktøyet,
må du aldri utsette noen del av det for væsker.
Gjennomsiktig beskyttelsessk­
jerm
ADVARSEL
Er bladskjermen sprukket eller knust, må du ta
med sagen til et autorisert servicesenter og få
den byttet ut. Ikke forsøk å bruke sagen. Det kan
medføre alvorlig personskade.
Bruk aldri verktøyet med en skadet gjennomsiktig bladskjerm eller uten at denne skjermen
er montert. Flygende metallspon kan medføre
alvorlige skader.
VI.TILBEHØR
ADVARSEL
•Bruken av ekstrautstyr som ikke er oppgitt
i denne veiledningen kan føre til brann,
elektrisk støt eller personskader. Bruk kun
anbefalt ekstrautstyr.
•Bruk av blad på materiale som er tykkere
eller tynnere enn det som er anbefalt for
det bladet, fører til et grovt kutt og kan føre
til et tilbakeslag eller andre skader.
Blad med hardmetall tenner for normalt stål:
•EY9PM13C
For kutting av uherdet stål, samt metall.
Materialets tykkelse
0,5 mm – 6,0 mm (1/32" – 1/4")
Blad med hardmetall tenner for tynnplater:
(tilleggsutstyr)
•EY9PM13D
For saging av uherdet tynnplate stål og metall,
eller der det er nødvendig med rene snitt.
Materialets tykkelse
0,5 mm – 6,0 mm (1/32" – 1/4")
Blad med hardmetall tenner for tre (tilleggsutstyr)
•EY9PW13A
Saging av generelt tremateriale
Blad med hardmetall tenner for tynt tremateriale
(tilleggsutstyr)
•EY9PW13B
For å kutte treverk der det er nødvendig med
rene kanter
Anbefalt tykkelse av materialet opp til 12 mm
Blad med hardmetall tenner for plast (tilleggsutstyr)
•EY9PP13B
For å sage plastmaterialer
Anbefalt tykkelse av akryl- og vinylplater:
2,0 mm – 5,0 mm (5/64" – 3/16")
bølgeplater, rør
0,8 mm – 5,0 mm (1/32" – 3/16")
Kobling for støvsugerslange (tilleggsutstyr)
•EY9X012E
Kløyvgjerde (tilleggstyr)
•EY3500B7727
For lettvindte parallelle skjæringer og gjentagende kuttinger av samme bredde.
- 157 -
VII.SPESIFIKASJONER
Motorspenning
14,4 Volt likestrøm
Bladhastighet
3600 min-1 (rpm)
Bladstørrelse
Utvendig diameter
135 mm (5-3/8")
Akselstørrelse
20 mm (25/32")
Største skjæredybde
0 – 46 mm (0" – 1-13/16") (φ135 mm blad)
Total lengde
329 mm (12-61/64")
Vekt (med batteripakke: EY9L40/EY9L41)
2,65 kg (5,7 lbs)
Støy
Vibrasjon
Se det vedlagte arket.
BATTERIPAKKE
Modell
EY9L40
Oppladbart batteri
EY9L41
Li-ion Batteripakke
Spenning
14,4 Volt likestrøm (3,6 V × 4 celler)
Kapasitet
3 Ah
3,3 Ah
BATTERILADER
Modell
EY0L80
Elektrisk merking
Se merkeplaten på bunnen av laderen.
Vekt
0,95 kg (2,1 lbs)
[Li-ion batteripakke]
Ladetid
Ladetid
3 Ah
3,3 Ah
14.4 V
EY9L40
Brukbar: 35 min.
21.6 V
EY9L60
Brukbar: 45 min.
28.8 V
EY9L80
Brukbar: 55 min.
Fullt ladet: 50 min.
Fullt ladet: 60 min.
Fullt ladet: 70 min.
14,4 V
EY9L41
Brukbar: 45 min.
Fullt ladet: 60 min.
- 158 -
[Ni-Cd/Ni-MH batteripakke]
1,2 Ah
7,2 V
EY9065
EY9066
2 Ah
12 V
15,6 V
18 V
24 V
EY9001
EY9180
EY9101
EY9182
EY9103
25 min.
1,7 Ah
Ladetid
9,6 V
EY9080
EY9086
20 min.
EY9168
EY9106
EY9107
EY9108
30 min.
EY9188
EY9116
EY9117
EY9136
3 Ah
EY9200
EY9230
45 min.
3,5 Ah
EY9201
EY9231
55 min.
60 min.
EY9210
90 min.
EY9251
65 min.
MERK:Denne oversikten kan inneholde modeller som ikke er tilgjengelig i ditt område.
Vennligst konferer den seneste generelle produktkatalogen.
MERK:Forhandlerens navn og adresse står på det vedlagte garantibeviset.
- 159 -
I. JOHDANTO
Tämä työkalu on monitoimipyörösaha. Terää
vaihtamalla sitä voidaan käyttää puun, metallin
ja muovin sahaamiseen. Syntynyt pöly voidaan
kerätä yhdysrakenteiseen pölykoteloon tai
liittämällä pölynimuri imuriliitäntään.
VAARA
Tämä tuote on pyörösaha, joka on suunniteltu
metallin ja puun sahaamiseen. Siinä on pyörivä
terä, joka saattaa leikata syvälle ihon läpi ja
aiheuttaa vakavan vamman. Lue siis tämä
käyttöohje ja työkaluun merkityt huomautukset
huolellisesti ja noudata kaikkia turvallisuusohjeita loukkaantumisen välttämiseksi.
VAROITUS
Vammojen välttämiseksi älä koskaan työnnä
sormeasi tai mitään esinettä työkalun aukkoihin.
VAROITUS
Lue kaikki turvallisuutta varten olevat varoitukset ja kaikki ohjeet huolellisesti.
Varoitusten ja ohjeiden noudattamatta jättäminen
saattaa johtaa sähköiskuun, tulipalon syttymiseen
ja aiheuttaa vakavia vammoja.
Tämän ohjekirjan käyttäminen
•Lue tämä käyttöohje läpi ennen kuin aloitat
sahaamisen työkalulla. Jos annat jonkun muun
käyttää työkalua, varmista, että he joko lukevat
tämän käyttöohjeen tai saavat tarkat ohjeet
työkalun käytöstä ja sen turvallisuutta koskevista
varotoimista.
•Säilytä tämä käyttöohje tulevaa tarvetta varten.
Siinä on tärkeitä tietoja turvallisuudesta, joita on
noudatettava työkalun turvallista käyttöä varten.
•Tässä käyttöohjeessa ja tuotteessa on käytetty
seuraavia tunnussanoja:
HUOMAUTUS
Huomautusten alla annetaan lisätietoja, jotka
käyttäjän tulee tietää työkalusta.
TÄRKEÄ HUOMAUTUS
Tärkeä huomautus ilmaisee mahdollisen
vaaratilanteen, joka saattaa johtaa lievään tai
sitä vakavampaan vammaan, jos sitä ei ehkäistä.
Tärkeissä huomautuksissa käyttäjää myös
tiedotetaan vältettävistä, vaarallisista työtavoista.
VAROITUS
Varoitus ilmaisee mahdollisen vaaratilanteen, joka
saattaa johtaa vakavaan vammaan , jos sitä ei
ehkäistä.
VAARA
Vaara ilmaisee välitöntä vaaraa, joka johtaa
vakavaan vammaan, jos sitä ei ehkäistä.
Lue kirjanen “Turvallisuusohjeet” ja seuraava
ennen käyttöä.
II.LISÄTURVASÄÄNTÖJÄ
Turvallisuusohjeet kaikille
sahoille
VAARA
1)Pidä kädet poissa leikkausalueelta ja
terän ulottuvilta. Pidä toinen kätesi
lisäkädensijalla tai moottorikotelon päällä.
Jos pitelet sahaa molemmin käsin, terä ei
ulotu leikkaamaan niitä.
2)Älä kosketa työstökappaleen alapuolta.
Suojus ei suojele terältä työstökappaleen
alla.
3)Säädä leikkaussyvyys työstökappaleen
paksuudelle sopivaksi. Vähemmän kuin
koko hammas terän hampaista tulee olla
näkyvissä työstökappaleen alla.
4)Älä koskaan pidä leikattavaa kappaletta
käsissäsi tai jalkojesi päällä. Kiinnitä
työstökappale vakaalle pinnalle. On erittäin
tärkeää kiinnittää työstökappale lujasti, jotta
saha ei pääse leikkaamaan vartaloa, terä ei
juutu kiinni eikä saha pääse irti otteesta.
5)Pidä sähkötyökalusta kiinni sen eristetyistä
tarttumispinnoista, kun leikataan sellaisissa
paikoissa, joissa on mahdollista, että
työkalu osuu seinän alla oleviin johtoihin
tai omaan johtoonsa. Kosketus jännitteiseen
johtoon seinässä johtaa virtaa sähkötyökalun
näkyvissä oleviin metalliosiin, jolloin käyttäjä
saa sähköiskun.
6)Käytä revittäessä aina revintäsuojaa tai
suorareunaista suojaa. Tämä parantaa
leikkaustarkkuutta ja vähentää terän
kiinnijuuttumisvaaraa.
7)Käytä aina terää, jossa on oikeankokoiset
ja –muotoiset (timantti vs. pyöreä)
jyrsintuurnan reiät. Terä, joka ei vastaa
sahan varusteita, liikkuu arvaamattomasti ja
aiheuttaa hallinnan menetyksen.
8)Älä koskaan käytä virheellisiä terän
aluslaattoja tai pultteja. Terän aluslaatat
ja pultit on suunniteltu erityisesti sahaasi
varten parhaan mahdollisen suorituskyvyn
ja turvallisuuden takaamiseksi.
- 160 -
Lisäturvallisuusohjeita kaikille sahoille
Takaiskun syyt ja ehkäisytavat:
-Takaisku on yhtäkkinen reaktio, joka aiheutuu siitä että terä on jäänyt puristuksiin, jumiin
tai väärään asentoon. Seurauksena on, että
sahaa on mahdoton hallita, jolloin se nousee
työstökappaleesta ylös- ja ulospäin ja kohden käyttäjää.
-Kun terä on tiukasti puristuksissa tai jumissa
uurroksessa, terän nopeus hidastuu ja moottorin reaktio kiskaisee laitetta nopeasti taaksepäin käyttäjää kohti.
-Jos terä vääntyy tai joutuu väärään asentoon
leikkauskohdassa, terän takareunassa olevat
hampaat voivat pureutua puun yläpintaan ja
saada terän nousemaan ulos uurroksesta ja
hyppäämään taaksepäin käyttäjää kohti.
Takaisku johtuu työkalun väärästä käytöstä ja/
tai vääristä toimenpiteistä tai olosuhteista, ja se
voidaan välttää noudattamalla alla olevia ohjeita:
1) Pidä sahasta tiukasti kiinni ja aseta vartalosi ja käsivartesi siten, että voit vastustaa takaiskun voimaa. Sijoita itsesi
niin, että olet reunan jommallakummalla
puolella, mutta ei samassa linjassa terän
kanssa.
Ta k a i s k u s a a t t a a a i h e u t t a a s a h a n
hyppäämisen taaksepäin, mutta käyttäjä voi
vastustaa takaiskun voimia noudattamalla
asianmukaisia varotoimenpiteitä.
2) Kun terä juuttuu tai kun keskeytät
leikkaamiseen mistä tahansa syystä,
vapauta liipaisin ja pidä sahaa liikkumattomana kiinni materiaalissa, kunnes terä
pysähtyy täysin. Älä koskaan yritä poistaa
sahaa työstökappaleesta tai vetää sahaa
taaksepäin terän ollessa liikkeessä, koska
se saattaa johtaa takaiskun syntymiseen.
Ota selville terän juuttumisen syy ja poista se.
3) Kun käynnistät sahaa uudelleen työstökappaleessa, keskitä sahanterä uurrokseen
ja tarkista, että hampaat eivät kosketa
materiaalia.
Jos sahanterä juuttuu, se saattaa nousta ylös
tai saattaa esiintyä takaisku, kun sahaa käynnistetään uudelleen.
4) Tue suuria kappaleita terän puristumisen
ja takaiskun ehkäisemiseksi.
Suurilla kappaleilla on taipumus painua
alaspäin omasta painostaan. Tukea pitää
asettaa kappaleen alle molemmin puolin,
lähelle leikkauslinjaa ja lähelle kappaleen
reunaa.
5) Älä käytä tylsää tai vaurioitunutta terää.
Teroittamattomat tai väärin asetetut terät
tuottavat kapeaa uurrosta sekä aiheuttavat
liiallista kitkaa, terän juuttumista ja takaiskua.
6) Terän syvyyden ja kaltevuuden säädön
lukitusvipujen tulee olla tiukalla ja kiristettyinä ennen leikkaamisen aloittamista.
Jos terän säätö muuttuu leikkaamisen aikana,
se aiheuttaa terän juuttumista ja takaiskua.
7) Noudata erityistä varovaisuutta, kun suoritat "pakettileikkauksia" seinäpintoihin tai
muihin aukottomiin alueisiin.
Esiin työntyvä terä saattaa leikata kohteita,
jotka voivat aiheuttaa takaiskun.
Turvallisuusohjeita tälle
sahalle
1) Tarkista, että alempi suoja on sulkeutunut
asianmukaisesti ennen kutakin käyttökertaa. Älä käytä sahaa, jos alempi suoja ei liiku
vapaasti ja sulkeudu nopeasti. Älä koskaan
kiristä tai sido alempaa suojaa avoimeen
asentoon.
Jos saha putoaa vahingossa lattialle, alempi
suoja saattaa taipua. Nosta alempi suoja sisäänvetäytyvällä kahvalla ja varmista, että se
liikkuu vapaasti eikä kosketa terää tai mitään
muuta osaa missään kulmissa tai millään
leikkaussyvyyksillä.
2) Tarkista alemman suojan jousen toiminta. Jos suoja tai jousi ei toimi asianmukaisesti, ne pitää huoltaa ennen käyttöä.
Alempi suoja saattaa toimia hitaasti, jos jokin
osa on vaurioitunut tai jos siihen on tarttunut
kumia tai kerääntynyt roskia.
3) Alempi suoja pitää vetää sisään käsin
vain erityisleikkauksissa, kuten "pakettileikkauksissa" ja "yhdistelmäleikkauksissa". Nosta alempi suoja sisäänvetäytyvällä kahvalla. Alempi suoja pitää vapauttaa heti, kun terä koskettaa materiaalia.
Kaikissa muissa sahauksissa alemman suojan
pitää toimia automaattisesti.
4) Varmista aina, että alempi suoja peittää
terän, ennen kuin asetat sahan penkille
tai lattialle.
Suojaamaton ja tyhjäkäynnillä pyörivä
terä saa sahan kulkemaan taaksepäin ja
leikkaamaan kaikkea, mitä sen kulkureitillä
on. Ota huomioon, että terä pyörii vielä hetken sen jälkeen, kun kytkin on vapautettu.
5) Älä käytä hankaavia laikkoja.
6) Käytä pölysuojaa, jos työstä syntyy pölyä.
7) Käytä valmistajan suosittelemia sahanteriä.
- 161 -
8) Käytä kuulosuojaa, kun työkalua käytetään
pitkiä aikoja.
9) Takaiskun riski kasvaa, kun akku tyhjenee.
10)Muista tarkistaa materiaali. Vältä erilaiseen
materiaaliin osumista.
11)Älä pudota työkalua.
12)Älä heiluta työkalua.
13)Älä peitä tuuletusaukkoja äläkä päästä niihin
pölyä tai mitään muutakaan.
14)Älä kiinnitä leikkuria ruuvipenkkiin. Älä
koskaan sahaa ruuvipenkkiin kiinnitetyllä
ylösalaisin olevalla työkalulla. Se on erittäin
vaarallista ja voi aiheuttaa vakavan onnettomuuden.
15)Älä koskaan käytä neulekäsineitä.
16)Varmista, ettei kukaan liiku alla sahatessasi
työkalulla korkealla.
17)Älä koske terään välittömästi sahaamisen
jälkeen, terä saattaa olla polttavan kuuma.
18)Älä kosketa leikattua materiaalia heti
leikkauksen jälkeen. Materiaali saattaa olla
kuuma.
19)Älä käytä leikkausöljyä. Leikkausöljyn käyttö saattaa aiheuttaa tulipalon.
20)Älä leikkaa työstökappaleita, joiden pinnalla on kaasua, liottimia, tinneriä tms.
Altistuminen tällaisille aineille saattaa
vahingoittaa läpinäkyvää suojaa.
21)Älä irrota läpinäkyvää ja alempaa suojaa.
Jos läpinäkyvä tai alempi suoja on vahingoittunut tai jos ne puuttuvat, vie työkalu
valtuutettuun huoltamoon vaihtoa varten.
22)Älä käynnistä terää, kun se on kiinni materiaalissa. Odota, kunnes terä on saavuttanut täyden nopeuden ennen kuin aloitat
leikkauksen.
Merkki
Merkki
Tarkoitus
V
Volttia
VAROITUS
•Älä käytä muita kuin Panasonic-akkuja, jotka
on suunniteltu tämän ladattavan työkalun
käyttöön.
•Älä hävitä akkua polttamalla äläkä saata sitä
alttiiksi kuumuudelle.
•Älä kiinnitä akkuun nauloja, älä kolhi, pura sitä
äläkä yritä muuttaa sen rakennetta.
•Älä anna metalliesineiden koskettaa akkuliittimiä.
•Älä kanna äläkä säilytä akkua paikassa,
jossa on nauloja tai muita metalliesineitä.
•Älä lataa akkua kuumassa paikassa kuten
avotulen lähellä tai auringonpaisteessa. Akku
saattaa kuumentua liikaa, syttyä palamaan
tai räjähtää.
•Lataa akku aina sen omalla laturilla. Muulla
laturilla lataaminen saattaa aiheuttaa akun
vuotamista, ylikuumenemista tai akun
räjähtämisen.
•Kun akku on irrotettu työkalusta tai laturista,
pane aina akun kansi paikalleen. Muuten
akun liittimet saattavat mennä oikosulkuun,
jolloin seurauksena on tulipalovaara.
III.KOKOAMINEN
Akun asettaminen tai poistaminen
TÄRKEÄ HUOMAUTUS:
Ennen kuin laitat akun laitteen sisään, varmista
että työkalun käyttökytkin toimii asianmukaisesti
ja palaa "OFF" asentoon vapautettaessa.
1. Akun asettaminen paikalleen (Katso kuvaa 2)
Laita sijoitusmerkit kohdakkain ja pane akku
paikalleen.
•Siirrä akkua kunnes se lukkiutuu paikalleen.
Tasavirta
n0
Ei kuormitusnopeutta
··· min-1
Kierrosta tai vuoroliikettä
A
Ampeeria
Sijoitusmerkit
Kuva 2
- 162 -
2. Akun poistaminen (Katso kuvaa 3)
Vapauta akku painamalla edessä olevaa
painiketta.
VAROITUS
Älä käytä sahaa, jos alempi teräsuoja ei sulkeudu
nopeasti terän päälle. Muuten se saattaa aiheuttaa vammoja.
5. Onko läpinäkyvä suoja asennettu hyvin?
6.Onko akku ladattu ja laitettu kunnolla paikalleen työkaluun?
7. Onko leikkauksen syvyyden säätövipu kiristetty tiukasti?
8. Onko työstökappale kiinnitetty tiukasti esim.
ruuvipenkkiin?
9. Ovatko pölykotelo tai etukansi pölyn tukkimat?
Painike
Kuva 3
Vapauta etukannen lukituspainike ja puhdista
pois kannen sisään kertynyt pöly. Jos kansi on
tukkeutunut, puhdista se jollakin pitkällä esineellä
kuten esimerkiksi ruuviavaimella. Sulje etukansi
puhdistamisen jälkeen. (Katso kuvaa 4)
IV.KÄYTTÖ
Ennen työkalun käyttämistä
Tämä työkalu on tarkoitettu karkaisemattoman
rautapitoisen ja raudattoman metallin, puun ja
muovin sahaamiseen. Katso luvusta “Varusteet”
lista teristä, joita tulee käyttää tämän työkalun
varusteiden kanssa. Seuraavia varotoimia on
noudatettava vahingoittumisvaaran estämiseksi.
•Älä sahaa päällekkäin asetettuja materiaaleja.
Sahaa yksi kerrallaan.
•Älä sahaa karkaistua terästä.
•Leikkaa materiaalia niin, että pöydän leveämpi
reuna on materiaalin kiinnitetyn reunan päällä.
•Älä kosketa sahan terää, työstökappaletta tai
leikkaussiruja paljain käsin heti sahauksen jälkeen: ne saattavat olla kuumia ja polttaa ihoa.
Aina, kun leikkuria käytetään, on varmistuttava
siitä että se on hyvässä toimintakunnossa.
Käytä seuraavaa tarkistuslistaa:
1. Onko terä asennettu oikein päin?
Terässä olevan nuolen pitää osoittaa samaan
suuntaan kuin ylemmässä teräsuojassa olevan
nuolen.
2. Onko terä asennettu oikein?
Varmista, että kuusioruuvi on kiristetty tiukasti.
(Katso kuvaa 6.)
3. Näyttääkö terä olevan kunnossa?
Vaihda terä välittömästi, jos siinä on halkeamia
tai jos terän hampaita on poikki.
4. Sulkeutuuko alempi teräsuoja asianmukaisesti?
Etukansi
Lukituspainike
Kuva 4
Jos pölykotelossa on pölyä, vapauta pölykotelon
lukituspainike, irrota pölykotelo ja puhdista pöly
pois. Kiinnitä pölykotelo sitten takaisin paikalleen.
(Katso kuvaa 5)
Lukituspainike
Pölykotelo
- 163 -
Kuva 5
Terän asentaminen
Terän irrottaminen
Noudata näitä ohjeita:
TÄRKEÄ HUOMAUTUS:
Terä on kuuma heti leikkauksen jälkeen. Muista
antaa terän jäähtyä ennen sen poistamista.
1. Poista akku työkalusta.
2. Poista mahdolliset roskat terän alueelta.
3. Vedä alempi suoja sisään (avaa se) kään­
tämällä vipua.
4. Asenna terä yllä olevan kuvan osoittamalla
tavalla. (Katso kuvaa 6)
Varmista, että sekä terässä oleva suuntanuoli että läpinäkyvässä suojuksessa oleva nuoli
osoittavat samaan suuntaan.
5. Aseta ulompi aluslaatta paikalleen.
6. Laita kuusiopultti paikalleen.
7. Pidä karan lukituspainike alhaalla. Tämä
estää terää pyörimästä.
8. Kiristä kuusiopultti tiukasti laitteen mukana
toimitetulla kuusioavaimella. Pidä kuusioavain tallessa.
HUOMAUTUS:
Pidä kuusioavain leikkurin rungon säilytyslokerossa, kun et käytä sitä.
VAROITUS
Pidä kuusioavain leikkurin rungon säilytyslokerossa, kun et käytä sitä.
Noudata näitä ohjeita:
1. Poista akku työkalusta.
2. Pidä karan lukituspainike alhaalla. Tämä
estää terää pyörimästä.
3. Löysää kuusiopulttia laitteen mukana toimitetulla kuusioavaimella.
HUOMAUTUS:
Säilytä kuusioavainta leikkurin rungon säilytyslokerossa, kun et käytä sitä.
4. Poista kuusiopultti ja ulompi aluslaatta.
5. Vedä alempi teräsuoja sisään (avaa se)
kääntämällä vipua.
6. Poista terä varovasti.
7. Puhdista työkalu tarvittaessa.
TÄRKEÄ HUOMAUTUS:
Varo, ettet leikkaa käsiäsi terään.
• Kun hävität terän, sulje se paksuun paperiin tai
aaltopahviin. Siten estetään ulkopuolisten henkilöiden loukkaantuminen hylättyyn terään.
Sisempi aluslaatta
Aseta sisempi aluslaatta
lovi itseesi päin.
Sisäänvetäytyvä teräsuoja
Ulompi aluslaatta
Pane ulomman aluslaatan
uloke aluslaatan paikalle.
Karan lukituspainike
Alempi suojus
Löysennä
Kuusiopultti
Kiristä
Kuva 6
- 164 -
Työkalun käyttäminen
TÄRKEÄ HUOMAUTUS:
Vahingoittumisvaaran välttämiseksi lue ennen
työkalun käyttöä turvaohjeet tämän käyttöohjeen
alusta.
Kytkimen lukitusvipu
Kahva
Etukahva
VAROITUS
Vahingoittumisvaaran välttämiseksi käytä
turvalaseja, joissa on sivusuojat, kun käytät
sahaa. Käytä myös kasvosuojusta, jos sahaat
materiaalia, josta lähtee sahatessa paljon
pientä ainesta. Älä käytä sahaa sateessa. Siitä
saattaa aiheutua sähköisku tai saha saattaa
vahingoittua.
Älä sahaa materiaalia, jonka pinnalla on maalitinneriä, polttoainetta, öljyä tms. Pölykotelo
saattaa haljeta ja aiheuttaa vamman.
Noudata seuraavia vaiheita:
Pidä sahasta kiinni molemmin käsin. (Katso
kuvaa 8) Älä yritä irrottaa sahattua materiaalia
terän liikkuessa.
1. Aseta pöydän opasviiva leikkausviivalle.
(Katso kuvaa 7)
Sovittaminen leikkausviivalle
• Aseta pöydän pykälä leikkausviivalle kohdistamalla neliönmuotoisen aukeaman ylä- ja
alakulma viivalle.
Koska leikkausasento saattaa vaihdella terästä
riippuen, tee ensin koeleikkaus.
Leikkausviiva
Pykälä
Käyttökytkin
Kuva 8
TÄRKEÄ HUOMAUTUS:
•Tarkista että käyttökytkimen lukitusvipu toimii.
Jos käyttökytkin painuu ilman että lukitusvipua
painetaan, lopeta käyttö välittömästi. Vie työkalu
valtuutettuun korjaamoon.
•Pidä aina toisella kädellä kädensijasta ja toisella
etukahvasta. (Katso kuvaa 8) Säilytä tukeva ote
ja paina käyttökytkin kokonaan alas.
•Terä ei saa koskettaa leikattavaa materiaalia
ennen kuin käynnistät moottorin. Odota että
terä saavuttaa täyden pyörimisnopeuden ennen
leikkaamisen aloittamista.
•Tässä työkalussa ei ole mahdollista lukita virtakytkintä asentoon “ON” eikä sitä pidä yrittää
kiinnittää asentoon “ON”.
3. Aloita sahaaminen, kun terä on saavuttanut
täyden nopeuden.
4. Säilytä sahaamisen aikana suora leikkauslinja.
Liikuta sahaa eteen vakaalla nopeudella katsoen terän kärkeä läpinäkyvän suojan läpi.
VAROITUS
Kuva 7
2. Paina käyttökytkimen lukitusvipu alas, käynnistä moottori käyttökytkintä puristamalla ja
vapauta sitten käyttökytkimen lukitusvipu.
•Vaarallisen takaiskun estämiseksi pidä sahan
pöytä tasaisesti leikattavan materiaalin päällä.
•Älä koskaan käytä liikaa voimaa. Käytä
jatkuvaa ja kevyttä painallusta.
5. Jos moottori alkaa tuntua liian lämpimältä,
lopeta sahaaminen. Anna työkalun jäähtyä
ennen työn jatkamista.
6. Turvallisuuden kannalta on hyvä aina irrottaa
akku kun sahaa ei enää käytetä ja varastoinnin
ajaksi.
- 165 -
Sahaussyvyyden säätö
•Irrota akku.
•Löysää syvyyden säätövipua ja säädä sahaussyvyys käyttämällä alemman suojan asteikkoa
syvyyden mittaamiseen. Kun syvyys on säädetty,
kiristä syvyyden säätömutteri tiukasti.
*Kun puumateriaalin paksuus on 10 mm (3/8") tai
sen alle, säädä sahaussyvyys niin, että terä pistää
esiin noin 5 mm (3/16") materiaalin pohjasta.
Löysennä
Syvyyden
säätömutteri
Kiristä
Vedä alas
Kuva 9
Reunaohjain (EY3500B7727)
(Saatavana lisävarusteena, ei mukana)
­R eunaohjain on kätevä kun tehdään saman­
suuntaisia sahauksia tai kun sahataan useita
samanmuotoisia kappaleita.
•Irrota akku.
•Aseta reunaohjain ja säädä sahaussyvyys.
(Katso kuvaa 10)
•Kiinnitä reunaohjain kiinnittämällä ruuvi tiukasti.
Pölyn kerääminen
VAROITUS
*Ennen kuin sahaat materiaalia, tyhjennä
aina pölykotelo, avaa etukansi ja poista pöly.
•Sahan käyttäminen metallin leikkaamiseen
niin, että pölykotelossa on herkästi syttyviä
aineita, saattaa aiheuttaa tulipalon.
*Kun sahaat metallia, pidä aina pölykotelo kiinnitettynä.
•Lentävät kipinät ja sirut saattavat aiheuttaa
vammoja.
*Kun sahaat metallia, älä kiinnitä pölynimuria.
Kipinät ja kuumat metallisirut saattavat sytyttää pölynimurin tuleen. Käytä pölynimuria
sen ohjeiden mukaisesti.
(1)Kerää pöly pölykoteloon.
*Tyhjennä pölykotelo, kun se on täynnä.
*Tyhjennä pölykotelo ennen kuin panet leikkurin
säilöön.
*Pölykotelon kapasiteetti
•Leikattaessa sähköjohtoa, jonka halkaisija
on 25 mm (1"), noin 130 leikkausta
•Leikattaessa 45 mm (1-25/32") x 45 mm
(1-25/32") puutavaraa, noin 150 leikkausta
HUOMAUTUS:
Tietyt materiaalit aiheuttavat pölyn tukkeutumisen etukannen sisälle, kun materiaalia
leikataan.
Etukansi
Aseta ja säädä
Kiinnitysruuvi
Reunaohjain
Kuva 10
Kuva 11
(2)Pölyn kerääminen käyttämällä laitetta pölynimurin kanssa.
*Liitä letku imuriliitäntään käyttämällä
EY9X012E pölynimurin sovitinta (myydään
erikseen)
Sopiva letkun sisähalkaisija: 25 mm (1") 38 mm (1-2/1")
*Käytä pölynimuria sen ohjeiden mukaisesti.
- 166 -
Tärkeä huomautus : ÄLÄ KATSO SÄTEESEEN.
Muiden kuin näissä ohjeissa kuvattujen säätimien
tai säätöjen käyttö tai toimenpiteiden tekeminen
saattaa altistaa käyttäjän vaaralliselle säteilylle.
(2)Ylikuumenemisen varoituslamppu
Kuva 12
HUOMAUTUS:
Kun pölynimuri ei ime pölyä, pölyaukko saattaa
olla pölyn tukkima, avaa etukansi ja puhdista
pöly.
Säätöpaneeli
(1)
(2)
(3)
(1)LED-valo
Sammunut
(normaali
lämpötila)
Vilkkuu: Ylikuumeneminen
Ilmoittaa, että toiminta
on pysäytetty akun
ylikuumenemisesta johtuen.
Ylikuumenemisen suojatoiminto pysäyttää työkalun
toiminnan akun suojaamiseksi ylikuumenemisen
sattuessa. Ylikuumenemisen varoituslamppu
vilkkuu säätöpaneelissa, kun tämä toiminto on
käynnistynyt.
•Jos ylikuumenemisen suojatoiminto on käynnistynyt, anna akun jäähtyä kunnolla (ainakin 30
minuuttia). Työkalu on käyttövalmis, kun ylikuumenemisen varoituslamppu sammuu.
•Vältä työkalun käyttöä tavalla, joka aiheuttaa
ylikuumenemisen suojatoiminnon käynnistymisen toistuvasti.
(3)Alhaisen akkujännitteen varoitus­
lamppu
LED-valo
Sammunut
(riittävä
jännite)
Kuva 13
Ennen kuin käytät LED-valoa, vedä aina
virtakytkintä kerran.
Paina
LED-valon kytkintä ja katkaisinta.
Tämä valo palaa hyvin alhaisella jännitteellä eikä
se heikennä työkalun toimintaa käytön aikana
eikä vaikuta sen akkukapasiteettiin.
TÄRKEÄ HUOMAUTUS:
• Yhdysrakenteinen LED-valo on tarkoitettu valaisemaan pienen työskentelyalueen tilapäisesti.
• Sitä ei tule käyttää korvaamaan tavallista
käsivalaisinta, sillä se ei ole riittävän kirkas.
• LED-valo sammuu, kun työkalua ei ole käytetty 5
minuuttiin.
Vilkkuu
(alentunut jännite)
Akun suojatoiminto
toimii.
Liiallinen (täydellinen) litiumioniakun purkautuminen
lyhentää akun käyttöikää huomattavasti. Tässä
työkalussa on akun suojatoiminto, jotta akun
liiallinen tyhjeneminen saataisiin estetyksi.
•Akun suojatoiminto käynnistyy välittömästi ennen
kuin akku purkautuu, ja alhaisen akkujännitteen
varoitusvalo alkaa vilkkua.
•Jos huomaat, että alhaisen akkujännitteen
merkkivalo vilkkuu, lataa akku välittömästi.
- 167 -
Oikea käyttö (lisää yksityiskohtia)
VAROITUS
Vakavien tapaturmien estämiseksi:
lOn tärkeää käyttää asianmukaista laitetta
sahattavan materiaalin pitämiseen paikallaan
sekä pitää kiinni laitteesta tiukasti molemmilla
käsillä. Muutoin käyttäjä saattaa menettää laitteen hallinnan, joka voi johtaa tapaturmaan.
•Kuvassa 14 esitetään oikea käyttöasento.
•Muista pitää kätesi poissa sahausalueelta.
•Katso että työskentelyalueella tai työstökappaleen alla ei ole asiaankuulumattomia henkilöitä.
•Kun sahaat, älä yritä pitää materiaalia
kädessäsi.
Kuva 14
Suurien kappaleiden sahaaminen:
Tue suuret kappaleet. Säädä sahaussyvyys
niin, että sahaat ainoastaan työstökappaleen
läpi, ei tukien läpi. (Katso kuvaa 15.)
Suuret kappaleet taittuvat ellei niitä tueta
oikein. Jos työstökappaletta yritetään sahata
asettamatta sitä tasaisesti tai tukematta sitä,
terä saattaa taittua, mistä aiheutuu takaiskuja.
(Katso kuvaa 16.)
•Älä tue materiaalia kaukaa sahauskohdasta.
Ohuiden tai poimutettujen materiaalien
sahaaminen:
Sahaa ohuet ja poimutetut materiaalit ainakin
25 mm (1") työstökappaleen reunasta, jotta
ylempään suojukseen pääsevät ohuet metallisirut
eivät pääse vahingoittamaan työkalua.
•Käytä vain teräviä teriä. Puhtaat ja terävät terät
minimoivat laitteen pysähtelyn ja takaiskun.
Kuva 15
Kuva 16
- 168 -
VAROITUS
Vakavien tapaturmien estämiseksi:
•Jos teet vaillinaisen sahauksen tai sahaaminen keskeytyy, tai jos terä tarttuu kiinni tai saha
pysähtelee; vapauta käyttökytkin välittömästi ja pidä sahaa liikkumatta materiaalissa, kunnes terä
pysähtyy täysin.
•Takaiskun välttämiseksi, älä koskaan yritä poistaa sahaa työstökappaleesta tai vetää sahaa taaksepäin, terän ollessa liikkeessä. Varmista, että terä on pysähtynyt täysin ja poista saha sitten leikkauskohdasta.
•Kun haluat jatkaa sahaamista, käynnistä saha, anna terän saavuttaa täysi nopeus, laita saha
sahauskohtaan hitaasti ja jatka sahaamista.
1. Aseta pöydän leveämpi osa tukevasti tuetulle työstökappaleen osalle (katso kuvaa 17), ei koskaan
sille osalle, joka putoaa pois sahattaessa. (Katso kuvaa 18)
Pidä tiukasti kiinni sahasta, jotta et menetä sen hallintaa. Huolimaton työskentely saattaa aiheuttaa
vakavia henkilövahinkoja.
Kuva 17
Kuva 18
2. Varmista, että terä pysähtyy.
Vaikka työkalussa onkin jarru, ennen kuin asetat sahan alas, varmista että terä on pysähtynyt
täysin ja että alempi suoja on sulkeutunut.
3. Älä käytä laitetta, jos se vaikuttaa jotenkin epätavalliselta. Poista akku välittömästi.
Jos työkalun runko kuumenee hyvin voimakkaasti tai jos laite ei toimi asianmukaisesti, poista akku
äläkä käytä laitetta. Vie se tarkistettavaksi valtuutettuun huoltoliikkeeseen.
VAROITUS
Vakavien tapaturmien estämiseksi työkalua ei saa yrittää korjata itse. Työkalua ei saa purkaa erillisiin
osiin eikä sen rakennetta saa muuttaa. Sisällä ei ole käyttäjän huollettavissa olevia osia.
4. ÄLÄ KOSKAAN PÄÄSTÄ SAHAA KOSKETTAMAAN VARTALOASI.
Kun olet saanut sahauksen valmiiksi, älä päästä sahaa koskettamaan jalkaasi tai kylkeäsi vasten.
Koska alempi suoja tulee ulos laitteesta, se saattaa tarttua vaatteisiisi ja paljastaa terän. Pidä vaatteet
poissa sahan ulottuvilta. Muista, että sekä ylemmän että alemman terän alueilla on paljaana olevia
teräalueita.
VAROITUS
Koska metallin leikkaaminen aiheuttaa kipinöitä;
•Käytä aina suojalaseja.
•Älä käytä sahaa syttyvien aineiden lähistöllä tai alueella, missä käytetään syttyviä aineita. Se saattaa johtaa tulipaloon ja palovammoihin.
5. Älä koskaan kytke karalukkoa terän pyöriessä äläkä yritä pysäyttää työkalua. Älä koskaan paina
käyttökytkintä karalukon ollessa kytkettynä. Laite saattaa tällöin vahingoittua.
- 169 -
[Akku]
Akun oikea käyttö
[Akkulaturi]
Lataus
Li-ioniakku (EY9L40/EY9L41)
•Jotta li-ioniakku kestää mahdollisimman
pitkään, pane se säilöön käytön jälkeen
lataamatta sitä.
•Kun akku ladataan, varmista, että akkulaturin
liittimissä ei ole vieraita aineita kuten pölyä
tai vettä. Jos liittimistä löytyy vieraita aineita,
puhdista liittimet ennen akun lataamista.
Akkuliittimissä käytön aikana olevat vieraat
aineet kuten pöly ja vesi saattavat heikentää
akun käyttöikää.
•Kun akkua ei käytetä, pidä se poissa metalliesineiden kuten paperiliittimien, kolikoiden,
avainten, naulojen, ruuvien tai muiden pienten metalliesineiden lähettyviltä, jotka saattavat
aiheuttaa kontaktin liittimestä toiseen.
Akkuliittimien saattaminen oikosulkuun saattaa
aiheuttaa kipinöitä, palovammoja tai tulipalon.
•Kun käytät akkua, varmista, että työskentelypaikassa on hyvä ilmanvaihto.
•Kun akku otetaan pois työkalusta, pane akun
liitinsuoja heti kiinni, jotta akkuliittimiin ei
pääse pölyä tai likaa eikä synny oikosulkua.
Yleisiä huomautuksia koskien
Li-ioni akkuja
•Jos akun lämpötila laskee alle −10°C (14°F),
lataus loppuu automaattisesti, jotta saadaan
estettyä akun heikkeneminen.
Yleisiä huomautuksia koskien
Li-ioni/Ni-MH/Ni-Cd akkuja
•Suositeltava käyttöympäristö: 0°C −40°C.
Jos akkua käytetään huomattavasti alle
0°C lämpötilassa, laitteessa saattaa ilmetä
toimintahäiriöitä.
•Kun kylmää akkua (alle 0°C (32°F)) ladataan
lämpimässä paikassa, on hyvä antaa akun
lämmetä ennen latausta.
•Anna laturin jäähtyä ladatessasi kahta tai useampaa akkua peräkkäin.
•Älä missään tapauksessa työnnä sormiasi
latauspesään.
TÄRKEÄ HUOMAUTUS:
Tulipalovaaran ja akkulaturin vahingoittumisen
estämiseksi:
•Älä käytä moottorin generaattoria virtalähteenä.
•Älä peitä laturin tai akkuyksikön tuuletusaukkoja.
•Irrota laturi verkosta, kun sitä ei käytetä.
Li-ioniakku
Akun kestoikä
Ladattavien akkujen käyttöaika on rajoitettu. Jos
käyttöaika on erittäin lyhyt kunnollisen latauksen
jälkeen, vaihda akku uuteen.
Akun kierrätys
HUOMAUTUS:
Akkua ei ole ladattu kokonaan tehtaalla. Akku on
ladattava ennen käyttöä.
Latauslaite (EY0L80)
1. Kytke laturin pistoke vaihtovirtaverkon pistorasiaan.
HUOMAUTUS:
Pieniä kipinöitä saattaa syntyä, kun pistoke
kytketään verkkoon, mutta turvallis­uuden
kannalta tässä ei ole mitään vaarallista.
HUOMIO:
Ympäristön suojelemiseksi ja materiaalien kierrättämiseksi akku on vietävä hävitettäväksi erityiseen
keräyspisteeseen, jos sellainen on olemassa.
2. Paina akku riittävän syvälle latauslaitteeseen.
1 Aseta sovitusmerkit vastakkain ja aseta akku
laturin liittimeen.
2 Siirrä eteenpäin nuolen osoittamaan
suuntaan.
- 170 -
Sovitusmerkit
3. Latauksen merkkivalo palaa latauksen aikana.
Kun akku on ladattu, latauksen merkkivalo
alkaa vilkkua nopeasti ja laitteen sisäänrakennettu kytkin katkaisee latauksen automaattisesti estäen ylilatautumisen.
•Latausta ei tapahdu, jos akku on liian lämmin. Oranssi valmiusvalo syttyy ja palaa
siihen asti, kunnes akku jäähtyy.
Oranssi valmiustilan lamppu vilkkuu,
kunnes akku on jäähtynyt.
Lataus alkaa sitten automaattisesti.
4. Latauslamppu (vihreä) vilkkuu hitaasti, kun
akku on latautunut noin 80%.
5. Kun lataus on suoritettu, latauslamppu alkaa
vilkkua nopeasti vihreänä.
6. J os lämpötila on 0°C astetta tai sitä vähemmän,
täyteen lataus kestää tavallista kauemmin.
Vaikka akku on ladattu täyteen, sen teho on
noin 50% tavallisessa lämpötilassa ladattuun
täyteen akkuun verrattuna.
7. Jos virran merkkivalo ei syty heti, kun laturi
liitetään verkkoon tai jos latauslamppu ei vilku
nopeasti vihreänä tavallisen latausajan jälkeen, ota yhteys valtuutettuun jälleenmyyjään.
3. Latauksen merkkivalo palaa latauksen aikana.
Kun akku on ladattu, latauksen merkkivalo
alkaa vilkkua nopeasti ja laitteen sisäänrakennettu kytkin katkaisee latauksen automaattisesti estäen ylilatautumisen.
•Latausta ei tapahdu, jos akku on liian lämmin.
Oranssi valmiusvalo syttyy ja palaa siihen asti,
kunnes akku jäähtyy.
Oranssi valmiustilan lamppu vilkkuu, kunnes
akku on jäähtynyt. Lataus alkaa sitten
automaattisesti.
4. Kun lataus on suoritettu, latauslamppu alkaa
vilkkua nopeasti vihreänä.
5. Jos latauslamppu ei syty välittömästi sen jälkeen, kun laturi on kytketty pistorasiaan tai jos
lamppu ei sammu normaalin latausajan kuluttua, pyydä neuvoa valtuutetulta jälleenmyyjältä.
6. Jos kokonaan ladattu akku asetetaan uudelleen
laturiin, latauslamppu saattaa syttyä palamaan.
Muutaman minuutin kuluttua latauslamppu
vilkkuu jälleen nopeasti, mikä tarkoittaa, että
lataus on valmis.
8. Jos kokonaan ladattu akku asetetaan uudelleen laturiin, latauslamppu saattaa syttyä
palamaan. Muutaman minuutin kuluttua
latauslamppu vilkkuu jälleen nopeasti, mikä
tarkoittaa, että lataus on valmis.
Ni-MH/Ni-Cd akku
HUOMAUTUS:
Kun lataat akkupakettia ensimmäistä kertaa tai
pitkällisen säilytyksen jälkeen, lataa sitä noin 24
tunnin ajan, jotta akkujen koko kapasiteetti saadaan käyttöön.
Latauslaite (EY0L80)
1. Kytke laturin pistoke vaihtovirtaverkon pistorasiaan.
HUOMAUTUS:
Pieniä kipinöitä saattaa syntyä, kun pistoke
kytketään verkkoon, mutta turvallis­uuden
kannalta tässä ei ole mitään vaarallista.
2. Paina akku riittävän syvälle latauslaitteeseen.
- 171 -
Lampun merkinnät
Palaa vihreänä
Laturi on kytketty verkkoon.
Valmis lataukseen.
Vilkkuu nopeasti vihreänä
Lataus on valmis. (Täysi lataus)
Vilkkuu vihreänä
Akku on latautunut noin 80%. (Käyttö mahdollista. Vain Li-ion.)
Palaa vihreänä
Lataa parhaillaan.
Palaa oranssina
Akku on viileä.
Akku latautuu hitaasti akun kuormituksen vähentämiseksi.
(Vain Li-ion.)
Vilkkuu oranssina
Akkupaketti on lämmin. Lataus alkaa, kun akkupaketin lämp­­
ötila laskee.
Jos akun lämpötila on -10°C astetta tai vähemmän, lataus­
lamppu (oranssi) alkaa myös vilkkua. Lataus alkaa, kun akun
tilan lämpötila nousee. (Vain Li-ion.)
Lataustilan lamppu
Vasen: vihreä Oikea: oranssi
Sekä oranssi että vihreä vilkkuvat nopeasti
Akkupaketti on lämmin. Lataus alkaa, kun akkupaketin lämp­
ötila laskee.
Tietoja vanhojen laitteiden ja käytettyjen paristojen keräyksestä
ja hävittämisestä
Nämä merkinnät tuotteissa, pakkauksissa ja/tai niihin liitetyissä doku­menteissa tarkoittavat, että käytettyjä sähkö- ja elektroniikkalaitteita sekä paristoja ei tule sekoittaa tavalliseen kotitalousjätteeseen.
Vanhojen tuotteiden ja käytettyjen paristojen asianmukainen käsittely, talteen ottaminen ja
kierrätys edellyttävät niiden viemistä tarjolla oleviin keräyspisteisiin kansallisten määräysten sekä direktiivien 2002/96/EC ja 2006/66/EC mukaisesti.
Kun hävität tuotteet ja paristot asianmukaisesti, autat säilyttämään arvokkaita luonnonvaroja sekä ehkäisemään ihmisen terveydelle ja ympäristölle haitallisia vaikutuksia, joita
vääränlainen jätteenkäsittely voi aiheuttaa.
Ota yhteys asuinkuntasi viranomaisiin, jätteenkäsittelystä vastaavaan tahoon tai tuotteiden ostopaikkaan saadaksesi lisätietoja vanhojen tuotteiden ja paristojen keräyksestä ja
kierrätyksestä.
Tuotteiden epäasianmukaisesta hävittämisestä saattaa seurata kansal­lisessa lainsäädännössä määrätty rangaistus.
Yrityksille Euroopan unionissa
Lisätietoja sähkö- ja elektroniikkalaitteiden hävittämisestä saat jälleenmyyjältä tai tavarantoimittajalta.
[Tietoja hävittämisestä Euroopan unionin ulkopuolella]
Nämä merkinnät ovat voimassa ainoastaan Euroopan unionin alueella. Ota yhteys paikallisiin viranomaisiin tai jälleenmyyjään saadaksesi tietoja oikeasta jätteenkäsittelymenetelmästä.
- 172 -
Paristomerkintää koskeva huo­
mautus (kaksi alimmaisena
olevaa merkintää):
Tämä merkki voi olla käytössä yhdessä kemiallisen merkinnän kanssa. Siinä tapauk­sessa
merkki noudattaa kyseistä kemikaalia koskevan
direktiivin vaatimuksia.
V.HUOLTO
VAROITUS
Vakavien henkilövahinkojen välttämiseksi, poista
aina akku työkalusta ennen minkään huoltotoimenpiteen aloittamista.
TÄRKEÄ HUOMAUTUS:
Tuotteen TURVALLISUUDEN ja TOIMINTA­
VARMUUDEN varmistamiseksi huollot pitää antaa
valtuutetun huoltoliikkeen tehtäväksi. Vaadi aina
alkuperäisiä Panasonic varaosia.
Työkalun puhdistaminen
Pidä työkalu puhtaana hyvän leikkaustehon
saavutta­miseksi ja turvallisen käytön varmista­
miseksi.
Noudata näitä ohjeita:
1. Poista akku työkalusta.
2. Pyyhi työkalu kuivalla ja pehmeällä kankaalla. Älä käytä märkää kangasta tai puhdistusnesteitä.
Ne saattavat vaurioittaa leikkurin pintaa.
3. Muista hangata pois laitteen pinnassa
mahdollisesti oleva öljy tai rasva, joka saattaa
tehdä työkalun liukkaaksi tai vaikeaksi
käsitellä.
4. Poista terä ja harjaa pois kaikki pöly.
TÄRKEÄ HUOMAUTUS:
Henkilövahingon tai laitevaurion ehkäisemiseksi, älä koskaan upota mitään työkalun osaa
mihinkään nesteeseen.
Läpinäkyvä suoja
VAROITUS
Jos suoja on haljennut tai mennyt rikki, työkalu
pitää viedä valtuutettuun huoltoliikkeeseen osan
vaihtamiseksi uuteen. Älä yritä käyttää leikkuria.
Se saattaa johtaa vakavaan henkilövahinkoon.
Älä koskaan käytä leikkuria, jos sen läpinäkyvä
suoja on vaurioitunut tai jos sitä ei ole asennettu.
Ilmassa lentävät lastut saattavat johtaa vakavaan
henkilövahinkoon.
VI.LISÄVARUSTEET
VAROITUS
•Tässä ohjekirjassa mainitsemattomien lisäva­
rusteiden käyttäminen voi johtaa tulipaloon,
sähköiskun vaaraan tai henkilövahinkoihin.
Käytä vain suositeltuja lisävarusteita.
•Jos terää käytetään ohjetta paksumman tai
ohuemman materiaalin leikkaamiseen, lei­
kkausjäljestä tulee karkea ja se voi lisätä
“takapotkun” tai muun henkilövahingon
vaaraa.
Karbidikärkinen terä metalleja varten
•EY9PM13C
Karkaisemattoman rautapitoisen materiaalin
leikkaamiseen
Materiaalin paksuus
0,5 mm – 6,0 mm (1/32" – 1/4")
Karbidikärkinen terä ohuita metalleja varten
(Erillinen lisävaruste)
•EY9PM13D
Karkaisemattoman ohuen rautapitoisen materiaalin leikkaamiseen, kun vaaditaan puhdas
leikkuureuna
Materiaalin paksuus
0,5 mm – 6,0 mm (1/32" – 1/4")
Karbidikärkinen terä puuta varten (Erillinen
lisävaruste)
•EY9PW13A
Puun leikkaamiseen yleensä
Karbidikärkinen terä ohutta puuta varten (Erillinen
lisävaruste)
•EY9PW13B
Ohuen puun leikkaamiseen, kun vaaditaan
puhdas leikkuureuna
Materiaalin suositettu paksuus korkeintaan 12
mm
Karbidikärkinen terä muovin leikkaamista varten
(Erillinen lisävaruste)
•EY9PP13B
Muovin leikkaamiseen
Akryyli- ja vinyylikloridilevyjen suositettu paksuus:
2,0 mm – 5,0 mm (5/64" – 3/16")
aaltolevyt, putket
0,8 mm – 5,0 mm (1/32" – 3/16")
Pölynimurin letkun sovitin (Erillinen lisävaruste)
•EY9X012E
Reunaohjain (Erillinen lisävaruste)
•EY3500B7727
Samansuuntaiseen ja toistuvaan leveydeltään
samanlaisten kappaleiden leikkaukseen
- 173 -
VII.TEKNISET TIEDOT
Moottorin jännite
14,4 V tasavirta
Terän nopeus
3600 min-1 (rpm)
Terän koko
Ulkoläpimitta
135 mm (5-3/8")
Keskireikä
20 mm (25/32")
Maksimi leikkaussyvyys
0 – 46 mm (0" – 1-13/16") (φ135 mm terä)
Kokonaispituus
329 mm (12-61/64")
Paino
(akku mukaan luettuna: EY9L40/EY9L41)
2,65 kg (5,7 lbs)
Ääniä
Tärinää
Katso liite.
AKKU
Malli
EY9L40
EY9L41
Säilytysakku
Li-ioniakku
Akkujännite
14,4 V tasavirta (3,6 V × 4 kennoa)
Kapasiteetti
3 Ah
3,3 Ah
AKKULATURI
Malli
EY0L80
Sähköarvot
Katso laturin pohjassa olevaa arvokilpeä.
Paino
0,95 kg (2,1 lbs)
[Li-ioniakku]
Latausaika
Latausaika
3 Ah
3,3 Ah
14,4 V
EY9L40
Käytettävissä: 35 min.
21,6 V
EY9L60
Käytettävissä: 45 min.
28,8 V
EY9L80
Käytettävissä: 55 min.
Täysi: 50 min.
Täysi: 60 min.
Täysi: 70 min.
14,4 V
EY9L41
Käytettävissä: 45 min.
Täysi: 60 min.
- 174 -
[NNi-Cd/Ni-MH akku]
1,2 Ah
7,2 V
EY9065
EY9066
2 Ah
12 V
15,6 V
18 V
24 V
EY9001
EY9180
EY9101
EY9182
EY9103
25 min.
1,7 Ah
Latausaika
9,6 V
EY9080
EY9086
20 min.
EY9168
EY9106
EY9107
EY9108
30 min.
EY9188
EY9116
EY9117
EY9136
3 Ah
EY9200
EY9230
45 min.
3,5 Ah
EY9201
EY9231
55 min.
60 min.
EY9210
90 min.
EY9251
65 min.
HUOMAUTUS:Tässä taulukossa saattaa olla malleja, joita ei ole myytävänä paikkakunnallasi.
Katso tarkemmat tiedot uusimmasta yleisesitteestä.
HUOMAUTUS:Katso jälleenmyyjän yhteystiedot oheisesta takuukortista.
- 175 -
I. ВВЕДЕНИЕ
Данный инструмент представляет собой
универсальный резак. Путем смены полотна пилы
его можно использовать для резания дерева,
металла и пластика. Пыль можно собирать
с помощью встроенного пылесборника или с
помощью подсоединенного пылесоса (прикрепив
шланг к резаку).
ОПАСНО
Данное изделие является режущим инстру­
ментом, предназначенным для резания металла
и дерева. Оно имеет вращающееся полотно,
которое может нанести Вам глубокие порезы и
повлечь за собой серьезные травмы или смерть.
Поэтому, пожалуйста, внимательно прочтите
это руководство и предупреждающие знаки на
инструменте, и соблюдайте все Инструкции по
безопасности во избежание таких травм.
ОСТОРОЖНО
Чтобы избежать травмы, ни в коем случае не
вставляйте палец или другие предметы в какиелибо отверстия инструмента.
ОСТОРОЖНО
Прочтите все предостережения по безопа­
сности и инструкции.
Невыполнение данных предостережений
и инструкций может привести к поражению
электрическим током, пожару и/или серьезной
травме.
Как пользоваться этим руко­
водством
•Перед тем, как начать резание с помощью этого
инструмента, пожалуйста, полностью прочтите
данное руководство. Если Вы позволяете
кому-либо пользоваться этим инструментом,
убедитесь, что он либо прочел данное
руководство, либо получил полные инструкции
по надлежащему использованию и все правила
техники безопасности, относящиеся к данному
инструменту.
•Пожалуйста, сохраните это руководство для
дальнейшего обращения к нему. Оно содержит
важную информацию по безопасности, которую
необходимо соблюдать для безопасного
использования данного инструмента.
•В этом руководстве используются следующие
сигнальные слова:
ВНИМАНИЕ
Этот знак ук азывает на потенциально
опасную ситуацию, которая может привести к
незначительной или умеренной травме, если ее
не избегать. А также сигнализирует Вам от том,
что следует избегать опасных действий.
ОСТОРОЖНО
Этот знак указывает на потенциально опасную
ситуацию, которая может привести к серьезной
травме или смерти, если ее не избегать.
ОПАСНО
Этот знак указывает на грозящую опасность,
которая приведет к серьезной травме или смерти,
если ее не избегать.
Перед эксплуатацией прочтите брошюру
“Инструкция по безопасности”, а также
следующее.
II.ДОПОЛНИТЕЛЬНЫЕ
ПРАВИЛА ТЕХНИКИ
БЕЗОПАСНОСТИ
Инструкция по безопасно­
сти для всех видов пил
ОПАСНО
1)Держите руки как можно дальше от зоны
резания и полотна пилы. Держите Вашу
вторую руку на вспомогательной рукоятке
или на корпусе двигателя. Если удерживать
пилу обеими руками, руки будут защищены от
пореза полотном пилы.
2)Не попадите под обрабатываемое изделие.
Предохранительное приспособление не
сможет защитить Вас от полотна пилы снизу
обрабатываемого изделия.
3)Отрегулируйте глубину резания в
зависимости от толщины обрабатываемого
изделия. Под обрабатываемым изделием
должно быть видно не больше, чем зуб
полотна пилы целиком.
4)Никогда не удерживайте обрабатываемую
деталь в руках или на коленях. Надежно
закрепляйте обрабатываемое изделие
на устойчивой подставке. Очень важно
закрепить обрабатываемое изделие
надлежащим образом для уменьшения
опасности получения травмы, защемления
полотна или потери управления.
ПРИМЕЧАНИЕ
Примечания содержат дополнительную инфор­
мацию, которую необходимо знать об инструменте.
- 176 -
5)Д е р ж и т е э л е к т р о и н с т р у м е н т з а
изолированные поверхности захватов
при выполнении работ, когда режущий
инструмент может коснуться скрытой
электропроводки или своего собственного
сетевого шнура. Соприкосновение с
проводом “под напряжением” приведет
к опасности того, что металлические
детали электроинструмента окажутся “под
напряжением” и оператор получит поражение
электрическим током.
6)При разрезании всегда используйте
направляющую планку или вертикальную
направляющую для края детали. Это
улучшит точность резания и уменьшит
вероятность защемления полотна.
7)Всегда используйте полотна надлежащего
размера и формы (ромб или круг) в
соответствии с отверстиями оправки.
Полотна, которые не будут соответствовать
деталям оснастки пилы, будут перемещаться
со смещением относительно центра, приводя
к потере управления.
8)Никогда не используйте поврежденные
или неподходящие для полотна шайбы
и болт. Шайбы и болт для полотна пилы
разработаны специально для Вашей пилы для
получения оптимальных эксплуатационных
ха р а к те р и с т и к и безо п а с н о с т и п р и
эксплуатации.
Дополнительные инструкции по
технике безопасности для всех
видов пил
Причины отдачи и действия оператора
для предотвращения отдачи:
- отдача представляет собой внезапное ответное
действие на защемление, ограничение
хода или перекос пилы, и станет причиной
неуправляемого перемещения пилы вверх
и выхода из обрабатываемой детали по
направлению к оператору;
- при плотном защемлении или тугом
ограничении хода при сужении пропила,
полотно застрянет, а двигатель вследствие
отдачи быстро направит аппарат в обратную
сторону по направлению к оператору;
- если полотно искривится или перекосится
внутри пропила, то может произойти заедание
зубьев на задней кромке полотна в верхней
части деревянной поверхности, что станет
причиной подъема полотна вверх из пропила и
скачка обратно к оператору.
Отдача является результатом неправильной
эксплуатации пилы и/или нарушения техники
выполнения работ или технического состояния, и
ее можно избежать, принимая надлежащие меры
предосторожности, которые приведены ниже.
1) Крепко удерживайте пилу обеими руками в
таком положении, которое позволит противо­
действовать силам отдачи. Встаньте так,
чтобы Ваше тело находилось с какой-либо
из сторон относительно полотна пилы, но
не на одной линии с полотном.
Отдача может стать причиной скачка пилы в
обратном направлении, но оператор должен не
потерять способность управления вследствие
сил отдачи, если он будет принимать
надлежащие меры предосторожности.
2) При искривлении полотна, или при
прерывании процесса резания по какой-либо
причине, отпустите пускатель и удерживайте
пилу неподвижно в материале до тех пор,
пока полотно полностью не остановится.
Никогда не пытайтесь вынуть пилу из детали
или потянуть пилу в обратном направлении
в то время, когда полотно находится в
движении, иначе может последовать отдача.
Выявите причину искривления и предпримите
необходимые действия для устранения
причины искривления.
3) При повторном запуске двигателя, когда
полотно пилы находится внутри пропила
обрабатываемой детали, выровняйте
полотно в пропиле и проверьте, не
застряли ли зубья пилы в материале.
Если полотно пилы искривится, отдача может
подействовать на обрабатываемую деталь в
любом направлении при повторном запуске
двигателя пилы.
4) Надежно поддерживайте большие тонкие
доски для того, чтобы свести к минимуму
риск защемления полотна и отдачи.
Большие тонкие доски имеют тенденцию к
провисанию под своим собственным весом.
Поддерживающие опоры необходимо
расположить под доской с обеих сторон, рядом
с линией разреза и около края доски.
5) Не используйте тупые или поврежденные
полотна.
Незаточенные или неправильно установленные
полотна служат причиной узкого пропила, что
приведет к чрезмерному трению, искривлению
полотна и отдаче.
6) Рычаги блокировки глубины и наклона
полотна должны быть точно выставлены
и надежно зафиксированы перед началом
резания.
Если приспособления для установки положения
полотна сдвинутся во время резания, это
может стать причиной искривления и отдачи.
- 177 -
7) Примите дополнительные меры предосторо­
жности при выполнении “врезания” в
уже существующие стены или другие
недоступные для осмотра участки.
Выступающее вперед полотно может начать
резание предметов, которые станут причиной
отдачи.
Инструкция по безопасности
для данной пилы
1) Перед началом эксплуатации каждый раз
проверяйте правильность закрытия нижнего
предохранительного приспособления.
Не эксплуатируйте пилу, если нижнее
предохранительное приспособление не
будет свободно двигаться и немедленно
закрываться. Никогда не закрепляйте
нижнее предохранительное приспособление
в открытом положении при помощи зажимов
или хомутов.
В случае падения пилы нижнее предохраните­
льное приспособление может погнуться.
Поднимите нижнее предохранительное
приспособление с помощью откидной рукоятки
и убедитесь, что при любых углах и глубине
резания оно свободно перемещается и не
касается полотна пилы или какой-либо детали.
2) Проверьте функционирование пружины
нижнего предохранительного приспо­
собления. Если предохранительное
приспособление и пружина не будут
функционировать надлежащим образом,
их нужно отремонтировать перед эксплуа­
тацией.
Нижнее предохранительное приспособление
может функционировать недостаточно быстро
вследствие повреждения деталей, накопления
липких отложений, или попадания обломков.
3) Нижнеепредохранительноеприспособление
нужно откидывать вручную только при
выполнении специальных пропилов,
таких как “врезание” и “сложный пропил”.
Поднимите нижнее предохранительное
приспособление с помощью откидной
рукоятки и опустите его, как только полотно
пилы войдет в материал.
Для всех остальных видов пил, нижнее
предохранительное приспособление должно
функционировать автоматически.
4) Не забудьте проверить, что нижнее
предохранительное приспособление
закрывает полотно, перед тем, как
положить пилу на верстак или на пол.
Незащищенное, движущееся по инерции
полотно станет причиной того, что пила при
движении в обратном направлении будет
резать все, что попадется на пути. Помните,
что для остановки полотна после выключения
необходимо некоторое время.
5) Не используйте никаких шлифовальных
дисков.
6) Одевайте противопылевую маску,
если резание детали сопровождается
образованием пыли.
7) Используйте полотна, рекомендованные
производителем.
8) Одевайте наушники при использовании
инструмента в течение длительного
периода времени.
9) Риск отдачи повышается при разрядке
батарейного блока.
10)Внимательно обследуйте материал.
Избегайте резания других материалов.
11)Будьте осторожны, чтобы не уронить
инструмент.
12)Ни в коем случае не подвешивайте
инструмент.
13)Никогда не блокируйте вентиляционные
отверстия и содержите их свободными от
пыли и других материалов.
14)Не зажимайте инструмент в тисках. Ни в
коем случае не выполняйте резание, зажав
инструмент в перевернутом положении
в тисках. Это чрезвычайно опасно и
может привести к серьезным несчастным
случаям.
15)Никогда не одевайте трикотажные рукавицы.
16)При использовании на высоте, убедитесь,
что внизу никого нет.
17)Не прикасайтесь к полотну сразу после
эксплуатации. Оно может быть горячим и
обжечь Вашу кожу.
18)Не прикасайтесь к материалу после того,
как он был разрезан. разрезанный мате­риал
может быть очень горячим.
19)Не используйте эмульсионное масло.
Такое использование эмульсионного масла
может вызвать пожар.
20)Не производите резания обрабатываемого
изделия, с покрытием или пятнами бензина,
масла, растворителей, разбавителей и т.д.
Воздействие этих материалов может
повредить прозрачное предохранительное
приспособление.
21)Не снимайте прозрачное и нижнее
предохранительное приспособления. Если
прозрачное или нижнее предохранительное
п р и с п ос о бле н и е п о в р еж д е н о и л и
отсутствует, верните инструмент в
уполномоченный сервисный центр для
замены.
- 178 -
22)Не включайте инструмент, если полотно
касается обрабатываемого изделия.
Подождите, пока полотно не достигнет
полной скорости, прежде чем начинать
резание.
23)В соответствии с Федеральным Законом
России “О защите прав потребителей”,
срок службы для данного изделия равен
7 годам, 1200 зарядкам (только для
батарейного блока) с даты производства
при условии, что изделие используется
в строгом соответствии с настоящей
инструкцией по эксплуатации и
применимыми техническими стандартами.
Панасоник Электрик Воркс Ко., Лтд.
Значение
B
Вольты
Скорость без нагрузки
··· мин-1
Обороты или возвратнопоступательные движения
A
Амперы
ОСТОРОЖНО
III.СБОРКА
ВНИМАНИЕ:
Перед установкой батарейного блока, проверьте,
что переключатель питания на инструменте
действует надлежащим образом и возвращается в
положение “OFF” при отпускании.
Постоянный ток
n0
• После снятия батарейного бл ок а с
инструмента или зарядного устройства, всегда
устанавливайте на место крышку блока. В
противном случае контакты батареи могут
быть замкнуты, что может привести к пожару.
Закрепление или снятие
батарейного блока
Символы
Символы
• Ни в коем случае не используйте для зарядки
батарейного блока другое зарядное устройство,
кроме специально предназначенного для этого
устройства. В противном случае батарея
может начать протекать, перегреться или
взорваться.
1. Для подсоединения батарейного блока (См.
Рис. 2)
Поравняйте метки совмещения и прикрепите
батарейный блок.
• Сдвиньте батарейный блок, пока он не
за­фиксируется на месте.
• Не используйте другие батарейные блоки,
кроме блоков Panasonic, предназначенных
для использования с этим аккумуляторным
инструментом.
• Не помещайте батарейный блок в огонь и
не подвергайте его воздействию высокой
температуры.
• Не вставляйте в батарейный блок такие
предметы, как гвозди, не подвергайте его
ударам, не разбирайте его и не пытайтесь
видоизменить.
• Не допускайте прикосновения металлических
предметов к клеммам батарейного блока.
• Не переносите и не храните батарейный блок
в одном ящике с гвоздями или аналогичными
металлическими предметами.
• Не заряжайте батарейный блок в месте с
высокой температурой, например, рядом с
огнем или под прямыми лучами солнца. В
противном случае батарея может перегреться,
загореться или взорваться.
Метки
совмещения
Рис. 2
2. Для снятия батарейного блока (См. Рис. 3)
Нажмите на кнопку спереди, чтобы осво­бодить
батарейный блок.
- 179 -
Кнопка
Рис. 3
IV.ФУНКЦИОНИРОВАНИЕ
Перед использованием инструмента
Данный инструмент предназначен для резания
изделий из незакаленного черного металла,
цветного металла, дерева и пластмассы. Для
уменьшения риска возникновения травмы,
необходимо соблюдать следующие меры
предосторожности:
• Не резать многослойные материалы. Режьте
одну деталь за раз.
• Не резать закаленную сталь.
• Резать материалы, широкая сторона основания
которых превышает зажатую сторону материала.
• Не прикасаться голыми руками к полотну пилы,
обрабатываемому материалу, или отрезанным
частям, непосредственно после резания; они
могут обжечь кожу.
Каждый раз при использовании инструмента
необходимо убедиться, что он находится в
хорошем рабочем состоянии.
Используйте следующий контрольный перечень
проверок:
1. Установлено ли полотно в правильном
положении вращения?
Стрелка на полотне должна указывать в том
же направлении, что и стрелка на верхней
крышке полотна.
2. Установлено ли полотно должным образом?
Убедитесь в том, что шестигранный болт
надежно затянут. (См. Рис. 6)
3. Выглядит ли полотно вполне удовлетвори­
тельно?
Немедленно замените полотно, если на нем
есть какие-либо трещины или если какойнибудь зубец сломан.
4. Закрывается ли нижнее предохранительное
приспособление должным образом?
9. Не забит ли пылью пылесборник или передняя
крышка?
Нажмите на кнопку блокировки передней крышки и
удалите пыль, скопившуюся внутри крышки. Если
крышка забита пылью, воспользуйтесь для очистки
длинным предметом, например, ручной отверткой.
После этого закройте переднюю крышку. (См. Рис. 4)
Передняя крышка
Кнопка блокировки
Рис. 4
Если в пылесборнике есть пыль, нажмите на
кнопку блокировки, отсоедините пылесборник
и удалите пыль. После этого установите
пылесборник на место. (См. Рис. 5)
Кнопка блокировки
Пылесборник
ОСТОРОЖНО
Чтобы избежать травмы, не используйте
инструмент, если нижнее предохранительное
приспособление не закрывается быстро над
полотном пилы.
5. Надежно ли установлено прозрачное
предохранительное приспособление?
6. Заряжен ли батарейный блок и надежно ли он
вставлен в инструмент?
7. Прочно ли затянута гайка регулировки
глубины?
8. Надежно ли зажато обрабатываемое изделие
на станине пилы или верстаке?
- 180 -
Рис. 5
Установка полотна
Снятие полотна
Выполните следующие действия:
1. Извлеките батарейный блок из инструмента.
2. Удалите все обрезки из зоны полотна пилы.
3. Воспользуйтесь откидной рукояткой, чтобы
откинуть (открыть) нижнее предохранительное
приспособление.
4. Установите полотно, как показано на иллюст­
рации. (См. Рис. 6)
Убедитесь, что как направление стрелки на
полотне, так и направление стрелки на
прозрачном предохранительном приспособлении
указывают в одном направлении.
5. Установите внешнюю шайбу на место.
6. Вставьте шестигранный болт.
7. Удерживайте кнопку замка шпинделя в нажатом
положении. Это предотвратит вращение
полотна.
8. Надежно затяните шестигранный болт
поставляемым шестигранным ключом. Спрячьте
шестигранный ключ.
ПРИМЕЧАНИЕ:
Храните шестигранный ключ в отсеке для
хранения в корпусе металлорезака, когда Вы
не пользуетесь им.
ОСТОРОЖНО
Несоблюдение этих указаний может привести к
серьезным травмам.
ВНИМАНИЕ:
Сразу после резания полотно будет горячим.
Убедитесь, что полотно остыло, перед тем, как
снимать его.
Выполните следующие действия:
1. Извлеките батарейный блок из инструмента.
2. Удерживайте кнопку замка шпинделя в нажатом
положении. Это предотвратит вращение
полотна.
3. Используйте поставляемый шестигранный
ключ, чтобы ослабит шестигранный болт.
4.
5.
6.
7.
ПРИМЕЧАНИЕ:
Храните шестигранный ключ в отсеке для
хранения, когда он не используется.
Извлеките шестигранный болт и внешнюю
шайбу.
Воспользуйтесь откидной рукояткой, чтобы
откинуть (открыть) нижнее предохранительное
приспособление.
Осторожно снимите полотно пилы.
Очистите инструмент в случае необходимости.
ВНИМАНИЕ:
Будьте осторожны, чтобы не порезать Ваши
руки полотном.
• Выбрасывая полотно, заверните его в плотную
или гофрированную бумагу. Это поможет
предотвратить порезы кого-либо выброшенным
полотном.
Внутренняя шайба
Установите внутреннюю шайбу
вырезом к себе
Откидная рукоятка
Внешняя шайба
Расположите выступ внешней
шайбы в положение шайбы.
Кнопка замка шпинделя
Нижнее предохранительное приспособление
Ослабить
Шестигранный болт
Затянуть
Рис. 6
- 181 -
Использование инструмента
ВНИМАНИЕ:
Для снижения риска получения травмы перед
использованием инструмента прочтите Инструкции
по безопасности в начале данного руководства.
Рычаг блокировки
переключателя
Рукоятка
Передний
зажим
ОСТОРОЖНО
Для снижения риска получения травмы
надевайте во время работы с данным резаком
защитные очки или очки с боковыми щитками.
Дополнительно надевайте респиратор во время
работы с материалами, при резании которых
образуется большое количество твердых частиц. Не пользуйтесь резаком во время дождя. Это
может привести к поражению электрическим
током или к появлению дыма из резака.
Не выполняйте резание материалов, на которых
присутствуют скопления растворителя, бензина,
масла или аналогичных веществ. Это может
вызвать растрескивание пылесборника, что
приведет к получению травмы.
Выполните следующие действия:
Удерживайте инструмент обеими руками. (См. Рис.
8) Не пытайтесь удалять отрезанный материал,
пока полотно пилы еще движется.
1. Поравняйте проверочную линию на основании
с линией резания. (См. Рис. 7)
Выравнивание с линией резания
• Поместите вырез на основании поверх линии
резания, совместив верхний и нижний углы
ромбовидного отверстия с линией.
Так как положение резания может меняться
в зависимости от полотна, сначала сделайте
пробное резание.
Линия резания
Метка
Переключатель питания
Рис. 8
ВНИМАНИЕ:
• Убедитесь, что рычаг блокировки переклю­чателя
работает.
Если переключатель питания включается без
нажатия рычага блокировки переключателя,
немедленно прекратите работу. Передайте
инструмент в уполномоченный сервисный центр.
• Всегда держите рукоятку одной рукой и передний
зажим другой. (См. Рис.8) Сохраняйте крепкий
захват и полностью нажмите переключатель.
• Полотно не должно касаться разрезаемого мате­
риала прежде, чем Вы включите мотор. Подождите,
пока полотно достигнет полной скорости вращения
перед тем, как начинать резание.
• Этот инструмент не снабжен блокировкой перек­
лючателя питания в положении “ON” (ВКЛ), и
Вы не должны пытаться зафиксировать его в
положении “ON” (ВКЛ).
3. Начните резание, когда полотно достигнет
полной скорости вращения.
4. Во время резания сохраняйте прямизну линии
резания. Перемещайте инструмент вперед с
постоянной скоростью, глядя на край полотна
пилы через прозрачное предохранительное
приспособление.
ОСТОРОЖНО
Рис. 7
2. Нажмите вниз рычаг блокировки переключателя,
затем нажмите на переключатель питания,
чтобы включить мотор, и затем отпустите рычаг
блокировки переключателя.
• Для предотвращения опасной отдачи удержи­
вайте основание инструмента прижатым к
поверхности материала во время резания.
• Ни в коем случае не прилагайте силу к инст­
рументу. Нажатие должно быть легким и
постоянным.
5. Если двигатель станет слишком горячим,
прекратите резание. Дайте инструменту остыть
перед тем, как продолжить работу.
6. В качестве меры предосторожности рекомен­
дуется всегда извлекать батарейный блок
после работы и перед хранением инструмента.
- 182 -
Регулировка глубины резания
• Снимите батарейный блок.
• Ослабьте гайку регулировки глубины и
отрегулируйте глубину резания с помощью
делений, нанесенных для измерения глубины
на нижнее предохранительное приспособление. После завершения регулировки глубины прочно
затяните гайку регулировки глубины.
*Если толщина древесины составляет 10 мм (3/8
дюйма) или меньше, отрегулируйте глубину
резания таким образом, чтобы полотно пилы
выступало приблизительно на 5 мм (3/16 дюйма)
с нижней стороны материала.
Ослабить
Гайка
регулировки
глубины
Затянуть
Опустите
Рис. 9
Направляющая планка (EY3500B7727)
(Является принадлежностью, не включена в
комплект)
Направляющая планка удобна для резания
прорезей и повторяющегося резания одинаковой
ширины.
• Снимите батарейный блок.
• Вставьте направляющую планку и отрегулируйте
глубину резания. (См. Рис.10)
• Надежно затяните винт, чтобы зафиксировать
направляющую планку.
Сбор пыли
ОСТОРОЖНО
*Всегда очищайте пылесборник перед
резанием металла, откройте переднее
предохранительное приспособление и удалите
пыль.
•Использование резака с огнеопасными
материалами в пылесборнике для резания
металла может привести к возгоранию.
*При резании металла всегда используйте
резак с прикрепленным пылесборником.
•Летящие искры и металлические стружки
могут привести к получению травмы.
*Не подсоединяйте пылесос при резании
металла.
Искры и горячие металлические стружки
могут вызвать возгорание пылесоса. Во
время работы с пылесосом соблюдайте все
инструкции к нему.
(1)Сбор пыли с помощью пылесборника.
*Если пылесборник заполнен пылью, очистите
его.
*Очищайте пылесборник перед хранением
резака.
*Емкость пылесборника
• При резании электрического трубопровода
диаметром 25 мм (1 дюйм), приблизительно
130 пропилов
• При резании деревянного бруска с
размерами 45 мм (1-25/32 дюйма) x 45
мм (1-25/32 дюйма), приблизительно 150
пропилов
ПРИМЕЧАНИЕ:
При резании некоторых материалов пыль
может скапливаться на внутренней поверхности
передней крышки.
Передняя крышка
Вставить и
отрегулировать
Закрепить винт
Направляющая планка
Рис. 10
Рис. 11
(2)Использование пылесоса для сбора пыли.
*Подсоедините резак к шлангу с помощью
адаптера EY9X012E для шланга пылесоса
(продается отдельно).
Внутренний диаметр совместимого шланга:
от 25 мм (1 дюйм) до 38 мм (1-2/1 дюйма)
- 183 -
*Во время работы с пылесосом соблюдайте
все инструкции к нему.
• Не используйте ее в качестве замены постоянного
фонарика, так как она не обладает достаточной
яркостью.
• Если инструмент не используется в течение 5
минут, светодиодная подсветка выключится.
Внимание : НЕ СМОТРЕТЬ НА ЛУЧ.
Использование органов управления или регули­
ровок, либо выполнение процедур иным образом,
чем указано в данной инструкции, может привести
к попаданию под воздействие опасного излучения.
(2) Предупреждающая лампочка пере­грева
Рис. 12
ПРИМЕЧАНИЕ:
Если при извлечении резака или сборе пыли
возникают трудности. Возможно, отверстие
для выброса пыли забито пылью. Откройте
переднюю крышку и полностью удалите пыль.
Панель управления
(1)
(2)
(3)
(1) Светодиодная подсветка
Светодиодная
подсветка
Выключена
(обычная
работа)
Мигает: Перегрев
Указывает на то, что работа
была остановлена из-за
перегрева батареи.
Функция защиты от перегрева останавливает
работу инструмента для защиты батарейного
блока в случае перегрева. Во время работы этой
функции на панели управления будет мигать
предупредительная лампочка перегрева.
• В случае включения функции защиты от перегрева
дайте инструменту полностью остыть (по крайней
мере, в течение 30 минут). Инструмент будет готов
к работе, когда предупредительная лампочка
погаснет.
• Избегайте использования инструмента в режиме,
при котором часто включается функция защиты
от перегрева.
(3) Предупреждающая лампочка низ­кого
заряда батареи
Выключена
(обычная
работа)
Рис. 13
Всегда нажимайте переключатель питания один раз
перед использованием светодиодной подсветки.
Нажмите кнопку включения и выключения
светодиодной подсветки .
Подсветка горит при очень низком токе и не
оказывает неблагоприятного воздействия на
производительность инструмента во время работы
или на емкость его батареи.
ВНИМАНИЕ:
• В с т р о е н н а я с в ет од и од н а я п од с в ет к а
предназначена для временного освещения
небольшой рабочей зоны.
Мигает
(Зарядка не производится)
Включена функция
за­щиты батареи
Чрезмерная (полная) разрядка литиевоионных батарей значительно сокращает их срок
эксплуатации. Данный инструмент оснащен
функцией защиты батареи, предназначенной
для предотвращения чрезмерной разрядки
батарейного блока.
• Функция защиты батареи акти­ви­руется
непосредственно перед тем, как батарея
потеряет свой заряд, что заставляет мигать
- 184 -
преду­преждающую лампочку низкого зар­яда
батареи.
• Если вы заметили, что предупре­ждающая
лампочка низкого заряда батареи мигает,
немедленно заря­дите батарейный блок.
Для надлежащего использования
(дополнительные подробности)
ОСТОРОЖНО
Для предотвращения риска серьезной травмы:
lДля того, чтобы должным образом резать
материал, важно использовать соответст­
вующее оборудование, и крепко удерживать
резак обеими руками, чтобы предотвратить
потерю контроля, который может привести к
получению травмы.
Рис. 14
•На рисунке 14 показано надлежащее положение
резания.
•Обратите внимание, что руки не должны
находиться в зоне резания.
•Убедитесь, что посторонние люди не
находятся в рабочей зоне и внизу под обра­
батываемым изделием.
•Во время резания, не пытайтесь удерживать
материал своими руками.
Резание больших листов:
Поддерживайте большие листы. Убедитесь,
что Вы установили глубину резания таким
образом, что Вы сделаете разрез только в
обрабатываемом изделии, а не в подпорках.
(См. Рис. 15)
Большие листы прогибаются и изгибаются, если
их неправильно подпереть. Если Вы попытаетесь
резать, должным образом не выровняв высоту и
не подперев обрабатываемое изделие, полотно
будет стремиться застрять, что приведет к
отдаче. (См. Рис. 16)
• Не поддерживайте материал вдалеке от
разреза.
Резание тонких и перфорированных
материалов:
Разрезайте тонкие и перфорированные
материалы по меньшей мере с 2,5 см (1
дюйм) от края обрабатываемого изделия,
чтобы избежать травмы или повреждения инструмента, вызванного тонкими полосами
материала, втянутыми в верхнее защитное
приспособление.
• Используйте только острые полотна. Чистые
и острые полотна уменьшают застревание и
отдачу.
- 185 -
Рис. 15
Рис. 16
ОСТОРОЖНО
Для предотвращения риска серьезной травмы:
• Если резание не будет закончено или будет прервано, или полотно согнется, или резак застрянет;
немедленно отпустите переключатель питания и удерживайте резак неподвижно в материале до тех
пор, пока полотно не остановится полностью.
• Чтобы избежать отдачи, никогда не пытайтесь вынуть резак из обрабатываемого изделия или потянуть
резак назад в то время, как полотно вращается. Убедитесь, что полотно полностью остановилось, а
затем удалите резак из разреза.
• Чтобы возобновить резание, включите резак, дайте полотну пилы набрать полную скорость, медленно
введите его в пропил и возобновите резание.
1. Помещайте более широкую часть основания на части обрабатываемого изделия, которое прочно
закреплено (См. Рис.17), и никогда не помещайте на ту часть, которая отпадет, когда разрез будет сделан.
(См. Рис.18)
Крепко удерживайте резак, чтобы предотвратить потерю контроля. Небрежная работа может привести к
тяжелой травме.
Рис. 17
Рис. 18
2. Убедитесь, что полотно остановилось.
Несмотря на то, что данный инструмент оснащен тормозом, перед тем, как положить инструмент, убедитесь,
что полотно пилы полностью остановилось и нижнее предохранительное приспособление закрыто.
3. Не используйте инструмент, если что-либо выглядит необычно. Немедленно снимите батарейный блок.
Если корпус инструмента сильно нагревается или инструмент не работает надлежащим образом,
извлеките батарейный блок и не используйте его. Обратитесь в сервисный центр для его проверки.
ОСТОРОЖНО
Чтобы предупредить риск серьезной травмы или пожара, не пытайтесь самостоятельно отремонтировать
инструмент. Ни в коем случае не разбирайте и видоизменяйте корпус инструмента. Внутри него нет
частей, предназначенных для ремонта пользователем.
4. НИКОГДА НЕ ПОЗВОЛЯЙТЕ РЕЗАКУ СОПРИКАСАТЬСЯ С ВАШИМ ТЕЛОМ.
После окончания резания, не позволяйте резаку прикасаться к Вашей ноге или Вашему боку.
Поскольку нижнее предохранительное приспособление является откидывающимся, оно может
зацепиться за одежду и оголить полотно пилы. Держите инструмент подальше от одежды. Не забывайте
об оголенных участках полотна пилы в районе как верхнего, так и нижнего предохранительного
приспособления.
ОСТОРОЖНО
Так как резание металла сопровождается искрами;
• Всегда одевайте защитные очки.
• Не используйте инструмент рядом с какими-либо огнеопасными веществами, или в местах, где
используются огнеопасные материалы. Это может привести к пожару и получению ожогов.
5. Ни в коем случае не нажимайте на замок шпинделя во время движения полотна пилы и не пытайтесь
таким способом остановить инструмент. Ни в коем случае не включайте переключатель при
задействованном замке шпинделя. Это приведет к серьезному повреждению инструмента.
- 186 -
[Батарейный блок]
Для надлежащего использо­
вания батарейного блока
Литий-ионный батарейный блок
(EY9L40/EY9L41)
• Для достижения оптимального срока службы
батареи храните литий-ионный батарейный
блок в следующих условиях, не заряжая его.
• При замене батарейного блока убедитесь в
том, что на клеммах зарядного устройстве
батареи нет посторонних веществ, таких как
пыли и воды и т.п. Очищайте клеммы перед
зарядкой батарейного блока, если на них
обнаружены посторонние вещества.
Такие посторонние вещества, как пыль и
вода, могут влиять на срок работы клемм
батарейного блока.
• Если батарейный блок не использу­ется,
храните его подальше от таких металлических
предметов, как скрепки, монеты, ключи, гвозди,
шурупы, или других мелких металлических
предметов, которые могут привести к контакту
одной клеммы с другой.
Хранение батарейных блоков вместе может
стать причиной возникновения искр, ожогов
или пожара.
• Во время работы с батарейным блоком
убедитесь, что рабочее помещение хорошо
проветривается.
• При извлечении батарейного блока из основного
корпуса инструмента, немедленно замените
крышку бата­рейного блока для предотвращения
загрязнения клемм батареи пылью и грязью, что
может вызвать короткое замыкание.
Срок службы батарейного блока
Аккумуляторные батареи имеют огра­ниченный срок
службы. Если после зарядки время функциониро­
вания становится чрезмерно коротким, заме­ните
батарейный блок на новый.
Утилизация батареи
ВНИМАНИЕ:
В целях защиты окружающей среды и утилизации
материалов, убедитесь, что она утилизирована в
официально предназначенном месте, если таков­
ые есть в Вашей стране.
[Зарядное устройство]
Зарядка
Меры предосторожности для
литиево-ионного батарейного
блока
• Если температура батарейного блока
опустится ниже приблизительно −10°C (14°F),
зарядка автоматически прекратится для
предотвращения ухудшения характеристик
батареи.
Общие меры предосторожности
для литий-ионного/никель-метал­
логидридного/никель-кадмиевого
батарейного блока
• Диапазон температуры окружающей среды
составляет от 0°C (32°F) до 40°C (104°F).
Если батарейный блок будет исполь­зоваться
при температуре батареи ниже 0°C (32°F),
инструмент может не функционировать
надлежащим образом.
• При зарядке холодного батарейного блока
(с температурой ниже 0°C (32°F)) в теплом
месте, оставьте батарейный блок в этом месте
и подождите более одного часа, пока батарея
нагреется до уровня температуры окружающей
среды.
• Охладите зарядное устройство при последо­
вательной зарядке более чем двух батарейных
блоков.
• Не вставляйте Ваши пальцы в контакт­ные отве­
рстия, когда Вы держите зарядное устройство,
а также в других случаях.
ВНИМАНИЕ:
Для предотвращения риска пожара или
повреждения зарядного устройства.
• Не используйте в качестве источ­ника питания
генератор двигателя.
• Не блокируйте вентиляционные отверстия на
зарядном устройстве и батарейном блоке.
• Выключите зарядное устройство из штепсельной
розетки, если оно не используется.
Литий-ионный батарейный блок
ПРИМЕЧАНИЕ:
Ваш батарейный блок не является пол­н­остью
заряженным во время покупки. Не забудьте
зарядить его перед испо­льзованием.
Зарядное устройство (EY0L80)
1. Включите зарядное устройство в ште­псельную
розетку переменного тока.
- 187 -
ПРИМЕЧАНИЕ:
При подключении штепсельной вилки к
источнику питания переменного тока могут
появиться искры, но это не пред­ставляет
проблему с точки зрения безо­пасности.
2. Плотно вставьте батарейный блок в за­рядное
устройство.
1 Поравняйте метки совмещения и поме­
стите батарею в углубление на зарядном
устройстве.
2 Сдвиньте его вперед в направлении стрел­ки.
Никель-металлогидридный/
никель-кадмиевый батаре­
йный блок
ПРИМЕЧАНИЕ:
При первой зарядке батарейного блока, или после
длительного хранения, заряжайте его в течение
около 24 часов, чтобы довести батарею до полной
зарядной емкости.
Зарядное устройство (EY0L80)
1. Включите зарядное устройство в штеп­сельную
розетку переменного тока.
Метки совмещения
ПРИМЕЧАНИЕ:
При подключении штепсельной вилки к
источнику питания переменного тока могут
появиться искры, но это не представляет
проблему с точки зрения безопасности.
3. Во время зарядки будет гореть лампо­чка зарядки.
После завершения зарядки автомати­чески
сработает внутренний электрон­ный переклю­
чатель, предотвращая чрезмерную зарядку.
• Зарядка не начнется, если бата­рейный
блок слишком горячий (напр­и­мер, непосре­
дственно после функ­ционирования при
большой нагрузке).
Оранжевая лампочка режима ожи­дания
будет мигать, пока батарея не остынет.
Затем зарядка начнется автомати­чески.
4. Лампочка зарядки (зеленая) будет медленно
мигать, как только батарея будет заряжена
примерно на 80%.
5. После завершения зарядки лампочка зарядки
начнет быстро мигать зеле­ным све­том.
6. Если температура батарейного блока
составляет 0ºC или меньше, полная зарядка
батарейного блока займет больше времени,
чем обычное время зарядки.
Даже после полной зарядки батарея будет
иметь приблизительно 50% мощности батареи,
полностью заряженной при обычной рабочей
температуре.
7. Если лампочка питания не загорится
немедленно после включения зарядного
устройства, или если по истечении стан­дартного
времени лампочка не начнет быс­тро мигать
зеленым светом, обратитесь в уполномоченный
сервисный центр.
8. Если полностью заряженный батарей­ный
блок снова вставить в зарядное устро­й­ство,
загорится лампочка зарядки. Через несколько
минут лампочка зарядки может начать быстро
мигать, показывая, что за­рядка завершена.
2. Плотно вставьте батарейный блок в за­рядное
устройство.
3. Во время зарядки будет гореть лампо­чка
зарядки.
После завершения зарядки автомати­
чески сработает внутренний электрон­ный
переключатель, предотвращая чрезмерную
зарядку.
• Зарядка не начнется, если батарей­
ный блок слишком горячий (напр­имер,
непосредственно после фу­н­кцио­нирования
при большой нагрузке).
Оранжевая лампочка режима ожи­дания
будет мигать, пока батарея не остынет.
4. После завершения зарядки лампочка за­рядки
начнет быстро мигать зеленым светом.
5. Если лампочка зарядки не загорится
непосредственно после включения зарядного
устройства, или если лам­почка не погаснет
по истечении стан­дартного времени зарядки,
обратитесь в уполномоченный сервисный центр.
6. Если полностью заряженный бата­рей­ный
блок снова вставить в зар­ядное устро­й­ство,
загорится лампочка зарядки. Через несколько
минут ла­м­почка зарядки может начать быстро
мигать, показывая, что заря­д­ка заве­ршена.
- 188 -
Светоые индпкаторы
Высвечивание зеленым светом
Зарядное устройство подключено к штепсельной розетке
переменного тока. Готово к зарядке.
Быстрое мигание зеленым светом
Зарядка завершена. (Полная зарядка.)
Мигание зеленым светом
Батарея заряжена приблизительно на 80%. (Пригодная к
использованию зарядка. Только литий-ионная батарея)
Высвечивание зеленым светом
Выполняется зарядка.
Высвечивание оранжевым светом
Батарейный блок холодный.
Батарейный блок заряжается медленно, чтобы снизить нагрузку
на батарею. (Только литий-ионная батарея)
Мигание оранжевым светом
Батарейный блок горячий. Зарядка начнется, когда темп­ература
батарейного блока упадет.
Если температура батарейного блока составляет -10ºC или
меньше, лампочка зарядки (оранжевая) также начнет мигать.
Зарядка начнется тогда, когда температура батарейного блока
повысится. (Только литий-ионная батарея).
Лампочка состояния зарядки
Левая: зеленая Правая: оранжевая будут высвечиваться.
Быстрое мигание одновременно оранжевым и зеленым светом
Зарядка невозможна. Батарейный блок засорен пылью или
неисправен.
Информация по обращению
с отходами для стран, не
входящих в Европейский Союз
ВНИМАНИЕ:
Д л я о б е с п еч е н и я Б Е З О П А С Н О СТ И и
НАДЕЖНОСТИ изделия, обслуживание должно
выполняться уполномоченным сервисным
центром. Всегда настаивайте на использовании
оригинальных запасных частях фирмы Panasonic.
Очистка инструмента
Действие этих символов распространяется только
на Европейский Союз.
Если Вы собираетесь выбросить данные элементы,
узнайте в местных органах власти или у дилера,
как следует поступать с отходами такого типа.
V.ОБСЛУЖИВАНИЕ
ОСТОРОЖНО
Чтобы избежать получения серьезных травм,
всегда извлекайте батарейный блок из
инструмента перед началом любой процедуры
технического обслуживания.
Поддерживайте инструмент в чистоте для
сохранения хорошей способности к резанию и
безопасности использования.
Выполните следующие действия:
1. Извлеките батарейный блок из инструмента.
2. Вытрите инструмент сухой, мягкой тканью. Не
используйте влажную ткань или очищающие
жидкости.
Они могут повредить покрытие резака.
3. Обязательно удалите всю смазку или масло,
которое может сделать инструмент скользким
или тяжелым для удержания.
4. Снимите полотно и вытрите пыль.
- 189 -
ВНИМАНИЕ:
Для избежания травмы или повреждения
прибора, никогда не погружайте никакой детали
инструмента в жидкости.
Прозрачное предохранительное
приспособление
ОСТОРОЖНО
В случае появления трещин или разрушения
предохранительного приспос обления,
обратитесь в уполномоченный сервисный
центр для его замены. Не пытайтесь работать
с резаком. Это может привести к получению
серьезной травмы.
Ни в коем случае не используйте резак с
поврежденным прозрачным предохранительным
приспособлением или без установленного
предохранительного приспособления. Летящие
стружки могут привести к получению серьезной
травмы.
VI.ПРИНАДЛЕЖНОСТИ
ОСТОРОЖНО
• Использование любых принадлежностей, не
перечисленных в данном руководстве, может
привести к пожару, удару электрическим
током или травме. Используйте только
рекомендованные принадлежности.
• Использование полотна для резания
материала, который толще или тоньше
рекомендованного для данного полотна,
может привести к неровному отрезу, и может
увеличить риск “отдачи” или другой травмы.
Полотно пилы с твердосплавными режущими
пластинами для резания дерева (дополнительная
принадлежность)
• EY9PW13A
В основном для резания дерева
Полотно пилы с твердосплавными режущими
пластинами для резания тонкого дерева
(дополнительная принадлежность)
• EY9PW13B
Для резания тонкого дерева, если требуется
чистая режущая кромка
Рекомендуемая толщина материала – до 12 мм
Полотно пилы с твердосплавными режущими
п л а с т и н а м и д л я р ез а н и я п л а с т м а с с ы
(дополнительная принадлежность)
• EY9PP13B
Для резания пластмассы
Рекомендуемая толщина акриловых и
винилхлоридных листов:
2,0 мм – 5,0 мм (5/64 дюйма – 3/16 дюйма)
волнистые листы, трубы
0,8 мм – 5,0 мм (1/32 дюйма – 3/16 дюйма)
Адаптер для шланга пылесоса (дополнительная
принадлежность)
• EY9X012E
Направляющая планка (дополнительная принадле­
жность)
• EY3500B7727
Для удобного резания прорезей и повторяюще­
гося резания одинаковой ширины
Полотно пилы с твердосплавными режущими
пластинами для резания металла
• EY9PM13C
Для резания незакаленного черного металла
Толщина материала
0,5 мм – 6,0 мм (1/32 дюйма - 1/4 дюйма)
Полотно пилы с твердосплавными режущими
пластинами для резания тонкого металла
(дополнительная принадлежность)
• EY9PM13D
Для резания тонкого незакаленного черного
металла, если требуется чистая режущая кромка
Толщина материала
0,5 мм – 6,0 мм (1/32 дюйма - 1/4 дюйма)
- 190 -
VII.ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Напряжение мотора
14,4 В постоянного тока
Скорость вращения полотна
3600 мин-1 (об/мин)
Размер полотна
Внешний диаметр
135 мм (5-3/8 дюйма)
Диаметр внутреннего отверстия
20 мм (25/32 дюйма)
0 – 46 мм (0 дюймов – 1-13/16 дюйма)
(φ135 мм полотно)
Максимальная глубина резания
Общая длина
329 мм (12-61/64 дюйма)
Вес (с батарейным блоком:
EY9L40/EY9L41)
2,65 кг (5,7 фунта)
Шум
Вибрация
См. в прилагаемой ведомости.
БАТАРЕЙНЫЙ БЛОК
Модель
EY9L40
Используемая батарея
Напряжение батареи
Емкость
EY9L41
Литий-ионная батарея
14,4 В постоянного тока (3,6 В × 4 элементов)
3 Амперчас
3,3 Амперчас
ЗАРЯДНОЕ УСТРОЙСТВО
Модель
Параметры
EY0L80
См. табличку с электрическими параметрами на нижней поверхности
зарядного устройства.
Вес
0,95 кг (2,1 фунта)
[Литий-ионный батарейный блок]
14,4 B
EY9L40
3
Время зарядки
Амперчас Пригодное для применения: 35 мин.
Полное: 50 мин.
21,6 B
EY9L60
Пригодное для применения: 45 мин.
28,8 B
EY9L80
Пригодное для применения: 55 мин.
Полное: 60 мин.
Полное: 70 мин.
14,4 B
EY9L41
3,3
Время зарядки
Амперчас Пригодное для применения: 45 мин.
Полное: 60 мин.
- 191 -
[Никель-металлогидридный/никель-кадмиевый батарейный блок]
1,2
Амперчас
7,2 B
EY9065
EY9066
2
Амперчас
12 B
15,6 B
18 B
24 B
EY9001
EY9180
EY9101
EY9182
EY9103
25 мин.
1,7
Амперчас
Время зарядки
9,6 B
EY9080
EY9086
20 мин.
EY9168
EY9106
EY9107
EY9108
30 мин.
EY9188
EY9116
EY9117
EY9136
3
Амперчас
EY9200
EY9230
45 мин.
3,5
Амперчас
EY9201
EY9231
55 мин.
60 мин.
EY9210
90 мин.
EY9251
65 мин.
ПРИМЕЧАНИЕ: Данная таблица может включать модели, которые отсутствуют в Вашем регионе.
Пожалуйста, обратитесь к каталогу.
ПРИМЕЧАНИЕ: Имя и адрес дилера см. в прилагаемом гарантийном формуляре.
- 192 -
I. ВСТУП
Даний інструмент являє собою універсальний
різак. Шляхом заміни полотна пили його можна
використовувати для різання дерева, металу
та пластика. Пил можна збирати за допомогою
вбудованого пилозбірника або за допомогою
під’єднаного пилососу (прикріпивши шланг до
різака).
НЕБЕЗПЕЧНО
Даний виріб є ріжучим інструментом,
призначеним для різання металу та дерева. Він
має полотно, що обертається, яке може нанести
Вам глибокі порізи та призвести до важких
травм або смерті. Тому, будь ласка, уважно
прочитайте це керівництво та попереджувальні
знаки на інструменті, та дотримуйтесь всіх
правил Iнструкцiй з технiки безпеки щоб
уникнути таких травм.
ОБЕРЕЖНО
Щоб уникнути травми, ні в якому випадку не
вставляйте палець або інші предмети в будь-які
отвори інструмента.
ОБЕРЕЖНО
Прочитайте всі застереження з безпеки та
інструкції.
Невиконання цих застережень та інструкцій може
призвести до ураження електричним струмом,
пожежі та/або серйозної травми.
Як користуватися цим керів­
ництвом
•Перед тим, як почати різання за допомогою цього
інструмента, будь ласка, повністю прочитайте
даний посібник. Якщо Ви дозволяєте комунебудь користуватися даним інструментом,
переконайтесь, що він або прочитав даний
посібник, або отримав повні інструкції з належного
використання і всі правила техніки безпеки, що
відносяться до даного інструменту.
•Будь ласка, збережіть цей посібник для
подальшого звернення до нього. Він містить
важливу додаткову інформацію, яку необхідно
знати про інструмент.
•В цьому посiбнику використовуються зазначенi
нижче сигнальні слова:
ПРИМІТКА
Примітки містять додаткову інформацію, яку
необхідно знати про інструмент.
УВАГА
Цей знак вказує на потенційно небезпечну
ситуацію, що може призвести до незначної або
помірної травми, якщо її не уникати.
ОБЕРЕЖНО
Цей знак вказує на потенційно небезпечну ситуацію,
що може призвести до серйозної травми або смерті,
якщо її не уникати. А також сигналізує Вам про те,
що треба уникнути небезпечних дiй.
НЕБЕЗПЕЧНО
Цей знак вказує на небезпеку, що загрожує, яка
призведе до серйозної травми або смерті, якщо її
не уникати.
Перед експлуатацією прочитайте брошуру
“Iнструкції з техніки безпеки”, а також зазначенi
нижче положення.
II.ДОДАТКОВІ ПРАВИЛА
ТЕХНІКИ БЕЗПЕКИ
Iнструкції з техніки безпеки
для всіх видів пил
НЕБЕЗПЕЧНО
1)Тримайте руки якомога далі від зони
різання та полотна пили. Тримайте Вашу
другу руку на допоміжній рукоятці або
на корпусі двигуна. Якщо утримувати пилу
обома руками, руки будуть захищені от порізу
полотном пили.
2)Н е о п и н і т ь с я п і д в и р о б о м , щ о
обробляється. Захисний пристрій не зможе
захистити Вас від полотна пили знизу від
виробу, що обробляється.
3)В і д р е г ул ю й т е гл и б и н у р і за н н я в
з а л е ж н о с т і в і д т о в щ и н и в и р о б у,
що обробляється. Під виробом, що
обробляється повинно бути видно не
більше, аніж цілий зубець полотна пили.
4)Н і кол и н е у т р и му й т е д ет а л ь , що
обробляється у руках або на колінах.
Надійно закріплюйте виріб, що
обробляється, на стійкій підставці. Дуже
важливо закріпити виріб, що обробляється,
належним чином для зменшення небезпеки
отримання травми, защемлення полотна
або втрати керування.
5)Тр и м а й т е е л е к т р о і н с т р у м е н т з а
ізольовані поверхні захватів під час
виконання робіт, коли ріжучий інструмент
може доторкнутися схованої електричної
проводки або свого власного шнура
живлення. Доторкання до проводу “під
напругою” призведе до небезпеки того,
що металічні деталі електроінструменту
опиняться “під напругою” і оператор отримає
ураження електричним струмом.
- 193 -
6)Під час різання завжди використовуйте
направляючу планку або вертикальну
направляючу для краю деталі. Це
поліпшить точність різання та зменшить
iмовiрність защемлення полотна.
7)З а в ж д и в и к о р и с т о ву й т е п ол от н а
належного розміру та форми (ромб або
коло) у відповідності з отворами оправки.
Полотна, які не будуть відповідати деталям
оснастки пили, будуть переміщуватися зі
зміщенням відносно центру, що призведе до
втрати керування.
8)Ніколи не використовуйте пошкоджені
а б о н е в і д п о в і д н і п олот н у ш а й б и
та болт. Шайби та болт для полотна
пили розроблені спеціально для Вашої
пили з метою отримання оптимальних
експлуатаційних характеристик та безпеки
під час експлуатації.
Додаткові інструкцiй з техніки
безпеки для всіх видів пил
Причини віддачі та дії оператора для
відвернення віддачі:
- віддача являє собою раптову зворотну дію
на защемлення, обмеження ходу або перекіс
пили, та стане причиною некерованого
переміщення пили вверх та виходу з деталі,
що обробляється, у напрямку до оператора;
- при щільному защемленні або тугому
обмеженні ходу при звуженні пропилу, полотно
застряне, а двигун внаслідок віддачі, швидко
спрямує апарат в протилежну сторону у
напрямку до оператора;
- якщо полотно викривиться або перекоситься
всередині пропилу, то може відбутися
заїдання зубців на задній кромці полотна у
верхній частині дерев’яної поверхні, що стане
причиною підйому полотна вверх з пропилу та
стрибка у зворотному напрямку до оператора.
Віддача є результатом неправильної експлуатації
пили та/або порушення техніки виконання робіт
або технічного стану, але її можна уникнути, якщо
дотримуватись належних застережних заходів, які
перелічені нижче.
1) Міцно тримайте пилу обома руками в
такому положенні, яке дозволить протидіяти
силам віддачі. Станьте так, щоб Ваше тіло
знаходилося з будь-якої зі сторін відносно
полотна пили, але не на одній лінії з
полотном.
Віддача може стати причиною скачка пили у
зворотному напрямку, але оператор повинен
не втратити спроможності керування внаслідок
сил віддачі, якщо він буде дотримуватися
належних застережних заходів.
2) При викривленні полотна, або при
перериванні процесу різання з якої-небудь
причини, відпустіть пускач та утримуйте
пилу непорушно в матеріалі до тих пір, поки
полотно повністю не зупиниться. Ніколи
не намагайтеся вийняти пилу з деталі або
потягнути пилу в зворотному напрямку в
той час, як полотно рухається, інакше може
послідувати віддача.
Виявіть причину викривлення та дотримуйтеся
необхідних дій для усунення причини
викривлення.
3) При повторному запуску двигуна, коли
полотно пили знаходиться всередині
пропилу деталі, що обробляється, вирівня­
йте полотно у пропилі та перевірте, чи не
застряли зубці пили в матеріалі.
Якщо полотно пили викривиться, віддача
може подіяти на деталь, що обробляється, у
будь-якому напрямку при повторному запуску
двигуна пили.
4) Надійно підтримуйте великі тонкі дошки
для того, щоб звести до мінімуму ризик
защемлення полотна та віддачі.
Великі тонкі дошки мають тенденцію до
провисання під своєю власною вагою.
Підтримуючі опори необхідно розташувати під
дошкою з обох боків, поряд з лінією розрізу та
біля краю дошки.
5) Не використовуйте тупі або пошкоджені
полотна.
Незаточені або неправильно встановлені
полотна є причиною вузького пропилу, що
призводить до надмірного тертя, викривлення
полотна та віддачі.
6) Важелі блокування глибини та нахилу
полотна повинні бути точно виставлені і
надійно зафіксовані перед початком
різання.
Якщо пристрої для встановлення положення
полотна зсунуться під час різання, це може
стати причиною викривлення та віддачі.
7) Дотримуйтеся додаткових застережних
заходів під час виконання “врізання” у вже
існуючі стіни або інші недосяжні для огляду
місця.
Полотно, що виступає вперед, може почати
різати предмети, які стануть причиною віддачі.
Iнструкції з техніки безпеки
для даної пили
1) Перед початком експлуатації кожного
разу перевіряйте правильність зачинення
нижнього захисного пристрою. Не
експлуатуйте пилу, якщо нижній захисний
пристрій не буде вільно рухатися і негайно
- 194 -
закриватися. Ніколи не закріплюйте нижній
захисний пристрій у відкритому положенні
за допомогою затискувачів або хомутів.
У випадку падіння інструменту нижній захисний
пристрій може зігнутися. Підніміть нижній
захисний пристрій за допомогою відкидної
рукоятки і переконайтесь, що за будь-яких кутів
і глибини різання воно вільно переміщується
і не торкається полотна пили або будь-якої
деталі.
2) Перевірте функціонування пружини
нижнього захисного пристою. Якщо
захисний пристрій та пружина не будуть
функціонувати належним чином, їх потрібно
відремонтувати перед експлуатацією.
Нижній захисний пристрій може функціонувати
недостатньо швидко внаслідок пошкодження
деталей, накопичення липких відкладень, або
потрапляння уламків.
3) Нижній захисний пристрій потрібно
відкидати вручну тільки під час виконання
спеціальних пропилів, таких як “врізання”
та “складний пропил”. Підніміть нижній
захисний пристрій за допомогою відкидної
рукоятки і опустіть його, як тільки полотно
пили увійде в матеріал.
Для всіх інших видів пил, нижній захисний
пристрій повинен функціонувати автоматично.
4) Не забудьте перевірити, що нижній захисний
пристрій закриває полотно, перед тем, як
покласти пилу на верстак або на підлогу.
Незахищене полотно, що рухається за
інерцією, стане причиною того, що пила під час
руху в зворотному напрямку буде різати все,
що опиниться на шляху. Пам’ятайте, що для
зупинки полотна після вимкнення необхідний
деякий час.
5) Не використовуйте жодних абразивних
дисків.
6) Одягайте маску проти пилу, якщо різання
деталі супроводжується утворенням пилу.
7) Використовуйте полотна, що рекомендовані
виробником.
8) Одягайте навушники під час використання
інструменту в продовж тривалого часу.
9) Р и з и к в і д д ач і п і д в и щ у є т ь с я п р и
розрядженні батарейного блоку.
10)Уважно обстежте матеріал. Уникайте
різання інших матеріалів.
11)Будьте обережні, щоб не впустити
інструмент.
12)Ні в якому випадку не підвішуйте інстру­
мент.
13)Ніколи не блокуйте вентиляційні отвори
і тримайте їх вільними від пилу та інших
матеріалів.
14)Не затискайте інструмент в тисках. Ні в
якому випадку не виконуйте різання,
затиснувши інструмент в перевернутому
положенні в тисках. Це надзвичайно
небезпечно і може призвести до нещасних
випадків.
15)Ніколи не одягайте трикотажні рукавиці.
16)Під час використання на висоті, переко­
найтесь, що внизу нікого немає.
17)Не торкайтеся полотну відразу після
експлуатації. Воно може бути гарячим і
опалити Вашу шкіру.
18)Не торкайтеся до матеріалу після того, як
він був розрізаний. Розрізаний матеріал
може бути дуже гарячим.
19)Не використовуйте емульсійну олію.
Таке використання емульсійної олії може
викликати пожежу.
20)Не робіть різання виробу, що обробляється,
якщо воно має покриття або плями бензину,
олії, розчинників, розбавителів та ін.
Вплив цих матеріалів може пошкодити
прозорий захисний пристрій.
21)Не знімайте прозорий та нижній захисний
пристрій. Якщо прозорий або нижній
захисний пристрій пошкоджений або
відсу тній, поверніть інструмент в
уповноважений сервісний центр для
заміни.
22)Не вмикайте інструмент, якщо полотно
торкається виробу, що обробляється.
Почекайте, поки полотно не досягне повної
швидкості, перш ніж починати різання.
23)Згідно з Законом України “Про захист
прав споживачів", термін служби для
даного виробу рівний 7 рокам, 1200
зарядкам (тільки для батарейного блоку)
з дати виробництва при умові, що виріб
використовується відповідно суворому
до справжньої інструкції по експлуатації і
застосовних технічних стандартів.
- 195 -
Панасонiк Електрик Воркс Ко., Лтд.
Осака, Японія
III.ЗБІРКА
Символ
Символ
Значення
B
Вольти
Закріплення або знімання бата­
рейного блоку
УВАГА:
Перед встановленням батарейного блоку
перевірте, що перемикач живлення на інструменті
працює належним чином і повертається в
положення “OFF” при відпусканні.
Постійний струм
n0
Швидкість без
навантаження
··· XB-1
Оберти або зворотнопоступальні рухи
A
Ампери
1. Для приєднання батарейного блоку (Див. Мал. 2)
Зрівняйте мітки вирівнювання і зак­ріпіть
батарейний блок.
• Змістіть батарейний блок, доки він не за
фіксується на місці.
ОБЕРЕЖНО
• Не використовуйте інші батарейні блоки,
крім блоків Panasonic, призначених для вико­
ристання з цим акумуляторним інструментом.
• Не кладіть батарейний блок у вогонь і не
піддавайте його впливу високої температури.
• Не вставляйте в батарейний блок такі
предмети, як гвіздки, не піддавайте його
ударам, не розбирайте його і не намагайтесь
видозмінити.
• Не допускайте торкання металічних предметів
до клем батарейного блока.
• Не переносіть і не зберігайте батарейний блок
в одному ящику з гвіздками або аналогічними
металічними предметами.
• Не заряджайте батарейний блок у місці з
високою температурою, наприклад, поряд
з вогнем або під прямими сонячними проме­
нями. Інакше батарея може перегрітися,
зайнятися або вибухнути.
• Ні в якому випадку не використовуйте для
зарядки батарейного блока інший зарядний
пристрій, крім спеціально призначеного для
цього пристрою. Інакше батарея може почати
протікати, перегрітися або вибухнути.
• Після зняття батарейного бл ок у з
інструменту або зарядного пристрою, завжди
встановлюйте на місце кришку блоку. Інакше
може трапитися коротке замикання контактів
батареї, що може призвести до пожежі.
Мітки
вирівнювання
Мал. 2
2. Для знімання батарейного блоку (Див. Мал. 3)
Натисніть на кнопку спереду, щоб звільнити
батарейний блок.
Кнопка
Мал. 3
IV.ФУНКЦІОНУВАННЯ
Перед використанням інстру­
мента
Цей інструмент призначений для різання виробів
з незагартованого чорного металу, кольорового
металу, дерева і пластмаси. За списком полотен,
які можна використовувати для належного
використання цього інструменту, зверніться
до розділу “Приладдя”. Для зменшення ризику
виникнення травми, необхідно дотримуватися
зазначених нижче запобiжних засобiв:
- 196 -
• Не різати багатошарові матеріали. Ріжте одну
деталь за раз.
• Не різати загартовану сталь.
• Різати матеріали, широка сторона основи яких
перевищує затиснуту сторону матеріалу.
• Не торкайтеся голими руками до полотна пили,
матеріалу, що обробляється, або відрізаних
частин безпосередньо після різання; вони
можуть обпекти шкіру.
Кожного разу під час використання інструменту
необхідно переконатися, що він знаходиться в
доброму робочому стані.
Використовуйте зазначений нижче контрольний
перелiк перевірок:
1. Чи встановлено полотно в правильному поло­
женні обертання?
Стрілка на полотні повинна вказувати в тому
ж напрямку, що й стрілка на верхній кришці
полотна.
2. Чи встановлено полотно належним чином?
Переконайтеся в тому, що шестиграний болт
надійно затягнутий. (Див. Мал. 6)
3. Чи виглядає полотно цілком задовільно?
Негайно замініть полотно, якщо на ньому є
будь-які тріщини або якщо будь-який зубець
зламаний.
4. Чи закривається нижній захисний пристрій
належним чином?
Передня кришка
Кнопка блокування
Мал. 4
Якщо всередині пилозбірника є пил, натисніть
на кнопку блокування, від’єднайте пилозбірник і
видаліть пил. Після цього встановіть пилозбірник
на місце. (Див. Мал. 5)
Кнопка блокування
Пилозбірник
ОБЕРЕЖНО
Щоб уникнути травми, не використовуйте
інструмент, якщо нижній захисний пристрій не
закривається швидко над полотном пили.
5. Чи надійно встановлений прозорий захисний
пристрій?
6. Чи заряджений батарейний блок і чи надійно
він вставлений в інструмент?
7. Чи міцно затягнута гайка регулювання
глибини?
8. Чи надійно затягнутий виріб, що обробляється,
на станині пили або на верстаку?
9. Чи не забитий пилом пилозбірник і передня
кришка?
Натисніть на кнопку блокування передньої кришки
і видаліть пил, який скупчився всередині кришки.
Якщо кришку забито пилом, скористайтесь для
очищення довгим предметом, наприклад, ручною
викруткою. Після цього закрийте передню кришку.
(Див. Мал. 4)
- 197 -
Мал. 5
Встановлення полотна
Зняття полотна
Виконайте зазначені нижче дiї:
1. Витягніть батарейний блок з інструменту.
2. Видаліть всі обрізки з зони полотна пили.
3. Скористайтесь відкидною рукояткою, щоб
відкинути (відкрити) нижній захисний пристрій.
4. Встановіть полотно, як показано на ілюстрації.
(Див. Мал. 6)
Переконайтеся, що як напрямок стрілки на
полотні, так і напрямок стрілки на прозорому
захисному пристрої полотна вказують в одному
напрямку.
5. Встановіть зовнішню шайбу на місце.
6. Вставте шестигранний болт.
7. Утримуйте кнопку блокування шпинделя в
натиснутому положенні. Це відверне обертання
полотна.
8. Надійно затягніть шестигранний болт шестиг­
ранним ключем, що поставляється. Сховайте
шестигранний ключ.
ПРИМІТКА:
Зберігайте шестигранний ключ у відсіку для
зберігання у корпусі металорізака, коли Ви не
користуєтесь ним.
ОБЕРЕЖНО
Недотримання цих вказівок може призвести до
важких травм.
УВАГА:
Відразу після різання полотно буде гарячим.
Переконайтеся, що полотно охолонуло, перед тим,
як знімати його.
Виконайте зазначені нижче дiї:
1. Витягніть батарейний блок з інструменту.
2. Утримуйте кнопку блокування шпинделя в
натиснутому положенні. Це відверне обертання
полотна.
3. Використовуйте шестигранний ключ, що
поставляється, щоб ослабити шестигранний
болт.
ПРИМІТКА:
Зберігайте шестигранний ключ у відсіку для
зберігання, коли він не використовується.
4. Витягніть шестигранний болт і зовнішню шайбу.
5. Скористайтесь відкидною рукояткою, щоб
відкинути (відкрити) нижній захисний пристрій.
6. Обережно зніміть полотно пили.
7. Очистіть інструмент в разі необхідності.
УВАГА:
Будьте обережні, щоб не порізати Ваші руки
полотном.
• Викидаючи полотно, загорніть його в щільний
або гофрований папір. Це допоможе відвернути
порізи кого-небудь викинутим полотном.
Внутрішня шайба
Встановіть внутрішню шайбу
вирізом до себе.
Відкидна рукоятка
Зовнішня шайба
Розташуйте виступ зовнішньої
шайби в положення шайби.
Кнопка замка шпинделя
Нижній захисний пристрій
Ослабити
Шестигранний болт
Затягнути
Мал. 6
- 198 -
Використання інструмента
УВАГА:
Для зменшення ризику отримання травми перед
використанням інструмента прочитайте Інструкції з
техніки безпеки на початку цього посібника.
Важільблокування
перемикача
Рукоятка
Передній
затискувач
ОБЕРЕЖНО
Для зменшення ризику травми надівайте
під час роботи з цим різаком захисті окуляри
або окуляри з боковими щитками. Додатково
надівайте респіратор під час роботи з матеріа­
лами, різання яких супроводжується викидом
великої кількості твердих часток. Не користуйтесь
різаком під час дощу. Це може призвести до
ураження електричним струмом або до появи
диму з різака.
Не виконуйте різання матеріалів, на яких прису­
тні скупчення розчинників, бензину, мастила
або аналогічних речовин. Це може викликати
розтріскування пилозбірника, що призведе до
отримання травми.
Виконайте наступні дії:
Утримуйте інструмент обома руками. (Див. Мал.
8) Не намагайтесь видаляти відрізаний матеріал,
доки полотно пили ще рухається.
1. Порівняйте перевірочну лінію на основі з лінією
різання. (Див. Мал. 7)
Вирівнювання з лінією різання
• Розмістіть виріз на основі зверху над лінією
різання, поєднавши верхній і нижній кути
ромбовидного отвору з лінією.
Так як положення різання може змінюватися
в залежності від полотна, спочатку зробіть
пробне різання.
Лінія різання
Мітка
Перемикач живлення
Мал. 8
УВАГА:
• Переконайтеся, що важіль блокування переми­
кача працює.
Якщо перемикач живлення вмикається без
натиснення на важіль блокування перемикача,
негайно припиніть роботу. Передайте інструмент
до уповноваженого сервісного центру.
• Завжди тримайте рукоятку однією рукою,
а передній затискувач іншою. (Див. Мал.8)
Зберігайте міцний захват і повністю натисніть
перемикач.
• Полотно не повинно торкатися матеріалу,
що розрізається, перед тим, як Ви ввімкнете
мотор. Почекайте, доки полотно досягне повної
швидкості обертання перед тим, як починати
різання.
• Цей інструмент не оснащений блокуванням
перемикача живлення у положенні “ON” (ВКЛ),
і Ви не повинні намагатися зафіксувати його в
положенні “ON” (ВКЛ).
3. Почніть різання, коли полотно досягне повної
швидкості обертання.
4. Під час різання зберігайте прямизну лінії
різання. Переміщуйте інструмент вперед
з постійною швидкістю, дивлячись на край
полотна пили через прозорий захисний
пристрій.
ОБЕРЕЖНО
Мал. 7
2. Натисніть вниз важіль блокування перемикача,
потім натисніть на перемикач живлення, щоб
включити мотор, а потім відпустіть важіль
блокування перемикача.
• Щоб запобігти небезпечній віддачі, утримуйте
інструмент притиснутим до поверхні матеріалу
під час різання.
• Ні в якому випадку прикладайте силу до
інструменту. Натискання повинно бути легким
і постійним.
5. Якщо двигун стане надто гарячим, зупиніть
різання. Дайте інструменту охолонути перед
тим, як продовжити роботу.
6. В якості застережного заходу рекомендується
завжди витягати батарейний блок після роботи
і перед зберіганням інструменту.
- 199 -
Регулювання глибини різання
• Зніміть батарейний блок.
• Ослабте гайку регулювання глибини і
відрегулюйте глибину різання за допомогою
градуювання, нанесеного для вимірювання
глибини на нижній захисний пристрій. Після
завершення регулювання глибини міцно затягніть
гайку регулювання глибини.
*Якщо товщина деревини становить 10 мм (3/8
дюйма) або менше, відрегулюйте глибину різання
таким чином, щоб полотно пили виступало
приблизно на 5 мм (3/16 дюйма) з нижнього боку
матеріалу.
Ослабити
Гайка
регулювання
глибини
Затягнути
Опустіть
Мал. 9
Направляюча планка (EY3500B7727)
(Являє собою приладдя, що не входить до
комплекту)
Направляюча планка є зручною для різання прорізів
та різання однакової ширини, що повторюється.
• Зніміть батарейний блок.
• Вставте направляючу планку і відрегулюйте
глибину різання. (Див. Мал. 10)
• Надійно затягніть гвинт, щоб зафіксувати направ­
ляючу планку.
Збирання пилу
ОБЕРЕЖНО
*Завжди очищуйте пилозбірник перед різанням
металу, відкрийте передній захисний пристрій і
видаліть пил.
•Використання різака з вогненебезпечними
матеріалами в пилозбірнику може призвести
до пожежі.
*Під час різання металу завжди використовуйте
різак з прикріпленим пилозбірником.
•Іскри, що летять, та металеві уламки можуть
призвести до отримання травми.
*Не під’єднуйте пилосос під час різання металу.
Іскри та гарячи металеві уламки можуть
викликати займання пилососа. Під час роботи
з пилососом дотримуйтесь всіх інструкцій до
нього.
(1)Збирання пилу за допомогою пилозбірника.
*Якщо пилозбірник заповнений пилом, очистіть
його.
*Очищуйте пилозбірник перед зберіганням
різака.
*Ємність пилозбірника
• У випадку різання електричного трубопро­
воду діаметром 25 мм (1 дюйм), приблизно
130 пропилів
• У випадку різання дерев'яного бруса з
розмірами 45 мм (1-25/32 дюйма) x 45 мм
(1-25/32 дюйма), приблизно 150 пропилів
ПРИМІТКА:
Під час різання деяких матеріалів пил може
накопичуватися на внутрішній поверхні
передньої кришки.
Передня кришка
Вставити і
відрегулювати
Закріпити гвинт
Направляюча планка
Мал. 10
Мал. 11
(2)Використання пилососа для збирання пилу.
*Під’єднайте різак до шланга за допомогою
адаптера EY9X012E для шланга пилососа
(продається окремо).
Внутрішній діаметр сумісного шланга: від
25 мм (1 дюйм) до 38 мм (1-2/1 дюйма)
*Під час роботи з пилососом дотримуйтесь
всіх інструкцій до нього.
- 200 -
• Якщо інструмент не використовується протягом 5
хвилин, світлодіодне підсвічування вимкнеться.
Увага : НЕ ДИВИТИСЯ НА ПРОМІНЬ.
Використання органів управління або регулювань,
або виконання процедур іншим чином, яніж вказано
в даній інструкції, може призвести до потрапляння
під вплив небезпечного випромінювання.
(2) Попереджувальна лампочка перегріву
Мал. 12
ПРИМІТКА:
Якщо під час витягування різака або збирання
пилу виникають труднощі. Можливо, отвір для
викидання пилу забитий пилом. Відкрийте
передню кришку і повністю видаліть пил.
Панель управління
(1)
(2)
(3)
(1) Світлодіодне підсвічування
Світлодіодне
підсвічування
Вимкнена
(звичайна
робота)
Мигає: Перегрів
Вказує на те, що роботу було
зупинено через перегрів
батареї.
Функція захисту від перегрівання зупиняє роботу
інструменту для захисту батарейного блока у
випадку перегрівання. Під час роботи цієї функції
на панелі буде мигати попереджувальна лампочка
перегрівання.
• У випадку ввімкнення функції захисту від
перегрівання дайте інструментові повністю
охолонути (щонайменше протягом 30 хвилин).
Інструмент буде готовим до роботи, коли
попереджувальна лампочка згасне.
• Уникайте використання інструменту в режимі,
за якого часто вмикається функція захисту від
перегрівання.
(3) Попереджувальна лампочка низького
заряду батареї
Вимкнена
(звичайна
робота)
Мал. 13
Завжди натискайте перемикач живлення один раз
перед використанням світлодіодного підсвічування.
Натисніть кнопку ввімкнення і вимкнення
світлодіодного підсвічування .
Підсвічування горить при дуже низькому струмі і не
впливає негативно на продуктивність інструменту
під час роботи або на ємкість його батареї.
УВАГА:
• Вбудоване світлодіодне підсвічування призначене
для тимчасового освітлення невеликої робочої
зони.
• Не використовуйте його у якості заміни постійного
ліхтарика, так як воно не має достатньої
яскравості.
Мигає (Зарядження не
відбувається)
Ввімкнена функція
захисту батареї
Надмірна (повна) розрядка літієво-іонних батарей
значно скорочує термін їхньої експлуатації. Цей
інструмент оснащено функцією захисту батареї,
яка призначена для того, щоб попередити надмірну
розрядку батарейного блоку.
• Ф у н к ц і я з а х и с т у бата р е ї а к т и ву є т ь с я
безпосередньо перед тим, як батарея втратить
свій заряд, що змушує мигати попереджувальну
лампочку низького заряду батареї.
• Якщо ви помітили, що попереджу­вальна
лампочка низького заряду батареї мигає, негайно
зарядіть батарейний блок.
- 201 -
Для належного використання
(додаткові подробиці)
ОБЕРЕЖНО
Для відвернення ризику важкої травми:
lДля того, щоб належним чином різати
матеріал, важливо використовувати відповідне
обладнання, та міцно тримати різак обома
руками, щоб відвернути втрату контролю, що
може призвести до отримання травми.
•На малюнку 14 показано належне положення
різання.
•Зверніть увагу на те, що руки не повинні
знаходитися в зоні різання.
•Переконайтеся, що сторонні люди не
знаходяться в робочій зоні та знизу під
виробом, що обробляється.
•Під час різання, не намагайтеся утримувати
матеріал своїми руками.
Різання великих листів:
Підтримуйте великі листи. Переконайтеся, що Ви
встановили глибину різання таким чином, що Ви
зробите розріз лише у виробі, що обробляється,
а не у підпірках. (Див. Мал. 15)
Великі листи прогинаються та вигинаються, якщо
їх неправильно підперти. Якщо Ви спробуєте
різати, не вирівнявши належним чином висоту
та не підперши виріб, що обробляється, полотно
буде прагнути застряти, що призведе до віддачі.
(Див. Мал. 16)
• Не підтримуйте матеріал вдалинi від розрізу.
Мал. 14
Мал. 15
Різання тонких та перфорованих матеріалів:
Розрізайте тонкі та перфоровані матеріали по
меншій мірі у 2,5 см (1 дюйм) від краю виробу,
що обробляється, щоб уникнути травми або
пошкодження інструменту, викликаного тонкими
смугами матеріалу, втягнутими до верхнього
захисного пристрою.
• Використовуйте лише гострі полотна. Чисті
та гострі полотна зменшують застрявання та
віддачу.
Мал. 16
- 202 -
ОБЕРЕЖНО
Для відвернення ризику важкої травми:
• Якщо різання не буде закінчено або буде перервано, або полотно зігнеться, або різак застряне; негайно
відпустіть перемикач живлення та утримуйте різак нерухомо в матеріалі до тих пір, доки полотно
повністю не зупиниться.
• Щоб уникнути віддачі, ніколи не намагайтеся витягнути різак з виробу, що обробляється, або потягнути
різак назад в той час, як полотно обертається. Переконайтеся в тому, що полотно повністю зупинилося,
а потім витягніть різак з розрізу.
• Щоб відновити різання, увімкніть різак, дайте полотну пили набрати повну швидкість, повільно введіть
його в пропил і відновіть різання.
1. Розміщуйте більш широку частину основи на частині виробу, що обробляється, яка міцно закріплена
(Див. Мал.17), і ніколи не розміщуйте на тій частині, яка відпаде, коли розріз буде зроблено. (Див.
Мал.18)
Міцно утримуйте різак, щоб відвернути втрату контролю. Недбала робота може призвести до важкої
травми.
Мал. 17
Мал. 18
2. Переконайтеся, що полотно зупинилося.
Незважаючи на те, що даний інструмент оснащено гальмом, перед тим, як покласти інструмент,
переконайтесь, що полотно пили повністю зупинилось і нижній захисний пристрій закритий.
3. Не використовуйте інструмент, якщо що-небудь виглядає незвично. Негайно зніміть батарейний блок.
Якщо корпус інструмента сильно нагрівається або інструмент не працює належним чином, витягніть
батарейний блок і не використовуйте його. Зверніться до сервісного центру для його перевірки.
ОБЕРЕЖНО
Щоб попередити ризик серйозної травми або пожежі, не намагайтесь самостійно відремонтувати
інструмент. Ні в якому випадку не розбирайте і не видозмінюйте корпус інструменту. Всередині нього
немає частин, призначених для ремонтування користувачем.
4. НІКОЛИ НЕ ДОЗВОЛЯЙТЕ РІЗАКУ ТОРКАТИСЯ ДО ВАШОГО ТІЛА.
Після закінчення різання, не дозволяйте різаку торкатися до Вашої ноги або Вашого боку.
Оскільки нижній захисний пристрій є відкидним, він може зачепитися за одяг і оголити полотно пили.
Тримайте інструмент якомога далі від одягу. Не забувайте про оголені ділянки полотна пили в районі як
верхнього, так і нижнього захисних пристроїв.
ОБЕРЕЖНО
Так як різання металу супроводжується іскрами;
• Завжди одягайте захисні окуляри.
• Не використовуйте інструмент поряд з будь-якими вогненебезпечними речовинами, або в місцях, де
використовуються вогненебезпечні матеріали. Це може призвести до пожежі або отримання опіків.
5. Ні я якому разі не натискайте на замок шпинделя під час руху полотна пили і не намагайтесь таким
чином зупинити інструмент. Ні в якому разі не вмикайте перемикач, коли задіяний замок шпинделя. Це
призведе до серйозного пошкодження інструменту.
- 203 -
[Батарейний блок]
Для належного викорис­
тання батарейного блоку
Літій-іонний батарейний блок
(EY9L40/EY9L41)
• Щоб досягнути оптимального строку служби
батареї, зберігайте літій-іонний батарейний
блок в зазначених умовах, не заряджаючи
його.
• При заміні батарейного блоку переконайтеся
в тому, що на клемах зарядного пристрою
батареї немає сторонніх речовин, таких як пил
і вода і т.п. Очищайте клеми перед зарядкою
батарейного блоку, якщо на них виявлені
сторонні речовини.
Такі сторонні речовини, як пил і вода, можуть
впливати на термiн роботи клем батарейного
блоку.
• Якщо батарейний блок не викорис­товується,
зберігайте його подалі від таких металевих
речей, як скріпки, монети, ключі, цвяхи, шурупи,
або інших дрібних металевих речей, які можуть
призвести до контакту однієї клеми з іншою.
Зберігання батарейних блоків разом може
стать причиною виникнення іскр, опіків або
пожежі.
• Під час роботи з батарейним блоком переко­
найтесь, що робоче приміщення добре провіт­
рюється.
• При витягуванні батарейного блоку з основного
корпусу інструменту, негайно замініть
кришку батарейного блоку для запобігання
забруднення клем батареї пилом та брудом,
що може викликати коротке замикання.
Термін служби батарейного блоку
Акумуляторні батареї мають обм­ежений термін
служби. Якщо після зарядки час функціонування
стає надмірно коротким, замініть батарейний блок
на новий.
Утилізація батареї
УВАГА:
З метою захисту навколишнього середовища та
утилізації матеріалів, переконайтеся, що вона
утилізована в офіційно визначеному місці, якщо
такі є у Вашій країні.
[Зарядний пристрiй]
Зарядка
Застережні заходи для літієвоіонного батарейного блока
• Якщо температура батарейного блоку впаде
нижче приблизно −10°C (14°F), зарядку
буде автоматично перервано, щоб запобігти
погіршенню характеристик батареї.
Загальні застережні заходи щодо літійіонного/нікель-металогідридного/
нікель-кадмієвого батарейного блоку
• Діапазон температури навколишнього
середовища складає від 0°C (32°F) до 40°C
(104°F).
Якщо батарейний блок буде викорис­товуватись
при температурі батареї нижче 0°C (32°F),
інструмент може не функціонувати належним
чином.
• При зарядці холодного батарейного блоку (з
температурою нижче 0°C (32°F)) в теплому
місці, залиште батарейний блок в цьому
місці та почекайте понад одну годину, доки
батарея нагріється до рівня температури
навколишнього середовища.
• Охолодіть зарядний пристрій при послідовній
зарядці більш ніж двох батарейних блоків.
• Не вставляйте Ваші пальці в контактні отвори,
коли Ви тримаєте зарядний пристрій, а також
в інших випадках.
УВАГА:
Для уникнення ризику пожежі або пошкодження
зарядного пристрою.
• Не використовуйте в якості джерела живлення
генератор двигуна.
• Не блокуйте вентиляційні отвори на зарядному
пристрої та батарейному блоці.
• Вимкніть зарядний пристрій з штепсельної
розетки, якщо він не використовується.
Літій-іонний батарейний блок
ПРИМІТКА:
Ваш батарейний блок не є повністю заряд­женими
під час придбання. Не забудьте зарядити його
перед використанням.
Зарядний пристрій (EY0L80)
1. Ввімкніть зарядний пристрій в штепсе­льну
розетку змінного струму.
- 204 -
ПРИМІТКА:
При підключенні штепсельної вилки до
джерела живлення змінним струмом можуть
з’явитися іскри, але це не створую проблему з
точки зору безпеки.
2. Щільно вставте батарейний блок в зарядний
пристрій.
1 Зрівняйте мітки вирівнювання і розмістіть
батарею у заглибленні на зарядному
пристрої.
2 Зсуньте його вперед у напрямку стрілки.
Мітки вирівнювання
Нікель-металогідридний/нікелькадмієвий батарейний блок
ПРИМІТКА:
При першому зарядженні бата­рейного блоку,
або після тривалого зберігання, заряджуйте його
протягом 24 годин, щоб довести батарею до повної
зарядної ємкість.
Зарядний пристрій (EY0L80)
1. Ввімкніть зарядний пристрій в штепсе­льну
розетку змінного струму.
ПРИМІТКА:
При підключенні штепсельної вилки до
джерела живлення змінним струмом можуть
з’явитися іскри, але це не створую проблему з
точки зору безпеки.
3. Під час зарядки буде горіти лампочка зарядки.
Після завершення зарядки автома­тично
спрацює внутрішній електронний перемикач,
запобігаючи надмірній зарядці.
• Зарядка не почнеться, якщо бата­рейний
блок є надто гарячим (нап­риклад,
безпосередньо після функціо­нування при
великому навантаженні).
Оранжева лампочка режиму очіку­вання
буде мигати, доки батарея не охолоне.
Далі зарядка почнеться авто­матично.
4. Лампочка зарядки (зелена) буде повільно
мигати, як тільки батарея буде заряджена
приблизно на 80%.
5. Після завершення зарядки лампочка зарядки
почне швидко мигати зеленим світлом.
6. Якщо температура батарейного блоку складає
0ºC або менше, повна зарядка батарейного
блоку займе більше часу, ніж звичайний час
зарядки.
Навіть після повної зарядки батарея буде мати
приблизно 50% потужності батареї, яка була
повністю заряджена за звичайної робочої
температури.
7. Якщо лампочка живлення не заго­риться
негайно після включення зарядного прист­рою,
або якщо після закінчення стандартного часу
лампочка не почне швидко мигати, зверніться
до уповноваженого сервісного центру.
8. Якщо повністю заряджений батарейний
блок знову вставити в зарядний пристрій,
загориться лампочка зарядки. Через декілька
хвилин лампочка зарядки може почати швидко
мигати, показуючи, що зарядка завершена.
2. Щільно вставте батарейний блок в зарядний
пристрій.
3. Під час зарядки буде горіти лампочка зарядки.
Після завершення зарядки автома­тично
спрацює внутрішній електронний перемикач,
запобігаючи надмірній зарядці.
• Зарядка не почнеться, якщо бата­рейний
блок є надто гарячим (наприклад,
безпосередньо після функціонування при
великому навантаженні).
Оранжева лампочка режиму очіку­вання
буде мигати, доки батарея не охолоне. Далі
зарядка почнеться автоматично.
4. Після завершення зарядки лампочка зарядки
почне швидко мигати зеленим світлом.
5. Якщо лампочка зарядки не загориться
безпосередньо після вмикання заряд­ного
пристрою, або якщо лампочка не погасне
після закінчення стандартного часу зарядки,
зверніться до уповнова­женого сервісного
центру.
6. Якщо повністю заряджений батарейний
блок знову вставити в зарядний пристрій,
загориться лампочка зарядки. Через декілька
хвилин лампочка зарядки може почати швидко
мигати, показуючи, що зарядка завершена.
- 205 -
Світлові індикатори
Висвічування зеленим світлом
Зарядний пристрій підключений до штепсельної розетки
змінного струму. Готовий до зарядки.
Швидке мигання зеленим світлом
Зарядка завершена. (Повна зарядка)
Мигання зеленим світлом
Батарея заряджена приблизно на 80%. (Придатна для
використання зарядка. Лише літій-іонна батарея)
Висвічування зеленим світлом
Виконується зарядка.
Висвічування оранжевим світлом
Батарейний блок холодний.
Батарейний блок заряджається повільно, щоб знизити
навантаження на батарею. (Лише літій-іонна батарея)
Мигання оранжевим світлом
Батарейний блок гарячий. Зарядження почнеться, коли
температура батарейного блока впаде.
Якщо температура батарейного блоку складає -10ºC або
менше, лампочка зарядки (оранжева) також почне мигати.
Зарядка почнеться тоді, коли температура батарейного блоку
підвищиться. (Лише літій-іонна батарея)
Лампочка стану зарядки
Ліва: зелена Права: оранжева будуть висвічуватися.
Швидке мигання одночасно оранжевим і зеленим світлом
Зарядження є неможливим. Батарейний блок засмічений пилом
або несправний.
Інформація щодо утилізації
в країнах, які не входять в
Європейський Союз
УВАГА:
Для забезпечення БЕЗПЕКИ та НАДІЙНОСТІ
виробу, обслуговування повинно виконуватися
уповноваженим сервісним центром. Завжди
наполягайте на використанні оригінальних
запасних частин фірми Panasonic.
Очищення інструменту
Дані символи дійсні тільки на території
Європейського Союзу.
При потребі утилізації даних елементів
зверніться до місцевого керівництва
або дилера щодо правильного методу її
здійснення.
V.ОБСЛУГОВУВАННЯ
ОБЕРЕЖНО
Щоб уникнути отримання серйозних травм,
завжди витягуйте батарейний блок з інструмента
перед початком будь-якої процедури технічного
обслуговування.
Підтримуйте інструмент в чистоті для збереження
доброї здатності до різання і безпечності
використання.
Виконайте наступні дії:
1. Витягніть батарейний блок з інструменту.
2. Витріть інструмент сухою, м’якою тканиною. Не
використовуйте вологу тканину або рідину для
очищення.
Вони можуть пошкодити покриття різака.
3. Обов’язково зітріть всю олію або мастило,
яке може зробити інструмент слизьким або
важким для втримування.
4. Зніміть полотно та витріть пил.
- 206 -
УВАГА:
Для запобігання травми або пошкодження прибору,
ніколи не опускайте ніякої деталі інструменту в
рідину
Прозорий захисний пристрій
ОБЕРЕЖНО
У випадку появи тріщин або руйнування
з а х и с н о го п р и с т р о ю , з в е р н і т ь с я д о
уповноваженого сервісного центру для його
заміни. Не намагайтесь працювати з різаком. Це
може призвести до отримання серйозної травми.
Ні в якому випадку не використовуйте різак з
пошкодженим захисним пристроєм або без
встановленого захисного пристрою. Уламки,
що летять, можуть призвести до отримання
серйозної травми.
Полотно пили з твердосплавними ріжучими
пластинами для різання тонкої деревини
(додаткове приладдя)
• EY9PW13B
Для різання тонкої деревини, якщо потрібна
чиста ріжуча кромка
Рекомендована товщина матеріалу - до 12 мм
Полотно пили з твердосплавними ріжучими
пластинами для різання пластмаси (додаткове
приладдя)
• EY9PP13B
Для різання пластмаси
Рекомендована товщина акрилових та
вінілхлоридних листів:
2,0 мм – 5,0 мм (5/64 дюйма – 3/16 дюйма)
хвилясті листи, труби
0,8 мм – 5,0 мм (1/32 дюйма – 3/16 дюйма)
Адаптер для шлангу пилососа (додаткове
приладдя)
• EY9X012E
VI.ПРИЛАДДЯ
ОБЕРЕЖНО
• Використання будь-якого приладдя, не
переліченого в даному посiбнику, може
призвести до пожежі, удару електричним
струмом або травми. Використовуйте лише
рекомендоване приладдя.
• Використання полотна для різання матеріалу,
який є товщим або тоншим за рекомендований
для даного полотна, може призвести до
нерівного відрізу, та може збільшити ризик
“віддачі” або іншої травми.
Направляюча планка (додаткове приладдя)
• EY3500B7727
Для зручного різання прорізів та різання
однакової ширини, що повторюється
Полотно пили з твердосплавними ріжучими
пластинами для різання металу
• EY9PM13C
Для різання незагартованого чорного металу
Товщина матеріалу
0,5 мм – 6,0 мм (1/32 дюйма -1/4 дюйма)
Полотно пили з твердосплавними ріжучими
пластинами для різання тонкого металу
(додаткове приладдя)
• EY9PM13D
Для різання тонкого незагартованого металу,
якщо потрібна чиста ріжуча кромка
Товщина матеріалу
0,5 мм – 6,0 мм (1/32 дюйма -1/4 дюйма)
Полотно пили з твердосплавними ріжучими
пластинами для різання деревини (додаткове
приладдя)
• EY9PW13A
В основному для різання деревини
- 207 -
VII.ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Напруга мотору
14,4 В постійного струму
Швидкість обертання полотна
3600 хв-1 (об/хв)
Розмір полотна
Зовнішній діаметр
135 мм (5-3/8 дюйма)
Діаметр внутрішнього отвору
20 мм (25/32 дюйма)
0 – 46 мм (0 дюймів – 1-13/16дюйма)
(φ135 мм полотно)
Максимальна глибина різання
329 мм (12-61/64 дюйма)
Загальна довжина
Вага (з батарейним блоком:
EY9L40/EY9L41)
2,65 кг (5.7 фунти)
Рівень шуму
Вібрація
Див. аркуш з комплекту.
БАТАРЕЙНИЙ БЛОК
Модель
EY9L40
EY9L41
Батарея, що
використовується
Літій-іонна батарея
Напруга батареї
14,4 В постійного струму (3,6 B × 4 елементів)
Ємність
3 Ампергодина
3,3 Ампергодина
ЗАРЯДНИЙ ПРИСТРIЙ
Модель
EY0L80
Див. табличку з електричними параметрами на нижній
поверхні зарядного пристрою.
Параметри
Вага
0,95 кг (2,1 фунта)
[Літій-іонний батарейний блок]
Час зарядки
Час зарядки
3
Ампергодина
3,3
Ампергодина
14,4 B
EY9L40
Придатний для використання: 35 хв.
21,6 B
EY9L60
Придатний для використання: 45 хв.
28,8 B
EY9L80
Придатний для використання: 55 хв.
Повний: 50 хв.
Повний: 60 хв.
Повний: 70 хв.
14,4 В
EY9L41
Придатний для використання: 45 хв.
Повний: 60 хв.
- 208 -
[Нікель-металогідридний/нікель-кадмієвий батарейний блок]
1,2
Ампергодина
7,2 V
EY9065
EY9066
2
Ампергодина
12 V
15,6 V
18 V
24 V
EY9001
EY9180
EY9101
EY9182
EY9103
25 хв.
1,7
Ампергодина
Час зарядки
9,6 V
EY9080
EY9086
20 хв.
EY9168
EY9106
EY9107
EY9108
30 хв.
EY9188
EY9116
EY9117
EY9136
3
Ампергодина
EY9200
EY9230
45 хв.
3,5
Ампергодина
EY9201
EY9231
55 хв.
60 хв.
EY9210
90 хв.
EY9251
65 хв.
ПРИМІТКА: Дана таблиця може містити моделі, що відсутні у Вашому регіоні.
Будь ласка, зверніться до найостаннішого загального каталогу.
ПРИМІТКА: Назва та адреса дилера наведені у гарантійній картці, що додається.
- 209 -
-MEMO-
- 210 -
-MEMO-
- 211 -
EN. GR. FR. IT. ND. ES. DN. SW. NR. FN. RUS. Uk
EY971045422 H2102
Printed in China
