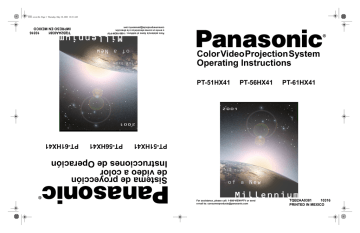

Color Video Projection System

Operating Instructions

PT-51HX41 PT-56HX41 PT-61HX41

®

®

1HX41 -6 PT -56HX41 PT PT-51HX41

Instrucciones de Operación de vídeo a color

Sistema de proyección

For assistance, please call: 1-888-VIEW-PTV or send e-mail to: [email protected]

TQB2AA0381 10316

PRINTED IN MEXICO

WARNING

RISK OF ELECTRIC SHOCK

DO NOT OPEN

WARNING

:

To reduce the risk of electric shock do not remove cover or back.

No user-serviceable parts inside. Refer servicing to qualified service personnel.

The lightning flash with arrow head within a triangle is intended to tell the user that parts inside the product are a risk of electric shock to persons.

The exclamation point within a triangle is intended to tell the user that important operating and servicing instructions are in the papers with the appliance.

WARNING

:

To prevent fire or shock hazard, do not expose this appliance to rain or moisture.

T

ABLE OF

C

ONTENTS

Table of Contents

Feature Chart ............................................................3

Congratulations ........................................................4

Customer Record .....................................................................4

Care and Cleaning ...................................................................4

Specifications ...........................................................................4

Installation.................................................................5

Television Location...................................................................5

Optional Cable Connections.....................................................5

AC Power Supply Cord ............................................................5

Cable / Antenna........................................................................5

Optional Equipment Connections.............................................6

VCR Connection.......................................................................6

Cable Box Connection..............................................................7

VCR and Cable Box Connection ..............................................8

Amplifier Connection (To Audio Amp) .....................................9

Program Out Connection (Prog.Out)........................................9

Dolby Center Channel Input Connection................................10

Picture In Picture (PIP) Operation .........................11

Basic PIP Operation ..............................................................11

PIP Operation with a Cable Box............................................11

Split Screen Operation ...........................................12

Digital TV - Set-Top (DTV-STB) or DVD

Connection ..............................................................13

Roller Guide Menu™Navigation ............................14

Remote Control Guide............................................................14

Roller Guide Feature Chart ....................................15

Special Features .....................................................19

Program Channels .................................................................19

Closed Captioning ..................................................................19

Closed Captioning Mode ........................................................19

Closed Caption on Mute.........................................................19

Convergence 1 .......................................................................20

Convergence 2 .......................................................................21

Sleep Timer ............................................................................22

Timer 1 and 2 .........................................................................22

Audio ......................................................................................23

Picture ....................................................................................23

Selectable 16:9 Mode Feature Chart .....................................24

Channels - Favorites ..............................................................25

Channels - Caption.................................................................25

Video Input Skip .....................................................................25

Lock .......................................................................................26

Troubleshooting Chart ...........................................27

Read these instructions completely before operating PTV.

Contents are subject to change without notice or obligation.

Copyright 2001 by Matsushita Electric Corporation of America. All rights reserved.

Unauthorized copying and distribution is a violation of law.

2

F

EATURE

C

HART

Feature Chart

MODELS

FEATURES

MENU LANGUAGE ENG/SPAN/FR

2 TUNER SPLIT

VIDEO INPUT SKIP

CLOSED CAPTIONING

V-CHIP CAPABILITY

DIGITAL SCAN RATE

NTSC LINE - DOUBLER

VIDEO NORM

AUDIO NORM

STEREO

AI SOUND

BASS/BALANCE/TREBLE

SURROUND

DOLBY CENTER CHANNEL IN

A/V PROGRAM OUT

A/V IN (REAR/FRONT)

AUDIO OUT

S-VHS INPUT (REAR/FRONT)

COMPONENT INPUT

r r r r r

1080i,

480p r r r r r

1080i,

480p r r r r r

1080i,

480p

480p r r r r r r r r

480p r r r r r r r r

480p r r r r r r r r

4 (3/1) 4 (3/1) 4 (3/1) r r r

2/1 2/1 2/1

2 2 2

IMPORTANT INFORMATION REGARDING THE USE OF VIDEO GAMES, COMPUTERS, OR

OTHER FIXED IMAGE DISPLAYS.

WARNING: The marking or retained image on the picture tube resulting from viewing fixed image is not an operating defect and as such is not covered by Warranty.

The projection television is designed to display constantly moving images on the screen.

Continuous viewing of stationary images such as letterbox pictures on standard screen TVs (with top/bottom bars), non-expanded standard (4:3) pictures on wide screen TVs (with side bars shown on each side of an image), stock market report bars (ticker running at the bottom of the screen), video game patterns, fixed scoreboards, bright station logos, on-line (internet) or repetitive computer style patterns should be limited.

The extended use of fixed image program material can cause a permanent picture tube damage, shown as a “shadow image” viewable on normal programs. This type of irreversible picture tube deterioration can be limited by performing the following steps:

• Limit the display of fixed image program material to no more than 15% of total viewing time per week.

• Turn the power off when not in use.

3

C

ONGRATULATIONS

Congratulations

Your new Projection Television (PTV) features state-of-the-art technology for high quality picture and sound with complete audio/video connections for your home theater system. Your PTV is designed to give you many years of enjoyment. It was thoroughly tested and tuned at the factory for best performance.

Customer Record

The model and serial number of this product are located on the back of the PTV. You should note the model and serial number in the space provided and retain as a permanent record of your purchase. This will aid in identification in the event of theft or loss. Product registration for U.S. customers is available at: www.prodreg.com/panasonic.

Model

Number

Serial

Number

Care and Cleaning

Projection Screen (Turn PTV Off)

The projection screen is a high precision lens system which has a protective screen.

The protective screen is fully washable with the following precautions: r

Use a mild soap solution or window cleaner and a clean cloth.

• DO NOT USE ABRASIVE CLEANERS.

• Do not use laundry detergent or automatic dishwasher soap.

• Do not use alcohol, ammonia, or petroleum based products. r

Avoid excessive moisture and wipe dry.

• Prevent solution from running into the receiver below.

r

Avoid bumping or scraping the screen.

Cabinet and Remote Control

r

For cabinets and remote control, use a soft cloth dampened with water or a mild detergent solution. Avoid excessive moisture and wipe dry.

r

Do not use benzene, thinner or other petroleum based products.

Specifications

Power Source

PT-51HX41 (4.2A)

PT-56HX41 (4.2A)

PT-61HX41 (4.2A)

Channel Capability - 181

Video Input Jacks

Audio Input Jacks

Video Output Jack

Audio Output Jacks

Component Input (Y / P

B

/ P

R

)

S-Video Input Jacks

120V AC, 60Hz

VHF-12; UHF-56; Cable-113

1Vp-p, 75 Ohm, Phono Jack Type

500mV RMS 47K Ohm

1Vp-p, 75 Ohm, Phono Jack Type

0-2.0V RMS 4.7K Ohm

75 Ohm, Phono Jack Type

S-Video (Y-C) Connector

Specifications are subject to change without notice or obligation.

4

I

NSTALLATION

Installation

Television Location

This unit can be used as an entertainment center. Consult your dealer for available options.

r

Avoid excessive sunlight or bright lights, including reflections.

r

Keep away from excessive heat or moisture. Inadequate ventilation may cause internal component failure.

r

Fluorescent lighting may reduce remote control transmitting range.

r

Keep away from magnetic equipment, including motors, fans and external speakers.

Optional Cable Connections

Shielded audio and video cables should be used between components. For best results: r

Use 75-ohm coaxial shielded cables.

r

Use appropriate input and output connectors, that match your component connectors.

r

Avoid long cables to minimize interference.

AC Power Supply Cord

CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO

WIDE SLOT OF AC OUTLET AND FULLY INSERT. DO NOT USE A PLUG WITH A

RECEPTACLE OR OTHER OUTLET UNLESS THE BLADE CAN BE FULLY

INSERTED TO PREVENT BLADE EXPOSURE.

Polarized plug

PROTECT POWER CORDS FROM BEING WALKED ON, ROLLED OVER, CRIMPED, BENT, OR

PINCHED, PARTICULARLY AT PLUGS, CONVENIENCE RECEPTACLES, AND THE POINT WHERE

THEY EXIT FROM THE APPARATUS.

Cable / Antenna Connection

For proper reception, either a cable or antenna connection is required.

Cable Connection

Incoming Cable from

Cable Company

Connect the cable supplied by your local cable company to ANT1 connection on back of television. Select cable mode and ANT1 in SET UP menu under Prog Chan (Program Channels).

Note:

A cable converter box may be required for proper reception.

Check with your local cable company for compatibility requirements.

75 Ohm VHF/UHF on back of PTV

Antenna Connections

For proper reception of VHF/UHF channels, an external antenna is required. For best reception, an outdoor antenna is recommended.

Connect home antenna to ANT1 connection on back of television. Select TV mode and ANT1 in the SET UP menu

Incoming Cable from

Home Antenna

under Prog Chan.

Cable Preset

Cable Mode is preset at the factory.

Antenna users must change to TV Mode and

ANT 1 in the Set Up menu.

5

I

NSTALLATION

Optional Equipment Connections

VCR Connection

Follow this diagram when connecting your television to a VCR only.

VCR

CONNECTIONS ON BACK OF TV

VIDEO OUT

L

AUDIO OUT

R

ANT OUT ANT IN

Incoming

Cable

ANT 1

SPLIT OUT

ANT 2

Y

VIDEO

12

P

B

S-

VIDEO

P

R

VIDEO

L

L

AUDIO

R

R

1 2

COMPONENT

VIDEO INPUTS

INPUT

1

INPUT

2

INPUT

3

PROG

TO

OUT

AUDIO

AMP

50 WATTS (DIN) MAX.

CENTER

CHANNEL

INPUT

CABLES NOT SUPPLIED

Note:

The remote control must be programmed with supplied codes to operate the VCR. See

Programming the Remote Control in the Remote Control Quick Reference Guide.

Viewing a television program

Procedure

1.

Select ANT1 in the SET UP menu under Prog Chan (Program Channels).

2.

Tune the television to the television program you want to view.

Viewing a video

Procedure

r

Option A

1.

Select ANT1 in the SET UP menu under Prog Chan (Program Channels).

2.

Press the TV/VIDEO button on the remote control to select the video input (VIDEO 1,

VIDEO 2, etc.) connected to your VCR.

3.

Begin the video.

r

Option B

1.

Select ANT2 in the SET UP menu under Prog Chan (Program Channels).

2.

Tune the television to Channel 3 or 4, depending on your VCR.

3.

Begin the video.

Recording a television program

Procedure

r

Option A (Recording and viewing the same program)

1.

Select ANT2 in the SET UP menu under Prog Chan (Program Channels).

2.

Tune the television to Channel 3 or 4, depending on your VCR.

3.

Using the VCR, tune to the television program you want to record.

4.

Begin recording.

r

Option B (Recording one program while viewing another program)

1.

Select ANT1 in the SET UP menu under Prog Chan (Program Channels).

2.

Press the TV/VIDEO button on the remote control to select the video input (VIDEO 1,

VIDEO 2, etc.) connected to your VCR.

3.

Using the VCR, tune to the television program you want to record.

4.

Begin recording.

5.

Press the TV/VIDEO button on the remote control to switch back to TV mode.

6.

Tune the television to the television program you want to view.

6

I

NSTALLATION

Optional Equipment Connections (Cont.)

Open the door on the PTV front panel to use the connections for your optional equipment (Palmcorder, VCR, or other video components). Select input 4 mode by pressing TV/VIDEO button.

CONNECTIONS OF FRONT OF PTV

INPUT 4

S -VIDEO VIDEO L-AUDIO-R

Cable Box Connection

Follow this diagram when connecting your television to a cable box only.

CONNECTIONS ON BACK OF TV

CABLE BOX

ANT IN

ANT OUT

INCOMING

CABLE

ANT 1

SPLIT OUT

ANT 2

Y

VIDEO

12

P

B

S-

VIDEO

P

R

VIDEO

L

L

AUDIO

R

1 2

COMPONENT

VIDEO INPUTS

INPUT

1

INPUT

2

INPUT

3

R

PROG

TO

OUT AUDIO

AMP

50 WATTS (DIN) MAX.

CENTER

CHANNEL

INPUT

CABLES NOT SUPPLIED

Note:

The remote control must be programmed with supplied codes to operate the cable box. See Programming the Remote Control in the Remote Control Quick Reference

Guide.

Viewing a premium (scrambled) cable channel

Procedure

1.

Select ANT2 in the SET UP menu under Prog Chan (Program Channels).

2.

Tune the television to Channel 3.

3.

Using the cable box, tune to the premium cable channel you want to view.

Note:

To use special features such as Favorite Channels and Channel Captions (see Special

Features section for more information), ANT1 must be selected in the SET UP menu under Prog Chan.

7

I

NSTALLATION

Optional Equipment Connections (Cont.)

VCR and Cable Box Connection

Follow this diagram when connecting your television to both a VCR and a cable box.

VCR

VIDEO OUT

CABLE BOX

ANT OUT

ANT IN

L

AUDIO OUT

R

ANT IN ANT OUT

Incoming

Cable

ANT 1

SPLIT OUT

ANT 2

CABLES NOT SUPPLIED

CONNECTIONS ON BACK OF TV

Y

VIDEO

12

50 WATTS (DIN) MAX.

P

B

S-

VIDEO

VIDEO

CENTER

CHANNEL

INPUT

P

R

L

L

AUDIO

R

R

1 2

COMPONENT

VIDEO INPUTS

INPUT

1

INPUT

2

INPUT

3

PROG

OUT

TO

AUDIO

AMP

Note:

The remote control must be programmed with supplied codes to operate the VCR and cable box. See Programming the Remote Control in the Remote Control Quick

Reference Guide.

Viewing a premium (scrambled) cable channel

Procedure

1.

Select ANT2 in the SET UP menu under Prog Chan (Program Channels).

2.

Tune the television to Channel 3.

3.

Using the cable box, tune to the premium cable channel you want to view.

Note:

To use special features such as Favorite Channels and Channel Captions (see Special

Features section for more information), ANT1 must be selected in the SET UP menu under Prog Chan.

Recording a premium (scrambled) cable channel

Procedure

1.

Select ANT2 in the SET UP menu under Prog Chan.

2.

Press the TV/VIDEO button on the remote control to select the video input ( VIDEO 1,

VIDEO 2, etc.) connected to your VCR.

3.

Turn the VCR ON.

4.

Tune the VCR to Channel 3 or 4, depending on your VCR.

5.

Using your cable box, tune to the premium cable channel you want to record.

6.

Begin recording.

Note:

To view a different channel while recording:

Select ANT1 in the SET UP menu under Prog Chan.

Press the TV/VIDEO button on the remote control to select TV mode.

Tune the television to a television program (except another premium cable channel).

8

I

NSTALLATION

Optional Equipment Connections (Cont.)

Amplifier Connection (TO AUDIO AMP)

To listen through a separate stereo system, connect an external audio amplifier TO AUDIO AMP outputs on back of television.

Note:

TO AUDIO AMP terminals cannot be connected directly to external speakers.

Audio Adjustments

1.

Select SPEAKERS ON located in the on screen AUDIO menu .

2.

Set amplifier volume to minimum.

3.

Adjust PTV volume to desired level.

4.

Adjust amplifier volume to match the PTV.

5.

Select SPEAKERS OFF & VARIABLE AUDIO OUT from AUDIO menu to control speakers from the PTV or select FIXED AUDIO OUT to control speakers from the external amplifier.

6.

Volume, mute, bass, treble and balance are now controlled from the PTV, if you select

VARIABLE AUDIO OUT mode.

Program Out Connection (PROG. OUT)

To use the PTV audio and video with optional video equipment, use PROG. OUT and TO

AUDIO AMP terminals on the back of the PTV.

Procedure

1.

Connect optional video equipment to PROG. OUT video and TO AUDIO AMP R/L

Audio terminals.

2.

PROG OUT terminal display is the same as the on screen display.

See optional equipment manual for further instructions for recording or monitoring.

MONITOR

OR

VCR

CABLES NOT SUPPLIED ANT 1

SPLIT OUT

ANT 2

CONNECTIONS ON BACK OF TV

Y

VIDEO

12

P

B

S-

VIDEO

P

R

VIDEO

L

L

AUDIO

R

1 2

COMPONENT

VIDEO INPUTS

INPUT

1

INPUT INPUT

2 3

R

PROG

TO

OUT AUDIO

AMP

50 WATTS (DIN) MAX.

CENTER

CHANNEL

INPUT

9

D

OLBY

C

ENTER

C

HANNEL

I

NPUT

C

ONNECTION

Dolby Center Channel Input Connection

Your PTV can be configured to use the PTV speakers as center channel speakers in

Dolby* surround sound transmission. Connect a Dolby surround amplifier to CENTER

CHANNEL INPUT on the back of the PTV as shown. DOLBY CENTER MODE & FIXED

AUDIO OUT must be selected in the AUDIO Roller Guide

™**

menu under SPEAKERS.

TERMINALS ON BACK OF PTV

ANT 1

SPLIT OUT

ANT 2

CONNECTIONS ON BACK OF TV

COMPONENT VIDEO INPUT

12

1

Y

12 Ohms 50W (DIN) MAX

2

P

B

P

R

S-

VIDEO

R L

VIDEO

AUDIO

P

R

P

B

CENTER

Y

CHANNEL

L

AUDIO

R

1

ANT 2

2

R-AUDIO-L

L

VIDEO S-VIDEO

INPUT 1

R

INPUT 2

INPUT

1

INPUT INPUT

2 3

PROG

TO

OUT AUDIO

AMP

INPUT 3

CENTER CHANNEL INPUT

(1) Push and hold down button.

(2) Insert bare wire into terminal

and release button.

ANT 1 R L

PROG.

OUT

TO AUDIO AMP

CENTER CHANNEL INPUT

(1) Push and hold down button.

(2) Insert bare wire into terminal

and release button.

VCR VCR

Video Component

Video Component

PTV PTV

Left Front

Speaker

Left Front

Speaker

PTV Speakers

Speaker

10

*”Dolby” and “Pro-logic” are the trademarks of Dolby Laboratories Licensing Corporation.

**U.S. Patent Pending

P

ICTURE

I

N

P

ICTURE

(PIP) O

PERATION

Picture In Picture (PIP) Operation

This television includes a two tuner Picture In Picture (PIP) feature. This allows watching two (2) live broadcasts at the same time without or with an external video source (VCR).

Basic PIP Operation

Procedure

Press the PIP button on the remote control to display the

PIP frame onscreen.

Note:

The audio is for the Main Picture only.

1.

Choose channels for the PIP frame by pressing the remote control PIP CHANNEL up/ down buttons.

2.

Choose channels for the Main Picture by pressing the remote control CH up/down buttons or by using the numeric keypad.

SWAP Button

The SWAP button switches the PIP and Main

Picture source. Press the RECALL button for onscreen PIP and Main Picture source status.

PIP Operation with a Cable Box

Procedure

r

To view premium (scrambled) cable channels through your cable box in the

Main Picture:

Note:

Use this procedure if you want to watch premium cable channels in the Main Picture while viewing a television program or video in the PIP frame.

1.

Select ANT2 in the SET UP menu under Prog Chan (Program Channels).

2.

Tune television to Channel 3.

3.

Press the PIP button on the remote control to display the PIP frame onscreen.

Note:

The audio is for the Main Picture only.

4.

Verify the cable box is ON.

5.

Choose channels for the Main Picture by tuning the cable box.

6.

Choose channels for the PIP frame by pressing the TV button on the remote control and using the PIP CHANNEL up/down buttons.

Note:

Swap is not available when using the cable box to tune channels. If your cable box has a video output, it can be connected to the television to allow you to use all PIP functions. See the equipment manual for more information. (Tune the PIP to the video input connected to the cable box).

11

S

PLIT

S

CREEN

O

PERATION

Split Screen Operation

This feature lets you watch two different channels side by side with or without an external video source. The audio is from the Main picture only (left side).

MAIN SPLIT

Basic SPLIT Operation

Procedure

Press the

SPLIT/SIZE

PLAY

button on the remote control to display the SPLIT screen.

Note:

The audio is from the Main Picture only.

1.

Choose channels for the SPLIT Picture by pressing the remote control PIP CHANNEL up/down buttons.

2.

Choose channels for the Main Picture by pressing the remote control CH up/down buttons or by using the numeric keypad.

3.

The SWAP button switches the SPLIT and MAIN Picture source. Press RECALL button for onscreen SPLIT and Main Picture source status.

12

D

IGITAL

TV - S

ET

-T

OP

B

OX

(DTV-STB)

OR

DVD C

ONNECTION

Digital TV - Set-Top Box (DTV-STB) or DVD Connection

This television is capable of displaying 1080i and 480p DTV signals when connected to a DTV Tuner set-top-box (STB). In order to view DTV programming, the STB must be connected to the component video inputs (Y, P

B

, P

R

) of the television. A DTV signal must be available in your area. Select the output of the STB to either 1080i or

480p.

This television also utilizes a progressive scan doubler, which de-interlaces the NTSC signal and progressively scans the image. This allows you to sit very close to the TV and not see the thin black horizontal lines (venetian blind effect) associated with interlaced TV pictures.

Use this diagram to connect the Panasonic DTV-STB (Digital TV-Set-Top Box) or DVD to the back of your PTV.

TERMINALS ON BACK OF DTV-STB OR DVD PLAYER

DIGITAL TV OUTPUT

MAIN

VIDEO

Y P

B

P

R

R-AUDIO-L -VIDEO S-VIDEO

NTSC OUTPUT

ANT 1

SPLIT OUT

ANT 2

CONPONENT INPUT TERMINALS ON BACK OF TV

Y

VIDEO

12

P

B

S-

VIDEO

P

R

VIDEO

L

L

AUDIO

R

1 2

COMPONENT

VIDEO INPUTS

INPUT

1

INPUT

2

INPUT

3

R

PROG

TO

OUT AUDIO

AMP

50 WATTS (DIN) MAX.

CENTER

CHANNEL

INPUT

CABLES NOT SUPPLIED

Note:

There are 2 sets of three video inputs, Y, P

B

, and P

R

. Separate component color inputs provide luminance and color separation. Use the L (left) and R (right) audio inputs.

13

R

OLLER

G

UIDE

M

ENU

N

AVIGATION

Roller Guide Menu Navigation

ROLLER GUIDE MENU SELECTIONS

Procedure

1.

Press the ACTION button on the Remote Control to display the Roller Guide Menu.

2.

Press the CH up/down to rotate the Roller Guide to the desired feature.

3.

Press the ACTION button to display main menus and submenus.

4.

Press the CH up/down buttons to highlight desired main menu feature.

5.

Press the VOL right button to enter submenus.

6.

Press the CH up/down buttons to highlight desired submenu feature.

7.

Press the VOL right/left button to select or adjust feature.

8.

Press the ACTION button twice to return to the Roller Guide Menu.

9.

To exit the Roller Guide Menu, press the VOL left button.

Remote ACTION / Navigation Button

t

VOL p

CH

ACTION

VOL u

CH q

Remote Control Guide

The Remote Control Quick Reference Guide is located within the package provided with this PTV.

14

M

ENU

R

OLLER

G

UIDE

F

EATURE

C

HART

Roller Guide Feature Chart

D

ESCRIPTION

LANGUAGES

PROG. CHAN

(Program Channels)

CC

(Closed Captioning)

OTHER ADJ.

AUDIO ADJ.

(Adjustments)

SET UP

r

Select English, Spanish, or French menu.

r

MODE - Select Cable or TV. See

Installation section in manual.

r

ANTENNA - Select ANT 1 or ANT 2.

r

AUTO PROGRAM - Automatically program channels having a signal into memory. r

MANUAL PROGRAM - Manually add or delete channels from memory. r

CC ON MUTE - Activate C1-C4 for Closed

Captioning display when the remote MUTE button is pressed. r

CC MODE - Select T1-T4 or C1-C4 for

Closed Captioning, program guides and other information.

r

AUTO POWER ON - Select SET to power up the TV at the same time as the Cable

Box or other components or select OFF.

r

CONVERGENCE 1 - Adjustment may be required when the PTV is moved because of the effects of the Earth’s magnetic field on the projection tubes.

r

CONVERGENCE 2 - Adjustment may be required after setting Convergence 1.

AUDIO

r

MODE - Select STEREO, SAP (Second

Audio Program) or MONO. (Use MONO when stereo signal is weak.) r

BASS - Increase or decrease the bass response.

r

TREBLE - Increase or decrease the treble response.

r

BALANCE - Emphasize the left/right speaker volume.

r

NORMAL - Reset BASS, TREBLE and

BALANCE to factory default.

15

R

OLLER

G

UIDE

F

EATURE

C

HART

Roller Guide Feature Chart (Cont.)

M

ENU

OTHER ADJ.

(Adjustments)

SURROUND

SPEAKERS

D

ESCRIPTION

r

AI SOUND - Automatically adjust volume to maintain a comfortable listening level.

(AI sound is not available in VIDEO mode).

r

BBE - Sound technology enhances speech intelligibility and restores the dynamic range of musical passages to provide outstanding natural sound.

r

MODE - Enhances audio response when listening to stereo.

r

ON - PTV speakers operate normally.

r

OFF & VARIABLE AUDIO OUT -

PTV speakers off - audio adjustable by

PTV.

r

OFF & FIXED AUDIO OUT -

PTV speakers off — audio adjustable only by the external amplifier.

r

DOLBY CENTER MODE & FIXED AUDIO

OUT - PTV speakers provide center speakers for Dolby sound transmission available on video or laser disc. (See

Installation section in manual.)

CLOCK SET

SLEEP

TIMER 1

TIMER 2

TIMER

r

Set the time and the day of the week.

(Time will display onscreen after turning on the television, pressing the RECALL button or changing channels).

r

Set timer to turn off PTV in 30, 60 or

90 minutes. Select NO to turn timer off.

r

Set one or both timers to automatically turn television on and off at selected times, on selected channels, and on selected days.

(Clock must be set to use Timer features).

16

R

OLLER

G

UIDE

F

EATURE

C

HART

Roller Guide Feature Chart (Cont.)

M

ENU

D

ESCRIPTION

VIDEO ADJ1

(Adjustments)

VIDEO ADJ2

(Adjustments)

OTHER ADJ

(Adjustments)


r

COLOR - Adjust desired color intensity.

r

TINT - Adjust natural flesh tones.

r

BRIGHTNESS - Adjust dark areas for crisp detail.

r

PICTURE - Adjust white areas of picture.

r

SHARPNESS - Adjust clarity of outline detail.

r

NORMAL- Reset all picture adjustments to factory default settings.

r

COLOR TEMP NORMAL - Adjust white balance to COOL (blue), WARM (red) or

NORMAL.

r

NATURAL COLOR - Expands the color reproduction range resulting in vivid pictures with natural color gradation and highly delicate hues.

r

VIDEO NR - Reduces noise in the channel, commonly called snow. Remains off when receiving strong signal.

r

3D Y/C FILTER - Minimize noise and cross color in the picture.

r

ASPECT - Select 16:9 or 4:3 with 1080i input signal from STB.

r

SCAN MODE - Select TV mode (frame doubling) for optimum detail and clarity.

Select Game mode (line doubling) to optimize picture when playing complex, fast action video games.

r

COLOR MATRIX - Select HD or SD to automatically adjust color parameters for

HD (high definition and SD (standard definition) transmissions.

17

R

OLLER

G

UIDE

F

EATURE

C

HART

Roller Guide Feature Chart (Cont.)

M

ENU

D

ESCRIPTION

FAVORITES

CAPTION

MODE

HOW LONG?

CHANNELS

r

CHANNEL SCAN - Select FAV (16 favorites) or ALL channels to scan channels using the up/down CH buttons.

r

PRESET CAPTION - Enter channel numbers for preset captions.

r

MANUAL CAPTION - Enter channel numbers and captions manually.

r

INPUT LABEL - Label video connections for onscreen display of optional equipment.

Note:

This receiver has a video input skip feature, which will allow the user to skip Input modes when pressing TV/VIDEO button.

LOCK

r

Lock All, Channels or Game with a secret code.

Note:

For more information about Block

Programs, see the V-CHIP Parental Lock manual provided with the TV package.

r

Select the period of time (12, 24, 48 hours or ALWAYS) for your option to be locked.

18

S

PECIAL

F

EATURES

Special Features

SET UP

Prog Chan (Program Channels)

In SET UP menu under PROG CHAN select: r

MODE to select TV (antenna) or CABLE mode depending on the signal source.

r

ANTENNA to select either ANT1 or ANT2. r

AUTO PROGRAM to automatically program all channels with a signal.

r

MANUAL PROGRAM to manually add or delete channels.

IDIOMA/

LANGUE

PROG CHAN

CC

OTHER ADJ.

MODE

ANTENNA

AUTO PROGRAM

CABLE

ANT1

MANUAL PROGRAM

CC

(Closed Captioning)

This television contains a built-in decoder that displays CC (Closed Captioned) text across the screen (white or colored letters on black background). It allows the viewer to read the dialogue of a television program or other information. The program viewed must include Close Captioning for the feature to work.

CC

Mode

r

In SET UP Menu, select

CC

(Closed Caption).

r CC r

Select OFF, C1, C2, T1, T2, C3, C4, T3 or T4:

• OFF - When Closed Caption is not desired.

C1 - For video related information to be displayed, up to 4 lines onscreen at a time. (It does not block relevant parts of the picture). Text may be in any language.

C2 to C4 - For other modes of video related information.

T1 - For program guide and other information to be displayed, when available.

(Blocks a large portion of the picture on the television screen).

T2 to T4 - For other modes of information. (Blocks a large portion of the picture on the television screen).

r

Press ACTION to return to submenu options, and exit menus.

CC

On Mute

Activates the onscreen Closed Caption feature when the MUTE button on the remote control is pressed.

Note:

This feature only functions when the Closed Caption Mode is OFF. The program being viewed must be broadcast with Closed Captioning. (Refer to your local TV guide). r

In SET UP Menu, select

CC r

Select NO, C1, C2, C3, or C4.

(Closed Caption).

r

Recommended set up for Closed Caption when using the MUTE button:

CC

ON MUTE: C1

CC

MODE: OFF r

Press ACTION to return to submenu options, and exit menus.

19

S

PECIAL

F

EATURES

CC

On Mute (cont.)

r

Press the MUTE button to activate the Closed Caption feature.

r

Press the MUTE button again to deactivate the feature.

IDIOMA/

LANGUE

PROG CHAN

CC

OTHER ADJ.

CC

ON MUTE

CC

MODE

NO

OFF

Convergence 1

In SET UP menu select CONVERGENCE under OTHER ADJ. only after moving the PTV to adjust for the effects of the earth’s magnetic field on the projection tubes.

IDIOMA/

LANGUE

PROG CHAN

CC

OTHER ADJ.

AUTO POWER ON OFF

CONVERGENCE 1

CONVERGENCE 2

Note:

Convergence seldom needs adjusting except after moving the PTV.

Use the navigation buttons to align the horizontal and vertical green lines on screen with the outside reference marks, as shown below. Press the ACTION button to move the RED

CONVERGENCE screen.

CONVERGENCE

GREEN

NEXT : ACTION

Reference Marks

Use the navigation buttons to align the red cross with the white cross pattern at the center of the screen. Press the ACTION button to continue to the blue convergence adjustment screen and repeat.

CONVERGENCE

RED

NEXT : ACTION

20

S

PECIAL

F

EATURES

Convergence 1 (cont.)

Note:

To prevent picture tube damage do not leave test pattern on for an extended period of time.

Convergence Adjustment

An adjusted cross pattern appears white with a minimum of color fringing.

Convergence 2

In SET UP menu select CONVERGENCE 2 under OTHER ADJ.

Note:

Only converge this after CONVERGENCE 1 is adjusted properly.

IDIOMA/

LANGUE

PROG CHAN

CC

OTHER ADJ.

AUTO POWER ON OFF

CONVERGENCE 1

CONVERGENCE 2

Procedure

r

Press the 1 through 9 keyboard buttons on the remote control to select the desired convergence point. r

Use the navigation buttons to align the RED cross with the white cross pattern. r

Press the ACTION button to continue to the BLUE convergence adjustment screen and repeat.

Note:

Remote Control must be in TV mode.

1 2 3

RED

4

6

7

BLUE ADJ : ACTION

8 9

Convergence Adjustment

An adjusted cross pattern appears white with a minimum of color fringing.

21

S

PECIAL

F

EATURES

TIMER

Sleep

In TIMER menu, select SLEEP to turn PTV off in 30, 60 or 90 minutes. Select NO to turn off timer.

CLOCK SET

SLEEP

TIMER 1

TIMER 2

HOW LONG? 30

Timer 1 and Timer 2

In TIMER menu, select one or both timers to turn the television on and off at selected times, on selected channels, and on selected days.

Note:

TIME must be entered in CLOCK SET to operate TIMER features.

CLOCK SET

SLEEP

TIMER 1

TIMER 2

DAY

ON TIME

OFF TIME

SAT

_ _: _ _

_ _: _ _

ENTER CHANNEL _ _ _

SET TIME FIRST

Turn Off After 90 Minutes

The PTV automatically turns OFF after 90 minutes when turned on by the TIMER. If the OFF time is selected or if a key is pressed, the automatic OFF after 90 minutes will be cancelled.

TIMER Activation

The TIMER is active when the PTV is OFF or ON.

The PTV will switch to the selected channel at the selected time set in the TIMER.

22

AUDIO


S

PECIAL

F

EATURES

Dolby Center Mode & Fixed Audio Out

In AUDIO menu under SPEAKERS, select DOLBY CENTER MODE & FIXED AUDIO

OUT to operate PTV speakers as center speakers for Dolby sound transmission. (See

Installation section in the manual.)

AUDIO ADJ.

OTHER ADJ.

SURROUND

SPEAKERS

DOLBY CENTER MODE

& FIXED AUDIO OUT

VIDEO ADJ1

In Picture menu under VIDEO ADJ1 select: r

COLOR - Adjust desired color intensity.

r

TINT - Adjust natural flesh tones.

r

BRIGHTNESS - Adjust dark areas for crisp detail.

r

PICTURE - Adjust white areas of picture.

r

SHARPNESS - Adjust clarity of outline detail.

r

NORMAL - Reset all picture adjustments to factory default settings.

VIDEO ADJ1

VIDEO ADJ2

OTHER ADJ.

COLOR

TINT

- - - - - I - - - - -

- - - - - I - - - - -

BRIGHTNESS - - - - - I - - - - -

PICTURE - - - - - - - - - - I

SHARPNESS - - - - - I - - - - -

NORMAL NO

VIDEO ADJ2

In Picture menu under VIDEO ADJ2. select: r

COLOR TEMP (temperature) - To increase or decrease WARM (red) and COOL (blue) colors to suit personal preferences.

r

NATURAL COLOR - To increase the color reproduction range with natural color gradation and highly delicate hues.

r

VIDEO NR - Reduces noise in the channel, commonly called snow. Remains off when receiving strong signal.

r

3D Y/C FILTER - Minimizes noise and cross color in the picture.

r

ASPECT - Select 16:9 or 4:3 with 1080i input signal from STB. Refer to SELECTABLE 16:9

MODE FEATURE CHART on page 24 for picture display parameters.

VIDEO ADJ1

VIDEO ADJ2

OTHER ADJ.

COLOR TEMP

NATURAL COLOR

NORMAL

ON

VIDEO NR

3D Y/C FILTER

ASPECT

OFF

ON

4:3

23

S

PECIAL

F

EATURES

Other Adjustments

In Picture menu under OTHER ADJ. select: r

SCAN MODE Select TV mode (frame doubling) for optimum detail and clarity. Select Game mode (line doubling) to optimize picture when playing complex, fast action video games.

r

COLOR MATRIX Select HD or SD to automatically adjust color parameters for HD (high definition) and SD (standard definition) transmissions.

VIDEO ADJ1

VIDEO ADJ2

OTHER ADJ.

SCAN MODE

COLOR MATRIX

OFF

HD

Selectable 16:9 Mode Feature Chart

This feature is used to select the desired viewing format, only when 1080i input signal is coming from the STB. Refer to the chart below for possible viewing formats.

PANASONIC STB:

MONITOR

ASPECT SETTING

PTV:

ASPECT

SETTING

RESULT


DISPLAYED

ON SCREEN

1080i SCAN

FULL-SCREEN

4:3 4:3

LETTERBOX WITH

GRAY BARS

RECOMMENDED

1080i SCAN

IN IMAGE ONLY

16:9 16:9

LETTERBOX WITH

BLACK BARS

16:9 4:3

FULL-SCREEN

SCAN

IMAGE STRETCHED

VERTICALLY

LETTERBOX

SCAN ONLY

4:3 16:9

IMAGE AND GRAY

BARS COMPRESSED

NOT RECOMMENDED

Note:

PTV defaults to 4:3 when the set is turned off. Select 16:9 in the PTV picture VIDEO

ADJ2 menu to change the format back to letterbox with black bars.

24

CHANNELS

S

PECIAL

F

EATURES

Favorites

In CHANNELS menu under FAVORITES select: r

CHANNEL SCAN FAV to enter up to 16 favorite channels.

r

CHANNEL SCAN ALL to scan all channels when using the CH up/down buttons.

FAVORITES

CAPTION

CHANNEL SCAN FAV

ENTER CHANNEL 123

FAVORITE CHANNELS

Caption

In CHANNELS menu under CAPTION select: r

PRESET CAPTION to enter channel numbers for popular PTV stations. r

MANUAL CAPTION to enter numbers and captions manually. r

INPUT LABEL to label video input connections for onscreen display.

FAVORITES

CAPTION

PRESET CAPTION

MANUAL CAPTION

INPUT LABEL

Video Input Skip

This receiver has a video input skip feature, which will allow the user to skip desired Input modes when pressing TV/VIDEO button.

r

Select desired Video Input mode. r

Press the volume left button while the first character is highlighted to skip selected Video mode.

Note:

To delete skip feature, press the volume right button while the desired video input mode is highlighted.

INPUT LABEL

COMPONENT 1

SKIP _ _ _ _

COMPONENT 2 _ _ _ _ _ _ _ _

VIDEO 1

VIDEO 2

VIDEO 3

VIDEO 4

_ _ _ _ _ _ _ _

_ _ _ _ _ _ _ _

_ _ _ _ _ _ _ _

_ _ _ _ _ _ _ _

TO MOVE CURSOR

TO SELECT CHARACTER

25

S

PECIAL

F

EATURES

LOCK

MODE

To use LOCK options: r

ENTER CODE FIRST - Use the numeric keypad to enter a four-digit secret code. After entering your secret code for the first time, the onscreen display will change to CHANGE

CODE.

Note:

Use a code that is easy to remember or record it in a safe place.

In MODE submenu select: r

LOCK SET to choose:

• OFF - To turn lock function off.

ALL - To lock all channels and video inputs.

CHANNEL - To lock up to four channels of your choice.

• GAME - To lock channels 3, 4 and video inputs.

r

BLOCK PROGRAMS



- To use Block Programs Ratings.

r

CHANGE CODE - Use numeric keypad to change your four-digit secret code.

Note:

If in CHANGE CODE you enter a different code from the one used previously, the new code becomes the controlling code.

Press the ACTION button to return to submenu, then select HOW LONG to choose the period of time you want your option to be locked (12, 24, 48 hours or ALWAYS).

Note:

Be cautious when selecting ALWAYS. If ALWAYS is selected, and you forget your secret code, the television must be serviced by a qualified technician in order to clear the LOCK setup.

Press the ACTION button to return to submenu, and to exit menus.

MODE

HOW LONG?

LOCK SET OFF

BLOCK PROGRAMS:

U.S. TV PROGRAMS

OFF STATUS

ENTER CODE

FIRST - - - -

Note:

If GAME, CHANNEL or ALL is selected, and if a blocked channel or video input is selected, the message PG (Parent Guard) displays in the upper right corner of the television screen

Unlock LOCK SET by reentering the same four-digit secret code and selecting OFF.



For more information about Block Programs, see the V-CHIP Parental Lock manual provided with the PTV package.

26

T

ROUBLESHOOTING

C

HART

Troubleshooting Chart

Before calling for service, determine the symptoms and follow suggested solutions.

A

UDIO

V

IDEO

Solutions

Noisy Audio

Noisy Audio

Noisy Audio

No Audio

Noisy Audio

No Audio

Normal Audio

Adjust Antenna Location and Connection

Snowy Video

Adjust Antenna Location and Connection

Check Antenna Lead-in Wire

Multiple Image

Move PTV from Electrical Appliances, Lights,

Vehicles, and Medical Equipment

Interference

Increase Volume

Check Mute

Check PTV SPEAKERS on/off

Change Channel

Normal Video

Set PTV or Cable Mode Properly

Check Antenna Cables

No Video with Snow

?

No Video / No PIP

Check Power Cord is Plugged into Active Outlet

Adjust Brightness and Audio Controls

Change Channel

Check Cable Connections

Program the Remote Control Again

Check Second Video Source Operation

Adjust Color Settings

Change Channel

No Color

Check Audio Is Set To Stereo Or Mono, Not SAP

Normal Video Wrong Audio

Normal Audio

Black Box on Screen

Change CC (Closed Captioning) from Text Mode

Normal Audio

Normal Video

Intermittent Remote Control Operation

Replace Remote Control Batteries

27

N

OTES

Notes

28

Panasonic Consumer Electronics Company,

Division of Matsushita

Electric Corporation of America

One Panasonic Way

Secaucus, New Jersey 07094 www.panasonic.com

(800) 222-4213

Panasonic de Mexico, S.A, de C.V.

Amores No. 1120

Col. Del Valle C.P. 03100

México, D.F.

Tel. (915 ó 015) 488-1000

Fax (915 ó 015) 575-6763, 575-6765

Panasonic Sales Company,

Division of Matsushita Electric of Puerto Rico Inc. (“PSC”)

Ave. 65 de Infantería, Km 9.5

San Gabriel Industrial Park

Carolina, Puerto Rico 00985

Tel. (787) 750-4300

Fax (787) 768-2910

®

16 103

MEXICO

381

PRINTED IN

TQB2AA0

d or sen com

TV nic.

W-P IE anaso @p cts l: 1-888-V du erpro um

please cal ns ance,

: co il to r assist e-ma

Fo

Sistema de proyección de vídeo a color

Instrucciones de Operación

PT-51HX41 PT-56HX41 PT-61HX41

®

PT-61HX41 HX41 -56 PT 1 PT-51HX4

Color Video Projection System

Operating Instructions

Para asistencia llame al teléfono: 1-888-VIEW-PTV o envíe un correo electrónico a la dirección: [email protected]

AM

TQB2AA0381 10316

IMPRESO EN MEXICO

01 10:21 20 ay 10, , M ay sd 1 Thur m Page 0381 cover.f

ADVERTENCIA

RIESGO DE SACUDIDAS

ELECTRICAS. NO ABRIR.

ADVERTENCIA:

A fin de reducir el riesgo de sacudidas eléctricas, no deberán quitarse ni la cubierta ni la tapa posterior. No hay en el interior pieza alguna que el usuario tenga que reparar. Todo servicio habrá de brindarlo personal de reparación capacitado.

El propósito del relámpago con punta de flecha dentro de un triángulo es el de advertir al usuario de que existen piezas internas del producto que representan riesgo de que las personas reciban sacudidas eléctricas.

El propósito del signo de exclamación dentro de un triángulo es el de advertir al usuario de que los documentos que acompañan al aparato incluyen importantes instrucciones de funcionamiento y reparación.

ADVERTENCIA:

Con el objeto de prevenir el riesgo de incendio o de sacudida eléctrica, este aparato no deberá verse expuesto a la lluvia ni a la humedad.

I

NDICE

Indice

Tabla de Caracteristicas ..........................................3

Felicidades ................................................................4

Registro del Usuario.................................................................4

Cuidado y Limpieza..................................................................4

Especificaciones.......................................................................4

Instalación .................................................................5

Ubicación de la Televisión........................................................5

Conexiones de Cable Opcional................................................5

Cable de Suministro de Corriente Alterna................................5

Conexión de Cable / Antena ....................................................5

Conexiones de Equipo Opcional ..............................................6

Conexión de la Videocasetera .................................................6

Conexión del Decodificador de Cable ......................................7

Conexiones del Decodificador de Cable y Videocasetera .......8

Conexión del Amplificador de Sonido (TO AUDIO AMP).........9

Conexión de Salida del Programa (PROG. OUT) ....................9

Conexión de Entrada del Canal Central Dolby.......................10

Operación de la Imagen en la Imagen (IDI) .........11

Operación Básica de IDI ........................................................11

Operación de IDI con un Decodificador de Cable ..................11

Operación de la pantalla Split ...............................12

Conexión del Decodificador de Televisión

Digital (DTV-STB) o DVD ....................................13

Menú de la Guía Giratoria

MR

Navegación .............14

Guía del Control Remoto ...........................................................14

Tabla de Características de la Guía Giratoria ......15

Funciones Especiales ............................................19

Programacíon de Canales......................................................19

CC

Subtítulos.......................................................................19

CC

CC

Modo..............................................................................19

En Mudo ........................................................................19

Convergencia 1 ......................................................................20

Convergencia 2 ......................................................................21

Cronómetro - Apagado...........................................................22

Cronómetro 1 y Cronómetro 2................................................22

Audio ......................................................................................23

Imagen ...................................................................................23

Tabla de Caracteristicas Para el Modo 16:9 Seleccionable...24

Canales - Favoritos/Títulos ....................................................25

Funcion Para Cancelar Entradas De Video ...........................25

Bloqueo ..................................................................................26

Cuadro de Localización de Fallas .........................27

Lea estas instrucciones completamente antes de operar la T.V.

El contenido está sujeto a cambios sin previo aviso u obligación.

Derechos reservados 2001 por Matsushita Electric Corporation of America. Todos los derechos reservados. La copia y distribución sin autorización es violación de la ley.

2

T

ABLA DE

C

ARACTERISTICAS

Tabla de Caracteristicas

MODELOS

CARACTERÍSTICAS

LENGUAJE DEL MENÚ

ENG/ESP/FRAN

2 SINTONIZADOR SPLIT

SALTO DE ENTRADA DE VIDEO

SUBTITULACION

CAPACIDAD DEL V-CHIP

VELOCIDAD DEL BARRIDO DIGITAL

DOBLADOR DE LINEAS NTSC

VIDEO NORM

AUDIO NORM

ESTEREO

SONIDO IA

BAJOS/BALANCE/AGUDOS

ENVOLVENTE

ENTRADA DE CANAL CENTRAL DOLBY

SALIDA DE PROGRAMA A/V

ENTRADA A/V

(POSTERIOR/DELANTERA)

SALIDAS DE AUDIO

ENTRADA S-VHS

ENTRADA DE VIDEO COMPUESTO

r r r r r

1080i,

480p

480p r r r r r r r r

4 (3/1) 4 (3/1) 4 (3/1) r

480p r r r r r r r r r r r r

1080i,

480p r

480p r r r r r r r r r r r r

1080i,

480p r

2/1

2 r

2/1

2 r

2/1

2

INFORMACIÓN IMPORTANTE ACERCA DEL USO DE VIDEO JUEGOS, COMPUTADORAS,

U OTROS TIPOS DE IMÁGENES FIJAS.

ADVERTENCIA: El marcado o retención de imágen en los tubos de proyección como resultado del uso de una imágen fija no es un defecto de operación y como tal no está cubierto por la garantía.

El sistema de proyección de video esta diseñado para desplegar imágenes en movimiento constante en la pantalla. El uso constante de imágenes fijas tal como peliculas en formato letterbox en pantallas estándar

(con barras arriba y abajo de la imágen), peliculas estándar no expandidas (4:3) en TV’s de pantalla ancha

(con barras laterales visibles a cada lado de la imágen), barras de reporte de la bolsa mercantil (barra con información en movimiento en la parte inferior de la pantalla), patrores de video juegos, marcadores deportivos fijos, logos de estación televisora, patrones de internet u otros patrones de tipo computadora deben limitarse.

El useo extendido de material de imágen fija puede causar daño permanente a los tubos de proyección, el cual se presenta como ‘imágen fantasma” visible en la imágen normal. Este tipo de desgaste irreversible de los tubos de proyección puede limitarse mediante los siguientes pasos:

• Limite el tiempo de uso de material de imágen fija a no más del 15% del tiempo de uso total a la semana.

• Apague la unidad cuando no se este usando.

3

F

ELICIDADES

Felicidades

Su nueva Televisión de Proyección (PTV) se caracteriza por utilzar lo último en tecnología en calidad de imagen y sonido, cuenta con conexiones completas de Audio y Video para su

Sistema de Teatro en Casa. Su PTV esta diseñada para brindarle muchos años de entretenimiento, fué sintonizada y comprobada en su totalidad en la fábrica para su mejor desempeño.

Registro del Usuario

El modelo y el número de serie de este producto se localizan en la parte posterior de este PTV.

Deberá anotar el modelo y el número de serie en los espacios que se proveen a continuación y consérvelos permanentemente como comprobación de su compra. Esto le ayudará a identificarlo en caso de robo ó pérdida. Los consumidores en los Estados Unidos de América pueden registrar su producto en la siguiente dirección electrónica:

www.prodreg.com/panasonic.

Número de

Modelo

Número de

Serie

Cuidado y Limpieza

Pantalla de Proyección (Apague el PTV)

La pantalla de proyección es un sistema de lentes de alta precisión el cual contiene una pantalla protectora. La pantalla protectora es completamente lavable, con las siguientes precauciones: r

Use una solución de jabón o limpiador de vidrios y un paño limpio.

• NO UTILICE LIMPIADORES ABRASIVOS.

• No use detergente para lavar ropa ó jabón para lavaplatos automático.

• No use alcohol, amonia, o productos derivados del petróleo. r

Evite el exceso de humedad y frote hasta secar.

• Prevenga que la solución se derrame al interior del receptor.

r

Evite golpear o rayar la pantalla.

Gabinete y Control Remoto

r

Para gabinetes y control remoto use un paño humedecido con agua o una solución detergente suave. Evite el exceso de humedad y frote hasta secar.

r

No use benceno, diluyentes u otros productos a base de petróleo.

Especificaciones

Fuente de Potencia

PT-51HX41 (4,2A)

PT-56HX41 (4,2A)

PT-56HX41 (4,2A)

Capacidad de Canales - 181

Terminales de Entrada de Video

Terminales de Entrada de Audio

Terminales de Salida de Video

Terminales de Salida de Audio

Componente Entrada de Vídeo

Terminal de Entrada S-Video

120Vca, 60Hz

VHF-12; UHF-56; Cable-113

1Vp-p, 75 Ohmios,Terminal tipo fonográfico

500mV rms 47Kilo Ohmios

1Vp-p, 75 Ohmios,Terminal tipo fonográfico

0-2,0V rms 4,7Kilo Ohmios

75 Ohmios,Terminal tipo fonográfico

Conectores S-Video (Y-C)

Las especificacines están sujetas a cambios sin previo aviso ni obligación alguna.

4

I

NSTALACIÓN

Instalación

Ubicación de la Televisión

Esta unidad puede ser utilizada como un centro de entretenimiento. Consulte a su distribuidor para obtener opciones disponibles.

r

Evite el exceso de luz del sol u otras luces brillantes, incluyendo reflejos.

r

Mantenga alejada la unidad del exceso de calor o humedad. Ventilación inadecuada puede causar fallas en componentes internos.

r

Iluminación fluorecente puede reducir el rango de transmisión del Control Remoto.

r

Evite el equipo magnético, incluyendo motores, ventiladores ó bocinas externas.

Conexiones de Cable Opcional

Cables blindados de Audio y Video deben usarse entre los componentes.

Para mejores resultados: r

Use cable coaxial blindado de 75-ohmios.

r

Use los conectores de entrada y salida apropiados, iguales a los de su componente.

r

Evite el uso de cables largos para minimizar interferencia.

Cable de Suministro de Corriente Alterna

PRECAUCION: PARA PREVENIR UNA DESCARGA ELECTRICA, BUSQUE LA

HOJA ANCHA DEL ENCHUFE E INSERTELA POR COMPLETO EN LA RENDIJA

ANCHA CORRESPONDIENTE DE LA TOMA DE CORRIENTE ALTERNA. NO USE

ESTE ENCHUFE CON UN RECEPTACULO U OTRA TOMA DE CORRIENTE

SALVO QUE LA HOJA SE PUEDA INSERTAR POR COMPLETO PARA PREVENIR

LA EXPOSICION DE LA HOJA.

Enchufe polarizado

PROTEJA EL CABLE DE AC DE SER PISADO, ENRROLLADO, PLEGADO, TROZADO O PERFORADO,

PARTICULARMENTE EN LOS CONECTORES Y EN LOS PUNTOS DONDE SALEN DEL APARATO.

Conexión de Cable / Antena

Para una recepción adecuada se requiere una conexion de cable o de antena.

Conexión del Cable

Conecte el cable suministrado por su compañía local de cable.

Nota:

Se puede requerir de un decodificador de cable para una recepción adecuada. Verifique con su c ompañía de cable local sobre los requisitos de compatibilidad.

Conexión de Antena

Para una recepción adecuada de canales VHF/UHF se requiere de una antena externa. Para la mejor recepción, se recomienda una antena en el exterior.

Conecte el cable de la antena a la conexión ANT1 en la parte posterior de la televisión. Seleccione la modalidad de TV y

ANT1 en el menú de SET UP bajo PROG CNLS.

Cable de entrada de la

Compañía de Cable

75 Ohmios VHF/UHF en la parte posterior de la PTV

Cable de Entrada de una Antena de Casa

Cable Predispuesto

La Modalidad de Cable está predispuesta de fábrica.

Usuarios de Antena deberán cambiar a la modalidad de

PTV y seleccionar ANT1 en el Menú de Setup bajo

PROG CNLS.

5

I

NSTALACIÓN

Conexiones de Equipo Opcional

Conexión de la Videocasetera

VIDEOCASETERA

Siga este diagrama cuando conecte su televisión solamente a una videocasetera

.

TERMINALES EN LA PARTE POSTERIOR DE LA PTV

VIDEO OUT

Y

VIDEO

12

50 WATTS (DIN) MAX.

L

AUDIO OUT

R

ANT 1

P

B

VIDEO

CENTER

CHANNEL

INPUT

P

R

S-

VIDEO

Cable de entrada

ANT OUT ANT IN

SPLIT OUT

ANT 2

L

L

AUDIO

R

1 2

COMPONENT

VIDEO INPUTS

INPUT INPUT INPUT

1 2 3

R

PROG

OUT

TO

AUDIO

AMP

CABLES NO INCLUIDOS

Nota: El control remoto debe ser programado con los códigos que se incluyen para operar la videocasetera. Vea Programación del Control Remoto en la Guía de Referencia Rápida

para el Control Remoto.

Viendo un programa de televisión

Procedimiento

1.

Seleccione ANT1 en el menú de SET UP (Ajuste) bajo PROG CNLS (Programación de canales).

2.

Sintonize la televisión al programa de televisión que desea ver.

Viendo un vídeo

Procedimiento

r

Opción A

1.

Seleccione ANT1 en el menú de SET UP bajo PROG CNLS.

2.

Presione el botón de TV/VIDEO en el control remoto para seleccionar la entrada de vídeo (VIDEO 1, VIDEO 2, etc.) que está conectada a su videocasetera.

3.

Comience el vídeo.

r

Opción B

1.

Seleccione ANT2 en el menú de SET UP bajo PROG CNLS.

2.

Sintonize su televisión al canal 3 ó 4, dependiendo de su videocasetera.

3.

Comience el vídeo.

Grabando un programa de televisión

Procedimiento

r

Opción A (Grabando y viendo el mismo programa)

1.

Seleccione ANT2 en el menú de SET UP bajo PROG CNLS.

2.

Sintonize su televisión al canal 3 ó 4, dependiendo de su videocasetera.

3.

Usando la videocasetera, sintonize el programa de televisión que desea grabar.

4.

Comience a grabar.

r

Opción B (Grabando un programa mientras se ve otro programa)

1.

Seleccione ANT1 en el menú de SET UP bajo PROG CNLS.

2.

Presione el botón de TV/VIDEO en el control remoto para seleccionar la entrada de vídeo ( VIDEO 1, VIDEO 2, etc.) que está conectada a su videocasetera.

3.

Usando la videocasetera, sintonize el programa de televisión que desea grabar.

4.

Comience a grabar.

5.

Presione el botón de TV/VIDEO en el control remoto para regresar a la modalidad de PTV.

6.

Sintonize su televisión al programa de televisión que desea ver.

6

I

NSTALACIÓN

Conexiones de Equipo Opcional (cont.)

Abra la puerta del panel frontal de la PTV para usar estas conexiones para su equipo opcional

(videocámara, VCR u otros componentes de vídeo). Seleccione el modo de entrada video 4 presionanado el botón TV/VIDEO.

CONEXIONES EN EL FRENTE

DE LA TELEVISION

INPUT 4

S -VIDEO VIDEO L-AUDIO-R

Conexión del Decodificador de Cable

Siga este diagrama cuando conecte su televisión solamente a un decodificador de cable.

DECODIFICADOR

DE CABLE

CABLE DE

ENTRADA

ANT IN

ANT OUT

CABLES NO INCLUIDOS

ANT 1

SPLIT OUT

ANT 2

TERMINALES EN LA PARTE POSTERIOR DE LA PTV

Y

VIDEO

12

P

B

S-

VIDEO

P

R

VIDEO

L

L

AUDIO

R

1 2

COMPONENT

VIDEO INPUTS

INPUT

1

INPUT

2

INPUT

3

R

PROG

TO

OUT

AUDIO

AMP

50 WATTS (DIN) MAX.

CENTER

CHANNEL

INPUT

Nota: El control remoto debe ser programado con los códigos que se incluyen para operar el decodificador de cable. Vea Programación del Control Remoto en la Guía de

Referencia Rápida para el Control Remoto.

Viendo un Canal de Cable Premium (codificado)

Procedimiento

1.

Seleccione ANT2 en el menú de SET UP (Ajuste) bajo PROG CNLS (Programación de Canales).

2.

Sintonize la televisión al canal 3.

3.

Usando el decodificador de cable, sintonize el canal de cable premium que desea ver.

Nota: Para usar funciones especiales tales como Canales Favoritos y Títulos de Canal (vea la sección de Funciones Especiales para más información), ANT1 debe estar seleccionada en el menú de SET UP bajo PROG CNLS.

7

I

NSTALACIÓN

Conexiones de Equipo Opcional (Cont.)

Conexiones del Decodificador de Cable y Videocastera

Siga este diagrama cuando conecte su televisión tanto a una videocasetera como a un decodificador de cable.

VIDEOCASETERA

DECODIFICADOR

DE CABLE

ANT OUT

ANT IN

VIDEO OUT

L

AUDIO OUT

R

ANT IN ANT OUT

Cable de entrada

ANT 1

SPLIT OUT

ANT 2

CABLES NO INCLUIDOS

TERMINALES EN LA PARTE POSTERIOR DE LA PTV

Y

VIDEO

12

50 WATTS (DIN) MAX.

P

B

S-

VIDEO

VIDEO

CENTER

CHANNEL

INPUT

P

R

L

L

AUDIO

R

R

1 2

COMPONENT

INPUT

1

INPUT

2

INPUT

3

VIDEO INPUTS

CABLES NO INCLUIDOS

PROG

TO

OUT AUDIO

AMP

Nota:

El control remoto debe ser programado con los códigos que se incluyen para operar la videocasetera y decodificador de cable (caja de cable). Vea Programación del Control

Remoto en la Guía de Referencia Rápida para el Control Remoto.

Viendo un canal de cable premium (codificado)

Procedimiento

1.

Seleccione ANT2 en el menú de SET UP (Ajuste) bajo PROG CNLS (Programación de canales).

2.

Sintonize la televisión al canal 3.

3.

Usando el decodificador de cable, sintonize al canal de cable premium que desea ver.

Nota: Para usar la funciones especiales tales como Canales Favoritos y Títulos de canal (vea la sección de Funciones Especiales para más información), ANT1 debe estar seleccionada en el menú de SET UP bajo PROG CNLS.

Grabando un canal de cable premium (codificado)

Procedimiento

1.

Seleccione ANT2 en el menú de SET UP bajo PROG CNLS.

2.

Presione el botón TV/VIDEO en el control remoto para seleccionar la entrada de vídeo

(VIDEO 1, VIDEO 2, etc) que está conectada con su videocasetera.

3.

Encienda la videocasetera.

4.

Sintonize la videocasetera al canal 3 o 4, dependiendo de su televisión.

5.

Usando el decodificador de cable, sintonize al canal de cable premium que desea grabar.

6.

Comienze a grabar.

Nota: Para ver un canal diferente mientras graba:

• Seleccione ANT1 en el menú de SET UP bajo PROG CNLS.

Presione el botón

TV/VIDEO

en el control remoto para seleccionar la modalidad de televisión.

Sintonize la televisión a un programa de televisión (excepto otro canal de cable premium).

8

I

NSTALACIÓN

Conexiones de Equipo Opcional (Cont.)

Conexión del Amplificador de Sonido (TO AUDIO AMP)

Conecte a la entrada de audio de un amplificador externo para escuchar el sonido en sistema estéreo.

Nota:

Las terminales TO AUDIO AMP no pueden ser usadas directamente para bocinas externas.

Ajustes de Sonido (Audio)

1.

Seleccione ALTAVOCES SI en el menú de SONIDO (AUDIO).

2.

Ajuste el volumen del AMP (amplificador) al mínimo.

3.

Ajuste el volumen de la Televisión al nivel deseado.

4.

Ajuste el volumen del AMP hasta igualar el de la Televisión.

5.

Seleccione OFF & VAO (parlantes apagados y salida variable de audio) en el menú

AUDIO para controlar Altavoces o bocinos de la PTV o bien seleccione FAO (salida fija de audio) para controlar Altavoces o bocinas del amplificador externo.

6.

El Volumen, el silencio, los bajos, los altos y el balance ahora son controlados por medio de la Televisión.

Conexión de Salida del Programa (PROG. OUT)

Para visualizar en la Televisión el Video y el Audio con equipo opcional de vídeo conéctese a las terminales PROG.OUT en la parte posterior de la Televisión.

Procedimiento

1.

Conecte el equipo opcional de video a las terminales PROG OUT y TO AUDIO AMP

R/L.

2.

El desplegado de terminal PROG. OUT es el mismo que el desplegado en pantalla.

3.

Véase el manual de equipo opcional para instrucciones acerca del grabado y monitoreo.

MONITOR

o

VIDEOCASETERA

CABLES NO INCLUIDOS

ANT 1

SPLIT OUT

ANT 2

TERMINALES EN LA PARTE POSTERIOR DE LA PTV

Y

VIDEO

12

P

B

S-

VIDEO

P

R

VIDEO

L

L

AUDIO

R

1 2

COMPONENT

VIDEO INPUTS

INPUT

1

INPUT INPUT

2 3

R

PROG

TO

OUT AUDIO

AMP

50 WATTS (DIN) MAX.

CENTER

CHANNEL

INPUT

9

I

NSTALACIÓN

Conexión de Entrada del Canal Central Dolby

Su Televisión puede ser configurada para usar las bocinas de la Televisión como bocinas del

Canal Central en la transmisión del Sonido Envolvente Dolby*. Conecte un Amplificador

Envolvente Dolby a la entrada del canal central (CENTER CHANNEL INPUT) en la parte posterior de la Televisión como se muestra.

En el menú de AUDIO (SONIDO) de la Guía Giratoria

*

ALTAVOCES la Modalidad de DOLBY CENTRAL Y SALIDA DE AUDIO FIJA.

TERMINALES EN LA PARTE POSTERIOR DE LA TELEVISION

* Patente en Trámite E.U.A.

ANT 1

SPLIT OUT

ANT 2

Y

VIDEO

12

P

B

S-

VIDEO

P

R

VIDEO

L

L

AUDIO

R

R

1 2

COMPONENT

VIDEO INPUTS

INPUT

1

INPUT

2

INPUT

3

PROG

TO

OUT AUDIO

AMP

50 WATTS (DIN) MAX.

CENTER

CHANNEL

INPUT

Entrada del Canal Central

(1) Presione el botón y manténgalo.

(2) Inserte el cable expuesto en la

Terminal y libere el botón.

Video Componentes

AMPLIFICADOR

Dolby Envolvente

Videocasetera

PTV

Altavoz

Izquierdo

Delantero

Altavoces de la

PTV Canal

Central

Altavoz

Derecho

Delantero

Altavoz Trasero

Izquierdo

Envolvente

Altavoz Trasero

Derecho

Envolvente

*”Dolby” y “Pro-logic” son las marcas registradas de Dolby Laboratories Licensing Corporation.

10

O

PERACIÓN DE

I

MAGEN EN

I

MAGEN

(IDI)

Operación de Imagen en Imagen (IDI)

Esta televisión incluye la característica de Imagen en Imagen con un sintonizador dual. Esto le permite ver dos (2) transmisiones en vivo al mismo tiempo con o sin una fuente de vídeo externa tal como videocasetera, decodificador de cable, etc.

Operación Básica de IDI

Procedimiento

Presione el botón PIP en el control remoto para desplegar el recuadro IDI en pantalla.

Nota:

El Audio es sólo de la Imagen Principal.

1.

Escoja canales para el recuadro IDI presionando el botón PIP CHANNEL (Canales de

IDI) arriba/abajo en el control remoto.

2.

Escoja canales para la Imagen Principal presionando los botones CH (Canal) arriba/ abajo o usando el teclado numérico.

Botón SWAP

El botón SWAP (CAMBIO) intercambia la fuente de las imágenes IDI y la Principal. Presione el botón RECALL

(LLAMADA) para obtener el estado de la fuente de IDI e

Imagen Principal en pantalla.

Operación de IDI con un Decodificador de Cable

Procedimiento

r

Para ver canales de cable premium a través del decodificador de cable en la Imagen

Principal:

Nota:

Use este procedimiento si desea ver canales de cable premium en la Imagen Principal mientras ve un programa de televisión o vídeo en el recuadro de IDI.

1.

Seleccione ANT2 en el menú de SET UP (Ajuste) bajo PROG CNLS (Programación de canales).

2.

Sintonize la televisión al canal 3.

3.

Presione el botón PIP en el control remoto para desplegar el recuadro de IDI en pantalla.

Nota:

El Audio es sólo de la Imagen Principal.

4.

Verifique que su decodificador de cable esté Encendido.

5.

Escoja canales para la Imagen Principal sintonizando su decodificador de cable.

6.

Escoja canales para el recuadro de IDI presionando el botón TV en el control remoto y usando los botones PIP CHANNEL arriba/abajo.

Nota: La función de SWAP no está disponible cuando se usa el decodificador de cable para sintonizar canales. Si su decodificador de cable tiene salida de vídeo puede ser conectada a la televisión, para permitirle usar todas las funciones de IDI. (Sintonize el

IDI a la entrada de vídeo conectada a su decodificador de cable).

11

O

PERACIÓN DE LA PANTALLA

S

PLIT

Operación de la pantalla Split

Esta función permite ver 2 canales diferentes, uno al lado del otro, con o sin una fuente de video externa. El audio es de la imagen principal unicamente (lado izquierdo).

Imagen

Principal

SPLIT

Operación Básica del Split

Procedimiento

Presione el boton

SPLIT/SIZE

PLAY

en el control remoto para desplegar el recuadro SPLIT en pantalla.

Nota:

El Audio es sólo de la Imagen Principal.

1.

Escoja canales para el recuadro SPLIT presionando los botones PIP CHANNEL

(Canales de IDI) arriba/abajo en el control remoto.

2.

Escoja canales para la Imagen Principal presionando los botones CH (Canal) arriba/ abajo en el control remoto o usando el teclado numérico.

3.

El botón SWAP (cambio) intercambia la fuente de las imágenes SPLIT y la Principal.

Presione el botón RECALL para que aparezca en pantalla el estado de la fuente de las imágenes SPLIT y la Principal.

12

C

ONEXIÓN DEL

D

ECODIFICADOR DE

T

ELEVISIÓN

D

IGITAL

(DTV-STB)

Ó

DVD

Conexión del Decodificador de Televisión Digital (DTV-STB) ó DVD

Esta televisión tiene la capacidad de proyectar imágenes en formato 1080i y 480p

Televisión Digital (DTV) utilizando un receptor-decodificador (STB). Para ver programación de Televisión Digital, el STB debe estar conectado a los entradas de video compuesto (Y, P

B

, P

R

) de la televisión. Debe haber una señal de DTV disponible en su área. Seleccione el formato del STB a 1080i ó 480p.

Esta TV utiliza un doblador de barrido progresivo, el cual barre la imágen de formato

NTSC de manera progresiva. Esto le permite no ver las delgadas líneas negras (efcto de persiana) que va relacionado con la imágenes entrelazadas.

Utilice este diagrama para conectar el decodificador de Televisión Digital Panasonic

(DTV-STB) ó DVD a su Televisor.

Entradas para Televisión Digital en la parte posterior del

Decodificador de Televisión Digital (DTV-STB) ó DVD.

DIGITAL TV OUTPUT

MAIN

VIDEO

Y P

B

P

R

R-AUDIO-L

-VIDEO S-VIDEO

NTSC OUTPUT

CABLES NO INCLUIDOS

ANT 1

SPLIT OUT

ANT 2

Entradas para Televisión Digital en la parte posterior del Televisor

Y

VIDEO

12

P

B

S-

VIDEO

P

R

VIDEO

L

L

AUDIO

R

1 2

COMPONENT

VIDEO INPUTS

INPUT

1

INPUT

2

INPUT

3

R

PROG

TO

OUT AUDIO

AMP

50 WATTS (DIN) MAX.

CENTER

CHANNEL

INPUT

Nota:

El televisor tiene dos grupos de entradas de video compuesto, cada grupo tiene tres entradas: Y, P

B

y P

R

. Los entradas separadas para las señales compuestas de color, proveen una mejor separación de luminancia y color.

13

M

ENU DE LA

G

UÍA

G

IRATORIA

N

AVEGACIÓN

.

Menu de la Guía Giratoria Navegación .

Menú de la Guía Giratoria

Procedimiento

1.

Pulse el botón ACTION (Acción) el control remoto para visualizar el Menú de la Guía

Giratoria.

2.

Pulse el botón CH arriba/abajo para girar la Menú de el Guía Giratoria hasta llegar a la función deseada.

3.

Pulse el botón ACTION para visualizar los menús principales y submenú.

4.

Pulse los botones arriba/abajo de CH para resaltar la función deseada del menú principal.

5.

Pulse el botón de la derecha del VOL para entrar los submenús.

6.

Pulse los botones arriba/abajo de CH para resaltar la función de los submenú.

7.

Pulse el botón de la derecha o izquierda del VOL para seleccionar o ajustar una función.

8.

Pulse dos veces el botón ACTION para regresar al Menú de la Guía Giratoria.

9.

Para salir del Menú de la Guía Giratoria, pulse el botón izquierdo VOL.

ACTION (Acción) Remota / Boton de Navegación

p

CH t

VOL

ACTION

VOL u

CH q

Guía del Control Remoto

La

Guía de Referencia Rápida del Control Remoto se incluye con en el empaque de esta televisión.

14

T

ABLA DE

M

ENUS DE LA

G

UÍA

G

IRATORIA

Tabla de Menus de la Guía Giratoria

M

ENU

D

ESCRIPCIÓN

IDIOMA/

LANGUE

PROG CNLS

(Programación de Canales)

CC

(Closed Captioned - Subtítulos)

OTROS AJ

(Otros Ajustes)

AJ. AUDIO

(Ajustes de Sonido)

AJUSTE

r

Seleccione menús de Inglés, Español, o

Francés.

r

MODO - Seleccione Cable o Televisión. Vea la sección de Instalación en su manual.

r

ANTENA - Seleccione ANT 1 o ANT 2.

r

PROGRAM AUTO - Programación automática de los canales con señal en la memoria. r

PROGRAM MANUAL - Manualmente incluye o anula canales en memoria. r

CC EN MUDO - Seleccione C1, hasta C4 para visualizar Subtítulos en pantalla cuando el botón

MUTE (MUDO) del control remoto es presionado. r

MODALIDAD CC - Seleccione T1 hasta T4 ó

C1 hasta C4 para información transmitida, si está disponible, en un cuadro grande negro.

r

AUTOENCENDIDO - Seleccione SET (AJUSTE) para encender la televisión al mismo tiempo que la Caja del Cable u otros componentes, ó seleccione OFF.

r

CONVERGENCIA 1 - Ajustes pueden ser requeridos cuando su PTV es movida, por el efecto de los campos magnéticos de la tierra en los tubos de proyección.

r

CONVERGENCIA 2 - Ajuste puede ser requerido después de ajustar Convergencia 1.

SONIDO

r

MODO - Seleccione ESTEREO, SAP (Programa

Secundario De Sonido) ó MONO (use MONO cuando la señal de estéreo es débil).

r

BAJOS - Aumenta o disminuye la respuesta de los bajos.

r

ALTOS - Aumenta o disminuye la respuesta de los altos.

r

BALANCE - Enfatiza el volumen del altavoz

DERECHO / IZQUIERDO.

r

NORMAL - Reajusta BAJOS, ALTOS y

BALANCE a los niveles prefijados de fábrica.

15

T

ABLA DE

M

ENUS DE LA

G

UÍA

G

IRATORIA

Tabla de Menus de la Guía Giratoria

M

ENU

OTROS AJ

(Otros Ajustes)

ENVOLVENTE

ALTAVOCES

D

ESCRIPCIÓN

r

AI SONIDO - Automáticamente ajusta el volumen, para mantener confortable el nivel a escuchar.

r

BBE - La tecnologia de sonido BBE mejora el entendimiento de los discursos y restaura el rango dinámico de pasajes musicales para proveer un sonido natural sobresaliente.

r

MODO - Use la función de sonido ambiental para mejorar la respuesta auditiva cuando se escucha una transmisión en estéreo.

r

SI - Altavoces de la PTV funcionan normalmente r

APAGADAS Y SALIDA DE AUDIO VARIABLE -

Altavoces de la PTV están apagados, el sonido va de acuerdo al de la Televisíon.

r

APAGADAS SALIDA DE AUDIO FIJA -

Altavoces de la PTV están apagados, el sonido se ajusta sólo con amplificador externo.

r

MODALIDAD DOLBY CENTRAL Y SALIDA DE

AUDIO FIJA - Altavoces de centro proporcionan transmisión de sonido Dolby para discos de video ó láser (veáse la instalación en el manual).

AJUSTE DE RELOJ

APAGADO

(Apagado Automático)

CRONOM 1

CRONOM 2

(Cronómetros)

CRONOMETRO

r

Cuando se ajusta, TIME (HORA) aparecerá en pantalla después de presionar el botón de

POWER (ENC/APAG), el botón RECALL

(LLAMADA), o al cambiar canales .

r

Programe la PTV para que automáticamentese apague en 30, 60, ó 90 minutos. Seleccione NO para apagar el cronómetro.

r

Programe dos cronómetros para que enciendan y apaguen automáticamente a la Televisión en la hora, canal y días seleccionados (El reloj debe de estar ajustado a tiempo para poder hacer uso del cronómetro).

16

T

ABLA DE

M

ENUS DE LA

G

UÍA

G

IRATORIA

Tabla de Menus de la Guía Giratoria

M

ENU

D

ESCRIPCIÓN

AJ. IMAGEN 1

(Ajustes)

AJ. IMAGEN 2

(Ajustes)

OTROS AJ.

(Otros Ajustes)

IMAGEN

r

COLOR - Ajusta la intensidad del color deseada.

r

TINTE - Ajusta los tonos naturales de la piel.

r

BRILLO - Ajusta las áreas oscuras para detalles más nítidos.

r

CONTRASTE - Ajusta las áreas blancas de la imagen.

r

NITIDEZ- Ajusta para dar mejor claridad a los detalles de la silueta.

r

NORMAL- Reajusta todas las modificaciones de la imagen a los predispuestos de fábrica.

r

TEMP COLOR - Ajusta la preferencia de color

AZUL, ROJO, o NORMAL r

COLOR NATURAL - Esta función expande el rango de reproducción del color, lo que resulta en imagenes mas vivas con una graduación de colores mas natural y tonos mas delicados.

r

REDUC DE RUIDO - Reduce el ruido de canal normalmente llamado “nieve”. Permanecerá apagado cvando reciba un canal con señal fuerte y estable.

r

3D Y/C FILTRO - Minimiza el ruido y cruce de color en la imagen.

r

FORMATO - Seleccione 16:9 ó 4:3 con señal de entrada 1080i del STB.

r

MODO ESCANEO - Para seleccionar el modo de

TV o GAME y si es necesario realizar adjustes a la imagen cuando cambia del modo para video juegos al modo normal de TV.

r

MATRIZ DE COLOR - Seleccione HD or SD para ajuste automático de los parámetros de color para transmiciones de HD (alta definición) y SD

(definición estándar).

17

T

ABLA DE

M

ENUS DE LA

G

UÍA

G

IRATORIA

Tabla de Menus de la Guía Giratoria

M

ENU

D

ESCRIPCIÓN

FAVORITOS

TITULOS

MODO

TIEMPO

CANALES

r

EXPLORA CAN - Seleccione FAV (16 favoritos) o TODOS para explorar canales, usando los botones CH arriba/abajo.

r

PREFIJADO - Asigne los números de canal para los títulos/siglas prefijados.

r

MANUAL - Introdusca los números de los canales y sus títulos/siglas manualmente.

r

PONGA TITULO (SIGLAS) - Ponga título a las entradas de video desplegadas en pantalla y conexiones opcionales de equipo.

BLOQUEO

r

Active el bloqueo en Todos, Canales o Juego con un código secreto.

Nota:

Para más información acerca de programas vea el manual V-CHIP Guía de los Padres incluido en el paquete de la televisión.

r

Seleccione la duración del bloqueo. (12, 24, 48 horas o SIEMPRE).

18

F

UNCIONES

E

SPECIALES

Funciones Especiales

Ajuste

PROG CNLS (Programación de Canales)

En el menú de SETUP bajo PROG CNLS seleccione: r

MODE para seleccionar la modalidad de PTV (antena) o CABLE dependiendo de la fuente de la señal r

ANTENA para seleccionar ANT 1 ó ANT 2. r

PROGRAMA AUTO para programar automáticamente todos los canales con señal.

r

PROGRAMA MANUAL para manualmente incluir o borrar canales.

IDIOMA/

LANGUE

PROG CNLS

CC

OTROS AJ.

MODO

ANTENA

CABLE

ANT1

PROGRAMA AUTO

PROGRAMA MANUAL

CC

(Subtítulos)

Esta televisión contiene un decodificador integrado que despliega subtítulos (texto en letras blancas o de colores sobre un fondo negro) en pantalla. Permite al usario leer el diálogo de un programa de televisión u otra información. El programa visto debe incluir la modalidad de subtítulos para que esta función opere. r

En el menú de SET UP, (Ajuste), seleccione

CC

(Subtítulos).

r

Seleccione MODO

CC

.

r

Seleccione NO, C1, C2, T1, T2, C3, C4, T3 ó T4:

• NO - Cuando no se desea la modalidad de subtítulos.

• C1 - Para que la información relacionada con el vídeo sea desplegada en hasta 4 líneas en pantalla a la vez. (No bloquea partes relevantes de la imagen). El texto puede ser en

• cualquier idioma.

C2 a C4 - Otras modalidades de información relacionada con el vídeo.

T1 - Para que la guía de la programación o cualquier otra información sea desplegada en pantalla, cuando sea disponible. (Bloquea una gran porción de la imagen en la pantalla de

• la televisión).

T2 a T4 - Para otras modalidades de información. (Bloquea una gran porción de la imagen en la pantalla de la televisión).

r

Presione ACTION para regresar a las opciones de los submenús y para salir de los menús.

CC

En Mudo

Activa la modalidad de subtítulos en pantalla cuando el botón MUTE (MUDO) en el control remoto es presionado. Para desactivar presione nuevamente el botón MUTE (MUDO).

Nota:

Esta función opera solamente cuando la modalidad de subtítulos está apagada (NO). El programa visto debe ser transmitido con la modalidad de subtítulos. (Consulte su guía de televisión local). r

En el menú de SET UP, seleccione

CC

.

r

Seleccione

CC

EN MUDO. r

Seleccione NO, C1, C2, C3 ó C4.

r

Ajuste recomendado para la modalidad de subtítulos cuando se usa el botón MUTE (Mudo):

CC

EN MUDO: C1

• MODO

CC

: NO r

Presione ACTION para regresar a las opciones de los submenús, y salir de los menús.

r

Presione el botón MUTE (MUDO) para activar la característica de Subtítulos.

r

Presione el botón MUTE (MUDO) nuevamente para desactivar la característica.

IDIOMA/

LANGUE

PROG CNLS

CC

OTROS AJ.

CC EN MUDO C1

19

F

UNCIONES

E

SPECIALES

Convergencia 2

En el menú de SET UP, (Ajuste) seleccione CONVERGENCIA únicamente después de mover el PTV para ajustar los efectos de campo magnético de la tierra en los tubos de proyección.

IDIOMA/

LANGUE

PROG CNLS

CC

OTROS AJ.

AUTOENCENDIDO NO

CONVERGENCIA1

CONVERGENCIA 2

Nota:

La necesidad de ajustar CONVERGENCIA es ocasional, sólo cuando se mueve el PTV.

Use los botones de navegación para alinear las líneas verdes horizontales y verticales en la pantalla con las marcas de referencia de afuera, como se muestra abajo. Presione el botón de ACTION para moverse hacia la pantalla RED CONVERGENCIA (Convergencia Roja).

CONVERGENCIA

VERDE

PR

Ó

XIMO : ACTION

Marcas de

Referencia

Use los botones de navegación para alinear la cruz roja con el patrón de la cruz blanca al centro de la pantalla. Presione ACTION para continuar con el ajuste en la pantalla de la convergencia AZUL y repítalo.

CONVERGENCIA

ROJO

PR

Ó

XIMO : ACTION

Nota:

PARA PREVENIR DAÑO AL TUBO DE LA IMAGEN, NO DEJE ENCENDIDO

EL PATRON DE PRUEBA POR UN PERIODO DE TIEMPO PROLONGADO.

Convergencia

Un patrón cruzado aparecerá en blanco con un mínimo de borde de color cuando se termine de ajustar.

20

F

UNCIONES

E

SPECIALES

Convergencia 2

En el menu de SET UP bajo la opción OTHER ADJ. seleccione CONVERGENCIA 2.

Nota:

Realice este ajuste solamente después de que CONVERGENCIA 1 a sido ajustada correctamente .

IDIOMA/

LANGUE

PROG CNLS

CC

OTROS AJ.

AUTOENCENDIDO NO

CONVERGENCIA1

CONVERGENCIA2

Procedimiento

r

Presione los botones del 1 al 9 en el control remoto para seleccionar el punto de convergencia deseado.

r

Use los botones de navegación para alinear la cruz ROJA con el patrón blanco.

r

Presione el botón de ACTION para pasar al ajuste de covergencia AZUL y repita el paso anterior.

Nota:

El control remoto debe estar en modo de TV .

1 2 3

ROJO

4 6

7

PRÓXIMO : ACTION

8 9

Convergencia

Un patrón cruzado aparecerá en blanco con un mínimo de borde de color cuando se termine de ajustar.

21

F

UNCIONES

E

SPECIALES

CRONOMETRO

Apagado

En el menú de TIMER, seleccione APAGADO para poder apagar la Televisión en 30, 60 ó 90 minutos. Seleccione NO para desactivar el CRONOMETRO.

RELOJ

APAGADO

CRONOM 1

CRONOM 2

TIEMPO ? 30

CRONOM 1 y CRONOM 2

En el menú de TIMER seleccione dos cronómetros, CRONOM 1 y CRONOM 2, para encender o apagar la Televisión a la hora seleccionada de un canal seleccionado, en los días seleccionados.

Nota:

La HORA debe anotarse en el menú de RELOJ para que las funciones del CRONOMETRO funcionen.

RELOJ

APAGADO

CRONOM 1

CRONOM 2

DIA

ENCENDER _ _: _ _

SAB

APAGAR

ELIJA CANAL

_ _: _ _

PONER TIEMPO

_ _ _

Apagado después de 90 minutos

La Televisión se apaga automáticamente después de 90 minutos cuando se encendió con el CRONÓMETRO. Si se selecciona APAGAR o si se presiona una tecla, el apagado automático de 90 minutos se cancela.

Activación del CRONÓMETRO

El CRONOMETRO está activo cuando la Televisión está apagada o encendida. La Televisión cambiará al canal seleccionado a la hora seleccionada según se anotó en el CRONOMETRO.

AUDIO

22

IMAGEN

F

UNCIONES

E

SPECIALES

Modalidad Dolby Central y Salida Fija de Audio

En el menú de AUDIO en ALTAVOCES seleccione DOLBY CENTRAL Y SALIDA FIJA para poder hacer operar los ALTAVOCES de la Televisión como altavoces centrales para transmisión de sonido DOLBY (vea la sección de instalación en el manual).

AJ. AUDIO

OTROS AJ.

ENVOLVENTE

ALTAVOCES

DOLBY CENTRAL Y

SALIDA AUDIO FIJA

AJ. IMAGEN1

En el menú de PICTURE (Imagen) bajo AJ. IMAGEN1 seleccione: r

COLOR - Ajusta la intensidad del color deseada.

r

TINTE - Ajusta los tonos naturales de la piel.

r

BRILLO - Ajusta las áreas oscuras para detalles más nítidos.

r

CONTRASTE - Ajusta las áreas blancas de la imagen.

r

NITIDEZ- Ajusta para dar mejor claridad a los detalles de la silueta.

r

NORMAL- Reajusta todas las modificaciones de la imagen a los predispuestos de fábrica.

ADJ. IMAGEN1

ADJ. IMAGEN2

OTROS ADJ.

COLOR

TINTE

BRILLO

- - - - - I - - - - -

- - - - - I - - - - -

- - - - - I - - - - -

CONTRASTE - - - - - - - - - - I

NITIDEZ

NORMAL

- - - - - I - - - - -

NO

AJ. IMAGEN2

En el menú de PICTURE (Imagen) bajo AJ. IMAGEN2 seleccione: r

TEMP COLOR (temperatura) para aumentar o disminuir el rojo y el azul para acomodarse a las preferencias personales. r

COLOR NATURAL - Esta función expande el rango de reproducción del color, lo que resulta en imagenes mas vivas con una graduación de colores mas natural y tonos mas delicados.

r

REDUC DE RUIDO - Reduce el ruido de canal normalmente llamado “nieve”. Permanecerá apagado cvando reciba un canal con señal fuerte y estable.

r

3D Y/C FILTRO - Para minimizar el ruido o el cruce de color en la imagen. r

FORMATO - Seleccione 16:9 ó 4:3 con señal de entrada 1080i del STB. Ver la TABLA DE

CARACTERISTICAS PARA EL MODO 16:9 SELECCIONABLE en la página 24 para los parámetros de despliegue de imágen.

ADJ. IMAGEN1

ADJ. IMAGEN2

OTROS ADJ.

COLOR NATURAL

NORMAL

SI

REDUC DE RUIDO

3D Y/C FILTRO

FORMATO

NO

SI

4:3

23

F

UNCIONES

E

SPECIALES

Otros Ajustes

En el menú de PICTURE (Imagen) bajo ATROS ADJ. seleccione: r

MODO DE ESCANEO - para seleccionar el modo de TV o GAME y si es necesario realizar ajustes a la imagen cuando cambia del modo para video juegos al modo normal de TV.

r

MATRIZ DE COLOR - Seleccione HD or SD para ajuste automático de los parámetros de color para transmiciones de HD (alta definición) y SD (definición estándar).

ADJ. IMAGEN1

ADJ. IMAGEN2

OTROS ADJ.

MODO ESCANEO

MATRIZ COLOR

TV

HD

TABLA DE CARACTERISTICAS PARA EL MODO 16:9 SELECCIONABLE

Esta función es utilizada para seleccionar el formato de imágen descado solo cuando la señal recibida del STB es 1080i. Ver en la siguiente tabla los formatos disponibles.

PANASONIC STB:

Aspecto del monitor seleccionado

PTV:

Aspecto seleccionado

Resultado

Imágen desplegada en pantalla

ESCANEO 1080i

TODA LA PANTALLA

4:3 4:3

LETTERBOX CON

BARRAS GRISES.

RECOMENDADO

ESCANEO 1080I

IMÁGEN SOLAMENTE

16:9 16:9

LETTERBOX CON

BARRAS NEGRAS.

16:9 4:3

ESCANEO DE TODA LA

PANTALLA

IMÁGEN ALARGADA

VERTICALMENTE.

Nota:

4:3

ESCANEO

LETTERBOX

SOLAMENTE

16:9

IMÁGEN Y BARRAS

GRISES COMPRIMIDAS.

NO RECOMENDADO

La PTV regresa a modo 4:3 por default cuando el set es apagado. Seleccione 16:9 en el menú de

IMAGEN AJ. IMAGEN2 para cambiar el formato a letterbox con barras negras.

24

CANALES

F

UNCIONES

E

SPECIALES

Favoritos

En el menú de CHANNELS (Canales) bajo FAVORITOS seleccione: r

EXPLORA CAN FAV para introducir hasta 16 canales favoritos.

r

TODOS para explorar todos los canales cuando se usan los botones CH (Canal) arriba/abajo.

FAVORITOS

TITULOS

EXPLORA CAN

ELIJA CANAL

FAV

123

CANALES FAVORITOS

Título

En el menú de CHANNELS bajo TITULO seleccione: r

PREFIJADO para asignar el número de canal para las estaciones populares de televisión prefijadas. r

MANUAL para introducir los números y títulos manualmente.

r

PONGA TITULO para clasificar las conexiones de entrada de vídeo que se visualizan en la pantalla.

FAVORITOS

TITULOS

PREFIJADO

MANUAL

PONGA TITULO

Funcion Para Cancelar Entradas De Video

Este televisor tiene una función que permite evitar la visualización de alguna de las entradas de video cuando presione TV/VIDEO en el control remoto.

r

Seleccione la entrada de video que quiera bloquear (VIDEO1, VIDEO2 o VIDEO3).

r

Para activar la función de Cancelar, presione el botón de volumen menos con el cursor en el primer caracter.

Note:

Para desactivar la función, presione el botón de volumen mas, con el cursor en el primer caracter.

PONGA TITULO

COMPONENTE 1 CANCELAR __

COMPONENTE 2 _ _ _ _ _ _ _ _

VIDEO 1

VIDEO 2

VIDEO 3

VIDEO 4

_ _ _ _ _ _ _ _

_ _ _ _ _ _ _ _

_ _ _ _ _ _ _ _

_ _ _ _ _ _ _ _

PARA MOVER CURSOR

PARA ESCOGER CARAC

25

F

UNCIONES

E

SPECIALES

BLOQUEO

MODO

Para usar las opciones de BLOQUEO: r

ELIJA CODIGO - Use el teclado numérico para introducir un código secreto de cuatro dígitos. Después de introducir su código por primera vez, el mensaje en pantalla cambia a

CAMBIAR CODIGO.

Nota:

Use un código que sea fácil de recordar y escríbalo en un lugar seguro.

En el submenú de MODO seleccione: r

BLOQUEO para seleccionar:

• NO - Para apagar la función de bloqueo.

TODOS - Para bloquear todos los canales y entradas de vídeo.

CANAL - Para bloquear hasta cuatro canales de su elección.

• JUEGO - Para bloquear los canales 3, 4 y las entradas de vídeo.

r

PROGRAMAS



- Para usar clasificaciones en programas y vídeos.

r

CAMBIAR CODIGO - Para cambiar su código secreto de cuatro dígitos.

Nota:

Si en la opción de CAMBIAR CÓDIGO se introduce un código diferente al usado previamente, el código nuevo se convierte en el código controlador.

Presione el botón ACTION (ACCION) para regresar al submenú, seleccione TIEMPO para seleccionar la duración del bloqueo (12, 24, 48 horas o SIEMPRE).

Nota:

Sea cuidadoso al seleccionar SIEMPRE. Si siempre está seleccionado, y usted olvida su código secreto la televisión deberá ser atendida por un técnico calificado para limpiar el ajuste del bloqueo.

Presione el botón ACTION (ACCION) para regresar a los submenús, y salir de los menús.

MODO

TIEMPO?

BLOQUEO

PROGRAMAS :

INGRESAR

CLAVE

NO

NO

PROGRAMAS DE EEUU

ACTIVADA NO

- - - -

Nota:

Si JUEGO, CANAL o TODO está seleccionado, y si una de las entradas de vídeo o de los canales bloqueados es seleccionado, el mensaje PG (Protección de los Padres) se mostrará en la esquina superior derecha de la pantalla de la televisión.

Desactive BLOQUEO al introducir nuevamente su código secreto de cuatro dígitos y seleccionando BLOQUEO NO.



Para más información acerca de programas vea el manual V-CHIP Guía de los Padres incluido en el paquete de la televisión.

26

C

UADRO DE

L

OCALIZACIÓN DE

F

ALLAS

Cuadro de Localización de Fallas

Antes de solicitar servicio, establezca los síntomas y lleve a cabo las siguientes posibles soluciones.

S

ONIDO

I

MAGEN

Soluciones

Sonido Ruidoso

Sonido Ruidoso

Sonido Ruidoso

Sin Sonido

Sonido Ruidoso

Sin Sonido

Sonido Normal

Ajuste la Ubicación y / o Conexión de la Antena

Imagen Moteada

Ajuste la Ubicación y la Conexión de la Antena

Verifique el Cable de Entrada de la Antena

Imagen Múltiple

Aleje la PTV de los Aparatos Electrodomésticos,

Luces, Vehículos y Equipo Médico

Interferencia

Imagen Normal

Sin Imagen

?

Sin Imagen/sin IDI

Aumente el Volumen

Revise Mute (MUDO)

Revise en el Menú de Audio: ALTAVOCES SI

Cambie el Canal

Ajuste apropiadamente la modalidad de PTV o del

Cable

Verifique los Cables de la Antena

Verifique que el Cable de Corriente este Enchufado a una toma de Corriente Activa

Ajuste los Controles de Brillo y Audio

Cambie el Canal

Verifique las Conexiones del Cable

Programe otra vez el Control Remoto

Verifique la Operación de la Segunda Fuente de Video

Ajuste el Color

Cambie el Canal

Sin Color

Verifique en el menú de AUDIO que el Ajuste se encuentre en Estéreo o Mono, no en SPA

Imagen Normal Sonido Erróneo

Cambie CC (Subtítulos) de la Modalidad de Texto

Sonido Normal

Caja Negra en

Pantalla

Sonido Normal

Imagen Normal

Operación Intermitente del Control Remoto

Reemplace las Pilas del Control Remoto

27

N

OTAS

Notas

28

Panasonic Consumer Electronics Company,

Division of Matsushita

Electric Corporation of America

One Panasonic Way

Secaucus, New Jersey 07094 www.panasonic.com

(800) 222-4213

Panasonic de Mexico, S.A, de C.V.

Amores No. 1120

Col. Del Valle C.P. 03100

México, D.F.

Tel. (915 ó 015) 488-1000

Fax (915 ó 015) 575-6763, 575-6765

Panasonic Sales Company,

Division of Matsushita Electric of Puerto Rico Inc. (“PSC”)

Ave. 65 de Infantería, Km 9.5

San Gabriel Industrial Park

Carolina, Puerto Rico 00985

Tel. (787) 750-4300

Fax (787) 768-2910

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement

Table of contents
