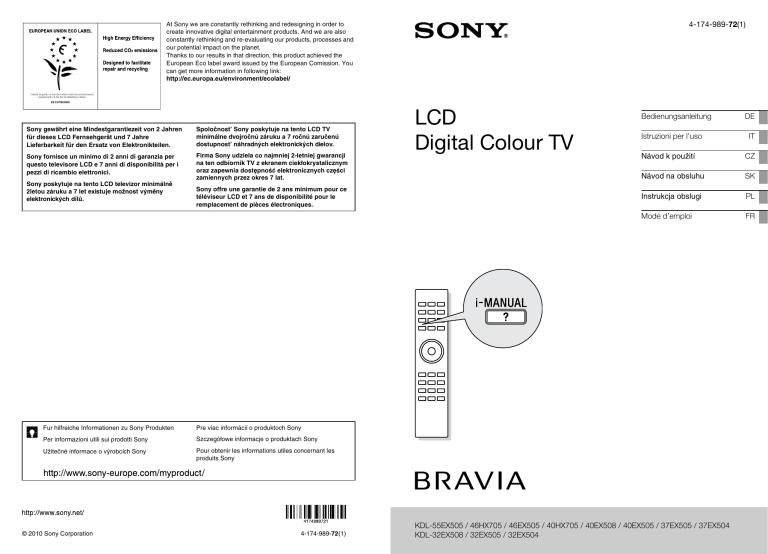

4-174-989-72(1)
At Sony we are constantly rethinking and redesigning in order to
create innovative digital entertainment products. And we are also
constantly rethinking and re-evaluating our products, processes and
our potential impact on the planet.
Thanks to our results in that direction, this product achieved the
European Eco label award issued by the European Comission. You
can get more information in following link:
http://ec.europa.eu/environment/ecolabel/
Award to goods or services which meet the environmental
requirements of the EU ecolabelling scheme
ES-CAT/022/002
Sony gewährt eine Mindestgarantiezeit von 2 Jahren
für dieses LCD Fernsehgerät und 7 Jahre
Lieferbarkeit für den Ersatz von Elektronikteilen.
Spoločnost’ Sony poskytuje na tento LCD TV
minimálne dvojročnú záruku a 7 ročnú zaručenú
dostupnost’ náhradných elektronických dielov.
Sony fornisce un minimo di 2 anni di garanzia per
questo televisore LCD e 7 anni di disponibilità per i
pezzi di ricambio elettronici.
Firma Sony udziela co najmniej 2-letniej gwarancji
na ten odbiornik TV z ekranem ciekłokrystalicznym
oraz zapewnia dostępność elektronicznych części
zamiennych przez okres 7 lat.
Sony poskytuje na tento LCD televizor minimálně
2letou záruku a 7 let existuje možnost výměny
elektronických dílů.
Sony offre une garantie de 2 ans minimum pour ce
téléviseur LCD et 7 ans de disponibilité pour le
remplacement de pièces électroniques.
Fur hilfreiche Informationen zu Sony Produkten
Pre viac informácií o produktoch Sony
Per informazioni utili sui prodotti Sony
Szczegółowe informacje o produktach Sony
Užitečné informace o výrobcích Sony
Pour obtenir les informations utiles concernant les
produits Sony
© 2010 Sony Corporation
4-174-989-72(1)
LCD
Digital Colour TV
Bedienungsanleitung
Istruzioni per l’uso
DE
IT
Návod k použití
CZ
Návod na obsluhu
SK
Instrukcja obslugi
PL
Mode d’emploi
FR
KDL-55EX505 / 46HX705 / 46EX505 / 40HX705 / 40EX508 / 40EX505 / 37EX505 / 37EX504
KDL-32EX508 / 32EX505 / 32EX504
Einführung
Vielen Dank, dass Sie sich für ein Produkt
von Sony entschieden haben. Bitte lesen
Sie dieses Handbuch aufmerksam durch,
bevor Sie das Fernsehgerät verwenden, und
bewahren Sie es auf, um später bei Bedarf
darin nachschlagen zu können.
Der Hersteller dieses Produktes ist
Sony Corporation, 1-7-1 Konan
Minato-ku Tokio, 108-0075 Japan.
Bevollmächtigter für EMV und
Produktsicherheit ist Sony
Deutschland GmbH, Hedelfinger
Strasse 61, 70327 Stuttgart,
Deutschland. Für Kundendienstoder Garantieangelegenheiten
wenden Sie sich bitte an die in
Kundendienst- oder
Garantiedokumenten genannten
Adressen.
• Alle Funktionen, die sich auf digitales
Fernsehen (
) beziehen,
funktionieren nur in Ländern und
Gebieten, in denen digitale terrestrische
Fernsehsignale im Standard DVB-T
(MPEG-2 und H.264/MPEG-4 AVC)
ausgestrahlt werden oder in denen ein
Zugang zu DVB-C-kompatiblen
Kabeldiensten (MPEG-2 und H.264/
MPEG-4 AVC) existiert. Bitte
erkundigen Sie sich bei Ihrem
Fachhändler vor Ort, ob an Ihrem
Wohnort DVB-T-Signale empfangen
werden können oder fragen Sie Ihren
Kabelanbieter, ob dessen DVB-CKabeldienst mit dem Betrieb dieses
Fernsehers kompatibel ist.
• Ihr Kabelanbieter kann für seine Dienste
eine Gebühr oder die Anerkennung
seiner Geschäftsbedingungen verlangen.
• Dieses Fernsehgerät erfüllt die DVB-Tund DVB-C-Spezifikationen. Die
Kompatibilität mit zukünftigen digitalen
terrestrischen DVB-T- und DVB-CSignalen ist jedoch nicht garantiert.
• In manchen Ländern/Gebieten sind u. U.
einige Funktionen für digitales
Fernsehen nicht verfügbar, sodass die
Möglichkeit besteht, dass das DVB-CKabelsignal bei einigen Anbietern nicht
einwandfrei funktioniert.
ist ein eingetragenes Warenzeichen
des DVB-Projekts.
HDMI, das HDMI-Logo und HighDefinition Multimedia Interface sind
Marken oder eingetragene Warenzeichen
von HDMI Licensing LLC.
DLNA und DLNA CERTIFIED sind
Warenzeichen und /oder
Dienstleistungszeichen von Digital Living
Network Alliance.
DivX® ist eine von DivX, Inc.,
entwickelte Komprimierungstechnologie
für Videodateien.
DivX, DivX Certified und die
entsprechenden Logos sind
Markenzeichen von DivX, Inc., und
werden in Lizenz verwendet.
HINWEIS ZU DIVX VIDEO: DivX® ist
ein digitales Videoformat und wurde von
DivX, Inc., entwickelt. Dieses Gerät ist
offiziell als DivX Certified-Gerät
zertifiziert und zur Wiedergabe von DivXVideos geeignet. Unter www.divx.com
finden Sie weitere Informationen und
Softwaretools zum Konvertieren von
Dateien in DivX-Videos.
HINWEIS ZU DIVX VIDEO-ONDEMAND: Dieses DivX Certified®-Gerät
muss für die Wiedergabe von DivX Videoon-Demand-Inhalten (VOD-Inhalten)
registriert werden. Zum Generieren des
Registriercodes suchen Sie bitte den
Abschnitt zu DivX VOD im
Gerätekonfigurationsmenü. Rufen Sie
vod.divx.com auf und geben Sie diesen
Code an, um die Registrierung
abzuschließen und weitere Informationen
über DivX VOD abrufen zu können.
In Lizenz von Dolby Laboratories
hergestellt. „Dolby“ und das Doppel-D
Symbol sind Warenzeichen der Dolby
Laboratories.
„BRAVIA“ und
sind
Warenzeichen der Sony Corporation.
„XMB™“ und „XrossMediaBar“ sind
Warenzeichen von Sony Corporation und
Sony Computer Entertainment Inc.
DiSEqC™ ist ein Warenzeichen der
EUTELSAT.
Elimination des
piles et
accumulateurs
usagés
(Applicable dans
les pays de
l’Union Européenne et aux
autres pays européens
disposant de systèmes de
collecte sélective)
Ce symbole, apposé sur les piles et
accumulateurs ou sur les emballages,
indique que les piles et accumulateurs
fournis avec ce produit ne doivent pas être
traités comme de simples déchets
ménagers. Sur certains types de piles, ce
symbole apparait parfois combiné avec un
symbole chimique. Les symboles pour le
mercure (Hg) ou le plomb (Pb) sont
rajoutés lorsque ces piles contiennent plus
de 0.0005% de mercure ou 0.004% de
plomb. En vous assurant que ces piles et
accumulateurs sont mis au rebut de façon
appropriée, vous participez activement à la
prévention des conséquences négatives
que leur mauvais traitement pourrait
provoquer sur l’environnement et sur la
santé humaine. Le recyclage des matériaux
contribue par ailleurs à la préservation des
ressources naturelles. Pour les produits qui
pour des raisons de sécurité, de
performance ou d’intégrité de données
nécessitent une connexion permanente à
une pile ou à un accumulateur, il
conviendra de vous rapprocher d’un
service technique qualifié pour effectuer
son remplacement. En rapportant votre
appareil électrique en fin de vie à un point
de collecte approprié vous vous assurez
que la pile ou l’accumulateur incorporé
sera traitée correctement. Pour tous les
autres cas de figure et afin d’enlever les
piles ou accumulateurs en toute sécurité de
votre appareil, reportez-vous au manuel
d’utilisation. Rapporter les piles ou
accumulateurs usagés au point de collecte
approprié pour le recyclage. Pour toute
information complémentaire au sujet du
recyclage de ce produit ou des piles et
accumulateurs, vous pouvez contacter
votre municipalité, votre déchetterie locale
ou le point de vente où vous avez acheté ce
produit.
Informations complémentaires
Anmerkungen zu
Funktionen für digitale
Sender
Information zu
Warenzeichen
Eine Liste der kompatiblen Kabelanbieter
finden Sie auf der Support-Webseite:
http://support.sony-europe.com/TV/
DVBC/
~
• Anweisungen zum „Installieren der
Wandhalterung“ sind in der
Bedienungsanleitung dieses
Fernsehgeräts enthalten.
• Sofern nicht anders angegeben, zeigen
die Abbildungen in diesem Handbuch
die Serie KDL-40EX505.
2 DE
21 FR
Inhaltsverzeichnis
Überprüfen des Zubehörs ..............................................................................................................3
Einsetzen von Batterien in die Fernbedienung ..............................................................................3
Aufstellung und Grundeinstellungen
Befestigen des Tischständers........................................................................................................4
Anschließen einer Antenne/einer Set-Top-Box/eines Recorders (z. B. DVD-Recorder) ...............5
Anbringen einer Kippsicherung für das Fernsehgerät ...................................................................5
Bündeln der Kabel .........................................................................................................................6
Durchführen der anfänglichen Grundeinstellungen .......................................................................6
Abnehmen des Tischständers vom Fernsehgerät .........................................................................8
Fernsehen
So sehen Sie fern ..........................................................................................................................9
So verwenden Sie die Funktionen des Fernsehgeräts ..................................................................9
So verwenden Sie i-Manual .........................................................................................................10
Zusatzinformationen
Störungsbehebung.......................................................................................................................11
Technische Daten ........................................................................................................................13
Montieren des Zubehörs (Wandhalterung) ..................................................................................16
Tabelle der Fernsehgeräte-Installationsabmessungen................................................................17
Zeichnung/Tabelle der Schrauben- und Hakenpositionen...........................................................18
Sicherheitsinformationen .............................................................................................................19
Sicherheitsmaßnahmen ...............................................................................................................20
• Dieses BRAVIA-Fernsehgerät ist mit einer integrierten Bedienungsanleitung ausgestattet. Wie Sie diese verwenden,
ist unter „So verwenden Sie i-Manual“ (Seite 10) erläutert.
• Lesen Sie vor der Inbetriebnahme des Fernsehgeräts bitte den Abschnitt „Sicherheitsinformationen“ (Seite 19).
Bewahren Sie das Handbuch zum späteren Nachschlagen auf.
Überprüfen des Zubehörs
Netzkabel (1)
(beim Modell KDL-55/46EX505 und
KDL-46HX705)
Kabelhalter (1)
(nur bei Modellen KDL-46/40HX705)
Fernbedienung (1)
Batterien der Größe AAA (Typ R3) (2)
Tischständer (1)*
Befestigungsschrauben für Ständer
(M5 × 16) (4)
Montageschrauben für Ständer (M5 × 16) (4)
(nur beim Modell KDL-40/32EX508, KDL-40/37/
32EX505, KDL-37/32EX504 und KDL-40HX705)
Einsetzen von Batterien in
die Fernbedienung
Schieben Sie die Abdeckung auf.
* Nicht zusammengebaut (außer bei den Modellen
KDL-55/46EX505 und KDL-46HX705).
Anweisungen zum Zusammenbauen des Ständers finden
Sie im mitgelieferten Infoblatt zum Tischständer.
3 DE
DE
Aufstellung
und
Grundeinst
ellungen
Befestigen des
Tischständers
1
2
Bei bestimmten Fernsehmodellen
schlagen Sie die Erläuterungen zur
ordnungsgemäßen Befestigung bitte im
mitgelieferten Infoblatt zum
Tischständer nach.
Einstellen des Blickwinkels am
Fernsehgerät (nur KDL-46/
40HX705)
Das Fernsehgerät kann innerhalb der unten
abgebildeten Winkel nach Bedarf eingestellt
werden.
0°
Setzen Sie das Fernsehgerät auf den
Tischständer.
4
1
3
6°
Befestigen Sie das Fernsehgerät am
Tischständer, indem Sie die
mitgelieferten Schrauben in die
richtigen Schraubenlöcher drehen, wie
mit den Pfeilmarkierungen
angegeben.
2
~
• Falls Sie einen elektrischen Schraubendreher
verwenden, stellen Sie das Anzugsmoment auf ca.
1,5 N·m {15 kgf·cm} ein.
4 DE
Schraube in oberes
Schraubenloch am
Tischständer
schrauben.
Schraube wie
gezeigt entfernen.
3
Anheben und neigen.
Hineinschieben.
~
• Wenn Sie wieder einen Winkel von 0° einstellen
wollen, machen Sie die Winkeleinstellung anhand
der Schritte oben rückgängig.
Empfehlung für Stecker des F-Typs
Folgende Empfehlung für den Stecker des F-Typs
ist in der folgenden Abbildung dargestellt.
Der Vorsprung der inneren Leitung ab dem
Verbindungsteil darf höchstens 1,5 mm betragen.
Anschließen einer Set-Top-Box/eines
Recorders (z. B. DVD-Recorder) über SCART
max. 1,5 mm
(Referenzabbildung für Stecker des F-Typs)
Anbringen einer
Kippsicherung für das
Fernsehgerät
Set-Top-Box/Recorder (z. B. DVD-Recorder)
• Schrauben Sie den Satellitenstecker vorsichtig von
Hand ein. Kein Werkzeug verwenden.
• Beim Anschließen der Satellitenantenne muss das
Fernsehgerät ausgeschaltet sein.
Anschließen einer Set-Top-Box/eines
Recorders (z. B. DVD-Recorder) über HDMI
1
Schrauben Sie eine Holzschraube
(4 mm Durchmesser, nicht mitgeliefert)
in das Fernsehuntergestell.
2
Schrauben Sie eine Maschinenschraube
(M4 × 16, nicht mitgeliefert) in das
Schraubenloch des Fernsehgerätes.
3
Verbinden Sie die Holzschraube und
die Maschinenschraube mit einem
starken Seil (nicht mitgeliefert).
Set-Top-Box/Recorder (z. B. DVD-Recorder)
5 DE
Aufstellung und Grundeinstellungen
Anschließen einer Antenne/
einer Set-Top-Box/eines
Recorders (z. B. DVDRecorder)
Bündeln der Kabel
~
• Für Modelle KDL-46/40HX705 ist ein
Kabelhalter erhältlich. Bündeln Sie die Kabel wie
in Schritt 2 bis 4 erläutert.
* Beim Modell KDL-55/46EX505 und
KDL-46HX705
2
Bei Modellen KDL-46/40HX705
überprüfen Sie, ob die
Stromversorgung mit dem ENERGY
SAVING SWITCH eingeschaltet
wurde (z).
3
Drücken Sie am Fernsehgerät auf 1.
Wenn Sie das Fernsehgerät zum ersten Mal
einschalten, erscheint auf dem
Fernsehschirm das Menü für die
Sprachauswahl.
4
*
Befolgen Sie die Anweisungen auf dem
Bildschirm.
~
• Bündeln Sie das Netzkabel nicht zusammen mit
anderen Kabeln.
Durchführen der
anfänglichen
Grundeinstellungen
Automatischer Satellitensuchlauf: Mit
„Automatischer Satellitensuchlauf“ werden
automatisch die zur Verfügung stehenden
Satellitenkanäle eingestellt. Dank DiSEqC
1.0-Management (Digital Satellite
Equipment Control) können bis zu vier
verschiedene Kanäle eingestellt werden.
Die folgenden Einstellungen lassen sich für
die einzelnen Verbindungen unabhängig
voneinander vornehmen. Zum Einrichten
von DiSEqC-Eingang unter „DiSEqCSteuerung“ verwenden Sie
„LNB-Konfiguration“.
1
2
Automatischer Satellitensuchlauf
3
4
6/15
LNB-Konfiguration
Universal, Autom., Deaktiviert, 13/18V
Suchlaufart
Netzwerksuchlauf
Transponder
10700MHz, Horizontal, 22000Ksym/s
Weitere Einstellungen
Keine
Signalstärke
Keine
Signalqualität
Start
Nur bei Modellen
KDL-46/40HX705
1
Schließen Sie das Fernsehgerät an eine
Netzsteckdose an.
6 DE
1 „LNB-Konfiguration“:
Bei einem Nicht-Standard-LNB
(rauscharmer Signalumsetzer) können Sie
die Einstellungen manuell vornehmen.
– Bei einem einzelnen Satellitenkanal
können Sie diesen in der anfänglichen
Grundeinstellung lassen.
– Bei zwei Satellitenkanälen müssen Sie
„Toneburst A“ (1. Satellit) und
„Toneburst B“ (2. Satellit) unter
„DiSEqC-Steuerung“ einstellen.
2 „Suchlaufart“:
Wenn mit „Netzwerksuchlauf“ kein Kanal
gefunden wird, versuchen Sie es mit
„Vollständiger Suchlauf“.
„Vollständiger Suchlauf“: Damit wird
ein vollständiger Frequenzsuchlauf
durchgeführt und alle bei der aktuellen
LNB-Konfiguration möglichen
Programme werden garantiert eingestellt.
Zuvor eingestellte Programme gehen
verloren.
„Netzwerksuchlauf“: Damit wird ein
Suchlauf in den Transpondern eines
Netzwerks durchgeführt (wird auch als
„NIT-Scan“ bezeichnet). Da ein
„Netzwerksuchlauf“ schneller
durchgeführt wird als ein „Vollständiger
Suchlauf“, empfiehlt sich diese Option
beim Suchlauf in einem bekannten
Netzwerk (normalerweise zu einem
Satelliten gehörend). Ein Transponder
muss angegeben werden, von dem
Netzwerkinformationen (andere
Transponder) abgerufen werden. Zuvor
eingestellte Programme gehen verloren.
„Suchlauf für neue Dienste“:
– Der Suchlauf gilt nur für einen
einzigen Transponder.
– Dabei handelt es sich um einen
inkrementellen Suchlauf, der
verwendet werden sollte, wenn ein
neuer Transponder zu einem Satelliten
hinzukommt.
– Zuvor eingestellte Programme werden
nicht gelöscht und die neu gefundenen
werden am Ende der Programmliste für
die Satellitenverbindung, die Sie
gerade einstellen, hinzugefügt.
~
• „Suchlauf für neue Dienste“ steht bei den
anfänglichen Grundeinstellungen nicht zur
Verfügung.
3 „Transponder“:
Im Modus „Netzwerksuchlauf“ oder
„Suchlauf für neue Dienste“ können Sie die
Transponder-Einstellungen manuell
eingeben.
4 „Weitere Einstellungen“:
Damit können Sie noch detailliertere
Einstellungen für den Sendersuchlauf
vornehmen, um gezielt die gewünschten
Dienste zu suchen.
Auto. Digital-Suchlauf: Wenn Sie
„Kabel“ auswählen, empfiehlt es sich, mit
„Schnellsuchlauf“ einen schnellen
Sendersuchlauf auszuführen. Stellen Sie
„Frequenz“ und „Netzwerk-ID“ gemäß den
Angaben des Kabelbetreibers ein. Wenn
mit „Schnellsuchlauf“ keine Sender
gefunden werden, versuchen Sie es mit
„Vollständiger Suchlauf“ (dies kann
allerdings eine Weile dauern).
(Fortsetzung)
7 DE
Aufstellung und Grundeinstellungen
– Oder Sie können die DiSEqC-Befehle A
(1. Satellit) und B (2. Satellit)
verwenden, wenn Ihr LNB oder
Multischalter diese Befehle unterstützt.
– Bei vier Satellitenkanälen muss als
DiSEqC-Steuerung A, B, C und D
eingestellt werden.
„LNB Low Band Frequenz“ und
„LNB High Band Frequenz“:
– Gibt die LNB-Sendebereiche an.
Schlagen Sie in Ihrer LNBDokumentation unbedingt nach, wie
Sie Frequenzen einstellen (wird
normalerweise als
„Lokaloszillatorfrequenz“ angegeben).
– Die Standardwerte gelten bei einem
Universal-LNB.
– Wenn Ihr LNB beide Sendebereiche
(Low- und High-Band) unterstützt,
können Sie beide angeben. Wenn er
nur mit einem Frequenzbereich
arbeitet, geben Sie Low-Band an.
„22-kHz-Ton“: Wenn es sich bei Ihrem
LNB um ein Dualband-LNB (Low-Band
und High-Band) handelt, stellen Sie
„Autom.“ ein. Das Fernsehgerät nimmt
die Einstellungen automatisch vor.
Andernfalls stellen Sie „Aus“ ein.
„LNB-Spannung“: Gibt die eingestellte
Spannung für einen LNB mit dualer
Polarisation an.
– 13/18V: Standard.
– 14/19V: Bei einem LNB-Kabel von
über 60 m Länge.
– Aus: Wenn eine externe
Stromversorgung verwendet werden
kann.
~
• „Vollständiger Suchlauf“ ist in manchen
Ländern oder Regionen möglicherweise nicht
verfügbar.
Eine Liste kompatibler Kabelbetreiber
finden Sie auf der Support-Website:
http://support.sony-europe.com/TV/
DVBC/
Programme ordnen: Zum Verändern der
Reihenfolge, in der analoge Sender im
Fernsehgerät gespeichert sind.
1
Wählen Sie mit F/f den Sender, den Sie
an eine andere Position verschieben
möchten, und drücken Sie dann .
2
Wählen Sie mit F/f die neue Position
für den Sender aus und drücken Sie
anschließend .
~
• Bei Satellitenkanälen setzen Sie „Digitale
Einstellungen“ unter „Einstellungen“ auf
„Satellitenprogramme ordnen“, wenn Sie die
Satellitenkanäle nach den anfänglichen
Grundeinstellungen wie oben erläutert
sortieren wollen.
• Sie können die Sender auch manuell
abstimmen.
Abnehmen des
Tischständers vom
Fernsehgerät
~
• Lösen Sie die Schrauben am Fernsehgerät, wie mit
den Pfeilmarkierungen
angegeben.
• Nehmen Sie den Tischständer nur ab, wenn Sie
entsprechendes Zubehör für das Fernsehgerät
installieren wollen.
8 DE
Fernsehen
So sehen Sie fern
1
Schalten Sie das Fernsehgerät ein.
1 Bei Modellen KDL-46/40HX705
schalten Sie die Stromversorgung mit
dem ENERGY SAVING SWITCH
ein (z).
2 Drücken Sie 1 am Fernsehgerät, um
es einzuschalten.
GUIDE
OPTIONS
HOME
3
z
• Die Zahlentaste 5 sowie die Tasten N,
PROG + und AUDIO auf der
Fernbedienung sind mit Tastpunkten
gekennzeichnet. Verwenden Sie die
Tastpunkte beim Bedienen des
Fernsehgeräts als Bezugspunkte.
2
Wählen Sie einen Modus.
3
Wählen Sie einen Fernsehsender.
Verwenden der digitalen,
elektronischen Programmzeitschrift
Drücken Sie im Digitalmodus GUIDE, um die
Programmzeitschrift aufzurufen.
So verwenden Sie die Funktionen des Fernsehgeräts
Taste HOME
Zum Anzeigen verschiedener Funktions- und
Einstellbildschirme.
Taste OPTIONS
Zum Anzeigen nützlicher Funktionen, je nach
aktuellem Eingang oder je nach den aktuellen
Inhalten.
Ton
BRAVIA ENGINE 3 PRO
Zu Favoriten hinzufügen
Sperren/Freigeben
PAP
Motionflow
Abschalttimer
Lautstärke Kopfhörer
Lautsprecher
Systeminfo
(Fortsetzung)
9 DE
Fernsehen
2
So verwenden Sie i-Manual
1
2
Dieses BRAVIA-Fernsehgerät ist mit einer
integrierten Bedienungsanleitung ausgestattet, die
Sie am Bildschirm aufrufen können.
Sie können das i-Manual jederzeit nach nützlichen
Informationen zu den verschiedenen Funktionen
durchsuchen.
1
Drücken Sie i-MANUAL.
2
Drücken Sie G/g/F/f/ , um
Optionen auszuwählen.
Willkommen beim i-Manual
„BRAVIA“ TV-Funktionen
Fernsehempfang
Verwenden des Home-Menüs
Spaßfunktionen mit angeschlossenem Gerät
Beschreibung der Teile und Bedienelemente
Störungsbehebung
Index
x Willkommen beim i-Manual
x „BRAVIA“ TV-Funktionen
x Fernsehempfang
Hier werden nützliche Funktionen wie die
elektronische Programmzeitschrift (EPG),
Favoriten usw. beschrieben.
x Verwenden des Home-Menüs
Hier können Sie beispielsweise Einstellungen
für das Fernsehgerät vornehmen.
x Spaßfunktionen mit
angeschlossenem Gerät
Hier wird das Anschließen von Zusatzgeräten
erläutert.
x Beschreibung der Teile und
Bedienelemente
x Störungsbehebung
Hier können Sie Lösungen für verschiedene
Probleme suchen.
x Index
~
• Die Anzeigen und Bilder können sich von der tatsächlichen Anzeige auf dem Bildschirm unterscheiden.
10 DE
Zusatzinfor
mationen
Störungsbehebung
Überprüfen Sie, ob die Standby-Anzeige 1 rot blinkt.
Wenn die Standby-Anzeige 1 blinkt
Die Selbstdiagnosefunktion wurde aktiviert.
1
Zählen Sie, wie oft die Standby-Anzeige 1 zwischen den 3-sekündigen Pausen blinkt.
Beispiel: Die Anzeige blinkt dreimal, dann folgt eine 3-sekündige Pause und danach blinkt die
Anzeige wieder dreimal.
2
Schalten Sie das Fernsehgerät mit 1 am Fernsehgerät aus, trennen Sie das Netzkabel
vom Gerät und teilen Sie Ihrem Händler oder dem Sony-Kundendienst mit, wie die
Anzeige blinkt (Anzahl der Blinkzeichen).
Wenn die Standby-Anzeige 1 nicht blinkt
Sehen Sie in den folgenden Tabellen nach. (Schlagen Sie auch unter
„Störungsbehebung“ im i-Manual nach.)
2
Wenn sich das Problem mit den aufgeführten Maßnahmen nicht beheben lässt, lassen
Sie das Fernsehgerät von qualifiziertem Kundendienstpersonal überprüfen.
Symptom
Erklärung/Abhilfe
Es wird kein Bild angezeigt • Prüfen Sie die Antennen- oder Kabelverbindung.
(Bildschirm ist dunkel) und • Schließen Sie das Fernsehgerät an eine Netzsteckdose an und
drücken Sie 1 am Fernsehgerät.
es ist kein Ton zu hören.
• Wenn die Standby-Anzeige 1 rot leuchtet, drücken Sie "/1 oder
TV "/1 (die Tastenbezeichnung variiert je nach Fernbedienung).
Auf dem Bildschirm sind • Der Bildschirm setzt sich aus Pixeln (Bildpunkten) zusammen.
winzige schwarze und/oder Winzige schwarze Punkte und/oder helle Lichtpunkte (Pixel) auf
dem Bildschirm stellen keine Fehlfunktion dar.
helle Punkte zu sehen.
(Fortsetzung)
11 DE
Zusatzinformationen
1
Symptom
Erklärung/Abhilfe
Allgemeines
Das Fernsehgerät lässt sich • Überprüfen Sie, ob die Stromversorgung mit dem ENERGY
SAVING SWITCH eingeschaltet wurde (z).
nicht einschalten (nur bei
Modellen KDL-46/
40HX705).
Einige Programm können
nicht eingestellt werden.
• Überprüfen Sie die Antenne oder die Satellitenschüssel.
• Das Satellitenkabel kann kurzgeschlossen sein oder es kann sich
um Anschlussprobleme des Kabels handeln. Bitte überprüfen Sie
das Kabel und den Anschluss und schalten Sie das Fernsehgerät
mit dem Ein/Aus Schalter Aus und schalten es dann wieder Ein.
• Die von Ihnen eingegebene Frequenz ist außer Reichweite. Bitte
wenden Sie sich an die empfangene Satellitensendeanstalt.
Das Fernsehgerät schaltet • Überprüfen Sie, ob der „Abschalttimer“ aktiviert ist, oder
überprüfen Sie die Einstellung von „Dauer“ für den
sich automatisch aus
(wechselt in den Standby- „Einschalttimer“.
• Überprüfen Sie, ob „TV-Standby nach Nichtbenutzung“ aktiviert
Betrieb).
ist.
Die Fernbedienung
funktioniert nicht.
• Tauschen Sie die Batterien aus.
• Das Fernsehgerät befindet sich möglicherweise im SYNCModus.
Drücken Sie SYNC MENU und wählen Sie zum Steuern des
Fernsehgeräts die Option „TV-Steuerung“ und dann „Home
(Menü)“ oder „Optionen“.
Das Passwort für die
„Kindersicherung“ wurde
vergessen.
• Geben Sie 9999 als PIN-Code ein. Der PIN-Code 9999 wird
immer akzeptiert.
12 DE
Technische Daten
TV-System
Bildschirmsystem
LCD-Bildschirm (Flüssigkristallbildschirm)
Fernsehnorm
Analog: Je nach ausgewähltem Land/Gebiet: B/G/H, D/K, L, I
Digital: DVB-T/DVB-C
Satellit: DVB-S/DVB-S2
Farb-/Videosystem
Analog: PAL, PAL60 (nur Videoeingang), SECAM, NTSC3.58, NTSC4.43 (nur Videoeingang)
Digital: MPEG-2 [email protected]/HL, H.264/MPEG-4 AVC MP/[email protected]
Kanalbereich
Analog: VHF: E2–E12/UHF: E21–E69/CATV: S1–S20/HYPER: S21–S41
D/K: R1–R12, R21–R69/L: F2–F10, B–Q, F21–F69/I: UHF B21–B69
Digital: VHF/UHF
Satellit: IF Frequenz 950-2150 MHz
Tonausgänge
10 W + 10 W
Eingangs-/Ausgangsbuchsen
Antennenkabel
75 Ohm, externer Anschluss für VHF/UHF
Satellitenantenne
Buchsenverbindung vom Typ F IEC169-24, 75 Ohm.
DiSEqC 1.0, LNB 13V/18V & 22KHz Ton
AV1, 2
COMPONENT IN
COMPONENT IN
HDMI IN1, 2, 3, 4
AV3
AV3
21-poliger Scart-Anschluss (CENELEC-Standard) mit Audio-/Videoeingang, RGB-Eingang und Audio-/
Videoausgang für Fernsehsignale.
Unterstützte Formate: 1080p, 1080i, 720p, 576p, 576i, 480p, 480i
Audioeingang (CINCH)
Video: 1080/24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480i
Audio: zwei Kanäle, lineares PCM: 32, 44,1 und 48 kHz, 16, 20 und 24 Bit, Dolby Digital
Analoger Audioeingang (Miniklinke) (nur HDMI IN4)
PC-Eingang
Videoeingang (CINCH)
Audioeingang (CINCH)
DIGITAL AUDIO OUT Optische Digitalbuchse (zwei Kanäle, lineares PCM, Dolby Digital)
(OPTICAL)
(VAR/FIX)
Audioausgang (CINCH)
PC IN
PC-Eingang (Mini-D-Sub, 15-polig)
PC-Audioeingang (Miniklinke)
USB-Anschluss
Kopfhörerbuchse
i
CAM-Slot (Zugangskontrollmodul)
LAN
10BASE-T/100BASE-TX-Anschluss (Je nach Betriebsumgebung des Netzwerks kann die
Verbindungsgeschwindigkeit variieren. 10BASE-T/100BASE-TX-Kommunikationsrate und
Kommunikationsqualität können für dieses Fernsehgerät nicht garantiert werden.)
* Verwenden Sie für LAN-Verbindungen ein 10BASE-T/100BASE-TX-Kabel der Kategorie 7 (nicht
mitgeliefert).
(Fortsetzung)
13 DE
Zusatzinformationen
/
Modellbezeichnung
KDL-
55EX505
46EX505
46HX705
Stromversorgung und Sonstiges
Betriebsspannung
220 V – 240 V Wechselstrom, 50 Hz
Bildschirmgröße (Diagonale) 55 Zoll/ca. 138,8 cm
46 Zoll/ca. 116,8 cm
Anzeigeauflösung
1.920 Punkte (horizontal) × 1.080 Zeilen (vertikal)
Leistungsaufnahme
im Modus
„Wohnung“/
„Standard“
164 W
131 W
141 W
im Modus
„Geschäft“/
„Brillant“
263 W
197 W
210 W
Leistungsaufnahme im
Standby-Betrieb*1
0,2 W (15 W, wenn „Schnellstart“ auf „Ein“ gesetzt ist)
0,2 W (14 W, wenn
„Schnellstart“ auf „Ein“ gesetzt
ist)
Durchschnittlicher
Energieverbrauch im Jahr*2
239 kWh
191 kWh
206 kWh
Abmessungen (ca.) (B × H × T)
mit Tischständer
132,4 × 83,2 × 35,0 cm
112,7 × 71,3 × 28,1 cm
115,4 × 74,1 × 37,0 cm
ohne Tischständer
132,4 × 79,5 × 10,5 cm
112,7 × 67,6 × 10,1 cm
115,4 × 70,4 × 10,2 cm
mit Tischständer
30,7 kg
21,6 kg
28,4 kg
ohne Tischständer
26,7 kg
18,7 kg
24,3 kg
Mitgeliefertes Zubehör
Siehe „Überprüfen des Zubehörs“ (Seite 3).
Sonderzubehör
Wandhalterung: SU-WL500
Modellbezeichnung
KDL-
40EX508/40EX505 40HX705
Gewicht (ca.)
37EX505/37EX504 32EX508/32EX505/
32EX504
Stromversorgung und Sonstiges
Betriebsspannung
220 V – 240 V Wechselstrom, 50 Hz
Bildschirmgröße (Diagonale) 40 Zoll/ca. 101,6 cm
37 Zoll/ca. 94 cm
32 Zoll/ca. 80,1 cm
109 W
92 W
71 W
170 W
172 W
149 W
119 W
Leistungsaufnahme im
Standby-Betrieb*1
0,2 W (15 W, wenn
„Schnellstart“ auf „Ein“
gesetzt ist)
0,2 W (14 W, wenn
„Schnellstart“ auf „Ein“
gesetzt ist)
0,2 W (15 W, wenn „Schnellstart“ auf „Ein“ gesetzt
ist)
Durchschnittlicher
Energieverbrauch im Jahr*2
155 kWh
159 kWh
134 kWh
104 kWh
Anzeigeauflösung
1.920 Punkte (horizontal) × 1.080 Zeilen (vertikal)
Leistungsaufnahme
im Modus
„Wohnung“/
„Standard“
106 W
im Modus
„Geschäft“/
„Brillant“
Abmessungen (ca.) (B × H × T)
mit Tischständer
99,2 × 63,6 × 26,0 cm
102,3 × 66,5 × 31,0 cm
92,1 × 60,0 × 26,0 cm
80,0 × 53,4 × 25,0 cm
ohne Tischständer
99,2 × 59,9 × 9,9 cm
102,3 × 62,8 × 10,0 cm
92,1 × 56,4 × 9,7 cm
80,0 × 49,7 × 9,6 cm
mit Tischständer
16,4 kg
22,4 kg
14,0 kg
11,9 kg
ohne Tischständer
14,2 kg
19,2 kg
11,8 kg
9,9 kg
Mitgeliefertes Zubehör
Siehe „Überprüfen des Zubehörs“ (Seite 3).
Sonderzubehör
Wandhalterung: SU-WL500
Gewicht (ca.)
*1 Die angegebene Leistungsaufnahme im Standby-Betrieb wird erreicht, nachdem das Fernsehgerät die
notwendigen internen Prozesse abgeschlossen hat.
*2 4 Stunden an 365 Tagen im Jahr
14 DE
~
• So können Sie Strom sparen
– Wenn Sie die Helligkeit der Hintergrundbeleuchtung (die Helligkeit des Bildschirms) verringern, sinkt der
Stromverbrauch.
– Mit den „Öko“-Einstellungen (z. B. „Energie sparen“, „TV-Standby nach Nichtbenutzung“) können Sie den
Stromverbrauch und damit Ihre Stromkosten senken.
– Wenn Sie die Stromversorgung des Fernsehgeräts mit dem ENERGY SAVING SWITCH ausschalten (nur
bei bestimmten Modellen), sinkt der Stromverbrauch fast auf Null.
Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.
Zusatzinformationen
15 DE
Montieren des Zubehörs (Wandhalterung)
An die Kunden:
Zum Schutz des Produkts und aus Sicherheitsgründen empfiehlt Sony dringend, die Installation
Ihres Fernsehgerätes von Sony-Händlern oder lizenzierten Monteuren durchführen zu lassen.
Versuchen Sie nicht, die Montage selbst durchzuführen.
An Sony-Händler und Monteure:
Schenken Sie während der Installation sowie der regelmäßigen Wartung und Überprüfung dieses
Produkts der Sicherheit Ihre volle Aufmerksamkeit.
Sie können das Fernsehgerät mit der Wandhalterung SU-WL500 (getrennt erhältlich) an der Wand
montieren.
• Lesen Sie bitte in der mit der Wandhalterung gelieferten Anleitung nach, um die Montage richtig
auszuführen.
• Näheres dazu finden Sie unter „Abnehmen des Tischständers vom Fernsehgerät“ (Seite 8).
~
• Stellen Sie das Fernsehgerät auf den Tischständer, wenn Sie den Montagehaken befestigen.
Schraube
(+PSW
6 × 16)
Vierkantbohrung
Montagehaken
Für die Installation dieses Produkts ist ausreichende Sachkenntnis erforderlich, besonders da
vorab ermittelt werden muss, ob die Wandfestigkeit für das Gewicht des Fernsehgerätes
ausreichend ist. Überlassen Sie die Wandmontage dieses Produkts unbedingt Sony-Händlern
oder lizenzierten Monteuren, und achten Sie angemessen auf die Sicherheit während der
Installation. Sony übernimmt keine Haftung für etwaige Sachschäden oder Verletzungen, die
durch falsche Handhabung oder unsachgemäße Installation verursacht werden.
16 DE
Tabelle der Fernsehgeräte-Installationsabmessungen
Bildschirm-Mittelpunkt
Einheit: cm
Displayabmessungen
A
B
C
Länge für jeden Montagewinkel
Winkel (0°)
Winkel (20°)
D
E
F
G
H
55EX505
132,4
79,5
2,5
42,8
16,5
41,3
75,2
46,6
46EX505
112,7
67,6
8,4
42,6
16,1
36,9
64,0
46,3
46HX705
115,4
70,4
8,4
43,9
16,2
37,7
66,2
48,0
40EX508/40EX505
99,2
59,9
12,2
42,6
15,9
34,1
56,7
46,3
40HX705
102,3
62,8
12,2
43,9
16,0
34,9
59,1
47,9
37EX505/37EX504
92,1
56,4
14,0
42,7
15,7
32,7
53,3
46,2
32EX508/32EX505/
32EX504
80,0
49,7
17,2
42,6
15,6
30,3
47,0
46,1
Die Zahlen in der obigen Tabelle können je nach der Installation geringfügig abweichen.
WARNUNG
Die Wand, an der das Fernsehgerät montiert werden soll, muss in der Lage sein, mindestens das
vierfache Gewicht des Fernsehgerätes zu tragen. Das Gewicht ist unter „Technische Daten“
(Seite 13) angegeben.
(Fortsetzung)
17 DE
Zusatzinformationen
Modellbezeichnung
KDL-
Bildschirmmittenabmessung
Zeichnung/Tabelle der Schrauben- und Hakenpositionen
Modellbezeichnung
Schraubenposition
Hakenposition
KDL-55EX505
a
KDL-46HX705/46EX505
KDL-40HX705/40EX508/40EX505
KDL-37EX505/37EX504
d, g
KDL-32EX508/32EX505/32EX504
e, g
Schraubenposition
Anbringen des Montagehakens am
Fernsehgerät.
b
c
Hakenposition
Anbringen des Fernsehgeräts an der
Sockelhalterung.
a
b
c
18 DE
Sicherheitsinformationen
Installation/Einstellung
Installieren und benutzen Sie das
Fernsehgerät unter Berücksichtigung der
unten angegebenen Anweisungen, um alle
Risiken wie Feuer, Elektroschock oder
Beschädigungen und /oder Verletzungen
zu vermeiden.
Installation
8 mm - 12 mm
Schraube (gemeinsam mit
der Wandmontagehalterung
geliefert)
Montagehaken
Hakenbefestigung an der
Rückseite des
Fernsehgeräts
Transport
• Vor dem Transport
des Fernsehgeräts
ziehen Sie bitte
alle Kabel aus dem
Gerät.
• Zum Transport
eines großen
Fernsehgeräts sind
zwei oder drei
Personen nötig.
• Wenn Sie das
Fernsehgerät von
Hand
transportieren,
halten Sie es bitte
wie rechts
dargestellt. Üben
Sie weder auf den LCD-Bildschirm noch
auf den Bildschirmrahmen Druck aus.
• Wenn Sie das Fernsehgerät anheben oder
transportieren, halten Sie dieses fest an
der Unterkante.
• Setzen Sie das Fernsehgerät beim
Transport weder Stössen noch starken
Erschütterungen aus.
• Wenn Sie das Fernsehgerät für
Reparaturen oder bei einem Umzug
transportieren müssen, verpacken Sie es
mithilfe der Originalverpackungsmaterialien im Originalkarton.
• Decken Sie nie die Lüftungsöffnungen
ab und stecken Sie nichts in das Gehäuse.
• Lassen Sie ausreichend Platz um das
Fernsehgerät (siehe Abbildung).
• Es wird dringend empfohlen, die
offizielle Sony Wandmontagehalterung
zu verwenden, um eine ausreichende
Luftzirkulation zu gewährleisten.
Installation an der Wand
30 cm
10 cm
Um alle Risiken wie Feuer, Elektroschock
oder Beschädigungen und /oder
Verletzungen auszuschließen, sollten Sie
das Netzkabel und den Stecker wie hier
angegeben handhaben:
–
–
–
10 cm
–
10 cm
Lassen Sie mindestens so viel
Platz um das Gerät.
Aufstellung auf dem
Standfuß
–
30 cm
10 cm
–
10 cm
6 cm
Lassen Sie mindestens so viel
Platz um das Gerät.
• Um eine ausreichende Belüftung zu
gewährleisten und Staub- oder
Schmutzablagerungen zu vermeiden:
– Stellen Sie das Fernsehgerät weder
flach noch auf dem Kopf stehend,
falsch herum oder seitwärts geneigt
auf.
– Stellen Sie das Fernsehgerät weder
auf einem Regal, einem Teppich,
einem Bett oder in einem Schrank
auf.
– Decken Sie das Fernsehgerät nicht
mit Decken oder Vorhängen ab und
legen Sie keine Gegenstände wie
Zeitungen usw. darauf.
– Installieren Sie das Fernsehgerät
nicht wie auf der Abbildung gezeigt.
Die Luftzirkulation wird unterbunden.
Wand
–
Wand
Verwenden Sie ausschließlich die von
Sony und keinen anderen Anbietern
gelieferte Netzkabel.
Stecken Sie den Stecker ganz in die
Netzsteckdose.
Dieses Fernsehgerät ist ausschließlich
für den Betrieb an 220-240 V
Wechselstrom ausgelegt.
Trennen Sie das Gerät zu Ihrer eigenen
Sicherheit unbedingt vom Netzstrom,
wenn Sie Kabel an dem Gerät
anschließen, und stolpern Sie nicht
über die Kabel.
Trennen Sie das Netzkabel von der
Netzsteckdose, bevor Sie das
Fernsehgerät reparieren oder
transportieren.
Halten Sie das Netzkabel von
Wärmequellen fern.
Ziehen Sie den Netzstecker aus der
Steckdose und reinigen Sie ihn
regelmäßig. Wenn der Stecker
verstaubt ist und sich Feuchtigkeit
ablagert, kann die Isolierung leiden und
es besteht Feuergefahr.
Anmerkungen
• Verwenden Sie das mitgelieferte
Netzkabel nicht mit anderen Geräten.
• Klemmen, biegen oder verdrehen Sie das
Netzkabel nicht übermäßig. Die blanken
Adern im Inneren des Kabels könnten
freiliegen oder brechen.
• Nehmen Sie am Netzkabel keine
Veränderungen vor.
• Stellen Sie keine schweren Gegenstände
auf das Netzkabel.
• Ziehen Sie nicht am Kabel, selbst wenn
Sie das Netzkabel aus der Steckdose
herausziehen.
• Achten Sie darauf, nicht zu viele andere
Geräte an dieselbe Netzsteckdose
anzuschließen.
• Verwenden Sie eine Netzsteckdose, in
der der Stecker fest sitzt.
Verbotene Nutzung
Installieren Sie das Fernsehgerät weder an
Standorten, in Umgebungen noch in
Situationen wie den hier aufgeführten, da
dies zu Fehlfunktionen des Fernsehgeräts
und Feuer, Elektroschock, Beschädigungen
und/oder Verletzungen führen kann.
Standort:
Im Freien (in direktem Sonnenlicht), am
Meer, auf einem Schiff oder Boot, im
Innern eines Fahrzeugs, in medizinischen
Einrichtungen, an instabilen Standorten, in
der Nähe von Wasser, Regen, Feuchtigkeit
oder Rauch.
(Fortsetzung)
19 DE
Zusatzinformationenn
• Das Fernsehgerät sollte neben einer frei
zugänglichen Netzsteckdose installiert
werden.
• Stellen Sie das Fernsehgerät auf eine
stabile, ebene Fläche.
• Wandeinbauten sollten nur von
qualifiziertem Fachpersonal ausgeführt
werden.
• Aus Sicherheitsgründen wird dringend
empfohlen, ausschließlich Sony
Zubehörteile zu verwenden, inklusive:
– Wandmontagehalterung SU-WL500
• Verwenden Sie zum Befestigen der
Montagehaken am Fernsehgerät bitte die
gemeinsam mit der
Wandmontagehalterung gelieferten
Schrauben. Die mitgelieferten Schrauben
sind derart konzipiert, dass sie von der
Befestigungsfläche des Montagehakens
aus 8 mm bis 12 mm lang sind.
Durchmesser und Länge der Schrauben
variieren je nach Modell der
Wandmontagehalterung.
Durch die Verwendung anderer als der
mitgelieferten Schrauben kann das
Fernsehgerät beschädigt werden oder
herunterfallen.
Netzkabel
Luftzirkulation
Umgebung:
Wenn:
An heissen, feuchten oder übermäßig
staubigen Orten, an denen Insekten in das
Gerät eindringen können; an denen es
mechanischen Erschütterungen ausgesetzt
ist, neben brennbaren Objekten (Kerzen
usw.). Das Fernsehgerät darf weder
Tropfen oder Spritzern ausgesetzt werden.
Es dürfen keine mit Flüssigkeit gefüllten
Gegenstände, zum Beispiel Vasen, auf dem
Fernsehgerät abgestellt werden.
–
–
Situation:
Nicht mit nassen Händen, ohne Gehäuse
oder mit anderem als vom Hersteller
empfohlenen Zubehör benutzen. Trennen
Sie das Fernsehgerät bei Gewitter von der
Netzsteckdose und der Antenne.
–
–
Das Netzkabel beschädigt ist.
Der Stecker nicht fest in der
Netzsteckdose sitzt.
Das Fernsehgerät durch Fallen, Stoßen
oder einen geworfenen Gegenstand
beschädigt ist.
Flüssigkeit oder Fremdkörper durch
die Öffnungen in das Fernsehgerät
gelangen.
Warnung
Um Feuergefahr zu vermeiden, halten Sie
Kerzen und jegliche offenen Flammen
jederzeit von diesem Gerät fern.
Bruchstücke:
• Werfen Sie nichts gegen das
Fernsehgerät. Das Glas des Bildschirms
könnte durch den Aufprall zerbrechen
und schwere Verletzungen verursachen.
• Falls die Oberfläche des Fernsehgeräts
zerspringt, ziehen Sie zuerst das
Netzkabel aus der Steckdose, bevor Sie
das Gerät berühren. Andernfalls besteht
die Gefahr eines elektrischen Schlages.
Wenn das Gerät nicht
benutzt wird
• Zum Schutz der Umwelt und aus
Sicherheitsgründen empfiehlt es sich, das
Fernsehgerät vom Stromnetz zu trennen,
wenn es mehrere Tage nicht benutzt
wird.
• Da das Fernsehgerät auch in
ausgeschaltetem Zustand mit dem
Stromnetz verbunden ist, wenn es nur
ausgeschaltet wurde, muss der Stecker
aus der Netzsteckdose gezogen werden,
um das Fernsehgerät vollkommen
auszuschalten.
• Bei einigen Fernsehgeräten gibt es
jedoch möglicherweise Funktionen, für
die das Fernsehgerät in den
Bereitschaftsmodus geschaltet sein
muss.
Kinder
• Sorgen Sie dafür, dass Kinder nicht auf
das Fernsehgerät klettern.
• Bewahren Sie kleine Zubehörteile
außerhalb der Reichweite von Kindern
auf, damit diese nicht irrtümlicherweise
verschluckt werden.
Falls folgende Probleme
auftreten...
Schalten Sie das Fernsehgerät sofort
aus und ziehen Sie den Netzstecker aus
der Steckdose, sobald eines der folgenden
Probleme auftritt.
Wenden Sie sich an Ihren Händler oder das
Sony Kundendienstzentrum, um es von
qualifiziertem Fachpersonal überprüfen zu
lassen.
20 DE
Sicherheitsmaßnahmen
Fernsehen
• Schauen Sie bei gemäßigter Beleuchtung
fern. Durch falsche Beleuchtung oder
langes Fernsehen werden die Augen
belastet.
• Stellen Sie beim Verwenden von
Kopfhörern die Lautstärke moderat ein.
Andernfalls kann es zu Gehörschäden
kommen.
LCD-Bildschirm
• Obwohl bei der Herstellung des LCDBildschirms mit hochpräziser
Technologie gearbeitet wird und der
Bildschirm 99,99% und mehr effektive
Pixel besitzt, ist es möglich, dass
dauerhaft einige schwarze oder
leuchtende Punkte (rot, grün oder blau)
sichtbar sind. Es handelt sich dabei um
eine strukturelle Eigenschaft von LCDBildschirmen und nicht um eine
Fehlfunktion.
• Stoßen Sie nicht gegen den Filter an der
Vorderseite, zerkratzen Sie ihn nicht und
stellen Sie nichts auf dieses Fernsehgerät.
Das Bild kann ungleichmäßig werden
und der LCD-Bildschirm kann
beschädigt werden.
• Wenn dieses Fernsehgerät an einem
kalten Ort verwendet wird, kommt es
möglicherweise zu Schmierstreifen im
Bild oder das Bild wird dunkel. Dabei
handelt es sich nicht um ein Versagen.
Diese Effekte verschwinden, wenn die
Temperatur steigt.
• Wenn Standbilder längere Zeit angezeigt
werden, kann es zu Doppelbildern
kommen. Dieser Effekt verschwindet in
der Regel nach einigen Augenblicken.
• Bildschirm und Gehäuse erwärmen sich,
wenn das Fernsehgerät in Betrieb ist.
Dies ist keine Fehlfunktion.
• Der LCD-Bildschirm enthält eine kleine
Menge Flüssigkristalle. Einige der
Leuchtstoffröhren, die in diesem
Fernsehgerät verwendet werden,
enthalten auch Quecksilber. Befolgen Sie
bei der Entsorgung die bei Ihnen
geltenden Entsorgungsrichtlinien.
Pflegen und Reinigen der
Bildschirmoberfläche bzw.
des Gehäuses des
Fernsehgeräts
Trennen Sie das Netzkabel unbedingt von
der Netzsteckdose, bevor Sie das Gerät
reinigen.
Um Materialschäden oder Schäden an der
Bildschirmbeschichtung zu vermeiden,
beachten Sie bitte folgende
Vorsichtsmaßnahmen.
• Entfernen Sie Staub vorsichtig mit einem
weichen Tuch von der
Bildschirmoberfläche bzw. dem
Gehäuse. Bei stärkerer Verschmutzung
feuchten Sie ein weiches Tuch leicht mit
einer milden Reinigungslösung an und
wischen dann über den Bildschirm.
• Besprühen Sie das Fernsehgerät nicht
direkt mit Wasser oder
Reinigungsmitteln, da dies zum
Eindringen von Flüssigkeit an der
Unterseite des Bildschirms oder an
äußeren Teilen und infolgedessen zu
Fehlfunktionen führen kann.
• Verwenden Sie keine
Scheuerschwämme, keine alkalischen/
säurehaltigen Reinigungsmittel, kein
Scheuerpulver oder flüchtigen
Lösungsmittel wie Alkohol, Benzin,
Verdünnung oder Insektizide. Wenn Sie
solche Mittel verwenden oder das Gerät
längere Zeit mit Gummi- oder
Vinylmaterialien in Berührung kommt,
kann es zu Schäden an der Bildschirmoder der Gehäuseoberfläche kommen.
• Um eine ausreichende Belüftung zu
gewährleisten, wird regelmässiges
Staubsaugen der Lüftungsöffnungen
empfohlen.
• Wenn Sie den Winkel des Fernsehgeräts
einstellen, bewegen Sie das Fernsehgerät
mit Vorsicht, damit es nicht verrutscht
oder vom Ständer fällt.
Sonderzubehör
• Halten Sie Zusatzteile oder Geräte mit
elektromagnetischer Strahlung von dem
Fernsehgerät fern. Andernfalls können
Bild- und/oder Tonstörungen auftreten.
• Dieses Gerät wurde geprüft und erfüllt
die EMV-Richtlinie, sofern ein
Signalverbindungskabel von unter 3 m
Länge verwendet wird.
Batterien
• Achten sie beim Einsetzen von Batterien
auf die richtige Polung.
• Verwenden Sie Batterien
unterschiedlicher Typen nicht
gemeinsam und auch nicht alte und neue
Batterien zusammen.
• Entsorgen Sie verbrauchte Batterien
umweltschonend. Beachten Sie bitte
geltende Entsorgungsrichtlinien für
Batterien. Wenden Sie sich ggf. an die
zuständige Behörde.
• Behandeln Sie die Fernbedienung
sorgfältig. Lassen Sie sie nicht fallen,
treten Sie nicht darauf und schütten Sie
keine Flüssigkeiten darauf.
• Bewahren Sie die Fernbedienung nicht
neben einer Wärmequelle, unter direkter
Sonneneinstrahlung oder an einem
feuchten Ort auf.
Entsorgen des
Fernsehgeräts
Entsorgung von
gebrauchten
elektrischen und
elektronischen
Geräten
(anzuwenden in
den Ländern der
Europäischen Union und
anderen europäischen
Ländern mit einem
separaten Sammelsystem
für diese Geräte)
Das Symbol auf der Batterie/dem Akku
oder der Verpackung weist darauf hin, dass
diese nicht als normaler Haushaltsabfall zu
behandeln sind. Ein zusätzliches
chemisches Symbol Pb (Blei) oder Hg
(Quecksilber) unter der durchgestrichenen
Mülltonne bedeutet, dass die Batterie/der
Akku einen Anteil von mehr als 0,0005%
Quecksilber oder 0,004% Blei enthält.
Durch Ihren Beitrag zum korrekten
Entsorgen dieser Batterien/Akkus schützen
Sie die Umwelt und die Gesundheit Ihrer
Mitmenschen. Umwelt und Gesundheit
werden durch falsches Entsorgen
gefährdet. Materialrecycling hilft, den
Verbrauch von Rohstoffen zu verringern.
Bei Produkten, die auf Grund ihrer
Sicherheit, der Funktionalität oder als
Sicherung vor Datenverlust eine ständige
Verbindung zur eingebauten Batterie
benötigen, sollte die Batterie nur durch
qualifiziertes Servicepersonal ausgetauscht
werden. Um sicherzustellen, dass die
Batterie korrekt entsorgt wird, geben Sie
das Produkt zwecks Entsorgung an einer
Annahmestelle für das Recycling von
elektrischen und elektronischen Geräten
ab. Für alle anderen Batterien entnehmen
Sie die Batterie bitte entsprechend dem
Kapitel über die sichere Entfernung der
Batterie. Geben Sie die Batterie an einer
Annahmestelle für das Recycling von
Batterien/Akkus ab. Weitere
Informationen über das Recycling dieses
Produkts oder der Batterie erhalten Sie von
Ihrer Gemeinde, den kommunalen
Entsorgungsbetrieben oder dem Geschäft,
in dem Sie das Produkt gekauft haben.
Zusatzinformationenn
Das Symbol auf dem Produkt oder seiner
Verpackung weist darauf hin, dass dieses
Produkt nicht als normaler Haushaltsabfall
zu behandeln ist, sondern an einer
Annahmestelle für das Recycling von
elektrischen und elektronischen Geräten
abgegeben werden muss. Durch Ihren
Beitrag zum korrekten Entsorgen dieses
Produkts schützen Sie die Umwelt und die
Gesundheit Ihrer Mitmenschen. Umwelt
und Gesundheit werden durch falsches
Entsorgen gefährdet. Materialrecycling
hilft, den Verbrauch von Rohstoffen zu
verringern. Weitere Informationen zum
Recycling dieses Produkts erhalten Sie bei
Ihrer Gemeindeverwaltung, den
kommunalen Entsorgungsbetrieben oder
dem Geschäft, in dem Sie das Produkt
gekauft haben.
Entsorgung von
gebrauchten
Batterien und
Akkus
(anzuwenden in
den Ländern der
Europäischen Union und
anderen europäischen
Ländern mit einem
separaten Sammelsystem
für diese Produkte)
21 DE
Introduzione
Informazioni sui marchi
Grazie per avere scelto questo prodotto
Sony. Prima di mettere in funzione il
televisore, si prega di leggere attentamente
il presente manuale e di conservarlo per
farvi riferimento in futuro.
è un marchio depositato del progetto
DVB.
HDMI, il logo HDMI e High-Definition
Multimedia Interface sono marchi di
fabbrica o marchi depositati di HDMI
Licensing LLC.
DLNA e DLNA CERTIFIED sono marchi
depositati e/o marchi di servizio di Digital
Living Network Alliance.
DivX® è una tecnologia di compressione
dei file video sviluppata da DivX, Inc.
DivX, DivX Certified e i relativi loghi
sono marchi depositati di DivX, Inc. e
sono utilizzati su licenza.
INFORMAZIONI SU DIVX VIDEO:
DivX® è un formato video digitale creato
da DivX, Inc. Questo è un prodotto
ufficiale DivX Certified in grado di
riprodurre video DivX. Per ulteriori
informazioni e per scaricare software per
la conversione dei file in formato DivX
video, visitare il sito www.divx.com.
INFORMAZIONI SU DIVX VIDEO-ONDEMAND: questo prodotto DivX
Certified® deve essere registrato per
consentire la riproduzione di contenuti
DivX Video-on-Demand (VOD). Per
generare il codice di registrazione,
selezionare la sezione DivX VOD nel
menu di impostazione del prodotto. Per
completare il processo di registrazione e
per ulteriori informazioni in merito al
formato DivX VOD, aprire la pagina
vod.divx.com.
Prodotto su licenza di Dolby Laboratories.
Dolby e il simbolo doppio D sono marchi
depositati di Dolby Laboratories.
“BRAVIA” e
sono marchi
depositati di Sony Corporation.
“XMB™” e “XrossMediaBar” sono
marchi depositati di Sony Corporation e
Sony Computer Entertainment Inc.
DiSEqC™ è un marchio depositato di
EUTELSAT.
Il fabbricante di questo prodotto è
Sony Corporation, 1-7-1 Konan
Minato-ku Tokyo, 108-0075,
Giappone. Il rappresentante
autorizzato ai fini della
Compatibilità Elettromagnetica e
della sicurezza del prodotto è Sony
Deutschland GmbH, Hedelfinger
Strasse 61, 70327, Stoccarda
Germania. Per qualsiasi problema
relativo all’assistenza o alla
garanzia, si prega di fare riferimento
agli indirizzi indicati nei documenti
di assistenza e garanzia forniti con il
prodotto.
Note sul funzionamento
del televisore digitale
• Le funzioni relative al televisore digitale
(
) saranno attive esclusivamente in
paesi o zone dove vengano trasmessi i
segnali digitali terrestri DVB-T (MPEG2 e H.264/MPEG-4 AVC) o dove sia
disponibile un servizio via cavo DVB-C
compatibile (MPEG-2 e H.264/MPEG-4
AVC). Verificare con il proprio
rivenditore locale la possibilità di
ricevere un segnale DVB-T nella zona di
residenza o chiedere al fornitore di
servizi via cavo se il servizio DVB-C è
adatto al funzionamento integrato con
questo televisore.
• Il vostro fornitore di servizi via cavo
potrà addebitare un costo aggiuntivo per
tale servizio e richiedere che vengano
accettati i propri termini e condizioni
commerciali.
• Sebbene questo televisore segua le
specifiche DVB-T e DVB-C, non è
possibile garantire la compatibilità con
future trasmissioni digitali terrestri
DVB-T e digitali via cavo DVB-C.
• Alcune funzioni del televisore digitale
potranno non essere disponibili in alcuni
paesi/regioni e il cavo DVB-C potrà non
funzionare correttamente con tutti i
fornitori.
Per ottenere un elenco dei fornitori di
servizi via cavo supportati, visitare il sito
web per l’assistenza:
http://support.sony-europe.com/TV/
DVBC/
~
• Le istruzioni per “l’Installazione della
staffa di montaggio a parete” sono
presenti all’interno di questo manuale di
istruzioni del televisore.
• Salvo diversamente specificato, le
illustrazioni riportate nel presente
manuale si riferiscono ai modelli della
serie KDL-40EX505.
2 IT
Sommario
Verifica degli accessori forniti ........................................................................................................3
Inserimento delle batterie nel telecomando ...................................................................................3
Operazioni preliminari
Installazione del supporto da tavolo...............................................................................................4
Collegamento di un’antenna/decoder/registratore (es. registratore DVD) .....................................5
Fissaggio del televisore per impedirne la caduta...........................................................................5
Raggruppamento dei cavi ..............................................................................................................6
Esecuzione dell’impostazione iniziale............................................................................................6
Rimozione del supporto da tavolo..................................................................................................8
Visione del televisore
Visione dei programmi ...................................................................................................................9
Uso delle funzioni del televisore ....................................................................................................9
Uso dell’i-Manual .........................................................................................................................10
Informazioni utili
Risoluzione dei problemi..............................................................................................................11
Caratteristiche tecniche ...............................................................................................................13
Installazione degli accessori (Staffa di montaggio a parete)........................................................16
Tabella delle dimensioni di installazione del televisore................................................................17
Diagramma/tabella delle posizioni delle viti e dei ganci...............................................................18
Informazioni di sicurezza .............................................................................................................19
Precauzioni ..................................................................................................................................20
• Le istruzioni per l’uso sono integrate nel televisore BRAVIA. Per la consultazione, vedere la sezione “Uso dell’iManual” (pagina 10).
• Prima di utilizzare il televisore, leggere la sezione “Informazioni di sicurezza” (pagina 19). Conservare il manuale per
riferimento futuro.
Verifica degli accessori
forniti
Cavo di alimentazione CA (1)
(per KDL-55/46EX505 e KDL-46HX705)
Portacavi (1)
(solo per modelli della serie KDL-46/40HX705)
Telecomando (1)
Batterie AAA (tipo R3) (2)
Supporto da tavolo (1)*
Viti di fissaggio per il supporto (M5 × 16) (4)
Viti di montaggio per il supporto (M5 × 16) (4)
(solo per KDL-40/32EX508, KDL-40/37/32EX505,
KDL-37/32EX504 e KDL-40HX705)
Inserimento delle batterie
nel telecomando
Fare scorrere il coperchio per aprirlo.
* Smontato eccetto per KDL-55/46EX505 e
KDL-46HX705.
Fare riferimento all’opuscolo del supporto da tavolo per
montare il supporto.
3
IT
IT
Operazioni
preliminari
Installazione del supporto
da tavolo
1
2
Per informazioni sull’installazione
corretta per determinati modelli di
televisore, consultare l’opuscolo fornito
con il supporto da tavolo.
Regolazione dell’angolo di
visione del televisore (solo
modelli della serie KDL-46/
40HX705)
Il televisore può essere orientato entro i limiti
di angolazione riportati di seguito.
0°
Collocare il televisore sul supporto da
tavolo.
4
1
3
Fissare il televisore sul supporto da
tavolo facendo riferimento alle frecce
riportate sui fori delle viti,
utilizzando le viti fornite in dotazione.
6°
Rimuovere la vite
come mostrato in
figura.
2
Inserire la vite nel
foro filettato
superiore del
supporto da tavolo.
3
~
• Qualora si utilizzi un cacciavite elettrico,
impostare la coppia di serraggio a circa 1,5 N·m
{15 kgf·cm}.
Sollevare e inclinare.
Fare scorrere verso
l’interno.
~
• Per tornare a 0°, seguire la procedura descritta
sopra in senso inverso.
4 IT
Collegamento di un’antenna/
decoder/registratore (es.
registratore DVD)
Raccomandazione spina tipo F
Per la spina tipo F, si raccomanda quella basata
sulla figura seguente.
La sporgenza del filo interno dall’elemento di
collegamento deve essere inferiore a 1,5 mm.
Operazioni preliminari
Collegamento di un decoder/
registratore (es. registratore DVD)
tramite SCART
Max. 1,5 mm
(Figura di riferimento della spina tipo F)
Fissaggio del televisore per
impedirne la caduta
Decoder/registratore (es. registratore DVD)
• Avvitare dolcemente il connettore del satellite a
mano, non utilizzare strumenti.
• La TV deve essere spenta quando si collega
un’antenna satellite.
Collegamento di un decoder/registratore
(es. registratore DVD) tramite HDMI
1
Installare una vite per legno (4 mm di
diametro, non in dotazione) nel
supporto del televisore.
2
Inserire una vite per ferro (M4 × 16,
non in dotazione) nell’apposito foro del
televisore.
3
Legare tra loro la vite da legno e la vite
da ferro con una corda robusta (non in
dotazione).
Decoder/registratore (es. registratore DVD)
5 IT
Raggruppamento dei cavi
~
• Per i modelli della serie KDL-46/40HX705 è
disponibile un fermacavi. Per raggruppare i cavi,
seguire le indicazioni dal punto 2 al punto 4.
* Per KDL-55/46EX505 e
KDL-46HX705
2
Per i modelli della serie KDL-46/
40HX705, controllare che
l’impostazione dell’interruttore
ENERGY SAVING SWITCH sia
attiva (z).
3
Premere 1 sul televisore.
La prima volta che si accende il televisore,
sullo schermo compare il menu di
impostazione della lingua.
4
*
Seguire le istruzioni sullo schermo.
~
• Non raggruppare il cavo di alimentazione CA
nello stesso fascio degli altri cavi.
Esecuzione
dell’impostazione iniziale
Solo per i modelli della
serie KDL-46/40HX705
1
Collegare il televisore a una presa di
corrente CA.
6 IT
Auto Preselezione Satellite: “Auto
Preselezione Satellite” si sintonizza
automaticamente sui canali satellitari
disponibili. La gestione del DiSEqC 1.0
(Digital Satellite Equipment Control)
consente l’impostazione di fino a quattro
diversi canali. Le seguenti impostazioni
sono indipendenti per ogni collegamento.
Per impostare Ingresso DiSEqC nel
“Controllo DiSEqC”, utilizzare
“Configurazione LNB”.
1
2
Auto Preselezione Satellite
3
4
6/15
Configurazione LNB
Universale, Auto, Disattivato, 13/18V
Tipo scansione
Scansione Rete
Transponder
10700MHz, Orizzontale, 22000Ksym/s
Impost. avanzate
Nessuno
Livello Segnale
Nessuno
Qualità Segnale
Avvio
1 “Configurazione LNB”:
Nel caso di un LNB (blocco a basso
rumore) non standard, è disponibile
l’impostazione manuale.
– Nel caso di un singolo canale satellitare,
è possibile lasciarlo sull’impostazione
iniziale.
– Per due canali satellitari, configurare
“Toneburst A” (1a satellite) e “Toneburst
B” (2a satellite) sull’impostazione
“Controllo DiSEqC”.
– In alternativa, è possibile utilizzare il
comando DiSEqC A (1a satellite) e B
(2a satellite), se l’LNB o il multiswitch
può utilizzare tali comandi.
2 “Tipo scansione”:
Se non è possibile trovare nessun canale
tramite “Scansione Rete”, provare
“Scansione completa”.
“Scansione completa”: Consente di
eseguire una scansione completa delle
frequenze garantendo la sintonizzazione
su tutti i programmi per la configurazione
dell’LNB corrente. I programmi su cui è
già stata effettuata la sintonizzazione
andranno persi.
“Scansione Rete”: Consente di eseguire
una scansione nei transponder di una rete
(nota anche come scansione NIT). Poiché
“Scansione Rete” è più rapida di
“Scansione completa”, è consigliabile in
caso di sintonizzazione su una rete nota
(normalmente associata a un satellite). È
necessario specificare un transponder, da
cui derivare le informazioni di rete (altri
transponder). I programmi su cui è già
stata effettuata la sintonizzazione
andranno persi.
“Scansione nuovi servizi”:
– Consente di sintonizzarsi su un singolo
transponder.
– Questa scansione incrementale va
utilizzata in caso di aggiunta di un
nuovo transponder a un satellite.
– I programmi su cui è già stata effettuata
la sintonizzazione vengono mantenuti e
quelli trovati vengono aggiunti in coda
all’elenco programmi del
collegamento satellitare oggetto di
modifica.
~
• “Scansione nuovi servizi” non è disponibile
durante l’esecuzione della configurazione
iniziale.
3 “Transponder”:
Nella modalità “Scansione Rete” o
“Scansione nuovi servizi” è possibile
inserire le impostazioni del transponder
manualmente.
4 “Impost. avanzate”:
Consente di configurare più
dettagliatamente le impostazioni di
sintonizzazione onde individuare meglio il
tipo di servizi su cui si desidera
sintonizzarsi.
Preselezione Digitale Automatica: se si
seleziona “via Cavo”, si consiglia di
selezionare “Scansione rapida” per una
sintonizzazione rapida. Impostare
“Frequenza” e “ID rete” come indicato
nelle istruzioni fornite dal fornitore dei
servizi via cavo. Se non si trova nessun
canale con la “Scansione rapida”, provare a
eseguire la “Scansione completa” (potrebbe
richiedere del tempo).
~
• L’opzione “Scansione completa” potrebbe
non essere disponibile, a seconda dell’area
geografica o del paese in cui ci si trova.
Per un elenco dei fornitori di servizi via
cavo compatibili, consultare il sito Web
dell’assistenza tecnica:
http://support.sony-europe.com/TV/
DVBC/
(Continua)
7 IT
Operazioni preliminari
– Per quattro canali satellitari, sono
necessari i controlli DiSEqC A, B, C e D.
“Frequenze Banda Bassa LNB” e
“Frequenze Banda Alta LNB”:
– Consente di specificare le bande di
frequenza dell’LNB. Per impostare le
frequenze, accertarsi di verificare la
documentazione dell’LNB
(normalmente risulta come “Frequenza
L.O.”).
– I valori predefiniti sono per un LNB
universale.
– Se l’LNB può utilizzare entrambe le
bande (bassa e alta), è possibile
specificarle entrambe. Se ne utilizza
solo una, specificare la banda bassa.
“Tono 22 kHz”: Se l’LNB è a banda
doppia (bande bassa e alta), impostarlo
su “Auto”. Il televisore seguirà la
procedura completa in modo automatico;
diversamente, impostarlo su “No”.
“Tensione LNB”: Consente di impostare
la tensione per un LNB a doppia
polarizzazione.
– 13/18V: impostazione predefinita.
– 14/19V: se la lunghezza del cavo
dell’LNB supera i 60 m.
– No: se è possibile utilizzare
un’alimentazione esterna.
Ordinamento Programmi: consente di
ordinare i canali analogici memorizzati sul
televisore.
1
Premere F/f per selezionare il canale
che si desidera spostare in una nuova
posizione, quindi premere .
2
Premere F/f per selezionare la nuova
posizione da assegnare al canale, quindi
premere .
~
• Per i canali satellitari, selezionare
“Ordinamento Programmi Satellite” in
“Impostazione Digitale” di “Impostazioni” per
modificare l’ordine dei canali satellitari nella
stessa procedura sopra indicata una volta
completata la configurazione iniziale.
• La sintonizzazione dei canali può anche essere
eseguita manualmente.
Rimozione del supporto da
tavolo
~
• Rimuovere le viti del televisore come indicato
dalle frecce .
• Non rimuovere il supporto da tavolo per nessuna
ragione, salvo che per l’installazione degli
accessori sul televisore.
8 IT
Visione del televisore
Visione dei programmi
1
Accendere il televisore.
Visione del televisore
2
1 Nel caso dei modelli della serie
KDL-46/40HX705, accendere
l’interruttore ENERGY SAVING
SWITCH (z).
2 Premere 1 sul televisore per
accenderlo.
GUIDE
OPTIONS
HOME
3
z
• I tasti 5, N, PROG + e AUDIO del
telecomando sono provvisti di un
riferimento tattile (pallino sporgente).
Questi pallini sono utili durante l’uso del
televisore per individuare i tasti.
2
Selezionare una modalità.
3
Selezionare un canale TV.
Uso della guida elettronica ai
programmi (EPG)
Premere GUIDE in modalità digitale per
visualizzare la guida ai programmi.
Uso delle funzioni del televisore
Pulsante HOME
Premere per visualizzare le varie opzioni di
funzionamento e schermate di impostazione.
Pulsante OPTIONS
Premere per visualizzare varie funzioni utili in
base al segnale di ingresso o ai contenuti
selezionati.
Immagine
Suono
BRAVIA ENGINE 3 PRO
Aggiungi ai Preferiti
Blocca/Sblocca
PAP
Motionflow
Timer Spegnimento
Volume cuffie
Altoparlante
Informazioni di Sistema
(Continua)
9 IT
Uso dell’i-Manual
1
2
Questo televisore BRAVIA contiene un manuale di
istruzioni incorporato, visualizzabile sullo
schermo.
L’i-Manual può essere consultato in qualsiasi
momento per trovare le informazioni necessarie in
merito alle varie funzioni.
1
Premere i-MANUAL.
2
Premere G/g/F/f/
le voci.
per selezionare
Benvenuti in i-Manual
Funzioni del televisore “BRAVIA”
Uso del televisore
Uso di Home Menu
Modalità d’uso con apparecchi collegati
Descrizione dei componenti
Risoluzione dei problemi
Indice
x Benvenuti in i-Manual
x Funzioni del televisore “BRAVIA”
x Uso del televisore
Contiene informazioni introduttive in merito a
varie funzionalità, come la guida EPG, i
Preferiti, ecc.
x Uso di Home Menu
Consente di personalizzare le impostazioni del
televisore, ecc.
x Modalità d’uso con apparecchi
collegati
Illustra la procedura di connessione dei
dispositivi opzionali.
x Descrizione dei componenti
x Risoluzione dei problemi
Per ricercare le soluzioni ai problemi.
x Indice
~
• Le immagini e illustrazioni possono differire da quelle effettivamente visualizzate sullo schermo.
10 IT
Informazion
i utili
Risoluzione dei problemi
Verificare se l’indicatore 1 (standby) lampeggia in rosso.
Se l’indicatore 1 (standby) lampeggia
La funzione di autodiagnostica è attivata.
1
Annotare il numero di lampeggi dell’indicatore 1 (standby) tra una pausa di tre secondi
e l’altra.
Per esempio, può capitare che l’indicatore lampeggi tre volte, quindi ci sia una pausa di tre
secondi, seguita da altri tre lampeggi, ecc.
2
Premere 1 sul televisore per spegnerlo, scollegare il cavo di alimentazione CA e
comunicare al proprio rivenditore o centro servizi Sony la modalità di lampeggio
dell’indicatore (numero di lampeggi).
1
Controllare gli elementi indicati nella tabella sottostante. (fare riferimento anche alla
sezione “Risoluzione dei problemi” nell’i-Manual).
2
Se il problema persiste, fare riparare il televisore da personale tecnico qualificato.
Condizione
Spiegazione/soluzioni
Immagine
Assenza di immagine
• Controllare il collegamento dell’antenna/del cavo.
(schermo scuro) e assenza • Collegare il televisore alla presa di alimentazione CA (presa di
rete) e premere 1 sul televisore.
di audio.
• Se l’indicatore 1 (standby) lampeggia in rosso, premere "/1 o
TV "/1 (il nome del tasto varia a seconda del telecomando).
Sullo schermo compaiono • L’immagine sullo schermo è composta di pixel. Eventuali puntini
neri e/o luminosi (pixel) sullo schermo non denotano un
puntini neri e/o luminosi.
malfunzionamento.
(Continua)
11 IT
Informazioni utili
Se l’indicatore 1 (standby) non lampeggia
Condizione
Spiegazione/soluzioni
Generale
Il televisore non si accende. • Controllare che l’interruttore ENERGY SAVING SWITCH sia
acceso (z).
(solo per i modelli della
serie KDL-46/40HX705)
Alcuni programmi non si
possono sintonizzare.
• Controllare l’antenna o la parabolica.
• Il cavo del satellite potrebbe essere in corto circuito o ci
potrebbero essere dei problemi di connessione dello stesso.
Verificare il cavo e la connessione, quindi spegnere il televisore
utilizzando il pulsante di accensione / spegnimento principale,
quindi riaccenderlo.
• La frequenza inserita è al di fuori dai parametri. Vogliate
consultare la società che si occupa delle trasmissioni del satellite.
Il televisore si spegne
automaticamente (passa
automaticamente alla
modalità standby).
• Verificare se sia stato attivato “Timer Spegnimento”, oppure
verificare l’impostazione di “Durata” in corrispondenza di “Avvio
timer”.
• Verificare se sia stato attivato Standby TV per inattività.
Il telecomando non
funziona.
• Sostituire le batterie.
• Il televisore potrebbe trovarsi in modalità SYNC.
Premere SYNC MENU, selezionare “Controllo TV” quindi
selezionare “Home (menu)” o “Opzioni” per utilizzare il
televisore.
La password “Blocco
programmi” è stata
dimenticata.
• Inserire 9999 come codice PIN (il codice PIN 9999 è sempre
accettato).
12 IT
Caratteristiche tecniche
Sistema
Sistema pannello
Pannello LCD (Display Cristalli Liquidi)
Sistema televisivo
Analogico: In base alla nazione/regione selezionata: B/G/H, D/K, L, I
Digitale: DVB-T/DVB-C
Satellite: DVB-S/DVB-S2
Sistema Colore/Video
Analogico: PAL, PAL60 (solo ingresso video), SECAM, NTSC3.58, NTSC4.43 (solo ingresso video)
Digitale: MPEG-2 [email protected]/HL, H.264/MPEG-4 AVC MP/[email protected]
Copertura dei canali
Analogico: VHF: E2–E12/UHF: E21–E69/CATV: S1–S20/HYPER: S21–S41
D/K: R1–R12, R21–R69/L: F2–F10, B–Q, F21–F69/I: UHF B21–B69
Digitale: VHF/UHF
Satellite: Frequenza IF 950-2150 MHz
Uscita audio
10 W + 10 W
Jack di entrata/uscita
Cavo dell’antenna
Terminale esterno 75 ohm per VHF/UHF
Antenna Satellite
Connettore di Tipo F Femmina IEC169-24, 75 ohm.
DiSEqC 1.0, LNB 13V/18V & tonalità 22KHz
AV1, 2
COMPONENT IN
COMPONENT IN
HDMI IN1, 2, 3, 4
AV3
AV3
Connettore scart a 21 pin (standard CENELEC) per ingresso audio/video, ingresso RGB e uscita audio/
video TV.
Formati supportati: 1080p, 1080i, 720p, 576p, 576i, 480p, 480i
Ingresso audio (connettori fono)
Video: 1080/24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480i
Audio: PCM lineare due canali: 32, 44,1 e 48 kHz, 16, 20 e 24 bit, Dolby Digital
Ingresso audio analogico (minijack) (solo HDMI IN4)
Ingresso PC
Ingresso video (connettore fono)
Ingresso audio (connettori fono)
DIGITAL AUDIO OUT Connettore ottico digitale (PCM lineare due canali, Dolby Digital)
(OPTICAL)
(VAR/FIX)
Uscita audio (connettori fono)
PC IN
Ingresso PC (Mini D-sub 15 pin)
Ingresso audio del PC (minijack)
Porta USB
Uscita cuffie
i
Alloggiamento CAM (Conditional Access Module, modulo di accesso condizionale)
LAN
Connettore 10BASE-T/100BASE-TX (La velocità di connessione può variare a seconda delle
caratteristiche operative della rete. La velocità di comunicazione 10BASE-T/100BASE-TX e la qualità di
comunicazione non sono garantite con questo televisore.)
* Per le connessioni LAN, utilizzare un cavo 10BASE-T/100BASE-TX di Categoria 7 (non in dotazione).
(Continua)
13 IT
Informazioni utili
/
Nome del modello KDL-
55EX505
46EX505
46HX705
Alimentazione e altre informazioni
Requisiti di alimentazione
220 V – 240 V CA, 50 Hz
Dimensioni schermo
(diagonale)
55 pollici/ca. 138,8 cm
Risoluzione schermo
1.920 punti (orizzontale) × 1.080 linee (verticale)
Potenza
assorbita
in modalità
“Casa”/
“Standard”
164 W
131 W
141 W
in modalità
“Negozio”/
“Brillante”
263 W
197 W
210 W
46 pollici/ca. 116,8 cm
Potenza assorbita in modalità 0,2 W (15 W con “Avvio rapido” impostato su “Sì”)
standby*1
Consumo energetico medio
annuo*2
239 kWh
0,2 W (14 W con “Avvio rapido”
impostato su “Sì”)
191 kWh
206 kWh
Dimensioni (approssimative) (l × a × p)
con supporto da tavolo
132,4 × 83,2 × 35,0 cm
112,7 × 71,3 × 28,1 cm
115,4 × 74,1 × 37,0 cm
senza supporto da tavolo
132,4 × 79,5 × 10,5 cm
112,7 × 67,6 × 10,1 cm
115,4 × 70,4 × 10,2 cm
con supporto da tavolo
30,7 kg
21,6 kg
28,4 kg
senza supporto da tavolo
26,7 kg
18,7 kg
24,3 kg
Accessori in dotazione
Vedere “Verifica degli accessori forniti” (pagina 3).
Accessori opzionali
Staffa di montaggio a parete: SU-WL500
Nome del modello KDL-
40EX508/40EX505 40HX705
Peso (approssimativo)
37EX505/37EX504 32EX508/32EX505/
32EX504
Alimentazione e altre informazioni
Requisiti di alimentazione
220 V – 240 V CA, 50 Hz
Dimensioni schermo
(diagonale)
40 pollici/ca. 101,6 cm
Risoluzione schermo
1.920 punti (orizzontale) × 1.080 linee (verticale)
Potenza
assorbita
in modalità
“Casa”/
“Standard”
106 W
in modalità
“Negozio”/
“Brillante”
170 W
37 pollici/
ca. 94 cm
32 pollici/
ca. 80,1 cm
109 W
92 W
71 W
172 W
149 W
119 W
Potenza assorbita in modalità 0,2 W (15 W con “Avvio 0,2 W (14 W con “Avvio 0,2 W (15 W con “Avvio rapido” impostato su “Sì”)
rapido” impostato su
rapido” impostato su
standby*1
Consumo energetico medio
annuo*2
“Sì”)
“Sì”)
155 kWh
159 kWh
134 kWh
104 kWh
Dimensioni (approssimative) (l × a × p)
con supporto da tavolo
99,2 × 63,6 × 26,0 cm
102,3 × 66,5 × 31,0 cm
92,1 × 60,0 × 26,0 cm
80,0 × 53,4 × 25,0 cm
senza supporto da tavolo
99,2 × 59,9 × 9,9 cm
102,3 × 62,8 × 10,0 cm
92,1 × 56,4 × 9,7 cm
80,0 × 49,7 × 9,6 cm
con supporto da tavolo
16,4 kg
22,4 kg
14,0 kg
11,9 kg
senza supporto da tavolo
14,2 kg
19,2 kg
11,8 kg
9,9 kg
Accessori in dotazione
Vedere “Verifica degli accessori forniti” (pagina 3).
Accessori opzionali
Staffa di montaggio a parete: SU-WL500
Peso (approssimativo)
*1 Il consumo specificato in standby viene raggiunto una volta ultimati i processi interni necessari del
televisore.
*2 4 ore al giorno e 365 giorni all’anno
14 IT
~
• Per ridurre il consumo energetico
– quando si riduce l’impostazione della retroilluminazione (la luminosità dello schermo), si riduce anche il
consumo energetico.
– le impostazioni “Eco” (ad es. “Risparmio Energia”, “Standby TV per inattività” ) consentono di ridurre il
consumo energetico e di risparmiare denaro sulle bollette elettriche.
– spegnendo il televisore mediante l’interruttore ENERGY SAVING SWITCH (solo per alcuni modelli), il
consumo eneregetico è pressoché pari a zero.
Design e specifiche sono soggetti a modifiche senza preavviso.
Informazioni utili
15 IT
Installazione degli accessori (Staffa di montaggio a parete)
Per i clienti:
Per ragioni di protezione e sicurezza del prodotto, Sony consiglia fortemente che l’installazione del
televisore venga eseguita da rivenditori Sony o da installatori autorizzati. Non tentare di installare il
televisore da soli.
Per i rivenditori e gli installatori Sony:
Prestare la massima attenzione alla sicurezza durante l’installazione, la manutenzione periodica e
l’analisi di questo prodotto.
Il televisore può essere installato utilizzando la staffa di montaggio a parete SU-WL500 (venduta
separatamente).
• Per eseguire correttamente l’installazione, consultare le istruzioni fornite insieme alla staffa di
montaggio a parete.
• Vedere “Rimozione del supporto da tavolo” (pagina 8).
~
• Collocare il televisore sul supporto da tavolo, fissando il gancio di montaggio.
Vite
(+PSW
6 × 16)
Foro quadrato
Gancio di montaggio
Per l’installazione di questo prodotto è richiesta una certa capacità, specialmente per determinare
la resistenza della parete per sopportare il peso del televisore. Assicurarsi di affidare il fissaggio
di questo prodotto alla parete a rivenditori Sony o installatori autorizzati e di prestare adeguata
attenzione alla sicurezza durante l’installazione. Sony non può essere ritenuta responsabile per
eventuali danni o lesioni causati da un uso errato o un’installazione non appropriata.
16 IT
Tabella delle dimensioni di installazione del televisore
Punto centrale dello schermo
Unità di misura: cm
Dimensioni del
display
A
B
C
Lunghezza per ciascun angolo di montaggio
Angolo (0°)
Angolo (20°)
D
E
F
G
H
55EX505
132,4
79,5
2,5
42,8
16,5
41,3
75,2
46,6
46EX505
112,7
67,6
8,4
42,6
16,1
36,9
64,0
46,3
46HX705
115,4
70,4
8,4
43,9
16,2
37,7
66,2
48,0
40EX508/40EX505
99,2
59,9
12,2
42,6
15,9
34,1
56,7
46,3
40HX705
102,3
62,8
12,2
43,9
16,0
34,9
59,1
47,9
37EX505/37EX504
92,1
56,4
14,0
42,7
15,7
32,7
53,3
46,2
32EX508/32EX505/
32EX504
80,0
49,7
17,2
42,6
15,6
30,3
47,0
46,1
Le cifre nella suddetta tabella possono variare leggermente a seconda dell’installazione.
ATTENZIONE
La parete su cui il televisore sarà installato deve essere in grado di supportare un peso di almeno
quattro volte quello del televisore. Per informazioni sul peso del televisore, consultare la sezione
“Caratteristiche tecniche” (pagina 13).
(Continua)
17 IT
Informazioni utili
Nome del modello
KDL-
Dimensione
centrale dello
schermo
Diagramma/tabella delle posizioni delle viti e dei ganci
Nome del modello
Posizione delle viti
KDL-55EX505
a
KDL-46HX705/46EX505
KDL-40HX705/40EX508/40EX505
KDL-37EX505/37EX504
d, g
KDL-32EX508/32EX505/32EX504
e, g
Posizione delle viti
Fissaggio del gancio di montaggio sul
televisore.
b
c
Posizione dei ganci
Installazione del televisore sulla staffa di base.
a
b
c
18 IT
Posizione dei ganci
Ventilazione
Informazioni di
sicurezza
Installazione/
Impostazione
Installare e utilizzare il televisore
attenendosi alle istruzioni fornite di
seguito al fine di evitare il rischio di
incendi, scosse elettriche o danni e/o
lesioni.
–
• Non coprire i fori di ventilazione o
inserire oggetti nel mobile.
• Lasciare un po’ di spazio intorno al
televisore.
• Si raccomanda caldamente di utilizzare
la staffa di montaggio a parete Sony al
fine di consentire un’adeguata
circolazione dell’aria.
Installato a parete
30 cm
10 cm
Vite (in dotazione con la
staffa per il montaggio a
parete)
10 cm
Spazio minimo indispensabile
attorno al televisore.
Installato sul supporto
30 cm
10 cm
10 cm
6 cm
Spazio minimo indispensabile
attorno al televisore.
• Per garantire una ventilazione adeguata
ed evitare l’accumulo di sporcizia e
polvere:
– Non posare il televisore piatto, né
installarlo in posizione capovolta,
girato all’indietro o lateralmente.
– Non posizionare il televisore su uno
scaffale o dentro un armadio.
– Non coprire il televisore con tessuti
od oggetti, come per esempio tende,
giornali e simili.
– Non installare il televisore nel modo
indicato di seguito.
Gancio di montaggio
Circolazione dell’aria bloccata.
Fissaggio del gancio sul
retro del televisore
Trasporto
• Prima di
trasportare il
televisore,
scollegare tutti i
cavi.
• Per trasportare un
televisore di
grandi dimensioni
sono necessarie
due o tre persone.
• Se il televisore
viene trasportato a
mano, sollevarlo
come illustrato a
destra. Non
praticare pressione
sul pannello LCD
e sulla cornice intorno allo schermo.
• Durante il sollevamento o lo
spostamento del televisore, sorreggerlo
saldamente dal fondo.
• Durante il trasporto, non sottoporre il
televisore a urti o vibrazioni eccessive.
• Nel caso in cui si renda necessario
trasportare il televisore per farlo riparare
o per un trasloco, richiuderlo sempre
nell’imballaggio originale.
Parete
Parete
• Non utilizzare il cavo di alimentazione
fornito su altri apparecchi.
• Non sottoporre a pressione, piegare o
attorcigliare eccessivamente il cavo di
alimentazione. I fili interni potrebbero
scoprirsi o danneggiarsi.
• Non modificare il cavo di alimentazione.
• Non collocare oggetti pesanti sul cavo di
alimentazione.
• Non tirare il cavo di alimentazione per
disinserirlo.
• Non collegare un numero eccessivo di
apparecchiature alla medesima presa di
rete.
• Non utilizzare una presa di rete
inadeguata alla spina in uso.
Uso proibito
Non installare/utilizzare il televisore in
luoghi, ambienti o situazioni come quelle
elencate di seguito: il televisore potrebbe
presentare un malfunzionamento e
provocare incendi, scosse elettriche, danni
e/o lesioni.
Luogo:
All’aperto (esposto alla luce solare
diretta), in spiaggia, su imbarcazioni,
all’interno di un veicolo, in ambiente
medico, in posizioni instabili, esposto
all’acqua, pioggia, umidità o fumo.
Ambiente:
Luoghi caldi, umidi o eccessivamente
polverosi; esposti all’ingresso di insetti;
dove potrebbero essere soggetti a
vibrazioni meccaniche; nelle vicinanze di
oggetti infiammabili (candele, ecc.). Non
esporre il televisore a sgocciolamento o
spruzzi e non posizionarvi sopra oggetti
contenenti liquidi, come per esempio vasi.
Situazione:
Cavo di alimentazione
Maneggiare il cavo e la presa di rete nel
modo indicato di seguito al fine di evitare
il rischio di incendi, scosse elettriche o
danni e/o lesioni:
–
–
–
–
Utilizzare soltanto cavi di
alimentazione forniti da Sony, non di
altre marche.
Inserire completamente la spina nella
presa di rete.
Utilizzare il televisore esclusivamente
con alimentazione da 220–240 V CA.
Prima di effettuare i collegamenti, per
motivi di sicurezza assicurarsi di aver
scollegato il cavo di alimentazione e
prestare attenzione a non rimanere
impigliati nei cavi con i piedi.
Non utilizzare con le mani bagnate, senza
il mobile o con accessori diversi da quelli
raccomandati dal fabbricante. Durante i
temporali scollegare il televisore dalla
presa di rete e dall’antenna.
Rottura di componenti:
• Non tirare oggetti contro il televisore. Il
vetro dello schermo potrebbe rompersi a
causa dell’impatto e provocare lesioni
gravi.
• Se la superficie del televisore si rompe,
non toccarla finché non è stato
scollegato il cavo di alimentazione. In
caso contrario, potrebbero generarsi
scosse elettriche.
(Continua)
19 IT
Informazioni utili
8 mm - 12 mm
–
Note
10 cm
Installazione
• Il televisore deve essere installato in
prossimità di una presa di rete facilmente
accessibile.
• Collocare il televisore su una superficie
piana e stabile.
• Per l’installazione a parete rivolgersi
esclusivamente a personale qualificato.
• Per motivi di sicurezza, si consiglia
caldamente di utilizzare esclusivamente
accessori Sony, compresi:
– Staffa di montaggio a parete
SU-WL500
• Per fissare i ganci di montaggio al
televisore, utilizzare le viti fornite in
dotazione con la staffa per l’installazione
a parete. La lunghezza delle viti in
dotazione è compresa tra 8 mm e 12 mm,
misurata dalla superficie di fissaggio del
gancio di montaggio.
Il diametro e la lunghezza delle viti
differiscono in base al modello di staffa
per il montaggio a parete.
L’uso di viti diverse da quelle in
dotazione può determinare danni interni
al televisore o provocarne la caduta, ecc.
–
Disinserire il cavo di alimentazione
dalla presa di rete prima di effettuare
operazioni sul televisore o di spostarlo.
Tenere il cavo di alimentazione
lontano da fonti di calore.
Scollegare e pulire regolarmente la
spina del cavo di alimentazione. Se la
spina è ricoperta di polvere ed è
esposta a umidità, l’isolamento
potrebbe deteriorarsi e provocare un
incendio.
Periodi di inutilizzo
Schermo LCD
Apparecchiature opzionali
• Qualora si preveda di non utilizzare il
televisore per numerosi giorni, esso
dovrà essere scollegato dalla presa di
rete per motivi ambientali e di sicurezza.
• Anche se spento, il televisore non è
scollegato dalla rete elettrica; per
scollegare completamente il televisore,
estrarre la spina dalla presa di rete.
• Alcuni televisori potrebbero comunque
disporre di funzioni che per operare
correttamente richiedono di lasciare il
televisore in standby.
• Per quanto lo schermo LCD sia
realizzato con tecnologia ad alta
precisione e disponga del 99,99% od
oltre di pixel effettivi, potranno
comparire ripetutamente punti neri o
luminosi (rossi, blu o verdi) sullo
schermo. Ciò costituisce una
caratteristica di fabbricazione dello
schermo LCD e non è un problema di
funzionamento.
• Non spingere o graffiare il filtro
anteriore e non posizionare oggetti sopra
al televisore. L’immagine potrà risultare
non uniforme o lo schermo LCD
danneggiato.
• Se il televisore viene utilizzato in un
luogo freddo, le immagini potrebbero
risultare distorte o più scure del normale.
Non si tratta di un problema di
funzionamento, bensì di un fenomeno
che scompare con l’aumento della
temperatura.
• Se vengono visualizzati in modo
continuo fermi immagine, è possibile
che si presenti un’immagine residua.
Tale immagine scompare dopo alcuni
istanti.
• Durante l’uso del televisore, lo schermo
e il rivestimento si scaldano. Non si
tratta di un problema di funzionamento.
• Lo schermo LCD contiene piccole
quantità di cristalli liquidi. I tubi
fluorescenti utilizzati in questo
televisore, contengono mercurio. Per lo
smaltimento attenersi ai regolamenti e
alle normative locali.
• Mantenere i componenti opzionali o
eventuali apparecchiature che emettono
radiazioni elettromagnetiche lontano dal
televisore. In caso contrario, si potranno
verificare distorsione dell’immagine e/o
disturbi dell’audio.
• Il presente apparecchio è stato testato ed
è risultato conforme ai limiti imposti
dalla Direttiva EMC utilizzando un cavo
del segnale di collegamento di lunghezza
inferiore a 3 metri.
Bambini
• Impedire ai bambini di salire sul
televisore.
• Tenere gli accessori di piccole
dimensioni lontano dalla portata dei
bambini, affinchè non vengano
accidentalmente ingeriti.
Qualora si verifichino i
seguenti problemi...
Spegnere il televisore e disinserire
immediatamente il cavo di alimentazione
qualora si verifichino i seguenti problemi.
Rivolgersi al proprio rivenditore o a Sony
per fare controllare il televisore da
personale opportunamente qualificato.
Quando:
–
–
–
–
Il cavo di alimentazione è danneggiato.
La presa di rete è inadeguata alla spina
in uso.
Il televisore è danneggiato per una
caduta, un urto o un oggetto lanciato.
All’interno del televisore sono
penetrate sostanze liquide o oggetti
solidi.
Cura e pulizia della
superficie dello schermo e
del rivestimento
Avvertimento
Verificare di avere disinserito il cavo di
alimentazione collegato al televisore dalla
presa di rete prima di procedere alla
pulizia.
Per evitare il rischio di incendi, tenere
sempre candele o altre fiamme libere
lontano da questo prodotto.
Per evitare il degradamento del materiale o
del rivestimento dello schermo, prendere
le seguenti precauzioni.
Precauzioni
Visione del televisore
• Si consiglia la visione del televisore in
condizioni di luce adatta, in quanto
condizioni di luce scarsa o periodi
prolungati danneggiano la vista.
• Onde evitare danni all’udito, durante
l’uso delle cuffie regolare il volume a
livelli moderati.
20 IT
• Per rimuovere la polvere dalla superficie
dello schermo e dal rivestimento,
utilizzare un panno morbido e procedere
con delicatezza. Se la polvere persiste,
utilizzare un panno morbido
leggermente inumidito con una
soluzione detergente neutra diluita.
• Non spruzzare acqua o detergente
direttamente sul televisore. Potrebbe
gocciolare verso la parte inferiore dello
schermo o altre parti esterne causando
danni al funzionamento.
• Non utilizzare spugnette abrasive,
detergenti alcalini o acidi, polveri
abrasive o solventi volatili quali alcool,
benzene, diluenti o insetticidi. L’uso di
tali materiali o il contatto prolungato con
gomma o materiali vinilici potrebbero
danneggiare la superficie dello schermo
e il materiale di rivestimento del
televisore.
• Si consiglia di passare di tanto in tanto
l’aspirapolvere sulle aperture di
ventilazione per garantire una
ventilazione adeguata.
• Per regolare l’angolazione del televisore,
spostarlo lentamente in modo da evitare
che muovendolo scivoli dalla base.
Batterie
• Inserire le batterie rispettando la corretta
polarità.
• Non utilizzare tipi diversi di batterie
insieme o combinare batterie usate e
nuove.
• Nel rispetto dell’ambiente, depositare le
batterie scariche negli appositi
contenitori adibiti alla raccolta
differenziata. Alcune regioni potrebbero
avere normative particolari per lo
smaltimento delle batterie. Consultare le
autorità locali.
• Maneggiare il telecomando con cura,
evitando di lasciarlo cadere, calpestarlo
o rovesciarvi sopra liquidi di alcun tipo.
• Non posizionare il telecomando in
prossimità di fonti di calore, né in luoghi
direttamente esposti alla luce solare o in
stanze umide.
Smaltimento del
televisore
Trattamento del
dispositivo
elettrico o
elettronico a fine
vita (applicabile
in tutti i paesi
dell’Unione Europea e in
altri paesi europei con
sistema di raccolta
differenziata)
Questo simbolo sul prodotto o sulla
confezione indica che il prodotto non deve
essere considerato come un normale rifiuto
domestico, ma deve invece essere
consegnato a un punto di raccolta
appropriato per il riciclo di apparecchi
elettrici ed elettronici. Accertandosi che
questo prodotto sia smaltito correttamente,
si contribuisce a prevenire potenziali
conseguenze negative per l’ambiente e per
la salute che potrebbero altrimenti essere
causate dal suo smaltimento inadeguato. Il
riciclo dei materiali aiuta a conservare le
risorse naturali. Per informazioni più
dettagliate circa il riciclo di questo
prodotto, potete contattare l’ufficio
comunale, il servizio locale di smaltimento
rifiuti oppure il negozio dove l’avete
acquistato. Trattamento delle pile esauste
(applicabile in tutti i paesi dell’Unione
Europea e in altri paesi Europei con
sistema di raccolta differenziata).
Trattamento
delle pile esauste
(applicabile in
tutti i paesi
dell’Unione
Europea e in altri
paesi Europei con sistema
di raccolta differenziata)
Informazioni utili
Questo simbolo sul prodotto o sulla
confezione indica che la pila non deve
essere considerata un normale rifiuto
domestico. Su alcuni tipi di pile questo
simbolo potrebbe essere utilizzato in
combinazione con un simbolo chimico. I
simboli chimici per il mercurio (Hg) o per
il piombo (Pb) sono aggiunti, se la batteria
contiene più dello 0,0005% di mercurio o
dello 0,004% di piombo. Assicurandovi
che le pile siano smaltite correttamente,
contribuirete a prevenire potenziali
conseguenze negative per l’ambiente e per
la salute che potrebbero altrimenti essere
causate dal loro inadeguato smaltimento. Il
riciclaggio dei materiali aiuta a conservare
le risorse naturali. In caso di prodotti che
per motivi di sicurezza, prestazione o
protezione dei dati richiedano un
collegamento fisso ad una pila interna, la
stessa dovrà essere sostituita solo da
personale di assistenza qualificato.
Consegnare il prodotto a fine vita al punto
di raccolta idoneo allo smaltimento di
apparecchiature elettriche ed elettroniche;
questo assicura che anche la pila al suo
interno venga trattata correttamente. Per le
altre pile consultate la sezione relativa alla
rimozione sicura delle pile. Conferire le
pile esauste presso i punti di raccolta
indicati per il riciclo. Per informazioni più
dettagliate circa lo smaltimento della pila
esausta o del prodotto, potete contattare il
Comune, il servizio locale di smaltimento
rifiuti oppure il negozio dove l’avete
acquistato.
DICHIARAZIONE DI CONFORMITA’ IN BASE ALL’ARTICOLO 2 PARAGRAFO B DEL D.M. 26.03.1992
Si dichiara che questi modelli sono stati assemblati nella Comunità Economica Europea nel rispetto delle disposizioni di cui
al D.M. 26.03.92 ed in particolare sono conformi alle prescrizioni dell’articolo 1 dello stesso D.M.
DICHIARAZIONE DI CONFORMITÀ
Si dichiara che gli apparecchi sono stati fabbricati in conformità all’Art. 2 Comma 1 del D.M. 28.08.1995 n.548.
Le prescrizioni alle frequenze sono quelle indicate nel paragrafo 3 dell’allegato A. al D.M. 25.06.85 e nel paragrafo 3
dell’allegato 1 al D.M. 27.08.87 e precisamente:
BANDE DI FREQUENZA
1. Bande di frequenza:
Low VHF
E2 - C
S01 - S2
S3 - S10
High VHF
E5 - E12
S11 - S20
Hyperband
S21 - S36
S37 - S41
UHF
E21- E69
Freq. da 48,25 a 82,25 MHz Compreso Canale C
Freq. da 69,25 a 112,25 MHz
Freq. da 119,25 a 168,25 MHz
Freq. da 175,25 a 224,25 MHz
Freq. da 231,25 a 294,25 MHz
Freq. da 303,25 a 423,25 MHz
Freq. da 431,25 a 463,25 MHz
Freq. da 471,25 a 855,25 MHz
2. Per quanto attiene le frequenze intermedie, i valori di riferimento sono:
Multi-Standard
FI-Video:
7,3 MHz
FI-Audio I:
1,8 MHz
FI-Audio II:
1,56 MHz
3. Oscillatore locale: Frequenza oscillatore locale superiore a quella del segnale.
21 IT
Diagrammi a blocchi
22 IT
23 IT
Úvod
Děkujeme vám, že jste si vybrali tento
výrobek Sony. Před zapnutím
televizoru si prosím pozorně přečtěte
tento návod a uschovejte jej pro
budoucí potřebu.
Výrobcem tohoto výrobku je
Sony Corporation, 1-7-1 Konan
Minato-ku Tokyo, 108-0075
Japonsko. Zplnomocněným
zástupcem pro požadavky
ohledně elektromagnetické
kompability EMC a bezpečnosti
výrobku je Sony Deutschland
GmbH, Hedelfinger Strasse
61, 70327 Stuttgart, SRN. Pro
záležitosti servisu a záruky se
obracejte na adresy uváděné v
servisních a záručních
dokumentech.
Poznámky k funkcím
digitální televize
• Všechny funkce související s digitální
televizí (
) budou fungovat pouze
v zemích nebo oblastech, ve kterých
jsou šířeny signály digitálního
pozemního vysílání DVB-T (MPEG-2
a H.264/MPEG-4 AVC), nebo kde je
přístup ke kompatibilní kabelové
službě DVB-C (MPEG-2 a H.264/
MPEG-4 AVC). Ověřte si laskavě u
svého místního prodejce, zda v místě,
kde žijete, lze přijímat signál DVB-T,
nebo se zeptejte svého poskytovatele
kabelového vysílání, zda je jeho
kabelová služba DVB-C vhodná k
použití s tímto televizorem.
• Poskytovatel kabelového vysílání
může za takové služby vyžadovat
dodatečné poplatky nebo souhlas se
svými smluvními podmínkami.
• Přestože televizor splňuje specifikace
DVB-T a DVB-C, nelze zaručit
kompatibilitu s budoucím pozemním
DVB-T a kabelovým DVB-C
digitálním vysíláním.
• Některé funkce digitální televize
nemusí být v některých zemích/
oblastech k dispozici a kabelový režim
DVB-C nemusí s některými
poskytovateli fungovat správně.
Seznam vhodných poskytovatelů
kabelových služeb najdete na webových
stránkách technické podpory:
http://support.sony-europe.com/TV/
DVBC/
~
• Pokyny k „Instalaci nástěnného
montážního rámu“ jsou uvedeny v
tomto návodu k obsluze televizoru.
• Ilustrace použité v této příručce jsou
k sérii KDL-40EX505, pokud není
uvedena jiná série.
2 CZ
Informace o obchodních
značkách
je registrovaná obchodní značka
projektu DVB.
HDMI, logo HDMI a High-Definition
Multimedia Interface jsou obchodní
značky nebo registrované obchodní
značky společnosti HDMI Licensing
LLC.
DLNA a DLNA CERTIFIED jsou
obchodní značky a/nebo servisní značky
organizace Digital Living Network
Alliance.
DivX® je technologie komprimace
video souborů vyvinutá společností
DivX, Inc.
DivX, DivX Certified a přidružená loga
jsou obchodními značkami společnosti
DivX, Inc. a lze je používat pouze s
licencí.
DIVX VIDEO: DivX® je digitální
video formát vytvořený společností
DivX, Inc. Toto je oficiální DivX
Certified zařízení pro přehrávání video
formátu DivX. Více informací a
softwarových nástrojů ke konvertování
vašich souborů na DivX video
naleznete na adrese www.divx.com.
DIVX VIDEO-ON-DEMAND: Toto
zařízení DivX Certified® musí být
registrované pro přehrávání obsahu
DivX Video-on-Demand (VOD).
Registrační kód vygenerujete v sekci
DivX VOD v nabídce nastavení
zařízení. Pomocí tohoto kódu
pokračujte v registraci na vod.divx.com,
kde také zjistíte více o DivX VOD.
Vyrobeno v licenci Dolby Laboratories.
„Dolby“ a symbol dvojitého D jsou
obchodní značky společnosti Dolby
Laboratories.
„BRAVIA“ a
jsou obchodní
značky Sony Corporation.
„XMB™“ a „XrossMediaBar“ jsou
ochranné značky společnosti Sony
Corporation a Sony Computer
Entertainment Inc.
DiSEqC™ je ochranná známka
společnosti EUTELSAT.
Obsah
Kontrola příslušenství ....................................................................................................................3
Vkládání baterií do dálkového ovládání .........................................................................................3
Nastavení
Připojení stolního stojanu...............................................................................................................4
Připojení antény/zařízení Set Top Box/rekordéru (např. DVD rekordér) ........................................5
Zabezpečení televizoru před převrácením.....................................................................................5
Spojování kabelů ...........................................................................................................................6
Provedení počátečního nastavení..................................................................................................6
Odmontování stolního stojanu z televizoru....................................................................................8
Sledování televize
Sledování programů ......................................................................................................................9
Použití funkcí televizoru .................................................................................................................9
Použití příručky i-Manual .............................................................................................................10
Doplňkové informace
Řešení problémů..........................................................................................................................11
Specifikace ..................................................................................................................................12
Instalace příslušenství (nástěnný montážní rám) .........................................................................15
Tabulka rozměrů k instalaci televizoru.........................................................................................16
Nákres/tabulka umístění šroubů a závěsů...................................................................................17
Bezpečnostní informace ..............................................................................................................18
Upozornění ..................................................................................................................................19
• Návod k použití je vestavěn do televizoru BRAVIA. Podrobnosti o použití příručky naleznete v části „Použití
příručky i-Manual“(strana 10).
• Před použitím televizoru si přečtěte část „Bezpečnostní údaje“(strana 18). Návod si uschovejte i pro budoucí
potřebu.
Kontrola příslušenství
Napájecí kabel (1)
(pro KDL-55/46EX505 a KDL-46HX705)
Držák kabelu (1)
(pouze pro KDL-46/40HX705)
Dálkový ovladač (1)
Baterie velikosti AAA (typ R3) (2)
Stolní stojan (1)*
Upevňovací šrouby stojanu (M5 × 16) (4)
Sestavení šroubů stojanu (M5 × 16) (4)
(pouze pro KDL-40/32EX508, KDL-40/37/
32EX505, KDL-37/32EX504 a KDL-40HX705)
* Rozebráno, kromě KDL-55/46EX505 a
KDL-46HX705.
Sestavte stojan podle pokynů v návodu stolního
stojanu.
Vkládání baterií do
dálkového ovládání
Otevřete kryt vysunutím.
3 CZ
CZ
Nastavení
Připojení stolního stojanu
1
2
Informace o správném připojení
stolního stojanu televizoru k
některým modelům televizorů
naleznete v dodané příručce stojanu.
Nastavení úhlu televizoru
(pouze pro KDL-46/40HX705)
Tento televizor lze nastavit podle ilustrací
níže.
0°
Umístěte televizor na stolní stojan.
4
1
3
6°
Pomocí dodaných šroubů připevněte
televizor ke stolnímu stojanu podle
šipek , které označují otvory
šroubů.
Vložte šroub do
horního otvoru na
stojanu televizoru.
Odstraňte šrouby
podle návodu.
3
2
~
• Jestliže použijete elektrický šroubovák,
nastavte točivý moment na přibližně 1,5 N·m
{15 kgf·cm}.
Nadzvedněte a
nakloňte.
Zasuňte.
~
• Pro návrat na 0° proveďte výše uvedený
postup pozpátku.
4 CZ
Připojení antény/zařízení
Set Top Box/rekordéru
(např. DVD rekordér)
Doporučení pro zásuvku typu F
Na ilustraci je doporučení pro zásuvku typu
F.
Přesah vnitřního drátu v přípojce musí být
méně než 1,5 mm.
Nastavení
Připojení zařízení Set Top Box/
rekordéru (např. DVD rekordéru)
pomocí SCART
1,5 mm max.
(Referenční ilustrace pro zásuvku typu F)
Zabezpečení televizoru před
převrácením
Set top box/rekordér (např. DVD rekordér)
• Satelitní konektor zašroubujte zlehka rukou,
nepoužívejte žádný nástroj.
• Televizor musí být při připojování satelitní
antény vypnutý.
Připojení zařízení Set Top Box/
rekordéru (např. DVD rekordéru)
pomocí HDMI
1
Do televizního stojanu zašroubujte
šroub do dřeva (průměr 4 mm, není
součástí dodávky).
2
Do otvoru na šroub u televizoru
zašroubujte šroub do kovu (M4 × 16,
není součástí dodávky).
3
Šroub do dřeva a šroub do kovu
svažte silnou šňůrou (není součástí
dodávky).
Set top box/rekordér (např. DVD rekordér)
5 CZ
Spojování kabelů
~
• Pro KDL-46/40HX705 je dostupný držák
kabelu. Pro spojení kabelů postupujte podle
kroků 2 až 4.
* Pro KDL-55/46EX505 a
KDL-46HX705
2
U modelů KDL-46/40HX705 ověřte,
že je ENERGY SAVING SWITCH
nastven na (z).
3
Stiskněte 1 na televizoru.
Při prvním zapnutí televizoru se na
obrazovce objeví nabídka volby jazyka.
4
*
Řiďte se pokyny na obrazovce.
Satelitní automatické ladění: „Satelitní
automatické ladění“ se automaticky
naladí u dostupných satelitních kanálů.
Správa Digital Satellite Equipment
Control (DiSEqC) 1.0 umožňuje
nastavení až čtyř různých kanálů.
Následující nastavení jsou nezávislá pro
každé připojení. Pro nastavení Vstup
DiSEqC v „DiSEqC řízení“ použijte
„Konfigurace LNB“.
~
• Napájecí kabel nespojujte s ostatními kabely.
1
2
Satelitní automatické ladění
3
4
6/15
Konfigurace LNB
Univerzální, Auto, Neaktivní, 13/18V
Typ ladění
Síťové ladění
Transpondér
10700MHz, Horizontální, 22000Ksym/s
Pokročilé nastavení
Žádné
Síla signálu
Žádné
Kvalita signálu
Start
Provedení počátečního
nastavení
Pouze pro
KDL-46/40HX705
1
Připojte televizor k elektrické
zásuvce.
6 CZ
1 „Konfigurace LNB“:
V případě nestandardní LNB (low-noise
block) jsou dostupná ruční nastavení.
– V případě jednoho satelitního kanálu
jej můžete ponechat na původním
nastavení.
– V případě dvou satelitních kanálu je
nutné nastavit „Toneburst A“ (první
satelit) a „Toneburst B“ (druhý
satelit) v nastavení „DiSEqC řízení“.
– Nebo lze použít DiSEqC příkaz A
(první satelit) a B (druhý satelit),
pokud vaše LNB nebo multi přepínač
tyto příkazy zpracuje.
– V případě čtyř satelitů je potřeba,
DiSEqC řízení A, B, C, a D.
2 „Typ ladění“:
Pokud je pomocí „Síťové ladění“
nalezen informační kanál, zkuste
„Úplné ladění“.
„Úplné ladění“: Provede kompletní
sken frekvencí a zaručí naladění všech
možných programů pro aktuální
nastavenou konfiguraci LNB.
Předchozí nastavené programy se
neuloží.
„Síťové ladění“: Provede sken v
transpondérech sítě (neboli sken
NIT). Protože je „Síťové ladění“
rychlejší než Úplné ladění,
doporučujeme jej použít pro ladění
známé sítě (běžně spojené se
satelitem). Je nutné určit transpondér,
ze kterého bude získána informace
sítě (jiný transpondér). Předchozí
nastavené programy se neuloží.
„Ladit pro nové služby“:
– Naladí se pro jeden transpondér.
– Toto je přírustkový sken a musí se
používat v případech, kdy je k
satelitu přidán další transpondér.
– Předchozí naladěné programy jsou
zachovány a nově nalezené jsou
přidány na konec programového
seznamu satelitového připojení,
které upravujete.
~
• „Ladit pro nové služby“ není dostupné
pří počátečním nastavení.
3 „Transpondér“:
V režimu „Síťové ladění“ nebo „Ladit
pro nové služby“ můžete zadat
nastavení transpondéru ručně.
4 „Pokročilé nastavení“:
Umožňuje detailnější nastavení ladění
pro lepší vyhledávání typu služeb, které
preferujete.
Automatické digitální ladění: Pokud
zvolíte „Kabelové“, doporučujeme vám
zvolit „Rychlé ladění“ pro rychlejší
ladění. Nastavte „Kmitočet“ a „ID sítě“
podle pokynů vašeho poskytovatele
kabelového připojení. Pokud pomocí
funkce „Rychlé ladění“ nenajdete žádný
kanál, zkuste „Úplné ladění“ (tato
funkce může zabrat více času).
~
• „Úplné ladění“ nemusí být dostupné ve
vaší zemi/regionu.
Seznam kompatibilních poskytovatelů
kabelového připojení naleznete na
internetové adrese podpory:
http://support.sony-europe.com/TV/
DVBC/
Třídění programů: mění pořadí
analogových kanálů uložených ve vašem
televizoru.
1
Stiskněte F/f k výběru kanálu, který
chcete přesunut do nové pozice, pak
stiskněte .
2
Stiskněte F/f k výběru nové pozice
pro kanál, pak stiskněte .
~
• Pro satelitní kanály zvolte „Třídění
programů - Satelit“ v položce „Digitální
nastavení“ položky „Nastavení“ pro
změnu pořadí satelitních kanálů ve
stejném postupu jako výše po ukončení
počátečního nastavení.
• Kanály lze naladit ručně.
7 CZ
Nastavení
„LNB Low Band frekvence“ a „LNB
High Band frekvence“:
– Určuje LNB frekvenční pásma. Pro
nastavení frekvence zkontrolujte
LNB dokumentací (běžně se
zobrazí jako „L.O. frekvence“).
– Výchozí hodnoty jsou pro
univerzální LNB.
– Pokud vaše LNB může zpracovat
obě pásma (vysoké a nízké), můžete
zadat obě. Pokud může zpracovat
jednom, zadejte nízké.
„Tón 22 kHz“: Pokud je vaše LNB
dvoupásmové (vysoké a nízké),
nastavte „Auto“. Televizor nastaví
vše automaticky; jinak nastavte
„Vyp“.
„Napětí LNB“: Určuje napětí
nastavené pro duální polarizaci LNB.
– 13/18V: výchozí.
– 14/19V: pokud je LNB kabel delší
než 60m.
– Vyp: pokud lze použít externí zdroj
napájení.
Odmontování stolního
stojanu z televizoru
~
• Odstraňte šrouby označené šipkami
z
televizoru.
• Stolní stojan televizoru neodpojujte z jiného
důvodu, než je instalace nutného příslušenství
k televizoru.
8 CZ
Sledování televize
Sledování programů
1
Zapněte televizor.
1 U modelů KDL-46/40HX705
zapněte tlačítko ENERGY SAVING
SWITCH (z).
2 Zapněte televizor stisknutím 1 na
televizoru.
GUIDE
OPTIONS
HOME
3
z
• Tlačítka 5, N, PROG + a AUDIO na
dálkovém ovladači mají dotykové
body. Při obsluze televizoru použijte
hmatové tečky jako výchozí místa.
2
Zvolte režim.
3
Zvolte televizní kanál.
Použití průvodce digitálními
elektronickými programy
Stisknutím GUIDE v digitálním režimu
zobrazíte průvodce programy.
Použití funkcí televizoru
Tlačítko HOME
Stisknutím zobrazíte rozlišné obrazovky
funkcí a nastavení.
Tlačítko OPTIONS
Stisknutím zobrazíte vhodné funkce na
základě aktuálního vstupu a obsahu.
Obraz
Zvuk
BRAVIA ENGINE 3 PRO
Přidat k oblíbeným
Zamknout/Odemknout
PAP
Motionflow
Časovač vypnutí
Hlasitost sluchátek
Reproduktor
O systému
(Pokračování)
9 CZ
Sledování televize
2
Použití příručky i-Manual
1
Návod k použití byl nainstalován do vašeho
televizoru BRAVIA a lze jej zobrazit na
obrazovce.
Návod i-Manual můžete otevřít kdykoliv
potřebujete najít potřebné informace.
1
Stiskněte i-MANUAL.
2
Stiskněte G/g/F/f/
položek.
2
k výběru
Vítá vás i-Manual
„BRAVIA“ TV vlastnosti
Sledování TV
Použití Home Menu
Zábavné funkce s připojeným přísl.
Popis částí
Řešení problémů
Rejstřík
x Vítá vás i-Manual
x „BRAVIA“ TV vlastnosti
x Sledování TV
Uvádí praktické funkce jako je průvodce
EPG, Oblíbené atd.
x Použití Home Menu
Osobní nastavení televizoru atd.
x Zábavné funkce s připojeným přísl.
Uvádí způsoby připojení dodatečného
zařízení.
x Popis částí
x Řešení problémů
Poskytuje řešení problémů.
x Rejstřík
~
• Ilustrace a obrázky se mohou lišit od zobrazených na obrazovce.
10 CZ
Doplňkové
informace
Řešení problémů
Zkontrolujte, zda indikátor 1 (pohotovostní režim) bliká červeně.
Když bliká indikátor 1 (pohotovostní režim)
Autodiagnostické funkce jsou aktivovány.
1
Spočítejte, kolikrát indikátor 1 (pohotovostní režim) zabliká mezi každým
třísekundovým přerušením.
Například, indikátor může bliknout třikrát, poté zhasnout na tři sekundy a znovu
bliknout třikrát.
2
Stiskněte 1 na televizoru a vypněte jej, odpojte síťový kabel a informujte svého
prodejce nebo servisní centrum Sony o tom, jak indikátor bliká (počet bliknutí).
Když nebliká indikátor 1 (pohotovostní režim)
1
Podmínka
Vysvětlení/Řešení
Obraz
Žádný obraz (tmavá
• Zkontrolujte anténní/kabelové připojení.
obrazovka) a žádný zvuk. • Připojte televizor k elektrické zásuvce a stiskněte 1 na
televizoru.
• Pokud se indikátor 1 (pohotovostní režim) rozsvítí červeně,
stiskněte "/1 nebo TV "/1 (název tlačítka se u různých
dálkových ovladačů liší).
Na obrazovce se objevují • Obrazovka se skládá z pixelů. Malé černé a/nebo světlé body
malé černé a/nebo světlé (pixely) na obrazovce neznamenají špatnou funkci.
body.
Obecně
Televizor nelze zapnout. • Zkontrolujte, zda je zapnutý spínač ENERGY SAVING
SWITCH (z).
(pouze pro KDL-46/
40HX705)
Některé programy nelze • Zkontrolujte anténu nebo talíř.
• Satelitní kabel může být zkratován, nebo mohou být závady
naladit.
v připojení kabelu. Zkontrolujte prosím kabel i připojení,
pak vypněte televizor pomocí sít’ového vypínače Zap/Vyp, a
pak ho znovu zapněte.
• Zadaný kmitočet je mimo rozsah. Poraďte se prosím s
příslušnou satelitní vysílací společností.
Televizor se automaticky • Zkontrolujte, zda je aktivováno tlačítko „Časovač vypnutí“
vypne (televizor přechází nebo potvrďte nastavení „Doba trvání“ funkce „Časovač
zapnutí“.
do pohotovostního
• Zkontrolujte, zda je „Vypnutí nečinného televizoru“
režimu).
aktivováno.
Dálkové ovládání
nefunguje.
• Vyměňte baterie.
• Váš televizor může být v režimu SYNC.
Stiskněte SYNC MENU, zvolte „Ovládání televizoru“ a poté
zvolte „Home (Menu)“ nebo „Možnosti“ pro ovládání
televizoru.
Zapoměli jste heslo
„Rodičovský zámku“.
• Zadejte 9999 jako kód PIN. (Kód PIN s hodnotou 9999 je
vždy přijat.)
11 CZ
Doplňkové informace
2
Zkontrolujte položky v níže uvedené tabulce. (Také viz „Řešení problémů“ v
příručce i-Manual.)
Pokud problémy stále přetrvávají, nechte si televizor prohlédnout odborníkem.
Specifikace
Systém
Systém panelu
Panel LCD (displej s kapalnými krystaly)
Televizní systém
Analogový: V závislosti na volbě země/oblasti: B/G/H, D/K, L, I
Digitální: DVB-T/DVB-C
Satelit: DVB-S/DVB-S2
Systém barev/videa
Analogový: PAL, PAL60 (pouze vstupní video), SECAM, NTSC3.58, NTSC4.43 (pouze vstupní
video)
Digitální: MPEG-2 [email protected]/HL, H.264/MPEG-4 AVC MP/[email protected]
Výběr kanálů
Analogový: VHF: E2-E12/UHF: E21-E69/CATV: S1–S20/HYPER: S21–S41
D/K: R1–R12, R21–R69/L: F2–F10, B–Q, F21–F69/I: UHF B21–B69
Digitální: VHF/UHF
Satelit: mezifrekvenční kmitočet 950-2150 MHz
Zvukový výstup
10 W + 10 W
Vstupní/výstupní konektory
Kabel venkovní antény
75 ohmová externí zásuvka pro VHF/UHF
Satelitní anténa
Konektor typ F (zásuvka), IEC169-24, 75 ohmů.
DiSEqC 1.0, LNB 13 V/18 V a tón 22 KHz.
/
AV1, 2
COMPONENT IN
COMPONENT IN
HDMI IN1, 2, 3, 4
AV3
AV3
DIGITAL AUDIO
OUT (OPTICAL)
21-pinový konektor typu scart (standard CENELEC) včetně audio/video vstupu, vstupu RGB a
televizního audio/video výstupu.
Podporované formáty: 1080p, 1080i, 720p, 576p, 576i, 480p, 480i
Audio vstup (konektory phono)
Video: 1080/24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480i
Audio: dvoukanálové lineární PCM: 32, 44,1 a 48 kHz, 16, 20 a 24 bitů, Dolby Digital
Analogový audio vstup (mini konektor) (pouze HDMI IN4)
PC vstup
Video vstup (konektor phono)
Audio vstup (konektory phono)
Digitální optický konektor (dvoukanálový lineární PCM, Dolby Digital)
(VAR/FIX)
Audio výstup (konektory phono)
PC IN
PC vstup (15 pinový konektor Mini D-sub)
Audio vstup PC (minikonektor)
Port USB
Zdířka sluchátek
i
Štěrbina CAM (modul podmíněného přístupu)
LAN
12 CZ
Konektor 10BASE-T/100BASE-TX (V závislosti na operačním prostředí sítě se rychlost připojení
může lišit. Komunikační rychlost a kvalita komunikace 10BASE-T/100BASE-TX není pro tento
televizor zaručena.)
* Pro připojení LAN použijte kabel kategorie 7 10BASE-T/100BASE-TX (není součástí
dodávky).
Název modelu KDL-
55EX505
46EX505
46HX705
Napájení a jiné
Požadavky na napájení
220 V – 240 V AC, 50 Hz
Velikost obrazovky
(úhlopříčka)
55 palců/Přibl. 138,8 cm
Rozlišení obrazu
1 920 bodů (vodorovně) × 1 080 linek (svisle)
Spotřeba
baterií
46 palců/Přibl. 116,8 cm
164 W
v režimu
„Domov“/
„Standardní“
131 W
141 W
263 W
197 W
210 W
v režimu
„Obchod“/
„Živý“
Spotřeba energie v
pohotovostním režimu*1
0,2 W (15 W když je „Rychlé spuštění“ nastaveno na „Zap“)
0,2 W (14 W když je „Rychlé
spuštění“ nastaveno na „Zap“)
Průměrná roční spotřeba
energie*2
239 kWh
191 kWh
206 kWh
se stolním stojanem
132,4 × 83,2 × 35,0 cm
112,7 × 71,3 × 28,1 cm
115,4 × 74,1 × 37,0 cm
bez stolního stojanu
132,4 × 79,5 × 10,5 cm
112,7 × 67,6 × 10,1 cm
115,4 × 70,4 × 10,2 cm
se stolním stojanem
30,7 kg
21,6 kg
28,4 kg
bez stolního stojanu
26,7 kg
18,7 kg
24,3 kg
Dodané příslušenství
Viz „Kontrola příslušenství“ (strana 3).
Volitelné příslušenství
Konzola pro upevnění na zeď: SU-WL500
Název modelu KDL-
40EX508/40EX505 40HX705
Rozměry (Přibl.) (š × v × h)
Doplňkové informace
Hmotnost (Přibl.)
37EX505/37EX504 32EX508/32EX505/
32EX504
Napájení a jiné
Požadavky na napájení
220 V – 240 V AC, 50 Hz
Velikost obrazovky
(úhlopříčka)
40 palců/Přibl. 101,6 cm
Rozlišení obrazu
1 920 bodů (vodorovně) × 1 080 linek (svisle)
37 palců/
Přibl. 94 cm
32 palců/
Přibl. 80,1 cm
106 W
v režimu
„Domov“/
„Standardní“
109 W
92 W
71 W
170 W
172 W
149 W
119 W
Spotřeba energie v
pohotovostním režimu*1
0,2 W (15 W když je
„Rychlé spuštění“
nastaveno na „Zap“)
0,2 W (14 W když je
„Rychlé spuštění“
nastaveno na „Zap“)
0,2 W (15 W když je „Rychlé spuštění“
nastaveno na „Zap“)
Průměrná roční spotřeba
energie*2
155 kWh
159 kWh
134 kWh
Spotřeba
baterií
v režimu
„Obchod“/
„Živý“
104 kWh
Rozměry (Přibl.) (š × v × h)
se stolním stojanem
99,2 × 63,6 × 26,0 cm
102,3 × 66,5 × 31,0 cm
92,1 × 60,0 × 26,0 cm
80,0 × 53,4 × 25,0 cm
bez stolního stojanu
99,2 × 59,9 × 9,9 cm
102,3 × 62,8 × 10,0 cm
92,1 × 56,4 × 9,7 cm
80,0 × 49,7 × 9,6 cm
se stolním stojanem
16,4 kg
22,4 kg
14,0 kg
11,9 kg
bez stolního stojanu
14,2 kg
19,2 kg
11,8 kg
9,9 kg
Dodané příslušenství
Viz „Kontrola příslušenství“ (strana 3).
Volitelné příslušenství
Konzola pro upevnění na zeď: SU-WL500
Hmotnost (Přibl.)
*1 Specifikovaná spotřeba energie v pohotovostním režimu je dosažena po dokončení nezbytných
vnitřních procesů televizoru.
*2 4 hodiny denně a 365 dnů v týdnu
(Pokračování)
13 CZ
~
• Úspora energie
– když snížíte podsvícení (jas obrazovky), sníží se spotřeba energie.
– nastavení „Ekologické“ (např. „Spořič energie“, „Vypnutí nečinného televizoru“) vám umožňuje
snížit spotřebu energie a šetří vaše peníze.
– pokud televizor vypnete pomocí ENERGY SAVING SWITCH (pouze u některých modelů), je
spotřeba energie téměř nulová.
Design a specifikace mohou být změněny bez předchozího upozornění.
14 CZ
Instalace příslušenství (nástěnný montážní rám)
Sdělení zákazníkům:
Kvůli ochraně výrobku a z bezpečnostních důvodů společnost Sony důrazně doporučuje, aby
instalaci televizoru provedl prodejce Sony nebo autorizovaný dodavatel. Nepokoušejte se
instalovat jej sami.
Sdělení prodejcům Sony a autorizovaným dodavatelům:
Důsledně dbejte na bezpečnost během instalace, pravidelnou údržbu a prohlídku výrobku.
Váš televizor lze nainstalovat pomocí konzoly pro upevnění na zeď SU-WL500 (prodávána
samostatně).
• Aby byla instalace provedena správně, sledujte pokyny dodané s konzolou pro montáž na
zeď.
• Viz „Odmontování stolního stojanu z televizoru“ (strana 8).
Doplňkové informace
~
• Umístěte televizor na stolní stojan a zajistěte montážní závěs.
Šroub
(+PSW
6 × 16)
Čtvercový otvor
Montážní závěs
K instalování výrobku je zapotřebí dostatečná zkušenost, zejména k určení pevnosti zdi
potřebné k udržení váhy televizoru. Připevnění výrobku na zeď byste měli svěřit
prodejcům Sony nebo autorizovaným dodavatelům a během instalace věnovat patřičnou
pozornost bezpečnosti. Společnost Sony nenese žádnou odpovědnost za poškození nebo
zranění způsobené nesprávnou manipulací či instalací.
(Pokračování)
15 CZ
Tabulka rozměrů k instalaci televizoru
Bod středu obrazovky
Jednotky: cm
Název modelu
KDL-
Rozměry
obrazovky
A
B
Rozměr
středu
obrazovky
C
Délka jednotlivých motážních úhlů
Úhel (0°)
Úhel (20°)
D
E
F
G
H
55EX505
132,4
79,5
2,5
42,8
16,5
41,3
75,2
46,6
46EX505
112,7
67,6
8,4
42,6
16,1
36,9
64,0
46,3
46HX705
115,4
70,4
8,4
43,9
16,2
37,7
66,2
48,0
40EX508/40EX505
99,2
59,9
12,2
42,6
15,9
34,1
56,7
46,3
40HX705
102,3
62,8
12,2
43,9
16,0
34,9
59,1
47,9
37EX505/37EX504
92,1
56,4
14,0
42,7
15,7
32,7
53,3
46,2
32EX508/32EX505/
32EX504
80,0
49,7
17,2
42,6
15,6
30,3
47,0
46,1
Obrázky ve výše uvedené tabulce se mohou mírně lišit v závislosti na instalaci.
UPOZORNĚNÍ
Zeď, na kterou bude televizor nainstalován, by měla unést nejméně čtyřnásobek váhy
televizoru. Pro informaci o jeho hmotnosti viz „Specifikace“ (strana 12).
16 CZ
Nákres/tabulka umístění šroubů a závěsů
Název modelu
Umístění šroubů
KDL-55EX505
a
KDL-46HX705/46EX505
KDL-40HX705/40EX508/40EX505
KDL-37EX505/37EX504
d, g
KDL-32EX508/32EX505/32EX504
e, g
Umístění šroubů
Instalace závěsu televizoru.
Umístění závěsů
b
c
Umístění závěsů
Instalace televizoru na základní konzolu.
a
b
c
Doplňkové informace
17 CZ
Bezpečnostní
informace
Instalace/Nastavení
Televizor instalujte a používejte podle
dále uvedených pokynů, zabráníte tak
nebezpečí požáru, úrazu elektrickým
proudem nebo poškození anebo
zranění.
Instalace
Větrání
–
• Nikdy nezakrývejte větrací otvory, ani
nic nezasunujte do skříně televizoru.
• Okolo televizoru ponechte volný
prostor jako na níže uvedeném
obrázku.
• Důrazně doporučujeme použití
nástěnného montážního rámu Sony,
který zajišt’uje dostatečnou cirkulaci
vzduchu.
–
Instalace na stěně
8 mm - 12 mm
Šroub (dodávaný spolu s
nástěnným montážním
rámem)
Montážní hák
Připevnění háku k zadní
straně televizoru
–
30 cm
10 cm
• Televizor musí být instalován v
blízkosti snadno přístupné zásuvky.
• Televizor umístěte na stabilní rovný
povrch.
• Instalaci na stěnu smí provést jen
kvalifikovaný servisní technik.
• Z bezpečnostních důvodů důrazně
doporučujeme používání příslušenství
Sony včetně:
– Nástěnného montážního rámu
SU-WL500
• Při připevňování montážních háků k
televizoru je nutné použít šrouby
dodávané spolu s nástěnným
montážním rámem. Tyto šrouby jsou
vyrobeny tak, aby měly délku 8 mm až
12 mm, měřeno od připevňovací
plochy montážního háku.
Průměr a délka šroubů se liší podle
modelu nástěnného montážního
rámu.
Použití jiných šroubů může mít za
následek vnitřní poškození televizoru
nebo způsobit jeho pád apod.
10 cm
Poznámky
10 cm
Okolo televizoru ponechte nejméně
takto veliký volný prostor.
Instalace se stojanem
30 cm
10 cm
10 cm
6 cm
Okolo televizoru ponechte
nejméně takto veliký volný prostor.
• K zajištění správného větrání a
zabránění usazování nečistot a
prachu:
– Nepokládejte televizor na plocho,
neinstalujte ho obráceně, zadní
částí dopředu nebo z boku.
– Neumíst’ujte televizor na polici,
kobereček, postel nebo do skříně.
– Nezakrývejte televizor látkami
jako záclonami, ani různými
předměty, např. novinami.
– Neinstalujte televizor tak, jak je
uvedeno na obrázku.
Cirkulace vzduchu je zablokovaná.
Přeprava
• Před
přemístěním
televizoru
odpojte všechny
kabely.
• K přenosu
velkého
televizoru jsou
nutné dvě nebo
tři osoby.
• Přenášíte-li
televizor v rukou,
držte jej jako na
obrázku vpravo.
Netlačte na LCD
panel a rám
okolo obrazovky.
• Při zvedání nebo přenášení televizoru
jej pevně držte za spodní část.
• Při přenášení televizoru dbejte na to,
aby do ničeho nenarazil, nebo
nadměrné nevibroval.
• Jestliže vezete televizor do opravy,
nebo ho stěhujete, vždy ho zabalte do
originální krabice a obalového
materiálu.
• Dodávaný sít’ový kabel nepoužívejte
pro žádné jiné zařízení.
• Sít’ový kabel nesmí být nadměrně
stlačený, ohnutý nebo zkroucený.
Mohlo by dojít k poškození izolace
nebo vodičů.
• Sít’ový kabel žádným způsobem
neupravujte.
• Na sít’ový kabel nestavte nic těžkého.
• Při odpojování sít’ového kabelu ze
zásuvky netahejte za sít’ový kabel.
• K jedné přívodní zásuvce nepřipojujte
příliš mnoho spotřebičů.
• Nepoužívejte uvolněné elektrické
zásuvky.
Zakázané použití
Neinstalujte, ani nepoužívejte televizor
v dále uvedených místech, prostředích,
nebo situacích, protože televizor by
mohl špatně fungovat, nebo by mohl
způsobit požár, úraz elektrickým
proudem nebo poškození majetku
anebo zranění.
Umístění:
Venkovní prostor (na přímém
slunečním svitu), na mořském břehu,
lodi nebo jiném plavidle, v autě, v
lékařských zařízeních, nestabilní
umístění, v blízkosti vody, na dešti, ve
vlhku nebo kouři.
Prostředí:
Stěna
Stěna
Sít’ový kabel
Se sít’ovým kabelem a zásuvkou
zacházejte podle následujících pokynů,
aby nedošlo k požáru, úrazu
elektrickým proudem, poškození anebo
zranění.
–
–
–
18 CZ
–
Při pokládání kabelů nezapomeňte
vytáhnout z bezpečnostních důvodů
sít’ový kabel ze zásuvky a
zkontrolujte, zda jste o kabely
nezachytili nohama.
Před prací na televizoru nebo před
jeho stěhováním vytáhněte sít’ový
kabel ze zásuvky.
Sít’ový kabel musí být instalovaný v
dostatečné vzdálenosti od tepelných
zdrojů.
Sít’ový kabel pravidelně vytáhněte
ze zástrčky a vyčistěte ho. Pokud je
zástrčka zaprášená a hromadí se na
ní vlhkost, může se zhoršit její
izolace a způsobit požár.
Používejte pouze sít’ové kabely
Sony, nikoli kabely jiných
dodavatelů.
Zasuňte zástrčku úplně do sít’ové
zásuvky.
Televizor používejte pouze v
elektrické síti 220-240 V stř.
Horká, vlhká nebo nadměrně prašná
místa; místa, na která se může dostat
hmyz; tam, kde by mohl být televizor
vystaven mechanickým vibracím, v
blízkosti hořlavých předmětů (svíček
apod.). Na televizor nesmí nic kapat
nebo stříkat, ani na něm nesmí stát
předměty naplněné tekutinami, jako
např. vázy.
Situace:
Televizor nepoužívejte, máte-li vlhké
ruce, je-li odstraněna skříň televizoru,
nebo s příslušenstvím, které výrobce
nedoporučil. Během bouřky s blesky
odpojte TV od sít’ové zásuvky a antény.
Poškozené díly:
• Na televizor nic neházejte. Sklo na
obrazovce se může poškodit a
způsobit vážný úraz.
• Jestliže povrch televizoru praskne,
nedotýkejte se ho a nejprve vytáhněte
kabel ze zásuvky. Jinak by mohlo dojít
k úrazu elektrickým proudem.
Když televizor
nepoužíváte
• Jestliže televizor nebudete několik
dní používat, odpojte ho z
bezpečnostních důvodů a kvůli
ochraně životního prostředí od sítě.
• Pokud televizor jen vypnete, není
odpojený od napájecí sítě; k úplnému
odpojení od sítě vytáhněte proto
zástrčku ze zásuvky.
• Některé televizory jsou však
vybaveny funkcemi, které ke
správnému fungování vyžadují
ponechání v klidovém stavu.
Pro děti
• Nedovolte dětem, aby na televizor
lezly.
• Příslušenství malých rozměrů
uschovejte mimo dosah dětí, aby ho
nemohly omylem spolknout.
Pokud dojde k následujícímu problému,
vypněte televizor a okamžitě vytáhněte
přívodní kabel ze zásuvky.
Požádejte svého prodejce nebo servisní
středisko Sony o prohlídku televizoru
kvalifikovaným servisním technikem.
Když:
–
–
–
–
Přívodní kabel je poškozený.
Sít’ová zásuvka je uvolněná.
Televizor je poškozený pádem na
zem, nárazem nebo tím, že na něj
něco spadlo.
Otvory skříně propadl nějaký
předmět, nebo se do něj vylila
nějaká tekutina.
Varování
Z důvodu zamezení rizika požáru
uchovávejte tento produkt vždy z
dosahu svíček nebo jiných zdrojů
otevřeného ohně.
Upozornění
Sledování televizoru
• Televizor sledujte za mírného
osvětlení, protože sledování
televizoru při slabém světle nebo po
dlouhou dobu namáhá oči.
• Používáte-li sluchátka, nastavte
hlasitost tak, aby zvuk nebyl příliš
silný, protože byste si mohli poškodit
sluch.
Baterie
• I když je LCD obrazovka vyrobena
vysoce přesnou technologií a 99,99 %
nebo více pixelů funguje správně,
mohou se trvale objevovat černé nebo
jasné světelné body (červené, modré
nebo zelené). Je to způsobeno
strukturálními vlastnostmi LCD
obrazovky a nejedná se o závadu.
• Netlačte na přední filtr, ani po něm
neškrábejte, a na horní plochu
televizoru nepokládejte žádné
předměty. Obraz by pak mohl být
nerovnoměrný nebo by se LCD
obrazovka mohla poškodit.
• Budete-li televizor používat na
chladném místě, může se v obraze
zobrazit skvrna, nebo obraz ztmavne.
Nejde o poruchu televizoru. Tento jev
po zvýšení okolní teploty zmizí.
• Při nepřetržitém zobrazení statických
obrazů může dojít ke vzniku „duchů“.
Po chvíli by se měl tento stav zlepšit.
• Během provozu televizoru se
obrazovka i skříň přístroje zahřívají.
Neznamená to ale funkční poruchu
televizoru.
• LCD obrazovka obsahuje malé
množství tekutých krystalů. Některé
zářivkové trubice použité v tomto
televizoru obsahují rovněž rtut’. Při
její likvidaci se řiďte místními
nařízeními a předpisy.
• Při vkládání baterií dodržte správnou
polaritu.
• Nepoužívejte různé typy baterií, ani
nemíchejte současně staré a nové
baterie.
• Baterie likvidujte způsobem, který
chrání životní prostředí. V některých
oblastech je nutné likvidovat baterie
podle předpisů. Informujte se prosím
u příslušných úřadů.
• S dálkovým ovladačem zacházejte
opatrně. Nepouštějte ho na zem,
nešlapte po něm, ani na něj nestříkejte
žádnou tekutinu.
• Neukládejte dálkový ovladač na místo
v blízkosti tepelných zdrojů, nebo na
místo vystavené působení přímého
slunečního svitu, nebo do vlhké
místnosti.
Zacházení s povrchem
obrazovky/skříňky
televizoru a jeho čištění
Před čištěním se ujistěte, že jste
televizor odpojili vytažením kabelu ze
zásuvky.
Abyste předešli zhoršení stavu
materiálu nebo svrchní vrstvy
obrazovky, dodržujte následující
opatření.
• Prach z povrchu obrazovky/skříňky
opatrně stírejte měkkým hadříkem.
Nepodaří-li se prach takto odstranit,
setřete jej jemným hadříkem mírně
navlhčeným slabým roztokem
rozředěného čisticího prostředku.
• Vodu ani čisticí prostředek nestříkejte
přímo na televizor. Mohla by stéct do
spodní části obrazovky nebo vnějších
částí a způsobit poruchu.
• Nikdy nepoužívejte jakýkoli typ drsné
houbičky, zásadité/kyselé čisticí
prostředky, brusné prášky ani těkavá
rozpouštědla jako alkohol, benzen
nebo insekticidy. Při použití těchto
materiálů nebo při delším kontaktu s
pryžovými nebo vinylovými materiály
může dojít k poškození povrchu
obrazovky a materiálu skříňky.
• K zajištění správného větrání
doporučujeme pravidelné vysávání
větracích otvorů.
• Je-li třeba seřídit úhel televizoru,
pohybujte televizorem pomalu tak,
aby nespadl nebo nesklouzl ze
stojanu.
Likvidace televizoru
Likvidace
nepotřebného
elektrického a
elektronického
zařízení (platné v
Evropské unii a
dalších evropských státech
uplatňujících oddělený
systém sběru)
Tento symbol umístěný na výrobku
nebo jeho balení upozorňuje, že by s
výrobkem po ukončení jeho životnosti
nemělo být nakládáno jako s běžným
odpadem z domácnosti. Je nutné ho
odvézt do sběrného místa pro recyklaci
elektrického a elektronického zařízení.
Zajištěním správné likvidace tohoto
výrobku pomůžete zabránit případným
negativním důsledkům na životní
prostředí a lidské zdraví, které by jinak
byly způsobeny nevhodnou likvidací
výrobku. Recyklováním materiálů, z
nichž je vyroben, pomůžete zachovat
přírodní zdroje. Podrobnější informace
o recyklaci tohoto výrobku zjistíte u
příslušného místního úřadu, podniku
pro likvidaci domovního odpadu nebo v
obchodě, kde jste výrobek zakoupili.
Volitelné zařízení
• Volitelná zařízení nebo jiná zařízení
vysílající elektromagnetické záření
neinstalujte příliš blízko televizoru.
Jinak by mohlo dojít ke zkreslení
obrazu anebo šumu.
• Tento produkt byl testován a shledán
vhodným limitům stanoveným
direktivou EMC pro použití
připojovacích kabelů kratších než
3 metry.
(Pokračování)
19 CZ
Doplňkové informace
Pokud dojde k
následujícímu problému ...
LCD obrazovka
Nakládání s
nepotřebnými
bateriemi (platí v
Evropské unii a
dalších
evropských
státech využívajících
systém odděleného sběru)
Tento symbol umístěný na baterii nebo
na jejím obalu upozorňuje, že s baterií
opatřenou tímto označením by se
nemělo nakládat jako s běžným
domácím odpadem. Symbol nacházející
se na určitých typech baterii múže být
použit v kombinaci s chemickou
značkou. Značky pro rtuť (Hg) nebo
olovo (Pb) jsou přidány, pokud baterie
obsahuje vice než 0,0005% rtuti nebo
0,004% olova. Správným nakládáním s
těmito nepotřebnými bateriemi
pomůžete zabránit možným negativním
dopadům na životní prostředí a lidské
zdraví, k nímž by mohlo docházet v
případech nevhodného zacházení s
vyřazenými bateriemi. Materiálová
recyklace pomůže chránit přírodní
zdroje. V případě, že výrobek z důvodů
bezpečnosti, funkce nebo uchování dat
vyžaduje trvalé spojení s vloženou
baterií, je třeba, aby takovouto baterii
vyjmul z přístroje pouze kvalifikovaný
personál. K tomu, aby s baterií bylo
správně naloženo, předejte výrobek,
který je na konci své životnosti na místo,
jenž je určené ke sběru elektrických a
elektronických zařízení za účelem jejich
recyklace. Pokud jde o ostatní baterie,
prosím, nahlédněte do té části návodu k
obsluze, která popisuje bezpečné
vyjmutí baterie z výrobku.
Nepotřebnou baterii odevzdejte k
recyklaci na příslušné sběrné místo. Pro
podrobnější informace o recyklaci
tohoto výrobku či baterii kontaktujte,
prosím, místní obecní úřad, firmu
zabezpečující místní odpadové
hospodářství nebo prodejnu, kde jste
výrobek zakoupili.
20 CZ
Úvod
Ďakujeme vám, že ste si vybrali tento
výrobok značky Sony. Pred uvedením
tohto televízneho prijímača do činnosti
si pozorne prečítajte tento návod a
odložte si ho pre prípad budúcej
potreby.
Výrobcom tohoto výrobku je
Sony Corporation, 1-7-1 Konan
Minato-ku, Tokyo, 108-0075
Japonsko. Autorizovaným
zástupcom pre EMC a bezpečnosť
výrobku je Sony Deutschland
GmbH, Hedelfinger Strasse
61, 70327 Stuttgart, Nemecko. V
akýchkoľvek servisných alebo
záručných záležitostiach prosím
kontaktujte adresy uvedené v
separátnych servisných alebo
záručných dokumentoch.
Poznámky k funkcii
Digital TV
• Všetky funkcie súvisiace s funkciou
Digital TV (
) budú pracovat’ iba
v krajinách alebo na územiach, kde sa
vysielajú digitálne terestriálne signály
DVB-T (MPEG-2 a H.264/MPEG-4
AVC) alebo kde máte prístup ku
káblovej službe kompatibilnej s
DVB-C (MPEG-2 a H.264/MPEG-4
AVC). U miestneho predajcu si
overte, či vo vašom bydlisku môžete
prijímat’ signál DVB-T. Alternatívne
sa spýtajte svojho poskytovateľa
káblových služieb, či je jeho káblová
služba DVB-C vhodná na
integrovanú súčinnost’ s týmto
televíznym prijímačom.
• Poskytovateľ služieb káblovej
televízie si môže takéto služby
spoplatňovat’ a požadovat’, aby ste
prijali jeho obchodné podmienky.
• Tento televízny prijímač zodpovedá
špecifikáciám DVB-T a DVB-C,
avšak nemôžeme zaručit’
kompatibilitu s budúcim digitálnym
terestriálnym vysielaním DVB-T a s
digitálnym káblovým vysielaním
DVB-C.
• Niektoré funkcie Digital TV môžu
byt’ v niektorých krajinách alebo
oblastiach nedostupné a káblové
vysielanie DVB-C nemusí správne
fungovat’ u všetkých poskytovateľov.
Ďalšie informácie o kompatibilných
prevádzkovateľoch káblovej televízie
nájdete na našej internetovej lokalite
podpory:
http://support.sony-europe.com/TV/
DVBC/
~
• Tent návod na obsluhu televízora
obsahuje aj pokyny na „Montáž
konzoly na stenu“.
• Ilustrácie použité v tejto príručke
znázorňujú sériu KDL-40EX505,
pokiaľ nie je uvedené inak.
2 SK
Informácie o ochranných
známkach
je registrovaná ochranná známka
projektu DVB.
HDMI, logotyp HDMI a HighDefinition Multimedia Interface sú
ochranné známky alebo registrované
ochranné známky spoločnosti HDMI
Licensing LLC.
DLNA a DLNA CERTIFIED sú
ochranné známky a/alebo servisné
známky spoločnosti Digital Living
Network Alliance.
DivX® je technológia kompresie
videosúborov vyvinutá spoločnosťou
DivX, Inc.
DivX, DivX Certified a príslušné logá
sú ochranné známky spoločnosti DivX,
Inc. a používajú sa na základe licencie.
O VIDEU DIVX: DivX® je formát
digitálneho videa vyvinutý
spoločnosťou DivX,Inc. Toto
zariadenie je oficiálne certifikované pre
systém DivX a prehráva video vo
formáte DivX. Viac informácií a
softvérové nástroje na konverziu vašich
súborov na video vo formáte DivX
nájdete na www.divx.com.
INFORMÁCIE O SLUŽBE DIVX
VIDEO-ON-DEMAND: Ak chcete na
tomto zariadení, certifikovanom pre
systém DivX (DivX Certified®),
prehrávať obsah DivX Video-onDemand (VOD) je potrebné zariadenie
zaregistrovať. Ak chcete vygenerovať
registračný kód, v ponuke nastavení
zariadenia vyhľadajte časť DivX VOD.
Tento kód zadajte na webovej stránke
vod.divx.com, dokončite proces
registrácie a prečítajte si viac informácií
o službe DivX VOD.
Vyrábané na základe licencie
spoločnosti Dolby Laboratories.
„Dolby“ a symbol dvojité D sú
ochranné známky Dolby Laboratories.
„BRAVIA“ a
sú ochranné
známky spoločnosti Sony Corporation.
„XMB™“ a „XrossMediaBar“ sú
ochranné známky spoločností Sony
Corporation a Sony Computer
Entertainment Inc.
DiSEqC™ je ochranná známka
spoločnosti EUTELSAT.
Obsah
Kontrola príslušenstva ...................................................................................................................3
Vkladanie batérií do diaľkového ovládača .....................................................................................3
Inštalácia
Montáž stolového stojana..............................................................................................................4
Pripojenie antény/káblového prijímača/rekordéra (napr. DVD rekordér) .......................................5
Ochrana televízneho prijímača proti prevrhnutiu ...........................................................................5
Zviazanie káblov ............................................................................................................................6
Vykonanie úvodných nastavení .....................................................................................................6
Odmontovanie stolového stojana od televízneho prijímača ..........................................................8
Sledovanie televízie
SK
Sledovanie programov...................................................................................................................9
Používanie funkcií televízneho prijímača .......................................................................................9
Používanie príručky i-Manual.......................................................................................................10
Ďalšie informácie
Riešenie problémov .....................................................................................................................11
Technické parametre ...................................................................................................................12
Inštalácia príslušenstva (montážna konzola na stenu).................................................................15
Tabuľka inštalačných rozmerov TV..............................................................................................16
Schéma/tabuľka umiestnenia skrutiek a háčikov ........................................................................17
Informácie o bezpečnosti ............................................................................................................18
Preventívne pokyny .....................................................................................................................19
• Vo vašom televíznom prijímači BRAVIA je zaznamenaný návod na používanie. Informácie o tejto funkcií
nájdete v časti „Používanie príručky i-Manual“ (strana 10).
• Skôr, ako začnete televízny prijímač používať, prečítajte si kapitolu „Informácie o bezpečnosti“ (strana 18).
Návod si uschovajte pre ďalšie použitie.
Kontrola príslušenstva
Napájací kábel (1)
(pre KDL-55/46EX505 a KDL-46HX705)
Držiak káblov (1)
(iba pre KDL-46/40HX705)
Diaľkový ovládač (1)
Batérie AAA (typ R3) (2)
Stolový stojan (1)*
Upevňovacie skrutky pre stojan (M5 × 16) (4)
Montážne skrutky pre stojan (M5 × 16) (4)
(len pre KDL-40/32EX508, KDL-40/37/
32EX505, KDL-37/32EX504 a KDL-40HX705)
* Rozložené, okrem KDL-55/46EX505 a
KDL-46HX705.
Informácie o montáži stolového stojana nájdete v
brožúre dodanej so stojanom.
Vkladanie batérií do
diaľkového ovládača
Otvorte kryt jeho vysunutím.
3 SK
Inštalácia
Montáž stolového stojana
1
2
Pokyny na správnu inštaláciu
stolového stojana na niektoré
modely televíznych prijímačov
nájdete v inštalačnej brožúre
dodanej so stojanom.
Nastavenie uhla TV (iba
KDL-46/40HX705)
Uhol pohľadu na tento televízny prijímač je
možné nastaviť nasledujúcim spôsobom.
0°
Televízny prijímač umiestnite na
stolový stojan.
4
1
3
6°
Pripevnite televízor k stolovému
stojanu pomocou dodávaných
skrutiek podľa šípok , ktoré
označujú diery na skrutky.
Odskrutkujte skrutku
tak, ako je
znázornené na
obrázku.
2
~
• Ak používate elektrický skrutkovač, uťahovací
moment nastavte približne na 1,5 N·m
{15 kgf·cm}.
Zaskrutkujte
skrutku do hornej
diery na skrutku na
stolovom stojane.
3
Zdvihnite a nakloňte.
Zasuňte dovnútra.
~
• Ak chcete znova nastaviť 0°, postupujte v
opačnom poradí.
4 SK
Pripojenie antény/káblového
prijímača/rekordéra (napr.
DVD rekordér)
Maximálne 1,5 mm
(Referenčný obrázok pre konektor typu F)
Ochrana televízneho
prijímača proti prevrhnutiu
Káblový prijímač/rekordér (napr. DVD rekordér)
• Konektor satelitného signálu zaskrutkujte
jemne rukou, nepoužívajte žiadne náradie.
• Pri pripojovaní satelitnej antény musí byt’
televízny prijímač vypnutý.
Pripojenie ku káblovému prijímaču/
rekordéru (napr. DVD rekordéru)
pomocou rozhrania HDMI
1
Zaskrutkujte do stojana na televízor
skrutku do dreva (s priemerom
4 mm, nedodáva sa).
2
Zaskrutkujte skrutku do kovu
(M4 × 16, nedodáva sa) do otvoru
pre skrutku na televíznom prijímači.
3
Skrutku do dreva a skrutku do kovu
zviažte silným lankom (nedodáva sa).
Káblový prijímač/rekordér (napr. DVD rekordér)
5 SK
Inštalácia
Pripojenie ku káblovému prijímaču/
rekordéru (napr. DVD rekordéru)
pomocou rozhrania SCART
Odporúčanie pre konektor typu F
Pre konektor typu F je odporúčaný
konektor zobrazený na nasledujúcom
obrázku.
Dĺžka vystupujúceho vnútorneho drôtu z
konektora musí byť menšia ako 1,5 mm.
Zviazanie káblov
~
• Pre KDL-46/40HX705 je k dispozícii držiak
káblov. Ak chcete zviazať káble, postupujte
podľa krokov 2 až 4.
2
Pri KDL-46/40HX705 skontrolujte,
či je spínač ENERGY SAVING
SWITCH zapnutý (z).
3
Stlačte tlačidlo 1 na televíznom
prijímači.
Pri prvom zapnutí televízneho prijímača
sa na obrazovke objaví ponuka výberu
jazyka.
* Pre KDL-55/46EX505 a
KDL-46HX705
4
*
Riaďte sa pokynmi zobrazovanými na
displeji.
~
• Nezväzujte prívodný elektrický kábel s
ostatnými káblami.
Vykonanie úvodných
nastavení
Iba pre KDL-46/
40HX705
1
Pripojte televízny prijímač do
elektrickej zásuvky.
6 SK
Automatické ladenie satelitu:
„Automatické ladenie satelitu“
automaticky naladí dostupné satelitné
kanály. Správa Digital Satellite
Equipment Control (DiSEqC) 1.0
umožňuje nastavenie až štyroch rôznych
kanálov. Nasledovné nastavenia sú
nezávislé pre každé pripojenie. Pre
nastavenie „Ovládania DiSEqC“ vo
Vstup DiSEqC použite „Konfiguráciu
LNB“.
1
2
Automatické ladenie satelitu
3
4
6/15
Konfigurácia LNB
Univerzálna, Auto, Vypnutý, 13/18V
Typ prehľadávania
Sieťové prehľadávanie
Transpondér
10700MHz, Horizontálna, 22000Ksym/s
Rozšírené nast.
Žiadna
Sila signálu
Žiadna
Kvalita signálu
Štart
1 „Konfigurácia LNB“:
V prípade neštandardného LNB (blok s
nízkym šumom) je dostupné ručné
nastavenie.
– V prípade jediného satelitného kanálu
ho môžete ponechať v pôvodnom
nastavení.
– Pre dva satelitné kanály je potrebné
nastaviť „Toneburst A“ (Satelit 1) a
„Toneburst B“ (Satelit 2) v nastavení
„Ovládanie DiSEqC“.
– Alebo môžete použiť príkaz DiSEqC
A (Satelit 1) a B (Satelit 2), ak Váš
LNB alebo prepínač multi dokážu
spracovať tieto príkazy.
2 „Typ prehľadávania“:
Ak nie je nájdený žiadny kanál s
použitím „Sieťového prehľadávania“,
vyskúšajte „Plné prehľadávanie“.
„Plné prehľadávanie“: Vykoná úplné
prehľadávanie frekvencií a zaručuje
naladenie všetkých dostupných
programov pre aktuálne zvolené
nastavenie LNB. Predošlé naladené
programy budú stratené.
„Sieťové prehľadávanie“: Vykoná
prehľadávanie v sieťových
transpondéroch (taktiež známe ako
prehľadávanie NIT). Keďže je
„Sieťové prehľadávanie “ rýchlejšie
ako „Plné prehľadávanie“, odporúča
sa počas ladenia známej siete (obvykle
spojenej so satelitom). Musí byť
určený transpondér, z ktorého bude
získaná sieťová informácia (ostatné
transpondéry). Predošlé naladené
programy budú stratené.
„Prehľadávať nové služby“:
– Naladí jediný transpondér.
– Jedná sa o krokové prehľadávanie,
ktoré by malo byť používané v
prípadoch, keď je pridaný nový
transpondér na satelit.
– Predošlé naladené programy sú
ponechané a novo nájdené sú
pridané na koniec zoznamu
programov satelitného spojenia,
ktoré upravujete.
~
• „Prehľadávať nové služby“ nie je
dostupné počas vykonávania prvotného
nastavenia.
3 „Transpondér“:
V režime „Sieťového prehľadávania“
alebo „Prehľadávať nové služby“
môžete ručne vložiť nastavenia
transpondéra.
4 „Rozšírené nast.“:
Umožňuje Vám podrobnejšie stanoviť
nastavenia ladenia pre lepšie nájdenie
typu služieb, ktoré by ste si želali
naladiť.
Automatické ladenie: Ak vyberiete
možnosť „Kábel“, odporúčame vybrať
možnosť „Rýchle prehľadávanie“ pre
rýchle naladenie programov. Nastavte
hodnoty „Frekvencia“ a „ID siete“
podľa informácií, ktoré vám poskytol
váš poskytovateľ služieb káblovej
televízie. Ak sa pomocou funkcie
„Rýchle prehľadávanie“ nenájdu žiadne
kanály, skúste možnosť „Plné
prehľadávanie“ (vyhľadávanie pomocou
tejto funkcie môže chvíľu trvať).
~
• Funkcia „Plné prehľadávanie “ nemusí byť
v závislosti od vašej krajiny/oblasti
dostupná.
Zoznam kompatibilných káblových
operátorov nájdete na našej
internetovej lokalite podpory:
http://support.sony-europe.com/TV/
DVBC/
Triedenie programov: Umožňuje zmeniť
poradie analógových kanálov uložených
v televíznom prijímači.
(Pokračovanie)
7 SK
Inštalácia
– Pre štyri satelitné kanály je
vyžadované ovládanie DiSEqC A, B,
C a D.
„Frekvencia LNB - spodné pásmo“ a
„Frekvencia LNB - horné pásmo“:
– Určuje frekvenčné pásma LNB.
Uistite sa, že skontrolujete Vašu
dokumentáciu LNB pre nastavenie
frekvencií (obvykle sa zobrazuje
ako „frekvencia L.O.“).
– Prednastavené hodnoty sú pre
univerzálne LNB.
– Ak Vaše LNB dokáže pracovať v
oboch pásmach (spodné a horné),
môžete ich obe určiť. Ak pracuje len
v jednom, určite nízke pásmo.
„Tón 22 kHz“: Ak je Vaše LNB
dvojpásmové (nízke a vysoké pásmo),
nastavte na „Auto“. Televízor sa
postará o všetko automaticky; inak
nastavte na „Vyp.“.
„Napätie LNB“: Určuje nastavené
napätie pre duálnu polarizáciu LNB.
– 13/18V: prednastavené.
– 14/19V: ak je kábel LNB dlhší ako
60m.
– Vyp.: ak môže byť použité externé
napájanie.
1
Stlačením F/f si vyberte kanál, ktorý
chcete presunúť do novej pamäte, a
stlačte .
2
Stlačte F/f a vyberte novú pamäť pre
svoj kanál, potom stlačte .
~
• Pre satelitné kanály zvoľte „Triedenie
satelitných programov“ v „Digitálnom
nastavení“ v „Nastaveniach“, aby ste
zmenili poradie satelitných programov
rovnakým postupom uvedeným vyššie po
ukončení základného nastavenia.
• Kanály môžete naladiť aj ručne.
Odmontovanie stolového
stojana od televízneho
prijímača
~
• Odskrutkujte skrutky označené šípkami
na
televíznom prijímači.
• Stolový stojan nedemontujte zo žiadneho
iného dôvodu, než z dôvodu inštalácie
zodpovedajúceho príslušenstva na televízny
prijímač.
8 SK
Sledovanie televízie
Sledovanie programov
1
Zapnite televízny prijímač.
1 Pri KDL-46/40HX705 zapnite
spínač ENERGY SAVING SWITCH
(z).
2 Stlačením tlačidla 1 na televíznom
prijímači sa prijímač zapína.
GUIDE
OPTIONS
HOME
3
z
• Tlačidlá 5, N, PROG + a AUDIO na
diaľkovom ovládači majú na povrchu
dotykový bod. Tieto dotykové body
používajte na orientáciu pri ovládaní
televízneho prijímača.
2
Vyberte režim.
3
Vyberte televízny kanál.
Používanie digitálneho elektronického
programového sprievodcu
Ak chcete zobraziť programového
sprievodcu, v digitálnom režime stlačte
tlačidlo GUIDE.
Používanie funkcií televízneho prijímača
Tlačidlo HOME
Stlačením tohto tlačidla možno zobraziť
obrazovky rôznych funkcií a nastavení.
Tlačidlo OPTIONS
Stlačením možno zobraziť komfortné
funkcie v závislosti od aktuálneho vstupu
alebo obsahu.
Obraz
Zvuk
BRAVIA ENGINE 3 PRO
Pridať do obľúbených položiek
Uzamknúť/Odomknúť
PAP
Motionflow
Časovač vypnutia
Hlasitosť slúchadiel
Reproduktor
Informácie o systéme
(Pokračovanie)
9 SK
Sledovanie televízneho prijímača
2
Používanie príručky i-Manual
1
2
Vo vašom televíznom prijímači BRAVIA je
zaznamenaný návod na používanie, ktorý
možno zobraziť na obrazovke.
Príručku i-Manual si môžete prezerať
kedykoľvek, keď si potrebujete vyhľadať
informácie o komfortných funkciách.
1
Stlačte tlačidlo i-MANUAL.
2
Pomocou tlačidiel G/g/F/f/
vyberte položku.
Vitajte v i-Manual
Funkcie TV prijímača „BRAVIA“
Sledovanie TV vysielania
Používanie ponuky Domov
Funkcie zábavy s pripojeným príslušenstvom
Popis súčastí
Riešenie problémov
Register
x Vitajte v i-Manual
x Funkcie TV prijímača „BRAVIA“
x Sledovanie TV vysielania
Predstavuje komfortné funkcie, ako
napríklad Elektronický programový
sprievodca, Obľúbené, a pod.
x Používanie ponuky Domov
Umožňuje prispôsobiť nastavenia
televízneho prijímača a pod.
x Funkcie zábavy s pripojeným
príslušenstvom
Poskytuje informácie o tom, ako pripojiť
voliteľné príslušenstvo.
x Popis súčastí
x Riešenie problémov
Umožňuje vyhľadať riešenie problému.
x Register
~
• Obrázky a ilustrácie sa môžu líšiť od obsahu zobrazeného na obrazovke.
10 SK
Ďalšie
informácie
Riešenie problémov
Skontrolujte, či kontrolka 1 (pohotovostný režim) bliká červeno.
Keď kontrolka 1 (pohotovostný režim) bliká
Bola aktivovaná funkcia autodiagnostiky.
1
Zrátajte, koľkokrát blikne kontrolka 1 (pohotovostný režim) medzi dvoma
trojsekundovými prestávkami.
Kontrolka môže napríklad trikrát zablikať, potom na tri sekundy zhasnúť a potom znovu
trikrát zablikať.
2
Vypnite televízny prijímač stlačením tlačidla 1, odpojte napájací kábel a
oznámte predajcovi alebo servisnému stredisku spoločnosti Sony, ako bliká
kontrolka (počet bliknutí).
Keď kontrolka 1 (pohotovostný režim) nebliká
Skontrolujte body uvedené dolu v tabuľke. (Prečítajte si aj časť „Riešenie
problémov“ v príručke i-Manual.)
2
Ak problém pretrváva, odovzdajte svoj televízny prijímač do servisu.
Stav
Ďalšie informácie
1
Vysvetlenie/riešenie
Obraz
Žiadny obraz (obrazovka • Skontrolujte, či je pripojená anténa/kábel.
je tmavá) a žiadny zvuk. • Pripojte televízny prijímač do elektrickej zásuvky a stlačte
tlačidlo 1 na televíznom prijímači.
• Ak sa kontrolka 1 (pohotovostný režim) rozsvieti na
červeno, stlačte tlačidlo "/1 alebo TV "/1 (názov tlačidla sa
môže líšiť podľa diaľkového ovládača).
Na obrazovke sa
objavujú tmavé a/alebo
jasné body.
• Obrazovka sa skladá z pixlov. Drobné čierne a/alebo jasné
body (pixle) na obrazovke nie sú príznakom chybnej funkcie.
Všeobecné
Televízny prijímač sa
nedá zapnúť. (Iba pre
KDL-46/40HX705)
• Skontrolujte, či je zapnutý spínač ENERGY SAVING
SWITCH (z).
Niektoré programy sa
nedajú naladit’
• Skontrolujte anténu, resp. parabolu.
• Satelitný kábel môže mat’ skrat, alebo sú problémy s
pripojením kábla. Skontrolujte kábel a jeho pripojenie,
vypnite televízor siet’ovým vypínačom a znova ho zapnite.
• Zadaná frekvencia je mimo dovolený rozsah. Problém
konzultujte s vysielateľom satelitného programu.
Televízny prijímač sa
automaticky vypína
(televízny prijímač
prechádza do
pohotovostného režimu).
• Skontrolujte, či je aktivovaná funkcia „Časovač vypnutia“,
alebo potvrďte nastavenie „Trvanie“ funkcie „Časovač
zapnutia“.
• Skontrolujte, či je aktivovaná funkcia „Pohotovostný režim
TV“.
Diaľkový ovládač
nefunguje.
• Vymeňte batérie.
• Televízor je možno v režime SYNC.
Ak chcete ovládať televízor, stlačte tlačidlo SYNC MENU,
vyberte možnosť „Ovládanie TV“ a potom „Domov
(ponuka)“ alebo „Možnosti“.
Zabudnuté heslo
„Rodičovský zámok“.
• Zadajte kód PIN 9999. (Kód PIN 9999 bude prijatý vždy.)
11 SK
Technické parametre
Systém
Systém panela
Panel LCD (displej s tekutými kryštálmi)
Systém televízneho
vysielania
Analógový: V závislosti od výberu krajiny a regiónu: B/G/H, D/K, L, I
Digitálny: DVB-T/DVB-C
Satelit: DVB-S/DVB-S2
Farebný/Videosystém
Analógový: PAL, PAL60 (iba vstup video), SECAM, NTSC3.58, NTSC4.43 (iba vstup video)
Digitálny: MPEG-2 [email protected]/HL, H.264/MPEG-4 AVC MP/[email protected]
Kanálový rozsah
Analógový: VHF: E2–E12/UHF: E21–E69/CATV: S1–S20/HYPER: S21–S41
D/K: R1–R12, R21–R69/L: F2–F10, B–Q, F21–F69/I: UHF B21–B69
Digitálny: VHF/UHF
Satelit: Medzifrekvencia 950-2150 MHz
Zvukový výstup
10 W + 10 W
Vstupné a výstupné konektory
Anténa/káblová televízia
75 Ohmov, externý konektor pre VHF/UHF
Satelitná anténa
Konektor samica typu F IEC169-24, 75 Ohmov.
DiSEqC 1.0, LNB 13V/18V a tón 22 kHz
/
AV1, 2
COMPONENT IN
COMPONENT IN
HDMI IN1, 2, 3, 4
AV3
AV3
DIGITAL AUDIO
OUT (OPTICAL)
21-kontaktový konektor Scart (norma CENELEC) vrátane vstupu audio/video, vstupu RGB a
výstupu TV audio/video.
Podporované formáty: 1080p, 1080i, 720p, 576p, 576i, 480p, 480i
Vstup Audio (kolíkové konektory)
Video: 1080/24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480i
Audio: dvojkanálový, lineárny PCM: 32, 44,1 a 48 kHz, 16, 20 a 24 bitov, Dolby Digital
Analógový vstup Audio (minikonektor) (iba HDMI IN4)
Vstup PC
Vstup video (kolíkový konektor)
Vstup audio (kolíkové konektory)
Digitálny optický konektor (dvojkanálový lineárny PCM, Dolby Digital)
(VAR/FIX)
Výstup audio (kolíkové konektory)
PC IN
Vstup PC (Mini D-sub 15-kolíkový)
Vstup PC audio (kolíkový minikonektor)
Port USB
Kolíkový konektor slúchadiel
i
Zásuvka CAM (modul podmieneného prístupu)
LAN
12 SK
Konektor 10BASE-T/100BASE-TX (V závislosti od prevádzkového prostredia siete sa môže
rýchlosť pripojenia meniť. Rýchlosť a kvalita komunikácie 10BASE-T/100BASE-TX nie je pre
tento TV prijímač zaručená.)
* Na pripojenie k sieti LAN použite kábel kategórie 7 10BASE-T/100BASE-TX (nedodáva sa).
Názov modelu KDL-
55EX505
46EX505
46HX705
Napájanie a iné
Požiadavky na napájanie
220 V–240 V str., 50 Hz
Rozmery obrazovky
(merané diagonálne)
55 palcov/približne 138,8 cm
Rozlíšenie displeja
1 920 bodov (vodorovne) × 1 080 riadkov (zvisle)
Príkon
46 palcov/približne 116,8 cm
164 W
v režime
„Doma“/
„Štandardný“
131 W
141 W
263 W
197 W
210 W
v režime
„Obchod“/
„Živý“
Príkon v pohotovostnom
režime*1
0,2 W (15 W keď je funkcia „Rýchle spustenie“ nastavená na
možnosť „Zap.“)
0,2 W (14 W keď je funkcia
„Rýchle spustenie“ nastavená
na možnosť „Zap.“)
Priemerná ročná spotreba
energie*2
239 kWh
191 kWh
206 kWh
Rozmery (približne) (š × v × h)
132,4 × 83,2 × 35,0 cm
112,7 × 71,3 × 28,1 cm
115,4 × 74,1 × 37,0 cm
bez stojana
132,4 × 79,5 × 10,5 cm
112,7 × 67,6 × 10,1 cm
115,4 × 70,4 × 10,2 cm
vrátane stojana
30,7 kg
21,6 kg
28,4 kg
bez stojana
26,7 kg
18,7 kg
24,3 kg
Dodávané príslušenstvo
Pozri „Kontrola príslušenstva“ (strana 3).
Doplnkové príslušenstvo
Montážna konzola na stenu: SU-WL500
Názov modelu KDL-
40EX508/40EX505 40HX705
Ďalšie informácie
vrátane stojana
Hmotnosť (približne)
37EX505/37EX504 32EX508/32EX505/
32EX504
Napájanie a iné
Požiadavky na napájanie
220 V–240 V str., 50 Hz
Rozmery obrazovky
(merané diagonálne)
40 palcov/približne 101,6 cm
Rozlíšenie displeja
1 920 bodov (vodorovne) × 1 080 riadkov (zvisle)
Príkon
37 palcov/
približne 94 cm
32 palcov/
približne 80,1 cm
106 W
v režime
„Doma“/
„Štandardný“
109 W
92 W
71 W
v režime
„Obchod“/
„Živý“
170 W
172 W
149 W
119 W
Príkon v pohotovostnom
režime*1
0,2 W (15 W keď je
funkcia „Rýchle
spustenie“ nastavená
na možnosť „Zap.“)
0,2 W (14 W keď je
funkcia „Rýchle
spustenie“ nastavená
na možnosť „Zap.“)
0,2 W (15 W keď je funkcia „Rýchle spustenie“
nastavená na možnosť „Zap.“)
Priemerná ročná spotreba
energie*2
155 kWh
159 kWh
134 kWh
104 kWh
Rozmery (približne) (š × v × h)
vrátane stojana
99,2 × 63,6 × 26,0 cm
102,3 × 66,5 × 31,0 cm
92,1 × 60,0 × 26,0 cm
80,0 × 53,4 × 25,0 cm
bez stojana
99,2 × 59,9 × 9,9 cm
102,3 × 62,8 × 10,0 cm
92,1 × 56,4 × 9,7 cm
80,0 × 49,7 × 9,6 cm
vrátane stojana
16,4 kg
22,4 kg
14,0 kg
11,9 kg
bez stojana
14,2 kg
19,2 kg
11,8 kg
9,9 kg
Dodávané príslušenstvo
Pozri „Kontrola príslušenstva“ (strana 3).
Doplnkové príslušenstvo
Montážna konzola na stenu: SU-WL500
Hmotnosť (približne)
*1 Uvedený príkon v pohotovostnom režime sa dosiahne, keď televízny prijímač dokončí nevyhnutné
vnútorné procesy.
*2 4 hodiny denne a 365 dní v roku
(Pokračovanie)
13 SK
~
• Ak chcete znížiť spotrebu energie
– ak znížiť nastavenie podsvietenia (jas obrazovky), spotreba energie sa zníži.
– „Eko“ nastavenia (napr. „Šetrič energie“, „Pohotovostný režim TV“) vám pomôžu znížiť spotrebu
energie a usporiť tak peniaze znížením účtu za elektrickú energiu.
– keď TV prijímač vypnete pomocou prepínača ENERGY SAVING SWITCH (iba niektoré modely),
spotreba energie bude takmer nulová.
Dizajn a špecifikácie sa môžu zmeniť bez ohlásenia.
14 SK
Inštalácia príslušenstva (montážna konzola na stenu)
Pre zákazníkov:
Z dôvodov ochrany produktu a bezpečnosti spoločnosť Sony odporúča, aby inštaláciu
televízora vykonali predajcovia Sony alebo licencovaní dodávatelia. Nepokúšajte sa ho
nainštalovať sami.
Pre predajcov a dodávateľov Sony:
Počas inštalácie, pravidelnej údržby a kontroly tohto produktu venujte plnú pozornosť
bezpečnosti.
~
• Počas pripevňovania montážneho háčika umiestnite TV na stolový stojan.
Skrutka
(+PSW
6 × 16)
Štvorcový otvor
Montážny háčik
Inštalácia tohto produktu vyžaduje adekvátne odborné znalosti. Najmä je potrebné určiť,
či je stena dostatočne pevná na to, aby udržala hmotnosť TV. Pripevnenie tohto produktu
na stenu zverte predajcom alebo licencovaným dodávateľom Sony a počas inštalácie
venujte náležitú pozornosť bezpečnosti. Spoločnosť Sony nezodpovedá za žiadne škody
alebo zranenia spôsobené nevhodným narábaním alebo nesprávnou inštaláciou.
(Pokračovanie)
15 SK
Ďalšie informácie
TV môžete nainštalovať pomocou montážnej konzoly na stenu SU-WL500 (predáva sa
osobitne).
• Postupujte podľa Návodu dodaného s montážnou konzolou na stenu, aby ste správne
vykonali inštaláciu.
• Pozri „Odmontovanie stolového stojana od televízneho prijímača“ (strana 8).
Tabuľka inštalačných rozmerov TV
Stredový bod obrazovky
Jednotky: cm
Názov modelu
KDL-
Rozmery
displeja
A
B
Stredový
rozmer
obrazovky
C
Dĺžka pre každý montážny uhol
Uhol (0°)
Uhol (20°)
D
E
F
G
H
55EX505
132,4
79,5
2,5
42,8
16,5
41,3
75,2
46,6
46EX505
112,7
67,6
8,4
42,6
16,1
36,9
64,0
46,3
46HX705
115,4
70,4
8,4
43,9
16,2
37,7
66,2
48,0
40EX508/40EX505
99,2
59,9
12,2
42,6
15,9
34,1
56,7
46,3
40HX705
102,3
62,8
12,2
43,9
16,0
34,9
59,1
47,9
37EX505/37EX504
92,1
56,4
14,0
42,7
15,7
32,7
53,3
46,2
32EX508/32EX505/
32EX504
80,0
49,7
17,2
42,6
15,6
30,3
47,0
46,1
Čísla v predchádzajúcej tabuľke sa môžu v závislosti od inštalácie mierne líšiť.
VAROVANIE
Stena, na ktorú sa TV nainštaluje, by mala byť schopná udržať minimálne štvornásobok
hmotnosti TV. Informácie o hmotnosti nájdete v časti „Technické parametre“ (strana 12).
16 SK
Schéma/tabuľka umiestnenia skrutiek a háčikov
Názov modelu
Umiestnenie skrutiek
KDL-55EX505
a
KDL-46HX705/46EX505
KDL-40HX705/40EX508/40EX505
KDL-37EX505/37EX504
d, g
KDL-32EX508/32EX505/32EX504
e, g
Umiestnenie skrutiek
Pri inštalácii montážneho háčika na
televízny prijímač.
Umiestnenie háčikov
b
c
Umiestnenie háčikov
Pri inštalácii televízneho prijímača na
základný stojan.
a
b
c
Ďalšie informácie
17 SK
Vetranie
Informácie o
bezpečnosti
Inštalácia/Nastavenie
Televízny prijímač nainštalujte a
používajte v súlade s dolu uvedenými
pokynmi, aby ste predišli vzniku rizika
požiaru, úderu elektrického prúdu,
poškodeniam alebo úrazom.
–
• Vetracie otvory skrinky nikdy
nezakrývajte a nič dovnútra prístroja
nestrkajte.
• Ponechajte voľný priestor okolo
televízneho prijímača ako na ilustrácii
dolu.
• Rozhodne odporúčame použit’
nástenný držiak značky Sony, aby sa
zaručila dostatočná cirkulácia
vzduchu.
Nainštalovaný na stene
30 cm
Inštalácia
• Televízny prijímač treba nainštalovat’
v blízkosti ľahko dostupnej siet’ovej
zásuvky.
• Televízny prijímač postavte na pevný
a rovný povrch.
• Inštaláciu na stene môže
uskutočňovat’ iba kvalifikovaný
pracovník servisu.
• Z bezpečnostných dôvodov rozhodne
odporúčame používat’ príslušenstvo
značky Sony, ako napr.:
– Nástenný držiak SU-WL500
• Dbajte na používanie skrutiek
dodávaných s nástenným držiakom
pri pripevňovaní montážnych hákov k
televíznemu prijímaču. Dodávané
skrutky sú navrhnuté tak, aby mali
dĺžku 8 mm až 12 mm meranej od
pripevňovacieho povrchu
montážneho háka.
Priemer a dĺžka skrutky závisia od
modelu konzoly na montáž na stenu.
Použitie iných ako dodávaných
skrutiek môže mat’ za následok
vnútorné poškodenie televízneho
prijímača, alebo spôsobit’ jeho pád
atď.
8 mm - 12 mm
Skrutka (dodávaná s
konzolou na montáž na
stenu)
Montážny hák
Pripevnenie háka na
zadnú stenu televízneho
prijímača
10 cm
10 cm
Okolo prijímača ponechajte
najmenej takýto voľný priestor.
Nainštalovaný na
podstavci
30 cm
10 cm
18 SK
10 cm
6 cm
–
–
Poznámky
• Dodávaný napájací kábel
nepoužívajte so žiadnym iným
zariadením.
• Napájací kábel príliš nestláčajte,
neohýbajte ani neskrúcajte. Mohli by
sa obnažit’ alebo zlomit’ žily kábla.
• Napájací kábel neupravujte.
• Neklaďte na napájací kábel nič t’ažké.
• Pri odpojovaní vidlice net’ahajte za
napájací kábel.
• Nepripájajte príliš veľa spotrebičov k
tej istej siet’ovej zásuvke.
• Nepoužívajte uvoľnenú siet’ovú
zásuvku.
Zakázané použitie
Okolo prijímača ponechajte
najmenej takýto voľný priestor.
• Na zaručenie dostatočného vetrania a
na predchádzanie usadzovaniu
nečistôt alebo prachu:
– Televízny prijímač neklaďte na
plochu, neinštalujte ho hlavou
dolu, dozadu ani nabok.
– Televízny prijímač neklaďte na
policu, koberec, posteľ ani do
skrine.
– Televízny prijímač neprikrývajte
textíliami, ako sú záclony, ani
predmetmi ako noviny a pod.
– Televízny prijímač neinštalujte
podľa ilustrácie dolu.
Cirkulácia vzduchu je zablokovaná.
Preprava
• Pred
premiestňovaním
televízneho
prijímača odpojte
všetky káble.
• Na prenášanie
veľkého
televízneho
prijímača sú
potrební dvaja
alebo traja ľudia.
• Pri manuálnom
prenášaní držte
televízny prijímač
ako na ilustrácii
vpravo. LCD
panel a rám okolo obrazovky chráňte
pred zvýšeným namáhaním.
• Pri zdvíhaní alebo prenášaní držte
televízny prijímač pevne za spodnú
čast’.
• Pri prenášaní a preprave chráňte
televízny prijímač pred nárazmi alebo
nadmernými vibráciami.
• Pri preprave do opravy alebo pri
st’ahovaní zabaľte televízny prijímač
do pôvodného kartónu a baliaceho
materiálu.
10 cm
–
Pri zapájaní káblov sa pre vlastnú
bezpečnost’ presvedčite, že napájací
kábel je odpojený. Nedotýkajte sa
káblových konektorov.
Predtým, ako budete s televíznym
prijímačom pracovat’ alebo ho
premiestňovat’, odpojte napájací
kábel od siet’ovej zásuvky.
Napájací kábel nepribližujte k
zdrojom tepla.
Siet’ovú vidlicu odpojte a
pravidelne ju čistite. Ak je vidlica
zaprášená a pohlcuje vlhkost’, môže
sa znehodnotit’ jej izolácia, čo môže
spôsobit’ požiar.
Stena
Stena
Televízny prijímač neinštalujte a
nepoužívajte na miestach, v prostredí
alebo v situácii, uvádzaných ďalej v
texte, pretože môže dôjst’ k poruche
televízneho prijímača a následne k
požiaru, úderu elektrickým prúdom,
poškodeniu a/alebo k úrazu.
Umiestnenie:
Vonku (na priamom slnečnom svetle),
na morskom pobreží, na lodi alebo inom
plavidle, vo vozidle, v zdravotníckych
zariadeniach, na nestabilných miestach,
v blízkosti vody, na daždi, pri vlhkosti
alebo dyme.
Prostredie:
Miesta, ktoré sú horúce, vlhké alebo
nadmerne prašné; miesta kam môže
preniknút’ hmyz; vystavené
mechanickým vibráciám, v blízkosti
horľavých predmetov (sviečky a pod.).
Televízny prijímač chráňte pred
odstrekujúcimi alebo kvapkajúcimi
tekutinami. Neklaďte na televízny
prijímač žiadne predmety naplnené
tekutinou, ako sú vázy a pod.
Situácia:
Siet’ový kábel
Pri manipulácii so siet’ovým káblom a
zásuvkou dodržiavajte nasledujúce
zásady, aby ste predišli vzniku rizika
požiaru, úderu elektrického prúdu,
poškodeniam alebo úrazom:
–
–
–
Používajte iba siet’ové káble
dodávané spoločnost’ou Sony, nie
od iných dodávatel’ov.
Vidlicu zasuňte úplne do siet’ovej
zásuvky.
Televízny prijímač pripájajte iba k
sieti 220-240 V striedavých.
Nepoužívajte, ak máte mokré ruky, s
demontovanou skrinkou alebo s
pripojenými prístrojmi, ktoré výrobca
neodporúča. Počas búrky odpojte
televízny prijímač od siet’ovej zásuvky a
od antény.
Rozbité kúsky:
• Do televízneho prijímača nič
nehádžte. Sklo na obrazovke sa môže
nárazom poškodit’ a spôsobit’ vážny
úraz.
• Ak povrch televízneho prijímača
praskne, nedotýkajte sa ho, až kým
neodpojíte napájací kábel. V
opačnom prípade hrozí úder
elektrickým prúdom.
Ak sa prijímač nepoužíva
Obrazovka LCD
Prídavné zariadenia
• Ak televízny prijímač nebudete
niekoľko dní používat’, odpojte ho od
napájania z dôvodov ochrany
životného prostredia a bezpečnosti.
• Pretože vypnutím sa televízny
prijímač od siete úplne neodpojí, na
úplné odpojenie televízneho
prijímača je potrebné vytiahnut’
vidlicu zo siet’ovej zásuvky.
• Niektoré televízne funkcie však môžu
mat’ funkcie, ktoré si na správne
fungovanie vyžadujú, aby bol
televízny prijímač ponechaný v
pohotovostnom režime.
• Hoci sa obrazovka LCD vyrába
použitím vysoko presnej technológie
a 99,99 % a viac pixelov je funkčných,
na obrazovke LCD môžu byt’ trvalo
čierne alebo jasné body (červené,
modré alebo zelené). Ide o
konštrukčnú charakteristiku
obrazovky LCD a nejde o jej poruchu.
• Čelný filter sa nesmie stláčat’ ani
poškriabat’, na tento televízny
prijímač neklaďte žiadne predmety.
Zobrazenie by mohlo byt’
nerovnomerné a mohla by sa
poškodit’ obrazovka LCD.
• Ak sa tento televízny prijímač používa
na chladnom mieste, na zobrazení sa
môžu prejavit’ škvrny alebo obraz
môže stmavnút’. Nie je to príznak
poruchy. Po zvýšení teploty tieto javy
zmiznú.
• Ak sa trvalo zobrazujú nepohyblivé
zobrazenia, môžu sa prejavit’
„duchovia“. Po niekoľkých
okamihoch môžu zmiznút’.
• Pri používaní tohto televízneho
prijímača sa obrazovka a skrinka
môže zohrievat’. Nie je to príznak
poruchy.
• Obrazovka LCD obsahuje malé
množstvo tekutých kryštálov.
Niektoré žiarivky, ktoré televízny
prijímač obsahuje, obsahujú aj ortut’.
Pri likvidácii dodržiavajte platné
nariadenia a predpisy.
• Prídavné zariadenia a všetky ostatné
zariadenia vyžarujúce
elektromagnetické žiarenie
nepribližujte k televíznemu prijímaču.
Nedodržanie tejto podmienky môže
spôsobit’ deformáciu zobrazenia a/
alebo šum vo zvuku.
• Toto zariadenie bolo testované a je v
zhode s obmedzeniami podľa
smernice o elektromagnetickej
kompatibilite pri použití prípojného
signálneho kábla kratšieho než
3 metre.
Pre deti
• Nedovoľte, aby deti vyliezali na
televízny prijímač.
• Drobné príslušenstvo sa nesmie
ponechat’ v dosahu detí, pretože by
mohlo byt’ omylom prehltnuté.
Ak by sa vyskytol niektorý z
nasledujúcich problémov, televízny
prijímač vypnite a okamžite odpojte
napájací kábel.
Požiadajte predajcu alebo servisné
stredisko Sony, aby prijímač
skontroloval odborník.
Keď:
–
–
–
–
Napájací kábel je poškodený.
Siet’ová zásuvka je uvoľnená.
Televízny prijímač bol poškodený
pádom, úderom alebo predmetom,
ktorý naň dopadol.
Cez otvory v skrinke prenikne do
prijímača tekutina alebo iný
predmet.
Výstraha
Aby ste predišli požiaru, nikdy do
blízkosti tohto produktu neklaďte
sviečky ani žiadny iný otvorený oheň.
Preventívne
pokyny
Sledovanie televízneho
programu
• Televízny program sledujte pri
miernom osvetlení, pretože
sledovanie televízneho prijímača pri
slabom osvetlení alebo po dlhšiu dobu
namáha vaše oči.
• Pri používaní slúchadiel si nastavte
vhodnú hlasitost’, pretože príliš
vysoká úroveň môže spôsobit’
poškodenie sluchu.
Zaobchádzanie s povrchom
obrazovky a skrinkou
televízneho prijímača a ich
čistenie
Pred čistením sa presvedčite, či je
odpojený napájací kábel pripájajúci
televízny prijímač k siet’ovej zásuvke.
Aby ste predišli znehodnocovaniu
materiálu alebo povrchu obrazovky,
dodržiavajte nasledujúce preventívne
zásady.
• Prach z povrchu obrazovky/skrinky
utierajte jemne a mäkkou handričkou.
Ak prach odoláva, utrite ho mäkkou
handričkou jemne navlhčenou do
rozriedeného roztoku neagresívneho
čistiaceho prostriedku.
• Nestriekajte vodu ani čistiaci
prostriedok priamo na televízor.
Môžu stiecť do spodnej časti
obrazovky alebo do vonkajších dielov
a spôsobiť nesprávnu funkciu.
• Nikdy nepoužívajte abrazívne
špongie, čističe obsahujúce lúh alebo
kyselinu, prášok na riad ani prchavé
rozpúšt’adlá ako je alkohol, benzén,
riedidlo alebo insekticíd. Používanie
takýchto materiálov alebo dlhodobý
kontakt s gumovými alebo vinylovými
materiálmi môže spôsobit’
poškodenie povrchu obrazovky a
materiálu skrinky.
• Na zaručenie dostatočného vetrania
sa odporúča pravidelne povysávat’
vetracie otvory.
• Pri zmene uhla natočenia televízneho
prijímača pohybujte prijímačom
pomaly, aby nespadol zo stojana a
neprevrhol sa.
• Pri vkladaní batérií dodržiavajte ich
polaritu.
• Nepoužívajte rôzne druhy batérií ani
staré batérie s novými.
• Batérie zneškodňujte tak, aby
neznečist’ovali životné prostredie.
V niektorých krajinách môže byt’
zneškodňovanie batérií regulované.
Obrát’te sa na miestny úrad kvôli
informáciám o zneškodňovaní.
• S diaľkovým ovládačom
zaobchádzajte ohľaduplne.
Nenechajte ho padnút’, nestúpajte
naň, nepolievajte ho žiadnymi
tekutinami.
• Diaľkový ovládač nesmie byt’
položený v blízkosti zdroja tepla, na
mieste vystavenom účinkom
priameho slnečného svetla, ani vo
vlhkej miestnosti.
Likvidácia televízneho
prijímača
Likvidácia
starých
elektrických a
elektronických
prístrojov
(vzt’ahuje sa na
Európsku úniu a európske
krajiny so systémami
oddeleného zberu)
Tento symbol na výrobku alebo na jeho
obale znamená, že výrobok nesmie byt’
spracovávaný ako komunálny odpad.
Musí sa odovzdat’ do príslušnej zberne
na recykláciu elektrických a
elektronických zariadení. Zaručením
správnej likvidácie tohto výrobku
pomôžete pri predchádzaní
potenciálnych negatívnych dopadov na
životné prostredie a na zdravie človeka,
ktoré by mohli byt’ zapríčinené
nevhodným zaobchádzaním s odpadmi
z tohto výrobku. Recyklovaním
materiálov pomôžete zachovat’
prírodné zdroje. Podrobnejšie
informácie o recyklácii tohto výrobku
vám na požiadanie poskytne miestny
úrad, služba likvidácie komunálneho
odpadu alebo predajňa, v ktorej ste si
tento výrobok zakúpili.
(Pokračovanie)
19 SK
Ďalšie informácie
Ak by sa vyskytli
nasledujúce problémy...
Batérie
Zneškodňovanie
použitých batérií
(platí v Európskej
únii a ostatných
európskych
krajinách so
zavedeným separovaným
zberom)
Tento symbol na batérii alebo obale
znamená, že batéria dodaná s týmto
výrobkom nemôže byť spracovaná s
domovým odpadom. Na niektorých
batériách môže byť tento symbol
použitý v kombinácii s chemickými
značkami. Chemické značky ortute
(Hg) alebo olova (Pb) sú pridané ak
batéria obsahuje viac ako 0,0005%
ortute alebo 0,004% olova. Tým, že
zaistíte správne zneškodnenie týchto
batérií, pomôžete zabrániť potenciálne
negatívnemu vplyvu na životné
prostredie a ľudské zdravie, ktorý by v
opačnom prípade mohol byť spôsobený
pri nesprávnom nakladaní s použitou
batériou. Recyklácia materiálov
pomáha uchovávať prírodné zdroje. V
prípade, že výrobok, ktorý si z dôvodu
bezpečnosti, výkonu alebo integrity
údajov, vyžaduje trvalé pripojenie
zabudovanej batérie, táto batéria musí
byť vymenená iba kvalifikovaným
personálom. Aby ste zaručili, že batéria
bude správne spracovaná, odovzdajte
tento výrobok na konci jeho životnosti
na vhodnom zbernom mieste pre
recykláciu elektrických a
elektronických zariadení. Pre všetky
ostatné batérie, prosím, postupujte
podľa časti, ako vybrať bezpečne batériu
z výrobku. Odovzdajte batériu na
vhodnom zbernom mieste pre
recykláciu použitých batérií. Pre
získanie ďalších podrobných informácií
o recyklácii tohto výrobku alebo batérie
kontaktuje prosím váš miestny alebo
obecný úrad, miestnu službu pre zber
domového odpadu alebo predajňu, kde
ste výrobok zakúpili.
20 SK
Nazwa produktu: cyfrowy telewizor
kolorowy LCD
Nadzór nad dystrybucją na terytorium
Rzeczypospolitej Polskiej sprawuje
Sony Poland, 00-876 Warszawa, ul.
Ogrodowa 58.
Wprowadzenie
Dziękujemy, że wybrali Państwo
produkt firmy Sony. Przed
przystąpieniem do eksploatacji
telewizora należy dokładnie zapoznać
się z treścią niniejszej instrukcji oraz
zachować ją do wykorzystania w
przyszłości.
Producentem tego produktu jest
Sony Corporation, 1-7-1 Konan
Minato-ku Tokyo, 108-0075
Japonia. Upoważnionym
przedstawicielem producenta w
Unii Europejskiej, uprawnionym
do dokonywania i potwierdzania
oceny zgodności z wymaganiami
zasadniczymi, jest Sony
Deutschland GmbH, Hedelfinger
Strasse 61, 70327 Stuttgart,
Niemcy. Nadzór nad dystrybucją
na terytorium Rzeczypospolitej
Polskiej sprawuje Sony Poland,
00-876 Warszawa, ul. Ogrodowa
58. W sprawach serwisowych i
gwarancyjnych należy
kontaktować się z podmiotami,
których adresy podano w
osobnych dokumentach
gwarancyjnych lub serwisowych,
lub z najbliższym sprzedawcą
produktów Sony.
Informacje dotyczące
funkcji Telewizji
Cyfrowej
• Wszystkie funkcje dotyczące
Telewizji Cyfrowej (
) dostępne
są tylko w krajach lub na obszarach,
gdzie nadawane są sygnały cyfrowej
telewizji naziemnej DVB-T (MPEG-2
i H.264/MPEG-4 AVC) lub w
miejscach, w których istnieje dostęp
do kompatybilnych z urządzeniem
sygnałów kablowych DVB-C
(MPEG-2 i H.264/MPEG-4 AVC).
Prosimy skontaktować się z lokalnym
sprzedawcą, aby ustalić, czy w miejscu
Państwa zamieszkania można
odbierać sygnały DVB-T lub zwrócić
się do dostawcy usług kablowych o
informacje, czy oferowane przez
niego usługi DVB-C będą dostępne w
zakupionym odbiorniku TV.
• Państwa dostawca usług kablowych
może doliczyć dodatkową opłatę za
swoje usługi lub poprosić o podpisanie
stosownej umowy.
• Zakupiony model telewizora jest
dostosowany do odbioru sygnałów
telewizji naziemnej DVB-T oraz
kablowej DVB-C, nie można jednak
zagwarantować jego kompatybilności
z tworzonymi w przyszłości
programami w formacie DVB-T lub
DVB-C.
• W niektórych krajach lub regionach
pewne funkcje Telewizji Cyfrowej lub
kablowej DVB-C mogą być
niedostępne.
2 PL
Wykaz polecanych operatorów telewizji
kablowej znajduje się na następującej
stronie internetowej:
http://support.sony-europe.com/TV/
DVBC/
~
• Wskazówki dotyczące „Instalacji
ściennego uchwytu mocującego”
znajdują się w instrukcji obsługi tego
odbiornika TV.
• Ilustracje użyte w tej instrukcji
przedstawiają model serii
KDL-40EX505, chyba że zaznaczono
inaczej.
Informacje dot. znaków
towarowych
jest zastrzeżonym znakiem
towarowym projektu DVB.
Nazwa HDMI, logo HDMI oraz HighDefinition Multimedia Interface są
znakami towarowymi lub
zastrzeżonymi znakami towarowymi
firmy HDMI Licensing LLC.
DLNA i DLNA CERTIFIED są
znakami towarowymi i/lub znakami
usługowymi Digital Living Network
Alliance.
DivX® to technologia kompresji
plików wideo opracowana przez firmę
DivX, Inc.
DivX, DivX Certified i powiązane logo
są znakami towarowymi firmy DivX,
Inc. użytymi na podstawie licencji.
INFORMACJE NA TEMAT
TECHNOLOGII DIVX VIDEO:
DivX® to format cyfrowej zawartości
wideo opracowany przez firmę DivX,
Inc. Niniejsze urządzenie z oficjalnym
znakiem DivX Certified odtwarza
zawartość w formacie DivX Video.
Więcej danych i informacje na temat
oprogramowania umożliwiającego
konwersję plików do formatu DivX
Video można znaleźć na stronie
internetowej www.divx.com.
INFORMACJE NA TEMAT
USŁUGI DIVX VIDEO-ONDEMAND: W celu odtwarzania
zawartości DivX VOD (Video-onDemand) niniejsze urządzenie ze
znakiem DivX Certified® należy
zarejestrować. Aby wygenerować kod
rejestracji, należy zlokalizować sekcję
DivX VOD w menu instalacyjnym
urządzenia. Aby ukończyć proces
instalacji, kod ten należy wpisać w
witrynie vod.divx.com. Można tam
również uzyskać dalsze informacje na
temat technologii DivX VOD.
Wyprodukowano na licencji Dolby
Laboratories. Nazwa „Dolby” i symbol
podwójnej litery D są znakami
towarowymi firmy Dolby Laboratories.
„BRAVIA” i
są znakami
towarowymi Sony Corporation.
„XMB™” i „XrossMediaBar” są
znakami towarowymi Sony
Corporation oraz Sony Computer
Entertainment Inc.
DiSEqC™ jest znakiem towarowym
firmy EUTELSAT.
Spis treści
Sprawdzanie akcesoriów...............................................................................................................3
Wkładanie baterii do pilota ............................................................................................................3
Instalacja
Mocowanie podstawy....................................................................................................................4
Podłączanie anteny/urządzenia STB/nagrywarki (np. nagrywarki DVD)........................................5
Zabezpieczenie odbiornika TV przed przewróceniem...................................................................5
Formowanie wiązki przewodów.....................................................................................................6
Przeprowadzanie konfiguracji wstępnej ........................................................................................6
Odkręcanie podstawy od odbiornika TV .......................................................................................8
Odbiór audycji telewizyjnych
Oglądanie audycji telewizyjnych....................................................................................................9
Korzystanie z funkcji odbiornika TV...............................................................................................9
Korzystanie z trybu i-Manual .......................................................................................................10
Informacje dodatkowe
Rozwiązywanie problemów .........................................................................................................11
Dane techniczne ..........................................................................................................................13
Instalowanie elementów dodatkowych (uchwyt ścienny)............................................................16
Tabela wymiarów instalacyjnych telewizora ................................................................................17
Schemat/tabela rozmieszczenia śrub i haków ............................................................................18
Informacje dotyczące bezpieczeństwa........................................................................................19
Środki ostrożności .......................................................................................................................20
• W odbiornik TV BRAVIA wbudowano instrukcję obsługi. Aby uzyskać informacje dotyczące określonych
czynności, należy zapoznać się z rozdziałem „Korzystanie z trybu i-Manual” (strona 10).
• Przed rozpoczęciem korzystania z odbiornika TV należy przeczytać rozdział „Informacje dotyczące
bezpieczeństwa” (strona 19). Należy zachować instrukcję do wykorzystania w przyszłości.
Sprawdzanie akcesoriów
Przewód zasilający (1)
(dotyczy modeli KDL-55/46EX505 i
KDL-46HX705)
Uchwyt do kabli (1)
(tylko model KDL-46/40HX705)
Pilot (1)
Baterie AAA (typu R3) (2)
Podstawa (1)*
Śruby mocujące do podstawy (M5 × 16) (4)
Śruby montażowe do podstawy (M5 × 16) (4)
(dotyczy tylko modeli KDL-40/32EX508,
KDL-40/37/32EX505, KDL-37/32EX504 i
KDL-40HX705)
Wkładanie baterii do pilota
Przesuń pokrywę, aby ją otworzyć.
* Rozmontowano (nie dotyczy modeli
KDL-55/46EX505 i KDL-46HX705.
Instrukcję montażu podstawy zawiera dołączona
broszura.
3 PL
PL
Instalacja
Mocowanie podstawy
1
2
Aby uzyskać instrukcje na temat
prawidłowego mocowania w
przypadku niektórych modeli
telewizorów, należy skorzystać z
dostarczonej ulotki dotyczącej
podstawy.
Dostosowywanie kąta
oglądania odbiornika TV (tylko
model KDL-46/40HX705)
Ten odbiornik TV można regulować w
zakresie kątów przedstawionym poniżej.
0°
Umieścić telewizor na podstawie.
4
1
3
6°
Zamocować telewizor do podstawy
zgodnie z oznaczeniem strzałkami
, przeprowadzając dostarczane
śruby przez otwory montażowe.
Odkręcić śrubę w
pokazany sposób.
3
2
~
• Jeśli pracuje się ze śrubokrętem elektrycznym,
ustawić moment obrotowy na ok. 1,5 N·m
{15 kgf·cm}.
Wkręcić śrubę w górny
otwór montażowy
podstawy.
Podnieść i
przechylić.
Nasunąć.
~
• Aby wrócić do wartości 0°, należy
przeprowadzić powyższą procedurę w
odwrotnej kolejności.
4 PL
Podłączanie anteny/
urządzenia STB/nagrywarki
(np. nagrywarki DVD)
maks. 1,5 mm
(rysunek przedstawiający wtyk typu F)
Zabezpieczenie odbiornika
TV przed przewróceniem
Urządzenie STB dla TV kablowej/
nagrywarka (np. nagrywarka DVD)
• Delikatnie przykręcić ręką złącze satelity, nie
należy używać żadnych narzędzi.
• Podczas podłączania anteny satelitarnej
odbiornik TV musi być wyłączony.
Podłączanie urządzenia STB/nagrywarki
(np. nagrywarki DVD) ze złączem HDMI
Urządzenie STB dla TV kablowej/
nagrywarka (np. nagrywarka DVD)
1
Wkręcić wkręt do drewna (średnica
4 mm, nie należy do wyposażenia) w
stojak pod telewizor.
2
Wkręcić śrubę (M4 × 16, nie należy
do wyposażenia) w otwór
montażowy w telewizorze.
3
Połączyć wkręt do drewna i śrubę
przy pomocy mocnej linki (nie
należy do wyposażenia).
5 PL
Instalacja
Podłączanie urządzenia STB/nagrywarki
(np. nagrywarki DVD) ze złączem SCART
Zalecenie dotyczące wtyku typu F
Zaleca się stosowanie wtyku typu F,
takiego jak na rysunku.
Długość części przewodu wewnętrznego
wystającej z części połączeniowej nie może
przekraczać 1,5 mm.
Formowanie wiązki
przewodów
~
• Dla modelu KDL-46/40HX705 dostępny jest
uchwyt na kable. Aby związać kable, wykonaj
kroki od 2 do 4.
* Dotyczy modeli KDL-55/
46EX505 i KDL-46HX705
2
W przypadku modelu KDL-46/
40HX705 sprawdź, czy przełącznik
ENERGY SAVING SWITCH jest
włączony (z).
3
Nacisnąć przycisk 1 na odbiorniku
TV.
Przy pierwszym włączeniu odbiornika
TV na ekranie pojawia się menu języka.
4
*
Postępować zgodnie z instrukcjami na
ekranie.
~
• Nie należy prowadzić przewodu zasilającego w
jednej wiązce z innymi przewodami.
Przeprowadzanie
konfiguracji wstępnej
Tylko model
KDL-46/40HX705
1
Podłączyć odbiornik TV do
gniazdka sieciowego zasilanego
prądem przemiennym.
6 PL
Autoprogramow. z satelity: Funkcja
„Autoprogramow. z satelity”
automatycznie dostraja wszystkie
dostępne kanały satelitarne. Funkcja
zarządzania Digital Satellite Equipment
Control (DiSEqC) 1.0 umożliwia
skonfigurowanie maksymalnie czterech
różnych kanałów. Poniższe ustawienia
są niezależne dla każdego połączenia.
Aby skonfigurować funkcję Sygnał
wejściowy DiSEqC w pozycji „Kontrola
DiSEqC”, należy użyć opcji
„Konfiguracja LNB”.
1
2
Autoprogramow. z satelity
3
4
6/15
Konfiguracja LNB
Uniwersalne, Automat., Wyłączony, 13/18V
Rodzaj przeszukiwania
Przeszukiwanie
Transponder
10700MHz, Pozioma, 22000Ksym/s
Zaawansowane ustawienia
Brak
Moc sygnału
Brak
Jakość sygnału
Rozpocznij
1 „Konfiguracja LNB”:
W przypadku niestandardowej wartości
LNB (niskoszumowy konwerter
blokowy) dostępne jest ustawienie
ręczne.
– W przypadku pojedynczego kanału
satelitarnernego można pozostawić
ustawienie wstępne.
– Dla dwóch kanałów satelitarnych
należy ustawić opcje „Toneburst A”
(pierwszy satelita) i „Toneburst B”
(drugi satelita) w ustawieniu
„Kontrola DiSEqC”.
2 „Rodzaj przeszukiwania”:
Jeśli żaden kanał nie został znaleziony
przy użyciu opcji „Przeszukiwanie
sieciowe”, należy spróbować użyć
funkcji „Przeszukiwanie pełne”.
„Przeszukiwanie pełne”: Wykonuje
pełne przeszukiwanie częstotliwości i
zapewnia dostrojenie wszystkich
możliwych programów dla bieżącej
konfiguracji konwertera LNB.
Wcześniej dostrojone programy
zostaną utracone.
„Przeszukiwanie sieciowe”:
Wykonuje przeszukiwanie w
transponderach sieci (tzw.
przeszukiwanie NIT). Ponieważ
„Przeszukiwanie sieciowe” jest
szybsze niż „Przeszukiwanie pełne”,
zaleca się użycie tej opcji podczas
dostrajania do znanej sieci (zwykle
powiązanej z satelitą). Wymagane jest
określenie transpondera, z którego
będą pobierane informacje o sieci
(inne transpondery). Wcześniej
dostrojone programy zostaną
utracone.
„Wyszukiwanie nowych usług”:
– Powoduje dostrojenie do
pojedynczego transpondera.
– Jest to przeszukiwanie przyrostowe,
które powinno być używane w
przypadku dodania nowego
transpondera do satelity.
– Wcześniej dostrojone programy
zostaną zachowane, a znalezione
programy zostaną dodane na końcu
listy programów modyfikowanego
połączenia z satelitą.
~
• „Wyszukiwanie nowych usług” jest
niedostępne podczas wykonywania
konfiguracji początkowej.
3 „Transponder”:
W trybie „Przeszukiwanie sieciowe” lub
„Wyszukiwanie nowych usług” można
ręcznie wprowadzić ustawienia
transpondera.
4 „Zaawansowane ustawienia”:
Umożliwia bardziej szczegółowe
dostosowanie ustawień strojenia w celu
lepszego wyszukiwania typu usług, które
mają zostać dostrojone.
Autoprogramowanie cyfrowe: Po
wybraniu opcji „Kablowa” zalecamy
wybranie opcji „Przeszukiwanie
szybkie” w celu przeprowadzenia
szybkiego strojenia. Opcje
„Częstotliwość” i „Identyfikator sieci”
należy ustawić zgodnie z informacjami
otrzymanymi od usługodawcy telewizji
kablowej. Jeśli za pomocą opcji
„Przeszukiwanie szybkie” nie można
(c.d.)
7 PL
Instalacja
– Można również użyć poleceń DiSEqC
A (pierwszy satelita) i B (drugi
satelita), jeśli konwerter LNB lub
multiswitch obsługuje te polecenia.
– Dla czterech kanałów satelitarnych
wymagana jest kontrola DiSEqC A,
B, C i D.
„Częst. dolnego pasma LNB” i
„Częst. górnego pasma LNB”:
– Określa pasma częstotliwości LNB.
Należy zapoznać się z dokumentacją
konwertera LNB, aby ustawić
częstotliwości (zwykle
przedstawiane jako „L.O.
frequency”).
– Wartości domyślne są przeznaczone
dla uniwersalnego konwertera LNB.
– Jeśli używany konwerter LNB
obsługuje oba pasma (niskie i
wysokie), można określić obie te
wartości. Jeśli obsługiwane jest
tylko jedno pasmo, należy określić
niskie pasmo.
„Sygnał 22 kHz”: W przypadku
dwupasmowego konwertera LNB
(pasma niskie i wysokie), należy
ustawić opcję „Automat.”. W takim
przypadku odbiornik TV obsłuży
wszystkie funkcje automatycznie; w
przeciwnym razie należy ustawić opcję
„Wył.”.
„Napięcie LNB”: Określa ustawione
napięcie konwertera LNB z podwójną
polaryzacją.
– 13/18 V: wartość domyślna.
– 14/19 V: jeśli długość kabla LNB
przekracza 60 m.
– Wył.: jeśli możliwe jest użycie
zasilacza zewnętrznego.
znaleźć kanałów, można spróbować
użyć opcji „Przeszukiwanie pełne”
(może to jednak długo potrwać).
~
• W zależności od regionu/kraju opcja
„Przeszukiwanie pełne” może nie być
dostępna.
Aby uzyskać listę zgodnych
usługodawców telewizji kablowej,
należy skorzystać ze strony internetowej
pomocy technicznej:
http://support.sony-europe.com/TV/
DVBC/
Sortowanie programów: Zmiana
kolejności kanałów analogowych
zapisanych w odbiorniku TV.
1
Za pomocą przycisków F/f wybrać
kanał, który ma być przeniesiony w
nowe miejsce, a następnie nacisnąć
.
2
Za pomocą przycisków F/f wybrać
nowe miejsce dla kanału, a następnie
nacisnąć .
~
• Dla kanałów satelitarnych należy wybrać
opcję „Sortowanie programów satelit.” w
pozycji „Ustawienia cyfrowe” menu
„Ustawienia”, aby po zakończeniu
konfiguracji początkowej zmienić
kolejność kanałów satelitarnych przy
użyciu procedury przedstawionej powyżej.
• Kanały można także dostroić ręcznie.
8 PL
Odkręcanie podstawy od
odbiornika TV
~
• Odkręcić śruby wskazywane strzałkami
odbiornika TV.
• Nie należy odkręcać podstawy, jeśli do
odbiornika TV nie będą dołączane nowe
akcesoria.
od
Odbiór audycji telewizyjnych
Oglądanie audycji telewizyjnych
1
Włączyć odbiornik TV.
1 W przypadku modelu KDL-46/
40HX705 włączyć przełącznik
ENERGY SAVING SWITCH (z).
2 Nacisnąć przycisk 1 na odbiorniku
TV, aby go włączyć.
GUIDE
OPTIONS
HOME
3
z
• Przyciski 5, N, PROG + i AUDIO
mają wypukłe punkty wyczuwalne pod
palcami. Ułatwiają one orientację przy
obsłudze odbiornika TV.
2
Wybrać tryb.
3
Wybrać kanał telewizyjny.
Korzystanie z cyfrowego przewodnika
po programach
Nacisnąć przycisk GUIDE w trybie
cyfrowym, aby wyświetlić przewodnik po
programach.
Korzystanie z funkcji odbiornika TV
Przycisk HOME
Dostęp do różnych ekranów funkcji i
ustawień.
Przycisk OPTIONS
Wyświetlanie wygodnych funkcji
powiązanych z dostarczanym sygnałem lub
zawartością.
Obraz
Dźwięk
BRAVIA ENGINE 3 PRO
Dodaj do ulubionych
Zablokuj/Odblokuj
PAP
Motionflow
Timer wyłączania
Głośność w słuchawkach
Głośnik
Informacje o systemie
(c.d.)
9 PL
Odbiór audycji telewizyjnych
2
Korzystanie z trybu i-Manual
1
2
W odbiornik TV BRAVIA wbudowano
instrukcję obsługi, którą można wyświetlać na
ekranie.
Z trybu i-Manual można korzystać w
dowolnym momencie w celu znalezienia
informacji na temat określonych funkcji.
1
Nacisnąć przycisk i-MANUAL.
2
Do wyboru elementów służą
przyciski G/g/F/f/ .
Witaj w i-Manual
Funkcje telewizorów „BRAVIA”
Oglądanie telewizji
Korzystanie z menu głównego
Przyd. funkcje ofer. przez podł. sprzęt
Opis części
Rozwiązywanie problemów
Indeks
x Witaj w i-Manual
x Funkcje telewizorów „BRAVIA”
x Oglądanie telewizji
Przedstawienie wygodnych funkcji, takich
jak przewodnik EPG, ulubione itd.
x Korzystanie z menu głównego
Dostosowywanie ustawień odbiornika TV
itd.
x Przyd. funkcje ofer. przez podł.
sprzęt
Przedstawienie sposobu podłączania
sprzętu opcjonalnego.
x Opis częsci
x Rozwiązywanie problemów
Wyszukiwanie rozwiązań problemów.
x Indeks
~
• Obrazy i ilustracje mogą różnić się od opcji wyświetlanych na ekranie.
10 PL
Informacje
dodatkowe
Rozwiązywanie problemów
Sprawdzić, czy wskaźnik 1 (tryb czuwania) nie miga w kolorze czerwonym.
Jeśli wskaźnik 1 (tryb czuwania) miga
Uruchomiona została funkcja autodiagnostyki.
1
Policzyć liczbę mignięć wskaźnika 1 (tryb czuwania) w czasie między dwoma
kolejnymi przerwami trzysekundowymi.
Na przykład wskaźnik miga trzy razy, po czym następuje trzysekundowa przerwa, a
następnie ponownie miga trzy razy.
2
Nacisnąć przycisk 1 na odbiorniku TV, aby go wyłączyć, odłączyć go od
gniazdka oraz poinformować sprzedawcę lub punkt serwisowy firmy Sony o
sposobie migania wskaźnika (podać liczbę mignięć).
1
Sprawdzić problemy przedstawione w tabeli poniżej. (Sprawdź również sekcję
„Rozwiązywanie problemów” w instrukcji i-Manual).
2
Jeśli nie uda się wyeliminować problemu, oddać odbiornik TV do naprawy przez
wykwalifikowany personel.
Warunek
Wyjaśnienie/Rozwiązanie
Obraz
Brak obrazu (ekran jest
ciemny), brak dźwięku.
• Sprawdzić podłączenie anteny/kabla.
• Włożyć wtyczkę odbiornika TV do gniazdka, a następnie
nacisnąć przycisk 1 na odbiorniku TV.
• Jeśli wskaźnik 1 (tryb czuwania) zaświeci na czerwono,
nacisnąć przycisk "/1 lub TV "/1 (nazwa przycisku różni się
w zależności od pilota).
Czarne i/lub jasne
punkciki na ekranie.
• Ekran składa się z pikseli. Niewielkie czarne plamki i/lub
białe punkciki (piksele) występujące na ekranie nie
oznaczają defektu odbiornika.
(c.d.)
11 PL
Informacje dodatkowe
Jeśli wskaźnik 1 (tryb czuwania) nie miga
Warunek
Wyjaśnienie/Rozwiązanie
Ogólne
Nie można włączyć
odbiornika TV. (tylko
model KDL-46/
40HX705)
• Sprawdzić, czy włączono przełącznik ENERGY SAVING
SWITCH (z).
Nie można dostroić
niektórych programów.
• Sprawdzić antenę lub talerz.
• Kabel odbiornika satelitarnego może być zwarty lub
występuje problem z połączeniem kabla. Sprawdzić kabel i
połączenie, wyłączyć odbiornik TV przy użyciu włącznika/
wyłącznika zasilania, a następnie włączyć go ponownie.
• Wprowadzona częstotliwość jest poza zakresem. Należy
skontaktować się z operatorem telewizji satelitarnej.
Odbiornik TV
automatycznie wyłącza
się (przełącza się w tryb
czuwania).
• Sprawdzić, czy nie uruchomiono funkcji „Timer wyłączania”
lub potwierdzić ustawienie „Czas trwania” opcji „Timer
włączania”.
• Sprawdzić, czy nie uruchomiono funkcji „Tryb czuwania po
bezczynności”.
Pilot nie działa.
• Wymienić baterie.
• Telewizor może działać w trybie SYNC.
Naciśnij przycisk SYNC MENU, i wybierz kolejno opcje
„Sterowanie telewizorem” i „Główne (menu)” lub „Opcje”,
aby sterować telewizorem.
Nie pamiętasz hasła
funkcji „Ochrona przed
dziećmi”.
• Wprowadź 9999 jako kod PIN. (kod PIN 9999 jest zawsze
akceptowany).
12 PL
Dane techniczne
System
System panelu
Panel z wyświetlaczem ciekłokrystalicznym (LCD)
System TV
Analogowe: W zależności od zaznaczonego kraju/obszaru: B/G/H, D/K, L, I
Cyfrowy: DVB-T/DVB-C
Satelita: DVB-S/DVB-S2
System kodowania
kolorów
Analogowe: PAL, PAL60 (tylko wejście wideo), SECAM, NTSC3.58, NTSC4.43 (tylko wejście
wideo)
Cyfrowy: MPEG-2 [email protected]/HL, H.264/MPEG-4 AVC MP/[email protected]
Zakres kanałów
Analogowe: VHF: E2–E12/UHF: E21–E69/CATV: S1–S20/HYPER: S21–S41
D/K: R1–R12, R21–R69/L: F2–F10, B–Q, F21–F69/I: UHF B21–B69
Telewizja cyfrowa: VHF/UHF
Satelita: częstotliwość IF 950-2 150 MHz
Moc głośników
10 W + 10 W
Gniazda wejściowe/wyjściowe
75-omowa antena zewnętrzna VHF/UHF
Antena satelitarna
Żeńskie złącze typu F, IEC169-24, 75 omów.
DiSEqC 1.0, LNB 13V/18V i sygnał 22 KHz
/
AV1, 2
COMPONENT IN
COMPONENT IN
HDMI IN1, 2, 3, 4
AV3
AV3
DIGITAL AUDIO
OUT (OPTICAL)
21-wtykowe złącze SCART (standard CENELEC), w tym wejście audio/wideo, wejście RGB,
wyjście audio/wideo TV.
Obsługiwane formaty: 1080p, 1080i, 720p, 576p, 576i, 480p, 480i
Wejście audio (gniazda foniczne)
Wideo: 1080/24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480i
Audio: Dwukanałowe liniowe PCM: 32, 44,1 i 48 kHz, 16, 20 i 24 bity, Dolby Digital
Analogowe wejście audio (minijack) (tylko HDMI IN4)
Wejście PC
Wejście wideo (gniazdo foniczne)
Wejście audio (gniazda foniczne)
Cyfrowe gniazdo optyczne (dwukanałowe liniowe PCM, Dolby Digital)
(VAR/FIX)
Wyjście audio (gniazda foniczne)
PC IN
Wejście PC (Mini D-sub 15-wtykowe)
Wejście audio PC (minijack)
Port USB
Gniazdo słuchawkowe
i
Gniazdo CAM (Moduł Warunkowego Dostępu)
LAN
Gniazdo 10BASE-T/100BASE-TX (Prędkość połączenia zależy od parametrów sieci. Nie
gwarantuje się prędkości i jakości transmisji przez gniazdo 10BASE-T/100BASE-TX tego
odbiornika TV).
* Do połączeń LAN użyj kabla 10BASE-T/100BASE-TX kategorii 7 (nie należy do
wyposażenia).
(c.d.)
13 PL
Informacje dodatkowe
Kabel antenowy
Nazwa modelu KDL-
55EX505
46EX505
46HX705
Zasilanie i inne
Wymagania dotyczące
zasilania
prąd przemienny 220 V – 240 V, 50 Hz
Wielkość ekranu
(mierzona po przekątnej)
55 cali/ok. 138,8 cm
Rozdzielczość ekranu
1 920 punktów (w poziomie) × 1 080 linii (w pionie)
46 cali/ok. 116,8 cm
164 W
Pobór mocy w trybie
„Dom”/
„Standardowy”
131 W
141 W
263 W
197 W
210 W
w trybie
„Sklep”/
„Żywy”
Pobór mocy w stanie
czuwania*1
0,2 W (15 W, jeśli dla opcji „Szybki start” wybrano ustawienie
„Wł.”)
0,2 W (14 W, jeśli dla opcji
„Szybki start” wybrano
ustawienie „Wł.”)
Przeciętne roczne zużycie
energii*2
239 kWh
191 kWh
206 kWh
Wymiary (ok.) (szer. × wys. × gł.)
z podstawą
132,4 × 83,2 × 35,0 cm
112,7 × 71,3 × 28,1 cm
115,4 × 74,1 × 37,0 cm
bez podstawy
132,4 × 79,5 × 10,5 cm
112,7 × 67,6 × 10,1 cm
115,4 × 70,4 × 10,2 cm
z podstawą
30,7 kg
21,6 kg
28,4 kg
bez podstawy
26,7 kg
18,7 kg
24,3 kg
Dołączone wyposażenie
Patrz „Sprawdzanie akcesoriów” (strona 3).
Wyposażenie dodatkowe
Uchwyt ścienny: SU-WL500
Nazwa modelu KDL-
40EX508/40EX505 40HX705
Waga (ok.)
37EX505/37EX504 32EX508/32EX505/
32EX504
Zasilanie i inne
Wymagania dotyczące
zasilania
prąd przemienny 220 V – 240 V, 50 Hz
Wielkość ekranu
(mierzona po przekątnej)
40 cali/ok. 101,6 cm
Rozdzielczość ekranu
1 920 punktów (w poziomie) × 1 080 linii (w pionie)
106 W
Pobór mocy w trybie
„Dom”/
„Standardowy”
37 cali/
ok. 94 cm
32 cale/
ok. 80,1 cm
109 W
92 W
71 W
170 W
172 W
149 W
119 W
Pobór mocy w stanie
czuwania*1
0,2 W (15 W, jeśli dla
opcji „Szybki start”
wybrano ustawienie
„Wł.”)
0,2 W (14 W, jeśli dla
opcji „Szybki start”
wybrano ustawienie
„Wł.”)
0,2 W (15 W, jeśli dla opcji „Szybki start”
wybrano ustawienie „Wł.”)
Przeciętne roczne zużycie
energii*2
155 kWh
159 kWh
134 kWh
w trybie
„Sklep”/
„Żywy”
104 kWh
Wymiary (ok.) (szer. × wys. × gł.)
z podstawą
99,2 × 63,6 × 26,0 cm
102,3 × 66,5 × 31,0 cm
92,1 × 60,0 × 26,0 cm
80,0 × 53,4 × 25,0 cm
bez podstawy
99,2 × 59,9 × 9,9 cm
102,3 × 62,8 × 10,0 cm
92,1 × 56,4 × 9,7 cm
80,0 × 49,7 × 9,6 cm
Waga (ok.)
z podstawą
16,4 kg
22,4 kg
14,0 kg
11,9 kg
bez podstawy
14,2 kg
19,2 kg
11,8 kg
9,9 kg
Dołączone wyposażenie
Patrz „Sprawdzanie akcesoriów” (strona 3).
Wyposażenie dodatkowe
Uchwyt ścienny: SU-WL500
*1 Podany pobór mocy w trybie czuwania jest osiągany po zakończeniu wykonywania przez odbiornik
TV wymaganych procesów wewnętrznych.
*2 4 godziny dziennie przez 365 dni w roku
14 PL
~
• W celu oszczędności energii
– zmniejszenie wartości ustawienia podświetlenia (jasności ekranu) powoduje zmniejszenie zużycia
energii.
– ustawienia „Eco” (np. „Oszczędzanie energii”, „Tryb czuwania po bezczynności.”) pomagają w
zmniejszeniu poboru energii i, co za tym idzie, wysokości rachunków za prąd.
– po wyłączeniu telewizora przy użyciu przełącznika ENERGY SAVING SWITCH (tylko w niektórych
modelach) zużycie energii jest prawie zerowe.
Projekt i dane techniczne mogą zostać zmienione bez powiadomienia.
Informacje dodatkowe
15 PL
Instalowanie elementów dodatkowych (uchwyt ścienny)
Informacja dla Klientów:
Dla ochrony tego produktu i ze względów bezpieczeństwa Sony zaleca, aby instalacja
telewizora została wykonana przez dystrybutorów Sony lub przez licencjonowanych
wykonawców. Nie należy własnoręcznie wykonywać instalacji telewizora.
Informacja dla dystrybutorów Sony i wykonawców:
Należy zwrócić szczególną uwagę na zachowanie wymogów bezpieczeństwa podczas
instalacji, okresowych przeglądów i konserwacji tego produktu.
Odbiornik TV można zainstalować na uchwycie ściennym SU-WL500 (sprzedawany
osobno).
• Informacje na temat prawidłowego instalowania uchwytu ściennego znajdują się w jego
instrukcji obsługi.
• Patrz rozdział „Odkręcanie podstawy od odbiornika TV” (strona 8).
~
• Aby dokręcić hak mocujący, ustaw odbiornik TV na podstawie.
Śruba
(+PSW
6 × 16)
Otwór kwadratowy
Hak mocujący
Do instalacji tego produktu niezbędne są dostateczne kwalifikacje, aby określić czy ściana
wytrzyma obciążenie związane z ciężarem zainstalowanego na niej odbiornika TV. Należy
powierzyć dystrybutorom Sony lub licencjonowanym wykonawcom przymocowanie tego
produktu do ściany oraz zwracać szczególną uwagę na wymogi bezpieczeństwa podczas
instalacji. Sony nie ponosi odpowiedzialności za jakiekolwiek uszkodzenia mienia lub
ciała powstałe wskutek niewłaściwego obchodzenia się z produktem lub nieprawidłowej
instalacji.
16 PL
Tabela wymiarów instalacyjnych telewizora
Centralny punkt ekranu
Jednostka: cm
Wymiary
monitora
A
B
C
Długość dla każdego kąta montażu
Kąt (0°)
Kąt (20°)
D
E
F
G
H
55EX505
132,4
79,5
2,5
42,8
16,5
41,3
75,2
46,6
46EX505
112,7
67,6
8,4
42,6
16,1
36,9
64,0
46,3
46HX705
115,4
70,4
8,4
43,9
16,2
37,7
66,2
48,0
40EX508/40EX505
99,2
59,9
12,2
42,6
15,9
34,1
56,7
46,3
40HX705
102,3
62,8
12,2
43,9
16,0
34,9
59,1
47,9
37EX505/37EX504
92,1
56,4
14,0
42,7
15,7
32,7
53,3
46,2
32EX508/32EX505/
32EX504
80,0
49,7
17,2
42,6
15,6
30,3
47,0
46,1
Wartości w powyższej tabeli mogą się nieco różnić, zależnie od sposobu instalacji.
OSTRZEŻENIE
Ściana, na której telewizor będzie zainstalowany powinna wytrzymać obciążenie co najmniej
cztery razy większe niż wynosi ciężar telewizora. Ciężar telewizora podany jest w rozdziale
„Dane techniczne” (strona 13).
(c.d.)
17 PL
Informacje dodatkowe
Nazwa modelu
KDL-
Wymiar
środkowy
ekranu
Schemat/tabela rozmieszczenia śrub i haków
Nazwa modelu
Rozmieszczenie śrub
KDL-55EX505
a
KDL-46HX705/46EX505
KDL-40HX705/40EX508/40EX505
KDL-37EX505/37EX504
d, g
KDL-32EX508/32EX505/32EX504
e, g
Rozmieszczenie śrub
Instalowanie haka mocującego na
odbiorniku TV.
b
c
Rozmieszczenie haków
Instalowanie odbiornika TV na uchwycie
bazowym.
a
b
c
18 PL
Rozmieszczenie haków
Informacje
dotyczące
bezpieczeństwa
Montaż i instalacja
Aby uniknąć ryzyka wybuchu pożaru,
porażenia prądem elektrycznym,
uszkodzenia sprzętu i/lub ewentualnych
obrażeń ciała, odbiornik TV należy
zainstalować zgodnie z instrukcjami
podanymi poniżej.
Instalacja
8 mm - 12 mm
Śruba (w komplecie ze
ściennym uchwytem
mocującym)
Hak
Mocowanie haka z tyłu
odbiornika TV
Transport
• Przed
rozpoczęciem
przenoszenia
odbiornika
należy odłączyć
od niego
wszystkie kable.
• Do przenoszenia
dużego
odbiornika TV
potrzeba dwóch
lub trzech osób.
• Odbiornik należy
przenosić w
sposób pokazany
na ilustracji po
prawej stronie. Nie wolno naciskać
ekranu ciekłokrystalicznego ani ramy
dookoła ekranu.
• Podnosząc lub przesuwając
odbiornik, należy mocno chwycić go
od dołu.
• Podczas transportu odbiornik nie
powinien być narażony na wstrząsy
mechaniczne i nadmierne wibracje.
Wentylacja
• Nie wolno zasłaniać otworów
wentylacyjnych ani wkładać żadnych
rzeczy do obudowy.
• Wokół odbiornika TV należy
pozostawić trochę wolnej przestrzeni,
tak jak to pokazano na rysunku
poniżej.
• Zaleca się stosowanie oryginalnego
ściennego uchwytu mocującego Sony,
aby zapewnić odpowiednią
wentylację.
Przewód zasilający
Aby uniknąć ryzyka wybuchu pożaru,
porażenia prądem elektrycznym,
uszkodzenia sprzętu i/lub ewentualnych
obrażeń ciała, z przewodem zasilającym
i gniazdem sieciowym należy
postępować w następujący sposób:
–
–
–
Instalacja na ścianie
–
30 cm
10 cm
10 cm
–
10 cm
Pozostawić co najmniej tyle
miejsca wokół odbiornika TV.
Instalacja na podstawie
30 cm
10 cm
10 cm
6 cm
Pozostawić co najmniej tyle
miejsca wokół odbiornika TV.
• Aby zapewnić właściwą wentylację i
zapobiec osiadaniu brudu lub kurzu:
– Nie należy ustawiać odbiornika
TV ekranem do góry, montować
go do góry nogami, odwróconego
tyłem lub bokiem.
– Nie należy ustawiać odbiornika
TV na półce, dywanie, łóżku lub w
szafce.
– Nie należy przykrywać odbiornika
TV materiałami, np. zasłonami lub
innymi przedmiotami, takimi jak
gazety itp.
– Nie należy instalować odbiornika
tak, jak to pokazano na rysunkach
poniżej.
Obieg powietrza jest zablokowany.
Ściana
Sciana
–
–
Należy używać wyłącznie
przewodów zasilających
dostarczonych przez Sony, a nie
przez innych dostawców.
Wtyczka powinna być całkowicie
włożona do gniazda sieciowego.
Odbiornik TV jest przystosowany
do zasilania wyłącznie napięciem
220-240 V AC.
W celu zachowania bezpieczeństwa,
podczas dokonywania połączeń,
należy wyjąć wtyczkę przewodu
zasilającego z gniazdka oraz uważać,
aby nie nadepnąć na przewód.
Przed przystąpieniem do
serwisowania lub przesuwania
odbiornika TV należy wyjąć
wtyczkę przewodu zasilającego z
gniazdka.
Przewód zasilający powinien
znajdować się z dala od źródeł
ciepła.
Należy regularnie wyjmować
wtyczkę z gniazdka i czyścić ją. Jeśli
wtyczka jest pokryta kurzem i
gromadzi wilgoć, jej własności
izolujące mogą ulec pogorszeniu, co
może być przyczyną pożaru.
Uwagi
• Dostarczonego w zestawie przewodu
zasilającego nie należy używać do
jakichkolwiek innych urządzeń.
• Należy uważać, aby nie przycisnąć, nie
zgiąć ani nie skręcić nadmiernie
przewodu zasilającego. Może to
spowodować uszkodzenie izolacji lub
urwanie żył przewodu.
• Nie należy przerabiać przewodu
zasilającego.
• Na przewodzie zasilającym nie należy
kłaść ciężkich przedmiotów.
• Podczas odłączania nie wolno ciągnąć
za sam przewód.
• Nie należy podłączać zbyt wielu
urządzeń do tego samego gniazda
sieciowego.
• Nie należy używać gniazd sieciowych
słabo trzymających wtyczkę.
Niedozwolone użycie
Odbiornika TV nie należy instalować
oraz eksploatować w miejscach,
warunkach lub okolicznościach, jakie
opisano poniżej. Niezastosowanie się do
poniższych zaleceń może prowadzić do
wadliwej pracy odbiornika, a nawet
pożaru, porażenia prądem
elektrycznym, uszkodzenia sprzętu i/lub
obrażeń ciała.
Miejsce:
Odbiornika TV nie należy montować na
zewnątrz pomieszczeń (w miejscach
narażonych na bezpośrednie działanie
promieni słonecznych), nad morzem, na
statku lub innej jednostce pływającej, w
pojeździe, w instytucjach ochrony
zdrowia, w miejscach niestabilnych lub
narażonych na działanie wody, deszczu,
wilgoci lub dymu.
(c.d.)
19 PL
Informacje dodatkowe
• Telewizor powinien być
zainstalowany w pobliżu łatwo
dostępnego gniazdka.
• Odbiornik należy ustawić na stabilnej,
poziomej powierzchni.
• Montaż odbiornika na ścianie należy
zlecić wykwalifikowanemu
instalatorowi.
• Ze względów bezpieczeństwa zaleca
się stosowanie akcesoriów Sony:
– Ściennego uchwytu mocującego
SU-WL500
• Do zamontowania haków na
odbiorniku TV należy użyć śrub
dołączonych w komplecie ze
ściennym uchwytem mocującym.
Śruby z kompletu są zwymiarowane w
taki sposób, że ich długość liczona od
czoła haka od strony odbiornika TV
wynosi od 8 mm do 12 mm. Średnica i
długość śrub różnią się w zależności
od modelu ściennego uchwytu
mocującego. Stosowanie śrub innych
niż dostarczane w komplecie może
spowodować uszkodzenia
wewnętrzne w odbiorniku TV, jego
upadek, itp.
• Na czas transportu odbiornika do
naprawy lub podczas przeprowadzki,
należy zapakować go w oryginalny
karton i elementy opakowania.
Warunki:
W przypadku:
Nie należy umieszczać telewizora w
miejscach gorących, wilgotnych lub
nadmiernie zapylonych; w miejscach, w
których do wnętrza mogą dostawać się
owady; w miejscach, w których może
być narażony na działanie wibracji
mechanicznych lub w pobliżu
przedmiotów palnych (świeczek, itp.).
Odbiornik TV należy chronić przed
zalaniem i nie stawiać na nim żadnych
przedmiotów wypełnionych wodą, np.
wazonów.
–
Okoliczności:
Odbiornika TV nie należy dotykać
mokrymi rękoma, przy zdjętej
obudowie lub z akcesoriami, które nie
są zalecane przez producenta. W czasie
burz z wyładowaniami atmosferycznymi
należy wyjąć wtyczkę przewodu
zasilającego telewizora z gniazdka i
odłączyć przewód antenowy.
Kawałki szkła lub
uszkodzenia:
• W odbiornik nie należy rzucać
żadnymi przedmiotami. Może to
spowodować uszkodzenie szkła
ekranu i prowadzić do poważnych
obrażeń ciała.
• W przypadku pęknięcia powierzchni
ekranu lub obudowy telewizora,
przed dotknięciem odbiornika należy
wyjąć wtyczkę przewodu zasilającego
z gniazdka. Niezastosowanie się do
powyższego zalecenia może
spowodować porażenie prądem
elektrycznym.
Gdy odbiornik TV nie jest
używany
• Mając na uwadze kwestie ochrony
środowiska i bezpieczeństwa, zaleca
się odłączenie odbiornika od źródła
zasilania, jeśli nie będzie on używany
przez kilka dni.
• Ponieważ wyłączenie odbiornika
telewizyjnego nie powoduje odcięcia
zasilania, w celu całkowitego
wyłączenia urządzenia należy
wyciągnąć wtyczkę przewodu
zasilającego z gniazda sieciowego.
• Niektóre odbiorniki mogą być jednak
wyposażone w funkcje wymagające
pozostawienia ich w trybie gotowości.
Zalecenia dot.
bezpieczeństwa dzieci
• Nie należy pozwalać, aby na
odbiornik TV wspinały się dzieci.
• Małe akcesoria należy przechowywać
z dala od dzieci tak, aby uniknąć
ryzyka ich przypadkowego
połknięcia.
Co robić w przypadku
wystąpienia
problemów...
W przypadku wystąpienia jednego
z poniższych problemów należy
bezzwłocznie wyłączyć odbiornik
TV oraz wyjąć wtyczkę zasilającą
z gniazdka sieciowego.
Należy zwrócić się do punktu sprzedaży
lub punktu serwisowego firmy Sony z
prośbą o sprawdzenie odbiornika przez
wykwalifikowanego serwisanta.
20 PL
–
–
–
Uszkodzenia przewodu
zasilającego.
Gniazd sieciowych słabo
trzymających wtyczkę.
Uszkodzenia odbiornika w wyniku
jego upuszczenia lub uderzenia
przez obiekt obcy.
Dostania się do wnętrza odbiornika
cieczy lub przedmiotów obcych.
Ostrzeżenie
Aby uniknąć ryzyka pożaru, świeczki i
inne źródła otwartego ognia należy
utrzymywać z dala od produktu.
Środki
ostrożności
Oglądanie telewizji
• Program telewizyjny powinien być
oglądany w pomieszczeniu o
umiarkowanym oświetleniu,
ponieważ oglądanie go w słabym
świetle lub przez dłuższy czas jest
męczące dla oczu.
• Podczas korzystania ze słuchawek
należy unikać nadmiernego poziomu
głośności ze względu na ryzyko
uszkodzenia słuchu.
Ekran LCD
• Chociaż ekran LCD został wykonany
z wykorzystaniem technologii
wysokiej precyzji, dzięki której
aktywnych jest ponad 99,99% pikseli,
na ekranie mogą pojawiać się czarne
plamki lub jasne kropki (w kolorze
czerwonym, niebieskim lub
zielonym). Jest to jednak właściwość
wynikająca z konstrukcji ekranu LCD
i nie jest objawem usterki.
• Nie wolno naciskać ani drapać
przedniego filtru, a także kłaść na
odbiorniku TV żadnych
przedmiotów. Może to spowodować
zakłócenia obrazu lub uszkodzenie
ekranu LCD.
• Jeśli odbiornik TV jest używany w
zimnym miejscu, na obrazie mogą
wystąpić plamy lub obraz może stać
się ciemny. Nie jest to oznaką
uszkodzenia telewizora. Zjawiska te
zanikają w miarę wzrostu
temperatury.
• Długotrwałe wyświetlanie obrazów
nieruchomych może spowodować
wystąpienie obrazów wtórnych (tzw.
zjawy). Mogą one zniknąć po krótkiej
chwili.
• Ekran i obudowa nagrzewają się
podczas pracy telewizora. Nie jest to
oznaką uszkodzenia urządzenia.
• Ekran LCD zawiera niewielką ilość
ciekłych kryształów. Niektóre lampy
fluorescencyjne umieszczone w
odbiorniku TV zawierają również
rtęć. Podczas utylizacji należy
przestrzegać lokalnych zaleceń i
przepisów.
Obchodzenie się z
powierzchnią ekranu/
obudową odbiornika TV i ich
czyszczenie
Przed przystąpieniem do czyszczenia
należy wyjąć wtyczkę przewodu
zasilającego z gniazdka.
Aby uniknąć pogorszenia stanu
materiału lub powłoki ekranu
odbiornika, należy postępować zgodnie
z poniższymi środkami ostrożności.
• Aby usunąć kurz z powierzchni
ekranu/obudowy, należy wytrzeć go
delikatnie za pomocą miękkiej
ściereczki. Jeśli nie można usunąć
kurzu, należy wytrzeć ekran za
pomocą miękkiej ściereczki lekko
zwilżonej rozcieńczonym roztworem
delikatnego detergentu.
• Odbiornika TV nie należy spryskiwać
bezpośrednio wodą ani detergentem.
Krople mogą kapać na dolną część
ekranu lub elementy zewnętrzne, co
może być przyczyną awarii.
• Nie należy używać szorstkich gąbek,
środków czyszczących na bazie zasad
lub kwasów, proszków do czyszczenia
ani lotnych rozpuszczalników, takich
jak alkohol, benzyna, rozcieńczalnik
czy środek owadobójczy. Używanie
takich środków lub długotrwały
kontakt z gumą lub winylem może
spowodować uszkodzenie
powierzchni ekranu lub obudowy.
• Aby zapewnić właściwą wentylację,
zaleca się okresowo odkurzać otwory
wentylacyjne.
• Regulację kąta nachylenia odbiornika
należy wykonywać powolnym ruchem
tak, aby odbiornik nie spadł lub nie
zsunął się z podstawy pod telewizor.
Urządzenia dodatkowe
• W pobliżu odbiornika TV nie należy
umieszczać urządzeń dodatkowych
lub urządzeń emitujących
promieniowanie elektromagnetyczne.
Może to spowodować zakłócenia
obrazu i/lub dźwięku.
• To urządzenie zostało przetestowane i
uznane za zgodne z ograniczeniami
zawartymi w dyrektywie EMC przy
założeniu, że używany jest kabel o
długości 3 metrów lub krótszy.
Baterie
• Przy wkładaniu baterii do pilota
zachować właściwą biegunowość.
• Nie należy używać różnych typów
baterii jednocześnie ani łączyć starych
baterii z nowymi.
• Zużyte baterie należy utylizować w
sposób nieszkodliwy dla środowiska
naturalnego. W niektórych regionach
sposób utylizacji zużytych baterii
mogą regulować stosowne przepisy.
Należy skontaktować się w tej sprawie
z lokalnymi władzami.
• Należy ostrożnie obchodzić się z
pilotem. Nie należy nim rzucać,
chodzić po nim, ani wylewać na niego
żadnych płynów.
• Nie należy kłaść pilota w pobliżu
źródeł ciepła lub w miejscach
narażonych na bezpośrednie działanie
promieni słonecznych. Chronić je
przed wilgocią.
Utylizacja telewizora
Pozbycie się
zużytego sprzętu
(stosowane w
krajach Unii
Europejskiej i w
pozostałych
krajach europejskich
stosujących własne
systemy zbiórki)
zużytych baterii, prosimy o zapoznanie
się z rozdziałem instrukcji obsługi
produktu o bezpiecznym demontażu
baterii. Zużytą baterię należy
dostarczyć do właściwego punktu
zbiórki. W celu uzyskania bardziej
szczegółowych informacji na temat
zbiórki i recyklingu baterii należy
skontaktować się z lokalną jednostką
samorządu terytorialnego, ze służbami
zajmującymi się zagospodarowywaniem
odpadów lub ze sklepem, w którym
zakupiony został ten produkt.
Informacje dodatkowe
Ten symbol na produkcie lub jego
opakowaniu oznacza, że produkt nie
może być traktowany jako odpad
komunalny, lecz powinno się go
dostarczyć do odpowiedniego punktu
zbiórki sprzętu elektrycznego i
elektronicznego, w celu recyklingu.
Odpowiednie zadysponowanie
zużytego produktu zapobiega
potencjalnym negatywnym wpływom
na środowisko oraz zdrowie ludzi, jakie
mogłyby wystąpić w przypadku
niewłaściwego zagospodarowania
odpadów. Recykling materiałów
pomoże w ochronie środowiska
naturalnego. W celu uzyskania bardziej
szczegółowych informacji na temat
recyklingu tego produktu, należy
skontaktować się z lokalną jednostką
samorządu terytorialnego, ze służbami
zagospodarowywania odpadów lub ze
sklepem, w którym zakupiony został ten
produkt.
Pozbywanie się
zużytych baterii
(stosowane w
krajach Unii
Europejskiej i w
pozostałych
krajach europejskich
mających własne systemy
zbiórki)
Ten symbol na baterii lub na jej
opakowaniu oznacza, że bateria nie
może być traktowana jako odpad
komunalny. Symbol ten, dla pewnych
baterii może być stosowany w
kombinacji z symbolem chemicznym.
Symbole chemiczne rtęci (Hg) lub
ołowiu (Pb) są dodawane, jeśli bateria
zawiera więcej niż 0,0005% rtęci lub
0,004% ołowiu. Odpowiednio
gospodarując zużytymi bateriami,
możesz zapobiec potencjalnym
negatywnym wpływom na środowisko
oraz zdrowie ludzi, jakie mogłyby
wystąpić w przypadku niewłaściwego
obchodzenia się z tymi odpadami.
Recykling baterii pomoże chronić
środowisko naturalne. W przypadku
produktów, w których ze względu na
bezpieczeństwo, poprawne działanie
lub integralność danych wymagane jest
stałe podłączenie do baterii, wymianę
zużytej baterii należy zlecić wyłącznie
wykwalifikowanemu personelowi stacji
serwisowej. Aby mieć pewność, że
bateria znajdująca się w zużytym
sprzęcie elektrycznym i elektronicznym
będzie właściwie zagospodarowana,
należy dostarczyć sprzęt do
odpowiedniego punktu zbiórki. W
odniesieniu do wszystkich pozostałych
21 PL
Introduction
Sony vous remercie d’avoir choisi ce
téléviseur. Avant de l’utiliser, nous vous
invitons à lire attentivement ce manuel et à
le conserver pour vous y référer
ultérieurement.
Le fabricant de ce produit est Sony
Corporation, 1-7-1 Konan Minatoku Tokyo, 108-0075 Japon. Le
représentant autorisé pour les
questions de compatibilité
électromagnétique (EMC) et la
sécurité des produits est Sony
Deutschland GmbH, Hedelfinger
Strasse 61, 70327 Stuttgart,
Allemagne. Pour toute question
relative au SAV ou à la garantie,
merci de bien vouloir vous référer
aux coordonnées contenues dans les
documents relatifs au SAV ou la
garantie.
Notes sur la fonction TV
numérique
• Les fonctions du Téléviseur numérique
(
) ne sont opérationnelles que dans
les pays ou les zones assurant la
diffusion des signaux numériques
terrestres DVB-T (MPEG-2 et H.264/
MPEG-4 AVC) ou dans les pays ou les
zones couverts par un service de
diffusion par câble DVB-C (MPEG-2 et
H.264/MPEG-4 AVC) compatible.
Vérifiez auprès de votre revendeur local
que votre zone de résidence permet la
réception du signal DVB-T ou
renseignez-vous auprès de votre câbloopérateur pour être sûr de la
compatibilité du service DVB-C avec ce
téléviseur.
• Il est possible que celui-ci vous facture
des frais supplémentaires pour ce service
et qu’il vous faille accepter ses
conditions générales pour cette
prestation.
• Ce téléviseur est conforme aux
spécifications DVB-T et DVB-C mais sa
compatibilité avec les futurs
programmes numériques terrestres
DVB-T et par le câble DVB-C ne peut
en aucun cas être garantie.
• Certaines fonctions du téléviseur
numérique peuvent ne pas être
disponibles dans tous les pays/régions et
le service câblé DVB-C peut ne pas
s’avérer totalement opérationnel avec
certains opérateurs.
Pour une liste des câblo-opérateurs
compatibles, consulter le site d’assistance
Internet :
http://support.sony-europe.com/TV/
DVBC/
~
• Les instructions relatives à
l’« installation du support de fixation
murale » sont incluses dans ce mode
d’emploi.
• Sauf notification contraire, les
illustrations utilisées dans le présent
mode d’emploi sont extraites de la série
KDL-40EX505.
2 FR
Informations sur les
marques commerciales
est une marque déposée du projet
DVB.
HDMI, le logo HDMI et High-Definition
Multimedia Interface sont des marques ou
des marques déposées de HDMI
Licensing, LLC.
DLNA et DLNA CERTIFIED sont des
marques et/ou des marques de service de
Digital Living Network Alliance.
DivX® est une technologie de
compression de fichier vidéo développée
par DivX, Inc.
DivX, DivX Certified et les logos associés
sont des marques commerciales de DivX,
Inc. qui sont utilisées sous licence.
À PROPOS DE LA VIDÉO DIVX :
DivX® est un format vidéo numérique
créé par DivX, Inc. Ceci est un appareil
DivX Certified officiel qui lit les vidéos
DivX. Rendez-vous sur www.divx.com
pour plus d’informations et pour
télécharger des outils logiciels permettant
de convertir vos fichiers en vidéos DivX.
À PROPOS DE LA VIDÉO À LA
DEMANDE DIVX : Cet appareil DivX
Certified® doit être enregistré afin de lire
les vidéos à la demande (VOD) DivX.
Pour générer le code d’enregistrement,
consultez la section VOD DivX dans le
menu de configuration de l’appareil.
Rendez-vous ensuite sur vod.divx.com
avec ce code pour procéder à
l’enregistrement et en savoir plus sur la
VOD DivX.
Fabriqué sous licence de Dolby
Laboratories. Dolby et le symbole à double
D sont des marques de Dolby Laboratories.
« BRAVIA » et
sont des
marques de Sony Corporation.
« XMB™ » et « XrossMediaBar » sont des
marques de Sony Corporation et Sony
Computer Entertainment Inc.
DiSEqC™ est une marque déposée de
EUTELSAT.
Table des matières
Vérification des accessoires ..........................................................................................................3
Insertion de piles dans la télécommande.......................................................................................3
Installation
Fixation du support de table...........................................................................................................4
Raccordement d’une antenne/d’un décodeur/d’un graveur (notamment un graveur de DVD)......5
Protection du téléviseur contre les chutes .....................................................................................5
Rangement des câbles ..................................................................................................................6
Exécution du réglage initial ............................................................................................................6
Démontage du support de table du téléviseur ...............................................................................8
Regarder la télévision
Pour regarder des programmes.....................................................................................................9
Pour utiliser les fonctionnalités du téléviseur .................................................................................9
Pour utiliser l’i-Manual..................................................................................................................10
Informations complémentaires
Dépannage ..................................................................................................................................11
Spécifications...............................................................................................................................13
Installation des accessoires (Support de fixation murale)............................................................16
Tableau des dimensions d’installation du téléviseur....................................................................17
Schéma/tableau d’emplacement des vis et crochets...................................................................18
Consignes de sécurité .................................................................................................................19
Précautions ..................................................................................................................................20
• Le mode d’emploi est intégré à votre téléviseur BRAVIA. Pour plus d’informations à ce sujet, reportez-vous à la
section « Pour utiliser l’i-Manual » (page 10).
• Avant d’utiliser le téléviseur, lisez attentivement la section « Consignes de sécurité » (page 19). Conservez ce manuel
pour toute référence ultérieure.
Vérification des accessoires
Cordon d’alimentation (1)
(pour les KDL-55/46EX505 et KDL-46HX705)
Support de câble (1)
(pour les KDL-46/40HX705 uniquement)
Télécommande (1)
Piles AAA (type R3) (2)
Support de table (1)*
Vis de fixation du support (M5 × 16) (4)
Vis de montage du support (M5 × 16) (4)
(uniquement pour les KDL-40/32EX508, KDL-40/
37/32EX505, KDL-37/32EX504 et KDL-40HX705)
* Démonté sauf pour les KDL-55/46EX505 et
KDL-46HX705.
Reportez-vous au feuillet du support de table pour savoir
comment l’assembler.
Insertion de piles dans la
télécommande
Faites glisser le couvercle pour l’ouvrir.
3 FR
FR
Installation
Fixation du support de table
1
2
Pour une fixation correcte à certains
modèles de téléviseurs, reportez-vous
au feuillet fourni avec le support de
table.
Réglage de l’angle de
visualisation du téléviseur
(KDL-46/40HX705 uniquement)
Ce téléviseur peut être réglé dans les angles
indiqués ci-dessous.
0°
Placez le téléviseur sur le support de
table.
4
1
3
Fixez le téléviseur au support de table à
l’aide des vis fournies et en respectant
les flèches pour guider les vis dans
les trous.
6°
Insérez la vis dans
le trou de vis
supérieur du
support de table.
Retirez la vis de la
manière illustrée.
3
2
~
• Si vous utilisez un tournevis électrique, réglez son
couple sur 1,5 N·m {15 kgf·cm} environ.
Soulevez et inclinez.
Glissez.
~
• Pour revenir à 0°, exécutez la procédure ci-dessus
dans l’ordre inverse.
4 FR
Raccordement d’un décodeur/graveur (de
DVD, par exemple) avec le câble Péritel
Recommandation relative à la fiche de
type F
Il est conseillé d’utiliser une fiche de type F de
configuration similaire à celle illustrée cidessous.
Le fil interne ne peut pas dépasser le
connecteur de plus de 1,5 mm.
1,5 mm max.
(Illustration de référence de la fiche de type F)
Protection du téléviseur
contre les chutes
Décodeur/graveur (de DVD, par exemple)
• Vissez le connecteur satellite doucement à la
main, n’utilisez aucun outil.
• Le téléviseur doit être éteint lorsque vous
branchez l’antenne satellite.
Raccordement d’un décodeur/graveur (de
DVD, par exemple) avec le câble HDMI
1
Fixez une vis à bois (4 mm de diamètre,
non fournie) sur le meuble TV.
2
Fixez une vis à métaux (M4 × 16, non
fournie) dans l’orifice du téléviseur.
3
Reliez la vis à bois et la vis à métaux à
l’aide d’un lien résistant (non fourni).
Décodeur/graveur (de DVD, par exemple)
5 FR
Installation
Raccordement d’une
antenne/d’un décodeur/d’un
graveur (notamment un
graveur de DVD)
Rangement des câbles
~
• Un support de câble est disponible pour les
KDL-46/40HX705. Pour rassembler les câbles,
suivez les étapes 2 à 4.
3
Appuyez sur la touche 1 du téléviseur.
La première fois que vous mettez sous
tension le téléviseur, le menu Langue
apparaît sur l’écran.
4
* Pour les KDL-55/46EX505 et
KDL-46HX705
*
Suivez les instructions affichées à l’écran.
Mémorisation satellite auto :
« Mémorisation satellite auto » syntonise
automatiquement les chaînes satellite
disponibles. La gestion Digital Satellite
Equipment Control (DiSEqC) 1.0 permet
de configurer jusqu’à quatre chaînes
différentes. Les réglages suivants sont
indépendants pour chaque connexion. Pour
régler Entrée DiSEqC dans « Contrôle
DiSEqC », utilisez « Configuration LNB ».
1
2
Mémorisation satellite auto
3
4
6/15
Configuration LNB
Universel, Auto, Désactivé, 13/18V
Type de Recherche
Recherche réseau
Transpondeur
10700MHz, Horizontale, 22000Ksym/s
Réglages avancés
Aucune
Puissance signal
Aucune
Qualité signal
Démarrer
~
• Ne rangez pas le cordon d’alimentation avec les
autres câbles.
Exécution du réglage initial
Pour les KDL-46/40HX705
uniquement
1
Raccordez le téléviseur à votre prise
secteur.
2
Pour les KDL-46/40HX705, vérifiez si
le réglage ENERGY SAVING
SWITCH est activé (z).
6 FR
1 « Configuration LNB » :
Dans le cas d’un (bloc à bruit réduit) non
standard, un réglage manuel est possible.
– Dans le cas d’une seule chaîne satellite,
vous pouvez conserver le réglage initial.
– Pour deux chaînes satellite, vous devez
régler « Toneburst A » (1er satellite) et
« Toneburst B » (2ème satellite) dans le
réglage « Contrôle DiSEqC ».
– Vous pouvez aussi utiliser la commande
DiSEqC A (1er satellite) et B
(2ème satellite) si le LNB ou le multicommutateur peut gérer ces commandes.
– Pour quatre chaînes satellite, les
commandes DiSEqC A, B, C et D sont
requises.
« Bande fréquence basse LNB » et
« Bande fréquence haute LNB » :
– Spécifie les bandes de fréquences
LNB. N’oubliez pas de consulter la
documentation de votre LNB pour
définir les fréquences (normalement
2 « Type de Recherche » :
Si l’utilisation de « Recherche réseau » ne
permet de trouver aucune chaîne, essayez
« Recherche complète ».
« Recherche complète » : Exécute une
recherche portant sur toutes les
fréquences et garantit la syntonisation de
tous les programmes possibles pour la
configuration LNB actuellement définie.
Les programmes précédemment
syntonisés sont perdus.
« Recherche réseau » : Exécute une
recherche portant sur les transpondeurs
d’un réseau (autrement dit une recherche
NIT). Comme « Recherche réseau » est
plus rapide que « Recherche complète »,
elle est conseillée lors de la syntonisation
à partir d’un réseau connu (normalement
associé à un satellite). Un transpondeur
doit être spécifié, à partir duquel les
informations réseau (autres
transpondeurs) sont récupérées. Les
programmes précédemment syntonisés
sont perdus.
« Rech. de nouvelles chaînes » :
– Effectue la syntonisation à partir d’un
seul transpondeur.
– Il s’agit d’une recherche incrémentielle
à utiliser lorsqu’un nouveau
transpondeur est ajouté à un satellite.
– Les programmes précédemment
syntonisés sont conservés et les
nouveaux sont ajoutés à la fin de la
liste des programmes de la connexion
satellite que vous modifiez.
~
• « Rech. de nouvelles chaînes » n’est pas
disponible lors du réglage initial.
3 « Transpondeur » :
En mode « Recherche réseau » ou « Rech.
de nouvelles chaînes », vous pouvez entrer
manuellement les réglages du
transpondeur.
4 « Réglages avancés » :
Vous permet de définir les réglages de
syntonisation, de manière plus détaillée,
afin de rechercher le type de chaînes que
vous préférez.
Mémo numérique auto : Quand vous
sélectionnez « Câble », nous vous
recommandons de sélectionner
« Recherche rapide » pour un réglage
rapide. Réglez « Fréquence » et
« Identification de réseau » selon les
informations fournies par votre câbloopérateur. Si vous ne trouvez aucune
chaîne en utilisant « Recherche rapide »,
essayez « Recherche complète » (même si
cela peut prendre un certain temps).
~
• Il se peut que la fonction « Recherche
complète » ne soit pas disponible dans certains
pays/certaines régions.
Pour une liste des câblo-opérateurs
compatibles, consultez notre site
d’assistance Internet :
http://support.sony-europe.com/TV/
DVBC/
Ordre des chaînes : Permet de modifier
l’ordre des chaînes analogiques
mémorisées dans le téléviseur.
1
Appuyez sur F/f pour sélectionner la
chaîne que vous souhaitez déplacer vers
un autre numéro, puis appuyez sur .
2
Appuyez sur F/f pour sélectionner le
nouveau numéro pour la chaîne, puis
appuyez sur .
(Suite) 7 FR
Installation
affichées sous la forme « Fréquence
L.O. »).
– Les valeurs par défaut sont valables
pour un LNB universel.
– Si votre LNB peut gérer deux bandes
(basse et haute), vous pouvez spécifier
les deux. S’il n’en gère qu’une seule,
spécifiez la bande basse.
« Tonalité 22 kHz » : Si vous disposez
d’un LNB à deux bandes (bandes basse et
haute), choisissez « Auto ». Le téléviseur
règlera tout automatiquement, sinon,
choisissez « Non ».
« Tension LNB » : Spécifie la tension
définie pour un LNB à double
polarisation.
– 13/18V : par défaut.
– 14/19V : si le câble LNB mesure plus
de 60 m.
– Non : s’il est possible d’utiliser une
alimentation externe.
~
• Pour les chaînes satellite, sélectionnez « Ordre
des chaînes satellite » dans « Réglage
Numérique » de « Réglages » pour modifier
l’ordre des chaînes satellite en suivant la
procédure ci-dessus, une fois le réglage initial
terminé.
• Vous pouvez aussi régler les chaînes
manuellement.
Démontage du support de
table du téléviseur
~
• Retirez les vis du téléviseur
dans le sens des
flèches.
• Aucun motif ne justifie le démontage du support
de table du téléviseur, excepté l’installation des
accessoires correspondants sur le téléviseur.
8 FR
Regarder la télévision
Pour regarder des programmes
1
Mettez le téléviseur sous tension.
1 Pour les KDL-46/40HX705, activez
ENERGY SAVING SWITCH (z).
2 Appuyez sur la touche 1 du téléviseur
pour le mettre sous tension.
GUIDE
OPTIONS
HOME
3
z
• La touche numérique 5 et les touches N,
PROG + et AUDIO disposent de points
tactiles. Ils vous serviront de référence
lors de l’utilisation du téléviseur.
2
Sélectionnez un mode.
3
Sélectionnez une chaîne de
télévision.
Utilisation du Guide des programmes
numérique électronique
Appuyez sur GUIDE en mode numérique
pour afficher le guide des programmes.
Pour utiliser les fonctionnalités du téléviseur
Touche HOME
Pour afficher les différents écrans d’opérations
et de réglages.
Touche OPTIONS
Pour afficher des fonctions utiles correspondant
à l’entrée ou au contenu en cours.
Son
BRAVIA ENGINE 3 PRO
Ajouter aux Favoris
Verrouiller/Déverrouiller
PAP
Motionflow
Arrêt programmé
Volume du casque
Haut-parleur
Info système
(Suite)
9 FR
Regarder la télévision
2
Pour utiliser l’i-Manual
1
Le mode d’emploi est intégré à votre téléviseur
BRAVIA et peut être affiché à l’écran.
Vous pouvez consulter votre i-Manual à tout
moment pour découvrir ses nombreuses fonctions
utiles.
1
Appuyez sur i-MANUAL.
2
Appuyez sur G/g/F/f/ pour
sélectionner des éléments.
2
Bienvenue dans i-Manual
Fonctions du téléviseur « BRAVIA » TV
Regarder la télévision
Utilisation du menu Accueil
Divertissement avec l’appareil raccordé
Description des composants
Dépannage
Index
x Bienvenue dans i-Manual
x Fonctions du téléviseur « BRAVIA »
TV
x Regarder la télévision
Présente les fonctions utiles, telles que le guide
EPG, les Favoris, etc.
x Utilisation du menu Accueil
Personnalisez les paramètres de votre
téléviseur, etc.
x Divertissement avec l’appareil
raccordé
Décrit comment raccorder un appareil en
option.
x Description des composants
x Dépannage
Pour trouver des solutions à votre problème.
x Index
~
• Les Images et illustrations peuvent être différentes de celles affichées à l’écran.
10 FR
Information
s
complémen
taires
Dépannage
Vérifiez si le témoin 1 (veille) clignote en rouge.
Si le témoin 1 (veille) clignote
La fonction d’auto-diagnostic est activée.
1
Comptez le nombre de clignotements du témoin 1 (veille) après chaque pause de trois
secondes.
Par exemple, le témoin clignote trois fois, s’éteint pendant trois secondes et clignote de nouveau
trois fois.
2
Appuyez sur la touche 1 du téléviseur pour le mettre hors tension, débranchez le
cordon d’alimentation secteur et signalez la façon dont le témoin clignote (nombre de
clignotements) à votre revendeur ou au Centre de Service Après-Vente Sony.
1
Vérifiez les éléments des tableaux ci-dessous. (Reportez-vous aussi à la section
« Dépannage » de l’i-Manual.)
2
Si le problème persiste, confiez votre téléviseur à un technicien qualifié.
Condition
Description/Solution
Absence d’image (écran
noir) et de son.
• Vérifiez le raccordement de l’antenne/câble.
• Raccordez le téléviseur au secteur et appuyez sur la touche 1 du
téléviseur.
• Lorsque le témoin 1 (veille) s’allume en rouge, appuyez sur "/1
ou sur TV "/1 (le nom de cette touche est différent selon la
télécommande).
Quelques petits points
noirs et/ou brillants
apparaissent à l’écran.
• L’écran est composé de pixels. La présence de petits points noirs
et/ou brillants (pixels) à l’écran n’est pas le signe d’une
défaillance.
(Suite)
11 FR
Informations complémentaires
Si le témoin 1 (veille) ne clignote pas
Condition
Description/Solution
Généralités
Impossible de mettre le
téléviseur sous tension
(pour les KDL-46/
40HX705 uniquement).
• Assurez-vous que ENERGY SAVING SWITCH est activé (z).
Certains programmes ne
peuvent pas être
mémorisés.
• Vérifiez l’antenne ou la parabole.
• Le câble satellite est peut-être court-circuité ou il peut avoir des
problèmes de connexion. Vérifiez le câble et la connexion puis
éteignez le téléviseur avec l’interrupteur Oui / Non et allumez de
nouveau.
• La fréquence que vous avez saisie est hors limites. Veuillez
consulter le fournisseur de programme satellite.
Le téléviseur s’éteint
• Vérifiez si la fonction « Arrêt programmé » est activée ou vérifiez
automatiquement (il passe le réglage de « Durée » dans « Marche programmée ».
• Vérifiez si la fonction « Mise en veille du téléviseur » est activée.
en mode veille).
La télécommande ne
fonctionne pas.
• Remplacez les piles.
• Votre téléviseur est peut-être en mode SYNC.
Appuyez sur SYNC MENU, sélectionnez « Commande TV »,
puis sélectionnez « Accueil (Menu) » ou « Options » pour
commander le téléviseur.
Le mot de passe du
• Saisissez 9999 comme code PIN. (Le code PIN 9999 est toujours
« Verrouillage parental » a accepté.)
été oublié.
12 FR
Spécifications
Norme
Type d’affichage
Ecran à cristaux liquides
Standard de télévision
Analogique : Selon le pays/la région sélectionné : B/G/H, D/K, L, I
Numérique : DVB-T/DVB-C
Satellite: DVB-S/DVB-S2
Norme Couleur/Vidéo
Analogique : PAL, PAL60 (uniquement entrée vidéo), SECAM, NTSC3.58, NTSC4.43 (uniquement
entrée vidéo)
Numérique : MPEG-2 [email protected]/HL, H.264/MPEG-4 AVC MP/[email protected]
Canaux couverts
Analogique : VHF : E2–E12/UHF : E21–E69/CATV : S1–S20/HYPER : S21–S41
D/K : R1–R12, R21–R69/L : F2–F10, B–Q, F21–F69/I : UHF B21–B69
Numérique : VHF/UHF
Satellite : Fréquence IF 950-2 150 MHz
Sortie son
10 W + 10 W
Prises entrée/sortie
Borne 75 ohms externe pour VHF/UHF
Antenne satellite
Connecteur femelle type-F IEC169-24, 75 ohm.
DiSEqC 1.0, LNB 13V/18V & 22KHz tone
/
AV1, 2
COMPONENT IN
COMPONENT IN
HDMI IN1, 2, 3, 4
AV3
AV3
Connecteur Péritel à 21 broches (norme CENELEC) comprenant entrée audio et vidéo, entrée RVB et
sortie audio et vidéo TV.
Formats pris en charge : 1080p, 1080i, 720p, 576p, 576i, 480p, 480i
Entrée audio (prises phono)
Vidéo : 1080/24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480i
Audio : PCM linéaire deux canaux : 32, 44,1 et 48 kHz, 16, 20 et 24 bits, Dolby Digital
Entrée audio analogique (mini-prise) (HDMI IN4 uniquement)
Entrée PC
Entrée vidéo (prise phono)
Entrée audio (prises phono)
DIGITAL AUDIO OUT Prise optique numérique (PCM linéaire deux canaux, Dolby Digital)
(OPTICAL)
(VAR/FIX)
Sortie audio (prises phono)
PC IN
Entrée PC (Mini D-sub 15 broches)
Entrée audio PC (mini-prise)
Port USB
Prise casque
i
Emplacement CAM (Module pour système à contrôle d’accès)
LAN
Connecteur 10BASE-T/100BASE-TX (La vitesse de connexion du réseau peut varier en fonction de
l’environnement d’exploitation. Le débit et la qualité de la communication 10BASE-T/100BASE-TX ne
sont pas garantis pour ce téléviseur.)
* Pour les connexions LAN, utilisez un câble 10BASE-T/100BASE-TX de catégorie 7 (non fourni).
(Suite)
13 FR
Informations complémentaires
Câble d’antenne
Nom du modèle KDL-
55EX505
46EX505
46HX705
Alimentation et autres
Tension d’alimentation
220 V – 240 V CA, 50 Hz
Taille d’écran (mesurée en
diagonale)
55 pouces/Environ 138,8 cm
Résolution d’affichage
1 920 points (horizontal) × 1 080 lignes (vertical)
46 pouces/Environ 116,8 cm
164 W
Consommation en mode
électrique
« Domicile »/
« Standard »
131 W
141 W
263 W
197 W
210 W
en mode
« Point de
vente »/
« Intense »
Consommation électrique en 0,2 W (15 W si « Démarrage rapide » est réglé sur « Oui »)
veille*1
Consommation électrique
annuelle moyenne*2
239 kWh
0,2 W (14 W si « Démarrage
rapide » est réglé sur « Oui »)
191 kWh
206 kWh
Dimensions (Environ) (w × h × d)
avec support de table
132,4 × 83,2 × 35,0 cm
112,7 × 71,3 × 28,1 cm
115,4 × 74,1 × 37,0 cm
sans support de table
132,4 × 79,5 × 10,5 cm
112,7 × 67,6 × 10,1 cm
115,4 × 70,4 × 10,2 cm
avec support de table
30,7 kg
21,6 kg
28,4 kg
sans support de table
26,7 kg
18,7 kg
24,3 kg
Accessoires fournis
Voir la section « Vérification des accessoires » (page 3).
Accessoires en option
Support de fixation murale : SU-WL500
Nom du modèle KDL-
40EX508/40EX505 40HX705
Poids (Environ)
37EX505/37EX504 32EX508/32EX505/
32EX504
Alimentation et autres
Tension d’alimentation
220 V – 240 V CA, 50 Hz
Taille d’écran (mesurée en
diagonale)
40 pouces/Environ 101,6 cm
Résolution d’affichage
1 920 points (horizontal) × 1 080 lignes (vertical)
37 pouces/
Environ 94 cm
32 pouces/
Environ 80,1 cm
106 W
Consommation en mode
électrique
« Domicile »/
« Standard »
109 W
92 W
71 W
170 W
172 W
149 W
119 W
en mode
« Point de
vente »/
« Intense »
0,2 W (15 W si « Démarrage rapide » est réglé sur
0,2 W (14 W si
Consommation électrique en 0,2 W (15 W si
« Démarrage rapide » est « Démarrage rapide » est « Oui »)
veille*1
Consommation électrique
annuelle moyenne*2
réglé sur « Oui »)
réglé sur « Oui »)
155 kWh
159 kWh
134 kWh
104 kWh
Dimensions (Environ) (w × h × d)
avec support de table
99,2 × 63,6 × 26,0 cm
102,3 × 66,5 × 31,0 cm
92,1 × 60,0 × 26,0 cm
80,0 × 53,4 × 25,0 cm
sans support de table
99,2 × 59,9 × 9,9 cm
102,3 × 62,8 × 10,0 cm
92,1 × 56,4 × 9,7 cm
80,0 × 49,7 × 9,6 cm
avec support de table
16,4 kg
22,4 kg
14,0 kg
11,9 kg
sans support de table
14,2 kg
19,2 kg
11,8 kg
9,9 kg
Accessoires fournis
Voir la section « Vérification des accessoires » (page 3).
Accessoires en option
Support de fixation murale : SU-WL500
Poids (Environ)
*1 La consommation spécifiée en mode de veille est atteinte une fois que le téléviseur a terminé tous les
processus internes nécessaires.
*2 4 heures par jour et 365 jours par an
14 FR
~
• Pour réduire la consommation électrique
– lorsque vous réduisez le rétroéclairage (la luminosité de l’écran), vous réduisez aussi la consommation
électrique.
– les réglages « Ecologie » (par exemple, « Eco d’énergie », « Mise en veille du téléviseur ») vous aident à
réduire la consommation électrique et économiser sur votre facture d’électricité.
– lorsque vous mettez le téléviseur hors tension à l’aide de l’ENERGY SAVING SWITCH (certains modèles
uniquement), la consommation électrique est pratiquement nulle.
La conception et les spécifications sont sujettes à modification sans préavis.
Informations complémentaires
15 FR
Installation des accessoires (Support de fixation murale)
À l’attention des clients :
Pour des raisons de protection du produit et de sécurité, Sony recommande vivement que
l’installation de votre téléviseur soit effectuée par un revendeur Sony ou un installateur agréé.
N’essayez pas de l’installer vous-même.
À l’attention des revendeurs Sony et installateurs :
Apportez une attention toute particulière pendant l’installation, l’entretien périodique et le contrôle
de ce produit.
Votre téléviseur peut être installé à l’aide du support de fixation murale SU-WL500 (vendu
séparément).
• Reportez-vous aux instructions qui accompagnent le support de fixation murale pour l’installer
correctement.
• Reportez-vous à la section « Démontage du support de table du téléviseur » (page 8).
~
• Placez le téléviseur sur le support de table lorsque vous fixez le crochet de montage.
Vis
(+PSW
6 × 16)
Orifice carré
Crochet de fixation
Une certaine expérience est requise pour installer ce produit, en particulier pour déterminer la
résistance du mur qui devra supporter le poids du téléviseur. Veillez à confier la fixation de ce
produit au mur à un revendeur Sony ou un installateur agréé et apportez une attention suffisante à
la sécurité pendant l’installation. Sony n’est responsable d’aucun dégât ou blessure provoqué par
une erreur de manipulation ou installation incorrecte.
16 FR
Tableau des dimensions d’installation du téléviseur
Point central de l’écran
Unité : cm
Nom du modèle
KDL-
Dimensions
d’affichage
Dimension du
centre écran
Longueur pour chaque angle de montage
Angle (0°)
Angle (20°)
B
C
D
E
F
G
H
132,4
79,5
2,5
42,8
16,5
41,3
75,2
46,6
46EX505
112,7
67,6
8,4
42,6
16,1
36,9
64,0
46,3
46HX705
115,4
70,4
8,4
43,9
16,2
37,7
66,2
48,0
40EX508/40EX505
99,2
59,9
12,2
42,6
15,9
34,1
56,7
46,3
40HX705
102,3
62,8
12,2
43,9
16,0
34,9
59,1
47,9
37EX505/37EX504
92,1
56,4
14,0
42,7
15,7
32,7
53,3
46,2
32EX508/32EX505/
32EX504
80,0
49,7
17,2
42,6
15,6
30,3
47,0
46,1
Les valeurs indiquées dans le tableau ci-dessus peuvent être légèrement différentes selon
l’installation.
AVERTISSEMENT
Le mur sur lequel le téléviseur sera installé doit pouvoir supporter un poids d’au moins quatre fois
celui du téléviseur. Pour connaître son poids, reportez-vous à la section « Spécifications » (page 13).
(Suite)
17 FR
Informations complémentaires
A
55EX505
Schéma/tableau d’emplacement des vis et crochets
Nom du modèle
Emplacement des vis
KDL-55EX505
a
KDL-46HX705/46EX505
KDL-40HX705/40EX508/40EX505
KDL-37EX505/37EX504
d, g
KDL-32EX508/32EX505/32EX504
e, g
Emplacement des vis
Lors de la fixation du crochet de montage au
téléviseur.
b
c
Emplacement des crochets
Lors de l’installation du téléviseur sur le support
de base.
a
b
c
18 FR
Emplacement des
crochets
Aération
Consignes de
sécurité
Installation/Mise en place
Installez et utilisez le téléviseur
conformément aux instructions ci-dessous
afin d’éviter tout risque d’incendie,
d’électrocution ou autre dommage et/ou
blessure.
Installation
8 mm à 12 mm
Vis (fournie avec le
support de fixation
murale)
Crochet de montage
Fixation du crochet à
l’arrière du téléviseur
Installation murale
–
30 cm
–
10 cm
10 cm
10 cm
Laissez au moins cet espace
libre autour du téléviseur.
Remarques
Installation sur pied
30 cm
10 cm
10 cm
6 cm
Laissez au moins cet espace libre
autour du téléviseur.
• Pour une ventilation correcte, sans
accumulation de salissures ni de
poussière :
– Ne placez pas le téléviseur à plat, à
l’envers, vers l’arrière ou sur le côté.
– Ne placez pas le téléviseur sur une
étagère, un tapis, un lit ou dans un
placard.
– Ne couvrez pas le téléviseur avec des
tissus tels que des rideaux, pas plus
qu’avec des journaux, etc.
– N’installez pas le téléviseur comme
illustré ci-dessous.
La circulation de l’air est bloquée.
• N’utilisez pas le cordon d’alimentation
fourni avec un autre appareil.
• Ne pliez pas et ne tordez pas
exagérément le cordon d’alimentation
secteur. Cela pourrait mettre à nu ou
rompre les fils conducteurs.
• Ne modifiez pas le cordon
d’alimentation secteur.
• Ne posez jamais d’objet lourd sur le
cordon d’alimentation secteur.
• Ne tirez jamais sur le cordon
d’alimentation secteur proprement dit
pour le débrancher.
• Veillez à ne pas brancher un trop grand
nombre d’appareils sur la même prise de
courant.
• Pour la prise de courant, n’utilisez pas
une prise de mauvaise qualité.
Ce qu’il ne faut pas faire
N’installez/n’utilisez pas le téléviseur dans
des lieux, environnements ou situations
comparables à ceux répertoriés ci-dessous
car sinon, il risque de ne pas fonctionner
correctement ou de provoquer un incendie,
une électrocution, d’autres dommages et/
ou des blessures.
Lieu :
Transport
• Avant de
transporter le
téléviseur,
débranchez tous
ses câbles.
• La présence de
deux ou trois
personnes est
nécessaire pour le
transport des
téléviseurs de
grande taille.
• Pour transporter le
téléviseur à la
main, saisissez-le
de la manière
illustrée ci-contre.
N’exercez aucune pression sur le
panneau LCD ni sur le cadre qui entoure
l’écran.
• Pour soulever ou déplacer le téléviseur,
saisissez-le par sa base.
• Lorsque vous transportez le téléviseur,
ne le soumettez pas à des secousses ou
des vibrations excessives.
• Lorsque vous transportez le téléviseur
pour le porter à réparer ou lorsque vous
déménagez, glissez-le dans son
emballage et son carton d’origine.
–
Pour votre propre sécurité, assurezvous que le cordon d’alimentation
secteur est débranché lorsque vous
réalisez des branchements et veillez à
ne pas trébucher dans les câbles.
Avant d’effectuer tout type
d’intervention ou de déplacer le
téléviseur, débranchez le cordon
d’alimentation secteur de la prise de
courant.
Eloignez le cordon d’alimentation
secteur des sources de chaleur.
Débranchez la fiche du cordon
d’alimentation secteur et nettoyez-la
régulièrement. Si la fiche accumule de
la poussière ou est exposée à
l’humidité, son isolation peut se
détériorer et un incendie peut se
déclarer.
Mur
Mur
A l’extérieur (en plein soleil), au bord de la
mer, sur un bateau ou voilier, à l’intérieur
d’un véhicule, dans des établissements
hospitaliers, des sites instables, exposés à
la pluie, l’humidité ou à la fumée.
Environnement :
Cordon d’alimentation
secteur
Manipulez le cordon et la prise
d’alimentation secteur comme indiqué cidessous afin d’éviter tout risque
d’incendie, d’électrocution ou autre
dommage et/ou blessure :
–
–
–
Utilisez uniquement un cordon
d’alimentation Sony et pas d’une autre
marque.
Insérez la fiche à fond dans la prise
secteur.
Utilisez le téléviseur sur une
alimentation de 220-240 V CA
uniquement.
Endroits excessivement chauds, humides
ou poussiéreux ; accessibles aux insectes ;
soumis à des vibrations mécaniques, à
proximité d’objets inflammables (bougies,
etc.). Le téléviseur ne doit être exposé à
aucune forme d’écoulement ou
d’éclaboussure. C’est pourquoi aucun
objet rempli d’un liquide quelconque,
comme un vase, ne doit être placé sur le
téléviseur.
Situation:
N’utilisez pas le téléviseur avec les mains
mouillées, sans son boîtier ou avec des
accessoires non recommandés par le
fabricant. En cas d’orage, débranchez le
téléviseur de la prise secteur et de la prise
d’antenne.
(Suite)
19 FR
Informations complémentaires
• Le téléviseur doit être installé à
proximité d’une prise de courant
aisément accessible.
• Placez le téléviseur sur une surface
stable et horizontale.
• L’installation murale du téléviseur doit
être confiée à un technicien spécialisé.
• Pour des raisons de sécurité, il est
vivement recommandé d’utiliser les
accessoires Sony, notamment :
– Support de fixation murale
SU-WL500
• Veillez à bien utiliser les vis fournies
avec le support de fixation murale lors
de la mise en place des crochets de
montage à l’arrière du téléviseur. Ces vis
sont usinées de façon à mesurer entre
8 mm et 12 mm de long à partir de la
surface de fixation du crochet de
montage.
Leur diamètre et leur longueur varient
suivant le modèle de support de fixation
murale.
L’utilisation de vis autres que celles
fournies peut occasionner des dégâts à
l’intérieur du téléviseur ou provoquer sa
chute, etc.
–
• Vous ne devez jamais obstruer les
orifices d’aération du boîtier ni y
introduire un objet quelconque.
• Laissez un espace libre autour du
téléviseur, comme indiqué ci-dessous.
• Il est vivement recommandé d’utiliser le
support de fixation murale Sony pour
favoriser la circulation adéquate de l’air.
Eclats et projections
d’objets :
• Ne projetez aucun objet en direction du
téléviseur. Le verre de l’écran pourrait
être brisé lors de l’impact et provoquer
des blessures graves.
• Si la surface de l’écran se fendille, ne
touchez pas le téléviseur avant d’avoir
débranché le cordon d’alimentation
secteur. Le non-respect de cette consigne
peut entraîner un risque d’électrocution.
Au repos
• Si vous envisagez de ne pas utiliser le
téléviseur pendant plusieurs jours, il est
conseillé de le débrancher de
l’alimentation secteur pour des raisons
de sécurité et de protection de
l’environnement.
• Le téléviseur étant toujours sous tension
lorsqu’il est simplement éteint,
débranchez la fiche d’alimentation
secteur de la prise de courant pour le
mettre complètement hors tension.
• Toutefois, certains téléviseurs possèdent
des caractéristiques dont le bon
fonctionnement peut exiger que
l’appareil demeure sous tension lorsqu’il
est en mode veille.
Avec les enfants
• Ne laissez pas les enfants grimper sur le
téléviseur.
• Conservez les petits accessoires hors de
portée des enfants pour éviter tout risque
d’ingestion accidentelle.
Si vous rencontrez les
problèmes suivants...
Eteignez le téléviseur et débranchez
immédiatement le cordon d’alimentation
de la prise secteur si l’un des problèmes
suivants devait survenir.
Contactez votre revendeur ou le centre de
service après-vente Sony pour faire
contrôler votre téléviseur par un technicien
spécialisé.
Si :
–
–
–
–
Le cordon d’alimentation secteur est
endommagé.
La prise de courant est de mauvaise
qualité.
Le téléviseur est endommagé après
avoir subi une chute, un impact ou la
projection d’un objet.
Un objet liquide ou solide a pénétré à
l’intérieur des ouvertures du boîtier.
Avertissement
Pour éviter les incendies, tenez toujours les
bougies et autres flammes nues éloignées
de ce produit.
20 FR
Précautions
• Si l’angle du téléviseur doit être réglé,
déplacez lentement ce dernier pour
éviter qu’il ne se désolidarise et tombe
de son pied.
Regarder la télévision
Appareils optionnels
• Regarder la télévision dans une pièce
modérément éclairée ou peu éclairée ou
pendant une période prolongée soumet
vos yeux à un effort.
• Si vous utilisez un casque, réglez le
volume de façon à éviter un niveau
sonore excessif qui pourrait altérer votre
capacité auditive.
• Eloignez le téléviseur de tout appareil ou
équipement optionnel émettant des
rayonnements électromagnétiques.
Sinon, cela pourrait entraîner une
déformation de l’image et/ou un bruit.
• Cet appareil a été testé et déclaré
conforme aux limites de la Directive
CEM lors de l’utilisation d’un câble de
signal de liaison dont la longueur ne
dépasse pas 3 mètres.
Ecran LCD
• Bien que l’écran LCD soit fabriqué avec
une technologie de haute précision et
soit doté d’une définition de pixels
effectifs de 99,99 % ou supérieure, il est
possible que quelques points noirs ou
points lumineux (rouges, bleus ou verts)
apparaissent constamment sur l’écran.
Ce phénomène est inhérent à la structure
de l’écran LCD et n’indique pas un
dysfonctionnement.
• N’appuyez pas sur le filtre avant, ne
l’éraflez pas et ne placez pas d’objets sur
ce téléviseur. L’image pourrait être
instable ou l’écran LCD être
endommagé.
• Si ce téléviseur est utilisé dans un
environnement froid, l’image peut
apparaître sale ou sombre. Ce n’est pas
le signe d’un dysfonctionnement. Ce
phénomène disparaît au fur et à mesure
que la température augmente.
• Une image rémanente peut apparaître
lorsque des images fixes sont affichées
en continu. Elle peut disparaître au bout
d’un certain temps.
• L’écran et le boîtier se réchauffent
lorsque le téléviseur est en cours
d’utilisation. Ceci n’a rien d’anormal.
• L’écran LCD contient une petite quantité
de cristaux liquides. Certains tubes
fluorescents utilisés dans ce téléviseur
contiennent également du mercure.
Respectez les réglementations locales en
vigueur concernant la mise au rebut de
cet équipement.
Traitement et nettoyage du
boîtier et de la surface de
l’écran du téléviseur
Assurez-vous que le cordon d’alimentation
secteur relié au téléviseur est débranché de
la prise de courant avant d’entreprendre
toute opération de nettoyage.
Pour éviter toute dégradation du matériau
ou du revêtement de l’écran, respectez les
précautions suivantes.
• Pour ôter la poussière du boîtier ou de la
surface de l’écran, frottez délicatement
avec un linge doux. En cas de saleté
tenace, frottez avec un linge doux
légèrement imprégné d’une solution à
base de détergent doux dilué.
• Ne pas vaporiser d’eau ni de détergent
directement sur le téléviseur. Le liquide
pourrait couler au bas de l’écran ou sur
les parties extérieures et provoquer des
dysfonctionnements.
• N’utilisez jamais d’éponge abrasive, de
produit de nettoyage alcalin/acide, de
poudre à récurer ou de solvant volatil,
qu’il s’agisse d’alcool, d’essence, de
diluant ou d’insecticide. L’utilisation de
ces produits ou tout contact prolongé
avec des matériaux en caoutchouc ou en
vinyle peut endommager la surface de
l’écran et le matériau du boîtier.
• Le nettoyage régulier des ouvertures de
ventilation est recommandé pour assurer
une ventilation correcte.
Piles
• Respectez les polarités lors de l’insertion
de piles.
• Ne mélangez pas des piles de types
différents, ni des piles usagées avec des
piles neuves.
• Respectez l’environnement lorsque vous
jetez les piles. L’élimination des piles
peut être réglementée dans certaines
régions. Consultez les autorités locales.
• Manipulez la télécommande avec soin.
Ne la laissez pas tomber, ne la piétinez
pas et ne renversez aucun liquide sur
celle-ci.
• Ne placez pas la télécommande à
proximité d’une source de chaleur, dans
un endroit exposé à la lumière directe du
soleil ou dans une pièce humide.
Mise au rebut du
téléviseur
Traitement des
appareils
électriques et
électroniques en
fin de vie
(Applicable dans
les pays de l’Union
Européenne et aux autres
pays européens disposant
de systèmes de collecte
sélective)
Ce symbole, apposé sur le produit ou sur
son emballage, indique que ce produit ne
doit pas être traité avec les déchets
ménagers. Il doit être remis à un point de
collecte approprié pour le recyclage des
équipements électriques et électroniques.
En s’assurant que ce produit est bien mis
au rebut de manière appropriée, vous
aiderez à prévenir les conséquences
négatives potentielles pour
l’environnement et la santé humaine. Le
recyclage des matériaux aidera à préserver
les ressources naturelles. Pour des
informations détaillées sur le recyclage de
ce produit, veuillez contacter le service
municipal local, le service chargé du
traitement des déchets ménagers ou le
magasin où vous avez acheté le produit.
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
