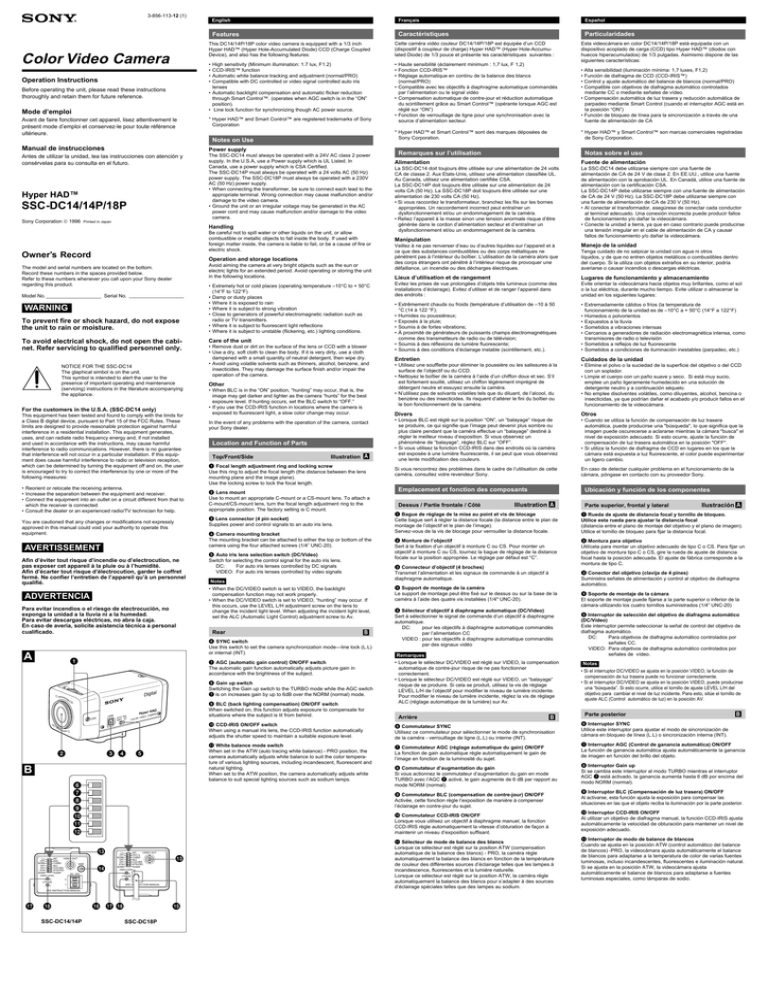

Sony 3-856-113-12 (1) Camcorder User Manual

3-856-113-12 (1)
Color Video Camera
English
Français
Español
Features
Caractéristiques
Particularidades
This DC14/14P/18P color video camera is equipped with a 1/3 inch
Hyper HAD™ (Hyper Hole-Accumulated Diode) CCD (Charge Coupled
Device), and also has the following features:
Cette caméra vidéo couleur DC14/14P/18P est équipée d’un CCD
(dispositif à coupleur de charge) Hyper HAD™ (Hyper Hole-Accumulated Diode) de 1/3 pouce et présente les caractéristiques suivantes :
•
•
•
•
• Haute sensibilité (éclairement minimum : 1,7 lux, F 1,2)
• Fonction CCD-IRIS™
• Réglage automatique en continu de la balance des blancs
(normal/PRO)
• Compatible avec les objectifs à diaphragme automatique commandés
par l’alimentation ou le signal vidéo
• Compensation automatique de contre-jour et réduction automatique
du scintillement grâce au Smart Control™ (opérante lorsque AGC est
réglé sur “ON”)
• Fonction de verrouillage de ligne pour une synchronisation avec la
source d’alimentation secteur.
High sensitivity (Minimum illumination: 1.7 lux, F1.2)
CCD-IRIS™ function
Automatic white balance tracking and adjustment (normal/PRO)
Compatible with DC controlled or video signal controlled auto iris
lenses
• Automatic backlight compensation and automatic flicker reduction
through Smart Control™. (operates when AGC switch is in the “ON”
position).
• Line lock function for synchronizing though AC power source.
Operation Instructions
Before operating the unit, please read these instructions
thoroughly and retain them for future reference.
Mode d’emploi
Avant de faire fonctionner cet appareil, lisez attentivement le
présent mode d’emploi et conservez-le pour toute référence
ultérieure.
* Hyper HAD™ and Smart Control™ are registered trademarks of Sony
Corporation
* Hyper HAD™ et Smart Control™ sont des marques déposées de
Sony Corporation.
Notes on Use
Manual de instrucciones
Power supply
Antes de utilizar la unidad, lea las instrucciones con atención y
consérvelas para su consulta en el futuro.
The SSC-DC14 must always be operated with a 24V AC class 2 power
supply. In the U.S.A, use a Power supply which is UL Listed. In
Canada, use a power supply which is CSA Certified.
The SSC-DC14P must always be operated with a 24 volts AC (50 Hz)
power supply. The SSC-DC18P must always be operated with a 230V
AC (50 Hz) power supply.
• When connecting the transformer, be sure to connect each lead to the
appropriate terminal. Wrong connection may cause malfunction and/or
damage to the video camera.
• Ground the unit or an irregular voitage may be generated in the AC
power cord and may cause malfunction and/or damage to the video
camera.
Hyper HAD™
SSC-DC14/14P/18P
Sony Corporation  1996
Printed in Japan
Handling
Be careful not to spill water or other liquids on the unit, or allow
combustible or metallic objects to fall inside the body. If used with
foreign matter inside, the camera is liable to fail, or be a cause of fire or
electric shock.
Owner’s Record
Operation and storage locations
Avoid aiming the camera at very bright objects such as the sun or
electric lights for an extended period. Avoid operating or storing the unit
in the following locations.
The model and serial numbers are located on the bottom.
Record these numbers in the spaces provided below.
Refer to these numbers whenever you call upon your Sony dealer
regarding this product.
Model No.
Serial No.
WARNING
To prevent fire or shock hazard, do not expose
the unit to rain or moisture.
To avoid electrical shock, do not open the cabinet. Refer servicing to qualified personnel only.
NOTICE FOR THE SSC-DC14
The glaphical simbol is on the unit.
This symbol is intended to alert the user to the
presence of important operating and maintenance
(servicing) instructions in the literature accompanying
the appliance.
For the customers in the U.S.A. (SSC-DC14 only)
This equipment has been tested and found to comply with the limits for
a Class B digital device, pursuant to Part 15 of the FCC Rules. These
limits are designed to provide reasonable protection against harmful
interference in a residential installation. This equipment generates,
uses, and can radiate radio frequency energy and, if not installed
and used in accordance with the instructions, may cause harmful
interference to radio communications. However, there is no guarantee
that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception,
which can be determined by turning the equipment off and on, the user
is encouraged to try to correct the interference by one or more of the
following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment into an outlet on a circuit different from that to
which the receiver is connected.
• Consult the dealer or an experienced radio/TV technician for help.
Care of the unit
• Remove dust or dirt on the surface of the lens or CCD with a blower
• Use a dry, soft cloth to clean the body. If it is very dirty, use a cloth
dampened with a small quantity of neutral detergent, then wipe dry.
• Avoid using volatile solvents such as thinners, alcohol, benzene, and
insecticides. They may damage the surface finish and/or impair the
operation of the camera.
Other
• When BLC is in the “ON” position, “hunting” may occur, that is, the
image may get darker and lighter as the camera “hunts” for the best
exposure level. If hunting occurs, set the BLC switch to “OFF.”
• If you use the CCD-IRIS function in locations where the camera is
exposed to fluorescent light, a slow color change may occur.
In the event of any problems with the operation of the camera, contact
your Sony dealer.
Location and Function of Parts
Top/Front/Side
Illustration A
1 Focal length adjustment ring and locking screw
Use this ring to adjust the focal length (the distance between the lens
mounting plane and the image plane).
Use the locking screw to lock the focal length.
2 Lens mount
Use to mount an appropriate C-mount or a CS-mount lens. To attach a
C-mount/CS-mount lens, turn the focal length adjustment ring to the
appropriate position. The factory setting is C mount.
3 Lens connector (4 pin socket)
Supplies power and control signals to an auto iris lens.
You are cautioned that any changes or modifications not expressly
approved in this manual could void your authority to operate this
equipment.
4 Camera mounting bracket
The mounting bracket can be attached to either the top or bottom of the
camera using the four attached screws (1/4” UNC-20).
AVERTISSEMENT
Afin d’éviter tout risque d’incendie ou d’electrocution, ne
pas exposer cet appareil à la pluie ou à l’humidité.
Afin d’écarter tout risque d’électrocution, garder le coffret
fermé. Ne confier l’entretien de l’appareil qu’à un personnel
qualifié.
ADVERTENCIA
Para evitar incendios o el riesgo de electrocución, no
exponga la unidad a la lluvia ni a la humedad.
Para evitar descargas eléctricas, no abra la caja.
En caso de avería, solicite asistencia técnica a personal
cualificado.
5 Auto iris lens selection switch (DC/Video)
Switch for selecting the control signal for the auto iris lens.
DC:
For auto iris lenses controlled by DC signals
VIDEO: For auto iris lenses controlled by video signals
Notes
• When the DC/VIDEO switch is set to VIDEO, the backlight
compensation function may not work properly.
• When the DC/VIDEO switch is set to VIDEO, “hunting” may occur. If
this occurs, use the LEVEL L/H adjustment screw on the lens to
change the incident light level. When adjusting the incident light level,
set the ALC (Automatic Light Control) adjustment screw to Av.
Rear
B
1
7 AGC (automatic gain control) ON/OFF switch
The automatic gain function automatically adjusts picture gain in
accordance with the brightness of the subject.
Digita
C
8 Gain up switch
Switching the Gain up switch to the TURBO mode while the AGC switch
7 is on increases gain by up to 6dB over the NORM (normal) mode.
l
CS
LENS
LOCK
9 BLC (back lighting compensation) ON/OFF switch
When switched on, this function adjusts exposure to compensate for
situations where the subject is lit from behind.
HAD
Hyper ERA
IRIS
AUTO DC
VIDEO
COLO
EO
R VID
CAM
CS
C
2
34
5
B
6
7
8
9
0
!¡
!™
L H
V PHASE
–
+
2
!¢
INT
L.L
VIDEO OUT
OFF
AGC
NORM
TURBO
OFF
BLC
OFF
CCD-IRIS
ATW
ATW-PRO
NORM
SHARP
VIDEO LEVEL
!£
L H
V PHASE
–
+
SEE INSTRUCTION MANUAL
SEE INSTRUCTION MANUAL
SSC-DC14/14P
Notas sobre el uso
Alimentation
Fuente de alimentación
La SSC-DC14 doit toujours être utilisée sur une alimentation de 24 volts
CA de classe 2. Aux Etats-Unis, utilisez une alimentation classifiée UL.
Au Canada, utilisez une alimentation certifiée CSA.
La SSC-DC14P doit toujours être utilisée sur une alimentation de 24
volts CA (50 Hz). La SSC-DC18P doit toujours être utilisée sur une
alimentation de 230 volts CA (50 Hz).
• Si vous raccordez le transformateur, branchez les fils sur les bornes
appropriées. Un raccordement incorrect peut entraîner un
dysfonctionnement et/ou un endommagement de la caméra.
• Reliez l’appareil à la masse sinon une tension anormale risque d’être
générée dans le cordon d’alimentation secteur et d’entraîner un
dysfonctionnement et/ou un endommagement de la caméra.
La SSC-DC14 debe utilizarse siempre con una fuente de
alimentación de CA de 24 V de clase 2. En EE.UU., utilice una fuente
de alimentación con la aprobación UL. En Canadá, utilice una fuente de
alimentación con la certificación CSA.
La SSC-DC14P debe utilizarse siempre con una fuente de alimentación
de CA de 24 V (50 Hz). La SSC-DC18P debe utilizarse siempre con
una fuente de alimentación de CA de 230 V (50 Hz).
• Al conectar el transformador, asegúrese de conectar cada conductor
al terminal adecuado. Una conexión incorrecta puede producir fallos
de funcionamiento y/o dañar la videocámara.
• Conecte la unidad a tierra, ya que en caso contrario puede producirse
una tensión irregular en el cable de alimentación de CA y causar
fallos de funcionamiento y/o dañar la videocámara.
Manipulation
!§ !¶ !•
!∞
SSC-DC18P
Manejo de la unidad
Veillez à ne pas renverser d’eau ou d’autres liquides sur l’appareil et à
ce que des substances combustibles ou des corps métalliques ne
pénètrent pas à l’intérieur du boîtier. L’utilisation de la caméra alors que
des corps étrangers ont pénétré à l’intérieur risque de provoquer une
défaillance, un incendie ou des décharges électriques.
Tenga cuidado de no salpicar la unidad con agua ni otros
líquidos, y de que no entren objetos metálicos o combustibles dentro
del cuerpo. Si la utiliza con objetos extraños en su interior, podría
averiarse o causar incendios o descargas eléctricas.
Lieux d’utilisation et de rangement
Lugares de funcionamiento y almacenamiento
Evitez les prises de vue prolongées d’objets très lumineux (comme des
installations d’éclairage). Evitez d’utiliser et de ranger l’appareil dans
des endroits :
Evite orientar la videocámara hacia objetos muy brillantes, como el sol
o la luz eléctrica, durante mucho tiempo. Evite utilizar o almacenar la
unidad en los siguientes lugares:
• Extrêmement chauds ou froids (température d’utilisation de –10 à 50
°C (14 à 122 °F);
• Humides ou poussiéreux;
• Exposés à la pluie;
• Soumis à de fortes vibrations;
• À proximité de générateurs de puissants champs électromagnétiques
comme des transmetteurs de radio ou de télévision;
• Soumis à des réflexions de lumière fluorescente;
• Soumis à des conditions d’éclairage instable (scintillement, etc.).
• Extremadamente cálidos o fríos (la temperatura de
funcionamiento de la unidad es de –10°C a + 50°C (14°F a 122°F)
• Húmedos o polvorientos
• Expuestos a la lluvia
• Sometidos a vibraciones intensas
• Cercanos a generadores de radiación electromagnética intensa, como
transmisores de radio o televisión
• Sometidos a reflejos de luz fluorescente
• Sometidos a condiciones de iluminación inestables (parpadeo, etc.)
Entretien
Cuidados de la unidad
• Utilisez une soufflette pour éliminer la poussière ou les salissures à la
surface de l’objectif ou du CCD.
• Nettoyez le boîtier de la caméra à l’aide d’un chiffon doux et sec. S’il
est fortement souillé, utilisez un chiffon légèrement imprégné de
détergent neutre et essuyez ensuite la caméra.
• N’utilisez pas de solvants volatiles tels que du diluant, de l’alcool, du
benzène ou des insecticides. Ils risquent d’altérer le fini du boîtier ou
le bon fonctionnement de la caméra.
• Elimine el polvo o la suciedad de la superficie del objetivo o del CCD
con un soplador.
• Limpie el cuerpo con un paño suave y seco. Si está muy sucio,
emplee un paño ligeramente humedecido en una solución de
detergente neutro y a continuación séquelo.
• No emplee disolventes volátiles, como diluyentes, alcohol, bencina o
insecticidas, ya que podrían dañar el acabado y/o producir fallos en el
funcionamiento de la videocámara.
Divers
Otros
• Lorsque BLC est réglé sur la position “ON”, un “balayage” risque de
se produire, ce qui signifie que l’image peut devenir plus sombre ou
plus claire pendant que la caméra effectue un “balayage” destiné à
régler le meilleur niveau d’exposition. Si vous observez un
phénomène de “balayage”, réglez BLC sur “OFF”.
• Si vous utilisez la fonction CCD-IRIS dans des endroits où la caméra
est exposée à une lumière fluorescente, il se peut que vous observiez
une lente modification des couleurs.
• Cuando se utiliza la función de compensación de luz trasera
automática, puede producirse una "búsqueda", lo que significa que la
imagen puede oscurecerse a aclararse mientras la cámara "busca" el
nivel de exposición adecuado. Si esto ocurre, ajuste la función de
compensación de luz trasera automática en la posición "OFF".
• Si utiliza la función de diafragma de CCD en lugares en los que la
cámara está expuesta a luz fluorescente, el color puede experimentar
un ligero cambio.
Si vous rencontrez des problèmes dans le cadre de l’utilisation de cette
caméra, consultez votre revendeur Sony.
En caso de detectar cualquier problema en el funcionamiento de la
cámara, póngase en contacto con su proveedor Sony.
Emplacement et fonction des composants
Dessus / Partie frontale / Côté
Ubicación y función de los componentes
Illustration A
Parte superior, frontal y lateral
Ilustración A
1 Bague de réglage de la mise au point et vis de blocage
Cette bague sert à régler la distance focale (la distance entre le plan de
montage de l’objectif et le plan de l’image).
Servez-vous de la vis de blocage pour verrouiller la distance focale.
1 Rueda de ajuste de distancia focal y tornillo de bloqueo.
Utilice esta rueda para ajustar la distancia focal
(distancia entre el plano de montaje del objetivo y el plano de imagen).
Utilice el tornillo de bloqueo para fijar la distancia focal.
2 Monture de l’objectif
Sert à la fixation d’un objectif à monture C ou CS. Pour monter un
objectif à monture C ou CS, tournez la bague de réglage de la distance
focale sur la position appropriée. Le réglage par défaut est “C”.
2 Montura para objetivo
Utilícela para montar un objetivo adecuado de tipo C o CS. Para fijar un
objetivo de montura tipo C o CS, gire la rueda de ajuste de distancia
focal hasta la posición adecuada. El ajuste de fábrica corresponde a la
montura de tipo C.
4 Support de montage de la caméra
Le support de montage peut être fixé sur le dessus ou sur la base de la
caméra à l’aide des quatre vis installées (1/4" UNC-20).
5 Sélecteur d’objectif à diaphragme automatique (DC/Video)
Sert à sélectionner le signal de commande d’un objectif à diaphragme
automatique.
DC:
pour les objectifs à diaphragme automatique commandés
par l’alimentation CC
VIDEO : pour les objectifs à diaphragme automatique commandés
par des signaux vidéo
Remarques
• Lorsque le sélecteur DC/VIDEO est réglé sur VIDEO, la compensation
automatique de contre-jour risque de ne pas fonctionner
correctement.
• Lorsque le sélecteur DC/VIDEO est réglé sur VIDEO, un “balayage”
risque de se produire. Si cela se produit, utilisez la vis de réglage
LEVEL L/H de l’objectif pour modifier le niveau de lumière incidente.
Pour modifier le niveau de lumière incidente, réglez la vis de réglage
ALC (réglage automatique de la lumière) sur Av.
Arrière
B
0 CCD-IRIS ON/OFF switch
When using a manual iris lens, the CCD-IRIS function automatically
adjusts the shutter speed to maintain a suitable exposure level.
6 Commutateur SYNC
Utilisez ce commutateur pour sélectionner le mode de synchronisation
de la caméra - verrouillage de ligne (L.L) ou interne (INT).
!¡ White balance mode switch
When set in the ATW (auto tracing white balance) - PRO position, the
camera automatically adjusts white balance to suit the color temperature of various lighting sources, including incandescent, fluorescent and
natural lighting.
When set to the ATW position, the camera automatically adjusts white
balance to suit special lighting sources such as sodium lamps.
7 Commutateur AGC (réglage automatique du gain) ON/OFF
La fonction de gain automatique régle automatiquement le gain de
l’image en fonction de la luminosité du sujet.
8 Commutateur d’augmentation du gain
Si vous actionnez le commutateur d’augmentation du gain en mode
TURBO avec l’AGC 7 activé, le gain augmente de 6 dB par rapport au
mode NORM (normal).
!º Commutateur CCD-IRIS ON/OFF
Lorsque vous utilisez un objectif à diaphragme manuel, la fonction
CCD-IRIS règle automatiquement la vitesse d’obturation de façon à
maintenir un niveau d’exposition suffisant.
1
!•
Remarques sur l’utilisation
9 Commutateur BLC (compensation de contre-jour) ON/OFF
Activée, cette fonction règle l’exposition de manière à compenser
l’éclairage en contre-jour du sujet.
!£
L.L
INT
VIDEO OUT
OFF
AGC
NORM
TURBO
GND
OFF
BLC
OFF
CCD-IRIS
ATW
ATW-PRO
NORM
SHARP
AC 24V
VIDEO LEVEL
• Alta sensibilidad (iluminación mínima: 1,7 luxes, F1,2)
• Función de diafragma de CCD (CCD-IRIS™)
• Control y ajuste automático del balance de blancos (normal/PRO)
• Compatible con objetivos de diafragma automático controlados
mediante CC o mediante señales de vídeo.
• Compensación automática de luz trasera y reducción automática de
parpadeo mediante Smart Control (cuando el interruptor AGC está en
la posición “ON”)
• Función de bloqueo de línea para la sincronización a través de una
fuente de alimentación de CA
* Hyper HAD™ y Smart Control™ son marcas comerciales registradas
de Sony Corporation.
3 Connecteur d’objectif (4 broches)
Transmet l’alimentation et les signaux de commande à un objectif à
diaphragme automatique.
6 SYNC switch
Use this switch to set the camera synchronization mode—line lock (L.L)
or internal (INT).
A
!¶
• Extremely hot or cold places (operating temperature –10°C to + 50°C
(14°F to 122°F)
• Damp or dusty places
• Where it is exposed to rain
• Where it is subject to strong vibration
• Close to generators of powerful electromagnetic radiation such as
radio or TV transmitters.
• Where it is subject to fluorescent light reflections
• Where it is subject to unstable (flickering, etc.) lighting conditions.
Esta videocámara en color DC14/14P/18P está equipada con un
dispositivo acoplado de carga (CCD) tipo Hyper HAD™ (diodos con
huecos hiperacumulados) de 1/3 pulgadas. Asimismo dispone de las
siguientes características:
!¡ Sélecteur de mode de balance des blancs
Lorsque ce sélecteur est réglé sur la position ATW (compensation
automatique de la balance des blancs) - PRO, la caméra règle
automatiquement la balance des blancs en fonction de la température
de couleur des différentes sources d’éclairage telles que les lampes à
incandescence, fluorescentes et la lumière naturelle.
Lorsque ce sélecteur est réglé sur la position ATW, la caméra règle
automatiquement la balance des blancs pour s’adapter à des sources
d’éclairage spéciales telles que des lampes au sodium.
3 Conector del objetivo (clavija de 4 pines)
Suministra señales de alimentación y control al objetivo de diafragma
automático.
4 Soporte de montaje de la cámara
El soporte de montaje puede fijarse a la parte superior o inferior de la
cámara utilizando los cuatro tornillos suministrados (1/4” UNC-20)
5 Interruptor de selección del objetivo de diafragma automático
(DC/Vídeo)
Este interruptor permite seleccionar la señal de control del objetivo de
diafragma automático.
DC:
Para objetivos de diafragma automático controlados por
señales CC.
VIDEO: Para objetivos de diafragma automático controlados por
señales de vídeo.
Notas
• Si el interruptor DC/VIDEO se ajusta en la posición VIDEO, la función de
compensación de luz trasera puede no funcionar correctamente.
• Si el interruptor DC/VIDEO se ajusta en la posición VIDEO, puede producirse
una “búsqueda”. Si esto ocurre, utilice el tornillo de ajuste LEVEL L/H del
objetivo para cambiar el nivel de luz incidente. Para esto, sitúe el tornillo de
ajuste ALC (Control automático de luz) en la posición AV.
Parte posterior
B
6 Interruptor SYNC
Utilice este interruptor para ajustar el modo de sincronización de
cámara en bloqueo de línea (L.L) o sincronización interna (INT).
7 Interruptor AGC (Control de ganancia automática) ON/OFF
La función de ganancia automática ajusta automáticamente la ganancia
de imagen en función del brillo del objeto.
8 Interruptor Gain up
Si se cambia este interruptor al modo TURBO mientras el interruptor
AGC 7 está activado, la ganancia aumenta hasta 6 dB por encima del
modo NORM (normal).
9 Interruptor BLC (Compensación de luz trasera) ON/OFF
Al activarse, esta función ajusta la exposición para compensar las
situaciones en las que el objeto reciba la iluminación por la parte posterior.
!º Interruptor CCD-IRIS ON/OFF
Al utilizar un objetivo de diafragma manual, la función CCD-IRIS ajusta
automáticamente la velocidad de obturación para mantener un nivel de
exposición adecuado.
!¡ Interruptor de modo de balance de blancos
Cuando se ajusta en la posición ATW (control automático del balance
de blancos) -PRO, la videocámara ajusta automáticamente el balance
de blancos para adaptarse a la temperatura de color de varias fuentes
luminosas, incluso incandescentes, fluorescentes e iluminación natural.
Si se ajusta en la posición ATW, la videocámara ajusta
automáticamente el balance de blancos para adaptarse a fuentes
luminosas especiales, como lámparas de sodio.
C
1
3
2
4
!™ Aperture switch
Set in the “SHARP” mode to sharpen the outline and produce a clearer
picture.
!™ Commutateur d’ouverture
Réglez-le en mode “SHARP” pour rendre plus nets les contours du
sujet et produire une image plus claire.
!™ Interruptor de nitidez de contornos
Se ajusta en el modo "SHARP" para aumentar la nitidez del contorno
del objeto y de la imagen.
!£ VIDEO OUT connector (BNC)
!£ Connecteur VIDEO OUT (type BNC)
!£ Conector VIDEO OUT (BNC)
!¢ Ground terminal (screw type)
!¢ Borne de masse (type à vis)
!¢ Terminal de tierra (de tipo de rosca)
!∞ Power cable
!∞ Cordon d’alimentation
!∞ Cable de alimentación
!§ AC 24 V input terminals
!§ Bornes d’entrée 24 V CA
!§ Terminales de entrada de 24 V CA
!¶ Video level adjustment screw
Use to adjust the video level when using a DC servo lens.
!¶ Vis de réglage du niveau vidéo
Sert au réglage du niveau vidéo lorsque vous utilisez un objectif
commandé par l’alimentation.
!¶ Tornillo de ajuste del nivel de vídeo
Utilice este tornillo para ajustar el nivel de vídeo cuando emplee una
servolente de CC.
!• Vis de réglage de la phase verticale
Sert au réglage de la phase verticale des caméras synchronisées par le
verrouillage de ligne.
!• Tornillo de ajuste de la fase vertical
Utilice este tornillo para ajustar la fase vertical de las videocámaras
sincronizadas mediante el bloqueo de línea.
!• Vertical Phase adjustment screw
Use to adjust the vertical phase of cameras synchronized by line lock.
D
2
Installation
1
C
Suitable lenses
The lens must be either a C- or a CS-mount type of less than 1 kg. The
protrusion behind the mounting surface must be within the following
limits:
3
8
1
2
7
6
3
4
CS-mount lens
4 mm or less
D
The camera is supplied with a LENS connector for inserting the power/
control cable of an auto iris lens. Before connecting an auto iris lens,
however, you first have to replace the lens cable plug with the one
supplied with this camera. Replace as follows:
4
1
4
1 Detach the old plug from the lens cable.
2 Solder the wires to the pins of the new plug. (For cable pin assign-
InstaIación
C
Object compatibles
L’objectif doit être à monture C ou CS et peser moins de 1 kg. La saillie
de la partie arrière de l’objectif ne peut dépasser les limites suivantes :
1
2
Changing the plug on an auto iris lens cable
5
E
C-mount lens
9 mm or less
Installation
Objectif à monture C
9 mm ou moins
3
4
Objectif à monture CS
4 mm ou moins
Remplacement de la fiche d’un câble
d’objectif à diaphragme automatique
La caméra est dotée d’un connecteur LENS destiné à recevoir le câble
de commande/alimentation d’un objectif à diaphragme automatique.
Avant d’installer un objectif à diaphragme automatique, vous devez
cependant remplacer la fiche du câble d’objectif par la fiche fournie
avec la caméra.
ment, refer to the instruction manual for the lens.)
l
Digita
C
CS
LENS
LOCK
IRIS
AUTO DC
VIDEO
Hyper
EO
R VID
COLO
HAD
RA
CAME
CS
3
1
2
3
4
5
C
6
7
2
5
8
F
Cover
Lens cable
Rib (If the cable is thick, cut this off.)
Plug (unit accessory)
Pin 4
Video signal control
DC control
Pin 2
Video signal control
DC control
Pin 1
Video signal control
DC control
Pin 3
Video signal control
DC control
1 Déposez la fiche d’origine du câble d’objectif.
2 Soudez les fils aux broches de la nouvelle fiche. (Pour l’attribution
des broches, consultez le mode d’emploi de l’objectif.)
1
2
3
4
5
Ground
DRV –
Not used
CONT +
Power supply
CONT –
Video signal
DRV +
6
7
8
3
1 Unscrew the lens mount cap.
2 Screw in the lens, and turn it until it is secured.
3 Insert the lens plug in the LENS connector.
2
SSC-DC14/14P
L.L
INT
VIDEO OUT
OFF
AGC
NORM
TURBO
GND
OFF
BLC
OFF
CCD-IRIS
ATW
ATW-PRO
NORM
SHARP
AC 24V
VIDEO LEVEL
L H
V PHASE
–
+
2
4
7
When mounting the lens, loosen the securing nut on the side and turn
the focal length adjustment to the “C” position. Mounting a C-mount
lens with the adjustment ring in the “CS” position may damage the
optical filter.
Keep the lens mount cap on the camera when not attaching a lens.
3
SSC-DC18P
4
L.L
INT
VIDEO OUT
OFF
AGC
NORM
TURBO
OFF
BLC
OFF
CCD-IRIS
ATW
ATW-PRO
NORM
SHARP
VIDEO LEVEL
When attaching the camera to a ceiling bracket or tripod, attach the
supplied mounting bracket. The bracket may be attached to either the
top or bottom of the camera. Use the supplied 1/4'’ UNC-20 screw to
attach the camera to the tripod or ceiling bracket.
6
L H
V PHASE
–
+
SEE INSTRUCTION MANUAL
Installing the camera
5
F
Connections
G
2
1
Using an internal synchronization signal.
1 Set the L.L/INT switch to INT (internal synchronization).
2 Connect with VIDEO OUT connector.
3 75-ohm coaxial cable
4 Connect with VIDEO IN connector on a video monitor, etc.
5 to power supply (SSC-DC14/14P) /to a wall outlet (SSC-DC18P)
6 Power cord
7 to AC 24V terminals 1 and 2 (SSC-DC14/14P)
3
AC 230/240 V, 50 Hz
–90°
0°
+90°
When using more than one camera, connect to a camera switcher and
set the vertical phase range as follows:
1
2
3
4
–90°
G
Phase Adjustment
Camera switcher
Monitor
Vertical phase
Adjustable range
H
The picture may roll vertically if the vertical phase is not set. To adjust
the vertical phase, turn the V PHASE screw at the back of the camera.
+90°
4
CCD Characteristics
The following conditions may be observed when using a CCD camera
are not due to any fault within the camera.
H
Vertical smear
This phenomenon occurs when viewing a very bright object.
D
1 Desconecte el enchufe del cable del objetivo.
2 Suelde los conductores a los terminales del nuevo enchufe. (Para
7
8
E
Cubierta
Cable del objetivo
Pestaña (córtela si el cable es demasiado grueso).
Enchufe (suministrado con la unidad)
Terminal 4
Control de señal de vídeo
Tierra
Control DC
DRV –
Terminal 2
Control de señal de vídeo
No empleado
Control DC
CONT +
Terminal 1
Control de señal de vídeo
Alimentación
Control DC
CONT –
Terminal 3
Control de señal de vídeo
Señal de vídeo
Control DC
DRV +
E
Colocación del objetivo
1 Desatornille la tapa montada de lente.
2 Atornille el objetivo y gírelo hasta que esté fijo.
3 Coloque el enchufe del objetivo en el conector LENS. En el caso de
un objetivo de diafragma manual, omita el paso 3.
4 Ajuste la distancia focal mediante la rueda de ajuste C/CS.
5 Apriete el tornillo de fijación.
Attention
Lorsque vous montez l’objectif, desserrez l’écrou de verrouillage situé
sur le côté et tournez la bague de réglage de la distance focale sur la
position “C”. L’installation d’un objectif à monture C avec la bague de
réglage sur la position “CS” risque d’endommager le filtre optique.
Laissez le bouchon de boîtier sur la caméra lorsque vous n’y montez
pas d’objectif.
Precaución
Para montar el objetivo, afloje la tuerca de fijación situada en el lateral y
gire la rueda de ajuste de distancia focal hasta la posición C. Si utiliza
una montura C mientras la rueda de ajuste se encuentra en la posición
CS, el filtro óptico puede dañarse.
Si no va a utilizar un objetivo, ponga la cubierta del objetivo en la
cámara.
Installation de la caméra
Si vous installez la caméra sur un support de plafond ou
sur un trépied, fixez le support de montage fourni. Le support de
montage peut être fixé sur le dessus ou sur la base de la caméra.
Utilisez les vis 1/4" UNC-20 fournies pour monter la caméra sur le
support de plafond ou sur le trépied.
Instalación de la cámara
Si monta la cámara en un trípode o en un soporte para techo, utilice el
adaptador de montaje suministrado. Este puede ajustarse a la parte
superior o inferior de la cámara mediante el tornillo 1/4” UNC-20
suministrado.
F
Utilisation d’un signal de synchronisation interne:
1 Réglez le sélecteur L.L/INT sur INT (synchronisation interne).
2 Raccordez au connecteur VIDEO OUT.
3 Câble coaxial de 75 ohms
4 Raccordez au connecteur VIDEO IN d’un moniteur vidéo, etc.
5 vers l’alimentation (SSC-DC14/14P) / vers une prise murale (SSCDC18P)
6 Cordon d’alimentation
7 vers les bornes 24 V CA 1 et 2 (SSC-DC 14/14P)
Si vous utilisez un signal de synchronisation (L.L) externe, réglez le
sélecteur L.L/INT 1 sur L.L et procédez au raccordement décrit cidessus.
Réglage de phase
Vertical phase
0°
Objetivo para montura CS
4 mm o menos
La cámara se suministra con un conector LENS para conectar el cable
de alimentación o de control del objetivo de diafragma automático.
Antes de realizar la conexión, sustituya el enchufe del cable del objetivo
por el suministrado con la cámara.Realice la sustitución de la siguiente
forma:
6
4 Réglez la distance focale en tournant la bague de réglage C/CS.
5 Serrez la vis de blocage.
Raccordement
When using an external (L.L) synchronization signal, set the L.L/INT
switch 1 to L.L and make connections as above.
3
4
Cambio del enchufe del cable del objetivo de
diafragma automático
1
2
3
4
5
1 Dévissez le bouchon d’objectif.
2 Vissez l’objectif et tournez jusqu’à ce qu’il se verrouille.
3 Branchez la fiche d’objectif sur le connecteur LENS.
When fitting a manual-iris lens, omit step 3.
4 adjust the focal length by turning the C/CS adjustment ring.
5 Tighten the locking screw.
Caution
5
1
2
Montage de l’objectif
Objetivo para montura C
9 mm o menos
obtener información sobre la asignación de los terminales del cable,
consulte el manual de instrucciones del objetivo)
Bouchon
Câble d’objectif
Nervure (découpez-la si le cordon est de forte section)
Fiche (accessoire)
Broche 4
Signal de commande vidéo
Masse
Commande CC
DRV –
Broche 2
Signal de commande vidéo
Non utilisé
Commande CC
CONT +
Broche 1
Signal de commande vidéo
Alimentation
Commande CC
CONT –
Broche 3
Signal de commande vidéo
Signal vidéo
Commande CC
DRV +
Si vous utilisez un objectif à diaphragme manuel, passez l’étape 3.
6
SEE INSTRUCTION MANUAL
1
E
Fitting the lens
La montura del objetivo debe ser de tipo C o CS con peso inferior a 1
kg. La proyección en la parte posterior de la superficie de la montura
debe encontrarse dentro de los límites siguientes:
1
2
D
C
Objetivos adecuados
F
Conexiones
Si utiliza una señal de sincronización interna:
1 Ajuste el interruptor L.L/INT en INT (sincronización interna)
2 Realice la conexión con el conector VIDEO OUT
3 Cable coaxial de 75 ohmios
4 Realice la conexión con el conector VIDEO IN en un monitor de
vídeo, etc.
5 a fuente de alimentación (SSC-DC14/14P)/a toma mural (SSCDC18P)
6 Cable de alimentación
7 a terminales 1 y 2 de 24 V CA (SSC-DC14/14P)
Si utiliza una señal de sincronización externa (L.L), ajuste el interruptor
1 L.L/INT en L.L y realice las conexiones descritas arriba.
G
Ajuste de fase
G
Si vous utilisez plusieurs caméras, raccordez un commutateur de
caméras et réglez la plage de phase verticale de la façon suivante.
Si utiliza más de una cámara, conéctelas al conmutador de la cámara y
ajuste el margen de fase vertical de la siguiente manera:
1
2
3
4
1
2
3
4
Commutateur de caméra
Moniteur
Phase verticale
Plage de réglage
Phase verticale
H
L’image risque de défiler verticalement si la phase verticale n’est pas
réglée. Pour régler la phase verticale, utilisez la touche V PHASE au
dos de la caméra.
Conmutador de la cámara
Monitor
Fase vertical
Margen ajustable
Fase vertical
H
La imagen puede desplazarse verticalmente si no se emplea la fase
vertical. Para ajustarla, gire el tornillo V PHASE situado en la parte
posterior de la cámara.
Patterned noise
This is a fixed pattern which may appear over the entire monitor screen
when the camera is operated a high temperature.
Jagged picture
When viewing stripes, straight lines, or similar patterns, the image on
the screen may appear jagged.
Caractéristiques du capteur CCD
Il se peut que vous observiez les phénomènes suivants lors de
l’utilisation d’une caméra CCD. Ils ne sont cependant pas synonymes
d’une défaillance de la caméra.
Maculage vertical
Specifications
Image device
Effective picture elements
Lens mount
Signal system
Synchronization system
Horizontal resolution
Minimum illumination
Video output
Video S/N
White balance
Automatic gain control (AGC)
Power requirements
Power consumption
Operating temperature
Operating humidity
Storage temperature
Storage humidity
Shock resistance
Mass
Dimensions
1/3" interline transfer type CCD
SSC-DC14: 768 (horizontal) × 494 (vertical)
SSC-DC14P/18P: 752 (horizontal) × 582
(vertical)
C-mount/CS-mount adjustable
NTSC color system (SSC-DC14); PAL color
system (SSC-DC14P/18P)
Internal/line lock
470 lines
1.7 lux, F1.2 (with AGC set to ON in
TURBO mode)
1 Vp-p, 75 ohm, negative sync
50 dB (with AGC set to OFF)
ATW/ATW PRO (switchable)
Switchable: ON (TURBO mode) ON
(NORM)/OFF
SSC-DC14
AC 24 V (60 Hz)
SSC-DC14P
AC 24 V (50 Hz)
SSC-DC18P
AC 220-240V (50 Hz)
Less than 4.5 W (SSC-DC14/14P),
5.5 W (SSC-DC18P)
–10°C to +50°C (14°F to 122°F)
20 to 80%
–40°C to +60°C (–40°F to 140°F)
20 to 80%
70 G
SSC-DC14/14P: 550g, SSC-DC18P: 770 g
(1 lb 9 oz)
70 × 57 × 130 (w/h/d) mm
(2 7/8 × 2 1/4 × 5 1/8 inches)
Design and specifications are subject to change without notice.
Características del dispositivo de transferencia de
carga (CCD)
Las siguientes condiciones que pueden observarse al utilizar una
videocámara de CCD, no indican que se haya producido ninguna
avería en la misma.
Ce phénomène se manifeste lors de la visualisation d’objets très
lumineux.
Mancha vertical
Parasites périodiques
Ruido patrón
Il s’agit d’un motif fixe qui peut apparaître sur toute la surface de l’écran
du moniteur lorsque la caméra est utilisée sous des températures
élevées.
Image ondulatoire
Lors de la visualisation de rayures, de lignes droites ou de motifs
similaires, l’image à l’écran peut sembler irrégulière.
Spécifications
Système d’image
Eléments d’image effectifs
CCD à transfert et interligne de 1/3"
SSC-DC14 : 768 (horizontal.) × 494
(vertical.)
SSC-DC14P/18P : 752 (horizontal.) ×
582 (vertical.)
Monture d’objectif
Monture C/monture CS commutable
Système de signal
Système couleur NTSC (SSC-DC14);
système couleur PAL (SSC-DC14P/
18P)
Système de synchronisation
Interne/verrouillage de ligne
Définition horizontale
470 lignes
Eclairement minimum
1,7 lux, F1,2 (AGC réglé sur ON en
mode TURBO)
Sortie vidéo
1 Vp-p, 75 ohms, sync négative
Rapport signal/bruit vidéo
50 dB (AGC réglé sur OFF)
Balance des blancs
ATW/ATW PRO (commutable)
Réglage automatique du gain (AGC) Commutable : ON (mode TURBO)/ON
(NORM)/OFF
Puissance de raccordement
SSC-DC14
24 V CA (60 Hz)
SSC-DC14P
24 V CA (50 Hz)
SSC-DC18P
220-240 V CA (50 Hz)
Consommation électrique
Moins de 4,5 W (SSC-DC14/14P),
5.5 W (SSC-DC18P)
Température d’utilisation
–10°C à +50°C (14°F à 122°F)
Humidité d’utilisation
20 à 80 %
Température de stockage
–40°C à +60°C (–40°F à 140°F)
Humidité de stockage
20 à 80 %
Résistance aux chocs
70 G
Masse
SSC-DC14/14P: 550 g,
SSC-DC18P: 770 g (1 livre 9 onces);
Dimensions
70 × 57 × 130 (l/h/p) mm
(2 7/8 × 2 1/4 × 5 1/8 pouces)
La conception et les spécifications sont sujettes à modifications sans
préavis.
Este fenómeno ocurre cuando se visualiza un objeto muy brillante.
Este es un patrón fijo que puede aparecer sobre toda la pantalla del
monitor cuando la videocámara se emplea a temperaturas elevadas.
Imagen ondulada
Si visualiza rayas, líneas rectas o patrones similares, la imagen en
pantalla puede aparecer ondulada.
Especificaciones
Dispositivo de imagen
Elementos de imagen efectiva
CCD, transferencia de interlínea de 1/3"
SSC-DC14:768 (horizontal) × 494
(vertical)
SSC-DC14P/18P:752 (horizontal) × 582
(vertical)
Montura para objetivo
Montura ajustable C/CS
Sistema de señal
Sistema de color NTSC (SSC-DC14);
PAL color (SSC-DC14P/18P)
Sistema de sincronización
Bloqueo de línea/interna
Resolución horizontal
470 líneas
Iluminación mínima
1,7 luxes, F1,2 (con AGC ajustado en el
modo TURBO)
Salida de vídeo
1 Vp-p, 75 ohmios, sincronización
negativa
Vídeo S/N
50 dB (con AGC ajustado en OFF)
Velocidad del obturador electrónico
Balance de blancos
ATW/ATW PRO (conmutable)
Control automático de
ON (modo TURBO) ON (NORM)/OFF
ganancia (AGC)
(conmutable)
Requisitos de alimentación
SSC-DC14
24 V CA (60 Hz)
SSC-DC14P
24 V CA (50 Hz)
SSC-DC18P
220-240 V CA (50 Hz)
Consumo de energía
Inferior a 4,5 W (SSC-DC14/14P),
5,5 W (SSC-DC18P)
Temperatura de funcionamiento –10 °C a +50 °C (14°F a 122°F)
Humedad de funcionamiento
20 a 80%
Temperatura de almacenamiento –40 °C a +60 °C (–40°F a 140°F)
Humedad de almacenamiento
20 a 80%
Resistencia de descarga
70 G
Masa
SSC-DC14/14P:550 g, SSC-DC18P: 770 g
Dimensiones
70 × 57 × 130 (an/al/prf) mm
El diseño y las especificaciones están sujetos a cambio sin previo aviso.

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
