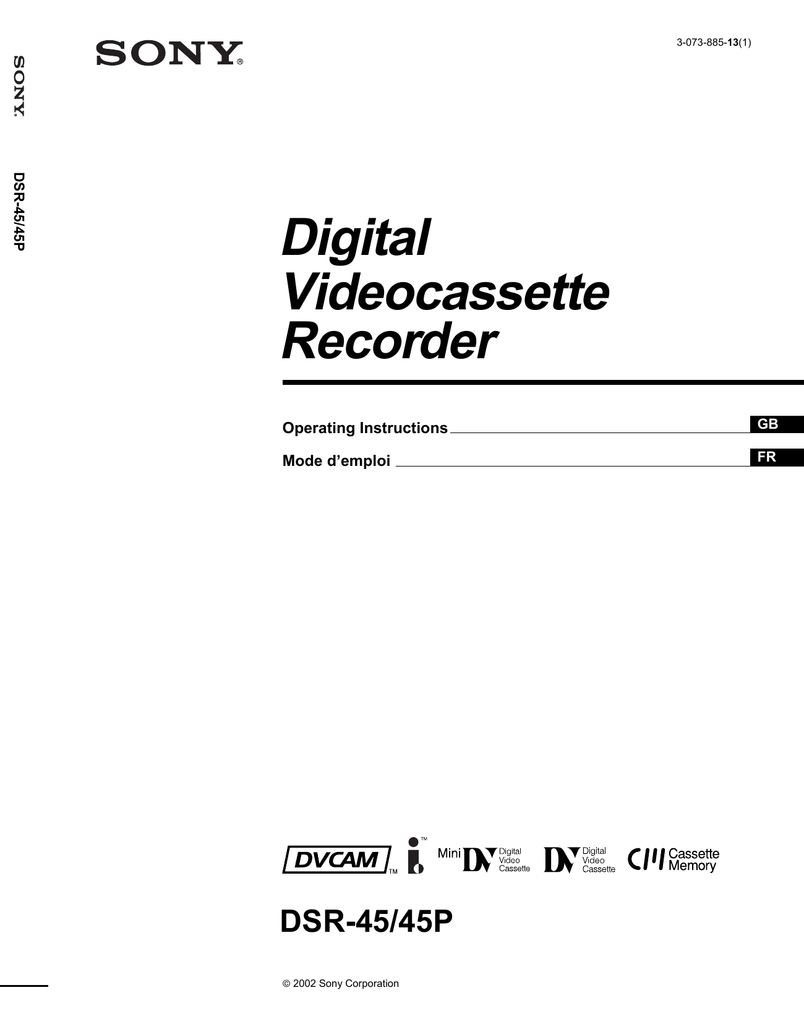

Sony DSR-45/45P DVR User Manual

3-073-885-13(1)

Digital

Videocassette

Recorder

Operating Instructions

Mode d’emploi

DSR-45/45P



2002 Sony Corporation

WARNING

To prevent fire or shock hazard, do not expose the unit to rain or moisture.

To avoid electrical shock, do not open the cabinet. Refer servicing to qualified personnel only.

THIS APPARATUS MUST BE EARTHED.

This symbol is intended to alert the user to the presence of uninsulated “dangerous voltage” within the product’s enclosure that may be of sufficient magnitude to constitute a risk of electric shock to persons.

This symbol is intended to alert the user to the presence of important operating and maintenance (servicing) instructions in the literature accompanying the appliance.

Owner’s record

The model number is located at the front of the unit and the serial number on the left. Record the serial number in the space provided below. Refer to these numbers whenever you call upon your Sony dealer regarding this product.

Model No. DSR-45 Serial No. ______________________

Important Safety Instructions

• Read these instructions.

• Keep these instructions.

• Heed all warnings.

• Follow all instructions.

• Do not use this apparatus near water.

• Clean only with dry cloth.

• Do not block any ventilation openings.

Install in accordance with the manufacturer’s instructions.

• Do not install near any heat sources such as radiators, heat registers, stoves, or other apparatus (including amplifiers) that produce heat.

• Do not defeat the safety purpose of the polarized or grounding-type plug. A polarized plug has two blades with one wider than the other. A grounding-type plug has two blades and a third grounding prong. The wide blade or the third prong are provided for your safety. If the provided plug does not fit into your outlet, consult an electrician for replacement of the obsolete outlet.

• Protect the power cord from being walked on or pinched particularly at plugs, convenience receptacles, and the point where they exit from the apparatus.

• Only use attachments/accessories specified by the manufacturer.

• Use only with the cart, stand, tripod, bracket, or table specified by the manufacturer, or sold with the apparatus.

When a cart is used, use caution when moving the cart/apparatus combination to avoid injury from tip-over.

• Unplug this apparatus during lightning storms or when unused for long periods of time.

• Refer all servicing to qualified service personnel.

Servicing is required when the apparatus has been damaged in any way, such as power-supply cord or plug is damaged, liquid has been spilled or objects have fallen into the apparatus, the apparatus has been exposed to rain or moisture, does not operate normally, or has been dropped.

Notes on installation

• This unit is not designed as a portable. Make sure to install the unit properly on a flat surface. If you install the unit so that it is inclined 30 degrees or more (i.e., if you stand the unit on its side), malfunctions may occur.

• Do not place materials around the unit that may block the ventilation holes. Otherwise, heat builds up inside the unit and malfunctions may occur.

(GB)

For customers in the U.S.A.

If you have any questions about this product, you may call: Sony’s Business Information Center (BIC) at 1-800-

686-SONY (7669) or Write to: Sony Customer Information Services Center

6900-29 Daniels Parkway, PMB 330 Fort

Myers, Florida 33912

Declaration of Conformity

Trade Name:

Address:

SONY

Model: DSR-45

Responsible Party: Sony Electronics Inc.

680 Kinderkamack Road, Oradell,

NJ 07649 USA

Telephone Number: 201-930-6972

This device complies with Part 15 of the FCC Rules.

Operation is subject to the following two conditions:

(1) This device may not cause harmful interference, and

(2) this device must accept any interference received, including interference that may cause undesired operation.

CAUTION

You are cautioned that any changes or modifications not expressly approved in this manual could void your authority to operate this equipment.

Note

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the

FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

• Consult the dealer or an experienced radio/TV technician for help.

GB

Declaration of Conformity

Trade Name:

Model:

SONY

DSR-45P

Responsible Party: Sony Electronics Inc.

Address: 680 Kinderkamack Road, Oradell,

NJ 07649 USA

Telephone Number: 201-930-6972

This device complies with Part 15 of the FCC Rules.

Operation is subject to the following two conditions:

(1) This device may not cause harmful interference, and

(2) this device must accept any interference received, including interference that may cause undesired operation.

Caution

Television programs, films, video tapes and other materials may be copyrighted. Unauthorized recording of such material may be contrary to the provisions of the copyright laws. Also, use of this recorder with cable television transmission may require authorization from the cable television transmission and/or program owner.

(GB)

For DSR-45P

For customers in Europe

This product with the CE marking complies with both the

EMC Directive (89/336/EEC) and the Low Voltage Directive

(73/23/EEC) issued by the Commission of the European

Community.

Compliance with these directives implies conformity to the following European standards:

• EN60065: Product Safety

• EN55103-1: Electromagnetic Interference (Emission)

• EN55103-2: Electromagnetic Susceptibility (Immunity)

This product is intended for use in the following

Electromagnetic Environment(s):

E1 (residential), E2 (commercial and light industrial), E3

(urban outdoors) and E4 (controlled EMC environment, ex.

TV studio).

For the customers in the Netherlands

Voor de klanten in Nederland

• Dit apparaat bevat een vast ingebouwde batterij die niet vervangen hoeft te worden tijdens de levensduur van het apparaat.

• Raadpleeg uw leverancier indien de batterij toch vervangen moet worden. De batterij mag alleen vervangen worden door vakbekwaam servicepersoneel.

• Gooi de batterij niet weg maar lever deze in als klein chemisch afval (KCA).

• Lever het apparaat aan het einde van de levensduur in voor recycling, de batterij zal dan op correcte wijze verwerkt worden.

(GB)

Chapter 1

Overview

Chapter 2

Playback and

Recording

Chapter 3

Using the Unit as a

Player in an

Editing System

Features .................................................................... 9 (GB)

DVCAM Format ........................................................ 9 (GB)

Other Features .......................................................... 11 (GB)

Location and Function of Parts ............................ 12 (GB)

Front Panel ............................................................... 12 (GB)

Rear Panel ................................................................ 20 (GB)

Supplied Remote Commander ................................. 25 (GB)

Displaying Various Data ......................................... 27 (GB)

Notes on Video Cassettes ..................................... 30 (GB)

Inserting/Ejecting Cassettes ..................................... 31 (GB)

Notes on Playback/Recording .................................. 32 (GB)

Playback .................................................................. 33 (GB)

Connections for Playback ......................................... 33 (GB)

Settings for Playback ................................................ 35 (GB)

Playback Procedures ................................................ 35 (GB)

Playback Functions .................................................. 36 (GB)

Recording ............................................................... 41 (GB)

Connections for Recording ....................................... 41 (GB)

Settings for Recording .............................................. 43 (GB)

Recording Procedures .............................................. 44 (GB)

Recording Functions ................................................ 44 (GB)

Notes on Usage in the Editing System ................ 46 (GB)

Connections for Digital Non-linear Editing .......... 48 (GB)

Connections for a Cut Editing System ................. 49 (GB)

Connections for an A/B Roll Editing System ...... 51 (GB)

Adjusting Edit Timing ............................................ 56 (GB)

(GB) Table of Contents

Chapter 4

Setting the Time

Code and

Adjusting the

Video Signals

Chapter 5

Duplication and

Audio Dubbing

Chapter 6

Adjusting and

Setting Through

Menus

Chapter 7

Maintenance

Setting the Time Code and User Bits ................... 58 (GB)

Using the Internal Time Code Generator ................. 58 (GB)

Synchronizing the Time Codes ............................. 62 (GB)

Connecting to the Time Code Generator .................. 62 (GB)

Notes on the Time Codes ......................................... 64 (GB)

Adjusting the Sync and Subcarrier Phases of the Video Signals ...................................... 66 (GB)

Adjusting the Signals ............................................ 68 (GB)

Duplication (generating a work tape with the same time code) ...................................................... 69 (GB)

Audio Dubbing ....................................................... 74 (GB)

Operating the Menus ............................................. 76 (GB)

Menu Organization ................................................... 77 (GB)

Menu Contents ......................................................... 78 (GB)

Troubleshooting ..................................................... 93 (GB)

Alarm Messages ..................................................... 97 (GB)

Notes on Use .......................................................... 98 (GB)

Notes on the Videocassette Recorder ....................... 98 (GB)

Cleaning of the Video Heads .................................... 98 (GB)

Notes on the Video Cassettes ................................... 99 (GB)

Notes on the LCD Screen ......................................... 99 (GB)

About Moisture Condensation ................................. 99 (GB)

Digital Hours Meter ............................................... 100 (GB)

Self-diagnostics Function ....................................... 100 (GB)

Table of Contents

(GB)

Appendix

Compatibility of DVCAM and DV Format ........... 101 (GB)

Notes on Wide-screen Aspect Ratio

Information .................................................. 103 (GB)

Specifications ....................................................... 104 (GB)

Glossary ................................................................ 106 (GB)

Index ...................................................................... 108 (GB)

Submenu Index .................................................... 109 (GB)

(GB) Table of Contents

Chapter

Overview

Features

The DSR-45/45P is a digital videocassette recorder using 1 /

-inch tape. Offering the DVCAM™ digital recording format, the DSR-45/45P produces stable, superior picture quality by digitally processing and separating image signals into color difference signals and a luminance signal (component video). Equipped with five kinds of remote control connector (RS-422A/

RS-232C/LANC/CONTROL S/i.LINK), the DSR-45/

45P allows you to configure various connection. The built-in color LCD monitor lets you check images easily.

The main features of the DSR-45/45P are described below.

High picture quality, high stability

Video signals are separated into color difference signals and a luminance signal, which are encoded and compressed to one-fifth size before being recorded to ensure stable and superb picture quality.

Because the recording is digital, multi-generation digital dubbing can be performed with virtually no deterioration of quality.

DVCAM Format

DVCAM is based on the consumer DV format, which uses the 4:1:1 component digital format

(DSR-45) or the 4:2:0 format (DSR-45P), and provides a

/

-inch digital recording format for professional use.

For details, see “Compatibility of DVCAM and DV Format” on page 101 (GB).

Wide track pitch

The recording track pitch is about 15 µm, fully 50 percent wider than the DV format’s 10 µm track pitch.

Thanks to this feature, the DVCAM format fully meets the reliability and precision requirements of professional editing.

High-quality PCM digital audio

PCM recording makes for a wide dynamic range and a high signal-to-noise ratio, thereby enhancing sound quality.

There are two recording modes: 2-channel mode (48 kHz sampling and 16 bit linear code), which offers sound quality equivalent to the DAT (Digital Audio

Tape) format, or 4-channel mode (32 kHz sampling and 12 bit nonlinear code), which provides four channel simultaneous recording/playback.

Chapter 1 Overview

(GB)

Features

DV format compatibility

The unit can perform recording and playback in the

DV-format (SP mode only). (Recording/playing an image in LP mode is not available.)

Digital slow playback

The unit has a frame memory function that allows slow playback without noise. This is available only at +

time speed and –

-time speed.

Choice of two cassette sizes

The unit can use both standard-size and mini-size

DVCAM/DV cassettes.

• According to cassette size, the position of the reel drive plates automatically changes.

• The maximum recording/playback times are 184 minutes for standard size cassettes and 40 minutes for mini-size cassettes (DVCAM format).

TBC (Time Base Corrector)

The unit has a digital TBC that provides jitter-free video output for analog signals. The video output level, chrominance signal output level, and setup level

(DSR-45 only) can all be adjusted.

Remote control

The unit can be operated by remote control from the

CONTROL S system Remote Control Unit (DSRM-

20, not supplied), or an editing controller that has an

RS-422A, RS-232C, or LANC jack.

Jog audio function

If you use the Remote Control Unit (DSRM-20, not supplied) or an editing controller, audio can be monitored at various playback speeds when in jog mode.

High-speed search function

If you use an editing controller or the Remote Control

Unit (DSRM-20, not supplied), the unit has a picture search function that allows you to view color pictures at playback speeds up to 14 times normal speed (DSR-

45) or up to 17 times normal speed (DSR-45P) in both forward and reverse directions.

You can also search frame-by-frame in jog mode.

While searching for scenes, you can also hear playback audio.

Various interfaces

The unit provides many types of interface connectors.

• Analog video: component video, composite video, Svideo (IN/OUT)

• Analog audio: XLR (3-pin) output connectors provide four channel simultaneous playback, phono jack type input connectors.

• i.LINK (DV)

: i.LINK-compliant DV jack (4-pin) allows input or output of digital video/audio signals in DVCAM/DV format.

• TC (Time code): BNC type input/output connectors allow input/output of the time code between this unit and an external device.

Internal time code generator/reader

The unit contains a time code generator/reader that can generate and read longitudinal time code (LTC) in the

SMPTE format (DSR-45) or EBU format (DSR-45P).

This unit can output the time code read from tape as an analog (LTC) signal, and receive externally generated time code (LTC).

.........................................................................................................................................................................................................

1) i.LINK and the i.LINK logo “ ” are trademarks and indicate that this product is in agreement with IEEE

1394-1995 specifications and their revisions.

(GB) Chapter 1 Overview

Other Features

Built-in color LCD monitor

The unit has a 2-type color LCD (liquid crystal display) monitor that lets you verify images on the spot. You can see the setup menus, audio levels, and system statuses. Menus and data can be superimposed over the picture being displayed.

Duplicate, including cassette memory data

Using an i.LINK cable, you can duplicate a tape that includes time code and cassette memory data, etc. If the original tape has blank portions, you can duplicate the tape skipping those portions.

Easy maintenance functions

•

Self-diagnostics/alarm functions:

The system automatically detects an invalid operation, an invalid connection or a malfunction, and displays a description, a cause and a recovery method on the

LCD monitor and outputs the data from the

MONITOR VIDEO connector.

•

Digital hours meter:

A digital hours meter counts four types of time data—operating time, drum rotation time, tape running time, and tape threading/ unthreading. The digital hours data are indicated on the menu.

......................................................................................

Corporation.

, and are trademarks of Sony

Audio dubbing function

The unit allows you to record just the sound onto the recorded tape (audio dubbing). (The tape must be recorded in DVCAM format and the audio mode must be 32 kHz.)

Menu system for functionality and operation settings

The unit provides a menu system to make its various functions easier to use and set up.

Superimposition function

Time code, warnings, menus, and other text data can be superimposed on the MONITOR VIDEO output and the LCD monitor.

Chapter 1 Overview

(GB)

Front Panel

Cassette compartment

Display window

(see page 19 (GB))

REMOTE/LOCAL switch

EJECT button

ON/STANDBY switch and lamp

TIMER selector

AUDIO MONITOR selector

PHONE LEVEL control knob

PHONES jack

CH-

1/2

CH-

3/4

MIN MAX

RESET button

Monitor display section

(see page 14 (GB))

CHARACTER DISPLAY

(MONITOR OUT) switch

CH-1

CH-2

CH-3

CH-4

Audio control section

(see page 18 (GB))

Tape transport control section

(see page 16 (GB))

INPUT SELECT selector

Cassette compartment

Insert a standard-size or mini-size DVCAM cassette.

To open or close the compartment, press the EJECT button qa.

For details of cassettes that can be used, see “Notes on

Video Cassettes” on page 30 (GB).

REMOTE/LOCAL switch

Set this switch to REMOTE when controlling the unit from an external device connected to the RS-422A/RS-

232C connector on the rear panel.

REMOTE: Enables an external device connected to the RS-422A/RS-232C connector.

When setting this switch to REMOTE, you can restrict the tape transport and menu control buttons on the front panel, the Remote

Commander, and the optional Remote Control

Unit connected to the CONTROL S IN jack using

LOCAL ENBL on the REMOTE menu.

For details on the REMOTE menu, see “REMOTE menu” on page 80 (GB).

LOCAL: Disables an external device connected to the RS-422A/RS-232C connector.

The switch setting enables/disables external devices as follows.

RS-422A a)

RS-232C a)

LANC a)

CONTROL S IN b)

REMOTE

Enabled

Depending on the setting of LOCAL

ENBL on the

REMOTE menu

Remote Commander b) Depending on the setting of LOCAL

ENBL on the

REMOTE menu

DV (i.LINK) Enabled

LOCAL

Disabled

Enabled

Enabled a) You also need to set the remote selector on the rear panel according to the connector to which you connect a device.

b) Depending on the setting of COMMANDER on the

OTHERS menu.

Notes

• An external device connected to the LANC jack can operate the unit regardless the setting of this switch as long as the remote selector is set to LANC.

(GB) Chapter 1 Overview

• In addition to the Remote Commander supplied with the unit, the unit accepts signals from any Sony

Remote Commander whose command mode is set to

VTR4. When this switch is set to REMOTE, the

Remote Commander functions depending on the setting of LOCAL ENBL on the REMOTE menu. If you want to disable the control from any Remote

Commander, set COMMANDER on the OTHERS menu to CONTROL S.

• The TIMER selector 4 setting has a higher priority than this switch setting.

• When this switch is set to REMOTE, the ON/

STANDBY switch 3 does not work. To enable the

ON/STANDBY switch, set this switch to LOCAL or set LOCAL ENBL on the REMOTE menu to ALL

KEYS.

ON/STANDBY switch and lamp

Press this switch to turn the unit on. The ON/

STANDBY lamp lights up in green. When you press this switch again, the unit goes into the standby mode and the lamp lights up in red.

Note

When the REMOTE/LOCAL switch is set to

REMOTE, this switch does not work. To enable this switch, set the REMOTE/LOCAL switch to LOCAL or set LOCAL ENBL on the REMOTE menu to ALL

KEYS.

TIMER selector

Use to select Auto Repeat or recording using an external AC timer (not supplied).

REPEAT: Whenever the power is connected to this unit, a tape rewinds to its beginning automatically and playback starts. The unit repeats the playback from the beginning to the first index (if there is no index on the tape, to an unrecorded portion; if there is no unrecorded portion, to the tape end).

Auto Repeat also functions if you set this selector to REPEAT during playback or rewinding.

For details on Auto Repeat, see “Automatically playing back a tape repeatedly (Auto Repeat)” on page 39 (GB).

OFF: Auto Repeat or timer recording is released.

REC: Recording begins the moment the power is connected to the unit.

Note

This selector setting has a higher priority than the

REMOTE/LOCAL switch 2 setting.

AUDIO MONITOR selector

Use to select the audio track you want to listen to through the PHONES jack 7 or MONITOR AUDIO jack.

CH-1/2: channels 1/2 only

MIX: channels 1/2 and channels 3/4

CH-3/4: channels 3/4 only

PHONE LEVEL control knob

Controls the volume of the headphones connected to the PHONES jack 7.

PHONES jack

Connect stereo headphones for monitoring sounds during recording or playback. The audio signal you want to monitor can be selected with the AUDIO

MONITOR selector 5.

RESET button

Press this button to initialize the time set on the internal clock and the time code of the FREE RUN setting. Use the tip of a ball-point pen or similar tool to press this button. (The menu item settings are maintained.)

CHARACTER DISPLAY (MONITOR OUT)

(data items superimposed on an external monitor) switch

Set this switch to ON to superimpose data items on the

MONITOR VIDEO output. Even if you set it to OFF, the tape label, title and data codes (camera data and date/time recorded by a camera) are superimposed.

Note

To choose whether or not the tape label, title, or data codes are displayed, use the menu items. Also, you can select the data code items to be displayed by pressing the DATA CODE button on the Remote Commander.

INPUT SELECT selector

You can select DV, S VIDEO, VIDEO, or

COMPONENT to input signals.

The type of signal selected is displayed on the Data screen on the LCD monitor on the front panel.

Notes

• When you input signals to the DV jack, the following settings are disabled:

– Setting of the audio input level control selector

(–10/–2/+4)

– Audio recording level

(Continued)

Chapter 1 Overview

(GB)

Location and Function of Parts

– Audio recording level adjustment mode (AUTO/

MANU)

– Audio mode (32 kHz/48 kHz)

– Audio limiter

– Color bars (Cannot be displayed)

• If you change this selector, the screen may momentarily become bright or noise may appear.

This noise will be recorded.

• Do not change this selector setting during recording.

Otherwise, the recorded image will be distorted or the signal output from the DV jack will be interrupted.

Also, the unit may mistakenly recognize that a copyright protected signal has been input.

EJECT (OPEN/CLOSE) (open/close the cassette compartment) button

Press this button to open or close the cassette compartment. If you press this button while a cassette is inside the unit, the compartment opens and the cassette is ejected.

After removing the cassette, press this button again to close the compartment.

Monitor display section

LCD monitor

CHARACTER DISPLAY

(LCD) selector

DISPLAY SELECT selector

EXEC or FINE (AUDIO) button

buttons

LCD (Liquid Crystal Display) monitor

Displays the playback or EE 1) pictures. Also, superimposed time data, status information, menu, audio levels meters, etc. are displayed.

Notes

• The data items superimposed on the LCD monitor are the same as items superimposed on a monitor connected to the MONITOR VIDEO jack.

You cannot make two monitors display different data items individually.

• The backlight used in the built-in LCD monitor deteriorates with prolonged use. If the brightness of the LCD monitor cannot be adjusted, consult your

Sony dealer.

For details on the maintenance of the LCD monitor, see page 99 (GB).

CHARACTER DISPLAY (LCD) (data items superimposed on the LCD monitor) selector

Use to superimpose data items on the LCD monitor.

OFF: No data items are superimposed except the tape label, title, data codes (camera data, and date/ time recorded by a camera).

ON: Data items are superimposed.

ON (BLACK BACK): Data items are displayed on a black background.

1) “EE” stands for “Electric to Electric.” In EE mode, the video and audio signals that are input to the VCR’s recording circuitry do not pass through any magnetic conversion circuits but instead are output via electric circuits only. This mode is used to check the input signals and adjust input levels. The pictures output in EE mode are referred to as EE pictures.

(GB) Chapter 1 Overview

Notes

• To choose whether or not the tape label, title, or data codes are displayed, use the menu items. Also, you can select the data code items to be displayed by pressing the DATA CODE button on the Remote

Commander.

• To adjust the menu items, set the LCD monitor or a monitor connected to the MONITOR VIDEO jack to display the menu. When neither of the monitors is set, you cannot adjust the menu items.

DISPLAY SELECT selector

Selects the data items displayed on the LCD monitor or a monitor connected to the MONITOR VIDEO jack.

MENU: displays the menu.

DATA: displays time code, remaining tape time, type of input signal selected, audio mode, presence or absence of cassette memory, tape label, title, etc.

AUDIO: displays audio levels.

Notes

• You can use the Remote Control Unit (DSRM-20, not supplied) or the supplied Remote Commander to search for a scene using search signals on the tape. In this case, you can search for the scene regardless of this selector setting.

To display the “–/+” which indicates the direction to search, set this selector to DATA.

• If you change the selector setting during a search with the cassette memory, the search aborts.

EXEC (execute) or FINE (AUDIO) (fine audio levels) button

When the DISPLAY SELECT selector 3 is set to

MENU, the button functions as the EXEC (execute) button. Press this button to change the setting on the menu items.

For details on the menu, see “Operating the Menus” on page 76 (GB).

When the DISPLAY SELECT selector 3 is set to

AUDIO, the button functions as the FINE (fine audio levels) button. While you are holding this button down, the enlarged audio levels meters are displayed.

You can confirm or adjust audio levels precisely on these enlarged audio levels meters. To select an enlarged portion, use REF LEVEL on the AUDIO SET menu.

For details on fine audio levels screen, see “Fine audio levels screen” on page 29 (GB).

For details on the AUDIO SET menu, see “AUDIO SET menu” on page 88 (GB).

J / j buttons

When the DISPLAY SELECT selector 3 is set to

MENU, you can select a menu item by pressing these buttons.

For details on the menu, see “Operating the Menus” on page 76 (GB).

When the DISPLAY SELECT selector 3 is set to

DATA, you can adjust the brightness of the LCD monitor by pressing these buttons. During the adjustment, the brightness level is displayed as illustrated below. It disappears one second after you have adjusted the brightness.

BRT

Chapter 1 Overview

(GB)

Location and Function of Parts

Tape transport control section

AUDIO DUB button/indicator

DUP button/indicator

REC button/indicator

PAUSE button/indicator

FF button/indicator

PLAY button/indicator

REW button/indicator

STOP button

Press this button to stop the current tape transport operation.

REW (rewind) button/indicator

When you press this button, the indicator lights and the tape starts rewinding. During rewind, the picture does not appear on the monitor (you can see the picture as it is seen in the EE mode).

To locate a scene while monitoring the picture, hold this button down during rewind, playback or in the playback pause mode.

If you press the PLAY button while holding this button down during stop, the tape is rewound to its beginning and starts playback automatically (during rewind, the

REW indicator lights and the PLAY indicator flashes).

You can change the tape transport mode in FF/REW

SPD on the VTR SET menu.

For details on the VTR SET menu, see “VTR SET menu” on page 90 (GB).

Notes

• If you set EE/PB SEL on the DISPLAY SET menu to

PB, the EE pictures or EE sounds are not output while the tape rewinds.

• If you set FF/REW SPD on the VTR SET menu to

SHUTTLEMAX, you can display the picture while the tape rewinds.

For details on the tape transport speed of the

SHUTTLEMAX setting, see “FF/REW SPD” in the “VTR

SET menu” on page 90 (GB).

PLAY button/indicator

When you press this button, the indicator lights and playback begins.

Notes

• If the unit is playing a part of the tape where the format has been changed between the DVCAM format and the DV format or where the color system of the recorded signals has been changed between

PAL and NTSC, the picture and sound are distorted.

• The unit can play back only tapes recorded in the

DVCAM format or in the SP mode of the DV format.

FF (fast forward) button/indicator

When you press this button, the indicator lights and the tape is fast forwarded. During fast forward, the picture does not appear on the monitor (you can see the picture as it is seen in the EE mode).

To locate a scene while monitoring the picture, hold this button down during fast forward, playback or in the playback pause mode.

You can change the tape transport mode in FF/REW

SPD on the VTR SET menu.

For details on the VTR SET menu, see “VTR SET menu” on page 90 (GB).

Notes

• If you set EE/PB SEL on the DISPLAY SET menu to

PB, the EE pictures or EE sounds are not output while the tape is fast-forwarded.

(GB) Chapter 1 Overview

• If you set FF/REW SPD on the VTR SET menu to

SHUTTLEMAX, you can display the picture while fast-forwarding the tape.

For details on the tape transport speed of the

SHUTTLEMAX setting, see “FF/REW SPD” in the “VTR

SET menu” on page 90 (GB).

PAUSE button/indicator

When you press this button during recording, playing, or audio dubbing, the current operation goes into the pause mode. Pressing this button again resumes the operation. The indicator lights while the unit is in the pause mode.

REC (record) button/indicator

When you press the PLAY button while holding this button down, the PLAY and REC indicators light and recording starts.

When the unit is in the stop mode, you can check EE signals for an image, sound and time code by pressing this button. During this check, the REC indicator lights. To stop this operation, press the STOP button.

For details, see “EE/PB SEL” in the “DISPLAY SET menu” on page 85 (GB). For details on time codes, see “DSR-45/

45P time codes” on page 63 (GB).

Note

The unit can record only in the DVCAM format or in the SP mode of the DV format.

AUDIO DUB (audio dubbing) button/indicator

Use this button to dub sounds. The indicator lights while sounds are being dubbed.

For details on audio dubbing, see “Audio Dubbing” on page 74 (GB).

When the unit is in the stop mode and the INPUT

SELECT selector is set to other than DV, you can listen to the EE sound by pressing this button. During this operation, the indicator lights. To stop the operation, press the STOP button.

For details, see “EE/PB SEL” in the “DISPLAY SET menu” on page 85 (GB).

DUP (duplicate) button/indicator

Use to duplicate a tape, including the time code.

During duplication, the indicator lights.

For details on the duplicate function, see “Duplication

(generating a work tape with the same time code)” on page

69 (GB).

When the unit is in the stop mode and a DV signal is selected and input, you can check the EE signals for an image, sound and time code by pressing this button.

During the check, the indicator lights. To stop this operation, press the STOP button.

For details, see “EE/PB SEL” in the “DISPLAY SET menu” on page 85 (GB). For details on time codes, see “DSR-45/

45P time codes” on page 63 (GB).

Chapter 1 Overview

(GB)

Location and Function of Parts

Audio control section

AUDIO INPUT switch

CH-1

CH-2

CH-3

CH-4

AUDIO REC LEVEL control knobs

AUDIO INPUT (AUTO/MANU) switch

Switches the audio recording level adjustment mode.

AUTO: Adjusts the recording level automatically.

The AUDIO REC LEVEL control knobs (CH-1 to

CH-4) 2 are disabled.

To link the AGC (Auto Gain Control) of the audio channels (CH-1/2 or CH-3/4), set AGC CH1,2

(AGC CH3,4) on the AUDIO SET menu to

LINKED.

MANU: Enables the AUDIO REC LEVEL control knobs (CH-1 to CH-4) 2 to manually adjust the recording level.

Notes

• When DV signals are input to the unit, the sound recorded retains the signal level input, regardless of the setting of this switch.

• If the sound is louder than the input amplifier’s dynamic range, the AUTO setting is ineffective.

• Even if you set this switch to AUTO, unless the setting of the INPUT LEVEL selector on the rear panel is appropriate, there may be clipping and noise.

• The audio level is automatically adjusted to an appropriate level when you select AUTO. It takes about 20 seconds for the audio level to be stabilized in the following cases.

– immediately after powering on

– immediately after stopping a playback operation

– immediately after switching the audio mode in

AUDIO MODE on the AUDIO SET menu

• If LIMITER on the AUDIO SET menu has been set to ON while you are manually adjusting the audio level, you can record the sound without clipping even if the audio input level is high as long as the level is within the amplifier’s dynamic range. The LIMITER setting is available only when this switch is set to

MANU.

AUDIO REC LEVEL control knobs (CH-1 to

CH-4)

By turning these knobs, you can adjust the analog audio input signal levels for CH-1 to CH-4 respectively. You can adjust the audio signal level only if the AUDIO INPUT (AUTO/MANU) switch 1 has been set to MANU.

To display the audio levels meters on the LCD monitor, set the DISPLAY SELECT selector on the monitor display section to AUDIO (audio screen).

While you are holding down the FINE (fine audio levels) button when the audio levels meters are displayed, a part of the audio levels meters will be enlarged (Fine audio levels screen). To select the enlarged portion, use REF LEVEL on the AUDIO SET menu. You can adjust the audio levels precisely on this screen.

For details on the audio screen, see “Audio screen” on page

28 (GB).

Note

You cannot adjust the audio level of the DV signal.

(GB) Chapter 1 Overview

Display window

END SEARCH button

INDEX button

3 q

(cassette) indicator

RESET button

DVCAM indicator

Remote control detector

COUNTER SELECT selector

Time counter display

Drop frame indicator

END SEARCH button

When you press this button, the unit searches the tape and plays back the last five-second recorded picture.

After playback, the unit turns to the stop mode. Use this function to record another image at the end of the last recorded portion or to check the image itself.

Note

If you use a cassette without cassette memory, the end search function does not work once you eject the cassette after you have recorded on the tape. If you use a cassette with cassette memory, the end search function works even if you have ejected the cassette one or more times. If there is a blank portion at the beginning or between recorded portions, the end search function may not work correctly.

INDEX button

Press this button during recording to mark an index. If you mark an index at the scene you want to search for, you can easily find the scene later.

For details on index, see “Recording Functions” on page 44

(GB).

3 q (cassette) indicator

Lights when a digital video cassette is loaded. Even if the unit is in the standby mode, the indicator lights as long as a cassette is inside of the unit. While a cassette is being ejected, the indicator flashes.

DVCAM indicator

Lights when the unit is playing back a tape recorded in the DVCAM format. When REC MODE on the VTR

SET menu is set to DVCAM, this indicator also lights during recording or when the unit is in the EE mode.

For details on the VTR SET menu, see “VTR SET menu” on page 90 (GB).

Remote control detector

Time counter display

Displays time data (count value of the counter / time code / user bits), the self-diagnostics code numbers

(page 100 (GB)), or the alarm messages (“Err” (page

97 (GB)).

When the count value of the counter is negative, “–” appears as the first digit (leftmost digit). When that value is positive, the first digit is blank.

When the format of the displayed time code is drop frame mode, the drop frame indicator, located between minutes and seconds, lights.

The user bits are displayed with periods (.) after each digit.

Notes

• In the playback mode, if the tape has a portion where recorded signals are not continuous;

– The count value of the counter may not advance correctly from that portion.

– The displayed value of the time code or user bits may be temporarily inaccurate.

• When this unit plays back a part of the tape where the recorded color system has been changed between

PAL and NTSC, the displayed value may be inaccurate.

• When this unit plays back a part of the tape where the recording format has been changed between DVCAM and DV, the displayed value may be inaccurate.

• The counter operates on a ±12-hour cycle. You cannot make the counter operate on a 24-hour cycle.

• The count value of the counter consists of seven digits. The leftmost digit is not displayed. (i.e.; If the actual count value is “11:22:11:22,” the displayed value will be “1:22:11:22.” ) However, the unit recognizes that the hours value is 11.

(Continued)

Chapter 1 Overview

(GB)

Location and Function of Parts

COUNTER SELECT selector

Selects the time data to be indicated on the time counter display. Selected time data is also displayed on the LCD monitor or on the counter display of a monitor connected to the MONITOR VIDEO jack.

COUNTER: Count value of the counter (seven digits). The value is displayed on a ±12-hour cycle.

TC: Time code

U-BIT: User bits

Notes

• The count value of the counter of this unit is determined by calculation based on the time code, that is, simple approximation. Therefore, in cases such as the following, the value may be inaccurate.

– There is a portion where the time code is not continuous on the tape you are using.

– The time code in both the drop frame mode and the non-drop frame mode are recorded on the tape you are using (For DSR-45 only).

– There is a blank portion between recorded portions on the tape you are using.

– A tape recorded using the PAL color system is being used in the DSR-45.

– A tape recorded using the NTSC color system is being used in the DSR-45P.

– You are using an external time code.

– TC RUN on the TC/UB SET menu is set to FREE

RUN.

• If you intend to edit using an RS-422A connection, set the editing mode of the controller to time code

(TC), and set the COUNTER SELECT selector of this unit to TC.

RESET (counter reset) button

When the COUNTER SELECT selector 7 is set to

COUNTER, pressing this button resets the value indicated on the time counter display to 0:00:00:00

(0H00M00S00F).

Notes

• This button cannot reset the value of the time code or user bits.

• To reset the value of the time code or user bits, use

TC PRESET or UB PRESET on the TC/UB SET menu.

Rear Panel

TC connectors

Video signal input/ output section

(see page 22 (GB))

Audio signal input/ output section

(see page 23 (GB))

MONITOR jacks

Remote control section

(see page 24 (GB))

CONTROL S IN jack

AC IN connector

DV jack

(GB) Chapter 1 Overview

TC (time code) connectors (BNC-type)

Used to input or output time code.

TC IN (time code input) connector: Connects to the time code output connector on external devices such as a time code generator or a VCR. Use this connector to synchronize the internal time code generator of this unit with an external time code.

Note

The unit can read the time code input to this connector only when the time code is output at normal play speed.

TC OUT (time code output) connector: Connects to the time code input connector on external devices such as a time code reader or a VCR.

The unit outputs the time code depending on the operating state as follows:

Playing: The time code on the tape is output.

Recording: Either the time code generated by the internal time code generator or the time code input from a device connected to the TC IN connector is output.

For details, see “DSR-45/45P time codes” on page 63

(GB).

Note

If JOG TC OUT on the TC/UB SET menu has been set to ON, the time code is output during search mode, but the output time code is not continuous.

DV jack (4-pin)

Used to input/output the digital signal that complies with the i.LINK standard (Recommended cable: VMC-

IL4415 (A), VMC-IL4615 (A)). Use when a device connected to the unit has a DV jack. If you connect the unit and another device using DV jacks, you can minimize deterioration of picture quality during recording, dubbing, or capturing still pictures, all by means of digital signal processing. For details, refer to the instruction manual of the external device.

Notes

• If video signals have been input to the DV jack and you output these video signals to the MONITOR

VIDEO, VIDEO OUT, or S VIDEO OUT connectors, the sync and burst of the corresponding

EE pictures are not synchronized.

• i.LINK and the i.LINK logo “ ” are trademarks and indicate that this product is in agreement with IEEE

1394-1995 specifications and their revisions.

• This jack can accept only DV signals.

• If the unit is connected to a device equipped with a 6pin DV jack, when you intend to disconnect or reconnect the DV cable, turn off the device and pull out the plug of its power cord from the AC outlet beforehand. If you connect or disconnect the DV cable while the device is connected to the AC outlet, high-voltage current (8 to 40 V) is output from the

DV jack of the device to this unit, which may cause a malfunction.

• When connecting a device that has a 6-pin DV jack to this unit, first, connect the plug of the cable to the 6pin DV jack.

AC IN connector

Connects to an AC outlet using the supplied power cord.

Even if the unit is in the standby mode, it consumes power. To turn the unit off completely, pull the plug out from the AC outlet.

CONTROL S IN jack (stereo minijack)

Connects to the Remote Control Unit (DSRM-20, not supplied) for controlling this unit.

Notes

• When using the Remote Control Unit (DSRM-20, not supplied), set COMMANDER on the OTHERS menu to CONTROL S.

• If the REMOTE/LOCAL switch is set to REMOTE, the control of a device connected to the CONTROL S jack is restricted by the setting of LOCAL ENBL on the REMOTE menu.

MONITOR jacks (phono jack)

Output video and audio signals for monitoring.

MONITOR VIDEO jack: Outputs composite video signals. Connect the input jack of an external monitor to this jack. When you set the

CHARACTER DISPLAY (MONITOR OUT) switch on the front panel to ON, data items such as time data, menus or alarm messages are superimposed on the external monitor.

For details on the superimposed data items, see

“Displaying Various Data” on page 27 (GB).

Notes

• When video sync signals of the EE pictures output from the MONITOR VIDEO jack, sync and burst are not synchronized.

• The video signal output from this connector is not synchronized with the video signal output from the line-out connectors (COMPONENT OUT, S VIDEO

OUT, VIDEO OUT). When the unit is in the EE mode, the output pictures are delayed by several lines. When played back, the picture is not exactly externally synchronized — only vertically synchronized. You cannot adjust the sync and subcarrier phases.

(Continued)

Chapter 1 Overview

(GB)

Location and Function of Parts

• If DV input has been selected, color and luminance may be distorted in the EE mode, depending on the monitor.

• The data items superimposed on a monitor connected to this jack are the same as the items superimposed on the LCD monitor.

You cannot make two monitors display different data items individually.

• The adjustment of PB LEVEL on the VIDEO SET menu does not affect the MONITOR VIDEO output.

• While the unit is externally synchronized, the sync signal frequency and the burst signals of the video signals output to the LCD monitor and the

MONITOR VIDEO jack are not synchronized.

Therefore, jitter may appear on those output signals.

Video signal input/output section

For details on the input and output of the wide-screen aspect ratio information, see “Notes on Wide-screen

Aspect Ratio Information” on page 103 (GB).

Note

The unit can only accept standard video signals.

If you input the types of video signals shown below, recorded picture, sound, and the EE picture output via the VIDEO OUT, S VIDEO OUT and

COMPONENT OUT connectors may be distorted.

If the unit is externally synchronized, use the VIDEO

OUT connector. If you use the MONITOR VIDEO jack, set EXT SYNC on the VIDEO SET menu to

OFF.

MONITOR AUDIO jack: Outputs the audio signals for monitoring. Select the audio channels you want to monitor as follows.

CH-1/2: channels 1/2

MIX: channels 1 to 4

CH-3/4: channels 3/4

• Signals from some home game machines

• Blue background screen or gray background screen from a consumer VCR

• Pictures played at a speed other than normal by a

VCR that does not have the TBC (Time Base

Corrector)

• Video signals in which the sync signals are distorted

• Signals from a defective cassette (tape or recording condition is bad) played by an analog VCR that does not have TBC

S VIDEO connectors

VIDEO connectors

COMPONENT connectors

S VIDEO connectors (4-pin)

Inputs/Outputs the S-video signal with Y (luminance) and the C (chroma: 3.58 MHz for DSR-45 and 4.43

MHz for DSR-45P) separated.

VIDEO connectors (BNC-type)

VIDEO IN REF.IN (reference video / composite video input) connector:

Inputs composite video signals to this unit. When performing a playback synchronized with an external sync signal, this connector inputs a reference video (black burst) signal.

(GB) Chapter 1 Overview

VIDEO OUT (composite video output) connector:

Outputs composite video signals. The data items are not superimposed.

COMPONENT connectors (BNC-type)

Inputs/Outputs component video signals (Y/R-Y/B-Y).

Audio signal input/output section

INPUT LEVEL selector

AUDIO IN jacks

AUDIO OUT connectors

INPUT LEVEL (–10/–2/+4) selector

Selects one from among –10 dB, –2 dB, or +4 dB according to the audio level of the signal input via the

AUDIO IN jacks 2.

Note

If this selector setting is not appropriate, clipping distortion or noise may occur even if the AUDIO

INPUT switch has been set to AUTO.

For more information on the setting of this selector, see

“When you set the INPUT LEVEL selector” on page 96

(GB).

AUDIO IN CH-1 to CH-4 jacks (phono jack)

Inputs audio signals (CH-1 to CH-4).

Note

To input balanced audio signals via these jacks, use a conversion cable as shown below. (The COLD side is open.)

For details on conversion cables, refer to the instruction manual of the devices you use.

GND

HOT

COLD

AUDIO OUT CH-1 to CH-4 connectors (XLR 3pin, male)

Outputs audio signals (CH-1 to CH-4).

Chapter 1 Overview

(GB)

Location and Function of Parts

Remote control section

RS-232C connector

RS-422A connector

Remote selector

LANC jack

Notes

• When controlling the unit using a device connected to the RS-232C connector 1 or the RS-422A connector

2 , set the REMOTE/LOCAL switch on the front panel to REMOTE. (Regardless of the setting of the

REMOTE/LOCAL switch, you can use a device connected to the LANC jack 3 to control the unit.)

• Even when the DSR-45 plays back a PAL formatted tape (or the DSR-45P plays back an NTSC formatted tape), you can control the basic tape transport functions using a device connected to the RS-232C connector 1 or the RS-422A connector 2.

However, editing operations attempted in this case are not guaranteed.

• For editing, if you intend to use this unit as a recorder and to use the FXE-120/120P or the FXE-100/100P upgraded by installing the FXE-KIT1 as an editing controller, you also need to use the IF-FXE2 LANC

Interface Box.

RS-232C connector (9-pin)

Use when controlling the unit using an editing controller or a computer that has an RS-232C interface.

Note

For editing, if you intend to use this unit as a player and the FXE-120/120P or FXE-100/100P as an editing controller, set the baud rate of both devices to 19200 bps.

RS-422A connector (9-pin)

Use when controlling the unit using an editing controller that has an RS-422A interface.

LANC jack

Use when controlling the tape transport operation of the unit using a device that has a LANC

jack.

Notes

• Regardless of the setting of the REMOTE/LOCAL switch, you can use a device connected to the LANC jack to control the unit.

• The LANC jack on the unit has only LANC-S functions. The unit has no LANC-M functions. A device that is set to LANC-S mode cannot be connected to this unit. Either this, the unit or the other device may not operate properly.

• If the device that you connect to this unit has a

SHUTTLE A/B switching function and a LANC-M function, set the device to the SHUTTLE B mode.

• The LANC connection transmits signals such as control signals, time code, time counter data, and status data.

• Jacks labeled CONTROL L have the same function as LANC jacks.

• When using this unit as a player, set the LANC mode on the recorder to M. A device that does not have an

M / S switching function cannot be used to control this unit.

Remote selector

Selects one from among RS-422A, RS-232C, or

LANC according to a device connected to the unit.

1) LANC (Local Application Control bus system):

Bidirectional interface used to control a consumer VCR

(GB) Chapter 1 Overview

Supplied Remote Commander

EJECT button

SEARCH SELECT buttons

Buttons for playing at various speeds

PAUSE button

REW button

PLAY button

EJECT

× × × ×

VTR RMT-DS5 qs 1

switch

DATA CODE button

INDEX WRITE button

REC buttons

STOP button

FF button

EJECT button

Note

When there is no cassette inside the unit, you cannot open/close the cassette compartment, even if you press this button.

In this case, press the EJECT button on the front panel of the unit instead.

SEARCH SELECT buttons

Press these buttons to search for scenes using the search function.

For details on the search function, see “Searching using the search function” on page 37 (GB).

Buttons for playing at various speeds

You can play back a tape at normal speed or at a speed other than normal with these buttons.

For details, see “Playing at various speeds” on page 37

(GB).

PAUSE button

REW (rewind) button

PLAY button

FF (fast forward) button

STOP button

REC (record) buttons

When you press both these buttons at the same time, the REC indicator and PLAY indicator on the front panel light and recording begins.

(Continued)

Chapter 1 Overview

(GB)

Location and Function of Parts

INDEX WRITE button

Press this button during recording to mark an index.

For details on an index, see “Marking an index” on page 44

(GB).

DATA CODE button

Press this button to display the data codes (recording date/time, camera data).

For details on data codes, see “Displaying information

(data codes) recorded on a tape” on page 36 (GB).

1 (on/standby) switch

Notes

• The command mode of the supplied Remote commander is set to VTR4. You cannot change this setting.

• Set COMMANDER on the OTHERS menu to

WIRELESS to enable the Remote Commander to control the unit.

• In addition to the Remote Commander supplied with the unit, the unit accepts signals from any Sony

Remote Commander whose command mode is set to

VTR4. If you want to disable the control from any

Remote Commander, set COMMANDER on the

OTHERS menu to CONTROL S.

• If the REMOTE/LOCAL switch is set to REMOTE, the control of the Remote Commander is restricted by the setting of LOCAL ENBL on the REMOTE menu.

Battery installation

Push and slide the lid to open.

Install two size AA (R6) batteries (supplied) with

the correct polarity.

Be sure to install the battery from the # side.

Replace the lid.

Notes on batteries

• Make sure that the battery orientation is correct when inserting batteries.

• Do not mix an old battery with a new one, or mix different types of batteries.

• If you do not intend to use the Remote Commander for a long time, remove the batteries to avoid damage from battery leakage. If the batteries have leaked, remove them, wipe the battery compartment dry and replace the batteries with new ones.

To remove the batteries

Remove the lid as step

1

and take out the batteries.

(GB) Chapter 1 Overview

Displaying Various Data

The unit can display various superimposed data items on the built-in LCD monitor or on a monitor connected to the MONITOR VIDEO jack.

To display various data items on the LCD monitor, set the CHARACTER DISPLAY (LCD) selector to ON or

ON (BLACK BACK).

To display various data items on an external monitor, set the CHARACTER DISPLAY (MONITOR OUT) switch to ON.

You can select data items to be displayed using the

DISPLAY SELECT selector.

Menu screen

To display the menu screen, set the DISPLAY

SELECT selector to MENU. You can change or confirm the menu item settings on this screen.

For details on the menu, see “Chapter 6 Adjusting and

Setting Through Menus” on page 76 (GB).

TC ⁄ UB SET

TC PRESET

RMT

DISP

VTR

ETC

UB PRESET

TC ⁄ UB IN

DV IN TC

TC MAKE

TC RUN

TC FORMAT

JOG TC OUT

Data screen

To display the data screen, set the DISPLAY SELECT selector to DATA. You can confirm important information for recording or playback, such as time code or remaining tape time, on this screen.

DEW

DETECTED

0 0 : 1 2 : 3 4 : 1 2

122min

PHOTO – 1 0

PAL

DVCAM

NS 4 8 K

DV I N

9 q; qa qs

Cassette memory indicator

This item is shown when a cassette with cassette memory has been loaded. If the cassette is ejected while data is being written on the cassette memory, the indicator flashes.

Tape transport mode indicator

Displays the tape transport mode.

Time counter (time code/user bits/count value of the counter) indicator

Displays the count value of the counter, time code, or user bits. By setting the COUNTER SELECT selector on the front panel, you can select the item to be displayed.

When the time code is displayed,

appears to its left.

In the drop frame mode, a period is displayed between the minutes and seconds. (Example: 00:12.58:00)

When the user bits are displayed,

appears to their left.

When the count value of the counter is negative, “–” appears as the first digit (leftmost digit). When that value is positive, the first digit is blank.

The count value of the counter consists of seven digits.

If the self-diagnostic function is enabled, diagnostics code numbers are displayed.

Notes

• The counter operates on a ±12-hour cycle. You cannot make the counter operate on a 24-hour cycle.

Remaining tape time indicator

Displays the remaining tape time.

Note

When you insert a cassette in which the tape has been rewound to the beginning, this indicator will not show the remaining tape time. The remaining tape time is displayed after the tape runs for a while.

Search indicator

Displays the search mode when you search for scenes using the Remote Commander or the DSRM-20 (not supplied).

For details on the search function, see “Searching using the search function” on page 37 (GB).

Chapter 1 Overview

(Continued)

(GB)

Displaying Various Data

Index indicator

Displays INDEX MARK when an index has been marked.

Caution indicator

Displays a caution.

For details on cautions, see “Alarm Messages” on page 97

(GB).

PAL (DSR-45)/NTSC (DSR-45P) indicator

DSR-45: Appears for five seconds when you play back a PAL formatted tape.

DSR-45P: Appears for five seconds when you play back an NTSC formatted tape.

DVCAM/DV indicator

In the EE or recording mode, displays the recording format selected in REC MODE on the VTR SET menu. During playback, displays the recording format of the picture.

Audio mode indicator

In the EE or recording mode, displays the audio mode selected in AUDIO MODE on the AUDIO SET menu.

During playback or audio dubbing, displays the audio mode recorded on the tape. When you input a signal to the DV jack, displays the audio mode of that signal.

Input signal indicator

Displays the INPUT SELECT selector setting.

NS (Non standard) audio mode indicator

This item is shown when a tape recorded in the unlock audio mode is played back or when an unlock mode signal has been input to the DV jack. In EE mode, when REC MODE in the VTR SET menu is set to DV

SP, this item is always shown.

For details on the unlock mode, see “Compatibility of

DVCAM and DV Format” on page 101 (GB).

Audio screen

To display the audio screen, set the DISPLAY

SELECT selector to AUDIO. You can confirm or adjust the audio levels and confirm the audio input signal settings on this screen.

–

· · · · · · dB

CH1 ||||||||||||||||||·|··· ·

CH2 |||||||||||||||||·|···· ·

CH3 ||||||||||||||||||||||| |

CH4 |||||||||||||·|········ ·

Audio levels

Displays the audio levels for each channel independently. When the audio mode is FS32K, the audio levels of four channels, channel 1 to 4, are displayed. When the audio mode is FS48K, the audio levels of channel 1 and 2 are displayed.

The unit detects the audio mode as follows.

In the playback mode: Detects the audio mode recorded on the tape.

In the recording/EE mode: Detects the selected audio mode in AUDIO MODE on the AUDIO

SET menu.

When the INPUT SELECT selector is set to DV

and a DV signal is being input: Detects the audio mode of the signals being input. (The setting of AUDIO MODE on the AUDIO SET menu becomes invalid.)

In the EE, recording, or audio dubbing (only the audio dubbing channel) modes, if the input levels exceed

0 dB, the portions of the meters that exceed 0 dB turn to red. During playback, while DV signals are input or the AUDIO INPUT switch is set to AUTO, those portions of the levels meters do not turn to red.

Audio dubbing symbol

This symbol appears associated with a channel on which you can dub sounds.

Appears when:

• a tape is being transported and pictures are displayed on the LCD monitor or on an external monitor.

• the unit is in the stop mode, a signal other than DV is selected, and you press the AUDIO DUB button.

(GB) Chapter 1 Overview

Notes

• You can dub sounds only on a tape on which signals are recorded in the 32 kHz audio mode (4 channels,

12 bit) and in the DVCAM format.

• You can select a pair of channels to dub sounds using

AUDIO DUB on the AUDIO SET menu.

• You cannot perform audio dubbing using a sound signal input via the DV jack. This symbol does not appear when DV signals are input.

Link symbol

If the AGC (Auto Gain Control) of a pair of channels is linked, this symbol is placed between the channels.

In the EE mode, if AGC CH1, 2 on the AUDIO SET menu is set to LINKED and the AUDIO INPUT switch is set to AUTO, channels 1 and 2 can be linked for AGC operation and for stereo sound where channel

1 is set for the left sound and channel 2 is set for the right sound.

In the EE mode, if AGC CH3, 4 on the AUDIO SET menu is set to LINKED and the AUDIO INPUT switch is to AUTO, channels 3 and 4 can be linked for

AGC operation and for stereo sound where channel 3 is set for the left sound and channel 4 is set for the right sound.

Note

When DV signals are input, the AGC does not function and channels are not linked. This symbol does not appear with a DV connection.

Fine audio levels screen

When the audio screen is displayed, pressing the FINE

(AUDIO) button displays the fine audio levels screen.

The screen is displayed only while you are pressing the

FINE (AUDIO) button. You can adjust the audio recording levels precisely on this screen.

Notes

• Changing REF LEVEL on the AUDIO SET menu does not change the audio gain of the unit. According to the level of sounds you want to record, select an appropriate gain by setting the INPUT LEVEL selector on the rear panel. Then, adjust the audio recording levels using the AUDIO REC LEVEL control knobs.

• The standard output level of the AUDIO OUT connectors of the unit is +4 dBu. This is equivalent to

–20 dB level for the full-bit maximum audio level

(–18 dB level for the DSR-45P). This value is fixed and is not affected by the setting of REF LEVEL on the AUDIO SET menu.

F I NE

CH1

CH2

CH3

CH4

–22 –20 –18 dB

|||||||||||······

||||||||||·······

||||||||||||||| · ·

||||||···········

The fine audio levels screen displays narrower audio levels around the audio levels (–12/–18/–20 dB) selected in REF LEVEL on the AUDIO SET menu.

Chapter 1 Overview

(GB)

Playback and

Recording

Chapter

Notes on Video Cassettes

Usable cassettes

Use Standard-DVCAM cassettes or Mini-DVCAM cassettes with this unit. The PDV-184 can record programs for 184 minutes and the PDVM-40 can record for 40 minutes (DVCAM format).

You can get the highest quality pictures with this digital videocassette recorder using DVCAM cassettes.

Using other cassettes does not ensure sufficient reliability. We recommend using DVCAM cassettes so that you can record your one-time events in the highest quality.

Cassette memory

Cassette memory is an optional feature that is mounted on some Standard DVCAM cassettes and Mini

DVCAM cassettes. When you record a program, the recording date and time, and the programs’ position on the tape are stored in the cassette memory so that you can quickly locate the program later on. on a cassette indicates that you can use the cassettes to store up to 16 kbits of data. On this unit, you can use cassettes on which up to 16 kbits of data can be stored.

To save a recording

To prevent accidental erasure of a recording, slide in the REC/SAVE switch on the cassette so that the red portion becomes visible. To record on a tape, slide out the switch so that the red portion is hidden.

Mini DVCAM cassette DVCAM cassette

REC/SAVE switch

Set to SAVE.

REC

SAVE

(GB) Chapter 2 Playback and Recording

Checking the tape for slack

Using a paper clip or a similar object, turn the reel gently in the direction shown by the arrow. If the reel does not move, there is no slack.

Mini cassette

(Insert the mini cassette into the center of the cassette compartment.)

Standard cassette

Paper clip, etc.

Reel

Tape window facing upward

The cassette is automatically loaded into the unit and the cassette compartment closes.

Inserting/Ejecting Cassettes

To insert a cassette

Notes

• Do not insert the cassette forcibly. The unit may be damaged.

• Do not eject/load the cassette in a place subject to light. The internal sensor of the unit may operate incorrectly if too much light falls on the unit.

With the unit powered on, press the EJECT button.

The cassette compartment opens.

After checking the tape for slack, hold the cassette so that the tape window is facing upward, then insert it into the unit.

Notes

• When inserting a cassette, hold the back edge of the cassette in the center and push it until the cassette is inserted deep into the unit. If you hold the ends, the cassette may not be loaded properly.

• If the cassette does not load or is loaded only halfway, eject it once, then insert it again. In such a case, if you insert the cassette forcibly, the cassette may not be loaded properly or malfunctions may occur.

• It takes a few seconds for the unit to recognize the cassette and find the proper location on the tape being loaded.

To eject the cassette

With the unit powered on, press the EJECT button.

The cassette is unloaded and ejected.

Remove the cassette from the unit. Press the

EJECT button to close the cassette compartment.

Chapter 2 Playback and Recording

(GB)

Notes on Video Cassettes

Notes on Playback/Recording

No compensation for contents of the recording

Contents of the recording cannot be compensated for if recording or playback is not successful due to a malfunction of the unit, video tape, etc.

Copyright precautions

On recording

You cannot record any software having copyright protection signals on this unit. If you start recording protected video and audio signals, a warning appears on the monitor screen and the unit stops recording.

During recording, if you change the INPUT SELECT selector setting, the unit may mistakenly recognize that a copyright protected signal has been input.

On playback

When you play back software having copyright protected signals on this unit, you may not be able to copy it onto other equipment.

Limitations caused by differences in format

The unit can record and play back tapes recorded in

DVCAM format. It can also record and play back tapes recorded in DV format (SP mode).

However, due to differences in format, you may not be able to play back or edit some tapes affected by recording conditions of the tape (e.g., a tape originally recorded in DV format is dubbed in DVCAM format).

For details, see “Compatibility of DVCAM and DV Format” on page 101 (GB).

If a tape has both a portion recorded in the DVCAM format and one recorded in the DV format (SP mode), the following limitations are applied when you play back the tape with this unit:

• The image may be distorted and noise may occur at the point where the recording format changes on the tape.

• The tape transport control buttons may be disabled until the tape speed is stabilized.

Simple playback function for a tape recorded using the PAL system (for the DSR-45) or the

NTSC system (for the DSR-45P)

The DSR-45 can play a PAL tape (the DSR-45P can play an NTSC tape) recorded in the DVCAM format or consumer DV format (SP mode only). This function has the following limitations:

• The video signals are output only to the LCD monitor and the MONITOR VIDEO output.

(GB) Chapter 2 Playback and Recording

• The color system of the output video signal is that of the signals recorded on the tape played back. You cannot convert the signals into the other color system.

If you want to display the MONITOR VIDEO output, you will need a video monitor able to handle the color system recorded on the tape.

• The MONITOR VIDEO output is optimized and adjusted for one color system (DSR-45: NTSC system; DSR-45P: PAL system). If you play back a tape recorded in the other color system, the levels and phases of the video signal may not be correct.

• The outputs from the VIDEO OUT, S VIDEO OUT and COMPONENT OUT connectors are muted.

• When the unit plays a tape recorded in the other color system (i.e., PAL for the DSR-45, or NTSC for the

DSR-45P), the image, sound and time code may be distorted for a while at the beginning and the end of playback.

• The TC OUT connector outputs incorrect time code.

Do not use this time code.

• The unit cannot play back in synchronization with the external sync signal.

• Noise reduction results for the luminance and chrominance signals may differ between PAL formatted tapes and NTSC formatted tapes.

RS-232C connectors. However, any editing operations attempted in this case are not guaranteed.

Limitations regarding the differences in color systems

Except for the simple playback function for a tape recorded in the other color system, this unit is not compatible with any other color systems.

• This unit cannot record video signals of the other color system.

• Inputting the other format video signals does not output the EE pictures correctly. The video output may be muted and some signals may not be displayed.

• You may not be able to dub sound correctly from a tape recorded in the other color system in this unit.

• If a tape has both NTSC and PAL formatted video signals, the following limitations are applied when you play that tape with this unit:

– The image may be distorted and noise may occur at the point where the recording format changes on the tape.

– The tape transport control buttons may be disabled until the tape speed is stabilized.

Playback

This section describes the connections, settings and operations necessary to perform playback on this unit.

The same settings and operations apply whether you are using the unit as part of an editing system, for dubbing, or as a stand-alone videocassette player.

Connections for Playback

To digital video equipment with a DV jack

The video and audio signals are sent with hardly any degradation, enabling high-quality recording. The signal flow is automatically detected so you do not need to make separate connections for input and output.

DSR-45/45P (rear panel)

Monitor i.LINK cable

(DV cable)

(not supplied)

DV jack

Notes

• With the DV connection, data codes (recording date/ time, camera data) recorded on the source tape are transmitted to the recorder. As a result, when you play back a recorded tape on this unit and press the

DATA CODE button on the Remote Commander, the same data codes as those recorded on the source tape are displayed on the monitor screen.

• The external lock function of this unit only supports the standard sync signals. With the DV connection, set EXT SYNC on the VIDEO SET menu to OFF to prevent malfunction resulting from noise, etc.

For details on the VIDEO SET menu, see “VIDEO SET menu” on page 86 (GB).

• If no picture appears via the DV jack, disconnect the i.LINK cable (DV cable), then reinsert it straight.

• When connecting a device that has a 6-pin DV jack to this unit, first, connect the plug of the cable to the 6pin DV jack.

DV jack of the device to this unit, which may cause a malfunction.

• If you connect the input connectors of this unit to the output connectors of a recorder or that of a monitor, a humming noise may be generated or the image may be distorted. If these phenomena occur, perform one of the following:

– Set DV EE OUT on the VTR SET menu to OFF.

– Set the INPUT SELECT selector to a position where a signal is not currently being input.

– Disconnect the cables.

Digital video equipment with a

DV jack

Monitor

: Signal flow

Chapter 2 Playback and Recording

(GB)

Playback

To video equipment without a DV jack

You can connect this unit to video equipment without a DV jack. Use this unit as follows.

The following illustration shows an example of a configuration for dubbing a tape with its time code in the externally-synchronized playback mode. In this configuration, the recorder is a VCR equipped with

XLR input connectors.

Monitor

Phono jack cable (not supplied)

Audio input

Phono jack cable (not supplied)

DSR-45/45P (player)

(rear panel)

Video input

Reference video signal generator

B.B.OUT

Ω

coaxial cable

(not supplied)

REF.VIDEO

Monitor

Recorder

S-video input

S-video cable (not supplied)

Ω

coaxial cable (not supplied)

Audio input

Time code input

Video cable (3BNC y 3BNC) (not supplied)

Audio cable (XLR y

XLR) (not supplied)

Video input

Ω

coaxial cable (not supplied)

Component input

Connect one of the following as a video cable: video cable (3BNC y 3BNC), S-video cable, 75 Ω coaxial cable.

(GB) Chapter 2 Playback and Recording

: Signal flow

Notes

– Set EE/PB SEL on the DISPLAY SET menu to PB.

– Set the INPUT SELECT selector to a position where a signal is not currently being input.

– Disconnect the cables.

• Text data (time code, warnings, menus, etc.) are superimposed only on the MONITOR VIDEO output.

• To play back in synchronization with the reference video (black burst) signal, set EXT SYNC on the

VIDEO SET menu to ON.

Settings for Playback

Preparation on the player (this unit)

Power on the video monitor, then set the monitor’s input switch according to the signals input.

Set up the recorder.

For details, refer to the instruction manual of the recorder.

Turn this unit on.

Playback Procedures

This section describes the procedures used to play back a tape and send signals to another VCR. For details on the procedures required when using a computer as a recorder, refer to the instruction manual of your computer or the user’s manuals of the software installed on it.

When controlling this unit from an editing controller connected to the RS-232C or RS-422A connectors, see

“Chapter 3 Using the Unit as a Player in an Editing

System” on page 46 (GB).

For details on the input and output of the wide-screen aspect ratio information, see “Notes on Wide-screen

Aspect Ratio Information” on page 103 (GB).

After checking the tape for slack and confirming that the q indicator is off, hold the cassette so that the tape window is facing upward, then insert it into this unit.

The cassette is automatically loaded into the unit.

For details on checking the tape for slack, see “Notes on Video Cassettes” on page 30 (GB).

For details on inserting a cassette, see “To insert a cassette” on page 31 (GB).

Note

Do not insert the cassette forcibly. The unit may be damaged.

Press the PLAY button on this unit.

This unit starts playback.

To stop playback

Press the STOP button on this unit.

To pause playback

Press the PAUSE button on this unit.

Notes

• When this unit plays back a part of the tape where the recording format has been changed between the

DVCAM format and the DV format, the picture and sound may be distorted.

• The unit can play back only tapes recorded in the

DVCAM format or in the SP mode of the DV format.

Chapter 2 Playback and Recording

(GB)

Playback

Playback Functions

No indicator

Displaying information (data codes) recorded on a tape

If you record on a tape using a Sony digital camcorder

(DSR-200/200P, 200A/200AP, PD100/PD100P,

PD100A/PD100AP, PD150/PD150P, 250/250P, etc.), data codes can be recorded on the tape.

The data codes consist of recording date/time and camera data (the shutter speed, SteadyShot, iris, white balance, program AE mode, gain, date and time).

You can check these data items during playback on this unit.

First, set the DISPLAY SELECT selector to DATA. If the selector is set to other than DATA, the data codes are not displayed.

Press the DATA CODE button on the Remote

Commander during playback.

Each time you press the DATA CODE button, the display changes in sequence as follows: no data code t recording date/time t camera data t no data code .....

Also, using DATA CODE on the DISPLAY SET menu, you can select a data item to be displayed.

For details on the DISPLAY SET menu, see “DISPLAY SET menu” on page 85 (GB).

Recording date/time

2000 12 25

19 : 20 : 30

Camera data

MANUAL

10000 ATW

F 1.6 0 dB

Date

Time

Shutter speed

SteadyShot

Program AE

White balance

Gain

Iris

Notes

• If the data codes were not recorded, “- - -” appears instead.

• This unit cannot record camera data. Camera data items show the settings of a tape recorded by a digital camcorder (DSR-200/200P, 200A/200AP, PD100/

PD100P, PD100A/PD100AP, PD150/PD150P, 250/

250P, etc.).

• Some of the camera data items displayed by this unit are different from those shown on the digital camcorder.

(GB) Chapter 2 Playback and Recording

Playing at various speeds

You can enjoy playback functions using the Remote

Commander.

Playback options Operation

Play at 1/10 of normal speed

Press

1/10 button during playback.

Play at 1/3 of normal speed

Press

1/3 button during playback.

Play at normal speed

Press

1 button during playback.

Play at twice the normal speed

Press

2 button during playback.

Play frame by frame

Press FRAME c / C buttons during pause.

If you keep pressing one of these buttons, playback continues, frame by frame.

Fast forward the tape while monitoring pictures

Rewind the tape while monitoring pictures

Press the button during normal playback or when playing at various speeds.

To change playback direction

Press the FRAME c/C buttons during normal playback or when playing at various speeds.

To play back in the forward direction, press the C button; in the backward direction, press the c button.

To hear the sound while playing at various speeds

If you want to hear the sound when playing at various speeds, set JOG AUDIO on the AUDIO SET menu to

ON.

For details on the AUDIO SET menu, see “AUDIO SET menu” on page 88 (GB).

Notes

• When the command mode of a Sony device / remote commander is set to VTR4;

– if you press the

×1/3 button on the supplied Remote

Commander while pointing it toward a Sony device other than this unit, the playback speed may turn to

1/5 of normal speed.

– if you press the

×1/5 button on a remote commander while pointing it toward this unit, the playback speed will turn to 1/3 of normal speed.

• If the unit keeps playing at 1/10 of normal speed in forward or reverse for more than one minute, the unit will begin to play back forward at normal speed.

• Even if you set JOG AUDIO on the AUDIO SET menu to ON, sound may not be output or may be interrupted depending on differences in the recording formats (DVCAM/DV) or the condition of the tape.

Searching using the search function

There are four kinds of search available on this unit:

– Searching for the beginnings of recordings: Index search

– Searching for the boundaries of recorded tape by title: Title search*

– Searching for a point on the tape where the recorded date changes: Date search

– Searching for scenes recorded in the photo mode with a digital camcorder: Photo search

* A function available only on a cassette with cassette memory

To search for scenes, use the supplied Remote

Commander or the Remote Control Unit (DSRM-20, not supplied).

To search with the cassette memory

If you set CM SEARCH on the CM SET menu to ON and the cassette has cassette memory, the scenes are listed in the chronological order in which they were made. You can search using this chronological list.

If the cassette does not have cassette memory, you cannot search for scenes in chronological order.

For details on the CM SET menu, see “CM SET menu” on page 81 (GB).

Press the SEARCH SELECT button on the Remote

Commander or the SEARCH MODE button on the

Remote Control Unit (DSRM-20, not supplied) to select the search type: INDEX, TITLE, DATE or

PHOTO SEARCH.

(Continued)

Chapter 2 Playback and Recording

(GB)

Playback

A chronological list appears on the monitor screen.

When selecting INDEX SEARCH

I NDEX SEARCH

1 0 0 / 2 / 2 8 1 : 0 0 LINE

2 0 0 / 3 / 7 1 2 : 5 9 LINE

3 0 0 / 3 / 1 1 3 : 0 5 LINE

4 0 0 / 5 / 5 1 9 : 0 0 LINE

5 0 0 / 7 / 3 1 0 : 1 5 LINE

6 0 0 / 1 0 / 2 8 1 2 : 2 0 LINE v q

Press the SEARCH SELECT button on the Remote

Commander or the SEARCH MODE button on the

Remote Control Unit (DSRM-20, not supplied) to select the search type.

When selecting INDEX SEARCH

INDEX 00

The displayed forms of the date and time can be changed by setting DATE DISP and TIME DISP on the

DISPLAY SET menu.

For the DSR-45P, “PROG” is displayed instead of

“CH.”

For details on the DISPLAY SET menu, see “DISPLAY

SET menu” on page 85 (GB).

Press the . or > button to select a scene.

The unit starts searching and when it locates the scene, begins playback. During Photo search, the unit turns to the playback pause mode.

To search without cassette memory

When you use a cassette without cassette memory, the unit searches in the order of the actual positions of the scenes, regardless of the setting of CM SEARCH on the CM SET menu.

On a cassette with cassette memory, when you want to perform searches with this procedure, set CM

SEARCH on the CM SET menu to OFF.

For details on the CM SET menu, see “CM SET menu” on page 81 (GB).

Note

Title search is not available when searching a cassette without cassette memory.

(The search screens are displayed only on the Data screen.)

Press the . or > button repeatedly to locate the scene you want.

Each time you press the . or > button, the unit searches for the previous or next search point.

When a search point is located, its number is indicated on the monitor screen.

The unit starts searching backwards or forwards until the number comes to zero, then plays back the scene. During Photo search, the unit turns to the playback pause mode.

How signals are recorded

There are four different signal types, one for each search method; index, title, date and photo signals.

They are recorded by the digital camcorder (DSR-200/

200P, 200A/200AP, PD100/PD100P, PD100A/

PD100AP, PD150/PD150P, 250/250P, etc.). However, the type of signal recorded and where it is recorded (on the tape or in the cassette memory) depend on whether the cassette has cassette memory or which type of video equipment is used for recording. Please note that if the signals for a certain search type are not recorded, you cannot perform that type of search. For details on the signals used for a particular type of search, refer to the instruction manual of the recorder.

(GB) Chapter 2 Playback and Recording

Signals that can be recorded on this unit are as follows.

Signals for In cassette memory

Index search

Yes

Title search

Date search

Photo search No

On tape

Yes

* If AUTO INDEX on the VTR SET menu is set to ON and the unit is in the stop mode, when you start recording, the unit automatically marks a signal for Index search. If AUTO INDEX is set to OFF, the unit does not mark it.

During recording, pressing

the INDEX button on the unit or the INDEX WRITE button on the Remote Commander marks a signal for Index search regardless of the AUTO INDEX setting.

• To locate scenes that did not fit in the cassette memory, or to locate scenes in order of their position on the tape, set CM SEARCH on the CM SET menu to OFF. You can use the same procedure to search for a scene on a tape without cassette memory.

For details on the CM SET menu, see “CM SET menu” on page 81 (GB).

Note

The number of search signals that you can record is limited by the cassette memory space available when you start recording. When you use a previously recorded tape for repeated recordings, make more memory space available by erasing unwanted items using ITEM ERASE or ERASE ALL on the CM SET menu before you start recording.

Notes

• If you record another program over the beginning of the search signals, you will not be able to locate the original program.

Search signal

A B C

If D is recorded over the beginning of B...

B cannot be searched for

A D B C

• You cannot add search signals after recording.

To add a search signal for Auto Repeat, start recording from the point where you want to add it.

• When recording on this unit, signals for Index search do not have information on the day of the week.

• Searching may not be done correctly if the tapes were not recorded on Sony-brand digital video equipment.

About the cassette memory

• A tape with the mark has cassette memory. When using the 16 kbit cassette memory, you can store up to 135 search signals. (The number changes depending on the memory capacity of various cassettes. It also changes depending on the data size combination of index, title, date, photo, and tape label data stored on a tape.) This unit is capable of storing and retrieving up to 16 kbits of information in cassette memory.

Automatically playing back a tape repeatedly (Auto Repeat)

This unit can repeat the playback of all or a part of the tape.

Set the TIMER selector on the front panel of this unit to REPEAT.

Press the REW button. (If the tape is already rewound, press the PLAY button.)

The unit rewinds the tape to its beginning, and starts playback automatically. The unit repeats the playback from the beginning to the first index (if there is no signal for Index search on the tape, to the next unrecorded portion; if there is no unrecorded portion, to the end of the tape).

(Continued)

Chapter 2 Playback and Recording

(GB)

Playback

Auto Repeat using an external AC timer

If you connect an external AC timer (not supplied) to this unit, you can repeat playback automatically at a preset time.

Connect this unit to an external AC timer (not supplied).

DSR-45/45P (rear panel)

To stop Auto Repeat

Press the STOP button on this unit.

To release the Auto Repeat mode

Set the TIMER selector on the front panel to OFF.

AC timer to an AC outlet

Set the TIMER selector on the front panel of this unit to REPEAT.

Set the starting time on the external AC timer.

At the preset time, the power of this unit turns on, and after a few seconds (no more than 30), Auto

Repeat playback starts automatically. The unit repeats the playback from the beginning to the first index (if there is no signal for Index search on the tape, to the next unrecorded portion; if there is no unrecorded portion, to the end of the tape).

Notes

• The unit cannot detect a signal for Index search or an unrecorded portion within 20 seconds of the beginning of the playback.

• When you intend to turn the unit off, press the STOP button on this unit to stop the tape transport operation beforehand. If you turn the unit off while a tape is running, for example, by using an AC timer, the unit or the tape may be damaged.

• The editing software used on the digital non-linear editing system may mark an index signal on a tape itself. Therefore, if you use a tape on which signals transmitted from a digital non-linear editing controller are recorded or a copy tape made from one, using digital dubbing, Auto Repeat may not be performed correctly.

(GB) Chapter 2 Playback and Recording

Recording

This section describes the connections, settings and operations necessary to perform recording on this unit.

The same settings and operations apply whether you are using the unit for dubbing or as a stand-alone recorder.

Connections for Recording

To digital video equipment with a DV jack

DSR-45/45P (rear panel)

Monitor i.LINK cable

(DV cable)

(not supplied)

DV jack

Digital video equipment with a

DV jack

Monitor

Notes

• With the DV connection, the sound is recorded in the same audio recording mode as that of the source tape.

To record in a different audio recording mode from the source tape, use the analog connection instead.

• With the DV connection, data codes (recording date/ time, camera data) recorded on the source tape are transmitted to the recorder (this unit). As a result, when you play back a recorded tape on this unit and press the DATA CODE button on the Remote

Commander, the same data codes as those recorded on the source tape are displayed on the monitor screen. However, the contents of the cassette memory are not transmitted. If you want to transmit the contents of the cassette memory, use the duplicate function.

• If no picture appears via the DV jack, disconnect the i.LINK cable (DV cable), then reinsert it straight.

• When connecting a device that has a 6-pin DV jack to this unit, first, connect the plug of the cable to the 6pin DV jack.

DV jack of the device to this unit, which may cause a malfunction.

• If DV input has been selected, the video signal output from the unit may be distorted, depending on the digital video equipment connected.

• If you connect the output connectors of this unit to the input connectors of a player or that of a monitor, a humming noise may be generated or the image may be distorted. If these phenomena occur, perform one of the following:

– Set DV EE OUT on the VTR SET menu to OFF.

– Set the INPUT SELECT selector to a position where a signal is not currently being input.

– Disconnect the cables.

: Signal flow

Chapter 2 Playback and Recording

(GB)

Recording

To video equipment without a DV jack

You can connect this unit to video equipment without a DV jack. Use this unit as a recorder as follows.

Monitor

Player

Monitor

Phono jack cable

(not supplied)

Audio input

Video input

DSR-45/45P (recorder)

(rear panel)

Phono jack cable

(not supplied)

S-video output

Video output

Audio output

Component output

S-video cable (not supplied)

Ω

coaxial cable (not supplied)

Audio cable (phono jack) (not supplied)

Video cable (3BNC y

3BNC) (not supplied)

Connect one of the following as a video cable: video cable (3BNC y 3BNC), S-video cable, or 75 Ω coaxial cable.

Use a conversion cable for the audio connection, depending on types of audio output connectors on the player (see page on 23 (GB)).

Notes

• During recording, analog input signals can be output simultaneously from the DV jack for backup. Set DV

(GB) Chapter 2 Playback and Recording

: Signal flow

EE OUT on the VTR SET menu to ON.

For details on the VTR SET menu, see “VTR SET menu” on page 90 (GB).

• If you connect the output connectors of this unit to the input connectors of the player, a humming noise may be generated or the image may be distorted. If these phenomena occur, set the INPUT SELECT selector to a position where a signal is not currently being input, or disconnect the cables.

• Distorted signals (e.g., when played back at a speed other than normal) may not be recorded or may be distorted.

Settings for Recording

Preparation on the recorder (this unit)

Notes

• Before recording, set the date and time on the unit so that the recording time can be written into the search signal. You can set the date and time by setting

CLOCK SET on the OTHERS menu.

For details on the OTHERS menu, see “OTHERS menu” on page 92 (GB).

• Editing may not be possible with a signal that is copyright protected.

Power on the video monitor, then set the monitor’s input according to the input signals.

Set up the player to play back a tape.

For details, refer to the instruction manual of the player.

Turn this unit on.

Select an input signal by switching the INPUT

SELECT selector on this unit.

DV: to record input signals from the DV jack

S VIDEO: to record input signals from the S

VIDEO IN connector

VIDEO: to record input signals from the VIDEO

IN REF.IN connector

COMPONENT: to record input signals from the

COMPONENT IN connector

Note

Do not change the selector setting during recording. Otherwise, noise is output to the picture and sound and that portion will not be recorded properly.

Select the audio mode. (With a DV connection, skip this step.)

Select the desired mode by setting AUDIO MODE on the AUDIO SET menu.

Audio mode

4-channel mode

2-channel mode

Set the menu to

FS32K

FS48K

For details on the AUDIO SET menu, see “AUDIO SET menu” on page 88 (GB).

Set the INPUT LEVEL selector on the rear panel properly according to the audio level of the player.

Select the audio recording level adjustment mode using the AUDIO INPUT switch.

Note

You cannot adjust the recording level if you record signals input via the DV jack.

If necessary, adjust the audio recording level by turning the AUDIO REC LEVEL control knobs.

You can adjust the recording level with the

AUDIO REC LEVEL control knobs if you have selected MANU in step

7

. While looking at the audio level meters on the LCD monitor, turn the

AUDIO REC LEVEL control knobs to adjust the recording level. Adjust the audio recording level so that it does not exceed 0 dB when the audio signal is at its maximum. If the recording level exceeds

0 dB, the recorded sound will be distorted.

Notes

• In the DVCAM format, there are two audio modes, with either two channels at FS48K or four channels at

FS32K. It is not possible to select other modes (for example with two channels at FS32K).

• During recording, you cannot change the audio mode.

• If you intend to dub a sound on the tape after it has been recorded, set AUDIO MODE on the AUDIO

SET menu to FS32K (4-channel mode) before recording.

For details on the AUDIO SET menu, see “AUDIO SET menu” on page 88 (GB).

Chapter 2 Playback and Recording

(GB)

Recording

Recording Procedures

This section describes the procedures used to record signals sent from another VCR to this unit. For details on the procedures required when using a computer as a player, refer to the instruction manual of your computer or the user’s manuals of the software installed on it.

For details on the input and output of the wide-screen aspect ratio information, see “Notes on Wide-screen

Aspect Ratio Information” on page 103 (GB).

After checking that the REC/SAVE switch on the cassette is set to REC, checking the tape for slack and confirming that the q indicator is off, hold the cassette so that the tape window is facing upward, then insert it into this unit.

The cassette is automatically loaded into the unit and the tape will be ready to record.

For details on the REC/SAVE switch and checking the tape for slack, see “Notes on Video Cassettes” on page

30 (GB).

For details on inserting a cassette, see “To insert a cassette” on page 31 (GB).

Note

Do not insert the cassette forcibly. The unit may be damaged.

Press the playback button on the player.

The player starts playback.

On this unit, press the PLAY button while holding the REC button down.

The unit starts recording. If AUTO INDEX on the

VTR SET menu is set to ON, the index is marked.

Note

When you do not want to mark an index at the beginning of the recording, set AUTO INDEX on the VTR SET menu to OFF.

For details on the VTR SET menu, see “VTR SET menu” on page 90 (GB).

To stop recording

Press the STOP button on this unit.

To pause recording

Press the PAUSE button on this unit.

(GB) Chapter 2 Playback and Recording

To start recording using the Remote Control

Unit (DSRM-20, not supplied)

On the Remote Control Unit, press the PLAY button while holding the REC button down.

Recording Functions

Marking an index

By pressing the INDEX button on the unit or the

INDEX WRITE button on the Remote Commander during recording, you can mark an index signal at any place on the tape. The index signal is inserted for five seconds. If you mark an index at the scene you want to search for, you can easily find the scene later.

If AUTO INDEX on the VTR SET menu is set to ON, the index signal is marked automatically when the unit in the stop mode starts recording.

While the index is being marked, the “INDEX

MARK” indicator appears for about seven seconds on the Data screen (see page 27 (GB)).

If you use a cassette with cassette memory, the index will also be marked in the cassette memory.

Notes

• You cannot mark a new index while the “INDEX

MARK” indicator is being displayed.

• If you record on a portion of the tape where an index has been marked, the index will be erased. You cannot delete just an index while keeping the image or sound.

• You cannot mark an index during playback, duplicating or audio dubbing operations. The INDEX button and the INDEX WRITE button are disabled in these operations.

• The cassette memory space available limits the number of indexes that you can mark. When you use a previously recorded tape for repeated recordings, make more memory space available by erasing unwanted items using ITEM ERASE or ERASE ALL on the CM SET menu before you start recording.

To use an index during playback

You will need the Remote Commander or the Remote

Control Unit (DSRM-20, not supplied).

For details on the playback functions using the Remote

Commander, see “Searching using the search function” in

“Playback Functions” on page 37 (GB).

AC timer recording

By connecting this unit to an external AC timer (not supplied), you can start recording at a preset time.

Connect this unit to an external AC timer (not supplied).

DSR-45/45P (rear panel)

Recording source

(external tuner, etc.)

VIDEO IN REF. IN

AC timer

If the tape ends before the recording source stops operation

The tape stops.

To stop recording during timer recording

Press the STOP button on this unit.

To release the AC timer recording mode

Set the TIMER selector on the front panel of this unit to OFF.

to an AC outlet

Insert a tape for recording.

Set the INPUT SELECT selector of this unit to select the input signal.

Set the TIMER selector on the front panel of this unit to REC.

Set the timer-on time on the connected AC timer.

At the preset time, the power of this unit turns on automatically and recording starts after a few seconds (no more than 30). Set the timer allowing a margin for the recording to start. You do not need to press the REC button.

Note

When you intend to turn the unit off, press the STOP button on this unit to stop the tape transport operation beforehand.

If you turn the unit off while a tape is running, for example, by using an AC timer, the unit or the tape may be damaged.

Chapter 2 Playback and Recording

(GB)

Chapter

Using the Unit as a

Player in an Editing

System

Notes on Usage in the Editing System

If you use the unit in an editing system, the following functions are limited.

Notes on general

• When using the RS-422A/232C connectors to connect this unit to other equipment, you cannot place the unit as a recorder.

• This unit is not equipped with a synchronization function. Adjust the edit timing with the editing controller, and set sync grade to Preroll & Play.

• To make the unit comply with a command sent from an editing controller to locate a scene, set FF/REW

SPD on the VTR SET menu to SHUTTLEMAX.

• Except when editing with the RS-422A connection, if the unit has been in the pause mode for the period specified in the menu, the unit will go into the tape protection mode.

• When you control this unit from an editing controller connected to the RS-422A connector:

– if the TIMER selector is set to REPEAT, and the tape reaches its end point by fast-forwarding using the FF button, jog dial control via the editing controller is not available.

– if the tape reaches its beginning or end using the

REW or FF button, the unit turns to playback pause mode at a point a few seconds from its beginning or end.

• The TIMER selector setting has higher priority than the REMOTE/LOCAL switch setting. In an editing system, set the TIMER selector to OFF.

• Even if the REMOTE/LOCAL switch is set to

REMOTE, the Remote Commander may function depending on the setting of LOCAL ENBL on the

REMOTE menu. If you want to disable the Remote

Commander, set COMMANDER on the OTHERS menu to CONTROL S.

Notes on editing

• When you control this unit from an editing controller connected to the RS-422A/232C connector in the editing system, editing via a DV connection is less accurate than editing via an analog connection.

• This unit is not equipped with the first edit function.

• Since this unit does not support CTL, if the time code recorded on the tape is out of sequence or the tape has a blank portion between recorded portions, you may not be able to use it for editing. In such a case, adjust the editing IN point.

(GB) Chapter 3 Using the Unit as a Player in an Editing System

• When the COUNTER SELECT selector on the front panel of this unit is set to COUNTER, the value determined by calculation based on the time code is displayed. The value is a simple approximation.

Therefore, if you intend to use this unit as a player in the editing system, set the COUNTER SELECT selector to TC and also set the edit mode (EDIT

REFERENCE) of the editing controller to time code

(TC).

Right switch (RM-450CE)

7 6 5 4 3 2 1 0

ON – OFF ON OFF OFF ON ON

If the edit timing is out of adjustment, change the setting of items 0 to 2 of the right switch.

Settings on editing controller

When connecting an editing controller, make the following settings, according to the model used.

FXE-100/120

Set the VCR device constants as follows:

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

80 31 00 96 05 05 0A 8A 0A 08 FE 00 80 5A FF

FXE-100P/120P

Set the VCR device constants as follows:

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

81 31 00 7D 05 05 0A 8A 0A 08 FE 00 80 5A FF

BVE-600/2000 (NTSC model)

Set the VCR device constants as follows:

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

80 31 00 96 05 05 0A 8A 0A 08 FE 00 80 5A FF

BVE-600/2000 (PAL model)

Set the VCR device constants as follows:

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

81 31 00 7D 05 05 0A 8A 0A 08 FE 00 80 5A FF

RM-450/450CE

Set the DIP switches as follows:

Left switch

7 6 5 4 3 2 1

OFF – – OFF – – –

–

Right switch (RM-450)

7 6 5 4 3 2 1 0

OFF – OFF ON OFF OFF ON ON

Chapter 3 Using the Unit as a Player in an Editing System

(GB)

Connections for Digital Non-linear Editing

The unit can be connected to an editing controller via

DV jacks to configure a digital non-linear editing system.

The following figure shows a connection diagram for non-linear editing system in which this unit serves.

For connection of the editing controller and its peripheral devices, refer to the instruction manual of the editing controller and that of the editing software you use.

Edit functions are specified by the editing software. For details on the editing methods used, refer to the instruction manual of the editing software.

Video input

Audio input

Video monitor

DSR-45/45P

MONITOR

VIDEO

MONITOR

AUDIO

DV jack

Editing controller

If the editing software used has the capability to output the time code as well as the video or audio signals from the digital non-linear editing controller to this unit, and you intend to record the time code, set DV IN TC on the TC/UB SET menu of this unit to EXTERNAL.

For details on the TC/UB SET menu, see “TC/UB

SET menu” on page 78 (GB).

Phono jack cable (not supplied)

2 i.LINK cable (DV cable) (not supplied)

Note

If the unit is connected to a device equipped with a 6pin DV jack, when you intend to disconnect or reconnect the DV cable, turn off the device and pull out the plug of its power cord from the AC outlet beforehand. If you connect or disconnect the DV cable while the device is connected to the AC outlet, highvoltage current (8 to 40 V) is output from the DV jack of the device to this unit, which may cause a malfunction.

(GB) Chapter 3 Using the Unit as a Player in an Editing System

Connections for a Cut Editing System

The following figure shows a cut editing system configuration that uses this unit as the player.

For details of connecting devices other than the DSR-45/

45P, refer to the instruction manual of each device.

S VIDEO OUT

VIDEO OUT

COMPONENT OUT

DSR-45/45P (player)

MONITOR VIDEO

MONITOR

AUDIO

Video input

Audio input

Note

The preroll time of the setting on the editing controller is required to be more than five seconds.

S VIDEO IN

VIDEO IN

Y, R-Y, B-Y IN

Source video monitor

VIDEO IN

REF.IN

RS-422A

AUDIO OUT CH-4

AUDIO OUT CH-3

AUDIO OUT CH-2

AUDIO OUT CH-1

AUDIO IN CH-4

AUDIO IN CH-3

AUDIO IN CH-2

AUDIO IN CH-1

Recorder

REF.VIDEO

OUT

REF.VIDEO

OUT

Reference video signal generator

REF.VIDEO OUT

MONITOR

AUDIO

Audio input

MONITOR

VIDEO OUT

REMOTE

Video input

PLAYER

Editing controller

REF.VIDEO IN

RECORDER

Connect one of the following as a video cable: video cable (3BNC y 3BNC), S-video cable, or

Ω

coaxial cable.

Note

Use a recorder equipped with a synchronization function.

Main video monitor

Ω

coaxial cable (not supplied)

9-pin remote control cable (not supplied)

Phono jack cable (not supplied)

Cable with XLR connectors (not supplied)

S-video cable (not supplied)

Chapter 3 Using the Unit as a Player in an Editing System

(GB)

Connections for a Cut Editing System

Settings on the Editing Control Unit

For details on the settings of the Editing Control Unit, refer to “Adjusting Edit Timing” on page 56 (GB).

Settings on the DSR-45/45P (player) and a recorder

Switch DSR-45/45P

REMOTE/LOCAL REMOTE

REMOTE RS-422A

Recorder

REMOTE

For details, refer to the instruction manual of the recorder.

About reference video signals

• In order to provide stable video and audio signals for analog editing, it is necessary for the built-in time base corrector (TBC) to operate correctly. To ensure this, input a reference video signal synchronized with the video signal to the VIDEO IN REF.IN connector.

• Set EXT SYNC on the VIDEO SET menu to ON.

(GB) Chapter 3 Using the Unit as a Player in an Editing System

Connections for an A/B Roll Editing System

The following is an example of a configuration of an

A/B roll editing system using the DSR-45/45P and a recorder.

The purpose of the following figure is to clearly indicate the flow of signals among the component devices in this system. The specific connections and the recorder settings for this system are described on the following pages.

DSR-45/45P (Player 1)

CH-

1/2

CH-

3/4

MIN MAX

CH-1

CH-2

CH-3

CH-4

Switcher

Reference video signal generator

Main video monitor

Editing controller

Recorder

Source video monitor

Audio monitor system

Player 2 Audio mixer Delay unit a)

Video signal

Audio signal

Reference video signal

Control signal

Note

Use a recorder equipped with a synchronization function.

a) When using a switcher, the phase of the video signals processed by the switcher is delayed, which means that a delay unit must be connected between the audio mixer’s output and the recorder’s audio input.

Chapter 3 Using the Unit as a Player in an Editing System

(GB)

Connections for an A/B Roll Editing System

Reference video signal connection

When you perform editing, be sure to use a reference video signal.

For details on reference video signals, see “About reference video signals” on page 50 (GB).

If you intend to make this unit perform playback synchronized with an external reference video signal, set EXT SYNC on the VIDEO SET menu to ON.

REF. VIDEO IN

REF. VIDEO IN 75

Ω termination switch: ON

Editing controller

REF.

VIDEO

REF. VIDEO IN 75

Ω termination switch: ON

REF. VIDEO IN 75

Ω termination switch: ON

4 3 2 1

Switcher Recorder

BLACK BURST OUT

VIDEO IN REF.IN

DSR-45/45P (Player 1)

REF. VIDEO IN

Player 2

Use 75

Ω

coaxial cables for all of these connections.

(GB) Chapter 3 Using the Unit as a Player in an Editing System

Control signal connections

The following shows an example of the control signal connections needed to enable the editing controller to control all other A/B roll editing system devices.

DSR-45/45P (Player 1)

Editing controller

MIXER PLAYER 1

PLAYER 2

RECORDER

SWITCHER

9-pin remote control cable a)

Audio mixer

EDITOR

Switcher

REMOTE

Recorder

RS-422A

REMOTE

Player 2

To control the unit from an editing controller, set the

REMOTE/LOCAL switch of this unit to REMOTE.

Furthermore, if you use an RS-422A connection, set the remote selector of this unit to RS-422A.

a) Use an optional 9-pin remote control cable.

Chapter 3 Using the Unit as a Player in an Editing System

(GB)

Connections for an A/B Roll Editing System

Video/audio signal connections

The following shows an example of video/audio signal connections in an A/B roll editing system. In this example, analog component signals are used as the video signals and XLR 3-pin connectors are used as audio output connectors.

COMPONENT VIDEO IN

(Y, R–Y, B–Y)

Recorder

LINE OUT

AUDIO IN

CH-1

CH-1 OUT

CH-2

CH-2 OUT

Delay unit

CH-1 IN CH-2 IN

LINE OUT

Audio mixer

6 5 4 3 2 1

VIDEO INPUT

COMPONENT INPUT

Switcher

PGM OUT

COMPONENT OUT

DSR-45/45P

(Player 1)

VIDEO INPUT

COMPONENT INPUT

COMPONENT OUT

Y, R-Y, B-Y OUT

AUDIO OUT CH-1

CH-2

CH-3

CH-4

COMPONENT

OUTPUT

12-pin y

BNC cable

(not supplied) (Consult your Sony dealer about this cable.)

12-pin dubbing cable

(not supplied)

Cable with XLR connectors (not supplied)

Player 2

AUDIO OUTPUT

CH-1

CH-2

For details of the video/audio input, connecting cables, and audio mode settings, refer to the instruction manuals for the devices used.

(GB) Chapter 3 Using the Unit as a Player in an Editing System

Connection of a video monitor

Set up the following connections to enable monitoring of video and audio signals on a video monitor. In addition to video signals, you can check time data, the

DSR-45/45P’s operation mode, alarm messages, and other information displayed as text on the monitor screen.

Video monitor

Ω

termination switch: ON

(or attach a 75

Ω

terminator)

Input switches: Set according to the type of input signals.

Video input

Audio input

DSR-45/45P

MONITOR

AUDIO

MONITOR

VIDEO

Phono jack cable (not supplied)

Note

When you want to monitor the edited tape, use the monitor output connector on the recording VCR.

Chapter 3 Using the Unit as a Player in an Editing System

(GB)

Adjusting Edit Timing

For details, refer to the instruction manuals of the editing controller you use.

Using this unit as a player with the RM-

450/450CE

Set the SYNCHRO selector to ON.

Set item number 3 of the SYSTEM PRESET right switch to OFF (it is set to OFF at factory).

Setting this to OFF adjusts the synchronization of the recorder.

Execute the LEARN function.

Using this unit as player 1 with the PVE-

500

When using this unit as player 2, the relevant menu item is indicated in ( ).

Set Sync Edt of SEtUP-10 to OFF in the SETUP menu.

Set P1 dELAY (P2 dELAY) of SEtUP-13 (SEtUP-

14) to LEArn in the SETUP menu.

Set rEC Sync of SEtUP-15 to On in the SETUP menu.

Set P1 Sync (P2 Sync) of SEtUP-16 (SEtUP-17) to

OFF in the SETUP menu.

Execute the LEARN function.

Using this unit as a player 1 with the FXE-

120/120P

• When using this unit as player 2, the relevant menu item is indicated in ( ).

• When using an FXE-100/100P that has been upgraded with an FXE-KIT1, the relevant menu item is indicated in [ ].

Display item 104 [301] SYNC GRADE in the

SETUP menu, and set PLAYER1 (PLAYER2) to

PREROLL & PLAY.

Display item 301 (302) [401 as player 1, 402 as player 2] DEVICE TYPE PLAYER1 (DEVICE

TYPE PLAYER2) in the SETUP menu, and set the

VCR device constants.

For details on device constants, see page 47 (GB).

Execute the LEARN function.

If the edit timing is out of adjustment, follow the instruction given in “Adjusting the IN point” below.

Adjusting the IN point

If the actual edited point does not accurately coincide with the preset editing point, perform a fine adjustment of the edit timing using the SETUP menu of the editing controller. This improves the editing accuracy.

Display item 301 (302) [401 as player 1, 402 as player 2] DEVICE TYPE PLAYER1 (DEVICE

TYPE PLAYER2) in the SETUP menu, and change it from DISABLE to ENABLE.

Repeat the editing process several times and check the shift of the editing point; that is, count the number of frames to be adjusted.

Note

The editing results may differ between the

DISABLE and ENABLE settings of SETUP menu item 301 (302) [401 as player 1, 402 as player 2].

Be sure to check the editing results after changing the setting to ENABLE.

(GB) Chapter 3 Using the Unit as a Player in an Editing System

Change SETUP menu item 301 (302) [401 as player 1, 402 as player 2] from BYTE 01 to BYTE

10, and calculate the adjustment value.

How to calculate the adjustment value

If the actual IN point shifts forward to the IN point preset on the player;

IN point

OUT point

Preset editing points

Adjustment value

Actual editing points

IN point OUT point

08 (default setting) + number of frames obtained in step

2

Example: To adjust 5 frames

08 + 05 = 0D

The adjustment value is calculated in hexadecimal.

If the actual IN point shifts backward to the IN point preset on the player;

Using this unit as a player with the BVE-

600

Set the sync grade (menu 2) to mode number 4,

PREROLL & PLAY in auxiliary mode.

Set the VCR device constants in the setting mode.

For details on device constants, see page 47 (GB).

Notes

• If FF/REW SPD on the VTR SET menu of this unit is set to FF/REW when the unit rewinds or fastforwards the tape, the time code may not be displayed on the editing controller. In this case, set FF/REW

SPD to SHUTTLEMAX.

For details on FF/REW SPD, see page 90 (GB).

• When editing, use a time code.

• Depending on the type of device you are using as a recorder, the actual edited point may not accurately coincide with the preset editing point. In this case, adjust the VCR device constants of the editing controller (CONST8 (Start Delay) in BYTE-2 in

BLOCK-2).

Preset editing points

Adjustment value

Actual editing points

IN point

OUT point

IN point OUT point

08 (default setting) – number of frames obtained in step

2

Example: To adjust 5 frames

08 – 05 = 03

Perform a trial editing process and confirm the results of the adjustment.

Repeat steps

3

and

4

until the best possible result is obtained.

Using this unit as a player with the BVE-

2000

Set SYNC GRADE (synchronous accuracy) in the

AUX mode to PREROLL & PLAY.

Display VTR CONSTANT or OPTION VTR

CONSTANT on the setup menu, and set the VCR device constants.

Notes

• It is advisable to set JOG DIAL RESPONSE in

SYSTEM CONFIGURATION on the setup menu to

LOW.

• When editing, use a time code.

Chapter 3 Using the Unit as a Player in an Editing System

(GB)

Setting the Time Code and User Bits

Chapter

Setting the Time Code and Adjusting the

Video Signals

Setting the Time Code and User Bits

This unit can set, display, record and play back the time code and user bits. The unit can also output the time code read from the tape as an analog (LTC) signal when it is played back at normal speed, and receive an external analog time code (LTC) signal.

Note

The items other than JOG TC OUT on the TC/UB SET menu can be set only when you record in DVCAM format.

Using the Internal Time Code

Generator

You can set the initial time code value generated by the internal time code generator. In addition, you can set the user bits to record data such as the date, time, scene number, reel number, or other useful information. The time data settings are set by using the menu.

For details on the menu, see “Chapter 6 Adjusting and

Setting Through Menus” on page 76 (GB).

Notes

• The time code can be set only in a DVCAM format recording. It cannot be set in a DV format recording.

Make sure to set REC MODE on the VTR SET menu to DVCAM.

• To set the initial time code value, you need to set TC/

UB IN on the TC/UB SET menu to INTERNAL and

TC MAKE to PRESET beforehand.

For details on TC/UB IN and TC MAKE, see “TC/UB SET menu” on page 78 (GB).

• While you are setting the initial time code value using a device connected to the RS-422A/232C connector,

TC PRESET on the TC/UB SET menu is disabled.

Display the menu on the monitor.

For details on displaying the menu, see “Operating the

Menus” on page 76 (GB).

TC ⁄ UB SET

TC PRESET

RMT

DISP

VTR

ETC

UB PRESET

TC ⁄ UB IN

DV IN TC

TC MAKE

TC RUN

TC FORMAT

JOG TC OUT

To set the initial time code value

This section describes how to set the time code’s initial value.

(GB) Chapter 4 Setting the Time Code and Adjusting the Video Signals

(The TC FORMAT submenu is only available on the DSR-45.)

Press the

J/j buttons to select TC/UB SET, then press the EXEC button.

The following menu appears.

RMT

DISP

TC ⁄ UB SET

TC PRESET

UB PRESET

TC ⁄ UB IN

DV IN TC

TC MAKE

VTR

ETC

TC RUN

TC FORMAT

JOG TC OUT

RETURN

00:00:00:00

Press the

J/j buttons to select TC PRESET, then press the EXEC button.

The following menu appears.

RMT

TC ⁄ UB SET

TC PRESET

UB PRESET

DISP

TC ⁄ UB IN

DV IN TC

TC MAKE

VTR

ETC

TC RUN

TC FORMAT

JOG TC OUT

RETURN

00:00:00:00

RESET

PRESET

RETURN

Press the

J/j buttons to select PRESET, then press the EXEC button.

The following menu appears.

RMT

TC ⁄ UB SET

TC PRESET

UB PRESET

DISP

TC ⁄ UB IN

DV IN TC

VTR

ETC

TC MAKE

TC RUN

TC FORMAT

JOG TC OUT

RETURN

O O O O

00:00:00:00 o o o o

SET

CANCEL

To cancel the time code setting

Select CANCEL in step

7

, then press the EXEC button.

To reset the time code

Select RESET in step

4

, then press the EXEC button.

To set the value of the user bits

You can set the user bits as eight-digit hexadecimal values (base 16) to have the date, time, scene number, and other information inserted into the time code track.

Notes

• The user bits can be set only in a DVCAM format recording. They cannot be set in a DV format recording.

• To set the user bits, you need to set TC/UB IN on the

TC/UB SET menu to INTERNAL beforehand.

For details on TC/UB IN, see “TC/UB SET menu” on page

78 (GB).

• While you are setting the user bits using a device connected to the RS-422A/232C connector, UB

PRESET on the TC/UB SET menu is disabled.

Display the menu on the monitor.

For details on displaying the menu, see “Operating the

Menus” on page 76 (GB).

RMT

TC ⁄ UB SET

TC PRESET

UB PRESET

DISP

VTR

ETC

TC ⁄ UB IN

DV IN TC

TC MAKE

TC RUN

TC FORMAT

JOG TC OUT

Set the first two digits. Press the

J/j buttons to select the number, then press the EXEC button.

Repeat step

5

to set the other digits.

Press the

J/j buttons to select SET, then press the

EXEC button.

The initial time code value is set and the menu display returns to that of step

2

Press the

J/j buttons to select RETURN, then press the EXEC button.

The menu display returns to that of step

1

Press the

J/j buttons to select TC/UB SET, then press the EXEC button.

The following menu appears.

TC ⁄ UB SET

TC PRESET

RMT

DISP

VTR

ETC

UB PRESET

TC ⁄ UB IN

DV IN TC

TC MAKE

TC RUN

TC FORMAT

JOG TC OUT

RETURN

00:00:00:00

(Continued)

Chapter 4 Setting the Time Code and Adjusting the Video Signals

(GB)

Setting the Time Code and User Bits

Press the

J/j buttons to select UB PRESET, then press the EXEC button.

The following menu appears.

RMT

DISP

TC ⁄ UB SET

TC PRESET

UB PRESET

TC ⁄ UB IN

DV IN TC

TC MAKE

VTR

ETC

TC RUN

TC FORMAT

JOG TC OUT

RETURN

00 00 00 00

RESET

PRESET

RETURN

Press the

J/j buttons to select PRESET, then press the EXEC button.

The following menu appears.

RMT

TC ⁄ UB SET

TC PRESET

UB PRESET

DISP

TC ⁄ UB IN

DV IN TC

VTR

ETC

TC MAKE

TC RUN

TC FORMAT

JOG TC OUT

RETURN

O O O O

00 00 00 00 o o o o

SET

CANCEL

Set the first two digits. Press the J/j buttons to select the number, then press the EXEC button.

Repeat step

5

to set the other digits.

Press the

J/j buttons to select SET, then press the

EXEC button.

The user bits are set and the menu display returns to that of step

2

Press the

J/j buttons to select RETURN, then press the EXEC button.

The menu display returns to that of step

1 To cancel the user bits setting

Select CANCEL in step

7

, then press the EXEC button.

To reset the user bits

Select RESET in step

4

, then press the EXEC button.

To select the time code/user bits to be recorded on the tape

You can set the time code and user bits to be recorded on the tape by setting TC/UB IN on the TC/UB SET menu.

INTERNAL: Uses the internal time code/user bits.

TC&UB EXT: Uses the external time code/user bits.

TC EXT: Uses the external time code and internal user bits.

UB EXT: Uses the internal time code and external user bits.

Notes

• This unit has a DV jack. The time code input or output is different when you connect the unit to an external device via this DV jack or via another input/ output connector.

For details, see “DSR-45/45P time codes” on page 63

(GB).

• The time code output from this unit has some restrictions.

For details, see “Notes on the Time Codes” on page 64

(GB).

To select the time code to be recorded when DV signals are recorded in DVCAM format

Set DV IN TC on the TC/UB SET menu to select whether to record the internal time code or an external one.

INTERNAL: Records the time code internally generated.

EXTERNAL: Records the time code with video and audio signals input via the DV jack.

Notes

• When this item is set to EXTERNAL, the setting of

TC/UB IN on the TC/UB SET menu turns to invalid.

The time code input via the DV jack and the user bits set in UB PRESET are recorded.

• When you set REC MODE on the VTR SET menu to

DV SP, this item cannot be used. Even if this item is set to EXTERNAL, when you set REC MODE on the

VTR SET menu to DV SP, the setting becomes invalid and the unit records the internal time code.

(GB) Chapter 4 Setting the Time Code and Adjusting the Video Signals

• When this item is set to EXTERNAL, the INPUT

SELECT selector on the front panel is set to DV, and no signal is input via the DV jack, or the software of the editing controller does not output a time code, if you start recording, bars (– –:– –:– –:– –) are recorded as time code. At the point that the input of a signal begins, the time code of that signal will be recorded.

• When this item is set to EXTERNAL, if you input time code to the DV jack that is not continuous or does not advance correctly, the value of the recorded or displayed time code may not be equal to the actual value of the input one. If you use a tape with this problem, you may not be able to perform search or edit, depending on the devices you use.

To set the time code when the recording starts

Set TC MAKE on the TC/UB SET menu to select the time code to be recorded when recording starts.

REGEN: The time code value is set to continue the time code from the time code already recorded on the tape. If you start recording from a blank portion of the tape, the time code starts from

00:00:00:00.

PRESET: The time code starts from the value set in

TC PRESET on the TC/UB SET menu.

• If the internal backup battery charge is exhausted, the time code of the FREE RUN setting will be initialized. The internal backup battery is fully charged if you connect the power to the unit for about

8 hours. A fully charged internal battery can run for about two weeks.

To set the frame mode (DSR-45 only)

Set TC FORMAT on the TC/UB SET menu to switch the frame mode.

AUTO: Automatically sets the mode in accordance with the loaded tape.

If nothing is recorded on the tape, the mode is set to the non-drop frame mode. If the unit cannot read the frame mode correctly from the tape, the unit will use the mode that was set in the last position it was able to read correctly on the tape. If you remove the cassette, the mode of the last position it was able to read correctly is cleared and the mode is set to the non-drop frame mode. If TC

MAKE is set to PRESET, the mode is also set to the non-drop frame mode.

DF: Selects the drop frame mode.

NDF: Selects the non-drop frame mode.

Note

In a DV format recording, the drop-frame mode is used automatically.

To set the advancement mode

Set TC RUN on the TC/UB SET menu to switch the advancement mode (counting up).

REC RUN: Time code advances only while recording.

FREE RUN: Time code advances even when the unit is not recording. This mode is used to set the current time as the initial time code value, or to synchronize the internal time code to an external one.

Notes

• If you set the advancement mode to FREE RUN, the time code will be updated by the internal clock while the unit’s power is off. The time code may have been delayed or advanced somewhat if you turn on the unit power again, play back a tape, or set the INPUT

SELECT selector to DV.

To switch the time code output when playing at various speeds (JOG)

Set JOG TC OUT on the TC/UB SET menu to control the time code output from the TC OUT connector when the tape is played at various speeds.

OFF: Does not output the time code.

ON: Outputs the time code.

Note

Continuous time code is output only when the tape is played at normal speed. When the unit is in the jog or search mode, discontinuous time code is output.

Chapter 4 Setting the Time Code and Adjusting the Video Signals

(GB)

You can synchronize the internal time code generator of the unit with an external time code signal (LTC).

Connecting to the Time Code

Generator

Time code generator

DSR-45/45P (rear panel) to time code output connector

Ω

coaxial cable

(not supplied)

: Signal flow

To synchronize the internal time code to an external time code

Set the INPUT SELECT selector to other than DV.

Input an external time code (LTC) signal to the TC

IN connector of the unit.

Set TC/UB IN on the TC/UB SET menu to

TC&UB EXT or TC EXT.

Set TC RUN on the TC/UB SET menu to FREE

RUN.

The internal time code generator locks onto the external time code and starts advancing. Once the internal time code generator has become synchronized in this way, you can disconnect the external time code input and this unit will maintain the time code.

Notes

• This unit has a DV jack. The time code input/output with a DV connection is different from that with other analog connections.

For details, see “DSR-45/45P time codes” on page 63

(GB).

• The time code output from this unit has some restrictions.

For details, see “Notes on the Time Codes” on page 64

(GB).

To confirm external synchronization

Before you start recording, check that the internal time code is synchronized with the external time code.

Press the STOP button to turn the unit to the stop mode, then press the REC button.

Look at the time counter display and check that the time code value displayed there matches the external time code value.

(GB) Chapter 4 Setting the Time Code and Adjusting the Video Signals

DSR-45/45P time codes

This unit has a DV jack. The time code output and recorded on the tape differs as shown below when the

INPUT SELECT selector is set to DV and when it is set to other than DV.

When DV IN TC is set to INTERNAL

Playback

TC/UB IN menu

INTERNAL

TC&UB EXT

TC EXT

UB EXT

INPUT SELECT selector

Mode

S VIDEO

VIDEO

COMPONENT

(Except DV)

Playback

Audio dubbing

Playback at various speeds

DUB1

Duplicate

DUP1

Recording

Recording Pause

REC1 b)

Recording

Recording Pause

REC1 b)

Duplicate

DUP1 b)

Recording

Recording Pause

REC1

S VIDEO

VIDEO

COMPONENT

(Except DV)

Recording

Recording Pause

REC1 b)

TC IN

The time code output from the

TC OUT connector and the time code/ user bits recorded on the tape

Time code/user bits on the tape

JOG TC OUT: ON – Time code/user bits on the tape;

JOG TC OUT: OFF – Mute (No output)

Time code/user bits of another device connected to the DV jack c)

Time code/user bits internally generated c)

Yes

Time code/user bits of another device connected to the DV jack c)

Time code/user bits internally generated c)

Time code/user bits connected to TC IN are through-output.

No output from the TC OUT connector (For details, see next page.) : the time code generated internally is recorded on the tape d)

When DV IN TC is set to EXTERNAL and the INPUT SELECT selector is set to DV

Mode

The time code output from the TC OUT connector and the time code/user bits recorded on the tape

Duplicate

DUP1 b)

Time code/user bits of another device connected to the DV jack c)

Recording

Recording Pause

REC1 b)

Time code input of another device connected to the

DV jack and user bits internally generated e) a) This includes stop, fast-forward or rewind. If the unit cannot read the time code on the tape correctly, the counter displays “– –:– –:– –:– –” and the time code is not output from the TC OUT connector.

b) “DUB1”, “DUP1” and “REC1” represent the state of the unit when you press each of these buttons (AUDIO DUB,

DUP or REC) in the stop mode. If the counter displays

“– –:– –:– –:– –”, the time code is not output from the TC

OUT connector when you press the AUDIO DUB button in the stop mode.

c) The time code is also displayed on the time counter display in the display window.

d) When TC/UB IN is set to TC EXT, the user bits set in

UB PRESET are recorded. When TC/UB IN is set to UB

EXT or TC&UB EXT, “00 00 00 00” is recorded as the user bits.

e) Only when REC MODE on the VTR SET menu is set to

DVCAM. When REC MODE is set to DV SP, the internally generated time code is output.

Chapter 4 Setting the Time Code and Adjusting the Video Signals

(GB)

Synchronizing the Time Codes

Notes on the Time Codes

Time codes output from the unit have the following restrictions:

• The unit outputs an EE signal when it is in recording or recording pause modes, or when you press the

REC button.

While the unit is outputing an EE signal, only the time code from an external device that is connected to the TC

IN connector will be through-output from the TC OUT connector when the INPUT SELECT selector is set to other than DV, and TC/UB IN on the TC/UB SET menu has been set to other than INTERNAL. (The time code and user bits that are internally generated are not output from the TC OUT connector.)

In this case, as a result, the time code will not be output from the TC OUT connector when the time code is not input from the external device connected to the TC IN connector.

You need to set TC/UB IN on the TC/UB SET menu to

INTERNAL to output a time code from the TC OUT connector even if no time code has been input from an external device connected to the TC IN connector.

To set the unit to inherit a time code from the external device even after you set TC/UB IN to INTERNAL from some other setting, follow the steps below.

Match the settings (used when TC/UB IN is set to

INTERNAL) of the unit with the external device format. (See the setting example below.)

After setting TC/UB IN to other than

INTERNAL, connect the external device to the

TC IN connector to input the time code.

Set TC/UB IN on the TC/UB SET menu to

INTERNAL.

Disconnect the external device from the TC IN connector.

Setting example

If the time code setting of the external device is

TC: Drop frame; UB: 12 34 56 78.

This unit’s menu Setting

TC RUN

TC FORMAT

UB PRESET

FREE RUN

12 34 56 78

(The TC FORMAT submenu is only for the DSR-

45.)

• The internal time code is output with the phase synchronized to the line-outs (COMPONENT OUT,

S VIDEO OUT, VIDEO OUT) when TC/UB IN on the TC/UB SET menu is set to INTERNAL.

(When the EE signal is output, the output signals of the line-outs are delayed for one line from the input video signal when component video or S-video is input, and delayed for two lines from the input video signal when composite video (VIDEO IN REF.IN) is input.)

• When inputting signals from the DV jack, if you set

DV IN TC to INTERNAL, the time code and user bits generated internally are recorded under the

INTERNAL setting in TC/UB IN on the TC/UB SET menu. If you want to record with the time code input from the DV jack, set DV IN TC to EXTERNAL or use the duplicate function.

• When REC MODE on the VTR SET menu is set to

DVCAM, if you set DV IN TC to EXTERNAL, this unit records the time code input via the DV jack and the user bits internally generated, and the TC OUT connector outputs the same time code and user bits.

• During the duplicate operation, this unit records the time code and user bits on the source tape currently being duplicated and the TC OUT connector outputs the same time code and user bits. The time code and user bits are output with the phase synchronized to the line-outs (COMPONENT OUT, S VIDEO OUT,

VIDEO OUT) during the duplicate operation.

For details on the duplicate function, see “Duplication

(generating a work tape with the same time code)” on page 69 (GB).

• During the audio dubbing operation, the TC OUT connector outputs the time code and user bits on the tape currently being played.

For details on audio dubbing, see “Audio Dubbing” on page 74 (GB).

• To display and check the time code currently being advanced with the FREE RUN setting, press the REC button when all the conditions below are met.

– The unit is in the stop mode.

– The COUNTER SELECT selector is set to TC.

– TC RUN on the TC/UB SET menu is set to FREE RUN.

– TC MAKE on the TC/UB SET menu is set to

PRESET.

If you press the STOP button, the time code display returns to the last time code value it was able to read on the tape.

(GB) Chapter 4 Setting the Time Code and Adjusting the Video Signals

• If the external time code input is discontinuous or does not advance correctly, the time code input may be delayed compared to the time code recorded on the tape or the time code shown on the display of this unit. If there is a discontinuous time code on your recorded tape, you may not be able to edit or search correctly, depending on the device connected to this unit.

Chapter 4 Setting the Time Code and Adjusting the Video Signals

(GB)

Adjusting the Sync and Subcarrier Phases of the

Video Signals

When you adjust the phases of the video signals, follow the steps below.

A IN

Vectorscope with SCH mode

VIDEO OUT

Reference video signal generator

DSR-45/45P

B IN

B Through EXT. REF

EXT. REF

Through

VIDEO IN REF.IN

Performing a phase adjustment operation

Press the SCH button on the vectorscope.

The vectorscope goes into the “SCH” mode.

Press the B channel button on the vectorscope.

The black burst signal from the reference video signal generator is selected.

Press the EXT button on the vectorscope.

The vectorscope goes into the external synchronization mode.

Adjust the phase synchronization control on the vectorscope so that the sync and subcarrier phases are close to the reference line.

(for NTSC)

Reference line

Subcarrier phase

Sync phase

Align the sync and subcarrier phase of the black burst signal to the reference line.

(for PAL)

Sync phase

Subcarrier phase

Reference line

Align the sync phase of the black burst signal to the reference line.

Align the subcarrier phase of the black burst signal symmetrically up and down.

(GB) Chapter 4 Setting the Time Code and Adjusting the Video Signals

Set EXT SYNC on the VIDEO SET menu to ON, then play back a tape on this unit.

Press the A channel button on the vectorscope.

The vectorscope displays the sync phase and subcarrier phase (composite signals only) of the signal from this unit.

Adjust the SYNC control using H PHASE on the

VIDEO SET menu for rough adjustment, then adjust H PHASE F for fine adjustment, so that the output from this unit on channel (A) is in correct phase alignment with the black burst signal on channel (B).

Adjust the SC control using SC PHASE on the

VIDEO SET menu for rough adjustment, then adjust SC PHASE F for fine adjustment, so that the output from this unit on channel (A) is in correct phase alignment with the black burst signal on channel (B).

(for NTSC)

This indicator moves as you adjust the H PHASE or H

PHASE F menu.

This indicator moves as you adjust the SC

PHASE or SC

PHASE F menu.

Adjust the sync and subcarrier phase of the output signal from this unit.

(for PAL)

This indicator moves as you adjust the H

PHASE or H

PHASE F menu.

This indicator moves as you adjust the SC

PHASE or SC

PHASE F menu.

Adjust the sync and subcarrier phase of the output signal from this unit.

Note

When component signals are used, the subcarrier phase indicator does not appear.

Chapter 4 Setting the Time Code and Adjusting the Video Signals

(GB)

Adjusting the Signals

You can adjust each signal level of the component output signal and the chrominance signal gain level of the composite signal.

Connect the reference video (black burst) signal oneto-one with a device that generates the reference video signal, or make a loop-through connection. If the device has a terminal switch, terminate the connection properly.

You need both a waveform monitor and a vectorscope to display the component signals.

Notes

•You cannot adjust the Y level of the component signal, that of the composite signal and that of the Svideo signal independently.

• The chrominance levels of the composite and S-video signals are affected by the adjustment of the R-Y and

B-Y levels of the component signal.

• Adjust the output level while playing the tape.

• You cannot adjust the signals output from the DV jack.

DSR-45/45P

COMPONENT OUT

VIDEO OUT

Waveform monitor

Component input

Composite video input

Composite video output

Vectorscope

Composite video input

Adjusting the component signal level

Play back a tape to output the signals from the Y,

R-Y and B-Y connectors of the COMPONENT

OUT connectors.

The waveform monitor displays the relevant information.

Adjust the Y, R-Y, and B-Y signal levels in PB

LEVEL on the VIDEO SET menu.

Y LEVEL: Adjusts the Y signal level.

R-Y LEVEL: Adjusts the R-Y signal level.

B-Y LEVEL: Adjusts the B-Y signal level.

For details on “PB LEVEL,” see “VIDEO SET menu” on page 86 (GB).

Adjusting the chrominance signal gain level of the composite signal

Play back a tape to output the signals from the

VIDEO OUT connector.

The vectorscope displays the relevant information.

Adjust the chrominance signal gain level in PB

LEVEL on the VIDEO SET menu.

For details on “PB LEVEL,” see “VIDEO SET menu” on page 86 (GB).

(GB) Chapter 4 Setting the Time Code and Adjusting the Video Signals

Duplication and

Audio Dubbing

Chapter

Duplication (generating a work tape with the same time code)

If you copy a source tape using the DUP (duplicate) button on this unit, you can copy the time codes recorded on the source tape as they are. You can easily make a work tape having the same time codes as the source tape.

The duplicate function on this unit works only when using a source tape recorded in DVCAM format and with DV connections.

This unit functions as a recorder. To perform duplication on this unit, make sure to change REC

MODE on the VTR SET menu to DVCAM first.

To set the duplicate mode

This unit has three duplicate modes.

Set DUPLICATE on the VTR SET menu to select a duplicate mode as follows.

AUTOq

(AUTO TAPE COPY WITH

CASSETTE MEMORY COPY): The player and the recorder automatically rewind the tape to the beginning to start duplicating. The cassette memory is also duplicated.

AUTOq (AUTO TAPE COPY): The player and the recorder automatically rewind the tape to the beginning to start duplicating. The cassette memory is not duplicated.

MANUALq (MANUAL TAPE COPY): The tape is duplicated from any location. The cassette memory is not duplicated.

Duplicating a tape

The duplicate procedure differs depending on the duplicate mode.

Notes

• If you operate the player while duplicating, the duplicate process may be interrupted and the tape may not be correctly duplicated. Do not operate the player while duplicating.

• You can duplicate a tape regardless of the DISPLAY

SELECT selector setting, but the duplication screen will be displayed only when the DISPLAY SELECT selector has been set to DATA.

AUTO

or AUTO

duplicate mode

Connect this unit and the player using an i.LINK

cable (DV cable, not supplied). After turning on the power of this unit and the player, set the

INPUT SELECT selector on this unit to DV.

Press the STOP button on this unit to stop the tape transport operation.

(Continued)

Chapter 5 Duplication and Audio Dubbing

(GB)

Duplication (generating a work tape with the same time code)

While holding the DUP button down, press the

PLAY button on this unit.

This unit and the player will automatically rewind the tape to the beginning. This unit enters the duplicate-standby mode. The player enters the playback pause mode. Then the DUP and PLAY indicators on this unit light and the duplication starts.

If you press the PAUSE and PLAY buttons while holding the DUP button down in step 3

This unit and the player will automatically rewind the tape to the beginning. This unit enters the duplicatestandby mode. The player enters the playback pause mode. This unit does not start duplication until you press the PAUSE button.

To stop duplication

Press the STOP button on this unit.

Notes

• You cannot pause during a duplicate process.

• Before you start duplication, make sure that the player has finished loading the cassette.

• The duplication starts after the i.LINK

communication is established so that the first part of the source tape is dropped on the copied tape.

• Set auto repeat to OFF when the player has an auto repeat function and set auto rewind to ON when the player has an auto rewind function.

• If the player has a still timer function, set the still timer to the longest time possible to ensure enough time for rewinding the tape to the beginning.

• If you have selected AUTOq duplicate mode, the cassette memory will be duplicated after the tape has been duplicated. While the cassette memory is being duplicated, an indicator showing the progress of the duplication appears on the LCD monitor and on the MONITOR VIDEO output. Duplicating the cassette memory takes up to a few minutes depending on the amount of data.

In the following cases, duplication of the cassette memory will be cancelled and the duplicate operation will be completed without duplicating the cassette memory.

If, while the cassette memory is being duplicated;

– you press the STOP button.

– you turn off the power of this unit or of the player.

– you eject the cassette.

– you disconnect the DV cable.

If the duplication of the cassette memory stops for some reason, the cassette memory on the duplicated tape will be completely erased.

• When both the recorder and the player are DSR-45/

45Ps, set the REMOTE/LOCAL switch of the player as well as that of the recorder to LOCAL.

• If you operate the player while duplicating and the

PLAYER UNCONTROLLABLE warning message appears and duplication is stopped, press the STOP button on this unit, then repeat the procedure from step

3

• Normally, the player and recorder rewind their tapes automatically after duplication. However, depending on the specifications, some players do not.

MANUAL

duplicate mode

Connect this unit and the player using an i.LINK

cable (DV cable, not supplied). After turning on power of this unit and the player, set the INPUT

SELECT selector on this unit to DV.

Locate the points where you want to start playback and recording.

Press the STOP button on this unit to stop the tape transport operation.

While holding the DUP button down, press the

PLAY button on this unit.

This unit enters the duplicate-standby mode. The player enters the playback pause mode. Then the

DUP and PLAY indicators on this unit light and duplication starts.

To adjust the point where duplication starts

In step

4

, while holding the DUP button down, press the

PAUSE button and the PLAY button. This unit will not start duplication until you press the PAUSE button again.

After confirming that the PLAYER display has changed to READY (flashing) on the LCD monitor, adjust the duplication start point using the player, then press the

PAUSE button on this unit to start duplication.

To stop duplication

Press the STOP button on this unit.

(GB) Chapter 5 Duplication and Audio Dubbing

Notes

• You cannot pause during a duplicate process.

• Before you start duplication, make sure that the player has finished loading the cassette.

• The duplication starts after the i.LINK

communication is established so that the first part of the source tape is dropped on the copied tape. Play back the source tape from the preceding point.

• If the player has an auto repeat function, set the function to off.

• You may not be able to duplicate the first part of the source tape. Locate the recorded portion on the source tape, then start duplicating.

• If there is a blank portion on the tape, the first part of the recorded portion that follows may be dropped on the copied tape.

• If you start duplication at some midpoint in the tape, the search function may not work correctly on the copied tape or problems may occur when editing. It is recommended that you select AUTOq or

AUTOq for the duplicate mode.

Detecting a blank portion during duplication

If the unit detects a blank portion on the source tape during duplication, the skip function will automatically skip the blank portion, reducing the length of the recorded part of the tape. (This function is available only when the duplicate mode is AUTOq or

AUTOq.)

The operations of the player and recorder (this unit) when a blank portion is detected are as follows:

Detected status on source tape

Detects a blank portion

10 seconds after detection of a blank portion

Detects next recorded portion

Returns to the location immediately before the blank portion ends

Player/Recorder (this unit) operation

Player: Continues playing the tape.

Recorder: Continues recording.

Player: Continues playing the tape another 10 seconds and searches forward.

Recorder: Stops.

Player: Rewinds the tape at about –2 times normal speed to the location immediately before the blank portion ends.

Recorder: Remains stopped.

Player: After entering the playback pause mode, starts playing the tape.

Recorder: After entering the recording pause mode, starts recording.

This unit performs the above operations automatically, reducing the blank portion by 10 or more seconds in duplicating a tape.

Notes

• If the duplicate mode has been set to MANUALq, this unit will not skip a blank portion even if detects one.

• Depending on the specifications, the skip function may not work on some players.

• When this unit resumes duplication, the first part of the recorded portion on the source tape may be dropped on the copied tape.

• A recorded portion of less than one minute between two blank portions may not be duplicated.

Chapter 5 Duplication and Audio Dubbing

(GB)

Duplication (generating a work tape with the same time code)

Warnings about duplication

If an error occurs during duplication, a STOP/

CAUTION number and warning message will be displayed on the LCD monitor and the MONITOR

VIDEO output screen. Except for STOP/CAUTION

No. 60 (RECORDER: SHORTER TAPE), “Err” is displayed on the display window.

STOP/

CAUTION

No.

Warning Message

RECORDER:

[DV IN] NOT SELECTED i.LINK CABLE:

DISCONNECTED i.LINK CABLE:

MULTI CONNECTION i.LINK CABLE:

BUS RESET

PLAYER:

RECORDING

PLAYER:

NO CASSETTE

PLAYER:

UNCONTROLLABLE

PLAYER:

UNCONTROLLABLE

PLAYER:

UNCONTROLLABLE

PLAYER:

NOT DVCAM

PLAYER:

UNCONTROLLABLE

19 a)

PLAYER:

TAPE INFO. UNKNOWN

PLAYER:

CM ERROR

PLAYER:

EMERGENCY STOP

PLAYER:

DEW STOP

RECORDER:

DVCAM NOT SELECTED

RECORDER:

NO CM

RECORDER:

CM ERROR

RECORDER:

STOP

The following table lists these warnings and messages.

If a warning message is displayed, check this table and take the appropriate action.

Cause/Remedy

The INPUT SELECT selector on the recorder (this unit) is not set to DV. t Set the INPUT SELECT selector to DV.

The DV cable is not connected correctly. t Connect the DV cable correctly.

There are multiple DV connections or the DV connection is looped. t You cannot connect multiple devices. Connect only one player to this unit.

The DV cable has been unplugged and plugged in again. t

Check the DV cable connection. Try to duplicate again.

The player is in the recording mode.

There is no cassette in the player.

The player cannot be controlled, or the duplicate mode has been set to

MANUAL q and the source tape has reached the end of the tape.

The player rejects control.

The player is disabled or is in a different mode than the recorder (this unit) has requested.

The source tape is not recorded in the DVCAM format. t You can only duplicate a tape recorded in the DVCAM format.

The player has been manually operated or the player’s protection function cancelled the playback pause mode when the duplicate mode was set to

AUTO q

or AUTO q

The information on the cassette in the player cannot be read. t If the cassette information is correct, clean the terminal on the cassette and insert the cassette again (see page 99 (GB)) .

The player could not read the cassette memory during duplication. t If the cassette memory is correct, insert the cassette again.

The player has detected self-diagnostics. t Refer to the instruction manual of the player.

Moisture condensation has occurred in the player. t Refer to the instruction manual of the player.

REC MODE on the VTR SET menu of the recorder (this unit) is set to DV SP. t

Set REC MODE to DVCAM.

The cassette in the recorder (this unit) does not have cassette memory, but the recorder tried to duplicate the cassette memory. t Insert a cassette with cassette memory.

The cassette memory data cannot be written in the cassette in the recorder (this unit). t

Clean the terminals on the cassette

(see page 99 (GB)).

The recorder (this unit) stopped while duplicating.

(GB) Chapter 5 Duplication and Audio Dubbing

STOP/

CAUTION

No.

Warning Message

b) c)

RECORDER:

HEAD CLOG

PLAYER:

RECORDER:

SMALLER CM SIZE

RECORDER:

SHORTER TAPE

RECORDER:

SHORTER TAPE

Cause/Remedy

The recorder (this unit) detected self-diagnostics. t For details on selfdiagnostics, see page 100 (GB).

Moisture condensation has occurred in the recorder (this unit). t If a cassette is in the unit, remove the cassette and power on and wait more than one hour.

The recorder’s (this unit) video heads are clogged. t

Clean the video heads with the supplied cleaning cassette (see page 98 (GB)).

A copyright protected signal is recorded on the cassette in the player. t You cannot copy a copyright protected signal.

The cassette memory in the recorder (this unit) is smaller than the cassette memory on the source tape. t Use a cassette that has larger cassette memory than the one on the source tape. (This error is displayed only when the duplicate mode has been set to AUTO q .)

The player’s cassette tape length is longer than that of the recorder’s (this unit) cassette and duplication has failed. t

Use a cassette with a tape length that is longer than the one in the player.

The player’s cassette tape length is longer than that of the recorder’s (this unit) cassette and there is a possibility that the duplication may fail. t Use a cassette with a tape length that is longer than the one in the player. (This message is displayed as a caution for 10 seconds after the start of duplication.) a) If the player could not read the cassette memory when duplication started, this unit determines that the player’s cassette does not have cassette memory and duplication of the cassette memory will be cancelled. The duplicate operation will be completed without duplicating the cassette memory and this warning message will not be displayed.

b) This unit detects tape length from the cassette memory data. Even if two tapes with the same length in the

DVCAM format have been inserted in the player and the recorder (this unit), complete duplication may not be done due to the tape length error and this warning may not be displayed. As a result, if you search the cassette memory in the duplicated tape, the tape may not have a search point even though the cassette memory has the search point data.

c) If the cassette in the player does not have cassette memory, this warning is not displayed.

Note

If any warning message not listed in the table is displayed, consult your Sony dealer.

Chapter 5 Duplication and Audio Dubbing

(GB)

You can record just sound on a recorded tape.

(Audio dubbing)

Note

You can dub the sound onto a DVCAM-formatted tape (recorded) in the 32 kHz audio mode (4-channel/

12 bits). You cannot dub the sound on a tape in the 48 kHz audio mode (2-channel/16 bits). If the audio mode of the recorded tape is 32 kHz, you can dub the sound regardless of the AUDIO MODE setting on the

AUDIO SET menu.

For details on “AUDIO MODE,” see “AUDIO SET menu” on page 88 (GB).

Connection of external devices

The following shows an example of a basic connection for audio dubbing.

Headphones

DSR-45/45P

(front panel)

PHONES

MIN MAX

DSR-45/45P

(rear panel)

Video input

MONITOR VIDEO

MONITOR AUDIO

Audio input

Monitor

Sound source

Audio output

AUDIO IN

CH-1, CH-2 or

CH-3, CH-4

Selecting the input channels for audio dubbing

You can dub the sound in the following channel combinations: channels 1/2 or channels 3/4.

Set AUDIO DUB on the AUDIO SET menu to select the input channels for audio dubbing.

CH1,2: Selects the channel 1/2 combination.

CH3,4: Selects the channel 3/4 combination.

OFF: Disables audio dubbing.

Note

You cannot dub sound in the following channel combinations:

• Channels 1 to 4 simultaneously

• Only one channel

• Three channels simultaneously (excluding one channel)

• Channel 1/3, channel 2/4, channel 1/4 and channel

2/3 combinations

(GB) Chapter 5 Duplication and Audio Dubbing

Dubbing sound

Connect the unit and the sound source using a phono jack cable (not supplied).

Set the INPUT SELECT selector to a setting other than DV.

Switch the INPUT LEVEL selector to select the audio input signal level (–10, –2 or +4).

Play back the tape inserted in this unit.

At the point you want to start dubbing, press the

PAUSE button to turn the unit to the playback pause mode.

While holding the AUDIO DUB button down, press the PLAY button to turn the unit to the audio dubbing pause mode.

The AUDIO DUB indicator on this unit lights.

Set the AUDIO INPUT switch to AUTO or

MANU.

Adjust the recording level by turning the AUDIO

REC LEVEL control knobs.

You can adjust the recording level with the

AUDIO REC LEVEL control knobs if you have selected MANU in step

7

. While looking at the audio level meters on the LCD monitor, turn the

AUDIO REC LEVEL control knobs and adjust the recording level. Adjust the audio recording level so that the recording level does not exceed 0 dB when the audio signal is at its maximum. If the recording level exceeds 0 dB, the sound will be distorted.

Press the PAUSE button.

The PAUSE indicator goes off and audio dubbing starts.

To pause audio dubbing

Press the PAUSE button.

Pressing the PAUSE button again resumes audio dubbing.

To stop audio dubbing

Press the STOP button.

To monitor the sound you want

Set the AUDIO MONITOR selector as follows:

CH-1/2: You can listen to sound on channels 1/2 on the tape or the sound to be dubbed.

CH-3/4: You can listen to sound on channels 3/4 on the tape or the sound to be dubbed.

MIX: You can listen to the sound on the tape and the dubbed sound.

Notes

• You can monitor the sound on the tape while dubbing the sound. However, there are some delays between the sound being recorded and the sound being played.

When you play back the tape after audio dubbing, you might hear the dubbed sound later than the sound monitored during audio dubbing.

• You cannot dub sounds onto a blank portion of the tape.

Chapter 5 Duplication and Audio Dubbing

(GB)

Operating the Menus

Chapter

Adjusting and Setting

Through Menus

Operating the Menus

The unit allows you to set various parameters in the menus. Before you start using the unit, set the internal clock in CLOCK SET on the OTHERS menu. Except for clock setting, you can use all other factory-set default parameters but change them as needed.

Notes

• If the internal backup battery is exhausted, the time set in the internal clock and the time code of the

FREE RUN setting will be initialized. The internal backup battery is fully charged if you connect the power to the unit for about 8 hours. A fully charged internal battery can run for about two weeks.

• Do not pull out the plug of the power cord from an

AC outlet or the unit while adjusting the menu or the brightness of the LCD monitor. Otherwise, the settings of the menu may be changed accidentally.

Displaying the menu

Set the CHARACTER DISPLAY (LCD) selector to ON or ON (BLACK BACK).

Set the DISPLAY SELECT selector to MENU.

The menu is superimposed on the LCD monitor.

Icons

TC ⁄ UB SET

TC PRESET

RMT

UB PRESET

TC ⁄ UB IN

DISP

VTR

ETC

DV IN TC

TC MAKE

TC RUN

TC FORMAT

JOG TC OUT

Submenus

(GB) Chapter 6 Adjusting and Setting Through Menus

Changing the menu settings

Pressing the

J/j buttons, select the menu icon you want to change, then press the EXEC button.

Pressing the J/j buttons, select the submenu you want to change, then press the EXEC button.

Pressing the

J/j buttons, change the setting.

Press the EXEC button to return to the submenu.

Repeat steps

1

4

, as needed.

To return to step 1

Press the

J/j buttons to select RETURN, then press the EXEC button.

Menu Organization

The menu of this unit consists of the following menus and submenus.

TC/UB SET

REMOTE

CM SET

DISPLAY SET

VIDEO SET

AUDIO SET

VTR SET

OTHERS

TC PRESET (page 78 (GB))

UB PRESET (page 78 (GB))

TC/UB IN (page 78 (GB))

DV IN TC (page 79 (GB))

TC MAKE (page 79 (GB))

TC RUN (page 79 (GB))

TC FORMAT (page 79 (GB))

JOG TC OUT (page 80 (GB))

LOCAL ENBL (page 80 (GB))

PREROLL (page 80 (GB))

POST CUEUP (page 80 (GB))

STILL DLY (page 80 (GB))

232C RATE (page 81 (GB))

CM SEARCH (page 81 (GB))

TITLE DISP (page 81 (GB))

LABEL DISP (page 81 (GB))

TAPE LABEL (page 82 (GB))

ITEM ERASE (page 83 (GB))

ERASE ALL (page 84 (GB))

DATA CODE (page 85 (GB))

EE/PB SEL (page 85 (GB))

LTR SIZE (page 85 (GB))

COLOR BAR (page 85 (GB))

DATE DISP (page 86 (GB))

TIME DISP (page 86 (GB))

PB YNR (page 86 (GB))

PB CNR (page 86 (GB))

PB LEVEL (page 87 (GB))

EXT SYNC (page 87 (GB))

H PHASE (page 87 (GB))

H PHASE F (page 87 (GB))

SC PHASE (page 88 (GB))

SC PHASE F (page 88 (GB))

AUDIO MODE (page 88 (GB))

AUDIO DUB (page 88 (GB))

JOG AUDIO (page 88 (GB))

REF LEVEL (page 89 (GB))

AGC CH1,2 (page 89 (GB))

AGC CH3,4 (page 89 (GB))

LIMITER (page 89 (GB))

REC MODE (page 90 (GB))

AUTO INDEX (page 90 (GB))

STILL PICT (page 90 (GB))

FF/REW SPD (page 90 (GB))

DUPLICATE (page 91 (GB))

DV EE OUT (page 91 (GB))

STILL TIME (page 91 (GB))

FROM STILL (page 91 (GB))

COMMANDER (page 92 (GB))

AC ON MODE (page 92 (GB))

AUTO STBY (page 92 (GB))

BEEP (page 92 (GB))

LCD BRIGHT (page 92 (GB))

LCD COLOR (page 92 (GB))

CLOCK SET (page 92 (GB))

HRS METER (page 92 (GB)) a) DSR-45 only b) COLOUR BAR for DSR-45P c) LCD COLOUR for DSR-45P

Chapter 6 Adjusting and Setting Through Menus

(GB)

Operating the Menus

Menu Contents

Initial settings are indicated with rectangles.

TC/UB SET menu

Note

All items other than JOG TC OUT can be set only when you record in DVCAM format.

Icon/Menu

TC/UB SET

Submenu

(page)

TC PRESET

(page 58 (GB))

UB PRESET

(page 59 (GB))

Setting

Resets/Sets the time code value.

RESET: Resets the time code value to 00:00:00:00.

PRESET: Sets the time code value.

RETURN : Returns to the TC/UB SET menu without changing the time code value.

Note

To set the initial time code value, you need to set TC MAKE to PRESET first. If TC MAKE has been set to REGEN, you cannot change the time code using this item.

Resets/Sets the user bits value.

RESET: Resets the user bits value to 00 00 00 00.

PRESET: Sets the user bits value. (You can set the user bits as eight-digit hexadecimal values (0 to 9, A to F) (base 16) to have the date, time, scene number, and other information inserted into the user bits.)

RETURN : Returns to the TC/UB SET menu without changing the user bits value.

TC/UB IN

(page 60 (GB))

Selects the time code and user bits to record on the tape.

INTERNAL : Uses the internal time code/user bits.

TC&UB EXT: Uses external time code/user bits.

TC EXT: Uses an external time code and internal user bits.

UB EXT: Uses the internal time code and external user bits.

Notes

• The time code output from this unit has some restrictions. For details, see pages 64 (GB),

65 (GB).

• Press the EXEC button to change the setting of this item. This will also be carried out the moment you switch the position of the DISPLAY SELECT selector to DATA or AUDIO.

(GB) Chapter 6 Adjusting and Setting Through Menus

Icon/Menu

TC/UB SET

Submenu

(page)

DV IN TC

(page 60 (GB))

Setting

Selects whether to record internal time code or external time code while the unit records the signals input via the DV jack in DVCAM format.

INTERNAL : Records the time code generated by the internal time code generator. (The value of the time code or user bits depends on the settings of other menu items, such as

TC PRESET, UB PRESET, or TC MAKE.)

EXTERNAL: Records the time code with video and audio signals input via the DV jack.

TC MAKE

(page 61 (GB))

TC RUN

(page 61 (GB))

Notes

• When you set REC MODE on the VTR SET menu to DV SP, this item cannot be used.

Even if this item is set to EXTERNAL, when you set REC MODE on the VTR SET menu to

DV SP, the setting becomes invalid and the unit records the internal time code.

• When this item is set to EXTERNAL, the INPUT SELECT selector on the front panel is set to DV, and no signal is input via the DV jack, or the software of the editing controller does not output a time code, if you start recording, bars (– –:– –:– –:– –) are recorded as time code. At the point that the input of a signal begins, the time code of that signal will be recorded.

Selects the time code when you start recording.

REGEN : The time code value is set to continuous time code from the one already recorded on the tape. If no time code is recorded on the tape, it starts from 00:00:00:00.

PRESET: The time code starts from the value set in TC PRESET on the TC/UB SET menu.

Selects the advancement mode (counting up).

REC RUN : Time code value advances only while recording.

FREE RUN: Time code value advances even when the unit is not recording. (This mode is used to set the current time as the initial time code value, or to synchronize the internal time code to an external time code.)

Notes

• If you set the advancement mode to FREE RUN, the time code will be updated by the internal clock when the power is off. Therefore, when you turn on the unit again, the time code may have been delayed or advanced somewhat.

• If the internal backup battery is exhausted, the time code of the FREE RUN setting is initialized.

TC FORMAT

(page 61 (GB))

Selects the frame mode.

AUTO : Automatically sets the frame mode in accordance with the inserted cassette. (If nothing is recorded on the tape, the mode is set to the non-drop frame mode. If the unit cannot read the frame mode correctly in the tape, the unit will use the frame mode that was set in the last position it was able to read correctly on the tape. If you remove the cassette, the mode of the last position it was able to read correctly is cleared and the mode is set to the non-drop frame mode. If TC MAKE is set to PRESET, the mode is also set to the non-drop frame mode.)

DF: Selects the drop frame mode.

NDF: Selects the non-drop frame mode.

Notes

• This menu is displayed only for the DSR-45.

• Regardless of this item setting, the frame mode is set to drop frame when you record in

DV format.

Chapter 6 Adjusting and Setting Through Menus

(GB)

Operating the Menus

Icon/Menu

TC/UB SET

Submenu

(page)

JOG TC OUT

(page 61 (GB))

Setting

Controls the time code output from the TC OUT connector when the tape is played at a speed other than normal.

OFF : Does not output the time code.

ON: Outputs the time code.

Note

Continuous time code is output only when the tape is played at a normal speed. When the unit is in the search mode, discontinuous time code is output.

REMOTE menu

Icon/Menu

RMT

REMOTE

Submenu

(page)

LOCAL ENBL

(page 12 (GB))

Setting

Restricts the functions of the buttons on the front panel, the Remote Commander, and the

Remote Control Unit (not supplied) connected to the CONTROL S IN jack, when the

REMOTE/LOCAL switch is set to REMOTE.

NO KEY : Disables all buttons on the devices described above.

EJECT: Disables all buttons except EJECT on the devices described above.

STOP&EJECT: Disables all buttons except EJECT and STOP on the devices described above.

ALL KEYS: Enables all buttons on the devices described above.

PREROLL

Notes

• Even if the REMOTE/LOCAL switch is set to REMOTE, the Remote Commander functions depend on the setting of this item. If you want to disable the Remote Commander, set

COMMANDER on the OTHERS menu to CONTROL S.

• Press the EXEC button to change the setting of this item. This will also be carried out the moment you switch the position of the DISPLAY SELECT selector to DATA or AUDIO.

• While the REMOTE/LOCAL switch is set to REMOTE, if you change this item from ALL

KEYS to any other setting, the setting is activated at that instant and the J , j , and EXEC buttons, which are used to adjust the menus, are disabled. To enable those buttons again, set the REMOTE/LOCAL switch to LOCAL.

Sets the duration of the preroll time. (only for an RS-422A connection)

3 SEC: Three seconds

5 SEC: Five seconds

7 SEC : Seven seconds

10 SEC: 10 seconds

POST

CUEUP

STILL DLY

Notes

• Depending on the types of editing controller used, the unit may take the preroll time set by the editing controller, ignoring setting of this item.

• On the editing controller, set the preroll time to five seconds or longer.

Selects the information which the unit sends to an editing controller to let it know the state of the unit when the tape reaches a searched for point. (only for an RS-422A connection)

STOP : Informs the editing controller that the unit is in the stop mode.

STILL: Informs the editing controller that the unit is in the playback pause mode.

Playback still delay can be set between 0 and 10 frames by 11 steps. You can set the delay which the unit turns to playback mode from still mode. (only for an RS-422A connection)

Note

The default is 0 frame.

(GB) Chapter 6 Adjusting and Setting Through Menus

Icon/Menu

RMT

REMOTE

Submenu

(page)

Setting

232C RATE Selects the baud rate via the RS-232C connector.

9600 : 9600 bps

19200: 19200 bps

Note

For editing, if you intend to use this unit as a player and the FXE-120/120P or FXE-100/

100P as an editing controller, set the baud rate of both devices to 19200 bps.

CM SET menu

Icon/Menu

CM SET

Submenu

(page)

Setting

CM SEARCH Selects the mode used to search scenes.

ON : Searches scenes using the cassette memory. (If the cassette does not have cassette memory, the search for the scenes can be done using the search signals on the tape.)

OFF: Always searches scenes using the search signals on the tape.

TITLE DISP Selects whether or not to display the title.

ON : Displays the title.

OFF: Hides the title.

Notes

• The title input with the camera or external device is displayed. You cannot enter a title using this unit.

• The unit cannot display a font that the unit does not have.

• The title is displayed only on the LCD monitor or MONITOR VIDEO output.

• The title is only displayed if you have set the DISPLAY SELECT selector to DATA.

LABEL DISP

Selects whether or not to display the tape label.

ON : Displays the tape label.

OFF: Hides the tape label.

Notes

• The tape label is displayed only on the LCD monitor or MONITOR VIDEO output.

• The tape label is only displayed if you have set the DISPLAY SELECT selector to DATA.

• If the tape label has been made with another VCR or camcorder, this unit cannot display a tape label that includes a font that the unit does not have.

Chapter 6 Adjusting and Setting Through Menus

(GB)

Operating the Menus

Icon/Menu

CM SET

Submenu

(page)

Setting

TAPE LABEL Makes a tape label. (You can enter up to 10 characters on a tape label.)

If you select this item, one of the following symbols appears. If no cassette is loaded, nothing is displayed.

: Cassette with cassette memory

: Cassette without cassette memory

You can make a tape label as follows:

1 On the TAPE LABEL screen, select a line that has the alphabet character you want by pressing the J / j buttons and the EXEC button. (The cursor moves to the first character of the line.)

TAPE LABEL

_ _ _ _ _ _ _ _ _ _

A B C D E

F G H I J

K L M N O

P Q R S T

U V W X Y

Z & ?

[

2 3

7 8

[ S E

/ –

]

TAPE LABEL

_ _ _ _ _ _ _ _ _ _

A B C D E

F G H I J

K L M N O

P Q R S T

U V W X Y

Z & ?

[

S E T

–

]

2 Select a character by pressing the J / j buttons and the EXEC button. (The selected character is entered. To erase a character, select [ P ]; the last character is erased.)

TAPE LABEL

_ _ _ _ _ _ _ _ _ _

A B C D E

F G H I J

K L M N O

P Q R S T

U V W X Y

Z & ?

[

2 3

7 8

[ S E

/ –

]

TAPE LABEL

S_ _ _ _ _ _ _ _ _

A B C D E

F G H I J

K L M N O

P Q R S T

U V W X Y

Z & ?

[

S E T

–

]

3 Repeat steps 1 and 2. After entering all characters for the tape label, select [SET].

Note

The unit cannot display the TAPE LABEL screen in the following cases:

• The unit does not have a cassette inserted or the tape is being unloaded.

• The cassette does not have cassette memory.

• The cassette memory is full of data other than the tape label data.

• The cassette is write-protected.

• The tape is being recorded.

• The tape is being duplicated.

• The cassette memory is being used.

(GB) Chapter 6 Adjusting and Setting Through Menus

Icon/Menu

CM SET

Submenu

(page)

ITEM ERASE

Setting

Erase a cassette memory item.

If you select this item, one of the following symbols appears. If no cassette is loaded, nothing is displayed.

: Cassette with cassette memory

: Cassette without cassette memory

The available items are as follows:

INDEX ALL: Erases the index data.

TITLE ALL: Erases the title data.

DATE ALL: Erases the date data.

PHOTO ALL: Erases the photo data.

You can erase an item as follows:

1 Select an item to erase by pressing the J / j buttons and the EXEC button.

2 To erase the item, select OK, otherwise select RETURN. (If you select OK, the unit will check again to see if you really want to erase the item.)

RMT

CM SET

I TEM ERASE

I NDEX ALL

T I T LE ALL

DISP

DATE ALL

PHOTO ALL

RETURN

VTR

ETC

RETURN

RMT

CM SET

I TEM ERASE

I NDEX ALL

T I T LE ALL

DISP

DATE ALL

PHOTO ALL

RETURN

VTR

ETC

RETURN

RMT

CM SET

I TEM ERASE

I NDEX ALL

T I T LE ALL

DISP

DATE ALL

PHOTO ALL

RETURN

VTR

ETC

RETURN

EXECUTE

3 To erase the item, select EXECUTE, otherwise select RETURN. (If you select

EXECUTE, the ERASING message will flash, and the unit will start erasing the item in the cassette memory. While the ERASING message is flashing, you cannot use the J / j buttons or the EXEC button. After the item has been erased, the COMPLETE message appears. Press the

/ j

buttons or the EXEC button to erase the COMPLETE message.)

RMT

CM SET

I TEM ERASE

I NDEX ALL

T I T LE ALL

DISP

DATE ALL

PHOTO ALL

RETURN

VTR

ETC

ERASING

RMT

CM SET

I TEM ERASE

I NDEX ALL

T I T LE ALL

DISP

DATE ALL

PHOTO ALL

RETURN

VTR

ETC

COMPLETE

Notes

• You cannot make a title, mark the date for date search, or record in the photo mode.

• You cannot erase an item in the cassette memory in the following cases:

– The unit does not have a cassette inserted or the tape is being unloaded.

– The cassette does not have cassette memory.

– The cassette is write-protected.

– The tape is being recorded.

– The tape is being duplicated.

Chapter 6 Adjusting and Setting Through Menus

(GB)

Operating the Menus

Icon/Menu

CM SET

Submenu

(page)

Setting

ERASE ALL

Erases all the items in the cassette memory.

If you select this item, one of the following symbols appears. If no cassette is loaded, nothing is displayed.

: Tape with cassette memory

: Tape without cassette memory

Erase all items in the cassette memory as follows:

1 To erase all items, select OK, otherwise select RETURN. (If you select OK, the unit will check again to see if you really want to erase all items.)

RMT

CM SET

CM SEARCH

TITLE DISP

LABEL DISP

DISP

VTR

TAPE LABEL

I TEM ERASE

ERASE ALL

RETURN

ETC

RETURN

RMT

CM SET

CM SEARCH

DISP

TITLE DISP

LABEL DISP

TAPE LABEL

VTR

I TEM ERASE

ERASE ALL

RETURN

ETC

RETURN

RMT

DISP

CM SET

CM SEARCH

TITLE DISP

LABEL DISP

TAPE LABEL

VTR

I TEM ERASE

ERASE ALL

RETURN

ETC

RETURN

EXECUTE

2 To erase all items, select EXECUTE, otherwise select RETURN. (If you select

EXECUTE, the ERASING message will flash, and the unit starts erasing all items in the cassette memory. While the ERASING message is flashing, you cannot use the J / j buttons or the EXEC button. After all items have been erased, the COMPLETE message appears. Press the J / j buttons or the EXEC button to erase the COMPLETE message.)

RMT

CM SET

CM SEARCH

TITLE DISP

LABEL DISP

DISP

VTR

TAPE LABEL

I TEM ERASE

ERASE ALL

RETURN

ETC

ERASING

RMT

CM SET

CM SEARCH

TITLE DISP

LABEL DISP

DISP

VTR

TAPE LABEL

I TEM ERASE

ERASE ALL

RETURN

ETC

COMPLETE

Note

You cannot erase all the items in the cassette memory in the following cases:

• The unit does not have a cassette inserted or the tape is being unloaded.

• The cassette does not have cassette memory.

• The cassette is write-protected.

• The tape is being recorded.

• The tape is being duplicated.

(GB) Chapter 6 Adjusting and Setting Through Menus

DISPLAY SET menu

Icon/Menu

DISP

DISPLAY

SET

Submenu

(page)

DATA CODE

(page 36 (GB))

EE/PB SEL

(page 17 (GB))

Setting

Selects whether or not to display the data codes on the LCD monitor and the MONITOR

VIDEO output.

OFF : Does not display the data codes.

DATE: Displays the date when recorded.

CAMERA: Displays the camera data.

Sets the stop, fast-forward and rewind modes.

EE : Outputs EE pictures (sound, time code).

PB: Mutes the image and sound.

Notes

• Even if EXT SYNC on the VIDEO SET menu is set to ON, the line-outs (VIDEO OUT,

COMPONENT OUT, S VIDEO OUT) in the EE mode are delayed from those of the input signals as follows:

– delayed for two lines when signals are input via the VIDEO IN REF.IN connector.

– delayed for one line when signals are input via the S VIDEO IN or COMPONENT IN connector.

• If this item is set to PB, the output from the unit will be as follows when you press any of the REC, DUP, or AUDIO DUB buttons separately when the unit is stopped (unless the cassette has been write-protected).

Image Sound

Time code

REC button EE picture of the input image

DUP button Image input to the DV jack

AUDIO

DUB button

Mute screen

(black)

No button is pressed

Mute screen

(black)

EE sound of the input sound

Sound input to the DV jack

(See page 63 (GB))

EE sound of the input sound

Mute

(no sound)

LTR SIZE

COLOR BAR

(for DSR-45) /

COLOUR BAR

(for DSR-45P)

Changes the font size of the menu line at the cursor.

NORMAL : Normal size

: Double height size

Displays/hides the color bars.

OFF : Does not display the color bars.

ON: Displays the color bars.

Notes

• You cannot display the color bars while the unit is playing the tape or when the INPUT

SELECT selector is set to DV.

• The color bars are displayed only on the LCD monitor or MONITOR VIDEO output.

• If you record when the color bars are displayed, the color bars will also be recorded on the tape.

• You cannot adjust the MONITOR VIDEO output. Do not use the color bars output from the

MONITOR VIDEO jack as a reference signal.

• The reference sound signals are not output even if this item is set to ON.

• This item will be automatically set to OFF if you set the INPUT SELECT selector to DV or you operate the unit to play back a tape.

Chapter 6 Adjusting and Setting Through Menus

(GB)

Operating the Menus

Icon/Menu

DISP

DISPLAY

SET

Submenu

(page)

Setting

DATE DISP Selects the form of the date displayed on the search screen or of the data codes and so on.

Y/M/D: Displays YY/MM/DD (year/month/day).

M/D/Y: Displays MM/DD/YY (month/day/year).

D/M/Y: Displays DD/MM/YY (day/month/year).

TIME DISP

Note

The default is M/D/Y for the DSR-45; and D/M/Y for the DSR-45P.

Selects the form of the time displayed on the search screen or of the data codes and so on.

24H : Displays 24-hour time.

12H: Displays 12-hour time.

Note

The counter of this unit operates only on a 12-hour cycle. Even if you set this item to 24H, the counter value is displayed on a 12-hour cycle.

VIDEO SET menu

Note

To perform the adjustment in H PHASE, H PHASE F,

SC PHASE, or SC PHASE F, you must set EXT

SYNC to ON and input the reference video signals to the VIDEO IN REF.IN connector.

Icon/Menu

Submenu

(page)

VIDEO SET PB YNR

PB CNR

Setting

Switches the noise reduction level for the luminance signals when a tape is played.

OFF : No noise reduction

LOW: Low noise reduction

HIGH: High noise reduction

Notes

• When you use noise reduction, there may be an afterimage depending on the condition of the picture.

• The setting of this item does not affect a signal output via the DV jack.

Switches the noise reduction level for the chrominance signals when a tape is played.

OFF : No noise reduction

LOW: Low noise reduction

HIGH: High noise reduction

Notes

• When you use noise reduction, there may be an afterimage depending on the condition of the picture.

• The setting of this item does not affect a signal output via the DV jack.

(GB) Chapter 6 Adjusting and Setting Through Menus

Icon/Menu

Submenu

(page)

VIDEO SET PB LEVEL

(page 68 (GB))

EXT SYNC

Setting

Adjusts the output video signal levels. (This is available only when the mode is playback, playback pause, slow playback, cue, or review.)

SETUP: Switches the luminance signal setup level (0% or 7.5%). (This item is only for the

DSR-45. The setup level for the DSR-45P is fixed to 0%.)

Y LEVEL: Adjusts the Y signal level of the component signals. (If you change this, the Y signal level of the composite video and S VIDEO will also be changed.)

R-Y LEVEL: Adjusts the R-Y signal level of the component signals. (If you change this, the chrominance level of the composite video and S VIDEO will also be changed.)

B-Y LEVEL: Adjusts the B-Y signal level of the component signals. (If you change this, the chrominance level of the composite video and S VIDEO will also be changed.)

CHROMA: Adjusts the chrominance level in the composite signals.

Notes

• You can adjust the video levels only while playing the tape.

• Adjust the video levels by looking at the bars (except SETUP). (The triangles under the bars are displayed in green when the settings are set to the factory preset values.)

• The SETUP default is 0%. Other defaults are their center values.

• The output video signals can be adjusted only for VIDEO OUT, COMPONENT OUT, or S

VIDEO OUT.

• Set SETUP to 7.5% only if the tape has been recorded at 0% and you want to play back the tape at 7.5%. If you play back a 7.5% tape at the 7.5% setting, the tape will not be played at the proper brightness. If you set SETUP at 0% and if you play back a 7.5% tape, the tape will be played at 7.5%. (You cannot play the tape at 0%.)

Switches the externally synchronized playback setting.

OFF : No external synchronization

ON: External synchronization

H PHASE

(page 66 (GB))

Notes

• It may take three or more seconds until a stable image is output in the externallysynchronized playback mode.

• In the externally-synchronized playback mode, jitter may appear on the MONITOR VIDEO output or on the LCD monitor image. Use the VIDEO OUT connector to output an externally-synchronized image. Set this item to OFF when you use the MONITOR VIDEO output.

Roughly adjusts the sync phase in the externally-synchronized playback mode.

Press the J / j buttons to move the bar and press the EXEC button to select. (The triangle under the bar is displayed in green when the setting is set to the factory preset value.)

Notes

• You can adjust this item only in the externally-synchronized playback mode.

• If you change this item, the H PHASE F value will be set to the factory preset value.

H PHASE F

(page 66 (GB))

Finely adjusts the sync phase in the externally-synchronized playback mode.

Press the J / j buttons to move the bar and press the EXEC button to select. (The triangle under the bar is displayed in green when the setting is set to the factory preset value.)

Notes

• You can adjust this item only in the externally-synchronized playback mode.

• If you change the H PHASE value, this item is set to the factory preset value.

(Continued)

Chapter 6 Adjusting and Setting Through Menus

(GB)

Operating the Menus

Icon/Menu

Submenu

(page)

VIDEO SET SC PHASE

(page 66 (GB))

Setting

Reverses the subcarrier phase in the externally-synchronized playback mode.

0 DEG : The subcarrier phase is not reversed.

180 DEG: The subcarrier phase is reversed.

SC PHASE F

(page 66 (GB))

Note

You can adjust this item only in the externally-synchronized playback mode.

Finely adjusts the subcarrier phase in the externally-synchronized playback mode.

Press the

/ j

buttons to move the bar and press the EXEC button to select. (The triangle under the bar is displayed in green when the setting is set to the factory preset value.)

Note

You can adjust this item only in the externally-synchronized playback mode.

AUDIO SET menu

Icon/Menu

AUDIO SET

Submenu

(page)

AUDIO

MODE

(page 74 (GB))

Setting

Selects the audio mode.

FS32K : Switches the audio mode to the four channel mode (12-bit mode).

FS48K: Switches the audio mode to the two channel stereo mode (16-bit mode). (This setting records the sound in all audio ranges, providing a high-quality sound recording.)

AUDIO DUB

(page 74 (GB))

Notes

• When signals are input via the DV jack, the audio mode of the signals to be recorded is the same as that of the input signals. The setting of this item is ignored.

• You cannot change the setting of this item during recording.

• Noise may occur at the instant you switch the audio mode.

Selects the input channel for audio dubbing.

CH1,2: Selects channels 1 and 2.

CH3,4 : Selects channels 3 and 4.

OFF: Disables audio dubbing.

Note

You cannot change the setting of this item while dubbing the sound.

JOG AUDIO Turns sound output on/off when the tape is played at a speed other than normal.

OFF : Does not output the sound when playing a tape at a speed other than normal.

ON: Outputs the sound when playing a tape at a speed other than normal.

Note

Even if you have set this item to ON, the sound may not be output or interrupted depending on the tape format (DVCAM/DV) or tape conditions.

(GB) Chapter 6 Adjusting and Setting Through Menus

Icon/Menu

AUDIO SET

Submenu

(page)

REF LEVEL

(page 29 (GB))

Setting

Switches the center levels of the audio level meters displayed on the fine audio levels screen.

–12dB: Sets the level to –12 dB.

–18dB: Sets the level to –18 dB.

–20dB: Sets the level to –20 dB.

AGC CH1,2

(page 29 (GB))

Notes

• The default is –20 dB for DSR-45; –18 dB for DSR-45P.

• The standard output level of the AUDIO OUT connectors is +4 dBu. This is equivalent to

–20 dB for the DSR-45, or –18 dB for the DSR-45P from full bit (maximum audio level).

This level is fixed and does not change even if you change this item setting.

• Changing this level does not change the audio gain of this unit. Turn the AUDIO REC

LEVEL control knobs to adjust the recording level accordingly.

Links/separates the AGC (Auto Gain Control) in channels 1 and 2.

SEPARATE : AGC is not linked. (Channels 1 and 2 sound gains are separated.)

LINKED: AGC is linked. (Channels 1 and 2 sound gains are linked as a pair.)

AGC CH3, 4

(page 29 (GB))

Notes

• This setting is disabled when inputting signals from the DV jack.

• The LINKED setting changes to enabled after you set the AUDIO INPUT switch on the front panel to AUTO.

Links/separates the AGC (Auto Gain Control) in channels 3 and 4.

SEPARATE : AGC is not linked. (Channels 3 and 4 sound gains are separated.)

LINKED: AGC is linked. (Channels 3 and 4 sound gains are linked as a pair.)

LIMITER

Notes

• This setting is disabled when inputting signals from the DV jack.

• The LINKED setting changes to enabled after you set the AUDIO INPUT switch on the front panel to AUTO.

Turns the limiter on/off.

OFF : No limiter

ON: Uses the limiter.

Notes

• This setting is disabled when inputting signals from the DV jack.

• This setting is available only when you have set the AUDIO INPUT switch on the front panel to MANU.

• Make sure to set the INPUT LEVEL selector on the rear panel correctly. Even if you have set this item to ON, the limiter will not work for a sound that exceeds the dynamic range of the input amplifier.

Chapter 6 Adjusting and Setting Through Menus

(GB)

Operating the Menus

VTR SET menu

Icon/Menu

VTR

VTR SET

Submenu

(page)

Setting

REC MODE

Switches the recording mode between DVCAM and DV (SP mode only). When you play back a tape, the DVCAM/DV setting will be automatically switched; you do not need to use this item.

DVCAM : Records in DVCAM format.

DV SP: Records in DV format (SP mode).

Notes

• The unit can record only in the DVCAM format or in the SP mode of the DV format.

• You cannot change the setting while recording.

• It is recommended that you record in the DVCAM format. There are some limitations with respect to DV recording depending on machine specifications and the consumer DV format as follows:

– The head system is optimized for DVCAM recording. A DV recording overwrites the last track just before the beginning of the recording. As a result, at the border of these two recorded portions, picture and sound may be distorted.

– The picture and sound will be recorded unsynchronized. (unlock mode)

– The time code is fixed to the drop frame mode. (only for DSR-45)

– The DV IN TC setting on the TC/UB SET menu becomes invalid. The unit records internal time code.

• If you dub a consumer DV tape from the DV jack on this unit, keep the following in mind:

– Set REC MODE to DV SP. If REC MODE has been set to DVCAM, a tape with an invalid format (recording speed: DVCAM, sound: unsynchronized, unlock mode) will be made. (The unit cannot convert unlock mode sound to lock mode sound.)

– If you edit a tape with an invalid format in the DSR-70/70P, DSR-70A/70AP, DSR-80/

80P, DSR-85/85P, DSR-1800/1800P, DSR-2000/2000P, etc., there may be some restrictions.

For details on DVCAM/DV format compatibility, see “Compatibility of DVCAM and DV

Format” on page 101 (GB).

AUTO INDEX

(page 44 (GB))

Selects whether or not the unit automatically marks an index signal when the unit in the stop mode starts recording.

ON : Marks an index signal at the beginning of the recording.

OFF: Does not mark an index signal at the beginning of the recording.

STILL PICT Switches the image displayed in the still mode.

AUTO : Displays an optimized image according to the movement in the image.

FIELD: Displays a field image.

FRAME: Displays a frame image.

Note

If you select FIELD, the image of field 2 is displayed.

FF/REW SPD Selects the tape transport mode in fast-forward and rewind.

FF/REW : Fast-forwards or rewinds the tape at maximum speed without displaying the picture.

SHUTTLEMAX: Fast-forwards or rewinds the tape at maximum speed (DVCAM: about 14 times normal speed for the DSR-45; about 17 times normal speed for the DSR-45P) while displaying the picture. However, if you use a tape recorded in the SP mode of the

DV format, the maximum tape speed will be about 24 times normal speed, on both models.

Note

If you intend to edit using an RS-422A connection, set this item to SHUTTLEMAX.

(GB) Chapter 6 Adjusting and Setting Through Menus

Icon/Menu

VTR

VTR SET

Submenu

(page)

DUPLICATE

(page 69 (GB))

Setting

Switches the duplicate mode.

AUTO

q : Starts duplication after rewinding the tape to the beginning in the player and recorder. (The cassette memory is also duplicated.)

AUTO

: Starts duplication after rewinding the tape to the beginning in the player and recorder. (The cassette memory is not duplicated.)

MANUAL

: Duplicates the tape from any point. (The cassette memory is not duplicated.)

DV EE OUT

(page 42 (GB))

Note

You cannot change the setting of this item during duplication.

Selects the output from the DV jack in the EE mode.

OFF : Outputs only the playback video and audio signals from the DV jack.

ON: Outputs the selected analog input signals from the DV jack.

Note

When you connect a computer to the DV jack, depending on your computer software, the selected analog input signals may be output to the computer even if this item is set to OFF.

STILL TIME

Selects the length of time that elapses before switching to the tape protection mode from the still mode.

30 SEC : 30 seconds

1 MIN: 1 minute

2 MIN: 2 minutes

3 MIN: 3 minutes

5 MIN: 5 minutes

Notes

• If the unit is left in playback pause mode for a long time, the tape or the video heads may be damaged or the video heads may become clogged. Select the shortest time possible

—particularly when using a Mini-DV cassette that is longer than 60 minutes, select 30

SEC or 1 MIN.

• If you change the setting of this item while the unit is in the playback pause mode, the first tape protection mode change uses the time setting from before the settings were changed.

From the second tape protection mode change, the new time setting is used.

FROM STILL Selects the tape protection mode to which the unit switches after the still mode continues for the time interval set in STILL TIME.

STOP : Stops the tape.

STEP FWD: Forwards one frame.

Chapter 6 Adjusting and Setting Through Menus

(GB)

Operating the Menus

OTHERS menu

Icon/Menu

OTHERS

Submenu

(page)

COMMANDER

(page 26 (GB))

Setting

Selects the control device.

WIRELESS : Enables the control of the Remote Commander.

CONTROL S: Enables the control of the Remote Control Unit (DSRM-20, not supplied) connected to the CONTROL S IN jack. (The Remote Commander is disabled.)

Note

The unit accepts signals from any Sony Remote Commander whose command mode is set to VTR4, not only the supplied one. If you want to disable the control from any Remote

Commander, set this item to CONTROL S.

AC ON

MODE

Switches the state into which the unit goes when the unit is connected to an AC outlet.

STBY : Makes the unit go into the standby mode.

POWER ON: Turns the unit on.

AUTO STBY Selects whether the unit goes into the standby mode or not, if the unit has been in the stop mode and no key operations have been attempted for more than one hour.

DISABLE : Leaves the unit in the stop mode.

ENABLE: Makes the unit go into the standby mode.

BEEP Selects whether or not the unit beeps.

ON : Enables the beep.

OFF: Disables the beep.

LCD BRIGHT Adjusts the LCD monitor brightness. Press the J

/ j

buttons and the EXEC button to adjust and set the brightness. You can also adjust the brightness by pressing the J / j buttons on the Data screen. (The triangle under the bar is displayed in green when the setting is set to the factory preset value.)

LCD COLOR

(for the DSR-

45) / LCD

COLOUR (for the DSR-45P)

Adjusts the depth of color of the LCD monitor. Press the J / j buttons and the EXEC button to adjust and set the depth of color. (The triangle under the bar is displayed in green when the setting is set to the factory preset value.)

CLOCK SET

Sets the internal clock of the unit.

Pressing the J / j buttons and the EXEC button, set the time (year, month, day, hour and minute). (When you set the minute, the second count will start from 00.)

Notes

• Regardless of the DATE DISP setting, the date is displayed in the Y/M/D format while you are setting CLOCK SET.

• The internal backup battery will be fully charged in about 8 hours when power is provided to the unit. A fully charged internal backup battery can run the internal clock for about two weeks without the power provided through the AC power cord.

• If the unit starts recording while you are setting this item, the value at that time is set in the internal clock.

HRS METER

(page 100 (GB))

Displays the accumulated time counts (by the digital hours meter) in units of 10 hours or 10 counts.

OPERATION: Power supplied duration

DRUM RUN: Drum rotation duration

TAPE RUN: Tape run duration

THREADING: Tape unthreading count

(GB) Chapter 6 Adjusting and Setting Through Menus

Maintenance

Chapter

Troubleshooting

Please check the following before contacting your

Sony dealer.

Symptom

The power cannot be turned on.

The unit will not operate even if the power has been turned on.

The cassette cannot be inserted.

It takes time to eject the cassette.

No picture.

Noise appears on the screen.

No picture via the DV jack.

Cause/Remedy

• The AC power cord is disconnected. t Connect the AC power cord.

• The REMOTE/LOCAL switch is set to REMOTE. t Set the switch to LOCAL.

• Moisture condensation has occurred. t Turn off the power, disconnect the AC power cord. Reconnect the AC power cord after about one minute and turn on the power. Then if there is a cassette in the unit, remove the cassette and leave it for more than one hour.

• The cassette is not inserted straight. t Eject and reinsert it straight.

• There is moisture condensation on the head drum. t

With the unit powered on, wait more than one hour.

• The cassette is not inserted straight. t

Eject and reinsert it straight.

• Another cassette has been loaded already. t Remove the cassette and insert the one you want to load.

• The cassette compartment is closed. t Press the EJECT button to open the compartment.

This is not a malfunction. t This unit ejects the cassette slowly to protect the tape. While the cassette is being ejected, the q (cassette) indicator flashes.

The video heads are dirty. t Clean the video heads using the supplied cleaning cassette.

• A damaged tape is loaded. t Remove the cassette and insert another one.

• The video heads are dirty. t Clean the video heads using the supplied cleaning cassette.

• You have tried to make the unit play back a tape recorded in the LP mode of the DV format. t

This unit can play back only tapes recorded in the DVCAM format or in the SP mode of the DV format. A tape recorded in the LP mode of the DV format cannot be played back on this unit.

• Reconnect the i.LINK cable (DV cable) (not supplied).

• The INPUT SELECT selector is set to a position other than DV. t

Set the selector to DV.

(Continued)

Chapter 7 Maintenance

(GB)

Troubleshooting

Symptom Cause/Remedy

EE pictures and EE sound are not output.

• EE/PB SEL on the DISPLAY SET menu is set to PB. t Set EE/PB SEL to EE.

• The setting of the INPUT SELECT selector does not match the signal input. t

Set the selector according to the signal input.

The audio is noisy.

• A damaged tape is loaded. t Remove the cassette and insert another one.

• The video heads are dirty. t Clean the video heads using the supplied cleaning cassette.

Duplication does not function.

Audio dubbing cannot be done.

Audio dubbing is interrupted.

A menu item is not available.

Some menu item settings change accidentally.

The unit operates by itself.

The Remote Commander or the Remote

Control Unit does not function.

Even though the settings on this unit are correct, you cannot make the unit record using the Remote Control Unit (DSRM-20, not supplied).

Even though DV IN TC on the TC/UB SET menu is set to EXTERNAL, the time code of the input DV signal is not recorded.

The edit timing is not accurate.

Check the STOP/CAUTION No. and the warning messages displayed on the

LCD monitor. Take the appropriate action (See page 72 (GB)).

You are trying to dub the sound onto a DV-formatted tape. t

Sounds can be dubbed only onto a DVCAM-formatted tape (recorded) in the 32 kHz audio mode

(4-channel).

If the unit detects the following, audio dubbing will automatically abort, an alarm message will be superimposed on the LCD monitor and on an external monitor.

• A blank portion

• A section recorded in other than 32 kHz audio mode (4-channel)

• A portion recorded in other than DVCAM format

• The REMOTE/LOCAL switch is set to REMOTE. t First, set the switch to

LOCAL, then adjust the menu.

• If you have set REC MODE on the VTR SET menu to DV SP, some menu items will be disabled. t Set REC MODE on the VTR SET menu to DVCAM

(See page 90 (GB)).

• Some menu items are only available in the EE mode or playback mode. t Set the unit to the EE mode or playback mode.

• Some items on the TC/UB SET menu are available only if you have set TC

MAKE to PRESET. t Set TC MAKE to PRESET (See page 61 (GB)).

• Some items on the VIDEO SET menu are available only if EXT SYNC is set to

ON and the reference video signals are being input. t For details, see page

86 (GB).

• Some menu items are not available when the REC/SAVE switch on the cassette inside the unit has been set to SAVE. t Set the switch to REC.

You have pulled out the plug of the power cord from an AC outlet or the unit while adjusting the menu or the brightness of the LCD monitor. t Adjust the menu again. To prevent this incident recurring, do not pull out the plug while adjusting the menu or the brightness of the LCD monitor.

COMMANDER on the OTHERS menu is set to WIRELESS and a Sony Remote

Commander whose command mode is set to VTR4 is operated near the unit. t

Set COMMANDER to CONTROL S.

The setting of COMMANDER on the OTHERS menu is not appropriate. t

Change the setting of COMMANDER according to the device used.

On the Remote Control Unit, press the PLAY button while holding the REC button down.

• REC MODE on the VTR SET menu is set to DV SP. t Set REC MODE to

DVCAM.

• The DV signal output from the digital non-linear editing controller does not include a time code. t

Confirm that the editing software you are using is capable of outputting of a time code.

• The INPUT SELECT selector is not set to DV. t

Set it to DV.

You have not adjusted the edit timing yet. t

Adjust the edit timing

(See page 56

(GB)).

(GB) Chapter 7 Maintenance

Symptom

The edit timing with the DV connection is not accurate.

After playing at 1/10 of normal speed in forward or reverse for more than one minute, normal playback forward starts.

Cause/Remedy

Editing accuracy with the DV connection is not guaranteed.

To protect a tape, the unit is set to start normal playback after playing at 1/10 of normal speed in forward or reverse for more than one minute. Play back the tape at 1/3 of normal speed.

Playback pause mode is released and the unit goes into the stop mode.

Playback pause mode is released and the tape forwards by one frame for each preset time interval.

During playback, the unit starts rewinding suddenly.

When the tape reaches its end, rewinding starts automatically.

Whenever you connect the unit to an AC outlet, the unit automatically starts recording.

Even though the REMOTE/LOCAL switch is set to REMOTE, the unit starts recording/playback by itself.

The unit automatically goes into the playback pause mode when the tape reaches its beginning or its end.

Whenever you connect the unit to an AC outlet, the unit turns on automatically.

To protect the tape, the unit is set to go into the stop mode after the playback pause mode continues for a certain period. t Set FROM STILL on the VTR SET menu to STEP FWD. If you do so, the tape will forward by one frame for each time interval set in STILL TIME.

To protect the tape, the unit is set to forward the tape by one frame after the playback pause mode continues for a certain period. t Set FROM STILL on the

VTR SET menu to STOP. If you do so, the unit will go into the stop mode after the playback pause mode continues for the interval set in STILL TIME.

AUTO STBY on the OTHERS menu is set to ENABLE. t Set AUTO STBY to

DISABLE.

After the unit has been left in the stop mode and no key operations have been attempted for more than one hour, the unit goes into the standby mode (the unit’s power turns off).

The pause mode of recording, audio dubbing, or duplicating is released automatically.

When the tape is rewound to its beginning, the playback automatically starts.

To protect the tape and the video heads, the unit goes into the stop mode after the pause mode of recording, audio dubbing, or duplicating continues for more than five minutes.

• The TIMER selector is set to REPEAT. t Set the TIMER selector to OFF.

• You pressed the PLAY button while holding the REW button down. t If you do this, the unit rewinds the tape to its beginning and begins playback (See page

16 (GB)).

The TIMER selector is set to REPEAT. t

When the TIMER selector is set to

REPEAT, the unit starts rewinding at the moment when a signal for index search or a blank portion is detected. Set the TIMER selector to OFF.

The TIMER selector is set to REPEAT. t When the TIMER selector is set to

REPEAT, the unit starts rewinding at the moment when the end of the tape is detected. Set the TIMER selector to OFF.

The TIMER selector is set to REC. t When the TIMER selector is set to REC, the unit starts recording whenever the power is connected. Set the TIMER selector to OFF.

• The TIMER selector is set to REPEAT or REC. t The TIMER selector setting has a higher priority than the REMOTE/LOCAL switch setting. Set the TIMER selector to OFF.

• When LOCAL ENBL on the REMOTE menu is set to other than NO KEY and

COMMANDER on the OTHERS menu is set to WIRELESS, the unit responds to signals from the Remote Commander even though the REMOTE/LOCAL switch is set to REMOTE. t Change the setting of LOCAL ENBL or COMMANDER.

When the remote selector is set to RS-422A and the REMOTE/LOCAL switch is set to REMOTE, the unit automatically goes into the playback pause mode when the tape reaches its beginning or its end. (This action is required when you control the unit using a device connected to the RS-422A connector.)

If you do not intend to control the unit from an external device (i.e., do not intend to use the unit in an editing system), set the remote selector to other than RS-

422A.

• AC ON MODE on the OTHERS menu is set to POWER ON. t set AC ON

MODE to STBY.

• There is a cassette inside the unit and the TIMER selector is set to REPEAT or

REC. t

Set the TIMER selector to OFF.

(Continued)

Chapter 7 Maintenance

(GB)

Troubleshooting

Symptom

When you set the INPUT LEVEL selector:

• You do not know how to adjust the input level.

• The recorded level is too low.

• The recorded sound is distorted.

The unit does not function as part of a digital non-linear editing system.

An editing point cannot be located using an editing controller connected to the RS-

422A connector.

Cause/Remedy

Confirm the level of the sound output from the player by referring to the player’s instruction manual. According to that output level, set the INPUT LEVEL selector on the rear panel of this unit so as to obtain an optimum level. If you are not clear about the player’s output level, try the following procedure.

Specify the output level by types of audio output connectors available on the player.

• If the player is equipped with phono jacks: Set the INPUT LEVEL selector to

–10.

• If the player is equipped with XLR connectors: Set the INPUT LEVEL selector to +4 or –2.

Set the AUDIO INPUT switch on the front panel to MANU and adjust the

AUDIO REC LEVEL control knobs to a median value. Then, play back the tape which you intend to use for playback. When the playback audio level is at its maximum, if the audio levels meters exceed 0 dB, set the INPUT LEVEL selector to the lower step (+4 or –2) or turn the AUDIO REC LEVEL control knobs to adjust the recording level. The recorded sound at the portion where the meters exceed 0 dB will be distorted.

• The INPUT SELECT selector is set to a setting other than DV. t Set it to DV.

• The editing controller or the editing software is not compatible with this unit. t

Refer to the instruction manuals of the controller or the software and consult their manufacturers.

• Set FF/REW SPD on the VTR SET menu to SHUTTLEMAX. If this item has been set to FF/REW, some editing controllers that are not compatible with the rewinding / fast-forwarding speeds of this unit may not be able to locate an editing point.

• If the tape has a portion where the time code is not continuous or is not recorded, an editing point may not be located.

• This unit only can edit using the time code. If you choose to edit using the CTL signal, it may not be possible to locate an editing point.

• If you use a PAL formatted tape in the DSR-45 (or use an NTSC formatted tape in the DSR-45P) or a tape with both NTSC and PAL color system recordings, it may not be possible to locate an editing point accurately.

The unit cannot be operated using a device connected to one of the connectors in the remote control section.

No picture on the LCD monitor.

The setting of the remote selector is not appropriate. t Set the remote selector according to the connector you are using. If the unit cannot be operated even though the remote selector is set appropriately, press the RESET button located on the bottom of the unit. However, if you do this, the time set in the internal clock and the time code of the FREE RUN setting will be initialized.

The CHARACTER DISPLAY (LCD) selector has been set to ON (BLACK BACK).

t Set it to ON.

(GB) Chapter 7 Maintenance

Alarm Messages

If an error occurs, a warning appears on the LCD monitor and the MONITOR VIDEO output (if the

CHARACTER DISPLAY (MONITOR OUT) switch is set to ON). Check them with the following list.

LCD monitor

Beep

DEW

DETECTED

NO TAPE

TAPE END

REC

INHIBIT

Beep

No beep

Beep

Display window

Err

—

Err

Description/Recovery

Moisture condensation t Remove the cassette, then wait more than one hour with the unit powered on.

You tried to record without a cassette. t Insert a cassette.

The tape is reaching the end during recording. t Provide a new cassette.

The tape reached the end and still tried to record. t Rewind the tape or replace the cassette with a new one.

The cassette is write-protected. (The REC/SAVE switch is set to SAVE.) t Set the

REC/SAVE switch to REC or use another cassette

(See page 30 (GB)).

REC MODE

NOT DVCAM

16BIT OR

NO REC TAPE

DV IN

SELECTED

Beep

CLOCK SET No beep

PROTECTED x

HEAD CLOG

Displayed alternately

Beep

No beep

CLEANING

CASSETTE

Beep

Err

—

Err

You tried to dub the sound onto a tape that is not DVCAM-formatted. t Use a

DVCAM-formatted tape on which the sound has been recorded in the 32 kHz audio mode (4-channel/12 bits).

You tried to dub the sound onto a blank tape or onto a tape on which the sound was not recorded in the 32 kHz audio mode (4-channel/12 bits). t Use a

DVCAM-formatted tape on which the sound has been recorded in the 32 kHz audio mode (4-channel/12 bits).

You tried to dub the sound when the INPUT SELECT selector has been set to

DV. t You cannot dub the sound in the DV input mode. Select another input mode.

You did not set the clock when you turned on the unit. t Set the clock using the menu (See page 92 (GB)).

You tried to record a copyright protected source. t You cannot record a copyright protected source (See page 32 (GB)).

The video heads are clogged. t Clean the video heads with the supplied cleaning cassette. (The unit can detect if the video heads are clean only before recording. If the video heads get clogged during recording, the unit cannot detect it.)

The unit is running the self-diagnostics

(See page 100 (GB)).

— a) a) A self-diagnostics code number (see page 100 (GB)) is displayed on the display window.

Chapter 7 Maintenance

(GB)

Notes on the Videocassette

Recorder

Do not use the unit in a place subject to direct sunlight or heat sources

If you do, its cabinet, mechanical parts, etc., may be damaged.

Do not use the unit in an extremely hot place

If the unit is left in a car parked with the windows closed (especially in summer), its cabinet, mechanical parts, etc., may be damaged or it may not work correctly.

If the unit is brought directly from a cold to a warm location

Moisture may condense inside the unit and cause damage to the video heads and tape. If you use the unit in a place subject to direct cold currents from an air conditioner, moisture may also condense inside the unit.

Do not place a heavy object on the unit

The cabinet, mechanical parts, etc., may be damaged, or the unit may not work correctly.

Do not handle the unit roughly

Avoid rough handling or mechanical shock to the unit.

To avoid damaging the cabinet’s finish

Plastic is often used for the surface finishing of the unit. Do not spray a volatile solvent such as an insecticide toward the cabinet or place rubber or vinyl products on the cabinet for a long time. If you do, the finish of the cabinet may be damaged or the coating may come off.

Do not clean the cabinet with thinner or benzine

The cabinet may be damaged or its coating may come off. When you use a chemical-impregnated cloth, use it according to its directions.

Clean the cabinet with a soft dry cloth

When the cabinet is very dirty, clean it with a soft dry cloth lightly moistened with a mild detergent solution and finish it with a dry cloth.

Do not put magnetic objects close to the unit

Magnetic fields may damage the recording.

To prevent electromagnetic interference caused by radio communication equipment such as cellular phones, transceivers, etc.

The use of the radio communication equipment such as cellular phones or transceivers near the unit may cause a malfunction and can affect the audio/video signals.

Cellular phones or transceivers near the unit should be switched off.

Do not use the unit in an area exposed to radiation

A malfunction may occur.

Checking the video heads every 1 000 hours

A VCR is a high-precision piece of equipment that records and plays back the picture recorded on a magnetic tape. In particular, the video heads and other mechanical parts may become dirty or worn. To maintain a clean picture, we recommend maintenance every 1 000 hours, even though the conditions of use may differ depending on temperature, humidity, dust, etc.

When you transport the unit

Be sure to transport the unit carefully. Do not use the supplied carton and packing materials repeatedly. They are made from corrugated cardboard, and are designed to protect the unit only one time, when the unit is purchased and delivered to you.

Cleaning of the Video Heads

With clogged video heads, the unit cannot record properly. Clean the video heads to prevent noise on the recorded picture or audio. For cleaning, use the supplied cleaning cassette.

Before recording an important event

The unit cannot record properly with the clogged video heads. To ensure normal recording and clear pictures and sound, clean the video heads before recording an important event.

Every 50 hours

If you repeat the tape transport operation, the video heads will become dirty and coated with fine dirt or dust. Clean the heads every 50 hours.

(GB) Chapter 7 Maintenance

After using a tape prone to clog the heads

After using such a tape causes the symptoms illustrated below, clean the heads.

When the symptoms caused by clogged video heads appear

Even if you clean the heads periodically, clogging of the heads may occur anyway. Clean the heads when:

• mosaic-pattern noise appears on the playback picture.

• a part of the playback picture does not move.

• playback pictures do not appear.

• playback audio is interrupted.

Cleaning the terminal

If the terminal of the cassette gets dirty, or dust sticks to the terminal, the unit may not work correctly.

Clean the terminal with a swab once every ten times you eject a cassette.

Terminal

Symptoms caused by contaminated video heads

When affixing a label to the cassette

Be sure to affix a label only on the correct location so as not to cause malfunction of the unit.

After using a cassette

After use, please be sure to rewind the tape completely

(to prevent picture and sound distortion). Return it to its case and store it in an upright position.

Normal picture If these pictures appear on the screen, use the cleaning cassette.

To use the cleaning cassette

Refer to your cleaning cassette’s instruction manual.

Cleaning cassettes are replaceable. The number of times you can use the cassette is specified in the cassette’s instruction manual. After using the cassette that number of times, buy an optional DVCAM cleaning cassette or a Sony Digital Video Cleaning

Cassette.

After prolonged use, the video heads may become worn out. If optimum picture quality is not restored even after you have cleaned the video heads with the cleaning cassette, the video heads may have worn out.

In that case, you have to replace the video heads with new ones. Please consult your Sony dealer.

Notes on the LCD Screen

The LCD screen is manufactured using high-precision technology. The ratio of effective pixels is 99.99% or more. However, there may be some tiny black points and/or bright points (red, blue, green or white) that constantly appear on the LCD screen. These points do not affect the recorded picture in any way.

Do not place this unit with the LCD screen pointing toward the sun. Otherwise, the unit may be damaged.

The backlight used in the built-in LCD monitor deteriorates with prolonged use. If the brightness of the LCD monitor cannot be adjusted, consult your

Sony dealer.

To clean the LCD screen

To remove dirt or to clean fingerprints from the LCD screen, use an LCD cleaning kit (not supplied).

Notes on the Video Cassettes

If the cassette memory function does not work

Reinsert the cassette a few times. The terminal portion of the cassette may be dusty or dirty.

About Moisture Condensation

If the unit or cassette is brought directly from a cold to a warm location, moisture may condense inside or outside the unit or tape. If you use the tape or video heads in this condition, the tape may adhere to the head drum, and the video heads or the tape may be damaged, or a malfunction may occur.

Chapter 7 Maintenance

(GB)

Notes on Use

Moisture condensation is likely to occur under the following conditions:

• The unit or cassette is brought from the cold outdoors to a warm indoor location.

• The unit or cassette is brought from the airconditioned indoors to the hot outdoors.

• The unit is used in a place subject to cold currents from an air conditioner.

When bringing the unit or cassette from a cold place to a warm place or vice versa, put it in a plastic bag and seal the bag tightly. After bringing it into the new place, leave the bag on for more than one hour, and remove the bag when the air temperature inside it has reached the temperature surrounding it.

If moisture condensation occurred

You cannot operate the unit except to press EJECT, and a cassette cannot be inserted. If this occurs, with the unit powered on, remove the cassette, then wait more than one hour for the moisture to evaporate.

Digital Hours Meter

The digital hours meter keeps cumulative counts of the total operation time, the head drum rotation time, the tape running time and the number of unthreading operations. These counts can be displayed on the menu. Use them as guidelines for scheduling maintenance.

In general, consult your Sony dealer about necessary periodic maintenance checks.

The digital hours meter has the following four display modes and you can check them in HRS METER of the

OTHERS menu (See page 92 (GB)).

•

OPERATION mode

The cumulative total hours of operating time is displayed in 10-hour increments.

•

DRUM RUN mode

The cumulative total hours of drum rotation with tape threaded is displayed in 10-hour increments.

•

TAPE RUN mode

The cumulative total hours of tape running time is displayed in 10-hour increments.

•

THREADING mode

The cumulative number of tape unthreading operations is displayed in 10-operation increments.

Self-diagnostics Function

The unit has a self-diagnostics display function.

This function displays the current condition of the unit as a five-digit code (a combination of a letter and numbers), on the LCD monitor, display window, and

MONITOR VIDEO output. If a five-digit code is displayed, check the following code chart. The last two digits (indicated by ss) will differ depending on the state of your unit.

Code

C:21: ss

Symptom

Moisture condensation has occurred.

C:22: ss The video heads are dirty.

C:31:

C:32: ss ss

To prevent the unit from malfunctioning, the self-diagnostics function has taken over.

Remedy

Remove the cassette, then wait more than one hour with the power on.

Clean the heads using the cleaning cassette

(supplied).

• Remove the cassette, or change the unit to the standby mode once and then turn the unit on again.

• Disconnect the AC power cord. After reconnecting it, operate the unit.

• Change the unit to the standby mode once and then turn the unit on again.

• Disconnect the AC power cord. After reconnecting it, operate the unit.

If you are unable to resolve the problem, or a code other than those in the above chart appears, contact your Sony dealer or local authorized Sony service facility and inform them of the number.

100

(GB) Chapter 7 Maintenance

Appendix

Compatibility of DVCAM and DV Format

The DVCAM format was developed as a more reliable and higher end format than the consumer DV format.

Here we explain the DVCAM and DV formats: the differences, compatibility and limitations on editing.

Differences between DVCAM and DV format

Item

Track pitch

Audio sampling frequency

DVCAM

µ m

12 bit: 32 kHz

16 bit: 48 kHz

Audio recording mode

Lock mode

Time code system

DSR-45: SMPTE time code (DF/

NDF, including user bits)

DSR-45P: EBU time code

(including user bits)

µ m

12 bit: 32 kHz

16 bit: 32 kHz,

44.1 kHz, 48 kHz 2)

Unlock mode

Drop frame mode

(DSR-45) without user bits

1) There are two modes for audio recording; Lock mode and

Unlock mode. In Lock mode, the sampling frequencies of audio and video are synchronized. In Unlock mode, which the consumer DV format adopts, the two sampling frequencies are independent. The lock mode maintains high compatibility with the higher formats and is more effective than unlock mode in digital processing and smooth transition during audio editing.

2) This unit cannot record in DV format with 16 bit – 32 kHz or 44.1 kHz.

DVCAM and DV cassettes

Both DVCAM and DV cassettes can be used on

DVCAM or DV video equipment. The recording format is defined according to recorder format as described below.

Recorder format

Cassette type

DVCAM

(If REC MODE on the VTR SET menu of this unit is set to

DVCAM.)

(If REC MODE on the VTR SET menu of this unit is set to

DV SP.)

DVCAM

Recording format

DVCAM

• This unit can record in DV format. (SP mode only)

• This digital videocassette recorder complies with the

DVCAM format. Though DV cassettes can be used for recording, we recommend that you use DVCAM cassettes. Particularly when you use a Mini-DV cassette that is longer than 60 minutes, do not play back the tape repeatedly (i.e., when editing). Set

STILL TIME to 1 MIN or 30 SEC (See page 91

(GB)).

• If you use a DV cassette to record images in the

DVCAM format, the recording time will be reduced to 2/3 of the time indicated on the DV cassette.

(Continued)

Appendix

101

(GB)

Compatibility of DVCAM and DV Format

• If you use a DVCAM cassette to record images in the

DV format (SP mode), the recording time will be extended to 1.5 times the time indicated on the

DVCAM cassette.

Compatibility on playback

Some tapes cannot be played on DVCAM or DV video equipment.

Tape

DVformatted

DVCAMformatted

On DV video equipment

(Consumer VCR)

Can be played back.

(A tape recorded in the

LP mode cannot be played by some equipment.)

Some DV video equipment may be able to play back a DVCAMformatted tape.

On DVCAM video equipment

(This unit)

Can be played back only when recorded in

SP mode.

A tape recorded in LP mode can be played by some equipment.

(This unit can play back a DV-formatted tape only in the SP mode.)

Can be played back.

3) When you copy a DV-formatted tape using this unit with the DVCAM setting as a recorder, the recorded format of the copied tape is the following DVCAM format.

• The audio recording mode of the copied tape is unlock mode.

• The time code of the copied tape is partly inaccurate.

4) If you use a DVCAM-formatted tape as described in 3) above, the audio recording mode of the recorded tape is unlock mode and the time code is partly inaccurate.

5) Some DV video equipment may be able to play back a

DVCAM-formatted tape. Even if the tape is played back, the contents of the playback cannot be guaranteed.

6) The audio recording mode of the edited tape is lock mode.

7) Depending on signal conditions of the source tape, you may not be able to edit the tape using the DV connection.

Limitations on editing

You will find the following limitations when editing.

• Due to differences of track pitch, you cannot record or edit DV-formatted tapes using DVCAM video equipment.

• Depending on signal conditions, you may not be able to record or edit DVCAM-formatted tapes. In these cases, copy the tape again using analog audio/video jacks.

Compatibility on editing using a DV connection

When this unit is connected to other DVCAM or DV video equipment using DV connectors, the recording format of an edited tape is defined according to the recorder format as described below.

Source tape Player format

DV-formatted 1)

DVCAM

DV-formatted

DVCAMformatted 4)

DVCAM

DV 5)

Recorder format

DVCAM

Recorded format

DVCAM 3)

DVCAM

DV 6)

DVCAM

DV 6)

1) On this unit, only DV-formatted tapes recorded in SP mode can be used as source tapes.

2) This unit will be restricted according to the setting of

REC MODE on the VTR SET menu.

102

(GB) Appendix

Notes on Wide-screen Aspect Ratio Information

If a video signal input to the unit (through the

COMPONENT, S VIDEO, VIDEO, or DV jack) or a video signal on the tape being played back contains wide-screen aspect ratio information, the unit records the video signal with the information or adds the information to the output video signal as indicated in the table below.

Played back

a LCD monitor display

Recorded tape

COMPONENT output

S VIDEO output

VIDEO output

DV output

MONITOR output

Input

a a

× f

× a a

× f

× a a a

:The wide-screen aspect ratio information is recorded/ added.

f : Only the wide-screen aspect ratio information added on the color signal of an S-video signal is recorded/added.

(There are two types of wide-screen aspect ratio information. One is inserted in the retrace interval of a video signal and the other is added to the color signal of an S-video signal.)

: No wide-screen aspect ratio information is recorded/ added.

1) When a video signal containing wide-screen aspect ratio information is input

2) When a tape containing wide-screen aspect ratio information is played back

Notes

• The unit does not convert the aspect ratio of the video signal. The unit simply records/adds the wide-screen aspect ratio information.

• If you use a video signal containing the information described above and a monitor compatible with that wide-screen signal, the video signal is displayed in the wide-screen mode automatically. To see whether or not the monitor is compatible with the wide-screen aspect ratio information contained in the video signal, refer to the instruction manual of the monitor.

Appendix

103

(GB)

System

Recording format DVCAM/DV (SP) format, rotating

2-head helical scan, digital component recording

Video signal

DSR-45:

EIA STANDARD, NTSC color system

DSR-45P:

CCIR STANDARD, PAL colour system

Video

Quantization 8-bit

Sampling frequency

DSR-45:

13.5 MHz (4:1:1 Component)

DSR-45P:

13.5 MHz (4:2:0 Component)

Audio

Quantization

Sampling frequency

12-bit (non-linear) or 16-bit

(linear)

32 kHz (12-bit recording) or

48 kHz (16-bit recording)

Usable cassettes Standard-DVCAM cassettes and

Mini-DVCAM cassettes

Recording time Standard cassette

DVCAM:

184 minutes (PDV184)

180 minutes (DV270)

DV: 270 minutes (PDV184/

DV270)

Mini cassette

DVCAM: 40 minutes (PDVM40/

DVM60)

DV: 60 minutes (PDVM40/

DVM60)

(We recommend that you use

DVCAM cassettes.)

Clock

System Quartz locked, digital display

Power back-up Back-up duration: up to two weeks

(after an 8-hour charge)

Inputs

VIDEO IN REF.IN

BNC type

1 Vp-p (75 ohms, unbalanced)

104

(GB) Appendix

S VIDEO IN Mini DIN 4-pin

Luminance signal: 1 Vp-p

(75 ohms, unbalanced)

Chrominance signal:

0.286 Vp-p (DSR-45)

0.3 Vp-p (DSR-45P)

(75 ohms unbalanced)

COMPONENT IN

Y: BNC type

1.0 Vp-p (75 ohms, unbalanced)

R-Y: BNC type

0.7 Vp-p (75 ohms, unbalanced)

(DSR-45: 75%, color bars / DSR-

45P: 100%, colour bars)

B-Y: BNC type

0.7 Vp-p (75 ohms, unbalanced)

(DSR-45: 75%, color bars / DSR-

DV IN/OUT

45P: 100%, colour bars)

4-pin jack (i.LINK)

AUDIO IN (CH-1 to CH-4)

Phono jack, –10/–2/+4 dBu,

Impedance more than 47 kohms, unbalanced

Maximum input level:

DSR-45:

–10 : +18 dBu (about 6 Vrms)

–2 : +24 dBu (about 12.5 Vrms)

+4 : +30 dBu (about 25 Vrms)

DSR-45P:

–10 : +16 dBu (about 5 Vrms)

–2 : +22 dBu (about 10 Vrms)

+4 : +28 dBu (about 20 Vrms)

TC IN BNC type

0.5 to 18 Vp-p (time code input)

0.5 to 4 Vp-p (through output)

Outputs

MONITOR VIDEO

Phono jack, 1 Vp-p (75 ohms,

VIDEO OUT unbalanced) (superimpose)

BNC type, 1 Vp-p (75 ohms,

COMPONENT OUT unbalanced)

Y: BNC type

1.0 Vp-p (75 ohms, unbalanced)

R-Y: BNC type

0.7 Vp-p (75 ohms, unbalanced)

(DSR-45: 75%, color bars / DSR-

45P: 100%, colour bars)

B-Y: BNC type

0.7 Vp-p (75 ohms, unbalanced)

(DSR-45: 75%, color bars / DSR-

45P: 100%, colour bars)

S VIDEO OUT Mini DIN 4-pin

Luminance signal: 1.0 Vp-p

(75 ohms, unbalanced)

Chrominance signal:

0.286 Vp-p (DSR-45)

0.3 Vp-p (DSR-45P)

(75 ohms, unbalanced)

AUDIO OUT (CH-1 to CH-4)

MONITOR AUDIO

XLR 3-pin, male, +4 dBu, 600 ohms loading, balanced

TC OUT

PHONES

Phono jack

BNC type, 2.2 Vp-p, 600 ohms /

1.2 Vp-p, 75 ohms

0.5 to 4 Vp-p (through output,

600 ohms)

Stereo minijack, 8

Ω

Remote control

RS-232C D-sub 9-pin (male)

RS-422A D-sub 9-pin (female)

CONTROL S IN Stereo minijack

LANC Stereo mini-minijack

LCD screen

Picture 5.1 cm (2 type)

Total dot number 123 200 (560

× 220)

General

Power requirements

Power consumption

100 to 240 V AC, 50/60 Hz

22 W (during playback)

Operating temperature

5 °C to 40 °C (41 °F to 104 °F)

Storage temperature

Dimensions

–20 °C to +60 °C

(–4 °F to +140 °F)

Approx. 212

× 98 × 392.8 mm

× 3

× 15

inches)

(w/h/d, including projecting parts and controls)

212 (8

)

175 (7)

Unit: mm (inches)

Mass Approx. 4.6 kg (10 lb. 2 oz.)

Supplied accessories

Remote Commander (1)

AC power cord (1)

Size AA batteries (2)

Cleaning cassette (1)

Operating instructions

Interface Manual for Programmers

(1)

Optional accessories

DSRM-20 Remote Control Unit

VMC-IL4415(A), VMC-

IL4615(A) i.LINK cable

Digital video cassette

Recommended cables

Standard size: PDV-34ME/

64ME/94ME/124ME/184ME

Mini size: PDVM-12ME/22ME/

32ME/40ME

All connecting cables must be three meters or less in length.

Design and specifications are subject to change without notice.

Appendix

105

(GB)

Audio recording mode

In the DVCAM format, the sound is recorded in either 16 bit (Fs48k) or 12 bit

(Fs32k) mode.

B-Y signal

A chrominance signal determined by subtracting the Y (luminance) signal from the B (blue) signal. One of the component signals.

Chrominance signal

Color signal containing color information such as hue and saturation. Also called C signal.

Clipping

The waveform tops are flattened because the input to the amplifier exceeded the dynamic range.

Component signal

A video signal consisting of a luminance signal (Y) and two chrominance signals

(R-Y, B-Y).

Composite signal

A composite video signal containing video, burst and sync signals.

Condensation

Condensation of moisture on the tape transport mechanisms of VCRs including the head drum. If moisture condenses on the head drum, the tape adheres to the drum and causes malfunctions.

Drop frame mode

In NTSC format, the actual number of frames per second is approximately 29.97, while that for the SMPTE time code is specified as 30. Drop frame mode is a mode in which time code is advanced in such a way that the difference in frame value between real time and time code is corrected. In this mode, two frames are skipped at the beginning of each minute, except for every tenth minute, so that the frame value for time code matches that for real time. See also “Non-drop frame

mode.”

EBU

European Broadcasting Union. Established by broadcasting and related organizations in Europe.

EE (Electric to Electric)

The electric signals of the images or sound input to the VCR recording circuit are output via only the electric circuit by bypassing the magnetic conversion circuit, such as a tape or head. You can check the input signals and adjust the input level in this mode. This is also called the EE mode.

Head drum

A metal cylinder to which a video head is attached. This drum is rotated at high speeds in synchronization with the sync signal during recording and playback.

Loading

When being loaded, the tape is pulled out of the cassette case and threaded along the specified tape path and wrapped round the drum to be ready for recording or playback. Generally, this is done automatically when you place the cassette at the cassette entrance of the VCR. Also called threading.

Luminance signal

The signal that determines the brightness of the picture. Also called Y signal. One of the component signals.

Non-drop frame mode

A mode of advancing time code in such a way that the difference in frame value between real time and time code is neglected. Using this mode produces a difference of approximately 86 seconds per day between real time and time code, which may cause problems when editing programs in units of seconds using the number of frames as a reference.

PCM audio

PCM stands for “pulse code modulation.”

PCM audio means audio signals that have been processed by pulse code modulation.

Each analog audio signal is converted into pulses that are generated in rapid succession, and each pulse is recorded as a digital signal having a value of 0 or 1.

R-Y signal

A chrominance signal determined by subtracting the Y (luminance) signal from the R (red) signal. One of the component signals.

Reference video signal

A video signal consisting of a sync signal or sync and burst signals, used as a reference.

S/N

Abbreviation of Signal-to-Noise (ratio).

The higher the S/N value, the less noise and higher the picture quality.

Search mode

A VCR operating mode used when searching for specific scenes, by viewing the video output or time code values while playing back the tape at various speeds in forward or reverse direction.

Servo lock

Synchronizing the drum rotation phase and tape transport phase with a reference signal during playback and recording so that the video heads scan the tape in the same pattern during playback and recording.

SMPTE

Abbreviation of Society of Motion Picture and Television Engineers. Established by broadcasting and related organizations in

USA.

Standby Off mode

One of two conditions in the stop mode.

The drum does not rotate and tape is slackened. There is no damage to the video heads and the tape, but the VCR is not ready for immediate recording or playback.

Standby On mode

One of two conditions in the stop mode.

The drum is rotating and the tape is wrapped round the drum. The VCR is ready for recording or playback, so a still picture can be obtained.

106

(GB) Appendix

Subcarrier

A sine wave imposed on the luminance portion of a video signal and modulated to carry color information. Its amplitude represents color saturation and its phase, hue.

Superimpose

To put a set of characters onto a picture so that both can be seen at the same time.

Superimposition

Superimposing a signal onto another signal.

S-video

A signal format in which Y (luminance) and C (chrominance) signals are separated to reduce interference between them so that noiseless images are reproduced.

Sync signal

A reference signal consisting of vertical and horizontal sync signals used for synchronizing the scanning patterns of the video camera and the monitor.

TBC

Abbreviation of Time Base Corrector.

Electronic circuits to electrically stabilize the playback signals by removing color variation and roll in the playback picture caused by irregularity in drum rotation and tape movement. Time base correction reduces deterioration of picture quality when transmitting or copying playback signals.

Threading

See “Loading.”

Time code

Signals recorded on the tape to supply information on tape position such as the hour, minute, second and frame, to assist in setting edit points or searching for particular scenes. This unit can cope with both DF (Drop Frame) and NDF (Non

Drop Frame) (DSR-45 only).

Unloading

When being unloaded, the tape is put into the cassette case from the tape path of the

VCR. Generally, this is done automatically when you press the EJECT button. Also called unthreading.

Unthreading

See “Unloading.”

12 bit (Fs32k) mode

In the DVCAM format, the 12 bit (Fs32k) mode separates the audio area into 2 parts.

You can record two kinds of audio, stereo

1 and stereo 2.

16 bit (Fs48k) mode

In the DVCAM format, the 16 bit (Fs48k) mode uses the whole audio area to record one stereo track. You can get higher sound quality.

Appendix

107

(GB)

Index

A, B

A/B roll editing system ................. 51 (GB)

AC timer ........................ 39 (GB), 45 (GB)

AGC .............................................. 89 (GB)

Alarm message ............................. 97 (GB)

Audio dubbing .............................. 74 (GB)

Audio mode .................................. 28 (GB)

Audio screen ................................. 28 (GB)

Auto Repeat .................................. 39 (GB)

I, J, K

i.LINK .......................................... 21 (GB)

Index ............................................. 44 (GB)

Index search .................................. 37 (GB)

LANC jack ................................... 24 (GB)

LCD monitor ................................ 14 (GB)

Lock mode .................................. 101 (GB)

Camera data .................................. 36 (GB)

Cassette ......................................... 30 (GB)

Cassette memory .......................... 30 (GB)

Cleaning cassette .......................... 98 (GB)

Clock ............................................ 92 (GB)

M, N, O

Menu ............................................. 76 (GB)

Menu screen .................................. 27 (GB)

Mini DVCAM cassette ................. 30 (GB)

Moisture condensation ................. 99 (GB)

Non Drop Frame ......................... 101 (GB)

Data code ...................................... 36 (GB)

Data screen ................................... 27 (GB)

Date search ................................... 37 (GB)

Drop Frame ................................. 101 (GB)

Duplication ................................... 69 (GB)

DV cassette ................................. 101 (GB) format ................................... 101 (GB)

DV jack

........................ 21 (GB), 33 (GB), 41 (GB)

DVCAM cassette .................. 30 (GB), 101 (GB) format ................................... 101 (GB)

P, Q

Photo search ................................. 37 (GB)

Playback at various speeds .................... 37 (GB) frame by frame ....................... 37 (GB)

Recording ..................................... 41 (GB)

Remaining tape time ..................... 27 (GB)

Remote Commander ..................... 25 (GB)

E, F, G, H

Editing systems

A/B roll editing system .......... 51 (GB) cut editing system ................... 49 (GB) digital non-linear editing system .................................. 48 (GB)

Edit timing, adjusting ................... 56 (GB)

EE mode ....................................... 14 (GB)

FS32k ............................................ 88 (GB)

FS48k ............................................ 88 (GB)

Search ........................................... 37 (GB)

Self-diagnostics .......................... 100 (GB)

Simple playback function ............. 32 (GB)

Standard DVCAM cassette ........... 30 (GB)

Subcarrier phase ........................... 66 (GB)

Sync phase, adjusting ................... 66 (GB)

Time code ..................................... 58 (GB)

Time counter display .................... 19 (GB)

Title search ................................... 37 (GB)

Troubleshooting ............................ 93 (GB)

Unlock mode .............................. 101 (GB)

Usable cassette .............................. 30 (GB)

User bits ........................................ 58 (GB)

V, W, X, Y, Z

Vectorscope .................................. 66 (GB)

Waveform monitor ....................... 68 (GB)

108

(GB) Appendix

Submenu Index

A, B

AC ON MODE ............................. 92 (GB)

AGC CH1,2 .................................. 89 (GB)

AGC CH3,4 .................................. 89 (GB)

AUDIO DUB ................................ 88 (GB)

AUDIO MODE ............................ 88 (GB)

AUTO INDEX .............................. 90 (GB)

AUTO STBY ................................ 92 (GB)

BEEP ............................................ 92 (GB)

CLOCK SET ................................ 92 (GB)

CM SEARCH ............................... 81 (GB)

COLOR BAR (COLOUR BAR) .. 85 (GB)

COMMANDER ............................ 92 (GB)

DATA CODE ............................... 85 (GB)

DATE DISP .................................. 86 (GB)

DUPLICATE ................................ 91 (GB)

DV EE OUT ................................. 91 (GB)

DV IN TC ..................................... 79 (GB)

EE/PB SEL ................................... 85 (GB)

ERASE ALL ................................. 84 (GB)

EXT SYNC ................................... 87 (GB)

F, G

FF/REW SPD ............................... 90 (GB)

FROM STILL ............................... 91 (GB)

H, I

H PHASE ..................................... 87 (GB)

H PHASE F .................................. 87 (GB)

HRS METER ................................ 92 (GB)

ITEM ERASE ............................... 83 (GB)

J, K

JOG AUDIO ................................. 88 (GB)

JOG TC OUT ............................... 80 (GB)

L, M, N, O

LABEL DISP ............................... 81 (GB)

LCD BRIGHT .............................. 92 (GB)

LCD COLOR (LCD COLOUR) .. 92 (GB)

LIMITER ...................................... 89 (GB)

LOCAL ENBL ............................. 80 (GB)

LTR SIZE ..................................... 85 (GB)

P, Q

PB CNR ........................................ 86 (GB)

PB LEVEL ................................... 87 (GB)

PB YNR ........................................ 86 (GB)

POST CUEUP .............................. 80 (GB)

PREROLL .................................... 80 (GB)

REC MODE ................................. 90 (GB)

REF LEVEL ................................. 89 (GB)

SC PHASE ................................... 88 (GB)

SC PHASE F ................................ 88 (GB)

STILL DLY .................................. 80 (GB)

STILL PICT ................................. 90 (GB)

STILL TIME ................................ 91 (GB)

T, U, V, W, X, Y, Z

TAPE LABEL .............................. 82 (GB)

TC FORMAT ............................... 79 (GB)

TC MAKE .................................... 79 (GB)

TC PRESET ................................. 78 (GB)

TC RUN ....................................... 79 (GB)

TC/UB IN ..................................... 78 (GB)

TIME DISP ................................... 86 (GB)

TITLE DISP ................................. 81 (GB)

232C RATE .................................. 81 (GB)

UB PRESET ................................. 78 (GB)

Appendix

109

(GB)

AVERTISSEMENT

Pour éviter tout risque d’incendie ou d’électrocution, ne pas exposer cet appareil à la pluie ou à l’humidité.

Pour prévenir tout risque d’électrocution, ne pas ouvrir le boîtier. Confier l’entretien de cet appareil exclusivement à un personnel qualifié.

Instructions de sécurité importantes

• Lisez ces instructions.

• Conservez ces instructions.

• Respectez les avertissements.

• Suivez toutes les instructions.

• N’utilisez pas cet appareil à proximité d’une arrivée l’eau.

• Nettoyez-le uniquement avec un chiffon sec.

• N’obstruez pas les orifices de ventilation.

Installez l’appareil conformément aux instructions du fabricant.

• Ne l’installez pas à proximité de sources de chaleur comme des radiateurs, appareils de chauffage, fours ou d’autres appareils (y compris les amplificateurs) produisant de la chaleur.

• Respectez la fonction de sécurité de la fiche polarisée ou de terre. Une fiche polarisée possède deux lames de largeur différente. Une fiche de terre possède deux lames et une rainure de mise à la terre. La lame large et la rainure sont destinées à assurer votre sécurité. Si la fiche fournie ne rentre pas dans votre prise secteur, consultez un

électricien et faites remplacer la prise qui n’est pas aux normes.

• Protégez le cordon d’alimentation pour que personne ne marche dessus et qu’il ne soit pas pincé, notamment au niveau des fiches, des prises de courant et aux endroits où ils sortent de l’appareil.

• Utilisez exclusivement des adaptateurs/accessoires spécifiés par le fabricant.

• Utilisez l’appareil avec le chariot, le support, le trépied, la console ou la table spécifié par le fabricant ou vendu avec l’appareil uniquement.

En cas d’utilisation d’un chariot de transport, faites attention lorsque vous déplacez l’ensemble chariot/appareil afin d’éviter une blessure causée par une chute.

• Débranchez cet appareil pendant les orages ou s’il n’est pas utilisé pendant une période prolongée.

• Confiez l’entretien de l’appareil à un personnel qualifié.

Un entretien est nécessaire lorsque l’appareil a été endommagé d’une quelconque manière, notamment si le cordon d’alimentation ou une fiche est endommagé(e), si du liquide a été renversé sur l’appareil ou si des objets sont tombés dans celui-ci, si l’appareil a été exposé à la pluie ou

à l’humidité, s’il ne fonctionne pas normalement ou s’il est tombé.

Remarques sur l’installation

• Cet appareil n’est pas conçu pour être utilisé comme un appareil portatif. Veillez à installer l’appareil correctement sur une surface plane. Si vous le placez dans une position inclinée à 30 degrés ou plus (c’est-à-dire si vous le placez sur le côté), des dysfonctionnements risquent de se produire.

• Ne placez pas de matériaux susceptibles d’obstruer les orifices de ventilation autour de l’appareil. Sinon, ceci peut entraîner une surchauffe et un dysfonctionnement.

(FR)

Attention

Les programmes télévisés, les films, les cassettes vidéo et autres matériaux peuvent être protégés par des droits d’auteur. Tout enregistrement illicite de tel matériel peut être contraire aux réglementations sur les droits d’auteur. De même, l’utilisation de cet enregistreur pour des émissions de télévision câblée peut nécessiter l’autorisation du propriétaire de l’émission de télévision câblée et/ou du programme.

Pour le DSR-45P

Pour les clients européens

Ce produit portant la marque CE est conforme à la fois à la

Directive sur la compatibilité électromagnétique (EMC) (89/

336/CEE) et à la Directive sur les basses tensions (73/23/

CEE) émises par la Commission de la Communauté européenne.

La conformité à ces directives implique la conformité aux normes européennes suivantes :

• EN60065: Sécurité des produits

• EN55103-1: Interférences électromagnétiques (émission)

• EN55103-2: Sensibilité électromagnétique (immunité)

Ce produit est prévu pour être utilisé dans les environnements électromagnétiques suivants:

E1 (résidentiel), E2 (commercial et industrie légère), E3

(urbain extérieur) et E4 (environnement EMC contrôlé ex.

studio de télévision).

FR

(FR)

Chapitre 1

Présentation

Chapitre 2

Lecture et enregistrement

Chapitre 3

Utilisation de l’appareil comme lecteur dans un système de montage

Caractéristiques ........................................................7 (FR)

Format DVCAM .......................................................... 7 (FR)

Autres caractéristiques ................................................ 9 (FR)

Emplacement et fonction des pièces ....................10 (FR)

Panneau avant ............................................................ 10 (FR)

Panneau arrière .......................................................... 19 (FR)

Télécommande fournie .............................................. 24 (FR)

Affichage de différentes données .........................26 (FR)

Remarques sur les cassettes vidéo ......................29 (FR)

Insertion/éjection de cassettes ................................... 30 (FR)

Remarques sur la lecture et l’enregistrement ............ 31 (FR)

Lecture .....................................................................33 (FR)

Raccordements pour la lecture .................................. 33 (FR)

Configuration pour la lecture .................................... 35 (FR)

Procédures pour la lecture ......................................... 35 (FR)

Fonctions de lecture .................................................. 36 (FR)

Enregistrement ........................................................41 (FR)

Raccordements pour l’enregistrement ....................... 41 (FR)

Configuration pour l’enregistrement ......................... 43 (FR)

Procédures d’enregistrement ..................................... 44 (FR)

Fonctions d’enregistrement ....................................... 44 (FR)

Remarques sur l’utilisation dans un système de montage ..........................................................46 (FR)

Raccordements du montage non linéaire numérique ....................................................... 48 (FR)

Raccordements pour un système de montage de coupe .........................................................49 (FR)

Raccordements du système de montage en mode

A/B ...................................................................51 (FR)

Réglage du temps de montage .............................. 56 (FR)

(FR) Table des matières

Chapitre 4

Réglage du code temporel et ajustement des signaux vidéo

Chapitre 5

Copie et doublage audio

Chapitre 6

Ajustement et réglage via les menus

Chapitre 7

Entretien

Réglage du code temporel et des bits d’utilisateur .....................................................58 (FR)

Utilisation du générateur de code temporel interne .. 58 (FR)

Synchronisation des codes temporels ................. 63 (FR)

Raccordement au générateur de code temporel ......... 63 (FR)

Remarques sur les codes temporels ........................... 65 (FR)

Réglage des phases de synchronisation et de sousporteuse des signaux vidéo .........................67 (FR)

Réglage des signaux ..............................................69 (FR)

Copie (génération d’une bande de travail avec le même code temporel) ...............................................70 (FR)

Doublage audio ....................................................... 75 (FR)

Utilisation des menus .............................................77 (FR)

Organisation des menus ............................................. 78 (FR)

Contenu des menus .................................................... 79 (FR)

Dépannage ...............................................................94 (FR)

Messages d’alarmes ...............................................98 (FR)

Remarques sur l’utilisation ....................................99 (FR)

Remarques sur l’enregistreur de cassettes vidéo ....... 99 (FR)

Nettoyage des têtes vidéo ........................................ 100 (FR)

Remarques sur les cassettes vidéo ........................... 100 (FR)

Remarques sur l’écran à cristaux liquides ............... 101 (FR)

A propos de la condensation d’humidité ................. 101 (FR)

Compteur horaire numérique .................................. 101 (FR)

Fonction d’autodiagnostics ..................................... 102 (FR)

Table des matières

(FR)

Table des matières

Annexe

Compatibilité des formats DVCAM et DV ........... 103 (FR)

Remarques concernant les informations du rapport d’aspect grand écran .................................. 105 (FR)

Spécifications ........................................................106 (FR)

Glossaire ................................................................109 (FR)

Index .......................................................................111 (FR)

Index des sous-menus ....................... Couverture arrière

(FR) Table des matières

Présentation

Chapitre

Caractéristiques

Le DSR-45/45P est un enregistreur numérique de cassettes vidéo utilisant des bandes de 1 /

de pouce.

Grâce au format d’enregistrement numérique

DVCAM TM , le DSR-45/45P produit une qualité d’image stable et supérieure en traitant numériquement et en séparant les signaux d’image en signaux de luminance et d’écart des couleurs (vidéo composante).

Equipé de cinq types de connecteur de télécommande

(RS-422A/RS-232C/LANC/CONTROL S/i.LINK), le

DSR-45/45P permet différentes configurations de raccordement. Le moniteur à cristaux liquides en couleur permet de contrôler les images facilement.

La section suivante décrit les principales caractéristiques du DSR-45/45P.

Qualité d’image supérieure, stabilité élevée

Les signaux vidéo sont séparés en signaux d’écart des couleurs et en signaux de luminance, qui sont codés et compressés à un cinquième de leur taille d’origine avant d’être enregistrés, pour assurer une qualité d’image superbe et stable.

Grâce à l’enregistrement numérique, il est possible d’effectuer des copies multigénération numériques en conservant pratiquement la même qualité d’image.

Format DVCAM

Le format DVCAM est basé sur le format DV commercial, qui utilise le format numérique de composante 4:1:1 (DSR-45) ou le format 4:2:0

(DSR-45P). Il offre également un format d’enregistrement numérique

/

de pouce pour une utilisation professionnelle.

Pour plus d’informations, reportez-vous à la section

“Compatibilité des formats DVCAM et DV” page 103 (FR).

Entre-axe large des pistes

L’entre-axe des pistes d’enregistrement est d’environ

15 µm, c’est-à-dire 50% plus large que l’entre-axe de

10 µm du format DV. Grâce à cette caractéristique, le format DVCAM offre une fiabilité et une précision suffisantes pour le montage professionnel.

Son numérique PCM de haute qualité

L’enregistrement PCM offre une large plage dynamique et un rapport signal/bruit élevé, améliorant ainsi la qualité sonore.

Il existe deux modes d’enregistrement: le mode 2 canaux (échantillonnage 48 kHz et code linéaire 16 bits) qui fournit une qualité sonore équivalente au format DAT (Digital Audio Tape) ou le mode 4 canaux (échantillonnage 32 kHz et code non linéaire

12 bits) qui permet un enregistrement et une lecture simultanés sur quatre canaux.

Chapitre 1 Présentation

(FR)

Caractéristiques

Compatibilité avec le format DV

Vous pouvez enregistrer et lire en format DV (mode

SP uniquement) sur cet appareil (L’enregistrement et la lecture d’une image en mode LP est impossible).

Cet appareil peut émettre le code temporel lu sur une bande sous la forme d’un signal analogique (LTC) et recevoir un code temporel généré de manière externe

(LTC).

Lecture numérique lente

Choix de deux tailles de cassette

L’appareil peut utiliser des cassettes DVCAM/DV de taille standard et de petite taille.

• En fonction de la taille de la cassette, la position des plaques d’entraînement des bobines change automatiquement.

• La durée d’enregistrement et de lecture maximum est de 184 minutes pour les cassettes de taille standard et de 40 minutes pour les cassettes de petite taille

(format DVCAM).

L’appareil dispose d’une fonction de mémoire d’image qui permet une lecture lente sans bruit. Cette fonction est uniquement disponible à des vitesses +

et –

TBC (Time Base Corrector – correcteur de base de temps)

Télécommande

L’appareil peut être activé à partir d’une télécommande CONTROL S (DSRM-20, non fournie), ou un contrôleur de montage possédant une prise RS-

422A, RS-232C ou LANC.

L’appareil est équipé d’un correcteur de base de temps numérique qui offre une sortie vidéo sans sautillements pour les signaux analogiques. Le niveau de sortie vidéo, le niveau de sortie du signal de chrominance et le niveau de mise au point (DSR-45 uniquement) peuvent être ajustés.

Fonction de son par à-coups (jog)

Fonction de recherche à haute vitesse

Si vous utilisez un contrôleur de montage ou la télécommande (DSRM-20, non fournie), l’appareil possède une fonction de recherche d’image qui permet de visualiser des images couleur à une vitesse de lecture 14 fois supérieure à la vitesse normale (DSR-

45) ou 17 fois la vitesse normale (DSR-45P) en avant et en arrière.

Vous pouvez également effectuer une recherche image par image en mode par à-coups (mode jog).

Pendant la recherche d’une scène, vous pouvez aussi

écouter le son.

Générateur/lecteur de code temporel interne

L’appareil contient un générateur/lecteur de code temporel interne qui peut générer et lire un code temporel longitudinal (LTC) en format SMPTE (DSR-

45) ou EBU (DSR-45P).

Si vous utilisez la télécommande (DSRM-20, non fournie) ou un contrôleur de montage, le son peut être contrôlé à différentes vitesses de lecture en mode jog.

Diverses interfaces

L’appareil comporte plusieurs types de connecteurs d’interface.

• Vidéo analogique: vidéo composante, vidéo composite, S-vidéo (IN/OUT).

• Son analogique: connecteurs de sortie XLR (3 broches) pour enregistrement simultané sur quatre canaux, connecteurs d’entrée de type prise phono.

• i.LINK (DV)

: connecteur DV (4 broches) compatible avec la norme i.LINK permettant l’entrée ou la sortie de signaux audio/vidéo aux formats

DVCAM et DV.

• TC (Time code - code temporel): connecteurs d’entrée/sortie de type BNC permettant l’entrée ou la sortie du code temporel entre cet appareil et un périphérique externe.

1) i.LINK et le logo i.LINK logo “ ” sont des marques commerciales qui indiquent la conformité du produit aux spécifications IEEE 1394-1995 et à leurs révisions.

(FR) Chapitre 1 Présentation

Autres caractéristiques

Moniteur à cristaux liquides en couleur intégré

L’appareil est équipé d’un moniteur à cristaux liquides en couleur de type 2 qui permet de vérifier les images sur le champ. Il affiche également les menus des réglages, les niveaux sonores et l’état du système. Les menus et les données peuvent être superposés sur l’image affichée.

Copie, y compris les données de mémoire de cassette

A l’aide du câble i.LINK, vous pouvez copier une bande comportant des données de code temporel et de mémoire de cassette. Si la bande d’origine comporte des passages vierges, vous pouvez copier la bande en omettant ces derniers.

Fonctions d’entretien simples

•

Fonctions d’autodiagnostic et d’alarme:

le système détecte automatiquement une opération incorrecte, une connexion non valide ou un dysfonctionnement et affiche une description, une cause et une méthode de récupération sur le moniteur

à cristaux liquides puis transmet les données vers le connecteur MONITOR VIDEO.

•

Compteur horaire numérique:

un compteur horaire numérique permet de compter quatre types de données de temps, à savoir la durée de fonctionnement, durée de rotation du tambour, durée de déroulement de la bande et durée de défilement/ non défilement de la bande. Les données numériques de temps sont indiquées dans le menu.

......................................................................................

, , et sont des marques commerciales de Sony Corporation.

Fonction de doublage audio

L’appareil permet d’enregistrer uniquement le son sur la bande enregistrée (doublage son). (La bande doit

être enregistrée au format DVCAM et le mode audio doit être de 32 kHz.)

Système de menus permettant d’accéder aux réglages et de les configurer

L’appareil offre un système de menus permettant d’utiliser et de configurer plus facilement ses diverses fonctions.

Fonction de superposition

Le code temporel, les avertissements, les menus et autres données de texte peuvent être transmis et superposés sur la sortie MONITOR VIDEO et sur le moniteur à cristaux liquides.

Chapitre 1 Présentation

(FR)

Panneau avant

Compartiment à cassette

Fenêtre d’affichage

(voir page 17 (FR))

Commutateur de sélection d’un périphérique externe

(REMOTE/LOCAL)

Voyant et commutateur d’alimentation et de veille

(ON/STANDBY)

Sélecteur de minuterie (TIMER)

Sélecteur de contrôle du son

(AUDIO MONITOR)

Bouton de commande du niveau phonique

(PHONE LEVEL)

Prise écouteurs

(PHONES)

CH-

1/2

MIN

CH-

3/4

MAX

Touche de réinitialisation

(RESET)

Section de l’écran du moniteur (voir page 12 (FR))

Commutateur d’affichage des caractères

(CHARACTER DISPLAY (MONITOR OUT))

CH-1

CH-2

CH-3

CH-4

Touche d’éjection

(EJECT)

Section de contrôle audio (voir page 16

(FR))

Section de contrôle de transport de bande

(voir page 14 (FR))

Sélecteur d’entrée

(INPUT SELECT)

Compartiment à cassette

Insérez une cassette DVCAM de taille standard ou de petite taille. Pour ouvrir ou fermer le compartiment, appuyez sur la touche EJECT qa.

Pour plus d’informations sur les cassettes pouvant être utilisées, voir “Remarques sur les cassettes vidéo” page 29 (FR).

Commutateur de sélection d’un périphérique externe (REMOTE/LOCAL)

Réglez ce commutateur sur REMOTE lorsque vous commandez l’appareil depuis un périphérique externe raccordé au connecteur RS-422A/RS-232C, sur le panneau arrière.

REMOTE: active un périphérique externe raccordé au connecteur RS-422A/RS-232C.

Lorsque vous réglez ce commutateur sur

REMOTE, vous pouvez contrôler les touches de transport de bande et de commande de menu du panneau avant, la télécommande et la télécommande en option raccordée à la prise

CONTROL S IN à l’aide de LOCAL ENBL dans le menu REMOTE.

Pour plus de détails sur le menu REMOTE, reportezvous à “Menu REMOTE” page 81 (FR).

(FR) Chapitre 1 Présentation

LOCAL: désactive un périphérique externe raccordé au connecteur RS-422A/RS-232C.

Le réglage du commutateur active/désactive les périphériques externes comme suit.

RS-422A a)

RS-232C a)

LANC a)

CONTROL S IN

Télécommande b)

REMOTE

Activé

LOCAL

Désactivé

Activé Activé

Selon le réglage de Activé

LOCAL ENBL dans le menu REMOTE

Selon le réglage de Activé

LOCAL ENBL dans le menu REMOTE

Activé Activé DV (i.LINK) a) Vous devez également régler le sélecteur de périphérique externe sur le panneau arrière selon le connecteur que vous souhaitez utiliser pour raccorder un périphérique.

b) Selon le réglage de COMMANDER dans le menu

OTHERS.

Remarques

• Un périphérique externe raccordé à la prise LANC peut commander l’appareil, et ce quel que soit le réglage de ce commutateur, à condition que le sélecteur de périphérique externe soit réglé sur

LANC.

• Outre la télécommande fournie avec l’appareil, celuici accepte les signaux de toutes les télécommandes

Sony dont le mode de commande est réglé sur VTR4.

Si ce commutateur est réglé sur REMOTE, le fonctionnement de la télécommande dépend du réglage de LOCAL ENBL dans le menu REMOTE.

Si vous souhaitez désactiver la commande depuis une télécommande quelconque, réglez COMMANDER sur CONTROL S dans le menu OTHERS.

• Le réglage du sélecteur TIMER 4 est prioritaire par rapport à ce réglage de commutateur.

• Lorsque ce commutateur est réglé sur REMOTE, le commutateur ON/STANDBY 3 ne fonctionne pas.

Pour activer le commutateur ON/STANDBY, réglez ce commutateur sur LOCAL ou réglez LOCAL

ENBL sur ALL KEYS dans le menu REMOTE.

Voyant et commutateur d’alimentation et de veille (ON/STANDBY)

Appuyez sur ce commutateur pour mettre l’appareil sous tension. Le voyant ON/STANDBY s’allume en vert. Si vous appuyez à nouveau sur ce commutateur, l’appareil passe en mode de veille et le voyant s’allume en rouge.

Remarque

Lorsque le commutateur REMOTE/LOCAL est réglé sur REMOTE, ce commutateur ne fonctionne pas.

Pour activer ce commutateur, réglez le commutateur

REMOTE/LOCAL sur LOCAL ou réglez LOCAL

ENBL sur ALL KEYS dans le menu REMOTE.

Sélecteur de minuterie (TIMER)

Utilisez ce sélecteur pour sélectionner la fonction Auto

Repeat ou pour effectuer un enregistrement avec une minuterie CA externe (non fournie).

REPEAT: Dès que l’appareil est alimenté, une cassette se rembobine jusqu’au début de la bande automatiquement et la lecture démarre. L’appareil lit en boucle la section comprise entre le début et le premier index (jusqu’à une partie non enregistrée si la bande ne comporte aucun index et jusqu’à la fin si la bande ne comporte aucune partie non enregistrée). La fonction Auto Repeat reste active si vous réglez ce sélecteur sur

REPEAT pendant la lecture ou le rembobinage.

Pour plus d’informations sur la fonction Auto Repeat, reportez-vous à la section “Lecture automatique d’une bande de manière répétée (Auto Repeat)” page 39 (FR).

OFF: La fonction Auto Repeat ou l’enregistrement avec la minuterie est relâchée.

REC: L’enregistrement commence au moment où l’appareil est raccordé à l’alimentation.

Remarque

Le réglage de ce sélecteur est prioritaire par rapport au réglage du commutateur REMOTE/LOCAL 2.

Sélecteur de contrôle du son (AUDIO

MONITOR)

Utilisez ce sélecteur pour sélectionner la piste audio que vous souhaitez écouter via la prise PHONES 7 ou la prise MONITOR AUDIO.

CH-1/2: canaux 1/2 uniquement

MIX: canaux 1/2 et canaux 3/4

CH-3/4: canaux 3/4 uniquement

Bouton de commande du niveau phonique

(PHONE LEVEL)

Contrôle le volume du casque raccordé à la prise

PHONES 7.

Prise écouteurs (PHONES)

Raccordez un casque stéréo pour contrôler le son pendant l’enregistrement ou la lecture. Le signal audio que vous souhaitez contrôler peut être sélectionné à l’aide du sélecteur AUDIO MONITOR 5.

Touche de réinitialisation (RESET)

Appuyez sur cette touche pour réinitialiser l’heure réglée sur l’horloge interne et le code temporel du réglage FREE RUN. Appuyez sur cette touche avec l’extrémité d’un stylo bille ou un autre outil similaire.

(Les réglages des éléments de menu sont conservés.)

Commutateur d’affichage des caractères

(CHARACTER DISPLAY (MONITOR OUT))

Commutateur (éléments de données superposés sur un moniteur externe)

Réglez ce commutateur sur ON pour superposer des

éléments de données sur la sortie MONITOR VIDEO.

Même si vous réglez ce commutateur sur OFF, les titres de cassette, les titres et les codes de données

(données de caméra et date/heure enregistrées par une caméra) sont superposés.

(Suite page suivante)

Chapitre 1 Présentation

(FR)

Emplacement et fonction des pièces

Remarque

Pour sélectionner -ou non- l’affichage d’un titre de cassette, d’un titre ou de codes de données, utilisez les

éléments de menu. Vous pouvez également sélectionner les éléments de code de données à afficher en appuyant sur la touche DATA CODE de la télécommande.

Sélecteur d’entrée (INPUT SELECT)

Vous pouvez sélectionner DV, S VIDEO, VIDEO ou

COMPONENT pour entrer des signaux.

Le type du signal sélectionné est affiché sur l’écran de données du moniteur à cristaux liquides du panneau avant.

Remarques

• Les réglages suivants sont désactivés lorsque vous entrez des signaux vers la prise DV:

– Réglage du sélecteur de contrôle du niveau d’entrée audio (–10/–2/+4)

– Niveau d’enregistrement audio

– Mode de réglage du niveau d’enregistrement audio

(AUTO/MANU)

Section de l’écran du moniteur

– Mode audio (32 kHz/48 kHz)

– Ecrêteur des fréquences vocales

– Barres de couleur (ne peuvent pas s’afficher)

• Si vous modifiez ce sélecteur, l’écran peut devenir temporairement brillant ou des parasites peuvent apparaître.

Ces parasites seront enregistrés.

• Ne modifiez pas ce sélecteur pendant un enregistrement.

Sinon, l’image enregistrée risque d’être déformée ou la sortie du signal depuis la prise DV risque d’être interrompue. De même, l’appareil risque de reconnaître par erreur qu’un signal de protection des droits d’auteur a été émis.

Touche d’éjection (EJECT (OPEN/CLOSE))

(ouvre et ferme le compartiment à cassette)

Appuyez sur cette touche pour ouvrir ou fermer le compartiment à cassette. Si vous appuyez sur cette touche lorsqu’une cassette se trouve dans l’appareil, le compartiment s’ouvre et la cassette est éjectée.

Appuyez à nouveau sur cette touche pour fermer le compartiment après avoir enlevé la cassette.

Moniteur à cristaux liquides

Sélecteur d’affichage des caractères (CHARACTER

DISPLAY) (LCD)

Sélecteur d’affichage

(DISPLAY SELECT)

Touche EXEC ou FINE

(AUDIO)

Touches

Moniteur à cristaux liquides

Affiche les images lues ou EE 1) . Les données temporelles, les informations d’état et les vu-mètres de niveaux audio, les menus, etc. superposés sont

également affichés.

Remarques

• Les éléments de données superposés sur le moniteur

à cristaux liquides sont identiques à ceux superposés sur un moniteur raccordé à la prise MONITOR

VIDEO.

Il est impossible d’afficher séparément des éléments de données différents sur deux moniteurs.

1) “EE” est l’acronyme de “Electric to Electric”. En mode

EE, les signaux vidéo et audio entrés dans les circuits d’enregistrement du magnétoscope ne passent pas par des circuits de conversion magnétiques mais sont uniquement

(FR) Chapitre 1 Présentation

émis via des circuits électriques. Ce mode est utilisé pour contrôler les signaux d’entrée et régler les niveaux d’entrée. Les images émises en mode EE sont appelées des images EE.

• Le rétroéclairage du moniteur à cristaux liquides intégré se détériore lors d’une utilisation prolongée.

Si la luminosité du moniteur à cristaux liquides ne peut pas être ajustée, consultez votre revendeur Sony.

Pour plus d’informations sur l’entretien du moniteur à cristaux liquides, reportez-vous à la page 101 (FR).

Sélecteur d’affichage des caractères

(CHARACTER DISPLAY) (LCD) (éléments de données superposés sur le moniteur à cristaux liquides)

Utilisez ce sélecteur pour superposer des éléments de données sur le moniteur à cristaux liquides.

OFF: Aucun élément de données n’est superposé, sauf les titres de cassette, les titres et les codes de données (données de caméra et date/heure enregistrées par une caméra).

ON: Les éléments de données sont superposés.

ON (BLACK BACK): Les éléments de données sont affichés sur un arrière-plan noir.

Remarques

• Pour sélectionner -ou non- l’affichage d’un titre de cassette, d’un titre ou de codes de données, utilisez les éléments de menu. Vous pouvez également sélectionner les éléments de codes de données à afficher en appuyant sur la touche DATA CODE de la télécommande.

• Pour ajuster les éléments de menu, réglez le moniteur

à cristaux liquides ou un moniteur raccordé sur la prise MONITOR VIDEO pour afficher le menu. Si aucun des moniteurs n’est réglé, il est impossible d’ajuster les éléments de menu.

Sélecteur d’affichage (DISPLAY SELECT)

Sélectionne les éléments de données affichés sur le moniteur à cristaux liquides ou un moniteur raccordé sur la prise MONITOR VIDEO.

MENU: affiche le menu.

DATA: affiche le code temporel, la durée restante sur la bande, le type de signal d’entrée sélectionné, le mode audio, la présence ou l’absence de mémoire de cassette, le titre de la cassette, le titre, etc.

AUDIO: affiche les niveaux sonores.

Remarques

• Vous pouvez utiliser la télécommande (DSRM-20, non fournie) ou la télécommande fournie pour rechercher une scène à l’aide des index de recherche de la bande. Dans ce cas, vous pouvez rechercher la scène quel que soit le réglage de ce sélecteur.

Pour afficher le “–/+” indiquant le sens de la recherche, réglez ce sélecteur sur DATA.

• Si vous modifiez le réglage du sélecteur pendant une recherche utilisant la mémoire de cassette, la recherche échoue.

Touche EXEC (exécuter) ou FINE (AUDIO)

(niveaux sonores détaillés)

Si le sélecteur DISPLAY SELECT 3 est réglé sur

MENU, la touche fonctionne comme la touche EXEC

(exécuter). Appuyez sur cette touche pour modifier le réglage des éléments de menu.

Pour plus d’informations sur les menus, reportez-vous à la section “Utilisation des menus” page 77 (FR).

Si le sélecteur DISPLAY SELECT 3 est réglé sur

AUDIO, la touche fonctionne comme la touche FINE

(niveaux audio détaillés). Les vu-mètres de niveaux audio agrandis sont affichés lorsque vous maintenez cette touche enfoncée. Vous pouvez confirmer ou ajuster les niveaux sonores avec précision sur ces vumètres de niveaux audio agrandis. Pour sélectionner une section agrandie, utilisez REF LEVEL dans le menu AUDIO SET.

Pour plus d’informations sur l’écran des niveaux audio détaillés, reportez-vous à “Ecran des niveaux audio détaillés” page 28 (FR).

Pour plus d’informations sur le menu AUDIO SET, reportez-vous à “Menu AUDIO SET” page 89 (FR).

Touches

J / j

Si le sélecteur DISPLAY SELECT 3 est réglé sur

MENU, vous pouvez sélectionner un élément de menu en appuyant sur ces touches.

Pour plus d’informations sur les menus, reportez-vous à la section “Utilisation des menus” page 77 (FR).

Si le sélecteur DISPLAY SELECT 3 est réglé sur

DATA, vous pouvez ajuster la luminosité du moniteur

à cristaux liquides en appuyant sur ces touches.

Pendant l’ajustement, le niveau de luminosité est affiché comme illustré ci-dessous. Il disparaît une seconde après avoir ajusté la luminosité.

BRT

Chapitre 1 Présentation

(FR)

Emplacement et fonction des pièces

Section de contrôle de transport de bande

Touche/indicateur AUDIO DUB

(doublage audio)

Touche/indicateur DUP (copie)

Touche/indicateur REC (enregistrement)

Touche/indicateur PAUSE

Touche/indicateur FF (avance rapide)

Touche/indicateur PLAY (lecture)

Touche/indicateur REW (rembobinage)

Touche d’arrêt (STOP)

Appuyez sur cette touche pour arrêter le transport de bande en cours.

Touche/indicateur REW (rembobinage)

Lorsque vous appuyez sur cette touche, l’indicateur s’allume et le rembobinage de la bande commence.

Pendant le rembobinage, l’image ne s’affiche pas sur le moniteur (vous pouvez voir l’image en mode EE).

Pour localiser une scène en contrôlant l’image, maintenez cette touche enfoncée pendant le rembobinage, la lecture ou en mode de pause de lecture.

Si vous appuyez sur la touche PLAY tout en maintenant cette touche enfoncée à l’arrêt, la bande est rembobinée au début et lue automatiquement (pendant le rembobinage, l’indicateur REW s’allume et l’indicateur PLAY clignote).

Vous pouvez changer le mode de transport de bande à l’aide de l’option FF/REW SPD dans le menu VTR

SET.

Pour plus d’informations sur le menu VTR SET, reportezvous à “Menu VTR SET” page 91 (FR).

Remarques

• Si vous réglez l’option EE/PB SEL du menu

DISPLAY SET sur PB, les images EE ou les sons EE ne sont pas émis pendant le rembobinage de la bande.

• Si vous réglez l’option FF/REW SPD du menu VTR

SET sur SHUTTLEMAX, vous pouvez afficher l’image lors du rembobinage de la bande.

Pour obtenir plus d’informations sur la vitesse d’entraînement de bande du réglage SHUTTLEMAX, reportez-vous à “FF/REW SPD” dans le “Menu VTR

SET”, page 91 (FR).

Touche/indicateur PLAY (lecture)

Lorsque vous appuyez sur cette touche, l’indicateur s’allume et la lecture commence.

Remarques

• Si l’appareil lit un passage de la bande dont le format a changé entre les formats DVCAM et DV, ou si le système couleur des signaux enregistrés est passé de

PAL à NTSC, l’image et le son sont déformés.

• L’appareil peut uniquement lire des cassettes enregistrées au format DVCAM ou en mode SP du format DV.

Touche/indicateur FF (avance rapide)

Lorsque vous appuyez sur cette touche, l’indicateur s’allume et la bande défile rapidement vers l’avant.

Pendant l’avance rapide, l’image ne s’affiche pas sur le moniteur (vous pouvez voir l’image en mode EE).

Pour localiser une scène en contrôlant l’image, maintenez cette touche enfoncée pendant l’avance rapide, la lecture ou en mode de pause de lecture.

Vous pouvez changer le mode de transport de bande à l’aide de l’option FF/REW SPD dans le menu VTR

SET.

Pour plus d’informations sur le menu VTR SET, reportezvous à “Menu VTR SET” page 91 (FR).

(FR) Chapitre 1 Présentation

Remarques

• Si vous réglez l’option EE/PB SEL du menu

DISPLAY SET sur PB, les images EE ou les sons EE ne sont pas émis pendant l’avance rapide de la bande.

• Si vous réglez l’option FF/REW SPD du menu VTR

SET sur SHUTTLEMAX, vous pouvez afficher l’image lors de l’avance rapide de la bande.

Pour obtenir plus d’informations sur la vitesse d’entraînement de bande du réglage SHUTTLEMAX, reportez-vous à “FF/REW SPD” dans le “Menu VTR

SET”, page 91 (FR).

Touche/indicateur PAUSE

Si vous appuyez sur cette touche pendant un enregistrement, une lecture ou un doublage audio, l’opération en cours passe en mode de pause.

Appuyez à nouveau sur cette touche pour reprendre l’opération. L’indicateur s’allume lorsque l’appareil est en mode de pause.

Touche/indicateur REC (enregistrement)

Si vous appuyez sur la touche PLAY tout en maintenant cette touche enfoncée, les indicateurs

PLAY et REC s’allument et l’enregistrement démarre.

Si l’appareil est en mode d’arrêt, vous pouvez contrôler les signaux EE pour une image, un son et un code temporel en appuyant sur cette touche. Pendant ce contrôle, l’indicateur REC s’allume. Appuyez sur la touche STOP pour arrêter cette opération.

Pour plus d’informations, reportez-vous à “EE/PB SEL” dans le “Menu DISPLAY SET”, page 86 (FR). Pour plus d’informations sur les codes temporels, reportez-vous à

“Codes temporels DSR-45/45P” page 64 (FR).

Remarque

L’appareil peut uniquement enregistrer au format

DVCAM ou en mode SP du format DV.

Touche/indicateur AUDIO DUB (doublage audio)

Utilisez cette touche pour doubler le son. L’indicateur s’allume pendant le doublage du son.

Pour plus d’informations sur le doublage du son, reportezvous à “Doublage audio” page 75 (FR).

Lorsque l’appareil est en mode d’arrêt et que le sélecteur INPUT SELECT est réglé sur une autre option que DV, vous pouvez écouter le son EE en appuyant sur cette touche. Pendant cette opération, l’indicateur s’allume. Appuyez sur la touche STOP pour arrêter l’opération.

Pour plus d’informations, reportez-vous à “EE/PB SEL” dans le “Menu DISPLAY SET”, page 86 (FR).

Touche/indicateur DUP (copie)

Utilisez cette touche pour copier une cassette, code temporel compris. L’indicateur s’allume pendant la copie.

Pour plus d’informations sur la fonction de copie, reportezvous à la section “Copie (génération d’une bande de travail avec le même code temporel)” page 70 (FR).

Si l’appareil est en mode d’arrêt et qu’un signal DV est sélectionné et entré, vous pouvez contrôler les signaux

EE pour une image, un son et un code temporel en appuyant sur cette touche. L’indicateur s’allume pendant le contrôle. Appuyez sur la touche STOP pour arrêter cette opération.

Pour plus d’informations, reportez-vous à “EE/PB SEL” dans le “Menu DISPLAY SET”, page 86 (FR). Pour plus d’informations sur les codes temporels, reportez-vous à

“Codes temporels DSR-45/45P” page 64 (FR).

Chapitre 1 Présentation

(FR)

Emplacement et fonction des pièces

Section de contrôle audio

Commutateur d’entrée audio

(AUDIO INPUT)

CH-1

CH-2

CH-3

CH-4

Boutons de réglage du niveau d’enregistrement audio

(AUDIO REC LEVEL)

Commutateur d’entrée audio (AUDIO INPUT)

(AUTO/MANU)

Commute le mode de réglage du niveau d’enregistrement audio.

AUTO: Règle le niveau d’enregistrement automatiquement. Les boutons de réglage du niveau d’enregistrement audio (AUDIO REC

LEVEL) (CH-1 à CH-4) sont désactivés.

Pour relier l’AGC (réglage automatique du gain) des canaux audio (CH-1/2 ou CH-3/4), réglez l’option AGC CH1,2 (AGC CH3,4) du menu

AUDIO SET sur LINKED.

MANU: active les boutons de réglage AUDIO REC

LEVEL (CH-1 à CH-4) 2 pour un réglage manuel du niveau d’enregistrement.

Remarques

• Lorsque des signaux DV sont émis vers l’appareil, le son enregistré conserve l’entrée du niveau de signal, quel que soit le réglage de ce commutateur.

• Si le niveau sonore est supérieur à la plage dynamique de l’amplificateur, le réglage AUTO est inactif.

• Même si AUTO a été sélectionné, à moins que le sélecteur INPUT LEVEL du panneau arrière ne soit adapté, le son peut être coupé et parasité.

• Le niveau audio est automatiquement ajusté à un niveau approprié lorsque vous sélectionnez AUTO.

Dans les cas suivants, le niveau audio se stabilisera en 20 secondes environ.

– immédiatement après la mise sous tension

– immédiatement après l’arrêt de la lecture

– immédiatement après avoir commuté le mode audio sur AUDIO MODE dans le menu AUDIO SET

(FR) Chapitre 1 Présentation

• Si l’option LIMITER du menu AUDIO SET est réglée sur ON lorsque vous réglez manuellement le niveau audio, vous pouvez toujours enregistrer le son sans coupure même si le niveau d’entrée audio est

élevé, à condition que ce niveau soit compris dans la plage dynamique de l’amplificateur. Le réglage

LIMITER est uniquement disponible lorsque ce commutateur est réglé sur MANU.

Boutons de réglage du niveau d’enregistrement audio (AUDIO REC LEVEL) (CH-1 à CH-4)

Vous pouvez régler les niveaux des signaux d’entrée audio analogique pour les CH-1 à CH-4, respectivement, en tournant ces boutons. Vous pouvez régler le niveau du signal audio uniquement si le commutateur AUDIO INPUT (AUTO/MANU) 1 est réglé sur MANU.

Réglez le sélecteur DISPLAY SELECT de la section de l’écran du moniteur sur AUDIO (écran audio) pour afficher les vu-mètres des niveaux audio sur le moniteur à cristaux liquides. Tandis que vous maintenez la touche FINE (niveaux audio détaillés) enfoncée lorsque les vu-mètres des niveaux audio sont affichés, une partie de ces derniers sera agrandie (écran des niveaux audio détaillés). Pour sélectionner une section agrandie, utilisez REF LEVEL dans le menu

AUDIO SET. Vous pouvez régler les niveaux audio avec précision sur cet écran.

Pour plus d’informations sur l’écran audio, reportez-vous à

“Ecran audio” page 27 (FR).

Remarque

Il est impossible de régler le niveau audio du signal

DV.

Fenêtre d’affichage

Touche de recherche de fin d’enregistrement (END SEARCH)

Touche INDEX

Indicateur

(cassette)

Indicateur DVCAM

Détecteur de télécommande

Touche RESET

(réinitialisation du compteur)

Sélecteur de compteur

(COUNTER SELECT)

Affichage du compteur

Indicateur de compensation du temps réel

Touche de recherche de fin d’enregistrement

(END SEARCH)

Lorsque vous appuyez sur cette touche, l’appareil effectue une recherche sur la bande et lit les cinq dernières secondes de l’image enregistrée. Après la lecture, l’appareil passe en mode d’arrêt. Utilisez cette fonction pour enregistrer une autre image à la fin de la dernière partie enregistrée ou pour contrôler l’image elle-même.

Remarque

Si vous utilisez une cassette sans mémoire de cassette, la fonction de recherche de fin d’un enregistrement ne fonctionne plus lorsque la cassette est éjectée après avoir procédé à l’enregistrement sur la bande. Si vous utilisez une cassette avec mémoire de cassette, la fonction de recherche de fin d’enregistrement fonctionne même si vous éjectez la cassette plusieurs fois. S’il y a un passage blanc au début ou entre les parties enregistrées, il n’est pas toujours possible de rechercher la fin d’un enregistrement.

Touche INDEX

Appuyez sur cette touche pendant l’enregistrement pour ajouter un marqueur d’index. Les marqueurs d’index sont utiles lors de la recherche ultérieure d’une scène.

Pour plus d’informations sur l’index, reportez-vous à

“Fonctions d’enregistrement” page 44 (FR).

3 Indicateur q (cassette)

S’allume lorsqu’une cassette vidéo numérique est chargée. Même si l’appareil se trouve en mode de veille, l’indicateur s’allume si une cassette est insérée dans l’appareil. L’indicateur clignote lorsqu’une cassette est en cours d’éjection.

Indicateur DVCAM

S’allume lorsque l’appareil lit une bande enregistrée au format DVCAM. Lorsque l’option REC MODE du menu VTR SET est réglée sur DVCAM, cet indicateur s’allume également pendant un enregistrement ou lorsque l’appareil est en mode EE.

Pour plus d’informations sur le menu VTR SET, reportezvous à “Menu VTR SET” page 91 (FR).

Détecteur de télécommande

Affichage du compteur

Affiche les données temporelles (valeur du compteur / code temporel : bits utilisateur), les numéros de code d’auto-diagnostic (page 102 (FR)) ou les messages d’alarme (“Err” (page 98 (FR)).

Lorsque la valeur du compteur est négative, le premier chiffre est “–” (chiffre le plus à gauche). Lorsque cette valeur est positive, le premier chiffre est laissé en blanc.

Lorsque le format du code temporel affiché est le mode de compensation du temps réel, l’indicateur de compensation du temps réel situé entre les minutes et les secondes s’allume.

Les bits utilisateurs sont affichés avec des points (.) après chaque chiffre.

Remarques

• En mode de lecture, si les signaux enregistrés ne sont pas continus sur une partie de la bande :

– La valeur du compteur risque de ne pas défiler correctement à partir de cette partie.

– La valeur affichée du code temporel ou des bits utilisateurs peut être temporairement incorrecte.

(Suite page suivante)

Chapitre 1 Présentation

(FR)

Emplacement et fonction des pièces

• Lorsque cet appareil lit une partie de la bande où le système de couleur enregistré a été modifié entre

PAL et NTSC, la valeur affichée peut être incorrecte.

• Lorsque cet appareil lit une partie de la bande où le format d’enregistrement a été modifié entre DVCAM et DV, la valeur affichée peut être incorrecte.

• Le compteur fonctionne selon un cycle de ± 12 heures. Il est impossible de le faire fonctionner sur un cycle de 24 heures.

• La valeur du compteur comporte sept chiffres. Le chiffre le plus à gauche n’est pas affiché. (Si la valeur réelle du compteur est “11:22:11:22”, la valeur affichée sera “1:22:11:22”. ) L’appareil reconnaît cependant que la valeur horaire est 11.

Sélecteur de compteur (COUNTER SELECT)

Sélectionne les données temporelles à indiquer sur l’affichage du compteur. Les données temporelles sélectionnées sont également affichées sur le moniteur

à cristaux liquides ou sur l’affichage du compteur d’un moniteur raccordé sur la prise MONITOR VIDEO.

COUNTER: valeur du compteur (sept chiffres). La valeur est affichée selon un cycle de ± 12 heures.

TC: code temporel

U-BIT: Bits utilisateurs

Remarques

• La valeur du compteur de cet appareil est déterminée au moyen d’un calcul basé sur le code temporel, c’est-à-dire par approximation simple. Elle risque par conséquent d’être incorrecte dans les cas suivants:

– le code temporel n’est pas continu sur une partie de la bande que vous utilisez.

– les codes temporels sont enregistrés en mode de compensation du temps réel et en mode de noncompensation du temps réel sur la bande que vous utilisez (DSR-45 uniquement).

– la bande que vous utilisez comporte un blanc entre des parties enregistrées.

– une bande enregistrée avec le système de couleurs

PAL est utilisée sur le DSR-45.

– une bande enregistrée avec le système de couleurs

NTSC est utilisée sur le DSR-45P.

– vous utilisez un code temporel externe.

– l’option TC RUN du menu TC/UB SET est réglée sur FREE RUN.

• Si vous souhaitez procéder à un montage via une connexion RS-422A, définissez le mode de montage du contrôleur sur le code temporel (TC) et réglez le sélecteur COUNTER SELECT de cet appareil sur

TC.

Touche RESET (réinitialisation du compteur)

Si le sélecteur COUNTER SELECT 7 est réglé sur

COUNTER, cette touche permet de réinitialiser la valeur indiquée sur l’affichage du compteur à

0:00:00:00 (0H00M00S00F).

Remarques

• Cette touche ne peut pas être réinitialisée à la valeur du code temporel ou des bits utilisateurs.

• Pour réinitialiser la valeur du code temporel ou des bits utilisateurs, utilisez l’option TC PRESET ou UB

PRESET du menu TC/UB SET.

(FR) Chapitre 1 Présentation

Panneau arrière

Connecteurs TC

Section d’entrée/ sortie des signaux vidéo

(voir page 21 (FR))

Section d’entrée/ sortie des signaux audio

(voir page 22 (FR))

Prises MONITOR

Section de télécommande

(voir page 23 (FR))

Prise CONTROL S IN

Connecteur AC IN

Prise DV

Connecteurs TC (code temporel) (type BNC)

Permettent d’entrer ou de sortir un code temporel.

Connecteur TC IN (entrée du code temporel): Se raccorde sur le connecteur de sortie du code temporel de périphériques externes, comme un générateur de codes temporels ou un magnétoscope. Utilisez ce connecteur pour synchroniser le générateur de code temporel interne avec un code temporel externe.

Remarque

L’appareil peut uniquement lire l’entrée de code temporel reçue sur ce connecteur si le code temporel est sorti en vitesse de lecture normale.

Connecteur TC OUT (sortie de code temporel): Se raccorde sur le connecteur d’entrée de code temporel de périphériques externes, comme un lecteur de codes temporels ou un magnétoscope.

L’appareil sort le code temporel correspondant à l’opération en cours, comme suit :

Lecture: le code temporel de la bande est émis.

Enregistrement: le code temporel émis par le générateur de code temporel interne ou le code temporel provenant d’un appareil raccordé sur le connecteur TC IN est sorti.

Pour plus d’informations, reportez-vous à “Codes temporels DSR-45/45P” page 64 (FR).

Remarque

Si l’option JOG TC OUT du menu TC/UB SET a été réglée sur ON, le code temporel est émis pendant le mode de recherche mais le code temporel de sortie n’est pas continu.

Prise DV (4 broches)

Permet d’entrer/sortir le signal numérique compatible avec la norme i.LINK (câble recommandé: VMC-

IL4415 (A), VMC-IL4615 (A)). Utilisez cette prise lorsqu’un périphérique raccordé à l’appareil possède une prise DV. Si vous raccordez l’appareil et un autre appareil utilisant des prises DV, vous pouvez réduire au maximum la dégradation de la qualité de l’image pendant l’enregistrement, la copie ou la capture d’images fixes au moyen d’un traitement de signal numérique. Pour plus d’informations, reportez-vous au mode d’emploi du périphérique externe.

Remarques

• Si des signaux vidéo ont été entrés sur la prise DV et que vous les émettez vers les connecteurs MONITOR

VIDEO, VIDEO OUT ou S VIDEO OUT, les signaux de synchronisation et de salve des images EE correspondantes ne sont pas synchronisés.

• i.LINK et le logo i.LINK “ ” sont des marques commerciales qui indiquent la conformité du produit aux spécifications IEEE 1394-1995 et à leurs révisions.

(Suite page suivante)

Chapitre 1 Présentation

(FR)

Emplacement et fonction des pièces

• Cette prise peut uniquement accepter des signaux

DV.

• Si l’appareil est raccordé à un périphérique équipé d’une prise DV 6 broches, mettez le périphérique hors tension et débranchez la fiche du cordon d’alimentation du secteur avant de débrancher ou de rebrancher le câble DV. Si vous branchez ou débranchez le câble DV lorsque le périphérique est raccordé à la prise secteur, un courant haute tension

(8 à 40 V) est sorti via la prise DV du périphérique vers cet appareil, pouvant ainsi entraîner un dysfonctionnement.

• Lorsque vous raccordez un périphérique doté d’une prise DV 6 broches sur cet appareil, commencez par brancher la fiche du câble sur la prise DV 6 broches.

Connecteur AC IN

Se raccorde à une prise secteur CA à l’aide du cordon d’alimentation fourni.

Même si l’appareil est en mode de veille, il consomme de l’énergie. Pour mettre l’appareil complètement hors tension, débranchez la fiche de la prise secteur CA.

Prise CONTROL S IN (miniprise stéréo)

Se raccorde à la télécommande (DSRM-20, non fournie) afin de commander cet appareil.

Remarques

• Lorsque vous utilisez la télécommande (DSRM-20, non fournie), réglez l’option COMMANDER du menu OTHERS sur CONTROL S.

• Si le commutateur REMOTE/LOCAL est réglé sur

REMOTE, la commande d’un périphérique raccordé

à la prise CONTROL S est limité par le réglage de l’option LOCAL ENBL du menu REMOTE.

Prises MONITOR (prise phono)

Emet des signaux vidéo et audio pour le contrôle.

Prise MONITOR VIDEO: Emet des signaux vidéo composites. Raccordez la prise d’entrée d’un moniteur externe sur cette prise. Lorsque vous réglez le commutateur CHARACTER DISPLAY

(MONITOR OUT) du panneau avant sur ON, des

éléments de données comme les données temporelles, les menus ou les messages d’alarme sont superposés sur le moniteur externe.

Pour plus d’informations sur les éléments de données superposés, reportez-vous à “Affichage de différentes données” page 26 (FR).

Remarques

• Lorsque les signaux de synchronisation vidéo des images EE émises depuis la prise MONITOR

VIDEO, les signaux de synchronisation et de salve ne sont pas synchronisés.

• Le signal vidéo émis via ce connecteur n’est pas synchronisé avec le signal vidéo émis via les connecteurs de sortie de ligne (COMPONENT OUT,

S VIDEO OUT, VIDEO OUT). Lorsque l’appareil est en mode EE, les images émises sont retardées de plusieurs lignes. Lors de la lecture, les images ne sont pas synchronisées avec précision de manière externe, elles sont uniquement synchronisées verticalement.

Vous ne pouvez pas régler les phases de synchronisation et de sous-porteuse.

• Si l’entrée DV a été sélectionnée, la couleur et la luminance peuvent être déformées en mode EE, en fonction du type de moniteur.

• Les éléments de données superposés sur un moniteur raccordé à cette prise sont identiques à ceux superposés sur le moniteur à cristaux liquides.

Il est impossible d’afficher séparément des éléments de données différents sur deux moniteurs.

• Le réglage de l’option PB LEVEL du menu VIDEO

SET n’affecte pas la sortie MONITOR VIDEO.

• Si l’appareil est synchronisé de manière externe, la fréquence de synchronisation et les signaux de salve des signaux vidéo émis vers le moniteur à cristaux liquides et la prise MONITOR VIDEO ne sont pas synchronisés. Des sautillements peuvent par conséquent apparaître sur ces signaux de sortie.

Si l’appareil est synchronisé de manière externe, utilisez le connecteur VIDEO OUT. Si vous utilisez la prise MONITOR VIDEO, réglez l’option EXT

SYNC du menu VIDEO SET sur OFF.

Prise MONITOR AUDIO: Emet des signaux audio pour le contrôle. Sélectionnez les canaux audio que vous souhaitez contrôler, comme suit.

CH-1/2: canaux 1/2

MIX: canaux 1/ à 4

CH-3/4: canaux 3/4

(FR) Chapitre 1 Présentation

Section d’entrée/sortie des signaux vidéo

Pour plus de détails sur l’entrée et la sortie des informations sur le rapport d’aspect grand écran, reportez-vous aux “Remarques concernant les informations du rapport d’aspect grand écran” page

105 (FR).

Remarque

L’appareil peut uniquement recevoir des signaux vidéo standard.

Si vous entrez les types de signaux vidéo présentés cidessous, l’image enregistrée, le son et l’image EE émis via les connecteurs VIDEO OUT, S VIDEO OUT et

COMPONENT OUT risquent d’être déformés.

• Signaux provenant de certaines consoles de jeux.

• Ecran d’arrière-plan bleu ou gris provenant d’un magnétoscope disponible dans le commerce.

• Les images lues par un magnétoscope à une vitesse non-standard ne possèdent pas le correcteur de base de temps (TBC).

• Les signaux vidéo dans lesquels les signaux de synchronisation sont déformés.

• Les signaux provenant d’une cassette défectueuse

(bande endommagée ou mauvaises conditions d’enregistrement) lue par un magnétoscope analogique ne possédant pas le correcteur de base de temps (TBC).

Connecteurs S VIDEO

Connecteurs VIDEO

Connecteurs COMPONENT

Connecteurs S VIDEO (4 broches)

Entre/sort le signal S-vidéo en séparant la luminance

(Y) et l’intensité (C): (3,58 MHz pour le DSR-45 and

4,43 MHz pour le DSR-45P).

Connecteurs VIDEO (type BNC)

Connecteur VIDEO IN REF.IN (entrée de vidéo composite / vidéo de référence):

Entre des signaux vidéo composites vers cet appareil. Lorsque vous effectuez une lecture synchronisée avec un signal de synchronisation externe, ce connecteur entre un signal de vidéo de référence (salve noire).

Connecteur VIDEO OUT (sortie vidéo composite):

Emet des signaux vidéo composites. Les éléments de données ne sont pas superposés.

Connecteurs COMPONENT (type BNC)

Entre/sort des signaux vidéo composante (Y/R-Y/

B-Y).

Chapitre 1 Présentation

(FR)

Emplacement et fonction des pièces

Section d’entrée/sortie des signaux audio

Sélecteur du niveau d’entrée (INPUT LEVEL)

Prises AUDIO IN

Connecteurs

AUDIO OUT

Sélecteur du niveau d’entrée (INPUT LEVEL)

(–10/–2/+4)

Sélectionne –10 dB, –2 dB ou +4 dB selon le niveau sonore de l’entrée du signal via les prises AUDIO IN

2 .

Remarque

Si le réglage de ce sélecteur n’est pas correct, une déformation par coupure ou des parasites peuvent être occasionnés, même si le commutateur AUDIO INPUT a été réglé sur AUTO.

Pour obtenir plus d’informations sur le réglage de ce sélecteur, reportez-vous à “Lorsque vous réglez le sélecteur

INPUT LEVEL” page 97 (FR).

Prises AUDIO IN CH-1 à CH-4 (prise phono)

Entre des signaux audio (CH-1 à CH-4).

Remarque

Utilisez un câble de conversion comme indiqué cidessous pour entrer des signaux audio équilibrés via ces prises. (Le côté neutre (COLD) est ouvert.)

Pour plus d’informations sur les câbles de conversion, reportez-vous au mode d’emploi des appareils utilisés.

GND

HOT

COLD

Connecteurs AUDIO OUT CH-1 to CH-4 (XLR

3 broches, mâle)

Emet des signaux audio (CH-1 à CH-4).

(FR) Chapitre 1 Présentation

Section de télécommande

Connecteur RS-232C

Connecteur RS-422A

Sélecteur à distance

Prise LANC

Remarques

• Lorsque vous commandez l’appareil à l’aide d’un périphérique raccordé au connecteur RS-232C 1 ou au connecteur RS-422A 2, réglez le commutateur

REMOTE/LOCAL du panneau avant sur REMOTE.

(Quel que soit le réglage du commutateur REMOTE/

LOCAL, vous pouvez utiliser un périphérique raccordé sur la prise LANC 3 pour commander l’appareil.)

• Même si le DSR-45 lit une cassette formatée PAL (ou si le DSR-45P lit une cassette formatée NTSC), vous pouvez contrôler les fonctions de transport de bande de base à l’aide d’un périphérique raccordé sur le connecteur RS-232C 1 ou le connecteur RS-422A

2 . Cependant, les opérations de montage tentées dans ce cas ne sont pas garanties.

• Pour le montage, si vous prévoyez d’utiliser cet appareil comme un enregistreur et d’utiliser le FXE-

120/120P ou le FXE-100/100P mis à jour en installant le FXE-KIT1 utilisé comme contrôleur de montage, vous devrez également utiliser l’interface

IF-FXE2 LANC.

Connecteur RS-232C (9 broches)

Utilisez ce connecteur lorsque vous contrôlez l’appareil via un contrôleur de montage possédant une interface RS-232C.

Remarque

Pour le montage, si vous prévoyez d’utiliser cet appareil comme lecteur et le FXE-120/120P ou FXE-

100/100P comme contrôleur de montage, réglez la vitesse baud des deux appareils sur 19 200 bps.

Prise LANC

Utilisez cette prise lorsque vous contrôlez une opération de transport de bande de l’appareil à l’aide d’un périphérique possédant une prise LANC 1) .

Remarques

• Quel que soit le réglage du commutateur REMOTE/

LOCAL, vous pouvez utiliser un périphérique raccordé sur la prise LANC pour commander l’appareil.

• La prise LANC de l’appareil ne présente que des fonctions LANC-S. Cet appareil ne présente aucune fonction LANC-M. Un périphérique réglé sur le mode LANC-S ne peut pas être raccordé sur cet appareil. Ce périphérique, l’appareil ou l’autre périphérique risque de ne pas fonctionner correctement.

• Si le périphérique raccordé à cet appareil possède une fonction de commutation SHUTTLE A/B et une fonction LANC-M, réglez-le sur le mode SHUTTLE

• La connexion LANC transmet des signaux comme les signaux de commande, le code temporel, les données de compteur et les données d’état.

• Les prises portant la mention CONTROL L présentent les mêmes fonctions que les prises LANC.

• Si vous utilisez cet appareil comme lecteur, réglez le mode LANC de l’enregistreur sur M. Il est impossible d’utiliser un périphérique qui ne possède pas de fonction de commutation M / S pour contrôler cet appareil.

Connecteur RS-422A (9 broches)

Sélecteur à distance

Utilisez ce connecteur lorsque vous contrôlez

Sélectionne le connecteur RS-422A, RS-232C ou la l’appareil via un contrôleur de montage possédant une prise LANC selon le périphérique raccordé à interface RS-422A.

l’appareil.

1) LANC (système de bus de commande d’application locale): Interface bidirectionnelle permettant de commander un magnétoscope disponible dans le commerce.

Chapitre 1 Présentation

(FR)

Emplacement et fonction des pièces

Télécommande fournie

Touche d’éjection (EJECT)

Touches de recherche

(SEARCH SELECT)

Touches permettant d’effectuer une lecture à différentes vitesses

Touche PAUSE

Touche de rembobinage

(REW)

Touche de lecture (PLAY)

EJECT

× × × ×

VTR RMT-DS5 qs 1

commutateur

Touche de code de données

(DATA CODE)

Touche de marquage d’index

(INDEX WRITE)

Touches d’enregistrement (REC)

Touche d’arrêt (STOP)

Touche d’avance rapide (FF)

Touche d’éjection (EJECT)

Remarque

Si aucune cassette ne se trouve dans l’appareil, il est impossible d’ouvrir et de fermer le compartiment à cassette, et ce même en appuyant sur cette touche.

Dans ce cas, appuyez plutôt sur la touche EJECT du panneau avant de l’appareil.

Touches de recherche (SEARCH SELECT)

Appuyez sur ces touches pour rechercher des scènes à l’aide de la fonction de recherche.

Pour plus d’informations sur la fonction de recherche, reportez-vous à la section “Recherche à l’aide de la fonction de recherche” page 37 (FR).

Touches permettant d’effectuer une lecture à différentes vitesses

Vous pouvez lire une cassette à vitesse normale ou à une autre vitesse à l’aide de ces touches.

Pour plus d’informations, reportez-vous à “Lecture à différentes vitesses” page 37 (FR).

(FR) Chapitre 1 Présentation

Touche PAUSE

Touche de rembobinage (REW)

Touche de lecture (PLAY)

Touche d’avance rapide (FF)

Touche d’arrêt (STOP)

Touches d’enregistrement (REC)

Si vous appuyez sur ces deux touches en même temps, les indicateurs REC et PLAY du panneau avant s’allument et l’enregistrement démarre.

Touche de marquage d’index (INDEX WRITE)

Appuyez sur cette touche pendant l’enregistrement pour ajouter un marqueur d’index.

Pour plus d’informations sur l’index, reportez-vous à

“Marquage d’un repère d’index” page 44 (FR).

Touche de code de données (DATA CODE)

Appuyez sur cette touche pour afficher les codes de données (date/heure d’enregistrement, données de caméra).

Pour plus d’informations sur les codes de données, reportez-vous à “Affichage des informations (codes de données) enregistrées sur une bande” page 36 (FR).

qs 1 commutateur (marche/veille)

Remarques

• Le mode de commande de la télécommande fournie est réglé sur VTR4. Il est impossible de modifier ce réglage.

• Réglez l’option COMMANDER du menu OTHERS sur WIRELESS pour permettre à la télécommande de contrôler l’appareil.

• Outre la télécommande fournie avec l’appareil, celuici accepte les signaux de toutes les télécommandes

Sony dont le mode de commande est réglé sur VTR4.

Si vous souhaitez désactiver la commande depuis une télécommande quelconque, réglez COMMANDER sur CONTROL S dans le menu OTHERS.

• Si le commutateur REMOTE/LOCAL est réglé sur

REMOTE, la commande de la télécommande est limitée par le réglage de l’option LOCAL ENBL du menu REMOTE.

Mise en place des piles

Poussez le couvercle et faites-le coulisser pour qu’il s’ouvre.

Installez les deux piles AA (R6) fournies en

respectant la polarité.

Veillez à commencer par le côté # .

Remettez le couvercle en place.

Remarques sur les piles

• Vérifiez que les piles sont dans le bon sens lorsque vous les mettez en place.

• N’utilisez pas des piles anciennes avec des neuves et n’utilisez pas différents types de piles ensemble.

• Si vous prévoyez de ne pas utiliser votre télécommande pendant une durée prolongée, retirez les piles afin d’éviter toute détérioration due à une fuite des piles. Si les piles fuient, retirez-les, essuyez complètement le logement des piles et remplacez-les par des neuves.

Pour retirer les piles

Retirez le couvercle comme indiqué à l’étape

1

et sortez les piles.

Chapitre 1 Présentation

(FR)

L’appareil peut afficher différents éléments de données superposés sur le moniteur à cristaux liquides ou un moniteur raccordé sur la prise MONITOR VIDEO.

Réglez le sélecteur CHARACTER DISPLAY (LCD) sur ON ou ON (BLACK BACK) pour afficher différents éléments de données sur le moniteur à cristaux liquides.

Réglez le commutateur CHARACTER DISPLAY

(MONITOR OUT) sur ON pour afficher différents

éléments de données sur un moniteur externe.

Vous pouvez sélectionner des éléments de données à afficher à l’aide du sélecteur DISPLAY SELECT.

Ecran de menus

Réglez le sélecteur DISPLAY SELECT sur MENU pour afficher l’écran de menus. Vous pouvez modifier ou valider les réglages de l’élément de menu sur cet

écran.

Pour plus d’informations sur les menus, reportez-vous au

“Chapitre 6 Ajustement et réglage via les menus” page 77

(FR).

RMT

TC ⁄ UB SET

TC PRESET

UB PRESET

TC ⁄ UB IN

DISP

VTR

ETC

DV IN TC

TC MAKE

TC RUN

TC FORMAT

JOG TC OUT

Ecran de données

Réglez le sélecteur DISPLAY SELECT sur DATA pour afficher l’écran de données. Sur cet écran, vous pouvez valider des informations importantes pour l’enregistrement ou la lecture, comme le code temporel ou la durée restante sur la bande.

DEW

DETECTED

0 0 : 1 2 : 3 4 : 1 2

122min

PHOTO – 1 0

PAL

DVCAM

NS 4 8 K

DV I N

5 , 6

9 q; qa qs

Indicateur de mémoire de cassette

Cet élément apparaît lorsqu’une cassette possédant une mémoire est chargée. Si la cassette est éjectée pendant l’écriture de données dans la mémoire, l’indicateur clignote.

Indicateur du mode de transport de bande

Affiche le mode de transport de bande.

Indicateur du compteur (code temporel/bits utilisateur/valeur du compteur)

Affiche la valeur du compteur, du code temporel ou des bits utilisateurs. Vous pouvez sélectionner l’élément à afficher à l’aide du sélecteur COUNTER

SELECT du panneau avant.

Lorsque le code temporel est affiché,

apparaît à sa gauche.

En mode de compensation du temps réel, une point est affichée entre les minutes et les secondes (exemple :

00:12.58:00).

Lorsque les bits utilisateurs sont affichés,

apparaît à leur gauche.

Lorsque la valeur du compteur est négative, le premier chiffre est “–” (chiffre le plus à gauche). Lorsque cette valeur est positive, le premier chiffre est laissé en blanc.

La valeur du compteur comporte sept chiffres.

Si la fonction d’auto-diagnostic est activée, les numéros de code de diagnostic sont affichés.

Remarques

• Le compteur fonctionne selon un cycle de ± 12 heures. Il est impossible de le faire fonctionner sur un cycle de 24 heures.

• La valeur du compteur comporte sept chiffres. Le chiffre le plus à gauche n’est pas affiché. (Si la valeur réelle du compteur est “11:22:11:22”, la valeur affichée sera “1:22:11:22”.) L’appareil reconnaît cependant que la valeur horaire est 11.

Indicateur de durée restante sur la bande

Affiche la durée restante sur la bande.

Remarque

Lorsque vous insérez une cassette dont la bande a été rembobinée au début, cet indicateur n’indique pas la durée restante sur la bande. La durée restante sur la bande est affichée lorsque la bande défile depuis un moment.

(FR) Chapitre 1 Présentation

Indicateur de recherche

Affiche le mode de recherche lorsque vous recherchez des scènes à l’aide de la télécommande ou de la

DSRM-20 (non fournie).

Pour plus d’informations sur la fonction de recherche, reportez-vous à la section “Recherche à l’aide de la fonction de recherche” page 37 (FR).

Indicateur de marquage d’index

Affiche l’INDEX MARK lorsqu’un index a été ajouté.

Indicateur d’avertissement

Affiche un avertissement.

Pour plus d’informations sur les avertissements, reportezvous à “Messages d’alarmes” page 98 (FR).

Indicateur PAL (DSR-45)/NTSC (DSR-45P)

DSR-45: S’affiche pendant cinq secondes lorsque vous lisez une cassette PAL formatée.

DSR-45P: S’affiche pendant cinq secondes lorsque vous lisez une cassette NTSC formatée.

Indicateur DVCAM/DV

Dans les modes EE ou enregistrement, cet indicateur affiche le format d’enregistrement sélectionné dans l’option REC MODE du menu VTR SET. Pendant la lecture, il affiche le format d’enregistrement de l’image.

Indicateur de mode audio

Dans les modes EE ou enregistrement, cet indicateur affiche le mode audio sélectionné dans l’option

AUDIO MODE du menu AUDIO SET. Pendant la lecture ou le doublage audio, il affiche le mode audio enregistré sur la bande. Lorsque vous entrez un signal vers la prise DV, il affiche le mode audio de ce signal.

Indicateur de signal d’entrée

Affiche le réglage du sélecteur INPUT SELECT.

Indicateur du mode audio NS (Non standard)

Cet indicateur s’affiche lorsqu’une bande enregistrée en mode audio de déverrouillage est lue ou lorsque le signal du mode de déverrouillage a été entré sur la prise DV. En mode EE, lorsque l’option REC MODE du menu VTR SET est réglée sur DV SP, cet indicateur est affiché en permanence.

Pour plus d’informations sur le mode de déverrouillage, reportez-vous à la section “Compatibilité des formats

DVCAM et DV” page 103 (FR).

Ecran audio

Réglez le sélecteur DISPLAY SELECT sur AUDIO pour afficher l’écran audio. Vous pouvez confirmer ou ajuster les niveaux audio et valider les réglages du signal d’entrée audio sur cet écran.

–

· · · · · · dB

CH1 ||||||||||||||||||·|··· ·

CH2 |||||||||||||||||·|···· ·

CH3 ||||||||||||||||||||||| |

CH4 |||||||||||||·|········ ·

Niveaux audio

Affiche les niveaux audio pour chaque canal, séparément. Si le mode audio est FS32K, les niveaux audio des quatre canaux (canal 1 à 4) sont affichés. Si le mode audio est FS48K, les niveaux audio des canaux 1 et 2 sont affichés.

L’appareil détecte le mode audio comme suit.

En mode de lecture: détecte le mode audio enregistré sur la bande.

En mode d’enregistrement/EE: détecte le mode audio sélectionné dans AUDIO MODE du menu

AUDIO SET.

Lorsque le sélecteur INPUT SELECT est réglé sur

DV et qu’un signal DV est entré: le mode audio des signaux entrés est détecté. (Le réglage de l’option AUDIO MODE du menu AUDIO SET devient inactif.)

En modes EE, enregistrement ou doublage audio

(canal de doublage audio uniquement), si les niveaux d’entrée dépassent 0 dB, les parties des vu-mètres qui dépassent 0 dB deviennent rouges. Pendant la lecture, lorsque de l’entrée des signaux DV ou lorsque le commutateur AUDIO INPUT est réglé sur AUTO, ces parties des vu-mètres des niveaux ne deviennent pas rouges.

Symbole de doublage audio

Ce symbole s’affiche avec le canal sur lequel vous pouvez doubler des sons.

S’affiche lorsque:

(Suite page suivante)

Chapitre 1 Présentation

(FR)

Affichage de différentes données

• une bande défile et des images sont affichées sur le moniteur à cristaux liquides ou sur un moniteur externe.

• l’appareil est en mode d’arrêt, un signal autre que DV est sélectionné et vous appuyez sur la touche AUDIO

DUB.

Remarques

• Vous pouvez uniquement doubler des sons sur une bande dont les signaux sont enregistrés en mode audio 32 kHz (4 canaux, 12 bits) et au format

DVCAM.

• Vous pouvez sélectionner une paire de canaux pour doubler des sons avec l’option AUDIO DUB du menu AUDIO SET.

• Il est impossible d’effectuer un doublage audio avec une entrée de signal audio via la prise DV. Ce symbole n’apparaît pas lorsque des signaux DV sont entrés.

Symbole de lien

Si le réglage automatique du gain (AGC) d’une paire de canaux est lié, ce symbole est placé entre les canaux.

En mode EE, si AGC CH1, 2 du menu AUDIO SET est réglé sur LINKED et si le commutateur AUDIO

INPUT est réglé sur AUTO, les canaux 1 et 2 peuvent

être liés pour effectuer l’AGC et pour le son stéréo, avec le canal 1 réglé pour le son gauche et le canal 2 réglé pour le son droit.

En mode EE, si AGC CH3, 4 du menu AUDIO SET est réglé sur LINKED et si le commutateur AUDIO

INPUT est réglé sur AUTO, les canaux 3 et 4 peuvent

être liés pour effectuer l’AGC et pour le son stéréo, avec le canal 3 réglé pour le son gauche et le canal 4 réglé pour le son droit.

Remarque

Lorsque des signaux DV sont entrés, l’AGC ne fonctionne pas et les canaux ne sont pas liés. Ce symbole n’apparaît pas avec une connexion DV.

Ecran des niveaux audio détaillés

Lorsque l’écran audio est affiché, la touche FINE

(AUDIO) affiche l’écran des niveaux audio détaillés.

L’écran est uniquement affiché lorsque vous appuyez sur la touche FINE (AUDIO). Vous pouvez régler les niveaux d’enregistrement audio avec précision sur cet

écran.

F I NE

CH1

CH2

CH3

CH4

–22 –20 –18 dB

|||||||||||······

||||||||||·······

||||||||||||||| · ·

||||||···········

L’écran des niveaux audio détaillés affiche des niveaux audio plus précis autour des niveaux audio

(–12/–18/–20 dB) sélectionnés dans l’option REF

LEVEL du menu AUDIO SET.

Remarques

• La modification de l’option REF LEVEL du menu

AUDIO SET n’affecte pas le gain audio de l’appareil.

Selon le niveau des sons que vous souhaitez enregistrer, sélectionnez un gain approprié en réglant le sélecteur INPUT LEVEL sur le panneau arrière.

Réglez ensuite les niveaux d’enregistrement audio à l’aide des boutons de réglage AUDIO REC LEVEL.

• Le niveau de sortie normal des connecteurs AUDIO

OUT de l’appareil est égal à +4 dBu. Ceci correspond

à un niveau de –20 dB pour le niveau audio maximum (niveau de –18 dB pour le DSR-45P).

Cette valeur est fixe et n’est pas affectée par le réglage du niveau de référence (REF LEVEL) dans le menu AUDIO SET.

(FR) Chapitre 1 Présentation

Lecture et enregistrement

Chapitre

Remarques sur les cassettes vidéo

Cassettes utilisables

Utilisez des cassettes de format DVCAM ou mini-

DVCAM avec cet appareil. Le format PDV-184 permet d’enregistrer des programmes de 184 minutes et le format PDVM-40 des programmes de 40 minutes

(format DVCAM).

Les cassettes DVCAM permettent d’obtenir des images de la plus haute qualité sur cet enregistreur de cassettes vidéo numériques. L’utilisation d’autres cassettes ne garantit pas une fiabilité suffisante. Nous vous recommandons d’utiliser des cassettes DVCAM afin que vous puissiez enregistrer les événements importants de votre vie avec une qualité optimale.

Mémoire de cassette

La mémoire de cassette est une fonction facultative qui est montée sur certaines cassettes DVCAM et mini-

DVCAM standard. Lors de l’enregistrement d’un programme, les date et heure d’enregistrement, ainsi que l’emplacement du programme sur la bande, sont stockées dans la mémoire de cassette afin de pouvoir rapidement repérer le programme ultérieurement. Le logo indique que vous pouvez utiliser les cassettes pour stocker jusqu’à 16 kbits de données. Sur cet appareil, vous pouvez utiliser des cassettes permettant de stocker jusqu’à 16 kbits de données.

Pour protéger un enregistrement

Pour éviter l’effacement accidentel d’un enregistrement, faites glisser le commutateur REC/

SAVE sur la cassette afin que la partie rouge devienne visible. Pour enregistrer sur une bande, faites glisser le commutateur afin de masquer la partie rouge.

Minicassette DVCAM Cassette DVCAM

Commutateur REC/SAVE

Positionné sur SAVE.

REC

SAVE

Chapitre 2 Lecture et enregistrement

(FR)

Remarques sur les cassettes vidéo

Vérification de la tension d’une bande

À l’aide d’un trombone ou d’un objet similaire, tournez doucement la bobine dans le sens de la flèche.

Si la bobine ne bouge pas, la bande n’est pas lâche.

Trombone, etc.

Bobine

• Si la cassette n’est pas chargée ou est chargée à moitié, éjectez-là, puis insérez-la à nouveau. Dans ce cas, si vous forcez l’insertion de la cassette, cette dernière peut ne pas être chargée correctement ou un dysfonctionnement peut se produire.

• L’appareil reconnaît la cassette après quelques secondes seulement et trouve l’endroit approprié sur la bande en cours de chargement.

Minicassette

(Insérez la minicassette au centre du compartiment à cassette.)

Cassette standard

Insertion/éjection de cassettes

Pour insérer une cassette

Remarques

• Ne forcez pas l’insertion d’une cassette. Cela pourrait endommager l’appareil.

• N’éjectez et n’insérez pas une cassette dans un endroit trop exposé à la lumière. Le capteur interne de l’appareil risque de ne pas fonctionner correctement si l’appareil est exposé à une lumière trop intense.

L’appareil étant sous tension, appuyez sur la touche EJECT.

Le compartiment à cassette s’ouvre.

Après avoir vérifié la tension de la bande, maintenez la cassette avec la fenêtre de la bande vers le haut et insérez-la dans l’appareil.

Remarques

• Lors de l’insertion d’une cassette, poussez au milieu et non sur les extrémités jusqu’à insertion complète de la cassette dans l’appareil. Si vous poussez sur les extrémités, il se peut que la cassette ne soit pas chargée correctement.

Fenêtre de la bande vers le haut

La cassette est automatiquement chargée dans l’appareil et le compartiment à cassette se ferme.

Pour éjecter la cassette

L’appareil étant sous tension, appuyez sur la touche EJECT.

La cassette est déchargée et éjectée.

(FR) Chapitre 2 Lecture et enregistrement

Retirez la cassette de l’appareil. Appuyez sur la touche EJECT pour fermer le compartiment à cassette.

Remarques sur la lecture et l’enregistrement

Aucune compensation pour le contenu de l’enregistrement

Aucune compensation ne pourra être accordée si la lecture ou l’enregistrement d’une cassette vidéo a été impossible en raison d’un dysfonctionnement de l’appareil, de la cassette ou d’un autre problème.

Précautions concernant les droits d’auteur

À propos de l’enregistrement

Vous ne pouvez pas enregistrer un logiciel contenant des signaux de protection de droits d’auteur sur cet appareil. Si vous commencez à enregistrer des signaux audio et vidéo protégés, un message d’avertissement s’affiche sur le moniteur et l’enregistrement s’arrête.

Pendant un enregistrement, si vous changez le réglage du sélecteur INPUT SELECT, l’appareil risque de reconnaître par erreur qu’un signal de protection des droits d’auteur a été entré.

À propos de la lecture

Lors de la lecture d’un logiciel contenant des signaux de protection de droits d’auteur sur cet appareil, il est possible que vous ne puissiez pas le copier sur un autre

équipement.

Limitations dues aux différences de format

Cet appareil peut enregistrer et lire des bandes enregistrées au format DVCAM. Elle peut également enregistrer et lire des bandes enregistrées au format

DV (mode SP).

Toutefois, en raison de la différence de format, il est possible que vous ne puissiez pas lire ou monter certaines bandes affectées par leurs conditions d’enregistrement (par exemple, une bande enregistrée

à l’origine au format DV est doublée au format

DVCAM).

Pour plus d’informations, reportez-vous à la section

“Compatibilité des formats DVCAM et DV” page 103 (FR).

Si une bande comporte une partie enregistrée au format DVCAM et une partie enregistrée au format

DV (mode SP), les limitations suivantes s’appliquent lors de la lecture sur cet appareil:

• Lors du changement du format d’enregistrement, l’image peut être déformée et des bruits peuvent être occasionnés.

• Les touches de commande du transport de bande peuvent être désactivées jusqu’à la stabilisation de la vitesse de la bande.

Fonction de lecture simple d’une bande enregistrée sur un système PAL (pour DSR-

45) ou sur un système NTSC (pour DSR-45P)

L’appareil DSR-45 peut lire une bande PAL (l’appareil

DSR-45P peut lire une bande NTSC) enregistrée au format DVCAM ou au format DV commercial (mode

SP uniquement). Cette fonction présente les limitations suivantes:

• Les signaux vidéo sont émis uniquement sur le moniteur à cristaux liquides et la sortie MONITOR

VIDEO.

• Le système de couleurs du signal vidéo de sortie est celui des signaux enregistrés sur la bande lue. Il n’est pas possible de convertir les signaux dans un autre système de couleurs. L’affichage de la sortie

MONITOR VIDEO requiert un moniteur vidéo capable de prendre en charge le système de couleurs enregistré sur la bande.

• La sortie MONITOR VIDEO est optimisée et ajustée pour un système de couleurs (DSR-45: système

NTSC ; DSR-45P: système PAL). Si vous lisez une cassette enregistrée dans un autre système de couleurs, les niveaux et les phases du signal vidéo risquent d’être incorrects.

• Le son de la sortie des connecteurs VIDEO OUT, S

VIDEO OUT et COMPONENT OUT est coupé.

• Lors de la lecture d’une bande dans l’autre système de couleurs (par exemple, PAL pour DSR-45 ou

NTSC pour DSR-45P), l’image, le son et le code temporel peuvent être déformés pendant quelques instants au début et à la fin de la lecture.

• La sortie du connecteur TC OUT émet un code temporel incorrect. N’utilisez pas ce code temporel.

• L’appareil ne peut pas effectuer de lecture synchronisée avec le signal de synchronisation externe.

• Les résultats de réduction du bruit pour les signaux de luminance et de chrominance peuvent varier entre les formats PAL et NTSC.

(Suite page suivante)

Chapitre 2 Lecture et enregistrement

(FR)

Remarques sur les cassettes vidéo

• Même lorsque l’appareil DSR-45 lit un format PAL

(ou que l’appareil DSR-45P lit un format NTSC), vous pouvez contrôler les principales fonctions de transport de bande à l’aide d’un périphérique raccordé aux connecteurs RS-422A ou RS-232C.

Toutefois, les tentatives de montage ne sont pas garanties dans ce cas.

Limitations concernant les différences entre les systèmes de couleurs

À l’exception de la fonction de lecture simple d’une bande enregistrée dans un autre système de couleurs, cet appareil n’est pas compatible avec d’autres systèmes de couleurs.

• Cet appareil ne peut pas enregistrer les signaux vidéo d’un autre système de couleurs.

• L’entrée de signaux vidéo d’un autre format n’émet pas correctement les images EE. Le son de la sortie vidéo peut être coupé et dans certains cas aucun signal n’est affiché.

• Le doublage sonore à partir d’une bande enregistrée dans un autre système de couleurs peut être incorrect sur cet appareil.

• Si une bande comporte des signaux vidéo aux formats

NTSC et PAL, les limitations suivantes s’appliquent lors de la lecture sur cet appareil:

– Lors du changement du format d’enregistrement, l’image peut être déformée et des bruits peuvent

être occasionnés.

– Les touches de commande du transport de bande peuvent être désactivées jusqu’à la stabilisation de la vitesse de la bande.

(FR) Chapitre 2 Lecture et enregistrement

Lecture

Cette section décrit la configuration, les options et les opérations requises pour effectuer une lecture sur cet appareil. Les mêmes options et opérations s’appliquent lorsque vous utilisez l’appareil dans le cadre d’un système de montage, pour le doublage ou en tant que lecteur de vidéocassette individuel.

Raccordements pour la lecture

Vers l’équipement vidéo numérique doté d’une prise DV

Les signaux vidéo et audio envoyés ne subissent quasiment aucune dégradation, permettant ainsi un enregistrement de haute qualité. Le sens des signaux est automatiquement détecté et il n’est donc pas nécessaire d’effectuer différents raccordements pour l’entrée et la sortie.

DSR-45/45P (panneau arrière)

Moniteur

Câble i.LINK

(câble DV)

(non fourni)

Prise DV

Remarques

• Avec la connexion DV, les codes de données (date/ heure d’enregistrement, données de caméra) enregistrés sur la bande source sont transmis à l’enregistreur. Lorsque vous lisez une bande enregistrée sur cet appareil et que vous appuyez sur la touche DATA CODE de la télécommande, les mêmes codes de données que ceux enregistrés sur la bande source sont affichés sur l’écran du moniteur.

• La fonction de verrouillage externe de cet appareil prend en charge uniquement les signaux de synchronisation standard. Avec la connexion DV, réglez l’option EXT SYNC du menu VIDEO SET sur

OFF pour éviter un dysfonctionnement résultant du bruit, etc.

Pour plus d’informations sur le menu VIDEO SET, reportez-vous à “Menu VIDEO SET” page 87 (FR).

• Si aucune image n’apparaît via la prise DV, déconnectez puis réinsérez le câble i.LINK (câble

DV) droit.

• Lorsque vous raccordez un périphérique doté d’une prise DV 6 broches sur cet appareil, commencez par brancher la fiche du câble sur la prise DV 6 broches.

(8 à 40 V) est sorti via la prise DV du périphérique vers cet appareil, pouvant ainsi entraîner un dysfonctionnement.

• Si vous raccordez les connecteurs d’entrée de cet appareil aux connecteurs de sortie d’un moniteur ou enregistreur, cela peut générer un bourdonnement ou une déformation de l’image. Si ces phénomènes se produisent, effectuez l’une des opérations suivantes:

– Réglez l’option DV EE OUT du menu VTR SET sur OFF.

– Réglez le sélecteur INPUT SELECT sur une position où aucun signal n’est entré actuellement.

– Débranchez les câbles.

Équipement vidéo numérique doté d’une prise DV

Moniteur

: Sens des signaux

Chapitre 2 Lecture et enregistrement

(FR)

Lecture

Vers un appareil vidéo numérique sans prise DV

Vous pouvez raccorder cet appareil à un appareil vidéo non doté d’une prise DV. Utilisez cet appareil comme suit.

Ci-après figure un exemple de configuration pour la copie d’une bande avec son code temporel en mode de lecture par synchronisation externe. Dans cette configuration, l’enregistreur est un magnétoscope

équipé de connecteurs d’entrée XLR.

Moniteur

Câble de prise phono (non fourni)

Entrée audio

Entrée vidéo

DSR-45/45P (lecteur)

(panneau arrière)

Générateur de signaux vidéo de référence

B.B.OUT

Câble coaxial de 75

Ω

(non fourni)

REF.VIDEO

Moniteur

Enregistreur

Entrée S-vidéo

Câble S-vidéo (non fourni)

Câble coaxial de 75

Ω

(non fourni)

Câble vidéo (3BNC y 3BNC) (non fourni)

Câble audio (XLR y

XLR) (non fourni)

Entrée vidéo

Câble coaxial de 75

Ω

(non fourni)

Entrée du composant

Entrée audio

Entrée du code temporel

Connectez l’un des câbles suivants comme câble vidéo: câble vidéo (3BNC y 3BNC), câble S-vidéo, câble coaxial de 75

Ω.

(FR) Chapitre 2 Lecture et enregistrement

: Sens des signaux

Remarques

• Si vous raccordez les connecteurs d’entrée de cet appareil aux connecteurs de sortie d’un moniteur ou enregistreur, un bourdonnement peut être généré ou l’image peut être déformée. Si ces phénomènes se produisent, effectuez l’une des opérations suivantes:

– Réglez l’option EE/PB SEL du menu DISPLAY

SET sur PB.

– Réglez le sélecteur INPUT SELECT sur une position où aucun signal n’est entré actuellement.

– Débranchez les câbles.

• Les données de texte (code temporel, messages d’avertissement, menus, etc.) sont uniquement superposées sur la sortie MONITOR VIDEO.

• Pour effectuer une lecture synchronisée avec le signal vidéo de référence (salve noire), réglez l’option EXT

SYNC du menu VIDEO SET sur ON.

Configuration pour la lecture

Préparation du lecteur (cet appareil)

Mettez le moniteur vidéo sous tension et réglez le commutateur d’entrée de celui-ci en fonction de l’entrée des signaux.

Configurez l’enregistreur.

Pour plus de détails, reportez-vous au mode d’emploi de l’enregistreur.

Mettez cet appareil sous tension.

105 (FR).

Après avoir vérifié la tension de la bande et vérifié que l’indicateur q est éteint, maintenez la cassette avec la fenêtre de la bande vers le haut et insérez-la dans l’appareil.

La cassette est automatiquement chargée dans l’appareil.

Pour plus d’informations sur la vérification de la tension de la bande, reportez-vous à la section

“Remarques sur les cassettes vidéo” page 29 (FR).

Pour plus de détails sur l’insertion d’une cassette, reportez-vous à la section “Pour insérer une cassette” page 30 (FR).

Remarque

Ne forcez pas l’insertion d’une cassette. Cela pourrait endommager l’appareil.

Appuyez sur la touche PLAY de l’appareil.

L’appareil démarre la lecture.

Pour arrêter la lecture

Appuyez sur la touche STOP de l’appareil.

Pour activer une pause de lecture

Appuyez sur la touche PAUSE de l’appareil.

Procédures pour la lecture

Cette section décrit les procédures utilisées pour lire une bande et envoyer des signaux à un autre magnétoscope. Pour plus de détails sur les procédures requises lors de l’utilisation d’un ordinateur comme enregistreur, reportez-vous au mode d’emploi de votre ordinateur ou au guide utilisateur du logiciel.

Lorsque vous commandez cet appareil à partir d’un contrôleur de montage raccordé aux connecteurs RS-

232C ou RS-422A, reportez-vous au “Chapitre 3

Utilisation de l’appareil comme lecteur dans un système de montage” page 46 (FR).

Remarques

• Lorsque l’appareil lit un passage de la bande dont le format d’enregistrement a changé entre les formats

DVCAM et DV, l’image et le son peuvent être déformés.

• L’appareil peut lire uniquement les bandes enregistrées au format DVCAM ou en mode SP du format DV.

Chapitre 2 Lecture et enregistrement

(FR)

Lecture

Fonctions de lecture

Pas d’indicateur

Affichage des informations (codes de données) enregistrées sur une bande

Si vous effectuez un enregistrement sur une bande à l’aide d’un caméscope numérique Sony (DSR-200/

200P, 200A/200AP, PD100/PD100P, PD100A/

PD100AP, PD150/PD150P, 250/250P, etc.), les codes de données peuvent être enregistrés sur la bande.

Les codes de données comprennent la date/heure d’enregistrement et les données de caméra (vitesse d’obturation, diaphragme, iris, équilibre des blancs, mode Program AE, gain, date et heure).

Vous pouvez vérifier ces codes de données durant la lecture.

Réglez l’option DISPLAY SELECT sur DATA. Si le sélecteur n’est pas défini sur DATA, les codes de données ne sont pas affichés.

Appuyez sur la touche DATA CODE de la télécommande lors de la lecture.

À chaque fois que vous appuyez sur la touche DATA

CODE, l’affichage change dans l’ordre qui suit: aucun code de données t date/heure d’enregistrement t données de caméra t aucun code de données .....

De même, vous pouvez sélectionner un élément de données à afficher à l’aide de l’option DATA CODE du menu DISPLAY SET.

Pour plus d’informations sur le menu DISPLAY SET, reportez-vous à “Menu DISPLAY SET” page 86 (FR).

Date/heure d’enregistrement

2000 12 25

19 : 20 : 30

Données de caméra

MANUAL

10000 ATW

F 1.6 0 dB

Date

Heure

Vitesse d’obturation

Diaphragme

Program AE

Équilibre des blancs

Gain

Iris

Remarques

• Si les codes de données ne sont pas enregistrés, “- - -” apparaît.

• Cet appareil ne peut pas enregistrer les données de caméra. Les options de données de caméra montrent les réglages d’une bande enregistrée par un caméscope numérique (DSR-200/200P, 200A/200AP,

PD100/PD100P, PD100A/PD100AP, PD150/

PD150P, 250/250P, etc.).

• Certaines options de données de caméra affichées par cet appareil sont différentes de celles affichées sur le caméscope numérique.

(FR) Chapitre 2 Lecture et enregistrement

Lecture à différentes vitesses

La télécommande permet d’accéder aux fonctions de lecture.

Options de lecture Utilisation

Lecture à 1/10 de la vitesse normale

Lecture à 1/3 de la vitesse normale

Appuyez sur la touche

1/10 lors de la lecture.

Appuyez sur la touche

1/3 lors de la lecture.

Lecture à vitesse normale

Appuyez sur la touche

1 lors de la lecture.

Lecture à 2 fois la vitesse normale

Lecture image par image

Appuyez sur la touche

2 lors de la lecture.

Appuyez sur les touches FRAME c /

en mode de pause.

Si vous maintenez enfoncée l’une de ces touches, la lecture continue, image par image.

Avance rapide de la bande lors du contrôle des images

Rembobinage de la bande lors du contrôle des images

Appuyez sur la touche lors de la lecture normale ou de la lecture à différentes vitesses.

Pour modifier le sens de lecture

Appuyez sur les touches FRAME c/C lors de la lecture normale ou de la lecture à différentes vitesses.

Pour lire vers l’avant, appuyez sur la touche C ; pour lire vers l’arrière, appuyez sur la touche c.

Pour écouter le son lors de la lecture à différentes vitesses

Pour écouter le son lors de la lecture à différentes vitesses, réglez l’option JOG AUDIO du menu

AUDIO SET sur ON.

Pour plus d’informations sur le menu AUDIO SET, reportez-vous à “Menu AUDIO SET” page 89 (FR).

Remarques

• Lorsque le mode de commande d’un appareil ou d’une télécommande Sony est réglé sur VTR4;

– Si vous appuyez sur la touche

×1/3 de la télécommande fournie, en la dirigeant vers un appareil Sony autre que cet appareil, la vitesse de lecture peut aller jusqu’à 1/5 de la vitesse normale.

– Si vous appuyez sur la touche

×1/5 de la télécommande fournie, en la dirigeant vers cet appareil, la vitesse de lecture passera à 1/3 de la vitesse normale.

• Si l’appareil continue la lecture à 1/10 de la vitesse normale vers l’avant ou l’arrière pendant plus d’une minute, l’appareil continuera de lire vers l’avant à une vitesse normale.

• Même si vous avez réglé l’option JOG AUDIO du menu AUDIO SET sur ON, il est possible que le son ne soit pas émis ou soit interrompu en fonction des différences entre les formats d’enregistrement

(DVCAM/DV) ou de l’état de la bande.

Recherche à l’aide de la fonction de recherche

Il existe quatre différents types de recherche sur cet appareil:

– Recherche du début d’un enregistrement: Recherche d’index

– Recherche des limites d’une bande enregistrée suivant le titre: Recherche par titre*

– Recherche d’un point sur la bande où la date enregistrée change: Recherche par date

– Recherche d’une scène enregistrée en mode photo avec un caméscope numérique: Recherche de photo

* Fonction disponible uniquement sur une cassette avec mémoire de cassette

Pour rechercher des scènes, utilisez la télécommande fournie ou la télécommande DSRM-20 (non fournie).

Pour rechercher à l’aide de la mémoire de cassette

Si vous réglez CM SEARCH du menu CM SET sur

ON et que la cassette possède une mémoire, les scènes sont répertoriées par ordre chronologique de création.

Vous pouvez effectuer une recherche à l’aide de cette liste chronologique.

Si la cassette ne possède pas de mémoire, vous ne pouvez pas rechercher les scènes par ordre chronologique.

Pour plus d’informations sur le menu CM SET, reportezvous à “Menu CM SET” page 82 (FR).

Appuyez sur la touche SEARCH SELECT de la télécommande ou la touche SEARCH MODE de la télécommande DSRM-20 (non fournie) pour sélectionner le type de recherche: INDEX, TITLE,

DATE ou PHOTO SEARCH.

(Suite page suivante)

Chapitre 2 Lecture et enregistrement

(FR)

Lecture

Une liste chronologique apparaît sur l’écran du moniteur.

Lors de la sélection de l’option INDEX SEARCH

I NDEX SEARCH

1 0 0 / 2 / 2 8 1 : 0 0 LINE

2 0 0 / 3 / 7 1 2 : 5 9 LINE

3 0 0 / 3 / 1 1 3 : 0 5 LINE

4 0 0 / 5 / 5 1 9 : 0 0 LINE

5 0 0 / 7 / 3 1 0 : 1 5 LINE

6 0 0 / 1 0 / 2 8 1 2 : 2 0 LINE v q

Pour sélectionner le type de recherche, appuyez sur la touche SEARCH SELECT de la télécommande ou la touche SEARCH MODE de la télécommande

DSRM-20 (non fournie).

Lors de la sélection de l’option INDEX SEARCH

INDEX 00

Les formes de la date et de l’heure affichées peuvent

être modifiées en réglant les options DATE DISP et

TIME DISP du menu DISPLAY SET.

Pour l’appareil DSR-45P, “PROG” est affiché au lieu de

“CH”.

Pour plus d’informations sur le menu DISPLAY SET, reportez-vous à “Menu DISPLAY SET” page 86 (FR).

Appuyez sur la touche . ou > pour sélectionner une scène.

L’appareil commence la recherche et démarre la lecture lorsqu’il trouve la scène. Lors de la recherche de photo, l’appareil passe en mode pause de lecture.

Pour effectuer une recherche sans mémoire de cassette

Lorsque vous utilisez une cassette sans mémoire de cassette, l’appareil recherche l’ordre des positions courantes des scènes, sans tenir compte de la configuration de l’option CM SEARCH du menu CM

SET.

Sur une cassette ne possédant pas de mémoire, lorsque vous souhaitez effectuer des recherches en utilisant cette procédure, réglez l’option CM SEARCH du menu CM SET sur OFF.

Pour plus d’informations sur le menu CM SET, reportezvous à “Menu CM SET” page 82 (FR).

Remarque

La recherche par titre n’est pas disponible lors de la recherche sur une cassette sans mémoire.

(Les écrans de recherche sont affichés uniquement sur l’écran de données.)

Appuyez plusieurs fois sur la touche . ou > pour trouver la scène souhaitée.

À chaque fois que vous appuyez sur la touche .

ou >, l’appareil recherche le point de recherche précédent ou suivant. Lorsqu’un point de recherche est trouvé, son numéro est indiqué sur l’écran du moniteur.

L’appareil démarre la recherche vers l’avant et l’ arrière jusqu’au numéro zéro, puis lit la scène. Lors de la recherche de photo, l’appareil passe en mode pause de lecture.

Enregistrement des signaux

Il existe quatre différents types de signaux, avec un type pour chaque méthode de recherche: signaux d’index, de titre, de date et de photo. Ils sont enregistrés par le caméscope numérique (DSR-200/

200P, 200A/200AP, PD100/PD100P, PD100A/

PD100AP, PD150/PD150P, 250/250P, etc.). Toutefois, le type de signal enregistré et son emplacement (sur la bande ou dans la mémoire de cassette) dépend du fait que la cassette possède une mémoire ou non, ou du type d’appareil vidéo utilisé pour l’enregistrement.

Veuillez noter que si les signaux d’un certain type de recherche ne sont pas enregistrés, il n’est pas possible d’effectuer ce type de recherche. Pour plus de détails sur les signaux utilisés pour un type spécifique de recherche, reportez-vous au mode d’emploi de l’enregistreur.

(FR) Chapitre 2 Lecture et enregistrement

Les signaux peuvent être enregistrés sur cet appareil comme suit.

Signaux pour Dans la mémoire Sur la bande de cassette

Recherche d’index* Oui

Recherche par titre Non

Recherche par date Non

Recherche de photo Non

Oui

Non

Oui

Non

* Si l’option AUTO INDEX du menu VTR SET est réglée sur ON et que l’appareil est en mode d’arrêt, l’appareil marque automatiquement un signal pour la recherche d’index lorsque vous commencez l’enregistrement. Si l’option AUTO INDEX est réglée sur OFF, l’appareil ne marque pas le signal. Lors de l’enregistrement, le fait d’appuyer sur la touche INDEX de l’appareil ou la touche INDEX WRITE de la télécommande marque un signal pour la recherche d’index quel que soit le réglage de l’option AUTO INDEX.

Remarques

• Si vous enregistrez un autre programme sur le début des signaux de recherche, vous ne pourrez pas trouver le programme d’origine.

Signal de recherche

A B C

Si D est enregistré sur le début de B...

À propos de la mémoire de cassette

• Une bande portant le symbole possède une mémoire de cassette. Lors de l’utilisation d’une mémoire de cassette de 16 kbit, vous pouvez stocker jusqu’à 135 signaux de recherche (ce nombre varie selon la capacité de mémoire des cassettes. Il varie

également en fonction de la taille des données combinées de l’index, du titre, de la date, de la photo et du titre de la bande mémorisées sur une bande).

Cet appareil peut stocker et récupérer jusqu’à 16 kbits d’informations dans la mémoire de cassette.

• Pour localiser les scènes non entrées dans la mémoire de cassette ou pour localiser les scènes par ordre chronologique sur la bande, réglez l’option CM

SEARCH du menu CM SET sur OFF. Vous pouvez utiliser la même procédure de recherche pour une scène située sur une bande sans mémoire de cassette.

Pour plus d’informations sur le menu CM SET, reportezvous à “Menu CM SET” page 82 (FR).

Remarque

Le nombre de signaux de recherche que vous pouvez enregistrer est limité par l’espace mémoire de la cassette disponible lorsque vous commencez l’enregistrement. Lorsque vous utilisez une bande déjà enregistrée pour des enregistrements répétés, créez de l’espace mémoire en effaçant les éléments inutiles à l’aide de l’option ITEM ERASE ou ERASE ALL du menu CM SET avant de démarrer l’enregistrement.

B ne peut pas être recherché

A D B C

• Vous ne pouvez pas ajouter des signaux de recherche après l’enregistrement.

Pour ajouter un signal de recherche pour la fonction

Auto Repeat, commencez l’enregistrement à partir du point où vous souhaitez l’ajouter.

• Lors d’un enregistrement, les signaux pour la recherche d’index ne contiennent pas d’informations sur le jour de la semaine.

• Il est possible que la recherche ne s’effectue pas correctement si les bandes n’ont pas été enregistrées sur un appareil vidéo numérique de marque Sony.

Lecture automatique d’une bande de manière répétée (Auto Repeat)

Cet appareil peut répéter la lecture d’une bande dans sa totalité ou en partie.

Réglez le sélecteur TIMER situé sur le panneau avant de l’appareil sur REPEAT.

Appuyez sur la touche REW. (Si la bande est toujours rembobinée, appuyez sur la touche

PLAY.)

L’appareil rembobine la bande au début et démarre automatiquement la lecture. L’appareil lit en boucle la section comprise entre le début et le premier index (jusqu’à une partie non enregistrée si la bande ne comporte aucun signal pour la recherche d’index et jusqu’à la fin si la bande ne comporte aucune partie non enregistrée).

Chapitre 2 Lecture et enregistrement

(FR)

Lecture

Auto Repeat avec un programmateur CA externe

Si vous raccordez un programmateur CA externe (non fourni) à cet appareil, vous pouvez répéter la lecture automatiquement au moment prédéfini.

Raccordez cet appareil à un programmateur CA externe (non fourni).

DSR-45/45P (panneau arrière)

• Le logiciel de montage utilisé sur le système de montage non linéaire numérique peut ajouter un signal d’index sur la bande elle-même. Par conséquent, si vous utilisez une bande sur laquelle des signaux transmis à partir d’un contrôleur de montage non linéaire numérique sont enregistrés ou une bande de copie réalisée à partir d’une bande à l’aide du doublage audio, la fonction Auto Repeat risque de ne pas être exécutée correctement.

Pour arrêter le mode Auto Repeat

Appuyez sur la touche STOP de l’appareil.

Pour désactiver le mode Auto Repeat

Réglez le sélecteur TIMER du panneau avant sur OFF.

Programmateur CA vers une prise secteur CA

Réglez le sélecteur TIMER situé sur le panneau avant de l’appareil sur REPEAT.

Définissez l’heure de démarrage sur le programmateur CA externe.

À l’heure prédéfinie, cet appareil est mis sous tension et après quelques secondes (30 secondes maxi.), la fonction Auto Repeat démarre automatiquement. L’appareil lit en boucle la section comprise entre le début et le premier index

(jusqu’à une partie non enregistrée si la bande ne comporte aucun signal pour la recherche d’index et jusqu’à la fin si la bande ne comporte aucune partie non enregistrée).

Remarques

• L’appareil ne peut pas détecter un signal pour la recherche d’index ou une partie non enregistrée dans les premières 20 secondes de la lecture.

• Lorsque vous souhaitez mettre l’appareil hors tension, appuyez sur la touche STOP pour arrêter préalablement l’entraînement de bande. Si vous mettez l’appareil hors tension lorsqu’une bande est en cours de lecture, par exemple en utilisant un programmateur CA, l’appareil ou la bande peut être endommagé.

(FR) Chapitre 2 Lecture et enregistrement

Enregistrement

Cette section décrit la configuration, les options et les opérations requises pour effectuer un enregistrement sur cet appareil. Les mêmes options et opérations s’appliquent lorsque vous utilisez l’appareil pour le doublage ou en tant qu’enregistreur individuel.

Raccordements pour l’enregistrement

Vers l’équipement vidéo numérique avec une prise DV

DSR-45/45P (panneau arrière)

Moniteur

Câble i.LINK

(câble DV)

(non fourni)

Prise DV

Équipement vidéo numérique doté d’une prise DV

Moniteur

: Sens des signaux

Remarques

• Grâce à la connexion DV, le son est enregistré dans le même mode d’enregistrement audio que celui de la bande d’origine. Pour enregistrer dans un mode d’enregistrement audio différent de la bande d’origine, utilisez le raccordement analogique.

• Avec la connexion DV, les codes de données (date/ heure d’enregistrement, données de caméra) enregistrés sur la bande source sont transmis à l’enregistreur (cet appareil). Lorsque vous lisez une bande enregistrée sur cet appareil et que vous appuyez sur la touche DATA CODE de la télécommande, les mêmes codes de données que ceux enregistrés sur la bande source sont affichés sur l’écran du moniteur. Toutefois, le contenu de la mémoire de cassette n’est pas transmis. Pour transmettre le contenu de la mémoire de cassette, utilisez la fonction de duplication.

• Si aucune image n’apparaît via la prise DV, déconnectez puis réinsérez le câble i.LINK (câble

DV) droit.

• Lorsque vous raccordez un périphérique doté d’une prise DV 6 broches sur cet appareil, commencez par brancher la fiche du câble sur la prise DV 6 broches.

(8 à 40 V) est sorti via la prise DV du périphérique vers cet appareil, pouvant ainsi entraîner un dysfonctionnement.

• Si l’entrée DV est sélectionnée, il se peut que la sortie du signal vidéo de l’appareil soit déformée, suivant l’appareil vidéo numérique raccordé.

• Si vous raccordez les connecteurs de sortie de cet appareil aux connecteurs d’entrée d’un lecteur ou moniteur, un bourdonnement peut être généré ou l’image peut être déformée. Si ces phénomènes se produisent, effectuez l’une des opérations suivantes:

– Réglez l’option DV EE OUT du menu VTR SET sur OFF.

– Réglez le sélecteur INPUT SELECT sur une position où aucun signal n’est entré actuellement.

– Débranchez les câbles.

Chapitre 2 Lecture et enregistrement

(FR)

Enregistrement

Vers un appareil vidéo numérique sans prise DV

Vous pouvez raccorder cet appareil à un appareil

Moniteur vidéo non doté d’une prise DV. Utilisez cet appareil comme enregistreur comme suit.

Moniteur

Câble de prise phono

(non fourni)

Lecteur

Entrée audio

Entrée vidéo

DSR-45/45P (enregistreur)

(panneau arrière)

Câble de prise phono

(non fourni)

Sortie S-vidéo

Sortie vidéo

Sortie audio

Sortie du composant

Câble S-vidéo (non fourni)

Câble coaxial de 75

Ω

(non fourni)

Câble audio (prise phono) (non fourni)

Câble vidéo (3BNC y 3BNC) (non fourni)

Connectez l’un des câbles suivants comme câble vidéo: câble vidéo (3BNC y 3BNC), câble S-vidéo ou câble coaxial de 75

Ω.

Utilisez un câble de conversion pour la connexion audio en fonction des types de connecteurs de sortie audio du lecteur (voir page 22 (FR)).

Remarques

• Lors de l’enregistrement, des signaux d’entrée analogiques peuvent être émis simultanément depuis

(FR) Chapitre 2 Lecture et enregistrement

: Sens des signaux la prise DV pour la sauvegarde. Réglez DV EE OUT du menu VTR SET sur ON.

Pour obtenir plus d’informations sur le menu VTR SET, reportez-vous à “Menu VTR SET” page 91 (FR).

• Si vous raccordez les connecteurs de sortie de cet appareil sur les connecteurs d’entrée du lecteur, cela peut générer un bourdonnement ou une déformation de l’image. Si ces phénomènes se produisent, réglez le sélecteur INPUT SELECT sur une position où aucun signal n’est entré actuellement ou débranchez les câbles.

• Il se peut que les signaux déformés (par exemple, lors de la lecture à une vitesse autre que la vitesse normale) ne soient pas enregistrés ou soient déformés.

Configuration pour l’enregistrement

Préparation de l’enregistreur (cet appareil)

Remarques

• Avant l’enregistrement, réglez la date et l’heure sur l’appareil pour que la durée d’enregistrement puisse

être écrite dans le signal de recherche. Vous pouvez régler la date et l’heure à l’aide de l’option CLOCK

SET du menu OTHERS.

Pour plus d’informations sur le menu OTHERS, reportezvous à “Menu OTHERS” page 93 (FR).

• Il se peut que le montage ne soit pas possible si le signal est protégé par des droits d’auteur.

Mettez le moniteur vidéo sous tension et réglez le commutateur d’entrée de celui-ci en fonction des signaux d’entrée.

Réglez le lecteur pour la lecture d’une bande.

Pour plus d’informations, reportez-vous au mode d’emploi du lecteur.

Mettez l’appareil sous tension.

Sélectionnez un signal d’entrée en réglant le sélecteur INPUT SELECT de cet appareil.

DV: pour enregistrer les signaux d’entrée de la prise DV

S VIDEO: pour enregistrer les signaux d’entrée du connecteur S VIDEO IN

VIDEO: pour enregistrer les signaux d’entrée du connecteur VIDEO IN REF.IN

COMPONENT: pour enregistrer les signaux d’entrée du connecteur COMPONENT IN

Remarque

Ne changez pas le réglage du sélecteur pendant l’enregistrement. Dans le cas contraire, l’image et le son risquent d’être déformés et cette partie ne sera pas enregistrée correctement.

Sélectionnez le mode audio. (Avec une connexion

DV, passez cette étape.)

Sélectionnez le mode souhaité en réglant l’option

AUDIO MODE du menu AUDIO SET.

Mode Audio

mode 4 canaux mode 2 canaux

Réglez le menu sur

FS32K

FS48K

Pour plus d’informations sur le menu AUDIO SET, reportez-vous à “Menu AUDIO SET” page 89 (FR).

Réglez le sélecteur INPUT LEVEL sur le panneau arrière en fonction du niveau audio du lecteur.

Sélectionnez le mode de réglage du niveau d’enregistrement à l’aide du commutateur AUDIO

INPUT.

Remarque

Vous ne pouvez pas régler le niveau d’enregistrement si vous enregistrez des signaux

émis via la prise DV.

Si nécessaire, réglez le niveau d’enregistrement en activant les boutons de réglage AUDIO REC

LEVEL.

Vous pouvez régler le niveau d’enregistrement avec les boutons de réglage AUDIO REC LEVEL si vous avez sélectionné MANU à l’étape

7

Tournez les boutons de réglage AUDIO REC

LEVEL tout en observant les vu-mètres de niveau audio sur le moniteur LCD pour régler le niveau d’enregistrement. Réglez le niveau d’enregistrement audio pour qu’il ne dépasse pas 0 dB lorsque le signal audio est au niveau maximum.

Si le niveau d’enregistrement dépasse

0 dB, le son enregistré sera déformé.

Remarques

• En format DVCAM, il existe deux modes audio, avec deux canaux à FS48K ou quatre canaux à FS32K. Il n’est pas possible de sélectionner d’autres modes (par exemple avec deux canaux à FS32K).

• Pendant l’enregistrement, vous ne pouvez pas changer le mode audio.

• Si vous souhaitez dupliquer un son sur la bande après enregistrement, réglez AUDIO MODE du menu

AUDIO SET sur FS32K (mode 4 canaux) avant l’enregistrement.

Pour obtenir plus d’informations sur le menu AUDIO SET, reportez-vous à “Menu AUDIO SET” page 89 (FR).

Chapitre 2 Lecture et enregistrement

(FR)

Enregistrement

Procédures d’enregistrement

Cette section décrit les procédures utilisées pour enregistrer les signaux envoyés par un autre magnétoscope vers cet appareil. Pour plus d’informations sur les procédures requises lors de l’utilisation d’un ordinateur comme lecteur, reportezvous au mode d’emploi de votre ordinateur ou au guide utilisateur du logiciel.

105 (FR).

Après avoir vérifié que le commutateur REC/

SAVE de la cassette est réglé sur REC, vérifié la tension de la bande et vérifié que l’indicateur q est éteint, maintenez la cassette avec la fenêtre de la bande vers le haut et insérez-la dans l’appareil.

La cassette est automatiquement chargée dans l’appareil et la bande est prête pour l’enregistrement.

Pour plus d’informations sur le commutateur REC/

SAVE et la vérification de la tension de la bande, reportez-vous à la section “Remarques sur les cassettes vidéo” page 29 (FR).

Pour plus de détails sur l’insertion d’une cassette, reportez-vous à la section “Pour insérer une cassette” page 30 (FR).

Remarque

Ne forcez pas l’insertion d’une cassette. Cela pourrait endommager l’appareil.

Appuyez sur la touche de lecture du lecteur.

L’appareil démarre la lecture.

Appuyez sur la touche PLAY de l’appareil tout en maintenant la touche REC enfoncée.

L’appareil démarre l’enregistrement. Si l’option

AUTO INDEX du menu VTR SET est réglée sur

ON, l’index est marqué par un repère.

Remarque

Lorsque vous ne souhaitez pas marquer un repère d’index au début d’un enregistrement, réglez l’option AUTO INDEX du menu VTR SET sur

OFF.

(FR) Chapitre 2 Lecture et enregistrement

Pour plus d’informations sur le menu VTR SET, reportez-vous à “Menu VTR SET” page 91 (FR).

Pour arrêter l’enregistrement

Appuyez sur la touche STOP de l’appareil.

Pour activer une pause d’enregistrement

Appuyez sur la touche PAUSE de l’appareil.

Pour démarrer l’enregistrement à l’aide de la télécommande (DSRM-20, non fournie)

Appuyez sur la touche PLAY de la télécommande tout en maintenant la touche REC enfoncée.

Fonctions d’enregistrement

Marquage d’un repère d’index

Une pression sur la touche INDEX de l’appareil ou sur la touche INDEX WRITE de la télécommande durant un enregistrement permet de marquer un signal d’index à un emplacement quelconque de la bande. Le signal d’index est marqué pendant cinq secondes. Les marqueurs d’index sont utiles lors de la recherche ultérieure d’une scène.

Si l’option AUTO INDEX du menu VTR SET est réglée sur ON, le signal d’index est marqué automatiquement lorsque l’appareil en mode d’arrêt démarre l’enregistrement.

Une fois l’index marqué, l’indicateur “INDEX

MARK” apparaît pendant environ sept secondes sur l’écran de données (voir page 26 (FR)).

Si vous utilisez une cassette avec mémoire de cassette, le repère d’index est également marqué dans la mémoire de cassette.

Remarques

• Vous ne pouvez pas marquer un nouveau repère d’index lorsque l’indicateur “INDEX MARK” est affiché.

• Si vous effectuez un enregistrement sur un emplacement de la bande où un repère d’index est marqué, ce dernier est effacé. Vous ne pouvez pas supprimer un repère d’index tout en conservant l’image ou le son.

• Vous ne pouvez pas marquer un repère d’index durant des opérations de lecture, de copie ou de doublage audio. Les touches INDEX et INDEX

WRITE sont désactivées pendant ces opérations.

• L’espace mémoire disponible de la cassette limite le nombre de repères d’index que vous pouvez créer.

Lorsque vous utilisez une bande précédemment enregistrée à plusieurs reprises, effacez les éléments inutiles à l’aide des fonctions ITEM ERASE ou

ERASE ALL du menu CM SET avant de démarrer l’enregistrement pour libérer de l’espace mémoire.

Pour utiliser un marqueur d’index pendant la lecture

Vous devez utiliser la télécommande DSRM-20 (non fournie).

Pour plus d’informations sur les fonctions de lecture à l’aide de la télécommande, reportez-vous à la section

“Recherche à l’aide de la fonction de recherche” dans

“Fonctions de lecture” page 36 (FR)

Enregistrement du programmateur CA

En raccordant cet appareil à un programmateur CA externe (non fourni), vous pouvez démarrer l’enregistrement à une heure prédéfinie.

Raccordez cet appareil à un programmateur CA externe (non fourni).

DSR-45/45P (panneau arrière)

Source d’enregistrement

(syntoniseur externe, etc.)

VIDEO IN REF. IN

Programmateur CA

Réglez l’heure du programmateur CA raccordé.

À l’heure prédéfinie, l’appareil est automatiquement mis sous tension et l’enregistrement démarre après quelques secondes

(30 secondes maxi). Réglez le programmateur en laissant une marge pour le démarrage de l’enregistrement. Il n’est pas nécessaire d’appuyer sur la touche REC.

Remarque

Lorsque vous souhaitez mettre l’appareil hors tension, appuyez sur la touche STOP pour arrêter préalablement l’entraînement de bande.

Si vous mettez l’appareil hors tension lorsqu’une bande est en cours de lecture, par exemple en utilisant un programmateur CA, l’appareil ou la bande peut être endommagé.

Si la bande se termine avant l’arrêt de la source d’enregistrement

La bande s’arrête.

Pour arrêter l’enregistrement lors de l’enregistrement avec le programmateur

Appuyez sur la touche STOP de l’appareil.

Pour désactiver le mode d’enregistrement avec programmateur CA

Réglez le sélecteur TIMER situé sur le panneau avant de l’appareil sur OFF.

vers une prise CA

Insérez une bande pour l’enregistrement.

Réglez le sélecteur INPUT SELECT de cet appareil pour sélectionner le signal d’entrée.

Réglez le sélecteur TIMER situé sur le panneau avant de l’appareil sur REC.

Chapitre 2 Lecture et enregistrement

(FR)

Chapitre

Utilisation de l’appareil comme lecteur dans un système de montage

Remarques sur l’utilisation dans un système de montage

Si vous utilisez l’appareil dans un système de montage, les fonctions suivantes sont limitées.

Remarques générales

• Lorsque vous utilisez les connecteurs RS-422A/232C pour raccorder cet appareil à un autre appareil, vous ne pouvez pas utiliser l’appareil comme un enregistreur.

• L’appareil n’est pas équipé d’une fonction de synchronisation. Réglez le temps de montage avec le contrôleur de montage et réglez le degré de synchronisation sur Preroll & Play.

• Pour que l’appareil exécute une commande transmise par un contrôleur de montage pour localiser une scène, réglez l’option FF/REW SPD du menu VTR

SET sur SHUTTLEMAX.

• Excepté lors du montage avec la connexion RS-

422A, si l’appareil a été en mode de pause pendant la période spécifiée dans le menu, il passera en mode de protection de bande.

• Lorsque vous commandez cet appareil à partir d’un contrôleur de montage raccordé à un connecteur RS-

422A:

– si le sélecteur TIMER est réglé sur REPEAT et que la fin de la bande est atteinte par rembobinage rapide à l’aide de la touche FF, la commande jog dial via le contrôleur de montage n’est pas disponible.

– si la bande atteint le début ou la fin à l’aide de la touche REW ou FF, l’appareil passe en mode de lecture à quelques secondes du début ou de la fin.

• Le réglage du sélecteur TIMER est prioritaire par rapport au réglage du commutateur REMOTE/

LOCAL. Dans le système de montage, réglez le sélecteur TIMER sur OFF.

• Même si le commutateur REMOTE/LOCAL est réglé sur REMOTE, la télécommande peut fonctionner selon le réglage de l’option LOCAL ENBL du menu

REMOTE. Si vous souhaitez désactiver la télécommande, réglez COMMANDER sur

CONTROL S dans le menu OTHERS.

Remarques sur le montage

• Lorsque vous commandez cet appareil à partir d’un contrôleur de montage raccordé au connecteur RS-

422A/232C du système de montage, le montage via une connexion DV est moins précis que le montage via une connexion analogique.

(FR) Chapitre 3 Utilisation de l’appareil comme lecteur dans un système de montage

• L’appareil n’est pas équipé de la première fonction de montage.

• Cet appareil ne prenant pas en charge la CTL, si le code temporel enregistré sur la bande n’est pas dans l’ordre ou si la bande comporte un blanc entre des parties enregistrées, il se peut que vous ne puissiez pas l’utiliser pour le montage. Dans ce cas, réglez le point IN de montage.

• Lorsque le sélecteur COUNTER SELECT du panneau avant de cet appareil est réglé sur

COUNTER, la valeur déterminée par un calcul basé sur le code temporel est affichée. La valeur est une approximation.

Par conséquent, si vous souhaitez utiliser cet appareil comme lecteur dans le système de montage, réglez le sélecteur COUNTER SELECT sur TC et réglez le mode de montage (EDIT REFERENCE) du contrôleur de montage sur le code temporel (TC).

RM-450/450CE

Réglez les commutateurs DIP comme suit:

Commutateur de gauche

7 6 5 4 3 2 1 0

OFF – – OFF – – – –

Commutateur de droite (RM-450)

7 6 5 4 3 2 1 0

OFF – OFF ON OFF OFF ON ON

Commutateur de droite (RM-450CE)

7 6 5 4 3 2 1 0

ON – OFF ON OFF OFF ON ON

Si le temps de montage n’est pas réglé, modifiez le réglage des éléments 0 à 2 du commutateur de droite.

Réglages du contrôleur de montage

Lors du raccordement d’un contrôleur de montage, effectuez les réglages suivants en fonction du modèle utilisé.

FXE-100/120

Réglez les valeurs constantes du magnétoscope comme suit:

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

80 31 00 96 05 05 0A 8A 0A 08 FE 00 80 5A FF

FXE-100P/120P

Réglez les valeurs constantes du magnétoscope comme suit:

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

81 31 00 7D 05 05 0A 8A 0A 08 FE 00 80 5A FF

BVE-600/2000 (modèle NTSC)

Réglez les valeurs constantes du magnétoscope comme suit:

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

80 31 00 96 05 05 0A 8A 0A 08 FE 00 80 5A FF

BVE-600/2000 (modèle PAL)

Réglez les valeurs constantes du magnétoscope comme suit:

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

81 31 00 7D 05 05 0A 8A 0A 08 FE 00 80 5A FF

Chapitre 3 Utilisation de l’appareil comme lecteur dans un système de montage

(FR)

Raccordements du montage non linéaire numérique

L’appareil peut être raccordé à un contrôleur de montage au moyen de prises DV pour configurer un système de montage non linéaire numérique.

Le schéma suivant montre le diagramme de connexion d’un système de montage non linéaire dans lequel cet appareil est utilisé.

Pour le raccordement du contrôleur de montage et de ses périphériques, reportez-vous au mode d’emploi du contrôleur de montage et du logiciel de montage utilisé.

Les fonctions de montage sont spécifiées par le logiciel de montage. Pour plus d’informations sur les méthodes de montage utilisées, reportez-vous au mode d’emploi du logiciel de montage.

Entrée vidéo

Entrée audio

Moniteur vidéo

DSR-45/45P

MONITOR

VIDEO

MONITOR

AUDIO

Prise DV

Contrôleur de montage

Si le logiciel de montage utilisé peut émettre le code temporel ainsi que des signaux vidéo ou audio provenant du contrôleur de montage non linéaire numérique vers l’appareil, et que vous souhaitez enregistrer le code temporel, réglez DV

IN TC sur EXTERNAL dans le menu TC/UB SET de l’appareil.

Pour plus d’informations sur le menu TC/UB SET, reportez-vous à “Menu TC/UB SET” page 79 (FR).

Remarque

Si l’appareil est raccordé à un périphérique équipé d’une prise DV 6 broches, mettez le périphérique hors tension et débranchez la fiche du cordon d’alimentation du secteur avant de débrancher ou de rebrancher le câble DV. Si vous branchez ou débranchez le câble DV lorsque le périphérique est raccordé à la prise secteur, un courant haute tension (8

à 40 V) est sorti via la prise DV du périphérique vers cet appareil, pouvant ainsi entraîner un dysfonctionnement.

Câble de prise phono (non fourni)

Câble i.LINK (câble DV) (non fourni)

(FR) Chapitre 3 Utilisation de l’appareil comme lecteur dans un système de montage

Raccordements pour un système de montage de coupe

Le schéma suivant montre la configuration d’un système de montage de coupe utilisant cet appareil comme lecteur.

Pour plus d’informations sur les appareils de raccordement autres que le DSR-45/45P, reportez-vous au mode d’emploi de chaque appareil.

Remarque

Le temps de démarrage du réglage du contrôleur de montage doit être supérieur à cinq secondes.

S VIDEO OUT

VIDEO OUT

COMPONENT OUT

DSR-45/45P (lecteur)

MONITOR VIDEO

MONITOR

AUDIO

Entrée vidéo

Entrée audio

S VIDEO IN

VIDEO IN

Y, R-Y, B-Y IN

Moniteur vidéo source

VIDEO IN

REF.IN

AUDIO OUT CH-4

AUDIO OUT CH-3

AUDIO OUT CH-2

AUDIO OUT CH-1

RS-422A

REF.VIDEO

OUT

REF.VIDEO

OUT

Générateur de signaux vidéo de référence

REF.VIDEO OUT

REF.VIDEO

AUDIO IN CH-4

AUDIO IN CH-3

AUDIO IN CH-2

AUDIO IN CH-1

Enregistreur

MONITOR

AUDIO

Entrée audio

MONITOR

VIDEO OUT

REMOTE

Entrée vidéo

Moniteur vidéo principal

PLAYER REF.VIDEO IN

RECORDER

Contrôleur de montage

Câble coaxial de 75

Ω

(non fourni)

Câble de télécommande à 9 broches (non fourni)

Câble de prise phono (non fourni) Connectez l’un des câbles suivants comme câble vidéo: câble vidéo (3BNC y

3BNC), câble S-vidéo ou câble coaxial de 75

Ω

Remarque

Utilisez un enregistreur possédant une fonction de synchronisation.

Câble avec connecteurs XLR (non fourni)

Câble S-vidéo (non fourni)

Chapitre 3 Utilisation de l’appareil comme lecteur dans un système de montage

(FR)

Raccordements pour un système de montage de coupe

Réglages du contrôleur de montage

Pour plus d’informations sur les réglages du contrôleur de montage, reportez-vous à la section “Réglage du temps de montage” page 56 (FR).

Réglages du DSR-45/45P (lecteur) et d’un enregistreur

Commutateur DSR-45/45P

REMOTE/LOCAL REMOTE

REMOTE RS-422A

Enregistreur

REMOTE

Pour plus d’informations, reportez-vous au mode d’emploi de l’enregistreur.

À propos des signaux vidéo de référence

• Afin de garantir la stabilité des signaux vidéo et audio pour le montage analogique, le correcteur de base de temps (TBC) intégré doit fonctionner correctement.

Pour ce faire, entrez un signal vidéo de référence synchronisé avec le signal vidéo sur le connecteur

VIDEO IN REF.IN.

• Réglez EXT SYNC sur ON dans le menu VIDEO

SET.

(FR) Chapitre 3 Utilisation de l’appareil comme lecteur dans un système de montage

Raccordements du système de montage en mode

A/B

Ce qui suit est un exemple de configuration d’un système de montage en mode A/B à l’aide du DSR-45/

45P et d’un enregistreur.

Le schéma suivant montre clairement le sens des signaux parmi les composants du système. Les connexions spécifiques et les réglages de l’enregistreur de ce système sont décrites dans les pages suivantes.

DSR-45/45P (Lecteur 1)

CH-

1/2

CH-

3/4

MIN MAX

CH-1

CH-2

CH-3

CH-4

Commutateur

Générateur de signaux vidéo de référence

Moniteur vidéo principal

Contrôleur de montage

Enregistreur

Moniteur vidéo source

Moniteur audio

Lecteur 2

Mélangeur de sons

Appareil de temporisation

Signal vidéo

Signal audio

Signal vidéo de référence

Signal de contrôle

Remarque

Utilisez un enregistreur équipé d’une fonction de synchronisation.

a) Lors de l’utilisation d’un commutateur, la phase des signaux vidéo traités par le commutateur est retardée, ce qui signifie qu’un appareil de temporisation doit être raccordé entre la sortie du mélangeur de sons et l’entrée audio de l’enregistreur.

Chapitre 3 Utilisation de l’appareil comme lecteur dans un système de montage

(FR)

Raccordements du système de montage en mode A/B

Raccordement du signal vidéo de référence

Lorsque vous effectuez le montage, veillez à utiliser un signal vidéo de référence.

Pour plus d’informations sur les signaux vidéo de référence, reportez-vous à la section “À propos des signaux vidéo de référence” page 50 (FR).

Si vous souhaitez que cet appareil effectue la lecture en synchronisation avec un signal vidéo de référence externe, réglez EXT SYNC sur ON dans le menu

VIDEO SET.

REF. VIDEO IN

REF. Commutateur de terminaison VIDEO IN 75

Ω

Contrôleur de montage

REF.

VIDEO

Commutateur de terminaison

REF. VIDEO IN 75

Ω

: ON

REF. Commutateur de terminaison VIDEO IN 75

Ω

: ON

4 3 2 1

Commutateur Enregistreur

BLACK BURST OUT

VIDEO IN REF.IN

DSR-45/45P (Lecteur 1)

REF. VIDEO IN

Lecteur 2

Utilisez des câbles coaxiaux de 75

Ω

pour tous ces raccordements.

(FR) Chapitre 3 Utilisation de l’appareil comme lecteur dans un système de montage

Raccordements du signal de commande

Ce qui suit est un exemple de raccordements de signal de commande requis pour activer le contrôleur de montage afin de contrôler tous les autres systèmes de montage en mode A/B.

Contrôleur de montage

MIXER PLAYER 1

RECORDER

SWITCHER

PLAYER 2

Câble de télécommande à 9 broches a)

DSR-45/45P (Lecteur 1)

RS-422A

Mélangeur de sons

EDITOR

Commutateur

REMOTE

Enregistreur

REMOTE

Lecteur 2

Pour commander l’appareil depuis un contrôleur de montage, réglez son commutateur REMOTE/LOCAL sur

REMOTE. De plus, si vous utilisez une connexion RS-

422A, réglez le sélecteur à distance de cet appareil sur

RS-422A.

a) Utilisez un câble de télécommande à 9 broches en option.

Chapitre 3 Utilisation de l’appareil comme lecteur dans un système de montage

(FR)

Raccordements du système de montage en mode A/B

Raccordements du signal vidéo/audio

Ce qui suit montre un exemple de raccordements de signal vidéo/audio dans un système de montage en mode A/B. Dans cet exemple, des signaux à composantes analogiques sont utilisés comme signaux vidéo et des connecteurs XLR à 3 broches sont utilisés comme connecteurs de sortie audio.

COMPONENT VIDEO IN

(Y, R–Y, B–Y)

Enregistreur

LINE OUT

AUDIO IN

CH-1

CH-1 OUT

CH-2

CH-2 OUT

Appareil de temporisation

CH-1 IN CH-2 IN

LINE OUT

Mélangeur de sons

6 5 4 3 2 1

VIDEO INPUT

COMPONENT INPUT

Commutateur

PGM OUT

COMPONENT OUT

DSR-45/45P

(Lecteur 1)

VIDEO INPUT

COMPONENT INPUT

COMPONENT OUT

Y, R-Y, B-Y OUT

AUDIO OUT CH-1

CH-2

CH-3

CH-4

COMPONENT

OUTPUT

Câble à 12 broches y

BNC (non fourni)

(Consultez votre revendeur Sony à propos de ce câble.)

Câble de doublage à 12 broches (non fourni)

Câble avec connecteurs

XLR (non fourni)

Lecteur 2

AUDIO OUTPUT

CH-1

CH-2

Pour obtenir plus d’informations sur les réglages en mode audio, les réglages d’entrée vidéo/audio et des câbles de raccordement, reportez-vous aux modes d’emploi des appareils utilisés.

(FR) Chapitre 3 Utilisation de l’appareil comme lecteur dans un système de montage

Raccordement d’un moniteur vidéo

Réglez les raccordements suivants pour activer le contrôle des signaux vidéo et audio sur un moniteur vidéo. Outre les signaux vidéo, vous pouvez vérifier les données temporelles, le mode d’utilisation du DSR-

45/45P, les messages d’alarme, ainsi que les autres informations affichées sous forme de texte sur l’écran du moniteur.

Moniteur vidéo

Commutateur de terminaison de 75

Ω

: ON

(ou reliez un connecteur d’extrémité de 75

Ω

)

Commutateurs d’entrée:

Réglez en fonction du type de signaux d’entrée.

Entrée vidéot Entrée audio

DSR-45/45P

MONITOR

AUDIO

MONITOR

VIDEO

Câble de prise phono (non fourni)

Remarque

Lorsque vous souhaitez contrôler une bande montée, utilisez le connecteur de sortie du moniteur sur le magnétoscope.

Chapitre 3 Utilisation de l’appareil comme lecteur dans un système de montage

(FR)

Réglage du temps de montage

Pour plus d’informations, reportez-vous aux modes d’emploi du contrôleur de montage utilisé.

Utilisation de cet appareil comme lecteur avec le RM-450/450CE

Réglez le sélecteur SYNCHRO sur ON.

Réglez l’élément numéro 3 du commutateur de droite SYSTEM PRESET sur OFF (réglé sur OFF par défaut).

Ce réglage sur OFF permet de régler la synchronisation de l’enregistreur.

Exécutez la fonction LEARN.

Utilisation de cet appareil comme lecteur

1 avec le PVE-500

Lorsque vous utilisez cet appareil comme lecteur 2, l’option de menu appropriée est indiquée entre ( ).

Réglez Sync Edt de l’option SEtUP-10 sur OFF dans le menu SETUP.

Réglez P1 dELAY (P2 dELAY) de l’option

SEtUP-13 (SEtUP-14) sur LEArn dans le menu

SETUP.

Réglez rEC Sync de l’option SEtUP-15 sur On dans le menu SETUP.

Réglez P1 Sync (P2 Sync) de l’option SEtUP-16

(SEtUP-17) sur OFF dans le menu SETUP.

Exécutez la fonction LEARN.

Utilisation de cet appareil comme lecteur

1 avec le FXE-120/120P

• Lorsque vous utilisez cet appareil comme lecteur 2, l’option de menu appropriée est indiquée entre ( ).

• Lorsque vous utilisez un FXE-100/100P ayant été mis à jour avec un FXE-KIT1, l’option de menu appropriée est indiquée entre [ ].

Affichez l’élément 104 [301] SYNC GRADE dans le menu SETUP et réglez PLAYER1 (PLAYER2) sur PREROLL & PLAY.

Affichez l’élément 301 (302) [401 lors d’une utilisation comme lecteur 1, 402 lors d’une utilisation comme lecteur 2] DEVICE TYPE

PLAYER1 (DEVICE TYPE PLAYER2) dans le menu SETUP et réglez les constantes du magnétoscope.

Pour plus d’informations sur les constantes de l’appareil, voir page 47 (FR).

Exécutez la fonction LEARN.

Si le temps de montage n’est pas réglé, suivez les instructions de la section “Réglage du point IN” cidessous.

Réglage du point IN

Si le point monté actuel ne coïncide pas précisément avec le point de montage prédéfini, effectuez un réglage précis du point de montage à l’aide du menu

SETUP du contrôleur de montage. Ceci améliore la précision du montage.

Affichez l’élément 301 (302) [401 lors d’une utilisation comme lecteur 1, 402 lors d’une utilisation comme lecteur 2] DEVICE TYPE

PLAYER1 (DEVICE TYPE PLAYER2) dans le menu SETUP et changez le réglage de DISABLE à

ENABLE.

Recommencez plusieurs fois le processus de montage et vérifiez le décalage du point de montage; c’est-à-dire comptez le nombre d’images

à régler.

Remarque

Les résultats du montage peuvent varier entre les réglages DISABLE et ENABLE de l’élément 301

(302) du menu SETU [401 lors d’une utilisation comme lecteur 1, 402 lors d’une utilisation comme lecteur 2]. Vérifiez les résultats de montage après avoir changé le réglage sur ENABLE.

(FR) Chapitre 3 Utilisation de l’appareil comme lecteur dans un système de montage

Modifiez l’élément 301 (302) [401 lors d’une utilisation comme lecteur 1, 402 lors d’une utilisation comme lecteur 2] du menu SETUP de

BYTE 01 à BYTE 10 et calculez la valeur de réglage.

Calcul de la valeur de réglage

Si le point IN actuel avance vers le point IN prédéfini sur le lecteur;

Point IN Point OUT

Points de montage prédéfinis

Valeur de réglage

Points de montage actuels

Point IN

Point OUT

08 (réglage par défaut) + nombre d’images obtenues à l’étape

2

Exemple: Pour régler 5 images

08 + 05 = 0D

La valeur de réglage est calculée en hexadécimal.

Si le point IN actuel recule vers le point IN prédéfini sur le lecteur;

Point IN

Point OUT

Points de montage prédéfinis

Valeur de réglage

Points de montage actuels

Point IN Point OUT

08 (réglage par défaut) – nombre d’images obtenues à l’étape

2

Exemple: Pour régler 5 images

08 – 05 = 03

Effectuez un processus de montage d’essai et confirmez les résultats du réglage.

Répétez les étapes

3

4

jusqu’à obtention du meilleur résultat possible.

Utilisation de cet appareil comme lecteur avec le BVE-600

Réglez le degré de synchronisation (menu 2) sur le mode 4, PREROLL & PLAY en mode auxiliaire.

Définissez les constantes du magnétoscope en mode réglage.

Pour plus d’informations sur les constantes de l’appareil, voir page 47 (FR).

Remarques

• Si l’option FF/REW SPD du menu VTR SET est réglée sur FF/REW lorsque l’appareil rembobine ou fait défiler la bande rapidement, il est possible que le code temporel ne s’affiche pas sur le contrôleur de montage. Dans ce cas, réglez FF/

REW SPD sur SHUTTLEMAX.

Pour obtenir plus d’informations sur l’option FF/REW

SPD, voir page 91 (FR).

• Utilisez un code temporel lors du montage.

• Selon le type de périphérique utilisé comme enregistreur, il est possible que le point monté ne corresponde pas précisément au point de montage prédéfini. Dans ce cas, réglez les constantes du magnétoscope du contrôleur de montage

(CONST8 (délai de démarrage) dans BYTE-2 de

BLOCK-2).

Utilisation de cet appareil comme lecteur avec le BVE-2000

Réglez SYNC GRADE (précision synchrone) du mode AUX sur PREROLL & PLAY.

Affichez VTR CONSTANT ou OPTION VTR

CONSTANT dans le menu de configuration et réglez les constantes du magnétoscope.

Remarques

• Il est recommandé de régler l’option JOG DIAL

RESPONSE de SYSTEM CONFIGURATION du menu de configuration sur LOW.

• Utilisez un code temporel lors du montage.

Chapitre 3 Utilisation de l’appareil comme lecteur dans un système de montage

(FR)

Réglage du code temporel et des bits d’utilisateur

Chapitre

Réglage du code temporel et ajustement des signaux vidéo

Réglage du code temporel et des bits d’utilisateur

Cet appareil peut définir, enregistrer et lire le code temporel et les bits d’utilisateur. Elle permet

également d’émettre le code temporel lu à partir de la bande sous la forme d’un signal analogique (LTC) lorsque ce dernier est lu à la vitesse normale, et de recevoir un signal de code temporel analogique externe

(LTC).

Remarque

Toutes les options du menu TC/UB SET autres que

JOG TC OUT peuvent uniquement être définies lors d’un enregistrement au format DVCAM.

Utilisation du générateur de code temporel interne

Vous pouvez régler la valeur initiale du code temporel générée par le générateur de code temporel interne. De plus, vous pouvez définir les bits d’utilisateur afin d’enregistrer des données telles que la date, l’heure, le numéro d’une scène, le nombre de bobines ou d’autres informations utiles. Les réglages de données de temps sont définis à l’aide du menu.

Pour plus d’informations sur les menus, reportez-vous au

“Chapitre 6 Ajustement et réglage via les menus” page 77

(FR).

Pour définir la valeur initiale du code temporel

Cette section décrit comment définir la valeur initiale du code temporel.

Remarques

• Le code temporel peut uniquement être défini dans un enregistrement au format DVCAM. Il ne peut pas être défini dans un enregistrement au format DV. Veillez

à régler REC MODE sur DVCAM dans le menu VTR

SET.

• Avant de définir la valeur initiale du code temporel, réglez l’option TC/UB IN du menu TC/UB SET sur

INTERNAL et l’option TC MAKE sur PRESET.

Pour plus d’informations sur les options TC/UB IN et TC

MAKE, reportez-vous à la section “Menu TC/UB SET” page 79 (FR).

• Pendant le réglage de la valeur de code temporel initiale à l’aide d’un périphérique raccordé au connecteur RS-422A/232C, l’option TC PRESET du menu TC/UB SET est désactivée.

(FR) Chapitre 4 Réglage du code temporel et ajustement des signaux vidéo

Affichage du menu sur le moniteur.

Pour plus d’informations sur l’affichage du menu, reportez-vous à la section “Utilisation des menus” page

77 (FR).

RMT

TC ⁄ UB SET

TC PRESET

UB PRESET

DISP

TC ⁄ UB IN

DV IN TC

TC MAKE

VTR

ETC

TC RUN

TC FORMAT

JOG TC OUT

(Le sous-menu TC FORMAT est uniquement disponible sur l’appareil DSR-45.)

Appuyez sur les touches

J/j pour sélectionner

TC/UB SET, puis appuyez sur la touche EXEC.

Le menu suivant apparaît.

RMT

TC ⁄ UB SET

TC PRESET

UB PRESET

DISP

TC ⁄ UB IN

DV IN TC

TC MAKE

VTR

ETC

TC RUN

TC FORMAT

JOG TC OUT

RETURN

00:00:00:00

Réglez les deux premiers chiffres. Appuyez sur les touches

J/j pour sélectionner le nombre, puis appuyez sur la touche EXEC.

Répétez l’étape

5

pour régler les autres chiffres.

Appuyez sur les touches J/j pour sélectionner

SET, puis appuyez sur la touche EXEC.

La valeur initiale du code temporel est définie et l’affichage de menu revient à l’étape

2

Appuyez sur les touches

J/j pour sélectionner

RETURN, puis appuyez sur la touche EXEC.

L’affichage de menu revient à l’étape

1 Pour annuler le réglage du code temporel

Sélectionnez CANCEL à l’étape

7

, puis appuyez sur la touche EXEC.

Pour réinitialiser le code temporel

Sélectionnez RESET à l’étape

4

, puis appuyez sur la touche EXEC.

Appuyez sur les touches

J/j pour sélectionner TC

PRESET, puis appuyez sur la touche EXEC.

Le menu suivant apparaît.

RMT

TC ⁄ UB SET

TC PRESET

UB PRESET

DISP

TC ⁄ UB IN

DV IN TC

VTR

ETC

TC MAKE

TC RUN

TC FORMAT

JOG TC OUT

RETURN

00:00:00:00

RESET

PRESET

RETURN

Appuyez sur les touches

J/j pour sélectionner

PRESET, puis appuyez sur la touche EXEC.

Le menu suivant apparaît.

TC ⁄ UB SET

TC PRESET

RMT

DISP

UB PRESET

TC ⁄ UB IN

DV IN TC

TC MAKE

TC RUN

VTR

ETC

TC FORMAT

JOG TC OUT

RETURN

O O O O

00:00:00:00 o o o o

SET

CANCEL

Pour définir la valeur des bits d’utilisateur

Vous pouvez régler les bits d’utilisateur sous forme de valeurs hexadécimales à huit chiffres (base 16) pour insérer la date, l’heure, le numéro de scène et d’autres informations dans la plage du code temporel.

Remarques

• Les bits d’utilisateur peuvent uniquement être définis dans un enregistrement au format DVCAM. Ils ne peuvent pas être définis dans un enregistrement au format DV.

• Avant de définir les bits d’utilisateur, réglez l’option

TC/UB IN du menu TC/UB SET sur INTERNAL.

Pour plus d’informations sur l’option TC/UB IN, reportezvous à la section “Menu TC/UB SET” page 79 (FR).

• Pendant le réglage des bits utilisateurs à l’aide d’un périphérique raccordé au connecteur RS-422A/232C, l’option UB PRESET du menu TC/UB SET est désactivée.

Chapitre 4 Réglage du code temporel et ajustement des signaux vidéo

(FR)

Réglage du code temporel et des bits d’utilisateur

Affichage du menu sur le moniteur.

Pour plus d’informations sur l’affichage du menu, reportez-vous à la section “Utilisation des menus” page

77 (FR).

RMT

TC ⁄ UB SET

TC PRESET

UB PRESET

TC ⁄ UB IN

DISP

VTR

ETC

DV IN TC

TC MAKE

TC RUN

TC FORMAT

JOG TC OUT

Appuyez sur les touches J/j pour sélectionner

TC/UB SET, puis appuyez sur la touche EXEC.

Le menu suivant apparaît.

RMT

TC ⁄ UB SET

TC PRESET

UB PRESET

DISP

TC ⁄ UB IN

DV IN TC

VTR

ETC

TC MAKE

TC RUN

TC FORMAT

JOG TC OUT

RETURN

00:00:00:00

Réglez les deux premiers chiffres. Appuyez sur les touches

J/j pour sélectionner le nombre, puis appuyez sur la touche EXEC.

Répétez l’étape

5

pour régler les autres chiffres.

Appuyez sur les touches J/j pour sélectionner

SET, puis appuyez sur la touche EXEC.

Les bits d’utilisateur sont définis et l’affichage de menu revient à l’étape

2

Appuyez sur les touches

J/j pour sélectionner

RETURN, puis appuyez sur la touche EXEC.

L’affichage de menu revient à l’étape

1 Pour annuler le réglage des bits d’utilisateur

Sélectionnez CANCEL à l’étape

7

, puis appuyez sur la touche EXEC.

Pour réinitialiser les bits d’utilisateur

Sélectionnez RESET à l’étape

4

, puis appuyez sur la touche EXEC.

Appuyez sur les touches

J/j pour sélectionner

UB PRESET, puis appuyez sur la touche EXEC.

Le menu suivant apparaît.

RMT

TC ⁄ UB SET

TC PRESET

UB PRESET

DISP

VTR

ETC

TC ⁄ UB IN

DV IN TC

TC MAKE

TC RUN

TC FORMAT

JOG TC OUT

RETURN

00 00 00 00

RESET

PRESET

RETURN

Appuyez sur les touches

J/j pour sélectionner

PRESET, puis appuyez sur la touche EXEC.

Le menu suivant apparaît.

TC ⁄ UB SET

TC PRESET

RMT

DISP

UB PRESET

TC ⁄ UB IN

DV IN TC

TC MAKE

TC RUN

VTR

ETC

TC FORMAT

JOG TC OUT

RETURN

O O O O

00 00 00 00 o o o o

SET

CANCEL

Pour sélectionner le code temporel et les bits d’utilisateur à enregistrer sur la bande

Vous pouvez régler le code temporel et les bits d’utilisateur à enregistrer sur la bande en réglant l’option TC/UB IN du menu TC/UB SET.

INTERNAL: Utilise le code temporel interne et les bits d’utilisateur internes.

TC&UB EXT: Utilise le code temporel externe et les bits d’utilisateur externes.

TC EXT: Utilise le code temporel externe et les bits d’utilisateur internes.

UB EXT: Utilise le code temporel interne et les bits d’utilisateur externes.

Remarques

• Cet appareil est équipé d’un connecteur DV. L’entrée ou la sortie du code temporel est différente lorsque vous raccordez l’appareil à un périphérique externe via un connecteur DV ou via un autre connecteur d’entrée/sortie.

Pour plus d’informations, reportez-vous à la section

“Codes temporels DSR-45/45P” page 64 (FR).

(FR) Chapitre 4 Réglage du code temporel et ajustement des signaux vidéo

• La sortie du code temporel de cet appareil présente certaines restrictions.

Pour plus d’informations, reportez-vous à la section

“Remarques sur les codes temporels” page 65 (FR).

Pour sélectionner le code temporel à enregistrer lorsque les signaux DV sont enregistrés au format DVCAM

Réglez DV IN TC dans le menu TC/UB SET pour sélectionner l’enregistrement du code temporel interne ou externe.

INTERNAL: Enregistre le code temporel généré en interne.

EXTERNAL: Enregistre le code temporel avec les signaux vidéo et audio émis par le connecteur DV.

Remarques

• Lorsque cette option est réglée sur EXTERNAL, le réglage de l’option TC/UB IN dans le menu TC/UB

SET est invalide. Le code temporel émis par le connecteur DV et les bits d’utilisateur définis dans

UB PRESET sont enregistrés.

• Lorsque vous réglez l’option REC MODE sur DV SP dans le menu VTR SET, cette option ne peut pas être utilisée. Même si cette option est réglée sur

EXTERNAL, lorsque vous réglez REC MODE sur

DV SP dans le menu VTR SET, le réglage devient invalide et l’appareil enregistre le code temporel interne.

• Lorsque cette option est réglée sur EXTERNAL, que le sélecteur INPUT SELECT du panneau avant est réglé sur DV et qu’aucun signal n’entre par le connecteur DV ou que le logiciel du contrôleur de montage n’émet aucun code temporel, si vous démarrez l’enregistrement, les barres (– –:– –:– –:– –) sont enregistrées comme code temporel. Au point de démarrage d’entrée d’un signal, le code temporel de ce signal sera enregistré.

• Lorsque cette option est réglée sur EXTERNAL, si le code temporel raccordé à la prise DV n’est pas continu ou n’avance pas correctement, il se peut que la valeur du code temporel enregistrée ou affichée ne soit pas égale à la valeur actuelle de l’entrée. Si vous utilisez une bande présentant ce problème, il se peut que vous ne puissiez pas effectuer une recherche ou un montage selon les périphériques utilisés.

Pour régler le code temporel lorsque l’enregistrement démarre

Réglez l’option TC MAKE du menu TC/UB SET pour sélectionner le code temporel lorsque vous démarrez l’enregistrement.

REGEN: La valeur du code temporel est réglée pour continuer le code temporel à partir de celui déjà enregistré sur la bande. Si vous démarrez l’enregistrement à partir d’un passage vierge de la bande, le code temporel commence à 00:00:00:00.

PRESET: Le code temporel démarre à partir de la valeur définie par l’option TC PRESET du menu

TC/UB SET.

Pour régler le mode d’avancement

Réglez TC RUN dans le menu TC/UB SET afin de commuter sur le mode d’avancement (comptage en avant).

REC RUN: Le code temporel avance uniquement durant l’enregistrement.

FREE RUN: Le code temporel avance même si l’appareil n’enregistre pas. Ce mode est utilisé pour régler l’heure courante en tant que valeur initiale du code temporel, ou pour synchroniser le code temporel interne avec un code temporel externe.

Remarques

• Si vous réglez le mode d’avancement sur FREE

RUN, le code temporel est mis à jour par l’horloge interne lorsque l’appareil est hors tension. Le code temporel risque d’être retardé ou avancé si vous remettez l’appareil sous tension, lisez une bande ou réglez le sélecteur INPUT SELECT sur DV.

• Si la batterie de secours interne est épuisée, le code temporel du réglage FREE RUN est initialisé. La batterie de secours interne est entièrement chargée si vous raccordez l’appareil sur le secteur pendant environ 8 heures. Une batterie interne entièrement chargée peut fonctionner pendant environ 2 semaines.

Chapitre 4 Réglage du code temporel et ajustement des signaux vidéo

(FR)

Réglage du code temporel et des bits d’utilisateur

Pour définir le mode d’image (DSR-45 uniquement)

Réglez TC FORMAT dans le menu TC/UB SET afin de commuter sur le mode d’image.

AUTO: Règle automatiquement le mode en fonction de la cassette insérée.

Si rien n’est enregistré sur la bande, le mode est réglé sur le mode de non compensation du temps réel. Si l’appareil ne peut pas lire correctement le mode d’image de la bande, il utilise le mode défini de la dernière position qu’il a pu lire correctement sur la bande. Si vous retirez la cassette, le mode de la dernière position qu’il a pu lire correctement est effacé et est réglé sur le mode de noncompensation du temps réel. Si l’option TC

MAKE est réglée sur PRESET, le mode est réglé sur le mode de non compensation du temps réel

également.

DF: Sélectionne le mode de compensation du temps réel.

NDF: Sélectionne le mode de non compensation du temps réel.

Remarque

Dans un enregistrement au format DV, le mode de compensation du temps réel est utilisé automatiquement.

Pour commuter la sortie du code temporel lors de la lecture à différentes vitesses

(JOG)

Réglez l’option JOG TC OUT du menu TC/UB SET afin de contrôler la sortie du code temporel à partir du connecteur TC OUT lorsque la bande est lue à différentes vitesses.

OFF: N’émet pas le code temporel.

ON: Émet le code temporel.

Remarque

Le code temporel continu est uniquement émis lorsque la bande est lue à la vitesse normale. Lorsque l’appareil est en mode jog ou de recherche, un code temporel discontinu est émis.

(FR) Chapitre 4 Réglage du code temporel et ajustement des signaux vidéo

Synchronisation des codes temporels

Vous pouvez synchroniser le générateur de code temporel interne de l’appareil en entrant un signal de code temporel externe (LTC).

Raccordement au générateur de code temporel

Générateur de code temporel

DSR-45/45P (panneau arrière) vers le connecteur de sortie du code temporel

Câble coaxial de

Ω

(non fourni)

: Sens du signal

Pour synchroniser le code temporel interne avec un code temporel externe

Réglez le sélecteur INPUT SELECT sur une position autre que DV.

Entrez un signal de code temporel externe (LTC) sur le connecteur TC IN de l’appareil.

Réglez TC/UB IN du menu TC/UB SET sur

TC&UB EXT ou TC EXT.

Réglez TC RUN du menu TC/UB SET sur FREE

RUN.

Le générateur de code temporel interne se verrouille sur le code temporel externe et commence à avancer. Une fois que le générateur de code temporel s’est ainsi synchronisé, vous pouvez déconnecter l’entrée de code temporel externe et cet appareil conserve le code temporel de l’appareil externe.

Remarques

• Cet appareil est équipé d’un connecteur DV. L’entrée ou la sortie du code temporel avec une connexion DV est différente de celle avec d’autres connexions analogiques.

Pour plus d’informations, reportez-vous à la section

“Codes temporels DSR-45/45P” page 64 (FR).

• La sortie du code temporel de cet appareil présente certaines restrictions.

Pour plus d’informations, reportez-vous à la section

“Remarques sur les codes temporels” page 65 (FR).

Pour vérifier la synchronisation externe

Avant de commencer l’enregistrement, assurez-vous que les codes temporels interne et externe sont synchronisés.

Appuyez sur la touche STOP pour mettre l’appareil en mode d’arrêt, puis appuyez sur la touche REC.

Examinez l’affichage du compteur horaire et vérifiez que la valeur du code temporel affichée correspond à la valeur du code temporel externe.

Chapitre 4 Réglage du code temporel et ajustement des signaux vidéo

(FR)

Synchronisation des codes temporels

Codes temporels DSR-45/45P

Cet appareil est équipé d’un connecteur DV. La sortie du code temporel et le code temporel enregistré sur la bande diffèrent comme suit lorsque le sélecteur INPUT SELECT est réglé sur DV ou sur une autre option que DV.

Lorsque DV IN TC est réglé sur INTERNAL

Lecture

Menu TC/

UB IN

INTERNAL

TC&UB EXT

TC EXT

UB EXT

Sélecteur INPUT

SELECT

Mode

S VIDEO

VIDEO

COMPONENT

(Sauf DV)

Lecture

Doublage audio

Lecture à différentes vitesses a)

DUB1 b)

Copie

DUP1 b)

Enregistrement

Pause d’enregistrement

REC1

Enregistrement

Pause d’enregistrement

REC1

Copie

DUP1

Enregistrement

Pause d’enregistrement

REC1 b)

S VIDEO

VIDEO

COMPONENT

(Sauf DV)

Enregistrement

Pause d’enregistrement

REC1

TC IN

Le code temporel émis depuis le connecteur TC OUT et le code temporel/ les bits d’utilisateur enregistrés sur la bande

Code temporel/bits d’utilisateur sur la bande

JOG TC OUT : ON – Code temporel/bits d’utilisateur sur la bande;

JOG TC OUT : OFF – Silence (pas de sortie)

Code temporel/bits d’utilisateur d’un autre appareil raccordé sur la prise DV

Code temporel/bits d’utilisateur générés en interne c)

Oui

Non

Code temporel/bits d’utilisateur générés en interne

Code temporel/bits d’utilisateur d’un autre appareil raccordé sur la prise DV

Code temporel/bits d’utilisateur générés en interne

Le code temporel/les bits d’utilisateur raccordés sur TC IN sont émis directement.

Pas de sortie du connecteur TC OUT (pour plus de détails, voir page suivante.) : le code temporel généré en interne est enregistré sur la bande.

Lorsque DV IN TC est réglé sur EXTERNAL et que le sélecteur INPUT SELECT est réglé sur DV

Mode

Le code temporel émis par le connecteur TC OUT et le code temporel/bits d’utilisateur sont enregistrés sur la bande

Copie

DUP1

Code temporel/bits d’utilisateur d’un autre appareil raccordé sur la prise DV

Enregistrement

Pause d’enregistrement

REC1

Entrée du code temporel d’un autre appareil raccordé sur la prise DV et bits d’utilisateur générés en interne

e) a) Cela comprend le mode d’arrêt, d’avance rapide ou de rembobinage. Si l’appareil ne peut pas lire correctement le code temporel de la cassette, le compteur affiche

“– –:– –:– –:– –” et aucun code temporel n’est émis par le connecteur TC OUT.

b) “DUB1”, “DUP1” et “REC1” représentent l’état de l’appareil lorsque vous appuyez sur chaque touche correspondante (AUDIO DUB, DUP ou REC) en mode d’arrêt. Si le compteur affiche “– –:– –:– –:– –”, le code temporel n’est pas émis par le connecteur TC OUT lorsque vous appuyez sur la touche AUDIO DUB en mode d’arrêt.

(FR) Chapitre 4 Réglage du code temporel et ajustement des signaux vidéo

c) Le code temporel est également affiché sur le compteur horaire dans la fenêtre d’affichage.

d) Lorsque TC/UN IN est réglé sur TC EXT, les bits utilisateurs réglés dans UB PRESET sont enregistrés.

Lorsque TC/UB IN est réglé sur UB EXT ou TC&UB

EXT, “00 00 00 00” est enregistré comme bits utilisateur.

e) Uniquement lorsque l’option REC MODE du menu VTR

SET est réglée sur DVCAM. Lorsque REC MODE est réglé sur DV SP, le code temporel généré en interne est

émis.

Réglez l’option TC/UB IN du menu TC/UB SET sur INTERNAL.

Déconnectez le périphérique externe du connecteur TC IN.

Exemple de réglage

Si le réglage du code temporel du périphérique externe est TC: Compensation du temps réel; UB:

12 34 56 78.

Remarques sur les codes temporels

Menu de l’appareil Réglage

TC RUN

TC FORMAT

UB PRESET

FREE RUN

12 34 56 78

Les codes temporels émis par l’appareil présentent les restrictions suivantes:

• L’appareil émet un signal EE en modes d’enregistrement ou de pause d’enregistrement ou lorsque vous appuyez sur la touche REC.

Pendant que l’appareil produit un signal EE, seul le code temporel d’un périphérique externe raccordé au connecteur TC IN est émis directement par le connecteur TC OUT lorsque le sélecteur INPUT

SELECT est réglé sur une option autre que DV et que l’option TC/UB IN du menu TC/UB SET a été réglée sur une valeur autre que INTERNAL. (Le code temporel et les bits d’utilisateur générés en interne ne sont pas émis par le connecteur TC OUT.)

Dans ce cas, il en résulte que le code temporel n’est pas émis par le connecteur TC OUT si le code temporel n’est pas raccordé au périphérique externe connecté au connecteur TC IN.

Vous devez régler TC/UB IN du menu TC/UB SET sur INTERNAL afin d’émettre un code temporel à partir du connecteur TC OUT même si aucun code temporel n’a été raccordé à l’appareil externe raccordé par le biais du connecteur TC IN.

Pour que l’appareil récupère le code temporel d’un périphérique externe après le réglage de l’option TC/

UB IN sur INTERNAL, procédez comme suit.

Faites correspondre les réglages (utilisés lorsque l’option TC/UB IN a la valeur INTERNAL) de l’appareil avec le format du code temporel du périphérique externe. (Voir l’exemple de réglage ci-dessous.)

Après avoir réglé l’option TC/UB IN sur une valeur autre que INTERNAL, entrez le code temporel du périphérique externe raccordé sur le connecteur TC IN.

(Le sous-menu TC FORMAT est uniquement disponible sur l’appareil DSR-45.)

• Le code temporel interne est émis, la phase et les sorties de ligne étant synchronisées (COMPONENT

OUT, S VIDEO OUT, VIDEO OUT), lorsque l’option TC/UB IN du menu TC/UB SET est réglé sur INTERNAL.

(Lorsque le signal EE est émis, les signaux de sortie des sorties de ligne sont retardés d’une ligne par rapport au signal vidéo entré lors de l’entrée du signal vidéo composante ou de S-video, et retardés de deux lignes par rapport au signal vidéo entré lors de l’entrée du signal vidéo composite (VIDEO IN

REF.IN).)

• Lors de l’entrée de signaux du connecteur DV, si vous réglez DV IN TC sur INTERNAL, le code temporel et les bits d’utilisateur générés en interne sont enregistrés sous le réglage INTERNAL de l’option TC/UB IN du menu TC/UB SET. Si vous souhaitez enregistrer une bande avec l’entrée de code temporel du connecteur DV, réglez DV IN TC sur

EXTERNAL ou utilisez la fonction de copie.

• Lorsque REC MODE du menu VTR SET est réglé sur DVCAM, si vous réglez DV IN TC sur

EXTERNAL, cet appareil enregistre le code temporel du connecteur DV, ainsi que les bits d’utilisateur générés en interne et le connecteur TC OUT émet le même code temporel et les mêmes bits d’utilisateur.

• Pendant l’opération de copie, cet appareil enregistre le code temporel et les bits d’utilisateur figurant sur la cassette source en cours de copie et le connecteur TC

OUT émet le même code temporel et les mêmes bits d’utilisateur. Pendant la copie, la phase du code temporel et des bits d’utilisateur émis est synchronisée sur les sorties de ligne (COMPONENT

OUT, S VIDEO OUT, VIDEO OUT).

(Suite page suivante)

Chapitre 4 Réglage du code temporel et ajustement des signaux vidéo

(FR)

Synchronisation des codes temporels

Pour plus d’informations sur la fonction de copie, reportez-vous à la section “Copie (génération d’une bande de travail avec le même code temporel)” page 70 (FR).

• Pendant l’opération de doublage audio, le connecteur

TC OUT émet le code temporel et les bits d’utilisateur sur la bande en cours de lecture.

Pour plus d’informations sur le doublage audio, reportezvous à “Doublage audio” page 75 (FR).

• Pour afficher et vérifier le code temporel en cours de défilement à l’aide du réglage FREE RUN, appuyez sur la touche REC lorsque toutes les conditions suivantes sont rassemblées.

– L’appareil est en mode d’arrêt.

– Le commutateur COUNTER SELECT est réglé sur

TC.

– L’option TC RUN du menu TC/UB SET est réglée sur FREE RUN.

– L’option TC MAKE du menu TC/UB SET est réglée sur PRESET.

Si vous appuyez sur la touche STOP, le code temporel revient à la dernière valeur pouvant être lue sur la bande.

• Si l’entrée du code temporel externe est discontinue ou n’avance pas correctement, l’entrée du code temporel risque d’être retardée par rapport au code temporel enregistré sur la bande ou affiché sur cet appareil. Si la bande enregistrée contient un code temporel discontinu, il est possible que vous ne puissiez pas effectuer un montage ou une recherche correctement, selon le périphérique raccordé à cet appareil.

(FR) Chapitre 4 Réglage du code temporel et ajustement des signaux vidéo

Réglage des phases de synchronisation et de sous-porteuse des signaux vidéo

Lors du réglage des phases des signaux vidéo, suivez la procédure ci-dessous.

A IN

Vecteurscope avec mode SCH

VIDEO OUT

Générateur de signal vidéo de référence

DSR-45/45P

B IN

B Through EXT. REF

EXT. REF

Through

VIDEO IN REF.IN

Exécution d’un réglage de phase

Appuyez sur la touche SCH du vecteurscope.

Le vecteurscope commute sur le mode “SCH”.

Appuyez sur la touche canal B du vecteurscope.

Cette action sélectionne le signal de salve noire du générateur de signaux vidéo de référence.

Appuyez sur la touche EXT du vecteurscope.

Le vecteurscope commute sur le mode de synchronisation externe.

Réglez la commande de synchronisation de phase sur le vecteurscope afin que les phases de synchronisation et de sous-porteuse soient proches de la ligne de référence.

(pour NTSC)

Ligne de référence

Phase de sousporteuse

Phase de synchronisation

Alignez les phases de synchronisation et de sous-porteuse du signal de salve noire sur la ligne de référence.

(pour PAL)

Phase de sousporteuse

Phase de synchronisation

Ligne de référence

Alignez la phase de synchronisation du signal de salve noire sur la ligne de référence.

Alignez la phase de sous-porteuse du signal de salve noire symétriquement vers le haut et vers le bas.

(Suite page suivante)

Chapitre 4 Réglage du code temporel et ajustement des signaux vidéo

(FR)

Réglage des phases de synchronisation et de sous-porteuse des signaux vidéo

Réglez EXT SYNC sur ON dans le menu VIDEO

SET, puis lisez une bande sur cet appareil.

Appuyez sur la touche canal A du vecteurscope.

Ceci affiche les phases de synchronisation et de sous-porteuse (signaux composites uniquement) du signal de cet appareil.

Réglez la commande SYNC, à l’aide de l’option H

PHASE du menu VIDEO SET et de l’option H

PHASE F, afin que la phase de la sortie de cet appareil sur le canal (A) soit correctement alignée avec celle du signal de salve noire sur le canal (B).

Réglez la commande SC, à l’aide de l’option SC

PHASE du menu VIDEO SET et de l’option SC

PHASE F, afin que la phase de la sortie de cet appareil sur le canal (A) soit correctement alignée avec celle du signal de salve noire sur le canal (B).

(pour NTSC)

Cet indicateur se déplace lorsque vous réglez le menu H PHASE ou H

PHASE F.

Cet indicateur se déplace lorsque vous réglez le menu

SC PHASE ou SC

PHASE F.

Réglez les phases de synchronisation et de sous-porteuse du signal de sortie de cet appareil.

(pour PAL)

Cet indicateur se déplace lorsque vous réglez le menu

H PHASE ou H

PHASE F.

Cet indicateur se déplace lorsque vous réglez le menu

SC PHASE ou

SC PHASE F.

Réglez les phases de synchronisation et de sous-porteuse du signal de sortie de cet appareil.

Remarque

Lors de l’utilisation des signaux composants, l’indicateur de phase de sous-porteuse ne s’affiche pas.

(FR) Chapitre 4 Réglage du code temporel et ajustement des signaux vidéo

Réglage des signaux

Vous pouvez régler chaque niveau de signal du signal de sortie composante ainsi que le niveau de gain du signal de chrominance du signal composite.

Raccordez le signal vidéo de référence (salve noire) avec un périphérique qui génère le signal vidéo de référence, ou établissez une connexion en boucle directe. Si le périphérique comporte un commutateur de terminaison, terminez correctement la connexion.

Les signaux composants peuvent être affichés à l’aide d’un moniteur de formes d’onde ou d’un vecteurscope.

Remarques

• Il est impossible de régler le niveau Y du signal composant, du signal composite et du signal S-vidéo séparément.

• Les niveaux de chrominance des signaux composite et S-vidéo sont affectés par le réglage des niveaux R-

Y et B-Y du signal composant.

• Réglez le niveau de sortie pendant la lecture de la bande.

• Vous ne pouvez pas régler les signaux émis par le connecteur DV.

DSR-45/45P

COMPONENT OUT

VIDEO OUT

Moniteur de formes d’onde

Vecteurscope

Entrée composante

Entrée vidéo composite

Sortie vidéo composite

Entrée vidéo composite

Réglage du niveau du signal composant

Lisez une bande et émettez les signaux des connecteurs Y, R-Y et B-Y des connecteurs

COMPONENT OUT.

Le moniteur de formes d’onde affiche les informations nécessaires.

Réglez les niveaux des signaux Y, R-Y et B-Y dans PB LEVEL du menu VIDEO SET.

Y LEVEL: Règle le niveau du signal Y.

R-Y LEVEL: Règle le niveau du signal R-Y.

B-Y LEVEL: Règle le niveau du signal B-Y.

Pour plus d’informations sur la fonction “PB LEVEL”, reportez-vous à la section “Menu VIDEO SET” page 87

(FR).

Réglage du niveau de gain du signal de chrominance du signal composite

Lisez une bande pour émettre les signaux du connecteur VIDEO OUT.

Le vecteurscope affiche les informations nécessaires.

Réglez le niveau de gain du signal de chrominance dans l’option PB LEVEL du menu VIDEO SET.

Pour plus d’informations sur la fonction “PB LEVEL”, reportez-vous à la section “Menu VIDEO SET” page 87

(FR).

Chapitre 4 Réglage du code temporel et ajustement des signaux vidéo

(FR)

Copie (génération d’une bande de travail avec le même code temporel)

Chapitre

Copie et doublage audio

Copie (génération d’une bande de travail avec le même code temporel)

Si vous copiez une bande source à l’aide de la touche

DUP (copie) de cet appareil, vous pouvez copier les codes temporels enregistrés sur la bande source tels quels. Vous pouvez aisément créer une bande de travail contenant les mêmes codes temporels que la bande source.

La fonction de copie de cet appareil est uniquement disponible lors de l’utilisation d’une bande source enregistrée au format DVCAM et à l’aide de raccordements DV.

Cet appareil fonctionne en tant qu’enregistreur. Veillez

à régler REC MODE sur DVCAM dans le menu VTR

SET avant de copier une bande.

Pour configurer le mode de copie

Cet appareil possède trois modes de copie.

Réglez l’option DUPLICATE du menu VTR SET pour sélectionner un mode de copie en procédant comme suit.

AUTOq

(AUTO TAPE COPY WITH

CASSETTE MEMORY COPY): Le lecteur et l’enregistreur rembobinent automatiquement les bandes au début afin de démarrer la copie. La mémoire de cassette est également copiée.

AUTOq (AUTO TAPE COPY): Le lecteur et l’enregistreur rembobinent automatiquement les bandes au début afin de démarrer la copie. La mémoire de cassette n’est pas copiée.

MANUALq (MANUAL TAPE COPY): La bande est copiée à partir d’un emplacement quelconque.

La mémoire de cassette n’est pas copiée.

Copie d’une bande

La procédure de copie est différente suivant le mode de copie.

Remarques

• Si vous manipulez le lecteur durant la copie, le processus de copie peut être interrompu et la copie de la bande peut être incorrecte. Ne manipulez pas le lecteur pendant la copie.

• Vous pouvez copier une bande quel que soit le réglage du sélecteur DISPLAY SELECT mais l’écran de copie est uniquement affiché si le sélecteur

DISPLAY SELECT est réglé sur DATA.

Mode de copie AUTO

ou AUTO

Raccordez cet appareil et le lecteur à l’aide d’un câble i.LINK (câble DV, non fourni). Après la mise sous tension de cet appareil et du lecteur, réglez le sélecteur INPUT SELECT de l’appareil sur DV.

Appuyez sur la touche STOP de l’appareil pour arrêter le transport de la bande.

(FR) Chapitre 5 Copie et doublage audio

Tout en appuyant sur la touche DUP, appuyez sur la touche PLAY de l’appareil.

L’appareil et le lecteur rembobinent automatiquement les bandes au début. L’appareil passe en mode d’attente de copie. Le lecteur passe en mode d’attente de lecture. Les indicateurs DUP et PLAY de l’appareil clignotent et la copie commence.

Si vous appuyez sur les touches PAUSE et

PLAY tout en appuyant sur la touche DUP à l’étape 3

L’appareil et le lecteur rembobinent automatiquement les bandes au début. L’appareil passe en mode d’attente de copie. Le lecteur passe en mode d’attente de lecture. L’appareil ne commence la copie que lorsque vous appuyez sur la touche PAUSE.

Pour arrêter la copie

Appuyez sur la touche STOP.

Remarques

• Vous ne pouvez pas effectuer de pause pendant la copie.

• Assurez-vous que le lecteur ait fini de charger la cassette avant de commencer la copie.

• La copie démarre une fois que la communication i.LINK est établie de sorte à ce que la première partie de la bande source tombe sur la bande copiée.

• Réglez l’option Auto repeat sur OFF et réglez l’option Auto rewind sur ON si le lecteur possède ces fonctions.

• Si le lecteur intègre une fonction de programmateur de pause, réglez-le sur la durée la plus longue pour assurer suffisamment de temps afin de rembobiner la bande jusqu’au début.

• Si vous avez sélectionné le mode de copie

AUTOq , la mémoire de cassette est copiée une fois la copie de la bande effectuée. Pendant la copie de la mémoire de cassette, un indicateur présentant l’avancement de la copie s’affiche sur le moniteur à cristaux et sur la sortie MONITOR VIDEO. La copie de la mémoire de cassette peut prendre quelques minutes, en fonction de la quantité de données.

La copie de la mémoire de cassette sera annulée et l’opération de copie sera terminée sans que la copie de la mémoire ait eu lieu si, pendant la copie:

– vous appuyez sur la touche STOP.

– vous coupez l’alimentation de cet appareil ou du lecteur.

– vous retirez la cassette.

– vous débranchez le câble DV.

Si la copie de mémoire de cassette s’arrête pour une raison quelconque, la mémoire de cassette de cet appareil est entièrement effacée.

• Si l’enregistreur et le lecteur sont des DSR-45/45P, réglez le commutateur REMOTE/LOCAL du lecteur ainsi que celui de l’enregistreur sur LOCAL.

• Si vous utilisez le lecteur pendant une copie et si le message d’avertissement PLAYER

UNCONTROLLABLE apparaît et la copie s’arrête, appuyez sur la touche STOP de l’appareil, puis recommencez la procédure à partir de l’étape

3

• Normalement, le lecteur et l’enregistreur rembobinent automatiquement la bande après la copie. Cependant, en fonction des spécifications, certains lecteurs ne rembobinent pas automatiquement la bande après la copie.

Mode de copie MANUAL

Repérez les emplacements où vous souhaitez démarrer la lecture et l’enregistrement.

Appuyez sur la touche STOP de l’appareil pour arrêter le transport de la bande.

Tout en appuyant sur la touche DUP, appuyez sur la touche PLAY de l’appareil.

L’appareil passe en mode d’attente de copie. Le lecteur passe en mode d’attente de lecture. Les indicateurs DUP et PLAY de l’appareil clignotent et la copie commence.

Pour définir l’emplacement de début de la copie

À l’étape

4

, tout en appuyant sur la touche DUP, appuyez sur les touches PAUSE et PLAY. L’appareil ne commence la copie que lorsque vous appuyez sur la touche PAUSE. Une fois que l’indicateur PLAYER du moniteur à cristaux liquides s’est transformé en

READY (clignotant), définissez l’emplacement de début de la copie sur le lecteur, puis appuyez sur la touche PAUSE de l’appareil pour démarrer la copie.

Chapitre 5 Copie et doublage audio

(FR)

Copie (génération d’une bande de travail avec le même code temporel)

Pour arrêter la copie

Appuyez sur la touche STOP.

Remarques

• Vous ne pouvez pas effectuer de pause pendant la copie.

• Assurez-vous que le lecteur ait fini de charger la cassette avant de commencer la copie.

• La copie démarre une fois que la communication i.LINK est établie de sorte à ce que la première partie de la bande source tombe sur la bande copiée.

Effectuez une lecture de la cassette source à partir du point précédent.

• Réglez l’option Auto repeat sur OFF si le lecteur possède cette fonction.

• La copie de la première partie de la bande source peut ne pas être possible. Repérez le passage enregistré sur la bande source, puis démarrez la copie.

• S’il existe un passage vierge sur la bande, la première partie du passage enregistré suivant peut être omise sur la bande copiée.

• Si vous commencez la copie au milieu de la bande, la fonction de recherche risque de ne pas fonctionner sur la bande copiée ou des problèmes risquent de se produire lors du montage. Il est conseillé de sélectionner AUTOq ou AUTOq pour le mode de copie.

(FR) Chapitre 5 Copie et doublage audio

Détection d’un passage vierge pendant la copie

Si l’appareil détecte un passage vierge sur la bande source pendant la copie, la fonction de saut omet automatiquement le passage vierge, en réduisant ainsi la longueur de la partie enregistrée de la bande. (Cette fonction est uniquement disponible dans le mode de copie AUTOq ou AUTOq.)

Le fonctionnement du lecteur et de l’enregistreur (cet appareil), lors de la détection d’un passage vierge, est le suivant:

État de détection de la bande source

Fonctionnement du lecteur/ enregistreur (cet appareil)

Détecte un passage vierge Lecteur: Continue la lecture de la bande.

Enregistreur: Continue l’enregistrement.

10 secondes après la détection d’un passage vierge

Détecte le prochain passage enregistré

Lecteur: Continue la lecture de la bande pendant 10 secondes et effectue une recherche vers l’avant.

Enregistreur: S’arrête.

Lecteur: Rembobine la bande à une vitesse inférieure de moitié à la vitesse normale, jusqu’à l’emplacement situé immédiatement avant la fin du passage vierge.

Revient à l’emplacement situé immédiatement avant la fin du passage vierge

Enregistreur: Reste arrêté.

Lecteur: Après être entré en mode de pause de lecture, démarre la lecture de la bande.

Enregistreur: Après être entré en mode de pause d’enregistrement, démarre l’enregistrement.

Cet appareil effectue les opérations ci-dessus automatiquement, ce qui réduit le passage vierge pendant 10 secondes ou plus sur la bande copiée.

Remarques

• Si le mode de copie est réglé sur MANUALq, cet appareil n’omet pas de passage vierge même en cas de détection de ce dernier.

• En fonction des spécifications, la fonction de saut risque de ne pas fonctionner sur certains lecteurs.

• Lorsque l’appareil reprend la copie, la première partie du passage enregistré peut être omise sur la bande copiée.

• Tout passage enregistré de moins d’une minute situé entre deux passages vierges risque de ne pas être copié.

Avertissements relatifs à la copie

Si une erreur se produit pendant la copie, un numéro

STOP/CAUTION et un message d’avertissement s’affichent sur le moniteur à cristaux liquides et sur l’écran de sortie MONITOR VIDEO. A l’exception de

STOP/CAUTION No. 60 (RECORDER: SHORTER

TAPE), “Err” est affiché sur l’afficheur.

Le tableau suivant répertorie les avertissements et les messages. En cas d’affichage d’un message d’avertissement, consultez ce tableau et prenez les mesures appropriées.

N°

STOP/

CAUTION

Message d’avertissement Cause/Remède

RECORDER:

[DV IN] NOT SELECTED i.LINK CABLE:

DISCONNECTED i.LINK CABLE:

MULTI CONNECTION

Le sélecteur INPUT SELECT de l’enregistreur (cet appareil) n’est pas réglé sur

DV. t Réglez-le sur DV.

Le câble DV n’est pas correctement raccordé. t Raccordez-le correctement.

Il existe plusieurs raccordements DV ou la connexion DV est en boucle. t Vous ne pouvez pas raccorder plusieurs périphériques. Raccordez un seul lecteur à cet appareil.

Le câble DV a été débranché puis rebranché. t Vérifiez le raccordement du câble DV. Essayez à nouveau la copie.

Le lecteur est en mode d’enregistrement.

40 a) i.LINK CABLE:

BUS RESET

PLAYER:

RECORDING

PLAYER:

NO CASSETTE

PLAYER:

UNCONTROLLABLE

PLAYER:

UNCONTROLLABLE

PLAYER:

UNCONTROLLABLE

PLAYER:

NOT DVCAM

PLAYER:

UNCONTROLLABLE

PLAYER:

TAPE INFO. UNKNOWN

PLAYER:

CM ERROR

PLAYER:

EMERGENCY STOP

PLAYER:

DEW STOP

RECORDER:

DVCAM NOT SELECTED

RECORDER:

NO CM

RECORDER:

CM ERROR

RECORDER:

STOP

Il n’y a pas de cassette dans le lecteur.

Le lecteur ne peut pas être commandé, ou le mode de copie a été réglé sur

MANUAL q et la fin de la bande de la cassette a été atteinte.

Le lecteur ignore la commande.

Le lecteur est désactivé ou est dans un mode différent de celui requis par l’enregistreur (cet appareil).

La cassette se trouvant dans le lecteur n’est pas enregistrée au format DVCAM.

t Vous pouvez uniquement copier une bande enregistrée au format DVCAM.

Le lecteur a été manipulé ou sa fonction de protection a annulé le mode de pause de lecture alors que le mode de copie est réglé sur AUTO q

ou AUTO q

Les informations de la cassette dans le lecteur sont illisibles. t Si elles sont correctes, nettoyez les broches de la cassette et réinsérez celle-ci (voir page 100

(FR)).

Le lecteur n’a pas pu lire la mémoire de cassette durant la copie. t

Si la mémoire de cassette est correcte, réinsérez la cassette.

Le lecteur a détecté des autodiagnostics. t

Reportez-vous au mode d’emploi du lecteur.

De l’humidité ou de la condensation s’est formée dans le lecteur. t Reportezvous au mode d’emploi du lecteur.

Le commutateur de sélection REC MODE du menu VTR SET de l’enregistreur

(cet appareil) est réglé sur DV SP. t

Réglez-le sur DVCAM.

La cassette dans l’enregistreur (cet appareil) ne possède pas de mémoire de cassette mais l’enregistreur a essayé de copier cette dernière. t

Insérez une cassette avec mémoire de cassette.

Les données de mémoire de cassette ne peuvent pas être écrites sur la cassette qui se trouve dans l’enregistreur (cet appareil). t Nettoyez les broches de la cassette (voir page 100 (FR)).

L’enregistreur (cet appareil) s’est arrêté pendant la copie.

(Suite page suivante)

Chapitre 5 Copie et doublage audio

(FR)

Copie (génération d’une bande de travail avec le même code temporel)

N°

STOP/

CAUTION

Message d’avertissement Cause/Remède

b) c)

RECORDER:

HEAD CLOG

PLAYER:

RECORDER:

SMALLER CM SIZE

RECORDER:

SHORTER TAPE

RECORDER:

SHORTER TAPE

L’enregistreur (cet appareil) a détecté des autodiagnostics. t Pour plus de détails sur les autodiagnostics, voir page 102 (FR).

De la condensation s’est formée dans l’enregistreur (cet appareil). t Si la cassette se trouve dans l’appareil, retirez-la et laissez le couvercle du compartiment à cassette ouvert. Mettez l’appareil sous tension et attendez au moins une heure.

Les têtes vidéo de l’enregistreur (cet appareil) sont encrassées. t Nettoyez-les avec la cassette de nettoyage fournie (voir page 100 (FR)).

Un signal de protection des droits d’auteur est enregistré sur la cassette se trouvant dans le lecteur. t Il est impossible de copier un signal protégé pour préserver les droits d’auteur.

La mémoire de la cassette qui se trouve dans l’enregistreur (cet appareil) est plus petite que celle qui se trouve dans le lecteur. t Utilisez une cassette dotée d’une mémoire de cassette plus importante que celle de la cassette source. (Cette erreur s’affiche uniquement lorsque le mode de copie est réglé sur AUTO q

La cassette se trouvant dans le lecteur est plus longue que celle se trouvant dans l’enregistreur (cet appareil) et la copie a échoué. t Utilisez une cassette plus longue que celle se trouvant dans le lecteur.

La cassette se trouvant dans le lecteur est plus longue que celle se trouvant dans l’enregistreur (cet appareil) et il est possible que la copie échoue. t Utilisez une cassette plus longue que celle se trouvant dans le lecteur. (Ce message d’avertissement s’affiche pendant 10 secondes après le début de la copie.) a) Si le lecteur n’a pas pu lire la mémoire de cassette au début de la copie, cet appareil en déduit que la cassette du lecteur n’a pas de mémoire de cassette et la copie de cette dernière sera annulée. La copie n’inclura pas la copie de la mémoire de cassette et aucun message ne vous en avertira.

b) Cet appareil détecte la longueur de la bande à partir des données de la mémoire de cassette. Si deux bandes de format DVCAM et de même longueur ont été insérées dans le lecteur et l’enregistreur (cet appareil), la copie complète peut échouer en raison d’une erreur de longueur de bande et cet avertissement peut ne pas s’afficher. Dans ce cas, si vous effectuez une recherche dans la mémoire de cassette de la bande copiée, cette dernière peut ne pas comporter de point de recherche même si la mémoire de cassette contient les données de point de recherche.

c) Si la cassette introduite dans le lecteur n’est pas dotée d’une mémoire de cassette, cet avertissement ne s’affiche pas.

Remarque

En cas d’affichage d’un message d’avertissement ne figurant pas dans ce tableau, contactez votre distributeur Sony agréé.

(FR) Chapitre 5 Copie et doublage audio

Doublage audio

Vous pouvez enregistrer les sons uniquement sur une bande enregistrée (doublage audio).

Remarque

Vous pouvez doubler le son sur une bande

(enregistrée) de format DVCAM en mode audio 32 kHz (4 canaux/12 bits). Vous ne pouvez pas doubler le son sur une bande en mode audio 48 kHz (2 canaux/16 bits). Si le mode audio de la bande enregistrée est 32 kHz, vous pouvez doubler le son quel que soit le réglage de l’option AUDIO MODE du menu AUDIO

SET.

Pour plus d’informations sur l’option “AUDIO MODE”, reportez-vous à la section “Menu AUDIO SET” page 89

(FR).

Raccordement de périphériques externes

Le schéma ci-dessous présente un raccordement de base pour le doublage audio.

Écouteurs

DSR-45/45P

(panneau avant)

PHONES

MIN MAX

DSR-45/45P

(panneau arrière)

Entrée vidéo

MONITOR VIDEO

MONITOR AUDIO

Entrée audio

Moniteur

Source sonore

Sortie audio

AUDIO IN

CH-1, CH-2 ou

CH-3, CH-4

Sélection des canaux d’entrée pour le doublage audio

Vous pouvez doubler le son à l’aide des combinaisons de canaux suivantes: canaux 1/2 ou canaux 3/4.

Réglez l’option AUDIO DUB du menu AUDIO SET pour sélectionner les canaux d’entrée pour le doublage audio.

CH1,2: Sélectionne la combinaison de canaux 1/2.

CH3,4: Sélectionne la combinaison de canaux 3/4.

OFF: Désactive le doublage audio.

Remarque

Vous ne pouvez pas doubler le son à l’aide des combinaisons de canaux suivantes:

• Canaux 1 à 4 simultanément

• Un seul canal

• Trois canaux simultanément (un canal exclu)

• Combinaisons canaux 1/3, canaux 2/4, canaux 1/4 et canaux 2/3

Chapitre 5 Copie et doublage audio

(FR)

Doublage audio

Doublage sonore

Raccordez l’appareil et la source sonore à l’aide d’un câble de prise phono (non fourni).

Réglez le sélecteur INPUT SELECT sur une position autre que DV.

Commutez le sélecteur INPUT LEVEL pour sélectionner le niveau du signal d’entrée audio

(–10, –2 ou +4).

Lisez la bande insérée dans l’appareil.

À l’emplacement où vous souhaitez démarrer le doublage, appuyez sur la touche PAUSE pour passer en mode de pause de lecture.

Tout en appuyant sur la touche AUDIO DUB, appuyez sur la touche PLAY pour passer en mode de pause de doublage audio.

L’indicateur AUDIO DUB de l’appareil s’allume.

Réglez le commutateur AUDIO INPUT sur AUTO ou MANU.

Ajustez le niveau d’enregistrement en tournant les boutons de réglage AUDIO REC LEVEL.

Vous pouvez régler le niveau d’enregistrement avec les boutons de réglage AUDIO REC LEVEL si vous avez sélectionné MANU à l’étape

7

Lorsque vous observez les vu-mètres des niveaux audio sur le moniteur à cristaux liquides, tournez les boutons de réglage AUDIO REC LEVEL et réglez le niveau d’enregistrement. Réglez le niveau d’enregistrement audio pour qu’il ne dépasse pas 0 dB lorsque le signal audio est au niveau maximum.

Si le niveau d’enregistrement dépasse 0 dB, le son sera déformé.

Appuyez sur la touche PAUSE.

L’indicateur PAUSE s’éteint et le doublage audio commence.

Pour activer une pause dans le doublage audio

Appuyez sur la touche PAUSE.

Appuyez à nouveau sur la touche PAUSE pour reprendre le doublage audio.

Pour arrêter le doublage audio

Appuyez sur la touche STOP.

Pour contrôler le son doublé

Réglez le sélecteur AUDIO MONITOR comme suit:

CH-1/2: Vous pouvez écouter le son sur les canaux

1/2 de la bande ou le son à doubler.

CH-3/4: Vous pouvez écouter le son sur les canaux

3/4 de la bande ou le son à doubler.

MIX: Vous pouvez écouter le son de la bande et le son doublé.

Remarques

• Vous pouvez contrôler le son de la bande tout en doublant le son. Toutefois, on remarque un certain décalage entre le son enregistré et le son lu. Lors de la lecture de la bande après le doublage audio, il est possible que le son doublé que vous écoutez soit décalé par rapport au son contrôlé pendant le doublage audio.

• Il est impossible de doubler des sons sur une partie vierge de la bande.

(FR) Chapitre 5 Copie et doublage audio

Chapitre

Ajustement et réglage via les menus

Utilisation des menus

L’appareil permet de définir divers paramètres dans les menus. Avant de commencer à utiliser l’appareil, réglez l’horloge interne à l’aide de l’option CLOCK

SET du menu OTHERS. À l’exception du réglage de l’horloge, vous pouvez utiliser tous les paramètres par défaut définis en usine ou les modifier selon vos besoins.

Remarques

• En cas d’épuisement de la batterie de secours interne, l’heure réglée pour l’horloge interne et le code temporel du réglage FREE RUN sont réinitialisés. La batterie de secours interne est entièrement chargée si vous raccordez l’appareil sur le secteur pendant environ 8 heures. Une batterie interne entièrement chargée peut fonctionner pendant environ 2 semaines.

• Ne débranchez pas le câble d’alimentation secteur ou l’appareil lors du réglage du menu ou de la luminosité du moniteur à cristaux liquides. Dans le cas contraire, les réglages du menu peuvent être modifiés accidentellement.

Affichage du menu

Réglez le sélecteur CHARACTER DISPLAY

(LCD) sur ON ou ON (BLACK BACK).

Réglez le sélecteur DISPLAY SELECT sur

MENU.

Le menu est superposé sur le moniteur à cristaux liquides.

Icônes

TC ⁄ UB SET

TC PRESET

RMT

UB PRESET

TC ⁄ UB IN

DISP

VTR

ETC

DV IN TC

TC MAKE

TC RUN

TC FORMAT

JOG TC OUT

Sous-menus

Chapitre 6 Ajustement et réglage via les menus

(FR)

Utilisation des menus

Modification des réglages du menu

En appuyant sur les touches

J/j, sélectionnez l’icône de menu à modifier, puis appuyez sur la touche EXEC.

En appuyant sur les touches

J/j, sélectionnez le sous-menu à modifier, puis appuyez sur la touche

EXEC.

En appuyant sur les touches

J/j, modifiez le réglage.

Appuyez sur la touche EXEC pour revenir au sousmenu.

Répétez les étapes

1

4

, si nécessaire.

Pour revenir à l’étape 1

Appuyez sur les touches

J/j pour sélectionner

RETURN, puis appuyez sur la touche EXEC.

Organisation des menus

Le menu de cet appareil est constitué des menus et sous-menus suivants.

TC/UB SET

REMOTE

CM SET

DISPLAY SET

VIDEO SET

AUDIO SET

VTR SET

OTHERS

TC PRESET (page 79 (FR))

UB PRESET (page 79 (FR))

TC/UB IN (page 79 (FR))

DV IN TC (page 80 (FR))

TC MAKE (page 80 (FR))

TC RUN (page 80 (FR))

TC FORMAT (page 80 (FR))

JOG TC OUT (page 81 (FR))

LOCAL ENBL (page 81 (FR))

PREROLL (page 81 (FR))

POST CUEUP (page 81 (FR))

STILL DLY (page 82 (FR))

232C RATE (page 82 (FR))

CM SEARCH (page 82 (FR))

TITLE DISP (page 82 (FR))

LABEL DISP (page 82 (FR))

TAPE LABEL (page 83 (FR))

ITEM ERASE (page 84 (FR))

ERASE ALL (page 85 (FR))

DATA CODE (page 86 (FR))

EE/PB SEL (page 86 (FR))

LTR SIZE (page 86 (FR))

COLOR BAR (page 86 (FR))

DATE DISP (page 87(FR))

TIME DISP (page 87 (FR))

PB YNR (page 87 (FR))

PB CNR (page 87 (FR))

PB LEVEL (page 88 (FR))

EXT SYNC (page 88 (FR))

H PHASE (page 88 (FR))

H PHASE F (page 88 (FR))

SC PHASE (page 89 (FR))

SC PHASE F (page 89 (FR))

AUDIO MODE (page 89 (FR))

AUDIO DUB (page 89 (FR))

JOG AUDIO (page 89 (FR))

REF LEVEL (page 90 (FR))

AGC CH1,2 (page 90 (FR))

AGC CH3,4 (page 90 (FR))

LIMITER (page 90 (FR))

REC MODE (page 91 (FR))

AUTO INDEX (page 91 (FR))

STILL PICT (page 91 (FR))

FF/REW SPD (page 91 (FR))

DUPLICATE (page 92 (FR))

DV EE OUT (page 92 (FR))

STILL TIME (page 92 (FR))

FROM STILL (page 92 (FR))

COMMANDER (page 93 (FR))

AC ON MODE (page 93 (FR))

AUTO STBY (page 93 (FR))

BEEP (page 93 (FR))

LCD BRIGHT (page 93 (FR))

LCD COLOR (page 93 (FR))

CLOCK SET (page 93 (FR))

HRS METER (page 93 (FR)) a) DSR-45 uniquement b) COLOUR BAR pour DSR-45P c) LCD COLOUR pour DSR-45P

(FR) Chapitre 6 Ajustement et réglage via les menus

Contenu des menus

Les réglages d’origine sont indiqués par un rectangle.

Menu TC/UB SET

Remarque

Toutes les options autres que JOG TC OUT peuvent uniquement être définies lors d’un enregistrement au format DVCAM.

Icône/Menu

TC/UB SET

Sous-menu

(page)

TC PRESET

(page 58 (FR))

UB PRESET

(page 59 (FR))

Réglage

Réinitialise/définit la valeur du code temporel.

RESET: Réinitialise la valeur du code temporel sur 00:00:00:00.

PRESET: Définit la valeur du code temporel.

RETURN : Revient au menu TC/UB SET sans modifier la valeur du code temporel.

Remarque

Avant de régler la valeur initiale du code temporel, réglez TC MAKE sur PRESET. Si TC

MAKE est réglé sur REGEN, vous ne pouvez pas modifier le code temporel via ce sousmenu.

Réinitialise/définit la valeur des bits d’utilisateur.

RESET: Réinitialise la valeur des bits d’utilisateur sur 00 00 00 00.

PRESET: Définit la valeur des bits d’utilisateur. (Vous pouvez régler les bits d’utilisateur sous la forme de valeurs hexadécimales à huit chiffres (base 16) pour insérer la date, l’heure, le numéro de scène et d’autres informations dans les bits d’utilisateur.)

RETURN : Revient au menu TC/UB SET sans modifier la valeur des bits d’utilisateur.

TC/UB IN

(page 60 (FR))

Sélectionne le code temporel et les bits d’utilisateur à enregistrer sur la bande.

INTERNAL : Utilise le code temporel interne et les bits d’utilisateur internes.

TC&UB EXT: Utilise le code temporel externe et les bits d’utilisateur externes.

TC EXT: Utilise le code temporel externe et les bits d’utilisateur internes.

UB EXT: Utilise le code temporel interne et les bits d’utilisateur externes.

Remarques

• La sortie du code temporel de cet appareil présente certaines restrictions. Pour plus de détails, voir pages 65 (FR), 66 (FR).

• Appuyez sur la touche EXEC pour modifier le réglage de cette option. Ceci sera

également effectué lorsque vous commutez le sélecteur DISPLAY SELECT sur DATA ou

AUDIO.

(Suite page suivante)

Chapitre 6 Ajustement et réglage via les menus

(FR)

Utilisation des menus

Icône/Menu

TC/UB SET

Sous-menu

(page)

DV IN TC

(page 61 (FR))

Réglage

Sélectionne l’enregistrement du code temporel interne ou externe lorsque l’appareil enregistre les signaux émis via la prise DV au format DVCAM.

INTERNAL : Enregistre le code temporel généré par le générateur de code temporel interne. (La valeur du code temporel ou des bits d’utilisateur dépend des réglages des autres options de menu, telles que TC PRESET, UB PRESET ou TC MAKE.)

EXTERNAL: Enregistre le code temporel avec les signaux vidéo et audio émis par le connecteur DV.

TC MAKE

(page 61 (FR))

TC RUN

(page 61 (FR))

Remarques

• Lorsque vous réglez l’option REC MODE sur DV SP dans le menu VTR SET, cette option ne peut pas être utilisée. Même si cette option est réglée sur EXTERNAL, lorsque vous réglez REC MODE sur DV SP dans le menu VTR SET, le réglage devient invalide et l’appareil enregistre le code temporel interne.

• Lorsque cette option est réglée sur EXTERNAL, que le sélecteur INPUT SELECT du panneau avant est réglé sur DV et qu’aucun signal n’est entré par le connecteur DV ou que le logiciel du contrôleur de montage n’émet aucun code temporel, si vous démarrez l’enregistrement, les barres (– –:– –:– –:– –) sont enregistrées comme code temporel. Au point de démarrage d’entrée d’un signal, le code temporel de ce signal sera enregistré.

• Lorsque cette option est réglée sur EXTERNAL, si le code temporel raccordé à la prise

DV n’est pas continu ou n’avance pas correctement, il se peut que la valeur du code temporel enregistrée ou affichée ne soit pas égale à la valeur actuelle de l’entrée. Si vous utilisez une bande présentant ce problème, il se peut que vous ne puissiez pas effectuer une recherche ou un montage selon les périphériques utilisés.

Sélectionne le code temporel lorsque vous démarrez l’enregistrement.

REGEN : La valeur du code temporel est réglée sur le code temporel continu à partir de celui déjà enregistré sur la bande. Si aucun code temporel n’est déjà enregistré sur la bande, il démarre à 00:00:00:00.

PRESET: La valeur du code temporel est réglée sur le code temporel à partir de la valeur définie dans TC PRESET du menu TC/UB SET.

Sélectionne le mode d’avancement (comptage vers l’avant).

REC RUN : La valeur du code temporel avance uniquement durant l’enregistrement.

FREE RUN: La valeur du code temporel avance même si l’appareil n’enregistre pas. (Ce mode est utilisé pour régler l’heure courante en tant que valeur initiale du code temporel, ou pour synchroniser le code temporel interne avec un code temporel externe.)

Remarques

• Si vous réglez le mode d’avancement sur FREE RUN, le code temporel est mis à jour par l’horloge interne lorsque l’appareil est hors tension. Lorsque vous remettez l’appareil sous tension, le code temporel peut par conséquent être légèrement retardé ou avancé.

• Si la batterie de secours interne est épuisée, le code temporel du réglage FREE RUN est réinitialisé.

TC FORMAT

(page 62 (FR))

Sélectionne le mode d’image.

AUTO : Règle automatiquement le mode d’image en fonction de la cassette insérée. (Si rien n’est enregistré sur la bande, le mode est réglé sur le mode de non compensation du temps réel. Si l’appareil ne peut pas lire correctement le mode d’image de la bande, il utilise le mode défini à la dernière position ayant pue être lue correctement sur la bande. Si vous retirez la cassette, le mode de la dernière position qu’il a pu lire correctement est effacé et est réglé sur le mode de non-compensation du temps réel. Si l’option TC MAKE est réglée sur PRESET, le mode est réglé sur le mode de non compensation du temps réel également.)

DF: Sélectionne le mode de compensation du temps réel.

NDF: Sélectionne le mode de non compensation du temps réel.

Remarques

• Ce menu s’affiche uniquement sur un appareil DSR-45.

• Quel que soit le réglage, le mode d’image est défini sur la compensation du temps réel lors d’un enregistrement au format DV.

(FR) Chapitre 6 Ajustement et réglage via les menus

Icône/Menu

TC/UB SET

Sous-menu

(page)

JOG TC OUT

(page 62 (FR))

Réglage

Contrôle la sortie de code temporel du connecteur TC OUT lorsque la bande est lue à une vitesse non standard.

OFF : Ne produit pas le code temporel.

ON: Émet le code temporel.

Remarque

Le code temporel continu est uniquement émis lorsque la bande est lue à la vitesse normale.

Lorsque l’appareil est en mode de recherche, un code temporel discontinu est émis.

Menu REMOTE

Icône/Menu

RMT

REMOTE

Sous-menu

(page)

LOCAL ENBL

(page 10 (FR))

Réglage

Contrôle les touches du panneau avant, de la télécommande et de la télécommande en option raccordée à la prise CONTROL S IN lorsque le commutateur REMOTE/LOCAL est réglé sur REMOTE.

NO KEY : Désactive toutes les touches des appareils décrits ci-dessus.

EJECT: Désactive toutes les touches sauf la touche EJECT des appareils décrits cidessus.

STOP&EJECT: Désactive toutes les touches sauf les touches EJECT et STOP des appareils décrits ci-dessus.

ALL KEYS: Active toutes les touches des appareils décrits ci-dessus.

PREROLL

POST

CUEUP

Remarques

• Même si le commutateur REMOTE/LOCAL est réglé sur REMOTE, les fonctions de la télécommande dépendent du réglage de cette option. Si vous souhaitez désactiver la télécommande, réglez COMMANDER sur CONTROL S dans le menu OTHERS.

• Appuyez sur la touche EXEC pour modifier le réglage de cette option. Ceci sera

également effectué lorsque vous commutez le sélecteur DISPLAY SELECT sur DATA ou

AUDIO.

• Lorsque le commutateur REMOTE/LOCAL est réglé sur REMOTE, si vous modifiez cette option de ALL KEYS sur n’importe quel autre réglage, le réglage est activé instantanément et les touches

, j

et EXEC utilisées pour régler les menus sont désactivées. Pour activer de nouveau ces touches, réglez le commutateur REMOTE/

LOCAL sur LOCAL.

Définit la durée du temps de démarrage (uniquement pour une connexion RS-422A).

3 SEC: Trois secondes

5 SEC: Cinq secondes

7 SEC : Sept secondes

10SEC: 10 secondes

Remarques

• Selon le type de contrôleur de montage utilisé, l’appareil peut prendre le temps de démarrage défini par le contrôleur de montage, en ignorant le réglage de cette option.

• Sur le contrôleur de montage, réglez le temps de démarrage sur au moins cinq secondes.

Sélectionne les informations que l’appareil envoie à un contrôleur de montage pour lui indiquer l’état de l’appareil lorsque la bande atteint un point recherché (uniquement pour une connexion RS-422A).

STOP : Informe le contrôleur de montage que l’appareil est en mode d’arrêt.

STILL: Informe le contrôleur de montage que l’appareil est en mode pause de lecture.

(Suite page suivante)

Chapitre 6 Ajustement et réglage via les menus

(FR)

Utilisation des menus

Icône/Menu

RMT

REMOTE

Sous-menu

(page)

STILL DLY

Réglage

Le délai de pause de lecture peut être défini entre 0 et 10 images en 11 étapes. Vous pouvez régler le délai de passage du mode de lecture en mode pause (uniquement pour une connexion RS-422A).

Remarque

La valeur par défaut est 0 image.

232C RATE Sélectionne la vitesse baud via le connecteur RS-232C.

9600 : 9 600 bps

19200: 19 200 bps

Remarque

Pour le montage, si vous prévoyez d’utiliser cet appareil comme lecteur et le FXE-120/120P ou FXE-100/100P comme contrôleur de montage, réglez la vitesse de transmission en bauds des deux appareils sur 19 200 bps.

Menu CM SET

Icône/Menu

CM SET

Sous-menu

(page)

Réglage

CM SEARCH Sélectionne le mode de recherche d’enregistrements.

ON : Recherche des scènes à l’aide de la mémoire de cassette. (Si la cassette n’est pas dotée d’une mémoire de cassette, les scènes peuvent être recherchées à l’aide des signaux d’index sur la bande.)

OFF: Recherche toujours des enregistrements à l’aide des signaux d’index sur la bande.

TITLE DISP Permet d’afficher ou de masquer le titre.

ON : Affiche le titre.

OFF: Masque le titre.

Remarques

• Le titre entré par la caméra ou le périphérique externe est affiché. Cet appareil ne permet pas d’entrer de titre.

• L’appareil ne peut pas afficher une police dont elle ne dispose pas.

• Le titre est uniquement affiché sur le moniteur à cristaux liquides ou sur la sortie vidéo

MONITOR VIDEO.

• Le titre est uniquement affiché si le sélecteur DISPLAY SELECT est réglé sur DATA.

LABEL DISP

Permet d’afficher ou de masquer le titre de bande.

ON : Affiche le titre de bande.

OFF: Masque le titre de bande.

Remarques

• Le titre de bande est uniquement affiché sur le moniteur à cristaux liquides ou sur la sortie vidéo MONITOR VIDEO.

• Le titre de bande est uniquement affiché si le sélecteur DISPLAY SELECT est réglé sur

DATA.

• Si le titre de bande a été créé avec un autre magnétoscope ou caméscope, cet appareil ne pourra pas l’afficher s’il contient une police dont l’appareil ne dispose pas.

(FR) Chapitre 6 Ajustement et réglage via les menus

Icône/Menu

CM SET

Sous-menu

(page)

Réglage

TAPE LABEL Permet de créer un titre de bande. (Le titre de bande est limité à 10 caractères.)

Si vous sélectionnez cette option, un des symboles suivants s’affiche. Si aucune cassette n’est chargée, rien n’est affiché.

: Bande avec mémoire de cassette

: Bande sans mémoire de cassette

Pour créer un titre de bande, procédez comme suit:

1 Sur l’écran TAPE LABEL, sélectionnez une ligne contenant le caractère alphabétique souhaité en appuyant sur les touches J / j et EXEC. (Le curseur se déplace vers le premier caractère de la ligne.)

TAPE LABEL

_ _ _ _ _ _ _ _ _ _

A B C D E

F G H I J

K L M N O

P Q R S T

U V W X Y

Z & ?

[

2 3

7 8

[ S E

/ –

]

TAPE LABEL

_ _ _ _ _ _ _ _ _ _

A B C D E

F G H I J

K L M N O

P Q R S T

U V W X Y

Z & ?

[

S E T

–

]

2 Sélectionnez un caractère en appuyant sur les touches J / j et EXEC. (Le caractère sélectionné est entré. Pour effacer un caractère, sélectionnez [ P ]; le dernier caractère est effacé.)

TAPE LABEL

_ _ _ _ _ _ _ _ _ _

A B C D E

F G H I J

K L M N O

P Q R S T

U V W X Y

Z & ?

[

2 3

7 8

[ S E

/ –

]

TAPE LABEL

S_ _ _ _ _ _ _ _ _

A B C D E

F G H I J

K L M N O

P Q R S T

U V W X Y

Z & ?

[

S E T

–

]

3 Répétez les étapes 1 et 2. Une fois tous les caractères du titre de bande entrés, sélectionnez [SET].

Remarque

L’appareil ne peut pas afficher l’écran TAPE LABEL dans les cas suivants:

• Aucune bande n’est chargée dans l’appareil ou la bande est en cours de déchargement.

• La bande n’a pas de mémoire de cassette.

• La mémoire de cassette est pleine de données autre que les données de titre de bande.

• La bande est protégée en écriture.

• La bande est en cours d’enregistrement.

• La bande est en cours de copie.

• La mémoire de cassette est en cours d’utilisation.

(Suite page suivante)

Chapitre 6 Ajustement et réglage via les menus

(FR)

Utilisation des menus

Icône/Menu

CM SET

Sous-menu

(page)

ITEM ERASE

Réglage

Efface un élément de la mémoire de cassette.

Si vous sélectionnez cette option, un des symboles suivants s’affiche. Si aucune cassette n’est chargée, rien n’est affiché.

: Cassette avec mémoire de cassette

: Cassette sans mémoire de cassette

Les options disponibles sont les suivantes:

INDEX ALL: Efface les données d’index.

TITLE ALL: Efface les données de titre.

DATE ALL: Efface les données de date.

PHOTO ALL: Efface les données de photo.

Vous pouvez effacer un élément de la façon suivante:

1 Sélectionnez un élément en appuyant sur les touches J / j et EXEC.

2 Pour effacer un élément, sélectionnez OK. Sinon, sélectionnez RETURN. (Si vous sélectionnez OK, l’appareil vous invite à confirmer l’effacement de l’élément.)

RMT

CM SET

I TEM ERASE

I NDEX ALL

T I T LE ALL

DISP

DATE ALL

PHOTO ALL

RETURN

VTR

ETC

RETURN

RMT

CM SET

I TEM ERASE

I NDEX ALL

T I T LE ALL

DISP

DATE ALL

PHOTO ALL

RETURN

VTR

ETC

RETURN

RMT

CM SET

I TEM ERASE

I NDEX ALL

T I T LE ALL

DISP

DATE ALL

PHOTO ALL

RETURN

VTR

ETC

RETURN

EXECUTE

3 Pour effacer l’élément, sélectionnez EXECUTE. Sinon, sélectionnez RETURN. (Si vous sélectionnez EXECUTE, le message ERASING clignote et l’appareil commence à effacer l’élément dans la mémoire de cassette. Lorsque le message ERASING clignote, vous ne pouvez pas utiliser les touches J / j ou la touche EXEC. Une fois l’élément effacé, le message COMPLETE s’affiche. Appuyez sur les touches

/ j

ou EXEC pour effacer le message COMPLETE.)

RMT

CM SET

I TEM ERASE

I NDEX ALL

T I T LE ALL

DISP

DATE ALL

PHOTO ALL

RETURN

VTR

ETC

ERASING

RMT

CM SET

I TEM ERASE

I NDEX ALL

T I T LE ALL

DISP

DATE ALL

PHOTO ALL

RETURN

VTR

ETC

COMPLETE

Remarques

• Vous ne pouvez pas créer un titre, enregistrer la date à rechercher ou enregistrer en mode photo.

• Vous ne pouvez pas effacer un élément dans la mémoire de cassette dans les cas suivants:

– Aucune bande n’est chargée dans l’appareil ou la bande est en cours de déchargement.

– La bande n’a pas de mémoire de cassette.

– La bande est protégée en écriture.

– La bande est en cours d’enregistrement.

– La bande est en cours de copie.

(FR) Chapitre 6 Ajustement et réglage via les menus

Icône/Menu

CM SET

Sous-menu

(page)

Réglage

ERASE ALL

Efface tous les éléments de la mémoire de cassette.

Si vous sélectionnez cette option, un des symboles suivants s’affiche. Si aucune cassette n’est chargée, rien n’est affiché.

: Cassette avec mémoire de cassette

: Cassette sans mémoire de cassette

Efface tous les éléments de la mémoire de cassette de la manière suivante:

1 Pour effacer tous les éléments, sélectionnez OK. Sinon, sélectionnez RETURN. (Si vous sélectionnez OK, l’appareil vous invite à confirmer l’effacement de tous les éléments.)

RMT

CM SET

CM SEARCH

TITLE DISP

LABEL DISP

DISP

VTR

TAPE LABEL

I TEM ERASE

ERASE ALL

RETURN

ETC

RETURN

RMT

CM SET

CM SEARCH

DISP

TITLE DISP

LABEL DISP

TAPE LABEL

VTR

I TEM ERASE

ERASE ALL

RETURN

ETC

RETURN

RMT

DISP

CM SET

CM SEARCH

TITLE DISP

LABEL DISP

TAPE LABEL

VTR

I TEM ERASE

ERASE ALL

RETURN

ETC

RETURN

EXECUTE

2 Pour effacer tous les éléments, sélectionnez EXECUTE. Sinon, sélectionnez RETURN.

(Si vous sélectionnez EXECUTE, le message ERASING clignote et l’appareil commence

à effacer tous les éléments dans la mémoire de cassette. Lorsque le message ERASING clignote, vous ne pouvez pas utiliser les touches

/ j

ou la touche EXEC. Une fois les

éléments effacés, le message COMPLETE s’affiche. Appuyez sur les touches J / j ou

EXEC pour effacer le message COMPLETE.)

RMT

CM SET

CM SEARCH

TITLE DISP

LABEL DISP

DISP

VTR

TAPE LABEL

I TEM ERASE

ERASE ALL

RETURN

ETC

ERASING

CM SET

CM SEARCH

RMT

DISP

VTR

TITLE DISP

LABEL DISP

TAPE LABEL

I TEM ERASE

ERASE ALL

RETURN

ETC

COMPLETE

Remarque

Vous ne pouvez pas effacer tous les éléments de la mémoire de cassette dans les cas suivants:

• Aucune bande n’est chargée dans l’appareil ou la bande est en cours de déchargement.

• La bande n’a pas de mémoire de cassette.

• La bande est protégée en écriture.

• La bande est en cours d’enregistrement.

• La bande est en cours de copie.

Chapitre 6 Ajustement et réglage via les menus

(FR)

Utilisation des menus

Menu DISPLAY SET

Icône/Menu

DISP

DISPLAY

SET

Sous-menu

(page)

DATA CODE

(page 36 (FR))

EE/PB SEL

(page 14 (FR))

Réglage

Permet d’afficher ou de masquer les codes de données sur le moniteur à cristaux liquides et la sortie MONITOR VIDEO.

OFF : Masque les codes de données.

DATE: Affiche lorsque la date est enregistrée.

CAMERA: Affiche les données de caméra.

Définit le mode d’arrêt, d’avance rapide ou de rembobinage.

EE : Émet les images EE (son, code temporel).

PB: Coupe le son et l’image.

Remarques

• Même si EXT SYNC du menu VIDEO SET est réglé sur ON, les sorties de ligne (VIDEO

OUT, COMPONENT OUT, S VIDEO OUT) du mode EE sont toujours décalées par rapport à celles des signaux d’entrée comme suit:

– retardées de deux lignes lors de l’entrée des signaux via le connecteur VIDEO IN REF.IN.

– retardées d’une ligne lors de l’entrée des signaux via le connecteur S VIDEO IN ou

COMPONENT IN.

• Si cette option est réglée sur PB, la sortie de l’appareil est la suivante si vous appuyez sur une des touches REC, DUP ou AUDIO DUB lorsque l’appareil est arrêté (sauf si la cassette est protégée en écriture).

Image Son

Code temporel

Touche REC

Touche DUP

Touche AUDIO DUB

Image EE de l’image entrée

Entrée d’image sur la prise DV

Ecran muet

(noir)

Ecran muet

(noir)

Son EE du son entré

Entrée de son sur la prise DV

Son EE du son entré

Secret

(aucun son)

(Voir page 64

(FR))

Aucune touche n’est enfoncée

LTR SIZE

COLOR BAR

(pour le

DSR-45) /

COLOUR BAR

(pour le

DSR-45P)

Modifie la taille de police de la ligne de menu à l’emplacement du curseur.

NORMAL : taille normale

: taille de hauteur double

Affiche/masque les barres de couleur.

OFF : Masque les barres de couleur.

ON: Affiche les barres de couleur.

Remarques

• Vous ne pouvez pas afficher les barres de couleur lorsque l’appareil lit la bande ou lorsque le sélecteur INPUT SELECT est réglé sur DV.

• Les barres de couleur sont uniquement affichées sur le moniteur à cristaux liquides ou la sortie MONITOR VIDEO.

• Si vous effectuez un enregistrement alors que les barres de couleur sont affichées, ces dernières sont également enregistrées sur la bande.

• Vous ne pouvez pas régler la sortie MONITOR VIDEO. N’utilisez pas les barres de couleur de la prise MONITOR VIDEO comme signal de référence.

• Les signaux du son de référence ne sont pas sortis même si cette option est réglée sur

ON.

• Cette option sera automatiquement réglée sur OFF si vous réglez le sélecteur INPUT

SELECT sur DV ou si vous commandez la lecture d’une bande sur l’appareil.

(FR) Chapitre 6 Ajustement et réglage via les menus

Icône/Menu

DISP

DISPLAY

SET

Sous-menu

(page)

Réglage

DATE DISP Sélectionne le type d’affichage de la date sur l’écran de recherche ou celui des codes de données, etc.

Y/M/D: Affiche la date au format AA/MM/JJ (année/mois/jour).

M/D/Y: Affiche la date au format MM/JJ/AA (mois/jour/année).

D/M/Y: Affiche la date au format JJ/MM/AA (jour/mois/année).

TIME DISP

Remarque

Le réglage par défaut est le format M/D/Y pour le DSR-45 et le format D/M/Y pour le DSR-

45P.

Sélectionne le type d’affichage de l’heure sur l’écran de recherche ou celui des codes de données, etc.

24H : Affiche l’heure au format 24 heures.

12H: Affiche l’heure au format 12 heures.

Remarque

Le compteur de cet appareil fonctionne selon un cycle de 12 heures uniquement. Même si vous réglez cet élément sur 24 H, la valeur du compteur est affichée selon un cycle de 12 heures.

Menu VIDEO SET

Remarque

Pour effectuer le réglage en H PHASE, H PHASE F,

SC PHASE ou SC PHASE F, réglez EXT SYNC sur

ON et entrez les signaux vidéo de référence sur le connecteur VIDEO IN REF. IN.

Icône/Menu

Sous-menu

(page)

VIDEO SET PB YNR

PB CNR

Réglage

Commute le niveau de réduction de bruit des signaux de luminance pendant la lecture d’une bande.

OFF : Pas de réduction du bruit

LOW: Faible réduction du bruit

HIGH: Importante réduction du bruit

Remarques

• Lors de l’utilisation de la réduction du bruit, une image rémanente peut apparaître en fonction de la qualité de l’image.

• Le réglage de cet élément n’affecte pas la sortie des signaux via la prise DV.

Commute le niveau de réduction de bruit des signaux de chrominance pendant la lecture d’une bande.

OFF : Pas de réduction du bruit

LOW: Faible réduction du bruit

HIGH: Importante réduction du bruit

Remarques

• Lors de l’utilisation de la réduction du bruit, une image rémanente peut apparaître en fonction de la qualité de l’image.

• Le réglage de cet élément n’affecte pas la sortie des signaux via la prise DV.

(Suite page suivante)

Chapitre 6 Ajustement et réglage via les menus

(FR)

Utilisation des menus

Icône/Menu

Sous-menu

(page)

VIDEO SET PB LEVEL

(page 69 (FR))

Réglage

Règle le niveau des signaux vidéo de sortie. (Cette option est uniquement disponible avec les modes de lecture, de pause de lecture, de lecture au ralenti, de repère ou de révision.)

SETUP: Commute le niveau de réglage du signal de luminance (0% ou 7,5%). (Option uniquement disponible pour le DSR-45. Le niveau de réglage du DSR-45P est fixé à 0%.)

Y LEVEL: Règle le niveau du signal Y des signaux composants. (Si vous modifiez cette option, le niveau du signal Y des signaux composites et des signaux S VIDEO est

également modifié.)

R-Y LEVEL: Règle le niveau du signal R-Y des signaux composants. (Si vous modifiez cette option, le niveau de chrominance des signaux composites et des signaux S

VIDEO est également modifié.)

B-Y LEVEL: Règle le niveau du signal B-Y des signaux composants. (Si vous modifiez cette option, le niveau de chrominance des signaux composites et des signaux S

VIDEO est également modifié.)

CHROMA: Règle le niveau de chrominance des signaux composants.

EXT SYNC

Remarques

• Vous pouvez uniquement régler les niveaux vidéo lors de la lecture de la bande.

• Réglez les niveaux vidéo en regardant les barres (excepté SETUP). (Les triangles sous les barres sont affichés en vert lorsque les options sont réglées sur les valeurs prédéfinies en usine.)

• La valeur par défaut de SETUP est 0%. Les autres valeurs par défaut sont les valeurs au centre.

• Les signaux vidéo de sortie peuvent uniquement être réglés pour les sorties VIDEO OUT,

COMPONENT OUT ou S VIDEO OUT.

• Réglez SETUP sur 7,5% uniquement si la bande a été enregistrée à 0% et que vous souhaitez la lire à 7,5%. Si vous lisez une bande 7,5% à la valeur 7,5%, la bande n’est pas lue avec la luminosité correcte. Si vous réglez SETUP à 0% et que vous lisez une bande 7,5%, celle-ci est lue à 7,5%. (Vous ne pouvez pas lire la bande à 0%.)

Commute le réglage de lecture synchronisée de manière externe.

OFF : Pas de synchronisation externe

ON: Synchronisation externe

H PHASE

(page 67 (FR))

H PHASE F

(page 67 (FR))

Remarques

• La sortie d’une image stable peut prendre trois secondes ou plus en mode de lecture par synchronisation externe.

• En mode de lecture par synchronisation externe, des sautillements peuvent apparaître sur la sortie MONITOR VIDEO ou sur l’image du moniteur à cristaux liquides. Utilisez le connecteur VIDEO OUT pour émettre une image synchronisée de manière externe.

Réglez cette option sur OFF si vous utilisez la sortie MONITOR VIDEO.

Règle grossièrement la phase de synchronisation en mode de lecture par synchronisation externe.

Appuyez sur les touches J / j pour déplacer la barre et appuyez sur la touche EXEC pour effectuer la sélection. (Le triangle sous la barre est affiché en vert lorsque l’option est réglée sur la valeur prédéfinie en usine.)

Remarques

• Vous pouvez uniquement régler cette option en mode de lecture par synchronisation externe.

• Si vous modifiez cette option, la valeur H PHASE F est réglée sur la valeur prédéfinie en usine.

Règle finement la phase de synchronisation en mode de lecture par synchronisation externe.

Appuyez sur les touches

/ j

pour déplacer la barre et appuyez sur la touche EXEC pour effectuer la sélection. (Le triangle sous la barre est affiché en vert lorsque l’option est réglée sur la valeur prédéfinie en usine.)

Remarques

• Vous pouvez uniquement régler cette option en mode de lecture par synchronisation externe.

• Si vous modifiez la valeur H PHASE, cette option est réglée sur la valeur prédéfinie en usine.

(FR) Chapitre 6 Ajustement et réglage via les menus

Icône/Menu

VIDEO SET

Sous-menu

(page)

SC PHASE

(page 67 (FR))

SC PHASE F

(page 67 (FR))

Réglage

Inverse la phase de sous-porteuse en mode de lecture par synchronisation externe.

0 DEG : La phase de sous-porteuse n’est pas inversée.

180 DEG: La phase de sous-porteuse est inversée.

Remarque

Vous pouvez uniquement régler cette option en mode de lecture par synchronisation externe.

Règle finement la phase de sous-porteuse en mode de lecture par synchronisation externe.

Remarque

Vous pouvez uniquement régler cette option en mode de lecture par synchronisation externe.

Menu AUDIO SET

Icône/Menu

AUDIO SET

Sous-menu

(page)

AUDIO

MODE

(page 75 (FR))

AUDIO DUB

(page 75 (FR))

Réglage

Sélectionne le mode audio.

FS32K : Commute le mode audio sur le mode à quatre canaux (mode 12 bits).

FS48K: Commute le mode audio sur le mode stéréo à deux canaux (mode 16 bits). (Ce réglage enregistre le son dans toutes les plages audio, ce qui offre un enregistrement sonore de haute qualité.)

Remarques

• Lorsque des signaux entrent via la prise DV, le mode audio des signaux à enregistrer est le même que celui des signaux entrés. Le réglage est ignoré pour cet élément.

• Il est impossible de modifier le réglage de cet élément pendant un enregistrement.

• Du bruit peut survenir lorsque vous commutez le mode audio.

Sélectionne les canaux d’entrée pour le doublage audio.

CH1,2: Sélectionne les canaux 1 et 2.

CH3,4 : Sélectionne les canaux 3 et 4.

OFF: Désactive le doublage audio.

Remarque

Il est impossible de modifier le réglage de cet élément pendant le doublage du son.

JOG AUDIO Active ou désactive la sortie sonore lorsque la bande est lue à une vitesse autre que la vitesse normale.

OFF : Coupe le son lorsque la bande est lue à une vitesse autre que la vitesse normale.

ON: Émet le son lorsque la bande est lue à une vitesse autre que la vitesse normale.

Remarque

Même si vous avez réglé cette option sur ON, le son peut être coupé ou interrompu en fonction du format (DVCAM/DV) ou de l’état de la bande.

(Suite page suivante)

Chapitre 6 Ajustement et réglage via les menus

(FR)

Utilisation des menus

Icône/Menu

AUDIO SET

Sous-menu

(page)

REF LEVEL

(page 28 (FR))

Réglage

Commute les niveaux au centre des vu-mètres de niveau audio affichés sur l’écran de réglage fin.

–12dB: Règle le niveau sur –12 dB.

–18dB: Règle le niveau sur –18 dB.

–20dB: Règle le niveau sur –20 dB.

Remarques

• La valeur par défaut est de –20 dB pour le DSR-45 et –18 dB pour le DSR-45P.

• Le niveau de sortie normal des connecteurs AUDIO OUT est égal à +4 dBu. Ceci correspond à un niveau de –20 dB pour le DSR-45 ou –18 dB pour le DSR-45P au niveau audio maximum. Ce niveau est fixé et ne change pas même si vous modifiez le réglage de cette option.

• La modification de ce niveau ne change pas le gain audio de l’appareil. Tournez les boutons de réglage AUDIO REC LEVEL pour régler le niveau d’enregistrement de façon appropriée.

AGC CH1,2

(page 28 (FR))

Lie/dissocie le réglage automatique de gain (AGC) des canaux 1 et 2.

SEPARATE : AGC non lié. (Les gains des canaux 1 et 2 sont distincts.)

LINKED: AGC lié. (Les gains des canaux 1 et 2 sont liés sous forme de paire.)

AGC CH3, 4

(page 28 (FR))

Remarques

• Ce réglage est désactivé lors de l’entrée de signaux depuis la prise DV.

• Le réglage LINKED est activé lorsque vous réglez le commutateur AUDIO INPUT du panneau avant sur AUTO.

Lie/dissocie le réglage automatique de gain (AGC) des canaux 3 et 4.

SEPARATE : AGC non lié. (Les gains des canaux 3 et 4 sont distincts.)

LINKED: AGC lié. (Les gains des canaux 3 et 4 sont liés sous forme de paire.)

LIMITER

Remarques

• Ce réglage est désactivé lors de l’entrée de signaux depuis la prise DV.

• Le réglage LINKED est activé lorsque vous réglez le commutateur AUDIO INPUT du panneau avant sur AUTO.

Active ou désactive le limiteur.

OFF : Pas de limiteur

ON: Limiteur utilisé.

Remarques

• Ce réglage est désactivé lors de l’entrée de signaux depuis la prise DV.

• Ce réglage est uniquement disponible lorsque vous réglez le commutateur AUDIO INPUT du panneau avant sur MANU.

• Veillez à régler correctement le sélecteur INPUT LEVEL sur le panneau arrière. Même si vous réglez cette option sur ON, le limiteur ne fonctionne pas pour un son qui dépasse la plage dynamique de l’amplificateur d’entrée.

(FR) Chapitre 6 Ajustement et réglage via les menus

Menu VTR SET

Icône/Menu

VTR

VTR SET

Sous-menu

(page)

Réglage

REC MODE

Commute le mode d’enregistrement entre DVCAM et DV (mode SP uniquement). Lorsque vous lisez une bande, le réglage DVCAM/DV est automatiquement commuté. Il n’est donc pas nécessaire d’utiliser cette option.

DVCAM : Enregistre au format DVCAM.

DV SP: Enregistre au format DV (mode SP).

Remarques

• L’appareil peut uniquement enregistrer au format DVCAM ou en mode SP du format DV.

• Il est impossible de modifier ce réglage pendant un enregistrement.

• Il est recommandé d’enregistrer au format DVCAM. L’enregistrement DV présente les restrictions suivantes en fonction des spécifications de l’appareil et du format DV commercialisé:

– Le système de tête est optimisé pour les enregistrements DVCAM. Un enregistrement DV

écrase la dernière piste qui se trouve juste avant le début de l’enregistrement. Par conséquent, l’image et le son peuvent être déformés sur le bord de ces deux parties enregistrées.

– L’image et le son seront enregistrés sans synchronisation (mode de déverrouillage).

– Le code temporel est fixé pour le mode de compensation du temps réel (DSR-45 uniquement).

– Le réglage DV IN TC du menu TC/UB SET devient inactif. L’appareil enregistre un code temporel interne.

• Si vous copiez une bande DV commercialisée à partir de la prise DV de cet appareil, notez bien les points suivants:

– Réglez REC MODE sur DV SP. Si REC MODE a été réglé sur DVCAM, le format de la bande obtenue ne sera pas valide (vitesse d’enregistrement: DVCAM, son: non synchronisé, mode de déverrouillage). (L’appareil ne peut pas convertir un son en mode de déverrouillage en son en mode de verrouillage.)

– Si vous montez une bande avec un format non valide sur le DSR-70/70P, DSR-70A/

70AP, DSR-80/80P, DSR-85/85P, DSR-1800/1800P, DSR-2000/2000P, etc., vous pouvez rencontrer quelques problèmes.

Pour plus d’informations sur la compatibilité du format DVCAM/DV, reportez-vous à la section “Compatibilité des formats DVCAM et DV” page 103 (FR).

AUTO INDEX

(page 44 (FR))

Définit si l’appareil ajoute automatiquement un signal d’index lorsqu’un enregistrement démarre alors qu’il était en mode d’arrêt.

ON : Ajoute un signal d’index au début de l’enregistrement.

OFF: N’ajoute pas de signal d’index au début de l’enregistrement.

STILL PICT Commute l’image affiché en mode d’arrêt sur image.

AUTO : Affiche une image optimisée en fonction du mouvement dans l’image.

FIELD: Affiche une image de champ.

FRAME: Affiche une image de cadre.

Remarque

Si vous sélectionnez FIELD, l’image du champ 2 est affichée.

FF/REW SPD Sélectionne le mode de transport de bande durant l’avancement rapide et le rembobinage.

FF/REW : Avance rapidement ou rembobine la bande à la vitesse maximale sans afficher l’image.

SHUTTLEMAX: avance rapidement ou rembobine la bande à la vitesse maximale

(DVCAM: environ 14 fois la vitesse normale pour le DSR-45 et 17 fois la vitesse normale pour le DSR-45P) tout en affichant l’image. Toutefois, si vous utilisez une bande enregistrée en mode SP du format DV, la vitesse maximale de la bande sera

égale à près de 24 fois la vitesse normale, sur les deux modèles.

Remarque

Si vous prévoyez d’effectuer un montage avec une connexion RS-422A, réglez cet élément sur SHUTTLEMAX.

(Suite page suivante)

Chapitre 6 Ajustement et réglage via les menus

(FR)

Utilisation des menus

Icône/Menu

VTR

VTR SET

Sous-menu

(page)

DUPLICATE

(page 70 (FR))

Réglage

Commute le mode de copie.

AUTO

q : Démarre la copie une fois les bandes du lecteur et de l’enregistreur rembobinées au début. (La mémoire de cassette est également copiée.)

AUTO

: Démarre la copie une fois les bandes du lecteur et de l’enregistreur rembobinées au début. (La mémoire de cassette n’est pas copiée.)

MANUAL

: Copie la bande à partir de n’importe quel point. (La mémoire de cassette n’est pas copiée.)

DV EE OUT

(page 42 (FR))

Remarque

Il est impossible de modifier le réglage de cet élément pendant une copie.

Sélectionne la sortie de la prise DV en mode EE.

OFF : Émet uniquement les signaux audio et vidéo de lecture de la prise DV.

ON: Émet les signaux d’entrée analogiques sélectionnés de la prise DV.

Remarque

Lorsque vous raccordez un ordinateur à la prise DV, en fonction de votre logiciel, les signaux d’entrée analogique sélectionnés risquent d’être émis vers l’ordinateur même si cette option est réglée sur OFF.

STILL TIME

Sélectionne le délai de commutation en mode de protection de bande à partir du mode d’arrêt sur image.

30 SEC : 30 secondes

1 MIN: 1 minute

2 MIN: 2 minutes

3 MIN: 3 minutes

5 MIN: 5 minutes

Remarques

• Si vous laissez l’appareil en mode de pause de lecture pendant une période prolongée, la bande ou les têtes vidéo peuvent être endommagées ou les têtes vidéo peuvent s’encrasser. Sélectionnez la période la plus courte possible (notamment lors de l’utilisation d’une minicassette DV supérieure à 60 minutes, sélectionnez 30 SEC ou 1 MIN).

• Si vous modifiez le réglage de cet élément lorsque l’appareil est en mode de pause de lecture, le premier changement de mode de protection de bande utilise le réglage de délai antérieur à la modification. Au deuxième changement de mode de protection de bande, le nouveau réglage de délai est utilisé.

FROM STILL Sélectionne le mode de protection de la bande sur lequel l’appareil se commute lorsqu’il est resté en mode de pause de lecture pendant l’intervalle réglé dans STILL TIME.

STOP : Arrête la bande.

STEP FWD: Avance d’une image.

(FR) Chapitre 6 Ajustement et réglage via les menus

Menu OTHERS

Icône/Menu

OTHERS

Sous-menu

(page)

COMMANDER

(page 25 (FR))

Réglage

Sélectionne le périphérique.

WIRELESS : Active la commande de la télécommande.

CONTROL S: Active la commande de la télécommande (DSRM-20, non fournie) raccordée à la prise CONTROL S IN. (La télécommande de l’appareil est désactivée.)

Remarque

L’appareil accepte les signaux de toutes les télécommandes Sony dont le mode de commande est réglé sur VTR4 et ne se limite pas à la télécommande fournie. Si vous souhaitez désactiver la commande depuis une télécommande quelconque, réglez cette option sur CONTROL S.

AC ON

MODE

Commute l’état dans lequel l’appareil passe lorsqu’il est raccordé à une prise secteur.

STBY : Passe l’appareil en mode de veille.

POWER ON: Met l’appareil sous tension.

AUTO STBY Définit si l’appareil passe en mode de veille ou non, lorsque l’appareil est en mode d’arrêt et qu’aucune touche n’a été activée depuis plus d’une heure.

DISABLE : L’appareil reste en mode d’arrêt.

ENABLE: Passe l’appareil en mode de veille.

BEEP

Sélectionne le bip sonore.

ON : Active le bip.

OFF: Désactive le bip.

LCD BRIGHT Ajuste la luminosité du moniteur à cristaux liquides. Appuyez sur les touches J

/ j

et la touche EXEC pour ajuster et régler la luminosité. Vous pouvez également ajuster la luminosité en appuyant sur les touches

/ j

de l’écran de données. (Le triangle sous la barre est affiché en vert lorsque l’option est réglée sur la valeur prédéfinie en usine.)

LCD COLOR

(pour le

DSR-45) /

LCD

COLOUR

(pour le

DSR-45P)

Règle la profondeur des couleurs sur le moniteur à cristaux liquides. Appuyez sur les touches

/ j

et la touche EXEC pour ajuster et régler la profondeur des couleurs. (Le triangle sous la barre est affiché en vert lorsque l’option est réglée sur la valeur prédéfinie en usine.)

CLOCK SET

Règle l’horloge interne de l’appareil.

Appuyez sur les touches J / j et la touche EXEC pour régler l’heure (année, mois, jour, heure et minutes). (Lorsque vous réglez les minutes, le compteur des secondes démarre à

00.)

HRS METER

(page 101 (FR))

Remarques

• Quel que soit le réglage de l’option DATE DISP, la date est affichée au format A/M/J lorsque vous réglez l’option CLOCK SET.

• La batterie de secours interne est entièrement rechargée après environ 8 heures de mise sous tension de l’appareil. Une batterie de secours interne entièrement chargée peut alimenter l’horloge interne pendant environ deux semaines sans support de l’alimentation secteur via le cordon d’alimentation secteur.

• Si l’appareil démarre l’enregistrement lorsque vous réglez cette option, la valeur de ce moment sera réglée dans l’horloge interne.

Affiche les compteurs horaires cumulés (par le compteur numérique) par unités de 10 heures ou 10 comptes.

OPERATION: Durée de mise sous tension

DRUM RUN: Durée de rotation du tambour

TAPE RUN: Durée de défilement de la bande

THREADING: Compte de non défilement de la bande

Chapitre 6 Ajustement et réglage via les menus

(FR)

Dépannage

Chapitre

Entretien

Dépannage

Veuillez consulter le tableau ci-dessous avant de contacter votre revendeur Sony.

Symptôme

Impossible de mettre l’appareil sous tension.

L’appareil ne fonctionne pas, même s’il est sous tension.

La cassette ne peut pas être insérée.

Cause/Remède

• Le cordon d’alimentation secteur est débranché. t Branchez-le.

• Le commutateur REMOTE/LOCAL est réglé sur REMOTE. t Réglez-le sur

LOCAL.

• Le commutateur REMOTE/LOCAL est réglé sur REMOTE. t

Réglez-le sur

LOCAL.

• De la condensation s’est formée. t Mettez l’appareil hors tension, débranchez le cordon d’alimentation secteur. Rebranchez ce dernier après environ une minute puis mettez l’appareil sous tension. Puis, si une cassette est placée dans l’appareil, retirez-la et attendez au minimum une heure.

• La cassette n’est pas insérée bien droite. t

Ejectez-la puis réinserez-la bien droit.

• De l’humidité s’est condensée sur le tambour de têtes. t Attendez au moins une heure en laissant l’appareil sous tension.

• La cassette n’est pas insérée bien droite. t Ejectez-la puis réinserez-la bien droit.

• Une autre cassette est déjà chargée. t Retirez cette cassette et insérez celle que vous souhaitez charger.

• Le compartiment à cassette est fermé. t Appuyez sur la touche EJECT pour ouvrir le compartiment à cassette.

L’éjection de la cassette prend quelques instants.

Aucune image.

Des parasites apparaissent sur l’écran.

Ceci est normal. t L’appareil éjecte la cassette lentement pour protéger la bande. L’indicateur q (cassette) clignote lorsque la cassette est en cours d’éjection.

Les têtes vidéo sont sales. t

Nettoyez-les avec la cassette de nettoyage fournie.

• Une cassette endommagée est insérée. t Retirez la cassette et insérez-en une autre.

• Les têtes vidéo sont sales. t Nettoyez-les avec la cassette de nettoyage fournie.

• Vous avez essayé de lire une bande enregistrée avec le mode LP du format

DV. t Cet appareil peut uniquement lire les bandes enregistrées au format

DVCAM ou avec le mode SP du format DV. Une bande enregistrée avec le mode LP du format DV ne peut pas être lue sur cet appareil.

(FR) Chapitre 7 Entretien

Symptôme

Aucune image via la prise DV.

Les images EE et le son EE ne sont pas

émis.

Le son comporte des parasites.

La copie ne fonctionne pas.

Le doublage audio ne fonctionne pas.

Le doublage audio est interrompu.

Un menu n’est pas disponible.

Certains réglages de menu changent accidentellement.

L’appareil fonctionne seul.

La télécommande de l’appareil ou la télécommande DSRM-20 ne fonctionne pas.

Même si les réglages de cet appareil sont corrects, il est impossible de démarrer un enregistrement avec la télécommande

(DSRM-20, non fournie).

Cause/Remède

• Reconnectez le câble i.LINK (câble DV) (non fourni).

• Le sélecteur INPUT SELECT est réglé sur une position autre que DV. t

Réglez-le sur DV.

• L’option EE/PB SEL du menu DISPLAY SET est réglée sur PB. t Réglez EE/

PB SEL sur EE.

• Le réglage du sélecteur INPUT SELECT ne correspond pas à l’entrée du signal. t Réglez le sélecteur en fonction de l’entrée du signal.

• Une cassette endommagée est insérée. t Retirez la cassette et insérez-en une autre.

• Les têtes vidéo sont sales. t Nettoyez-les avec la cassette de nettoyage fournie.

Vérifiez le numéro STOP/CAUTION et les messages d’avertissement affichés sur le moniteur à cristaux liquides. Prenez les mesures appropriées

(voir page 73

(FR)).

Vous essayez de doubler le son sur une cassette DV formatée. t Vous pouvez uniquement doubler un son sur une cassette DVCAM formatée (enregistrée) en mode audio 32 kHz (4 canaux).

Lorsque l’appareil détecte l’un des éléments suivants, le doublage audio échoue automatiquement et un message d’alarme est superposé sur le moniteur à cristaux liquides ou sur un moniteur externe.

• Une partie non enregistrée

• Une partie enregistrée dans un autre mode audio que 32 kHz (4 canaux)

• Une partie enregistrée dans un autre format que DVCAM

• Le commutateur REMOTE/LOCAL est réglé sur REMOTE. t Réglez d’abord le commutateur sur LOCAL puis ajustez le menu.

• Si vous avez réglé REC MODE du menu VTR SET sur DV SP, certains menus sont désactivés. t

Réglez REC MODE du menu VTR SET sur DVCAM

(voir page 91 (FR)).

• Certains éléments de menu sont uniquement disponibles en mode EE ou en mode de lecture. t Réglez l’appareil sur le mode EE ou le mode de lecture.

• Certaines options du menu TC/UB SET sont uniquement disponibles si vous avez réglé l’option TC MAKE sur PRESET. t Réglez TC MAKE sur PRESET

(voir page 80 (FR)).

• Certaines options du menu VIDEO SET sont uniquement disponibles si EXT

SYNC est réglé sur ON et si des signaux vidéo de référence sont entrés. t

Pour plus d’informations, voir page 87 (FR).

• Certains options de menu ne sont pas disponibles lorsque le commutateur

REC/SAVE de la cassette inséré dans l’appareil a été réglé sur SAVE. t

Réglez le commutateur sur REC.

Vous avez débranché la fiche du cordon d’alimentation de la prise secteur ou de l’appareil pendant le réglage du menu ou de la luminosité sur le moniteur à cristaux liquides. t Réglez à nouveau le menu. Pour éviter que cet incident ne se reproduise, ne débranchez pas la fiche pendant le réglage du menu ou de la luminosité sur le moniteur à cristaux liquides.

L’option COMMANDER du menu OTHERS est réglée sur WIRELESS et une télécommande Sony dont le mode de commande est réglé sur VTR4 est utilisée

à proximité de l’appareil. t Réglez COMMANDER sur CONTROL S.

Le réglage de l’option COMMANDER du menu OTHERS est incorrect.

t Modifiez le réglage de l’option COMMANDER en fonction du périphérique utilisé.

Sur la télécommande, appuyez sur la touche PLAY tout en maintenant la touche

REC enfoncée.

(Suite page suivante)

Chapitre 7 Entretien

(FR)

Dépannage

Symptôme

Même si l’option DV IN TC du menu TC/

UB SET est réglée sur EXTERNAL, le code temporel du signal DV entré n’est pas enregistré.

Cause/Remède

• L’option REC MODE du menu VTR SET est réglée sur DV SP. t Réglez REC

MODE sur DVCAM.

• Le signal DV émis depuis le contrôleur de montage non linéaire numérique ne comprend pas de code temporel. t Vérifiez que le logiciel de montage que vous utilisez peut émettre un code temporel.

• Le sélecteur INPUT SELECT n’est pas réglé sur DV. t Réglez-le sur DV.

Vous n’avez pas encore enregistré le chronométrage du montage. t Réglez le chronométrage du montage (voir page 56 (FR)).

La précision du montage n’est pas garantie avec la connexion DV.

Le chronométrage du montage n’est pas précis.

Le chronométrage du montage avec la connexion DV n’est pas précis.

Après avoir effectué une lecture à 1/10 de la vitesse normale vers l’avant ou l’arrière pendant plus d’une minute, la lecture normale vers l’avant commence.

Le mode de pause de lecture est relâché et l’appareil passe en mode d’arrêt.

Le mode de pause de lecture est relâché et la bande avance d’une image à chaque intervalle prédéfini.

Pour protéger une bande, l’appareil est réglé pour commencer une lecture normale après avoir effectué une lecture à 1/10 de la vitesse normale vers l’avant ou l’arrière pendant plus d’une minute. Lisez la bande à 1/3 de la vitesse normale.

Pour protéger la bande, l’appareil est réglé pour passer en mode d’arrêt lorsque le mode de pause de lecture est activé depuis un certain temps. t Réglez l’option FROM STILL du menu VTR SET sur STEP FWD. Si vous effectuez ce réglage, la bande avancera d’une image à chaque intervalle réglé dans STILL TIME.

Pour protéger la bande, l’appareil est réglé pour avancer d’une image lorsque le mode de pause de lecture est activé depuis un certain temps. t Réglez l’option

FROM STILL du menu VTR SET sur STOP. Si vous effectuez ce réglage, l’appareil passera en mode d’arrêt lorsqu’il est resté en mode de pause de lecture pendant l’intervalle réglé dans STILL TIME.

Lorsque l’appareil est en mode d’arrêt et qu’aucune touche n’a été activée pendant plus d’une heure, il passe en mode de veille (il est mis hors tension).

Le mode de pause d’enregistrement, doublage audio ou copie est automatiquement désactivé.

Lorsque la bande est rembobinée au début, la lecture démarre automatiquement.

Pendant la lecture, l’appareil se met à rembobiner brusquement.

Lorsque la cassette arrive en fin de bande, le rembobinage démarre automatiquement.

L’option AUTO STBY du menu OTHERS est réglée sur ENABLE.

AUTO STBY sur DISABLE.

Réglez

Pour protéger la bande et les têtes vidéo, l’appareil passe en mode d’arrêt lorsque le mode de pause d’enregistrement, de doublage audio ou de copie est activé depuis plus de cinq minutes.

• Le sélecteur TIMER est réglé sur REPEAT. t

Réglez le sélecteur TIMER sur

OFF.

• Vous avez appuyé sur la touche PLAY tout en maintenant la touche REW enfoncée. t Dans ce cas, l’appareil rembobine la bande au début et commence la lecture (voir page 14 (FR)).

Le sélecteur TIMER est réglé sur REPEAT. t Lorsque le sélecteur TIMER est réglé sur REPEAT, l’appareil se met à rembobiner au moment où une partie vierge ou un signal de recherche d’index est détecté. Règle le sélecteur TIMER sur OFF.

Le sélecteur TIMER est réglé sur REPEAT. t Lorsque le sélecteur TIMER est réglé sur REPEAT, l’appareil se met à rembobiner au moment où la fin de la bande est détectée. Réglez le sélecteur TIMER sur OFF.

Lorsque vous raccordez l’appareil à une prise secteur, il démarre automatiquement l’enregistrement.

Même si le commutateur REMOTE/

LOCAL est réglé sur REMOTE, l’appareil démarre l’enregistrement/la lecture automatiquement.

Le sélecteur TIMER est réglé sur REC. t

Lorsque le sélecteur TIMER est réglé sur REC, l’appareil démarre l’enregistrement dès qu’il est sous tension. Réglez le sélecteur TIMER sur OFF.

• Le sélecteur TIMER est réglé sur REPEAT ou REC. t Le réglage du sélecteur

TIMER est prioritaire par rapport au réglage du commutateur REMOTE/LOCAL.

Réglez le sélecteur TIMER sur OFF.

• Lorsque l’option LOCAL ENBL du menu REMOTE n’est pas réglée sur NO

KEY et que l’option COMMANDER du menu OTHERS est réglée sur

WIRELESS, l’appareil répond aux signaux provenant de la télécommande même si le commutateur REMOTE/LOCAL est réglé sur REMOTE. t Modifiez le réglage de LOCAL ENBL ou COMMANDER.

(FR) Chapitre 7 Entretien

Symptôme

L’appareil passe automatiquement en mode de pause de lecture lorsque le début ou la fin de la bande est atteint.

Cause/Remède

Lorsque le sélecteur à distance est réglé sur RS-422A et que le commutateur

REMOTE/LOCAL est réglé sur REMOTE, l’appareil passe automatiquement en mode de pause de lecture lorsque le début ou la fin de la bande est atteint.

(Ceci est nécessaire lorsque vous commandez l’appareil à partir d’un périphérique raccordé au connecteur RS-422A.)

Si vous ne souhaitez pas commander l’appareil depuis un périphérique externe

(c’est-à-dire si vous ne souhaitez pas utiliser l’appareil avec un système de montage), ne réglez pas le sélecteur à distance sur RS-422A.

Lorsque vous raccordez l’appareil à une prise secteur, il se met automatiquement sous tension.

Lorsque vous réglez le sélecteur INPUT

LEVEL:

• Vous ne savez pas comment régler le niveau d’entrée.

• Le niveau enregistré est trop faible.

• Le son enregistré est déformé.

L’appareil ne fonctionne pas comme un

élément d’un système de montage non linéaire numérique.

Il est impossible de localiser un point de montage à l’aide d’un contrôleur de montage raccordé à un connecteur RS-

422A.

• L’option AC ON MODE du menu OTHERS est réglée sur POWER ON. t

Réglez AC ON MODE sur STBY.

• Une cassette se trouve dans l’appareil et le sélecteur TIMER est réglé sur

REPEAT ou REC. t Réglez le sélecteur TIMER sur OFF.

Vérifiez le niveau de sortie sonore du lecteur en consultant son mode d’emploi.

Selon ce niveau de sortie, réglez le sélecteur INPUT LEVEL sur le panneau arrière de l’appareil pour obtenir un niveau optimal. Si vous n’êtes pas certain du niveau de sortie du lecteur, essayez la procédure suivante.

Spécifiez le niveau de sortie par types de connecteurs de sortie audio disponibles sur le lecteur.

• Si le lecteur possède des prises phono: réglez le sélecteur INPUT LEVEL sur –10.

• Si le lecteur est équipé de connecteurs XLR: réglez le sélecteur INPUT

LEVEL sur +4 ou –2.

Réglez le commutateur AUDIO INPUT du panneau avant sur MANU et ajustez les boutons de réglage AUDIO REC LEVEL sur une valeur moyenne. Lisez ensuite la cassette que vous souhaitez utiliser pour la lecture. Lorsque le niveau sonore de lecture est au maximum, si les vu-mètres des niveaux audio dépassent 0 dB, réglez le sélecteur INPUT LEVEL sur le pas inférieur (+4 ou

–2) ou tournez les boutons de réglage AUDIO REC LEVEL vers la gauche pour ajuster le niveau d’enregistrement. Le son enregistré sur la partie où les vu-mètres dépassent 0 dB sera déformé.

• Le sélecteur INPUT SELECT est réglé sur une autre position que DV. t

Réglez-le sur DV.

• Le contrôleur de montage ou le logiciel de montage n’est pas compatible avec cet appareil. t

Reportez-vous aux modes d’emploi du contrôleur ou du logiciel et consultez leurs fabricants.

• Réglez l’option FF/REW SPD du menu VTR SET sur SHUTTLEMAX. Si cette option a été réglée sur FF/REW, certains contrôleurs de montage non compatibles avec les vitesses de rembobinage/d’avance rapide de cet appareil risquent de ne pas pouvoir localiser un point de montage.

• Si la bande comporte une partie sur laquelle le code temporel n’est pas continu ou n’est pas enregistré, il est possible qu’un point de montage ne puisse pas

être localisé.

• Cet appareil est le seul qui puisse effectuer un montage avec le code temporel.

Si vous choisissez d’effectuer le montage avec le signal CTL, il est possible qu’un point de montage ne puisse pas être localisé.

• Si vous utilisez une bande formatée PAL dans le DSR-45 (ou une bande formatée NTSC dans le DSR-45P) ou une bande comportant des enregistrements avec les systèmes couleur NTSC et PAL, il peut s’avérer impossible de localiser un point de montage avec précision.

Il est impossible de commander l’appareil

à l’aide d’un périphérique raccordé sur l’un des connecteurs de la section de la télécommande.

Aucune image n’apparaît sur le moniteur à cristaux liquides

Le réglage du sélecteur à distance n’est pas approprié. t Réglez le sélecteur à distance en fonction du connecteur utilisé. S’il est impossible de commander l’appareil alors que le sélecteur à distance est réglé correctement, appuyez sur la touche RESET située sous l’appareil. Toutefois, si vous appuyez sur cette touche, l’heure réglée pour l’horloge interne et le code temporel du réglage

FREE RUN sont réinitialisés.

Le sélecteur CHARACTER DISPLAY (LCD) est réglé sur ON (BLACK BACK). t

Réglez-le sur ON.

Chapitre 7 Entretien

(FR)

Si une erreur se produit, un message d’avertissement s’affiche sur le moniteur à cristaux liquides et la sortie

MONITOR VIDEO (si le commutateur CHARACTER

DISPLAY (MONITOR OUT) est réglé sur ON).

Reportez-vous à la liste suivante.

Moniteur à cristaux liquides

DEW

DETECTED

NO TAPE

TAPE END

REC

INHIBIT

Bip

Bip

Pas de bip

Bip

Fenêtre d’affichage

Err

—

Err

REC MODE

NOT DVCAM

Bip Err

Description/Récupération

De l’humidité s’est condensée t Retirez la cassette et attendez au moins une heure en laissant l’appareil sous tension.

Vous avez essayé d’enregistrer sans cassette. t Insérez une cassette.

La fin de la bande est atteinte pendant l’enregistrement. t Insérez une nouvelle cassette.

La fin de la bande est atteinte et l’appareil essaie toujours d’enregistrer. t

Rembobinez la bande ou remplacez-la par une nouvelle.

La cassette est protégée en écriture. (Le commutateur REC/SAVE est réglé sur

SAVE.) t Réglez le commutateur REC/SAVE sur REC ou utilisez une autre cassette

(voir page 29 (FR)).

Vous avez essayé de doubler le son sur une cassette autre qu’une cassette

DVCAM formatée. t Utilisez une cassette DVCAM formatée sur laquelle le son a été enregistré en mode audio 32 kHz (4 canaux/12 bits).

16BIT OR

NO REC TAPE

DV IN

SELECTED

Bip

CLOCK SET Pas de bip

PROTECTED

Bip x

HEAD CLOG

Affiché en alternance

Pas de bip

CLEANING

CASSETTE

Bip

Err

—

Err

— a)

Vous avez essayé de doubler le son sur une bande vierge ou sur une bande sur laquelle le son n’a pas été enregistré en mode audio 32 kHz (4 canaux/12 bits).

t Utilisez une cassette DVCAM formatée sur laquelle le son a été enregistré en mode audio 32 kHz (4 canaux/12 bits).

Vous avez essayé de doubler le son lorsque le sélecteur INPUT SELECT était réglé sur DV. t Il est impossible de doubler le son en mode d’entrée DV.

Sélectionnez un autre mode d’entrée.

Vous n’avez pas réglé l’horloge à la mise sous tension de l’appareil. t Réglez l’horloge à l’aide du menu (voir page 93 (FR)).

Vous avez essayé d’enregistrer une source dont les droits d’auteur sont protégés. t Vous ne pouvez pas enregistrer une source dont les droits d’auteur sont protégés

(voir page 31 (FR)).

Les têtes vidéo sont encrassées. t

Nettoyez les têtes vidéo avec la cassette de nettoyage fournie. (L’appareil peut uniquement détecter si les têtes vidéo sont propres avant un enregistrement. Si elles s’encrassent pendant un enregistrement, l’appareil ne peut pas le détecter.)

L’appareil exécute les autodiagnostics (voir page 102 (FR)).

a) Un numéro de code d’auto-diagnostic (voir page 102 (FR)) s’affiche.

(FR) Chapitre 7 Entretien

Remarques sur l’utilisation

Remarques sur l’enregistreur de cassettes vidéo

N’utilisez pas l’appareil dans un endroit soumis aux rayons directs du soleil ou à proximité de sources de chaleur

Cela risquerait d’endommager son boîtier, ses pièces mécaniques, etc.

N’utilisez pas l’appareil dans un endroit extrêmement chaud

Si vous laissez l’appareil dans une voiture dont les fenêtres sont fermées (particulièrement en été), son boîtier, ses pièces mécaniques, etc. risquent d’être endommagés ou l’appareil peut présenter un dysfonctionnement.

Si l’appareil est transporté directement d’un endroit froid à un endroit chaud

De la condensation risque de se former à l’intérieur de l’appareil et d’endommager les têtes vidéo ou la bande.

Si vous utilisez l’appareil dans un lieu sujet à des courants d’air froids directs provenant d’un appareil de climatisation, de la condensation risque également de se former à l’intérieur de l’appareil.

Ne posez pas d’objet lourd sur l’appareil

Le boîtier, les pièces mécaniques, etc. risquent d’être endommagées ou l’appareil peut présenter un dysfonctionnement.

Ne manipulez pas l’appareil brusquement

Évitez toute manipulation brusque et tout choc mécanique.

Pour éviter d’endommager la finition du boîtier

La finition de la surface de l’appareil comporte souvent du plastique. Ne vaporisez pas de solvants volatils tels qu’un insecticide vers le boîtier et ne placez pas de produits en caoutchouc ou en vinyle sur le boîtier pendant une période prolongée. Ceci risque d’endommager la finition du boîtier ou de décoller le revêtement.

Ne nettoyez pas le boîtier avec du diluant ou de la benzine

Cela risquerait d’endommager le boîtier ou de décoller son revêtement. Lors de l’utilisation d’un chiffon imprégné de produits chimiques, employez-le suivant les instructions.

Nettoyez le boîtier avec un chiffon doux et sec

Si le coffret est très sale, nettoyez-le avec un chiffon doux et sec légèrement humidifié avec une solution détergente douce puis essuyez avec un chiffon sec.

Ne placez pas d’objets magnétiques à proximité de l’appareil

Les champs magnétiques peuvent endommager l’enregistrement.

Pour éviter toute interférence

électromagnétique provoquée par des

équipements de radiocommunication tels que les téléphones portables, les émetteursrécepteurs, etc.

L’utilisation d’équipements de radiocommunication tels que des téléphones portables ou des émetteursrécepteurs à proximité de l’appareil peut provoquer un dysfonctionnement et avoir une incidence sur les signaux audio/vidéo. Il est préférable de mettre hors tension les téléphones portables ou les émetteursrécepteurs situés à proximité de l’appareil.

N’utilisez pas l’appareil dans une zone exposée à des radiations

Un dysfonctionnement risque de se produire.

Vérifiez les têtes vidéo toutes les 1 000 heures

Un magnétoscope est un équipement de haute précision qui enregistre et lit l’image d’une bande magnétique. En particulier, les têtes vidéo et les autres pièces mécaniques peuvent s’encrasser ou s’user. Pour conserver une image nette, nous recommandons d’effectuer un entretien toutes les 1 000 heures, même si les conditions d’utilisation peuvent varier en fonction de la température, de l’humidité, de la poussière, etc.

Lorsque vous transportez l’appareil

Transportez l’appareil avec précaution. N’utilisez pas plusieurs fois le carton fourni et les matériaux d’emballage. Ils sont fabriqués en carton ondulé et sont conçus pour protéger l’appareil une seule fois, à savoir lors de la livraison consécutive à votre achat.

Chapitre 7 Entretien

(FR)

Remarques sur l’utilisation

Nettoyage des têtes vidéo

L’appareil ne peut enregistrer correctement lorsque les têtes vidéo sont sales. Nettoyez les têtes vidéo pour

éviter les parasites sur l’image ou le son enregistré.

Utilisez la cassette de nettoyage fournie pour le nettoyage.

Avant d’enregistrer un événement important

L’appareil ne peut enregistrer correctement lorsque les têtes vidéo sont sales. Pour garantir un enregistrement normal ainsi que des images et un son clairs, nettoyez les têtes vidéo avant d’enregistrer un événement important.

Toutes les 50 heures

Si vous effectuez des opérations de transport de bande de façon répétée, les têtes vidéo peuvent s’encrasser et

être recouvertes par une fine couche de saleté ou de poussière. Nettoyez les têtes toutes les 50 heures.

Après avoir utilisé une bande ayant tendance

à encrasser les têtes

Si les symptômes illustrés ci-dessous sont constatés après avoir utilisé ce type de bande, nettoyez les têtes.

Si les symptômes résultant d’un encrassement des têtes vidéo apparaissent

Même si vous nettoyez les têtes vidéo régulièrement, les têtes peuvent s’encrasser. Nettoyez les têtes lorsque:

• Des motifs en mosaïque apparaissent sur l’image lue.

• Une partie de l’image lue ne bouge pas.

• Les images n’apparaissent pas sur l’écran.

• Le son lu est interrompu.

Les cassettes de nettoyage ont une durée de vie limitée. Le nombre d’utilisations de la cassette est indiqué dans le mode d’emploi de celle-ci. Lorsque vous avez utilisé la cassette le nombre de fois spécifié, achetez une cassette de nettoyage DVCAM ou une cassette de nettoyage vidéo numérique Sony en option.

Après une utilisation prolongée, les têtes vidéo peuvent s’user. Si vous n’obtenez pas une qualité d’image optimale après le nettoyage des têtes vidéo à l’aide de la cassette de nettoyage, les têtes sont peut-

être usées. Dans ce cas, vous devez les remplacer par des nouvelles. Contactez votre revendeur Sony.

Remarques sur les cassettes vidéo

Si la mémoire de cassette ne fonctionne pas

Réinsérez la cassette plusieurs fois. Les broches de la cassette peuvent être poussiéreuses ou encrassées.

Nettoyage des broches

Si les broches de la cassette se salissent ou si de la poussière se colle aux broches, l’appareil peut présenter un dysfonctionnement.

Nettoyez les broches avec un coton-tige lorsque vous avez éjecté la cassette une dizaine de fois.

Broches

Symptômes dus à l’encrassement des têtes vidéo

Image normale Si ces images apparaissent sur l’écran, utilisez la cassette de nettoyage.

Lors du collage d’une étiquette sur une cassette

Placez l’étiquette à l’emplacement correct uniquement pour éviter tout problème de fonctionnement de l’appareil.

Après l’utilisation d’une cassette

Après l’utilisation d’une cassette, veillez à rembobiner entièrement la bande (pour éviter toute déformation du son et de l’image). Rangez-la dans sa boîte et placez-la dans une position verticale.

Pour utiliser la cassette de nettoyage

Reportez-vous aux instructions d’utilisation de la cassette de nettoyage.

100

(FR) Chapitre 7 Entretien

Remarques sur l’écran à cristaux liquides

L’écran à cristaux liquides est fabriqué avec une technologie de haute précision. Le rapport des pixels effectifs est de 99,99% minimum. Des petits points noirs et/ou lumineux (rouges, bleus, verts ou blancs) peuvent cependant apparaître de façon permanente sur l’écran à cristaux liquides. Ces points n’affectent aucunement l’image enregistrée.

Ne placez pas cet appareil avec l’écran à cristaux liquides orienté vers le soleil. Cela pourrait endommager l’appareil.

Le rétroéclairage du moniteur à cristaux liquides intégré peut être remplacé. Si la luminosité du moniteur à cristaux liquides ne peut pas être ajustée, consultez votre revendeur Sony.

Pour nettoyer l’écran à cristaux liquides

Pour éliminer la saleté ou pour nettoyer les empreintes de doigts sur l’écran à cristaux liquides, utilisez un kit de nettoyage pour écran à cristaux liquides (non fourni).

A propos de la condensation d’humidité

Si l’appareil ou une bande est transporté directement d’un endroit froid vers un endroit chaud, de la condensation risque de se former à l’intérieur ou à l’extérieur de l’appareil ou de la bande. Si vous utilisez la bande ou les têtes vidéo dans une telle situation, la bande peut adhérer au tambour de têtes et être endommagée ou l’appareil risque de ne pas fonctionner correctement.

De la condensation d’humidité risque de se former dans les conditions suivantes:

• L’appareil ou la cassette est transporté d’un endroit froid situé à l’extérieur à un endroit chaud situé à l’intérieur.

• L’appareil ou la cassette est transporté d’un endroit climatisé situé à l’intérieur à un endroit chaud situé à l’extérieur.

• L’appareil est utilisé dans un endroit sujet à des courants d’air froid provenant d’un appareil de climatisation.

Lorsque vous déplacez l’appareil ou la cassette d’un endroit froid vers un endroit chaud ou vice versa, placez-les dans un sac en plastique que vous prendrez soin de bien fermer. Une fois arrivé à destination, laissez-les dans le sac pendant au moins une heure puis retirez le sac lorsque sa température intérieure a atteint la température environnante.

En cas de condensation d’humidité

Vous ne pouvez pas manipuler l’appareil à l’exception de la touche EJECT et vous ne pouvez pas insérer de cassette. Dans ce cas, mettez l’appareil sous tension pour retirer la cassette puis attendez plus d’heure que la condensation s’évapore.

Compteur horaire numérique

Le compteur horaire numérique permet de compter la durée de fonctionnement, la durée de rotation du tambour, la durée de déroulement de la bande et le nombre d’opérations de non-défilement de la bande.

Ces comptes peuvent être affichés dans le menu.

Utilisez-les comme lignes directrices pour planifier l’entretien.

En règle générale, consultez votre revendeur Sony pour plus d’informations sur les contrôles périodiques requis.

Le compteur horaire numérique propose les quatre modes d’affichage suivants que vous pouvez consulter via l’option HRS METER du menu OTHERS (voir

page 93 (FR)).

•

Mode OPERATION

Le nombre total d’heures de fonctionnement est affiché par incréments de 10 heures.

•

Mode DRUM RUN

Le nombre total d’heures de rotation du tambour avec le défilement de la bande est affiché par incréments de 10 heures.

•

Mode TAPE RUN

Le nombre total d’heures de défilement de la bande est affiché par incréments de 10 heures.

•

Mode THREADING

Le nombre total d’opérations de non-défilement de la bande est affiché par incréments de 10 heures.

Chapitre 7 Entretien

101

(FR)

Remarques sur l’utilisation

Fonction d’autodiagnostics

L’appareil est équipé d’une fonction d’autodiagnostics.

Cette fonction affiche l’état courant de l’appareil sous la forme d’un code à cinq caractères (une combinaison d’une lettre et de chiffres) sur le moniteur à cristaux liquides, l’afficheur et la sortie MONITOR VIDEO. Si un code à cinq caractères s’affiche, reportez-vous au tableau de codes suivant. Les deux derniers caractères

(indiqués par ss) dépendent de l’état de l’appareil.

Code

C:21: ss

C:22: ss

C:31: ss

C:32: ss

Symptôme

De l’humidité ou de la condensation s’est formée.

Les têtes vidéo sont sales.

Pour éviter tout dysfonctionnement de l’appareil, la fonction d’autodiagnostics a pris le contrôle.

Remède

Retirez la cassette et attendez au moins une heure en laissant l’appareil sous tension.

Nettoyez les têtes avec la cassette de nettoyage (fournie).

• Retirez la cassette ou passez immédiatement l’appareil en mode de veille puis remettez-le sous tension.

• Débranchez le cordon d’alimentation. Après l’avoir rebranché, faites fonctionner l’appareil.

• Passez immédiatement l’appareil en mode de veille puis remettez-le sous tension.

• Débranchez le cordon d’alimentation. Après l’avoir rebranché, faites fonctionner l’appareil.

Si vous ne pouvez pas résoudre le problème ou si un code différent de ceux du tableau ci-dessus apparaît, contactez votre revendeur Sony ou un service aprèsvente agréé et communiquez-leur le numéro.

102

(FR) Chapitre 7 Entretien

Annexe

Compatibilité des formats DVCAM et DV

Le format DVCAM est un format plus fiable et de meilleure qualité que le format DV courant. La section suivante décrit les formats DVCAM et DV: les différences, la compatibilité et limitations lors du montage.

Différences entre les formats DVCAM et

DV

Option

Entre-axe des pistes

DVCAM

µ m

Fréquence d’échantillonnage audio

12 bits: 32 kHz

16 bits: 48 kHz

µ m

12 bits: 32 kHz

16 bits: 32 kHz,

44,1 kHz,

48 kHz 2)

Mode de déverrouillage

Mode d’enregistrement audio 1)

Système de code temporel

Mode de verrouillage

DSR-45: code temporel

SMPTE (DF/

NDF, y compris les bits d’utilisateur)

DSR-45P: code temporel EBU

(y compris les bits d’utilisateur)

Mode de compensation du temps réel (DSR-45) sans bits d’utilisateur

1) Il existe deux modes d’enregistrement audio: le mode de verrouillage et de déverrouillage. En mode de verrouillage, les fréquences d’échantillonnage des signaux audio et vidéo sont synchronisées. En mode de déverrouillage, adopté par le format DV commercialisé, les deux fréquences d’échantillonnage sont indépendantes. Le mode de verrouillage permet une grande compatibilité avec les formats supérieurs et est plus efficace que le mode de déverrouillage pour le traitement numérique et les transitions régulières au cours du montage audio.

2) Cet appareil ne permet pas d’effectuer un enregistrement au format DV 16 bits - 32 kHz ou 44,1 kHz.

Cassettes DVCAM et DV

Les deux types de cassettes DVCAM et DV peuvent

être utilisés sur un équipement vidéo DVCAM ou DV.

Le format d’enregistrement est défini en fonction du format de l’enregistrement, comme décrit ci-dessous.

Format de l’enregistreur

DVCAM

(Si l’option REC

MODE du menu

VTR SET de cet appareil est réglée sur DVCAM.)

(Si l’option REC

MODE du menu

VTR SET de cet appareil est réglée sur DV SP.)

Format de la cassette

DVCAM

Format d’enregistrement

DVCAM

Annexe

103

(FR)

Compatibilité des formats DVCAM et DV

• Cet appareil ne peut pas enregistrer au format DV.

(mode SP uniquement)

• Cet enregistreur de cassettes vidéo numériques est conforme au format DVCAM. Bien que des cassettes

DV puissent être utilisées pour l’enregistrement, nous vous recommandons d’utiliser des cassettes

DVCAM. Notamment, si vous utilisez une minicassette DV dont la longueur est supérieure à 60 minutes, ne lisez pas la cassette de manière répétée

(lors du montage, par exemple). Réglez STILL TIME sur 1 MIN ou 30 SEC (voir page 92 (FR)).

• Si vous utilisez une cassette DV pour enregistrer des images au format DVCAM, la durée d’enregistrement est réduite aux deux tiers de la durée indiquée sur la cassette DV.

• Si vous utilisez une cassette DVCAM pour enregistrer des images au format DV (mode SP), la durée d’enregistrement sera allongée une fois et demie par rapport à la durée indiquée sur la cassette

DVCAM.

Compatibilité de lecture

Certaines bandes ne peuvent pas être lues sur un appareil vidéo DVCAM ou DV.

Bande

Formatage

DVCAM

Sur appareil vidéo DV

(magnétoscope commercialisé)

Lecture possible.

(Une bande enregistrée en mode LP ne peut pas être lue sur certains appareils.)

Certains appareils vidéo DV peuvent lire une bande au format

DVCAM.

Sur appareil vidéo

DVCAM (Cet appareil)

Lecture possible uniquement lorsque la bande est enregistrée en mode SP.

Une bande enregistrée en mode

LP peut être lue sur certains appareils.

(Cet appareil peut uniquement lire une bande de format DV en mode SP.)

Lecture possible.

Bande source Format du lecteur

DVCAM Formatage

DV 1)

Formatage DV DV

Formatage

DVCAM 4)

Formatage

DVCAM

DV 5)

Format de l’enregistreur

Format enregistré

DVCAM

1) Sur cet appareil, seules les bandes de format DV enregistrées en mode SP peuvent être utilisées comme bandes source.

2) Le fonctionnement de cet appareil est restreint en fonction du réglage de l’option REC MODE du menu

VTR SET.

3) Lorsque vous copiez une bande de format DV en utilisant cet appareil avec le réglage DVCAM comme enregistreur, le format enregistré de la bande copiée est le format DVCAM suivant.

• Le mode d’enregistrement audio de la bande copiée est le mode de déverrouillage.

• Le code temporel de la bande copiée est en partie imprécis.

4) Si vous utilisez une bande de format DVCAM telle que décrite ci-dessus en 3), le mode d’enregistrement audio de la bande enregistrée est le mode déverrouillage et le code temporel est en partie imprécis.

5) Certains appareils vidéo DV peuvent lire une bande au format DVCAM. Même si la bande est lue, le contenu de la lecture n’est pas garanti.

6) Le mode d’enregistrement audio de la bande montée est le mode de verrouillage.

7) Selon les conditions du signal de la bande source, il se peut que vous ne puissiez pas monter la bande à l’aide des connecteurs DV.

Limitations du montage

Le montage présente les limitations suivantes.

• En raison de la différence d’un entre-axe de pistes, vous ne pouvez pas enregistrer ou monter des bandes de format DV à l’aide d’un appareil vidéo DVCAM.

• Selon les conditions du signal, il se peut que vous ne puissiez pas enregistrer ni monter des bandes de format DVCAM. Dans ce cas, copiez à nouveau la bande à l’aide des prises audio/vidéo analogiques.

Compatibilité de montage à l’aide d’une connexion DV

Lors du raccordement de cet appareil à un autre appareil vidéo DVCAM ou DV à l’aide de connecteurs

DV, le format d’enregistrement de bandes montées est défini en fonction du format de l’enregistreur comme décrit ci-dessous.

104

(FR) Annexe

Remarques concernant les informations du rapport d’aspect grand écran

Si un signal vidéo transmis à l’appareil (via la prise

COMPONENT, S VIDEO, VIDEO ou DV) ou un signal vidéo se trouvant sur la bande reproduite contient des informations sur le rapport d’aspect grand

écran, l’appareil enregistre le signal vidéo avec ces informations ou ajoute celles-ci au signal vidéo en sortie comme indiqué dans le tableau ci-dessous.

Lecture

a Affichage moniteur LCD

Bande enregistrée

Sortie COMPONENT

Sortie S VIDEO

Sortie VIDEO

Sortie DV

Sortie MONITOR

Entrée

a a

× f

× a a

× f

× a a a

: Les informations sur le rapport d’aspect grand écran sont enregistrées ou ajoutées.

f : Seules les informations sur le rapport d’aspect grand

écran ajoutées au signal couleur d’un signal S-vidéo sont enregistrées ou ajoutées. (Il existe deux types d’informations sur le rapport d’aspect grand écran. Les premières sont insérées dans l’intervalle de retour d’un signal vidéo et les secondes sont ajoutées au signal couleur d’un signal S-vidéo.)

: Aucune information sur le rapport d’aspect grand écran n’est enregistrée ou ajoutée.

1) Lorsqu’un signal vidéo contenant des informations sur le rapport d’aspect grand écran est transmis

2) Lorsqu’une bande contenant des informations sur le rapport d’aspect grand écran est reproduite

Remarques

• L’appareil ne convertit pas le rapport d’aspect du signal vidéo. L’appareil ne fait qu’enregistrer ou ajouter les informations sur le rapport d’aspect grand

écran.

• Si vous utilisez un signal vidéo contenant les informations décrites ci-dessus et un moniteur compatible avec ce signal grand écran, le signal vidéo est affiché automatiquement en mode grand écran.

Pour savoir si le moniteur est compatible ou non avec les informations sur le rapport d’aspect grand écran contenu dans le signal vidéo, reportez-vous au mode d’emploi du moniteur.

Annexe

105

(FR)

Système

Format d’enregistrement

Format DVCAM/DV (SP), balayage hélicoïdal à 2 têtes rotatives, enregistrement de composante numérique

Signal vidéo

DSR-45:

EIA STANDARD, système de couleur NTSC

DSR-45P:

CCIR STANDARD, système de couleur PAL

Vidéo

Quantification 8 bits

Fréquence d’échantillonnage

DSR-45:

13,5 MHz (composante 4:1:1)

DSR-45P:

13,5 MHz (composante 4:2:0)

Audio

Quantification 12 bits (non linéaire) ou 16 bits

(linéaire)

Fréquence d’échantillonnage

Cassettes utilisables

32 kHz (enregistrement 12 bits) ou

48 kHz (enregistrement 16 bits)

Cassettes DVCAM standard et mini cassettes DVCAM

Durée d’enregistrement

Cassette standard

DVCAM:

184 minutes (PDV184)

180 minutes (DV270)

DV: 270 minutes (PDV184/

DV270)

Mini cassette

DVCAM: 40 minutes (PDVM40/

DVM60)

DV: 60 minutes (PDVM40/

DVM60)

(Nous vous recommandons d’utiliser des cassettes DVCAM).

Horloge

Système Verrouillage par quartz, affichage numérique

Alimentation de secours

Durée: maximum deux semaines

(après une charge de 8 heures)

106

(FR) Annexe

Entrées

VIDEO IN REF.IN

S VIDEO IN

Type BNC

1 Vp-p (75 ohms, asymétrique)

Mini connecteur DIN à 4 broches

Signal de luminance: 1 Vp-p

(75 ohms, asymétrique)

Signal de chrominance:

0,286 Vp-p (DSR-45)

0,3 Vp-p (DSR-45P)

(75 ohms asymétrique)

COMPONENT IN

Y: Type BNC

1,0 Vp-p (75 ohms, asymétrique)

R-Y: Type BNC

0,7 Vp-p (75 ohms, asymétrique)

(DSR-45: 75%, barres de couleur

/ DSR-45P: 100%, barres de couleur)

B-Y: Type BNC

0,7 Vp-p (75 ohms, asymétrique)

(DSR-45: 75%, barres de couleur

/ DSR-45P: 100%, barres de couleur)

DV IN/OUT Prise 4 broches (i.LINK)

AUDIO IN (CH-1 à CH-4)

Prise phono, –10/–2/+4 dBu,

TC IN impédance supérieure à

47 kohms, asymétrique

Niveau d’entrée maximum:

DSR-45:

–10 : +18 dBu (environ 6 Vrms)

–2 : +24 dBu (environ 12,5 Vrms)

+4 : +30 dBu (environ 25 Vrms)

DSR-45P:

–10 : +16 dBu (environ 5 Vrms)

–2 : +22 dBu (environ 10 Vrms)

+4 : +28 dBu (environ 20 Vrms)

Type BNC

0,5 à 18 Vp-p (entrée de code temporel)

0,5 à 4 Vp-p (sortie directe)

Sorties

MONITOR VIDEO

Prise phono, 1 Vp-p (75 ohms, asymétrique) (superposition)

VIDEO OUT Type BNC, 1 Vp-p (75 ohms, asymétrique)

COMPONENT OUT

Y: Type BNC

1,0 Vp-p (75 ohms, asymétrique)

R-Y: Type BNC

0,7 Vp-p (75 ohms, asymétrique)

(DSR-45: 75%, barres de couleur

/ DSR-45P: 100%, barres de couleur)

B-Y: Type BNC

0,7 Vp-p (75 ohms, asymétrique)

(DSR-45: 75%, barres de couleur

/ DSR-45P: 100%, barres de couleur)

S VIDEO OUT Mini connecteur DIN à 4 broches

Signal de luminance: 1,0 Vp-p

(75 ohms, asymétrique)

Signal de chrominance:

0,286 Vp-p (DSR-45)

0,3 Vp-p (DSR-45P)

(75 ohms, asymétrique)

AUDIO OUT (CH-1 à CH-4)

XLR 3 broches, mâle, +4 dBu, chargement 600 ohms, symétrique

MONITOR AUDIO

TC OUT

Prise phono

Type BNC, 2,2 Vp-p, 600 ohms /

1,2 Vp-p, 75 ohms

PHONES

0,5 à 4 Vp-p (sortie directe,

600 ohms)

Mini prise stéréo, 8

Ω

Télécommande

RS-232C

RS-422A

Connecteur D-sub 9 broches (mâle)

Connecteur D-sub 9 broches

(femelle)

CONTROL S IN Mini prise stéréo

LANC Mini-mini prise stéréo

Écran à cristaux liquides

Image 5,1 cm (type 2)

Nombre total de points

123 200 (560

× 220)

Généralités

Alimentation 100 à 240 V CA, 50/60 Hz

Consommation électrique

22 W (durant la lecture)

Température de fonctionnement

5 °C à 40 °C (41 °F à 104 °F)

Température de stockage

Dimensions

–20 °C à +60 °C

(–4 °F à +140 °F)

Environ 212

× 98 × 392,8 mm

(8 3 /

× 3

7 /

× 15

1 /

pouces)

(l/h/p, incluant pièces sortantes et contrôles)

212 (8 3 /

)

175 (7)

Unité: mm (pouces)

Poids Environ 4,6 kg (10 lb. 2 oz.)

Accessoires fournis

Télécommande (1)

Câble d’alimentation secteur (1)

Piles AA (2)

Cassette de nettoyage (1)

Mode d’emploi

Manuel d’interface pour les programmateurs (1)

Annexe

107

(FR)

Spécifications

Accessoires en option

Télécommande DSRM-20

Câble i.LINK VMC-IL4415(A),

VMC-IL4615(A)

Cassette vidéo numérique

Taille normale:

PDV-34ME/64ME/94ME/

124ME/184ME

Câbles recommandés

Mini cassette: PDVM-12ME/

22ME/32ME/40ME

Tous les câbles de liaison doivent mesurer au moins trois mètres de long.

La conception et les spécifications sont sujettes à modification sans préavis.

108

(FR) Annexe

Glossaire

Audio PCM

PCM est l’acronyme de “pulse code modulation” (modulation par impulsion et codage). Un son PCM signifie que les signaux audio ont été traités par modulation par impulsions et codage.

Chaque signal audio analogique est converti en impulsions générées suivant une succession rapide et chaque impulsion est enregistrée sous la forme d’un signal numérique dont la valeur est 0 ou 1.

Chargement

Une fois chargée, la bande est extraite du boîtier de la cassette entraînée le long d’un trajet spécifié et enroulée autour du tambour pour la lecture ou l’enregistrement. Généralement, cette opération s’effectue lorsque vous insérez la cassette dans le magnétoscope.

Également appelé défilement.

Code temporel

Signaux enregistrés sur la bande afin de fournir des informations sur sa position, telles que l’heure, les minutes, les secondes et les images, afin d’aider à définir des points de montage ou la recherche d’une scène spécifique. Cet appareil reconnaît les modes de compensation du temps réel (DF- Drop

Frame) et de non compensation du temps réel (NDF - Non Drop Frame) (DSR-45 uniquement).

Condensation

Condensation d’humidité sur les mécanismes de transport de bande d’un magnétoscope, y compris le tambour de têtes. Si de l’humidité se forme sur le tambour de têtes, la bande peut adhérer à ce dernier et entraîner un dysfonctionnement.

Coupure

La crête des ondes est aplatie car l’entrée sur l’amplificateur est supérieure à la plage dynamique.

Déchargement

Lors du déchargement, la bande est placée dans le boîtier de la cassette et retirée du trajet de la bande dans le magnétoscope.

Cette opération s’effectue généralement automatiquement lorsque vous appuyez sur la touche EJECT. Également appelé non défilement.

Défilement

Reportez-vous à la section “Chargement”.

EBU

Acronyme de “European Broadcasting

Union”. Organisme établi par des organisations européennes de diffusion.

EE (Electric to Electric)

Les signaux électriques de l’entrée d’images ou de son dans le circuit d’enregistrement du magnétoscope sont uniquement émis via le circuit électrique en court-cicuitant le circuit de conversion magnétique, par exemple une bande ou une tête. Ce mode permet de contrôler les signaux d’entrée et de régler leur niveau. Il est également appelé mode EE.

Mode 12 bits (FS32k)

En format DVCAM, le mode 12 bits

(FS32k) divise la zone audio en deux parties. Vous pouvez enregistrer deux sortes de son, stéréo 1 et stéréo 2.

Mode 16 bits (FS48k)

En format DVCAM, le mode 16 bits

(FS48k) utilise l’intégralité de la zone audio pour enregistrer une piste stéréo. Ce mode offre un son de meilleure qualité.

Mode de compensation du temps réel

En format NTSC, le nombre d’images par seconde est d’environ 29,97 alors que le nombre d’images par seconde spécifié pour le code temporel SMPTE est de 30.

Le code de compensation du temps réel est un mode dans lequel le code temporel est avancé de manière à corriger la différence du nombre d’images entre le temps réel et le code temporel. Dans ce mode, deux images sont omises au début de chaque minute, excepté toutes les dix minutes, afin que le nombre d’images du code temporel corresponde à celui du temps réel. Reportez-vous également à la section

“Mode de non compensation du temps réel”.

Mode d’enregistrement audio

En format DVCAM, le son est enregistré en mode 16 bits (FS48k) ou 12 bits

(FS32k).

Mode de non compensation du temps réel

Mode d’avancement du code temporel afin d’ignorer la différence du nombre d’images entre le temps réel et le code temporel. L’utilisation de ce mode produit une différence approximative de 86 secondes par jour entre le temps réel et le code temporel, ce qui peut entraîner des problèmes lors du montage de programmes en unités de seconde en utilisant le nombre d’images comme référence.

Mode de recherche

Mode de fonctionnement du magnétoscope utilisé lors de la recherche de scènes spécifiques, en visualisant la sortie vidéo ou les valeurs de code temporel lors de la lecture de la bande à différentes vitesses, vers l’avant ou l’arrière.

Mode de veille activé

L’un des deux états du mode d’arrêt. Le tambour tourne et la bande est enroulée autour de lui. Le magnétoscope est prêt pour l’enregistrement ou la lecture, permettant d’obtenir une image nette.

Mode de veille désactivé

L’un des deux états du mode d’arrêt. Le tambour ne tourne pas et la bande est relâchée. Les têtes vidéo et la bande ne sont pas endommagées mais le magnétoscope n’est pas prêt pour une lecture ou un enregistrement immédiat.

Non défilement

Reportez-vous à la section

“Déchargement”.

Signal B-Y

Signal de chrominance défini en soustrayant le signal Y (luminance) du signal B (bleu). Fait partie des signaux composants.

Signal composant

Signal vidéo constitué d’un signal de luminance (Y) et deux signaux de chrominance (R-Y, B-Y).

Signal composite

Signal vidéo composite contenant des signaux vidéo, de salve et de synchronisation.

Annexe

109

(FR)

Glossaire

Signal de chrominance

Signal de couleur contenant des informations de couleur telles que la nuance et la saturation. Également appelé signal C.

Signal de luminance

Le signal qui définit la luminosité de l’image. Également appelé signal Y. Fait partie des signaux composants.

Signal de synchronisation

Signal de référence constitué de signaux de synchronisation verticaux et horizontaux utilisés pour synchroniser les méthodes d’analyse de la caméra vidéo et du moniteur.

Signal R-Y

Signal de chrominance défini en soustrayant le signal Y (luminance) du signal R (rouge). Fait partie des signaux composants.

Signal vidéo de référence

Signal vidéo constitué d’un signal de synchronisation ou de signaux de synchronisation et de salve, utilisé comme référence.

SMPTE

Acronyme de “Society of Motion Picture and Television Engineers”. Organisme

établi par des organisations américaines de diffusion.

S/N

Abréviation de Signal-to-Noise (rapport signal/bruit). Plus la valeur S/N est élevée, plus le bruit est faible et la qualité d’image

élevée.

Sous-porteuse

Onde sinusoïdale sur la portion de luminance d’un signal vidéo, modulée pour transporter des informations de couleur. Son amplitude représente la saturation des couleurs et sa phase la nuance.

Superposer

Place un jeu de caractères sur une image afin de pouvoir visualiser les deux en même temps.

Superposition

Superposition d’un signal sur un autre.

S-vidéo

Format de signal dans lequel les signaux Y

(luminance) et C (chrominance) sont séparés pour réduire leur interférence afin de reproduire des images sans bruit.

TBC

Abréviation de “Time Base Corrector”

(correcteur de base de temps). Circuits

électroniques permettant de stabiliser

électriquement les signaux de lecture en supprimant la variation des couleurs et le roulement dans les images lues, dû à l’irrégularité de la rotation du tambour et du mouvement de la bande. La correction de la base de temps réduit la détérioration de la qualité de l’image lors de la transmission ou de la copie de signaux de lecture.

Tambour de têtes

Cylindre métallique auquel est reliée une tête vidéo. Ce tambour tourne à une vitesse

élevée en synchronisation avec le signal de synchronisation pendant la lecture et l’enregistrement.

Verrouillage de servomécanisme

Synchronisation de la phase de rotation du tambour et de la phase de transport de bande avec un signal de référence pendant la lecture ou l’enregistrement afin que les têtes vidéo analysent la bande de la même façon pendant la lecture et l’enregistrement.

110

(FR) Annexe

Index

Affichage du compteur .................. 17 (FR)

Autodiagnostic ............................. 102 (FR)

Heure du montage, réglage ............ 56 (FR)

Horloge .......................................... 93 (FR)

Bits d’utilisateur ............................ 58 (FR)

I, J, K

i.LINK ........................................... 19 (FR)

Index .............................................. 44 (FR)

Cassette .......................................... 29 (FR)

Cassette de nettoyage .................. 100 (FR)

Cassette DVCAM standard ........... 29 (FR)

Cassette pouvant être utilisée ........ 29 (FR)

Code de données ............................ 36 (FR)

Code temporel ............................... 58 (FR)

Compensation du temps réel ....... 103 (FR)

Condensation d’humidité ............ 101 (FR)

Copie ............................................. 70 (FR)

Dépannage ..................................... 94 (FR)

Données de caméra ........................ 36 (FR)

Doublage audio .............................. 75 (FR)

Durée restante sur la bande ............ 26 (FR)

DV cassette .................................. 103 (FR) format .................................... 103 (FR)

DVCAM cassette ................... 29 (FR), 103 (FR) format .................................... 103 (FR)

Écran audio .................................... 27 (FR)

Écran de données ........................... 26 (FR)

Écran de menus ............................. 26 (FR)

Enregistrement ............................... 41 (FR)

F, G

Fonction Auto repeat ..................... 39 (FR)

Fonction de lecture simple ............. 31 (FR)

FS32k ............................................. 89 (FR)

FS48k ............................................. 89 (FR)

Lecture

à différentes vitesses ............... 37 (FR) image par image ...................... 37 (FR)

Mémoire de cassette ...................... 29 (FR)

Menu .............................................. 77 (FR)

Messages d’alarme ........................ 98 (FR)

Minicassette DVCAM ................... 29 (FR)

Mode audio .................................... 27 (FR)

Mode de déverrouillage ............... 103 (FR)

Mode de verrouillage ................... 103 (FR)

Mode EE ........................................ 12 (FR)

Moniteur à cristaux liquides .......... 12 (FR)

Moniteur de formes d’onde ........... 69 (FR)

N, O

Non compensation du temps réel .................................. 103 (FR)

P, Q

Phase de sous-porteuse .................. 67 (FR)

Phase de synchronisation, réglage ......................................... 67 (FR)

Prise DV ........... 19 (FR), 33 (FR), 41 (FR)

Prise LANC ................................... 23 (FR)

Programmateur CA ......... 40 (FR), 45 (FR)

Réglage automatique de gain

(AGC) ......................................... 90 (FR)

Recherche ...................................... 37 (FR)

Recherche de photo ....................... 37 (FR)

Recherche d’index ......................... 37 (FR)

Recherche par date ........................ 37 (FR)

Recherche par titre ......................... 37 (FR)

Systèmes de montage système de montage de coupe ..................................... 49 (FR) système de montage en mode

A/B ........................................ 51 (FR) système de montage non linéaire numérique ............................. 48 (FR)

T, U

Télécommande .............................. 24 (FR)

V, W, X, Y, Z

Vecteurscope ................................. 67 (FR)

Annexe

111

(FR)

Index des sous-menus

A, B

AC ON MODE .............................. 93 (FR)

AGC CH1,2 ................................... 90 (FR)

AGC CH3,4 ................................... 90 (FR)

AUDIO DUB ................................. 89 (FR)

AUDIO MODE ............................. 89 (FR)

AUTO INDEX ............................... 91 (FR)

AUTO STBY ................................. 93 (FR)

BEEP ............................................. 93 (FR)

CLOCK SET ................................. 93 (FR)

CM SEARCH ................................ 82 (FR)

COLOR BAR (COLOUR BAR) .... 86 (FR)

COMMANDER ............................. 93 (FR)

DATA CODE ................................ 86 (FR)

DATE DISP ................................... 87 (FR)

DUPLICATE ................................. 92 (FR)

DV EE OUT .................................. 92 (FR)

DV IN TC ...................................... 80 (FR)

EE/PB SEL .................................... 86 (FR)

ERASE ALL .................................. 85 (FR)

EXT SYNC .................................... 88 (FR)

F, G

FF/REW SPD ................................ 91 (FR)

FROM STILL ................................ 92 (FR)

H, I

H PHASE ...................................... 88 (FR)

H PHASE F ................................... 88 (FR)

HRS METER ................................. 93 (FR)

ITEM ERASE ................................ 84 (FR)

J, K

JOG AUDIO .................................. 89 (FR)

JOG TC OUT ................................ 81 (FR)

L, M, N, O

LABEL DISP ................................ 82 (FR)

LCD BRIGHT ............................... 93 (FR)

LCD COLOR (LCD COLOUR) ... 93 (FR)

LIMITER ....................................... 90 (FR)

LOCAL ENBL .............................. 81 (FR)

LTR SIZE ...................................... 86 (FR)

P, Q

PB CNR ......................................... 87 (FR)

PB LEVEL .................................... 88 (FR)

PB YNR ......................................... 87 (FR)

POST CUEUP ............................... 81 (FR)

PREROLL ..................................... 81 (FR)

REC MODE .................................. 91 (FR)

REF LEVEL .................................. 90 (FR)

SC PHASE .................................... 89 (FR)

SC PHASE F ................................. 89 (FR)

STILL DLY ................................... 82 (FR)

STILL PICT .................................. 91 (FR)

STILL TIME ................................. 92 (FR)

T, U, V, W, X, Y, Z

TAPE LABEL ............................... 83 (FR)

TC FORMAT ................................ 80 (FR)

TC MAKE ..................................... 80 (FR)

TC PRESET .................................. 79 (FR)

TC RUN ........................................ 80 (FR)

TC/UB IN ...................................... 79 (FR)

TIME DISP .................................... 87 (FR)

TITLE DISP .................................. 82 (FR)

232C RATE ................................... 82 (FR)

UB PRESET .................................. 79 (FR)

Sony Corporation

Printed in Japan
