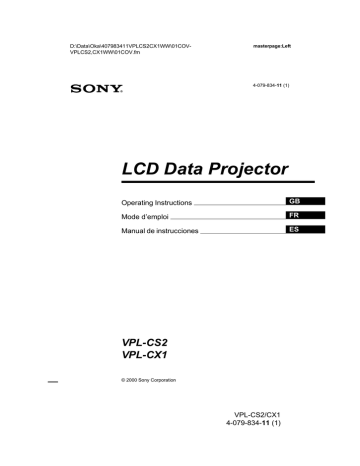

D:\Data\Oka\407983411VPLCS2CX1WW\01COVVPLCS2,CX1WW\01COV.fm
masterpage:Left
4-079-834-11 (1)
LCD Data Projector
Operating Instructions
GB
Mode d’emploi
FR
Manual de instrucciones
ES
VPL-CS2
VPL-CX1
© 2000 Sony Corporation
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\02GBVPLCS2,CX1WW\02REG.fm
WARNING
To prevent fire or shock hazard, do
not expose the unit to rain or
moisture.
To avoid electrical shock, do not
open the cabinet. Refer servicing to
qualified personnel only.
masterpage:Left
The number below is for FCC related
matters only.
Declaration of Conformity
Trade Name: SONY
Model No.: VPL-CS2, VPL-CX1
Responsible Party: Sony Electronics Inc.
Address: 1 Sony Drive, Park Ridge,
NJ.07656 USA
Telephone No.: 201-930-6972
This device complies with Part 15 of the
FCC Rules. Operation is subject to the
following two conditions: (1) This device
may not cause harmful interference, and (2)
this device must accept any interference
received, including interference that may
cause undesired operation.
This symbol is intended to
alert the user to the presence
of uninsulated “dangerous
voltage” within the
product’s enclosure that may
be of sufficient magnitude to
constitute a risk of electric
shock to persons.
This symbol is intended to
alert the user to the presence
of important operating and
maintenance (servicing)
instructions in the literature
accompanying the
appliance.
For the customers in the USA
If you have any questions about this product,
you may contact:
Sony Electronics Inc.
Attn: Business Information Center (BIC)
12451 Gateway Boulevard
Ft. Myers, Florida 33913
Telephone No.: 800-686-7669
GB
This equipment has been tested and found to
comply with the limits for a Class B digital
device, pursuant to Part 15 of the FCC
Rules. These limits are designed to provide
reasonable protection against harmful
interference in a residential installation.
This equipment generates, uses, and can
radiate radio frequency energy and, if not
installed and used in accordance with the
instructions, may cause harmful interference
to radio communications. However, there is
no guarantee that interference will not occur
in a particular installation. If this equipment
does cause harmful interference to radio or
television reception, which can be
determined by turning the equipment off and
on, the user is encouraged to try to correct
the interference by one or more of the
following measures:
- Reorient or relocate the receiving antenna.
- Increase the separation between the
equipment and receiver.
- Connect the equipment into an outlet on a
circuit different from that to which the
receiver is connected.
- Consult the dealer or an experienced radio/
TV technician for help.
You are cautioned that any changes or
modifications not expressly approved in this
manual could void your authority to operate
this equipment.
2
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\02GBVPLCS2,CX1WW\02REG.fm
masterpage:Left
For the customers in Canada
This Class B digital apparatus complies with
Canadian ICES-003.
For the customers in the United
Kingdom
WARNING
THIS APPARATUS MUST BE
EARTHED
IMPORTANT
The wires in this mains lead are coloured in
accordance with the following code:
Green-and-Yellow: Earth
Blue: Neutral
Brown: Live
As the colours of the wires in the mains lead
of this apparatus may not correspond with
the coloured markings identifying the
terminals in your plug proceed as follows:
The wire which is coloured green-andyellow must be connected to the terminal in
the plug which is marked by the letter E or
by the safety earth symbol I or coloured
green or green-and-yellow.
The wire which is coloured blue must be
connected to the terminal which is marked
with the letter N or coloured black. The wire
which is coloured brown must be connected
to the terminal which is marked with the
letter L or coloured red.
Voor de klanten in Nederland
Bij dit product zijn batterijen
geleverd. Wanneer deze leeg
zijn, moet u ze niet
weggooien maar inleveren
als KCA.
The socket-outlet should be installed near
the equipment and be easily accessible.
3 GB
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\02GBVPLCS2,CX1WW\02REG.fm
GB
masterpage:Left
4
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\02GBVPLCS2,CX1WW\01COVTOC.fm
masterpage:Left
Table of Contents
Overview
Maintenance
Precautions ......................................... 6
Maintenance .................................... 31
Features .............................................. 7
Replacing the Lamp ................... 31
Cleaning the Air Filter ............... 32
Troubleshooting .............................. 33
Location and Function of Controls ... 9
Front/Left Side/Bottom ................ 9
Rear/Right Side ............................ 9
Control Panel ..............................11
Connector Panel .........................12
Remote Commander ...................13
Setting Up and Projecting
Installing the Projector .....................15
Connecting the Projector ..................16
Connecting with a Computer ......16
Connecting with a VCR or 15k
RGB/Component
Equipment .......................18
Selecting the Menu Language ..........20
Warning Messages ..................... 35
Caution Messages ...................... 35
Other
Notes on Installation ........................ 36
Unsuitable Installation ............... 36
Unsuitable Conditions ................ 36
Specifications .................................. 37
Index ............................................... 43
Projecting ......................................... 22
Effective Tools for Your
Presentation .....................25
Adjustments and Settings
Using the Menu
Using the MENU .............................26
The PICTURE CTRL Menu ............27
The INPUT SETTING Menu ...........28
The SET SETTING Menu ...............30
5 GB
VPL-CS2/CX1
4-079-834-11 (1)
GB
D:\Data\Oka\407983411VPLCS2CX1WW\02GBVPLCS2,CX1WW\03OVR.fm
masterpage:Left
B Overview
Precautions
On preventing internal heat buildup
On safety
After you turn off the power with the I / 1
key, do not disconnect the unit from the wall
outlet while the cooling fan is still running.
• Check that the operating voltage of your
unit is identical with the voltage of your
local power supply.
• Should any liquid or solid object fall into
the cabinet, unplug the unit and have it
checked by qualified personnel before
operating it further.
• Unplug the unit from the wall outlet if it is
not to be used for several days.
• To disconnect the cord, pull it out by the
plug. Never pull the cord itself.
• The wall outlet should be near the unit and
easily accessible.
• The unit is not disconnected to the AC
power source (mains) as long as it is
connected to the wall outlet, even if the
unit itself has been turned off.
• Do not look into the lens while the lamp is
on.
• Do not place your hand or objects near the
ventilation holes. The air coming out is
hot.
• Be careful not to catch your fingers by the
adjuster when you lift up the projector. Do
not push hard on the top of the projector
with the adjuster out.
On illumination
• To obtain the best picture, the front of the
screen should not be exposed to direct
lighting or sunlight.
• Ceiling-mounted spot lighting is
recommended. Use a cover over
fluorescent lamps to avoid lowering the
contrast ratio.
• Cover any windows that face the screen
with opaque draperies.
• It is desirable to install the projector in a
room where floor and walls are not of
light-reflecting material. If the floor and
walls are of reflecting material, it is
recommended that the carpet and wall
paper be changed to a dark color.
GB
6
Caution
The projector is equipped with ventilation
holes (intake) and ventilation holes
(exhaust). Do not block or place anything
near these holes, or internal heat build-up
may occur, causing picture degradation or
damage to the projector.
On cleaning
• To keep the cabinet looking new,
periodically clean it with a soft cloth.
Stubborn stains may be removed with a
cloth lightly dampened with a mild
detergent solution. Never use strong
solvents, such as thinner, benzene, or
abrasive cleansers, since these will
damage the cabinet.
• Avoid touching the lens. To remove dust
on the lens, use a soft dry cloth. Do not use
a damp cloth, detergent solution, or
thinner.
• Clean the filter at regular intervals.
On repacking
• Save the original shipping carton and
packing material; they will come in handy
if you ever have to ship your unit. For
maximum protection, repack your unit as
it was originally packed at the factory.
On LCD projector
• The LCD projector is manufactured using
high-precision technology. You may,
however, see tiny black points and/or
bright points (red, blue, or green) that
continuously appear on the LCD projector.
This is a normal result of the
manufacturing process and does not
indicate a malfunction.
Precautions
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\02GBVPLCS2,CX1WW\03OVR.fm
Features
High portability
Reduced noise
Because the projector uses Sony’s unique
cooling mechanism, noise has been reduced.
High brightness, high picture
quality
• High brightness
Adopting the high-efficiency optical
system and the 120 W UHP lamp allows
high brightness (VPL-CS2: light output
600 ANSI lumen, VPL-CX1: light output
550 ANSI lumen) and excellent
uniformity on the picture.
• High resolution
VPL-CS2:
Three 0.7-inch, about 480,000 pixel,
SVGA panels provide a resolution of 800
× 600 dots for RGB input and 600
horizontal TV lines for video input.
VPL-CX1:
Three 0.7-inch, about 790,000 pixel, XGA
panels provide a resolution of 1024 × 768
dots for RGB input and 750 horizontal TV
lines for video input.
Simple setup
• Simple setup with external equipment
This projector is preset for 37 kinds of
input signals. You can project images from
an external signal source just by
connecting the equipment with the
supplied cable and pushing the APA key.
• Compatible with USB (Universal Serial
Bus) hub function
You can connect an USB equipment (e.g.,
USB mouse) to the projector, and also
control the projector by using the
application software (CD-ROM) supplied
with the projector from a computer
operated with Windows 98, Windows 98
SE or Windows 2000. Using this
application software, you can open a file
you want to use for your presentation with
the supplied Remote Commander.
Easy presentation
• Multi function Remote Commander
with mouse control functions
You can operate a computer connected to
this projector with the Remote
Commander since the unit has a build-in
mouse receiver.
• Digital ZOOM and FUNCTION keys
on the Remote Commander
The Digital ZOOM allows you to enhance
your presentation by zooming in on the
image.
You can allocate a presentation file to the
FUNCTION keys by using the application
software (CD-ROM) supplied with the
projector. Just pressing the FUNCTION
key opens the file immediately.
Accepts various input signals
• Scan converter loaded
This projector has a build-in scan
converter that converts the input signal
within 800 × 600 dots (VPL-CS2) or 1024
× 768 dots (VPL-CX1).
• Compatible input signals
This projector accepts video signals of
composite, S video, and component as
well as VGA, SVGA, XGA, and SXGA
signals, which all can be displayed.
• Compatible with six color systems
NTSC, PAL, SECAM, NTSC4.431), PALM, or PAL-N color system can be selected
automatically or manually.
1)NTSC4.43 is the color system used when
playing back a video recorded on NTSC
on a NTSC4.43 system VCR.
Features
7 GB
VPL-CS2/CX1
4-079-834-11 (1)
Overview
• Light weight/small size
This projector has been miniaturized to
approx. 2.9 kg (6 lb 6 oz) in weight and
B5-file size through the adoption of a
retractable mechanism. A carrying handle
is equipped with the projector, so you can
carry it easily with your computer.
masterpage:Left
D:\Data\Oka\407983411VPLCS2CX1WW\02GBVPLCS2,CX1WW\03OVR.fm
masterpage:Left
......................................................................
• Windows is a registered trademark of
Microsoft Corporation in the United States
and/or other countries.
• VGA, SVGA, XGA, and SXGA are
registered trademarks of the International
Business Machines Corporation, U.S.A.
• Macintosh is a registered trademark of
Apple Computer, Inc.
• IBM PC/AT is a registered trademark of
International Business Machines
Corporation, U.S.A.
• VESA is a registered trademark of Video
Electronics Standard Association.
• Display Data Channel is a trademark of
Video Electronics Standard Association.
• PC-98 is a trademark of NEC Corporation.
GB
8
Features
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\02GBVPLCS2,CX1WW\03OVR.fm
Location and
Function of Controls
1 Lock button
2 Front cover
Slide the lock button to open the front
cover.
3 Carrying handle
Pull up the handle from the projector for
carrying.
4 Zoom ring
Adjusts the picture size.
5 Focus ring
Adjusts the picture focus.
6 Front remote control detector
(SIRCS receiver)
7 Lens
8 AC IN socket
Connects the supplied AC power cord.
9 Ventilation holes (intake)/air
filter cover (bottom)
Notes
Rear/Right Side
• Do not place anything near the
ventilation holes as it may cause internal
heat build-up.
• Do not place your hand or objects near
the ventilation holes as it may cause the
air coming out heat build-up.
• To maintain optimal performance, clean
the air filter every 300 hours.
q; Lamp cover (bottom)
qa Ventilation holes (exhaust)
qs Control panel
For details, see “Control Panel” on
page 11.
qd Speakers
qf Rear remote control detector
(SIRCS receiver)
qg Adjuster
Location and Function of Controls
9 GB
VPL-CS2/CX1
4-079-834-11 (1)
Overview
Front/Left Side/Bottom
masterpage:Left
D:\Data\Oka\407983411VPLCS2CX1WW\02GBVPLCS2,CX1WW\03OVR.fm
qh RELEASE (adjuster adjustment)
button
For details, see “How to use the
adjuster” on page 10.
qj Connector panel
masterpage:Left
How to use the adjuster
To adjust the height
Adjust the height of the projector as follows:
1
For details, see “Connector Panel” on
page 12.
Lift the projector and press the
RELEASE button.
The adjuster will extend from the
projector.
qk Security lock
Connects to an optional security cable
(Kensington’s).
The security lock corresponds to
Kensington’s MicroSaver Security
System.
If you have any comment, contact:
Kensington
2853 Campus Drive
San Mates, CA 94403
U.S.A.
Tel: 800-535-4242: extension
3348
RELEASE button
2
While pressing the button, lower the
projector. Then, release the button.
The adjuster can be set at 6 positions.
Home page address:
http://www.kensington.com/
ql Ventilation holes (intake)
Notes
• Be careful not to let the projector down on
your fingers.
• Do not push hard on the top of the
projector with the adjuster out.
GB
10
Location and Function of Controls
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\02GBVPLCS2,CX1WW\03OVR.fm
5 Indicators
Control Panel
RESET
masterpage:Left
POWER
MENU
APA
VOLUME
–
LAMP/COVER
+
Y
FAN/TEMP POWER SAVING ON/STANDB
1 I / 1 (on/standby) key
Turns on and off the projector when the
projector is in standby mode. The ON/
STANDBY indicator lights in green
when the power is turned on.
When turning off the power, press
the I / 1 key twice following the
message on the screen, or press and hold
the key for about one second.
For details on steps for turning off the
power, see “To turn off the power” on
page 24.
2 INPUT key
Selects the input signal. Each time you
press the key, the input signal switches
as follows:
t
INPUT A t VIDEO t S VIDEO
3 APA (Auto Pixel Alignment) key
Adjusts a picture clearest automatically
while a signal is input from a computer.
4 VOLUME +/– keys
Adjust the volume of the built-in
speakers.
+ : Increases the volume.
– : Decreases the volume.
For details on the LAMP/COVER and
the FAN/TEMP indicators, see on page
35.
Location and Function of Controls
11 GB
VPL-CS2/CX1
4-079-834-11 (1)
Overview
INPUT
ENTER
• LAMP/COVER: Lights up or flashes
under the following conditions:
– Lights up when the lamp has
reached the end of its life or
becomes a high temperature.
– Flashes when the lamp cover or air
filter cover is not secured firmly.
• FAN/TEMP (Temperature): Lights
up or flashes under the following
conditions:
– Lights up when temperature inside
the projector becomes unusually
high.
– Flashes when the fan is broken.
• POWER SAVING: Lights up when
the projector is in power saving mode.
When POWER SAVING in the SET
SETTING menu is set to ON, the
projector goes into power saving mode
if no signal is input for 10 minutes.
Although the lamp goes out, the
cooling fan keeps running. In power
saving mode, any key does not
function for the first 30 seconds. The
power saving mode is canceled when a
signal is input or any key is pressed.
• ON/STANDBY: Lights up or flashes
under the following conditions:
– Lights in red when a AC power cord
is plugged into a wall outlet. Once in
standby mode, you can turn on the
projector with the I / 1 key.
– Lights in green when the power is
turned on.
– Flashes in green while the cooling
fan runs after the power is turned off
with the I / 1 key. The fan runs for
about 90 seconds after the power is
turned off.
The ON/STANDBY indicator
flashes quickly for the first 30
seconds. During this time, you
cannot light up the ON/STANDBY
indicator with the I / 1 key.
D:\Data\Oka\407983411VPLCS2CX1WW\02GBVPLCS2,CX1WW\03OVR.fm
6 ENTER key
3 MOUSE connector (6-pin)
Enters the settings of items in the menu
system.
7 Arrow keys (M
M/m
m/<
</,
,)
Select the menu or to make various
adjustments.
8 RESET key
Resets the value of an item back to its
factory preset value. This key functions
when the menu or a setting item is
displayed on the screen.
9 MENU key
Displays the on-screen menu. Press
again to clear the menu.
Connector Panel
Rear side
AUDIO
MOUSE
masterpage:Left
VIDEO
S VIDEO
INPUT A
1 INPUT A connector (HD D-sub
15-pin, female)
Connects to the PS/2 mouse port on a
computer via the supplied mouse cable,
to control the mouse function of the
connected computer.
4 USB connector (USB A-plug for
downstream, 4-pin)
Connect to USB equipment such as a
mouse, camera, etc.
5 USB connector (USB B-plug for
upstream, 4-pin)
Connect to the USB connector on a
computer. When you connect the
projector to the computer, the projector
recognizes the mouse of the computer
connected to the INPUT A connector
and you can control the mouse function
with the supplied Remote Commander.
The supplied application software can
be installed in the computer attached to
this connector.
6 AUDIO (stereo minijack)
connector
When listening to sound output from the
computer, connect to the audio output of
the computer.
When listening to sound output from the
VCR, connect to the audio output of the
VCR.
Connect to external equipment such as a
computer.
Connects to the monitor output on a
computer using the supplied cable.
When inputting a component or 15k
RGB signal, use an optional cable.
2 Video input connector
Connect to external video equipment
such as a VCR.
• S VIDEO (mini DIN 4-pin):
Connects to the S video output (Y/C
video output) of video equipment.
• VIDEO (phono type): Connects to
the composite video output of video
equipment.
GB
12
Location and Function of Controls
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\02GBVPLCS2,CX1WW\03OVR.fm
5 Arrow keys (M
M/m
m/<
</,
,)
Remote Commander
For details, see “To control the computer
using the supplied Remote Commander” on
page 23.
I/1
+
1
VOLUME
INPUT
–
MENU
APA
2
ENTER
3
4
5
6 R CLICK key
Functions as the right button on a mouse.
7 FUNCTION 1, 2 keys
These keys function when the supplied
application software is used.
When you connect the projector with a
computer, you can open a file on the
screen by just pressing the FUNCTION
key. This will enhance your
presentation. To use this function,
allocate a file to the FUNCTION key by
using the application software.
For details, see the README file and
the HELP file supplied with the
application software.
8 CONTROL S OUT jack (stereo
minijack)
This does not function with this
projector.
9 RESET (D ZOOM) key
+
–
0
9
RESET
R
CLICK
6
Resets the value of an item back to its
factory preset value or returns the
enlarged image back to its original size.
(D ZOOM)
0 D ZOOM +/– key
D ZOOM
1 FUNCTION
2
7
8
Enlarges the image at a desired location
on the screen.
+: Pressing the + key once highlights one
of the images divided into 16. Use an
arrow key (M/m/</,) to move the
highlight portion to the point in the
image to be enlarged. Press the + key
repeatedly until the image is enlarged
to your requirements.
–: Pressing the – key reduces an image
that has been enlarged with the D
ZOOM + key.
1 I / 1 key
2 APA (Auto Pixel Alignment) key
3 ENTER key
4 Joystick
Functions as the mouse of the computer
connected to the unit.
Location and Function of Controls
13 GB
VPL-CS2/CX1
4-079-834-11 (1)
Overview
The keys that have the same names as those
on the control panel function identically.
You can control a connected computer using
the Remote Commander.
MUTING
PIC
masterpage:Left
D:\Data\Oka\407983411VPLCS2CX1WW\02GBVPLCS2,CX1WW\03OVR.fm
qa L CLICK key
masterpage:Left
To install batteries
Functions as the left button on a mouse.
qs MENU key
1
qd INPUT key
Push and slide to open the lid, then
install the two size AA (R6) batteries
(supplied) with the correct polarity.
qf MUTING PIC key
Cut off the picture. Press again to
restore the picture.
qg VOLUME +/– keys
qh Infrared transmitter
Be sure to install
the battery from
the # side.
2
Replace the lid.
Notes on batteries
• Make sure that the battery orientation is
correct when inserting batteries.
• Do not mix an old battery with a new one
or different types of batteries.
• If you do not use the Remote Commander
for a long time, remove the batteries to
avoid damage from battery leakage. If
batteries have leaked, remove them, wipe
and dry the battery compartment, and
replace the batteries with new ones.
Notes on Remote Commander
operation
• Make sure that nothing obstructs the
infrared beam between the Remote
Commander and the remote control
detector on the projector. Direct the
Remote Commander toward the front or
rear remote control detector.
• The operation range is limited. The shorter
the distance between the Remote
Commander and the projector is, the wider
the angle within which the commander can
control the projector becomes.
GB
14
Location and Function of Controls
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\02GBVPLCS2,CX1WW\04SET.fm
masterpage:Left
B Setting Up and Projecting
Installing the Projector
This section describes how to install the projector.
The distance between the lens and the screen varies depending on the size of
the screen. Use the following table as a guide.
Setting Up and Projecting
;;;;;
;;;;;
;;;;;
Distance between the screen and
the center of the lens
Unit: m (feet)
40
60
80
100
120
150
Minimum
Distance
1.6
(5.2)
2.4
(7.8)
3.2
(10.5)
4.0
(13.2)
4.9
(15.9)
6.1
(20.0)
Maximum
Distance
2.0
(6.6)
3.1
(10.0)
4.1
(13.5)
5.2
(16.9)
6.2
(20.3)
7.8
(25.5)
Screen size
(inches)
Note
You can not install the projector upside down, such as on a ceiling.
Installing the Projector
15 GB
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\02GBVPLCS2,CX1WW\04SET.fm
masterpage:Left
Connecting the Projector
When making connections, be sure to do the following:
• Turn off all equipment before making any connections.
• Use the proper cables for each connection.
• Insert the cable plugs properly; plugs that are not fully inserted often
generate noise. When pulling out a cable, be sure to pull it out from the plug,
not the cable itself.
Connecting with a Computer
This section describes how to connect the projector to a computer.
For more information, refer to the computer’s instruction manual.
Notes
• The projector accepts VGA, SVGA, XGA, and SXGA signals. However, we
recommend that you set the output mode of your computer to SVGA (VPL-CS2) or
XGA (VPL-CX1) mode for the external monitor.
• If you set your computer, such as a notebook type, to output the signal to both your
computer’s display and the external monitor, the picture of the external monitor may
not appear properly. Set your computer to output the signal to only the external
monitor.
For details, refer to the computer’s operating instructions supplied with your
computer.
• Supplied mouse cable may not work properly according to your computer.
• This projector is compatible with a DDC2B (Digital Data Channel 2B). If your
computer is compatible with a DDC, turn the projector on according to the following
procedures.
1 Connect the projector to the computer by using the supplied HD D-sub 15 pin cable.
2 Turn the projector on.
3 Start the computer.
GB
16
Connecting the Projector
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\02GBVPLCS2,CX1WW\04SET.fm
masterpage:Left
To connect an IBM PC/AT compatible computer
When you use a USB mouse and USB equipment
Rear side
AUDIO
MOUSE
VIDEO
S VIDEO
INPUT A
Computer
to USB equipment
HD D-sub
15-pin cable
(supplied)
Stereo audio connecting cable (not supplied)
Setting Up and Projecting
USB cable A type – B type (supplied)
to monitor output
to USB connector
to audio output
On the USB function
When connecting the projector to a computer by using the USB cable for the
first time, the computer recognizes the following devices automatically.
1 USB hub (general use)
2 USB human interface device (wireless mouse function)
3 USB human interface device (projector control function)
The computer also recognizes the device connected to the downstream
connector on the projector.
Recommended operating environment
When you use the USB function, connect your computer as illustrated above.
This application software and the USB function can be used on a computer
loaded with Windows 98, Windows 98 SE or Windows 2000 preinstall
models.
Notes
• As the projector recognizes the USB mouse when the computer is
connected to the USB connector, do not connect anything to the PS/2
mouse port.
• Your computer may not start correctly when connected to the projector
via the USB cable. In this case, disconnect the USB cable, restart the
computer, then connect the computer to the projector using the USB
cable.
• This projector is not guaranteed for suspend, standby mode. When you
use the projector in suspend, standby mode, disconnect the projector
from the USB port on the computer.
• Operations are not guaranteed for all the recommended computer
environments.
Connecting the Projector
17 GB
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\02GBVPLCS2,CX1WW\04SET.fm
masterpage:Left
When you use a PS/2 mouse port
Rear side
AUDIO
MOUSE
VIDEO
S VIDEO
INPUT A
Computer
HD D-sub
15-pin cable
(supplied)
PS/2 Mouse cable (supplied)
to monitor output
to mouse port (PS/2)
Stereo audio connecting cable (not supplied)
to audio output
To connect a Macintosh computer
Use an ADP-20 signal adapter (not supplied). In this case, however, you can
not control the mouse of the computer by the Remote Commander.
Connecting with a VCR or 15k RGB/Component Equipment
This section describes how to connect the projector to a VCR and 15k RGB/
component equipment.
For more information, refer to the instruction manuals of the equipment you
are connecting.
To connect a VCR
Rear side
AUDIO
MOUSE
VIDEO
S VIDEO
INPUT A
S-Video cable (not supplied)
Stereo audio
connecting
cable (not
supplied)
Video cable
(not supplied)
to video output
to audio output
GB
18
to S video output
VCR
Connecting the Projector
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\02GBVPLCS2,CX1WW\04SET.fm
masterpage:Left
To connect a 15k RGB/Component equipment
Stereo audio connecting cable (not supplied)
SMF-402 Signal Cable
(not supplied)
3 u phono jack l HD D-sub
15-pin (male)
AUDIO
MOUSE
VIDEO
S VIDEO
to audio
output
INPUT A
Rear side
15k RGB/Component equipment
Notes
• Set the aspect ratio using ASPECT in the INPUT SETTING menu
according to the input signal.
• When you connect the unit to 15k RGB/component video equipment,
select RGB or component with the INPUT-A setting in the SET
SETTING menu.
• Use the composite sync signal when you input the external sync signal
from 15k RGB/component equipment.
Connecting the Projector
19 GB
VPL-CS2/CX1
4-079-834-11 (1)
Setting Up and Projecting
to RGB/
component
output
D:\Data\Oka\407983411VPLCS2CX1WW\02GBVPLCS2,CX1WW\04SET.fm
masterpage:Left
Selecting the Menu Language
You can select one of seven languages for displaying the menu and other onscreen displays. The factory setting is English.
Front remote control
detector
RESET
1
I/1
F
g
G
MUTING
PIC
I/1
INPUT
–
MENU
f
2
+
VOLUME
INPUT
ENTER
APA
VOLUME
–
APA
3
ENTER
3
2
POWER
MENU
LAMP/COVER
+
4,5,6
Y
FAN/TEMP POWER SAVING ON/STANDB
4,5,6
+
RESET
R
1
Open the front cover, then plug the AC power cord into a wall outlet.
2
Press the I / 1 key to turn on the projector.
3
Press the MENU key.
The menu appears.
The menu presently selected is shown as a yellow button.
INPUT-A
PICTURE CTRL
CONTRAST:
80
BRIGHT:
50
GAMMA MODE: GRAPHICS
COLOR TEMP:
GB
20
HIGH
Selecting the Menu Language
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\02GBVPLCS2,CX1WW\04SET.fm
4
masterpage:Left
Press the M or m key to select the SET SETTING menu, then press the ,
or ENTER key.
The selected menu appears.
INPUT-A
SET SETTING
STATUS:
INPUT-A:
ON
RGB
KEYSTONE MEMORY: OFF
DIGITAL KEYSTONE:
OFF
LANGUAGE:
ENGLISH
POWER SAVING:
OFF
SIRCS RECEIVER: FRONT&REAR
LAMP TIMER:
Setting Up and Projecting
5
00010h
Press the M or m key to select “LANGUAGE,” then press the , or
ENTER key.
INPUT-A
SET SETTING
STATUS:
ON
INPUT-A:
RGB
KEYSTONE MEMORY: OFF
DIGITAL KEYSTONE:
OFF
LANGUAGE:
ENGLISH
POWER SAVING:
OFF
SIRCS RECEIVER: FRONT&REAR
LAMP TIMER:
6
00010h
Press the M or m key to select a language, then press the < or ENTER
key.
The menu changes to the selected language.
To clear the menu
Press the MENU key.
The menu disappears automatically if a key is not pressed for one minute.
Selecting the Menu Language
21 GB
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\02GBVPLCS2,CX1WW\04SET.fm
masterpage:Left
Projecting
1
5
6
Rear remote
control detector
RESET
MENU
POWER
INPUT
ENTER
MUTING
PIC
I/1
+
VOLUME
INPUT
–
MENU
APA
APA key
APA
2
APA key
2
4
VOLUME
VOLUME +/–
keys
LAMP/COVER
FAN/TEMP
NDBY
POWER SAVING ON/STA
ENTER
VOLUME+/– key
ON/STANDBY indicators
4
+
–
RESET
R
CLICK
(D ZOOM)
1
Open the front cover, plug the AC power cord into a wall outlet, then
connect all equipment.
The ON/STANDBY indicator lights in red and the projector goes into
standby mode.
2
Press the I / 1 key.
The ON/STANDBY indicator lights in green.
3
4
Turn on the equipment connected to the projector.
Press the INPUT key to select the input source.
To input from
GB
22
Press INPUT to display
Computer connected to the INPUT A connector
INPUT A
Video equipment connected to the VIDEO input
connector
VIDEO
Video equipment connected to the S VIDEO input
connector
S VIDEO
Projecting
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\02GBVPLCS2,CX1WW\04SET.fm
5
6
masterpage:Left
Turn the zoom ring to adjust the size of the picture.
Turn the focus ring to adjust the focus.
Caution
Looking into the lens when projecting may cause injury to your eyes.
To adjust the volume
Press VOLUME +/– keys. The volume can be adjusted for each of INPUT A,
VIDEO and S VIDEO input.
To control the computer using the supplied Remote Commander
When you connect an IBM PC/AT compatible to the projector, you can control
the mouse of the computer using the Remote Commander.
The R/L CLICK keys and joystick function as follows.
Key and joystick
Function
R CLICK (front)
Right button
L CLICK (rear)
Left button
Joystick
Corresponds with the movements of the mouse
Note
Make sure that nothing obstructs the infrared beam between the Remote Commander
and the remoter control detector on the projector.
To get the clearest picture
You can adjust picture quality when projecting a signal from the computer.
1
Project a still picture from the computer.
2
Press the APA key.
“Complete!” appears on the screen when the picture is adjusted properly.
Notes
• Press the APA key when the full image is displayed on the screen. If there are black
edges around the image, the APA function will not function properly and the image
may extend beyond the screen.
• When you switch the input signal or re-connect a computer, press the APA key again
to adjust the picture again.
• You can cancel the adjustment by pressing the APA key again while “ADJUSTING”
appears on the screen.
• The picture may not be adjusted properly depending on the kinds of input signals.
• Adjust the items in the INPUT SETTING menu when you adjust the picture manually.
Projecting
23 GB
VPL-CS2/CX1
4-079-834-11 (1)
Setting Up and Projecting
To cut off the picture
Press the MUTING PIC key on the Remote Commander.
To restore the picture, press the MUTING PIC key again.
D:\Data\Oka\407983411VPLCS2CX1WW\02GBVPLCS2,CX1WW\04SET.fm
masterpage:Left
To turn off the power
1
Press the I / 1 key.
“POWER OFF? Please press I / 1 key again.” appears to confirm that you
want to turn off the power.
Note
A message disappears if you press any key except the I / 1 key, or if you do not
press any key for five seconds.
2
Press the I / 1 key again.
The ON/STANDBY indicator flashes in green and the fan continues to run for
about 90 seconds to reduce the internal heat. Also, the ON/STANDBY
indicator flashes quickly for the first 30 seconds. During this time, you will not
be able to light up the ON/STANDBY indicator with the I / 1 key.
3
Unplug the AC power cord from the wall outlet after the fan stops running
and the ON/STANDBY indicator lights in red.
When you cannot confirm the on-screen message
When you cannot confirm the on-screen message in a certain condition, you can
turn off the power by holding the I / 1 key for about one second.
Note
Do not unplug the AC power cord while the fan is still running; otherwise, the fan will
stop even though the internal heat is still high, which could result in a breakdown of the
projector.
To stow the adjuster on the bottom
If you are not going to use the projector, while holding the RELEASE button
pressed, fold up the adjuster on the bottom of the projector manually.
On air filter
To maintain optimal performance, clean the air filter every 300 hours.
GB
24
Projecting
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\02GBVPLCS2,CX1WW\04SET.fm
masterpage:Left
Effective Tools for Your Presentation
To enlarge the image (Digital Zoom function)
You can select a point in the image to enlarge.
1
Project the original size picture and press the D ZOOM + key on the
Remote Commander.
One of the images divided into 16 is highlighted at the center of the image.
Move the highlight portion to the point you want to enlarge by pressing the
arrow keys (M/m/</,).
3
Press the D ZOOM + key again.
The highlight image displayed in step 2 is enlarged.
By pressing the + key repeatedly, the image size increases (ratio of
enlargement: max. 4 times.)
Use the arrow keys (M/m/</,) to scroll the enlarged image.
To return the image back to its original size
Press the D ZOOM – key on the Remote Commander. Just pressing the
RESET (ZOOM) key returns the image back to its original size immediately.
Projecting
25 GB
VPL-CS2/CX1
4-079-834-11 (1)
Setting Up and Projecting
2
D:\Data\Oka\407983411VPLCS2CX1WW\02GBVPLCS2,CX1WW\05AJT.fm
masterpage:Left
B Adjustments and Settings Using the Menu
Using the MENU
The projector is equipped with an on-screen
menu for making various adjustments and
settings. You can change the menu language
displayed in the on-screen menu.
To change the menu language, see
“Selecting the Menu Language” on page 20.
1
Press the MENU key.
The menu appears.
The menu presently selected is shown as
a yellow button.
INPUT-A
PICTURE CTRL
BRIGHT:
50
GAMMA MODE: GRAPHICS
COLOR TEMP:
The selected menu appears.
Setting items
STATUS:
ON
INPUT-A:
RGB
KEYSTONE MEMORY: OFF
DIGITAL KEYSTONE:
OFF
LANGUAGE:
ENGLISH
POWER SAVING:
OFF
SIRCS RECEIVER: FRONT&REAR
GB
00010h
About the memory of the settings
The settings are automatically stored in the
projector memory.
If no signal is input
If there is no input signal, “NO INPUT–
Cannot adjust this item.” appears on the
screen.
3
Select an item.
Use the M or m key to select the item,
then press the , or ENTER key.
4
Make the setting or adjustment on an
item.
26
Press the RESET key.
“Complete!” appears on the screen and the
settings appearing on the screen are reset to
their factory preset values.
Items that can be reset are:
• “CONTRAST,” “BRIGHT,” “COLOR,”
“HUE,” and “SHARP” in the PICTURE
CTRL menu
• “DOT PHASE,” “SIZE,” and “SHIFT” in
the INPUT SETTING menu
• “DIGITAL KEYSTONE” in the SET
SETTING menu
INPUT-A
SET SETTING
LAMP TIMER:
Press the MENU key.
The menu disappears automatically if a key
is not pressed for one minute.
To reset items that have been
adjusted
HIGH
Use the M or m key to select a menu,
then press the , or ENTER key.
Menus
To clear the menu
80
CONTRAST:
2
• When changing the adjustment level:
To increase the number, press the M or
, key.
To decrease the number, press the m
or < key.
Press the ENTER key to restore the
original screen.
• When changing the setting:
Press the M or m key to change the
setting.
Press the ENTER or < key to restore
the original screen.
Using the MENU
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\02GBVPLCS2,CX1WW\05AJT.fm
The PICTURE CTRL
Menu
COLOR
Adjusts color intensity. The higher the
setting, the greater the intensity. The lower
the setting, the lower the intensity.
The PICTURE CTRL (control) menu is used
for adjusting the picture.
Items that cannot be adjusted depending on
the input signal are not displayed in the
menu.
HUE
For details on the unadjustable items, see
page 40.
SHARP
When the video signal is input
Adjusts color tones. The higher the setting,
the picture becomes greenish. The lower the
setting, the picture becomes purplish.
Adjusts the picture sharpness. The higher the
setting, the sharper the picture. The lower
the setting, the softer the picture.
VIDEO
PICTURE CTRL
80
BRIGHT:
50
COLOR:
50
HUE:
50
SHARP:
50
D. PICTURE:
OFF
D. (Dynamic) PICTURE
Emphasizes the black color.
ON: Emphasizes the black color to produce
a bolder “dynamic” picture.
OFF: Reproduces the dark portions of the
picture accurately, in accordance with
the source signal.
COLOR TEMP: LOW
AUTO
When the RGB signal is input
INPUT-A
PICTURE CTRL
CONTRAST:
80
BRIGHT:
50
GAMMA MODE: GRAPHICS
COLOR TEMP:
HIGH
GAMMA MODE
Selects a gamma correction curve.
GRAPHICS: Improves the reproduction of
halftones. Photos can be reproduced in
natural tones.
TEXT: Contrasts black and white. Suitable
for images that contain lots of text.
COLOR TEMP
Menu Items
CONTRAST
Adjusts the picture contrast. The higher the
setting, the greater the contrast. The lower
the setting, the lower the contrast.
BRIGHT
Adjusts the picture brightness. The higher
the setting, the brighter the picture. The
lower the setting, the darker the picture.
Adjusts the color temperature.
HIGH: Makes the white color bluish.
LOW: Makes the white color reddish.
COLOR SYS (System)
Selects the color system of the input signal.
• AUTO: NTSC3.58, PAL, SECAM and
NTSC4.43 (switched automatically)
• PAL-M/N: PAL-M/PAL-N and NTSC 3.58
(switched automatically)
Normally, set to AUTO. If the picture is
distorted or colorless, select the color system
according to the input signal.
The PICTURE CTRL Menu
27 GB
VPL-CS2/CX1
4-079-834-11 (1)
Adjustments and Settings Using the Menu
CONTRAST:
COLOR SYS:
masterpage:Left
D:\Data\Oka\407983411VPLCS2CX1WW\02GBVPLCS2,CX1WW\05AJT.fm
The INPUT SETTING
Menu
The INPUT SETTING menu is used to
adjust the input signal.
Items that cannot be adjusted depending on
the input signal are not displayed in the
menu.
For details on the unadjustable items, see
page 40.
When the video signal is input
VIDEO
INPUT SETTING
ASPECT:
4 : 3
No. 01
VIDEO/60
Memory
No.
Signal
type
When the RGB signal is input
INPUT-A
INPUT SETTING
DOT PHASE:
SIZE H
15
800
SHIFT H
H:200
V:30
SCAN CONV: ON
No. 13
640
480
Memory
No.
Signal
type
MENU Items
DOT PHASE
Adjusts the dot phase of the LCD panel and
the signal input from the INPUT A
connector.
Adjust the picture further for finer picture
after the picture is adjusted by pressing the
APA key.
Adjust the picture to where it looks clearest.
masterpage:Left
the setting, the larger the horizontal size of
the picture. The lower the setting, the
smaller the horizontal size of the picture.
Adjust the setting according to the dots of
the input signal.
For details on the suitable value for the
preset signals, see page 41.
SHIFT
Adjusts the position of the picture input from
the INPUT A connector. H adjusts the
horizontal position of the picture.V adjusts
the vertical position of the picture. As the
setting for H increases, the picture moves to
the right, and as the setting decreases, the
picture moves to the left.
As the setting for V increases, the picture
moves up, and as the setting decreases, the
picture moves down. Use the < or the ,
key to adjust the horizontal position and the
M and m key for the vertical position.
SCAN CONV (Scan converter)
Converts the signal to display the picture
according to the screen size.
ON: Displays the picture according to the
screen size. The picture will lose some
clarity.
OFF: Displays the picture while matching
one pixel of input picture element to that
of the LCD. The picture will be clear but
the picture size will be smaller.
Note
This item will not be displayed in the following
case.
VPL-CS2: When SVGA, XGA or SXGA
signal is input
VPL-CX1: When XGA or SXGA signal is
input
SIZE
Adjusts the horizontal size of picture input
from the INPUT A connector. The higher
GB
28
The INPUT SETTING Menu
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\02GBVPLCS2,CX1WW\05AJT.fm
masterpage:Left
ASPECT
Signal
Memory No. SIZE
Sets the aspect ratio of the picture. When
inputting 16:9 (squeezed) signal from
equipment such as a DVD player, set to
16:9.
4:3: When the picture with ratio 4:3 is input.
16:9: When the picture with ratio 16:9
(squeezed) is input.
Super Mac-2
23
1312
SGI-1
23
1320
Macintosh 19"
25
1328
Macintosh 21"
28
1456
Sony News
36
1708
PC-9821
1280 × 1024
36
1600
About the Preset Memory No.
WS Sunmicro
37
1664
Note
When the aspect ratio of input signal is other
than 4:3, a part of the screen is displayed in
black.
See the chat on page 41 to find if the signal
is registered to the preset memory.
Since the data is recalled from the preset
memory about the following signals, you
can use these preset data by adjusting SIZE.
Make fine adjustment by adjusting SHIFT.
The INPUT SETTING Menu
29 GB
VPL-CS2/CX1
4-079-834-11 (1)
Adjustments and Settings Using the Menu
This projector has 37 types of preset data for
input signals for INPUT-A (the preset
memory). When a preset signal is input, the
projector automatically detects the signal
type and recalls the data for the signal from
the preset memory to adjust it to an optimum
picture. The memory number and signal type
of that signal are displayed in the INPUT
SETTING menu. You can also adjust the
preset data through the INPUT SETTING
menu.
This projector has 20 types of user memories
for INPUT-A into which you can save the
setting of the adjusted data for an unpreset
input signal.
When an unpreset signal is input for the first
time, a memory number is displayed as 00.
When you adjust the data of the signal in the
INPUT SETTING menu, it will be
registered to the projector. If more than 20
user memories are registered, the newest
memory always overwrites the oldest one.
D:\Data\Oka\407983411VPLCS2CX1WW\02GBVPLCS2,CX1WW\05AJT.fm
The SET SETTING
Menu
The SET SETTING menu is used for
changing the settings of the projector.
INPUT-A
SET SETTING
STATUS:
INPUT-A:
DIGITAL KEYSTONE
Adjusts trapezoidal distortion of the picture
that may occur depending on the projection
angle.
When the upside of the trapezoid is longer
than the downside
: Sets to a plus
value.
ON
RGB
KEYSTONE MEMORY: OFF
DIGITAL KEYSTONE:
OFF
LANGUAGE:
ENGLISH
POWER SAVING:
OFF
SIRCS RECEIVER: FRONT&REAR
LAMP TIMER:
masterpage:Left
00010h
LANGUAGE
Selects the language used in the menu and
on-screen displays. Available languages are:
English, French, German, Italian, Spanish,
Japanese and Chinese.
POWER SAVING
Menu Items
STATUS (on-screen display)
Sets up the on-screen display.
ON: Shows all of the on-screen displays.
OFF: Turns off the on-screen displays
except for the menus, a message when
turning off the power, and warning
messages.
When set to ON, the projector goes into
power saving mode if no signal is input for
10 minutes.
SIRCS RECEIVER
Selects the remote control detectors (SIRCS
receiver) on the front and rear of the
projector.
FRONT & REAR: Activates both the front
and rear detectors.
INPUT-A
FRONT: Activates the front detector only.
REAR: Activates the rear detector only.
Selects the RGB or component signal input
from the INPUT A connector.
LAMP TIMER
Note
Indicates the total number of hours for which
the lamp currently used has been operated.
If the setting is not correct, “Please check
INPUT-A setting.” appears on the screen and
the color of the picture becomes strange or the
picture is not displayed.
KEYSTONE MEMORY
Memorizes the data adjusted with DIGITAL
KEYSTONE.
GB
30
The SET SETTING Menu
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\02GBVPLCS2,CX1WW\06MNT.fm
masterpage:Left
B Maintenance
Note
Maintenance
Replacing the Lamp
For safety sake, do not loosen any other
screws.
3
When it is time to replace the lamp, replace
the lamp promptly with a new LMP-C120
Projector Lamp.
When replacing the lamp after using
the projector
Turn off the projector, then unplug the
power cord.
Wait for at least an hour for the lamp to cool.
Loosen the screw on the lamp unit
with the Phillips screwdriver. Pull out
the lamp unit by the handle.
1
Handle
3
2
Caution
The lamp becomes a high temperature after
turning off the projector with the I / 1 key. If
you touch the lamp, you may scald your finger.
When you replace the lamp, wait for at least an
hour for the lamp to cool.
Place a protective sheet (cloth)
beneath the projector. Turn the
projector over so you can see its
underside.
4
Insert the new lamp all the way in until
it is securely in place. Tighten the
screw. Fold up the handle.
Note
2
Be sure that the projector is stable after
turning it over.
2
3 1
Open the lamp cover by loosening a
screw with the Phillips screwdriver
(supplied with the LMP-C120
Projector Lamp).
Notes
• Be careful not to touch the glass surface
of the lamp.
• The power will not turn on if the lamp is
not secured properly.
5
Close the lamp cover and tighten the
screws.
Maintenance
31 GB
VPL-CS2/CX1
4-079-834-11 (1)
Maintenance
1
D:\Data\Oka\407983411VPLCS2CX1WW\02GBVPLCS2,CX1WW\06MNT.fm
6
Turn the projector back over.
7
Connect the power cord and turn the
projector to standby mode.
8
Press the following keys on the
control panel in the following order
for less than five seconds each:
RESET, <, ,, ENTER.
masterpage:Left
3
Remove the air filter cover.
4
Remove the dust from the filter with a
vacuum cleaner.
5
Attach the air filter and replace the
cover.
Notes
• Be sure to use the LMP-C120 Projector
Lamp for replacement. If you use lamps
other than LMP-C120, the projector may
cause a malfunction.
• Be sure to turn off the projector and unplug
the power cord before replacing the lamp.
• Do not put your hands into the lamp
replacement spot, or not fall any liquid or
object into it to avoid electrical shock or fire.
Cleaning the Air Filter
The air filter should be cleaned every 300
hours. When it becomes difficult to remove
the dust from the filter, replace the filter with
a new one.
To clean the air filter, follow the steps
below:
GB
1
Turn off the power and unplug the
power cord.
2
Turn the projector over.
32
Notes
• If the air filter is excessively dirty, wash it
with mild detergent solution and dry it in a
shaded place. If the dust cannot be removed,
replace the air filter with the supplied new
one.
• Be sure to attach the air filter cover firmly;
the power will not be turned on if it is not
closed securely.
• The air filter has a face and a reverse side.
Place the air filter so that it fits in a notch on
the air filter cover.
Maintenance
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\02GBVPLCS2,CX1WW\07MNT.fm
masterpage:Left
Troubleshooting
If the projector appears to be operating erratically, try to diagnose and correct the problem
using the following instructions. If the problem persists, consult with qualified Sony personnel.
Power
Symptom
Cause and Remedy
The power is not turned on. • The power has been turned off and on with the I / 1 key at a short
interval.
c Wait for about 90 seconds before turning on the power
(see page 24).
• The lamp cover is detached.
c Close the lamp cover securely (see page 31).
• The air filter cover is detached.
c Close the air filter cover securely (see page 32).
Both the LAMP/COVER • The electrical system breaks down.
and FAN/TEMP indicators c Consult with qualified Sony personnel.
light up.
Cause and Remedy
No picture.
• Cable is disconnected or the connections are wrong.
c Check that the proper connections have been made
(see page 16).
• The picture is cut off.
c Press the MUTING PIC key to release the muting function
(see page 23).
• Input selection is incorrect.
c Select the input source correctly using the INPUT key
(see page 22).
• The computer signal is not set to output to an external monitor.
c Set the computer signal to output to an external monitor
(see page 16).
• The computer signal is set to output to both the LCD of the
computer and external monitor.
c Set the computer signal to output only to the external monitor
(see page 16).
The picture is noisy.
• Noise may appear on the background depending on the
combination of the numbers of dot input from the connector and
numbers of pixel on the LCD panel.
c Change the desktop pattern on the connected computer.
The picture from INPUT A • Setting for INPUT-A in the SET SETTING menu is incorrect.
connector is colored
c Select RGB or COMPONENT for INPUT-A in the SET
strange.
SETTING menu according to the input signal (see page 30).
“Please check INPUT-A
• Setting for INPUT-A in the SET SETTING menu is incorrect.
setting.” appears in spite of c Select RGB or COMPONENT for INPUT-A in the SET
inputting the correct signal
SETTING menu according to the input signal (see page 30).
from INPUT A.
Troubleshooting
33 GB
VPL-CS2/CX1
4-079-834-11 (1)
Maintenance
Symptom
D:\Data\Oka\407983411VPLCS2CX1WW\02GBVPLCS2,CX1WW\07MNT.fm
Symptom
masterpage:Left
Cause and Remedy
On-screen display does not • STATUS in the SET SETTING menu has been set to OFF.
appear.
c Set STATUS in the SET SETTING menu to ON (see page 30).
Color balance is incorrect.
• Picture has not been adjusted properly.
c Adjust the picture (see page 27).
• Projector is set to wrong color system.
c Set COLOR SYS in the PICTURE CTRL menu to match the
color system being input (see page 27).
The picture is too dark.
• Contrast or brightness has not been adjusted properly.
c Adjust the contrast or brightness in the PICTURE CTRL menu
properly (see page 27).
The picture is not clear.
• Picture is out of focus.
c Adjust the focus (see page 23).
• Condensation has occurred on the lens.
c Leave the projector for about two hours with the power on.
The picture appears too
small on the screen.
• SHIFT in the INPUT SETTING menu has not been adjusted
properly.
c Adjust SHIFT in the INPUT SETTING menu properly (see
page 28).
The picture flickers.
• DOT PHASE in the INPUT SETTING menu has not been adjusted
properly.
c Adjust DOT PHASE in the INPUT SETTING menu properly
(see page 28).
Sound
Symptom
Cause and Remedy
No sound.
• Cable is disconnected or the connections are wrong.
c Check that the proper connections have been made (see page
16).
When sound is input
• Monaural sound is being input through the AUDIO connector.
through AUDIO connector, c Input stereo sound.
sound comes through one
channel only.
Remote Commander
Symptom
Cause and Remedy
The Remote Commander
does not work.
• The Remote Commander batteries are dead.
c Replace with new batteries (see page 14).
• The front/rear remote control detector is near the fluorescent lamp.
c Change the setting of SIRCS RECEIVER in the SET SETTING
menu (see page 30).
The joystick, R CLICK, or • The mouse port on the computer does not recognize the mouse
cable.
L CLICK key does not
c Restart the computer.
function.
GB
34
Troubleshooting
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\02GBVPLCS2,CX1WW\07MNT.fm
masterpage:Left
Others
Symptom
Cause and Remedy
The LAMP/COVER
indicator flashes.
• The lamp cover or the air filter cover is detached.
c Attach the cover securely (see page 31).
The LAMP/COVER
indicator lights up.
• The lamp has reached the end of its life.
c Replace the lamp (see page 31).
• The lamp becomes a high temperature.
c Wait for 90 seconds to cool down the lamp and turn on the
power again (see page 31).
The FAN/TEMP indicator
flashes.
• The fan is broken.
c Consult with qualified Sony personnel.
The FAN/TEMP indicator
lights up.
• The internal temperature is unusually high.
c Check to see if nothing is blocking the ventilation holes.
Both the LAMP/COVER • The electrical system breaks down.
and FAN/TEMP indicators c Consult with qualified Sony personnel.
light up.
Warning Messages
Use the list below to check the meaning of the messages displayed on the screen.
Maintenance
Message
Meaning and Remedy
High temp.!
Lamp off in 1 min.
• Internal temperature is too high.
c Turn off the power.
c Check to see if nothing is blocking the ventilation holes.
Frequency is out of range!
• This input signal cannot be projected as the frequency is out of the
acceptable range of the projector.
c Input a signal that is within the range of the frequency.
• The resolution setting of the output signal of a computer is too
high.
c Set the setting of output to SVGA (VPL-CS2) or XGA (VPLCX1) (see page 16).
Please check INPUT-A
setting.
• You have input RGB signal from the computer when INPUT-A in
the SET SETTING menu is set to COMPONENT.
c Set INPUT-A correctly (see page 30).
Caution Messages
Use the list below to check the meaning of the messages displayed on the screen.
Message
Meaning and Remedy
NO INPUT
• No input signal
c Check connections (see page 16).
Not applicable!
• You have pressed the wrong key.
c Press the appropriate key.
Troubleshooting
35 GB
VPL-CS2/CX1
4-079-834-11 (1)
;
D:\Data\Oka\407983411VPLCS2CX1WW\02GBVPLCS2,CX1WW\08OTH.fm
B Other
Notes on Installation
Unsuitable Installation
Do not install the projector in the following
situations. These installations may cause
malfunction or damage to the projector.
Poorly ventilated
masterpage:Left
Very dusty
Avoid installing the unit in a location where
there is a lot of dust; otherwise, the air filter
will be obstructed. The dust blocking the air
through the filter may cause raising the
internal heat of the projector. Clean it up
periodically.
Unsuitable Conditions
• Allow adequate air circulation to prevent
internal heat build-up. Do not place the
unit on surfaces (rugs, blankets, etc.) or
near materials (curtains, draperies) that
may block the ventilation holes. When the
internal heat builds up due to the block-up,
the temperature sensor will function with
the message “High temp.! Lamp off in 1
min.” The power will be turned off
automatically after one minute.
• Leave space of more than 30 cm (11 7/8
inches) around the unit.
• Be careful that the ventilation holes may
inhale tininess such as a piece of paper.
Highly heated and humid
• Avoid installing the unit in a location
where the temperature or humidity is very
high, or temperature is very low.
• To avoid moisture condensation, do not
install the unit in a location where the
temperature may rise rapidly.
GB
36
Notes on Installation
Do not use the projector under the following
conditions.
Toppling the unit
Avoid using as the unit topples over on its
side. It may cause malfunction.
Tilting the unit out of the range of
the adjuster setting
Do not install the unit other than on the floor.
Avoid using when the unit is tilted out of the
range of the adjuster setting. Such
installation may cause malfunction.
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\02GBVPLCS2,CX1WW\08OTH.fm
Blocking the ventilation holes
masterpage:Left
Specifications
Optical characteristics
Avoid using something to cover over the
ventilation holes (exhaust/intake);
otherwise, the internal heat may build up.
1) ANSI lumen is a measuring method of
American National Standard IT 7.228.
Specifications
37 GB
VPL-CS2/CX1
4-079-834-11 (1)
Other
Projection system
3 LCD panels, 1 lens, projection
system
LCD panel
VPL-CS2: 0.7-inch TFT LCD
panel, 1,440,000 pixels
(480,000 pixels K 3)
VPL-CX1: 0.7-inch TFT LCD
panel, 2,359,296 pixels
(786,432 pixels K 3)
Lens
1.3 times zoom lens
f 28.7 to 37.4 mm/F 1.7 to 2.1
Lamp
120 W UHP
Projection picture size
Range: 40 to 150 inches (diagonal
measure)
Light output VPL-CS2: ANSI lumen1) 600 lm
VPL-CX1: ANSI lumen1) 550 lm
Throwing distance
VPL-CS2 (When the SVGA signal
is input)
40-inch: 1580 to 2010 mm
(62 1/4 to 79 5/32 inches)
60-inch: 2390 to 3060 mm
(94 1/8 to 120 1/2 inches)
80-inch: 3210 to 4100 mm
(126 1/2 to 161 1/2 inches)
100-inch: 4030 to 5150 mm
(158 11/16 to 202 7/8 inches)
120-inch: 4850 to 6200 mm
(191 to 244 1/8 inches)
150-inch: 6080 to 7780 mm
(239 1/2 to 306 3/8 inches)
VPL-CX1 (When the XGA signal
is input)
40-inch: 1580 to 2020 mm
(62 1/4 to 79 9/16 inches)
60-inch: 2400 to 3070 mm
(94 1/2 to 121 inches)
80-inch: 3230 to 4120 mm
(127 1/4 to 162 1/4 inches)
100-inch: 4050 to 5180 mm
(159 1/2 to 204 inches)
120-inch: 4870 to 6230 mm
(191 7/8 to 245 3/8 inches)
150-inch: 6100 to 7810 mm
(240 1/4 to 307 5/8 inches)
D:\Data\Oka\407983411VPLCS2CX1WW\02GBVPLCS2,CX1WW\08OTH.fm
Electrical characteristics
Color system NTSC3.58/PAL/SECAM/
NTSC4.43/PAL-M/PAL-N
system, switched automatically/
manually
Resolution
VPL-CS2: 600 horizontal TV lines
(Video input)
800 K 600 dots (RGB input)
VPL-CX1: 750 horizontal TV
lines (Video input)
1024 K 768 dots (RGB input)
Acceptable computer signals
fH: 15 to 91 kHz
fV: 43 to 85 Hz
Speaker
Stereo speakers system, 36 mm
(1 7/16 inches) diameter,
max. 0.5 W K 2
Input/Output
Video input
INPUT A
GB
38
VIDEO: phono type
Composite video: 1 Vp-p ±2 dB
sync negative (75 ohms
terminated)
S VIDEO: Y/C mini DIN 4-pin
type (male)
Y (luminance): 1 Vp-p ±2 dB
sync negative (75 ohms
terminated)
C (chrominance): burst
0.286 Vp-p ±2 dB (NTSC)
(75 ohms terminated),
burst 0.3 Vp-p ±2 dB (PAL)
(75 ohms terminated)
HD D-sub15-pin (female)
Analog RGB/component:
R/R-Y: 0.7 Vp-p ±2 dB
(75 ohms terminated)
G: 0.7 Vp-p ±2 dB
(75 ohms terminated)
G with sync/Y: 1 Vp-p ±2 dB
sync negative
(75 ohms terminated)
B/B-Y: 0.7 Vp-p ±2 dB
(75 ohms terminated)
SYNC/HD:
Composite sync input: 1-5 Vp-p
high impedance, positive/
negative
Horizontal sync input: 1-5 Vp-p
high impedance, positive/
negative
VD:
Vertical sync input: 1-5 Vp-p
high impedance, positive/
negative
masterpage:Left
MOUSE
6-pin (female)
(For details, see “Input signals
and adjustable/setting items”
on pag e40.)
AUDIO
Stereo minijack
500 mVrms, impedance more
than 47 kilohms
USB hub
Up (B type: female) K 1
Down (A type: female) K 1
Safety regulations
UL1950, CSA No. 950, FCC Class
B, IC Class B
NEMKO EN60950, CE, C-Tick
General
277 K 70 K 214 mm (11 K 2 7/8 K
8 1/2 inches) (w/h/d) (with the
front cover closed, without the
projection parts)
Mass
Approx. 2.9 kg (6 lb 6 oz)
Power requirements
AC 100 to 240 V, 1.9–0.8A,
50/60 Hz
Power consumption
Max. 190 W
(Standby mode: 4.2 W)
Heat dissipation
648.4 BTU
Operating temperature
0°C to 35°C (32°F to 95°F)
Operating humidity
35% to 85% (no condensation)
Storage temperature
–20°C to 60°C (–4°F to 140°F)
Storage humidity
10% to 90%
Supplied accessories
Remote Commander RM-PJM10
(1)
Size AA (R6) batteries (2)
HD D-sub 15 pin (2 m) (1)
(1-791-992-11)
PS/2 Mouse Cable (2 m) (1)
(1-792-424-11)
USB cable A type – B type (1)
(1-790-081-11)
Application software (1)
Carrying case (1)
AC power cord (1)
Air filter (for replacement) (1)
Operating Instructions (1)
Quick Reference Card (1)
Warranty Booklet (1)
Dimensions
Design and specifications are subject to change
without notice.
Specifications
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\02GBVPLCS2,CX1WW\08OTH.fm
masterpage:Left
MOUSE connector (6-pin, female)
Optional accessories
Projector Lamp LMP-C120 (for replacement)
Signal Cable SMF-402 (HD D-sub 15-pin
(male) y 3 K phono type
(male))
Monitor Cable SMF-410 (HD D-sub 15 pin
(male) y HD D-sub 15 pin
(male))
Signal Adapter
ADP-20 (Macintosh y HD Dsub 15-pin)
Screens
50-inch Portable Screen
VPS-50C1)
100-inch Flat Screen
VPS-100FH
6 5 4
3 2 1
1
DATA
2
N.C.
3
GND
4
+5V
5
CLK
6
N.C.
Some of the items may not be available in some
areas. For details, please consult your nearest
Sony office.
1) VPS-50C may not be available in some areas.
For details, please consult your nearest Sony
office.
Pin assignment
INPUT A connector (HD D-sub 15-pin,
female)
Other
1
R/R-Y
9
N.C.
2
G/Y
10
GND
3
B/B-Y
11
GND
4
GND
12
N.C.
5
GND
13
HD/C.Sync
6
GND (R)
14
VD
7
GND (G)
15
N.C.
8
GND (B)
Specifications
39 GB
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\02GBVPLCS2,CX1WW\08OTH.fm
masterpage:Left
Input signals and adjustable/
setting items
PICTURE CTRL menu
Item
Input signal
Video
or S
video
(Y/C)
Com- RGB B&W
ponent
CONTRAST z
z
z
z
BRIGHT
z
z
z
z
COLOR
z
z
–
–
HUE
–
z
(NTSC
3.58/
4.43
only)
–
–
SHARP
z
z
–
z
D. PICTURE z
z
–
z
GAMMA
MODE
–
–
z
–
COLOR
TEMP
z
z
z
z
–
z
Video Comor S ponent
video
(Y/C)
RGB
B&W
DOT
PHASE
–
–
z
–
SIZE
–
–
z
–
SHIFT
–
–
z
–
SCAN
CONV
–
–
z
–
COLOR SYS z
–
z : Adjustable/can be set
– : Not adjustable/cannot be set
INPUT SETTING menu
Item
Input signal
ASPECT z
–
z
z : Adjustable/can be set
– : Not adjustable/cannot be set
GB
40
z
Specifications
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\02GBVPLCS2,CX1WW\08OTH.fm
masterpage:Left
Preset signals
Memory Preset signal
No.
fH (kHz) fV (Hz)
1
Video 60 Hz
15.734
59.940
2
Video 50 Hz
15.625
50.000
3
15k RGB/Component 60 Hz
15.734
59.940
S on G/Y or
Composite Sync
4
15k RGB/Component 50 Hz
15.625
50.000
S on G/Y or
Composite Sync
6
640 × 350
31.469
70.086
H-pos, V-neg
7
8
640 × 400
9
10
VGA mode 1
Sync
SIZE
800
VGA VESA 85 Hz
37.861
85.080
H-pos, V-neg
832
PC-9801 Normal
24.823
56.416
H-neg, V-neg
848
VGA mode 2
31.469
70.086
H-neg, V-pos
800
VGA VESA 85 Hz
37.861
85.080
H-neg, V-pos
832
VGA mode 3
31.469
59.940
H-neg, V-neg
800
12
Macintosh 13"
35.000
66.667
H-neg, V-neg
864
13
VGA VESA 72 Hz
37.861
72.809
H-neg, V-neg
832
14
VGA VESA 75 Hz
37.500
75.000
H-neg V-neg
840
VGA VESA 85 Hz
11
640 × 480
15
85.008
H-neg V-neg
832
56.250
H-pos, V-pos
1024
17
SVGA VESA 60 Hz 37.879
60.317
H-pos, V-pos
1056
18
SVGA VESA 72 Hz 48.077
72.188
H-pos, V-pos
1040
19
SVGA VESA 75 Hz 46.875
75.000
H-pos, V-pos
1056
20
SVGA VESA 85 Hz 53.674
85.061
H-pos, V-pos
1048
800 × 600
21
832 × 624
Macintosh 16"
49.724
74.550
H-neg, V-neg
1152
22
1024 × 768
XGA VESA 43 Hz
35.522
43.479
H-pos, V-pos
1264
23
XGA VESA 60 Hz
48.363
60.004
H-neg V-neg
1344
24
XGA VESA 70 Hz
56.476
70.069
H-neg V-neg
1328
25
XGA VESA 75 Hz
60.023
75.029
H-pos, V-pos
1312
XGA VESA 85 Hz
26
27
1152 × 864
28
29
30
33
84.997
H-pos, V-pos
1376
70.016
H-pos, V-pos
1472
SXGA VESA 75 Hz 67.500
75.000
H-pos, V-pos
1600
SXGA VESA 85 Hz 77.487
85.057
H-pos, V-pos
1568
1152 × 900
Sunmicro LO
61.795
65.960
H-neg, V-neg
1504
Sunmicro HI
71.713
76.047
H-neg, V-neg
1472
1280 × 960
SXGA VESA 60 Hz 60.000
60.000
H-pos, V-pos
1800
SXGA VESA 75 Hz 75.000
75.000
H-pos, V-pos
1728
31
32
68.677
SXGA VESA 70 Hz 63.995
Specifications
Other
43.269
SVGA VESA 56 Hz 35.156
16
41 GB
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\02GBVPLCS2,CX1WW\08OTH.fm
Memory Preset signal
No.
1280 × 1024
34
masterpage:Left
fH (kHz) fV (Hz)
Sync
SIZE
SXGA VESA 43 Hz 46.433
43.436
H-pos, V-pos
1696
35
SGI-5
53.316
50.062
S on G
1680
36
SXGA VESA 60 Hz 63.974
60.013
H-pos, V-pos
1696
37
SXGA VESA 75 Hz 79.976
75.025
H-pos, V-pos
38
SXGA VESA 85 Hz 91.146
85.024
H-pos, V-pos
1688
1012
(VPL-CS2)
1296
(VPL-CX1)
Note
Whan a signal other than the preset signals shown above is input, the picture may not
appear properly.
Warning on power connection
Use a proper power cord for your local power supply.
The United States,
Canada
Continental
Europe
UK, Ireland,
Australia,
Newzealand
Japan
Plug type
VM0233
290B
YP-12A
— 1)
VM1296
Female end
VM0089
386A
YC-13B
VM0310B
VM10505
Cord type
SJT
SJT
H05VV-F
N13237/CO-228 HVCTF
Rated Voltage & Current
10A/125V
10A/125V
10A/250V
10A/250V
13A/125V
Safety approval
UL/CSA
UL/CSA
VDE
VDE
DENTORI
Note
1) Use an appropriate rating plug which is applied to local regulations.
GB
42
Specifications
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\02GBVPLCS2,CX1WW\01COVIX.fm
Index
unsuitable conditions ..36
K
A
KEYSTONE MEMORY 30
Adjuster ..........................10
Adjusting
memory of the settings 26
the picture .............23, 27
the picture size/shift ....28
Air filter ..........................32
ASPECT .........................29
L
C
M
Carrying handle ................9
COLOR ..........................27
COLOR SYS (System) ...27
COLOR TEMP ...............27
Connections
component equipment 18
computer .....................16
VCR ............................18
CONTRAST ...................27
Menu
clearing the menu
display .................26
INPUT SETTING
menu ...................28
PICTURE CTRL
menu ...................27
SET SETTING menu .30
using the menu ...........26
Message
caution ........................35
warning .......................35
Mouse cable
connection ..................18
pin assignment ............39
Mouse connector ............12
pin assignment ............39
B
D
D. (Dynamic) PICTURE 27
DIGITAL KEYSTONE ..30
Digital Zoom Function ...25
DOT PHASE ..................28
G
GAMMA MODE ...........27
O
H
Optional accessories .......38
HUE ................................27
P
I
PICTURE CTRL menu ..27
Pin assignment ...............39
Power
turn on ........................22
POWER SAVING ....11, 30
Precautions .......................6
INPUT A connector .......12
pin assignment ............39
INPUT SETTING menu .28
INPUT-A ........................30
Installation examples ......15
notes ............................36
R
Remote Commander ......13
battery installation ......14
location and function of
controls ...............13
Remote control detector
front ..............................9
rear ...............................9
setting .........................30
Reset
resetting the item ........26
resttable items .............26
S
SCAN CONV (Scan
converter) ................28
Screen size ...............15, 37
SET SETTING menu .....30
SHARP ...........................27
SHIFT ............................28
SIRCS RECEIVER ....9, 30
SIZE ...............................28
Specifications .................37
STATUS (on-screen
display) ...................30
Supplied accessories ......38
T
Troubleshooting .............33
U
USB connector .........12, 17
V
Ventilation holes
exhaust ..........................9
intake ......................9, 10
Index
43 GB
VPL-CS2/CX1
4-079-834-11 (1)
Other
Battery
installation ..................14
notes ............................14
BRIGHT .........................27
Lamp replacement ..........31
LAMP TIMER ...............30
LANGUAGE .................30
selecting the menu
language ..............20
Location and function of
controls
connector panel ..........12
control panel ...............11
front/left/bottom side ....9
rear/right side ................9
Remote Commander ...13
masterpage:Left
D:\Data\Oka\407983411VPLCS2CX1WW\03FRVPLCS2,CX1WW\02REG.FM
masterpage:Left
AVERTISSEMENT
Afin d’éviter tout risque d’incendie ou
d’électrocution, n’exposez pas cet
appareil à la pluie ou à l’humidité.
Afin d’éviter tout risque
d’électrocution, n’ouvrez pas
le châssis. Confiez l’entretien
uniquement à un personnel qualifié.
Pour les utilisateurs au Canada
Cet appareil numérique de la classe B
est conforme à la norme NMB-003 du
Canada.
La prise doit être pres de l’appareil et facile
d’accès.
FR
2
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\03FRVPLCS2,CX1WW\01COVTOC.FM
masterpage:Left
Table des matières
Aperçu
Entretien
Précautions ......................................... 4
Entretien .......................................... 29
Caractéristiques .................................. 5
Remplacement de la lampe ........ 29
Nettoyage du filtre à air ............. 30
Dépannage ...................................... 32
Emplacement et fonction des
commandes ........................................ 7
Avant/Gauche/Bas ........................7
Arrière/Côté droit ......................... 7
Panneau de commande ................. 9
Panneau des connecteurs ............10
Télécommande ...........................11
Messages d’avertissement .......... 34
Messages de précaution ............. 35
Divers
Remarques sur l’installation ............ 36
Installation du projecteur .................13
Installation déconseillée ............. 36
Positions déconseillées .............. 36
Spécifications .................................. 37
Raccordement du projecteur ............14
Index ............................................... 43
Installation et projection
Raccordement à un ordinateur ....14
Raccordement à un magnétoscope
ou à un appareil à signal
RVB 15k/à
composantes ....................16
Sélection de la langue de menu ........18
Projection ......................................... 20
Des outils efficaces pour
vos présentations .............23
Réglages à l’aide du menu
Utilisation du MENU .......................24
Le menu CTRL IMAGE ..................25
Le menu REGL ENTREE ................26
Le menu REGLAGE ........................28
3 FR
VPL-CS2/CX1
4-079-834-11 (1)
FR
D:\Data\Oka\407983411VPLCS2CX1WW\03FRVPLCS2,CX1WW\03OVR.FM
masterpage:Gauche
B Aperçu
Précautions
la lumière, nous vous recommandons de
remplacer le revêtement du sol et des murs
par une couleur sombre.
Sécurité
Prévention de la surchauffe interne
• Vérifiez si la tension de service de votre
appareil est identique à la tension secteur
locale.
• Si du liquide ou un objet quelconque
venait à pénétrer dans le châssis,
débranchez l’appareil et faites-le vérifier
par un technicien qualifié avant de le
remettre en service.
• Débranchez l’appareil de la prise murale si
vous n’avez pas l’intention d'utiliser le
projecteur pendant plusieurs jours.
• Pour débrancher le cordon, saisissez-le par
la fiche. Ne tirez jamais sur le cordon
proprement dit.
• La prise murale doit se trouver à proximité
de l’appareil et être facile d’accès.
• L’appareil n’est pas déconnecté de la
source d'alimentation (secteur) tant qu’il
reste branché à la prise murale, même si
l'appareil a été mis hors tension.
• Ne regardez pas vers l’objectif lorsque la
lampe est allumée.
• Ne placez pas la main ou d'autres objets à
proximité des orifices de ventilation. L’air
expulsé est brûlant.
• Veillez à ne pas vous coincer les doigts
dans le support réglable lorsque vous
soulevez le projecteur. Ne poussez pas
trop fort sur le dessus du projecteur
lorsque le support réglable est abaissé.
Après avoir mis l’appareil hors tension au
moyen de la touche I / 1, ne débranchez pas
l’appareil de la prise secteur tant que le
ventilateur de refroidissement tourne.
Éclairage
• Pour obtenir la meilleure qualité d’image
possible, l'avant de l’écran ne doit pas être
directement exposé à la source d’éclairage
ni au rayonnement solaire.
• Nous préconisons un éclairage au moyen
de spots fixés au plafond. Placez un écran
sur les lampes fluorescentes de façon à
éviter une altération du niveau de
contraste.
• Occultez les fenêtres qui font face à
l’écran au moyen de draperies opaques.
• Il est préférable d’installer le projecteur
dans une pièce où le sol et les murs ne sont
pas revêtus d’un matériau réfléchissant la
lumière. Si le sol et les murs réfléchissent
FR
4
Attention
Le projecteur est équipé d’orifices de
ventilation (prise d'air) au bas de l’appareil
et d’orifices de ventilation (sortie d’air) à
gauche et à l’arrière. N'obstruez pas ces
orifices et ne placez rien à proximité car
vous risqueriez de provoquer une surchauffe
interne pouvant entraîner une altération de
l’image ou des dommages au projecteur.
Nettoyage
• Pour conserver au châssis l’éclat du neuf,
nettoyez-le régulièrement au moyen d'un
chiffon doux. Pour éliminer les taches
récalcitrantes, employez un chiffon
légèrement imprégné d’une solution
détergente neutre. N’utilisez en aucun cas
des solvants puissants tels que du diluant,
du benzène ni d’agents nettoyants abrasifs
dans la mesure où ces produits risquent
d’endommager le fini du châssis.
• Ne touchez pas l’objectif. Pour
dépoussiérer l’objectif, employez un
chiffon doux et sec. N’utilisez pas de
chiffon humide, de solution détergente ni
de diluant.
• Nettoyez le filtre à intervalles réguliers.
Emballage
• Conservez le carton d’emballage et les
matériaux de conditionnement d’origine,
car ils constituent une protection idéale si
vous êtes amené à transporter l’appareil.
Pour une protection optimale, remballez
votre appareil comme il a été emballé à
l’origine en usine.
Précautions
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\03FRVPLCS2,CX1WW\03OVR.FM
Projecteur LCD
Caractéristiques
Facilité d’emport
• Poids léger/format compact
Ce projecteur ne pèse qu’environ 2,9 kg et
ne dépasse pas le format de dossier B5
grâce à l’adoption d’un mécanisme
rétractable. Il est également équipé d’une
poignée de transport qui vous permet de
l’emporter aisément avec votre ordinateur.
Réduction de bruit
Les bruits de fonctionnement du projecteur
ont été réduits grâce à un mécanisme de
refroidissement.
Luminosité élevée, haute qualité
d’image
• Luminosité élevée
L’adoption d'un système optique et de la
lampe 120 W UHP autorise une haute
luminosité (VPL-CS2: intensité lumineuse
600 ANSI lumen, VPL-CX1: intensité
lumineuse 550 ANSI lumen) et une
excellente uniformité de l’image.
• Haute définition
VPL-CS2:
Utilisant trois panneaux SVGA de 0,7
pouce et de 480.000 pixels, ce projecteur
offre une résolution de 800 K 600 points
pour l’entrée RVB et de 600 lignes TV
horizontales pour l’entrée vidéo.
VPL-CX1:
Utilisant trois panneaux XGA de 0,7
pouce et de 790.000 pixels, ce projecteur
offre une résolution de 1024 K 768 points
pour l’entrée RVB et de 750 lignes TV
horizontales pour l’entrée vidéo.
Installation simplifiée
• Installation simplifiée avec un appareil
externe
Ce projecteur est préréglé pour 37 types de
signaux d’entrée. Vous pouvez projeter les
images d’une source de signal extérieure
en raccordant l’équipement concerné avec
le câble fourni et en appuyant sur la touche
APA.
Caractéristiques
5 FR
VPL-CS2/CX1
4-079-834-11 (1)
Aperçu
• Le projecteur LCD est fabriqué selon une
technologie de fabrication de haute
précision. Il est cependant possible que de
petits points noirs ou lumineux (rouges,
bleus ou verts) apparaissent sur le
projecteur LCD. Ceci est un résultat
normal du processus de fabrication et
n’indique pas un mauvais fonctionnement
de l'appareil.
masterpage:Gauche
D:\Data\Oka\407983411VPLCS2CX1WW\03FRVPLCS2,CX1WW\03OVR.FM
• Compatible avec la fonction USB
(Universal Serial Bus)
Vous pouvez raccorder le projecteur à tout
appareil compatible USB, comme une
souris USB, et commander le projecteur à
l’aide du logiciel d’application fourni avec
le projecteur (sur CD-ROM) à partir d’un
ordinateur fonctionnant sous Windows 98,
Windows 98 SE ou Windows 2000. Ce
logiciel d'application vous permet d’ouvrir
un dossier que vous désirez utiliser pour
votre présentation à l'aide de la
télécommande fournie.
Présentation simplifiée
• Télécommande multifonction avec
commande de souris
Vous pouvez commander un ordinateur
raccordé à ce projecteur au moyen de la
télécommande car l’appareil dispose d'un
récepteur de souris intégré.
• Les touches Digital ZOOM et
FUNCTION sur la télécommande
Digital ZOOM vous permet d’augmenter
l’impact de votre présentation en
effectuant un zoom sur l’image.
Vous pouvez affecter un fichier de
présentation aux touches FUNCTION en
utilisant le logiciel d’application fourni
avec le projecteur (sur le CD-ROM). Il
suffit alors d’appuyer sur la touche
FUNCTION pour ouvrir le fichier
immédiatement.
masterpage:Gauche
......................................................................
• Windows est une marque de Microsoft
Corporation déposée aux États-Unis et/ou
dans d'autres pays.
• VGA, SVGA, XGA et SXGA sont des
marques déposées de International
Business Machines Corporation, ÉtatsUnis.
• Macintosh est une marque déposée de
Apple Computer, Inc.
• IBM PC/AT est une marque déposée de
International Business Machines
Corporation, États-Unis.
• VESA est une marque déposée de Video
Electronics Standard Association.
• Display Data Channel est une marque de
Video Electronics Standard Association.
• PC-98 est une marque de NEC
Corporation.
1)NTSC4.43 est le système couleur utilisé
lors de la reproduction d’enregistrements
vidéo réalisés en NTSC sur un
magnétoscope NTSC4.43.
Compatible avec différents signaux
d'entrée
• Convertisseur de balayage chargé
Ce projecteur dispose d'un convertisseur
de balayage intégré qui convertit le signal
d'entrée en 800 K 600 points (VPL-CS2)
ou 1024 K 768 points (VPL-CX1).
• Signaux d'entrée compatibles
Ce projecteur accepte les signaux vidéo
composites, S vidéo et à composantes,
ainsi que les signaux VGA, SVGA, XGA
et SXGA, qui peuvent tous être affichés.
• Compatible avec six systèmes couleur
Les systèmes couleur NTSC, PAL,
SECAM, NTSC4.431), PAL-M ou PAL-N
peuvent être sélectionnés
automatiquement ou manuellement.
FR
6
Caractéristiques
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\03FRVPLCS2,CX1WW\03OVR.FM
Emplacement et
fonction des
commandes
masterpage:Gauche
1 Touche de verrouillage
2 Couvercle avant
Faites coulisser le touche de verrouillage
pour ouvrir le couvercle avant.
Avant/Gauche/Bas
Déployez la poignée du projecteur pour
le transporter.
4 Bague de zoom
Ajuste la taille de l’image.
5 Bague de mise au point
Ajuste la mise au point de l’image.
6 Capteur de télécommande
frontal (récepteur SIRCS)
7 Objectif
8 Prise AC IN
Branchez-y le cordon d’alimentation
secteur fourni.
9 Orifices de ventilation (prise
d’air)/couvercle de filtre à air
(inférieur)
Remarques
Arrière/Côté droit
• Ne placez rien à proximité des orifices
de ventilation sous peine de provoquer
une surchauffe interne.
• Ne placez pas les mains ou des objets à
proximité des orifices de ventilation, car
l’air ne pouvant plus sortir risque
d’entraîner une surchauffe interne.
• Pour assurer des performances
optimales, nettoyez le filtre à air toutes
les 300 heures.
0 Couvercle de lampe (bas)
qa Orifices de ventilation (sortie
d’air)
qs Panneau de commande
Pour plus de détails, voir “Panneau de
commande”, page 9.
qd Haut-parleurs
Emplacement et fonction des commandes
7 FR
VPL-CS2/CX1
4-079-834-11 (1)
Aperçu
3 Poignée de transport
D:\Data\Oka\407983411VPLCS2CX1WW\03FRVPLCS2,CX1WW\03OVR.FM
masterpage:Gauche
qf Capteur de télécommande
frontal (récepteur SIRCS)
Utilisation du support réglable
qg Réglage
Pour régler la hauteur
Réglez la hauteur du projecteur comme suit:
qh Touche RELEASE (réglage du
support)
1
Pour plus de détails, reportez-vous à la
section “Utilisation du support
réglable” à la page 8.
Soulevez le projecteur et appuyez sur
la touche RELEASE.
Le support sort du projecteur.
qj Panneau des connecteurs
Pour plus de détails, voir “Panneau des
connecteurs”, à la page 10.
qk Serrure de sécurité
Branchez-y un câble de sécurité en
option (Kensington).
La serrure de sécurité est conforme
au système de sécurité MicroSaver
de Kensington.
Si vous avez des commentaires,
contactez:
Kensington
2853 Campus Drive
San Mates, CA 94403
Etats-Unis
Tél: 800-535-4242: poste 3348
Touche RELEASE
2
Tout en appuyant sur la touche,
baissez le projecteur. Puis relâchez la
touche. Le support peut être réglé sur
6 positions différentes.
Site Internet:
http://www.kensington.com/
ql Orifices de ventilation (prise
d’air)
FR
8
Remarques
• Attention à ne pas laisser tomber le
projecteur sur vos doigts.
• Ne poussez pas trop fort sur le dessus du
projecteur lorsque le support réglable est
abaissé.
Emplacement et fonction des commandes
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\03FRVPLCS2,CX1WW\03OVR.FM
masterpage:Gauche
–: Diminue le volume.
Panneau de commande
5 Indicateurs
RESET
POWER
MENU
APA
VOLUME
–
LAMP/COVER
+
Y
FAN/TEMP POWER SAVING ON/STANDB
1 Touche I / 1 (marche/veille)
Met le projecteur sous/hors tension
lorsque le projecteur est en mode de
veille. L’indicateur ON/STANDBY
s’allume en vert lorsque l’appareil est
sous tension.
Lorsque vous mettez l’appareil hors
tension, appuyez
deux fois sur la touche I / 1 en suivant
les instructions à message sur l’écran, ou
appuyez sur la touche et maintenez-la
pendant environ 1 seconde.
Pour plus de détails sur la procédure de
mise hors tension, voir “Pour mettre le
projecteur hors tension”, page 22.
2 Touche INPUT
Sélectionne le signal d’entrée. À chaque
fois que vous appuyez sur cette touche,
le signal d’entrée change comme su it:
t
INPUT A t VIDEO t S VIDEO
3 Touche APA (alignement
automatique des pixels)
Règle une image à projeter le plus
nettement possible de manière
automatique lorsqu'un signal de
l’ordinateur est reçu.
4 Touches VOLUME +/–
Règlent le volume des haut-parleurs
intégrés.
+: Augmente le volume.
Emplacement et fonction des commandes
9 FR
VPL-CS2/CX1
4-079-834-11 (1)
Aperçu
INPUT
ENTER
• LAMP/COVER: S’allume ou
clignote dans les conditions suivantes:
– S’allume lorsque la lampe a atteint
la fin de sa durée de vie ou une
température élevée.
– Clignote lorsque le couvercle de la
lampe ou le couvercle du filtre à air
n’est pas correctement fixé.
• FAN/TEMP (température):
S’allume ou clignote dans les
conditions suivantes:
– S’allume lorsque la température à
l’intérieur du projecteur devient
anormalement élevée.
– Clignote lorsque le ventilateur est
défectueux.
• POWER SAVING: S’allume lorsque
le projecteur est en mode d’économie
d’énergie. Lorsque MODE ECO dans
le menu REGLAGE est mis sur ON, le
projecteur passe en mode d’économie
d’énergie si aucun signal n’est entrée
pendant 10 minutes. Bien que la lampe
s’éteigne, le ventilateur de
refroidissement continue de tourner.
En mode d’économie d’énergie,
aucune des touches ne fonctionne
pendant les 30 premières secondes. Le
mode d'économie d’énergie est
désactivé dès qu'un signal est entré ou
qu’une touche est actionnée.
• ON/STANDBY: S’allume ou clignote
dans les conditions suivantes:
– S’allume en rouge lorsque le cordon
d’alimentation secteur est branché à
une prise murale. Lorsque le
projecteur se trouve en mode de
veille, vous pouvez le mettre sous
tension à l’aide de la touche I / 1.
– S’allume en vert lorsque le
projecteur est sous tension.
– Clignote en vert tant que le
ventilateur de refroidissement
tourne après la mise hors tension à
l’aide de la touche I / 1. Le
ventilateur tourne pendant environ
90 secondes après la mise hors
tension.
L’indicateur ON/STANDBY
clignote rapidement pendant les 30
D:\Data\Oka\407983411VPLCS2CX1WW\03FRVPLCS2,CX1WW\03OVR.FM
premières secondes. Pendant ce
temps, vous ne pouvez pas allumer
l’indicateur ON/STANDBY à l’aide
de la touche I / 1.
Pour plus de détails sur les indicateurs
LAMP/COVER et FAN/TEMP, voir à la
page 34.
6 Touche ENTER
Confirme la saisie des réglages de
paramètres dans le menu système.
7 Touches fléchées (M/m/</,)
Servent à sélectionner le menu ou à
procéder à différents réglages.
8 Touche RESET
Restaure la valeur de réglage par défaut
d’un paramètre. Cette touche est
opérante lorsque le menu ou un
paramètre de réglage est affiché à
l’écran.
9 Touche MENU
Affiche l’écran de menu. Appuyez à
nouveau sur cette touche pour désactiver
le menu.
Panneau des connecteurs
Côté arrière
AUDIO
MOUSE
VIDEO
S VIDEO
INPUT A
masterpage:Gauche
2 Connecteur d'entrée vidéo
Raccordez-le à un appareil vidéo externe
comme un magnétoscope.
• S VIDEO (mini DIN 4 broches): Se
raccorde à la sortie du signal S Video
(sortie Y/C) d’un équipement vidéo.
• VIDEO (type phono): Raccordez-le à
la sortie vidéo composite d’un appareil
vidéo.
3 Connecteur MOUSE (6 broches)
Raccordez-le au port pour souris PS/2
d’un ordinateur à l’aide du câble de
souris fourni pour commander la
fonction souris.
4 Connecteur USB (fiche A USB
pour envoi de données, 4
broches)
Raccordez-le à un appareil USB tel
qu’une souris, un appareil photo, etc.
5 Connecteur USB (fiche B USB
pour réception de données, 4
broches)
Raccordez-le à un connecteur USB d'un
ordinateur. Lorsque vous raccordez le
projecteur à l’ordinateur, le projecteur
reconnaît la souris de l’ordinateur
raccordé au connecteur INPUT A et
vous pouvez alors commander la
fonction de souris à l’aide de la
télécommande fournie. Le logiciel
d’application fourni peut être installé
dans un ordinateur raccordé à ce
connecteur.
6 Connecteur AUDIO (miniprise
stéréo)
1 Connecteur INPUT A (HD D-sub
à 15 broches, femelle)
Raccordez-le à un appareil externe
comme un ordinateur.
Raccordez-le à la sortie moniteur d’un
ordinateur à l'aide du câble fourni. Pour
entrer un signal à composantes ou RVB
15k, utilisez le câble en option.
FR
10
Si vous écoutez le son émis par
l’ordinateur, raccordez-le à la sortie
audio de l'ordinateur.
Si vous écoutez le son émis par le
magnétoscope, raccordez-le à la sortie
audio du magnétoscope.
Emplacement et fonction des commandes
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\03FRVPLCS2,CX1WW\03OVR.FM
5 Touches fléchées (M/m/</,)
Télécommande
Pour plus de détails, voir “Pour commander
l’ordinateur à l’aide de la télécommande
fournie”, page 21.
qh
qg
MUTING
PIC
I/1
+
1
VOLUME
qd
–
INPUT
MENU
APA
2
ENTER
qs
3
qa
4
5
+
–
0
9
RESET
Fonctionne comme le bouton droit de la
souris.
7 Touches FUNCTION 1, 2
Ces touches fonctionnent lorsque le
logiciel d’application est utilisé.
Lorsque vous connectez le projecteur
avec un ordinateur, vous pouvez ouvrir
un fichier à l’écran simplement en
appuyant sur la touche FUNCTION.
Ceci augmente l’impact de votre
présentation. Pour utiliser cette
fonction, affectez un fichier à la touche
FUNCTION à l’aide du logiciel
d’application.
Pour plus de détails, reportez-vous au
fichier README et au fichier d’aide
accompagnant le logiciel d’application.
8 Prise CONTROL S OUT
(miniprise stéréo)
Ceci ne fonctionne pas avec ce
projecteur.
9 Touche RESET (D ZOOM)
R
CLICK
6
(D ZOOM)
D ZOOM
1 FUNCTION
6 Touche R CLICK
2
7
8
1 Touche I / 1
2 Touche APA (alignement
automatique des pixels)
Restaure la valeur d’un élément à sa
valeur d’usine ou la taille d’une image à
sa taille d’origine.
0 Touche D ZOOM +/–
Agrandit l’image à un emplacement
désiré de l’écran.
+: En appuyant une fois sur la touche +,
une des images divisée en 16 est mise
en surbrillance. Utilisez une touche
fléchée (M/m/</,) pour déplacer
la surbrillance sur le point de l’image
à agrandir. Appuyez sur la touche +
plusieurs fois de suite, jusqu’à ce que
l’image soit agrandie comme vous le
souhaitez.
–: En appuyant sur la touche –, une
image agrandie à l’aide de la touche D
ZOOM + est réduite.
3 Touche ENTER
4 Manette
Fonctionne comme la souris d’un
ordinateur raccordé à l’appareil.
Emplacement et fonction des commandes
11 FR
VPL-CS2/CX1
4-079-834-11 (1)
Aperçu
Les touches portant le même nom que sur le
panneau de commande remplissent la même
fonction.
Vous pouvez commander un ordinateur
connecté au moyen de la télécommande.
qf
masterpage:Gauche
D:\Data\Oka\407983411VPLCS2CX1WW\03FRVPLCS2,CX1WW\03OVR.FM
qa Touche L CLICK
Fonctionne comme le bouton gauche de
la souris.
masterpage:Gauche
Installation des piles
1
qs Touche MENU
qd Touche INPUT
Appuyez sur le couvercle et faites-le
glisser pour l'ouvrir, puis installez
deux piles R6 (AA) (fournies) en en
respectant la polarité.
qf Touche MUTING PIC
Coupe l’image. Appuyez de nouveau
sur cette touche pour restaurer l'image.
qg Touches VOLUME +/–
qh Emetteur infrarouge
Veillez à placer les
piles en commençant
par le côté #.
2
Remettez le couvercle en place.
Remarques sur les piles
• Veillez à orienter les piles dans le bon sens
lorsque vous les installez dans la
télécommande.
• N'utilisez pas en même temps des piles
neuves et des piles usagées, ni des piles de
types différents.
• Si vous prévoyez de ne pas utiliser la
télécommande pendant une période
prolongée, ôtez les piles de façon à éviter
tout dommage causé par une fuite des
piles. Si une pile a fuit, retirez les piles,
nettoyez et séchez le compartiment à piles
et remplacez les piles par des neuves.
Remarques sur l'utilisation de la
télécommande
• Assurez-vous qu’aucun obstacle ne
perturbe la transmission du faisceau
infrarouge entre la télécommande et le
capteur de télécommande du projecteur.
Pointez la télécommande vers le capteur
de télécommande avant ou arrière.
• La portée de la télécommande est limitée.
Plus la distance qui sépare la
télécommande du projecteur est courte,
plus le champ de commande du projecteur
par la télécommande est important.
FR
12
Emplacement et fonction des commandes
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\03FRVPLCS2,CX1WW\04SET.FM
masterpage:Gauche
B Installation et projection
Installation du projecteur
Cette section décrit comment installer le projecteur.
La distance entre l’objectif et l’écran varie suivant la taille de l’écran. Utilisez
le tableau suivant comme guide de référence.
Installation et projection
;;;;;
;;;;;
;;;;;
Distance entre l’écran et le centre
de l'objectif
Unité: m (pieds)
40
60
80
100
120
150
Distance
minimale
1,6
(5,2)
2,4
(7,8)
3,2
(10,5)
4,0
(13,2)
4,9
(15,9)
6,1
(20,0)
Distance
maximale
2,0
(6,6)
3,1
(10,0)
4,1
(13,5)
5,2
(16,9)
6,2
(20,3)
7,8
(25,5)
Taille d’écran
(pouces)
Remarque
Vous ne pouvez pas installer le projecteur à l’envers, par exemple au plafond.
Installation du projecteur
13 FR
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\03FRVPLCS2,CX1WW\04SET.FM
masterpage:Gauche
Raccordement du projecteur
Lors de la réalisation des connexions, veuillez respecter les consignes
suivantes:
• Mettez tous les appareils hors tension avant tout raccordement.
• Utilisez les câbles appropriés pour chaque raccordement.
• Branchez correctement les fiches des câbles; des fiches incomplètement
enfichées sont souvent à l’origine de parasites. Pour débrancher un câble,
saisissez-le par la fiche, ne tirez pas sur le câble proprement dit.
Raccordement à un ordinateur
Cette section décrit comment raccorder le projecteur à un ordinateur.
Pour plus d’informations, reportez-vous au mode d’emploi de l’ordinateur.
Remarques
• Le projecteur accepte les signaux VGA, SVGA, XGA et SXGA. Nous vous
conseillons cependant de régler le mode de sortie de votre ordinateur sur le mode
SVGA (VPL-CS2) ou XGA (VPL-CX1) pour le moniteur externe.
• Si vous réglez votre ordinateur, tel qu’un portable de type notebook, pour sortir le
signal à la fois vers l’écran de votre ordinateur et le moniteur externe, il se peut que
l’image n'apparaisse pas correctement sur le moniteur externe. En pareil cas, réglez
votre ordinateur pour sortir le signal vers le moniteur externe uniquement.
Pour plus de détails, reportez-vous au mode d’emploi de l’ordinateur accompagnant
votre ordinateur.
• Le câble de souris fourni peut ne pas fonctionner correctement en fonction de votre
ordinateur.
• Ce projecteur est compatible avec DDC2B (Digital Data Channel 2B). Si votre
ordinateur est compatible avec DDC, mettez le projecteur sous tension suivant la
procédure suivante.
1 Raccordez le projecteur à l’ordinateur à l’aide du câble HD D-sub à 15 broches
fourni.
2 Mettez le projecteur sous tension.
3 Démarrez l’ordinateur.
FR
14
Raccordement du projecteur
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\03FRVPLCS2,CX1WW\04SET.FM
masterpage:Gauche
Raccordement à un ordinateur compatible IBM PC/AT
Lorsque vous utilisez une souris USB et un appareil USB
Côté arrière
AUDIO
MOUSE
VIDEO
S VIDEO
INPUT A
Ordinateur
vers l’équipement
USB
Câble HD
D-sub à 15
broches
(fourni)
Installation et projection
Câble USB de type A – de type B (fourni)
vers la sortie
moniteur
vers le connecteur USB
Câble de raccordement audio stéréo (non fourni)
vers la sortie audio
À propos de la fonction USB
Lors du premier raccordement du projecteur à un ordinateur à l’aide du câble
USB, l’ordinateur reconnaît automatiquement les périphériques suivants.
1 Hub USB (utilisation générique)
2 Périphérique d’interface utilisateur USB (fonction de souris sans fil)
3 Périphérique d’interface utilisateur USB (fonction de commande de
projecteur)
L’ordinateur reconnaît également le périphérique raccordé au connecteur
en aval du projecteur.
Système d’exploitation recommandé
Si vous utilisez la fonction USB, raccordez votre ordinateur comme illustré cidessus.
Le logiciel d’application fourni et la fonction USB de ce projecteur peuvent
être utilisés sur un ordinateur sur lequel Windows 98, Windows 98 SE ou
Windows 2000 a été préinstallé.
Remarques
• Étant donné que le projecteur reconnaît la souris USB lorsque l’ordinateur est
raccordé au connecteur USB, ne raccordez rien au port de souris PS/2.
• Il se peut que votre ordinateur ne démarre pas correctement lorsqu’il est raccordé au
projecteur via le câble USB. Dans ce cas, déconnectez le câble USB, redémarrez
l’ordinateur, puis raccordez l’ordinateur au projecteur en utilisant le câble USB.
• Ce projecteur ne garantit pas le mode de veille. Lorsque vous utilisez le projecteur en
mode de veille, déconnectez le projecteur du port USB de l’ordinateur.
• Le fonctionnement n’est pas garanti pour tous les systèmes d'exploitation
recommandés.
Raccordement du projecteur
15 FR
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\03FRVPLCS2,CX1WW\04SET.FM
masterpage:Gauche
Lorsque vous utilisez un port souris PS/2
Côté arrière
AUDIO
MOUSE
VIDEO
S VIDEO
INPUT A
Ordinateur
Câble HD D-sub
à 15 broches
(fourni)
Câble souris PS/2 (fourni)
vers la sortie
moniteur
vers le port souris (PS/2)
Câble de raccordement audio stéréo (non fourni)
vers la sortie audio
Raccordement à un ordinateur Macintosh
Utilisez un adaptateur de signal ADP-20 (non fourni). Dans ce cas, toutefois,
vous ne pouvez pas commander la souris de l'ordinateur à l'aide de la
télécommande.
Raccordement à un magnétoscope ou à un appareil à signal RVB
15k/à composantes
Cette section décrit comment raccorder le projecteur à un magnétoscope et à
un appareil RVB 15k/à composantes.
Pour plus d’informations, reportez-vous au mode d’emploi de l’appareil que
vous raccordez.
Raccordement à un magnétoscope
Côté arrière
AUDIO
MOUSE
VIDEO
S VIDEO
Câble de
raccordement
audio stéréo
(non fourni)
INPUT A
Câble S-vidéo (non fourni)
Câble vidéo
(non fourni)
vers la sortie vidéo
vers la sortie audio
FR
16
Vers sortie S-VIDEO
Magnétoscope
Raccordement du projecteur
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\03FRVPLCS2,CX1WW\04SET.FM
masterpage:Gauche
Raccordement à un appareil RVB 15k/à composantes
Câble de raccordement audio stéréo (non fourni)
Câble de signal SMF-402
(non fourni)
3 × prise phono ↔ HD D-sub
à 15 broches (mâle)
AUDIO
MOUSE
VIDEO
S VIDEO
vers la
sortie
INPUT A
appareil RVB 15k/à composantes
Remarques
• Réglez le format de l’image à l’aide du paramètre FORMAT dans le menu REGL
ENTREE en fonction du signal entré.
• Lors du raccordement du projecteur à un appareil vidéo RVB 15k/à composantes,
sélectionnez le signal RVB ou à composantes au moyen de ENT. A dans le menu
REGLAGE.
• Utilliez le signal de synchronisation composite lorsque vous entrez le signal de
synchronisation externe d'un appareil RVB 15k/à composantes.
Raccordement du projecteur
17 FR
VPL-CS2/CX1
4-079-834-11 (1)
Installation et projection
vers la sortie
RVB/à
composantes
D:\Data\Oka\407983411VPLCS2CX1WW\03FRVPLCS2,CX1WW\04SET.FM
masterpage:Gauche
Sélection de la langue de menu
Vous pouvez sélectionner l’une des sept langues de menu et d’affichage sur
écran. Le réglage par défaut est l’anglais.
Capteur de télécommande
avant
RESET
1
I/1
F
g
G
MUTING
PIC
I/1
INPUT
–
MENU
f
2
+
VOLUME
INPUT
ENTER
APA
VOLUME
–
APA
3
2
POWER
MENU
+
3
ENTER
LAMP/COVER
4,5,6
Y
FAN/TEMP POWER SAVING ON/STANDB
4,5,6
+
RESET
R
1
Ouvrez le couvercle avant, puis branchez le cordon d’alimentation secteur
à la prise murale.
2
Appuyez sur la touche I / 1 pour mettre le projecteur sous tension.
3
Appuyez sur la touche MENU.
Le menu apparaît.
Le menu actuellement sélectionné est indiqué par un bouton jaune.
INPUT-A
PICTURE CTRL
CONTRAST:
80
BRIGHT:
50
GAMMA MODE: GRAPHICS
COLOR TEMP:
FR
18
HIGH
Sélection de la langue de menu
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\03FRVPLCS2,CX1WW\04SET.FM
4
masterpage:Gauche
Appuyez sur la touche M ou m pour sélectionner le menu SET SETTING
(REGLAGE), puis appuyez sur la touche , ou ENTER.
Le menu sélectionné apparaît.
INPUT-A
SET SETTING
STATUS:
ON
INPUT-A:
RGB
KEYSTONE MEMORY: OFF
DIGITAL KEYSTONE:
OFF
LANGUAGE:
ENGLISH
POWER SAVING:
OFF
SIRCS RECEIVER: FRONT&REAR
LAMP TIMER:
Installation et projection
5
00010h
Appuyez sur la toucheM ou m pour sélectionner “LANGUAGE”
(LANGAGE), puis appuyez sur la touche , ou ENTER.
INPUT-A
SET SETTING
STATUS:
INPUT-A:
ON
RGB
KEYSTONE MEMORY: OFF
DIGITAL KEYSTONE:
OFF
LANGUAGE:
ENGLISH
POWER SAVING:
OFF
SIRCS RECEIVER: FRONT&REAR
LAMP TIMER:
6
00010h
Appuyez sur la toucheM ou m pour sélectionner une langue, puis appuyez
sur la touche < ou ENTER.
La langue du menu est remplacée par celle que vous avez sélectionnée.
Pour faire disparaître le menu
Appuyez sur la touche MENU.
Le menu disparaît automatiquement si aucune touche n’est actionnée pendant
une minute.
Sélection de la langue de menu
19 FR
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\03FRVPLCS2,CX1WW\04SET.FM
masterpage:Gauche
Projection
1
5
6
Capteur de
télécommande
arrière
RESET
MENU
POWER
INPUT
ENTER
MUTING
PIC
2
+
VOLUME
INPUT
–
MENU
APA
ENTER
Touche APA
APA
I/1
Touche
APA
Touches VOLUME +/–
2
4
VOLUME
Touches
VOLUME +/–
LAMP/COVER
FAN/TEMP
NDBY
POWER SAVING ON/STA
Indicateurs ON/STANDBY
4
+
–
FR
20
RESET
R
CLICK
(D ZOOM)
1
Ouvrez le couvercle avant, puis branchez le cordon d’alimentation secteur
à la prise murale, puis raccordez tous les appareils.
L'indicateur ON/STANDBY s’allume en rouge et le projecteur passe en
mode de veille.
2
Appuyez sur la touche I / 1.
L’indicateur ON/STANDBY s’allume en vert.
3
4
Met sous tension l’appareil raccordé au projecteur.
Appuyez sur la touche INPUT pour sélectionner la source d’entrée.
Pour une entrée depuis
Appuyez sur INPUT pour
afficher
Ordinateur raccordé au connecteur INPUT A
ENT. A
Appareil vidéo raccordé au connecteur d’entrée
VIDEO
VIDEO
Projection
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\03FRVPLCS2,CX1WW\04SET.FM
5
6
masterpage:Gauche
Pour une entrée depuis
Appuyez sur INPUT pour
afficher
Appareil vidéo raccordé au connecteur d’entrée S
VIDEO
S VIDEO
Tournez la bague de zoom pour ajuster la taille de l’image.
Tournez la bague de mise au point pour régler la netteté de l’image.
Attention
Pour régler le volume
Appuyez sur les touches VOLUME +/–. Le volume peut être réglé pour chaque
entrée INPUT A, VIDEO et S VIDEO.
Pour couper l’image
Appuyez sur la touche MUTING PIC de la télécommande.
Pour restaurer l’image, appuyez à nouveau sur la touche MUTING PIC.
Pour commander l’ordinateur à l’aide de la télécommande fournie
Lorsque vous raccordez un ordinateur compatible IBM PC/AT au projecteur,
vous pouvez commander la souris de l’ordinateur à l’aide de la télécommande.
Les touches R/L CLICK et la manette de commande fonctionnent comme suit.
Touche et manette de
commande
Fonction
R CLICK (avant)
Bouton de droite
L CLICK (arrière)
Bouton de gauche
Manette de commande
Correspond aux mouvements de la souris
Remarque
Assurez-vous qu’aucun obstacle ne perturbe la transmission du faisceau infrarouge
entre la télécommande et le capteur de télécommande du projecteur.
Pour obtenir l’image optimale
Vous pouvez obtenir une image optimale lorsque le signal d’un ordinateur est
transmis.
1
Projetez une image fixe de l’ordinateur.
2
Appuyez sur la touche APA.
“Effectué!” apparaît à l’écran lorsque l’image est ajustée correctement.
Projection
21 FR
VPL-CS2/CX1
4-079-834-11 (1)
Installation et projection
Ne regardez pas vers l'objectif en cours de projection car vous risquez de vous blesser
aux yeux.
D:\Data\Oka\407983411VPLCS2CX1WW\03FRVPLCS2,CX1WW\04SET.FM
masterpage:Gauche
Remarques
• Appuyez sur la touche APA lorsque l’image entière est affichée à l’écran. S’il y a des
bords noirs autour de l’image, la fonction APA ne sera pas operante correctement et
l’image risque de déborder de l’écran.
• Si vous commutez le signal d'entrée ou rebranchez un ordinateur, appuyez de nouveau
sur la touche APA pour obtenir l'image adéquate.
• Vous pouvez annuler l’ajustement en appuyant de nouveau sur la touche APA
pendant que l’indication “REGLAGE” apparaît à l’écran.
• Il se peut que l’image ne soit pas réglée correctement en fonction des types de signaux
entrés.
• Réglez les paramètres dans le menu REGL ENTREE lorsque vous ajustez l’image
manuellement.
Pour mettre le projecteur hors tension
1
Appuyez sur la touche I / 1.
“METTRE HORS TENSION? Appuyez de nouveau sur la touche I / 1. ”
apparaît pour vous demander de confirmer la mise hors tension.
Remarque
Le message disparaît si vous appuyez sur une touche quelconque autre que la touche
I / 1 ou si vous n’appuyez sur aucune touche pendant cinq secondes.
2
Appuyez de nouveau sur la touche I / 1.
L’indicateur ON/STANDBY clignote en vert et le ventilateur continue de
tourner pendant environ 90 secondes pour réduire la chaleur interne.
L’indicateur ON/STANDBY clignote rapidement pendant les 30 premières
secondes. Pendant ce temps, vous ne pouvez pas allumer l’indicateur ON/
STANDBY à l'aide de la touche I / 1.
3
Débranchez le cordon d'alimentation de la prise secteur après que le
ventilateur s'est arrêté de tourner et l'indicateur ON/STANDBY s'allume
en rouge.
Si vous ne pouvez pas confirmer le message à l'écran
Si vous ne pouvez pas confirmer le message affiché à l'écran dans certaines
conditions, vous pouvez mettre le projecteur hors tension en maintenant la touche
I / 1 enfoncée pendant environ une seconde.
Remarque
Ne débranchez pas le cordon d'alimentation pendant que le ventilateur tourne, faute de
quoi le ventilateur cessera de tourner même si la température à l'intérieur du projecteur
est toujours élevée, ce qui peut entraîner une panne du projecteur.
Pour ranger le support réglable sous l’appareil
Si vous n’allez pas utiliser le projecteur, maintenez la touche RELEASE
enfoncée et pliez le support réglable manuellement sous le projecteur.
Filtre à air
Pour assurer des performances optimales, nettoyez le filtre à air toutes les
300 heures.
FR
22
Projection
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\03FRVPLCS2,CX1WW\04SET.FM
masterpage:Gauche
Des outils efficaces pour vos présentations
Pour agrandir l’image (fonction Digital Zoom)
Vous pouvez sélectionner un point dans l’image à agrandir .
1
Projetez l’image à sa taille originale et appuyez sur la touche D ZOOM +
de la télécommande.
Une des images divisées en 16 est mise en surbrillance au centre de l’image.
Déplacez la partie en surbrillance sur le point que vous voulez agrandir en
utilisant les touches fléchées (M/m/</,).
3
Appuyez de nouveau sur la touche D ZOOM + .
L’image en surbrillance affichée à l’étape 2 est agrandie.
En appuyant sur la touche + plusieurs fois, la taille de l’image augmente
(rapport d’agrandissement max. 4 fois)
Utilisez les touches fléchées (M/m/</,) pour faire défiler l’image agrandie .
Pour restaurer la taille originale de l’image
Appuyez sur la touche D ZOOM – de la télécommande. En appuyant sur la
touche RESET (ZOOM) l’image revient immédiatement à sa taille originale.
Projection
23 FR
VPL-CS2/CX1
4-079-834-11 (1)
Installation et projection
2
D:\Data\Oka\407983411VPLCS2CX1WW\03FRVPLCS2,CX1WW\05AJT.FM
masterpage:Gauche
B Réglages à l’aide du menu
Utilisation du MENU
Le projecteur est équipé d’un menu sur écran
permettant d’effectuer divers réglages. Vous
pouvez modifier la langue de menu affichée
à l’écran.
Pour modifier la langue de menu, voir
“Sélection de la langue de menu”, page 18.
1
Appuyez sur la touche MENU.
Le menu apparaît.
Le menu actuellement sélectionné est
indiqué par un bouton jaune.
ENT.A
CTRL IMAGE
CONTRASTE:
80
4
Procédez au réglage ou à l’ajustement
d’un paramètre.
• Lors de la modification d’un niveau de
réglage:
Pour augmenter le nombre, appuyez
sur la touche M ou ,.
Pour diminuer le nombre, appuyez sur
la touchem ou <.
Appuyez sur la touche ENTER pour
restaurer l’écran d’origine.
• Lors de la modification du réglage :
Appuyez sur la touche M or m pour
modifier le réglage.
Appuyez sur la touche ENTER ou <
pour revenir à l’écran d’origine.
Pour faire disparaître le menu
Appuyez sur la touche MENU.
Le menu disparaît automatiquement si
aucune touche n’est actionnée pendant une
minute.
LUMIERE:
50
MODE GAMMA: GRAPH
TEMP COULEU: HAUT
Pour réinitialiser les paramètres
qui viennent d’être réglés
2
Utilisez la toucheM ou m pour
sélectionner un menu, puis appuyez
sur la touche , ou ENTER.
Le menu sélectionné apparaît.
Réglage des paramètres
Menus
ENT.A
REGLAGE
ETAT:
ON
ENT.A:
RGB
MEMOIRE TRAPEZ: OFF
TRAPEZE NUMER.: OFF
LANGAGE:
FRANCAIS
MODE ECO:
OFF
RECEPTEUR SIRCS: AVANT&ARRIERE
DURÉE LAMPE: 00010h
Appuyez sur la touche RESET.
“Effectué!” apparaît à l’écran et les réglages
affichés sur l’écran sont restaurés à leur
valeur par défaut.
Les paramètres pouvant être réinitialisés
sont:
• “CONTRASTE”, “LUMIERE”,
“COULEUR”, “TEINTE” et “NETTETE”
dans le menu CTRL IMAGE
• “PHASE”, “AMPL.” et “DEPL.” dans le
menu REGL ENTREE
• “TRAPEZE NUMER.” dans le menu
REGLAGE
À propos de la mémoire des
réglages
Les réglages sont automatiquement
sauvegardés dans la mémoire du projecteur.
3
FR
24
Sélectionnez un paramètre.
Appuyez la touche M ou m pour
sélectionner un paramètre, puis
appuyez sur la touche , ou ENTER.
Si aucun signal n’est entré
Si aucun signal n’est entré, “PAS
D'ENTREE–Réglage impossible.” apparaît
à l’écran.
Utilisation du MENU
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\03FRVPLCS2,CX1WW\05AJT.FM
Le menu CTRL
Le menu CTRL (contrôle) IMAGE sert à
régler l’image.
Les paramètres non réglables suivant le
signal d’entrée ne sont pas affichés dans le
menu.
Pour plus de détails sur les paramètres non
réglables, voir page 40.
masterpage:Gauche
COULEUR
Ajuste l’intensité des couleurs. Plus la valeur
de réglage est élevée, plus l’intensité des
couleurs est importante. Plus la valeur de
réglage est basse, plus l’intensité des
couleurs est faible.
TEINTE
Ajuste la tonalité des couleurs. Plus la valeur
de réglage est élevée, plus les tons d’image
deviennent verdâtres. Plus la valeur de
réglage est faible, plus les tons d’image
deviennent violacés.
Lorsque le signal vidéo est entré
VIDEO
CTRL IMAGE
CONTRASTE: 8 0
50
COULEUR:
50
TEINTE:
50
NETTETE:
50
IMAGE D.:
OFF
Ajuste la netteté de l’image. Plus la valeur de
réglage est élevée, plus l’image est nette.
Plus la valeur de réglage est basse, moins
l’image est nette.
TEMP COULEU: BAS
STANDARD:
AUTO
IMAGE D. (dynamique)
Lorsque le signal RVB est entré
ENT.A
CTRL IMAGE
CONTRASTE:
80
LUMIERE:
50
MODE GAMMA: GRAPH
TEMP COULEU: HAUT
Renforce les couleurs noires.
ON : Accentue la couleur noire pour
produire une image plus “dynamique”.
OFF : Restitue fidèlement les zones noires
de l’image conformément au signal
source.
MODE GAMMA
Paramètres du menu
CONTRASTE
Ajuste le contraste de l’image. Plus la valeur
de réglage est élevée, plus le contraste est
important. Plus la valeur de réglage est
basse, plus le contraste est faible.
LUMIERE
Sélectionne une courbe de correction
gamma.
GRAPH: Améliore la reproduction des
demi-teintes. Les photos peuvent être
reproduits avec des tons naturels.
TEXTE: Souligne le contraste entre le noir
et le blanc. Convient aux images
comportant beaucoup de texte.
TEMP COULEU
Ajuste la température des couleurs.
HAUT : Rend les blancs plus bleuâtres.
BAS : Rend les blancs plus rougeâtres.
Ajuste la luminosité de l’image. Plus la
valeur de réglage est élevée, plus la
luminosité est importante. Plus la valeur de
réglage est basse, plus l’image est sombre.
Le menu CTRL IMAGE
25 FR
VPL-CS2/CX1
4-079-834-11 (1)
Réglages à l'aide du menu
LUMIERE:
NETTETE
D:\Data\Oka\407983411VPLCS2CX1WW\03FRVPLCS2,CX1WW\05AJT.FM
STANDARD (système couleur)
Sélectionne le système de couleur du signal
d’entrée.
• AUTO : NTSC3.58, PAL, SECAM et
NTSC4.43 (commutation automatique)
• PAL-M/N: PAL-M/PAL-N and NTSC3.58
(commutation automatique)
En principe, mettez-le sur AUTO. Si l’image
présente des distorsions ou est incolore,
sélectionnez le système de couleur en
fonction du signal d'entrée.
masterpage:Gauche
Paramètres MENU
PHASE
Ajuste la phase des points du panneau LCD
et du signal entré via le connecteur INPUT
A.
Ajuste l’image encore plus finement après
son réglage par pression de la touche APA.
Règle l’image pour qu'elle apparaisse plus
nette.
AMPL (dimension horizontale)
Le menu REGL
ENTREE
Le menu REGL ENTREE sert au réglage du
signal d’entrée.
Les paramètres non réglables suivant le
signal d’entrée ne sont pas affichés dans le
menu.
Pour plus de détails sur les paramètres non
réglables, voir page 40.
Lorsque le signal vidéo est entré
VIDEO
REGL ENTREE
FORMAT:
4 : 3
No. 01
VIDEO/60
N° de
mémoire
Type de
signal
Lorsque le signal RVB est entré
Pour plus de détails sur la valeur adéquate
pour les signaux présélectionnés, voir page
41.
DEPL (déplacement)
Ajuste la position de l’image transmise par
le connecteur INPUT A. H règle la position
horizontale de l’image. V règle la position
verticale de l’image. Plus la valeur de H
augmente, plus l’image se déplace vers la
droite; plus la valeur diminue, plus l'image
se déplace vers la gauche.
Plus la valeur de V augmente, plus l’image
se déplace vers le haut; plus la valeur
diminue, plus l’image se déplace vers le bas.
Utilisez les touches < ou , pour ajuster la
position horizontale et les touchesM et m
pour la position verticale.
ENT.A
REGL ENTREE
PHASE:
Ajuste la taille horizontale de l’image
transmise par le connecteur INPUT A. Plus
la valeur de réglage est élevée, plus la taille
horizontale de l'image est grande. Plus la
valeur de réglage est faible, moins la taille
horizontale de l'image est grande. Ajustez le
réglage en fonction des points du signal
d'entrée.
AMPL H
15
800
DEPL.H
H:200
V:30
CONV FREQ: ON
No. 13
640
480
N° de
mémoire
Type de
signal
FR
26
Le menu REGL ENTREE
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\03FRVPLCS2,CX1WW\05AJT.FM
CONV FREQ (convertisseur de
balayage)
Convertit le signal pour afficher l’image en
fonction de la taille de l’écran.
ON : Affiche l’image en fonction de la taille
de l’écran. L'image perd cependant un
peu de clarté.
OFF : Affiche l’image en faisant
correspondre un pixel d’élément
d’image entré à un pixel de l’écran LCD.
L’image affichée est claire, mais d’une
taille inférieure.
Remarque
lesquelles vous pouvez sauvegarder le
réglage des données réglées pour un signal
d’entrée non présélectionné.
Lorsqu'un signal non présélectionné est
entré pour la première fois, le numéro de
mémoire 00 s'affiche. Si le signal d’entrée
est ajusté dans le menu REGL ENTREE, il
sera affecté au projecteur. Si plus de 20
mémoires utilisateur sont affectées, la
mémoire la plus récente remplace toujours la
plus ancienne.
Reportez-vous au tableau de la page 41
pour savoir si le signal est enregistré dans la
mémoire de présélection.
Comme les données sont rappelées de la
mémoire de présélection pour les signaux
suivants, vous pouvez utiliser ces données
présélectionnées en ajustant AMPL.
Effectuez le réglage fin en ajustant DEPL.
Signal
N° de
mémoire
AMPL
(dimension
horizontale)
Super Mac-2
23
1312
FORMAT
Définit le format de l'image. Lors de l’entrée
d’un signal 16:9 (compressé) à partir d'un
appareil tel qu'un lecteur DVD, choisissez
16:9.
4:3: Lorsqu’une image de rapport d’écran
4:3 est entrée.
16:9: Lorsqu’une image de rapport d’écran
16:9 (compressé) est entrée.
À propos du n° de mémoire
de présélection
Ce projecteur est doté de 37 types de
données de présélection pour les signaux
d’entrée transmis via ENT.A (la mémoire de
présélection). Le numéro de mémoire du
signal d’entrée en cours et le type de signal
sont affichés lorsque le signal de
présélection est entré. Le numéro de
mémoire et le type de signal de ce signal sont
affichés dans le menu REGL ENTREE.
Vous pouvez également ajuster les données
de présélection via le menu REGL
ENTREE.
Ce projecteur est également doté de 20 types
de mémoires utilisateur pour ENT.A, dans
SGI-1
23
1320
Macintosh 19"
25
1328
Macintosh 21"
28
1456
Sony News
36
1708
PC-9821
1280 K 1024
36
1600
WS Sunmicro
37
1664
Remarque
Lorsque le format de l’image du signal d’entrée
est différent de 4:3, une partie de l’écran
s’affiche en noir.
Le menu REGL ENTREE
27 FR
VPL-CS2/CX1
4-079-834-11 (1)
Réglages à l'aide du menu
Cet élément ne sera pas affiché dans les cas
suivants.
VPL-CS2: Lorsqu’un signal SVGA, XGA ou
SXGA est reçu
VPL-CX1: Lorsqu’un signal XGA ou SXGA
est reçu
masterpage:Gauche
D:\Data\Oka\407983411VPLCS2CX1WW\03FRVPLCS2,CX1WW\05AJT.FM
Le menu REGLAGE
Le menu REGLAGE est utilisé pour changer
les réglages du projecteur.
ENT.A
REGLAGE
ETAT:
ON
ENT.A:
RGB
MEOIRE TRAPEZ:
OFF
TRAPEZE NUMER.: OFF
LANGAGE:
FRANCAIS
MODE ECO:
OFF
RECEPTEUR SIRCS: AVANT&ARRIERE
DURÉE LAMPE: 00010h
Paramètres du menu
ETAT (affichage sur écran)
Règle l’affichage sur écran.
ON : Affichage de tous les affichages sur
écran.
OFF : Désactive les affichages à l’exception
des menus, du message d’indication de
mise hors tension et des messages
d’avertissement.
ENT. A
Sélectionne le signal RVB ou à composantes
entré via le connecteur INPUT A.
masterpage:Gauche
TRAPEZE NUMER.
Ajuste la distorsion trapézoïdale de l’image
qui peut se produire en fonction de l’angle
de projection.
Lorsque le haut du trapèze est plus long
que le bas :
Choisissez une valeur
positive.
LANGAGE
Sélectionne la langue d’affichage du menu
système et des écrans de menu. Les langues
disponibles sont: anglais, français,
allemand, italien, espagnol, japonais et
chinois.
MODE ECO
Lorsqu’il est réglé sur ON, le projecteur
passe en mode d’économie d’énergie si
aucun signal n’est entré pendant 10 minutes.
RECEPTEUR SIRCS
Sélectionne les capteurs de télécommande
(récepteur SIRCS) à l’avant et à l’arrière du
projecteur.
AVANT & ARRIERE: Active les capteurs
avant et arrière.
AVANT: Active le capteur avant
uniquement.
ARRIERE : Active le capteur arrière
uniquement.
Remarque
Si le réglage n’est pas correct, l’indication
“Vérifiez le réglage ENT.A.” Apparaît à
l’écran et les couleurs de l’image deviennent
étranges ou l’image ne s'affiche pas.
DURÉE LAMPE
Indique le nombre total d’heures pendant
lesquelles la lampe actuellement utilisée a
fonctionné.
MEMOIRE TRAPEZ
Mémorise les données ajustées avec
TRAPEZE NUMER.
FR
28
Le menu REGLAGE
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\03FRVPLCS2,CX1WW\06MNT.FM
masterpage:Gauche
B Entretien
Entretien
2
Remplacement de la lampe
Ouvrez le couvercle de la lampe en
dévissant la vis au moyen d’un
tournevis cruciforme (fourni avec la
lampe du projecteur LMP-C120).
Lorsqu’il est temps de remplacer la lampe,
ne tardez pas à la remplacer par une lampe
pour projecteur LMP-C120.
Pour remplacer la lampe après avoir
utilisé le projecteur
Mettez le projecteur hors tension et
débranchez le cordon d'alimentation.
Attendez au moins une heure que la lampe
refroidisse.
Attention
La lampe atteint une température très élevée
après la mise hors tension du projecteur à l'aide
de la touche I / 1. Si vous touchez la lampe,
vous risquez de vous brûler les doigts. Pour
remplacer la lampe, attendez au moins une
heure que la lampe soit refroidie.
Placez une feuille de protection
(textile) sous le projecteur. Retournez
le projecteur de façon à ce que vous en
aperceviez la base.
3
Desserrez la vis du module de lampe à
l’aide du tournevis cruciforme.
Extrayez le module de lampe par la
poignée.
Remarque
Veillez à ce que le projecteur ne bascule
pas après avoir été retourné.
1
Poignée
3
2
Entretien
29 FR
VPL-CS2/CX1
4-079-834-11 (1)
Entretien
1
Remarque
Par mesure de sécurité, ne desserrez pas
d’autres vis.
D:\Data\Oka\407983411VPLCS2CX1WW\03FRVPLCS2,CX1WW\06MNT.FM
4
Introduisez la nouvelle lampe à fond
jusqu’à ce qu’elle soit correctement en
place. Serrez la vis. Repliez la
poignée.
masterpage:Gauche
liquide ou objet n’y pénètre de manière à
prévenir tout risque d’électrocution ou
d’incendie.
Nettoyage du filtre à air
2
3 1
Le filtre à air doit être nettoyé toutes les 300
heures. Quand il devient difficile d’éliminer
la poussière du filtre, remplacez le filtre.
Pour nettoyer le filtre à air, appliquez la
procédure suivante:
1
Mettez le projecteur hors tension et
débranchez le cordon d’alimentation.
2
Retournez le projecteur.
3
Ôtez le couvercle du filtre à air.
4
Éliminez la poussière du filtre à l’aide
d’un aspirateur.
5
Réinstallez le filtre et remettez le
couvercle en place.
Remarques
• Veillez à ne pas toucher la surface en
verre de la lampe.
• Le projecteur ne se met pas sous tension
si la lampe n'est pas correctement
installée.
5
Refermez le couvercle de la lampe et
serrez les vis.
6
Retournez le projecteur.
7
Branchez le cordon d’alimentation et
activez le projecteur en mode de
veille.
8
Appuyez sur chacune des touches
suivantes du panneau de commande
dans l’ordre indiqué pendant moins de
cinq secondes: RESET, <, ,,
ENTER.
Remarques
• Pour le remplacement, utilisez uniquement
une lampe pour projecteur LMP-C120. Si
vous utilisez une autre lampe, le projecteur
risque de présenter une défaillance.
• Mettez le projecteur hors tension et
débranchez le cordon d’alimentation avant
de procéder au remplacement de la lampe.
• N’introduisez pas les doigts à l’intérieur du
logement de la lampe et veillez à ce qu’aucun
FR
30
Entretien
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\03FRVPLCS2,CX1WW\06MNT.FM
masterpage:Gauche
Remarques
• Si le filtre à air est trop encrassé, nettoyez-le
au moyen d’une solution détergente neutre et
séchez-le dans un endroit ombragé. Si vous
ne parvenez pas à éliminer la poussière,
remplacez le filtre à air par le nouveau filtre
fourni.
• Veillez à fixer le couvercle de filtre à air
correctement, parce que le projecteur ne se
mettra pas sous tension si le couvercle est
mal refermé.
• Le filtre à air possède un côté avant et un côté
arrière. Placez le filtre à air de sorte qu'il
s'engage dans une rainure du couvercle du
filtre à air.
Entretien
Entretien
31 FR
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\03FRVPLCS2,CX1WW\07MNT.FM
masterpage:Gauche
Dépannage
Si le projecteur ne fonctionne pas correctement, essayez d’en déterminer la cause et remédiez
au problème en vous référant aux instructions ci-dessous. Si le problème persiste, consultez le
personnel qualifié Sony.
Alimentation
Symptôme
Cause et remède
Le projecteur ne se met pas • Le projecteur a été mis hors et sous tension à brefs intervalles à
sous tension.
l’aide de la touche I / 1.
c Attendez environ 90 secondes avant de mettre le projecteur sous
tension.
(voir page 22).
• Le couvercle de la lampe est mal fixé.
c Refermez correctement le couvercle de la lampe (voir page 29).
• Le couvercle du filtre à air est mal fixé.
c Refermez correctement le couvercle du filtre à air (voir page
30).
Les témoins LAMP/
COVER et FAN/TEMP
sont tous deux allumés.
• Le circuit électrique est défectueux.
c Adressez-vous à un personnel qualifié Sony.
FR
Symptôme
Cause et remède
Pas d’image.
• Un câble est débranché ou les raccordements sont mal effectués.
c Vérifiez si le raccordement a été effectué correctement
(voir page 14).
• L’image est coupée.
c Appuyez sur la touche MUTING PIC pour annuler la fonction
de sourdine
(voir page 21).
• La sélection d’entrée est incorrecte.
c Sélectionnez correctement la source d’entrée à l’aide de la
touche INPUT
(voir page 20).
• Le signal de l’ordinateur n'est pas défini pour sortir vers un
moniteur externe.
c Réglez le signal de l’ordinateur pour qu’il sorte vers un
moniteur externe.
(voir page 14).
• Le signal de l’ordinateur est défini pour sortir vers l’écran LCD de
l’ordinateur et un moniteur externe.
c Réglez le signal de l’ordinateur pour qu’il sorte uniquement vers
un moniteur externe.
(voir page 14).
L’image comporte des
parasites.
• Des parasites peuvent apparaître en arrière-plan suivant la
combinaison du nombre de points entrés via le connecteur et du
nombre de pixels du panneau LCD.
c Changez la configuration sur l’ordinateur raccordé.
32
Dépannage
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\03FRVPLCS2,CX1WW\07MNT.FM
masterpage:Gauche
Symptôme
Cause et remède
L’image via le connecteur
INPUT A présente des
couleurs anormales.
• Le réglage pour ENT.A dans le menu REGLAGE est incorrect.
c Sélectionnez RVB ou COMPOSANT pour ENT.A dans le menu
REGLAGE en fonction du signal d’entrée (voir page 28).
“Vérifiez le réglage pour
• Le réglage pour ENT.A dans le menu REGLAGE est incorrect.
ENT.A. ” apparaît même si c Sélectionnez RVB ou COMPOSANT pour ENT.A dans le menu
le signal d’entrée correct
REGLAGE en fonction du signal d’entrée (voir page 28).
est transmis via INPUT A.
Pas d’affichage sur écran.
• Le paramètre ETAT du menu REGLAGE est réglé sur OFF.
c Réglez ETAT dans le menu REGLAGE sur ON (voir page 28).
La balance des couleurs est • L’image n’est pas correctement réglée.
incorrecte.
c Réglez l’image (voir page 25).
• Le projecteur est réglé sur le mauvais système couleur.
c Réglez STANDARD dans le menu CTRL IMAGE pour qu’il
corresponde au système couleur entré (voir page 26).
• Le contraste ou la luminosité n’est pas réglé correctement.
c Réglez correctement le contraste ou la luminosité dans le menu
CTRL IMAGE (voir page 25).
L’image n'est pas claire.
• L’image n'est pas nette.
c Réglez la mise au point de l’image (voir page 21).
• De la condensation s’est formée sur l’objectif.
c Laissez le projecteur environ deux heures sous tension.
L’image apparaît trop
petite à l’écran.
• Le paramètre DEPL du menu REGLAGE n’a pas été bien réglé.
c Réglez correctement DEPL dans le menu REGL. ENTREE
(voir page 26).
L’image tremblote.
• Le paramètre PHASE du menu REGL. ENTREE n’a pas été bien
réglé.
c Réglez correctement PHASE dans le menu REGL. ENTREE
(voir page 26).
Son
Symptôme
Cause et remède
Pas de son.
• Un câble est débranché ou les raccordements sont mal effectués.
c Vérifiez si le raccordement a été effectué correctement (voir
page 14).
Lorsque le son est transmis • Le son monaural est entré par le connecteur AUDIO.
c Entrez un son stéréo.
par le connecteur AUDIO,
le son ne passe que par un
seul canal.
Télécommande
Symptôme
Cause et remède
La télécommande ne
fonctionne pas.
• Les piles de la télécommande sont épuisées.
c Remplacez les piles (voir page 12).
• Le capteur de télécommande avant/arrière est à proximité d'une
lampe fluorescente.
c Changez le réglage de RECEPTEUR SIRCS dans le menu
REGLAGE (voir page 28).
Dépannage
33 FR
VPL-CS2/CX1
4-079-834-11 (1)
Entretien
L’image est trop foncée.
D:\Data\Oka\407983411VPLCS2CX1WW\03FRVPLCS2,CX1WW\07MNT.FM
masterpage:Gauche
Symptôme
Cause et remède
La manette de commande,
la touche R CLICK ou L
CLICK ne fonctionne pas.
• Le port souris de l’ordinateur ne reconnaît pas le câble de la souris.
c Redémarrez l’ordinateur.
Divers
Symptôme
Cause et remède
L’indicateur LAMP/
COVER clignote.
• Le couvercle de la lampe ou du filtre à air est mal fixé.
c Fixez correctement le couvercle (voir page 29).
L’indicateur LAMP/
COVER s’allume.
• La lampe a atteint la fin de sa durée de vie.
c Remplacez la lampe (voir page 29).
• La lampe a atteint une température élevée.
c Attendez 90 secondes que la lampe refroidisse et remettez le
projecteur sous tension (voir page 29).
L’indicateur FAN/TEMP
clignote.
• Le ventilateur est défectueux.
c Adressez-vous à un personnel qualifié Sony.
L’indicateur FAN/TEMP
s’allume.
• La température à l’intérieur du projecteur est anormalement
élevée.
c Vérifiez si les orifices de ventilation ne sont pas obstrués.
Les témoins LAMP/
COVER et FAN/TEMP
sont tous deux allumés.
• Le circuit électrique est défectueux.
c Adressez-vous à un personnel qualifié Sony.
Messages d'avertissement
Consultez la liste ci-dessous pour connaître la signification des messages affichés à l’écran.
Message
Signification et remède
Surchauffe!
Lampe OFF 1 min.
• La température à l’intérieur du projecteur est trop élevée.
c Mettez le projecteur hors tension.
c Vérifiez si les orifices de ventilation ne sont pas obstrués.
Fréquence est hors limites! • Ce signal d’entrée ne peut être projeté car la fréquence est endehors de la plage compatible avec ce projecteur.
c Entrez un signal dans la plage de fréquences compatible avec ce
projecteur.
• Le réglage de la définition du signal de sortie de l’ordinateur est
trop élevé.
c Réglez la sortie sur SVGA (VPL-CS2) ou XGA (VPL-CX1)
(voir page 14).
Vérifiez le réglage ENT.A. • Vous avez entré un signal RVB de l’ordinateur alors que ENT.A
dans le menu REGLAGE est réglé sur COMPOSANT.
c Réglez ENT.A correctement (voir page 28).
FR
34
Dépannage
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\03FRVPLCS2,CX1WW\07MNT.FM
masterpage:Gauche
Messages de précaution
Consultez la liste ci-dessous pour connaître la signification des messages affichés à l’écran.
Message
Signification et remède
PAS D’ENTREE
• Absence de signal d’entrée
c Vérifiez les connexions (voir page 14).
Non applicable!
• Vous avez appuyé sur la mauvaise touche.
c Appuyez sur la touche appropriée.
Entretien
Dépannage
35 FR
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\03FRVPLCS2,CX1WW\08OTH.FM
masterpage:Gauche
B Divers
Remarques sur
l'installation
Exposition à la chaleur et à
l’humidité
Installation déconseillée
N'installez pas le projecteur dans les
situations suivantes. Ces installations
peuvent entraîner un dysfonctionnement ou
causer des dommages au projecteur.
Mauvaise ventilation
• N’installez pas l’appareil dans un endroit
où la température ou l’humidité sont très
élevées ou dans un endroit très froid.
• Pour éviter la condensation d’humidité,
n’installez pas l’appareil dans un endroit
où la température peut augmenter
rapidement.
Endroit très poussiéreux
• Assurez une circulation d’air adéquate
afin d’éviter toute surchauffe interne. Ne
placez pas l’appareil sur des surfaces
textiles (tapis, couvertures, etc.) ni à
proximité de rideaux ou de draperies
susceptibles d’obstruer les orifices de
ventilation. Si la température intérieure
augmente à la suite d’une obstruction des
orifices de ventilation, le capteur de
température s’active et le message
“Surchauffe! Mise hors tension dans 1
min.” s’affiche. Le projecteur se met alors
automatiquement hors tension après une
minute.
• Laissez un espace libre de plus de 30 cm
(11 7/8 pouces) autour du projecteur.
• Veillez à ce que les orifices de ventilation
n’aspirent pas de particules telles que des
morceaux de papier.
N’installez pas l’appareil dans un endroit
très poussiéreux, faute de quoi le filtre à air
va s’obstruer. La poussière obstruant le
passage de l’air dans le filtre peut entraîner
une augmentation de la température
intérieure du projecteur. Nettoyez-le
régulièrement.
Positions déconseillées
N’utilisez pas le projecteur dans les
situations suivantes.
N’installez pas le projecteur sur
son flanc
Évitez d’utiliser le projecteur dans une
position qui pourrait entraîner un
FR
36
Remarques sur l'installation
VPL-CS2/CX1
4-079-834-11 (1)
;
D:\Data\Oka\407983411VPLCS2CX1WW\03FRVPLCS2,CX1WW\08OTH.FM
basculement. Car cela pourrait provoquer un
dysfonctionnement.
masterpage:Gauche
Spécifications
Caractéristiques optiques
Incliinaison de l’appareil en dehors
des limites du support réglable
Dégagez les orifices de ventilation
Ne recouvrez pas les orifices de ventilation
du projecteur, faute de quoi une surchauffe
interne risque de se produire.
1) La luminosité ANSI est une méthode de mesure
conforme à l’American National Standard IT
7.228.
Spécifications
37 FR
VPL-CS2/CX1
4-079-834-11 (1)
Divers
N’installez pas le projecteur à d’autres
endroits qu’au sol.
Évitez d’utiliser cet appareil lorsqu’il est
incliné en dehors des limites du support
réglable. De telles installations peuvent être
à l’origine de dysfonctionnements.
Système de projection
Système de projection à 3
panneaux LCD, 1 objectif
Panneau LCD VPL-CS2: Panneau LCD TFT 0,7
pouce, 1.440.000 pixels
(480.000 pixels K 3)
VPL-CX1: Panneau LCD TFT 0,7
pouce, 2,359,296 pixels
(786.432 pixels K 3)
Objectif
Zoom 1,3x
f 28,7 à 37,4 mm/F 1,7 à 2,1
Lampe
UHP de 120 W
Dimensions de l’image projetée
Plage: 40 à 150 pouces (en
diagonale)
Intensité lumineuse
VPL-CS2: ANSI lumen1) 600 lm
VPL-CX1: ANSI lumen1) 550 lm
Distance de projection
VPL-CS2 (Lorsqu’un signal
SVGA est envoyé)
40 pouces: 1580 à 2010 mm
(62 1/4 à 79 5/32 pouces)
60 pouces: 2390 à 3060 mm
(94 1/8 à 120 1/2 pouces)
80 pouces: 3210 à 4100 mm
(126 1/2 à 161 1/2 pouces)
100 pouces: 4030 à 5150 mm
(158 11/16 à 202 7/8 pouces)
120 pouces: 4850 à 6200 mm
(191 à 244 1/8 pouces)
150 pouces: 6080 à 7780 mm
(239 1/2 à 306 3/8 pouces)
VPL-CX1 (Lorsqu’un signal
XGA est envoyé)
40 pouces: 1580 à 2020 mm
(62 1/4 à 79 9/16 pouces)
60 pouces: 2400 à 3070 mm
(94 1/2 à 121 pouces)
80 pouces: 3230 à 4120 mm
(127 1/4 à 162 1/4 pouces)
100 pouces: 4050 à 5180 mm
(159 1/2 à 204 pouces)
120 pouces: 4870 à 6230 mm
(191 7/8 à 245 3/8 pouces)
150 pouces: 6100 à 7810 mm
(240 1/4 à 307 5/8 pouces)
D:\Data\Oka\407983411VPLCS2CX1WW\03FRVPLCS2,CX1WW\08OTH.FM
FR
Caractéristiques électriques
Entrée/sortie
Système couleur
NTSC3.58/PAL/SECAM/
NTSC4.43/PAL-M/PAL-N,
commutation automatique/
manuelle
Résolution
VPL-CS2: 600 lignes TV
horizontales (entrée vidéo)
800 K 600 points (entrée RVB)
VPL-CX1: 750 lignes TV
horizontales (entrée vidéo)
1024 K 768 points (entrée RVB)
Signaux d’ordinateur compatibles
fH: 15 à 91 kHz
fV: 43 à 85 Hz
Haut-parleur Haut-parleurs stéréo, 36 mm
(1 7/16 pouces) de diamètre,
max. 0,5 W K 2
Entrée vidéo
38
masterpage:Gauche
VIDEO: type phono
Vidéo composite: 1 Vcc ±2 dB
de synchro négative
(terminaison à 75 ohms)
S VIDEO: miniconnecteur DIN Y/
C à 4 broches (mâle)
Y (luminance): 1 Vcc ±2 dB de
synchro négative (terminaison à
75 ohms)
C (chrominance): salve
0.286 Vp-p ±2 dB (NTSC)
(terminaison à 75 ohms),
salve 0,3 Vcc ±2 dB (PAL)
(terminaison à 75 ohms)
INPUT A
HD D-sub à 15 broches (femelle)
RVB analogique/à composantes:
R/R-Y: 0,7 Vcc ±2 dB
(terminaison à 75 ohms)
G: 0,7 Vcc ±2 dB
(terminaison à 75 ohms)
G avec synchro/Y: 1 Vcc ±2 dB
synchro négative
(terminaison à 75 ohms)
B/B-Y: 0,7 Vcc ±2 dB
(terminaison à 75 ohms)
SYNC/HD:
Entrée synchro composite: 1-5
Vcc haute impédance, positive/
négative
Entrée synchro horizontale: 1-5
Vcc haute impédance, positive/
négative
VD:
Entrée synchro verticale: 1-5
Vcc haute impédance, positive/
négative
MOUSE
6 broches (femelle)
(Pour plus de détails, voir
“Signaux d’entrée et
paramètres réglables/de
réglage”, page 40.)
AUDIO
Miniprise stéréo
500 mVrms, impédance
supérieure à 47 kilohms
Hub USB
Envoi (type B: femelle) K 1
Réception (type A: femelle) K 1
Réglementation de sécurité
UL1950, CSA No. 950, FCC
Classe B, IC Classe B
NEMKO EN60950, CE, C-Tick
Spécifications
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\03FRVPLCS2,CX1WW\08OTH.FM
Écrans
Généralités
Dimensions
Poids
Alimentation
masterpage:Gauche
2 7/8 K
277 K 70 K 214 mm (11 K
8 1/2 pouces) (l/h/p) (avec le
couvercle avant refermé, sans
les parties saillantes)
Approx. 2,9 kg
1) Il se peut que la lampe VPS-50C ne soit pas
disponible dans toutes les régions. Pour plus de
détails, veuillez consulter votre revendeur
Sony.
Affectation des broches
Connecteur INPUT A (HD D-sub à 15
broches, femelle)
1
R/R-Y
9
N.C.
2
G/Y
10
GND
3
B/B-Y
11
GND
4
GND
12
N.C.
5
GND
13
HD/C.Sync
6
GND (R)
14
VD
7
GND (G)
15
N.C.
8
GND (B)
Connecteur MOUSE (6 broches,
femelle)
6 5 4
La conception et les spécifications sont sujettes à
modifications sans préavis.
Accessoires en option
Lampe pour projecteur LMP-C120 (pour
remplacement)
Câble de signalSMF-402 (HD D-sub à 15 broches
(mâle)y 3 K type phono
(mâle))
Câble de moniteurSMF-410 (HD D-sub à 15
broches (mâle) y HD D-sub à
15 broches (mâle))
Adaptateur de signal
ADP-20 (Macintosh y HD Dsub à 15 broches)
Divers
100 à 240 V CA, 1,9 – 0,8A,
50/60 Hz
Consommation électrique
Max. 190 W
(Mode de veille: 4,2 W)
Dissipation de chaleur
648,4 BTU
Température de fonctionnement
0 à 35°C
Humidité de fonctionnement
35% à 85% (sans condensation)
Température de stockage
-20°C à 60°C
Humidité de stockage
10% à 90%
Accessoires fournis
Télécommande RM-PJM10 (1)
Piles (R6) de taille AA (2)
HD D-sub à 15 broches (2 m) (1)
(1-791-992-11)
Câble souris PS/2 (2 m) (1)
(1-792-424-11)
Câble USB de type A – de type B
(1)
(1-790-081-11)
Logiciel d’application (1)
Mallette de transport (1)
Cordon d’alimentation (1)
Filtre à air (pour remplacement)
(1)
Mode d’emploi (1)
Carte de référence rapide (1)
Certificat de guarantie (1)
portable de 50 pouces
VPS-50C1)
Écran plat de 100 pouces VPS100FH
Il est possible que certains de ces accessoires ne
soient pas disponibles dans certaines régions.
Pour plus de détails, veuillez consulter votre
revendeur Sony.
3 2 1
1
DATA
2
N.C.
3
GND
4
+5V
5
CLK
6
N.C.
Spécifications
39 FR
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\03FRVPLCS2,CX1WW\08OTH.FM
Signaux d’entrée et paramètres
réglables/de réglage
masterpage:Gauche
Menu REGL ENTREE
Paramètre
Paramètre
Signal d’entrée
Vidéo
ou S
vidéo
(Y/C)
B&W
Compo RVB B&W
sante
PHASE
–
–
z
–
–
z
–
CONTRASTE z
z
z
z
–
AMPL
(dimension
horizontale)
LUMIERE
z
z
z
z
–
z
–
COULEUR
z
z
–
–
–
DEPL.
(déplaceme
nt)
TEINTE
–
z
(NTSC
3.58/
4.43
unique
ment)
–
–
CONV
FREQ
–
z
–
NETTETE
z
z
–
z
IMAGE D.
z
z
–
z
MODE
GAMMA
–
–
z
–
TEMP
COULEU
z
z
z
z
40
–
–
z
z
z : Réglable/peut être réglé
– : Non réglable/ne peut être réglé
FORMAT
STANDARD z
–
–
z : Réglable/peut être réglé
– : Non réglable/ne peut être réglé
FR
Signal d’entrée
Vidéo Compos RVB
ou S ante
vidéo
(Y/C)
Menu CTRL IMAGE
z
z
Spécifications
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\03FRVPLCS2,CX1WW\08OTH.FM
masterpage:Gauche
Signaux présélectionnés
N° de
Signal présélectionné
mémoire
fH (kHz) fV (Hz)
1
Vidéo 60 Hz
15,734
59,940
2
Vidéo 50 Hz
15,625
50,000
3
RVB 15k/à composantes 60 Hz
15,734
59,940
S sur G/Y ou
Composite
Synchro
4
RVB 15k/à composantes 50 Hz
15,625
50,000
S sur G/Y ou
Composite
Synchro
6
640 K 350
31,469
70,086
H-pos, V-nég
800
7
8
640 K 400
9
10
11
640 K 480
VGA mode 1
Synchro
AMPL
(dimensi
on
horizonta
le)
VGA VESA 85 Hz
37,861
85,080
H-pos, V-nég
832
PC-9801 Normal
24,823
56,416
H-nég, V-nég
848
VGA mode 2
31,469
70,086
H-nég, V-pos
800
VGA VESA 85 Hz
37,861
85,080
H-nég, V-pos
832
VGA mode 3
31,469
59,940
H-nég, V-nég
800
Macintosh 13"
35,000
66,667
H-nég, V-nég
864
VGA VESA 72 Hz
37,861
72,809
H-nég, V-nég
832
14
VGA VESA 75 Hz
37,500
75,000
H-nég V-nég
840
VGA VESA 85 Hz
15
43,269
85,008
H-nég V-nég
832
SVGA VESA 56 Hz 35,156
56,250
H-pos, V-pos
1024
17
SVGA VESA 60 Hz 37,879
60,317
H-pos, V-pos
1056
18
SVGA VESA 72 Hz 48,077
72,188
H-pos, V-pos
1040
19
SVGA VESA 75 Hz 46,875
75,000
H-pos, V-pos
1056
16
800 K 600
20
SVGA VESA 85 Hz 53,674
85,061
H-pos, V-pos
1048
21
832 K 624
Macintosh 16"
49,724
74,550
H-nég, V-nég
1152
22
1024 K 768
XGA VESA 43 Hz
35,522
43,479
H-pos, V-pos
1264
23
XGA VESA 60 Hz
48,363
60,004
H-nég V-nég
1344
24
XGA VESA 70 Hz
56,476
70,069
H-nég V-nég
1328
25
XGA VESA 75 Hz
60,023
75,029
H-pos, V-pos
1312
XGA VESA 85 Hz
26
68,677
84,997
H-pos, V-pos
1376
SXGA VESA 70 Hz 63,995
70,016
H-pos, V-pos
1472
28
SXGA VESA 75 Hz 67,500
75,000
H-pos, V-pos
1600
29
SXGA VESA 85 Hz 77,487
85,057
H-pos, V-pos
1568
27
1152 K 864
Spécifications
Divers
12
13
41 FR
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\03FRVPLCS2,CX1WW\08OTH.FM
N° de
Signal présélectionné
mémoire
30
1152 K 900
31
masterpage:Gauche
fH (kHz) fV (Hz)
Synchro
AMPL
(dimensi
on
horizonta
le)
Sunmicro LO
61,795
H-nég, V-nég
1504
Sunmicro HI
65,960
71,713
76,047
H-nég, V-nég
1472
SXGA VESA 60 Hz 60,000
60,000
H-pos, V-pos
1800
SXGA VESA 75 Hz 75,000
75,000
H-pos, V-pos
1728
SXGA VESA 43 Hz 46,433
43,436
H-pos, V-pos
1696
35
SGI-5
53,316
50,062
S on G
1680
36
SXGA VESA 60 Hz 63,974
60,013
H-pos, V-pos
1696
37
SXGA VESA 75 Hz 79,976
75,025
H-pos, V-pos
1688
38
SXGA VESA 85 Hz 91,146
85,024
H-pos, V-pos
1012
32
1280 K 960
33
34
1280 K 1024
(VPL-CS2)
1296
(VPL-CX1)
Remarque
Lorsqu’un signal autre que l’un de ceux présentés ci-dessus est entrée, l’image pourra
ne pas apparaître correctement.
Avertissement relatif au raccordement secteur
Utilisez un cordon d’alimentation adéquat poor votre alimentation secteur
locale.
États-Unis, Canada
Europe
continentale
Royaume-Uni,
Irlande,
Australie,
NouvelleZélande
Japon
Type de fiche
VM0233
290B
YP-12A
— 1)
VM1296
Extrémité femelle
VM0089
386A
YC-13B
VM0310B
VM10505
Type de cordon
SJT
SJT
H05VV-F
N13237/CO228
HVCTF
Tension & courant
nominaux
10A/125V
10A/125V
10A/250V
10A/250V
13A/125V
Approbation de sécurité
UL/CSA
UL/CSA
VDE
VDE
DENTORI
Remarque
1) Utilisez une prise correspondant à la réglementation en vigueur dans votre région.
FR
42
Spécifications
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\03FRVPLCS2,CX1WW\01COVIX.FM
Index
A
Accessoires en option .....39
Accessoires fournis ........39
Affectation des
broches ....................39
Alimentation
mise sous tension ........20
AMPL (dimension
horizontale) .............26
C
D
DEPL. (déplacement) .....26
DUREE LAMPE ............28
E
Emplacement et fonction des
commandes
arrière/côté droit ...........7
avant/gauche/bas ...........7
panneau de
commande .............9
N
NETTETE ......................25
O
Orifices de ventilation
prise d’air .................7, 8
sortie d’air ....................7
P
Filtre à air .......................30
Fonction Digital Zoom ...23
FORMAT .......................27
PHASE ...........................26
Pile
installation ..................12
remarques ...................12
Poignée de transport .........7
Précautions .......................4
G
R
Guide de dépannage .......32
RECEPTEUR
SIRCS .............7, 8, 28
Réglage
de l’image .............21, 25
de la taille/déplacement de
l’image ................26
mémoire des
réglages ...............24
Réinitialisation
paramètres
réinitialisables .....24
réinitialisation du
paramètre ............24
Remplacement de la
lampe ......................29
F
I
IMAGE D.
(dynamique) ............25
L
LANGAGE ....................28
sélection de la langue de
menu ...................18
LUMIERE ......................25
M
MEMOIRE TRAPEZ .....28
Menu
Menu CTRL
IMAGE ...............25
menu REGL
ENTREE .............26
menu REGLAGE .......28
pour faire disparaître le
menu ...................24
utilisation du
MENU .................24
Menu CTRL IMAGE .....25
menu REGL ENTREE ...26
menu REGLAGE ...........28
Message
avertissement ..............34
précaution ...................35
MODE ECO ...............9, 28
MODE GAMMA ...........25
S
Spécifications .................37
STANDARD (système
couleur) ...................26
Support réglable ...............8
T
Taille d’écran ...........13, 37
TEINTE ..........................25
Télécommande ...............11
emplacement et fonction
des commandes ...11
installation des piles ...12
TEMP COULEU ............25
TRAPEZE NUMER. ......28
Index
43 FR
VPL-CS2/CX1
4-079-834-11 (1)
Divers
Câble de souris
affectation des
broches ................39
connexion ...................16
Capteur de télécommande
arrière ............................8
avant .............................7
réglage ........................28
Connecteur INPUT A .....10
affectation des
broches ................39
Connecteur souris ...........10
affectation des
broches ................39
Connecteur USB ........10,15
Connexions
appareil à
composantes ........16
Magnétoscope .............16
ordinateur ....................14
CONTRASTE ................25
CONV FREQ (convertisseur
de balayage) ............26
COULEUR .....................25
panneau des
connecteurs .........10
Télécommande ...........11
ENT. A ...........................28
ETAT (affichage
sur écran) ................28
Exemples
d’installation ...........13
positions
déconseillées .......36
remarques ...................36
masterpage:Left
D:\Data\Oka\407983411VPLCS2CX1WW\04ESVPLCS2,CX1WW\02REG.FM
masterpage:Izquierd
a
ADVERTENCIA
Para evitar el riesgo de incendio
o electrocución, no exponga la
unidad a la lluvia ni a la humedad.
Para evitar recibir descargas
eléctricas, no abra el aparato.
Contrate exclusivamente los
servicios de personal cualificado.
La toma de corriente debe encontrarse
cerca del equipo y ser de fácil acceso.
ES
2
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\04ESVPLCS2,CX1WW\01COVTOC.FM
masterpage:Left
Contenido
Descripción general
Mantenimiento
Precauciones ....................................... 4
Mantenimiento ................................. 29
Características .................................... 5
Sustitución de la lámpara ........... 29
Limpieza del filtro de aire .......... 30
Solución de problemas ................... 31
Ubicación y función de los
controles ............................................ 6
Lateral frontal/izquierdo/
inferior ............................... 6
Lateral posterior/derecho .............. 6
Panel de control ............................ 8
Panel de conectores ...................... 9
Mando a distancia .......................10
Instalación y proyección
Instalación del proyector ..................12
Conexión del proyector ....................13
Mensajes de aviso ...................... 33
Mensajes de precaución ............. 34
Otros
Notas sobre la instalación ................ 35
Instalación inadecuada ............... 35
Condiciones inadecuadas ........... 35
Especificaciones .............................. 36
Índice ............................................... 42
Conexión con un ordenador .......13
Conexión con una
videograbadora o
con un equipo RGB de
15k/componente ..............15
Selección del idioma del menú ........17
Proyección ........................................ 19
Herramientas efectivas para las
presentaciones .................22
Realización de ajustes
mediante el menú
Uso del MENU ................................. 24
Menú CTRL IMAGEN ....................25
Menú AJUS ENTRAD .....................26
Menú AJUSTE ................................. 28
3 ES
VPL-CS2/CX1
4-079-834-11 (1)
ES
D:\Data\Oka\407983411VPLCS2CX1WW\04ESVPLCS2,CX1WW\03OVR.FM
masterpage:Left
B Descripción general
Precauciones
Seguridad
• Compruebe que la tensión de
funcionamiento de la unidad sea la misma
que la del suministro eléctrico local.
• Si se introduce algún objeto sólido o
líquido en la unidad, desenchúfela y haga
que sea revisada por personal
especializado antes de volver a utilizarla.
• Desenchufe la unidad de la toma mural
cuando no vaya a utilizarla durante
varios días.
• Para desconectar el cable, tire del enchufe.
Nunca tire del propio cable.
• La toma mural debe encontrarse cerca de
la unidad y ser de fácil acceso.
• La unidad no estará desconectada de la
fuente de alimentación de CA (toma de
corriente) mientras esté conectada a la
toma mural, aunque haya apagado la
propia unidad.
• No mire al objetivo mientras la lámpara
esté encendida.
• No coloque la mano ni objetos cerca de los
orificios de ventilación, ya que el aire que
sale es caliente.
• Tenga cuidado de no pillarse los dedos con
el ajustador cuando levante el proyector.
No ejerza excesiva presión sobre la parte
superior del proyector con el
ajustador fuera.
Prevención del calentamiento
interno
Después de desactivar la alimentación con la
tecla I / 1, no desconecte la unidad de la
toma mural mientras el ventilador de
enfriamiento se encuentre en
funcionamiento.
Precaución
El proyector está equipado con orificios de
ventilación de aspiración en el lateral
inferior y de exhaustación en las partes
izquierda y posterior. No bloquee dichos
orificios ni coloque nada cerca de ellos,
ya que si lo hace puede producirse
recalentamiento interno, causando el
deterioro de la imagen o daños al proyector.
Limpieza
• Para mantener el exterior como nuevo,
límpielo periódicamente con un paño
suave. Las manchas persistentes pueden
eliminarse con un paño ligeramente
humedecido en una solución detergente
poco concentrada. No utilice nunca
disolventes concentrados, como diluyente,
bencina o limpiadores abrasivos, ya que
dañarán el exterior.
• Evite tocar el objetivo. Utilice un paño
seco y suave para eliminar el polvo del
objetivo. No utilice un paño húmedo,
soluciones detergentes ni diluyentes.
• Limpie el filtro con regularidad.
Iluminación
Embalaje
• Con el fin de obtener imágenes con la
mejor calidad posible, la parte frontal de la
pantalla no debe exponerse a la luz solar ni
a iluminaciones directas.
• Se recomienda instalar una luz proyectora
en el techo. Cubra las lámparas
fluorescentes para evitar la disminución de
la relación de contraste.
• Cubra con tela opaca las ventanas que
estén orientadas hacia la pantalla.
• Es recomendable instalar el proyector en
una sala cuyo suelo y paredes no se
compongan de materiales que reflejen la
luz. Si el suelo y las paredes se componen
de dicho tipo de material, se recomienda
cambiar el color de éstos por uno oscuro.
• Guarde la caja y los materiales de
embalaje originales, ya que resultarán
útiles cuando tenga que embalar la unidad.
Para obtener una máxima protección,
vuelva a embalar la unidad cómo fue
embalada originalmente en fábrica.
ES
4
Proyector LCD
• El proyector LCD está fabricado con
tecnología de alta precisión. No obstante,
es posible que se observen pequeños
puntos negros y/o brillantes (rojos, azules
o verdes) de forma continua en dicho
proyector. Se trata de un resultado normal
del proceso de fabricación y no indica fallo
de funcionamiento.
Precauciones
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\04ESVPLCS2,CX1WW\03OVR.FM
Características
Alta portabilidad
Reducción de ruido
El ruido se ha reducido, gracias al
mecanismo de enfriamiento que el
proyector emplea.
Alto brillo y alta calidad de imagen
• Alto brillo
Gracias a la incorporación del sistema
óptico y la lámpara UHP de 120 W, se
obtiene un alto brillo (VPL-CS2: salida de
luz de 600 ANSI lumen, VPL-CX1: salida
de luz de 550 ANSI lumen) y una
excelente uniformidad en la imagen.
• Alta resolución
VPL-CS2:
Los tres paneles SVGA de unos 480.000
píxeles y de 0,7 pulgadas proporcionan
una resolución de 800 K 600 puntos para la
entrada RGB y 600 líneas de TV
horizontales para la entrada de vídeo.
VPL-CX1:
Los tres paneles XGA de unos 790.000
píxeles y de 0,7 pulgadas proporcionan
una resolución de 1024 K 768 puntos para
la entrada RGB y 750 líneas de TV
horizontales para la entrada de vídeo.
Configuración sencilla
• Configuración sencilla con equipos
externos
Este proyector está predefinido para
37 tipos de señales de entrada. Es posible
proyectar imágenes desde una fuente de
señales externa mediante la simple
conexión del equipo con el cable
suministrado y la pulsación de la
tecla APA.
• Compatible con la función hub USB
(Bus serie universal)
Puede conectar un equipo USB (p.ej., un
ratón) al proyector, y también controlar
éste mediante el software de aplicación
(CD-ROM) suministrado con el mismo a
través de un ordenador con Windows 98,
Windows 98 SE o Windows 2000. El uso
de dicho software de aplicación permite
abrir el archivo que desee utilizar para
realizar presentaciones con el mando a
distancia suministrado.
Presentación fácil
• Mando a distancia multifunción con
funciones de control de ratón
Es posible emplear un ordenador
conectado a este proyector con el mando a
distancia, ya que la unidad dispone de un
receptor de ratón incorporado.
• Teclas ZOOM digital y FUNCTION en
el mando a distancia
El ZOOM digital permite mejorar las
presentaciones ampliando la imagen hacia
una panorámica de detalle.
Puede asignar un archivo de presentación
a las teclas FUNCTION mediante el
software de aplicación (CD-ROM)
suministrado con el proyector. El archivo
se abrirá de forma inmediata con sólo
pulsar la tecla FUNCTION.
Admisión de distintas señales de
entrada
• Convertidor de exploración
incorporado
Este proyector dispone de un convertidor
de exploración incorporado que convierte
la señal de entrada a 800 K 600 puntos
(VPL-CS2) o 1024 K 768 puntos (VPLCX1).
• Señales de entrada compatibles
Este proyector admite señales de vídeo
compuestas, S vídeo y de componente,
así como VGA, SVGA, XGA y SXGA,
pudiendo mostrar todas ellas.
• Compatible con seis sistemas de color
Es posible seleccionar automática o
manualmente el sistema de color NTSC,
PAL, SECAM, NTSC4.431), PAL-M
o PAL-N.
Características
5 ES
VPL-CS2/CX1
4-079-834-11 (1)
Descripción general
• Peso ligero y tamaño reducido
El peso de este proyector se ha reducido
a aproximadamente 2,9 kg (6 lb 6 oz), así
como a tamaño de archivo B5, gracias a la
adopción de un mecanismo replegable.
Igualmente, el proyector dispone de un asa
de transporte con el fin de poder
transportarlo fácilmente con el ordenador.
masterpage:Left
D:\Data\Oka\407983411VPLCS2CX1WW\04ESVPLCS2,CX1WW\03OVR.FM
......................................................................
• Windows es una marca comercial
registrada de Microsoft Corporation en
Estados Unidos y/o en otros países.
• VGA, SVGA, XGA y SXGA son marcas
comerciales registradas de International
Business Machines Corporation, EE.UU.
• Macintosh es una marca comercial
registrada de Apple Computer, Inc.
• IBM PC/AT es una marca comercial
registrada de International Business
Machines Corporation, EE.UU.
• VESA es una marca comercial registrada
de Video Electronics Standard
Association.
• Display Data Channel (Canal de datos de
visualización) es una marca comercial de
Video Electronics Standard Association.
• PC-98 es una marca comercial de NEC
Corporation.
masterpage:Left
Ubicación y función
de los controles
Lateral frontal/izquierdo/
inferior
1)NTSC4.43 es el sistema de color utilizado
para reproducir vídeos grabados en
NTSC en una videograbadora de
sistema NTSC4.43.
Lateral posterior/derecho
ES
6
Ubicación y función de los controles
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\04ESVPLCS2,CX1WW\03OVR.FM
masterpage:Left
1 Botón de bloqueo
qg Ajustador
2 Cubierta frontal
qh Botón RELEASE (ajuste del
ajustador)
Deslice el botón de bloqueo para abrir la
cubierta frontal.
Tire del asa hacia arriba para transportar
el proyector.
qj Panel de conectores
Para más información, consulte
“Panel de conectores” en la página 9.
4 Anillo de zoom
Ajusta el tamaño de la imagen.
qk Bloqueo de seguridad
5 Anillo de enfoque
Se conecta a un cable opcional de
seguridad (Kensington).
Ajusta el enfoque de la imagen.
El bloqueo de seguridad corresponde
al sistema de seguridad MicroSaver
de Kensington.
Si desea realizar algún comentario,
póngase en contacto:
Kensington
2853 Campus Drive
San Mates, CA 94403
EE.UU.
Teléfono: 800-535-4242:
extensión 3348
6 Detector frontal de control
remoto (receptor SIRCS)
7 Objetivo
8 Clavija AC IN
Conecta el cable de alimentación de CA
suministrado.
9 Orificios de ventilación
(aspiración)/cubierta del filtro
de aire (parte inferior)
Dirección en Internet:
http://www.kensington.com/
Notas
• No coloque nada cerca de los orificios de
ventilación, ya que puede producirse
recalentamiento interno.
• No coloque la mano ni objetos cerca de
los orificios de ventilación, ya que el aire
que sale puede producir recalentamiento.
• Para mantener un rendimiento óptimo,
limpie el filtro de aire cada 300 horas.
q; Cubierta de la lámpara
(parte inferior)
qa Orificios de ventilación
(exhaustación)
ql Orificios de ventilación
(aspiración)
Cómo utilizar el ajustador
Para ajustar la altura
Ajuste la altura del proyector de la siguiente
forma:
1
Levante el proyector y pulse el botón
RELEASE.
qs Panel de control
Para más información, consulte
“Panel de control” en la página 8.
qd Altavoces
qf Detector posterior de control
remoto (receptor SIRCS)
Ubicación y función de los controles
7 ES
VPL-CS2/CX1
4-079-834-11 (1)
Descripción general
Para más información, consulte “Cómo
utilizar el ajustador” en la página 7.
3 Asa de transporte
D:\Data\Oka\407983411VPLCS2CX1WW\04ESVPLCS2,CX1WW\03OVR.FM
1 Tecla I / 1 (encendido/espera)
El ajustador se extenderá
Enciende y apaga el proyector cuando
éste se encuentra en el modo de espera.
El indicador ON/STANDBY se
iluminará en verde al activar la
alimentación.
Para desactivar la alimentación, pulse
la tecla I / 1 dos veces siguiendo el
mensaje en pantalla, o pulse y mantenga
pulsada la tecla durante un segundo
aproximadamente.
Botón RELEASE
2
masterpage:Left
Baje el proyector mientras pulsa el
botón. A continuación, deje de pulsar
el botón. El ajustador puede regularse
en 6 posiciones.
Para más información sobre los pasos
para desactivar la alimentación,
consulte “Para desactivar la
alimentación” en la página 21.
2 Tecla INPUT
Selecciona la señal de entrada. Cada vez
que pulse la tecla, la señal de entrada
cambiará de la siguiente forma:
t
INPUT A t VIDEO t S VIDEO
3 Tecla APA (Alineación
automática de píxeles)
Notas
• Tenga cuidado de no dejar caer el
proyector sobre los dedos.
• No ejerza excesiva presión sobre la parte
superior del proyector con el ajustador
fuera.
Permite obtener la imagen más nítida
posible de forma automática al
introducir una señal de un ordenador.
4 Teclas VOLUME +/–
Ajustan el volumen de los altavoces
incorporados.
+ : Aumenta el volumen.
– : Disminuye el volumen.
Panel de control
5 Indicadores
RESET
POWER
MENU
INPUT
ENTER
APA
VOLUME
–
LAMP/COVER
ES
8
+
Y
FAN/TEMP POWER SAVING ON/STANDB
• LAMP/COVER: Se ilumina
o parpadea en las siguientes
condiciones:
– Se ilumina cuando la lámpara llega
al final de su duración o cuando
alcanza una temperatura alta.
– Parpadea cuando la cubierta de la
lámpara o la del filtro de aire no
está firmemente asegurada.
• FAN/TEMP (Temperatura):
Se ilumina o parpadea en las
siguientes condiciones:
Ubicación y función de los controles
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\04ESVPLCS2,CX1WW\03OVR.FM
Para más información sobre los
indicadores LAMP/COVER y FAN/
TEMP, consulte la página 33.
6 Tecla ENTER
Introduce los ajustes de los elementos
del sistema de menú.
7 Teclas de flecha (M/m/</,)
Seleccionan el menú o permiten realizar
diversos ajustes.
8 Tecla RESET
Permite recuperar el valor ajustado en
fábrica de los elementos. Esta tecla
funciona cuando el menú o un elemento
de ajuste se encuentra en pantalla.
9 Tecla MENU
Muestra el menú en pantalla. Vuelva a
pulsarla para que el menú desaparezca.
Panel de conectores
Lateral posterior
AUDIO
MOUSE
VIDEO
S VIDEO
INPUT A
1 Conector INPUT A (HD D-sub de
15 pines, hembra)
Conéctelo a un equipo externo, como un
ordenador.
Se conecta a la salida de monitor de un
ordenador mediante el cable
suministrado. Cuando introduzca una
señal de componente o RGB de 15k,
utilice un cable opcional.
2 Conector de entrada de vídeo
Conéctelo a un equipo externo de vídeo,
como una videograbadora.
• S VIDEO (mini DIN de 4 pines): Se
conecta a la salida de S vídeo (salida
de vídeo Y/C) de un equipo de vídeo.
• VIDEO (tipo fonográfico): Se
conecta a la salida de vídeo compuesta
de un equipo de vídeo.
3 Conector MOUSE (6 pines)
Se conecta al puerto de ratón PS/2 de un
ordenador mediante el cable de ratón
suministrado, para controlar la función
de ratón del ordenador conectado.
Ubicación y función de los controles
9 ES
VPL-CS2/CX1
4-079-834-11 (1)
Descripción general
– Se ilumina cuando la temperatura
del interior del proyector es
inusualmente alta.
– Parpadea cuando el ventilador está
averiado.
• POWER SAVING: Se ilumina
cuando el proyector se encuentra en el
modo de ahorro de energía.
Si AHORRO ENERGIA del menú
AJUSTE está ajustado en SI,
el proyector entrará en el modo de
ahorro de energía si no se introduce
ninguna señal durante 10 minutos.
Aunque la lámpara se apague,
el ventilador de enfriamiento seguirá
funcionando. En el modo de ahorro de
energía, no funciona ninguna tecla
durante los primeros 30 segundos.
Dicho modo se cancelará al
introducirse alguna señal o al pulsar
cualquier tecla.
• ON/STANDBY: Se ilumina o
parpadea en las siguientes
condiciones:
– Se ilumina en rojo al enchufar el
cable de alimentación de CA en una
toma mural. Una vez en el modo de
espera, podrá encender el proyector
con la tecla I / 1.
– Se ilumina en verde cuando la
alimentación está activada.
– Parpadea en verde mientras el
ventilador de enfriamiento funciona
tras desactivar la alimentación con la
tecla I / 1. El ventilador funciona
durante unos 90 segundos tras
desactivar la alimentación.
El indicador ON/STANDBY
parpadea rápidamente durante los
primeros 30 segundos. Durante este
espacio de tiempo, el indicador ON/
STANDBY no puede encenderse con
la tecla I / 1.
masterpage:Left
D:\Data\Oka\407983411VPLCS2CX1WW\04ESVPLCS2,CX1WW\03OVR.FM
4 Conector USB (enchufe USB A
de flujo de entrada, 4 pines)
Conéctelo a un equipo USB, como un
ratón, una cámara, etc.
5 Conector USB (enchufe USB B
de flujo de salida, 4 pines)
Conéctelo al conector USB de un
ordenador. Si conecta el proyector al
ordenador, dicho proyector reconocerá
el ratón del ordenador conectado al
conector INPUT A, y podrá controlar la
función de ratón con el mando a
distancia suministrado. El software de
aplicación suministrado puede instalarse
en el ordenador conectado a este
conector.
6 Conector AUDIO (minitoma
estéreo)
masterpage:Left
qh
qg
qf
I/1
MUTING
PIC
+
1
VOLUME
qd
–
INPUT
MENU
APA
2
ENTER
qs
3
qa
4
5
0
9
+
–
RESET
R
CLICK
6
(D ZOOM)
D ZOOM
1 FUNCTION
2
7
Cuando escuche el sonido de salida del
ordenador, conéctelo a la salida de audio
de dicho ordenador.
Cuando escuche el sonido de salida de la
videograbadora, conéctelo a la salida de
audio de dicha videograbadora.
Mando a distancia
Las teclas que tienen los mismos nombres a
las del panel de control funcionan de la
misma forma.
Es posible controlar el ordenador conectado
mediante el mando a distancia.
Para más información, consulte “Para
controlar el ordenador mediante el mando a
distancia suministrado” en la página 20.
8
1 Tecla I / 1
2 Tecla APA (Alineación
automática de píxeles)
3 Tecla ENTER
4 “Joystick”
Funciona como el ratón del ordenador
conectado a la unidad.
5 Teclas de flecha (M/m/</,)
6 Tecla R CLICK
Funciona como el botón derecho de
un ratón.
7 Teclas FUNCTION 1, 2
Estas teclas funcionan cuando se utiliza
el software de aplicación suministrado.
Al conectar el proyector con un
ordenador, puede abrirse un archivo en
la pantalla con sólo pulsar la tecla
ES
10
Ubicación y función de los controles
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\04ESVPLCS2,CX1WW\03OVR.FM
FUNCTION. De esta forma se mejora la
presentación. Para utilizar esta función,
asigne un archivo a la tecla FUNCTION
mediante el software de aplicación.
masterpage:Left
Para instalar las pilas
1
8 Toma CONTROL S OUT
(minitoma estéreo)
Esto no funciona con este proyector.
9 Tecla RESET (D ZOOM)
Permite recuperar el valor de fábrica de
los elementos o el tamaño original de las
imágenes ampliadas.
Asegúrese de
instalar la pila
desde el lado #.
0 Tecla D ZOOM +/–
Aumenta la imagen en el lugar que se
desee de la pantalla.
+: Al pulsar la tecla + una vez, se resalta
una de las imágenes divididas en 16.
Utilice una tecla de flecha (M/m/</
,) para desplazar la parte resaltada
al punto de la imagen que desee
aumentar. Pulse la tecla + varias
veces para aumentar la imagen según
sus preferencias.
–: Al pulsar la tecla –, se reduce la
imagen aumentada con la tecla D
ZOOM +.
qa Tecla L CLICK
Funciona como el botón izquierdo de
un ratón.
qs Tecla MENU
qd Tecla INPUT
qf Tecla MUTING PIC
Desactiva la imagen. Vuelva a pulsarla
para recuperar la imagen.
qg Tecla VOLUME +/–
qh Transmisor infrarrojo
2
Vuelva a colocar la tapa.
Notas sobre las pilas
• Compruebe que la orientación de las pilas
es correcta cuando las inserte.
• No mezcle pilas usadas con nuevas, ni
diferentes tipos de pilas.
• Cuando no vaya a emplear el mando a
distancia durante mucho tiempo, extraiga
las pilas para evitar daños por fugas de las
mismas. Si se producen fugas de las pilas,
extráigalas, limpie y seque el
compartimiento de las mismas y
sustitúyalas por una nuevas.
Notas sobre el empleo del mando a
distancia
• Compruebe que nada obstruya el haz
infrarrojo entre el mando a distancia y el
detector de control remoto del proyector.
Oriente el mando a distancia hacia el
detector frontal o posterior de control
remoto.
• El margen de operación es limitado.
Cuanto menor sea la distancia entre el
mando y el proyector, mayor será el
ángulo de control del mando sobre el
proyector.
Ubicación y función de los controles
11 ES
VPL-CS2/CX1
4-079-834-11 (1)
Descripción general
Para más información, consulte los
archivos README y HELP
suministrados con dicho software.
Empuje y deslice la tapa para abrirla y,
a continuación, instale las dos pilas de
tamaño AA (R6) (suministradas) con
la polaridad correcta.
D:\Data\Oka\407983411VPLCS2CX1WW\04ESVPLCS2,CX1WW\04SET.FM
masterpage:Left
B Instalación y proyección
Instalación del proyector
En esta sección se describe cómo instalar el proyector.
La distancia entre el objetivo y la pantalla varía en función del tamaño de ésta.
Utilice la siguiente tabla como referencia.
;;;;;
;;;;;
;;;;;
Distancia entre la pantalla y el
centro del objetivo
Unidad: m (pies)
Tamaño de la
pantalla
(pulgadas)
40
60
80
100
120
150
Distancia
mínima
1,6
(5,2)
2,4
(7,8)
3,2
(10,5)
4,0
(13,2)
4,9
(15,9)
6,1
(20,0)
Distancia
máxima
2,0
(6,6)
3,1
(10,0)
4,1
(13,5)
5,2
(16,9)
6,2
(20,3)
7,8
(25,5)
Nota
No es posible instalar el proyector al revés, como por ejemplo en el techo.
ES
12
Instalación del proyector
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\04ESVPLCS2,CX1WW\04SET.FM
masterpage:Left
Conexión del proyector
Cuando realice las conexiones, asegúrese de realizar lo siguiente:
• Apague todos los equipos antes de realizar cualquier conexión.
• Utilice los cables apropiados para cada conexión.
• Inserte los enchufes de los cables adecuadamente, A menudo, los enchufes
no insertados por completo producen ruido. Cuando desconecte un cable,
asegúrese de tirar del enchufe, no del propio cable.
En esta sección se describe cómo conectar el proyector a un ordenador.
Para más información, consulte el manual de instrucciones del ordenador.
Notas
• El proyector admite señales VGA, SVGA, XGA y SXGA. No obstante, se
recomienda ajustar el modo de salida del ordenador en SVGA (VPL-CS2) o XGA
(VPL-CX1) para el monitor externo.
• Si ajusta el ordenador, como por ejemplo de tipo portátil, para que envíe la señal a la
pantalla del mismo y al monitor externo, la imagen de dicho monitor puede no
aparecer correctamente. Ajuste el ordenador para que envíe la señal solamente al
monitor externo.
Para más información, consulte el manual de instrucciones suministrado con el
ordenador.
• El cable de ratón suministrados pueden no funcionar apropiadamente en función del
ordenador.
• Este proyector es compatible con un DDC2B (Canal de datos digitales 2B). Si el
ordenador es compatible con un DDC, encienda el proyector de acuerdo con los
siguientes procedimientos.
1 Conecte el proyector al ordenador mediante el cable HD D-sub de 15 pines
suministrado.
2 Encienda el proyector.
3 Inicie el ordenador.
Conexión del proyector
13 ES
VPL-CS2/CX1
4-079-834-11 (1)
Instalación y proyección
Conexión con un ordenador
D:\Data\Oka\407983411VPLCS2CX1WW\04ESVPLCS2,CX1WW\04SET.FM
masterpage:Left
Para conectar un ordenador compatible IBM PC/AT
Si utiliza un ratón USB y un equipo USB
Lateral posterior
AUDIO
MOUSE
VIDEO
S VIDEO
a equipo USB
INPUT A
Ordenador
Cable HD D-sub
de 15 pines
(suministrado)
a salida de monitor
Cable USB tipo A – tipo B (suministrado)
a conector USB
Cable de conexión de audio estéreo (no suministrado) a salida de audio
Sobre la función USB
Al conectar por primera vez el proyector a un ordenador mediante el cable
USB, dicho ordenador reconocerá automáticamente los siguientes
dispositivos.
1 Hub USB (uso general)
2 Dispositivo de interfaz USB (función de ratón inalámbrico)
3 Dispositivo de interfaz USB (función de control de proyector)
El ordenador también reconoce el dispositivo conectado al conector de
flujo de entrada del proyector.
Entorno operativo recomendado
Si utiliza la función USB, conecte el ordenador como muestra la anterior
ilustración.
Este software de aplicación y la función USB pueden utilizarse en un
ordenador que disponga del modelo preinstalado de Windows 98, Windows 98
SE o Windows 2000.
Notas
• Puesto que el proyector reconoce el ratón USB cuando el ordenador está conectado al
conector USB, no conecte nada al puerto de ratón PS/2.
• El ordenador puede no iniciarse correctamente cuando esté conectado al proyector
mediante el cable USB. En este caso, desconecte el cable USB, reinicie el ordenador
y, a continuación, conecte éste al proyector con el cable USB.
• No se garantiza el funcionamiento de este proyector en el modo de reposo, espera.
Cuando utilice el proyector en el modo de reposo, espera, desconéctelo del puerto
USB del ordenador.
• No se garantizan las operaciones con todos los entornos informáticos recomendados.
ES
14
Conexión del proyector
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\04ESVPLCS2,CX1WW\04SET.FM
masterpage:Left
Si utiliza un puerto de ratón PS/2
Lateral posterior
AUDIO
MOUSE
VIDEO
S VIDEO
INPUT A
Ordenador
Cable HD D-sub
de 15 pines
a salida de monitor
(suministrado)
a puerto de ratón (PS/2)
Cable de conexión de audio estéreo (no suministrado)
a salida de audio
Para conectar un ordenador Macintosh
Utilice un adaptador de señales ADP-20 (no suministrado). No obstante, en
este caso, no podrá controlar el ratón del ordenador mediante el mando a
distancia.
Conexión con una videograbadora o con un equipo RGB de
15k/componente
En esta sección se describe cómo conectar el proyector a una videograbadora
y a un equipo RGB de 15k/componente.
Para más información, consulte el manual de instrucciones del equipo
que conecte.
Para conectar una videograbadora
Lateral posterior
AUDIO
MOUSE
Cable de
conexión de
audio estéreo
(no
suministrado)
VIDEO
S VIDEO
INPUT A
Cable de S vídeo (no suministrado)
Cable de vídeo
(no suministrado) a salida de vídeo
a salida de audio
a salida de S vídeo
Videograbadora
Conexión del proyector
15 ES
VPL-CS2/CX1
4-079-834-11 (1)
Instalación y proyección
Cable de ratón PS/2 (suministrado)
D:\Data\Oka\407983411VPLCS2CX1WW\04ESVPLCS2,CX1WW\04SET.FM
masterpage:Left
Para conectar un equipo RGB de 15k/componente
Cable de conexión de audio estéreo (no suministrado)
Cable de señales SMF-402
(no suministrado)
3 × toma fonográfica ↔ HD
D-sub de 15 pines (macho)
a salida RGB/
componente
AUDIO
MOUSE
VIDEO
S VIDEO
a salida
de audio
INPUT A
Equipo RGB de 15k/componente
Notas
• Ajuste la relación de aspecto mediante ASPECTO del menú
AJUS ENTRAD en función de la señal de entrada.
• Si conecta la unidad a un equipo RGB de 15k /de vídeo componente,
seleccione RGB o componente con el ajuste ENTRAD A del
menú AJUSTE.
• Utilice la señal de sincronización compuesta cuando introduzca la señal
de sincronización externa del equipo RGB de 15k/componente.
ES
16
Conexión del proyector
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\04ESVPLCS2,CX1WW\04SET.FM
masterpage:Left
Selección del idioma del menú
Es posible seleccionar el idioma que se desee entre los siete existentes para el
menú y demás indicaciones en pantalla. El ajuste de fábrica es el idioma inglés.
Detector frontal de control
remoto
1
I/1
F
g
G
MUTING
PIC
I/1
INPUT
–
MENU
f
2
+
VOLUME
INPUT
ENTER
APA
VOLUME
–
APA
3
ENTER
3
2
POWER
MENU
Instalación y proyección
RESET
LAMP/COVER
+
4,5,6
Y
FAN/TEMP POWER SAVING ON/STANDB
4,5,6
+
RESET
R
1
Abra la cubierta frontal y, a continuación, enchufe el cable de alimentación
de CA en una toma mural.
2
Pulse la tecla I / 1 para encender el proyector.
3
Pulse la tecla MENU.
Aparecerá el menú.
El menú actualmente seleccionado se muestra como un botón amarillo.
INPUT-A
PICTURE CTRL
CONTRAST:
80
BRIGHT:
50
GAMMA MODE: GRAPHICS
COLOR TEMP:
HIGH
Selección del idioma del menú
17 ES
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\04ESVPLCS2,CX1WW\04SET.FM
4
masterpage:Left
Pulse la tecla M o m para seleccionar el menú SET SETTING (AJUSTE)
y, a continuación, pulse la tecla , o ENTER.
Aparecerá el menú seleccionado.
INPUT-A
SET SETTING
STATUS:
ON
INPUT-A:
RGB
KEYSTONE MEMORY: OFF
DIGITAL KEYSTONE:
OFF
LANGUAGE:
ENGLISH
POWER SAVING:
OFF
SIRCS RECEIVER: FRONT&REAR
LAMP TIMER:
5
00010h
Pulse la tecla M o m para seleccionar “LANGUAGE” (IDIOMA) y, a
continuación, pulse la tecla , o ENTER.
INPUT-A
SET SETTING
STATUS:
INPUT-A:
ON
RGB
KEYSTONE MEMORY: OFF
DIGITAL KEYSTONE:
OFF
LANGUAGE:
ENGLISH
POWER SAVING:
OFF
SIRCS RECEIVER: FRONT&REAR
LAMP TIMER:
6
00010h
Pulse la tecla M o m para seleccionar un idioma y, a continuación, pulse
la tecla < o ENTER.
El menú aparecerá en el idioma seleccionado.
Para que el menú desaparezca
Pulse la tecla MENU.
El menú desaparecerá automáticamente si no pulsa ninguna tecla durante
un minuto.
ES
18
Selección del idioma del menú
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\04ESVPLCS2,CX1WW\04SET.FM
masterpage:Left
Proyección
1
RESET
MENU
POWER
2
4
INPUT
ENTER
MUTING
PIC
I/1
+
VOLUME
INPUT
–
MENU
APA
Tecla APA
APA
2
Tecla APA
Instalación y proyección
5
6
Detector posterior
de control remoto
VOLUME
Teclas
VOLUME +/–
LAMP/COVER
FAN/TEMP
NDBY
POWER SAVING ON/STA
ENTER
Teclas VOLUME +/–
Indicador ON/STANDBY
4
+
–
RESET
R
CLICK
(D ZOOM)
1
Abra la cubierta frontal, enchufe el cable de alimentación de CA en una
toma mural y, a continuación, conecte todos los equipos.
El indicador ON/STANDBY se iluminará en rojo y el proyector entrará en
el modo de espera.
2
Pulse la tecla I / 1.
El indicador ON/STANDBY se iluminará en verde.
3
4
Encienda el equipo conectado al proyector.
Pulse la tecla INPUT para seleccionar la fuente de entrada.
Para introducir desde
Pulse INPUT para que
aparezca
El ordenador conectado al conector INPUT A
ENTRAD A
El equipo de vídeo conectado al conector de entrada
VIDEO
VIDEO
Proyección
19 ES
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\04ESVPLCS2,CX1WW\04SET.FM
Para introducir desde
masterpage:Left
Pulse INPUT para que
aparezca
El equipo de vídeo conectado al conector de entrada S S VIDEO
VIDEO
5
6
Gire el anillo de zoom para ajustar el tamaño de la imagen.
Gire el anillo de enfoque para ajustar el enfoque.
Precaución
Si mira al objetivo mientras proyecta, puede dañarse los ojos.
Para ajustar el volumen
Pulse las teclas VOLUME +/–. El volumen puede ajustarse para cada una de
las entradas ENTRAD A, VIDEO y S VIDEO.
Para desactivar la imagen.
Pulse la tecla MUTING PIC del mando a distancia.
Para recuperar la imagen, pulse de nuevo la tecla MUTING PIC.
Para controlar el ordenador mediante el mando a distancia suministrado
Si conecta un IBM PC/AT compatible al proyector, podrá controlar el ratón del
ordenador con el mando a distancia.
Las teclas R/L CLICK y el “joystick” funcionan de la siguiente forma:
Tecla y “ joystick”
Función
R CLICK (frontal)
Botón derecho
L CLICK (posterior)
Botón izquierdo
“Joystick”
Se corresponde con los movimientos del ratón
Nota
Compruebe que nada obstruya el haz infrarrojo entre el mando a distancia y el detector
de control remoto del proyector.
Para obtener imágenes con la mayor nitidez posible
Es posible ajustar la calidad de imagen al proyectar una señal del ordenador.
ES
20
1
Proyecte una imagen fija del ordenador.
2
Pulse la tecla APA.
“Completado.” aparecerá en pantalla si la imagen está
adecuadamente ajustada.
Proyección
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\04ESVPLCS2,CX1WW\04SET.FM
masterpage:Left
Notas
• Pulse la tecla APA cuando aparezca la imagen completa en pantalla. Si hay bordes
negros alrededor de la imagen, la función APA no se activará adecuadamente y la
imagen puede extenderse más allá de la pantalla.
• Si cambia la señal de entrada o vuelve a conectar un ordenador, pulse la tecla APA de
nuevo para volver a ajustar la imagen.
• Es posible cancelar el ajuste pulsando la tecla APA de nuevo mientras
“AJUSTANDO” se encuentra en pantalla.
• La imagen puede no ajustarse adecuadamente en función del tipo de señal de entrada.
• Defina los elementos del menú AJUS ENTRAD cuando ajuste la imagen
manualmente.
1
Pulse la tecla I / 1.
“DESACTIVAR? Por favor, vuelva a pulsar I / 1 .” aparecerá para confirmar
que desea desactivar la alimentación.
Nota
Los mensajes desaparecerán si pulsa cualquier tecla, excepto I / 1, o si no pulsa
ninguna tecla durante cinco segundos.
2
Vuelva a pulsar la tecla I / 1.
El indicador ON/STANDBY parpadeará en verde y el ventilador seguirá
funcionando durante unos 90 segundos para reducir el calentamiento interno.
Igualmente, el indicador ON/STANDBY parpadeará rápidamente durante los
primeros 30 segundos. Durante este espacio de tiempo, no podrá encender el
indicador ON/STANDBY con la tecla I / 1.
3
Desenchufe el cable de alimentación de CA de la toma mural cuando el
ventilador deje de funcionar y el indicador ON/STANDBY se ilumine
en rojo.
Si no puede confirmar el mensaje en pantalla
Si no puede confirmar el mensaje en pantalla en una determinada condición,
puede desactivar la alimentación manteniendo pulsada la tecla I / 1 durante
un segundo aproximadamente.
Nota
No desenchufe el cable de alimentación de CA mientras el ventilador esté funcionando;
si lo hace, éste se detendrá aunque el calentamiento interno sea aún alto, lo que podría
causar que el proyector se averiase.
Para alojar el ajustador de la parte inferior
Cuando no vaya a utilizar el proyector, mientras mantiene pulsado el botón
RELEASE, pliegue manualmente el ajustador de la parte inferior del proyector
hacia arriba.
Filtro de aire
Para mantener un rendimiento óptimo, limpie el filtro de aire cada 300 horas.
Proyección
21 ES
VPL-CS2/CX1
4-079-834-11 (1)
Instalación y proyección
Para desactivar la alimentación
D:\Data\Oka\407983411VPLCS2CX1WW\04ESVPLCS2,CX1WW\04SET.FM
masterpage:Left
Herramientas efectivas para las presentaciones
Para aumentar la imagen (Función de zoom digital)
Puede seleccionar un punto de la imagen que desee ampliar.
1
Proyecte la imagen con el tamaño original y pulse la tecla D ZOOM + del
mando a distancia.
Una de las imágenes divididas en 16 aparece resaltada en el centro de la
imagen.
2
Desplace la parte resaltada al punto que desee aumentar pulsando las teclas
de flecha (M/m/</,).
3
Pulse de nuevo la tecla D ZOOM +.
La imagen resaltada mostrada en el paso 2 aumenta.
Al pulsar la tecla + varias veces, el tamaño de la imagen aumenta (relación de
aumento: máx. 4 veces).
Utilice las teclas de flecha (M/m/</,) para que la imagen aumentada se
desplace.
ES
22
Proyección
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\04ESVPLCS2,CX1WW\04SET.FM
masterpage:Left
Para que la imagen recupere su tamaño original
Pulse la tecla D ZOOM – del mando a distancia. Basta con pulsar la tecla
RESET (ZOOM) para que la imagen recupere su tamaño original de forma
inmediata.
Instalación y proyección
Proyección
23 ES
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\04ESVPLCS2,CX1WW\05AJT.FM
masterpage:Left
B Realización de ajustes mediante el menú
Uso del MENU
El proyector dispone de un menú en pantalla
que permite realizar diversos ajustes. Puede
cambiar el idioma del menú en pantalla.
Para cambiar el idioma del menú, consulte
“Selección del idioma del menú” en la
página 17.
1
Pulse la tecla MENU.
Aparecerá el menú.
El menú actualmente seleccionado se
muestra como un botón amarillo.
ENTRAD A
CTRL IMAGEN
CONTRASTE:
50
MODO GAMMA: GRAFICO
2
Utilice la tecla M o m para seleccionar
un menú y, a continuación, pulse la
tecla , o ENTER.
Pulse la tecla RESET.
“Completado.” aparecerá en pantalla y los
ajustes mostrados en ésta recuperarán los
valores de fábrica.
Los elementos que pueden reajustarse son
los siguientes:
• “CONTRASTE”, “BRILLO”, “COLOR”,
“TONALIDAD” y “NITIDEZ” del menú
CTRL IMAGEN
• “FASE PUNTO”, “TAMANO” y
“DESPLAZ” del menú AJUS ENTRAD
• “DIST TRAP DIG” del menú AJUSTE
Elementos de ajuste
Menús
ENTRAD A
AJUSTE
ESTADO:
SI
ENTRAD A:
RGB
DI TRA DIG MEM:
NO
DIST TRAP DIGIT:
NO
IDIOMA:
ESPANOL
AHORRO ENERGIA: NO
RECEPTOR SIRCS: FRENTE&DETRAS
CONTADOR LAMPARA: 00010h
3
Seleccione un elemento.
Utilice la tecla M o m para seleccionar
el elemento y, a continuación, pulse la
tecla , o ENTER.
4
Realice ajustes en el elemento.
24
Pulse la tecla MENU.
El menú desaparecerá automáticamente si
no pulsa ninguna tecla durante un minuto.
Para reajustar elementos ajustados
ALTO
Aparecerá el menú seleccionado.
ES
Para que el menú desaparezca
80
BRILLO:
TEMP COLOR:
• Al cambiar el nivel de ajuste:
Para que el número aumente, pulse la
tecla M o ,.
Para que el número disminuya, pulse
la tecla m o <.
Pulse la tecla ENTER para recuperar
la pantalla original.
• Al cambiar el ajuste:
Pulse la tecla M o m para cambiar el
ajuste.
Pulse la tecla ENTER o < para
recuperar la pantalla original.
Acerca de la memoria de
los ajustes
Los ajustes se almacenan automáticamente
en la memoria del proyector.
Si no se introduce ninguna señal
Si no se introduce ninguna señal, la pantalla
mostrará “SIN ENTRADA–Imposible
ajustar este parámetro.”.
Uso del MENU
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\04ESVPLCS2,CX1WW\05AJT.FM
Menú CTRL IMAGEN
El menú CTRL (control) IMAGEN se utiliza
para ajustar la imagen.
Los elementos que no pueden ajustarse
dependiendo de la señal de entrada no
aparecen en el menú.
masterpage:Left
COLOR
Ajusta la intensidad del color. Cuanto mayor
sea el ajuste, mayor será la intensidad.
Cuanto menor sea el ajuste, menor será la
intensidad.
TONALIDAD
Para más información sobre los elementos
que no pueden ajustarse, consulte la página
38.
Ajusta los tonos del color. Cuanto mayor sea
el ajuste, la imagen adquirirá un tono
verdoso. Cuanto menor sea el ajuste, la
imagen adquirirá un tono púrpura.
Si se introduce la señal de vídeo
NITIDEZ
VIDEO
CTRL IMAGEN
CONTRASTE: 8 0
50
COLOR:
50
TONALIDAD:
50
NITIDEZ:
50
IMAG DI:
SI
IMAG DI (Dinámica)
TEMP COLOR: BAJO
SIST COLOR: AUTO
Si se introduce la señal RGB
ENTRAD A
CTRL IMAGEN
CONTRASTE:
80
BRILLO:
50
GRAFICO
MODO GAMMA:
TEMP COLOR.: ALTO
Enfatiza el color negro.
SI: Enfatiza el color negro para producir
imágenes “dinámicas” más marcadas.
NO: Reproduce las partes oscuras de la
imagen con precisión, de acuerdo con la
señal fuente.
MODO GAMMA
Selecciona una curva de corrección gamma.
GRAFICO: Mejora la reproducción de los
medios tonos. Las fotografías pueden
reproducirse en tonos naturales.
Elementos de menú
CONTRASTE
Ajusta el contraste de la imagen. Cuanto
mayor sea el ajuste, mayor será el contraste.
Cuanto menor sea el ajuste, menor será el
contraste.
BRILLO
Ajusta el brillo de la imagen. Cuanto mayor
sea el ajuste, mayor será el brillo de la
imagen. Cuanto menor sea el ajuste,
menor será el brillo de la imagen.
TEXTO: Contrasta el blanco y el negro.
Adecuado para imágenes que contienen
mucho texto.
TEMP COLOR
Ajusta la temperatura del color.
ALTO: El color blanco adquiere un
tono azulado.
BAJO: El color blanco adquiere un
tono rojizo.
SIST (Sistema) COLOR
Selecciona el sistema de color de la señal de
entrada.
Menú CTRL IMAGEN
25 ES
VPL-CS2/CX1
4-079-834-11 (1)
Realización de ajustes mediante el menú
BRILLO:
Ajusta la nitidez de la imagen. Cuanto
mayor sea el ajuste, mayor será la nitidez de
la imagen. Cuanto menor sea el ajuste, la
imagen aparecerá con mayor suavidad.
D:\Data\Oka\407983411VPLCS2CX1WW\04ESVPLCS2,CX1WW\05AJT.FM
• AUTO: NTSC3.58, PAL, SECAM y
NTSC4.43 (conmutación automática)
• PAL-M/N: PAL-M/PAL-N y NTSC3.58
(conmutación automática)
Normalmente, ajústelo en AUTO. Si la
imagen se distorsiona o aparece sin color,
seleccione el sistema de color de acuerdo
con la señal de entrada.
masterpage:Left
Elementos de MENU
FASE PUNTO
Ajusta la fase de puntos del panel LCD y la
señal de entrada del conector INPUT A.
Ajuste la imagen en mayor medida una vez
ajustada pulsando la tecla APA.
Ajuste la imagen en la posición en la que
aparezca con mayor nitidez.
Menú AJUS ENTRAD
TAMANO
El menú AJUS ENTRAD se utiliza para
ajustar la señal de entrada.
Los elementos que no pueden ajustarse
dependiendo de la señal de entrada no
aparecen en el menú.
Ajusta el tamaño horizontal de la imagen
introducida mediante el conector INPUT A.
Cuando más alto sea el ajuste, mayor será el
tamaño horizontal de la imagen. Cuando
más bajo sea el ajuste, menor será el tamaño
horizontal de la imagen. Ajuste el valor en
función de los puntos de la señal de entrada.
Para más información sobre los elementos
que no pueden ajustarse, consulte la página
38.
Para más información sobre el valor
adecuado para las señales predefinidas,
consulte la página 40.
Si se introduce la señal de vídeo
ASPECTO:
DESPLAZ
VIDEO
AJUS ENTRAD
4 : 3
No. 01
VIDEO/60
Nº de
memoria
Tipo de
señal
Si se introduce la señal RGB
ENTRAD A
AJUS ENTRAD
FASE PUNTO: 1 5
800
TAMANO H
DESPLAZ H
H:200
CONV EXPLO (Convertidor de
exploración)
V:30
CONV EXPLO: SI
No. 13
640
480
Nº de
memoria
Tipo de
señal
ES
26
Ajusta la posición de la imagen introducida
mediante el conector INPUT A. H ajusta la
posición horizontal de la imagen. V ajusta la
posición vertical de la imagen. Al aumentar
el ajuste de H, la imagen se desplazará a la
derecha, y al disminuir, se desplazará a la
izquierda.
Al aumentar el ajuste de V, la imagen se
desplazará hacia arriba, y al disminuir,
se desplazará hacia abajo. Emplee la tecla
< o ,, para ajustar la posición horizontal
y la tecla M y m para la posición vertical.
Convierte la señal para mostrar la imagen en
función del tamaño de la pantalla.
SI: Muestra la imagen de acuerdo con el
tamaño de la pantalla. La imagen
perderá cierta claridad.
NO: Muestra la imagen mientras hace
coincidir un píxel de elemento de
imagen de entrada con el del LCD.
Menú AJUS ENTRAD
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\04ESVPLCS2,CX1WW\05AJT.FM
La imagen será nítida aunque su tamaño
será menor.
Nota
Este elemento no aparecerá en el siguiente
caso:
VPL-CS2: Al introducirse la señal SVGA,
XGA o SXGA
VPL-CX1: Al introducirse la señal XGA o
SXGA
masterpage:Left
Consulte la tabla de la página 40 para
averiguar si la señal está registrada en la
memoria predefinida.
Puesto que los datos de las siguientes señales
se recuperan de la memoria predefinida,
puede emplear estos datos predefinidos
ajustando TAMANO. Realice ajustes de
precisión ajustando DESPLAZ.
Nº de
memoria
TAMANO
ASPECTO
Super Mac-2
23
1312
Ajusta la relación de aspecto de la imagen.
Si introduce la señal 16:9 (comprimida)
desde un equipo como un reproductor de
DVD, ajústelo en 16:9.
4:3: Si se introduce la imagen con
relación 4:3.
SGI-1
23
1320
Macintosh 19"
25
1328
Macintosh 21"
28
1456
16:9: Si se introduce la imagen con relación
16:9 (comprimida).
Acerca del nº de memoria
predefinida
Este proyector dispone de 37 tipos de datos
predefinidos de señales de entrada para
ENTRAD A (memoria predefinida).
Al introducirse una señal predefinida, el
proyector detecta automáticamente el tipo de
señal y recupera los datos correspondientes a
la misma de la memoria predefinida con el
fin de ajustarla y obtener una imagen
óptima. El número de memoria y el tipo de
señal de esa señal aparecen en el menú
AJUS ENTRAD. También es posible ajustar
los datos predefinidos mediante el menú
AJUS ENTRAD.
Este proyector dispone de 20 tipos de
memorias de usuario para ENTRAD A en
las que es posible guardar el ajuste de los
datos definidos para una señal de entrada no
predefinida.
Si se introduce una señal no predefinida por
primera vez, aparecerá un número de
memoria como 00. Cuando ajuste los datos
de la señal en el menú AJUS ENTRAD,
se registrarán en el proyector. Si se registran
más de 20 memorias de usuario, la memoria
más reciente siempre sobrescribirá la
más antigua.
Sony News
36
1708
PC-9821
1280 K 1024
36
1600
WS Sunmicro
37
1664
Nota
Si la relación de aspecto de la señal de
entrada no es 4:3, parte de la pantalla aparecerá
en negro.
Menú AJUS ENTRAD
27 ES
VPL-CS2/CX1
4-079-834-11 (1)
Realización de ajustes mediante el menú
Señal
D:\Data\Oka\407983411VPLCS2CX1WW\04ESVPLCS2,CX1WW\05AJT.FM
Menú AJUSTE
El menú AJUSTE se utiliza para cambiar los
valores del proyector.
ENTRAD A
AJUSTE
ESTADO:
SI
ENTRAD A:
RGB
DI TRA DIG MEM:
NO
DIST TRAP DIGIT:
NO
IDIOMA:
ESPANOL
AHORRO ENERGIA: NO
RECEPTOR SIRCS: FRENTE&DETRAS
CONTADOR LAMPARA: 00010h
Elementos de menú
ESTADO (indicación en pantalla)
Ajusta la indicación en pantalla.
SI: Muestra todas las indicaciones en
pantalla.
masterpage:Left
DIST TRAP DIGIT
Ajusta la distorsión trapezoidal de la imagen
que puede producirse dependiendo del
ángulo de proyección.
Si la parte superior del trapezoide es más
larga que la inferior :
Se ajusta en un
valor más.
IDIOMA
Selecciona el idioma empleado en el menú y
en las indicaciones en pantalla. Los idiomas
disponibles son inglés, francés, alemán,
italiano, español, japonés y chino.
AHORRO ENERGIA
Si se ajusta en SI, el proyector entrará en el
modo de ahorro de energía si no se introduce
ninguna señal durante 10 minutos.
RECEPTOR SIRCS
NO: Desactiva las indicaciones en pantalla,
excepto los menús, el mensaje que
aparece al desactivar la alimentación y
los mensajes de aviso.
Selecciona los detectores de control remoto
(receptor SIRCS) de las partes frontal y
posterior del proyector.
FRENTE & DETRAS: Activa los
detectores frontal y posterior.
ENTRAD A
FRENTE: Activa el detector frontal
solamente.
Selecciona la señal RGB o de componente
introducida mediante el conector INPUT A.
DETRAS: Activa el detector posterior
solamente.
Nota
Si el ajuste no es correcto, la pantalla mostrará
“Compruebe ajuste ENTRAD A.” y el color de
la imagen será extraño o ésta no aparecerá.
CONTADOR LAMPARA
Indica el número total de horas de empleo de
la lámpara actualmente en uso.
DI TRA DIG MEM
Memoriza los datos ajustados con
DIST TRAP DIGIT.
ES
28
Menú AJUSTE
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\04ESVPLCS2,CX1WW\06MNT.FM
masterpage:Left
B Mantenimiento
Nota
Mantenimiento
Sustitución de la lámpara
Para mayor seguridad, no afloje otros
tornillos.
3
Cuando sea necesario sustituir la lámpara,
hágalo inmediatamente y utilice una lámpara
de proyector LMP-C120 nueva.
Al sustituir la lámpara después de
utilizar el proyector
Apague el proyector y desenchufe el cable
de alimentación.
Espere al menos una hora hasta que la
lámpara se enfríe.
Afloje el tornillo de la unidad de
lámpara con el destornillador Phillips.
Tire de la unidad de lámpara hacia
fuera mediante el asa.
Asa
Precaución
La temperatura de la lámpara será alta después
de apagar el proyector con la tecla I / 1. Si toca
la lámpara, es posible que se queme el dedo.
Antes de sustituir la lámpara, espere al menos
una hora hasta que se enfríe.
Coloque una hoja (paño) de
protección debajo del proyector. Dé la
vuelta al proyector de forma que vea
su parte inferior.
4
Inserte por completo la lámpara nueva
hasta que quede encajada en su sitio.
Apriete el tornillo. Pliegue el asa
hacia arriba.
Nota
Asegúrese de que el proyector se encuentra
en posición estable después de haberle
dado la vuelta.
2
Abra la cubierta de la lámpara.
Para ello, afloje un tornillo con el
destornillador Phillips (suministrado
con la lámpara LMP-C120).
Notas
• Tenga cuidado de no tocar la superficie
de cristal de la lámpara.
• La alimentación no se activará si la
lámpara no está firmemente instalada.
Mantenimiento
29 ES
VPL-CS2/CX1
4-079-834-11 (1)
Mantenimiento
1
D:\Data\Oka\407983411VPLCS2CX1WW\04ESVPLCS2,CX1WW\06MNT.FM
5
Cierre la cubierta de la lámpara y
apriete los tornillos.
6
Vuelva a darle la vuelta al proyector.
7
Conecte el cable de alimentación y
ajuste el proyector en el modo
de espera.
8
Pulse las siguientes teclas del panel de
control en el siguiente orden durante
menos de cinco segundos cada una:
RESET, <, ,, ENTER.
masterpage:Left
3
Extraiga la cubierta del filtro de aire.
4
Utilice una aspiradora para eliminar el
polvo del filtro.
5
Fije el filtro de aire y vuelva a colocar
la cubierta.
Notas
• Asegúrese de utilizar la lámpara de proyector
LMP-C120 para la sustitución. Si utiliza
otras lámparas que no sean la LMP-C120,
el proyector puede causar fallos de
funcionamiento.
• Compruebe que apaga el proyector y
desenchufa el cable de alimentación antes de
sustituir la lámpara.
• Con el fin de evitar descargas eléctricas o
incendios, no introduzca las manos en el
compartimiento de sustitución de la lámpara,
ni permita que se introduzcan líquidos
u objetos.
Limpieza del filtro de aire
Notas
• Si el filtro de aire está excesivamente sucio,
lávelo con una solución detergente poco
concentrada y déjelo secar a la sombra. Si no
es posible eliminar el polvo, sustituya el
filtro de aire por el nuevo suministrado.
• Asegúrese de fijar firmemente la cubierta del
filtro de aire; la alimentación no se activará si
no está firmemente cerrada.
• El filtro de aire tiene una cara frontal y otra
inversa. Colóquelo de forma que encaje en
una hendidura de la cubierta del mismo.
El filtro de aire debe limpiarse cada
300 horas. Si resulta difícil eliminar el polvo
del filtro, sustitúyalo por uno nuevo.
Realice los siguientes pasos para limpiar el
filtro de aire:
ES
1
Desactive la alimentación y
desenchufe el cable de alimentación.
2
Dé la vuelta al proyector.
30
Mantenimiento
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\04ESVPLCS2,CX1WW\07MNT.FM
masterpage:Left
Solución de problemas
Si el proyector parece no funcionar correctamente, intente diagnosticar y corregir el problema
utilizando las siguientes instrucciones. Si el problema no se soluciona, consulte con personal
Sony especializado.
Alimentación
Problema
Causa y solución
La alimentación no se
activa.
• La alimentación se ha desactivado y activado de nuevo con la tecla
I / 1 en un corto intervalo.
c Espere unos 90 segundos antes de activar la alimentación
(consulte la página 21).
• La cubierta de la lámpara no está fijada.
c Cierre firmemente la cubierta de la lámpara (consulte la página
29).
• La cubierta del filtro de aire no está fijada.
c Cierre firmemente la cubierta del filtro de aire (consulte la
página 30).
Los indicadores LAMP/
COVER y FAN/TEMP se
iluminan.
• Se ha producido una avería en el sistema eléctrico.
c Consulte con personal Sony especializado.
Problema
Causa y solución
No aparece la imagen.
• El cable está desconectado o las conexiones son incorrectas.
c Compruebe que ha realizado las conexiones adecuadas
(consulte la página 13).
• La imagen está desactivada.
c Pulse la tecla MUTING PIC para cancelar la función de
desactivación (consulte la página 20).
• La selección de entrada es incorrecta.
c Seleccione la fuente de entrada correctamente con la
tecla INPUT (consulte la página 19).
• La señal del ordenador no está ajustada para enviarse a un
monitor externo.
c Ajuste la señal del ordenador para enviarse a un monitor externo
(consulte la página 13).
• La señal del ordenador está ajustada para enviarse al LCD del
mismo y a un monitor externo.
c Ajuste la señal del ordenador para enviarse solamente al
monitor externo (consulte la página 13).
La imagen aparece
con ruido.
• Puede aparecer ruido de fondo en función de la combinación de los
números de entrada de puntos del conector y los números de píxel
del panel LCD.
c Cambie el patrón del escritorio del ordenador conectado.
El color de la imagen del
conector INPUT A
es extraño.
• El ajuste de ENTRAD A del menú AJUSTE es incorrecto.
c Seleccione RGB o COMPONENTES para ENTRAD A en el
menú AJUSTE en función de la señal de entrada (consulte la
página 28).
Solución de problemas
31 ES
VPL-CS2/CX1
4-079-834-11 (1)
Mantenimiento
Imagen
D:\Data\Oka\407983411VPLCS2CX1WW\04ESVPLCS2,CX1WW\07MNT.FM
Problema
masterpage:Left
Causa y solución
• El ajuste de ENTRAD A del menú AJUSTE es incorrecto.
Aparece “Compruebe
ajuste ENTRAD A.” a
c Seleccione RGB o COMPONENTES para ENTRAD A en el
pesar de introducir la señal
menú AJUSTE en función de la señal de entrada (consulte la
correcta mediante
página 28).
INPUT A.
La indicación en pantalla
no aparece.
• Ha ajustado ESTADO en el menú AJUSTE en NO.
c Ajuste ESTADO en el menú AJUSTE en SI (consulte la
página 28).
El balance de color es
incorrecto.
• No ha ajustado la imagen adecuadamente.
c Ajuste la imagen (consulte la página 25).
• El proyector está ajustado en un sistema de color incorrecto.
c Defina SIST COLOR en el menú CTRL IMAGEN de acuerdo
con el sistema de color de entrada (consulte la página 25).
La imagen es
demasiado oscura.
• El contraste o el brillo no se ha ajustado adecuadamente.
c Ajuste el contraste o el brillo en el menú CTRL IMAGEN
correctamente (consulte la página 25).
La imagen no es nítida.
• La imagen está desenfocada.
c Ajuste el enfoque (consulte la página 20).
• Se ha condensado humedad en el objetivo.
c Deje el proyector encendido durante unas dos horas.
La imagen en pantalla
aparece demasiado
pequeña.
• No ha ajustado DESPLAZ en el menú AJUS ENTRAD
adecuadamente.
c Ajuste DESPLAZ en el menú AJUS ENTRAD correctamente
(consulte la página 26).
La imagen parpadea.
• No ha ajustado FASE PUNTO en el menú AJUS ENTRAD
adecuadamente.
c Ajuste FASE PUNTO en el menú AJUS ENTRAD
correctamente (consulte la página 26).
Sonido
Problema
Causa y solución
No se oye el sonido.
• El cable está desconectado o las conexiones son incorrectas.
c Compruebe que ha realizado las conexiones adecuadas
(consulte la página 13).
Al introducir sonido
mediante el conector
AUDIO, el sonido se oye
sólo por un canal.
• Introduce sonido monofónico a través del conector AUDIO.
c Introduzca sonido estéreo.
Mando a distancia
ES
Problema
Causa y solución
El mando a distancia no
funciona.
• Las pilas del mando a distancia están agotadas.
c Sustitúyalas por unas nuevas (consulte la página 11).
• El detector de control remoto frontal/posterior está cerca de una
lámpara fluorescente.
c Cambie el ajuste de RECEPTOR SIRCS en el menú AJUSTE
(consulte la página 28).
32
Solución de problemas
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\04ESVPLCS2,CX1WW\07MNT.FM
masterpage:Left
Problema
Causa y solución
El “joystick” o la tecla R
CLICK o L CLICK no
funciona.
• El puerto de ratón del ordenador no reconoce el cable de ratón.
c Reinicie el ordenador.
Otros
Causa y solución
• La cubierta de la lámpara o la del filtro de aire no está fijada.
c Fije la cubierta firmemente (consulte la página 29).
El indicador LAMP/
COVER se ilumina.
• La lámpara ha llegado al final de su duración.
c Sustituya la lámpara (consulte la página 29).
• La temperatura de la lámpara es alta.
c Espere 90 segundos para que la lámpara se enfríe y vuelva
a activar la alimentación (consulte la página 29).
El indicador FAN/TEMP
parpadea.
• El ventilador está averiado.
c Consulte con personal Sony especializado.
El indicador FAN/TEMP
se ilumina.
• La temperatura interna es inusualmente alta.
c Compruebe que nada bloquea los orificios de ventilación.
Los indicadores LAMP/
COVER y FAN/TEMP
se iluminan.
• Se ha producido una avería en el sistema eléctrico.
c Consulte con personal Sony especializado.
Mensajes de aviso
Utilice la siguiente lista para comprobar el significado de los mensajes mostrados en pantalla.
Mensaje
Significado y solución
Temperatura alta!
Apag. 1 min.
• La temperatura interna es demasiado alta.
c Desactive la alimentación.
c Compruebe que nada bloquea los orificios de ventilación.
Frecuencia fuera de rango! • Esta señal de entrada no puede proyectarse, ya que la frecuencia se
encuentra fuera del margen admisible del proyector.
c Introduzca una señal que se encuentre dentro del margen de la
frecuencia.
• El ajuste de resolución de la señal de salida del ordenador es
demasiado alto.
c Establezca el ajuste de salida en SVGA (VPL-CS2) o XGA
(VPL-CX1) (consulte la página 13).
Compruebe ajuste
ENTRAD A.
• Ha introducido la señal RGB del ordenador con ENTRAD A del
menú AJUSTE definido en COMPONENTES.
c Ajuste ENTRAD A correctamente (consulte la página 28).
Solución de problemas
33 ES
VPL-CS2/CX1
4-079-834-11 (1)
Mantenimiento
Problema
El indicador LAMP/
COVER parpadea.
D:\Data\Oka\407983411VPLCS2CX1WW\04ESVPLCS2,CX1WW\07MNT.FM
masterpage:Left
Mensajes de precaución
Utilice la siguiente lista para comprobar el significado de los mensajes mostrados en pantalla.
ES
Mensaje
Significado y solución
SIN ENTRADA
• Ninguna señal de entrada
c Compruebe las conexiones (consulte la página 13).
No aplicable!
• Ha pulsado una tecla incorrecta.
c Pulse la tecla apropiada.
34
Solución de problemas
VPL-CS2/CX1
4-079-834-11 (1)
;
D:\Data\Oka\407983411VPLCS2CX1WW\04ESVPLCS2,CX1WW\08OTH.FM
B Otros
Notas sobre la
instalación
Instalación inadecuada
No instale el proyector en las siguientes
situaciones. Estas instalaciones pueden
producir fallos de funcionamiento o daños al
proyector.
Ventilación escasa
Calor y humedad excesivos
• Evite instalar la unidad en lugares en los
que la temperatura o la humedad sea muy
alta, o en los que la temperatura sea
muy baja.
• Para evitar que se condense humedad, no
instale la unidad en lugares en los que la
temperatura pueda aumentar rápidamente.
Polvo excesivo
Evite instalar la unidad en lugares en los que
haya mucho polvo; en caso contrario,
el filtro de aire se obstruirá. Si el polvo
bloquea el paso de aire a través del filtro, es
posible que el calentamiento interno del
proyector aumente. Límpielo
periódicamente.
Condiciones inadecuadas
No emplee el proyector en las siguientes
condiciones.
Otros
• Permita una circulación de aire adecuada
para evitar el recalentamiento interno.
No coloque la unidad sobre superficies
(alfombras, mantas, etc.) ni cerca de
materiales (cortinas, tapices) que puedan
bloquear los orificios de ventilación. Si se
produce recalentamiento interno debido al
bloqueo de los orificios, el sensor de
temperatura se activará y aparecerá el
mensaje “Temperatura alta! Apag. 1 min.”
La alimentación se desactivará
automáticamente tras un minuto.
• Deje un espacio superior a 30 cm (11 7/8
pulgadas) alrededor de la unidad.
• Procure que los orificios de ventilación no
aspiren, por ejemplo, trozos de papel.
masterpage:Left
No emplee la unidad en posición
vertical
Evite utilizar la unidad en posición vertical
apoyada sobre su lateral. Pueden producirse
fallos de funcionamiento.
Notas sobre la instalación
35 ES
VPL-CS2/CX1
4-079-834-11 (1)
;
D:\Data\Oka\407983411VPLCS2CX1WW\04ESVPLCS2,CX1WW\08OTH.FM
Inclinación de la unidad fuera del
margen de la regulación del
ajustador
masterpage:Left
Especificaciones
Características ópticas
Instale la unidad únicamente sobre el suelo.
Evite utilizar la unidad con una inclinación
que se encuentre fuera del margen de la
regulación del ajustador. Tal instalación
puede causar fallos de funcionamiento.
Bloqueo de los orificios de
ventilación
Evite emplear algo que cubra los orificios
de ventilación (exhaustación/aspiración);
en caso contrario, es posible que se produzca
recalentamiento interno.
Sistema de proyección
3 paneles LCD, 1 objetivo
Panel LCD
VPL-CS2: TFT de 0,7 pulgadas,
1.440.000 píxeles (480.000
píxeles K 3)
VPL-CX1: TFT de 0,7 pulgadas,
2.359.296 píxeles (786.432
píxeles K 3)
Objetivo
Zoom de 1,3 veces
f 28,7 a 37,4 mm/F 1,7 a 2,1
Lámpara
UHP de 120 W
Tamaño de imagen de proyección
Margen: 40 a 150 inches pulgadas
(medida diagonal)
Salida de
VPL-CS2: ANSI lumen1) 600 lm
iluminación VPL-CX1: ANSI lumen1) 550 lm
Distancia de proyección
VPL-CS2 (Cuando se introduce la
señal SVGA)
40 pulgadas: 1580 a 2010 mm
(62 1/4 a 79 5/32 pulgadas)
60 pulgadas: 2390 a 3060 mm
(94 1/8 a 120 1/2 pulgadas)
80 pulgadas: 3210 a 4100 mm
(126 1/2 a 161 1/2 pulgadas)
100 pulgadas: 4030 a 5150 mm
(158 11/16 a 202 7/8 pulgadas)
120 pulgadas: 4850 a 6200 mm
(191 a 244 1/8 pulgadas)
150 pulgadas: 6080 a 7780 mm
(239 1/2 a 306 3/8 pulgadas)
VPL-CX1 (Cuando se introduce la
señal XGA)
40 pulgadas: 1580 a 2020 mm
(62 1/4 a 79 9/16 pulgadas)
60 pulgadas: 2400 a 3070 mm
(94 1/2 a 121 a pulgadas)
80 pulgadas: 3230 a 4120 mm
(127 1/4 a 162 1/4 pulgadas)
100 pulgadas: 4050 a 5180 mm
(159 1/2 a 204 pulgadas)
120 pulgadas: 4870 a 6230 mm
(191 7/8 a 245 3/8 pulgadas)
150 pulgadas: 6100 a 7810 mm
(240 1/4 a 307 5/8 pulgadas)
1) ANSI lumen es un método de medida de
American National Standard IT 7.228.
ES
36
Especificaciones
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\04ESVPLCS2,CX1WW\08OTH.FM
Características eléctricas
Sistema de color
Sistema
NTSC3.58/PAL/SECAM/
NTSC4.43/PAL-M/PAL-N,
conmutado automática/
manualmente
Resolución VPL-CS2: 600 líneas de TV
horizontales (Entrada de vídeo)
800 K 600 puntos (Entrada
RGB)
VPL-CX1: 750 líneas de TV
horizontales (Entrada de vídeo)
1024 K 768 puntos (Entrada
RGB)
Señales de ordenador admisibles
fH: 15 a 91 kHz
fV: 43 a 85 Hz
Altavoz
Sistema de altavoces estéreo,
36 mm
(1 7/16 pulgadas) de diámetro,
máx. 0,5 W K 2
Entrada/Salida
impedancia, positiva/
negativa
VD:
Entrada de sincronización
vertical: 1-5 Vp-p alta
impedancia, positiva/negativa
MOUSE
6 pines (hembra)
(Para más información, consulte
“Señales de entrada y
elementos ajustables/de ajuste”
en la página 38.)
AUDIO
Minitoma estéreo
500 mVrms, impedancia
superior a 47 kiloohmios
Hub USB
Superior (tipo B: hembra) K 1
Inferior (tipo A: hembra) K 1
Normas de seguridad
UL1950, CSA Nº 950, FCC Clase
B, IC Clase B
NEMKO EN60950, CE,
C-Tick
Generales
Dimensiones 277 K 70 K 214 mm (11 K 2 7/8 K
8 1/2 pulgadas) (an/al/prf) (con
la cubierta frontal cerrada, sin
partes salientes)
Peso
Aprox. 2,9 kg (6 lb 6 oz)
Requisitos de alimentación
CA 100 a 240 V, 1,9–0,8A,
50/60 Hz
Consumo de energía
Máx. 190 W
(Modo de espera: 4,2 W)
Disipación de calor
648,4 BTU
Temperatura de funcionamiento
0°C a 35°C (32°F a 95°F)
Humedad de funcionamiento
35% a 85% (sin condensación)
Temperatura de almacenamiento
–20°C a 60°C (–4°F a 140°F)
Humedad de almacenamiento
10% a 90%
Accesorios suministrados
Mando a distancia RM-PJM10 (1)
Pilas tamaño AA (R6) (2)
HD D-sub de 15 pines (2 m) (1)
(1-791-992-11)
Cable de ratón PS/2 (2 m) (1)
(1-792-424-11)
Cable USB tipo A – tipo B (1)
(1-790-081-11)
Software de aplicación (1)
Estuche de transporte (1)
Cable de alimentación de CA (1)
Filtro de aire (para sustitución) (1)
Manual de instrucciones (1)
Especificaciones
37 ES
VPL-CS2/CX1
4-079-834-11 (1)
Otros
Entrada de vídeo
VIDEO: tipo fonográfico
Vídeo compuesto: 1 Vp-p
±2 dB sincronización negativa
(terminación de 75 ohmios)
S VIDEO: tipo Y/C mini DIN de 4
pines (macho)
Y (luminancia): 1 Vp-p ±2 dB
sincronización negativa
(terminación de 75 ohmios)
C (crominancia): sincronización
de color
0,286 Vp-p ±2 dB (NTSC)
(terminación de 75 ohmios),
sincronización de color
0,3 Vp-p ±2 dB (PAL)
(terminación de 75 ohmios)
INPUT A
HD D-sub de 15 pines (hembra)
RGB/componente analógico:
R/R-Y: 0,7 Vp-p ±2 dB
(terminación de 75 ohmios)
G: 0,7 Vp-p ±2 dB
(terminación de 75 ohmios)
G con sincronización/Y: 1 Vp-p
±2 dB sincronización negativa
(terminación de 75 ohmios)
B/B-Y: 0,7 Vp-p ±2 dB
(terminación de 75 ohmios)
SYNC/HD:
Entrada de sincronización
compuesta: 1-5 Vp-p alta
impedancia, positiva/negativa
Entrada de sincronización
horizontal: 1-5 Vp-p alta
masterpage:Left
D:\Data\Oka\407983411VPLCS2CX1WW\04ESVPLCS2,CX1WW\08OTH.FM
Tarjeta de referencia rápida (1)
Folleto de garantía (1)
masterpage:Left
Conector MOUSE (6 pines, hembra)
6 5 4
El diseño y las especificaciones están sujetos a
cambios sin previo aviso.
Accesorios opcionales
Lámpara de proyector
LMP-C120 (para sustitución)
Cable de señales SMF-402 (HD D-sub de 15
pines (macho) y 3 K tipo
fonográfico (macho))
Cable de monitor SMF-410 (HD D-sub de 15
pines (macho) y HD D-sub de
15 pines (macho))
Adaptador de señales
ADP-20 (Macintosh y HD
D-sub de 15 pines)
Pantallas
Pantalla Portátil de 50 pulgadas
VPS-50C1)
Pantalla plana de 100 pulgadas
VPS-100FH
3 2 1
1
DATA
2
N.C.
3
GND
4
+5V
5
CLK
6
N.C.
Señales de entrada y elementos
ajustables/de ajuste
Menú CTRL IMAGEN
Elemento
Algunos artículos pueden no estar disponibles en
ciertas zonas. Para más información, consulte
con el centro Sony más próximo.
1) La Pantalla VPS-50C puede no estar disponible
en ciertas zonas. Para más información,
consulte con el centro Sony más próximo.
ES
Señal de entrada
Vídeo o ComRVA B&N
S vídeo ponente
(Y/C)
CONTRASTE
z
z
z
z
BRILLO
z
z
z
z
Asignación de pines
COLOR
z
z
–
–
Conector INPUT A (HD D-sub de 15
pines, hembra)
TONALIDAD
z
(sólo
NTSC
3.58/
4.43)
–
–
–
NITIDEZ
z
z
–
z
IMAG DI
z
z
–
z
MODO
GAMMA
–
–
z
–
TEMP
COLOR
z
z
z
z
1
R/R-Y
9
N.C.
2
G/Y
10
GND
3
B/B-Y
11
GND
4
GND
12
N.C.
5
GND
13
HD/SyncC.
6
GND (R)
14
VD
7
GND (G)
15
N.C.
8
GND (B)
38
SIST
–
–
z
COLOR
z : Ajustable/puede ajustarse
– : No ajustable/no puede ajustarse
z
Especificaciones
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\04ESVPLCS2,CX1WW\08OTH.FM
masterpage:Left
Menú AJUS ENTRAD
Elemento
Señal de entrada
Vídeo ComoS
ponente
vídeo
(Y/C)
RVA
B&N
FASE
PUNTO
–
–
z
–
TAMANO
–
–
z
–
DESPLAZ
–
–
z
–
CONV
EXPLO
–
–
z
–
ASPECTO z
–
z
z : Ajustable/puede ajustarse
– : No ajustable/no puede ajustarse
z
Otros
Especificaciones
39 ES
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\04ESVPLCS2,CX1WW\08OTH.FM
masterpage:Left
Señales predefinidas
Nº de
Señal predefinida
memoria
fH (kHz) fV (Hz)
1
Vídeo 60 Hz
15,734
2
Vídeo 50 Hz
15,625
50,000
3
RGB de 15k/Componente 60 Hz
15,734
59,940
S en G/Y o
Sincronización
compuesta
4
RGB de 15k/Componente 50 Hz
15,625
50,000
S en G/Y o
Sincronización
compuesta
6
640 K 350
Modo VGA 1
31,469
70,086
H-pos, V-neg
800
VGA VESA 85 Hz
37,861
85,080
H-pos, V-neg
832
PC-9801 Normal
24,823
56,416
H-neg, V-neg
848
7
8
640 K 400
59,940
9
Modo VGA 2
31,469
70,086
H-neg, V-pos
800
10
VGA VESA 85 Hz
37,861
85,080
H-neg, V-pos
832
Modo VGA 3
31,469
59,940
H-neg, V-neg
800
12
Macintosh 13"
35,000
66,667
H-neg, V-neg
864
13
VGA VESA 72 Hz
37,861
72,809
H-neg, V-neg
832
14
VGA VESA 75 Hz
37,500
75,000
H-neg V-neg
840
VGA VESA 85 Hz
11
640 K 480
15
43,269
85,008
H-neg V-neg
832
SVGA VESA 56 Hz 35,156
56,250
H-pos, V-pos
1024
17
SVGA VESA 60 Hz 37,879
60,317
H-pos, V-pos
1056
18
SVGA VESA 72 Hz 48,077
72,188
H-pos, V-pos
1040
19
SVGA VESA 75 Hz 46,875
75,000
H-pos, V-pos
1056
16
800 K 600
20
SVGA VESA 85 Hz 53,674
85,061
H-pos, V-pos
1048
21
832 K 624
Macintosh 16"
49,724
74,550
H-neg, V-neg
1152
22
1024 K 768
XGA VESA 43 Hz
35,522
43,479
H-pos, V-pos
1264
23
XGA VESA 60 Hz
48,363
60,004
H-neg V-neg
1344
24
XGA VESA 70 Hz
56,476
70,069
H-neg V-neg
1328
25
XGA VESA 75 Hz
60,023
75,029
H-pos, V-pos
1312
26
XGA VESA 85 Hz
68,677
84,997
H-pos, V-pos
1376
SXGA VESA 70 Hz 63,995
70,016
H-pos, V-pos
1472
28
SXGA VESA 75 Hz 67,500
75,000
H-pos, V-pos
1600
29
SXGA VESA 85 Hz 77,487
85,057
H-pos, V-pos
1568
Sunmicro LO
61,795
65,960
H-neg, V-neg
1504
Sunmicro HI
71,713
76,047
H-neg, V-neg
1472
27
30
1152 K 864
1152 K 900
31
ES
Sincronización TAMANO
40
Especificaciones
VPL-CS2/CX1
4-079-834-11 (1)
D:\Data\Oka\407983411VPLCS2CX1WW\04ESVPLCS2,CX1WW\08OTH.FM
Nº de
Señal predefinida
memoria
32
1280 K 960
33
34
1280 K 1024
masterpage:Left
fH (kHz) fV (Hz)
Sincronización TAMANO
SXGA VESA 60 Hz 60,000
60,000
H-pos, V-pos
1800
SXGA VESA 75 Hz 75,000
75,000
H-pos, V-pos
1728
SXGA VESA 43 Hz 46,433
43,436
H-pos, V-pos
1696
35
SGI-5
53,316
50,062
S en G
1680
36
SXGA VESA 60 Hz 63,974
60,013
H-pos, V-pos
1696
37
SXGA VESA 75 Hz 79,976
75,025
H-pos, V-pos
1688
38
SXGA VESA 85 Hz 91,146
85,024
H-pos, V-pos
1012
(VPL-CS2)
1296
(VPL-CX1)
Nota
Si se introduce una señal que no sea una de las predefinidas mostradas anteriormente,
la imagen puede no aparecer correctamente.
Advertencia sobre la conexión de la alimentación
Utilice un cable de alimentación adecuado al suministro eléctrico local.
Europa
continental
Reino Unido,
Irlanda,
Australia,
Nueva Zelanda
Japón
Tipo de enchufe
VM0233
290B
YP-12A
— 1)
VM1296
Extremo hembra
VM0089
386A
YC-13B
VM0310B
VM10505
Tipo de cable
SJT
SJT
H05VV-F
N13237/CO228
HVCTF
Corriente y tensión
nominal
10A/125V
10A/125V
10A/250V
10A/250V
13A/125V
Aprobación de
seguridad
UL/CSA
UL/CSA
VDE
VDE
DENTORI
Nota
1) Utilice un enchufe de valor nominal adecuado que cumpla con las regulaciones
locales.
Especificaciones
41 ES
VPL-CS2/CX1
4-079-834-11 (1)
Otros
Estados Unidos, Canadá
D:\Data\Oka\407983411VPLCS2CX1WW\04ESVPLCS2,CX1WW\01COVIX.FM
Índice
Accesorios opcionales ....38
Accesorios
suministrados ..........37
AHORRO
ENERGIA ..........9, 28
Ajustador ..........................7
Ajuste
de la imagen .........20, 25
memoria de los
ajustes .................24
tamaño/desplazamiento
de la imagen ........26
Alimentación
activación ...................19
Asa de transporte ..............7
Asignación de pines .......38
ASPECTO ......................27
E
Ejemplos de
instalación ............... 12
condiciones
inadecuadas ......... 35
notas ........................... 35
ENTRAD A ................... 28
Especificaciones ............. 36
ESTADO (indicación en
pantalla) .................. 28
F
FASE PUNTO ............... 26
Filtro de aire ................... 30
Función de zoom
digital ...................... 22
I
B
BRILLO .........................25
C
Cable de ratón
asignación de pines ....38
conexión .....................15
COLOR ..........................25
Conector de ratón .............9
asignación de pines ....38
Conector INPUT A ..........9
asignación de pines ....38
Conector USB ...........10,14
Conexiones
equipo componente ....15
ordenador ....................13
Videograbadora ..........15
CONTADOR
LAMPARA ............28
CONTRASTE ................25
CONV EXPLO
(Convertidor de
exploración) ............26
D
DESPLAZ ......................26
Detector de control remoto
ajuste ..........................28
42
Menú CTRL
IMAGEN ................ 25
MODO GAMMA .......... 25
N
A
ES
frontal ........................... 7
posterior ....................... 7
DI TRA DIG MEM ........ 28
DIST TRAP DIGIT ....... 28
masterpage:Left
IDIOMA ......................... 28
selección del idioma del
menú ................... 17
IMAG DI (Dinámica) .... 25
M
Mando a distancia
instalación de las
pilas ..................... 11
ubicación y función de
los controles ........ 10
Mensaje
aviso ........................... 33
precaución .................. 34
Menú
desactivación de la
pantalla de
menú ................... 24
Menú AJUS
ENTRAD ............ 26
Menú AJUSTE ........... 28
Menú CTRL
IMAGEN ............ 25
uso del menú .............. 24
Menú AJUS
ENTRAD ................ 26
Menú AJUSTE ............... 28
NITIDEZ ........................ 25
O
Orificios de ventilación
aspiración ..................... 7
exhaustación ................. 7
P
Pila
instalación .................. 11
notas ........................... 11
Precauciones .................... 4
R
RECEPTOR SIRCS ... 7, 28
Restauración
elementos que pueden
reajustarse ........... 24
reajuste del
elemento ............. 24
S
SIST (Sistema)
COLOR .................. 25
Solución de problemas ... 31
Sustitución de la
lámpara ................... 29
T
TAMANO ...................... 26
Tamaño de la
pantalla ............. 12, 36
TEMP COLOR .............. 25
TONALIDAD ................ 25
U
Ubicación y función de los
controles
lateral frontal/izquierdo/
inferior .................. 6
lateral posterior/
derecho ................. 6
Mando a distancia ...... 10
panel de conectores ...... 9
panel de control ............ 8
Índice
VPL-CS2/CX1
4-079-834-11 (1)
Sony Corporation
Printed in Japan
VPL-CS2/CX1
4-079-834-11 (1)
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
