G:\_Upload\4082671121\4082671121SDMN80AEP\01COV-SDMN80AEP\01GB01COV-AEP.fm
masterpage:Right
01GB01COV-AEP.book Page 1 Monday, July 16, 2001 2:21 PM
4-082-671-12(1)

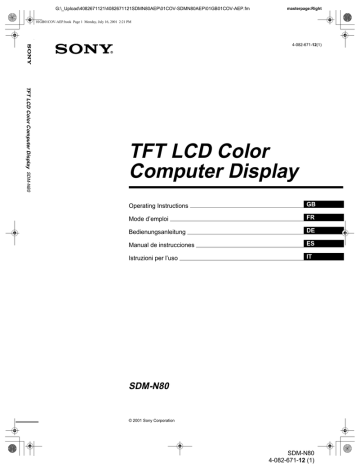

TFT LCD Color Computer Display SDM-N80
TFT LCD Color
Computer Display
Operating Instructions
GB
Mode d’emploi
FR
Bedienungsanleitung
DE
Manual de instrucciones
ES
Istruzioni per l’uso
IT
SDM-N80
© 2001 Sony Corporation
SDM-N80
4-082-671-12 (1)
G:\_Upload\4082671121\4082671121SDMN80AEP\01COV-SDMN80AEP\01GB02GET-AEP.fm
masterpage:Left
01GB01COV-AEP.book Page 2 Monday, July 16, 2001 2:21 PM
Owner’s Record
The model and serial numbers are located at the rear of the unit.
Record these numbers in the spaces provided below. Refer to them
whenever you call upon your dealer regarding this product.
Serial No.
Model No.
WARNING
To prevent fire or shock hazard, do not expose the
unit to rain or moisture.
Dangerously high voltages are present inside the
unit. Do not open the cabinet. Refer servicing to
qualified personnel only.
FCC Notice
This equipment has been tested and found to comply with the limits
for a Class B digital device, pursuant to Part 15 of the FCC Rules.
These limits are designed to provide reasonable protection against
harmful interference in a residential installation. This equipment
generates, uses, and can radiate radio frequency energy and, if not
installed and used in accordance with the instructions, may cause
harmful interference to radio communications. However, there is no
guarantee that interference will not occur in a particular installation.
If this equipment does cause harmful interference to radio or
television reception, which can be determined by turning the
equipment off and on, the user is encouraged to try to correct the
interference by one or more of the following measures:
– Reorient or relocate the receiving antenna.
– Increase the separation between the equipment and receiver.
– Connect the equipment into an outlet on a circuit different from
that to which the receiver is connected.
– Consult the dealer or an experienced radio/TV technician for help.
You are cautioned that any changes or modifications not expressly
approved in this manual could void your authority to operate this
equipment.
NOTICE
This notice is applicable for USA/Canada only.
If shipped to USA/Canada, install only a UL LISTED/CSA
LABELLED power supply cord meeting the following
specifications:
SPECIFICATIONS
Plug Type
Nema-Plug 5-15p
Cord
Type SVT or SJT, minimum 3 × 18 AWG
Length
Maximum 15 feet
Rating
Minimum 10 A, 125 V
NOTICE
Cette notice s’applique aux Etats-Unis et au Canada
uniquement.
Si cet appareil est exporté aux Etats-Unis ou au Canada, utiliser
le cordon d’alimentation portant la mention UL LISTED/CSA
LABELLED et remplissant les conditions suivantes:
SPECIFICATIONS
Type de fiche Fiche Nema 5-15 broches
Cordon
Type SVT ou SJT, minimum 3 × 18 AWG
Longueur
Maximum 15 pieds
Tension
Minimum 10 A, 125 V
As an ENERGY STAR Partner, Sony
Corporation has determined that this
product meets the ENERGY STAR
guidelines for energy efficiency.
INFORMATION
This product complies with Swedish National Council for Metrology
(MPR) standards issued in December 1990 (MPR II) for very low
frequency (VLF) and extremely low frequency (ELF).
This monitor complies with the
TCO’99 guidelines.
INFORMATION
Ce produit est conforme aux normes du Swedish National Council
for Metrology de décembre 1990 (MPR II) en ce qui concerne les
fréquences très basses (VLF) et extrêmement basses (ELF).
INFORMACIÓN
Este producto cumple las normas del Consejo Nacional Sueco para
Metrología (MPR) emitidas en diciembre de 1990 (MPR II) para
frecuencias muy bajas (VLF) y frecuencias extremadamente bajas (ELF).
If you have any questions about this product, you may call:
Sony Customer Information Center
1-800-222-SONY (7669)
or write to:
Sony Customer Information Center
1 Sony Drive, Mail Drop #T1-11, Park Ridge, NJ 07656
Declaration of Conformity
Trade Name:
Model No.:
Responsible Party:
Address:
Telephone No.:
SONY
SDM-N80
Sony Electronics Inc.
680 Kinderkamack Road, Oradell, NJ
07649 USA
201-930-6972
This device complies with Part 15 of the FCC Rules. Operation is
subject to the following two conditions: (1) This device may not
cause harmful interference, and (2) this device must accept any
interference received, including interference that may cause
undesired operation.
2
SDM-N80
4-082-671-12 (1)
G:\_Upload\4082671121\4082671121SDMN80AEP\02GB-SDMN80AEP\01GB01COV-AEPTOC.fm
masterpage:Toc.master
01GB01COV-AEP.book Page 3 Monday, July 16, 2001 2:22 PM
Table of Contents
Precautions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Identifying parts and controls . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Setup . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Step 1: Connect the media engine to your computer . . . . . . . . . . . . 7
Step 2: Check the digital/analog select switch . . . . . . . . . . . . . . . . . 7
Step 3: Connect the display and media engine . . . . . . . . . . . . . . . . 8
Step 4: Connect the audio cord . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Step 5: Connect the power cord. . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Step 6: Turn on the monitor and computer . . . . . . . . . . . . . . . . . . . 8
Connecting Universal Serial Bus (USB) compliant peripherals . . . . 9
Using the stereo speakers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Selecting the input signal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Adjusting the tilt and height. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Customizing Your Monitor . . . . . . . . . . . . . . . . . . . . . . .12
Navigating the menu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Adjusting the contrast (CONTRAST) . . . . . . . . . . . . . . . . . . . . . . . 13
Adjusting the black level of an image (BRIGHTNESS). . . . . . . . . . 14
Eliminating flicker or blurring (PHASE/PITCH)
(Analog RGB signals only). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Adjusting the picture position (H CENTER/V CENTER)
(Analog RGB signals only). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Adjusting the color temperature (COLOR) . . . . . . . . . . . . . . . . . . . 15
Changing the picture size according to the signal (ZOOM) . . . . . . 16
Smoothing the picture (SMOOTHING) . . . . . . . . . . . . . . . . . . . . . . 16
Changing the menu’s position (MENU POSITION) . . . . . . . . . . . . 16
Resetting the adjustments (RESET) . . . . . . . . . . . . . . . . . . . . . . . . 17
Additional settings. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
GB
Technical Features . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
• Macintosh is a trademark licensed to
Apple Computer, Inc., registered in the
U.S.A. and other countries.
• Windows is registered trademark of
Microsoft Corporation in the United
States and other countries.
• IBM PC/AT and VGA are registered
trademarks of IBM Corporation of the
U.S.A.
• VESA and DDC are trademarks of the
Video Electronics Standards
Association.
• ENERGY STAR is a U.S. registered
mark.
• All other product names mentioned
herein may be the trademarks or
registered trademarks of their respective
companies.
• Furthermore, “” and “” are not
mentioned in each case in this manual.
Power saving function (user sensor/power saving mode) . . . . . . . 19
If the user sensor does not seem to function properly . . . . . . . . . . 19
Automatic brightness adjustment function (light sensor) . . . . . . . . 21
Automatic picture quality adjustment function
(Analog RGB signals only). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Troubleshooting. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
On-screen messages . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Trouble symptoms and remedies . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Self-diagnosis function . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Specifications. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
Appendix. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i
Preset mode timing table . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i
TCO’99 Eco-document . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i
3
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Left
01GB01COV-AEP.book Page 4 Monday, July 16, 2001 2:22 PM
Note on the LCD (Liquid Crystal Display)
Precautions
Warning on power connections
• Use the supplied power cord. If you use a different power cord,
be sure that it is compatible with your local power supply.
For the customers in the U.S.A.
If you do not use the appropriate cord, this monitor will not
conform to mandatory FCC standards.
For the customers in the UK
If you use the monitor in the UK, be sure to use the appropriate
UK power cord.
Example of plug types
Please note that the LCD screen is made with highprecision technology. However, black points or bright
points of light (red, blue, or green) may appear
constantly on the LCD screen, and irregular colored
stripes or brightness may appear on the LCD screen.
This is not malfunction. (Effective dots: more than
99.99%)
Replacement of the fluorescent tube
A specially designed fluorescent tube is installed as the lighting
apparatus for this monitor. If the screen becomes dark, unstable,
or does not turn on, replace the fluorescent tube with a new one.
Consult your Sony dealer when replacing the fluorescent tube.
Maintenance
for 100 to 120 V AC
for 200 to 240 V AC
for 240 V AC only
The equipment should be installed near an easily accessible
outlet.
Installation
Do not install or leave the monitor:
• In places subject to extreme temperatures, for example near a
radiator, heating vent, or in direct sunlight. Subjecting the
monitor to extreme temperatures, such as in an automobile
parked in direct sunlight or near a heating vent, could cause
deformations of the casing or malfunctions.
• In places subject to mechanical vibration or shock.
• Near any equipment that generates a strong magnetic field,
such as a TV or various other household appliances.
• In places subject to inordinate amounts of dust, dirt, or sand, for
example near an open window or an outdoor exit. If setting up
temporarily in an outdoor environment, be sure to take
adequate precautions against airborne dust and dirt. Otherwise
irreparable malfunctions could occur.
Handling the LCD screen
• Do not leave the LCD screen facing the sun as it can damage
the LCD screen. Take care when you place the monitor by a
window.
• Do not push on or scratch the LCD screen. Do not place a heavy
object on the LCD screen. This may cause the screen to lose
uniformity or cause LCD panel malfunctions.
• If the monitor is used in a cold place, a residual image may
appear on the screen. This is not a malfunction. The screen
returns to normal as the temperature rises to a normal operating
level.
• If a still picture is displayed for a long time, a residual image
may appear for a while. The residual image will eventually
disappear.
• The LCD panel becomes warm during operation. This is not a
malfunction.
• Be sure to unplug the power cord from the power outlet before
cleaning your monitor.
• Clean the LCD screen with a soft cloth. If you use a glass
cleaning liquid, do not use any type of cleaner containing an
anti-static solution or similar additive as this may scratch the
LCD screen’s coating.
• Clean the cabinet, panel, and controls with a soft cloth lightly
moistened with a mild detergent solution. Do not use any type
of abrasive pad, scouring powder, or solvent, such as alcohol or
benzine.
• Do not rub, touch, or tap the surface of the screen with sharp or
abrasive items such as a ballpoint pen or screwdriver. This type
of contact may result in a scratched picture tube.
• Note that material deterioration or LCD screen coating
degradation may occur if the monitor is exposed to volatile
solvents such as insecticide, or if prolonged contact is
maintained with rubber or vinyl materials.
Transportation
• Disconnect all cables from the monitor when transporting.
When you transport this display, grasp the base sections of the
display stand firmly with both hands. Also use both hands when
carrying the media engine. If you drop the monitor, you may be
injured or the monitor may be damaged.
• When you transport this monitor for repair or shipment, use the
original carton and packing materials.
Disposal of the monitor
• Do not dispose of this monitor with general
household waste.
• The fluorescent tube used in this monitor contains
mercury. Disposal of this monitor must be carried out
in accordance to the regulations of your local
sanitation authority.
About the built-in stereo speakers
Be sure to keep magnetic recording equipment, tapes, and floppy
discs away from the speaker’s opening as the speakers generate a
magnetic field. This magnetic field may affect data stored on
magnetic tapes and discs.
4
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Right
01GB01COV-AEP.book Page 5 Monday, July 16, 2001 2:22 PM
Identifying parts and controls
See the pages in parentheses for further details.
LCD display
You can operate the monitor by lightly touching the keys.
Characters and icons that indicate functions of the keys light up
for about 10 seconds after the monitor is turned on. If you do not
touch any key during this period, all of them will go off. If you
touch any one of the keys during this period, only the characters
or icons that are related to that key’s operation will stay on. Even
if all of them go off, if you touch any one of the 4– 8 keys, they
will light up again.
1 Stereo speakers (page 10)
These output the audio signals as sound.
2 User sensors (page 19)
These sensors detect when a user is present in front of the
screen. Be sure not to cover it with papers, etc.
3 Light sensor (pages 18, 21)
This sensor measures the brightness of the surrounding area.
Be sure not to cover it with papers, etc.
4 MENU key (page 13)
This key displays the main menu.
5 2 (volume) +/– and M(+)/m(–) keys (pages 10, 13)
These keys display the VOLUME menu and function as the
M(+)/m(–) keys when selecting the menu items and making
adjustments.
Front
MENU
1
OK
2
6 8 (brightness) key (page 14)
This key displays the BRIGHTNESS menu.
7 6 (contrast) key (page 13)
This key displays the CONTRAST menu.
MENU
1
OK
2
8 INPUT and OK key, and indicator (pages 10, 13)
This key selects the INPUT1 (HD15 (analog RGB)
connector) or INPUT2 (DVI-I (digital/analog RGB)
connector) video input signal. The input signal and
corresponding input indicator change each time you touch this
key.
This key also functions as the OK key when displaying the
menu on the screen.
GB
9 1 (Power) indicator (pages 8, 19, 26)
This indicator lights up in green when the monitor is turned
on. The indicator flashes in green and orange when the
monitor is in low power consumption mode, and lights up in
orange when the monitor is in power saving mode.
Rear
0 1 (Power) switch (pages 8, 26)
This switch turns the display on and off.
qa SYSTEM CONNECTOR (page 8)
This connector inputs signals from the media engine when the
display and the media engine are connected with a system
connecting cable.
Left side
Right side
qs Security Lock Hole
The security lock hole should be applied with the Kensington
Micro Saver Security System.
Micro Saver Security System is a trademark of Kensington.
qd Headphones jack (page 10)
This jack outputs audio signals to the headphones.
qf USB (Universal Serial Bus) downstream connectors
(page 9)
These connectors are used to connect the monitor to USB
peripheral devices.
5
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Left
01GB01COV-AEP.book Page 6 Monday, July 16, 2001 2:22 PM
Media engine
Rear
Front
AC IN
INPUT 1
AUDIO IN
INPUT 2
wa Digital/analog select switch (page 7)
When connecting the DVI-I input connector qj to a computer
equipped with an HD15 (analog RGB) output connector using
the DVI-HD15 (analog RGB) video signal cable (supplied),
set this switch to ANALOG.
When connecting it to a computer equipped with a DVI
(digital RGB) output connector using a DVI-DVI (digital
RGB) video signal cable (not supplied), set this switch to
DIGITAL.
The switch is set to ANALOG as the default setting.
ANALOG
ws AC power switch (page 8)
This switch turns the monitor on and off.
DIGITAL
AUDIO IN
*
SYSTEM
CONNECTOR
(TO DISPLAY)
wd AC power indicator (page 19)
This indicator lights up in green when the media engine is
turned on. The indicator lights up in red when the display is
turned off with the media engine on. The indicator lights up in
orange when the monitor is in the power saving mode.
*
This connector is used by service personnel only. Do not
connect anything to this outlet.
qg AC IN connector (page 8)
This connector provides AC power to the monitor.
qh HD15 (analog RGB) input connector (INPUT1)
(page 7)
This connector inputs analog RGB video signals (0.700 Vp-p,
positive) and SYNC signals.
qj DVI-I (digital/analog RGB) input connector (INPUT2)
(page 7)
This connector inputs analog RGB video signals (0.700 Vp-p,
positive) with sync signals or digital RGB video signals that
comply with DVI Rev. 1.0. You can switch between digital
RGB signals and analog RGB signals with the digital/analog
select switch wa.
qk SYSTEM CONNECTOR (TO DISPLAY) (page 8)
This connector outputs signals to the display when the display
and the media engine are connected with a system connecting
cable.
ql AUDIO IN jacks (pages 8, 18)
These jacks input audio signals when connected to the audio
output jack of the computer or other audio equipment.
w; USB (Universal Serial Bus) upstream connectors
(pages 9, 17)
These connectors are used to connect the monitor to USB
compliant computers.
6
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Right
01GB01COV-AEP.book Page 7 Monday, July 16, 2001 2:22 PM
x Connecting to a Macintosh
Setup
Use the supplied Macintosh adapter.
Before using your monitor, check that the following items are
included in your carton:
• LCD display
• Media engine
• Power cord
• System connecting cable (2 m)
• DVI-HD15 (analog RGB) video signal cable
• Audio cord (stereo miniplug)
• USB cable
• Macintosh adapter
• Windows Monitor Information/Windows Utility/Macintosh
Utility Disk
• Warranty card
• Notes for Macintosh users
• This instruction manual
to INPUT2 connector
Macintosh adapter
(supplied)*
Step 1: Connect the media engine
to your computer
Turn off the media engine and computer before connecting.
When connecting the monitor to a computer equipped with a DVI
(digital RGB) output connector that complies with DVI Rev.1.0,
use a DVI-DVI (digital RGB) video signal cable (not supplied).
Note
Do not touch the pins of the video signal cable connector as this might
bend the pins.
x Connecting to an IBM PC/AT or compatible
computer
to video output
DVI-HD15 (analog
RGB) video signal cable
(supplied)
Macintosh
* Refer to the supplied “Notes for Macintosh users” for further details.
GB
Step 2: Check the digital/analog
select switch
Before turning on the monitor or the computer, be sure to check
the switch setting. When connecting the DVI-I input connector on
the monitor to a computer equipped with an HD15 (analog RGB)
output connector using the DVI-HD15 (analog RGB) video signal
cable (supplied), set the switch to ANALOG.
When connecting it to a computer equipped with a DVI (digital
RGB) output connector using a DVI-DVI (digital RGB) video
signal cable (not supplied), set the switch to DIGITAL.
The switch is set to ANALOG as the default setting.
to INPUT2 connector
ANALOG
DIGITAL
to video output
IBM PC/AT or
compatible computer
DVI-HD15 (analog RGB) video
signal cable (supplied)
Note
Before turning on the monitor or the computer, be sure to check the switch
setting.
(continued)
7
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Left
01GB01COV-AEP.book Page 8 Monday, July 16, 2001 2:22 PM
Step 3: Connect the display and
media engine
Turn off the display and media engine before connecting them.
To connect the system connecting cable to the display easily, set
the display in an upright position.
Step 5: Connect the power cord
With the media engine, display, and computer switched off,
first connect the power cord to the media engine, then connect it
to a power outlet.
to AC IN connector
to a power outlet
A
Power cord (supplied)
to SYSTEM
CONNECTOR
of the display
Step 6: Turn on the monitor and
computer
1
Turn on the media engine.
The display automatically turns on. The indicators of the
media engine and display light up in green.
2
Turn on the computer.
System connecting
cable (2 m) (supplied)
A
to SYSTEM
CONNECTOR
of the media
engine
Align the v on the plugs with the v on the display
and the media engine.
Caution
Be sure to install the media engine vertically as shown above. Installing
the media engine lying flat may block ventilation, and may cause a
malfunction.
Note
If you turn off the media engine and turn it on again while the display is
off, the display will not turn on automatically. In this case, press the 1
(power) switch on the display to turn it on.
Note
When connecting the cable, grasp the plug and insert it firmly into the
connector until you hear it click. When disconnecting the cable, pull out
the plug while holding down locking lever A.
Step 4: Connect the audio cord
to AUDIO IN jack
among the INPUT2
connectors
to an audio output jack
on your computer
Audio cord (supplied)
8
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Right
01GB01COV-AEP.book Page 9 Monday, July 16, 2001 2:22 PM
The installation of the monitor is complete. If necessary, use the
monitor’s controls to adjust the picture.
1
Turn on the monitor and computer(s).
2
Connect your computer(s) to the upstream
connectors on the media engine using the supplied
USB cable.
If no picture appears on your screen
• Check that the monitor is correctly connected to the computer.
• Check that the media engine is on.
• If NO INPUT SIGNAL appears on the screen:
– The computer is in the power saving mode. Try pressing any
key on the keyboard or moving the mouse.
– Check that the input select setting is correct.
– Check that the digital/analog select switch setting is correct.
• If CABLE DISCONNECTED appears on the screen:
– Check that the video signal cable is properly connected.
– Check that the input select setting is correct.
• If OUT OF SCAN RANGE appears on the screen, reconnect
the old monitor. Then adjust the settings of the computer’s
graphics board so that the horizontal frequency is between 28 –
92 kHz and the vertical frequency is between 48 – 85 Hz.
For more information about on-screen messages, see “Trouble
symptoms and remedies” on page 23.
No need for specific drivers
The monitor complies with the “DDC” Plug & Play standard and
automatically detects all the monitor’s information. No specific driver
needs to be installed to the computer.
The first time you turn on your computer after connecting the monitor, the
setup Wizard may appear on the screen. In this case, follow the on-screen
instructions. The Plug & Play monitor is automatically selected so that
you can use this monitor.
The vertical frequency turns to 60 Hz.
Since flickers are unobtrusive on the monitor, you can use it as it is. You
do not need to set the vertical frequency to any particular high value.
If your computer or graphics board has difficulty communicating with this
monitor, install the information file for this monitor using the Windows
Monitor Information Disk. For details on installing, refer to the ReadMe
file on the disk.
Connecting Universal Serial Bus
(USB) compliant peripherals
The monitor has two upstream and two downstream USB
connectors. They provide a fast and easy way to connect USB
compliant peripheral devices (such as keyboards, mice, printers
and scanners) to your computer using a standardized USB cable.
To use the monitor as a hub for your peripheral devices, connect
the USB devices as illustrated below.
For customers using Windows
If a message appears on your screen, follow the on-screen instructions
and select a generic USB hub driver.
3
Connect your USB compliant peripheral devices to
the downstream connectors on the display stand.
For customers using Macintosh computer
When you connect a Macintosh keyboard to the USB downstream
connector, the power button on the keyboard does not function. To
turn your Macintosh computer on, use the power button on the
computer or connect the keyboard to the computer directly and turn
the computer on, then connect the keyboard to the monitor.
Notes
• Not all computers and/or operating systems support USB
configurations. Check your computer’s instruction manual to see if you
can connect USB devices.
• In most cases, USB driver software needs to be installed on the host
computer. Refer to the peripheral device’s instruction manual for
further details.
• When you connect a computer whose power is connected to the USB
upstream connector on the monitor, the monitor will not enter the
power saving mode.
• When the monitor is in the power saving mode, USB peripheral devices
will not function. To resume the use of USB peripheral devices, cancel
the mode by pressing the 1 (power) switch.
• If the peripheral devices do not function properly, confirm that the
upstream input setting in
(USB SELECT) is correct (page 17).
• If you connect a keyboard or mouse to the USB connectors and then
boot your computer for the first time, the peripheral devices may not
function. First connect the keyboard and mouse directly to the
computer and set up the USB compliant devices. Then connect them to
this monitor.
• When you connect peripheral devices to the downstream connectors, be
sure not to lean on the display. Otherwise, the display may incline and
catch your fingers.
• The number of USB hubs that can be connected together is defined as
up to six tiers by USB specifications. Two tiers of a USB hub are built
into the monitor. Therefore, you are allowed to connect four more tiers
of a USB hub together.
GB
USB
upstream
connectors
To USB
compliant
computers
USB downstream connectors
To USB compliant peripheral devices
9
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Left
01GB01COV-AEP.book Page 10 Monday, July 16, 2001 2:22 PM
Using the stereo speakers
Selecting the input signal
You can listen to music, sound, and other audio files using the
stereo speaker of your monitor.
You can connect two computers to this monitor using the INPUT1
and INPUT2 connectors. To select one of the two computers, use
the INPUT key.
Adjusting the volume
Volume adjustments are made using a separate VOLUME menu,
different from the main menu (page 12).
1
2
Light up the characters and icons to indicate the
functions of the keys.
Touch any one of the MENU, M(+)/m(–), 8 (brightness), 6
(contrast), or INPUT keys to light up the characters and icons
indicating the functions of the keys.
Touch the 2 +/– keys.
The VOLUME menu appears on the screen.
1
Light up the characters and icons to indicate the
functions of the keys.
Touch any one of the MENU, M(+)/m(–), 8 (brightness), 6
(contrast), or INPUT keys to light up the characters and icons
indicating the functions of the keys.
2
Touch the INPUT key.
The input signal and corresponding input indicator change
each time you touch this key.
• 1: Input via the HD15 (analog RGB) input connector
• 2: Input via the DVI-I (digital/analog RGB) input
connector
VOL UME
40
3
Touch the 2 +/– keys to adjust the volume.
The menu automatically disappears after about 3 seconds.
Using the headphones jack
You can listen to the audio signals from your computer or other
audio equipment using headphones. Connect your headphones to
the headphones jack. The speakers turn off when headphones are
connected to the headphones jack. Adjust the volume of the
headphones using the VOLUME menu.
2
Notes
• You cannot select the input signal when displaying the main menu on
the screen.
• For USB upstream input and audio input, you can choose whether or
not to allow them to be switched using the INPUT key. To set the USB
upstream input, use the
(USB SELECT) menu (page 17); to set
the audio input, use the
(AUDIO SELECT) menu (page 18). Both
of them are set to be switched with the INPUT key in the default setting.
Notes
• You cannot adjust the volume when displaying the main menu on the
screen.
• When your monitor is in low power consumption mode or power
saving mode, no sound comes from the speakers or the headphones.
10
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Right
01GB01COV-AEP.book Page 11 Monday, July 16, 2001 2:22 PM
Adjusting the tilt and height
2
Grasp the lower sides of the LCD panel, then pull
down the panel to adjust screen height.
3
Grasp the middle part of the top and bottom of the
LCD panel, then adjust screen tilt.
This display can be adjusted within the angles shown below.
30°
59°
29°
29°
A
60°
60°
GB
Notes
• When you connect cables to the USB downstream connectors, the right
side rotation angle may be narrower than 60 degrees.
• Be careful not to get your fingers caught between the arm and the base
of the stand – A on the illustration above.
Note
When adjusting the screen tilt and height, proceed slowly and carefully,
being sure not to hit the LCD panel against the desk or the base of the
display stand.
To adjust the angles, follow the procedure below.
To use the display comfortably
1
Grasp the middle part of the bottom of the display
while holding the display stand, then, tilt the LCD
panel sufficiently backward.
This display is designed so that you can set it up at a comfortable
viewing angle. Adjust the viewing angle of your display
according to the height of the desk and chair, and so that light is
not reflected from the screen to your eyes.
Note
Do not grasp the portion around the protrusion on the center of the bottom
of the display. Otherwise, the display may catch your fingers.
11
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Left
01GB01COV-AEP.book Page 12 Monday, July 16, 2001 2:22 PM
Customizing Your Monitor
Before making adjustments
Connect the monitor and the computer, and turn them on.
Wait for at least 30 minutes before making adjustments for the
best results.
You can make numerous adjustments to your monitor using the
on-screen menu.
Navigating the menu
Touch the MENU key to display the main menu on your screen.
For more information on using the MENU key, see “Using the
MENU, M(+)/m(–), and OK keys” on page 13.
PHA SE
MENU
b
4 V CENTER (Analog RGB
signals only) (page 15)
Select the V CENTER menu
to adjust the picture’s vertical
centering.
V CEN T ER
50
EX I T
5 COLOR (page 15)
Select the COLOR menu to
adjust the color temperature
of the picture. This adjusts
the tone of the screen.
COLOR
9 30 0K
6 5 00K
5 0 0 0K
USER
AD J U ST
EX I T
6 ZOOM (page 16)
Select the ZOOM menu to
adjust the picture’s size
according to the input
signal’s aspect ratio or
resolution.
ZOOM
FUL L 2
FUL L 1
REA L
EX I T
q;
Use the M(+)/m(–) and OK keys to select one of the following
menus. For more information on using the M(+)/m(–) and OK
keys, see “Using the MENU, M(+)/m(–), and OK keys” on
page 13.
7 SMOOTHING (page 16)
Select the SMOOTHING
menu to adjust the picture’s
sharpness according to the
type of an object displayed
on the screen.
SMOOTH I NG
T EX T
S T A ND ARD
GRAPH I CS
EX I T
1 PHASE (Analog RGB
signals only) (page 14)
Select the PHASE menu to
adjust the phase when the
characters or pictures appear
fuzzy throughout the entire
screen. Adjust the phase after
adjusting the pitch.
2 PITCH (Analog RGB
signals only) (page 14)
Select the PITCH menu to
adjust the pitch when the
characters or pictures are
unclear in some areas of the
screen.
3 H CENTER (Analog RGB
signals only) (page 15)
Select the H CENTER menu
to adjust the picture’s
horizontal centering.
PHA S E
16
8 MENU POSITION
(page 16)
Select the MENU
POSITION menu to change
the on-screen menu position.
MEN U POS I T I ON
EX I T
EX I T
9 RESET (page 17)
Select the RESET menu to
reset the adjustments.
P I TCH
RESE T
S CREEN RESE T
A L L RESE T
50
EX I T
H CEN T ER
50
EX I T
EX I T
0 Other menus (page 17)
Select the m to adjust other
settings listed below:
• USB SELECT
• AUDIO SELECT
• BACKLIGHT
• LIGHT SENSOR
• USER SENSOR
• POWER SAVE
• LANGUAGE
• MENU LOCK
USB SE L ECT
AUTO
I NPU T 1
I NPUT 2
EX I T
12
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Right
01GB01COV-AEP.book Page 13 Monday, July 16, 2001 2:22 PM
x Using the MENU, M(+)/m(–), and OK keys
1
2
Light up the characters and icons to indicate the
functions of the keys.
Touch any one of the MENU, M(+)/m(–), 8 (brightness), 6
(contrast), or INPUT keys to light up the characters and icons
indicating the functions of the keys.
Display the main menu.
Touch the MENU key to display the main menu on your
screen.
Adjusting the contrast
(CONTRAST)
Contrast adjustment is made using a separate CONTRAST menu,
different from the main menu (page 12). The setting is then stored
in memory for INPUT1, INPUT2 (analog RGB), and INPUT2
(digital RGB), respectively.
1
Light up the characters and icons to indicate the
functions of the keys.
Touch any one of the MENU, M(+)/m(–), 8 (brightness), 6
(contrast), or INPUT keys to light up the characters and icons
indicating the functions of the keys.
2
Touch the 6 (contrast) key.
The CONTRAST menu appears on the screen.
MENU
CONTRAS T
3
Select the menu you want to adjust.
Touch the M(+)/m(–) keys to display the desired menu. Touch
the OK key to select the menu item.
70
6 4 . 0 kHz /
b
4
2
Adjust the menu.
Touch the M(+)/m(–) keys to make the adjustment, then touch
the OK key.
When you touch the OK key, the settings are stored, then the
display returns to the previous menu.
b
5
OK
OK
2
Horizontal frequency
of the current input
signal
6 0Hz
Vertical frequency of
the current input
signal
GB
Displaying the current input signal
The horizontal and vertical frequencies of the current input signal are
displayed in the CONTRAST and BRIGHTNESS menus.
3
Touch the M(+)/m(–) keys to adjust the contrast.
The menu automatically disappears after about 3 seconds.
Note
You can adjust neither contrast nor brightness when the main menu is
displayed on the screen.
Close the menu.
Touch the MENU key once to return to normal viewing. If no
keys are touched, the menu closes automatically after about
30 seconds.
MENU
x Resetting the adjustments
You can reset the adjustments using the RESET menu. For more
information on resetting the adjustments, see “Resetting the
adjustments (RESET)” on page 17.
13
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Left
01GB01COV-AEP.book Page 14 Monday, July 16, 2001 2:22 PM
Adjusting the black level of an
image (BRIGHTNESS)
Brightness adjustment is made using a separate BRIGHTNESS
menu, different from the main menu (page 12). The setting is then
stored in memory for INPUT1, INPUT2 (analog RGB), and
INPUT2 (digital RGB), respectively.
1
Light up the characters and icons to indicate the
functions of the keys.
Touch any one of the MENU, M(+)/m(–), 8 (brightness), 6
(contrast), or INPUT keys to light up the characters and icons
indicating the functions of the keys.
2
Touch the 8 (brightness) key.
The BRIGHTNESS menu appears on the screen.
B R I GHT NESS
6 4 . 0 kHz /
Horizontal frequency
of the current input
signal
When the monitor receives an input signal, the automatic picture
quality adjustment function of this monitor automatically adjusts
the picture position, phase, and pitch, and ensures that a clear
picture appears on the screen. For more information about this
function, see “Automatic picture quality adjustment function
(Analog RGB signals only)” on page 21.
For some input signals, this function may not completely adjust
the picture position, phase, and pitch. In this case, you can
manually set these adjustments according the following
instructions. If you manually set these adjustments, they are
stored in memory and automatically recalled whenever the
monitor receives the same input signals.
These settings may have to be repeated if you change the input
signal after reconnecting your computer.
50
1
Set the resolution to 1280 × 1024 on the computer.
6 0Hz
2
Load the Utility Disk.
3
Start the Utility Disk and display the test pattern.
For Windows
Click [Utility] t [Windows]/[Win Utility.exe].
For Macintosh
Click [Utility] t [Mac]/[Mac Utility].
4
Light up the characters and icons to indicate the
functions of the keys.
Touch any one of the MENU, M(+)/m(–), 8 (brightness), 6
(contrast), or INPUT keys to light up the characters and icons
indicating the functions of the keys.
5
Touch the MENU key.
The main menu appears on the screen.
6
Touch the M(+)/m(–) keys to select
touch the OK key.
The PITCH menu appears on the screen.
7
Touch the M(+)/m(–) keys until the vertical stripes
disappear.
Adjust so that the vertical stripes disappear.
8
Touch the OK key.
The main menu appears on the screen.
If horizontal stripes are observed over the entire screen, adjust
the phase as the next step.
9
Touch the M(+)/m(–) keys to select
touch the OK key.
The PHASE menu appears on the screen.
Vertical frequency of
the current input
signal
Displaying the current input signal
The horizontal and vertical frequencies of the current input signal are
displayed in the CONTRAST and BRIGHTNESS menus.
3
Eliminating flicker or blurring
(PHASE/PITCH) (Analog RGB
signals only)
Touch the M(+)/m(–) keys to adjust the brightness.
The menu automatically disappears after about 3 seconds.
If the screen is too bright
Adjust the backlight. For more information about adjusting the
backlight, see “Adjusting the backlight” on page 18.
Note
You can adjust neither contrast nor brightness when the main menu is
displayed on the screen.
(PITCH) and
(PHASE) and
14
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Right
01GB01COV-AEP.book Page 15 Monday, July 16, 2001 2:22 PM
10 Touch the M(+)/m(–) keys until the horizontal stripes
are at a minimum.
Adjust so that the horizontal stripes are at a minimum.
Adjusting the color temperature
(COLOR)
The COLOR settings allow you to adjust the picture’s color
temperature by changing the color level of the white color field.
Colors appear reddish if the temperature is low, and bluish if the
temperature is high.
You can set the color temperature to 5000K, 6500K, 9300K or
user adjustment.
11 Click [END] on the screen to turn off the test pattern.
1
Light up the characters and icons to indicate the
functions of the keys.
Touch any one of the MENU, M(+)/m(–), 8 (brightness), 6
(contrast), or INPUT keys to light up the characters and icons
indicating the functions of the keys.
2
Touch the MENU key.
The main menu appears on the screen.
3
Touch the M(+)/m(–) keys to select
touch the OK key.
The COLOR menu appears on the screen.
4
Touch the M(+)/m(–) keys to select the desired color
temperature and touch the OK key.
The preset color temperatures are 5000K, 6500K, and 9300K.
Since the default setting is 9300K, the whites will change
from a bluish hue to a reddish hue as the temperature is
lowered to 6500K and 5000K.
You can set the color temperatures for INPUT1, INPUT2
(analog RGB), and INPUT2 (digital RGB), respectively.
To reset the automatic picture quality adjustment
Select SCREEN RESET and activate it using the RESET menu. For more
information on using the RESET menu, see “Resetting the adjustments
(RESET)” on page 17.
Note
When using digital RGB signals, you do not need to set the PHASE or
PITCH.
Adjusting the picture position
(H CENTER/V CENTER) (Analog
RGB signals only)
If the picture is not in the center of the screen, adjust the picture’s
centering as follows.
These settings may have to be repeated if you change the input
signal after reconnecting your computer.
1
Start the Utility Disk and display the test pattern.
Repeat steps 2 to 4 of “Eliminating flicker or blurring
(PHASE/PITCH) (Analog RGB signals only).”
2
Touch the MENU key.
The main menu appears on the screen.
3
Touch the M(+)/m(–) keys to select
(H CENTER)
or
(V CENTER) and touch the OK key.
The H CENTER or V CENTER menu appears on the screen.
5
(COLOR) and
GB
If necessary, fine tune the color temperature.
First touch the M(+)/m(–) keys to select ADJUST and touch
the OK key. Next touch the M(+)/m(–) keys to select R (Red)
or B (Blue) and touch the OK key. Then touch the M(+)/m(–)
keys to adjust the color temperature and touch the OK key.
Since this adjustment changes the color temperature by
increasing or decreasing the R and B components with respect
to G (green), the G component is fixed.
USE R AD J UST MENT
4
5
Move the picture up, down, left, or right until the
frame at the perimeter of the test pattern
disappears.
Touch the M(+)/m(–) keys to adjust the picture’s
centering using the H CENTER menu for horizontal
adjustment, or the V CENTER menu for vertical
adjustment.
Click [END] on the screen to turn off the test pattern.
Note
When using digital RGB signals, you do not need to set the
H CENTER or V CENTER.
R
16 2
G
17 0
B
20 5
EX I T
If you fine tune the color temperature, the new color setting is
stored in memory for USER ADJUSTMENT and
automatically recalled whenever USER is selected.
You can set the USER ADJUSTMENT for INPUT1, INPUT2
(analog RGB), and INPUT2 (digital RGB), respectively.
15
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Left
01GB01COV-AEP.book Page 16 Monday, July 16, 2001 2:22 PM
Changing the picture size
according to the signal (ZOOM)
Smoothing the picture
(SMOOTHING)
The monitor is set to display the picture on the screen in full,
irrespective of the picture’s mode or resolution in the default
setting. You can also view the picture at its actual aspect ratio or
resolution. Note that an input signal whose resolution is higher
than or equal to 1280 × 1024 (SXGA) fills the entire screen and
the ZOOM function is not activated.
The setting is then stored in memory for INPUT1, INPUT2
(analog RGB), and INPUT2 (digital RGB), respectively.
If the picture displayed at the FULL2 or FULL1 mode of ZOOM
is not smooth, use the picture smoothing function. Note that 1280
× 1024 (SXGA) resolution signals are shown only in REAL mode
and the SMOOTHING function is not activated.
The setting is then stored in memory for INPUT1, INPUT2
(analog RGB), and INPUT2 (digital RGB), respectively.
1
Light up the characters and icons to indicate the
functions of the keys.
Touch any one of the MENU, M(+)/m(–), 8 (brightness), 6
(contrast), or INPUT keys to light up the characters and icons
indicating the functions of the keys.
2
Touch the MENU key.
The main menu appears on the screen.
3
Touch the M(+)/m(–) keys to select
touch the OK key.
The ZOOM menu appears on the screen.
4
1
Light up the characters and icons to indicate the
functions of the keys.
Touch any one of the MENU, M(+)/m(–), 8 (brightness), 6
(contrast), or INPUT keys to light up the characters and icons
indicating the functions of the keys.
2
Touch the MENU key.
The main menu appears on the screen.
3
Touch the M(+)/m(–) keys to select
(SMOOTHING), and touch the OK key.
The SMOOTHING menu appears on the screen.
4
Touch the M(+)/m(–) keys to select the desired
mode.
The smoothing effect becomes stronger in the order of TEXT
t STANDARD t GRAPHICS.
• TEXT: To make the characters appear clear (This mode is
suited for text-based applications.)
• STANDARD: Standard smoothing effect (factory preset
smoothing effect)
• GRAPHICS: To make the pictures appear clean (This
mode is suited for CD-ROM software such as photo images
or illustrations.)
(ZOOM) and
Touch the M(+)/m(–) keys to select the desired
mode.
• FULL2: The input signal is displayed on the screen in full,
irrespective of the picture’s mode or resolution.
• FULL1: The input signal is displayed on the screen at its
actual aspect ratio. Therefore, black bands may appear at
the top and bottom of the picture depending on the signal.
• REAL: The input signal is displayed on the screen at its
actual resolution. Signals whose resolution is lower than
1280 × 1024 are displayed at the center of the screen
surrounded by a black frame.
Note
When you set the ZOOM menu to REAL, the SMOOTHING menu is not
available.
To restore the default setting (displayed on the screen in full)
Select “FULL2” in step 4.
Note
If you input a picture whose horizontal resolution is 1280 dots or one
whose vertical resolution is 1024 lines, the picture size in the FULL1
mode and the one in the REAL mode are the same size.
Changing the menu’s position
(MENU POSITION)
You can change the menu position if it is blocking an image on
the screen.
1
Light up the characters and icons to indicate the
functions of the keys.
Touch any one of the MENU, M(+)/m(–), 8 (brightness), 6
(contrast), or INPUT keys to light up the characters and icons
indicating the functions of the keys.
2
Touch the MENU key.
The main menu appears on the screen.
3
Touch the M(+)/m(–) keys to select
(MENU
POSITION) and touch the OK key.
The MENU POSITION menu appears on the screen.
4
Touch the M(+)/m(–) keys to select the desired
position.
There are three positions each for the top, center and bottom
of the screen.
16
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Right
01GB01COV-AEP.book Page 17 Monday, July 16, 2001 2:22 PM
Resetting the adjustments (RESET)
Additional settings
1
Light up the characters and icons to indicate the
functions of the keys.
Touch any one of the MENU, M(+)/m(–), 8 (brightness), 6
(contrast), or INPUT keys to light up the characters and icons
indicating the functions of the keys.
2
Touch the MENU key.
The main menu appears on the screen.
You can adjust the following menus:
• USB SELECT
• AUDIO SELECT
• BACKLIGHT
• LIGHT SENSOR
• USER SENSOR
• POWER SAVE
• LANGUAGE
• MENU LOCK
3
Touch the M(+)/m(–) keys to select 0 (RESET) and
touch the OK key.
The RESET menu appears on the screen.
Reset the settings according to the following instructions.
1
Light up the characters and icons to indicate the
functions of the keys.
Touch any one of the MENU, M(+)/m(–), 8 (brightness), 6
(contrast), or INPUT keys to light up the characters and icons
indicating the functions of the keys.
2
Touch the MENU key.
The main menu appears on the screen.
3
Touch the M(+)/m(–) keys to select m.
Other menu icons appear on the menu screen.
4
Touch the M(+)/m(–) keys to select the desired menu
and touch the OK key.
Adjust the selected menu according to the following
instructions.
x Resetting the adjustment data most
appropriately for the current input signal
(Analog RGB signals only)
Touch the M(+)/m(–) keys to select SCREEN RESET and
touch the OK key.
The automatic picture quality adjustment function of this monitor
automatically adjusts the picture position, phase, and pitch to the
most appropriate value.
The RESET menu disappears after the adjustment data is reset.
x Resetting all of the adjustment data for all
GB
input signals
Touch the M(+)/m(–) keys to select ALL RESET and
touch the OK key.
The setting of the LANGUAGE is retained.
The RESET menu disappears after the adjustment data is reset.
x To cancel resetting
Touch the M(+)/m(–) keys to select
and touch the
OK key.
The RESET menu returns to the main menu without resetting the
adjustment data.
x Setting the USB upstream input
This monitor is equipped with two USB upstream connectors. The
effective upstream input switches depending on this menu setting.
Touch the M(+)/m(–) keys to select
(USB SELECT)
and touch the OK key. Then touch the M(+)/m(–) keys to
select the desired mode.
• AUTO: To select upstream input via either connector by
switching with the INPUT key
• INPUT1: To select upstream input via the USB connector
among the INPUT1 connectors
• INPUT2: To select upstream input via the USB connector
among the INPUT2 connectors
Notes
• When you set this menu to INPUT1 or INPUT2, the upstream input
does not switch even if the video input is switched with the INPUT key.
If you want to link the upstream input to switching with the INPUT key,
set the menu to AUTO.
• When you connect devices that require prolonged data
communication with the computer, such as a printer or a
scanner, to a downstream connector on this monitor, set
this menu to INPUT1 or INPUT2. Otherwise, the data
communication with the computer may be interrupted each
time you touch the INPUT key and a failure of the printing or
scanning may occur.
17
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Left
01GB01COV-AEP.book Page 18 Monday, July 16, 2001 2:22 PM
x Setting the audio input
x Setting up the power saving mode
This monitor is equipped with two audio input jacks. The
effective audio input switches depending on this menu setting.
Touch the M(+)/m(–) keys to select
(AUDIO SELECT)
and touch the OK key. Then touch the M(+)/m(–) keys to
select the desired mode.
• AUTO: To select either audio input by switching with the
INPUT key
• INPUT1: To select audio input via the AUDIO IN jack among
the INPUT1 connectors
• INPUT2: To select audio input via the AUDIO IN jack among
the INPUT2 connectors
This monitor has a function which enables it to enter the power
saving mode automatically according to the power saving settings
of the computer. You can prevent the monitor from entering the
power saving mode by setting the following option to OFF.
First touch the M(+)/m(–) keys to select ZZ... (POWER
SAVE) and touch the OK key. Then touch the M(+)/m(–)
keys to select either ON or OFF.
Note
When you set this menu to INPUT1 or INPUT2, the audio input does not
switch even if the video input is switched with the INPUT key. If you want
to link the audio input to switching with the INPUT key, set the menu to
AUTO.
x Adjusting the backlight
If the screen is too bright, adjust the backlight.
First touch the M(+)/m(–) keys to select
(BACKLIGHT) and touch the OK key. Then touch
the M(+)/m(–) keys to adjust the desired light level.
x Automatically adjusting the screen
brightness (light sensor)
This monitor is provided with a sensor to detect the brightness of
the surrounding area (light sensor). This sensor is used to
automatically adjust the brightness of the screen.
First touch the M(+)/m(–) keys to select
(LIGHT
SENSOR) and touch the OK key. Then touch the M(+)/
m(–) keys to select either ON or OFF.
When you select ON, the monitor automatically adjusts the screen
brightness according to the brightness of the surroundings. For
more information about this function, see “Automatic brightness
adjustment function (light sensor)” on page 21.
x Selecting the on-screen menu language
English, German, French, Spanish, Italian and Japanese versions
of the on-screen menus are available. The default setting is
English.
First touch the M(+)/m(–) keys to select
(LANGUAGE)
and touch the OK key. Then touch the M(+)/m(–) keys to
select a language.
• ENGLISH
• DEUTSCH: German
• FRANÇAIS: French
• ESPAÑOL: Spanish
• ITALIANO: Italian
•
: Japanese
x Locking the menus and controls
First touch the M(+)/m(–) keys to select
(MENU
LOCK) and touch the OK key. Then touch the M(+)/m(–)
keys and select ON.
Only the 1 (power) switch, and
(MENU LOCK) menu will
operate. If any other items are selected, the
mark appears on
the screen.
To cancel the menu lock
Repeat the procedure above and set
(MENU LOCK) to OFF.
Note
If this function is set to ON, the value of the BACKLIGHT menu does not
change. If the screen brightness is still not appropriate after the automatic
adjustment, you can manually adjust the backlight. After the backlight
adjustment is made, the monitor automatically adjusts the screen
brightness in accordance with the new backlight value.
x Using the user sensor
The user sensor function enables the monitor to enter the low
power consumption mode when no one is present in front of the
monitor.
First touch the M(+)/m(–) keys to select
(USER
SENSOR) and touch the OK key. Then touch the M(+)/
m(–) keys to select the desired mode.
• 3: To make the sensitivity of the sensor high
• 2: Standard sensitivity
• 1: To make the sensitivity of the sensor low
• OFF: The sensor is not activated.
For more information about the low power consumption mode
and the user sensor, see “Power saving function (user sensor/
power saving mode)” on page 19 and “If the user sensor does not
seem to function properly” on page 19.
18
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Right
01GB01COV-AEP.book Page 19 Monday, July 16, 2001 2:22 PM
Technical Features
Power saving function (user sensor/power saving mode)
This monitor meets the power-saving guidelines set by VESA, ENERGY STAR, and NUTEK. If the monitor is connected to a computer
or video graphics board that is DPMS (Display Power Management Signaling) compliant, the monitor will automatically enter the power
saving mode. It automatically enters the low power consumption mode when the user sensor detects the absence of a user.
Power consumption state
Power consumption
AC power indicator
1 (power) indicator
normal operation
≤ 67 W
green
green
1 low power consumption mode
≤ 8.5 W*
green
green and orange alternate
2 power saving mode
≤ 1.3 W*
orange
orange
1 (power): off
≤1W
red
off
AC power: off
0W
off
off
* Figures reflect power consumption when the computer connected to the USB upstream connector on the monitor is turned off.
1 Low power consumption mode (user sensor)
2 Power saving mode
When the user sensor in the monitor detects the absence of a user,
the monitor enters low power consumption mode after about 20
seconds. The icon of user sensor appears and flashes on the screen
before the monitor enters this mode. In low power consumption
mode, the monitor is in a power saving state and shuts off power
to all circuitry (except for that of the sensors) regardless of the
setting of the computer.
The monitor returns to normal operation mode when the presence
of a user is detected by the user sensor.
When the monitor enters the power saving mode (as set according
to the computer’s settings), the power saving mode takes
precedence over the low power consumption mode. In this case,
the monitor stays in the power saving mode regardless of the
presence or absence of a user.
To return the monitor to normal operation mode, reset the
computer’s power saving mode.
If the user sensor does not seem to function properly, refer to the
instructions on the next page.
DPMS defines the active off state according to the state of the
sync signals supplied from the computer. This monitor’s power
consumption is input at approximately 1.3 W or less in this state
if the power saving function is set to ON.
When your computer enters the power saving mode, the input
signal is cut and NO INPUT SIGNAL appears on the screen.
After a few seconds, the monitor enters power saving mode.
Power saving
state
Sync signal state
active off (deep sleep)*
horizontal: off / vertical: off
GB
* “Deep sleep” is a power saving mode defined by the Environmental
Protection Agency.
Notes
• The power saving function may not work normally depending on the
pattern of supplied sync signals. In such a case, set the power saving
function to OFF.
• When you connect a computer whose power is connected to the USB
upstream connector on the monitor, the monitor will not enter the
power saving mode.
If the user sensor does not seem to
function properly
Are you within the user detection area?
The user sensor, as shown below, detects the presence/absence of
a user –the center of the body– up to a distance of approximately
70 cm and at an angle of 30 degrees horizontal/vertical from the
sensor phototransmitter.
19
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Left
01GB01COV-AEP.book Page 20 Monday, July 16, 2001 2:22 PM
x As seen from above
Display
30°
Sensor phototransmitter
Also, the sensitivity of the user sensor is adjustable. For details on
the user sensor adjustment, see “Using the user sensor” on
page 18.
There is a choice of three levels of sensitivity: 1, 2, and 3. To
make the sensitivity high, select the larger number. Keep in mind,
the settings are intended to optimize the sensitivity according to
the angle of the display.
Refer to the table below and adjust the angle of the display or
sensitivity of the sensor.
Display angle
70 cm
User detection area
x As seen from the side
Detection area gets narrower if
tilted too far upwards
Choice
Display angle
3
15° – 20°
2
10° – 15°
1
0° – 10°
Are there any photoreflective objects, such as a
wall or a chair, close to the sensor
phototransmitter?
Leave a space of more than 10 cm at the right and left side of
the display and of more than 60 cm at the top.
The sensor’s infrared rays reflected from the wall may be
misunderstood as the presence of a user and the low power
consumption mode may not function.
Similarly, a chair that has a tall back – approximately 80 cm or
over – may cause a misreading and the low power consumption
mode may not function.
30°
Is there any interference from the room
illumination?
Adjust the placement – distance from the illumination – and
angle of the display so that the light from the illumination does
not shine directly onto the sensor.
The low power consumption mode may not function properly or
the user sensor may not work properly if the light from the room
illumination or a desktop lamp shines directly onto the sensor’s
phototransmitter.
If the user is seated to the right of the center of the display, or
if the display is tilted too far upwards, the user may be out of
range of the user sensor. If so, readjust the placement and
angle of the display, or the user’s seat position.
Is the sensor attracted by direct sunlight?
To keep direct sunlight away from the sensor, adjust the
lighting condition of the room using a curtain or a blind, or
place the face of the display away from the window.
If the room is too bright in broad daylight or the display is facing
the window, the strong infrared rays of the sunlight may cause a
malfunction of the user sensor.
In addition, the user detection distance and angle may vary
depending on the brightness of the surrounding area or the fabric
of the user’s clothes – particularly with black or dark colors.
If these instructions do not resolve user detection
problems, set the user sensor to OFF.
20
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Right
01GB01COV-AEP.book Page 21 Monday, July 16, 2001 2:22 PM
Automatic brightness adjustment function (light sensor)
This monitor is provided with a feature to automatically adjust the
screen brightness according to the brightness of the surroundings.
The brightness of the backlight is set to the most appropriate level
by setting the light sensor to ON. The default setting of the
brightness of the backlight is set to its maximum. When the light
Backlight brightness
sensor setting is set to ON, the monitor adjusts the brightness of
the backlight linearly from its lower- to upper-limit values. When
the user adjusts the backlight, the backlight brightness is
automatically adjusted between the user adjustment value and the
upper- and lower-limit values.
Automatic brightness adjustment
after user adjustment
Maximum
User adjustment value
Preset automatic adjustment
Minimum
Brightness during
user adjustment
Brightness of surroundings
User-specified
brightness value
GB
Automatic picture quality adjustment function (Analog RGB signals only)
When the monitor receives an input signal, the automatic picture
quality adjustment function of this monitor adjusts the picture
position, phase, and pitch to provide a high quality picture at the
center of the screen.
Additionally, several factory preset modes are stored in the
monitor’s memory as recommended adjustment data. (See the
Appendix for a list of the factory preset modes.)
Even when a signal that matches one of the factory preset modes
is input, if it is input for the first time, the automatic picture
quality adjustment function works to optimize the picture quality
according to the type of devices connected.
Also, when a signal that does not match any of the preset modes
is input for the first time, the function works and ensures that a
clear picture appears on the screen for any timing within the
monitor’s frequency range (horizontal: 28 – 92 kHz, vertical: 48
– 85 Hz).
Notes
• The automatic picture quality adjustment function may not work
properly depending on the type of signal input.
• For any signal input for the first time, the automatic picture quality
adjustment function works and the monitor will take a longer time than
normal for displaying the picture.
• While the automatic picture quality adjustment function is activated,
only the 1 (power) switch will operate.
• While the automatic picture quality adjustment function is activated,
AUTO ADJUSTING appears on the screen.
21
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Left
01GB01COV-AEP.book Page 22 Monday, July 16, 2001 2:22 PM
Troubleshooting
Before contacting technical support, refer to this section.
On-screen messages
If there is something wrong with the input signal, one of the
following messages appears on the screen. To solve the problem,
see “Trouble symptoms and remedies” on page 23.
If OUT OF SCAN RANGE appears on the screen
This indicates that the input signal is not supported by the
monitor’s specifications. Check the following items.
I NFORMA T I ON
OUT OF SCAN RANGE
x x x . x kHz /
x xHz
If “xxx.x kHz / xx Hz” is displayed
This indicates that either the horizontal or vertical frequency
is not supported by the monitor’s specifications.
The figures indicate the horizontal and vertical frequencies of
the current input signal.
If “RESOLUTION > UXGA” is displayed
This indicates that the resolution is not supported by the
monitor’s specifications.
If NO INPUT SIGNAL appears on the screen
This indicates that no signal is being input from the currently
selected connector.
I NFORMA T I ON
NO I NPUT S I GNA L
I NPUT : 1
GO TO POWER SAVE
If PLEASE CHANGE TO SXGA appears on the
screen
This indicates that the resolution of the input signal exceeds
1280 × 1024 (SXGA). Set your computer to output a signal
1280 × 1024.
I NFORMA T I ON
RESOL UT I ON > SXGA
P L EASE CHANGE TO SX G A
If CABLE DISCONNECTED appears on the screen
This indicates that the video signal cable has been
disconnected from the currently selected connector.
I NFORMA T I ON
CAB L E D I SCONNECT ED
I NPUT : 1
GO TO POWER SAVE
INPUT:
This indicates the currently selected connector (INPUT: 1 or
INPUT: 2).
If “GO TO POWER SAVE” is displayed
When the POWER SAVE menu is set to ON, the monitor
enters the power saving mode after about 4 seconds from the
time the message is displayed.
If “USB CONNECTED” is displayed
This indicates that a computer whose power is on is connected
to the USB upstream connector on the monitor. For that
reason, the monitor will not enter the power saving mode even
if the POWER SAVE menu is set to ON.
INPUT:
This indicates the currently selected connector (INPUT: 1 or
INPUT: 2).
If “GO TO POWER SAVE” is displayed
When the POWER SAVE menu is set to ON, the monitor
enters the power saving mode after about 4 seconds from the
time the message is displayed.
If “USB CONNECTED” is displayed
This indicates that a computer whose power is on is connected
to the USB upstream connector on the monitor. For that
reason, the monitor will not enter the power saving mode even
if the POWER SAVE menu is set to ON.
22
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Right
01GB01COV-AEP.book Page 23 Monday, July 16, 2001 2:22 PM
Trouble symptoms and remedies
If a problem is caused by the connected computer or other equipment, please refer to the connected equipment’s instruction manual.
Use the self-diagnosis function (page 26) if the following recommendations do not resolve the problem.
Symptom
Check these items
No picture
If the AC power indicator is not lit
• Check that the power cord is properly connected.
If the AC power indicator is red
• Check that the display’s power is “on.”
If the AC power indicator is flashing
red
• Check that the system connecting cable is properly connected and all plugs are firmly
seated in their sockets (page 8).
• Press the AC power switch twice to turn the monitor off and then on.
If the 1 (power) indicator is not lit,
or if the 1 (power) indicator will not
light up when the 1 (power) switch
is pressed
• Check that the display’s power is “on.”
• Check that the media engine’s power is “on.”
• Check that the system connecting cable is properly connected and all plugs are firmly
seated in their sockets (page 8).
If the 1 (power) indicator is green
or flashing orange
• Use the self-diagnosis function (page 26).
If the 1 (power) indicator is
alternating between green and
orange
• The monitor cannot return from low power consumption mode because the user sensor
fails to detect the presence of a user. Press the 1 (power) switch twice to turn the monitor
off and then on. If you set the user sensor to OFF, the monitor does not enter low power
consumption mode (page 18).
If inputting a signal to the DVI-I
(digital/analog RGB) input
connector
• Check that the digital/analog select switch setting matches the type of the input signal. Set
the switch to an appropriate position according to the type of signal. Then turn off and on
the media engine. If inputting a digital RGB signal, reboot your computer also
(pages 7, 8).
If CABLE DISCONNECTED
appears on the screen
• Check that the video signal cable is properly connected and all plugs are firmly seated in
their sockets (page 7).
• Check that the video input connector’s pins are not bent or pushed in.
• Check that the input select setting is correct (page 10).
• A non-supplied video signal cable is connected. If you connect a non-supplied video
signal cable, CABLE DISCONNECTED appears on the screen before entering the power
saving mode. This is not a malfunction.
If NO INPUT SIGNAL appears on
the screen, or the 1 (power)
indicator is orange
• Check that the video signal cable is properly connected and all plugs are firmly seated in
their sockets (page 7).
• Check that the video input connector’s pins are not bent or pushed in.
• Check that the input select setting is correct (page 10).
• Check that the digital/analog select switch setting matches the type of an input signal. Set
the digital/analog select switch to an appropriate position according to the type of signal
input via the DVI-I (digital/analog RGB) input connector. Then turn off and on the media
engine (pages 7, 8).
GB
xProblems caused by the connected computer or other equipment
• The computer is in the power saving mode. Try pressing any key on the keyboard or
moving the mouse.
• Check that your graphics board is attached to the computer properly.
• Check that the computer’s power is “on.”
If OUT OF SCAN RANGE appears
on the screen
xProblems caused by the connected computer or other equipment
• Check that the video frequency range is within that specified for the monitor. If you
replaced an old monitor with this monitor, reconnect the old monitor and adjust the
frequency range to the following:
Horizontal frequency: 28 – 92 kHz, Vertical frequency: 48 – 85 Hz
If PLEASE CHANGE TO SXGA
appears on the screen
• The resolution of the input signal exceeds 1280 × 1024 (SXGA). Set your computer to
output a signal 1280 × 1024.
23
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Left
01GB01COV-AEP.book Page 24 Monday, July 16, 2001 2:22 PM
Symptom
Check these items
If using Windows
• If you replaced an old monitor with this monitor, reconnect the old monitor and do the
following. Select “SONY” from the “Manufactures” list and select “SDM-N80” from the
“Models” list in the Windows device selection screen. If “SDM-N80” does not appear in
the “Models” list, try “Plug & Play” or install the information file for this monitor using
the Windows Monitor Information Disk (page 9).
If using a Macintosh system
• When you connect a Macintosh keyboard to the USB downstream connector on the
monitor, the power button on the keyboard does not function. To turn your Macintosh
computer on, use the power button on the computer or connect the keyboard to the
computer directly and turn the computer on, then connect the keyboard to the monitor.
• Check and refer to the supplied “Notes for Macintosh users.”
NO INPUT SIGNAL appears on the
• The digital/analog select switch setting has been changed while the monitor was operating
normally. Set the switch to an appropriate position according to the type of signal input via
the DVI-I (digital/analog RGB) input connector. Then turn off and on the media engine
(pages 7, 8).
Picture flickers, bounces,
oscillates, or is scrambled
• Adjust the pitch and phase (Analog RGB signals only) (page 14).
• Isolate and eliminate any potential sources of electric or magnetic fields such as other
monitors, laser printers, electric fans, fluorescent lighting, or televisions.
• Move the monitor away from power lines or place a magnetic shield near the monitor.
• Try plugging the monitor into a different AC outlet, preferably on a different circuit.
• Change the orientation of the display.
xProblems caused by the connected computer or other equipment
• Check your graphics board manual for the proper monitor setting.
• Confirm that the graphics mode (VESA, Macintosh 19" Color, etc.) and the frequency of
the input signal are supported by this monitor (Appendix). Even if the frequency is within
the proper range, some graphics boards may have a sync pulse that is too narrow for the
monitor to sync correctly.
• Adjust the computer’s refresh rate (vertical frequency) to obtain the best possible picture.
Picture is fuzzy
• Adjust the brightness and contrast (pages 13, 14).
• Adjust the pitch and phase (Analog RGB signals only) (page 14).
xProblems caused by the connected computer or other equipment
• Set the resolution to SXGA (1280 × 1024) on your computer.
Picture is ghosting
• Eliminate the use of video cable extensions and/or video switch boxes.
• Check that all plugs are firmly seated in their sockets.
Picture is not centered or sized
properly
• Adjust the pitch and phase (Analog RGB signals only) (page 14).
• Adjust the picture position (Analog RGB signals only) (page 15). Note that some video
modes do not fill the screen to the edges.
Picture is too small
• Set the zoom setting to FULL2 (page 16).
xProblems caused by the connected computer or other equipment
• Set the computer’s resolution to the screen’s resolution.
Picture is dark
• Adjust the brightness (page 14).
• Adjust the backlight (page 18).
• It takes a few minutes for the display to become bright after turning on the monitor.
Wavy or elliptical pattern (moire)
is visible
• Adjust the pitch and phase (Analog RGB signals only) (page 14).
Color is not uniform
• Adjust the pitch and phase (Analog RGB signals only) (page 14).
White does not look white
• Adjust the color temperature (page 15).
Monitor keys do not operate
(
appears on the screen)
• If the menu lock is set to ON, set it to OFF (page 18).
The monitor turns off after a while
• Set the power saving function to OFF (page 18).
• Set the user sensor to OFF (page 18).
xProblems caused by the connected computer or other equipment
• Set the computer’s power saving setting to off.
24
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Right
01GB01COV-AEP.book Page 25 Monday, July 16, 2001 2:22 PM
Symptom
Check these items
USB peripherals do not function
• Check that the
(USB SELECT) menu is set appropriately according to the connection
between your computer and the monitor (page 17).
• Check that the plugs of the USB cables (supplied) are firmly seated in their sockets
(page 9).
• Check that the display’s and the media engine’s power is “on.”
xProblems caused by the connected computer or other equipment
• Check that the power of any self-powered USB compliant peripheral devices is “on.”
• Install the latest version of the device driver on your computer. Contact your device’s
manufacturer for information about the appropriate device driver.
• If your USB compliant keyboard or mouse does not function, connect them directly to
your computer, reboot your computer, and make any necessary adjustments to the USB
settings. Then reconnect the keyboard or mouse to the monitor. If you connect a keyboard
or mouse to the USB connectors and then boot your computer for the first time, the
peripheral devices may not function.
Displaying this monitor’s name, serial number,
and date of manufacture
While the monitor is receiving a video signal, touch and
hold the MENU key for more than 5 seconds.
The monitor’s information box appears.
MENU
GB
Example
INFORMATION
MODEL : SDM-N80
SER . NO : 1234567
MANUFACTURED : 2001-52
Model name
Serial number
Week and year
of manufacture
If any problem persists, call your authorized Sony dealer and give
the following information:
• Model name: SDM-N80
• Serial number
• Name and specifications of your computer and graphics board
• Type of input signals (analog RGB/digital RGB)
25
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Left
01GB01COV-AEP.book Page 26 Monday, July 16, 2001 2:22 PM
Self-diagnosis function
Specifications
This monitor is equipped with a self-diagnosis function. If there is
a problem with your monitor or computer(s), the screen will go
blank and the 1 (power) indicator will either light up green or
flash orange. If the 1 (power) indicator is lit in orange, the
computer is in power saving mode. Try pressing any key on the
keyboard or moving the mouse.
LCD panel
Input signal format
Resolution**
Video input connector
Input signal levels
1 (power)
indicator
If the 1 (power) indicator is green
1
Turn off the AC power switch and disconnect the
video signal cables from the INPUT1 and INPUT2
connectors of the media engine.
2
Press the AC power switch twice to turn the monitor
off and then on.
If all four color bars appear (white, red, green, blue), the monitor
is working properly. Reconnect the video input cables and check
the condition of your computer(s).
Audio output
Headphones jack
AUDIO IN jacks
Power requirements
Power consumption
Operating temperature
Dimensions (w/h/d)
If the color bars do not appear, there is a potential monitor failure.
Inform your authorized Sony dealer of the monitor’s condition.
Mass
If the 1 (power) indicator is flashing orange
Press the 1 (power) switch twice to turn the display off
and then on.
If the 1 (power) indicator lights up green, the monitor is working
properly.
If the 1 (power) indicator is still flashing, there is a potential
monitor failure. Count the number of seconds between orange
flashes of the 1 (power) indicator and inform your authorized
Sony dealer of the monitor’s condition. Be sure to note the model
name and serial number of your monitor. Also note the make and
model of your computer and graphics board.
Plug & Play
Accessories
Panel type: a-Si TFT Active Matrix
Picture size: 18.1 inch (46 cm)
RGB operating frequency*
Horizontal: 28 – 92 kHz**
Vertical: 48 – 85 Hz**
Horizontal: Max.1280 dots
Vertical: Max.1024 lines
Analog RGB: HD15
Digital/analog RGB: DVI-I 29 pins
Analog RGB video signal
0.700 Vp-p, 75 Ω, positive
SYNC signal
TTL level, 2 kΩ,
positive or negative
(Separate horizontal and vertical,
or composite sync)
0.3 Vp-p, 75 Ω, negative
(Sync on green)
Digital RGB (DVI) video signal
TMDS (Single link)
1W×2
Stereo minijack
Accepts impedance of 16 – 48 Ω
Stereo minijack × 2
Accepts impedance of 47 kΩ
Accepts level 0.5 Vrms
100 – 240 V, 50 – 60 Hz, 0.7 – 0.4 A
Max. 67 W
5 – 35 °C
Display (upright and in the lowest
position):
Approx. 432 × 400 × 195 mm
(17 1/8 × 15 3/4 × 7 3/4 inches)
Media engine:
Approx. 94 × 212 × 204 mm
(3 3/4 × 8 3/8 × 8 1/8 inches)
Display:
Approx. 6.5 kg (14 lb 5 oz)
Media engine:
Approx. 1.5 kg (3 lb 5 oz)
DDC2B
See page 7.
* Recommended horizontal and vertical timing condition
• Horizontal sync width duty should be more than 4.8% of total
horizontal time or 0.8 µs, whichever is larger.
• Horizontal blanking width should be more than 2.5 µsec.
• Vertical blanking width should be more than 450 µsec.
**A 1600 × 1200 resolution signal is displayed provisionally as
long as its horizontal and vertical frequencies are lower than
the following values.
• Analog RGB signal: Horizontal 107 kHz, Vertical 85 Hz
• Digital RGB signal: Horizontal 75 kHz, Vertical 60 Hz
Design and specifications are subject to change without notice.
26
SDM-N80
4-082-671-12(1)
G:\_Upload\4082671121\4082671121SDMN80AEP\03FR-SDMN80AEP\01FR02BAS-AEPTOC.fm
masterpage:Toc.master
01FR02BAS-AEP.book Page 3 Monday, July 16, 2001 2:23 PM
Table des matières
Précautions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Identification des composants et des commandes . . . . . . . . . . . . . . 5
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Etape 1: Raccordez le moteur de support à votre ordinateur . . . . . 7
Etape 2: Vérifiez le commutateur de sélection numérique/analogique . .7
Etape 3: Raccordez l’écran et le moteur de support . . . . . . . . . . . . 8
Etape 4: Raccordez le câble audio . . . . . . . . . . . . . . . . . . . . . . . . . 8
Etape 5: Branchez le câble d’alimentation . . . . . . . . . . . . . . . . . . . . 8
Etape 6: Mettez le moniteur et l’ordinateur sous tension . . . . . . . . . 8
Raccordement des périphériques conformes au bus série universel (USB). .9
Utilisation des haut-parleurs stéréo . . . . . . . . . . . . . . . . . . . . . . . . . 9
Sélection du signal d’entrée . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Réglage de l’inclinaison et de la hauteur . . . . . . . . . . . . . . . . . . . . 10
Personnalisation de votre moniteur. . . . . . . . . . . . . . . .11
Pilotage par menu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Réglage du contraste (CONTRASTE) . . . . . . . . . . . . . . . . . . . . . . 13
Réglage du niveau de noir de l’image (LUMINOSITÉ) . . . . . . . . . . 13
Suppression du scintillement ou du flou (PHASE/PITCH)
(signaux analogiques RVB uniquement) . . . . . . . . . . . . . . . . . . . . 14
Réglage de la position de l’image (CENTRAGE H/CENTRAGE V)
(signaux analogiques RVB uniquement) . . . . . . . . . . . . . . . . . . . . 15
Réglage de la température des couleurs (COULEUR) . . . . . . . . . . 15
Modification de la taille de l’image en fonction du signal (ZOOM) . 16
Uniformisation de l’image (SMOOTHING) . . . . . . . . . . . . . . . . . . . 16
Changement de la position du menu (POSITION MENU) . . . . . . . 16
Réinitialisation des réglages (RESTAURE) . . . . . . . . . . . . . . . . . . 17
Réglages complémentaires . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
• Macintosh est une marque commerciale
sous licence d’Apple Computer, Inc.,
déposée aux Etats-Unis et dans d’autres
pays.
• Windows est une marque commerciale
déposée de Microsoft Corporation aux
Etats-Unis et dans d’autres pays.
• IBM PC/AT et VGA sont des marques
commerciales déposées d’IBM
Corporation of the U.S.A.
• VESA et DDC sont des marques
commerciales de Video Electronics
Standards Association.
• ENERGY STAR est une marque
déposée aux Etats-Unis.
• Tous les autres noms de produit
mentionnés dans le présent mode
d’emploi peuvent être des marques
commerciales ou des marques
commerciales déposées de leurs
entreprises respectives.
• De plus, les symboles “” et “” ne
sont pas systématiquement mentionnés
dans ce mode d’emploi.
FR
Spécifications techniques. . . . . . . . . . . . . . . . . . . . . . . .19
Fonction d’économie d’énergie (capteur utilisateur/mode d’économie d’énergie) . . 19
Si le capteur utilisateur ne semble pas fonctionner correctement . . 20
Fonction de réglage automatique de la luminosité (capteur de lumière) . . 21
Fonction de réglage automatique de la qualité de l’image
(signaux analogiques RVB uniquement) . . . . . . . . . . . . . . . . . . . . 21
Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
Messages affichés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Symptômes de défaillance et remèdes. . . . . . . . . . . . . . . . . . . . . . 23
Fonction d’autodiagnostic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Spécifications. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
Appendix. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i
Preset mode timing table . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i
TCO’99 Eco-document . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i
3
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Left
01FR02BAS-AEP.book Page 4 Monday, July 16, 2001 2:23 PM
A propos des haut-parleurs stéréo intégrés
Précautions
Avertissement sur les connexions d’alimentation
• Utilisez le câble d’alimentation fourni. Si vous utilisez un câble
d’alimentation différent, assurez-vous qu’il est compatible
avec la tension d’alimentation secteur locale.
Pour les clients aux Etats-Unis
Si vous n’utilisez pas le câble approprié, ce moniteur ne sera
pas conforme aux normes FCC obligatoires.
Pour les clients au Royaume-Uni
Si vous utilisez le moniteur au Royaume-Uni, veuillez utiliser
le câble d’alimentation adapté au Royaume-Uni.
Exemples de types de fiches
Conservez vos équipements d’enregistrement magnétique, vos
cassettes et vos disquettes à l’écart des ouvertures des hautparleurs qui génèrent des champs magnétiques. Ces champs
magnétiques sont susceptibles d’effacer ou d’endommager les
données stockées sur vos cassettes ou disquettes.
Remarque sur l’affichage à cristaux liquides (LCD
- Liquid Crystal Display)
Veuillez noter que l’écran LCD est issu de technologie
de haute précision. Toutefois, il est possible que des
points noirs ou des points lumineux (rouge, bleu ou
vert) apparaissent constamment sur l’écran LCD, ainsi
que des bandes de couleur irrégulières ou une certaine
luminosité. Il ne s’agit pas d’un dysfonctionnement.
(Points effectifs: plus de 99,99%)
Remplacement du tube fluorescent
pour 100 à 120 V CA pour 200 à 240 V CA
pour 240 V CA
uniquement
L’appareil doit être installé à proximité d’une prise de courant
aisément accessible.
Un tube fluorescent de conception spéciale est installé dans ce
moniteur comme source lumineuse. Si l’écran s’assombrit, est
instable ou ne s’allume pas, remplacez le tube fluorescent. Pour le
remplacement du tube fluorescent, consultez votre revendeur
Sony.
Installation
Entretien
N’installez pas ou ne laissez pas le moniteur:
• à des endroits exposés à des températures extrêmes, par
exemple à proximité d’un radiateur, d’un conduit de chauffage
ou au rayonnement direct soleil. L’exposition du moniteur à des
températures extrêmes, comme à l’intérieur d’une voiture garée
en plein soleil ou à proximité d’un conduit de chauffage, risque
d’entraîner des déformations du boîtier ou des
dysfonctionnements;
• à des endroits soumis à des vibrations mécaniques ou à des
chocs;
• à proximité d’appareils générant de puissants champs
magnétiques, comme un téléviseur ou d’autres appareils
électroménagers;
• à des endroits soumis à des quantités inhabituelles de poussière,
de saletés ou de sable, par exemple à côté d’une fenêtre ouverte
ou d’une porte donnant sur l’extérieur. En cas d’installation
temporaire à l’extérieur, veillez à prendre les précautions
requises contre la poussière et les saletés en suspension dans
l’air. Sinon, des dommages irréparables risquent de se produire.
• Débranchez le câble d’alimentation de la prise secteur avant de
procéder au nettoyage de votre moniteur.
• Nettoyez l’écran LCD avec un chiffon doux. Si vous utilisez un
liquide de nettoyage pour le verre, n’utilisez pas de nettoyant
contenant une solution antistatique ou tout autre additif
similaire, car vous risquez de rayer le revêtement de l’écran
LCD.
• Nettoyez le boîtier, le panneau et les commandes à l’aide d’un
chiffon doux légèrement imprégné d’une solution détergente
neutre. N’utilisez aucun type de tampon abrasif, de poudre à
récurer ou de solvant tel que de l’alcool ou de la benzine.
• Ne frottez pas, ne touchez pas et ne tapotez pas la surface de
l’écran avec des objets pointus ou abrasifs comme un stylo à
bille ou un tournevis. Ce type de contact risque de rayer le tube
image.
• Sachez qu’une détérioration des matériaux ou du revêtement de
l’écran LCD risque de se produire si le moniteur est exposé à
des solvants volatiles comme des insecticides ou en cas de
contact prolongé avec des objets en caoutchouc ou en vinyle.
Manipulation de l’écran LCD
Transport
• Ne laissez pas l’écran LCD face au soleil, car vous risquez de
l’endommager. Par conséquent, faites attention si vous installez
le moniteur à côté d’une fenêtre.
• N’appuyez pas sur la surface de l’écran LCD et veillez à ne pas
l’érafler. Ne posez pas d’objets lourds sur l’écran LCD. Vous
risquez d’altérer l’uniformité de l’écran ou de provoquer un
dysfonctionnement.
• Lorsque le moniteur est dans un environnement froid, il est
possible qu’une image rémanente apparaisse sur l’écran. Il ne
s’agit pas d’un dysfonctionnement. L’écran retrouve un état
normal dès que la température revient à un niveau normal.
• Si une image fixe reste affichée pendant une longue durée, il se
peut qu’une image rémanente apparaisse pendant un certain
temps. Cette image finit par disparaître.
• Le panneau LCD chauffe en cours d’utilisation. Il ne s’agit pas
d’un dysfonctionnement.
• Débranchez tous les câbles du moniteur avant de le transporter.
Pour transporter cet écran, saisissez-le fermement des deux
mains au niveau du support et de la base. Utilisez également les
deux mains pour transporter le moteur de support. Si vous
laissez tomber le moniteur, vous risquez de vous blesser ou
d’endommager le moniteur.
• Pour transporter ce moniteur afin de le réparer ou de l’expédier,
utilisez le carton et les matériaux de conditionnement d’origine.
Mise au rebut du moniteur
• Ne jetez pas ce moniteur avec les ordures
ménagères.
• Le tube fluorescent utilisé dans ce moniteur contient
du mercure. La mise au rebut de ce moniteur doit être
effectuée conformément aux réglementations des
autorités locales compétentes en matière de propreté
publique.
4
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Right
01FR02BAS-AEP.book Page 5 Monday, July 16, 2001 2:23 PM
Identification des composants et
des commandes
Pour plus de détails, reportez-vous aux pages entre parenthèses.
Ecran LCD
Vous pouvez mettre le moniteur sous tension en effleurant les
touches. Les caractères et les icônes indiquant les fonctions des
touches s’allument environ 10 secondes après la mise sous tension
du moniteur. Si vous n’appuyez sur aucune touche pendant cette
période, elles s’éteindront toutes. Si vous appuyez sur l’une des
touches pendant cette période, seuls les caractères et les icônes
associés à cette touche restent allumés. Si elles s’éteignent toutes,
vous n’avez qu’à appuyer sur l’une des touches 4– 8 pour
qu’elles s’allument à nouveau.
Avant
1 Haut-parleurs stéréo (page 9)
Ces haut-parleurs diffusent les signaux audio sous forme de
sons.
2 Capteurs utilisateur (page 19)
Ces capteurs détectent la présence d’un utilisateur en face de
l’écran. Veillez à ne pas recouvrir le capteur de papiers, etc.
3 Capteur de luminosité (pages 18, 21)
Ce capteur mesure la luminosité ambiante. Veillez à ne pas le
recouvrir de papiers, etc.
4 Touche MENU (page 12)
Cette touche active l’affichage du menu principal.
5 Touches 2 (volume) +/– et M(+)/m(–) (pages 9, 12)
Ces touches activent l’affichage du menu VOLUME et
agissent comme touches M(+)/m(–) pour sélectionner des
paramètres de menu et effectuer des réglages.
6 Touche 8 (luminosité) (page 13)
Cette touche active l’affichage du menu LUMINOSITÉ.
MENU
1
OK
2
7 Touche 6 (contraste) (page 13)
Cette touche active l’affichage du menu CONTRASTE.
8 Touche INPUT, OK et indicateur (pages 10, 12)
Cette touche permet de sélectionner le signal d’entrée vidéo
INPUT1 (connecteur HD15 (RVB analogique)) ou INPUT2
(connecteur DVI-1 (RVB numérique/analogique)). Le signal
d’entrée et l’indicateur d’entrée correspondant changent à
chaque pression sur cette touche.
Cette touche sert également de touche (de validation) OK
lorsque le menu est affiché à l’écran.
MENU
1
OK
2
FR
9 Indicateur 1 (alimentation) (pages 8, 19, 26)
Cet indicateur s’allume en vert lorsque le moniteur est sous
tension. Il clignote en vert et en orange lorsque le moniteur est
en mode de faible consommation d’énergie et s’allume en
orange lorsque le moniteur est en mode d’économie
d’énergie.
Arrière
0 Commutateur 1 (alimentation) (pages 8, 26)
Ce commutateur permet de mettre l’écran sous tension et hors
tension.
qa SYSTEM CONNECTOR (page 8)
Ce connecteur entre les signaux du moteur de support lorsque
l’écran et le moteur de support sont raccordés au moyen de
câble de connexion système.
Côté gauche
Côté droit
qs Orifice de verrouillage de sécurité
L’orifice de verrouillage de sécurité doit être utilisé avec le
système de sécurité Kensington Micro Saver.
Le système de sécurité Kensington Micro Saver est une
marque commerciale de Kensington.
qd Prise pour casque d’écoute (page 10)
Cette prise dirige les signaux audio vers un casque d’écoute.
qf Connecteurs en aval USB (bus série universel)
(page 9)
Ces connecteurs sont utilisés pour raccorder le moniteur aux
dispositifs périphériques USB.
5
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Left
01FR02BAS-AEP.book Page 6 Monday, July 16, 2001 2:23 PM
Moteur de support
Arrière
Avant
AC IN
INPUT 1
AUDIO IN
INPUT 2
ANALOG
wa Commutateur de sélection numérique/analogique
(page 7)
Lorsque vous raccordez le connecteur qj d’entrée DVI-I à un
ordinateur équipé d’une sortie HD15 (RVB analogique) à
l’aide du câble de signal vidéo DVI-HD15 (RVB analogique)
(fourni), positionnez ce commutateur sur ANALOG.
Lorsque vous le raccordez à un ordinateur équipé d’une sortie
DVI (RVB numérique) avec un câble de signal vidéo DVIDVI (RVB numérique) (non fourni), positionnez ce
commutateur sur DIGITAL.
Ce commutateur est positionné par défaut sur ANALOG.
DIGITAL
ws Commutateur d’alimentation secteur (page 8)
Ce commutateur permet de mettre le moniteur sous tension et
hors tension.
AUDIO IN
*
SYSTEM
CONNECTOR
(TO DISPLAY)
qg Connecteur AC IN (page 8)
Ce connecteur fournit une alimentation secteur au moniteur.
wd Indicateur d’alimentation secteur (page 19)
Il s’allume en vert lorsque le moteur de support est sous
tension. Cet indicateur s’allume en rouge lorsque l’écran est
hors tension et que le moteur de support est sous tension. Il
s’allume en orange lorsque le moniteur se trouve en mode
d’économie d’énergie.
*
Ce connecteur est uniquement employé par le personnel de
service. Ne raccordez rien d’autre à cette prise.
qh Connecteur d’entrée HD15 (RVB analogique)
(INPUT1) (page 7)
Ce connecteur permet l’entrée des signaux vidéo RVB
analogiques (0,700 Vp-p, positifs) et les signaux SYNC.
qj Connecteur d’entrée DVI-I (RVB numérique/
analogique) (INPUT2) (page 7)
Ce connecteur permet l’entrée des signaux vidéo RVB
analogiques (0,700 Vp-p, positifs) avec des signaux de
synchronisation ou des signaux vidéo RVB numériques
conformes au DVI Rev. 1.0. Vous pouvez passer des signaux
RVB numériques aux signaux RVB analogiques à l’aide du
commutateur d’entrée numérique/analogique wa.
qk SYSTEM CONNECTOR (TO DISPLAY) (page 8)
Ce connecteur émet les signaux vers l’écran lorsque celui-ci
et le moteur de support sont raccordés au moyen d’un câble de
connexion système.
ql Prises AUDIO IN (pages 8, 18)
Ces prises permettent l’entrée des signaux audio lorsqu’elles
sont raccordées à la prise de sortie audio de l’ordinateur ou
d’un autre appareil audio.
w; Connecteurs en amont USB (bus série universel)
(pages 9, 17)
Ces connecteurs sont utilisés pour raccorder le moniteur aux
ordinateurs conformes aux USB.
6
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Right
01FR02BAS-AEP.book Page 7 Monday, July 16, 2001 2:23 PM
x Raccordement à un Macintosh
Installation
Utilisez l’adaptateur Macintosh fourni.
Avant d’utiliser votre moniteur, vérifiez si les accessoires
suivants se trouvent bien dans le carton d’emballage:
• Ecran LCD
• Moteur de support
• Câble d’alimentation
• Câble de connexion système (2 m)
• Câble de signal vidéo DVI-HD15 (RVB analogique)
• Câble audio (minifiche stéréo)
• Câble USB
• Adaptateur Macintosh
• Disquette Windows Monitor Information/Windows Utility/
Macintosh Utility
• Carte de garantie
• Remarques pour les utilisateurs Macintosh
• Ce mode d’emploi
vers le connecteur
INPUT2
Adaptateur Macintosh
(fourni)*
Etape 1: Raccordez le moteur de
support à votre ordinateur
Mettez le moteur de support et l’ordinateur hors tension avant de
procéder au raccordement.
Lorsque vous raccordez le moniteur à un ordinateur équipé d’un
connecteur de sortie DVI (RVB numérique) conforme au DVI
Rév.1.0, utilisez un câble de signal vidéo DVI-DVI (RVB
numérique) (non fourni).
Remarque
Ne touchez pas les broches du connecteur du câble de signal vidéo car
vous risquez de les tordre.
x Raccordement à un ordinateur IBM PC/AT
ou compatible
vers le connecteur
INPUT2
vers la sortie
vidéo
Câble de signal vidéo
DVI-HD15 (RVB
analogique) (fourni)
Macintosh
* Pour plus de détails, reportez-vous aux “Remarques pour les
utilisateurs Macintosh” fournies.
Etape 2: Vérifiez le commutateur de
sélection numérique/
analogique
FR
Avant de mettre le moniteur ou l’ordinateur sous tension, vérifiez
le réglage du commutateur. Lorsque vous raccordez le connecteur
d’entrée DVI-I du moniteur à un ordinateur équipé d’une sortie
HD15 (RVB analogique) à l’aide du câble de signal vidéo DVIHD15 (RVB analogique) (fourni), positionnez ce commutateur
sur ANALOG.
Lorsque vous le raccordez à un ordinateur équipé d’un connecteur
de sortie DVI (RVB numérique) avec un câble de signal vidéo
DVI-DVI (RVB numérique) (non fourni), positionnez ce
commutateur sur DIGITAL.
Le réglage par défaut de ce commutateur est ANALOG.
ANALOG
vers la sortie vidéo
DIGITAL
Ordinateur IBM PC/AT
ou compatible
Câble de signal vidéo DVI-HD15
(RVB analogique) (fourni)
Remarque
Avant de mettre le moniteur ou l’ordinateur sous tension, vérifiez le
réglage du commutateur.
(suite)
7
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Left
01FR02BAS-AEP.book Page 8 Monday, July 16, 2001 2:23 PM
Etape 3: Raccordez l’écran et le
moteur de support
Etape 5: Branchez le câble
d’alimentation
Mettez l’écran et le moteur de support hors tension avant de
procéder au raccordement.
Pour raccorder facilement le câble de connexion système à
l’écran, placez ce dernier en position verticale.
Après avoir mis le moteur de support, l’écran et l’ordinateur hors
tension, connectez d’abord le câble d’alimentation au moteur de
support et ensuite sur une prise secteur.
vers le connecteur AC IN
vers une prise
secteur
A
Câble d’alimentation
(fourni)
vers le SYSTEM
CONNECTOR
de l’écran
Etape 6: Mettez le moniteur et
l’ordinateur sous tension
1
Mettez le moteur de support sous tension.
L’écran se met automatiquement sous tension. Les
indicateurs du moteur de support et de l’écran s’allument en
vert.
2
Mettez l’ordinateur sous tension.
Cable de connexion
systeme (2 m) (fourni)
A
vers le
SYSTEM
CONNECTOR
du moteur de
support
Alignez le v de la fiche sur le v de l’écran et
du moteur de support.
Attention
Veillez à installer le moteur de support verticalement comme illustré cidessus. L’installation du moteur de support à plat risque de bloquer les
orifices de ventilation et de provoquer un dysfonctionnement.
Remarque
Lorsque vous raccordez le câble, saisissez-le par la fiche et insérez-le
fermement dans le connecteur, jusqu’à ce que vous entendiez un déclic.
Lorsque vous débranchez le câble, tirez la fiche tout en maintenant le
levier de verrouillage A vers le bas.
Etape 4: Raccordez le câble audio
vers les connecteurs
INPUT2 via la prise
AUDIO IN
vers une prise de
sortie audio de votre
ordinateur
Câble audio (fourni)
Remarque
Si vous mettez le moteur de support hors tension puis sous tension, alors
que l’écran est hors tension, ce dernier ne se met pas automatiquement
sous tension. Dans ce cas, appuyez sur le commutateur 1 (alimentation)
de l’écran pour le mettre sous tension.
L’installation du moniteur est à présent terminée. Si nécessaire,
utilisez les commandes du moniteur pour régler l’image.
Si aucune image n’apparaît sur l’écran
• Vérifiez que le moniteur est correctement raccordé à
l’ordinateur.
• Vérifiez que le moteur de support est sous tension.
• Si l’indication PAS ENTRÉE VIDEO apparaît sur l’écran:
– l’ordinateur est en mode d’économie d’énergie. Appuyez sur
n’importe quelle touche du clavier ou déplacez la souris;
– vérifiez que le réglage de sélection de l’entrée est correct.
– vérifiez que le paramétrage du commutateur de sélection
numérique/analogique est correct.
• Si CABLE PAS CONNECTÉ apparaît sur l’écran:
– vérifiez que le câble d’entrée vidéo est branché correctement;
– vérifiez que le réglage de sélection de l’entrée est correct.
• Si l’indication HORS PLAGE DE BALAYAGE apparaît à
l’écran, rebranchez l’ancien moniteur. Ajustez ensuite les
paramètres de la carte graphique de l’ordinateur de sorte que la
fréquence horizontale soit comprise entre 28 et 92 kHz et que
la fréquence verticale soit comprise entre 48 et 85 Hz.
Pour des informations plus détaillées sur les messages à l’écran,
voir “Symptômes de défaillance et remèdes” à la page 23.
8
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Right
01FR02BAS-AEP.book Page 9 Monday, July 16, 2001 2:23 PM
Vous n’avez besoin d’aucun pilote pour ce moniteur
Le moniteur prend en charge la fonction Plug & Play “DDC” et détecte
automatiquement toutes les autres informations relatives au moniteur. Il
n’est pas nécessaire d’installer de pilote pour cet ordinateur.
La première fois que vous mettez votre ordinateur sous tension après avoir
raccordé le moniteur, l’assistant de réglage peut s’afficher sur l’écran.
Dans ce cas, suivez les instructions indiquées sur l’écran. Le moniteur
Plug & Play est automatiquement sélectionné afin que vous puissiez
l’utiliser.
La fréquence verticale devient 60 Hz.
Etant donné que les scintillements sur le moniteur sont discrets, vous
pouvez l’utiliser tel quel. Vous n’avez pas besoin de régler la fréquence
verticale sur une valeur particulièrement élevée.
Si votre ordinateur ou votre carte graphique rencontre des difficultés de
communication avec ce moniteur, installez le fichier d’informations de ce
moniteur à l’aide de Windows Monitor Information Disk. Pour obtenir de
plus amples informations sur l’installation, consultez le fichier ReadMe
sur le disque.
Raccordement des périphériques
conformes au bus série universel
(USB)
Le moniteur est équipé de deux connecteurs en amont USB et
deux connecteurs en aval USB. Ils fournissent un moyen de
raccordement rapide et facile des périphériques conforme à l’USB
(tels que les claviers, les souris, les imprimantes et les scanners) à
votre ordinateur à l’aide d’un câble USB normalisé.
Pour utiliser le moniteur comme concentrateur pour vos
dispositifs périphériques, raccordez les dispositifs d’USB comme
illustré ci-dessous:
Remarques
• Tous les ordinateurs et/ou les systèmes d’exploitation ne supportent pas
les configurations de l’USB. Consultez votre manuel d’instructions de
l’ordinateur pour vérifier si vous pouvez raccorder les dispositifs USB.
• Dans la plupart des cas, le logiciel du pilote de l’USB doit être installé
sur l’ordinateur hôte. Consultez le manuel d’instructions du dispositif
périphérique pour obtenir plus de détails.
• Lorsque vous branchez un ordinateur dont l’alimentation est raccordée
au connecteur USB en amont du moniteur, ce dernier ne passe pas en
mode d’économie d’énergie.
• Lorsque le moniteur est en mode d’économie d’énergie, les
périphériques USB ne fonctionnent pas. Pour les réactiver, annulez ce
mode en appuyant sur le commutateur 1 (alimentation).
• Si les périphériques ne fonctionnent pas correctement, vérifiez que le
paramètre d’entrée amont de
(ENTRÉE USB) est correct
(page 17).
• Si vous raccordez un clavier ou une souris aux connecteurs USB et que
vous démarrez votre ordinateur pour la première fois, les dispositifs
périphériques risquent de ne pas fonctionner. Raccordez d’abord le
clavier et la souris directement à l’ordinateur et installez les dispositifs
conformes à l’USB. Raccordez-les ensuite au moniteur.
• Lorsque vous raccordez les dispositifs périphériques aux connecteurs
en aval, assurez-vous de ne pas vous appuyer sur l’écran, sinon l’écran
risque de s’incliner et de coincer vos doigts.
• Les spécifications USB fixent le nombre de concentrateurs USB
pouvant être raccordés ensemble à six niveaux au maximum. Deux
niveaux de connecteurs USB sont intégrés dans le moniteur. Vous
pouvez par conséquent raccorder quatre autres niveaux de
concentrateurs USB.
Utilisation des haut-parleurs stéréo
Vous pouvez écouter de la musique, des sons et d’autres fichiers
audio via le haut-parleur stéréo de votre moniteur.
FR
Réglage du volume
Le réglage du volume se fait via un menu VOLUME distinct du
menu principal (page 11).
Connecteurs
USB en amont
Vers les
ordinateurs
conformes à
l’USB
1
Allumez les caractères et les icônes pour indiquer
les fonctions des touches.
Appuyez sur l’une des touches du MENU, M(+)/m(–), 8
(luminosité), 6 (contraste), ou INPUT pour allumer les
caractères et les icônes indiquant les fonctions des touches.
2
Appuyez sur les touches 2 +/–.
Le menu VOLUME apparaît sur l’écran.
Connecteurs USB en aval
Vers les dispositifs périphériques
conformes à l’USB
1
Mettez le moniteur et l’ordinateur sous tension.
2
A l’aide du câble USB fourni, raccordez l’ordinateur
aux connecteurs en amont du moteur de support.
VOL UME
40
Pour les clients utilisant Windows
Si un message apparaît à l’écran, suivez les instructions affichées,
puis sélectionnez un pilote générique pour concentrateur USB.
3
Appuyez sur les touches 2 +/– pour régler le
volume.
Raccordez les périphériques compatibles USB aux
connecteurs en aval du support de l’écran.
3
Pour une utilisation sur Macintosh
Si vous raccordez un clavier Macintosh au connecteur USB
descendant, la touche d’alimentation sur le clavier ne fonctionne pas.
Pour mettre un ordinateur Macintosh sous tension, utilisez la touche
d’alimentation située sur l’ordinateur ou raccordez directement le
clavier à l’ordinateur et mettez l’ordinateur sous tension, puis
raccordez le clavier au moniteur.
Le menu disparaît automatiquement au bout de 3 secondes
environ.
(suite)
9
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Left
01FR02BAS-AEP.book Page 10 Monday, July 16, 2001 2:23 PM
Utilisation de la prise pour casque d’écoute
Vous pouvez écouter les signaux audio de votre ordinateur ou
d’un autre appareil audio à l’aide d’un casque d’écoute.
Raccordez votre casque d’écoute à la prise pour casque d’écoute.
Les haut-parleurs sont désactivés dès que vous branchez un
casque d’écoute sur la prise. Réglez le volume du casque d’écoute
à l’aide du menu VOLUME.
Réglage de l’inclinaison et de la
hauteur
Cet écran est réglable suivant les angles indiqués ci-dessous.
30°
Remarques
• Vous ne pouvez pas régler le volume lorsque le menu principal est
affiché sur l’écran.
• Lorsque votre moniteur se trouve en mode de faible consommation
d’énergie ou en mode d’économie d’énergie, aucun son n’est émis par
les haut-parleurs ni le casque d’écoute.
Sélection du signal d’entrée
59°
29°
29°
Vous pouvez raccorder deux ordinateurs à ce moniteur à l’aide
des connecteurs INPUT1 et INPUT2. Pour sélectionner l’un des
deux ordinateurs, utilisez la touche INPUT.
1
Allumez les caractères et les icônes pour indiquer
les fonctions des touches.
Appuyez sur l’une des touches du MENU, M(+)/m(–), 8
(luminosité), 6 (contraste), ou INPUT pour allumer les
caractères et les icônes indiquant les fonctions des touches.
2
Appuyez sur la touche INPUT.
Le signal d’entrée et l’indicateur d’entrée correspondant
changent chaque fois que vous appuyez sur cette touche.
• 1: Entrée via le connecteur d’entrée HD15 (RVB
analogique)
• 2: Entrée via le connecteur d’entrée DVI-I (RVB
numérique/analogique)
2
A
60°
60°
Remarques
• Lorsque vous raccordez des câbles aux connecteurs USB en aval,
l’angle de rotation du côté droit peut être inférieur à 60°.
• Prenez garde de ne pas vous coincer les doigts entre le bras et la base
du support - A, comme représenté dans l’illustration ci-dessus.
Pour régler les angles d’inclinaison et de hauteur, suivez la
procédure décrite ci-dessous.
Remarques
• Vous ne pouvez pas sélectionner le signal d’entrée lorsque le menu
principal est affiché à l’écran.
• Pour l’entrée d’USB en amont et l’entrée audio, vous pouvez choisir ou
non de les faire commuter à l’aide de la touche INPUT. Pour régler
l’entrée en amont USB, utilisez le menu
(ENTRÉE USB)
(page 17), pour régler l’entrée audio, utilisez le menu
(ENTRÉE
AUDIO) (page 18). Les deux entrées sont réglées pour être commutés
par défaut avec la touche INPUT.
1
Saisissez d’une main le bas de l’écran par le milieu
tout en maintenant son support de l’autre, puis
inclinez l’écran LCD en le poussant suffisamment
en arrière.
Remarque
Ne saisissez pas la partie entourant la pièce en saillie au centre de la partie
inférieure de l’écran car ce dernier pourrait coincer vos doigts.
10
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Right
01FR02BAS-AEP.book Page 11 Monday, July 16, 2001 2:23 PM
2
Saisissez la partie inférieure de l’écran LCD et tirezle vers le bas pour ajuster la hauteur de l’écran.
Personnalisation de votre
moniteur
Avant de procéder aux réglages
Raccordez le moniteur et l’ordinateur et mettez-les sous
tension.
Pour obtenir les meilleurs résultats, attendez au moins 30
minutes avant d’effectuer les réglages.
Vous pouvez effectuer de nombreux réglages à l’aide des menus
d’affichage.
Pilotage par menu
3
Saisissez l’écran LCD en haut et en bas par le
milieu, puis réglez l’inclinaison de l’écran.
Appuyez sur la touche MENU pour afficher le menu principal sur
votre écran. Pour plus de détails sur l’utilisation de la touche
MENU, voir “Utilisation des touches MENU, M(+)/m(–), et OK”
à la page 12.
PHA SE
MENU
b
q;
Remarque
Lors du réglage de l’inclinaison et de la hauteur de l’écran, procédez
doucement et avec précaution afin de ne pas heurter l’écran LCD contre
le bureau ou le support de l’écran.
Pour utiliser l’écran confortablement
Cet écran est conçu pour être installé selon un angle de vision
confortable. Réglez l’angle de vision de l’écran en fonction de la
hauteur de votre bureau et de votre chaise, de sorte que la lumière
de l’écran ne se reflète dans vos yeux.
FR
Utilisez les touches M(+)/m(–) et OK pour sélectionner l’un des
menus suivants. Pour plus de détails sur l’utilisation des touches
M(+)/m(–) et OK, voir “Utilisation des touches MENU, M(+)/m(–
), et OK” à la page 12.
1 PHASE (signaux
analogiques RVB
uniquement) (page 14)
Sélectionnez le menu
PHASE pour ajuster la phase
lorsque les caractères ou les
images apparaissent flous sur
toute la surface de l’écran.
Ajustez la phase après avoir
réglé le pas.
2 PITCH (signaux
analogiques RVB
uniquement) (page 14)
Sélectionnez le menu PITCH
pour régler le pas lorsque les
caractères ou les images
manquent de clarté dans
certaines parties de l’écran.
3 CENTRAGE H (signaux
analogiques RVB
uniquement ) (page 15)
Sélectionnez le menu
CENTRAGE H pour ajuster
le centrage horizontal de
l’image.
PHA S E
16
EX I T
P I TCH
50
EX I T
CENTRAGE H
50
EX I T
(suite)
11
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Left
01FR02BAS-AEP.book Page 12 Monday, July 16, 2001 2:23 PM
4 CENTRAGE V (signaux
analogiques RVB
uniquement) (page 15)
Sélectionnez le menu
CENTRAGE V pour ajuster
le centrage vertical de
l’image.
x Utilisation des touches MENU, M(+)/m(–), et
CENTRAGE V
OK
1
Allumez les caractères et les icônes pour indiquer
les fonctions des touches.
Appuyez sur l’une des touches du MENU, M(+)/m(–), 8
(luminosité), 6 (contraste), ou INPUT pour allumer les
caractères et les icônes indiquant les fonctions des touches.
2
Affichez le menu principal.
Appuyez sur la touche MENU pour afficher le menu principal
sur votre écran.
50
EX I T
5 COULEUR (page 15)
Sélectionnez le menu
COULEUR pour régler la
température des couleurs de
l’image. Ce réglage ajuste le
ton de l’écran.
COU L EUR
9 30 0K
6 5 00K
5 0 0 0K
UT I L I SA T EUR
RÉGL ER
MENU
EX I T
6 ZOOM (page 16)
Sélectionnez le menu ZOOM
pour ajuster la taille de
l’image en fonction du
format ou de la résolution du
signal d’entrée.
ZOOM
FUL L 2
FUL L 1
OR I G I NA L
3
Sélectionnez le menu que vous souhaitez régler.
Appuyez sur les touches M(+)/m(–) pour afficher le menu de
votre choix. Appuyez sur la touche OK pour sélectionner un
élément de ce menu.
EX I T
7 SMOOTHING (page 16)
Sélectionnez le menu
SMOOTHING pour ajuster
la netteté de l’image en
fonction du type d’objet
affiché sur l’écran.
b
SMOOTH I NG
T EX T E
S T A ND ARD
GRAPH I QUE
4
EX I T
8 POSITION MENU
(page 16)
Sélectionnez le menu
POSITION MENU pour
changer la position
d’affichage du menu sur
l’écran.
POS I T I ON MENU
OK
2
Réglez le menu.
Appuyez sur les touches M(+)/m(–) pour effectuer le réglage,
puis sur la touche OK.
Lorsque vous appuyez sur la touche OK, les réglages sont
enregistrés et l’écran revient au menu précédent.
b
OK
2
EX I T
9 RESTAURE (page 17)
Sélectionnez le menu
RESTAURE pour
réinitialiser les réglages.
5
RES T AURE
R ES T AUR ÉCRAN
RE S T AUR TOT A L
EX I T
0 Autres menus (page 17)
Sélectionnez m pour régler
les autres menus du
moniteur. Ces menus
incluent:
• ENTRÉE USB
• ENTRÉE AUDIO
• RETROÉCLAIRAGE
• CAPTEUR LUMIÉRE
• CAPTEUR UTILIS.
• MODE ÉCO
• LANGUAGE
• VERROU RÉGLAGES
Quittez le menu.
Appuyez une fois sur la touche MENU pour revenir en mode
de visualisation normale. Si vous n’actionnez aucune touche,
le menu se ferme automatiquement au bout 30 secondes
environ.
MENU
ENTRÉE USB
A U T OM A T I QU E
EN TRÉE 1
EN TRÉE 2
x Réinitialisation des réglages
EX I T
Vous pouvez réinitialiser les réglages à l’aide du menu
RESTAURE. Pour plus d’informations sur la réinitialisation des
réglages, voir “Réinitialisation des réglages (RESTAURE)” à la
page 17.
12
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Right
01FR02BAS-AEP.book Page 13 Monday, July 16, 2001 2:23 PM
Réglage du contraste
(CONTRASTE)
Réglage du niveau de noir de
l’image (LUMINOSITÉ)
Le réglage du contraste se fait via un menu CONTRASTE,
distinct du menu principal (page 11). Ce réglage est ensuite
enregistré dans la mémoire pour INPUT1, INPUT2 (RVB
analogiques) et INPUT2 (RVB numériques).
Le réglage de la luminosité s’effectue via un menu
LUMINOSITÉ distinct du menu principal (page 11). Ce réglage
est ensuite enregistré dans la mémoire pour INPUT1, INPUT2
(RVB analogiques) et INPUT2 (RVB numériques).
1
Allumez les caractères et les icônes pour indiquer
les fonctions des touches.
Appuyez sur l’une des touches du MENU, M(+)/m(–), 8
(luminosité), 6 (contraste), ou INPUT pour allumer les
caractères et les icônes indiquant les fonctions des touches.
1
Allumez les caractères et les icônes pour indiquer
les fonctions des touches.
Appuyez sur l’une des touches du MENU, M(+)/m(–), 8
(luminosité), 6 (contraste), ou INPUT pour allumer les
caractères et les icônes indiquant les fonctions des touches.
2
Appuyez sur la touche 6 (contraste).
Le menu CONTRASTE apparaît sur l’écran.
2
Appuyez sur la touche 8 (luminosité).
Le menu LUMINOSITÉ apparaît sur l’écran.
L UM I NO S I T É
CONTRAS T E
50
70
6 4 . 0 kHz /
Fréquence
horizontale du signal
d’entrée en cours
Fréquence
horizontale du signal
d’entrée en cours
Fréquence verticale
du signal d’entrée en
cours
Affichage du signal d’entrée en cours
Les fréquences horizontale et verticale du signal d’entrée en cours sont
affichées dans les menus CONTRASTE et LUMINOSITÉ.
3
6 4 . 0 kHz /
6 0Hz
Appuyez sur les touches M(+)/m(–) pour régler le
contraste.
Le menu disparaît automatiquement au bout de 3 secondes
environ.
Remarque
Vous ne pouvez pas régler le contraste ni la luminosité lorsque le menu
principal est affiché sur l’écran.
6 0Hz
Fréquence verticale
du signal d’entrée en
cours
Affichage du signal d’entrée en cours
Les fréquences horizontale et verticale du signal d’entrée en cours sont
affichées dans les menus CONTRASTE et LUMINOSITÉ.
3
FR
Appuyez sur les touches M(+)/m(–) pour régler la
luminosité.
Le menu disparaît automatiquement au bout de 3 secondes
environ.
Si l’écran est trop lumineux
Ajustez le rétroéclairage. Pour plus de détails sur le réglage du
rétroéclairage, voir “Réglage du rétroéclairage” à la page 18.
Remarque
Vous ne pouvez pas régler le contraste ni la luminosité lorsque le menu
principal est affiché sur l’écran.
13
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Left
01FR02BAS-AEP.book Page 14 Monday, July 16, 2001 2:23 PM
Suppression du scintillement ou
du flou (PHASE/PITCH) (signaux
analogiques RVB uniquement)
Lorsque le moniteur reçoit un signal d’entrée, la fonction de
réglage automatique de la qualité de l’image ajuste
automatiquement la position de l’image, la phase et le pas et veille
à ce qu’une image nette apparaisse à l’écran. Pour obtenir des
informations complémentaires sur cette fonction, voir “Fonction
de réglage automatique de la qualité de l’image (signaux
analogiques RVB uniquement)” à la page 21.
Pour certains signaux d’entrée, il se peut que cette fonction
n’ajuste pas complètement la position, la phase et le pas de
l’image. Dans ce cas vous pouvez effectuer ces ajustements
manuellement en appliquant les instructions suivantes. Ces
ajustements sont mémorisés et automatiquement rappelés chaque
fois que le moniteur reçoit les mêmes signaux d’entrée.
Il se peut que ces réglages doivent être répétés si vous changez le
signal d’entrée après avoir reconnecté votre ordinateur.
1
Réglez la résolution de l’ordinateur sur 1280 × 1024.
2
Chargez la disquette d’utilitaire.
3
Démarrez la disquette d’utilitaire et affichez la mire
de test.
Pour Windows
Cliquez sur [Utility] t [Windows]/[Win Utility.exe].
Pour Macintosh
Cliquez sur [Utility] t [Mac]/[Mac Utility].
4
Allumez les caractères et les icônes pour indiquer
les fonctions des touches.
Appuyez sur l’une des touches du MENU, M(+)/m(–), 8
(luminosité), 6 (contraste), ou INPUT pour allumer les
caractères et les icônes indiquant les fonctions des touches.
5
Appuyez sur la touche MENU.
Le menu principal apparaît sur l’écran.
6
Appuyez sur les touches M(+)/m(–) pour
sélectionner
(PITCH) puis sur la touche OK.
Le menu PITCH apparaît sur l’écran.
7
Appuyez sur les touches M(+)/m(–) jusqu’à ce que
les bandes verticales disparaissent.
Ajustez la valeur jusqu’à ce que les rayures verticales aient
disparu.
8
Appuyez sur la touche OK.
Le menu principal apparaît sur l’écran.
Si vous observez des rayures horizontales sur toute la surface
de l’écran, ajustez la phase de la manière décrite à l’étape
suivante.
9
Appuyez sur les touches M(+)/m(–) pour
sélectionner
(PHASE) puis sur la touche OK.
Le menu PHASE apparaît sur l’écran.
10 Appuyez sur les touches M(+)/m(–) jusqu’à ce que
les rayures horizontales soient réduites au
minimum.
Réglez la valeur de façon à ce que les rayures horizontales
soient réduites au minimum.
11 Cliquez sur [END] à l’écran pour désactiver la mire
de test.
Pour réinitialiser le réglage automatique de la qualité d’image
Sélectionner RESTAUR ÉCRAN et activez-le dans le menu RESTAURE.
Pour plus de détails sur l’utilisation de la touche RESTAURE, voir
“Réinitialisation des réglages (RESTAURE)” à la page 17.
Remarque
Lorsque vous utilisez des signaux numériques RVB, vous n’avez pas
besoin de régler PHASE ou PITCH.
14
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Right
01FR02BAS-AEP.book Page 15 Monday, July 16, 2001 2:23 PM
Réglage de la position de l’image
(CENTRAGE H/CENTRAGE V)
(signaux analogiques RVB
uniquement)
Si l’image n’est pas centrée sur l’écran, ajustez le centrage de
l’image en procédant comme suit:
Il se peut que ces réglages doivent être répétés si vous changez le
signal d’entrée après avoir reconnecté votre ordinateur.
1
Démarrez la disquette d’utilitaire et affichez la mire
de test.
Répétez les étapes 2 à 4 de la procédure “Suppression du
scintillement ou du flou (PHASE/PITCH) (signaux
analogiques RVB uniquement)”
2
Appuyez sur la touche MENU.
Le menu principal apparaît sur l’écran.
3
Appuyez sur les touches M(+)/m(–) pour
sélectionner
(CENTRAGE H) ou
(CENTRAGE V) puis sur la touche OK.
Le menu CENTRAGE H ou le menu CENTRAGE V apparaît
à l’écran.
4
5
Réglage de la température des
couleurs (COULEUR)
Les réglages COULEUR vous permettent d’ajuster la température
des couleurs de l’image en changeant le niveau de couleur des
zones de couleur blanche. Les couleurs apparaissent rougeâtres si
la température est basse et bleuâtres si la température est élevée.
Vous pouvez régler la température des couleurs sur 5000K,
6500K, 9300K ou personnaliser votre réglage.
1
Allumez les caractères et les icônes pour indiquer
les fonctions des touches.
Appuyez sur l’une des touches du MENU, M(+)/m(–), 8
(luminosité), 6 (contraste), ou INPUT pour allumer les
caractères et les icônes indiquant les fonctions des touches.
2
Appuyez sur la touche MENU.
Le menu principal apparaît sur l’écran.
3
Appuyez sur les touches M(+)/m(–) pour
sélectionner
(COULEUR) puis sur la touche OK.
Le menu COULEUR apparaît sur l’écran.
4
Appuyez sur les touches M(+)/m(–) pour
sélectionner la température des couleurs de votre
choix puis sur la touche OK.
Les températures des couleurs présélectionnées sont 5000K,
6500K, et 9300K. Etant donné que le réglage par défaut est de
9300K, les blancs virent d’une nuance bleuâtre à une nuance
rougeâtre lorsque la température est abaissée à 6500K et
5000K.
Vous pouvez régler la température des couleurs pour
INPUT1, INPUT2 (RVB analogiques) et INPUT2 (RVB
numériques).
Déplacez l’image vers le haut, le bas, la gauche, ou
la droite jusqu’à ce que le cadre matérialisant le
contour de la mire de test ait disparu.
Appuyez sur les touches M(+)/m(–) pour ajuster le
centrage de l’image à l’aide du menu CENTRAGE H
pour le réglage horizontal ou du menu CENTRAGE
V pour le réglage vertical.
Cliquez sur [END] à l’écran pour désactiver la mire
de test.
Remarque
Lorsque vous utilisez les signaux numériques RVB, vous n’avez pas
besoin de régler CENTRAGE H ou CENTRAGE V.
5
FR
Si nécessaire ajustez finement la température des
couleurs.
Appuyez d’abord sur les touches M(+)/m(–) pour sélectionner
RÉGLER puis sur la touche OK. Appuyez ensuite sur les
touches M(+)/m(–) pour sélectionner R (rouge) ou B (bleu)
puis sur la touche OK. Appuyez sur les touches M(+)/m(–)
pour régler la température des couleurs puis sur la touche OK.
Comme ce réglage modifie la température des couleurs en
augmentant ou diminuant les composantes R et B par rapport
à G (vert), la composante G est fixe.
RÉG LER UT I L I SA .
R
16 2
G
17 0
B
20 5
EX I T
Si vous ajustez finement la température des couleurs, le
nouveau réglage des couleurs est enregistré dans la mémoire
sous RÉGLER UTILISA. et est automatiquement rappelé
lorsque UTILISATEUR est sélectionné.
Vous pouvez régler RÉGLER UTILISA. pour INPUT1,
INPUT2 (RVB analogiques) et INPUT2 (RVB numériques).
15
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Left
01FR02BAS-AEP.book Page 16 Monday, July 16, 2001 2:23 PM
Modification de la taille de l’image
en fonction du signal (ZOOM)
Ce moniteur est réglé par défaut pour afficher des images sur toute
la surface de l’écran, quel que soit le mode ou la résolution de
l’image. Vous pouvez également visualiser l’image à son format
ou à sa résolution réel(le). Notez qu’un signal d’entrée dont la
résolution est supérieure ou égale à 1280 × 1024 (SXGA) occupe
tout l’écran et que la fonction de ZOOM n’est pas activée.
Ce réglage est ensuite enregistré dans la mémoire pour INPUT1,
INPUT2 (RVB analogiques) et INPUT2 (RVB numériques).
1
Allumez les caractères et les icônes pour indiquer
les fonctions des touches.
Appuyez sur l’une des touches du MENU, M(+)/m(–), 8
(luminosité), 6 (contraste), ou INPUT pour allumer les
caractères et les icônes indiquant les fonctions des touches.
2
Appuyez sur la touche MENU.
Le menu principal apparaît sur l’écran.
3
Appuyez sur les touches M(+)/m(–) pour
sélectionner
(ZOOM), puis sur la touche OK.
Le menu ZOOM apparaît sur l’écran.
4
Appuyez sur les touches M(+)/m(–) pour
sélectionner le mode de votre choix.
• FULL2: Le signal d’entrée est affiché sur toute la surface
de l’écran, quel que soit le mode ou la résolution de
l’image.
• FULL1: Le signal d’entrée est affiché sur l’écran dans son
format réel. Cependant, des traces noires peuvent
apparaître en haut et en bas de l’image selon le signal.
• ORIGINAL: Le signal d’entrée est affiché sur l’écran avec
sa résolution réelle. Les signaux ayant une résolution
inférieure à 1280 × 1024 sont affichés au centre de l’écran,
dans une fenêtre encadrée de noir.
Pour réinitialiser les réglages par défaut (affichés sur toute la
surface de l’écran)
Sélectionnez “FULL2” à l’étape 4.
Remarque
Si vous entrez une image ayant une résolution horizontale de 1280 points
ou une image ayant une résolution verticale de 1024 lignes, la taille de
l’image en mode FULL1 et celle du mode ORIGINAL sont identiques.
Uniformisation de l’image
(SMOOTHING)
2
Appuyez sur la touche MENU.
Le menu principal apparaît sur l’écran.
3
Appuyez sur les touches M(+)/m(–) pour
sélectionner
(SMOOTHING) puis sur la touche
OK.
Le menu SMOOTHING apparaît sur l’écran.
4
Appuyez sur les touches M(+)/m(–) pour
sélectionner le mode de votre choix.
L’effet d’uniformisation augmente selon l’ordre TEXTE t
STANDARD t GRAPHIQUE.
• TEXTE: Pour que les caractères soient nets (Ce mode est
adapté aux applications de traitement de texte.)
• STANDARD: Effet d’uniformisation standard (effet
d’uniformisation réglé par défaut)
• GRAPHIQUE: Pour que les images soient nettes (Ce mode
est adapté aux applications CD-ROM telles que les images
photo ou les illustrations.)
Remarque
Lorsque vous réglez le menu ZOOM sur ORIGINAL, le menu
SMOOTHING n’est pas disponible.
Changement de la position du
menu (POSITION MENU)
Vous pouvez changer la position du menu s’il masque une image
à l’écran.
1
Allumez les caractères et les icônes pour indiquer
les fonctions des touches.
Appuyez sur l’une des touches du MENU, M(+)/m(–), 8
(luminosité), 6 (contraste), ou INPUT pour allumer les
caractères et les icônes indiquant les fonctions des touches.
2
Appuyez sur la touche MENU.
Le menu principal apparaît sur l’écran.
3
Appuyez sur les touches M(+)/m(–) pour
sélectionner
(POSITION MENU) puis sur la
touche OK.
Le menu POSITION MENU apparaît sur l’écran.
4
Appuyez sur les touches M(+)/m(–) pour
sélectionner la position de votre choix.
Vous avez le choix entre trois positions pour le haut, le centre
et le bas de l’écran.
Si l’image affichée en mode FULL2 ou FULL1 du ZOOM n’est
pas uniforme, utilisez la fonction d’uniformisation de l’image.
Notez que les signaux de résolution 1280 × 1024 (SXGA) sont
affichés uniquement en mode ORIGINAL et que la fonction
SMOOTHING n’est pas activée.
Ce réglage est ensuite enregistré dans la mémoire pour INPUT1,
INPUT2 (RVB analogiques) et INPUT2 (RVB numériques).
1
Allumez les caractères et les icônes pour indiquer
les fonctions des touches.
Appuyez sur l’une des touches du MENU, M(+)/m(–), 8
(luminosité), 6 (contraste), ou INPUT pour allumer les
caractères et les icônes indiquant les fonctions des touches.
16
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Right
01FR02BAS-AEP.book Page 17 Monday, July 16, 2001 2:23 PM
Réinitialisation des réglages
(RESTAURE)
1
Allumez les caractères et les icônes pour indiquer
les fonctions des touches.
Appuyez sur l’une des touches du MENU, M(+)/m(–), 8
(luminosité), 6 (contraste), ou INPUT pour allumer les
caractères et les icônes indiquant les fonctions des touches.
2
Appuyez sur la touche MENU.
Le menu principal apparaît sur l’écran.
3
Appuyez sur les touches M(+)/m(–) pour
sélectionner 0 (RESTAURE) puis sur la touche OK.
Le menu RESTAURE apparaît sur l’écran.
Réinitialisez les réglages conformément aux instructions
suivantes:
Réglages complémentaires
Vous pouvez régler les options de menu suivantes:
• ENTRÉE USB
• ENTRÉE AUDIO
• RETROÉCLAIRAGE
• CAPTEUR LUMIÉRE
• CAPTEUR UTILIS.
• MODE ÉCO
• LANGUAGE
• VERROU RÉGLAGES
1
Allumez les caractères et les icônes pour indiquer
les fonctions des touches.
Appuyez sur l’une des touches du MENU, M(+)/m(–), 8
(luminosité), 6 (contraste), ou INPUT pour allumer les
caractères et les icônes indiquant les fonctions des touches.
2
Appuyez sur la touche MENU.
Le menu principal apparaît sur l’écran.
3
Appuyez sur les touches M(+)/m(–) pour
sélectionner m.
D’autres icônes apparaissent dans l’écran des menus.
4
Appuyez sur les touches M(+)/m(–) pour
sélectionner l’option de menu de votre choix, puis
sur la touche OK.
Réglez l’option de menu sélectionnée en appliquant les
instructions suivantes:
x Réinitialisation des données de réglage de
la manière la plus appropriée en fonction du
signal d’entrée utilisé (signaux analogiques
RVB uniquement)
Appuyez sur les touches M(+)/m(–) pour sélectionner
RESTAUR ÉCRAN puis sur la touche OK.
La fonction de réglage automatique de la qualité de l’image de ce
moniteur ajuste automatiquement la position de l’image, la phase
et le pas selon la valeur la plus appropriée.
Le menu RESTAURE disparaît lorsque les données de réglage
ont été réinitialisées.
x Réinitialisation de toutes les données de
réglage pour tous les signaux d’entrée.
Appuyez sur les touches M(+)/m(–) pour sélectionner
RESTAUR TOTAL puis sur la touche OK.
Le réglage de la LANGUAGE est enregistré.
Le menu RESTAURE disparaît lorsque les données de réglage
ont été réinitialisées.
x Pour annuler la réinitialisation
Appuyez sur les touches M(+)/m(–) pour
sélectionner
puis sur la touche OK.
Le menu RESTAURE revient au menu principal sans réinitialiser
les données de réglage.
FR
x Réglage de l’entrée en amont de l’USB
Ce moniteur est équipé de deux connecteurs en amont USB. Les
commutations effectives de l’entrée en amont dépendent de la
configuration de ce menu.
Appuyez sur les touches M(+)/m(–) pour sélectionner
(ENTRÉE USB), puis sur la touche OK. Appuyez sur
les touches M(+)/m(–) pour sélectionner le mode de
votre choix.
• AUTOMATIQUE: pour sélectionner une entrée en amont à
l’aide d’un connecteur en appuyant sur la touche INPUT
• ENTRÉE1: Pour sélectionner une entrée en amont parmi les
connecteurs INPUT1 via le connecteur USB
• ENTRÉE2: Pour sélectionner une entrée en aval parmi les
connecteurs INPUT2 via le connecteur USB
Remarques
• Lorsque vous réglez ce menu sur ENTRÉE1 ou ENTRÉE2, l’entrée en
amont ne commute pas même si l’entrée vidéo est commutée à l’aide
de la touche INPUT. Si vous souhaitez que l’entrée en amont commute
avec la touche INPUT, réglez le menu sur AUTOMATIQUE.
• Lorsque vous raccordez des dispositifs qui nécessitent des
communications de données prolongées avec l’ordinateur,
tels qu’une imprimante ou un scanner, à un connecteur de
ce moniteur en aval, réglez le menu sur ENTRÉE1 ou
ENTRÉE2. La communication de données à l’ordinateur
risque sinon d’être interrompue chaque fois que vous
appuyez sur la touche INPUT et une défaillance
d’impression ou de scan peut survenir.
17
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Left
01FR02BAS-AEP.book Page 18 Monday, July 16, 2001 2:23 PM
x Réglage de l’entrée audio
x Utilisation du capteur utilisateur
Ce moniteur est équipé de deux prises d’entrée audio. L’entrée
audio effective commute en fonction de la configuration de ce
menu.
Appuyez sur les touches M(+)/m(–) pour sélectionner
(ENTRÉE AUDIO), puis sur la touche OK. Appuyez sur
les touches M(+)/m(–) pour sélectionner le mode de
votre choix.
• AUTOMATIQUE: Pour sélectionner une entrée audio à l’aide
d’un connecteur en appuyant sur la touche INPUT
• ENTRÉE1: Pour sélectionner une entrée audio parmi les
connecteurs INPUT1 via la prise AUDIO IN
• ENTRÉE2: Pour sélectionner une entrée audio parmi les
connecteurs INPUT2 via la prise AUDIO IN
La fonction de détection de présence permet au moniteur de
passer en mode de faible consommation d’énergie lorsqu’il n’y a
personne face au moniteur.
Appuyez d’abord sur les touches M(+)/m(–) pour
sélectionner
(CAPTEUR UTILIS.), puis sur la touche
OK. Appuyez sur les touches M(+)/m(–) pour
sélectionner le mode de votre choix.
• 3: Pour augmenter la sensibilité du capteur.
• 2: Sensibilité standard
• 1: Pour diminuer la sensibilité du capteur.
• NON: le capteur n’est pas activé.
Remarque
Lorsque vous réglez ce menu sur ENTRÉE1 ou ENTRÉE2, l’entrée audio
ne commute pas même si l’entrée vidéo est modifiée avec la touche
INPUT. Si vous souhaitez lier l’entrée audio à une commutation avec la
touche INPUT, réglez le menu sur AUTOMATIQUE.
x Réglage du rétroéclairage
Si l’écran est trop lumineux, réglez le rétroéclairage.
Appuyez d’abord sur les touches M(+)/m(–) pour
sélectionner
(RETROÉCLAIRAGE), puis appuyez
sur la touche OK. Appuyez ensuite sur les touches
M(+)/m(–) pour ajuster le niveau de luminosité souhaité.
x Réglage automatique de la luminosité de
l’écran (capteur de lumière)
Ce moniteur est équipé d’un capteur qui détermine la luminosité
ambiante (capteur de luminosité). Ce capteur sert au réglage
automatique de la luminosité de l’écran.
Appuyez d’abord sur les touches M(+)/m(–) pour
sélectionner
(CAPTEUR LUMIÉRE), puis sur la
touche OK. Appuyez sur les touches M(+)/m(–) pour
sélectionner OUI ou NON.
Si vous sélectionnez OUI, le moniteur règle automatiquement la
luminosité de l’écran en fonction de la luminosité ambiante. Pour
plus d’informations sur cette fonction, voir “Fonction de réglage
automatique de la luminosité (capteur de lumière)” à la page 21.
Remarque
Si cette fonction est réglée sur OUI, la valeur du menu
RETROÉCLAIRAGE ne change pas. Si la luminosité de l’écran n’est
toujours pas idéale après le réglage automatique, vous pouvez ajuster
manuellement le rétroéclairage. Une fois que le rétroéclairage est réglé, le
moniteur ajuste automatiquement la luminosité de l’écran en fonction de
la nouvelle valeur de rétroéclairage.
Pour plus d’informations sur le mode de faible consommation
d’énergétie, voir “Fonction d’économie d’énergie (capteur
utilisateur/mode d’économie d’énergie)” à la page 19 et “Si le
capteur utilisateur ne semble pas fonctionner correctement” à la
page 20.
x Activation du mode d’économie d’énergie
Ce moniteur est équipé d’une fonction qui lui permet de passer
automatiquement en mode d’économie d’énergie suivant les
réglages d’économie d’énergie de l’ordinateur. Vous pouvez
empêcher le moniteur de passer en mode d’économie d’énergie en
réglant l’option suivante sur NON.
Appuyez d’abord sur les touches M(+)/m(–) pour
sélectionner ZZ... (MODE ÉCO), puis appuyez sur la
touche OK. Appuyez ensuite sur les touches M(+)/m(–)
pour sélectionner OUI ou NON.
x Sélection de la langue d’affichage des
menus
Vous avez le choix entre l’anglais, l’allemand, le français,
l’espagnol, l’italien et le japonais pour l’affichage des menus. La
langue par défaut est l’anglais.
Appuyez d’abord sur les touches M(+)/m(–) pour
sélectionner
(LANGUAGE), puis sur la touche OK.
Appuyez sur les touches M(+)/m(–) pour sélectionner
une langue.
• ENGLISH: Anglais
• DEUTSCH: Allemand
• FRANÇAIS
• ESPAÑOL: Espagnol
• ITALIANO: Italien
•
: Japonais
x Verrouillage des menus et des commandes
Appuyez d’abord sur les touches M(+)/m(–) pour
sélectionner
(VERROU RÉGLAGES), puis appuyez
sur la touche OK. Appuyez ensuite sur les touches
M(+)/m(–) pour sélectionner OUI.
Seul le 1 commutateur (alimentation) et le menu
(VERROU RÉGLAGES) seront actifs. Si vous sélectionnez
d’autres paramètres, le symbole
apparaît sur l’écran.
Pour désactiver le verrouillage des réglages
Répétez la procédure ci-dessus et réglez
(VERROU RÉGLAGES)
sur NON.
18
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Right
01FR02BAS-AEP.book Page 19 Monday, July 16, 2001 2:23 PM
Spécifications techniques
Fonction d’économie d’énergie (capteur utilisateur/mode d’économie
d’énergie)
Ce moniteur satisfait aux critères d’économie d’énergie VESA, ENERGY STAR, et NUTEK. Lorsque le moniteur est raccordé à un
ordinateur ou à une carte graphique vidéo compatible DPMS (Display Power Management Signaling), le moniteur passe automatiquement
en mode d’économie d’énergie. Il passe automatiquement en mode de faible consommation d’énergie lorsque le capteur d’utilisateur détecte
l’absence d’un utilisateur.
Statut de consommation de
courant
Consommation de
courant
Indicateur d’alimentation Indicateur 1 (alimentation)
secteur
fonctionnement normal
≤ 67 W
vert
vert
1 mode de faible consommation
d’énergie
≤ 8,5 W*
vert
vert et orange alternativement
2 mode d’économie d’énergie
≤ 1,3 W*
orange
orange
Indicateur 1 (alimentation):
éteint
≤1W
rouge
éteint
Alimentation secteur: hors
tension
0W
éteint
éteint
* Ces chiffres correspondent à la consommation électrique lorsque l’ordinateur raccordé au connecteur USB amont du moniteur est hors tension.
1 Mode de faible consommation d’énergie
(capteur utilisateur)
Lorsque le capteur utilisateur détecte l’absence d’un utilisateur, le
moniteur passe en mode de faible consommation d’énergie au
bout de 20 secondes environ. L’icône du capteur utilisateur
apparaît et clignote à l’écran pendant le changement de mode du
moniteur. En mode de faible consommation d’énergie, le
moniteur se trouve dans un état d’économie d’énergie et coupe
l’alimentation de tous les circuits (excepté celui des capteurs)
quels que soient les réglages de l’ordinateur.
Le moniteur revient en mode de fonctionnement normal dès que
la présence d’un utilisateur est détectée par le capteur
d’utilisateur.
Lorsque le moniteur passe en mode d’économie d’énergie
(suivant les réglages de l’ordinateur), le mode d’économie
d’énergie a la priorité sur le mode de faible consommation
d’énergie. Dans ce cas, le moniteur reste en mode d’économie
d’énergie qu’un utilisateur soit présent ou non.
Pour ramener le moniteur en mode de fonctionnement normal,
réinitialisez le mode d’économie d’énergie de l’ordinateur.
Si le capteur utilisateur ne semble pas fonctionner correctement,
reportez-vous aux instructions de la page suivante.
2 Mode d’économie d’énergie
Le DPMS définit le statut de désactivation suivant le statut des
signaux de synchronisation fournis par l’ordinateur. La
consommation électrique de ce moniteur est entrée à environ 1,3
W au maximum dans ce mode si la fonction d’économie d’énergie
est réglée sur OUI.
Lorsque votre ordinateur passe en mode d’économie d’énergie, le
signal d’entrée est coupé et PAS ENTRÉE VIDEO apparaît sur
l’écran. Au bout de quelques secondes, le moniteur passe en mode
d’économie d’énergie.
Statut d’économie
d’énergie
Statut du signal de
synchronisation
inactif (sommeil profond)*
horizontal: désactivé / vertical:
désactivé
FR
* “Sommeil profond” est un mode d’économie d’énergie défini par
l’Environmental Protection Agency.
Remarques
• La fonction d’économie d’énergie risque de ne pas fonctionner
correctement selon les signaux de synchronisation fournis. Dans ce cas,
réglez la fonction d’économie d’énergie sur NON.
• Lorsque vous branchez un ordinateur dont l’alimentation est raccordée
au connecteur USB en amont du moniteur, ce dernier ne passe pas en
mode d’économie d’énergie.
19
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Left
01FR02BAS-AEP.book Page 20 Monday, July 16, 2001 2:23 PM
Si le capteur utilisateur ne semble
pas fonctionner correctement
Etes-vous dans la zone de détection de
l’utilisateur ?
Le capteur utilisateur représenté ci-dessous détecte la présence ou
l’absence d’un utilisateur - milieu du corps- jusqu’à une distance
d’environ 70 cm et selon un angle horizontal/vertical de 30 degrés
par rapport au capteur photosensible.
x Vue de dessus
Écran
30°
La sensibilité du capteur utilisateur peut également être réglée.
Pour plus de détails sur le réglage du capteur utilisateur, reportezvous à la section “Utilisation du capteur utilisateur” à la page 18.
Il existe trois niveaux de sensibilité : 1, 2 et 3. Au plus grand
chiffre correspond la sensibilité la plus élevée. Notez bien que les
réglages sont destinés à optimiser la sensibilité en fonction de
l’angle de l’écran.
Reportez-vous au tableau ci-dessous et ajustez l’angle de l’écran
ou la sensibilité du capteur.
Angle de l’écran
Sélection
Angle de l’écran
3
15° – 20°
2
10° – 15°
1
0° – 10°
Détecteur photosensible
70 cm
Zone de détection de l’utilisateur
x Vue de côté
La zone de détection devient plus
étroite lorsque l’écran est trop
incliné vers l’arrière
30°
Des objets réfléchissants tels qu’un mur ou une
chaise se trouvent-ils à proximité du capteur
photosensible ?
Laissez un espace de plus de 10 cm sur les côtés droit et gauche
de l’écran et un espace de plus de 60 cm au-dessus.
Les rayons à infrarouge du capteur réfléchis par le mur peuvent
être faussement interprétés comme la présence d’un utilisateur,
perturbant ainsi le fonctionnement du mode d’économie
d’énergie.
De même, une chaise ayant un dossier haut – 80 cm ou plus – peut
entraîner une erreur d’interprétation et perturber le
fonctionnement du mode d’économie d’énergie.
L’éclairage de la pièce provoque-t-il des
interférences ?
Réglez la position – distance par rapport à l’éclairage – et
l’angle de l’écran de sorte que la lumière de l’éclairage ne
frappe pas directement le capteur.
Il est possible que le mode d’économie d’énergie ou que le
capteur utilisateur ne fonctionne pas correctement si la lumière de
l’éclairage de la pièce ou une lampe de bureau frappe directement
le capteur photosensible.
Le capteur est-il directement exposé aux rayons
du soleil ?
Si l’utilisateur est assis à droite par rapport au centre de
l’écran, ou si l’écran est trop incliné vers le haut, l’utilisateur
peut sortir de la zone de détection du capteur utilisateur. Dans
ce cas, réajustez la position et l’angle de l’écran ou la position
de l’utilisateur.
Pour tenir le capteur à l’écart du rayonnement direct du
soleil, modifiez les conditions d’éclairage de la pièce à l’aide
d’un rideau ou d’un volet, ou évitez de placer l’écran en face
d’une fenêtre.
Si la pièce est trop lumineuse en plein jour ou si l’écran se trouve
en face d’une fenêtre, les rayons infrarouges puissants du soleil
peuvent perturber le fonctionnement du capteur utilisateur.
En outre, l’angle et la distance de détection de l’utilisateur
peuvent varier en fonction de la luminosité environnante ou du
tissu des vêtements de l’utilisateur – en particulier les couleurs
sombres ou le noir.
Si ces instructions ne vous permettent pas de
résoudre les problèmes de détection de
l’utilisateur, réglez le capteur sur NON.
20
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Right
01FR02BAS-AEP.book Page 21 Monday, July 16, 2001 2:23 PM
Fonction de réglage automatique de la luminosité (capteur de lumière)
Ce moniteur possède une fonction de réglage automatique de la
luminosité de l’écran en fonction de la luminosité ambiante. La
luminosité du rétroéclairage est réglée au niveau le plus approprié
en réglant le capteur de luminosité sur OUI. La valeur maximale
constitue le réglage par défaut de la luminosité du rétroéclairage.
Lorsque le capteur de luminosité est réglé sur OUI, le moniteur
Luminosité du rétroéclairage
règle la luminosité du rétroéclairage de façon linéaire, de la valeur
limite inférieure à la valeur limite supérieure. Lorsque
l’utilisateur règle le rétroéclairage, la luminosité du rétroéclairage
est automatiquement ajustée entre la valeur réglée par l’utilisateur
et les valeurs limites supérieure et inférieure.
Réglage automatique de la luminosité
après réglage par l’utilisateur
Maximum
Valeur de réglage par
l’utilisateur
Réglage automatique
présélectionné
Minimum
Luminosité en
cours de réglage
par l’utilisateur
Luminosité ambiante
Valeur de luminosité
spécifiée par l’utilisateur
FR
Fonction de réglage automatique de la qualité de l’image (signaux
analogiques RVB uniquement)
Lorsque le moniteur reçoit un signal d’entrée, la fonction de
réglage automatique de la qualité de l’image de ce moniteur règle
la position, la phase et le pas de l’image afin d’afficher une image
d’excellente qualité au centre de l’écran.
De plus, plusieurs modes préréglés par défaut sont enregistrés
dans la mémoire du moniteur en tant que données de réglage
recommandées. (Voir la liste des modes préréglés par défaut en
annexe.)
Même lorsqu’un signal correspondant à l’un des modes préréglés
par défaut est émis, s’il est émis pour la première fois, la fonction
de réglage automatique de la qualité de l’image agit pour
optimiser la qualité de l’image selon le type de dispositifs
raccordés.
De plus, lorsqu’un signal ne correspondant à aucun des modes
préréglés par défaut est émis pour la première fois, la fonction est
opérante et garantit l’affichage d’une image nette à l’écran quelle
que soit la synchronisation dans la plage de fréquences du
moniteur (horizontale : 28 – 92 kHz, verticale : 48 – 85 Hz).
Remarques
• La fonction de réglage automatique de la qualité de l’image peut ne pas
fonctionner correctement selon le type du signal entré.
• Pour tout signal émis pour la première fois, la fonction de réglage
automatique de la qualité de l’image est opérante et l’affichage de
l’image par le moniteur prend plus de temps que d’habitude.
• Lorsque la fonction de réglage automatique de la qualité de l’image est
activée, seul le commutateur 1 (alimentation) fonctionne.
• Si la fonction de réglage automatique de la qualité de l’image est
activée, l’indication RÉGLAGE AUTOMATIQUE s’affiche.
21
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Left
01FR02BAS-AEP.book Page 22 Monday, July 16, 2001 2:23 PM
Si l’indication SVP PASSER EN MODE SXGA
apparaît sur l’écran
Dépannage
Avant de prendre contact avec l’assistance technique, consultez
les informations présentées dans cette section.
Messages affichés
S’il se produit une anomalie au niveau du signal d’entrée, l’un des
messages suivants apparaît sur l’écran. Pour résoudre le
problème, voir “Symptômes de défaillance et remèdes” à la
page 23.
Si l’indication HORS PLAGE DE BALAYAGE
apparaît sur l’écran
Cela signifie que le signal d’entrée n’est pas pris en charge par
les spécifications du moniteur. Vérifiez les éléments suivants.
Cela signifie que la résolution du signal d’entrée est
supérieure à 1280 × 1024 (SXGA). Réglez votre ordinateur
pour produire un signal 1280 × 1024.
I NFORMA T I ONS + + + + + + + + + + +
RÉSOL UT I ON > SXGA
SVP PASSER EN MODE S X G A
Si l’indication CABLE PAS CONNECTÉ apparaît
sur l’écran
Cela signifie que le câble du signal vidéo n’est plus branché
sur le connecteur actuellement sélectionné.
I NFORMA T I ONS
I NFORMA T I ONS
HORS P L AGE DE BA L AY A G E
x x x . x kHz /
CAB L E PAS CONNECT É
ENTRÉE : 1
PASSER EN MODE ÉCO
x xHz
Si “xxx.x kHz / xx Hz” est affiché
Cela signifie que la fréquence horizontale ou verticale n’est
pas prise en charge par les spécifications du moniteur.
Les chiffres indiquent les fréquences horizontales et
verticales du signal d’entrée en cours.
Si “RÉSOLUTION > UXGA” est affiché
Cela signifie que la résolution n’est pas prise en charge par les
spécifications du moniteur.
Si l’indication PAS ENTRÉE VIDEO apparaît sur
l’écran
Cela signifie qu’aucun signal n’est entré via le connecteur
actuellement sélectionné.
ENTRÉE :
Indique le connecteur actuellement sélectionné (INPUT : 1 ou
INPUT : 2).
Si “PASSER EN MODE ÉCO” est affiché
Si le menu MODE ÉCO est réglé sur OUI, le moniteur passe
en mode d’économie d’énergie environ 4 secondes après
l’affichage du message.
Si le message “USB CONNECTÉ” apparaît sur
l’écran
Cela signifie qu’un ordinateur sous tension est raccordé au
connecteur USB en amont du moniteur. Par conséquent, le
moniteur ne passera pas en mode d’économie d’énergie,
même si le menu MODE ÉCO est réglé sur OUI.
I NFORMA T I ONS
PAS ENTRÉE V I DEO
ENTRÉE : 1
PASSER EN MODE ÉCO
ENTRÉE :
Indique le connecteur actuellement sélectionné (INPUT : 1 ou
INPUT : 2).
Si “PASSER EN MODE ÉCO” est affiché
Si le menu MODE ÉCO est réglé sur OUI, le moniteur passe
en mode d’économie d’énergie environ 4 secondes après
l’affichage du message.
Si le message “USB CONNECTÉ” apparaît sur
l’écran
Cela signifie qu’un ordinateur sous tension est raccordé au
connecteur USB en amont du moniteur. Par conséquent, le
moniteur ne passera pas en mode d’économie d’énergie,
même si le menu MODE ÉCO est réglé sur OUI.
22
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Right
01FR02BAS-AEP.book Page 23 Monday, July 16, 2001 2:23 PM
Symptômes de défaillance et remèdes
Si un problème est causé par l’ordinateur ou tout autre appareil connecté, reportez-vous au mode d’emploi de l’appareil connecté.
Utilisez la fonction d’autodiagnostic (page 26) si les recommandations suivantes ne permettent pas de résoudre le problème.
Symptôme
Vérifiez ces éléments
Pas d’image
Si l’indicateur d’alimentation secteur
n’est pas allumé
• Vérifiez si le câble d’alimentation est correctement raccordé.
Si l’indicateur d’alimentation secteur
est allumé en rouge
• Vérifiez que l’alimentation de l’affichage est réglée sur “on”.
Si l’indicateur d’alimentation secteur
clignote en rouge
• Vérifiez si le câble de raccordement au système est correctement raccordé et si toutes les
fiches sont correctement branchées sur leur prise (page 8).
• Appuyez deux fois sur le commutateur d’alimentation secteur pour éteindre puis rallumer
le moniteur.
Si l’indicateur 1 (alimentation) est
éteint ou si l’indicateur 1
(alimentation) ne s’allume pas
lorsque vous appuyez sur le
commutateur 1 (alimentation)
• Vérifiez que l’alimentation de l’affichage est réglée sur “on”.
• Vérifiez que l’alimentation du moteur de support est réglée sur “on”.
• Vérifiez si le câble de raccordement au système est correctement raccordé et si toutes les
fiches sont correctement branchées sur leur prise (page 8).
Si l’indicateur 1 (alimentation) est
allumé en vert ou clignote en orange
• Utilisez la fonction d’autodiagnostic (page 26).
Si l’indicateur 1 (alimentation)
alterne entre le vert ou l’orange
• Le moniteur ne quitte pas le mode de faible consommation d’énergie car le capteur
utilisateur ne parvient pas à détecter la présence d’un utilisateur. Appuyez deux fois sur le
commutateur 1 (alimentation) pour éteindre puis rallumer le moniteur. Si vous désactivez
le capteur utilisateur (NON), le moniteur ne passe pas en mode de faible consommation
d’énergie (page 18).
Si un signal est entré vers le
connecteur d’entrée DVI-I (RVB
numérique/analogique)
• Vérifiez que le sélecteur numérique/analogique correspond au type du signal d’entrée.
Réglez le commutateur sur une position correspondant au type de signal. Mettez ensuite le
moteur de support hors tension puis sous tension. Si un signal RVB numérique est entré,
redémarrez votre ordinateur (pages 7, 8).
Si l’indication CABLE PAS
CONNECTÉ apparaît sur l’écran
• Vérifiez si le câble du signal vidéo est correctement raccordé et si toutes les fiches sont
correctement branchées sur leur prise (page 7).
• Vérifiez si les broches du connecteur d’entrée vidéo ne sont pas pliées ou enfoncées.
• Vérifiez que le réglage de sélection de l’entrée est correct (page 10).
• Un câble de signal vidéo non fourni est connecté. Si vous raccordez un câble de signal
vidéo non fourni, l’indication CABLE PAS CONNECTÉ apparaît sur l’écran avant le
passage au mode d’économie d’énergie. Il ne s’agit pas d’un dysfonctionnement.
Si l’indication PAS ENTRÉE
VIDEO apparaît sur l’écran ou si
l’indicateur 1 (alimentation) est
allumé en orange
• Vérifiez si le câble du signal vidéo est correctement raccordé et si toutes les fiches sont
correctement branchées sur leur prise (page 7).
• Vérifiez si les broches du connecteur d’entrée vidéo ne sont pas pliées ou enfoncées.
• Vérifiez que le réglage de sélection de l’entrée est correct (page 10).
• Vérifiez que le réglage du sélecteur numérique/analogique correspond au type du signal
d’entrée. Réglez le sélecteur numérique/analogique sur une position correspondant au
type de signal via le connecteur d’entrée DVI-I (RVB numérique/analogique). Mettez
ensuite le moteur de support hors tension puis sous tension (pages 7, 8).
FR
xProblèmes causés par l’ordinateur ou tout autre appareil connecté
• L’ordinateur se trouve en mode d’économie d’énergie. Appuyez sur n’importe quelle
touche du clavier ou déplacez la souris.
• Vérifiez que votre carte graphique est bien insérée dans l’ordinateur.
• Vérifiez si l’alimentation de l’ordinateur est réglée sur “on”.
Si l’indication HORS PLAGE DE
BALAYAGE apparaît sur l’écran
xProblèmes causés par l’ordinateur ou tout autre appareil connecté
• Vérifiez si la plage de fréquence vidéo est comprise dans la plage spécifiée pour le
moniteur. Si vous avez remplacé un ancien moniteur par ce moniteur, rebranchez l’ancien
moniteur et ajustez la plage de fréquences comme suit:
Fréquence horizontale: 28 – 92 kHz, fréquence verticale: 48 – 85 Hz
Si l’indication SVP PASSER EN
MODE SXGA apparaît sur l’écran
• La résolution du signal d’entrée est supérieure à 1280 × 1024 (SXGA). Réglez
l’ordinateur pour produire un signal 1280 × 1024.
23
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Left
01FR02BAS-AEP.book Page 24 Monday, July 16, 2001 2:23 PM
Symptôme
Vérifiez ces éléments
Si vous utilisez Windows
• Si vous avez remplacé votre ancien moniteur par ce moniteur, rebranchez l’ancien
moniteur et suivez la procédure suivante. Sélectionnez “SONY” dans la liste “Fabricants”
et sélectionnez “SDM-N80” depuis la liste “Modèles” dans l’écran de sélection de
périphérique Windows. Si “SDM-N80” n’apparaît pas dans la liste des modèles, essayez
“Plug & Play” ou installez le fichier d’informations de ce moniteur à l’aide de Windows
Monitor Information Disk (page 9).
Si vous utilisez un système
Macintosh
• Si vous raccordez un clavier Macintosh au connecteur USB descendant du moniteur, la
touche d’alimentation sur le clavier ne fonctionne pas. Pour mettre un ordinateur
Macintosh sous tension, utilisez la touche d’alimentation située sur l’ordinateur ou
raccordez directement le clavier à l’ordinateur et mettez l’ordinateur sous tension, puis
raccordez le clavier au moniteur.
• Reportez-vous aux “Remarques pour les utilisateurs Macintosh” fournies.
L’indication PAS ENTRÉE VIDEO
apparaît sur l’image
• Le réglage du sélecteur numérique/analogique a été modifié alors que le moniteur
fonctionnait normalement. Réglez le commutateur sur une position correspondant au type
d’entrée de signal via le connecteur d’entrée DVI-I (RVB numérique/analogique). Mettez
ensuite le moteur de support hors tension, puis sous tension (pages 7, 8).
L’image scintille, sautille, oscille
ou est brouillée
• Réglez le pas et la phase (signaux analogiques RVB uniquement) (page 14).
• Isolez et supprimez toute source potentielle de champs électriques ou magnétiques telles
que d’autres moniteurs, des imprimantes laser, des ventilateurs électriques, des éclairages
fluorescents ou des téléviseurs.
• Eloignez le moniteur des lignes à haute tension ou placez un blindage magnétique à
proximité du moniteur.
• Branchez le moniteur sur une autre prise secteur, de préférence reliée à un autre circuit.
• Modifiez l’orientation de l’écran.
xProblèmes causés par l’ordinateur ou tout autre appareil connecté
• Consultez le mode d’emploi de votre carte graphique afin de régler le moniteur
correctement.
• Assurez-vous que le mode graphique (VESA, Macintosh 19" Couleur, etc.) et la fréquence
du signal d’entrée sont pris en charge par ce moniteur (Appendix). Même si la fréquence
est comprise dans la plage admise, certaines cartes graphiques peuvent offrir une
impulsion de synchronisation trop étroite pour que le moniteur se synchronise
correctement.
• Ajustez le taux de régénération de l’ordinateur (fréquence verticale) de manière à obtenir
la meilleure image possible.
L’image est floue
• Réglez la luminosité et le contraste (page 13).
• Réglez le pas et la phase (signaux analogiques RVB uniquement) (page 14).
xProblèmes causés par l’ordinateur ou tout autre équipement connecté
• Réglez la résolution de votre ordinateur sur SXGA (1280 × 1024).
Apparition d’images fantômes
• N’utilisez pas de prolongateurs de câble vidéo et/ou de boîtiers de commutation vidéo.
• Vérifiez si toutes les fiches sont correctement branchées sur leur prise.
L’image n’est pas centrée
correctement, ni du bon format
• Réglez le pas et la phase (signaux analogiques RVB uniquement) (page 14).
• Réglez la position de l’image (signaux analogiques RVB uniquement) (page 15). Notez
que certains modes vidéo ne remplissent pas l’écran jusqu’aux bords.
L’image est trop petite
• Réglez le zoom sur FULL2 (page 16).
xProblèmes causés par l’ordinateur ou tout autre appareil connecté
• Réglez la résolution de l’ordinateur sur la résolution de l’écran.
L’image est sombre
• Réglez la luminosité (page 13).
• Réglez le rétroéclairage (page 18).
• Plusieurs minutes sont nécessaires avant que l’écran ne devienne lumineux après sa mise
sous tension.
Apparition d’un motif ondulatoire
ou elliptique (moiré)
• Réglez le pas et la phase (signaux analogiques RVB uniquement) (page 14).
Les couleurs ne sont pas
uniformes
• Réglez le pas et la phase (signaux analogiques RVB uniquement) (page 14).
Le blanc ne semble pas blanc
• Réglez la température des couleurs (page 15).
24
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Right
01FR02BAS-AEP.book Page 25 Monday, July 16, 2001 2:23 PM
Symptôme
Vérifiez ces éléments
Les touches du moniteur sont
inactives
(
apparaît sur l’écran)
• Si le verrouillage des menus est réglé sur OUI, réglez-le sur NON (page 18).
Le moniteur se met hors tension
au bout d’un moment
• Réglez la fonction d’économie d’énergie sur NON (page 18).
• Réglez le capteur utilisateur sur NON (page 18).
xProblèmes causés par l’ordinateur ou tout autre appareil connecté
• Désactivez le mode d’économie d’énergie de l’ordinateur.
Les périphériques USB ne
fonctionnent pas
• Vérifiez si le menu
(ENTRÉE USB) est réglé correctement en fonction de la
connexion entre votre ordinateur et le moniteur (page 17).
• Vérifiez si les fiches des câbles USB (fournis) sont correctement branchées sur leur prise
(page 9).
• Vérifiez si l’alimentation de l’affichage et du moteur de support est réglée sur “on”.
xProblèmes causés par l’ordinateur ou tout autre appareil connecté
• Vérifiez si l’alimentation des dispositifs périphériques compatibles USB auto-alimentés
est réglée sur “on”.
• Installez la dernière version du pilote de l’appareil sur votre ordinateur. Contactez le
fabricant de l’appareil pour toute information concernant le pilote de l’appareil à utiliser.
• Si votre souris ou votre clavier compatible USB ne fonctionne pas, connectez-les
directement à votre ordinateur, redémarrez celui-ci, puis effectuez les réglages nécessaires
en fonction des réglages USB. Reconnectez ensuite le clavier ou la souris au moniteur. Si
vous raccordez un clavier ou une souris aux connecteurs USB et que vous démarrez votre
ordinateur pour la première fois, les dispositifs périphériques risquent de ne pas
fonctionner.
Affichage de la désignation, du numéro de série et
de la date de fabrication de ce moniteur
FR
Pendant que le moniteur reçoit un signal vidéo,
maintenez la touche MENU enfoncée pendant au moins
5 secondes.
La zone d’informations de l’écran apparaît.
MENU
Exemple
INFORMATIONS
MODEL : SDM-N80
SER . NO : 1234567
MANUFACTURED : 2001-52
Modèle
Numéro de série
Semaine et année
de fabrication
Si le problème persiste, appelez votre revendeur Sony agréé et
fournissez-lui les informations suivantes:
• Modèle: SDM-N80
• Numéro de série
• Nom et spécifications de votre ordinateur et de votre carte
graphique
• Type de signaux d’entrée (analogique RVB/numérique RVB)
25
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Left
01FR02BAS-AEP.book Page 26 Monday, July 16, 2001 2:23 PM
Fonction d’autodiagnostic
Ce moniteur est équipé d’une fonction d’autodiagnostic. En cas
de problème avec votre moniteur ou votre(vos) ordinateur(s),
l’écran est noir et l’indicateur 1 (alimentation) s’allume en vert
ou clignote en orange. Si l’indicateur 1 (alimentation) est allumé
en orange, cela signifie que l’ordinateur se trouve en mode
d’économie d’énergie. Appuyez sur n’importe quelle touche du
clavier ou déplacez la souris.
Indicateur 1
(alimentation)
Si l’indicateur 1 (alimentation) est allumé en vert
1
Coupez le commutateur d’alimentation secteur et
débranchez les câbles de signal vidéo des
connecteurs INPUT1 et INPUT2 du moteur de
support.
2
Appuyez deux fois sur le commutateur
d’alimentation secteur pour éteindre puis rallumer
le moniteur.
Si les quatre barres de couleur apparaissent (blanche, rouge, verte,
bleue), le moniteur fonctionne correctement. Rebranchez les
câbles d’entrée vidéo et contrôlez l’état de votre(vos)
ordinateur(s).
Si les barres de couleur n’apparaissent pas, il est possible que le
moniteur soit défectueux. Informez votre représentant Sony agréé
de l’état du moniteur.
Si l’indicateur 1 (alimentation) clignote en orange
Appuyez deux fois sur le commutateur 1 (alimentation)
pour éteindre puis rallumer l’écran
Si l’indicateur 1 (alimentation) est allumé en vert, le moniteur
fonctionne correctement.
Si l’indicateur 1 (alimentation) continue de clignoter, il est
possible que le moniteur soit défectueux. Comptez le nombre de
secondes entre les clignotements oranges de l’indicateur 1
(alimentation) et informez votre représentant Sony agréé de l’état
du moniteur. Notez bien la désignation et le numéro de série de
votre moniteur. Notez également la marque et le modèle de votre
ordinateur et de votre carte graphique.
26
Spécifications
Panneau LCD
Type de panneau: a-Si TFT à matrice
active
Taille de l’image: 18,1 pouces (46
cm)
Format du signal d’entrée Fréquence opérationnelle RVB*
Horizontale: 28 – 92 kHz**
Verticale: 48 – 85 Hz**
Résolution**
Horizontale: max.1280 points
Verticale: max.1024 lignes
Connecteur d’entrée vidéo Signal RVB analogique : HD15
Signal RVB analogique/numérique:
DVI-I 29 broches
Niveaux des signaux d’entrée
Signal vidéo analogique RVB
0,700 Vp-p, 75 Ω, positif
Signal SYNC
Niveau TTL, 2 kΩ,
positif ou négatif
(Horizontal et vertical séparés,
ou synchro composite)
0,3 Vp-p, 75 Ω, négatif
(Synchro sur le vert)
Signal vidéo RVB numérique (DVI)
TMDS (Liaison unique)
Sortie audio
1W×2
Prise écouteurs
Miniprise stéréo
Accepte une impédance de 16 – 48 Ω
Prises AUDIO IN
Miniprise stéréo × 2
Accepte une impédance de 47 kΩ
Accepte un niveau de 0,5 Vrms
Puissance requise
100 – 240 V, 50 – 60 Hz, 0,7 – 0,4 A
Consommation électrique Max. 67 W
Température de fonctionnement
5 – 35 °C
Dimensions (l/h/p)
Ecran (vertical et dans la position la
plus basse):
Approx. 432 × 400 × 195 mm
(17 1/8 × 15 3/4 × 7 3/4 pouces)
Moteur de support:
Approx. 94 × 212 × 204 mm
(3 3/4 × 8 3/8 × 8 1/8 pouces)
Masse
Ecran:
Approx. 6,5 kg (14 lb 5 oz)
Moteur de support:
Approx. 1,5 kg (3 lb 5 oz)
Plug & Play
DDC2B
Accessoires
Voir page 7.
* Condition de synchronisation horizontale et verticale
recommandée
• La largeur de synchronisation horizontale doit être
supérieure de plus 4,8% à la durée horizontale totale ou être
égale à 0,8 µs, suivant la valeur supérieure.
• La largeur de suppression horizontale doit être supérieure à
2,5 µs.
• La largeur de suppression verticale doit être supérieure à 450
µs.
**Un signal d’une résolution de 1600 × 1200 s’affiche
provisoirement tant que ses fréquences horizontale et verticale
sont inférieures aux valeurs suivantes:
• Signal analogique RVB : horizontale 107 kHz, verticale 85 Hz
• Signal numérique RVB : horizontale 75 kHz, verticale 60 Hz
La conception et les spécifications sont sujettes à modification
sans préavis.
SDM-N80
4-082-671-12(1)
G:\_Upload\4082671121\4082671121SDMN80AEP\04DE-SDMN80AEP\03DE01BAS-AEPTOC.fm
masterpage:Toc.master
03DE01BAS-AEP.book Page 3 Monday, July 16, 2001 2:25 PM
Inhalt
Sicherheitsmaßnahmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Lage und Funktion der Teile und Bedienelemente . . . . . . . . . . . . . . 5
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Schritt 1: Anschließen der Media-Engine an den Computer . . . . . . 7
Schritt 2: Überprüfen des Digital/Analog-Wählschalters . . . . . . . . . 7
Schritt 3: Anschließen des Bildschirms und der Media-Engine . . . . 8
Schritt 4: Anschließen des Audiokabels . . . . . . . . . . . . . . . . . . . . . 8
Schritt 5: Anschließen des Netzkabels . . . . . . . . . . . . . . . . . . . . . . 8
Schritt 6: Einschalten von Monitor und Computer . . . . . . . . . . . . . . 8
Anschließen von USB-kompatiblen Peripheriegeräten
(USB - Universeller Serieller Bus) . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Die Stereolautsprecher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Auswählen des Eingangssignals . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Einstellen von Neigung und Höhe . . . . . . . . . . . . . . . . . . . . . . . . . 10
Einstellen des Monitors. . . . . . . . . . . . . . . . . . . . . . . . . .11
Navigieren in den Menüs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Einstellen des Kontrasts (KONTRAST) . . . . . . . . . . . . . . . . . . . . . 13
Einstellen des Schwarzwerts eines Bildes (HELLIGKEIT) . . . . . . . 13
Korrigieren eines flimmernden oder verschwommenen Bildes
(PHASE/PITCH) (nur analoge RGB-Signale) . . . . . . . . . . . . . . . . . 14
Einstellen der Bildposition (H CENTER/V CENTER)
(nur analoge RGB-Signale) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Einstellen der Farbtemperatur (FARBE) . . . . . . . . . . . . . . . . . . . . . 15
Ändern der Bildgröße je nach Signal (ZOOM) . . . . . . . . . . . . . . . . 16
Glätten des Bildes (SMOOTHING) . . . . . . . . . . . . . . . . . . . . . . . . . 16
Ändern der Menüposition (POSITION MENÜ) . . . . . . . . . . . . . . . . 16
Zurücksetzen der Einstellungen (ZURÜCKSETZEN) . . . . . . . . . . . 17
Weitere Einstellungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
• Macintosh ist ein Warenzeichen der
Apple Computer, Inc., in den USA und
anderen Ländern.
• Windows ist ein eingetragenes
Warenzeichen der Microsoft
Corporation in den USA und anderen
Ländern.
• IBM PC/AT und VGA sind
eingetragene Warenzeichen der IBM
Corporation in den USA.
• VESA und DDC sind Warenzeichen
der Video Electronics Standards
Association.
• ENERGY STAR ist ein eingetragenes
Warenzeichen in den USA.
• Alle anderen in diesem Handbuch
erwähnten Produktnamen können
Warenzeichen oder eingetragene
Warenzeichen der jeweiligen
Eigentümer sein.
• Im Handbuch sind die Warenzeichen
und eingetragenen Warenzeichen nicht
in jedem Fall ausdrücklich durch “”
bzw. “” gekennzeichnet.
DE
Technische Merkmale . . . . . . . . . . . . . . . . . . . . . . . . . . .19
Die Stromsparfunktion (Benutzersensor/Stromsparfunktion) . . . . . 19
Wenn der Benutzersensor nicht ordnungsgemäß funktioniert . . . . 19
Automatische Helligkeitseinstellung (Lichtsensor) . . . . . . . . . . . . . 21
Automatische Einstellung der Bildqualität (nur analoge RGB-Signale) . . 21
Störungsbehebung . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
Bildschirmmeldungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Fehlersymptome und Abhilfemaßnahmen . . . . . . . . . . . . . . . . . . . 23
Selbstdiagnosefunktion. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
Anhang (Appendix) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i
Preset mode timing table . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i
TCO’99 Eco-document . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i
3
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Left
03DE01BAS-AEP.book Page 4 Monday, July 16, 2001 2:25 PM
Hinweis zu den integrierten Stereolautsprechern
Sicherheitsmaßnahmen
Warnhinweis zum Netzanschluß
• Verwenden Sie ausschließlich das mitgelieferte Netzkabel.
Wenn Sie ein anderes Netzkabel verwenden, achten Sie darauf,
daß es für die Stromversorgung in Ihrem Land geeignet ist.
Für Kunden in den USA
Wenn Sie kein geeignetes Netzkabel verwenden, entspricht
dieser Monitor nicht den obligatorischen FCC-Standards.
Für Kunden in Großbritannien
Wenn Sie den Monitor in Großbritannien verwenden, benutzen
Sie bitte das Kabel mit dem für Großbritannien geeigneten
Stecker.
Beispiele für Steckertypen
Die Lautsprecher erzeugen ein Magnetfeld. Halten Sie Bänder/
Disketten und andere magnetische Datenträger von den
Öffnungen der Lautsprecher fern. Das Magnetfeld der
Lautsprecher kann magnetische Datenträger wie Magnetbänder
oder Disketten beschädigen.
Hinweis zum LCD-Bildschirm
(Flüssigkristallbildschirm)
Bitte beachten Sie, daß der LCD-Bildschirm in einer
Hochpräzisionstechnologie hergestellt wird. Schwarze
oder helle Lichtpunkte (rot, blau oder grün) können
jedoch permanent auf dem LCD-Bildschirm zu sehen
sein, und unregelmäßige Farbstreifen oder helle
Bereiche können auf dem LCD-Bildschirm erscheinen.
Dies ist keine Fehlfunktion. (Effektive Bildpunkte: über
99,99%)
Austauschen der Leuchtstoffröhre
für 100 bis 120 V
Wechselstrom
für 200 bis 240 V
Wechselstrom
nur für 240 V
Wechselstrom
Die Netzsteckdose sollte sich in der Nähe des Geräts befinden
und leicht zugänglich sein.
Aufstellort
Achten Sie darauf, daß der Monitor am Aufstell- oder Lagerort
vor folgenden Bedingungen geschützt ist:
• Vor extremen Temperaturen, wie sie zum Beispiel in der Nähe
eines Heizkörpers, eines Warmluftauslasses oder in direktem
Sonnenlicht auftreten. Extreme Temperaturen, zum Beispiel in
einem in der Sonne geparkten Auto oder in der Nähe eines
Warmluftauslasses, können bei dem Monitor zu einer
Verformung des Gehäuses oder zu Fehlfunktionen führen.
• Vor mechanischen Vibrationen oder Stößen.
• Vor starken Magnetfeldern. Stellen Sie den Monitor daher
nicht in der Nähe von Geräten auf, die solche Magnetfelder
erzeugen, zum Beispiel Fernsehgeräten oder Haushaltsgeräten.
• Vor übermäßig viel Staub, Schmutz oder Sand, wie sie zum
Beispiel an einem offenen Fenster oder einer Tür ins Freie
auftreten können. Wenn Sie den Monitor vorübergehend im
Freien benutzen müssen, treffen Sie geeignete
Vorsorgemaßnahmen gegen Staub- und Schmutzpartikel in der
Luft. Andernfalls kann es zu irreparablen Schäden am Gerät
kommen.
Hinweise zum LCD-Bildschirm
• Stellen Sie das Gerät nicht so auf, daß der LCD-Bildschirm auf
die Sonne gerichtet ist. Andernfalls könnte der LCDBildschirm beschädigt werden. Achten Sie darauf besonders,
wenn Sie den Monitor in der Nähe eines Fensters aufstellen.
• Stoßen Sie nicht gegen den LCD-Bildschirm, und zerkratzen
Sie ihn nicht. Stellen Sie keine schweren Gegenstände auf den
LCD-Bildschirm. Dadurch könnte die Gleichmäßigkeit des
Bildes beeinträchtigt werden, oder am LCD-Bildschirm
könnten Fehlfunktionen auftreten.
• Wenn Sie den Monitor in einer kalten Umgebung benutzen,
kann ein Nachbild auf dem LCD-Bildschirm zu sehen sein.
Dies ist keine Fehlfunktion. Das Phänomen verschwindet,
sobald wieder eine normale Umgebungstemperatur erreicht ist.
• Wenn Sie über längere Zeit ein Standbild anzeigen lassen, kann
eine Zeit lang ein Nachbild zu sehen sein. Dieses Nachbild
verschwindet nach einer Weile wieder.
• Der LCD-Bildschirm erwärmt sich bei Betrieb. Dies ist keine
Fehlfunktion.
Eine spezielle Leuchtstoffröhre dient in diesem Monitor als
Lichtquelle. Wenn die Anzeige auf dem Bildschirm dunkel oder
instabil wird oder gar nicht mehr erscheint, muß die
Leuchtstoffröhre gegen eine neue ausgetauscht werden. Wenden
Sie sich dazu an Ihren Sony-Händler.
Wartung
• Trennen Sie unbedingt das Netzkabel von der Netzsteckdose,
bevor Sie den Monitor reinigen.
• Reinigen Sie den LCD-Bildschirm mit einem weichen Tuch.
Wenn Sie ein Glasreinigungsmittel verwenden, achten Sie
darauf, daß es keine Antistatik-Lösung oder ähnliche Zusätze
enthält, da diese zu Kratzern auf der Beschichtung des LCDBildschirms führen könnten.
• Reinigen Sie Gehäuse, Bedienfeld und Bedienelemente mit
einem weichen Tuch, das Sie leicht mit einer milden
Reinigungslösung angefeuchtet haben. Verwenden Sie keine
Scheuermittel, Scheuerschwämme oder Lösungsmittel wie
Alkohol oder Benzin.
• Berühren Sie die Bildschirmoberfläche nicht mit scharfen,
rauhen oder spitzen Gegenständen wie zum Beispiel
Kugelschreibern oder Schraubenziehern. Andernfalls könnte
die Bildschirmoberfläche zerkratzt werden.
• Beachten Sie bitte, daß es zu Materialschäden oder zu Schäden
an der LCD-Bildschirmbeschichtung kommen kann, wenn der
Monitor flüchtigen Lösungsmitteln wie zum Beispiel
Insektiziden ausgesetzt ist oder wenn er längere Zeit mit
Gummi- oder Vinylmaterialien in Berühung kommt.
Transport
• Wenn Sie den Monitor transportieren müssen, lösen Sie
zunächst alle Kabel. Um den Bildschirm zu tragen, fassen Sie
den Fuß des Bildschirmständers fest mit beiden Händen. Wenn
Sie die Media-Engine tragen, fassen Sie auch diese mit beiden
Händen. Wenn Sie den Monitor fallenlassen, könnten Sie sich
verletzen, und der Monitor könnte beschädigt werden.
• Wenn Sie den Monitor zur Reparatur oder bei einem Umzug
transportieren müssen, verpacken Sie ihn mit Hilfe der
Originalverpackungsmaterialien wieder im Originalkarton.
Entsorgen des Monitors
• Entsorgen Sie den Monitor nicht im normalen
Hausmüll.
• Die Leuchtstoffröhre in diesem Monitor enthält
Quecksilber. Der Monitor muß in Übereinstimmung
mit den Vorschriften der lokalen Umwelt- und
Entsorgungsbehörden entsorgt werden.
4
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Right
03DE01BAS-AEP.book Page 5 Monday, July 16, 2001 2:25 PM
Lage und Funktion der Teile und
Bedienelemente
Weitere Informationen finden Sie auf den in Klammern
angegebenen Seiten.
1 Stereolautsprecher (Seite 9)
Diese Lautsprecher geben Tonsignale aus.
2 Benutzersensoren (Seite 19)
Diese Sensoren erkennen, wenn sich ein Benutzer vor dem
Bildschirm befindet. Decken Sie sie auf keinen Fall mit
Papier o. ä. ab.
LCD-Bildschirm
Sie können den Monitor bedienen, indem Sie die Tasten leicht
berühren. Die Zeichen und Symbole, die Tastenfunktionen
angeben, leuchten nach dem Einschalten des Monitors etwa 10
Sekunden lang. Wenn Sie in diesem Zeitraum keine Taste
drücken, erlöschen alle Anzeigen. Wenn Sie in diesem Zeitraum
eine der Tasten drücken, leuchten nur die Zeichen bzw. Symbole
weiter, die zu dieser Tastenfunktion gehören. Wenn alle Anzeigen
ausgeschaltet sind und Sie eine der Tasten 4 – 8 drücken,
leuchten die Anzeigen wieder.
Vorderseite
MENU
3 Lichtsensor (Seite 18, 21)
Dieser Sensor mißt die Helligkeit der Umgebung. Decken Sie
ihn auf keinen Fall mit Papier o. ä. ab.
4 Taste MENU (Seite 12)
Diese Taste dient zum Aufrufen des Hauptmenüs.
5 Tasten 2 (Lautstärke) +/– und M(+)/m(–)
(Seite 9, 12 )
Diese Tasten dienen zum Aufrufen des Menüs
LAUTSTÄRKE und fungieren beim Auswählen von
Menüoptionen und beim Einstellen von Werten als Tasten
M(+)/m(–).
1
OK
6 Taste 8 (Helligkeit) (Seite 13)
Diese Taste dient zum Aufrufen des Menüs HELLIGKEIT.
2
7 Taste 6 (Kontrast) (Seite 13)
Diese Taste dient zum Aufrufen des Menüs KONTRAST.
MENU
1
OK
2
8 Taste und Anzeige INPUT und OK (Seite 10, 12)
Diese Taste dient zum Auswählen des Videoeingangssignals
INPUT1 (HD15-Anschluß (analoges RGB)) oder INPUT2
(DVI-I-Anschluß (digitales/analoges RGB)). Mit jedem
Tastendruck wechseln das Eingangssignal und die
entsprechende Eingangsanzeige.
Wenn das Menü auf dem Bildschirm angezeigt wird, fungiert
diese Taste auch als Taste OK.
DE
9 Netzanzeige 1 (Seite 8 , 19, 26)
Die Netzanzeige leuchtet grün, wenn der Monitor
eingeschaltet ist. Sie blinkt grün und orange, wenn sich der
Monitor im Energiesparmodus befindet, und leuchtet orange,
wenn er in den Stromsparmodus geschaltet ist.
Rückseite
0 Netzschalter 1 (Seite 8, 26)
Dieser Schalter dient zum Ein- und Ausschalten des
Monitors.
qa SYSTEM CONNECTOR (Seite 8)
Über diesen Eingang werden die Signale von der MediaEngine eingespeist, wenn der Monitor und die Media-Engine
mit einem Systemverbindungskabel verbunden sind.
Linke Seite
Rechte Seite
qs Aussparung für die Sicherheitssperre
Die Aussparung für die Sicherheitssperre ist für ein Micro
Saver Security-System von Kensington gedacht.
Micro Saver Security-System ist ein Warenzeichen von
Kensington.
qd Kopfhörerbuchse (Seite 10)
Hier werden Tonsignale an den Kopfhörer ausgegeben.
qf USB-Anschlüsse (Universeller Serieller Bus) für
nachgeschaltete Geräte (Seite 9)
Über diese Anschlüsse können Sie den Monitor mit USBPeripheriegeräten verbinden.
5
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Left
03DE01BAS-AEP.book Page 6 Monday, July 16, 2001 2:25 PM
Media-Engine
Rückseite
Vorderseite
AC IN
INPUT 1
AUDIO IN
INPUT 2
ANALOG
DIGITAL
wa Digital/Analog-Wählschalter (Seite 7)
Wenn Sie den DVI-I-Eingang qj über das DVI-HD15Videosignalkabel (RGB, analog) (mitgeliefert) mit einem
Computer verbinden, der mit einem HD15-Ausgang
(analoger RGB-Ausgang) ausgestattet ist, schieben Sie diesen
Schalter auf ANALOG.
Wenn Sie den Eingang über ein DVI-DVI-Videosignalkabel
(RGB, digital) (nicht mitgeliefert) mit einem Computer
verbinden, der mit einem DVI-Ausgang (digitaler RGBAusgang) ausgestattet ist, schieben Sie diesen Schalter auf
DIGITAL.
Standardmäßig ist dieser Schalter auf ANALOG eingestellt.
AUDIO IN
*
SYSTEM
CONNECTOR
(TO DISPLAY)
qg Netzeingang AC IN (Seite 8)
Dieser Anschluß dient zur Stromversorgung des Monitors.
qh HD15-Eingang (analoges RGB, INPUT1) (Seite 7)
Dieser Anschluß dient zum Einspeisen von analogen RGBVideosignalen (0,700 Vp-p, positiv) und
Synchronisationssignalen.
ws Netzschalter (Seite 8)
Dieser Schalter dient zum Ein- und Ausschalten des
Monitors.
wd Netzanzeige (Seite 19)
Diese Netzanzeige leuchtet grün, wenn die Media-Engine
eingeschaltet ist. Die Netzanzeige leuchtet rot, wenn der
Bildschirm aus-, die Media-Engine aber eingeschaltet ist. Die
Netzanzeige leuchtet orange, wenn sich der Monitor im
Stromsparmodus befindet.
*
Dieser Anschluß wird nur von Kundendienstpersonal benutzt.
Schließen Sie nichts daran an.
qj DVI-I-Eingang (digitales/analoges RGB, INPUT2)
(Seite 7)
Dieser Anschluß dient zum Einspeisen analoger RGBVideosignale (0,700 Vp-p, positiv) mit
Synchronisationssignalen oder digitaler RGB-Videosignale,
die der Norm DVI Rev. 1.0 entsprechen. Mit dem Digital/
Analog-Wählschalter wa können Sie zwischen digitalen
RGB-Signalen und analogen RGB-Signalen umschalten.
qk SYSTEM CONNECTOR (TO DISPLAY) (Seite 8)
Über diesen Ausgang werden die Signale an den Monitor
weitergeleitet, wenn der Monitor und die Media-Engine mit
einem Systemverbindungskabel verbunden sind.
ql Buchsen AUDIO IN (Seite 8, 18)
Über diese Buchsen werden Tonsignale eingespeist, wenn das
Gerät an den Audioausgang eines Computers oder an ein
anderes Audiogerät angeschlossen ist.
w; USB-Anschlüsse (Universeller Serieller Bus) für
vorgeschaltete Geräte (Seite 9, 17)
Über diese Anschlüsse können Sie den Monitor mit USBkompatiblen Computern verbinden.
6
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Right
03DE01BAS-AEP.book Page 7 Monday, July 16, 2001 2:25 PM
x Anschließen an einen Macintosh
Installation
Verwenden Sie den mitgelieferten Macintosh-Adapter.
Bevor Sie mit dem Monitor arbeiten, überprüfen Sie bitte, ob
folgende Teile mitgeliefert wurden:
• LCD-Bildschirm
• Media-Engine
• Netzkabel
• Systemverbindungskabel (2 m)
• DVI-HD15-Videosignalkabel (RGB, analog)
• Audiokabel (Stereoministecker)
• USB-Kabel
• Macintosh-Adapter
• Windows Monitor Information/Windows Utility/Macintosh
Utility Disk
• Garantiekarte
• Hinweise für Macintosh-Benutzer
• Diese Bedienungsanleitung
an Anschluß INPUT2
Macintosh-Adapter
(mitgeliefert)*
Schritt 1: Anschließen der MediaEngine an den Computer
Schalten Sie vor dem Anschließen die Media-Engine und den
Computer aus.
Wenn Sie den Monitor an einen Computer mit einem DVIAusgang (digitaler RGB-Ausgang) anschließen, der der Norm
DVI Rev. 1.0 entspricht, verwenden Sie ein DVI-DVIVideosignalkabel (RGB, digital) (nicht mitgeliefert).
Hinweis
Berühren Sie die Stifte des Videosignalkabelanschlusses nicht. Sie
könnten die Stifte sonst möglicherweise verbiegen.
x Anschließen an einen IBM PC/AT oder
kompatiblen Computer
an Anschluß INPUT2
an Videoausgang
IBM PC/AT oder
kompatibler Computer
DVI-HD15-Videosignalkabel
(RGB, analog) (mitgeliefert)
DVI-HD15an Videoausgang Videosignalkabel (RGB,
analog) (mitgeliefert)
Macintosh
* In den mitgelieferten Hinweisen für Macintosh-Benutzer finden Sie
weitere Erläuterungen.
Schritt 2: Überprüfen des Digital/
Analog-Wählschalters
DE
Überprüfen Sie vor dem Einschalten des Monitors oder des
Computers unbedingt die Schaltereinstellung. Wenn Sie den
DVI-I-Eingang des Monitors über das DVI-HD15Videosignalkabel (RGB, analog) (mitgeliefert) mit einem
Computer verbinden, der mit einem HD15-Ausgang (analoger
RGB-Ausgang) ausgestattet ist, schieben Sie den Schalter auf
ANALOG.
Wenn Sie den Eingang über ein DVI-DVI-Videosignalkabel
(RGB, digital) (nicht mitgeliefert) mit einem Computer
verbinden, der mit einem DVI-Ausgang (digitaler RGBAusgang) ausgestattet ist, schieben Sie diesen Schalter auf
DIGITAL.
Standardmäßig ist dieser Schalter auf ANALOG eingestellt.
ANALOG
DIGITAL
Hinweis
Überprüfen Sie vor dem Einschalten des Monitors oder des Computers
unbedingt die Schaltereinstellung.
(Fortsetzung)
7
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Left
03DE01BAS-AEP.book Page 8 Monday, July 16, 2001 2:25 PM
Schritt 3: Anschließen des
Bildschirms und der
Media-Engine
Schalten Sie vor dem Anschließen die Media-Engine und den
Bildschirm aus.
Stellen Sie den Bildschirm in aufrechter Position auf, damit Sie
das Systemverbindungskabel mühelos anschließen können.
Schritt 5: Anschließen des
Netzkabels
Media-Engine, Bildschirm und Computer müssen ausgeschaltet
sein. Schließen Sie zuerst das Netzkabel an die Media-Engine an,
und stecken Sie dann den Netzstecker in eine Netzsteckdose.
an Netzeingang AC IN
an Netzsteckdose
A
Netzkabel (mitgeliefert)
an SYSTEM
CONNECTOR
des Bildschirms
Schritt 6: Einschalten von Monitor
und Computer
1
Schalten Sie die Media-Engine ein.
Der Bildschirm schaltet sich automatisch ein. Die Anzeigen
an der Media-Engine und am Bildschirm leuchten grün auf.
2
Schalten Sie den Computer ein.
Systemverbindungskabel
(2 m) (mitgeliefert)
A
an SYSTEM
CONNECTOR
der MediaEngine
Richten Sie die Markierung v am Stecker an
der Markierung v am Bildschirm und an der
Media-Engine aus.
Vorsicht
Stellen Sie die Media-Engine unbedingt senkrecht auf, wie auf der
Abbildung oben gezeigt. Wenn Sie die Media-Engine flach hinlegen,
können die Lüftungsöffnungen blockiert werden, was zu Fehlfunktionen
führen könnte.
Hinweis
Um das Kabel anzuschließen, fassen Sie es am Stecker, und stecken Sie
den Stecker so in die Buchse, daß er mit einem Klicken einrastet. Wenn
Sie das Kabel lösen wollen, halten Sie den Sperrhebel A nach unten
gedrückt, und ziehen Sie den Stecker heraus.
Schritt 4: Anschließen des
Audiokabels
an eine
Audioausgangsbuchse des
Computers
8
an Buchse AUDIO IN
der INPUT2-Anschlüsse
festgelegt
Audiokabel (mitgeliefert)
Hinweis
Wenn Sie die Media-Engine aus- und wieder einschalten, während der
Bildschirm ausgeschaltet ist, schaltet sich der Bildschirm nicht
automatisch ein. Schalten Sie den Bildschirm in diesem Fall mit dem
Netzschalter 1 am Bildschirm ein.
Die Installation des Monitors ist damit abgeschlossen. Stellen Sie
gegebenenfalls das Bild mit den Bedienelementen des Monitors
nach Ihren Wünschen ein.
Wenn auf dem Bildschirm kein Bild erscheint
• Überprüfen Sie, ob der Monitor korrekt an den Computer
angeschlossen ist.
• Überprüfen Sie, ob die Media-Engine eingeschaltet ist.
• Die Meldung KEIN EING SIGNAL erscheint auf dem
Bildschirm:
– Der Computer befindet sich im Stromsparmodus. Drücken
Sie eine beliebige Taste auf der Computer-Tastatur, oder
bewegen Sie die Maus.
– Das Eingangssignal muß korrekt ausgewählt sein.
– Der Digital/Analog-Wählschalter muß korrekt eingestellt
sein.
• Die Meldung KABEL NICHT VERBUNDEN erscheint auf
dem Bildschirm:
– Das Videosignalkabel muß richtig angeschlossen sein.
– Das Eingangssignal muß korrekt ausgewählt sein.
• Wenn die Meldung NICHT IM ABTASTBEREICH erscheint,
schließen Sie wieder Ihren alten Bildschirm an. Stellen Sie
dann die Grafikkarte des Computers auf eine
Horizontalfrequenz zwischen 28 und 92 kHz und eine
Vertikalfrequenz zwischen 48 und 85 Hz ein.
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Right
03DE01BAS-AEP.book Page 9 Monday, July 16, 2001 2:25 PM
Weitere Informationen zu den Bildschirmmeldungen finden Sie
unter “Fehlersymptome und Abhilfemaßnahmen” auf Seite 23.
Spezielle Treiber werden nicht benötigt
Dieser Monitor entspricht dem Plug-and-Play-Standard “DDC”, so daß
alle Daten des Monitors automatisch erkannt werden. Daher muß kein
spezifischer Treiber auf dem Computer installiert werden.
Wenn Sie den Monitor an den Computer anschließen und diesen dann
zum ersten Mal starten, wird möglicherweise der Hardware-Assistent auf
dem Bildschirm angezeigt. Gehen Sie in diesem Fall nach den
Anweisungen auf dem Bildschirm vor. Der Plug-and-Play-Monitor ist
automatisch ausgewählt, so daß Sie ohne weitere Vorbereitungen mit
diesem Monitor arbeiten können.
Die Vertikalfrequenz wechselt zu 60 Hz.
Da das Flimmern auf dem Monitor fast nicht sichtbar ist, können Sie die
Einstellung unverändert lassen. Sie brauchen die Vertikalfrequenz nicht
auf einen besonders hohen Wert einzustellen.
Wenn bei der Kommunikation zwischen Ihrem Computer bzw. Ihrer
Grafikkarte und diesem Monitor Probleme auftreten, installieren Sie die
Informationsdatei zu diesem Monitor von der “Windows Monitor
Information Disc”. Näheres zur Installation finden Sie in der ReadMeDatei auf der Diskette.
Anschließen von USB-kompatiblen
Peripheriegeräten (USB Universeller Serieller Bus)
Der Monitor verfügt über zwei USB-Anschlüsse für
vorgeschaltete Geräte und zwei USB-Anschlüsse für
nachgeschaltete Geräte. Über diese Anschlüsse lassen sich mit
Hilfe eines USB-Standardkabels schnell und problemlos USBkompatible Peripheriegeräte (Tastatur, Maus, Drucker, Scanner
usw.) an den Computer anschließen.
Wenn Sie den Monitor als Hub für Peripheriegeräte verwenden
möchten, schließen Sie die USB-Geräte wie unten abgebildet an.
3
Schließen Sie die USB-kompatiblen
Peripheriegeräte an die USB-Anschlüsse für die
nachgeschalteten Geräte am Bildschirmständer an.
Anschluß an einen Macintosh-Computer
Wenn Sie eine Macintosh-Tastatur an den USB-Anschluß für
nachgeschaltete Geräte anschließen, funktioniert die Netztaste an der
Tastatur nicht. Wenn Sie den Macintosh einschalten wollen, drücken
Sie die Netztaste am Macintosh selbst, oder verbinden Sie die
Tastatur direkt mit dem Macintosh, schalten Sie den Macintosh ein,
und schließen Sie die Tastatur dann an den Monitor an.
Hinweise
• Nicht alle Computer und/oder Betriebssysteme unterstützen USBKonfigurationen. Schlagen Sie im Handbuch zu Ihrem Computer nach,
ob Sie USB-Geräte anschließen können.
• In den meisten Fällen muß USB-Treibersoftware auf dem HostComputer installiert werden. Näheres hierzu finden Sie in den
Bedienungsanleitungen zu den Peripheriegeräten.
• Wenn Sie einen Computer anschließen, der über den USB-Anschluß
für vorgeschaltete Geräte am Monitor mit Strom versorgt wird, schaltet
der Monitor nicht in den Stromsparmodus.
• Wenn sich der Monitor im Stromsparmodus befindet, funktionieren die
USB-Peripheriegeräte nicht. Wenn Sie die USB-Peripheriegeräte
benutzen wollen, beenden Sie den Stromsparmodus, indem Sie den
Netzschalter 1 betätigen.
• Wenn die Peripheriegeräte nicht ordnungsgemäß funktionieren,
vergewissern Sie sich, daß die Einstellung des Eingangs für
vorgeschaltete Geräte unter
(USB-EINGANG) korrekt ist
(Seite 17).
• Wenn Sie den Computer zum ersten Mal starten, nachdem Sie eine
Tastatur oder eine Maus an die USB-Anschlüsse angeschlossen haben,
funktionieren die Peripheriegeräte möglicherweise nicht. Schließen Sie
in diesem Fall die Tastatur und die Maus direkt an den Computer an,
und konfigurieren Sie die USB-kompatiblen Geräte. Schließen Sie sie
dann an diesen Monitor an.
• Achten Sie beim Anschließen von Peripheriegeräten an die Anschlüsse
für nachgeschaltete Geräte darauf, sich nicht auf den Bildschirm zu
stützen. Andernfalls kann sich der Bildschirm neigen, und Sie könnten
sich die Finger einklemmen.
• Die Anzahl der USB-Hubs, die aneinander angeschlossen werden
können, ist durch USB-Spezifikationen auf maximal sechs Ebenen
festgelegt. Zwei USB-Hub-Ebenen sind im Monitor integriert. Deshalb
können Sie noch weitere vier USB-Hub-Ebenen anschließen.
DE
Die Stereolautsprecher
USBAnschlüsse für
vorgeschaltete
Geräte
An USBkompatible
Computer
USB-Anschlüsse für nachgeschaltete Geräte
An USB-kompatible Peripheriegeräte
Sie können Musik-, Klang- und andere Audiodateien über die
Stereolautsprecher in Ihrem Monitor wiedergeben lassen.
Einstellen der Lautstärke
Die Lautstärke wird im Menü LAUTSTÄRKE eingestellt, das Sie
über das Hauptmenü aufrufen können (Seite 11).
1
1
Schalten Sie Monitor und Computer ein.
2
Schließen Sie Ihre(n) Computer mit dem
mitgelieferten USB-Kabel an die Anschlüsse für
vorgeschaltete Geräte an der Media-Engine an.
Schalten Sie die Anzeige der Zeichen und Symbole
für die Tastenfunktionen ein.
Drücken Sie eine der Tasten MENU, M(+)/m(–), 8
(Helligkeit), 6 (Kontrast) oder INPUT, damit die Zeichen
und Symbole für die Tastenfunktionen leuchten.
Für Benutzer von Windows
Wenn eine Meldung auf dem Bildschirm erscheint, gehen Sie nach
den Anweisungen auf dem Bildschirm vor, und wählen Sie einen
generischen USB-Hub-Treiber aus.
(Fortsetzung)
9
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Left
03DE01BAS-AEP.book Page 10 Monday, July 16, 2001 2:25 PM
2
Drücken Sie die Tasten 2 +/–.
Das Menü LAUTSTÄRKE wird auf dem Bildschirm
angezeigt.
L AUT S T ÄRKE
Einstellen von Neigung und Höhe
Sie können den Bildschirm innerhalb der unten abgebildeten
Winkel nach Bedarf einstellen.
40
30°
59°
3 Stellen Sie mit den Tasten 2 +/– die Lautstärke ein.
Nach etwa 3 Sekunden wird das Menü automatisch ausgeblendet.
Wiedergabe über Kopfhörer
Sie können die Tonsignale des Computers oder Audiogeräts auch
über Kopfhörer wiedergeben lassen. Schließen Sie die Kopfhörer
an die Kopfhörerbuchse an. Die Lautsprecher werden
ausgeschaltet, wenn Kopfhörer an die Kopfhörerbuchse
angeschlossen werden. Auch die Lautstärke der Kopfhörer
können Sie im Menü LAUTSTÄRKE einstellen.
29°
29°
A
60°
Hinweise
• Wenn das Hauptmenü auf dem Bildschirm angezeigt wird, läßt sich die
Lautstärke nicht einstellen.
• Wenn sich der Monitor im Energie- oder Stromsparmodus befindet,
wird über die Lautsprecher oder Kopfhörer kein Ton ausgegeben.
60°
Auswählen des Eingangssignals
Über die Eingänge INPUT1 und INPUT2 können Sie zwei
Computer an diesen Monitor anschließen. Mit der Taste INPUT
schalten Sie zwischen den beiden Computern um.
1
Schalten Sie die Anzeige der Zeichen und Symbole
für die Tastenfunktionen ein.
Drücken Sie eine der Tasten MENU, M(+)/m(–), 8
(Helligkeit), 6 (Kontrast) oder INPUT, damit die Zeichen
und Symbole für die Tastenfunktionen leuchten.
Hinweise
• Wenn Sie Kabel an die USB-Anschlüsse für nachgeschaltete Geräte
anschließen, kann der Drehwinkel nach rechts kleiner sein als 60 Grad.
• Achten Sie darauf, sich nicht die Finger zwischen dem Arm und der
Basis des Ständers einzuklemmen (A in der Abbildung oben).
2
Drücken Sie die Taste INPUT.
Mit jedem Tastendruck wechseln das Eingangssignal und die
entsprechende Eingangsanzeige.
• 1: Eingang über den HD15-Eingang (analoges RGB)
• 2: Eingang über den DVI-I-Eingang (digitales/analoges
RGB)
Gehen Sie zum Einstellen der Winkel wie unten beschrieben vor.
1
Halten Sie den Bildschirmständer fest. Fassen Sie
den Bildschirm unten in der Mitte, und neigen Sie
den LCD-Bildschirm dann weit genug nach hinten.
2
Hinweise
• Wenn das Hauptmenü auf dem Bildschirm angezeigt wird, läßt sich das
Eingangssignal nicht auswählen.
• Für den USB-Eingang für vorgeschaltete Geräte und den Audioeingang
können Sie festlegen, ob sie ebenfalls mit der Taste INPUT
umgeschaltet werden können. Stellen Sie den USB-Eingang für
vorgeschaltete Geräte mit der Option
(USB-EINGANG)
(Seite 17) und den Audioeingang mit der Option
(AUDIOEINGANG) (Seite 18) ein. Standardmäßig sind beide Optionen so
eingestellt, daß die Eingänge mit der Taste INPUT umgeschaltet
werden.
Hinweis
Fassen Sie den Bildschirm nicht in der Nähe des Vorsprungs in der Mitte
unten an. Andernfalls könnten Sie sich die Finger einklemmen.
10
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Right
03DE01BAS-AEP.book Page 11 Monday, July 16, 2001 2:25 PM
2
Halten Sie den LCD-Bildschirmträger unten an den
Seiten fest, und ziehen Sie ihn nach unten, um die
Bildschirmhöhe einzustellen.
Einstellen des Monitors
Vor dem Einstellen
Verbinden Sie den Monitor mit dem Computer, und schalten
Sie beide Geräte ein.
Die besten Ergebnisse erzielen Sie, wenn Sie mindestens 30
Minuten warten, bevor Sie Einstellungen vornehmen.
Mit den Bildschirmmenüs können Sie eine Vielzahl von
Einstellungen vornehmen.
Navigieren in den Menüs
3
Fassen Sie den LCD-Bildschirm oben und unten in
der Mitte, und stellen Sie dann die Neigung des
Bildschirms ein.
Drücken Sie die Taste MENU, um das Hauptmenü auf dem
Monitor aufzurufen. Weitere Informationen zur Taste MENU
finden Sie unter “Verwenden der Tasten MENU, M(+)/m(–) und
OK” auf Seite 12.
PHA SE
MENU
b
q;
Wählen Sie mit den Tasten M(+)/m(–) und OK eines der
folgenden Menüs aus. Weitere Informationen zu den Tasten
M(+)/m(–) und OK finden Sie unter “Verwenden der Tasten
MENU, M(+)/m(–) und OK” auf Seite 12.
Hinweis
Wenn Sie Neigung und Höhe des Bildschirms einstellen, gehen Sie
langsam und vorsichtig vor. Achten Sie darauf, den LCD-Bildschirm
nicht gegen die Schreibtischplatte oder den Fuß des Bildschirmständers zu
stoßen.
So können Sie ergonomisch mit dem Bildschirm
arbeiten
Der Bildschirm ist so konstruiert, daß er sich auf einen
angenehmen Sichtwinkel einstellen läßt. Berücksichtigen Sie
beim Einstellen des Bildschirmwinkels die Höhe von
Schreibtisch und Stuhl, und achten Sie darauf, daß auf dem
Bildschirm keine Lichtreflexe auftreten.
1 PHASE (nur analoge
RGB-Signale) (Seite 14)
Im Menü PHASE stellen Sie
die Phase ein, wenn die
Zeichen oder Bilder auf dem
gesamten Bildschirm
verschwommen erscheinen.
Stellen Sie die Phase nach
dem Einstellen des Pitch ein.
2 PITCH (nur analoge
RGB-Signale) (Seite 14)
Im Menü PITCH stellen Sie
den Pitch ein, wenn die
Zeichen oder Bilder in
bestimmten
Bildschirmbereichen
verschwommen erscheinen.
3 H CENTER (nur analoge
RGB-Signale) (Seite 15)
Im Menü H CENTER
können Sie die horizontale
Zentrierung des Bildes
einstellen.
DE
PHA S E
16
EX I T
P I TCH
50
EX I T
H CEN T ER
50
EX I T
(Fortsetzung)
11
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Left
03DE01BAS-AEP.book Page 12 Monday, July 16, 2001 2:25 PM
4 V CENTER (nur analoge
RGB-Signale) (Seite 15)
Im Menü V CENTER
können Sie die vertikale
Zentrierung des Bildes
einstellen.
x Verwenden der Tasten MENU, M(+)/m(–) und
V CEN T ER
OK
1
Schalten Sie die Anzeige der Zeichen und Symbole
für die Tastenfunktionen ein.
Drücken Sie eine der Tasten MENU, M(+)/m(–), 8
(Helligkeit), 6 (Kontrast) oder INPUT, damit die Zeichen
und Symbole für die Tastenfunktionen leuchten.
2
Rufen Sie das Hauptmenü auf.
Drücken Sie die Taste MENU, um das Hauptmenü auf dem
Monitor aufzurufen.
50
EX I T
5 FARBE (Seite 15)
Im Menü FARBE können Sie
die Farbtemperatur des
Bildes einstellen. Damit
legen Sie fest, ob die Farben
auf dem Bildschirm eher
bläulich oder eher rötlich
erscheinen.
6 ZOOM (Seite 16)
Im Menü ZOOM können Sie
die Bildgröße je nach
Bildseitenverhältnis oder
Auflösung des
Eingangssignals einstellen.
F ARBE
9 30 0K
6 5 00K
5 0 0 0K
BENU T Z ER
E I NS TE L L UNG
MENU
EX I T
ZOOM
FUL L 2
FUL L 1
OR I G I NA LGRÖSSE
3
Wählen Sie das Menü aus, in dem Sie Einstellungen
vornehmen wollen.
Wählen Sie mit den Tasten M(+)/m(–) das gewünschte Menü
aus. Rufen Sie mit der Taste OK das gewünschte Menü auf.
EX I T
7 SMOOTHING (Seite 16)
Im Menü SMOOTHING
stellen Sie die Bildschärfe
entsprechend der auf dem
Bildschirm angezeigten
Elemente ein.
b
SMOOTH I NG
T EX T
S T A ND ARD
GRA F I K
4
EX I T
8 POSITION MENÜ
(Seite 16)
Im Menü POSITION MENÜ
können Sie die Position des
Bildschirmmenüs einstellen.
OK
2
Nehmen Sie im Menü die gewünschten
Einstellungen vor.
Nehmen Sie die Einstellung mit den Tasten M(+)/m(–) vor,
und drücken Sie dann die Taste OK.
Sobald Sie die Taste OK drücken, werden die Einstellungen
gespeichert, und das vorherige Menü wird wieder angezeigt.
POS I T I ON MENÜ
b
OK
2
EX I T
9 ZURÜCKSETZEN
(Seite 17)
Im Menü
ZURÜCKSETZEN können
Sie die Einstellungen
zurücksetzen.
5
ZURÜCKSE T ZEN
B I L D Z URÜCK
A L L E S ZURÜCK
Schließen Sie das Menü.
Wenn Sie die Taste MENU einmal drücken, erscheint wieder
die normale Anzeige. Wenn Sie keine weitere Taste drücken,
wird das Bildschirmmenü nach etwa 30 Sekunden
automatisch ausgeblendet.
MENU
EX I T
0 Weitere Menüoptionen
(Seite 17)
Wählen Sie m, wenn Sie die
unten genannten Optionen
einstellen wollen:
• USB-EINGANG
• AUDIO-EINGANG
• HINTERGRUNDBEL.
• LICHTSENSOR
• BENUTZERSENSOR
• STROMSPARMODUS
• LANGUAGE
• MENÜ-SPERRE
U S B - E I NGA NG
A U T OMA T I S C H
E I N GA NG 1
E I N GA NG 2
x Zurücksetzen der Einstellungen
EX I T
Sie können die Einstellungen über das Menü ZURÜCKSETZEN
zurücksetzen. Weitere Informationen zum Zurücksetzen der
Einstellungen finden Sie unter “Zurücksetzen der Einstellungen
(ZURÜCKSETZEN)” auf Seite 17.
12
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Right
03DE01BAS-AEP.book Page 13 Monday, July 16, 2001 2:25 PM
Einstellen des Kontrasts
(KONTRAST)
Einstellen des Schwarzwerts eines
Bildes (HELLIGKEIT)
Der Kontrast wird im Menü KONTRAST eingestellt, das Sie über
das Hauptmenü aufrufen können (Seite 11). Die Einstellung wird
dann für INPUT1, INPUT2 (analoges RGB) bzw. INPUT2
(digitales RGB) gespeichert.
Die Helligkeit wird im Menü HELLIGKEIT eingestellt, das Sie
über das Hauptmenü aufrufen können (Seite 11). Die Einstellung
wird dann für INPUT1, INPUT2 (analoges RGB) bzw. INPUT2
(digitales RGB) gespeichert.
1
Schalten Sie die Anzeige der Zeichen und Symbole
für die Tastenfunktionen ein.
Drücken Sie eine der Tasten MENU, M(+)/m(–), 8
(Helligkeit), 6 (Kontrast) oder INPUT, damit die Zeichen
und Symbole für die Tastenfunktionen leuchten.
1
Schalten Sie die Anzeige der Zeichen und Symbole
für die Tastenfunktionen ein.
Drücken Sie eine der Tasten MENU, M(+)/m(–), 8
(Helligkeit), 6 (Kontrast) oder INPUT, damit die Zeichen
und Symbole für die Tastenfunktionen leuchten.
2
Drücken Sie die Taste 6 (Kontrast).
Das Menü KONTRAST erscheint auf dem Bildschirm.
2
Drücken Sie die Taste 8 (Helligkeit).
Das Menü HELLIGKEIT erscheint auf dem Bildschirm.
H E L L I G KE I T
KONTRAS T
50
70
6 4 . 0 kHz /
Horizontalfrequenz
des aktuellen
Eingangssignals
6 4 . 0 kHz /
6 0Hz
Horizontalfrequenz des
aktuellen Eingangssignals
Vertikalfrequenz des
aktuellen
Eingangssignals
Anzeigen des aktuellen Eingangssignals
Die Horizontal- und die Vertikalfrequenz des aktuellen Eingangssignals
werden in den Menüs KONTRAST und HELLIGKEIT angezeigt.
Stellen Sie mit den Tasten M(+)/m(–) den Kontrast
ein.
Vertikalfrequenz des
aktuellen Eingangssignals
Anzeigen des aktuellen Eingangssignals
Die Horizontal- und die Vertikalfrequenz des aktuellen Eingangssignals
werden in den Menüs KONTRAST und HELLIGKEIT angezeigt.
3
3
6 0Hz
Stellen Sie mit den Tasten M(+)/m(–) die Helligkeit
ein.
DE
Nach etwa 3 Sekunden wird das Menü automatisch ausgeblendet.
Nach etwa 3 Sekunden wird das Menü automatisch ausgeblendet.
Wenn der Bildschirm zu hell ist
Hinweis
Wenn das Hauptmenü auf dem Bildschirm angezeigt wird, lassen sich
Helligkeit und Kontrast nicht einstellen.
Stellen Sie die Hintergrundbeleuchtung ein. Weitere
Informationen zum Einstellen der Hintergrundbeleuchtung finden
Sie unter “Einstellen der Hintergrundbeleuchtung” auf Seite 18.
Hinweis
Wenn das Hauptmenü auf dem Bildschirm angezeigt wird, lassen sich
Helligkeit und Kontrast nicht einstellen.
13
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Left
03DE01BAS-AEP.book Page 14 Monday, July 16, 2001 2:25 PM
Korrigieren eines flimmernden
oder verschwommenen Bildes
(PHASE/PITCH) (nur analoge RGBSignale)
Wenn am Monitor ein Eingangssignal eingeht, stellt der Monitor
mit Hilfe seiner automatischen Einstellfunktion für die
Bildqualität die Bildposition sowie Phase und Pitch automatisch
ein, so daß das Bild auf dem Bildschirm scharf und in guter
Qualität angezeigt wird. Weitere Informationen zu dieser
Funktion finden Sie unter “Automatische Einstellung der
Bildqualität (nur analoge RGB-Signale)” auf Seite 21.
Bei einigen Eingangssignalen werden Bildposition, Phase und
Pitch unter Umständen nicht optimal eingestellt. In diesem Fall
können Sie die Einstellungen von Hand vornehmen. Gehen Sie
wie im folgenden erläutert vor. Wenn Sie diese Einstellungen von
Hand vornehmen, werden sie im Gerät gespeichert und
automatisch abgerufen, wenn am Monitor wieder die gleichen
Eingangssignale eingehen.
Diese Einstellungen müssen Sie unter Umständen erneut
vornehmen, wenn Sie nach dem Anschließen des Computers das
Eingangssignal wechseln.
1
Stellen Sie die Auflösung am Computer auf 1280 ×
1024 ein.
2
Legen Sie die Dienstprogrammdiskette (Utility Disk)
ein.
3
Starten Sie die Dienstprogrammdiskette, und rufen
Sie das Testmuster auf.
Für Windows
Klicken Sie auf [Utility] t [Windows]/[Win Utility.exe].
Für Macintosh
Klicken Sie auf [Utility] t [Mac]/[Mac Utility].
4
Schalten Sie die Anzeige der Zeichen und Symbole
für die Tastenfunktionen ein.
Drücken Sie eine der Tasten MENU, M(+)/m(–), 8
(Helligkeit), 6 (Kontrast) oder INPUT, damit die Zeichen
und Symbole für die Tastenfunktionen leuchten.
5
Drücken Sie die Taste MENU.
Das Hauptmenü erscheint auf dem Bildschirm.
6
Wählen Sie mit den Tasten M(+)/m(–) die Option
(PITCH) aus, und drücken Sie die Taste OK.
Das Menü PITCH erscheint auf dem Bildschirm.
7
Drücken Sie die Tasten M(+)/m(–), bis die vertikalen
Streifen verschwinden.
Stellen Sie das Bild so ein, daß die vertikalen Streifen
verschwinden.
8
Drücken Sie die Taste OK.
Das Hauptmenü erscheint auf dem Bildschirm.
Wenn auf dem gesamten Bildschirm horizontale Streifen zu
sehen sind, stellen Sie im nächsten Schritt die Phase ein.
9
Wählen Sie mit den Tasten M(+)/m(–) die Option
(PHASE) aus, und drücken Sie die Taste OK.
Das Menü PHASE wird auf dem Bildschirm angezeigt.
10 Drücken Sie die Tasten M(+)/m(–), bis die
horizontalen Streifen auf ein Minimum reduziert
sind.
Stellen Sie das Bild so ein, daß die horizontalen Streifen auf
ein Minimum reduziert werden.
11 Klicken Sie auf dem Bildschirm auf [END]. Damit
wird das Testmuster ausgeschaltet.
So setzen Sie die automatische Einstellung der Bildqualität
zurück
Aktivieren Sie im Menü ZURÜCKSETZEN die Option BILD ZURÜCK.
Weitere Informationen zum Menü ZURÜCKSETZEN finden Sie unter
“Zurücksetzen der Einstellungen (ZURÜCKSETZEN)” auf Seite 17.
Hinweis
Wenn digitale RGB-Signale eingespeist werden, brauchen Sie PHASE
und PITCH nicht einzustellen.
14
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Right
03DE01BAS-AEP.book Page 15 Monday, July 16, 2001 2:25 PM
Einstellen der Bildposition
(H CENTER/V CENTER)
(nur analoge RGB-Signale)
Wenn sich das Bild nicht in der Bildschirmmitte befindet, stellen
Sie die Bildposition folgendermaßen ein.
Diese Einstellungen müssen Sie unter Umständen erneut
vornehmen, wenn Sie nach dem Anschließen des Computers das
Eingangssignal wechseln.
1
Starten Sie die Dienstprogrammdiskette, und rufen
Sie das Testmuster auf.
Gehen Sie wie in Schritt 2 bis 4 unter “Korrigieren eines
flimmernden oder verschwommenen Bildes (PHASE/
PITCH) (nur analoge RGB-Signale)” erläutert vor.
2
Drücken Sie die Taste MENU.
Das Hauptmenü erscheint auf dem Bildschirm.
3
Wählen Sie mit den Tasten M(+)/m(–) die Option
(H CENTER) oder
(V CENTER) aus, und drücken
Sie die Taste OK.
Das Menü H CENTER oder V CENTER erscheint auf dem
Bildschirm.
4
5
Einstellen der Farbtemperatur
(FARBE)
Mit den Optionen im Menü FARBE können Sie die
Farbtemperatur des Bildes einstellen. Dabei ändert sich der
Farbwert im weißen Farbfeld. Farben erscheinen bei einer
niedrigen Farbtemperatur rötlich, bei einer hohen Farbtemperatur
bläulich.
Sie können die Farbtemperatur auf die Werte “5000K”, “6500K”,
“9300K” oder “BENUTZEREINST.” einstellen.
1
Schalten Sie die Anzeige der Zeichen und Symbole
für die Tastenfunktionen ein.
Drücken Sie eine der Tasten MENU, M(+)/m(–), 8
(Helligkeit), 6 (Kontrast) oder INPUT, damit die Zeichen
und Symbole für die Tastenfunktionen leuchten.
2
Drücken Sie die Taste MENU.
Das Hauptmenü erscheint auf dem Bildschirm.
3
Wählen Sie mit den Tasten M(+)/m(–) die Option
(FARBE) aus, und drücken Sie die Taste OK.
Das Menü FARBE erscheint auf dem Bildschirm.
4
Wählen Sie mit den Tasten M(+)/m(–) die
gewünschte Farbtemperatur aus, und drücken Sie
die Taste OK.
5000K, 6500K und 9300K sind die voreingestellten
Farbtemperaturen. Der Standardwert ist 9300K. Wenn Sie die
Farbtemperatur auf 6500K und 5000K senken, erscheinen
weiße Flächen nicht mehr bläulich, sondern rötlich.
Sie können die Farbtemperatur für INPUT1, INPUT2
(analoges RGB) bzw. INPUT2 (digitales RGB) einstellen.
Verschieben Sie das Bild nach oben, unten, links
oder rechts, bis der Rahmen um das Testmuster
verschwindet.
Stellen Sie mit den Tasten M(+)/m(–) die Bildposition
ein. Im Menü H CENTER können Sie die horizontale
Bildposition korrigieren, im Menü V CENTER die
vertikale.
Klicken Sie abschließend auf dem Bildschirm auf
[END]. Damit wird das Testmuster ausgeschaltet.
Hinweis
Wenn digitale RGB-Signale eingespeist werden, brauchen Sie
H CENTER und V CENTER nicht einzustellen.
5
DE
Nehmen Sie bei Bedarf eine Feineinstellung der
Farbtemperatur vor.
Wählen Sie mit den Tasten M(+)/m(–) zunächst die Option
EINSTELLUNG aus, und drücken Sie die Taste OK. Wählen
Sie dann mit den Tasten M(+)/m(–) die Option R (Rot) oder
B (Blau) aus, und drücken Sie die Taste OK. Stellen Sie
anschließend mit den Tasten M(+)/m(–) die Farbtemperatur
ein, und drücken Sie die Taste OK. Bei dieser Einstellung
wird die Farbtemperatur verändert, indem die Rot- oder die
Blaukomponente im Vergleich zur Grünkomponente
verstärkt oder abgeschwächt wird. Die Grünkomponente
bleibt dabei unverändert.
BENUTZ ERE I NS T .
R
16 2
G
17 0
B
20 5
EX I T
Wenn Sie die Farbtemperatur feineinstellen, werden die
neuen Farbeinstellungen, die Sie unter BENUTZEREINST.
vorgenommen haben, gespeichert und automatisch
abgerufen, wenn Sie BENUTZER auswählen.
Sie können die Einstellung unter BENUTZEREINST. für
INPUT1, INPUT2 (analoges RGB) bzw. INPUT2 (digitales
RGB) vornehmen.
15
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Left
03DE01BAS-AEP.book Page 16 Monday, July 16, 2001 2:25 PM
Ändern der Bildgröße je nach
Signal (ZOOM)
Standardmäßig ist der Monitor so eingestellt, daß das Bild in
voller Größe auf dem Bildschirm anzeigt wird, unabhängig von
dem Modus oder der Auflösung des Bildes. Sie können das Bild
aber auch im tatsächlichen Bildseitenverhältnis oder in der
tatsächlichen Auflösung anzeigen lassen. Beachten Sie bitte, daß
Eingangssignale mit einer Auflösung ab 1280 × 1024 (SXGA)
den ganzen Bildschirm füllen. Bei solchen Signalen steht die
Funktion ZOOM nicht zur Verfügung.
Die Einstellung wird dann für INPUT1, INPUT2 (analoges RGB)
bzw. INPUT2 (digitales RGB) gespeichert.
1
Schalten Sie die Anzeige der Zeichen und Symbole
für die Tastenfunktionen ein.
Drücken Sie eine der Tasten MENU, M(+)/m(–), 8
(Helligkeit), 6 (Kontrast) oder INPUT, damit die Zeichen
und Symbole für die Tastenfunktionen leuchten.
2
Drücken Sie die Taste MENU.
Das Hauptmenü erscheint auf dem Bildschirm.
3
Wählen Sie mit den Tasten M(+)/m(–) die Option
(ZOOM) aus, und drücken Sie die Taste OK.
Das Menü ZOOM erscheint auf dem Bildschirm.
4
Wählen Sie mit den Tasten M(+)/m(–) den
gewünschten Modus aus.
• FULL2: Das Eingangssignal wird in voller Größe auf dem
Bildschirm angezeigt, unabhängig von dem Modus oder
der Auflösung des Bildes.
• FULL1: Das Eingangssignal wird im tatsächlichen
Bildseitenverhältnis auf dem Bildschirm angezeigt. Daher
können je nach Signal schwarze Streifen oben und unten
am Bildrand erscheinen.
• ORIGINALGRÖSSE: Das Eingangssignal wird mit der
tatsächlichen Auflösung auf dem Bildschirm angezeigt.
Signale mit einer niedrigeren Auflösung als 1280 × 1024
werden in der Bildschirmmitte und umgeben von einem
schwarzen Rahmen angezeigt.
Wenn wieder die Standardeinstellungen gelten sollen
(Anzeige in voller Bildschirmgröße)
Wählen Sie in Schritt 4 “FULL2”.
Hinweis
Wenn ein Bild mit einer horizontalen Auflösung von 1280 Punkten oder
einer vertikalen Auflösung von 1024 Zeilen eingespeist wird, hat das Bild
in den Modi FULL1 und ORIGINALGRÖSSE die gleiche Größe.
Glätten des Bildes (SMOOTHING)
Wenn das im Modus FULL2 oder FULL1 der Option ZOOM
angezeigte Bild nicht störungsfrei ist, verwenden Sie die
Bildglättungsfunktion. Beachten Sie, daß Signale mit einer
Auflösung von 1280 × 1024 (SXGA) nur im Modus
ORIGINALGRÖSSE angezeigt werden und die Funktion
SMOOTHING nicht aktiviert ist.
Die Einstellung wird dann für INPUT1, INPUT2 (analoges RGB)
bzw. INPUT2 (digitales RGB) gespeichert.
1
Schalten Sie die Anzeige der Zeichen und Symbole
für die Tastenfunktionen ein.
Drücken Sie eine der Tasten MENU, M(+)/m(–), 8
(Helligkeit), 6 (Kontrast) oder INPUT, damit die Zeichen
und Symbole für die Tastenfunktionen leuchten.
2
Drücken Sie die Taste MENU.
Das Hauptmenü erscheint auf dem Bildschirm.
3
Wählen Sie mit den Tasten M(+)/m(–) die Option
(SMOOTHING) aus, und drücken Sie die Taste OK.
Das Menü SMOOTHING wird auf dem Bildschirm
angezeigt.
4
Wählen Sie mit den Tasten M(+)/m(–) den
gewünschten Modus aus.
Der Glättungseffekt wird in der Reihenfolge TEXT t
STANDARD t GRAFIK stärker.
• TEXT: Damit werden Zeichen mit scharfen Konturen
angezeigt. Dieser Modus ist für textorientierte
Anwendungen geeignet.
• STANDARD: Standardglättungseffekt (werkseitig
eingestellt).
• GRAFIK: Damit werden Bilder scharf angezeigt. Dieser
Modus eignet sich für CD-ROM-Software wie Fotos oder
Abbildungen.
Hinweis
Wenn Sie ZOOM auf ORIGINALGRÖSSE setzen, steht das Menü
SMOOTHING nicht zur Verfügung.
Ändern der Menüposition
(POSITION MENÜ)
Sie können das Menü verschieben, wenn es das Bild auf dem
Bildschirm verdeckt.
1
Schalten Sie die Anzeige der Zeichen und Symbole
für die Tastenfunktionen ein.
Drücken Sie eine der Tasten MENU, M(+)/m(–), 8
(Helligkeit), 6 (Kontrast) oder INPUT, damit die Zeichen
und Symbole für die Tastenfunktionen leuchten.
2
Drücken Sie die Taste MENU.
Das Hauptmenü erscheint auf dem Bildschirm.
3
Wählen Sie mit den Tasten M(+)/m(–) die Option
(POSITION MENÜ) aus, und drücken Sie die Taste
OK.
Das Menü POSITION MENÜ wird auf dem Bildschirm
angezeigt.
4
Wählen Sie mit den Tasten M(+)/m(–) die
gewünschte Position aus.
Sie können das Menü an eine von drei möglichen Positionen
im oberen, mittleren bzw. unteren Bildschirmbereich stellen.
16
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Right
03DE01BAS-AEP.book Page 17 Monday, July 16, 2001 2:25 PM
Zurücksetzen der Einstellungen
(ZURÜCKSETZEN)
1
Schalten Sie die Anzeige der Zeichen und Symbole
für die Tastenfunktionen ein.
Drücken Sie eine der Tasten MENU, M(+)/m(–), 8
(Helligkeit), 6 (Kontrast) oder INPUT, damit die Zeichen
und Symbole für die Tastenfunktionen leuchten.
2
Drücken Sie die Taste MENU.
Das Hauptmenü erscheint auf dem Bildschirm.
3
Wählen Sie mit den Tasten M(+)/m(–) die Option 0
(ZURÜCKSETZEN) aus, und drücken Sie die Taste
OK.
Das Menü ZURÜCKSETZEN erscheint auf dem Bildschirm.
Setzen Sie die Einstellungen dann anhand der folgenden
Anweisungen zurück.
Weitere Einstellungen
Sie können folgende Menüoptionen einstellen:
• USB-EINGANG
• AUDIO-EINGANG
• HINTERGRUNDBEL.
• LICHTSENSOR
• BENUTZERSENSOR
• STROMSPARMODUS
• LANGUAGE
• MENÜ-SPERRE
1
Schalten Sie die Anzeige der Zeichen und Symbole
für die Tastenfunktionen ein.
Drücken Sie eine der Tasten MENU, M(+)/m(–), 8
(Helligkeit), 6 (Kontrast) oder INPUT, damit die Zeichen
und Symbole für die Tastenfunktionen leuchten.
2
Drücken Sie die Taste MENU.
Das Hauptmenü erscheint auf dem Bildschirm.
aktuelle Eingangssignal auf die
geeignetsten Werte (nur analoge RGBSignale)
3
Wählen Sie mit den Tasten M(+)/m(–) die Option m
aus.
Weitere Menüsymbole erscheinen auf dem Menübildschirm.
Wählen Sie mit den Tasten M(+)/m(–) die Option BILD
ZURÜCK aus, und drücken Sie die Taste OK.
Bei der automatischen Einstellung der Bildqualität setzt dieser
Monitor automatisch Bildposition, Phase und Pitch auf die
geeignetsten Werte.
Das Menü ZURÜCKSETZEN wird ausgeblendet, sobald die
Einstelldaten zurückgesetzt wurden.
4
Wählen Sie mit den Tasten M(+)/m(–) die
gewünschte Menüoption aus, und drücken Sie die
Taste OK.
Stellen Sie die ausgewählte Menüoption dann anhand der
folgenden Anweisungen ein.
x Zurücksetzen der Einstellungen für das
x Zurücksetzen aller Einstellungen für alle
Eingangssignale
Wählen Sie mit den Tasten M(+)/m(–) die Option ALLES
ZURÜCK aus, und drücken Sie die Taste OK.
Die Einstellung des Menüs LANGUAGE wird beibehalten.
Das Menü ZURÜCKSETZEN wird ausgeblendet, sobald die
Einstelldaten zurückgesetzt wurden.
x So brechen Sie das Zurücksetzen ab
Wählen Sie mit den Tasten M(+)/m(–) die Option
aus, und drücken Sie die Taste OK.
Die Daten werden nicht zurückgesetzt. Das Menü
ZURÜCKSETZEN wird automatisch ausgeblendet, und das
Hauptmenü erscheint wieder.
DE
x Einstellen des USB-Eingangs
vorgeschalteter Geräte
Dieser Monitor ist mit zwei USB-Eingängen für vorgeschaltete
Geräte ausgestattet. Welcher Eingang für vorgeschaltete Geräte
aktiv ist, hängt von dieser Menüeinstellung ab.
Wählen Sie mit den Tasten M(+)/m(–) die Option
(USB-EINGANG) aus, und drücken Sie die Taste OK.
Wählen Sie dann mit den Tasten M(+)/m(–) den
gewünschten Modus aus.
• AUTOMATISCH: Beide Eingänge für vorgeschaltete Geräte
können mit der Taste INPUT ausgewählt werden
• EINGANG1: Als Eingang für vorgeschaltete Geräte wird der
USB-Anschluß der INPUT1-Anschlüsse festgelegt.
• EINGANG2: Als Eingang für vorgeschaltete Geräte wird der
USB-Anschluß der INPUT2-Anschlüsse festgelegt.
Hinweise
• Wenn Sie diese Option auf EINGANG1 oder EINGANG2 setzen,
wechselt der Eingang für vorgeschaltete Geräte nicht, auch wenn Sie
den Videoeingang mit der Taste INPUT wechseln. Wenn Sie den
Eingang für vorgeschaltete Geräte mit der Taste INPUT wechseln
wollen, setzen Sie die Option auf AUTOMATISCH.
• Wenn Sie Geräte, bei denen eine längere
Datenkommunikation mit dem Computer erforderlich ist,
wie z. B. einen Drucker oder einen Scanner, an einen
Anschluß für nachgeschaltete Geräte an diesem Monitor
anschließen, setzen Sie diese Option auf EINGANG1 oder
EINGANG2. Andernfalls wird die Datenkommunikation mit
dem Computer jedes Mal unterbrochen, wenn Sie die Taste
INPUT drücken, und das Drucken oder Scannen kann
fehlschlagen.
17
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Left
03DE01BAS-AEP.book Page 18 Monday, July 16, 2001 2:25 PM
x Einstellen des Audioeingangs
x Der Benutzersensor
Dieser Monitor ist mit zwei Audioeingangsbuchsen ausgestattet.
Welcher Audioeingang aktiv ist, hängt von dieser
Menüeinstellung ab.
Wählen Sie mit den Tasten M(+)/m(–) die Option
(AUDIO-EINGANG) aus, und drücken Sie die Taste OK.
Wählen Sie dann mit den Tasten M(+)/m(–) den
gewünschten Modus aus.
• AUTOMATISCH: Beide Audioeingänge können mit der Taste
INPUT ausgewählt werden
• EINGANG1: Als Audioeingang wird die Buchse AUDIO IN
der INPUT1-Anschlüsse festgelegt.
• EINGANG2: Als Audioeingang wird die Buchse AUDIO IN
der INPUT2-Anschlüsse festgelegt
Mit Hilfe der Benutzersensorfunktion kann der Monitor in den
Energiesparmodus schalten, wenn sich niemand vor dem Monitor
aufhält.
Wählen Sie mit den Tasten M(+)/m(–) zunächst die
Option
(BENUTZERSENSOR) aus, und drücken Sie
die Taste OK. Wählen Sie dann mit den Tasten M(+)/
m(–) den gewünschten Modus aus.
• 3: Hohe Empfindlichkeit des Sensors.
• 2: Standardempfindlichkeit
• 1: Geringe Empfindlichkeit des Sensors.
• AUS: Der Sensor ist nicht aktiviert.
Hinweis
Wenn Sie diese Option auf EINGANG1 oder EINGANG2 setzen,
wechselt der Audioeingang nicht, auch wenn Sie den Videoeingang mit
der Taste INPUT wechseln. Wenn Sie den Audioeingang mit der Taste
INPUT wechseln wollen, setzen Sie die Option auf AUTOMATISCH.
x Einstellen der Hintergrundbeleuchtung
Wenn der Bildschirm zu hell ist, muß die
Hintergrundbeleuchtung eingestellt werden.
Wählen Sie mit den Tasten M(+)/m(–) zunächst die
Option
(HINTERGRUNDBEL.) aus, und drücken Sie
die Taste OK. Stellen Sie dann mit den Tasten M(+)/
m(–) die gewünschte Helligkeit ein.
x Automatisches Einstellen der
Bildschirmhelligkeit (Lichtsensor)
Der Monitor ist mit einem Lichtsensor ausgestattet, der die
Umgebungshelligkeit erkennt. Über diesen Sensor wird die
Helligkeit des Bildschirms automatisch reguliert.
Wählen Sie mit den Tasten M(+)/m(–) zunächst die
Option
(LICHTSENSOR) aus, und drücken Sie die
Taste OK. Wählen Sie dann mit den Tasten M(+)/m(–) die
Option EIN oder AUS.
Wenn Sie EIN wählen, paßt der Monitor die Helligkeit des
Bildschirms automatisch an die Lichtverhältnisse der Umgebung
an. Weitere Informationen zu dieser Funktion finden Sie unter
“Automatische Helligkeitseinstellung (Lichtsensor)” auf
Seite 21.
Hinweis
Wenn Sie diese Funktion auf EIN setzen, ändert sich der Einstellwert der
Option HINTERGRUNDBEL. dadurch nicht. Wenn die Bildhelligkeit
nach der automatischen Einstellung nicht korrekt ist, können Sie die
Hintergrundbeleuchtung von Hand korrigieren. Wenn Sie die
Hintergrundbeleuchtung eingestellt haben, reguliert der Monitor die
Bildhelligkeit automatisch unter Berücksichtigung des neuen Werts für
die Hintergrundbeleuchtung.
Weitere Informationen zum Energiesparmodus finden Sie unter
“Die Stromsparfunktion (Benutzersensor/Stromsparfunktion)”
auf Seite 19 und “Wenn der Benutzersensor nicht ordnungsgemäß
funktioniert” auf Seite 19.
x Einstellen des Stromsparmodus
Der Monitor verfügt über eine Funktion, die ihn gesteuert über die
Stromsparkonfiguration des Computers automatisch in den
Stromsparmodus schaltet. Wenn Sie die Stromsparoption auf
AUS setzen, schaltet der Monitor nicht in den Stromsparmodus.
Wählen Sie mit den Tasten M(+)/m(–) zunächst die
Option ZZ... (STROMSPARMODUS) aus, und drücken
Sie die Taste OK. Wählen Sie dann mit den Tasten M(+)/
m(–) die Option EIN oder AUS.
x Auswählen der Sprache für die
Bildschirmmenüs
Für die Bildschirmmenüs stehen die Sprachen Englisch, Deutsch,
Französisch, Spanisch, Italienisch und Japanisch zur Verfügung.
Die Standardeinstellung ist Englisch.
Wählen Sie mit den Tasten M(+)/m(–) zunächst die
Option (LANGUAGE) aus, und drücken Sie die Taste
OK. Wählen Sie dann mit den Tasten M(+)/m(–) eine
Sprache aus.
• ENGLISH: Englisch
• DEUTSCH
• FRANÇAIS: Französisch
• ESPAÑOL: Spanisch
• ITALIANO: Italienisch
•
: Japanisch
x Sperren der Menüs und Bedienelemente
Wählen Sie mit den Tasten M(+)/m(–) zunächst die
Option
(MENÜ-SPERRE) aus, und drücken Sie die
Taste OK. Wählen Sie dann mit den Tasten M(+)/m(–) die
Option EIN aus.
Wenn die Bedienelemente gesperrt sind, funktionieren nur noch
der Netzschalter 1 und
(MENÜ-SPERRE). Wenn Sie etwas
anderes auswählen, erscheint die Markierung
auf dem
Bildschirm.
So heben Sie die Sperrung der Bedienelemente und Menüs
wieder auf
Gehen Sie wie oben erläutert vor, und setzen Sie
(MENÜ
-SPERRE) auf AUS.
18
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Right
03DE01BAS-AEP.book Page 19 Monday, July 16, 2001 2:25 PM
Technische Merkmale
Die Stromsparfunktion (Benutzersensor/Stromsparfunktion)
Dieser Monitor erfüllt die Energiesparrichtlinien der VESA, des ENERGY STAR-Programms und des NUTEK-Standards. Wenn der
Monitor an einen Computer oder eine Grafikkarte angeschlossen ist, der bzw. die DPMS (Display Power Management Signaling)
unterstützt, schaltet er automatisch in den Stromsparmodus. Wenn der Monitor erkennt, daß kein Benutzer anwesend ist, schaltet er in den
Energiesparmodus.
Stromsparstatus
Leistungsaufnahme
Netzanzeige an der Media-Engine Netzanzeige 1 am Bildschirm
Normalbetrieb
≤ 67 W
grün
grün
1 Energiesparmodus
≤ 8,5 W*
grün
abwechselnd grün und orange
2 Stromsparmodus
≤ 1,3 W*
orange
orange
1 (Bildschirm): aus
≤1W
rot
aus
Media-Engine: aus
0W
aus
aus
* Die Zahlen geben den Stromverbrauch für den Fall an, daß der Computer, der an den USB-Anschluß für vorgeschaltetes Gerät am Monitor angeschlossen
ist, ausgeschaltet ist.
1 Energiesparmodus (Benutzersensor)
Wenn der Benutzersensor im Monitor erkennt, daß kein Benutzer
anwesend ist, schaltet er nach etwa 20 Sekunden in den
Energiesparmodus. Das Symbol für den Benutzersensor erscheint
und blinkt auf dem Bildschirm, bevor der Monitor in diesen
Modus wechselt. Der Energiesparmodus ist ein Stromsparstatus,
bei dem die Stromversorgung aller Schaltkreise (mit Ausnahme
des Schaltkreises für den Sensor) ausgeschaltet wird, und zwar
unabhängig von der Einstellung des Computers.
Sobald der Sensor erkennt, daß wieder ein Benutzer anwesend ist,
schaltet der Monitor zurück in den normalen Betriebsmodus.
Wenn der Monitor aufgrund der Stromspareinstellungen des
Computers in den Stromsparmodus wechselt, so hat dieser
Stromsparmodus Priorität vor dem Energiesparmodus. In diesem
Fall bleibt der Monitor im Stromsparmodus, unabhängig davon,
ob ein Benutzer anwesend ist oder nicht.
Um den Monitor in einem solchen Fall wieder in den normalen
Betriebsmodus zu schalten, führen Sie eine Aktion aus, die den
Stromsparmodus beendet.
Wenn der Benutzersensor nicht ordnungsgemäß funktioniert,
schlagen Sie bitte die Anweisungen auf der nächsten Seite nach.
2 Stromsparmodus
Die DPMS-Technologie definiert den deaktivierten Modus je
nach dem Synchronisationssignal, das vom Computer eingeht.
Die Leistungsaufnahme des Monitors beträgt in diesem Modus
etwa maximal 1,3 W, wenn die Stromsparfunktion aktiviert ist.
Wenn der Computer in den Stromsparmodus wechselt, geht kein
Eingangssignal mehr ein, und KEIN EING SIGNAL erscheint auf
dem Bildschirm. Nach einigen Sekunden schaltet der Monitor in
den Energiesparmodus.
Stromsparstatus
Synchronisationssignal
Deaktiviert (Tiefschlaf)*
horizontal: aus / vertikal: aus
DE
* “Tiefschlaf” ist ein Energiesparmodus, der von der EPA
(Umweltschutzbehörde der USA) definiert wurde.
Hinweise
• Die Stromsparfunktion arbeitet je nach den eingespeisten
Synchronisationssignalen unter Umständen nicht ordnungsgemäß.
Setzen Sie in diesem Fall die Stromsparfunktion auf AUS.
• Wenn Sie einen Computer anschließen, der über den USB-Anschluß
für vorgeschaltete Geräte am Monitor mit Strom versorgt wird, schaltet
der Monitor nicht in den Stromsparmodus.
Wenn der Benutzersensor nicht
ordnungsgemäß funktioniert
Befindet sich der Benutzer innerhalb des
Benutzererkennungsbereichs?
Der Benutzersensor erkennt, wie unten abgebildet, die An- bzw.
Abwesenheit eines Benutzers (etwa die Mittellinie des Körpers)
bis zu einem Abstand von etwa 70 cm und in einem Winkel von
19
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Left
03DE01BAS-AEP.book Page 20 Monday, July 16, 2001 2:25 PM
30 Grad horizontal und vertikal vom Sensor (Lichtsender) aus
gesehen.
Beachten Sie die Tabelle unten, und stellen Sie den Winkel des
Bildschirms oder die Empfindlichkeit des Sensors ein.
Bildschirmwinkel
x Draufsicht
Bildschirm
30°
Option
Bildschirmwinkel
3
15° – 20°
2
10° – 15°
1
0° – 10°
Sensor (Lichtsender)
70 cm
Befinden sich lichtreflektierende Objekte, zum
Beispiel eine Wand oder ein Stuhl, in geringer
Entfernung rechts vom Sensor (Lichtsender)?
Benutzererkennungsbereich
x Seitenansicht
Der Erkennungsbereich wird
schmaler, wenn der Bildschirm zu
stark nach oben geneigt ist.
30°
Lassen Sie rechts und links vom Bildschirm mehr als 10 cm
Abstand und an der Oberseite mehr als 60 cm Abstand.
Andernfalls werden die Infrarotstrahlen des Sensors unter
Umständen von der Wand reflektiert und fälschlicherweise als
Benutzer interpretiert, so daß das Gerät nicht in den
Energiesparmodus schaltet.
Ebenso kann ein Stuhl mit einer hohen Rückenlehne (mindestens
etwa 80 cm) eine Fehlinterpretation verursachen, so daß der
Energiesparmodus nicht funktioniert.
Kommt es zu Interferenzen durch die
Raumbeleuchtung?
In diesem Fall müssen Plazierung und Distanz der Lichtquelle
und der Winkel des Bildschirms so eingestellt werden, daß
das Licht der Lichtquelle nicht direkt auf den Sensor trifft.
Wenn Licht der Raumbeleuchtung oder einer Schreibtischlampe
direkt auf den Sensor (Lichtsender) fällt, schaltet das Gerät unter
Umständen nicht in den Energiesparmodus, oder der
Benutzersensor funktioniert nicht ordnungsgemäß.
Fällt direktes Sonnenlicht auf den Sensor?
Wenn der Benutzer rechts von der Bildschirmmitte sitzt oder
wenn der Bildschirm zu weit nach oben geneigt ist, befindet
sich der Benutzer unter Umständen außerhalb des
Benutzersensorbereichs. In diesem Fall müssen Plazierung
und Winkel des Bildschirms eingestellt werden, oder der
Benutzer muß seine Sitzposition ändern.
Außerdem kann die Empfindlichkeit des Benutzersensors
eingestellt werden. Ausführliche Informationen zum Einstellen
des Benutzersensors finden Sie unter “Der Benutzersensor” auf
Seite 18.
Sie können aus drei Empfindlichkeitsstufen wählen: 1, 2 und 3. Je
höher die Nummer der Stufe, desto stärker die Empfindlichkeit.
Berücksichtigen Sie bitte, daß die Einstellungen die
Empfindlichkeit je nach Winkel des Bildschirms optimieren
sollen.
Direktes Sonnenlicht darf nicht auf den Sensor fallen. Dazu
muß der Lichteinfall in den Raum mit einem Vorhang oder
einer Jalousie reguliert werden, oder der Bildschirm muß so
aufgestellt werden, daß er vom Fenster weg weist.
Wenn der Raum bei Sonnenschein zu hell erleuchtet oder der
Bildschirm direkt auf das Fenster gerichtet ist, können die starken
Infrarotstrahlen der Sonne zu einer Fehlfunktion des
Benutzersensors führen.
Darüber hinaus hängen Abstand und Winkel, innerhalb dessen
der Sensor einen Benutzer erkennt, auch von der
Umgebungshelligkeit bzw. von der Kleidung des Benutzers ab.
Dies gilt besonders bei schwarzer oder sehr dunkler Kleidung.
Wenn sich Probleme mit dem Benutzersensor
anhand dieser Hinweise nicht beheben lassen,
setzen Sie die Option BENUTZERSENSOR auf
AUS.
20
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Right
03DE01BAS-AEP.book Page 21 Monday, July 16, 2001 2:25 PM
Automatische Helligkeitseinstellung (Lichtsensor)
Der Monitor kann die Helligkeit des Bildschirms automatisch auf
die Umgebungshelligkeit einstellen. Wenn Sie die Option
LICHTSENSOR auf EIN setzen, legt der Monitor einen
möglichst günstigen Helligkeitswert für den Bildschirm fest.
Standardmäßig ist die Helligkeit der Hintergrundbeleuchtung auf
den Höchstwert gesetzt. Wenn Sie LICHTSENSOR auf EIN
Hintergrundhelligkeit
setzen, stellt der Monitor die Hintergrundbeleuchtung stufenlos
auf einen Wert zwischen dem Höchst- und dem Mindestwert ein.
Wenn der Benutzer einen Wert für die Hintergrundbeleuchtung
vordefiniert, wird die Hintergrundbeleuchtung automatisch auf
einen Wert zwischen diesem benutzerdefinierten Wert und dem
Höchst- bzw. Mindestwert eingestellt.
Automatische Helligkeitsregulierung
nach Einstellung durch Benutzer
Höchstwert
Benutzerdefinierter Wert
Vordefinierte automatische
Einstellung
Mindestwert
Helligkeit bei
Einstellung
durch Benutzer
Umgebungshelligkeit
Benutzerdefinierter
Helligkeitswert
Automatische Einstellung der Bildqualität (nur analoge RGB-Signale)
DE
Wenn am Monitor ein Eingangssignal eingeht, stellt der Monitor
mit Hilfe seiner automatischen Einstellfunktion für die
Bildqualität die Bildposition sowie Phase und Pitch ein, und zwar
so, daß das Bild in der Mitte des Bildschirms in sehr guter Qualität
angezeigt wird.
Darüber hinaus sind im Monitor mehrere werkseitig vordefinierte
Modi als empfohlene Einstelldaten gespeichert. Eine Liste der
werkseitig vordefinierten Modi finden Sie im Anhang.
Auch bei einem Eingangssignal, das einem der werkseitig
vordefinierten Modi entspricht, wird die Bildqualität, sofern das
Signal zum ersten Mal eingeht, mit Hilfe der automatischen
Einstellfunktion für die Bildqualität je nach dem Typ der
angeschlossenen Geräte optimiert.
Wenn ein Signal, das keinem der vordefinierten Modi entspricht,
zum ersten Mal eingespeist wird, bewirkt diese automatische
Einstellfunktion ebenfalls, daß bei einem beliebigen Timing
innerhalb des für den Monitor gültigen Frequenzbereichs
(horizontal: 28 – 92 kHz, vertikal: 48 – 85 Hz) ein scharfes Bild
angezeigt wird.
Hinweise
• Die automatische Einstellung der Bildqualität funktioniert je nach Art
des Eingangssignals nicht immer korrekt.
• Bei jedem Signal, das zum ersten Mal eingeht, wird die automatische
Einstellfunktion für die Bildqualität aktiviert, und der Monitor braucht
etwas länger als normal, um das Bild anzuzeigen.
• Wenn die automatische Einstellung der Bildqualität aktiviert ist,
funktioniert nur noch der Netzschalter 1.
• Solange die automatische Einstellfunktion für die Bildqualität aktiviert
ist, wird auf dem Bildschirm AUTOMATISCHE EINSTELLUNG
angezeigt.
21
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Left
03DE01BAS-AEP.book Page 22 Monday, July 16, 2001 2:25 PM
Störungsbehebung
Lesen Sie bitte im folgenden Abschnitt nach, bevor Sie sich an
den Kundendienst wenden.
Bildschirmmeldungen
Wenn am Eingangssignal ein Fehler vorliegt, erscheint eine der
folgenden Warnmeldungen auf dem Bildschirm. Wie Sie das
Problem beheben, schlagen Sie unter “Fehlersymptome und
Abhilfemaßnahmen” auf Seite 23 nach.
Wenn NICHT IM ABTASTBEREICH auf dem
Bildschirm erscheint
Diese Meldung gibt an, daß das Eingangssignal nicht den
technischen Daten des Monitors entspricht. Überprüfen Sie
folgendes.
Wenn BITE WÄHLEN SIE SXGA auf dem
Bildschirm erscheint
Diese Meldung gibt an, daß die Auflösung des
Eingangssignals größer ist als 1280 × 1024 (SXGA). Stellen
Sie den Computer bitte so ein, daß er ein Signal mit der
Auflösung 1280 × 1024 ausgibt.
I NFORMA T I ON
AUF LÖSUNG > SXGA
B I T E WÄH L EN S I E SXGA
Die Meldung KABEL NICHT VERBUNDEN
erscheint auf dem Bildschirm.
Diese Meldung gibt an, daß das Videosignalkabel nicht mehr
an den zur Zeit ausgewählten Eingang angeschlossen ist.
I NFORMA T I ON
I NFORMA T I ON
N I CHT
I M AB T AS T BERE I C H
x x x . x kHz /
KABE L N I CHT VERBUND E N
E I NGANG : 1
I N S TROMSPARMODUS
x xHz
Wenn “xxx.x kHz / xx Hz” auf dem Bildschirm
erscheint
Diese Meldung gibt an, daß der Monitor die Horizontal- oder
Vertikalfrequenz nicht unterstützt.
Die Zahlen geben die Horizontal- und Vertikalfrequenz des
aktuellen Eingangssignals an.
Wenn “AUFLÖSUNG > UXGA” auf dem Bildschirm
erscheint
Diese Meldung gibt an, daß der Monitor die Auflösung nicht
unterstützt.
Die Meldung KEIN EING SIGNAL erscheint auf
dem Bildschirm.
Diese Meldung gibt an, daß am zur Zeit ausgewählten
Eingang kein Eingangssignal eingeht.
EINGANG:
Hier wird der zur Zeit ausgewählte Eingang angegeben
(INPUT: 1 oder INPUT: 2).
Wenn “IN STROMSPARMODUS” auf dem
Bildschirm erscheint
Wenn im Menü STROMSPARMODUS auf EIN gesetzt ist,
schaltet der Monitor etwa 4 Sekunden nach Erscheinen der
Meldung in den Stromsparmodus.
Wenn “USB ANGESCHLOSSEN” angezeigt wird
Diese Meldung gibt an, daß ein eingeschalteter Computer an
den USB-Anschluß für vorgeschaltete Geräte am Monitor
angeschlossen ist. Aus diesem Grund wechselt der Monitor
nicht in den Energiesparmodus, auch wenn im Menü
STROMSPARMODUS auf EIN gesetzt ist.
I NFORMA T I ON
KE I N E I NG S I GNA L
E I NGANG : 1
I N S TROMSPARMODUS
EINGANG:
Hier wird der zur Zeit ausgewählte Eingang angegeben
(INPUT: 1 oder INPUT: 2).
Wenn “IN STROMSPARMODUS” auf dem
Bildschirm erscheint
Wenn im Menü STROMSPARMODUS auf EIN gesetzt ist,
schaltet der Monitor etwa 4 Sekunden nach Erscheinen der
Meldung in den Stromsparmodus.
Wenn “USB ANGESCHLOSSEN” angezeigt wird
Diese Meldung gibt an, daß ein eingeschalteter Computer an
den USB-Anschluß für vorgeschaltete Geräte am Monitor
angeschlossen ist. Aus diesem Grund wechselt der Monitor
nicht in den Energiesparmodus, auch wenn im Menü
STROMSPARMODUS auf EIN gesetzt ist.
22
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Right
03DE01BAS-AEP.book Page 23 Monday, July 16, 2001 2:25 PM
Fehlersymptome und Abhilfemaßnahmen
Wenn ein Problem auf den angeschlossenen Computer oder andere Geräte zurückzuführen ist, schlagen Sie bitte in der Dokumentation zu
dem angeschlossenen Gerät nach.
Führen Sie die Selbstdiagnosefunktion (Seite 26) aus, wenn sich ein Problem mit den im folgenden empfohlenen Maßnahmen nicht beheben
läßt.
Symptom
Überprüfen Sie bitte folgendes:
Es wird kein Bild angezeigt.
Die Netzanzeige leuchtet nicht
• Das Netzkabel muß korrekt angeschlossen sein.
Die Netzanzeige leuchtet rot
• Der Monitor muß am Netzschalter 1 eingeschaltet sein.
Die Netzanzeige blinkt rot
• Überprüfen Sie, ob das Systemverbindungskabel korrekt angeschlossen ist und alle
Stecker fest in den Buchsen sitzen (Seite 8).
• Schalten Sie den Monitor am Netzschalter aus und dann wieder ein.
Die Netzanzeige 1 leuchtet nicht,
bzw. die Netzanzeige 1 leuchtet
nicht auf, wenn der Netzschalter 1
gedrückt wird
• Der Monitor muß am Netzschalter 1 eingeschaltet sein.
• Überprüfen Sie, ob die Media-Engine eingeschaltet ist.
• Überprüfen Sie, ob das Systemverbindungskabel korrekt angeschlossen ist und alle
Stecker fest in den Buchsen sitzen (Seite 8).
Die Netzanzeige 1 leuchtet grün
oder blinkt orange
• Verwenden Sie die Selbstdiagnosefunktion (Seite 26).
Die Netzanzeige 1 leuchtet
abwechselnd grün und orange
• Der Monitor wechselt nicht aus dem Energiesparmodus in den normalen Betriebsmodus,
weil der Benutzersensor die Anwesenheit eines Benutzers nicht erkennt. Schalten Sie den
Monitor am Netzschalter 1 aus und dann wieder ein. Wenn Sie die Option
BENUTZERSENSOR auf AUS setzen, schaltet der Monitor nicht in den
Energiesparmodus (Seite 18).
Wenn ein Signal in den DVI-IEingang (digitaler/analoger RGBEingang) eingespeist wird
• Überprüfen Sie, ob die Einstellung des Digital/Analog-Wählschalters dem
Eingangssignaltyp entspricht. Stellen Sie den Schalter auf das Eingangssignal ein.
Schalten Sie dann die Media-Engine aus und wieder ein. Wenn ein digitales RGB-Signal
eingespeist werden soll, starten Sie auch den Computer neu (Seite 7, 8).
Die Meldung KABEL NICHT
VERBUNDEN erscheint auf dem
Bildschirm
• Überprüfen Sie, ob das Videosignalkabel korrekt angeschlossen ist und alle Stecker fest in
den Buchsen sitzen (Seite 7).
• Achten Sie darauf, daß am Videoeingangsanschluß keine Stifte verbogen oder eingedrückt
sind.
• Das Eingangssignal muß korrekt ausgewählt sein (Seite 10).
• Ein nicht mitgeliefertes Videosignalkabel ist angeschlossen. Wenn Sie ein nicht
mitgeliefertes Videosignalkabel anschließen, erscheint KABEL NICHT VERBUNDEN
auf dem Bildschirm, und dann schaltet das Gerät in den Stromsparmodus. Dies ist keine
Fehlfunktion.
Die Meldung KEIN EING SIGNAL
erscheint auf dem Bildschirm, oder
die Netzanzeige 1 leuchtet orange
• Überprüfen Sie, ob das Videosignalkabel korrekt angeschlossen ist und alle Stecker fest in
den Buchsen sitzen (Seite 7).
• Achten Sie darauf, daß am Videoeingangsanschluß keine Stifte verbogen oder eingedrückt
sind.
• Das Eingangssignal muß korrekt ausgewählt sein (Seite 10).
• Überprüfen Sie, ob die Einstellung des Digital/Analog-Wählschalters einem
Eingangssignaltyp entspricht. Stellen Sie den Digital/Analog-Wählschalter je nach Typ
der über den DVI-I-Eingang (analoger/digitaler RGB-Eingang) eingespeisten Signale in
die geeignete Position. Schalten Sie dann die Media-Engine aus und wieder ein
(Seite 7, 8).
DE
xDurch den angeschlossenen Computer oder andere Geräte verursachte
Probleme
• Der Computer befindet sich im Stromsparmodus. Drücken Sie eine beliebige Taste auf der
Computer-Tastatur, oder bewegen Sie die Maus.
• Überprüfen Sie, ob die Grafikkarte korrekt in den Computer eingebaut ist.
• Überprüfen Sie, ob der Computer eingeschaltet ist.
Die Meldung NICHT IM
ABTASTBEREICH erscheint auf
dem Bildschirm
xDurch den angeschlossenen Computer oder andere Geräte verursachte
Probleme
• Stellen Sie sicher, daß die Videofrequenz im für den Monitor angegebenen Bereich liegt.
Wenn Sie einen älteren Monitor durch diesen Monitor ersetzt haben, schließen Sie den
alten Monitor wieder an und stellen eine Frequenz im folgenden Bereich ein:
Horizontalfrequenz: 28 – 92 kHz, Vertikalfrequenz: 48 – 85 Hz.
23
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Left
03DE01BAS-AEP.book Page 24 Monday, July 16, 2001 2:25 PM
Symptom
Überprüfen Sie bitte folgendes:
Wenn BITE WÄHLEN SIE SXGA
auf dem Bildschirm erscheint
• Die Auflösung des Eingangssignals ist größer als 1280 × 1024 (SXGA). Stellen Sie den
Computer so ein, daß er ein Signal mit der Auflösung 1280 × 1024 ausgibt.
Sie arbeiten mit einem WindowsSystem
• Wenn Sie einen älteren Monitor durch diesen Monitor ersetzt haben, schließen Sie den
alten Monitor wieder an und gehen folgendermaßen vor: Wählen Sie in der Liste
“Hersteller” die Option “SONY”, und wählen Sie dann in der Liste “Modelle” im
Geräteauswahlbildschirm von Windows die Option “SDM-N80”. Wenn “SDM-N80” in
der Liste “Modelle” nicht angezeigt wird, probieren Sie es mit “Plug & Play”, oder
installieren Sie die Informationsdatei zu diesem Monitor von der “Windows Monitor
Information Disk” (Seite 9).
Sie arbeiten mit einem MacintoshSystem
• Wenn Sie eine Macintosh-Tastatur an den USB-Anschluß für nachgeschaltete Geräte am
Monitor anschließen, funktioniert die Netztaste an der Tastatur nicht. Wenn Sie den
Macintosh einschalten wollen, drücken Sie die Netztaste am Macintosh selbst, oder
verbinden Sie die Tastatur direkt mit dem Macintosh, schalten Sie den Macintosh ein, und
schließen Sie die Tastatur dann an den Monitor an.
• Schlagen Sie in den mitgelieferten Hinweisen für Macintosh-Benutzer nach.
KEIN EING SIGNAL erscheint auf
dem Bildschirm
• Die Einstellung des Digital/Analog-Wählschalters wurde geändert, während sich der
Monitor im normalen Betrieb befand. Stellen Sie den Schalter je nach Typ der über den
DVI-I-Eingang (analoger/digitaler RGB-Eingang) eingespeisten Signale in die geeignete
Position. Schalten Sie dann die Media-Engine aus und wieder ein (Seite 7, 8).
Das Bild flimmert, springt,
oszilliert oder ist gestört
• Stellen Sie Pitch und Phase ein (nur analoge RGB-Signale) (Seite 14).
• Entfernen Sie alle möglichen Quellen elektrischer oder magnetischer Felder wie andere
Monitore, Laserdrucker, Ventilatoren, Leuchtstoffröhren oder Fernsehgeräte aus der Nähe
des Monitors.
• Halten Sie den Monitor von Stromleitungen fern, oder schützen Sie den Monitor durch
eine Magnetabschirmung.
• Schließen Sie das Netzkabel des Monitors an eine andere Steckdose, möglichst an einem
anderen Stromkreis, an.
• Ändern Sie die Ausrichtung des Bildschirms.
xDurch den angeschlossenen Computer oder andere Geräte verursachte
Probleme
• Schlagen Sie in der Anleitung zur Grafikkarte die korrekte Monitoreinstellung nach.
• Überprüfen Sie, ob der Grafikmodus (VESA, Macintosh 19 Zoll Farbe usw.) und die
Frequenz des Eingangssignals von diesem Monitor unterstützt werden (siehe Anhang).
Auch wenn die Frequenz innerhalb des unterstützten Bereichs liegt, arbeiten einige
Grafikkarten möglicherweise mit einem Synchronisationsimpuls, der für eine korrekte
Synchronisation des Monitors zu kurz ist.
• Stellen Sie die Auffrischungsrate am Computer (Vertikalfrequenz) auf den Wert ein, mit
dem Sie die besten Bilder erzielen.
Das Bild ist verschwommen
• Stellen Sie Helligkeit und Kontrast ein (Seite 13).
• Stellen Sie Pitch und Phase ein (nur analoge RGB-Signale) (Seite 14).
xDurch den angeschlossenen Computer oder andere Geräte verursachte
Probleme
• Stellen Sie die Auflösung am Computer auf SXGA (1280 × 1024) ein.
Doppelbilder sind zu sehen
• Verwenden Sie keine Bildschirmverlängerungskabel und/oder Videoschaltboxen, wenn
dieses Phänomen auftritt.
• Überprüfen Sie, ob alle Stecker fest in den jeweiligen Buchsen sitzen.
Das Bild ist nicht zentriert, oder
die Bildgröße ist nicht korrekt
• Stellen Sie Pitch und Phase ein (nur analoge RGB-Signale) (Seite 14).
• Stellen Sie die Bildposition ein (nur analoge RGB-Signale) (Seite 15). Beachten Sie, daß
bei bestimmten Videomodi die Anzeige nicht den gesamten Bildschirm füllt.
Das Bild ist zu klein
• Setzen Sie die Option ZOOM auf FULL2 (Seite 16).
xDurch den angeschlossenen Computer oder andere Geräte verursachte
Probleme
• Stellen Sie die Auflösung des Computers und des Bildschirms aufeinander ein.
Das Bild ist dunkel
• Stellen Sie die Helligkeit ein (Seite 13).
• Stellen Sie die Hintergrundbeleuchtung ein (Seite 18).
• Nach dem Einschalten des Geräts dauert es einige Minuten, bis der Bildschirm hell wird.
Wellenförmige oder elliptische
Moiré-Effekte sind sichtbar
• Stellen Sie Pitch und Phase ein (nur analoge RGB-Signale) (Seite 14).
Die Farbe ist nicht gleichmäßig
• Stellen Sie Pitch und Phase ein (nur analoge RGB-Signale) (Seite 14).
24
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Right
03DE01BAS-AEP.book Page 25 Monday, July 16, 2001 2:25 PM
Symptom
Überprüfen Sie bitte folgendes:
Weiß sieht nicht weiß aus
• Stellen Sie die Farbtemperatur ein (Seite 15).
Die Bedienelemente am Monitor
funktionieren nicht (
erscheint
auf dem Bildschirm)
• Wenn die Tastensperre auf EIN gesetzt ist, setzen Sie sie auf AUS (Seite 18).
Der Monitor schaltet sich nach
einer Weile aus
• Setzen Sie die Stromsparfunktion auf AUS (Seite 18).
• Setzen Sie die Option BENUTZERSENSOR auf AUS (Seite 18).
xDurch den angeschlossenen Computer oder andere Geräte verursachte
Probleme
• Deaktivieren Sie die Stromsparfunktion des Computers.
Die USB-Peripheriegeräte
funktionieren nicht
• Überprüfen Sie, ob die Option
(USB-EINGANG) entsprechend der Verbindung
zwischen dem Computer und dem Monitor richtig eingestellt ist (Seite 17).
• Überprüfen Sie, ob die Stecker der USB-Kabel (mitgeliefert) fest in den Buchsen sitzen
(Seite 9).
• Überprüfen Sie, ob der Bildschirm und die Media-Engine eingeschaltet sind.
xDurch den angeschlossenen Computer oder andere Geräte verursachte
Probleme
• Alle USB-kompatiblen Peripheriegeräte mit eigener Stromversorgung müssen
eingeschaltet sein.
• Installieren Sie die neueste Version des Gerätetreibers auf Ihrem Computer. Informationen
zum geeigneten Gerätetreiber erhalten Sie beim Hersteller des Geräts.
• Wenn USB-kompatible Peripheriegeräte wie Tastatur oder Maus nicht funktionieren,
schließen Sie sie zunächst direkt an den Computer an, starten Sie den Computer neu, und
nehmen Sie dann die erforderlichen USB-Einstellungen vor. Schließen Sie Tastatur und
Maus danach wieder an den Monitor an. Wenn Sie den Computer zum ersten Mal starten,
nachdem Sie eine Tastatur oder eine Maus an die USB-Anschlüsse angeschlossen haben,
funktionieren die Peripheriegeräte möglicherweise nicht.
Anzeigen des Namens, der Seriennummer und
des Herstellungsdatums des Monitors
DE
Während Videosignale am Monitor eingehen, halten Sie
die Taste MENU mehr als fünf Sekunden lang gedrückt.
Ein Feld mit Informationen zum Monitor wird angezeigt.
MENU
Beispiel
INFORMATION
MODEL : SDM-N80
SER . NO : 1234567
MANUFACTURED : 2001-52
Modellname
Seriennummer
Woche und Jahr
der Herstellung
Läßt sich ein Problem mit den oben angegebenen Maßnahmen
nicht beheben, wenden Sie sich an einen autorisierten SonyHändler. Halten Sie die folgenden Informationen bereit:
• Modellname: SDM-N80
• Seriennummer
• Modellbezeichnung und technische Daten des Computers und
der Grafikkarte
• Typ der eingespeisten Signale (analoge RGB-Signale/digitale
RGB-Signale)
25
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Left
03DE01BAS-AEP.book Page 26 Monday, July 16, 2001 2:25 PM
Selbstdiagnosefunktion
Technische Daten
Dieser Monitor verfügt über eine Selbstdiagnosefunktion. Wenn
an dem Monitor oder am Computer bzw. an den Computern ein
Problem auftritt, erscheint ein leerer Bildschirm, und die
Netzanzeige 1 leuchtet grün auf oder blinkt orange. Wenn die
Netzanzeige 1 orange leuchtet, befindet sich der Computer im
Stromsparmodus. Drücken Sie eine beliebige Taste auf der
Computer-Tastatur, oder bewegen Sie die Maus.
LCD-Bildschirm
Eingangssignalformat
Auflösung**
Videoeingang
Eingangssignalpegel
Netzanzeige 1
Wenn die Netzanzeige 1 grün leuchtet
1
2
Schalten Sie das Gerät am Netzschalter aus. Lösen
Sie die Videosignalkabel von den Anschlüssen
INPUT1 und INPUT2 der Media-Engine.
Schalten Sie den Monitor am Netzschalter aus und
dann wieder ein.
Wenn alle vier Farbbalken (weiß, rot, grün, blau) angezeigt
werden, funktioniert der Monitor ordnungsgemäß. Schließen Sie
die Videoeingangskabel wieder an, und überprüfen Sie den
Zustand des/der Computer(s).
Wenn die Farbbalken nicht erscheinen, liegt möglicherweise ein
Fehler am Monitor vor. Wenden Sie sich mit der Beschreibung
des Problems an einen autorisierten Sony-Händler.
Audioausgang
Kopfhörerbuchse
Buchsen AUDIO IN
Betriebsspannung
Leistungsaufnahme
Betriebstemperatur
Abmessungen (B/H/T)
Gewicht
Wenn die Netzanzeige 1 orange blinkt
Schalten Sie den Bildschirm am Netzschalter 1 aus
und dann wieder ein.
Wenn die Netzanzeige 1 jetzt grün leuchtet, funktioniert der
Monitor ordnungsgemäß.
Wenn die Netzanzeige 1 immer noch blinkt, liegt
möglicherweise ein Fehler am Monitor vor. Ermitteln Sie das
Intervall, in dem die Netzanzeige 1 blinkt (in Sekunden), und
wenden Sie sich mit der Beschreibung des Problems an einen
autorisierten Sony-Händler. Notieren Sie sich unbedingt die
Modellbezeichnung und die Seriennummer des Monitors.
Notieren Sie sich außerdem das Fabrikat und Modell Ihres
Computers und der Grafikkarte.
Plug & Play
Zubehör
Typ: a-Si-TFT-Aktivmatrix
Bildgröße: 46 cm
RGB-Betriebsfrequenz*
Horizontal: 28 – 92 kHz**
Vertikal: 48 – 85 Hz**
Horizontal: max. 1280 Punkte
Vertikal: max. 1024 Zeilen
Analoges RGB-Signal: HD15
Digitales/analoges RGB-Signal:
DVI-I (29polig)
Analoges RGB-Videosignal
0,700 Vp-p, 75 Ω, positiv
Synchronisationssignal
TTL-Pegel, 2 kΩ, positiv oder
negativ
(Separates horizontales und
vertikales Signal oder
zusammengesetztes
Synchronisationssignal)
0,3 Vp-p 75 Ω, negativ
(Grünsignal mit Synchronisation)
Digitales RGB-Videosignal (DVI)
TMDS (einfache Verbindung)
1W×2
Stereominibuchse
geeignet für Impedanz von 16 – 48 Ω
Stereominibuchse × 2
geeignet für Impedanz von 47 kΩ
für 0,5 V effektiven Mittelwert
100 – 240 V, 50 – 60 Hz, 0,7 – 0,4 A
max. 67 W
5 – 35 °C
Bildschirm (aufrecht stehend,
eingestellt auf die tiefste Position):
ca. 432 × 400 × 195 mm
Media-Engine:
ca. 94 × 212 × 204 mm
Bildschirm:
ca. 6,5 kg
Media-Engine:
ca. 1,5 kg
DDC2B
Näheres dazu finden Sie auf Seite 7.
* Empfohlene Werte für das horizontale und vertikale Timing
• Das horizontale Synchronbreitenverhältnis sollte bei mehr als 4,8%
des horizontalen Gesamt-Timing oder bei 0,8 µSek. liegen, je
nachdem, welcher Wert höher ist.
• Die horizontale Austastbreite sollte über 2,5 µSek. liegen.
• Die vertikale Austastbreite sollte über 450 µSek. liegen.
**Ein Signal mit einer Auflösung von 1600 × 1200 kann zur Not
auch angezeigt werden, sofern seine Horizontal- und
Vertikalfrequenz unter den folgenden Werten liegen.
• Analoges RGB-Signal: horizontal 107 kHz, vertikal 85 Hz
• Digitales RGB-Signal: horizontal 75 kHz, vertikal 60 Hz
Änderungen, die dem technischen Fortschritt dienen, bleiben
vorbehalten.
26
SDM-N80
4-082-671-12(1)
G:\_Upload\4082671121\4082671121SDMN80AEP\05ES-SDMN80AEP\05ES02BAS-AEPTOC.fm
masterpage:Toc.master
05ES02BAS-AEP.book Page 3 Monday, July 16, 2001 2:26 PM
Índice
Precauciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Identificación de componentes y controles. . . . . . . . . . . . . . . . . . . . 5
Configuración. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Paso 1: Conexión del dispositivo de medios al ordenador . . . . . . . 7
Paso 2: Comprobación del interruptor de selección digital/analógica . . 7
Paso 3: Conexión de la pantalla y del dispositivo de medios . . . . . 8
Paso 4: Conexión del cable de audio. . . . . . . . . . . . . . . . . . . . . . . . 8
Paso 5: Conexión del cable de alimentación . . . . . . . . . . . . . . . . . . 8
Paso 6: Encendido del monitor y del ordenador . . . . . . . . . . . . . . . 8
Conexión de periféricos compatibles con bus serie universal (USB) . . 9
Uso de los altavoces estéreo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Selección de la señal de entrada . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Ajuste de la inclinación y la altura. . . . . . . . . . . . . . . . . . . . . . . . . . 10
Personalización del monitor . . . . . . . . . . . . . . . . . . . . . .11
Navegación por el menú. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Ajuste del contraste (CONTRASTE). . . . . . . . . . . . . . . . . . . . . . . . 13
Ajuste del nivel de negro de una imagen (BRILLO) . . . . . . . . . . . . 13
Eliminación del parpadeo o de la borrosidad de la imagen
(FASE/ANCHO) (Sólo señales RGB analógicas) . . . . . . . . . . . . . . 14
Ajuste de la posición de la imagen (CENTRADO H/CENTRADO V)
(Sólo señales RGB analógicas) . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Ajuste de la temperatura del color (COLOR) . . . . . . . . . . . . . . . . . 15
Cambio del tamaño de la imagen de acuerdo con la señal (ZOOM) . . 16
Uniformidad de la imagen (SUAVIZADO). . . . . . . . . . . . . . . . . . . . 16
Cambio de la posición del menú (POSICIÓN MENÚ) . . . . . . . . . . 16
Restauración de los ajustes (REST). . . . . . . . . . . . . . . . . . . . . . . . 17
Ajustes adicionales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
ES
Características técnicas . . . . . . . . . . . . . . . . . . . . . . . . .19
• Macintosh es una marca comercial con
licencia de Apple Computer, Inc.,
registrada en EE.UU. y en otros países.
• Windows es una marca comercial
registrada de Microsoft Corporation en
Estados Unidos y en otros países.
• IBM PC/AT y VGA son marcas
comerciales registradas de IBM
Corporation de EE.UU.
• VESA y DDC son marcas comerciales
de Video Electronics Standards
Association.
• ENERGY STAR es una marca
registrada de EE.UU.
• El resto de nombres de productos
mencionados pueden ser marcas
comerciales o marcas comerciales
registradas de sus respectivas
compañías.
• Además, “” y “” no se mencionan en
cada caso en este manual.
Función de ahorro de energía (sensor de usuario/modo de ahorro de energía) 19
Si el sensor de usuario no parece funcionar correctamente . . . . . 19
Función de ajuste automático del brillo (sensor de luz) . . . . . . . . . 21
Función de ajuste automático de la calidad de imagen
(Sólo señales RGB analógicas) . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Solución de problemas . . . . . . . . . . . . . . . . . . . . . . . . . .22
Mensajes en pantalla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Problemas y soluciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Función de autodiagnóstico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Especificaciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
Appendix. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i
Preset mode timing table . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i
TCO’99 Eco-document . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i
3
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Left
05ES02BAS-AEP.book Page 4 Monday, July 16, 2001 2:26 PM
Acerca de los altavoces estéreo incorporados
Precauciones
Advertencia sobre las conexiones de la
alimentación
• Utilice el cable de alimentación suministrado. Si utiliza un
cable de alimentación diferente, asegúrese de que es
compatible con el suministro eléctrico local.
Para los usuarios en EE.UU.
Si no utiliza el cable adecuado, este monitor no conformará las
normas obligatorias de la FCC.
Para los usuarios en el Reino Unido
Si emplea el monitor en el Reino Unido, utilice el cable de
alimentación apropiado para dicho país.
Ejemplo de tipos de enchufe
Asegúrese de mantener alejados disquetes, cintas y equipos
magnéticos de grabación de la abertura del altavoz, ya que los
altavoces generan un campo magnético. Dicho campo puede
afectar a los datos almacenados en discos y cintas magnéticas.
Nota sobre la pantalla LCD (Pantalla de cristal
líquido)
Tenga en cuenta que la pantalla LCD está fabricada con
tecnología de alta precisión. No obstante, pueden
aparecer de forma constante en la misma puntos
negros o brillantes de luz (rojos, azules o verdes) y
ocasionalmente brillos o rayas de color irregular. Esto
no es un fallo de funcionamiento. (Puntos efectivos:
más del 99,99%)
Sustitución del tubo fluorescente
para 100 a 120 V CA para 200 a 240 V CA
para 240 V CA
solamente
El equipo debe instalarse cerca de una toma de corriente de
fácil acceso.
Este monitor dispone de un tubo fluorescente especialmente
diseñado para el mismo como dispositivo de iluminación. Si la
pantalla se oscurece, es inestable o no se enciende, sustituya el
tubo fluorescente por uno nuevo. Consulte con el proveedor Sony
para sustituir el tubo fluorescente.
Mantenimiento
No instale ni deje el monitor:
• En lugares sujetos a temperaturas extremas, por ejemplo cerca
de un radiador, salida de aire caliente o bajo la luz solar directa.
Expuesto a temperaturas extremas, como en un automóvil
aparcado bajo la luz solar directa o cerca de una salida de aire
caliente, ya que podrían producirse deformaciones del exterior
o fallos de funcionamiento.
• En lugares sujetos a vibraciones mecánicas o golpes.
• Cerca de equipos que generan campos magnéticos intensos,
como un TV o demás electrodomésticos.
• En lugares expuestos a grandes cantidades de polvo, suciedad o
arena, por ejemplo cerca de una ventana abierta o de una salida
al exterior. Si lo instala temporalmente en un lugar exterior,
asegúrese de tomar las precauciones adecuadas contra polvo y
suciedad. En caso contrario, podrían producirse fallos de
funcionamiento irreparables.
• Asegúrese de desenchufar el cable de alimentación de la toma
de corriente antes de limpiar el monitor.
• Limpie la pantalla LCD con un paño suave. Si utiliza un
producto líquido de limpieza de cristales, no emplee ningún
tipo de producto que contenga soluciones antiestáticas ni
aditivos similares, ya que puede dañar el revestimiento de la
pantalla LCD.
• Limpie el exterior, el panel y los controles con un paño suave
ligeramente humedecido con una solución detergente poco
concentrada. No utilice estropajos abrasivos, detergente en
polvo ni disolventes, como alcohol o bencina.
• No frote, toque ni golpee la superficie de la pantalla con objetos
afilados o abrasivos, como un bolígrafo o un destornillador.
Este tipo de contacto puede rayar el tubo de imagen.
• Tenga en cuenta que el material podría deteriorarse o el
revestimiento de la pantalla LCD degradarse si expone el
monitor a disolventes volátiles, como insecticidas, o si está en
contacto durante mucho tiempo con materiales de caucho o de
vinilo.
Manejo de la pantalla LCD
Transporte
Instalación
• No deje la pantalla LCD orientada al sol, ya que puede dañarse.
Tenga cuidado cuando coloque el monitor cerca de una
ventana.
• No presione ni arañe la pantalla LCD. No sitúe objetos pesados
sobre la pantalla LCD. Si lo hace, la pantalla puede perder
uniformidad o podrían producirse fallos de funcionamiento en
el panel LCD.
• Si utiliza el monitor en un lugar frío, es posible que aparezca
una imagen residual en la pantalla. No es un fallo de
funcionamiento. La pantalla recuperará el nivel de
funcionamiento normal al aumentar la temperatura.
• Si una imagen fija permanece en pantalla durante mucho
tiempo, es posible que aparezca una imagen residual durante un
tiempo. Dicha imagen residual desaparecerá eventualmente.
• El panel LCD se calienta durante el uso. No es un fallo de
funcionamiento.
• Desconecte todos los cables del monitor cuando vaya a
transportarlo. Cuando transporte esta pantalla, agarre la base
del soporte de dicha pantalla firmemente con ambas manos.
Utilice también las dos manos cuando transporte el dispositivo
de medios. Si deja caer el monitor, puede producirse daños
físicos o podría dañar dicho monitor.
• Cuando transporte este monitor para su reparación o
desplazamiento, utilice la caja de cartón y materiales de
embalaje originales.
Desecho del monitor
• No deseche este monitor en basuras domésticas
ordinarias.
• El tubo fluorescente utilizado en este monitor
contiene mercurio. El desecho de este monitor debe
realizarse de acuerdo con las normas de las
autoridades sanitarias locales.
4
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Right
05ES02BAS-AEP.book Page 5 Monday, July 16, 2001 2:26 PM
Identificación de componentes y
controles
Consulte las páginas que aparecen entre paréntesis para obtener
información detallada.
Pantalla LCD
Es posible utilizar el monitor tocando las teclas ligeramente. Los
caracteres e iconos que indican funciones de las teclas se iluminan
durante unos 10 segundos después de encenderse el monitor. Si no
toca ninguna tecla durante este tiempo, se apagarán todos ellos. Si
toca alguna tecla durante este tiempo, permanecerán activados
sólo los caracteres o iconos relacionados con la operación de esa
tecla. Aunque se desactiven todos, si toca alguna de las teclas 4–
8, se iluminarán de nuevo.
Frontal
1 Altavoces estéreo (página 9)
Emiten las señales de audio como sonido.
2 Sensores de usuario (página 19)
Estos sensores detectan la presencia del usuario enfrente de la
pantalla. Asegúrese de no cubrirlo con papel, etc.
3 Sensor de luz (páginas 18, 21)
Este sensor mide el brillo del área circundante. Asegúrese de
no cubrirlo con papel, etc.
4 Tecla MENU (página 12)
Esta tecla muestra el menú principal.
5 2 Teclas (volumen) +/– y M(+)/m(–) (páginas 9, 12)
Estas teclas muestran el menú VOLUMEN y funcionan como
las teclas M(+)/m(–) al seleccionar los elementos de menú y
realizar ajustes.
6 8 Tecla (brillo) (página 13)
Esta tecla muestra el menú BRILLO.
MENU
1
OK
2
7 6 Tecla (contraste) (página 13)
Esta tecla muestra el menú CONTRASTE.
8 Tecla INPUT y OK, e indicador (páginas 10, 12)
Esta tecla selecciona la señal de entrada de vídeo INPUT1
(conector HD15 (RGB analógico)) o INPUT2 (conector DVII (RGB digital/analógico)). La señal de entrada y el indicador
de entrada correspondiente cambian cada vez que se toca esta
tecla.
Esta tecla también funciona como la tecla OK al visualizar el
menú en pantalla.
MENU
1
OK
2
Posterior
9 1 Indicador (alimentación) (páginas 8, 19, 26)
Este indicador se ilumina en verde cuando el monitor está
encendido. El indicador parpadea en verde y naranja cuando
el monitor se encuentra en el modo de bajo consumo de
energía, y se ilumina en naranja cuando se encuentra en el
modo de ahorro de energía.
ES
0 1 Interruptor (alimentación) (páginas 8, 26)
Este interruptor enciende y apaga la pantalla.
qa SYSTEM CONNECTOR (conector de sistema)
(página 8)
Este conector introduce las señales del dispositivo de medios
cuando la pantalla y éste están conectados con un cable de
conexión de sistema.
Lado izquierdo
Lado derecho
qs Orificio de bloqueo de seguridad
El orificio de bloqueo de seguridad debe aplicarse con el
sistema de seguridad Kensington Micro Saver Security
System.
Micro Saver Security System es una marca comercial de
Kensington.
qd Toma de auriculares (página 10)
Esta toma envía las señales de audio a los auriculares.
qf Conectores de flujo de entrada USB (Bus serie
universal) (página 9)
Estos conectores se utilizan para conectar el monitor a
dispositivos periféricos USB.
5
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Left
05ES02BAS-AEP.book Page 6 Monday, July 16, 2001 2:26 PM
Dispositivo de medios
Posterior
Frontal
AC IN
INPUT 1
AUDIO IN
INPUT 2
ANALOG
DIGITAL
wa Interruptor de selección digital/analógica (página 7)
Cuando conecte el conector de entrada DVI-I qj a un
ordenador equipado con conector de salida HD15 (RGB
analógico) utilizando el cable de señal de vídeo DVI-HD15
(RGB analógico) (suministrado), ajuste este interruptor en
ANALOG.
Cuando lo conecte a un ordenador equipado con conector de
salida DVI (RGB digital) utilizando un cable de señal de
vídeo DVI-DVI (RGB digital) (no suministrado), ajuste este
interruptor en DIGITAL.
El interruptor está ajustado de fábrica en la posición
ANALOG.
AUDIO IN
ws Interruptor de alimentación de CA (página 8)
Este interruptor enciende y apaga el monitor.
*
SYSTEM
CONNECTOR
(TO DISPLAY)
qg Conector AC IN (página 8)
Este conector proporciona alimentación de CA al monitor.
wd Indicador de alimentación de CA (página 19)
Este indicador se ilumina en verde cuando el dispositivo de
medios está encendido. El indicador se ilumina en rojo al
apagar la pantalla con el dispositivo de medios encendido. El
indicador se ilumina en naranja cuando el monitor se
encuentra en el modo de ahorro de energía.
*
Este conector sólo lo utiliza personal de servicio técnico.
No conecte nada a esta toma.
qh Conector de entrada HD15 (RGB analógico)
(INPUT1) (página 7)
Este conector introduce las señales de vídeo RGB analógica
(0,700 Vp-p, positivas) y las SYNC (sincronización).
qj Conector de entrada DVI-I (RGB digital/analógico)
(INPUT2) (página 7)
Este conector introduce señales de vídeo RGB analógicas
(0,700 Vp-p, positivo) con señales de sincronización o de
vídeo RGB digitales que cumplen con DVI Rev. 1.0. Puede
cambiar entre señales RGB digitales y analógicas con el
interruptor de selección digital/analógica wa.
qk SYSTEM CONNECTOR (conector de sistema) (TO
DISPLAY) (página 8)
Este conector envía las señales a la pantalla cuando ésta y el
dispositivo de medios están conectados con un cable de
conexión de sistema.
ql Tomas AUDIO IN (páginas 8, 17)
Estas tomas introducen las señales de audio al conectarse a la
toma de salida de audio del ordenador o de otro equipo de
audio.
w; Conectores de flujo de salida USB (Bus serie
universal) (páginas 9, 17)
Estos conectores se utilizan para conectar el monitor a
ordenadores compatibles con USB.
6
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Right
05ES02BAS-AEP.book Page 7 Monday, July 16, 2001 2:26 PM
x Conexión a un Macintosh
Configuración
Utilice el adaptador Macintosh suministrado.
Antes de utilizar el monitor, compruebe que los siguientes
artículos se incluyen en la caja:
• Pantalla LCD
• Dispositivo de medios
• Cable de alimentación
• Cable de conexión de sistema (2 m)
• Cable de señal de vídeo DVI-HD15 (RGB analógico)
• Cable de audio (minienchufe estéreo)
• Cable USB
• Adaptador Macintosh
• Windows Monitor Information/Windows Utility/Macintosh
Utility Disk
• Tarjeta de garantía
• Notas para los usuarios de Macintosh
• Este manual de instrucciones
a conector INPUT2
Adaptador Macintosh
(suministrado)*
Paso 1: Conexión del dispositivo
de medios al ordenador
Apague el dispositivo de medios y el ordenador antes de
conectarlos.
Cuando conecte el monitor a un ordenador equipado con una
conector de salida DVI (RGB digital) que cumpla con DVI Rev.
1.0, utilice un cable de señal de vídeo DVI-DVI (RGB digital) (no
suministrado).
Nota
No toque los terminales del conector del cable de señal de vídeo, ya que
podrían doblarse.
x Conexión de un ordenador IBM PC/AT o
compatible
a conector INPUT2
Cable de señal de vídeo
a salida de vídeo DVI-HD15 (RGB
analógico)
(suministrado)
Macintosh
* Consulte las “Notas para los usuarios de Macintosh” suministradas para
obtener información detallada.
Paso 2: Comprobación del
interruptor de selección
digital/analógica
ES
Antes de encender el monitor o el ordenador, asegúrese de
comprobar el ajuste del interruptor. Cuando conecte el conector
de entrada DVI-I del monitor a un ordenador equipado con
conector de salida HD15 (RGB analógico) utilizando el cable de
señal de vídeo DVI-HD15 (RGB analógico) (suministrado),
ajuste el interruptor en ANALOG.
Cuando lo conecte a un ordenador equipado con conector de
salida DVI (RGB digital) utilizando un cable de señal de vídeo
DVI-DVI (RGB digital) (no suministrado), ajuste el interruptor
en DIGITAL.
El interruptor está ajustado de fábrica en ANALOG.
ANALOG
a salida de vídeo
DIGITAL
Ordenador IBM PC/AT
o compatible
Cable de señal de vídeo DVIHD15 (RGB analógico)
(suministrado)
Nota
Antes de encender el monitor o el ordenador, asegúrese de comprobar el
ajuste del interruptor.
(continúa)
7
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Left
05ES02BAS-AEP.book Page 8 Monday, July 16, 2001 2:26 PM
Paso 3: Conexión de la pantalla y
del dispositivo de medios
Paso 5: Conexión del cable de
alimentación
Apague la pantalla y el dispositivo de medios antes de
conectarlos.
Para conectar fácilmente el cable de conexión del sistema al
monitor, coloque el monitor en una posición vertical.
Con el dispositivo de medios, la pantalla y el ordenador apagados,
conecte primero el cable de alimentación al dispositivo de medios
y, a continuación, conéctelo a una toma de corriente.
a conector AC IN
a una toma de
corriente
A
Cable de alimentación
(suministrado)
a SYSTEM
CONNECTOR
de la pantalla
Paso 6: Encendido del monitor y
del ordenador
1
Encienda el dispositivo de medios.
La pantalla se encenderá automáticamente. Los indicadores
del dispositivo de medios y de la pantalla se iluminarán en
verde.
2
Encienda el ordenador.
Cable de conexion de
sistema (2 m) (suministrado)
A
a SYSTEM
CONNECTOR
del dispositivo
de medios
Alinee la v de la toma con la v del monitor y
el dispositivo de medios.
Precaución
Asegúrese de instalar el dispositivo de medios verticalmente como se
muestra anteriormente. Si lo instala horizontalmente, la ventilación podría
bloquearse y producirse fallos de funcionamiento.
Nota
Cuando conecte el cable, agarre el enchufe e insértelo firmemente en el
conector hasta que oiga un “clic”. Para desconectar el cable, tire del
enchufe mientras sujeta la palanca de bloqueo A.
Paso 4: Conexión del cable de
audio
a toma AUDIO IN
entre los conectores
INPUT2
a una toma de salida
de audio del
ordenador
8
Cable de audio
(suministrado)
Nota
Si apaga el dispositivo de medios y vuelve a encenderlo mientras la
pantalla está apagada, ésta no se encenderá automáticamente. En este
caso, pulse el interruptor 1 (alimentación) de la pantalla para encenderla.
La instalación del monitor ha finalizado. Si es necesario, utilice
los controles del monitor para ajustar la imagen.
Si no aparece ninguna imagen en pantalla
• Compruebe que el monitor está correctamente conectado al
ordenador.
• Compruebe que el dispositivo de medios está encendido.
• Si NO SEÑAL aparece en pantalla:
– El ordenador está en el modo de ahorro de energía. Pulse
cualquier tecla del teclado o mueva el ratón.
– Compruebe que el ajuste de selección de entrada es correcto.
– Compruebe que el ajuste del interruptor de selección digital/
analógico es correcto.
• Si CABLE DESCONECTADO aparece en pantalla:
– Compruebe que el cable de señal de vídeo está correctamente
conectado.
– Compruebe que el ajuste de selección de entrada es correcto.
• Si FUERA DE RANGO EXPLORACIÓN aparece en pantalla,
vuelva a conectar el monitor antiguo. A continuación,
establezca los ajustes de la tarjeta gráfica del ordenador de
forma que la frecuencia horizontal se encuentre entre 28 y 92
kHz y la vertical entre 48 y 85 Hz.
Para obtener más información sobre mensajes en pantalla,
consulte “Problemas y soluciones” en la página 23.
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Right
05ES02BAS-AEP.book Page 9 Monday, July 16, 2001 2:26 PM
No es necesario instalar controladores específicos
El monitor cumple con el estándar Plug & Play “DDC” y detecta
automáticamente toda la información de dicho monitor. No es preciso
instalar ningún controlador específico en el ordenador.
La primera vez que encienda el ordenador después de conectar el monitor,
es posible que aparezca el asistente de instalación en pantalla. En este
caso, siga las instrucciones en pantalla. El monitor Plug & Play se
selecciona automáticamente, por lo que puede utilizar este monitor.
La frecuencia vertical se ajusta en 60 Hz.
Puesto que apenas se aprecian parpadeos en el monitor, puede utilizarlo
tal cual. No es necesario ajustar la frecuencia vertical en ningún valor alto
específico.
Si el ordenador o la tarjeta gráfica presenta dificultades de comunicación
con este monitor, instale el archivo de información para este monitor
utilizando el disco Windows Monitor Information Disk. Para obtener
información detallada sobre la instalación, consulte el archivo ReadMe
del disco.
Conexión de periféricos
compatibles con bus serie
universal (USB)
El monitor dispone de dos conectores de flujo de salida y dos de
flujo de entrada USB. Proporcionan una forma rápida y sencilla
para conectar dispositivos periféricos compatibles con USB
(como teclados, ratones, impresoras y escáneres) al ordenador
utilizando un cable USB estandarizado.
Para utilizar el monitor como hub de los dispositivos periféricos,
conecte los dispositivos USB como se ilustra a continuación.
Conector
USB de flujo
de salida:
A USB
ordenadores
compatibles
3
Conecte los dispositivos periféricos compatibles
con USB a los conectores rectangulares de flujo de
entrada del soporte de la pantalla.
Para los usuarios que utilicen un ordenador Macintosh
Al conectar un teclado Macintosh al conector USB de flujo de
entrada, el botón de alimentación del teclado no funciona. Para
encender el ordenador Macintosh, utilice el botón de alimentación del
ordenador o conecte el teclado directamente a él y encienda el
ordenador. A continuación, conecte el teclado al monitor.
Notas
• No todos los ordenadores y/o sistemas operativos admiten
configuraciones USB. Consulte el manual de instrucciones del
ordenador para saber si puede conectar dispositivos USB.
• En la mayoría de los casos, es preciso instalar software de controlador
USB en el ordenador central. Consulte el manual de instrucciones del
dispositivo periférico para obtener información detallada.
• Cuando conecte un ordenador cuya alimentación esté conectada al
conector de flujo de salida USB del monitor, la función de ahorro de
energía no se activará en el monitor.
• Cuando el monitor se encuentre en el modo de ahorro de energía, los
dispositivos periféricos USB no funcionarán. Para volver a utilizar los
dispositivos periféricos USB, cancele el modo pulsando el interruptor
1 (alimentación).
• Si los dispositivos periféricos no funcionan correctamente, compruebe
que el ajuste de entrada de flujo de salida de
(SELECCIÓN USB)
sea correcto (página 17).
• Si conecta un teclado o ratón a los conectores USB y después arranca
el ordenador por primera vez, los dispositivos periféricos pueden no
funcionar. Conecte primero el teclado y el ratón directamente al
ordenador y configure los dispositivos compatibles con USB. Después,
conéctelos a este monitor.
• Cuando conecte dispositivos periféricos a los conectores de flujo de
entrada, asegúrese de no apoyarse en la pantalla. En caso contrario,
dicha pantalla podría inclinarse y pillar sus dedos.
• Las especificaciones de USB sobre el número de hubs USB que pueden
conectarse juntos limitan el número de niveles a seis. Hay dos niveles
de hub USB incorporados en el monitor. Por tanto, podrá conectar otros
cuatro niveles de hub USB.
ES
Uso de los altavoces estéreo
Es posible escuchar música, sonido y otros archivos de audio
mediante el altavoz estéreo del monitor.
Ajuste del volumen
Conector USB de flujo de entrada:
A dispositivos periféricos compatibles
con USB
1
Encienda el monitor y el ordenador u ordenadores.
2
Conecte el ordenador u ordenadores a los
conectores cuadrados de flujo de salida del
dispositivo de medios mediante el cable USB
suministrado.
Para los usuarios que utilicen Windows
Si aparece un mensaje en pantalla, siga las instrucciones en pantalla
y seleccione un controlador de hub USB genérico.
Los ajustes de volumen se realizan mediante un menú
VOLUMEN independiente, diferente del menú principal
(página 11).
1
Ilumine los caracteres e iconos para indicar las
funciones de las teclas.
Toque cualquiera de las teclas MENU, M(+)/m(–), 8 (brillo),
6 (contraste) o INPUT para iluminar los caracteres e iconos
que indican las funciones de las teclas.
2
Toque las teclas 2 +/–.
El menú VOLUMEN aparece en pantalla.
VOL UMEN
40
(continúa)
9
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Left
05ES02BAS-AEP.book Page 10 Monday, July 16, 2001 2:26 PM
3
Toque las teclas 2 +/– para ajustar el volumen.
El menú desaparece automáticamente transcurridos unos 3
segundos.
Ajuste de la inclinación y la altura
Esta pantalla puede ajustarse en los ángulos que se muestran a
continuación.
Uso de la toma de auriculares
Es posible escuchar las señales de audio del ordenador o de otro
equipo de audio mediante auriculares. Conecte los auriculares a la
toma correspondiente. Los altavoces se desactivan cuando hay
auriculares conectados a la toma de auriculares. Ajuste el
volumen de los auriculares con el menú VOLUMEN.
Notas
• No es posible ajustar el volumen mientras se visualiza el menú
principal en pantalla.
• Cuando el monitor se encuentra en el modo de bajo consumo de energía
o de ahorro de energía, no se recibe sonido a través de los altavoces o
los auriculares.
30°
59°
29°
29°
Selección de la señal de entrada
60°
60°
Es posible conectar dos ordenadores a este monitor utilizando los
conectores INPUT1 y INPUT2. Para seleccionar uno de los dos
ordenadores, utilice la tecla INPUT.
1
Ilumine los caracteres e iconos para indicar las
funciones de las teclas.
Toque cualquiera de las teclas MENU, M(+)/m(–), 8 (brillo),
6 (contraste) o INPUT para iluminar los caracteres e iconos
que indican las funciones de las teclas.
2
Toque la tecla INPUT.
La señal de entrada y el indicador de entrada correspondiente
cambian cada vez que se toca esta tecla.
• 1: Entrada mediante el conector HD15 (RGB analógico)
• 2: Entrada mediante el conector DVI-I (RGB digital/
analógico)
2
Notas
• Si conecta cables a los conectores de flujo de entrada USB, es posible
que el ángulo de giro del lateral derecho se estreche en más de 60
grados.
• Tenga cuidado de no pillarse los dedos entre el brazo y la base del
soporte (A en la anterior ilustración).
Para ajustar los ángulos, siga el procedimiento descrito a
continuación.
1
Notas
• No es posible seleccionar la señal de entrada mientras se visualiza el
menú principal en pantalla.
• Para la entrada de flujo de salida USB y la de audio, puede elegir si
desea que cambien mediante el uso de la tecla INPUT. Para establecer
la entrada de flujo de salida USB, utilice el menú
(SELECCIÓN
USB) (página 17); para establecer la entrada de audio, utilice el menú
(SELECCIÓN AUDIO) (página 18). Ambas se ajustan para
cambiar con la tecla INPUT en el valor por omisión.
A
Agarre la pantalla por la parte central de su base
mientras sujeta el soporte de dicha pantalla y, a
continuación, incline el panel LCD suficientemente
hacia atrás.
Nota
No sujete la pantalla por la zona situada alrededor del saliente de la parte
central inferior. En caso contrario, puede herirse los dedos.
10
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Right
05ES02BAS-AEP.book Page 11 Monday, July 16, 2001 2:26 PM
2
Agarre los laterales inferiores del panel LCD y
bájelo para ajustar la altura de la pantalla.
Personalización del
monitor
Antes de realizar ajustes
Conecte el monitor y el ordenador, y enciéndalos.
Espere al menos 30 minutos antes de realizar los ajustes con el
fin de obtener los mejores resultados posibles.
Es posible realizar diversos ajustes en el monitor mediante el
menú en pantalla.
Navegación por el menú
3
Agarre la parte central de las partes superior e
inferior del panel LCD y, a continuación, ajuste la
inclinación de la pantalla.
Toque la tecla MENU para mostrar el menú principal en pantalla.
Para obtener más información sobre el uso de la tecla MENU,
consulte “Uso de las teclas MENU, M(+)/m(–) y OK” en la página
12.
F AS E
MENU
b
q;
Nota
Cuando ajuste la inclinación y la altura de la pantalla, realícelo lenta y
cuidadosamente, asegurándose de que no golpea el panel LCD contra la
mesa o la base del soporte de la pantalla.
Para utilizar la pantalla cómodamente
Esta pantalla está diseñada de forma que pueda instalarse en un
cómodo ángulo de visualización. Ajuste el ángulo de
visualización de la pantalla de acuerdo con la altura de la mesa y
la silla, y de forma que la luz no se refleje de la pantalla a sus ojos.
Utilice las teclas M(+)/m(–) y OK para seleccionar uno de los
siguientes menús. Para obtener más información sobre el uso de
las teclas M(+)/m(–) y OK, consulte “Uso de las teclas MENU,
M(+)/m(–) y OK” en la página 12.
1 FASE (Sólo señales
RGB analógicas)
(página 14)
Seleccione el menú FASE
para ajustar la fase si los
caracteres o las imágenes
aparecen borrosas en toda la
pantalla. Ajuste la fase
después de ajustar el paso.
2 ANCHO (Sólo señales
RGB analógicas)
(página 14)
Seleccione el menú ANCHO
para ajustar el paso si los
caracteres o las imágenes no
aparecen nítidamente en
algunas partes de la pantalla.
3 CENTRADO H (Sólo
señales RGB
analógicas) (página 15)
Seleccione el menú
CENTRADO H para ajustar
el centrado horizontal de la
imagen.
ES
F AS E
16
EX I T
ANCHO
50
EX I T
CENTRADO H
50
EX I T
(continúa)
11
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Left
05ES02BAS-AEP.book Page 12 Monday, July 16, 2001 2:26 PM
4 CENTRADO V (Sólo
señales RGB
analógicas) (página 15)
Seleccione el menú
CENTRADO V para ajustar
el centrado vertical de la
imagen.
x Uso de las teclas MENU, M(+)/m(–) y OK
CENTRADO V
1
Ilumine los caracteres e iconos para indicar las
funciones de las teclas.
Toque cualquiera de las teclas MENU, M(+)/m(–), 8 (brillo),
6 (contraste) o INPUT para iluminar los caracteres e iconos
que indican las funciones de las teclas.
2
Muestre el menú principal.
Toque la tecla MENU para mostrar el menú principal en
pantalla.
50
EX I T
5 COLOR (página 15)
Seleccione el menú COLOR
para ajustar la temperatura
del color de la imagen. Este
menú permite ajustar el tono
de la pantalla.
COLOR
9 30 0K
6 5 00K
5 0 0 0K
USUAR I O
A J US TAR
MENU
EX I T
6 ZOOM (página 16)
Seleccione el menú ZOOM
para ajustar el tamaño de la
imagen en función de la
resolución o la relación de
aspecto de la señal de
entrada.
7 SUAVIZADO (página 16)
Seleccione el menú
SUAVIZADO para ajustar la
nitidez de la imagen según el
tipo de objeto mostrado en
pantalla.
ZOOM
COMP L E T A 2
COMP L E T A 1
RE AL
3
EX I T
b
SUA V I Z ADO
OK
2
T EX TO
ES T ÁN DAR
GRÁ F I COS
4
EX I T
8 POSICIÓN MENÚ
(página 16)
Seleccione el menú
POSICIÓN MENÚ para
cambiar la posición del menú
en pantalla.
Seleccione el menú que desee ajustar.
Toque las teclas M(+)/m(–) para mostrar el menú que desee.
Toque la tecla OK para seleccionar el elemento de menú.
POS I C I ÓN MENÚ
Ajuste el menú.
Toque las teclas M(+)/m(–) para realizar el ajuste y, a
continuación, toque la tecla OK.
Al tocar la tecla OK, los ajustes se almacenan y, a
continuación, la pantalla vuelve al menú anterior.
b
OK
2
EX I T
9 REST (página 17)
Seleccione el menú REST
para restaurar los ajustes.
RES T
5
R ES T PA NT A L L A
RE S T TODO
EX I T
0 Otros menús (página 17)
Seleccione m para ajustar
otros valores enumerados a
continuación:
• SELECCIÓN USB
• SELECCIÓN AUDIO
• RETROILUMIN.
• SENSOR LUZ
• SENSOR USUARIO
• AHORRO ENERGÍA
• LANGUAGE
• BLOQ. DE AJUSTES
Cierre el menú.
Toque la tecla MENU una vez para recuperar la visualización
normal. Si no toca ninguna tecla, el menú se cerrará
automáticamente después de unos 30 segundos.
MENU
S E L E CC I ÓN US B
A U T OM Á T I C A
EN TRAD A 1
EN TRAD A 2
x Restauración de los ajustes
EX I T
Puede restaurar los ajustes mediante el menú REST. Para obtener
más información sobre la restauración de los ajustes, consulte
“Restauración de los ajustes (REST)” en la página 17.
12
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Right
05ES02BAS-AEP.book Page 13 Monday, July 16, 2001 2:26 PM
Ajuste del contraste (CONTRASTE)
El ajuste de contraste se realiza mediante un menú CONTRASTE
independiente, diferente del menú principal (página 11). Este
ajuste se almacena en la memoria para las señales INPUT1,
INPUT2 (RGB analógico) e INPUT2 (RGB digital),
respectivamente.
1
Ilumine los caracteres e iconos para indicar las
funciones de las teclas.
Toque cualquiera de las teclas MENU, M(+)/m(–), 8 (brillo),
6 (contraste) o INPUT para iluminar los caracteres e iconos
que indican las funciones de las teclas.
2
Toque la tecla 6 (contraste).
El menú CONTRASTE aparece en pantalla.
Ajuste del nivel de negro de una
imagen (BRILLO)
El ajuste de brillo se realiza mediante un menú BRILLO
independiente, diferente del menú principal (página 11). Este
ajuste se almacena en la memoria para las señales INPUT1,
INPUT2 (RGB analógico) e INPUT2 (RGB digital),
respectivamente.
1
Ilumine los caracteres e iconos para indicar las
funciones de las teclas.
Toque cualquiera de las teclas MENU, M(+)/m(–), 8 (brillo),
6 (contraste) o INPUT para iluminar los caracteres e iconos
que indican las funciones de las teclas.
2
Toque la tecla 8 (brillo).
El menú BRILLO aparece en pantalla.
CONTRAS T E
BR I L LO
70
6 4 . 0 kHz /
50
6 0Hz
6 4 . 0 kHz /
Frecuencia
horizontal de la señal
de entrada actual
Frecuencia vertical
de la señal de
entrada actual
Visualización de la señal de entrada actual
Las frecuencias horizontal y vertical de la señal de entrada actual aparecen
en los menús CONTRASTE y BRILLO.
3
Toque las teclas M(+)/m(–) para ajustar el contraste.
Frecuencia horizontal
de la señal de
entrada actual
6 0Hz
Frecuencia vertical
de la señal de
entrada actual
Visualización de la señal de entrada actual
Las frecuencias horizontal y vertical de la señal de entrada actual aparecen
en los menús CONTRASTE y BRILLO.
3
Toque las teclas M(+)/m(–) para ajustar el brillo.
El menú desaparece automáticamente transcurridos unos 3
segundos.
El menú desaparece automáticamente transcurridos unos 3
segundos.
Nota
No es posible ajustar el contraste ni el brillo cuando el menú principal se
muestra en la pantalla.
Si la pantalla es demasiado brillante
ES
Ajuste la luz de fondo. Para obtener más información sobre el
ajuste de la luz de fondo, consulte “Ajuste de la luz de fondo” en
la página 18.
Nota
No es posible ajustar el contraste ni el brillo cuando el menú principal se
muestra en la pantalla.
13
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Left
05ES02BAS-AEP.book Page 14 Monday, July 16, 2001 2:26 PM
Eliminación del parpadeo o de la
borrosidad de la imagen (FASE/
ANCHO) (Sólo señales RGB
analógicas)
Cuando el monitor recibe una señal de entrada, la función de
ajuste automático de la calidad de imagen de este monitor
establece automáticamente la posición, la fase y el paso de la
imagen, y garantiza la presentación en pantalla de imágenes
nítidas. Para obtener más información sobre esta función,
consulte “Función de ajuste automático de la calidad de imagen
(Sólo señales RGB analógicas)” en la página 21.
Con ciertas señales de entrada, esta función puede no ajustar por
completo la posición, fase y paso de la imagen. En este caso,
puede establecer manualmente estos ajustes de acuerdo con las
siguientes instrucciones. Si establece estos ajustes manualmente,
se almacenarán en la memoria y se recuperarán de forma
automática cuando el monitor reciba las mismas señales de
entrada.
Es posible que sea necesario volver a realizar estos ajustes si
cambia la señal de entrada después de conectar de nuevo el
ordenador.
1
Ajuste la resolución en 1280 × 1024 en el ordenador.
2
Cargue el disco de utilidades (Utility Disk).
3
Inicie el disco de utilidades y muestre el patrón de
prueba.
Para Windows
Haga clic en [Utility] t [Windows]/[Win Utility.exe].
Para Macintosh
Haga clic en [Utility] t [Mac]/[Mac Utility].
4
Ilumine los caracteres e iconos para indicar las
funciones de las teclas.
Toque cualquiera de las teclas MENU, M(+)/m(–), 8 (brillo),
6 (contraste) o INPUT para iluminar los caracteres e iconos
que indican las funciones de las teclas.
5
Toque la tecla MENU.
El menú principal aparece en pantalla.
6
Toque las teclas M(+)/m(–) para seleccionar
(ANCHO) y toque la tecla OK.
El menú ANCHO aparece en pantalla.
7
Toque las teclas M(+)/m(–) hasta que las rayas
verticales desaparezcan.
Realice el ajuste de forma que las rayas verticales
desaparezcan.
8
Toque la tecla OK.
El menú principal aparece en pantalla.
Si se observan rayas horizontales en toda la pantalla, ajuste la
fase como el paso siguiente.
9
Toque las teclas M(+)/m(–) para seleccionar
(FASE) y toque la tecla OK.
El menú FASE aparece en pantalla.
10 Toque las teclas M(+)/m(–) hasta que las rayas
horizontales sean mínimas.
Realice el ajuste de forma que las rayas horizontales sean
mínimas.
11 Haga clic en [END] en pantalla para desactivar el
patrón de prueba.
Para restaurar el ajuste automático de la calidad de imagen
Seleccione REST PANTALLA y actívelo utilizando el menú REST. Para
obtener más información sobre el uso del menú REST, consulte
“Restauración de los ajustes (REST)” en la página 17.
Nota
Cuando se utilizan señales RGB digitales, no es necesario ajustar la FASE
ni el ANCHO.
14
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Right
05ES02BAS-AEP.book Page 15 Monday, July 16, 2001 2:26 PM
Ajuste de la posición de la imagen
(CENTRADO H/CENTRADO V)
(Sólo señales RGB analógicas)
Si la imagen no aparece en el centro de la pantalla, ajuste el
centrado de la imagen de la siguiente forma.
Es posible que sea necesario volver a realizar estos ajustes si
cambia la señal de entrada después de conectar de nuevo el
ordenador.
1
Inicie el disco de utilidades y muestre el patrón de
prueba.
Repita los pasos 2 a 4 de “Eliminación del parpadeo o de la
borrosidad de la imagen (FASE/ANCHO) (Sólo señales RGB
analógicas)”.
2
Toque la tecla MENU.
El menú principal aparece en pantalla.
3
Toque las teclas M(+)/m(–) para seleccionar
(CENTRADO H) o
(CENTRADO V) y toque la tecla
OK.
El menú CENTRADO H o CENTRADO V aparece en
pantalla.
4
Desplace la imagen hacia arriba, abajo, izquierda o
derecha hasta que el marco del perímetro del patrón
de prueba desaparezca.
Toque las teclas M(+)/m(–) para ajustar el centrado
de la imagen mediante el menú CENTRADO H para
el ajuste horizontal, o el menú CENTRADO V para el
vertical.
5
Haga clic en [END] en pantalla para desactivar el
patrón de prueba.
Nota
Cuando se utilizan señales RGB digitales, no es necesario ajustar el
CENTRADO H ni el CENTRADO V.
Ajuste de la temperatura del color
(COLOR)
Los ajustes de COLOR permiten definir la temperatura del color
de la imagen cambiando el nivel de color del campo de color
blanco. Los colores aparecerán con un tono rojizo si la
temperatura es baja, y con un tono azulado si es alta.
Es posible ajustar la temperatura del color en 5000K, 6500K,
9300K o según ajustes de usuario.
1
Ilumine los caracteres e iconos para indicar las
funciones de las teclas.
Toque cualquiera de las teclas MENU, M(+)/m(–), 8 (brillo),
6 (contraste) o INPUT para iluminar los caracteres e iconos
que indican las funciones de las teclas.
2
Toque la tecla MENU.
El menú principal aparece en pantalla.
3
Toque las teclas M(+)/m(–) para seleccionar
(COLOR) y toque la tecla OK.
El menú COLOR aparece en pantalla.
4
Toque las teclas M(+)/m(–) para seleccionar la
temperatura del color que desee y toque la tecla OK.
Las temperaturas del color predefinidas son 5000K, 6500K y
9300K. Puesto que el ajuste de fábrica es 9300K, el tono del
color blanco cambiará de azulado a rojizo al disminuir la
temperatura hasta 6500K y 5000K.
Es posible ajustar las temperaturas de color para las señales
INPUT1, INPUT2 (RGB analógico) e INPUT2 (RGB
digital), respectivamente.
5
Si es necesario, afine con precisión la temperatura
del color.
Primero toque las teclas M(+)/m(–) para seleccionar
AJUSTAR y toque la tecla OK. Después toque las teclas
M(+)/m(–) para seleccionar R (Rojo) o A (Azul) y toque la
tecla OK. Después toque las teclas M(+)/m(–) para ajustar la
temperatura de color y toque la tecla OK. Puesto que este
ajuste cambia la temperatura del color aumentando o
disminuyendo los componentes R y A con respecto a V
(verde), el componente V será fijo.
ES
A J U S TE USUAR I O
R
16 2
V
17 0
A
20 5
EX I T
Si afina con precisión la temperatura del color, el nuevo ajuste
de color se almacenará en la memoria para AJUSTE
USUARIO y se recuperará automáticamente siempre que se
seleccione USUARIO.
Es posible definir AJUSTE USUARIO para las señales
INPUT1, INPUT2 (RGB analógico) e INPUT2 (RGB
digital), respectivamente.
15
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Left
05ES02BAS-AEP.book Page 16 Monday, July 16, 2001 2:26 PM
Cambio del tamaño de la imagen
de acuerdo con la señal (ZOOM)
Uniformidad de la imagen
(SUAVIZADO)
El monitor está ajustado para mostrar la imagen en pantalla
completa, independientemente del modo o la resolución de la
imagen en el valor por omisión. También puede ver la imagen con
su relación de aspecto o resolución real. Observe que una seña de
entrada cuya resolución sea mayor o igual a 1280 × 1024 (SXGA)
ocupa toda la pantalla y no es posible activar la función ZOOM.
Este ajuste se almacena en la memoria para las señales INPUT1,
INPUT2 (RGB analógico) e INPUT2 (RGB digital),
respectivamente.
Si la imagen mostrada en el modo COMPLETA2 o
COMPLETA1 de ZOOM no es uniforme, utilice la función de
uniformidad de imagen. Observe que las señales con resolución
1280 × 1024 (SXGA) sólo me muestran en modo REAL y no es
posible activar la función SUAVIZADO.
Este ajuste se almacena en la memoria para las señales INPUT1,
INPUT2 (RGB analógico) e INPUT2 (RGB digital),
respectivamente.
1
Ilumine los caracteres e iconos para indicar las
funciones de las teclas.
Toque cualquiera de las teclas MENU, M(+)/m(–), 8 (brillo),
6 (contraste) o INPUT para iluminar los caracteres e iconos
que indican las funciones de las teclas.
2
Toque la tecla MENU.
El menú principal aparece en pantalla.
3
Toque las teclas M(+)/m(–) para seleccionar
(ZOOM) y toque la tecla OK.
El menú ZOOM aparece en pantalla.
4
Toque las teclas M(+)/m(–) para seleccionar el modo
que desee.
• COMPLETA2: La señal de entrada se muestra en pantalla
completa, sin tener en cuenta la resolución o modo de la
imagen.
• COMPLETA1: La señal de entrada se muestra en pantalla
con su relación de aspecto real. Por tanto, pueden aparecer
bandas negras en las partes superior e inferior de la imagen
en función de la señal.
• REAL: La señal de entrada se muestra en pantalla con su
resolución real. Las señales cuya resolución sea inferior a
1280 × 1024 aparecen en el centro de la pantalla con un
marco negro alrededor.
Para restaurar el valor por omisión (mostrado en pantalla
completa)
Seleccione “COMPLETA2” en el paso 4.
Nota
Si introduce una imagen cuya resolución horizontal sea de 1280 puntos o
una cuya resolución vertical sea de 1024 líneas, el tamaño de la imagen
del modo COMPLETA1 y el del modo REAL será el mismo.
16
1
Ilumine los caracteres e iconos para indicar las
funciones de las teclas.
Toque cualquiera de las teclas MENU, M(+)/m(–), 8 (brillo),
6 (contraste) o INPUT para iluminar los caracteres e iconos
que indican las funciones de las teclas.
2
Toque la tecla MENU.
El menú principal aparece en pantalla.
3
Toque las teclas M(+)/m(–) para seleccionar
(SUAVIZADO) y toque la tecla OK.
El menú SUAVIZADO aparece en pantalla.
4
Toque las teclas M(+)/m(–) para seleccionar el modo
que desee.
El efecto de uniformidad se potencia en el orden de TEXTO
t ESTÁNDAR t GRÁFICOS.
• TEXTO: Para que los caracteres aparezcan con nitidez
(Este modo es adecuado para aplicaciones basadas en
texto.)
• ESTÁNDAR: Efecto de uniformidad estándar (predefinido
en fábrica)
• GRÁFICOS: Para que las imágenes aparezcan con nitidez
(Este modo es adecuado para software de CD-ROM como
imágenes fotográficas o ilustraciones.)
Nota
Al ajustar el menú ZOOM en REAL, el menú SUAVIZADO no se
encuentra disponible.
Cambio de la posición del menú
(POSICIÓN MENÚ)
Es posible cambiar la posición del menú si bloquea alguna imagen
en pantalla.
1
Ilumine los caracteres e iconos para indicar las
funciones de las teclas.
Toque cualquiera de las teclas MENU, M(+)/m(–), 8 (brillo),
6 (contraste) o INPUT para iluminar los caracteres e iconos
que indican las funciones de las teclas.
2
Toque la tecla MENU.
El menú principal aparece en pantalla.
3
Toque las teclas M(+)/m(–) para seleccionar
(POSICIÓN MENÚ) y toque la tecla OK.
El menú POSICIÓN MENÚ aparece en pantalla.
4
Toque las teclas M(+)/m(–) para seleccionar la
posición que desee.
Existen tres posiciones para la parte superior, central e
inferior de la pantalla.
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Right
05ES02BAS-AEP.book Page 17 Monday, July 16, 2001 2:26 PM
Restauración de los ajustes
(REST)
1
Ilumine los caracteres e iconos para indicar las
funciones de las teclas.
Toque cualquiera de las teclas MENU, M(+)/m(–), 8 (brillo),
6 (contraste) o INPUT para iluminar los caracteres e iconos
que indican las funciones de las teclas.
2
Toque la tecla MENU.
El menú principal aparece en pantalla.
3
Toque las teclas M(+)/m(–) para seleccionar 0
(REST) y toque la tecla OK.
El menú REST aparece en pantalla.
Restaure los ajustes según las siguientes instrucciones.
x Restauración de los datos de ajuste más
apropiados para la señal de entrada actual
(Sólo señales RGB analógicas)
Toque las teclas M(+)/m(–) para seleccionar REST
PANTALLA y toque la tecla OK.
La función de ajuste automático de la calidad de imagen de este
monitor ajusta automáticamente la posición, la fase y el paso de la
imagen en el valor más adecuado.
El menú REST desaparece después de restaurar los datos de
ajuste.
x Restauración de todos los datos de ajuste
para todas las señales de entrada
Toque las teclas M(+)/m(–) para seleccionar REST
TODO y toque la tecla OK.
El ajuste de LANGUAGE se conserva.
El menú REST desaparece después de restaurar los datos de
ajuste.
x Para cancelar la restauración
Toque las teclas M(+)/m(–) para seleccionar
y toque
la tecla OK.
Volverá a aparecer el menú principal sin restaurar los datos de
ajuste.
Ajustes adicionales
Es posible ajustar los siguientes menús:
• SELECCIÓN USB
• SELECCIÓN AUDIO
• RETROILUMIN.
• SENSOR LUZ
• SENSOR USUARIO
• AHORRO ENERGÍA
• LANGUAGE
• BLOQ. DE AJUSTES
1
Ilumine los caracteres e iconos para indicar las
funciones de las teclas.
Toque cualquiera de las teclas MENU, M(+)/m(–), 8 (brillo),
6 (contraste) o INPUT para iluminar los caracteres e iconos
que indican las funciones de las teclas.
2
Toque la tecla MENU.
El menú principal aparece en pantalla.
3
Toque las teclas M(+)/m(–) para seleccionar m.
Aparecen otros iconos de menú en la pantalla de menú.
4
Toque las teclas M(+)/m(–) para seleccionar el menú
deseado y toque la tecla OK.
Ajuste el menú seleccionado según las siguientes
instrucciones.
x Ajuste de la entrada de flujo de salida USB
Este monitor está equipado con dos conectores de flujo de salida
USB. La entrada de flujo de salida efectiva cambia en función de
este ajuste de menú.
Toque las teclas M(+)/m(–) para seleccionar
(SELECCIÓN USB) y toque la tecla OK. Después toque
las teclas M(+)/m(–) para seleccionar el modo que
desee.
• AUTOMÁTICA: Para seleccionar la entrada de flujo de salida
mediante cualquier conector cambiándola con la tecla INPUT
• ENTRADA1: Para seleccionar la entrada de flujo de salida
mediante el conector USB entre los conectores INPUT1
• ENTRADA2: Para seleccionar la entrada de flujo de salida
mediante el conector USB entre los conectores INPUT2
ES
Notas
• Cuando ajuste este menú en ENTRADA1 o ENTRADA2, la entrada de
flujo de salida no cambiará aunque la de vídeo se cambie con la tecla
INPUT. Si desea enlazar la entrada de flujo de salida para cambiarla
con la tecla INPUT, ajuste el menú en AUTOMÁTICA.
• Cuando conecte a un conector de flujo de entrada de este
monitor dispositivos que requieran una comunicación de
datos prolongada con el ordenador, como una impresora o
un escáner, ajuste este menú en ENTRADA1 o ENTRADA2.
En caso contrario, es posible que la comunicación de datos
con el ordenador se interrumpa cada vez que toque la tecla
INPUT y pueden producirse fallos en la impresión o en la
exploración.
17
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Left
05ES02BAS-AEP.book Page 18 Monday, July 16, 2001 2:26 PM
x Ajuste de la entrada de audio
Este monitor está equipado con dos tomas de entrada de audio. La
entrada de audio efectiva cambia en función de este ajuste de
menú.
Toque las teclas M(+)/m(–) para seleccionar
(SELECCIÓN AUDIO) y toque la tecla OK. Después
toque las teclas M(+)/m(–) para seleccionar el modo que
desee.
• AUTOMÁTICA: Para seleccionar cualquier entrada de audio
cambiándola con la tecla INPUT
• ENTRADA1: Para seleccionar la entrada de audio mediante la
toma AUDIO IN entre los conectores INPUT1
• ENTRADA2: Para seleccionar la entrada de audio mediante la
toma AUDIO IN entre los conectores INPUT2
Nota
Cuando ajuste este menú en ENTRADA1 o ENTRADA2, la entrada de
audio no cambiará aunque la de vídeo se cambie con la tecla INPUT. Si
desea enlazar la entrada de audio para cambiarla con la tecla INPUT,
ajuste el menú en AUTOMÁTICA.
x Ajuste de la luz de fondo
Si la pantalla presenta demasiado brillo, ajuste la luz de fondo.
Primero toque las teclas M(+)/m(–) para seleccionar
(RETROILUMIN.) y toque la tecla OK. A
continuación, toque las teclas M(+)/m(–) para ajustar el
nivel de luz que desee.
x Ajuste automático del brillo de la pantalla
(sensor de luz)
Este monitor dispone de un sensor que detecta el brillo del entorno
(sensor de luz). Este sensor se utiliza para ajustar
automáticamente el brillo de la pantalla.
Primero toque las teclas M(+)/m(–) para seleccionar
(SENSOR LUZ) y toque la tecla OK. Después toque las
teclas M(+)/m(–) para seleccionar SI o NO.
Si selecciona SI, el monitor ajustará automáticamente el brillo de
la pantalla según el brillo del entorno. Para obtener más
información sobre esta función, consulte “Función de ajuste
automático del brillo (sensor de luz)” en la página 21.
Nota
Si ajusta esta función en SI, el valor del menú RETROILUMIN. no
cambiará. Si el brillo de la pantalla sigue sin ser el apropiado después del
ajuste automático, puede ajustar manualmente la luz de fondo. Una vez
realizado el ajuste de la luz de fondo, el monitor establece
automáticamente el brillo de la pantalla de acuerdo con el nuevo valor de
luz de fondo.
Para obtener más información sobre el modo de bajo consumo de
energía, consulte “Función de ahorro de energía (sensor de
usuario/modo de ahorro de energía)” en la página 19 y “Si el
sensor de usuario no parece funcionar correctamente” en la página
20.
x Ajuste del modo de ahorro de energía
Este monitor dispone de una función que le permite entrar en el
modo de ahorro de energía automáticamente en función de los
ajustes de ahorro de energía del ordenador. Puede evitar que el
monitor entre en el modo de ahorro de energía ajustando la
siguiente opción en NO.
Primero toque las teclas M(+)/m(–) para seleccionar ZZ...
(AHORRO ENERGÍA) y toque la tecla OK. Después
toque las teclas M(+)/m(–) para seleccionar SI o NO.
x Selección del idioma de los menús en
pantalla
Puede disponer de versiones en inglés, alemán, francés, español,
italiano o japonés de los menús en pantalla. El ajuste de fábrica es
el idioma inglés.
Primero toque las teclas M(+)/m(–) para seleccionar
(LANGUAGE) y toque la tecla OK. Después toque las
teclas M(+)/m(–) para seleccionar un idioma.
• ENGLISH: Inglés
• DEUTSCH: Alemán
• FRANÇAIS: Francés
• ESPAÑOL
• ITALIANO: Italiano
•
: Japonés
x Bloqueo de los menús y los controles
Primero toque las teclas M(+)/m(–) para seleccionar
(BLOQ. DE AJUSTES) y toque la tecla OK. Después
toque las teclas M(+)/m(–) y seleccione SI.
Sólo funcionarán el interruptor 1 (alimentación) y el menú
(BLOQ. DE AJUSTES). Si se selecciona algún otro elemento, la
marca
aparecerá en pantalla.
Para cancelar el bloqueo del menú
Repita el anterior procedimiento y ajuste
NO.
(BLOQ. DE AJUSTES) en
x Uso del sensor de usuario
La función de sensor de usuario permite al monitor entrar en el
modo de bajo consumo de energía cuando no hay nadie enfrente
del monitor.
Primero toque las teclas M(+)/m(–) para seleccionar
(SENSOR USUARIO) y toque la tecla OK. Después
toque las teclas M(+)/m(–) para seleccionar el modo que
desee.
• 3: Para aumentar la sensibilidad del sensor.
• 2: Sensibilidad estándar
• 1: Para reducir la sensibilidad del sensor.
• NO: El sensor no se activa.
18
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Right
05ES02BAS-AEP.book Page 19 Monday, July 16, 2001 2:26 PM
Características técnicas
Función de ahorro de energía (sensor de usuario/modo de ahorro de
energía)
Este monitor cumple con las directrices de ahorro de energía definidas por VESA, ENERGY STAR y NUTEK. Si el monitor está conectado
a un ordenador o tarjeta gráfica de vídeo compatible con DPMS (Display Power Management Signaling), dicho monitor entrará
automáticamente en el modo de ahorro de energía. Entrará automáticamente en el modo de bajo consumo de energía cuando el sensor de
usuario detecte que no hay ningún usuario.
Estado de consumo de
energía
Consumo de energía
Indicador de
alimentación de CA
1 Indicador (alimentación)
funcionamiento normal
≤ 67 W
verde
verde
1 modo de bajo consumo de
energía
≤ 8,5 W*
verde
verde y naranja alternativamente
2 modo de ahorro de energía
≤ 1,3 W*
naranja
naranja
1 (alimentación): apagado
≤1W
rojo
apagado
alimentación de CA: apagado
0W
apagado
apagado
* Las cifras reflejan el consumo de energía cuando el ordenador conectado al conector de flujo de salida USB del monitor está desactivado.
1 Modo de bajo consumo de energía (sensor de
usuario)
Cuando el sensor de usuario del monitor detecta la ausencia del
usuario, dicho monitor entra en el modo de bajo consumo de
energía transcurridos unos 20 segundos. El icono de sensor de
usuario aparece y parpadea en la pantalla antes de que el monitor
entre en este modo. En dicho modo, el monitor se encuentra en un
estado de ahorro de energía y desactiva la alimentación de toda la
circuitería (excepto la de los sensores) independientemente del
ajuste del ordenador.
El monitor vuelve al modo de funcionamiento normal cuando el
sensor de usuario detecta la presencia del usuario.
Cuando el monitor entra en el modo de ahorro de energía
(establecido de acuerdo con los ajustes del ordenador), dicho
modo tendrá prioridad sobre el de bajo consumo de energía. En
este caso, el monitor permanecerá en el modo de ahorro de
energía independientemente de la presencia o ausencia del
usuario.
Para que el monitor recupere el modo de funcionamiento normal,
reajuste el modo de ahorro de energía del ordenador.
Si el sensor de usuario no parece funcionar correctamente,
consulte las instrucciones de la página siguiente.
2 Modo de ahorro de energía
DPMS define el estado activo inactivo en función del estado de
las señales de sincronización que suministra el ordenador. El
consumo de energía de este monitor será de aproximadamente
1,3 W o menos en este estado si la función de ahorro de energía
está ajustada en SI.
Cuando el ordenador entra en el modo de ahorro de energía, la
señal de entrada se interrumpe y NO SEÑAL aparece en pantalla.
Después de unos segundos, el monitor entra en el modo de ahorro
de energía.
Ahorro de energía
estado
ES
Estado de la señal de
sincronización
activo inactivo (deep sleep)* horizontal: desactivada / vertical:
apagado
* “Deep sleep” es un modo de ahorro de energía definido por la Agencia
de protección del medio ambiente.
Notas
• La función de ahorro de energía puede no activarse con normalidad
dependiendo del patrón de señales de sincronización suministradas. En
tal caso, ajuste la función de ahorro de energía en NO.
• Cuando conecte un ordenador cuya alimentación esté conectada al
conector de flujo de salida USB del monitor, la función de ahorro de
energía no se activará en el monitor.
19
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Left
05ES02BAS-AEP.book Page 20 Monday, July 16, 2001 2:26 PM
Si el sensor de usuario no parece
funcionar correctamente
¿Se encuentra dentro del área de detección de
usuario?
El sensor de usuario, como se muestra abajo, detecta la presencia/
ausencia del usuario (centro del cuerpo) hasta una distancia
máxima de aproximadamente 70 cm y un ángulo de 30 grados en
horizontal/vertical desde el fototransmisor del sensor.
x Vista desde arriba
Pantalla
30°
Además, la sensibilidad del sensor de usuario es ajustable. Para
obtener información detallada sobre el ajuste del sensor de
usuario, consulte “Uso del sensor de usuario” en la página 18.
Existen tres niveles de sensibilidad: 1, 2 y 3. Para aumentar la
sensibilidad del sensor, seleccione un número más alto. Tenga en
cuenta que los ajustes están diseñados para optimizar la
sensibilidad según el ángulo de la pantalla.
Consulte la tabla siguiente y ajuste el ángulo de la pantalla o la
sensibilidad del sensor.
Elección
Ángulo de la
pantalla
3
15° – 20°
2
10° – 15°
1
0° – 10°
Ángulo de la pantalla
Fototransmisor del sensor
70 cm
Área de detección de usuario
¿Hay objetos reflectantes, como una pared o una
silla, cerca del fototransmisor del sensor?
Deje un espacio superior a 10 cm a la derecha y la izquierda
de la pantalla y de más de 60 cm en la parte superior.
Es posible que los rayos infrarrojos del sensor reflejados en la
pared se detecten como si se tratase del usuario y el modo de bajo
consumo de energía puede no funcionar.
De forma similar, una silla que tenga un respaldo alto
(aproximadamente 80 cm o más) puede causar una falsa lectura y
evitar el funcionamiento del modo de consumo.
¿Causa interferencias la iluminación de la sala?
x Vista desde el lateral
El área de detección se estrecha si
se inclina demasiado hacia arriba
30°
Ajuste la ubicación (distancia desde la iluminación) y el
ángulo de la pantalla de forma que la luz de la fuente de
iluminación no llegue directamente al sensor.
El modo de bajo consumo de energía puede no funcionar
correctamente o el sensor de usuario puede no funcionar
adecuadamente si la luz de la fuente de iluminación de la sala o de
una lámpara de escritorio llega directamente al fototransmisor del
sensor.
¿Afecta la luz solar directa al sensor?
Si el usuario se encuentra sentado a la derecha del centro de
la pantalla, o si inclina ésta demasiado hacia arriba, dicho
usuario puede encontrarse fuera del alcance del sensor de
usuario. En este caso, reajuste la ubicación y el ángulo de la
pantalla, o la posición de la silla del usuario.
Para mantener la luz solar directa alejada del sensor, ajuste la
condición de iluminación de la sala utilizando una cortina o
una persiana, o aleje el frente de la pantalla de la ventana.
Si la sala es demasiado luminosa con luz diurna normal o si la
pantalla está orientada hacia la ventana, los rayos infrarrojos
potentes de la luz solar pueden causar fallos de funcionamiento en
el sensor de usuario.
Además, el ángulo y distancia de detección de usuario puede
variar en función del brillo del entorno o de la ropa del usuario (de
forma particular, el color negro y los oscuros).
Si los problemas de detección de usuario no se
solucionan con estas instrucciones, ajuste el
sensor de usuario en NO.
20
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Right
05ES02BAS-AEP.book Page 21 Monday, July 16, 2001 2:26 PM
Función de ajuste automático del brillo (sensor de luz)
Este monitor dispone de una función que ajusta automáticamente
el brillo de la pantalla en función del brillo del entorno. El brillo
de la luz de fondo puede definirse en el nivel más apropiado
ajustando el sensor de luz en SI. El ajuste de fábrica del brillo de
la luz de fondo está definido en el nivel máximo. Si el ajuste del
Brillo de la luz de fondo
sensor de luz es SI, el monitor ajustará el brillo de la luz de fondo
linealmente desde sus valores de límite inferior hasta el superior.
Si el usuario ajusta la luz de fondo, el brillo de ésta se definirá
automáticamente entre el valor del ajuste de usuario y los valores
de límite superior e inferior.
Ajuste automático del brillo
después del ajuste de usuario
Máxima
Valor del ajuste de usuario
Ajuste automático predefinido
Mínimo
Brillo durante el
ajuste de usuario
Brillo del entorno
Valor de brillo especificado
por el usuario
Función de ajuste automático de la calidad de imagen (Sólo señales RGB
analógicas)
Cuando el monitor recibe una señal de entrada, la función de
ajuste automático de la calidad de imagen de este monitor ajusta
la posición, fase y paso de la imagen para proporcionar alta
calidad de visualización del centro de la pantalla.
Asimismo, la memoria del monitor tiene almacenada una serie de
modos predefinidos en fábrica como datos de ajuste
recomendados. (Consulte el Apéndice para acceder a la lista de
los modos predefinidos en fábrica.)
Incluso si se recibe una señal correspondiente a alguno de los
modos predefinidos en fábrica por primera vez, la función de
ajuste automático de la calidad de imagen permitirá optimizar
dicha calidad según el tipo de dispositivos conectados.
Asimismo, si se recibe por primera vez una señal que no coincida
con ninguno de los modos predefinidos, la función permitirá
igualmente que se muestre una imagen nítida en la pantalla de
cualquier sincronización incluida en la gama de frecuencias del
monitor (horizontal: de 28 a 92 kHz, vertical: de 48 a 85 Hz).
ES
Notas
• La función de ajuste automático de la calidad de imagen puede no
funcionar correctamente dependiendo del tipo de entrada de señal.
• Siempre que se reciba cualquier entrada de señal por primera vez, la
función de ajuste automático de la calidad de imagen se activará y el
monitor tardará más tiempo del habitual en mostrar la imagen.
• Mientras la función de ajuste automático de la calidad de imagen esté
activada, sólo funcionará el interruptor 1 (alimentación).
• Mientras la función de ajuste automático de la calidad de imagen esté
activada, aparecerá en pantalla AUTO AJUSTE.
21
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Left
05ES02BAS-AEP.book Page 22 Monday, July 16, 2001 2:26 PM
Solución de problemas
Antes de ponerse en contacto con soporte técnico, consulte esta
sección.
Mensajes en pantalla
Si la señal de entrada presenta algún problema, la pantalla
mostrará uno de los siguientes mensajes. Para solucionar el
problema, consulte “Problemas y soluciones” en la página 23.
Si FUERA DE RANGO EXPLORACIÓN aparece en
pantalla
Esto indica que la señal de entrada no cumple las
especificaciones del monitor. Compruebe lo siguiente.
Si POR FAVOR CAMBIE A SXGA aparece en
pantalla
Esto indica que la resolución de la señal de entrada excede
1280 × 1024 (SXGA). Ajuste en el ordenador una señal de
salida de 1280 × 1024.
I NFORMAC I ÓN
RESOL UC I ÓN > SXGA
POR F AVOR CAMB I E A S X G A
Si CABLE DESCONECTADO aparece en pantalla
Indica que el cable de señal de vídeo se ha desconectado del
conector actualmente seleccionado.
I NFORMAC I ÓN
I NFORMAC I ÓN
FUERA DE RANGO
EXP LORAC I ÓN
x x x . x kHz / x xHz
Si aparece “xxx.x kHz / xx Hz”
Esto indica que la frecuencia horizontal o la vertical no
cumple las especificaciones del monitor.
Las cifras indican las frecuencias horizontal y vertical de la
señal de entrada actual.
Si aparece “RESOLUCIÓN > UXGA”
Esto indica que la resolución no cumple las especificaciones
del monitor.
Si NO SEÑAL aparece en pantalla
Esto indica que no se recibe ninguna señal en el conector
actualmente seleccionado.
I NFORMAC I ÓN
CAB L E DESCONECT ADO
ENTRADA : 1
I R A AHORRO ENERG Í A
ENTRADA:
Esto indica el conector actualmente seleccionado (INPUT: 1
o INPUT: 2).
Si aparece “IR A AHORRO ENERGÍA”
Si el menú AHORRO ENERGÍA está ajustado en SI, el
monitor entrará en el modo de ahorro de energía transcurridos
unos 4 segundos después de aparecer el mensaje.
Si aparece “USB CONECTADO”
Indica que un ordenador, cuya alimentación está activada,
está conectado al conector de flujo de salida USB del monitor.
Por esa razón, el monitor no entrará en el modo de ahorro de
energía aunque el menú AHORRO ENERGÍA esté ajustado
en SI.
NO SEÑA L
ENTRADA : 1
I R A AHORRO ENERG Í A
ENTRADA:
Esto indica el conector actualmente seleccionado (INPUT: 1
o INPUT: 2).
Si aparece “IR A AHORRO ENERGÍA”
Si el menú AHORRO ENERGÍA está ajustado en SI, el
monitor entrará en el modo de ahorro de energía transcurridos
unos 4 segundos después de aparecer el mensaje.
Si aparece “USB CONECTADO”
Indica que un ordenador, cuya alimentación está activada,
está conectado al conector de flujo de salida USB del monitor.
Por esa razón, el monitor no entrará en el modo de ahorro de
energía aunque el menú AHORRO ENERGÍA esté ajustado
en SI.
22
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Right
05ES02BAS-AEP.book Page 23 Monday, July 16, 2001 2:26 PM
Problemas y soluciones
Si el ordenador u otro equipo conectado causa algún problema, consulte el manual de instrucciones del equipo conectado.
Utilice la función de autodiagnóstico (página 26) si el problema no se soluciona mediante las siguientes recomendaciones.
Problema
Compruebe lo siguiente
No aparece la imagen
Si el indicador de alimentación de
CA no se ilumina
• Compruebe que el cable de alimentación está correctamente conectado.
Si el indicador de alimentación de
CA se ilumina en rojo
• Compruebe que la alimentación de la pantalla está activada.
El indicador de alimentación de CA
parpadea en rojo
• Compruebe que el cable de conexión de sistema está correctamente conectado y que todos
los enchufes están perfectamente insertados en sus receptáculos (página 8).
• Pluse el interruptor de alimentación de CA dos veces para apagar el monitor y volver a
encenderlo.
Si el indicador 1 (alimentación) no
se ilumina o si el indicador 1
(alimentación) no se ilumina al
pulsar el interruptor 1
(alimentación)
• Compruebe que la alimentación de la pantalla está activada.
• Compruebe que la alimentación del dispositivo de medios está activada.
• Compruebe que el cable de conexión de sistema está correctamente conectado y que todos
los enchufes están perfectamente insertados en sus receptáculos (página 8).
Si el indicador 1 (alimentación) se
ilumina en verde o parpadea en
naranja
• Utilice la función de autodiagnóstico (página 26).
Si el indicador 1 (alimentación)
alterna entre verde y naranja
• El monitor no puede recuperarse del modo de bajo consumo de energía, porque el sensor
de usuario no detecta la presencia del usuario. Pluse el interruptor 1 (alimentación) dos
veces para apagar el monitor y volver a encenderlo. Si ajusta el sensor de usuario en NO,
el monitor no entrará en el modo de bajo consumo de energía (página 18).
Si se introduce una señal en el
conector de entrada DVI-I (RGB
digital/analógico)
• Compruebe que el ajuste del interruptor de selección digital/analógica coincide con el tipo
de señal de entrada. Ajuste el interruptor en la posición apropiada en función del tipo de
señal. A continuación, apague y encienda el dispositivo de medios. Si introduce una señal
RGB digital, reinicie también el ordenador (páginas 7, 8).
Si CABLE DESCONECTADO
aparece en pantalla
• Compruebe que el cable de señal de vídeo está correctamente conectado y que todos los
enchufes están perfectamente insertados en sus receptáculos (página 7).
• Compruebe que los terminales del conector de entrada de vídeo no están doblados ni
aplastados.
• Compruebe que el ajuste de selección de entrada sea correcto (página 10).
• Ha conectado un cable de señal de vídeo no suministrado. Si conecta un cable de señal de
vídeo no suministrado, CABLE DESCONECTADO aparecerá en pantalla antes de entrar
en el modo de ahorro de energía. No es un fallo de funcionamiento.
Si NO SEÑAL aparece en pantalla, o
si el indicador 1 (alimentación) se
ilumina en naranja
• Compruebe que el cable de señal de vídeo está correctamente conectado y que todos los
enchufes están perfectamente insertados en sus receptáculos (página 7).
• Compruebe que los terminales del conector de entrada de vídeo no están doblados ni
aplastados.
• Compruebe que el ajuste de selección de entrada sea correcto (página 10).
• Compruebe que el ajuste del interruptor de selección digital/analógica coincide con el tipo
de señal de entrada. Ajuste el interruptor de selección digital/analógica en la posición
adecuada según el tipo de señal introducida mediante el conector de entrada DVI-I (RGB
digital/analógico). A continuación, apague y encienda el dispositivo de medios
(páginas 7, 8).
ES
xProblemas causados por el ordenador u otro equipo conectado
• El ordenador está en el modo de ahorro de energía. Pulse cualquier tecla del teclado o
mueva el ratón.
• Compruebe que la tarjeta gráfica está correctamente instalada en el ordenador.
• Compruebe que la alimentación del ordenador está activada.
23
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Left
05ES02BAS-AEP.book Page 24 Monday, July 16, 2001 2:26 PM
Problema
Compruebe lo siguiente
Si FUERA DE RANGO
EXPLORACIÓN aparece en
pantalla
xProblemas causados por el ordenador u otro equipo conectado
• Compruebe que el rango de frecuencia de vídeo se encuentra dentro del rango
especificado para el monitor. Si ha sustituido un monitor antiguo por este, vuelva a
conectar el antiguo y ajuste el margen de frecuencias a los siguientes valores:
Frecuencia horizontal: 28 – 92 kHz, Frecuencia vertical: 48 – 85 Hz
Si POR FAVOR CAMBIE A SXGA
aparece en pantalla
• La resolución de la señal de entrada excede 1280 × 1024 (SXGA). Ajuste en el ordenador
una señal de salida de 1280 × 1024.
Si utiliza Windows
• Si ha sustituido un monitor antiguo por este, vuelva a conectar el antiguo y realice lo
siguiente. Seleccione “SONY” en la lista “Manufactures” y elija “SDM-N80” en la lista
“Models” de la pantalla de selección de dispositivos de Windows. Si “SDM-N80” no
aparece en la lista “Models”, intente con “Plug & Play” o instale el archivo de
información para este monitor utilizando el disco Windows Monitor Information Disk
(página 9).
Si utiliza un sistema Macintosh
• Al conectar un teclado Macintosh al conector USB de flujo de entrada en el monitor, el
botón de alimentación del teclado no funciona. Para encender el ordenador Macintosh,
utilice el botón de alimentación del ordenador o conecte el teclado directamente a él y
encienda el ordenador. A continuación, conecte el teclado al monitor.
• Consulte las “Notas para los usuarios de Macintosh” suministradas.
NO SEÑAL aparece en la imagen
• Ha cambiado el ajuste del interruptor de selección digital/analógica mientras el monitor
funcionaba con normalidad. Ajuste el interruptor en la posición adecuada según el tipo de
señal introducida mediante el conector de entrada DVI-I (RGB digital/analógico). A
continuación, apague y encienda el dispositivo de medios (páginas 7, 8).
La imagen parpadea, se ondula,
oscila o aparece codificada
• Ajuste el paso y la fase (sólo señales RGB analógicas) (página 14).
• Aísle y elimine las fuentes potenciales de campos eléctricos o magnéticos, como otros
monitores, impresoras láser, ventiladores eléctricos, luces fluorescentes o televisores.
• Aleje el monitor de líneas eléctricas o instale una protección magnética cerca del monitor.
• Enchufe el monitor en una toma de CA diferente, preferiblemente de un circuito diferente.
• Cambie la orientación de la pantalla.
xProblemas causados por el ordenador u otro equipo conectado
• Consulte el manual de la tarjeta gráfica para obtener información sobre el ajuste adecuado
para el monitor.
• Compruebe que este monitor admite el modo gráfico (VESA, Macintosh 19" Color, etc.) y
la frecuencia de la señal de entrada (Appendix). Aunque la frecuencia se encuentre dentro
del margen adecuado, algunas tarjetas gráficas pueden tener un impulso de sincronización
demasiado estrecho para que el monitor se sincronice correctamente.
• Ajuste la frecuencia de barrido (frecuencia vertical) del ordenador para obtener la mejor
imagen posible.
La imagen es borrosa
• Ajuste el brillo y el contraste (página 13).
• Ajuste el paso y la fase (sólo señales RGB analógicas) (página 14).
xProblemas causados por el ordenador u otro equipo conectado
• Ajuste la resolución en SXGA (1280 × 1024) en el ordenador.
Aparecen imágenes fantasma
• Deje de utilizar cables prolongadores de vídeo y/o dispositivos de conmutación de vídeo.
• Compruebe que todos los enchufes están firmemente insertados en sus receptáculos.
La imagen no está centrada o su
tamaño no es correcto
• Ajuste el paso y la fase (sólo señales RGB analógicas) (página 14).
• Ajuste la posición de la imagen (sólo señales RGB analógicas) (página 15). Tenga en
cuenta que algunos modos de vídeo no llenan la pantalla hasta los bordes.
La imagen es demasiado pequeña
• Defina el ajuste de zoom en COMPLETA2 (página 16).
xProblemas causados por el ordenador u otro equipo conectado
• Ajuste la resolución del ordenador en la de la pantalla.
La imagen es oscura
• Ajuste el brillo (página 13).
• Adjust the backbite (página 18).
• La pantalla tarda unos minutos en iluminarse tras encender la unidad.
Aparece un patrón ondulado o
elíptico (muaré)
• Ajuste el paso y la fase (sólo señales RGB analógicas) (página 14).
El color no es uniforme
• Ajuste el paso y la fase (sólo señales RGB analógicas) (página 14).
24
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Right
05ES02BAS-AEP.book Page 25 Monday, July 16, 2001 2:26 PM
Problema
Compruebe lo siguiente
El blanco no parece blanco
• Ajuste la temperatura del color (página 15).
Las teclas del monitor no
funcionan
(
aparece en pantalla)
• Si el bloqueo del menú está ajustado en SI, ajústelo en NO (página 18).
El monitor se apaga tras un
tiempo
• Ajuste la función de ahorro de energía en NO (página 18).
• Ajuste el sensor de usuario en NO (página 18).
xProblemas causados por el ordenador u otro equipo conectado
• Desactive el ajuste de ahorro de energía del ordenador.
Los periféricos USB no funcionan
• Compruebe que el menú
(SELECCIÓN USB) está ajustado adecuadamente en
función de la conexión entre el ordenador y el monitor (página 17).
• Compruebe que las clavijas de los cables USB (suministrados) están firmemente
insertadas en sus tomas (página 9).
• Compruebe que la alimentación de la pantalla y del dispositivo de medios está activada.
xProblemas causados por el ordenador u otro equipo conectado
• Compruebe que está activada la alimentación de los dispositivos periféricos compatibles
con USB con alimentación propia.
• Instale la última versión del controlador de dispositivo en el ordenador. Póngase en
contacto con el fabricante del dispositivo para obtener información sobre el controlador
apropiado.
• Si el teclado o ratón compatible con USB no funciona, conéctelos directamente al
ordenador, reinicie éste y realice los ajustes necesarios en los valores USB. Después
vuelva a conectar el teclado o el ratón al monitor. Si conecta un teclado o ratón a los
conectores USB y después arranca el ordenador por primera vez, los dispositivos
periféricos pueden no funcionar.
Visualización del nombre, número de serie y
fecha de fabricación de este monitor
Mientras el monitor recibe una señal de vídeo, toque la
tecla MENU durante más de 5 segundos.
Aparece el cuadro de información del monitor.
ES
MENU
Ejemplo
INFORMACIÓN
MODEL : SDM-N80
SER . NO : 1234567
MANUFACTURED : 2001-52
Nombre del modelo
Número de serie
Semana y año
de fabricación
Si algún problema no se soluciona, póngase en contacto con un
proveedor Sony autorizado y proporciónele la siguiente
información:
• Nombre del modelo: SDM-N80
• Número de serie
• Nombre y especificaciones del ordenador y tarjeta gráfica
• Tipo de señales de entrada (RGB analógico/RGB digital)
25
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Left
05ES02BAS-AEP.book Page 26 Monday, July 16, 2001 2:26 PM
Función de autodiagnóstico
Este monitor dispone de una función de autodiagnóstico. Si existe
algún problema con el monitor o el ordenador, la pantalla
aparecerá en blanco y el indicador 1 (alimentación) se iluminará
en verde o parpadeará en naranja. Si el indicador 1
(alimentación) se ilumina en naranja, significa que el ordenador
está en el modo de ahorro de energía. Pulse cualquier tecla del
teclado o mueva el ratón.
1Indicador
(alimentación)
Si el indicador 1 (alimentación) se ilumina en
verde
1
Desactive el interruptor de alimentación de CA y
desconecte los cables de señal de vídeo de los
conectores INPUT1 e INPUT2 del dispositivo de
medios.
2
Pluse el interruptor de alimentación de CA dos
veces para apagar el monitor y volver a encenderlo.
Si aparecen cuatro barras de color (blanco, rojo, verde, azul),
significa que el monitor funciona correctamente. Vuelva a
conectar los cables de entrada de vídeo y compruebe el estado del
ordenador.
Si las barras de color no aparecen, significa que existe un fallo
potencial del monitor. Informe a un proveedor Sony autorizado
sobre el estado del monitor.
Si el indicador 1 (alimentación) parpadea en
naranja
Pluse el interruptor 1 (alimentación) dos veces para
apagar la pantalla y volver a encenderlo.
Si el indicador 1 (alimentación) se ilumina en verde, significa
que el monitor funciona correctamente.
Si el indicador 1 (alimentación) aún parpadea, significa que
existe un fallo potencial del monitor. Cuente el número de
segundos entre los parpadeos en naranja del indicador 1
(alimentación) e informe a un proveedor Sony autorizado del
estado del monitor. Asegúrese de anotar el nombre del modelo y
el número de serie del monitor. Igualmente, tome nota del
fabricante y del modelo del ordenador y de la tarjeta gráfica.
26
Especificaciones
Panel LCD
Tipo de panel: Matriz activa a-Si TFT
Tamaño de imagen: 18,1 pulgadas
(46 cm)
Formato de la señal de entrada
Frecuencia de funcionamiento RGB*
Horizontal: 28 – 92 kHz**
Vertical: 48 – 85 Hz**
Resolución**
Horizontal: Máx. 1280 puntos
Vertical: Máx. 1024 líneas
Conector de entrada de vídeo
RGB analógica: HD15
RGB digital/analógico:
DVI-I de 29 pines
Niveles de señal de entrada
Señal de vídeo RGB analógica
0,700 Vp-p, 75 Ω, positiva
Señal SYNC
Nivel TTL, 2 kΩ,
positivo o negativo
(Horizontal y vertical
independiente, o sincronización
compuesta)
0,3 Vp-p, 75 Ω, negativa
(Sincronización en verde)
Señal de vídeo RGB (DVI) digital
TMDS (Enlace único)
Salida de audio
1W×2
Toma de auriculares
Minitoma estéreo
Acepta impedancia de 16 – 48 Ω
Tomas AUDIO IN
Minitoma estéreo × 2
Acepta impedancia de 47 kΩ
Acepta nivel de 0,5 Vrms
Requisitos de alimentación 100 – 240 V, 50 – 60 Hz, 0,7 – 0,4 A
Consumo de energía
Máx. 67 W
Temperatura de funcionamiento
5 – 35 °C
Dimensiones (an/al/prf)
Pantalla (vertical y en la posición más
baja):
Aprox. 432 × 400 × 195 mm
(17 1/8 × 15 3/4 × 7 3/4 pulgadas)
Dispositivo de medios:
Aprox. 94 × 212 × 204 mm
(3 3/4 × 8 3/8 × 8 1/8 pulgadas)
Peso
Pantalla:
Aprox. 6,5 kg (14 lb 5 oz)
Dispositivo de medios:
Aprox. 1,5 kg (3 lb 5 oz)
Plug & Play
DDC2B
Accesorios
Consulte la página 7.
* Condición de sincronización horizontal y vertical recomendada
• La anchura de sincronización horizontal de empleo debe ser
superior al 4,8% del tiempo total horizontal o 0,8 µs, según el
que sea mayor.
• La anchura de supresión horizontal debe ser superior a 2,5
µseg.
• La anchura de supresión vertical debe ser superior a 450
µseg.
**Se muestra temporalmente una señal de resolución 1600 × 1200
siempre y cuando sus frecuencias horizontales y verticales sean
inferiores a los siguientes valores.
• Señal RGB analógica: Horizontal 107 kHz, vertical 85 Hz
• Señal RGB digital: Horizontal 75 kHz, vertical 60 Hz
El diseño y las especificaciones están sujetos a cambios sin previo
aviso.
SDM-N80
4-082-671-12(1)
G:\_Upload\4082671121\4082671121SDMN80AEP\06IT-SDMN80AEP\01IT02BAS-AEPTOC.fm
masterpage:Toc.master
01IT02BAS-AEP.book Page 3 Monday, July 16, 2001 2:27 PM
Indice
Precauzioni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Identificazione delle parti e dei comandi . . . . . . . . . . . . . . . . . . . . . . 5
Installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Punto 1: Collegamento dell’unità di collegamento al computer . . . . 7
Punto 2: Controllo del selettore digitale/analogico. . . . . . . . . . . . . . 7
Punto 3: Collegamento del display e dell’unità di collegamento . . . 8
Punto 4: Collegamento del cavo audio . . . . . . . . . . . . . . . . . . . . . . 8
Punto 5: Collegamento del cavo di alimentazione. . . . . . . . . . . . . . 8
Punto 6: Accensione del monitor e del computer . . . . . . . . . . . . . . 8
Collegamento di periferiche conformi allo standard
Universal Serial Bus (USB). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Utilizzo dei diffusori stereo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Selezione del segnale di ingresso . . . . . . . . . . . . . . . . . . . . . . . . . 10
Regolazione dell’inclinazione e dell’altezza . . . . . . . . . . . . . . . . . . 10
Personalizzazione del monitor . . . . . . . . . . . . . . . . . . . .11
Come spostarsi all’interno del menu. . . . . . . . . . . . . . . . . . . . . . . . 11
Regolazione del contrasto (CONTRASTO) . . . . . . . . . . . . . . . . . . 13
Regolazione del livello del nero di un’immagine (LUMINOSITÀ) . . 13
Eliminazione dello sfarfallio e della sfocatura dell’immagine
(FASE/REGOLAZ. PUNTI) (solo segnali RGB analogici). . . . . . . . 14
Regolazione della posizione dell’immagine (CENTRATURA ORIZ/
CENTRATURA VERT) (solo segnali RGB analogici) . . . . . . . . . . . 15
Regolazione della temperatura di colore (COLORE) . . . . . . . . . . . 15
Modifica delle dimensioni dell’immagine in base al segnale (ZOOM) . . 16
Rifinitura dell’immagine (SMOOTHING) . . . . . . . . . . . . . . . . . . . . . 16
Modifica della posizione dei menu (POSIZIONE MENU) . . . . . . . . 16
Ripristino delle regolazioni (RIPRISTINO) . . . . . . . . . . . . . . . . . . . 17
Impostazioni aggiuntive . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
IT
Funzioni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
• Macintosh è un marchio di fabbrica
concesso in licenza a Apple Computer,
Inc., registrato negli Stati Uniti e in altri
paesi.
• Windows è un marchio di fabbrica di
Microsoft Corporation negli Stati Uniti
e in altri paesi.
• IBM PC/AT e VGA sono marchi di
fabbrica registrati di IBM Corporation
degli Stati Uniti.
• VESA e DDC sono marchi di fabbrica
della Video Electronics Standards
Association.
• ENERGY STAR è un marchio
registrato degli Stati Uniti.
• Tutti gli altri nomi di prodotti citati nel
presente manuale potrebbero essere i
marchi di fabbrica o i marchi di fabbrica
registrati delle rispettive società.
• Inoltre, “” e “” non sempre vengono
citati nel presente manuale.
Funzione di risparmio energetico (sensore dell’utente/modo di
risparmio energetico) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Se il sensore dell’utente sembra non funzionare correttamente. . . 20
Funzione di regolazione automatica della luminosità (sensore della luce) . . . 21
Funzione di regolazione automatica della qualità dell’immagine
(solo segnali RGB analogici) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Guida alla soluzione dei problemi . . . . . . . . . . . . . . . . .22
Messaggi a schermo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Sintomi e soluzioni dei problemi . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Funzione di autodiagnostica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Caratteristiche tecniche . . . . . . . . . . . . . . . . . . . . . . . . .26
Appendix. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i
Preset mode timing table . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i
TCO’99 Eco-document . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i
3
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Left
01IT02BAS-AEP.book Page 4 Monday, July 16, 2001 2:27 PM
Informazioni sui diffusori stereo incorporati
Precauzioni
Avvertimento sui collegamenti dell’alimentazione
• Utilizzare il cavo di alimentazione in dotazione. In caso
contrario, assicurarsi che il cavo utilizzato sia compatibile con
la tensione operativa locale.
Per gli utenti negli Stati Uniti
Se non viene utilizzato il cavo adeguato, il monitor non sarà
conforme agli standard FCC.
Per gli utenti nel Regno Unito
Se il monitor viene utilizzato nel Regno Unito, utilizzare il cavo
di alimentazione appropriato per il Regno Unito.
Esempio di tipi di spine
da 100 a 120 V CA
da 200 a 240 V CA
Assicurarsi di tenere lontani dall’apertura del diffusore
apparecchi di registrazione magnetica, nastri e dischetti floppy,
poiché i diffusori generano un campo magnetico che è in grado di
influire sui dati memorizzati su nastri e dischetti magnetici.
Nota sullo schermo LCD (display a cristalli liquidi)
Lo schermo LCD è stato creato secondo una tecnologia
di alta precisione. Tuttavia, sullo schermo LCD
potrebbero apparire punti neri o luminosi (rossi, blu o
verdi), oppure strisce colorate irregolari o luminosità.
Non si tratta di un problema di funzionamento (punti
effettivi: più del 99,99%).
Sostituzione del tubo a fluorescenza
solo 240 V CA
Per il sistema luminoso di questo monitor, è stato appositamente
progettato un tubo a fluorescenza. Se lo schermo diventa scuro,
instabile o non si accende, sostituire il tubo a fluorescenza con
uno nuovo. Per la sostituzione, consultare un rivenditore Sony.
Manutenzione
L’apparecchio deve essere installato vicino ad una presa
facilmente accessibile.
Installazione
Non installare né lasciare il monitor:
• in luoghi soggetti a temperature eccessivamente elevate, ad
esempio in prossimità di radiatori, condotti d’aria calda o alla
luce solare diretta. L’esposizione del monitor a temperature
elevate, come in prossimità di condotti d’aria calda o all’interno
di un’auto parcheggiata al sole, potrebbe causare la
deformazione del rivestimento del monitor o problemi di
funzionamento.
• in luoghi soggetti a scosse o vibrazioni meccaniche.
• in prossimità di apparecchiature che generano forti campi
magnetici, quali televisori o altri apparecchi ad uso domestico.
• in luoghi soggetti a sporco, polvere o sabbia eccessivi, ad
esempio in prossimità di finestre aperte o di porte. Se il monitor
viene installato temporaneamente in un luogo aperto,
assicurarsi di prendere le adeguate precauzioni contro sporco e
polvere. Diversamente, è possibile che si verifichino problemi
di funzionamento irreparabili.
Manutenzione dello schermo LCD
• Non lasciare lo schermo LCD rivolto verso il sole poiché
potrebbe venire danneggiato. Prendere le dovute precauzioni se
il monitor viene posizionato in prossimità di una finestra.
• Non esercitare alcuna pressione sullo schermo LCD né
graffiarlo. Non appoggiare oggetti pesanti sullo schermo LCD,
onde evitare che perda uniformità o che si verifichino problemi
di funzionamento.
• Se il monitor viene utilizzato in un luogo freddo, è possibile che
sullo schermo appaia un’immagine residua. Ciò non indica un
problema di funzionamento, lo schermo torna alle condizioni
normali non appena la temperatura raggiunge un livello di
utilizzo normale.
• Se un fermo immagine viene visualizzato per un periodo
prolungato, potrebbe apparire momentaneamente un’immagine
residua che sparirà in poco tempo.
• Durante il funzionamento, il pannello LCD si scalda. Ciò non
indica un problema di funzionamento.
• Prima di pulire il monitor, assicurarsi di scollegare il cavo di
alimentazione dalla presa di rete.
• Per pulire lo schermo LCD, utilizzare un panno morbido. Se
viene utilizzata una soluzione detergente per vetri, assicurarsi
che non contenga soluzioni antistatiche o additivi simili onde
evitare di graffiare il rivestimento dello schermo LCD.
• Per pulire il rivestimento, il pannello e i comandi, utilizzare un
panno morbido leggermente inumidito con una soluzione
detergente neutra. Non utilizzare alcun tipo di polvere o
spugnetta abrasiva né solventi come alcool o benzene.
• Non strofinare, toccare o tamburellare sulla superficie dello
schermo LCD con oggetti abrasivi o appuntiti come una penna
a sfera o un cacciavite onde evitare di graffiare il cinescopio a
colori.
• I materiali impiegati e il rivestimento dello schermo potrebbero
deteriorarsi qualora il monitor venisse esposto a solventi
volatili quali gli insetticidi o rimanesse a lungo in contatto con
gomma o materiali in vinile.
Trasporto
• Durante il trasporto, scollegare tutti i cavi dal monitor.
Per trasportare il display, afferrarne saldamente il supporto e la
base con entrambe le mani. Anche per trasportare l’unità di
collegamento, afferrare con entrambe le mani. Se il monitor
viene fatto cadere, si potrebbero causare danni alle persone o al
monitor stesso.
• Per trasportare il monitor o inviarlo in riparazione, utilizzare il
materiale di imballaggio originale.
Smaltimento del monitor
• Non gettare il monitor insieme ai normali rifiuti
domestici.
• Il tubo a fluorescenza utilizzato per questo monitor
contiene mercurio. Lo smaltimento del monitor deve
quindi essere effettuato in conformità alle norme
sanitarie locali.
4
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Right
01IT02BAS-AEP.book Page 5 Monday, July 16, 2001 2:27 PM
Identificazione delle parti e dei
comandi
Per ulteriori informazioni, consultare le pagine indicate tra
parentesi.
Display LCD
Premere delicatamente i tasti per far funzionare il monitor. I
caratteri e le icone che rappresentano le funzioni dei tasti si
illuminano per 10 secondi circa dopo l’accensione del monitor. Se
in questo lasso di tempo non viene toccato alcun tasto, tutti i tasti
si spengono. Se durante questo lasso di tempo viene toccato uno
qualsiasi di questi tasti, rimarranno illuminati solo i caratteri o le
icone relativi al funzionamento del tasto in questione. Anche se
tutti i tasti si spengono, se viene premuto uno qualsiasi dei tasti
4– 8 , tutti i tasti si illuminano di nuovo.
Fronte
MENU
2 Sensori dell’utente (pagina 19)
Questi sensori servono a individuare la presenza dell’utente di
fronte allo schermo. Assicurarsi di non coprire il sensore con
carta o altro.
3 Sensore della luce (pagine 18, 21)
Questo sensore serve a misurare la luminosità dell’ambiente
circostante. Assicurarsi di non coprire il sensore con carta o
altro.
4 Tasto MENU (pagina 12)
Utilizzare questo tasto per visualizzare il menu principale.
5 Tasti 2 (volume) +/– e tasti M(+)/m(–) (pagine 9, 12)
Utilizzare questi tasti per visualizzare il menu VOLUME;
questi tasti funzionano inoltre come i tasti M(+)/m(–) durante
la selezione delle voci dei menu e durante le regolazioni.
6 Tasto 8 (luminosità) (pagina 13)
Utilizzare questo tasto per visualizzare il menu
LUMINOSITÀ.
1
OK
1 Diffusori stereo (pagina 9)
Tramite queste uscite vengono emessi i segnali audio sotto
forma di suono.
2
7 Tasto 6 (contrasto) (pagina 13)
Utilizzare questo tasto per visualizzare il menu
CONTRASTO.
8 Tasto e indicatore INPUT e OK (pagine 10, 12)
Utilizzare questo tasto per selezionare il segnale di ingresso
video INPUT1 (connettore HD15 (RGB analogico)) o
INPUT2 (connettore DVI-I (RGB digitale/analogico)). Il
segnale di ingresso video e l’indicatore di ingresso
corrispondente cambiano ad ogni pressione di questo tasto.
Questo tasto funziona inoltre come il tasto OK durante la
visualizzazione del menu a schermo.
MENU
1
OK
Retro
2
9 1 Indicatore di accensione (alimentazione)
(pagine 8, 19, 26)
L’indicatore si illumina in verde quando il monitor è acceso,
lampeggia in verde e in arancione quando il monitor è nel
modo a basso consumo energetico e si illumina in arancione
quando il monitor è nel modo di risparmio energetico.
IT
0 1 Interruttore di accensione (alimentazione)
(pagine 8, 26)
Utilizzare questo interruttore per accendere e spegnere il
display.
qa SYSTEM CONNECTOR (pagina 8)
Tramite questo connettore vengono immessi i segnali
dall’unità di collegamento quando quest’ultima e il display
sono collegati tramite un cavo di collegamento del sistema.
Lato sinistro
Lato destro
qs Foro di protezione
Il foro di protezione deve essere applicato con il Kensington
Micro Saver Security System.
Micro Saver Security System è un marchio registrato di
Kensington.
qd Presa per le cuffie (pagina 10)
Tramite questa presa vengono trasmessi i segnali audio alle
cuffie.
qf Connettori downstream USB (Universal Serial Bus)
(pagina 9)
Utilizzare questi connettori per collegare il monitor a
periferiche USB.
5
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Left
01IT02BAS-AEP.book Page 6 Monday, July 16, 2001 2:27 PM
Unità di collegamento
Retro
Fronte
AC IN
INPUT 1
AUDIO IN
INPUT 2
ANALOG
DIGITAL
wa Selettore digitale/analogico (pagina 7)
Se si collega il connettore di ingresso DVI-I qj a un computer
dotato di connettore di uscita HD15 (RGB analogico)
mediante il cavo di segnale video DVI-HD15 (RGB
analogico) (in dotazione), impostare questo interruttore su
ANALOG.
Se si collega a un computer dotato di connettore di uscita DVI
(RGB digitale) mediante un cavo di segnale video DVI-DVI
(RGB digitale) (non in dotazione), impostare questo
interruttore su DIGITAL.
Come impostazione di fabbrica, il selettore è impostato su
ANALOG.
AUDIO IN
*
SYSTEM
CONNECTOR
(TO DISPLAY)
qg Connettore AC IN (pagina 8)
Tramite questo connettore viene fornita alimentazione CA al
monitor.
ws Interruttore di alimentazione CA (pagina 8)
Utilizzare questo interruttore per accendere e spegnere il
monitor.
wd Indicatore di alimentazione CA (pagina 19)
Questo indicatore si illumina in verde quando viene accesa
l’unità di collegamento, si illumina in rosso quando il display
viene spento con l’unità di collegamento accesa e si illumina
in arancione quando il monitor è nel modo di risparmio
energetico.
*
Questo connettore viene utilizzato solo dal personale
dell’assistenza. Non collegare nulla a questa presa.
qh Connettore di ingresso HD15 (RGB analogico)
(INPUT1) (pagina 7)
Tramite questo connettore vengono immessi i segnali video
RGB analogici (0,700 Vp-p, positivo) e i segnali SYNC.
qj Connettore di ingresso DVI-I (RGB digitale/
analogico) (INPUT2) (pagina 7)
Tramite questo connettore vengono immessi i segnali video
RGB analogici (0,700 Vp-p, positivo) con segnali SYNC o
segnali video RGB digitali conformi a DVI Rev. 1.0. È
possibile commutare tra segnali RGB digitali e segnali RGB
analogici con il selettore digitale/analogico wa.
qk SYSTEM CONNECTOR (TO DISPLAY) (pagina 8)
Tramite questo connettore i segnali vengono trasmessi al
display quando quest’ultimo e l’unità di collegamento sono
collegati con un cavo di collegamento del sistema.
ql Prese AUDIO IN (pagine 8, 18)
Tramite queste prese vengono immessi i segnali audio quando
si effettua il collegamento alla presa di uscita audio del
computer o di altri apparecchi audio.
w; Connettori upstream USB (Universal Serial Bus)
(pagine 9, 17)
Utilizzare questi connettori per collegare il monitor a
computer conformi allo standard USB.
6
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Right
01IT02BAS-AEP.book Page 7 Monday, July 16, 2001 2:27 PM
x Collegamento ad un Macintosh
Installazione
Utilizzare l’adattatore Macintosh in dotazione.
Prima di utilizzare il monitor, controllare che la confezione
contenga i seguenti accessori:
• Display LCD
• Unità di collegamento
• Cavo di alimentazione
• Cavo di collegamento del sistema (2 m)
• Cavo del segnale video DVI-HD15 (RGB analogico)
• Cavo audio (minispina stereo)
• Cavo USB
• Adattatore Macintosh
• Windows Monitor Information/Windows Utility/Macintosh
Utility Disk
• Garanzia
• Note per gli utenti di Macintosh
• Il presente manuale delle istruzioni
al connettore INPUT2
Adattatore Macintosh (in
dotazione)*
Punto 1: Collegamento dell’unità di
collegamento al computer
Prima di effettuare i collegamenti, spegnere l’unità di
collegamento e il computer.
Quando il monitor viene collegato a un computer dotato di
connettore di uscita DVI (RGB digitale) conforme a DVI Rev.1.0,
utilizzare un cavo del segnale video DVI-DVI (RGB digitale)
(non in dotazione).
Nota
Non toccare i piedini del connettore del cavo del segnale video onde
evitare di piegarli.
x Collegamento ad un computer IBM PC/AT o
compatibile
al connettore INPUT2
all’uscita video
Cavo del segnale video
DVI-HD15 (RGB
analogico) (in dotazione)
Macintosh
* Per ulteriori informazioni, consultare le note per gli utenti di Macintosh
in dotazione.
Punto 2: Controllo del selettore
digitale/analogico
Prima di accendere il monitor o il computer, assicurarsi di
controllare l’impostazione del selettore. Se si collega il connettore
di ingresso DVI-I del monitor a un computer dotato di connettore
di uscita HD15 (RGB analogico) mediante il cavo di segnale
video DVI-HD15 (RGB analogico) (in dotazione), impostare
l’interruttore su ANALOG.
Se si collega a un computer dotato di connettore di uscita DVI
(RGB digitale) mediante un cavo di segnale video DVI-DVI
(RGB digitale) (non in dotazione), impostare l’interruttore su
DIGITAL.
L’impostazione predefinita dell’interruttore è ANALOG.
IT
ANALOG
all’uscita video
DIGITAL
Computer IBM PC/AT o
compatibile
Cavo del segnale video DVIHD15 (RGB analogico) (in
dotazione)
Nota
Prima di accendere il monitor o il computer, assicurarsi di controllare
l’impostazione dell’interruttore.
(continua)
7
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Left
01IT02BAS-AEP.book Page 8 Monday, July 16, 2001 2:27 PM
Punto 3: Collegamento del display
e dell’unità di
collegamento
Prima di effettuare i collegamenti, spegnere il display e l’unità di
collegamento.
Per collegare facilmente il cavo di collegamento del sistema al
display, posizionare verticalmente il display.
Punto 5: Collegamento del cavo di
alimentazione
Con l’unità di collegamento, il display e il computer spenti,
collegare prima il cavo di alimentazione all’unità di
collegamento, quindi collegarlo ad una presa di rete.
al connettore AC IN
ad una presa di
rete
A
Cavo di alimentazione
(in dotazione)
a SYSTEM
CONNECTOR
del display
Punto 6: Accensione del monitor e
del computer
1
Accendere l’unità di collegamento.
Il display si accende automaticamente. Gli indicatori
dell’unità di collegamento e del display si illuminano in
verde.
2
Accendere il computer.
Cavo di collegamento del
sistema (2 m) (in dotazione)
A
a SYSTEM
CONNECTOR
dell’unità di
collegamento
Allineare la v sulla spina con la v sul display
e sull’unità di collegamento.
Avvertenza
Assicurarsi di installare l’unità di collegamento verticalmente come
mostrato sopra. Se installata orizzontalmente, l’unità di collegamento
potrebbe causare problemi alla ventilazione e problemi di funzionamento.
Nota
Per collegare il cavo, afferrarlo dalla spina ed inserirlo saldamente nel
connettore fino ad udire uno scatto. Quando il cavo viene scollegato,
afferrarlo per la spina tenendo premuta la leva di bloccaggio A.
Punto 4: Collegamento del cavo
audio
ai connettori INPUT2
tramite la presa
AUDIO IN
a una presa di uscita
audio sul computer
Cavo audio
(in dotazione)
Nota
Se l’unità di collegamento viene spenta e quindi nuovamente accesa
mentre il display è spento, quest’ultimo non si accenderà
automaticamente. In questo caso, per accendere il display premere
l’interruttore 1 (alimentazione) sul display stesso.
L’installazione del monitor è completa. Se necessario, utilizzare i
comandi del monitor per regolare l’immagine.
Se sullo schermo non appare alcuna immagine
• Controllare che il monitor sia collegato correttamente al
computer.
• Controllare che l’unità di collegamento sia accesa.
• Se sullo schermo appare il messaggio NO SEGNALE IN
INGRESSO:
– Il computer si trova nel modo di risparmio energetico.
Provare a premere un tasto qualsiasi della tastiera o a
muovere il mouse.
– Verificare che l’impostazione di selezione dell’ingresso sia
corretta.
– Verificare che l’impostazione dell’interruttore di selezione
digitale/analogico sia corretta.
• Se sullo schermo appare il messaggio CAVO SCOLLEGATO:
– Verificare che il cavo del segnale video sia collegato
correttamente.
– Verificare che l’impostazione di selezione dell’ingresso sia
corretta.
8
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Right
01IT02BAS-AEP.book Page 9 Monday, July 16, 2001 2:27 PM
• Se sullo schermo appare il messaggio FUORI GAMMA
SCANSIONE, collegare di nuovo il vecchio monitor. Quindi
regolare le impostazioni della scheda grafica del computer in
modo che la frequenza orizzontale sia compresa tra 28 e 92 kHz
e la frequenza verticale sia compresa tra 48 e 85 Hz.
3
Per gli utenti che utilizzano un computer Macintosh
Se al connettore downstream USB presente viene collegata una
tastiera Macintosh, il tasto di accensione sulla tastiera non funziona.
Per accendere il computer Macintosh, utilizzare il tasto di accensione
presente sul computer oppure collegare la tastiera direttamente al
computer, accenderlo, quindi collegare la tastiera al monitor.
Per ulteriori informazioni sui messaggi a schermo, vedere
“Sintomi e soluzioni dei problemi” a pagina 23.
Non sono richiesti driver specifici
Il monitor supporta lo standard Plug & Play (DDC) e rileva
automaticamente tutte le informazioni video. Non è richiesta
l’installazione di driver specifici sul computer.
Alla prima accensione del computer dopo il collegamento del monitor, è
possibile che venga visualizzata la procedura guidata di configurazione.
In tal caso, seguire le istruzioni a schermo. Viene selezionato
automaticamente il monitor Plug & Play in modo che sia possibile
utilizzarlo.
La frequenza verticale passa a 60 Hz.
Poiché un eventuale sfarfallio dell’immagine non indica problemi di
funzionamento del monitor, è possibile procedere all’utilizzo. Non è
necessario impostare la frequenza verticale su valori alti specifici.
Se la comunicazione tra il computer o la scheda grafica e il monitor
presenta problemi, installare il file di informazioni per questo monitor
mediante Windows Monitor Information Disk. Per informazioni
sull’installazione, fare riferimento al file ReadMe contenuto nel disco.
Collegamento di periferiche
conformi allo standard Universal
Serial Bus (USB)
Il monitor dispone di due connettori upstream e di due connettori
downstream USB, i quali rappresentano un modo veloce e facile
per collegare al computer periferiche conformi allo standard USB
(come tastiere, mouse, stampanti e scanner) tramite un cavo USB
standard.
Per utilizzare il monitor come hub per le periferiche, collegare le
periferiche USB come illustrato di seguito.
Collegamento di periferiche conformi allo standard
USB ai connettori downstream sul supporto del
display.
Note
• Non tutti i computer e/o sistemi operativi supportano le configurazioni
USB. Consultare il manuale delle istruzioni del computer per verificare
se è possibile collegare periferiche USB.
• Nella maggior parte dei casi, è necessario installare i driver USB sul
computer host. Per ulteriori informazioni, fare riferimento al manuale
di istruzioni della periferica.
• Se si collega un computer la cui alimentazione è collegata al connettore
upstream USB sul monitor, questo non potrà entrare nel modo di
risparmio energetico.
• Se il monitor è in modo di risparmio energetico, le periferiche USB non
saranno operative. Per ripristinare l’utilizzo di periferiche USB,
annullare il modo di risparmio energetico premendo l’interruttore 1
(alimentazione).
• Se le periferiche non funzionano correttamente, assicurarsi che
l’impostazione di ingresso upstream in
(SELEZIONE USB) sia
corretta (pagina 17).
• Se ai connettori USB viene collegata una tastiera o un mouse e il
computer viene quindi avviato per la prima volta, è possibile che le
periferiche non funzionino. Collegare prima la tastiera e il mouse
direttamente al computer e installare le periferiche conformi allo
standard USB. Quindi collegarle al monitor.
• Quando ai connettori downstream vengono collegate delle periferiche,
non appoggiarsi al display onde evitare che quest’ultimo s’inclini e
provochi lesioni alle mani.
• Secondo le caratteristiche tecniche USB, è possibile collegare fino a un
massimo di sei livelli di hub USB. Nel monitor sono incorporati due
livelli di hub USB. È tuttavia consentito collegare quattro livelli di hub
USB insieme.
IT
Utilizzo dei diffusori stereo
Tramite il diffusore stereo del monitor è possibile ascoltare
musica, suoni e altri file sonori.
Regolazione del volume
Le regolazioni del volume vengono effettuate tramite un menu
VOLUME separato dal menu principale (pagina 11).
Connettori
upstream
USB
A computer
conformi
allo standard
USB
Connettori downstream USB
A periferiche conformi allo
standard USB
1
Illuminare i caratteri e le icone che rappresentano le
funzioni dei tasti.
Premere uno qualsiasi dei tasti MENU, M(+)/m(–), 8
(luminosità), 6 (contrasto) o INPUT per illuminare i caratteri
e le icone che rappresentano le funzioni dei tasti.
2
Premere i tasti 2 +/–.
Sullo schermo appare il menu VOLUME.
VOL UME
1
Accendere il monitor e il o i computer.
2
Collegare il o i computer ai connettori upstream
sull’unità di collegamento, utilizzando il cavo USB
in dotazione.
Per gli utenti di Windows
Se sullo schermo viene visualizzato un messaggio, seguire le
istruzioni a schermo e selezionare un driver hub USB generico.
40
(continua)
9
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Left
01IT02BAS-AEP.book Page 10 Monday, July 16, 2001 2:27 PM
3 Premere i tasti 2 +/– per regolare il volume.
Il menu scompare automaticamente dopo circa 3 secondi.
Utilizzo della presa per le cuffie
È possibile ascoltare i segnali audio provenienti dal computer o da
altri apparecchi audio utilizzando le cuffie. Collegare le cuffie
all’apposita presa. Se vengono collegate le cuffie, i diffusori si
spengono. Regolare il volume delle cuffie tramite il menu
VOLUME.
Regolazione dell’inclinazione e
dell’altezza
Questo display può essere regolato entro i valori di angolazione
illustrati di seguito.
30°
Note
• Non è possibile regolare il volume se sullo schermo è visualizzato il
menu principale.
• Se il monitor si trova nel modo a basso consumo energetico o nel modo
di risparmio energetico, i diffusori o le cuffie non emettono alcun
suono.
Selezione del segnale di ingresso
59°
29°
È possibile collegare due computer al monitor utilizzando i
connettori INPUT1 e INPUT2. Per selezionare uno dei due
computer, utilizzare il tasto INPUT.
1
Illuminare i caratteri e le icone che rappresentano le
funzioni dei tasti.
Premere uno qualsiasi dei tasti MENU, M(+)/m(–), 8
(luminosità), 6 (contrasto) o INPUT per illuminare i caratteri
e le icone che rappresentano le funzioni dei tasti.
2
Premere il tasto INPUT.
Il segnale di ingresso e il relativo indicatore di ingresso
cambiano ad ogni pressione di questo tasto.
• 1: ingresso attraverso il connettore di ingresso HD15 (RGB
analogico)
• 2: ingresso attraverso il connettore di ingresso DVI-I (RGB
digitale/analogico)
2
60°
60°
Note
• Quando si collegano i cavi ai connettori USB downstream, l’angolo di
rotazione del lato destro potrebbe essere inferiore a 60°.
• Fare attenzione a non schiacciarsi le dita tra il braccio e la base del
supporto - A nell’illustrazione in alto.
Per regolare le angolazioni, seguire la procedura riportata di
seguito.
1
Note
• Non è possibile selezionare il segnale di ingresso se sullo schermo è
visualizzato il menu principale.
• Per l’ingresso upstream USB e l’ingresso audio è possibile scegliere se
attivarne la commutazione tramite il tasto INPUT. Per impostare
l’ingresso upstream USB, utilizzare il menu
(SELEZIONE USB)
(pagina 17), per impostare l’ingresso audio, utilizzare il menu
(SELEZIONE AUDIO) (pagina 18). Per entrambi l’impostazione
predefinita è la commutazione tramite il tasto INPUT.
A
29°
Tenendo fermo il supporto del display, afferrare la
parte centrale della base del display, quindi
inclinare il pannello LCD all'indietro tanto quanto
necessario.
Nota
Non afferrare la parte sporgente situata al centro della base del display.
Diversamente, le dita potrebbero rimanere imprigionate nel display.
10
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Right
01IT02BAS-AEP.book Page 11 Monday, July 16, 2001 2:27 PM
2
Afferrare i lati inferiori del pannello LCD, quindi
abbassare il pannello per regolare l’altezza dello
schermo.
Personalizzazione del
monitor
Prima di procedere alle regolazioni
Collegare il monitor e il computer, quindi accenderli.
Per ottenere i migliori risultati, attendere almeno 30 minuti
prima di effettuare le regolazioni.
Tramite il menu a schermo è possibile effettuare numerose
regolazioni.
Come spostarsi all’interno del
menu
3
Afferrare la parte centrale delle parti superiore e
inferiore del pannello LCD, quindi regolare
l’inclinazione dello schermo.
Per visualizzare il menu principale, premere il tasto MENU. Per
ulteriori informazioni sull’utilizzo del tasto MENU, vedere
“Utilizzo dei tasti MENU, M(+)/m(–), e OK” a pagina 12.
F AS E
MENU
b
q;
Utilizzare i tasti M(+)/m(–) e OK per selezionare uno dei seguenti
menu. Per ulteriori informazioni sull’utilizzo dei tasti M(+)/m(–)
e OK, vedere “Utilizzo dei tasti MENU, M(+)/m(–), e OK” a
pagina 12.
Nota
Durante la regolazione dell’inclinazione e dell’altezza dello schermo,
procedere lentamente e con cautela, facendo attenzione a non urtare il
tavolo o il supporto del display con il pannello LCD.
Per l’utilizzo ottimale del display
Questo display è stato progettato in modo che sia possibile
impostare l’angolazione desiderata per ottenere la visione
ottimale. Regolare l’angolazione per la visione del display in base
all’altezza del tavolo e della sedia e in modo che lo schermo non
rifletta la luce.
1 FASE (solo segnali RGB
analogici) (pagina 14)
Selezionare il menu FASE
per regolare la fase se i
caratteri o le immagini
appaiono sfocati sull’intero
schermo. Regolare la fase
dopo avere regolato i pixel.
2 REGOLAZ. PUNTI (solo
segnali RGB analogici)
(pagina 14)
Selezionare il menu
REGOLAZ. PUNTI per
regolare i pixel se i caratteri o
le immagini non vengono
visualizzati in modo chiaro in
alcune parti dello schermo.
3 CENTRATURA ORIZ
(solo segnali RGB
analogici) (pagina 15)
Selezionare il menu
CENTRATURA ORIZ per
regolare la centratura
orizzontale dell’immagine.
IT
F AS E
16
EX I T
REGO L A Z . P U NT I
50
EX I T
CENTRA TURA OR I Z
50
EX I T
(continua)
11
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Left
01IT02BAS-AEP.book Page 12 Monday, July 16, 2001 2:27 PM
4 CENTRATURA VERT
(solo segnali RGB
analogici) (pagina 15)
Selezionare il menu
CENTRATURA VERT per
regolare la centratura
verticale dell’immagine.
CENTRA TURA VERT
x Utilizzo dei tasti MENU, M(+)/m(–), e OK
1
llluminare i caratteri e le icone che rappresentano le
funzioni dei tasti.
Premere uno qualsiasi dei tasti MENU, M(+)/m(–), 8
(luminosità), 6 (contrasto) o INPUT per illuminare i caratteri
e le icone che rappresentano le funzioni dei tasti.
2
Visualizzare il menu principale.
Per visualizzare il menu principale, premere il tasto MENU.
50
EX I T
5 COLORE (pagina 15)
Selezionare il menu
COLORE per regolare la
temperatura di colore
dell’immagine. Tramite
questo menu viene regolato il
tono dello schermo.
COLORE
9 30 0K
6 5 00K
5 0 0 0K
UT ENT E
REGO L AZ I ON I
MENU
EX I T
6 ZOOM (pagina 16)
Selezionare il menu ZOOM
per regolare le dimensioni
dell’immagine in base al
rapporto di formato o alla
risoluzione del segnale di
ingresso.
7 SMOOTHING
(pagina 16)
Selezionare il menu
SMOOTHING per regolare
la nitidezza dell’immagine in
base al tipo di oggetto
visualizzato.
8 POSIZIONE MENU
(pagina 16)
Selezionare il menu
POSIZIONE MENU per
modificare la posizione dei
menu a schermo.
ZOOM
3
P I ENO2
P I ENO1
REA L E
Selezionare il menu che si desidera regolare.
Per visualizzare il menu desiderato, premere i tasti M(+)/
m(–). Per selezionare la voce di menu, premere OK.
b
EX I T
OK
2
SMOOTH I NG
T ES TO
S T A ND ARD
GRA F I CA
4
EX I T
Regolare il menu.
Per effettuare le regolazioni, premere i tasti M(+)/m(–), quindi
premere il tasto OK.
Quando viene premuto il tasto OK, le impostazioni vengono
memorizzate, quindi il display torna al menu precedente.
POS I Z I ONE ME NU
b
OK
2
EX I T
9 RIPRISTINO (pagina 17)
Selezionare il menu
RIPRISTINO per ripristinare
le regolazioni.
5
R I PR I S T I NO
R I PR . SC HERMO
R I P R . TUT T O
Chiudure il menu.
Per tornare alla visualizzazione normale, premere una volta il
tasto MENU. Se non viene premuto alcun tasto, il menu si
chiude automaticamente dopo circa 30 secondi.
MENU
EX I T
0 Alti menu (pagina 17)
Selezionare m per regolare le
altre impostazioni elencate
qui sotto:
• SELEZIONE USB
• SELEZIONE AUDIO
• RETROILLUMINAZ.
• SENSORE LUCE
• SENSORE UTENTE
• RISPARMIO ENERG
• LANGUAGE
• BLOCCO MENU
S E L E Z I ON E U S B
AUTO
I NG R 1
I NGR 2
x Ripristino delle regolazioni
EX I T
Tramite il menu RIPRISTINO è possibile ripristinare le
regolazioni. Per ulteriori informazioni sul ripristino delle
regolazioni, vedere “Ripristino delle regolazioni (RIPRISTINO)”
a pagina 17.
12
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Right
01IT02BAS-AEP.book Page 13 Monday, July 16, 2001 2:27 PM
Regolazione del contrasto
(CONTRASTO)
Regolazione del livello del nero di
un’immagine (LUMINOSITÀ)
La regolazione del contrasto viene effettuata tramite il menu
CONTRASTO separato dal menu principale (pagina 11). Questa
impostazione viene quindi memorizzata per INPUT1, INPUT2
(RGB analogico) e INPUT2 (RGB digitale) rispettivamente.
La regolazione della luminosità viene effettuata tramite un menu
LUMINOSITÀ separato dal menu principale (pagina 11). Questa
impostazione viene quindi memorizzata per INPUT1, INPUT2
(RGB analogico) e INPUT2 (RGB digitale) rispettivamente.
1
Illuminare i caratteri e le icone che rappresentano le
funzioni dei tasti.
Premere uno qualsiasi dei tasti MENU, M(+)/m(–), 8
(luminosità), 6 (contrasto) o INPUT per illuminare i caratteri
e le icone che rappresentano le funzioni dei tasti.
1
Illuminare i caratteri e le icone che rappresentano le
funzioni dei tasti.
Premere uno qualsiasi dei tasti MENU, M(+)/m(–), 8
(luminosità), 6 (contrasto) o INPUT per illuminare i caratteri
e le icone che rappresentano le funzioni dei tasti.
2
Premere il tasto 6 (contrasto).
Sullo schermo appare il menu CONTRASTO.
2
Premere il tasto 8 (luminosità).
Sullo schermo appare il menu LUMINOSITÀ.
L UM I NO S I T À
CONTRAS TO
50
70
6 4 . 0 kHz /
Frequenza
orizzontale del
segnale di ingresso
corrente
Frequenza
orizzontale del
segnale di ingresso
corrente
Frequenza verticale
del segnale di
ingresso corrente
Visualizzazione del segnale di ingresso corrente
Le frequenze verticale e orizzontale del segnale di ingresso corrente
vengono visualizzate nei menu CONTRASTO e LUMINOSITÀ.
3
6 4 . 0 kHz /
6 0Hz
Per regolare il contrasto, premere i tasti M(+)/m(–).
Il menu scompare automaticamente dopo circa 3 secondi.
Nota
Non è possibile regolare il contrasto né la luminosità quando sullo
schermo è visualizzato il menu principale.
6 0Hz
Frequenza verticale
del segnale di
ingresso corrente
Visualizzazione del segnale di ingresso corrente
Le frequenze verticale e orizzontale del segnale di ingresso corrente
vengono visualizzate nei menu CONTRASTO e LUMINOSITÀ.
3
Per regolare la luminosità, premere i tasti M(+)/m(–).
Il menu scompare automaticamente dopo circa 3 secondi.
IT
Se lo schermo è troppo luminoso
Regolare la retroilluminazione. Per ulteriori informazioni sulla
regolazione della retroilluminazione, vedere “Regolazione della
retroilluminazione” a pagina 18.
Nota
Non è possibile regolare il contrasto né la luminosità quando sullo
schermo è visualizzato il menu principale.
13
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Left
01IT02BAS-AEP.book Page 14 Monday, July 16, 2001 2:27 PM
Eliminazione dello sfarfallio e della
sfocatura dell’immagine (FASE/
REGOLAZ. PUNTI) (solo segnali
RGB analogici)
Quando il monitor riceve un segnale di ingresso, la funzione di
regolazione automatica della qualità dell’immagine regola
automaticamente la posizione, la fase e i pixel dell’immagine,
assicurando che sullo schermo appaia un’immagine nitida. Per
ulteriori informazioni su questa funzione, vedere “Funzione di
regolazione automatica della qualità dell’immagine (solo segnali
RGB analogici)” a pagina 21.
Per alcuni segnali di ingresso, questa funzione potrebbe non
regolare completamente la posizione, la fase e i pixel
dell’immagine. In questo caso, è possibile impostare queste
regolazioni manualmente in base alle seguenti istruzioni. Se le
regolazioni vengono effettuate manualmente, vengono
memorizzate e richiamate automaticamente ogni volta che il
monitor riceve gli stessi segnali di ingresso.
È possibile che queste impostazioni debbano essere ripetute se
viene cambiato il segnale di ingresso dopo che il computer è stato
collegato di nuovo.
1
Impostare la risoluzione su 1280 × 1024 sul
computer.
2
Caricare il disco di utilità (Utility Disk).
3
Avviare il disco di utilità e visualizzare il modello di
prova.
Per Windows
Fare clic su [Utility] t [Windows]/[Win Utility.exe].
Per Macintosh
Fare clic su [Utility] t [Mac]/[Mac Utility].
4
Illuminare i caratteri e le icone che rappresentano le
funzioni dei tasti.
Premere uno qualsiasi dei tasti MENU, M(+)/m(–), 8
(luminosità), 6 (contrasto) o INPUT per illuminare i caratteri
e le icone che rappresentano le funzioni dei tasti.
5
Premere il tasto MENU.
Sullo schermo appare il menu principale.
6
Premere i tasti M(+)/m(–) per selezionare
(REGOLAZ. PUNTI), quindi premere il tasto OK.
Sullo schermo appare il menu REGOLAZ. PUNTI.
7
Premere i tasti M(+)/m(–) finché non scompaiono le
strisce verticali.
Regolare in modo che le strisce verticali scompaiano.
8
Premere il tasto OK.
Sullo schermo appare il menu principale.
Se sull’intero schermo sono presenti delle strisce orizzontali,
come procedimento successivo regolare la fase.
9
Premere i tasti M(+)/m(–) per selezionare
(FASE), quindi premere il tasto OK.
Sullo schermo appare il menu FASE.
10 Premere i tasti M(+)/m(–) finché le strisce orizzontali
non sono ridotte al minimo.
Regolare in modo che le strisce orizzontali vengano ridotte al
minimo.
11 Fare clic su [END] sullo schermo per disattivare il
modello di prova.
Per ripristinare la regolazione automatica della qualità
dell’immagine
Selezionare RIPR. SCHERMO e attivarlo utilizzando il menu
RIPRISTINO. Per ulteriori informazioni sull’utilizzo del menu
RIPRISTINO, vedere “Ripristino delle regolazioni (RIPRISTINO)” a
pagina 17.
Nota
Quando si utilizzano segnali RGB digitali, non è necessario impostare né
la FASE, né le REGOLAZ. PUNTI.
14
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Right
01IT02BAS-AEP.book Page 15 Monday, July 16, 2001 2:27 PM
Regolazione della posizione
dell’immagine
(CENTRATURA ORIZ/
CENTRATURA VERT) (solo segnali
RGB analogici)
Se l’immagine non si trova nella parte centrale dello schermo,
regolarne la centratura come indicato di seguito.
È possibile che queste impostazioni debbano essere ripetute se
viene cambiato il segnale di ingresso dopo che il computer è stato
collegato di nuovo.
1
Avviare il disco di utilità e visualizzare il modello di
prova.
Ripetere i punti da 2 a 4 di “Eliminazione dello sfarfallio e
della sfocatura dell’immagine (FASE/REGOLAZ. PUNTI)
(solo segnali RGB analogici).”
2
Premere il tasto MENU.
Sullo schermo appare il menu principale.
3
Premere i tasti M(+)/m(–) per selezionare
(CENTRATURA ORIZ) o
(CENTRATURA VERT),
quindi premere il tasto OK.
Sullo schermo appare il menu CENTRATURA ORIZ o
CENTRATURA VERT.
4
5
Spostare l’immagine verso l’alto, verso il basso,
verso sinistra o verso destra finché il bordo attorno
al modello di prova non scompare.
Servirsi dei tasti M(+)/m(–) per regolare la centratura
dell’immagine utilizzando il menu CENTRATURA
ORIZ per la regolazione orizzontale o il menu
CENTRATURA VERT per la regolazione verticale.
Fare clic su [END] sullo schermo per disattivare il
modello di prova.
Nota
Quando si utilizzano segnali RGB digitali, non è necessario impostare la
CENTRATURA ORIZ o la CENTRATURA VERT.
Regolazione della temperatura di
colore (COLORE)
Le impostazioni del menu COLORE permettono di regolare la
temperatura del colore dell’immagine modificando il livello del
colore del campo del bianco. Se la temperatura è bassa i colori
appaiono rossastri, se la temperatura è alta i colori appaiono
bluastri.
È possibile impostare la temperatura di colore su 5000K, 6500K,
9300K oppure sulla regolazione dell’utente.
1
Illuminare i caratteri e le icone che rappresentano le
funzioni dei tasti.
Premere uno qualsiasi dei tasti MENU, M(+)/m(–), 8
(luminosità), 6 (contrasto) o INPUT per illuminare i caratteri
e le icone che rappresentano le funzioni dei tasti.
2
Premere il tasto MENU.
Sullo schermo appare il menu principale.
3
Premere i tasti M(+)/m(–) per selezionare
(COLORE), quindi premere il tasto OK.
Sullo schermo appare il menu COLORE.
4
Premere i tasti M(+)/m(–) per selezionare la
temperatura di colore desiderata, quindi premere il
tasto OK.
Le temperature di colore preimpostate sono 5000K, 6500K e
9300K. Poiché l’impostazione predefinita è 9300K, i bianchi
passeranno gradualmente da una tinta bluastra ad una tinta
rossastra abbassando la temperatura a 6500K e 5000K.
È possibile impostare le temperature di colore per INPUT1,
INPUT2 (RGB analogico) e INPUT2 (RGB digitale)
rispettivamente.
5
Se necessario, effettuare la sintonia fine della
temperatura di colore.
Premere prima i tasti M(+)/m(–) per selezionare
REGOLAZIONI, quindi premere il tasto OK. Premere i tasti
M(+)/m(–) per selezionare R (rosso) o B (blu), quindi premere
il tasto OK. Infine, premere i tasti M(+)/m(–) per regolare la
temperatura di colore e premere il tasto OK. Poiché questa
impostazione modifica la temperatura di colore aumentando o
diminuendo i componenti R e B rispetto a V (verde),
quest’ultimo rimane invariato.
IT
REGOL A Z . UTENTE
R
16 2
V
17 0
B
20 5
EX I T
Se si effettua la sintonia fine della temperatura di colore, la
nuova impostazione del colore viene memorizzata per
REGOLAZ. UTENTE e richiamata automaticamente ogni
volta che viene selezionato UTENTE.
È possibile impostare REGOLAZ. UTENTE per INPUT1,
INPUT2 (RGB analogico) e INPUT2 (RGB digitale)
rispettivamente.
15
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Left
01IT02BAS-AEP.book Page 16 Monday, July 16, 2001 2:27 PM
Modifica delle dimensioni
dell’immagine in base al segnale
(ZOOM)
Il monitor è preimpostato in fabbrica per visualizzare le immagini
a schermo pieno, indipendentemente dall’impostazione
predefinita del modo dell’immagine o della risoluzione. È inoltre
possibile visualizzare l’immagine con il rapporto di formato o la
risoluzione reale. Si noti che un segnale di ingresso con
risoluzione superiore o pari a 1280 × 1024 (SXGA) riempie tutto
lo schermo. In questo caso la funzione di ingrandimento ZOOM
non è attiva.
Questa impostazione viene quindi memorizzata per INPUT1,
INPUT2 (RGB analogico) e INPUT2 (RGB digitale)
rispettivamente.
1
Illuminare i caratteri e le icone che rappresentano le
funzioni dei tasti.
Premere uno qualsiasi dei tasti MENU, M(+)/m(–), 8
(luminosità), 6 (contrasto) o INPUT per illuminare i caratteri
e le icone che rappresentano le funzioni dei tasti.
2
Premere il tasto MENU.
Sullo schermo appare il menu principale.
3
Premere i tasti M(+)/m(–) per selezionare
quindi premere il tasto OK.
Sullo schermo appare il menu ZOOM.
4
Premere i tasti M(+)/m(–) per selezionare il modo
desiderato.
• PIENO2: il segnale di ingresso viene visualizzato a
schermo pieno, indipendentemente dal modo o dalla
risoluzione dell’immagine.
• PIENO1: il segnale di ingresso viene visualizzato con il
rapporto di formato effettivo. Di conseguenza, a seconda
del segnale è possibile che appaiano strisce nere nelle parti
superiore e inferiore dell’immagine.
• REALE: il segnale di ingresso viene visualizzato sullo
schermo con la risoluzione effettiva. I segnali la cui
risoluzione è inferiore a 1280 × 1024 vengono visualizzati
al centro dello schermo e circondati da una cornice nera.
(ZOOM),
Per ripristinare l’impostazione predefinita (visualizzazione a
schermo pieno)
Selezionare “PIENO2” al punto 4.
Nota
Immettendo un’immagine la cui risoluzione orizzontale è pari a 1280
punti oppure una la cui risoluzione verticale è pari a 1024 linee, le
dimensioni dell’immagine nel modo PIENO1 e quelle nel modo REALE
saranno le stesse.
Rifinitura dell’immagine
(SMOOTHING)
Se l’immagine visualizzata nel modo PIENO2 o PIENO1 di
ZOOM non è omogenea, utilizzare la funzione di rifinitura
dell’immagine. Si noti che i segnali con risoluzione 1280 × 1024
(SXGA) vengono visualizzati solo nel modo REALE. La
funzione SMOOTHING non è attiva.
Questa impostazione viene quindi memorizzata per INPUT1,
INPUT2 (RGB analogico) e INPUT2 (RGB digitale)
rispettivamente.
1
Illuminare i caratteri e le icone che rappresentano le
funzioni dei tasti.
Premere uno qualsiasi dei tasti MENU, M(+)/m(–),
8(luminosità), 6(contrasto) o INPUT per illuminare i
caratteri e le icone che rappresentano le funzioni dei tasti.
2
Premere il tasto MENU.
Sullo schermo appare il menu principale.
3
Premere i tasti M(+)/m(–) per selezionare
(SMOOTHING), quindi premere il tasto OK.
Sullo schermo appare il menu SMOOTHING.
4
Premere i tasti M(+)/m(–) per selezionare il modo
desiderato.
L’effetto di rifinitura diviene più evidente nell’ordine:
TESTOt STANDARD t GRAFICA.
• TESTO: per visualizzare chiaramente i caratteri (questo
modo è adatto per applicazioni basate sull’utilizzo di testo).
• STANDARD: effetto di rifinitura standard (effetto di
rifinitura preimpostato in fabbrica).
• GRAFICA: per visualizzare chiaramente le immagini
(questo modo è adatto per i software su CD-ROM, come le
fotografie o le illustrazioni).
Nota
Quando il menu ZOOM viene impostato su REALE, il menu
SMOOTHING non è disponibile.
Modifica della posizione dei menu
(POSIZIONE MENU)
Se il menu visualizzato copre l’immagine sullo schermo, la
posizione del menu può essere cambiata.
1
Illuminare i caratteri e le icone che rappresentano le
funzioni dei tasti.
Premere uno qualsiasi dei tasti MENU, M(+)/m(–), 8
(luminosità), 6 (contrasto) o INPUT per illuminare i caratteri
e le icone che rappresentano le funzioni dei tasti.
2
Premere il tasto MENU.
Sullo schermo appare il menu principale.
3
Premere i tasti M(+)/m(–) per selezionare
(POSIZIONE MENU), quindi premere il tasto OK.
Sullo schermo appare il menu POSIZIONE MENU.
4
Premere i tasti M(+)/m(–) per selezionare la
posizione desiderata.
Esistono tre posizioni per la parte superiore dello schermo, tre
per la parte inferiore e tre per la parte centrale.
16
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Right
01IT02BAS-AEP.book Page 17 Monday, July 16, 2001 2:27 PM
Ripristino delle regolazioni
(RIPRISTINO)
1
Illuminare i caratteri e le icone che rappresentano le
funzioni dei tasti.
Premere uno qualsiasi dei tasti MENU, M(+)/m(–), 8
(luminosità), 6 (contrasto) o INPUT per illuminare i caratteri
e le icone che rappresentano le funzioni dei tasti.
2
Premere il tasto MENU.
Sullo schermo appare il menu principale.
3
Premere i tasti M(+)/m(–) per selezionare 0
(RIPRISTINO), quindi premere il tasto OK.
Sullo schermo appare il menu RIPRISTINO.
Ripristinare le impostazioni in base alle seguenti istruzioni.
x Ripristino dei dati di regolazione più adatti
al segnale di ingresso corrente (solo
segnali RGB analogici)
Premere i tasti M(+)/m(–) per selezionare RIPR.
SCHERMO, quindi premere il tasto OK.
La funzione di regolazione automatica della qualità
dell’immagine regola automaticamente la posizione, la fase e i
pixel dell’immagine sul valore più appropriato.
Una volta ripristinati i dati di regolazione, il menu RIPRISTINO
scompare.
x Ripristino di tutti i dati di regolazione per
tutti i segnali di ingresso
Premere i tasti M(+)/m(–) per selezionare RIPR. TUTTO,
quindi premere il tasto OK.
L’impostazione LANGUAGE viene conservata.
Una volta ripristinati i dati di regolazione, il menu RIPRISTINO
scompare.
x Per annullare il ripristino
Premere i tasti M(+)/m(–) per selezionare
, quindi
premere il tasto OK.
Il menu RIPRISTINO torna al menu principale senza che i dati di
regolazione vengano ripristinati.
Impostazioni aggiuntive
È possibile regolare i seguenti menu:
• SELEZIONE USB
• SELEZIONE AUDIO
• RETROILLUMINAZ.
• SENSORE LUCE
• SENSORE UTENTE
• RISPARMIO ENERG
• LANGUAGE
• BLOCCO MENU
1
Illuminare i caratteri e le icone che rappresentano le
funzioni dei tasti.
Premere uno qualsiasi dei tasti MENU, M(+)/m(–), 8
(luminosità), 6 (contrasto) o INPUT per illuminare i caratteri
e le icone che rappresentano le funzioni dei tasti.
2
Premere il tasto MENU.
Sullo schermo appare il menu principale.
3
Premere i tasti M(+)/m(–) per selezionare m.
Sul menu a schermo appaiono le icone di altri menu.
4
Premere i tasti M(+)/m(–) per selezionare il menu
desiderato, quindi premere il tasto OK.
Regolare il menu selezionato in base alle seguenti istruzioni.
x Impostazione dell’ingresso upstream USB
Il monitor è dotato di due connettori upstream USB. L’ingresso
upstream effettivo viene commutato in base all’impostazione di
questo menu.
Premere i tasti M(+)/m(–) per selezionare
(SELEZIONE USB) e premere il tasto OK. Quindi
premere i tasti M(+)/m(–) per selezionare il modo
desiderato.
• AUTO: per selezionare l’ingresso upstream attraverso uno dei
due connettori commutando con il tasto INPUT
• INGR1: Per selezionare l’ingresso upstream di uno dei
connettori INPUT1 tramite il connettore USB
• INGR2: Per selezionare l’ingresso upstream di uno dei
connettori INPUT2 tramite il connettore USB
IT
Note
• Quando questo menu viene impostato su INGR1 o INGR2, l’ingresso
upstream non viene commutato anche se l’ingresso video viene
commutato con il tasto INPUT. Se si desidera collegare l’ingresso
upstream alla commutazione con il tasto INPUT, impostare il menu su
AUTO.
• Quando ad un connettore downstream del monitor vengono
collegate periferiche che necessitano di comunicazione di
dati prolungata con il computer, come una stampante o uno
scanner, impostare questo menu su INGR1 o INGR2. In caso
contrario, è possibile che la trasmissione di dati con il
computer venga interrotta ad ogni pressione del tasto
INPUT e si verifichino problemi con la stampa o la
scansione.
17
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Left
01IT02BAS-AEP.book Page 18 Monday, July 16, 2001 2:27 PM
x Impostazione dell’ingresso audio
x Utilizzo del sensore dell’utente
Il monitor è dotato di due prese di ingresso audio. L’ingresso
audio valido viene commutato a seconda dell’impostazione di
questo menu.
Premere i tasti M(+)/m(–) per selezionare
(SELEZIONE AUDIO) e premere il tasto OK. Quindi
premere i tasti M(+)/m(–) per selezionar il modo
desiderato.
• AUTO: per selezionare uno dei due ingressi audio commutando
con il tasto INPUT
• INGR1: Per selezionare l’ingresso audio di uno dei connettori
INPUT1 tramite la presa AUDIO IN
• INGR2: Per selezionare l’ingresso audio di uno dei connettori
INPUT2 tramite la presa AUDIO IN
Grazie alla funzione sensore dell’utente, se non vi è nessuno di
fronte al monitor, questo entra nel modo a basso consumo
energetico.
Premere prima i tasti M(+)/m(–) per selezionare
(SENSORE UTENTE) e premere il tasto OK. Quindi
premere i tasti M(+)/m(–) per selezionare il modo
desiderato.
• 3: per aumentare la sensibilità del sensore.
• 2: sensibilità standard.
• 1: per diminuire la sensibilità del sensore.
• NO: il sensore non è attivato.
Nota
Quando questo menu viene impostato su INGR1 o INGR2, l’ingresso
audio non viene commutato anche se l’ingresso video viene commutato
con il tasto INPUT. Se si desidera collegare l’ingresso audio alla
commutazione con il tasto INPUT, impostare il menu su AUTO.
Per ulteriori informazioni sul modo a basso consumo energetico,
vedere “Funzione di risparmio energetico (sensore dell’utente/
modo di risparmio energetico)” a pagina 19 e “Se il sensore
dell’utente sembra non funzionare correttamente” a pagina 20.
x Impostazione del modo di risparmio
energetico
x Regolazione della retroilluminazione
Se lo schermo è troppo luminoso, regolare la retroilluminazione.
Premere prima i tasti M(+)/m(–) per selezionare
(RETROILLUMINAZ.) e premere il tasto OK. Quindi
premere i tasti M(+)/m(–) per regolare il livello di
luminosità desiderato.
x Regolazione automatica della luminosità
dello schermo (sensore della luce)
Il monitor è dotato di un sensore in grado di rilevare la luminosità
dell’ambiente circostante (sensore della luce). Questo sensore
viene utilizzato per regolare automaticamente la luminosità dello
schermo.
Premere prima i tasti M(+)/m(–) per selezionare
(SENSORE LUCE) e premere il tasto OK. Quindi
premere i tasti M(+)/m(–) per selezionare SÌ o NO.
Se viene selezionato SÌ, il monitor regola automaticamente la
luminosità in base alla luce dell’ambiente circostante. Per
ulteriori informazioni su questa funzione, vedere “Funzione di
regolazione automatica della luminosità (sensore della luce)” a
pagina 21.
Nota
Se questa funzione è impostata su SÌ, il valore del menu
RETROILLUMINAZ. non cambia. Se dopo la regolazione automatica la
luminosità dello schermo non è ancora appropriata, è possibile regolare
manualmente la retroilluminazione. Dopo aver effettuato tale regolazione,
il monitor regola automaticamente la luminosità dello schermo in base al
nuovo valore della retroilluminazione.
Il monitor è dotato di una funzione che attiva automaticamente il
modo di risparmio energetico in base alle impostazioni di
risparmio energetico del computer. È possibile evitare che il
monitor entri nel modo di risparmio energetico impostando la
seguente opzione su NO.
Premere prima i tasti M(+)/m(–) per selezionare ZZ...
(RISPARMIO ENERG) e premere il tasto OK. Quindi
premere i tasti M(+)/m(–) per selezionare SÌ o NO.
x Selezione della lingua per i menu a schermo
Le lingue disponibili per i menu a schermo sono l’inglese, il
tedesco, il francese, lo spagnolo, l’italiano e il giapponese. La
lingua preimpostata è l’inglese.
Premere prima i tasti M(+)/m(–) per selezionare
(LANGUAGE) e premere il tasto OK. Quindi premere
i tasti M(+)/m(–) per selezionare una lingua.
• ENGLISH: Inglese
• DEUTSCH: Tedesco
• FRANÇAIS: Francese
• ESPAÑOL: Spagnolo
• ITALIANO
•
: Giapponese
x Bloccaggio dei menu e dei comandi
Premere prima i tasti M(+)/m(–) per selezionare
(BLOCCO MENU) e premere il tasto OK. Quindi premere
i tasti M(+)/m(–) e selezionare SÌ.
Funzioneranno solo l’interruttore 1 (alimentazione) e il menu
(BLOCCO MENU). Qualsiasi altra voce venga selezionata,
sullo schermo appare il simbolo
.
Per annullare la funzione di bloccaggio dei menu
Ripetere la procedura descritta sopra, quindi impostare
MENU) su NO.
(BLOCCO
18
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Right
01IT02BAS-AEP.book Page 19 Monday, July 16, 2001 2:27 PM
Funzioni
Funzione di risparmio energetico (sensore dell’utente/modo di risparmio
energetico)
Questo monitor è conforme a quanto stabilito da VESA, ENERGY STAR e NUTEK. Se il monitor è collegato ad un computer o ad una
scheda grafica video conformi a DPMS (Display Power Management Signaling), il monitor entra automaticamente nel modo di risparmio
energetico. Se il sensore dell’utente rileva l’assenza dell’utente, il monitor entra automaticamente nel modo a basso consumo energetico.
Modo di funzionamento
Consumo energetico
Indicatore di
alimentazione CA
Indicatore 1 (alimentazione)
funzionamento normale
≤ 67 W
verde
verde
1 modo a basso consumo
energetico
≤ 8,5 W*
verde
verde e arancione alternati
2 modo di risparmio energetico
≤ 1,3 W*
arancione
arancione
1 (alimentazione): spento
≤1W
rosso
spento
alimentazione CA: disattivata
0W
spento
spento
* Le cifre indicano il consumo energetico quando il computer collegato al connettore upstream USB del monitor è disattivato.
1 Modo a basso consumo energetico (sensore
dell’utente)
Se il sensore dell’utente nel monitor rileva l’assenza dell’utente,
dopo circa 20 secondi il monitor entra nel modo a basso consumo
energetico. L’icona del sensore dell’utente viene visualizzata
sullo schermo e lampeggia prima che il monitor entri in questo
modo. Nel modo a basso consumo energetico, il monitor si trova
in una modalità di risparmio energetico per cui tutti i circuiti
vengono disattivati (ad eccezione di quelli dei sensori)
indipendentemente dall’impostazione del computer.
Quando il sensore rileva la presenza dell’utente, il monitor torna
al modo di funzionamento normale.
Quando il monitor entra nel modo di risparmio energetico
(secondo le impostazioni del computer), il modo di risparmio
energetico ha la precedenza rispetto al modo a basso consumo
energetico. In questo caso, il monitor resta nel modo a risparmio
energetico indipendentemente dalla presenza o meno dell’utente.
Perché il monitor torni al modo di funzionamento normale,
reimpostare il modo di risparmio energetico del computer.
Se il sensore dell’utente non sembra funzionare correttamente,
fare riferimento alle istruzioni riportate alla pagina successiva.
2 Modo di risparmio energetico
DPMS stabilisce tra diverse modalità di risparmio energetico in
base alle condizioni dei segnali sincronici trasmessi dal computer.
Se la funzione di risparmio energetico è impostata su SÌ, in questa
condizione il consumo energetico del monitor è di circa 1,3 W o
inferiore.
Quando il computer entra nel modo di risparmio energetico, il
segnale di ingresso viene tagliato e sullo schermo appare il
messaggio NO SEGNALE IN INGRESSO. Dopo qualche
secondo, il monitor entra nel modo di risparmio energetico.
IT
Modalità di
risparmio energetico
Condizione del segnale
sincronico
attivo spento (deep sleep)*
orizzontale: non attivo /
verticale: non attivo
* “Deep sleep” è una modalità di risparmio energetico definita dalla
Environmental Protection Agency.
Note
• La funzione di risparmio energetico potrebbe non funzionare
normalmente se vengono immessi segnali sincronici diversi da quelli
previsti. In questo caso, impostare la funzione di risparmio energetico
su NO.
• Se si collega un computer la cui alimentazione è collegata al connettore
upstream USB sul monitor, questo non potrà entrare nel modo di
risparmio energetico.
19
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Left
01IT02BAS-AEP.book Page 20 Monday, July 16, 2001 2:27 PM
Se il sensore dell’utente sembra
non funzionare correttamente
Verificare di trovarsi all’interno dell’area di
rilevamento del sensore
Il sensore dell’utente, come mostrato di seguito, rileva la presenza
o l’assenza dell’utente (centro del corpo) entro una distanza di
circa 70 cm e un’angolazione di 30 gradi in orizzontale o in
verticale a partire dal fotoricettore del sensore.
x Vista dall’alto
Display
30°
Inoltre, la sensibilità del sensore dell’utente è regolabile. Per
ulteriori informazioni sulla regolazione del sensore dell’utente,
vedere “Utilizzo del sensore dell’utente” a pagina 18.
È possibile scegliere tra tre livelli di sensibilità: 1, 2 e 3. Per
aumentare la sensibilità, selezionare il numero più elevato. Si
tenga in considerazione che le impostazioni miglioreranno la
sensibilità in base all’angolazione del display.
Fare riferimento alla tabella riportata di seguito e regolare
l’angolazione del display o la sensibilità del sensore.
Scegliere
Angolazione del
display
3
15° – 20°
2
10° – 15°
1
0° – 10°
Angolazione del display
Fototrasmettitore del sensore
70 cm
Area di rilevamento del sensore
x Vista laterale
L’area di rilevamento diminuisce
se il sollevamento è eccessivo
Controllare che non vi siano oggetti fotoriflettenti,
quali una parete o una sedia, in prossimità del
fotoricettore del sensore.
Lasciare uno spazio di oltre 10 cm dal lato destro e dal lato
sinistro del display e di 60 cm dalla parte superiore.
È possibile che i raggi infrarossi del sensore riflessi da una parete
vengano erroneamente rilevati come presenza dell’utente, di
conseguenza la funzione di basso consumo energetico potrebbe
non funzionare.
Allo stesso modo, una sedia con uno schienale alto, ad esempio di
80 cm o oltre, potrebbe venire erroneamente rilevata come
presenza dell’utente, di conseguenza la funzione di basso
consumo energetico potrebbe non funzionare.
Controllare che non vi siano interferenze causate
dall’illuminazione dell’ambiente
30°
Regolare la posizione, distanza dal punto di illuminazione. e
l’angolazione del display in modo che la luce non colpisca
direttamente il sensore.
Il modo di basso consumo energetico o il sensore dell’utente
potrebbero non funzionare correttamente se la luce proveniente
dalla sorgente di illuminazione della stanza o da una lampada da
tavolo colpisce direttamente il fotoricettore del sensore.
Controllare che il sensore non sia esposto alla
luce diretta del sole
Se l’utente è seduto a destra rispetto al centro del display o se
il display è eccessivamente inclinato verso l’alto, l’utente
potrebbe non rientrare nella sfera di rilevamento del sensore
dell’utente. In questo caso, regolare di nuovo la posizione e
l’angolazione del display o la posizione dell’utente.
Per tenere la luce solare lontana dal sensore, regolare
l’illuminazione della stanza tramite la tenda o un’avvolgibile
oppure allontanare il display dalla finestra.
Se la stanza è eccessivamente luminosa, o se il display è rivolto
verso la finestra, i raggi infrarossi intensi della luce solare
potrebbero provocare problemi di funzionamento del sensore
dell’utente.
Inoltre, la distanza e l’angolo di rilevamento dell’utente
potrebbero variare in base alla luminosità dell’ambiente
circostante o al materiale degli abiti dell’utente, in particolare se
di colore nero o scuro.
20
Se queste istruzioni non risultassero utili per la
soluzione dei problemi relativi al rilevamento
dell’utente, impostare il sensore dell’utente su
NO.
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Right
01IT02BAS-AEP.book Page 21 Monday, July 16, 2001 2:27 PM
Funzione di regolazione automatica della luminosità (sensore della luce)
Il monitor è dotato di una funzione tramite cui la luminosità dello
schermo viene regolata automaticamente in base alla luce
dell’ambiente circostante. Se il sensore della luce viene impostato
su SÌ, la luminosità della retroilluminazione viene impostata sul
livello più adatto. L’impostazione predefinita della luminosità
della retroilluminazione è regolata al massimo. Se il sensore della
luce è impostato su SÌ, il monitor regola la luminosità della
retroilluminazione entro i valori limite minimo e massimo. Se la
retroilluminazione viene regolata dall’utente, la luminosità della
retroilluminazione viene regolata automaticamente tra il valore
della regolazione dell’utente e i valori limite minimo e massimo.
Luminosità della
retroilluminazione
Regolazione automatica della
luminosità dopo la regolazione
dell’utente
Massimo
Valore della
regolazione dell’utente
Regolazione automatica
preimpostata
Minimo
Luminosità durante la
regolazione dell’utente
Luminosità dell’ambiente
circostante
Valore della luminosità
specificata dall’utente
Funzione di regolazione automatica della qualità dell’immagine (solo
segnali RGB analogici)
Quando il monitor riceve un segnale di ingresso, la funzione di
regolazione automatica della qualità dell’immagine di cui è
provvisto regola la posizione, la fase e i pixel dell’immagine in
modo da fornire un’immagine di alta qualità al centro dello
schermo.
Nella memoria del monitor, inoltre, sono memorizzati diversi
modi di impostazione di fabbrica quali i dati relativi alla
regolazione consigliata. Per un elenco dei modi preimpostati in
fabbrica, fare riferimento all’ Appendice.
Anche quando il segnale di ingresso, ricevuto per la prima volta
dal monitor, corrisponde ad uno dei modi preimpostati in
fabbrica, la funzione di regolazione automatica della qualità
dell’immagine ottimizza la qualità dell’immagine stessa a
seconda dei dispositivi collegati.
Inoltre, quando il monitor riceve per la prima volta un segnale di
ingresso che non corrisponde a nessuno dei modi impostati in
fabbrica, la funzione di regolazione automatica della qualità
dell’immagine si attiva automaticamente e assicura un’ immagine
nitida per qualsiasi valore compreso entro la gamma di frequenza
del monitor (orizzontale: 28 – 92 KHz, verticale: 48 – 85 Hz).
Note
• La funzione di regolazione automatica della qualità dell’immagine
potrebbe non funzionare correttamente a seconda del tipo di segnale di
ingresso.
• La prima volta che il monitor riceve un segnale di ingresso, la funzione
di regolazione automatica della qualità dell’immagine si attiva
automaticamente e il monitor impiegherà più tempo del normale per
visualizzare l’immagine sullo schermo.
• Mentre è attivata la funzione di regolazione automatica della qualità
dell’immagine, solo l’interruttore 1 (alimentazione) è operativo.
• Mentre la funzione di regolazione automatica della qualità
dell’immagine è attivata, sullo schermo appare REGOLAZIONE
AUTOMATICA.
IT
21
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Left
01IT02BAS-AEP.book Page 22 Monday, July 16, 2001 2:27 PM
Guida alla soluzione dei
problemi
Prima di contattare l’assistenza tecnica, consultare la seguente
sezione.
Se sullo schermo appare CAMBIA RISOL. IN
SXGA
Significa che la risoluzione del segnale di ingresso è superiore
a 1280 × 1024 (SXGA). Impostare il segnale di uscita del
computer su 1280 × 1024.
I NFORMA Z I ON I
R I SOL UZ I ONE > SXGA
Messaggi a schermo
Se si presenta qualche problema relativo al segnale di ingresso,
sullo schermo appare uno dei seguenti messaggi. Per risolvere il
problema, vedere “Sintomi e soluzioni dei problemi” a pagina 23.
Se sullo schermo appare il messaggio FUORI
GAMMA SCANSIONE
Significa che il segnale di ingresso non è supportato dalle
caratteristiche tecniche del monitor. Controllare le seguenti
voci.
I NFORMA Z I ON I
CAMB I A R I SOL .
I N SX G A
Se sullo schermo appare il messaggio CAVO
SCOLLEGATO
Significa che il cavo del segnale video è stato scollegato dal
connettore correntemente selezionato.
I NFORMA Z I ON I
CAVO SCOL L EGA TO
I NGRESSO : 1
VA I A R I SPARM I O ENE R .
FUOR I GAMMA SCANS I ON E
x x x . x kHz /
x xHz
Se viene visualizzato “xxx.x kHz / xx Hz”
Significa che la frequenza orizzontale o la frequenza verticale
non sono supportate dalle caratteristiche tecniche del monitor.
Le cifre indicano le frequenze orizzontali e verticali del
segnale di ingresso corrente.
Se viene visualizzato “RISOLUZIONE> UXGA”
Significa che la risoluzione non è supportata dalle
caratteristiche tecniche del monitor.
Se sullo schermo appare il messaggio NO
SEGNALE IN INGRESSO
Significa che non viene immesso alcun segnale dal connettore
correntemente selezionato.
INGRESSO:
Indica il connettore correntemente selezionato (INPUT: 1 o
INPUT: 2).
Se viene visualizzato “VAI A RISPARMIO ENER.”
Se il menu RISPARMIO ENERG è impostato su SÌ, il
monitor entra nel modo di risparmio energetico dopo circa 4
secondi dal momento in cui è stato visualizzato il messaggio.
Se viene visualizzato “USB COLLEGATO”
Indica che un computer con l’alimentazione attivata è
collegato al connettore upstream USB del monitor. Per questo
motivo, il monitor non entra nel modo di risparmio
energetico, anche se il menu RISPARMIO ENERG è
impostato su SÌ.
I NFORMA Z I ON I
NO SEGNA L E I N I NGRE S S O
I NGRESSO : 1
VA I A R I SPARM I O ENE R .
INGRESSO:
Indica il connettore correntemente selezionato (INPUT: 1 o
INPUT: 2).
Se viene visualizzato “VAI A RISPARMIO ENER.”
Se il menu RISPARMIO ENERG è impostato su SÌ, il
monitor entra nel modo di risparmio energetico dopo circa 4
secondi dal momento in cui è stato visualizzato il messaggio.
Se viene visualizzato “USB COLLEGATO”
Indica che un computer con l’alimentazione attivata è
collegato al connettore upstream USB del monitor. Per questo
motivo, il monitor non entra nel modo di risparmio
energetico, anche se il menu RISPARMIO ENERG è
impostato su SÌ.
22
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Right
01IT02BAS-AEP.book Page 23 Monday, July 16, 2001 2:27 PM
Sintomi e soluzioni dei problemi
Se un problema è causato dal computer o da altri apparecchi collegati, consultare il manuale delle istruzioni dell’apparecchio collegato.
Se il problema persiste, utilizzare la funzione di autodiagnostica (pagina 26).
Sintomo
Controllare quanto segue
L’immagine non viene visualizzata
Sel’indicatore di alimentazione CA
non si illumina
• Controllare che il cavo di alimentazione sia collegato correttamente.
Se l’indicatore di alimentazione CA
si illumina in rosso
• Controllare che il display sia acceso.
Se l’indicatore di alimentazione CA
lampeggia in rosso
• Controllare che il cavo di collegamento del sistema sia collegato correttamente e che tutte
le spine siano inserite saldamento nelle rispettive prese (pagina 8).
• Premere due volte l’interruttore di alimentazione CA per spegnere e riaccendere il
monitor.
Se l’indicatore 1 (alimentazione)
non si illumina o se non si illumina
quando viene premuto l’interruttore
1 (alimentazione)
• Controllare che il display sia acceso.
• Controllare che l’unità di collegamento sia accesa.
• Controllare che il cavo di collegamento del sistema sia collegato correttamente e che tutte
le spine siano inserite saldamente nelle rispettive prese (pagina 8).
Se l’indicatore 1 (alimentazione) si
illumina in verde o lampeggia in
arancione
• Utilizzare la funzione di autodiagnostica (pagina 26).
Se l’indicatore 1 (alimentazione) si
alterna tra il verde e l’arancione
• Il monitor non riesce ad uscire dal modo a basso consumo energetico perché il sensore
dell’utente non ha rilevato la presenza dell’utente. Premere due volte l’interruttore 1
(alimentazione) per spegnere e riaccendere il monitor. Se il sensore dell’utente viene
impostato su NO, il monitor non entra nel modo a basso consumo energetico (pagina 18).
Se viene immesso un segnale al
connettore di ingresso DVI-I (RGB
digitale/analogico)
• Controllare che l’impostazione del selettore digitale/analogico corrisponda al tipo di
segnale immesso. Impostare il selettore sulla posizione appropriata, in base al tipo di
segnale. Quindi spegnere e accendere l’unità di collegamento. Se viene immesso un
segnale RGB digitale, riavviare inoltre il computer (pagine 7, 8).
Se sullo schermo appare il
messaggio CAVO SCOLLEGATO
• Controllare che il cavo del segnale video sia collegato correttamente e che tutte le spine
siano saldamente inserite nelle rispettive prese (pagina 7).
• Controllare che i piedini del connettore di ingresso video non siano piegati o rientrati.
• Verificare che l’impostazione di selezione dell’ingresso sia corretta (pagina 10).
• È stato utilizzato un cavo del segnale video diverso da quello in dotazione. Se viene
collegato un cavo del segnale video diverso da quello in dotazione, sullo schermo viene
visualizzato il messaggio CAVO SCOLLEGATO prima che venga attivato il modo di
risparmio energetico. Ciò non indica un problema di funzionamento.
Se sullo schermo appare il
messaggio NO SEGNALE IN
INGRESSO o se l’indicatore 1
(alimentazione) si illumina in
arancione
IT
• Controllare che il cavo del segnale video sia collegato correttamente e che tutte le spine
siano saldamente inserite nelle rispettive prese (pagina 7).
• Controllare che i piedini del connettore di ingresso video non siano piegati o rientrati.
• Verificare che l’impostazione di selezione dell’ingresso sia corretta (pagina 10).
• Controllare che l’impostazione del selettore digitale/analogico corrisponda al tipo di
segnale immesso. Impostare il selettore sulla posizione appropriata, in base al tipo di
segnale immesso mediante il connettore di ingresso DVI-I (RGB digitale/analogico).
Quindi spegnere e accendere l’unità di collegamento (pagine 7, 8).
xProblemi causati dal computer o da altri apparecchi collegati
• Il computer è nel modo di risparmio energetico. Provare a premere un tasto qualsiasi della
tastiera o a muovere il mouse.
• Verificare che la scheda grafica sia inserita correttamente nel computer.
• Controllare che il computer sia acceso.
Se sullo schermo appare il
messaggio FUORI GAMMA
SCANSIONE
xProblemi causati dal computer o da altri apparecchi collegati
• Controllare che la gamma di frequenza video rientri in quella specificata per il monitor. Se
con questo monitor è stato sostituito un vecchio monitor, ricollegare il vecchio monitor e
regolare la gamma di frequenza come indicato di seguito:
Frequenza orizzontale: tra 28 e 92 kHz, frequenza verticale: tra 48 e 85 Hz.
Se sullo schermo appare CAMBIA
RISOL. IN SXGA
• La risoluzione del segnale di ingresso è maggiore di 1280 × 1024 (SXGA). Impostare il
segnale di uscita del computer su 1280 × 1024.
23
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Left
01IT02BAS-AEP.book Page 24 Monday, July 16, 2001 2:27 PM
Sintomo
Controllare quanto segue
Se si utilizza Windows
• Se con questo monitor è stato sostituito un vecchio monitor, ricollegare il vecchio monitor
ed eseguire quanto elencato di seguito. Selezionare “SONY” dall’elenco delle marche,
quindi selezionare “SDM-N80” dall’elenco dei modelli nella schermata di selezione dei
dispositivi Windows. Se l’elenco dei modelli non contiene il modello “SDM-N80”,
provare “Plug & Play” o installare il file di informazioni per questo monitor mediante
Windows Monitor Information Disk (pagina 9).
Se si utilizza un sistema Macintosh
• Se al connettore downstream USB presente sul monitor viene collegata una tastiera
Macintosh, il tasto di accensione sulla tastiera non funziona. Per accendere il computer
Macintosh, utilizzare il tasto di accensione presente sul computer oppure collegare la
tastiera direttamente al computer, accenderlo, quindi collegare la tastiera al monitor.
• Controllare e consultare le note per gli utenti di Macintosh in dotazione.
Sull’immagine viene visualizzato il
messaggio NO SEGNALE IN
INGRESSO
• L’impostazione del selettore digitale/analogico è stata modificata durante il normale
funzionamento del monitor. Impostare il selettore sulla posizione appropriata, in base al
tipo di segnale immesso mediante il connettore di ingresso DVI-I (RGB digitale/
analogico). Quindi spegnere e accendere l’unità di collegamento (pagine 7, 8).
L’immagine è tremolante, salta,
oscilla o non è chiara
• Regolare i pixel e la fase (solo segnali RGB analogici) (pagina 14).
• Isolare ed eliminare qualsiasi fonte potenziale di campi magnetici o elettrici quali altri
monitor, stampanti laser, ventilatori elettrici, luci a fluorescenza o televisori.
• Allontanare il monitor dalle linee di alimentazione oppure posizionare uno schermo
magnetico vicino al monitor.
• Tentare collegando il monitor ad un’altra presa di rete CA, preferibilmente su un circuito
diverso.
• Modificare l’orientamento del display.
xProblemi causati dal computer o da altri apparecchi collegati
• Per l’impostazione più adatta del monitor, consultare il manuale della scheda grafica.
• Assicurarsi che il modo grafico (VESA, Macintosh 19" Color, ecc.) e la frequenza del
segnale di ingresso siano supportati dal monitor (Appendix). Anche se la frequenza rientra
nella gamma adatta, alcune schede grafiche potrebbero avere un impulso sincronico
troppo basso perché il monitor possa sincronizzarsi correttamente.
• Regolare la frequenza di refresh del computer (frequenza verticale) per ottenere la
migliore immagine possibile.
L’immagine è sfocata
• Regolare la luminosità e il contrasto (pagina 13).
• Regolare i pixel a la fase (solo segnali RGB analogici) (pagina 14).
xProblemi causati dal computer o da altri apparecchi collegati
• Impostare la risoluzione su SXGA (1280 × 1024) sul computer.
L’immagine è sdoppiata
• Eliminare eventuali prolunghe del cavo video e/o di scatole di commutazione video.
• Controllare che tutte le spine siano inserite saldamente nelle rispettive prese.
L’immagine non è centrata o non è
delle dimensioni corrette
• Regolare i pixel e la fase (solo segnali RGB analogici) (pagina 14).
• Regolare la posizione dell’immagine (solo segnali RGB analogici) (pagina 15). Si noti che
alcuni modi video non riempiono lo schermo fino ai bordi.
L’immagine è troppo piccola
• Regolare l’impostazione dello zoom su PIENO2 (pagina 16).
xProblemi causati dal computer o da altri apparecchi collegati
• Impostare la risoluzione del computer sulla risoluzione dello schermo.
L’immagine è scura
• Regolare la luminosità (pagina 13).
• Regolare la retroilluminazione (pagina 18).
• Dopo l’accensione, occorrono alcuni minuti prima che il display si illumini.
Sono visibili disturbi ondulati o
ellittici (effetto moiré)
• Regolare i pixel e la fase (solo segnali RGB analogici) (pagina 14).
Il colore non è uniforme
• Regolare i pixel e la fase (solo segnali RGB analogici) (pagina 14).
Il colore bianco non è perfetto
• Regolare la temperatura di colore (pagina 15).
I tasti del monitor non sono
operativi
(sullo schermo appare il simbolo
)
• Se il bloccaggio dei menu è impostato su SÌ, impostarlo su NO (pagina 18).
24
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Right
01IT02BAS-AEP.book Page 25 Monday, July 16, 2001 2:27 PM
Sintomo
Controllare quanto segue
Il monitor si spegne dopo poco
• Impostare la funzione di risparmio energetico su NO (pagina 18).
• Impostare il sensore dell’utente su NO (pagina 18).
xProblemi causati dal computer o da altri apparecchi collegati
• Disattivare l’impostazione di risparmio energetico del computer.
Le periferiche USB non
funzionano
• Controllare che il menu
(SELEZIONE USB) sia impostato correttamente in base al
collegamento tra il computer e il monitor (pagina 17).
• Controllare che le spine dei cavi USB (in dotazione) siano saldamente inserite nelle
rispettive prese (pagina 9).
• Controllare che il display e l’unità di collegamento siano accesi.
xProblemi causati dal computer o da altri apparecchi collegati
• Controllare che l’alimentazione di qualsiasi periferica autoalimentata conforme allo
standard USB sia attivata.
• Installare sul computer la versione più recente del driver per la periferica. Contattare il
produttore della periferica per ulteriori informazioni sul driver appropriato.
• Se la tastiera o il mouse conformi allo standard USB non funzionano, collegarli
direttamente al computer, riavviare quest’ultimo ed effettuare tutte le regolazioni
necessarie per le impostazioni USB. Quindi ricollegare la tastiera o il mouse al monitor.
Se la tastiera o il mouse vengono collegati direttamente ai connettori USB e il computer
viene quindi riavviato per la prima volta, è possibile che le periferiche non funzionino.
Visualizzazione del nome del monitor, del numero
di serie e della data di fabbricazione
Mentre il monitor sta ricevendo un segnale video,
premere e tenere premuto il tasto MENU per oltre 5
secondi.
Sullo schermo appare la finestra di informazioni del monitor.
MENU
IT
Esempio
INFORMAZIONI
MODEL : SDM-N80
SER . NO : 1234567
MANUFACTURED : 2001-52
Nome del
modello
Numero di
serie
Settimana e
anno di
fabbricazione
Se il problema persiste, consultare un rivenditore Sony
autorizzato e fornire le seguenti informazioni:
• Nome del modello: SDM-N80
• Numero di serie
• Nome e caratteristiche tecniche della scheda del computer e
della scheda grafica
• Tipo dei segnali di ingresso (RGB analogico/RGB digitale)
25
SDM-N80
4-082-671-12(1)
D:\SDM\n80\N80GB\001009\3868361251\386836125SDMN50AEP\02GBSDMN50AEP\01GB02BAS-AEP.fm
masterpage:Left
01IT02BAS-AEP.book Page 26 Monday, July 16, 2001 2:27 PM
Funzione di autodiagnostica
Il monitor è dotato di una funzione di autodiagnostica. Se si
verificano problemi con il/i computer o il monitor, lo schermo
diventa vuoto e l’indicatore 1 (alimentazione) si illumina in
verde o lampeggia in arancione. Se l’indicatore 1
(alimentazione) si illumina in arancione, significa che il computer
è nel modo di risparmio energetico. Provare a premere un tasto
qualsiasi della tastiera o a muovere il mouse.
Indicatore 1
(alimentazione)
Se l’indicatore 1 (alimentazione) si illumina in
verde
1
Disattivare l’interruttore di alimentazione CA e
scollegare il cavo del segnale video dai connettori
INPUT1 e INPUT2 dell’unità di collegamento.
2
Premere due volte l’interruttore di alimentazione CA
per spegnere e riaccendere il monitor.
Se vengono visualizzate tutte e quattro le barre di colore (bianco,
rosso, verde, blu), il monitor funziona correttamente. Collegare di
nuovo i cavi di ingresso video e controllare le condizioni del/dei
computer.
Se le barre di colore non vengono visualizzate, si tratta di un
potenziale guasto al monitor. Informare un rivenditore Sony
autorizzato sulle condizioni del monitor.
Se l’indicatore 1 (alimentazione) lampeggia in
arancione
Premere due volte l’interruttore 1 (alimentazione) per
spegnere e riaccendere lo schermo.
Se l’indicatore 1 (alimentazione) si illumina in verde, il monitor
funziona correttamente.
Caratteristiche tecniche
Pannello LCD
Tipo di pannello: a-Si TFT Active
Matrix
Dimensioni dell’immagine: 18,1
pollici (46 cm)
Formato del segnale di ingresso
Frequenza di utilizzo RGB*
Orizzontale: tra 28 e 92 kHz**
Verticale: tra 48 e 85 Hz**
Risoluzione**
Orizzontale: massimo 1280 punti
Verticale: massimo 1024 linee
Connettore di ingresso video
RGB analogico: HD15
RGB digitale/analogico:
DVI-I da 29 piedini
Livelli dei segnali di ingresso
Segnale video RGB analogico
0,700 Vp-p, 75 Ω, positivo
Segnale SYNC
Livello TTL, 2 kΩ,
positivo o negativo
(Sincronismo orizzontale e verticale
separato, oppure composito)
0,3 Vp-p, 75 Ω, negativo
(Sincronismo su verde)
Segnale video RGB digitale (DVI)
TMDS (collegamento singolo)
Uscita audio
1W×2
Presa cuffie
Minipresa stereo
Accetta un’impedenza tra 16 e 48 Ω
Prese AUDIO IN
Minipresa stereo × 2
Accetta un’impedenza di 47 kΩ
Accetta un livello di 0,5 Vrms
Requisti di alimentazione 100 – 240 V, 50 – 60 Hz, 0,7 – 0,4 A
Consumo energetico
massimo 67 W
Temperatura di utilizzo
da 5 a 35 °C
Dimensioni (l/a/p)
Display (verticalmente e nella
posizione più bassa):
Circa 432 × 400 × 195 mm
Unità di collegamento:
Circa 94 × 212 × 204 mm
Peso
Display:
Circa 6,5 kg
Unità di collegamento:
Circa 1,5 kg
Plug & Play
DDC2B
Accessori
Vedere pagina 7.
Se l’indicatore 1 (alimentazione) lampeggia ancora, si tratta di
un potenziale guasto al monitor. Contare i secondi tra un
lampeggiamento arancione e l’altro dell’indicatore 1
(alimentazione) e informare un rivenditore Sony autorizzato sulle
condizioni del monitor. Assicurarsi di prendere nota del nome del
modello e del numero di serie del monitor. Annotare inoltre il
nome della marca e del modello della scheda grafica e del
computer.
* Condizione di sincronizzazione orizzontale e verticale
consigliata
• L’ampiezza della sincronizzazione orizzontale dovrebbe
essere superiore al 4,8% del tempo di sincronizzazione
orizzontale totale oppure 0,8 µs, a seconda di qual è più
ampia.
• L’ampiezza di oscuramento orizzontale dovrebbe essere
superiore a 2,5 µsec.
• L’ampiezza di oscuramento verticale dovrebbe essere
superiore a 450 µsec.
**Viene visualizzato per alcuni istanti un segnale con risoluzione
pari a 1600 × 1200 se le frequenze orizzontale e verticale sono
inferiori ai valori riportati di seguito.
• Segnale RGB analogico: Orizzontale: 107 kHz, Verticale: 85 Hz
• Segnale RGB digitale: Orizzontale: 75 kHz, Verticale: 60 Hz
26
Il design e le caratteristiche tecniche sono soggetti a modifiche
senza preavviso.
SDM-N80
4-082-671-12(1)
G:\_Upload\4082671121\4082671121SDMN80AEP\02GB-SDMN80AEP\01GB03APPAEP.fm
masterpage:Right
01GB01COV-AEP.book Page i Monday, July 16, 2001 2:22 PM
TCO’99 Eco-document
Appendix
Preset mode timing table
No. Resolution Horizontal Vertical
Graphics
(dots × lines) Frequency Frequency Mode
1
640 × 480
31.5 kHz
60 Hz
VGA-G
2
640 × 480
35.0 kHz
67 Hz
Macintosh 13"
color
3
640 × 480
37.5 kHz
75 Hz
EVGA
4
640 × 480
43.3 kHz
85 Hz
VESA
5
720 × 400
31.5 kHz
70 Hz
VGA-text
6
720 × 400
37.9 kHz
85 Hz
VESA
7
800 × 600
37.9 kHz
60 Hz
SVGA
8
800 × 600
46.9 kHz
75 Hz
ESVGA
x Congratulations!
You have just purchased a TCO’99 approved and labelled
product! Your choice has provided you with a product developed
for professional use. Your purchase has also contributed to
reducing the burden on the environment and also to the further
development of environmentally adapted electronics products.
800 × 600
53.7 kHz
85 Hz
VESA
10 832 × 624
49.7 kHz
75 Hz
Macintosh 16"
color
11 1024 × 768
48.4 kHz
60 Hz
VESA
12 1024 × 768
56.5 kHz
70 Hz
VESA
13 1024 × 768
60.0 kHz
75 Hz
EUVGA
14 1024 × 768
60.2 kHz
75 Hz
Macintosh 19"
color
15 1024 × 768
68.7 kHz
85 Hz
VESA
16 1152 × 864
67.5 kHz
75 Hz
VESA
17 1152 × 870
68.7 kHz
75 Hz
Macintosh 21"
color
18 1280 × 960
60.0 kHz
60 Hz
VESA
19 1280 × 960
85.9 kHz
85 Hz
VESA
20 1280 × 1024
64.0 kHz
60 Hz
VESA
21 1280 × 1024
80.0 kHz
75 Hz
VESA
22 1280 × 1024
91.2 kHz
85 Hz
VESA
9
x Why do we have environmentally labelled
computers?
In many countries, environmental labelling has become an
established method for encouraging the adaptation of goods and
services to the environment. The main problem, as far as
computers and other electronics equipment are concerned, is that
environmentally harmful substances are used both in the products
and during their manufacture. Since it is not so far possible to
satisfactorily recycle the majority of electronics equipment, most
of these potentially damaging substances sooner or later enter
nature.
There are also other characteristics of a computer, such as energy
consumption levels, that are important from the viewpoints of
both the work (internal) and natural (external) environments.
Since all methods of electricity generation have a negative effect
on the environment (e.g. acidic and climate-influencing
emissions, radioactive waste), it is vital to save energy.
Electronics equipment in offices is often left running
continuously and thereby consumes a lot of energy.
x What does labelling involve?
This product meets the requirements for the TCO’99 scheme
which provides for international and environmental labelling of
personal computers. The labelling scheme was developed as a
joint effort by the TCO (The Swedish Confederation of
Professional Employees), Svenska Naturskyddsforeningen (The
Swedish Society for Nature Conservation) and Statens
Energimyndighet (The Swedish National Energy
Administration).
Approval requirements cover a wide range of issues:
environment, ergonomics, usability, emission of electric and
magnetic fields, energy consumption and electrical and fire
safety.
i
SDM-N80
4-082-671-12 (1)
G:\_Upload\4082671121\4082671121SDMN80AEP\02GB-SDMN80AEP\01GB03APPAEP.fm
masterpage:Right
01GB01COV-AEP.book Page ii Monday, July 16, 2001 2:22 PM
The environmental demands impose restrictions on the presence
and use of heavy metals, brominated and chlorinated flame
retardants, CFCs (freons) and chlorinated solvents, among other
things. The product must be prepared for recycling and the
manufacturer is obliged to have an environmental policy which
must be adhered to in each country where the company
implements its operational policy.
Mercury**
The energy requirements include a demand that the computer and/
or display, after a certain period of inactivity, shall reduce its
power consumption to a lower level in one or more stages. The
length of time to reactivate the computer shall be reasonable for
the user.
CFCs (freons)
Labelled products must meet strict environmental demands, for
example, in respect of the reduction of electric and magnetic
fields, physical and visual ergonomics and good usability.
Below you will find a brief summary of the environmental
requirements met by this product. The complete environmental
criteria document may be ordered from:
TCO Development
SE-114 94 Stockholm, Sweden
Fax: +46 8 782 92 07
Email (Internet): [email protected]
Current information regarding TCO’99 approved and labelled
products may also be obtained via the Internet, using the
address: http://www.tco-info.com/
Mercury is sometimes found in batteries, relays and switches. It
damages the nervous system and is toxic in high doses. The
relevant TCO’99 requirement states that batteries may not contain
any mercury. It also demands that mercury is not present in any of
the electrical or electronics components associated with the
labelled unit.
The relevant TCO’99 requirement states that neither CFCs nor
HCFCs may be used during the manufacture and assembly of the
product. CFCs (freons) are sometimes used for washing printed
circuit boards. CFCs break down ozone and thereby damage the
ozone layer in the stratosphere, causing increased reception on
earth of ultraviolet light with e.g. increased risks of skin cancer
(malignant melanoma) as a consequence.
Lead**
Lead can be found in picture tubes, display screens, solders and
capacitors. Lead damages the nervous system and in higher doses,
causes lead poisoning. The relevant TCO’99 requirement permits
the inclusion of lead since no replacement has yet been developed.
* Bio-accumulative is defined as substances which accumulate
within living organisms.
** Lead, Cadmium and Mercury are heavy metals which are Bioaccumulative.
x Environmental requirements
Flame retardants
Flame retardants are present in printed circuit boards, cables,
wires, casings and housings. Their purpose is to prevent, or at least
to delay the spread of fire. Up to 30% of the plastic in a computer
casing can consist of flame retardant substances. Most flame
retardants contain bromine or chloride, and those flame retardants
are chemically related to another group of environmental toxins,
PCBs. Both the flame retardants containing bromine or chloride
and the PCBs are suspected of giving rise to severe health effects,
including reproductive damage in fish-eating birds and mammals,
due to the bio-accumulative* processes. Flame retardants have
been found in human blood and researchers fear that disturbances
in foetus development may occur.
The relevant TCO’99 demand requires that plastic components
weighing more than 25 grams must not contain flame retardants with
organically bound bromine or chlorine. Flame retardants are allowed
in the printed circuit boards since no substitutes are available.
Cadmium**
Cadmium is present in rechargeable batteries and in the colourgenerating layers of certain computer displays. Cadmium
damages the nervous system and is toxic in high doses. The
relevant TCO’99 requirement states that batteries, the colourgenerating layers of display screens and the electrical or
electronics components must not contain any cadmium.
Sony Corporation
Printed in Japan
ii
SDM-N80
4-082-671-12 (1)
