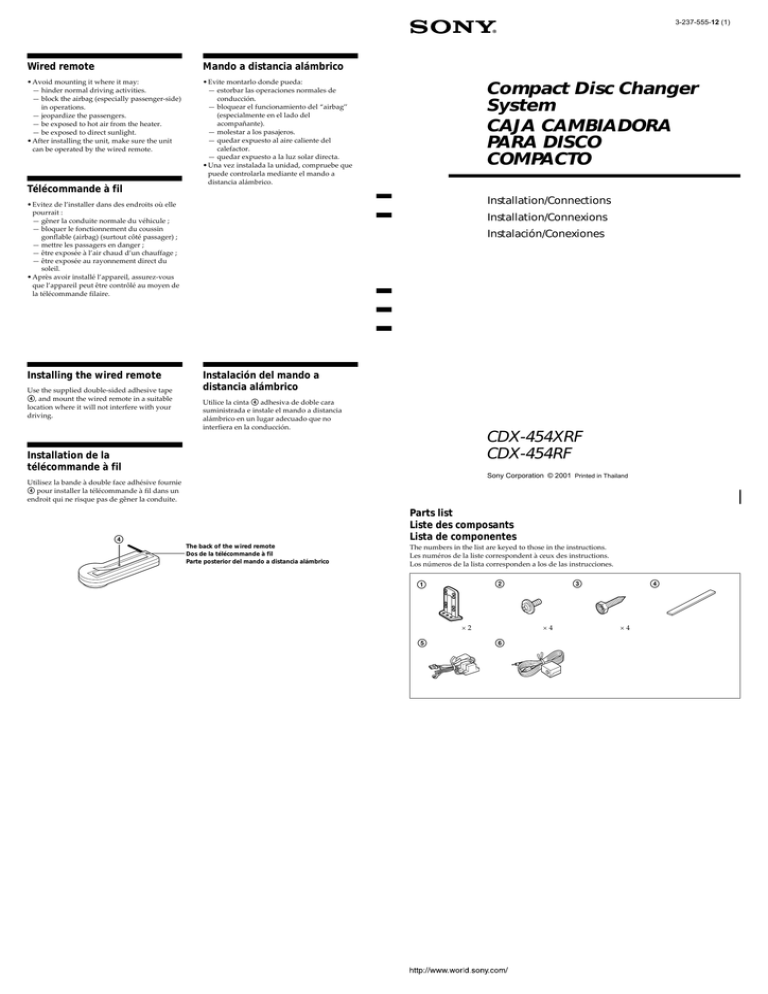

Sony CDX-454RF Installation guide

3-237-555-12 (1)
Wired remote
Mando a distancia alámbrico
•Avoid mounting it where it may:
— hinder normal driving activities.
— block the airbag (especially passenger-side)
in operations.
— jeopardize the passengers.
— be exposed to hot air from the heater.
— be exposed to direct sunlight.
•After installing the unit, make sure the unit
can be operated by the wired remote.
•Evite montarlo donde pueda:
— estorbar las operaciones normales de
conducción.
— bloquear el funcionamiento del “airbag”
(especialmente en el lado del
acompañante).
— molestar a los pasajeros.
— quedar expuesto al aire caliente del
calefactor.
— quedar expuesto a la luz solar directa.
•Una vez instalada la unidad, compruebe que
puede controlarla mediante el mando a
distancia alámbrico.
Télécommande à fil
Compact Disc Changer
System
CAJA CAMBIADORA
PARA DISCO
COMPACTO
Installation/Connections
•Evitez de l’installer dans des endroits où elle
pourrait :
— gêner la conduite normale du véhicule ;
— bloquer le fonctionnement du coussin
gonflable (airbag) (surtout côté passager) ;
— mettre les passagers en danger ;
— être exposée à l’air chaud d’un chauffage ;
— être exposée au rayonnement direct du
soleil.
•Après avoir installé l’appareil, assurez-vous
que l’appareil peut être contrôlé au moyen de
la télécommande filaire.
Installing the wired remote
Use the supplied double-sided adhesive tape
4, and mount the wired remote in a suitable
location where it will not interfere with your
driving.
Installation/Connexions
Instalación/Conexiones
Instalación del mando a
distancia alámbrico
Utilice la cinta 4 adhesiva de doble cara
suministrada e instale el mando a distancia
alámbrico en un lugar adecuado que no
interfiera en la conducción.
CDX-454XRF
CDX-454RF
Installation de la
télécommande à fil
Sony Corporation © 2001 Printed in Thailand
Utilisez la bande à double face adhésive fournie
4 pour installer la télécommande à fil dans un
endroit qui ne risque pas de gêner la conduite.
Parts list
Liste des composants
Lista de componentes
4
The back of the wired remote
Dos de la télécommande à fil
Parte posterior del mando a distancia alámbrico
The numbers in the list are keyed to those in the instructions.
Les numéros de la liste correspondent à ceux des instructions.
Los números de la lista corresponden a los de las instrucciones.
2
1
×2
5
3
×4
6
4
×4
Installation
Installation
CD changer
Changeur de CD
Cambiador de discos compactos
•Choisir l’emplacement de montage en tenant compte des
observations suivantes
— N’installez pas l’appareil à un endroit :
• soumis à une température ambiante supérieure à 55°C (131°F) ;
• exposé au rayonnement direct du soleil ou à un conduit d’air
chaud ;
• exposé à la pluie, à de l’eau ou à une forte humidité ;
• exposé à un fort empoussièrement ;
• soumis à des vibrations excessives.
— Vérifiez que le réservoir d’essence ne risque pas d’être
endommagé par les vis taraudeuses.
— Il ne doit pas y avoir de faisceaux de fils ou de tuyaux sous
l’emplacement du montage.
— Vérifiez que l’appareil ou les vis ne risquent pas d’endommager
ou de gêner la roue de secours, les outils ou un autre objet dans
le coffre.
•Elija cuidadosamente el lugar de montaje teniendo en cuenta lo
siguiente:
— No instale la unidad donde:
•la temperatura ambiente sea superior a 55°C.
•quede expuesta a la luz solar directa o al aire caliente de un
calefactor.
•quede expuesta a lluvia, agua o mucha humedad.
•quede expuesta a polvo excesivo.
•quede sujeta a vibraciones excesivas.
— El depósito de combustible no deberá dañarse con los tornillos
autorroscantes.
— No deberá haber cables ni tubos debajo del lugar en el que vaya
a instalar la unidad.
— Ni los tornillos ni la propia unidad deberían dañar ni interferir
con la rueda de repuesto, las herramientas y demás equipos del
portaequipajes o situados debajo de éste.
•Choose the mounting location carefully, observing the following:
— Do not install the unit where;
•the ambient temperature exceeds 55°C (131°F).
•it will be exposed to direct sunlight or hot air from a heater.
•it will be exposed to rain, water, or high humidity.
•it will be exposed to a lot of dust.
•it will be subject to excessive vibration.
— The fuel tank should not be damaged by the tapping screws.
— There should be no wire harnesses or pipelines under the place
where you are going to install the unit.
— The spare tire, tools, or other equipment in or under the trunk
should not be interfered with or damaged by the screws or the
unit itself.
Notes
• Be sure to use only the supplied mounting hardware for a safe and
secure installation.
• Make holes of ø 3.5 mm (5/32 in.) only after making sure there is nothing
on the other side of the mounting surface.
Instalación
Remarques
• Pour garantir la sécurité de l’installation, utilisez uniquement le matériel
de montage fourni.
• Ne percez les trous de 3,5 mm (5/32 po.) ø qu’après vous être assuré qu’il
n’y avait rien de l’autre côté de la surface de montage.
How to install the CD changer
Installation du changeur de CD
•When you install the CD changer, be careful not to damage wiring
or equipment on the other side of the mounting surface.
•The brackets 1 provide two positions for mounting, high and low.
Use the appropriate screw holes according to your preference.
•Quand vous installez le changeur de CD, veillez à ne pas
endommager les câbles ou les instruments qui se trouvent de
l’autre côté.
•Les supports 1 offrent deux positions de montage, haut et bas.
Utilisez les trous de vissage appropriés en fonction de vos
préférences.
Horizontal installation
Installation horizontale
Forma de instalar el cambiador de discos
compactos
•Cuando instale el cambiador de discos compactos, cerciórese de no
dañar el cableado ni los equipos que puedan encontrarse en la otra
parte de la superficie de montaje.
•Los soportes 1 proporcionan dos posiciones de montaje, alta y
baja. Utilice los orificios para tornillo apropiados según sus
preferencias.
Instalación horizontal
3
2
1
HORIZONTAL
Notas
• Para realizar una instalación firme y segura, cerciórese de utilizar
solamente la ferretería de montaje suministrada.
• Antes de hacer los orificios de ø 3,5 mm, compruebe que no haya nada
en el otro lado de la superficie de montaje.
2
Align with the marked position.
Alignez sur le repère.
Alinee con la posición marcada.
3
1
2
ø 3.5 mm
(5/32 in.)
ø 3,5 mm
(5/32 po.)
ø 3,5 mm
Vertical installation
Installation verticale
Instalación vertical
2
1
VERTICAL
1
3
2
Align with the marked position.
Alignez sur le repère.
Alinee con la posición marcada.
3
1
2
ø 3.5 mm
(5/32 in.)
ø 3,5 mm
(5/32 po.)
ø 3,5 mm
Suspended installation
Installation suspendue
Instalación suspendida
ø 3.5 mm (5/32 in.)
ø 3,5 mm (5/32 po.)
ø 3,5 mm
1
1
2
HORIZONTAL
Align with the marked position.
Alignez sur le repère.
Alinee con la posición marcada.
1
2
2
3
1
3
When the unit is to be installed under the rear tray or in the trunk,
observe the following.
•Choose the mounting location carefully so that the unit can be
installed horizontally.
•Make sure the unit does not hinder the action of the torsion bar
spring, hinge, etc. of the deck lid.
Si vous comptez installer le changeur de CD sous la plage arrière ou
dans le coffre, prenez les précautions suivantes.
•Choisissez soigneusement l’emplacement pour que le changeur soit
à l’horizontale.
•Assurez-vous que l’appareil n’entrave pas l’action du ressort à
barre de torsion, des charnières, etc., du couvercle de la malle.
Cuando vaya a instalar la unidad debajo de la bandeja trasera o en el
portaequipajes, tenga en cuenta lo siguiente.
•Elija cuidadosamente el lugar de montaje de forma que la unidad
pueda instalarse horizontalmente.
•Asegúrese de que la unidad no dificulta la acción del resorte de la
barra de torsión, la bisagra, etc. de la tapa de la platina.
Inclined installation
Installation inclinée
Instalación sobre una superficie inclinada
After installing the unit, align the dials with one of the marks
so that the arrow comes as close to a vertical position as
possible.
Après avoir installé l’appareil, alignez les disques sur l’un des repères
afin que la flèche soit aussi proche que possible de la position
verticale.
ON
TAL
ON
TAL
HO
RIZ
RIZ
L
ICA
VERT
HO
VE
RT
ICA
L
Después de instalar la unidad, alinee los diales con una de las
marcas, de forma que la flecha quede orientada en posición
vertical tanto como sea posible.
RIZ
ON
TAL
VERT
HO
ICA
L
Note
Be sure to align the left and right dials with the same mark.
Remarque
Veillez à aligner les disques gauche et droite sur le même repère.
Nota
Asegúreses de alinear los diales derecho e izquierdo con la misma
marca.
Connections
Connexions
Conexiones
Caution
Précautions
Precauciones
•This unit is designed for negative ground 12 V DC operation only.
•Before making connections, turn the car ignition off to avoid short
circuits.
•Connect the yellow and red power input leads only after all other
leads have been connected.
•Be sure to connect the red power input lead to the positive 12 V
power terminal which is powered when the ignition switch is in the
accessory position.
•Run all ground wires to a common ground point.
•When finished making all the connections, press the reset
button of the CD changer. (See “Reset button” below.)
•The use of optical instruments with this product will increase eye
hazard.
•Cet appareil est uniquement conçu pour fonctionner sur 12 V CC
avec une masse négative.
•Avant d’effectuer les raccordements, coupez le contact du véhicule
pour éviter tout court-circuit.
•Branchez les fils d‘entrée d‘alimentation jaune et rouge seulement
après avoir terminé tous les autres branchements.
•Veillez à ne pas raccorder le fil rouge d‘entrée d‘alimentation à la
borne positive de 12 V qui est alimentée quand la clé de contact est
sur la position accessoire.
•Rassemblez tous les fils de terre en un point de masse commun.
•Lorsque vous avez terminé toutes les connexions, appuyez sur
la touche de réinitialisation du changeur de CD. (Voir “Touche
de réinitialisation” ci-dessous.)
•L’utilisation d’instruments optiques avec ce produit augmente les
risques pour les yeux.
•Esta unidad está diseñada para emplearse solamente con negativo a
masa de CC 12 V.
•Antes de realizar las conexiones, desactive el encendido del
automóvil para evitar cortocircuitos.
•Conecte los conductores de entrada de alimentación amarillo y
rojo solamente después de haber conectado todos los demás.
•Cerciórese de conectar el conductor de entrada de alimentación rojo
a un terminal de alimentación de 12 V positivo que reciba
electricidad al poner el interruptor de encendido en la posición
para accesorios.
•Conecte todos los conductores de puesta a masa a un punto
común.
•Cuando finalice todas las conexiones, pulse el botón de
reposición del cambiador de CD. (Consulte “Botón de
restauración” más adelante.)
•La utilización de instrumentos ópticos con este producto
aumentará el riesgo de sufrir daños en la vista.
to a metal point on the car
First connect the black ground lead, then connect the yellow
and red power input leads.
from the car aerial*
depuis l’antenne de la voiture*
de la antena del automóvil*
1m
Fuse
Fusible
Fusible
Relay box
Boîtier de relais
Caja de relé
Speaker system
Système de haut-parleurs
Sistema de altavoces
Black
Noir
Negro
vers un point métallique de la voiture
Branchez d’abord le fil de masse noir et, ensuite, les fils
d’entrée d’alimentation jaune et rouge.
a un punto metálico del automóvil
Conecte en primer lugar el conductor de puesta a masa negro
y, después, los conductores de entrada de alimentación
amarillo y rojo.
Yellow
Jaune
Amarillo
to the +12 V power terminal which is powered at all times
Be sure to connect the black ground lead first.
5m
6
aerial connector*
Connecteur d‘antenne*
Conector de antena*
Car audio
Autoradio
Sistema de audio
del automóvil
Red
Rouge
Rojo
Fuse
Fusible
Fusible
à la borne d’alimentation +12 V qui est alimentée en
permanence
Raccordez d’abord le fil de masse noir.
a un terminal de +12 V que esté permanentemente energizado
Asegúrese de conectar en primer lugar el conductor de puesta
a masa negro.
to the +12 V power terminal which is powered when the
ignition switch is in the accessory position
Be sure to connect the black ground lead first.
à la borne d’alimentation de +12 V qui est alimentée quand la
clé de contact est sur la position accessoire
Raccordez d’abord le fil de masse noir.
0.5 m
0,5 m
5m
a un terminal de +12 V que se energice al poner el interruptor
de encendido en la posición para accesorios
Asegúrese de conectar en primer lugar el conductor de puesta
a masa negro.
5m
* An adaptor (optional) may be necessary for your car and car
audio system. In such a case, consult your dealer.
* Un adaptateur (en option) peut s’avérer nécessaire suivant
votre voiture et votre autoradio. En pareil cas, consultez votre
revendeur.
* Es posible que sea necesario utilizar un adaptador (opcional)
para el automóvil y el sistema de audio de éste. En tal caso,
consulte con el proveedor.
5
5.5 m
5,5 m
Wired remote
Télécommande à fil
Mando a distancia alámbrico
Insert the connector until it locks.
Insérez le connecteur jusqu’à ce qu’il
s’enclenche.
Inserte el conector hasta que quede
bloqueado.
CD changer
Changeur de CD
Cambiador de discos compactos
WARNING
AVERTISSEMENT
ADVERTENCIA
Plug the connector into the jack on
the left side of the CD changer.
Make sure that the catch of the
connector is secured in the hole
next to the jack.
Branchez le connecteur sur la prise
du côté gauche du changeur de CD.
Assurez-vous que l’ergot du
connecteur s’adapte dans l’orifice à
côté de la prise.
Enchufe el conector a la toma del
lateral izquierdo del cambiador de
CD. Compruebe que el retén del
conector queda inmovilizado en el
orificio situado junto a la toma.
Catch
Ergot
Retén
Connector
Connecteur
Conector
Fuse replacement
Remplacement du fusible
Sustitución del fusible
If the fuse blows, check the power connection and replace the fuse. If
the fuse blows again after replacement, there may be an internal
malfunction.
Si le fusible saute, vérifiez la connexion d’alimentation et remplacezle. Si le fusible saute à nouveau quand vous venez de le remplacer, il
s’agit peut être d’un mauvais fonctionnement interne.
Si el fusible se funde, verifique la conexión de alimentación y
sustitúyalo. Si una vez sustituido vuelve a fundirse, puede deberse a
un funcionamiento interno defectuoso.
Warning
Avertissement
Precaución
Use a fuse with the specified amperage rating.
Use of a higher amperage fuse may cause serious damage.
Utilisez un fusible de l’ampérage spécifié.
L’utilisation d’un fusible d’ampérage supérieur peut causer de
sérieux dommages.
Emplee un fusible del amperaje especificado.
El uso de un fusible de amperaje superior puede provocar daños
serios.
Reset button
Touche de réinitialisation
Botón de reposición
After the installation and connections are completed or the batteries
have been changed, be sure to press the reset button with a ball-point
pen, etc.
Après avoir terminé l’installation et les connexions ou remplacé les
piles, appuyez sur la touche de réinitialisation du changeur de CD à
l’aide d’un stylo à bille, etc.
Una vez completadas la instalación y las conexiones o después de
cambiar las pilas, asegúrese de pulsar el botón de restauración con
un bolígrafo, etc.
Reset button
Touche de réinitialisation
Botón de restauración
Wired remote (RM-X82RF)
Télécommande à fil (RM-X82RF)
Mando a distancia alámbrico (RM-X82RF)
DISC +/–
SHUF/REP
Changing the transmitting frequency
Changement de la fréquence de transmission
Cambio de la frecuencia de transmisión
Because this unit processes CD playback sound through an FM
tuner, there may be interference noise during CD playback. In such a
case, change the frequency of the modulated RF signal transmitted
from the unit. The initial setting is 88.3 MHz.
Comme cet appareil traite le son de lecture CD via un syntoniseur
FM, il se peut qu’il y ait des interférences durant la lecture du CD. En
pareil cas, changez la fréquence du signal RF modulé transmis par
l’appareil. Le réglage initial est de 88,3 MHz.
Puesto que esta unidad procesa el sonido de reproducción de CD
mediante un sintonizador de FM, es posible que se oiga ruido
producido por interferencias durante la reproducción de CD. En tal
caso, cambie la frecuencia de la señal RF modulada que transmite el
sistema. El ajuste inicial es 88,3 MHz.
1 Appuyez sur (SHUF/REP) pendant deux secondes jusqu’à ce
que la fréquence apparaisse.
1 Pulse (SHUF/REP) durante dos segundos hasta que aparezca
la frecuencia.
2 Appuyez plusieurs fois de suite sur
sélectionner la fréquence.
Chaque fois que vous appuyez sur
fréquence change dans l’ordre suivant :
2 Pulse
o
frecuencia.
Cada vez que pulse
la siguiente forma:
1 Press (SHUF/REP) for two seconds until frequency appears.
2 Press
or
repeatedly to select the frequency.
Each time you press
or
, the frequency changes
as follows:
: 88.3 MHz t 89.9 MHz t 89.7 MHz t 89.5 MHz t
89.3 MHz t 89.1 MHz t 88.9 MHz t 88.7 MHz t
88.5 MHz t 88.3 MHz
: 88.3 MHz t 88.5 MHz t 88.7 MHz t 88.9 MHz t
89.1 MHz t 89.3 MHz t 89.5 MHz t 89.7 MHz t
89.9 MHz t 88.3 MHz
3 Press (SHUF/REP) for two seconds.
Notes
• When you change the transmitting frequency on the unit, be sure to
tune your FM tuner to the newly selected one.
• Press u on the wired remote before changing the frequency if the
power to the unit is turned off.
Changing the Output Level
You can select the output level of the unit. Normally the unit is used
in the initial output level; change the level if necessary.
ou
ou
pour
, la
: 88.3 MHz t 89.9 MHz t 89.7 MHz t 89.5 MHz t
89.3 MHz t 89.1 MHz t 88.9 MHz t 88.7 MHz t
88.5 MHz t 88.3 MHz
: 88.3 MHz t 88.5 MHz t 88.7 MHz t 88.9 MHz t
89.1 MHz t 89.3 MHz t 89.5 MHz t 89.7 MHz t
89.9 MHz t 88.3 MHz
Nota
• Cuando cambie la frecuencia de transmisión de la unidad, asegúrese de
ajustar el sintonizador de FM en la frecuencia seleccionada.
• Pulse u en el mando alámbrico antes de cambiar la frecuencia si la
alimentación del sistema está desactivada.
Cambio del nivel de salida
Changement du niveau de sortie
1 Appuyez sur (SHUF/REP) pendant deux secondes.
:
2 Pulse (SHUF/REP) momentáneamente.
2 Appuyez brièvement sur (SHUF/REP).
Ajuste inicial
Réglage initial
3 Appuyez plusieurs fois de suite sur
sélectionner le niveau de sortie.
ou
pour
Pour diminuer le niveau de sortie
To increase the output level
3 Pulse
de salida.
o
varias veces para seleccionar el nivel
Para reducir el nivel de salida
:
:
:
Para aumentar el nivel de salida
Pour augmenter le niveau de sortie
4 Press (SHUF/REP) for two seconds.
Note
When you select level 4 or 5, the CD playback sound may be distorted or
you may hear some noise. In such a case, select a lower output level on the
unit and turn down the overall volume on your car audio.
Es posible seleccionar el nivel de salida del sistema. Normalmente el
sistema se utiliza con el nivel de salida inicial. Cámbielo si es
necesario.
1 Pulse (SHUF/REP) durante dos segundos.
repeatedly to select the output level.
To decrease the output level
: 88,3 MHz t 89,9 MHz t 89,7 MHz t 89,5 MHz t
89,3 MHz t 89,1 MHz t 88,9 MHz t 88,7 MHz t
88,5 MHz t 88,3 MHz
: 88,3 MHz t 88,5 MHz t 88,7 MHz t 88,9 MHz t
89,1 MHz t 89,3 MHz t 89,5 MHz t 89,7 MHz t
89,9 MHz t 88,3 MHz
Remarques
• Si vous changez la fréquence de transmission de l’appareil, n’oubliez pas
de syntoniser votre syntoniseur FM sur la nouvelle fréquence
sélectionnée.
• Appuyez sur la touche u de la télécommande filaire avant de changer
la fréquence si l’appareil n’est pas sous tension.
2 Press (SHUF/REP) momentarily.
or
, la frecuencia cambiará de
3 Pulse (SHUF/REP) durante dos segundos.
1 Press (SHUF/REP) for two seconds.
3 Press
o
3 Appuyez sur (SHUF/REP) pendant deux secondes.
Vous pouvez sélectionner le niveau de sortie de l’appareil. En
principe, l’appareil est utilisé au niveau de sortie initial ; changez le
niveau si nécessaire.
Initial setting
varias veces para seleccionar la
:
4 Appuyez sur (SHUF/REP) pendant deux secondes.
Remarque
Si vous sélectionnez le niveau 4 ou 5, le son de lecture CD peut comporter
des distorsions ou des parasites. En pareil cas, sélectionnez un niveau de
sortie inférieure et baissez le volume de votre autoradio.
:
4 Pulse (SHUF/REP) durante dos segundos.
Nota
Si selecciona el nivel 4 ó 5, es posible que el sonido de reproducción de CD
se distorsione o que se oiga cierto ruido. En tal caso, seleccione un nivel de
salida inferior en la unidad y disminuya el volumen general en el sistema
de audio del automóvil.

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
