0337-1 Cover.fm Page 1 Wednesday, February 7, 2001 11:20 AM

9 0061

UU.

-1

EE.

O EN

0337 AA TQB2

IMPRES ) os s Unid do

(7262)

Esta

:

en

ón

1-PANA olo (S

direcci la o: 1-800-21 com nic.

o a on ic

teléf anaso trón

@p ec rreo el cts lame al cia l du ro n co merp

u su víe

Para asisten con o en

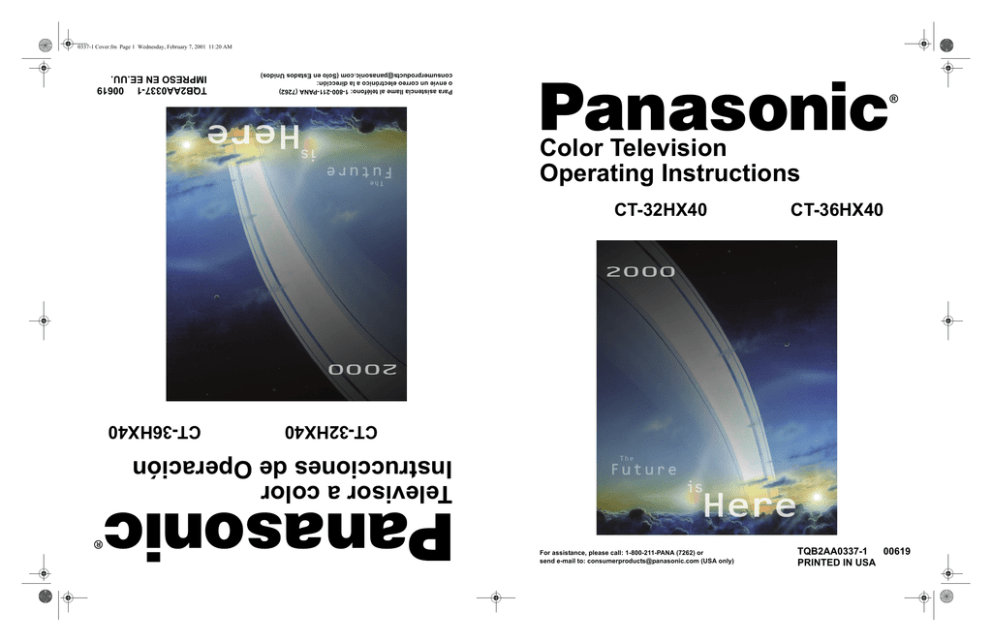

Color Television

Operating Instructions

CT-32HX40 CT-36HX40

®

®

6HX40 -3 CT

Instrucciones de Operación levisor a color

CT-32HX40

Te

For assistance, please call: 1-800-211-PANA (7262) or send e-mail to: [email protected] (USA only)

TQB2AA0337-1 00619

PRINTED IN USA

0337-1E Prod a.fm Page 1 Wednesday, February 7, 2001 11:03 AM

WARNING

RISK OF ELECTRIC SHOCK

DO NOT OPEN

WARNING

:

To reduce the risk of electric shock do not remove cover or back. No userserviceable parts inside. Refer servicing to qualified service personnel.

The lightning flash with arrow head within a triangle is intended to tell the user that parts inside the product are a risk of electric shock to persons.

The exclamation point within a triangle is intended to tell the user that important operating and servicing instructions are in the papers with the appliance.

WARNING

:

TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK , DO

NOT EXPOSE THIS APPARATUS TO RAIN OR MOISTURE.

Certain audio features of this product are manufactured under a license from Desper Products, Inc.

Spatializer® and the circle-in-square device are trademarks owned by Desper Products, Inc.

Spatializer U.S. Patents are: 4,308,423; 4,355,203 and 5,412,731.

0337-1E Prod a.fm Page 2 Wednesday, February 7, 2001 11:03 AM

T

ABLE OF

C

ONTENTS

Table of Contents

Congratulations ........................................................3

Customer Record .....................................................................3

Care and Cleaning ...................................................................3

Specifications ...........................................................................3

Installation.................................................................4

Television Location...................................................................4

Optional Cable Connections.....................................................4

AC Power Supply Cord ............................................................4

Cable / Antenna Connection ....................................................5

Optional Equipment Connections.............................................5

Additional Equipment Connections ..........................................8

Amplifier Connection (TO AUDIO AMP)...................................8

Program Out Connection (PROG OUT) ...................................9

Digital TV - Set-Top Box (DTV-STB)

or DVD Connection ..................................................................9

Home Theater Connection ....................................10

Picture In Picture (PIP) Operation .........................11

Split Screen Operation ...........................................12

Roller Guide Menu™ ..............................................13

Basic Navigation.....................................................................13

Remote Control Guide............................................................13

Roller Guide Feature Chart ....................................14

Special Features .....................................................17

Menu Languages....................................................................17

Prog Chan (Program Channels).............................................17

Closed Captioning ..................................................................18

Geomagnetic Correction ........................................................19

Sleep Timer ............................................................................20

Timer 1 and Timer 2 ...............................................................20

Picture Adjustments ...............................................................21

Dolby Center Mode & Fixed Audio Out ..................................22

Favorite Channels and Captions ............................................23

Lock........................................................................................24

Troubleshooting Chart ...........................................25

Read these instructions completely before operating television.

Contents are subject to change without notice or obligation.

Copyright 2000 by Matsushita Electric Corporation of America. All rights reserved.

Unauthorized copying and distribution is a violation of law.

2

0337-1E Prod a.fm Page 3 Wednesday, February 7, 2001 11:03 AM

C

ONGRATULATIONS

Congratulations

Your new Panasonic Tau television is designed to provide state-of-the-art picture quality and features an innovative PureFlat

TM

picture tube. The new silver-gray cabinet with compact, elegant styling is designed to give you many years of enjoyment. It was thoroughly tested and tuned at the factory for best performance.

Customer Record

The model and serial number of this product are located on the back of the television. You should note the model and serial number in the space provided and retain as a permanent record of your purchase. This will aid in identification in the event of theft or loss. Product registration for U.S. customers is available at www.prodreg.com/panasonic.

Model

Number

Serial

Number

Care and Cleaning

Screen (Turn TV Off)

Use a mild soap solution or window cleaner with a soft clean cloth. DO NOT USE

ABRASIVE CLEANERS.

Avoid excessive moisture and wipe dry.

Do not spray any type of cleaning fluid directly on the screen.

Note:

Cabinet and Remote Control

r

For cabinets and remote control, use a soft cloth dampened with water or a mild detergent solution. Avoid excessive moisture and wipe dry.

r

Do not use benzene, thinner or other petroleum based products.

Specifications

Power Source

CT-36HX40 (3.7A)

CT-32HX40 (3.7A)

Channel Capability - 181

Video Input Jacks

Audio Input Jacks

Video Output Jack

Audio Output Jacks

Component Input

S-Video Input Jacks

120V AC, 60Hz

VHF-12; UHF-56; Cable-125

1Vp-p, 75 Ohm, Phono Jack Type

500mV RMS 47K Ohm

1Vp-p, 75 Ohm, Phono Jack Type

0-2.0V RMS 4.7K Ohm

75 Ohm, Phono Jack Type

S-Video (Y-C) Connector

Specifications are subject to change without notice or obligation.

3

0337-1E Prod a.fm Page 4 Wednesday, February 7, 2001 11:03 AM

I

NSTALLATION

Installation

Television Location

This unit is intended to be used as part of an entertainment center. Consult your dealer for available options

.

r

Avoid excessive sunlight or bright lights, including reflections.

r

Keep away from excessive heat or moisture. Inadequate ventilation may cause internal component failure.

r

Fluorescent lighting may reduce remote control transmitting range.

r

Keep away from magnetic equipment, including motors, fans and external speakers.

CAUTION:

Use this television receiver only with the cart, stand, tripod, bracket, or table specified by the manufacturer, or sold with the apparatus. When a cart is used, use caution when moving the cart/apparatus combination to avoid injury from tip-over. In order to avoid injury to children, never place your television receiver on a piece of furniture that is capable of being tilted by a child leaning on it, pulling on it, standing on it, or climbing on it.

CT-36HX40:

CAUTION:

This television receiver for use only with PANASONIC TY-36HX40P stand.

Use with other carts (or stands) is capable of resulting in instability causing possible injury.

CT-32HX40:

CAUTION:

This television receiver for use only with PANASONIC TY-32HX40P stand.

Use with other carts (or stands) is capable of resulting in instability causing possible injury.

Optional Cable Connections

Shielded audio and video cables should be used between components. For best results: r

Use 75-ohm coaxial shielded cables.

r

Use appropriate input and output connectors that match your component connectors.

r

Avoid long cables to minimize interference.

AC Power Supply Cord

CAUTION: TO PREVENT ELECTRIC SHOCK MATCH WIDE BLADE OF

PLUG TO WIDE SLOT OF AC OUTLET AND FULLY INSERT. DO NOT

USE A PLUG WITH A RECEPTACLE OR OTHER OUTLET UNLESS THE

BLADE CAN BE FULLY INSERTED TO PREVENT BLADE EXPOSURE.

Polarized plug

PROTECT POWER CORDS FROM BEING WALKED ON, ROLLED OVER, CRIMPED, BENT

OR PINCHED, PARTICULARLY AT PLUGS, CONVENIENCE RECEPTACLES, AND THE

POINT WHERE THEY EXIT FROM THE APPARATUS.

4

0337-1E Prod a.fm Page 5 Wednesday, February 7, 2001 11:03 AM

I

NSTALLATION

Cable / Antenna Connection

For proper reception, either a cable or antenna connection is required.

Cable Connection

Connect the cable supplied by your local cable company to ANT or ANT1 connection on back of television. Select cable mode and ANT1 in SET UP menu under Prog Chan (Program Channels).

Note:

A cable converter box may be required for proper reception.

Check with your local cable company for compatibility requirements.

Antenna Connection

For proper reception of VHF/UHF channels, an external antenna is required. For best reception, an outdoor antenna is recommended.

Connect home antenna to ANT or ANT1 connection on back of television. Select TV mode and ANT1 in the SET

UP menu under Prog Chan.

Note:

Cable Mode is preset at the factory. Antenna users must change to TV mode and select ANT1 in the Set Up Menu under Prog Chan.

Optional Equipment Connections

Cable Box Connection

Follow this diagram when connecting your television to a cable box only.

Incoming Cable from

Cable Company

75 Ohm VHF/UHF on back of TV

Incoming Cable from

Home Antenna

CABLE BOX

CONNECTIONS ON BACK OF TV

Incoming Cable

ANT INPUT

ANT OUTPUT

Y

ANT 1

SPLIT OUT

ANT 2

CENTER CHANNEL

INPUT

VIDEO

P

R

P

B

AUDIO

L

R

1 2

DIGITAL TV INPUT

S-VIDEO

VIDEO

L

AUDIO

R

PROG OUT

L

INPUT

1

INPUT

2

INPUT

3

R

TO AUDIO

AMP

CABLES NOT SUPPLIED

Note:

The remote control must be programmed with supplied codes to operate the cable box. See Programming the Remote Control in the Remote Control Quick Reference

Guide.

Viewing a premium (scrambled) cable channel

Procedure

1.

Select ANT2 in the SET UP menu under Prog Chan (Program Channels).

2.

Tune the television to Channel 3.

3.

Using the cable box, tune to the premium cable channel you want to view.

Note:

To use special features such as Favorite Channels and Channel Captions (see Special

Features section for more information), ANT1 must be selected in the SET UP menu under Prog Chan.

5

0337-1E Prod a.fm Page 6 Wednesday, February 7, 2001 11:03 AM

I

NSTALLATION

VCR Connection

Follow this diagram when connecting your television to a VCR only.

VCR

VIDEO OUT

CONNECTIONS ON BACK OF TV

L

AUDIO OUT

R

Y

OUTPUT

ANT INPUT

Incoming Cable

CABLES NOT SUPPLIED

ANT 1

SPLIT OUT

ANT 2

CENTER CHANNEL

INPUT

VIDEO

P

R

P

B

L

AUDIO

R

1 2

DIGITAL TV INPUT

S-VIDEO

VIDEO

Use either the

S-Video or Video connection.

PROG OUT

L

AUDIO

R

INPUT

1

INPUT

2

INPUT

3

L

R

TO AUDIO

AMP

Note:

The remote control must be programmed with supplied codes to operate the VCR. See

Programming the Remote Control in the Remote Control Quick Reference Guide.

Viewing a television program

Procedure

1.

Select ANT1 in the SET UP menu under Prog Chan (Program Channels).

2.

Tune the television to the television program you want to view.

Viewing a video

Procedure

r

Option A

1.

Select ANT1 in the SET UP menu under Prog Chan.

2.

Press the TV/VIDEO button on the remote control to select the video input (VIDEO 1,

VIDEO 2, etc.) connected to your VCR.

3.

Begin the video.

r

Option B

1.

Select ANT2 in the SET UP menu under Prog Chan.

2.

Tune the television to Channel 3 or 4, depending on your VCR.

3.

Begin the video.

Recording a television program

Procedure

r

Option A (Recording and viewing the same program)

1.

Select ANT2 in the SET UP menu under Prog Chan.

2.

Tune the television to Channel 3 or 4, depending on your VCR.

3.

Using the VCR, tune to the television program you want to record.

4.

Begin recording.

r

Option B (Recording one program while viewing another program)

1.

Select ANT1 in the SET UP menu under Prog Chan.

2.

Press the TV/VIDEO button on the remote control to select the video input (VIDEO 1,

VIDEO 2, etc.) connected to your VCR.

3.

Using the VCR, tune to the television program you want to record.

4.

Begin recording.

5.

Press the TV/VIDEO button on the remote control to switch back to TV mode.

6.

Tune the television to the television program you want to view.

6

0337-1E Prod a.fm Page 7 Wednesday, February 7, 2001 11:03 AM

I

NSTALLATION

VCR and Cable Box Connection

Follow this diagram when connecting your television to both a VCR and a cable box.

VCR

VIDEO OUT

CONNECTIONS ON BACK OF TV

CABLES NOT SUPPLIED

L

AUDIO OUT

R

ANT OUTPUT

ANT INPUT

Incoming Cable

CABLE BOX

ANT OUTPUT

ANT 1

SPLIT OUT

ANT 2

Y

CENTER CHANNEL

INPUT

VIDEO

P

R

P

B

L

AUDIO

R

1 2

DIGITAL TV INPUT

S-VIDEO

VIDEO

Use either the

S-Video or Video connection.

PROG OUT

L

AUDIO

R

L

INPUT

1

INPUT

2

INPUT

3

R

TO AUDIO

AMP

ANT INPUT

Note:

The remote control must be programmed with supplied codes to operate the VCR and cable box.

See Programming the Remote Control in the Remote Control Quick Reference Guide.

Viewing a premium (scrambled) cable channel

Procedure

1.

Select ANT2 in the SET UP menu under Prog Chan (Program Channels).

2.

Tune the television to Channel 3.

3.

Using the cable box, tune to the premium cable channel you want to view.

Note:

To use special features such as Favorite Channels and Channel Captions (see Special

Features section for more information), ANT1 must be selected in the SET UP menu under Prog Chan.

Recording a premium (scrambled) cable channel

Procedure

1.

Select ANT2 in the SET UP menu under Prog Chan.

2.

Press the TV/VIDEO button on the remote control to select the video input (VIDEO 1,

VIDEO 2, etc.) connected to your VCR.

3.

Turn the VCR ON.

4.

Tune the VCR to Channel 3 or 4, depending on the switch setting on the back of VCR.

5.

Using your cable box, tune to the premium cable channel you want to record.

6.

Begin recording.

Note:

To view a different channel while recording:

Select ANT1 in the SET UP menu under Prog Chan.

Press the TV/VIDEO button on the remote control to TV mode.

Tune the television to a television program (except another premium cable channel).

7

0337-1E Prod a.fm Page 8 Wednesday, February 7, 2001 11:03 AM

I

NSTALLATION

Additional Equipment Connections

Push to open the front panel of the television to use the Audio/Video input jacks for optional equipment. Press the TV/VIDEO button to select VIDEO 4 input mode.

CONNECTIONS ON FRONT OF TV

HPJ

S-VIDEO

VIDEO

L- AUDIO -R

INPUT 4

A second VCR, a video disc player, video game equipment and DSS equipment can also be connected to the video inputs. See the optional equipment manual for details.

Procedure

1.

Connect equipment to rear or front Audio/Video input jacks.

2.

Select the corresponding video input by pressing TV/VIDEO button.

3.

Operate optional equipment as instructed in equipment manual.

Note:

The S-VIDEO connection provides higher quality picture. It overrides other

VIDEO connections. Use INPUT 4, AUDIO L and R with S-VIDEO connection.

IMPORTANT INFORMATION REGARDING USE OF VIDEO GAMES,

COMPUTERS, DSS OR OTHER FIXED IMAGE DISPLAYS.

The extended use of fixed image program material can cause a permanent “shadow image” on the picture tube. This background image is viewable on normal programs in the form of a stationary fixed image. This type of irreversible picture tube deterioration can be limited by observing the following steps:

A. Reduce the brightness/contrast setting to a minimum viewing level.

B. Do not display the fixed image for extended periods of time.

C. Turn the power off when not in actual use.

Note:

The marking or retained image on the picture tube resulting from fixed image use is not an operating defect and as such is not covered by Warranty. This product is not designed to display fixed image patterns for extended periods of time.

Amplifier Connection (TO AUDIO AMP)

To listen through a separate stereo system, connect an external audio amplifier TO AUDIO

AMP inputs on back of television.

Note:

TO AUDIO AMP terminals cannot be connected directly to external speakers.

Audio Adjustments

1.

Select SPEAKERS ON located in the onscreen AUDIO menu.

2.

Set amplifier volume to minimum.

3.

Adjust television volume to desired level.

4.

Adjust amplifier volume to match the television.

5.

Select SPEAKERS OFF & VARIABLE AUDIO OUT from AUDIO menu.

6.

Volume, mute, bass, treble and balance are now controlled through the television.

Note:

Select SPEAKERS OFF & FIXED AUDIO OUT to control audio functions through the external amplifier.

8

0337-1E Prod a.fm Page 9 Wednesday, February 7, 2001 11:03 AM

I

NSTALLATION

Program Out Connection (PROG OUT)

To use the television audio and video with optional equipment, connect the PROG OUT and TO

AUDIO AMP connections on the back of the television.

Procedure

1.

Connect optional equipment to PROG OUT and TO AUDIO AMP terminals.

2.

PROG OUT terminal display is the same as onscreen display.

3.

See optional equipment manual for further instructions for recording and monitoring.

Digital TV - Set-Top Box (DTV-STB) or DVD Connection

Use this diagram to connect the Panasonic DTV-STB (Digital TV-Set-Top Box) or DVD

Player to the back of your TV.

TERMINALS ON BACK OF DTV-STB OR DVD PLAYER

CABLES NOT SUPPLIED

DIGITAL TV OUTPUT

MAIN

VIDEO

Y P

B

P

R

R-AUDIO-L

-VIDEO S-VIDEO

NTSC OUTPUT

DTV INPUT TERMINALS ON BACK OF TV

Y

ANT 1

SPLIT OUT

ANT 2

CENTER CHANNEL

INPUT

VIDEO

P

R

P

B

AUDIO

L

R

1 2

DIGITAL TV INPUT

S-VIDEO

VIDEO

L

AUDIO

R

INPUT

1

INPUT

2

INPUT

3

PROG OUT

L

R

TO AUDIO

AMP

Note:

There are 2 sets of three video inputs, Y, P

B

, and P

R

. Separate component color inputs provide luminance and color separation. Use the L (left) and R (right) audio inputs.

9

0337-1E Prod a.fm Page 10 Wednesday, February 7, 2001 11:03 AM

H

OME

T

HEATER

C

ONNECTION

Home Theater Connection

Your television’s internal speakers can be connected as the center channel for a surround sound home theater system. Connect a surround sound amplifier (center channel speaker output) to

CENTER CHANNEL INPUT on the back of the television, as shown. DOLBY* CENTER MODE &

FIXED AUDIO OUT must be selected in the AUDIO Roller Guide Menu™** under SPEAKERS.

(1) Push and hold down button.

(2)

Insert bare wire into hole and release button.

CONNECTIONS ON BACK OF TV

Y

ANT 1

SPLIT OUT

ANT 2

CENTER CHANNEL

INPUT

VIDEO

P

R

P

B

L

AUDIO

R

1 2

DIGITAL TV INPUT

S-VIDEO

VIDEO

L

AUDIO

R

PROG OUT

L

INPUT

1

INPUT

2

INPUT

3

R

TO AUDIO

AMP

Surround Amplifier

Video

Component

TV

Left Front

Speaker

TV Speakers

Center Channel

Right Front

Speaker

Left Rear

Surround

Speaker

Right Rear

Surround

Speaker

Listener

VCR

*Manufactured under license from Dolby Laboratories. “Dolby”, “AC-3”, “Pro Logic” and the double-D symbol are trademarks of

Dolby Laboratories.

**US Patent Pending

10

0337-1E Prod a.fm Page 11 Wednesday, February 7, 2001 11:03 AM

P

ICTURE IN

P

ICTURE

(PIP) O

PERATION

Picture in Picture (PIP) Operation

This television includes a two-tuner Picture In Picture (PIP) feature. This allows you to watch two (2) live broadcasts at the same time with or without an external video source such as a

VCR, cable box, etc.

Basic PIP Operation

Procedure

Press the PIP button on the remote control to display the PIP frame onscreen.

Note:

The audio is from the Main Picture only.

1.

Choose channels for the PIP frame by pressing the remote control PIP CHANNEL up/down buttons.

2.

Choose channels for the Main Picture by pressing the remote control CH up/down buttons or by using the numeric keypad.

SWAP Button

The SWAP button switches the PIP and Main

Picture source. Press the RECALL button for onscreen PIP and Main Picture source status.

PIP Operation with a Cable Box

Procedure

r

To view premium (scrambled) cable channels through your cable box in the Main Picture:

Note:

Use this procedure if you want to watch premium cable channels in the Main Picture while viewing a television program or video in the PIP frame.

1.

Select ANT2 in the SET UP menu under Prog Chan (Program Channels).

2.

Tune television to Channel 3.

3.

Press the PIP button on the remote control to display the PIP frame onscreen.

Note:

The audio is from the Main Picture only.

4.

Verify the cable box is ON.

5.

Choose channels for the Main Picture by tuning the cable box.

6.

Choose channels for the

PIP frame by pressing the TV button on the remote control and using the PIP CHANNEL up/down buttons.

Note:

Swap is not available when using the cable box to tune channels. If your cable box has a video output, it can be connected to the television to allow you to use all PIP functions. See the equipment manual for more information. (Tune the PIP to the video input connected to the cable box).

11

0337-1E Prod a.fm Page 12 Wednesday, February 7, 2001 11:03 AM

S

PLIT

S

CREEN

O

PERATION

Split Screen Operation

This feature lets you watch two different channels side by side with or without an external video source. The audio is from the Main picture only (left side).

MAIN SPLIT

Basic SPLIT Operation

Procedure

Press the

SPLIT/SIZE

PLAY

button on the remote control to display the SPLIT screen.

Note:

The audio is from the Main Picture only.

1.

Choose channels for the SPLIT Picture by pressing the remote control PIP CHANNEL up/down buttons.

2.

Choose channels for the Main Picture by pressing the remote control CH up/down buttons or by using the numeric keypad.

3.

The SWAP button switches the SPLIT and MAIN Picture source. Press RECALL button for onscreen SPLIT and Main Picture source status.

12

0337-1E Prod a.fm Page 13 Wednesday, February 7, 2001 11:03 AM

Roller Guide Menu

R

OLLER

G

UIDE

M

ENU

ROLLER GUIDE MENU SELECTIONS

Basic Navigation

Procedure

r

Press the ACTION button in the middle of the large blue button on the remote control to display the Roller Guide Menu.

Note:

Be careful to press the ACTION button in the middle of the button. If you do not press in the middle of the button, the channel or volume keys may be activated.

r

Press the CH up/down buttons to rotate the Roller Guide. r

Press the left VOL button to exit the Roller Guide Menu.

Navigation in the Roller Guide

Procedure

r

Press the ACTION button to select main menu items. r

Press the CH up/down buttons to highlight submenus r

Press the VOL buttons to select and adjust features.

r

Press the ACTION button to return to submenus.

VOL

CH

ACTION

VOL

CH

Remote Control Guide

The Remote Control Quick Reference Guide is located within the package provided with this television.

13

0337-1E Prod a.fm Page 14 Wednesday, February 7, 2001 11:03 AM

R

OLLER

G

UIDE

F

EATURE

C

HART

Roller Guide Feature Chart (Cont.)

M

ENU

D

ESCRIPTION

LANGUAGES

PROG CHAN

(Program Channels)

CC

(Closed Captioning)

OTHER ADJ

(Adjustments)

AUDIO ADJ.

(Adjustments)

OTHER ADJ.

(Adjustments)

SURROUND

SET UP

r

Select English, Spanish or French menu.

r

MODE - Select TV or Cable mode. See

Installation section in Manual.

r

ANTENNA - Select ANT1 or ANT2. See

Installation section in manual.

r

AUTO PROGRAM - Automatically program channels having a signal into memory. r

MANUAL PROGRAM - Manually add or delete channels from memory. r

CC ON MUTE - Activate C1-C4 for Closed

Captioning display when the remote MUTE button is pressed. r

CC MODE - Select T1-T4 or C1-C4 for Closed

Captioning, program guides, and other information.

r

AUTO POWER ON - Select SET to power up the

TV at the same time as the Cable Box or other components or select OFF. r

GEOMAGNETIC CORR - Special adjustment option that compensates for the earth’s geomagnetic field. Adjustment may be required for geomagnetic fields in the area.

AUDIO

r

MODE - Select STEREO, SAP (Second Audio

Program) or MONO. (Use MONO when stereo signal is weak).

r

BASS - Increase or decrease the bass response.

r

TREBLE - Increase or decrease the treble response.

r

BALANCE - Emphasize the left / right speaker volume.

r

NORMAL - Reset BASS, TREBLE and

BALANCE to factory default.

r

AI SOUND - Equalize overall volume levels across all channels. (AI sound is not available in

VIDEO mode).

r

SPATIALIZER

®

- Three dimensional surround sound with two speakers.

14

0337-1E Prod a.fm Page 15 Wednesday, February 7, 2001 11:03 AM

M

ENU

R

OLLER

G

UIDE

F

EATURE

C

HART

Roller Guide Feature Chart (Cont.)

D

ESCRIPTION

SPEAKERS

r

ON - TV speakers operate normally.

r

OFF & Variable Audio Out-

TV speakers off - audio adjustable by television.

r

OFF & Fixed Audio Out-

TV speakers off - audio adjustable by the external amplifier only.

r

Dolby Center Mode & Fixed Audio Out - Makes television the surround sound center channel and the audio adjustable by the external amplifier only.

CLOCK SET

SLEEP

TIMER 1

TIMER 2

VIDEO ADJ1

(Adjustments)

TIMER

r

Set the time and the day of the week. (Time will display onscreen after turning on the television, pressing the RECALL button or changing channels).

r

Set timer to turn off television in 30, 60 or

90 minutes. Select NO to turn timer off.

r

Set one or both timers to automatically turn television on and off at selected times, on selected channels, and on selected days.

(Clock must be set to use Timer features).


r

COLOR - Adjust desired color intensity.

r

TINT - Adjust natural flesh tones.

r

BRIGHTNESS - Adjust dark areas for crisp detail.

r

PICTURE - Adjust white areas of picture.

r

SHARPNESS - Adjust clarity of outline detail.

r

NORMAL- Reset all picture adjustments to factory default settings.

15

0337-1E Prod a.fm Page 16 Wednesday, February 7, 2001 11:03 AM

R

OLLER

G

UIDE

F

EATURE

C

HART

Roller Guide Feature Chart (Cont.)

M

ENU

D

ESCRIPTION

VIDEO ADJ2

OTHER ADJ.

(Adjustments) r

COLOR TEMP NORMAL - Adjust white balance to COOL (blue), WARM (red) or NORMAL.

r

NATURAL COLOR - Expands the color reproduction range resulting in vivid pictures with natural color gradation and highly delicate hues.

r

VIDEO NR - Reduces noise in the channel, commonly called snow. Remains off when receiving strong signal.

r

3D Y/C FILTER - Minimize noise and cross color in the picture.

r

ASPECT - Select picture size (ratio) to match programming format.

r

SCAN MODE - Select TV mode (frame doubling) for optimum detail and clarity. Select GAME mode (line doubling) to optimize picture when playing complex, fast action video games.

r

COLOR MATRIX - Select HD or SD to automatically adjust color parameters for HD

(high definition and SD (standard definition) transmissions.

FAVORITES

CAPTION

MODE

HOW LONG?

CHANNELS

r

CHANNEL SCAN - Select FAV (16 favorites) or

ALL channels to scan channels using the CH up/ down buttons.

r

PRESET CAPTION - Assign channel numbers to preset popular television stations.

r

MANUAL CAPTION - Enter channel numbers and captions manually.

r

INPUT LABEL - Label video connections to display optional equipment.

LOCK

r

Lock All, Channels or Game with a secret code.

r

Select the period of time (12, 24, 48 hours or

ALWAYS) for your option to be locked.

16

0337-1E Prod a.fm Page 17 Wednesday, February 7, 2001 11:03 AM

S

PECIAL

F

EATURES

Special Features

SET UP

Menu Languages

In SET UP Menu, select IDIOMA/LANGUE to change menu language to ENGLISH, ESPAÑOL

(Spanish) or FRANÇAIS (French).

SET UP

IDIOMA/

LANGUE

PROG CHAN

CC

OTHER ADJ.

MODE ENGLISH u

Prog Chan (Program Channels)

In SET UP menu under PROG CHAN select: r

MODE to select TV (antenna) or CABLE mode depending on the signal source.

r

ANTENNA to select either ANT1 or ANT2 . r

AUTO PROGRAM to automatically program all channels with a signal.

r

MANUAL PROGRAM to manually add or delete channels.

SET UP

IDIOMA/

LANGUE

PROG CHAN

CC

OTHER ADJ.

MODE CABLE u

ANTENNA ANT1 u

AUTO PROGRAM u

MANUAL PROGRAM u

17

0337-1E Prod a.fm Page 18 Wednesday, February 7, 2001 11:03 AM

S

PECIAL

F

EATURES

CC

(Closed Captioning)

This television contains a built-in decoder that displays CC (Closed Captioned) text across the screen (white or colored letters on black background). It allows the viewer to read the dialogue of a television program or other information. The program viewed must include Closed

Captioning for the feature to work.

CC

On Mute

Activates the onscreen Closed Caption feature when the MUTE button on the remote control is pressed.

Note:

This feature only functions when the Closed Caption Mode is OFF. The program being viewed must be broadcast with Closed Captioning. (Refer to your local TV guide).

Procedure

r

In SET UP Menu, select

CC

(Closed Caption).

r

Select CC

ON MUTE r

Select NO, C1, C2, C3 or C4.

r

Recommended set up for Closed Caption when using the MUTE button:

• CC ON MUTE: C1

CC

MODE: OFF r

Press the ACTION button to return to submenu options, and exit menus.

r

Press the MUTE button to activate the Closed Caption feature.

r

Press the MUTE button again to deactivate the feature.

SET UP

IDIOMA/

LANGUE

PROG CHAN

CC

OTHER ADJ.

CC ON MUTE

CC MODE

NO u

OFF u

OFF u

CC

Mode

Procedure

r

In SET UP Menu, select

CC

(Closed Caption).

r

CC r

Select OFF, C1, C2, T1, T2, C3, C4, T3 or T4:

• OFF - When Closed Caption is not desired.

• C1 - For video related information to be displayed, up to 4 lines onscreen at a time. (It

• does not block relevant parts of the picture). Text may be in any language.

C2 to C4 - For other modes of video related information.

T1 - For program guide and other information to be displayed, when available.

(Blocks a large portion of the picture on the television screen).

T2 to T4 - For other modes of information. (Blocks a large portion of the picture on the • television screen).

r

Press the ACTION button to return to submenu options, and exit menus.

18

0337-1E Prod a.fm Page 19 Wednesday, February 7, 2001 11:03 AM

S

PECIAL

F

EATURES

Other Adjustments

In SETUP Menu under OTHER ADJ. select: r

AUTO POWER ON - Select SET to power up the TV at the same time as the Cable box or other components or select OFF. r

GEOMAGNETIC CORR (CORRECTION) - Adjusts to erase the discoloration of the picture due to earth’s magnetic field in the area.

SET UP

IDIOMA/

LANGUE

PROG CHAN

CC

OTHER ADJ.

AUTO POWER ON

GEOMAGNETIC CORR

OFF u u

GEOMAGNETIC CORRECTION MENU

SET UP

GEOMAGNETIC CORRECTION

0 - - - - - - - - - l - - - - - - - - u

TO ADJUST u

PRESS ACTION TO EXIT

Note:

Geomagnetic Correction may be required at Set Up time or when the TV set moved to a different location.

Procedure

r

In SET UP Menu, under OTHER ADJ. select GEOMAGNETIC CORR. (CORRECTION).

r

Press u

button to display the GEOMAGNETIC CORRECTION sub-menu.

r

Press t

or u

button to adjust the vertical bar left or right until the discoloration disappears.

19

0337-1E Prod a.fm Page 20 Wednesday, February 7, 2001 11:03 AM

S

PECIAL

F

EATURES

TIMER

Sleep Timer

In TIMER menu, select SLEEP to turn television off in 30, 60 or 90 minutes. Select NO to turn off timer.

TIMER

CLOCK SET

SLEEP

TIMER1

TIMER2

HOW LONG?

NO u

Timer 1 and Timer 2

In TIMER menu, select one or both timers to turn the television on and off at selected times, on selected channels, and on selected days.

TIMER

CLOCK SET

SLEEP

TIMER1

TIMER2

DAY SAT-SUN u

ON TIME - - : - -

OFF TIME - - : - -

ENTER CHANNEL - - -

SET

NO u

SET TIME FIRST

Note:

TIME must be entered in CLOCK SET to operate the TIMER features.

Turn Off After 90 Minutes

The television automatically turns OFF after 90 minutes when turned ON by the TIMER. If the

OFF time is selected or if a key is pressed, the automatic OFF after 90 minutes will be cancelled.

TIMER Activation

The TIMER is active when the television is OFF or

ON. The television will switch to the selected channel at the selected time set in the TIMER.

20

0337-1E Prod a.fm Page 21 Wednesday, February 7, 2001 11:03 AM


S

PECIAL

F

EATURES

Video Adjustments 1

In Picture menu under VIDEO ADJ1. select: r

COLOR - Adjusts desired color intensity.

r

TINT - Adjusts natural flesh tones.

r

BRIGHTNESS - Adjusts dark areas of picture.

r

PICTURE - Adjusts white areas of picture.

r

SHARPNESS - Adjusts clarity of outline detail.

r

NORMAL - Reset all picture adjustments to factory default settings.


VIDEO ADJ1

VIDEO ADJ2

OTHER ADJ.

COLOR

TINT

BRIGHTNESS


SHARPNESS

NORMAL

NO u

Video Adjustments 2

In Picture menu under VIDEO ADJ2. select: r

COLOR TEMP (temperature) - To increase or decrease WARM (red) and COOL (blue) colors to suit personal preferences.

r

NATURAL COLOR - To increase the color reproduction range with natural color gradation and highly delicate hues.

r

VIDEO NR - Reduces noise in the channel, commonly called snow. Remains off when receiving strong signal.

r

3D Y/C FILTER - Minimizes noise and cross color in the picture.

r

ASPECT - Select picture size (ratio) to match programming format.


VIDEO ADJ1

VIDEO ADJ2

OTHER ADJ.

COLOR TEMP

NATURAL COLOR

NORMAL u

ON u

VIDEO NR

3D Y/C FILTER

ASPECT

OFF u

ON u

AUTO u

21

0337-1E Prod a.fm Page 22 Wednesday, February 7, 2001 11:03 AM

S

PECIAL

F

EATURES

Other Adjustments

In Picture menu under OTHER ADJ. select: r

SCAN MODE - Select TV mode (frame doubling) for optimum detail and clarity. Select

Game mode (line doubling) to optimize picture when playing complex, fast action video games.

r

COLOR MATRIX - Select HD or SD to automatically adjust color parameters for HD (high definition) and SD (standard definition).

Note:

When viewing a non-standard DTV signal format, you can change color parameters manually for the best picture quality.


VIDEO ADJ1

VIDEO ADJ2

OTHER ADJ.

SCAN MODE

COLOR MATRIX

TV u

SD u

AUDIO

Dolby Center Mode & Fixed Audio Out

In AUDIO menu under SPEAKERS, select DOLBY CENTER MODE & FIXED AUDIO OUT to make the television the surround sound center channel. (See Installation section for Home

Theater Connection).

AUDIO

AUDIO ADJ.

OTHER ADJ.

SURROUND

SPEAKERS

DOLBY CENTER MODE

& FIXED AUDIO OUT u

22

0337-1E Prod a.fm Page 23 Wednesday, February 7, 2001 11:03 AM

CHANNELS

S

PECIAL

F

EATURES

Favorites

In CHANNELS menu under FAVORITES select: r

CHANNEL SCAN FAV to enter up to 16 favorite channels.

r

CHANNEL SCAN ALL to scan all channels when using the CH up/down buttons.

CHANNELS

FAVORITES

CAPTION

CHANNEL SCAN

ENTER CHANNEL

ALL u

3

FAVORITE CHANNELS

1 2 3 4

5

9

13

6

10

14

7

11

15

8

12

16

Caption

In CHANNELS menu under CAPTION select: r

PRESET CAPTION to enter channel numbers for popular TV stations. r

MANUAL CAPTION to enter numbers and captions manually. r

INPUT LABEL to label video input connections for onscreen display.

CHANNELS

FAVORITES

CAPTION

PRESET CAPTION u

MANUAL CAPTION u

INPUT LABEL u

23

0337-1E Prod a.fm Page 24 Wednesday, February 7, 2001 11:03 AM

S

PECIAL

F

EATURES

LOCK

MODE

To use LOCK options: r

ENTER CODE FIRST - Use the numeric keypad to enter a four-digit secret code. After entering your secret code for the first time, the onscreen display will change to CHANGE

CODE.

Note:

Use a code that is easy to remember or record it in a safe place.

In MODE submenu select:

LOCK SET to choose:

OFF - To turn lock function off.

ALL - To lock all channels and video inputs.

• CHANNEL - To lock up to four channels of your choice.

• GAME - To lock channels 3, 4 and video inputs.

r

BLOCK PROGRAMS



-To use Block Programs Ratings.

r

CHANGE CODE - Use numeric keypad to change your four-digit secret code.

Note:

If in CHANGE CODE you enter a different code from the one used previously, the new code becomes the controlling code.

Press the ACTION button to return to submenu, then select HOW LONG to choose the period of time you want your option to be locked (12, 24, 48 hours or ALWAYS).

Note:

Be cautious when selecting ALWAYS. If ALWAYS is selected, and you forget your secret code, the television must be serviced by a qualified technician in order to clear the LOCK setup.

Press the ACTION button to return to submenu, and to exit menus.

LOCK

MODE

HOW LONG?

LOCK SET OFF u

BLOCK PROGRAMS:

U.S. MOVIES u

STATUS OFF u

ENTER CODE - - - -

Note:

If GAME, CHANNEL or ALL is selected, and if a blocked channel or video input is selected, the message PG (Parent Guard) displays in the upper right corner of the television screen

Unlock LOCK SET by reentering the same four-digit secret code and selecting OFF.



For more information about Block Programs, see the V-CHIP Parental Lock manual provided with the TV package.

24

0337-1E Prod a.fm Page 25 Wednesday, February 7, 2001 11:03 AM

T

ROUBLESHOOTING

C

HART

Troubleshooting Chart

Before calling for service, determine the symptoms and follow suggested solutions.

A

UDIO

V

IDEO

Solutions

Noisy Audio

Noisy Audio

Noisy Audio

No Audio

Noisy Audio

No Audio

Normal Audio

Adjust Antenna Location and Connection

Snowy Video

Adjust Antenna Location and Connection

Check Antenna Lead-in Wire

Multiple Image

Interference

Normal Video

Move television from Electrical Appliances, Lights,

Vehicles and Medical Equipment

Increase Volume

Check Mute

Check television SPEAKERS on/off

Change Channel

Set TV or Cable Mode Properly

Check Antenna Cables

No Video with Snow

?

No Video / No PIP

Check Power Cord is Plugged into Active Outlet

Adjust Brightness and Audio Controls

Change Channel

Check Cable Connections

Program the Remote Control Again

Check Second Video Source Operation

Adjust Color Settings

Change Channel

No Color

Check Audio Is Set To Stereo or Mono, Not SAP

Wrong Audio

Normal Video

Normal Audio

Black Box on Screen

Change CC (Closed Captioning) from Text Mode

Normal Audio Normal Video

Intermittent Remote Control Operation

Replace Remote Control Batteries

25

0337-1E Prod a.fm Page 26 Wednesday, February 7, 2001 11:03 AM

N

OTES

26

Panasonic Consumer Electronics Company,

Division of Matsushita

Electric Corporation of America

One Panasonic Way

Secaucus, New Jersey 07094 www.panasonic.com

(800) 222-4213

Panasonic de Mexico, S.A, de C.V.

Amores No. 1120

Col. Del Valle C.P. 03100

México, D.F.

Tel. (915 ó 015) 488-1000

Fax (915 ó 015) 575-6763, 575-6765

Panasonic Sales Company,

Division of Matsushita Electric of Puerto Rico Inc. (“PSC”)

Ave. 65 de Infantería, Km 9.5

San Gabriel Industrial Park

Carolina, Puerto Rico 00985

Tel. (787) 750-4300

Fax (787) 768-2910

19 006

USA

1 337-

PRINTED IN

TQB2AA0

ly) on (USA r com

2) o nic.

(726 NA anaso

1-PA

@p cts du erpro l: 1-800-21 um ns lease cal

: co ce, p il to tan

e-ma r assis send

Fo

Televisor a color

Instrucciones de Operación

CT-32HX40 CT-36HX40

®

®

6HX40 -3 CT

levision

CT-32HX40

Color Te

Operating Instructions

Para asistencia llame al teléfono: 1-800-211-PANA (7262) o envíe un correo electrónico a la dirección: [email protected] (Solo en Estados Unidos)

TQB2AA0337-1 00619

IMPRESO EN EE.UU.

7, 2001 11:20 AM uary ay, Febr Wednesd Page 1 .fm

Cover 0337-1

0337-1S Prod a.fm Page 1 Wednesday, February 7, 2001 11:04 AM

ADVERTENCIA

RIESGO DE SACUDIDAS

ELECTRICAS. NO ABRIR.

ADVERTENCIA:

A fin de reducir el riesgo de sacudidas eléctricas, no deberán quitarse ni la cubierta ni la tapa posterior. No hay en el interior pieza alguna que el usuario tenga que reparar. Todo servicio habrá de brindarlo personal de reparación capacitado.

El propósito del relámpago con punta de flecha dentro de un triángulo es el de advertir al usuario de que existen piezas internas del producto que representan riesgo de que las personas reciban sacudidas eléctricas.

El propósito del signo de exclamación dentro de un triángulo es el de advertir al usuario de que los documentos que acompañan al aparato incluyen importantes instrucciones de funcionamiento y reparación.

ADVERTENCIA:

Con el objeto de prevenir el riesgo de incendio o de sacudida eléctrica, este aparato no deberá verse expuesto a la lluvia ni a la humedad.

Ciertas funciones de audio de este producto son fabricadas bajo licencia de Desper Products, Inc.

Spatializer® es una marca comercial propiedad de Desper Products, Inc.

0337-1S Prod a.fm Page 2 Wednesday, February 7, 2001 11:04 AM

I

NDICE

Indice

Felicidades ................................................................3

Registro del Usuario.................................................................3

Cuidado y limpieza ...................................................................3

Especificaciones.......................................................................3

Instalación .................................................................4

Ubicación de la Televisión........................................................4

Conexiones de Cable Opcional................................................4

Cable de Suministro de Corriente Alterna................................4

Conexión de Cable / Antena ....................................................5

Conexiones de Equipo Opcional ..............................................5

Conexiones de Equipo Adicional .............................................8

Conexión del Amplificador (TO AUDIO AMP) ..........................8

Conexión (PROG OUT)............................................................9

Conexión del Decodificador de Televisión

Digital (DTV-STB) o Disco de Video Digital ..........................9

Conexión para un Sistema de Teatro en Casa.....10

Operación de Imagen en Imagen (PIP) .................11

Operación de la pantalla Split ...............................12

Menú de la Guía Giratoria

MR

....................................13

Navegación Básica.................................................................13

Guía del Control Remoto........................................................13

Tabla de Menús de la Guía Giratoria.....................14

Funciones Especiales ............................................17

Idiomas del Menú ...................................................................17

Prog Cnls (Prgramación de Canales).....................................17

Subtítulos ...............................................................................18

Corrección Geomagnetica......................................................19

Apagado Automático (Cronómetro)........................................20

Cronómetro 1 y Cronómetro 2................................................20

Ajustes de la Imagen..............................................................21

Modalidad Dolby Central y Salida de Audio Fija ....................22

Canales Favoritos y Prefijado de Títulos................................23

Bloqueo .................................................................................24

Cuadro de Localización de Fallas .........................25

Lea estas instrucciones completamente antes de operar la Televisión.

El contenido está sujeto a cambios sin previo aviso u obligación.

Derechos Reservados 2000 por Matsushita Electric Corporation of America.

Todos los Derechos Reservados. La copia y distribución sin autorización es violación de la ley.

2

0337-1S Prod a.fm Page 3 Wednesday, February 7, 2001 11:04 AM

F

ELICIDADES

Felicidades

Su nueva televisión Panasonic Tau esta diseñada para proporcionarle permanentemente imagenes con calidad artística, e incluye dentro de sus características la inovadora pantalla plana PureFlat

MR

. El nuevo gabinete con acabado en gris-plata de un compacto y elegante estilo esta diseñado para darle muchos años de satisfacción. Fue completamente provado y ajustado en la fábrica para su mejor desempeño.

Registro del Usuario

Los números de modelo y de serie de esta unidad se encuentran en la parte posterior de la

Televisión. Se recomienda que anote dichos números en los espacios que se proporcionan y se conserven como registro permanente de su compra. Esto le ayudará a identificarlo en caso de robo o pérdida. Los consumidores en los Estados Unidos de América pueden registrar su producto en la siguiente dirección electrónica: www.prodreg.com/panasonic.

Número de

Modelo

Cuidado y limpieza

Número de

Serie

Pantalla (Apagar la Televisión)

Nota:

• Use una solución de jabón suave o limpiador de vidrios con un paño suave y limpio.

NO USE LIMPIADORES ABRASIVOS.

• Evite la humedad excesiva y seque bien.

Evite rociar cualquier tipo de limpiadores directamente sobre la pantalla.

Gabinete y Control Remoto

r

Para control remoto y gabinetes de plástico, use un paño suave humedecido con agua o una solución detergente suave. Evite exceso de humedad y frote hasta secar.

r

No use benceno, diluyentes u otros productos a base de petróleo.

Especificaciones

Fuente de Potencia

CT-36HX40 (3,7A)

CT-32HX40 (3,7A)

120V AC, 60Hz

Capacidad de Canales - 181

Terminales de Entrada de Vídeo

Terminales de Entrada de Audio

Terminal de Salida de Vídeo

Terminales de Salida de Audio

Componente Entrada de Vídeo

Terminales de Entrada S-Vídeo

VHF-12; UHF-56; Cable-125

1Vp-p, 75 Ohmios, Estilo fonográfico

500mV RMS 47Kilo Ohmios

1Vp-p, 75 Ohmios, Estilo fonográfico

0-2.0V RMS 4.7Kilo Ohmios

75 Ohmios,Terminal tipo fonográfico

Conector S-Vídeo (Y-C)

Las especificaciones están sujetas a cambio sin previo aviso ni obligación alguna.

3

0337-1S Prod a.fm Page 4 Wednesday, February 7, 2001 11:04 AM

I

NSTALACIÓN

Instalación

Ubicación de la Televisión

Esta unidad tiene como propósito ser usada como parte de un centro de entretenimiento.

Consulte a su distribuidor para obtener opciones disponibles.

r

Evite el exceso de luz del sol u otras luces brillantes, incluyendo reflejos.

r

Mantenga alejada la unidad del exceso de calor o humedad. La ventilación inadecuada puede causar fallas en componentes internos.

r

La iluminación fluorescente puede reducir el rango de transmisión del control remoto.

r

Evite el equipo magnético, incluyendo motores, ventiladores o altavoces externos.

PRECAUCIÓN:

Use únicamente con el mueble, mesa, cómoda o librero especificado por el fabricante o comprado con el aparato. Si mueve el mueble con el aparato sobre de el, tenga mucho cuidado de que el aparato no caiga sobre usted al empujar. Para evitar lesiones a infantes, nunca coloque el televisor en muebles que puedan ser inclinados o movidos por un niño.

CT-36HX4O:

PRECAUCIÓN:

Este televisor debe ser utilizado unicamente con el mueble

PANASONIC TY-36HX40P. Si lo utilixa con algun otro mueble o porta-televisor, podria ser fragil o inestable, lo que podria ocacionar un accidente.

CT-32HX4O:

PRECAUCIÓN:

Este televisor debe ser utilizado unicamente con el mueble

PANASONIC TY-32HX40P. Si lo utilixa con algun otro mueble o porta-televisor, podria ser fragil o inestable, lo que podria ocacionar un accidente.

Conexiones de Cable Opcional

Cables blindados de audio y vídeo deben usarse entre los componentes. Para obtener mejores resultados: r

Use cable coaxial blindado de 75 ohmios.

r

Use los conectores de entrada y salida apropiados, iguales a los de su componente.

r

Evite el uso de cables largos para minimizar interferencia.

Cable de Suministro de Corriente Alterna

PRECAUCION: PARA PREVENIR UNA DESCARGA ELECTRICA,

BUSQUE LA CLAVIJA ANCHA DEL ENCHUFE E INSERTELA POR

COMPLETO EN LA RENDIJA ANCHA DE LA TOMA DE CORRIENTE

ALTERNA. NO USE ESTE ENCHUFE CON UN RECEPTACULO U OTRA

TOMA DE CORRIENTE SALVO QUE LA CLAVIJA SE PUEDA INSERTAR

POR COMPLETO PREVINIENDO QUE SE EXPONGA LA CLAVIJA.

Enchufe polarizado

PROTEJA EL CABLE DE AC DE SER PISADO, ENRROLLADO, PLEGADO, TROZADO O

PERFORADO, PARTICULARMENTE EN LOS CONECTORES Y EN LOS PUNTOS DONDE

SALEN DEL APARATO.

4

0337-1S Prod a.fm Page 5 Wednesday, February 7, 2001 11:04 AM

I

NSTALACIÓN

Conexión de Cable / Antena

Para una recepción adecuada, se requiere una conexión de cable o de antena.

Cable de Entrada de la

Compañía de Cable

Conexión de cable

Conecte el cable suministrado por su compañía local de cable a la conexión ANT ó ANT1 en la parte posterior de la televisión. Seleccione la modalidad de cable y ANT1 en el menú de SET UP (Ajuste) bajo Prog

Cnls (Programación de Canales).

Nota:

Se puede requerir de un decodificador de cable para una recepción adecuada. Verifique con su compañía de cable local sobre los requisitos de compatibilidad.

Conexión de Antena

• Para una recepción adecuada de canales VHF/UHF, se

• requiere de una antena externa. Para la mejor recepción, se recomienda una antena en el exterior.

Conecte el cable de la antena a la conexión ANT1 en la parte posterior de la televisión. Seleccione la modalidad de

TV y ANT1 en el menú de SET UP bajo PROG CNLS

.

75 Ohmios VHF/UHF en la parte posterior de la TV

Cable de Entrada de una Antena de Casa

Nota: La Modalidad de Cable está predispuesta de fábrica. Usuarios de Antena deberán cambiar a la modalidad de TV y seleccionar ANT1 en el Menú de

Setup bajo PROG CNLS.

Conexiones de Equipo Opcional

C

onexión del Decodificador de Cable

Siga este diagrama cuando conecte su televisión solamente a un decodificador de cable.

DECODIFICADOR DE CABLE

ANT OUTPUT

Cable de Entrada

CONEXIONES EN LA PARTE POSTERIOR DE LA TELEVISION

ANT INPUT

CABLES NO INCLUIDOS

Y

ANT 1

SPLIT OUT

ANT 2

CENTER CHANNEL

INPUT

VIDEO

P

R

P

B

L

AUDIO

R

1 2

DIGITAL TV INPUT

S-VIDEO

VIDEO

L

AUDIO

R

INPUT

1

INPUT

2

INPUT

3

PROG OUT

L

R

TO AUDIO

AMP

Nota: El control remoto debe ser programado con los códigos que se incluyen para operar el decodificador de cable (caja de cable). Vea Programación del Control Remoto en la Guía de

Referencia Rápida para el Control Remoto.

Viendo un canal de cable premium (codificado)

Procedimiento

1.

Seleccione ANT2 en el menú de SET UP (Ajuste) bajo PROG CNLS (Programación de Canales).

2.

Sintonice la televisión al canal 3.

3.

Usando el decodificador de cable, sintonice el canal de cable premium que desea ver.

Nota: Para usar funciones especiales tales como Canales Favoritos y Títulos de Canal (vea la sección de

Funciones Especiales para más información), ANT1 debe estar seleccionada en el menú de

SET UP bajo PROG CNLS.

5

0337-1S Prod a.fm Page 6 Wednesday, February 7, 2001 11:04 AM

I

NSTALACIÓN

Conexión de la Videocasetera

Siga este diagrama cuando conecte su televisión solamente a una videocasetera

.

VIDEOCASETERA

VIDEO OUT

L

AUDIO OUT

R

OUTPUT

ANT INPUT

Cable de

Entrada

CABLES NO INCLUIDOS

CONEXIONES EN LA PARTE POSTERIOR DE LA TELEVISION

S-VIDEO

Use la conexión

S-VIDEO o la conexión VIDEO.

PROG OUT

Y

ANT 1

SPLIT OUT

ANT 2

CENTER CHANNEL

INPUT

VIDEO

P

R

P

B

L

AUDIO

R

1 2

DIGITAL TV INPUT

VIDEO

AUDIO

L

R

L

INPUT

1

INPUT

2

INPUT

3

R

TO AUDIO

AMP

Nota: El control remoto debe ser programado con los códigos que se incluyen para operar la videocasetera. Vea Programación del Control Remoto en la Guía de Referencia Rápida

para el Control Remoto.

Viendo un programa de televisión

Procedimiento

1.

Seleccione ANT1 en el menú de SET UP (Ajuste) bajo PROG CNLS (Programación de canales).

2.

Sintonice la televisión al programa de televisión que desea ver.

Viendo un vídeo

Procedimiento

r

Opción A

1.

Seleccione ANT1 en el menú de SET UP bajo PROG CNLS.

2.

Presione el botón de TV/VIDEO en el control remoto para seleccionar la entrada de vídeo (VIDEO 1, VIDEO 2, etc.) que está conectada a su videocasetera.

3.

Comience el vídeo.

r

Opción B

1.

Seleccione ANT2 en el menú de SET UP bajo PROG CNLS.

2.

Sintonice su televisión al canal 3 ó 4, dependiendo de su videocasetera.

3.

Comience el vídeo.

Grabando un programa de televisión

Procedimiento

r

Opción A (Grabando y viendo el mismo programa)

1.

Seleccione ANT2 en el menú de SET UP bajo PROG CNLS.

2.

Sintonice su televisión al canal 3 ó 4, dependiendo de su videocasetera.

3.

Usando la videocasetera,sintonice el programa de televisión que desea grabar.

4.

Comience a grabar.

r

Opción B (Grabando un programa mientras se ve otro programa)

1.

Seleccione ANT2 en el menú de SET UP bajo PROG CNLS.

2.

Presione el botón de TV/VIDEO en el control remoto para seleccionar la entrada de vídeo ( VIDEO 1, VIDEO 2, etc.) que está conectada a su videocasetera.

3.

Usando la videocasetera, sintonice el programa de televisión que desea grabar.

4.

Comience a grabar.

5.

Presione el botón de TV/VIDEO en el control remoto para regresar a la modalidad de TV.

6.

Sintonice su televisión al programa de televisión que desea ver.

6

0337-1S Prod a.fm Page 7 Wednesday, February 7, 2001 11:04 AM

I

NSTALACIÓN

Conexiones del Decodificador de Cable y Videocastera

Siga este diagrama cuando conecte su televisión tanto a una videocasetera como a un decodificador de cable.

VIDEOCASETERA

VIDEO OUT

CABLES NO INCLUIDOS

L

AUDIO OUT

R

ANT OUTPUT

ANT INPUT

Cable de Entrada

ANT OUTPUT

ANT 1

SPLIT OUT

ANT 2

CONEXIONES EN LA PARTE

POSTERIOR DE LA TELEVISION

CENTER CHANNEL

INPUT

VIDEO

Y

P

R

P

B

L

AUDIO

R

1 2

DIGITAL TV INPUT

S-VIDEO

PROG OUT

VIDEO

Use la conexión

S-VIDEO o la

L

AUDIO

R

INPUT

1

INPUT

2

INPUT

3

R

TO AUDIO

AMP

ANT INPUT

DECODIFICADOR

DE CABLE

Nota: El control remoto debe ser programado con los códigos que se incluyen para operar la videocasetera y decodificador de cable (caja de cable). Vea Programación del Control

Remoto en la Guía de Referencia Rápida para el Control Remoto.

Viendo un canal de cable premium (codificado)

Procedimiento

1.

Seleccione ANT2 en el menú de SET UP (Ajuste) bajo PROG CNLS (Programación de canales).

2.

Sintonice la televisión al canal 3.

3.

Usando el decodificador de cable, sintonice al canal de cable premium que desea ver.

Nota: Para usar la funciones especiales tales como Canales Favoritos y Títulos de canal (vea la sección de Funciones Especiales para más información), ANT1 debe estar seleccionada en el menú de SET UP bajo PROG CNLS.

Grabando un canal de cable premium (codificado)

Procedimiento

1.

Seleccione ANT2 en el menú de SET UP bajo PROG CNLS.

2.

Presione el botón TV/VIDEO en el control remoto para seleccionar la entrada de vídeo

(VIDEO 1, VIDEO 2, etc) que está conectada con su videocasetera.

3.

Encienda la videocasetera.

4.

Sintonice la videocasetera al canal 3 ó 4, dependiendo de la posición del interruptor en la parte posterior de su videocasetera.

5.

Usando el decodificador de cable, sintonice al canal de cable premium que desea grabar.

6.

Comienze a grabar.

Nota: Para ver un canal diferente mientras graba:

• Seleccione ANT1 en el menú de SET UP bajo PROG CNLS.

• Presione el botón TV/VIDEO en el control remoto para seleccionar la modalidad de televisión.

• Sintonice la televisión a un programa de televisión (excepto otro canal de cable premium).

7

0337-1S Prod a.fm Page 8 Wednesday, February 7, 2001 11:04 AM

I

NSTALACIÓN

Conexiones de Equipo Adicional

Presione para abrir el panel frontal de la televisión para usar las entradas se Audio/Vídeo para equipo opcional. Presione el botón TV/VIDEO para seleccionar la modalidad de entrada

VIDEO 4.

CONEXIONES EN EL FRENTE DE

LA TELEVISION

INPUT 4

HPJ

S-VIDEO

VIDEO L- AUDIO -R

Una segunda videocasetera, un reproductor de videodiscos, un equipo de videojuegos y equipo de DSS (sistema de transmisión digital vía satélite) pueden también ser conectados a las conexiones de Audio/Vídeo. Vea el manual de su equipo opcional para más detalles.

Procedimiento

1.

Conecte su equipo a las conexiones Audio/Vídeo en la parte frontal o posterior de la televisión.

2.

Seleccione la entrada de vídeo correspondiente presionando el botón TV/VIDEO.

3.

Opere el equipo como se instruye en el manual del equipo.

Nota:

La conexión S-VIDEO provee mejor calidad de imagen. Anula toda otra conexión de VIDEO. Utilice INPUT 4, AUDIO L y R con la conexión S-VIDEO.

INFORMACIÓN IMPORTANTE SOBRE EL USO DE JUEGOS DE VIDEO,

COMPUTADORAS, TELETEXTOS U OTROS DESPLIEGUES DE IMAGEN FIJA.

El uso extensivo de materiales de programación con imagen fija pueden causar una “imagen de sombra” permanente en el tubo de imagen. Esta imagen de fondo se ve en programas normales en la forma de una imagen fija estacionaria. Este tipo de deterioración en el tubo de imagen es irreversible pero puede ser limitada de acuerdo a las siguientes indicaciones:

A. Reduzca el ajuste de brillo/contraste a un nivel mínimo.

B. No utilice la imagen fija por largos períodos de tiempo.

C. Apague la potencia cuando no se encuentre en uso.

Nota:

Cualquiermarca o imagen que se retiene en el tubo de imagen como resultado del uso de imagen fija no se considera un defecto de funcionamiento y como tal, no está cubierto por la garantía. Este producto no está diseñado para mostrar patrones de imagen fija por largos períodos de tiempo.

Conexión del Amplificador (TO AUDIO AMP)

Para escuchar el sonido a través de un sistema estéreo separado, conecte un amplificador externo a las conexiones TO AUDIO AMP en la parte posterior de la televisión.

Nota:

Las conexiones TO AUDIO AMP no pueden ser conectadas directamente a altavoces (bocinas) externas.

Ajustes de Audio

1.

Seleccione en la pantalla ALTAVOCES SI en el menú de AUDIO (SONIDO).

2.

Ajuste el volumen del amplificador al mínimo.

3.

Ajuste el volumen de la televisión al nivel deseado.

4.

Ajuste el volumen del amplificador hasta igualar el de la televisión.

5.

Seleccione ALTAVOCES APAGADAS Y SALIDA DE AUDIO VARIABL

E

en el menú de

AUDIO (SONIDO).

6.

Ahora puede controlar el volumen, el silencio, los bajos, los altos, y el balance usando la televisión.

Nota:

Seleccione ALTAVOCES APAGADAS Y SALIDA DE AUDIO FIJA para controlar las funciones de audio a través del amplificador externo.

8

0337-1S Prod a.fm Page 9 Wednesday, February 7, 2001 11:04 AM

I

NSTALACIÓN

Conexión (PROG OUT)

Para usar el audio y vídeo con equipo opcional, conecte las terminales PROG OUT y TO

AUDIO AMP en la parte posterior de la televisión.

Procedimiento

1.

Conecte el equipo opcional a las terminales PROG OUT y TO AUDIO AMP.

2.

El desplegado de la terminal PROG OUT es igual que el desplegado en pantalla.

3.

Vea el manual del equipo opcional para más instrucciones para grabar y monitorear.

Conexión del Decodificador de Televisión Digital (DTV-STB) o Disco de Video

Digital

Utilice este diagrama para conectar el decodificador de Televisión Digital Panasonic

(DTV-STB) o Disco de Video Digital a su Televisor.

CABLES NO INCLUIDOS

Entradas para Televisión Digital en la parte posterior del Televisor

DIGITAL TV OUTPUT

MAIN

VIDEO

Y P

B

P

R

R-AUDIO-L

-VIDEO

S-VIDEO

NTSC OUTPUT

Y

ANT 1

SPLIT OUT

ANT 2

CENTER CHANNEL

INPUT

VIDEO

P

R

P

B

L

AUDIO

R

1 2

DIGITAL TV INPUT

S-VIDEO

VIDEO

L

AUDIO

R

PROG OUT

L

INPUT

1

INPUT

2

INPUT

3

R

TO AUDIO

AMP

Entradas para Televisión Digital en la parte posterior del Decodificador de Televisión Digital (DTV-STB) o Disco de Video Digital .

Nota:

El televisor tiene dos grupos de entradas de video compuesto, cada grupo tiene tres entradas: Y, P

B

y P

R

. Los entradas separadas para las señales compuestas de color, proveen una mejor separación de luminancia y color.

9

0337-1S Prod a.fm Page 10 Wednesday, February 7, 2001 11:04 AM

C

ONEXIÓN PARA UN

S

ISTEMA DE

T

EATRO EN

C

ASA

Conexión para un Sistema de Teatro en Casa

Las bocinas internas de su televisión pueden ser conectadas como el canal central para el sonido envolvente de un sistema de teatro en casa. Conecte un amplificador de sonido envolvente (Salida de la bocina del canal central) a CENTER CHANNEL INPUT (entrada del canal central) en la parte posterior de la televisión, como se muestra. DOLBY* CENTRAL Y

SALIDA AUDIO FIJA debe estar seleccionado en el menú de Audio en el menú de la Guía

Giratoria

MR

** bajo ALTAVOCES.

CONEXIONES EN LA PARTE

POSTERIOR DE LA TELEVISION

Y

ANT 1

SPLIT OUT

ANT 2

CENTER CHANNEL

INPUT

VIDEO

P

R

P

B

L

AUDIO

R

1 2

DIGITAL TV INPUT

S-VIDEO

VIDEO

L

AUDIO

R

INPUT

1

INPUT

2

INPUT

3

PROG OUT

L

R

TO AUDIO

AMP

(1) Presione y mantenga presionado el botón.

(2)

Inserte el cable en el orificio y suelte el botón.

Amplificador de

Sonido Envolvente

Componente de Vídeo

TV

Altavoz

Izquierdo

Delantero

Altavoces de la

TV Canal Central

Altavoz

Derecho

Delantero

Altavoz Trasero

Izquierdo

Envolvente

Atavoz Trasero

Derecho

Envolvente

Oyente

Videocasetera

10

*Fabricado bajo autorización de Laboratorios Dolby. “Dolby”, “AC-3”, “Pro Logic” y el símbolo doble-D son marcas registradas de los Laboratorios Dolby.

**

Patente en Trámite E.U.A.

0337-1S Prod a.fm Page 11 Wednesday, February 7, 2001 11:04 AM

O

PERACIÓN DE

I

MAGEN EN

I

MAGEN

(PIP)

Operación de Imagen en Imagen (PIP)

Esta televisión incluye la característica de Imagen en Imagen (PIP) con un sintonizador dual.

Esto le permite ver dos (2) transmisiones en vivo al mismo tiempo con o sin una fuente de vídeo externa tal como videocasetera, decodificador de cable, etc.

Operación Básica de PIP

Procedimiento

Presione el botón PIP en el control remoto para desplegar el recuadro

PIP en pantalla.

Nota:

El Audio es sólo de la Imagen Principal.

1.

Escoja canales para el recuadro PIP presionando los botones PIP CHANNEL

(Canales de PIP) arriba/abajo en el control remoto.

2.

Escoja canales para la Imagen Principal presionando los botones CH (Canal) arriba/ abajo en el control remoto o usando el teclado numérico.

Botón SWAP

El botón SWAP (cambio) intercambia la fuente de las imágenes PIP y la Principal. Presione el botón

RECALL para que aparezca en pantalla el estado de la fuente de las imágenes PIP y la Principal.

Operación de PIP con un Decodificador de Cable

Procedimiento

r

Para ver canales de cable premium (codificados) a través del decodificador de cable en la

Imagen Principal:

Nota:

Use este procedimiento si desea ver canales de cable premium en la Imagen

Principal mientras ve un programa de televisión o vídeo en el recuadro de

PIP.

1.

Seleccione ANT2 en el menú de SET UP (Ajuste) bajo PROG CNLS (Programación de canales).

2.

Sintonice la televisión al canal 3.

3.

Presione el botón PIP en el control remoto para desplegar el recuadro de

PIP en pantalla.

Nota:

El Audio es sólo de la Imagen Principal.

4.

Verifique que su decodificador de cable esté Encendido.

5.

Escoja canales para la Imagen Principal sintonizando su decodificador de cable.

6.

Escoja canales para el recuadro de PIP presionando el botón TV en el control remoto y usando los botones PIP CHANNEL arriba/abajo.

Nota:

La función de SWAP no está disponible cuando se usa el decodificador de cable para sintonizar canales. Si su decodificador de cable tiene salida de vídeo puede ser conectada a la televisión, para permitirle usar todas las funciones de PIP. (Sintonice el PIP a la entrada de vídeo conectada a su decodificador de cable).

11

0337-1S Prod a.fm Page 12 Wednesday, February 7, 2001 11:04 AM

O

PERACIÓN DE LA PANTALLA

S

PLIT

Operación de la pantalla Split

Esta función permite ver 2 canales diferentes, uno al lado del otro, con o sin una fuente de video externa. El audio es de la imagen principal unicamente (lado izquierdo).

Imagen

Principal

SPLIT

Operación Básica del Split

Procedimiento

Presione el boton

SPLIT/SIZE

PLAY

en el control remoto para desplegar el recuadro SPLIT en pantalla.

Nota:

El Audio es sólo de la Imagen Principal.

1.

Escoja canales para el recuadro SPLIT presionando los botones PIP CHANNEL

(Canales de PIP) arriba/abajo en el control remoto.

2.

Escoja canales para la Imagen Principal presionando los botones CH (Canal) arriba/ abajo en el control remoto o usando el teclado numérico.

3.

El botón SWAP (cambio) intercambia la fuente de las imágenes SPLIT y la Principal.

Presione el botón RECALL para que aparezca en pantalla el estado de la fuente de las imágenes SPLIT y la Principal.

12

0337-1S Prod a.fm Page 13 Wednesday, February 7, 2001 11:04 AM

Menu de la Guía Giratoria

Menú de la Guía Giratoria

M

ENU DE LA

G

UÍA

G

IRATORIA

Menú de la Guía Giratoria

Navegación Básica

Procedimiento

r

Presione el botón ACTION (ACCION) en medio del botón azul grande en el control remoto para desplegar el Menú de la Guía Giratoria.

Nota:

Tenga cuidado cuando presione el botón ACTION. Si no se presiona justo en medio del botón, las teclas de canal o volumen se activan.

r

Presione CH (CANAL) arriba/abajo para hacer girar la Guía Giratoria. r

Presione el botón Izquierdo VOL (VOLUMEN) para salir de la Guía Giratoria.

Navegación en el Menú de la Guía Giratoria

Procedimiento

r

Presione el botón ACTION para seleccionar los elementos del menú principal.Presione los botones de CH arriba/abajo para realzar los submenús. r

Presione el botón Derecho VOL para seleccionar y ajustar las funciones. r

Presione el botón ACTION para regresar a los submenús.

VOL

CH

ACTION

CH

VOL

Control Remoto

La Guía de Referencia Rápida para el Control Remoto se incluye con en el empaque de esta televisión.

13

0337-1S Prod a.fm Page 14 Wednesday, February 7, 2001 11:04 AM

T

ABLA DE

M

ENUS DE LA

G

UÍA

G

IRATORIA

Tabla de Menus de la Guía Giratoria

Tabla de Menús de la Guía Giratoria

M

ENU

D

ESCRIPCIÓN

IDIOMAS

PROG CNLS

(Programación de Canales)

CC

(Closed Captioning - Subtítulos)

OTROS AJ.

(Otros Ajustes)

AJ. AUDIO

(Ajustes de Sonido)

OTROS AJ.

(Otros Ajustes)

SONIDO ENVOLVENTE

AJUSTE

r

Seleccione menús en Inglés, Español, o

Francés.

r

MODO - Seleccione Cable o Televisión. Vea la sección de Instalación en su manual.

r

ANTENA - Seleccione ANT1 ó ANT2 cuando esté en la modalidad de televisión. Vea la sección de Instalación en el manual.

r

PROGRAM AUTO - Programa automáticamente los canales con señal en la memoria. r

PROGRAM MANUAL - Manualmente incluye o anula canales en memoria. r

CC EN MUDO - Seleccione C1-C4 para visualizar subtítulos cuando el botón

MUTE (Mudo) del control remoto es presionado.

r

MODO CC - Seleccione T1-T4 ó C1-C4 para mostrar subtítulos, guía de la programación o cualquier otra información.

r

AUTOENCEN - Seleccione SI (AJUSTE) para encender la televisión al mismo tiempo que la

Decodificador de Cable u otros componentes, ó seleccione NO.

r

CORR GEOMAGNETICA - Debido al Campo

Magnético de cada zona, serán necesarios algunos ajustes.

SONIDO

r

MODO - Seleccione ESTEREO, SPA (Programa

Secundario De Sonido) o MONO. (Use MONO cuando la señal de estéreo es débil.) r

BAJOS - Aumenta o disminuye los sonidos bajos.

r

ALTOS - Aumenta o disminuye los sonidos altos.

r

BALANCE - Enfatiza el volumen del altavoz derecho / izquierdo.

r

NORMAL - Reajusta BAJOS, ALTOS y

BALANCE a los niveles prefijados de fábrica. r

SONIDO IA - Automáticamente ajusta el volumen para mantener confortable el nivel del sonido. (El SONIDO IA no está disponible en la modalidad de VIDEO).

r

SPATIALIZER

®

- Sonido envolvente tridimensional con dos altavoces.

14

0337-1S Prod a.fm Page 15 Wednesday, February 7, 2001 11:04 AM

T

ABLA DE

M

ENUS DE LA

G

UÍA

G

IRATORIA

Tabla de Menus de la Guía Giratoria

Tabla de Menús de la Guía Giratoria

M

ENU

ALTAVOCES

D

ESCRIPCIÓN

r

SI - Altavoces de la televisión funcionan normalmente.

r

APAGADAS Y SALIDA DE AUDIO VARIABLE -

Altavoces de la TV están apagados, el sonido es ajustable mediante la televisión.

r

APAGADAS SALIDA DE AUDIO FIJA -

Altavoces de la TV están apagados, el sonido es ajustable sólo mediante el amplificador externo.

r

DOLBY CENTRAL Y SALIDA AUDIO FIJA -

Hace a la televisión el canal central del sonido envolvente y el sonido es ajustable sólo mediante el amplificador externo .

AJUSTE DE RELOJ

APAGADO

(Apagado Automático)

CRONOM 1

CRONOM 2

(Cronómetros)

CRONOMETRO

r

Ajuste la hora y día de la semana (La hora aparecerá en pantalla al encender la televisión, al presionar el botón RECALL (LLAMADA) o al cambiar canales). r

Programe la TV para que automáticamente se apague en 30, 60, ó 90 minutos. Seleccione NO para apagar el cronómetro.

r

Programe uno o ambos cronómetros para que enciendan y apaguen la televisión a la hora seleccionada, en el canal seleccionado y los días seleccionados. (El reloj debe estar ajustado a la hora, para que las funciones del cronómetro operen).

AJ. IMAGEN1

(Ajustes)

IMAGEN

r

COLOR - Ajusta la intensidad del color deseada.

r

TINTE - Ajusta los tonos naturales de la piel.

r

BRILLO - Ajusta las áreas oscuras para detalles más nítidos.

r

CONTRASTE - Ajusta las área blancas de la imagen.

r

NITIDEZ- Ajusta para dar mejor claridad a los detalles de la silueta.

r

NORMAL- Reajusta todas las modificaciones de la imagen a los predispuestos de fábrica.

15

0337-1S Prod a.fm Page 16 Wednesday, February 7, 2001 11:04 AM

T

ABLA DE

M

ENUS DE LA

G

UÍA

G

IRATORIA

Tabla de Menus de la Guía Giratoria

Tabla de Menús de la Guía Giratoria

M

ENU

AJ. IMAGEN2

OTROS AJ.

(Otros Ajustes)

D

ESCRIPCIÓN

r

TEMP COLOR - Ajusta la preferencia de color

AZUL, ROJO, o NORMAL r

COLOR NATURAL - Esta función expande el rango de reproducción del color, lo que resulta en imagenes mas vivas con una graduación de colores mas natural y tonos mas delicados.

r

REDUC DE RUIDO - Reduce el ruido de canal normalmente llamado “nieve”. Permanecerá apagado avando reciba un canal con señal fuerte y estable.

r

3D Y/C FILTRO - Minimiza el ruido y cruce de color en la imagen .

r

FORMATO - Selecciona el tamaño de la imagen

(radio) para igualarlo al formato de la programación.

r

MODO ESCANEO - Seleccione modo TV

(duplicación de cuadro) para detalle y claridad optimos. Seleccione modo de JUEGO

(duplicación de linea) para optimizer la imágen al jugar juegos de video rápidos y complejos.

r

MATRIZ COLOR - Seleccione HD o SD para ajuste automâtico de los parámetros de clor para transmiciones de HD (alta definición) y SD

(definición estándar)..

FAVORITOS

TITULOS

MODO

TIEMPO?

CANALES

r

EXPLORA CAN - Seleccione FAV para explorar

16 canales favoritos o TODOS para explorar todos los canales, usando los botones CH arriba/abajo.

r

PREFIJADO -Asigne los números de canal para las estaciones populares de televisión prefijadas.

r

MANUAL - Ponga los números de los canales y sus títulos manualmente.

r

PONGA TITULO - Ponga título a las conexiones de vídeo para desplegar el equipo opcional.

BLOQUEO

r

Active el bloqueo en Todos, Canales o Juego con un código secreto.

r

Seleccione la duración del bloqueo. (12, 24, 48 horas o SIEMPRE).

16

0337-1S Prod a.fm Page 17 Wednesday, February 7, 2001 11:04 AM

F

UNCIONES

E

SPECIALES

Funciones Especiales

AJUSTE

Idiomas del Menú

En el menú de SET UP (AJUSTE) bajo IDIOMA/LANGUE seleccione el idioma del menú

ENGLISH (Inglés), ESPAÑOL o FRANCAIS (Francés).

AJUSTE

IDIOMA/

LANGUE

PROG CNLS

CC

OTROS AJ.

MODO ESPAÑOL u

Prog Cnls (Programación de Canales)

En el menú de SETUP bajo PROG CNLS seleccione: r

MODE para seleccionar la modalidad de TV (antena) o CABLE dependiendo de la fuente de la señal r

ANTENA para seleccionar ANT 1 ó ANT 2 . r

PROGRAMA AUTO para programar automáticamente todos los canales con señal.

r

PROGRAMA MANUAL para manualmente incluir o borrar canales.

AJUSTE

IDIOMA/

LANGUE

PROG CNLS

CC

OTROS AJ.

MODO CABLE u

ANTENA ANT1 u

PROGRAMA AUTO u

PROGRAMA MANUAL u

17

0337-1S Prod a.fm Page 18 Wednesday, February 7, 2001 11:04 AM

F

UNCIONES

E

SPECIALES

CC

(Subtítulos)

Esta televisión tiene un decodificador integrado que despliega subtítulos (texto en letras blancas o de colores sobre un fondo negro) en pantalla. Permite al usario leer el diálogo de un programa de televisión u otra información. El programa visto debe incluir la modalidad de subtítulos para que esta función opere.

CC

En Mudo

Activa la modalidad de subtítulos en pantalla cuando el botón MUTE (MUDO) en el control remoto es presionado.

Nota:

Esta función opera solamente cuando la modalidad de subtítulos está apagada (NO). El programa visto debe ser transmitido con la modalidad de subtítulos. (Consulte su guía de televisión local).

Procedimiento

r

En el menú de SET UP, seleccione

CC

(Subtítulos).

r

Seleccione

CC

EN MUDO. r

Seleccione NO, C1, C2, C3 ó C4.

r

Ajuste recomendado para la modalidad de subtítulos cuando se usa el botón MUTE

(MUDO):

CC

EN MUDO: C1

• MODO CC : NO r

Presione el botón ACTION para regresar a las opciones de los submenús, y salir de los menús.

r r

Presione el botón MUTE (MUDO) para activar la función de Subtítulos.

r

Presione el botón MUTE (MUDO) nuevamente para desactivar la función.

AJUSTE

IDIOMA/

LANGUE

PROG CNLS

CC

OTROS AJ.

CC EN MUDO

MODO CC

NO u

NO u

Modo

CC

Procedimiento

r

En el menú de SET UP (Ajuste), seleccione CC (Subtítulos).

r

Seleccione MODO

CC

.

r

Seleccione NO, C1, C2, T1, T2, C3, C4, T3 ó T4:

• NO - Cuando no se desea la modalidad de subtítulos.

C1 - Para que la información relacionada con el vídeo sea desplegada en hasta 4 líneas en pantalla a la vez. (No bloquea partes relevantes de la imagen). El texto puede ser en cualquier idioma.

C2 a C4 - Otras modalidades de información relacionada con el vídeo.

T1 - Para que la guía de la programación o cualquier otra información sea desplegada en pantalla, cuando sea disponible. (Bloquea una gran porción de la imagen en la pantalla de la televisión).

T2 a T4 - Para otras modalidades de información. (Bloquea una gran porción de la • imagen en la pantalla de la televisión).

r

Presione el botón ACTION para regresar a las opciones de los submenús y para salir de los menús.

18

0337-1S Prod a.fm Page 19 Wednesday, February 7, 2001 11:04 AM

F

UNCIONES

E

SPECIALES

Otros Ajustes

En el menú de SETUP bajo OTROS AJ. seleccione: r

AUTOENCENDIDO - Seleccione SI para encender la televisión al mismo tiempo que el

Decodificador de Cable u otros componentes, ó seleccione NO.

r

CORR GEOMAGNETICA - Ajuste para remover las decoloraciones en la imágen debido al efecto del campo magnético terrestre en su zona.

AJUSTE

IDIOMA/

LANGUE

PROG CNLS

CC

OTROS AJ.

AUTOENCENDIDO

CORR GEOMAGNETICA

NO u u

Menú del CORRECCION GEOMAGNETICA

AJUSTE

CORRECCION GEOMAGNETICA

0 - - - - - - - - - l - - - - - - - - u

AJUSTE u

PRESIONE ACTION PARA SALIR

Note:

Corrección Geomagnética puede requerirse al momento de hacer los ajustes iniciales o cuando la TV se ha movido de lugar.

Procedimiento

r

En el menú de SETUP, bajo OTROS AJ seleccione CORR. GEOMAGNETICA.

r

Presione el botón u para desplegar e l sub-menú de Corrección Geomagnética.

r

Presione el botón t

o u

para ajustar la barra vertical a la izquierda o derecha hasta que desaparezca decoloración.

19

0337-1S Prod a.fm Page 20 Wednesday, February 7, 2001 11:04 AM

F

UNCIONES

E

SPECIALES

CRONOMETRO

Apagado

En el menú de TIMER (Cronómetro), seleccione APAGADO para apagar la televisión en 30, 60

ó 90 minutos. Seleccione NO para apagar el cronómetro.

CRONOMETRO

RELOJ

APAGADO

CRONOM1

CRONOM2

TIEMPO?

NO u

CRONOM 1 y CRONOM 2

En el menú de TIMER seleccione uno o ambos cronómetros, para encender y apagar la televisión a la hora seleccionada, en un canal seleccionado, en los días seleccionados.

Nota:

CRONOMETRO

RELOJ

APAGADO

CRONOM1

CRONOM2

DIA SAT-SUN u

ENCENDER - - : - -

APAGAR - - : - -

ELIJA CANAL - - -

FIJO

NO u

PONER TIEMPO

El reloj debe estar ajustado a la hora para que las funciones del cronómetro operen.

Apagado después de 90 minutos

La televisión se apaga automáticamente después de 90 minutos cuando se encendió con el CRONOMETRO. Si se selecciona APAGAR o si se presiona una tecla, el apagado automático de 90 minutos se cancela.

Activación del CRONOMETRO

El CRONOMETRO está activo cuando la televisión está apagada o encendida. La televisión cambiará al canal seleccionado a la hora seleccionada según se ajustó en el CRONOMETRO.

20

0337-1S Prod a.fm Page 21 Wednesday, February 7, 2001 11:04 AM

IMAGEN

F

UNCIONES

E

SPECIALES

AJ. (Ajustes) Imagen 1

.

En el menú de PICTURE (Imagen) bajo AJ. IMAGEN 1 seleccione: r

COLOR - Ajusta la intensidad del color deseada.

r

TINTE - Ajusta los tonos naturales de la piel.

r

BRILLO - Ajusta las áreas oscuras para detalles más nítidos.

r

CONTRASTE - Ajusta las área blancas de la imagen.

r

NITIDEZ - Ajusta para dar mejor claridad a los detalles de la siltueta.

r

NORMAL - Reajusta todas las modificaciones de la imagen a los predispuestos de fábrica.

IMAGEN

AJ.IMAGEN1

AJ.IMAGEN2

OTROS AJ.

COLOR

TINTE

BRILLO

CONTRASTE

NITIDEZ

NORMAL

NO u

AJ. (Ajustes) Imagen 2

En el menú de PICTURE (Imagen) bajo AJ. IMAGEN 2 seleccione: r

TEMP COLOR (temperatura) para aumentar o disminuir el rojo y el azul para acomodarse a las preferencias personales. r

COLOR NATURAL - Esta función expande el rango de reproducción del color, lo que resulta en imagenes mas vivas con una graduación de colores mas natural y tonos mas delicados.

r

REDUC DE RUIDO - Reduce el ruido de canal normalmente llamado “nieve”.

Permanecerá apagado avando reciba un canal con señal fuerte y estable.

r

3D Y/C FILTRO para minimizar el ruido o el cruce de color en la imagen .

r

FORMATO - Selecciona el tamaño de la imagen (radio) para igualarlo al formato de la programación.

IMAGEN

AJ.IMAGEN1

AJ.IMAGEN2

OTROS AJ.

TEMP COLOR

COLOR NATURAL

REDUC DE RUIDO

3D Y/C FILTRO

FORMATO

NORMAL u

SI u

NO u

SI u

AUTO u

21

0337-1S Prod a.fm Page 22 Wednesday, February 7, 2001 11:04 AM

F

UNCIONES

E

SPECIALES

Otros Ajustes

En el menú de PICTURE (Imagen) bajo OTROS AJ. seleccione: r

MODO ESCANEO - Seleccione modo TV (duplicación de cuadro) para detalle y claridad optimos. Seleccione modo de JUEGO (duplicación de linea) para optimizer la imágen al jugar juegos de video rápidos y complejos.

r

MATRIZ COLOR - Seleccione HD o SD para ajuste automático de los parámetros de color para transmiciones de HD (alta definición) y SD (definición estándar).

Nota:

Cuando esté viendo una señal de DTV en un formato no-estándar, puede cambiar los parámetros de color manualmente para obtener una mejor calidad de imágen.

IMAGEN

AJ.IMAGEN1

AJ.IMAGEN2

OTROS AJ.

MODO ESCANEO

MATRIZ COLOR

TV u

SD u

AUDIO

Modalidad Dolby Central y Salida de Audio Fija

.

En el menú de AUDIO (Sonido) bajo ALTAVOCES seleccione DOLBY CENTRAL Y SALIDA

AUDIO FIJA para hacer la televisión el canal central del sonido envolvente.(Vea la sección de

Instalación en el manual para la conexión de un Sistema de Teatro en Casa).

AUDIO

AJ.AUDIO

OTROS AJ.

ENVOLVENTE

ALTAVOCES

DOLBY CENTRAL Y

SALIDA AUDIO FIJA u

22

0337-1S Prod a.fm Page 23 Wednesday, February 7, 2001 11:04 AM

CANALES

F

UNCIONES

E

SPECIALES

Favoritos

.

En el menú de CHANNELS (Canales) bajo FAVORITOS seleccione: r

EXPLORA CAN FAV para introducir hasta 16 canales favoritos.

r

TODOS para explorar todos los canales cuando se usan los botones CH (Canal) arriba/ abajo.

CANALES

FAVORITOS

TITULOS

ELIJA CANAL

CANALES FAVORITOS

1 2 3 4

5

9

13

6

10

14

7

11

15

8

12

16

3

Título

En el menú de CHANNELS bajo TITULO seleccione: r

PREFIJADO para asignar el número de canal a las estaciones populares de televisión prefijadas. r

MANUAL para introducir los números y títulos manualmente.

r

PONGA TITULO para clasificar las conexiones de entrada de vídeo que se visualizan en la pantalla.

CANALES

FAVORITOS

TITULOS

PREFIJADO

MANUAL

PONGA TITULA u u u

23

0337-1S Prod a.fm Page 24 Wednesday, February 7, 2001 11:04 AM

F

UNCIONES

E

SPECIALES

BLOQUEO

Modo

Para usar las opciones de BLOQUEO: r

ELIJA CODIGO - Use el teclado numérico para introducir un código secreto de cuatro dígitos. Después de introducir su código por primera vez, el mensaje en pantalla cambia a

CAMBIAR CODIGO.

Nota:

Use un código que sea fácil de recordar y escríbalo en un lugar seguro.

En el submenú de MODO seleccione: r

BLOQUEO para escoger:

• NO - Para apagar la función de bloqueo.

• TODOS- Para bloquear todos los canales y entradas de vídeo.

• CANAL - Para bloquear hasta cuatro canales de su elección.

• JUEGO - Para bloquear los canales 3, 4 y las entradas de vídeo.

r

PROGRAMAS



- Para usar clasificaciones en programas y vídeos.

r

CAMBIAR CODIGO - Para cambiar su código secreto de cuatro dígitos.

Nota:

Si en la opción CAMBIAR CODIGO se introduce un código diferente al usado previamente, el código nuevo se convierte en el código controlador.

Presione el botón ACTION (ACCION) para regresar al submenú, seleccione TIEMPO para seleccionar la duración del bloqueo (12, 24, 48 horas o SIEMPRE).

Nota:

Sea cuidadoso al seleccionar SIEMPRE. Si siempre está seleccionado, y usted olvida su código secreto, la televisión deberá ser atendida por un técnico calificado para limpiar el ajuste del bloqueo.

Presione el botón ACTION (ACCION) para regresar a los submenús, y salir de los menús.

BLOQUEO

MODO

TIEMPO?

BLOQUEO NO u

PROGRAMAS:

PELICULAS DE EEUU

ACTIVADO

CAMBIO DE

CLAVE

NO

- - - u u

Nota:

Si JUEGO, CANAL o TODO está seleccionado, y si una de las entradas de vídeo o de los canales bloqueados es seleccionado, el mensaje PG (Protección de los Padres) se mostrará en la esquina superior derecha de la pantalla de la televisión.

Desactive BLOQUEO al introducir nuevamente su código secreto de cuatro dígitos y seleccionando BLOQUEO NO.



Para más información acerca de programas vea el manual V-CHIP Guía de los Padres incluido en el paquete de la televisión.

24

0337-1S Prod a.fm Page 25 Wednesday, February 7, 2001 11:04 AM

C

UADRO DE

L

OCALIZACIÓN DE

F

ALLAS

Cuadro de Localización de Fallas

Antes de solicitar servicio, establezca los síntomas y lleve a cabo las siguientes posibles soluciones.

S

ONIDO

I

MAGEN

Soluciones

Sonido Ruidoso

Sonido Ruidoso

Sonido Ruidoso

Sin Sonido

Sonido Ruidoso

Sin Sonido

Ajuste la Ubicación y/o Conexión de la Antena

Imagen Moteada

Ajuste la Ubicación y la Conexión de la Antena

Revise el Cable de Entrada de la Antena

Imagen Múltiple

Interferencia

Aleje la TV de los Aparatos Electrodomésticos,

Luces, Vehículos y Equipo Médico

Aumente el Volumen

Revise Mute (Mudo)

Revise en el Menú de Audio: ALTAVOCES > SI

Cambie el Canal Imagen Normal

Ajuste apropiadamente la modalidad de TV o del Cable

Revise los Cables de la Antena

Sin Imagen/Con Motas

?

Sin Imagen / Sin PIP

Revise que el Cable de Corriente este Enchufado a una toma de Corriente Activa

Ajuste los Controles de Brillo y Audio

Cambie el Canal

Revise las Conexiones del Cable

Programe el Control Remoto otra vez

Revise la Operación de la Segunda Fuente de Vídeo

Ajuste el Color

Cambie el Canal

Sonido Normal

Sin Color

Revise en el menú de AUDIO que el Ajuste se encuentre en Estéreo o Mono, no en SPA

Sonido Erróneo

Imagen Normal

Cambie CC (Subtítulos) de la Modalidad de Texto a NO

Sonido Normal

Caja Negra en Pantalla

Sonido Normal Imagen Normal

Operación Intermitente del Control Remoto

Reemplace las Pilas del Control Remoto

25

0337-1S Prod a.fm Page 26 Wednesday, February 7, 2001 11:04 AM

N

OTAS

26

Panasonic Consumer Electronics Company,

Division of Matsushita

Electric Corporation of America

One Panasonic Way

Secaucus, New Jersey 07094 www.panasonic.com

(800) 222-4213

Panasonic de Mexico, S.A, de C.V.

Amores No. 1120

Col. Del Valle C.P. 03100

México, D.F.

Tel. (915 ó 015) 488-1000

Fax (915 ó 015) 575-6763, 575-6765

Panasonic Sales Company,

Division of Matsushita Electric of Puerto Rico Inc. (“PSC”)

Ave. 65 de Infantería, Km 9.5

San Gabriel Industrial Park

Carolina, Puerto Rico 00985

Tel. (787) 750-4300

Fax (787) 768-2910

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement

Table of contents
