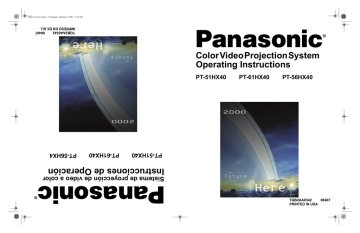

0342-Cover.fm Page 1 Wednesday, February 7, 2001 11:29 AM
TQB2AA0342
00407
IMPRESO EN EE.UU.
®
Color Video Projection System
Operating Instructions
PT-51HX40
PT-61HX40
PT-56HX40
PT-51HX40
PT-61HX40
PT-56HX4
Instrucciones de Operación
Sistema de proyección de vídeo a color
TQB2AA0342
00407
PRINTED IN USA
®
B0342E Production.fm Page 1 Wednesday, February 7, 2001 11:10 AM
:$51,1*
7R PRYH VHW SXVK IURP OHIW VLGH RI VHW &DVWHUV RQ ULJKW VLGH
GR QRW SLYRW LQ DOO GLUHFWLRQV 6HW FDQ WLS RYHU LI PRYHG IURP
ULJKW VLGH ZLWK ULVN RI SHUVRQDO LQMXU\
$'9(57(1&,$
3DUD PRYHU HO FRQMXQWR HPSXMH GHVGH HO ODGR L]TXLHUGR GHO
PLVPR /RV URODQDV GH OD GHUHFKD QR VRQ SLYRWDQWHV HQ WRGDV
ODV GLUHFFLRQHV (O FRQMXQWR VH SXHGH WXPEDU VL VH OR PXHYH
GHVGH HO ODGR GHUHFKR FRUULHQGR DVt HO ULHVJR GH VXIULU GDxRV
SHUVRQDOHV
0LVH HQ JDUGH
/RUV GX GpSODFHPHQW GX WpOpYLVHXU OH SRXVHU VXU VRQ F{Wp
JDXFKH /HV URXOHWWHV GX F{Wp GURLW QH SRXYDQW WRXUQHU GDQV
WRXWHV OHV GLUHFWLRQV O·DSSDUHLO SRXUUDLW WRPEHU V·LO HVW SRXVVp
GH FH F{Wp HW FDXVHU DLQVL GHV ULVTXHV GH EOHVVXUH
Certain audio features of this product manufacture under a license from Desper Products, Inc.
Spatializer® and the circle-in-square device and trademarks owned by Desper Products, Inc.
Spatializer U.S. Patents are: 4,308,423; 4,355,203 and 5,412,731.
WARNING
RISK OF ELECTRIC SHOCK
DO NOT OPEN
WARNING:
To reduce the risk of electric shock do not remove cover or back.
No user-serviceable parts inside. Refer servicing to qualified service personnel.
The lightning flash with arrow
head within a triangle is
intended to tell the user that
parts inside the product are a
risk of electric shock to persons.
The exclamation point within a
triangle is intended to tell the
user that important operating
and servicing instructions are in
the papers with the appliance.
WARNING: To prevent fire or shock hazard, do not expose this appliance
to rain or moisture.
B0342E Production.fm Page 2 Wednesday, February 7, 2001 11:10 AM
TABLE OF CONTENTS
Table of Contents
Congratulations ........................................................3
Customer Record .....................................................................3
Care and Cleaning ...................................................................3
Specifications ...........................................................................3
Installation.................................................................4
Television Location...................................................................4
Optional Cable Connections.....................................................4
AC Power Supply Cord ............................................................4
Cable / Antenna........................................................................4
Optional Equipment Connections.............................................5
VCR Connection.......................................................................5
Cable Box Connection..............................................................6
VCR and Cable Box Connection ..............................................7
Amplifier Connection (To Audio Amp) .....................................8
Program Out Connection (Prog.Out)........................................8
Dolby Center Channel Input Connection..................................9
Picture In Picture (PIP) Operation .........................10
Basic PIP Operation ..............................................................10
PIP Operation with a Cable Box............................................10
Digital TV - Set-Top (DTV-STB) or DVD
Connection ..............................................................11
Roller Guide Menu™Navigation ............................12
Basic Navigation.....................................................................12
Remote Control Guide............................................................12
Roller Guide Feature Chart ....................................13
Special Features .....................................................16
Program Channels .................................................................16
Closed Captioning ..................................................................16
Closed Captioning Mode ........................................................16
Closed Caption on Mute.........................................................17
Convergence ..........................................................................17
Sleep Timer ............................................................................19
Timer 1 and 2 .........................................................................19
Picture ....................................................................................20
Audio ......................................................................................20
Channels - Favorites ..............................................................21
Channels - Caption.................................................................21
Lock .......................................................................................22
Troubleshooting Chart ...........................................23
Read these instructions completely before operating PTV.
Contents are subject to change without notice or obligation.
Copyright 2000 by Matsushita Electric Corporation of America. All rights reserved.
Unauthorized copying and distribution is a violation of law.
2
B0342E Production.fm Page 3 Wednesday, February 7, 2001 11:10 AM
CONGRATULATIONS
Congratulations
Your new Projection Television (PTV) features state-of-the-art technology for high
quality picture and sound with complete audio/video connections for your home
theater system. Your PTV is designed to give you many years of enjoyment. It was
thoroughly tested and tuned at the factory for best performance.
Customer Record
The model and serial number of this product are located on the back of the PTV. You
should note the model and serial number in the space provided and retain as a permanent
record of your purchase. This will aid in identification in the event of theft or loss. Product
registraton for U.S. customers is available at: www.prodreg.com/panasonic.
Model
Number
Serial
Number
Care and Cleaning
Projection Screen (Turn PTV Off)
The projection screen is a high precision lens system which has a protective screen.
The protective screen is fully washable with the following precautions:
r Use a mild soap solution or window cleaner and a clean cloth.
• DO NOT USE ABRASIVE CLEANERS.
• Do not use laundry detergent or automatic dishwasher soap.
• Do not use alcohol, ammonia, or petroleum based products.
r Avoid excessive moisture and wipe dry.
• Prevent solution from running into the receiver below.
r Avoid bumping or scraping the screen.
Cabinet and Remote Control
r For cabinets and remote control, use a soft cloth dampened with water or a mild
detergent solution. Avoid excessive moisture and wipe dry.
r Do not use benzene, thinner or other petroleum based products.
Specifications
Power Source
PT-51HX40 (3.6A)
PT-56HX40 (3.6A)
PT-61HX40 (3.6A)
120V AC, 60Hz
Channel Capability - 181
VHF-12; UHF-56; Cable-125
4 Video Input Jacks
1Vp-p, 75 Ohm, Phono Jack Type
8 Audio Input Jacks
500mV RMS 47K Ohm
Video Output Jack
1Vp-p, 75 Ohm, Phono Jack Type
2 Audio Output Jacks
0-2.0V RMS 4.7K Ohm
Component Input (Y / PB / PR)
75 Ohm, Phono Jack Type
3 S-Video Input Jacks
S-Video (Y-C) Connector
Specifications are subject to change without notice or obligation.
3
B0342E Production.fm Page 4 Wednesday, February 7, 2001 11:10 AM
INSTALLATION
Installation
Television Location
This unit can be used as an entertainment center. Consult your dealer for available options.
r Avoid excessive sunlight or bright lights, including reflections.
r Keep away from excessive heat or moisture. Inadequate ventilation may cause internal
component failure.
r Fluorescent lighting may reduce remote control transmitting range.
r Keep away from magnetic equipment, including motors, fans and external speakers.
Optional Cable Connections
Shielded audio and video cables should be used between components. For best results:
r Use 75-ohm coaxial shielded cables.
r Use appropriate input and output connectors, that match your component connectors.
r Avoid long cables to minimize interference.
AC Power Supply Cord
CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO
WIDE SLOT OF AC OUTLET AND FULLY INSERT. DO NOT USE A PLUG WITH A
RECEPTACLE OR OTHER OUTLET UNLESS THE BLADE CAN BE FULLY
INSERTED TO PREVENT BLADE EXPOSURE. FOR SOME MODELS THAT ARE
NON-POLARIZED, THE USE OF AN AC ADAPTOR CONNECTOR MAY
BE NECESSARY.
Polarized plug
Non-Polarized plug
Cable / Antenna
For proper reception, either a cable or antenna connection is required.
Cable Connection
Connect the cable supplied by your local cable company.
Note:
A cable converter box may be required for proper reception.
Check with your local cable company for compatibility
requirements.
Antenna Connections
•
•
75 Ohm VHF/UHF
on back of PTV
For proper reception of VHF/UHF channels, an external antenna is required. For
best reception an outdoor antenna is recommended.
Connect home antenna to ANT1 connection on back of Incoming Cable from
Home Antenna
television. Select TV mode and ANT1 in the SET UP menu
under Prog Chan.
Cable Preset
Cable Mode is preset at the factory.
Antenna users must change to TV Mode and
ANT 1 in the Set Up menu.
4
Incoming Cable from
Cable Company
B0342E Production.fm Page 5 Wednesday, February 7, 2001 11:10 AM
INSTALLATION
Optional Equipment Connections
VCR Connection
Follow this diagram when connecting your television to a VCR only.
VCR
TERMINALS ON BACK OF PTV
S-VIDEO OUT
COMPONENT VIDEO INPUT
VIDEO OUT
1
CENTER CHANNEL INPUT
12Ω 50W (DIN) MAX
2
L
AUDIO OUT
AUDIO
R
ANT INPUT
L
R
R-AUDIO-L
PR
PB
VIDEO
VIDEO S-VIDEO
ANT OUTPUT
Y Use either the
S-Video or Video
connection.
INPUT 1
ANT 2
INPUT 2
SPLIT
OUT
CABLES NOT SUPPLIED
Incoming Cable
Note:
ANT 1
INPUT 3
R
L
PROG .
OUT
TO AUDIO AMP
The remote control must be programmed with supplied codes to operate the VCR. See
Programming the Remote Control in the Remote Control Quick Reference Guide.
Viewing a television program
Procedure
1.
2.
Select ANT1 in the SET UP menu under Prog Chan (Program Channels).
Tune the television to the television program you want to view.
Viewing a video
Procedure
r
r
Option A
1. Select ANT1 in the SET UP menu under Prog Chan (Program Channels).
2. Press the TV/VIDEO button on the remote control to select the video input (VIDEO 1,
VIDEO 2, etc.) connected to your VCR.
3. Begin the video.
Option B
1. Select ANT2 in the SET UP menu under Prog Chan (Program Channels).
2. Tune the television to Channel 3 or 4, depending on your VCR.
3. Begin the video.
Recording a television program
Procedure
r
r
Option A (Recording and viewing the same program)
1. Select ANT2 in the SET UP menu under Prog Chan (Program Channels).
2. Tune the television to Channel 3 or 4, depending on your VCR.
3. Using the VCR, tune to the television program you want to record.
4. Begin recording.
Option B (Recording one program while viewing another program)
1. Select ANT1 in the SET UP menu under Prog Chan (Program Channels).
2. Press the TV/VIDEO button on the remote control to select the video input (VIDEO 1,
VIDEO 2, etc.) connected to your VCR.
3. Using the VCR, tune to the television program you want to record.
4. Begin recording.
5. Press the TV/VIDEO button on the remote control to switch back to TV mode.
6. Tune the television to the television program you want to view.
5
B0342E Production.fm Page 6 Wednesday, February 7, 2001 11:10 AM
INSTALLATION
Optional Equipment Connections (Cont.)
Open the door on the PTV front panel to use the connections for your optional
equipment (Palmcorder, VCR, or other video components). Select input 4 mode by
pressing TV/VIDEO button.
CONNECTIONS OF FRONT OF PTV
INPUT 4
S -VIDEO VIDEO
L-AUDIO-R
Cable Box Connection
Follow this diagram when connecting your television to a cable box only.
TERMINALS ON BACK OF PTV
Cable Box
COMPONENT VIDEO INPUT
1
INPUT
OUTPUT
CENTER CHANNEL INPUT
12Ω 50W (DIN) MAX
2
L
R
AUDIO
R-AUDIO-L
PR
PB
Y
VIDEO
VIDEO S-VIDEO
INPUT 1
ANT 2
INPUT 2
SPLIT
OUT
Incoming Cable from
Cable Company
ANT 1
INPUT 3
R
L
PROG .
OUT
TO AUDIO AMP
Note:
The remote control must be programmed with supplied codes to operate the cable
box. See Programming the Remote Control in the Remote Control Quick Reference
Guide.
Viewing a premium (scrambled) cable channel
Procedure
1.
2.
3.
Note:
6
Select ANT2 in the SET UP menu under Prog Chan (Program Channels).
Tune the television to Channel 3.
Using the cable box, tune to the premium cable channel you want to view.
To use special features such as Favorite Channels and Channel Captions (see Special
Features section for more information), ANT1 must be selected in the SET UP menu
under Prog Chan.
B0342E Production.fm Page 7 Wednesday, February 7, 2001 11:10 AM
INSTALLATION
Optional Equipment Connections (Cont.)
VCR and Cable Box Connection
Follow this diagram when connecting your television to both a VCR and a cable box.
VCR
S-VIDEO OUT
VIDEO OUT
CABLES NOT SUPPLIED
L
TERMINALS ON BACK OF PTV
AUDIO OUT
R
ANT INPUT
ANT OUTPUT
COMPONENT VIDEO INPUT
1
CENTER CHANNEL INPUT
12Ω 50W (DIN) MAX
CABLE BOX
L
R
AUDIO
ANT OUTPUT
R-AUDIO-L
PR
PB
VIDEO
VIDEO S-VIDEO
2
Use
either the
Y S-Video or Video
connection.
INPUT 1
ANT 2
ANT INPUT
INPUT 2
SPLIT
OUT
Incoming Cable
ANT 1
INPUT 3
R
L
PROG .
OUT
TO AUDIO AMP
Note:
The remote control must be programmed with supplied codes to operate the VCR and
cable box. See Programming the Remote Control in the Remote Control Quick
Reference Guide.
Viewing a premium (scrambled) cable channel
Procedure
1.
2.
3.
Note:
Select ANT2 in the SET UP menu under Prog Chan (Program Channels).
Tune the television to Channel 3.
Using the cable box, tune to the premium cable channel you want to view.
To use special features such as Favorite Channels and Channel Captions (see Special
Features section for more information), ANT1 must be selected in the SET UP menu
under Prog Chan.
Recording a premium (scrambled) cable channel
Procedure
1.
2.
3.
4.
5.
6.
Note:
Select ANT2 in the SET UP menu under Prog Chan.
Press the TV/VIDEO button on the remote control to select the video input ( VIDEO 1,
VIDEO 2, etc.) connected to your VCR.
Turn the VCR ON.
Tune the VCR to Channel 3 or 4, depending on your VCR.
Using your cable box, tune to the premium cable channel you want to record.
Begin recording.
To view a different channel while recording:
•
Select ANT1 in the SET UP menu under Prog Chan.
•
Press the TV/VIDEO button on the remote control to select TV mode.
•
Tune the television to a television program (except another premium cable channel).
7
B0342E Production.fm Page 8 Wednesday, February 7, 2001 11:10 AM
INSTALLATION
Optional Equipment Connections (Cont.)
Amplifier Connection (TO AUDIO AMP)
To listen through a separate stereo system, connect an external audio amplifier TO AUDIO AMP
inputs on back of television.
Note:
TO AUDIO AMP terminals cannot be connected directly to external speakers.
Audio Adjustments
1.
2.
3.
4.
5.
6.
Select SPEAKERS ON located in the on screen AUDIO menu .
Set amplifier volume to minimum.
Adjust PTV volume to desired level.
Adjust amplifier volume to match the PTV.
Select SPEAKERS OFF & VARIABLE AUDIO OUT from AUDIO menu to control
speakers from the PTV or select FIXED AUDIO OUT to control speakers from the
external amplifier.
Volume, mute, bass, treble and balance are now controlled from the PTV, if you select
VARIABLE AUDIO OUT mode.
Program Out Connection (PROG. OUT)
To use the PTV audio and video with optional video equipment, use PROG. OUT and TO
AUDIO AMP terminals on the back of the PTV.
Procedure
1.
2.
3.
Connect optional video equipment to PROG. OUT video and TO AUDIO AMP R/L
Audio terminals.
PROG OUT terminal display is the same as the on screen display.
See optional equipment manual for further instructions for recording or monitoring.
TERMINALS ON BACK OF PTV
COMPONENT VIDEO INPUT
1
CENTER CHANNEL INPUT
12Ω 50W (DIN) MAX
2
L
R
AUDIO
R-AUDIO-L
PR
PB
Y
VIDEO
VIDEO S-VIDEO
INPUT 1
ANT 2
INPUT 2
SPLIT
OUT
ANT 1
INPUT 3
R
L
PROG .
OUT
TO AUDIO AMP
MONITOR
VCR
CABLES NOT SUPPLIED
OR
8
B0342E Production.fm Page 9 Wednesday, February 7, 2001 11:10 AM
INSTALLATION
Dolby Center Channel Input Connection
Your PTV can be configured to use the PTV speakers as center channel speakers in
Dolby* surround sound transmission. Connect a Dolby surround amplifier to CENTER
CHANNEL INPUT on the back of the PTV as shown. DOLBY CENTER MODE & FIXED
AUDIO OUT must be selected in the AUDIO Roller Guide™** menu under SPEAKERS.
TERMINALS ON BACK OF PTV
COMPONENT VIDEO INPUT
1
CENTER CHANNEL INPUT
12Ω 50W (DIN) MAX
2
PR
L
R
AUDIO
R-AUDIO-L
PB
Y
VIDEO
VIDEO S-VIDEO
INPUT 1
ANT 2
INPUT 2
SPLIT
OUT
ANT 1
CENTER CHANNEL INPUT
(1) Push and hold down button.
(2) Insert bare wire into terminal
and release button.
INPUT 3
R
L
PROG .
OUT
TO AUDIO AMP
VCR
Video Component
Dolby Surround
AMPLIFIER
From Center
Channel Output
PTV
Left Front
Speaker
PTV Speakers
Center Channel
Left Rear
Surround Speaker
Right Front
Speaker
Right Rear
Surround Speaker
*”Dolby” and “Pro-logic” are the trademarks of Dolby Laboratories Licensing Corporation.
**U.S. Patent Pending
9
B0342E Production.fm Page 10 Wednesday, February 7, 2001 11:10 AM
PICTURE IN PICTURE (PIP) OPERATION
Picture In Picture (PIP) Operation
This television includes a two tuner Picture In Picture (PIP) feature. This allows
watching two (2) live broadcasts at the same time without or with an external video
source (VCR).
Basic PIP Operation
Procedure
Press the PIP button on the remote control to display the PIP frame onscreen.
Note:
1.
2.
The audio is for the Main Picture only.
Choose channels for the PIP frame by pressing the remote control PIP CHANNEL up/
down buttons.
Choose channels for the Main Picture by pressing the remote control CH up/down
buttons or by using the numeric keypad.
SWAP Button
The SWAP button switches the PIP and Main
Picture source. Press the RECALL button for
onscreen PIP and Main Picture source status.
PIP Operation with a Cable Box
Procedure
r
To view premium (scrambled) cable channels through your cable box in the Main Picture:
Note:
1.
Select ANT2 in the SET UP menu under Prog Chan (Program Channels).
2.
3.
Tune television to Channel 3.
Press the PIP button on the remote control to display the PIP frame onscreen.
Note:
4.
5.
6.
Note:
10
Use this procedure if you want to watch premium cable channels in the Main Picture while
viewing a television program or video in the PIP frame.
The audio is for the Main Picture only.
Verify the cable box is ON.
Choose channels for the Main Picture by tuning the cable box.
Choose channels for the PIP frame by pressing the TV button on the remote control
and using the PIP CHANNEL up/down buttons.
Swap is not available when using the cable box to tune channels. If your cable box has a video
output, it can be connected to the television to allow you to use all PIP functions. See the
equipment manual for more information. (Tune the PIP to the video input connected to the cable
box).
B0342E Production.fm Page 11 Wednesday, February 7, 2001 11:10 AM
DIGITAL TV - SET-TOP BOX (DTV-STB) OR DVD CONNECTION
Digital TV - Set-Top Box (DTV-STB) or DVD Connection
Use this diagram to connect the Panasonic DTV-STB (Digital TV-Set-Top Box) or DVD
to the back of your PTV.
DTV TERMINALS ON BACK OF DTV-STB OR DVD
R-AUDIO-L
COMPONENT VIDEO INPUT
1
DIGITAL TV OUTPUT
MAIN Y
PB PR
CENTER CHANNEL INPUT
12Ω 50W (DIN) MAX
2
VIDEO
L
R
AUDIO
R-AUDIO-L -VIDEO
R-AUDIO-L
S-VIDEO
NTSC OUTPUT
PR
PB
Y
VIDEO
VIDEO S-VIDEO
INPUT 1
ANT 2
INPUT 2
SPLIT
OUT
ANT 1
INPUT 3
R
L
PROG .
OUT
TO AUDIO AMP
DTV TERMINALS ON BACK OF PTV
Note:
There are three video inputs, Y, PB, and PR. Separate component color inputs provide
luminance and color separation. Use the L (left) and R (right) audio inputs.
11
B0342E Production.fm Page 12 Wednesday, February 7, 2001 11:10 AM
ROLLER GUIDE MENU NAVIGATION
Roller Guide Menu Navigation
Procedure
1.
2.
3.
4.
5.
6.
7.
8.
9.
Note:
Press the ACTION button in the middle of the large blue button on the Remote Control
to display the Roller Guide Menu.
Press the CH up/down to rotate the Roller Guide to the desired feature.
Press the ACTION button to display main menus and submenus.
Press the CH up/down buttons to highlight desired main menu feature.
Press the VOL right button to enter submenus.
Press the CH up/down buttons to highlight desired submenu feature.
Press the VOL right/left button to select or adjust feature.
Press the ACTION button twice to return to the Roller Guide Menu.
To exit the Roller Guide Menu, press the VOL left button.
Be careful to press ACTION in the middle of the button. If you do not press in the
middle of the button, the (CH) channel or (VOL) volume keys may be activated.
ROLLER GUIDE MENU SELECTIONS
Remote ACTION / Navigation Button
CH
VOL
ACTION
VOL
CH
Remote Control Guide
The Remote Control Quick Reference Guide is located within the package provided
with this PTV.
12
B0342E Production.fm Page 13 Wednesday, February 7, 2001 11:10 AM
ROLLER GUIDE FEATURE CHART
Roller Guide Feature Chart
MENU
DESCRIPTION
SET UP
r
PROG. CHAN
(Program Channels)
r
r
r
r
CC
(Closed Captioning)
r
r
OTHER ADJ.
r
MODE - Select Cable or TV. See
Installation section in manual.
ANTENNA - Select ANT 1 or ANT 2.
AUTO PROGRAM - Automatically program
channels having a signal into memory.
MANUAL PROGRAM - Manually add or
delete channels from memory.
CC ON MUTE - Activate C1-C4 for Closed
Captioning display when the remote MUTE
button is pressed.
CC MODE - Select T1-T4 or C1-C4 for
Closed Captioning, program guides and
other information.
AUTO POWER ON - Select SET to power
up the TV at the same time as the Cable
Box or other components or select OFF.
CONVERGENCE - Adjustment may be
required when the PTV is moved because
of the effects of the Earth’s magnetic field
on the projection tubes.
AUDIO
r
r
AUDIO ADJ.
(Adjustments)
r
r
r
OTHER ADJ.
(Adjustments)
r
MODE - Select STEREO, SAP (Second
Audio Program) or MONO. (Use MONO
when stereo signal is weak.)
BASS - Increase or decrease the bass
response.
TREBLE - Increase or decrease the treble
response.
BALANCE - Emphasize the left/right
speaker volume.
NORMAL - Reset BASS, TREBLE and
BALANCE to factory default.
AI SOUND - Automatically adjust volume
to maintain a comfortable listening level.
(AI sound is not available in VIDEO mode).
13
B0342E Production.fm Page 14 Wednesday, February 7, 2001 11:10 AM
ROLLER GUIDE FEATURE CHART
Roller Guide Feature Chart (Cont.)
MENU
SURROUND
DESCRIPTION
r
SPATIALIZER® - Three dimensional
surround sound with two speakers.
r
r
ON - PTV speakers operate normally.
OFF & VAO (Variable Audio Output) PTV speakers off - audio adjustable by
PTV.
OFF & FAO (Fixed Audio Output)PTV speakers off — audio adjustable only
by the external amplifier.
DOLBY CENTER MODE & FIXED AUDIO
OUT - PTV speakers provide center
speakers for Dolby sound transmission
available on video or laser disc. (See
Installation section in manual.)
r
SPEAKERS
r
TIMER
r
Set the time and the day of the week.
(Time will display onscreen after turning on
the television, pressing the RECALL button
or changing channels).
r
Set timer to turn off PTV in 30, 60 or
90 minutes. Select NO to turn timer off.
r
Set one or both timers to automatically turn
television on and off at selected times, on
selected channels, and on selected days.
(Clock must be set to use Timer features).
CLOCK SET
SLEEP
TIMER 1
TIMER 2
r
r
r
VIDEO ADJ.
(Adjustments)
r
r
r
14
COLOR - Adjust desired color intensity.
TINT - Adjust natural flesh tones.
BRIGHTNESS - Adjust dark areas for crisp
detail.
PICTURE - Adjust white areas of picture.
SHARPNESS - Adjust clarity of outline
detail.
NORMAL- Reset all picture adjustments to
factory default settings.
B0342E Production.fm Page 15 Wednesday, February 7, 2001 11:10 AM
ROLLER GUIDE FEATURE CHART
Roller Guide Feature Chart (Cont.)
MENU
DESCRIPTION
r
OTHER ADJ.
(Adjustments)
r
r
SCAN MODE - Picture adjustment when
switching between video games and DTV,
if needed.
COLOR TEMP - Adjust white balance to
COOL (blue), WARM (red) or NORMAL.
COLOR MATRIX - Select HD or SD to
automatically adjust color parameters for
HD (high definition and SD (standard
definition) transmissions.
CHANNELS
r
CHANNEL SCAN - Select FAV (16
favorites) or ALL channels to scan
channels using the up/down CH buttons.
r
PRESET CAPTION - Enter channel
numbers for preset captions.
MANUAL CAPTION - Enter channel
numbers and captions manually.
INPUT LABEL - Label video connections
for onscreen display of optional equipment.
FAVORITES
CAPTION
r
r
LOCK
MODE
r
Lock All, Channels or Game with a secret
code.
HOW LONG?
r
Select the period of time (12, 24, 48 hours
or ALWAYS) for your option to be locked.
15
B0342E Production.fm Page 16 Wednesday, February 7, 2001 11:10 AM
SPECIAL FEATURES
Special Features
SET UP
Prog Chan (Program Channels)
In SET UP menu under PROG CHAN select:
MODE to select TV (antenna) or CABLE mode depending on the signal source.
ANTENNA to select either ANT1 or ANT2.
r AUTO PROGRAM to automatically program all channels with a signal.
MANUAL PROGRAM to manually add or delete channels.
r
r
r
PROG CHAN
CC
OTHER ADJ.
MODE
CABLE
ANTENNA
ANT1
AUTO PROGRAM
MANUAL PROGRAM
CC (Closed Captioning)
This television contains a built-in decoder that displays CC (Closed Captioned) text across the
screen (white or colored letters on black background). It allows the viewer to read the dialogue of a
television program or other information. The program viewed must include Close Captioning for the
feature to work.
CC Mode
r
r
r
r
16
In SET UP Menu, select CC (Closed Caption).
Select CC MODE.
Select OFF, C1, C2, T1, T2, C3, C4, T3 or T4:
•
OFF - When Closed Caption is not desired.
•
C1 - For video related information to be displayed, up to 4 lines onscreen at a time. (It
does not block relevant parts of the picture). Text may be in any language.
•
C2 to C4 - For other modes of video related information.
•
T1 - For program guide and other information to be displayed, when available.
(Blocks a large portion of the picture on the television screen).
•
T2 to T4 - For other modes of information. (Blocks a large portion of the picture on the
television screen).
Press ACTION to return to submenu options, and exit menus.
B0342E Production.fm Page 17 Wednesday, February 7, 2001 11:10 AM
SPECIAL FEATURES
Set Up (cont.)
CC On Mute
Activates the onscreen Closed Caption feature when the MUTE button on the remote control is
pressed.
Note: This feature only functions when the Closed Caption Mode is OFF. The program being
viewed must be broadcast with Closed Captioning. (Refer to your local TV guide).
r
r
r
In SET UP Menu, select CC (Closed Caption).
Select NO, C1, C2, C3, or C4.
Recommended set up for Closed Caption when using the MUTE button:
•
•
r
r
r
CC
CC
ON MUTE: C1
MODE: OFF
Press ACTION to return to submenu options, and exit menus.
Press the MUTE button to activate the Closed Caption feature.
Press the MUTE button again to deactivate the feature.
PROG CHAN
CC
OTHER ADJ.
CC ON MUTE
NO
CC MODE
OFF
Convergence
In SET UP menu select CONVERGENCE under OTHER ADJ. only after moving the
PTV to adjust for the effects of the earth’s magnetic field on the projection tubes..
PROG CHAN
CC
OTHER ADJ.
AUTO POWER ON OFF
CONVERGENCE
Note:
Convergence seldom needs adjusting except after moving the PTV.
17
B0342E Production.fm Page 18 Wednesday, February 7, 2001 11:10 AM
SPECIAL FEATURES
Convergence (cont.)
Use the navigation buttons to align the horizontal and vertical green lines on screen with the
outside reference marks, as shown below. Press the SWAP button to move the RED
CONVERGENCE screen.
CONVERGENCE
GREEN
NEXT : SWAP
Reference Marks
Use the navigation buttons to align the red cross with the white cross pattern at the center of the
screen. Press the SWAP button to continue to the blue convergence adjustment screen and
repeat.
CONVERGENCE
RED
NEXT : SWAP
Note:
To prevent picture tube damage do not leave test pattern on for an extended period of time.
Convergence Adjustment
An adjusted cross pattern appears white with a
minimum of color fringing.
18
B0342E Production.fm Page 19 Wednesday, February 7, 2001 11:10 AM
SPECIAL FEATURES
TIMER
Sleep
In TIMER menu, select SLEEP to turn PTV off in 30, 60 or 90 minutes. Select NO to
turn off timer.
CLOCK SET
SLEEP
TIMER 1
TIMER 2
HOW LONG?
30
Timer 1 and Timer 2
In TIMER menu, select one or both timers to turn the television on and off at selected times, on
selected channels, and on selected days.
Note:
TIME must be entered in CLOCK SET to operate TIMER features.
CLOCK SET
SLEEP
TIMER 1
TIMER 2
DAY
SAT
ON TIME
_ _: _ _
OFF TIME
_ _: _ _
ENTER CHANNEL _ _ _
SET TIME FIRST
Turn Off After 90 Minutes
The PTV automatically turns OFF after 90 minutes
when turned on by the TIMER. If the OFF time is
selected or if a key is pressed, the automatic OFF
after 90 minutes will be cancelled.
TIMER Activation
The TIMER is active when the PTV is OFF or ON.
The PTV will switch to the selected channel at the
selected time set in the TIMER.
19
B0342E Production.fm Page 20 Wednesday, February 7, 2001 11:10 AM
SPECIAL FEATURES
Other Adjustments
In Picture menu under OTHER ADJ. select:
r SCAN MODE to do picture adjustment when switching between video games and DTV, if
needed.
r COLOR TEMP to increase and decrease WARM (red) and COOL (blue) colors to suit
personal preferences
r COLOR MATRIX select HD or SD to automatically adjust color parameters for HD (high
definition and SD (standard definition) transmissions.
VIDEO ADJ.
OTHER ADJ.
SCAN MODE
OFF
COLOR TEMP NORMAL
COLOR MATRIX
HD
AUDIO
Dolby Center Mode & Fixed Audio Out
In AUDIO menu under SPEAKERS, select DOLBY CENTER MODE & FIXED AUDIO
OUT to operate PTV speakers as center speakers for Dolby sound transmission. (See
Installation section in the manual.)
AUDIO ADJ.
OTHER ADJ.
SURROUND
SPEAKERS
20
DOLBY CENTER MODE
& FIXED AUDIO OUT
B0342E Production.fm Page 21 Wednesday, February 7, 2001 11:10 AM
SPECIAL FEATURES
CHANNELS
Favorites
In CHANNELS menu under FAVORITES select:
r CHANNEL SCAN FAV to enter up to 16 favorite channels.
r CHANNEL SCAN ALL to scan all channels when using the CH up/down buttons.
FAVORITES
CAPTION
CHANNEL SCAN
FAV
ENTER CHANNEL 123
FAVORITE CHANNELS
Caption
In CHANNELS menu under CAPTION select:
r PRESET CAPTION to enter channel numbers for popular PTV stations.
r MANUAL CAPTION to enter numbers and captions manually.
r INPUT LABEL to label video input connections for onscreen display.
FAVORITES
CAPTION
PRESET CAPTION
MANUAL CAPTION
INPUT LABEL
21
B0342E Production.fm Page 22 Wednesday, February 7, 2001 11:10 AM
SPECIAL FEATURES
LOCK
MODE
To use LOCK options:
r ENTER CODE FIRST - Use the numeric keypad to enter a four-digit secret code. After
entering your secret code for the first time, the onscreen display will change to CHANGE
CODE.
Note:
Use a code that is easy to remember or record it in a safe place.
In MODE submenu select:
r
LOCK SET to choose:
•
•
•
•
r
r
OFF - To turn lock function off.
ALL - To lock all channels and video inputs.
CHANNEL - To lock up to four channels of your choice.
GAME - To lock channels 3, 4 and video inputs.

BLOCK PROGRAMS - To use Block Programs Ratings.
CHANGE CODE - Use numeric keypad to change your four-digit secret code.
Note:
If in CHANGE CODE you enter a different code from the one used previously, the new code
becomes the controlling code.
Press the ACTION button to return to submenu, then select HOW LONG to choose the period
of time you want your option to be locked (12, 24, 48 hours or ALWAYS).
Note:
Be cautious when selecting ALWAYS. If ALWAYS is selected, and you forget your secret code,
the television must be serviced by a qualified technician in order to clear the LOCK setup.
Press the ACTION button to return to submenu, and to exit menus.
LOCK SET
MODE
HOW LONG?
Note:
OFF
BLOCK PROGRAMS:
U.S. TV PROGRAMS
STATUS
OFF
ENTER CODE
FIRST
- - - -
If GAME, CHANNEL or ALL is selected, and if a blocked channel or video input is selected, the
message PG (Parent Guard) displays in the upper right corner of the television screen
Unlock LOCK SET by reentering the same four-digit secret code and selecting OFF.
For
more information about Block Programs, see the V-CHIP Parental Lock
manual provided with the PTV package.
22
B0342E Production.fm Page 23 Wednesday, February 7, 2001 11:10 AM
TROUBLESHOOTING CHART
Troubleshooting Chart
Before calling for service, determine the symptoms and follow suggested solutions.
AUDIO
VIDEO
Solutions
Adjust Antenna Location and Connection
Noisy Audio
Snowy Video
Adjust Antenna Location and Connection
Check Antenna Lead-in Wire
Noisy Audio
Multiple Image
Move PTV from Electrical Appliances, Lights,
Vehicles, and Medical Equipment
Noisy Audio
Interference
Increase Volume
Check Mute
Check PTV SPEAKERS on/off
No Audio
Normal Video
Change Channel
Set PTV or Cable Mode Properly
Check Antenna Cables
Noisy Audio
No Video with Snow
?
No Audio
No Video / No PIP
Check Power Cord is Plugged into Active Outlet
Adjust Brightness and Audio Controls
Change Channel
Check Cable Connections
Program the Remote Control Again
Check Second Video Source Operation
Adjust Color Settings
Change Channel
Normal Audio
No Color
Check Audio Is Set To Stereo Or Mono, Not SAP
Wrong Audio
Normal Video
Change CC (Closed Captioning) from Text Mode
Normal Audio
Black Box on Screen
Replace Remote Control Batteries
Normal Video
Normal Audio
Intermittent Remote Control Operation
23
B0342E Production.fm Page 24 Wednesday, February 7, 2001 11:10 AM
NOTES
Notes
Panasonic Consumer Electronics Company,
Division of Matsushita
Electric Corporation of America
One Panasonic Way
Secaucus, New Jersey 07094
www.panasonic.com
(800) 222-4213
24
Panasonic de Mexico, S.A, de C.V.
Amores No. 1120
Col. Del Valle C.P. 03100
México, D.F.
Tel. (915 ó 015) 488-1000
Fax (915 ó 015) 575-6763, 575-6765
Panasonic Sales Company,
Division of Matsushita Electric
of Puerto Rico Inc. (“PSC”)
Ave. 65 de Infantería, Km 9.5
San Gabriel Industrial Park
Carolina, Puerto Rico 00985
Tel. (787) 750-4300
Fax (787) 768-2910
0342-Cover.fm Page 1 Wednesday, February 7, 2001 11:29 AM
TQB2AA0342
00407
IMPRESO EN EE.UU.
®
Color Video Projection System
Operating Instructions
PT-51HX40
PT-61HX40
PT-56HX40
PT-51HX40
PT-61HX40
PT-56HX40
Instrucciones de Operación
Sistema de proyección de vídeo a color
®
TQB2AA0342
00407
PRINTED IN USA
B0342S Production.fm Page 1 Wednesday, February 7, 2001 11:11 AM
:$51,1*
7R PRYH VHW SXVK IURP OHIW VLGH RI VHW &DVWHUV RQ ULJKW VLGH
GR QRW SLYRW LQ DOO GLUHFWLRQV 6HW FDQ WLS RYHU LI PRYHG IURP
ULJKW VLGH ZLWK ULVN RI SHUVRQDO LQMXU\
$'9(57(1&,$
3DUD PRYHU HO FRQMXQWR HPSXMH GHVGH HO ODGR L]TXLHUGR GHO
PLVPR /RV URODQDV GH OD GHUHFKD QR VRQ SLYRWDQWHV HQ WRGDV
ODV GLUHFFLRQHV (O FRQMXQWR VH SXHGH WXPEDU VL VH OR PXHYH
GHVGH HO ODGR GHUHFKR FRUULHQGR DVt HO ULHVJR GH VXIULU GDxRV
SHUVRQDOHV
0LVH HQ JDUGH
/RUV GX GpSODFHPHQW GX WpOpYLVHXU OH SRXVHU VXU VRQ F{Wp
JDXFKH /HV URXOHWWHV GX F{Wp GURLW QH SRXYDQW WRXUQHU GDQV
WRXWHV OHV GLUHFWLRQV O·DSSDUHLO SRXUUDLW WRPEHU V·LO HVW SRXVVp
GH FH F{Wp HW FDXVHU DLQVL GHV ULVTXHV GH EOHVVXUH
Ciertas funciones de audio de este producto son fabricadas bajo licencia de Desper Products, Inc.
Spatializer® es una marca comercial propiedad de Desper Products, Inc.
ADVERTENCIA
RIESGO DE SACUDIDAS
ELECTRICAS. NO ABRIR.
ADVERTENCIA:
A fin de reducir el riesgo de sacudidas eléctricas, no
deberán quitarse ni la cubierta ni la tapa posterior. No hay en el interior pieza
alguna que el usuario tenga que reparar. Todo servicio habrá de brindarlo
personal de reparación capacitado.
El propósito del relámpago con
punta de flecha dentro de un
triángulo es el de advertir al
usuario de que existen piezas
internas del producto que
representan riesgo de que las
personas reciban sacudidas
eléctricas.
ADVERTENCIA:
El propósito del signo de
exclamación dentro de un
triángulo es el de advertir al
usuario
de
que
los
documentos que acompañan
al
aparato
incluyen
importantes instrucciones de
funcionamiento y reparación.
Con el objeto de prevenir el riesgo de incendio o de sacudida
eléctrica, este aparato no deberá verse expuesto a la lluvia ni a la humedad.
B0342S Production.fm Page 2 Wednesday, February 7, 2001 11:11 AM
INDICE
Indice
Felicidades ................................................................3
Registro del Usuario.................................................................3
Cuidado y Limpieza..................................................................3
Especificaciones.......................................................................3
Instalación .................................................................4
Ubicación de la Televisión........................................................4
Conexiones de Cable Opcional................................................4
Cable de Suministro de Corriente Alterna................................4
Conexión de Cable / Antena ....................................................4
Conexiones de Equipo Opcional ..............................................5
Conexión de la Videocasetera .................................................5
Conexión del Decodificador de Cable ......................................6
Conexiones del Decodificador de Cable y Videocasetera .......7
Conexión del Amplificador de Sonido (TO AUDIO AMP).........8
Conexión de Salida del Programa (PROG. OUT) ....................8
Conexión de Entrada del Canal Central Dolby.........................9
Operación de la Imagen en la Imagen (PIP) ........10
Operación Básica de PIP .......................................................10
Operación de PIP con un Decodificador de Cable.................10
Conexión del Decodificador de Televisión
Digital (DTV-STB) o DVD ....................................11
Menú de la Guía Giratoria MR Navegación .............12
Guía del Control Remoto........................................................12
Tabla de Características de la Guía Giratoria ......13
Funciones Especiales ............................................16
Programacíon de Canales......................................................16
CC Subtítulos.......................................................................16
CC Modo..............................................................................16
CC En Mudo ........................................................................17
Convergencia .........................................................................18
Cronómetro - Apagado...........................................................19
Cronómetro 1 y Cronómetro 2................................................19
Imagen ...................................................................................20
Audio ......................................................................................20
Canales - Favoritos ................................................................21
Canales - Títulos ...................................................................21
Bloqueo ..................................................................................22
Cuadro de Localización de Fallas .........................23
Lea estas instrucciones completamente antes de operar la T.V.
El contenido está sujeto a cambios sin previo aviso u obligación.
Derechos reservados 2000 por Matsushita Electric Corporation of America. Todos
los derechos reservados. La copia y distribución sin autorización es violación de
la ley.
2
B0342S Production.fm Page 3 Wednesday, February 7, 2001 11:11 AM
FELICIDADES
Felicidades
Su nueva Televisión de Proyección (PTV) se caracteriza por utilzar lo último en tecnología en
calidad de imagen y sonido, cuenta con conexiones completas de Audio y Video para su
Sistema de Teatro en Casa. Su PTV esta diseñada para brindarle muchos años de
entretenimiento, fué sintonizada y comprobada en su totalidad en la fábrica para su mejor
desempeño.
Registro del Usuario
El modelo y el número de serie de este producto se localizan en la parte posterior de este PTV.
Deberá anotar el modelo y el número de serie en los espacios que se proveen a continuación y
consérvelos permanentemente como comprobación de su compra. Esto le ayudará a
identificarlo en caso de robo ó pérdida. Los consumidores en los Estados Unidos de América
pueden registrar su producto en la siguiente dirección electrónica:
Número de
Modelo
Número de
Serie
Cuidado y Limpieza
Pantalla de Proyección (Apague el PTV)
La pantalla de proyección es un sistema de lentes de alta precisión el cual contiene una
pantalla protectora. La pantalla protectora es completamente lavable, con las siguientes
precauciones:
r Use una solución de jabón o limpiador de vidrios y un paño limpio.
•
NO UTILICE LIMPIADORES ABRASIVOS.
•
No use detergente para lavar ropa ó jabón para lavaplatos automático.
•
No use alcohol, amonia, o productos derivados del petróleo.
r Evite el exceso de humedad y frote hasta secar.
•
Prevenga que la solución se derrame al interior del receptor.
r Evite golpear o rayar la pantalla.
Gabinete y Control Remoto
r
r
Para gabinetes y control remoto use un paño humedecido con agua o una solución
detergente suave. Evite el exceso de humedad y frote hasta secar.
No use benceno, diluyentes u otros productos a base de petróleo.
Especificaciones
Fuente de Potencia
PT-51HX40 (3,6A)
PT-56HX40 (3,6A)
PT-61HX40 (3,6A)
120Vca, 60Hz
Capacidad de Canales - 181
VHF-12; UHF-56; Cable-124
4 Terminales de Entrada de Video
1Vp-p, 75 Ohmios,Terminal tipo fonográfico
8 Terminales de Entrada de Audio
500mV rms 47Kilo Ohmios
Terminales de Salida de Video
1Vp-p, 75 Ohmios,Terminal tipo fonográfico
2 Terminales de Salida de Audio
0-2.0V rms 4.7Kilo Ohmios
Componente Entrada de Vídeo
75 Ohmios,Terminal tipo fonográfico
3 Terminal de Entrada S-Video
Conectores S-Video (Y-C)
Las especificacines están sujetas a cambios sin previo aviso ni obligación alguna.
3
B0342S Production.fm Page 4 Wednesday, February 7, 2001 11:11 AM
INSTALACIÓN
Instalación
Ubicación de la Televisión
Esta unidad puede ser utilizada como un centro de entretenimiento. Consulte a su distribuidor para
obtener opciones disponibles.
Evite el exceso de luz del sol u otras luces brillantes, incluyendo reflejos.
Mantenga alejada la unidad del exceso de calor o humedad. Ventilación inadecuada puede
causar fallas en componentes internos.
Iluminación fluorecente puede reducir de transmisión del Control Remoto.
Evite el equipo magnético, incluyendo motores, ventiladores ó bocinas externas.
r
r
r
r
Conexiones de Cable Opcional
Cables blindados de Audio y Video deben usarse entre los componentes.
Para mejores resultados:
Use cable coaxial blindado de 75-ohmios.
Use los conectores de entrada y salida apropiados, iguales a los de su componente.
Evite el uso de cables largos para minimizar interferencia.
r
r
r
Cable de Suministro de Corriente Alterna
PRECAUCION: PARA PREVENIR UNA DESCARGA ELECTRICA, BUSQUE LA
HOJA ANCHA DEL ENCHUFE E INSERTELA POR COMPLETO EN LA RENDIJA
ANCHA CORRESPONDIENTE DE LA TOMA DE CORRIENTE ALTERNA. NO USE
Enchufe polarizado
ESTE ENCHUFE CON UN RECEPTACULO U OTRA TOMA DE CORRIENTE
SALVO QUE LA HOJA SE PUEDA INSERTAR POR COMPLETO PARA PREVENIR
LA EXPOSICION DE LA HOJA. PARA ALGUNOS MODELOS NO POLARIZADOS,
PUEDE REQUERIRSE EL USO DE UN CONECTOR DE ADAPTADOR DE Enchufe no polarizado
CORRIENTE ALTERNA.
Conexión de Cable / Antena
Para una recepción adecuada se requiere una conexion de cable o de
antena.
Cable de entrada de la
Compañía de Cable
Conexión del Cable
Conecte el cable suministrado por su compañía local de cable.
Nota:
Se puede requerir de un decodificador de cable para una recepción
adecuada. Verifique con su compañía de cable local sobre los
requisitos de compatibilidad.
Conexión de Antena
•
•
Para una recepción adecuada de canales VHF/UHF se
requiere de una antena externa. Para la mejor recepción, se
recomienda una antena en el exterior.
Conecte el cable de la antena a la conexión ANT1 en la parte
posterior de la televisión. Seleccione la modalidad de TV y
ANT1 en el menú de SET UP bajo PROG CNLS.
Cable Predispuesto
La Modalidad de Cable está predispuesta de fábrica.
Usuarios de Antena deberán cambiar a la modalidad de
PTV y seleccionar ANT1 en el Menú de Setup bajo
PROG CNLS.
4
75 Ohmios VHF/UHF
en la parte posterior de
la PTV
Cable de Entrada de
una Antena de Casa
B0342S Production.fm Page 5 Wednesday, February 7, 2001 11:11 AM
INSTALACIÓN
Conexiones de Equipo Opcional
Conexión de la Videocasetera
Siga este diagrama cuando conecte su televisión solamente a una videocasetera.
TERMINALES EN LA PARTE POSTERIOR DE LA PTV
Videocasetera
S-VIDEO OUT
COMPONENT VIDEO INPUT
1
VIDEO OUT
CENTER CHANNEL INPUT
12Ω 50W (DIN) MAX
2
AUDIO OUT
AUDIO
R
ANT INPUT
L
R
L
R-AUDIO-L
PR
PB
VIDEO
VIDEO S-VIDEO
ANT OUTPUT
Y Use la conexión
S-VIDEO o la
conexión VIDEO.
INPUT 1
ANT 2
INPUT 2
SPLIT
OUT
ANT 1
INPUT 3
R
L
PROG .
OUT
TO AUDIO AMP
Cable de entrada
CABLES NO INCLUIDOS
Nota: El control remoto debe ser programado con los códigos que se incluyen para operar la
videocasetera. Vea Programación del Control Remoto en la Guía de Referencia Rápida
para el Control Remoto.
Viendo un programa de televisión
Procedimiento
1. Seleccione ANT1 en el menú de SET UP (Ajuste) bajo PROG CNLS (Programación
de canales).
2. Sintonize la televisión al programa de televisión que desea ver.
Viendo un vídeo
Procedimiento
r Opción A
1. Seleccione ANT1 en el menú de SET UP bajo PROG CNLS.
2. Presione el botón de TV/VIDEO en el control remoto para seleccionar la entrada de
vídeo (VIDEO 1, VIDEO 2, etc.) que está conectada a su videocasetera.
3. Comience el vídeo.
r Opción B
1. Seleccione ANT2 en el menú de SET UP bajo PROG CNLS.
2. Sintonize su televisión al canal 3 ó 4, dependiendo de su videocasetera.
3. Comience el vídeo.
Grabando un programa de televisión
Procedimiento
r Opción A (Grabando y viendo el mismo programa)
1. Seleccione ANT2 en el menú de SET UP bajo PROG CNLS.
2. Sintonize su televisión al canal 3 ó 4, dependiendo de su videocasetera.
3. Usando la videocasetera, sintonize el programa de televisión que desea grabar.
4. Comience a grabar.
r Opción B (Grabando un programa mientras se ve otro programa)
1. Seleccione ANT1 en el menú de SET UP bajo PROG CNLS.
2. Presione el botón de TV/VIDEO en el control remoto para seleccionar la entrada de
vídeo ( VIDEO 1, VIDEO 2, etc.) que está conectada a su videocasetera.
3. Usando la videocasetera, sintonize el programa de televisión que desea grabar.
4. Comience a grabar.
5. Presione el botón de TV/VIDEO en el control remoto para regresar a la modalidad de PTV.
6. Sintonize su televisión al programa de televisión que desea ver.
5
B0342S Production.fm Page 6 Wednesday, February 7, 2001 11:11 AM
INSTALACIÓN
Conexiones de Equipo Opcional (cont.)
Abra la puerta del panel frontal de la PTV para usar estas conexiones para su equipo opcional
(videocámara, VCR u otros componentes de vídeo). Seleccione el modo de entrada video 4
presionanado el botón TV/VIDEO.
CONEXIONES EN EL FRENTE
DE LA TELEVISION
INPUT 4
S -VIDEO VIDEO
L-AUDIO-R
Conexión del Decodificador de Cable
Siga este diagrama cuando conecte su televisión solamente a un decodificador de cable.
DECODIFICADOR DE CABLE
TERMINALES EN LA PARTE POSTERIOR DE LA PTV
COMPONENT VIDEO INPUT
1
INPUT
OUTPUT
CENTER CHANNEL INPUT
12Ω 50W (DIN) MAX
2
L
R
AUDIO
R-AUDIO-L
PR
PB
Y
VIDEO
VIDEO S-VIDEO
INPUT 1
ANT 2
INPUT 2
SPLIT
OUT
ANT 1
Cable de entrada de
la Compañía del Cable
INPUT 3
R
L
PROG .
OUT
TO AUDIO AMP
Nota: El control remoto debe ser programado con los códigos que se incluyen para operar el
decodificador de cable. Vea Programación del Control Remoto en la Guía de
Referencia Rápida para el Control Remoto.
Viendo un Canal de Cable Premium (codificado)
Procedimiento
1.
2.
3.
Seleccione ANT2 en el menú de SET UP (Ajuste) bajo PROG CNLS (Programación
de Canales).
Sintonize la televisión al canal 3.
Usando el decodificador de cable, sintonize el canal de cable premium que desea ver.
Nota: Para usar funciones especiales tales como Canales Favoritos y Títulos de Canal (vea la
sección de Funciones Especiales para más información), ANT1 debe estar seleccionada
en el menú de SET UP bajo PROG CNLS.
6
B0342S Production.fm Page 7 Wednesday, February 7, 2001 11:11 AM
INSTALACIÓN
Conexiones de Equipo Opcional (Cont.)
Conexiones del Decodificador de Cable y Videocastera
Siga este diagrama cuando conecte su televisión tanto a una videocasetera como a un decodificador de
cable.
Videocasetera
TERMINALES EN LA PARTE POSTERIOR DE LA PTV
S-VIDEO OUT
VIDEO OUT
L
AUDIO OUT
R
ANT INPUT
ANT OUTPUT
COMPONENT VIDEO INPUT
1
DECODIFICADOR
DE CABLE
CENTER CHANNEL INPUT
12Ω 50W (DIN) MAX
2
L
R
AUDIO
ANT OUTPUT
R-AUDIO-L
PR
PB
Y
VIDEO
VIDEO S-VIDEO
INPUT 1
ANT 2
ANT INPUT
CABLES NO INCLUIDOS
INPUT 2
SPLIT
OUT
Cable de entrada
ANT 1
INPUT 3
R
L
PROG .
OUT
TO AUDIO AMP
Nota:
El control remoto debe ser programado con los códigos que se incluyen para operar la
videocasetera y decodificador de cable (caja de cable). Vea Programación del Control
Remoto en la Guía de Referencia Rápida para el Control Remoto.
Viendo un canal de cable premium (codificado)
Procedimiento
1.
Seleccione ANT2 en el menú de SET UP (Ajuste) bajo PROG CNLS (Programación
de canales).
2. Sintonize la televisión al canal 3.
3. Usando el decodificador de cable, sintonize al canal de cable premium que desea ver.
Nota: Para usar la funciones especiales tales como Canales Favoritos y Títulos de canal (vea
la sección de Funciones Especiales para más información), ANT1 debe estar
seleccionada en el menú de SET UP bajo PROG CNLS.
Grabando un canal de cable premium (codificado)
Procedimiento
1.
2.
Seleccione ANT2 en el menú de SET UP bajo PROG CNLS.
Presione el botón TV/VIDEO en el control remoto para seleccionar la entrada de vídeo
(VIDEO 1, VIDEO 2, etc) que está conectada con su videocasetera.
3. Encienda la videocasetera.
4. Sintonize la videocasetera al canal 3 o 4, dependiendo de su televisión.
5. Usando el decodificador de cable, sintonize al canal de cable premium que desea
grabar.
6. Comienze a grabar.
Nota: Para ver un canal diferente mientras graba:
•
•
•
Seleccione ANT1 en el menú de SET UP bajo PROG CNLS.
Presione el botón TV/VIDEO en el control remoto para seleccionar la modalidad de televisión.
Sintonize la televisión a un programa de televisión (excepto otro canal de cable premium).
7
B0342S Production.fm Page 8 Wednesday, February 7, 2001 11:11 AM
INSTALACIÓN
Conexiones de Equipo Opcional (Cont.)
Conexión del Amplificador de Sonido (TO AUDIO AMP)
Conecte a la entrada de audio de un amplificador externo para escuchar el sonido en sistema
estéreo.
Nota:
Las terminales TO AUDIO AMP no pueden ser usadas directamente para bocinas externas.
Ajustes de Sonido (Audio)
1.
2.
3.
4.
5.
6.
Seleccione ALTAVOCES SI en el menú de SONIDO (AUDIO).
Ajuste el volumen del AMP (amplificador) al mínimo.
Ajuste el volumen de la Televisión al nivel deseado.
Ajuste el volumen del AMP hasta igualar el de la Televisión.
Seleccione OFF & VAO (parlantes apagados y salida variable de audio) en el menú
AUDIO para controlar Altavoces o bocinos de la PTV o bien seleccione FAO (salida
fija de audio) para controlar Altavoces o bocinos del amplificador externo.
El Volumen, el silencio, los bajos, los altos y el balance ahora son controlados por
medio de la Televisión.
Conexión de Salida del Programa (PROG. OUT)
Para visualizar en la Televisión el Video y el Audio con equipo opcional de vídeo conéctese a
las terminales PROG.OUT en la parte posterior de la Televisión.
Procedimiento
1.
2.
3.
Conecte el equipo opcional de video a las terminales PROG OUT y TO AUDIO AMP
R/L.
El desplegado de terminal PROG. OUT es el mismo que el desplegado en pantalla.
Véase el manual de equipo opcional para instrucciones acerca del grabado
y monitoreo.
TERMINALES EN LA PARTE POSTERIOR DE LA PTV
COMPONENT VIDEO INPUT
1
CENTER CHANNEL INPUT
12Ω 50W (DIN) MAX
2
L
R
AUDIO
R-AUDIO-L
PR
PB
Y
VIDEO
VIDEO S-VIDEO
INPUT 1
ANT 2
INPUT 2
SPLIT
OUT
ANT 1
INPUT 3
R
L
PROG .
OUT
TO AUDIO AMP
Monitor
Videocasetera
CABLES NO INCLUIDOS
o
8
B0342S Production.fm Page 9 Wednesday, February 7, 2001 11:11 AM
INSTALACIÓN
Conexión de Entrada del Canal Central Dolby
Su Televisión puede ser configurada para usar las bocinas de la Televisión como bocinas del
Canal Central en la transmisión del Sonido Envolvente Dolby*. Conecte un Amplificador
Envolvente Dolby a la entrada del canal central (CENTER CHANNEL INPUT) en la parte posterior
de la Televisión como se muestra. En el menú de AUDIO (SONIDO) de la Guía Giratoria
MR
* escoja en
ALTAVOCES la Modalidad de DOLBY CENTRAL Y SALIDA DE AUDIO FIJA.
* Patente en Trámite E.U.A.
TERMINALES EN LA PARTE POSTERIOR DE LA TELEVISION
COMPONENT VIDEO INPUT
1
CENTER CHANNEL INPUT
12Ω 50W (DIN) MAX
2
PR
L
R
AUDIO
R-AUDIO-L
PB
Y
VIDEO
VIDEO S-VIDEO
INPUT 1
ANT 2
INPUT 2
SPLIT
OUT
ANT 1
Entrada del Canal Central
(1) Presione el botón y manténgalo.
(2) Inserte el cable expuesto en la
Terminal y libere el botón.
INPUT 3
R
L
PROG .
OUT
TO AUDIO AMP
Videocasetera
Video Componentes
AMPLIFICADOR
Dolby Envolvente
Salidas del
Canal Central
PTV
Altavoz
Izquierdo
Delantero
Altavoz Trasero
Izquierdo
Envolvente
Altavoces de la
PTV Canal
Altavoz
Derecho
Delantero
Altavoz Trasero
Derecho
Envolvente
*”Dolby” y “Pro-logic” son las marcas registradas de Dolby Laboratories Licensing Corporation.
9
B0342S Production.fm Page 10 Wednesday, February 7, 2001 11:11 AM
OPERACIÓN DE IMAGEN EN IMAGEN (PIP)
Operación de Imagen en Imagen (PIP)
Esta televisión incluye la característica de Imagen en Imagen con un sintonizador dual. Esto le
permite ver dos (2) transmisiones en vivo al mismo tiempo con o sin una fuente de vídeo
externa tal como videocasetera, decodificador de cable, etc.
Operación Básica de PIP
Procedimiento
Presione el botón PIP en el control remoto para desplegar el recuadro PIP en pantalla.
Nota:
1.
2.
El Audio es sólo de la Imagen Principal.
Escoja canales para el recuadro PIP presionando el botón PIP CHANNEL (Canales
de PIP) arriba/abajo en el control remoto.
Escoja canales para la Imagen Principal presionando los botones CH (Canal) arriba/
abajo o usando el teclado numérico.
Botón SWAP
El botón SWAP (CAMBIO) intercambia la fuente de las
imágenes PIP y la Principal. Presione el botón RECALL
(LLAMADA) para obtener el estado de la fuente de PIP e
Imagen Principal en pantalla.
Operación de PIP con un Decodificador de Cable
Procedimiento
r
Para ver canales de cable premium a través del decodificador de cable en la Imagen
Principal:
Nota:
1.
2.
3.
Use este procedimiento si desea ver canales de cable premium en la Imagen Principal mientras
ve un programa de televisión o vídeo en el recuadro de PIP.
Seleccione ANT2 en el menú de SET UP (Ajuste) bajo PROG CNLS (Programación
de canales).
Sintonize la televisión al canal 3.
Presione el botón PIP en el control remoto para desplegar el recuadro de PIP en
pantalla.
Nota: El Audio es sólo de la Imagen Principal.
Verifique que su decodificador de cable esté Encendido.
Escoja canales para la Imagen Principal sintonizando su decodificador de cable.
Escoja canales para el recuadro de PIP presionando el botón TV en el control remoto
y usando los botones PIP CHANNEL arriba/abajo.
Nota: La función de SWAP no está disponible cuando se usa el decodificador de cable para
sintonizar canales. Si su decodificador de cable tiene salida de vídeo puede ser
conectada a la televisión, para permitirle usar todas las funciones de PIP. (Sintonize el
PIP a la entrada de vídeo conectada a su decodificador de cable).
4.
5.
6.
10
B0342S Production.fm Page 11 Wednesday, February 7, 2001 11:11 AM
CONEXIÓN DEL DECODIFICADOR DE TELEVISIÓN DIGITAL (DTV-STB) Ó DVD
Conexión del Decodificador de Televisión Digital (DTV-STB) ó DVD
Utilice este diagrama para conectar el decodificador de Televisión Digital Panasonic
(DTV-STB) ó DVD a su Televisor,
Entradas para Televisión Digital en la parte posterior del Televisor
COMPONENT VIDEO INPUT
VIDEO
AUDIO
CENTER CHANNEL INPUT
12Ω 50W (DIN) MAX
R
L
PR
PB
Y
L-AUDIO-R
1
DIGITAL PTV OUTPUT
MAIN Y
PB PR
VIDEO S-VIDEO
INPUT 1
VIDEO
ANT 2
INPUT 2
R-AUDIO-L -VIDEO
S-VIDEO
SPLIT
OUT
INPUT 3
NTSC OUTPUT
ANT 1
R
L
PROG .
OUT
TO AUDIO AMP
CABLES NO INCLUIDOS
Entradas para Televisión Digital en la parte posterior del Decodificador
de Televisión Digital (DTV-STB) ó DVD.
Nota:
El televisor tiene dos grupos de entradas de video compuesto, cada grupo tiene tres
entradas: Y, PB y PR. Los entradas separadas para las señales compuestas de color,
proveen una mejor separación de luminancia y color. Utilice las entradas de audio
compuesto 1 ó 2; Izquierda (L) y Derecha (R) para conectar las salidas de audio de su
Decodificador de Televisión Digital Panasonic (DTV-STB).
11
B0342S Production.fm Page 12 Wednesday, February 7, 2001 11:11 AM
MENU DE LA GUÍA GIRATORIA NAVEGACIÓN
Menu de la Guía Giratoria Navegación
Procedimiento
1.
2.
3.
4.
5.
6.
7.
8.
9.
Nota:
Pulse el botón ACTION (Acción) en medio del botón grande azul que se encuentra en
el control remoto para visualizar el Menú de la Guía Giratoria.
Pulse el botón CH arriba/abajo para girar la Menú de el Guía Giratoria hasta llegar a la
función deseada.
Pulse el botón ACTION para visualizar los menús principales y submenú.
Pulse los botones arriba/abajo de CH para resaltar la función deseada del menú
principal.
Pulse el botón de la derecha del VOL para entrar los submenús.
Pulse los botones arriba/abajo de CH para resaltar la función de los submenú.
Pulse el botón de la derecha o izquierda del VOL para seleccionar o ajustar una
función.
Pulse dos veces el botón ACTION para regresar al Menú de la Guía Giratoria.
Para salir del Menú de la Guía Giratoria, pulse el botón izquierdo VOL.
Tenga cuidado cuando presione el botón ACTION. Si no se presiona justo al centro del botón, las
teclas de canal (CH) y volumen (VOL) serán activadas.
Menú de la Guía Giratoria
ACTION (Acción) Remota / Boton de Navegación
CH
VOL
ACTION
VOL
CH
Guía del Control Remoto
La Guía de Referencia Rápida del Control Remoto se incluye con en el empaque de esta
televisión.
12
B0342S Production.fm Page 13 Wednesday, February 7, 2001 11:11 AM
TABLA DE MENUS DE LA GUÍA GIRATORIA
Tabla de Menus de la Guía Giratoria
MENU
DESCRIPCIÓN
AJUSTE
r
PROG CNLS
(Programación de Canales)
r
r
r
r
CC
(Closed Captioned - Subtítulos)
r
r
OTROS AJ
(Otros Ajustes)
r
MODO - Seleccione Cable o Televisión. Vea la
sección de Instalación en su manual.
ANTENA - Seleccione ANT 1 o ANT 2.
PROGRAM AUTO - Programación automática
de los canales con señal en la memoria.
PROGRAM MANUAL - Manualmente incluye o
anula canales en memoria.
CC EN MUDO - Seleccione C1, hasta C4 para
visualizar Subtítulos en pantalla cuando el botón
MUTE (MUDO)
del control remoto es
presionado.
MODALIDAD CC - Seleccione T1 hasta T4 ó
C1 hasta C4 para información transmitida, si
está disponible, en un cuadro grande negro.
AUTOENCEN - Seleccione SET (AJUSTE) para
encender la televisión al mismo tiempo que la
Caja del Cable u otros componentes, ó
seleccione OFF.
CONVERGENCIA - Ajustes pueden ser
requeridos cuando su PTV es movida, por el
efecto de los campos magnéticos de la tierra en
los tubos de proyección.
SONIDO
r
r
AJ AUDIO
(Ajustes de Sonido)
r
r
r
OTROS AJ
(Otros Ajustes)
r
MODO - Seleccione ESTEREO, SAP (Programa
Secundario De Sonido) ó MONO (use MONO
cuando la señal de estéreo es débil).
BAJOS - Aumenta o disminuye la respuesta de
los bajos.
ALTOS - Aumenta o disminuye la respuesta de
los altos.
BALANCE - Enfatiza el volumen del altavoz
DERECHO / IZQUIERDO.
NORMAL - Reajusta BAJOS, ALTOS y
BALANCE a los niveles prefijados de fábrica.
AI SONIDO Automáticamente ajusta el
volumen, para mantener confortable el nivel a
escuchar.
13
B0342S Production.fm Page 14 Wednesday, February 7, 2001 11:11 AM
TABLA DE MENUS DE LA GUÍA GIRATORIA
Tabla de Menus de la Guía Giratoria
MENU
SONIDO ENVOLVENTE
DESCRIPCIÓN
r
r
r
ALTAVOCES
r
r
SPATIALIZER® - Sonido ambiental tridimensional
con dos altavoces.
SI - Altavoces de la PTV funcionan normalmente
APAGADAS Y SALIDA DE AUDIO VARIABLE Altavoces de la PTV están apagados, el sonido
va de acuerdo al de la Televisíon.
APAGADAS SALIDA DE AUDIO FIJA Altavoces de la PTV están apagados, el sonido
se ajusta sólo con amplificador externo.
MODALIDAD DOLBY CENTRAL Y SALIDA DE
AUDIO FIJA - Altavoces de centro proporcionan
transmisión de sonido Dolby para discos de video ó
láser (veáse la instalación en el manual).
CRONOMETRO
r
AJUSTE DE RELOJ
APAGADO
r
(Apagado Automático)
CRONOM 1
r
CRONOM 2
(Cronómetros)
Cuando se ajusta, TIME (HORA) aparecerá en
pantalla después de presionar el botón de
POWER (ENC/APAG), el botón RECALL
(LLAMADA), o al cambiar canales .
Programe la PTV para que automáticamentese
apague en 30, 60, ó 90 minutos. Seleccione NO
para apagar el cronómetro.
Programe dos cronómetros para que enciendan
y apaguen automáticamente a la Televisión en la
hora, canal y días seleccionados (El reloj debe
de estar ajustado a tiempo para poder hacer uso
del cronómetro).
IMAGEN
AJ. IMAGEN.
(Ajustes)
14
r
r
r
r
r
r
COLOR - Ajusta la intensidad del color deseada.
TINTE - Ajusta los tonos naturales de la piel.
BRILLO - Ajusta las áreas oscuras para detalles
más nítidos.
CONTRASTE - Ajusta las áreas blancas de la
imagen.
NITIDEZ- Ajusta para dar mejor claridad a los
detalles de la silueta.
NORMAL- Reajusta todas las modificaciones de
la imagen a los predispuestos de fábrica.
B0342S Production.fm Page 15 Wednesday, February 7, 2001 11:11 AM
TABLA DE MENUS DE LA GUÍA GIRATORIA
Tabla de Menus de la Guía Giratoria
MENU
DESCRIPCIÓN
r
OTROS AJ.
(Otros Ajustes)
r
r
MODO DE BARRIDO - Para seleccionar el modo
de TV o GAME y si es necesario realizar
adjustes a la imagen cuando cambia del modo
para video juegos al modo normal de TV.
TEMPERATURA DEL COLOR - Ajusta la
preferencia de color AZUL, ROJO, o NORMAL.
MATRIZ DE COLOR - Seleccione HD or SD para
ajuste automático de los parámetros de color
para transmiciones de HD (alta definición) y SD
(definición estándar).
CANALES
FAVORITOS
TITULOS
r
r
r
r
EXPLORA CAN - Seleccione FAV (16 favoritos)
o TODOS para explorar canales, usando los
botones CH arriba/abajo.
PREFIJADO - Asigne los números de canal para
los títulos/siglas prefijados.
MANUAL - Introdusca los números de los
canales y sus títulos/siglas manualmente.
PONGA TITULO (SIGLAS) - Ponga título a las
entradas de video desplegadas en pantalla y
conexiones opcionales de equipo.
BLOQUEO
MODO
r
TIEMPO
r
Active el bloqueo en Todos, Canales o Juego
con un código secreto.
Seleccione la duración del bloqueo. (12, 24, 48
horas o SIEMPRE).
15
B0342S Production.fm Page 16 Wednesday, February 7, 2001 11:11 AM
FUNCIONES ESPECIALES
Funciones Especiales
Ajuste
PROG CNLS (Programación de Canales)
En el menú de SETUP bajo PROG CNLS seleccione:
r
r
r
r
MODE para seleccionar la modalidad de PTV (antena) o CABLE dependiendo de la fuente de la señal
ANTENA para seleccionar ANT 1 ó ANT 2.
PROGRAMA AUTO para programar automáticamente todos los canales con señal.
PROGRAMA MANUAL para manualmente incluir o borrar canales.
/
PROG CHAN
CC
OTHER ADJ.
MODE
CABLE
ANTENNA
ANT1
AUTO PROGRAM
MANUAL PROGRAM
CC (Subtítulos)
Esta televisión contiene un decodificador integrado que despliega subtítulos (texto en letras blancas
o de colores sobre un fondo negro) en pantalla. Permite al usario leer el diálogo de un programa de
televisión u otra información. El programa visto debe incluir la modalidad de subtítulos para que esta
función opere.
Modo CC
r
r
r
r
16
En el menú de SET UP, (Ajuste), seleccione CC (Subtítulos).
Seleccione MODO CC .
Seleccione NO, C1, C2, T1, T2, C3, C4, T3 ó T4:
•
NO - Cuando no se desea la modalidad de subtítulos.
•
C1 - Para que la información relacionada con el vídeo sea desplegada en hasta 4
líneas en pantalla a la vez. (No bloquea partes relevantes de la imagen). El texto
puede ser en cualquier idioma.
•
C2 a C4 - Otras modalidades de información relacionada con el vídeo.
•
T1 - Para que la guía de la programación o cualquier otra información sea
desplegada en pantalla, cuando sea disponible. (Bloquea una gran porción de la
imagen en la pantalla de la televisión).
•
T2 a T4 - Para otras modalidades de información. (Bloquea una gran porción de la
imagen en la pantalla de la televisión).
Presione ACTION para regresar a las opciones de los submenús y para salir de los menús.
B0342S Production.fm Page 17 Wednesday, February 7, 2001 11:11 AM
FUNCIONES ESPECIALES
Ajuste (cont.)
CC En Mudo
Activa la modalidad de subtítulos en pantalla cuando el botón MUTE (MUDO) en el control remoto es
presionado. Para desactivar presione nuevamente el botón MUTE (MUDO).
Nota:
Esta función opera solamente cuando la modalidad de subtítulos está apagada (NO). El
programa visto debe ser transmitido con la modalidad de subtítulos. (Consulte su guía de
televisión local).
r
r
r
r
En el menú de SET UP, seleccione CC .
Seleccione CC EN MUDO.
Seleccione NO, C1, C2, C3 ó C4.
Ajuste recomendado para la modalidad de subtítulos cuando se usa el botón MUTE (Mudo):
•
r
r
r
CC EN MUDO: C1
•
MODO CC : NO
Presione ACTION para regresar a las opciones de los submenús, y salir de los menús.
Presione el botón MUTE (MUDO) para activar la característica de Subtítulos.
Presione el botón MUTE (MUDO) nuevamente para desactivar la característica.
PROG CHAN
CC
OTHER ADJ.
CC ON MUTE
NO
CC MODE
OFF
r
Convergencia
En el menú de SET UP, (Ajuste) seleccione CONVERGENCIA únicamente después de mover el PTV
para ajustar los efectos de campo magnético de la tierra en los tubos de proyección. ..
PROG CHAN
CC
OTHER ADJ.
AUTO POWER ON
OFF
CONVERGENCE
Nota:
La necesidad de ajustar CONVERGENCIA es ocasional, sólo cuando se mueve el PTV.
17
B0342S Production.fm Page 18 Wednesday, February 7, 2001 11:11 AM
FUNCIONES ESPECIALES
Ajuste (cont.)
Convergencia
Use los botones de navegación para alinear las líneas verdes horizontales y verticales en la pantalla
con las marcas de referencia de afuera, como se muestra abajo. Presione el botón de SWAP para
moverse hacia la pantalla RED CONVERGENCE (Convergencia Roja)
.
CONVERGENCE
GREEN
NEXT: SWAP
Marcas
de
Referencia
Use los botones de navegación para alinear la cruz roja con el patrón de la cruz blanca al
centro de la pantalla. Presione SWAP para continuar con el ajuste en la pantalla de la
convergencia AZUL y repítalo
.
CONVERGENCE
RED
NEXT : SWAP
Nota:
PARA PREVENIR DAÑO AL TUBO DE LA IMAGEN, NO DEJE ENCENDIDO EL
PATRON DE PRUEBA POR UN PERIODO DE TIEMPO PROLONGADO.
Convergencia
Un patrón cruzado aparecerá en blanco con un
mínimo de borde de color cuando se termine de
ajustar.
18
B0342S Production.fm Page 19 Wednesday, February 7, 2001 11:11 AM
FUNCIONES ESPECIALES
CRONOMETRO
Apagado
En el menú de TIMER, seleccione APAGADO para poder apagar la Televisión en 30, 60 ó 90
minutos. Seleccione NO para desactivar el CRONOMETRO.
CLOCK SET
SLEEP
TIMER 1
TIMER 2
HOW LONG?
30
CRONOM 1 y CRONOM 2
En el menú de TIMER seleccione dos cronómetros, CRONOM 1 y CRONOM 2, para encender o
apagar la Televisión a la hora seleccionada de un canal seleccionado, en los días seleccionados.
Nota:
La HORA debe anotarse en el menú de RELOJ para que las funciones del CRONOMETRO
funcionen.
CONVERGENCE
CLOCK SET
SLEEP
TIMER 1
TIMER 2
DAY
SAT
ON TIME
_ _: _ _
OFF TIME
_ _: _ _
ENTER CHANNEL _ _ _
SET TIME FIRST
Apagado después de 90 minutos
La Televisión se apaga automáticamente después de 90
minutos cuando se encendió con el CRONÓMETRO. Si
se selecciona APAGAR o si se presiona una tecla, el
apagado automático de 90 minutos se cancela.
Activación del CRONÓMETRO
El CRONOMETRO está activo cuando la Televisión está
apagada o encendida. La Televisión cambiará al canal
seleccionado a la hora seleccionada según se anotó en
el CRONOMETRO.
19
B0342S Production.fm Page 20 Wednesday, February 7, 2001 11:11 AM
FUNCIONES ESPECIALES
IMAGEN
Otros Ajustes
r
r
r
MODO DE BARRIDO para seleccionar el modo de TV o GAME y si es necesario realizar ajustes a la
imagen cuando cambia del modo para video juegos al modo normal de TV.
TEMPERATURA DEL COLOR para aumentar o disminuir el rojo y el azul para acomodarse a las
preferencias personales
MATRIZ DE COLOR - Seleccione HD or SD para ajuste automático de los parámetros de color para
transmiciones de HD (alta definición) y SD (definición estándar).
VIDEO ADJ.
OTHER ADJ.
SCAN MODE
OFF
COLOR TEMP NORMAL
COLOR MATRIX
HD
AUDIO
Modalidad Dolby Central y Salida Fija de Audio
En el menú de AUDIO en ALTAVOCES seleccione DOLBY CENTRAL Y SALIDA FIJA para
poder hacer operar los ALTAVOCES de la Televisión como altavoces centrales para
transmisión de sonido DOLBY (vea la sección de instalación en el manual).
AUDIO ADJ.
OTHER ADJ.
SURROUND
SPEAKERS
20
DOLBY CENTER MODE
& FIXED AUDIO OUT
B0342S Production.fm Page 21 Wednesday, February 7, 2001 11:11 AM
FUNCIONES ESPECIALES
CANALES
Favoritos
En el menú de CHANNELS (Canales) bajo FAVORITOS seleccione:
r EXPLORA CAN FAV para introducir hasta 15 canales favoritos.
r TODOS para explorar todos los canales cuando se usan los botones CH (Canal) arriba/
abajo.
FAVORITES
CAPTION
CHANNEL SCAN
FAV
ENTER CHANNEL 123
FAVORITE CHANNELS
Título
En el menú de CHANNELS bajo TITULO seleccione:
r PREFIJADO para asignar el número de canal para las estaciones populares de televisión prefijadas.
r MANUAL para introducir los números y títulos manualmente.
r PONGA TITULO para clasificar las conexiones de entrada de vídeo que se visualizan en la pantalla.
FAVORITES
CAPTION
PRESET CAPTION
MANUAL CAPTION
INPUT LABEL
21
B0342S Production.fm Page 22 Wednesday, February 7, 2001 11:11 AM
FUNCIONES ESPECIALES
BLOQUEO
MODO
Para usar las opciones de BLOQUEO:
r ELIJA CODIGO - Use el teclado numérico para introducir un código secreto de cuatro dígitos.
Después de introducir su código por primera vez, el mensaje en pantalla cambia a CAMBIAR
CODIGO.
Nota:
Use un código que sea fácil de recordar y escríbalo en un lugar seguro.
En el submenú de MODO seleccione:
r BLOQUEO para seleccionar:
r
r
l
l
l
l
NO - Para apagar la función de bloqueo.
TODOS- Para bloquear todos los canales y entradas de vídeo.
CANAL - Para bloquear hasta cuatro canales de su elección.
JUEGO - Para bloquear los canales 3, 4 y las entradas de vídeo.
PROGRAMAS - Para usar clasificaciones en programas y vídeos.
CAMBIAR CODIGO - Para cambiar su código secreto de cuatro dígitos.
Nota:
Si en la opción de CAMBIAR CÓDIGO se introduce un código diferente al usado previamente,
el código nuevo se convierte en el código controlador.
Presione el botón ACTION (ACCION) para regresar al submenú, seleccione TIEMPO para seleccionar la
duración del bloqueo (12, 24, 48 horas o SIEMPRE).
Nota:
Sea cuidadoso al seleccionar SIEMPRE. Si siempre está seleccionado, y usted olvida su código
secreto la televisión deberá ser atendida por un técnico calificado para limpiar el ajuste del
bloqueo.
Presione el botón ACTION (ACCION) para regresar a los submenús, y salir de los menús.
LOCK SET
MODE
HOW LONG?
Nota:
OFF
BLOCK PROGRAMS:
U.S. TV PROGRAMS
STATUS
OFF
ENTER CODE
FIRST
- - - -
Si JUEGO, CANAL o TODO está seleccionado, y si una de las entradas de vídeo o de los
canales bloqueados es seleccionado, el mensaje PG (Protección de los Padres) se mostrará en
la esquina superior derecha de la pantalla de la televisión.
Desactive BLOQUEO al introducir nuevamente su código secreto de cuatro dígitos y seleccionando
BLOQUEO NO.
Para más información acerca de programas vea el manual V-CHIP Guía de los Padres
incluido en el paquete de la televisión.
22
B0342S Production.fm Page 23 Wednesday, February 7, 2001 11:11 AM
CUADRO DE LOCALIZACIÓN DE FALLAS
Cuadro de Localización de Fallas
Antes de solicitar servicio, establezca los síntomas y lleve a cabo las siguientes posibles soluciones.
SONIDO
IMAGEN
Soluciones
Ajuste la Ubicación y / o Conexión de la Antena
Sonido Ruidoso
Imagen Moteada
Ajuste la Ubicación y la Conexión de la Antena
Verifique el Cable de Entrada de la Antena
Sonido Ruidoso
Imagen Múltiple
Aleje la PTV de los Aparatos Electrodomésticos,
Luces, Vehículos y Equipo Médico
Sonido Ruidoso
Interferencia
Aumente el Volumen
Revise Mute (MUDO)
Revise en el Menú de Audio: ALTAVOCES SI
Sin Sonido
Imagen Normal
Cambie el Canal
Ajuste apropiadamente la modalidad de PTV o del
Cable
Verifique los Cables de la Antena
Sonido Ruidoso
Sin Imagen
?
Sin Sonido
Sin Imagen/sin PIP
Verifique que el Cable de Corriente este Enchufado a
una toma de Corriente Activa
Ajuste los Controles de Brillo y Audio
Cambie el Canal
Verifique las Conexiones del Cable
Programe otra vez el Control Remoto
Verifique la Operación de la Segunda Fuente de Video
Ajuste el Color
Cambie el Canal
Sonido Normal
Sin Color
Verifique en el menú de AUDIO que el Ajuste se
encuentre en Estéreo o Mono, no en SPA
Sonido Erróneo
Imagen Normal
Cambie CC (Subtítulos) de la Modalidad de Texto
Sonido Normal
Caja Negra en
Pantalla
Reemplace las Pilas del Control Remoto
Imagen Normal
Sonido Normal
Operación Intermitente del Control Remoto
23
B0342S Production.fm Page 24 Wednesday, February 7, 2001 11:11 AM
Panasonic Consumer Electronics Company,
Division of Matsushita
Electric Corporation of America
One Panasonic Way
Secaucus, New Jersey 07094
www.panasonic.com
(800) 222-4213
24
Panasonic de Mexico, S.A, de C.V.
Amores No. 1120
Col. Del Valle C.P. 03100
México, D.F.
Tel. (915 ó 015) 488-1000
Fax (915 ó 015) 575-6763, 575-6765
Panasonic Sales Company,
Division of Matsushita Electric
of Puerto Rico Inc. (“PSC”)
Ave. 65 de Infantería, Km 9.5
San Gabriel Industrial Park
Carolina, Puerto Rico 00985
Tel. (787) 750-4300
Fax (787) 768-2910
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
