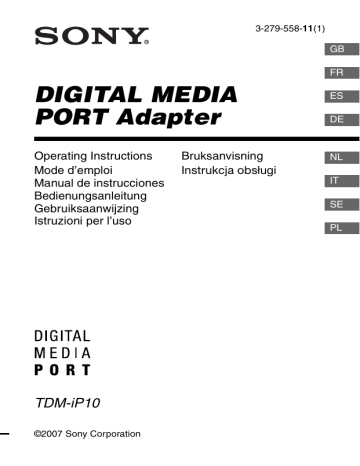

DIGITAL MEDIA

PORT Adapter

3-279-558-11(1)

GB

FR

ES

DE

Operating Instructions

Mode d’emploi

Manual de instrucciones

Bedienungsanleitung

Gebruiksaanwijzing

Istruzioni per l’uso

Bruksanvisning

Instrukcja obsługi

NL

IT

SE

PL

TDM-iP10

©2007 Sony Corporation

2

GB

WARNING

Do not install the appliance in a confined space, such as a bookcase or built-in cabinet.

The nameplate is located on the bottom exterior.

Install this system so that the power cord can be unplugged from the wall socket immediately in the event of trouble.

Disposal of Old

Electrical &

Electronic

Equipment

(Applicable in the European

Union and other European countries with separate collection systems)

This symbol on the product or on its packaging indicates that this product shall not be treated as household waste.

Instead it shall be handed over to the applicable collection point for the recycling of electrical and electronic equipment. By ensuring this product is disposed of correctly, you will help prevent potential negative consequences for the environment and human health, which could otherwise be caused by inappropriate waste handling of this product. The recycling of materials will help to conserve natural resources. For more detailed information about recycling of this product, please contact your local Civic

Office, your household waste disposal service or the shop where you purchased the product.

The manufacturer of this product is

Sony Corporation, 1-7-1 Konan

Minato-ku Tokyo, 108-0075 Japan.

The Authorized Representative for

EMC and product safety is Sony

Deutschland GmbH, Hedelfinger

Strasse 61, 70327 Stuttgart, Germany.

For any service or guarantee matters please refer to the addresses given in separate service or guarantee documents.

For the customers in Europe

The validity of the CE marking is restricted to only those countries where it is legally enforced, mainly in the countries EEA

(European Economic Area).

On copyrights

• iPod is a trademark of Apple Inc., registered in the U.S. and other countries.

• All other trademarks and registered trademarks are of their respective holders. In this manual, ™ and ® marks are not specified.

Compatible iPod models

The compatible iPod models are as follows. Update your iPod to use the latest software before you use it.

GB iPod touch iPod nano 3rd generation (video) iPod classic iPod nano 2nd generation

(aluminum) iPod 5th generation

(video) iPod nano 1st generation iPod 4th generation

(color display) iPod 4th generation iPod mini

Notes

• This unit is designed for iPod only. You can not connect any other portable audio players.

• Sony cannot accept responsibility in the event that data recorded to iPod is lost or damaged when using an iPod connected to this unit.

• For details on supplied iPod Dock Adapters, refer to the instructions supplied with the Dock Adapters. When you use other iPod models, a compatible Dock Adapter from Apple Inc. will need to be purchased separately.

• This product has been designed specifically to work with iPod and has been certified to meet Apple performance standards.

3

GB

4

GB

Table of Contents

Overview ...............................5

Getting Started

1: Checking supplied items ...6

2: List of parts locations ........6

3: Installing the TDM-iP10 ...7

Controlling the iPod

Performing basic operations................10

Additional Information

Troubleshooting ..................11

Precautions ..........................12

Specifications ......................13

Overview

You can enjoy iPod audio contents by connecting this unit to an AV system with DIGITAL MEDIA PORT interface (Sony DAV series, etc.).

• You can operate your iPod by its control buttons, the control buttons of

the AV system and the remote supplied with the AV system (page 10).

• You can also use this unit as a battery charger (page 9).

iPod and TDM-iP10 AV system (Sony DAV series, STR series, etc.)

Notes

• DIGITAL MEDIA PORT is occasionally abbreviated as DMPORT.

• TDM-iP10 does not support video output. Even if your iPod has video/photo capability, you cannot view video or photo contents on the TV or other video devices. However, audio content in video files can be played back with a connected

AV system.

5

GB

Getting Started

1: Checking supplied items

Unit (1)

Operating Instructions (1) iPod Dock Adapters (1 set)

For details on supplied iPod Dock Adapters, refer to the instructions supplied with the Dock Adapters.

2: List of parts locations

6

GB

1 DIGITAL MEDIA PORT cable (page 7)

2 iPod connector (page 8)

3 Power indicator: Lights up in green while the power is supplied

(page 9).

3: Installing the TDM-iP10

Connect and position the TDM-iP10 as illustrated below.

DIGITAL MEDIA

PORT cable

DMPORT

AV system (Sony DAV series, STR series, etc.)

TDM-iP10

Note

This unit turns on/off automatically whenever the connected AV system (DAV series, etc.) turns on/off.

continued

7

GB

8

GB

To connect/disconnect the unit

DMPORT

To DMPORT jack

Connect the cable so that both f marks are aligned.

To remove the DIGITAL MEDIA PORT cable from the DMPORT jack, press both side buttons.

Connecting

1

Connect the DIGITAL MEDIA

PORT cable of this unit to the

DIGITAL MEDIA PORT jack of an AV system (DAV series, etc.). Make sure the AV system is turned off before connecting.

2

Turn on the AV system with a

DIGITAL MEDIA PORT jack connected to this unit, and select the DIGITAL MEDIA

PORT function.

Disconnecting

Before disconnecting, turn off the

AV system.

To put the iPod into the unit’s connector

1

Choose the iPod Dock Adapter that fits your iPod. For details on supplied iPod Dock

Adapters, refer to the instructions supplied with the

Dock Adapters.

2

Insert the Dock Adapter into the unit.

3

Put the iPod into the unit’s connector.

Notes

• When placing or removing the iPod, handle the iPod in the same angle as that of the iPod connector on this unit and do not twist or sway the iPod to prevent connector damage.

• Do not carry the unit with an iPod set on the connector. Doing so may cause a malfunction.

• When placing or removing the iPod, brace the unit with one hand and take care not to press the controls of the iPod by mistake.

To use the unit as a battery charger

You can use the unit as a battery charger. While the POWER indicator lights up, the battery is charging. The charging status appears in the iPod display. For details, see the user’s guide of your iPod.

To remove the iPod Dock

Adapter

To remove the iPod Dock Adapter, pull it up with your fingernail or a flat object using the slot inside the adapter.

9

GB

10

GB

Controlling the iPod

Performing basic operations

You can operate your iPod by its control buttons, the control buttons of a connected AV system with a

DIGITAL MEDIA PORT interface (Sony DAV series, etc.), and the remote supplied with the

AV system.

Notes

• To use an iPod, refer to the user’s guide of your iPod.

• Before disconnecting the iPod, pause playback.

Basic Operations

The following operations are available with the AV system or the remote.

Press

N

X/x

X/x c/ /

ENTER

To

Start play.

Pause play.

Works much like running your thumb around the Click

Wheel on the iPod counterclockwise

(clockwise).

Works much like the center button on the iPod.

Press To

./> m/M

Press and release to skip to the next

(previous) song/video or chapter of audiobook/podcast.

Hold down to fastrewind (fast-forward).

Fast- forward (fast- rewind) play.

C/MENU/

DISPLAY

/RETURN

Works much like the

Menu button on the iPod.

VOLUME

+/-

Adjusts the volume level.

Notes

• Point the remote at the AV system.

• Depending on the connected AV system, the operation or buttons may differ. Refer to the AV system’s operating instructions.

• While playing video, you cannot use m/M. You can fast-rewind (fastforward) by holding down ./>.

• To change the volume level, use the volume controls on the connected AV system or the remote. The volume level does not change even if adjusted on the iPod.

• It may take time to start playback depending on the contents.

Additional Information

Troubleshooting

Should you encounter a problem with your unit, find your problem in the troubleshooting checklist below and take the indicated corrective action. If the problem persists, contact your Sony dealer.

Note that if service personnel changes some parts during repair, these parts may be retained.

When bringing the system in for repairs, be sure to bring in the entire system.

This product is a system product, and the entire system is needed to determine the location requiring repair.

The remote does not function.

• Remove any obstacles.

• Point the remote at the AV system (DAV series, etc.)’s sensor.

• The distance between the remote and the AV system is too far.

• Replace the battery.

• Make sure the iPod* is securely connected.

• Select the DMPORT function on the AV system.

• Turn on and off the AV system.

Video/photo image from the iPod does not appear on the TV screen.

• The unit does not support video output. Even if your iPod has video/photo capability, you cannot view video or photo content on the TV or other video devices.

There is no sound.

• Check the connections.

• Make sure the unit is securely connected.

• Make sure the iPod* is securely connected.

• Make sure the iPod* is playing music.

• It may take time to start playback depending on the contents.

There is severe hum or noise.

• Move the unit away from the source of noise.

The sound is distorted.

• Reduce the volume of the connected AV system.

• Set the “EQ” setting of the iPod to “Off” or “Flat”.

* See “Compatible iPod models”

(page 3)

.

continued

11

GB

12

GB

Precautions

On safety

Should any solid object or liquid fall into the system, unplug the system and have it checked by qualified personnel before operating it any further.

On placement

• Do not place the unit in an inclined position.

• Do not place the unit in locations where it is;

– Extremely hot or cold

– Dusty or dirty

– Very humid

– Subject to vibrations

– Subject to direct sunlight.

• Use caution when placing the unit on surfaces that have been specially treated (with wax, oil, polish, etc.) as staining or discoloration of the surface may result.

On heat buildup

• Although the unit heats up during operation, this is not a malfunction.

• Place the unit in a location with adequate ventilation to prevent heat buildup in the unit.

If you have any questions or problems concerning your unit, please consult your nearest Sony dealer.

Cleaning the unit

Clean the unit with a soft cloth slightly moistened with mild detergent solution. Do not use any type of abrasive pad, scouring powder or solvent such as thinner, benzine or alcohol.

Specifications

General

Power requirements:

Dimensions:

Mass:

Cable length:

DC IN: 5 V,

600 mA (via

DIGITAL MEDIA

PORT)

Approx.

φ 80 ×

22(h) mm

Approx. 174 g

(includes cable)

1 m

Design and specifications are subject to change without notice.

13

GB

2

FR

AVERTISSEMENT

N’installez pas l’appareil dans un espace confiné comme dans une bibliothèque ou un meuble encastré.

La plaque signalétique se trouve sur le dessous, à l’extérieur de l’appareil.

Installez le système de façon à pouvoir débrancher immédiatement le cordon d’alimentation (cordon secteur) de la prise murale en cas de problème.

Traitement des appareils

électriques et

électroniques en fin de vie

(Applicable dans les pays de l’Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective)

Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En s’assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l’environnement et la santé humaine. Le recyclage des matériaux aidera à préserver les ressources naturelles. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez contacter votre municipalité, votre déchetterie ou le magasin où vous avez acheté le produit.

Le fabricant de ce produit est Sony

Corporation, 1-7-1 Konan Minato-ku

Tokyo, 108-0075 Japon.

Le représentant autorisé pour les questions de compatibilité

électromagnétique (EMC) et la sécurité des produits est Sony Deutschland

GmbH, Hedelfinger Strasse 61, 70327

Stuttgart, Allemagne. Pour toute question relative au SAV ou à la garantie, merci de bien vouloir vous référer aux coordonnées contenues dans les documents relatifs au SAV ou la garantie.

Pour les clients en Europe

La validité de la marque

CE est limitée aux pays où elle est légalement en application, notamment dans les pays de l’EEE (Espace

économique européen).

A propos des droits d’auteur

• iPod est une marque de Apple Inc., déposée aux Etats-Unis et dans d’autres pays.

• Toutes les autres marques et marques déposées appartiennent à leurs détenteurs respectifs. Dans ce manuel, les sigles ™ et ® ne sont pas spécifiés.

Modèles iPod compatibles

Les modèles iPod compatibles sont les suivants. Avant d’utiliser votre iPod, mettez-le à jour afin d’utiliser le logiciel le plus récent.

FR iPod touch iPod nano 3ème génération (vidéo) iPod classic iPod nano 2ème génération

(aluminium) iPod 5ème génération

(vidéo) iPod nano 1ère génération iPod 4ème génération

(écran couleur) iPod 4ème génération iPod mini

Remarques

• Cet appareil est uniquement conçu pour l’iPod. Vous ne pouvez pas connecter d’autres lecteurs audio portables.

• Sony n’assume aucune responsabilité en cas de perte ou d’altération des données enregistrées sur l’iPod, alors qu’un iPod est raccordé à cette unité.

• Pour plus d’informations sur les adaptateurs de socles pour iPod fournis, reportezvous aux instructions accompagnant les adaptateurs de socles. Si vous utilisez un autre modèle iPod, vous devez acheter séparément un adaptateur de socles Apple

Inc. compatible.

• Ce produit a été conçu spécifiquement pour fonctionner avec l’iPod et il a été certifié comme répondant aux normes de performance Apple.

3

FR

4

FR

Table des matières

Aperçu ...................................5

Mise en service

1 : Vérification des pièces fournies ..............................6

2 : Liste des emplacements des pièces .................................6

3 : Installation du

TDM-iP10 ..........................7

Commande de l’iPod

Opérations de base ..............10

Informations supplémentaires

Dépannage...........................11

Précautions ..........................12

Spécifications ......................13

Aperçu

Vous pouvez bénéficier du contenu audio de l’iPod en connectant cette unité à un système AV à l’aide d’une interface DIGITAL MEDIA PORT

(série DAV Sony, etc.).

• Vous pouvez actionner votre iPod au moyen de ses touches de commande, des touches de commande du système AV et de la

télécommande fournie avec le système AV (page 10).

• Vous pouvez également utiliser cette unité comme chargeur de batterie

(page 9).

iPod et TDM-iP10 Système AV (Série DAV, série STR Sony, etc.)

Remarques

• Occasionnellement, l’abréviation DMPORT est utilisée pour désigner DIGITAL

MEDIA PORT.

• TDM-iP10 ne prend pas en charge la sortie vidéo. Même si votre iPod comporte des fonctions vidéo/photo, vous ne pouvez pas visualiser un contenu vidéo ou photo sur un téléviseur ou un autre périphérique vidéo. Vous pouvez toutefois

écouter le contenu audio de fichiers vidéo avec un système AV connecté.

5

FR

Mise en service

1 : Vérification des pièces fournies

Unité (1)

Mode d’emploi (1)

Adaptateurs de socles pour iPod (1 jeu)

Pour plus d’informations sur les adaptateurs de socles pour iPod fournis, reportezvous aux instructions accompagnant les adaptateurs de socles.

2 : Liste des emplacements des pièces

6

FR

1 Câble DIGITAL MEDIA PORT (page 7)

2 Connecteur iPod (page 8)

3 Témoin d’alimentation : S’allume en vert lorsque l’unité est sous

tension (page 9).

3 : Installation du TDM-iP10

Connectez et positionnez le TDM-iP10 comme illustré ci-dessous.

Câble DIGITAL

MEDIA PORT

DMPORT

Système AV (Série DAV, série STR Sony, etc.)

TDM-iP10

Remarque

Cette unité se met automatiquement sous/hors tension chaque fois que le système AV connecté (série DAV, etc.) se met sous/hors tension.

Suite

7

FR

8

FR

Pour connecter/ déconnecter l’unité

DMPORT

Vers prise DMPORT

Connectez le câble de sorte que les deux marques f soient alignées.

Pour retirer le câble DIGITAL MEDIA

PORT de la prise DMPORT, appuyez sur les boutons des deux côtés.

Connexion

1

Connectez le câble DIGITAL

MEDIA PORT de cette unité à la prise DIGITAL MEDIA PORT d’un système AV (série DAV, etc.). Veillez à ce que le système AV soit hors tension avant d’effectuer la connexion.

2

Mettez le système AV sous tension avec une prise

DIGITAL MEDIA PORT connectée à cette unité, puis sélectionnez la fonction

DIGITAL MEDIA PORT.

Déconnexion

Avant la déconnexion, mettez le système AV hors tension.

Pour placer l’iPod dans le connecteur de l’unité

1

Choisissez l’adaptateur de socles pour iPod qui correspond à votre iPod. Pour plus d’informations sur les adaptateurs de socles pour iPod fournis, reportez-vous aux instructions accompagnant les adaptateurs de socles.

2

Insérez l’adaptateur de socles dans l’unité.

3

Placez l’iPod dans le connecteur de l’unité.

Remarques

• Lorsque vous placez ou retirez l’iPod, tenez l’iPod au même angle que celui du connecteur iPod sur l’unité et ne tournez ni ne faites osciller l’iPod afin d’éviter d’endommager le connecteur.

• Ne transportez pas l’unité si un iPod est placé sur le connecteur. Cela risque de provoquer un dysfonctionnement.

• Lorsque vous placez ou retirez l’iPod, maintenez l’unité d’une main et veillez à ne pas appuyer par inadvertance sur les commandes de l’iPod.

Pour utiliser l’unité comme chargeur de batterie

Vous pouvez également utiliser l’unité comme chargeur de batterie. Lorsque le témoin

POWER s’allume, la batterie charge. L’état de chargement s’affiche dans l’écran de l’iPod.

Pour plus de détails, consultez le mode d’emploi de votre iPod.

Pour retirer l’adaptateur de socles pour iPod

Pour retirer l’adaptateur de socles pour iPod, tirez-le avec un ongle ou un objet plat au moyen de la fente à l’intérieur de l’adaptateur.

9

FR

10

FR

Commande de l’iPod

Opérations de base

Vous pouvez actionner l’iPod au moyen de ses touches de commande, des touches de commande d’un système AV connecté via une interface

DIGITAL MEDIA PORT (série

DAV Sony, etc.) et la télécommande fournie avec le système AV.

Remarques

• Pour utiliser un iPod, reportez-vous au mode d’emploi de votre iPod.

• Avant de débrancher l’iPod, suspendez la lecture.

Opérations de base

Les opérations suivantes sont disponibles via le système AV ou la télécommande.

Appuyez sur Pour

N

X/x

X/x

Commencer la lecture.

Interrompre la lecture.

Fonctionne de la même façon que lorsque vous faites glisser votre pouce sur la molette cliquable de l’iPod vers la gauche

(vers la droite).

c/

/

ENTER

Fonctionne de la même façon que la touche centrale de l’iPod.

Appuyez sur Pour

./> m/M

Appuyez sur cette touche, puis relâchezla pour passer à la vidéo/au morceau ou au chapitre suivant

(précédent) du livre audio/du podcast.

Maintenez cette touche enfoncée pour reculer rapidement (avancer rapidement).

Avancer rapidement

(reculer rapidement).

C/MENU/

DISPLAY

/RETURN

Fonctionne de la même façon que la touche Menu de l’iPod.

VOLUME

+/–

Régler le niveau du volume.

Remarques

• Dirigez la télécommande vers le système AV.

• En fonction du système AV connecté, le fonctionnement ou les touches peuvent varier. Reportez-vous au mode d’emploi du système AV.

• Durant la lecture d’une vidéo, vous ne pouvez pas utiliser m/M. Vous pouvez reculer rapidement (avancer rapidement) en maintenant la touche

./> enfoncée.

• Pour modifier le niveau du volume, utilisez les commandes de volume du système AV connecté ou de la télécommande. Le niveau du volume ne change pas s’il est réglé sur l’iPod.

• Le démarrage de la lecture peut prendre du temps. Cela dépend du contenu.

Informations supplémentaires

Dépannage

Si vous rencontrez un problème avec votre unité, recherchez votre problème dans la liste de contrôle de dépannage ci-dessous et appliquez la mesure corrective indiquée. Si le problème persiste, contactez votre revendeur Sony.

Notez que si un technicien remplace certaines pièces lors d’une réparation, celles-ci pourront être conservées.

Lorsque vous apportez le système pour une réparation, apportez tous ses éléments.

Ce produit forme un ensemble et tous les éléments du système sont nécessaires pour déterminer le point nécessitant une réparation.

La télécommande ne fonctionne pas.

• Enlevez tout obstacle.

• Dirigez la télécommande vers le capteur du système AV (série

DAV, etc.).

• La distance entre la télécommande et le système AV est trop importante.

• Remplacez la pile.

• Assurez-vous que l’iPod* est correctement raccordé.

• Sélectionnez la fonction

DMPORT sur le système AV.

• Mettez le système AV sous et hors tension.

L’image vidéo/photo de l’iPod ne s’affiche pas sur l’écran du téléviseur.

• L’unité ne prend pas en charge la sortie vidéo. Même si votre iPod comporte des fonctions vidéo/photo, vous ne pouvez pas visualiser un contenu vidéo ou photo sur un téléviseur ou autre périphérique vidéo.

Il n’y a pas de son.

• Vérifiez les connexions.

• Assurez-vous que l’unité est correctement connectée.

• Assurez-vous que l’iPod* est correctement connecté.

• Assurez-vous que l’iPod* lit de la musique.

• Le démarrage de la lecture peut prendre du temps. Cela dépend du contenu.

Ronflement ou parasites importants.

• Éloignez l’unité de la source de parasites.

Il y a une distorsion du son.

• Réduisez le volume du système

AV connecté.

• Placez le réglage « Égaliseur » de l’iPod sur « Désactivé » ou

« Plat ».

* Voir « Modèles iPod compatibles » (page 3)

.

Suite

11

FR

12

FR

Précautions

Sécurité

Si un objet ou du liquide tombe à l’intérieur de l’unité, débranchezla et faites-la contrôler par un technicien qualifié avant de la réutiliser.

Lieu d’installation

• Ne placez pas l’unité en position inclinée.

• Ne placez pas l’unité dans un endroit :

– extrêmement chaud ou froid ;

– poussiéreux ou sale ;

– très humide ;

– soumis à des vibrations ;

– en plein soleil.

• Prenez les précautions nécessaires lors de l’installation de l’unité sur des surfaces traitées (cirées, huilées, vernies, etc.) pour éviter l’apparition de taches ou la décoloration de la surface.

Accumulation de chaleur

• L’unité chauffe pendant le fonctionnement, mais ce n’est pas une anomalie.

• Placez l’unité dans un endroit bien aéré pour éviter toute accumulation de chaleur à l’intérieur.

Pour toute question au sujet de cette unité ou tout problème, adressez-vous au revendeur Sony le plus proche.

Nettoyage de l’unité

Nettoyez l’unité avec un chiffon doux légèrement imbibé d’une solution détergente douce.

N’utilisez pas de tampons abrasifs, de poudre à récurer ou des solvants tels que diluants, benzène ou alcool.

Spécifications

Généralités

Puissance de raccordement :

Dimensions :

Poids :

DC IN : 5 V,

600 mA (via

DIGITAL MEDIA

PORT)

Environ

φ 80 ×

22(h) mm

Environ 174 g

(câble inclus)

Longueur du câble :

1 m

La conception et les spécifications peuvent être modifiées sans préavis.

13

FR

2

ES

ADVERTENCIA

No sitúe el aparato en un espacio cerrado, como una estantería o un armario empotrado.

La placa de características está situada en la parte posterior externa.

Instale el sistema de modo que el cable de alimentación de ca (corriente) se pueda desenchufar de la toma de pared de forma inmediata en caso de problemas.

Tratamiento de los equipos eléctricos y electrónicos al final de su vida

útil (aplicable en la Unión

Europea y en países europeos con sistemas de recogida selectiva de residuos)

Este símbolo en el equipo o el embalaje indica que el presente producto no puede ser tratado como residuos domésticos normales, sino que debe entregarse en el correspondiente punto de recogida de equipos eléctricos y electrónicos. Al asegurarse de que este producto se desecha correctamente, Ud. ayuda a prevenir las consecuencias negativas para el medio ambiente y la salud humana que podrían derivarse de la incorrecta manipulación en el momento de deshacerse de este producto. El reciclaje de materiales ayuda a conservar los recursos naturales. Para recibir información detallada sobre el reciclaje de este producto, póngase en contacto con el ayuntamiento, el punto de recogida más cercano o el establecimiento donde ha adquirido el producto.

El fabricante de este producto es Sony

Corporation, 1-7-1 Konan Minato-ku

Tokyo, 108-0075 Japón.

El representante autorizado para EMC y seguridad en el producto es Sony

Deutschland GmbH, Hedelfinger

Strasse 61, 70327 Stuttgart, Alemania.

Para cualquier asunto relacionado con servicio o garantía por favor diríjase a la dirección indicada en los documentos de servicio o garantía adjuntados con el producto.

Para clientes de Europa

La validez de la marca CE se limita sólo a los países en los que se aplique legalmente, principalmente en los países del Espacio

Económico Europeo (EEE).

Derechos de autor

• iPod es una marca comercial de

Apple Inc., registrada en los Estados

Unidos y en otros países.

• Todas las demás marcas comerciales y marcas comerciales registradas pertenecen a sus respectivos propietarios. En este manual, no se especifican los símbolos ™ y ®.

Modelos de iPod compatibles

Los modelos de iPod compatibles son los siguientes. Se recomienda la actualización del software del iPod a la última versión antes de proceder a su utilización con esta unidad.

ES iPod touch iPod nano de tercera generación

(vídeo) iPod classic iPod nano de segunda generación

(aluminio) iPod de quinta generación (vídeo) iPod nano de primera generación iPod de cuarta generación

(pantalla en color) iPod de cuarta generación iPod mini

Notas

• Esta unidad se ha diseñado para utilizarse únicamente con el iPod. No es posible conectar ningún otro reproductor de audio portátil.

• Sony declina toda responsabilidad en caso de que se produzcan pérdidas o daños en los datos grabados en el iPod al utilizarlo conectado a esta unidad.

• Para ver detalles sobre los adaptadores de acoplamiento de iPod suministrados, consulte las instrucciones suministradas con los adaptadores de acoplamiento. Si utiliza otros modelos de iPod, necesitará adquirir un adaptador de acoplamiento compatible de Apple Inc. por separado.

• Este producto ha sido diseñado específicamente para ser utilizado con iPod y ha sido certificado para satisfacer los estándares de rendimiento de Apple.

3

ES

4

ES

Índice

Descripción general...............5

Preparativos

1: Comprobación de los artículos suministrados ......6

2: Lista de ubicación de los componentes ......................6

3: Instalación de la unidad

TDM-iP10 ..........................7

Control del iPod

Realización de las operaciones básicas ..............................10

Información adicional

Solución de problemas ........11

Precauciones........................12

Especificaciones ..................13

Descripción general

Para disfrutar del contenido de audio del iPod, conecte la unidad a un sistema de audio y vídeo que cuente con una interfaz DIGITAL MEDIA

PORT (serie DAV de Sony, etc.).

• Es posible utilizar el iPod mediante sus propios botones de control, los botones de control del sistema de audio y vídeo y el mando a distancia

suministrado con dicho sistema (página 10).

• Asimismo, es posible utilizar esta unidad como un cargador de batería

(página 9).

iPod y TDM-iP10 Sistema de audio y vídeo

(Serie DAV, serie STR de

Sony, etc.)

Notas

• DIGITAL MEDIA PORT aparece abreviado en ocasiones como DMPORT en este manual.

• TDM-iP10 no permite salida de vídeo. Aunque su iPod pueda manejar vídeo y fotografía, no podrá ver contenidos de vídeo o fotografía en el televisor u otros dispositivos de vídeo. Sin embargo, el contenido de audio de los archivos de vídeo puede ser reproducido con un sistema de audio y vídeo conectado.

5

ES

Preparativos

1: Comprobación de los artículos suministrados

Unidad (1)

Manual de instrucciones (1)

Adaptadores de acoplamiento de iPod (1 unidad)

Para ver detalles sobre los adaptadores de acoplamiento de iPod suministrados, consulte las instrucciones suministradas con los adaptadores de acoplamiento.

2: Lista de ubicación de los componentes

6

ES

1 Cable DIGITAL MEDIA PORT (página 7)

2 Conector para iPod (página 8)

3 Indicador de alimentación: Se ilumina en verde mientras se está

suministrando alimentación (página 9).

3: Instalación de la unidad TDM-iP10

Conecte y disponga la unidad TDM-iP10 como se muestra en la siguiente ilustración.

Cable DIGITAL

MEDIA PORT

DMPORT

Sistema de audio y vídeo (Serie

DAV, serie STR de Sony, etc.)

TDM-iP10

Nota

La unidad se encenderá y se apagará automáticamente siempre que se encienda o se apague el sistema de audio y vídeo (serie DAV, etc.).

Continúa

7

ES

8

ES

Para conectar o desconectar la unidad

DMPORT

A la toma DMPORT

Conecte el cable de forma que ambas marcas f estén alineadas.

Para retirar el cable DIGITAL MEDIA

PORT de la toma DMPORT, pulse ambos botones laterales.

Conexión

1

Conecte el cable DIGITAL

MEDIA PORT de esta unidad a la toma DIGITAL MEDIA

PORT de un sistema de audio y vídeo (serie DAV, etc.).

Compruebe que el sistema de audio y vídeo esté apagado antes de iniciar la conexión.

2

Encienda el sistema de audio y vídeo con toma DIGITAL

MEDIA PORT conectado a esta unidad y seleccione la función DIGITAL MEDIA

PORT.

Desconexión

Antes de realizar la desconexión, apague el sistema de audio y vídeo.

Para colocar el iPod en el conector de la unidad

1

Elija el adaptador de acoplamiento de iPod que sirva para su iPod. Para ver detalles sobre los adaptadores de acoplamiento de iPod suministrados, consulte las instrucciones suministradas con los adaptadores de acoplamiento.

2

Inserte el adaptador de acoplamiento en la unidad.

3

Coloque el iPod en el conector de la unidad.

Notas

• Cuando ponga o quite el iPod, maneje el iPod en el mismo ángulo que el del conector para iPod de esta unidad y no retuerza ni balancee el iPod para evitar que se dañe el conector.

• No traslade la unidad con el iPod colocado en el conector, ya que podría provocar un fallo de funcionamiento.

• Cuando coloque o extraiga el iPod, sujete la unidad con una mano e intente no pulsar ninguno de los controles del iPod por error.

Para utilizar la unidad como un cargador de batería

Es posible utilizar la unidad como un cargador de batería. Mientras el indicador POWER esté encendido, se estará cargando la batería. El estado de carga aparece en la pantalla del iPod. Para obtener más información, consulte la guía del usuario del iPod.

Para retirar el adaptador de acoplamiento para iPod

Para quitar el adaptador de acoplamiento de iPod, álcelo con la uña o un objeto plano utilizando la ranura de dentro del adaptador.

9

ES

10

ES

Control del iPod

Realización de las operaciones básicas

Es posible utilizar el iPod mediante sus propios botones de control, los botones de control de un sistema de audio y vídeo conectado con una interfaz

DIGITAL MEDIA PORT (serie

DAV de Sony, etc.), y el mando a distancia suministrado con el sistema de audio y vídeo.

Notas

• Para utilizar un iPod, consulte la guía del usuario suministrada con éste.

• Antes de desconectar el iPod, introduzca una pausa en la reproducción.

Funcionamiento básico

Las operaciones siguientes están disponibles con el sistema de audio y vídeo o el mando a distancia.

Pulse

N

X/x

X/x

Para

Iniciar la reproducción.

Introducir una pausa en la reproducción.

Funciona de forma muy parecida a cuando se pasa el pulgar por la Click

Wheel del iPod hacia la izquierda (derecha).

Pulse Para

c/ /

ENTER

./> m/M

Funciona de forma muy parecida al botón del centro del iPod.

Púlselo y suéltelo para pasar a la canción/ vídeo o capítulo de audiolibro/podcast siguiente (o anterior).

Manténgalo pulsado para retroceso rápido

(avance rápido).

Reproducir en retroceso rápidos

(avance rápido).

C/MENU/

DISPLAY

/RETURN

VOLUME

+/–

Funciona de forma muy parecida al botón de menú del iPod.

Ajustar el nivel del volumen.

Notas

• Oriente el mando a distancia hacia el sistema de audio y vídeo.

• En función del sistema de audio y vídeo conectado, es posible que el funcionamiento o los botones difieran de los indicados. Consulte el manual de instrucciones del sistema de audio y vídeo.

• Mientras reproduce un vídeo, no es posible utilizar m/M. Para retroceder o avanzar rápidamente, mantenga pulsado ./>.

• Para cambiar el nivel del volumen, utilice los controles de volumen del sistema de audio y vídeo conectado o del mando a distancia. El nivel del volumen no cambiará aunque sea ajustado en el iPod.

• Es posible que la reproducción tarde unos instantes en iniciarse en función del contenido.

Información adicional

Solución de problemas

Si experimente algún problema con la unidad, localice el problema en la lista de solución de problemas que encontrará a continuación y realice la acción correctiva indicada. Si el problema persiste, póngase en contacto con su distribuidor Sony.

Tenga en cuenta que si el personal de servicio cambia alguna pieza durante la reparación, es posible que conserve las piezas sustituidas.

Cuando lleve el sistema a reparar, asegúrese de llevarlo completo.

Este producto corresponde a un sistema y se necesita el sistema completo para determinar la ubicación que precisa reparación.

El mando a distancia no funciona.

• Retire cualquier obstáculo existente.

• Oriente el mando a distancia hacia el sensor del sistema de audio y vídeo (serie DAV, etc.).

• La distancia entre el mando a distancia y el sistema de audio y vídeo es excesiva.

• Sustituya la pila.

• Compruebe que el iPod* esté conectado firmemente.

• Seleccione la función DMPORT en el sistema de audio y vídeo.

• Encienda y apague el sistema de audio y vídeo.

No aparece la imagen de vídeo o fotografía del iPod en la pantalla del televisor.

• La unidad no maneja salida de vídeo. Aunque su iPod pueda manejar vídeo y fotografía, no podrá ver contenidos de vídeo o fotografía en el televisor u otros dispositivos de vídeo.

No hay sonido.

• Compruebe las conexiones.

• Asegúrese de que la unidad está conectada firmemente.

• Asegúrese de que el iPod* está conectado firmemente.

• Asegúrese de que el iPod* está reproduciendo música.

• Es posible que la reproducción tarde unos instantes en iniciarse en función del contenido.

Hay zumbido o ruido considerable.

• Aleje la unidad del origen del ruido.

El sonido aparece distorsionado.

• Baje el volumen del sistema de audio y vídeo conectado.

• Establezca el ajuste “EQ” del iPod a “Desactivado” o “Flat”.

* Consulte “Modelos de iPod compatibles” (página 3)

.

Continúa

11

ES

12

ES

Precauciones

Seguridad

Si cae algún objeto sólido o líquido dentro del sistema, desenchufe el sistema y llévelo a personal cualificado para que se lo revisen antes de volver a utilizarlo.

Instalación

• No instale la unidad en una posición inclinada.

• No instale la unidad en lugares:

– extremadamente cálidos o fríos

– polvorientos o sucios

– muy húmedos

– expuestos a vibraciones

– expuestos a la luz solar directa.

• Tenga cuidado si coloca la unidad sobre superficies tratadas de manera especial (con cera, aceite o pulidas, etc.) ya que es posible que aparezcan manchas o se descolore la superficie.

Acumulación de calor

• Aunque la temperatura de la unidad aumenta durante su utilización, no se trata de un fallo de funcionamiento.

• Coloque la unidad en un lugar con ventilación adecuada para evitar la acumulación de calor en su interior.

Si tiene alguna pregunta o problema en relación con esta unidad, consulte al distribuidor

Sony más cercano.

Limpieza de la unidad

Limpie la unidad con un paño suave ligeramente humedecido con una solución de detergente neutro. No utilice ningún tipo de estropajo, polvo abrasivo ni disolventes tales como diluyente, bencina o alcohol.

Especificaciones

Generales

Requisitos de alimentación:

DC IN: 5 V,

600 mA (a través

Peso: de DIGITAL

MEDIA PORT)

Dimensiones: aprox.

φ 80 ×

22(al) mm aprox. 174 g

(incluido el cable)

Longitud del cable:

1 m

El diseño y las especificaciones están sujetos a cambios sin previo aviso.

13

ES

2

DE

ACHTUNG

Stellen Sie das Gerät nicht in einem geschlossenen Bücherregal, einem

Einbauschrank u. Ä. auf, wo keine ausreichende Belüftung gegeben ist.

Das Typenschild befindet sich an der

Unterseite des Gehäuses.

Stellen Sie die Anlage so auf, dass das

Netzkabel bei Problemen schnell von der Netzsteckdose getrennt werden kann.

Entsorgung von gebrauchten elektrischen und elektronischen

Geräten

(anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten

Sammelsystem für diese

Geräte)

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler

Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das

Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die

Gesundheit Ihrer Mitmenschen.

Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet.

Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Weitere

Informationen über das Recycling dieses Produkts erhalten Sie von Ihrer

Gemeinde, den kommunalen

Entsorgungsbetrieben oder dem

Geschäft, in dem Sie das Produkt gekauft haben.

Der Hersteller dieses Produktes ist

Sony Corporation, 1-7-1 Konan

Minato-ku Tokio, 108-0075 Japan.

Bevollmächtigter für EMV und

Produktsicherheit ist Sony Deutschland

GmbH, Hedelfinger Strasse 61, 70327

Stuttgart, Deutschland. Für

Kundendienst- oder

Garantieangelegenheiten wenden Sie sich bitte an die in Kundendienst- oder

Garantiedokumenten genannten

Adressen.

Für Kunden in Europa

Die Gültigkeit der CE-

Markierung beschränkt sich nur auf Länder, in denen sie rechtlich durchgesetzt wird, hauptsächlich in Ländern des

Europäischen Wirtschaftsraums (EWR).

Markenzeichen

• iPod ist ein eingetragenes

Markenzeichen der Apple Inc., in den

USA und anderen Ländern.

• Alle anderen Markenzeichen und eingetragenen Markenzeichen sind

Markenzeichen oder eingetragene

Markenzeichen der jeweiligen

Eigentümer. In dieser Anleitung sind die Markenzeichen nicht mit dem

Zeichen ™ bzw. ® gekennzeichnet.

Kompatible iPod-Modelle

Die folgenden iPod-Modelle sind mit diesem Gerät kompatibel. Aktualisieren

Sie Ihren iPod mit der neuesten Software, bevor Sie ihn verwenden.

iPod touch iPod nano der 3.

Generation (Video) iPod classic iPod nano der 2.

Generation

(Aluminium)

DE iPod der 5.

Generation (Video) iPod nano der 1.

Generation iPod der 4.

Generation

(Farbdisplay) iPod der 4.

Generation iPod mini

Hinweise

• Dieses Gerät ist ausschließlich für den iPod geeignet. Andere tragbare Audioplayer können nicht daran angeschlossen werden.

• Sony übernimmt keine Haftung für den Fall, dass auf dem iPod aufgezeichnete

Daten verloren gehen oder beschädigt werden, wenn der iPod an dieses Gerät angeschlossen und damit verwendet wird.

• Einzelheiten zu den mitgelieferten iPod Dock-Adaptern entnehmen Sie bitte den

Gebrauchsanleitungen der Dock-Adapter. Wenn Sie andere iPod-Modelle benutzen möchten, müssen Sie einen kompatiblen Dock-Adapter der Firma Apple getrennt kaufen.

• Dieses Produkt ist speziell für den Einsatz mit iPod ausgelegt und entspricht laut

Zertifikat den Apple-Leistungsstandards.

3

DE

4

DE

Inhalt

Übersicht ...............................5

Vorbereitungen

1: Überprüfen der mitgelieferten Teile............6

2: Liste der Teile ...................6

3: Installieren des

TDM-iP10 ..........................7

Steuern des iPod

Grundlegende

Bedienungsvorgänge........10

Weitere Informationen

Störungsbehebung ...............11

Sicherheitsmaßnahmen .......12

Technische Daten ................13

Übersicht

Wenn Sie dieses Gerät an eine AV-Anlage mit DIGITAL MEDIA PORT-

Schnittstelle (DAV-Serie usw. von Sony) anschließen, können Sie auf

Ihrem iPod gespeicherte Audiodaten über die Anlage wiedergeben lassen.

• Dabei können Sie den iPod über die Steuertasten des iPod, die

Steuertasten der AV-Anlage und die mit der AV-Anlage gelieferte

Fernbedienung steuern (Seite 10).

• Außerdem können Sie dieses Gerät als Akkuladegerät verwenden

(Seite 9).

iPod und TDM-iP10 AV-Anlage (Sony DAV-Serie, STR-

Serie usw.)

Hinweise

• DIGITAL MEDIA PORT wird gelegentlich mit DMPORT abgekürzt.

• TDM-iP10 unterstützt keine Videoausgabe. Selbst wenn Ihr iPod Video/Foto-

Tauglichkeit besitzt, können Sie keine Video- oder Fotoinhalte auf dem

Fernsehgerät oder anderen Videogeräten wiedergeben. Audioinhalte in

Videodateien können jedoch auf einer angeschlossenen AV-Anlage wiedergegeben werden.

5

DE

Vorbereitungen

1: Überprüfen der mitgelieferten Teile

Gerät (1)

Bedienungsanleitung (1) iPod Dock-Adapter (1 Satz)

Einzelheiten zu den mitgelieferten iPod Dock-Adaptern entnehmen Sie bitte den

Gebrauchsanleitungen der Dock-Adapter.

2: Liste der Teile

6

DE

1 DIGITAL MEDIA PORT-Kabel (Seite 7)

2 iPod-Anschluss (Seite 8)

3 Betriebslampe: Leuchtet in Grün, solange Strom zugeführt wird

(Seite 9).

3: Installieren des TDM-iP10

Gehen Sie zum Anschließen und Aufstellen des TDM-iP10 wie in den

Abbildungen unten dargestellt vor.

DIGITAL MEDIA

PORT-Kabel

DMPORT

AV-Anlage (Sony DAV-Serie,

STR-Serie usw.)

TDM-iP10

Hinweis

Dieses Gerät schaltet sich beim Ein-/Ausschalten der angeschlossenenen

AV-Anlage (DAV-Serie usw.) automatisch ein bzw. aus.

Fortsetzung

7

DE

8

DE

So verbinden/trennen Sie das Gerät

DMPORT

An Buchse DMPORT

Das Kabel so anschließen, dass beide Markierungen f fluchten.

Um das DIGITAL MEDIA PORT-Kabel von der Buchse DMPORT zu trennen, drücken Sie die Knöpfe auf beiden

Seiten.

Verbinden

1

Verbinden Sie das DIGITAL

MEDIA PORT-Kabel dieses

Geräts mit der DIGITAL

MEDIA PORT-Buchse an der

AV-Anlage (DAV-Serie usw.).

Achten Sie darauf, die

AV-Anlage auszuschalten, bevor Sie die Verbindung vornehmen.

2

Wenn Sie dieses Gerät an die

DIGITAL MEDIA PORT-

Buchse angeschlossen haben, schalten Sie die AV-Anlage ein und wählen die Funktion

DIGITAL MEDIA PORT.

Trennen

Schalten Sie die AV-Anlage aus, bevor Sie dieses Gerät davon trennen.

So setzen Sie den iPod in den Anschluss des

Geräts

1

Wählen Sie den für Ihren iPod passenden iPod Dock-Adapter aus. Einzelheiten zu den mitgelieferten iPod Dock-

Adaptern entnehmen Sie bitte den Gebrauchsanleitungen der

Dock-Adapter.

2

Setzen Sie den Dock-Adapter in das Gerät ein.

3

Setzen Sie den iPod in den

Anschluss des Geräts.

Hinweise

• Halten Sie den iPod zum Einsetzen und Herausnehmen im Winkel des iPod-Anschlusses an diesem Gerät, und vermeiden Sie Drehen oder

Schwenken des iPod, um eine

Beschädigung des Anschlusses zu verhüten.

• Bewegen Sie das Gerät nicht, wenn ein iPod in den Anschluss eingesetzt ist. Andernfalls kann es zu einer

Fehlfunktion kommen.

• Stützen Sie das Gerät beim Einsetzen und Herausnehmen des iPod mit einer

Hand ab und achten Sie darauf, nicht versehentlich die Bedienelemente des iPod zu betätigen.

So verwenden Sie das

Gerät als Akkuladegerät

Sie können dieses Gerät als

Akkuladegerät verwenden. Der

Akku wird geladen, solange die

POWER-Anzeige leuchtet. Der

Ladestatus wird im iPod-Display angezeigt. Näheres dazu finden

Sie in der Bedienungsanleitung zum iPod.

Um den iPod Dock-

Adapter zu entfernen

Um den iPod Dock-Adapter zu entfernen, ziehen Sie ihn hoch, indem

Sie einen Fingernagel oder flachen

Gegenstand in den Schlitz des

Adapters einführen.

9

DE

10

DE

Steuern des iPod

Grundlegende

Bedienungsvorgänge

Sie können Ihren iPod mit seinen eigenen Steuertasten, den

Steuertasten einer angeschlossenen AV-Anlage mit

DIGITAL MEDIA PORT-

Schnittstelle (Sony DAV-Serie usw.) und der Fernbedienung der

AV-Anlage bedienen.

Hinweise

• Die Verwendung des iPod ist in der

Bedienungsanleitung zum iPod erläutert.

• Unterbrechen Sie die Wiedergabe, bevor Sie den iPod von diesem Gerät trennen.

Grundfunktionen

Die folgenden

Bedienungsvorgänge sind mit der

AV-Anlage bzw. der

Fernbedienung durchführbar.

Taste

N

X/x

X/x

Funktion

Starten der

Wiedergabe.

Unterbrechen der

Wiedergabe (Pause).

Entspricht dem

Bewegen des

Daumens um das Click

Wheel am iPod gegen den Uhrzeigersinn (im

Uhrzeigersinn).

Taste Funktion

c/ /

ENTER

./> m/M

Entspricht dem

Drücken der mittleren

Taste am iPod.

Zum Weiterschalten zum nächsten

(vorherigen) Song/

Video bzw. Kapitel in einem Hörbuch/

Podcast drücken und loslassen.

Zum Zurückspulen

(Vorspulen) gedrückt halten.

Schnelle Wiedergabe rückwärts (vorwärts).

C/MENU/

DISPLAY/

RETURN

Entspricht dem

Drücken der

Menütaste am iPod.

VOLUME

+/–

Einstellen der

Lautstärke.

Hinweise

• Richten Sie die Fernbedienung auf die AV-Anlage.

• Die Vorgehensweise und die Tasten können sich je nach angeschlossener

AV-Anlage unterscheiden. Schlagen

Sie in der Bedienungsanleitung zur

AV-Anlage nach.

• Bei der Videowiedergabe können Sie m/M nicht verwenden. Halten

Sie zum Zurückspulen (Vorspulen)

./> gedrückt.

• Um den Lautstärkepegel zu ändern, benutzen Sie den Lautstärkeregler der angeschlossenen AV-Anlage oder der

Fernbedienung. Der Lautstärkepegel

ändert sich nicht, wenn er am iPod eingestellt wird.

• Je nach Inhalt kann es eine Weile dauern, bis die Wiedergabe beginnt.

Weitere Informationen

Störungsbehebung

Schauen Sie nach, ob Sie Ihr

Problem in der Checkliste unten finden, und ergreifen Sie gegebenenfalls die erforderlichen

Abhilfemaßnahmen. Sollte das

Problem bestehen bleiben, wenden

Sie sich an Ihren Sony-Händler.

Beachten Sie, dass während der

Reparatur vom Wartungspersonal ausgewechselte Teile einbehalten werden können.

Bringen Sie unbedingt die komplette Anlage zur Reparatur mit.

Da es sich bei diesem Produkt um ein Systemprodukt handelt, wird die komplette Anlage benötigt, um die reparaturbedürftige Stelle ausfindig zu machen.

Die Fernbedienung funktioniert nicht.

• Entfernen Sie alle Hindernisse zwischen Fernbedienung und

Anlage.

• Richten Sie die Fernbedienung auf den Sensor an der

AV-Anlage (DAV-Serie usw.).

• Die Entfernung zwischen der

Fernbedienung und der

AV-Anlage ist zu groß.

• Tauschen Sie die Batterie aus.

• Vergewissern Sie sich, dass der iPod* richtig angeschlossen ist.

• Wählen Sie an der AV-Anlage die DMPORT-Funktion aus.

• Schalten Sie die AV-Anlage ein und aus.

Videos/Fotos vom iPod werden nicht auf dem Fernsehschirm angezeigt.

• Das Gerät unterstützt keine

Videoausgabe. Selbst wenn Ihr iPod Video/Foto-Tauglichkeit besitzt, können Sie keine Video- oder Fotoinhalte auf dem

Fernsehgerät oder anderen

Videogeräten wiedergeben.

Es ist kein Ton zu hören.

• Überprüfen Sie die Anschlüsse.

• Vergewissern Sie sich, dass das

Gerät richtig angeschlossen ist.

• Vergewissern Sie sich, dass der iPod* richtig angeschlossen ist.

• Vergewissern Sie sich, dass am iPod* Musik wiedergegeben wird.

• Je nach Inhalt kann es eine

Weile dauern, bis die

Wiedergabe beginnt.

Starkes Brummen oder

Rauschen tritt auf.

• Stellen Sie das Gerät weiter entfernt von der Störquelle auf.

Der Ton ist verzerrt.

• Verringern Sie die Lautstärke an der angeschlossenen AV-Anlage.

• Setzen Sie den Posten „EQ“ des iPod auf „Aus“ oder „Linear“.

* Siehe „Kompatible iPod-

Modelle“ (Seite 3)

.

Fortsetzung

11

DE

12

DE

Sicherheitsmaßnahmen

Sicherheit

Sollten Fremdkörper oder

Flüssigkeiten in das Gehäuse gelangen, trennen Sie die Anlage vom Stromnetz und lassen Sie sie von qualifiziertem Fachpersonal

überprüfen, bevor Sie sie wieder verwenden.

Aufstellung

• Stellen Sie das Gerät nicht in geneigter Position auf.

• Stellen Sie das Gerät nicht an

Orten auf, wo es folgenden

Bedingungen ausgesetzt ist:

– extremen Temperaturen

– Staub oder Schmutz

– hoher Feuchtigkeit

– Vibrationen

– direktem Sonnenlicht.

• Seien Sie vorsichtig, wenn Sie das Gerät auf besonders behandelte Oberflächen (mit

Wachs, Öl, Politur usw.) stellen, da es zu Flecken oder

Verfärbungen kommen kann.

Erwärmung des Geräts

• Das Gerät erwärmt sich während des Betriebs. Dabei handelt es sich aber nicht um eine Fehlfunktion.

• Stellen Sie das Gerät an einem

Ort mit ausreichender

Luftzufuhr auf, damit sich im

Inneren des Geräts kein

Wärmestau bildet.

Sollten an Ihrem Gerät Probleme auftreten oder sollten Sie Fragen haben, wenden Sie sich bitte an

Ihren Sony-Händler.

Reinigen des Geräts

Reinigen Sie das Gerät mit einem weichen Tuch, das Sie leicht mit einer milden Reinigungslösung angefeuchtet haben. Verwenden

Sie keine Scheuermittel,

Scheuerpulver oder Lösungsmittel wie Verdünner, Benzin oder

Alkohol.

Technische Daten

Allgemeines

Betriebsspannung:

DC IN: 5 V,

600 mA (über

Gewicht:

DIGITAL MEDIA

PORT)

Abmessungen: ca.

φ 80 ×

22(H) mm ca. 174 g (mit

Kabel)

Kabellänge: 1 m

Änderungen, die dem technischen

Fortschritt dienen, bleiben vorbehalten.

13

DE

2

NL

WAARSCHUWING

Installeer het toestel niet in een te kleine ruimte zoals een boekenrek of een inbouwkast.

Het naamplaatje bevindt zich onderaan op de buitenzijde.

Installeer het toestel zo dat de stekker bij problemen onmiddellijk uit het stopcontact kan worden getrokken.

Verwijdering van oude elektrische en elektronische apparaten

(Toepasbaar in de Europese

Unie en andere Europese landen met gescheiden ophaalsystemen)

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudelijk afval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. De recycling van materialen draagt bij tot het vrijwaren van natuurlijke bronnen.

Voor meer details in verband met het recyclen van dit product, neemt u contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

De fabrikant van dit product is Sony

Corporation, 1-7-1 Konan Minato-ku

Tokyo, 108-0075 Japan.

De geautoriseerde vertegenwoordiging voor EMC en productveiligheid is Sony

Deutschland GmbH, Hedelfinger

Strasse 61, 70327 Stuttgart, Duitsland.

Voor service- of garantiezaken verwijzen wij u graag naar de adressen in de afzonderlijke service-/ garantiedocumenten.

Voor klanten in Europa

De geldigheid van de CEmarkering is beperkt tot alleen die landen waarin dit wettelijk verplicht is, hoofdzakelijk in de EEGlanden (Europees Economisch Gebied).

Auteursrechten

• iPod is een handelsmerk van Apple

Inc., geregistreerd in de V.S. en andere landen.

• Alle andere handelsmerken en gedeponeerde handelsmerken zijn het eigendom van hun respectieve houders. In deze handleiding worden de symbolen ™ en ® niet vermeld.

Compatibele iPod-modellen

Volgende iPod-modellen zijn compatibel. Update uw iPod naar de recentste software voor u hem gebruikt.

iPod touch iPod nano 3de generatie (video) iPod classic iPod nano 2de generatie

(aluminium)

NL iPod 5de generatie (video) iPod nano 1ste generatie iPod 4de generatie

(kleurenscherm) iPod 4de generatie iPod mini

Opmerkingen

• Dit apparaat is enkel bedoeld voor de iPod. U kunt geen andere draagbare audiospelers aansluiten.

• Sony kan niet aansprakelijk worden gesteld voor verlies of beschadiging van gegevens die op de iPod worden opgenomen wanneer een iPod aangesloten is op dit apparaat.

• Voor meer informatie over de bijgeleverde iPod-dockadapters, raadpleegt u de instructies die bij de dockadapters werden geleverd. Wanneer u een ander model iPod gebruikt, moet u een compatibele dockadapter afzonderlijk aanschaffen bij

Apple Inc.

• Dit product is specifiek ontwikkeld voor iPod en is gecertificeerd volgens de prestatienormen van Apple Inc.

3

NL

4

NL

Inhoudsopgave

Overzicht ...............................5

Voorbereidingen

1: De bijgeleverde accessoires controleren .........................6

2: Overzicht van de onderdelen..........................6

3: Installeren van de

TDM-iP10 ..........................7

De iPod bedienen

Basisbediening ....................10

Aanvullende informatie

Verhelpen van storingen .....11

Voorzorgsmaatregelen ........12

Technische gegevens...........13

Overzicht

U kunt genieten van iPod audio door dit apparaat aan te sluiten op een AVsysteem met een DIGITAL MEDIA PORT-poort (Sony DAV-serie, enz.).

• U kunt uw iPod bedienen met zijn eigen toetsen, maar ook met de toetsen

of de afstandsbediening van het AV-systeem (blz. 10).

• U kunt dit apparaat ook als batterijlader gebruiken (blz. 9).

iPod en TDM-iP10 AV-systeem (Sony DAV-serie,

STR-serie, enz.)

Opmerkingen

• DIGITAL MEDIA PORT wordt soms ook afgekort als DMPORT.

• TDM-iP10 ondersteunt video-uitvoer niet. Zelfs als uw iPod video- en/of fotomogelijkheden heeft, kunt u de video's en foto's niet bekijken op een televisie of ander videoapparaat. U kunt echter wel het geluid van de videobestanden afspelen op een aangesloten AV-systeem.

5

NL

Voorbereidingen

1: De bijgeleverde accessoires controleren

Apparaat (1)

Gebruiksaanwijzing (1) iPod-dockadapters (1 set)

Voor meer informatie over de bijgeleverde iPod-dockadapters, raadpleegt u de instructies die bij de dockadapters werden geleverd.

2: Overzicht van de onderdelen

6

NL

1 DIGITAL MEDIA PORT-kabel (blz. 7)

2 iPod-connector (blz. 8)

3 Bedrijfslampje: brandt groen als voeding aanwezig is (blz. 9).

3: Installeren van de TDM-iP10

Sluit de TDM-iP10 aan en plaats hem zoals hieronder is aangegeven.

DIGITAL MEDIA

PORT-kabel

DMPORT

AV-systeem (Sony DAVserie, STR-serie, enz.)

TDM-iP10

Opmerking

Het apparaat schakelt automatisch aan/uit wanneer het aangesloten AV-systeem

(DAV-serie, enz.) wordt in- of uitgeschakeld.

Vervolg

7

NL

8

NL

Aansluiten/ontkoppelen van het apparaat

DMPORT

Naar DMPORTaansluiting

Sluit de kabel zodanig aan dat beide f-merktekens uitgelijnd zijn.

Om de DIGITAL MEDIA PORT-kabel uit de DMPORT-aansluiting te verwijderen, drukt u beide zijkanten in.

Aansluiten

1

Verbind de DIGITAL MEDIA

PORT-kabel van dit apparaat met de DIGITAL MEDIA

PORT-aansluiting van een AVsysteem (DAV-serie, enz.).

Schakel het AV-systeem uit voor u de aansluiting tot stand brengt.

2

Schakel het AV-systeem in dat via een DIGITAL MEDIA

PORT-aansluiting verbonden is met dit apparaat, en selecteer de DIGITAL MEDIA

PORT-functie.

Loskoppelen

Voor u het apparaat loskoppelt, dient u het AV-systeem uit te schakelen.

De iPod in de connector van het apparaat plaatsen

1

Kies de iPod-dockadapter die op uw iPod past. Voor meer informatie over de bijgeleverde iPoddockadapters, raadpleegt u de instructies die bij de dockadapters werden geleverd.

2

Plaats de dockadapter in het apparaat.

3

Plaats de iPod in de connector van het apparaat.

Opmerkingen

• Wanneer u de iPod in het apparaat plaatst of eruit haalt, houdt u de iPod onder dezelfde hoek als de iPodconnector van dit apparaat, en verdraait of kantelt u de iPod niet om beschadiging van de connector te voorkomen.

• Draag het apparaat niet terwijl een iPod op de connector geplaatst is. Dit zou een storing kunnen veroorzaken.

• Wanneer u de iPod in het apparaat plaatst of eruit haalt, houdt u het apparaat met één hand vast en zorgt u ervoor dat u de bedieningselementen van de iPod niet per vergissing indrukt.

Het apparaat gebruiken als batterijlader

U kunt het apparaat als batterijlader gebruiken. De batterij wordt opgeladen wanneer de

POWER-indicator brandt. De laadstatus wordt aangegeven op het display van de iPod. Meer informatie vindt u in de gebruikshandleiding van uw iPod.

De iPod-dockadapter verwijderen

Om de iPod-dockadapter te verwijderen trekt u deze met uw nagel of een plat voorwerp omhoog aan de gleuf binnenin de dockadapter.

9

NL

10

NL

De iPod bedienen

Basisbediening

U kunt de iPod bedienen met behulp van zijn bedieningstoetsen, de bedieningstoetsen van een aangesloten AV-systeem met een

DIGITAL MEDIA PORTinterface (Sony DAV-serie, enz.), en de afstandsbediening die bij het

AV-systeem werd geleverd.

Opmerkingen

• Het gebruik van de iPod is beschreven in de gebruiksaanwijzing van uw iPod.

• Voor u de iPod loskoppelt, dient u de weergave te pauzeren.

Basisfuncties

De volgende bedieningen zijn mogelijk met het aangesloten AVsysteem of de afstandsbediening.

Druk op

N

Voor

X/x

X/x

Weergave starten.

Weergave pauzeren.

Zelfde functie als wanneer u uw duim naar links (naar rechts) over het klikwiel van de iPod verplaatst.

c/ /ENTER Zelfde functie als de middelste toets op de iPod.

Druk op

./> m/M

C/MENU/

DISPLAY/

RETURN

VOLUME

+/–

Voor

Indrukken en loslaten om naar de volgende

(vorige) song/video of hoofdstuk van het gesproken boek of de podcast te gaan.

Ingedrukt houden om snel achteruit (snel vooruit) te spoelen.

Snel vooruit (snel achteruit) weergeven.

Zelfde functie als de

Menu-toets op de iPod.

Het volumeniveau instellen.

Opmerkingen

• Richt de afstandsbediening op het

AV-systeem.

• De werking of de toetsen zijn afhankelijk van het aangesloten AVsysteem. Raadpleeg de gebruiksaanwijzing van het AVsysteem.

• Terwijl u videobeelden weergeeft, kunt u m/M niet gebruiken. U kunt snel achteruit (snel vooruit) spoelen door ./> ingedrukt te houden.

• Om het volumeniveau te veranderen, gebruikt u de volumeregeling van het aangesloten AV-systeem of de afstandsbediening. Het volumeniveau verandert niet wanneer u dit instelt op de iPod.

• Afhankelijk van de inhoud kan het even duren voor de weergave start.

Aanvullende informatie

Verhelpen van storingen

Mocht er zich een probleem met uw apparaat voordoen, dan zoekt u in de onderstaande controlelijst uw probleem op en neemt u de aangegeven maatregelen. Als het probleem aanhoudt, neemt u contact op met uw Sonyhandelaar.

Merk op dat als onderhoudspersoneel tijdens de reparatie enkele onderdelen vervangt, deze onderdelen door hen achtergehouden kunnen worden.

Als u het systeem ter reparatie aanbiedt moet u het complete systeem meenemen.

Dit product is een systeemproduct en om uit te zoeken welk onderdeel gerepareerd moet worden, is het complete systeem nodig.

De afstandsbediening werkt niet.

• Verwijder alle hindernissen.

• Richt de afstandsbediening op de sensor van het AV-systeem

(DAV-serie, enz.).

• De afstand tussen de afstandsbediening en het AVsysteem is te groot.

• Vervang de batterij.

• Zorg ervoor dat de iPod* op de juiste wijze aangesloten is.

• Selecteer de DMPORT-functie op het AV-systeem.

• Schakel het AV-systeem aan en uit.

Video/foto van de iPod verschijnt niet op het tvscherm.

• Het apparaat ondersteunt videouitvoer niet. Zelfs als uw iPod video- en/of fotomogelijkheden heeft, kunt u de video's en foto's niet bekijken op een televisie of ander videoapparaat.

Er is geen geluid.

• Controleer of de snoeren goed zijn aangesloten.

• Zorg ervoor dat het apparaat op de juiste wijze aangesloten is.

• Zorg ervoor dat de iPod* op de juiste wijze aangesloten is.

• Zorg ervoor dat de iPod* bezig is met muziekweergave.

• Afhankelijk van de inhoud kan het even duren voor de weergave start.

Er is veel brom of ruis.

• Zet het apparaat verder weg van de storingsbron.

Het geluid is vervormd.

• Verminder het volume van het aangesloten AV-systeem.

• Stel de "EQ"-instelling van de iPod in op "Uit" of "Neutraal".

* Zie "Compatibele iPodmodellen" (blz. 3)

.

Vervolg

11

NL

12

NL

Voorzorgsmaatregelen

Voor uw veiligheid

Mocht er een vast voorwerp of vloeistof in het systeem terechtkomen, trek dan de stekker uit het stopcontact en laat het systeem eerst door een deskundige controleren alvorens het weer in gebruik te nemen.

Installeren

• Installeer het apparaat niet in een hellende positie.

• Installeer het apparaat niet:

– op uiterst warme of koude plaatsen

– op stoffige of vuile plaatsen

– in een zeer vochtige omgeving

– op plaatsen die aan trillingen onderhevig zijn

– op plaatsen die zijn blootgesteld aan direct zonlicht.

• Wees voorzichtig wanneer u het apparaat op een ondergrond plaatst die een speciale behandeling heeft ondergaan

(met was, olie, polijstmiddel, enz.), aangezien er hierdoor vlekken op de ondergrond kunnen ontstaan of de ondergrond kan gaan verkleuren.

Ontwikkeling van hitte

• Tijdens het gebruik wordt het apparaat warm. Dit is echter geen defect.

• Installeer het apparaat op een plaats met voldoende ventilatie om ophoping van hitte in het apparaat te voorkomen.

Indien u vragen of problemen hebt betreffende uw apparaat, neem dan contact op met uw dichtstbijzijnde

Sony-dealer.

Het apparaat reinigen

Reinig het apparaat met een zachte doek, die licht is bevochtigd met een oplossing van mild schoonmaakmiddel. Gebruik hiervoor geen schuursponsjes, schuurpoeder of oplosmiddelen zoals verdunner, wasbenzine of alcohol.

Technische gegevens

Algemeen

Stroomvoorziening:

Afmetingen:

Gewicht:

Kabellengte:

DC IN: 5 V,

600 mA (via

DIGITAL MEDIA

PORT)

Ong.

φ 80 ×

22(h) mm

Ong. 174 g

(inclusief kabel)

1 m

Het ontwerp en de technische gegevens kunnen zonder voorafgaande kennisgeving worden veranderd.

13

NL

2

IT

ATTENZIONE

Non installare l’apparecchio in uno spazio chiuso come una libreria o un mobiletto.

La targhetta si trova sul lato esterno inferiore.

Installare il sistema in modo che il cavo di alimentazione CA possa essere immediatamente scollegato dalla presa di rete in caso di necessità.

Trattamento del dispositivo elettrico od elettronico a fine vita

(applicabile in tutti i paesi dell’Unione Europea e in altri paesi europei con sistema di raccolta differenziata)

Questo simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve invece essere consegnato ad un punto di raccolta appropriato per il riciclo di apparecchi elettrici ed elettronici.

Assicurandovi che questo prodotto sia smaltito correttamente, voi contribuirete a prevenire potenziali conseguenze negative per l’ambiente e per la salute che potrebbero altrimenti essere causate dal suo smaltimento inadeguato. Il riciclaggio dei materiali aiuta a conservare le risorse naturali.

Per informazioni più dettagliate circa il riciclaggio di questo prodotto, potete contattare l’ufficio comunale, il servizio locale di smaltimento rifiuti oppure il negozio dove l’avete acquistato.

Il fabbricante di questo prodotto è Sony

Corporation, 1-7-1 Konan Minato-ku

Tokyo, 108-0075, Giappone.

Il rappresentante autorizzato ai fini della Compatibilità Elettromagnetica e della sicurezza del prodotto è Sony

Deutschland GmbH, Hedelfinger

Strasse 61, 70327, Stoccarda Germania.

Per qualsiasi problema relativo all’assistenza o alla garanzia, si prega di fare riferimento agli indirizzi indicati nei documenti di assistenza e garanzia forniti con il prodotto.

Per i clienti in Europa

La validità della marcatura CE è limitata solo a quei paesi in cui è legalmente in vigore, principalmente nei paesi SEE (Spazio economico europeo).

Copyright

• iPod è un marchio di Apple, Inc. registrato negli Stati Uniti e in altri paesi.

• Tutti gli altri marchi e marchi registrati appartengono ai rispettivi proprietari. In questo manuale, i simboli ™ e ® non sono specificati.

Modelli di iPod compatibili

Di seguito sono riportati i modelli di iPod compatibili. Prima dell’uso, aggiornare il proprio iPod per utilizzare il software più recente.

iPod touch iPod nano 3a generazione (video) iPod classic iPod nano 2a generazione

(alluminio)

IT iPod 5a generazione

(video) iPod nano 1a generazione iPod 4a generazione

(display a colori) iPod 4a generazione iPod mini

Note

• La presente unità è progettata solo per l’uso con iPod. Non è consentito il collegamento di altri lettori audio portatili.

• Sony non assume alcuna responsabilità nel caso in cui i dati registrati sull’iPod vengano persi o danneggiati durante l’uso di un iPod collegato a questa unità.

• Per i dettagli sugli adattatori dock per iPod in dotazione, consultare le istruzioni in dotazione con gli adattatori dock. Quando si utilizzano gli altri modelli di iPod, è necessario acquistare separatamente dalla Apple Inc. un adattatore dock compatibile.

• Questo prodotto è stato progettato specificatamente per funzionare con l’iPod ed è stato certificato per corrispondere agli standard di prestazione di Apple.

3

IT

4

IT

Indice

Descrizione............................5

Preparativi

1: Verifica degli accessori in dotazione ............................6

2: Elenco delle posizioni delle parti ....................................6

3: Installazione di

TDM-iP10 ..........................7

Comando dell’iPod

Esecuzione delle operazioni di base ..................................10

Altre informazioni

Soluzione dei problemi .......11

Precauzioni ..........................12

Dati tecnici ..........................13

Descrizione

Collegando la presente unità a un sistema AV con interfaccia DIGITAL

MEDIA PORT è possibile usufruire del contenuto audio del dispositivo iPod (serie Sony DAV, ecc.).

• L’iPod può essere utilizzato mediante i relativi tasti di controllo, i tasti di controllo del sistema AV e il telecomando in dotazione con il sistema

AV (pagina 10).

• Inoltre, l’unità può essere utilizzata come caricabatteria (pagina 9).

iPod e TDM-iP10

Sistema AV (Serie DAV, serie STR

Sony, ecc.)

Note

• DIGITAL MEDIA PORT è talvolta abbreviato in DMPORT.

• L’unità TDM-iP10 non supporta l’uscita video. Anche se il proprio iPod è dotato della capacità video/foto, non è possibile vedere il contenuto video o foto sul televisore o altri dispositivi video. Tuttavia, il contenuto audio nei file video può essere riprodotto con un sistema AV collegato.

5

IT

Preparativi

1: Verifica degli accessori in dotazione

Unità (1)

Istruzioni per l’uso (1)

Adattatori dock per iPod (1 serie)

Per i dettagli sugli adattatori dock per iPod in dotazione, consultare le istruzioni in dotazione con gli adattatori dock.

2: Elenco delle posizioni delle parti

6

IT

1 Cavo DIGITAL MEDIA PORT (pagina 7)

2 Connettore iPod (pagina 8)

3 Indicatore di alimentazione: si illumina in verde mentre viene fornita

l’alimentazione (pagina 9).

3: Installazione di TDM-iP10

Collegare e posizionare l’unità TDM-iP10 come mostrato nella figura seguente.

Cavo DIGITAL

MEDIA PORT

DMPORT

Sistema AV (Serie DAV, serie STR Sony, ecc.)

TDM-iP10

Nota

L’unità si accende e si spegne automaticamente a seguito dell’accensione/ spegnimento del sistema AV collegato (serie DAV, ecc.).

Continua

7

IT

8

IT

Collegamento/rimozione dell’unità

DMPORT

Alla presa DMPORT

Collegare il cavo in modo che entrambi i segni f siano allineati.

Per rimuovere il cavo DIGITAL MEDIA

PORT dalla presa DMPORT, premere i tasti su entrambi i lati.

Per inserire l’iPod nel connettore dell’unità

1

Scegliere l’adattatore dock per iP od adatto al proprio iPod.

Per i dettagli sugli adattatori dock per iPod in dotazione, consultare le istruzioni in dotazione con gli adattatori dock.

2

Inserire l’adattatore dock nell’unità.

Collegamento

1

Collegare il cavo DIGITAL

MEDIA PORT dell’unità alla presa DIGITAL MEDIA PORT di un sistema AV (serie DAV, ecc.). Prima del collegamento, verificare che il sistema AV sia spento.

2

Attivare il sistema AV utilizzando una presa DIGITAL

MEDIA PORT collegata a questa unità e selezionare la funzione DIGITAL MEDIA

PORT.

Rimozione

Prima di rimuovere il collegamento, spegnere il sistema

AV.

3

Inserire l’iPod nel connettore dell’unità.

Note

• Quando si inserisce o si estrae l’iPod, tenere l’iPod alla stessa angolazione del connettore per iPod dell’unità e non girare o inclinare l’iPod per evitare danni al connettore.

• Evitare di trasportare l’unità con un iPod collegato al connettore.

Diversamente, si potrebbero provocare problemi di funzionamento.

• All’inserimento o alla rimozione dell’iPod, afferrare l’unità con una mano ed evitare di premere per errore i controlli sull’iPod.

Per utilizzare l’unità come caricabatteria

L’unità può essere utilizzata come caricabatteria. Quando l’indicatore

POWER si illumina, la batteria è in carica. Lo stato della carica è visualizzato sul display dell’iPod.

Per ulteriori informazioni, consultare il manuale dell’utente dell’iPod.

Per rimuovere l’adattatore dock per iPod

Per rimuovere l’adattatore dock per iPod, estrarlo con l’unghia o un oggetto piatto utilizzando la fessura all’interno dell’adattatore.

9

IT

10

IT

Comando dell’iPod

Esecuzione delle operazioni di base

È possibile utilizzare l’iPod mediante i suoi tasti di comando, i tasti di comando di un sistema AV collegato con un’interfaccia

DIGITAL MEDIA PORT (serie

DAV Sony, ecc.) e il telecomando in dotazione con il sistema AV.

Note

• Consultare il manuale dell’utente dell’iPod per informazioni sul suo uso.

• Interrompere la riproduzione prima di scollegare l’iPod.

Operazioni di base

Le seguenti operazioni sono disponibili con il sistema AV o il telecomando.

Premere

N

X/x

X/x c/ /

ENTER

Per

Avviare la riproduzione.

Sospendere temporaneamente la riproduzione (pausa).

L’operazione equivale a far scorrere il pollice sulla ghiera selezionabile dell’iPod in senso antiorario (orario).

Il tasto equivale al tasto centrale dell’iPod.

Premere Per

./> m/M

Premere e rilasciare per passare al successivo

(precedente) brano/ video o capitolo dell’audiolibro/ podcast.

Tenere premuto per il riavvolgimento rapido (per l’avanzamento rapido).

Riprodurre con avanzamento rapido

(riavvolgimento rapido).

C/MENU/

DISPLAY/

RETURN

Il tasto equivale al tasto Menu dell’iPod.

VOLUME

+/–

Regolare il livello del volume.

Note

• Puntare il telecomando verso il sistema AV.

• In base al sistema AV collegato, le operazioni o i tasti potrebbero cambiare. Consultare le istruzioni per l’uso del sistema AV.

• Durante la riproduzione di video, non

è possibile utilizzare m/M.

Tenere premuto ./> per il riavvolgimento rapido (avanzamento rapido).

• Per cambiare il livello del volume, utilizzare i comandi del volume sul sistema AV collegato o sul telecomando. Il livello del volume non cambia anche se viene regolato sull’iPod.

• A seconda del contenuto, potrebbe essere necessario un po’di tempo per avviare la riproduzione.

Altre informazioni

Soluzione dei problemi

In caso di problemi con l’unità, individuare il problema nell’elenco di controllo seguente e ricorrere al rimedio indicato. Se il problema persiste, rivolgersi al rivenditore Sony.

Tenere presente che, se il personale dell’assistenza sostituisce alcuni pezzi durante la riparazione, questi pezzi potrebbero essere trattenuti.

Quando si porta a riparare il sistema, assicurarsi di portare l’intero sistema.

Questo prodotto è formato da un sistema e l’intero sistema è necessario per determinare la parte che richiede la riparazione.

Il telecomando non funziona.

• Rimuovere qualsiasi ostacolo.

• Puntare il telecomando verso il sensore del sistema AV (serie

DAV, ecc.).

• La distanza tra il telecomando e il sistema AV è troppo elevata.

• Sostituire la batteria.

• Accertarsi che l’iPod* sia ben collegato.

• Selezionare la funzione

DMPORT sul sistema AV.

• Accendere e spegnere il sistema

AV.

L’immagine video/foto dell’iPod non è visibile sullo schermo del televisore.

• L’unità non supporta l’uscita video. Anche se il proprio iPod è dotato della capacità video/foto, non è possibile vedere il contenuto video o foto sul televisore o altri dispositivi video.

L’audio è assente.

• Verificare i collegamenti.

• Accertarsi che l’unità sia collegata saldamente.

• Accertarsi che l’iPod* sia collegato saldamente.

• Accertarsi che sull’iPod* vi sia della musica in riproduzione.

• A seconda del contenuto, potrebbe essere necessario un po’ di tempo per avviare la riproduzione.

Si rileva un forte ronzio o rumore.

• Allontanare l’unità dalla sorgente del rumore.

Il suono è distorto.

• Ridurre il volume del sistema

AV collegato.

• Impostare l’impostazione “EQ” dell’iPod su “No” o “Flat”.

* Vedere “Modelli di iPod compatibili” (pagina 3)

.

Continua

11

IT

12

IT

Precauzioni

Sicurezza

Se un qualsiasi oggetto solido o liquido dovesse penetrare all’interno del sistema, scollegare il cavo di alimentazione e far controllare il sistema da personale qualificato prima di continuare a utilizzarlo.

Posizionamento

• Non collocare l’unità in una posizione inclinata.

• Non collocare l’unità in luoghi:

– molto caldi o freddi;

– polverosi o sporchi;

– molto umidi;

– soggetti a vibrazioni;

– soggetti alla luce diretta del sole.

• Prestare attenzione quando si colloca l’unità su superfici che sono state trattate in modo speciale (con cera, olio, sostanza per lucidare, ecc.) poiché la superficie potrebbe macchiarsi o scolorire.

Surriscaldamento

• Anche se l’unità si surriscalda durante il funzionamento, non si tratta di un problema di funzionamento.

• Collocare l’unità in un luogo con adeguata ventilazione per evitare il surriscaldamento nell’unità.

In caso di dubbi o problemi riguardanti l’unità, consultare il rivenditore Sony di zona.

Pulizia dell’unità

Pulire l’unità con un panno morbido leggermente inumidito con una soluzione detergente neutra. Non utilizzare alcun tipo di tampone abrasivo, detersivo o solvente quali diluenti, benzene o alcool.

Dati tecnici

Generali

Requisiti di alimentazione:

Dimensioni:

Peso:

DC IN: 5 V,

600 mA (tramite

DIGITAL MEDIA

PORT)

Circa

φ 80 ×

22(a) mm

Circa 174 g (cavo incluso)

Lunghezza del cavo:

1 m

Dati tecnici e formato sono soggetti a modifiche senza preavviso.

13

IT

2

SE

VARNING

Installera inte spelaren där den blir innesluten, t.ex. i en bokhylla eller en inbyggnadslåda.

Etiketten sitter på undersidan.

Installera systemet så att nätkabeln omedelbart kan dras ur vägguttaget om problem uppstår.

Omhändertagande av gamla elektriska och elektroniska produkter

(Användbar i den

Europeiska

Unionen och andra Europeiska länder med separata insamlingssystem)

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuella negativa miljöoch hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall.

Återvinning av material hjälper till att bibehålla naturens resurser. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Tillverkare av denna product är Sony

Corporation, 1-7-1 Konan Minato-ku

Tokyo, 108-0075 Japan.

Auktoriserad representant för EMC och produkt säkerhet är Sony Deutschland

GmbH, Hedelfinger Strasse 61, 70327

Stuttgart, Germany. För service och garanti ärenden, var vänlig att titta I separat service och garanti dokument.

För kunder i Europa

CE-märkningens giltighet

är begränsad till de länder där den har laga kraft, framför allt i länderna inom det europeiska ekonomiska samarbetsområdet (EEA).

Om upphovsrätter

• iPod är ett varumärke som tillhör

Apple Inc., registrerat i USA och andra länder.

• Alla andra varumärken och registrerade varumärken tillhör sina respektive innehavare. I denna bruksanvisning anges inte tecknen ™ och ®.

Kompatibla iPod-modeller

Följande iPod-modeller är kompatibla. Uppdatera din iPod med den senaste programvaran innan du använder den.

iPod touch iPod nano 3:e generationen

(video) iPod classic iPod nano 2:a generationen

(aluminium) iPod 5:e generationen

(video) iPod nano 1:a generationen iPod 4:e generationen

(färgskärm) iPod 4:e generationen

SE iPod mini

Att notera!

• Denna enhet är endast konstruerad för iPod. Du kan inte ansluta någon annan bärbar musikspelare.

• Sony kan inte ta på sig ansvaret om data som spelats in på en iPod förlorats eller skadats när en iPod ansluten till denna enhet använts.

• För närmare detaljer om de medföljande iPod Dockadaptrarna, se bruksanvisningarna till dockadaptrarna. Om du använder någon annan iPod-modell måste du köpa motsvarande Dockadapter från Apple Inc.

• Denna produkt är specialkonstruerad för att användas tillsammans med iPod och har intygats uppfylla Apples prestandakrav.

3

SE

4

SE

Innehållsförteckning

Överblick...............................5

Komma igång

1: Kontroll av medföljande tillbehör ..............................6

2: Lista över delarnas placeringar .........................6

3: Installation av din

TDM-iP10 ..........................7

Styra iPod-spelaren

Grundmanövrer ...................10

Ytterligare information

Felsökning ...........................11

Försiktighetsåtgärder...........12

Specifikationer ....................13

Överblick

Du kan njuta av iPod-ljud genom att ansluta denna enhet till en A/Vanläggning med ett DIGITAL MEDIA PORT-gränssnitt (t ex Sony DAVserien).

• Du kan styra din iPod med dess kontrollknappar, med A/Vanläggningens kontrollknappar samt med den fjärrkontroll som medföljde

A/V-anläggningen (sid. 10).

• Du kan även använda denna enhet som en batteriladdare (sid. 9).

iPod och TDM-iP10 A/V-anläggning (t ex Sonys DAVserie, STR-serie, etc)

Att notera!

• DIGITAL MEDIA PORT förkortas ibland som DMPORT.

• TDM-iP10 saknar stöd för videoutmatning. Även om din iPod kan hantera videofilmer eller foton, går det inte att spela upp video- eller fotomaterialet på en

TV eller annan bildskärm. Ljudmaterialet i videofiler går dock att spela upp på en ansluten A/V-anläggning.

5

SE

Komma igång

1: Kontroll av medföljande tillbehör

Enhet (1)

Bruksanvisning (1) iPod Dockadaptrar (1 uppsättning)

För närmare detaljer om de medföljande iPod Dockadaptrarna, se bruksanvisningarna till dockadaptrarna.

2: Lista över delarnas placeringar

6

SE

1 DIGITAL MEDIA PORT-kabel (sid. 7)

2 iPod-kontakt (sid. 8)

3 Strömindikator: Lyser grönt när strömmen är på (sid. 9).

3: Installation av din TDM-iP10

Anslut och placera din TDM-iP10 på det sätt som visas nedan.

DIGITAL MEDIA

PORT-kabel

DMPORT

A/V-anläggning (t ex Sonys

DAV-serie, STR-serie, etc)

TDM-iP10

Obs!

Denna enhet startas/stängs av automatiskt så fort A/V-anläggningen (DAV-serien etc) startas/stängs av.

Fortsättning

7

SE

8

SE

Koppla in/koppla ur enheten

DMPORT

Till DMPORT-uttag

Anslut kabeln så att f-markeringarna hamnar mitt för varandra.

Tryck in knapparna på båda sidorna för att koppla loss DIGITAL MEDIA

PORT-kabeln från DMPORT-uttaget.

Anslutning

1

Anslut denna enhets DIGITAL

MEDIA PORT-kabel till

DIGITAL MEDIA PORTuttaget på en A/V-anläggning

(DAV-serien etc). Se till att

A/V-anläggningen är avstängd vid anslutningen.

2

Starta A/V-anläggningen med ett DIGITAL MEDIA PORTuttag anslutet till denna enhet, och välj DIGITAL MEDIA

PORT-funktionen.

Frånkoppling

Stäng av A/V-anläggningen före frånkoppling.

För att placera din iPod i enhetens uttag

1

Välj den iPod Dockadapter som passar till din iPod. För närmare detaljer om de medföljande iPod

Dockadaptrarna, se bruksanvisningarna till dockadaptrarna.

2

Sätt i dockadaptern i enheten.

3

Placera din iPod i enhetens uttag.

Att notera!

• Håll iPod-spelaren i samma vinkel som iPod-kontakten på den här enheten när du sätter i eller tar bort iPod-spelaren. Undvik att vrida eller vicka på iPod-spelaren eftersom kontakten då kan skadas.

• Bär inte omkring på enheten med en iPod på plats på kontakten. Det kan orsaka ett funktionsfel.

• Stötta enheten med en hand när du ska sätta i eller plocka ur din iPod och var försiktig så att du inte trycker på någon av din iPods kontroller av misstag.

Använda enheten som batteriladdare

Du kan använda enheten som en batteriladdare. När POWERindikatorn tänds laddas batteriet.

Laddningens status visas på din iPods skärm. Läs din iPods bruksanvisning för detaljerad information.

Ta av iPod Dockadaptern

Ta av iPod Dockadaptern genom att dra upp den med nageln eller ett platt föremål med hjälp av hålet inuti adaptern.

9

SE

10

SE

Styra iPod-spelaren

Grundmanövrer

Det går att styra iPod-spelaren med hjälp av styrknapparna på den, eller med styrknapparna på en ansluten A/V-anläggning med

DIGITAL MEDIA PORTgränssnitt (t ex Sonys DAV-serie), eller med fjärrkontrollen till A/Vanläggningen.

Att notera!

• Läs din iPods bruksanvisning för information om hur den ska användas.

• Stoppa uppspelningen innan du kopplar bort din iPod.

Grundläggande funktioner

Följande manövrer går att utföra med knapparna på A/Vanläggningen eller med fjärrkontrollen.

Tryck på För att

N

X/x

X/x

Starta uppspelning.

Pausa uppspelning.

Fungerar ungefär som när du för din tumme moturs

(medurs) runt klickhjulet på din iPod.

c/

/ENTER Fungerar ungefär som mittenknappen på din iPod.

Tryck på För att

./> Tryck och släpp för att hoppa till nästa

(föregående) låt/ video eller kapitel i ljudbok/ podsändning.

Håll intryckt för att snabbspola bakåt

(snabbspola framåt).

m/M

C/MENU/

DISPLAY/

RETURN

Snabbuppspelning framåt

(snabbuppspelning bakåt).

Fungerar ungefär som menyknappen på din iPod.

VOLUME

+/–

Justera volymens styrka.

Att notera!

• Rikta fjärrkontrollen mot A/Vanläggningen.

• Funktioner och knappar kan variera mellan olika A/V-anläggningar.

Referera till A/V-anläggningens bruksanvisning.

• Under pågående uppspelning av video kan du inte använda m/M.

Du kan snabbspola bakåt (framåt) genom att hålla ned ./>.

• För att ändra volymen använder du volymkontrollerna på A/Vanläggningen eller fjärrkontrollen.

Volymen ändras inte även om du

ändrar den på iPod-spelaren.

• Beroende på innehållet kan det ta tid att starta uppspelningen.

Ytterligare information

Felsökning

Om problem skulle uppstå med din enhet kan du leta upp problemet i checklistan för felsökning här nedan och vidta den korrigerande

åtgärd som anvisas. Om problemet kvarstår kontaktar du närmaste

Sony-återförsäljare.

Observera att om servicepersonal byter ut några delar under reparationen, kan dessa delar komma att behållas.

Se till att ta med samtliga delar av systemet när du lämnar in det för reparation.

Den här produkten är en systemprodukt, och hela systemet behövs för att avgöra var felet är lokaliserat.

Fjärrkontrollen fungerar inte.

• Ta bort eventuella hinder.

• Rikta fjärrkontrollen mot

A/V-anläggningens (DAVserien etc.) sensor.

• Avståndet mellan fjärrkontrollen och A/Vanläggningen är för långt.

• Byt batteri.

• Kontrollera att din iPod* är ordentligt ansluten.

• Välj funktionen DMPORT på

A/V-anläggningen.

• Starta om A/V-anläggningen.

Video-/fotobild från din iPod visas inte på TV-skärmen.

• Den här enheten saknar stöd för videoutmatning. Även om din iPod kan hantera videofilmer eller foton, går det inte att spela upp video- eller fotomaterialet på en TV eller annan bildskärm.

Det hörs inget ljud.

• Kontrollera anslutningarna.

• Kontrollera att enheten är ordentligt ansluten.

• Kontrollera att din iPod* är ordentligt ansluten.

• Kontrollera att din iPod* spelar upp musik.

• Beroende på innehållet kan det ta tid att starta uppspelningen.

Det brummar eller brusar kraftigt.

• Flytta undan enheten från källan till störningarna.

Ljudet låter förvrängt.

• Sänk volymen för den anslutna

A/V-anläggningen.

• Ställ in iPod-spelarens ”EQ”inställning på ”Av” eller ”Flat”.

* Se ”Kompatibla iPod-modeller”

(sid. 3)

.

Fortsättning

11

SE

12

SE

Försiktighetsåtgärder

Om säkerhet

Stäng av systemet och dra ut stickkontakten ur vägguttaget om du skulle råka tappa något föremål eller spilla vätska in i systemet. Låt en kvalificerad reparatör besiktiga systemet innan du använder det igen.

Om placering

• Placera inte enheten så att den lutar.

• Placera inte enheten på platser som är;

– Extremt varma eller kalla

– Dammiga eller smutsiga

– Mycket fuktiga

– Utsatta för vibrationer

– Utsatta för direkt solljus.

• Var försiktig när enheten ställs på ytor som är speciellt behandlade (med vax, olja, polish, e.d.) eftersom det kan medföra risk för fläckar på eller missfärgning av ytan.

Angående värmebildning

• Även om enheten blir varm när den används så är det inte något fel.

• Placera enheten på en plats med tillräcklig ventilation för att undvika att den blir överhettad.

Om du har några frågor eller får problem med enheten kontaktar du närmaste Sony-återförsäljare.

Rengöring av enheten

Rengör enheten med en trasa lätt fuktad med en mild rengöringslösning. Använd aldrig någon form av skursvampar, skurpulver eller lösningsmedel som thinner, bensin eller sprit.

Specifikationer

Allmänt

Strömkrav: DC IN: 5 V,

Mått:

600 mA (via

DIGITAL MEDIA

PORT)

Ungefär

φ 80 ×

22(h) mm

Vikt: Ungefär 174 g

(inklusive kabel)

Kabelns längd: 1 m

Rätten till ändringar av utförande och tekniska data utan föregående meddelande förbehålles.

13

SE

2

PL

OSTRZEŻENIE

Nie należy instalować urządzenia w miejscach o ograniczonej przestrzeni, takich jak półki na książki lub zabudowane szafki.

Tabliczka znamionowa znajduje się na spodzie obudowy.

Zestaw należy zainstalować w taki sposób, aby w sytuacji awaryjnej możliwe było natychmiastowe wyjęcie wtyczki przewodu zasilania z gniazda ściennego.

Pozbycie się zużytego sprzętu

(stosowane w krajach Unii krajach europejskich stosujących własne systemy zbiórki)

Europejskiej i w pozostałych

Ten symbol na produkcie lub jego opakowaniu oznacza, że produkt nie może być traktowany jako odpad komunalny, lecz powinno się go dostarczyć do odpowiedniego punktu zbiórki sprzętu elektrycznego i elektronicznego, w celu recyklingu.

Odpowiednie zadysponowanie zużytego produktu zapobiega potencjalnym negatywnym wpływom na środowisko oraz zdrowie ludzi, jakie mogłyby wystąpić w przypadku niewłaściwego zagospodarowania odpadów. Recykling materiałów pomoże w ochronie środowiska naturalnego. W celu uzyskania bardziej szczegółowych informacji na temat recyklingu tego produktu, należy skontaktować się z lokalną jednostką samorządu terytorialnego, ze służbami zagospodarowywania odpadów lub ze sklepem, w którym zakupiony został ten produkt.

Producentem tego produktu jest

Sony Corporation, 1-7-1 Konan

Minato-ku Tokyo, 108-0075 Japonia.

Upoważnionym przedstawicielem producenta, uprawnionym do dokonywania i potwierdzania oceny zgodności z wymaganiami dot. kompatybilności elektromagnetycznej i bezpieczeństwa, jest Sony

Deutschland GmbH, Hedelfinger

Strasse 61, 70327 Stuttgart, Niemcy.

W sprawach serwisowych i gwarancyjnych należy kontaktować się z podmiotami, których adresy podano w osobnych dokumentach gwarancyjnych lub serwisowych.

Dla klientów w Europie

Ważność oznakowania

CE jest ograniczona tylko do tych krajów, w których stosowanie takiego oznakowania jest prawnie wymagane; dotyczy to w szczególności krajów EWG

(Europejska Wspólnota Gospodarcza).

Informacje na temat praw autorskich

• iPod jest znakiem towarowym firmy Apple Inc., zastrzeżonym w

Stanach Zjednoczonych i innych krajach.

• Pozostałe znaki towarowe i zastrzeżone znaki towarowe są własnością odpowiednich podmiotów. W niniejszej instrukcji nie używa się znaków ™ i ®.

Zgodne modele urządzeń iPod

Poniżej wymieniono zgodne modele urządzeń iPod. Przed rozpoczęciem użytkowania urządzenia iPod należy zaktualizować jego oprogramowanie.

iPod touch iPod nano 3. generacji (wideo) iPod classic iPod nano 2. generacji (aluminium) iPod 5. generacji

(wideo) iPod nano 1. generacji iPod 4. generacji

(z kolorowym wyświetlaczem) iPod 4. generacji

PL iPod mini

Uwagi

• To urządzenie jest przeznaczone tylko do współpracy z urządzeniami iPod.

Nie można go podłączać do innych przenośnych odtwarzaczy audio.

• Firma Sony nie odpowiada za utracenie lub uszkodzenie danych zapisanych w urządzeniu iPod podłączonym do tego urządzenia.

• Szczegółowe informacje o dostarczonych adapterach doka urządzenia iPod znajdziesz w instrukcjach dostarczonych razem z adapterami doka. Gdy używasz innych modeli urządzenia iPod, powinien zostać zakupiony kompatybilny adapter doka produkcji Apple Inc.

• Niniejszy produkt został specjalnie zaprojektowany do pracy z urządzeniem iPod i jego zgodność z normami pracy produktów Apple została potwierdzona.

3

PL

4

PL

Spis treści

Opis ogólny..........................5

Informacje podstawowe

1: Sprawdzanie zawartości opakowania ......................6

2: Budowa urządzenia ........6

3: Instalowanie urządzenia

TDM-iP10.........................7

Obsługa urządzenia iPod

Podstawowe operacje .......10

Informacje dodatkowe

Rozwiązywanie problemów......................12

Środki ostrożności.............13

Dane techniczne................14

Opis ogólny

Dzięki podłączeniu tego urządzenia do gniazda DIGITAL MEDIA

PORT systemu AV (Sony DAV itp.) można słuchać muzyki z urządzenia iPod.

• Urządzeniem iPod można sterować za pomocą jego przycisków.

Można nim także sterować za pomocą przycisków sterowania oraz

dostarczonego pilota systemu AV (strona 10).

• To urządzenie może także służyć jako ładowarka baterii (strona 9).

iPod i TDM-iP10 System AV (Modele Sony serii DAV, serii STR, itp.)

Uwagi

• Zamiast nazwy DIGITAL MEDIA PORT czasami używa się nazwy skróconej DMPORT.

• TDM-iP10 nie obsługuje wyjścia wideo. Nawet jeżeli iPod posiada funkcję wideo/aparatu fotograficznego, nie jest możliwe oglądanie zawartości wideo/ zdjęć na ekranie TV lub na innych urządzeniach wideo. Tym niemniej zawartość audio plików wideo może zostać odtworzona na podłączonym systemie AV.

5

PL

Informacje podstawowe

1: Sprawdzanie zawartości opakowania

Urządzenie (1)

Instrukcja obsługi (1)

Adaptery doka urządzenia iPod (1 komplet)

Szczegółowe informacje o dostarczonych adapterach doka urządzenia iPod znajdziesz w instrukcjach dostarczonych razem z adapterami doka.

2: Budowa urządzenia

6

PL

1 Przewód DIGITAL MEDIA PORT (strona 7)

2 Port urządzenia iPod (strona 8)

3 Wskaźnik zasilania: Świeci się na zielono podczas zasilania

(strona 9).

3: Instalowanie urządzenia TDM-iP10

Urządzenie TDM-iP10 należy ustawić i podłączyć w sposób pokazany na poniższej ilustracji.

Przewód DIGITAL

MEDIA PORT

DMPORT

System AV (Modele Sony serii DAV, serii STR, itp.)

TDM-iP10

Uwaga

Urządzenie włącza i wyłącza się automatycznie przy każdym włączeniu i wyłączeniu systemu AV (seria DAV itp.), do którego jest podłączony.

Ciąg dalszy

7

PL

8

PL

Aby podłączyć/odłączyć urządzenie

DMPORT

Do gniazda DMPORT

Podłącz kabel tak, aby oba znaki f zostały zestawione.

Aby wyjąć kabel DIGITAL MEDIA

PORT z gniazda DMPORT, naciśnij przyciski znajdujące się po obu stronach.

Podłączanie

1

Podłącz przewód DIGITAL

MEDIA PORT tego urządzenia do gniazda DIGITAL MEDIA

PORT systemu AV (seria DAV itp.). Przed podłączeniem przewodu należy wyłączyć system AV.

2

Włącz system AV, do którego gniazda DIGITAL MEDIA

PORT jest podłączone to urządzenie, a następnie wybierz funkcję DIGITAL

MEDIA PORT.

Odłączanie

Przed odłączeniem urządzenia należy wyłączyć system AV.

Aby umieścić urządzenie iPod w porcie urządzenia

1

Wybierz adapter doka urządzenia iPod, który pasuje do urządzenia iPod.

Szczegółowe informacje o dostarczonych adapterach doka urządzenia iPod znajdziesz w instrukcjach dostarczonych razem z adapterami doka.

2

Włóż adapter doka do urządzenia.

3

Ustaw urządzenie iPod w porcie urządzenia.

Uwagi

Podczas wkładania lub wyjmowania urządzenia iPod utrzymuj urządzenie iPod pod takim samym kątem, jak złącze iPod na tym urządzeniu, oraz nie obracaj ani nie przechylaj urządzenia iPod, aby zapobiec uszkodzeniu złącza.

Nie należy nosić urządzenia, w którego gnieździe znajduje się urządzenie iPod. Może to być przyczyną usterki.

Podczas wkładania urządzenia iPod do urządzenia lub wyjmowania go należy złapać urządzenie jedną ręką i uważać, aby przypadkowo nie nacisnąć przycisków urządzenia iPod.

Aby korzystać z urządzenia jako ładowarki

Urządzenie może także służyć jako ładowarka baterii. Gdy świeci się wskaźnik POWER, trwa ładowanie baterii.

Informacje na temat stanu ładowania są widoczne na wyświetlaczu urządzenia iPod.

Szczegółowe informacje na ten temat znajdują się w podręczniku urządzenia iPod.

Aby zdjąć adapter doka urządzenia iPod

Aby zdjąć adapter doka urządzenia iPod, podważ go paznokciem lub płaskim przedmiotem, używając otworu znajdującego się w adapterze.

9

PL

10

PL

Obsługa urządzenia iPod

Podstawowe operacje

Możesz operować urządzeniem iPod używając jego przycisków sterowania, przycisków sterowania podłączonego systemu AV z interfejsem

DIGITAL MEDIA PORT

(modele Sony serii DAV itp.), lub pilota dostarczonego razem z systemem AV.

Uwagi

• Informacje na temat korzystania z urządzenia iPod znajdują się w podręczniku użytkownika tego urządzenia.

• Przed odłączeniem urządzenia iPod należy wstrzymać odtwarzanie.

Czynności podstawowe

Następujące operacje są dostępne na systemie AV lub na pilocie.

Przycisk

N

X/x

Funkcja

Rozpoczęcie odtwarzania.

Wstrzymanie odtwarzania.

Przycisk

X/x c/ /

ENTER

./> m/M

Funkcja

Ten przycisk ma taką samą funkcję, jak pokrętło urządzenia iPod

(można je obracać w kierunku zgodnym z ruchem wskazówek zegara lub w kierunku przeciwnym do ruchu wskazówek zegara).

Ten przycisk ma taką samą funkcję, jak środkowy przycisk urządzenia iPod.

Naciśnij i zwolnij ten przycisk, aby przejść do następnego lub poprzedniego utworu/filmu lub rozdziału książki audio/podcastu.

Naciśnij i przytrzymaj ten przycisk, aby przewijać do tyłu lub do przodu.

Przewijanie do przodu lub do tyłu z podglądem.

C/MENU/

DISPLAY/

RETURN

VOLUME

+/–

Ten przycisk ma taką samą funkcję, jak przycisk Menu urządzenia iPod.

Regulowanie głośności.

Uwagi

• Skieruj pilota w stronę systemu

AV.

• W różnych systemach AV mogą być dostępne piloty o różnych funkcjach i przyciskach.

Informacje na ten temat można znaleźć w instrukcji obsługi systemu AV.

• Podczas odtwarzania filmów nie można używać przycisków m/M. Do przewijania do przodu lub do tyłu w takim wypadku służą przyciski ./>.

• Aby zmienić poziom głośności, użyj regulatorów głośności na podłączonym systemie AV lub na pilocie. Poziom głośności nie zmieni się, gdy nastawisz go na urządzeniu iPod.

• Rozpoczęcie odtwarzania niektórych materiałów może trwać pewien czas.

11

PL

12

PL

Informacje dodatkowe

Rozwiązywanie problemów

Jeśli wystąpią problemy z urządzeniem, należy zapoznać się z poniższą listą kontrolną i wykonać zalecane czynności naprawcze. Jeśli nie można rozwiązać problemu, należy skontaktować się ze sprzedawcą produktów firmy Sony.

Należy pamiętać, że jeżeli personel serwisu wymieni jakieś części w trakcie naprawy, części te mogą pozostać w serwisie.

Należy pamiętać, aby do naprawy przynieść cały system.

Ten produkt jest produktem systemowym i do ustalenia miejsca wymagającego naprawy jest niezbędny cały system.

Pilot nie działa.

• Usuń przeszkody na drodze sygnału pilota.

• Skieruj pilota w stronę odbiornika podczerwieni systemu AV (seria DAV itp.).

• Odległość między pilotem a systemem AV jest zbyt duża.

• Wymień baterię.

• Upewnij się, że urządzenie iPod* jest podłączone prawidłowo.

• Wybierz funkcję DMPORT w systemie AV.

• Włącz i wyłącz system AV.

Na ekranie telewizora nie można wyświetlić filmu/zdjęcia z urządzenia iPod.

• Niniejsze urządzenie nie obsługuje wyjścia wideo.

Nawet jeżeli iPod posiada funkcję wideo/aparatu fotograficznego, nie jest możliwe oglądanie zawartości wideo/zdjęć na ekranie TV lub na innych urządzeniach wideo.

Brak dźwięku.

• Sprawdź połączenia.

• Upewnij się, że urządzenie jest podłączone prawidłowo.

• Upewnij się, że urządzenie iPod* jest podłączone prawidłowo.

• Upewnij się, że urządzenie iPod* odtwarza muzykę.

• Rozpoczęcie odtwarzania niektórych materiałów może trwać pewien czas.

Głośny przydźwięk lub szumy.

• Odsuń urządzenie od źródła zakłóceń.

Dźwięk jest zniekształcony.

• Zmniejsz głośność podłączonego systemu AV.

• Nastaw „Korekcja dźwięku” na urządzeniu iPod na „Wył” lub „Bez korekcji”.

* Zobacz „Zgodne modele urządzeń iPod” (strona 3)

.

Środki ostrożności

Bezpieczeństwo

Jeżeli jakikolwiek przedmiot lub płyn dostaną się do środka, wyjmij wtyczkę przewodu zasilającego z gniazdka i przed ponownym użyciem oddaj system do sprawdzenia specjalistom.

Wybór miejsca

• Nie stawiaj urządzenia w pozycji przechylonej.

• Nie stawiaj urządzenia w następujących miejscach:

– bardzo gorących lub zimnych,

– zakurzonych lub zanieczyszczonych,

– bardzo wilgotnych,

– w których występują drgania,

– nasłonecznionych.

• Jeżeli powierzchnia, na której postawiono urządzenie, ma specjalne wykończenie

(woskowe, olejowe, politura itp.), należy wziąć pod uwagę możliwość powstania plam lub odbarwień.

Ciąg dalszy

13

PL

14

PL

Gromadzenie się ciepła wewnątrz urządzenia

• Chociaż urządzenie rozgrzewa się podczas działania, nie jest to usterką.

• Urządzenie należy ustawić w miejscu o odpowiedniej wentylacji, aby zapobiec gromadzeniu się ciepła w jego wnętrzu.

Jeżeli masz jakiekolwiek pytania lub problemy dotyczące urządzenia, skontaktuj się z najbliższym sprzedawcą produktów firmy Sony.

Czyszczenie urządzenia

Urządzenie należy czyścić miękką ściereczką lekko zwilżoną roztworem łagodnego detergentu. Nie należy używać ostrych myjek, proszku do szorowania ani środków, takich jak rozcieńczalniki, benzyna lub alkohol.

Dane techniczne

Parametry ogólne

Zasilanie:

Wymiary:

DC IN: 5 V,

600 mA (przez gniazdo

DIGITAL

MEDIA PORT) ok.

φ 80 ×

22(wys.) mm

Waga: ok. 174 g (w tym przewód)

Długość przewodu:

1 m

Konstrukcja i dane techniczne mogą ulec zmianie bez uprzedzenia.

15

PL

Sony Corporation

Printed in China

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement

Table of contents
