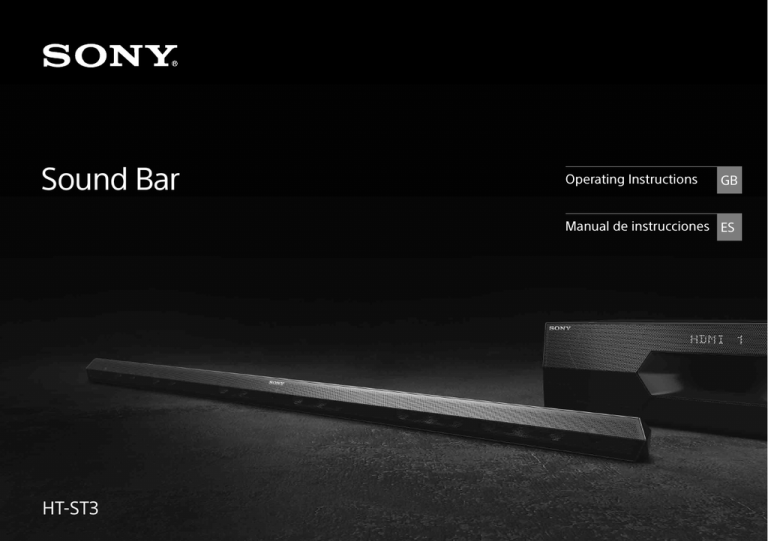

Sound Bar
Operating Instructions
GB
Manual de instrucciones ES
HT-ST3
Table of contents / Índice
Setup / Procedimientos iniciales
What’s in the box / Contenido de la caja
3
Installation / Instalación
4
Connecting the Bar Speaker and the Subwoofer /
Conexión del altavoz de barra y el altavoz potenciador de graves
5
Connection / Conexión
6
Turning on the system / Encendido del sistema
8
Basic Operations / Operaciones básicas
Listening to the audio / Escuchar el audio
9
Enjoying the sound effects / Disfrutar de los efectos de sonido
10
Listening to the audio from BLUETOOTH devices /
Escuchar el audio de dispositivos BLUETOOTH
12
Others / Otros
2
Parts and controls / Componentes y controles
14
Adjusting the settings / Ajuste de la configuración
16
Troubleshooting / Solución de problemas
20
What’s in the box / Contenido de la caja
Bar Speaker (1)
Altavoz de barra (1)
Subwoofer (1)
Altavoz potenciador de graves (1)
Remote control (1)
Mando a distancia (1)
Stands (2)
Soportes (2)
Speaker pads (4)
Almohadillas para altavoz (4)
Speaker cushions* (2)
Cojines para altavoz* (2)
R03 (size AAA) batteries (2)
Pilas R03 (tamaño AAA) (2)
*For installing the Bar Speaker on a wall
*Para instalar el altavoz de barra en una pared
Sound Bar
Sound Bar
HT-ST3
Digital optical cable for a TV (1)
Cable digital óptico para TV (1)
Operating Instructions (this book) (1)
Manual de instrucciones (este libro) (1)
Reference Guide (1)
Guía de referencia (1)
3
Installation / Instalación
Do you want to install the Bar
Speaker on a wall?
See the instructions in the
Reference Guide.
If you prefer… / Si prefiere...
Installing the subwoofer vertically
Instalar el altavoz potenciador de graves en
sentido vertical
Installing the Bar Speaker facing front
Instalar el altavoz de barra orientado hacia el frente
1
•Stick the speaker pads supplied to each corner on the left
or right side.
•Pegue las almohadillas para altavoz suministradas en
cada esquina del lado izquierdo o derecho.
4
•Attach the stands supplied over the cushions on the
bottom.
•Acople los soportes suministrados sobre los cojines
situados en la parte inferior.
2
¿Desea instalar el altavoz de
barra en una pared?
Consulte las instrucciones de
la Guía de referencia.
Connecting the Bar Speaker and the Subwoofer /
Conexión del altavoz de barra y el altavoz potenciador de graves
5
Connection / Conexión
Connecting a TV only / Conexión de un TV únicamente
OPTICAL
OUT
(Supplied)
(Suministrado)
6
When connecting a TV and other devices / Cuando se conectan un TV y otros dispositivos
OUT
Blu-ray
(ARC)
OPTICAL
OUT
TV
Use HDMI cables
(not supplied). If your TV
supports the ARC function, you do not need to
connect the digital optical cable (supplied).
Refer to the Reference Guide for notes on HDMI
connections.
Utilice cables HDMI
(no suministrados). Si su TV
es compatible con la función ARC, no es necesario
conectar el cable digital óptico (suministrado).
Consulte la Guía de referencia para obtener más
información sobre las conexiones HDMI.
Notes
Notas
•To output multi-channel digital audio, check the digital
audio output setting on the device connected to the
system.
•You can connect other audio devices to the ANALOG IN
jacks.
•Para emitir audio digital multicanal, compruebe el ajuste
de salida del audio digital en el dispositivo conectado al
sistema.
•Puede conectar otros dispositivos de audio en las tomas
ANALOG IN.
7
Turning on the system / Encendido del sistema
2
1 Connect the AC power cord (mains lead).
2 Press the  button.
1
Insert the batteries (supplied).
Inserte las pilas
(suministradas).
1 Conecte los cables de alimentación de CA.
2 Pulse el botón .
 Slide down the cover.
 Raise the battery lid.
 Deslice la cubierta hacia abajo.
 Levante la tapa de las pilas.
8
Listening to the audio / Escuchar el audio

INPUT
Input device selected
Dispositivo de entrada seleccionado
Press the INPUT button repeatedly until the input
device appears on the display.
 TV  HDMI 1  HDMI 2  HDMI 3
BT AU  ANALOG  OPT 
Pulse repetidamente el botón INPUT hasta que el
dispositivo de entrada aparezca en el visor.
 TV  HDMI 1  HDMI 2  HDMI 3
BT AU  ANALOG  OPT 
9
Enjoying the sound effects / Disfrutar de los efectos de sonido
SOUND MODE:
Allows you to enjoy sound effects.
VOICE:
Helps make dialogs clearer.
SOUND MODE
VOICE
SW TONE
10
SW TONE (subwoofer tone):
Selects the bass tone.
MOVIE
Sound effects suitable for movies
MUSIC
Sound effects suitable for music
FOOTBALL
(virtual football
mode)
Sound effects for enjoying the feeling of being present in a football
stadium (when watching the football match broadcast)
Note: This feature does not support monaural sound.
STD (standard)
Sound effects suitable for TV programs
LEVEL 1 – 3
TONE 1
A more crisp bass tone
TONE 2
A bass tone suitable for various sources (default)
TONE 3
A more dynamic bass tone
SOUND MODE:
Permite disfrutar de los efectos de
sonido.
VOICE:
Permite oír los diálogos con mayor
claridad.
SW TONE (tono de altavoz
potenciador de graves):
Permite seleccionar el tono de
graves.
MOVIE
Efectos de sonido adecuados para películas
MUSIC
Efectos de sonido adecuados para música
FOOTBALL
(modo de football
virtual)
Efectos de sonido que permiten sentir la sensación de estar
presente en un estadio de fútbol (cuando se ven emisiones de
partidos de fútbol)
Nota: Esta función no es compatible con el sonido monoaural.
STD (estándar)
Efectos de sonido adecuados para programas de TV
LEVEL 1 – 3
TONE 1
Tono de graves más nítido
TONE 2
Tono de graves adecuado para diversas fuentes (predeterminado)
TONE 3
Tono de graves más dinámico
11
Listening to the audio from BLUETOOTH devices /
Escuchar el audio de dispositivos BLUETOOTH
When registering BLUETOOTH devices (pairing) / Cuando se registran dispositivos BLUETOOTH
(emparejamiento)
BLUETOOTH PAIRING button / Botón BLUETOOTH PAIRING
BLUETOOTH indicator / Indicador BLUETOOTH
To pair with a device and listen to it for the first time
1 Press the BLUETOOTH PAIRING button.
The BLUETOOTH indicator flashes fast
(during pairing).
2 Set your BLUETOOTH device to pairing mode and select “HT-ST3.” If a
Passkey is requested, enter “0000.”
3 Confirm the BLUETOOTH indicator is lit
(connected).
To listen to a paired device
1 Press the INPUT button repeatedly to display “BT AU.”
(attempting pairing).
The BLUETOOTH indicator flashes
2 Select “HT-ST3” on the BLUETOOTH device.
3 Confirm the BLUETOOTH indicator is lit
(connected).
12
Para emparejar con un dispositivo y escucharlo por primera vez
1 Pulse el botón BLUETOOTH PAIRING.
El indicador BLUETOOTH parpadea rápidamente
(durante el
emparejamiento).
2 Ajuste su dispositivo BLUETOOTH en el modo de emparejamiento y
seleccione “HT-ST3”. Si se le solicita una clave de paso, introduzca “0000”.
3 Confirme que el indicador BLUETOOTH esté iluminado
(conectado).
Para escuchar un dispositivo emparejado
1 Pulse el botón INPUT repetidamente para visualizar “BT AU”.
(intentando establecer el
El indicador BLUETOOTH parpadea
emparejamiento).
2 Seleccione “HT-ST3” en el dispositivo BLUETOOTH.
3 Confirme que el indicador BLUETOOTH esté iluminado
(conectado).
When using one-touch connection (NFC) / Cuando se utiliza el sistema Conéctate con un solo toque (NFC)
BLUETOOTH indicator / Indicador BLUETOOTH
1 Download, install, and start the
“NFC Easy Connect” app on your
smartphone.
1 Descargue, instale e inicie la
aplicación “Conexión fácil NFC” en
su smartphone.
2 Touch the subwoofer with the smartphone.
3 Confirm the BLUETOOTH indicator is lit in
blue, indicating that the connection has been
established.
2 Toque el altavoz potenciador de graves con el
smartphone.
3 Confirme que el indicador BLUETOOTH esté
iluminado en azul, lo cual indica que la conexión se
ha establecido.
•Compatible smartphones
Smartphones with the NFC function built-in
(OS: Android 2.3.3 or later, excluding Android 3.x)
•Smartphones compatibles
Smartphones con la función NFC integrada
(SO: Android 2.3.3 o posterior, excepto Android 3.x)
13
Parts and controls / Componentes y controles
 (on/standby) button
Botón  (encendido/espera)
NFC sensor (page 13)
Sensor de NFC (página 13)
Pairs/connects an NFC device when an NFC device is located
nearby.

(remote control sensor)
Display off/BLUETOOTH indicator
Lights up in white when the system is on, not in BLUETOOTH
mode, and the front panel display is off.
Lights up in blue in BLUETOOTH mode (page 12).
Empareja/conecta un dispositivo NFC cuando éste se
encuentra cerca.

(sensor del mando a distancia)
Indicador visor apagado/BLUETOOTH
Se ilumina en blanco cuando el sistema está encendido, no en
modo BLUETOOTH, y el visor del panel frontal está apagado.
Se ilumina en azul en el modo BLUETOOTH (página 12).
Front panel display
Visor del panel frontal
INPUT button (page 9)
Botón INPUT (página 9)
BLUETOOTH PAIRING button (page 12)
Botón BLUETOOTH PAIRING (página 12)
VOL (volume) +/– buttons
Botones VOL (volumen) +/–
14
 (on/standby)
 (encendido/espera)
INPUT (page 9)
INPUT (página 9)
MUTING
MUTING
VOL (volume) +/–
VOL (volumen) +/–
SOUND MODE (page 10)
SOUND MODE (página 10)
VOICE (page 10)
VOICE (página 10)
DISPLAY
DISPLAY
Adjusts the display brightness: On  Dark  Off.
*When the display is turned from Off to On, audio format
information appears on the display.
SW TONE (page 10)
SW VOL (subwoofer volume) +/–
MENU/RETURN///ENTER
(page 16)
Ajusta el brillo del visor: Encendido  Oscuro 
Apagado.
*Cuando el visor pasa de Apagado a Encendido, aparece
en él la información del formato de audio.
SW TONE (página 10)
SW VOL (volumen del altavoz potenciador de
graves) +/–
MENU/RETURN///ENTER
(página 16)
15
Adjusting the settings / Ajuste de la configuración
Press MENU on the remote control, then select the desired setting using //ENTER/RETURN.
Menu
LEVEL
AUDIO
MENU
/
ENTER
RETURN
HDMI
Default
DRC
(DYNAMIC RANGE
CONTROL)
SYNC
(AV SYNC)
You can adjust the sound when the image and the sound are not in sync. (1 – 4/
OFF)
OFF
DUAL
(DUAL MONO)
You can enjoy multiplex broadcast sound of Dolby Digital audio. (M/S (main and
sub channels)/MAIN (main channel)/SUB (sub channel))
MAIN
S. OPT
(SOUND OPTIMIZER)
Adjusts the sound so that it is reproduced dynamically and more clearly even at
low sound volumes. (ON/OFF)
OFF
HEQ
(HARMONICS EQUALIZER)
Reproduces the very low volume sounds that tend to be eliminated by audio
compression. (ON/OFF)
Note: HEQ functions only when “ANALOG/BT AU” is selected. This does not function
with any other inputs, even though the item is displayed on the front panel.
ON
AAV
(ADVANCED AUTO
VOLUME)
Reduces the volume discrepancies between different programs or between
programs and commercials. (ON/OFF)
OFF
CTRL
(CONTROL FOR HDMI)
Switches the Control for HDMI function on or off. (ON/OFF)
For details, refer to the Reference Guide.
ON
P. THRU
(PASS THROUGH)
Sets the power saving mode of the pass-through function of HDMI signals.
(AUTO/ON)
AUTO: Outputs signals from the HDMI OUT ARC (TV) jack of the system in
standby mode when the TV is turned on. This setting saves power in
standby mode compared with the “ON” setting.
ON: Always outputs signals from the HDMI OUT ARC (TV) jack in standby mode.
Note: This item appears only when “CTRL (CONTROL FOR HDMI)” is set to “ON.”
AUTO
ARC
(AUDIO RETURN
CHANNEL)
Allows you to listen to digital sound from a TV compatible with the Audio Return
Channel (ARC) technology is connected using an HDMI cable. (ON/OFF)
Note: This item appears only when “CTRL (CONTROL FOR HDMI)” is set to “ON.”
ON
BT.STBY
(BLUETOOTH STANDBY)
When the system has pairing information, the system is in BLUETOOTH standby
mode even when it is turned off. (ON/OFF)
Note: During BLUETOOTH standby mode, the BLUETOOTH indicator flashes in
blue slowly.
OFF
AAC
(ADVANCED AUDIO
CODING)
Sets whether or not the system will use AAC via BLUETOOTH. (ON/OFF)
Note: If you change the setting when the system is connected with a
BLUETOOTH device, the system will be disconnected from the device.
OFF
SET BT
16
Function
You can enjoy Dolby Digital sound at low sound volumes. (ON/AUTO/OFF)
ON: Compresses sound in accordance with the compression information
contained in the content.
AUTO: Automatically compresses sound encoded in Dolby TrueHD.
AUTO
Menu
SYSTEM
Function
Default
A. STBY
(AUTO STANDBY)
Switches the AUTO POWER OFF function on or off. (ON/OFF)
If you do not operate the system for a certain time (about 20 minutes) when the
system is not receiving an input signal, the system turns off automatically.
ON
VER (VERSION)
Displays the current firmware version.
–
MENU
/
ENTER
RETURN
17
Pulse MENU en el mando a distancia y, a continuación, seleccione la opción deseada mediante
//ENTER/RETURN.
Menú
LEVEL
Función
Predeterminado
DRC
(DYNAMIC RANGE
CONTROL)
Permite disfrutar del sonido Dolby Digital con volúmenes de sonido bajos. (ON/
AUTO/OFF)
ON: Comprime el sonido de acuerdo con la información de compresión incluida
en el contenido.
AUTO: Comprime automáticamente el sonido codificado en Dolby TrueHD.
AUTO
SYNC
(AV SYNC)
Permite ajustar el sonido cuando la imagen y el sonido no están sincronizados.
(1 – 4/OFF)
OFF
DUAL
(DUAL MONO)
Permite disfrutar de un sonido de emisión múltiplex de audio Dolby Digital. (M/S
(canales principal y secundario)/MAIN (canal principal)/SUB (canal secundario))
S. OPT
(SOUND OPTIMIZER)
Ajusta el sonido de forma que se reproduce dinámicamente y con mayor
claridad incluso con volúmenes de sonido bajos. (ON/OFF)
OFF
HEQ
(HARMONICS EQUALIZER)
Reproduce los sonidos que tienen un volumen muy bajo y que tienden a
eliminarse tras la compresión del audio. (ON/OFF)
Nota: La opción HEQ solamente funciona cuando se selecciona “ANALOG/BT AU”.
No funciona con ninguna otra entrada, incluso aunque el elemento se
visualice en el panel frontal.
ON
AAV
(ADVANCED AUTO
VOLUME)
Reduce las discrepancias de volumen entre diferentes programas o entre
programas y anuncios. (ON/OFF)
OFF
CTRL
(CONTROL FOR HDMI)
Activa o desactiva la función Control por HDMI. (ON/OFF)
Para obtener más información, consulte la Guía de referencia.
ON
P. THRU
(PASS THROUGH)
Ajusta el modo de ahorro de energía de la función pass-through de las señales
HDMI. (AUTO/ON)
AUTO: Emite señales de la toma HDMI OUT ARC (TV) del sistema en el modo de
espera cuando el TV está encendido. Este ajuste ahorra energía en modo de
espera, comparado con el ajuste “ON”.
ON: Emite señales siempre de la toma HDMI OUT ARC (TV) en el modo de
espera.
Nota: Este elemento solamente aparece cuando “CTRL (CONTROL FOR HDMI)”
está ajustado en “ON”.
ARC
(AUDIO RETURN
CHANNEL)
Permite escuchar sonido digital de un TV compatible con la tecnología Audio
Return Channel (ARC) conectado mediante un cable HDMI. (ON/OFF)
Nota: Este elemento solamente aparece cuando “CTRL (CONTROL FOR HDMI)”
está ajustado en “ON”.
AUDIO
MENU
/
ENTER
RETURN
HDMI
18
MAIN
AUTO
ON
Menú
Predeterminado
BT.STBY
(BLUETOOTH STANDBY)
OFF
AAC
(ADVANCED AUDIO
CODING)
Permite ajustar si el sistema utilizará o no el formato AAC a través de BLUETOOTH.
(ON/OFF)
Nota: Si el ajuste se modifica cuando el sistema está conectado con un
dispositivo BLUETOOTH, el sistema se desconectará del dispositivo.
OFF
A. STBY
(AUTO STANDBY)
Activa o desactiva la función AUTO POWER OFF. (ON/OFF)
Si el sistema no se utiliza durante un tiempo determinado (unos 20 minutos)
cuando no está recibiendo una señal de entrada, se apaga automáticamente.
ON
VER (VERSION)
Indica la versión actual del firmware.
SET BT
SYSTEM
Función
Cuando el sistema tiene información de emparejamiento, el sistema se
encuentra en el modo de espera de BLUETOOTH incluso cuando está apagado.
(ON/OFF)
Nota: Durante el modo de espera de BLUETOOTH, el indicador BLUETOOTH
parpadea lentamente en azul.
–
MENU
/
ENTER
RETURN
19
Troubleshooting / Solución de problemas
See the Reference Guide for more FAQs.
No TV sound is output from the system.
•Make sure the input source is selected correctly. You should try other input
sources by pressing the INPUT button several times (page 9).
•Check the connection of the HDMI cable, digital optical cable, or audio cable that
is connected to the system and the TV (page 6, 7).
•Check the sound output of the TV.
No sound from the connected BLUETOOTH device is output from the system.
•Make sure the BLUETOOTH indicator is lit in blue (page 12).
•Make sure this system is located not too far from the BLUETOOTH device, or
the system is not subject to interference from a Wi‐Fi network, other 2.4 GHz
wireless device, or a microwave oven.
BLUETOOTH connection cannot be completed.
•Pair this system and the BLUETOOTH device again.
–You may need to cancel the pairing with this system using your BLUETOOTH
device first.
No sound or only a very low-level sound of the connected equipment is heard
from the system.
•Press VOL + and check the volume level.
•Press MUTING or VOL + to cancel the muting function.
•Check that the input source is correctly selected.
•Check that all the cables and cords of the system and the connected equipment
are fully inserted.
•Check that the speaker cords of the bar speaker are inserted to the subwoofer
securely (page 5).
The system is turned off automatically.
•The A. STBY function is set (page 17).
Consulte la Guía de referencia para ver más preguntas frecuentes.
No se reproduce ningún sonido de TV en el sistema.
•Verifique que la fuente de entrada esté correctamente seleccionada. Pruebe
a seleccionar otras fuentes de entrada pulsando el botón INPUT varias veces
(página 9).
•Compruebe la conexión del cable HDMI, del cable digital óptico o del cable de
audio que está conectado al sistema y al TV (página 6, 7).
•Compruebe la salida de audio del TV.
No se reproduce ningún sonido del dispositivo BLUETOOTH conectado en el
sistema.
•Verifique que el indicador BLUETOOTH esté iluminado en azul (página 12).
•Verifique que el sistema no esté demasiado alejado del dispositivo BLUETOOTH
o que no esté sujeto a interferencias de una red Wi-Fi, otro dispositivo
inalámbrico a 2,4 GHz o un horno microondas.
No se puede completar la conexión BLUETOOTH.
•Vuelva a emparejar el sistema y el dispositivo BLUETOOTH.
–Es posible que deba cancelar previamente el emparejamiento con el sistema
utilizando su dispositivo BLUETOOTH.
El sonido del equipo conectado no se oye o se oye con un nivel muy bajo a
través del sistema.
•Pulse VOL + y compruebe el nivel del volumen.
•Pulse MUTING o VOL + para cancelar la función de desactivación del sonido.
•Compruebe que la fuente de entrada esté correctamente seleccionada.
•Compruebe que todos los cables del sistema y de los equipos conectados estén
totalmente insertados en las tomas.
•Compruebe que los cables del altavoz de barra estén insertados en el altavoz
potenciador de graves de forma segura (página 5).
El sistema se apaga automáticamente.
•La función A. STBY está ajustada (página 19).
20
21
22
23
© 2013 Sony Corporation Printed in Malaysia
4-467-146-11(1)
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
