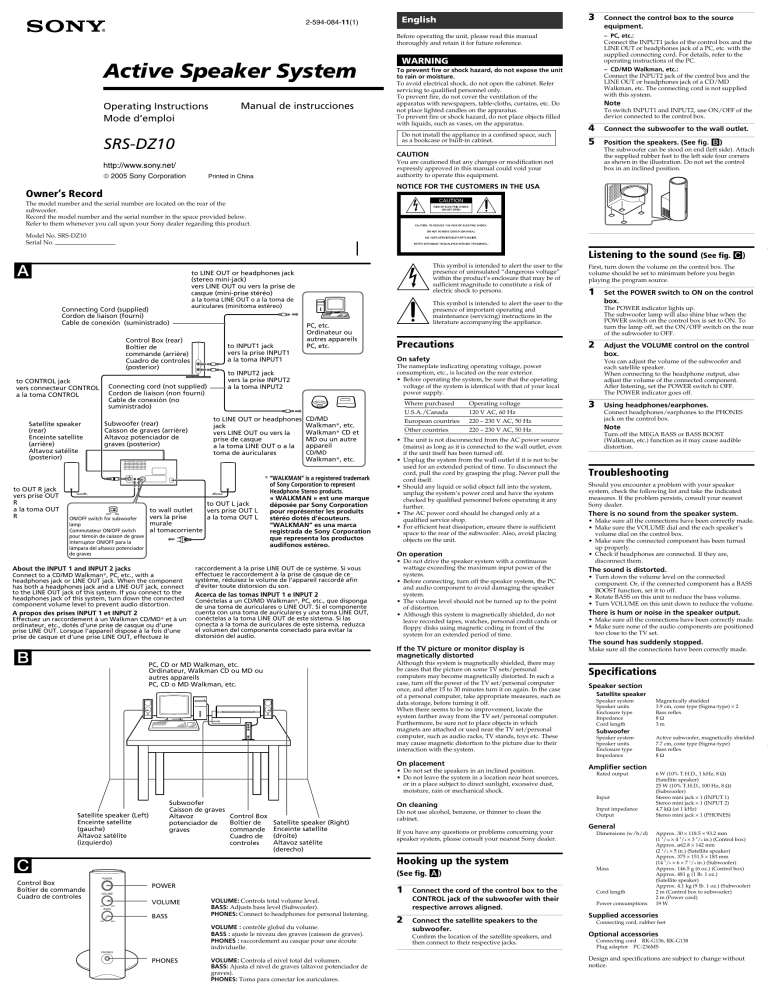

2-594-084-11(1)
3
English
– PC, etc.:
Connect the INPUT1 jacks of the control box and the
LINE OUT or headphones jack of a PC, etc. with the
supplied connecting cord. For details, refer to the
operating instructions of the PC.
– CD/MD Walkman, etc.:
Connect the INPUT2 jack of the control box and the
LINE OUT or headphones jack of a CD/MD
Walkman, etc. The connecting cord is not supplied
with this system.
Before operating the unit, please read this manual
thoroughly and retain it for future reference.
Active Speaker System
Operating Instructions
Mode d’emploi
Manual de instrucciones
WARNING
To prevent fire or shock hazard, do not expose the unit
to rain or moisture.
To avoid electrical shock, do not open the cabinet. Refer
servicing to qualified personnel only.
To prevent fire, do not cover the ventilation of the
apparatus with newspapers, table-cloths, curtains, etc. Do
not place lighted candles on the apparatus.
To prevent fire or shock hazard, do not place objects filled
with liquids, such as vases, on the apparatus.
Do not install the appliance in a confined space, such
as a bookcase or built-in cabinet.
SRS-DZ10
Note
To switch INPUT1 and INPUT2, use ON/OFF of the
device connected to the control box.
4
5
You are cautioned that any changes or modification not
expressly approved in this manual could void your
authority to operate this equipment.
Printed in China
Connect the subwoofer to the wall outlet.
Position the speakers. (See fig. B)
The subwoofer can be stood on end (left side). Attach
the supplied rubber feet to the left side four corners
as shown in the illustration. Do not set the control
box in an inclined position.
CAUTION
 2005 Sony Corporation
Connect the control box to the source
equipment.
NOTICE FOR THE CUSTOMERS IN THE USA
Owner’s Record
The model number and the serial number are located on the rear of the
subwoofer.
Record the model number and the serial number in the space provided below.
Refer to them whenever you call upon your Sony dealer regarding this product.
Model No. SRS-DZ10
Serial No.
Listening to the sound (See fig. C)
A
to LINE OUT or headphones jack
(stereo mini-jack)
vers LINE OUT ou vers la prise de
casque (mini-prise stéréo)
Connecting Cord (supplied)
Cordon de liaison (fourni)
Cable de conexión (suministrado)
a la toma LINE OUT o a la toma de
auriculares (minitoma estéreo)
Control Box (rear)
Boîtier de
commande (arrière)
Cuadro de controles
(posterior)
to CONTROL jack
vers connecteur CONTROL
a la toma CONTROL
to INPUT1 jack
vers la prise INPUT1
a la toma INPUT1
Connecting cord (not supplied)
Cordon de liaison (non fourni)
Cable de conexión (no
suministrado)
Subwoofer (rear)
Caisson de graves (arrière)
Altavoz potenciador de
graves (posterior)
Satellite speaker
(rear)
Enceinte satellite
(arrière)
Altavoz satélite
(posterior)
to OUT R jack
vers prise OUT
R
a la toma OUT
R
This symbol is intended to alert the user to the
presence of uninsulated “dangerous voltage”
within the product’s enclosure that may be of
sufficient magnitude to constitute a risk of
electric shock to persons.
PC, etc.
Ordinateur ou
autres appareils
PC, etc.
OFF
CD/MD
Walkman*, etc.
Walkman* CD et
MD ou un autre
appareil
CD/MD
* “WALKMAN” is a registered trademark
of Sony Corporation to represent
Headphone Stereo products.
« WALKMAN » est une marque
to OUT L jack
déposée par Sony Corporation
to wall outlet
vers prise OUT L
pour représenter les produits
vers la prise
a la toma OUT L
stéréo dotés d’écouteurs.
murale
“WALKMAN” es una marca
al tomacorriente
registrada de Sony Corporation
que representa los productos
audífonos estéreo.
ON
Precautions
2
Connect to a CD/MD Walkman*, PC, etc., with a
headphones jack or LINE OUT jack. When the component
has both a headphones jack and a LINE OUT jack, connect
to the LINE OUT jack of this system. If you connect to the
headphones jack of this system, turn down the connected
component volume level to prevent audio distortion.
A propos des prises INPUT 1 et INPUT 2
Effectuez un raccordement à un Walkman CD/MD* et à un
ordinateur, etc., dotés d’une prise de casque ou d’une
prise LINE OUT. Lorsque l’appareil dispose à la fois d’une
prise de casque et d’une prise LINE OUT, effectuez le
raccordement à la prise LINE OUT de ce système. Si vous
effectuez le raccordement à la prise de casque de ce
système, réduisez le volume de l’appareil raccordé afin
d’éviter toute distorsion du son.
Acerca de las tomas INPUT 1 e INPUT 2
Conéctelas a un CD/MD Walkman*, PC, etc., que disponga
de una toma de auriculares o LINE OUT. Si el componente
cuenta con una toma de auriculares y una toma LINE OUT,
conéctelas a la toma LINE OUT de este sistema. Si las
conecta a la toma de auriculares de este sistema, reduzca
el volumen del componente conectado para evitar la
distorsión del audio.
3
Operating voltage
120 V AC, 60 Hz
European countries
220 – 230 V AC, 50 Hz
Connect headphones/earphones to the PHONES
jack on the control box.
Other countries
220 – 230 V AC, 50 Hz
Note
• The unit is not disconnected from the AC power source
(mains) as long as it is connected to the wall outlet, even
if the unit itself has been turned off.
• Unplug the system from the wall outlet if it is not to be
used for an extended period of time. To disconnect the
cord, pull the cord by grasping the plug. Never pull the
cord itself.
• Should any liquid or solid object fall into the system,
unplug the system’s power cord and have the system
checked by qualified personnel before operating it any
further.
• The AC power cord should be changed only at a
qualified service shop.
• For efficient heat dissipation, ensure there is sufficient
space to the rear of the subwoofer. Also, avoid placing
objects on the unit.
• Do not drive the speaker system with a continuous
wattage exceeding the maximum input power of the
system.
• Before connecting, turn off the speaker system, the PC
and audio component to avoid damaging the speaker
system.
• The volume level should not be turned up to the point
of distortion.
• Although this system is magnetically shielded, do not
leave recorded tapes, watches, personal credit cards or
floppy disks using magnetic coding in front of the
system for an extended period of time.
Using headphones/earphones.
Turn off the MEGA BASS or BASS BOOST
(Walkman, etc.) function as it may cause audible
distortion.
Troubleshooting
Should you encounter a problem with your speaker
system, check the following list and take the indicated
measures. If the problem persists, consult your nearest
Sony dealer.
There is no sound from the speaker system.
• Make sure all the connections have been correctly made.
• Make sure the VOLUME dial and the each speaker’s
volume dial on the control box.
• Make sure the connected component has been turned
up properly.
• Check if headphones are connected. If they are,
disconnect them.
The sound is distorted.
• Turn down the volume level on the connected
component. Or, if the connected component has a BASS
BOOST function, set it to off.
• Rotate BASS on this unit to reduce the bass volume.
• Turn VOLUME on this unit down to reduce the volume.
There is hum or noise in the speaker output.
• Make sure all the connections have been correctly made.
• Make sure none of the audio components are positioned
too close to the TV set.
The sound has suddenly stopped.
Although this system is magnetically shielded, there may
be cases that the picture on some TV sets/personal
computers may become magnetically distorted. In such a
case, turn off the power of the TV set/personal computer
once, and after 15 to 30 minutes turn it on again. In the case
of a personal computer, take appropriate measures, such as
data storage, before turning it off.
When there seems to be no improvement, locate the
system farther away from the TV set/personal computer.
Furthermore, be sure not to place objects in which
magnets are attached or used near the TV set/personal
computer, such as audio racks, TV stands, toys etc. These
may cause magnetic distortion to the picture due to their
interaction with the system.
PC, CD or MD Walkman, etc.
Ordinateur, Walkman CD ou MD ou
autres appareils
PC, CD o MD Walkman, etc.
POWER
VOLUME
MIN
MAX
BASS
MIN
MAX
PHONES
On placement
• Do not set the speakers in an inclined position.
• Do not leave the system in a location near heat sources,
or in a place subject to direct sunlight, excessive dust,
moisture, rain or mechanical shock.
Subwoofer
Caisson de graves
Control Box
Altavoz
Boîtier de
potenciador de
commande
graves
Cuadro de
controles
Satellite speaker (Left)
Enceinte satellite
(gauche)
Altavoz satélite
(izquierdo)
You can adjust the volume of the subwoofer and
each satellite speaker.
When connecting to the headphone output, also
adjust the volume of the connected component.
After listening, set the POWER switch to OFF.
The POWER indicator goes off.
U.S.A./Canada
If the TV picture or monitor display is
magnetically distorted
B
Adjust the VOLUME control on the control
box.
Where purchased
On operation
About the INPUT 1 and INPUT 2 jacks
Set the POWER switch to ON on the control
box.
The POWER indicator lights up.
The subwoofer lamp will also shine blue when the
POWER switch on the control box is set to ON. To
turn the lamp off, set the ON/OFF switch on the rear
of the subwoofer to OFF.
The nameplate indicating operating voltage, power
consumption, etc., is located on the rear exterior.
• Before operating the system, be sure that the operating
voltage of the system is identical with that of your local
power supply.
Walkman*, etc.
ON/OFF switch for subwoofer
lamp
Commutateur ON/OFF switch
pour témoin de caisson de grave
Interruptor ON/OFF para la
lámpara del altavoz potenciador
de graves
1
This symbol is intended to alert the user to the
presence of important operating and
maintenance (servicing) instructions in the
literature accompanying the appliance.
On safety
to INPUT2 jack
vers la prise INPUT2
a la toma INPUT2
to LINE OUT or headphones
jack
vers LINE OUT ou vers la
prise de casque
a la toma LINE OUT o a la
toma de auriculares
First, turn down the volume on the control box. The
volume should be set to minimum before you begin
playing the program source.
Make sure all the connections have been correctly made.
Specifications
Speaker section
Satellite speaker
Speaker system
Speaker units
Enclosure type
Impedance
Cord length
Subwoofer
Speaker system
Speaker units
Enclosure type
Impedance
Amplifier section
Rated output
Input
On cleaning
Satellite speaker (Right)
Enceinte satellite
(droite)
Altavoz satélite
(derecho)
Do not use alcohol, benzene, or thinner to clean the
cabinet.
If you have any questions or problems concerning your
speaker system, please consult your nearest Sony dealer.
Input impedance
Output
General
Dimensions (w/h/d)
Hooking up the system
C
(See fig. A)
Mass
POWER
Control Box
Boîtier de commande
Cuadro de controles
POWER
1
VOLUME
MIN
MAX
VOLUME
BASS
BASS
MIN
VOLUME: Controls total volume level.
BASS: Adjusts bass level (Subwoofer).
PHONES: Connect to headphones for personal listening.
MAX
VOLUME : contrôle global du volume.
BASS : ajuste le niveau des graves (caisson de graves).
PHONES : raccordement au casque pour une écoute
individuelle.
2
Connect the cord of the control box to the
CONTROL jack of the subwoofer with their
respective arrows aligned.
Connect the satellite speakers to the
subwoofer.
Confirm the location of the satellite speakers, and
then connect to their respective jacks.
Magnetically shielded
3.9 cm, cone type (Sigma-type) × 2
Bass reflex
8Ω
3m
Cord length
Power consumptions
Active subwoofer, magnetically shielded
7.7 cm, cone type (Sigma-type)
Bass reflex
8Ω
6 W (10% T.H.D., 1 kHz, 8 Ω)
(Satellite speaker)
25 W (10% T.H.D., 100 Hz, 8 Ω)
(Subwoofer)
Stereo mini jack × 1 (INPUT 1)
Stereo mini jack × 1 (INPUT 2)
4.7 kΩ (at 1 kHz)
Stereo mini jack × 1 (PHONES)
Approx. 30 × 118.5 × 93.2 mm
(1 3/16 × 4 3/4 × 3 3/4 in.) (Control box)
Approx. ø62.8 × 142 mm
(2 1/2 × 5 in.) (Satellite speaker)
Approx. 375 × 151.5 × 183 mm
(14 7/8 × 6 × 7 1/4 in.) (Subwoofer)
Approx. 146.5 g (6 oz.) (Control box)
Approx. 481 g (1 lb. 1 oz.)
(Satellite speaker)
Approx. 4.1 kg (9 lb. 1 oz.) (Subwoofer)
2 m (Control box to subwoofer)
2 m (Power cord)
19 W
Supplied accessories
Connecting cord, rubber feet
Optional accessories
Connecting cord RK-G136, RK-G138
Plug adaptor PC-236MS
PHONES
PHONES
VOLUME: Controla el nivel total del volumen.
BASS: Ajusta el nivel de graves (altavoz potenciador de
graves).
PHONES: Toma para conectar los auriculares.
Design and specifications are subject to change without
notice.
5
Français
Mettez en place les enceintes. (voir fig. B)
Le caisson de graves peut être mis debout (côté
gauche). Fixez les pieds en caoutchouc fournis aux
quatre coins du côté gauche, comme indiqué sur
l’illustration. Ne mettez pas le boîtier de commande
en position inclinée.
Avant de faire fonctionner cet appareil, lisez attentivement
le présent mode d’emploi et conservez-le pour toute
référence ultérieure.
N’installez pas l’appareil dans un espace confiné
comme dans une bibliothèque ou un meuble encastré.
Précautions
POR FAVOR LEA DETALLADAMENTE ESTE MANUAL
DE INSTRUCCIONES ANTES DE CONECTAR Y
OPERAR ESTE EQUIPO.
RECUERDE QUE UN MAL USO DE SU APARATO
PODRÍA ANULAR LA GARANTÍA.
Ecoute du son (voir fig. C)
Baissez d’abord le volume du boîtier de commande. Le
volume doit être réglé au minimum avant de commencer
l’écoute du programme.
Sécurité
Lieu d’achat
Tension de fonctionnement
220 – 230 V CA, 50 Hz
Autres pays
220 – 230 V CA, 50 Hz
• L’appareil n’est pas débranché de la source
d’alimentation secteur tant qu’il reste connecté à la prise
murale, même si l’appareil proprement dit est mis hors
tension.
• Débranchez le système de la prise murale s’il ne doit pas
être utilisé pendant un certain temps. Pour débrancher
le câble, saisissez-le par sa fiche. Ne tirez jamais le câble
proprement dit.
• En cas de chute d’un objet solide ou de liquide à
l’intérieur du système, débranchez le câble
d’alimentation et faites contrôler le système par un
technicien qualifié avant de l’utiliser de nouveau.
• Le câble d’alimentation secteur ne doit être changé que
dans une boutique de service après-vente spécialisée.
• Pour que la chaleur s’évacue correctement, laissez un
espace suffisant à l’arrière du caisson de graves. Evitez
également de poser des objets sur l’appareil.
Fonctionnement
• N’utilisez pas le système d’enceintes avec une puissance
admissible en continu supérieure à la puissance d’entrée
maximale du système.
• Avant de procéder au raccordement, mettez hors
tension le système acoustique, l’ordinateur et l’appareil
audio afin d’éviter d’endommager le système
d’enceintes.
• Le volume ne doit pas être réglé au point de déformer le
son.
• Bien que cet appareil soit doté d’un blindage
magnétique, ne laissez pas de cassettes enregistrées, de
montres, de cartes bancaires, de disquettes ou tout autre
objet utilisant un système d’encodage magnétique face à
l’appareil pendant une période prolongée.
Si l’image affichée à l’écran du téléviseur ou du
moniteur présente des distorsions magnétiques
Bien que ce système soit doté d’un blindage magnétique, il
est possible que l’image de certains téléviseurs ou écrans
d’ordinateur présente des distorsions magnétiques. Dans
ce cas, mettez le téléviseur ou l’ordinateur hors tension
une fois, puis remettez-le sous tension au bout de 15 à
30 minutes. Pour l’ordinateur, prenez les précautions
nécessaires, telles que la sauvegarde des données, avant
de le mettre hors tension.
Si vous ne constatez pas d’amélioration, éloignez le
système du téléviseur ou de l’ordinateur. En outre,
n’utilisez et ne posez pas d’objets contenant des aimants,
comme les meubles audio, les supports de téléviseurs et
les jouets, à proximité du téléviseur ou de l’ordinateur.
Leur interaction avec le système peut entraîner des
distorsions magnétiques.
Installation
• N’installez pas les enceintes sur un plan incliné.
• N’installez pas votre système à proximité de sources de
chaleur ni dans un endroit poussiéreux, humide ou
soumis à la pluie, aux rayons directs du soleil ou à des
chocs mécaniques.
Nettoyage
Pour nettoyer le boîtier, n’utilisez pas d’alcool, d’essence
ni de diluant.
Pour toute question ou problème concernant votre
système d’enceintes, adressez-vous à votre détaillant Sony
le plus proche.
Réglez le commutateur POWER du boîtier
de commande sur ON.
Le voyant POWER s’allume.
Le voyant du caisson de graves s’allume aussi en
bleu lorsque le commutateur POWER sur le boîtier
de commande est en position ON. Pour éteindre le
voyant, réglez le commutateur ON/OFF à l’arrière
du caisson de graves sur OFF.
2
États-Unis/Canada 120 V CA, 60 Hz
Pays européens
3
A)
1
2
Raccordez les enceintes satellites au caisson
de graves.
Raccordez le boîtier de commande à
l’équipement source.
Remarque
Pour commuter INPUT1 et INPUT2, utilisez le
commutateur ON/OFF (marche/arrêt) de l’appareil
raccordé au boîtier de commande.
Raccordez le caisson de graves à la prise
murale.
4
Conecte el altavoz potenciador de graves al
tomacorriente.
5
Coloque los altavoces (consulte la figura B).
El altavoz potenciador de graves se puede colocar en
posición vertical (lado izquierdo). Coloque las patas
de goma suministradas en las cuatro esquinas del
lado izquierdo, tal como muestra la ilustración. No
coloque el cuadro de controles de forma inclinada.
Vous pouvez ajuster le volume du caisson de graves
et de chaque enceinte satellite.
Lors du raccordement à la sortie de casque, réglez
également le volume de l’appareil raccordé.
Une fois l’écoute terminée, réglez le commutateur
POWER sur OFF.
Le voyant POWER s’éteint.
Seguridad
Lugar de adquisición Tensión de alimentación
Raccordez le casque ou les écouteurs à la prise
PHONES du boîtier de commande.
EE.UU./Canadá
Europa
220 – 230 V ca, 50 Hz
Désactivez la fonction MEGA BASS ou BASS BOOST
(Walkman ou autre) en raison du risque de
distorsions sonores.
Otros países
220 – 230 V ca, 50 Hz
Aucun son ne sort du système d’enceintes.
• Vérifiez que tous les raccordements sont corrects.
• Vérifiez la commande VOLUME et les commandes de
volume de chaque enceinte sur le boîtier de commande.
• Vérifiez que l’appareil raccordé est bien branché.
• Vérifiez si le casque d’écoute est branché. S’il est
branché, débranchez-le.
Le son est déformé.
• Réduisez le volume sur l’élément raccordé. Sinon, si
l’élément raccordé est doté de la fonction Bass Boost,
désactivez-la.
• Tournez la commande BASS de cet appareil pour
réduire le volume des graves.
• Tournez la molette VOLUME de cet appareil pour
réduire le volume.
Un ronronnement ou des parasites s’ajoutent
au son provenant des enceintes.
• Vérifiez que tous les raccordements sont corrects.
• Vérifiez qu’aucun appareil audio n’est placé trop près
du téléviseur.
Le son s’est arrêté brusquement.
• La unidad no estará desconectada de la fuente de
alimentación de ca mientras permanezca conectada al
tomacorriente, incluso si está apagada.
• Si el sistema no se va a utilizar durante un período de
tiempo prolongado, desconéctelo del tomacorriente.
Para desconectar el cable, tire de él agarrando del
enchufe. Nunca debe tirar del cable.
• Si algún objeto sólido o líquido cae dentro del sistema,
desenchufe el cable de alimentación y haga revisar el
sistema por personal cualificado antes de volver a
utilizarlo.
• El cable de alimentación de ca sólo deberá ser sustituido
en un centro de servicio cualificado.
• Para una correcta ventilación, compruebe que queda
suficiente espacio libre en la parte posterior del altavoz
potenciador de graves. También debe evitar colocar
objetos encima de la unidad.
Funcionamiento
• No haga funcionar el sistema de altavoces
permanentemente con una potencia superior a la
potencia máxima de entrada del sistema.
• Antes de realizar la conexión, apague el sistema de
altavoces, el PC y el componente de audio para evitar
dañar el sistema de altavoces.
• El nivel de volumen no debe alcanzar el punto de
distorsión.
• Aunque este sistema está magnéticamente protegido, no
deje cintas grabadas, relojes, tarjetas de crédito ni
disquetes que utilicen codificación magnética enfrente
del sistema durante un largo período de tiempo.
Vérifiez que tous les raccordements sont corrects.
Si la imagen del televisor o la pantalla del
monitor aparece distorsionada debido al
magnetismo
Caractéristiques techniques
Aunque este sistema está magnéticamente protegido, en
algunos casos la imagen de algunos televisores o
computadoras personales puede distorsionarse debido al
magnetismo. Si esto ocurre, apague el televisor o la
computadora y enciéndalos de nuevo transcurridos de 15
a 30 minutos. En el caso de la computadora personal, tome
medidas adecuadas, como guardar los datos antes de
apagarlo.
Si no se produce ninguna mejora, aleje el sistema del
televisor o de la computadora. Asimismo, no coloque
objetos que contengan o utilicen imanes cerca del televisor
o de la computadora, como soportes de audio, mesas de
televisores, juguetes, etc., ya que pueden provocar una
distorsión magnética de la imagen debido a la interacción
con el sistema.
Enceintes
Enceinte satellite
Système d’enceintes
Haut-parleurs
Type de caisson
Impédance
Longueur du câble
À blindage magnétique
3,9 cm, type conique (Type Sigma) × 2
Bass reflex
8Ω
3m
Caisson de graves
Système d’enceintes
Haut-parleurs
Type de caisson
Impédance
Amplificateur
Sortie nominale
Impédance d’entrée
Sortie
Caisson de graves actif, à blindage
magnétique
7,7 cm, type conique (Type Sigma)
Bass reflex
8Ω
En primer lugar, disminuya el volumen del cuadro de
controles. Antes de empezar a escuchar un programa, el
volumen debe estar al mínimo.
Ajuste el interruptor POWER del cuadro de
controles en la posición ON.
El indicador POWER se ilumina.
El indicador del altavoz potenciador de graves
también se ilumina de color azul cuando el
interruptor POWER del cuadro de controles está
ajustado en ON. Para apagar el indicador, ajuste el
interruptor ON/OFF de la parte posterior del
altavoz potenciador de graves en OFF.
2
120 V ca, 60 Hz
Remarque
En cas de problème avec votre système d’enceintes,
vérifiez la liste suivante et prenez les mesures suggérées.
Si le problème persiste, adressez-vous à votre revendeur
Sony.
(consulte la figura C)
La placa donde se indica el voltaje de funcionamiento, el
consumo de energía, etc. se encuentra en la parte exterior
trasera de la unidad.
• Antes de utilizar el sistema compruebe si la tensión de
la alimentación del mismo es idéntica a la de la fuente
de alimentación local.
Utilisation du casque ou des écouteurs.
Dépannage
Reproducción del sonido
1
Ajuste el control VOLUME del cuadro de
controles.
Puede ajustar el volumen del altavoz potenciador de
graves y de cada altavoz satélite.
Al conectarlos a la salida de auriculares, ajuste
también el volumen del componente conectado.
Cuando haya terminado de escuchar, ajuste el
interruptor POWER en OFF.
El indicador POWER se apaga.
3
Utilización de auriculares.
Conecte los auriculares a la toma PHONES del
cuadro de controles.
Nota
Desactive la función MEGA BASS o BASS BOOST
(Walkman, etc.), ya que puede distorsionar el sonido.
Resolución de problemas
Si tiene algún problema con el sistema de altavoces,
compruebe la lista siguiente y tome las medidas
oportunas. Si el problema continúa, consulte con su
distribuidor Sony más cercano.
El sistema de altavoces no emite ningún sonido.
• Compruebe que todas las conexiones se han realizado
correctamente.
• Compruebe el control VOLUME y el control de volumen
de todos los altavoces en el cuadro de controles.
• Compruebe que el componente conectado se ha
encendido correctamente.
• Compruebe si los auriculares están conectados. Si es así,
desconéctelos.
El sonido se distorsiona.
• Baje el volumen del componente conectado. Si el
componente conectado dispone de una función de
amplificación de graves, desactívela.
• Gire BASS en esta unidad para reducir el volumen de
los graves.
• Gire VOLUME en esta unidad para reducir el volumen.
Se perciben zumbidos o ruido en la salida de
altavoz.
• Compruebe que todas las conexiones se han realizado
correctamente.
• Compruebe que ninguno de los componentes de audio
se encuentre demasiado cerca del televisor.
El sonido se detiene de repente.
Compruebe que todas las conexiones se han realizado
correctamente.
Especificaciones
Sección de los altavoces
6 W (10 % T.H.D., 1 kHz, 8 Ω) (Enceinte
satellite)
25 W (10 % T.H.D., 100 Hz, 8 Ω)
(Caisson de graves)
Mini-prise stéréo × 1 (INPUT 1)
Mini-prise stéréo × 1 (INPUT 2)
4,7 kΩ (à 1 kHz)
Mini-prise stéréo × 1 (prise de casque)
Environ 30 × 118,5 × 93,2 mm
(1 3/16 × 4 3/4 × 3 3/4 po) (Boîtier de
commande)
Environ ø62,8 × 142 mm
(2 1/2 × 5 po) (Enceinte satellite)
Environ 375 × 151,5 × 183 mm
(14 7/8 × 6 × 7 1/4 po) (Caisson de graves)
Masse
Environ 146,5 g (6 oz) (Boîtier de
commande)
Environ 481 g (1 lb 1 oz) (Enceinte
satellite)
Environ 4,1 kg (9 lb 1 oz) (Caisson de
graves)
Longueur du câble
2 m (boîtier de commande au caisson de
graves)
2 m (câble d’alimentation)
Consommation d’énergie
19 W
Colocación
• No coloque los altavoces en posición inclinada.
• No deje el sistema cerca de fuentes de calor, ni en
lugares expuestos a la luz solar directa, polvo excesivo,
humedad, lluvia o golpes.
Limpieza
No utilice alcohol, bencina ni disolvente para limpiar la
unidad.
Dimensions (l/h/p)
Branchez le boîtier de commande à la prise
CONTROL du caisson de graves en prenant
soin d’aligner leurs flèches respectives.
– Ordinateur ou autres appareils :
Raccordez les prises INPUT1 du boîtier de
commande et la prise LINE OUT ou la prise de
casque d’un ordinateur ou d’autres appareils à l’aide
du cordon de liaison. Pour de plus amples
informations, reportez-vous au mode d’emploi de
l’ordinateur.
– Walkman CD et MD ou un autre appareil :
Raccordez la prise INPUT2 du boîtier de commande
et la prise LINE OUT ou la prise de casque du
Walkman CD/MD, etc. Le cordon de liaison n’est
pas fourni avec ce système.
4
No instale el aparato en un espacio cerrado, como una
estantería para libros o un armario empotrado.
Precauciones
Généralités
Vérifiez l’emplacement des enceintes satellites, puis
raccordez-les à leurs prises respectives.
3
Para evitar incendios o riesgo de electrocución, no
exponga la unidad a la lluvia ni a la humedad.
Para evitar descargas eléctricas, no abra la unidad. En caso
de avería, solicite los servicios de personal cualificado
solamente.
Para evitar el riesgo de incendio, no cubra la ventilación
del aparato con periódicos, manteles, cortinas, etc., ni
ponga velas encendidas encima del aparato.
Para evitar el riesgo de incendio o electrocución, no
coloque sobre el aparato objetos que contengan líquidos
como, por ejemplo, un jarrón.
Réglez la commande VOLUME sur le
boîtier.
Entrée
Raccordement du système (voir fig.
Para cambiar de la toma INPUT1 a la toma INPUT2,
utilice el interruptor ON/OFF del dispositivo
conectado al cuadro de controles.
ADVERTENCIA
1
La plaquette signalétique indiquant la tension de service,
la consommation électrique et autres spécifications, est
apposée à l’arrière de l’appareil.
• Avant de le faire fonctionner, vérifiez que la tension de
fonctionnement du système est identique à celle de
votre alimentation secteur.
Antes de utilizar la unidad, lea este manual atentamente y
consérvelo para consultarlo en el futuro.
Para los clientes en México
Sistema de altavoces activo
AVERTISSEMENT
Pour éviter tout risque d’incendie ou de choc électrique,
ne pas exposer cet appareil à la pluie ou à l’humidité.
Pour éviter tout choc électrique, ne pas ouvrir le coffret.
Confier l’entretien à un technicien qualifié.
Pour ne pas risquer un incendie, ne pas couvrir les orifices
d’aération de l’appareil avec des journaux, nappes,
rideaux, etc., et ne pas placer de bougies sur l’appareil.
Pour éviter tout risque d’incendie ou de choc électrique,
ne placer aucun objet rempli de liquide, tel un vase, sur
l’appareil.
Nota
Español
Accessoires fournis
Si tiene alguna pregunta o problema relacionados con el
sistema de altavoces, consulte con su distribuidor Sony
más cercano.
Conexión del sistema de
altavoces (consulte la figura A)
1
2
Cordon de liaison, tampon en caoutchouc
La conception et les spécifications sont sujettes à
modification sans préavis.
Conecte los altavoces satélite al altavoz
potenciador de graves.
Sistema de altavoces
Altavoces
Tipo de caja
Impedancia
Longitud del cable
3
Protegidos magnéticamente
3,9 cm, tipo cónico (tipo Sigma) × 2
Tipo cerrado
8Ω
3m
Altavoz potenciador de graves
Sistema de altavoces
Altavoces
Tipo de caja
Impedancia
Altavoz potenciador de graves activo,
protegidos magnéticamente
7,7 cm, tipo cónico (tipo Sigma) × 2
Tipo cerrado
8Ω
Sección de amplificador
6 W (10% T.H.D., 1 kHz, 8 Ω) (altavoz
satélite)
25 W (10% T.H.D., 100 Hz, 8 Ω) (altavoz
potenciador de graves)
Entrada
Minitoma estéreo × 1 (INPUT 1)
Minitoma estéreo × 1 (INPUT 2)
Impedancia de entrada 4,7 kΩ (a 1 kHz)
Salida
Minitoma estéreo × 1 (PHONES)
Salida nominal
Generales
Dimensiones (an/al/pr)
Masa
Decida la ubicación de los altavoces satélite y
conéctelos a las tomas respectivas.
Accessoires en option
Cordon de liaison RK-G136, RK-G138
Adaptateur de fiche PC-236MS
Conecte el cable del cuadro de controles al
conector CONTROL del altavoz potenciador
de graves con las respectivas flechas
alineadas.
Altavoz satélite
Conecte el cuadro de controles al equipo
fuente.
Longitud del cable
– PC, etc.:
Conecte las tomas INPUT1 del cuadro de controles y
la toma LINE OUT o la toma de auriculares del PC,
etc. mediante el cable de conexión suministrado.
Para obtener más información, consulte el manual de
instrucciones del PC.
– CD/MD Walkman, etc.:
Conecte la toma INPUT2 del cuadro de controles y la
toma LINE OUT o la toma de auriculares del CD/
MD Walkman, etc. El cable de conexión no se
suministra con este sistema.
Consumo de energía
Aprox. 30 × 118,5 × 93,2 mm (cuadro de
controles)
Aprox. ø62,8 × 142 mm (altavoz satélite)
Aprox. 375 × 151,5 × 183 mm (altavoz
potenciador de graves)
Aprox. 146,5 g (cuadro de controles)
Aprox. 481 g (altavoz satélite)
Aprox. 4,1 kg (altavoz potenciador de
graves)
2 m (del cuadro de controles al altavoz
potenciador de graves)
2 m (cable de alimentación)
19 W
Accesorios suministrados
Cable de conexión, bases de goma
Accesorios opcionales
Cable de conexión RK-G136, RK-G138
Adaptador de clavija PC-236MS
Diseño y especificaciones sujetos a cambio sin previo
aviso.
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
