Yamaha YAS-103 User manual

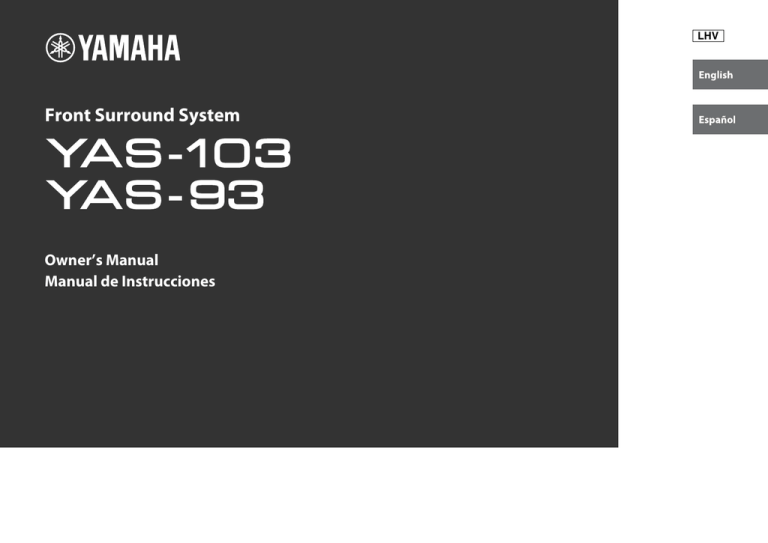

LHV
Front Surround System
Owner’s Manual
Manual de Instrucciones
CAUTION: READ THIS BEFORE OPERATING YOUR UNIT.
• To assure the finest performance, please read this
manual carefully. Keep it in a safe place for future
reference.
• Install this unit in a well ventilated, cool, dry, clean
place - away from direct sunlight, heat sources,
vibration, dust, moisture, and/or cold. For proper
ventilation, allow the following minimum
clearances.
Top: 10 cm (4 in), Rear: 10 cm (4 in), Sides: 10 cm
(4 in)
• Locate this unit away from other electrical
appliances, motors, or transformers to avoid
humming sounds.
• Do not expose this unit to sudden temperature
changes from cold to hot, and do not locate this
unit in an environment with high humidity (i.e. a
room with a humidifier) to prevent condensation
inside this unit, which may cause an electrical
shock, fire, damage to this unit, and/or personal
injury.
• Avoid installing this unit where foreign objects
may fall onto this unit and/or this unit may be
exposed to liquid dripping or splashing. On the top
of this unit, do not place:
− Other components, as they may cause damage
and/or discoloration on the surface of this unit.
− Burning objects (i.e. candles), as they may cause
fire, damage to this unit, and/or personal injury.
− Containers with liquid in them, as they may fall
and liquid may cause electrical shock to the user
and/or damage to this unit.
• Do not cover this unit with a newspaper,
tablecloth, curtain, etc. in order not to obstruct heat
radiation. If the temperature inside this unit rises, it
may cause fire, damage to this unit, and/or
personal injury.
• Do not plug in this unit to a wall outlet until all
connections are complete.
• Do not operate this unit upside-down. It may
overheat, possibly causing damage.
• Do not use force on switches, knobs and/or cords.
• When disconnecting the power cable from the wall
outlet, grasp the plug; do not pull the cable.
• Do not clean this unit with chemical solvents; this
might damage the finish. Use a clean, dry cloth.
• Only voltage specified on this unit must be used.
Using this unit with a higher voltage than specified
is dangerous and may cause fire, damage to this
unit, and/or personal injury. Yamaha will not be
i
En
•
•
•
•
•
•
•
•
•
held responsible for any damage resulting from use
of this unit with a voltage other than specified.
To prevent damage by lightning, keep the power
cable and outdoor antennas disconnected from a
wall outlet or the unit during a lightning storm.
Do not attempt to modify or fix this unit. Contact
qualified Yamaha service personnel when any
service is needed. The cabinet should never be
opened for any reasons.
When not planning to use this unit for long periods
of time (i.e. vacation), disconnect the AC power
plug from the wall outlet.
Be sure to read the “Troubleshooting” section on
common operating errors before concluding that
this unit is faulty.
Before moving this unit, press
to set this unit in
standby mode, and disconnect the power supply
cable from the wall outlet.
Condensation will form when the surrounding
temperature changes suddenly. Disconnect the
power supply cable from the outlet, then leave the
unit alone.
Install this unit near the wall outlet and where the
AC power plug can be reached easily.
The batteries shall not be exposed to excessive
heat such as sunshine, fire or like.
Secure placement or installation is the owner’s
responsibility. Yamaha shall not be liable for any
accident caused by improper placement or
installation of speakers.
Notes on remote controls and batteries
• Do not spill water or other liquids on the remote
control.
• Do not drop the remote control.
• Do not leave or store the remote control in the
following places:
− places of high humidity, such as near a bath
− places of high temperatures, such as near a
heater or a stove
− places of extremely low temperatures
− dusty places
• Do not expose the remote control sensor of this
unit to direct sunlight or lighting such as inverted
fluorescent lamps.
• If the batteries grow old, the effective operation
range of the remote control decreases
•
•
•
•
•
•
•
considerably. If this happens, replace the batteries
with two new ones as soon as possible.
Do not use old batteries together with new ones.
Do not use different types of batteries (such as
alkaline and manganese batteries) together. Read
the packaging carefully as these different types of
batteries may have the same shape and color.
Exhausted batteries may leak. If the batteries have
leaked, dispose of them immediately. Avoid
touching the leaked material or letting it come into
contact with clothing, etc. Clean the battery
compartment thoroughly before installing new
batteries.
Do not throw away batteries with general house
waste. Dispose of them correctly in accordance
with your local regulations.
Keep batteries away from children. If a battery is
accidentally swallowed, contact your doctor
immediately.
When not planning to use the remote control for
long periods of time, remove the batteries from the
remote control.
Do not charge or disassemble the supplied
batteries.
WARNING
TO REDUCE THE RISK OF FIRE OR
ELECTRIC SHOCK, DO NOT EXPOSE THIS
UNIT TO RAIN OR MOISTURE.
As long as this unit is connected to the AC wall
outlet, it is not disconnected from the AC power
source even if you turn off this unit by . In this
state, this unit is designed to consume a very
small quantity of power.
(Power key)
Turns on the power of this unit or sets it to the
standby mode.
(YAS-103 only)
Do not use this unit within 22 cm (9 inches) of
persons with a heart pacemaker implant or
defibrillator implant.
(YAS-103 only)
Radio waves may affect electro-medical devices.
Do not use this unit near medical devices or
inside medical facilities.
Contents
Supplied items ...................................................................... 2
About this manual
Features ................................................................................. 3
• Illustrations used in this manual refer to the YAS-103. Instructions are common to both YAS-103 and
YAS-93, except where otherwise specified, such as “YAS-103 only.”
Frequently asked questions................................................. 3
Marks used in this manual
Part names and functions (sound bar) ................................ 4
Installation ............................................................................ 5
Connections .......................................................................... 6
Analog connection of an external device (game console) ....................7
NOTE
This indicates precautions for use of the product and its feature limitations.
HINT
This indicates supplementary explanations for better use.
PDF versions of this manual can be downloaded from the following website.
http://download.yamaha.com/
Digital connection of an external device .....................................................7
Operations............................................................................. 8
Listening to the sound from a Bluetooth device (YAS-103
only) ..................................................................................... 10
Settings................................................................................ 12
Programming the sound bar with the TV’s remote control (TV’s
remote control learning function) ............................................................... 12
Sending the TV’s remote signal through the sound bar (TV Remote
Repeater function) ............................................................................................... 14
Setting the auto power standby function ................................................ 14
Initializing the sound bar ................................................................................ 14
Troubleshooting ................................................................. 15
Specifications ...................................................................... 18
En 1
Supplied items
Make sure you have received all of the following items.
Sound bar
Remote control
Battery x 2
(AAA, R03, UM4)
Optical cable (1.5 m [4.9 ft])
Mounting template
* Using when attaching the sound bar to a wall
Spacer × 2
* Using when attaching the
sound bar to a wall
2 En
Features
Frequently asked questions
Enjoy powerful and realistic sound from the sound bar with built-in
subwoofer, and easy installation and connection to a TV and other
devices.
The following section covers popular functions and frequently asked questions about the
sound bar.
Q1
Can I operate the sound bar using the remote control of the TV?
Switching between the remote controls of the TV and sound bar is
inconvenient.
A1
Yes. You can control the sound bar using your TV’s remote control by the
“TV’s remote control learning” function (p.12).
• AIR SURROUND XTREME
Enjoy 7.1 channel surround sound, which creates a wide and deep soundstage, as
if speakers are set not only on the left and right, but also behind of the listener
(p.9).
This function is available only for the IR (infrared) remote control. Check your
TV’s remote control type.
• Sophisticated sound technology
Enjoy powerful bass sound for the surround playback with the Yamaha original
bass boost technology.
• Bluetooth® connection
(YAS-103 only)
Content on a Bluetooth compatible smartphone, tablet, or computer can be played
back easily (p.10).
You can enjoy deep and fresh sound as close to the original by the Compressed
Music Enhancer. Also, you can operate the sound bar easily using the dedicated
controlling application “HOME THEATER CONTROLLER.”
• TV’s remote control learning function
Q2
The TV’s remote control does not work after the sound bar is installed in
front of the TV.
A2
The sound bar will transmit TV’s remote control signals by the “TV Remote
Repeater” function (p.14).
This function is available only for the IR (infrared) remote control. Check your
TV’s remote control type.
Q3
Can I make voice sound more clear?
A3
Yes. Dialogue in movies, TV news or sports programs, etc., can be made
clearer using the “clear voice” function (p.9).
Q4
How do I connect the sound bar if the TV does not have an optical
output?
A4
If the TV has analog audio outputs (red and white terminals), connect to
ANALOG input of the sound bar with an RCA stereo cable (p.7). In this case,
select ANALOG for the input source of the sound bar (p.8).
Q5
Can I set the sound bar to turn off automatically when I am not using it?
A5
Yes. Using the “auto power standby” function, the sound bar can be
automatically turned off when it is not being used (p.14).
Operate the sound bar with the TV’s remote control (p.12).
• TV Remote Repeater function
Enables the TV’s remote signal to path through the sound bar. If the installed
sound bar blocks the TV’s remote sensor, the TV’s remote will not work. This
function provides a convenient solution (p.14).
• Clear voice
Makes voice sound (such as dialogues and narrations) clear (p.9).
• UniVolume
Maintains consistent volume between channels, programs, commercials and
sound sources (p.9).
En 3
Part names and functions (sound bar)
Sound bar (front panel)
Sound bar (rear panel)
A Indicators
H TV input jack
Indicate the status of the sound bar. The indicators will dim automatically if no
operations are performed for 5 seconds. Refer to “Operations” (p.8 to 9) for the main
functions of the indicators.
B Remote control sensor
Receives infrared signals from the remote control of the sound bar (p.8).
C TV’s remote control sensor
Receives infrared signals from the TV’s remote control when the TV Remote
Repeater function is enabled (p.14).
D INPUT key
Selects an input source to be played back.
E VOLUME (+/-) keys
Adjust the volume (p.8).
F
(power) key
Turns on or off (standby) the sound bar (p.9).
HINT
• The sound bar may automatically turn off when the auto power standby function is enabled (p.14).
G Speakers
4 En
For connecting to a TV with an optical cable (p.6).
I BD/DVD input jack
For connecting to a playback device, such as a Blu-ray Disc (BD) player, with an
optical cable.
J COAXIAL input jack
For connecting an external device with a coaxial digital cable (p.7).
K ANALOG input jacks
For connecting an external device with an RCA stereo cable (p.7).
L IR flasher for TV Remote Repeater
Transmits TV’s remote control signals received at the remote control sensor to the
TV (p.14).
M Dual built-in subwoofers
The built-in subwoofers are located in the bottom part of the sound bar.
Installation
Place the sound bar on a flat surface such as on top of a
TV cabinet.
Removing the stands
How to install on the wall
When the sound bar blocks the view of the lower part of the
TV screen or the remote control sensor of the TV, remove the
stands (18 mm [3/4"]) of the sound bar to adjust its height.
1 Attach the mounting template on a wall and mark
for the screw holes.
HINT
Tapes or thumbtacks
• Use the TV Remote Repeater function (p.14) to transmit TV’s
remote control signals via the sound bar.
Mounting template (supplied)
Screw
holes
NOTE
2 Remove the mounting template from the wall,
then install commercially available screws and
supplied spacers (as illustrated below) at the
points marked on the wall.
• Keep the stands and screws in a safe place for future use.
Attaching the sound bar to a wall
Spacer (supplied)
7 to 9 mm
(1/4" to 3/8")
Cautions
• Do not place the sound bar on/under any other devices such as
BD player in a pile. Doing so may cause a malfunction due to
vibrations.
• Do not touch the grilles (fabric parts) on the front of the sound
bar.
• The sound bar contains acoustic suspension speakers. Do not
place magnetically sensitive items (hard disk drive, etc.) near the
sound bar.
• Depending on your installation environment, it may be better to
connect the sound bar and external devices (such as a TV)
before installing the sound bar.
• Do not place the sound bar within 50 mm (2") of the TV. The wall
mount brackets on the rear panel can be removed as necessary.
4 mm (#8)
2 to 4 mm (1/16" to 3/16")
20 mm (3/4")
or more
3 Hang the sound bar on the screws.
Mounting holes
on rear of sound bar
Cautions
• When installing the sound bar on a wall, all installation work must be
performed by a qualified contractor or dealer. The customer must never
attempt to perform this installation work. Improper or inadequate
installation could cause the sound bar to fall, resulting in personal injury.
• Do not attach the sound bar to a wall that is made of weak
materials such as plaster or veneered woods. Doing so may
cause the sound bar to fall.
• Make sure you use commercially available screws that can
support the weight of the installation (specified in Step 2 on the
right). Using clamps other than specified screws, such as short
screws, nails, and two-sided tape, may cause the sound bar to fall.
Cautions
• Fix the cables in place where they will not become loose. If your
foot or hand accidentally gets caught on a loose cable, the sound
bar may fall.
• Check that the sound bar is fixed securely after the installation.
Yamaha will bear no responsibility for any accidents caused by
improper installations.
En 5
Connections
Connect to a TV (or other peripheral device).
Sound bar (rear)
CAUTIONS
• Do not connect the power cable of the sound bar to the AC wall outlet before making
connections.
• Do not use excessive force when inserting the cable plug. Doing so may damage the
cable plug or AC wall outlet.
Power cable
1
Connect the TV and sound bar with the optical
cable (supplied).
Remove the cap of the optical cable and check the
direction of the plug.
To AC wall outlet
Optical cable
Optical cable
2
3
Connect the power cable of the sound bar to an
AC wall outlet.
OPTICAL OUTPUT
Set the TV as follows.
TV
HINT
• Set the TV volume to minimum.
• Disable the TV built-in speaker output (if available).
In the following cases, connect the optical
output of the playback device to the BD/DVD
input of the sound bar with an optical cable
(commercially available), then select the BD/
DVD key on the remote control for the input
source.
− The TV does not have an optical output.
− The TV does not output audio (or outputs
low volume audio) from the connected
playback device.
− The audio from the playback device
connected to the TV cannot be heard as
surround sound.
HINT
• If a setting to disable the speaker output is not available on your TV, you may disable it
by connecting headphones to the headphone jack on the TV. For details, refer to the
manuals of the TV.
• The TV, BD/DVD and COAXIAL input jacks support the following audio signals.
− PCM (2 channel)
− Dolby Digital (up to 5.1 channel)
− DTS Digital Surround (up to 5.1 channel)
HDMI cable (etc.)
OPTICAL OUTPUT
Playback device (such as a BD player)
Set top box
6 En
Analog connection of an external device (game
console)
You can connect an external device, such as a game console or TV that does not have
an optical output, to the ANALOG input jacks of the sound bar.
Digital connection of an external device
You can connect an external device that has a coaxial digital audio output, such as a
DVD player, to the COAXIAL input jack of the sound bar.
Coaxial digital cable
(commercially available)
RCA stereo cable
(commercially available)
(red)
Coaxial digital
audio output
(orange)
(white)
Analog audio
output
Game console (etc.)
NOTE
NOTE
• Make sure the left (L) and right (R) channels are connected correctly.
• Select the ANALOG key on the remote control for the input source.
• Select the COAXIAL key on the remote control for the input source.
En 7
Operations
1
Input keys
Preparing the remote control
Remote control signal transmitter
Transmits infrared signals.
Select an input source to be played back.
TV ....................TV audio
BD/DVD ...........Audio from a device connected to
the BD/DVD input jack
COAXIAL.........Audio from a device connected to
the COAXIAL input jack
ANALOG .........Audio from a device connected to
the ANALOG input jack
BLUETOOTH (YAS-103 only)
.........................Audio from a Bluetooth connected
device
The indicator for the selected input source lights up.
Peel off the protection sheet before use.
★
(Example: when TV is selected)
HINT
Operating range of the remote control
Remain within the operating range shown below.
Remote control sensor
Within 6 m
(20 ft)
★
• To play audio of the playback device connected to the TV or
to watch videos of the playback device, set the TV’s input
source to the playback device.
• For details on Bluetooth connection, refer to “Listening to the
sound from a Bluetooth device (YAS-103 only)” (p.10).
2
SUBWOOFER keys (+/-)
Adjust the volume of the subwoofer.
Volume down (–)
Indicators
The indicators on the front panel flash or light up, to
indicate the operation and setting status.
VOLUME keys (+/-)
Adjust the volume of the sound bar.
Volume down (–)
8 En
Volume up (+)
Volume up (+)
★: the BLUETOOTH
STANDBY, AUDIO
DELAY, LEARN, and
REPEATER keys
require 3-second press.
★
LEARN key★
REPEATER key★
Sets the sound bar to the TV’s remote control
learning mode (p.12).
Enables/disables the TV Remote Repeater
function (p.14).
3
Decoder indication
4
(power) key
Turns on or off (standby) the sound bar.
7
CLEAR VOICE key
Enables/disables the clear voice function.
When this function is enabled, you can enjoy clear
voice sounds while watching movies, TV dramas,
news programs or sports programs.
Green (turned on)
Red (Bluetooth standby)
The sound bar supports the following audio signals. You
can check the type of the input audio signal by the color
of the indicator.
Green (Dolby Digital), Red (DTS Digital Surround)
Off (PCM)
Off (turned off)
Flash 3 times (enabled), flash once (disabled)
★
BLUETOOTH STANDBY key
(YAS-103 only)
UNIVOLUME key
Enables/disables the UniVolume function.
When this function is enabled, consistent volume
is maintained between channels, programs,
commercials and sound sources.
Enables/disables the Bluetooth standby mode.
(p.11).
SURROUND and STEREO keys
5
Switch between surround and stereo
(2 channel) playback. When surround playback is
selected, you can enjoy a realistic sound effect
using Yamaha’s exclusive AIR SURROUND
XTREME.
SURROUND
Lights up (surround playback)
STEREO
Off (stereo playback)
HINT
• When 2 channel stereo signals are played in surround,
the
PLII indicator lights up.
Flash 3 times (enabled), flash once (disabled)
HINT
• The UniVolume function is automatically disabled when
BLUETOOTH is selected as the input source.
AUDIO DELAY key★
Adjusts the audio delay to synchronize the sound
with the video when the video image on the TV
may seem delayed with respect to the sound.
Follow the procedure below to adjust the audio delay.
1 Hold down AUDIO DELAY for more than 3
seconds.
The left most indicator flashes.
Lights up (Dolby Pro Logic II)
2 Press SUBWOOFER (+/–) to adjust the audio
delay.
6
MUTE key
Mutes the audio output. Press the key again
to unmute.
Smaller delay (–)
Larger delay (+)
3 To finish the adjustment, press AUDIO DELAY.
HINT
Flash (on mute)
• The adjustment will be finished automatically if no
operations are performed for 20 seconds.
En 9
Listening to the sound from a
Bluetooth device (YAS-103
only)
Pairing a Bluetooth device with the sound bar
When connecting to a Bluetooth device for the first time, “pairing” between the device
and sound bar is required. “Pairing” is necessary for each Bluetooth device you use.
Once “pairing” is completed, subsequent connection will be made automatically.
1
You can listen to the wireless sound from a Bluetooth device, such as a smartphone or
digital music player.
See also the operating manual of the Bluetooth device for more details.
Press the BLUETOOTH key on the sound bar’s remote control to
select Bluetooth as the input source.
The BLUETOOTH indicator on the front panel lights up in green.
Lights up
Bluetooth devices
2
Turn on the Bluetooth compatible device to be paired, and perform
pairing.
The operation varies depending on the device. Refer to the operation manual of the
device.
3
Select “YAS-103 Yamaha” in the Bluetooth device list on the device.
If a passkey (PIN) is required, enter the number “0000”.
PIN 0 0 0 0
YAS-103 Yamaha
Perform the following steps on the Bluetooth device to be connected.
For the first Bluetooth
connection
For subsequent
Bluetooth connection
When pairing is completed,
1
4
7
2
5
8
0
3
6
9
or a completion message appears.
NOTE
Pairing a Bluetooth device
with the sound bar
Playing back audio from a Bluetooth device
on the sound bar
10 En
• Perform pairing with the Bluetooth device and sound bar within 10 meters (33 ft) of each other.
• Up to eight Bluetooth devices can be pairing with the sound bar. If a ninth device is paired, the oldest
pairing information is deleted.
• If pairing information for a device is deleted, to use that device again, pairing of the device is required
again.
• If a Bluetooth device is already connected to the sound bar, terminate that Bluetooth connection, then
perform pairing with the new device.
• Refer to “Troubleshooting” (p.15) for troubleshooting Bluetooth connection.
Playing back audio from a Bluetooth device on the
sound bar
1
With the sound bar turned on, press the BLUETOOTH key on the
sound bar’s remote control to select Bluetooth as the input source.
The BLUETOOTH indicator on the front panel lights up in green.
Lights up
2
The Bluetooth standby mode allows you to turn on (or off) the sound bar automatically,
that interlocked by the operation of the Bluetooth device.
How to set
With the sound bar turned on, hold down the BLUETOOTH STANDBY key
on the sound bar’s remote control for more than 3 seconds.
Holding down the BLUETOOTH STANDBY key for 3 seconds each time toggles the
mode between enabled and disabled.
Turn on the Bluetooth device.
When Bluetooth connection is made correctly, the BLUETOOTH indicator of the
sound bar flashes 3 times.
Flashes 3 times
3
Using the Bluetooth standby mode
Play back a song on the device.
Flash 3 times (enabled), flash once (disabled)
When the Bluetooth standby mode is enabled and the sound bar is turned off, the
STATUS indicator lights up in red.
Lights up (red)
Functions available on Bluetooth devices with Bluetooth standby mode enabled
Power on interlock function (when the sound bar is turned off)
When Bluetooth connection is made on the device, the sound bar will turn on and will be ready to play
back sound from the device.
NOTE
• Perform Bluetooth connection with the device and sound bar within 10 meters (33 ft) of each other.
• It may be necessary to select “YAS-103 Yamaha” in the Bluetooth device list again, in the event that a
connection problem occurs. You may have to change the output setting to output audio to the sound bar,
depending on the Bluetooth device you are using.
• Adjust the volume level of the Bluetooth device as required.
• If a Bluetooth device is already connected to the sound bar, terminate that Bluetooth connection, then
connect with the new device.
Power off interlock function (when the sound bar is turned on)
The sound bar will be turned off when Bluetooth connection is terminated on a Bluetooth device. (Only
when BLUETOOTH is selected as the input source.)
Using the HOME THEATER CONTROLLER application
Terminating Bluetooth connection
By installing the dedicated free application “HOME THEATER CONTROLLER” to a
Bluetooth device, such as a smartphone, you can perform various operations easily and
conveniently with the Bluetooth device. (Setting items: basic operation, sound-field,
sound adjustments)
Bluetooth connection is terminated in the following cases. When the Bluetooth
connection is terminated, the BLUETOOTH indicator flashes once.
For details on “HOME THEATER CONTROLLER”, see the product information on our
website.
• The Bluetooth compatible device is turned off.
• The BLUETOOTH key on the sound bar’s remote control is pressed for more than 3 seconds.
• The sound bar is turned off.
En 11
Settings
4-2
While pointing your TV’s remote control at the remote control sensor, hold
down the mute key for more than 1 second twice or three times.
Programming the sound bar with the TV’s remote
control (TV’s remote control learning function)
Approx. 30 cm (1 ft)
Once you program the sound bar, you can control it with your TV’s remote control for
functions such as turning on/off the TV and sound bar simultaneously, or volume up/
down and muting/unmuting of the sound bar.
TV’s remote control
NOTE
• This function is available only when your TV’s remote control uses IR (infrared) signal.
• An RF (Radio Frequency) remote contol will not work.
• If you want to use a cable or satellite set top box’s remote control to operate the sound bar, use your
original TV’s IR (infrared) remote control to program the sound bar, then use the set top box’s remote
control to operate.
• If by changing the volume of the sound bar the TV’s volume also changes, set the TV’s volume to
minimum, or disable speaker output.
1
2
3
Turn off the TV.
Hold down
Release
Hold down
Release
(more than 1 second) (more than 1 second) (more than 1 second) (more than 1 second)
Result
Successfully
learned
Bleep/buzzer
Once
Lights up
Turn off the sound bar.
Hold down the LEARN key on the sound bar’s remote control for
more than 3 seconds to set the sound bar to the learning mode.
When the sound bar is in the learning mode, the indicators on the front panel flash
as shown below.
Failed to learn
* Repeat from
Twice
Step 4-1.
5
Indicators
Flash
Teach the sound bar the “Volume (–)” code of the TV’s remote
control.
5-1
Press VOLUME (–) on the front panel of the sound bar.
5-2
While pointing your TV’s remote control at the remote control sensor, hold
down the volume (–) key for more than 1 second twice or three times.
NOTE
• Steps 4 to 7 require only the TV’s remote control and the keys on the front panel of the sound bar.
The remote control of the sound bar is not necessary.
• If the sound bar has already learned functions, the following indicator light up.
Mute: BD/DVD
Volume (-): COAXIAL
Volume (+): ANALOG
Power: BLUETOOTH
4
4-1
12 En
Result
Successfully
learned
Bleep/buzzer
Once
Teach the sound bar the “Mute” code of the TV’s remote control.
Press INPUT on the front panel of the sound bar.
Indicators
Failed to learn
* Repeat from
Twice
Step 5-1.
Lights up
Flash
6
6-1
Teach the sound bar the “Volume (+)” code of the TV’s remote control.
Clearing all programmed functions
Press VOLUME (+) on the front panel of the sound bar.
1
6-2
While pointing your TV’s remote control at the remote control sensor, hold
down the volume (+) key for more than 1 second twice or three times.
Result
Bleep/buzzer
Successfully
learned
Once
Failed to learn
* Repeat from
Step 6-1.
Twice
7
7-1
With the sound bar turned off, hold down the LEARN key on the
sound bar’s remote control for more than 3 seconds. (for entering
the learning mode)
When the sound bar is in the learning mode, the indicators on the front panel flash
as shown below.
Indicators
Lights up
2
Flash
Hold down INPUT on the front panel of the sound bar for more than 3
seconds.
Teach the sound bar the “Power” code of the TV’s remote control.
Press
(power) on the front panel of the sound bar.
Flashes in red (cleared)
If the clearing is completed, you will hear the bleep sound three times.
7-2
While pointing your TV’s remote control at the remote control sensor, hold
down the power key for more than 1 second twice or three times.
Result
Bleep/buzzer
Successfully
learned
Once
Failed to learn
* Repeat from
Step 7-1.
Twice
8
3
Press the LEARN key on the sound bar’s remote control.
Indicators
Lights up
Flash
To finish the learning mode, press the LEARN key on the sound bar’s
remote control.
This completes the necessary settings. Now you can operate the sound bar with
the TV’s remote control’s mute key, volume keys, or power key.
HINT
• The learning mode will be finished automatically if no operations are performed for 5 minutes.
• Set the TV volume to minimum. When you turn up the volume of the sound bar with the TV’s remote
control, the volume of the TV may be turned up at the same time. In this case, follow Step 3 in
“Connections” (p.6) to change the TV setting.
• You can press the
key on the sound bar’s remote control to finish leaning mode.
En 13
Sending the TV’s remote signal through the sound
bar (TV Remote Repeater function)
When the TV Remote Repeater function is enabled, the sound bar relays the TV’s
remote signal received by the front sensor to the rear transmitter. This function should
be enabled when you place the sound bar in front of your TV and you cannot operate
your TV with the TV’s remote control.
NOTE
• This function is available only when your TV’s remote control uses infrared signals.
IR flasher for TV Remote Repeater
TV’s remote control sensor
Setting the auto power standby function
By enabling the auto power standby function, you can avoid forgetting to turn off the
sound bar after use, or if you fall asleep while watching TV.
NOTE
• When the auto power standby function is enabled and one of the following conditions is met, the sound bar
will automatically turn off.
− No operations for 8 hours
− No audio input and no operations for 20 minutes when BLUETOOTH is selected as the input source.
1
TV’s remote control
1
2
With the sound bar turned off, hold down the MUTE key on the sound
bar’s remote control for more than 3 seconds.
You can check the status of the auto power standby function when turning on the
sound bar.
Turn on the sound bar.
Hold down the REPEATER key on the sound bar’s remote control for
more than 3 seconds to enable/disable the TV Remote Repeater
function.
Off (enabled), lights up (disabled)
HINT
• Initial setting varies depending on the country or region.
− U.K. and Europe models: enabled
− Other models: disabled
Flash 3 times (enabled), flash once (disabled)
This completes the necessary settings. When the TV Remote Repeater function is
enabled, you can operate your TV from the TV’s remote control via the sound bar.
Initializing the sound bar
HINT
Follow the procedure below to initialize the sound bar.
• The TV Remote Repeater function is disabled by default.
• If the power cable of the sound bar is connected to an AC wall outlet and when the TV Remote
Repeater function is enabled, the function is usable even when the sound bar is turned off.
• If you have made the sound bar learn the volume (+) operation (p.13), the volume of the TV may be
turned up when you turn up the volume of the sound bar with the TV’s remote control. In this case,
follow Step 3 in “Connections” (p.6) to change the TV setting.
• You can check the status of the TV Remote Repeater function by the center indicator when turning
on the sound bar.
1
2
Turn off the sound bar.
Hold down
(power) on the front panel of the sound bar for more
than 3 seconds.
Flash (initialized)
Off (enabled), lights up (disabled)
14 En
Troubleshooting
Audio
Refer to the table below when the sound bar does not function properly. If the problem
you are experiencing is not listed below or if the instructions below do not help, turn off
the sound bar, disconnect the power cable, and contact the nearest authorized Yamaha
dealer or service center.
First, check the following:
A The power cables of the sound bar, TV and playback devices (such as BD
players) are connected to AC wall outlets securely.
B The sound bar, TV and playback devices (such as BD players) are turned on.
C The connectors of each cable are securely inserted in to jacks on each device.
Power and system
Problem
Cause
Remedy
The power turns
off immediately.
The auto power standby function
worked.
When the auto power standby
function is enabled and one of the
following conditions is met, the
sound bar will automatically turn
off.
- No operations for 8 hours
- No audio input and no
operations for 20 minutes when
BLUETOOTH is selected as the
input source.
Disable the auto power standby
function (p.14).
The power
cannot be turned
on.
The protection circuitry has been
activated three times
consecutively. (If you try to turn on
the power in this condition, the
STATUS indicator flashes.)
For product protection, the power
cannot be turned on. Unplug the
power cable from the AC wall outlet
and contact the nearest authorized
Yamaha dealer or service center.
The sound bar is
not reacting.
The internal microcomputer is
frozen, due to an external electric
shock (such as lightning or
excessive static electricity) or to a
drop in the power supply voltage.
Hold down
(power) on the front
panel of the sound bar for more than
10 seconds to reboot it. (If the problem
persists, disconnect the power cable
from the AC wall outlet and plug it
again.)
The sound bar
operates by
itself.
Another Bluetooth device is being
operated nearby.
Terminate Bluetooth connection of the
sound bar (p.11).
TV’s 3D glasses
do not work.
The sound bar is blocking the 3D
glasses transmitter of your TV.
Check the position of the 3D glasses
transmitter of your TV and adjust the
position of the sound bar. If necessary,
remove the stands of the sound bar
(p.5).
Problem
Cause
Remedy
No sound.
Another input source is selected.
Select an appropriate input source
(p.8).
The mute function is activated.
Cancel the mute function (p.9).
The volume is too low.
Turn up the volume (p.8).
No sound is
coming from the
subwoofer.
The volume of the subwoofer is
too low.
Turn up the volume of the subwoofer
(p.8).
The playback source does not
contain low-frequency signals.
Play back a sound source containing
low-frequency signals.
The volume
decreases when
the sound bar is
turned on.
The automatic volume adjustment
function worked.To prevent
excessive loudness, the sound
bar automatically controls its
volume within a certain level when
the sound bar is turned on.
If necessary, turn up the volume (p.8).
No surround
effect.
Stereo playback is selected.
Select surround playback (p.9).
The volume is too low.
Turn up the volume (p.8).
The TV or playback device is set
to output 2 channel audio (such
as PCM) only.
Change the digital audio output setting
on the TV or playback device to Dolby
Digital or BitStream.
The audio is output from the TV
built-in speakers.
Set the TV volume to minimum (p.6).
The sound bar is too close to
another digital or high-frequency
device.
Move those devices away from the
sound bar.
Noise is heard.
En 15
Remote control
Problem
Cause
Remedy
The sound bar
cannot be
controlled using
the remote
control.
The sound bar is out of the
operating range.
Use the remote control within the
operating range (p.8).
The batteries are weak.
Replace with new batteries (p.8).
The remote control sensor of the
sound bar is exposed to direct
sunlight or strong lighting.
Adjust the lighting angle, or reposition
the sound bar.
The TV cannot
be controlled
using the TV’s
remote control.
The remote control sensor of the
TV is blocked by the sound bar.
Use the TV Remote Repeater function
(p.14) or remove the stands of the
sound bar so that the TV’s remote
control sensor is not blocked (p.5).
The TV cannot
be controlled by
using the TV
Remote Repeater
function.
16 En
There may be any problem with
the TV or TV’s remote control.
Refer to the manuals of the TV.
The TV Remote Repeater
function is disabled.
Enable the TV Remote Repeater
function (p.14).
The TV’s remote control does not
use infrared signals. (Some
remote controls may not work
even if it uses infrared signals.)
The TV Remote Repeater function
cannot be used in this case. Adjust the
position of the sound bar so that the
remote control sensor of the TV is not
blocked by the sound bar and use the
TV’s remote control to operate the TV.
The sound bar and TV are too
close or too far from one another.
Move the sound bar away from the TV
more than 50 mm (2") (p.5).
If necessary, remove or attach the
stands of the sound bar to adjust
height for the IR flasher (for TV
Remote Repeater) of the sound bar
positioning in front of the remote
control sensor of the TV (p.5).
There is any obstacle (such as
cables) between the sound bar
and TV.
Remove the obstacle between the
sound bar and TV.
TV is not receiving the remote
control signal well since the
signals from the TV’s remote
control and IR flasher (for TV
Remote Repeater) of the sound
bar are interfering.
Disable the TV Remote Repeater
function (p.14).
The TV’s remote control key was
not held down long enough.
Hold down the key for more than 1
second twice or three times (p.12).
The TV’s remote control does not
use infrared signals. (Some
remote controls may not work
even if it uses infrared signals.)
The TV’s remote control learning
function cannot be used in this case.
Use the sound bar’s remote control to
operate the sound bar.
The position where you operated
the TV’s remote control is not
appropriate.
Operate the TV’s remote control at the
appropriate position (p.12).
The batteries of the TV’s remote
control are weak.
Replace with new batteries.
The remote control sensor of the
sound bar is exposed to direct
sunlight or strong lighting.
Adjust the lighting angle, or reposition
the sound bar.
The transmission of the remote
control signal was disturbed by
the TV screen light.
Turn off the TV and perform the
learning operation again (p.12).
Sound is coming
from the TV
when the sound
bar volume is
turned up with
the TV’s remote
control.
(when TV’s
remote control
learning function
is used)
Audio output is enabled on the
TV.
Change the TV setting to disable the
TV speaker output. If a setting to
disable the speaker output is not
available on your TV, try the following
methods.
- Connect headphones to the
headphone jack on the TV.
- Set the TV volume to minimum.
The power of the
sound bar and of
the TV switch in
the opposite
direction. (For
example, the TV
is turned off if
the sound bar is
turned on.)
(when TV’s
remote control
learning function
is used)
The power of the TV was on when
you performed the learning
operation.
Press the power key on the TV and
(power) on the front panel of the sound
bar to turn on them and then press the
power key on the TV’s remote control
to turn off them.
The sound bar
does not learn
TV’s remote
control
operations.
Bluetooth (YAS-103 only)
Problem
Cause
Remedy
Cannot make the
sound bar paired
with the
Bluetooth
device.
BLUETOOTH is not selected as
the input source.
Select BLUETOOTH as the input
source.
The device does not support
A2DP.
Perform pairing operations with a
device which supports A2DP.
A Bluetooth adaptor, etc. that you
want to pair with the sound bar
has a password other than
“0000”.
Use a Bluetooth adaptor, etc. whose
password is “0000”.
The sound bar and device are too
far apart.
Move the device closer to the sound
bar.
There is a device (microwave
oven, wireless LAN, etc.) outputs
signals in the 2.4 GHz frequency
band nearby.
Move the sound bar away from the
device that is emitting radio frequency
signals.
Another Bluetooth device is
connected.
Terminate current Bluetooth
connection, and perform pairing with
the new device.
Another Bluetooth device is
connected.
The sound bar cannot make multiple
Bluetooth connections. Terminate
current Bluetooth connection, and
make connection for the desired
device.
More than nine devices are paired
and the oldest pairing information
is deleted.
Perform pairing again. The sound bar
can retain pairing information for up to
eight devices. When pairing a ninth
device, the oldest pairing information
will be deleted.
Cannot make a
Bluetooth
connection.
No sound is
produced or the
sound is
interrupted
during playback.
The Bluetooth connection of the
sound bar with the device is
disconnected.
Perform Bluetooth connection
operations again (p.10).
The sound bar and device are too
far apart.
Move the device closer to the sound
bar.
There is a device (microwave
oven, wireless LAN, etc.) outputs
signals in the 2.4 GHz frequency
band nearby.
Move the sound bar away from the
device that is emitting radio frequency
signals.
The device’s Bluetooth function is
off.
Activate the Bluetooth function of the
device.
The device is not set to send
Bluetooth audio signals to the
sound bar.
Check that the Bluetooth function of
the device is set properly.
Playback on the device has not
been performed.
Perform playback on the device.
The device’s volume is set to
minimum.
Turn up the volume level.
En 17
Specifications
Item
Amplifier
Section
Front
Speaker
Section
Subwoofer
Section
Decoder
Input Jacks
Bluetooth
(YAS-103
only)
specifications
Maximum Rated
Output Power
Front L/R 30 W x 2 ch
Subwoofer 60 W
Type
Acoustic suspension type
(Non-magnetic shielding type)
Driver
6.5 cm (2-1/2") cone x 2
Frequency
Response
150 Hz to 22 kHz
Type
Bass reflex type
(Non-magnetic shielding type)
Driver
7.5 cm (3") cone x 2
Frequency
Response
50 Hz to 150 Hz
Supported audio
signal (TV, BD/
DVD)
PCM (2ch)
Dolby Digital
DTS Digital Surround
Digital (Optical)
2 (TV, BD/DVD)
Digital (Coaxial)
1 (COAXIAL)
Analog (RCA)
1 (ANALOG)
Bluetooth
version
Ver. 2.1 +EDR
Supported
protocols
A2DP, SPP
Supported
codecs
SBC, MPEG4 AAC
Wireless output
Bluetooth Class 2
Maximum
communication
distance
10 m ([33 ft] without obstructions)
General
Power Supply
U.S.A. and Canada models: AC 120 V, 60Hz
Taiwan model: AC 110—120 V, 50/60Hz
Other models: AC 220—240 V, 50/60Hz
Power
Consumption
22 W
Standby Power
Consumption
Less than 0.5 W
Bluetooth
standby power
consumption
(YAS-103 only)
0.6 W
Dimensions
(W x H x D)
Weight
890 x 91 x 115 mm (not including stands and
brackets)
(35" x 3-5/8" x 4-1/2")
890 x 109 x 121 mm (including stands and brackets)
(35" x 4-1/4" x 4-3/4")
4.0 kg (8.8 lbs)
* Specifications are subject to change without notice.
This system employs new technologies and algorithms that make it possible to achieve 7.1 channel surround
sound with only front speakers, and without using wall reflections.
“UniVolume” is a trademark of Yamaha Corporation.
(YAS-103 only)
Bluetooth is a registered trademark of the Bluetooth SIG and is used by Yamaha in accordance with a
license agreement.
Manufactured under license from Dolby Laboratories. Dolby, Pro Logic and the double-D symbol are
trademarks of Dolby Laboratories.
For DTS patents, see http://patents.dts.com. Manufactured under license from DTS Licensing Limited.
DTS, the Symbol, & DTS and the Symbol together are registered trademarks, and DTS Digital Surround is a
trademark of DTS, Inc. © DTS, Inc. All Rights Reserved.
“Blu-ray Disc™”, “Blu-ray™”, and the logos are trademarks of the Blu-ray Disc Association.
18 En
The following description applies to YAS-103 only.
Bluetooth
• Bluetooth is a technology for wireless communication between devices within an area
of about 10 meters (33 ft) employing the 2.4 GHz frequency band, a band which can
be used without a license.
Handling Bluetooth communications
• The 2.4 GHz band used by Bluetooth compatible devices is a radio band shared by
many types of equipment. While Bluetooth compatible devices use a technology
minimizing the influence of other components using the same radio band, such
influence may reduce the speed or distance of communications and in some cases
interrupt communications.
• The speed of signal transfer and the distance at which communications is possible
differs according to the distance between the communicating devices, the presence of
obstacles, radio wave conditions and type of equipment.
• Yamaha does not guarantee all wireless connections between this unit and devices
compatible with Bluetooth function.
En 19
PRECAUCIÓN: LEER ESTAS INDICACIONES ANTES DE UTILIZAR EL PRODUCTO.
• Para asegurar el mejor rendimiento de este
aparato, lea atentamente este manual. Y luego
guárdelo en un lugar seguro para poder
consultarlo en el futuro en caso de ser necesario.
• Instale este sistema de sonido en un lugar bien
ventilado, fresco, seco y limpio, alejado de la luz
solar directa, fuentes de calor, vibraciones,
polvo, humedad y/o frío. Para conseguir una
ventilación adecuada, deje libres los siguientes
espacios, como mínimo:
Arriba: 10 cm, Atrás: 10 cm, A los lados: 10 cm
• Coloque este aparato lejos de otros aparatos
eléctricos, motores o transformadores, para
evitar así los ruidos de zumbido.
• No exponga este aparato a cambios bruscos de
temperaturas, del frío al calor, ni lo coloque en
lugares muy húmedos (una habitación con
deshumidificador, por ejemplo), para impedir así
que se forme condensación en su interior, lo que
podría causar una descarga eléctrica, un
incendio, daños en el aparato y/o lesiones a las
personas.
• Evite instalar este aparato en un lugar donde
puedan caerle encima objetos extraños y/o donde
quede expuesto al goteo o a la salpicadura de
líquidos. Encima de este aparato no ponga:
− Otros componentes, porque pueden causar
daños y/o decoloración en la superficie de este
aparato.
− Objetos con fuego (velas, por ejemplo), porque
pueden causar un incendio, daños en el aparato
y/o lesiones a las personas.
− Recipientes con líquidos, porque pueden
caerse y derramar el líquido, causando
descargas eléctricas al usuario y/o dañando el
aparato.
• No tape este aparato con un periódico, mantel,
cortina, etc. para no impedir el escape del calor.
Si aumenta la temperatura en el interior del
aparato, esto puede causar un incendio, daños en
el aparato y/o lesiones a las personas.
• No enchufe este aparato a una toma de corriente
hasta después de haber terminado todas las
conexiones.
• No ponga el aparato al revés. Podría recalentarse
y posiblemente causar daños.
• No utilice una fuerza excesiva con los
conmutadores, los controles y/o los cables.
i
Es
• Cuando desconecte el cable de alimentación de
la toma de corriente, sujete la clavija y tire de
ella; no tire del propio cable.
• No limpie este aparato con disolventes químicos
porque podría estropear el acabado. Utilice un
paño limpio y seco para limpiar el aparato.
• Utilice solamente la tensión especificada en este
aparato. Utilizar el aparato con una tensión
superior a la especificada resulta peligroso y
puede producir un incendio, daños en el aparato
y/o lesiones a las personas. Yamaha no se hará
responsable de ningún daño debido al uso de este
aparato con una tensión diferente de la
especificada.
• Para impedir daños debidos a relámpagos,
desconecte el cable de alimentación y antenas
externas de la toma de corriente durante una
tormenta eléctrica.
• No intente modificar ni arreglar este aparato.
Póngase en contacto con el personal de servicio
Yamaha cualificado cuando necesite realizar
alguna reparación. La caja no deberá abrirse
nunca por ninguna razón.
• Cuando no piense utilizar este aparato durante
mucho tiempo (cuando se ausente de casa por
vacaciones, por ejemplo) desconecte el cable de
alimentación de la toma de corriente.
• Asegúrese de leer la sección “Resolución de
problemas” antes de dar por concluido que su
aparato está averiado.
• Antes de trasladar este aparato, pulse
para
ponerlo en el modo de espera, y luego
desconecte el cable de alimentación de CA de la
toma de corriente.
• La condensación se formará cuando cambie de
repente la temperatura ambiental. Desconecte en
este caso el cable de alimentación de la toma de
corriente y no utilice el aparato.
• Instale este aparato cerca de la toma de CA y
donde se pueda alcanzar fácilmente la clavija de
alimentación.
• Las baterías no deberán exponerse a un calor
excesivo como, por ejemplo, el que producen los
rayos del sol, el fuego y similares.
• La colocación o la instalación seguras de la
unidad es responsabilidad del propietario.
Yamaha no se responsabilizará de ningún
accidente provocado por la colocación o
instalación incorrecta de los altavoces.
Observaciones sobre los mandos a
distancia y las pilas
• No derrame agua u otros líquidos en el mando a
distancia.
• No deje caer el mando a distancia.
• No deje ni guarde el mando a distancia en uno de
las siguientes lugares:
− lugares de humedad alta como, por ejemplo,
cerca de un baño
− lugares con temperaturas elevadas, por
ejemplo, cerca de una calefacción o estufa
− lugares con temperaturas demasiado bajas
− lugares polvorientos
• No exponga el sensor del mando a distancia de
esta unidad a la luz solar directa ni a iluminación
de focos fluorescentes invertidos.
• Si las pilas se agotan, el alcance operativo eficaz
del mando a distancia se reduce
considerablemente. Si esto sucediese, cambie las
pilas por dos nuevas tan pronto como sea
posible.
• No utilice pilas viejas y nuevas juntas.
• No utilice juntas pilas de tipos diferentes
(alcalinas de manganeso, por ejemplo). Lea
atentamente las instrucciones de la caja ya que
hay distintos tipos de pilas con la misma forma y
color.
• Las pilas gastadas pueden tener derrames. Si se
produce algún derrame en las pilas, deséchelas
inmediatamente. Evite tocar el líquido
derramado o que entre en contacto con la ropa,
etc. Ante de instalar pilas nuevas, limpie bien el
compartimento de las pilas.
• No arroje las pilas al cubo de la basura.
Deséchelas de acuerdo con la normativa local
aplicables.
• Mantenga las pilas alejadas de los niños. Si
alguien tragase una pila accidentalmente, acuda
a un médico de inmediato.
• Si no va a utilizar el mando a distancia durante
mucho tiempo, quítele las pilas.
• No cargue ni desmonte las pilas suministradas.
ADVERTENCIA
PARA REDUCIR EL RIESGO DE
INCENDIO O DESCARGA ELÉCTRICA, NO
EXPONGA ESTE APARATO A LA LLUVIA
NI A LA HUMEDAD.
Aunque usted apague esta unidad con , esta
unidad no se desconectará de la fuente de
alimentación de CA mientras esté conectada a
la toma de CA. En este estado, esta unidad ha
sido diseñada para que consuma una cantidad
de corriente muy pequeña.
(Tecla de encendido)
Enciende la unidad o la ajusta en modo de
espera.
(Solo YAS-103)
No utilice la unidad a menos de 22 cm de
personas que tengan implantado un marcapasos
o un desfribiliador.
(Solo YAS-103)
Las ondas de radio pueden afectar a los
dispositivos médicos electrónicos.
No utilice esta unidad cerca de dispositivos
médicos o en el interior de instalaciones
médicas.
Índice
Elementos suministrados..................................................... 2
Acerca de este manual
Funciones .............................................................................. 3
• Las ilustraciones de este manual hacen referencia al modelo YAS-103. Las instrucciones son válidas
tanto para el modelo YAS-103 como para el YAS-93, salvo si se indica específicamente lo contrario,
como por ejemplo con la mención “Solo YAS-103”.
Preguntas frecuentes ........................................................... 3
Nombres de piezas y funciones (barra de sonido) ............. 4
Instalación ............................................................................. 5
Conexiones............................................................................ 6
Conexión analógica de un dispositivo externo (videoconsola)...........7
Indicaciones utilizadas en este manual
NOTA
Indica precauciones de uso del producto y sus limitaciones.
SUGERENCIA
Indica explicaciones complementarias para mejorar el uso.
Se pueden descargar versiones PDF de este manual desde el siguiente sitio web.
http://download.yamaha.com/
Conexión digital de un dispositivo externo ................................................7
Funcionamiento.................................................................... 8
Escuchar sonido desde un dispositivo Bluetooth
(solo YAS-103) ..................................................................... 10
Ajustes ................................................................................. 12
Programar la barra de sonido con el mando a distancia del TV
(función de memorización de mando a distancia de TV).................... 12
Envío de la señal del mando a distancia del TV a través de la
barra de sonido (función de repetidor de mando a distancia
de TV)...................................................................................................................... 14
Configuración de la función de espera automática .............................. 14
Inicialización de la barra de sonido ............................................................. 14
Resolución de problemas................................................... 15
Especificaciones .................................................................. 18
Es 1
Elementos suministrados
Compruebe que ha recibido todos los elementos siguientes.
Barra de sonido
Mando a distancia
Pilas x 2
(AAA, R03, UM4)
Cable óptico (1,5 m)
Plantilla de montaje
* Se utiliza para montar la barra de sonido en la pared
Separador × 2
* Se utiliza para montar la barra
de sonido en la pared
2 Es
Funciones
Preguntas frecuentes
Disfrute de un sonido potente y realista desde la barra de sonido con el
altavoz de ultragraves integrado, instálelo fácilmente y conéctelo a un
TV y a otros dispositivos.
El siguiente apartado aborda las funciones más habituales y las preguntas más
frecuentes sobre la barra de sonido.
P1
¿Puedo controlar la barra de sonido utilizando el mando a distancia del
TV? Tener que utilizar tanto el mando a distancia del TV como el de la
barra de sonido es poco práctico.
R1
Sí. Puede controlar la barra de sonido a través del mando a distancia del TV
utilizando la “Función de memorización de mando a distancia de TV” (p.12).
• AIR SURROUND XTREME
Disfrute de un sonido envolvente de 7.1 canales, capaz de crear un entorno
acústico ancho y profundo, ya que los altavoces no solo están situados a izquierda
y derecha, sino también detrás del usuario (p.9).
Esta función solo está disponible en el caso del mando a distancia por
infrarrojos. Compruebe qué tipo de mando a distancia tiene su TV.
• Tecnología acústica de última generación
Disfrute de unos graves potentes, para conseguir un sonido realmente envolvente,
gracias a la tecnología de potenciación de graves original de Yamaha.
• Conexión Bluetooth®
(solo YAS-103)
Reproduzca de la forma más sencilla los contenidos de un smartphone, una
tableta o un ordenador compatible con Bluetooth (p.10).
Disfrute de un sonido profundo y fresco, casi como el sonido original, con el
Compressed Music Enhancer. Además, puede controlar la barra de sonido de la forma
más práctica utilizando la aplicación de control “HOME THEATER CONTROLLER”.
• Función de memorización de mando a distancia de TV
P2
El mando a distancia del TV no funciona después de instalar la barra de
sonido delante del TV.
R2
La barra de sonido transmite las señales del mando a distancia del TV a
través de la función “Repetidor de mando a distancia de TV” (p.14).
Esta función solo está disponible en el caso del mando a distancia por
infrarrojos. Compruebe qué tipo de mando a distancia tiene su TV.
P3
¿Es posible conseguir unas voces más claras?
R3
Sí. Es posible disfrutar de unos diálogos más claros en películas, noticias o
retransmisiones deportivas a través de la función “Voz clara” (p.9).
P4
¿Cómo puedo conectar la barra de sonido si el TV no dispone de salida
óptica?
R4
Si el TV dispone de salidas de audio analógicas (terminales rojos y blancos),
conecte la entrada ANALOG de la barra de sonido con un cable estéreo RCA
(p.7). En este caso, seleccione ANALOG como fuente de entrada de la barra
de sonido (p.8).
P5
¿Puedo configurar la barra de sonido para que se apague
automáticamente cuando no la utilizo?
R5
Sí. Con la función “Espera automática”, la barra de sonido puede apagarse
automáticamente cuando no se utiliza (p.14).
La barra de sonido se puede controlar con el mando a distancia del TV (p.12).
• Función de repetidor de mando a distancia de TV
Transfiere la señal del mando a distancia del TV a través de la barra de sonido. Si la
barra de sonido instalada bloquea el sensor del mando a distancia del TV, el mando a
distancia no funcionará. Esta función es la solución más práctica a este problema (p.14).
• Voz clara
Consiga unas voces con un sonido claro y nítido (por ejemplo, diálogos y narraciones) (p.9).
• UniVolume
Conserve el mismo volumen en distintos canales, programas, anuncios y fuentes
de sonido (p.9).
Es 3
Nombres de piezas y funciones (barra de sonido)
Barra de sonido (panel delantero)
Barra de sonido (panel trasero)
A Indicadores
H Toma de entrada TV
Indican el estado de la barra de sonido. Los indicadores se atenúan
automáticamente si no se realiza ninguna operación en 5 segundos. Consulte
“Funcionamiento” (p.8 a 9) para obtener información sobre las principales funciones
de los indicadores.
B Sensor del mando a distancia
Recibe señales de infrarrojos del mando a distancia del aparato (p.8).
C Sensor del mando a distancia del TV
Recibe señales de infrarrojos del mando a distancia del TV cuando está habilitada la
función de repetidor de mando a distancia de TV (p.14).
D Tecla INPUT
Selecciona una fuente de entrada para su reproducción.
E Teclas VOLUME (+/-)
Ajustan el volumen (p.8).
F Tecla
(encendido)
Enciende o apaga (espera) la barra de sonido (p.9).
SUGERENCIA
• La barra de sonido puede apagarse automáticamente cuando está habilitada la función de espera
automática (p.14).
G Altavoces
4 Es
Para conectar el aparato al TV con un cable óptico (p.6).
I Toma de entrada BD/DVD
Para conectar el aparato a un dispositivo de reproducción, como un reproductor de
discos Blu-ray (BD), con un cable óptico.
J Toma de entrada COAXIAL
Para conectar un dispositivo externo con un cable digital coaxial (p.7).
K Tomas de entrada ANALOG
Para conectar un dispositivo externo con un cable RCA estéreo (p.7).
L Luz IR para repetidor de mando a distancia de TV
Transmite al TV las señales de mando a distancia de TV recibidas en el sensor del
TV (p.14).
M Dos altavoces de ultragraves integrados
Los altavoces de ultragraves integrados se sitúan en la parte inferior de la barra de
sonido.
Instalación
Ponga la barra de sonido sobre una superficie plana, por
ejemplo sobre la parte superior del armario de un TV.
Quitar los soportes
Cómo instalar en la pared
Si la barra de sonido impide ver la parte inferior de la
pantalla o bloquea el sensor del mando a distancia del
TV, quítele los soportes (18 mm) para ajustar su altura.
1 Fije a la pared la plantilla de montaje suministrada
y marque los orificios para los tornillos.
SUGERENCIA
Cintas o chinchetas
• Use la función de repetidor de mando a distancia de TV (p.14) para transmitir
señales del mando a distancia del TV a través de la barra de sonido.
Plantilla de montaje (suministrada)
Orificios
para
tornillos
NOTA
2 Quite la plantilla de montaje de la pared y coloque
los tornillos adecuados y los separadores
suministrados (según las ilustraciones
siguientes) en las marcas de la pared.
• Conserve los soportes y los tornillos para usarlos en el futuro.
Montaje de la barra de sonido en la pared
Separador (suministrado)
De 7 a 9 mm
Precauciones
• No coloque la barra de sonido ni encima ni debajo de otros
dispositivos como reproductores de Blu-ray. Si lo hace, las
vibraciones podrían dar lugar a un mal funcionamiento.
• No toque las rejillas (partes de tela) de la parte delantera de la
barra de sonido.
• La barra de sonido contiene altavoces de suspensión acústica.
No coloque objetos sensibles a campos magnéticos (unidades
de disco duro, etc.) cerca de la barra de sonido.
• En función del lugar de instalación, podría ser mejor conectar la
barra de sonido a los dispositivos externos, como un TV, antes
de instalar la barra de sonido.
• No coloque la barra de sonido a menos de 50 mm del TV. Los
soportes de montaje en pared del panel trasero se pueden quitar
si es necesario.
4 mm (núm.8)
De 2 a 4 mm
20 mm como
mínimo
3 Cuelgue la barra de sonido en los tornillos.
Orificios de montaje en
la parte trasera de la
barra de sonido
Precauciones
• Si la barra de sonido se instala en una pared, todo el trabajo de
instalación debe realizarlo un contratista o distribuidor cualificado. El
cliente nunca debe intentar realizar este trabajo de instalación. Una
instalación inadecuada o incorrecta podría provocar la caída de la
barra de sonido, lo que podría causar a su vez daños personales.
• No fije la barra de sonido a una pared que esté fabricada con
materiales débiles, tales como yeso o tableros chapados. Si lo
hace, la barra de sonido podría caerse.
• Utilice tornillos disponibles en el mercado que puedan soportar el
peso de la instalación, como se indica en el paso 2 de la derecha.
Si utiliza sistemas de sujeción que no sean los tornillos
especificados, tales como tornillos cortos, clavos o cinta de dos
caras, la barra de sonido podría caerse.
Precauciones
• Sujete los cables en un lugar en el que no puedan aflojarse. Si
se le engancha el pie o la mano de forma accidental en un cable
que esté suelto, la barra de sonido podría caerse.
• Después de instalar la barra de sonido, compruebe que está
instalada firmemente y con seguridad. Yamaha no será
responsable de los accidentes debidos a una instalación
incorrecta.
Es 5
Conexiones
Conecte a un TV (o a otro dispositivo periférico).
Barra de sonido (parte trasera)
PRECAUCIONES
• No conecte el cable de alimentación de la barra de sonido a la toma de corriente de
CA antes de realizar las conexiones.
• No emplee demasiada fuerza al insertar el conector del cable. Si lo hace, podría
dañar el conector del cable o la toma de corriente de CA.
Cable de alimentación
1
Conecte el TV y la barra de sonido con el cable
óptico (suministrado).
Quite el tapón del cable óptico y compruebe la dirección
del enchufe.
A toma de CA
Cable óptico
Cable óptico
2
3
Conecte el cable de alimentación de la barra de
sonido y a una toma de corriente de CA.
SALIDA ÓPTICA
Configure el TV de la forma descrita a continuación:
TV
SUGERENCIA
• Ponga el volumen del TV al mínimo.
• Desactive la salida de altavoz integrado del TV (si la hay).
En los siguientes casos, conecte la salida
óptica del dispositivo de reproducción a la
entrada BD/DVD de la barra de sonido con un
cable óptico (disponible en el mercado) y, a
continuación, seleccione el botón BD/DVD en
el mando a distancia como fuente de entrada.
− El TV no dispone de salida óptica.
− El TV no emite audio (o lo hace a un
volumen muy bajo) desde el dispositivo de
reproducción conectado.
− El audio del dispositivo de reproducción
conectado al TV no se escucha en forma
de sonido envolvente.
SUGERENCIA
• Si en su TV no se puede deshabilitar la salida de altavoz, podría deshabilitarla
conectando auriculares a la toma de auriculares del TV. Para obtener más información,
consulte el manual del TV.
• Las tomas de entrada TV, BD/DVD y COAXIAL admiten las siguientes señales de
audio.
− PCM (2 canales)
− Dolby Digital (hasta 5.1 canales)
− DTS Digital Surround (hasta 5.1 canales)
Cable HDMI (etc.)
SALIDA ÓPTICA
Dispositivo de reproducción (por ejemplo,
reproductor de BD) Descodificador
6 Es
Conexión analógica de un dispositivo externo
(videoconsola)
Puede conectar un dispositivo externo, como una videoconsola o un TV sin salida
óptica, a las tomas de entrada ANALOG de la barra de sonido.
Conexión digital de un dispositivo externo
Puede conectar un dispositivo externo con una salida de audio digital coaxial, como un
reproductor de DVD, a la toma de entrada COAXIAL de la barra de sonido.
Cable digital coaxial
(disponible en el
mercado)
Cable RCA estéreo
(disponible en el
mercado)
(rojo)
Salida de audio
digital coaxial
(naranja)
(blanco)
Salida de audio
analógica
Videoconsola (etc.)
NOTA
NOTA
• Asegúrese de que los canales izquierdo (L) y derecho (R) se conectan correctamente.
• Seleccione la tecla ANALOG del mando a distancia como fuente de entrada.
• Seleccione el botón COAXIAL del mando a distancia como fuente de entrada.
Es 7
Funcionamiento
1
Teclas de entrada
Preparación del mando a distancia
Retire la lámina de protección antes de usarlo.
Transmisor de señal del mando a distancia
Transmite señales infrarrojas.
Seleccione una fuente de entrada para su reproducción.
TV ....................Audio de TV
BD/DVD ...........Audio de un dispositivo conectado
a la toma de entrada BD/DVD
COAXIAL.........Audio de un dispositivo conectado
a la toma de entrada COAXIAL
ANALOG .........Audio de un dispositivo conectado
a la toma de entrada ANALOG
BLUETOOTH (solo YAS-103)
.........................Audio de un dispositivo Bluetooth
conectado
El indicador de la fuente de entrada seleccionada se ilumina.
★
(Ejemplo: cuando TV está seleccionado)
SUGERENCIA
Rango operativo del mando a distancia
No se aleje más allá del rango de funcionamiento
descrito a continuación.
Sensor del mando a
distancia
Menos de
6m
2
Teclas SUBWOOFER (+/-)
Ajuste el volumen del altavoz de ultragraves.
Bajar volumen (–)
Subir volumen (+)
Indicadores
Teclas VOLUME (+/-)
Los indicadores del panel delantero parpadean o se
iluminan para indicar el funcionamiento y el estado de
los ajustes.
Ajuste el volumen de la barra de sonido.
Bajar volumen (–)
8 Es
★
• Para reproducir el audio o ver vídeos del dispositivo
conectado al TV, establezca la fuente de entrada del TV en
el dispositivo de reproducción.
• Para obtener más información sobre la conexión Bluetooth,
consulte “Escuchar sonido desde un dispositivo Bluetooth
(solo YAS-103)” (p.10).
Subir volumen (+)
★: En el caso de las teclas
BLUETOOTH STANDBY,
AUDIO DELAY, LEARN y
REPEATER, es necesario
pulsar durante 3 segundos.
★
Tecla LEARN★
Tecla REPEATER★
Pone la barra de sonido en modo de memorización
de mando a distancia de TV (p.12).
Activa o desactiva la función de repetidor de
mando a distancia de TV (p.14).
3
Indicación de decodificador
Tecla
4
(encendido)
Enciende o apaga (espera) la barra de sonido.
7
Tecla CLEAR VOICE
Activa o desactiva la función de claridad de voz.
Cuando está función está activada, es más claro el
sonido de las voces de películas, series de TV,
programas de noticias y deportes, etc.
Verde (encendido)
Rojo (Bluetooth en espera)
La barra de sonido admite las siguientes señales de
audio. Puede comprobar el tipo de señal de audio de
entrada por el color del indicador.
Verde (Dolby Digital), Rojo (DTS Digital Surround)
Apagado (PCM)
Desactivado (apagado)
Parpadea 3 veces (habilitado), parpadea una vez (deshabilitado)
★
Tecla BLUETOOTH STANDBY
(solo YAS-103)
Tecla UNIVOLUME
Activa o desactiva la función UniVolume.
Cuando está activada esta función, se puede
mantener el mismo volumen en distintos canales,
programas, anuncios y fuentes de sonido.
Activa/desactiva el modo de espera Bluetooth.
(p.11).
Teclas SURROUND y STEREO
5
Puede cambiar de reproducción envolvente a
estéreo (2 canales), y viceversa. Si está
seleccionada la reproducción envolvente, puede
obtener un efecto de sonido real con AIR
SURROUND XTREME, exclusivo de Yamaha.
SURROUND
Se ilumina (reproducción envolvente)
STEREO
Apagado (reproducción estéreo)
SUGERENCIA
• Si se reproducen en modo envolvente señales estéreo de 2
canales, se ilumina el indicador
PLII.
Parpadea 3 veces (habilitado), parpadea una vez (deshabilitado)
SUGERENCIA
• La función UniVolume se desactiva automáticamente si se
selecciona BLUETOOTH como fuente de entrada.
Tecla AUDIO DELAY★
Ajusta el retardo de audio para sincronizar el
sonido con la imagen si la imagen de vídeo del TV
parece tener retardo respecto al sonido.
Realice los pasos siguientes para ajustar el retardo de audio.
1 Mantenga pulsado AUDIO DELAY más de 3
segundos.
Parpadea el indicador situado más a la izquierda.
Se ilumina (Dolby Pro Logic II)
2 Pulse SUBWOOFER (+/–) para ajustar el nivel
de retardo de audio.
Tecla MUTE
Silencia la salida de audio. Vuelva a pulsar la
tecla para desactivar el silencio.
6
Menos retardo (–)
Más retardo (+)
3 Pulse AUDIO DELAY para finalizar el ajuste.
SUGERENCIA
Parpadea (en silencio)
• El ajuste terminará automáticamente si no se realiza
ninguna operación en más de 20 segundos.
Es 9
Escuchar sonido desde un
dispositivo Bluetooth (solo YAS-103)
Puede escuchar el sonido inalámbricamente desde un dispositivo Bluetooth, por
ejemplo, un smartphone o un reproductor de música digital.
Consulte también el manual de instrucciones del dispositivo Bluetooth para obtener
más información.
Emparejado de un dispositivo Bluetooth con la barra de sonido
Cuando se conecta a un dispositivo Bluetooth por primera vez, el “emparejado” entre el
dispositivo y la barra de sonido es un proceso obligatorio. El “emparejado” debe
realizarse con cada dispositivo Bluetooth utilizado.
Una vez finalizado el “emparejado”, las siguientes conexiones se realizarán automáticamente.
1
Pulse el botón BLUETOOTH en el mando a distancia de la barra de
sonido para seleccionar Bluetooth como fuente de entrada.
El indicador BLUETOOTH del panel delantero se iluminará en verde.
Dispositivos Bluetooth
Se ilumina
2
Encienda el dispositivo Bluetooth compatible que quiera emparejar y
lleve a cabo el emparejado.
La operación varía en función del dispositivo. Consulte el manual de instrucciones
del dispositivo.
3
Seleccione “YAS-103 Yamaha” en la lista de dispositivos Bluetooth
del dispositivo.
Si le pide una contraseña (PIN), introduzca el número “0000”.
PIN 0 0 0 0
Lleve a cabo los siguientes pasos en el dispositivo Bluetooth que vaya a conectar.
Para la primera
conexión Bluetooth
Para conexiones
Bluetooth posteriores
Emparejado de un
dispositivo Bluetooth con
la barra de sonido
Reproducción del audio desde un dispositivo
Bluetooth en la barra de sonido
10 Es
YAS-103 Yamaha
Cuando haya finalizado el emparejado, aparece
1
4
7
2
5
8
0
3
6
9
o un mensaje de confirmación.
NOTA
• Lleve a cabo el emparejado con el dispositivo Bluetooth y la barra de sonido dejando una distancia entre
ellos de no más de 10 metros.
• Se pueden emparejar hasta ocho dispositivos Bluetooth con la barra de sonido. Si se quiere emparejar un
noveno dispositivo, se eliminará la información del emparejado más antiguo.
• Si se elimina la información de emparejado de un dispositivo, cuando quiera volver a usar dicho
dispositivo, deberá volver a realizar el proceso de emparejado.
• Si ya hay conectado un dispositivo Bluetooth a la barra de sonido, finalice la conexión Bluetooth y lleve a
cabo el emparejado con el nuevo dispositivo.
• Consulte “Resolución de problemas” (p.15) para obtener información de resolución de problemas de
conexión Bluetooth.
Reproducción del audio desde un dispositivo
Bluetooth en la barra de sonido
1
Con la barra de sonido encendida, pulse el botón BLUETOOTH en el
mando a distancia de la barra de sonido para seleccionar Bluetooth
como fuente de entrada.
El indicador BLUETOOTH del panel delantero se iluminará en verde.
Se ilumina
2
El modo de espera Bluetooth permite activar (o desactivar) la barra de sonido
automáticamente, todo combinado con el funcionamiento del dispositivo Bluetooth.
Cómo configurarlo
Con la barra de sonido apagada, mantenga pulsado el botón
BLUETOOTH STANDBY en el mando a distancia de la barra de sonido
durante más de 3 segundos.
Mantener pulsada la tecla BLUETOOTH STANDBY durante más de 3 segundos activa
y desactiva el modo.
Encienda el dispositivo Bluetooth.
Cuando se establezca correctamente la conexión Bluetooth, el indicador
BLUETOOTH de la barra de sonido parpadeará 3 veces.
Parpadea 3 veces
3
Uso del modo de espera Bluetooth
Reproduzca una canción en el dispositivo.
Parpadea 3 veces (habilitado), parpadea una vez (deshabilitado)
Cuando el modo de espera Bluetooth está activado y la barra de sonido está apagada,
el indicador STATUS se ilumina en rojo.
Se ilumina (rojo)
Funciones disponibles en dispositivos Bluetooth con el modo de espera Bluetooth activado
Función de encendido de interbloqueo (cuando la barra de sonido está apagada)
Cuando se realiza la conexión Bluetooth en el dispositivo, la barra de sonido se enciende y está lista para
reproducir sonido desde el dispositivo.
NOTA
• Establezca la conexión Bluetooth con el dispositivo y la barra de sonido dejando una distancia entre ellos
de no más de 10 metros.
• Tal vez deba seleccionar “YAS-103 Yamaha” en la lista de dispositivos Bluetooth otra vez en caso de que
tenga problemas con la conexión. Quizá tenga que cambiar el ajuste de salida al audio de salida de la
barra de sonido en función del dispositivo Bluetooth que esté utilizando.
• Ajuste el nivel del volumen del dispositivo Bluetooth si es necesario.
• Si ya hay conectado un dispositivo Bluetooth a la barra de sonido, finalice la conexión Bluetooth y realice
la conexión con el nuevo dispositivo.
Finalización de la conexión Bluetooth
La conexión Bluetooth se finaliza en los siguientes casos. Cuando se finaliza la
conexión Bluetooth, el indicador BLUETOOTH parpadea una vez.
Función de apagado de interbloqueo (cuando la barra de sonido está encendida)
La barra de sonido se apaga cuando la conexión Bluetooth finaliza en un dispositivo Bluetooth. (Solo
cuando BLUETOOTH está seleccionado como fuente de entrada.)
Uso de la aplicación HOME THEATER CONTROLLER
Si instala la aplicación gratuita “HOME THEATER CONTROLLER” en un dispositivo
Bluetooth, por ejemplo, un smartphone, puede realizar distintas operaciones fácilmente
y con comodidad con su dispositivo Bluetooth. (Opciones de configuración:
funcionamiento básico, campo de sonido, ajustes de sonido)
Para obtener más información sobre “HOME THEATER CONTROLLER”, consulte la
información del producto que encontrará en nuestro sitio web.
• El dispositivo Bluetooth compatible se apaga.
• Se pulsa el botón BLUETOOTH del mando a distancia de la barra de sonido durante más de 3 segundos.
• La barra de sonido se apaga.
Es 11
Ajustes
4-2
Dirigiendo el mando a distancia del TV hacia el sensor de mando a distancia,
mantenga pulsado más de 1 segundo, dos o tres veces, el botón de silencio.
Programar la barra de sonido con el mando a
distancia del TV (función de memorización de
mando a distancia de TV)
Unos 30 cm
Mando a distancia del TV
Una vez programada la barra de sonido, puede usar el mando a distancia del TV para
controlar sus funciones, como encender y apagar el TV y la barra de sonido a la vez o
subir y bajar el volumen o activar o desactivar el silenciamiento de la barra de sonido.
NOTA
• Esta función solo está disponible si el mando a distancia del TV utiliza señales infrarrojas.
• Un mando a distancia por radiofrecuencia (RF) no funcionará en este caso.
• Si desea usar un mando a distancia de un descodificador de televisión por cable o satélite para controlar
la barra de sonido, utilice el mando a distancia por infrarrojos original del TV para programar la barra de
sonido y, a continuación, utilice el mando a distancia del descodificador para realizar las operaciones.
• Si al modificar el volumen de la barra de sonido también cambia el volumen del TV, ajuste el volumen
del TV al mínimo o desactive la salida de los altavoces.
1
2
3
Apague el TV.
Apague la barra de sonido.
Mantenga pulsado más de tres segundos el botón LEARN del mando a distancia
de la barra de sonido para poner la barra de sonido en modo de memorización.
Cuando la barra de sonido está en modo de memorización, los indicadores del
panel delantero parpadean como se muestra a continuación.
Mantener pulsado
(más de 1 segundo)
Resultado
Memorización
correcta
Soltar
(más de 1 segundo)
Pitido/zumbido
Soltar
(más de 1 segundo)
Indicadores
Una vez
Se ilumina
Memorización
no realizada
Dos veces
* Repita el
proceso desde
el paso 4-1.
5
Mantener pulsado
(más de 1 segundo)
Parpadeo
Memorice en la barra de sonido el código de “Volumen (–)” del
mando a distancia del TV.
5-1
Pulse VOLUME (–) en el panel delantero de la barra de sonido.
5-2
Dirigiendo el mando a distancia del TV hacia el sensor de mando a distancia,
mantenga pulsado más de 1 segundo, dos o tres veces, el botón de volumen (–).
NOTA
• Los pasos del 4 al 7 requieren usar solo el mando a distancia del TV y las teclas del panel delantero
de la barra de sonido. El mando a distancia de la barra de sonido no es necesario.
• Si la barra de sonido ya dispone de funciones memorizadas, se iluminará el siguiente indicador.
Silencio: BD/DVD
Volumen (-): COAXIAL
Volumen (+): ANALOG
Encendido: BLUETOOTH
4
4-1
12 Es
Memorice en la barra de sonido el código de “Silencio” del mando a distancia del TV.
Pulse INPUT en el panel delantero de la barra de sonido.
Resultado
Memorización
correcta
Pitido/zumbido
Indicadores
Una vez
Memorización
no realizada
Dos veces
* Repita el
proceso desde
el paso 5-1.
Se ilumina
Parpadeo
6
Memorice en la barra de sonido el código de “Volumen (+)” del mando
a distancia del TV.
6-1
Pulse VOLUME (+) en el panel delantero de la barra de sonido.
6-2
Dirigiendo el mando a distancia del TV hacia el sensor de mando a distancia,
mantenga pulsado más de 1 segundo, dos o tres veces, el botón de volumen (+).
Resultado
Memorización
correcta
Pitido/zumbido
SUGERENCIA
• El modo de memorización terminará automáticamente si no se realiza ninguna operación en más de
5 minutos.
• Ponga el volumen del TV al mínimo. Cuando suba el volumen de la barra de sonido con el mando a
distancia del TV, el volumen de este podría subir también. En ese caso, realice el paso 3 de
“Conexiones” (p.6) para cambiar el ajuste del TV.
• Puede pulsar el botón
del mando a distancia de la barra de sonido para finalizar el modo de
memorización.
Indicadores
Se ilumina
Borrado de todas las funciones programadas
1
Parpadeo
Memorice en la barra de sonido el código de “Encendido” del mando
a distancia del TV.
7-1
Pulse
7-2
Dirigiendo el mando a distancia del TV hacia el sensor de mando a distancia,
mantenga pulsado más de 1 segundo, dos o tres veces, el botón de
encendido.
Resultado
Memorización
correcta
Con la barra de sonido apagada, mantenga pulsado el botón LEARN
en el mando a distancia de la barra de sonido durante más de 3
segundos. (para entrar en modo de memorización)
Cuando la barra de sonido está en modo de memorización, los indicadores del
panel delantero parpadean como se muestra a continuación.
(encendido) en el panel delantero de la barra de sonido.
Pitido/zumbido
Para finalizar el modo de memorización, pulse el botón LEARN en el
mando a distancia de la barra de sonido.
Así se han llevado a cabo todos los ajustes necesarios. Ahora puede controlar la
barra de sonido con los botones de silencio, de encendido o de volumen del mando
a distancia del TV.
Una vez
Memorización
no realizada
Dos veces
* Repita el
proceso desde
el paso 6-1.
7
8
2
Indicadores
Mantenga pulsado más de 3 segundos INPUT en el panel delantero
de la barra de sonido.
Una vez
Se ilumina
Parpadea en rojo (borrado)
Memorización
no realizada
Dos veces
* Repita el
proceso desde
el paso 7-1.
Si se realiza todo el borrado, se oirán tres pitidos.
Parpadeo
3
Pulse el botón LEARN en el mando a distancia de la barra de sonido.
Es 13
Envío de la señal del mando a distancia del TV a
través de la barra de sonido (función de repetidor
de mando a distancia de TV)
Si la función de repetidor de mando a distancia de TV está activada, la barra de sonido
transfiere la señal del mando a distancia del TV recibida en el sensor frontal al
transmisor posterior. Esta función tendría que estar activada al colocar la barra de
sonido delante del TV y no podrá controlar el TV sin el mando a distancia del TV.
NOTA
• Esta función solo está disponible si el mando a distancia del TV utiliza señales infrarrojas.
Configuración de la función de espera automática
Si activa la función de espera automática, por fin podrá olvidarse de apagar la barra de
sonido después de usarla, aunque se quede dormido delante del TV.
NOTA
• Con la función de espera automática activada y si se cumple una de las condiciones siguientes, la barra de
sonido se apagará automáticamente.
− No ha habido ninguna operación en 8 horas
− No se recibe audio ni se realizan operaciones en 20 minutos con BLUETOOTH seleccionado como
fuente de entrada.
1
Luz IR para repetidor de mando a distancia de TV
Sensor del mando a
distancia del TV
Mando a distancia del TV
1
2
Con la barra de sonido apagada, mantenga pulsado el botón MUTE
en el mando a distancia de la barra de sonido durante más de 3
segundos.
Puede comprobar el estado de la función de espera automática al encender la
barra de sonido.
Encienda la barra de sonido.
Mantenga pulsado más de tres segundos el botón REPEATER en el
mando a distancia de la barra de sonido para habilitar o deshabilitar
la función de repetidor de mando a distancia de TV.
Apagado (habilitado), se ilumina (deshabilitado)
SUGERENCIA
• La configuración inicial varía en función del país o la región.
− Modelos para Reino Unido y Europa: habilitado
− Resto de modelos: deshabilitado
Parpadea tres veces (habilitado), parpadea una vez
(deshabilitado)
Así se han llevado a cabo todos los ajustes necesarios. Cuando está habilitada la
función de repetidor de mando a distancia de TV, puede controlar el TV con el
mando a distancia a través de la barra de sonido.
SUGERENCIA
• La función de repetidor de mando a distancia de TV está deshabilitada de forma predeterminada.
• Si el cable de alimentación de la barra de sonido se conecta a una toma de corriente de CA y si la
función de repetidor de mando a distancia de TV está activada, la función se puede usar incluso con
la barra de sonido apagada.
• Si ha memorizado en la barra de sonido el funcionamiento del volumen (+) (p.13), el volumen del TV
podría subir cuando suba el volumen de la barra de sonido con el mando a distancia del TV. En ese
caso, realice el paso 3 de “Conexiones” (p.6) para cambiar el ajuste del TV.
• Puede comprobar el estado de la función de repetidor de mando a distancia de TV en el indicador
central al encender la barra de sonido.
Apagado (habilitado), se ilumina (deshabilitado)
14 Es
Inicialización de la barra de sonido
Realice el procedimiento siguiente para inicializar la barra de sonido.
1
2
Apague la barra de sonido.
Mantenga pulsado más de tres segundos
delantera de la barra de sonido.
(encendido) en la parte
Parpadea (inicializado)
Resolución de problemas
La barra de
sonido empieza
a funcionar sola.
Se está usando otro dispositivo
Bluetooth cerca.
Finalice la conexión Bluetooth de la
barra de sonido (p.11).
Consulte la tabla inferior cuando la barra de sonido no funcione correctamente. Si el
problema que tiene no aparece en la lista a continuación, o si las instrucciones no le
sirven de ayuda, apague la barra de sonido, desenchufe el cable de alimentación y
póngase en contacto con un centro Yamaha de atención al cliente o concesionario
autorizado.
En primer lugar, compruebe lo siguiente:
Las gafas 3D del
TV no funcionan.
La barra de sonido bloquea el
transmisor de las gafas 3D del
TV.
Compruebe la posición del transmisor
de la gafas 3D del TV y ajuste la
posición de la barra de sonido. Si es
necesario, quítele los soportes a la
barra de sonido (p.5).
A Los cables de alimentación de la barra de sonido, el TV y los dispositivos de
reproducción (como reproductores BD) están bien conectados a tomas de CA.
B La barra de sonido, el subwoofer, el TV y los dispositivos de reproducción
(como reproductores BD) están encendidos.
C Los conectores de cada cable están insertados con seguridad en las tomas de
cada dispositivo.
Audio
Problema
Causa
Solución
No hay sonido.
Está seleccionada otra fuente de
entrada.
Seleccione una fuente de entrada
adecuada (p.8).
Está activada la función de
silencio.
Cancele la función de silencio (p.9).
Alimentación y sistema
Problema
Causa
Solución
El equipo se
apaga
inmediatamente.
La función de espera automática
ha funcionado correctamente.
Con la función de espera
automática activada y si se
cumple una de las condiciones
siguientes, la barra de sonido se
apagará automáticamente.
- No ha habido ninguna
operación en 8 horas
- No se recibe audio ni se
realizan operaciones en 20
minutos con BLUETOOTH
seleccionado como fuente de
entrada.
Deshabilite la función de espera
automática (p.14).
La unidad no se
puede encender.
Se han activado los circuitos de
protección tres veces seguidas.
(Si intenta encender la unidad en
estas condiciones, el indicador
STATUS parpadeará.)
Para proteger el producto, no es
posible encenderlo en estas
condiciones. Desenchufe el cable de
alimentación de la toma eléctrica de
CA y póngase en contacto con su
distribuidor o centro de servicio
Yamaha más cercano.
La barra de
sonido no
reacciona.
El microprocesador interno se ha
bloqueado debido a una descarga
eléctrica externa (como un rayo o
electricidad estática excesiva) o a
una caída del voltaje de la fuente
de alimentación.
Mantenga pulsado más de diez
segundos
(encendido) en la parte
delantera de la barra de sonido para
que se vuelva a encender. Si el
problema persiste, desconecte el
cable de alimentación de la toma de
CA y vuelva a enchufarlo.
El volumen está demasiado bajo.
Suba el volumen (p.8).
No se emite
sonido desde el
altavoz de
ultragraves.
El volumen del altavoz de
ultragraves es demasiado bajo.
Suba el volumen del altavoz de
ultragraves (p.8).
La fuente de reproducción no
contiene señales de baja
frecuencia.
Reproduzca una fuente de sonido que
contenga señales de baja frecuencia.
El volumen se
reduce cuando
se enciende la
barra de sonido.
Se ha puesto en marcha la
función de ajuste de volumen
automático. Para impedir que el
volumen sea demasiado alto, la
barra de sonido ajusta
automáticamente su volumen en
un nivel determinado al
encenderse.
Si es necesario, suba el volumen
(p.8).
No hay efecto
envolvente.
Está seleccionada la
reproducción en estéreo.
Seleccione la reproducción envolvente
(p.9).
El volumen está demasiado bajo.
Suba el volumen (p.8).
El TV o el dispositivo de
reproducción está ajustado para
emitir solo audio de 2 canales
(como PCM).
Cambie el ajuste de la salida de audio
digital del TV o el dispositivo de
reproducción por Dolby Digital o
BitStream.
El audio se emite desde los
altavoces integrados del TV.
Ponga el volumen del TV al mínimo
(p.6).
La barra de sonido está
demasiado cerca de otro
dispositivo digital o de alta
frecuencia.
Aleje el dispositivo de la barra de
sonido.
Se oye ruido.
Es 15
Mando a distancia
Problema
Causa
Solución
La barra de
sonido no se
puede controlar
por medio del
mando a
distancia.
La barra de sonido se encuentra
fuera del rango operativo.
Utilice el mando a distancia dentro del
rango operativo (p.8).
El TV no se
puede controlar
por medio de su
mando a
distancia.
El TV no se
puede controlar
por medio de la
función de
repetidor de
mando a
distancia de TV.
16 Es
Las pilas están casi agotadas.
Sustitúyalas por pilas nuevas (p.8).
El sensor del mando a distancia
de la barra de sonido está
expuesto a la luz solar directa o a
una luz intensa.
Ajuste el ángulo de iluminación o
vuelva a colocar la barra de sonido.
La barra de sonido bloquea el
sensor del mando a distancia del
TV.
Utilice la función de repetidor de
mando a distancia de TV (p.14) o quite
los soportes de la barra de sonido
para que el sensor no esté bloqueado
(p.5).
El TV o su mando a distancia
podría no funcionar
correctamente.
Consulte el manual del TV.
La función de repetidor de mando
a distancia de TV está
deshabilitada.
Habilite la función de repetidor de
mando a distancia de TV (p.14).
El mando a distancia del TV no
usa señales infrarrojas. Algunos
mandos a distancia podrían no
funcionar aunque utilicen señales
infrarrojas.
En ese caso, no se puede usar la
función de repetidor de mando a
distancia de TV. Ajuste la posición de
la barra de sonido de forma que no
bloquee el sensor del mando a
distancia del TV y use el mando a
distancia del TV para controlar el TV.
La barra de sonido y el TV están
demasiado juntos o demasiado
separados.
Aleje la barra de sonido del TV más de
50 mm (p.5).
Si es necesario, quite o ponga los
soportes de la barra de sonido para
ajustar la altura de la luz IR (del
repetidor de mando a distancia de TV)
de la barra de sonido situada delante
del sensor del mando a distancia del
TV (p.5).
Hay algún obstáculo, por ejemplo
cables, entre la barra de sonido y
el TV.
Quite el obstáculo que pueda haber.
El TV no recibe correctamente la
señal del mando a distancia, ya
que se producen interferencias
entre las señales del mando a
distancia del TV y la luz IR (del
repetidor de mando a distancia de
TV) de la barra de sonido.
Deshabilite la función de repetidor de
mando a distancia de TV (p.14).
El botón del mando a distancia
del TV no se mantuvo pulsado el
tiempo suficiente.
Mantenga la tecla pulsada más de 1
segundo dos o tres veces (p.12).
El mando a distancia del TV no
usa señales infrarrojas. Algunos
mandos a distancia podrían no
funcionar aunque utilicen señales
infrarrojas.
En ese caso, no se puede usar la
función de memorización del mando a
distancia de TV. Utilice el mando a
distancia de la barra de sonido para
controlar la barra de sonido.
La posición desde la que ha
utilizado el mando a distancia del
TV no es adecuada.
Utilice el mando a distancia del TV
desde una posición adecuada (p.12).
Las pilas del mando a distancia
del TV están bajas.
Sustitúyalas por pilas nuevas.
El sensor del mando a distancia
de la barra de sonido está
expuesto a la luz solar directa o a
una luz intensa.
Ajuste el ángulo de iluminación o
vuelva a colocar la barra de sonido.
La luz de la pantalla del TV ha
interferido con la transmisión de
la señal del mando a distancia.
Apague el TV y vuelva a realizar la
operación de memorización (p.12).
Se oye sonido
desde el TV
cuando se sube
el volumen de la
barra de sonido
con el mando a
distancia del TV.
(Cuando se usa
la función de
memorización
del mando a
distancia de TV)
La salida de audio está activada
en el TV.
Cambie el ajuste del TV para
deshabilitar la salida por los altavoces
del TV. Si su TV no permite hacerlo,
pruebe uno de los métodos siguientes.
- Conecte unos auriculares a la toma
correspondiente del TV.
- Ponga el volumen del TV al mínimo.
La barra de
sonido y el TV se
encienden y
apagan en
sentido
contrario. (Por
ejemplo, el TV se
apaga si se
enciende la barra
de sonido.)
(Cuando se usa
la función de
memorización
del mando a
distancia de TV)
El TV estaba encendido la última
vez que realizó la operación de
memorización.
Pulse el botón de encendido del TV y
(encendido) en el panel delantero
de la barra de sonido para encender
ambos y, a continuación, pulse el
botón de encendido del mando a
distancia del TV para apagarlos.
La barra de
sonido no
memoriza las
operaciones del
mando a
distancia del TV.
Bluetooth (solo YAS-103)
Problema
Causa
Solución
No es posible
emparejar la
barra de sonido
con el
dispositivo
Bluetooth.
BLUETOOTH no se puede
seleccionar como fuente de
entrada.
Seleccione BLUETOOTH como fuente
de entrada.
El dispositivo no admite A2DP.
Lleve a cabo el emparejado con un
dispositivo que admita A2DP.
Un adaptador Bluetooth, etc. que
quiera emparejar con la barra de
sonido tiene una contraseña
distinta de “0000”.
Utilice un adaptador Bluetooth, etc.
cuya contraseña sea “0000”.
La barra de sonido y el dispositivo
están demasiado lejos.
Acerque el dispositivo a la barra de
sonido.
Existen señales de salida de un
dispositivo (horno microondas,
LAN inalámbrica, etc.) en la
banda de frecuencia de 2,4 GHz
cercana.
Aleje la barra de sonido del dispositivo
que está emitiendo las señales de
frecuencia de radio.
Hay otro dispositivo Bluetooth
conectado.
Finalice la conexión Bluetooth actual y
lleve a cabo el emparejado con el
nuevo dispositivo.
Hay otro dispositivo Bluetooth
conectado.
La barra de sonido no puede
establecer múltiples conexiones
Bluetooth. Finalice la conexión
Bluetooth actual y establezca la
conexión nueva con el dispositivo que
desee.
Hay más de nueve dispositivos
emparejados y la información de
emparejado más antigua se ha
eliminado.
Vuelva a realizar el emparejado. La
barra de sonido puede conservar la
información de emparejado de hasta
ocho dispositivos. Cuando se
empareja un noveno dispositivo, la
información de emparejado más
antigua se elimina.
No es posible
establecer una
conexión
Bluetooth.
No se produce
sonido o el
sonido se
interrumpe
durante la
reproducción.
La conexión Bluetooth de la barra
de sonido con el dispositivo se ha
cancelado.
Vuelva a realizar el proceso de
conexión Bluetooth (p.10).
La barra de sonido y el dispositivo
están demasiado lejos.
Acerque el dispositivo a la barra de
sonido.
Existen señales de salida de un
dispositivo (horno microondas,
LAN inalámbrica, etc.) en la
banda de frecuencia de 2,4 GHz
cercana.
Aleje la barra de sonido del dispositivo
que está emitiendo las señales de
frecuencia de radio.
La función Bluetooth del
dispositivo está desactivada.
Active la función Bluetooth del
dispositivo.
El dispositivo no está configurado
para enviar señales de audio
Bluetooth a la barra de sonido.
Compruebe que la función Bluetooth
del dispositivo está correctamente
ajustada.
No se puede realizar la
reproducción en el dispositivo.
Realice la reproducción en el
dispositivo.
El volumen del dispositivo está
ajustado en el mínimo.
Suba el nivel del volumen.
Es 17
Especificaciones
Elemento
Sección de
amplificador
Sección de
altavoz
delantero
Sección de
altavoz de
ultragraves
Descodificador
Tomas de
entrada
Bluetooth
(solo YAS-103)
Especificaciones
Potencia de
salida nominal
máxima
Delantero L/R 30 W x 2 canales
Altavoz de ultragraves 60 W
Tipo
Tipo de suspensión acústica
(Tipo de blindaje no magnético)
Controlador
2 conos de 6,5 cm
Respuesta de
frecuencia
De 150 Hz a 22 kHz
Tipo
Tipo reflexión de graves
(Tipo de blindaje no magnético)
Controlador
2 conos de 7,5 cm
Respuesta de
frecuencia
De 50 Hz a 150 Hz
Señal de audio
admitida (TV, BD/
DVD)
PCM (2 canales)
Dolby Digital
DTS Digital Surround
Digital (Óptica)
2 (TV, BD/DVD)
Digital (Coaxial)
1 (COAXIAL)
Analógica (RCA)
1 (ANALOG)
Versión de
Bluetooth
Ver. 2.1 +EDR
Protocolos
admitidos
A2DP, SPP
Códecs
admitidos
SBC, MPEG4 AAC
Salida
inalámbrica
Bluetooth Clase 2
Distancia
máxima de
comunicación
10 m (sin obstáculos)
General
Alimentación
eléctrica
Modelos de EE.UU. y Canadá: 120 V de CA, 60 Hz
Modelo de Taiwán: 110-120 V de CA, 50/60 Hz
Otros modelos: 220-240 V de CA, 50/60 Hz
Consumo
22 W
Consumo en
espera
Menos de 0,5 W
Consumo de
energía en
espera de
Bluetooth (solo
YAS-103)
0,6 W
Dimensiones
(Anchura x
Altura x
Profundidad)
890 x 91 x 115 mm (sin incluir pies ni soportes)
Peso
4,0 kg
890 x 109 x 121 mm (incluyendo pies y soportes)
* Las especificaciones están sujetas a cambios sin previo aviso.
Este sistema emplea nuevas tecnologías y algoritmos que permiten conseguir sonido envolvente de 7.1
canales con solo altavoces delanteros, y sin utilizar paredes como reflejos.
“UniVolume” es una marca comercial de Yamaha Corporation.
(solo YAS-103)
Bluetooth es una marca registrada de Bluetooth SIG y Yamaha la utiliza de acuerdo con un contrato de
licencia.
Fabricado con la licencia de Dolby Laboratories. Dolby, Pro Logic y el símbolo de la doble D son marcas
comerciales de Dolby Laboratories.
Para obtener información sobre las patentes DTS, consulte http://patents.dts.com. Fabricado con licencia de
DTS Licensing Limited.
DTS, el símbolo y DTS y el símbolo en su conjunto son marcas comerciales registradas y DTS Digital
Surround es una marca comercial de DTS, Inc. © DTS, Inc. Todos los derechos reservados.
“Blu-ray Disc™”, “Blu-ray™” y los logotipos son marcas comerciales de la Blu-ray Disc Association.
18 Es
La siguiente descripción corresponde únicamente al modelo
YAS-103.
Bluetooth
• Bluetooth es una tecnología para comunicación inalámbrica entre dispositivos dentro
de un área aproximada de 10 meters a través de la banda de frecuencia de 2,4 GHz,
una banda que se puede usar sin necesidad de licencia.
Gestión de las comunicaciones Bluetooth
• La banda de 2,4 GHz utilizada por los dispositivos Bluetooth compatibles es una
banda de radio que muchos otros equipos también utilizan. Aunque los dispositivos
Bluetooth compatibles utilizan una tecnología que reduce al mínimo la influencia de
otros componentes que puedan estar usando la misma banda de radio, esta influencia
inevitablemente puede reducir la velocidad o la distancia de las comunicaciones y, en
algunos casos, interrumpir la comunicación.
• La velocidad de transferencia de la señal y la distancia a la que es posible la
comunicación varía en función de la distancia entre los dispositivos comunicantes, la
presencia de obstáculos, las condiciones de las ondas de radio y el tipo de
equipamiento.
• Yamaha no garantiza el funcionamiento de todas las conexiones inalámbricas entre
esta unidad y otros dispositivos compatibles con Bluetooth.
Es 19
© 2013 Yamaha Corporation
Printed in Malaysia
ZK08340
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertising
