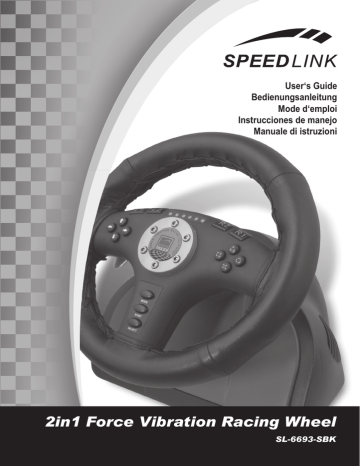

SPEEDLINK 2 in1 Force Vibration Racing Wheel User's Guide

SPEEDLINK 2 in1 Force Vibration Racing Wheel User's Guide
User‘s Guide
Bedienungsanleitung
Mode d‘emploi
Instrucciones de manejo
Manuale di istruzioni
2in1 Force Vibration Racing Wheel
SL-6693-SBK
Inhalt / Content
2/3
Deutsch
Einleitung
Produkteigenschaften
Lieferumfang
Aufbau
Anschluss an eine Spielekonsole oder den PC
Digital/Analog-Modus
Betriebseigenschaften
Einstellung der Lenkempfindlichkeit
Programmierfunktion
Tastenfunktion Problembehebung
Garantie
Falls Sie Hilfe benötigen...
5
5
5
5
6
7
8
8
9
10
11
11
11
English
Introduction
Features
Included in the Delivery
Setup
Connecting to a games console or PC
Digital/Analogue mode
Automatic functions
Adjusting the steering sensitivity
Programming function
Button/key functions Problem Solving
Warranty
Should you need assistance...
13
13
13
13
14
15
15
16
17
18
19
19
19
Français
Introduction
Caractéristiques
Éléments fournis
Montage
Raccordement à une console ou à l’ordinateur
Configuration requise
Mode numérique/analogique
Caractéristiques lors de l’utilisation
Réglage de la sensibilité du volant
Fonction de programmation
21
21
21
21
22
22
23
24
24
25
Fonctions des touches En cas de problème
Garantie
Si vous avez besoin d’aide…
26
27
27
27
Español
Introducción
Características del producto
Componentes suministrados
Montaje
Conexión a una consola de videojuegos o a un PC
Modos analógico/digital
Características de funcionamiento
Ajuste de la sensibilidad
Función de programación
Funciones de los botones Resolución de problemas
Garantía
Si precisas ayuda...
29
29
29
29
30
31
32
32
33
34
35
35
35
Italiano
Introduzione
Caratteristiche del prodotto
In dotazione con la fornitura
Montaggio
Collegamento ad una console giochi o ad un PC
Modalità analogica e digitale
Caratteristiche di funzionamento
Impostazione della sensibilità di guida
Configurazione dei pulsanti
Funzione dei pulsanti Ricerca guasti e possibili soluzioni
Garanzia
In caso di supporto tecnico...
37
37
37
37
38
39
40
40
41
42
43
43
43
DE
S icherheitshinweise
Wichtig!
Bevor Sie dieses Produkt verwenden,
lesen Sie bitte die Sicherheits- und
Warnhinweise im Handbuch. Bewahren Sie dieses Handbuch auf, um
zu einem späteren Zeitpunkt darauf
zurückgreifen zu können.
Haftungsausschluss
Die Jöllenbeck GmbH übernimmt keine Haftung für Schäden am Produkt
oder Verletzungen von Personen
aufgrund von unachtsamer, unsachgemäßer, falscher oder nicht dem
vom Hersteller angegebenen Zweck
entsprechender Verwendung des
Produkts.
Fehlerbeseitigung/Reparatur
Versuchen Sie nicht, das Gerät selbst
zu warten oder zu reparieren. Überlassen Sie jegliche Wartungsarbeiten dem zuständigen Fachpersonal.
Nehmen Sie keine Veränderungen
am Gerät vor. Dadurch verlieren Sie
jegliche Garantieansprüche.
Feuchtigkeit/Wärmequellen
Verwenden Sie das Gerät nicht in der
Nähe von Wasser (z. B.Waschbecken, Badewannen etc.), und halten Sie
es von Feuchtigkeit, tropfenden oder
spritzenden Flüssigkeiten sowie Regen fern. Setzen Sie das Gerät keinen
hohen Temperaturen, hoher Luftfeuchtigkeit oder direktem Sonnenlicht
aus.
Reinigung
Verwenden Sie zum Reinigen des
Gerätes bitte ein weiches, trockenes
Tuch. Lassen Sie das Gerät nie mit
Benzol, Verdünner oder anderen Chemikalien in Berührung kommen.
Standort
Stellen Sie das Gerät auf eine stabile
Unterlage, um zu verhindern, dass es
herunterfällt und dabei Personen oder
das Gerät zu Schaden kommen.
Bestimmungsgemäßer Gebrauch
• Das Gerät darf nur mit den dafür
vorgesehenen Originalteilen verwendet werden.
• Das Produkt darf nur in geschlossenen und trockenen Räumen
verwendet werden.
• Die bestimmungsgemäße Verwendung beinhaltet das Vorgehen
gemäß der Installationsanleitung.
Für Schäden, die durch unsachgemäßen Gebrauch entstehen,
übernimmt der Hersteller keine
Haftung.
Einleitung
DE
Vielen Dank für den Kauf des 2in1 Force Vibration Racing Wheel. Das multikompatible Lenkrad wurde speziell zum Anschluss an die PlayStation®2 und
den PC konzipiert. DualshockTM Effekte sorgen für überzeugende Realitätsnähe
im Spiel.
Produkteigenschaften
• Dual Vibration für aufregende Fahreffekte
• Für PC und PlayStation®2 geeignet
• Lenkradkranz aus Kunstleder -extrem griffig und komfortabel
• Pedalblock mit analogem Gas- und Bremspedal
• Tischklemme und Beinauflage für optimale Spielposition ohne Verrücken
• Zwei Schaltwippen
• Pedale und Funktionstasten einfach programmierbar
• Einstellbare Lenkempfindlichkeit
• Extrem großer Lenkbereich von 250°
Lieferumfang
• Lenkrad
• Pedalblock
• Oberschenkelauflage
• Tischklemme
• Bedienungsanleitung
• Treiber CD
Aufbau
Hinweis: Achten Sie darauf, dass der Untergrund, auf dem das Lenkrad steht,
eben ist.
DE Tischbefestigung
1. Befestigen Sie die Tischklemme an der Unterseite des Lenkrads (s. Abb.)
2. Stellen Sie das Lenkrad auf den Tisch und befestigen Sie die Schraube
der Tischklemme, bis das Lenkrad nicht mehr verrutschen kann.
Beinauflage
1. Packen Sie die Oberschenkelauflagen aus.
2. Drehen Sie das Lenkrad auf den Kopf und befestigen Sie die Auflagen in
den dafür vorgesehenen Löchern.
3. Setzen Sie das Lenkrad nun wie in der Abb. gezeigt auf Ihre Oberschenkel.
Anschluss an eine Spielekonsole oder den PC
Anschluss an die PlayStation®2
Hinweis: Schließen Sie das Lenkrad nicht über den USB-Anschluss des Kabels an die PlayStation®2 an! An der PlayStation®2 funktioniert es ausschließlich über den PlayStation®2-Stecker des Lenkrads.
1. Schalten Sie Ihre PlayStation®2 Spielekonsole aus.
2. Schließen Sie den PlayStation®2-Anschluss des Lenkrades an den Port1
Ihrer PlayStation®2 Konsole an.
3. Schließen Sie den Pedalblock an das 6-Pin-Kabel des Lenkrads an.
4. Schalten Sie das Fernsehgerät und die Spielekonsole an.
Hinweis:
Zur automatischen Erkennung des Lenkbereichs bitte NICHT das Lenkrad
berühren! Das Lenkrad stellt sich automatisch ein.
Anschluss an den PC über den USB-Port
Hinweis:
1. USB-Betrieb wird nicht von Windows® 95/NT unterstützt.
2. Schließen Sie das Lenkrad nicht an einen USB-Hub an. Es funktioniert
nur, wenn es direkt an den USB-Port des PCs angeschlossen wird.
Systemvoraussetzungen:
• IBM PC
• Windows®98 oder höher
• Freier USB-Port
•20MB freier Speicherplatz
Verbinden Sie den USB-Stecker mit den USB-Port des PCs.
Treiber-Installation für Windows®98 und höher
DE
1. Vor der Treiber-Installation muss das Lenkrad an den PC angeschlossen
werden. Legen Sie dann die mitgelieferte Treiber-CD-ROM in Ihr CD-ROMLaufwerk ein.
2. Falls das Installationsmenü nicht automatisch starten sollte, klicken Sie auf
Start > Ausführen > Durchsuchen und wählen Sie Ihr CD-ROM-Laufwerk
aus.
3. Doppelklicken Sie dann auf die Datei setup.exe
4. Falls die Abfrage nach der digitalen Signatur für Windows® erscheint, bestätigen Sie die Meldung, um mit der Installation fortzufahren. Folgen Sie den
Anweisungen auf dem Bildschirm.
5. Nach Beendigung der Installation starten Sie Ihren PC erneut.
Klicken Sie nach dem Neustart auf Start > Einstellungen > Systemsteuerung.
Doppelklicken Sie auf Gamecontroller. In dem sich öffnenden Fenster sollte Ihr
Lenkrad mit dem Status „Ok“ aufgeführt sein.
Klicken Sie auf Eigenschaften, um das Lenkrad zu testen.
Eine Kalibrierung des Lenkrads ist nicht notwendig. Das Lenkrad unterstützt
eine dynamische Kalibrierung, die beim Anstecken des Gerätes automatisch
ausgeführt wird.
Digital/Analog-Modus:
Sie können bei diesem Lenkrad für die PlayStation®2 zwischen Analog-/und
Digital-Modus wählen.
Um einen Modus auszuwählen, drücken Sie die Mode-Taste, bis Sie im gewünschten Modus sind.
LED-Anzeige
Digital-Modus
Analog-Modus
---
Rot
Hinweis:
Bei einigen Spielen, wie z.B. GT3™ funktioniert das Lenkrad nur im AnalogModus. Der Digital-Modus gewährleistet die Kompatibilität zu älteren Spielen.
DE Betriebseigenschaften
Auto-Zentrierung
Beim Anschließen des Lenkrads an die Konsole wird das Lenkrad automatisch
zentriert, so dass keine umständlichen Einstellungen über das Optionsmenü
des Spiels vorzunehmen sind.
Automatische Erkennung des größtmöglichen Lenkbereichs
Mit dieser Funktion wird bei dem Lenkrad automatisch der größtmögliche
Lenkbereich eingestellt, ohne umständliche Einstellungen über das Optionsmenü des Spiels vornehmen zu müssen.
Einstellung der Lenkempfindlichkeit
Es stehen 6 Empfindlichkeitslevels zur Verfügung.
Standardmäßig ist Level 1 eingestellt.
Um die Empfindlichkeit einzustellen, gehen Sie wie folgt vor:
1. Drücken Sie die Select-Taste und gleichzeitig die Richtungstaste mit Pfeil
nach rechts. Die blinkenden LEDs zeigen an, welche Empfindlichkeitsstufe
gewählt wurde (s. Tabelle unten)
2. Wiederholen Sie diesen Schritt, bis Sie die gewünschte Lenkempfindlichkeit eingestellt haben
LED-Anzeige bei den einzelnen Empfindlichkeitsstufen:
Grüne LEDs
Level 1
Gelbe LEDs
XX
Level 2
XX
Level 3
Level 4
XX
XX
XX
Level 5
Level 6
Rote LEDs
XX
XX
XX
XX
Hinweis:
Die LEDs blinken circa 5 Sekunden nach Einstellen des Lenkwinkels. Bei
Level 4-6 blinken jeweils vier LEDs.
Programmierfunktion
Programmieren einer Tastenfunktion auf eine andere Taste
 Drücken Sie Select. Alle LEDs blinken auf. Der Programmiermodus ist nun
aktiv.
 Drücken Sie die Taste, dessen Funktion Sie auf eine andere Taste
legen möchten. Jeweils vier LEDs für die Pedale bzw. zwei LEDs für die
Schaltwippen fangen nun an zu blinken.
 Drücken Sie die Taste, auf die Sie die Funktion legen möchten. Alle LEDs
blinken wieder durchgehend. Wiederholen Sie die Schritte 2 und 3 für
weitere Tasten.
 Um den Programmiermodus zu verlassen, drücken Sie erneut Select oder
warten Sie sechs Sekunden, bis das Lenkrad automatisch den Modus
verlässt.
PlayStation®2
Die rechte und linke Schaltwippe sind werksseitig auf R2 und L2 eingestellt. Die
Pedale sind als Beschleunigungs- und Bremspedale eingestellt und besitzen
die gleiche Funktion wie die Tasten X und .
Die Schaltwippen und Pedale können auf folgende Tasten umbelegt werden:
, X, , , L1, L2, R1, R2, L3 (ß), R3 (à) und RY-Achse (áâ).
Einige Spiele verwenden als Standard für Gas und Bremse den rechten Analogstick. Um die Pedalfunktionen auf den rechten Analogstick zu übertragen
drücken Sie START + linke Pfeiltaste + Gaspedal und anschließend START +
linke Pfeiltaste + Bremspedal. Diese Funktion wird nur im Analogmodus unterstützt. Die Einstellung geht verloren, sobald das Lenkrad in den Digitalmodus
geschaltet wird oder die Konsole ausgeschaltet wird.
PC
Die rechte und linke Schaltwippe sind werksseitig als Tasten 1 und 2 eingestellt.
Die Pedale sind als Y-Achse hoch und runter eingestellt.
Die Schaltwippen und Pedale können auf folgende Tasten umbelegt werden: 1,
2, 3, 4, 5, 6, 7, 8, 11, 12, Y-Achse.
Reset aller vorgenommenen Einstellungen
Drücken Sie für drei Sekunden die Mode-Taste, entfernen Sie das Lenkrad von
der Konsole oder schalten Sie die Spielekonsole aus.
DE
DE Tastenfunktion
Tastenbeschriftung
PC
PS ®2
Richtungstasten
POV (Richtungstasten)
Richtungstasten
Lenkrad links/rechts
X1-Achse
Links- und Rechtsbewegung
des linken Sticks
Linkes Pedal
Y1-Achse ()
Analoge -Taste
Rechtes Pedal
Y1-Achse ()
Analoge X Taste

Taste 1
 Taste

Taste 4
 Taste

Taste 2
 Taste

Taste 3
 Taste
Mode
Taste 10
Mode Taste
Start
Taste 10
Start Taste
Select
Taste 9
Select Taste
L1
Taste 7
L1
L2
Taste 6
L2
R2
Taste 5
R2
R1
Taste 8
R1
Linke Schaltwippe
Taste 2
L2
Rechte Schaltwippe
Taste 1
R2
Problembehebung
Das Lenkrad reagiert nicht.
1. Überprüfen Sie, ob das von Ihnen gewählte Spiel den aktuellen Betriebsmodus unterstützt. Schalten Sie ggf. die Konsole aus und entfernen Sie
alle Kabel. Stellen Sie die Verbindung dann wieder her und schalten Sie
die Konsole ein.
Die Pedale reagieren nicht.
1. Überprüfen Sie die Kabelverbindung zwischen Pedalen und Lenkrad.
2. Überprüfen Sie, ob die Pedale im Spiel aktiviert sind.
3. Sollten die Pedale im Spiel nicht funktionieren, können Sie über die Tastenumbelegungs-Funktion oder über X und  die Gas- und Bremsfunktion
umbelegen bzw. ausführen.
10
Garantie
DE
Für dieses Produkt gewähren wir Ihnen eine Garantie von zwei Jahren ab Kaufdatum auf Verarbeitung und alle eingebauten Teile.
Falls Sie Hilfe benötigen...
Bei technischen Problemen wenden Sie sich bitte an unseren technischen
Support. Die Hotline-Nummer finden Sie auf der Rückseite dieser Bedienungsanleitung.
11
GB
I mportant S afety I nformation
Important!
Before using this product, read the
instruction manual for important safety
information. Please retain this manual for future reference and warranty
information.
Excemption from Liability
No liability will attach to Jöllenbeck
GmbH if any damage, injury or accident is attributable to inattentive,
inappropriate, negligent or incorrect
operation of the machinery whether or
not caused deliberately.
Troubleshooting & Servicing
Do not attempt to service or repair the
device yourself. Refer all servicing to
qualified service personnel. Do not
attempt to modify the device in any
way. Doing so could invalidate your
warranty.
Cleaning
When cleaning the device, please use
a soft, dry cloth. Never use benzine,
paint thinner, or other chemicals on the
device.
Location
Place the device in a stable location,
so it will not fall causing damage to the
device or bodily harm.
Intended use
• The product may only be used with
the original parts intended for it.
• The product may only be used in
closed and dry rooms.
• The intended use includes adherence to the specified installation
instructions. The manufacturer accepts no liability for damage arising
due to improper use.
Moisture and heat sources
Do not use this apparatus near water
(for example, sinks, baths, pools) or
expose it to rain, moisture, or dripping
or splashing liquids. Do not expose the
unit to high temperatures, high humidity or direct sunlight.
12
Introduction
Thank you for purchasing the 2in1 Force Vibration Racing Wheel. The multiGB
compatible steering wheel has been specifically designed for use with the PlayStation®2 and PC. DualshockTM feedback effects make for captivating realism
during your game.
Features
• Dual Vibration for a thrilling driving experience
• Suitable for PC and PlayStation®2
• Steering wheel rim covered in artificial leather – excellent grip and comfort
• Pedal block with analogue gas and brake pedal
• Table clamp and thigh support for optimal playing position without
movement
• Two control paddles
• Easily programmable pedals and buttons
• Adjustable steering sensitivity
• Extremely large steering lock of 250°
Included in the Delivery
• Steering wheel
• Pedal block
• Thigh support
• Table clamp
• Operating manual
• Driver CD
Setup
Note: Make sure the surface on which the steering wheel is mounted is level.
13
Table mounting
1. Fix the table clamp to the underside of the steering wheel (see picture beGB
low).
2. Place the steering wheel on the table and turn the table clamp screw sufficiently tight enough so that the steering wheel cannot slip.
Thigh support
1. Unpack the thigh supports.
2. Turn the steering wheel upside down and fasten the supports in the holes
provided.
3. Place the steering wheel on your thighs as shown in the picture.
Connecting to a games console or PC
Connecting to PlayStation®2
Note: Do not connect the steering wheel to the PlayStation®2 using the USB
connector on the cable! It will only work with the PlayStation®2 when you use
the steering wheel’s PlayStation®2 connector.
1. Switch off your PlayStation®2 games console.
2. Connect the PlayStation®2 plug on your steering wheel to Port 1 on your
PlayStation®2 console.
3. Connect the pedal block to the 6-pin cable of the steering wheel.
4. Switch on the TV and games console.
Note:
For automatic detection of the steering wheel, DO NOT touch the steering
wheel! The steering wheel configures itself automatically.
Connecting to a PC via the USB port
Note:
1. USB operation is not supported by Windows®95/NT.
2. Do not connect the steering wheel to a USB hub. It will only work when connected directly to the USB port of your PC.
System requirements:
• IBM PC
• Windows®98 or higher
• Free USB port
•20 MB free hard disk space
Connect the USB connector to the USB port on your PC.
14
Driver installation for Windows®98 and higher
1. The steering wheel must be connected to the PC before installing the driver.
GB
Insert the supplied driver CD into your CD-ROM drive.
2. If the installation menu does not start automatically, click on Start > Run >
Browse and select your CD-ROM drive.
3. Double click on the file setup.exe
4. If a window requesting a digital signature for Windows appears, acknowledge the message to continue installation. Follow the on-screen instructions.
5. Reboot your PC once the installation has completed.
After rebooting, select Start > Settings > Control Panel. Double click on Game
Controllers. In the window that opens, your steering wheel should be listed with
status “OK”.
Click on Properties to test the steering wheel.
It is not necessary to calibrate the steering wheel. The steering wheel supports dynamic calibration, which takes place automatically when plugging in the
device.
Digital/Analogue mode:
For PlayStation®2, you can choose between analogue and digital mode with
this steering wheel.
To select a mode, press the mode button until you are in the required mode.
LED display
Digital mode
Analogue mode
---
Red
Note:
With some games, such as GT3™, the steering wheel only works in analogue
mode. Digital mode ensures compatibility with older games.
Automatic functions
Auto-centring
On connecting the steering wheel to the console, the wheel is automatically
centred so you don’t have to make laborious settings in the game’s options
menu.
Automatic detection of the widest possible steering lock
This function automatically sets the greatest possible steering lock for the steering wheel so you don’t have to make laborious settings in the game’s options
menu.
15
Adjusting the steering sensitivity
You can choose between 6 sensitivity levels.
GB
Level 1 is the default setting.
To change the sensitivity, proceed as follows:
1. Simultaneously press the Select button and the right directional button.
The flashing LEDs indicate which sensitivity level has been set (see table
below).
2. Repeat this until you have set the required steering sensitivity.
LED display with the individual sensitivity levels:
Green LEDs
Level 1
Yellow LEDs
XX
Level 2
XX
Level 3
Level 4
XX
XX
XX
Level 5
Level 6
Red LEDs
XX
XX
XX
XX
Note:
The LEDs flash for 5 seconds after setting the steering angle. Four LEDs will
flash respectively for Levels 4-6.
16
Programming function:
Remapping a button function to another button
GB
 Press Select. All LEDs will flash. Programming mode is now active.
 Press the button whose function you want to remap to another button. Either
four LEDs for the pedals or two LEDs for the control paddles will now start
to flash.
 Press the button which you want to remap the function to. All LEDs will flash
continuously. Repeat steps 2 and 3 for remaining buttons.
 To exit programming mode, press Select again or wait six seconds, after
which the steering wheel will automatically exit programming mode.
PlayStation®2
The right and left control paddles are set to R2 and L2 as factory default. Pedals are set to gas and brake and have the same functions as the buttons X and
.
The control paddles and pedals can be remapped to the following buttons: ,
X, , , L1, L2, R1, R2, L3 (ß), R3 (à) and RY axis (áâ).
Some games use the right analogue stick for gas and brake as standard. To
transfer the pedal function to the right analogue stick press START + left directional button + gas pedal, followed by START + left directional button + brake
pedal. This function is only supported in analogue mode. The setting is deleted if the steering wheel is switched to digital mode or if the games console is
switched off.
PC
The right and left control paddles are set to Keys 1 and 2 as factory default. The
pedals are set to Y axis up and down.
The control paddles and pedals can be remapped to the following keys: 1, 2, 3,
4, 5, 6, 7, 8, 11, 12, Y axis.
Resetting all changes made
Either press „Mode“ for three seconds, or unplug the steering wheel from the
games console, or turn the games console off.
17
Button/key functions
GB
Button marking
PC
PS ®2
Direction pad
POV (direction keys)
Direction pad
Steering wheel left/right
X1 axis
Left and right movement of the
left stick
Left pedal
Y1 axis ()
Analogue  button
Right pedal
Y1 axis ()
Analogue X button

Key 1


Key 4
 button

Key 2
 button

Key 3
 button
Mode
Key 10
Mode button
Start
Key 10
Start button
Select
Key 9
Select button
L1
Key 7
L1
L2
Key 6
L2
R2
Key 5
R2
R1
Key 8
R1
Left control paddle
Key 2
L2
Right control paddle
Key 1
R2
button
Problem Solving
The steering wheel doesn’t respond.
1. Check that the game you have chosen supports the current operating mode.
If necessary, switch off the console and remove all cables. Reconnect cables and switch the console on again.
The pedals don’t respond.
1. Check the cable connection between pedals and steering wheel.
2. Check that the pedals are activated in the game.
3. If the pedals don’t work in the game, you can reassign the gas and brake
functions to other buttons or simply use the X and  buttons.
18
Warranty
We guarantee this product to be free of defects in workmanship and materials
for a period of two (2) years from the original date of purchase.
Should you need assistance...
Our technical support team will be happy to help with any technical problems.
The hotline number can be found on the back of this manual. 19
GB
I nstructions
FR
Important!
Avant d‘utiliser ce produit, consultez le
manuel d‘instructions. Vous y trouverez des informations importantes sur la
sécurité. Conservez ce manuel pour
référence ultérieure.
Entretien
Ne tenez pas d‘effectuer vous-même
l’entretien du dispositif ni de le réparer. Pour les opérations d’entretien,
adressez-vous à du personnel qualifié.
N‘essayez jamais d‘apporter une quelconque modification au dispositif. Cela
pourrait annuler votre garantie.
de sécurité
Emplacement
Placez l‘unité sur un support stable, car toute chute risquerait de les
endommager ou de cuser des dommages corporels.
Nettoyer l‘unité
Pour nettoyer l‘unité, veuillez utilisez
un chiffon doux et sec. N‘appliquez
jamais de benzine, de diluant ou autre
produit chimique sur le dispositif.
Utilisation conforme
• L’appareil ne doit être utilisé
qu’avec les pièces originales
prévues à cet effet.
Humidité et sources de chaleur
• Le produit ne doit être utilisé que
Évitez d’utiliser l’appareil à proximité
dans des locaux fermés et secs.
de l’eau (évier, baignoire ou piscine
• L’utilisation conforme implique
par ex.) ou de l’exposer aux intemde respecter les instructions
d’installation.
péries, à l’humidité, ou à des écoule• Le fabricant décline toute responments ou des projections de liquides.
N‘exposez pas le dispositif à une temsabilité en cas de dommages dus à
pérature élevée, une humidité excessiune utilisation incorrecte.
ve ou au rayonnement direct du soleil.
20
Introduction
Merci d’avoir acheté le volant 2in1 Force Vibration Racing Wheel. Ce volant
multicompatible a été spécialement conçu pour pouvoir être raccordé sur une
PlayStation®2 ou un ordinateur. Ses effets DualshockTM donnent au jeu une
dimension réaliste convaincante.
Caractéristiques
• Dual Vibration pour des effets de conduite saisissants
• Pour PC et PlayStation®2
• Volant en simili-cuir – extrêmement confortable avec une bonne prise en
main
• Pédalier avec pédale d’accélérateur et de frein analogique
• Pince de fixation sur la table et dispositif d’appui du volant aux jambes pour
une position optimale et stable en jouant
• Deux papillons de changement de vitesse
• Pédales et touches de fonction facilement programmables
• Sensibilité du volant réglable
• Amplitude de braquage extrêmement grande de 250°
Éléments fournis
• Volant
• Pédalier
• Dispositif d’appui du volant aux jambes
• Pince de fixation sur la table
• Mode d’emploi
• CD avec pilote
Montage
Remarque : faites attention à poser le volant sur un support plat.
21
FR
Fixation sur la table
1. Fixez la pince sur la face inférieure du volant.
2. Placez le volant sur la table et serrez la vis de la pince de manière à ce que
FR
le volant ne puisse pas déraper.
Dispositif d’appui du volant aux jambes
1. Déballez les appuis pour jambes.
2. Tournez le volant à l’envers et fixez les appuis dans les trous prévus à cet
effet.
3. Placez ensuite le volant sur vos cuisses comme indiqué sur l’illustration.
Raccordement à une console ou à l’ordinateur
Raccordement à une console PlayStation®2
Remarque : n’utilisez pas la prise USB de l’adaptateur fourni pour raccorder
le volant à la PlayStation®2 ! Le volant ne fonctionne que s’il est raccordé à la
PlayStation®2 par la fiche PlayStation®2.
1. Éteignez votre console PlayStation®2.
2. Raccordez la prise PlayStation®2 du volant au port 1 de votre console
PlayStation®2.
3. Reliez le pédalier au câble à 6 broches du volant.
4. Allumez le téléviseur et la console.
Remarque :
NE PAS toucher le volant lors de la détection automatique de l’amplitude de
braquage ! Le volant se règle automatiquement.
Raccordement à l’ordinateur par le port USB
Remarque :
1. Le mode USB n’est pas pris en charge sous Windows®95/NT.
2. Ne raccordez pas le volant à un hub USB. Il ne fonctionne que s’il est raccordé directement au port USB de l’ordinateur.
Configuration requise :
• PC IBM
• Windows®98 ou plus
• Port USB libre
•20 Mo d’espace disque libre
Reliez la fiche USB au port USB de votre ordinateur.
22
Installation du pilote pour Windows®98 et plus
1. Avant d’installer le pilote, il est nécessaire de raccorder le volant à l’ordinateur. Insérez dans le lecteur de CD-ROM le CD-ROM fourni comprenant le
pilote.
2. Si le programme d’installation ne démarre pas automatiquement, allez sur
Démarrer > Exécuter > Parcourir et sélectionnez le lecteur de CD-ROM.
3. Double-cliquez sur le fichier setup.exe.
4. Si vous voyez apparaître une fenêtre relative à la signature numérique pour
Windows, confirmez le message pour pouvoir poursuivre l’installation. Suivez les instructions qui s’affichent à l’écran.
5. À la fin de l’installation, redémarrez votre ordinateur.
Après avoir redémarré votre système, allez sur Démarrer > Paramètres >
Panneau de configuration. Double-cliquez sur Contrôleurs de jeu. Le volant
doit figurer dans la fenêtre qui s’ouvre alors à l’écran et être suivi de la mention
« OK ».
Cliquez sur Propriétés pour tester le volant.
Il n’est pas nécessaire d’étalonner le volant. Un étalonnage dynamique du volant est effectué automatiquement lors du raccordement.
Mode numérique/analogique :
Ce volant pour PlayStation®2 vous donne le choix entre le mode analogique et
numérique.
Pour sélectionner un mode, appuyez sur la touche Mode jusqu’à ce que le
mode de votre choix soit activé.
Affichage lumineux
Mode numérique
Mode analogique
---
Rouge
Remarque :
dans certains jeux, par exemple GT3™, le volant ne fonctionne qu’en mode
analogique. Le mode numérique garantit la compatibilité avec des jeux plus
anciens.
23
FR
Caractéristiques lors de l’utilisation
Auto-centrage
Lorsque vous raccordez le volant à la console, le volant est automatiquement
FR centré, ce qui vous évite de procéder à des réglages complexes dans le menu
des options du jeu.
Détection automatique de l’amplitude de braquage maximale
Cette fonction règle automatiquement le volant sur l’amplitude de braquage
maximale, sans que vous ayez besoin de procéder à des réglages complexes
dans le menu des options du jeu.
Réglage de la sensibilité du volant
Vous avez le choix entre 6 niveaux de sensibilité.
Le volant est réglé par défaut sur le niveau 1.
Pour régler la sensibilité, procédez de la manière suivante :
1. Appuyez sur la touche Select et en même temps sur la touche avec la flèche vers la droite. Les voyants clignotants indiquent le niveau de sensibilité
sélectionné (voir tableau ci-dessous).
2. Répétez cette opération jusqu’à ce que le volant soit réglé sur le niveau de
sensibilité de votre choix.
Code lumineux des différents niveaux de sensibilité
Voyants verts
Niveau 1
Voyants jaunes
XX
Niveau 2
XX
Niveau 3
Niveau 4
XX
XX
XX
Niveau 5
Niveau 6
Voyants rouges
XX
XX
XX
XX
Remarque :
les voyants clignotent environ 5 secondes après réglage de l’angle de braquage. Pour les niveaux 4 à 6, quatre voyants clignotent à chaque fois.
24
Fonction de programmation
Programmation pour attribuer à une touche une fonction affectée à une autre touche
 Appuyez Select. Tous les voyants clignotent. Le mode de programmation
est alors activé.
 Appuyez sur la touche correspondant à la fonction que vous souhaitez
affecter à une autre touche. Les quatre voyants des pédales ou les deux
voyants des papillons de changement de vitesse se mettent alors à
clignoter.
 Appuyez sur la touche à laquelle vous souhaitez attribuer la fonction.
Tous les voyants clignotent de nouveau. Répétez les étapes 2 et 3 pour
programmer d’autres touches.
 Pour quitter le mode de programmation, appuyez de nouveau sur Select +
 ou bien attendez six secondes que le volant quitte automatiquement le
mode de programmation.
PlayStation®2
Les papillons de changement de vitesse droit et gauche sont réglés par défaut
sur R2 et L2. Les pédales sont configurées comme pédales d’accélération et de
freinage et ont la même fonction que les touches X et .
Les papillons de changement de vitesse et les pédales peuvent être affectés
aux touches suivantes : , X, , , L1, L2, R1, R2, L3 (ß), R3 (à) et axe RY
(áâ).
Certains jeux utilisent par défaut le stick analogique droit pour les fonctions
d’accélération et de freinage. Pour attribuer au stick analogique droit les
fonctions des pédales, appuyez sur START + flèche vers la gauche + pédale
d’accélérateur, puis sur START + flèche vers la gauche + pédale de frein. Cette
fonction n’est prise en charge qu’en mode analogique. Le réglage est annulé
dès que le volant passe en mode numérique ou que la console est éteinte.
PC
Les papillons de changement de vitesse droit et gauche sont réglés par défaut
sur les touches 1 et 2. Les pédales sont configurées comme axe Y vers le haut
et vers le bas.
Les papillons de changement de vitesse et les pédales peuvent être affectés
aux touches suivantes : 1, 2, 3, 4, 5, 6, 7, 8, 11, 12, axe Y.
Réinitialisation de tous les réglages opérés
Appuyez durant trois secondes sur Mode, débranchez le volant de la console
ou éteignez la console.
25
FR
Fonctions des touches
FR
Nom des touches
PC
PS ®2
Touches de direction
POV (touches de direction)
Touches de direction
Volant vers la gauche/droite
Axe X1
Mouvement vers la gauche
et vers la droite du stick de
gauche
Pédale de gauche
Axe Y1 ()
Touche  analogique
Pédale de droite
Axe Y1 ()
Touche X analogique

Touche 1
Touche 

Touche 4
Touche 

Touche 2
Touche 

Touche 3
Touche 
Mode
Touche 10
Touche Mode
Start
Touche 10
Touche Start
Select
Touche 9
Touche Select
L1
Touche 7
L1
L2
Touche 6
L2
R2
Touche 5
R2
R1
Touche 8
R1
Papillon de changement de
vitesse gauche
Touche 2
L2
Papillon de changement de
vitesse droit
Touche 1
R2
En cas de problème
Le volant ne réagit pas.
1. Vérifiez que le jeu prend en charge le mode actuellement sélectionné. Éteignez le cas échéant la console et débranchez tous les câbles. Reprenez les
branchements et rallumez la console.
Les pédales ne réagissent pas.
1. Vérifiez le câblage entre les pédales et le volant.
2. Vérifiez que les pédales sont activées dans le jeu.
3. Si les pédales ne fonctionnent pas en cours de jeu, vous pouvez utiliser la
fonction de changement de programmation des touches ou les touches X et
 pour modifier la programmation de la fonction d’accélération et de frein
ou exécuter la fonction.
26
Garantie
Nous accordons sur ce produit une garantie de deux ans à compter de la date
d’achat couvrant les défauts de fabrication et tous les composants.
Si vous avez besoin d’aide…
En cas de problèmes techniques, veuillez vous adresser à notre service d’assistance technique. Vous trouverez le numéro de téléphone au dos de ce mode
d’emploi.
27
FR
N otas
ES
importantes sobre la seguridad
Importante!
Antes de utilizar este producto, lea el
manual de instrucciones para obtener
informaciones importantes acerca de
la seguridad. Guarde el manual de
instrucciones para consultas en el
futuro.
Soluciòn de problemas
No intente reparar el dispositivo usted
mismo. Remita todas las reparaciones
al personal de servicio cualificado. No
intente modificar el dispositivo de ninguna manera. Si lo hace, la garantía
perdería validez.
Colocación
Coloque el dispositivo en un lugar estable para evitar posibles caídas
que pudieran ocasionar lesiones físicas o dañar el producto.
Limpiar el dispositivo
Cuando limpie el dispositivo, por favor
utilice un paño suave y seco. Nunca
utilice bencina, removedor u otro químico para limpiarlo.
Uso según instrucciones
• El dispositivo sólo se puede usar
con las piezas originales correspondientes.
Humedad y fuentes de calor
• El producto se utilizará siempre en
No utilice este aparato en lugares
espacios cerrados y secos.
cercanos a agua (por ejemplo, frega• El uso según las instrucciones
dores, bañeras, piscinas, etc.) ni lo
incluye un procedimiento de
exponga a lluvia, humedad ni líquidos
instalación según las mismas
que pueden gotear o salpicar. Evite
instrucciones. El fabricante no se
exponer la unidad a altas temperatuhace responsable de los daños
que pudieran derivarse de un uso
ras, humedad excesiva o rayos del sol.
inadecuado del producto.
28
Introducción
Muchas gracias por la compra del volante Force Vibration Racing Steering 2 en 1. Este volante multicompatible se ha concebido especialmente para ser
conectado a la PlayStation®2 y a un PC. Efectos DualshockTM se encargan de
trasladar al juego una realidad convincente.
Características del producto
• Vibración dual para conseguir efectos de lo más emocionante
• Vale para PC y PlayStation®2
• Volante recubierto de piel sintética – altamente confortable y de gran
sujeción
• Bloque de pedales de aceleración y freno analógicos
• Sargenta y soporte de piernas para conseguir una posición de juego optima
sin deslizamiento
• Dos palancas de cambio
• Pedales y botones de función de fácil programación
• Sensibilidad del volante ajustable
• Amplio ángulo de giro de 250°
Componentes suministrados
• Volante
• Bloque de pedales
• Soporte para las piernas
• Sargenta
• Instrucciones de manejo
• CD para controlador
Montaje
Advertencia: Hay que procurar que la superficie de montaje sobre la cual descansa el volante sea lisa.
29
ES
Sujeción de mesa
1. Sujeta la sargenta a la parte inferior del volante (ver fig. más abajo)
2. Coloca el volante sobre la mesa y rosca el tornillo de la sargenta hasta que
el volante no pueda deslizarse.
Soporte
de piernas
ES
1. Saca el soporte del embalaje.
2. Gira el volante poniéndolo boca arriba y sujeta los soportes en los orificios
previstos para ello.
3. Coloca el volante sobre tus piernas como indica la figura que viene a continuación
Conexión a una consola de videojuegos o a un PC
Conexión a PlayStation®2
Advertencia: ¡No conectar el volante a la PlayStation®2 a través del puerto USB
del adaptador! En PlayStation®2 sólo funciona mediante el conector PlayStation®2 del volante.
1. Desconecta tu consola PlayStation®2.
2. Enchufa el conector PlayStation2 del volante al puerto 1 de la consola PlayStation®2.
3. Conecta el bloque de pedales al cable de 6 pines del volante.
4. Conecta el aparato de TV y la consola.
Advertencia:
Para detectar automáticamente el ángulo de giro ¡NO tocar el volante! El volante es autoajustable.
Conexión a un PC a través del puerto USB
Advertencia:
1. Ten muy en cuenta que Windows®95/NT no soporta el sistema USB.
2. No conectes el volante a un hub USB (concentrador). Sólo funciona si se
conecta directamente al puerto USB de un ordenador.
Requerimientos del sistema:
• PC IBM • Windows®98 o superior
• Puerto USB libre •20MB libres en la memoría
El conector USB al puerto USB de tu ordenador.
30
Instalación del controlador para Windows®98 o superiores
1. Antes de instalar el controlador, hay que conectar el volante al PC. Inserta a
continuación el CD ROM del controlador adjunto en la unidad de CDs.
2. Si no se inicia la instalación automática del programa, haz clic en Inicio >
Ejecutar > Examinar que se abre y selecciona la unidad de CD-ROM.
ES
3. Haz doble clic en el archivo setup. exe.
4. Si aparece la entrada de la firma digital de Windows, acepta esta opción
para continuar con la instalación. Sigue las instrucciones que aparecen en
pantalla.
5. Después de finalizar la instalación reinicia tu ordenador.
Después de reiniciar el PC haz clic en Inicio > Configuración > Panel de
control. Haz doble clic en Controlador de juegos. En la ventana que se abre
aparecerá en la lista el volante en el estado „OK“ (aceptar).
Haz clic sobre Propiedades para poder hacer un test del volante.
No se precisa la calibración del volante. El volante soporta calibración dinámica
que se ejecuta automáticamente al conectar el dispositivo.
Modos analógico/digital:
Puedes seleccionar en este volante para PlayStation®2 entre modos analógico
y digital.
Para seleccionar pulsa el botón Modo hasta que llegues al modo que estás
buscando.
Indicador LED
Modo digital
Modo analógico
---
Rojo
Advertencia:
En algunos juegos como el GT3™ funciona el volante sólo en modo analógico.
El modo digital facilita la compatibilidad con juegos más antiguos.
31
Características de funcionamiento
Centrado automático
Al conectar el volante a una consola el volante realiza automáticamente el centrado, de manera que no se precisan ajustes complicados a través del menú de
ES opciones del juego.
Detección automática del rango de giro más amplio
Con esta función el volante se ajusta automáticamente al ángulo de giro más
amplio, sin tener que realizar ajustes en el menú de opciones del juego.
Ajuste de la sensibilidad
Dispones de 6 niveles de sensibilidad.
Por defecto está seleccionado el nivel 1.
Pata ajustar la sensibilidad del volante procede como sigue:
1. Pulsa el botón select y al mismo tiempo el botón de dirección en forma de
flecha hacia la derecha. Cuando los LEDs parpadean, indican el nivel de
sensibilidad seleccionado (ver tabla más abajo)
2. Repite esta acción hasta que hayas conseguido ajustar la sensibilidad del
volante que quieres.
Indicador LED y los distintos grados o niveles de sensibilidad:
LEDs verdes
Nivel 1
LEDs amarillos
XX
Nivel 2
XX
Nivel 3
Nivel 4
XX
XX
XX
Nivel 5
Nivel 6
LEDs rojos
XX
XX
XX
XX
Advertencia:
Los LEDs parpadean unos 5 segundos después de ajustar el ángulo de giro.
En el nivel 4-6 parpadean cuatro LEDs cda vez.
32
Función de programación
Programación de una función pasándola de un botón a otro
 Pulsa Select. Todos los LEDs parpadean. El modo programador se ha
activado.
 Pulsa el botón cuya función quieres asignar a otro botón. Verás que
parpadean cuatro LEDs para los pedales y dos LEDs para las palancas del
cambio.  Pulsa el botón al cual quieres asignar la función. Todos los LEDs vuelven a
parpadear. Repite los pasos 2 y 3 para cualquier otro botón al que quieras
asignar una función.
 Para salir del modo programador pulsa de nuevo Select o espera unos seis
segundos hasta que el volante salga automáticamente del modo.
PlayStation®2
Las palancas de cambio izq. y dcha. vienen programadas por defecto en R2 y L2. Los pedales están ajustados para las funciones de acelerador y freno y
tienen las mismas funciones que los botones X y .
Las palancas de cambio y pedales se pueden asignar también a los siguientes
botones: , X, , , L1, L2, R1, R2, L3 (ß), R3 (à) y el eje RY (áâ).
Algunos juegos se sirven normalmente del stick analógico derecho para acelerar y frenar. Para asignar las funciones al stick analógico derecho, pulsa START
+ botón flecha izq. + pedal acelerador y a continuación START + botón flecha
izq. + pedal freno. Esta función sólo la soporta el modo analógico. Los ajustes
se pierden en cuanto el volante se activa en modo digital o se desconecta la
consola.
PC
Las palancas de cambio izq. y dcha. vienen programadas por defecto en los
botones 1 y 2. Los pedales se ajustan como eje Y arriba y abajo.
Las palancas de cambio y pedales se pueden asignar también a los siguientes
botones: 1, 2, 3, 4, 5, 6, 7, 8, 11, 12, eje Y.
Reset de todos los ajustes y cambios realizados
Pulsa durante tres segundos „Mode“, retira el volante de la consola o apágala.
33
ES
Funciones de los botones
ES
Rotulación de botones
PC
PS ®2
Botones de dirección
POV (botones de dirección)
Botones de dirección
Volante izq./dcha.
Eje X1
Movimiento izq. /dcha. del
stick izq.
Pedal izq.
Eje Y1 ()
Botón  analógico
Pedal dcho.
Eje Y1 ()
Botón X analógico

Botón 1
Botón 

Botón 4
Botón 

Botón 2
Botón


Botón 3
Botón 
Modo
Botón 10
Botón modo
Inicio
Botón 10
Botón Inicio
Select
Botón 9
Botón select
L1
Botón 7
L1
L2
Botón 6
L2
R2
Botón 5
R2
R1
Botón 8
R1
Palanca de cambio izq,
Botón 2
L2
Palanca de cambio dcha.
Botón 1
R2
Resolución de problemas
El volante no responde:
1. Comprueba si el juego que has metido es soportado por el modo de funcionamiento actual. En cualquier caso desconecta la consola y saca todos los
cables. Vuelve a restablecer todas las conexiones de cables y conecta la
consola.
Los pedales no responden:
1. Comprueba y mira si están correctamente conectados los cables entre
pedales y volante.
2. Comprueba si los pedales están activados para el juego.
3. Si los pedales no funcionan durante el juego, puedes cambiar su asignación
de acelerador y freno por medio de X y  asistido por la función de asignación de botones.
34
Garantía
Este producto tiene una garantía de dos años a partir de la fecha de compra
tanto para defectos de fabricación como de sus componentes.
Si precisas ayuda...
En caso de surgir cualquier problema, acude a los especialistas que te proporcionarán todo tipo de soporte técnico. El número de nuestra línea Hotline, se
encuentra al dorso de estas instrucciones de manejo.
35
ES
I mportanti
informazioni in materia di sicurezza
Importante!
Prima di utilizzare il prodotto, è necesIT sario leggere attentamente nel manuale d’istruzione le avvertenze sulla
sicurezza, nonché generali. Conservare accuratamente il presente manuale
d‘istruzioni al fine di poterlo successivamente consultare nuovamente:
Ricerca guasti/riparazione
Non riparate l’apparecchio e non
effettuate la manutenzione da soli. Per
lavori di riparazione o manutenzione
rivolgeteVi a personale competente
specializzato. Non apportate da soli
nessuna modifica all’apparecchio.
Facendo ciò, perderete ogni diritto di
garanzia.
Umidità e fonti di calore
Non utilizzate l’apparecchio in prossimità d’acqua (p. es. in prossimità di
lavandini, vasche da bagno o piscine)
e tenetelo lontano da luoghi umidi, da
sprizzi o gocce d’acqua, nonché dalla
pioggia. Non esporre il dispositivo ad
alte temperature, umidità o luce solare
diretta.
Pulitura
Pulire il dispositivo utilizzando un panno morbido e asciutto. Non usare mai
benzina, diluenti o altri prodotti chimici.
Collocazione
Sistemare il dispositivo in una posizionare stabile. onde evitare di ferirsi o
danneggiare il volante stessi se questi
dovessero cadere.
Uso appropriato dei dispositivi
• È consentito utilizzare il dispositivo
solo ed esclusivamente con i componenti originali previsti.
• È consentito utilizzare il prodotto
solo ed esclusivamente in ambienti
chiusi, nonché asciutti.
• Un uso appropriato del dispositivo
implica un procedimento conforme
alle disposizioni di installazione.
Il costruttore esclude ogni tipo di
responsabilità per danni derivanti
da un uso improprio del dispositivo.
36
Introduzione
Congratulazioni per aver acquistato il nostro volante 2in1 Force Vibration Racing Wheel. Questo volante, dalla elevata compatibilità, è stato studiato appositamente per il collegamento alla PlayStation®2, nonché al PC. Gli effetti Dualshock estremamente autentici fanno sì che il gioco risulti altrettanto autentico.
Caratteristiche del prodotto
• Dual Vibration per effetti di guida emozionanti
• Compatibile sia con il PC, sia con la PlayStation®2
• Volante in similpelle – estremamente maneggevole e comodo
• Blocco pedali con pedale del freno e dell’accelerazione analogico
• Morsetto da tavolo e supporto gambe per una posizione di gioco ottimale
senza spostarsi
• Due levette integrate
• Pedali e tasti di funzione semplici da configurare
• Sensibilità di guida regolabile
• Sterzabilità (250°) estremamente ampia
In
•
•
•
•
•
•
dotazione con la fornitura
Volante
Blocco pedali
Supporto appoggiagambe
Morsetto da tavolo
Manuale d'istruzioni
CD-ROM con driver
Montaggio
Nota bene: accertatevi che la superficie su cui fissare il dispositivo sia piana.
37
IT
Fissaggio al tavolo
1. Fissate il morsetto da tavolo alla base del volante (v. fig. in basso).
2. Appoggiate il volante sul tavolo e avvitate la vite del morsetto da tavolo
finché il volante non possa più scivolare.
Supporto appoggiagambe
1. Estraete il supporto appoggiagambe dalla confezione.
IT 2. Ribaltate il volante e fissate il supporto appoggiagambe negli appositi fori.
3. Appoggiate quindi il volante sulle gambe come illustrato nella figura.
Collegamento ad una console giochi o ad un PC
Collegamento alla PlayStation®2
Nota bene: non collegate il volante alla PlayStation®2 mediante l’interfaccia
USB dell’adattatore in dotazione con la fornitura! Un corretto funzionamento
del volante, collegato ad una PlayStation®2, è garantito solo ed esclusivamente
mediante collegamento con il connettore PlayStation®2 del volante stesso.
1. Spegnete la vostra console giochi PlayStation®2.
2. Collegate il connettore PlayStation®2 del volante alla porta 1 della vostra
PlayStation®2.
3. Collegate il blocco pedali al cavo a 6 pin del volante.
4. Accendete infine il televisore e la console giochi.
Nota bene:
per un corretto riconoscimento automatico della sterzabilità, NON è consentito
toccare il volante! Il volante effettua un’autoconfigurazione.
Collegamento del volante al PC tramite interfaccia USB
Nota bene:
1. Il funzionamento del dispositivo mediante interfaccia USB non è supportato
da Windows®95/NT.
2. Non collegate il volante ad un Hub USB. È garantito un corretto funzionamento del dispositivo solo ed esclusivamente in caso di diretta connessione
all’interfaccia USB del PC.
Requisiti di sistema:
• PC IBM
• Compatibile con Windows®98 o superiore
• Una porta USB disponibile
• Spazio di memoria necessario 20 MB
Collegate in seguito il connettore USB all’interfaccia USB del vostro PC.
38
Driver per Windows®98 o OS superiori
1. Prima di procedere all’installazione dei driver, è necessario collegare il
volante al PC. Inserite il CD-ROM contenente il driver in dotazione con la
fornitura nell’unità CD-ROM.
2. Nel caso in cui il programma d’installazione non venga avviato in automatico, cliccate su Start > Esegui > Sfoglia… e selezionate l’unità CD-ROM.
3. Fate doppio clic sul file setup.exe
4. Nel caso in cui venga richiesta la firma digitale per Windows®, confermate il
messaggio e continuate l’installazione. Seguire le istruzioni sullo schermo.
5. Ad installazione ultimata, si renderà necessario il riavvio del PC.
Cliccate dopo il riavvio del PC su Start > Impostazioni > Pannello di controllo.
Fate doppio clic su Periferiche di gioco.Nella finestra che verrà in seguito visualizzata, il volante dovrebbe essere contrassegnato con un “OK”.
Cliccate infine su Proprietà per procedere alla fase di test del volante.
Non è necessaria alcuna calibratura del volante. Il volante supporta infatti la
calibratura dinamica effettuata automaticamente in fase di collegamento del
dispositivo.
Modalità analogica e digitale:
Utilizzando questo volante alla PlayStation®2 è possibile scegliere la modalità
digitale o analogica.
Per selezionare una modalità, premete il pulsante Mode finché non si sia selezionata la modalità desiderata.
Indicatore LED
Modalità digitale
Modalità analogica
---
Rosso
Nota bene:
In alcuni giochi, come p.e. GT3™, il volante funziona soltanto in modalità analogica. La modalità digitale garantisce in compenso la compatibilità con videogiochi di vecchia generazione.
39
IT
Caratteristiche di funzionamento
Centratura automatica
In fase di collegamento del volante alla console giochi, il volante effettua una
centratura automatica per cui non è più necessario effettuare fastidiose impostazioni dal menù opzioni dei relativi videogiochi.
IT Riconoscimento automatico della sterzabilità più ampia possibile
Con questa funzione il volante viene automaticamente impostato su un grado di
sterzabilità più ampia possibile per cui non è più necessario effettuare fastidiose impostazioni dal menù opzioni dei relativi videogiochi.
Impostazione della sensibilità di guida
Si dispone di 6 livelli di sensibilità di guida.
Per default è impostato il livello 1.
Per impostare la sensibilità di guida, procedete come qui seguito descritto:
1. Premete contemporaneamente il pulsante Select e il pulsante di direzione
con la freccia verso destra. I LED lampeggianti indicano quale livello di sensibilità sia stato selezionato (v. tabella sottostante)
2. Ripetete questo procedimento finché non si sia selezionato il livello di sensibilità di guida desiderato
Gli indicatori LED con i rispettivi livelli di sensibilità di guida:
LED verde
Livello 1
LED giallo
XX
Livello 2
XX
Livello 3
Livello 4
XX
XX
XX
Livello 5
Livello 6
LED rosso
XX
XX
XX
XX
Nota bene:
i LED lampeggiano circa 5 secondi dopo l’impostazione dell’angolazione di guida. Dal livello 4 al livello 6 lampeggiano rispettivamente quattro LED.
40
Programmazione
Assegnazione della funzione di un tasto ad un altro tasto
 Premete „Select“. Tutti i LED lampeggiano. La modalità di programmazione
è adesso attiva.
 Premete quindi il tasto la cui funzione si intende assegnare ad un altro tasto.
Rispettivamente sia i quattro LED dei pedali, sia i due LED delle levette
IT
integrate iniziano a lampeggiare.
 Premete quindi il tasto di cui si intende assegnare la funzione. Tutti i LED
lampeggiano ininterrottamente. Ripetete le operazioni descritte ai punti 2 e
3 per la programmazione di ulteriori tasti.
 Per abbandonare la modalità di programmazione, premete nuovamente
Select oppure attendete sei secondi finché il volante non abbia abbandonato
automaticamente la modalità di programmazione.
PlayStation2
Le levette integrate, rispettivamente a destra e a sinistra, sono impostate in
fabbrica su R2 e L2. I pedali sono configurati come pedale dell’acceleratore e
del freno ed espletano le stesse funzioni espletate dai tasti X e .
Le funzioni espletate dalle levette integrate e dai pedali possono essere assegnate ai seguenti tasti: , X, , , L1, L2, R1, R2, L3 (ß), R3 (à) e asse RY
(áâ).
Alcuni videogiochi utilizzano per default lo stick analogico destro come acceleratore e freno. Per assegnare la funzione di pedale allo stick analogico destro,
premete START + freccia verso sinistra + il pedale dell’acceleratore ed infine
START + freccia verso sinistra + il pedale del freno. Questa funzione viene
supportata solamente in modalità analogica. Questa impostazione va persa
non appena il volante sia stato commutato in modalità digitale oppure finché la
console giochi non venga spenta.
PC
Le levette integrate, rispettivamente a destra e a sinistra, sono impostate in
fabbrica sui tasti 1 e 2. I pedali sono configurati come asse Y per movimenti
verso l’alto e il basso.
Le funzioni espletate dalle levette integrate e dai pedali possono essere assegnate ai seguenti tasti: 1, 2, 3, 4, 5, 6, 7, 8, 11, 12, asse Y.
Ripristino di tutte le impostazioni effettuate
Premete per due secondi „Mode“, scollegate il volante dalla console giochi
oppure spegnete la console giochi.
41
Funzione dei pulsanti
IT
Dicitura dei pulsanti
PC
PS ®2
Pulsanti di direzione
POV (pulsanti digitali di direzione)
Pulsanti di direzione
Volante verso sinistra/destra
asse X1
movimento verso destra e verso sinistra dello stick sinistro
Pedale sinistro
asse Y1 ()
pulsante  analogico
Pedale destro
asse Y1 ()
pulsante X analogico

pulsante 1
tasto 

pulsante 4
tasto 

pulsante 2
tasto 

pulsante 3
tasto 
Mode
pulsante 10
pulsante Mode
Start
pulsante 10
pulsante Start
Select
pulsante 9
pulsante Select
L1
pulsante 7
L1
L2
pulsante 6
L2
R2
pulsante 5
R2
R1
pulsante 8
R1
Levetta integrata sinistra
pulsante 2
L2
Levetta integrata destra
pulsante 1
R2
Ricerca guasti e possibili soluzioni
Il volante non reagisce.
1. Verificate che il videogioco scelto supporti la modalità attualmente selezionata. Eventualmente spegnete e riaccendete la console e scollegate tutti i
cavi. Ricollegate la console per infine riaccenderla.
I pedali non reagiscono.
1. Controllate che i pedali e il volante siano collegati correttamente.
2. Verificate che nel gioco i pedali siano stati attivati.
3. Nel caso in cui i pedali nel videogioco non funzionino, è possibile eseguire
ossia assegnare la funzione di acceleratore e di freno con la funzione di
configurazione dei pulsanti o con i pulsanti X e .
42
Garanzia
Per questo prodotto concediamo una garanzia della durata di due anni a partire
dalla data di acquisto. La garanzia copre i difetti di fabbricazione, nonché quelli
dei componenti integrati.
In caso di supporto tecnico...
Nel caso in cui dovessero verificarsi ulteriori problemi tecnici, vi preghiamo di
contattare i nostri tecnici. A tale proposito, troverete sul retro di questo manuale
di istruzioni il numero del servizio di assistenza tecnica.
43
IT
Jöllenbeck GmbH
Kreuzberg 2
D-27404 Weertzen
Germany
Phone: +49 (0) 4287 9244 690
Web: www.speed-link.com
SL-6693-SBK
Version 1.0
© 2007 Jöllenbeck GmbH. All rights reserved. All product names mentioned in this manual
may be trademarks or registered trademarks and are the property of their respective owners.
Information contained herein is subject to change without notice. This publication or parts of
it may not be reproduced without the express consent of the publisher.
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
