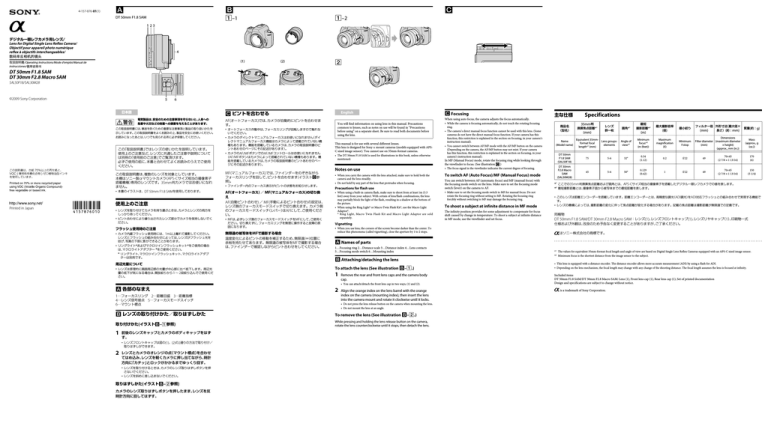

4-157-876-01(1)


DT 50mm F1.8 SAM
–1

–2
デジタル一眼レフカメラ用レンズ/
Lens for Digital Single Lens Reflex Camera/
Objectif pour appareil photo numérique reflex à objectifs interchangeables/
(1)
取扱説明書/Operating Instructions/Mode d'emploi/Manual de
instrucciones/
(2)

DT 50mm F1.8 SAM
DT 30mm F2.8 Macro SAM
SAL50F18/SAL30M28
©2009 Sony Corporation
日本語
電気製品は、安全のための注意事項を守らないと、
人身への
危害や火災などの財産への損害を与えることがあります。
この取扱説明書には、事故を防ぐための重要な注意事項と製品の取り扱いかたを
示しています。この取扱説明書をよくお読みの上、製品を安全にお使いください。
お読みになったあとは、いつでも見られる所に必ず保管してください。
この「取扱説明書」ではレンズの使いかたを説明しています。
使用上のご注意など、レンズに共通したご注意や説明について
は別冊の「使用前のご注意」でご覧頂けます。
必ずご使用の前に、本書と合わせてよくお読みのうえでご使用
ください。
この取扱説明書は、複数のレンズを対象としています。
本機はソニー製αマウントカメラ(APS-Cサイズ相当の撮像素子
搭載機種)専用のレンズです。35mm判カメラではお使いになれ
ません。
 本書のイラストは、
DT 50mm F1.8 SAMを使用しております。
使用上のご注意
 レンズを取り付けてカメラを持ち運ぶときは、
カメラとレンズの両方を
しっかり持ってください。
 ピント合わせにより繰り出されたレンズ部分でカメラを保持しないでく
ださい。
フラッシュ使用時のご注意
 カメラ内蔵フラッシュ使用時には、

1m以上離れて撮影してください。
レンズとフラッシュの組み合わせによっては、レンズがフラッシュ光を
妨げ、写真の下部に影ができることがあります。
リングライト*およびマクロツインフラッシュキット*をご使用の場合
は、マクロライトアダプター *をご使用ください。
*リングライト、マクロツインフラッシュキット、マクロライトアダプ
ターは別売です。
周辺光量について
 レンズは原理的に画面周辺部の光量が中心部に比べ低下します。周辺光
量の低下が気になる場合は、開放絞りから1∼ 2段絞り込んでご使用くだ
さい。
各部のなまえ
1…フォーカスリング 2…距離目盛 3…距離指標 4…レンズ信号接点 5…フォーカスモードスイッチ 6…マウント標点
You will find information on using lens in this manual. Precautions
common to lenses, such as notes on use will be found in “Precautions
before using” on a separate sheet. Be sure to read both documents before
using the lens.
す。
 オートフォーカス作動中は、
フォーカスリングが回転しますので触れな
いでください。
 カメラのダイレクトマニュアルフォーカスはお使いになれません
(ダイ
レクトマニュアルフォーカス機能はカメラによって搭載されていない機
種もあります。機能を搭載しているカメラは、カメラの取扱説明書のピ
ントあわせのページにその記述があります)。
 カメラのAF/MFボタンでのAF/MFコントロールはお使いになれません
(AF/MFボタンはカメラによって搭載されていない機種もあります。機
能を搭載しているカメラは、カメラの取扱説明書のピントあわせのペー
ジにその記述があります)。
MF(マニュアルフォーカス)では、ファインダーをのぞきながら
フォーカスリングを回して、ピントを合わせます(イラスト参
照)。
 ファインダー内のフォーカス表示がピントの状態をお知らせします。
AF(オートフォーカス)/MF(マニュアルフォーカス)の切り換
AF(自動ピント合わせ) / MF(手動によるピント合わせ)の設定は、
レンズ側のフォーカスモードスイッチで切り換えます。カメラ側
のフォーカスモードスイッチ(レバー)はAFにして、ご使用くださ
い。

MFは、必ずレンズ側のフォーカスモードスイッチをMFにして、ご使用く
ださい。切り換えずに、フォーカスリングを無理に操作すると故障の原
因になります。
無限遠の被写体をMFで撮影する場合
温度変化によるピントの移動を補正するため、無限遠(∞)位置に
余裕を持たせてあります。無限遠の被写体をMFで撮影する場合
は、ファインダーで確認しながらピント合わせをしてください。
This manual is for use with several different lenses.
This lens is designed for Sony α mount cameras (models equipped with APSC sized image sensor). You cannot use on 35mm-format cameras.

The DT 50mm F1.8 SAM is used for illustrations in this book, unless otherwise
mentioned.

To switch AF (Auto Focus)/MF (Manual Focus) mode
Precautions for flash use
You can switch between AF (automatic focus) and MF (manual focus) with
the focusing mode switch on the lens. Make sure to set the focusing mode
switch (lever) on the camera to AF.


When you carry the camera with the lens attached, make sure to hold both the
camera and the lens steadily.
 Do not hold by any part of the lens that protrudes when focusing.
When using a built-in camera flash, make sure to shoot from at least 1m (3.3
feet) away from your subject. With certain of lens/flash combinations, the lens
may partially block the light of the flash, resulting in a shadow at the bottom of
the picture.
 When using the Ring Light* or Macro Twin Flash Kit*, use the Macro Light
Adaptor*.
* Ring Light, Macro Twin Flash Kit and Macro Light Adaptor are sold
separately.
Vignetting

2 レンズとカメラのオレンジの点(マウント標点)を合わせ
てはめ込み、レンズを軽くカメラに押し当てながら、時計
方向に「カチッ」とロックがかかるまでゆっくり回す。


レンズを取り付けるときは、カメラのレンズ取りはずしボタンを押
さないでください。
レンズを斜めに差し込まないでください。
取りはずしかた(イラスト–参照)
カメラのレンズ取りはずしボタンを押したまま、レンズを反
時計方向に回してはずす。
The focus signal in the viewfinder indicates the current degree of focusing.
Make sure to set the focusing mode switch to MF for manual focus. Do not
rotate the focusing ring without setting to MF. Rotating the focusing ring
forcibly without switching to MF may damage the focusing ring.
To shoot a subject at infinite distance in MF mode
The infinity position provides for some adjustment to compensate for focus
shift caused by change in temperature. To shoot a subject at infinite distance
in MF mode, use the viewfinder and set focus.
Specifications
35mm判
1
換算焦点距離* (mm)
レンズ
群一枚
Equivalent 35mmLens groupsformat focal
elements
1
length* (mm)
画角*
1
最短
2
撮影距離* (m)
最大撮影倍率
(倍)
最小絞り
フィルター径 外形寸法(最大径×
長さ)(約:mm)
(mm)
質量(約:g)
Dimensions
Filter diameter (maximum diameter
× height) (mm)
(approx., mm (in.))
Mass (approx., g
(oz.))
Angle of
view*1
Minimum
focus*2
(m (feet))
Maximum
magnification
(X)
Minimum
f-stop
DT 50mm F1.8 SAM
(SAL50F18)
75
5-6
32°
0.34
(1.12)
0.2
f/22
49
70×45
(2 7/8 × 1 13/16)
170
(6)
DT 30mm
F2.8 Macro
SAM
(SAL30M28)
45
5-6
50°
0.129
(0.42)
1
f/22
49
70×45
(2 7/8 × 1 13/16)
150
(5 1/4)
*1 ここでの35mm判換算焦点距離および画角とは、APS-Cサイズ相当の撮像素子を搭載したデジタル一眼レフカメラでの値を表します。
*2 最短撮影距離とは、撮像素子面から被写体までの最短距離を表します。
 このレンズは距離エンコーダーを搭載しています。距離エンコーダーとは、高精度な調光
(
ADI調光)をADI対応フラッシュとの組み合わせで実現する機能で
す。
 レンズの機構によっては、
撮影距離の変化に伴って焦点距離が変化する場合があります。記載の焦点距離は撮影距離が無限遠での定義です。
同梱物
DT 50mm F1.8 SAM/DT 30mm F2.8 Macro SAM:レンズ(1)、レンズフロントキャップ(1)、レンズリヤキャップ(1)、印刷物一式
仕様および外観は、改良のため予告なく変更することがありますが、ご了承ください。
はソニー株式会社の商標です。
 Names of parts
1…Focusing ring 2…Distance scale 3…Distance index 4…Lens contacts 5…Focusing mode switch 6…Mounting index
 Attaching/detaching the lens
To attach the lens (See illustration –.)
1
Remove the rear and front lens caps and the camera body
cap.

2
You can attach/detach the front lens cap in two ways, (1) and (2).
Align the orange index on the lens barrel with the orange
index on the camera (mounting index), then insert the lens
into the camera mount and rotate it clockwise until it locks.


Do not press the lens release button on the camera when mounting the lens.
Do not mount the lens at an angle.
While pressing and holding the lens release button on the camera,
rotate the lens counterclockwise until it stops, then detach the lens.
レンズフロントキャップは図の(1)、(2)の2通りの方法で取り付け/
取りはずしができます。
Name (Model name)
When you use lens, the corners of the screen become darker than the center. To
reduce this phenomena (called vignetting), close the aperture by 1 to 2 stops.
取り付けかた(イラスト–参照)

商品名
(型名)
In MF (Manual Focus) mode, rotate the focusing ring while looking through
the viewfinder to focus. (See illustration .)

To remove the lens (See illustration –.)
す。
While the camera is focusing automatically, do not touch the rotating focusing
ring.
 The camera’s direct manual focus function cannot be used with this lens. (Some
cameras do not have the direct manual focus function. If your camera has this
function, this restriction is explained in the section on focusing, in your camera’s
instruction manual).
 You cannot switch between AF/MF mode with the AF/MF button on the camera
(Depending on the camera, the AF/MF button may not exist. If your camera
has this function, this restriction is explained in the section on focusing, in your
camera’s instruction manual).
主な仕様

Notes on use
レンズの取り付けかた/取りはずしかた
1 前後のレンズキャップとカメラのボディキャップをはず
 Focusing
When using auto focus, the camera adjusts the focus automatically.
AF(オートフォーカス)では、カメラが自動的にピントを合わせま
え
Printed in Japan
English
ピントを合わせる
*1 The values for equivalent 35mm-format focal length and angle of view are based on Digital Single Lens Reflex Cameras equipped with an APS-C sized image sensor.
*2 Minimum focus is the shortest distance from the image sensor to the subject.


This lens is equipped with a distance encoder. The distance encoder allows more accurate measurement (ADI) by using a flash for ADI.
Depending on the lens mechanism, the focal length may change with any change of the shooting distance. The focal length assumes the lens is focused at infinity.
Included items
DT 50mm F1.8 SAM/DT 30mm F2.8 Macro SAM: Lens (1), Front lens cap (1), Rear lens cap (1), Set of printed documentation
Design and specifications are subject to change without notice.
is a trademark of Sony Corporation.


DT 50mm F1.8 SAM
–1

–2
(1)
Français
Des informations relatives à l’utilisation de l’objectif sont disponibles
dans ce manuel. La section « Précautions avant toute utilisation », qui
fait l’objet d’un document séparé, contient des précautions relatives
aux objectifs, telles que des remarques sur leur utilisation. Veuillez lire
attentivement ces deux documents avant d’utiliser l’objectif.
Ce manuel est destiné à être utilisé pour plusieurs objectifs différents.
Cet objectif est conçu pour les appareils à monture α Sony (modèles équipés
d’un capteur d’image au format APS-C). Vous ne pouvez pas l’utiliser avec
des appareils photos au format 35 mm.

Le DT 50mm F1.8 SAM est utilisé pour les illustrations de ce guide, sauf
mention contraire.
Remarques sur l’utilisation

Tenez fermement à la fois l’appareil photo et l’objectif lorsque vous transportez
l’appareil photo avec l’objectif fixé.
 Ne tenez pas l’appareil par une partie saillante de l’objectif lors d’une mise au
point.
Précaution concernant l’utilisation du flash

Lorsque vous utilisez un flash intégré, veillez à prendre la photo à une distance
d’au moins 1 m (3,3 pieds) du sujet. Dans le cas de certaines combinaisons
objectif/flash, l’objectif peut partiellement bloquer la lumière du flash, ce qui
génère une ombre en bas de l’image.
 Lors de l’utilisation de l’éclairage circulaire* ou des flashs jumelés pour macro*,
utilisez l’adaptateur Macro Light*.
* L’éclairage circulaire, les flashs jumelés pour macro et l’adaptateur Macro Light
sont vendus séparément.
Vignetage

Lorsque vous utilisez l’objectif, les coins de l’écran peuvent s’assombrir par
rapport au centre. Pour réduire ce phénomène (appelé vignetage), l’ouverture
doit être réglée à une valeur comprise entre 1 et 2 par rapport à la position de
fermeture complète.
 Noms des pièces
1…Bague de mise au point 2…Echelle de mise au point 3…Index de distance
4…Contacts de l’objectif 5…Commutateur de mode de mise au point
6…Repère de montage
 Fixation/retrait de l’objectif
Fixation de l’objectif (Voir l’illustration –.)
1
Retirez les capuchons d’objectif situés à l’avant et l’arrière,
ainsi que le capuchon de l’appareil photo.

2
Vous pouvez fixer/détacher le capuchon d’objectif avant de deux façons, (1)
et (2).
Alignez le repère orange situé sur la monture de l’objectif
sur le repère orange de l’appareil (repère de montage), puis
insérez l’objectif dans la monture de l’appareil et tournez-le
dans le sens horaire jusqu’à ce qu’il se bloque.

N’appuyez pas sur le bouton de déblocage de l’objectif de l’appareil lorsque
vous fixez l’objectif.
 Ne fixez pas l’objectif de travers.
Retrait de l’objectif (Voir l’illustration –.)
Tout en appuyant et en maintenant enfoncé le bouton de déblocage
de l’objectif sur l’appareil, tournez l’objectif dans le sens anti-horaire
jusqu’à la butée, puis détachez l’objectif.
(2)

Español
 Mise au point
Lorsque vous utilisez la mise au point automatique, l’appareil photo fait la
mise au point automatiquement.
 Lors de la mise au point automatique, ne touchez pas la bague de mise au
point quand elle tourne.
 La fonction de mise au point manuelle directe de l’appareil photo ne peut
pas être utilisée avec cet objectif. (Certains appareils photos ne sont pas
équipés de la fonction de mise au point manuelle directe. Si votre appareil
photo est doté de cette fonction, cette restriction est décrite dans la section
relative à la mise au point du mode d’emploi de l’appareil photo.).
 Vous ne pouvez pas commuter entre les modes AF et MF à l’aide de la
touche AF/MF de l’appareil photo. (Selon l’appareil photo, la touche
AF/MF peut ne pas être disponible. Si votre appareil photo est doté de cette
fonction, cette restriction est décrite dans la section relative à la mise au
point du mode d’emploi de l’appareil photo.)
En mode MF (mise au point manuelle), tournez la bague de mise au
point tout en regardant dans le viseur pour régler la mise au point. (Voir
l’illustration )

Le signal de mise au point dans le viseur indique le degré actuel de mise au point.
Pour basculer entre les modes AF (mise au point
automatique) et MF (mise au point manuelle)
Il est possible de régler le mode de mise au point sur AF (mise au point
automatique) ou MF (mise au point manuelle) à l’aide du commutateur de
mode de mise au point de l’objectif. Assurez-vous de régler le commutateur
de mode de mise au point (curseur coulissant) situé sur l’appareil photo sur
AF.

Assurez-vous de régler le commutateur de mode de mise au point sur MF pour
la mise au point manuelle. Ne tournez pas la bague de mise au point sans avoir
réglé l’appareil sur MF. Si vous tournez la bague de mise au point en forçant sans
avoir réglé l’appareil sur MF, vous risquez d’endommager la bague de mise au
point.
Pour réaliser des prises de vue à l’infini en mode MF
La position à l’infini permet d’effectuer des réglages afin de compenser un
basculement de mise au point résultant d’un changement de température.
Pour réaliser des prises de vue à l’infini en mode MF, utilisez le viseur et
réglez la mise au point.
En este manual encontrará información sobre la utilización del objetivo.
Las precauciones comunes que se aplican a los objetivos, como por
ejemplo las notas sobre la utilización, se encuentran en una hoja separada
con el título “Precauciones previas a la utilización del producto”.
Asegúrese de leer ambos documentos antes de utilizar el objetivo.
Este manual es aplicable a distintos objetivos.
Este objetivo está diseñado para cámaras de montura Sony α (modelos
equipados con sensor de imágenes de tamaño APS-C). No se puede utilizar
en cámaras de formato de 35 mm.

Se ha utilizado el modelo DT 50mm F1.8 SAM para las ilustraciones de este
manual, salvo que se indique lo contrario.
Notas sobre el uso

Cuando transporte la cámara con el objetivo colocado, sujete firmemente tanto
la cámara como el objetivo.
 No sujete ninguna parte sobresaliente del objetivo al realizar el enfoque.
Precaución en el uso del flash

Al usar una cámara con flash incorporado, asegúrese de tomar las fotografías
desde como mínimo 1 m de distancia desde el motivo. Con algunas
combinaciones de objetivo y flash, el objetivo puede bloquear parcialmente la luz
del flash, lo que podría provocar una sombra en la parte inferior de la imagen.
 Al usar la lámpara anular* o el juego de flashes doble para macro*, utilice el
adaptador de iluminación macro*.
* La lámpara anular, el juego de flashes doble para macro y el adaptador de
iluminación macro se venden por separado.
Viñeteado

Si utiliza el objetivo, las esquinas de la pantalla se vuelven más oscuras que el
centro. Para reducir este fenómeno (llamado viñeteado), cierre la abertura de 1 a
2 puntos.
 Nombres de las piezas
1...Anillo de enfoque 2... Escala de distancia 3… Índice de distancia 4...Contactos del objetivo 5...Interruptor de modo de enfoque 6...Índice de montaje
 Colocación/extracción del objetivo
Para colocar el objetivo (consulte la ilustración –).
1
Extraiga las tapas frontal y posterior del objetivo y la tapa del
cuerpo de la cámara.

2
Puede colocar o extraer la tapa delantera de objetivo de dos modos, (1) y
(2).
Alinee el índice naranja del tambor del objetivo con el índice
naranja de la cámara (índice de montaje) y, a continuación,
inserte el objetivo en la montura de la cámara y gírelo hacia
la derecha hasta que quede encajado.

No pulse el botón de liberación del objetivo de la cámara cuando monte el
objetivo.
 No monte el objetivo inclinado.
Para extraer el objetivo (consulte la ilustración –).
Gire el objetivo hacia la izquierda hasta que se detenga mientras
mantiene el botón de liberación del objetivo pulsado y, a
continuación, extráigalo.
 Enfoque
Cuando utilice el enfoque automático, la cámara ajustará el enfoque
automáticamente.
Spécifications 
Cuando utilice el enfoque automático, no toque el anillo de enfoque giratorio.
 La función de enfoque manual directo de la cámara no se puede utilizar con
este objetivo (algunas cámaras no disponen de la función de enfoque manual
directo. Si su cámara presenta esta función, encontrará la explicación sobre esta
restricción en la sección acerca del enfoque del manual de instrucciones de la
cámara).
 No es posible alternar entre los modos AF y MF con el botón AF/MF de la
cámara (en función de la cámara, es posible que no exista dicho botón AF/MF. Si
su cámara presenta esta función, encontrará la explicación sobre esta restricción
en la sección acerca del enfoque del manual de instrucciones de la cámara).
En el modo MF (Enfoque manual), gire el anillo de enfoque mientras mira a
través del visor para enfocar (consulte la ilustración ).

La señal de enfoque del visor indica el grado actual de enfoque.
Para alternar entre los modos AF (Enfoque
automático)/MF (Enfoque manual)
Puede alternar entre AF (Enfoque automático) y MF (Enfoque manual)
mediante el interruptor de modo de enfoque del objetivo. Asegúrese de
ajustar el interruptor de modo de enfoque (palanca) de la cámara en AF.

Asegúrese de ajustar el interruptor de modo de enfoque en MF para obtener un
enfoque manual. No gire el anillo de enfoque sin ajustarlo en MF. Si gira el anillo
de enfoque con demasiada fuerza sin ajustarlo en MF, este podría dañarse.
Para capturar un motivo a una distancia infinita en
modo MF
La posición de infinito proporciona un grado de ajuste para compensar
el desplazamiento de enfoque que se genera debido a un cambio en la
temperatura. Para capturar un motivo a una distancia infinita en modo MF,
utilice el visor y ajuste el enfoque.
Especificaciones
Nom
(Désignation
du modèle)
Longueur focale
équivalente au
format 35 mm*1
(mm)
Elément en
groupes de l’objectif
Angle de
vue*1
Mise au point
minimale*2 (m (pieds))
Agrandissement
maximum (X)
Valeur f minimale
Diamètre du
filtre (mm)
Dimensions (diamètre
maximum × hauteur)
(Environ, mm (po))
Poids (Environ, g
(on.))
Nombre
(Nombre del
modelo)
Distancia focal*1
(mm) equivalente al
formato de 35 mm
Elementos y
grupos del
objetivo
Ángulo
de
visión*1
Enfoque
mínimo*2 (m)
Ampliación
máxima (X)
F-stop
mínimo
Diámetro del
filtro (mm)
Dimensiones
(diámetro máximo
× altura) (aprox., mm)
Peso (aprox., g)
DT 50mm
F1.8 SAM
(SAL50F18)
75
5-6
32°
0,34
(1,12)
0,2
f/22
49
70×45
(2 7/8 × 1 13/16)
170
(6)
DT 30mm
F2.8 Macro
SAM
(SAL30M28)
45
5-6
50°
0,129
(0,42)
1
f/22
49
70×45
(2 7/8 × 1 13/16)
150
(5 1/4)
*1 Les valeurs pour une longueur focale et un angle de vue au format équivalent à 35 mm sont basées sur des appareils photos reflex numériques à un objectif équipés d’un
capteur d’image au format APS-C.
*2 La mise au point minimale est la distance la plus courte entre le capteur d’image et le sujet.


Cet objectif dispose d’un encodeur de distance. L’encodeur de distance permet d’effectuer des mesures plus précises (ADI) en utilisant un flash pour l’ADI.
Selon le mécanisme d’objectif, la longueur focale peut varier en fonction de la distance de prise de vue. La longueur focale suppose que l’objectif est réglé sur l’infini.
Accessoires fournis
DT 50mm F1.8 SAM/DT 30mm F2.8 Macro SAM : Objectif (1), capuchon d’objectif avant (1), capuchon d’objectif arrière (1), jeu de documents imprimés
La conception et les spécifications sont sujettes à modification sans préavis.
est une marque commerciale de Sony Corporation.
*1 Los valores de la distancia focal equivalente al formato de 35 mm y al ángulo de visión se basan en cámaras réflex digitales de objetivo único equipadas con sensor de
imágenes de tamaño APS-C.
*2 El enfoque mínimo es la distancia más corta desde el sensor de imágenes al motivo.


Este objetivo está equipado con un codificador de distancia. El codificador de distancia permite una medición más exacta (ADI) a través de un flash para ADI.
En función del mecanismo del objetivo, es posible que la distancia focal varíe si la distancia de toma de imagen también lo hace. La distancia focal asume que el objetivo está
enfocado al infinito.
Artículos incluidos
DT 50 mm F1.8 SAM/DT 30mm F2.8 Macro SAM: objetivo (1), tapa delantera de objetivo (1), tapa trasera de objetivo (1), juego de documentación impresa
El diseño y las especificaciones están sujetos a cambios sin previo aviso.
es una marca comercial de Sony Corporation.
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
