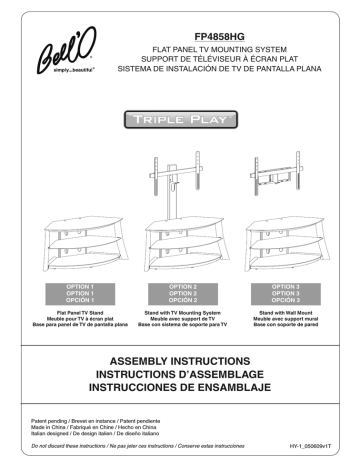

FP4858HG
FLAT PANEL TV MOUNTING SYSTEM
SUPPORT DE TÉLÉVISEUR À ÉCRAN PLAT
SISTEMA DE INSTALACIÓN DE TV DE PANTALLA PLANA
OPTION 1
OPTION 1
OPCIÓN 1
OPTION 2
OPTION 2
OPCIÓN 2
OPTION 3
OPTION 3
OPCIÓN 3
Flat Panel TV Stand
Meuble pour TV à écran plat
Base para panel de TV de pantalla plana
Stand with TV Mounting System
Meuble avec support de TV
Base con sistema de soporte para TV
Stand with Wall Mount
Meuble avec support mural
Base con soporte de pared
ASSEMBLY INSTRUCTIONS
INSTRUCTIONS D’ASSEMBLAGE
INSTRUCCIONES DE ENSAMBLAJE
Patent pending / Brevet en instance / Patent pendiente
Made in China / Fabriqué en Chine / Hecho en China
Italian designed / De design italien / De diseño italiano
Do not discard these instructions / Ne pas jeter ces instructions / Conserve estas instrucciones
HY-1_050609v1T
FOR YOUR SAFETY, PLEASE FOLLOW THESE PRECAUTIONS:
! DO NOT PLACE ITEMS ON THE SHELVES WHICH EXCEED THE MAXIMUM WEIGHT LIMITS OF 125 LBS. FOR
THE TV, AND 50 LBS. FOR EACH LOWER SHELF. ALWAYS PLACE THE HEAVIEST COMPONENTS ON THE
BOTTOM SHELF.
! ONLY WALL MOUNT INTO WOOD STUDS OR CONCRETE WALLS. DO NOT ATTEMPT TO WALL MOUNT THE
TELEVISION INTO DRYWALL ONLY.
! THE MAXIMUM WEIGHT OF YOUR TELEVISION CANNOT EXCEED THE MAXIMUM WEIGHT RATING OF THE
WALL MOUNT.
! ALWAYS REMOVE THE TV AND OTHER EQUIPMENT FROM THE FURNITURE PRIOR TO MOVING THE
ASSEMBLED UNIT.
! BE CAREFUL WHEN MOVING THE ASSEMBLED FURNITURE AFTER THE GLASS SHELF HAS BEEN INSTALLED,
AND/OR WHEN THERE IS EQUIPMENT LOCATED ON THE FURNITURE AS THIS MAY CAUSE THE SHELVES AND
OTHER ITEMS TO BECOME UNSECURED AND FALL.
! WHEN IN USE, THIS FURNITURE MUST BE PLACED ON A FLAT, SOLID AND LEVEL SURFACE.
! DO NOT LEAN ON THE TV WHEN IT IS ON THE TV STAND.
! DO NOT CLIMB OR STEP ON THE STAND.
! DO NOT BANG INTO OR PLACE YOUR OWN WEIGHT ON THE GLASS SHELVES.
! THIS PRODUCT WAS DESIGNED TO BE INSTALLED AND UTILIZED ONLY AS SPECIFIED IN THIS MANUAL.
BELL’O INTERNATIONAL CORPORATION WILL NOT BE RESPONSIBLE FOR FAILURE TO ASSEMBLE AS
DIRECTED OR FOR THE IMPROPER ASSEMBLY, USE, OR HANDLING OF THIS PRODUCT.
! IMPROPER INSTALLATION OF THIS PRODUCT MAY CAUSE DAMAGE OR SERIOUS INJURY. BELL'O
INTERNATIONAL CORPORATION CANNOT BE LIABLE FOR DIRECT OR INDIRECT DAMAGE OR INJURY
CAUSED BY INCORRECT MOUNTING, INCORRECT USE, OR INCORRECT ASSEMBLY.
! IF THE MOUNTING BRACKET WILL BE ATTACHED TO ANY STRUCTURE OTHER THAN SPECIFIED IN THIS
MANUAL, ONLY A LICENSED PROFESSIONAL CONTRACTOR/INSTALLER SHOULD PERFORM THIS
INSTALLATION. THE SUPPORTING STRUCTURE MUST SUPPORT, AT MINIMUM, FOUR TIMES THE COMBINED
WEIGHT OF THE MOUNTING BRACKET AND TV. IT IS THE RESPONSIBILITY AND LIABILITY OF THE INSTALLER
TO ENSURE THE SUITABILITY OF THE SUPPORTING STRUCTURE.
! THE MOUNT WITH THE INCLUDED HARDWARE IS NOT UL LISTED FOR INSTALLATION INTO METAL STUDS.
FOR THE AVAILABILITY OF UL LISTED METAL STUD MOUNTING HARDWARE, MONITOR WEIGHT LIMIT AND
INSTALLATION INSTRUCTIONS PLEASE CHECK WWW.BELLO.COM, YOUR RETAILER, OR AN INSTALLATION
PROFESSIONAL.
! CHECK CAREFULLY TO ENSURE THAT THERE ARE NO MISSING OR DAMAGED PARTS. NEVER USE
DEFECTIVE PARTS. TO RECEIVE REPLACEMENT OR MISSING PART(S) UNDER THIS WARRANTY, VISIT OUR
WEBSITE AT WWW.BELLO.COM OR CALL OUR CUSTOMER SERVICE DEPARTMENT AT 1-888-235-7646.
PLEASE HAVE THE MODEL NUMBER, DATE CODE, PART NUMBER(S) AND YOUR SALES RECEIPT OR OTHER
PROOF OF PURCHASE AVAILABLE FOR REFERENCE. BELL’O WILL SHIP YOU ANY NECESSARY
REPLACEMENT PARTS IN THE UNITED STATES OR CANADA AT OUR EXPENSE.
! SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE.
If at any time you are unclear about the directions and believe you need further assistance,
contact customer service at: 1-888-235-7646 (US/Canada) or +1-732-972-1333 (International) from 9am – 5pm EST.
2
VEILLER À RESPECTER CES MESURES DE PRÉCAUTION !
! NE PAS POSER SUR LE MEUBLE DES OBJETS DÉPASSANT LA LIMITE DE POIDS DE 56,7 KG POUR LE
TÉLÉVISEUR, ET DE 23 KG POUR CHAQUE PLATEAU INFÉRIEUR. TOUJOURS PLACER LES COMPOSANTS
LES PLUS LOURDS SUR LE PLATEAU INFÉRIEUR.
! POSE MURALE UNIQUEMENT DANS DES MONTANTS EN BOIS OU SUR DES MURS DE BÉTON.
NE PAS TENTER DE POSER LE TÉLÉVISEUR AU MUR SUR DE LA CLOISON SÈCHE SEULEMENT.
! LE POIDS MAXIMUM DU TÉLÉVISEUR NE DOIT PAS DÉPASSER LA CAPACITÉ DE CHARGE MAXIMALE DU
SUPPORT DE FIXATION MURALE.
! TOUJOURS ENLEVER LE TÉLÉVISEUR ET AUTRE ÉQUIPEMENT AVANT DE DÉPLACER LE MEUBLE
ASSEMBLÉ.
! DÉPLACER LE MEUBLE AVEC PRÉCAUTION UNE FOIS QUE LE PLATEAU EN VERRE A ÉTÉ POSÉ OU
LORSQU'IL Y A DU MATÉRIEL PLACÉ SUR LE MEUBLE CAR CELA PEUT CAUSER LE DÉCROCHEMENT
ET LA CHUTE DES PLATEAUX ET AUTRES ÉLÉMENTS.
! DURANT L’UTILISATION, LE MEUBLE DOIT ÊTRE POSÉ SUR UNE SURFACE PLATE, SOLIDE ET
HORIZONTALE.
! NE PAS S’APPUYER CONTRE LE TÉLÉVISEUR LORSQU’IL EST POSÉ SUR LE MEUBLE.
! NE PAS GRIMPER NI MARCHER SUR LE MEUBLE.
! NE PAS TAPER NI S’APPUYER SUR LES PLATEAUX EN VERRE.
! CE PRODUIT EST CONÇU POUR ÊTRE POSÉ ET UTILISÉ UNIQUEMENT COMME INDIQUÉ DANS CE MANUEL.
BELL’O INTERNATIONAL CORPORATION DÉCLINE TOUTE RESPONSABILITÉ EN CAS DE POSE NON
CONFORME AUX INSTRUCTIONS OU D'ASSEMBLAGE, UTILISATION OU MANIPULATION INCORRECTS DE CE
PRODUIT.
! UNE POSE INCORRECTE DE CE PRODUIT PEUT ENTRAÎNER DES DOMMAGES MATÉRIELS OU DES
BLESSURES GRAVES. BELL'O INTERNATIONAL CORPORATION NE SAURAIT ÊTRE TENU RESPONSABLE DE
DOMMAGES MATÉRIELS OU CORPORELS DIRECTS OU INDIRECTS RÉSULTANT D'UNE POSE INCORRECTE,
D'UNE UTILISATION INCORRECTE OU D'UN ASSEMBLAGE INCORRECT.
! LE SUPPORT DE FIXATION DOIT ÊTRE ATTACHÉ À UN STRUCTURE AUTRE QUE CELLES INDIQUÉES DANS
CE MANUEL, LA POSE DOIT IMPÉRATIVEMENT ÊTRE CONFIÉE À UN ENTREPRENEUR/INSTALLATEUR
PROFESSIONNEL AGRÉÉ. LA STRUCTURE PORTEUSE DOIT ÊTRE CAPABLE DE SOUTENIR, AU MINIMUM,
QUATRE FOIS LE POIDS COMBINÉ DU SUPPORT DE FIXATION ET DU TÉLÉVISEUR. L'INSTALLATEUR A POUR
CHARGE ET RESPONSABILITÉ DE S'ASSURER QUE LA STRUCTURE PORTEUSE CONVIENT.
! CE SUPPORT UTILISÉ AVEC LA VISSERIE FOURNIE N'EST PAS HOMOLOGUÉ UL POUR LA POSE SUR DES
MONTANTS MÉTALLIQUES. POUR CONNAÎTRE LA VISSERIE DE FIXATION SUR MONTANTS MÉTALLIQUES
HOMOLOGUÉE UL DISPONIBLE, LA LIMITE DE POIDS D'ÉCRAN ET LES INSTRUCTIONS DE POSE, VEUILLEZ
CONSULTER WWW.BELLO.COM, LE REVENDEUR OU UN INSTALLATEUR PROFESSIONNEL.
! CONTRÔLER AVEC SOIN QU'IL N'Y A AUCUNE PIÈCE MANQUANTE OU ENDOMMAGÉE. NE JAMAIS
UTILISER DE PIÈCES DÉFECTUEUSES. POUR OBTENIR DES PIÈCES DE RECHANGE OU MANQUANTES
DANS LE CADRE DE CETTE GARANTIE, VEUILLEZ VISITER NOTRE SITE WEB À WWW.BELLO.COM OU
APPELER NOTRE SERVICE APRÈS-VENTE AU 1-888-235-7646. VEILLEZ À AVOIR LE NUMÉRO DE MODÈLE,
LE CODE DE DATE, LES RÉFÉRENCES DES PIÈCES ET LE REÇU DE LA VENTE OU AUTRE JUSTIFICATIF
D’ACHAT À DISPOSITION. BELL’O EXPÉDIERA TOUTES LES PIÈCES DE RECHANGE NÉCESSAIRES À SES
PROPRES FRAIS AUX ÉTATS-UNIS ET AU CANADA.
! LES CARACTÉRISTIQUES SONT SUJETTES À MODIFICATION SANS PRÉAVIS.
Pour toutes questions concernant les instructions ou pour tout besoin d'assistance, veuillez communiquer avec service
à la clientèle au : 1-888-235-7646 (USA/Canada) ou +1-732-972-1333 (International) de 9h00 à 17h00 (heure de l'Est).
3
POR SU SEGURIDAD TENGA LAS SIGUIENTES PRECAUCIONES:
! NO COLOQUE SOBRE LOS ESTANTES OBJETOS QUE SUPEREN EL LÍMITE DE PESO MÁXIMO DE 125 LBS
(56,7 KG) PARA TELEVISORES Y DE 50 LBS (22,7 KG) POR CADA ESTANTE INFERIOR. SIEMPRE COLOQUE LOS
COMPONENTES MÁS PESADOS EN EL ESTANTE INFERIOR.
! CUANDO MONTE EN PARED, HÁGALO ÚNICAMENTE SOBRE MONTANTES DE MADERA O EN PAREDES DE
CONCRETO. NO INSTALE EL TELEVISOR ÚNICAMENTE EN PARED DE YESO.
! EL PESO MÁXIMO DE SU TELEVISOR NO PUEDE EXCEDER LA CLASIFICACIÓN DE PESO MÁXIMO DEL SOPORTE
DE PARED.
! SIEMPRE QUITE EL TELEVISOR Y CUALQUIER OTRO EQUIPO DEL MUEBLE ANTES DE MOVER LA UNIDAD
ARMADA.
! TENGA CUIDADO AL MOVER LA UNIDAD ARMADA UNA VEZ INSTALADO EL ESTANTE DE VIDRIO Y/O CUANDO
HAYA ALGÚN EQUIPO EN EL MUEBLE YA QUE ESTO PODRÍA AFLOJAR EL ESTANTE Y OTROS ARTÍCULOS Y
HACER QUE SE CAIGAN.
! EL MUEBLE DEBE ESTAR UBICADO EN UNA SUPERFICIE PLANA, SÓLIDA Y NIVELADA CUANDO SE LO ESTÉ
UTILIZANDO.
! NO INCLINE EL TELEVISOR CUANDO ESTÉ EN EL SOPORTE PARA TV.
! NO SE SUBA NI SE PARE SOBRE EL SOPORTE.
! NO GOLPEE LOS ESTANTES DE VIDRIO NI SE APOYE CON SU PESO SOBRE EL MISMO.
! ESTE PRODUCTO FUE DISEÑADO PARA SER INSTALADO Y UTILIZADO ÚNICAMENTE COMO SE INDICA EN EL
PRESENTE MANUAL. BELL’O INTERNATIONAL CORPORATION NO SE HARÁ RESPONSABLE SI EL PRODUCTO NO
SE ENSAMBLA TAL COMO SE INDICA NI DE SU ENSAMBLAJE, USO O MANEJO INCORRECTOS.
! LA INSTALACIÓN INCORRECTA DE ESTE PRODUCTO PUEDE CAUSAR DAÑOS O LESIONES GRAVES. BELL'O
INTERNATIONAL CORPORATION NO PUEDE SER RESPONSABILIZADA POR LOS DAÑOS O LESIONES DIRECTOS
O INDIRECTOS CAUSADOS POR EL MONTAJE, USO O ENSAMBLAJE INCORRECTOS.
! SI DESEA FIJAR EL SOPORTE A UNA ESTRUCTURA QUE NO ESTÁ ESPECIFICADA EN ESTE MANUAL, LA
INSTALACIÓN DEBERÁ REALIZARLA UN CONTRATISTA O INSTALADOR PROFESIONAL AUTORIZADO. LA
ESTRUCTURA DE SOPORTE DEBE SOPORTAR, COMO MÍNIMO, CUATRO VECES EL PESO COMBINADO DEL
SOPORTE Y EL TV. ES RESPONSABILIDAD Y OBLIGACIÓN DEL INSTALADOR GARANTIZAR LA IDONEIDAD DE
LA ESTRUCTURA DE SOPORTE.
! EL SOPORTE CON LOS ELEMENTOS INCLUIDOS NO ESTÁN EN LA LISTA DEL UL PARA LA INSTALACIÓN EN
MONTANTES METÁLICOS. PARA VERIFICAR LA DISPONIBILIDAD DE LOS ELEMENTOS PARA EL MONTAJE EN
MONTANTES METÁLICOS EN LA LISTA DEL UL, EL LÍMITE DE PESO Y LAS INSTRUCCIONES DE INSTALACIÓN,
INGRESE A WWW.BELLO.COM O CONSULTE CON SU PROVEEDOR O INSTALADOR PROFESIONAL.
! REVISE CUIDADOSAMENTE EL SISTEMA PARA ASEGURARSE DE QUE NO HAYA PIEZAS FALTANTES O DAÑADAS.
NUNCA UTILICE PIEZAS DEFECTUOSAS. PARA RECIBIR EL REEMPLAZO O LA(S) PARTE(S) O PIEZA(S)
FALTANTE(S) CUBIERTAS POR LA PRESENTE GARANTÍA, INGRESE A NUESTRO SITIO WEB WWW.BELLO.COM O
LLAME A NUESTRO DEPARTAMENTO DE ATENCIÓN AL CLIENTE AL 1-888-235-7646.
TENGA A MANO EL NÚMERO DE MODELO, CÓDIGO DE FECHA, NÚMERO(S) DE LA PARTE O PIEZA Y SU
RECIBO DE VENTA U OTRO COMPROBANTE DE COMPRA DISPONIBLE COMO REFERENCIA. BELL’O LE
ENVIARÁ CUALQUIER PARTE O PIEZA DE REEMPLAZO SIN CARGO EN LOS ESTADOS UNIDOS O CANADÁ.
! LAS ESPECIFICACIONES ESTÁN SUJETAS A CAMBIOS SIN PREVIO AVISO.
Si en algún momento tiene dudas sobre las instrucciones y necesita asesoramiento adicional, comuníquese
con servicio de atención al cliente: 1-888-235-7646 (EE. UU. y Canadá) o +1-732-972-1333 (desde otros lugares
del mundo) de 9 a 17 hora del este.
4
PARTS LIST / NOMENCLATURE DES PIÈCES / LISTA DE PIEZAS
Quantity
Quantité
Cantidad
#
HYA
1
HYO
2
HYB
1
HYP
1
HYC
1
HY1
#
Part / Pièce / Pieza
Part / Pièce / Pieza
Quantity
Quantité
Cantidad
22
12 mm
HYD
2
HY2
1
40 mm
HYE
1
4
HY3
60 mm
HYF
1
HY4
1
HYG
1
HY5
8
HYH
1
HY6
2
HYI
1
HY7
2
HYJ
1
HY8
1
HYK
1
HY9
2
HYL
1
HY10
4
HYM
1
HY11
4
HYN
1
HY12
1
5
OPTION 1: FLAT PANEL TV STAND
OPTION 1: MEUBLE POUR TÉLÉVISEUR À ÉCRAN PLAT
OPCIÓN 1: BASE PARA PANEL DE TV DE PANTALLA PLANA
NOTE: 2 PEOPLE ARE RECOMMENDED TO ASSEMBLE THIS FURNITURE.
TO AVOID DAMAGE DURING ASSEMBLY, IT SHOULD BE ASSEMBLED ON A SOFT SURFACE.
REMARQUE : IL EST CONSEILLÉ D’ÊTRE À DEUX POUR ASSEMBLER CE MEUBLE.
POUR ÉVITER LES DOMMAGES, EFFECTUER L'ASSEMBLAGE SUR UNE SURFACE DOUCE.
NOTA: ES RECOMENDABLE ENSAMBLAR ESTE MUEBLE ENTRE DOS PERSONAS.
PARA EVITAR DAÑOS DURANTE EL ENSAMBLAJE, ÉSTE DEBERÁ REALIZARSE SOBRE UNA SUPERFICIE SUAVE.
Fig. 1-1
(View from Rear)
(Vue depuis l'arrière)
(Vista desde la parte trasera)
HYD
HY2
HYK
1-1. ATTACH the Bottom Shelf Support Bar (HYK) to the FRONT of the CMS® (Cable Management System) Frame
(HYD) with two 40 mm Bolts (HY2). NOTE: Make sure the two holes on the top CMS® Frame (HYD) edge are
facing upward as shown above. DO NOT TIGHTEN FULLY AT THIS POINT.
1-1. FIXER le barre support de bas plateau (HYK) sur l’AVANT du cadre passe-fil CMS® (HYD) avec deux boulons de
40 mm (HY2). REMARQUE : Vérifier que les deux trous dans le rebord supérieur du cadre CMS® (HYD)
sont tournés vers le haut, comme sur l’illustration ci-dessus. NE PAS ENCORE SERRER À FOND.
1-1. FIJE la barra de soporte de estante inferior (HYK) a la parte FRONTAL del marco del CMS® (Sistema de
administración de cables) (HYD) con dos pernos de 40 mm (HY2). NOTA: Asegúrese de que los dos orificios
del borde superior del marco del CMS® (HYD) estén orientados hacia arriba, tal como se muestra en la
imagen anterior. NO LOS AJUSTE COMPLETAMENTE TODAVÍA.
6
1-2. PLACE the CMS® (Cable Management System)
Frame (HYD) upright as shown. PLACE the
Right & Left Legs (HYE & HYF) up against the
rear of the Bottom Shelf Support Bar (HYK).
1-3. PLACE the Bottom Shelf Support Arc (HYH)
between the Right & Left Legs (HYE & HYF) as
shown in Fig. 1-2 and ATTACH using four
12 mm Bolts (HY1). DO NOT TIGHTEN FULLY
AT THIS POINT.
HY6
HY1
Fig. 1-2
HYG
1-4. INSERT the Top Shelf Support Arc (HYG)
between the Right & Left Legs (HYE & HYF),
and down into the open slots in the tops of the
Legs as shown. ATTACH the Top Shelf Support
Arc to the Legs using four 12 mm Bolts (HY1)
and the supplied Allen Key Tool. DO NOT
TIGHTEN FULLY AT THIS POINT.
HYG
HYE
HYD
1-5. ATTACH both Legs to the Bottom Shelf Support
Bar (HYK) using four 12 mm Bolts (HY1) as
shown in Fig. 1-2. DO NOT TIGHTEN FULLY AT
THIS POINT.
HYF
1-6. Once all components have been securely fitted
and attached, go back and FULLY TIGHTEN all
bolts using the supplied Allen Key Tool.
1-7. INSERT the two Plastic Leg Caps (HY6) down
into the open ends at the top of each Right and
Left Leg (HYE & HYF). APPLY downward
pressure until in place.
HYK
HYH
HY1
HY1
1-2. POSER le cadre passe-fil CMS® (HYD) verticalement comme sur l'illustration. PLACER les pieds droit et gauche (HYE et HYF)
debout contre l'arrière du barre support de bas plateau (HYK).
1-3. POSER l'arc support de plateau inférieur (HYH) entre les pieds droit et gauche (HYE et HYF) comme sur la Fig. 1-2 et FIXER à
l'aide de quatre boulons de 12 mm (HY1). NE PAS ENCORE SERRER À FOND.
1-4. INTRODUIRE l'arc support de plateau supérieur (HYG) entre les pieds droit et gauche (HYE et HYF) en l'encastrant dans
l'encoche au sommet de chaque pied comme sur l'illustration. FIXER l'arc support de plateau supérieur aux pieds à l'aide de
quatre boulons de 12 mm (HY1) et de la clé Allen fournie. NE PAS ENCORE SERRER À FOND.
1-5. FIXER les deux pieds au barre support de bas plateau (HYK) à l'aide de quatre boulons de 12 mm (HY1) comme sur la Fig. 1-2.
NE PAS ENCORE SERRER À FOND.
1-6. Une fois que tous les éléments sont correctement assemblés et fixés, revenir en arrière et SERRER COMPLÈTEMENT tous les
boulons à l'aide de la clé Allen fournie.
1-7. ENFONCER les deux capuchons en plastique (HY6) dans les bouts ouverts au sommet des pieds droit et gauche (HYE et HYF).
APPUYER vers le bas jusqu'à ce qu'ils soient en place.
1-2. COLOQUE el CMS® (Sistema de administración de cables) (HYD) en posición vertical como se muestra. COLOQUE las patas
derecha e izquierda (HYE y HYF) contra la parte trasera de la base de la barra de soporte de estante inferior (HYK).
1-3. COLOQUE el arco de soporte del estante inferior (HYH) entre las patas derecha e izquierda (HYE y HYF) como se muestra en la
Fig. 1-2 y UNA utilizando cuatro tornillos de 12 mm (HY1). NO LOS AJUSTE COMPLETAMENTE TODAVÍA.
1-4. INSERTE el arco de soporte del estante superior (HYG) entre las patas derecha e izquierda (HYE y HYF) y hacia abajo en las
ranuras abiertas en las partes superiores de las patas, como se muestra. UNA a las patas el arco de soporte del estante
superior utilizando cuatro tornillos de 12 mm (HY1) y la llave Allen provista. NO LOS AJUSTE COMPLETAMENTE TODAVÍA.
1-5. UNA ambas patas al sostén de la barra de soporte de estante inferior (HYK) utilizando cuatro tornillos de 12 mm (HY1) como se
muestra en la Fig. 1-2. NO LOS AJUSTE COMPLETAMENTE TODAVÍA.
1-6. Una vez que todos los componentes encajen y estén unidos de manera segura, AJUSTE COMPLETAMENTE todos los tornillos
utilizando la llave Allen provista.
1-7. INSERTE las dos tapas de plástico de las patas (HY6) en los extremos abiertos que se encuentran en la parte superior de las
patas derecha e izquierda (HYE y HYF). PRESIONE hacia abajo hasta que queden fijas.
7
Fig. 1-3
HYI
HYD
HY1
HYJ
HY5
HYG
HYD
HYK
HY5
HYH
1-8. ATTACH the Left and Right Top Shelf Support Bars (HYI & HYJ) to the CMS® (Cable Management System) Frame (HYD) and the
Top Shelf Support Arc (HYG) as shown in Fig. 1-3. SECURE each Bar with two 12 mm Bolts (HY1).
1-9. PLACE three Small Glass Pads (HY5) along the top edge of the Bottom Shelf Support Arc (HYH), and two more Small Glass Pads
on the top edge of the Bottom Shelf Support Bar (HYK), as shown in Fig. 1-3.
1-10. PLACE three Small Glass Pads (HY5) along the top edge of the Top Shelf Support Arc (HYG).
1-11. MOVE the stand to the location it will occupy when fully assembled and in use.
NOTE: IF YOU WILL BE USING THE FP4858HG AS A TV STAND ONLY (OPTION 1),
SKIP TO PAGE 18 FOR GLASS SHELF INSTALLATION INSTRUCTIONS.
1-8. FIXER les barres gauches et droites de support de plateau supérieur (HYI et HYJ) au cadre passe-fil CMS® (HYD) et à l'arc
support de plateau supérieur (HYG) comme sur la Fig. 1-3. ATTACHER avec trois boulons de 12 mm (HY1).
1-9. POSER trois petits tampons d'appui (HY5) le long du bord supérieur de l'arc support de plateau inférieur (HYH) et deux autres
petits tampons d'appui sur le bord supérieur de la barre support de bas plateau (HYK), comme sur la Fig. 1-3.
1-10. POSER trois petits tampons d'appui (HY5) le long du bord supérieur de l'arc support de plateau supérieur (HYG).
1-11. DÉPLACER le meuble jusqu’à l’emplacement qu’il doit occuper une fois assemblé, lors de son utilisation.
REMARQUE : SI LE FP4858HG DOIT ÊTRE UTILISÉ EN TANT QUE MEUBLE POUR TÉLÉVISEUR UNIQUEMENT
(OPTION 1), PASSER DIRECTEMENT AUX INSTRUCTIONS DE POSE DES PLATEAUX EN VERRE À LA PAGE 18.
1-8. UNA las barras de izquierdas y derechas de soporte del estante superior (HYI y HYJ) al CMS® (Sistema de administración de
cables) (HYD) y al arco de soporte del estante superior (HYG) como se muestra en la Fig. 1-3. FIJE con tres tornillos de
12 mm (HY1).
1-9. COLOQUE tres almohadillas pequeñas para vidrio (HY5) a lo largo del borde superior del arco de soporte del estante inferior
(HYH) y otras dos almohadillas pequeñas para vidrio en el borde superior de la barra de soporte de estante inferior (HYK), como
se muestra en la Fig. 1-3.
1-10. COLOQUE tres almohadillas pequeñas para vidrio (HY5) a lo largo del borde superior del arco de soporte del estante superior
(HYG).
1-11. MUEVA la base hacia el lugar que ocupará cuando esté totalmente ensamblada y en uso.
NOTA: SI USARÁ EL FP4858HG ÚNICAMENTE COMO BASE PARA EL TV (OPCIÓN 1),
PASE A LA PÁGINA 18 Y SIGA LAS INSTRUCCIONES PARA LA INSTALACIÓN DEL ESTANTE DE VIDRIO.
8
OPTION 2: FLAT PANEL TV MOUNTING SYSTEM
OPTION 2: SUPPORT DE TÉLÉVISEUR À ÉCRAN PLAT
OPCIÓN 2: BASE CON SISTEMA DE SOPORTE PARA TV DE PANTALLA PLANA
HYN
Fig. 2-1
(View from Rear)
(Vue depuis l'arrière)
(Vista desde la parte trasera)
HY1
HYL
(View from Front)
(Vue de l'avant)
(Vista desde la parte frente)
HYD
HY3
2-1. ATTACH the Flat Panel Support Post (HYL) to the rear of the CMS® Frame (HYD) with four
60 mm Bolts (HY3) and TIGHTEN FULLY.
2-2. ATTACH the Mounting Bracket (HYN) to the FRONT of the Flat Panel Support Post (HYL)
with four 12 mm Bolts (HY1).
2-1. FIXER le montant support d’écran plat (HYL) sur l’arrière du cadre CMS® (HYD) avec quatre
boulons de 60 mm (HY3) et SERRER COMPLÈTEMENT.
2-2. FIXER le support de fixation (HYN) sur l’AVANT du montant support d’écran plat (HYL) avec
quatre boulons de 12 mm (HY1).
2-1. FIJE el sostén del soporte para pantalla plana (HYL) a la parte trasera del marco del CMS® (HYD)
con cuatro pernos de 60 mm (HY3) y AJÚSTELOS POR COMPLETO.
2-2. FIJE el soporte de montaje (HYN) a la parte FRONTAL del sostén del soporte para pantalla plana
(HYL) con cuatro pernos de 12 mm (HY1).
9
Fig. 2-2
(View from Rear)
(Vue depuis l'arrière)
(Vista desde la parte trasera)
HYM
HYO
HY9
2-3. SLIDE Monitor Arms (HYO) on to the Swivel Bar (HYM) and then INSERT the Knobs (HY9) through the Monitor Arms as
shown. DO NOT YET FULLY TIGHTEN THE KNOBS.
2-3. ENFILER les bras de moniteur (HYO) sur la barre pivotante (HYM) puis INTRODUIRE les molettes (HY9) dans les bras de
moniteur comme sur l’illustration. NE PAS ENCORE SERRER COMPLÈTEMENT LES MOLETTES.
2-3. DESLICE los brazos del monitor (HYO) sobre la barra giratoria (HYM) y luego INSERTE las perillas (HY9) a través de
los brazos para el monitor tal como se muestra. NO APRIETE LAS PERILLAS POR COMPLETO.
10
MOUNTING THE TELEVISION
POSE DU TÉLÉVISEUR
INSTALACIÓN DEL TELEVISOR
CAUTION: CAREFULLY DETERMINE THE CORRECT MOUNTING PROCEDURE TO PREVENT DAMAGE TO YOUR TV AND/OR BELL’O®
MOUNTING SYSTEM. ALWAYS REMOVE THE TELEVISION & COMPONENTS BEFORE ATTEMPTING TO MOVE THE STAND.
ATTENTION : DÉTERMINER AVEC ATTENTION LA PROCÉDURE DE POSE CORRECTE POUR ÉVITER D'ENDOMMAGER LE TÉLÉVISEUR OU LE SYSTÈME DE
FIXATION BELL’O®. VEILLER À TOUJOURS ENLEVER LE TÉLÉVISEUR ET AUTRES APPAREILS AVANT DE TENTER DE DÉPLACER LE MEUBLE.
ADVERTENCIA: DETERMINE CON CUIDADO CUÁL ES EL PROCEDIMIENTO CORRECTO DE INSTALACIÓN PARA EVITAR DAÑAR SU TV O EL
SISTEMA DE INSTALACIÓN BELL’O®. SIEMPRE DEBE SACAR EL TELEVISOR Y LOS COMPONENTES ANTES DE INTENTAR MOVER LA BASE.
2-4. SELECT THE CORRECT SCREW. Before beginning, test several of the Screws in your Hardware Kit to find the
correct size and length for your television.
NOTE: Use Spacers if Monitor Arms (HYO) do not fit firmly against the back of the television, such as when the back of the
television is curved, contains larger recessed mounting holes, or some other obstruction is in the way. Spacers also
provide extra room for cables. The Arms must rest securely on the spacers, and should not be loose.
2-4. SÉLECTIONNER LA VIS CORRECTE. Avant de commencer, essayer différentes vis du nécessaire de visserie pour
trouver la section et la longueur correctes pour le téléviseur.
REMARQUE : Utiliser les douilles d'espacement si les bras de moniteur (HYO) n'appuient pas fermement contre le dos du
téléviseur, comme lorsque le dos du téléviseur est incurvé, qu'il contient de grands trous de fixation en retrait ou qu'il y a
d'autres obstacles. Les douilles d'espacement offrent également plus d'espace pour les câbles. Les bras doivent appuyer
fermement sur les douilles d'espacement et ne pas avoir de jeu.
2-4. ELIJA EL TORNILLO CORRECTO. Antes de comenzar, pruebe varios tornillos de su kit de accesorios para encontrar
el de tamaño y longitud indicados para su televisor.
NOTA: Use los espaciadores si los brazos de la pantalla (HYO) no encajan con firmeza contra la parte trasera del televisor,
como sucede cuando esta parte es curva, contiene orificios de montaje embutidos más grandes o presenta alguna otra
obstrucción. Los espaciadores también ofrecen espacio adicional para cables. Los brazos deben apoyarse con firmeza sobre
los espaciadores y no deben quedar flojos.
Fig. 2-3
WASHER
RONDELLE
ARANDELA
MONITOR ARM (HYO)
BRAS DE MONITEUR (HYO)
BRAZO DE LA PANTALLA (HYO)
TELEVISION
TÉLÉVISEUR
11
TELEVISOR
SPACER
DOUILLE D'ESPACEMENT
ESPACIADOR
Fig. 2-4
(View from Rear)
(Vue depuis l'arrière)
(Vista desde la parte trasera)
HYO
HYM
HY9
2-5. PLACE your TV face-down on a very soft, non-abrasive surface, taking extreme caution to not damage the face of your TV.
2-6. Attach each Monitor Arm (HYO) to the back of your television as shown. Make sure that each Washer is placed between
the Screw and the Monitor Arm. DO NOT PLACE THE WASHERS BETWEEN THE ARMS AND THE TELEVISION.
DO NOT YET FULLY TIGHTEN SCREWS.
2-7. Make sure the Swivel Bar (HYM) and Monitor Arms (HYO) are level and make any necessary adjustments. Then go back and
TIGHTEN ALL Screws and Knobs (HY9) fully.
2-5. POSER le téléviseur à plat sur sa face avant sur une surface très douce et non abrasive, en faisant preuve de précaution
extrême pour ne pas l'endommager.
2-6. Fixer les deux bras de moniteur (HYO) au dos du téléviseur comme sur l'illustration. Veiller à bien placer une rondelle entre
chaque vis et le bras de moniteur. NE PAS PLACER DE RONDELLE ENTRE LES BRAS ET LE TÉLÉVISEUR.
NE PAS ENCORE SERRER COMPLÈTEMENT.
2-7. Vérifier que la barre pivotante (HYM) et les bras de moniteur (HYO) sont de niveau et effectuer tout ajustement nécessaire.
Ensuite, revenir en arrière et SERRER complètement toutes les vis et molettes (HY9).
2-5. COLOQUE su TV boca abajo en una superficie muy suave y que no sea abrasiva, tomando todas las precauciones para no dañar la
parte frontal de su TV.
2-6. Conecte cada brazo de la pantalla (HYO) a la parte trasera de su televisor tal como se muestra. Asegúrese de que cada arandela
esté colocada entre el tornillo y el brazo de la pantalla. NO COLOQUE LAS ARANDELAS ENTRE LOS BRAZOS Y EL
TELEVISOR. TODAVÍA NO PLENAMENTE APRIETE LOS TORNILLOS.
2-7. Asegúrese de que la barra giratoria (HYM) y los brazos para el monitor (HYO) estén nivelados y haga los ajustes necesarios.
Luego APRIETE TODOS los tornillos y perillas (HY9) por completo.
12
Fig. 2-5
HYN
HYM
HY8
HYL
2-8. With the help of an assistant, carefully PLACE the Post of the Swivel Bar (HYM) down into the tube in the
Mounting Bracket (HYN), and SECURE with the Post Locking Clip (HY8) as shown.
SKIP TO PAGE 18 FOR GLASS SHELF INSTALLATION INSTRUCTIONS.
2-8. Avec l’aide d’une autre personne, ENFILER avec précaution la tige de la barre pivotante (HYM) dans le tube du
support de fixation (HYN) et la FIXER avec la goupille de blocage (HY8) comme sur l’illustration.
PASSER AUX INSTRUCTIONS DE POSE DES PLATEAUX EN VERRE À LA PAGE 18.
2-8. Con la ayuda de otra persona, COLOQUE con cuidado el sostén de la barra giratoria (HYM) en el tubo del soporte
de montaje (HYN) y FÍJELO con el sujetador de fijación del sostén (HY8) tal como se muestra.
PASE A LA PÁGINA 18 Y SIGA LAS INSTRUCCIONES PARA LA
INSTALACIÓN DEL ESTANTE DE VIDRIO.
13
OPTION 3: STAND WITH WALL MOUNT
OPTION 3: MEUBLE AVEC SUPPORT MURAL
OPCIÓN 3: BASE CON SOPORTE DE PARED
CAUTION: NEVER EXCEED THE MAXIMUM LOAD CAPACITY OF 125 LBS (56.7 KG)
ATTENTION : NE JAMAIS DÉPASSER LA CAPACITÉ DE CHARGE MAXIMALE DE 56,7 KG (125 LBS)
ADVERTENCIA: NUNCA EXCEDA LA CAPACIDAD MÁXIMA DE CARGA DE 125 LBS (56.7 KG)
3-1 Using a stud finder, FIND the exact location of the studs to which you want to attach the Wall Mount
(HYP). MARK the right and left side to determine the center of each stud. [FIGURE 3-1]
3-2. MEASURE the distance from the mounting holes on the back of your television to the top and bottom
edges of the television to determine the true center of the television once it will be mounted.
Many television manufacturers do not place the mounting holes exactly centered in the television.
3-3. MEASURE from the floor up, and make small marks on the wall to help you determine the desired TV
height. Using a level, LINE UP the Installation Template with your pencil markings and TAPE it into place.
[FIGURE 3-2]
Fig. 3-1
3-1. À l’aide d’un détecteur de montant, TROUVER l’emplacement exact des montants sur lesquels doit être
attaché le support mural (HYP). MARQUER les bords gauche et droit pour déterminer le centre de chaque
montant. [FIGURE 3-1]
3-2. MESURER la distance entre les trous de fixation au dos du téléviseur et les bords haut et bas du téléviseur
pour déterminer la placement réel du téléviseur une fois qu’il sera posé. De nombreux fabricants de
téléviseurs ne placent pas les trous de fixation exactement au centre du poste.
3-3. MESURER la hauteur depuis le sol et tracer de petits repères sur le mur pour marquer la hauteur
souhaitée pour le téléviseur. À l’aide d’un niveau, ALIGNER le gabarit de pose sur les marquages et
l’ATTCHER avec du ruban adhésif. [FIGURE 3-2]
3-1. Utilizando un localizador de montantes, DETERMINE la ubicación exacta de los montantes sobre los que desea fijar el soporte de
pared (HYP). MARQUE los lados derecho e izquierdo para determinar el centro de cada montante. [FIGURA 3-1]
3-2. MIDA la distancia desde los orificios de montaje en la parte posterior de su televisor hasta los bordes superior e inferior del televisor
para determinar el centro exacto del TV una vez que esté montado. Muchos fabricantes de televisores no colocan los orificios de
montaje exactamente en el centro del televisor.
3-3. MIDA desde el piso hacia arriba y haga unas pequeñas marcas en la pared para ayudarse a determinar la altura deseada para el TV.
Utilizando un nivel, ALINEE la plantilla de instalación con las marcas del lápiz y SUJETE CON CINTA ADHESIVA en el lugar. [FIGURA 3-2]
Fig. 3-2
• Height to bottom of TV
• Hauteur jusqu'au bas du téléviseur
• Altura hasta la parte inferior del TV
14
Fig. 3-3
INSTALLING THE WALL MOUNT IN WOOD:
3-4. DRILL four holes 2.5" (64 mm) deep using a 5/32" (or 4 mm) size drill bit in the
“A”, “B”, “C”, and “D” locations noted on the Installation Template.
POSER LE SUPPORT MURAL SUR DU BOIS:
3-4. PERCER quatre trous de 64 mm (2,5 po) de profond avec un foret de 5/32 po
(ou 4 mm) de diamètre aux emplacements notés « A », « B », « C » et « D »
sur le gabarit de pose.
5/32"
(4 mm)
CÓMO INSTALAR EL SOPORTE DE PARED EN MADERA:
2.5"
(64 mm)
3-4. TALADRE cuatro orificios de 2,5" (64 mm) de profundidad con una broca de
5/32" (4 mm) en las posiciones “A”, “B”, “C” y “D” indicadas en la plantilla de
instalación.
MOUNTING TO SOLID CONCRETE OR CINDER BLOCK:
3-4. Carefully DRILL four holes using a 5/16" (or 8mm) masonry drill bit in the “A”, “B”, “C”,
and “D” locations noted on the Installation Template. NOTE: EACH HOLE SHOULD
BE AT LEAST 3" (76 MM) DEEP. [FIGURE 3-4]
IMPORTANT: DO NOT DRILL INTO MORTAR JOINTS!
DRILL HOLES AT LEAST 1" (25.4 MM) FROM THE JOINTS.
POSE SUR DU BÉTON PLEIN, OU DES PARPAINGS:
3-4. PERCER soigneusement quatre trous avec une mèche à maçonnerie de
5/16 po (ou 8 mm) de diamètre aux emplacements notés « A », « B », « C » et « D »
sur le gabarit de pose. REMARQUE : CHAQUE TROU DOIT ÊTRE D'AU MOINS
76 MM (3 PO) DE PROFOND. [FIGURE 3-4]
ATTENTION : NE PAS PERCER DANS LES JOINTS DE MORTIER !
PERCER LES TROUS À AU MOINS 25 MM (1 PO) DES JOINTS.
3"
(76 mm)
Fig. 3-4
MONTAJE EN CONCRETO SÓLIDO, O LADRILLOS DE ESCORIAS:
3-4. TALADRE con cuidado cuatro orificios con una broca para mampostería de 5/16" (8mm) en las posiciones “A”, “B”, “C” y “D” indicadas en
la plantilla de instalación. NOTA: CADA ORIFICIO DEBE TENER POR LO MENOS 3" (76MM) DE PROFUNDIDAD. [GRAFICO 3-4]
IMPORTANTE: NO PERFORE LAS JUNTAS DE ARGAMASA. TALADRE ORIFICIOS A UNA DISTANCIA DE, POR LO MENOS,
1" (25,4 MM) DE LAS JUNTAS.
B
A
Fig. 3-5
C
D
USE LINES ON INSTALLATION TEMPLATE TO ALIGN TEMPLATE WITH STUD PENCIL MARKINGS.
SE SERVIR DES LIGNES SUR LE GABARIT DE POSE POUR ALIGNER LE GABARIT AVEC REPÈRES DE MONTANTS AU CRAYON.
UTILICE LÍNEAS EN LA PLANTILLA DE INSTALACIÓN PARA ALINEAR LA PLANTILLA CON LAS MARCAS DE LÁPIZ EN EL MONTANTE.
15
Fig. 3-6
3-5. REMOVE the Installation Template.
HYP
3-6. If mounting into concrete, INSERT four
TOGGLER® brand Wall Anchors (HY10)
into the drilled holes. [FIGURE 3-8]
3-7. PLACE the Wall Plate (HYP) over the
holes and SCREW in the Lag Bolts (HY11)
about half way. Use a LEVEL to make
sure the Wall Plate is level and make any
necessary adjustments. Once straight,
TIGHTEN all of the Lag Bolts completely
(DO NOT OVER TIGHTEN!)
HY11
3-5. ENLEVER le gabarit de pose.
3-6. Pour une pose sur de la béton,
ENFONCER quatre des chevilles
d'ancrage de la marque TOGGLER®
(HY10) dans les trous. [FIGURE 3-8]
Fig. 3-7
HYP
3-7. POSER la plaque murale (HYP) sur les
trous et visser les tire-fond (HY11) à
moitié environ. Utiliser un NIVEAU pour
vérifier que la plaque murale est de
niveau et effectuer tout ajustement
nécessaire. Une fois la plaque de niveau,
SERRER complètement les
quatre tire-fond (NE PAS FORCER !).
HY11
3-5. QUITE la plantilla de instalación.
3-6. Para instalaciones en concreto, COLOQUE
cuatro de los anclajes marca TOGGLER®
(HY10) en los agujeros taladrados.
[GRAFICO 3-8]
3-7. COLÓQUELA placa (HYP) sobre los orificios
y atornille los tirafondos (HY11) hasta la
mitad. Utilice un NIVEL para asegurarse de
que la placa de pared esté nivelada y haga
los ajustes necesarios. Una vez que esté
derecha, AJUSTE todos los tirafondos por
completo (NO LOS AJUSTE DEMASIADO).
HY10
Fig. 3-8
TOGGLER® brand ALLIGATOR® SOLID-WALL ANCHORS are patented under one or more of US Patent
numbers 5,161,296 and 5,938,385; and foreign counterparts thereof and of 4,752,170. Other patents pending.
TOGGLER and ALLIGATOR are worldwide registered trademarks of Mechanical Plastics Corp.
16
Fig. 3-9
HYP
HYN
HY1
3-8. ATTACH the Mounting Bracket (HYN) to the Wall Plate (HYP) with four 12 mm Bolts (HY1). TIGHTEN FULLY.
3-8. FIXER le support de fixation (HYN) sur la plaque murale (HYP) avec quatre boulons de 12 mm (HY1). SERRER COMPLÈTEMENT.
3-8. FIJE el soporte de montaje (HYN) a la placa de pared (HYP) con cuatro pernos de 12 mm (HY1). AJÚSTELOS POR COMPLETO.
Fig. 3-10
3-9. With the help of an assistant, carefully
PLACE the Post of the Swivel Bar (HYM)
down into the tube in the Mounting
Bracket (HYN), and SECURE with the
Post Locking Clip (HY8) as shown.
3-9. Avec l’aide d’une autre personne,
ENFILER avec précaution la tige de la
barre pivotante (HYM) dans le tube du
support de fixation (HYN) et la FIXER
avec la goupille de blocage (HY8) comme
sur l’illustration.
3-9. Con la ayuda de otra persona,
COLOQUE con cuidado el sostén de la
barra giratoria (HYM) en el tubo del soporte
de montaje (HYN) y FÍJELO con el
sujetador de fijación del sostén (HY8) tal
como se muestra.
HYN
HYM
HY8
17
INSTALL THE GLASS SHELVES
POSE DES PLATEAUX EN VERRE
INSTALACIÓN DE LOS ESTANTES DE VIDRIO
CAUTION: ALWAYS REMOVE THE GLASS SHELVES BEFORE ATTACHING/REMOVING YOUR TELEVISION, OR BEFORE ATTEMPTING TO MOVE THE STAND.
ATTENTION : VEILLER À TOUJOURS ENLEVER LES PLATEAUX EN VERRE AVANT D'ACCROCHER/DÉCROCHER
LE TÉLÉVISEUR OU DE TENTER DE DÉPLACER LE MEUBLE.
ADVERTENCIA: SIEMPRE DEBE SACAR LOS ESTANTES DE VIDRIO ANTES DE COLOCAR O SACAR SU TELEVISOR O ANTES DE INTENTAR MOVER LA BASE.
4-1. CAREFULLY PLACE the Top Shelf
(HYA) onto the Top Shelf Support
Bars (HYI & HYJ) and INSERT the
silver discs into the holes in the top of
the CMS® Frame (HYD). SECURE
the silver discs from BELOW the rear
of the CMS® Frame with two
12 mm Bolts (HY1). DO NOT
OVERTIGHTEN.
Fig. 4-1
HYA
HYA
HYE
HYG
HYI
HY7
HYD
HY1
HYJ
4-2. CAREFULLY SLIDE the Middle
Shelf (HYB) into the slots in the
Legs (HYE & HYF).
HY4
4-3. TIGHTEN Screw (HY7) in each
SLOT to secure the Shelf and help
prevent accidental
movement of the Shelf.
INSERT T-pin (HY4) as shown.
DO NOT OVERTIGHTEN.
HYB
HYB
4-4. CAREFULLY PLACE the Bottom
Shelf (HYC) onto the Bottom Shelf
Support Bars (HYH & HYK).
HYF
HYC
HYH
NOTE: Before attempting to place any components on the
stand, make sure the Stand and all Shelves are
level. TURN the Leveling Feet under the Bottom
Shelf Support Arc (HYH) to level.
HYK
LEVELING FEET. TURN TO ADJUST.
PIEDS DE NIVEAU. TOURNEZ POUR AJUSTE.
PIES NIVELADORES. GIRE PARA AJUSTAR.
4-1. AVEC PRÉCAUTION, POSER le plateau supérieur (HYA) sur les barres de support SUPÉRIEURES (HYI et HYJ) et INTRODUIRE des disques
argentés dans les trous sur le dessus du cadre CMS® (HYD). ATTACHER les disques argentés par le DESSOUS depuis l’arrière du cadre
CMS® avec deux boulons de 12 mm (HY1). NE PAS FORCER.
4-2. ENFILER AVEC PRÉCAUTION le plateau du milieu (HYB) dans les clips de les pieds droit et gauche (HYE et HYF).
4-3. SERRER la vis (HY7) dans chaque clip pour fixer le plateau et l’empêcher de se déplacer accidentellement. INTRODUIRE la broche
en T en plastique (HY4) comme sur l’illustration. NE PAS FORCER.
4-4. AVEC PRÉCAUTION, POSER le plateau du bas (HYC) sur les barres supports (HYH et HYK).
REMARQUE : Avant de tenter de poser un quelconque appareil sur le meuble, vérifier que le meuble et les plateaux sont de niveau.
TOURNER les pieds de niveau sous l'arc support de plateau inférieur (HYH) pour mettre de niveau.
4-1. COLOQUE CON CUIDADO el estante superior (HYA) sobre las barras de soporte del estante SUPERIOR (HYI y HYJ) e INSERTE los discos
plateados en los orificios en la parte superior del marco del CMS® (HYD). FIJE los discos plateados desde ABAJO de la parte trasera del
marco del CMS® con dos pernos de 12 mm (HY1). NO AJUSTE DEMASIADO.
4-2. DESLICE CON CUIDADO el estante del medio (HYB) en las ranuras que se encuentran en las patas derecha e izquierda (HYE y HYF).
4-3. AJUSTE el tornillo (HY7) de cada sujetador de soporte para estante para asegurar el estante y evitar movimientos accidentales.
INSERTE la clavija plástica en forma de T (HY4) tal como se muestra. NO AJUSTE DEMASIADO.
4-4. CON CUIDADO, COLOQUE el estante inferior (HYC) sobre las barras inferiores de soporte de estante (HYH y HYK).
NOTA: Antes de colocar cualquier componente, asegúrese de que la base y todos los estantes estén nivelados. GIRE las patas
niveladoras que se encuentran debajo del arco de soporte del estante inferior (HYH) hasta alcanzar el nivel deseado.
18
WARRANTY
One (1) Year Limited Warranty
All Bell’O International products are warranted, with the exception of glass, to the original purchaser at the time of
purchase and for a period of one (1) year thereafter. Glass is warranted to the original purchaser at the time of
purchase and for a period of thirty (30) days thereafter. This warranty is expressly limited to new products purchased
in factory sealed cartons. Warranty is valid in the United States of America and Canada.
In order to provide you with timely assistance, please thoroughly inspect your furniture for missing or defective parts
immediately after opening the carton. To receive replacement or missing part(s) under this warranty, go to our
website at www.bello.com or call our Customer Service Department at 1-888-235-7646. Please have the model
number and part number(s) for reference. You will also need your sales receipt or other proof of purchase.
Replacement part(s) will be shipped to you at no charge with Bell’O International assuming all shipping and handling
expense.
We warrant to you, the original purchaser, that our furniture and all of its parts and components are free of defects in
material or workmanship. "Defects", as used in this warranty, is defined as any imperfections that impair the use of
the furniture or product.
Our warranty is expressly limited to the replacement of furniture parts and components. For one (1) year after the
date of purchase, Bell’O International will replace any part described on the enclosed furniture parts list that is
defective in material or workmanship.
This warranty applies under conditions of normal use. Our furniture products are not intended for outdoor use. The
warranty does not cover: 1) defects caused by improper assembly or disassembly; 2) defects caused by shipping,
claims for damage during transit to you should be placed immediately by you to the transportation company;
3) defects occurring after purchase due to product modification, intentional damage, accident, misuse, abuse,
negligence or exposure to the elements; 4) cosmetic damage and 5) labor or assembly costs.
There are no warranties, express or implied, including without limitation merchantability or fitness for particular use,
except as (I) contained herein or (II) required by applicable law in the state whose law governs (which shall be New
Jersey absent controlling law imposing the law of another state in lieu thereof as governing law). All warranties of
whatsoever derivation shall be limited to the term set forth above, unless otherwise required by applicable law.
Manufacturer’s employees or representatives’ oral or other written statements do not constitute warranties, shall not
be relied upon by Buyer, and are not a part of the contract for sale or this limited warranty.
Except as provided herein, Bell’O International shall have no liability or responsibility to the purchaser or any other
person or entity with respect to any liability, loss or damage caused directly or indirectly by use of the product,
including, but not limited to, any incidental or consequential damages. Some states do not allow limitation on how
long an implied warranty can last or the exclusion of limitation of incidental or consequential damages, so the above
limitation and exclusion may not apply to you.
This warranty gives you specific legal rights. You may also have other rights, which vary from state to state.
BELL'O INTERNATIONAL CORPORATION, 711 Ginesi Drive, Morganville, NJ 07751-1235
Phone: (732) 972-1333 Fax: (732) 536-6482 Web: www.bello.com E-mail: [email protected]
19
GARANTIE
Garantie limitée un (1) an
Ce produit Bell'O International Corporation est garanti, à l’exception du verre, à l’acheteur initial au moment de l’achat et pour une durée d’un (1) an à compter
de cette date. Le verre est garanti à l’acheteur initial au moment de l’achat et pour une durée de trente (30) jours à compter de cette date. Cette garantie se limite
expressément aux produits neufs achetés dans des cartons scellés à l'usine. Cette garantie est valable uniquement aux États-Unis d’Amérique et au Canada.
Pour nous permettre d’offrir une assistance dans les meilleurs délais, veiller à vérifier avec soin si toutes les pièces du meuble TV sont présentes et en bon état
dès l’ouverture de l’emballage. Pour obtenir des pièces de rechange ou manquantes dans le cadre de cette garantie, appeler le Service après-vente au
1-888-235-7646. Veiller à avoir le numéro de modèle et les références des pièces à disposition. Le reçu de la vente ou autre justificatif d’achat est également
requis. Les pièces de rechange sont expédiées sans frais pour le destinataire.
Nous garantissons à l’acheteur initial que notre meuble TV et l’ensemble de ses pièces et composants sont exempts de défauts de matériau et de fabrication.
Le terme « défaut », au sens de cette garantie, fait référence à toute imperfection qui entrave l’utilisation du meuble ou du produit.
Cette garantie se limite expressément au remplacement de pièces et composants du meuble TV. Pendant une durée d’un (1) an à compter de la date d’achat,
Bell'O International Corporation remplacera toute pièce figurant dans la nomenclature jointe qui présente un défaut de matériau ou de fabrication.
Cette garantie s’applique dans des conditions d’utilisation normale. Notre meuble TV n’est pas destiné à une utilisation en plein air. Cette garantie ne couvre pas
: 1) les défauts causés par un assemblage ou un démontage incorrect ; 2) les défauts causés par le transport, les réclamations en cas de dommages dans le
transport devant être soumises par l'acheteur directement à la société de transport ; 3) les défauts se produisant après l’achat suite à une modification du
produit, des dommages intentionnels, un emploi abusif ou détourné, une négligence ou l’exposition aux intempéries ; 4) les dommages cosmétiques et 5) les
coûts de main-d’oeuvre ou d’assemblage.
Il n’est offert aucune garantie, expresse ou implicite, notamment de qualité marchande ou d’adaptation à un emploi particulier, à l’exception de (i) celle
contenue dans les présentes ou (ii) ce qui est prévu par la réglementation en vigueur dans l’état ou la province dont les lois s’appliquent (l’état du New Jersey
en l’absence d’une réglementation imposant l’application des lois d’un autre état ou province). Toutes les garanties éventuellement dérivées sont limitées aux
termes ci-dessus, sauf dispositions contraires de la réglementation en vigueur.
Les déclarations orales ou écrites autres de la part d’employés ou représentants du fabricant ne constituent pas des garanties, ne peuvent pas être invoquées
par l’acheteur et ne font pas partie du contrat de vente ni de la présente garantie.
Sous réserve des présentes dispositions, Bell'O International Corporation décline toute obligation ou responsabilité envers l’acheteur ou toute autre personne ou
entité concernant de quelconques obligations, pertes ou dommages causés directement ou indirectement par l’utilisation du produit, notamment, mais sans s’y
limiter, de quelconques dommages accessoires ou consécutifs. Certains états ou provinces n’autorisant pas la limitation de la durée d'une garantie implicite ou
l’exclusion ou la limitation des dommages accessoires ou consécutifs, il est possible que les limites ou exclusions ci-dessus ne s'appliquent pas au présent cas
particulier.
Cette garantie confère à l’acheteur des droits juridiques particuliers. Il est possible qu’il ait d'autres droits, susceptible de varier d’une juridiction à l’autre.
GARANTÍA
Garantía limitada de un (1) año
Se le garantiza al comprador original este producto Bell'O International Corporation, con excepción del vidrio, durante un período de un (1) año a partir de la fecha de
la compra. Se le garantiza al comprador original el vidrio durante un período de treinta (30) días a partir de la fecha de la compra. Esta garantía se limita expresamente a
los productos nuevos comprados en cajas cerradas en fábrica. La garantía sólo es válida en los Estados Unidos de América y Canadá.
Inmediatamente después de abrir la caja de cartón, inspeccione detalladamente el soporte para TV y determine si faltan piezas o algunas están defectuosas de manera
que podamos asistirlo adecuadamente. Para recibir piezas de repuesto o piezas faltantes con esta garantía, llame al Departamento de atención al cliente al
1-888-235-7646 con el número de modelo y los números de las piezas para usar de referencia. También necesitará el recibo de venta u otro comprobante de compra.
Se le enviarán las piezas de repuesto sin cargo.
Le garantizamos a usted, el comprador original, que nuestro soporte para TV y todas sus piezas y componentes no tienen defectos en el material ni en la fabricación.
“Defectos”, como aparece en esta garantía, se define como cualquier imperfección que imposibilita el uso del mueble o del producto.
Nuestra garantía está expresamente limitada a la reposición de piezas y componentes del soporte para TV. Durante un (1) año a partir de la fecha de la compra,
Bell'O International Corporation repondrá cualquier pieza defectuosa en material o fabricación de las que están enumeradas en la lista de piezas adjunta.
Esta garantía se aplica en condiciones normales de uso. El soporte para TV no está diseñado para uso en exteriores. La garantía no cubre: 1) defectos causados por
armado o desarmado incorrectos; 2) defectos causados por el envío, usted debe realizar inmediatamente los reclamos por daños durante el transporte a la empresa de
transportes; 3) defectos que ocurran después de la compra debido a modificaciones en el producto, daño intencional, accidentes, mal uso, abuso, negligencia o
exposición de los elementos; 4) daños superficiales y 5) gastos de mano de obra y armado.
No existen garantías, expresas ni implícitas, que incluyen, entre otras, las de comerciabilidad o adecuación aun fin concreto excepto (i) las aquí incluidas o (ii) las
exigidas por la ley vigente en el estado en que rige la ley se impondrá la ley de Nueva Jersey como ley vigente en estados donde no haya una ley de regulación).
Todas las garantías de cualquier derivación estarán limitadas a los términos establecidos anteriormente, a menos que la ley vigente exija lo contrario.
Las declaraciones verbales o por escrito de los empleados o representantes del fabricante no constituyen garantías, el comprador no debe confiar en ellas y no forman
parte del contrato para la venta ni de esta garantía limitada.
Excepto lo aquí establecido, Bell'O International Corporation no tendrá obligaciones ni será responsable ante el comprador o cualquier otra persona o entidad con
respecto a algún inconveniente, pérdida o daño causados directa o indirectamente por el uso del producto, los que incluyen, entre otros, cualquier daño accidental o
consecuente. Algunos estados no permiten limitaciones sobre el tiempo de duración de una garantía implícita ni la exclusión de limitación de daños accidentales o
consecuentes, por lo tanto la limitación y exclusión mencionadas anteriormente pueden no tener validez para usted.
Esta garantía le proporciona derechos legales específicos. Usted también puede tener otros derechos, los cuales varían según el estado.
20
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
